Forum: Mikrocontroller und Digitale Elektronik Suche JK Flipflop ohne Reset und Clock


Autor: Philipp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi. ich suche einen JK Flip Flop ohne Takt, mit 2 oder 4 FF in einem IC.

Kennt da jemand von Euch sowas??

LG


PS:

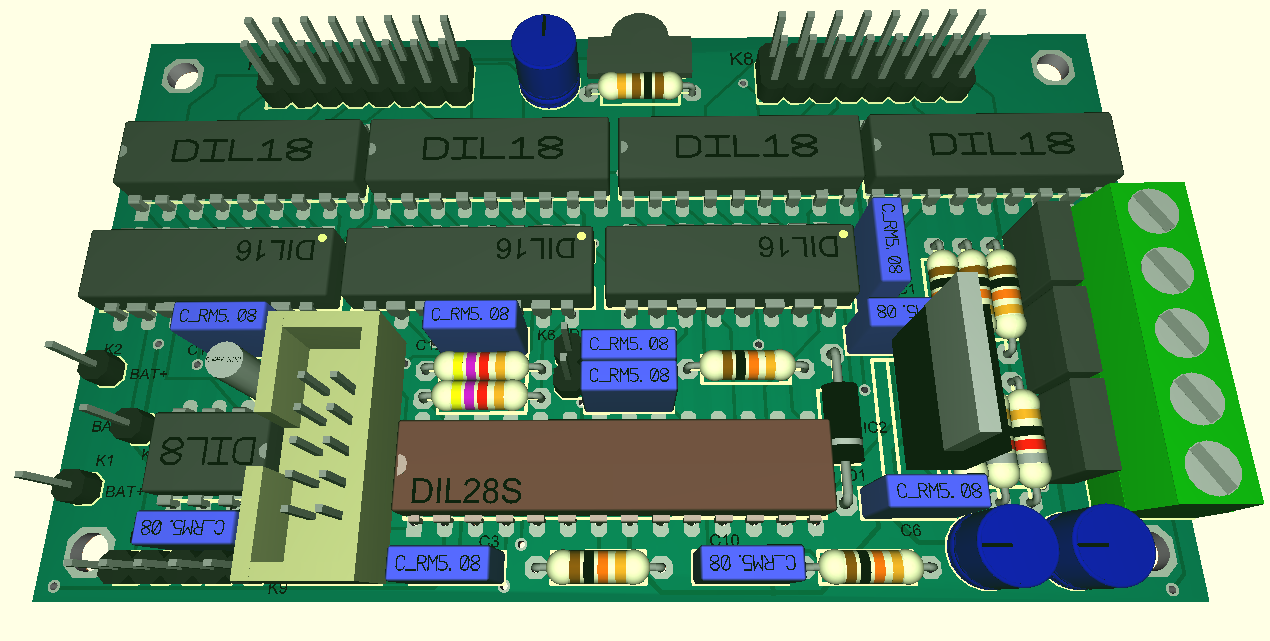

http://www.mikrocontroller.net/wikifiles/2/2e/Wordclock.png
 -Wie macht man da diese Bilder vom Prototypen?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Philipp (Gast)

>Hi. ich suche einen JK Flip Flop ohne Takt, mit 2 oder 4 FF in einem IC.

Das gibt es nicht, denn ohne Takt ist es kein FlipFlop. Es gibt aber
RS-FlipFlops, 4043 oder 4044.

Siehe Netiquette.

>http://www.mikrocontroller.net/wikifiles/2/2e/Wordclock.png
> -Wie macht man da diese Bilder vom Prototypen?

Das macht Target alleine.

MFG
Falk

Autor: Philipp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok, danke!

als ich beschäftige mich jetzt schon länger mit FFs aber mir wär noch
nicht untergekommen, dass ein FF ohne Takt kein FF ist?!?!??

was ich gelernt habe(bitte korrigiern wenn es falsch ist!): unterschied
RS zum JK FF ist einfach, dass man beim Zustand J und K aktiv Qo invers
als ergebniss bekommt, während bei R & S aktiv ein undefinierter zustand
an Q anliegt...

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Philipp (Gast)

>was ich gelernt habe(bitte korrigiern wenn es falsch ist!): unterschied
>RS zum JK FF ist einfach, dass man beim Zustand J und K aktiv Qo invers
>als ergebniss bekommt, während bei R & S aktiv ein undefinierter zustand
>an Q anliegt...

Das RS-FlipFlop hat keinen Takt, nur R und S, ist in gewisser Weise eher
ein Latch. Die Namen sind da nicht ganz sauber, weil das historisch
so gewachsen ist.

MFG
Falk

Autor: Philipp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner schrieb:
> Das RS-FlipFlop hat keinen Takt, nur R und S, ist in gewisser Weise eher
> ein Latch.

Und ein JK-FlipFlop hat immer einen Takt?

MFG

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja.

Autor: klaus-e. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Leider habe ich erst jetzt diese Frage bemerkt. Aber ich denke, auch
heute noch ist meine Antwort darauf recht interssant. Denn sie
widerspricht der allgemeinen Auffassung.<br />
Tatsächlich ist schon viel Falsches über RS- und JK-Flipflops
geschrieben worden, <b> Es gibt auch JK-Flipflops ohne Taktsignal.</b>
<br /> Alles dazu ist zu finden unter http://www.rs-flip-flop.de.
klaus-e.

Autor: Harald Wilhelms (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
klaus-e. schrieb:

> Tatsächlich ist schon viel Falsches über RS- und JK-Flipflops
> geschrieben worden,

Das stimmt, siehe folgender Satz. :-)

> Es gibt auch JK-Flipflops ohne Taktsignal.

Gruss
Harald

Autor: A. K. (prx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Verwandter Thread: Beitrag "T-Flip-Flop mit Reset"
Widmet sich weiter unten auch klaus-e.

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dre Begriff JK-FF bezieht sich historisch gesehen nur auf Flipflops mit
Takteingang. Es macht keinen Sinn, wenn man da jetzt versucht ein
x-beliebiges anderes FF ohne Takt als JK-FF zu bezeichnen.

Übrigens gab es 2001 einen Wettbewerb im Usenet um eine Schaltung die
zwei flankengetriggerte Eingänge(Set, Reset) hat. Die beste publizierte
Schaltung aus diesem Wettbewerb benötigt wesentlich weniger Gatter als
die bisher hier verlinkte Schaltung. Baut man sie mit NAND auf, dann
wird sie positiv flankengetriggert.
Gruß
Helmut




Group: sci.electronics.cad sci.electronics.design
Subject: "Help an Analog Guy with a Digital Problem"
Date: 26.August 2001

Tom Del Rosso schrieb:

"John Popelish" <jpopelish@rica.net> wrote in message
news:3B893EC8.BD596456@rica.net...
>
> Could you figure out how to delay
> the clearing of the clock pulses from the first stage
> flip flops till the final flip flop latches in?

It took me about 5 iterations, but this is it.  It's fully controlled
by feedback - not gate delays, so no races.

The numbers with / or \ indicate the sequence of transitions (first /2
then \3 and eventually \7 which is the same signal that rose on /2).
0 and 1 (with no slash) indicates steady state.

I repeated the diagram twice; the first shows a falling edge on set
and a steady 0 on reset, and the second shows a falling edge on set
and a steady 1 on reset.  It is negative triggered like Jim wanted,
and uses only 8 gates (3 NOR FFs and 2 additional NOR gates).


   x = Last change with no further consequence

   _  \1
   SET -----+-----------------------|
            |                       |NOR>--+ /2
            +-------|      /6    +--|      | \7x
                    |NOR>--+-----+         |
                 +--|      |               |
                 |         |               |
                 +---------|--+            |
                           |  |            |
                 +---------+  |            |
                 |            |            |
                 +--|      \5 |            |
              /4    |NOR>-----+            |                 _
            +-------|                      +----|            Q
            |                                   |NOR>--+------- \3
            +--------------------------------+--|      |
                                             |         |
                                             +---------|--+
                                                       |  |
                                             +---------+  |
                                             |            |
            +--------------------------------+--|         |  Q
            | \3x                               |NOR>-----+---- /4
            +-------|                      +----|
                    |NOR>--+ 0             |
                 +--|      |               |
                 |         |               |
                 +---------|--+            |
                           |  |            |
                 +---------+  |            |
                 |            |            |
                 +--|       1 |            |
                    |NOR>-----+--+         |
            +-------|            +--|      |
 ___  0   |                       |NOR>--+ 0
 RESET -----+-----------------------|



   x = Last change with no further consequence

   _  \1
   SET -----+-----------------------|
            |                       |NOR>--+ /2
            +-------|      /6    +--|      | \7x
                    |NOR>--+-----+         |
                 +--|      |               |
                 |         |               |
                 +---------|--+            |
                           |  |            |
                 +---------+  |            |
                 |            |            |
                 +--|      \5 |            |
              /4    |NOR>-----+            |                 _
            +-------|                      +----|            Q
            |                                   |NOR>--+------- \3
            +--------------------------------+--|      |
                                             |         |
                                             +---------|--+
                                                       |  |
                                             +---------+  |
                                             |            |
            +--------------------------------+--|         |  Q
            | \3                                |NOR>-----+---- /4
            +-------|                      +----|
                    |NOR>--+ /4x           |
                 +--|      |               |
                 |         |               |
                 +---------|--+            |
                           |  |            |
                 +---------+  |            |
                 |            |            |
                 +--|       0 |            |
                    |NOR>-----+--+         |
            +-------|            +--|      |
 ___  1   |                       |NOR>--+ 0
 RESET -----+-----------------------|

Autor: klaus-e. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zu der obigen Diskussion ist doch noch einiges zu bemerken:

1.
Man kann kaum mehr Verständnislosigkeit erreichen als mit der Bemerkung,
ein Flipflop müsse immer ein Taktsignal haben. Die Bezeichnung Latch ist
im englischsprachigen Raum üblich für nichtgetaktete Varianten. Aber
ebenso ist die Verwendung von asynchronous (non-clocked) und synchronous
(clocked) möglich. Siehe auch unter Pkt.3.

2.
Dass bei R=S=1 (NOR) an Q ein undefinierter Zustand anliegt, ist die
gängige Lehrmeinung. Ich halte diese Aussage in dieser Form für falsch.
Das deutsche Wikipedia hat diese Meinung kürzlich korrigiert, aber dazu
unpassend immer noch ein Wippenbeispiel, dass die Lehrmeinung
unterstützt.
Mehr dazu ist zu finden unter http://www.rs-flip-flop.de

3.
Natürlich konnte sich der Begriff JK-Flipflop (FF) historisch gesehen
bis Anfang der 1980ger Jahre verständlicher Weise nur auf getaktete
Varianten beziehen. Nichtgetaktete Varianten des JK-Flipflops waren bis
dahin unbekannt.
Ein wesentliches Kriterium bei der Klassifizierung von FFs ist die
Unterscheidung in asynchron und synchron arbeitende FFs. Die synchronen
Typen benötigen ein separates Taktsignal, mit dem das gemäß
Wahrheitstabelle der Eingangsbelegung entsprechende Ausgangssignal
übernommen wird. Bei asynchronen Schaltungen erfolgt durch eine
Eingangssignal-Änderung die unmittelbare Reaktion am Ausgang. So sind
beim RS-FF die getaktete als auch ungetaktete Variante seit langem
bekannt. Hier war die asynchrone Variante die ursprüngliche und die
synchrone war trivial daraus herleitbar.
Bei einem JK-Flipflop soll gegenüber einem RS-Flipflop die
Eingangsbelegung J=K=1 (NOR) nicht dazu führen, dass beide Ausgänge (die
theoretisch eigentlich negiert zueinander sein sollten) 0-Signal
erhalten, sondern, dass die Ausgangsbelegung negiert wird (toggeln).
Für diese grundsätzliche Klassifizierung spielt das "Innenleben" der
Schaltungen keine Rolle. Entscheidend sind Ursache und Wirkung.

Betrachtet man nun die bereits 1980/81 entstandene oben verlinkte
Schaltung oder die hier angeführte aus dem Jahre 2001, dann wird man
feststellen, dass beide Schaltungen genau das tun, was man von einem
asynchron arbeitendem JK-FF erwarten muss (setzen, rücksetzen, toggeln
unmittelbar nach jeder beliebigen Eingangssignal-Änderung).

Damit wird klar, dass diese Schaltungen als asynchrones
(nichtgetaktetes) JK-Flipflop klassifiziert werden, völlig unabhängig
von irgendwelchen individuellen Ansichten, Neigungen etc.
Naiv ist zu glauben, dass etwas beibehalten werden müsse, nur weil man
es schon immer so getan oder behauptet hätte. Dann gäbe es kaum einen
Fortschritt.

4.
Ausgezeichnet ist die oben gezeigte Schaltung aus dem Jahr 2001, die die
Eigenschaften eines nichtgetakteten JK-Flipflops implementiert, ohne so
genannt zu werden. Diese hat gegenüber meiner aus den Jahren 1980/81
tatsächlich 2 Gatter weniger, deshalb werde ich auf meiner homepage auf
diese verbesserte Lösung auch konkret hinweisen.

Gruß Klaus-E.
