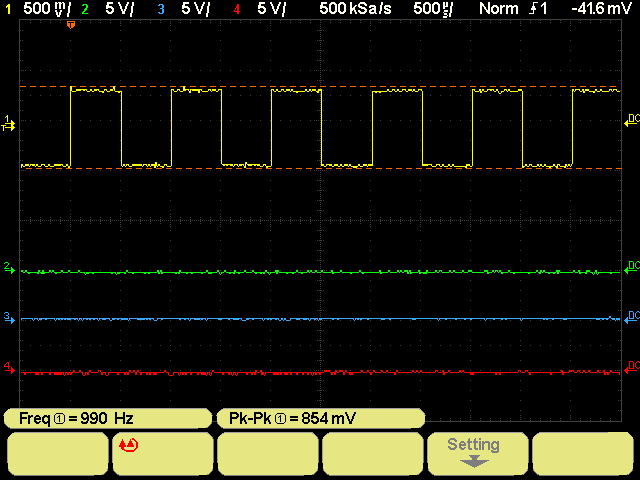

Bei der Version 1.2.BF.4.2Mono funktioniert die Freq.-Messung mit QM noch, vielleicht hilft dir das. Gruß Michael
Danke für den Tip, übrigens, die neue Version wird Euch gefallen. Da habe ich die Menüstruktur wieder umgebaut und es gibt eine Menge Spielereien. Muß allerdings noch Feinschliff machen und dann die Bugs noch fixen. Gruß Hayo

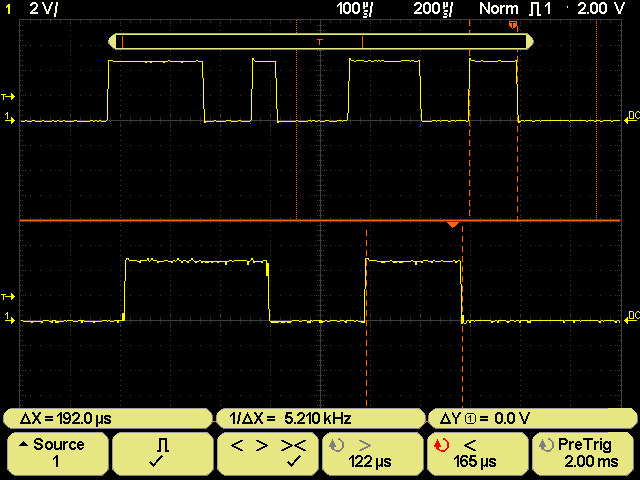

Hier die überarbeitete Version mit QM > 999 Hz und Pulse Width, um die Wartezeit zu verkürzen :-) Gruß Jürgen
Hi bin gerade erst von meiner Viperausfahrt zurück. @Jürgen - woran lags mit der Frequenz? Bevor ich jetzt lange suche... Gruß Hayo
Hayo W. schrieb: > Hi bin gerade erst von meiner Viperausfahrt zurück. > > @Jürgen - woran lags mit der Frequenz? Bevor ich jetzt lange suche... > > Gruß Hayo Hi, bin gerade erst von der Party zurück. In der floatstr_t.cpp hast Du ab k(Hz) versehendlich in Rendertext das Komma anstatt den Punkt in einer Floatzahl verwendet ( und der Compiler hat es dann falsch verstanden ). GN Jürgen
Jo, danke. Werd ich gleich mal ändern. Hayo
Angehängte Dateien:
-
3,8 KB -
4 KB

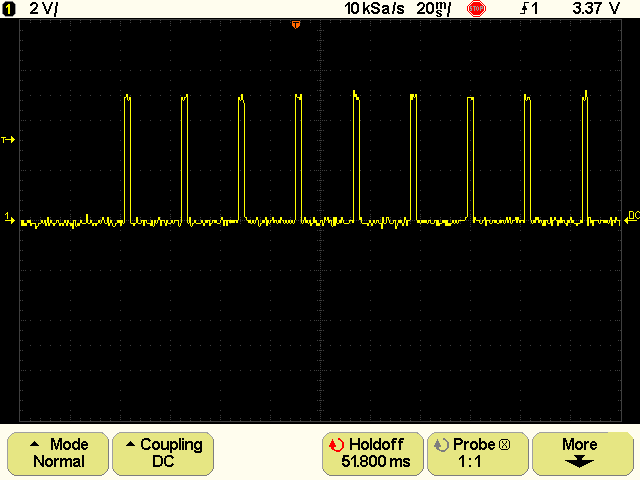

Moin Hayo,
beim Trigger gibt es - zumindest in der BF4.1 - noch ein
"Anfangswertproblem" bei der Benutzung der Holdoff Funktion.
Wenn man den Holdoff verändert, wird der neue Wert bei der ersten darauf
folgenden Messung ignoriert. Erst bei den nächsten Messungen verschiebt
sich der Triggerpunkt für die Signalaufzeichnung entsprechen.
Dabei bin ich auf die Frage gestoßen, ob zusätzlich zu dem Zeit Holdoff
nicht auch ein Event Holdoff ganz praktisch wäre?
Solange man in Pulsfolgen mit halbwegs festen Pulspositionen einen
bestimmten Puls genauer ausmessen möchte, geht das mit dem Zeit-Holdoff
ganz gut (falls das 134 ms-Limit nicht stört). Das scheitert aber,
sobald die Pulse sich zeitlich zu deutlich verschieben. Man müßte also
statt einer Totzeit die triggerwürdigen Ereignisse zählen, die ersten
(n-1) ignorieren und erst auf den n-te Puls wirklich triggern.
__|-|__________________|-\_________|\_________________
T ^
1 2 3
Hauptsächlich interessant wäre das für den Single Shot. Auf einem Regler
müßte man dann das n einstellen können. Wie siehst du die Möglichkeit
soetwas zu implementieren? IMHO müßte die Totzeit des Zeit Holdoffs
durch einen Zähler ersetzt werden, der dann für die Triggerfreigabe
sorgt, oder sehe ich das zu einfach bzw. ist das im FPGA verkapselt?
Gruß Rainer
Rainer W. schrieb: > Moin Hayo, > > beim Trigger gibt es - zumindest in der BF4.1 - noch ein > "Anfangswertproblem" bei der Benutzung der Holdoff Funktion. > Wenn man den Holdoff verändert, wird der neue Wert bei der ersten darauf > folgenden Messung ignoriert. Erst bei den nächsten Messungen verschiebt > sich der Triggerpunkt für die Signalaufzeichnung entsprechen. Da werde ich vermutlich nichts machen können wegen s.u. (ich prüfe das) > Dabei bin ich auf die Frage gestoßen, ob zusätzlich zu dem Zeit Holdoff > nicht auch ein Event Holdoff ganz praktisch wäre? Unbedingt eine gute Idee. > oder .... ist das im FPGA verkapselt? Leider ja. Da wäre wieder nur der Versuch möglich das in Software nachzubilden - schwierig! Gruß Hayo
Angehängte Dateien:
-
36 KB
Schon mal ein kleiner Vorgeschmack was man in der neuen 4.3 so alles einstellen kann. Die Farbe ist allerdings in Echt mehr Hellrot als Orange. Da hat das screenshotprogramm wohl noch nicht so ganz den richtigen Farbton erwischt. Hayo
moin moin Hayo noch eine bitte: druckst du den trigger Mode/Coupling button ist unten im softmenu die 3, stelle frei, kann da SOURCE hin zum wechseln des trigger Kanal ?, tnx! ps. und halte uns nicht soooo lange 'angefuettert' ;) vlG Charly
Hallo Charly, hier kommt schon die 4.3, wollte nur sichergehen dass bei all den Neuerungen nicht noch ein Bug mit reingerutscht ist, wie es immer gern mal passiert. Leider konnte ich Deinem Wunsch mit dem 3. Button nicht entspechen, da dieser Platz jetzt anders belegt ist. Dafür kriegst Du jetzt aber Deine änderbare Timebase im Single Shot Modus. Denkt dran das Ihr neu kalibriert, da ich alle Einstellungen zurücksetzen mußte. Die Puls Width Triggerung von Jürgen konnte ich nicht mehr testen, aber das sah eigentlich so gut aus, dass ich das einfach so übernommen habe. Es gibt ein neues Display Setup-Menü in dem man nett rumspielen kann. Die Änderungen am Menü findet Ihr wie immer gelb markiert im Programmers Guide auf dem Menü-Tab. Viel Spaß Hayo
Ach ja einen hatte ich noch vergessen, ich glaube das war Rainer, der gerne die Kanalanzeige unterdrücken wollte z.B. wenn der Kanal als Triggersource genutzt wird. -> Kannst Du jetzt! Guckst Du im Display-Menü. Gruß Hayo
moin moin Hayo, das iss ja super, da weiss i was i die Nacht teste ;) vieeelen Dank! laut meinem 1. Test haste an der Triggeranzeige im Single Mode noch nix gmacht, richtig ? noch eine Frage, wozu ist im Mode/Coupling menu der Button PROBE ? vlG Charly
Hm bei mir gibt es einige Menüprobleme mit der neuen Version (default setup habe ich gemacht). Es werden an einigen Stellen nur die roten Pfeile für den Drehknopf unten im Menü angezeigt, aber kein Text. Immer wieder bleiben auch Artefakte in der unteren Menüleiste stehen. Eben habe ich auch etwas nach der FFT gesucht - gibt es einen logischen Grund, warum sie nicht im Math Menü steckt? Alles was ich von mir gebe soll konstruktive Kritik sein, also bitte nicht in den falschen Hals kriegen. In letzter Zeit hat es wieder tolle Fortschritte gegeben - weiter so! Gruß, Michael

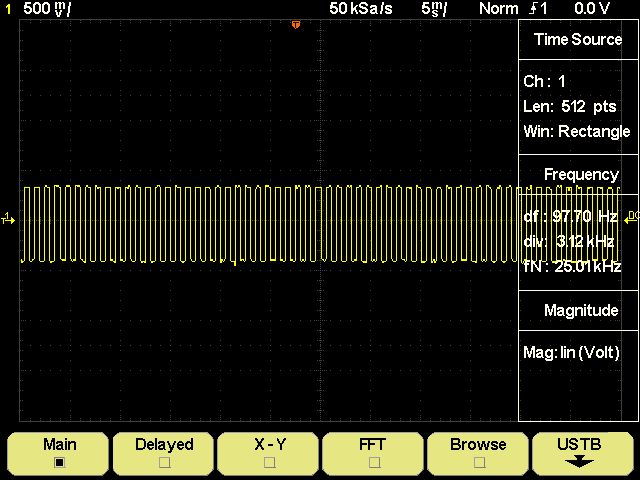

Michael H. schrieb: > Eben habe ich auch etwas nach der FFT gesucht - gibt es einen logischen > Grund, warum sie nicht im Math Menü steckt? Guck mal ins Main/Delay Menü. Gruß Rainer
Hi, das mit den roten Pfeilen hatte ich vorhin schon bemerkt. Da werden die alten Bereiche nicht gelöscht. Ich gebe noch eine Korrekturkompilation raus. Hayo
Ich hatte die FFT schon gefunden, ich wollte nur anmerken dass ich es recht unintuitiv finde wenn sie nicht im Math Menü steckt.
Die FFT habe ich aus mehreren Gründen verlegt: - es gab immer etwas Probleme mit den unterrschiedlichen Betriebsmodi. Die FFT und die normalen Math-Funktionen arbeiten völlig unterschiedlich. - jetzt konnte ich die zugehörigen Steuerparameter sauber voneinander trennen. - dadurch konnte ich im Math-Menü eine Menüebene einspaaren. - ich finde die Bedienung viel intuitiver wenn alle Betriebsmodi in einem Menü nebeneinander zu finden sind Und hier ist die korrigierte Kompilation Gruß Hayo
Hallo Hayo, erstmal vielen Dank an dich und die anderen Entwickler. Habe vorige Woche mein W2022A für nur 125€ bei eBay erstanden und dank eurer Firmware bin ich echt zufrieden damit. Mir ist noch eine Kleinigkeit aufgefallen: Drücke ich auf Utility und gehe auf "More" wird ja der Drehregler weiß beleuchtet, da aktiviert. Gehe ich jetzt in das "Hardware"-Untermenü und wieder zurück bleibt die LED hingegen aus. Firmware 1.2.BF.4.3 Viele Grüße, Cazwo
Stimmt, da hakt es noch etwas. Auch wenn man erst More drückt und wieder zurückspringt, dann bleibt die LED an. Wird natürlich korrigiert. Viel Spaß mit Deinem Schnäppchen Gruß Hayo
Die möglichen Optikoptionen gefallen mir richtig gut. Klasse. Was mir aber aufgefallen ist. Wenn ich ins Aquiere Menü gehe und dort der Drehschalter weiß leuchtet um Average bzw. die Noise Filter zu ändern ist die Bedienung meiner Meinung nach invertiert. Wie seht ihr das? Ich bin es gewöhnt mit einem Rechtsdreh in Menüs nach unten zu gehen und mit links nach oben, dort ist es aber anderst rum. Beim ersten mal drehe ich immer in die Flasche richtig bis ichs bemerke.
Hallo zusammen, mir ist gerade aufgefallen, dass in FFT-Modus beim Umschalten der Quelle Zeichenfragmente in der Kopfzeile verbleiben. Scheinbar sind die Spannungsanzeigen "länger" als sie gelöscht (übermalt??) werden. Ist aber nur eine optische Kleinigkeit. Ausserden erscheint beim Umschalten von der FFT-Menüzeile nach "oben" der Text "USTB" fürs Untermenü. Viele Grüße, Rainer
Danke. ;) Mir ist gerade aufgefallen, dass das Problem mit dem roten Pfeil mit der korrigierten Kompilation noch nicht ganz behoben ist. Nach einem Neustart des Oszi kann ich mit der korrigierten Fassung zwar im Utility Menü zwischen den Untermenüs hin und her springen, ohne das es Probleme gibt. Das hat mit der unkorrigierten so nicht geklappt. Wenn ich dann aber etwas in den Menüs Display, Aquire und Quick Measure ändere und dazwischen hin und her springe gibt es immer mal wieder Probleme (Pfeil, wo aktuell keine Schaltfläche ist (Aquire-Menü); sich überlappende Pfeile (Quick Measure)). Gruß Cazwo
Alles klar, danke für die Hinweise, ich werde mal heute eine korrigierte dritte Kompilation reinstellen. @Cazwo Du kannst nicht zufällig einen Screenshot beisteuern? Gruß Hayo
Thomas O. schrieb: > Die möglichen Optikoptionen gefallen mir richtig gut. Klasse. > > Was mir aber aufgefallen ist. Wenn ich ins Aquiere Menü gehe und dort > der Drehschalter weiß leuchtet um Average bzw. die Noise Filter zu > ändern ist die Bedienung meiner Meinung nach invertiert. Ja die Richtung habe ich (glaube ich) bei den anderen Menüs auch. Ist die normalerweise andersrum? Dann kann ich die auch ändern, das wäre kein Problem. Gruß Hayo

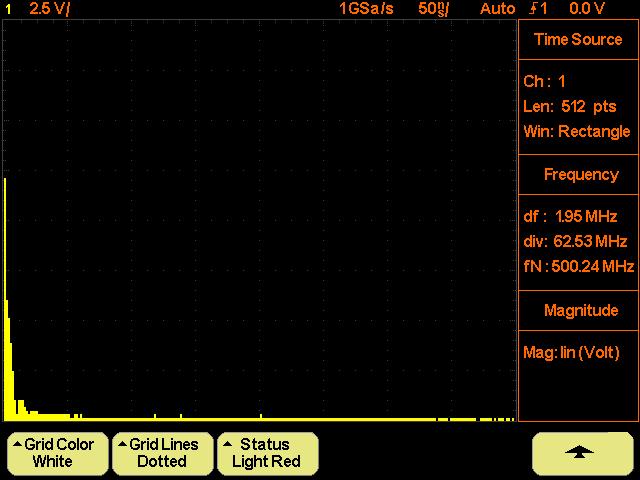

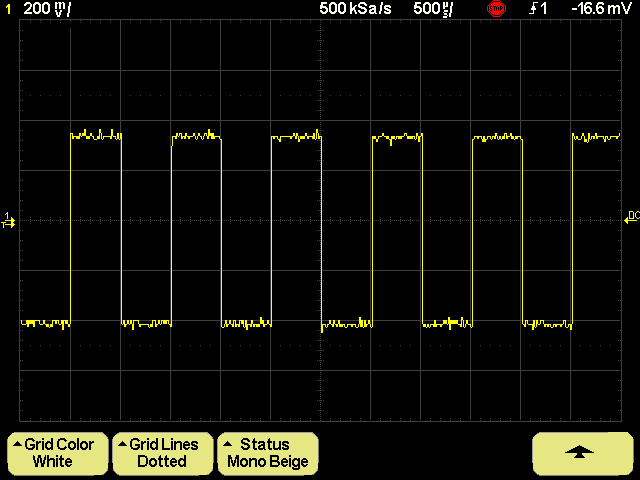

Hallo zusammen, noch was Kleines: Bei der Displayeinstellung erscheint beim 2-Kanal-Scope unter "No Display": Off, Channel 1, C 2, C 3+4 (Channel 1+2 ist ausgegraut). Ist das so gemeint? Viele Grüße, Rainer
Angehängte Dateien:
-
3,6 KB -
3,4 KB -
4,7 KB
Hier die Screenshots...

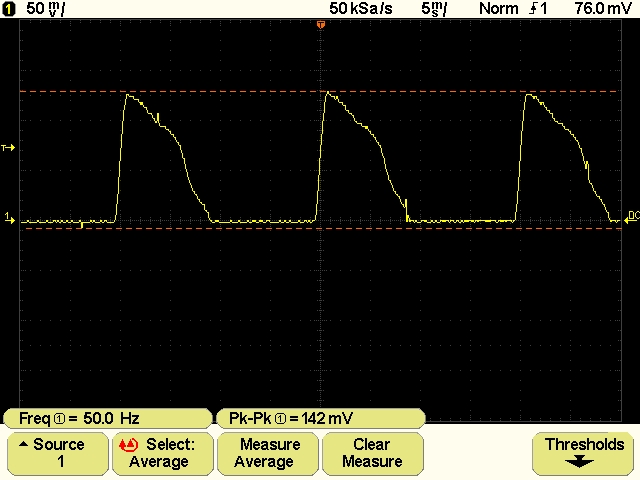

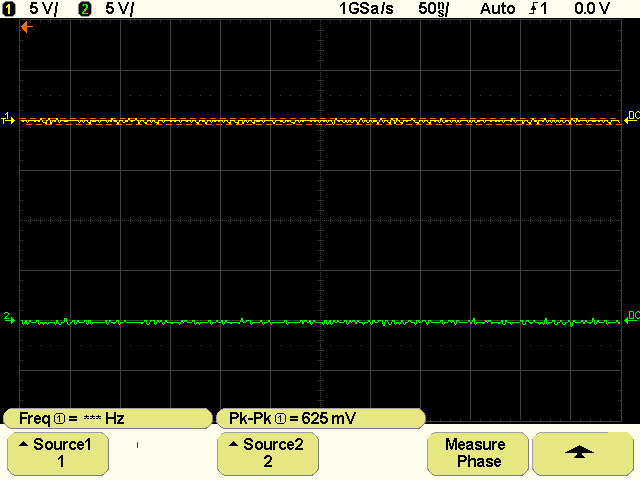

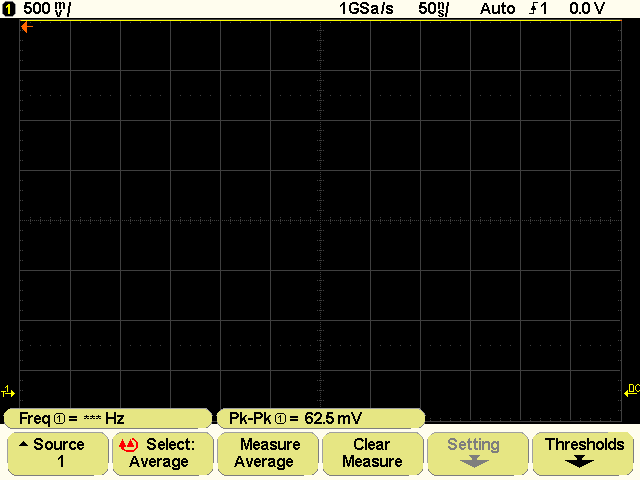

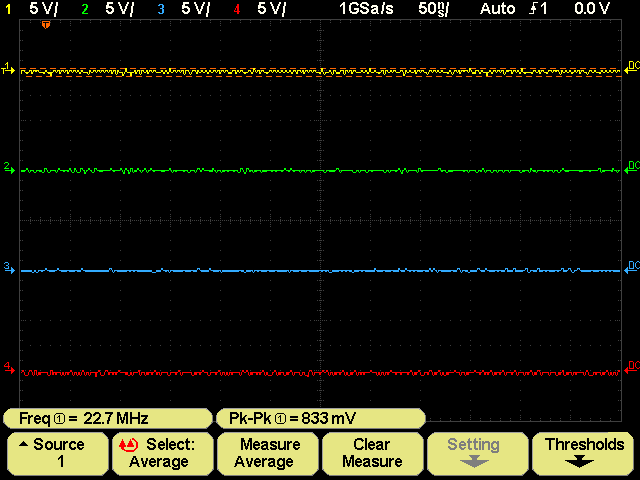

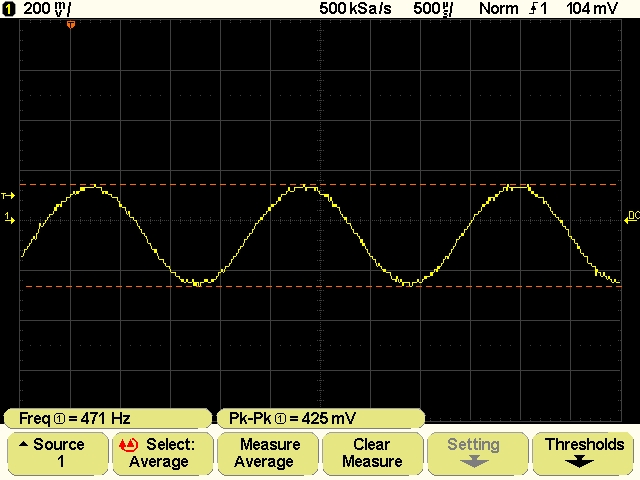

Bei screen-0000.png befindet man sich im Quick Measure Menü (passiert
auch direkt nach dem Start / Default Setup). Man sieht den überlagerten
Pfeil bei "Select: Average".

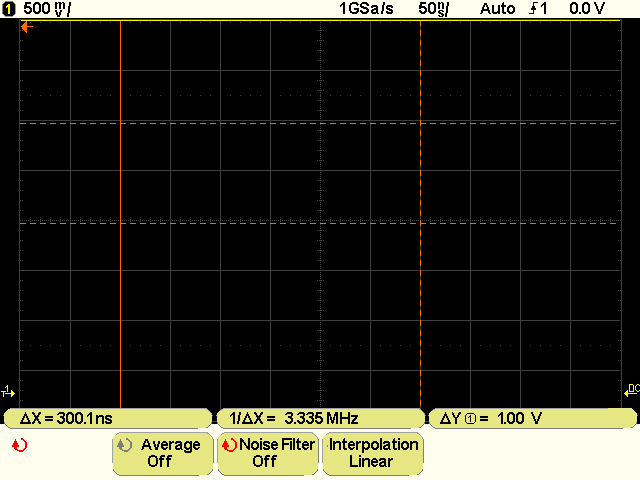

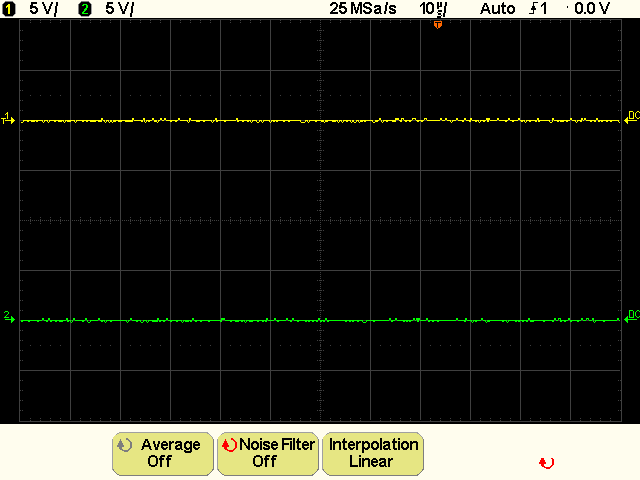

Das zweite Bild ist vom Aquire-Menü. Hier tritt der Fehler nicht direkt
nach dem Start auf, ruft man aber vorher das Utility-Untermenü ("More")
auf und geht dann auf Aquire bleibt der Pfeil erhalten.

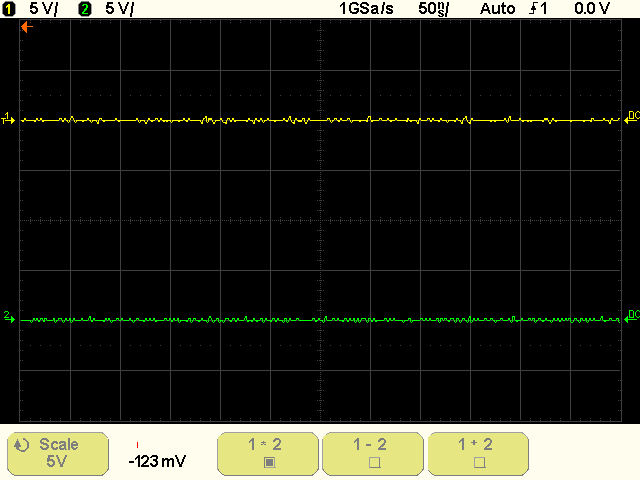

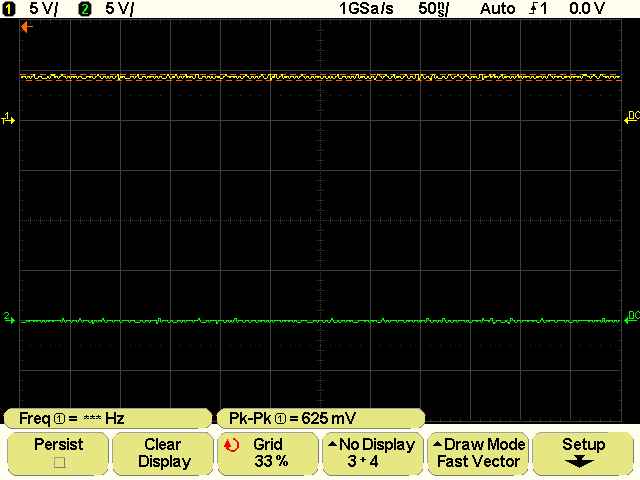

Den Bug den Rainer hat, habe ich auch (W2022A) - es gibt Channel 1,
Channel 2 und Channel 3+4 zur Auswahl... Siehe screen-0002.png.
CaZwo schrieb: > Den Bug den Rainer hat, habe ich auch (W2022A) - es gibt Channel 1, > Channel 2 und Channel 3+4 zur Auswahl... Siehe screen-0002.png. Ja den Fehler hatte ich auch schon bemerkt - ist schon behoben. Danke für die Screenshots, da finde ich die Fehler schneller. Gruß Hayo
Rainer H. schrieb: > Ausserden erscheint beim Umschalten von der FFT-Menüzeile nach "oben" > der Text "USTB" fürs Untermenü. Das ist kein Fehler, sondern da ist momentan tatsächlich das USTB-Menü drunter, auch wenn FFT aktiv ist. Ich plane da aber eine dynamische Belegung. Gruß Hayo
ich habe das jetzt in anderen Menüs nicht getestet, vielleicht wäre eine globale Variable eine Lösung um es in allen Menüs gleichzeitig zu ändern, wird bestimmt viel Aufwand machen aber dann stünde auch eine benutzerdefinierten Richtung nichts im weg. Was sagen die anderen zu der Richtung ist das bei anderen Herstellern auch so oder wie findet ihr es ergonomischer?
Hallo nochmal, zum USTB bei Main/Delayed: Da hatte mich irritiert, dass USTB als Untermenü (durch den Pfeil) angezeigt wird. Faktisch ist auch FFT ein Sprung in ein Untermenü, oder? Wenn ich aus dem FFT-Untermenü kommend den Softkey für Main oder Delayed drücke, bleibt die rechte Bildhälfte mit den FFT-Daten überlagert, der Rest wird darunter (scheinbar korrekt) angezeigt. Viele Grüße, Rainer
CaZwo schrieb: > Hier die Screenshots... > > Bei screen-0000.png befindet man sich im Quick Measure Menü (passiert > auch direkt nach dem Start / Default Setup). Man sieht den überlagerten > Pfeil bei "Select: Average". Das ist kein Fehler, sondern hierr wird ein anderes (größeres) Symbol verwendet. > Das zweite Bild ist vom Aquire-Menü. Hier tritt der Fehler nicht direkt > nach dem Start auf, ruft man aber vorher das Utility-Untermenü ("More") > auf und geht dann auf Aquire bleibt der Pfeil erhalten. Hast Du schon die C2 drauf? Bei mir tritt der Fehler nicht mehr auf. Hat jemand von den Anderen noch das Problem? Gruß Hayo
Angehängte Dateien:
-
120 KB
Hajo, bitte auch die Triggerpegelanzeige in der oberen Statuszeile um ein paar Pixel nach rechts rücken. Beim External HF Reject löscht diese Ausgabe sonst den rechten senkrechten Strich des Buchstaben "H". Ich hoffe nur eine Kleinigkeit... :-) VG Jürgen
Angehängte Dateien:
Uups, und was ist das jetzt? Der Name des Screenshots sagt alles. Ich hab nur die Batchdatei beendet...
mir ist gerade aufgefallen wenn man einen Singelshot durchführt das man nicht rauszoomen kann um also ein längeres Signal sichtbar zu machen, so muss man mehrere Zeitbasen durchprobieren bis man es richtig auf den Schirm bekommt, da der Speicher aber für einen Singelshot ausreichend groß ist könnte man ja gleich sehr schnell auszeichnen und danach passend rauszoomen. Ein kleiner optischer Schönheitsfehler ist mir aufgefallen wenn ich Oszi einschalte taucht Info Screen ist unten rechts einen kleine Vertikale Linie etwa 10 Pixel hoch 1 Pixel breit auf.
Thomas O. schrieb: > mir ist gerade aufgefallen wenn man einen Singelshot durchführt das man > nicht rauszoomen kann um also ein längeres Signal sichtbar zu machen, so > muss man mehrere Zeitbasen durchprobieren bis man es richtig auf den > Schirm bekommt, da der Speicher aber für einen Singelshot ausreichend > groß ist könnte man ja gleich sehr schnell auszeichnen und danach > passend rauszoomen. Rauszoomen hakt aus irgendwelchen Gründen noch, daher habe ich die Funktion noch nicht freigeschaltet - ist aber in Arbeit. Ich hoffe in einem der nächsten 4er Releases. > Ein kleiner optischer Schönheitsfehler ist mir aufgefallen wenn ich Oszi > einschalte taucht Info Screen ist unten rechts einen kleine Vertikale > Linie etwa 10 Pixel hoch 1 Pixel breit auf. Ja hat mich auch schon ewig genervt, aber hatte noch keine Zeit mich drum zu kümmern. Jetzt kille ich das Ding aber... Hayo
Hayo W. schrieb: > > Hast Du schon die C2 drauf? Bei mir tritt der Fehler nicht mehr auf. Hat > jemand von den Anderen noch das Problem? > > Gruß Hayo Hallo Hayo, ich hatte erst die Variante von Sourceforge drauf (noch bevor du gestern Abend die korrigierte gepostet hast), dann die von deinem Beitrag gestern um 22:54 installiert. Was mir auffällt, beide TomCat.flash-Dateien haben die gleiche MD5sum (20578432d849ba19e2d0b51198f24ccd) und beide wurden "Gestern, 4. September 2011, 19:04:02" geändert (laut Windows). Kann's sein, dass du da irgendwie nochmal die alte Variante hochgeladen hast? Gruß Cazwo
Will ich nicht ausschließen. Aber gleich gibts ohnehin die C3 mit allen Fixes. Gruß Hayo
So da ist sie... Die Drehrichtung hab ich mal einfach umgedreht. Fühlt sich auch ganz ok an. Gruß Hayo
Gerade geflasht - sieht gut aus... Der Bug mit den Pfeilen, wo sie nicht hingehören ist weg und die weiße Beleuchtung des Drehreglers funktioniert auch so wie sie soll. Super Arbeit, danke!
Habe auch gerade die C3 ausprobiert und die Richtung getestet dabei ist, mir ist noch ein kleiner "Käfer" aufgefallen. 1. Aquire Menü aufrufen 2. Nun ist entweder das Symbol für Noise Filter oder Average rot. Angenommen Noise Filter ist rot. 3. Ich drücke auf Average das Symbol wird aber nicht rot auch wenn ich nun drehe nicht, erst wenn das Menü wieder verschwunden ist wird das Symbol rot.
@Hayo Erstmal ein großes Dankeschön für die bisher geleistete Arbeit und die Zeit die Du in das Projekt so reinsteckst. Ich habe eine Frage zu der 1.2.BF.4.3C3: Display->NoDisplay: Welche Idee steckt hinter dem NoDisplay -> Ch1+2 (beim W2022)? Macht m.E. keinen Sinn, daher die Frage. Ch3-Ch4 sind gegraut, sollte das nicht auch für NoDisplay -> CH1+CH2 beim W2022 so sein? Dann dazu noch evtl. ein Käferchen: Wenn man das Gerät in dieser Einstellung ( NoDisplay -> Ch1+2 ) aus- und dann wieder einschaltet werden beide CH's nicht dargestellt, das hat er sich sauber gemerkt. NoDisplay steht aber auf Off. Es bedarf eines erneuten Tastendrucks auf NoDisplay.
Robert schrieb: > @Hayo > Ich habe eine Frage zu der 1.2.BF.4.3C3: Display->NoDisplay: > Welche Idee steckt hinter dem NoDisplay -> Ch1+2 (beim W2022)? > Macht m.E. keinen Sinn, daher die Frage. > Ch3-Ch4 sind gegraut, sollte das nicht auch für NoDisplay -> CH1+CH2 > beim W2022 so sein? Nein, die Idee ist, dass man dann den Math-Channel ohne die Source-Kanäle darstellen kann. > Dann dazu noch evtl. ein Käferchen: > Wenn man das Gerät in dieser Einstellung ( NoDisplay -> Ch1+2 ) aus- und > dann wieder einschaltet werden beide CH's nicht dargestellt, das hat er > sich sauber gemerkt. NoDisplay steht aber auf Off. Es bedarf eines > erneuten Tastendrucks auf NoDisplay. Du hast recht, da vergißt er noch etwas. Werde ich mal in Ordnung bringen Gruß Hayo
Thomas O. schrieb: > Habe auch gerade die C3 ausprobiert und die Richtung getestet dabei ist, > mir ist noch ein kleiner "Käfer" aufgefallen. > > 1. Aquire Menü aufrufen > 2. Nun ist entweder das Symbol für Noise Filter oder Average rot. > Angenommen Noise Filter ist rot. > 3. Ich drücke auf Average das Symbol wird aber nicht rot auch wenn ich > nun drehe nicht, erst wenn das Menü wieder verschwunden ist wird das > Symbol rot. Ja daws ist etwas schwierig, da der Drehregler-Interrupt die Statusaktualisierung unterbindet. Mal sehen ob mir dazu was einfällt. Gruß Hayo
Angehängte Dateien:
-
140 KB -
120 KB -
33 KB

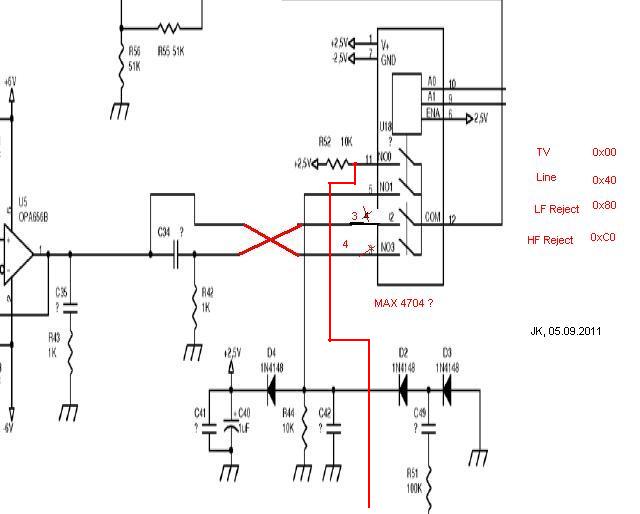

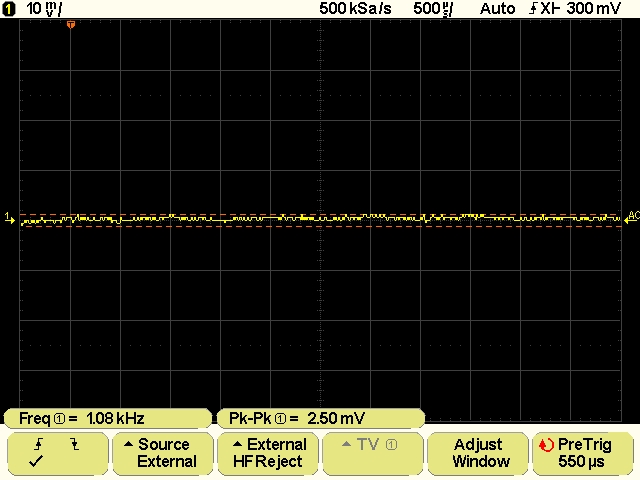

Hallo Hayo, ich hab mich heute nochmal um die externe Triggerung gekümmert. Zunächst hab ich mal die Hardware geringfügig modifiziert, indem ich ein C 100nF/0603 parallel zu C37 gelötet hab. Die zwei Screenshots zweigen die Wirkung: vorher ca 425mV pp, gemessen am Eingang des Comparators U6/Pin4. Wie ich vor längerer Zeit schon gehofft hatte, ergibt sich damit eine verringerte Welligkeit des externen Triggerpegels von ca 18mV. Damit ist endlich eine stabile Triggerung bei HF Reject zu erreichen! Leider bin ich auf einen simplen Fehler hereingefallen: Im Stromlaufplan V1.1 ist zwar unten die Pinbelegung des MAX4707 gezeigt, im Plan ist aber trotzdem Pin 3 + 4 verwechselt :-( Also: Hajo, bitte die Ansteuerung im Setuptrigger() für HFReject und LFReject austauschen. HF Reject ist jetzt die Einstellung unserer Wahl für Signale << 50kHz. LF Reject reagiert dann auch erst auf Signale > 50kHz. Ich wollte dann die Triggerpegel stufenweise messen und die Tabellen aktualisieren... Hab mich aber dann für eine direkte Gleichung entschieden, die nur 1x in den Sourcen berechnet wird: voltoff = ( Trigger_POS_CHE * 0.1943 - 11.852) * vfactor Neuer Startwert für 0.00V ext. Triggerpegel ist jetzt 61. Damit können die zwei Tabellen entfallen. Paßt auch bei meinem 2.Gerät. Gruß Jürgen
Wo wir gerade bei bisher nicht dokumentierten Features sind, da hätte ich auch noch was: Bei den Arbeiten zur neuen Eingangsstufe habe ich die Schieberegister mal vollständig abgeklopft, was davon ggf. noch frei ist. Ergebnis ist die Tabelle im Anhang. Hoffentlich kann da so unaufbereitet auch jemand außer mir was mit anfangen... So richtig neu ist jetzt nur Bit 5 von U21. Ist an den Eingang !T/B der ADCs angeschlossen, damit könnte man die zwischen Zweierkomplement und vorzeichenlos umschalten, warum auch immer. Ferner war Bit 2 von U26 glaube ich noch nicht so bekannt, scheint den externen Trigger zwischen AC und DC umzuschalten. Mit U24 können merkwürdige Terminierungen an den Eingangskanälen ausgewählt werden. Gibt es den TV-Trigger in der Software eigentlich schon, bzw. funktioniert die Hardware dafür? Grüße Jörg
Uuups, kaum ist man vom Griechen zurück wird man hier schon mit Hardcorefakten konfrontiert. Das muß ich mir morgen noch mal in aller Ruhe zu Gemüte führen. @Jürgen Die Korrekturen werde ich dann mit der 4.4 raushauen. @Jörg Bit 2 von U26 könnte natürlich als neues Feature in die externe Triggerung Einzug halten wenn das denn so funktioniert wie vermutet. Den TV Trigger gibt es eigentlich schon, ist aber angesichts der aktuellen Technik wohl eher als antiquiert zu bezeichnen und daher auch nicht mehr in der aktuellen FW aktiv (zumal die Funktion im Original nicht richtig arbeitete). Gruß und gutes Nächtle Hayo
Jörg H. schrieb: > Ferner war Bit 2 von U26 glaube ich noch nicht so bekannt, scheint den > externen Trigger zwischen AC und DC umzuschalten. Hallo Jörg, bin gestern auch beinahe über dieses Bit 2 gestolpert. Die Verbindung vom Schieberegister zum Transistor hab ich nur aus den Fotos geahnt. Gut, daß Du das gleich in Hardware bestätigen kannst. Es ist offenbar die gleiche Hardware mit Transistor, AQY usw., wie an den Kanälen eingebaut. >Gibt es den TV-Trigger in der Software eigentlich schon, bzw. >funktioniert die Hardware dafür? Hab das unlängst herausgesucht und in die SW eingepflegt, kann da aber nicht wirklich helfen. Ist nicht mein Terrain :-) Kannst Du das testen? Gruß Jürgen
Ah, Hayo, der Grieche :-) Hayo W. schrieb: > @Jürgen > > Die Korrekturen werde ich dann mit der 4.4 raushauen. > Wäre schön, zumal es nur 5 Zeilen sind. > > @Jörg > > Bit 2 von U26 könnte natürlich als neues Feature in die externe > Triggerung Einzug halten wenn das denn so funktioniert wie vermutet. Ist schon lang drin und funktioniert sogar. GN JK
Hayo W. schrieb: > Ja daws ist etwas schwierig, da der Drehregler-Interrupt die > Statusaktualisierung unterbindet. Mal sehen ob mir dazu was einfällt. vielleicht den Status gleich ändern nachdem die Menütaste für Noise oder Average gedrückt wird also beim Aufklappen des Menüpunktes
@Jürgen Hast Du da schon fertiges Coding, das ich mit copy and paste übernehmen kann? @Thomas Ja sowas in der Art hab ich mir heute Nacht schon überlegt. Schaun wir mal... Gruß Hayo
Hayo W. schrieb: > Hast Du da schon fertiges Coding, das ich mit copy and paste übernehmen > kann? @ Hayo Hab nur in der hardware_t.cpp und display_t.cpp geändert. Ich hab noch einige Kommentare eingearbeitet und bin inzwischen an einem Problem des Updates des Triggerpegels in der Statuszeile dran: Falls bei EDGE extern eingestellt ist, und man wechselt zu PULS, wird der Pegel nicht mehr upgedated bzw. es wird der falsche Pegel (von extern) angezeigt. ( könnte Zeile 2398 in dispplay_t.cpp sein?? ) Steige aber in dem Menü-Kram noch nicht wirklich durch. :-( Scheint wohl die Altlast PULS mit Extern zu sein.... Hier die zwei Dateien. Kannst ja mal mit dem Stand 4.3C3 vergleichen. Muß ausserdem jetzt leider erstmal weg... Gruß Jürgen
Hallo Hayo, alles klar, oder soll ich noch etwas nachlegen? Hatte vorhin, trotz Urlaub, leider keine Zeit mehr ;-) Gruß Jürgen
Hi Jürgen, hatte noch keine Gelegenheit reinzugucken, da ich zur Zeit am Button-Menü herumoptimiere. Als kleines Gutie habe ich z.B. die Buttonmimik überarbeitet und wieder aktiviert. Gruß Hayo p.s. habe zur Zeit die originale 1.4 auf einem meiner DSOs und hab mal einiges gecheckt. Ist schon ernüchternd wenn man liebgewonnene Funktionen auf einmal nicht mehr hat... Die Pulsweitentriggerung funktioniert jedenfalls in der 1.4 nicht besser als in der BF.4.3 - eher schlechter, denn ich meine die größer/kleiner Werte sind vertauscht in der 1.4. Sehe ich das richtig?

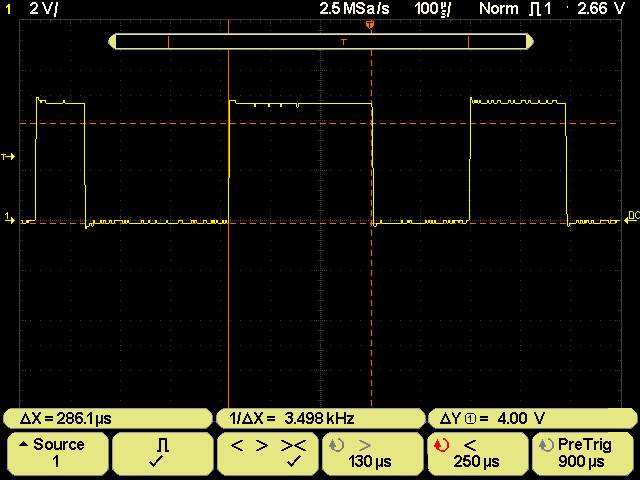

Hayo W. schrieb: > Die Pulsweitentriggerung funktioniert jedenfalls in der 1.4 nicht besser > als in der BF.4.3 - eher schlechter, denn ich meine die größer/kleiner > Werte sind vertauscht in der 1.4. Sehe ich das richtig? Die 1.4 wollte ich mir eigentlich nicht noch mal antun, aber ich check das gleich nochmal..
Hayo W. schrieb: > denn ich meine die größer/kleiner > Werte sind vertauscht in der 1.4. Sehe ich das richtig? Nein, kann ich nicht bestätigen! In meiner 3-er Impulsfolge (s.o.) wird bei größer auch stabil auf den längsten Impuls getriggert. Auch die Kodierung im ctrl_reg ist so, wie jetzt in der 4.3.C3. Gruß Jürgen
Angehängte Dateien:
-
54 KB

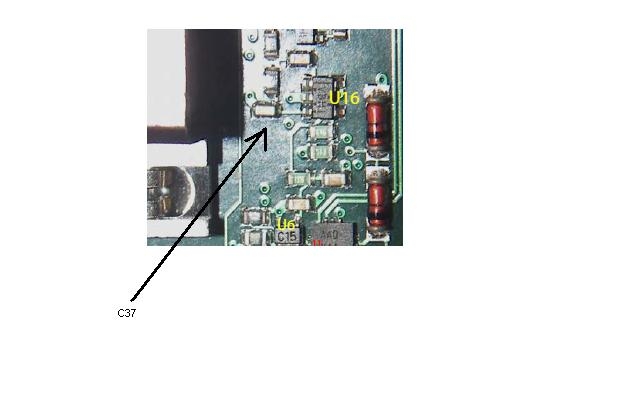

Als Nachtrag noch die Position C37 und dazu parallel den zusätzlichen 100nF-C für die externe Triggerung. Sitzt direkt neben dem seriellen Interface. Gruß Jürgen
Jürgen schrieb: > Hayo W. schrieb: >> denn ich meine die größer/kleiner >> Werte sind vertauscht in der 1.4. Sehe ich das richtig? > > Nein, kann ich nicht bestätigen! In meiner 3-er Impulsfolge (s.o.) wird > bei größer auch stabil auf den längsten Impuls getriggert. Auch die > Kodierung im ctrl_reg ist so, wie jetzt in der 4.3.C3. Stimmt, ich hab's nochmal geprüft, es verhalten sich beide gleich, mit einer Ausnahme - wenn bei der 4.3 der Combi-Trigger an ist, dann gibt es immer wieder einen Refresh wenn der Timeout kommt. Ist manchmal ganz praktisch. Die 1.4 kennt sowas ja nicht... Jetzt aber schnell die 1.4 wieder runterlöschen, da kriegt man ja Ausschlag. Gruß
Angehängte Dateien:
-
3,6 KB -
4,8 KB -
5,5 KB -
4,6 KB -
3,6 KB

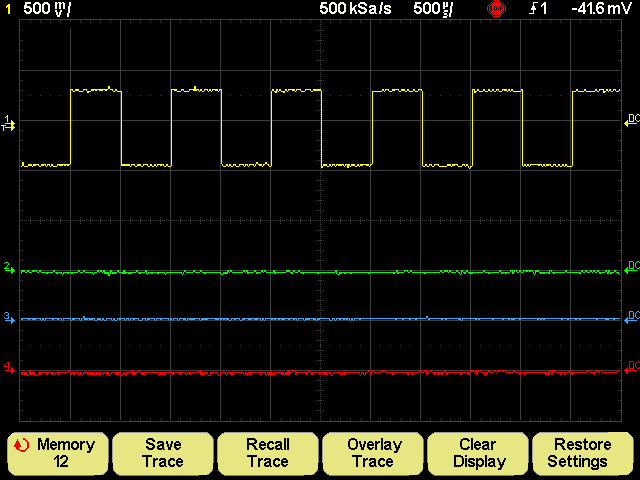

n'Abend Hayo, der aktuelle BF 4.3 C3 habe ich gerade in Bezug auf Save/Recall etwas auf den Zahn gefüllt. Beim Recall werden anscheinend manche Einstellungen nicht richtig aktualisiert, z.B. 1. Wenn beim Save die Gridlines auf "solid" standen, man dann "dotted" einstellt und anschließend über Recall die gespeichten Einstellungen wieder abruft, wird das Grid richtig mit durchgezogenen Linien dargestellt, aber wenn man unter Display * Setup nachguckt, steht dort "Dotted" (Recall_GridLine.png) 2. Nicht aktive Kanäle werden beim Recall nicht abgeschaltet. Wenn beim Abspeichern z.B. nur Kanal 1 aktiv war, vorm Recall aber mehrer aktiv waren und man dann den Speicher abruft, bleiben die Traces der inaktiven Kanäle in der Anzeige, sind aber in der Statuszeile richtig ausgeblendet (Recall_Chan1.png). Auch wenn vorm Recall z.B. Math aktiv war, bleibt die Kurve stehen, hat dann aber nichts mit den abgerufenen Daten zu tun. Und dann stellt sich das QuickMeas Menü neuerdings (?) etwas zickig an. Außer, dass der rote Pfeil auf dem zweiten Softkey etwas ungewohnt aussieht (ScreenShot_vor.png, Absicht?), verschwindet nach einem Screenshot (mit Double Push ausgelöst), fast die komplette Tastenbeschriftung des QuickMeas Menüs (ScreenShot_nach.png). Bisher dachte ich immer, das der Screenshot verlustfrei funktioniert ;-) Hat der zweite Pfeil auf dem QuickMeas Select Button irgendwas mit dem machnmal vorhandenen "verlorenen" roten Strich im Math Menü (Tastenplatz 2) zu tun. Beides wirkt etwas deplaziert. Ich will dich damit aber nicht von den wirklich wichtigen Dingen abhalten ;-) Danke für deinen unermüdlichen Einsatz Gruß Rainer
Hallo Rainer, keine Sorge Du hälst mich nicht von wichtigen Dingen ab. Ich bin ja auf Eure Fehlerreports angewiesen um die Firmware nachhaltig zu verbessern. Das ist insbesondere dann wichtig wenn ich größere Umbauten vorgenommen habe. Die ganzen Quereffekte kann ich selbst gar nicht alle testen. Allerdings weiß ich überhaupt nicht warum jetzt der arme QM-Pfeil so ins Fadenkreuz geraten ist. Der gehört nämlich zu den wenigen Dingen die ich nicht geändert habe und die auch in der originalen WELEC-Firmware genauso aussehen. Die anderen Punkte versuche ich mal in die 4.4 mit einzuarbeiten. Gruß Hayo
Hayo W. schrieb: > Allerdings weiß ich überhaupt nicht warum jetzt der arme QM-Pfeil so ins > Fadenkreuz geraten ist. Der gehört nämlich zu den wenigen Dingen die ich > nicht geändert habe und die auch in der originalen WELEC-Firmware > genauso aussehen. Da hast du irgendwie Recht - der merkwürdige Strich im Math Menü war's. Die andere Darstellung des QuickMeas Pfeils halte ich eigentlich für überflüssig. Man kann natürlich einen Sinn darin sehen, wenn sie symbolisieren soll, dass die Bedienung wahlweise per Taste über Pull-Down als auch über den Universalregler möglich ist. Also bleibt's erstal so ... Gruß Rainer
Rainer W. schrieb: > Man kann natürlich einen Sinn darin sehen, wenn sie > symbolisieren soll, dass die Bedienung wahlweise per Taste über > Pull-Down als auch über den Universalregler möglich ist. So ist es. Ich hätte das Symbol auch bei den anderen Pulldowns verwendet, um da homogen zu bleiben, aber ich hatte da weniger Platz wegen der längeren Bezeichnung (Delay-Einstellung). >Also bleibt's erstal so ... Würde sagen ja Hayo
Ok hab leider nicht viel Zeit. Habe eine Menge korrigiert und verbessert -> changelog. Viel Spaß Hayo
Hi zusammen, ab und zu komme ich dazu, hier hereinzuschauen. Ein Feature, das mir sehr abgeht (auch beim LeCroy), das mein alter 453 aber konnte: wenn man die Helligkeit genug aufdrehte, sah man auch bei nicht ausgelöstem Trigger am linken Bildrand einen Punkt in Höhe der aktuellen Eingangsspannung. Das ist sehr praktisch, um z.B. zu sehen, ob man den Tastkopf gut kontaktiert hat. Ich wünsche mir also einen (per Menü aktivierbaren) 2x2 Pixel-Fleck, der immer bei x=0 den aktuellen DAC-Wert anzeigt. Was mir immer wichtig ist: die Triggerung. Da hat sich in letzter Zeit viel getan, ich bin aber noch nicht zum Testen gekommen. Auf jeden Fall ist mir der Unterschied AUTO und COMBI nicht klar. Kann das jemand bitte anhand eines praktischen Beispiels erläutern, wann man was nimmt, mit Vor- und Nachteilen?
Die aktuelle Spannung kann man sich ja erstmal mit Autotrigger ansehen und dann auf Normal oder Single schalten, wo hätte man da mit deiner Variante Vorteile? Stelle ich mir persönlich eher unnütz vor, aber ich lasse mich gern eines Besseren belehren. Der Unterschied zwischen Auto und Combi ist eigentlich der, dass Combi zuverlässig triggert, Auto dagegen nicht - rate mal was von Welec kommt :) Im Prinzip basiert der Combitrigger auf dem Welec Normal Trigger, der gut arbeitet, ist aber um einen Timeout ergänzt, d.h. wenn innerhalb des timeouts kein Trigger kommt dann wird vom Oszi selbst einer ausgelöst. Gruß Michael
Angehängte Dateien:
-
5,1 KB
Hayo W. schrieb: > Ok hab leider nicht viel Zeit. Für einen Compilerlauf scheint es ja trotzdem immer noch zu reichen ;-) Bei mir kommt es nach DefaultSetup - Save Trace - Recall Trace - <Menü> zu ungewohnten "Hieroglyphen" in der Menüzeile (z.B. bei Display), als ob sich irgendwer im Speicher verlaufen hat. Bin auch auf dem Sprung... Gruß Rainer
Hi, bin gerade erst zurück und checke gerade die Rückmeldungen: eProfi schrieb: > ...wenn man die Helligkeit genug aufdrehte, sah man auch bei > nicht ausgelöstem Trigger am linken Bildrand einen Punkt in Höhe der > aktuellen Eingangsspannung. Das ist sehr praktisch, um z.B. zu sehen, ob > man den Tastkopf gut kontaktiert hat. > Ich wünsche mir also einen (per Menü aktivierbaren) 2x2 Pixel-Fleck, der > immer bei x=0 den aktuellen DAC-Wert anzeigt. Sorry, das hab ich irgendwie nicht so ganz verstanden. Die Höhe der aktuellen Eingangsspannung in negativer oder positiver Richtung oder wie ist das gemeint. Ich kann mir da nichts drunter vorstellen. Du hast nicht zufällig ein Bild davon? > Was mir immer wichtig ist: die Triggerung. Da hat sich in letzter Zeit > viel getan, ich bin aber noch nicht zum Testen gekommen. Auf jeden Fall > ist mir der Unterschied AUTO und COMBI nicht klar. Was Michael erklärt ist schon ganz richtig, aber Auto und Combi arbeiten im Prinzip gleich. Wenn nach einer bestimmten Zeit kein Triggerereignis eintritt wird das Signal trotzdem ausgegeben. Der Unterschied liegt im Timeout. Der Combitrigger hat einen wesentlich längeren Timeout so daß auch langsamere Signal zuverlässig getriggert werden. Der Autotrigger arbeitet leider nur bei schnellen Signalen ganz brauchbar. @Rainer > Bei mir kommt es nach DefaultSetup - Save Trace - Recall Trace - <Menü> > zu ungewohnten "Hieroglyphen" in der Menüzeile (z.B. bei Display), als > ob sich irgendwer im Speicher verlaufen hat. Oh ja, da läuft noch was schief. Das liegt wohl daran, dass einige Funktionen jetzt im Display Setup Menü untergebracht sind. Ich versuche das mal zu fixen. Gruß Hayo
Moin moin! Hayo, es gibt beim externen Trigger noch einige Fehlerchen: In Hardware_t.cpp, Zeile 1652, muß ext_trig_val_reg = Trigger_POS_CHE + 0x40 gesetzt werden. Ebenso sind einige Initialisierungen noch falsch (0x80 statt 61+0x40=125). In der userif_t.cpp muß die Begrenzung Trigger_POS_CHE geändert werden (Zeilen 8381+8395). Grenzen sind jetzt 0 und 132 und das +-1 kann entfallen, da die zwei Felder ExtTriggerLevel und ExtTriggerDispl entfallen können. OK, das ist mein Fehler. Ich hatte bloß zwei Dateien geschickt :-( Beim Test der Save/Recall Geschichte hatte ich nach dem Flashen ein Memory 0 (Index 0). Da geht gar nichts. Fehlt da eine Initialisierung? Gruß Jürgen PS Die Buttonmimik macht die Kiste nur noch träger. Meine Meinung.
Jürgen schrieb: > Moin moin! > > Hayo, es gibt beim externen Trigger noch einige Fehlerchen: > .... > entfallen können. OK, das ist mein Fehler. Ich hatte bloß zwei Dateien > geschickt Bau ich ein > Beim Test der Save/Recall Geschichte hatte ich nach dem Flashen ein > Memory 0 (Index 0). Da geht gar nichts. Fehlt da eine Initialisierung? Ja so ist es. Ich hab den Wert jetzt ins Flash übernommen, damit man nach dem Neustart nicht immer neu den Speicherplatz wählen muß. Das sollte aber nach dem ersten Verstellen erledigt sein. Gruß Hayo
da kommt mir gerade eine Idee wäre es möglich anzuzeigen ob auf einem Speicherplatz schon Daten abgelegt wurden, evtl. durch eine Farbe auf dem Buttonfeld?
Jürgen schrieb: > Hayo, es gibt beim externen Trigger noch einige Fehlerchen: > In Hardware_t.cpp, Zeile 1652, muß ext_trig_val_reg = Trigger_POS_CHE + > 0x40 gesetzt werden. ist erledigt > Ebenso sind einige Initialisierungen noch falsch > (0x80 statt 61+0x40=125). welche und wo? > In der userif_t.cpp muß die Begrenzung Trigger_POS_CHE geändert werden > (Zeilen 8381+8395). Grenzen sind jetzt 0 und 132 und das +-1 kann > entfallen, ist erledigt > da die zwei Felder ExtTriggerLevel und ExtTriggerDispl > entfallen können. Habe ich erstmal gelassen, stört ja im Augenblick nicht OK, das ist mein Fehler. Ich hatte bloß zwei Dateien > geschickt :-( Kein Problem > PS Die Buttonmimik macht die Kiste nur noch träger. Meine Meinung. Das täuscht, eigentlich ist es jetzt schneller weil nur noch der betroffene Button aktualisiert wird und nicht mehr das ganze Menü. Weitere Optimierungen sind in Arbeit. Gruß Hayo
So die Korrekturen sind drin. Da ich gestern keine Zeit mehr hatte hier noch ein kleiner Hinweis. Die Autoscale-Funktion habe ich überarbeitet. Die Spannungsbereichsfindung arbeitet jetzt zuverlässiger, weil ich die Schwellwertvergleiche jetzt auf Screenwerte umrechne (Skalierung). Dadurch werden auch unterschiedliche Hardwareeinstellungen berücksichtigt und die Schwellwerte sind viel präziser. Gruß Hayo
Hayo W. schrieb: >> Ebenso sind einige Initialisierungen noch falsch >> (0x80 statt 61+0x40=125). > welche und wo? Hardware_t.cpp: zeile 307 und 727 tc_vars.cpp: zeile 556 Thomas O. schrieb: >da kommt mir gerade eine Idee wäre es möglich anzuzeigen ob auf einem >Speicherplatz schon Daten abgelegt wurden, evtl. durch eine Farbe auf >dem Buttonfeld? Die Idee ist garnicht schlecht. Es genügt die Farbe oder ein Zeichen auf dem Button. Natürlich braucht es dann aber einen Menüpunkt, um eine Speicherposition wieder frei zu geben.
vielleicht eine Clear Funktion wenn man den Speicherplatz lange gedrückt hält. Oder kurzer Druck Clear langer Druck Save
Thomas O. schrieb: > vielleicht eine Clear Funktion wenn man den Speicherplatz lange gedrückt > hält. Oder kurzer Druck Clear langer Druck Save Gute Idee. Aus Sicherheitsgründen wäre ich für die Belegung: - kurzer Druck: "Save" - langer Druck: "Clear" Etwas generelles zu den Speicherplätzen: Mir geht es, wahrscheinlich auf Grund meines Alters so, dass nach 10 gespeicherten Kurven mein Gedächnis für die Inhalte der Speicher überläuft, d.h. ich habe nie und nimmer von 80 Plätzen individuell den Inhalt im Kopf. Sinn macht die Zahl der Plätze IMHO nur bei Serienmessungen und dafür wäre ein Autoinkrement-Funktion für die Speicherplatznummer sowohl bei "Save" als auch bei "Recall" sehr praktisch. Wenn man dafür nicht extra eine Menüfunktionen schaffen möchte, vielleicht in der Form, dass ab einem bestimmten Speicherplatz n (z.B. n=10) die Funktion automatisch aktiv ist. Gruß Rainer p.s. Die Belegungsanzeige für einen Speicher könnte man einfach über die "Recall Trace" Taste erledigen: - "Recall" enabled = Speicher belegt - "Recall" disabled = Speicher frei
Hallo Hayo, bei der Trigger Mode/Coupling Taste scheint in der 4.4 irgendetwas mit der Kurzfunktion für die Umschaltung des Trigger Modes durcheinander geraten zu sein. Bei sichtbarem Trigger Menü kann man ja durch Drücken der HW-Taste den Mode (Auto/Normal/Combi) umschalten. Die Umschaltfunktion funktioniert, aber auf dem Softkey "Mode" im Trigger Menü wird die aktuelle Einstellung nicht richtig angezeigt. Gruß Rainer
Hi Rainer, danke für den Hinweis, das liegt an der neuen Button und Menülogik. @Thomas + Jürgen Ich denk mir da mal was aus zu der Belegungsanzeige bzw. zum Löschen der Speicherplätze. > Etwas generelles zu den Speicherplätzen: Mir geht es, wahrscheinlich auf > Grund meines Alters so, dass nach 10 gespeicherten Kurven mein Gedächnis > für die Inhalte der Speicher überläuft, d.h. ich habe nie und nimmer von > 80 Plätzen individuell den Inhalt im Kopf Das geht mir auch so. Ich hatte auch schon überlegt die Anzahl der Speicherplätze auf die Hälfte zu reduzieren zugunsten der Möglichkeit die 32 kbyte Puffer der USTB abspeichern zu können. Alternativ würde ich sonst den restlichen Flashspeicher so aufteilen daß nur die ersten 5 Speicherplätze 32 kbyte aufnehmen können. Was sagt Ihr dazu? Gruß Hayo
Hayo W. schrieb: > Ich hatte auch schon überlegt die Anzahl der > Speicherplätze auf die Hälfte zu reduzieren zugunsten der Möglichkeit > die 32 kbyte Puffer der USTB abspeichern zu können. Alternativ würde ich > sonst den restlichen Flashspeicher so aufteilen daß nur die ersten 5 > Speicherplätze 32 kbyte aufnehmen können. Finde die Idee gut, ein paar extra große Speicherplätze zu haben.
Hayo W. schrieb: > Ich denk mir da mal was aus zu der Belegungsanzeige bzw. zum Löschen der > Speicherplätze. Was hälst du von meinem Anzeigevorschlag über "Recall" enable/disable? > Was sagt Ihr dazu [Speicheraufteilung]? Wie wäre ist mit einer dynamischen Aufteilung mit einem Directory. Den Speicher könnte man in festen Blöcken entsprechend der kürzesten Traces organisieren und in einer Block Allocation Table verwaltet. An jedem Dir-Eintrag hängen dann verkettete Listen mit belegten Speicherblöcken. Das würde deutlich Freiheit geben, was die Länge der Aufzeichnung betrifft, auch wenn es erstmal natürlich etwas Zirkus ist. Gruß Rainer
Rainer W. schrieb: > Hayo W. schrieb: >> Ich denk mir da mal was aus zu der Belegungsanzeige bzw. zum Löschen der >> Speicherplätze. > > Was hälst du von meinem Anzeigevorschlag über "Recall" enable/disable? ich wäge noch ab ob so, oder vielleicht mit einem farbigen Symbol oder Ähnliches. >> Was sagt Ihr dazu [Speicheraufteilung]? > > Wie wäre ist mit einer dynamischen Aufteilung mit einem Directory. Das ist aber schon heftig viel Aufwand. Erstmal würde mich interessieren ob tatsächlich jemand mehr als 40 Plätze braucht. Ich selbst könnte gut damit klarkommen wenn ich dafür auf allen Plätzen 32 kbyte zur Verfügung habe. Ansonsten hätten wir wie bisher 80 Plätze und die ersten 5 hätten 32 kbyte. Gruß Hayo
Hayo W. schrieb: > .... das liegt an der neuen Button und Menülogik. Jedenfalls funktioniert in der 4.4C2 die Anzeige des Triggerpegels (oder Verstellung des externen Triggerpegels?) und die Rückschaltung ext.->CHx nicht mehr :-( Gruß Jürgen PS: Es ist wohl eher die Verstellung ext. Pegel.
Hayo W. schrieb: > Das ist aber schon heftig viel Aufwand. Erstmal würde mich interessieren > ob tatsächlich jemand mehr als 40 Plätze braucht. Das genügt mir vollkommen!
Jürgen schrieb: > Jedenfalls funktioniert in der 4.4C2 ... die Rückschaltung ext.->CHx > nicht mehr :-( Das kann ich bei mir so allgemein nicht bestätigen, zumindest Trig. Norm auf Ch1 - Umschaltung auf Ext - Rückschaltung auf Ch1 funktioniert problemlos. Gruß Rainer
Rainer W. schrieb: >> Jedenfalls funktioniert in der 4.4C2 ... die Rückschaltung ext.->CHx >> nicht mehr :-( > > Das kann ich bei mir so allgemein nicht bestätigen, zumindest > Trig. Norm auf Ch1 - Umschaltung auf Ext - Rückschaltung auf Ch1 > funktioniert problemlos. Das Menü Button3 und 4 (ext. und TV) bleibt aber schwarz. Ein erneuter Druck auf Button 3 graut diese dann erst aus.
Hayo W. schrieb: >> In der userif_t.cpp muß die Begrenzung Trigger_POS_CHE geändert werden >> (Zeilen 8381+8395). Grenzen sind jetzt 0 und 132 und das +-1 kann >> entfallen, > ist erledigt Hehe,nicht ganz! + 1 bzw. -1 natürlich bloß in der Bedingungsabfrage! :-) So: case 5: if (Trigger_Pos_CHE > 0){ Trigger_Pos_CHE = Trigger_Pos_CHE - 1; }else{ Trigger_Pos_CHE = 0; } break; und case 5: if (Trigger_Pos_CHE < 132){ Trigger_Pos_CHE = Trigger_Pos_CHE + 1; }else{ Trigger_Pos_CHE = 132; } break; Dann klappts auch mit der Pegelverstellung. Gruß Jürgen
Ja hatte ich auch schon gefunden, da hatte ich etwas viel gelöscht in der Eile. Ist aber wieder gefixt. Gruß Hayo
ja wahnsinn, was hier los is'... Hallo Hayo, die Drehgeberrichtung ging mir schon lange auf den Nerv, jedes mal drehte ich in die falsche Richtung! Hast du schick hinbekommen, bin begeistert. Wie sieht es mit der horizontalen Signalverschiebung aus, könnte man die auch in die richtige Drehrichtung bringen, d.h. drehe ich nach Links, verschiebt sich das Signal nach Rechts statt nach Links, was meinst du, oder ihr? Gruß Michael
Angehängte Dateien:
-
4,8 KB
Hi Hayo, kannst du bei der Umschaltung von FFT nach Main (Menü Main/Delayed) noch mal nach dem Rechten sehen. Da bleibt die Info-Box mit den FFT Parameter im Moment stehen. Schönen Abend Gruß Rainer
Oh, den kannte ich noch nicht. Mach ich klar. Gruß Hayo
Angehängte Dateien:
-
53 KB

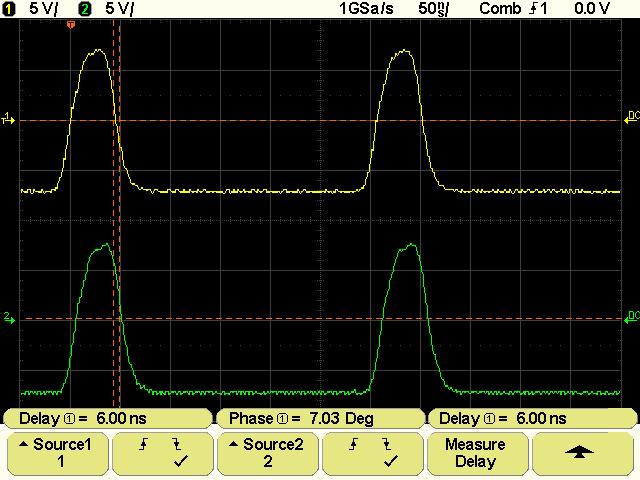

Schon mal ein kleiner Ausblick auf die 4.5 Ich habe es schon lange vor mir hergeschoben, aber jetzt habe ich es getan. Ich habe die bisher nicht funktionierenden QM-Optionen Delay und Phase implementiert, ebenso wie die zugehörigen Menüs zur Einstellung von Sourcen und Flanken. Gruß Hayo
Hayo W. schrieb: > Ich habe die bisher nicht funktionierenden QM-Optionen Delay und > Phase implementiert Moin Hayo, das finde ich klasse. Im Journalistendeutsch würde man das wohl als echten Quantensprung in der Funktionalität bezeichnen. Ich hatte mich schon über die ausgegrauten Parameter in der Liste gewundert ;-) Wo du damit die Zeitbezüge ansprichst: Wäre es bei den Cursorpositionen nicht sinnvoller, für die Zeiten X1 und X2 als Nullpunkt die Triggerposition zu verwenden. Der Zeitbezug auf den linken Bildschirmrand hat eigentlich eine relativ geringe Bedeutung. Meßtechnisch ist doch eher der Triggerzeitpunkt ein ausgezeichneter Zeitpunkt, der mir als Referenzzeit geeigneter erscheint. Man müßte eigentlich nur auf die im Cursor Menü angezeigten Werte X1 und X2 den Offset von der Position der Triggermarke draufrechnen. Gruß und frohes Schaffen Rainer
Michael D. schrieb: > ja wahnsinn, was hier los is'... > > Hallo Hayo, > > die Drehgeberrichtung ging mir schon lange auf den Nerv, jedes mal > drehte ich in die falsche Richtung! Hast du schick hinbekommen, bin > begeistert. > Wie sieht es mit der horizontalen Signalverschiebung aus, könnte man die > auch in die richtige Drehrichtung bringen, d.h. drehe ich nach Links, > verschiebt sich das Signal nach Rechts statt nach Links, was meinst du, > oder ihr? Ich habe mir das nochmal angesehen, die Drehrichtung passt schon, da Du nicht das Signal verschiebst sondern das Speicherfenster. Dafür habe ich die Drehrichtung der Zerolevelgeber geändert. Alle neuen Menüs findet Ihr wie immer im Programmer Guide. Und jetzt gehts ab in die Wanne Gruß Hayo
dann danke für die neue Version habe noch einen Bug gefunden. Displaytaste drücken->Grid ist angewählt(rot) und per Drehregler verstellbar->nun drücke ich auf die No Display Taste, das Menü No Display klappt auf ein drehen am Drehregler bewirkt aber ein verändern des Grids nicht das verstellen des aufgeklappten Menüs. Oh sehe gerade das das nur für die Menüs mit dem Drehsymbol funktioniert.
Hallo Hayo, von mir auch gleich ein Report zur neuen Version: Im FFT Menü stellt sich die "Mode" Taste etwas zickig an. Man kann zwar den Berechnungsmode auswählen, aber die Auswahlliste springt beim Drücken der Taste sofort weg... Gruß Rainer
moin moin Hayo, tnx f. die neue Version, aber.... im Quick Meas ist der drehregler falsch herum und der 3. softbutton wird erst beim druecken aktualisiert, die Triggeranzeige im single geht auch nicht ;( vlG Charly
Hallo Hayo, bleib nicht zu lange in der Wanne sonst wird alles schrumpelig! :-))) > Ich habe mir das nochmal angesehen, die Drehrichtung passt schon, da Du > nicht das Signal verschiebst sondern das Speicherfenster. Achso? Na dann bleibt's eben... Charly's Aussage über die Drehrichtung im QM-Menu stimmt aber. Gruß Michael
vielleicht ist es schon zu spaet aber i habe den Eindruck die Regler f. Y Position sind auch gedreht, oder ? vlG Charly
Charly B. schrieb: > .. i habe den Eindruck die Regler f. Y Position sind > auch gedreht, oder ? Sehe ich auch so. CCW = runter, CW=rauf fühlte sich besser an - so wie beim Trigger-Level. Gruß Rainer
Angehängte Dateien:
-
150 KB
Hallo Hayo, danke, das ist auf jeden Fall die beste Version, die wir je hatten! Hayo W. schrieb: > Dafür habe ich die Drehrichtung der Zerolevelgeber geändert. Hm,das war voll daneben! Das passt einfach nicht. Ich kenn kein Oszi, wo sich das so bewegt. Du schaust auf dem Monitor nach links und drehst mit dem linken Rand des Drehgebers nach oben! So geht das! Noch eine Kleinigkeit zum ext. Trigger. Ich hab mal das Line-Signal an der Kathode D2 gemessen. Es sind nur 142mV / 50Hz an U6/3. Das bedeutet ca. +80mV am Comparator zum sicheren Auslösen des Triggers notwendig. Die notwendige Änderung im SetupTrigger() sind + 3 Inkremente (siehe im Textschnipsel). Das funktioniert sehr gut! Test mit ext. Trigger-> Line und einfach den Tastkopf an der Spitze anfassen. Stehendes Bild im Normal Modus. VG Jürgen
Hi Leute, hier ist ja wieder richtig was los! > bleib nicht zu lange in der Wanne sonst wird alles schrumpelig! :-))) Zu spät!!! @Thomas wie Du schon selbst bemerkt hast - das ist gewollt so -> kein Bug. > Im FFT Menü stellt sich die "Mode" Taste etwas zickig an. Man kann zwar > den Berechnungsmode auswählen, aber die Auswahlliste springt beim > Drücken der Taste sofort weg... Ok, muß ich mir morgen mal ansehen, danke. > im Quick Meas ist der drehregler falsch herum und der > 3. softbutton wird erst beim druecken aktualisiert, > die Triggeranzeige im single geht auch nicht ;( Ok, auch das werde ich morgen gleich mal unter die Lupe nehmen, danke > CCW = runter, CW=rauf fühlte sich besser an - so wie > beim Trigger-Level. Kein Problem, kann ich wieder rückgängig machen. @Jürgen Bau ich natürlich mit ein. Ich versuche mal morgen eine korrigierte Kompilation fertig zu machen. Danke für die schnelle Rückmeldung. Bis morgen Hayo
Angehängte Dateien:
-
5,1 KB

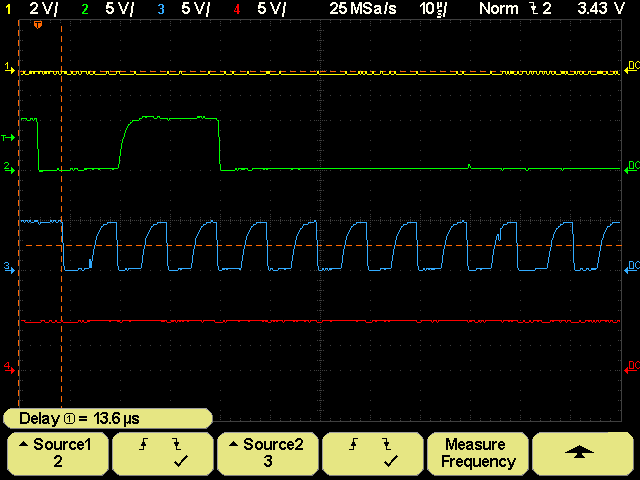

Hayo W. schrieb: > Ich versuche mal morgen eine korrigierte Kompilation fertig zu machen. Nur keine Eile - es brennt ja nichts. Im neuen QM Delay-Submenü sind noch zwei Dinge: 1. Als Bezugspunkt wird nicht der mit Source1 (Taste1) gewählte Kanal verwendet, sondern der im QM (Haupt-)menü als Source (auch Taste1) eingestellte. Für den Screenshot war im QM (Haupt-)Menü "Source 1" gewählt, so daas mangels Ch1-Signal als Bezugszeitpunkt der Fensteranfang genommen wurde. 2. Im QM Delay-Submenü stimmt IMHO die Beschriftung der Taste 5 nicht. Statt "Measure Frequency" sollte da bestimmt "Measure Delay" stehen. Bei der Anzeige des Meßwertes wäre es noch eine Verfeinerung, wenn man dort beide Bezugskanäle unterbringen könnte, also z.B. in der Form "Delay (2-3)= 13.6 µs". Super Sache mit der funktionierenden Delay Messung. Gruß Rainer
Angehängte Dateien:
-
4,9 KB -
5 KB
Moin Hayo, im Cursor Menü könnte man die Aktualisierung der Werte noch ändern. Wenn man den Kanal mit Taste 1 "Source" ändert, wird nur der Wert Delta-Y neu berechnet/angezeigt, aber nicht die Y-Meßwerte auf den Tasten 4 und 5, was dann zu inkonsistenter Anzeige wie im Bild Cursor_Ch4.png führt. Gruß Rainer p.s. Die Drehrichtung beim Ch.3 Offset ist ok ;-)
Rainer W. schrieb: > Nur keine Eile - es brennt ja nichts. ...läßt mir aber keine Ruhe! > Im neuen QM Delay-Submenü sind noch zwei Dinge: > > 1. Als Bezugspunkt wird nicht der mit Source1 (Taste1) gewählte Kanal > verwendet, sondern der im QM (Haupt-)menü als Source (auch Taste1) > eingestellte. Für den Screenshot war im QM (Haupt-)Menü "Source 1" > gewählt, so daas mangels Ch1-Signal als Bezugszeitpunkt der > Fensteranfang genommen wurde. Stimmt, das fehlte noch, ist aber jetzt erledigt > 2. Im QM Delay-Submenü stimmt IMHO die Beschriftung der Taste 5 nicht. > Statt "Measure Frequency" sollte da bestimmt "Measure Delay" stehen. Stimmt auch, ich hatte das nicht mit dem Drehregler getestet. Ist auch erledigt. > Bei der Anzeige des Meßwertes wäre es noch eine Verfeinerung, wenn man > dort beide Bezugskanäle unterbringen könnte, also z.B. in der Form > "Delay (2-3)= 13.6 µs". Da das kein Bugfix ist, bleibt das erstmal offen. > Super Sache mit der funktionierenden Delay Messung. Ja gefällt mir auch. Allerdings habe ich jetzt festgestellt, dass das Thresholdsmenü völlig ohne Funktion ist. Dem würde ich gerne abhelfen. @all Hat jemand eine Ahnung wofür das sein sollte? Duty Cycle? Gruß Hayo
Rainer W. schrieb: > im Cursor Menü könnte man die Aktualisierung der Werte noch ändern. Ist erledigt. > p.s. Die Drehrichtung beim Ch.3 Offset ist ok ;-) Bei den Anderen ist sie jetzt auch wieder ok. Hayo
charly schrieb: > im Quick Meas ist der drehregler falsch herum Die Drehrichtung ist genauso wie bei den anderen Pulldowns. Die Richtung hatte ich auf Wunsch hier im Forum geändert. > und der 3. softbutton wird erst beim druecken aktualisiert, Ist erledigt > die Triggeranzeige im single geht auch nicht ;( Das habe ich nicht verstanden. Welche Anzeige geht nicht? (Screenshot?) Gruß Hayo

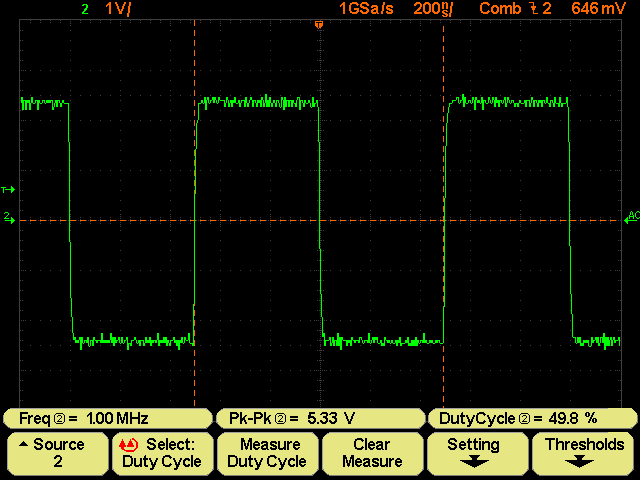

Hayo W. schrieb: > Hat jemand eine Ahnung wofür das sein sollte? Duty Cycle? Das sollte normalerweise der Quotient aus "+Width" und "Periode" sein, um z.B. PWM-Signale auszumessen. Gruß Rainer
Jürgen schrieb: > Die notwendige Änderung im SetupTrigger() sind + 3 Inkremente (siehe im > Textschnipsel). Das funktioniert sehr gut! Ist eingebaut Hayo
So alle Fixes für die Bugs die seit gestern gemeldet wurden sind drin. Gruß Hayo
Hayo W. schrieb: > Dem würde ich gerne abhelfen. > > @all > > Hat jemand eine Ahnung wofür das sein sollte? Duty Cycle? Ok, habe in der Anleitung zum Agilent alles gefunden. Zum Glück ist ja alles 1:1 abgekupfert, so dass man die Anleitung großenteils für unser DSO benutzen kann. Hayo
Ok nächste Erkenntnis: Es hat doch Auswirkung auf die Messungen, aber die Implementierung ist noch unvollständig und die einstellbaren Werte sind zum Teil sinnlos -> ist in Arbeit. Hayo
moin moin Hayo, das war nix ;) Y pos. ch1 ist falschrum, Y pos. ch2 ist richtig wenn du noch invert einschaltest und bisschen flotter drehst macht er wie ein Kaenguruh :) vlG Charly
i hab den eindruck er springt um doppelte, 'ueberlegt' es sich dann und springt um die haelfte zurueck
Hayo W. schrieb: > Zum Glück ist ja alles 1:1 abgekupfert, so dass man die Anleitung > großenteils für unser DSO benutzen kann. Welchem Agilent Modell ähnelt das Welec denn am meisten? Ich habe das Oszi seit zwei Jahren, mittlerweile ist es tatsächlich sehr nützlich. Dank euch. Dafür ein herzliches Dankeschön!
Keine Ahnung, aber die Anleitung ist für folgende Scopes: Agilent 54621A/22A/24A/41A/42A Oscilloscopes and Agilent 54621D/22D/41D/42D Mixed-Signal Oscilloscopes Wer Selbige nicht finden kann schreibe mir eine PN, dann schicke ich sie zu. Posten kann ich sie hier aus rechtlichen Gründen leider nicht. Gruß Hayo
charly schrieb: > moin moin Hayo, > > das war nix ;) > Y pos. ch1 ist falschrum, > Y pos. ch2 ist richtig Mist, der ist mir irgendwie wieder durchgerutscht. Ist schon korrigiert. > wenn du noch invert einschaltest und bisschen > flotter drehst macht er wie ein Kaenguruh :) Das ist der DAC der sich da einschwimgt und die etwas träge Drehgeberverarbeitung Gruß Hayo
Hallo Hayo, in wie weit wird jetzt die Huckepackplatine eigentlich schon von der neuen Firmware unterstützt? branadic
Angehängte Dateien:
-
5,1 KB
> Das sollte normalerweise der Quotient aus "+Width" und "Periode" sein, > um z.B. PWM-Signale auszumessen. ...und deren Tastverhältnis. Im obigen Fall ist ein Tastverhältnis von 50%, d.h. 50% der Impulsdauer sind der eingeschalteter Zustand. Hab' ich noch was vergessen? ...ich finde diese Messoption sehr praktisch. Wenn Hayo so weiter macht, kann das Welec in der nächsten Zeit noch fliegen lernen! :-))) > Gruß > Rainer Gruß Michael
Angehängte Dateien:
-
5,4 KB

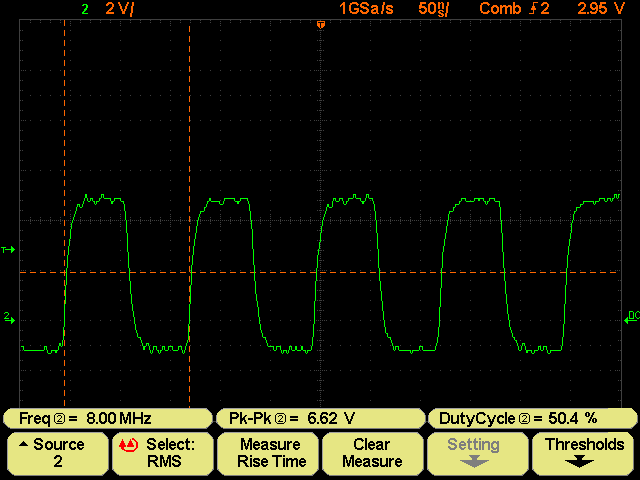

Hi Hayo, im Quickmeasure geht die automatische Messbereichsumschaltung immer noch nicht. Wenn am Drehgeber z.B. "Rise-Time" ausgewählt wird, dann müsste das jetzt an Stelle von "Measure RMS" stehen(siehe Screenshot), tut es aber nicht! Man muß jetzt jedes Mal auf den "Select" Button drücken, erst dann kann der Messbereich ausgewählt werden. Ich dachte du hättest das gefixt? Charly hatte ja auch schon gepöpelt... :-) Gruß Michael
Angehängte Dateien:
-
4,5 KB
Hallo Hayo, so fleißig wie du zur Zeit dabei bist, wird es langsam mühseliger, noch Bugs auszugraben. Aber einen konnte ich trotzdem noch entdecken: Drück mal im Save/Recall-Menü die "Restore Settings"-Taste.... Die Softekeys werden erst beim Drücken aufgebaut und in der Statuszeile wird zwischen den Zeichen die Textfarbe als Hintergrundfarbe gemalt. Beim Recall trat das neulich auch auf, hattest du dann dort aber repariert. Michael D. schrieb: > ...und deren Tastverhältnis @Michael Das meinte ich doch mit dem Quotienten ;-) Gruß Rainer
und im QM ist der Select drehregler immer noch falsch in der Drehrichtung (3. taste auch s.o.) vlG Charly undganzschnellwegbevorespruegelgibt
charly schrieb: > undganzschnellwegbevorespruegelgibt Haha, hier wird niemand verhauen! Viele Softwareentwickler würden sich so hartnäckige Tester wie euch viel Geld kosten lassen. ;-) Das spornt Hayo nur weiter an und ihr müsst die Zeit nutzen, bevor er beruflich wieder gestresst wird. Ich habe gerade eine Bestellung vom C bekommen und den Schalter wieder vergessen :-(. Das Alter! Grüße, Guido
@ Guido > Haha, hier wird niemand verhauen! Viele Softwareentwickler würden sich > so hartnäckige Tester wie euch viel Geld kosten lassen. ;-) Das ist wahr. So frustrierend es im ersten Moment ist wenn was schief läuft, so wertvoll sind aber unter dem Strich all die Hinwweise. Danke dafür! @Charly Der Drehregler ist schon richtig rum. Genau wie die Anderen eben. Oder? @Michael > im Quickmeasure geht die automatische Messbereichsumschaltung immer noch > nicht. > Wenn am Drehgeber z.B. "Rise-Time" ausgewählt wird, dann müsste das > jetzt an Stelle von "Measure RMS" stehen(siehe Screenshot), tut es aber > nicht! Verdammt, das lief doch vorhin. Sehe ich mir morgen mal an. Jetzt bin ich vom Griechen zu angeschickert. Ich war heute auch mehr mit dem Thresholds-Menü beschäftigt. Das sieht schon ganz anständig aus mittlerweile. @all Zum Duty Cycle gibt es auch einen Wikipedia-Beitrag der ganz informativ ist. Gruß Hayo
im QM den Regler CCW gehts in der Liste nach oben, sollte aber nach meinem gefuehl nach unten, oder ? die beiden Y-Pos Regler von Ch1 & Ch2 sind gegenlaeufig (oder ist das nur bei mir so ?) vlG Charly
Charly B. schrieb: > die beiden Y-Pos Regler von Ch1 & Ch2 sind > gegenlaeufig (oder ist das nur bei mir so ?) Wenn man mal dich und Hayo betrachtet, ist das nur bei dir so ;-) Hayo W. schrieb: > Ist schon korrigiert. Gruß Rainer
branadic schrieb: > Hallo Hayo, > > in wie weit wird jetzt die Huckepackplatine eigentlich schon von der > neuen Firmware unterstützt? > > branadic Danke für's Ignorieren. branadic
Hallo Branadic, sorry war nicht mit Absicht, aber die beste aller Ehefrauen drängelte gestern etwas, da habe ich dann lieber Schluss gemacht. Die Unterstützung ist eingebaut. Was wohl noch fehlt ist die korrekte Skalierung. Mir fehlt im Augenblick die Möglichkeit das zu prüfen bzw. die Skalierung selbst durchzuführen. Am Besten direkt an Jörg wenden, da er den aktuellen Stand am Besten kennt. Ich habe ja nur seine Ansteuerung mit eingebaut. Gruß Hayo
Also irgendwie müssten wir uns da mal einigen, wie der Drehregler zu gestalten ist ?!? Im Allgemeinen bedeutet Rechtsdrehung 'mehr' u. nach Links 'weniger', wie beim Lautstärkeregler... Bei den Pullup-down-Menus, würde demnach Links 'runter' u. Rechts' hoch bedeuten, ist doch eigendlich ganz einfach, oder? Bei der Spannungswahl der Kanäle, drehe ich ständig falsch herum, müsste dann auch korrigiert werden... @Guido > Ich habe gerade eine Bestellung vom C bekommen und den Schalter wieder > vergessen :-(. Das Alter! Wenn du den Hauptschalter meinst, da habe ich noch welche da! @Rainer > Wenn man mal dich und Hayo betrachtet, ist das nur bei dir so ;-) der Charly ist bestimmt Australier, da läuft alles falsch herum.. :-))) @branadic > Danke für's Ignorieren. Hayo meinte, das die Platine schon implementiert sei und er noch einige Parameter bräuchte, soweit ich mich erinnern kann. Gruß Michael
Michael D. schrieb: > Also irgendwie müssten wir uns da mal einigen, wie der Drehregler zu > gestalten ist ?!? Versuchsweise habe ich mal als Diskussionsgrundlage ohne Anspruch auf Vollständigkeit eine kleine Tabelle zusammengestellt: CCW CW TB Geschw. langsamer schneller TB Fenster-X links rechts Cursor X links rechts Cursor Y runter hoch Gain unempfindlich empfindlich Y-Position runter hoch Menü runter hoch Triggerschwelle runter hoch Bei invertierter Erfassung der Kanäle, muß man sich noch einigen, ob die Drehreglerrichtung (Offset, Trigger, Cursor) sich auf die Meßwerte oder auf die Bildschirmdarstellung beziehen soll. IMHO wäre BS intuitiver, aber für beide Arten gibt es gute Gründe. Gruß Rainer
ich sitze jetzt leider gerade nicht am Oszi. Ein Beitrag im Wiki wäre nicht schlechte den kann jeder bearbeiten und jeder kann einen Strich setzen wie die einzelnen Dinge auf die Drehrichtung zu reagieren haben. Dann kann das jeder mal in Ruhe vor dem Oszi testen.
ich habe mal auf die schnelle einen Artikel bitte um Erweiterung. http://www.mikrocontroller.net/wikisoftware/index.php?title=Drehrichtung_f%C3%BCr_Wittig_Oszi_Bedienung&redirect=no
ich habe das noch etwas angepasst (und natürlich Striche gemacht)
Signallinie und Triggerlevel sollten zumindestens identisch in der Drehrichtung sein.
So, habe alle Bugs soweit abgearbeitet und auch die Drehrichtung gemäß Wiki angepasst. Neu ist das jetzt funktionierende Threshold-Menü dass es erlaubt für jeden Kanal eigene Schwellwerte einzustellen. Bei Default Setup wird alles wieder auf 10/50/90 zurückgestellt. Gruß Hayo
1.2.BF.4.6 ein Mini-Mini-Bug für die Liste: Display->Setup->Grid Lines Nach dem Betätigen dieses QB bleibt der Rand des Auswahlfeldes kurzzeitig stehen. Bei QB-Grid Color und QB-Status ist die Darstellung ok. Gruß Robert
1.2.BF.4.6 Kann es sein das Grid Color White und Grid Color Gray sich nicht unterscheiden? Bin mir nicht sicher, aber ich erkenne da keinen Unterschied. Gruß Robert
Angehängte Dateien:
-
3,6 KB -
3,4 KB

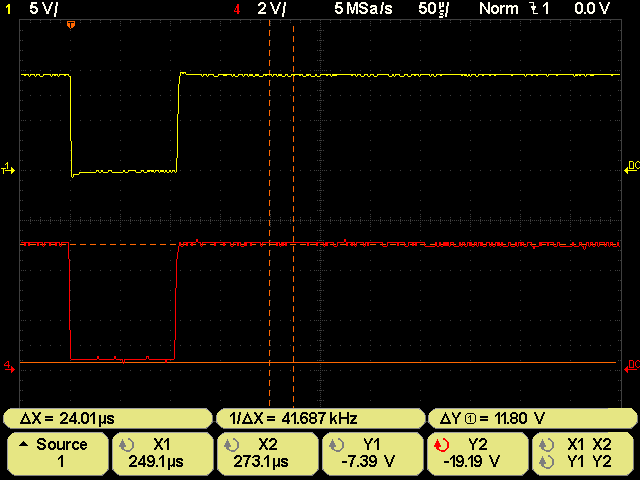

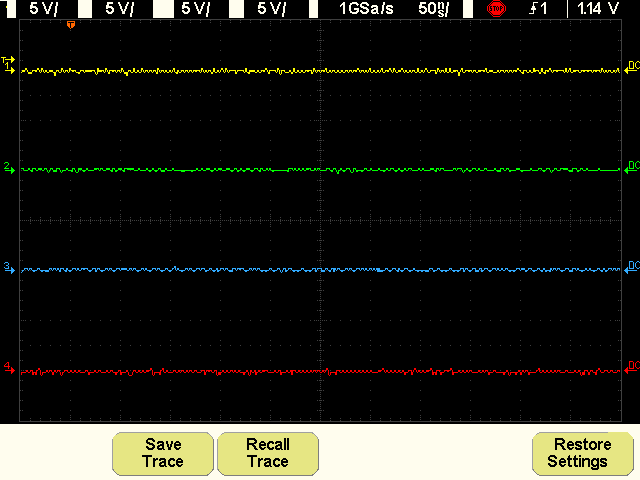

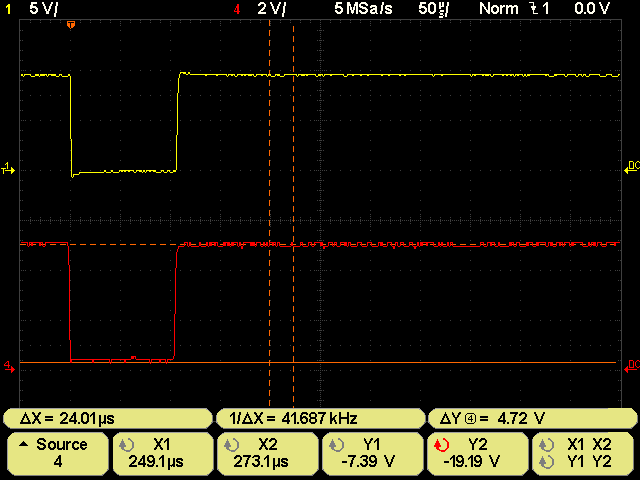

Hallo Hayo, hab die 4.6 gerade geflasht, Defaults geladen und mal ein bisschen rumgespielt. Ein paar kleine Sachen sind mir aufgefallen: Siehe screen-0000: Im Math-Menü war erst ein kleiner oranger Strich zwischen auf Softkey 2 da. Wurde hier den ich schon mal erwähnt. Habe dann nochmal auf Math gedrückt (Math deaktiviert) und dann am Drehregler gedreht - das Ergebnis sieht man auf dem Screenshot. Dann hab ich erst ein paar andere Sachen getestet und bin zurück ins Math-Menü. Der Drehregler bzw. dessen weiße LED war an, aber der Pfeil bei Softkey 1 ausgegraut. Drehen hat wieder diesen Wert auf Softkey 2, der da nicht hingehört, geändert. Defaults geladen - nun ist der orange Strich nicht mehr da, das Problem mit dem Softkey 2 immer noch. Nächste Sache ist QM. Drücke ich Setting passiert nichts. Andere Sache, gleiches Menü: Ich wähle Clear Measure aus und die Messungen werden wie gewünscht gelöscht. Deaktiviere ich QM und aktiviere es wieder werden wieder Freq und Pk-Pk gemessen. Kann natürlich auch ein Feature sein. Im Aquire Menü war vorhin noch ein halber Pfeil auf Softkey 6 zu sehen (screen-0001) - keine Ahnung wo der herkam, kann das jetzt so nicht mehr reproduzieren. Ansonsten wie immer: Klasse Arbeit, schön zu sehen, wie unser Oszi hier Tag für Tag besser wird :)
Auf einen falsch rum drehenden Regler bin ich noch gestoßen: Wenn man einen Kanal invertiert, wandert bei CCW-Drehung am Trigger Level die Linie noch nach oben. Gruß Rainer
Danke für die Rückmeldungen, leider komme ich morgen wohl nicht dazu Fixes zu machen da ich tagsüber in der Firma bin. Werde aber trotzdem hier reingucken und mal ob sich was tut. Gruß Hayo
Angehängte Dateien:
-
4,1 KB

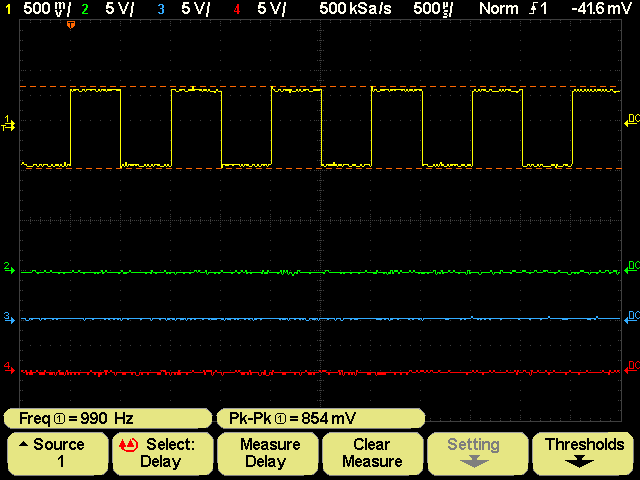

Sebastian S. schrieb: > Nächste Sache ist QM. Drücke ich Setting passiert nichts. Hab gerade mal in die Programmers Reference geschaut - jetzt verstehe ich, was Setting bewirken soll. Also ist das Problem nur, dass die Settings Softkey bei anderen Einstellungen als Phase und Delay nicht ausgeblendet wird. In den QM Phase Settings ist mir aber auch noch eine Kleinigkeit aufgefallen - hier ist wieder mal der orange Strich zu sehen, wo eigentlich ncihts sein sollte (siehe Screenshot). EDIT: Und noch etwas - im Settingsmenü von sowohl Phase als auch Delay leuchtet die weiße LED am Drehregler, obwohl nix zu drehen ist... EDIT2: Noch zwei kleine Unstimmigkeiten: Die erste ist vermutlich nur ein Fehler in der Programmers Reference / Menu Table. Bei 28 (Display FFT) soll laut Reference F5 ja "Display Layout" sein - am Oszi ist diese Taste nicht belegt. Die andere Unstimmigkeit: F4 wird als "Switch Grid" bezeichnet, ist auch am Oszi vorhanden - nur ändert es nichts, außer das es die Anzeige neu aufbaut. Ich vermute ein Überbleibsel aus Zeiten, bevor es das Setup-Untermenü gab? So, dass war's dann erstmal von meiner Seite. Oszi aus und ins Bett hüpfen ;)
Angehängte Dateien:
-
5,3 KB -
5,4 KB

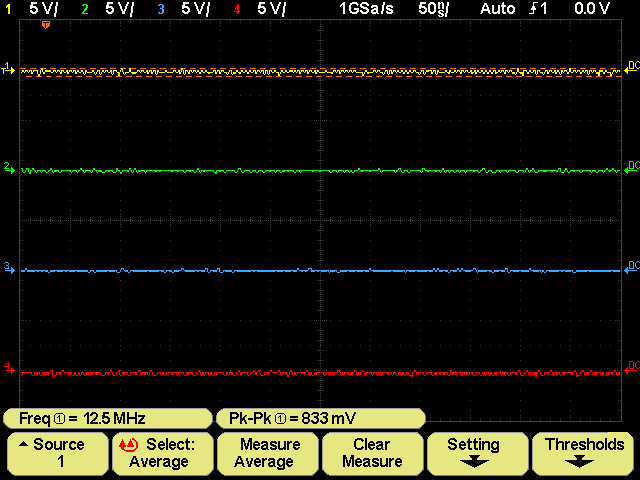

Sebastian S. schrieb: > Sebastian S. schrieb: >> Nächste Sache ist QM. Drücke ich Setting passiert nichts. Um das etwas einzugrenzen: Der Fehler scheint nur direkt nach einem DSO Neustart (Einschalten/Reset) aufzutreten. Wenn man dann in das QM Menü geht, ist die Taste 5 (Setting) nicht richtig ausgeblendet (Select_Reset.png), so wie es sonst der Fall ist (Select.png). Gruß Rainer
Robert schrieb: > Kann es sein das Grid Color White und Grid Color Gray sich nicht > unterscheiden? Bin mir nicht sicher, aber ich erkenne da keinen > Unterschied. Hi Robert, wegen der stark beschränkten Farbpalette gibt es zwischen den beiden Einstellungen einen echten Unterschied nur bei Helligkeit 66%. Gruß Rainer
Hallo @ all, habe hier mal einiges gelesen und gehofft mein altes W2022 (ohne A) in einen brauchbaren Zustand versetzen zu können. Leider ist mir das zuviel Aufwand für zu wenig Nutzen. Vielleicht findet sich aber hier ein Interessent, der mir das Gerät abkaufen möchte. Habe irgendwann mal die Firmware upgedated, aber nicht bedacht, daß die für mein altes Gerät nicht paßt. Nun funktioniert nichts mehr richtig. Zum Zustand: Angezeigt wird: Model: W2022A (aber das Gerät ist ein W2022) Hardwareversion: 3C7.0I Softwareversion: 1.10.03 Seriennummer: 00030004C7 An der Hardware habe ich nichts verändert. Da das Gerät sein Leben bisher im Karton verbracht hat, ist es auch äußerlich unbeschädigt. Ich habe noch den Originalkarton und auch die Tastköpfe. Wenn jemand Interesse hat, kann er sich per PN mit einem Gebot bei mir melden. Gruß Helmut
Hallo Helmut, das mit der PN ist nicht möglich da du dich als Gast eingeloggt hast. Ein Kollege ist von meinem W2022 begeistert und hat jetzt Interesse bekundet eins käuflich zu erwerben, leider ist er bei eBay nicht mehr fündig geworden. Deshalb freut er sich sehr über dein Angebot und würde gerne wissen was du dafür haben möchtest. Kannst deine Preisvorstellungen per PN an mich senden, ich werde es dann weiterreichen. Jan
Na guck mal, da gibt es ja wieder Zuwachs in der W2000 Gemeinde. @Sebastian > Also ist das Problem nur, dass die > Settings Softkey bei anderen Einstellungen als Phase und Delay nicht > ausgeblendet wird. Also eigentlich soll die Setting-Taste bei allen Messungen bis auf Delay und Phase grau sein und auch keine Funktion haben. Nur bei Delay und Phase soll sie in das jeweilige Menü verzweigen. Bei mir tut sie das auch. Habt Ihr nach dem Flashen einen Neustart und dann ein default Setup gemacht? Wenn der Fehler weiterhin auftritt bitte mit Screenshot posten. > im Settingsmenü von sowohl Phase als auch Delay > leuchtet die weiße LED am Drehregler, obwohl nix zu drehen ist... Ok, muß korrigiert werden. > In den QM Phase Settings ist mir aber auch noch eine Kleinigkeit > aufgefallen - hier ist wieder mal der orange Strich zu sehen, wo > eigentlich ncihts sein sollte Das blöde Teil stammt vom QM-Auswahlmenü. Der Pfeil ist etwas größer als die normalen Pfeile und wird deshalb nicht richtig gelöscht. Kümmere ich mich drum... > Die andere Unstimmigkeit: F4 wird als "Switch Grid" bezeichnet, ist auch > am Oszi vorhanden - nur ändert es nichts Bist Du sicher dass nichts passiert? Bei mir wird die Gridteilung in X-Richtung (also die Frequenzteilung) umgeschaltet zwischen 8 und 10 Divs. Gleichzeitig sollte sich auch die Anzeige auf der rechten Seite ändern. @Rainer > wegen der stark beschränkten Farbpalette gibt es zwischen den beiden > Einstellungen einen echten Unterschied nur bei Helligkeit 66%. Korrekt, das sieht sich sehr ähnlich weil nur der eine Wert abweicht. Gruß Hayo
Hayo W. schrieb: > Also eigentlich soll die Setting-Taste bei allen Messungen bis auf Delay > und Phase grau sein und auch keine Funktion haben. Hayo, hast du direkt nach Reset mal geguckt? Rainer W. schrieb: > Um das etwas einzugrenzen: Der Fehler scheint nur direkt nach einem DSO > Neustart (Einschalten/Reset) aufzutreten. ... edit: Mit Screenshot ;-)
Hayo W. schrieb: >> Die andere Unstimmigkeit: F4 wird als "Switch Grid" bezeichnet, ist auch >> am Oszi vorhanden - nur ändert es nichts > Bist Du sicher dass nichts passiert? Bei mir wird die Gridteilung in > X-Richtung (also die Frequenzteilung) umgeschaltet zwischen 8 und 10 > Divs. Gleichzeitig sollte sich auch die Anzeige auf der rechten Seite > ändern. Du hast recht, hab ich gestern Nacht gar nicht mehr bemerkt - war dann wohl doch etwas zu spät ;) Hayo W. schrieb: > @Sebastian > >> Also ist das Problem nur, dass die >> Settings Softkey bei anderen Einstellungen als Phase und Delay nicht >> ausgeblendet wird. > > Also eigentlich soll die Setting-Taste bei allen Messungen bis auf Delay > und Phase grau sein und auch keine Funktion haben. Nur bei Delay und > Phase soll sie in das jeweilige Menü verzweigen. Bei mir tut sie das > auch. Habt Ihr nach dem Flashen einen Neustart und dann ein default > Setup gemacht? > > Wenn der Fehler weiterhin auftritt bitte mit Screenshot posten. Siehe Rainers Nachricht, tritt direkt nach Default Setup und/oder Neustart auf... Screenshot hat Rainer oben ja schon gepostet (select_reset.png). Gruß Sebastian

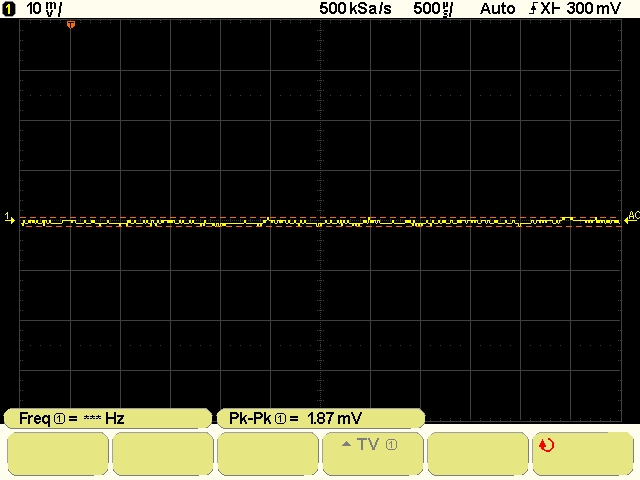

Hallo Hayo, hab hier doch zwei kleine Sachen: Schau mal im display_t.cpp Zeile 2524. SelectedTriggerSource sollte=6 gesetzt werden? Ich denke, nur TV ist als Triggersource 6 vereinbart. Ich weiß auch nicht, welche "schlimmen" Auswirkungen das hat. Irgendwie hakt es noch im Edge Menü: EDGE drücken 1. Schalte mit F2 von CH1 nach Ext. - angezeigt wird External,LF Reject 2. Schalte mit F3 zu Line - ist auch in der Statuszeile Line 3. Zurück mit F2 zu CH1 - Statuszeile = 1, F3 ist grau-> richtig 4. Zurück mit F2 zu Ext. - über F3 steht LF Reject 5. Drückst 1 x F3 - Häkchen ist bei Line und mit Loslassen F3 schaltet es auch auf Line Du kannst doch sicher feststellen, ob das Menü schon mal aufgerufen wurde?Dann muß nicht nochmal ein Default gesetzt werden. Gruß Jürgen

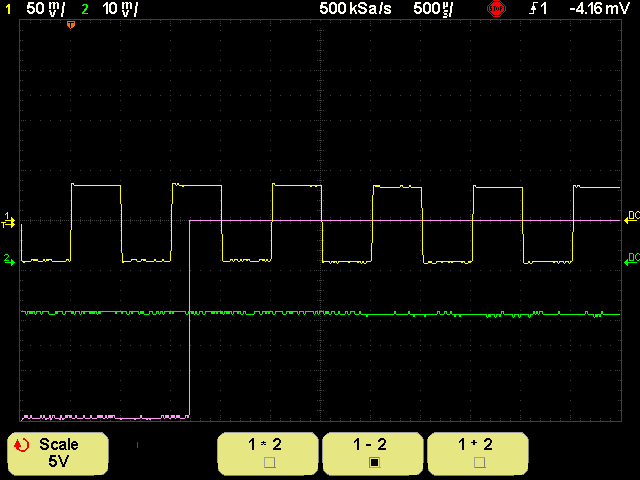

Ok, stimmt. Bei mir tritt das nach einem Neustart auch auf. Hab's schon repariert. Jetzt suche ich mal nach dem verdammten roten Strich. @Jürgen sehe ich mir gleich mal an. Hayo
Ok, im Prinzip hast Du Recht, aber... das Setzen der Variable an dieser Stelle ist eigendlich völlig sinnlos, da diese in Setup_Trigger sowieso gesetzt wird. Ich werde das also mal rauslöschen. Weiterhin werden Werte über 3 ohnehin nicht in Setup_ADC ausgewertet. Ob da also 5 oder 6 oder 13 drinsteht ist piepschnurzegal. Aber aufräumen werde ich trotzdem mal. Dass Edge-Menü ist gerade in Arbeit. Gruß Hayo
Jürgen schrieb: > Du kannst doch sicher feststellen, ob das Menü schon mal aufgerufen > wurde?Dann muß nicht nochmal ein Default gesetzt werden. Nein leider nicht. Der Wert des Menüs wird beim deaktivieren gelöscht. Ich müßte das also in einer Backup-Variablen zwischenspeichern. Da es ja nur drei Einträge sind finde ich das nicht so schlimm. Ansonsten habe ich dass jetzt repariert. Gruß Hayo
Robert schrieb: > Nach dem Betätigen dieses QB bleibt der Rand des Auswahlfeldes > kurzzeitig stehen. repariert Hayo
Rainer W. schrieb: > Auf einen falsch rum drehenden Regler bin ich noch gestoßen: > Wenn man einen Kanal invertiert, wandert bei CCW-Drehung am Trigger > Level die Linie noch nach oben. Da bist Du leider auf dem Holzweg :-) Die Darstellung ist invertiert, nicht das wirkliche Signal. Daher läuft natürlich auch der Trigger genau andersherum. Ist also kein Bug sondern ein Feature. Gruß Hayo
Hayo W. schrieb: > Die Darstellung ist invertiert, nicht das wirkliche Signal. Daher läuft > natürlich auch der Trigger genau andersherum. Ist also kein Bug sondern > ein Feature. Aber irgendwie guckt man jedes mal doof, wenn man das Signal auf dem Schirm sieht, den Trigger Level nach links dreht und die Trigger-Linie entgegengesetzt zur Drehrichtung (verglichen mit nicht-invertiert Darstellung) wandert. Zumindest ich denke da immer eher in der Bildschirmdarstellung und nicht so sehr in den echten Signalvorzeichen. Gruß Rainer
Ich hätte auch gerne getestet. Bin zwar vom Fach (Elektronik-Ing.), aber leider hab ich zu wenig Zeit und die Versuche und Recherchen im Netz haben schon zuviel Zeit gekostet. Letztlich bin ich jetzt an der Installation von USB-Blaster auf meinen PC's (Win7) gescheitert und hab das Ganze abgebrochen. Falls sich doch kein Kaufinteressent findet, wäre ich für Antwort von den Fachleuten hier auf folgende Fragen dankbar: Angezeigt wird: Model: W2022A (aber das Gerät ist ein W2022) Hardwareversion: 3C7.0I Softwareversion: 1.10.03 Seriennummer: 00030004C7 1. Ist das Gerät trotz der falsch aufgespielten Software mit vertretbarem Aufwand noch zu retten? 2. Wenn ich das richtig sehe, muß ich erst mal das Gerät von W2022 auf W2022A bringen und brauche dafür u.a. USB-Blaster. Läuft das unter Win7? Sonst könnte ich unter einem virtuellen XP noch versuchen. Liege ich so weit richtig? Brauche ich ein alte Original-Firmware? Gruß Helmut PS: Nun bin ich hoffentlich eingeloggt und wer Kaufinteresse hat kann sich hier oder per PN bei mir melden.
Sebastian S. schrieb: > Andere Sache, gleiches Menü: Ich wähle Clear Measure aus und die > Messungen werden wie gewünscht gelöscht. Deaktiviere ich QM und > aktiviere es wieder werden wieder Freq und Pk-Pk gemessen. Kann > natürlich auch ein Feature sein. Eine Frage an die Runde: Legt irgendjemand Wert auf dieses Feature bzw. hält es wenigstens für sinnvoll, oder sollte man diesen Zopf einfach abschneiden? Gruß Rainer
Helmut M. schrieb: > 1. Ist das Gerät trotz der falsch aufgespielten Software mit > vertretbarem Aufwand noch zu retten? Hast du diese Seite schon gefunden? Ist halt was für Windowsuser, deshalb kann ich perönlich nichts dazu sagen: http://sourceforge.net/apps/trac/welecw2000a/wiki/Upgrade Und, da war noch eine Frage an dich, bitteschön: Jan D. schrieb: > Hallo Helmut, > > das mit der PN ist nicht möglich da du dich als Gast eingeloggt hast. > Ein Kollege ist von meinem W2022 begeistert und hat jetzt Interesse > bekundet eins käuflich zu erwerben, leider ist er bei eBay nicht mehr > fündig geworden. Deshalb freut er sich sehr über dein Angebot und würde > gerne wissen was du dafür haben möchtest. > > Kannst deine Preisvorstellungen per PN an mich senden, ich werde es dann > weiterreichen. > > Jan
Michael D. schrieb: > @Guido >> Ich habe gerade eine Bestellung vom C bekommen und den Schalter wieder >> vergessen :-(. Das Alter! > Wenn du den Hauptschalter meinst, da habe ich noch welche da! Klar meine ich den. ich schreibe dir mal eine PN, mitbestellen klappt irgendwie seit Jahren nicht.
Hallo Rainer! Rainer W. schrieb: >> Andere Sache, gleiches Menü: Ich wähle Clear Measure aus und die >> Messungen werden wie gewünscht gelöscht. Deaktiviere ich QM und >> aktiviere es wieder werden wieder Freq und Pk-Pk gemessen. Kann >> natürlich auch ein Feature sein. > > Eine Frage an die Runde: > Legt irgendjemand Wert auf dieses Feature bzw. hält es wenigstens für > sinnvoll, oder sollte man diesen Zopf einfach abschneiden? Ich halte dies für nützlich, und möchte das beibehalten! So kann man kurzzeitig Platz auf dem Schirm schaffen und etwas mehr Performance erreichen und muss sich später nicht wieder durch die Menüs hangeln. JK
Rainer W. schrieb: > Sebastian S. schrieb: >> Andere Sache, gleiches Menü: Ich wähle Clear Measure aus und die >> Messungen werden wie gewünscht gelöscht. Deaktiviere ich QM und >> aktiviere es wieder werden wieder Freq und Pk-Pk gemessen. Kann >> natürlich auch ein Feature sein. > > Eine Frage an die Runde: > Legt irgendjemand Wert auf dieses Feature bzw. hält es wenigstens für > sinnvoll, oder sollte man diesen Zopf einfach abschneiden? Wie sollte es denn dann wieder starten? Mit ohne Messung? Ich finde das nicht so schlecht, da das eigentlich die häufigsten Messungen sind die man macht und die auch am meisten über das Signal aussagen. Es ist ja nur ein Knopfdruck um das wieder zu löschen. Gruß Hayo
Hayo W. schrieb: > Wie sollte es denn dann wieder starten? Mit ohne Messung? Ja. Wenn ich in das QM Menü gehe, habe ich i.A. eine ganz bestimmte Vorstellung, was ich messen möchte - und meist ist das nicht Freq & Pk-Pk, d.h. in den meisten Fällen bin ich erstmal am aufräumen. Das hängt natürlich viel vom Einsatzzweck ab. Bei der Einstellung anderer gewünschten Parameters nützt es nichts und füllt IMHO erstmal nur die ersten beiden Meßwertfelder mit ungebetenen Parametern. Gruß Rainer
Wie schon gesagt, ein Knopfdruck... @All Wie sieht es mit den Anderen aus? Gruß Hayo
Moin zusammen, als Luxuslösung für die QM Defaults könnte ich mir eine Speicherung in den Setups vorstellen. Dann könnte man sich für verschiedene Meßszenarien das komplette Setup incl. QM Parameterwahl über "Save/Recall - Save Trace" im Speicher ablegen. Dazu müßten die aktuell eingestellten QM Parameter bei Save Traces mit gespeichert werden. Nach einem "QM - Clear Measure" könnten die beim letzten "Save/Recall - Recall Trace" vorhandenen Parameter als Default (anstelle von z.Z. fix Freq.(1) und pk-pk(1)) herangezogen werden. Mit "Utility - Default Setup" könnte man auf die jetzig Konfiguration schalten. In jedem Fall wäre es natürlich praktisch, die aktuellen QM Parameter mit beim "Save/Recall - Save Trace" zu berücksichtigen. Hayo, was meinst du? Wäre in der Richtung ohne Neuerfindung der Welt etwas machbar? Gruß Rainer
Helmut M. schrieb: > Letztlich bin ich jetzt an der > Installation von USB-Blaster auf meinen PC's (Win7) gescheitert und hab > das Ganze abgebrochen. machs dir einfach und verwende einen Rechner mit XP sowie einen richtigen onboard- Com Port, besonders auch fürs FW Flashen ist das sonst ein ziemliches gefrickel bis das mit virtuellen/ USB Lösungen mal unter Win7 läuft, wenn überhaupt.
Moin, also bisher hatte ich Cursoreinstellungen und QM-Einstellungen extra aus Save Recall herausgehalten. Man kann das aber ohne großen Aufwand mit abspeichern. Die entsprechenden Stellen sind zur Zeit einfach nur auskommentiert. Wie ist denn da so die allgemeine Meinung? Ich bin davon augegangen, dass man z.B. ein Signal mißt und die Cursor oder QM dazu benutzt. Wenn man jetzt ein Vergleichssignal aus dem Speicher lädt möchte man ja eigentlich so weitermessen wie gehabt und nicht alles umgestellt haben oder? Gruß Hayo
Könnte man die nicht mit abspeichern, und beim recall gefragt werden, ob die aktuellen Cursorwerte etc. überschrieben werden sollen? Nur mal so als Idee. Viele Grüße, egberto
Hayo W. schrieb: > ... Wenn man jetzt ein Vergleichssignal aus dem > Speicher lädt möchte man ja eigentlich so weitermessen wie gehabt und > nicht alles umgestellt haben oder? Mmh. Ist es beim Signalvergleich nicht sowieso so, dass die Geräteeinstellung identisch zur Vergleichsmessung sind? Ich sehe den Speicher ganz wesentlich auch als Möglichkeit, das Gerätesetup für ein Szenario zu speichern, ohne das dabei die Trace-Daten interessieren. Sonst müßte man noch zwischen Save/Recall Trace und Save/Recall Setup unterscheiden, was natürlich auch eine Möglichkeit wäre. Man könnte z.B. ein eigenes Softmenü für z.B. 5 oder 6 Setups machen, mit push für Recall und double-push für Save oder so. Gruß Rainer
elecBlu schrieb: > Helmut M. schrieb: >> Letztlich bin ich jetzt an der >> Installation von USB-Blaster auf meinen PC's (Win7) gescheitert und hab >> das Ganze abgebrochen. > > machs dir einfach und verwende einen Rechner mit XP sowie einen > richtigen onboard- Com Port, besonders auch fürs FW Flashen ist das > sonst ein ziemliches gefrickel bis das mit virtuellen/ USB Lösungen mal > unter Win7 läuft, wenn überhaupt. Danke für den Tip! Das hätte ich dann wohl auch versucht. Hätte aber erst mal einen alten PC suchen müssen mit nativen COM-Ports und dann XP installieren. Beruflich habe ich alle krtitischen Anwendungen mit RS232 über LAN-COM-Server im Griff. Bei den USB-RS232-Wandlern gibt es auch nur wenige die zuverlässig arbeiten. Nun hat der Jan aber mein Verkaufsangebot angenommen und ich bin die Kiste los. Habe ja noch mein schönes Scope von Agilent;-) Danke noch einmal @all!
Angehängte Dateien:
-
4,8 KB
Hayo, ich habe eine Frage zu dem Testsignal. Ist es richtig, dass der 2. CH unten abgeschnitten dargestellt wird? (siehe Screen-Shot) Kann es sein, das da die QB-Reihe mit in die Berechnung mit aufgenommen wird und die Null-Linie zu tief sitzt? Um das Signal vollständig zu sehen verschiebe ich den CH2 nach oben. Nach einem Autoscale sitzt das Biest aber wieder zu tief. Ja, das ist nur ein Testsignal, aber irgendwie kommt mir das nicht so ganz richtig vor.
Hi Robert, das Testsignal skaliert leider nicht ganz so wie ein echtes Signal. Außerdem kann Autoscale das Signal nicht "sehen", da dieses an einer anderen Stelle in den Puffer gemischt wird. D.h. Autoscale findet nichts, läßt daher die Spannungsbereiche unverändert, führt dann aber ein dispatch channels aus. Daher diese Reaktion. Bei einem echten Signal sähe das anders aus solange die Möglichkeit besteht in den nächst höheren Spannungsbereich zu schalten. Gruß Hayo
Angehängte Dateien:
-
56 KB

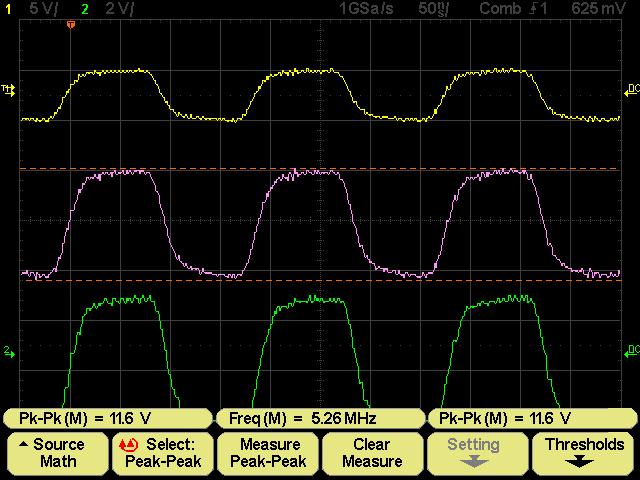

Wie würde Euch denn die volle Integration des Math-Channel in QM gefallen? Ungefähr so wie auf dem Bild - ist die 4.7. Und wenn dann Math auch noch um Fakt 4 - 5 schneller wär? Aber das ist ja bloß soon Gedanke... :-) Gruß Hayo
Hayo W. schrieb: > Ungefähr so wie auf dem Bild - ist die 4.7. So wie der Screen Shot aussieht, scheint der Gedanke schon recht weit fortgeschritten. Mit dem Geschwindigkeitsfaktor könnte ich wohl leben ;-) Rainer W. schrieb: > Wäre es bei den Cursorpositionen nicht sinnvoller, für die Zeiten X1 und > X2 als Nullpunkt die Triggerposition zu verwenden. .... Hast du mal über die Sache mit den signalorientierten X-Cursorpositionen nachgedacht? Die Y-Cursor beziehen sich schließlich auch immer auf das Signal und nicht auf den Bildschirm. Gruß Rainer
Angehängte Dateien:
-
48 KB

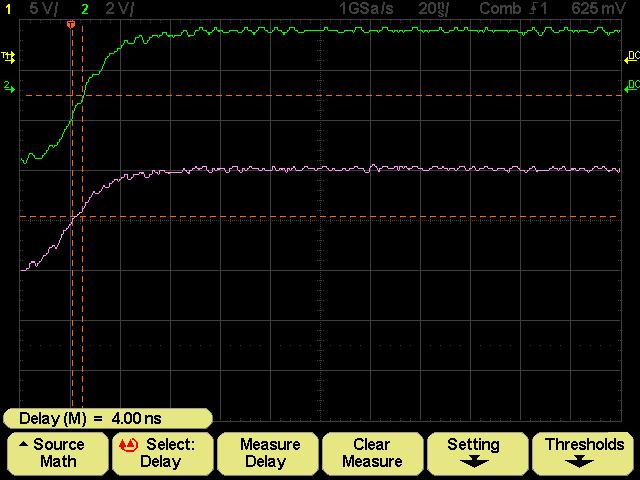

Hier ein schönes Beispiel bei dem man den Triggerkanal ausblendet um das Delay zwischen Math und Kanal 2 zu messen. Durch das Ausblenden wird natürlich auch die Geschwindigkeit etwas höher. @Rainer > Hast du mal über die Sache mit den signalorientierten X-Cursorpositionen > nachgedacht? Ja hab ich. > Die Y-Cursor beziehen sich schließlich auch immer auf das > Signal und nicht auf den Bildschirm. Nich ganz richtig, sie beziehen sich auf den Zerolevel, was Du wohl auch meintest. Die Idee hat Ihre Vorzüge, aber ich finde die bisherige Lösung besser weil ich mich da besser (am Grid) orientieren kann. Stell Dir vor Du scrollst ungefähr bei Index 14580 durch den Signalspeicher (also am Arsch der Welt bzw. des Signals) und willst dann messen. Da hast Du dann erstens irgendwelche Zeiten die Dir überhaupt nichts sagen, und evtl. durch die großen Werte schon eine oder zwei Nachkommastellen weniger an Genauigkeit. Oder andersherum. Wenn der Pretrigger irgendwo rechts außerhalb des Bildschirms ist, dann hast Du die ganze Zeit negative Werte, die aber keinen sichtbaren Bezug haben. Wie sehen das die Anderen? Gruß Hayo Gruß Hayo
Hayo W. schrieb: >> Die Y-Cursor beziehen sich schließlich auch immer auf das >> Signal und nicht auf den Bildschirm. > Nich ganz richtig, sie beziehen sich auf den Zerolevel, was Du wohl auch > meintest. Na ja, der Zerolevel liegt hoffentlich zumindest bei DC Messungen fest bei Signal=0V. Klar, bei AC muß man da unterscheiden. Mit den Zahlenwerten ist natürlich ein Argument und bei USTB bzw. in den schnelleren 1GSa/s-Bereichen ein ernstes. ;-) Einen festen Zeitbezug der Cursor zum Signal erreicht man jetzt IMHO nur, wenn man den Trigger mit "Pre Trigger / Left Edge" an den linken Bildschirmrand legt und dann weder die Regler für Horiz.Pos. noch PreTrigger anfaßt. Damit man den vollen Zeitbezug hat, ohne Zahlendarstellungprobleme heraufzubeschwören, würde es helfen, wenn die Lage des Fensters bezogen auf den Triggerzeitpunkt als Zahlenwert verfügbar wäre. Da das Fenster sowieso nicht beliebig fein bewegt wird, hält sich die erforderliche Stellenanzahl auch mehr in Grenzen. Rechts neben dem Browse-Balken wäre vielleicht Platz. Man könnte die Anzeige dann zusammen mit dem Balken aktivieren.
Will da jemand in Richtung LA? ;-) Drei Cursor auf der Zeitachse und alle Werte und Differenzen werden angezeigt. Grüße, Guido
Are you working a lot lately! The latest version is wonderful, thanks! Still some problems in the fft, wrapped crashes. Found small display problem in the new menu display/setup, the button (grid lines) have grafic malfunctions. Thanks again for the great work! Gyppe.
Angehängte Dateien:
-
4,4 KB
Hallo Jürgen bzw. Hayo, ich muß mal fragen, wie ihr den aktuelle Status bei der Puls-Trigger Funktion beurteilt? Ich hatte gerade mal mit der gezeigten Pulsfolge (100, 300, 200 µs) probiert und gehofft, dass das Scope sich dazu bewegen läßt, auf den rechten 200 µs Puls zu triggern, aber da will es so gar nicht ran. Ist das noch FW Baustelle oder nachhaltig im FGPA vermurkst? Gruß Rainer
Rainer W. schrieb: > Ist das noch FW Baustelle oder nachhaltig im FGPA vermurkst? Letzteres. Während Jürgen versucht aus dem vergurkten Design noch was rauszuholen, habe ich auch schon einen zusätzlichen Softwaretrigger im Hinterkopf, mit dem sich auch noch zusätzliche Funktionen wie Mustererkennung (CAN-Bus, I²C und Ähnliches) realisieren ließe. Allerdings ist natürlich grundsätzlich alles vorzuziehen, was man dem FPGA noch aus dem Kreuz leiern kann. @Guido Auch keine schlechte Idee. Aber ich möchte noch mal darauf hinweisen das es auch schon so ziemliche Performance Probleme gibt. Also alles was extra implementiert wird zieht die Framerate nach unten bzw. läßt die Drehregler träger werden. Gruß Hayo
Angehängte Dateien:
-
5 KB

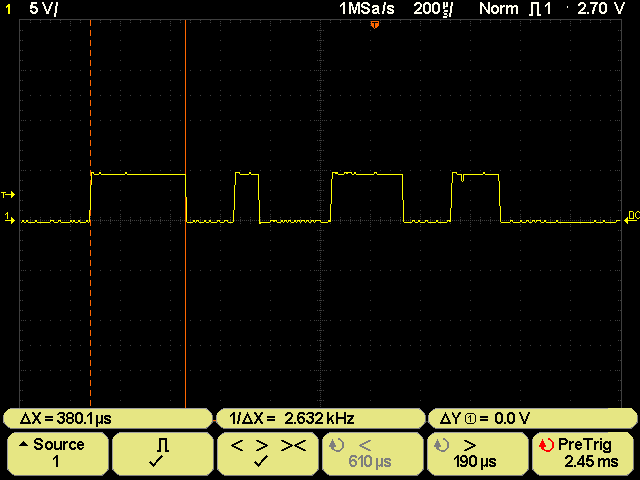

Rainer W. schrieb: > ... 200 µs Puls zu triggern, aber da will es so gar nicht ran. Korrektur: Es geht doch, allerdings mit mir völlig unverständlichen Zeitlimits. Solange die Summe der beiden Werte für die Länge des Pulstriggerfensters in dem gezeigten Fall gerade noch unterhalb von 287µs liegt, kriegt die Triggerfunktion den genau genommen 192µs langen Puls zu fassen. Es ist egal, ob man z.B. (<100, >187), (<140, >147) oder gar (>187, <100) einstellt. Einen komischen "Hystereseeffekt" gibt es, wenn man den ">"-Wert in der Nähe der Pulsdauer variiert, d.h. z.B. <50µs fest eingestellt hat und dann 1. von >180 auf >250 drehen. Bei >237 (Summe >287) erfolgt der Sprung vom 192 us Puls auf den längeren Puls. 2. von >250 auf >180 zurückdrehen. Bei >192 (d.h. bei der Pulslänge des kürzeren Pulses) springt der Trigger wieder auf den kürzeren Puls. Gruß Rainer p.s. die Pulsfolge stammt ganz einfach aus einem ATmega8 mit ein paar dahingefuschten delays.
Rainer W. schrieb: > Rainer W. schrieb: >> ... 200 µs Puls zu triggern, aber da will es so gar nicht ran. .... > Es geht doch, allerdings mit mir völlig unverständlichen Zeitlimits. > Solange die Summe der beiden Werte für die Länge des > Pulstriggerfensters in dem gezeigten Fall gerade noch unterhalb von > 287µs liegt, kriegt die Triggerfunktion den genau genommen 192µs langen > Puls zu fassen. Es ist egal, ob man z.B. (<100, >187), (<140, >147) oder > gar (>187, <100) einstellt. > Einen komischen "Hystereseeffekt" gibt es, wenn man den ">"-Wert in der > Nähe der Pulsdauer variiert, d.h. z.B. <50µs fest eingestellt hat und > dann > > 1. von >180 auf >250 drehen. > Bei >237 (Summe >287) erfolgt der Sprung vom 192 us Puls auf den > längeren Puls. > > 2. von >250 auf >180 zurückdrehen. > Bei >192 (d.h. bei der Pulslänge des kürzeren Pulses) springt der > Trigger wieder auf den kürzeren Puls. > Hallo, hier ist ja schon wieder was los...:-) @Rainer Ich hatte eigentlich PW soweit getestet, daß ausser "kleiner als" die Funktionen gut triggern. Allerdings sind diese teilweise sehr empfindlich auf den Triggerpegel, was sie aber auch sollen, wenn die Impulsflanken nicht so steil sind. Teilweise kam es mir vor, daß nur mit positivem Triggerpegel (nicht Impuls, das ist klar) getriggert wird. Aber insgesamt sichere Triggerung, wenn einmal der Wert gefunden ist. Problem war der Wiederanlauf, wenn man die Triggerbedingung einmal verstellt hat.(Ich arbeite meist im NORMAL Mode). Nach einem Hin- und Herschalten zwischen Edge und Pw springt es dann sofort wieder an. Das Weiterschalten des Pulse Width Modus <, >, >< durch mehrfaches Betätigen von PW erscheint mir hier störend. Sollten wir dies hier unterdrücken? In dem Zusammenhang hab ich den Vorschlag die Modeumschaltung AUTO/NORMAL/COMBI generell freizugeben! Gruß Jürgen
@Rainer Deine Messungen sind insofern ganz interessant, als im Welec-Handbuch (was ja recht gut mit einem Agilent-Handbuch übereinstimmt :-) noch andere Startzeiten (z.B.>16ns) angegeben sind und der Welec Programmierer hier falsch verstanden hat oder die Spezi für die Schrittweite im FPGA nochmal geändert wurde. Warum auch immer. Vielleicht sollten wir hier nochmal weiter systematisch forschen. Eine entsprechende Umsetzung zur Fütterung des FPGA im Vergleich mit den jetzigen Werten sollte dann machbar sein.
Angehängte Dateien:
-
4,1 KB -
4,1 KB
@Hayo, folgender Bug tritt bei USTB noch auf: Die Messung läuft trotz STOP weiter. Es passiert, z.B. wenn im Mode Roll Forward die Messung vorm Pufferüberlauf mit STOP beendet wird und dann mit Quick Print Daten übertragen werden. Nach Ende der Übertragung wird weiter gesamplet, obwohl Run/Stop weiterhin rot ist. @Jürgen Jürgen schrieb: > Ich hatte eigentlich PW soweit getestet, daß ausser "kleiner als" die > Funktionen gut triggern. Ich habe jetzt nur mit satten digitalen Signalen getestet. "Kleiner als" tut bei mir auch gar nichts. "Größer als" funktioniert gut, nur finde ich das Verhalten etwas gewöhnungsbedürftig. Das Triggerereignis wird anscheinend in dem Moment ausgelöst, wo die Logik feststellt, dass ein Puls länger als der eingestellte ">"-Wert ist. Dadurch liegt der Triggerpunkt irgendwo auf dem Puls, genaugenommen um den ">"-Wert hinter der steigenden Flanke (Puls_gt). Irgendwie finde ich es unpraktisch, dass der Triggerpunkt nicht nur von der Pulslänge sondern auch vom eingestellten Limit abhängt. Beim zweiten Bild (Puls_gt2) verstehe ich allerdings nicht, warum der Trigger nicht schon auf den ersten Puls (380µs) erfolgt, der auch die Triggerbedingung erfüllt. Meine Pulspakete haben 50 ms Abstand, was eigentlich reichen sollte Bei "Zwischen ><" scheint mir nur das ">"-Limit richtig zu funktionieren, während das "<"-Limit eher verwirrend auf die Triggerlogik wirkt. Dort ist es im Gegensatz zum "größer als" Mode aber so, dass das Triggerevent am Ende vom Puls liegt, nicht mitten drauf. Das scheint mir vernünftiger. Jürgen schrieb: > Das Weiterschalten des Pulse Width Modus <, >, >< durch mehrfaches > Betätigen von PW erscheint mir hier störend. Sollten wir dies hier > unterdrücken? Ack > In dem Zusammenhang hab ich den Vorschlag die Modeumschaltung > AUTO/NORMAL/COMBI generell freizugeben! Ack Es wäre schon schön, wenn man den Pulsweitentrigger auch hinbekommt, insbesondere über das FPGA. Die Dinger sind (bisher) leider überhaupt nicht meine Ecke. Gruß Rainer
Rainer W. schrieb: > Es wäre schon schön, wenn man den Pulsweitentrigger auch hinbekommt, > insbesondere über das FPGA. Die Dinger sind (bisher) leider überhaupt > nicht meine Ecke. Hi Rainer, wir kommen hier und anderswo eventuell genau in diese Bereiche. Hab auf SVN nachgesehen und Du hast die HW-Version 1C9.0L. Ich habe die 8C7.0H auf meinem W2024A. Kann sein, daß u.a. beim Pulse Width Trigger schon hier eine Unterschied besteht und meine Version vielleicht schon weniger Fehler hat. Wir sollten dies schon beim Vergleich der Funktionen berücksichtigen! Dann hilft nur ein Update der FPGA-Software. Da wir nicht wissen, ob eine fortlaufende Version auch ohne Fehler ist, können wir nur vergleichen. Lt. SVN hat Kurt die "letzte" Version der FPGA-SW. Allerdings sehen wir, daß auch innerhalb gleicher Versionen unterschiedliche Prüfsummen existieren. Kann auch nur z.B. die Seriennummer sein?! Vielleicht haben andere User hier andere Ergebnisse? Gruß Jürgen
Angehängte Dateien:
-
55 KB
Hallo allerseits, nach viel Fummelei habe ich jetzt auch endlich die Multiplikation hinbekommen, so dass sie endlich richtig skaliert und das Ergebnis richtig herum anzeigt. Anbei ein schönes Beispiel für eine Leistungsberechnung aus einer Spannungs und einer Stromkurve. Leider stimmen die Einheiten (V) noch nicht, hier muß es natürlich entweder V² oder W heißen. Zusätzlich konnte ich die Berechnung deutlich beschleunigen. @Rainer > folgender Bug tritt bei USTB noch auf: Die Messung läuft trotz STOP > weiter. Ok, danke -> ist in Arbeit. Gruß Hayo
@Hayo: Ist das die gewünschte Funktion um den Strom anzeigen zu können? Also mit Kanal 1 vor dem Shunt und mit Kanal 2 nach dem Shunt messen und die Differenz wird dann invertiert und verstärkt(Multipliziert) um den Strom anzeigen zu können?

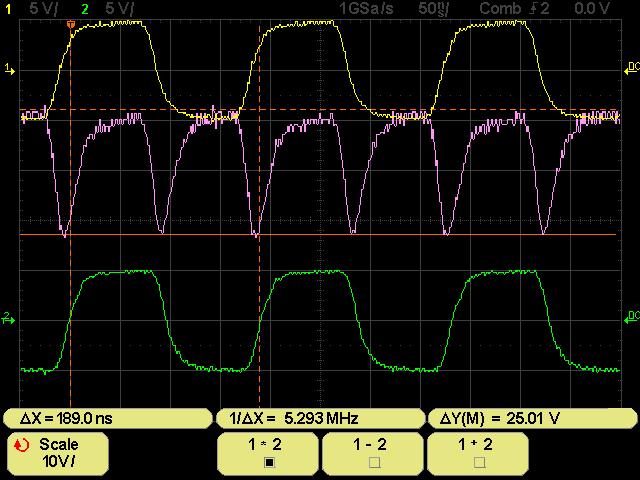

Nicht ganz, eine Kurve ist die Spannung vor dem Widerstand gegen Masse und die andere ist der Spannungsabfall über den Widerstand (1 Ohm). Multipliziert ergibt das die Leistung die vom Widerstand verbraten wird über die Zeit. Man sieht schön wie die Leistung an den Nulldurchgängen ebenfalls gegen Null geht. Bei kapazitiver oder induktiver Last könnte man auch noch eine Phasenverschiebung sehen. Gruß Hayo
Hi Hayo, Hayo W. schrieb: > Anbei ein schönes Beispiel für eine Leistungsberechnung aus einer > Spannungs und einer Stromkurve. Du machst es ja spannend mit der neuen Version: Das hört sich wieder nach echten Riesenfortschritten an. Hier noch ein kleines Schönheits-"feature" im QM-Menü: In der BF4.6.C2 stimmt in den QM Submenüs für die Settings von Delay- bzw. Phasenmessung bei der Auswahl von Soure1 bzw. Source2 irgendetwas noch nicht. Nach einem Neustart/Reset sind, auch wenn am W2024 z.B. nur Ch. 1 und 2 aktiv sind, alle vier Kanäle als Source anwählbar. Wenn man dann z.B. Ch. 3 aktiviert und Ch. 2 deaktiviert (1, 3 aktiv), sind in der Liste 1, 3 und 4 auswählbar. Nach einem Default Setup benimmt sich die Auswahl anscheinend richtig. Gruß Rainer
Rainer W. schrieb: > Du machst es ja spannend mit der neuen Version: Das hört sich wieder > nach echten Riesenfortschritten an. Ja es wird endlich ein voll benutzbarer Math-Bereich sein. Allerdings ist es viel Klein und Fummelkram der da erledigt werden muß. > Hier noch ein kleines Schönheits-"feature" im QM-Menü: > In der BF4.6.C2 stimmt in den QM Submenüs für die Settings von Delay- > bzw. Phasenmessung bei der Auswahl von Soure1 bzw. Source2 irgendetwas > noch nicht. Hatte ich auch schon bemerkt. Die Logik, die die Verfügbaren Kanäle einträgt bzw. austrägt ist noch etwas buggy. Eine der Altlasten. Werde ich mal überarbeiten. Gruß Hayo
So, hat etwas länger gedauert weil es immer wieder kleine Hindernisse zu Überwinden gab. Jetzt arbeiten die Math-Funktionen recht brauchbar. Die Integration in QM und die Cursor-Logik war nicht so einfach. Viel Spaß Hayo
Vielen Dank für die neue Version, werde sie gleich drauf spielen. Aber warum willst du die Einheit bei Multiplikation in W oder VA ändern? VV ist imho einzig richtig, da du ja nicht wissen kannst, welche physikalische Größe durch die Spannung repräsentiert wird (muß ja nicht der Strom sein). Viele Grüße, Egberto
Ja schon richtig, aber optimal wäre doch die Möglichkeit das einzustellen, oder? Ich denk mal drüber nach. Gruß Hayo
also ne Strommessfunktion wäre schon richtig geil, evtl. mit Einstellung des Shunts 0,01 Ohm; 0,1 Ohm; 1 Ohm;... um den Verstärkungsfaktor zu wählen.
Shunt ist dann aber zu kurz gedacht...ein beliebiger Scalierungsfaktor (float) wäre optimal. Und die Angezeigt Buchstabenkombination müsste auch frei einstellbar sein. Aber das ist alles absoluter Luxus und nicht unbedingt nötig - Fehlerbehebung hat doch Vorrang. Und ein Blick Richtung LA wäre auch toll (mit i2c, rs232,SPI Interpreter)..... Viele Grüße, Egberto
Egberto schrieb: > Aber das ist alles absoluter Luxus und nicht unbedingt nötig - > Fehlerbehebung hat doch Vorrang. Schon richtig, aber das mache ich meistens nebenbei wenn ich durch die Tiefen des Codes pflüge... Momentan gehen mir allerlei weitere Math Funktionen durch den Kopf. So wie Ableitung und Integral, angeregt durch das Agilent-Handbuch. Auch bei der FFT habe ich immer noch einige Ideen nicht umgesetzt. Aber nach und nach arbeite ich das alles ab. Gruß Hayo
Puh, alles in allem ist das ganze mittlerweile sehr undurchsichtig und wenn man nicht stets am Ball geblieben ist - wie in meinem Fall - weiss man mittlerweile nicht einmal mehr, ob die aktuelle Firmware 1.2.BF.4.7.zip noch kompatibel zu einem voellig unverbastelten Geraet ist. Ist sie das? Ansonsten vielen Dank an Hayo und alle beteiligten fuer die hervorragende Arbeit an der Firmware :) Gruessle André
1000! - neuer Thread? (ich kurble mir auf dem iPad jetzt schon nen Wolf beim scrollen)
Hallo, bei der Suche nach dem aktuellem Stand, bin ich auf folgenden Bericht gestoßen: http://www.elektronikpraxis.vogel.de/themen/hardwareentwicklung/messtechnik/labormesstechnik/articles/37742/ Viel Spaß beim lesen.. ;-) Liebe Grüße Philipp
Hayo W. schrieb: >> Aber das ist alles absoluter Luxus und nicht unbedingt nötig - >> Fehlerbehebung hat doch Vorrang. > > Schon richtig, aber das mache ich meistens nebenbei wenn ich durch die > Tiefen des Codes pflüge... > > Momentan gehen mir allerlei weitere Math Funktionen durch den Kopf. So Und warum ist "External Trig" jetzt erstmal gesperrt? Gruß Jürgen
Thread beobachten
Seitenaufteilung abschalten
