Hallo Experten
Mitterweile gibt es ja zahlreiche Handydummys (Attrappe) mit aktiven
Display, es wird ein Videoclip, Werbevideo oder das Handymenü als Video
in einer Endlossschleife gezeigt (zum Teil mit Lautsprecher bzw.
Tonausgang/Anschlüsse auf Platine)
Die neuste Gerätetechnologie gibt es jetzt auch als Dummy:
Tablet-PC Dummy mit grossem aktivem 10 Zoll Display!
u.a. gibt es entsprechende Attrappen von HTC, Motorola
Finde ich jetzt noch Attraktiv von der Grösse/Auflösung, anderseits wie
wir festgestellt haben:
Beitrag "Handydummy (Attrappe)mit richtigem Display - Sony Ericsson Vivaz"
sind das alles im Prinzip digitale Bilderrahmen mit kleinem Speicher,
zT. Ohne Ton..
Habe selbst noch kein Tablet-PC Dummy, werde mir trotzdem eins besorgen.
Vielleicht gibt es ja aus Sicht Hardware & Software doch mehr
Möglichkeiten als wie bei Handydummy´s
Wegen der Displaygrösse müsste es auch ein grösseren Speicher haben,
evt. Sogar Tonausgang…..
--> Bezugsquelle gebe ich keine an, sonst unterstellt man mir wieder ich
würde Werbung machen oder sei der Verkäufer
Update folgt
Gruss
bastelwastel
Wäre erstmal festzustellen ob und was da drin ist, d.h. ist es eine rein
mechanische Attrappe oder ist da wirklich ein funktionierendes Display
drin mit bissl Ansteuerelektronik. Bitte Fotos posten sobald verfügbar.
Hallo...
Wäre schön, wenn du mal eine Bezugsquelle angeben könntest.
Ich hab mal in einem bekannten Online Auktionshaus gesucht, aber nur
Dummys gefunden, die augenscheinlich gar keine Funktionalität (kein
"echtes" Display) haben.
Dirk Th. schrieb:> Wäre schön, wenn du mal eine Bezugsquelle angeben könntest.> Ich hab mal in einem bekannten Online Auktionshaus gesucht, aber nur> Dummys gefunden, die augenscheinlich gar keine Funktionalität (kein> "echtes" Display) haben.
wollte heute das Teil kaufen, aber für diesen Preis wohl nicht....
Unerfreuliches Update bezüglich Bezugsquelle:
Motorola Xoom
2 Auktionen mit je ursprünglich 10 Dummys für je 14,95Euro wurde
vorzeitig beendet, Text:
“Dieses Angebot wurde vom Verkäufer beendet, da der Artikel nicht mehr
verfügbar ist.“
Jetzt
Neue Auktion des Selben Verkäufer: jetzt für 39,90 Euro :-((((
Wenn keiner die Xoom kaufen konnte,
können wir die Übung abbrechen :- ((((((((((((((((((((((((((((
Plan-B
Einzige alternativen ist noch Sony Ericsson Vivaz Pro Dummy: 8,90 Euro
Technik analog wie man es aus
Beitrag "Handydummy (Attrappe)mit richtigem Display - Sony Ericsson Vivaz"
kennt, nicht auszuschliessen das der Verkäufer den Kaufpreis auch
verdoppelt.
Suche in Kategorie
“Handy-Attrappen“
----> “Beschreibung einschliessen“ ANKREUZEN
-----> Suchbegriffe: aktivem Bildschirm
gruss
> Unerfreuliches Update bezüglich Bezugsquelle:> Motorola Xoom> 2 Auktionen mit je ursprünglich 10 Dummys für je 14,95Euro wurde> vorzeitig beendet, Text:> “Dieses Angebot wurde vom Verkäufer beendet, da der Artikel nicht mehr> verfügbar ist.“> Jetzt> Neue Auktion des Selben Verkäufer: jetzt für 39,90 Euro :-((((
Das wäre doch eine Meldung an das Auktionshaus wert. U.U. gibt es eine
Mahnung, im Wiederholungsfalle eine Sperre.
Interessant wären jetzt natürlich weitergehende Informationen zum MP650
- des Herstellers Webseite schweigt den Baustein zwar nicht tot, liefert
aber keinerlei verwertbare technische Details wie Datenblatt,
Programmierung, Entwicklungsumgebung etc.
was ich noch vergessen habe, auf der PCB befindet sich auch ein microsd
slot und nicht bestücktes SPI flash.
Da die attra pe sich mit 3 USB laufwerken anmeldet passt das auch
zusammen, je speichertyp ein USB LW.
Der hersteller habe schon angeschrieben, mal sehen ob die beantworten,
falls nicht frage ich bekannten in tw es nochmal anzuschreiben.
Bin zwar im prinzip nicht besonders interessiert an dem MP650,
aber noch ein SDK/dev kit wird mich nicht umbringen.
Thomas R. schrieb:> sich auch ein microsd slot
..ist wohl für die mittlere Grösse Mini SD, meldet sich an SD-Daten sind
sichtbar, aber Dummy selbst macht nichts damit..
Es können nur bis 2GB grosse Videos im anderen Speicher ohne Tonausgabe
abgespielt werden.
MP650:
Siehe google translate, mehr Infos gibts auf den ersten Blick wohl
nicht.
Datenblätter:
--> A3S56D3040ETP_I ver_v.2.0_Zentel.pdf
--> k9gag08u0e.pdf
--> K5011627391.pdf
--> B101EW05%20V0.pdf
pid-handy-fit schreibt...
Lieferumfang
- original Motorola Xoom Dummy, neu
- Akku ***
- Ladekabel
*** in diesem Fall stimmt es nicht, diese live-Dummy Konstruktion hat
keinen Akku!
um was zu sehen musss er mit dem Netzteil(12V/1200mA) betrieben werden.
bastelwastel schrieb:> *** in diesem Fall stimmt es nicht, diese live-Dummy Konstruktion hat> keinen Akku!> um was zu sehen musss er mit dem Netzteil(12V/1200mA) betrieben werden.
Und das scheint bei diesem Anbieter nicht der einzige "Ausrutscher" zu
sein - ein Blick in die negativen Bewertungen der letzten Monate liess
mich von meinem ersten Vorhaben, dort mal eine dieser an sich
interessanten Attrappen zu bestellen, schnell wieder Abstand nehmen ...
bastelwastel schrieb:> MP650:> Siehe google translate, mehr Infos gibts auf den ersten Blick wohl> nicht.
Naja, die tolle Flash-Animation des Herstellers* verrät dann doch ein
bisschen mehr Schlagwörter:
MP650 Series
Multi-Media DPF SOC
- HD H.264/MPEG-1,2,4 H.263/FLV/M-JPEG video decoding
- JPEG decoding up to 64kx64k
- MP3/WMA audio decoding
- SD, MMC, MSPRO(HG), XD, CF-Cards I/F
- 24-bit ECC correction
- Dual LVDS up to 1680x1050 (MP656)
- Dual USB OTG 2.0 & RTC & Audio DAC
- Edge Detection & Enhancement
- 24-color bars color management
- WiFi, Bluetooth & LAN support
*) http://www.magicpixel.com.tw/Products/
bastelwastel schrieb:> pid-handy-fit schreibt...> - Akku ***> *** in diesem Fall stimmt es nicht, diese live-Dummy Konstruktion hat> keinen Akku!> um was zu sehen musss er mit dem Netzteil(12V/1200mA) betrieben werden.
naja, die lustige user manual von dem dummy sagt:
Specs
- Battery -> no battery
- Batt. Play time - 0 hours
soweit klar, dann in trouble shooting
"Problem - Can not power on -> try to charge the battery first"
Martin Schröer schrieb:> Und das scheint bei diesem Anbieter nicht der einzige "Ausrutscher" zu> sein - ein Blick in die negativen Bewertungen der letzten Monate liess> mich von meinem ersten Vorhaben, dort mal eine dieser an sich> interessanten Attrappen zu bestellen, schnell wieder Abstand nehmen ...
alles halb so wild, bestellt, 2 tage später geliefert bekommen.
Ich erwarte auch nciht von einem ebay händler der 5000 verkäufe tätig
im monat das alles aus der beschreibung auch den tatsächlichen artikeln
entspricht.
Mittlerweile gibts andere anbieter, mit 21EUR ist man auch dabei.
Für das geld kauft man nirgens ein neues 10.1" display.
Rufus Τ. Firefly schrieb:>> Naja, die tolle Flash-Animation des Herstellers* verrät dann doch ein> bisschen mehr Schlagwörter:>> MP650 Series> Multi-Media DPF SOC
genau, ein SoC. Schön wäre wenn es ein ARM oder noch besser 6502
core wäre, ein jahr nach dem ich schon Dev Kit und SDK für anderen
DPF SoC (Sitronix ST3xxx) gekauft habe konnte ich mir endlich den
fehlenden IAR 6502 compiler leisten.
Wobei bei den DPF herstellern weiss man nie, da kann alles drin sein,
werde mich auch nicht wundern wenn die sagen "bestelle 10k bauteile
dann gibts beschreibung und SDK"

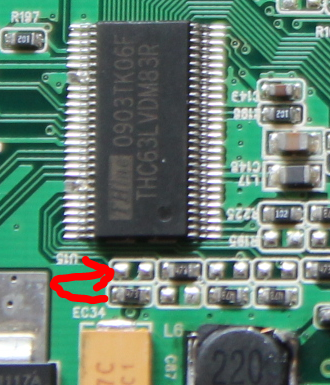

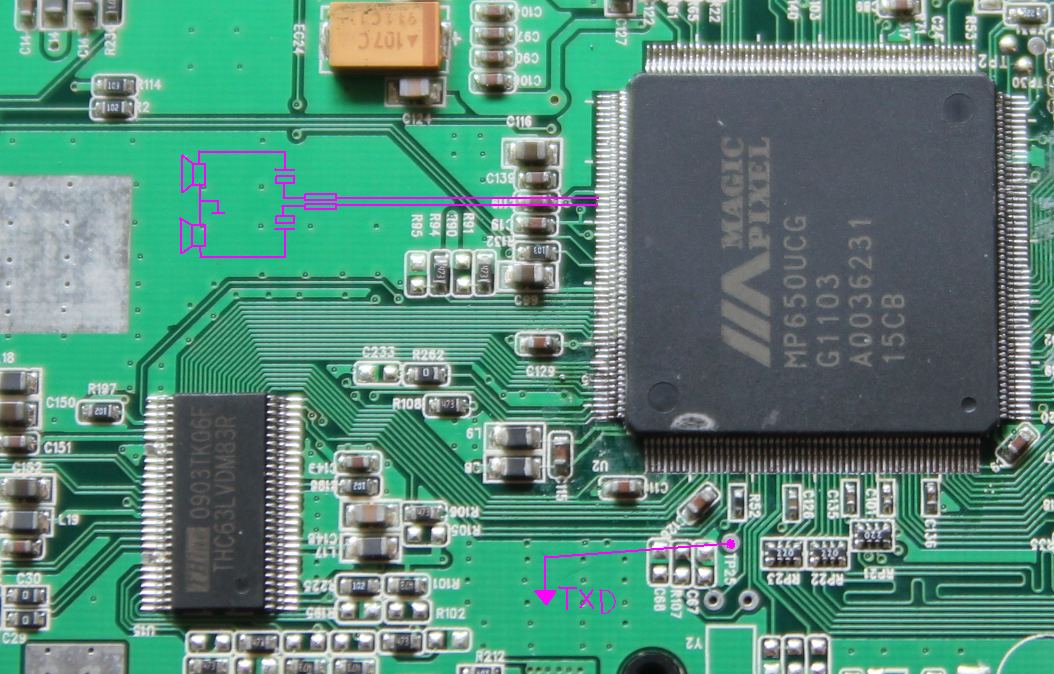

Habe mir auch so ein Teil besorgt und den Audio-Ausgang gefunden, es
liegt oben am Chip auf 2 Pins an. Ist aber nicht auf der Platine weiter
geführt. Beim versuch Lackdraht an die Pins anzulöten habe ich aber ein
paar verbunden. Da meine entlötlitze gerade mal wieder weg ist, komme
ich erst morgen dazu das zu beheben. Werde dann Fotos posten.
Kleines bischen weiter...
Die Beiden Pins für den linken und rechten Kanal sind mit feinem
Fädeldraht angelötet. Das Problem ist nur das der Ton stark verzerrt
ist. Im Datenblatt vom MP600 ist jeweils noch ein Pin verzeichnet der
das Invertierte Audiosignal führt (Vollbrücke) das Problem ist, diese
habe ich beim mp650 noch nicht gefunden. Es gibt beim mp600 wohl noch 3
Pins über die RC glieder kommen um einmal die Verstärkung und das
Frequenzverhalten einzustellen. Ich denke das ist der Ansatz, bestimmt
läuft der Verstärker in dem Chip mangels beschaltung auf "volle pulle".
Werde jetzt ein Video mit nem Sinus-Ton erzeugen, dann kann man auch
ordentlich scopen.
Wenn jemand ein Datenblatt vom MP650 hat oder findet her damit.
Jens K. schrieb:> Habe .... den Audio-Ausgang gefunden
Super danke,
hat der "Digitale Bilderrahmen" :-) doch ein Audioausgang,
beim Vivaz ist der Ton nicht verzerrt - jetzt müsste man bei beide noch
die Lautstärke regeln können..
Gruss
bastelwastel
Denke mal, dass ich am Wochenende noch ein wenig weitermachen werde.
Die serielle Schnittstelle muss noch angedübelt werden, da brauche ich
dann aber noch einen Pegelwandler für mein USB-TTL mopped.
Der nächste Schritt wäre dann mal einen Dump vom Flash zu machen, da
müsste ich mir dann mal einen Reader zusammenbasteln. Dann kann man ja
mal schauen ob man irgendwas an der Firmware machen kann, wenn schief
geht, kann man den alten Dump wieder zurückspielen. Ich hoffe doch mal
die Firmware liegt im Flash...

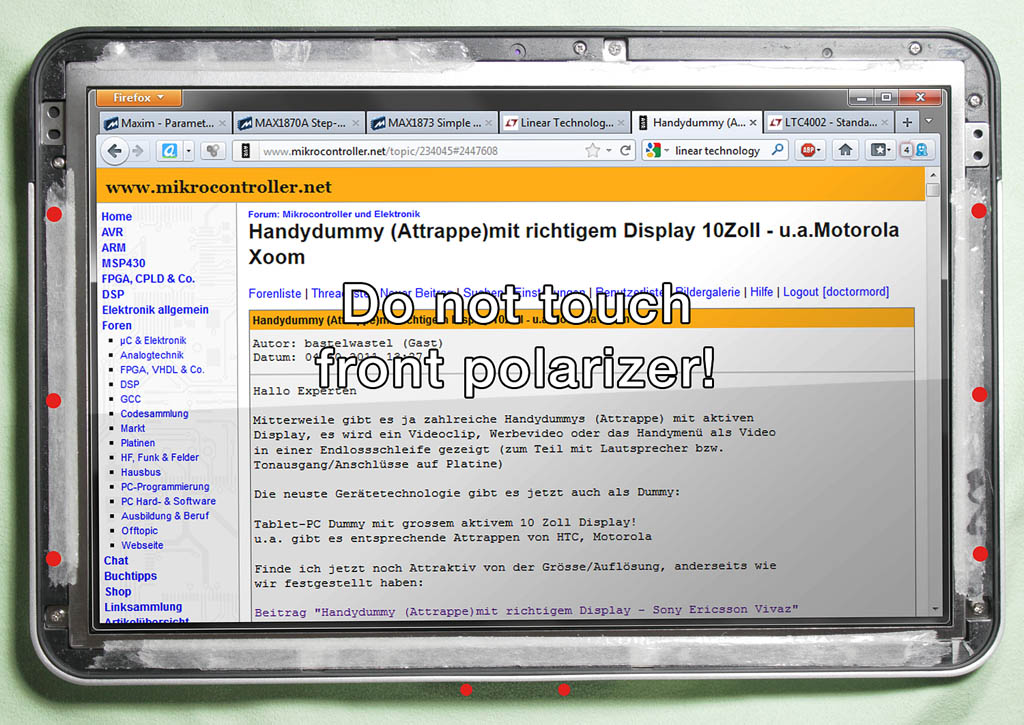

Wie habt ihr den Xoom Dummy geöffnet? Ich habe die beiden Torx Schrauben
entfernt, kann das silberne Metall-Cover jedoch nicht runterschieben.
Was mache ich falsch?
Man kann (muss ?) die Glasplatte vorne entfernen.
Sie ist nur auf dem Rand (mit einer Art doppelseitigem Klebeband)
aufgeklebt. Mit Schieben oder so scheint es nicht zu gehen, weil
sich unter der Glasplatte (eigentlich eher Plastik) viele Schrauben
befinden. Ich habe an einem Eck mit einem breiteren Schraubenzieher
begonnen. Vorsicht: Nicht abrutschen, sonst ist das Display
(liegt unter der Glasplatte) beschädigt (bekommt leicht Kratzer).

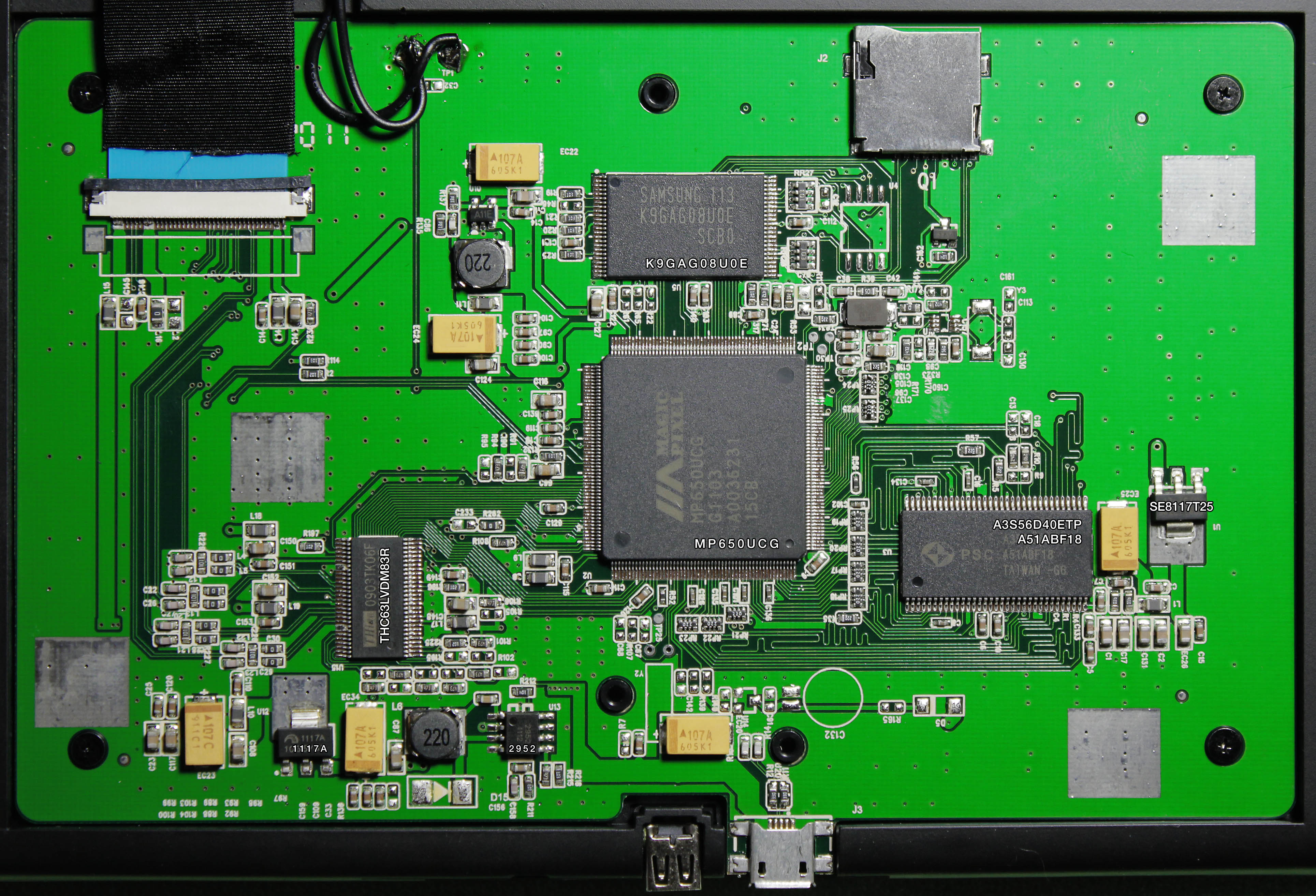

LCDmann schrieb:> Falls möglich könnte. Ja jemand paar Bilder vom innenleben posten
Da ist nicht viel drin - das (übrigens ziemlich gute) WXGA-Display und

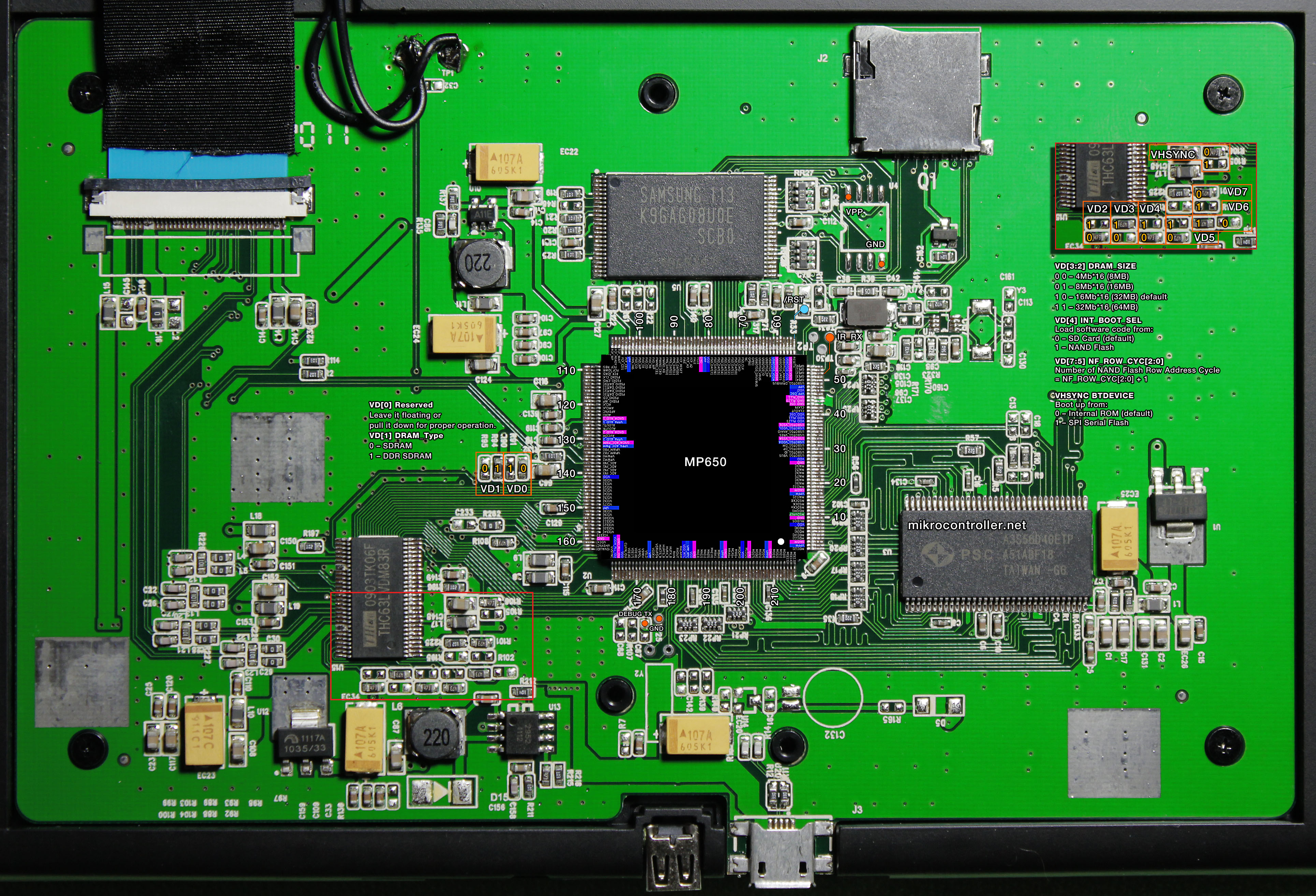

eine Platine, auf der die oben aufgeführten Bauteile drauf sind:
> Magic Pixel MP650, dazu noch:>> Samsung 16Gb NAND - K9GAG08U0E> Zentel 256Mb DDR-RAM - A3S56D40ETP-G6> THine LVDS transmitter - THC63LVDM83R
sowie ein µSD-Sockel und ein Taster.
Das ganze hat einen Micro-USB-Anschluss, an den wahlweise ein völlig
kriminelles 12V-Netzteil oder eben ein USB-Kabel angeschlossen werden
können. Die Displayansteuerung erfolgt nur, wenn da das 12V-Netzteil
angeschlossen ist.
Ich bezeichne das als kriminell, weil da ohne weiter Warnung ein
hübsches kleines Steckernetzteil mit Micro-USB-Stecker ausgestattet ist,
das statt der üblichen 5V gleich 12V ausgibt -- und so der garantierte
Tod versehentlich angeschlossener Smartphones, mp3-Player o.ä. sein
dürfte.
Rufus, du sagst es: Habe versehentlich das falsche USB-Kabel an das
Netzteil gesteckt und schon war die nahezu neue Webcam i. A.
Eine entsprechende Schutzbeschaltung wird wohl kaum ein USB-Gerät haben,
da ja kein normaler Mensch auf die Idee kommt, ein Gerät über die
USB-Buchse mit 12V zu versorgen.

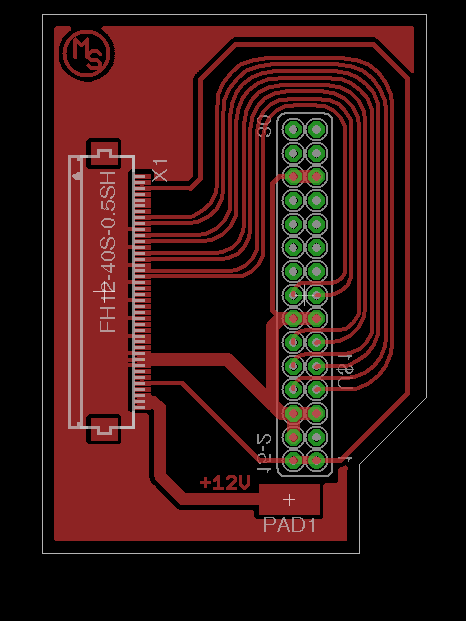

Hallo,
interessiere mich auch für das Display.
Ich möchte eventuell eine Adapterplatine für das Beagleboard designen.
Kann jemand mal ein Foto vom Display, besonders vom Displayconnector
einstellen?
MfG Chrisi
Chrisi schrieb:> Kann jemand mal ein Foto vom Display, besonders vom Displayconnector> einstellen?
Weiter oben ist ein Datenblatt des Displays verlinkt, darin sollte
alles relevante stehen.
Wenn ich das alles richtig lese, dann haben wir hier ein Display, das
mit einer Pixelfrequenz von ca. 70 MHz angesteuert sein will, die Bits
für die Farben und Synchronsignale sind miteinander verschachtelt und
müssen (vermutlich) mit der 6fachen Frequenz über die Anschlüsse gejagt
werden. Der verbaute Chip auf der LP dahinter kann das ja, aber wer von
uns hier ist in der Lage, mal eben schnell eine alternative Ansteuerung
für dieses Display auf die Beine zu stellen?
Also ne ganz einfache Frage: Habt ihr irgendeinen Plan, was ihr mit
diesem Ding überhaupt anstellen wollt - außer es zu zerbasteln? Und
wenn, welchen Plan mit was für einer Aussicht auf Erfolg?
W.S.
Hi,
hat schon jemand ein wenig experimentiert? Ansich nimmt der ja recht
viele Videos an, jedoch wird nach etwa 30 Sekunden umgeschaltet, egal
wie lange das Video ist oder wie viele vorhanden sind.
Beim öffnen; muss man die beiden Torx-Schrauben unten lösen? Oder muss
man die "Frontscheibe" abnehmen? Kann jemand Bilder vom Innenleben
posten?
Um an die Platine zu kommen muss man die Plexiglasscheibe von vorne
Entfernen, und die Schrauben ringsrum entfernen (die fürs Display selbst
können dran bleiben) dann noch flink die Torx schrauben rausdrehen und
man kann die Alu Abdeckung abnehmen und kommt an die Platine.
Hi!

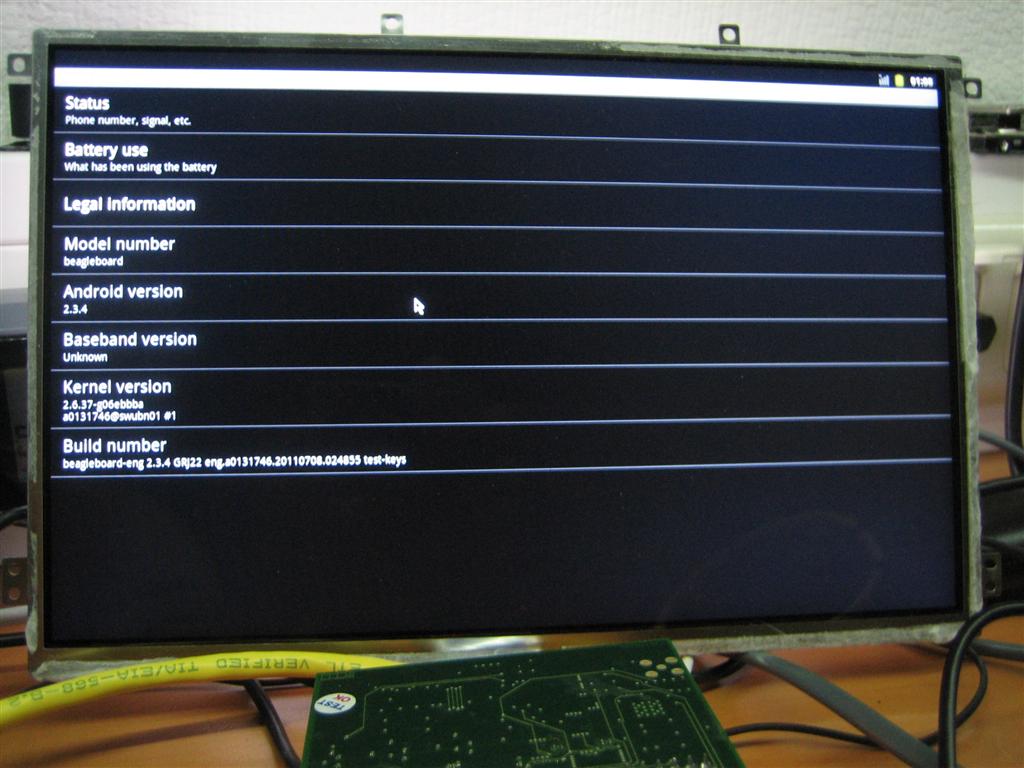

Habe nachdem mein Display auch kam auch Interesse an einer Anbindung für
Beagleboard & Co.

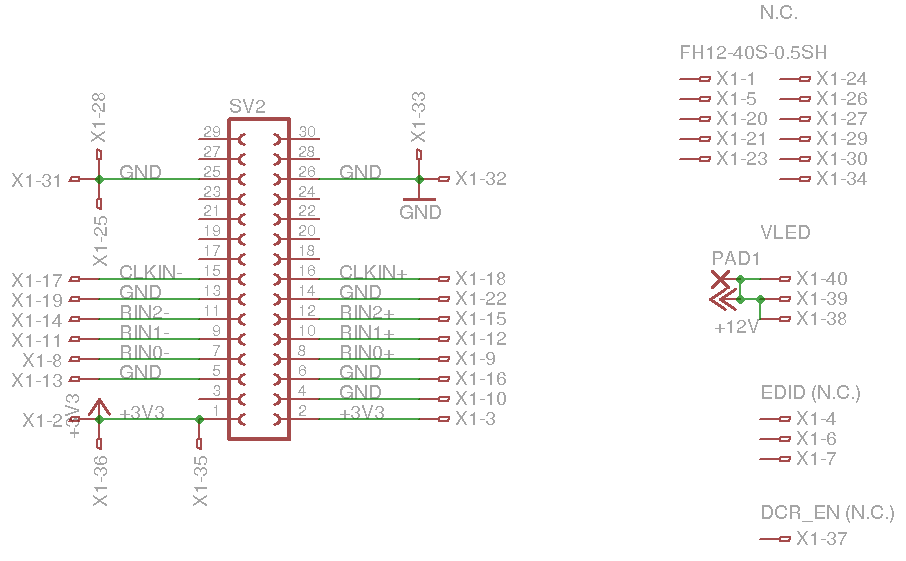

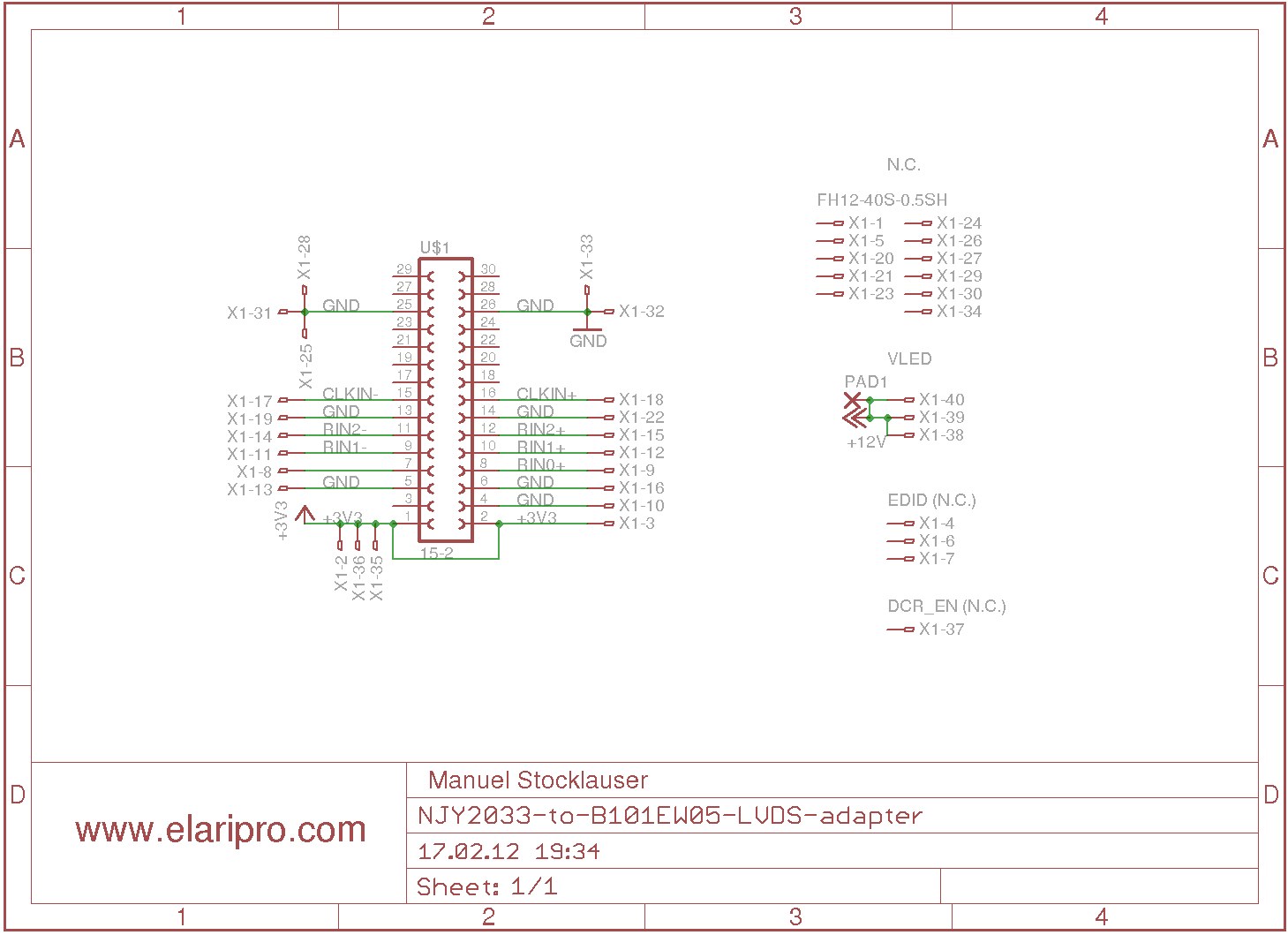

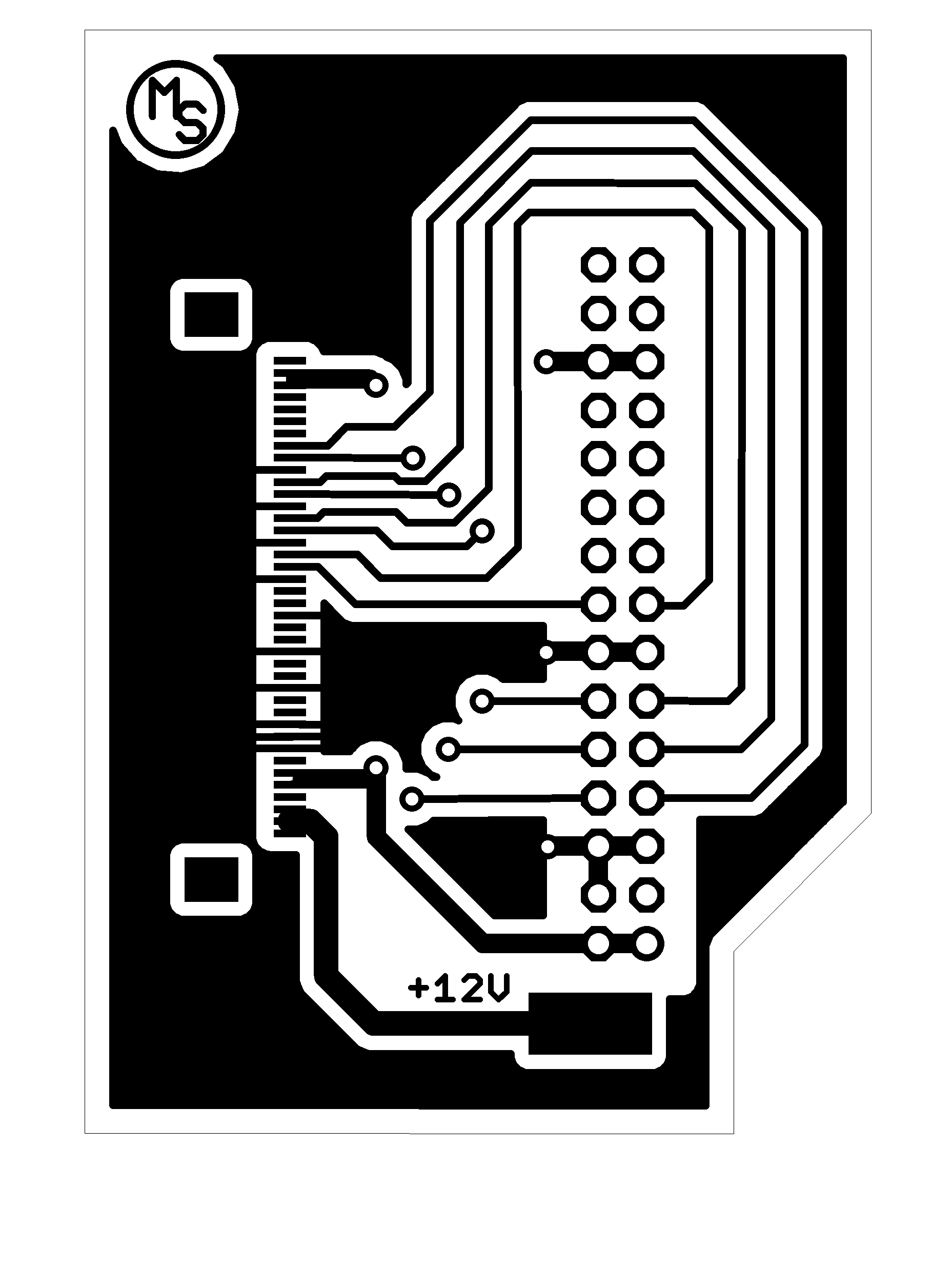

Anbei ein ZIP mit Eagle Dateien (schematic und board) für einen
LVDS-Adapter für das Beagleboard. Dort verwende ich einen SN75LVDS83B
von TI. Zudem ist schon ein Levelshifter für den I2C zum Auslesen der
EDID-Infos vorhanden. Vielleicht hat jemand Lust das Layout auf das
konkrete Display und seinen Connector anzupassen.
Grüße
Robert
Hi!
Als Ergänzung: Der LVDS-Transmitter scheint dem SN75LVDS83B von TI
ÄHNLICH, aber nicht gleich zu sein. Trotzdem müssten das Package und die
Versorgungspins passen. Die Unterschiede scheinen sich auf die
parallelen Datenleitungen zu beschränken - ein anderes Mapping.
Grüße
Robert
W.S. schrieb:> Also ne ganz einfache Frage: Habt ihr irgendeinen Plan, was ihr mit> diesem Ding überhaupt anstellen wollt?
Eine Möglichkeit sehe ich darin, ein Netbook aufzuwerten. Das Display
ist sehr viel blickwinkelstabiler als alles, was sonst in Notebooks zu
finden ist, und da mittlerweile die Auswertung von EDID-Daten auch bei
solchen Displays üblich ist, sehe ich eine gewisse Chance, daß man das
Ding an ein Netbook anschließen können müsste.
Allerdings ist das Seitenverhältnis 16:10 und nicht wie bei
Netbook-Schlitzdisplays üblich 16:9, was also etwas Gefeile und
Geschnitze am Deckel erfordern dürfte, aber notfalls fliegt halt die
Webcam raus.
Jedenfalls fände ich ein 1280x800-Display im 10"-Netbook spannender als
ein 1024x600-Display.

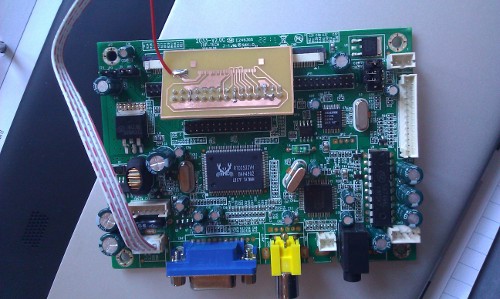

Alternativ kommt 'ne DVI- oder VGA-zu-LVDS-Adapterplatine dran, wie sie
z.B. hier Beitrag "Re: Verwendung von Pollin TFT Displays" jemand als
eBay-Angebot verlinkt hat. Sowas ist ja --China sei Dank-- keine
hundsteure Exotenware mehr, wie es vor nur wenigen Jahren noch der Fall
war.
M. S. schrieb:> hab das Datenblatt für den MP620 gefunden:
Schön, aber in dem Ding ist ein MP650 enthalten, weißt Du, wie sich
620/650 unterscheiden?
Ich schrieb:> Ansich nimmt der ja recht> viele Videos an, jedoch wird nach etwa 30 Sekunden umgeschaltet, egal> wie lange das Video ist oder wie viele vorhanden sind.
Nö, das Teil kann auch 10-Minuten-Videos abspielen (habe ich mit ein
paar Youtube-Filmchen im mp4-Format getestet).
Beim Öffnen nach dem Entfernen der Plastikscheibe und der doppelseitigen
Klebebandmumpe alle Schrauben im Rahmen entfernen, sowohl die, die mit
dem metallischen Displayrand verschraubt sind als auch die, die mit dem
Kunstoffrahmen verbunden sind.
Hebt man das Display alleine hoch, besteht Gefahr, das Flachbandkabel zu
beschädigen, das ist ärgerlicherweise zwischen Platine und Display
nochmal durch den Plastikrahmen gefädelt.
Den Metallgehäuserahmen bekommt man nach Lösen der beiden Torx-Schrauben
mit etwas roher Gewalt vom Kunststoffrahmen gelöst. Dabei muss man auf
die Micro-USB-Buchse achten, die ist aus sehr wabbeligem Blech gefertigt
und kann bei der Aktion leicht hopsgehen.
Danach kann man das Kabel von der Platine trennen und den Plastikrahmen
entfernen.
Rufus Τ. Firefly schrieb:> 1280x800-Display
Das Ding hat nie und nimmer HD-Auflösung ;-) Auch wenn es HD Videos
abspielt.
Rufus Τ. Firefly schrieb:> Nö, das Teil kann auch 10-Minuten-Videos abspielen (habe ich mit ein> paar Youtube-Filmchen im mp4-Format getestet).
Das lag wohl am defekten Flash. Mittlerweile kann ich gar nicht mehr
fehlerfrei kopieren/ löschen/ formatieren. Da war wohl schon vorher 'was
fehlerhaft und er hat darum abgebrochen.
Hallo,
also das ding spielt auch Videos von der micro SD-Card ab.
Ich habe eine 8GB MicroSDHC reingeschoben nur so probehalber und es
scant die Ordner und spielt die Videos der Reihe nach ab, egal ob sie in
verschidenen Ordnern sind oder nur so ohne einen Ordner auf der Karte
kopiert werden.
@ M.S. hasst du schon den Köpfhörerausgang getestet?
Mit Audio und einer 32GB SD-CArd wäre es ein netter Videoplayer.
Aha, super.Wielen dank für die schnelle Antwort!
Werde es morgen oder übermorgen dann gleich testen( Pin 57-58, oder?).
Es fehlen dann nur noch zwei Schalter für das Vor u. Zurück( nächstes
Video oder eins Rückwärts).
Hallo,
hier die Beschaltung für den Abgriff des Audiosignals. Bei R=1k und
C=22uF ist mit einem Kopfhörer der Ton recht laut hörbar.
Wenn die Kondensatoren weggelassen werden, bootet das Gerät nicht mehr
vollständig beim Einschalten...
Moin,
habe mir auch mal eins besellt, derzeit gibts ja wieder welche um 15,-€
in der Bucht.
Was mich brennend interessiert ist, ob das verwandte
Spannungswandlerkonzept umbaubar ist. Eventuell lässt sich aus dem
derzeitigen Buck?-Konzept ja ein Boost-Konzept machen. Der freie
Diodenplatz lässt hoffen, leider ist auf dem Bild die IC-Beschriftung
nicht zu lesen.
Liebe Grüße Christian
Hallo ;)
das hört sich ja ganz interessant an :)
Weiß jemand ob die LVDS Schnittstelle (auch der Anschluss) irgendwie
genormt ist und man das Teil am PC (mit einem Adapter) betreiben kann?
ChristianW. schrieb:> leider ist auf dem Bild die IC-Beschriftung> nicht zu lesen.
Auf U13 steht "2952" und "1057", ein Herstellerlogo kann ich nicht
erkennen (allerdings ist meine Platine auch ziemlich mit Flussmittel
verschmiert, aber da die Zahlen recht gut erkennbar sind, glaube ich
nicht an ein Logo).
ChristianW. schrieb:> Was mich brennend interessiert ist, ob das verwandte> Spannungswandlerkonzept umbaubar ist. Eventuell lässt sich aus dem> derzeitigen Buck?-Konzept ja ein Boost-Konzept machen.
Das Display benötigt 12V für seine Hintergrundbeleuchtung, der Rest des
Systems braucht die anderen, kleineren Spannungen. Also hast Du bisher:
12V Eingang an Hintergrundbeleuchtung und Step-Down. Step-Down ans
System und weitere LDOs.
Den kompletten Dummy auf 5V Eingang umzubauen wird nur mit Änderung der
Bestückung kaum gehen. Da ist ausführliches Fädeln oder Vorsatzplatine
angesagt.
Hi Florian,
alles sehr richtig. Mich wundert, warum auf der Platine die Diode für 'e
klassiche Buck-Umsetzung nicht bestückt ist.
Die 12V fürs Display sind wohl das kleinste Problem, nen passenden
Boost-Wandler habe ich hier rumliegen. (MAX1771-Projekt)
Ein Umbau auf Li+ wäre halt "nice". :)
Gruß Christian
Christian W. schrieb:> Mich wundert, warum auf der Platine die Diode für 'e> klassiche Buck-Umsetzung nicht bestückt ist.
Vermutlich hat der Schaltregler eine interne Diode und der Designer war
sich nicht ganz sicher, ob die Verluste dieser Diode klein genug sind.
Hat dann wohl doch geklappt...
Hi wie kann ich das xoom den aufmachen habe die beiden unteren schraube
entfernt aber bekomme die rückseite nicht ab bevor ich was zerstöre
frage ich lieber hier (ist das xoom Dummy)
MfG
Atomi
manuel schrieb:>>> !!! ---> Management-Software: kostenlose Standard-Template der> Steuerungs-Software> (Sieht ja interessant aus!?)
jein, das ist ein händler - er hilft zwr gerne aber nur wenn man
etwas bestellt.
Der hersteller selber hat weder auf meine emails noch auf kontakt
anfragen von meinen china verbindungsman reagiert.
Anscheinend machen die also nur geschäfte über china distris, und die
genau wie der von dir zitierter unterstüzen nur wenn man direkt
bestellt.
Thomas R. schrieb:> jein, das ist ein händler - er hilft zwr gerne aber nur wenn man> etwas bestellt.>
oder auch nicht ... diesmal war der händler nett und hat mir
den datasheet gegeben. Weieters (template, app note) kann er allerdings
nur geben wenn man etwas bei ihm kauft, warte erade auf die preise.
Sollte es nur ein paar eur kosten werde ich tun.
Moinsen,
anbei von mir ein paar Bilder zur Demontage und dem PCB.
Um an das PCB heran zu kommen reicht es, die im Bild "Xoom_Screws.jpg"
markierten Schrauben zu entfernen. Der Deckel kann dann vorsichtig nach
hinten gedrückt werden. Druckpunkte sind an der Kante zur schwarzen
oberen Rückabdeckung.
Für das Ablösen der Frontabdeckung empfiehlt sich ein "pry tool opener",
da haben die Asiaten einiges z.B. in der Bucht im Angebot.

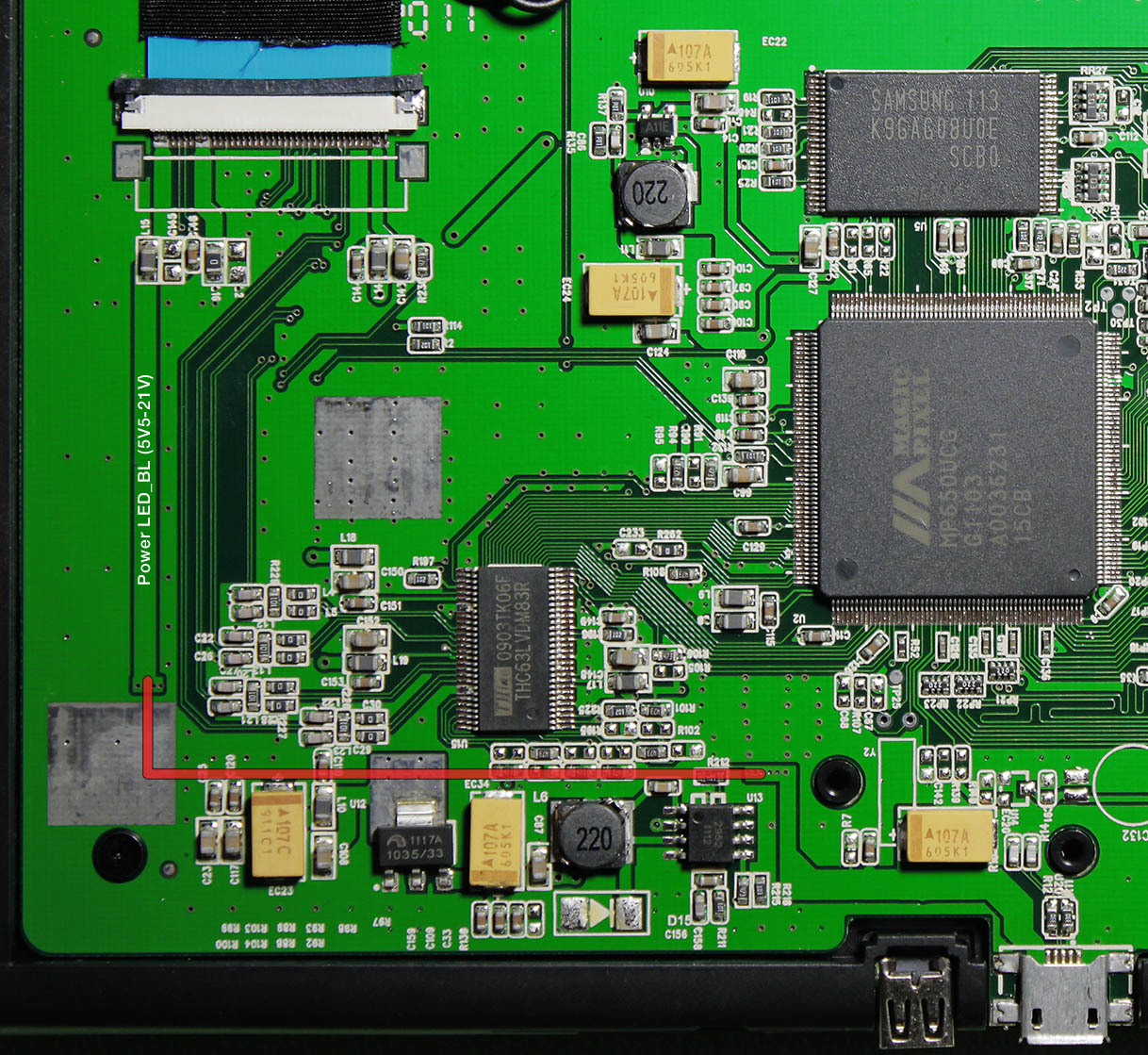

Anbei noch eine größe Übersicht des Boards, sowie dem Anschlusspfad fürs
Backlight. Da dieses min. 5V5 sehen möchte, geht es ohne Netzteil nicht
an. Wie man sieht, ist es direkt mit dem Netzteil verbunden. Es wäre
somit möglich, direkt hinter der USB-Buchse die Leiterbahn zu trennen
und dort eine Akkulösung vorzusehen. (z.B.2xLiPo)
Liebe Grüße Christian
sitec278 schrieb:> Hallo,> also das ding spielt auch Videos von der micro SD-Card ab.> Ich habe eine 8GB MicroSDHC reingeschoben nur so probehalber und es> scant die Ordner und spielt die Videos der Reihe nach ab, egal ob sie in> verschidenen Ordnern sind oder nur so ohne einen Ordner auf der Karte> kopiert werden.
Kann das jemand verifizieren? Ich habe eine 2GB Transcend reingesteckt,
aber er spielt keins davon?
Liebe Grüße Christian
Hast du auf die passenden Codecs geachtet ?
Bei mir spielt es problemlos z.B. MP4 -avi mit Audio von der SD ab...
Hab mir bereits kleine Notebook-Speaker ins Gehäuse hinten reingebaut.
Vom internen Flash spielt er alles mögliche, von der µSD garnichts. Wenn
sie eingesteckt ist, wird sie allerdings auch als weiteres Laufwerk am
Rechner erkannt.
Notebook-Speaker, nice one! Ich hab mir oben an die Originalposition
einen Kopfhörerausgang eingebaut. Wobei derr Audioausgang nicht für
solch niederohmige Lasten gemacht scheint. Hast du ein paar Bilder vom
Einbau?
Ich hab jetzt 10µF-1k in Reihe. Gibt ne f_gu von 16Hz. 2µ2 wären
ausreichend bei 72Hz f_gu.. ?!
Das Löten am IC fand ich mit 0.2mm Lackdraht schon nicht ohne. :D
Gruß Christian
Wenn Du das Display von der Elektronik trennst, eine eigene Elektronik
anschließt (wie z.B. die in der Bucht verkauften "DIY DVI TFT"-Boards
mit Composite-Video-Eingang), dann ja, sonst nein.
Hi,
Christian W. schrieb:> Kann das jemand verifizieren? Ich habe eine 2GB Transcend reingesteckt,> aber er spielt keins davon?
Scheint ein mechanisches Problem mit der Verriegelung gewesen zu sein.
-.-
Gruß Christian
Nabend,

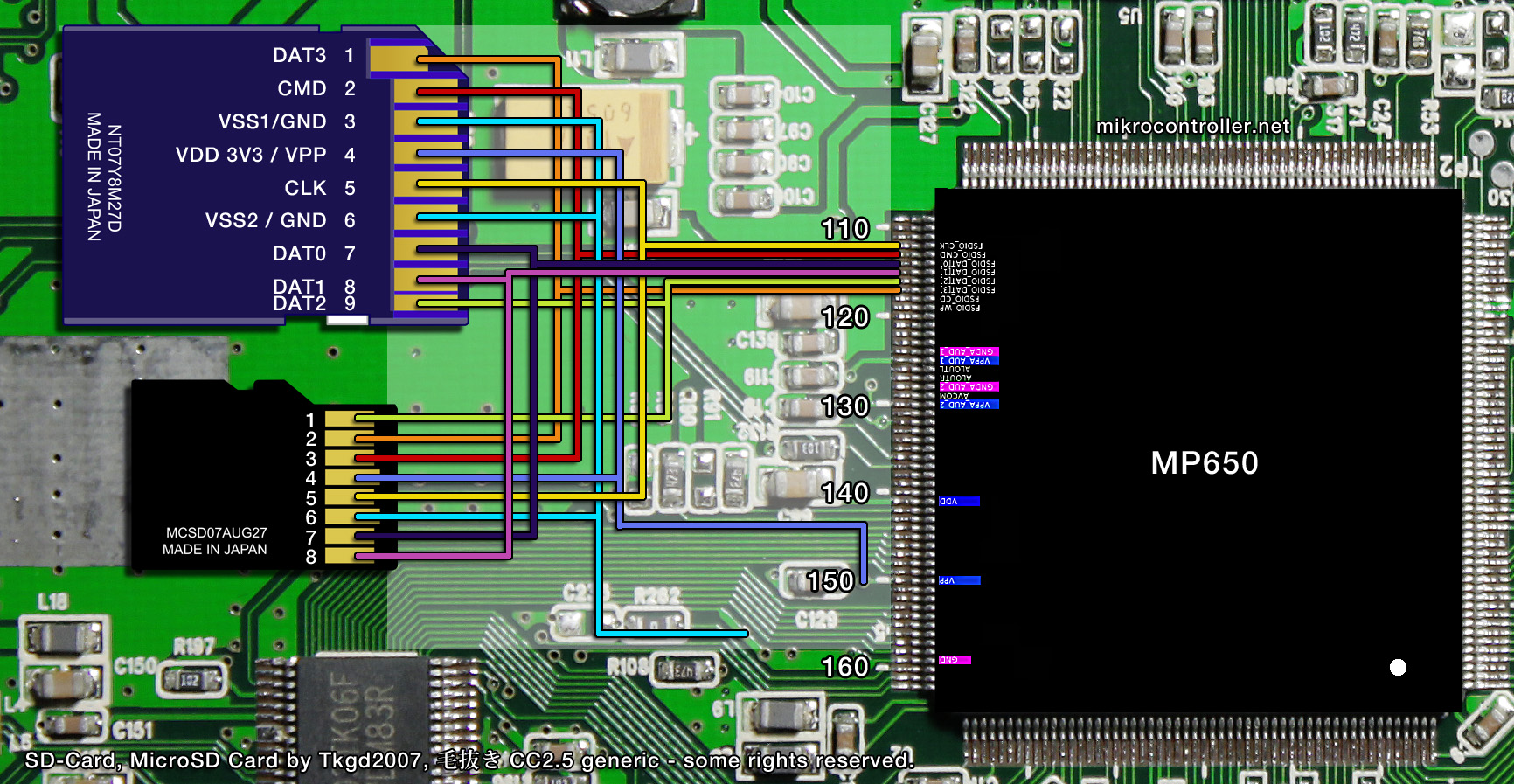

für die Dokumentation noch 2 Bilder. Einmal das Pinout auf den SOC
gemappt und zum anderen die mögliche Anbindung einer 2.SD-Karte.
Da sich das Gerät ja mit 3 Geräten am Rechner anmeldet, sollte dies die
dazu gehörige Schnittstelle sein.
Gruß Christian
Nachtrag:
Das System läuft, sobald Spannung da ist, nur Display und Videostart
werden mit dem Knopf getriggert.
Während er gerade ein kurzes Video in der Endlosschleife spielt, kommt
folgende Meldung:
Ein integrierter Akku wäre dann irgendwann leer. Ansonsten läuft das
Teil hier an einem 2s2p Li+ Pack ohne Probleme. AC3 dekodiert er auch.
Vielleicht hat Thomas R. ja bald was neues. :)
Gruß Christian
Ich hab gerade mal den DDR-SDRAM von 16Mb*16 auf 32Mb*16 getauscht,
ergibt leider einen Fehler.
1
MP650 BootCode V:0A
2
PwrOnSrp:0x00007F4A
3
dma->SdramCtl:0xE654925C
4
DDR SDRAM 16Mb*16
5
6
Loader Address=0xBFC00EE0
7
Loader Size=0x00004CDC
8
9
Check sum error:FB84037F
10
Load loader to 0x80700000 ok!!
Wäre ja auch zu schön gewesen, laut Datenblatt überstützt er das ja.
Muss wohl passend "gepatcht" werden.
Getestet habe ich ich einen HY5DU121622BT-J
http://www.alldatasheet.com/view.jsp?Searchword=HY5DU121622BTJ
Eigentlich schon das passende Moped.
Christian W. schrieb:> Ich hab gerade mal den DDR-SDRAM von 16Mb*16 auf 32Mb*16 getauscht,> ergibt leider einen Fehler.>
du muss ja auch ein resistor umlöten (siehe bild)

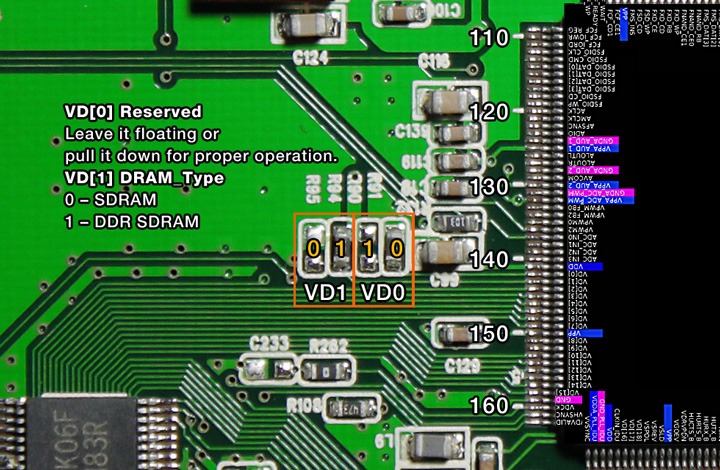

damit beim booten die DRAM_SIZE eingelesen wird.
Steht seite 23 datasheet alles drin (auch boot von SD usw.)
Moinsen,
ich hab nochmal einen 32Mb*16 aufgelötet und VD3:2 entsprechend gesetzt.
66-pin die Dritte also. :D
Läuft mit SD-Karte durch den Bootloader und stoppt dann:
1
MP650 BootCode V:0A
2
PwrOnSrp:0x0000074E
3
dma->SdramCtl:0xE65492DC
4
DDR SDRAM 32Mb*16
5
6
Loader Address=0xBFC00EE0
7
Loader Size=0x00004CDC
8
9
Load loader to 0x80700000 ok!!
10
11
MP650 Loader 20100610
12
Load AP from SD
13
01SD_CARD = 01
14
SD pin configuartion
15
SD pin configuartion END
16
SDHC card
17
******SD_Init 00
18
SD_Init 01
19
Change Clock bClock = PLL1/2
20
SD_Init 02
21
SD_Init 03
22
SD_Init 04
23
SD_Init 05
24
card max speed = 000061A8
25
SD_Init 06
26
SD_Init 07
27
SD_Init 08
28
SD_Init 09
29
SD_Init 10
30
SD_Init OK
31
.-I- FAT 32 TYPE
32
..-E- bin file not found !
33
SD SearchBinFile fail
34
Nand - (2000+1B4)x080x0800, ECC:4,Addr:3+2
35
Load From Nand...AP@blk001 : L=00253818 C=712F7E8C ok
36
37
Load AP OK. Start to run AP.
Normalerweise sollte danach die PLL + Speicherzuweisung kommen...
1
!ùé¹$ñ%pW*P8¡Ù/‘±,µÅ/¹¢hîA,½±Hx dpù*¡lr@dpù*…¡mrPLL1 Initialize to 96MHz
Thomas R. Da warst du wohl erfolgreicher als ich. Ich versuch schon seit
2 tagen das datenblatt zu bekommen.
Die anwort des herstellers:
Dear Joey,
Please kindly approach the company, who you got the MP650 device.
I can’t send you the datasheet. It is confidential information.
Regards
datasheet wird eigentlich nur herausgegeben wenn ein projekt
daraus entstehen wird, an sonsten schickt magic pix gar nix.
Den source code/template bekommt man zu sehen wenn die stückzahl stimmt,
an sonsten fertige firmware (diese aussage stimmt allerdings nicht
mit deren werbung/datasheet infos).
Den dev support leistet der hersteller selber, die haben
auch entsprechend eine svn.
Im prinzip könnten die auch uns supporten (natürlich nicht um sonst),
die frage die sie haben ist "was wollen wir mit dem product machen?"
Thomas R. schrieb:> die frage die sie haben ist "was wollen wir mit dem product machen?"
Und unsere Antwort "stochern und rumspielen" wird nicht gefallen.
Ne Firmware für 32MB-RAM wäre nice. :) Vielleicht kann jemand ein
Uni-Projekt mit anbringen?
Davon abgesehen, hat jemand ein Profil für 720p H.264 welches auf dem
Gerät flüssig läuft?
Alle Einstellungen die ich bisher getestet habe, ruckeln bei zügigen
Kameraschwenks oder bringen die Reihenfolge der Frames durcheinander.
An Stellen mit Problemen kommt folgendes:
1
...H264DEC_STRM_PROCESSED
2
.........H264DEC_STRM_PROCESSED
3
...H264DEC_STRM_PROCESSED
4
..H264DEC_STRM_PROCESSED
"Interessant" auch, wenn ich eine Problemstelle nur als Ausschnitt
encodiert habe, läuft es, als Bestadteil des Films gibt es wieder
Probleme.
Das Problem tritt teilweise in einem Video in 640x480 auf, wo ich ein
Checkerboard rotieren/zoomen lasse.
Das einzige was bisher richtig lief war Baseline 3.1. Ich denke es liegt
am VBV-Buffer.
Für den Anfang:
"program --profile baseline --level 3.1 --preset faster --crf 22.0
--deblock -2:-1 --ref 4 --qpmax 51 --vbv-bufsize 10000 --vbv-maxrate
10000 --vbv-init 0.8 --subme 7 --partitions i4x4 --no-dct-decimate
--output "output" "input" "
------------------------------------
Nochwas aus dem Debug-Log:
Beim booten gab es Probleme mit dem Filesystem der Sys-Partition
(256Kb), was sich wie folgt äusserte:
Die Sources für den MP650 sehen sicher nicht anders aus, eigentlich
alles drin was man "braucht".
UI-Builder, XPG usw. Nur habe ich keine Ahnung von C++.
:D
Ich hab mal kurz nach ein paar Debug-Ausgaben gesucht,
bin aber auf die schnelle nicht fündig geworden.
Hat schon mal jemand versucht das Flash auszulesen ?
Nabend zusammen,
für MeGui die folgenden Parameter:
1
program --profile baseline --level 3.1 --preset fast --tune fastdecode --crf 20.5 --output "output" "input"
Läuft als 720p 24/25fps mit MP3-Audio nahezu perfekt.
Testmaterial "Crank Directors Cut" von einer BD.
Dafür aber leider kein CABAC, keine B-Frames, keine P-Frame Prediction..
Wenn jemand mehr weiss, bitte posten. :)
Liebe Grüße Christian

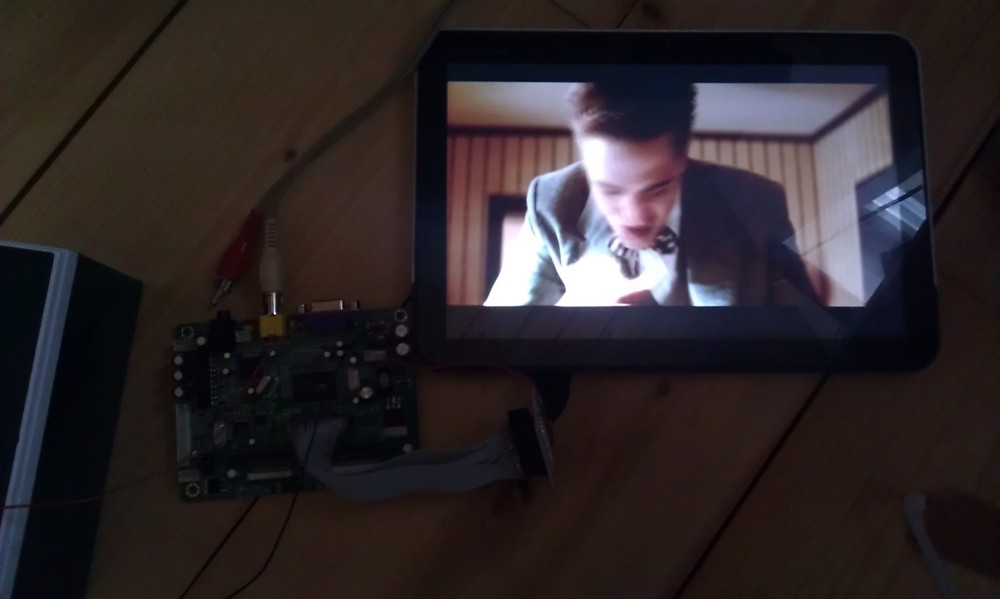

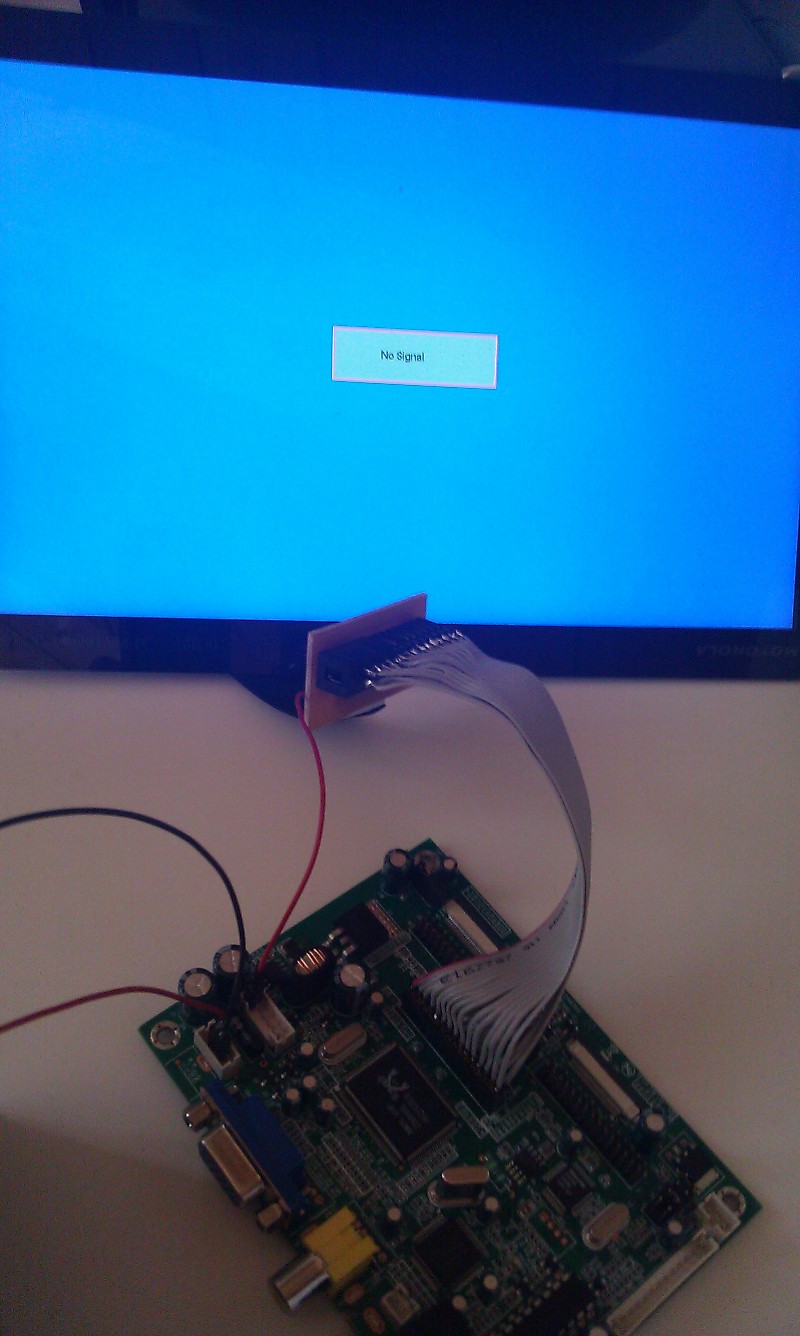

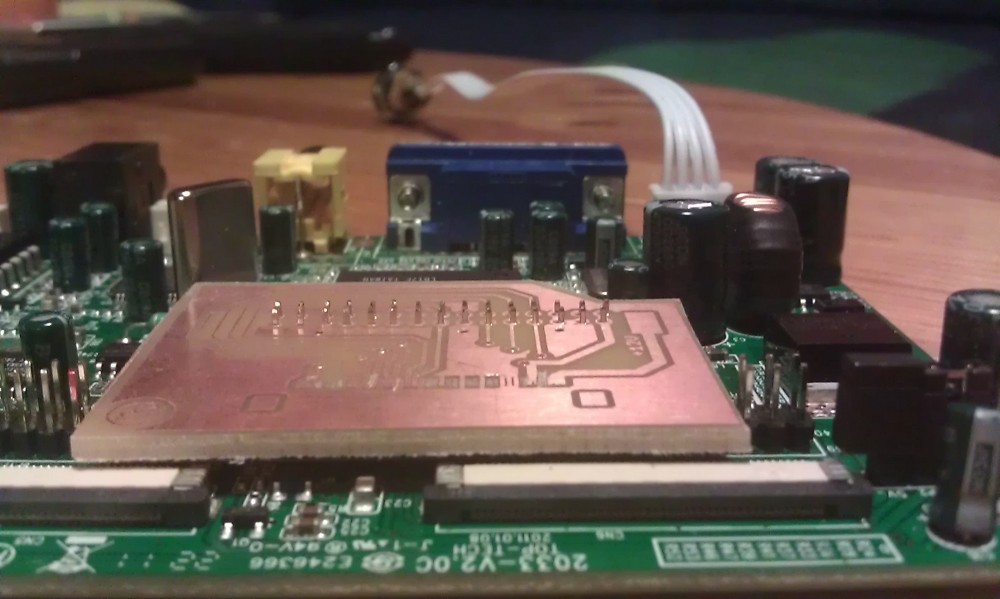

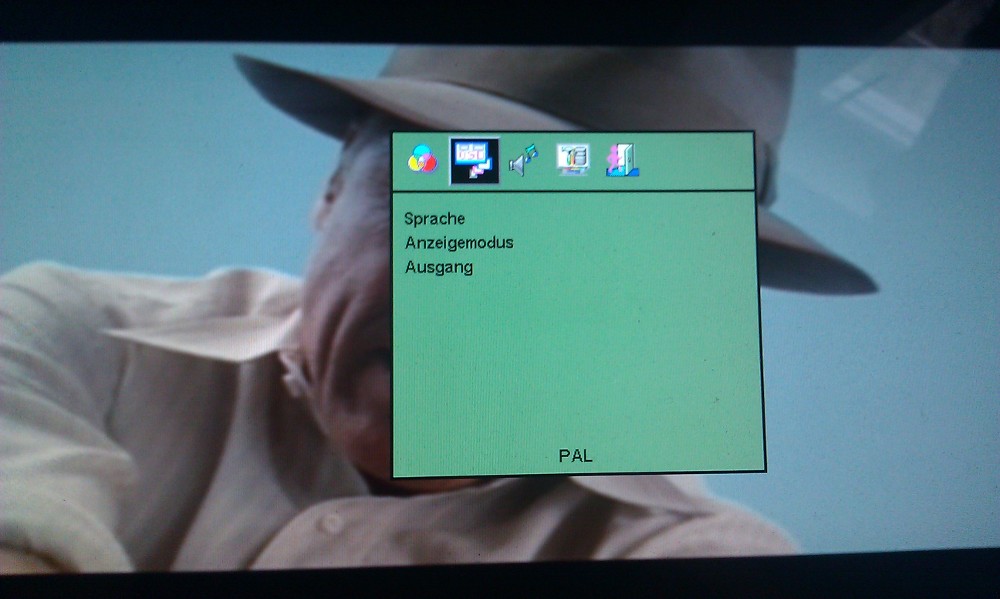

mit diesem controller müsste es doch normal gehen oder?
http://www.ebay.de/itm/VGA-AV-S-VIDEO-controller-board-for-LVDS-TTL-LCD-panel-/280790388773?pt=COMP_EN_Networking_Components&hash=item4160695025
man müsste sich halt ein eigenes kabel bauen, da im shop von denen kein
passendes kabel zu finden ist. man kann auf dem board mit einem jumper
einstellen, wie das lvds-signal aufgebaut ist (also auflösung, rgb-bits
und lvds kanäle)
laut datenblatt hat das panel einen lvds kanal, 1280x800 auflösung und
6-bits rgb das wäre auf dem board dann der jumpercode: 0010
das board ist soweit ich das sehen kann auch einstellbar von den pegeln
(3.3v, 5v und 12v). leider hat es ne hohe bauform und würde dann glaub
nicht ins gehäuse passen.
autsch, ja man muss aufpassen .. wenn da nix von active display steht
dann ist es ein echtes dummy
Übrigens, ich werde ein paar von den hier bestellen:
http://item.taobao.com/item.htm?id=13062228354
Falls jemand ein will bitte melden.
Thomas R. schrieb:> Übrigens, ich werde ein paar von den hier bestellen:>> http://item.taobao.com/item.htm?id=13062228354>> Falls jemand ein will bitte melden.
Thomas, what does it do? What kind of interface does it have? It looks
like it's meant to work with Mini2440, or what?
Thanks!
Jakub
kubik schrieb:> Thomas R. schrieb:>> Übrigens, ich werde ein paar von den hier bestellen:>>>> http://item.taobao.com/item.htm?id=13062228354>>>> Falls jemand ein will bitte melden.>> Thomas, what does it do? What kind of interface does it have? It looks> like it's meant to work with Mini2440, or what?
Jakub,
indeed, this converter is designed for S3C24xx boards (FPC input pinout)
to convert the LCD 565 RGB to LVDS 1280(RGB)×800.
When you google the taobao link you will find some pictures on ourdev
website where someone have connected exact the same display (B101EW05)
as the one used in Xoom Dummy to mini2440 board.
Hey Thomas, irgendwas neues vom Distri oder Anfrage über den
Fachbereich?
Bezüglich des Adapters, gibts das Kabel zum Display dann irgendwo zu
bestellen oder muss es selbst "gestrickt" werden? Weil schön ist anders.
:)
Gruß Christian
Rufus Τ. Firefly schrieb:> Ja, dieses Board sollte sich verwenden lassen, in das Xoom-Gehäuse passt> es allerdings ganz sicher nicht.
Ich hab mal bei dem händler angefragt, ob sie ein kit für unser panel
bereit stellen bzw ob es überhaupt mit dem controller funzt.
Antwort:
Hi,
Thank you for your enquiry!
For this panel, we couldn't help you at present. Sorry!
Regards,
Maria
:D cool
ich hab aber auch noch ein forum gefunden, wo einige das panel mit einem
derartigen controller betreiben. hab auch kontakt mit dem admin des
forums aufgenommen, um mehr zu erfahren. werde euch auf dem laufenden
halten.
das forum: http://z6.invisionfree.com/diyprojectorphils
Ich habe mir gerade ein Netbook angeschafft, einerseits, weil ich so ein
Ding im Urlaub gebrauchen kann, andererseits, um zu testen, ob sich das
Display verwerten lässt.
Das Acer OneNote D257 verwendet ein 16:9-Display mit WSVGA-Auflösung,
ebenfalls von AU Optronic. Das Datenblatt (B101AW06) war zum Glück
aufzutreiben, und es verwendet exakt denselben Steckverbinder wie
"unser" Display aus dem Xoom, auch mit derselben Anschlussbelegung.
Tja, was soll ich sagen: Es funktioniert!
Es sind zwar noch einige mechanische Anpassungen erforderlich, da das
Display seine Befestigungslaschen an anderen Stellen hat, und da der
Displaystecker leider an anderer Stelle sitzt, und natürlich der
Ausschnitt des Gehäuses wegen des geänderten Seitenverhältnisses nicht
passt, aber rein prinzipiell geht es. Das Notebook erkennt die erhöhte
Auflösung (WXGA statt WSVGA), und der ganz erheblich bessere
Betrachtungswinkel des Displays ist auch deutlich wahrnehmbar.
Laut Datenblatt:
alt 80° / 40°
neu 170° / 170°
Ein so gutes Display habe ich in noch keinem Notebook gesehen.
Wermutstropfen ist die wohl um 1 Watt gesteigerte Leistungsaufnahme des
Displays, wenn ich die Datenblätter richtig interpretiere.
Jetzt muss ich nur noch ein bisschen schnitzen ...
[Nachtrag]
Weitere Erkenntnise:
Damit das Display in den Deckel passt, wird die Webcam dran glauben
müssen, sonst stoßen die Scharniere gegen den Displayrahmen. Der ist
beim "alten" Display etwa 12mm flacher als beim Xoom-Extrakt. Die oberen
Befestigungslaschen müssen auch dran glauben.
Außerdem muss man das Displaykabel von seiner Abschirmbeklebung
befreien, da der Steckverbinder um 180° gedreht in das neue Display
eingesetzt wird, also das Kabel auch diese Drehung mitmachen muss.
Lang genug ist es für diese Prozedur.
Ob man mit dem USB-Kabel, das zur Webcam führt, noch was sinnvolles
anderes anstellen kann? Vielleicht findet im Deckel ja noch ein
Mini-BT-Empfänger Platz, aber darauf kommts mir erstmal nicht an.
Nabend,

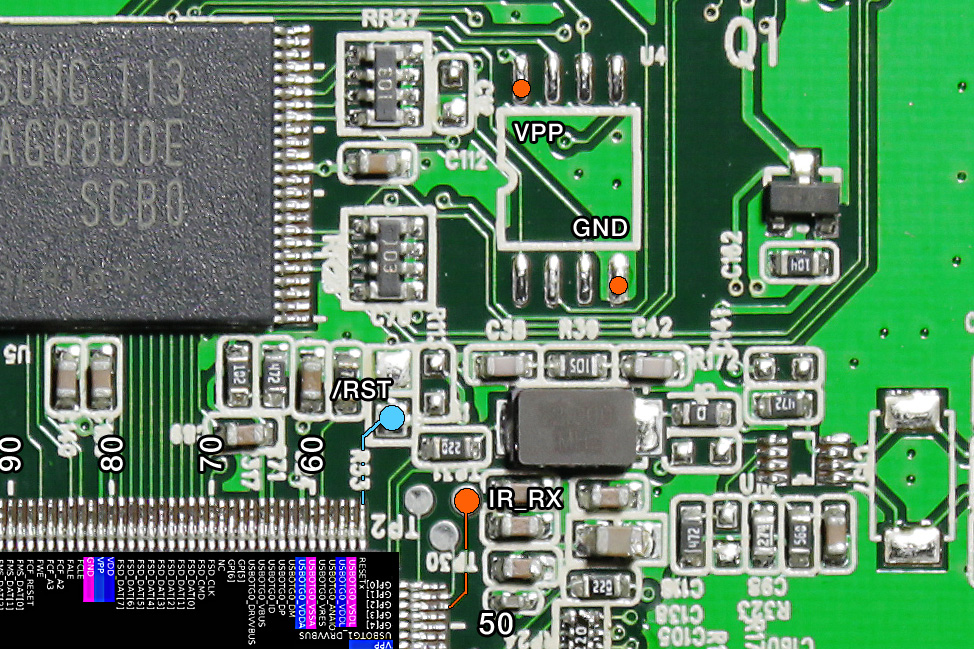

so siehts aus. Ein IR-Empfänger ist wie im ersten Bild mit dem MP650 zu
verbinden. Ich habe einen aus der Bastelkiste genommen, sollte einer für
38kHz sein, meiner ist m.E. von Vishay.
Die Fernbedienung ist eine Thomson Universal-FB ROC3205. Das Gerät
meldet über den Debug wenn ein passender Code reinkommt. Der jetzige
Geräte-Code ist "380" für DVD (Philips/Grundig/Loewe). Ein Schelm wer
Böses dabei denkt.
Sieht dann so aus:
Je nach Taste eine andere PID. Leider fehlen mir eine Menge Tasten aber
das grundlegende im Menu funktioniert.

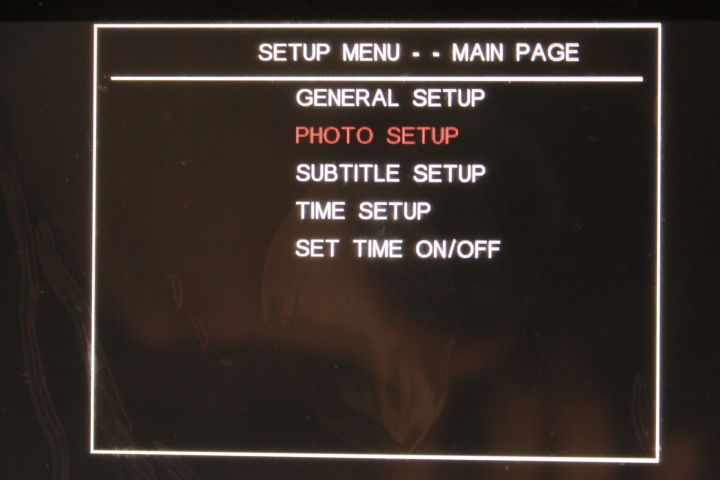

Tastenbelegung:
1
1 PID14 ENTER
2
2 PID4
3
3 PID16 SETUP ON/BACK
4
4
5
5
6
6 PID15 POWER OFF
7
7
8
8
9
9 PID19
10
0
11
12
PButton PID13
13
Back PID12
14
Forward PID31
15
Prog+ PID1 UP
16
Prog- PID3
17
18
Shift + Vol- PID33
19
Shift + Vol+ PID2 DOWN
20
Shift + 4 PID7

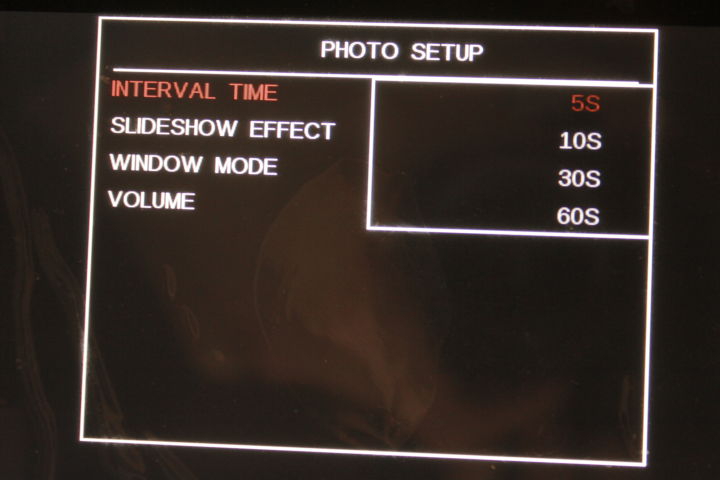

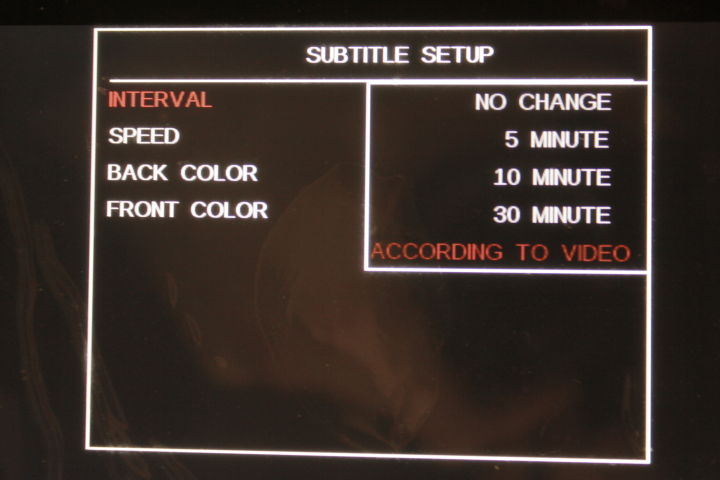

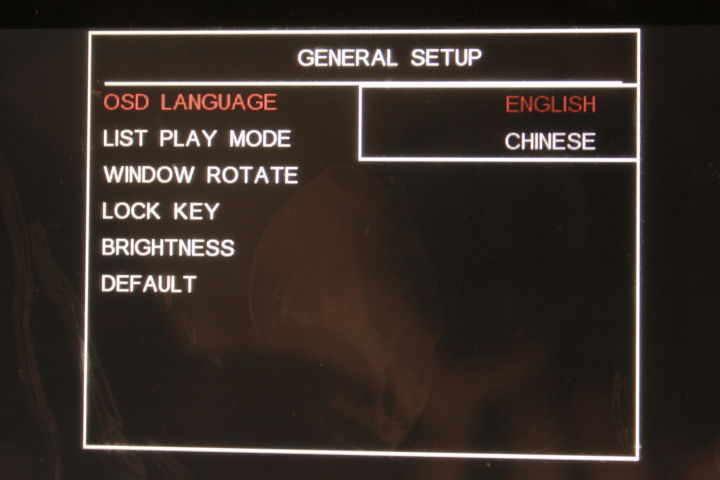

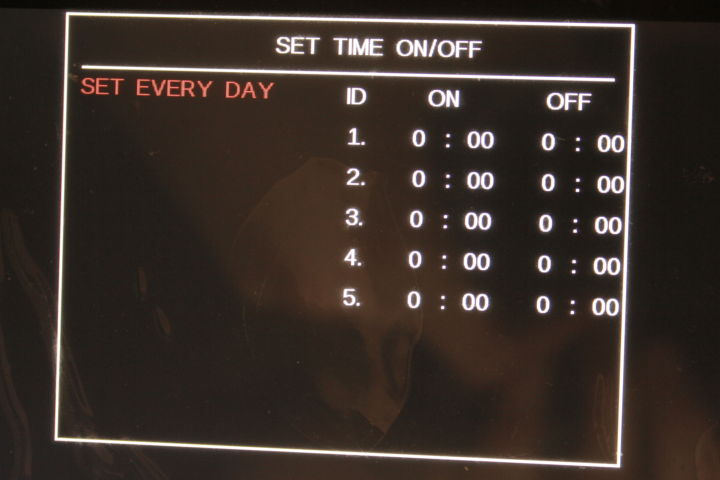

Geht man ins Time-Setup hängt sich das Gerät mangels RTC auf. (Kann
bestückt werden) Bei der Helligkeitseinstellung sollte man vorsichtig
sein, hier ist LOW = AUS, sprich das Display komplett dunkel. Die
Einstellungen der Lautstärke im Photomenu gelten auch für Video, hier
ist MIDDLE wesentlich angenehmer als MAXIMUM. Die Einstellungen werden
beim Verlassen des Menus in der SET_FILE.csv gespeichert.
In der angehangenen SET_FILE.csv ist die Lautstärke auf MIDDLE gesetzt,
der Rest unverändert. Die Datei gehört ins Flash-Root.
Liebe Grüße Christian
@Christian W.
Fantastisch! Vielen Dank.
Hast du deinen IR-Empfänger direkt an den TP31 geklemmt oder kommt da
noch ein Widerstand in Reihe oder noch ein Pullup/Pulldown dazu?
vG
Alex
Hi Alex,
m.E. hat der auf dem Pin einen internen Pull-up aktiviert.
@all,
H.264 in 720p mit Ton bleibt mir ein Rätsel.
Ohne Ton funktionieren nahezu alle Kombinationen (Baseline/Main/High
mit/ohne CABAC, BFrames usw.).
Ich bin bei
1
program --profile main --level 3.1 --crf 21.5 --vbv-bufsize 10000 --vbv-maxrate 10000 --output "output" "input"
hängengeblieben, sieht wirklich gut aus und läuft absolut flüssig.
Sobald allerdings Ton dabei ist, springen die Frames vor und zurück.
Dabei ist es egal ob MP3 oder AAC, egal welche Bitrate/Samplerate, ob
CBR/ABR/VBR. :<
XViD-MP4 in 720p inkl. MP3-Audio gibt keine Probleme. Anscheinend ein
Softwareproblem des Players. AC3 dekodiert das Teil auch manchmal, ist
dabei aber ein wenig wählerisch..
Hat jemand noch ein Originalvideo was bei Lieferung auf dem Dummy dabei
war? Ich hatte eins von der Telekom und meiner Meinung nach waren die
720p inkl. Ton in MP4. If true, wäre es nett wenn es jemand hochladen
könnte.
Gruß Christian
Hallo Christian!
Erst einmal vielen Dank, dass Du Deine Erfahrungen mit uns teilst und
alles auch noch so detailliert beschreibst!
Christian W. schrieb:> Hat jemand noch ein Originalvideo was bei Lieferung auf dem Dummy dabei> war? Ich hatte eins von der Telekom und meiner Meinung nach waren die> 720p inkl. Ton in MP4. If true, wäre es nett wenn es jemand hochladen> könnte.
Ich hatte zwei Dummies gekauft und einen nach Funktionstest nicht mehr
angefasst. Auf dem Ding sind insgesamt vier Videos drauf. Ein mpeg und
drei mp4. Zwei der MP4 sind identisch und enthalten das Telekom-Video.
Das hat aber keinen Ton. Die anderen zwei Videos sind von Motorola und
haben beide Ton. Ich denke, Dich interessieren nur die beiden von
Motorola. Ich lade die beiden Videos gerade mal auf meinen Webserver
hoch und schicke Dir dann die Downloadlinks per Benutzernachricht. Das
wären nämlich insgesamt ca. 170MB und das will ich nicht hier ins Forum
schieben.
Gruß, Helge
Danke Christian
für deine Arbeit und deren Veröffentlichung.
So haben auch die etwas davon, die weniger bewandert sind, in das
tiefste Innere des MP650 vorzudringen...
Nabend,
Vielen Dank an Helge für die Files. Das MP4 ist natürlich kein H.264 und
in CBR encodiert. o.0 H.264 in CBR läuft, allerdings laufen Bild/Ton
auseinander.
Ansonsten nicht viel neues.
Legt man auf der externen SD-Karte eine .XPG-Datei an, versucht der
MP650 diese zu laden.
Vom Flash sieht das so aus:
1
Boot page check ok!
2
pstMovie->m_dwVersion = 4112(If BuilderV5 then m_dwVersion >= 5000)
Von einer 0-Byte XPG der SD-Karte so:
1
-I- SD_MMC card : DriveAdd OK
2
AutoISP, handle is null!
3
pstMovie->m_dwVersion = 0(If BuilderV5 then m_dwVersion >= 5000)
Nun gibt es mehrere Möglichkeiten.
Am Rechner passiert das:
1
-E- xpgMalloc size 0
2
-E- xpgMalloc size 0
3
.ISP_NandInit -
4
-I- SD_MMC card Plugged
5
-I- SD_MMC card : DriveAdd OK
6
DirReset: Error! cluster number in the chain of root directory == 0 !
7
FileExtSearchOpen: -E- DirReset() back to beginning of root directory failed !
8
AutoISP, handle is null!
9
DirReset: Error! cluster number in the chain of root directory == 0 !
10
FileExtSearchOpen: -E- DirReset() back to beginning of root directory failed !
11
-I- Load xpg from flash...
Am Netzteil mit dabei gezogener Karte gibts nen Absturz:
1
pstMovie->m_dwVersion = 0(If BuilderV5 then m_dwVersion >= 5000)
2
-E- xpgMalloc size 0
3
-E- xpgMalloc size 0
4
.SystemCardPlugInCheck: Invalid drive index 144 !
5
-I- Load xpg from flash...
6
SystemCardPlugInCheck: Invalid drive index 252 !
7
-I- Load xpg from flash...
8
-I- Load xpg from flash...
9
SystemCardPlugInCheck: Invalid drive index 36 !
10
-I- Load xpg from flash...
11
SystemCardPlugInCheck: Invalid drive index 56 !
12
-I- Load xpg from flash...
13
SystemCardPlugInCheck: Invalid drive index 76 !
14
-I- Load xpg from flash...
15
SystemCardPlugInCheck: Invalid drive index 96 !
16
-I- Load xpg from flash...
17
SystemCardPlugInCheck: Invalid drive index 84 !
18
-I- Load xpg from flash...
19
--E-- mem_malloc Fail at MAIN_HEAP by Task-1, need 34960!!
20
--E-- Out of memory for tmppool !!!
21
--E-- Out of memory for CurPool !!!
22
--E-- mem_malloc Fail at MAIN_HEAP by Task-2, need 256!!
23
--E-- : malloc fail for Task-255, need 2818646272
Den Versuch Yamon von MIPS zu laden quittiert er mit:
1
pstMovie->m_dwVersion = 0(If BuilderV5 then m_dwVersion >= 5000)
2
::xpgMalloc overflow -
3
dwXpgMemSize - 40960, Current size = 0
4
need = 4571260
5
$T0525:800dbe10;48:00000010;1d:802f59e4;1c:8025989c;#11-I- SD_MMC card : DriveAdd OK
6
AutoISP, handle is null!
7
pstMovie->m_dwVersion = 0(If BuilderV5 then m_dwVersion >= 5000)
Buffer-Overflow for the win. :D Bringt mich aber auch nicht weiter.
Interessant wäre die erste Flash-Partition, welche am Rechner für ca. 1
Sekunde sichbar ist, da steckt der Code drin.
Nunja, soweit.
Gruß Christian
Hallo,
nachdem ich den Inalt der SET_FILE.csv von Christian gesehen habe kriege
ich Lust auf mehr.
Leider funktioniert bei mir die Datei in meinem Gerät weder auf SD-Card
noch auf dem internen Speicher.
??@Christian: muss man hier noch die INT_BOOT_SEL umlöten??
Hat eigentlich irgendjemand schon normale Bilder(jpg, gif,...) zum
darstellen gekriegt. Aus dem Set File "Video+Photo+MSN" sollte diese
Funktion doch eigentlich unterstützt sein.
Gruß Uli
Hallo Uli,
hast du am TX-Pin ein TTL-Umsetzer für die Ausgabe am Rechner? Da siehst
du, ob er die Datei eingelesen hat. Baud: 115k2.
1
PathAPI__Fopen_UTF16: file found => open it ...
2
CheckFileTag is English
3
PreSize=3756 ProSize=3700 56
Bilder und anderes werden beim Filescan nicht eingelesen. Die
Einstellungen dabei bleiben unberücksichtigt. Welche Dinge
freigeschaltet sind, wird direkt im Source-Code eingestellt. Mangels SDK
und den passenden Sources leider nicht möglich. Ich hab die Sourcen des
MP612 quergelesen, der Link dazu ist weiter oben im Thread. Hilft aber
alles nichts.
Einzige Chance wäre bis dato, irgendwie die XPG vom Flash zu bekommen
und dann eventl. mitm HEX-Editor patchen. (Thema Prüfsumme aussen vor
gelassen)
Davon habe ich allerdings keine Ahnung.
Nachtrag zu den Tasten:
1
2 PID4 WRITE SET_FILE.csv
Schreibt die SET_FILE.CSV auf die NAND-Partition wenn nicht am Rechner
angemeldet.
Nachtrag,
Das Gerät liesst auch vom USB-Stick, wenn man die Schnittstelle auf HOST
umschaltet.
Nach dem Booten USB-Stick gesteckt und USBOTG0 auf Host gesetzt:
1
usbotg0- Change to A Type ID 0
2
Change to Host
3
..SystemCardEventSet - In 0x00000002
4
MCardEventProcess - MCardEvent 2, Card Name USB_HOST_ID1, ID = 1
5
-I- card in, Card Name USB_HOST_ID1, ID = 1
6
-I- initial card ...
7
SystemDriveLunInfoChange - Card-USB_HOST_ID1
8
.driveAdd end
Auf dem internen Speicher sind keine Videodateien, auf dem USB-Stick 3:
1
xpgPID_FullStart -
2
xpgPID_Stop g_bAniFlag=0
3
xpgPID_Stop g_bAniFlag=0
4
FileExtSearch: count of recorded entries for found media files = 0
5
xpgPID_Stop g_bAniFlag=0
6
xpgPID_Stop g_bAniFlag=0
7
FileExtSearch: count of recorded entries for found media files = 3
8
xpgPID_Stop g_bAniFlag=0
9
xpgCb_EnterVideoPlayer - ONHE.MP4
10
g_psSystemConfig->sVideoPlayer.dwPlayerStatus movie player 0
11
sHandle->Drv->DevID 1
12
MPV_MemAddr_Swap_Init
13
MPV Product 8190
14
idu->BG_Ctrl=0x00000010
15
xpgEnableDrive end
16
profile : Main, levelIdc = 31
17
frame_mbs_only_flat = 1, frame_cropping_flag = 0
18
H.264 stream
19
Picture Resolution : 1280x688
20
Cropping params: (0, 0) 1280x688
21
MonoChrome = 0
22
Interlaced = 0
23
Pictures in DPB = 5
24
Pictures in Multibuffer PP = 5
25
..........
Zieht man den Stick wieder ab, wird auf den internen Speicher gesucht.
1
-usbotg0- Change to B Type ID 1
2
Change to Peripheral
3
-usbotg0- UsbOtgHostCheckIfSetPlugoutEvent event set EVENT_DEVICE_PLUG_OUT
4
SystemCardEventSet - Out 0x00000002
5
MCardEventProcess - MCardEvent 4, Card Name USB_HOST_ID1, ID = 1
6
-I- card out, Card Name USB_HOST_ID1, ID = 1
7
GetDrvPartitionInfoFromMBR: The .storage device (drvID = 1) is not present !
8
SystemDriveLunInfoChange - Card-USB_HOST_ID1
9
xpgPID_Stop g_bAniFlag=2
10
uninit_video
11
MPV_MemAddr_Swap_Unit
12
clock->MdClken = 2005E140
13
uninit_video completed
Das Teil spielt also einfach drauf los, sobald ein USB-Stick steckt. Für
das Kabel zur USB-Buchse sollte man eine geschirmte Konstruktion wählen,
die auch nicht recht lang ist, sonst erkennt der Rechner das Gerät nicht
mehr.
Gruß Christian

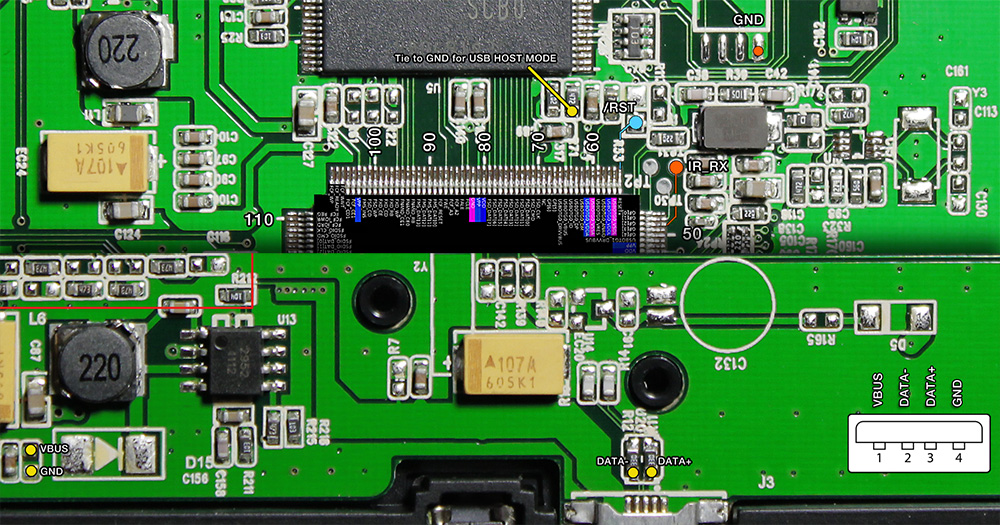

Anbei noch das Anschlussdiagramm.
Noch ein Hinweis, VBUS ist nicht direkt an der Micro-USB-Buchse am
Board, da liegen bekanntermaßen +12V aus dem Netzteil an. Nicht das sich
jemand wundert, wenn was kaputt geht. ;)
Für den USBID-Pin gilt:
VBUS->R 1K->USBID->R 4K7->GND.
Zieht man ihn auf GND ist es
VBUS->R 1K->VBUS->GND.
Über R 1K fallen dann 5mA ab, ergibt 25mW am Widerstand. Sollte also
funktionieren.
Christian W. schrieb:> Das Teil spielt also einfach drauf los, sobald ein USB-Stick steckt. Für> das Kabel zur USB-Buchse sollte man eine geschirmte Konstruktion wählen,> die auch nicht recht lang ist, sonst erkennt der Rechner das Gerät nicht> mehr.
Man nehme einfach ein USB-Verlängerungskabel dafür, wie ich es bei der
VIP1710 gemacht habe. So ein Ding ist billig und man hat gleich alles,
was man braucht.
Guido
Ich schalte mich auch mal mit ein. :)
Hab mich auch an einem IR Receiver versucht, allerdings hab ich mir
dabei wohl das IR Interface zerschossen.
Der Empfänger hat eine wahnsinnige Hitze entwickelt und sogar ein Stück
Litze verschmort.
Jetzt kommt ab und zu auf der Konsole ein:
1
IR Unrecognized data packet!!!
Schade. :( Ich versuchs aber noch mal mit einem Anderen, vllt ist es gar
nicht so schlimm.
Außerdem hab ich mal im Datasheet nachgeschaut wo der serielle Eingang
liegt. Theoretisch Pin 179. Also Litze angelötet und verbunden.
Sobald ich versuche etwas zu senden kommt folgende "Meldung":
Und das Gerät stürzt ab. Keine Meldungen mehr, Video wird gestoppt und
das wars.
Entweder dem Pin wurde eine andere Funktion zugeordnet oder es fehlt ein
entsprechender Handler für die Verarbeitung. Zumindest meine Vermutung.
Bin mir außerdem nicht so ganz sicher ob ich einen 5V oder 3,3V Wandler
benutzen soll für die serielle Schnittstelle.
[Edit]
Christian hat nichts dazu gesagt, aber ich hab grad mal getestet ob das
UART1 Interface auch aktiv ist (Pin 53 / 54).
Nein, ist es nicht. ;) Nur noch als zusätzliche Info.
[/Edit]
@Chris G.
Was ist denn passiert, das der IR-Empfänger bei dir so heiss geworden
ist?
...nur so als info, damit andere nicht den gleichen fehler machen...
@Chris G.
Das sieht nach der Antwort eines GDB-Stubs aus. Siehe "remote serial
protocol" z.B. in diesem Dokument Kapitel 2
http://www.embecosm.com/appnotes/ean4/embecosm-howto-rsp-server-ean4-issue-2.html
Ich habe auch zwei dieser Dummies, aber leider noch keine Zeit mich
damit zu beschäftigen. Beobachte Eure Arbeiten aber mit Interesse.
Weiterhin viel Erfolg.
Gruß
swausd
@Chris G.,
Laut Manual können die Eingänge TTL, rausgeben tun sie 3V3. Auf dem
Board sind die High-Pegel ~4V.
@swausd,
Kann man damit irgendwas anfangen? :-)
Scheint MIPS-typisch zu sein,
1
Switching to gdb back-end $T0525:78dc0b80;thread:186a2;#e4
2
3
Then I can exit screen (ctrl-a K) and invoke kgdb-mipsel, but I'm seeing a lot
4
of "Ignoring packet error", "Reply contains invalid hex digit 116" errors and it
@Christian W.
Ich bin kein großer Experte, aber meinem Kenntnisstand nach ist gdb der
Debugger aus der gcc toolchain. Ich vermute, wenn man die richtiger
Version (zum Prozessor passend) wählt, kann man sich per serielle
Schnittstelle remote per gdb mittels an den Dummy hängen und
- Speicher auslesen inkl Dump über seriell
- Programme in den Dummy laden
- im single step durch die Programme gehen (Assembler)
- also die volle Kontrolle übernehmen ;-)
Gruß
swausd

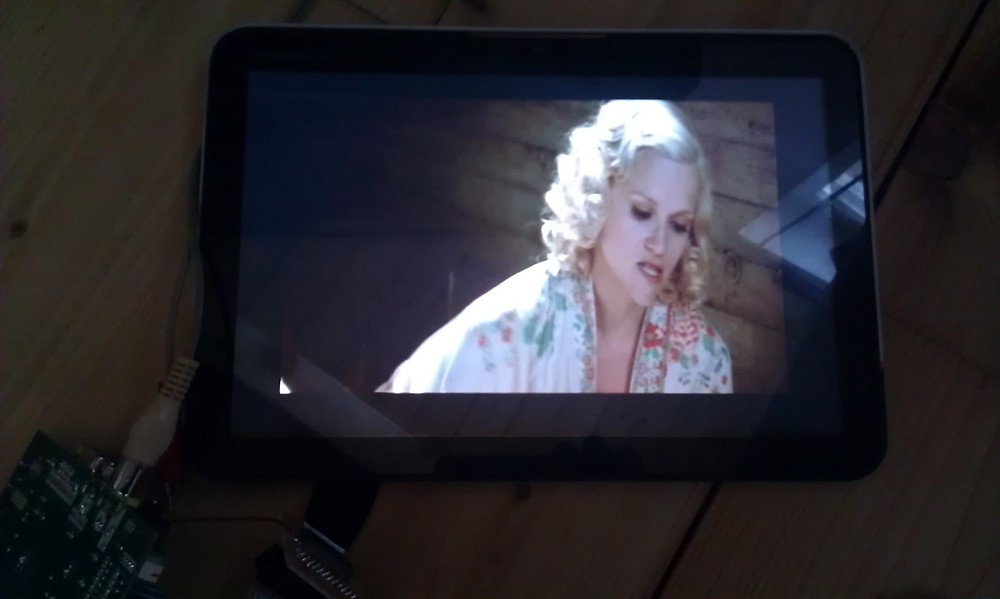

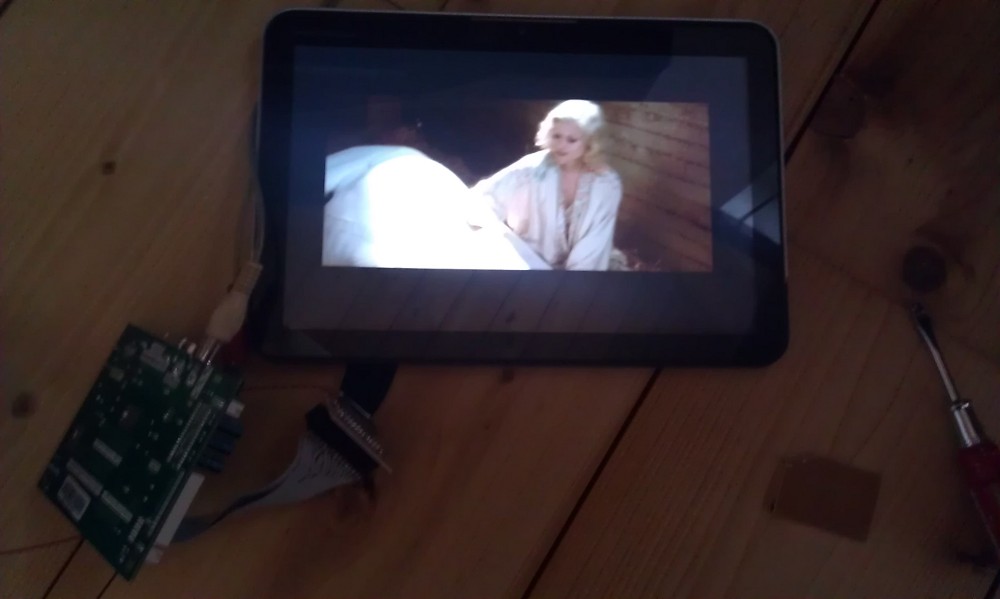

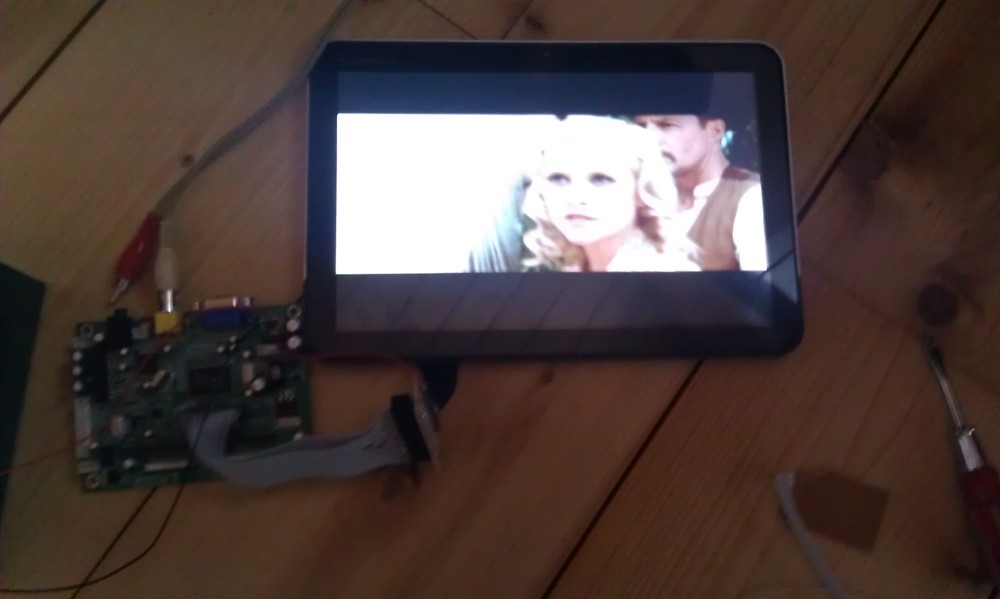

Der Anschluss vom Display ist der gleiche wie bei meinem 10" China
Tablet.
Leider ist das original Display im Tablet im 16:9 Format. Mit der
Auflösung muss ich schauen wie die umzustellen ist, glaube kaum dass die
automatisch per EDID angepasst wird bei dem china Teil. ;) Aber hab mein
xoom dummy noch nicht.
Gruß
Hallo,

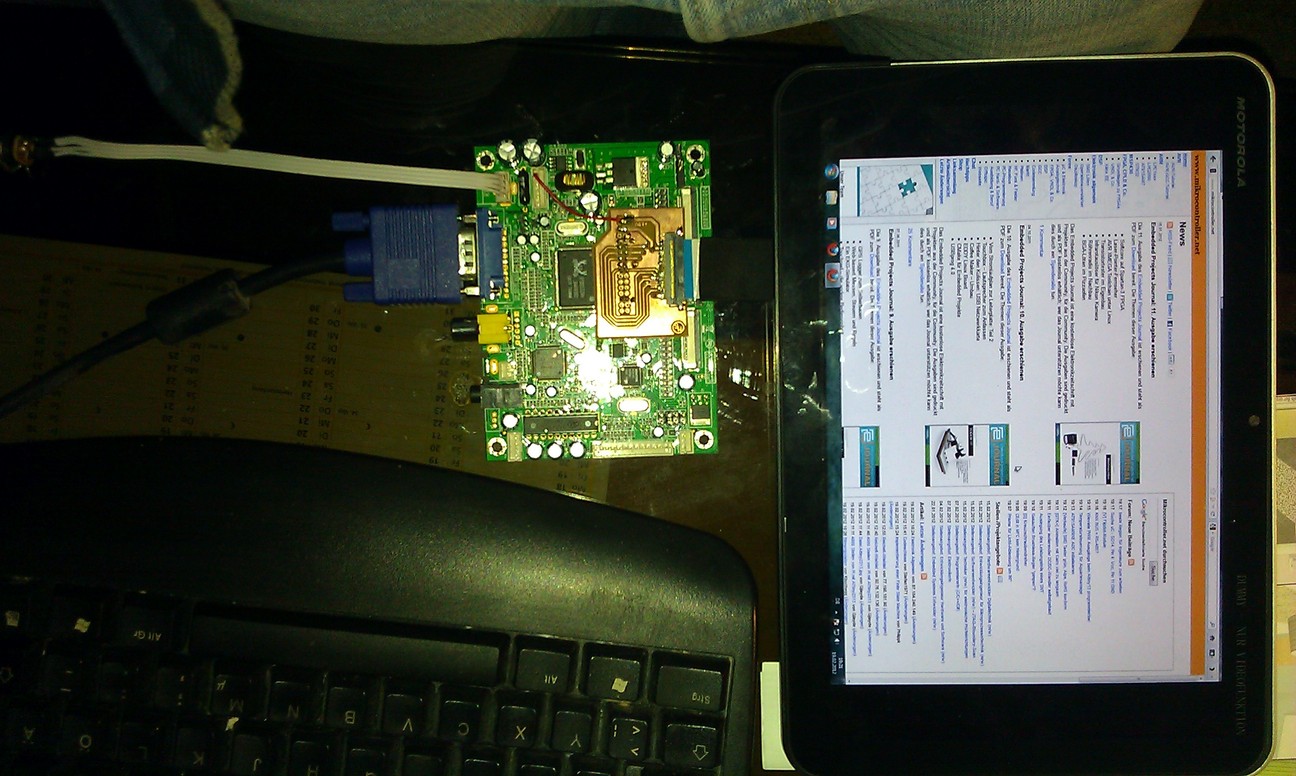

hat jemand schon erfolgreich so ein VGA-Adapter Board (mit HDMI bzw.
DVI) mit dem verbauten LCD testen können? Ich möchte das Display für
mein Car-PC nutzen.
Gruß Art
Moin,
vielleicht eine blöde Frage, aber warum will man sich in ein Netbook ein
6bit-Display einbauen? Gesetzt den Fall, dass normal ein 8bitter drin
ist, wäre es doch ein Rückschritt? (Abgesehen vom Blickwinkel bei diesen
Display)
Vorhandenes Dithering/Banding sieht man auf diesem Display bei Anzeige
von Graustufen recht gut. o.0
Gruß Christian
Art schrieb:> Hallo,>> hat jemand schon erfolgreich so ein VGA-Adapter Board (mit HDMI bzw.> DVI) mit dem verbauten LCD testen können? Ich möchte das Display für> mein Car-PC nutzen.>> Gruß Art
Ich hab mir mal so ein VGA-AV-Board bestellt. Leider kommen diese dinger
alle aus China. D.h. 30 Tage Lieferung.
Da der shop weder ein passendes kabel, noch support für unser panel
anbietet, hab ich mir jetzt selbst ein kleines platinchen als adapter
geroutet. mal sehn, ob ich das noch mit dem ätzen hinbekomm, das
rastermaß des ffc-steckers ist ja recht eng mit 0.5mm. sobald mein
vga-board da is, werd ich natürlich schreiben.
ich hab mir dieses bestellt, da es am besten zu meinen anforderungen
passt und dort in der beschreibung zumindest angedeutet wird, dass unser
panel damit gehen müsste.
http://www.ebay.de/itm/VGA-AV-S-VIDEO-controller-board-for-LVDS-TTL-LCD-panel-/280790388773?pt=COMP_EN_Networking_Components&hash=item4160695025
Christian W. schrieb:> Gesetzt den Fall, dass normal ein 8bitter drin> ist, wäre es doch ein Rückschritt?
Dann wäre es einer, aber das Display, das ich meinem Netbook entnommen
habe, ist auch "nur" ein 6-Bit-Display, siehe Anhang.
Tauschgründe für mich waren einerseits die höhere Auflösung und
andererseits das beeindruckend gute Bild.
Einziger Nachteil ist, daß das "Xoom-Display" ein Spiegeldisplay ist,
während das alte Display matt war. Naja, und daß einiges an mechanischer
Nacharbeit erforderlich ist, halt ein komplett neuer Displaydeckel.
Hey Rufus,
der Front-Polarizer ist in jedem Fall kratzempfindlich, machst du da
noch eine Folie drauf?
Ansonsten hatte ich dir (letzte Woche) eine PN geschrieben, zwecks der
nun übrigen Mediaplatine. Eventuell möchtest du die abtreten?
Gruß Christian
a) Danke für den Hinweis. Hatte ich noch nicht drüber nachgedacht.
b) Bin mir noch nicht sicher, ob ich mich wirklich von dem Teil trennen
mag, habe nämlich noch ein 15" WXGA-Display herumliegen, das ich daran
anschließen könnte (auch wenn ich dann die Hintergrundbeleuchtung
separat machen muss). Was Du da nämlich herausgefunden hast, klingt
nämlich sehr interessant ...
Das überrascht nicht, da der die EDID-Daten des Displays nicht auswertet
und also gar nicht wissen kann, daß das jetzt angeschlossene eine
geringere Auflösung hat als das mit dem Dummy ausgelieferte.
Die Elektronik kann die EDID-Daten auch nicht auswerten, da die
entsprechenden Anschlüsse des Displays nicht verbunden sind.
Ja das mit dem EDID ist klar. Und ohne Zugriff auf die Einstellungen des
Chips wird da wohl kein anderes Display dran laufen.
Und da hier sonst nix mehr los ist, ein Bild am Anhang. ;)
So, bei mir gings auch etwas weiter. Nur leider nicht wie gewünscht :D
Ich hab mir eine Adapterplatine für das China-VGA-Board gemacht. Da auf
den Fotos des Verkäufers Jumper zu sehen waren dachte ich, dass es ganz
normale (2,54er) Pfostenstecker sind, also hab ich die Platine schonmal
geätzt (was erstaunlich gut ging beim FFC-Stecker). Jetzt wo das Board
bei mir ankam stellte sich heraus, dass das Rastermaß der Pfostenstecker
nicht passt (2,00).... Ahhhh!
Jetzt muss ich erstmal noch ein Adapterkabel für meinen Adapter bauen.
Nochmal ätzen tu ich erst, wenn dann auch alles passt.
Hi Zusammen
Kann mir jemand ne Übersicht geben was ich machen muss um über die
Micro-USB Buchse ein Video rein zuladen? Wenn ich den Dummy am PC
anschließe tut sich nichts.
Danke im vorraus
Du hast auch die richtige der beiden USB-Buchsen benutzt? Also die, wo
auch das Netzteil angeschlossen werden kann? Die andere ist eine
Attrappe.
Bei mir erscheint dann unter Win7 ganz normal ein neuer Wechselspeicher.
Also bei mir summt das Gerät und auf dem Display sind Streifen.
Wahrscheinlich zu wenig Spannung, denn das Netzteil liefert ja 12V. Also
man muss nichts umlöten um auf den Speicher zuzugreifen zu können
oder???
Thomas schrieb:> Also> man muss nichts umlöten um auf den Speicher zuzugreifen zu können> oder???
Nein, muss man nicht. Einfach Anstecken und geht. Du siehst dann
eigentlich auf dem Display vom Dummy nichts (zumnidest bei mir bleibt
das schwarz), aber das Laufwerk sollte am PC erscheinen. Hörst Du das
Geräusch, dass neue Hardware erkannt wurde, wenn Du den Dummy am PC
ansteckst? Wenn ja, schau mal im Gerätemanager, ob da nicht irgendein
fehlerhaftes Gerät installiert wurde...
Gruß, Helge
Du brauchst den Dummy auch garnicht erst anzuschalten beim Anstecken an
den PC. Einfach nur anstecken und warten bis sich am PC was meldet (Wie
ein normaler USB-Stick)
Hi Leute
Danke für die Hilfe aber wenn das mitgelieferte Datenkabel nen Macken
hat kanns auch nicht gehen. Hab das Kabel von meinem Defy ausprobiert
und siehe da es funktioniert. Was für ein Tool habt ihr verwendet um
Bilder in ein MP4-Format zu basteln???Danke!
Gruß Thomas
Hi Leute,
hat einer von euch vielleicht nach einen kapazitiven touch panel mir USB
Elektronik für das Display gesucht? Ich finde irgendwie nichts
brauchbares/günstiges.
@manuel:
Ich warte weiterhin gespannt auf deinen Beitrag.
Art schrieb:> Hi Leute,>> hat einer von euch vielleicht nach einen kapazitiven touch panel mir USB> Elektronik für das Display gesucht? Ich finde irgendwie nichts> brauchbares/günstiges.
Ebenfalls schon gesucht, erfolglos. Der originale xoom touch wär nice...
Arkadius D. schrieb:> Ebenfalls schon gesucht, erfolglos. Der originale xoom touch wär nice...
ach die gibts schon, 80EUR/stk. Günstiger bekommt man es kaum,
es sei den du bestellst Xoom, baust touch aus und schicks zurück.
gibts schon:
http://www.alibaba.com/product-gs/455947773/10_4_Surface_Capacitive_Touch_Screen.htmlhttp://www.alibaba.com/product-gs/292892697/3M_10_4_surface_capacitive_touch.html
für das geld holst dir aber lieber das original xoom. mit diesen surface
capacitance touchs bekommst nämlich keinen multitouch hin(dafür brauchst
mutual capacitance) und die auflösung ist nicht besonders.
Achja, mein versuchsaufbau dauert noch einige tage, muss erst mal
irgendwo die stecker herbekommen (40pin ffc und 2,00 mm-Raster Pfosten)
nur wegen den steckern bestellen lohnt sich nicht (versand) ich hab auch
noch keinen shop gefunden, der beides hat, müsste also 2 mal versand
zahlen wegen 2 steckern.
Klar, den originalen Touch gibts als Ersatzteil, aber wenn ich mir so
die Leitungen zum Anschluss angucke, wird das kein USB sein ;). Hätte
mich auch gewundert wenns USB wäre.
Ja, aber der originale Touchscreen scheint doch relativ viel Intelligenz
zu besitzen, was könnte es denn sonst noch für ne schnittstelle sein?
Könnte doch durchaus was verwertbares sein.
Wird wohl leider keiner sein Xoom auseinandernehmen ums zu sniffen :/
Leider kann man auf dem Bild auch nicht erkennen was da für Chips drauf
sitzen, um mal zu gucken obs Datenblätter gibt damit man nicht alles
reverse engineeren muss.
Hauke Radtki schrieb:> Wird wohl leider keiner sein Xoom auseinandernehmen ums zu sniffen :/>> Leider kann man auf dem Bild auch nicht erkennen was da für Chips drauf> sitzen, um mal zu gucken obs Datenblätter gibt damit man nicht alles> reverse engineeren muss.
glücklicherweise gibts haufenweise teardowns, touch besteht aus
Atmel mXT1386 und drei mXT154, übrogens genau wie beim AcerIconia Tab,
Asus Eee Pad oder Samsung Galaxy Tab.
Laut der im Internet unter mXT1386 zu findenden Präsentation zum Chip
läuft der über USB und I2C. Wär noch zu klären ob I2C zum konfigureieren
benötigt wird. Wenn nicht, ab an USB damit und fertig, oder gibts keine
Treiber? Das Datenblatt gibts wohl nur als NDA ...
Hauke Radtki schrieb:> Laut der im Internet unter mXT1386 zu findenden Präsentation zum Chip> läuft der über USB und I2C. Wär noch zu klären ob I2C zum konfigureieren> benötigt wird. Wenn nicht, ab an USB damit und fertig, oder gibts keine> Treiber? Das Datenblatt gibts wohl nur als NDA ...
einige infos gibt hier, einfach nach www.xiaodake.com/uploadfile/ suchen
-> z.b.
http://www.xiaodake.com/uploadfile/20111024/20111024113857737.pdf
es gibt auch kernel/driver sources für Acer Iconia A500 (mXT1386 über
I2C)
Schon was neues hier an der Dummy Front? Speziell @ manuel!
Aber auch generell.
Hat sich mal irgendwer an so einem Original Touch versucht?
Der Dummy mit einem Raspberry Pi und dem Touch könnte n ganz nettes
Linux Tablet werden. Am Raspy müsste ein grossteil der Buchsen ab. Denn
noch ne kleine Akkuschaltung. Einen DSI zu LVDS Adapter gibts als
Sourcen im Raspy Forum.
Greetz Ich
OT: Der RaspberryPi ist gerade bei DSI und CSI interessant - das sind
Schnittstellen für Displays bzw. Kameras aus Mobiltelephonen, die
praktisch undokumentiert sind (außer man ist zahlendes Mitglied der
MIPI), aber vom RaspberryPi unterstützt werden.
Sowohl das Display als auch die Kamera der verschiedenen iPhone-Modelle
nutzen DSI bzw. CSI - und dürften so zu interessanten Bastelkandidaten
werden, vor allem die Kamera, die beim iPhone4 beispielsweise a)
hervorragend und b) als Ersatzteil spottbillig ist.
Abwarten ...
Ich warte so gespannt auf de ersten raspis und wenn dann noch mit nur
einem adapterchen so ein disply dran laufen würde, das wäre echt ideal.
Praktisch das semi- selfmade tablet.
Naja, mit einem Adapter läuft es Sicherlich. An dem BeagleBoard geht es
recht einfach, da dieses die RGB/SYNC Signale zur Verfügung stellt.
Sieht man ja auch im Bild vom Arkadius (megabug). Nur gibt es zu genau
diesem Adapter halt keine weiteren Informationen. Grund: Das war ein
Kundenauftrag den ich mal gemacht habe. Er hat dann von mir die fertigen
"Reste" bekommen. Da es aber Auftragsarbeit war, werde ich nicht den
Schaltplan oder das Layout veröffentlichen oder weitergeben, das gehört
sich einfach nicht. Zudem ist auf dem Board noch mehr vorgesehen, z.B.
ein WLAN Chip, etc.
Aber das Prinzip ist denkbar Einfach:
Pegelumwandlung 1.8V/3.3V mittels drei 74AVC8T145. Das Resultat geht
dann in einen DS90C3633 LVDS Transmitter. Die LVDS Signale landen dann
auf einem I-PEX 20455-040E Connector. Dieser Typ ist übrigens zum VESA
Standard für Panel-Display's geworden, da dürfte man in Zukunft viel
mehr von sehen.
Achja, dann noch ein PCA9306 Level-Shifter für den I2C Bus.
Nun noch passende Schaltregler für die einzelnen Spannungen sowie das
LED-Backlight, fertig ist die Sache ;)
Grüße,
Chris
Das Rpi war auch mein erster Gedanke für das Display!
@Art und @Ich sorry dass es so lange dauert, aber wie gesagt musste ich
jetzt erstmal die stecker besorgen. ich hab keinen shop gefunden bei dem
es beides gab, jetzt hab ich einfach mal nur die 2mm pfostenbuchse
bestellt und löt den ffc vom board runter.
oder hat vielleicht einer grad so 40pol ffc stecker da und will mir nen
brief schicken? kosten würd ich natürlich übernehmen. die ganzen shops
verlangen halt immer gleich 6 euro versand.
zu dem ganzen kommt noch dazu, dass gerade prüfungszeit ist und ich
nicht wirklich zeit hab. aber ich bleib am ball!
manuel schrieb:> Ich hab mir eine Adapterplatine für das China-VGA-Board gemacht
könntest du bitte die Daten von deine Adapterplatine irgendwo zum
runterladen abspeichern? Danke
@Anatoli
Wie schon gesagt, ist der Adapter so noch nicht verwendbar. Da ich das
Layout erst anpassen muss. Davor will ich aber erst versuchen, ob es
auch geht, nicht dass ich mir Arbeit für nichts mache.
Den Schaltplan des Adapters kann ich ja mal online stellen.
Ich bin gerade dabei ihn zu testen. Bis jetzt sieht es aber noch net so
gut aus. Jetzt muss ich noch Fehlersuche betreiben.
Werd später posten, was dabei raus kam.
So, da bin ich wieder (manuel).
Jetzt hab ich das Layout komplett neu gemacht. Ich hab es so gemacht,
dass man es möglichst gut selbst ätzen kann und hoffentlich auch löten
kann.
Ich werd in den nächsten Tagen mal ätzen und löten um zu sehen obs jetzt
auch alles 100%-ig passt.
Mein Prototyp-Adapter hat auf jeden Fall schonmal eine DVD lang gehalten
und nichts ist heiß geworden.
Falls jetzt jemand das gleiche tun will:
Der Adapter ist für dieses Board:
http://www.ebay.de/itm/280824636404?ru=http%3A%2F%2Fwww.ebay.de%3A80%2Fsch%2Fi.html%3F_from%3DR40%26_trksid%3Dp4712.m570.l1313%26_nkw%3D280824636404%26_sacat%3DSee-All-Categories%26_fvi%3D1&_rdc=1
Bei dem Board muss man den Jumper JP2 auf 3V setzen und den Jumper oben
rechts (ich glaube CN8 soll das sein) auf 5-6 setzen. An meinem Adapter
muss man dann noch ein Kabel (SMD-Pad ist dafür vorgesehen) auf 12V
legen. Habs bei mir beim CN9 angesteckt. Das sind die 12V für die
LED-Hintergrundbeleuchtung.
Haftung übernimm ich natürlich keine!
Wär nett, wenn jemand noch überprüfen könnte was ich da verdrahtet hab.
Toll dass das Display endlich läuft!
Darf ich Dich um einen kleinen Test bitten: Wie stellt der
Display-Controller Videosignale auf dem Breitbilddisplay dar? Mit
schwarzem Rand? Oder verzerrt er etwa das Bild?
Auch wenn mir hauptsächlich eine Anwendung als kleiner
Zweit-/Drittmonitor vorschwebt, wäre das so eine Frage für mich.
Hey Manuel S.,
schön das es funktioniert. Das Board-Layout finde ich etwas unglücklich,
zumindest habe ich es anders gelernt. Ich habs mal auf einlagig
umgeroutet und angenommen, dass die Anordnung der Buchsen schon einen
Grund hat. Die 15x2 gäbe es auch als SMD-Variante, könnte man direkt mit
auf den Top-Layer löten. (Dann eben nochmal umrouten)
Liebe Grüße
Christian
@Florian V.
Ich muss gleich mal noch sagen, dass das Bild auf dem Kopf stehen wird!
Da der Hersteller des Dummys das Panel verkehrt herum eingebaut hat und
seinen Videocontroller wohl angepasst hat.
Der Controller aus China steuert das Panel aber normal an und somit muss
man den Dummy wohl umdrehen. (Das Panel selber umdrehen geht leider auch
nicht, da die Halterungen asymetrisch sind). Und der China-Controller
hat auch keine Bilddrehfunktion.
Man kann im China-Controller ein 16:9- und Normalformat einstellen. Da
Das Panel aber nicht 16:9 sondern 16:10 ist, gibt es einen schwarzen
Balken oben und unten (beim AV-in). Der Controller hat ja auch noch
einen VGA Eingang (2xAV + 1xVGA + Klinke für Sound + Miniverstärker für
Boxenausgang). VGA hab ich noch nicht getestet, aber dort wird er sich
halt ganz normal wie ein PC-Monitor verhalten, also volle 1280x800.
Hoff das hat erstmal weitergeholfen. Ich werd ihn heut abend nochmal mit
verschiedenen Einstellungen testen und Bilder davon machen.
@Christian W.
Ich hab die Bahnen extra nicht parallel vom FFC-Stecker weggeführt, da
es zum ätzen extrem schwer wird, wenn die Leiterbahnen mit einem Abstand
von 0,5mm zueinander parallel laufen. Das sieht jetzt in der
Vergrößerung noch machbar aus, aber drucks dir mal in Originalgröße aus.
Und "zweilagig" desshalb, weil ich nicht zwischen den Pins der 2.00mm
Raster-Buchse hindurch wollte. Das Layout von mir ist schon einlagig
gedacht, die blauen Bahnen kann man mit drähten ziehen.
Aber gut dass du dir auch Gedanken dazu gemacht hast. Je mehr kreative
Köpfe, desto besser die Lösung.
So, hier nun die "Messergebnisse".
Ich hatte leider nur nen DVD-Player zur Verfügung.
Erstes Bild: DVD-Player auf 4:3(PAL) und Controller auch auf 4:3(PAL).
Gesamtbild ist kleiner aber mit Blaken rundum. Bild nicht verzerrt.
Zweites Bild: DVD-Player auf 4:3 und Controller auf 16:9. Größere Balken
unten und oben.
Drittes: DVD auf 16:9 und Contoller auf 4:3. Bild verzerrt und Balken
rundum.
Viertes: DVD 16:9 und Controller 16:9. Hier ist der rand nur minimal und
das Bild sieht ganz vernünftig aus.
Fünftes: Das OSD-Menü
Sechstes: Die neue Platine (hab ich gestern noch schnell geätzt). Heute
löt ich den FFC-Stecker noch drauf und löt dann die Adapterplatine
direkt auf die Controller-Platine. Das ist die ideale Lösung. Erst hab
ichs ja so vorgesehen, dass man den Adapter aufsteckt. Doch wenn man die
Pfostenleisten, die im Weg sind abzwickt, kann man die Platine
platzsparend direkt drauf löten.
Falls ich irgendwo noch ein VGA-Kabel find werd ich ihn auch mal an den
PC anstecken und Bilder posten.
Gekauft aus Holland :D
War die günstigste Methode. Bei Ebay.
Ich hab mir schon gedacht, falls jemand nicht die Möglichkeit hat selbst
zu ätzen, könnte ich ja noch ne Europlatine vollstopfen (ca. 6-8
Adapter) und die dann an die jenigen verschicken. Vom gestrigen ätzen
sind auch noch 4 Adapter übrig (sogar schon gebohrt). Ich könnte
vielleicht auch einzelne FFC-Stecker löten (ich werd aber sicher keine
10 Stück löten!). Allerdings müsste ich dann erst noch FFC-Stecker
bestellen.
Also bitte nur die melden, die wirklich keinen anderen Ausweg haben und
unbedingt einen haben wollen!
Werde das alles aber erst machen, wenn ich meinen neuen Adapter getestet
hab. Nicht dass sich da doch noch ein Fehler eingeschlichen hat.
Dann suche ich mal nach den Steckern. Ich hatte auch überlegt, wenn hier
noch jemand Interesse hat, kann man die Platinen bestellen, Einzelstück
würde ich mir selbst ätzen.
Die Stecker die ich bestellt hab, gibts wohl nicht mehr. Aber die waren
auch nicht unbedingt die besten. Die passen von der halterung nicht mit
dem eagle-bauteil zusammen. einfach nach "ffc 40" suchen, da gibts dann
schon einige angebote.
Ich hab jetzt den neuen adapter direkt drauf gelötet. funktioniert
perfekt. ist hiermit also freigegeben ;)
VGA funzt auch, ich schreib diesen beitrag grad mit dem xoom dummy als
monitor.
Was etwas blöd ist: vom frontglas der schwarze balken ragt ins bild.
oben ist also nicht alles sichtbar.
uihuihuih, die preise!
also wenn du noch 4 tage warten kannst, hat der holländer sein angebot
wieder drin (der hat wohl grad urlaub) da bekommst du 2 stecker incl.
versand zu dem einzelpreis von farnell.
http://www.ebay.de/itm/300644884953?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649
bei farnell musst ja dann auch noch 6 euro versand zahlen. farnell ist
halt scho extrem teuer.
der stecker von dem holländer passt halt von den 2 halterungen nicht,
aber die kannst (so habs ich gemacht) einfach auf die gnd-fläche löten.
dann hat der stecker wenigstens ne zugentlastung.
Hallo Christian, seit gestern bin ich stolzer Besitzer eines
XOOM-Dummy´s und hab den Thread hier auch gleich gefunden und sehr
interessiert verfolgt.
Mit eurer Hilfe hab ich das Ding ohne Schaden zu machen aufgekriegt.
Jetzt würde mich interessieren, ob und wie ich einen Bluetooth-Emfänger
anklemmen kann. Mit IR hast du es ja schon geschafft. Mir schwebt vor
das Teil per BT mit Bildsignalen zu beschicken. Meinst du das ginge?
Und das Nokia bietet ein Menü (oder so), wo man Videos sozusagen "live"
über Bluetooth streamen kann? Oder kann man "nur" Bilder / Videos
als Datei zur Gegenseite senden?
Ich bezweifele in beiden Fällen, dass der XOOM-Dummy dies kann.
Generell kann man natürlich schon Dateien über IR übertragen,
aber das ist ein anderes Verfahren, als wenn man einzelne Tastendrücke
der Fernbedienung an einen Fernseher / DVD-Player versendet.
ja ich weiß auch nicht ob man auf die Weise streamen kann. War halt so
ein Gedanke. Irgenwas sinnvolles muß mit den Geräten doch machbar sein
^^ Musik kann ich per BT aufs Autoradio streamen.
ich glaub für Videostreaming reich die Bandbreite von BT nicht. Bei
Musik geht es grad noch. Dann vll. per WiFi, lt. Datenblatt müßte der MP
650 das können, aber wo anschließen?
Gar nichts mehr los hier.
Mich würde mal interessieren, für was ihr das panel so verwendet.
Also meins liegt jetzt erstmal nur rum, weil ich keine zeit dafür hab.
aber wenn mal wieder zeit ist, werd ichs mal an mein beagle-xm
anschließen bzw. erstmal (mal wieder) nen adapter bauen. in ferner
zukunft soll es dann aktuelle daten und einstellungen eines terrariums
darstellen, welches vom beagle gesteuert wird.
Thread beobachten
Seitenaufteilung abschalten
