Hallo,
mich würde interessieren wie eine Induktionskochplatte elektrisch
funktioniert.

Hat mir bitte jemand einen Stromlaufplan für so ein teil?

Autor: Bananen Joe (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Stephan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, habe ich.
Mich würden z.B. werde des Cs und des Ls des Rsonanzkreises
interessieren.


Wie funktioniert das generell?

Das die Spule und ein C werden einen Paralellschwingkreis bilden.
Dieser hat eine Resonanzfrequenz von geschätzt 125kHz.

Das heißt, das Gebilde wird mit 125kHz erregt?

Wenn ich nun einen Topf darauf stelle - wird sich aber das L ändern.
Führt dann ein uC die Erregerfrequenz nach? Oder ist die L änderung und
die daraus resultierende Resonanzfrequenzänderung vernachlässigbar
klein?

Autor: Falk B. (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Stephan (Gast)

>Wie funktioniert das generell?

Pi mal Daumen wie ein Royer Converter, nur dass oft eine etwas
andere Topologie genutzt wird, eher eine Halbbrücke aus zwei IGBTs.

>Das die Spule und ein C werden einen Paralellschwingkreis bilden.
>Dieser hat eine Resonanzfrequenz von geschätzt 125kHz.

Nein, eher so 20-50kHz.

>Wenn ich nun einen Topf darauf stelle - wird sich aber das L ändern.

Ja.

>Führt dann ein uC die Erregerfrequenz nach?

So in der Art.

> Oder ist die L änderung und
>die daraus resultierende Resonanzfrequenzänderung vernachlässigbar
>klein?

Keine Ahnung.

Autor: Dennis S. (bzzzt)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Eine grobe Übersicht findest du hier:
http://www.fairchildsemi.com/an/AN/AN-9012.pdf

Eine konkrete Schaltung aus  einer Beispielanwendung von ST:
http://www.st.com/internet/com/TECHNICAL_RESOURCES/TECHNICAL_LITERATURE/APPLICATION_NOTE/CD00115561.pdf

In den billigen Platten benutzt man aber eine quasi-resonante
Wandlertopologie, wohl weil sie mit nur einem IGBT auskommt. Die
ST-Beispielschaltung ist viel aufwendiger als z.B. die in meiner Platte.


>Führt dann ein uC die Erregerfrequenz nach?

Ja, tust du. Die Induktivität variiert durch den Topf stark.

Falls du den Schaltplan einer echten Induktionsplatte rückverfolgen

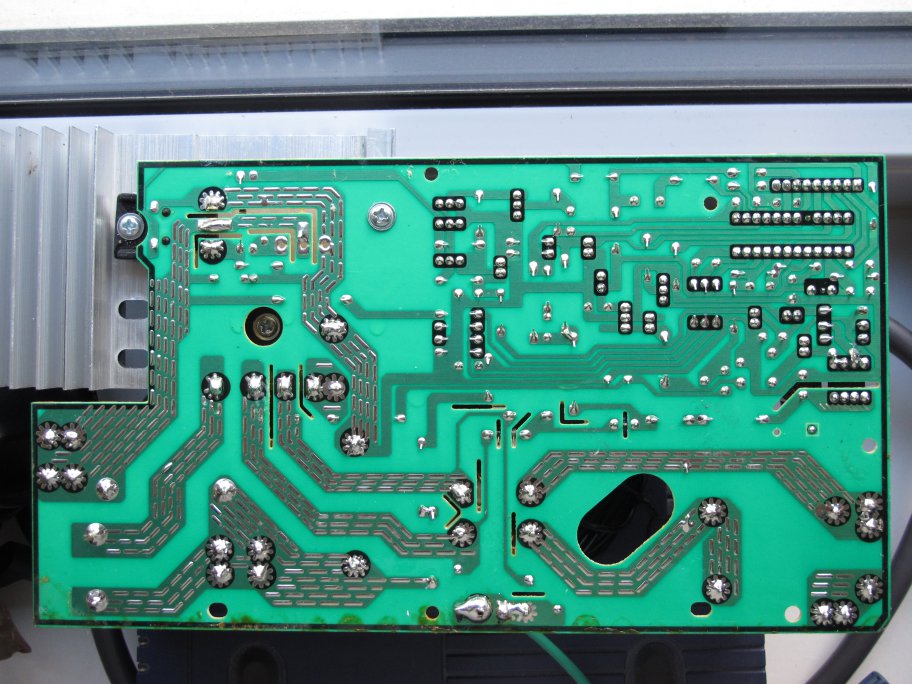

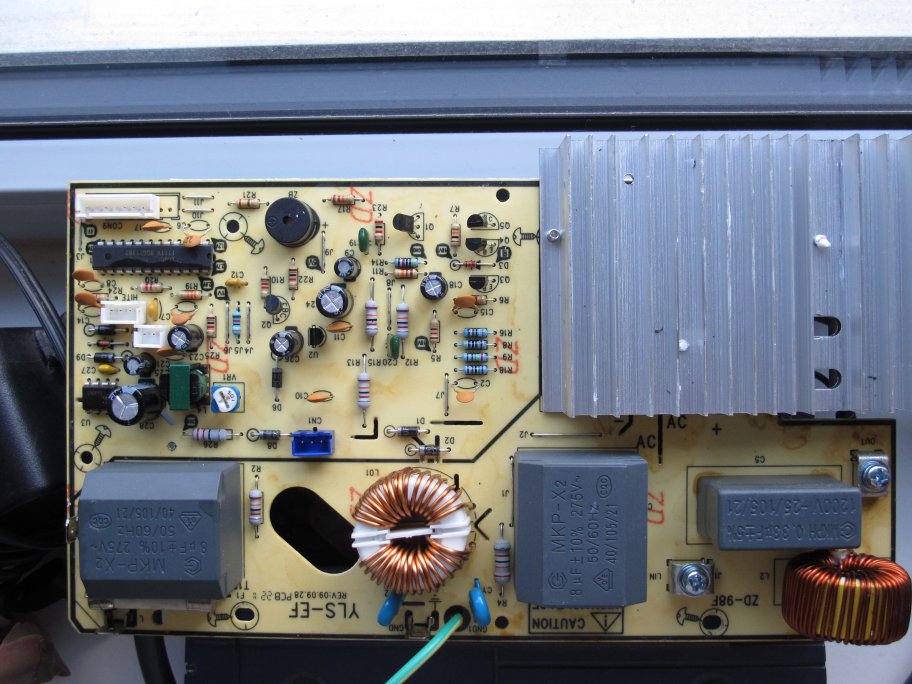

willst: So sieht die Platine meiner Induktionskochplatte aus. Unter dem
Kühlkörper befinden sich Gleichrichter, IGBT und Kabelbrücken.
Die eigentliche Magie steckt leider in dem abgeschliffenen Chip mit
nichtssagender neuer Beschriftung.

Autor: eProfi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: oke (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

kann mir jemand kurz erklären wie so eine Frequenznachfürhung vom
Prinzip her funktioniert? Also wie erkennt die Steuerelktronik wie sie
die Frequenz anpassen muss?

mfg

Autor: Dennis S. (bzzzt)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich zitiere mal nicht aus den von mir verlinkten PDFs, aber so ungefähr:

Du gibst eine Sollleistung vor, misst die momentan abgegebene Leistung
und hast einen einfachen Regler, der aus der Abweichung der Istleistung
vom Sollwert eine Frequenzänderung ableitet.

Du sorgst dafür, dass du immer über der Resonanzfrequenz arbeitest, dann
gilt: Je größer die Frequenz, desto geringer wird die Leistung und
umgekehrt.

Somit weißt du für den Regler: Brauche ich mehr Leistung, verringere ich
die Frequenz und umgekehrt.

Autor: oke (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die verständliche Erklärung.

mfg

Autor: J. V. (janvi)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Heute mein Induktionskochfeld geflickt und über die IGBTS auch auf
diesen Artikel gestossen (und sofort ist mir Falks Royer Artikel wieder
eingefallen).

http://www.fairchildsemi.com/an/AN/AN-9012.pdf

>In den billigen Platten benutzt man aber eine quasi-resonante
>Wandlertopologie, wohl weil sie mit nur einem IGBT auskommt.

Miele Kochfeld mit 2 Platten. Zwischenkreis mti Volbrücke, pro Platte 2
IGBTs SGH40N60 mit jeweils mit einem 600 Volt Halbbrücken Treiber
IRF2111. Strommessung über Ringkern Ferit-Trafo (prim. eine Windung).
Reihenresonanz mit gewickeltem Folienkondensator 800nf/1200V.

Frequenznachführung macht ein Mikrokontroller von Epson. Der Fehler war
eine gebrochene Verbindung am Temperaturfühl - NTC auf der IGBT
Kühlfläche. Bedienfeld und 7 Segementanzeige mit 40er CMOS,
Niederspannung über primär getaktetes SNT auf der gleichen Leiterplatte,
einseitige aus Pertinax etwa DIN A3 groß (Miele Ersatzteilepreis faire
200 Euro) Insgesamt ein sehr hübsches Design, wenngleich bis zum letzten
Cent optimiert (Netzsicherung mit Leiterbahnen)

: Bearbeitet durch User
Autor: Erich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
z.K., jetzt mal praktisch und mit bastlerfreundlicheren Spannungen...

http://www.konstant.in/?p=477
http://www.rmcybernetics.com/projects/DIY_Devices/diy-induction-heater.htm

Gruss

Autor: rantanplan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erich schrieb:
> z.K., jetzt mal praktisch und mit bastlerfreundlicheren
> Spannungen...
>
> http://www.konstant.in/?p=477
> http://www.rmcybernetics.com/projects/DIY_Devices/diy-induction-heater.htm

Super Links, danke!

Autor: hauspapa (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Die ST-Beispielschaltung ist viel aufwendiger als z.B. die in meiner Platte.

http://www.redcoon.de/B263029-Caso-Slim-Line-2000_Induktions-Einzelkochfeld
2000W für 85EUR

Nachdem Vertrieb und Vater Staat auch durchgefüttert werden wollen,
sollten die Herstellkosten deutlich unter 50EUR liegen. Abzüglich
Glaskeramik, Gehäuse, Montage und Gerätetest bleibt für die
funktionierende Elektronik nur noch wenig, sagen wir 25EUR, vermutlich
weniger.
Da die Elektronik aber auch Produktions und Testkosten hat, geht das nur
wenn Du mit den Materialkosten incl. Platine irgendwo <10EUR liegst. Da
ist dann aber Endstufe, Controller, Messwerte, Eigenversorgung, Anzeige,
Touchcontroller, EMV Filter alles dabei.
Bau mal ein Gerät EMV Konform wenn Dir für alle Filterbauteile 1 EUR zur
Verfügung steht...

Autor: Rufus Τ. F. (rufus) (Moderator) Benutzerseite
Datum:
