Schade, dass das Bearbeiten von "alten" Beiträgen nicht mehr möglich
ist.

Daher hier ein Nachtrag: Er hängt in SPI_SEND_0 und zwar beim ersten
Aufruf...

Ich vermute daher, dass er das SPI-Senden nicht abschließt.

Ich habe bisher noch keine Erfahrungen mit SPI und kann mir im Moment
nicht erklären, woran das liegt.. Das sollte doch theoretisch auch
ohne angeschlossenem Display funktionieren, oder?

Gruß, Lasse

Wie ist dein SS-Pin konfiguriert? Er muss als Ausgang oder Eingang mit
PullUp eingestellt werden.

Hi,

ja, der SS-Pin ist auf Ausgang und auf High eingestellt. Hier die
Code-Sequenz:

1

DDRB |= (1<<PB0);

2

PORTB |= (1<<PB0);

Wie sieht denn der komplette Code aus und was für ein Display (LS020,
LPH88, L2F50) hast du?

Hi,

danke für den Support :)

Ich habe hier mal meine lcd.h und meine lcd.asm angehängt, ist im Großen
und Ganzen das von superkranz.

Gruß, Lasse

Und hier die lcd.h

Das ist aber nicht der komplette Code (LS020 Display)?
Ich habe jetzt nur mal schnell drüber geschaut und in lcd.asm wird
nirgends der SS-Pin konfiguriert.

Hi,

richtig, es ist das LS020, sorry, hatte ich vergessen noch zu
schreiben..

Die main.c fehlt.

Der SS-Pin wird so konfiguriert:

1

  DDRB |= (1<<PB0);

2

  PORTB |= (1<<PB0);

Die lcd_init wird auch aufgerufen, ich komme ja in die SPI_SEND_0 (kann
dort per UART was schicken, was dann unendlich oft kommt, aber
"dahinter" (also nach die SPIF-Schleife) kommt er nicht.

Wie kann es sein, dass das SPI nicht sendet? Ist mein SPE-Gewurschtel
fehlerhaft?

Gruß, Lasse

SPE braucht man nicht jedes mal setzen. Es reicht aus die Daten in SPDR
zu kopieren. Dann wird die Übertragung automatisch gestartet.
Hast du mal nachgemessen, ob Daten rausgeschoben werden?

Warum benutzt du eigentlich abwechselnd in/out und lds/sts und was macht
der original Code:

1

SPI_SEND:

2

    out SPDR, r24       ;load byte in SPI data register

3

SPI_SEND_0:

4

    sbis SPSR, SPIF

5

    rjmp SPI_SEND_0     ;transmitt byte to LCD

6

    in r0, SPDR

7

    sbi PORTF, LCD_CS   ;deselect Display

8

    ret

Geil!

Du bist mein Held ;)

Das nenn ich tollen Support, das Display hab ich ja bei dir bestellt :)

Klasse, klasse, klasse, ich freu mich grad n Keks :)

Gruß, Lasse

I look for proteus model for S65 display. Please, give me a link or send
to tarum_7791@hotmail.com

Hey!

Ich habe bereits das L2F50xxx Erfolgreich ansteuern können und konnte
den Code eben auch ohne Fehler kompillieren. Da ich nun das LS020
eingekauft habe musste ich umsteigen.

Ich wollte gerade den Code für das LS020 von SuperKranz kompilieren und
es wirft sehr merkwürdige Fehler.

Meine Vorgehensweise:

- simple_display3.zip runtergeladen und entpackt
- AVR-Studio(v4.14 Build589) geöffnet und neues Projekt angelegt.
- AVR GCC, Häkchen bei "Create initial file" und "Create folder"
deaktiviert und als Projektnamen "simple" gewählt. Als Location habe ich
den Ordner gewählt wo die .c .h und .asm Dateien drin sind.
- Rechtsklick auf "Source Files" und "Header Files" Add Existing Files
... nun sind alle c und h dateien in meinem projekt. Da ich die orginal
Makefile nutzen will stelle ich dies unter Projekt -> configuration ein.

Wähle ich nun "Rebuild All" kommen folgende Fehlermeldung:

1

makefile:339: simple.d: No such file or directory

2

makefile:339: disp.d: No such file or directory

Diese beiden Dateien exsistieren jedoch in meinem Projektordner.

In der Makefile in Zeile 339 steht:

1

include $(SRC:.c=.d)

Dann kam mir die Idee die asm-Datei auch über Rechtsklick -> Source
Files einzubinden, jedoch kommt da genau die gleiche Fehlermeldung. :(


Hat jemand von euch eine Idee was ich falsch mache oder woran es liegen
kann?

Ich habe schon fast die Vermutung dass die Version von AVR Studio zu
aktuell ist? Oder mache ich mit der Asemblerdatei einen Fehler?


Gruß

Dominik

Hey!

Ich habs jetzt hinbekommen ... die Fehlermeldung kommt zwar immer noch
aber die hex datei funktioniert :)

Nun wollte ich dir Library einbauen und bin die install.txt
durchgegangen. Da ist dann die rede von einer compile.bat, die aber
nicht existiert. Was kann ich da machen? Ich habe mir die Lib von
http://www.superkranz.de/christian/S65_Display/DisplayIndex.html
runtergeladen.
Bin mir auch garnicht sicher wie das mit der Lib funktionieren soll.
Wird dann nur das mit Compiliert, was auch gebraucht wird?
Weiß da jemand was?

Gruß
Dominik

Gast schrieb:
> Zu LS020: Laut der, oben im Thread verlinkten, Spezifikation
> ist das Pin 8 am Display (VDD2 bzw. VDD_1.8V) "not connected".
> Hat irgendjemand versucht das Pin gar nicht zu verschalten?

Ja, in der Testschaltung habe ich 1V8 mit an den 2.9V hängen. Wenn ich
1V8 nicht mit 2.9V versorge funktioniert das Display zwar allerdings
lässt der Kontrast nach bzw. wird das Bild schlechter und es fängt an zu
flackern beim beschreiben.

Mfg,
Peter

Hi zusammen,

habe mir auch mal so ein Display vom Typ LS020 in der Bucht bestellt. Da
es heute eingetroffen ist, wollte ich versuchen zumindest schonmal die
"Hello World" angezeigt zu bekommen.
Habe mir dazu von Christians Webside die aktuelle simple_display3
geladen und entpackt. Wenn ich diese nun mit Rebuild All compilieren
lassen, kommen folgende Meldungen:
Build started 20.8.2009 at 22:12:43
avr-gcc  -mmcu=attiny2313 -Wall -gdwarf-2 -Os -std=gnu99 -funsigned-char
-funsigned-bitfields -fpack-struct -fshort-enums -MD -MP -MT disp.o -MF
dep/disp.o.d  -c  ../disp.c
avr-gcc  -mmcu=attiny2313 -Wall -gdwarf-2 -Os -std=gnu99 -funsigned-char
-funsigned-bitfields -fpack-struct -fshort-enums -MD -MP -MT simple.o
-MF dep/simple.o.d  -c  ../simple.c
avr-gcc -mmcu=attiny2313 -Wl,-Map=S65_simple_Dispaly3.map disp.o
simple.o     -o S65_simple_Dispaly3.elf
disp.o: In function `lcd_wrdat16':
C:\_Data\Projekte\_MoBa\AVRStudio\S65_simple_Dispaly3\default/../disp.c:
128:  undefined reference to `lcd_wrdata'
C:\_Data\Projekte\_MoBa\AVRStudio\S65_simple_Dispaly3\default/../disp.c:
129:  undefined reference to `lcd_wrdata'
disp.o: In function `lcd_wrcmd16':
C:\_Data\Projekte\_MoBa\AVRStudio\S65_simple_Dispaly3\default/../disp.c:
122:  undefined reference to `lcd_wrcmd'
C:\_Data\Projekte\_MoBa\AVRStudio\S65_simple_Dispaly3\default/../disp.c:
123:  undefined reference to `lcd_wrcmd'
simple.o: In function `main':
C:\_Data\Projekte\_MoBa\AVRStudio\S65_simple_Dispaly3\default/../simple.
c:24:  undefined reference to `lcd_init'
make: *** [S65_simple_Dispaly3.elf] Error 1
Build failed with 5 errors and 0 warnings...

Leider kann ich die Funktion lcd_wrcmd auch nicht finden. Dafür ist die
Funktion lcd_wrcmd16 gleich doppelt in der disp.c enthalten. Liegt hier
vielleicht ein Fehler vor oder was mache ich falsch?

void lcd_wrcmd16(uint16_t dat)
{
  lcd_wrcmd((dat>>8));
  lcd_wrcmd(dat);
}

void lcd_wrdat16(uint16_t dat)
{
  lcd_wrdata(dat>>8);
  lcd_wrdata(dat);
}

Wenn ich zum testen den ATtiny nur mit 2,9Volt betreibe, dann kann ich
das Display doch direkt an die Ausgänge anschließen - oder ?

Danke Euch

Torsten

Torsten Giese schrieb:
> Leider kann ich die Funktion lcd_wrcmd auch nicht finden. Dafür ist die
> Funktion lcd_wrcmd16 gleich doppelt in der disp.c enthalten. Liegt hier
> vielleicht ein Fehler vor oder was mache ich falsch?
>

Da habe ich quatsch geschrieben - sorry

Habe es nun hinbekommen. Display wird erfolgreich mit einem ATmega8515
betrieben.

Entweder habe ich es überlesen oder es hat noch keiner geschrieben!
Ich suche eine möglichkeit das S65 - Display mit 8bit Farben zu
verwenden - gibt es hier vom LCD aus eine möglichkeit per Befehl
umzuschalten??

Danke - Grüße Tobi

Beitrag "Re: The Siemens S65 132x176, 65536 color display with AVR"
http://www.juras-projects.org/eng/lcd.php

Habe nun endlich es hinbekommen, dass ich die Files, welche mit Hagens
Font-Editor erstellt werden, in meinem Projekt verwenden kann. Die ganze
Lib ist mir zu wuchtig, und außerdem müsste ich die größtenteils eh
umschreiben, da ich in ASM programmiere.
Gestern habe ich dann mir die Windows-Updates von XP gezogen. Seit dem
kann ich den Font-Editor noch aufrufen, jedoch wird im Bearbeitungsfeld
wo normalerweise die kleinen Kästchen sind, nichts mehr angezeigt. Das
Feld ist leer.

Habe mal einen Screenshot angehängt.

Hat einer eine Idee was ich tun kann? Im WorstCase muss ich versuchen
herauszufinden, was das WindowsUpdate gestern installiert hat und dass
dann wieder deinstallieren.

Danke & Gruß
Torsten

Hallo zusammen,

als erstes: Danke christian für deine Arbeit, echt toll von dir alles
zur verfügung zu stellen.

Das Demo (grüner hintergrund mit Text) funktioniert bei mir wunderbar
(LPH8826 und ATMega32 mit 8MHz), aber die Grafikroutinen nicht. Ich kann
alles compilieren und so, aber das Display zeigt überhaupt nichts an.
Kann mir jemand einen Tip geben was man machen muss, damit man etwas
sieht? Die Pinbelegung stimmt, habs mehrfach kontrolliert.

Da fällt mir ein: In der main in test.c ist display on auskommentiert.
Wird das Display irgendwo anders eingeschaltet?

Michael

ok, es lag nicht am auskommentierten.

Stattdessen hab ich mal das hier probiert (in C bin ich fitter als in
asm):

1

draw_fill_rect(20,20,30,20,0x0F00);

2

3

void draw_fill_rect(unsigned char x, unsigned char y, unsigned char width, unsigned char height, unsigned int color)  {

4

5

  int i = width * height;

6

  i--;

7

8

  // PORTB &= ~_BV(LCD_CS);  // select display

9

10

  lcd_comtype(0x05);

11

  lcd_comdat(0x00,0x30);

12

  lcd_comtype(0x16);

13

  lcd_comdat(x + width, x);

14

  lcd_comtype(0x17);

15

  lcd_comdat(y + height, y);

16

  lcd_comtype(0x21);

17

  lcd_comdat(y, x);

18

  lcd_comtype(0x22);

19

  lcd_write(0x76);

20

21

22

  while (i)  {

23

    lcd_write16(color);

24

  }

25

26

  // PORTB |= _BV(LCD_CS);  // deselect display

27

28

  return;

29

}

Die erste Zeile ist der Aufruf der Funktion (steht in main drinne). Das
Rechteck wird korrekt bezeichnet, danach geht aber nichts mehr (vorher
wird Bildschirm gefüllt, natürlich mit einer anderen Farbe, das geht,
aber alles was danach kommt tut nichtmehr. Ich bin mir sicher, dass
einfach nur ein Befehl fehlt, weiß aber nicht welcher. Oder ich fülle
den GRAM in angegebenen Bereich zu wenig oder zu viel, ich weiß nicht,
wieviel es genau sein muss.

Michael

Hi,

wie soll er denn aus

1

  while (i)  {

2

    lcd_write16(color);

3

  }

wieder rauskommen?

Gruß, CowZ

oooops, das is jetz aber peinlich, hab i--; vergessen, danke.

Michael [schäm]

Ich muss mich hier nun nochmal melden. Irgendwie komme ich leider nicht
weiter.
Die Lib habe ich derweilen nun erfolgreich in mein C-Projekt in Ecplise
eingebunden. Textausgaben sind auch ohne Probleme mit folgendem Aufruf
möglich:

1

glcdSetFgColor(RGB(0xff,0xff,0xff));

2

glcdMoveTo (LCD_TIME_X - VIS_font_WIDTH - 2, LCD_TIME_Y);

3

glcdPrint(icon_DCF,0);

Der Text wird so natürlich nur in der Farbe ausgegeben, die ich vorher
angegeben haben.

Doch wie geben ich denn ein buntes Zeichen aus? So wie zB in der
clock20x37

Und wo finde ich die glcd_Colors[]? Wenn ich die Farben im Font-Editor
angepasst habe, muss ich diese doch auch irgendwie meinem Projekt
mitteilen - oder?

Möchte gerne einfache farbige Symbole über das Font-Tool erstellen und
dann auf dem Display ausgeben. Doch irgendwie scheitere ich daran.

Vielleicht mache ich den Fehler ja schon beim einbinden der Schriftart:

1

#include "font/VIS_font.h"

Hoffe ihr könnt mir helfen.

Danke
Torsten

Hallo,
ich wollte mal Fragen, ob der Schaltplan so in Ordnung ist. Als Display
benutze ich ein L2F50xxx.

Schon mal Danke für eure Hilfe und ich wünsche euch noch einen guten
Rutsch ins neue Jahre!

MfG
Julian

Hi Julian,

ich weiß zwar nicht, welchen Regler Du als IC2 und IC3 verwendest,
scheint aber sonst zu passen.
Ich habe bei mir sogar nur eine Regelung auf 3.3V drin und diesen dann
an den 1.8V und 2.9V Eingang abgeschlossen. Das läuft bei mir super.

Dir auch einen guten Rutsch.

Gruß
Torsten

Ups, als Regler v

Torsten Giese schrieb:
> Ich habe bei mir sogar nur eine Regelung auf 3.3V drin und diesen dann
> an den 1.8V und 2.9V Eingang abgeschlossen. Das läuft bei mir super.

Upps, ganz vergessen hinzuschreiben. Als Regler benutze ich den LM317.

Thisamplifierisloud schrieb:
> 10 Eu das Stück  ?!?
>
> Uaaaaaaaaahhhhh !
>
> Ich hab letzte Woche ein Dutzend in die Tonne getreten.
>
> Nehmt einen Stock und verhaut mich.

Hm - was hat das nun hiermit zu tun? Vermutlich in falschen Thread
gelandet?

Naja, ich glaube, er meint, dass er S65-Displays geschrottet hat und
sich jetzt (logischer weise) darüber ärgert...

So, hab mein Display zum laufen bekommen und muss sagen:
Super Bildqualität für den Preis! Hab gleich mal noch ein paar bestellt.
Auch der Code von superkranz funzt prima.

Jedoch wollte ich mal Fragen, wie ich ein einzelnes Pixel setzten kann.
Hab schon stundenlang rumprobiert, hat aber leider nie funktioniert :(

Displaytyp ist L2F50xxx.

> Jedoch wollte ich mal Fragen, wie ich ein einzelnes Pixel setzten kann.
> Hab schon stundenlang rumprobiert, hat aber leider nie funktioniert :(
Bereich (column, page) setzen und Pixel malen:
http://code.google.com/p/arm-webradio/source/browse/trunk/src/lcd/lcd_l2f50.c

Was mich interessieren würde, ob schon jemand eine Möglichkeit gefunden
hat das L2F50 um 90 Grad zu drehen (Landscape-Mode). Scheinbar ist nur
eine Drehung um 180 Grad möglich.

Hallo Zusammen,

erst mal ein Gutes Neues !

Ich hab mich ein wenig "verschluckt". Ich hab mir ein S65 Displays
besorgt (LS020 gebraucht) -> und bekomm das Ding einfach nicht zum
laufen.
Das Ganze ist dadurch erschwert, dass ich einen Mega88 verwende und ich
hier (offensichtlich) nicht alles 1:1 übernehmen kann (Register...).

Ich will euch nicht damit belästigen, meine ganzen "Anfängerprobleme"
durchzukauen, sondern bitte nur darum mir eines hex File zukommen zu
lassen das ich auf dem Mega88 laufen lassen kann um festzustellen, ob
das Display überhaupt funktioniert und ob meine Verkabelung IO ist.
(mir genügt es wenn das Ding "Hallo NEWBIE" ausgibt :-) )
Durch den Rest qäle ich mich dann durch.

Mein Aufbau:  Atmega88 (8MHz intern), Display: LS020XXX
Pins:
  #define   LCD_CS      PB2
  #define   LCD_RESET   PB6
  #define   LCD_RS      PB7
  #define   LCD_MOSI    PB3
  #define   LCD_MISO    PB4
  #define   LCD_SCK     PB5

würde mich freuen wenn mir jemand helfen könnte.

Meine Mail:  S_Andreas_'ät'hotmail.com

DANKE !

Thisamplifierisloud schrieb:
> Ganz oben steht :
>
> "Preis derzeit z.B. 10EUR beim Internet Versteigerer zum sofort kaufen."
>
> Aber da steht auch, daß das anno 2005 war... uuups.

Aktuell gibt es das LS020 in der Bucht für knapp 12Eur als Neuware.

Hallo,

ich habe mal einen komplette Code erstellt, der von einer SD Karte das
BMP liest und auf dem LCD ausgibt.

schau mal in der Codesammlung unter "Atmega32 zeigt BMP von SD/MMC Karte
aus S65"

gruß
gunni

Hi S65_user,

schaue Dir mal diesen Thread an:
Beitrag "S65 GLCD - wie farbige Icons mittels Font Editor?"

Für mich war das auch nicht transparent. Nach Hagens Erklärung, habe ich
es aber nun kappiert :)

Gruß
Torsten

S65_User schrieb:
> In dem Thread ist die Rede von einer DrawBitmap-Funktion. Die gibts aber
> in der glcd-Lib (V01), die ich von superkranz.de habe leider nicht :-(
>
> Gibts ne aktuellere Version davon?

Hi S65_User,

habe mal nachgeschaut und konnt so auf Anhieb auch nichts in der GLCD v1
finden. Ob es eine neuere Version davon gibt, kann vermutlich am besten
Hagen beantworten.

Gruß
Torsten

Und wie kann ich mich bei Dir melden :-)
Hätte die S65 LIB auch gerne.

Danke und Gruß

Links oben neben meinem Namen klicken und mir eine PN schicken.

Hallo euch allen, das ist ja ne echt starke leistung, was hier alle
vollbracht haben.
leider bekomme ich keine der Displays mit den Programmen zum laufen.

Ich suche eine Software für die Displays.
       Nokia 6100   leider die EPSON version
       S65
       Nokia 3310

       mit ATmega128

Nutzen möchte ich diese mit dem aktuellen WinAVR und einem ATmega128
kann mir jemand einen brauchbaren CODE zusenden?

Vielen DANK
martin

@ Martin J.:
wenn du ein oszilloskop hast, ist es sehr hilfreich zu schauen, ob die
richten Signale, an den richtign Pins ankommen.
Stimmt dein Timing? (Quarz?)

Moin ...

hat jemand das Display an nem MSP430 am Laufen ?? vielleicht sogar an
einem der
5er Serie ??? ich wollte das Display an nen CC430F5xxx packen ..
vielleicht hats ja schon mal jemand mit Erfolg probiert ..

Gruß Micha

Ist es möglich, zwei Displays an einen Controller anzuschließen? Ist es
richtig, dass ich dafür nur eine zusätzliche CS-Leitung bräuchte?

Und: Gibt es Display noch irgendwo zu kaufen? Bei Watterott habe ich es
nicht mehr gefunden?

Gruß
Lasse

Lasse S. schrieb:
> Und: Gibt es Display noch irgendwo zu kaufen? Bei Watterott habe ich es
> nicht mehr gefunden?

Hi Lasse,

Wattenrott stellt ja noch immer den Shop um. Ich schätze mal, dass sie
die Displays wieder reinbekommen.

Ansonsten schaue mal in der Bucht nach:
http://shop.ebay.de/i.html?_nkw=s65+display

Bzgl der 2 Displays, schätze ich mal das das mit einer zusätzlichen CS
geht. Bei der Aussage lasse ich aber die Experten vor :)

Gruß
Torsten

Serial Peripheral Interface

Danach sollte es ohne Probleme möglich sein. Du musst halt pro Display
die Slave Select Leitung schalten.

Hallo,

Wir haben die S65-Displays, Steckverbinder und auch die Metallrahmen im
Lager. Die Teile sind aber noch nicht im neuen Shop gelistet. Wir
versuchen alle Artikel in den nächsten 14 Tagen einzupflegen.

Gruß
Andreas

Danke schonmal für die Antworten.

Beruhigend, dass ihr die wieder bekommt, Andreas :)

Danke für den Link zum SPI, das war mir durchaus bewusst. Leider nutzt
das Display ja zusätzlich noch Reset und RS. Meine Frage zielt daher
darauf, ob ich Reset und RS auch doppelt brauche, oder ob das mit dem CS
reicht. (Es wäre in Ordnung für mich, wenn ich beide Displays nur
gleichzeitig resetten kann, beide Displays sind stets gemeinsam in
Verwendung)


Warum ich zwei Displays brauche (weil hier ja häufig sinnvoller Weise
auch nach den tieferen Beweggründen gefragt wird): Die Anzeigefläche
eines Displays ist mir zu wenig, und ich finde kein leicht ansteuerbares
größeres Display, welches bezahlbar ist.

Gruß
Lasse

Das mit dem gleichzeitigen Reset/Init müsste eigentlich gehen.

> Warum ich zwei Displays brauche (weil hier ja häufig sinnvoller Weise
> auch nach den tieferen Beweggründen gefragt wird): Die Anzeigefläche
> eines Displays ist mir zu wenig, und ich finde kein leicht ansteuerbares
> größeres Display, welches bezahlbar ist.

Da die S65-LCDs nicht mehr produziert werden, sind wir auch auf der
Suche nach einer Alternative. Wahrscheinlich werden wir 2,8" 240x320
Displays (mit SPI, 8bit und 16bit Interface) von Multi-Inno mit in den
Shop aufnehmen.

Gruß
Andreas

Zwei Displays gehen.
Du kannst alle Leitungen parallel anschließen und nur jedem Display eine
eigene CS Leitung verpassen.
Habe ich schon gemacht.

GRuß

Super, danke für die Infos! :)

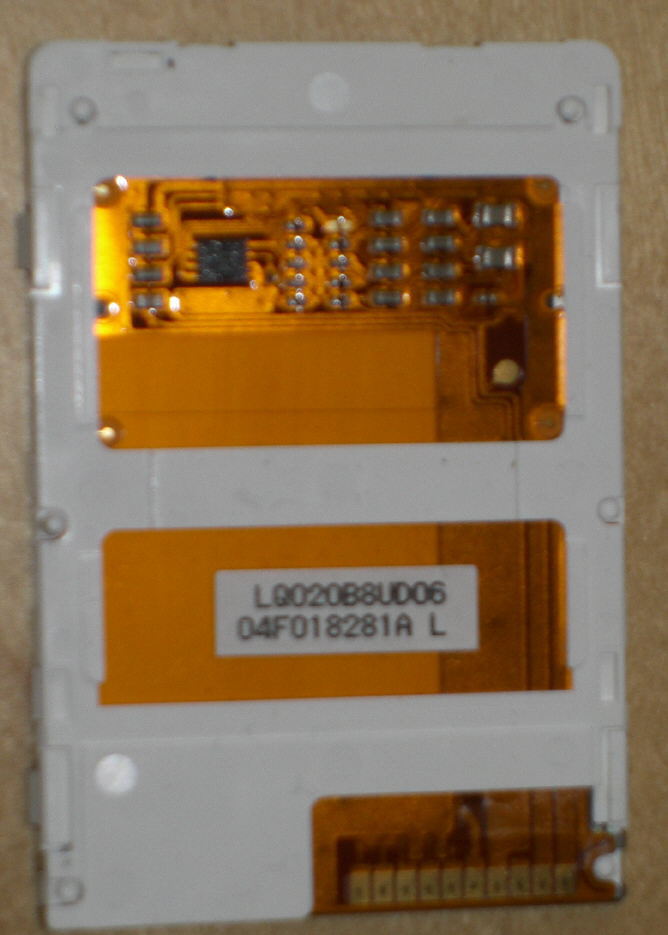

Hallo
ich habe leider oben im Beitrag nur recht wenige Informationen zu meinem
Display gefunden. Optisch sieht es wie ein LS020... aus aber die genaue
Bezeichnung ist LQ020..., aus einem S65 Handy ausgebaut. Ich habe ein
Video oben gefunden wo jemand anscheinend dieses Display erfolgreich
benutzt. Ist es es von der Ansteuerung dem LS020 identisch? Gibt es
irgendwelche Besonderheiten zu beachten? Kann das Display leider
momentan nicht selber testen. Vielen Dank.

hier mal eine Umsetzung für MSP430 mit Hardware SPI für das LPH8836

gruß
Thomas

das display funktioniert über SPI.
also wenn der atmega88 spi hat sollte das möglich sein

Hallo
Leider weis ich auf deine frage keine Antwort
aber ich wolte fragen ob es möglichist ein s/w
Kamera modul von Conrad (http://www.conrad.de/ce/de/product/150001)
an das disply L2F50xxx anzuschließen?

Was ist los keine antwort????

Klick mal auf deinen Link, der geht nicht.
Und prinzipiell würde ich sagen, dass das nicht geht, es sei denn, die
Kamera unterstützt explizit das Display, was zu 99,999% nicht der Fall
sein wird. Von daher müsstest du die Signale der Kamera konvertieren und
dann an das Display senden, bräuchtest also etwas Hardware, nur
verdrahten reicht nicht.

Naja. Du hast ein Kameramodul(*). Du hast ein Display.

Wenn du da geeignete Logik zwischen baust, geht das bestimmt irgendwie.
Eine mechanische Verbindung funktioniert mit genügend Heißkleber.


Gruß
Lasse

(*) was für eins auch immer, der Link zu Conrad funktioniert nicht.

entschuldigung mit den link.
hier ist er noch mal und hoffendlich klapt er:
http://www.conrad.de/ce/de/product/150001/

Also direkt miteinander verbinden geht hier gar nicht. Und mit
"einfacher" Logik dürfte das auch nichts werden.
Hab ich zwar nicht so genau damit beschäftigt, aber das dürfte eher in
die Richtung CPLD/FPGA gehen, evtl. auch Atmega, aber dann
wahrscheinlich nur eine geringe Bildrate...

Auch wenn es ggf nicht ganz hier hingehört:
Da das LS020... zwischenzeitlich nicht zu bekommen war - jetzt gibt es
das wohl wieder in der Bucht -, was wäre eine Alternative?
Starte gerade mit einem neuen Projekt und da dann auf ein totes Pferd
setzen ist auch nicht die beste Wahl.

Gibt es ein Display, das eine Alternative zum LS020... darstellt?

Danke,
Torsten

Das mit dem LS020 ist in Ordnung auch wenn es nur eine langsame
darstellung ist. Hat den jemand mal ein schaltplan und ein programm.
Das am ende ein Display mit ein eingang für die kamera rauskommt.

Marcel Heier schrieb:
> Hat den jemand mal ein schaltplan und ein programm.
> Das am ende ein Display mit ein eingang für die kamera rauskommt.

Ich glaube, du unterschätzt da etwas den Aufwand einer solchen
Schaltung, das ist nicht gerade eine 0815-Standard-Schaltung, sondern
eher was anspruchsvolleres...

Also falls einer sowas haben sollte, dann hab ich morgen einen 6er im
Lotto^^

Matthias schrieb:
> Hallo!
>
> Erstmal danke an alle für dieses Forum, damit habe auch ich
> das LS020 zum laufen gebracht...
> aber hat denn noch jemand eine Bezugsquelle für das Display?
> Ebay und diverse Shops sind scheinbar leergekauft.

hatte ich hier >>
Beitrag "Re: The Siemens S65 132x176, 65536 color display with AVR"
auch schon mal gefragt.

Bin derzeit auf der Suche nach einer preislichen Alternative. Glaube das
MI0283ST könnte eine Alternative sein. Habe es aber noch nirgendwo
bestellbar gesehen.

Grüße,
Torsten

Torsten Giese schrieb:
> Bin derzeit auf der Suche nach einer preislichen Alternative. Glaube das
> MI0283ST könnte eine Alternative sein. Habe es aber noch nirgendwo
> bestellbar gesehen.


und schon was gefunden?

Matthias Laubnitz schrieb:
> und schon was gefunden?

Das MI0283ST liegt nun hier schon eine Weile rum - komme im Moment
einfach nicht dazu. Mal sehen wann ich die Zeit dazu finde. Brauche
allerdings auch noch eine Bezugsquelle für die passende Buchsenleiste.
Ggf würde ich im ersten Step dazu auf das Board von Watterott
zurückgreifen.
>>
http://www.watterott.com/de/MI0283QT-2-Adapter-without-LCD?xe5e2d=g23ri7m3hbc2tucoahffbsgos2

Ist im Moment aber auch nicht zu bekommen :)

Was für ne Buchsenleiste brauchst du denn da? Das Kabel vom Display kann
direkt aufgelötet werden.

Hallo zusammen,
gibts das Display eigentlich noch irgendwo ?
Ich bräuchte 5 Stück.
Keiner mehr welche rumliegen ?

Sven

Ich habe ein merkwürdiges Problem mit einem LPH88xx-Display.

Es funktioniert halbwegs, ich kann Texte, einzelne Pixel setzen usw.

Das Problem ist, dass der Kontrast sehr schlecht ist. Sobald ich das
Display initialisiere, aber mit keiner Farbe Fülle, wird das komplette
Display Dunkelgrau bis Schwarz über ca. 1-2 Sekunden immer dunkler.

Egal, mit welcher Farbe ich fülle, es wird immer dunkelgrau-schwarz.

Wenn ich es gar nicht initialisiere und auch sonst nichts mache, nur
Power, dann zeigt es mir random-Pixel über das gesamte Display an.

Hat das schonmal jemand gesehen und weiss wo der Fehler liegt? Das
Display funktioniert 1A, wenn ich es zurück in mein S65 stecke.

Falls es noch jemanden interessiert, ich habe mal mit einem LA die
Endsequenzen bei einem M65 mit LS020 aufgenommen:

1

-488,142 ms  0xef00

2

-488,132 ms  0x7e04

3

4

-428,632 ms  0xefb0

5

-428,623 ms  0x5a48

6

-428,614 ms  0xef00

7

-428,605 ms  0x7f01

8

9

-368,655 ms  0xefb0

10

-368,645 ms  0x64ff

11

-368,636 ms  0x6500

12

-368,628 ms  0xef00

13

-368,619 ms  0x7f01

14

15

-308,660 ms  0xe262

16

17

-216,353 ms  0xe202

18

19

-156,353 ms  0xefb0

20

-156,344 ms  0xbc02

21

-156,335 ms  0xef00

22

-156,325 ms  0x7f01

23

24

-137,892 ms  0xe200

25

26

-119,433 ms  0x8000

27

-119,423 ms  0xe204

28

29

-100,970 ms  0xe200

30

31

-82,508 ms  0xe100

32

33

-64,046 ms  0xefb0

34

-64,037 ms  0xbc00

35

-64,028 ms  0xef00

36

-64,019 ms  0x7f01

37

38

-4,027 ms    /RESET → low

39

40

0,000 ms    Vdd → low

Dies ist komplett alles nach den letzten Daten.
Was davon wirklich zum Abschalten gehört habe ich noch nicht weiter
untersucht.
Vielleicht kann es ja einer brauchen.
frank
