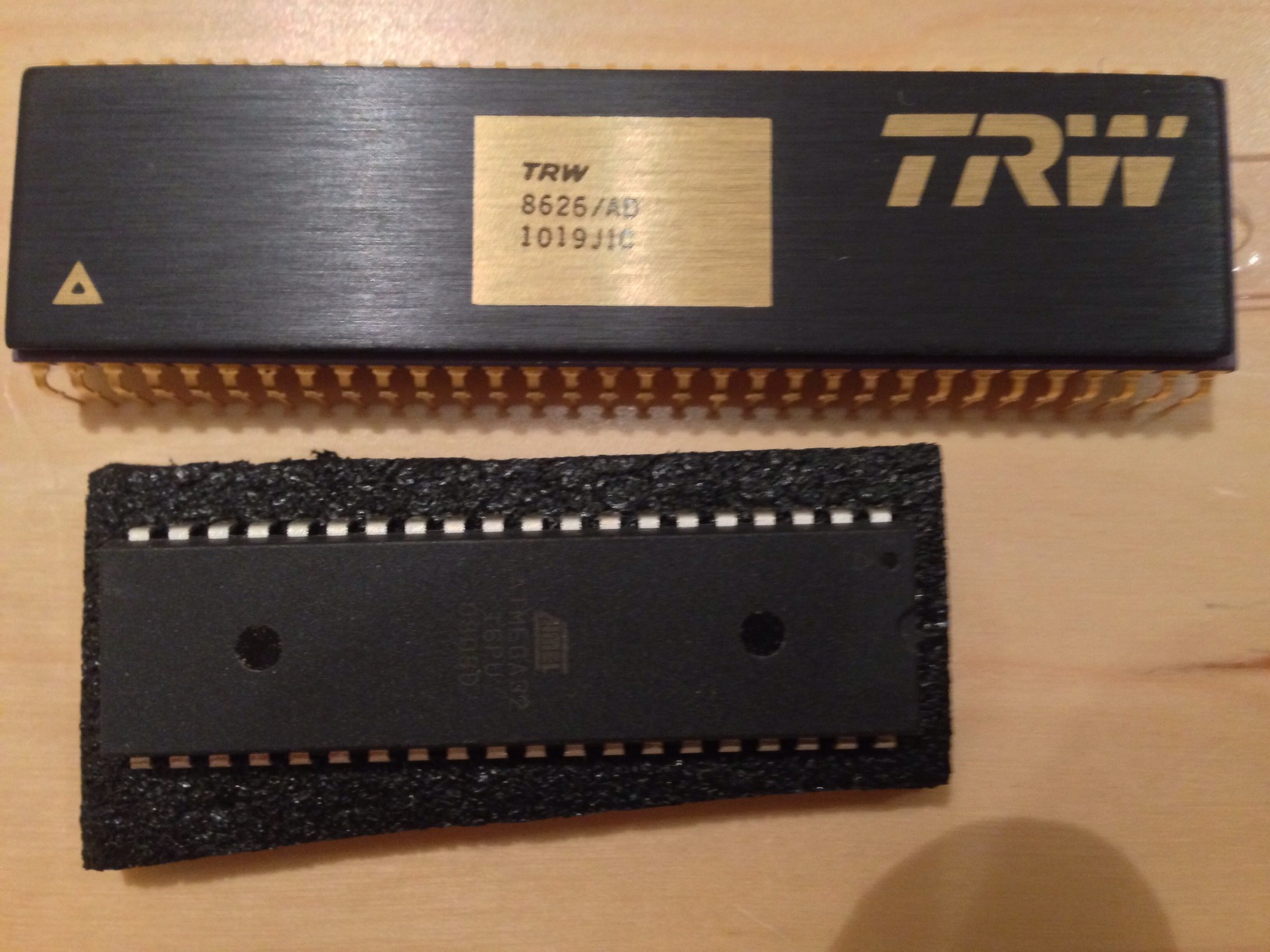

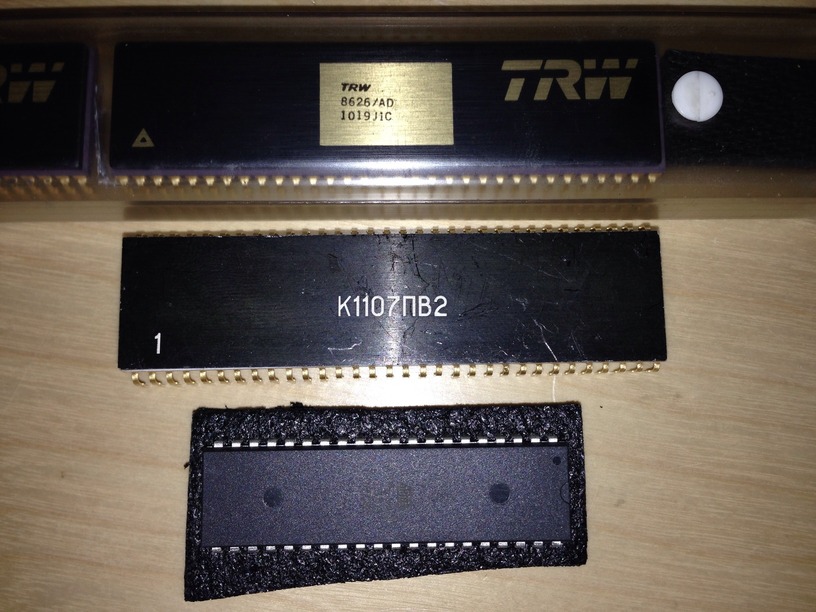

Ich habe einen DIL "Riesen" gefunden. Der Atmega32 liegt als Vergleich
daneben.
Firma ist TRW. steht drauf. Weiterhin:
8626/AD
1019J1C
Hat jemand eine Idee, worum es sich handeln könnte?
Danke
Axelr.

von D. V. (mazze69)


Bewertung
0 lesenswert
nicht lesenswert
TRW hat u.a. 16-bit Multiplizierer in so einem Gehäuse produziert.
Genaueres müßte ich morgen meinen Unterlagen entnehmen können.

von Tuttermier (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Es ist das Muttertier.

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
Im C64 war doch auch mal so ein fettes IC drin, oder?

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Marek N. schrieb:
> Im C64 war doch auch mal so ein fettes IC drin, oder?

Nein. Da war nichts mit mehr als 40 Pins verbaut.

Das gab es im Commodore Amiga und im Atari ST -- und in alten Macs,
nämlich den 68000. Der wurde im DIL-Fladengehäuse hergestellt.

von Helmut L. (helmi1)


Bewertung
0 lesenswert
nicht lesenswert
Marek N. schrieb:
> Im C64 war doch auch mal so ein fettes IC drin, oder?

Im Amiga war sowas drin:  68000 der Klassiker unter den DIL64

von Dieter W. (dds5)


Bewertung
1 lesenswert
nicht lesenswert
Laut Datenbuch ist es ein 9 Bit 15MS/s Video A/D Wandler.
Das riesige Gehäuse könnte der Verlustleistung von 2,5W geschuldet sein.

Wenn man sich dagegen vor Augen hält, dass ein PIC32MZ einen 12 Bit
Wandler mit 28MS/s enhält...

von ass (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Marek N. schrieb:
> Im C64 war doch auch mal so ein fettes IC drin, oder?

Der C64C hatte ein 64poliges ASIC, in dem das PLA und ein paar TTL Chips
integriert waren. Nix aufregendes. Der Pinabstand war aber nicht der
normale 100mil sondern kleiner.

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
ass schrieb:
> Der C64C hatte ein 64poliges ASIC

Ah, I stand corrected. Dachte an die Ur-Version.

> Der Pinabstand war aber nicht der
> normale 100mil sondern kleiner.

Nannte sich "Shrink-Dip", in der Bauform gab es auch mal den HD64180
(einen aufgemotzen Z80-Clone von Hitachi, der später von Zilog
aufgekauft und leicht verändert als Z180 vertrieben wurde).

Das Rastermaß war 0.07", etwas unter 1.8mm.

von D. V. (mazze69)


Bewertung
0 lesenswert
nicht lesenswert
Auch gab es mal einen Doppel_8255 (PIO) in so einem "Shrink-DIP".

von Axel R. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
der hier hat alledrings schon 0.1inch, ist also keine "Shrink Version".
@Dieter
Kann ich bitte eine Kopie vom Datenblatt bekommen?

Danke
Axelr.

von ass (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Und dann gabs noch den M50734: ein 6502 mit I/O, UART, A/D im 64pin
Gehäuse:

http://en.wikipedia.org/wiki/M50734

von Dieter W. (dds5)


Bewertung
0 lesenswert
nicht lesenswert
Sorry Axel, das war ein wenig geschummelt.

Mein Wissen habe ich aus dem 1986er IC-Master und mehr steht da leider
auch nicht drin.

Die volle Bezeichnung ist eigentlich TDC1019 plus Angaben über den speed
grade (15MS/s oder 18MS/s). Die Leistung ist so hoch weil es ein Wandler
in Flash-Technik ist, also 512 Analog Komparatoren mit nachgeschaltetem
512 zu 9 Encoder.

Auch Onkel gockel gibt sich sehr zugeknöpft.

Vielleicht hat Christoph Kessler ein Datenbuch, ich habe von TRW nur was
(sehr altes) über HF-Transistoren.

von Christian B. (casandro) Flattr this


Bewertung
0 lesenswert
nicht lesenswert
Ich glaube ich hätte schon mal irgendwo im Internet was über TBCs
gesehen, das war wohl einer der wichtigen Einsatzzwecke für die Dinger.

von Thomas D. (thomasderbastler)


Bewertung
0 lesenswert
nicht lesenswert
Gibt es noch solche schöne antike ICs in noch größere Gehäuse ?

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Thomas der Bastler schrieb:
> Gibt es noch solche schöne antike ICs in noch größere Gehäuse ?

Die ersten Versionen vom DEC Alpha. Keramik, Pin-Grid-Array, runder
natürlich vergoldeter Metalldeckel oben drauf mit zwei Stehbolzen zur
Befestigung des Kühlkörpers.

http://cdn.cpu-world.com/CPUs/21064/S_DEC-21-35023-21.jpg

Auch nicht schlecht ist der Pentium Pro, vor allem eines: Groß.

http://img.tomshardware.com/us/2004/12/21/the_mother_of_all_cpu_charts/intel_s8_pentium_pro.jpg

http://upload.wikimedia.org/wikipedia/commons/e/ef/Pentiumpro_moshen.jpg


Der Ur-Pentium geht auch noch, Keramik, Pin-Grid-Array im 0.1"-Raster
(würde also in Lochrasterkarte passen), Keramik, vergoldete Beinchen und
Deckel ... aber nicht so groß wie die vorgenannten.

http://upload.wikimedia.org/wikipedia/commons/thumb/0/01/KL_Intel_Pentium_A80501.jpg/600px-KL_Intel_Pentium_A80501.jpg

: Bearbeitet durch Moderator
von Andreas S. (Firma: Schweigstill IT) (schweigstill) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Thomas der Bastler schrieb:
> Gibt es noch solche schöne antike ICs in noch größere Gehäuse ?

Ja, aus der Zeit stammen auch sehr viele Hybridbausteine in großen
Gehäusen mit teilweise sehr ausgefallenen Pinanordnungen. Burr-Brown
hatte damals vielkanalige A/D-Wandler mit eingebauten Multiplexers und
Instrumentenverstärkern. Und von Sanyo gibt es etliche Audio-Verstärker
in Hybridtechnik, allerdings mit deutlich weniger Pins.

http://3.bp.blogspot.com/-zCwpZr0vIGk/UoHHIHhmM5I/AAAAAAAAAGw/FOErMzb7g1U/s1600/BurrBrownHybrid.jpg

Zudem erinnere ich mich an ein sehr großes IC in einer (Brother?)
Schreibmaschine, welches flach herausgeführte und erst in deutlichem
Abstand vom Gehäuse geknickte Pins hatte. Da das IC sehr flach war, gehe
ich von einem Einzelchip statt eines Hybrids aus.

von Axel R. (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

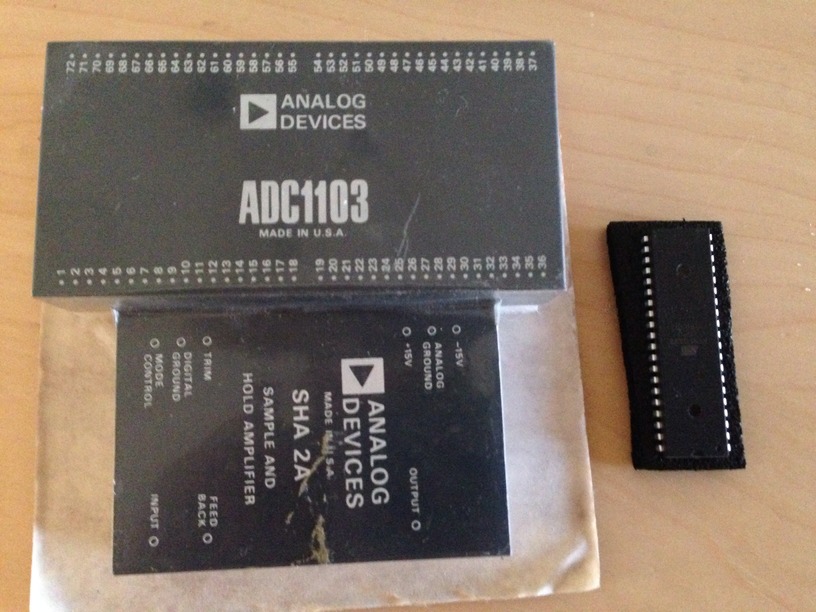

Da ist ja noch einer:
ADC1103
SHA 2A
Wieder der AtMega32 als Größenvergleich

von Andreas S. (Firma: Schweigstill IT) (schweigstill) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Rufus Τ. Firefly schrieb:
> Die ersten Versionen vom DEC Alpha.

Wer DEC Alpha sagt, muss in demselben Atemzug eigentlich auch DEC Micro
J11 erwähnen:

https://commons.wikimedia.org/wiki/File:KL_DEC_J11.jpg

Und wie wäre es mit einer ganzen Sammlung solcher Bausteine auf einer
VAX KA820AA:

https://en.wikipedia.org/wiki/File:DEC-VAX-KA820AA-CPU.jpg

Ich habe übrigens bei der Suche nach einem passablen Bildchen gerade
gelernt, dass die alten Automatenspiele der Baureihe Atari System 2 auf
einer PDP-11 basieren. Man lernt eben nie aus...

von Axel R. (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Einen russischen habe ich noch. Auch so groß, wie der 1019
K1107PW3

von Axel R. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Wenn man mobil unterwegs ist, hat man keine Chance, beim Eierfone die
Auflösung der Kamera zu ändern, um somit Einfluss auf die Dateigröße des
Anhangs nehmen zu können? Kack

von Thomas D. (thomasderbastler)


Bewertung
0 lesenswert
nicht lesenswert
Hammer Bilder habt Ihr gepostet !
Absolute Faszination für mich diese antike super Sachen, was Ihr noch in
der Schublade habt.

Mein größtes Schätzchen ist ein UAA-1003-1 und ein AY-3-8500
Was habt Ihr noch an schöne Sachen noch da ?

Apropo UAA-1003-1
Leider gibt mir das datenblatt keinen Auskunft, welche Antike Uhren IC
zu dem passt.
habt Ihr einen Tipp ?
Hat jemand evtl, dieses alte Heft als PDF:
Funkschau (FS) (Heft 17 August 1981 Seite 63 ff Beitrag: "Sprechende
Uhr"
das einizige was ich im Netz an Hinweis gefunden habe.

: Bearbeitet durch User
von Helmut L. (helmi1)


Bewertung
1 lesenswert
nicht lesenswert
Andreas Schweigstill schrieb:
> Wer DEC Alpha sagt, muss in demselben Atemzug eigentlich auch DEC Micro
> J11 erwähnen:
>
> https://commons.wikimedia.org/wiki/File:KL_DEC_J11.jpg

Lustig auch der Transistor links, der hat auf den Chips nicht mehr drauf
gepasst.

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Andreas Schweigstill schrieb:
> Wer DEC Alpha sagt, muss in demselben Atemzug eigentlich auch DEC Micro
> J11 erwähnen:

Naja, einem DEC Alpha konnte man in den 90ern recht problemlos begegnen,
sogar Vobis hat so ein Ding mal verkauft.

http://www.heise.de/ct/artikel/Heisses-Eisen-285498.html

von 6A66 (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Andreas Schweigstill schrieb:
> Wer DEC Alpha sagt, muss in demselben Atemzug eigentlich auch DEC Micro
> J11 erwähnen:
>
> https://commons.wikimedia.org/wiki/File:KL_DEC_J11.jpg

Ein wahres Prachtstück!!!

rgds

von Helmut L. (helmi1)


Bewertung
1 lesenswert
nicht lesenswert

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Helmut Lenzen schrieb:
> Andreas Schweigstill schrieb:
>> Wer DEC Alpha sagt, muss in demselben Atemzug eigentlich auch DEC Micro
>> J11 erwähnen:
>>
>> https://commons.wikimedia.org/wiki/File:KL_DEC_J11.jpg
>
> Lustig auch der Transistor links, der hat auf den Chips nicht mehr drauf
> gepasst.

Es war noch viel schlimmer: Sie hatten ihn schlicht beim Chipdesign
vergessen ;-)

von Thomas D. (thomasderbastler)


Bewertung
0 lesenswert
nicht lesenswert
Oder ist es ein 7805 ?

von Thomas D. (thomasderbastler)


Bewertung
0 lesenswert
nicht lesenswert
Thomas der Bastler schrieb:
> Apropo UAA-1003-1
> Leider gibt mir das Datenblatt keinen Auskunft, welche Antike Uhren IC
> zu dem passt.
> habt Ihr einen Tipp ?
> Hat jemand evtl, dieses alte Heft als PDF:
> Funkschau (FS) (Heft 17 August 1981 Seite 63 ff Beitrag: "Sprechende
> Uhr"
> das einizige was ich im Netz an Hinweis gefunden habe.

Hat jemand was oder das alte Heft ?
Die beiden Threads haben mich nicht wirklich weitergebracht
Beitrag "Applikationsschaltung UAA 1003"

Ist der MM5387 das passende ?

Beitrag "Frage zu Datenblatt Vintage IC MM5316 und UAA1003"

: Bearbeitet durch User
von Axel R. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Beitrag "Re: Applikationsschaltung UAA 1003"

Wo ist jetzt gleich dein Problem?

Im Link vom Christoph ist alles erklärt...
Leider kann ich meinen VideoADC dort nicht erkennen, sondern DEINEN
Anzeigebaustein!

Ich würde es schade finden, meine TRW-Riesen in der Verpackung lassen zu
müssen oder gar weg zu schmeissen.

Axelr.

von Thomas D. (thomasderbastler)


Bewertung
0 lesenswert
nicht lesenswert
Jetzt sehe ich , das passende Uhren IC ist ein MM5387. passt

von Michael L. (michaelx)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Weil grad schöne olle ICs gezeigt werden ...

Ich habe hier auch noch 64-Pins im Angebot, allerdings "nur" in QIL.

;-)

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Zum anfangs genannten TRW-IC:
TDC1019  "9-Bit General-Purpose Binary-Output ADC - Conv Rate 18 MSPS"
laut datasheetarchive.com

In meiner Sammlung von TRW-Kurzdaten ist der TDC1049 am ähnlichsten, der
1019 ist nicht aufgelistet.

: Bearbeitet durch User
von Axel R. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Danke für Deine Mühe!

Wo kann man sich denn noch hinwenden, wenn man (wenigstens) die Belegung
von den Dingern wissen möchte? Oder doch Tonne oder Krfeidefelsen?
Ich werd sie der Army schenken. Geltow ist ja bei mir um die Ecke. Die
haben sicher ein Museum für sowas.

von Wolf (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Kurzkatalog 1985:
-Video-A/D-Wandler
-9 bit Auflösung
-Wandlungsrate 15 MHz
-Nichtlin. 0,3%
-Eingangssignalbandbreite 5 MHz
-Logik ECL
-Leistungsaufnahme 3,8W
-Temp.bereich 0/70°C
-Gehäuse J1 64pin DIP Keramik mit Kühlkörper (cavity down)
-C ? (C1= Keramic Chip Carrier)

Applikation:
-Videosignalwandlung (3-oder 4-facher Farbträger)
-Standbildspeicherung
-Mustererkennung
-Grafiksysteme
-Ultraschallanwendung zerstörfreie Diagnostik
-Radarsysteme
-Hochgeschwindigkeits-Datenverarbeitung
-Röntgenbildverarb.
-Meßwerterfassung

von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
3,8 Watt damals bei 9 Bit und 18 Megasamples/sec

Heute z.B. für SDR-Empfang gern benutzt LTC2209
http://www.linear.com/product/LTC2209
16 Bit, 160 Megasamples/sec und nur 1,45 Watt im 64poligen quadratischen
SMD-Gehäuse.

Ein LTC2208 und 2216 in Pieters WebSDR mit Fädeldrahtmontage:
http://wwwhome.cs.utwente.nl/~ptdeboer/ham/sdr/#nov2008
"Note that the wires may look thick, but they are 0.2 mm diameter,
soldered in a 0.5 mm grid. "

: Bearbeitet durch User

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
