Ich habe folgende Bauteile von meinem defekten Weidezaungerät: Stück 1 IC-Sockel 14PINs 1 ICMC14093BCPFAN9707 1 Einstellbarer Kondensator 64W 500K-K 9818 1 Einstellbarer Kondensator 64W 10K-K 9818 1 Kondensator 222,7nF 2 Elko 1024,8µF 35V 1 Transistor f836 BC546 2 Widerstand 10kOhm +-5% 1 Widerstand 460Ohm +-5% 1 Diode 1 8338233 TIP137 Philipines 1 9028615 TIP132 Philipines 1 BYW29E100PHm9822C7 Philipines 1 BYW29E100PHm9835E1 2 Kondensator 974,4nF Eingangsspannung ist eine 12V Batterie. Kann mir jemand einen Schaltplan dafür geben?
:
Verschoben durch User
Welche sinnvolle Antwort erwartest du? Wenn du schon die Bauteile hast, was hindert dich am abzeichnen von der Platine?! Poste mal ein Bild der Platine, ansonsten wird dir sicher keiner abkaufen, dass du kein Troll bist.
Schon mal die Suche bemüht? Weidezaungeräte wurden hier schon öfters behandelt. Thomas1234 schrieb: > von meinem defekten Weidezaungerät: Ohne Angaben von einem Typenschild, haben selbst Experten geringe Chancen hier eine erfolgreiche Reparatur vorzunehmen. Das einfachste was da noch möglich ist, alle Lötstellen mal nachlöten. Vielleicht ist nur eine gebrochen.
Thomas1234 schrieb: > 1 Diode > > > 1 BYW29E100PHm9822C7 Philipines > 1 BYW29E100PHm9835E1 Eine Diode und 2 BYW29? Sehr erstaunlich!
Die Seriennummer der Dioden ist wichtig. Mit einer anderen funktioniert das Weidezaungerät nicht richtig weil der Strom dann nicht korrekt entschlüsselt werden kann. Genauso die ultragenau stimmende Kapazität der Elkos zusammen mit der unglaublich hohen Kapazität der einstellbaren 500k-Ohm Kondensatoren. Sorry, aber das wird doch nie was!
Frank L. schrieb: > https://encrypted-tbn2.gstatic.com/images?q=tbn:AN... Genial. Kannte ich noch nicht... Das Beste ist die Größe / Unschärfe, die Totalunwissende auch noch zu "fachlichen Nachfragen" zu den Teilen (außer zu Ausnahmen wie der deutlich erkennbare Flu-Ko natürlich) verleiten könnte. Nicht übel! ^^
Thomas1234 schrieb: > Ich habe folgende Bauteile von meinem defekten Weidezaungerät: > Stück > 1 IC-Sockel 14PINs > 1 ICMC14093BCPFAN9707 > 1 Einstellbarer Kondensator 64W 500K-K 9818 > 1 Einstellbarer Kondensator 64W 10K-K 9818 > 1 Kondensator 222,7nF > 2 Elko 1024,8µF 35V > 1 Transistor f836 BC546 > 2 Widerstand 10kOhm +-5% > 1 Widerstand 460Ohm +-5% > 1 Diode > 1 8338233 TIP137 Philipines > 1 9028615 TIP132 Philipines > 1 BYW29E100PHm9822C7 Philipines > 1 BYW29E100PHm9835E1 > 2 Kondensator 974,4nF Also einen 4093 mit Sockel ist schon klar, die einstellbaren Kondensatoren 500K und 10K sind Trimmerwiderstände... 222,7 nF und Elko 1024,8 uF wird wahrscheinlich heißen 2,7nF und die Elkos 8uF/35V... Ich denke, Du hast irgendwelche Nummern von irgendwo, selbst wenn die 2 Kondensatoren 4,4 nF hätten, dann enstpricht das keiner Norm oder hast Du das mit einem Kapazitätsmeßgerät ermittelt? Es wäre angesichts Deines Wissens besser, ein fertiges Gerät zu kaufen...
Thomas1234 schrieb: > Ich habe folgende Bauteile von meinem defekten Weidezaungerät: > ..... > .... > Kann mir jemand einen Schaltplan dafür geben? Ich verstehe das so, dass er das Weidezaungerät ausgeschlachtet hat, und nun die Teile verkaufen möchte oder mittels des angefragten Schaltplans z.B. ein Radio daraus basteln möchte.
Hp M. schrieb: > Ich verstehe das so, dass er das Weidezaungerät ausgeschlachtet hat, und > nun die Teile verkaufen möchte oder mittels des angefragten Schaltplans > z.B. ein Radio daraus basteln möchte. Eher einen Störsender, das geht mit 4093 und so...
Thomas1234 schrieb: > Kann mir jemand einen Schaltplan dafür geben? Na klar. Hier wurde letztes Jahr schon mal der genau passende Schaltplan erarbeitet: http://www.mikrocontroller.net/attachment/256557/Verstaerker_mit_richtig_Wumms.JPG Der funktioniert aber nur, wenn man am Schluss auch noch ganz sauber die Amper hochskillt! (Der Vollständigkeit halber noch das Pflichtenheft unserer Entwicklergruppe: Beitrag "Eigene Lautsprecher boxen mit Aux und Antennen anschluss")
Angehängte Dateien:
-
110 KB
Thomas1234 schrieb:
> Kann mir jemand einen Schaltplan dafür geben?
Google kaputt?
Einfach an obigen Plan halten und alle Wünsche werde dir erfüllt.
(ja auch 70 Jungfrauen)
Mani W. schrieb: > 222,7 nF und Elko 1024,8 uF wird wahrscheinlich heißen 2,7nF und die > Elkos 8uF/35V... Kommt mir eher so vor, als ob da jemand vorhandene Kondensatoren gemessen hat und es um 0,22µF und 1000µF geht. Aber nixdestotrotz ist das Ganze eine Schnapsidee.
Thomas1234 schrieb: > Ich habe folgende Bauteile von meinem defekten Weidezaungerät: > Stück > 1 IC-Sockel 14PINs > 1 ICMC14093BCPFAN9707 > 1 Einstellbarer Kondensator 64W 500K-K 9818 > 1 Einstellbarer Kondensator 64W 10K-K 9818 > 1 Kondensator 222,7nF > 2 Elko 1024,8µF 35V > 1 Transistor f836 BC546 > 2 Widerstand 10kOhm +-5% > 1 Widerstand 460Ohm +-5% > 1 Diode > 1 8338233 TIP137 Philipines > 1 9028615 TIP132 Philipines > 1 BYW29E100PHm9822C7 Philipines > 1 BYW29E100PHm9835E1 > 2 Kondensator 974,4nF Der Übertrager fehlt Ohne dies Dings kein Bums
Angehängte Dateien:
-
110 KB

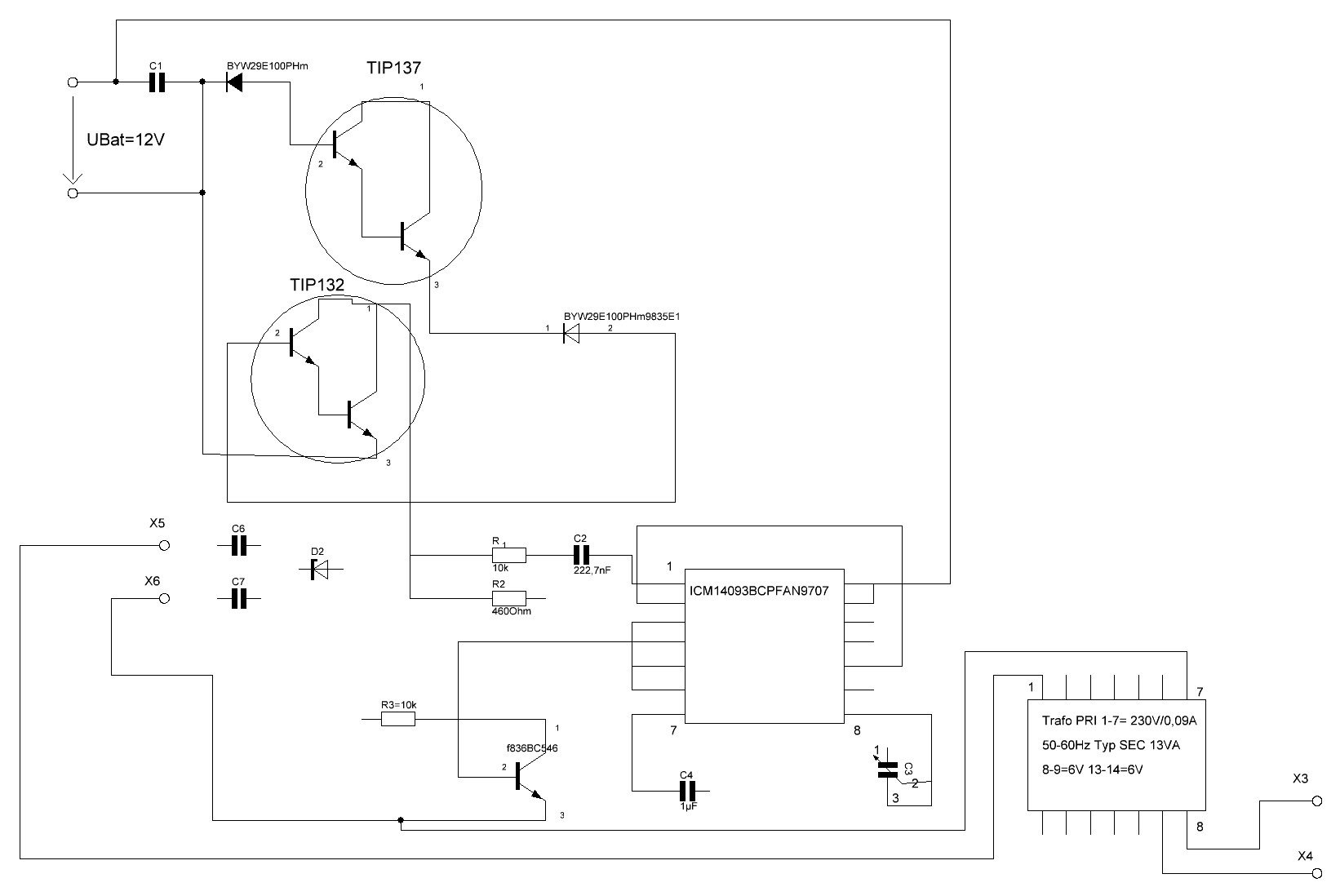

Hier ist die unvollständige Schaltung. Kann mir jemand die Schaltung vollständig senden?
M. K. schrieb: > Teo D. schrieb: >> (ja auch 70 Jungfrauen) > > Unter 72 geht ja wohl mal gar nix :D Du meinst hoffentlich nicht das Durchschnittsalter?
Frank L. schrieb: > https://encrypted-tbn2.gstatic.com/images?q=tbn:AN... ?? gibt es das auch etwas schärfer?
Homo Neandertalensis schrieb: > Der Übertrager fehlt > Ohne dies Dings kein Bums Thomas1234 schrieb: > Weidezaunladegerät Zugegeben - es steht nur im Betreff. Wie man einen Weidezaun lädt, ist auch mir nicht so ganz klar. Woran erkennt man, dass er voll ist? Gruß Jobst
Homo Neandertalensis schrieb: > Ohne dies Dings kein Bums Zum Bumsen bekommst du hier sowieso keine Gelegenheit, weil hier Frauenmangel herrscht.;-b > Der Übertrager fehlt Unten rechts in der Zeichnung (auch wenn der eher eine Beleidigung ist) des TO. Wenn auf der Niederspannungsseite vom Trafo nur zwei Anschlüsse genutzt werden, wird das eine simple Transistorschaltstufe sein, evtl. eine nicht so einfache Gegentaktstufe, die ein Signal vom als Oszillator verschalteten 4093 gesteuert wird. Die Netzspannungsseite des Trafo wird dann wohl an den Zaun angeschlossen. Thomas1234 schrieb: > Kann mir jemand die Schaltung > vollständig senden? Die kann noch nicht mal jemand vervollständigen, weil die wesentlichsten Verbindung fehlen, so das man die Funktion nachvollziehen kann. Gib dir mal mehr Mühe. Du kannst auch Fotos von der Platine einstellen, evtl. von beiden Seiten oder eins, dass von der Leiterseite Lichtdurchflutet wird und von der Bestückungsseite abgelichtet wurde, so wie bei Leiderplatten-CAD-Programmen man das Layout auf dem Bildschirm sieht.
Jobst M. schrieb: > Wie man einen Weidezaun lädt, ist auch mir nicht so ganz klar. Woran > erkennt man, dass er voll ist? Wenn die Kühe voll sind und gemolken werden wollen? Ob hier Kühe überhaupt eine Rolle spielen ist natürlich nur eine Mutmaßung, aber gewöhnlich ist das der Haupteinsatzfall .;-b
Homo Neandertalensis schrieb: > M. K. schrieb: >> Teo D. schrieb: >>> (ja auch 70 Jungfrauen) >> >> Unter 72 geht ja wohl mal gar nix :D > > Du meinst hoffentlich nicht das Durchschnittsalter? OT_begin Ne, dafür musst du die Angabe "umdrehen": über 27 geht ja wohl mal alles...hm...klingt auch doof... :D OT_end
Die BYW29E100PHm9822C7 und die BYW29E100PHm9835E1 vor den Basen von 338233TIP137Philipines und 9028615TIP132Philipines sind doch Quatsch, das kann so nicht stimmen, schon allein weil bei denen Anschluss 2 bestimmt nicht die Basis ist. Außerdem sind am ICMC14093BCPFAN9707 bestimmt nicht die Pins 3 bis 6 miteinander verbunden. Die Verbindung zu pin 3 gehört entfernt an den Anschluss 1 von f836BC546 ein Pullup+Antenne angeschlossen und fertig ist: Mani W. schrieb: > Eher einen Störsender, das geht mit 4093 und so...
M. K. schrieb: > Teo D. schrieb: >> (ja auch 70 Jungfrauen) > > Unter 72 geht ja wohl mal gar nix :D Und meine Provision? :(
M. K. schrieb: > Teo D. schrieb: >> (ja auch 70 Jungfrauen) > > Unter 72 geht ja wohl mal gar nix :D Dumm nur wenn die Jungfrauen alle männlich sind... Tschihat... gesundheit... danke!
Leute gebt es auf :( Das kann mittlerweile nur ein Troll sein. Denn wer so fotografiert, dass GARNICHTS zu erkennen ist und eine solche Platine ohne Schaltplan vorweist hat entweder wirklich keine Ahnung, oder will uns für dumm verkaufen. Entweder hat er die Ahnung so eine Platine zu erstellen bzw. kennt jemanden mit dem Fachwissen oder er hat eine Quelle aus der er die Schaltung nachgebaut hat. Ein Laie hätte ja wohl nicht so eine Platine aus dem nichts gezaubert... Also lieber TO "Komm aus'm Quark" und fang mit ALLLEN Informationen nochmal neu an, oder lass es bleiben.
Hans Walter Werner Meierhöfer schrieb: > Das kann mittlerweile nur ein Troll sein. Wollen wir es für den TO hoffen!
Daher auch keine Angaben zum Hersteller oder Typenschild. Das Ding hat ein Bastler mal gebaut, ist nun kaputt gegangen und die Verzweiflung groß, es wieder zum Laufen zu bekommen, statt vernünftiger Weise ein neues zu kaufen. Da wurde wohl am falschen Ende gespart. Zumindest haben die Fotos das gezeigt. Das ganze ist aus der Ferne ein hoffnungsloser Fall, leider. Tut mir Leid.
Angehängte Dateien:
-
200 KB
Stückliste: Bezeichnung: Stück: Wert: R1 1 10kOhm +-5% R3 1 10kOhm +-5% R2 1 460Ohm +-5% V1 1 BC546 IC1 1 ICMC14093BCPFAN9707 C1 1 974,4nF C2 1 974,4nF R7 1 Diode C3 1 64W 500-k 9818 C4 1 64W 10k-k 9818 C5 1 Kondensator 222,7nF R5 1 Diode BYW29E100PHm9822C7 Philipines R6 1 Diode BYW29E100PHm9835E1 IC-Sockel 1 IC-Sockel C6 1 Kondensator 1µF Trafo 1 TrafoPR1 1-7 = 230V/0,09A 50-60Hz TYP SEC 1,3VA 8-9 = 6V 13-14 = 6V TIP137 1 8338233TIP137 TIP132 1 902861TIP132 C7 1 1000µF Elko C8 1 1000µF Elko Hier ist die Bestückung und das Blockschaltbild. Ich weiß nicht wo ich den Kondensator C8 anlöten muss. Ich bitte um Hilfe.
Teo D. schrieb: (Bild gemeint)
Zur Auflockerung nach dieser Übung lassen wir jetzt
einen Medizinball locker prellen.
Und morgen verraten wir Ihnen die Auflösung des Knotens.
Wo muss der Plus Pol des Elkos und wo muss der Minus Pol des Elkos gelötet werden?
Plus immer an + der andere Pol sollte dadurch automatisch richtig werden ;)
(ja auch 70 Jungfrauen) > > Unter 72 geht ja wohl mal gar nix :D Das ist ein Übersetzungsfehler, der sich in den Jahhunderten bedauerlicherweise so gefestigt hat: Es sollte lauten "72 Jahre junge Frauen".
Theologe schrieb: > (ja auch 70 Jungfrauen) >> >> Unter 72 geht ja wohl mal gar nix :D > > Das ist ein Übersetzungsfehler, der sich in den Jahhunderten > bedauerlicherweise so gefestigt hat: > > Es sollte lauten "72 Jahre junge Frauen". Wir Neandertaler haben es schon immer gewusst....
Nach ausgiebigen polieren meiner Kristallkugel: Parallel zu C7. + an die +12V (X1) - an die Masse der 12V (X2) Zum groben Verständnis: Große Leiterplatte: Erzeugt eine Wechselspannung Trafo: Transformiert diese Spannung auf ca. 460V Kleine Leiterplatte: Entweder Gleichrichten und Buffer der Spannung oder Spannungsverdoppler
Thomas1234 schrieb: > Wo muss der Plus Pol des Elkos und wo muss der Minus Pol des Elkos > gelötet werden? Ganz einfach: Rot ist blau und plus ist minus. Der grüne und der gelbe sind praktisch derselbe, der Rest geht an Masse. Wenn es dann immer noch nicht geht: Jeder elektrische Fehler ist entweder Kurzschluss oder Unterbrechung jeweils mehr oder weniger stark. Hoffe, das hilft.
samma @ TO: wieviel Stromschläge hast du schon bekommen? Und die Fotos: sowas hab ich selbst zu Analog-Foto-Zeiten nicht hinbekommen.
Kommt mir vor wie ein Elektro-Kaleidoskop... wer's noch kennt. Alle Bauteile in eine Dose schmeißen und nach jedem mal schütteln kommt eine völlig neue elektronische Schaltung bei raus.
Ich hab keine Erfahrung im Betrieb mit einem Weidezaungerät, aber muss ein Pol der Hochspannung nicht an einen Hering (bekannt vom Zelten) der in der Erde steckt, angeschlossen werden? Wie soll denn sonst das liebe Vieh einen Stromschlag bekommen, wenn die mit der feuchten Schnauze den Draht berührt? Nur zur Vervollständigung: Thomas1234 schrieb: > TIP137 1 8338233TIP137 NPN > TIP132 1 902861TIP132 PNP Im Schaltplan Pfeile des 132 falsch gezeichnet. Foto und Bestückungsplan sind auch nicht stimmig. R5,6 sind als Widerstände gezeichnet, im Foto sind aber an der Stelle zwei weitere Halbleiter im T0-220 Gehäuse zu sehen. Was so ein fetter Elko in einer mit Gleichstrom gespeisten Schaltung machen soll, würde mich auch mal interessieren.

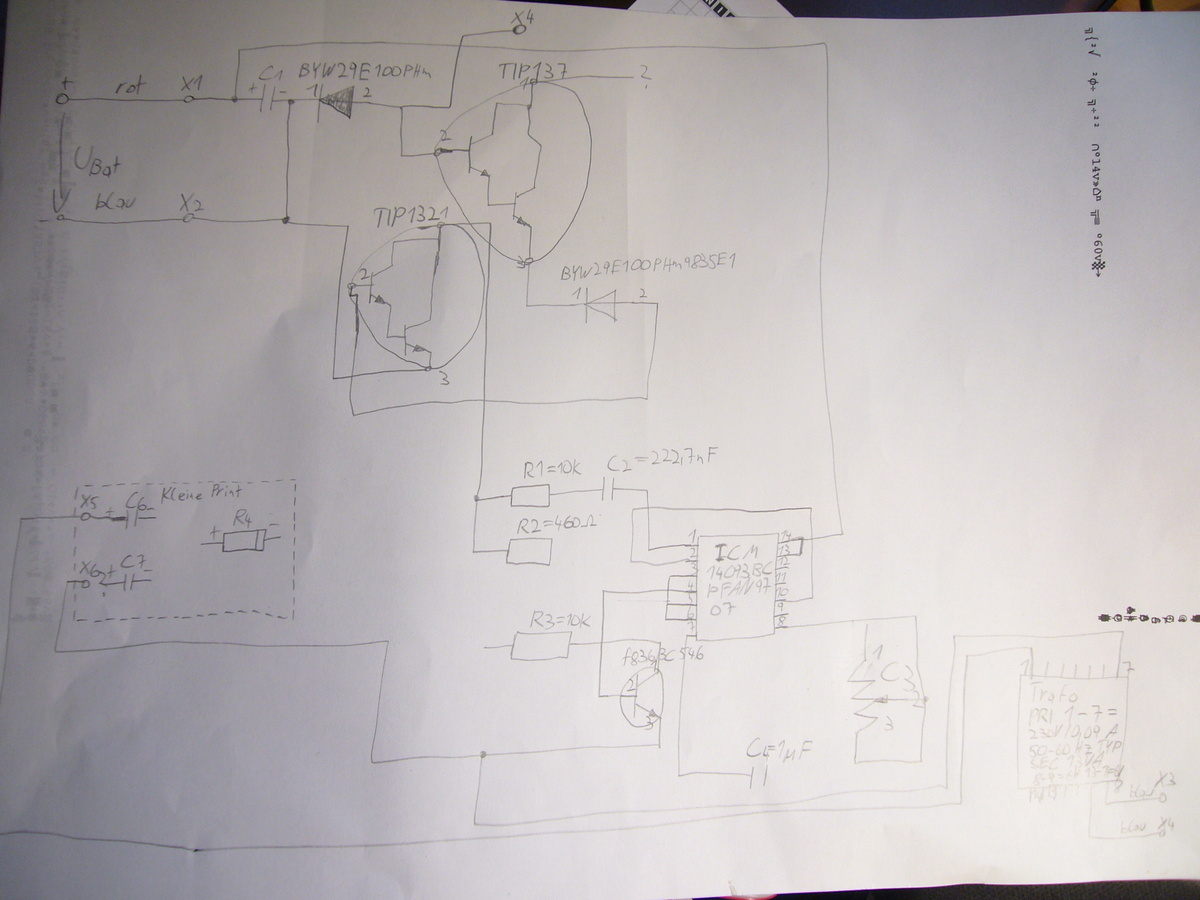

Ich ersuche euch aus den oben angeführten Bauteilen einen Schaltplan für ein Weidezaunladegerät zu schicken. Der Kondensator ist explodiert.
Und mit einem Schaltplan wird er wieder heil? Oder wie ist die Aufgabenstellung?
> Der Kondensator ist explodiert. Na dann wieder aufwickeln, draufspucken, zurück in die Büchse, etwas Klebeband und schon ist der wie neu. >>> <°)))o><
Thomas1234 schrieb: > Ich ersuche euch aus den oben angeführten Bauteilen einen Schaltplan für > ein Weidezaunladegerät zu schicken. Der Kondensator ist explodiert. Jemand verletzt? So was kann passieren, wenn man mit der Materie nicht vertraut ist. Aus deinen Bauteilen jetzt eine betriebssichere Schaltung zu entwickeln kostet viel Arbeit und Zeit, mit der Unsicherheit, dass überhaupt in den Griff zu bekommen. Die wird sich hier keiner machen. Das Forum liefert nur Hilfe zur Selbsthilfe, keine Gesamtlösungen. Die etwas dilettantische Bestückungsliste mit den überladenen Bauteilbezeichnungen und Bauteilen, die wertmäßig alles andere als üblich sind, machen eine Entwicklung der Schaltung nahezu unmöglich. Eine Schaltung für eine Weidezaungerät wurde schon mal im Forum behandelt. Siehe Link. Die 555 und die benötigten Bauteile sollten leicht und günstig beschaffbar sein. Conrad oder Reichelt sind eine Freunde. Die Transistoren in der Schaltung können durch den TIP137 aus der alten Schaltung ersetzt werden. Die Diode 4004 muss beibehalten werden. Beitrag "Prinzip Transistorzündung Weidezaungerät Impulsbetrieb/ Mosfetauswahl" Wie siehts denn mit deinen Lötkenntnissen aus? Messgeräte vorhanden und im Umgang erfahren? Wenn das allerdings alles Neuland für dich ist, wird das wahrscheinlich nichts werden, weil Grundkenntnisse fehlen. Dafür ist schon ein bisschen Erfahrung nötig. In dem Fall kann man dir nur raten sich im Bekanntenkreis jemanden zu suchen der schon Erfahrung hat.
Ben B. schrieb: >> Der Kondensator ist explodiert. > Na dann wieder aufwickeln, draufspucken, zurück in die Büchse, etwas > Klebeband und schon ist der wie neu. Das werde ich bei der nächsten Led-Lampe mal testen, allerdings waren da nur mehr Fasern zu sehen... Geht aber sicher auch mit Spucke, oder? Beitrag "Led-Lampe 8W/800Lm/3000K Elko geplatzt"
hinz schrieb: > Thomas1234 schrieb: >> Das ist das unvollständige Schaltbild > > Das ist ein sinnloses Gekritzel. ... und passt damit perfekt zur Ausgangsfrage. Old-Papa
Ashoka schrieb: > Wird dir Weidekuh am Kollektor angeschossen ? Nö, am Emitter, da ist doch der Pfeil! Old-Papa
Homo Neandertalensis schrieb: > Wir Neandertaler haben es schon immer gewusst.... Und ich möchte keine Jungfrau haben, schon gar nicht 72...
wenn es unbedingt die vorhandenen Bauteile sein sollen, um daraus einen Plan zu machen, die Zeit nimmt sich für Dich glaube ich keiner. aber Ich erlaube mir mal einen Link aus der Glasgugel einzufügen, der dazu geeignet ist, sich in die Materie einzuarbeiten. https://www.google.de/search?q=weidezaungenerator+schaltplan&client=ubuntu&channel=fs&biw=1280&bih=888&source=lnms&tbm=isch&sa=X&ved=0ahUKEwiy1P6PrKnNAhVHLcAKHTOXAt0Q_AUIBigB
Wirklich faszinierend im ersten Schaltplan sind die beiden Widerstände R2 und R3, die als OETA Version eingelötet werden müssen. Für alle die dies Akronym nie hatten: One End To Air == OETA Früher (tm) war das der sprichwörtliche "Siemens Lufthaken" in Schaltungen.
übrigens mal so allgemein zu Foto-Qualitäten: wenn Bilder nicht so aussehen würden wie unter Zeitdruck aus dem iranischen Atomprogramm herausgeschmuggelt, könnte man damit auch was anfangen. Sowas überhaupt hochzuladen birgt schon eine ziemliche Respektlosigkeit in sich.
▶ J-A von der H. schrieb: > Sowas überhaupt hochzuladen birgt schon eine ziemliche Respektlosigkeit > in sich. Wenn's dem nur wäre. Dann bestünde ja noch Hoffnung für die Menschheit :(
Ich suche einen Schaltplan um einen Weidezaun zu laden. Es können auch andere Bauteile sein als die ich hier online gestellt habe. Eingangsspannung ist ein Batterieladegerät mit 12V. Ich hoffe, es sendet mir jemand einen passenden Schaltplan, damit ich die Bauteile bestellen kann. Thomas 1234
Thomas1234 schrieb: > Ich suche einen Schaltplan um einen Weidezaun zu laden. Es können auch > andere Bauteile sein als die ich hier online gestellt habe. > Eingangsspannung ist ein Batterieladegerät mit 12V. > > Ich hoffe, es sendet mir jemand einen passenden Schaltplan, damit ich > die Bauteile bestellen kann. > > Thomas 1234 Liest du eigentlich auch mal die Beiträge hier? Auf Fragen, die man dir stellst, scheinst du gar nicht zu reagieren. In meinem letzten Post ist doch ein Link zu so einem Schaltplan. Mit ein wenig Grips kannst du dir über google-Bilder einen Schaltplan suchen. Damit hab ich den alten Thread auch gefunden. Wie stellst du dir denn das Zusenden als Gast vor? Eine Emailadresse hast du auch nicht angegeben und damit bist du praktisch nicht kontaktierbar. Wunder dauern etwas länger und auf Wunsch kann auch gehext werden.;-b
Thomas1234 schrieb: > 1 Widerstand 460Ohm +-5% Auch hier solltest du noch mal prüfen. Ein Widerstand mit einem Wert von 460Ω ist doch eher exotisch.
Lasst den Troll doch sterben! Was anderes als ein Troll kann das nicht sein. Old-Papa
Old P. schrieb: > Lasst den Troll doch sterben! > Was anderes als ein Troll kann das nicht sein. > > Old-Papa Die Hoffnung stirbt zu Letzt. Ich weiß auch nicht was so in machen Oberstübchen so vor geht. Wenn man was will, dann sollte man auch kommunizieren können. Ansonsten gebe ich dir recht und zieht sich einfach zurück.
nemesis... schrieb: > Liest du eigentlich auch mal die Beiträge hier? Auf Fragen, > die man dir stellst, scheinst du gar nicht zu reagieren. Was für widersinnige 2 Sätze ... :-D Gruß Jobst
Thomas1234 schrieb: > Ich suche einen Schaltplan um einen Weidezaun zu laden. Keine Ahnung, womit man einen Weidezaun so laden kann - aber sicher nicht mit einem Schaltplan. Falls Du kein Troll sein solltest (eher unwahrscheinlich) kaufe Dir einfach ein Weidezaungerät. https://www.agrargigant.de/weidezaun/weidezaun-elektrozaun/weidezaungeraete-zubehoer.html?gclid=Cj0KEQjw-YO7BRDwi6Stp7T296ABEiQAD6iWMWc4KLfvzyV52lkwG64nYAcNsUacj3HA7y_m_CgcqhQaAhin8P8HAQ
Dieter F. schrieb: > Falls Du kein Troll sein solltest Dann kann's nur ein Christ mit mehr Backen als Hirn sein! Wer sonnst lässt sich so Abwatschen (Backpfeifen, für nicht Bajuwaren).
> Wer sonnst lässt sich so Abwatschen Er liest den Text doch garnicht. Er wartet auf einen Schaltplan (ein Bild). > Lasst den Troll doch sterben! Ich finde den Thread amüsant.
Homo Neandertalensis schrieb: >> Wer sonnst lässt sich so Abwatschen > Er liest den Text doch garnicht. > Er wartet auf einen Schaltplan (ein Bild). > >> Lasst den Troll doch sterben! > Ich finde den Thread amüsant. Genau so ist es wohl. Der gute TO registriert doch offensichtlich weder Ratschläge noch Beschimpfungen. Entweder ist er wirklich mit so viel Ignoranz "gesegnet", oder (das glaube ich allmählich)... ...der gute Mann ist eingesperrt zwischen unzähligen Kühen in einer Hütte in der Mitte einer texanischen Koppel, und versucht sich per Hochspannung einen Ausweg zu bahnen. Und sein Vorgänger (McGyver´s Skelett in der linken Ecke hinter der Couch); ausweichsweise aber auch Jigsaw (?), hat ihm einen Autobatterielader, einen unvollständigen Weidezaun-Britzel-Bausatz, sowie einen unvollständig funktionierenden Internetzugang (nur hier das Forum Analog erreichbar) hinterlassen. Ich bin beinahe schon überzeugt von meiner Geschichte - klingt doch plausibel, nicht? ^^
>> Elko explodiert > Jemand verletzt? Jo, dem Elko geht's scheiße! > allerdings waren da nur mehr Fasern zu sehen... Die Faser-Variante (aka. Billigversion) muß gestopft werden. Geht genauso wie bei Opas Pfeife oder Muttis Joint. > Geht aber sicher auch mit Spucke, oder? Natürlich. Was anderes ist ab Werk auch nicht drin. >> Wird dir Weidekuh am Kollektor angeschossen ? > Angeschossen? Ja, vom platzenden Kondensator. > wenn Bilder nicht so aussehen würden wie unter Zeitdruck > aus dem iranischen Atomprogramm herausgeschmuggelt Besser gings nicht wegen der Strahlung. Die Iraner haben das mit der Abschirmung noch nicht so ganz raus. Ist ihnen aber auch egal, es geht nur um den großen Bumms.
Thomas1234 schrieb: > Hier sind die Fotos. hahaha, gut dass Du mal diese verschwommenen TO-220 Gehäuse über der Papp-Lochkarte gezeigt hast, jetzt ist mir der Schaltplan klar. Du hast Dir ein paar 3kV-Impulse am Weidezaun vom Nachbarn verdient, Obertroll.
Ich verwende folgenden Trafo: TrafoPR1 1-7 = 230V/0,09A 50-60Hz TYP SEC 1,3VA Eingangsspannung soll eine Autobatterie mit 12V sein. Die Ausgangsspannung soll einen Weidezaun laden. Welche Schaltung und Bauteile kann ich verwenden? Thomas1234
Thomas1234 schrieb: > Ich verwende folgenden Trafo: > TrafoPR1 1-7 = 230V/0,09A 50-60Hz TYP SEC 1,3VA Göttlich! > Eingangsspannung soll eine Autobatterie mit 12V sein. Die > Ausgangsspannung soll einen Weidezaun laden. Welche Schaltung und > Bauteile kann ich verwenden? Natürlich nur eine Schaltung die schaltet (ich würede die 42 nehmen);-). Ähh... und nur Bauteile die schalten, heißt ja nicht umsonst "Schaltung" Zu klären wäre auch, ob der Weidezaun aus Korbweide, Trauerweide oder gar Sebirischer Knotenweide besteht. Du müsstest C3 etwas anpassen. Am schlechtesten lässt sich die Knotenweide laden (wegen der Knoten), aber versuch es. Old-Papa
Ich krieg das mit 4 Bauteilen hin. Und auch noch so, dass da ein Gewitter gefahrlos drüber hinweg ziehen kann: Ein Relais, ein Widerstand, ein Kondensator und ein Trafo. Für den Takt nur 3 dieser Bauteile. Je nach Wahl des Kondensators ist doch recht unterschiedliche Takte machbar. Das ganze ist robust und so einfach, dass das auch besonders für norddeutsche Agrarökonomen (mit Glupschfingern) machbar und überschaubar ist.
Langsam kommt mir das hier vor wie ein HÜHNERSTALL! Ab und an kommt einer und wirft 'n paar Körner hin....
puuut putput putt O_°
> Ein Relais, ein Widerstand, ein Kondensator und ein Trafo. > > Für den Takt nur 3 dieser Bauteile. Dieser Text ist sinnlos, weil der TO Texte nicht liest. Er bat wiederholt um eine Schaltung (ein Bild). Ausserdem möchte er den Weidezaun laden, wie der Titel "Weidezaunladegerät" ja nahelegt. Der Weidezaundraht hat eine Kapazität gegen Erde. Das Ganze stellt also einen Kondensator dar. Kondensatoren kann man laden. Der TO möchte das tun. Dass Weidezaungeräte anders funktionieren, muss ihm erst mal jemand klarmachen. Aber bitteschön in Form von Bildern, Zeichnungen, Höhlenzeichnungen o.ä., weil der TO Texte nicht liest.
Wiesenfeger schrieb: > Philipp L. schrieb: >> Da hast du es. > > Eeeeendlich können wir den Zaun aufladen. Nein, das ist ja nur das Weidezaunaufladegerät. Was fehlt ist natürlich noch das Weidezaunaufladeaufladegerät und wir wissen immernoch nicht mit was der Weidezaun aufgeladen werden soll. Wenn der Weidezaun mit 12V aufgeladen werden soll und die aus einer Autobatterie kommen wird es schwierig. Wieviele Autobatterien bekommt man denn a) in das Weidezaunaufladeladegerät? 2) alternativ in den Weidezaun? III) zum Tanzen? Und soll es ein Ladegerät oder ein Aufladegerät sein? Statisch gesehen würde ich einen Weidezaun nicht mit 12V aufladen, der bricht zusammen. Ohne nachzurechnen sagt mir mein Gefühl das eine Autobatterie zu schwer ist. Soll es evtl. ein Beladegerät sein oder doch eher ein Umladegerät? ;-)
wenn wir aber mal ehrlich sind und die Kirche im Dorf lassen, wissen wir doch alle ganz genau, was der TO für'n Gerät gemeint hat, oder? Würde man täglich über jeden kleinen fachlichen Fehler so herziehen, käme man nicht weit im Leben.
▶ J-A von der H. schrieb: > wenn wir aber mal ehrlich sind und die Kirche im Dorf lassen, > wissen wir doch alle ganz genau, > was der TO für'n Gerät gemeint hat, oder? Ja - auch das er ein Troll ist u/o nicht in der Lage ist ein solches Gerät fachgerecht zu bauen. https://de.wikipedia.org/wiki/Elektrozaun Soll er eins kaufen - ist auch besser für seine Umwelt (Mensch und Tier).
Philipp L. schrieb: > Da hast du es. Ist dir schon aufgefallen das deine Schaltung über die Basis-Emitter-Strecke der Transistoren einen satten Kurzschluss macht? Da möchte ich beim einschalten aber nicht in der Nähe sein und gehört verboten. Die Schaltung ist ja schon vorsätzlich. Eine Freilaufdiode hast du auch vergessen, also nur Schrott. Und seit wann zeichnet man denn so ein Schaltung, quasi auf dem Kopf? Homo Neandertalensis schrieb: > Kondensatoren kann man laden. Spulen auch.
jetzt müssmer aber noch wissen, welcher Trafo das sein soll.
nemesis... schrieb: > Die Schaltung ist ja schon vorsätzlich. Na klar, das ist die Sicherheitsschaltung, damit sich keiner an der Hochspannung verletzen kann :)
Was habt ihr gegen Weidezaun aufladen? Zusammen mit dem Rückweg durch den Boden und der Luft dazwischen gibt das einen Kondensator. Jetzt sagt bloss nicht, dass man die nur laden kann, wenn sie angeschossen sind...
Nils S. schrieb: > Was habt ihr gegen Weidezaun aufladen? Das is ewiges Gelaufe und die Dinger sind sau schwer :(
nemesis... schrieb: > Ist dir schon aufgefallen das deine Schaltung über die > Basis-Emitter-Strecke der Transistoren einen satten > Kurzschluss macht? Da möchte ich beim einschalten > aber nicht in der Nähe sein und gehört verboten. > Die Schaltung ist ja schon vorsätzlich. > Eine Freilaufdiode hast du auch vergessen, > also nur Schrott. > > Und seit wann zeichnet man denn so ein Schaltung, quasi auf dem Kopf? Offensichtlich ist hier niemand in der Lage, eine Schaltung für ein funktionierendes Weidezaungerät zu entwickeln. Ist das ganze vielleicht ein Test des TO? Diejenigen, die sowas können, arbeiten wahrscheinlich in der Industrie und verdienen dort Millionen... ;-D
Homo Neandertalensis schrieb: > Ist das ganze vielleicht ein Test des TO? Lieber TO, du kannst uns so viel Testen wie du willst. Solange es lustig is und wir unsern Spaß haben :)
Ich habe auch einige Bauteile, sage aber nicht welche. Kann mir daraus jemand einen Schaltplan für ein perpetuum mobile liefern? Damit verdiene ich dann viele Geld und habe den ganzen Tag Zeit lustige Threads zu lesen, z.B. über Weidezaungeräte wo auch die Kühe was zu lachen haben :-) ...wenn sie nicht von explodierenden Kondensatoren getroffen werden.....
:
Bearbeitet durch User
nemesis... schrieb: > Philipp L. schrieb: >> Da hast du es. > > Ist dir schon aufgefallen das deine Schaltung über die > Basis-Emitter-Strecke der Transistoren einen satten ... Der Post war auch nicht so ganz ernst von mir gemeint.... ;-) Das Bild stammt von hier: http://dk5zm.darc.de/funk/hsg.htm
Philipp L. schrieb: > Der Post war auch nicht so ganz ernst von mir gemeint.... ;-) > > Das Bild stammt von hier: > http://dk5zm.darc.de/funk/hsg.htm Hab schon bessere Entschuldigungen gelesen. Ist ja dein Ruf.
Homo Neandertalensis schrieb: > Diejenigen, die sowas können, arbeiten wahrscheinlich in der Industrie > und verdienen dort Millionen... Aber stündlich.
nemesis... schrieb: >> Das Bild stammt von hier: >> http://dk5zm.darc.de/funk/hsg.htm Ein Spezialist am Werk, der weiß genau was er tut :D http://dk5zm.darc.de/funk/roro.jpg

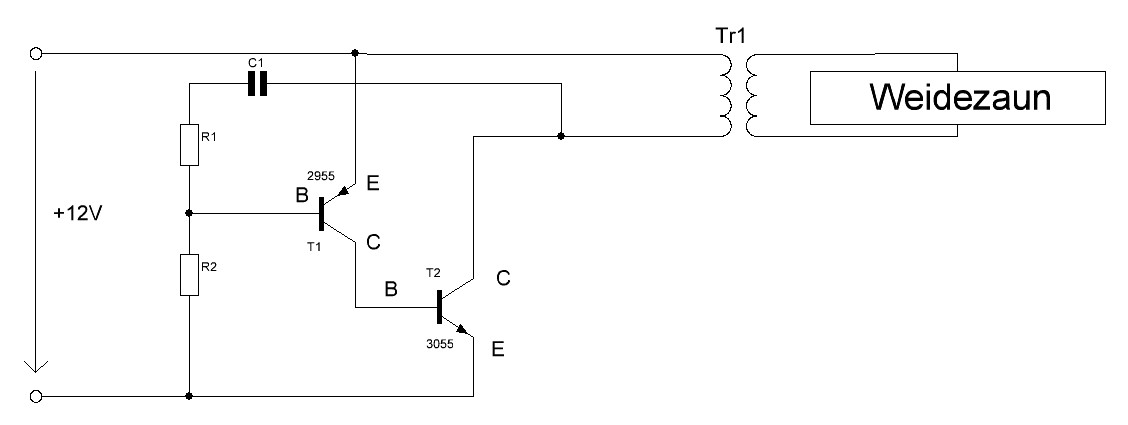

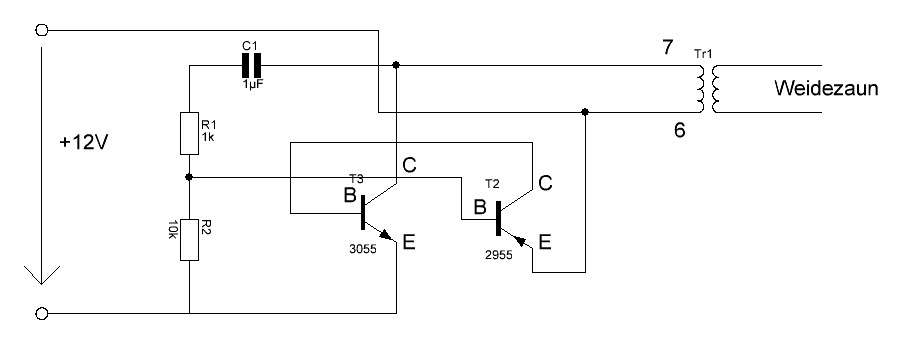

Philipp L. schrieb: > Das Bild stammt von hier: > http://dk5zm.darc.de/funk/hsg.htm Typen die ihr Amateurfunkrufzeichen als Internetnick nehmen sind sowieso schonmal verdächtig! Wenn die dann auch noch verwitterte Teile aus Ölheizungen und Autos ausbauen, auf ranzige Spanplatten schrauben und ans Niederspannungsnetz anschliessen gehört das auf jeden Fall hier rein und sollte vom TE nachgebaut werden. Ich schätze dabei die Lebenserwartung von "dk5zm" aber höher ein als die von "Thomas1234". :-/ Die Seite vom Hochspannungsfunke(nschläge)r ist schonmal gut, danke fürs teilen.
> Die Seite vom Hochspannungsfunke(nschläge)r ist schonmal gut, danke fürs > teilen. So langsam halten hier also doch Industrieschaltungen Einzug. Oder zumindest die Prototypen davon. ;-D Zündspule über Kondensator und Thyristor an 230V~. Oh weh. Hoffentlich nimmt der TO für den Kondensator jetzt nicht den noch verbliebenen 1000µ-Elko....
Hier findet man auch immer gute Schaltungen, um sich ordentlich weh zu tun: http://www.hcrs.at/ Vielleicht schon bekannt, vielleicht aber noch nicht jedem ... Gruß Jobst
Homo Neandertalensis schrieb: > So langsam halten hier also doch Industrieschaltungen Einzug. > Oder zumindest die Prototypen davon. > ;-D Jo, absolut. Hier kann sich Thomas noch ein paar Anregungen holen! https://www.youtube.com/watch?v=c7dV1PNPxAk :-D
Industriekenner schrieb: > Jo, absolut. Hier kann sich Thomas noch ein paar Anregungen holen! > Youtube-Video "Make an Industrial Grade Night Light" YMMD :D
Jobst M. schrieb: > Hier findet man auch immer gute Schaltungen, um sich ordentlich weh zu > tun: > http://www.hcrs.at/ > Vielleicht schon bekannt, vielleicht aber noch nicht jedem ... Mir noch nicht, ich habe gerade als ich die Typen neben der Teslaspule auf der Startseite und dann die Rubriken "Physik, Esoterik, Elektrotechnik" gesehen hatte, zu auffällig geschmunzelt. Wirklich vom Feinsten! Inklusive Kevin- ... äh Kelvin-Generator.
Industriekenner schrieb im Beitrag #4616038 > > Jo, absolut. Hier kann sich Thomas noch ein paar Anregungen holen! > https://www.youtube.com/watch?v=c7dV1PNPxAk Den Typen habe ich an anderer Stelle auch schon gefunden. Allerdings scheint er das genial zu faken bzw. er weiß genau was gleich passiert. Old-Papa
Homo Neandertalensis schrieb: > Offensichtlich ist hier niemand in der Lage, eine Schaltung für ein > funktionierendes Weidezaungerät zu entwickeln. In der Lage schon, aber mit der Auflage die Stückliste zu nutzen und dann noch ohne das man davon was hat, eher unattraktiv. Gute Ratschläge für die Selbsthilfe sind dagegen vertretbar.
Mein Trafo hat am PIN15 keinen Anschluss. Ich habe folgendnen Trafo: PRI 1-7=230V/0,09A 50-60Hz Typ SEC 13VA 8-9=6V 13-14=6V Sonst gefällt mir die Schaltung gut. Thomas1234
Du mußt auch auf die richtige Polung achten. Wenn man die Kuh am Weidezaun falsch polt, wird die Milch im Euter sauer. Herrlich... kommt mir vor wie wir brauchen Druckluft, zum Hühner durchblasen.
Lieber TO, sei doch so nett, und lies das, und verinnerliche es. Thomas1234 schrieb: > Mein Trafo hat am PIN15 keinen Anschluss. Meiner auch nicht. (ha, ha...) Es ist so: Ernstgemeinte Tipps an Dich, um sowas erfolgreich zu bauen, würden nach Deinem Verscheiden vom Anwalt Deiner Eltern mit Sicherheit als "fahrlässige Sterbehilfe" ausgelegt. (Und auch wenn nicht, wäre ich so oder so ungern Schuld daran.) Ich fürchte, dieser Gedanke beschäftigt ebenfalls viele der anderen User hier, teils "versteckt" hinter abstrakt gestalteten Scherzchen. Wenn Du wirklich Interesse an Elektronik-Bastelei hast, mußt Du anders vorgehen. Normalerweise macht man sich mit den Grundlagen mindestens ein wenig, besser ein wenig mehr, vertraut, bevor man etwas - egal was - baut. Und zwar, um überhaupt Erfolgsaussichten im 2stelligen Prozentbereich zu haben... (Was bestimmt einige - manchmal nicht billige - Bauteile am Leben läßt, einem aber auch viel Frust erspart.) Es gibt aber einen wichtig(st)en Punkt zu bedenken: Projekte nur mit ungefährlicher Kleinspannung kann man auch als völlig Ahnungsloser versuchen - da sterben ja höchstens Bauteile. Aber Hochspannung-erzeugende Schaltungen kosten einen im Fall der Fälle (der ahnungslos sehr wahrscheinlich ist) halt etwas mehr als nur das Geld für die Teile. Wollte ich nur mal geschrieben haben. Nicht, daß noch jemand denkt, wir User hier reagieren aus Bösartigkeit/Gleichgültigkeit so. MfG
ich finde das Thema Weidezaun anders herum betrachtet eigentlich viel interessanter: Ich hab 'nen Weidezaun und was kommt dabei "heraus"? sprich: klemm den mal an die Antenne eines Radios. Natürlich in Absprache mit dem Bauern und nach Abklemmen des daran angeschlossenen "Signalgenerators". BTW: Wie "misst" man die Spannungsfreiheit eines Weidezauns? nimm einen frischen Grashalm und halte den an den Zaun. ab ca 5cm Abstand zwischen Fingern und Zaun, der durch den Grashalm als Widerstand überbrückt wird, merkt man ganz leicht ein "Zippen". Und je kürzer die "Leiterbahn" wird, desto stärker wird das Zippen. Echte Kerle fassen den Draht natürlich direkt an ;)
> Echte Kerle fassen den Draht natürlich direkt an ;)
Das wäre allerdings bei der - konstruktiv grauslichen -
oben geposteten Schaltung nicht zu empfehlen.
Dabei handelt es sich ja nicht um ein Weidezaungerät,
welches ca. 1 mal pro Sekunde einen Puls abgibt,
sondern um eine Art elektrischer Stuhl.
Wobei man sich im Falle der Kuh die 4 Holzbeine sparen kann.
Hat die Kuh ihre Zunge um den Draht geschlungen,
kommt sie nicht mehr davon los.
Es sei denn, sie lernt noch schnell fliegen.
Dasselbe gilt auch für den echten Kerl.
:-D
och die Kuh fliegt bei dem Ding nach Drahtkontakt nach hinten weg. mehr sogar als ein Mensch. Thema Schrittweite, Anzahl der Beine. von wegen Parallelschaltung und so ;)
▶ J-A von der H. schrieb: > och die Kuh fliegt bei dem Ding nach Drahtkontakt nach hinten weg. > von wegen Parallelschaltung und so ;) Das hatte ich mir auch gedacht, verhalten sich die Beine der Kuh in Parallelschaltung so wie Induktivitäten? Also, so dass sie mit geschlossenen Augen weniger Last hat?
Ich finde keinen 3055er pnp transistor. Das Schatzeichen ist aber ein npn -Transistor. Ist der Pfeil falsch eingezeichnet? Thomas1234
Homo Neandertalensis schrieb: >> Echte Kerle fassen den Draht natürlich direkt an ;) > > Das wäre allerdings bei der - konstruktiv grauslichen - > oben geposteten Schaltung nicht zu empfehlen. Auch bei neueren Weidezaungräten nicht zu empfehlen. Diese messen den abgeleiteten Strom und erhöhen dadurch die abgegebene Spannung bis zum Beispiel den Draht berührende Grashalme abgebrannt werden. Es gibt auch Vorschriften zu Weidezaungeräten. Der Impulsabstand muss mehr als eine Sekunde betragen. Die Impulsenergie im 500 Ohm-Anteil der Standardlast darf nicht größer als 5 Joule sein. Hier gibt es mehr Infos zu Elektrozäunen. http://www.lla-bayreuth.de/files/4_Bezirkslehrgut/Vortrag_BayreuthHerkert11o62010.pdf Thomas1234 schrieb: > Ich finde keinen 3055er pnp transistor. Das Schatzeichen ist aber ein > npn -Transistor. Ist der Pfeil falsch eingezeichnet? Es ist nichts falsch gezeichnet. Nur die Zeichnung ist kopfüber gezeichnet. Normalerweise wird die Negative Spannungsführung unten gezeichnet. Der 2955 ist ein pnp Transistor Der 3055 ist ein npn Transistor
Kurt A. schrieb: > Thomas1234 schrieb: >> Ich finde keinen 3055er pnp transistor. Das Schatzeichen ist aber ein >> npn -Transistor. Ist der Pfeil falsch eingezeichnet? > > Es ist nichts falsch gezeichnet. Nur die Zeichnung ist kopfüber > gezeichnet. Normalerweise wird die Negative Spannungsführung unten > gezeichnet. > Der 2955 ist ein pnp Transistor > Der 3055 ist ein npn Transistor Der TO will doch wohl nicht DIE Schaltung aufbauen? Dann würde ich die Transistoren aber im 100er Pack kaufen, denn die sterben in der Schaltung schneller als die Fliegen. Er sollte sich lieber ein ungefährlicheres Hobby suchen. Bei dem Verständnis wird das nie was. Die Moderatoren sollten langsam den Thread dicht machen, weil es zu nichts mehr führt.
nemesis... schrieb: > Er sollte sich lieber ein > ungefährlicheres Hobby suchen. Hat er doch: Trollen. > Bei dem Verständnis wird das nie was. Mir scheint er kein Amateur zu sein, als Troll.
nemesis... schrieb: > Die Moderatoren sollten langsam den Thread dicht machen, weil es zu > nichts mehr führt. YMMD :D^10
> Der TO will doch wohl nicht DIE Schaltung aufbauen? Dann würde ich > die Transistoren aber im 100er Pack kaufen, denn die sterben in der > Schaltung schneller als die Fliegen. Was ist besser geeignet, jemanden, der nicht zuhören oder lernen will, durch Fehlfunktion zu frustrieren? Vom Experten für den Experten. Passt doch.
Angehängte Dateien:
-
25 KB
Den Widerstand mit 10kOhm und 1kOhm habe ich zuhause. Einen Kondensator mit einer Kapazität von 1µF habe ich Zuhause. Auf dem Kondensator steht nicht drauf welche Spannung er aushält. Als Transistoren habe ich vor folgende zu bestellen: T3: Bipolarer Transistor TIP3055 NPN 60 V 15 A 3 MHz, HFE:5, TO-247 3-Pin T2: Bipolarer Transistor TIP2955 PNP 60 V 15 A 3 MHz, HFE:5, TO-247 3-Pin R1: 1kOhm R2: 10kOhm C1: 1µF Tr1: TrafoPR1 1-7 = 230V/0,09A 50-60Hz TYP SEC 1,3VA 8-9 = 6V 13-14 = 6V +12V: Autobatterieladegerät Wenn die Schaltung passt, würde ich die Transistoren bestellen. Der Trafo nur an den Nummern 1, 2, 7, 8, 9, 13, 14 Lötanschlüsse. Ich habe den Schaltplan von Philip L wie im übernommen. Ist die Schaltung richtig? Ist der Anschluss auf dem Trafo mit den PINs 6 und 7 richtig eingezeichnet? Thomas1234
jetzt bei "permenent-Gewitter-Witterung" lädt sich das Ding auch von alleine auf :D
Ich kann die Seriennummer der Diode nicht lesen. Wie kann ich feststellen, welche Diode es ist? Thomas1234
Ich habe die Kapazitäten von einigen Kondensatoren mit einem Kapazitätsmessgerät ermittelt. Bei den folgenden Kondensatoren 1 Einstellbarer Kondensator 64W 500K-K 9818 1 Einstellbarer Kondensator 64W 10K-K 9818 habe ich die Beschriftung gelesen. Thomas1234
Ach komm..... jetz wirds aber langweilig. Denk dir mal was Neues aus, immer wieder der selbe Gag :(
Genau, such dir ein Hobby, das deinem Intellekt entspricht. Thomas1234 schrieb: > Ich habe den Schaltplan von Philip L wie im übernommen. Ist die > Schaltung richtig? Ist der Anschluss auf dem Trafo mit den PINs 6 und 7 > richtig eingezeichnet? Peng!!! Mehr passiert da nicht. ;-b
Thomas1234 schrieb: > Ich habe den Schaltplan von Philip L wie im übernommen. Ist die > Schaltung richtig? Ist der Anschluss auf dem Trafo mit den PINs 6 und 7 > richtig eingezeichnet? INFO: Der Schaltplan ist erstens nicht von mir (!!!) und zweitens hab ich den als "Gegentroll-Maßnahme" gepostet. Anscheinend hast Du ja alles anderen Beiträge von mir überlesen. ;-)
Angehängte Dateien:
-
32 KB
Kann bitte jemand überprüfen, ob ich die Schaltung von Philipp richtig gezeichnet habe? R1=1kOhm R2=10kOhm C1=1µF Tr1: TrafoPR1 1-7 = 230V/0,09A 50-60Hz TYP SEC 1,3VA 8-9 = 6V 13-14 = 6V Muss ich die Transistoren auf ein Kühlblech montieren? Thomas1234
Wozu? Die wird sowieso nicht funktionieren, weil das Schaltungsdesign Quatsch ist.
Sowas ist doch gut geeignet, um sich auch gleich den NE555 Timerbaustein zu Gemüte zu führen. nimm also einen 555-Timer, generiere damit die nötigen Impulse. mit 'nem 555 aber am besten einen MOSFET als Transistor nehmen. als Kontrolle kann man eine LED an den Ausgang des 555 hängen. wenn die Schaltung dann im gewünschten "Weidezaun-Takt" arbeitet, sollte die LED ebenso blinken. so alle 1,5sek kurz aufblitzen. Schaltungsbeispiele dazu gibts so oft im Web, sodass ich hier keine anfügen muss. mit so etwas hat man sich dann zu 98% dann auch einen Wandler gebaut, mit dem man in weitere Hochspannungsversuche oder DCDC-Wandler etcpp einsteigen kann.
▶ J-A von der H. schrieb: > Sowas ist doch gut geeignet, > um sich auch gleich den NE555 Timerbaustein zu Gemüte zu führen. warum NE? der TLC555 ist CMOS und kann größere Zeitkonstanten.
ich bin halt im Gestern stehengeblieben ;)
Thomas1234 schrieb: > Ich kann die Seriennummer der Diode nicht lesen. Wie kann ich > feststellen, welche Diode es ist? > > Thomas1234 Hier die Schrittweise Lösung: 1) Rufe im Browser http://www.aliexpress.com/ auf 2) Suche dort nach "LCR-T4" 3) Klicke auf das erste Suchergebnis bei dem auch "free shipping" steht 4) Klicke auf "Buy Now" 5) Bezahlen, Bestellvorgang abschliessen 6) Wenn das Teil bei Dir angekommen ist untersuche die Diode damit 7) Wieder hier weiterposten
Thomas1234 schrieb: > Kann bitte jemand überprüfen, ob ich die Schaltung von Philipp richtig > gezeichnet habe? Die Schaltung ist super, noch besser klappt es wenn Du alles zwischen Trafo und Spannungsklemmen weglässt, sollte genauso funktionieren.
Thomas1234 schrieb: > Weidezaun2.JPG Ganz wichtig ist bei dieser Schaltung, dass der Weidezaun wie im Plan auch an beiden Enden mit dem Gerät verbunden wird! Gruß Jobst
Um nochmals zu den Jungfrauen zurück zu kommen. Was soll ich mit 72 Jungfrauen? Ich nehme lieber eine erfahrene die weiß wo die Glückshormone ausgeschüttelt werden. :-) Der Weidezaun- Auflader ist hinfällig, weil die Kühe mittlerweile abgehauen sind. Die einzige die nun noch daran fassen könnte, ist die Zensi die die Kühe sucht. Apropro: Könnte man nicht einen Fluxkompensator anschließen? Ich bin der Meinung bei Marty Mc Fly hätte das auch funktioniert.
Jörg P. R. schrieb: > Was soll ich mit 72 Jungfrauen? Oh man... hier gibt's NUR 70!!! Jörg P. R. schrieb: > Apropro: Könnte man nicht einen Fluxkompensator anschließen? Ist doch schon in meinem (sry) Plan eingebaut! Leider hat's ihn nur in den nächsten Thread gebeament :(
Jörg P. R. schrieb: > Um nochmals zu den Jungfrauen zurück zu kommen. > Was soll ich mit 72 Jungfrauen? Ich nehme lieber eine erfahrene die weiß > wo die Glückshormone ausgeschüttelt werden. :-) > Eine Jungfrau mit Erfahrung - hmmm, tja, ok - viel Spass beim suchen ;-) walta
Walta S. schrieb: > Eine Jungfrau mit Erfahrung - hmmm, tja, ok - viel Spass beim suchen ;-) Noch nie auf'm Dorf gewesen wa :)
>Weidezaunladegerät
-könnte man wahrscheinlich auch hinkriegen.
Und das auch noch ziemlich einfach.
man klemmt einen Kondensator an den Zaun und lässt den Kondi aufladen.
=Lade"gerät".
;)
Walta S. schrieb: > Ach so, als Jungfrau gilt wer noch kein lediges Kind hat :-) Ne ne, Jungfrauen, so im physikalischensinn, sind die auf alle fälle noch. Denk mal nach... o. fehlt da Dir, die Erfahrung/Phantasie ;) Phantasie brauchen die Mädels allerdings keine, gib genug Anschauungsmaterial!
Teo D. schrieb: > Ne ne, Jungfrauen, so im physikalischensinn, sind die auf alle fälle > noch. Als neuer, ungebrauchter Transi ist man ein jungfräulicher Transi, aber es gibt irgendwann mal den Einen, der ihn entjungfert und so auch zu seinem Tod beitragen kann...
Teo D. schrieb: > so im physikalischensinn Fehlt da nicht ggf. ein ganz kleines Stückchen Haut? Da hilft auch keine Phantasie :-)
Dieter F. schrieb: > Fehlt da nicht ggf. ein ganz kleines Stückchen Haut? Eher ein wenig Si-Kristall...
>Weidezaunladegerät Hat schon jemand optimale Ladekurven oder -Algos gemacht, oder kann darauf verweisen? Eventuell lässt sich davon was herleiten, und der TO kann ganz viele Joachim B. schrieb: > TLC555, größere Zeitkonstanten Timer gezielt zusammenschalten. Der IC wurde ja bereits empfohlen... >> Woran erkennt man, dass er voll ist? > Wenn die Kühe voll sind und gemolken werden wollen? TO: Falls es nun wirklich um Kühe geht, kannst du mit der richtigen "weißen Milch-Resonanz" direkt Sahne aus den Eutern rauschen lassen. Am besten Kuh Betriebsdruck- und Temperatur in den Testphasen im Auge behalten. Jobst M. schrieb: > Ganz wichtig ist bei dieser Schaltung, dass der Weidezaun wie im Plan > auch an beiden Enden mit dem Gerät verbunden wird! Old P. schrieb: > Zu klären wäre auch, ob der Weidezaun aus Korbweide, Trauerweide oder > gar Sebirischer Knotenweide besteht. Außerdem sollte man alle "Mittenanzapfungen" des Zauns beachten! Nicht dass du noch Balancieren musst. Moderne Zäune brauchen das vielleicht. Niemand will, dass dir die ganze Weide samt Kühe beim Laden um die Ohren fliegt. Aber rede doch mal mit dem Bauern (usw) vielleicht ist das ja sogar ein guter passiver Nebeneffekt - ihr könntet das sogar mit dem Thomas1234 schrieb: > 1 Einstellbarer Kondensator 64W 10K-K 9818 fein justieren - also Stufe 1 bis 5 o.ä. beschriften. 1, Ungeziefer vernichten 2, Trockenes Heu, 3, gegartes Kuh Fleisch, 4, neues "nacktes" Ackerland schaffen... 5, untested Für Stufe größer als 4 reicht es ja "erstmal", wenn deine Schaltung nur einmalig funktioniert, also nur "einen einzigen Tackt" macht. Fertig. Deine Erfahrungen mit dem Elko müssten ja eigentlich ausreichen, um dir zumindest ein Bild davon machen zu können. Falls was schief geht, weißt du ja schon was zu tun ist: Ben B. schrieb: > Na dann wieder aufwickeln, draufspucken, zurück in die Büchse, etwas > Klebeband und schon ist ... wie neu. Homo Neandertalensis schrieb: > Diejenigen, die sowas können, arbeiten wahrscheinlich in der Industrie > und verdienen dort Millionen... Habe gleich mehrere Marktlücken entdeckt! Wie du dass nun alles genau zusammenbaust, steht in einigen anderen Threads (wurde ja auch schon zum Teil verlinkt), sie müssten nur möglichst oft das Wort "Troll" enthalten. - Einfach die Suche benutzen! Ich darf keine genauen Bauanleitungen mehr in dieser Art schreiben. Alles im Allem: Sorry !!! tsx
:
Bearbeitet durch User
