Hallo Forenmitglieder,

ich möchte mir eine Nixie-Uhr bauen. Dabei möchte ich zum ersten Mal ein
Circuitboard herstellen, habe damit also noch keine Erfahrung.

Erstmal zur Uhr:
Ich habe IN-14 Nixie Röhren.
Die Zeit soll von DCF77 abgefangen werden.
Auf dem Circuitboard befindet sich ein 12->180V Step-Up.
Die Röhren werden über einen Atmega328P kontrolliert, an welchem
Schieberegister hängen, an welchen sich die Transitoren befinden die die
180V auf die Röhren schalten.
Ich möchte nicht multiplexen.
Die Uhrzeit soll in einer RTC gespeichert werden.
Programmieren will ich sie mit der Arduino IDE.

Nun meine Fragen:
1.) Auf dem Board befindet sich eine 220V Leitung die zur Sicherheit 1mm
Abstand von anderen Leiterbahnen hat. Ebenso das GND Signal. (In der
Hoffnung dass es mir dann nicht um die Ohren fliegt :) )
Hierzu meine Frage: Ist das ausreichend?

2.) Ich habe im Anhang einen Schaltplan für mein Board sowie das
Boardlayout hinzugefügt. Ist die Beschaltung des Atmega328 korrekt? (Im
Schaltplan ein 128)
Ich habe es bisher nur auf dem Breadboard eingesteckt und erfolgreich
den Arduino Bootloader auf dem Chip installiert. Da ich jedoch keinen
TTL-Converter zur Hand hatte konnte ich das programmieren noch nicht
testen.

3.) Würdet ihr noch was an Beschaltung zum Atmega hinzufügen?

4.) Welche Methode würdet ihr empfehlen zum Ätzen? Mit Fotoplatine oder
Tonertransfer? Ich habe ja viele Vias drin, die müssen sich am Ende ja
decken. Wie macht man das am besten?

Ich hatte überlegt dass ich Fotolackplatinen nehme und dann meine
Vorlage drauf fixiere und noch vor dem Belichten die Vias schon bohre,
damit ich dann auf der anderen Seite sehe wo sie sind und dann mit den
Vias auf der Rückseite in Deckung bringen kann. Erst dann habe ich vor
zu Belichten und zu Entwickeln/Ätzen.

Was hält ihr von der Idee?


5.) Ich habe aus unterschiedlichen Quellen unterschiedliche
Informationen herausgelesen wie viele Schieberegister (74HC595) sich an
einen Arduino Ketten lassen. Einer sagte nach 5 ist Schluss andere
Quellen sagen bis zu 50. Ich will 8 Stück verwenden. Geht das? Habe
bisher nur die Verkettung von zweien erfoglreich getestet.

6.) Wie läuft in Service Programmieren ab? Kann man einfach Rx und Tx
Vcc und GND verbinden und dann mit der Arduino IDE den Code hochladen?

Vielen Dank für das durchlesen und euren Rat.

Liebe Grüße,
Crackm4n

Autor: Michael U. (amiga)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hallo,

ich vermisse Basiswiderständen an den Transistoren.
Falls das wirklich 74LS595 sein sollen, kann man die zwar so mißhandeln,
wirkluch gut ist das aber nicht und wenn es HC oder HCT Typen sind. lebt
das so nicht lange.

Man kann TPIC6B595 als Schieberegister nehmen und die kathoden direkt
mit deren Ausgängen steuern, ohne die Transitoren.
Ein Mega328 hat keine Probleme, 8 davon anzusteuern.
Mein Bekannter hat so inzwischen einen Uhrenladen, mit iN-14, IN-12 und
noch 2 anderen Typen.

2 der Uhren haben nur einen ESP8266 als CPU, uhrzeit sowieso pber
WLAN/NTP.
Einen DCF77-Empfänger in der Nähe der Röhrenuhr zu betreiben ist ohnehin
nahezu aussichtslos, stelle Dich auf einen abgesetzten Empfänger ein.

Wozu eine RTC? Ein Mega328 mit Quarz ist ausreichend genau, wenn man
wenigstens einam am Tag DCF77 bekommt, auch für die Sekunden.
Man kann auch einen der 22p am Quarz durche inen 10/40pF Trimmer estzen
und in mühsamer Kleinarbeit über Wochen noch Ganggenauigkeit rausholen.

Gruß aus Berlin
Michael

Autor: egberto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich fange einfach mal an, da gibt es noch einiges zu korrigieren/zu
verbessern:

!!!!! - lass das mit den 220 V auf der Platine - nimm ein
Steckernetzteil, da bist du auf der sicheren Seite !!!!!!

- an den Transistoren an den Röhren fehlen die Basiswiderstände
- deine Leiterzüge sind zu dünn, freien Raum füllt man mit einer
Massefläche

Grüße,

egberto

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Peter Z. (crackm4n)

>Auf dem Circuitboard befindet sich ein 12->180V Step-Up.

Warum steht dann im Schaltplan 220V?

>1.) Auf dem Board befindet sich eine 220V Leitung die zur Sicherheit 1mm
>Abstand von anderen Leiterbahnen hat. Ebenso das GND Signal. (In der
>Hoffnung dass es mir dann nicht um die Ohren fliegt :) )
>Hierzu meine Frage: Ist das ausreichend?

Ja.

>2.) Ich habe im Anhang einen Schaltplan für mein Board sowie das
>Boardlayout hinzugefügt. Ist die Beschaltung des Atmega328 korrekt? (Im
>Schaltplan ein 128)

Nein.

Es fehlen die Entkoppelkondensatoren mit 100nF.

https://www.mikrocontroller.net/articles/Kondensat...

AREF bleibt frei.
C3 gehört an U$1/VCC und NICHT IPK.
C2 ist viel zu groß, dort gehört im Normalfall gar kein Kondensator hin

Beitrag "Re: Stepup 180V - sackt völlig zusammen"

Deine Schieberegister brauchen auch Entkoppelkondensatoren.
Es fehlen die Werte von vielen Bauteilen.
Für deine Transitoren fehlt der Basiswiderstand!!!

Beitrag "[V] Nixiuhr zu verkaufen"

Den Schaltplan kann man auch schöner zeichnen.

Schaltplan richtig zeichnen

+5V und GND Symbole benutzen
Leitungen sauberer führen

>Ich habe es bisher nur auf dem Breadboard eingesteckt und erfolgreich
>den Arduino Bootloader auf dem Chip installiert. Da ich jedoch keinen
>TTL-Converter zur Hand hatte konnte ich das programmieren noch nicht
>testen.

Dann nimm einen ECHTEN Arduino, den muss man nur an den USB anstecken!
Die paar Euro hat auch ein armer Bastler.

>4.) Welche Methode würdet ihr empfehlen zum Ätzen? Mit Fotoplatine oder
>Tonertransfer? Ich habe ja viele Vias drin, die müssen sich am Ende ja
>decken. Wie macht man das am besten?

Viele Wege führen nach ROM. Alle funktionieren brauchbar.

>Ich hatte überlegt dass ich Fotolackplatinen nehme und dann meine
>Vorlage drauf fixiere und noch vor dem Belichten die Vias schon bohre,

Nein. Man bohrt bestebfalls 1 Löcher am Rand und diagonal, damit kann
man die Folien sehr passgenau ausrichten. Aber selbst das braucht man
nicht. Man kann die Folien auch passgenau wie eine Tasche übereinander
kleben und dann die Platine reinstecken.

>5.) Ich habe aus unterschiedlichen Quellen unterschiedliche
>Informationen herausgelesen wie viele Schieberegister (74HC595) sich an
>einen Arduino Ketten lassen. Einer sagte nach 5 ist Schluss andere
>Quellen sagen bis zu 50. Ich will 8 Stück verwenden. Geht das?

Ja.

>6.) Wie läuft in Service Programmieren ab? Kann man einfach Rx und Tx
>Vcc und GND verbinden und dann mit der Arduino IDE den Code hochladen?

Nimm einen steckbretttauglichen Arduino ala Nano, Micro etc!

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  egberto (Gast)


>!!!!! - lass das mit den 220 V auf der Platine - nimm ein
>Steckernetzteil, da bist du auf der sicheren Seite !!!!!!

Hat er doch, die 220V kommen NICHT aus der Steckdose!

Autor: Heinzz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Da gabs doch mal eine Schaltung mit ULN2003 als Treiber und einer Z
Diode an COM.
Müsstest mall danach gurgeln.
ULN2003 sind doch billiger, als die rusischen Teriber/Decoder.

Autor: Heinzz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Heinzz (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Yassin R. (crackm4n)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank erstmal für die ganzen Antworten. Ihr seid ja echt flott ;)

Also an Michael erstmal:
> ich vermisse Basiswiderständen an den Transistoren.

Danke, die habe ich vergessen!

> Falls das wirklich 74LS595 sein sollen, kann man die zwar so mißhandeln,
> wirkluch gut ist das aber nicht und wenn es HC oder HCT Typen sind. lebt
> das so nicht lange.

Aus welchem Grund? Ich habe die 74HC's, halten die nicht viele Zyklen
aus?

> Man kann TPIC6B595 als Schieberegister nehmen und die kathoden direkt
> mit deren Ausgängen steuern, ohne die Transitoren.
> Ein Mega328 hat keine Probleme, 8 davon anzusteuern.
> Mein Bekannter hat so inzwischen einen Uhrenladen, mit iN-14, IN-12 und
> noch 2 anderen Typen.

Danke, guter Tip! Da ich die Vorwiderstände an den Transistoren
vergessen habe würde das Verkabeln in einem Massiven Chaos mit noch mehr
Vias enden, da kommt mir das sehr gelegen. Nur lese ich das die Register
eine Drain to Source Voltage von max. 50V haben. Heißt dass das ich
maximal 50V damit schalten kann?

> 2 der Uhren haben nur einen ESP8266 als CPU, uhrzeit sowieso pber
> WLAN/NTP.
> Einen DCF77-Empfänger in der Nähe der Röhrenuhr zu betreiben ist ohnehin
> nahezu aussichtslos, stelle Dich auf einen abgesetzten Empfänger ein.

Ich wollte unabhängig vom Wlan sein damit die theoretisch überall in
Europa funktioniert. Ich glaube ich werde es einfach Versuchen, oder
meinst du das ist komplett Hoffnungslos? Hätte erwartet da alles mit
Gleichstrom funktioniert dass da nicht all zu viel Interferenz entstehen
kann.. Ansonsten hätte ich auch einen externen DCF77 Empfänger wenn
alles schief läuft.

> Wozu eine RTC? Ein Mega328 mit Quarz ist ausreichend genau, wenn man
> wenigstens einam am Tag DCF77 bekommt, auch für die Sekunden.
> Man kann auch einen der 22p am Quarz durche inen 10/40pF Trimmer estzen
> und in mühsamer Kleinarbeit über Wochen noch Ganggenauigkeit rausholen.

Als Backup, falls das DCF77 Signal nicht ermittelt werden kann.

egberto schrieb:
> !!!!! - lass das mit den 220 V auf der Platine - nimm ein
> Steckernetzteil, da bist du auf der sicheren Seite !!!!!!

Entschuldigung, auf dem Board befindet sich nirgends 220V nur die 180V
aus dem Stepup, das war ein überbleibsel ;)

Falk B. schrieb:
> Es fehlen die Entkoppelkondensatoren mit 100nF.
>
> https://www.mikrocontroller.net/articles/Kondensat...
>
> AREF bleibt frei.
> C3 gehört an U$1/VCC und NICHT IPK.
> C2 ist viel zu groß, dort gehört im Normalfall gar kein Kondensator hin

Danke ich werde den Schaltplan nochmal überarbeiten, trage einige Werte
nach und verschönern und melde mich dann nochmal zu Wort ;)

Falk B. schrieb:
> Man kann die Folien auch passgenau wie eine Tasche übereinander
> kleben und dann die Platine reinstecken.

Danke, guter Tipp!


Heinzz schrieb:
> Die Seite kennst?
> https://threeneurons.wordpress.com/nixie-power-supply/

Danke Heinz, der ganze Stepup stammt aus einem Kit was ich mir aus der
Bucht zugelegt habe ;) Habe den auf dem Breadboard schon getestet, der
funktioniert zufriedenstellend

Freundliche Grüße,
Crackm4n

: Bearbeitet durch User
Autor: Falk Brunner (falk)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
@ Peter Z. (crackm4n)

>> Falls das wirklich 74LS595 sein sollen, kann man die zwar so mißhandeln,
>> wirkluch gut ist das aber nicht und wenn es HC oder HCT Typen sind. lebt
>> das so nicht lange.

>Aus welchem Grund? Ich habe die 74HC's, halten die nicht viele Zyklen
>aus?

HC ist vollkommen OK und hält ewig. LS ist veraltet.

>Vias enden, da kommt mir das sehr gelegen. Nur lese ich das die Register
>eine Drain to Source Voltage von max. 50V haben. Heißt dass das ich
>maximal 50V damit schalten kann?

Ja. Aaer das reicht für die NIXIs. Allerdings braucht man einen 47V
Z-Diode am COM-Anschluß, damit die Spannung dort auf ~50V begrenzt wird.

>Europa funktioniert. Ich glaube ich werde es einfach Versuchen, oder

Tu das.

>meinst du das ist komplett Hoffnungslos?

Nein.

> Hätte erwartet da alles mit
>Gleichstrom funktioniert dass da nicht all zu viel Interferenz entstehen
>kann..

Du hast deinen Schaltregler vergessen, der kann je nach Aufbau verdammt
viel EMV-Probleme machen.

Autor: Yassin R. (crackm4n)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk B. schrieb:
> Ja. Aaer das reicht für die NIXIs. Allerdings braucht man einen 47V
> Z-Diode am COM-Anschluß, damit die Spannung dort auf ~50V begrenzt wird.

Ich habe versucht mich ein bisschen Schlau zu machen aber verstehe nicht
ganz wieso das funktioniert. Die Nixies brauchen doch 180V etwa.

Also ich würde dann nochmal das Layout verändern und dann TPIC6B595 oder
ULN2003 benutzen wollen.

Falk B. schrieb:
> Du hast deinen Schaltregler vergessen, der kann je nach Aufbau verdammt
> viel EMV-Probleme machen.

Du meinst das Netzteil, oder? Das ist zwei Meter weit weg. Macht es dann
noch Schwierigkeiten? Als ich den DCF77 Empfang getestet habe hatte ich
bemerkt dass es neben meinem Laptop nicht funktioniert, sehr wohl aber
wenn es in der Mitte des Raumes steht.

Freundliche Grüße,
Crackm4n

: Bearbeitet durch User
Autor: Klaus Heimann (nikolaus10)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo


Die ULN200X gehen nur bis max 50 V.
Sind also fuer NIXI's nicht zu gebrauchen.

Was sind das den fuer Transistoren ?
Habe nirgentwo einen Typ gefunden.

Die Transistoren muessen mindestens 250 V aushalten.
wenn nicht, schlaegt es dir bis in den Digitalteil durch.

Die (russ.) Treiber IC#s machen schon einen Sinn.

73

Autor: Yassin R. (crackm4n)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klaus H. schrieb:
> Was sind das den fuer Transistoren ?
> Habe nirgentwo einen Typ gefunden.

Sind MPSA42. Die Russischen IC's sind leider sehr schwer erhältlich, und
wer weiß wie es da mit der Haltbarkeit aussieht, daher suche ich nach
einer Alternative.

Ich habe gerade nochmal nachgeschaut. Meine Nixies haben eine
Brennspannung von 145V. Gibts da irgendwelche Transistoren Arrays?

: Bearbeitet durch User
Autor: egberto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>@  egberto (Gast)


>>!!!!! - lass das mit den 220 V auf der Platine - nimm ein
>>Steckernetzteil, da bist du auf der sicheren Seite !!!!!!

>Hat er doch, die 220V kommen NICHT aus der Steckdose!

ach ja, ok -> ich konnte nicht so lange/genau auf den Plan schauen,
Gefahr von Augenkrebs ;-)

Aber wozu 220 V? Soll da noch ein Dekatron mit ran? Ansonsten sollten
die 180V ja eigentlich reichen.

Grüße,

egberto

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Yassin R. (crackm4n)

>> Ja. Aaer das reicht für die NIXIs. Allerdings braucht man einen 47V
>> Z-Diode am COM-Anschluß, damit die Spannung dort auf ~50V begrenzt wird.

>Ich habe versucht mich ein bisschen Schlau zu machen aber verstehe nicht
>ganz wieso das funktioniert. Die Nixies brauchen doch 180V etwa.

Jain. Zm Zünden brauchen sie ja nach Typ ca. 150V, danach sinkt die
Spannung auf die Brenspannung von um die 100V, der Rest fällt über dem
Vorwiderstand ab.
Wenn nun der ULN2008 abschaltet und die Kollektorspannung auf 50V
stiegt, bleibt zu wenig Brennspannung übrig und die Nixi geht aus.
Probiers aus.

>Also ich würde dann nochmal das Layout verändern und dann TPIC6B595 oder
>ULN2003 benutzen wollen.

Naja, kann funktionieren, muss nicht. Der TPIC6B595 klemmt auch bei 50V,
allerdings hat der eine aktive Klemmung an den Ausgangs-MOSFETs.
Probier's aus.

>> Du hast deinen Schaltregler vergessen, der kann je nach Aufbau verdammt
>> viel EMV-Probleme machen.

>Du meinst das Netzteil, oder?

Deinen Schaltregler, der die 180V erzeugt!!!! Dein U$1!

Autor: Michael U. (amiga)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

es wurde ja von Falk Brunner schon alles Entscheidende gesagt, deshalb
mehr als Ergänzung: es gibt 3 Werte bei Glimmröhren: Zündspannung,
Brennspannung und Löschspannung. Unterhalb der Zündspannung ist die
Röhre nur ein Glaskolben mit isolierten Drähten drin. Wenn sie gezündet
hat, stellt sich die Brennspannung ein, um die Röhre wieder aus zu
bekommen muß die Spannung unter die Löschspannung sinken, dann reicht
die Inonisierung nicht mehr und sie verlischt. Prkatisch muß also nur
die Differenz zwischen Brenn- und Löschspannung geschaltet werden. Im
nichtgezündeten Zustand kommt durch den gesperrten Transistor nicht
genug Stromfluß zustande, damit die Inonisierung einsetzt. Auch die
Nixie-Treiner 74141 haben nur maximal 60V Sperrspannung an den
Ausgängen.
ULN2003/2008 und auch die TPIC haben damit keinerlei Probleme. Bei den
ULN könnte man den Diodenanschluß noch an eine 45V Hilfsspannung legen,
prkatisch ist es nicht nötig. Es passiert auch im Zweifel erstmal
nichts, es würden Teile falscher Ziffern anfangen mitzuglimmen, die
Ströme sind aber da noch so gering, daß es nicht zum 2. Durchruch kommt,
die ICs überleben es also.

Den Anodenwiderstand der Nixies im Zweifel erstmal so wählen, daß der
Brennstrom um 1mA liegt (Ub - Ubrenn, Ub reicht mit 170-180V für diese
Typen immer aus, nur sehr große Nixies wollen da etwas mehr.
Bei 75V sind 22k ein guter EInstieg, vermutlich wird man auf ca. 15k
runtergehen, das sind bei 170V Ub und ca. 140V Brennspannung dann 2mA.

Gruß aus Berlin
Michael

: Bearbeitet durch User
Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn man den Trick mit der 47V Z-Diode schnell testen will, nimmt man
einen normalen Schalter und schaltet die Z-Diode parallel dazu. Dann
schaltet man mit diesem Schalter eine Kathode der Nixi.

Autor: ArnoR (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Yassin R. schrieb:
> der ganze Stepup stammt aus einem Kit was ich mir aus der
> Bucht zugelegt habe ;) Habe den auf dem Breadboard schon getestet, der
> funktioniert zufriedenstellend

Unter den späteren Bedingungen (Vollast)? Ganz sicher nicht.

Die Drossel im 10mm Raster mit etwa 3mm Durchmesser ist wohl

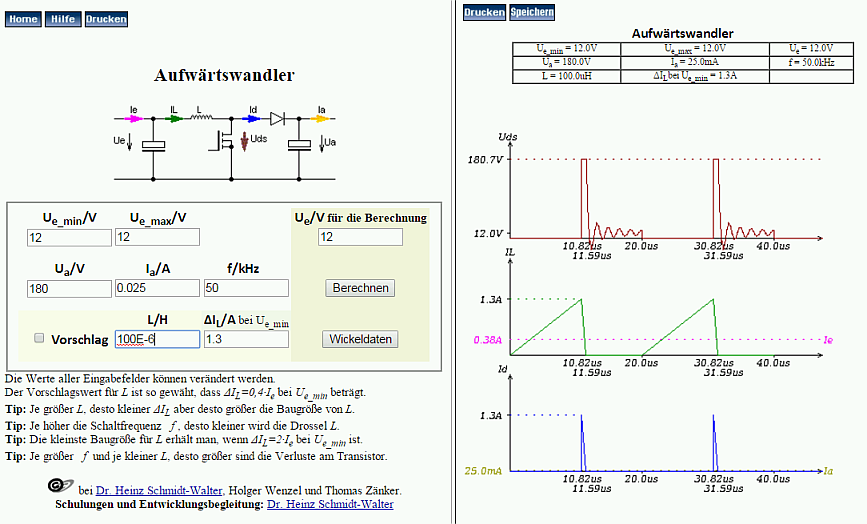

vergleichbar mit einer Fastron MICC-101X-YY 100µH. Die hat einen
Sättigungsstrom von etwa 170mA. Du brauchst aber etwa 25mA auf den 180V,
was an 12V einen mittleren Strom von 380mA bedeutet. Der Spitzenstrom
geht auf 1,3A (siehe Anhang). Das kann die Drossel bei weitem nicht.

Der Abschaltstrom des MC34063 liegt bei 1,36A, da stirbt der
Schalttransistor nur deshalb nicht, weil die gesättigte Drossel einen
unbrauchbar großen Drahtwiderstand von 3,5Ohm hat.

Autor: Yassin R. (crackm4n)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ArnoR schrieb:
> Die Drossel im 10mm Raster mit etwa 3mm Durchmesser ist wohl
> vergleichbar mit einer Fastron MICC-101X-YY 100µH.

Ich habe wie gesagt noch nie mit Eagle was gemacht vorher! Die Spule die
ich hier habe ist denke ich eine andere aber dass mit den 100uH stimmt
;) Ich habe gerade mal geschaut und tatsächlich ist sie 1cm lang um 3mm
breit! Ich habe dann gerade mal die von dir genannte Spule gegoogled. Da
steht DC rated 1620mA und DC maximum 1860mA also hoffe ich mal dass es
gut geht ;) Der Stepup wurde als Nixie Stepup verkauft daher hoffe ich
mal dass es klappen wird. Ich habe nicht so viel Ahnung von Elektronik,
deshalb verstehe ich eure Erklärungen leider nicht immer vollständig.

Ich habe jetzt gerade nach etwas stöbern hier im Board doch noch 6
K155ID1 gekauft.

Autor: ArnoR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Yassin R. schrieb:
> Ich habe dann gerade mal die von dir genannte Spule gegoogled. Da
> steht DC rated 1620mA und DC maximum 1860mA

Googlen kannst du also auch nicht. Die Spule, die du gefunden hast, ist
diese:

http://www.reichelt.de/L-XHBCC-100-/3/index.html?A...

Durchmesser 7,5mm, Länge 16mm.

In deinem Layout ist aber diese vorgesehen:

http://www.reichelt.de/Fest-Induktivitaeten-axial/...

Durchmesser 3mm, Länge 7mm. Diese Drossel habe ich oben beschrieben.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
