Im neuen ELV-Heft werden drei Radonsensoren aus Norwegen vorgestellt,
die dann auch gleich am Heftende angeboten werden. Die Preise sind
identisch mit denen, die der Hersteller angibt:
https://airthings.com/de/compare/

Die Technik wird nur ungenau beschrieben, es soll ein Halbleitersensor
sein, und der Beschreibung nach wird  eine Linie im Gammaspektrum
ausgewertet, die die Radonkonzentration in der Raumluft messen soll. Die
Anzeige besteht allerdings nur aus rot/gelb/grünen LEDs beim einfachen
Gerät und die etwas teureren geben via Bluetooth Kurven in einer App
aus.

So ein ständig aufblitzendes Gerät möchte ich ja nicht unbedingt im
Schlafzimmer an die Wand hängen, auch auf eine Sprachausgabe via Alexa
kann ich verzichten.

Weiß man etwas genaueres zu dem Sensor? (Wann gibts den einzeln?)

: Bearbeitet durch User
von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich muss nochmal nachhaken.

Im Tschernobyl-Jahr 1986 hat die ELV ein kleines Büchlein
herausgebracht, ohne ISBN-Nummer, von Siegfried Fellmann, einem
Professor der FH Emden
"Radioaktivität - Entstehung, Messung und Wirkung"
https://books.google.de/books?id=cxhEGwAACAAJ&dq=inauthor:Siegfried+inauthor:Fellmann&hl=de&sa=X&ved=0ahUKEwi14eTLzvzeAhVQaFAKHd6qDFgQ6AEILjAB
Im Anhang wurde eine Bauanleitung zu einem einfachen Geigerzähler aus
der ELV nochmals abgedruckt.

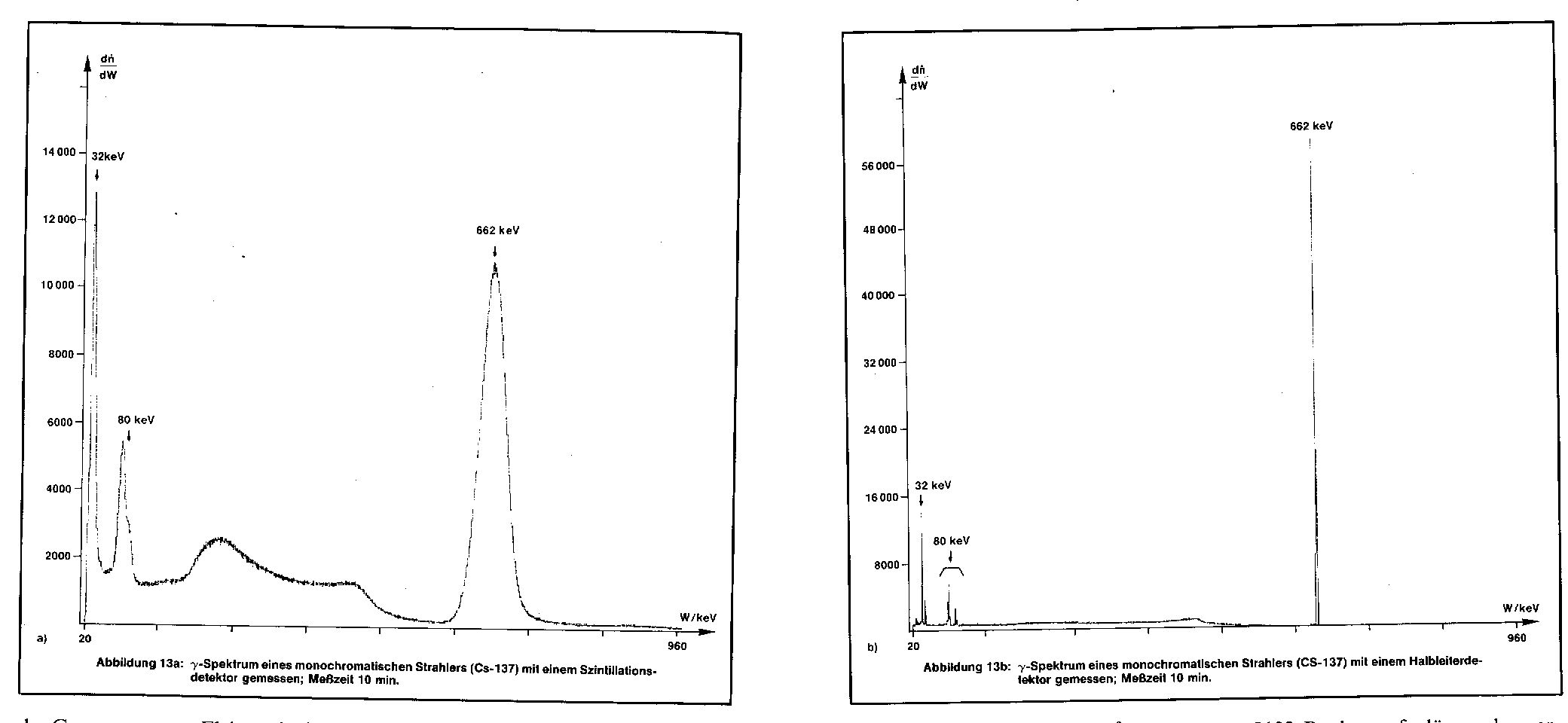

Hier ist in mehreren Beispielbildern der Unterschied zwischen Messungen
eines Szintillationsdetektors mit Fotovervielfacherröhre und eines
Halbleiterdetektors gezeigt. Allerdings wird diese viel höhere Auflösung
nur bei Kühlung von Detektor und Vorverstärker auf -196°C erreicht.

In der Erklärung wird auch auf "Dreckeffekte" der Szintillationsmessung
hingewiesen, z.B. "Comptonstrahlung", die links im Diagramm ein höheres
Grundrauschen verursacht.

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier noch etwas Fachliteratur aus dem Jahr 1969 zu
Halbleiter-Detektoren.

von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
noch'n Gedicht...
Aus derselben Zeit ein Datenbuch ebenfalls von Valvo.

von ZF (Gast)


Bewertung
2 lesenswert
nicht lesenswert
Hallo Christoph,

geht es Dir um Radon 222, wie es aus Gesteinsrissen an die Erdoberfläche
kommt? Meines Wissens, aber da kann ich mich irren, ist das ein reiner
Alphastrahler. Das Zerfallsprodukt Polonium 218 (mit ziemlich kurzer
Halbwertszeit, wäre also alternativ auswertbar) scheint laut Wikipedia
ebenfalls nur Alpha und Beta-Minus Zerfall zu haben.

Du schreibst allerdings von Gammaspektrummessung. Auch der von Dir
gezeigte Caesium 137 Plot zeigt das Gammaspektrum (von Barium 137m,
Cs137 selbst ist Beta-Minus-Strahler). Zum Gammaspektrometer findet man
inzwischen einige Bauberichte:

Beitrag "Beta, Gamma Detektor mit BPW 34 Photodioden, optimierte Schaltung"
Beitrag "Gammaspektrometer in Briefmarkengröße"
opengeiger.de

Bei Alphamessung dürfte vor allem die geringe Reichweite der Teilchen
und dass der Detektor kaum durch ein dünnes Glas o.Ä. geschützt werden
kann ohne auch die Strahlung abzuhalten, ein Problem sein. Bei
Luftmessungen auf Radon 222 müsste man wohl viel Luft am Sensor
vorbeiströmen lassen, was offenes Silizium ausschließen dürfte.
Vielleicht die Luft filtern und dann versuchen das Filter auf Polonium
218 Zerfall auszuwerten?

von ZF (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Wikipedia hat ein paar Ideen:
https://de.wikipedia.org/wiki/Radonmessung

Vielleicht nutzt die von Dir genannten Sensoren (den ELV Artikel kenne
ich nicht) das Diffusionskammerverfahren, scheint aber auch nicht
trivial zu sein und lange Messzeiten zu brauchen.

von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
Mir geht es darum, dass ein bisher für den Hobbyetat unerschwinglicher
Sensor anscheinend jetzt preiswert erhältlich ist. Kommt der Sensor
tatsächlich an die damals vor fast 50 Jahren schon möglichen Auflösungen
heran, oder ist das mehr Werbegeschwafel? Ich möchte eben nicht nur
Radon messen, sondern das ganze Gammaspektrum so hoch aufgelöst erfassen
können.

von MWS (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Christoph db1uq K. schrieb:
> es soll ein Halbleitersensor sein

So steht's im Manual.
> Detector: 1 silicon photodiode

Christoph db1uq K. schrieb:
> Mir geht es darum, dass ein bisher für den Hobbyetat unerschwinglicher
> Sensor anscheinend jetzt preiswert erhältlich ist.

Was, außer dem eigenen Wunsch, lässt Dich glauben, dass der dort
verwendete Sensor zu irgend etwas anderem als der dortigen Anwendung
taugen würde?

von Walter K. (vril1959)


Bewertung
-3 lesenswert
nicht lesenswert
Christoph db1uq K. schrieb:
> Die
> Anzeige besteht allerdings nur aus rot/gelb/grünen LEDs beim einfachen
> Gerät

Das reicht für typisch bundesdeutschen Kunden auf jeden Fall!
grüne LED: Grenzwert überschritten
gelbe LED: Grenzwert tausendfach überschritten
rote LED: Grenzwert millionenfach überschritten
Die Frage welche Grenzwerte, welche Aktivität oder Dosis gemessen wird -
ist vollkommen egal.
Deshalb spielt es auch keine Rolle, wenn ein Alphastrahler mit einem
Halbleiterdetektor gemessen werden soll!

von ZF (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Hallo nochmal Christoph,

Christoph db1uq K. schrieb:
> Mir geht es darum, dass ein bisher für den Hobbyetat unerschwinglicher
> Sensor anscheinend jetzt preiswert erhältlich ist. Kommt der Sensor
> tatsächlich an die damals vor fast 50 Jahren schon möglichen Auflösungen
> heran, oder ist das mehr Werbegeschwafel?
Die Webseite der Wandgeräte ist ziemlich unübersichtlich und
untechnisch, mehr als Bq/m³ über die Zeit geplotet habe ich da nicht
gefunden. Im Produkttext und Datenblatt zum Pro-Gerät steht zwar was von
Alphaspektrometrie, aber ob das Gerät wirklich Radon von anderen
Alphastrahlern unterscheiden kann? Gesagt wird ja nur, dass es Radon
recht genau misst. Sind andere Alphastrahler, außer den weiteren
Zerfallsprodukten von Radon in Raumluft überhaupt zu erwarten? Habe ich
bezügliche Spektroskopie in der Beschreibung was übersehen?

> Ich möchte eben nicht nur
> Radon messen, sondern das ganze Gammaspektrum so hoch aufgelöst erfassen
> können.
Du sprichst wieder von Gamma. Emittiert Radon 222 denn außer
Alphateilchen auch Gammaphotonen? Welche Energie? Falls nein, geht es
Dir mehr um Gammaspektroskopie und weniger um Radon? Oder geht es Dir
doch um Alphaspektroskopie? Letzteres scheint recht schwierig zu sein.
Oder hättest Du gerne ein Ein-in-alles-Spektrometer?

von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
SO ich habe mal endlich herumgegoogled und ein paar Informationen
gefunden.

Es gibt eine Alphaspektrometrie und eine Gammaspektrometrie.
Letztere macht man eher mit Scintillationsdetektoren, oder mit den von
Valvo beschriebenen Germanium-Halbleiterdetektoren in flüssigem
Stickstoff.

Die Alphaspektrometrie mit Halbleiterdetektoren funktioniert auch bei
Zimmertemperatur. Wenn man also dieses Gerät aus Norwegen ausschlachten
würde, wäre damit eher eine Alphaspektrometrie möglich.

Mehrere "Bastler" haben sich mit den Themen befasst, Burkhard Kainka
wäre zu nennen, auf Fingers Welt gibt es eine Diskussion, der Theremino
aus Italien wurde hier im Forum schon mal etwas ungeschickt vorgestellt
und schließlich Thomas Rapp, der seine Projekte auch in einem
Franzis-Buch veröffentlicht hat.
http://www.elektronik-labor.de/Projekte/Projekte.html -> "Radioaktivität
messen"
https://www.fingers-welt.de/phpBB/viewtopic.php?f=14&t=4947
Beitrag "Günstige Gammaspektroskopie mit Theremino MCA"
http://www.rapp-instruments.de/Radioaktivitaet/Detektoren/Halbleiter/Halbleiter.htm

Ein Elektor-Artikel von Burkhard Kainka ist hier legal zugänglich, die
Software heißt "Alpha Gamma" und zeigt in beiden Fällen ein Spektrum,
aufgenommen mit einer BPW34, deren Kunststoffhülle für die Alpha-Messung
mit Aceton abgelöst werden muss:
https://www.element14.com/community/servlet/JiveServlet/previewBody/41953-102-1-229709/Elektor%20Radiation%20Meter.pdf

woher dieser Text mca.pdf hier im Forum stammt, ist aus dem Text nicht
zu entnehmen, den verwendeten Bauteilen nach schon etwas älter:
Beitrag "Re: Radioaktivität"

: Bearbeitet durch User
von ZF (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Christoph db1uq K. schrieb:
> Die Alphaspektrometrie mit Halbleiterdetektoren funktioniert auch bei
> Zimmertemperatur. Wenn man also dieses Gerät aus Norwegen ausschlachten
> würde, wäre damit eher eine Alphaspektrometrie möglich.
Hast Du irgendwelche Hinweise zur Auflösung der dort verwendeten
Detektoren gefunden?

> Ein Elektor-Artikel von Burkhard Kainka ist hier legal zugänglich, die
> Software heißt "Alpha Gamma" und zeigt in beiden Fällen ein Spektrum,
> aufgenommen mit einer BPW34, deren Kunststoffhülle für die Alpha-Messung
> mit Aceton abgelöst werden muss:
>
https://www.element14.com/community/servlet/JiveServlet/previewBody/41953-102-1-229709/Elektor%20Radiation%20Meter.pdf

Bernd Laquai hat für Alpha das Fenster von Osram BPX61 entfernt:
http://www.opengeiger.de/RadonMessungenGeigerle.pdf
http://www.opengeiger.de/UranNachweisDuengerGeigerle.pdf
Bei seinen Versuchen strömen allerdings keine großen Mengen
(schmutziger) Luft an der Detektoroberfläche vorbei, wobei der Dünger
sicher etwas staubig war. Für Raumluftmessungen müsste man sich noch was
einfallen lassen.

von Christoph E. (stoppi)


Bewertung
0 lesenswert
nicht lesenswert
Hier meine Fäden zum Thema radioaktive Strahlung, MCA,
gammaspektroskopie und photomultiplier:
https://forum.mosfetkiller.de/viewtopic.php?f=6&t=62389
https://forum.mosfetkiller.de/viewtopic.php?f=6&t=61526

: Bearbeitet durch User
von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
Danke für deine Link.
Mir war nur nicht klar, dass man auch Alpha-Spektrogramme messen kann,
ich kannte nur die hochaufgelösten Gammaspektren, die ich oben zuerst
gepostet hatte. Aber da haben sich die physikalischen Möglichkeiten und
Kosten durch modernere Technik leider nicht so entwickelt wie
beispielsweise bei Wärmebildkameras. Die hat man ursprünglich auch
gekühlt.

Geigerzähler und Scintillationsdetektoren tun sich mit Alphateilchen ja
eher schwer, wegen der geringen Reichweite in Luft und den nötigen
licht- und gasdichten Fenstern. Beim Halbleiterdetektor scheinen gerade
die dicken Heliumkerne leichter nachweisbar zu sein.

Im Wikipediaartikel wird die unterschiedliche Empfindlichkeit erläutert:
https://de.wikipedia.org/wiki/Halbleiterdetektor#Elektromagnetische_Strahlung
wobei Gamma- und Röntgenstrahlung unter "Elektromagnetische Strahlung"
aufgeführt werden.

Fachliteratur professioneller Detektorhersteller, die vermutlich Kunden
namens CERN oder DESY bedienen, beschreibt eher ortsauflösende
Detektoren, mit denen man die Bahnspur von Teilchen verfolgen kann. Da
hat es natürlich einen großen technischen Fortschritt gegeben.

: Bearbeitet durch User
von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
Ich versuche doch mal auf der Webseite von Airthing technische Daten zu
finden:

Radon sampling: Passive diffusion chamber
Detection method: Alpha spectrometry
Measurement range: 0 – 9999 Bq/m³
Accuracy: After 7 days: σ < 10 % at 100Bq/m³
After 2 months: σ < 5 % at 100Bq/m³

eine "Explosionszeichnung" gibt es hier:
https://airthings.com/wp-content/uploads/2016/10/wave-exploded-large.png
In der runden Blechdose dürft der Detektor sitzen.

mit "airthings teardown" gefunden:
https://www.linkedin.com/pulse/how-make-smart-home-device-chris-kristiansen?articleId=6260436145285529600#comments-6260436145285529600&trk=prof-post
Der Firmeninhaber der schon 2008 gegründeten norwegischen Firma.
Zwei Fotos zeigen das zerlegte Gerät mit geöffneter Dose. Eine runde
Platine mit einem quadratischen Mittelteil trägt anscheinend den
Detektor.

: Bearbeitet durch User
von Christoph db1uq K. (christoph_kessler)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
In dem alten Datenbuch sind auch eine Menge Datenblätter zu
Geigerzählrohren. Ich möchte die hier auch noch reinstellen, da es aber
nicht direkt passt, sollte es eher ins Wiki. Es gibt schon einen sehr
knappen Artikel zu "Strahlungssensor".
Leider kann ich mich dort aus unbekanntem Grund nicht anmelden, der
Menüpunkt "Seite bearbeiten" fehlt.

Diese Geigerröhren wurden 1992 von einer englischen Firma übernommen,
daher sind einige Typen heute noch aktuell:
http://www.centronic.co.uk/product-groups/3/geiger-muller-tubes
"In 1992 we acquired and integrated the Geiger-Muller tube business of
Philips Electronics" und die übernahmen ca. 1986 Valvo.
von Centronic stammt auch eine Applikationsschrift zum Thema:
http://qa.ff.up.pt/radioquimica/Bibliografia/Diversos/geiger_tube_theory.pdf

Zum ursprünglichen Thema noch kurz: Das Foto des Herstellers zeigt den
Sensor neben dem Gehäuse, das 12cm Au0endurchmesser haben soll. Daraus
ergibt sich eine Sensorfläche von ca. 400mm², was in dem alten Datenbuch
schon zu den größeren Sensoren gehört.

: Bearbeitet durch User

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
