Moin,

Einleitende Vorgeschichte:

Ich baue zur Zeit für unseren Alberta Radio Club (NARC) eine 2-m und
220MHz Funkbake. Zweckentfremdete Mobilfunkgeräte mit PLL
Frequenzaufbereitung haben bisher bei der CW Kennung alle
Rückwirkungsprobleme gehabt, die sauberen Morse Code trotz alle Mühen
wegen Chirps nicht möglich machte. Der interessante Si5351 produziert
auf UKW ein Frequenzspektrum das, wie es sich leider herausgestellt hat,
aller Beschreibung spottet und für UKW-Sendebetrieb leider ungeeignet
ist. Als Taktgenerator für Digitalanwendungen ist diese
Frequenzerzeugungsmethode sicherlich eine feine Sache, aber als
Trägerfrequenzquelle für einen UKW-Sender dann doch indiskutabel. So
fiel meine Wahl auf chinesische ADF4350/1 Bords die hier auch schon
behandelt wurden. Da der Ausgang bekanntlich bei UKW durch 16 geteilt
wird sind Rückwirkung durch Senderstufen beim CW Kennungstasten nicht zu
erwarten und Lastschwankungen haben, wie meine Versuche ermittelten,
keinen hörbaren Einfluß. So weit so gut. Phasenrauschen ist bei der
großen Teilung auch kein besonderes Thema und ist im Vergleich zum
HP8640B bei 100 kHz Abstand nur 10dB mehr. Das läßt sich durch einen
besseren Spannungsregler noch reduzieren und möglicherweise eine
Umdimensionierung des Loopfilters und Vergleichsfrequenz noch
optimieren. Mit ADPLlSim habe ich mich zwecks Optimierungspotenzial für
meine Anwendung auch schon beschäftigt.

Was mir nun beim ersten Testen gleich aufgefallen ist, daß Harmonische
der 10MHz Referenz die 144MHz Trägerfrequenz mit einem Lattenzaun bis
über 200MHz versauen. 140 und 150MHz liegen natürlich nahe an der
Nutzfrequenz. Diese Harmonischen sind auch bei externer Sinuseinspeisung
gleich stark vorhanden und werden im Inneren des ADF ICs verursacht. Mit
einer induktiven Koppelprobe am SA kann man das recht gut lokalisieren.
Der Referenzlattenzaun ist zwar ungefähr 60dB gedämpft, aber immerhin
für Sendebetrieb noch zu hoch. Durch Aufbringen von Split Ferrite
Sleeves an den RG-58 Verbindungskabeln lassen sich die Pegel am
Labortisch etwas reduzieren was auch auf eine meßaufbautechnische
Verseuchung des Ausgangssignal vermuten läßt. Ein Hochpassfilter am
Ausgang könnte bei bestimmten Anwendungen und begrenzten
Frequenzbereichen auch teilweise Abhilfe schaffen.

Abhilfe:

Da im Senderbetrieb aun sauberes Signal notwendig ist, baute ich mir
spezielles Doppelspulenfilter mit induktiver Kopplungseinspeisung um
Comon Mode Efekte zu reduzieren.. Das Filter hat 4MHz (-3dB) Bandbreite
und bei 10MHz Abstand 30dB Dämpfung und eine flache Weitabselektion von
70dB von 0.5 bis 1250MHz. Die gute Weitabselektion ist das Result der
speziellen induktiven Ein- und Auskopplung und die optimierte angezapfte
0.1uH Drosselkopplung. Einfügedämpfung ist allerdings mit 6dB
absichtlich hoch. Kurz und gut, der 10MHz Lattenzaun ist nun komplett
weg und die 288Mhz um 55dB gedämpft und 432Mhz um 70dB. Ohne Filter ist
432MHz nur um 8dB gedämpft. Das Filter löst also mein Lattenzaunproblem.
Die restlichen Senderstufen und Ausgangstiefpass dürften mit diesen
Signal sonst ein akzeptables 5W Signal produzieren.

Nebenbei, die CW Modulation steuert einer der Verstärkerstufen und hat
eine S- kurvenförmige Hüllkurve (aktiver OPV Tiefpass) um Tastklicks zu
minimieren. Ein NANO steuert und überwacht den Sender. Der Serialport
ist über USB mit einen am Internet angeschlossenen RPI verbunden damit
die Bake fernüberwacht und gesteuert werden kann.

Hier ist nun endlich meine eigentliche Frage:

Bin ich der einzige mit so einem Referenzlattenzaun und habe eine
schlechte Bord oder ist das bei diesen billigen Aufbauten wegen
zahlreicher ökonomischen Vereinfachungen bzw. schlechtes Borddesign
normal? Inwieweit sich die offizielle Evalbord von AD diesbezüglich
verhält kann ich mangels Zugang nicht ergründen. Vielleicht ist die
totale Integration eines Synthesizers in einen Chip doch nicht so ein
gute Idee wenn es auf Nebenwellenreinheit ankommt.

Die ganze Literatur und Internetforenbeiträge erwähnen dieses Problem
scheinbar überhaupt nicht. Könnt ihr mir einen Hinweis geben ob ihr das
auch schon beobachtet habt? Wäre für Eure Erfahrungen diesbezüglich
dankbar. So ein Referenzlattenzaun muß doch am SA auffallen, oder
nicht;-)

Schöne Woche noch,
Gerhard

: Bearbeitet durch User
von Mario H. (rf-messkopf) Benutzerseite


Bewertung
2 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Bin ich der einzige mit so einem Referenzlattenzaun und habe eine
> schlechte Bord oder ist das bei diesen billigen Aufbauten wegen
> zahlreicher ökonomischen Vereinfachungen bzw. schlechtes Borddesign
> normal? Inwieweit sich die offizielle Evalbord von AD diesbezüglich
> verhält kann ich mangels Zugang nicht ergründen. Vielleicht ist die
> totale Integration eines Synthesizers in einen Chip doch nicht so ein
> gute Idee wenn es auf Nebenwellenreinheit ankommt.

So sieht das Spektrum des ADF4351 direkt am Ausgang (single ended) aus,
wenn man einen halbwegs vernünftigen und HF-gerechten Aufbau hat (bei 3
GHz):

https://www.mariohellmich.de/projects/sig-gen/img/adf_outp_3ghz.png

Der gemessene Abstand der PFD-Störlinien ist -77,4 dBc, das entspricht
praktisch dem Datenblattwert von -80 dBc.

Wichtig ist -- neben dem Aufbau -- die verschiedenen Betriebsspannungen
des ADF4351 gut voneinander zu entkoppeln. Insbesondere muss natürlich
die VCO-Betriebsspannung gut von der Betriebsspannung der Ladungspumpe
entkoppelt sein. Andere Koppelpfade sollte man auch im Blick haben, z.B.
in die Abstimmspannung des VCO. Der Aufbau zählt.

Hier der Link zu meinem ADF4351-Generator-Projektchen, inkl. Schaltpläne
und Platinen:

https://www.mariohellmich.de/projects/sig-gen/sig-gen.html

Leider habe ich hinter dem ADF4351 bei einem Verstärker einen Bock
geschossen, der zu Instabilität neigt. Daher hat man bei gewissen
Ausgangsfrequenzen ein paar Störtöne. Das kommt aber nicht vom ADF4351.

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Bewertung
1 lesenswert
nicht lesenswert
Hallo Mario,

Vielen Dank für Deine Hinweise und Link zu Deiner sehr interessanten
Projektwebseite. Deine Beschreibungen und publizierten Meßwerte fand ich
als Perspektive zu meinen Problemen sehr informativ und
richtungsweisend. Ich werde heute Abend (VE6) ein paar Bilder von meinen
Meßwerten machen und hier reinstellen. Leider sind meine Meßmittel sehr
veraltet (HP141T,HP8554L,HP8552B, HP8444A) und mein SFDR deshalb im
Vergleich zu modernen High-End SA etwas bescheidener.

Ein Vergleich des ADF4350 Phasenrauschen bei 100kHz/ mit einem auf der
selben Frequenz abgestimmten HP8640B ergab ein schätzingsweise 10dB
höheres Phasenrauschen und liegt bei meiner ADF4350 Bord umgerechnet bei
105dBc@100kHz. Ich ersetzte den eingebauten 25MHz XO mit einem externen
10MHz TCXO. Es soll später im Sender ein 10MHz OCXO eingesetzt werden.
Eine andere FREF als 10MHz möchte ich nicht verwenden.

In meiner Anwendung als UKW Sendeoszillator möchte ich nicht riskieren
diese Referenzspurs mitauszustrahlen. Deshalb das schon erwähnte
erprobte BP-Filter. Mit dem nachgeschalteten zweistufigen BP-Filter sind
diese Referenzspurs mit meinen Mitteln nicht mehr meßbar und dürften
wegen der begrenzten Leistungsbandbreite der restlichen Verstärkerstufen
kein Problem mehr darstellen.

Bei Dir liegen die Details der Referenzerzeugung durch die höhere
Frequenz anders.

Ich hatte leider im Datenblatt übersehen, daß der Hersteller im
Datenblatt die Referenzspurs spezifizierte. Die Chinesische Bord scheint
doch zu vereinfacht sein was Entkopplung der diversen
Spannungsversorgungen betrifft. Eine mehrlagige Bord mit verschiedenen
Power Planes wäre hier sicherlich auch besser. Andrerseits wollte ich
eine billige kommerzielle Lösung für die Frequenzerzeugung ohne viel
Zeit und Kosten für eine Eigenentwicklung aufzubringen. Nach Möglichkeit
COTS Produkte verwenden zu können war hier der treibende Faktor. Auch
soll der gewöhnlich von ihnen benutzte 3.3V 1117 Spannungsregler
angeblich das Phasenrauschen beträchtlich verschlechtern und als Abhilfe
deswegen ein ADM7150 oder auch LM723 verwendet werden.

Werde mich später wieder melden. Jetzt ruft bald meine Arbeit;-)

Gerhard

von A. K. (foxmulder)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Ich hatte leider im Datenblatt übersehen, daß der Hersteller im
> Datenblatt die Referenzspurs spezifizierte. Die Chinesische Bord scheint
> doch zu vereinfacht sein was Entkopplung der diversen
> Spannungsversorgungen betrifft. Eine mehrlagige Bord mit verschiedenen
> Power Planes wäre hier sicherlich auch besser.

Das ist wie unser Foren HF Spezialist bereits erwähnt hat, absolut
notwendig.
Ich selbst hatte einige Probleme mit dem ADF4351 im 23cm und 13cm Band,
erst separate Spannungsregler, viel Entkopplung und eine 4 Lagen
Leiterplatte halfen zum Erfolg, und auch das erst nach Hilfestellung
hier im Forum.

Bei mir, immer noch nicht so schön wie weiter oben, aber für meine
Anwendung hat es gereicht.

Ich verwende 3 Sück ADP150 nur für den ADF
mfg

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
A. K. schrieb:
> Gerhard O. schrieb:
>> Ich hatte leider im Datenblatt übersehen, daß der Hersteller im
>> Datenblatt die Referenzspurs spezifizierte. Die Chinesische Bord scheint
>> doch zu vereinfacht sein was Entkopplung der diversen
>> Spannungsversorgungen betrifft. Eine mehrlagige Bord mit verschiedenen
>> Power Planes wäre hier sicherlich auch besser.
>
> Das ist wie unser Foren HF Spezialist bereits erwähnt hat, absolut
> notwendig.
> Ich selbst hatte einige Probleme mit dem ADF4351 im 23cm und 13cm Band,
> erst separate Spannungsregler, viel Entkopplung und eine 4 Lagen
> Leiterplatte halfen zum Erfolg, und auch das erst nach Hilfestellung
> hier im Forum.
>
> Bei mir, immer noch nicht so schön wie weiter oben, aber für meine
> Anwendung hat es gereicht.
>
> Ich verwende 3 Sück ADP150 nur für den ADF
> mfg

Hallo A.K.,

Danke für Deine Hinweise. Bei Dir sieht das Signal schon sehr gut aus.

Das Problem bei mir ist, daß ich 144Mhz Frequenzgebiet brauche wo die
Oberwellen in mein Nutzfrequenzgebiet fallen. Nur 100MHz höher und es
wäre kein Problem mehr. In meinem Fall hilft das nachgeschaltete BPF um
diese Referenzspurs zu eliminieren,

Da mich der ADF4351 schon sehr interessiert werde ich mir wahrscheinlich
später auch eine eigene Bord mit rauscharmen Spannungsreglern machen und
möglicherweise mit einer 100MHz Referenz arbeiten.

Marios Design ist hinsichtlich der modernen eingesetzten Komponenten und
Architektur nebst Aufbau schon sehr beeindruckend. Die Bord sieht echt
interessant aus.

Jedenfalls hat mein kurzer Ausflug in die Welt des ADF4350 schon einige
Aspekte der bekannten Problematik aufgezeigt. Ohne Fleiß und mehr
Aufwand mit gezielten Verbesserungen ist hier wenig zu machen. In der
Hinsicht sind die billigen China Bords leider sehr bescheiden wenn auch
in den Kosten angemessen um erste Erfahrungen mit diesem PLL IC zu
machen.

Gerhard

von A. K. (foxmulder)


Bewertung
0 lesenswert
nicht lesenswert
Ich würde bei einer fixen Anwendung im 2m Band eher keinen ADF4351
einsetzen, der spielt seine Qualitäten meiner Meinung nach bei anderen
Anwendungen aus:
Ist aber auch persönliche Präferenz...

-Hohe Frequenzen >1-2Ghz
-Sehr Breitbandige Anwendung wie zB. Marios Synth oder Anwendung mit
Frequenzsprüngen usw.

Für 2m würde ich einen ADF4002 und einen Crystek VCO verwenden, zB.

https://www.mouser.at/ProductDetail/Crystek-Corporation/CVCO33CL-0110-0150?qs=%2Fha2pyFadugGEPLvjitJ8Ouml8JdceUm%2FhXQDu0TRlFtarvOFZ7dIQ%3D%3D

Das ist denke ich um einiges stressfreier -dafür teurer- aber an die
Performance kommt man mit dem ADF nicht so einfach  heran.

Der Verlinkte hat schon -110dbc/Hz in 10kHz Abstand, und es gibt welche
die nochmal ca. 10dB besser sind.

Wie möchtest du das Signal modulieren?

mfg

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
A. K. schrieb:
> Ich würde bei einer fixen Anwendung im 2m Band eher keinen ADF4351
> einsetzen, der spielt seine Qualitäten meiner Meinung nach bei anderen
> Anwendungen aus:
> Ist aber auch persönliche Präferenz...
>
> -Hohe Frequenzen >1-2Ghz
> -Sehr Breitbandige Anwendung wie zB. Marios Synth oder Anwendung mit
> Frequenzsprüngen usw.
100% ACK. Da stimme ich Dir vollkommen zu.
>
> Für 2m würde ich einen ADF4002 und einen Crystek VCO verwenden, zB.
>
>
https://www.mouser.at/ProductDetail/Crystek-Corporation/CVCO33CL-0110-0150?qs=%2Fha2pyFadugGEPLvjitJ8Ouml8JdceUm%2FhXQDu0TRlFtarvOFZ7dIQ%3D%3D
>
> Das ist denke ich um einiges stressfreier -dafür teurer- aber an die
> Performance kommt man mit dem ADF nicht so einfach  heran.
Naja, ich wollte eine billige COTS Lösung für diesen Einsatzfall haben
und keine Bords entwickeln. Deshalb fiel die Wahl auf die Chinabord.

Das Problem ohne Nachteilung ist, dass alle meine bisher getesteten auf
2-m schwingenden PLLs durch Verstaerkerrueckwirkungen auf die CW Tastung
mit Chirps und kurzzeitigen Frequenzverwerfungen reagierten. Keine der
schon existierenden PLL 2-m Geräte war in der Hinsicht akzeptabel. Der
ADF4350 mit seiner Ausgangsfrequenzteilung ist dagegen vollkommen
unempfindlich.

>
> Der Verlinkte hat schon -110dbc/Hz in 10kHz Abstand, und es gibt welche
> die nochmal ca. 10dB besser sind.
Ja. Dein Signal sieht wirklich gut aus. Naja. In meinem Fall dürften
bessere und Rauscharme Spannungsregler etwas Verbesserung schaffen.
>
> Wie möchtest du das Signal modulieren?
Überhaupt nicht. Eine folgende Sendeverstärkerstufe wird für die A1
CW-Kennung getastet. Direkte FM Modulation ist nicht vorgesehen.

Im Anhang sind ein paar Bilder von meinen Versuchen.

Gerhard
>
> mfg

von A. K. (foxmulder)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Überhaupt nicht. Eine folgende Sendeverstärkerstufe wird für die A1
> CW-Kennung getastet. Direkte FM Modulation ist nicht vorgesehen.

Achso, ok, ich dachte du modulierst noch einen Ton auf.
Ist das bei Baken so üblich?
Evtl. kann man die Rückwirkung verhindern indem man vorher die
Verbindung PLL-PA mit einer PIN Diode oÄ. trennt und erst dann schaltet.

mfg

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
A. K. schrieb:
> Gerhard O. schrieb:
>> Überhaupt nicht. Eine folgende Sendeverstärkerstufe wird für die A1
>> CW-Kennung getastet. Direkte FM Modulation ist nicht vorgesehen.
>
> Achso, ok, ich dachte du modulierst noch einen Ton auf.
> Ist das bei Baken so üblich?
> Evtl. kann man die Rückwirkung verhindern indem man vorher die
> Verbindung PLL-PA mit einer PIN Diode oÄ. trennt und erst dann schaltet.
(Habe ich alles schon versucht. Hat nicht geholfen)
Die 5/10kHz Kanalabstand PLLs wie sie in Funkgeräten üblich sind, sind
da einfach zu empfindlich. Abgesehen davon hatte ich nur begrenzte
Auswahl zum Testen. Zur Zeit verwende ich als Sendeverstärker einen
ausgedienten Pagingsender mit dem ADF4350 als Steuerstufe. Das
funktioniert einwandfrei was die A1 Kennung betrifft. Der Pagingsender
mit einer MC145152 PLL leidet übrigens unter denselben Problemen. Diese
Art von PLLs verkraften diese Laststöße einfach nicht und hören sich
dann wie Sputnik a;-) . Man hört das allerdings nur in einen SSB RX. In
FM Stellung merkt man überhaupt nichts.
>
> mfg

Die meisten Baken die mir bei uns in Alberta bekannt sind verwenden A1
Kennung.

Ich habe tagelang versucht die besagten Funkgeräte gut genug zur A1
Kennung zu bekommen, aber nichts half um einen einwandfreien CW Ton zu
bekommen. Es chirpte immer etwas und hörte sich lausig an. Der ADF4350
und vorher auch der Si5351 waren da unempfindlich. Leider hat der Si5351
um die Sendefrequenz so viele Nebenwellen, dass ich mich nicht trauen
würde das an eine Antenne zu hängen. Das Problem ist, dass ich eine
schnelle Lösung wollte. Da hoffte ich, dass COTS eine mögliche Lösung
ist. Naja, mit dem BPF ist es ja nun ausreichend sauber.

Ein altes Quarzfunkgerät wäre da wesentlich günstiger gewesen. Aber
Funkgerätequarze zu bestellen ist heutzutage auch nicht mehr so leicht.
Abgesehen davon steht mir kein Quarzfunkgerät zur Verfügung.

von A. K. (foxmulder)


Bewertung
0 lesenswert
nicht lesenswert
Evtl. hilft es ja schon einfach einen 40Mhz TCXO zB. als Referenz zu
verwenden, den habe ich bei mir auch.

https://www.mouser.at/ProductDetail/Murata-Electronics/XNCLH40M000THJA1P0?qs=MLItCLRbWszWwCl4z7mNvw==

mfg

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
A. K. schrieb:
> Evtl. hilft es ja schon einfach einen 40Mhz TCXO zB. als Referenz
> zu
> verwenden, den habe ich bei mir auch.
>
>
https://www.mouser.at/ProductDetail/Murata-Electronics/XNCLH40M000THJA1P0?qs=MLItCLRbWszWwCl4z7mNvw==
>
> mfg

Daran habe ich auch schon gedacht. Danke für den Link. Werde ich mir
gleich ansehen. Ich habe noch nicht versucht den internen ADF4350
Verdoppler zu aktivieren. Ob es da einen Unterschied gibt? Ich habe
untersucht inwieweit ein externes Sinus 10MHz Signal die Lage verbessert
und habe keinen Unterschied bemerkt. Der Referenzeingang funktioniert
sogar noch unter 100mVrms. Das Störspektrum wird vom Pegel aber in
keinster Weise beeinflusst. Also Fehlschlag.

Nachtrag:

Die Specs von den Murata Teilen sehen recht gut aus. Das Teil ließe sich
sogar leicht auf der Bord drauf löten. Andrerseits wollte ich aber schon
den vorhandenen 10MHz OCXO verwenden. Für zukünftige eigene Arbeiten
werde ich alle eure Ratschläge berücksichtigen.

Na ja, das gezeigte BPF erschlägt zwei Fliegen mit einem Schlag. Erstens
wird das 10MHz Problem behoben und zweitens reduziert es das
Rechteckwellenspektrum für die nachfolgenden Stufen. Die 288Mhz ist 55dB
abgeschwächt und 432MHz mit 70dB. Und alles was höher ist, kann ich
nicht mehr messen. Das kommt den nachfolgenden Stufen zugute.

Wie gesagt ich wollte erstmals eine schnelle und billige COTS Lösung und
nicht zu viel Zeit in Neuentwicklung investieren um dieses Projekt
hinter mir zu bekommen. Ist halt nicht ungewöhnlich, dass die
angebotenen Lösungen oft ihre eigenen Pferdefuesse haben die zusätzliche
Entwicklungsarbeiten nötigt. Die Hauptsache ist, dass diese PLLs bei
sorgfältiger Anwendungsintegration in die Schaltung beeindruckende
Leistung liefern kann.

Gerhard

von A. K. (foxmulder)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Na ja, das gezeigte BPF erschlägt zwei Fliegen mit einem Schlag. Erstens
> wird das 10MHz Problem behoben und zweitens reduziert es das
> Rechteckwellenspektrum für die nachfolgenden Stufen.

Hier steht dazu noch einiges Interessantes:

https://www.elektronikpraxis.vogel.de/direkt-mischender-sender-mit-grosser-bandbreite-a-422615/

"Wie aus Tabelle 2 ersichtlich ist, ist bei Frequenzen unter 1250 MHz
ein Filter fünfter Ordnung erforderlich"

So habe ich das auch erlebt.

mfg

von Horst S. (petawatt)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Bin ich der einzige mit so einem Referenzlattenzaun und habe eine
> schlechte Bord oder ist das bei diesen billigen Aufbauten wegen
> zahlreicher ökonomischen Vereinfachungen bzw. schlechtes Borddesign
> normal?

Hab auch nur ein einfaches ADF4351 China board (Referenz 25 MHz). Das
board wird über 4 AA-Zellen versorgt. Wird über das Programm von AD
angesteuert. Nach der Übertragung der Parameter kann die USB-Verbindung
entfernt werden, was das HF-Ausgangssignal aber nicht beeinflusst.
Verglichen mit deinen Ergebnissen ist das auch nicht besser. Passende
Bandfilter hab ich nicht.

Grüße von petawatt

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
A. K. schrieb:
> Gerhard O. schrieb:
>> Na ja, das gezeigte BPF erschlägt zwei Fliegen mit einem Schlag. Erstens
>> wird das 10MHz Problem behoben und zweitens reduziert es das
>> Rechteckwellenspektrum für die nachfolgenden Stufen.
>
> Hier steht dazu noch einiges Interessantes:
>
>
https://www.elektronikpraxis.vogel.de/direkt-mischender-sender-mit-grosser-bandbreite-a-422615/
>
> "Wie aus Tabelle 2 ersichtlich ist, ist bei Frequenzen unter 1250 MHz
> ein Filter fünfter Ordnung erforderlich"
>
> So habe ich das auch erlebt.
>
> mfg

Wiederum Danke für den Link. Das würde mich irgendwann auch mal
interessieren.

Ja. Die ungeraden Harmonischen sind verteufelt stark im Pegel. Die
geraden sind relativ schwach. Wie gesagt, mit dem Filter ist 432MHz 70
dB unterdrückt. Wenn ich das Problem mit den 10MHz nicht gehabt hätte,
wäre ein entsprechend bemessenes LPF völlig ausreichend gewesen um den
Sender Verstärkerzug zu speisen..

Ah, den ADP150 gibt es im SOT23-5 Gehäuse. Ist mir lieber wie der 7150
Typ.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Horst S. schrieb:
> Gerhard O. schrieb:
>> Bin ich der einzige mit so einem Referenzlattenzaun und habe eine
>> schlechte Bord oder ist das bei diesen billigen Aufbauten wegen
>> zahlreicher ökonomischen Vereinfachungen bzw. schlechtes Borddesign
>> normal?
>
> Hab auch nur ein einfaches ADF4351 China board (Referenz 25 MHz). Das
> board wird über 4 AA-Zellen versorgt. Wird über das Programm von AD
> angesteuert. Nach der Übertragung der Parameter kann die USB-Verbindung
> entfernt werden, was das HF-Ausgangssignal aber nicht beeinflusst.
> Verglichen mit deinen Ergebnissen ist das auch nicht besser. Passende
> Bandfilter hab ich nicht.
>
> Grüße von petawatt

Hallo Horst,

danke für Deine Betätigung. Ich hatte anfangs auch den 25MHz XO drin,
wechselte ihn aber spaeter gegen einen 10MHz TCXO aus wodurch die
Lattennummer noch anstieg. Allerdings bin ich nicht sicher ob nicht
unsere SA sich mit den Signalen mischen und zusätzliche Geister
erzeugen. Die Produkte des Lattenzauns haben ja nicht streng 25Mhz bzw
10 MHz Abstand zueinander. Die eigentlichen 10MHz Produkte bei mir sind
mindestens 70dB abgeschwächt. Die zusätzlichen Latten die nicht
harmonisch ableitbar sind,  sind wesentlich höher und müssten eigentlich
Mischprodukte sein weil sie nicht harmonisch frequenzmaessig passen.
Deshalb beschuldige ich zunächst mal den (schummelnden) SA ;-)
Andrerseits bewegen sich alle Produkte um streng 10dB wenn ich den
HF-Abschwächer umschalte. Wenn das Mischprodukte durch Übersteuerung
wären dann ändert sich der Pegel der betroffenen Produkte um mehr als
10dB.
Irgendwo, irgendwas ist da nichtlinear;-)

Abstecken des Arduinos macht übrigens auch keinen Unterschied. Ich kann
im SSB RX die Oberwelle des 16MHz uC Quarz ganz schwach hören. Aber die
ist auch bei Abstecken der Evalbord da;-)

Gerhard

von Horst S. (petawatt)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Andrerseits bewegen sich alle Produkte um streng 10dB wenn ich den
> HF-Abschwächer umschalte. Wenn das Mischprodukte durch Übersteuerung
> wären dann ändert sich der Pegel der betroffenen Produkte um mehr als
> 10dB.

Kann ich bestätigen. Man darf dem Mischer im Spek nie voll vertrauen.

Grüße von petawatt

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Horst S. schrieb:
> Gerhard O. schrieb:
>> Andrerseits bewegen sich alle Produkte um streng 10dB wenn ich den
>> HF-Abschwächer umschalte. Wenn das Mischprodukte durch Übersteuerung
>> wären dann ändert sich der Pegel der betroffenen Produkte um mehr als
>> 10dB.
>
> Kann ich bestätigen. Man darf dem Mischer im Spek nie voll vertrauen.
>
> Grüße von petawatt

irgendwie habe ich den nagenden Eindruck, dass Premium SA von R&S da
besser abschneiden würden. Leider habe ich keinen Spezi in der Nähe der
mir das vergleichen könnte;-)

Man sieht bei Deinem Screenshot, dass die eigentlichen 25 Mhz und seinen
wirklichen Harmonischen der Pegel gar nicht so hoch ist. Die
Mischproduktpegel sind da viel höher.

Beim HP8554B war ich nie in der Lage Sender Harmonische ohne
Übersteuerung durch die Hauptwelle im SA richtig zu messen. Da müsste
man mit einem Saugfilter die Hauptwelle um mindestens 30-40dB schwächen.
Man merkt das wenn sich der Pegel der Harmonischen beim Schalten des
HF-Abschwächers um mehr als 10dB ändert. Es ist sehr leicht mit dem SA
Mist zu messen. Man muss immer auf der Hut sein;-)

Gerhard

: Bearbeitet durch User
von W.S. (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Bin ich der einzige mit so einem Referenzlattenzaun und habe eine
> schlechte Bord oder ist das bei diesen billigen Aufbauten wegen
> zahlreicher ökonomischen Vereinfachungen bzw. schlechtes Borddesign
> normal?

Ach Gerhard, du hast einen Kardinal-Fehler gemacht: Du wolltest dich auf
ein chinesisches Bastel-Board verlassen. Mach sowas lieber NIE, egal
wie mühsam das Selbermachen scheinen mag. Ich selbst hab ja auch so
einiges Zeugs aus China und es hat sich bislang IMMER herausgestellt,
daß sowas für wirklich ernsthafte Vorhaben wie du sie vorhast, nicht
taugen.

Nun, so wie Mario es krachen läßt, ist schon beeindruckend (und teuer) -
aber das ist ne andere Liga als das, was unsereiner sich privat leisten
kann und beruflich ist gar nicht dran zu denken.

Ich schätze, der ADF4350 ist ein recht guter IC, aber er kann nur dann
gut arbeiten, wenn man sein Umfeld auch HF-gerecht gestaltet. Das ist
auf dem gekauften Board überhaupt nicht der Fall, da ist alles nur
gedrängt, um mit wenig LP-Fläche auszukommen, es fehlen all die
Abschirmungen, die bei HF dringend nötig sind und ich vermute, daß auch
die Stromversorgung lausig ist.

Also bleibt dir nur das Selbermachen. Gönne dir Platz auf der LP und
gönne dir Abschirmungen und Siebung/Verdrosselung. Anbei ein paar
Bilder.

Und bitte nur noch eines: KEIN Steckbrett. Niemals, wenn HF dabei ist.
Ich hatte hier ja vor geraumer Zeit mal meinen Bastel-generator
gepostet. Der war so eine Art Resteverwertung: Ich hatte für einen
anderweitigen Test einen HF-Generator benötigt und mir mit dem ADF4350
mal eben einen gebaut und später, als das alles erledigt war, blieb
diese LP eben übrig.

Also hatte ich sie mit einem kleinen µC-Board zusammengebaut, damit sie
noch zu etwas nütze ist, aber beim ersten Versuch kroch mir die HF kreuz
und quer über die Controller-LP. Das legte sich erst, als ich beide LP
auf eine Alu-Platte montierte und alle Leitungen dazwischen sorgfältig
mit Ferrit verdrosselte.

Und wo HF hinkriecht, da kriecht auch Takt zurück und so landen dann
beide an der Ausgangsbuchse.

Nun, du bist ja offensichtlich auch gut ausgerüstet, also sollte das dir
leichter fallen als jemandem wie mir.
Ich wünsch dir viel Erfolg.

W.S.

von Horst S. (petawatt)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Es ist sehr leicht mit dem SA
> Mist zu messen. Man muss immer auf der Hut sein;-

Der Mischer bei den alten HP Speks besteht ja auch nur aus 2 Dioden. Hab
mich mal für das Innenleben interessiert. Da gibt es einige ausführliche
Videos im Netz:
https://www.youtube.com/watch?v=kV4BOf3Oqk8
https://www.youtube.com/watch?v=WFnWgubNcEY

Grüße von petawatt

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> Ach Gerhard, du hast einen Kardinal-Fehler gemacht: Du wolltest dich auf
> ein chinesisches Bastel-Board verlassen. Mach sowas lieber NIE, egal
> wie mühsam das Selbermachen scheinen mag. Ich selbst hab ja auch so
> einiges Zeugs aus China und es hat sich bislang IMMER herausgestellt,
> daß sowas für wirklich ernsthafte Vorhaben wie du sie vorhast, nicht
> taugen.

Hallöchen nach DE!

Da sind einige Körnchen Wahrheit in Deinen Ausführungen und diese Bords
haben alle ihre Probleme. Das Problem war halt, dass ich das Projekt
schnell durchziehen wollte weil ich anderweitig so eingespannt bin und
wollte eine fertige Lösung a la AD4350 Bord aus China verwenden. Aber
wie es sich gezeigt hat, gibt es da allerhand Fußangeln und Fallen.

Wenn ich mir selber eine ADF435x Bord konstruieren würde, dann würde ich
Eure Erfahrungen und Verbesserungen beherzigen. Dickköpfig wie ich halt
mal bin habe ich mir aber trotzdem in den Kopf gesetzt diese Probleme
spezifisch für dieses Senderprojekt so schlecht und recht zu lösen. Das
erwähnte Filter macht ja kurzen Prozess mit den Produkten und das
Breitband Spektrum ist nun gebrauchsfähig.

The plot thickens...

Aber. Diese gezeigte Produkte scheinen sowieso nicht direkt von Referenz
zu stammen, sondern vom Fractional-N Betrieb. Ich machte ein Experiment.
Ich programmierte das Programm um zwischen zwei Frequenzen (425MHZ und
424MHz im 20ms Takt hin und her zu springen. Also ziemlich weit weg vom
Anfang.

Es stellte sich dann heraus, dass praktisch alle der besagten Produkte
im selben Takt(20/20ms) mit herum sprangen. Keine einzige Linie war
stabil. Alle sprangen im gleichen Takt herum. Ich vermute jetzt, dass
dafür höchstwahrscheinlich der Fractional-N Betrieb zur Verantwortung zu
ziehen wäre. Aber da muss ich mich erst noch näher damit befassen.

Wenn das nämlich nur die anfänglich vermutete interne Übersprechdämpfung
wäre, dann würden diese Produkte stabil bleiben und nicht vom VCO
beeinflussbar sein. Das tun sie aber nicht. Also ist da mehr im Spiel.
Auch den SA kann man dafür nicht verantwortlich machen weil diese
Produkte streng um 10dB mitgehen wenn man den Eingangsabschwächer
betätigt.

So wäre für den Baken-betrieb zu erwägen ob Integer Modus nicht doch
vernünftiger wäre. Im 5kHz Raster und der :16 VCO-Teilung kann ja die
Vergleichsfrequenz immerhin 80kHz betragen und immer noch etwas am
Phasenrauschen mitknabbern.

Fortsetzung folgt...

Gerhard

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Horst S. schrieb:
> Gerhard O. schrieb:
>> Es ist sehr leicht mit dem SA
>> Mist zu messen. Man muss immer auf der Hut sein;-
>
> Der Mischer bei den alten HP Speks besteht ja auch nur aus 2 Dioden. Hab
> mich mal für das Innenleben interessiert. Da gibt es einige ausführliche
> Videos im Netz:
> https://www.youtube.com/watch?v=kV4BOf3Oqk8
> https://www.youtube.com/watch?v=WFnWgubNcEY
>
> Grüße von petawatt

Ja Danke! Werde ich mir ansehen sobald ich Zeit habe.

Ich habe schon spekuliert ob man den HF Zug des HP8554B nicht etwas mit
besseren Mischern verbessern könnte um den SFDR zu erweitern. Aber da
müsste ich mir erst einen in der Bucht suchen weil ich den meinigen
nicht verbasteln möchte. Man sollte meinen, dass moderne balancierte
Mischer hier etwas Verbesserung schaffen könnte. Auch der zweite Mischer
von 2.3GHz zu 500MHz ist ja nur eine einzige Diode. erst der dritte
Mischer von 500 auf 3Mhz ist ein DBM.

Ein Freund von mir segiert mich ab und zu warum ich den ehrwürdigen 40+
Jahre alten HP Schinken noch in Betrieb habe wenn es doch so viele
gebrauchte viel modernere SA gibt. Irgendwie hänge ich an dem alten
Ding. Ich habe ja auch alle Einschübe/YIG Filter von 300kHz bis 18Ghz.
Die Analogspeicheranzeige gefällt mir auch immer noch gut. Ich kann mit
dem Ding gut umgehen und habe mich daran gewöhnt. Dann habe ich auch die
gesamten Service Handbücher dazu. Was mir an vielen modernen SA nicht
gefällt ist die Abhängigkeit von spezieller Service Software ohne die
man Probleme haben könnte. Auch gibt es kaum komplette
Schaltbildunterlagen. Ab 1990 fing ja das schwarze Loch der fehlenden
Serviceunterlagen an.

Gerhard

von Mario H. (rf-messkopf) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Das
> erwähnte Filter macht ja kurzen Prozess mit den Produkten und das
> Breitband Spektrum ist nun gebrauchsfähig.

Das Spektrum nach Deinem Filter sieht ja sehr annehmbar aus. Das ist
natürlich auch eine Lösung für das Problem.

Wenn es Dir auf spektrale Reinheit ankommt, kannst Du Dir auch mal die
integrierten PLL-Synthesizer von Texas Instruments anschauen. Da sind
einige dabei, die eine Umdrehung besser sind, als die von Analog
Devices. Der LMX2582 hat z.B. laut Datenblatt eine Unterdrückung der
PFD-Störtöne von -93 dBc, und auch besseres Phasenrauschen. Außerdem
erlaubt er bis zu 200 MHz am PFD und bis zu 1,4 GHz am Referenzeingang,
was neue Möglichkeiten eröffnet. Eigene Erfahrungen habe ich damit
bisher nicht, aber ich wollte die immer mal ausprobieren.

> Ein Freund von mir segiert mich ab und zu warum ich den ehrwürdigen 40+
> Jahre alten HP Schinken noch in Betrieb habe wenn es doch so viele
> gebrauchte viel modernere SA gibt. Irgendwie hänge ich an dem alten
> Ding.

Ich habe hier auch noch einen HP 141T mit 8554B HF- und
8552B-ZF-Einschub stehen. Allerdings praktisch nur noch zur Zierde. Das
ist einfach ein schönes und faszinierendes Gerät, auch wenn es mit den
moderneren nicht mehr mithalten kann. Dass die Gerätereihe 1968 auf den
Markt kam, ist allerdings beeindruckend:

https://www.hpl.hp.com/hpjournal/pdfs/IssuePDFs/1968-08.pdf

Wo wir gerade dabei sind: Extrem lesenswert ist auch die
Lebensgeschichte des Vaters des Vorgängergeräts 8551A:

http://hpmemoryproject.org/timeline/art_fong/life_and_times_02.htm

: Bearbeitet durch User
von W.S. (Gast)


Bewertung
2 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Aber. Diese gezeigte Produkte scheinen sowieso nicht direkt von Referenz
> zu stammen, sondern vom Fractional-N Betrieb.

Ich vermute, daß all dieses Zeug von etwas viel simplerem kommt: von
einer miserablen Masse. Stell dir vor, daß dein Phasenvergleicher,
sämtliche Teilerstufen im Ausgang (Ripplecounter), der gesamte N Teiler,
eben alles nicht direkt auf GND liegen, sondern über eine gemeinsame
und nennenswert große Induktivität. Da kommt dann so ziemlich alles auf
den Ausgang, obwohl der ja eigentlich ein balancierter Stromausgang ist
und an VCC hängt, aber dessen Abblock-C hängt wiederum an der besagten
Induktivität.

Ich hab da noch so ein Musterbeispiel in der Kiste: einen
AD9850-DDS-Modul aus China. Rein rechnerisch ein dreistufiges
elliptisches Filter im Ausgang, aber man kann die 120 MHz des DDS-Taktes
bereits auf dem Oszilloskop sehen, also höchstens 20..26 dB Dämpfung -
die Masse-Fußpunkte bei diesem Modul laufen alle auf einen schmalen
Massesteg, der erst nach einigen Kurven auf der LP auf eine nennenswerte
Massefläche trifft. Ich hatte damals noch versucht, da ein vernünftiges
Filter hinten dran zu setzen, aber das ist alles verlorene Mühe bei
diesen China-Moduln. Glaub's mir. Mich jammern bloß die Bauteile,
deswegen hab ich das noch nicht weggeworfen.

W.S.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Gerhard O. schrieb:
>> Das
>> erwähnte Filter macht ja kurzen Prozess mit den Produkten und das
>> Breitband Spektrum ist nun gebrauchsfähig.
>
> Das Spektrum nach Deinem Filter sieht ja sehr annehmbar aus. Das ist
> natürlich auch eine Lösung für das Problem.
Speziell weil ich das Projekt zu einem Ende bringen will.
>
> Wenn es Dir auf spektrale Reinheit ankommt, kannst Du Dir auch mal die
> integrierten PLL-Synthesizer von Texas Instruments anschauen. Da sind
> einige dabei, die eine Umdrehung besser sind, als die von Analog
> Devices. Der LMX2582 hat z.B. laut Datenblatt eine Unterdrückung der
> PFD-Störtöne von -93 dBc, und auch besseres Phasenrauschen. Außerdem
> erlaubt er bis zu 200 MHz am PFD und bis zu 1,4 GHz am Referenzeingang,
> was neue Möglichkeiten eröffnet. Eigene Erfahrungen habe ich damit
> bisher nicht, aber ich wollte die immer mal ausprobieren.
Danke, das werde ich mir ansehen. Ich habe da an gute PLL Oszillatoren
schon eien Interesse. Ich baute meinen ersten UKW Synthesizer für ein
2-m Funkgeraet mit Dual-Modulus Prescaler in 1977 mit dem Fairchild
95H90 und LS192/3 Zählern. Damals war das im Amateurfunk Spitzentechnik
wenn man bedenkt, dass die Mehrzahl der 2-m Geräte entweder Kanalkisten
waren oder Multi-Mode abstimmbar. Nur ein Mutterquarz war notwendig. Und
heute - ertrinken wir in LSI PLL ICs. Auch die MC145190 oder MC145159
waren recht gute Bausteine. Philips hatte auch ein paar gute Sacehn.
>
>> Ein Freund von mir segiert mich ab und zu warum ich den ehrwürdigen 40+
>> Jahre alten HP Schinken noch in Betrieb habe wenn es doch so viele
>> gebrauchte viel modernere SA gibt. Irgendwie hänge ich an dem alten
>> Ding.
>
> Ich habe hier auch noch einen HP 141T mit 8554B HF- und
> 8552B-ZF-Einschub stehen. Allerdings praktisch nur noch zur Zierde. Das
> ist einfach ein schönes und faszinierendes Gerät, auch wenn es mit den
> moderneren nicht mehr mithalten kann. Dass die Gerätereihe 1968 auf den
> Markt kam, ist allerdings beeindruckend:
Naja, wenn man bedenkt, dass der HP8552B ZF Einschub 10Hz BB aufweist,
engt das den Bereich auch moderner Geräte ein. Man muss auch heute noch
recht tief in die Tasche greifen um an einige Leistungsmerkmale
heranzukommen. Irgendwie finde ich es schwierig mich auf ein paar gute
Gebrauchtgeräte festzulegen. Z.B. habe ich den Eindruck, dass der
HP8590A zwar mehr kann, aber HF-mäßig mit dem 8554B doch gar nicht so
extrem verschieden ist. Auch ist das Risiko im Gebrauchtmarkt auch so
ein Ding. Dann will ich unbedingt einen Tracking Generator haben. Die
sind auch nicht so zahlreich. Oft weiß man auch nicht wie verbraucht die
CRTs sind oder versteckte Probleme existieren. Man braucht ja nur an
versehentlich mit Sendern überlastete Eingangsstufen zu denken die einen
verheerenden Schaden anrichten können. Reparatur geht dann ganz schön
ins Geld wenn man die Spezialteile noch bekommt. Ein Freund von mir
kaufte sich einen HP VNA der jahrelang in einem Labor sein Dasein
fristete. Das Farbdisplay war nahezu dunkel weil die Böcke das Display
nie heruntergedreht hatten oder die Sachen übers Wochenende
abzuschalten. Schade darum. Wenn man das alles bedenkt ist der 141T SA
immerhin noch eine verlässliche Kiste und Dank der extrem detaillierten
Doku leicht zu reparieren. Ich habe meinen schon seit Ende der 80er
Jahre. Damals waren die Geräte genau wie ich noch relativ jung;-)
Allerdings, schwer sind die Kisten. Bis jetzt musst eich nur die
Hochspannungsleitung zur CRT und einen JFET auswechseln. Sonst hatte ich
nie Probleme. Ich baute mir übrigens in den 90er einen kompatiblen
HP8556A Einschub (300kHz) mit Digitalfrequenzanzeige und einen HP8444A.
Beitrag "Re: Zeigt her Eure Kunstwerke !"
Beitrag "Re: Zeigt her Eure Kunstwerke !"
>
> https://www.hpl.hp.com/hpjournal/pdfs/IssuePDFs/1968-08.pdf
>
> Wo wir gerade dabei sind: Extrem lesenswert ist auch die
> Lebensgeschichte des Vaters des Vorgängergeräts 8551A:
>
> http://hpmemoryproject.org/timeline/art_fong/life_and_times_02.htm

Danke für die interessanten Links. Habe schon lange nicht mehr dort
reingeschaut.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> Gerhard O. schrieb:
>> Aber. Diese gezeigte Produkte scheinen sowieso nicht direkt von Referenz
>> zu stammen, sondern vom Fractional-N Betrieb.
>
> Ich vermute, daß all dieses Zeug von etwas viel simplerem kommt: von
> einer miserablen Masse. Stell dir vor, daß dein Phasenvergleicher,
> sämtliche Teilerstufen im Ausgang (Ripplecounter), der gesamte N Teiler,
> eben alles nicht direkt auf GND liegen, sondern über eine gemeinsame
> und nennenswert große Induktivität. Da kommt dann so ziemlich alles auf
> den Ausgang, obwohl der ja eigentlich ein balancierter Stromausgang ist
> und an VCC hängt, aber dessen Abblock-C hängt wiederum an der besagten
> Induktivität.
>
> Ich hab da noch so ein Musterbeispiel in der Kiste: einen
> AD9850-DDS-Modul aus China. Rein rechnerisch ein dreistufiges
> elliptisches Filter im Ausgang, aber man kann die 120 MHz des DDS-Taktes
> bereits auf dem Oszilloskop sehen, also höchstens 20..26 dB Dämpfung -
> die Masse-Fußpunkte bei diesem Modul laufen alle auf einen schmalen
> Massesteg, der erst nach einigen Kurven auf der LP auf eine nennenswerte
> Massefläche trifft. Ich hatte damals noch versucht, da ein vernünftiges
> Filter hinten dran zu setzen, aber das ist alles verlorene Mühe bei
> diesen China-Moduln. Glaub's mir. Mich jammern bloß die Bauteile,
> deswegen hab ich das noch nicht weggeworfen.
>
> W.S.

Ja, da ist bestimmt viel Wahres dran. Ich habe mir mal die ADF4350 LP
genau angesehen. Die Masse ist nicht durchgehend und nur zweilagig. Da
ist Vieles kein Wunder. Ob die offizielle AD Evalbord wesentlich besser
ist? Teuer genug ist sie ja.

Ich werde mir eventuell was Gutes bauen. Aber das braucht Zeit und
Recherchen und viel lesen und verstehen. Und die habe ich im Augenblick
nicht. Ich möchte das Bakenprojekt so schnell wie möglich zu einem
erfolgreichen Ende bringen weil es mich in anderen Dingen aufhält. Aber
man muss ja seine Versprechen halten;-) Deshalb, wenn das Filter hilft -
So be it!

So möchte ich mich jetzt halt nicht zu sehr verzetteln weil sonst gar
nichts passiert. Mit dem BPF sieht ja das Signal auch mit allen
Schwächen der Chinabord ganz manierlich aus und dürfte meine gesetzten
Vorgaben ausreichend erfüllen.

Abgesehen davon möchte ich die Fractional-N Sache ganz abschalten weil
es für den Frequenzplan nicht notwendig ist und möglicherweise das
Dreckszeug am Anfang ganz eliminiert.. Mit einem 80kHz Kanalraster des
VCOs habe ich die Einstellmöglichkeiten die ich brauche.

Gruss aus VE6 Land,
Gerhard

Nachtrag: Was ist die Funktion der beiden HF Bords und der Hersteller in
Deinem Beitrag?

: Bearbeitet durch User
von Horst S. (petawatt)


Bewertung
0 lesenswert
nicht lesenswert
Bei ebay gibt es ja diverse Signalgeneratoren von BG7TBL. Z.B.:
Ebay-Artikel Nr. 114423829847
Hat zufällig mal jemand sowas getestet und an einen Spek gehängt? Finde
leider keine Angaben zur spektralen Reinheit.

Grüße von petawatt

von W.S. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Nachtrag: Was ist die Funktion der beiden HF Bords und der Hersteller in
> Deinem Beitrag?

Das Zeug stammt aus einem inzwischen abgerissenen Funkturm einer der
ersten Mobiltelefon-Generationen. Ist ja schon eine Weile her, aber man
kann ein paar Prinzipien erkennen:
- alles abgeschirmte Moduln
- Mehrlagen-LP, auch bei den Moduln
- rein mechanisch viel Platz - guck mal in der Mitte rechts von den
grauweißen Steckverbindern: drei Tiefpässe nebeneinander mit ausreichend
Luft dazwischen.
- kein einziges HF-Signal auf den Außenlagen zwischen den Moduln
geführt, sondern immer in den Innenlagen
- Unmengen von keramischen L-C-L Durchgangsfiltern für die Versorgungen

Der offene Modul zeigt einen DSP und davor einen 75 MSPS/13 Bit ADC,
davor zwei CLC5526.
Manches ist echt witzig gemacht: z.B. die VCO-Moduln, die jeweils einen
kleinen PIC nebst einem ADF411x und einen diskret aufgebauten VCO
enthalten.

Gerhard O. schrieb:
> Ich werde mir eventuell was Gutes bauen. Aber das braucht Zeit und
> Recherchen und viel lesen und verstehen. Und die habe ich im Augenblick
> nicht.

Den Spruch vom Holzfäller im Wald kennst du aber, gelle? "Ich muß Bäume
fällen und habe keine Zeit, um meine Säge zu schärfen!"

Meine Erfahrung ist, daß man sich später grün und schwarz ärgert, wenn
man nicht rechtzeitig das Ruder herumreißt und die Sache neu anpackt. Je
später man es tut, desto mehr muß man wieder beseitigen und wenn man zu
spät damit beginnen will, ist der point of no return überschritten und
das Ding bleibt auf ewig eine ärgerliche Krücke. Wenn man danach das
Ding betreuen muß, ärgert man sich jahrelang, wenn andere es betreuen
sollen, versaut es einem den Ruf - und zwar gründlich.

W.S.

von W.S. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Horst S. schrieb:
> Z.B.:
> Ebay-Artikel Nr. 114423829847

Das sind die Dinger, wo deren Hersteller nicht mal eine ordentliche
Frontplatte hinkriegen.
Siehe auch:
http://www.reeve.com/Documents/Articles%20Papers/Reeve_WB-SG1_SigGen.pdf

Diese Dinger halte ich für reine Bastel-Generatoren aus China.

W.S.

von Gret (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Allenfalls bei ERA Synth reinschauen. Da haben ein paar Leute einen
Opensource Synthesizer gebaut.

https://www.crowdsupply.com/era-instruments/erasynth-micro
https://www.crowdsupply.com/era-instruments/erasynth

Deren Konzepte sind erklaert, und koennen auch so nchgebaut werden. Ich
hab mir allerdings je einen gekauft. Muss man aber nicht.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> Den Spruch vom Holzfäller im Wald kennst du aber, gelle? "Ich muß Bäume
> fällen und habe keine Zeit, um meine Säge zu schärfen!"

Danke für Deine Information bzgl. der Photos. Sieht definitiv sehr edel
aus und man wusste was man tat. Da lacht einem HFler das Herz mit dieser
hochwertigen HF Technik.

Was mein Projekt betrifft stimme ich Dir im Prinzip zu, Deine Argumente
in Ehren, aber diesmal muss ich mit meinen Dickkopf durch die Wand und
diesen Weg zu Ende zu bringen. Ich habe wirklich nicht die Zeit mich da
wochenlang damit zu beschäftigen. Die bisherigen Versuche mit dem Filter
haben eindeutig ergeben, dass die Signalanforderungen mit dem Filter den
Ansprüchen für den Sender jetzt genügen und da alle Hauptbaugruppen in
abgeschirmten Kompartments eingebaut werden, sollten die HF-Signale nur
über die vorgesehenen Verbindungen reisen. Ich habe das schon im Griff.
Abgesehen davon möchte ich möglicherweise auf Integer Modus umsteigen
weil Fractional-N hier überhaupt nicht notwendig ist.

Ich habe übrigens bemerkt, wenn man 144.000MHz einprogrammiert, ein
Pfeifen am Träger im FM-RX hörbar ist. Da macht die Fractional-N
offenbar irgendetwas Unschönes. Man darf also im F-N Modus keine Integer
Frequenzen einstellen die ein direkt teilbares PFD Frequenzverhältnis
haben.

Ich habe gestern noch ein paar Versuche bezüglich der vielen Störträger
gemacht. Je nach Frequenz ändern sich diese Trägergruppierungen markant.
Bei höheren Frequenzen (>1GHZ) zu vermindern sich die Träger relativ
stark, häufen sich aber an gewissen Stellen in Gruppen.
Unglücklicherweise (für mich) sind die Störträger im UKW Bereich am
schlimmsten.

Gerhard

O.T. Heute dürfte es bei uns am Kontinent im Süden ein interessanter Tag
werden...

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Gret schrieb:
> Allenfalls bei ERA Synth reinschauen. Da haben ein paar Leute
> einen
> Opensource Synthesizer gebaut.
>
> https://www.crowdsupply.com/era-instruments/erasynth-micro
> https://www.crowdsupply.com/era-instruments/erasynth
>
> Deren Konzepte sind erklaert, und koennen auch so nchgebaut werden. Ich
> hab mir allerdings je einen gekauft. Muss man aber nicht.

Danke. Sieht beeindruckend aus. Das werde ich mir später genauer
anschauen.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> Horst S. schrieb:
>> Z.B.:
>> Ebay-Artikel Nr. 114423829847
>
> Das sind die Dinger, wo deren Hersteller nicht mal eine ordentliche
> Frontplatte hinkriegen.
> Siehe auch:
> http://www.reeve.com/Documents/Articles%20Papers/Reeve_WB-SG1_SigGen.pdf
>
> Diese Dinger halte ich für reine Bastel-Generatoren aus China.
>
> W.S.

Den kannte ich nicht. Danke. Naja, wie Marios Projekt oder kommerzielle
Produkte beweisen muss man eben für professionelle Resultate sehr hohen
Aufwand treiben. Da sind ein paar hin gepflasterte ICs eben nicht genug.

In den UKW Berichten war mal vor Jahren ein DDS/PLL Messenderprojekt.
Das war auch relativ aufwendig.

Die R&S Synthesizer der achtziger Jahre dürften mittlerweile günstig im
Gebrauchtmarkt erhältlich sein und habe was Eigenschaften betrifft
nichts zu wünschen übrig.

Mein alter, ehrwürdiger HP8640B hat ja auch ein sehr sauberes Signal,
ist  allerdings nicht programmierbar. Aber dafür habe ich ja noch einen
funktionierenden uralten SMFP Mobiltester.

von Gerhard H. (ghf)


Bewertung
1 lesenswert
nicht lesenswert
Das Problem beim 8640 ist, dass die Zahnräder aus
Delrin so langsam mürbe werden & Zähne verlieren.
Ein italienischer Funkamateur hat die aus Messing
nachgebaut, mit etwas Suchaufwand kann man die
auch bekommen.

Gruß, Gerhard H.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard H. schrieb:
> Das Problem beim 8640 ist, dass die Zahnräder aus
> Delrin so langsam mürbe werden & Zähne verlieren.
> Ein italienischer Funkamateur hat die aus Messing
> nachgebaut, mit etwas Suchaufwand kann man die
> auch bekommen.
>
> Gruß, Gerhard H.

Hallo Gerhard,

Danke. Ich habe damit auch schon zu tun gehabt. Allerdings nicht mit den
Zähnen. Da ging es um die Messinglagerbuchse. Ein Bekannter von mir
klagte mir von seinem Problem. Ich reparierte dann das besagte
geschrumpfte Zahnrad nach Ausbau indem ich den den Durchmesser der
Messingbuchse genau auf den Innendurchmesser des geklebten Delrinrades
auf der Drehmaschine abdrehte und dann mit einem guten Epoxidharzkleber
wieder zusammenbaute.

Das Problem ist auch, dass die alten Schmiermittel mit der Zeit
nachlassen und dann der Stress bei Betätigung überhand nimmt. Bei meinem
8640 kann man die Abstimmung erst nach einer gewissen Aufwärmzeit zügig
betätigen. Das gilt auch für die komplizierte Schaltermechanik und
Differenzialgetriebe.
(Es wäre besser gewesen anstatt der Mechaniklogik es mit uC und Relais
zu realisieren)

Das war vor über 5 Jahren und hat bis jetzt gehalten. Ein Metallzahnrad
wäre natürlich besser aber macht mehr Schwierigkeiten bei der
Beschaffung. Mein 8640B hat das Problem noch nicht (Auf Holz klopfen).

Das gleiche mache ich auch mit gespalteten HP Frontplattendrehknöpfen
die das gleiche Problem haben. HP hat mit vielen Plastikkomponenten
wenig Glück gehabt.

Gruß,
Gerhard

von Horst S. (petawatt)


Bewertung
0 lesenswert
nicht lesenswert
Gret schrieb:
> Allenfalls bei ERA Synth reinschauen. Da haben ein paar Leute einen
> Opensource Synthesizer gebaut.

ERA Synth hat nicht einmal ein geschirmtes Gehäuse? Im Test gibt es eine
starke Einstreuung durch das Funkmikrofon des Autors.
https://www.youtube.com/watch?v=I6iSovdd1Nc

Dann gibt es noch den RF Explorer Signal Generator Combo. Der hat
zumindest jetzt Oberwellenfilter und liefert ein leidliches Sinussignal.
Kostet aber auch gleich 370 €.
https://www.wimo.com/de/rfe-gen-c

Persönlich suche ich eher ein stationäres Gerät für das Heimlabor. Das
ist aber auch gebraucht noch recht teuer. Für die Reparatur dieser
Generatoren braucht man doch viel Erfahrung. Ersatzteile sind wenn
überhaupt erhältlich extrem teuer. Beim HP8656A versagt dann
"zuverlässig" die Mechanik im Abschwächer:
https://www.oevsv.at/export/oevsv/technik-folder/oe5_vm/bin/rep_hp8656a01.pdf

Grüße von petawatt

von Markus W. (dl8mby)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard,

besuche mal den Shop von SV1AFN, siehe Link

Ebay-Artikel Nr. 153650913703

Unter Umständen ist seine Variante HF-Technisch besser.
Kostet zwar etwas mehr aber sieht solider aus.

Markus

von GHz N. (ghz-nerd)


Bewertung
0 lesenswert
nicht lesenswert
Markus W. schrieb:
> Gerhard,
>
> besuche mal den Shop von SV1AFN, siehe Link
>
> Ebay-Artikel Nr. 153650913703
>
> Unter Umständen ist seine Variante HF-Technisch besser.
> Kostet zwar etwas mehr aber sieht solider aus.
>
> Markus


Besser, aber sicher noch nicht optimal... Bei der PCB-Grösse hätte man
doch durchaus ein 4-Layer PCB machen können, ohne dass die Kosten
nennenswert höher ausfallen würden.
Ich frag mich manchmal, was in der heutigen Zeit (extrem günstige, aber
sehr brauchbare Mehrlagen-PCBs dank Pooling-Dienste) die Leute davon
abhaltet, zumindest Testboards für Mikrowellen-Komponenten auf eine
Mehrlagenplatine zu designen, da der Haupt-IC in der Regel sowieso ein
mehrfaches der Platine kostet...

von Markus W. (dl8mby)


Bewertung
0 lesenswert
nicht lesenswert
@GHz N,

Du brauchst doch nur einen Preiskalkulator z.B. bei
JLCPCB mit Deinen Wünschen füttern.
Du bekommst eine 50x50mm vier lagen PCB für weniger wie
60 Euro mit Chem.-Gold. (10 Stück) War derletzter Stand meiner
Recherche vor etwa einem Jahr.
Jetzt steht der Euro/USD etwas besser, so dass es eventuell
noch günstiger sein könnte.
Umwelt- und CO2-Aspekte sind allerdings bei dieser Betrachtung
nicht berücksichtigt.

Markus

von Markus W. (dl8mby)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@GHz N,

habe mir gerade selber die Mühe gemacht.
Siehe Anhang.
Man staune 18 Euro zuzüglich Shipment.
Für 10 Stück mit ENIG Gold beschichtet.
Also dürfte man unter 35Euro liegen.
Somit weniger als 4Euro pro Platine.

Markus

PS.: Habe noch vergessen Impedanz im Kalkulator zu selektieren,
da HF-PCB. Ändert den Preis aber nicht, wenn man es tut.

: Bearbeitet durch User
von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Gerhard O, guck mal hier ab ca. Mitte der Beiträge.

Beitrag "ADF4351 et al. : Performance Messungen und Diskussion"

Da hatte ich für den ADF4351 eine 4 lagen Leiterplatten gemacht, kann
man verschieden bestücken für das was man gerade braucht bzw.
experimentieren will.

Davon hätte ich noch ein paar.

Ich hatte jetzt mal auf die schnelle eine Probemessung gemacht, von
Lattenzäune um die 10Mhz Ref. ist da nichts zu sehen.

Gruß

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> @Gerhard O, guck mal hier ab ca. Mitte der Beiträge.
>
> Beitrag "ADF4351 et al. : Performance Messungen und Diskussion"
>
> Da hatte ich für den ADF4351 eine 4 lagen Leiterplatten gemacht, kann
> man verschieden bestücken für das was man gerade braucht bzw.
> experimentieren will.
>
> Davon hätte ich noch ein paar.
>
> Ich hatte jetzt mal auf die schnelle eine Probemessung gemacht, von
> Lattenzäune um die 10Mhz Ref. ist da nichts zu sehen.
>
> Gruß

Moin,

Bin gerade aufgewacht;-)

Großartig! Das ist sehr gut zu wissen. Dein Spektrum sieht ja sehr
ordentlich aus. Vielen Dank mich darauf aufmerksam zu machen. Also wenn
der Lattenzaun bei mir aufbautechnisch verursacht wurde, dann ist das
schon eine Schweinerei seitens der Entwickler dieser Bord.

Läuft Dein ADF435x im Fractional-N Modus oder Integer Modus? Wie
umständlich wäre es für Dich mir die Register Werte die bei Deinem Test
maßgeblich waren, auszulesen und mir zukommen zu lassen? Meine
Arbeitsfrequenz ist 144.275 MHz (Offizieller domestischer
Funkbakenbereich).

Da ich zur Zeit ein Demoprogramm zur Ansteuerung verwende muß ich aelber
erst auch mal die Einstellungen meiner Bord zu ergründen. Ich bin
ziemlich sicher, daß der ADF bei mir F-N Modus läuft. Ich hatte erwogen
apäter auf Integer umzuprogrammieren. Ich habe die Werte schon mit
ADIsimPLL durchgearbeitet. Die PLL könnte dann mit 80 kHz PFD
Vergleichsfrequenz arbeiten um mir im UKW Bereich durch den Post Divider
ein 5kHz Kanalraster zu geben. Bei richtiger Einstellung der Loopfilter
BB. ist das simulierte Phasenrauschen recht annehmbar. In Fractional-N
Modus ist das simulierte Phasenrauschen allerdings wesentlich
schlechter. Allerdings hört sich das Signal, so wie es ist, in einem
Semco Terzo in SSB Stellung sehr sauber an. Ein HP8640B Signal zum
Vergleich hat auch nicht weniger Hintergrundrauschen, was
höchstwahrscheinlich bedeutet, daß auch das Terzo Phasenrauschen
ziemlich schlecht sein könnte da der 8640 im Abstand von 10kHz ein
mindestens 10dB geringeres Phasenrauschen aufweist. Habe ich allerdings
noch nie untersucht weil ich das Gerät wegen seines historischen
Characters und Wert lieber, trotz etwaiger Schwächen, diesbezüglich
sowieso im Originalzustand belassen und nicht verbasteln möchte.

Dein Bordangebot wäre mir natürlich zur Fehlersuche eine große
Vergleichshilfe. Möglicherweise schwingt bei mir der 1117 Regler den ich
sowieso mit einem rauscharmen Typ wie den ADP150 o.ä. ersetzt hätte.
Aber versandsmäßig könnte das für Dich wegen dem Überseeversand nach
Kanada teuer werden. (Da müssten wir was ausarbeiten). Da hätte ich
jetzt sonst schon ein schlechtes Gewissen Dein Angebot anzunehmen. Wie
gesagt, deine Registerwerte könnten mir aber zum Vergleich vorerst
nützlich und wichtig sein. Welcher uC steuert Deine Bord übrigens an?
Bei mir ist es ein Nano. (Ich habe übrigens vorsichtshalber den uC
abgezogen und es ändert sich nichts am Lattenzaun. Der NANO kann also
definitiv nicht schuld sein).

Wie schon erwähnt, ändert sich die Steuktur des Lattenzauns stark mit
der programmierten Frequenz. Um 1-1.2GHz sind diese Zusatzlinien
wesentlich spärlicher und im Pegel auch wesentlich schwächer. Auch die
Alias-Mischprodukte sind dann kaum vorhanden. Am schlimmsten ist es bei
mir im UKW Bereich im 2-m Band. Bei genau 144.000 hört man im 2-m RX
einen schwachen NF Ton schätzungsweise um 1kHz.

Naja. Zeit zum Frühstück und dann bald Schneeschippen... es sollen bis
heute Nacht rund 10-15cm um Edmonton fallen.

Grüße,
Gerhard

Nachtrag: ist Marker 2 die 288Mhz erste Overwelle?

: Bearbeitet durch User
von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Gerhard,

Schneeschippen... Du hast es gut, meine Regierung hat da viel !BESSERE
aufgaben für mich parat. :D

Gerhard O. schrieb:
> ...Welcher uC steuert Deine Bord übrigens an?

Angesteuert wird der ADF mit der Software von Analog Device und über so
ein USB Modul. Die Software ist kostenlos und der USB-ADF-Dolmetscher
war über Ebay auch nicht wirklich teuer.

Angefangen hatte ich mit Arduino und irgendeiner Lib, das war aber alles
andere als brauchbar zu dieser zeit. Mir ging es ja erst mal nur ums
vermessen, da war das dauernde umschreiben und neu Programmieren einfach
zu umständlich. Zudem zeigt einem die Software die Register an, was
nicht geht bzw. wo Einstellungen nicht passen und übernimmt auch die
Rechnerrei. Kann ich nur wärmstens empfehlen! Wenn damit alles gut
aussieht, kann man das ja immer noch in einen µC klöppeln.

> ... Also wenn der Lattenzaun bei mir aufbautechnisch verursacht wurde, dann ist
das
> schon eine Schweinerei seitens der Entwickler dieser Bord.
>
Dieses ADF-Board von dir hatte ich mir damals auch schon angeschaut, ist
auch meiner Meinung nach eine totale Katastrophe. Ob du da mit einem
ADP150 oder dergleichen irgendetwas verbessern kannst, glaube ich nicht,
die Versorgung ist ja nicht das einzige was totaler Murks ist. Schau dir
mal die Masse an, die ist oben und unten zersägt, das sind doch nur 2
Lagen.


Hier weit unten... (Das war der Uhrsprungs fred.)

Beitrag "Verstärker 1-1500MHz 1Watt"

hatten wir auch die anderen China ADF Boards in der mache, mit
zusätzlichen Cs und Gefrickel war da noch etwas mehr raus zu holen. Ein
originales ohne gefrickel habe ich mal mit den gleichen Einstellungen
wie oben gemessen und da ist auch nichts vom Lattenzaun zu sehen. Das
Phasenrauschen ist aber auch bei diesem Board...

> Läuft Dein ADF435x im Fractional-N Modus oder Integer Modus? Wie
> umständlich wäre es für Dich mir die Register Werte die bei Deinem Test
> maßgeblich waren, auszulesen und mir zukommen zu lassen? Meine
> Arbeitsfrequenz ist 144.275 MHz (Offizieller domestischer
> Funkbakenbereich).

Bei der Lattenzaun Messung war es im Fractional Modus.
(Bild "144Mhz_Ref10Mhz.png")

> Nachtrag: ist Marker 2 die 288Mhz erste Overwelle?
Ja, Marker 1=144Mhz und alle anderen davon ausgehend.



Ähmmm... Missverständnis zu den Leiterplatten, da hatte ich eigentlich
an 1-2 unbestückten Leiterplatten gedacht die ich per Brief auf reise
schicke, als kostenlose Spende so zu sagen.

Richtung Kanada hatte ich aber auch nicht auf dem Schirm. :D

Ich könnte dir aber auch eine nach Wunsch bestücken oder eine fertig
aufgebaute zukommen lassen, dann müssten wir uns aber auf die
Bauteilkosten einigen.

Oder, wen es nur geborgt sein soll wäre auch kein Problem.

Können wir ja per Pn besprechen. ;)


@Mario H, dein ADF4351-Generator-Projektchen sieht ja Sehr gut aus!

Ein zwei Sachen sind mir aufgefallen...

Du hast mehrere 3,3V, zum Beispiel auch am ADF4351, die mit Sicherheit
nicht alle gleichzeitig hoch kommen oder beim Ausschalten gleichzeitig
abfallen (beim ADF +-0,3V Max). Könnte das zum Problem werden? Mir wären
da jetzt spontan Antiparallel geschaltete Dioden in den Sinn gekommen
bei den 3,3V untereinander.

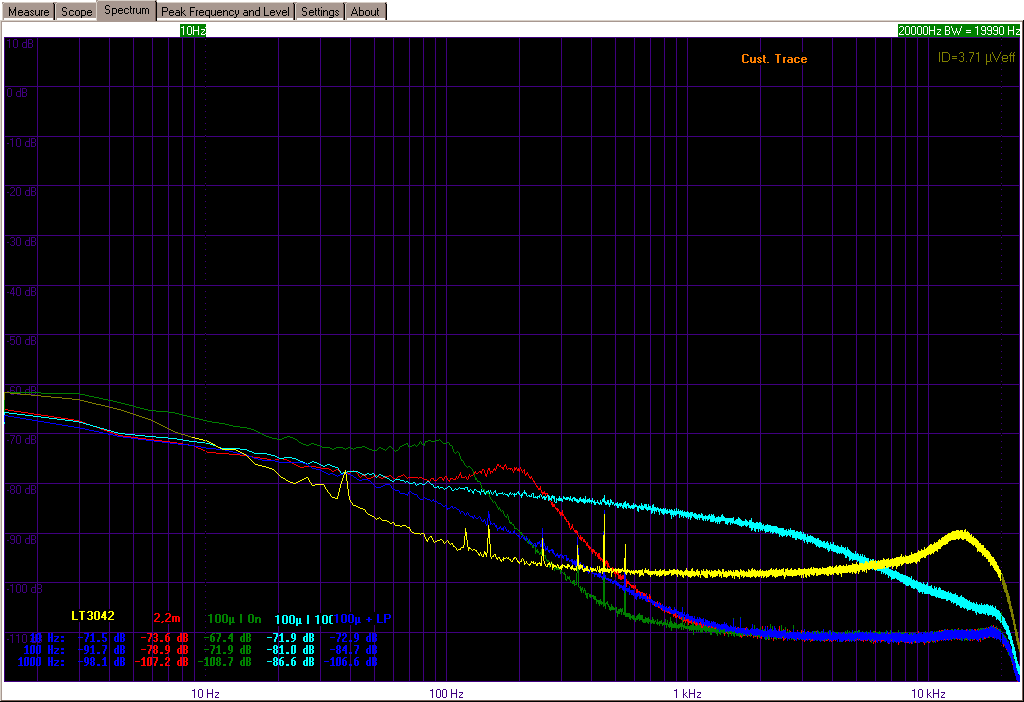

Dann hast du die LT3042 Regler so zu sagen nur auf Sparflamme
beschaltet, die könnten doch noch mal deutlich weniger Rauschen, oder
macht das keinen Sinn? (CSET und COUT mit 22µ und "Fast Start Up"
Beschaltung.)

Welche PFD-Frequenz und Strom hast du an der Sync-PLL(ADF4002)
eingestellt?

Wie verhält es sich da überhaupt was das Rauschen angeht. Der Crystek
950 ist ja so ein Super teil, der Loop Filter ist relativ niedrig und
ich Denke mal die PFD-Frequenz wird auch nicht so groß sein,
verschlechtert sich dadurch das Rauschen vom Crystek? Irgendwie habe ich
da immer noch Wissenslücken und nicht den richtigen Durchblick. :(


Gruß

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier noch mal Lattenzaun Messung und Register mit dem anderen China
Board auf 144.275Mhz.


Ps.: Misst, Keinen Marker auf den kleinen -68db Peak gesetzt, der ist
bei 83,3Mhz.


Ppss...:
Gerhard, was ich jetzt erst gesehen habe, du hast bei deinem Aufbau
anscheinend den zweiten Out-Port nicht Terminiert? Keine gute Idee. Ob
das jetzt mit den Lattenzäunen zu tun hat weiß ich nicht, aber wen ein
Out nicht richtig abgeschlossen ist, macht sich das auch auf den anderen
Out deutlich bemerkbar.

: Bearbeitet durch User
von GHz N. (ghz-nerd)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Also wenn
> der Lattenzaun bei mir aufbautechnisch verursacht wurde, dann ist das
> schon eine Schweinerei seitens der Entwickler dieser Bord.

Vorschlag: (viel mehr kaputt machen kann ma ja nicht...)
Versuch mal zumindest die zerstückelten Massflächen auf der Unterseite
etwas flächig aufzukratzen und mit Kupfertape zu verbinden. Dies sollte
bereits einen Beitrag zur Verbesserung des Ausgangsspektrums leisten.
Falls es null Unterscheid macht ist entweder die Versorgung ebenfalls
unterirdisch (Erste Hilfe mit Ferritperlen) oder etwas ist wirklich mit
dem IC im Argen.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Moin,

vielen Dank an Euch alle. Habe momentan wegen viel Arbeit keine Zeit für
ausführliche Kommentare.

@GHZ: Deinen Vorschlag werde ich sobald ich kann ausprobieren. Das
Layout hat mir auch nicht gefallen.

Gruesse,
Gerhard

von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> @Mario H, dein ADF4351-Generator-Projektchen sieht ja Sehr gut aus!

Na ja, das hat noch so einige Kinken, die man ausbügeln sollte. Die
schon erwähnte instabile Verstärkerstufe ist nur eine davon. Das war
mehr ein Bastel-Experiment und erster Entwurf.

> Du hast mehrere 3,3V, zum Beispiel auch am ADF4351, die mit Sicherheit
> nicht alle gleichzeitig hoch kommen oder beim Ausschalten gleichzeitig
> abfallen (beim ADF +-0,3V Max). Könnte das zum Problem werden? Mir wären
> da jetzt spontan Antiparallel geschaltete Dioden in den Sinn gekommen
> bei den 3,3V untereinander.

Mir ist der ADF4351 bisher nicht als sonderlich sensibel hinsichtlich
Power Sequencing aufgefallen. Dass man die AVDD-to-DVDD Beschränkung
reißen könnte, ist natürlich ein Punkt. Zum Problem wird das vermutlich
erst, wenn eine Betriebsspannung dauerhaft wegfällt und der Chip
thermisch darunter leidet. Der DDS-Chip ist durchaus sensibel
hinsichtlich Power Sequencing und sollte einen Hardware-Reset bekommen,
nachdem sich die Betriebsspannungen stabilisiert haben.

> Dann hast du die LT3042 Regler so zu sagen nur auf Sparflamme
> beschaltet, die könnten doch noch mal deutlich weniger Rauschen, oder
> macht das keinen Sinn? (CSET und COUT mit 22µ und "Fast Start Up"
> Beschaltung.)

Das ist im wesentlichen die Applikationsschaltung. Getestet habe ich
nicht, ob es etwas bringt, die 4,7 µF auf 22 µF zu erhöhen. Schaden wird
es sicherlich nicht, und mehr kosten auch nicht. Du hast aber Recht,
insbesondere den CSET-Kondensator sollte man größer machen. Werde ich
bei einer möglichen Neuauflage berücksichtigen.

> Welche PFD-Frequenz und Strom hast du an der Sync-PLL(ADF4002)
> eingestellt?

Bei interner Referenz ist die PFD-Frequenz gleich den 10 MHz des
Zeitbasisoszillators (der Reference Divider des ADF4002 ist deaktiviert
bzw. teilt durch 1); die Ladungspumpe ist auf 5 mA eingestellt (das
Maximum, falls R16 = 5,1 kΩ). Bei externer Referenz kann man den
N-Teiler der PLL einstellen, damit variiert auch die PFD-Frequenz.

Die Referenz-PLL ist für eine PFD-Frequenz von 10 MHz und N=10
ausgelegt, dann ist die Closed-Loop-Bandbreite ca. 50 Hz. Die
Closed-Loop-Übertragungsfunktion der PLL, und damit auch die Bandbreite,
hängt u.a. vom N-Teiler und dem Proportionalbeiwert des PFD (und damit
dem Strom der Ladungspumpe) ab, und fällt damit anders aus, wenn man
eine andere Frequenz am PFD hat. Siehe
auch Beitrag "Re: ADF4351 et al. : Performance Messungen und Diskussion". Das könnte
man jetzt in der Software kompensieren, indem man in Abhängigkeit vom
N-Teiler den Strom einstellt, aber ich habe darauf verzichtet (siehe die
Firmware-Source in der Datei hw_control.c). Die Regelschleife ist von
Hand durchaus recht kompliziert zu berechnen, es gibt aber von Analog
eine Software namens ADIsimPLL, mit der man das Schleifenfilter auslegen
kann, und die auch Phasenrauschdichten liefert. Das zugehörige
ADIsimPLL-File für das Design liegt auch in dem zip-Archiv hier:
https://www.mariohellmich.de/projects/sig-gen/files/sig-gen_docu.zip.

> Wie verhält es sich da überhaupt was das Rauschen angeht. Der Crystek
> 950 ist ja so ein Super teil, der Loop Filter ist relativ niedrig und
> ich Denke mal die PFD-Frequenz wird auch nicht so groß sein,
> verschlechtert sich dadurch das Rauschen vom Crystek? Irgendwie habe ich
> da immer noch Wissenslücken und nicht den richtigen Durchblick. :(

Grob gesagt: Innerhalb der Loop-Bandbreite bestimmt das Phasenrauschen
der Referenz das Phasenrauschen am Ausgang, und außerhalb der VCO. Daher
die geringe Loop-Bandbreite der Referenz-PLL, damit die schlechte
Referenz dem guten Phasenrauschen des Crystek möglichst wenig Abbruch
tut.

von Horst S. (petawatt)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> du hast bei deinem Aufbau
> anscheinend den zweiten Out-Port nicht Terminiert? Keine gute Idee.

Bei mir ändert der 50 Ohm Abschluss am zweiten Ausgang das Spektrum
nicht.

Grüße von petawatt

von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

ich lötete ein kleines Stuck dünne Kupferfolie quer über die Unterseite
um die durch Steuer-Leiterbahnen unterbrochene Masseflächen miteinander
zu verbinden. Das verringert die Amplitude und Anzahl der Störlinien
schon beträchtlich. Siehe auch Anhang. Das lässt hoffen, dass ein Neubau
mit einer besser durchdachten Konstruktion unter Einsatz einer
mehrlagigen LP gerechtfertigt wäre um die Möglichkeiten der ADF435x
besser auszuschöpfen. Auch könnte man dann auch eine wesentlich bessere
Spannungsversorgung mit integrieren. Das zweite Bild ist vom Anfang
meines Beitrags vor der Modifikation.

Für mein Bakenprojekt werde ich allerdings doch weiter mit der China LP
arbeiten weil mit dem Ausgangsfilter das Sendespektrum ausreichend
sauber bleibt und zeitmässig vorankommen will. Für eigene weitere
Versuche und Anwendungen werde ich mir natürlich was Besseres bauen oder
in die Richtung des Designs von Frickelfritze schauen.

Wie vorgeschlagen macht bei mir eine Terminierung des unbenutzten RF-
Ausgangs keinen Unterschied. Das Spektrum ändert sich überhaupt nicht.

Jedenfalls hat diese kleine nachträgliche Änderung einen großen Effekt
gehabt. Wenn auch nicht perfekt, sind jetzt jedoch wesentlich weniger
und schwächere Störlinien vorhanden.

Gerhard

: Bearbeitet durch User
von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Siehe auch Anhang. Das lässt hoffen, dass ein Neubau
> mit einer besser durchdachten Konstruktion unter Einsatz einer
> mehrlagigen LP gerechtfertigt wäre um die Möglichkeiten der ADF435x
> besser auszuschöpfen.

Sehr gut. Das zeigt, wie wichtig gute Masseführung ist.

> Wie vorgeschlagen macht bei mir eine Terminierung des unbenutzten RF-
> Ausgangs keinen Unterschied. Das Spektrum ändert sich überhaupt nicht.

Der zweite Ausgang tut ohnehin nur etwas, wenn das Bit 8 in Register 4
gesetzt ist. Ansonsten ist der Ausgang stillgelegt.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Gerhard O. schrieb:
>> Siehe auch Anhang. Das lässt hoffen, dass ein Neubau
>> mit einer besser durchdachten Konstruktion unter Einsatz einer
>> mehrlagigen LP gerechtfertigt wäre um die Möglichkeiten der ADF435x
>> besser auszuschöpfen.
>
> Sehr gut. Das zeigt, wie wichtig gute Masseführung ist.
Ich werde die Kupferfolie noch etwas strategisch erweitern. Vielleicht
lässt sich noch eine weitere Verminderung der Spurs herausschinden.

Leider ist die schwarze LP sehr schwer zum Verfolgen geeignet. Da wurde
bestimmt viel vereinfacht und ungünstig ausgelegt. Prinzipiell ist es
klar, dass ein neues Design notwendig ist, damit der ADF435x richtig
nach besten Herstellerangaben funktionieren kann.
>
>> Wie vorgeschlagen macht bei mir eine Terminierung des unbenutzten RF-
>> Ausgangs keinen Unterschied. Das Spektrum ändert sich überhaupt nicht.
>
> Der zweite Ausgang tut ohnehin nur etwas, wenn das Bit 8 in Register 4
> gesetzt ist. Ansonsten ist der Ausgang stillgelegt.

Mit der Arduino Bibliothek die ich derzeit verwende sind beide Ausgänge
aktiv. Ich habe bis jetzt keine der Default-Einstellungen verändert. Ich
musste nur eine Register Schreib Funktion (R5) hinzusetzen weil die
ausgelassen wurde und die Reihenfolge der Register nicht stimmte und der
ADF4350 nie beim erstmaligen einmaligen Beschreiben nach dem Einschalten
funktionierte. Im Datenblatt steht nämlich, dass die Reihenfolge der
individuellen Register nach Angabe erfolgen muss. Aber jetzt geht dieser
Aspekt.

https://github.com/darkbyte-ru/ADF4350

Ich habe mir vor einiger Zeit die Cypress USB ADF Adapter LP zugelegt.
Hatte aber noch keine Zeit die Dokumentation dazu zu finden. Irgendwo
las ich, dass da noch spezielle FW installiert werden muss. Mir wäre es
auch lieber die AD SW am PC zum Optimieren verwenden zu können.
Oberflächlich sieht dieses Teil ziemlich ambitioniert aus um diese
schwach dokumentierten Gerätschaften nutzbringend einsetzen zu können.
Jedenfalls muss ich diesem Aspekt auf den Grund gehen. Deshalb ließ ich
das Ding bis jetzt in Ruhe.

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag:

Ich holte mir die Cypress USB LP und steckte sie an den PC. Im
Gerätemanager wird sie als ADF4351 Device erkannt. Dann startete ich die
AD-SW und sie verbindete sich ohne Probleme seitens der ADF435x-SW.
Jetzt müsste ich nur noch die ADF4350 LP anschließen um zu sehen ob die
PLL Bord beschrieben werden kann. Es sieht also so aus als ob die
Cypress LP die richtige Emulation-SW enthält. Werde später berichten.
Das ist auf alle Fälle ermutigend. Wenn ich auf den "Write All Register"
Knopf drücke scheint das in der R5->R0 Reihenfolge zu funktionieren.

Ich kann übrigens meine Cypress Bord nicht mehr im Internet finden. Die
gängigen Modelle sehen jetzt anders aus. Die einzige Beschriftung ist
"USB2.0 Board". Sonst nur die üblichen CAD Beschriftungen. Der uC ist
ein CY7C13A680-56.

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Mir ist der ADF4351 bisher nicht als sonderlich sensibel hinsichtlich
> Power Sequencing aufgefallen. Dass man die AVDD-to-DVDD Beschränkung
> reißen könnte, ist natürlich ein Punkt. Zum Problem wird das vermutlich
> erst, wenn eine Betriebsspannung dauerhaft wegfällt und der Chip
> thermisch darunter leidet. Der DDS-Chip ist durchaus sensibel
> hinsichtlich Power Sequencing und sollte einen Hardware-Reset bekommen,
> nachdem sich die Betriebsspannungen stabilisiert haben.
Ah, ok, ich war/bin mir da auch nicht 100% sicher, bei mir konnte ich
auch nichts negatives am ADF feststellen wenn ich mehrere Regler
bestückt hatte.

Power Sequencing = Trauma, bei alten FPGAs hatte mir das viele graue
Zellen gekostet biss ich festgestellt hatte das dass der Grund war, seit
dem...

> Das ist im wesentlichen die Applikationsschaltung. Getestet habe ich
> nicht, ob es etwas bringt, die 4,7 µF auf 22 µF zu erhöhen. Schaden wird
> es sicherlich nicht, und mehr kosten auch nicht. Du hast aber Recht,
> insbesondere den CSET-Kondensator sollte man größer machen. Werde ich
> bei einer möglichen Neuauflage berücksichtigen.

Nur CSET größer machen ist ungünstig, da brauchen die 3,3V sehr lange
biss sie stabil sind (Start-Up Time), Abhilfe dafür wären die 2 Rs am
PGFB, für Fast Start Up.

Was das Messen vom Rauschen angeht, kann ich bald aushelfen, da bin ich
dabei mein Messsetup aufzurüsten, besserer LNA, bessere Soundkarte und
die "Kleinigkeiten" die keine sind. Kleiner 1µVrms Messen ist irgendwie
doch nicht mehr ganz so einfach.


Zum Loop Filter, DANKE für deine ausführliche Antwort! Das hat mich der
Magie schon etwas näher gebracht. Die beiden pll Files sind auf jeden
Fall aufschlussreich und ich glaube meinen Denkfehler mit ADIsimPLL
gefunden zu haben. Ich werde mich da definitiv noch mehr mit befassen
müssen.

Mir ist da noch was auf deiner HP aufgefallen, ADF9951, da ist das F zu
viel glaube ich.

Horst S. schrieb:
> Bei mir ändert der 50 Ohm Abschluss am zweiten Ausgang das Spektrum
> nicht.

Gerhard O. schrieb:
> Wie vorgeschlagen macht bei mir eine Terminierung des unbenutzten RF-
> Ausgangs keinen Unterschied. Das Spektrum ändert sich überhaupt nicht.

Habt ihr jetzt nur bei 140Mhz rum gemessen?

Gerhard O. schrieb:
> Jedenfalls hat diese kleine nachträgliche Änderung einen großen Effekt
> gehabt. Wenn auch nicht perfekt, sind jetzt jedoch wesentlich weniger
> und schwächere Störlinien vorhanden.

Sehr gut! :)

Mario H. schrieb:
> Der zweite Ausgang tut ohnehin nur etwas, wenn das Bit 8 in Register 4
> gesetzt ist. Ansonsten ist der Ausgang stillgelegt.

Missverständnis, auf den China Boards sind OUTA- & OUTA+ herausgeführt,
nicht OUTA und OUTB.


Gerhard O. schrieb:
> Nachtrag:
>
> Ich holte mir die Cypress USB LP und steckte sie an den PC. Im
> Gerätemanager wird sie als ADF4351 Device erkannt.

Das ist doch schon mal super! Sind eventuell IO-Pins mit PAx
beschriftet?
PA0 = LE
PA1 = CLK
PA2 = Data

Als Tipp noch, unter Tools "Auto-Write" an und "Enable Event log" aus.


Gruß

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:

> Gerhard O. schrieb:
>> Wie vorgeschlagen macht bei mir eine Terminierung des unbenutzten RF-
>> Ausgangs keinen Unterschied. Das Spektrum ändert sich überhaupt nicht.
>
> Habt ihr jetzt nur bei 140Mhz rum gemessen?
Gestern, ja. Hatte wegen viel Arbeit nur wenig Zeit zur "Ablenkung";-)
>
> Gerhard O. schrieb:
>> Jedenfalls hat diese kleine nachträgliche Änderung einen großen Effekt
>> gehabt. Wenn auch nicht perfekt, sind jetzt jedoch wesentlich weniger
>> und schwächere Störlinien vorhanden.
>
> Sehr gut! :)
Ich möchte die Cu-Folie noch etwas ausdehnen. Vielleicht lässt sich noch
mehr herausschinden.
>
>
> Gerhard O. schrieb:
>> Nachtrag:
>>
>> Ich holte mir die Cypress USB LP und steckte sie an den PC. Im
>> Gerätemanager wird sie als ADF4351 Device erkannt.
>
> Das ist doch schon mal super! Sind eventuell IO-Pins mit PAx
> beschriftet?
> PA0 = LE
> PA1 = CLK
> PA2 = Data
Im Anhang ist ein Bild von der LP mit der ADF FW. Die IO-Pins sind gut
beschriftet. Solange die bisherigen Angaben stimmen (PA0-2) müsste es
voraussichtlich funktionieren. Werde es heute noch mit der ADF Bord
ausprobieren. Ich kann leider diese LP nicht mehr im Internetangebot
finden.
>
> Als Tipp noch, unter Tools "Auto-Write" an und "Enable Event log" aus.
Danke. Habe ich schon umgestellt und gespeichert.
>
>
> Gruß

Nachtrag:

Dort wird sie noch angezeigt, ist aber nicht erhältlich:
https://www.amazon.ca/Development-CY7C68013A-Control-Analyzer-ADF4350/dp/B07DS197RV

https://www.aliexpress.com/i/33050271985.html

: Bearbeitet durch User
von Horst S. (petawatt)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> ich lötete ein kleines Stuck dünne Kupferfolie quer über die Unterseite
> um die durch Steuer-Leiterbahnen unterbrochene Masseflächen miteinander
> zu verbinden. Das verringert die Amplitude und Anzahl der Störlinien
> schon beträchtlich. Siehe auch Anhang.

Hallo Gerhard,
das interessiert mich natürlich auch für mein board. Kannst du bitte ein
Foto von der Modifikation machen und hier einstellen?

Grüße von petawatt

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Gerhard, USB-Bord ist das selbe was wir auch haben, sollte keine
Probleme geben denke ich mal.

Hier mal Messungen mit dem anderen China Board, der offene Port hat mir
keine ruhe gelassen. :)

"Sweep35_3200Mhz.png", Gelb mit 50Ohm am zweiten Out und Pink ohne.

"2.5Ghz.png" halt das gleiche fest auf 2,5Ghz.

Ps.: Sorry, Bild 2.5Ghz sind die Farben natürlich andersherum, Pink mit
Terminierung, Gelb Ohne.

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Horst S. schrieb:
> Gerhard O. schrieb:
>> ich lötete ein kleines Stuck dünne Kupferfolie quer über die Unterseite
>> um die durch Steuer-Leiterbahnen unterbrochene Masseflächen miteinander
>> zu verbinden. Das verringert die Amplitude und Anzahl der Störlinien
>> schon beträchtlich. Siehe auch Anhang.
>
> Hallo Gerhard,
> das interessiert mich natürlich auch für mein board. Kannst du bitte ein
> Foto von der Modifikation machen und hier einstellen?
>
> Grüße von petawatt

Hallo PW,

Gerade Mittagspause...

Im Anhang sind die verlangten Bilder. Das erste Bild zeigt übrigens das
Spektrum von 0-1.2GHZ. Die Huegel am Anfang sind 10Mhz Spektrallinien

Ich habe die LP an den oben sichtbaren Verlötungsstellen vom Lötstoplack
befreit und reichlich verzinnt und dann das zugeschnittene Kupferblech
zum Verlöten von oben einfach daraufgelegt. Da die Folie so dünn ist,
konnte die Lötkolbenspitze das einfach von oben durch Hitzeübertragung
verlöten.

Gruß,
Gerhard

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> @Gerhard, USB-Bord ist das selbe was wir auch haben, sollte keine
> Probleme geben denke ich mal.
>
> Hier mal Messungen mit dem anderen China Board, der offene Port hat mir
> keine ruhe gelassen. :)
>
> "Sweep35_3200Mhz.png", Gelb mit 50Ohm am zweiten Out und Pink ohne.
>
> "2.5Ghz.png" halt das gleiche fest auf 2,5Ghz.
>
> Ps.: Sorry, Bild 2.5Ghz sind die Farben natürlich andersherum, Pink mit
> Terminierung, Gelb Ohne.

Ich habe das bei mir gerade getestet und merke hier keinen Unterschied
im Lattenzaun zwischen offener und angeschlossener Terminierung.

von Horst S. (petawatt)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Im Anhang sind die verlangten Bilder.

Danke für die prompte Bedienung. Hatte mich schon gefragt wie man die
Leiterbahnen einzeln mit Kupferfolie überspannt? Ein Bild sagt mehr als
hundert Worte.
Grüße von petawatt

von eric1 (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Horst S. schrieb:
> Hatte mich schon gefragt wie man die
> Leiterbahnen einzeln mit Kupferfolie überspannt? Ein Bild sagt mehr als
> hundert Worte.

dennoch denke ich dass ihr so "ground integrity " NICHT genügend
herstellt.
Man überbrückt jede der Störstellen mit einem Fähnchen Cu-Folie
... dann wenn eine Platine sehr vermurkst ist
eric1

von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Nur CSET größer machen ist ungünstig, da brauchen die 3,3V sehr lange
> biss sie stabil sind (Start-Up Time), Abhilfe dafür wären die 2 Rs am
> PGFB, für Fast Start Up.

An den beiden Widerständen, um die 2 mA-Referenzstromquelle zu
aktivieren, soll es nicht scheitern, wenn ich ohnehin dabei bin. :)

> Mir ist da noch was auf deiner HP aufgefallen, ADF9951, da ist das F zu
> viel glaube ich.

Vielen Dank, habe ich korrigiert.

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Frickel F. schrieb:
>> @Gerhard, USB-Bord ist das selbe was wir auch haben, sollte keine
>> Probleme geben denke ich mal.
>>
>> Hier mal Messungen mit dem anderen China Board, der offene Port hat mir
>> keine ruhe gelassen. :)
>>
>> "Sweep35_3200Mhz.png", Gelb mit 50Ohm am zweiten Out und Pink ohne.
>>
>> "2.5Ghz.png" halt das gleiche fest auf 2,5Ghz.
>>
>> Ps.: Sorry, Bild 2.5Ghz sind die Farben natürlich andersherum, Pink mit
>> Terminierung, Gelb Ohne.
>
> Ich habe das bei mir gerade getestet und merke hier keinen Unterschied
> im Lattenzaun zwischen offener und angeschlossener Terminierung.

Moin :)

Ja, ich glaube der unterschied wird die Ausgangsbeschaltung auf den
Bords sein, auf euren mit 50Ohm R und auf meinem China Board mit
Induktivitäten.

@Mario, ich muss noch mal fragen, du hast auf deinem CW-Generator nach
dem ADF4351 den ADL5565, dann den Balun, spräche was dagegen mit dem
Balun gleich an den ADF4351 zu gehen, mal abgesehen von der Verstärkung?

Gruß

von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> @Mario, ich muss noch mal fragen, du hast auf deinem CW-Generator nach
> dem ADF4351 den ADL5565, dann den Balun, spräche was dagegen mit dem
> Balun gleich an den ADF4351 zu gehen, mal abgesehen von der Verstärkung?

Ja, das geht auch. Also den Balun TCM2-43X mit den Pins 4 und 6 an Out+
und Out- des ADF4351, und zwei 50Ω-Widerstände von Out+ und Out- nach
Vdd. Wenn dann der Balun-Ausgang Pin 3 mit 50Ω abgeschlossen wird,
herrscht Anpassung, und man bekommt 3 dB mehr Pegel (abzüglich der
Einfügedämpfung des Baluns) als an Out+ oder Out- allein.

: Bearbeitet durch User
von jo mei (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Wenn dann der Balun-Ausgang Pin 3 mit 50Ω abgeschlossen wird,
> herrscht Anpassung, und man bekommt 3 dB mehr Pegel (abzüglich der
> Einfügedämpfung des Baluns) als an Out+ oder Out- allein.

Ja ja ... das erinnert mich an den Spruch eines Kollegen in der
Firma der bei solchen Gelegenheiten sagte:

Marx ist die Theorie, und Murks die Praxis.

Sorry Mario ...

So ein "schöner" breitbandiger Balun ist ja schön und nett, hat
aber auch seine Macken. Ich schätze Minicircuits ja sehr aber
ihre Datenblätter geben selten (fast nie) garantierte Werte an.
In diesem Anwendungsfall bringt der Balun praktisch gar nichts
da die Einfügedämpfung des Baluns den Gewinn der Nutzung beider
ADF-Ausgänge zunichte macht.

Dazu kommt dass die Übertragungsfunktion des Baluns alleine
schon 3dB Frequenzgang hat was sich unmittelbar auf den
nutzbaren Frequenzgang auswirkt. Man bekommt also umgangs-
sprachlich gesagt mehr Welligkeit in seinen Output. Kein
Wunder bei so einem breitbandigen Teil. Vielleicht bringt
die Phase Unbalance auch noch einen Beitrag zum (ungeraden)
Frequenzgang. In der Praxis ist die reale Anwendung meist
noch schlechter als die idealisierte Messung aus dem
Datenblatt.

Meine Erfahrung ...... YMMV

Der Balun mag was bringen wenn man sich auf einen schmalen
Frequenzbereich beschränkt. Einfach mal das Datenblatt lesen.

von Michael M. (michaelm)


Bewertung
0 lesenswert
nicht lesenswert
jo mei schrieb:
> YMMV

 = ?????

von A. K. (foxmulder)


Bewertung
0 lesenswert
nicht lesenswert
jo mei schrieb:
> Ich schätze Minicircuits ja sehr aber
> ihre Datenblätter geben selten (fast nie) garantierte Werte an.

Das kann ich bestätigen.

von jo mei (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Michael M. schrieb:
> = ?????

Google kaputt?

von Michael M. (michaelm)


Bewertung
0 lesenswert
nicht lesenswert
Nö, keine Lust...
In der Hochfrequenztechnik selten verwendete Abkürzung für einen
Fachbegriff, dessen Bedeutung ich nicht kenne?

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Moin :)

Mario H. schrieb:
> Frickel F. schrieb:
>> Mir ist da noch was auf deiner HP aufgefallen, ADF9951, da ist das F zu
>> viel glaube ich.
>
> Vielen Dank, habe ich korrigiert.

Sorry, ich habe da noch etwas entdeckt, im Schaltplan
sig_gen_schema-3.pdf, Pin17 vom ADF4351?

Mario H. schrieb:
> Ja, das geht auch. Also den Balun TCM2-43X mit den Pins 4 und 6 an Out+
> und Out- des ADF4351, und zwei 50Ω-Widerstände von Out+ und Out- nach
> Vdd. Wenn dann der Balun-Ausgang Pin 3 mit 50Ω abgeschlossen wird,
> herrscht Anpassung, und man bekommt 3 dB mehr Pegel (abzüglich der
> Einfügedämpfung des Baluns) als an Out+ oder Out- allein.

Ich würde jetzt noch einen schritt weiter gehen wollen, den Balun direkt
an die ADF Ausgänge?


@Mario & jo mei,

meine eigentliche Idee mit dem Balun war die, das es mir weniger um
Frequenzgang und Einfügedämpfung geht, sondern ich habe festgestellt das
die Ausgänge (FoutA-, FoutA+) sich gegenseitig beeinflussen, das hätte
ich ja nicht mal Messen müssen, sieht man ja auch im Datenblatt warum
das so ist.

Mein Gedanke geht jetzt in die Richtung dafür zu sorgen das beide
Ausgänge immer das selbe sehen. Bloß einen 50Ohm an den unbenutzten
Ausgang, oder 2 Signale 100% gleich aufzubauen wo nur einer genutzt
wird...

Das so ein Balun alles andere als ideal ist, da sind wir uns doch
bestimmt alle einig.


jo mei schrieb:
> Marx ist die Theorie, und Murks die Praxis.

Den kannte ich noch nicht, der ist gut! :D

von jo mei (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Frickel F. schrieb:
> Mein Gedanke geht jetzt in die Richtung dafür zu sorgen das beide
> Ausgänge immer das selbe sehen. Bloß einen 50Ohm an den unbenutzten
> Ausgang, oder 2 Signale 100% gleich aufzubauen wo nur einer genutzt
> wird...

Hatte ich schon mir gedacht ... aber im Angesicht von Marx vs Murks
zu stark ausgeblendet, und viele Leute sind ja gleich versucht
auf diesen Zug ins Schlechterwerden) aufzuspringen. Deswegen mal
ein Wort dazu warum man das nicht so machen braucht.

von Gerhard H. (ghf)


Bewertung
0 lesenswert
nicht lesenswert
................
> Das ist im wesentlichen die Applikationsschaltung. Getestet habe ich
> nicht, ob es etwas bringt, die 4,7 µF auf 22 µF zu erhöhen. Schaden wird
> es sicherlich nicht, und mehr kosten auch nicht. Du hast aber Recht,
> insbesondere den CSET-Kondensator sollte man größer machen. Werde ich
> bei einer möglichen Neuauflage berücksichtigen.

Nur CSET größer machen ist ungünstig, da brauchen die 3,3V sehr lange
biss sie stabil sind (Start-Up Time), Abhilfe dafür wären die 2 Rs am
PGFB, für Fast Start Up.

Was das Messen vom Rauschen angeht, kann ich bald aushelfen, da bin ich
dabei mein Messsetup aufzurüsten, besserer LNA, bessere Soundkarte und
die "Kleinigkeiten" die keine sind. Kleiner 1µVrms Messen ist irgendwie
doch nicht mehr ganz so einfach.
............

Die 4.7uF am Ausgang des LT3042 sind optimal. Vergrößern führt
zu einem Rausch-Maulwurfshügel bei 20KHz.

<
https://www.flickr.com/photos/137684711@N07/24070698809/in/album-72157662535945536/
>

Die Messungen sind bei tiefen Frequenzen durch den Vorverstärker
begrenzt. Ich habe jetzt einen, der ein paar Generationen moderner
ist, mit FET-Eingang. Noch nicht ausprobiert, aber der Vorläufer war
schon ganz OK. Bei 14.5€ für 10 Platinen von JLCPCB incl. Porto
könnte ich mich schon von ein paar trennen.

<
https://www.flickr.com/photos/137684711@N07/50006561027/in/dateposted-public/
>

Das ist der Vorläufer. Der neueste passt jetzt nur noch für eine
Sorte FETs und hat dafür mehr von den roten WIMA-Folien-Cs. Die
vielen parallelen FETs hatten zu viel Gate-Leckstrom, da musste
der Bias-Widerstand deutlich kleiner werden.



Auf flickr, etwa 50 Bilder nach rechts ist übrigens der 70pV/rtHz
Vorverstärker aus ArtOfElectronics. Geht bestens, ist aber nur
für niederohmige Quellen brauchbar. (Rausch-Strom!)

: Bearbeitet durch User
Beitrag #6474479 wurde von einem Moderator gelöscht.
Beitrag #6474481 wurde von einem Moderator gelöscht.
von Mario H. (rf-messkopf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
jo mei schrieb:
> Ja ja ... das erinnert mich an den Spruch eines Kollegen in der
> Firma der bei solchen Gelegenheiten sagte:
>
> Marx ist die Theorie, und Murks die Praxis.
>
> Sorry Mario ...
>
> So ein "schöner" breitbandiger Balun ist ja schön und nett, hat
> aber auch seine Macken. Ich schätze Minicircuits ja sehr aber
> ihre Datenblätter geben selten (fast nie) garantierte Werte an.
> In diesem Anwendungsfall bringt der Balun praktisch gar nichts
> da die Einfügedämpfung des Baluns den Gewinn der Nutzung beider
> ADF-Ausgänge zunichte macht.

Kein Grund, sich zu entschuldigen. Ich will Deiner Aussage auch nicht
widersprechen: Mir ist durchaus klar, dass der Balun pegelmäßig
praktisch nichts bringt. Er unterdrückt aber Common-Mode-Störungen,
insbesondere solche, die über die Betriebsspannung kommen, und er sorgt
für symmetrische Verhältnisse an den beiden differentiellen Ausgängen.
Ich habe diesbezüglich aber keine systematischen Untersuchungen
durchgeführt. Es mag durchaus sein, dass sich der Balun hier nicht
lohnt.

> Dazu kommt dass die Übertragungsfunktion des Baluns alleine
> schon 3dB Frequenzgang hat was sich unmittelbar auf den
> nutzbaren Frequenzgang auswirkt. Man bekommt also umgangs-
> sprachlich gesagt mehr Welligkeit in seinen Output.

Spielt in der Anwendung aber eine untergeordnete Rolle.

Frickel F. schrieb:
> Sorry, ich habe da noch etwas entdeckt, im Schaltplan
> sig_gen_schema-3.pdf, Pin17 vom ADF4351?

Was meinst Du damit? Der Pin 17 ist ebenfalls V-VCO, und ist
angeschlossen, aber nicht im Schaltplan dargestellt. KiCad hat leider
(noch) keine vernünftige Möglichkeit, Pins mit mehreren Pads im
Schaltplan vernünftig darzustellen.

> Ich würde jetzt noch einen schritt weiter gehen wollen, den Balun direkt
> an die ADF Ausgänge?

Das wird nicht gehen wie auf Deiner Zeichnung Dargestellt. Die Ausgänge
sind offene Kollektoren, siehe Bild 22 im Datenblatt.

: Bearbeitet durch User
von jo mei (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Mario H. schrieb:
> Kein Grund, sich zu entschuldigen.

Ich hatte deine Haltung so erwartet wollte aber trotzdem meine
Einwände nicht ohne dieses Sorry bringen damit das nicht zu
harsch daherkommt. Deine Argumente dafür sind natürlich richtig,
genau weiss man es erst wenn man Aufbauten und Messungen zu
beiden Versionen hätte.

von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hatte wenig Zeit zum Weiterarbeiten. Heute versuchte ich die
HF-Abblockung des VVCO etwas zu verbessern. Ich schaltete in Parallel zu
C2 und C3 0603 470pF Cs. Dasurch konnte ich die schon geringen Spurs um
ein paar weitere dB senken. Siehe Anhang erstes Bild. Das zweite ist das
vom 9.Nov ohne diese Cs, sonst aber identischen Bedingungen.

von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe nun verglichen wie das Ausgangssignal mit einem MCL T4-1 B.B.
Transformator im Gegentakt herauskommt. Die Nebenwellen sind jetzt um
>70dB gedämpft. Das 144 MHz BP Filter wäre nun eigentlich nicht mehr
notwendig um die Behördenbestimmungen zu erfüllen obwohl ein LPF
natürlich zur Veringerung der Harmonischen natürlich immmer noch
vorteilhaft wäre. Im Anhang ist das Signal mit T4-1 Auskopplung gezeigt.
Dieses Ergebnis scheint zu bestätigen, daß sich die Spur-Plagegeister
über die Schaltungsmasse zum Ausgang durchmogeln und man mit
Gegentaktauskopplung diese Spurs etwas verringern kann. Wie man
mittlerweile feststellen kann wird diese Chinabord nun im 2-m UKW
Bereich langsam für meine Zwecke brauchbar.

Nachtrag:

Das zweite Bild zeigt das Signal bis 300MHz. Die zweite Harmonische um
288Mhz ist um 60dB gedämpft. Die Spurs sind nun so schwach, daß sie
(mich) nicht mehr stören. Zusammen mit der restlichen
Sendeverstärkerselektion dürften nur noch die Harmonischen zu beachten
sein.

Bitte entschuldigt die schlechte Geometrie der handgehaltenen iPad
Bilder.

Nachtrag2:

Im dritten Bild sieht man das ADF4350 Phasenrauschen im Abstand von
100kHz/ und 1kHz S.A. B.B. Nach Umrechnung auf dBc ergeben sich rund
100dBc Phasenrauschen im Abstand von 100kHz.

Das fünfte Bild zeigt das Phasenrauschen etwas schöner im Speichermodus.
Die horizontale Auflösung ist 50kHz und 1kHz B.B.

Das vierte Bild zeigt im Vergleich das Phasenrauschen des rauscharmen
HP8640B Meßsenders. Dessen Phasenrauschen ist um mindestens 20dB besser
und liegt bei >120dB bei 100kHz. Auf Grund des S.A. Phasenrauschen sind
weniger als 100kHz nur mehr abschätzbar. Das Phasenrauschen des HP8554B
ist natürlich schlechter wie das vom HP8640B. Wenn das auch nur
vergleichende abschätzende Untersuchungen sind kann man trotzdem
richtungsweisende Informationen damit erhalten.

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Berichtigung:

Das HP8640B Phasenrauschen ist falsch. Ich habe mal schnell im
Datenblatt nachgesehen und das 8640 P.R liegt bei 250MHz und 100kHz
Abstand bei rund 145dBc und 135dBc bei 10kHz. Man sieht also lediglich
das eigene Phasenrauschen des S.A. Einschub 8554B.

von Gerhard H. (ghf)


Bewertung
0 lesenswert
nicht lesenswert
Wenn das Phasenrauschen des Spektrum-Analyzers bei tiefen Frequenzen
besser ist, kannst Du den Synthesizer mit dem 8640 ins AF /
Kurzwellengebiet runtermischen. 10-13 dBm für den LO-Port des
Ringmischers, 20 dB weniger für den RF port, höchstens.
Der Mischer darf nicht sättigen.

Ich habe mir gerade auch so helfen müssen weil mein SNA-33 herumzickt.
Ich habe 2 ADF5356 eval boards gegeneinander gemischt, eins auf
10 GHz, das andere auf 10.1 GHz. Man kann sich das Spektrum dann
auf 100 MHz ansehen. Es sieht 3 dB schlechter aus, weil man das
Rauschen beider Synthesizer sieht. Wenn einer der Beteiligten klar
besser ist, dann sieht man nur den schlechteren.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Bevor ich nicht das Reglerrauschen in den Griff bekomme haben die
vorläufigen Phasenrauschenbeobachtungen noch wenig Sinn. Ich möchte aber
diesbezügliches China Bord Manko beheben. Ich vermute, daß mein
miserables Rauschen vom Bord montierten AMS1117 herkommt. Wenn sich
durch auswechseln des Spannungsreglers das Rauschen noch um >10dB senken
lässt, gebe ich mich für meine Senderanwendung zufrieden.

Ich möchte dieses Projekt endlich fertig bringen. Die Verbesserungen an
der ADF4350 Bord haben mehr Zeit verschlungen wie ich anfänlich annahm.
Ist allerding andrerseits befriedigend erfolgreiche Verbesserungen
anbringen zu können.

Heute steht noch an, den Sender fertig zu bauen. Die 5W Endstufe ist
übrigens ein Mitsubishi M57706 Hybridverstärker der von einer linearen
2N3866 100-200mW Stufe selektiv angesteuert wird. Dazwischen liegt noch
eine Stufe und das schon gezeigte BPF zur ADF Oberwelleneliminierung.
Die ADF4350 Spurs sind jetzt akzeptabel niedrig genug und sind nicht
länger die anfänglichen Plagegeister;-)

Der Morse-ID Generator taktet über ein aktives OPV LPF den 2N3866. Das
aktive Filter ist so bemessen um die CW BB nicht größer als notwendig
werden zu lassen und um Tastklicks zu vermeiden und hat dafür eine
annähernd S-Kurve um die CW BB minimal zu halten. Eine pure raised
Cosine Tastung lohnt soch andrerseits aufwandmässig auch nicht. Die CW
Kennung Hört sich in einem SSB RX übrigens sehr sauber an. Von Keyklicks
ist absolut nichts zu hören.

Ich habe mir schon überlegt ob es nicht ausreichen würde einen TL431C
Shuntregler mit nachfolgenden heftig LP-gefilterten Emitterfolger zur
3.3V Bereitstellung einzusetzen und aus der 5V Versorgung zu erzeugen.
Sonst müsste ich mir erst einen ADP150 oder ähnlich bestellen. Extrem
stabile Spannungsreglung ist hier nicht wirklich notwendig; niedriges
Rauschen aber ist.

Früher habe ich Phasenrauschenbeobachtungen mit DBM und WG Selektive
Pegelmesser oder mit dem 50kHz HP3580A Analyzer gemacht. Im UKW Bereich
ist der HP8640B für meine Situation relativ zum ADF4350 auf alle Fälle
zum Runtermischen und als Rauschreferenz gut genug.

Mal sehen was der Tag bringt...

Gerhard

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Moin :)

Nur mal kurz antworten... ist gerade etwas stressig.

Gerhard H. schrieb:
> Die Messungen sind bei tiefen Frequenzen durch den Vorverstärker
> begrenzt. Ich habe jetzt einen, der ein paar Generationen moderner
> ist, mit FET-Eingang. Noch nicht ausprobiert, aber der Vorläufer war
> schon ganz OK. Bei 14.5€ für 10 Platinen von JLCPCB incl. Porto
> könnte ich mich schon von ein paar trennen.

Ja, das Angebot würde ich sehr gerne annehmen.

Mario H. schrieb:
> Frickel F. schrieb:
>> Sorry, ich habe da noch etwas entdeckt, im Schaltplan
>> sig_gen_schema-3.pdf, Pin17 vom ADF4351?
>
> Was meinst Du damit? Der Pin 17 ist ebenfalls V-VCO, und ist
> angeschlossen, aber nicht im Schaltplan dargestellt. KiCad hat leider
> (noch) keine vernünftige Möglichkeit, Pins mit mehreren Pads im
> Schaltplan vernünftig darzustellen.

Ah, Ok, das wusste ich nicht, hatte mir so etwas aber schon gedacht,
darum das"?"

Gruß

von Gerhard H. (ghf)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Bevor ich nicht das Reglerrauschen in den Griff bekomme haben die
> vorläufigen Phasenrauschenbeobachtungen noch wenig Sinn. Ich möchte aber
> diesbezügliches China Bord Manko beheben. Ich vermute, daß mein
> miserables Rauschen vom Bord montierten AMS1117 herkommt. Wenn sich
> durch auswechseln des Spannungsreglers das Rauschen noch um >10dB senken
> lässt, gebe ich mich für meine Senderanwendung zufrieden.

Die meisten Spannungsregler sind in etwa gleich schlecht, wie man
in meinen Plots auf flickr sehen kann. Bandgaps sind am schlimmsten,
weil sie vom Konzept her schon kleine Spannungsdifferenzen verstärken.

Echte Zenerdioden sind gut, mit Spannungen < 4V. 3 BZX84c3v3 in Serie
sind um Welten besser als eine 10V-Diode.

Äußerste Spannungs-Stabilität ist wohl weniger wichtig. Wenn's kein
3042 ... werden kann, würde ich testhalber einen capacitance multiplier
nehmen. Billig & vermutlich alles in der Bastelkiste.

Der hier ist aus meiner Transistor-Rauschmesskiste nach Art Of
Electronics
3. Auflage / Horrowitz-Hill. Evtl. tut es auch ein RC weniger.
Viel Beta erlaubt kleine Kondensatoren.

: Bearbeitet durch User
von Michael M. (michaelm)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard H. schrieb:
> Echte Zenerdioden sind gut, mit Spannungen < 4V. 3 BZX84c3v3 in Serie
> sind um Welten besser als eine 10V-Diode.
Das stimmt sicherlich, ohne Zweifel.

Alternative: Rote Standard- oder IR-LEDs. Die müsste man zwar auch
kaskdieren, um höhere Werte zu erreichen, aber sollten (außer dem
PN-Übergang) noch weniger Geräusche machen. Außerdem sind die
Kenninien 7 bis 10 mal steiler als die einer Z-Diode (eigene Mesuungen
bei I = 10 mA).

Da du wohl etwas höhere Spannung brauchst (um die 10-12 V) als die
LED-Flussspannung, empfiehlt sich, einen OPV zu opfern und die
"Referenz" damit zu verstärken, wie z.B. hier (vorletzte Seite):
https://docplayer.org/16235024-Spannungsstabilisierung-mit-z-dioden.html

Michael

von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Kurzer Zwischenbericht:

Ich baute den AMS1117 aus und versorge jetzt den ADF4350 Teil mit 3.3V
von einem E3611A LNG. Das am S.A. Sichtbare Phasenrauschen ist nun schon
deutlich geringer. Siehe Bild im Anhang. Bei 50kHz ist das
Phasenrauschen umgerechnet nun um 100dBc.(1kHz SA BB). Mit dem 1117 war
das Rauschen um 10dB stärker beobachtbar. Bild 2 ist mit 1117 Regler.

Nachtrag:

Das dritte Bild ist mit Transistor Tiefpassfilter in der 3.3V Versorgung
(1K, 1mF,1K,470uF, 2x  MPSA06 Darlington von 5V gespeist ohne Zener).
Das dritte Bild ist mit 10kHz/. Das Phasenrauschen im Abstand von 10kHz
ist 90dBc, 30kHz ist 100dBc, 50kHz ist 105dBc, 100kHz um 115dBc herum.

: Bearbeitet durch User
von Michael M. (michaelm)


Bewertung
0 lesenswert
nicht lesenswert
Haalo Gerhard,
das ist ja schon ein deutlich sichtbarer Fortschritt. :-) Sieht so aus,
als wenn das noch mehr geht...
Hast du zufällig auch einen LM723 im Vorrat? Wenn ja: Falls du es nicht
kennen solltest:
https://dg4rbf.lima-city.de/Rauschmessungen%20am%20LM723.pdf

Michsel

von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Michael M. schrieb:
> Haalo Gerhard,
> das ist ja schon ein deutlich sichtbarer Fortschritt. :-) Sieht so aus,
> als wenn das noch mehr geht...
> Hast du zufällig auch einen LM723 im Vorrat? Wenn ja: Falls du es nicht
> kennen solltest:
> https://dg4rbf.lima-city.de/Rauschmessungen%20am%20LM723.pdf
>
> Michsel

Hallo Michael,

Danke für den lesenswerten Artikel. Ja, LM723 habe ich. Ob da ST
Fabrikate dabei sind weiß ich noch nicht. Der LM723 hat ja sehr
beeindruckende Werte und übertrifft scheinbar auch den ADP150, obwohl
der ADP150 kompakteren Aufbau zulassen würde was bei meinem
Senderprojekt platz- und konstruktionstechnisch wünschenswert wäre.

Ich habe das ADF Signal im Semco Terzo abgehört und im Vergleich zu
vorher ist das FM Hintergrundgeräusch nun wesentlich schwächer wie beim
1117 Reglereinsatz. Beim 1117 war das hörbare FM Rauschen wesentlich
lauter. In SSB hört sich der Träger gehörmäßig genauso sauber an wie der
vom HP8640B. Also sind die Verhältnisse nicht zu grundverschieden.
Stabiler ist das Signal in SSB auch. Beim HP8640 hört man ganz leichte
Unstabilitäten im Ton.

Ich werde den LM723 ausprobieren. Allerdings muß ich von jetzt an mit
einem Mischer und dem HP8640B arbeiten weil jetzt schon die
Phasenrauschenmeßgrenze des 8554B erreicht wurde.

Das Bild im Anhang zeigt den HP8640 bei 10kHz/ und 1kHz ZF BB und 10Hz
Video BB. Besser geht es mit diesem Meßaufbau nicht mehr.

Nachtrag: habe mit dem HF-Pegel nicht aufgepasst und das Signal war 4dB
in Kompression. So dürften die P.R noch etwas besser sein. So langsam
erreiche ich nun die Grenzen der alten Mühle.

Es scheint also durch kleine Verbesserungen möglich zu sein mit der
Chinabord für begrenzte Anwendungen durchaus bessere Ergebnisse zu
bekommen.

: Bearbeitet durch User
von Michael M. (michaelm)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Ich werde den LM723 ausprobieren...

Mit dem nachgeschalteten RC-TP (s. Bernds Dokument) wird das ziemlich
sicher was.
Anhängig von der zur Verfügung stehenden Rohspannung für den Regler
könntest du vielleicht sogar noch einen Kap.-Multiplizierer davorsetzen.
Dann hat der 723 nur noch die Filigranarbeit zu tun.
Aber du hattest ja eben schon die Platzproblemchen angesprochen...

Wir bleiben gespannt auf die nächsten Ergebnisse...:-)
Michael

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Michael M. schrieb:
> Gerhard O. schrieb:
>> Ich werde den LM723 ausprobieren...
>
> Mit dem nachgeschalteten RC-TP (s. Bernds Dokument) wird das ziemlich
> sicher was.
> Anhängig von der zur Verfügung stehenden Rohspannung für den Regler
> könntest du vielleicht sogar noch einen Kap.-Multiplizierer davorsetzen.
> Dann hat der 723 nur noch die Filigranarbeit zu tun.
> Aber du hattest ja eben schon die Platzproblemchen angesprochen...
>
> Wir bleiben gespannt auf die nächsten Ergebnisse...:-)
> Michael

Aus Interesse werde ich heute noch den LM723 am Steckbrett aufbauen. Für
den Sender werde ich aus Platzgründen lieber den ADP150 einbauen sobald
ich ein paar habe. Ich wurde morgen noch den DB-Mischer und HP3580A
zusammenstellen und dann kann man bis zu 50kHz Ablage genauere Messungen
machen. Beim 3580A habe ich ein Grundrauschen von weniger als -140dBm
bei 1Hz BB. Nur mit diesen Meßaufbau wird es möglich sein die
Unterschiede im Rauschen zu quantifizieren.

Wie ist den eigentlich das Grundrauschen bei Euren viel neueren
Analyzern? Leider habe ich nur meine 1970er Uraltmeßtechnik zur
Verfügung. Der Dynamikbereich (SFDR) scheint ja bei einigen Geräten
beträchtlich gesser zu sein. Aber die sind vom Hobbybudget weit
entfernt. Ob sich ein Upgrade lohnt? Für viele Sachen die ich mache
komme ich mit dem Altzeug ganz gut zurecht. Bin leider in den 141T/855x
etwas verliebt;-) Die Bedienung ist so intuitiv und narrensicher.

Ich habe schon mit den Gedanken gespielt einen 8554B in der Bucht zu
finden und den ersten und zweiten Mischer und zweiten L.O. mit
modernerer Technik zu ersetzen. Vielleicht könnte man so etwas mehr an
SFDR herausschinden. 80dB SFDR wäre halt mein Wunsch. Der zweite Mischer
von 2.05GHz auf 500Mhz ist ja nur eine einfache Mischdiode. Hier würde
ein 17dBm DBM bestimmt bessere Leistung erbringen. Auch den
freilaufenden 1500MHz Cavity Oscillator könnte man mit einem modernen
PLL IC anbinden. Mit der Stabilität des gelockten YIG Abstimmoszillator
könnte ich leben. Im Prinzip wäre in dem 8554 genug Platz für eigene
Verbesserungen. Das Konzept ist ja nicht schlecht. Das dreistufige 2.05
GHz Filter ist ja auch nicht schlecht. Inwiefern ein DBM anstatt des
Gegentaktmischers eingesetzt werden könnte ist mir noch etwas unklar.
Andrerseits habe ich im Augenblick recht wenig Zeit für solche
ambitionierten Projekte.

: Bearbeitet durch User
von Gerhard H. (ghf)


Bewertung
0 lesenswert
nicht lesenswert
Michael M. schrieb:
> Gerhard H. schrieb:
>> Echte Zenerdioden sind gut, mit Spannungen < 4V. 3 BZX84c3v3 in Serie
>> sind um Welten besser als eine 10V-Diode.
> Das stimmt sicherlich, ohne Zweifel.
>
> Alternative: Rote Standard- oder IR-LEDs. Die müsste man zwar auch
> kaskdieren, um höhere Werte zu erreichen, aber sollten (außer dem
> PN-Übergang) noch weniger Geräusche machen. Außerdem sind die
> Kenninien 7 bis 10 mal steiler als die einer Z-Diode (eigene Mesuungen
> bei I = 10 mA).

<
https://www.flickr.com/photos/137684711@N07/24354944411/in/album-72157662535945536/lightbox/
>

Die LEDs sind auch nicht alle gleich. Die HLMP6000 ist eine der
besseren.
<
https://www.digikey.de/product-detail/de/broadcom-limited/HLMP-6000-G0000/516-HLMP-6000-G0000-ND/721009
>
ist glaub'ich die Version, die ich getestet habe.


> Da du wohl etwas höhere Spannung brauchst (um die 10-12 V) als die
> LED-Flussspannung, empfiehlt sich, einen OPV zu opfern und die
> "Referenz" damit zu verstärken, wie z.B. hier (vorletzte Seite):
> https://docplayer.org/16235024-Spannungsstabilisierung-mit-z-dioden.html

Die Diodenspannung * 4 mit OpAmp gibt auch die vierfache Rauschspannung.
4 Dioden in Serie gibt nur die doppelte Rauschspannung weil sich das
Rauschen nur geometrisch addiert.

Der LM723 hat eine 6.5V-Zener als Referenz wegen TK, das ist aber
schon mit starkem Avalanche-Effekt. Das Rauschen dürfte, äh, nicht
so berauschend sein. Ich werde das über die einsamen Feiertage mal
austesten.

: Bearbeitet durch User
von Michael M. (michaelm)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Für den Sender werde ich aus Platzgründen lieber den ADP150 einbauen..
Der von dir favorisierte ADP scheint ja auf den ersten Blick eine
eierlegende Wollmichsau zu sein. Allerdings wäre er für mich
stellenweise nicht passend; beim Rauschen bin ich sehr auf Ergebnisse im
Vergleich gespannt, welcher das Rennen macht... 8-)

Zu SA-Technik und deren Eigenschaften frag mal lieber Mario u.a.
Fachleute, die da Erfahrung haben. Ich selbst habe nur einen
2GHz-Polarad aus den 80ern auf Halde, der auf noch Reparatur (1. Mix)
wartet.

> Die Diodenspannung * 4 mit OpAmp gibt auch die vierfache Rauschspannung.
> 4 Dioden in Serie gibt nur die doppelte Rauschspannung weil sich das
> Rauschen nur geometrisch addiert.
Da kommt's wohl auf die optimale Kombi aus Diodenanzahl und
Verstärkungsfaktor an. Für eine Vorstabi (Kap.-Mult.) mit nachfolgendem
LN-Regler sollte es doch sicher ausreichen.

> Der LM723 hat eine 6.5V-Zener als Referenz wegen TK, das ist aber
> schon mit starkem Avalanche-Effekt. Das Rauschen dürfte, äh, nicht
> so berauschend sein.
Ich meine: Lass' dich einfach überraschen... :-)
Ich selbst kann diese niedrigen Werte leider (noch) nicht messen und bin
da auf mein Vertrauen und Hoffnung angewiesen.

Michael

von eric1 (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Michael M. schrieb:
> Ich meine: Lass' dich einfach überraschen... :-)
> Ich selbst kann diese niedrigen Werte leider (noch) nicht messen und bin
> da auf mein Vertrauen und Hoffnung angewiesen.

Vielleicht kann ich da helfen, wir können das messen und hier ein
Vergleich
eric1
PS: die LM723 Zenediode ist eine "buried zener diode" und das macht wohl
die Rauscharmut, für so ein altes Bauteil ein Traum
Für neuere Entwicklungen würde ich den LT3045, LT3045-1 empfehlen mit
0.8uV RMS @10Hz-100kHz , der ADP159 hat 9uV RMS

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Michael M. schrieb:
> Gerhard O. schrieb:
>> Für den Sender werde ich aus Platzgründen lieber den ADP150 einbauen..
> Der von dir favorisierte ADP scheint ja auf den ersten Blick eine
> eierlegende Wollmichsau zu sein. Allerdings wäre er für mich
> stellenweise nicht passend; beim Rauschen bin ich sehr auf Ergebnisse im
> Vergleich gespannt, welcher das Rennen macht... 8-)
Naa, verschossen bin ich auf den ADP150 nicht, ausser, dass man im
SOT-23 Gehäuse noch einigermassen leicht auf den 1117 Foot print löten
kann. Ich hätte allerings unter der ADF LP für mehr Platz.

Es ist für die Senderanwendung nich nötig das Maximum zu erreichen. Der
ADP 150 ist im Augenblick eine praktikable Lösung speziell für diesen
Anwendungszweck.

Später möchte ich mir etwas besseres selber bauen um zu sehen wie weit
man mit dem ADF kommt. Für den Sender bin ich mit den bisherigen
Verbesserungen nun austeichend zufrieden. Das Sendesignal ist nun 80dB
nebenwellenfrei.

Ich habe gestern mit der Konstruktion des Senders angefangen und kann
zur Zeit keine P.R Experimente machen. Sollte aber heute alles wieder im
Griff haben.
>
> Zu SA-Technik und deren Eigenschaften frag mal lieber Mario u.a.
> Fachleute, die da Erfahrung haben. Ich selbst habe nur einen
> 2GHz-Polarad aus den 80ern auf Halde, der auf noch Reparatur (1. Mix)
> wartet.
Wünsch Dir guten Reparaturerfolg. Kenne das Gerät leider nicht.
>
>> Die Diodenspannung * 4 mit OpAmp gibt auch die vierfache Rauschspannung.
>> 4 Dioden in Serie gibt nur die doppelte Rauschspannung weil sich das
>> Rauschen nur geometrisch addiert.
> Da kommt's wohl auf die optimale Kombi aus Diodenanzahl und
> Verstärkungsfaktor an. Für eine Vorstabi (Kap.-Mult.) mit nachfolgendem
> LN-Regler sollte es doch sicher ausreichen.
>
>> Der LM723 hat eine 6.5V-Zener als Referenz wegen TK, das ist aber
>> schon mit starkem Avalanche-Effekt. Das Rauschen dürfte, äh, nicht
>> so berauschend sein.
> Ich meine: Lass' dich einfach überraschen... :-)
> Ich selbst kann diese niedrigen Werte leider (noch) nicht messen und bin
> da auf mein Vertrauen und Hoffnung angewiesen.
>
> Michael
Übrigens, bei mir müsste der 723 für 3.3V ausgelegt werden. Da müsste
man die Referenzspannung zum OPV IN+ mit einem Widerstandsteiler
anpassen.

Der Wenzel Verstärker scheint recht nützlich zu sein.

Schönen Sonntag noch,
Gerhard

von Michael M. (michaelm)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Übrigens, bei mir müsste der 723 für 3.3V ausgelegt werden. Da müsste
> man die Referenzspannung zum OPV IN+ mit einem Widerstandsteiler
> anpassen.
Das ist jetzt aber kein KO-Kriterium, oder? ;-)

Michael

von Gerhard H. (ghf)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Dass der LM723 eine buried Zener hat, das hilft ihm exakt garnicht.
Das Rauschen kommt vom Avalanche-Durchbruch, und auch nicht vom
differentiellen Widerstand, wie oft spekuliert wird.
Wenn der LM723 akzeptable Rauschwerte hat, dann wegen dem fetten
Tiefpasskondensator in der Referenzabteilung.
Das Rauschspektrum hat sich TI im Datenblatt geschenkt.
Der Unterschied der beiden Kondensatorgrößen spricht aber Bände.

von eric1 (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard H. schrieb:
> Das Rauschen kommt vom Avalanche-Durchbruch, und auch nicht vom
> differentiellen Widerstand, wie oft spekuliert wird.

Hallo Gerhard,
mir ist im Moment nicht klar was Du damit erklärst ?
Es wäre schön wenn Du das einmal erläuterst! meinst Du das 1/f Rauschen
??

Gerhard H. schrieb:
> Wenn der LM723 akzeptable Rauschwerte hat, dann wegen dem fetten
> Tiefpasskondensator in der Referenzabteilung.

ja, das stimmt absolut , ist aber bei anderen Reglern nich so zu
erreichen, demnach muss der 723er was haben was ein so gutes Verhalten
ermöglicht, was ist Deine Spekulation ??

eric1

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Michael M. schrieb:
> Gerhard O. schrieb:
>> Übrigens, bei mir müsste der 723 für 3.3V ausgelegt werden. Da müsste
>> man die Referenzspannung zum OPV IN+ mit einem Widerstandsteiler
>> anpassen.
> Das ist jetzt aber kein KO-Kriterium, oder? ;-)
>
> Michael

Moin,

Eigentlich nicht. Nur brauche ich jetzt für die Versorgung des 723
>9.5V. Beim LDO wären 5V ausreichend. Sympathischer wäre mir 5V Betrieb
schon. Auch müsste der 723 für 120mA dann 0.7W absorbieren wenn ich den
Längstransistor nicht mit 5V betreibe. Irgendwie umständlich in der
Senderverdrahtung. Es gibt da noch einen NCP164 mit einigermassen
vernünftigen Kennwerten den man auf die ADF LP platzieren könnte. Mir
ging es darum die Rauschwerte des 1117 wesentlich zu verringern.

Für eine Laborversion wäre der 723 für mich interessanter. Jetzt brauche
ich eine Ersatzlösung für den 1117er im Senderprojekt.

Der 723er wird ja auch erst durch Einsatz eines RC Filters am Ausgang
und Referenzfilter so rauscharm. Bei anderen schon rauscharmen Reglern
müssten auch noch Verbesserungen möglich sein. Mit 9uV Grundrauschen hat
man schon mal einen guten Ausgangswert für weitere Verbesserungen.

Gerhard

von Michael M. (michaelm)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Der 723er wird ja auch erst durch Einsatz eines RC Filters am Ausgang
> und Referenzfilter so rauscharm.
Nun, der 723 "erlaubt" ja bereits im DB, die Referenz entsprechend zu
filtern. Ergebnis: Mit 5 uF nur noch 2,5 uV RMS. Das ist schon erheblich
besser als der ADP150, der mit 9 uV RMS daherkommt.
Weitere Maßnahmen (außerhalb des DB) zeigen, dass da noch viel mehr
geht. Der RC-TP am Ausgang (ich persönlich nenne es immer "Rumpelfilter"
:-) ) zeigt das ja auch. Und er ist offenbar recht gutmütig, was das
angeht.
Das wird für mich in absehbarer Zeit noch Thema werden...

> Bei anderen schon rauscharmen Reglern
> müssten auch noch Verbesserungen möglich sein.
"Müssten"... es wäre schön, wenn man das verallgemeinern kann. Ich habe
ein wenig Zweifel, solange keine konkreten Untersuchungen und Messwerte
vorliegen.

> Mit 9uV Grundrauschen hat
> man schon mal einen guten Ausgangswert für weitere Verbesserungen
Im DB des ADP150 steht, das er keinerlei zusätzlichen Bypass-C benötige.
Da kommt ein wenig Unwohlsein auf... Darf man das besser nicht tun
(mögliche Schwingneigung)? Das wäre noch zu untersuchen...

Natürlich müssen für deinen Einsatzzweck die anderen Randbedingungen
auch passen; dafür habe ich volles Verständnis.
Der 1117-Rauschgenerator ist mit 100uV RMS @ 3,3 Vout in solchen
LN-Schaltungen sicher fehlplaziert. ;-)

Michael

PS:
Gerhard O. schrieb:
> Kenne das Gerät leider nicht. (SA Polarad)
Es ist der 632C-1 von Polarad. Entweder nur noch ganz wenige Exemplare
überhaupt existent oder sie verrichten bei etlichen Besitzern klaglos
ihren Dienst.. ;-)
Siehe angehängtes Bild.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Michael M. schrieb:
> Gerhard O. schrieb:
>> Der 723er wird ja auch erst durch Einsatz eines RC Filters am Ausgang
>> und Referenzfilter so rauscharm.
> Nun, der 723 "erlaubt" ja bereits im DB, die Referenz entsprechend zu
> filtern. Ergebnis: Mit 5 uF nur noch 2,5 uV RMS. Das ist schon erheblich
> besser als der ADP150, der mit 9 uV RMS daherkommt.
> Weitere Maßnahmen (außerhalb des DB) zeigen, dass da noch viel mehr
> geht. Der RC-TP am Ausgang (ich persönlich nenne es immer "Rumpelfilter"
> :-) ) zeigt das ja auch. Und er ist offenbar recht gutmütig, was das
> angeht.
> Das wird für mich in absehbarer Zeit noch Thema werden...
>
>> Bei anderen schon rauscharmen Reglern
>> müssten auch noch Verbesserungen möglich sein.
> "Müssten"... es wäre schön, wenn man das verallgemeinern kann. Ich habe
> ein wenig Zweifel, solange keine konkreten Untersuchungen und Messwerte
> vorliegen.
Diese Skepsis ist natürlich angebracht. Aber Versuche dürften
möglicherweise das Repertoire an brauchbaren Reglern möglicherweise
vergroessern.
>
>> Mit 9uV Grundrauschen hat
>> man schon mal einen guten Ausgangswert für weitere Verbesserungen
> Im DB des ADP150 steht, das er keinerlei zusätzlichen Bypass-C benötige.
> Da kommt ein wenig Unwohlsein auf... Darf man das besser nicht tun
> (mögliche Schwingneigung)? Das wäre noch zu untersuchen...
Ich bin nicht wirklich auf den ADP150 verfallen. Ich suche nur einen
ähnlichen Regler der sich auf der ADF Platine im SOT-23-5 Gehäuse
"hin-schustern" lässt. Der 723 ist mir wegen der hohen
Versorgungsspannung hier etwas zu umstaendlich.
>
> Natürlich müssen für deinen Einsatzzweck die anderen Randbedingungen
> auch passen; dafür habe ich volles Verständnis.
> Der 1117-Rauschgenerator ist mit 100uV RMS @ 3,3 Vout in solchen
> LN-Schaltungen sicher fehlplaziert. ;-)
Das kann man wohl sagen. Naja, das ist eben der Chinamarkt. Sachen mit
Stammbaum sind dort leider schwer zu finden. Andrerseits ist so eine ADF
Bord ein erstes Verbesserungsobjekt. Um zu wirklich guten Daten zu
gelangen muss man sorgfältige Eigenentwicklung betreiben. Für meinen
Anwendungszweck reicht es nun mittlerweile.
>
> Michael
>
> PS:
> Gerhard O. schrieb:
>> Kenne das Gerät leider nicht. (SA Polarad)
> Es ist der 632C-1 von Polarad. Entweder nur noch ganz wenige Exemplare
> überhaupt existent oder sie verrichten bei etlichen Besitzern klaglos
> ihren Dienst.. ;-)
> Siehe angehängtes Bild.
Danke. Das sieht mir irgendwie wie ein "verkappter" Hameg aus. Irgendwie
sieht das Gerät europäisch  bzw. Deutsch aus. Ich hörte von früher, dass
R&S mit Polarad in naher Verbindung gestanden hat. Da ist irgendwie eine
Verbindung mit Deinem Gerät da. Wünsche Dir jedenfalls mit
Ersatzteilsuche Erfolg. Hast Du ein Service Manual dazu?

https://www.polarad.com/
https://www.polarad.com/Manuals/
https://patents.justia.com/assignee/rohde-schwarz-polarad-inc


Ich nehme an, dass Dir diese Seite bekannt ist.

Gerhard

von Gerhard H. (ghf)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:

> Danke. Das sieht mir irgendwie wie ein "verkappter" Hameg aus. Irgendwie
> sieht das Gerät europäisch  bzw. Deutsch aus. Ich hörte von früher, dass
> R&S mit Polarad in naher Verbindung gestanden hat. Da ist irgendwie eine
> Verbindung mit Deinem Gerät da. Wünsche Dir jedenfalls mit
> Ersatzteilsuche Erfolg. Hast Du ein Service Manual dazu?
>
> https://www.polarad.com/
> https://www.polarad.com/Manuals/
> https://patents.justia.com/assignee/rohde-schwarz-polarad-inc

Nein. Polarad hat mit Hameg absolut nix zu tun. DAMALS hatte R&S
auch noch nix mit Hameg zu tun. Hameg war für die R&S-Aristokratie
allenfalls so eine Art Wadenbeißer. Das war in der Zeit als R&S der
deutsche Distributor für TEK und sonst ein paar andere war.

Das war in einem früheren Leben meinerseits. Einer meiner
Lehrer hat mir damals fast für ein Jahr einen Hameg 512
ausgeliehen (Jugend forscht und so) und unser OVV (Amateurfunk)
hatte einen TEK 585 mit viel Röhren und auch einen Spekki von Polarad.


Bama, das Bootsanker-Archiv fehlt noch:
https://bama.edebris.com/


Gruß, Gerhard

von Michael M. (michaelm)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
>> Gerhard O. schrieb:....
Wenn du den kurzen Ausflug gestattest:
Ja, alles recherchiert. ;-) Ich habe -nach mühsamer Suche und ein wenig
Glück- alles Nötige gefunden: Das Serv.-Man. des Schwestergeräts 632A
hat ein finnischer OM auf seiner Netz-Seite. Nur in Kleinigkeiten
abweichend.
R&S hatte tatsächlich irgendeine Kooperation mit Polarad (Bildauszug);
Helmut Singer (SK?) wüsste mehr darüber.

Gute Nacht ihr beiden Gerhards :-)

Michael

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Michael, Nachteule;-)

Michael M. schrieb:
> Gerhard O. schrieb:
>>> Gerhard O. schrieb:....
> Wenn du den kurzen Ausflug gestattest:
> Ja, alles recherchiert. ;-) Ich habe -nach mühsamer Suche und ein wenig
> Glück- alles Nötige gefunden: Das Serv.-Man. des Schwestergeräts 632A
> hat ein finnischer OM auf seiner Netz-Seite. Nur in Kleinigkeiten
> abweichend.
> R&S hatte tatsächlich irgendeine Kooperation mit Polarad (Bildauszug);
> Helmut Singer (SK?) wüsste mehr darüber.
Freut mich sehr. Hoffe, dein Gerät ist mit Deinen Mitteln reparierbar.
Das ist das Gute an den alten Schinken. Damals gab es sehr ausführliche
Serviceunterlagen.

Mußte das  141T Sichtgerät schon einige Male reparieren. Das
Hochspannungskabel delaminierte, ein JFET in der
Hochspannungserzeugungregelschaltung und ein Problem in der
komplizierten Speicherlogik. Die Einschübe hielten bis jetzt durch; auf
Holz klopfen;-) dank der guten Dokumentation hat man wenigstens eine
Chance. Die neuen Geräte ohne ihre Service Dokus sind dagegen ein hohes
Risiko was Langzeitbetrieb betrifft.

Hier ist auch noch eine nützliche Seite:
http://ftb.ko4bb.com/getsimple/index.php?id=manuals&dir=HP_Agilent

>
> Gute Nacht ihr beiden Gerhards :-)
Gleichfalls nach D! Bei mir ist es aber erst 18:24 MST.

Gerhard
>
> Michael

von Frickel F. (frickelfritze)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Moin :)

@All, Sorry, hatte wieder mal nicht aufs Dateiformat geachtet, leider
nicht mehr zu ändern. :(

@Gerhard O, Päckchen ist unterwegs Richtung Kanada, mehr später per
Mail. :)


Frickel F. schrieb:
> Was das Messen vom Rauschen angeht, kann ich bald aushelfen, da bin ich
> dabei mein Messsetup aufzurüsten, besserer LNA, bessere Soundkarte und
> die "Kleinigkeiten" die keine sind. Kleiner 1µVrms Messen ist irgendwie
> doch nicht mehr ganz so einfach.

So richtig 100% glücklich bin ich noch nicht, aber das jetzige Setup ist
schon deutlich besser als das alte, JuHUuuu!!!

Gerhard H. schrieb:
> Die 4.7uF am Ausgang des LT3042 sind optimal. Vergrößern führt
> zu einem Rausch-Maulwurfshügel bei 20KHz.
Nach dem was ich bei mir jetzt aktuell gemessen habe würde ich dir
widersprechen wollen.

Aber, diesen Maulwurfshügel bei 20Khz hatte ich früher auch schon
gemessen!
https://www.mikrocontroller.net/attachment/433100/LM327_vs_LT3042.png

Und ich bin mir zu 99,99% sicher das ich für diese Messung das selbe
Board hatte, da war aber nur der LT3042 + Zubehör bestückt. (22µ an COUT
& CSET.) Da hattest du damals schon drauf hingewiesen, irgendwie ist das
aber in Vergessenheit geraten.

Geändert hat sich also der restliche Aufbau der dazugekommen ist, am
Regler selber war ich nicht wieder dran.

Jetzt habe ich die Gelegenheit gleich mal genutzt,
Bild "ADF_mit_LT3042_Messung_CSET_COUT.png".

Blau = CSET 47n, 460nV/√HZ
Gelb = CSET 22µ, ADF Off, 26nV/√HZ
Grün = CSET 22µ, ADF On, 28nV/√HZ

Passt eigentlich mit dem Datenblatt auf Seite 10 "Noise Spectral
Density" ganz gut überein, noch dazu das ja der LT3042 nicht alleine
ist, oder?

Rot ist interessant, mit COUT = 4,7µ, die kleinen Buckel bei 400Hz &
500Hz, da wollte ich natürlich mal wissen wo die herkommen. Kann sich
bestimmt jeder Denken... DVDD. Alle anderen VCC Pins direkt am ADF4351
waren mehr oder weniger unauffällig, da hätte ich nur mit Phantasie
unterscheide herauslesen können. Bei COUT=22µ (Grün) ist bei 400Hz &
500Hz davon nichts mehr zu sehen.

Ach so... die Messungen habe ich biss auf ADF Off alle bei 1Ghz am
ADF4351 gemacht, das von 10Hz biss 40Khz.

Ich bin immer wieder begeistert was so mit Amateurmitteln möglich ist,
ist zwar mit einem Haufen Tam Tam verbunden, aber alle mal besser als
ein langweiliges Hobby. :D

@eric1, so wie ich das mitbekommen habe bist du/ihr doch auch mit dem
RMS-Audio-Meter vom DG8SAQ am Messen? Kennst du dich damit aus was man
mit "Settings/Custom" anstellen kann? Mich würde zum Beispiel
interessieren welche Variablen es da gibt und wie man sich die
Korrigierten Daten anzeigen lassen kann.

Konkret, die 60db Verstärkung und das Grundrauschen vom Verstärker so
verwursten das die als Messwert und als Grafen gleich richtig angezeigt
werden.

Gruß

von eric1 (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Frickel F. schrieb:
> @eric1, so wie ich das mitbekommen habe bist du/ihr doch auch mit dem
> RMS-Audio-Meter vom DG8SAQ am Messen?

ja, Thomas DG8SAQ ist der Erfinder von Audiometer.

Frickel F. schrieb:
> Kennst du dich damit aus was man
> mit "Settings/Custom" anstellen kann?

Du kannst z.B. Referenzlinien eingebn wie z.B. "flicker noise" siehe
anhängendes Beispiel die lila Kurve mit 1/f Bezeichner

Frickel F. schrieb:
> Mich würde zum Beispiel
> interessieren welche Variablen es da gibt und wie man sich die
> Korrigierten Daten anzeigen lassen kann.

mir ist gerade nicht bekannt dass das bei deer Audiometer Beschreibung
aufgeführt wäre. Musst Du ggf mal unter
http://www.dg8saq.darc.de/AudioMeter/index.shtml nachsehen
Wenn Du dich mit VNWA auskennst dort gibt es im helpfile Regeln für das
Rechnen dort
Ich vermute aus der Logik die Thomas anwendet dass viele der Regeln dort
auch bei Audiometer gelten. Ich hänge dir die VNWA Regeln einmal an, die
S11...S22 und sonstige können natürlich hier nicht gelten !!

Und ändere doch bitte einmal Deine Screenshot Farben man müht sich dort
tüchtig das zu lesen.

eric1

von Frickel F. (frickelfritze)


Bewertung
0 lesenswert
nicht lesenswert
Moin :)

eric1 schrieb:
> Frickel F. schrieb:
>> @eric1, so wie ich das mitbekommen habe bist du/ihr doch auch mit dem
>> RMS-Audio-Meter vom DG8SAQ am Messen?
>
> ja, Thomas DG8SAQ ist der Erfinder von Audiometer.
>
> Frickel F. schrieb:
>> Kennst du dich damit aus was man
>> mit "Settings/Custom" anstellen kann?
>
> Du kannst z.B. Referenzlinien eingebn wie z.B. "flicker noise" siehe
> anhängendes Beispiel die lila Kurve mit 1/f Bezeichner

Ah, also keine Messlinien selber. Ich dachte das man damit seine
umgerechneten Messlinien malen kann, schade.

>
> Frickel F. schrieb:
>> Mich würde zum Beispiel
>> interessieren welche Variablen es da gibt und wie man sich die
>> Korrigierten Daten anzeigen lassen kann.
>
> mir ist gerade nicht bekannt dass das bei deer Audiometer Beschreibung
> aufgeführt wäre. Musst Du ggf mal unter
> http://www.dg8saq.darc.de/AudioMeter/index.shtml nachsehen
> Wenn Du dich mit VNWA auskennst dort gibt es im helpfile Regeln für das
> Rechnen dort
> Ich vermute aus der Logik die Thomas anwendet dass viele der Regeln dort
> auch bei Audiometer gelten. Ich hänge dir die VNWA Regeln einmal an, die
> S11...S22 und sonstige können natürlich hier nicht gelten !!

Auf seiner Seite und im Netz hatte ich auch schon alles durchsucht,
hatte aber nichts gefunden. Aber der Tipp mal beim VNA zu schauen ist
nicht soweit hergeholt, mache ich.

Danke Dir!

>
> Und ändere doch bitte einmal Deine Screenshot Farben man müht sich dort
> tüchtig das zu lesen.
>
> eric1

[Spaß]
Bei Weißen Hintergründen bekomme ich doch immer so schnell einen
Sonnenbrand! :D
[/Spaß]

Das hat mit meinen Glotzen zu tun, nach 2 Augen OPs sind für mich dunkle
Bildschirmeinstellungen leider ein muss. :(

Gruß

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
