Sipeed Lichee Tang FPGA mit RISC-V Core aus China unter 20€

[Steffen H. (avrsteffen)]

Hallo Leute

Was soll ich sagen. Für knappe 17 Euro, inclusive Versand aus China,
kann man nichts Falsch machen. Und so ist es!

Heute ist das kleine Board mit einem Anlogic FPGA angekommen. Die
Entwickungsumgebung - Tang Dynasty - des chinesischen Herstellers ließ
sich problemlos von der Sipeed Webseite herunterladen und auf Windows 10
installieren. Diese gibt es auch für Linux. Die VHDL/Verilog
Entwicklungsumgebung ist in englischer Sprache. Sie ähnelt wohl sehr der
Altera/Intel QuartusII IDE.

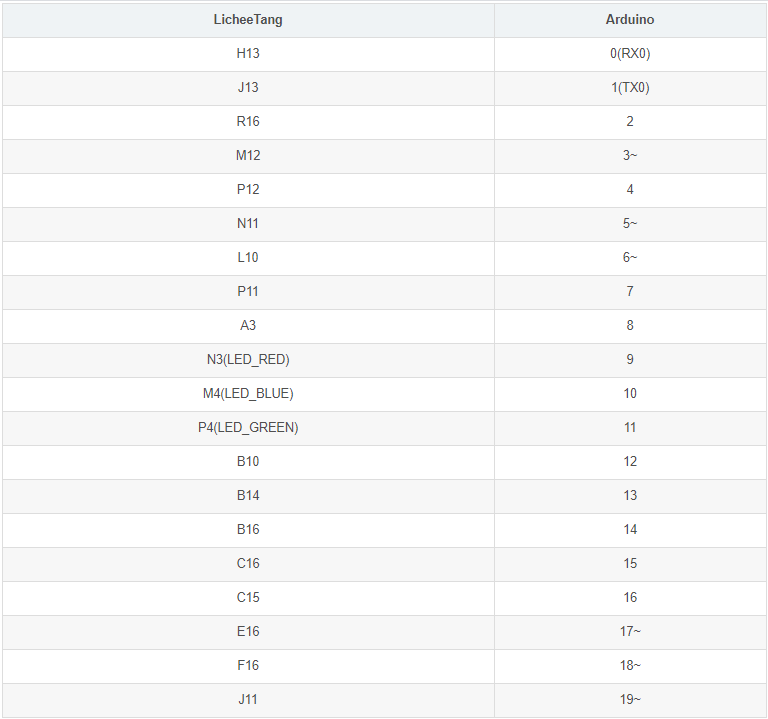

Um die ersten Versuche mit dem RISC-V Cores zu machen gibt es sogar
einen Port auf der Arduino Platform. Beschrieben hier:
https://www.programmersought.com/article/1775553752/

Nach ein wenig Foren lesen und suchen im WWW hab ich sogar die
Dokumentation ebenfalls in englischer Sprache gefunden. Siehe hier:
https://github.com/kprasadvnsi/Anlogic_Doc_English

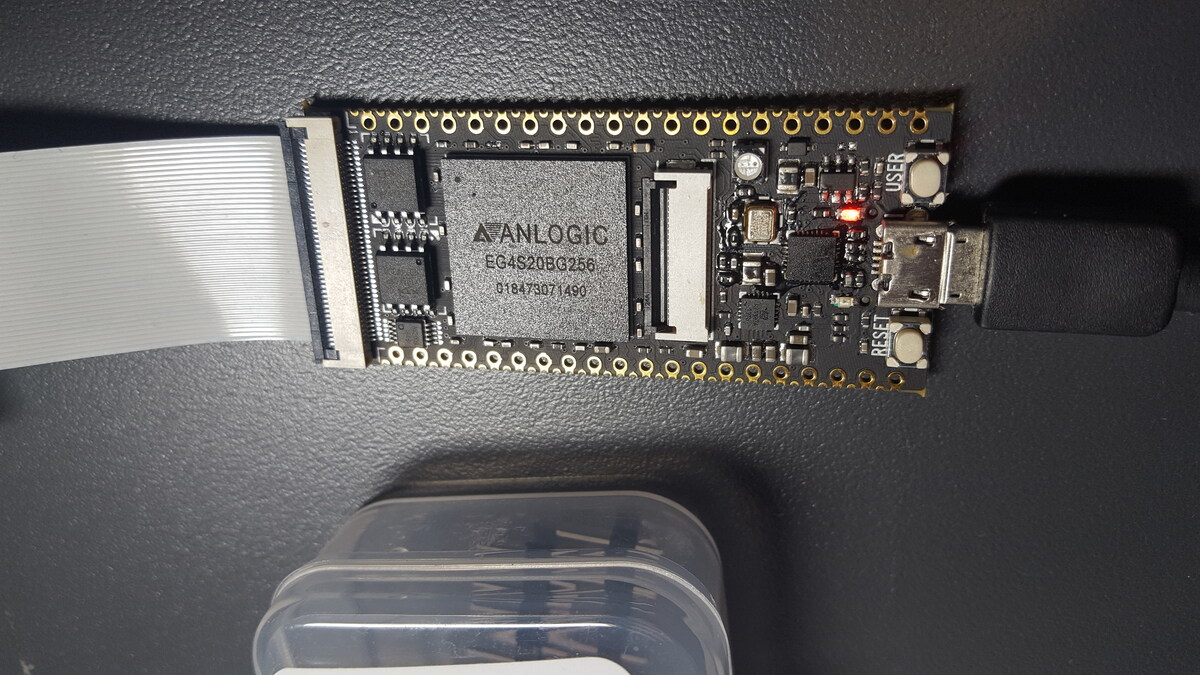

Was hat das kleine Board - wo ich wirklich verwundet war, wie klein es
doch ist - alles on Board:

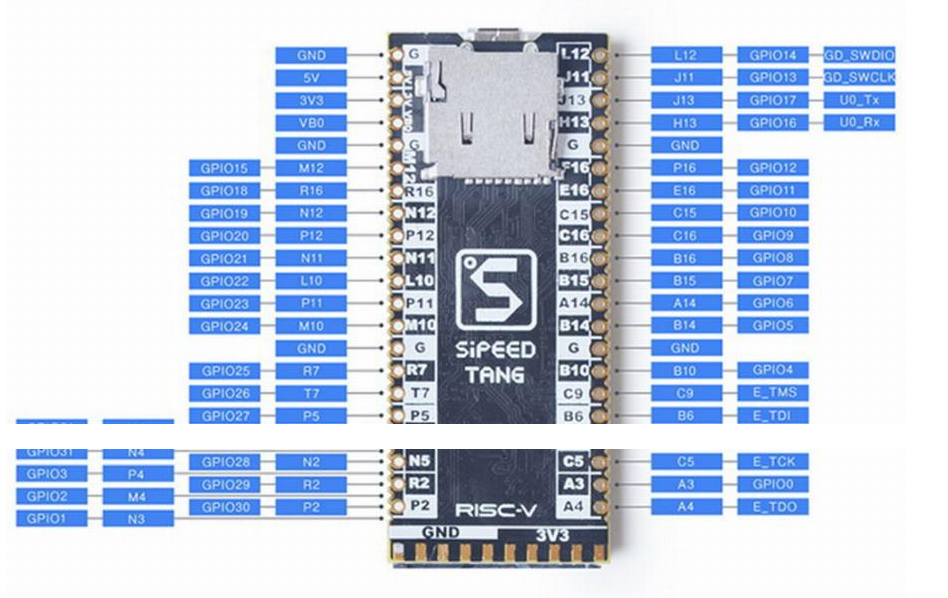

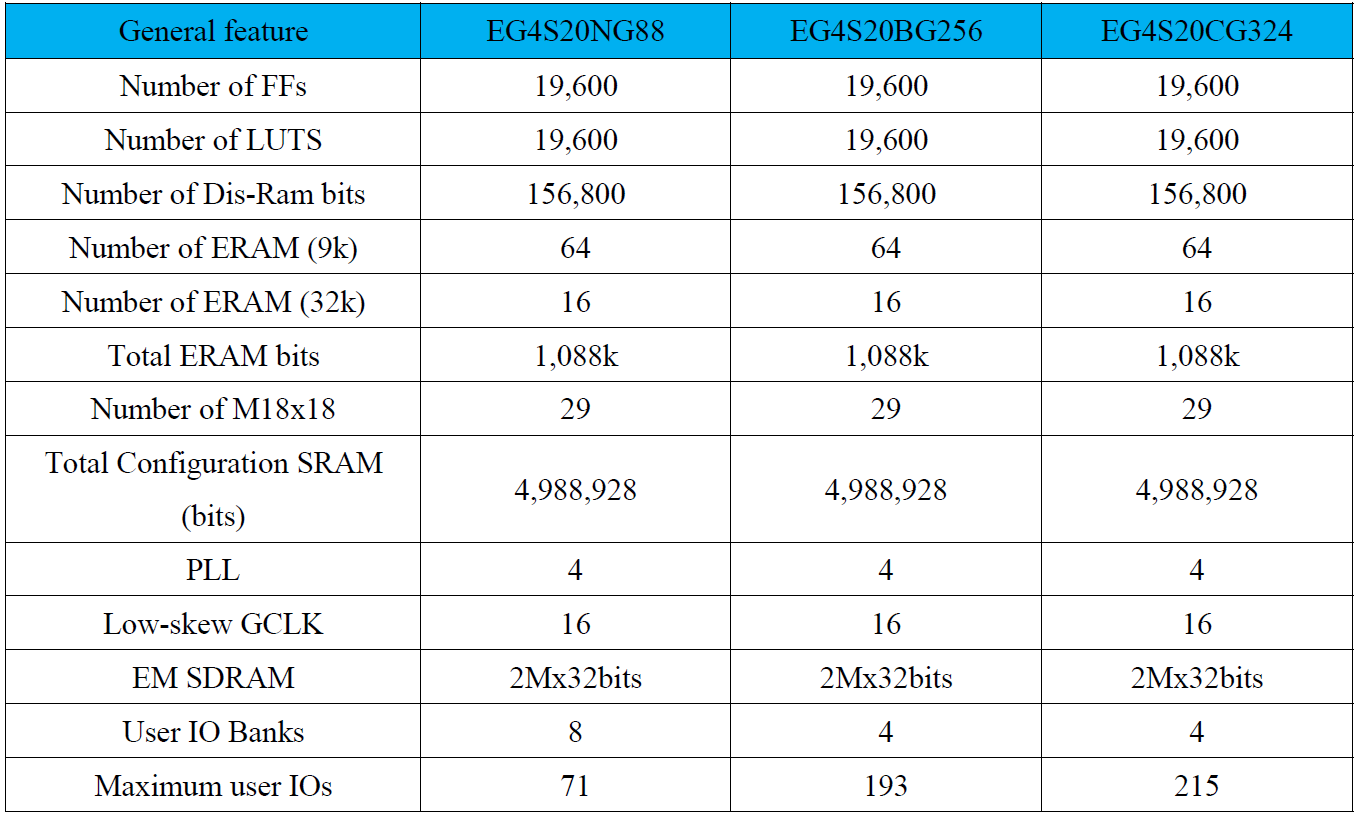

- Anlogic EG4S20BG256 mit 19600 LUT/FF
- Onboard 130KB SRAM / 64MBit SDRAM
- 3-channel DCDC power supply chip
- Onboard FPGA JTAG Download Debugger
- Onboard RGB LED
- FPC40P socket, can be connected to RGB LCD (mit Backlight Stromsenke)
- Resistive touch screen controller for I2C interface, used with RGB LCD
- FPC24P socket, can be connected to DVP camera, high speed ADC module
- FPGA configuration Flash, 8Mbit User Flash, nor/nand optional
- micro SD-Card Slot
https://www.fiyatgrafik.com/urun/lichee-tang-fpga-gelistirme-kurulu-risc-v-cekirdek.html


Es gibt auch das ein oder andere Beispiel zum Starten in Verilog:
https://github.com/Lichee-Pi/Tang_FPGA_Examples

Hier noch ein paar Webseiten wo der Einstieg/Start und die Installation
der IDE sowie die die Verwendung der Beispiele beschrieben ist.
https://justanotherelectronicsblog.com/?p=470
https://tang.sipeed.com/en/hardware-overview/lichee-tang/

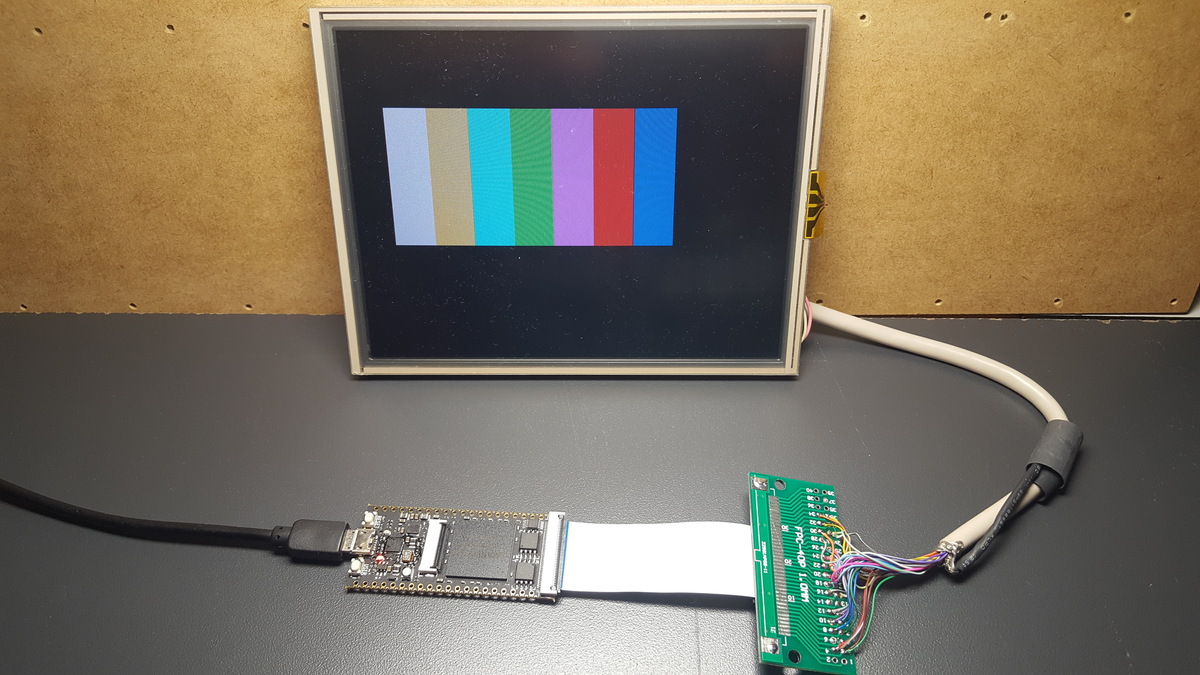

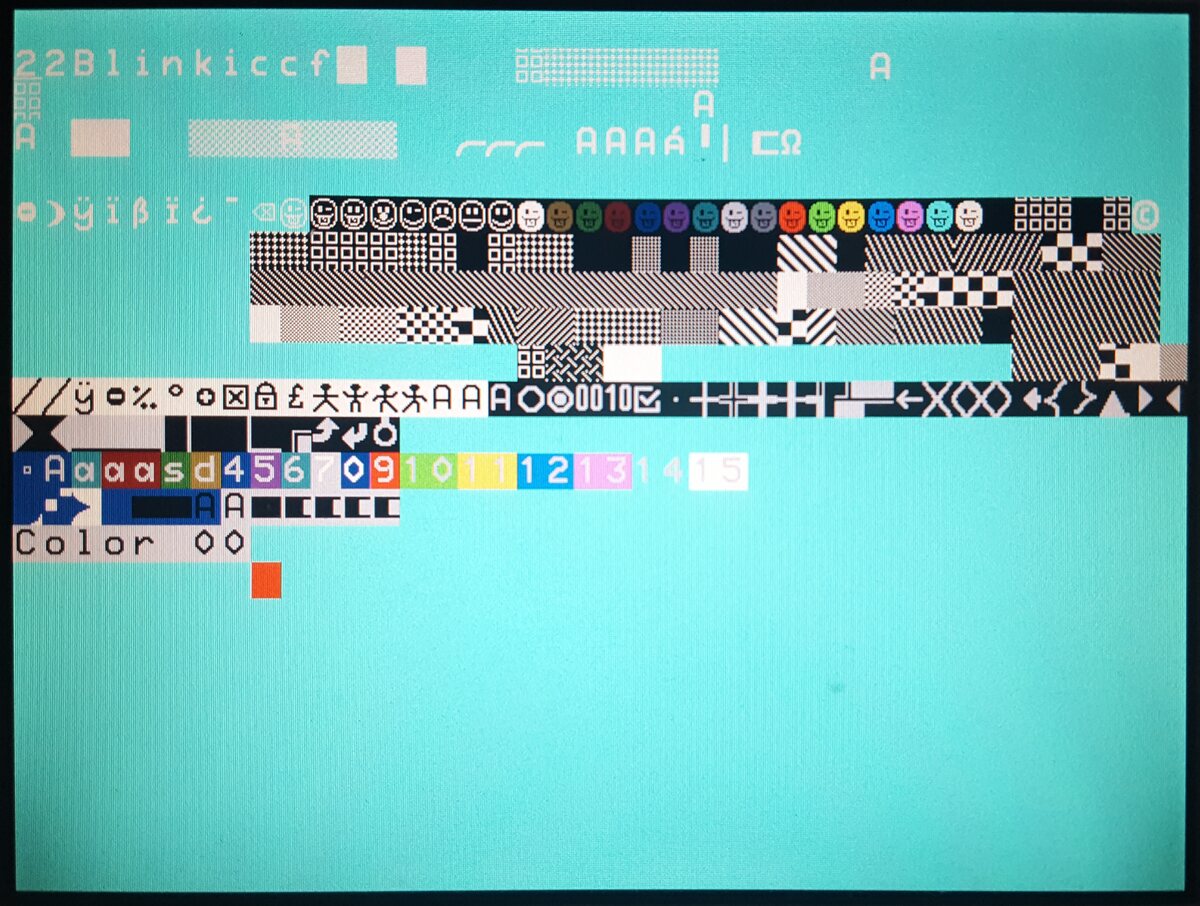

Also ich hab sehr schnell meine TFT Displays testen können.
Jetzt will ich den RISC-V ausprobieren. Über Arduino klappt noch nicht
so richtig. Vielleicht liegt es an dem JTAG Adapter. Ich habe nicht den
Originalen.

Was haltet Ihr von diesem kleinen Board?
Arbeitet oder experimentiert denn schon jemand damit?

MfG Steffen

-

[chris_ (Gast)]

>Was haltet Ihr von diesem kleinen Board?

Sieht ziemlich gut aus.
Ich habe mir gerade eben ein BeMicro MAX10 gekauft
Beitrag "Re: MAX1000 ADC Demo"
Das bekommt man für ~22€. Es ist etwas größer als das Lichee Tang.
Dadurch kommt man besser an die Anschlüsse.
Das FPGA ist etwas kleiner als das Lichee:

    8,000 LEs
    414 Kbit (Kb) M9K memory
    256 Kbit (Kb) user flash memory
    2 phase locked loops (PLLs)
    24 18x18-bit multipliers
    1 ADC block – 1 MSa/sec, 12-bit, 18-channels
    17 analog inputs
    1 temperature sense diode
    250 general purpose input/output (GPIO)

Es hat noch etwas Peripherie mit drauf:

    8MB SDRAM (4Mb x 16) (ISSI IS42S16400)
    Accelerometer, 3-Axis, SPI interface (Analog Devices ADXL362)
    DAC, 12-bit, SPI interface (Analog Devices AD5681)
    Temperature sensor, I2C interface (Analog Devices ADT7420)
    Thermal resistor
    Photo resistor

Wie hast du den Monitoranschluss auf dem Bild gemacht? Ist das Flex-PCB
Standard und kann man das irgendwo gleich mit bestellen?

>Arbeitet oder experimentiert denn schon jemand damit?

Ich würde gerne, stelle aber gerade wieder fest, dass man immer wieder
in Probleme mit den unterschiedlichen Entwicklungsumgebungen läuft.

[FPGaaaaah (Gast)]

Mich würde mal interessieren, wo man die Bausteine herbekommen kann und
was sie so ungefähr kosten.

[FPGaaaaah (Gast)]

Und was schafft der FPGA denn so für Takte?

[Steffen H. (avrsteffen)]

FPGaaaaah schrieb:
> Mich würde mal interessieren, wo man die Bausteine herbekommen
> kann und was sie so ungefähr kosten.

Meinst du nur die einzelne FPGA oder das Modul?
Wenn du das Modul meinst, hab ich es bei Seeed gesehen. Ich selber habe
es dann bei ebay gekauft.
https://www.ebay.de/itm/1pcs-FPGA-Development-Board-RISC-V-Development-Board-Core-Board-/183427233975?_trksid=p2349624.m46890.l49292



chris_ schrieb:
> Wie hast du den Monitoranschluss auf dem Bild gemacht? Ist das Flex-PCB
> Standard und kann man das irgendwo gleich mit bestellen?

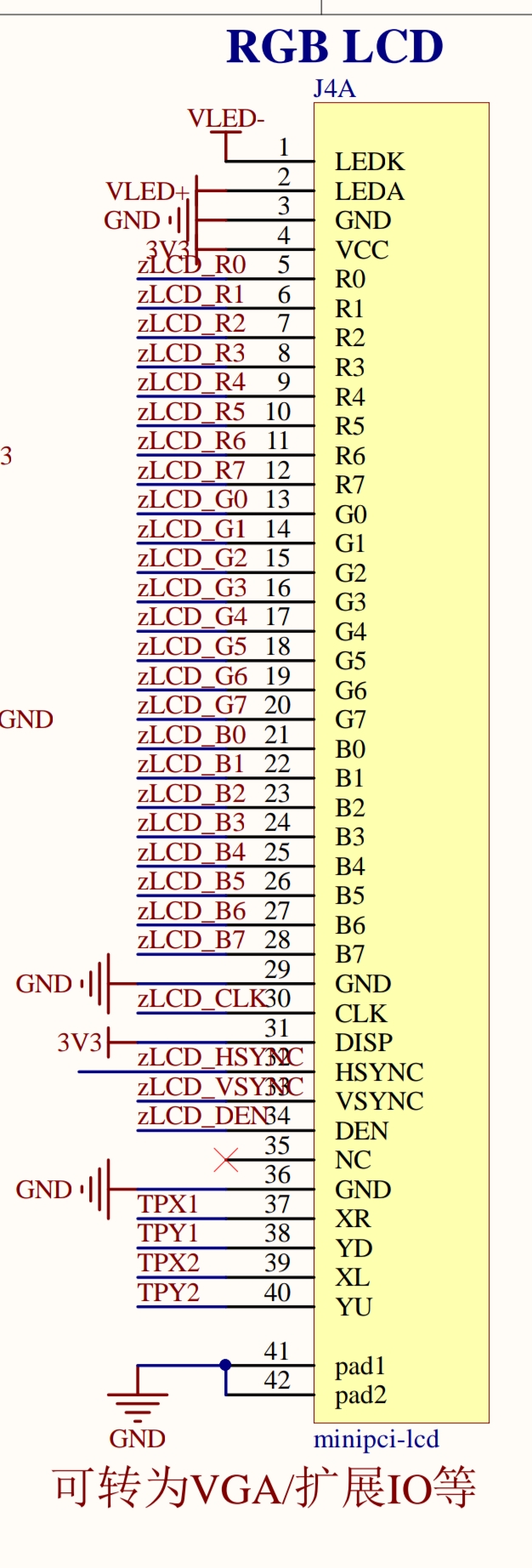

Wie meinst du das? Also der FPC Anschluss auf dem Board ist Standard
belegt. Also
 1 - -LED Backlight
 2 - +LED Backlight
 3 - GND
 4 - Vcc Display
 5 - R0
 6 - R1
....
39 - XL Touchscreen
40 - YU Touchscreen

Siehe Bild oben
Die Adapterplatine hab ich mir wo anders bestellt. Ich musste dies
machen, da das Display (640×480) nur ein 30Pin Interface besitzt und
dazu diese speziellen Kabel mit Stecker dazu waren.

[Steffen H. (avrsteffen)]

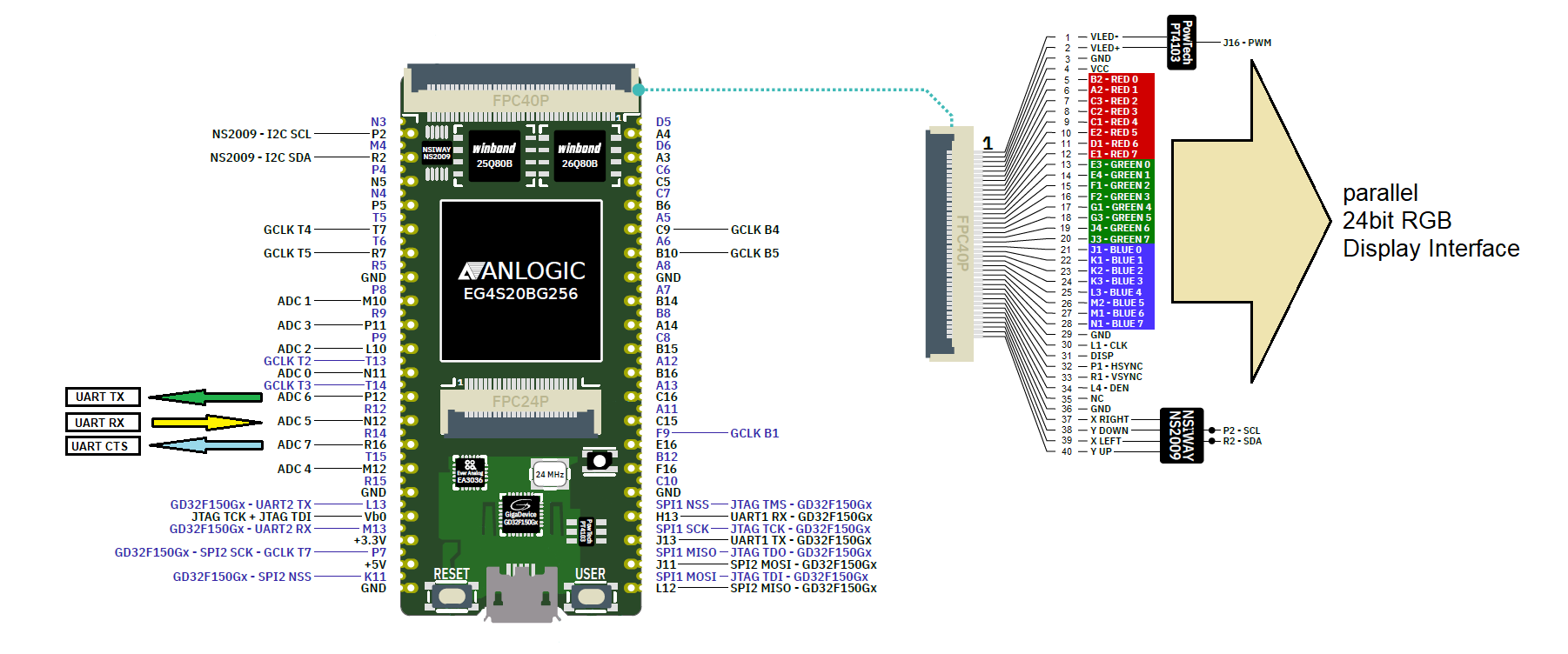

FPC40 Interface des Lichee Tang

[Steffen H. (avrsteffen)]

FPGaaaaah schrieb:
> Und was schafft der FPGA denn so für Takte?

Wenn ich das so richtig gelesen habe dann kann man über die 4 internen
PLL's wohl zwischen 4..400 MHz erzeugen können.

Der schon vorinstallierte RISC-V arbeitet wohl mit 16MHz.

[Steffen H. (avrsteffen)]

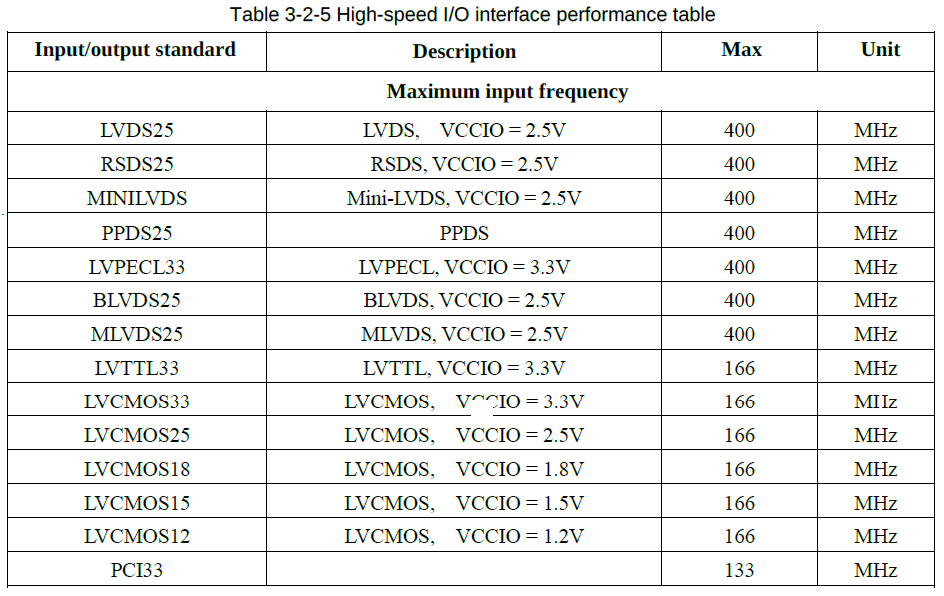

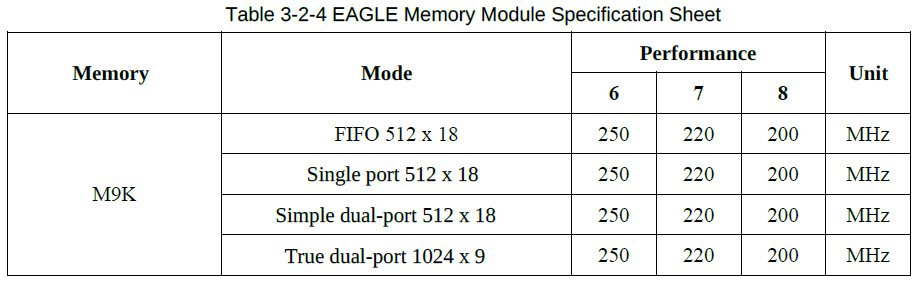

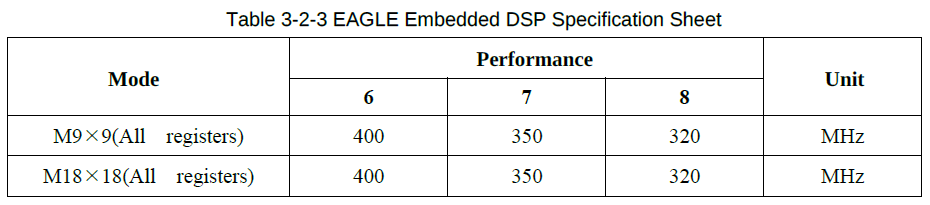

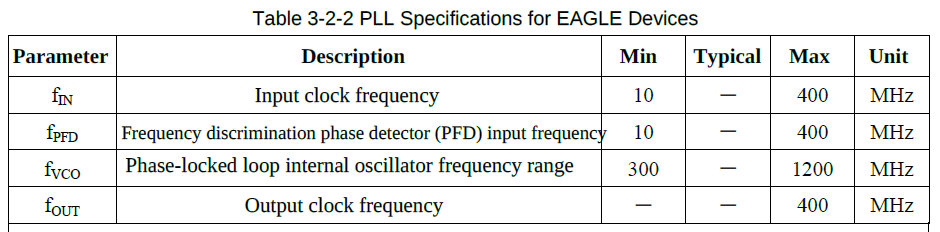

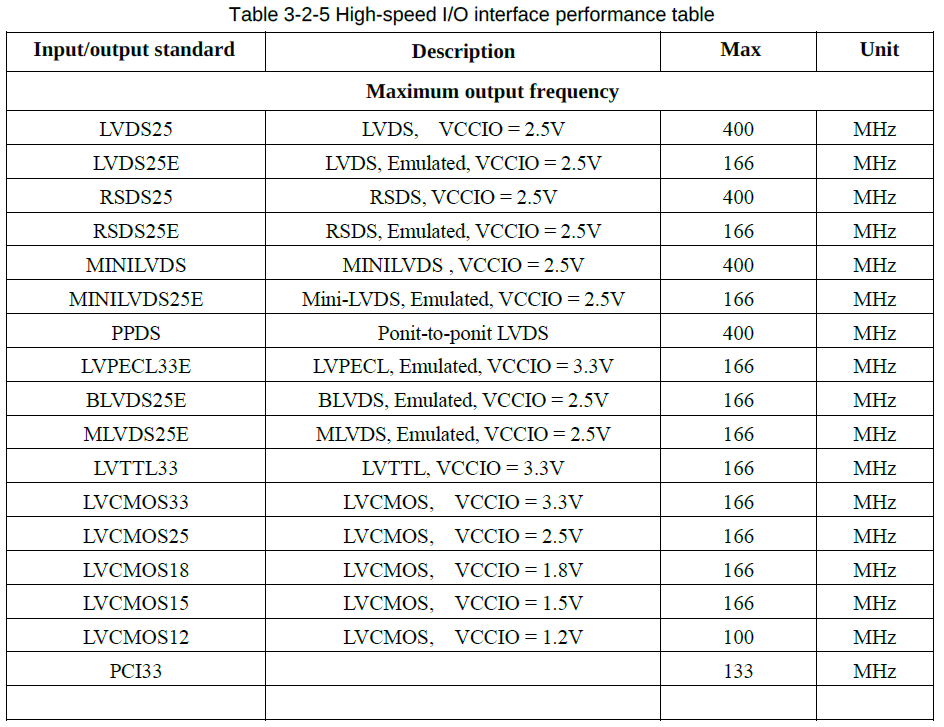

Hier mal alle relevanten Auszüge aus dem Datenblatt zum Takt IN/OUT und
den einzelnen Modulen.

Einen 12Bit 1MSPS ADC mit 8 analog Inputs und 29 DSP's mit 18x18 Bit
Multiplier hat der FPGA übrigens auch an Bord.

[FPGaaaaah (Gast)]

Steffen H. schrieb:
> Meinst du nur die einzelne FPGA oder das Modul?

Ich meinte schon ein einzelnes FPGA, so zum Auflöten.

Mir ist schon klar, dass der intern maximal mögliche Takt von der Logik
abhängt aber kann man mit typischen State-machines so um die 100MHz
schaffen, wie man es z.B. von den Xilinx Spartan FPGAs gewohnt ist?

Sind die PLLs vom Funktionsumfang ähnlich der DCMs von Xilinx oder
bieten sie einen eher spärlichen Funktionsumfang wie die ice40 FPGAs von
Lattice wo man gerade einmal einen die Phase um 90° drehen und einen
maximalen Delay von 2.4ns draufpacken kann?

[Steffen H. (avrsteffen)]

FPGaaaaah schrieb:
> Aber kann man mit typischen State-machines so um die 100MHz
> schaffen, wie man es z.B. von den Xilinx Spartan FPGAs gewohnt ist?
>
> Sind die PLLs vom Funktionsumfang ähnlich der DCMs von Xilinx oder
> bieten sie einen eher spärlichen Funktionsumfang wie die ice40 FPGAs von
> Lattice wo man gerade einmal einen die Phase um 90° drehen und einen
> maximalen Delay von 2.4ns draufpacken kann?

Dies gilt es zu erforschen. Also die PLL hat hat schon so einiges drin.
Aber so tief steck ich ehrlich gesagt noch nicht drin bei den FPGA's um
darüber Aussagen treffen zu können. Aber die Phase kann man von 0 ..
315° in 45°-Schritten zur VCO drehen.

Ich hänge aber gerne mal das Datasheet des EG4S20 mit an. Da steht
einiges ab Seite 32 zur PLL und auf Seite 76 die technischen Infos
darüber.

[Tim . (cpldcpu)]

Steffen H. schrieb:
> Was soll ich sagen. Für knappe 17 Euro, inclusive Versand aus China,
> kann man nichts Falsch machen. Und so ist es!

Doch, man kann bei dem günstigen Preis vergessen seinen eigenen
Zeitaufwand zu berücksichtigen. Wie viel würdest Du dafür bezahlen,
nicht Tage mit der Suche nach undokumentieren Fehler zu verbringen oder
dich mit einer instabilen Toolchain herumzuschlagen? Oder dem Fakt dass
man sich in eine Toolchain ohne Industrierelevanz einarbeitet?

Das ist das gleiche Thema wie mit den RPi clones, den $1 Linux SOCs,
Bluepill clones usw.

Also, wie gut ist die Toolchain? Spannend wäre es wohl eher, wenn auch
die OSS FPGA-Toolchains supported werden. Die sind zwar auch noch in
ihren Anfängen, gegenüber der ganzen Vendor-Locked Monstersoftware aber
wirklich ein frischer Wind.

Wenn die Beschäftigung mit einer exotischen Toolchain das das Ziel ist,
dann bitte meinen KOmmentar vergessen :)

[Steffen H. (avrsteffen)]

Tim  . schrieb:
> Steffen H. schrieb:
>> Was soll ich sagen. Für knappe 17 Euro, inclusive Versand aus China,
>> kann man nichts Falsch machen. Und so ist es!
>
> Doch, man kann bei dem günstigen Preis vergessen seinen eigenen
> Zeitaufwand zu berücksichtigen. Wie viel würdest Du dafür bezahlen,
> nicht Tage mit der Suche nach undokumentieren Fehler zu verbringen oder
> dich mit einer instabilen Toolchain herumzuschlagen? Oder dem Fakt dass
> man sich in eine Toolchain ohne Industrierelevanz einarbeitet?

Ich hab das ja auch auf dem Preis bezogen und nicht auf irgendwelche
folgenden Arbeitsleistungen. Und ja, du hast teils Recht. Leider ist es
genau so, dass die Chinesen es noch nicht können Ihre Produkte
ordentlich zu dokumentieren, zu validieren und verifizieren.

Allerdings bin hier doch schon etwas überrascht wie gut dokumentiert es
doch  ist. Aber für industrielle oder kommerzielle Zwecke, wo ich
Garantien als Hersteller geben muss, würde ich es jetzt wahrscheinlich
nicht einsetzen. Aber zum rumexperimentieren und ein wenig mehr über
Risc-V zu lernen doch schon.

[Duke Scarring (Gast)]

Tim  . schrieb:
> Wie viel würdest Du dafür bezahlen,
> nicht Tage mit der Suche nach undokumentieren Fehler zu verbringen oder
> dich mit einer instabilen Toolchain herumzuschlagen?
Eine Lizenz für Xilinx kostet ~$3500. Da bekommst Du mit jeder Version
neue undokumentierte Fehler. Die Stabilität hängt gefühlt von der
Mondphase ab...

Bei anderen großen FPGA-Herstellern sieht es nicht unbedingt besser aus.
BTDT.

Duke

[Äfpegea (Gast)]

Tim  . schrieb:
> Doch, man kann bei dem günstigen Preis vergessen seinen eigenen
> Zeitaufwand zu berücksichtigen. Wie viel würdest Du dafür bezahlen,
> nicht Tage mit der Suche nach undokumentieren Fehler zu verbringen oder
> dich mit einer instabilen Toolchain herumzuschlagen? Oder dem Fakt dass
> man sich in eine Toolchain ohne Industrierelevanz einarbeitet?

Prust...ich lach mir den Arsch ab, bzw. könnte ich wenn es nicht so
traurig wäre. Du führst die Suche nach undokumentierten Fehlern bzw.
generell instabile Toolchains in Feld wenn auf der anderen Seite Xilinx
Vivado zur Auswahl steht? Witzbold.

Duke Scarring schrieb:
> Eine Lizenz für Xilinx kostet ~$3500. Da bekommst Du mit jeder Version
> neue undokumentierte Fehler. Die Stabilität hängt gefühlt von der
> Mondphase ab...

Den Preis würd ich ja akzeptieren, was Xilinx da aber als "Produkt"
abliefert sollte in meinen Augen bestraft werden können. Selten war ich
gezwungen, mit so einem Scheisshaufen an Software arbeiten zu müssen. Es
hat eigentlich eine gewisse Komik, wenn ein Hersteller zwar absolute
Hochtwchnologie beherrscht, aber dann daran scheitert nach dutzenden
Iterationen eine funktionierende GUI um seine Toolchain zu packen.

[S. R. (svenska)]

Steffen H. schrieb:
> Leider ist es genau so, dass die Chinesen es noch nicht
> können Ihre Produkte ordentlich zu dokumentieren,
> zu validieren und verifizieren.

Ich habe voriges Jahr erfahren können, wie das in der Praxis aussehen
kann... und da spielen die hier gefragten Datenblätter und
Dokumentationen schlicht keine Rolle.

Firma A geht zu Firma B und fragt, ob Chip C die Funktion F beherrscht
und bekommt eine (kompetente) Antwort. Wenn Initialisierungen oder
Firmwares nötig sind, dann werden die zugeschnitten und geliefert.
Funktioniert etwas nicht, hat man am anderen Ende jemanden, der genau
die Informationen liefert, die man anfragt. Wenn alles läuft, kommt die
große Bestellung.

Ich war recht beeindruckt, wie reibungslos das lief. Und nein, obwohl
meine Aufgabe der Treiber für den Chip war, hatte ich kein Datenblatt.
Nur eine Textdatei mit den paar wichtigen Registern (Hersteller X) bzw.
eine Excel-Tabelle (Hersteller Y). In letztere klopfte man vorne die
Randbedingungen rein und bekam hinten die korrekte Registersequenz raus.

Die Hardwareentwickler bekamen andere Informationen und spezielle
Testfirmware, sowie fertige Entwicklerboards mit Referenzschaltung
geliefert, um die Eignung zu prüfen und ins Produkt zu designen.

[Steffen H. (avrsteffen)]

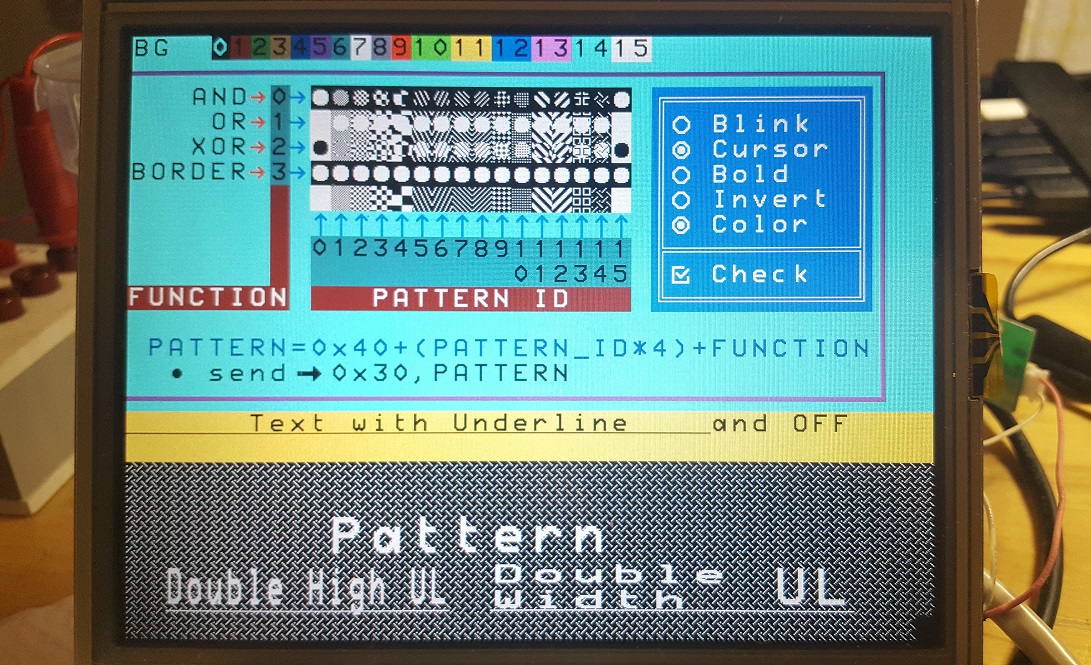

TFT 640x480 als Terminal Monitor mit dem Lichee Tang Primer FPGA.

Großen Dank an "Zigazou" aka Frédéric Bisson. Ich fand sein Project
"MyTerminal" auf GitHub das für einen VGA Monitor 1280x1024 geschrieben
ist und passte es für das 640x480'er TFT an.

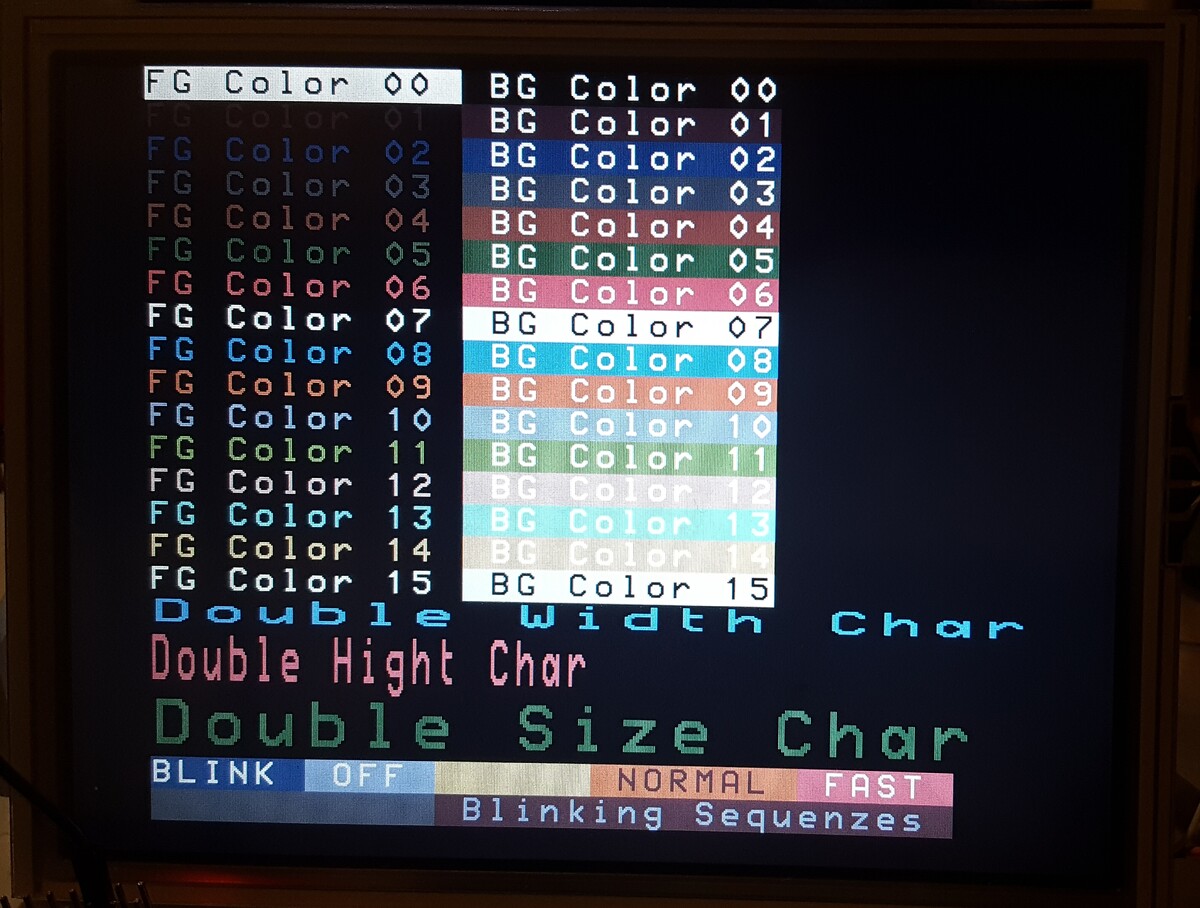

Es gibt einen 1024 Zeichen großen 16x20 Videotex Font und eine 16 Farben
Palette für Vor- und Hinterdergrund Farbe der Schrift.
Die Kommunikation erfolgt über UART 8N1 115200 Baud. Dazu können für
jedes Zeichen Attribute wie blinken, invers, doppelte Größe in
horizontaler/vertikaler oder beider Richtungen eingestellt werden.

Dazu kommt noch die Auswahl der Schreibrichtung. Ebenfalls als Attribut.
Von links-oben nach rechts-unten oder von rechts-oben nach links-unten
und auch die beiden Pedante zu unten nach oben.

Die Ansicht rutscht allen Text nach oben wenn die letzte Zeile
geschrieben wurde.

Das was mich hierbei am meisten interessoert hat ist die Umsetzung. Es
werden FiFo als UART Buffer genutzt. Auch der interne SDRAM kommt
zur Nutzung.

Alles in allem - Ein schönes Projekt

[Steffen H. (avrsteffen)]

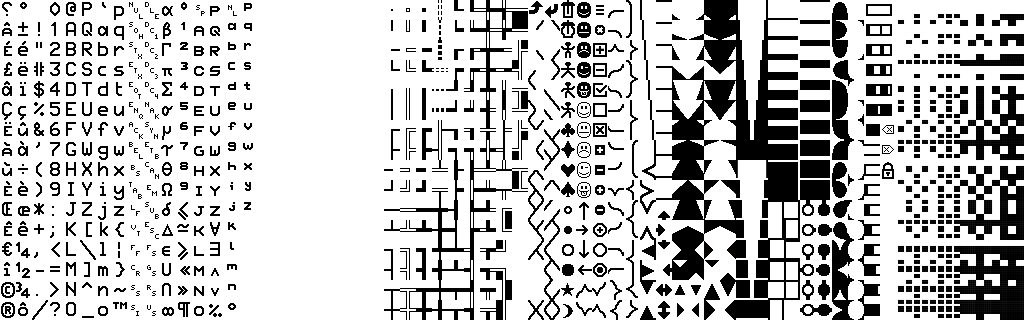

Hier mal zur Ansicht das 32bit breite Attributen Register, so wie es in
den 32bit breiten SDRAM gespeichert wird. Außerdem mal noch den 1024'er
Videotex Zeichensatz.

[Christoph Z. (christophz)]

Steffen H. schrieb:
> Großen Dank an "Zigazou" aka Frédéric Bisson. Ich fand sein Project
> "MyTerminal" auf GitHub das für einen VGA Monitor 1280x1024 geschrieben

Bevor jemand danach fragt:
https://github.com/Zigazou/myterminal

Nette Projekte da. Sehr Französisch mit den ganzen Minitel Projekten :-)

Steffen H. schrieb:
> Alles in allem - Ein schönes Projekt

Ich nehme an, dass dein Source Code dann auch bald mal irgendwo online
gestellt wird? Mindestens um Frédéric den Dank an sein Projekt auch
aktiv zu zeigen.

[Steffen H. (avrsteffen)]

Christoph Z. schrieb:
> Bevor jemand danach fragt:

🤣 Sehr Aufmerksam von dir ^^ :)


Christoph Z. schrieb:
> Ich nehme an, dass dein Source Code dann auch bald mal irgendwo online
> gestellt wird? Mindestens um Frédéric den Dank an sein Projekt auch
> aktiv zu zeigen.

Würd ich gerne teilen. Auf GitHub weiß ich allerdings nicht wie das
geht. Ich kenne nur Respository clonen.

[W. M. (thematsche)]

Steffen H. schrieb:
> Würd ich gerne teilen. Auf GitHub weiß ich allerdings nicht wie das
> geht. Ich kenne nur Respository clonen.

Wenn du einen Account auf GH hast, dann oben rechts das "+" und dann
entweder "New" oder "Import" Repository.
Und dann halt entweder manuell die Sourcen per Webinterface
reinkopieren/-klopfen oder per ssh pushen.

[Christoph Z. (christophz)]

Steffen H. schrieb:
> Würd ich gerne teilen. Auf GitHub weiß ich allerdings nicht wie das
> geht. Ich kenne nur Respository clonen.

Auf Github einloggen, zum orignal Repository gehen und rechts oben auf
Fork klicken. Schon hast du ein gleichnamiges Repo in deinem Github
Account.

Danach machst du einen Klon von DEINEM Repo anstatt vom Original und
legst am Besten gleich als allererstes einen neuen Branch an, damit
deine Änderungen sauber Auseinandergehalten werden können.

Mit deinem Repo kannst du dann soweit arbeiten wie mit jedem anderen,
das du selber angelegt hast. Zusätzlich hast du jetzt auf Github die
Funktionen zum Erstellen und Verwalten von Pull-Requests zur Verfügung.
Das braucht dann auch ein bisschen Einarbeitung, damit einem klar ist
was da wie passiert, ist aber eigentlich nicht kompliziert (Bei Git
stehe ich manchmal auch länger auf dem Schlauch, bis es mir dann endlich
Klick macht).

[Olaf (Gast)]

Ich hab mir das gerade auch mal angeschaut.
Dabei hat mich der mips Prozessor nicht weiter interessiert, ich hab
den nur zu testzwecken mal uebersetzt. Aber den Compiler hab ich mir z.B
geschenkt!
Basis ist diese Anleitung aus dem Link weiter oben:

https://justanotherelectronicsblog.com/?p=470

Ich hab bei mir ein aktuelles Centos7 laufen.

Auf der obigen Seite gibt es einen Link auf die Version 4.2
der Entwicklungsumgebung. Die Installation ist nun sagen wir mal
ungewoehnlich. Direktory auspacken, binary mit den Laufzeitrechten
versehen und dann mit td -gui starten. Das hat den Charme von DOS3.3
1985.

Dann kann man das Projekt Tang_E203_Mini oeffnen.

Leider bricht die Synthese nach kurzer Zeit ab. Grund ist ein
abgelaufendes Lizenzfile ./licence/Anlogic.lic

Das ist natuerlich schonmal kacke! Eine Software die man nur bis zu
einem bestimmten Verfallsdatum nutzen kann ist doch irgendwie bloed
oder?

Aktuelle Versionen und Lizenzfiles kann man hier bekommen:

http://dl.sipeed.com/TANG/Primer/IDE/

Zwei Probleme. Die neueste dort downloadbare Version laeuft bei mir
nicht.
Grund ist das zwei meiner Systemlibaries zu alt sind. Das zeigt man
wieder die Inkompetenz heutiger Softwareentwicklung die nicht mehr
versteht was sie da eigentlich macht. (palmface)
Man koennte sich allerdings dort ein aktuelles Lizenzfile besorgen,
umbenennen und nach ./licence/ kopieren. Leider ist das neueste dort
auch gerade abgelaufen. (palmface2)

Interessanterweise gibt es hier einen lustigen Patch:
http://tanta.sinriv.com/psg/2019-8-31:19:28:32
welcher dem System eine andere Zeit unterschiebt.

Damit laeuft die Oberlaeche dann und der mips-prozessor laesst sich
uebersetzen.

finish command "bitgen -bit e203egmini_new.bit -version 0X00 -g
ucode:00000000100110100000000000000000" in  2.237796s wall, 26.620000s
user + 0.050000s system = 26.670000s CPU (1191.8%)

BTW: Die Entwicklungsumgebung ist 10x kleiner und 10x schneller wie das
was Xilinx so abliefert. Alleine das zaubert ein Laecheln aufs Gesicht!
Der hat bei mir gerade das Teil in 26s uebersetzt und dabei alle 16core
genutzt.

Gefuehltes Gesamtergebnis: Gemischt. Installation und Lizenzierung
irgendwie
kacke, aber man ist da ja von Xilinx nicht verwoehnt.

Olaf

[Olaf (Gast)]

Wenn ich das richtig sehe kann man sich hier wohl
das Lizenzfile generieren:

http://www.anlogic.com/down.aspx?TypeId=23&fid=t14:23:14

Also jedenfalls wenn man chinesisch kann. :-D

Olaf

[Steffen H. (avrsteffen)]

Ein neues Lizenz-File für die Windows Version der Tang Dynasty IDE wurde
auf dem Sipeed Server hochgeladen und ist bis zum 30.01.2022 gültig.

https://dl.sipeed.com/shareURL/TANG/Premier/IDE



Olaf schrieb:
> Wenn ich das richtig sehe kann man sich hier wohl
> das Lizenzfile generieren:

Hast du das mal ausprobiert? Bei mir hat es nicht funktioniert.

[Olaf (Gast)]

> auf dem Sipeed Server hochgeladen und ist bis zum 30.01.2022 gültig.

Super, allerdings scheint der Trick mit der untergeschobenen libarie zu
funktionieren.

> Hast du das mal ausprobiert? Bei mir hat es nicht funktioniert.

Nein. Ich hatte das erst gesehen nachdem ich die Anleitung mit der
Libarie gefunden habe. Ausserdem warte ich gerade auf die Hardware. Ich
denke es wird wohl noch 1-2Wochen dauern bis ich mit dem Teil rumspielen
kann.

Olaf

[Steffen H. (avrsteffen)]

Ich habe jetzt mal probiert das Repo von Frédéric Bisson zu klonen.
Scheint geklappt zu haben. Ich habe dann auf GitHub auch ein neuen
Branch zu meinem modifizierten Code für ein 640x480 TFT hinzugefügt.

https://github.com/AVRsteffen/myterminal/tree/tft_640x480

Und es gibt schon wieder ein neuen Branch von Frédéric. Die ganze Sache
entwickelt sich zu einem wertvollem Terminal.

[Olaf (Gast)]

> Ich habe dann auf GitHub auch ein neuen
> Branch zu meinem modifizierten Code für ein 640x480 TFT hinzugefügt.

Wieviel Prozent des FPGAs braucht denn das so?

Olaf

[W. M. (thematsche)]

@Olaf
Danke!

@Steffen
Danke!

Werd mich mal in den naechsten Wochen damit beschaeftigen. :)

[Steffen H. (avrsteffen)]

Olaf schrieb:
> Wieviel Prozent des FPGAs braucht denn das so?

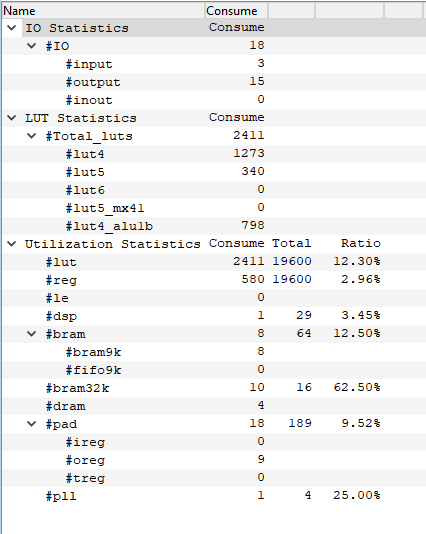

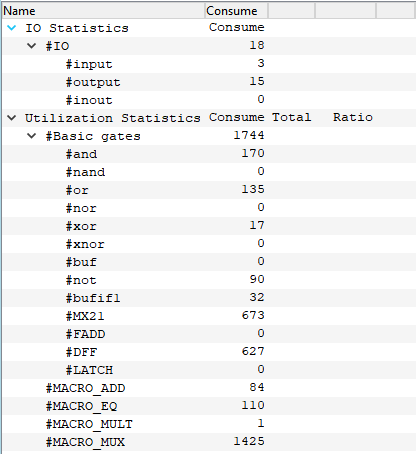

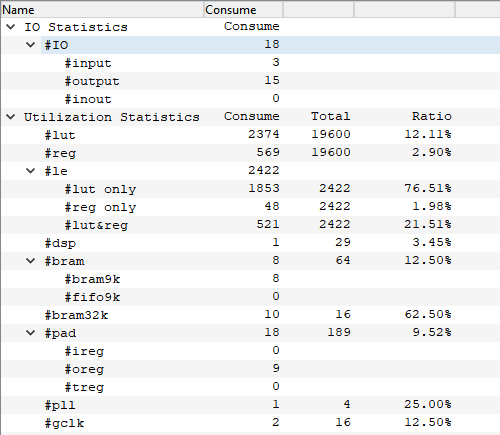

Ich hab den Verbrauch des neuen verbesserten Terminal Cores mal
angehangen. Ob das jetzt viel ist kann ich nicht sagen. Das Design
selber sagt im Moment noch dass eine maximaler Takt von 77Mhz drin wäre.
Allerdings nutzt Frédéric mit seinem 1280x1024 @60Hz VGA ja 108Mhz im
Design.

Olaf schrieb:
> Ausserdem warte ich gerade auf die Hardware. Ich
> denke es wird wohl noch 1-2Wochen dauern bis ich mit dem Teil rumspielen
> kann.

Ich hoffe für dich, dass du bald loslegen kannst. Ich finde das Board
selbst winzig klein. Allerdings mit einem Haufen I/O's. Zur Fehlersuche
oder Verifizierung so mancher Signale nutze ich gerade noch den Camera
Port (FPC24). Da hängt gerade mein Logicanalyzer dran. So kann ich mir
auch mal Zähler anschauen. Und habe immernoch jede Menge I/O's frei.

Was willst du anstellen mit dem Board? Dich interessiert mehr der
RISK-V?

[Olaf (Gast)]

> Ich hoffe für dich, dass du bald loslegen kannst.

DAs Board ist noch nicht da, aber ich habe gerade mal testweise einen
Inverter programmiert. :-D

Aber Leute, kann es sein das Programmierer von FPGA Software alle etwas
muerbe im Hirn sind?

Bei Xilinx fragt die Software jedesmal: Oh, die Files wurden noch nicht
gespeichert. Soll ich das nicht vor der Uebersetzung machen?

Bei TD geht ein Fenster auf: Die Files wurden nicht gesichert, macht das
gefaelligst erst mal bevor du uebersetzen darf und dann starte die
Synthese nochmal.

WARUM ZUR HOELLE MACHT DIE SOFTWARE DAS NICHT AUTOMATISCH? Jede andere
IDE kann das.

> Was willst du anstellen mit dem Board? Dich interessiert mehr der
> RISK-V?

Noe, gerade der interessiert mich ueberhaubt nicht die Bohne. Ich wollte
nur mal gerade etwas zum rumspielen haben weil mein Spartan3E100 langsam
was klein wird und das externe Ram ist ja auch irgendwie nett. Hab
letzte woche aus Spass man einen 6502 bei mir eingebaut. :-)

Ich finde es uebrigens interessant das der Eagle-20 sowohl mehrere
Schaltnetzteile wie auch einen AD-Wandler enthaelt.

Olaf

[Steffen H. (avrsteffen)]

Olaf schrieb:
> WARUM ZUR HOELLE MACHT DIE SOFTWARE DAS NICHT AUTOMATISCH? Jede andere
> IDE kann das.

Das ist mir auch schon aufgefallen und nervt mich auch manchmal.

Olaf schrieb:
> Ich finde es uebrigens interessant das der Eagle-20 sowohl mehrere
> Schaltnetzteile wie auch einen AD-Wandler enthaelt.

Wie meinst du das? Schaltnetzteile?
Oder meinst du den 3-fach Regler-Chip?

Olaf schrieb:
> das externe Ram ist ja auch irgendwie nett

Beim dem ist der SDRAM im Chip integriert - nix extern. Somit bleiben
die Verbindungen kurz. Naja, ist ja nur SD (nur positive Flanke) und
nicht DDR wo beide Flanken genutzt werden. Aber trotzdem schnell.

[Olaf (Gast)]

> Das ist mir auch schon aufgefallen und nervt mich auch manchmal.

Das ist mir echt unerklaerlich. Ich meine das muss doch jeden der
sowas benutzt krass nerven, inklusive dem Entwickler selber.

> Oder meinst du den 3-fach Regler-Chip?

Ach so ja, den meinte ich.

> Naja, ist ja nur SD (nur positive Flanke)

Egal. Man muss es ja nicht uebertreiben.

Olaf

[Steffen H. (avrsteffen)]

Und es geht voran.
Ich muss mal ein Dokument zum 1024 Zeichen Schriftsatz machen. Es sind
schon wirklich viele Funktionen integriert.

[Christoph Z. (christophz)]

Olaf schrieb:
> Das ist mir echt unerklaerlich. Ich meine das muss doch jeden der
> sowas benutzt krass nerven, inklusive dem Entwickler selber.

Ja, tut es. Es gehört aber zu den kleineren täglichen Ärgernissen im
Umgang mit FPGA Entwicklungssoftware.

Die internen Editoren dieser Hersteller IDEs sind ja alle so mächtig wie
die drei Wochen Hausaufgaben Editoren von Informatikstudenten...

Meine einzige Theorie zur Erklärung die in der Zwischenzeit geblieben
ist, ist das alle FPGA Entwickler Masochisten sind. Alle anderen haben
es mit den FPGAs aufgegeben :-)

Olaf schrieb:
> WARUM ZUR HOELLE MACHT DIE SOFTWARE DAS NICHT AUTOMATISCH? Jede andere
> IDE kann das.

Nimm die IDE für ein paar der netten Tools (RTL View, Timing Analyzer
etc.) aber für den eigentlichen Entwicklungsablauf nimm einen guten
Editor und Makefiles. Das produziert im ersten Anlauf bis es sauber
läuft auch ein paar graue Haare aber danach kann man brauchbar*
arbeiten.

*Brauchbar aus Sicht des FPGA Entwicklers. Ein Applikationsentwickler
rennt immer noch schreiend davon.

[Olaf (Gast)]

> Nimm die IDE für ein paar der netten Tools (RTL View, Timing Analyzer
> etc.) aber für den eigentlichen Entwicklungsablauf nimm einen guten
> Editor und Makefiles.

Ja, so ein Gedanke war mir gestern auch schon gekommen. :)
Mal schauen, meine Lichee liegt derzeit wohl am Flughafen beim Zoll....

Olaf

[Steffen H. (avrsteffen)]

Ich bin gerade dabei ein kleines Wiki über das Terminal
(Text-Controller) zu schreiben.
Wer Interesse hat:
https://github.com/AVRsteffen/myterminal/tree/TFT_640x480_NEC

[Olaf (Gast)]

Und ich hab mal schnell ein kleines Spiel&Testboard gefummelt.

Leider ist das §$%WER§$&%§$& Board immer noch nicht eingetroffen.
Ich hoffe mal es passt auf mein Testboard. :-)

Olaf

[Steffen H. (avrsteffen)]

Hast du noch mehr Details über dein Testboard?

Ich wollte eigentlich mal LVDS nutzen. Musste jetzt gerade feststellen,
dass nur für Bank0 die VCCIO extra geroutet wurde und somit auf 2,5V für
LVDS herabgesetzt werden kann. Allerdings ist Bank0 auf Bottem Side. Das
heißt, Top und Bottem Side Banks haben nur emuliertes LVDS. Ohne 3R
Netzwerk.

Nun muss ich mir das extern dran fummeln, Schade.

Ich hoffe dein Board kommt bald durch den Zoll und verschwindet nicht
einfach wie meine kleinen D-Class Verstärker mit PAM8406. Die liegen
jetzt schon seit 27.Februar im Zoll.

Das Lichee Tang Primer Board gibt es übrigens auch bei Distrelec für
22€. Kommt halt noch der Versand hinzu.
https://www.distrelec.de/en/sipeed-tang-primer-fpga-development-board-seeed-studio-102110202/p/30185703

[Olaf (Gast)]

> Hast du noch mehr Details über dein Testboard?

Was soll ich daszu sagen. Hat meinen lokalen Hausbus den ich schon immer
fuer alles digitale nutze, hat SPDIF in/out, ein JDY40 fuer

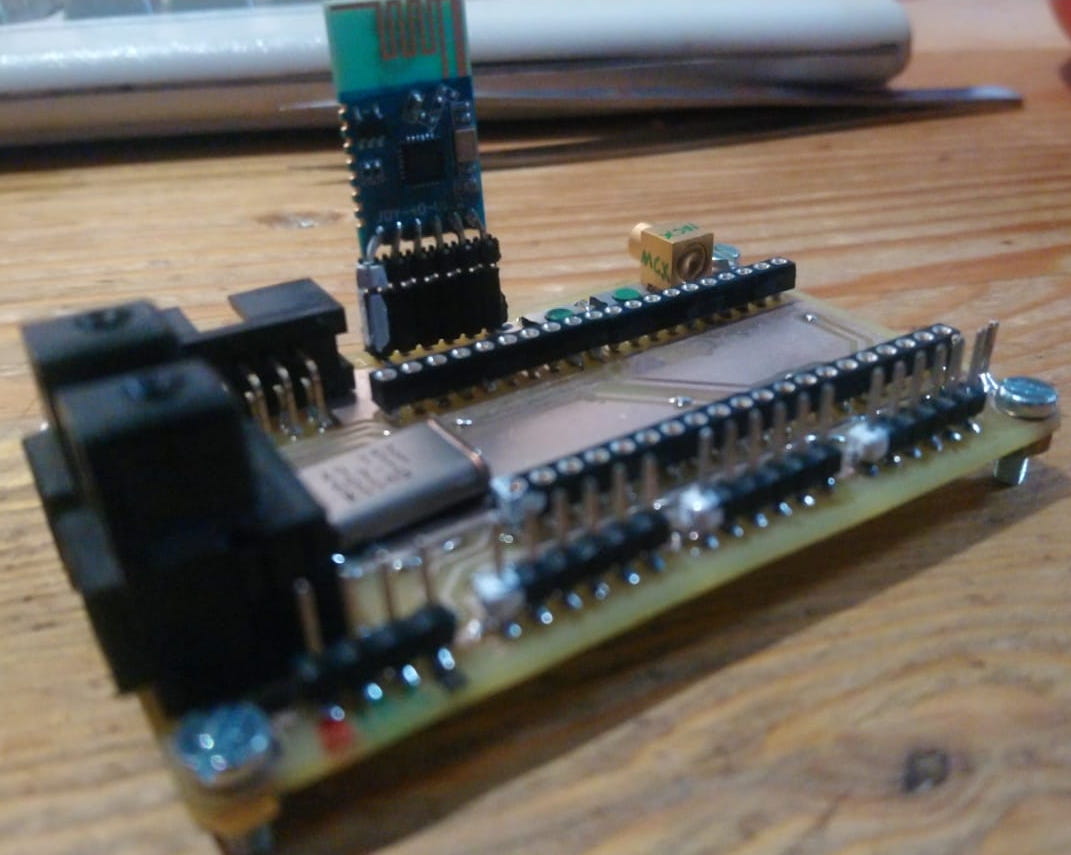

Kommunikation und Debugging, und einen 49.xxxQuarz auf der Unterseite
fuer 48k. Ach so und noch einen Anschluss fuer ein Board mit einem
PCM3060 das ich mal vor ein paar Jahren gemacht habe. Der MCX ist nur
drauf weil der Platz da war und gerade kein SMA rumlag. :)

Olaf

[Olaf (Gast)]

So mein Board ist da, RGB-Led blinkt in allen Farben. :-)

Noch 2-3Tips.

Wenn man auf Download drueckt und die Oberflaeche kommentarlos abstuerzt
dann liegt das daran das der User keinen Zugriff auf den Debugger
besitzt.
War der Programmierer wohl mit einer Fehlermeldung ueberfordert, seufz.

Das liegt daran das die weiter oben in der Anleitung angegebene udev
Regel nur fuer ein bestimmtes Linux-System gilt.
Bei Centos/Redhat sieht das so aus:
#
SUBSYSTEMS=="usb", ATTRS{idVendor}=="0547", ATTRS{idProduct}=="1002",
GROUP="dialout", MODE="0660"
#

Bei anderen Systemen muss man die GROUP anpassen und natuerlich muss
der User auch Mitglied in dialout sein.

Achtung, alles in einer Zeile schreiben.
Danach entweder neu booten oder einmal das hier ausfuehren damit
die Regeln neu geladen werden:

udevadm control --reload-rules && udevadm trigger


Defaultmaessig laedt der Flasher mit 400kbit in das FPGA. Probiert
man etwas schnelleres so funktioniert es sehr viel schneller, es gibt
keine Fehlermeldung, aber zumindest bei mir funktioniert das dann
nicht zuverlaessig. Ich wuerde also empfehlen erstmal bei 400kbit
zu bleiben.

Olaf

[Olaf (Gast)]

Noch was...

Bei dem Board werden die ueblichen 100mil Leisten mitgeliefert.
die wollte ich aber nicht verwenden weil mir die fuer solche Signale
zu grob sind. :)

Ich hab stattdessen diese duennen Leisten eingeloetet die man in
gedrehte
IC-Sockel einstecken kann. Wenn man das macht dann besteht die Gefahr
das diese Leisten eine unerwuenschte Verbidnung zu den anderen 40
Anschluessen aufnehmen welche auf dem Board nochmal zwischen die
Bohrungen gefuehrt sind.
Um das zu verhindern habe ich einen duennen Streifen Kaptonband
aufgeklebt und dann die Leisten da durch gepiekst. Das funktioniert gut.

So bekommt man praktisch ein dickes 40Pol IC mit 600mil Pinabstand das
man ueberrall einstecken kann. Sehr schnueckelig!

Theoretisch, hab ich noch nicht ausprobiert, muesste man auch noch
jeweils
zwei solche Leisten auf die Aussenkanten loeten koennen und koennte dann
oben die anderen 40Signale abnehmen.

Olaf

[Olaf (Gast)]

Ich kann das Board weiterempfehlen. :-)

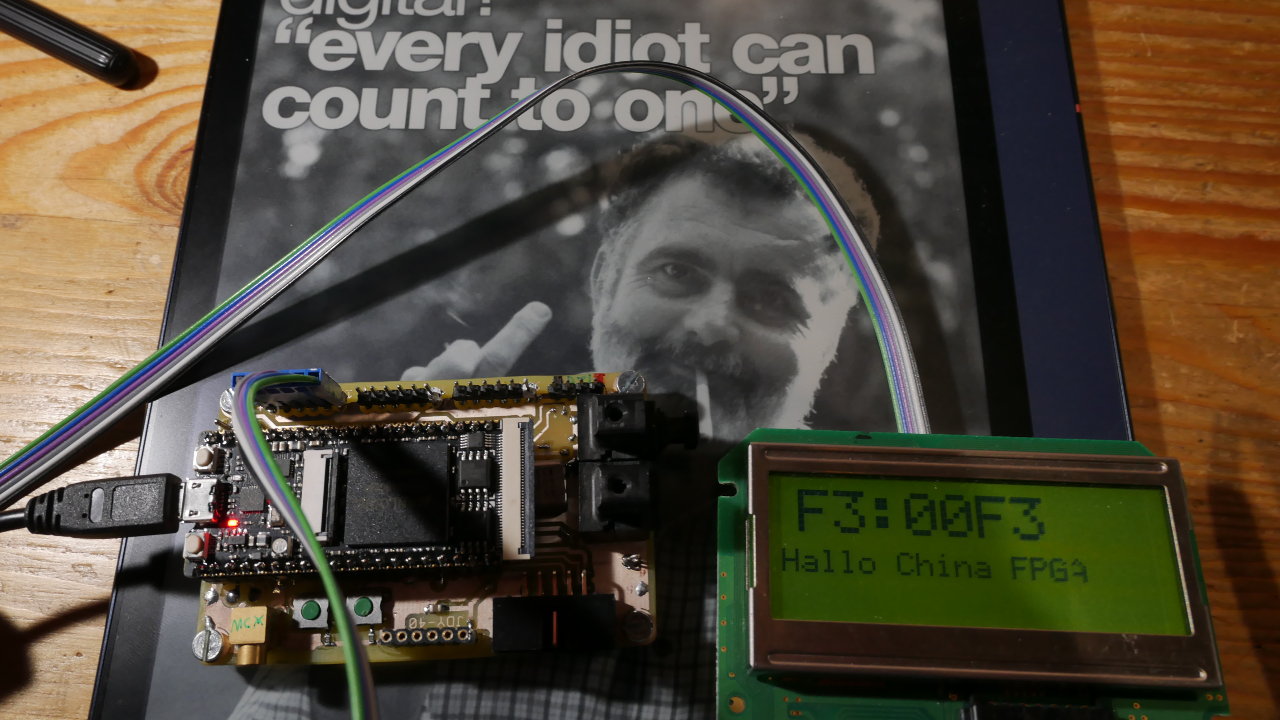

Das Bild zeigt die testweise Ansteuerung eines Hitachi-LCD
an einem  74HC4094. Wenn ich nicht auf meinem Testboard
eine Loetstelle vergessen haette dann waere das in einer
Stunden zu schaffen gewesen, seufz.

Olaf

[Steffen H. (avrsteffen)]

Olaf schrieb:
> Defaultmaessig laedt der Flasher mit 400kbit in das FPGA. Probiert
> man etwas schnelleres so funktioniert es sehr viel schneller, es gibt
> keine Fehlermeldung, aber zumindest bei mir funktioniert das dann
> nicht zuverlaessig. Ich wuerde also empfehlen erstmal bei 400kbit
> zu bleiben.

Ich kann unter Windows10 und der TD IDE 5.0.3. die Downloads mit 1Mbit
machen. Nur wenn man in den Flash schreibt dauert es länger.

Olaf schrieb:
> Theoretisch, hab ich noch nicht ausprobiert, muesste man auch noch
> jeweils
> zwei solche Leisten auf die Aussenkanten loeten koennen und koennte dann
> oben die anderen 40Signale abnehmen.

Das hab ich auch vor. Hatte auch schon überlegt diese MicroMatch Stecker
da dran zu löten. Die haben ein doppelreihiges pinning welches 1,27mm
versetzt ist. Allerdings ist die 2. Reiche auch 2.54 mm auseinander.

Olaf schrieb:
> So mein Board ist da, RGB-Led blinkt in allen Farben. :-)

Glückwunsch 👍🏻☺

[Olaf (Gast)]

> Das hab ich auch vor. Hatte auch schon überlegt diese MicroMatch Stecker
> da dran zu löten.

So ein Gedanke kam mir auch schon. Allerdings brauch ich eigentlich
garnicht
soviele Pins und man koennte ja auch noch was an den beiden
Steckverbindern haengen.
Ich finde das Modul ist erstaunlich schnuckelig gemacht! Und dann noch
in Kombination mit der hohen Geschwindigkeit der Software, eine echte
Freude damit zu arbeiten.

> Ich kann unter Windows10 und der TD IDE 5.0.3. die Downloads mit 1Mbit
> machen.

Ich muss der Sache auch nochmal nachgehen. Allerdings meine ich schon
mal irgendwo gelesen zu haben das ich nicht der einzige bin der das
Problem hatte. Sollte man jedenfalls im Hinterkopf behalten, gerade
bei ersten Versuchen weil die Software ganz normal durchlaeuft,
am Ende Download ready sagt und es dann nicht richtig geht.

> Nur wenn man in den Flash schreibt dauert es länger.

Ja, ich finde sogar erstaunlich lange.

Olaf

[Olaf (Gast)]

Hat schon einer rausgefunden wir das mit dem ip-Generator Bram
funktioniert?

Ich hab mir damit gerade mal ein Ram erzeugt, der verlog code wird auch
eingebunden, alles wird uebersetzt. Keine Fehlermeldung

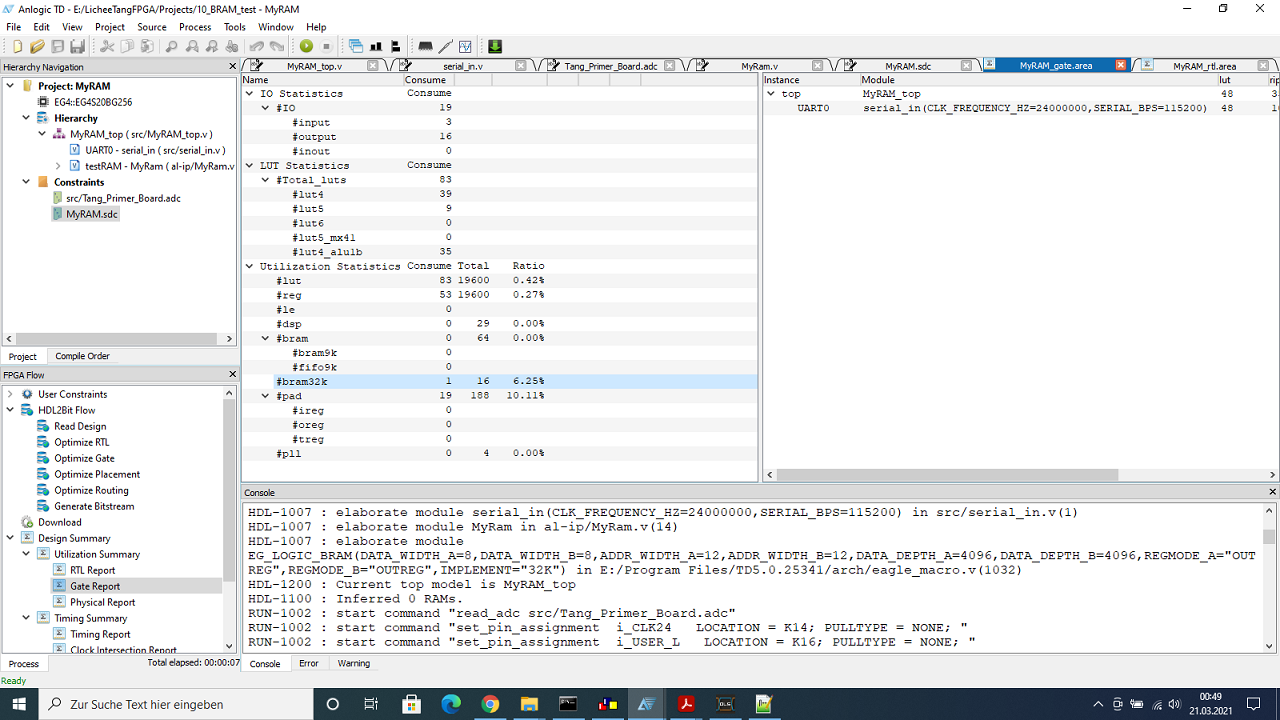

Im Logfile habe ich dann dies hier stehen:

EG_LOGIC_BRAM(DATA_WIDTH_A=8,DATA_WIDTH_B=8,ADDR_WIDTH_A=13,ADDR_WIDTH_B
=13,
              DATA_DEPTH_A=8192,DATA_DEPTH_B=8192,
              REGMODE_A="OUTREG",REGMODE_B="OUTREG",
              INIT_FILE="rom.mif",IMPLEMENT="32K")
HDL-1100 : Inferred 0 RAMs.

Auch in der Uebersicht gibt die Umgebung an kein Ram benutzt zu haben!

Wenn ich stattdessen mal testweise den Mips-Prozessor uebersetze dann
steht da folgendes:

EG_LOGIC_BRAM(DATA_WIDTH_A=64,DATA_WIDTH_B=64,ADDR_WIDTH_A=13,ADDR_WIDTH
_B=13,
              DATA_DEPTH_A=8192,DATA_DEPTH_B=8192,
              BYTE_ENABLE=8,BYTE_A=8,BYTE_B=8,
              IMPLEMENT="32K")
HDL-1100 : Inferred 1 RAMs.

Olaf

[Steffen H. (avrsteffen)]

Wird denn der BRAM von irgendetwas benutzt? Oder hängen die Anschlüsse
in der Luft so dass er wieder weg optimiert wird?

[Olaf (Gast)]

> Wird denn der BRAM von irgendetwas benutzt? Oder hängen die Anschlüsse
> in der Luft so dass er wieder weg optimiert wird?

Hab ich auch gedacht. Aber da haengt ein 6502 dran.
aufgefallen ist es mir als ich nachgeschaut habe ob das MIF file
richtig ins Ram geladen wird, aber davon kann ich auch nichts im logfile
finden.

cpu My6502( SlowClock, reset, AB, DI, DO, WE, IRQ, NMI, 1'b1 ,8'hfe,
8'hff, OUTPort1, OUTPort2, WP1, WP2);

  MyRam Ram6502(
    DI, DO, AB[11:0], SlowClock, WE, reset,
    DOB, DIB, ABB, CEB, SlowClock, WEB, reset
  );

Lediglich den zeiten Port des Dualportrams nutze ich derzeit nicht.
Den wollte ich später wenn es läuft nutzen um dem 6502 etwas auf die
Finger zu schauen.

Olaf

[Steffen H. (avrsteffen)]

Olaf schrieb:
> MyRam Ram6502(
> DI, DO, AB[11:0], SlowClock, WE, reset,
> DOB, DIB, ABB, CEB, SlowClock, WEB, reset
> );

Was ist denn "MyRam"? Das Modul von dem BRAM? Die Instanz ist ja
Ram6502.

Vielleicht solltest du mal dein ganzes Projekt hier als ZIP posten. Wo
ist denn das vom IP Generator generierte RAM?

[Olaf (Gast)]

> Was ist denn "MyRam"? Das Modul von dem BRAM? Die Instanz ist ja
> Ram6502.

Ja, ich hab mir von dem ipGenerator ein Modul generieren lassen und
da kann man als erstes einen Namen vergeben. So erzeugt dann die
Entwicklungsumgebung das Ram. Sieht dann so aus:

module MyRam (
  doa, dia, addra, clka, wea, rsta,
  dob, dib, addrb, ceb, clkb, web, rstb
);
[..]

Und ich denke nicht das es ein offensichtlicher Fehler sein kann weil
ich dann ja eine Fehlermeldung erwarten wuerde.

> Vielleicht solltest du mal dein ganzes Projekt hier als ZIP posten.

Da sehe ich wenig sinn drin weil es ja im Prinzip nur aus der vom
Projektgenerator generierten Datei besteht.

> Wo ist denn das vom IP Generator generierte RAM?

Das ist eine Verilogdatei die natuerlich im Projekt eingebunden ist.
Oben sieht du den Anfang davon. Ich hab die ganze Datei mal
angehaengt. Aber wie gesagt, die kommt so aus dem Coregenerator
und ich hoffe mal das dieser korrekt ist.
Die Logdatei zeigt ja auch das diese Datei gefunden wird, sie scheint
nur zu keinem Code zu fuehren. Von daher ist der Einwand ob es
vielleicht
wegoptimiert wurde nicht so dumm. Der Gedanke kam mir auch.
Aber ich bin da bisher nur durch Zufall drauf gestossen. Ich wollte
eigentlich erstmal pruefen ob der ROminhalt im Code landet. Das ist der
Eintrag "rom.mif" in der angehaengten Datei. Der wird auch gefunden. Man
kann sich den Inhalt innerhalb des IP-generators anschauen. Und wenn man
bedenkt welche Berge an Logs die Oberflaeche beim uebersetzen/generieren
so rauswirft dann wuerde ich auch irgendeinen Eintrag zu dazu erwarten,
aber nix passiert.

Olaf

[Olaf (Gast)]

Ich hab vielleicht was gefunden.

Wenn man das IP-File (ich habs mal angehaengt) aufmacht und dann
vom Projektgenerator ein neues Verilogfile erzeugen laesst dann
wirft er fehler aus:

SYN-2541 : Reading BRAM "inst" init file
"/home/olaf/sources/AnyLogic/Projekte/Softcore_6502/rom.mif"
SYN-2542 : Parsing MIF init file
SYN-6522 WARNING: unknown line: "0000 : 00"
SYN-6522 WARNING: unknown line: "0001 : 00"
SYN-6522 WARNING: unknown line: "0002 : ff"

Es ist also mit meinem MIF-File nicht zufrieden. Das kann sein. Das hab
ich mir mit einem selbst zusammengehackten C-Source heute morgen
erzeugt. Und ich wollte ja gerade sehen ob das klappt. Das scheine ich
also noch was nicht verstanden zu haben.

Der Anfang davon sieht so aus:

-- Olafs MIF Generator V1.0
DEPTH = 4096;          -- Anzahl der Datenwoerter
WIDTH = 8;           -- Breite eines Datenworts in Bit
ADDRESS_RADIX = HEX; -- The radix for address values
DATA_RADIX = HEX;    -- The radix for data values
--
--
CONTENT               -- Ab hier folgen die Daten
BEGIN
0000 : 00
0001 : 00
0002 : ff
[..]

Okay, kann man sicher finden und beheben.
Was mich aber wundert, das mein File nur vom IP-generator bei der
Erzeugung des Verilogfiles angefasst wird. Das ist doch irgendwie kacke.
Ich wuerde eigentlich wollen das er jedesmal bei der Synthere des
erzeugten Verlogfiles die Mifdatei einliesst, aber das scheint nur der
IP-Gernerator zu machen weil ich nur dann die Fehlermeldung sehe.

okay, auch die Fehlermeldungen der ISE von Xilinx waren immer sehr
kryptisch, aber gar keine Meldung finde ich doch etwas argh...

Olaf

[Olaf (Gast)]

Hm..der Fehler in meinem mif-File war das ich kein Semicolon am
Ende der Datenzeilen hatte. Das war natuerlich einfach zu beheben.
Jetzt ist die oben gezeigte Fehlermeldung weg, aber Ram wird
immer noch nicht erzeugt:

HDL-1007 : elaborate module MyRam in MyRam.v(14)
HDL-1007 : elaborate module
EG_LOGIC_BRAM(DATA_WIDTH_A=8,DATA_WIDTH_B=8,ADDR_WIDTH_A=12,ADDR_WIDTH_B
=12,DATA_DEPTH_A=4096,DATA_DEPTH_B=4096,REGMODE_A="OUTREG",REGMODE_B="OU
TREG",INIT_FILE="rom.mif",IMPLEMENT="32K")  in
/home/olaf/sources/AnyLogic/TD_RELEASE_SEPTEMBER2018_RHEL/arch/eagle_mac
ro.v(990)
HDL-1200 : Current top model is MainModul
HDL-1100 : Inferred 0 RAMs.

#bram                   0   out of     64    0.00%
  #bram9k               0
  #fifo9k               0
#bram32k                0   out of     16    0.00%

Olaf

[Steffen H. (avrsteffen)]

Welche TD Version verwendest du?

[Steffen H. (avrsteffen)]

Ich bin bei Telegram in der SiPeed Gruppe. Und da hat mal jemand
folgendes gepostet:

For those who have tang primer fpga and project that use bram. Use tang
dynasty version 5.3.1 january 2021. The march 2020 version have a bug. I
spend too much time try to debug with verilator and scratching head why
the tang primer fpga refuse to work. Then tested the same verilog code
on two other fpga ice40, cyclone10lp that proved the verilator simulator
was wright and td was wrong.

Vielleicht liegt es daran. Ich verwende die 5.0.3 für Windows. Aber die
5.3.1 ist die Neuste für Linux.

[Steffen H. (avrsteffen)]

Ich hab mal deinen generierten RAM **ohne** **rom.mif** File (hab ja
keins da)  mit einem kleinen sinnlosen Adresszähler, einem UART
Empfänger und die Daten der beiden RAM-do-PORTS an Ausgänge des Tang
Boards geroutet.

Bei mir nimmt er den **bram32k** !
Falls es doch an einer fehlerbehafteten älteren TD-Version liegen
sollte, dann gibt es auf der Anlogic Seite die neuere TD-Version
TD_5.3.1_26273_Linux, welche mit sehr viel Geduld heruntergeladen werden
kann.

http://www.anlogic.com/down_view.aspx?TypeId=23&Id=406&Fid=t14:23:14

[Steffen H. (avrsteffen)]

Hier mal das ganze Projekt. Ist ja nicht so groß - allerdings unter
Windows erstellt

[Olaf (Gast)]

> Vielleicht liegt es daran. Ich verwende die 5.0.3 für Windows.

Ich befuerchte mittlerweile auch das es daran liegt.
Ich hab hier die Version 4.2!
Es wundert mich zwar weil ja der MIPS Prozessor problemlos uebersetzt
wird, aber es haengt dann ja vielleicht auch von der genauen Art der
gewaehlten brams ab ob der Bug zuschlaegt. Da kann ich aber mal mit
rumspielen.

> Aber die 5.3.1 ist die Neuste für Linux.

Ich kann das natuerlich mal probieren, allerdings hatte ich schon
mal die 4.6er probiert weil das die neueste war die bei seeed rumlag,
die liess sich bei mir aber schon nicht mehr verwenden weil ich ein
Problem
mit den Versionen irgendwelcher wichtigen systemlibaries hatte.

Olaf

[Olaf (Gast)]

> Hier mal das ganze Projekt. Ist ja nicht so groß - allerdings unter
> Windows erstellt

Ich hab hier gerade mal ein neues Projekt erstellt weil ich das von
deiner neuen Version nicht einfach aufmachen konnte.

Da hab ich dann einfach den IP-Core generiert und deine Dateien
reingezogen.

Ergebnis:

A_DEPTH_B=4096,REGMODE_A="OUTREG",REGMODE_B="OUTREG",
INIT_FILE="rom.mif",IMPLEMENT="32K") in
/home/olaf/sources/AnyLogic/TD_RELEASE_SEPTEMBER2018_RHEL/arch/eagle_mac
ro.v(990)
HDL-1200 : Current top model is MyRAM_top
HDL-1100 : Inferred 0 RAMs.

Hmm...sieht erstmal nicht gut aus, aber...

SYN-2512 : LOGIC BRAM "testRAM/inst"
SYN-2541 : Reading BRAM "testRAM/inst" init file
"/home/olaf/sources/AnyLogic/Projekte/BRAM_Test/rom.mif"
SYN-2542 : Parsing MIF init file


#bram                   0   out of     64    0.00%
  #bram9k               0
  #fifo9k               0
#bram32k                1   out of     16    6.25%

hier erzaehlt er jetzt das es geht.

Lustigerweise, kopiere ich jetzt das funktionierende in mein anderes
Projekt rueber wird dort wieder kein bram erstellt.

Sieht so aus als wenn der Laden auch was buggy Entwicklungsumgebung
angeht an Xilinxtraditionen anknuepfen will....


Olaf

[Olaf (Gast)]

[olaf] ~/sources/AnyLogic/TD_5.3.1_26273/bin: ./td -gui
./td: /lib64/libstdc++.so.6: version `GLIBCXX_3.4.20' not found
(required by ./td)
./td: /lib64/libstdc++.so.6: version `CXXABI_1.3.8' not found (required
by ./td)

Die aktuellste Version fuer mein System ist aber 2.17-323. (hab ich
gerade nochmal kurz geprueft)

Das heisst das TD dann wohl nur noch auf Centos8/REdhat8 laeuft. Jetzt
bin ich hier nicht unter Windows wo es normal ist andauernd die Systeme
zu aktualisieren. Unter Unix erwartet man das man Systeme 10Jahre nutzen
kann.

Da ist es dann im Zweifel wohl einfacher den chinesischen Kram in die
Tonne zu kloppen. Was aber dumm ist fuer Anlogic. Ich spiel damit zwar
derzeit nur so zum Spass rum, aber wenn ich das in ein Projekt in der
Firma uebernehmen sollte dann kaufen wir da auch mal 100000Stk/a oder
mehr von den Teilen.

Olaf

[Olaf (Gast)]

So, ich habs jetzt laufen. :-)

Ich hab zwischenzeitlich auf TD4.5 updaten können, aber daran lag es
nicht.

Es ist wichtig das alle Daten des Rams genutzt werden! Ich brauche
eigentlich nur ein normales Ram fuer meine CPU und ich dachte ich
verwende Dualportram um später mit der CPU Daten auszutauschen,
aber halt erst später. Die ungenutzte Port war nur mit einem
nicht weiter genutzten Register verbunden.

Sobald der Optimizer merkt das auch nur einer der beiden Ausgangsports
nicht genutzt wird schmeisst er das Ram raus!

Deshalb hab ich jetzt erstmal normales Blockram mit einem Port genutzt
und das wird dann eingebaut und ich hab auch bereits ein Testprogramm
in der CPU laufen. Also auch das reinladen der MIF-Files klappt!

Aber die praktisch nicht vorhandenen oder nicht sinnvollen Meldungen
beim uebersetzen sind eine Katastrophe. Die helfen einem kein
bisschen weiter wenn man ein Problem hat.

Olaf

[Steffen H. (avrsteffen)]

Olaf schrieb:
> Sobald der Optimizer merkt das auch nur einer der beiden Ausgangsports
> nicht genutzt wird schmeisst er das Ram raus!

Ich denke mir aber, das kann man irgendwo in den Process/Properties
einstellen.

Also schreibend von einer Seite und lesend von der anderen mit
unterschiedlichen clocks, OK. Aber beidseitig lesen & schreiben? Wozu
braucht man das?
Ich hab den Sinn eines solchen RAM noch nicht kapiert.

Wenn du Probleme mit Linux hast, kann ich dir leider nicht helfen. Das
es mit jeder IDE Probleme durch falsche Einstellungen geben kann ist
glaub ich normal. Dafür sind die heutzutage viel zu komplex.

[Olaf (Gast)]

Weiss zufaellig jemand mit was sich dieser FPGA von Xilinx vergleichen
laesst?
Sehe ich das richtig der etwa einem kleineren Spartan6 entspricht wenn
man mal den grossen Speicher ausser acht laesst?

BTW: Ein 6502 laeuft da drin mit 80Mhz Takt. Wenn man das 1985 in seinem
Kinderzimmer gehaebt haette dann waeren alle Nerds der Schule zum
anbeten vorbei gekommen. :-D

Olaf

[Olaf (Gast)]

> Aber beidseitig lesen & schreiben? Wozu braucht man das?
> Ich hab den Sinn eines solchen RAM noch nicht kapiert.

Du kannst halt voneinander unbhaengige Dinge auf den Speicher
arbeiten lassen ohne dir Gedanken um das Timing zu machen.

Zum Beispiel auf der einen Seite mit voller Bandbreite einen
AD in den Speicher schreiben lassen und auf der anderen Seite auswerten.

Es gibt auch Mikrocontroller die haben sowas integriert. Gibt es sogar
als externe Rambausteine.

Braucht man vermutlich nicht oft, aber ist ja cool wenn es da ist.

Olaf

[S. R. (svenska)]

Steffen H. schrieb:
> Aber beidseitig lesen & schreiben?
> Wozu braucht man das?

Shared memory zwischen VGA-CRTC und Blitter.
Oder zwischen CPU und Beschleuniger.
Oder schlicht gemeinsam genutzter Speicher, wenn nicht genug BRAM
vorhanden ist, aber dafür das Timing unkritisch.

[Steffen H. (avrsteffen)]

FPGaaaaah schrieb:
> Mich würde mal interessieren, wo man die Bausteine herbekommen kann und
> was sie so ungefähr kosten.

Eventuell mal hier anfragen
https://www.ariat-tech.de/parts/EG4S20BG256

[Steffen H. (avrsteffen)]

Hi
Wollt mal fragen wer sich alles so ein Sipeed Tang Primer Board geholt
hat oder damit rum spielt bzw. ein Projekt erstellt hat.

Ich habe für das Board ein Testboard gebaut welches
- 8x 7-Segmentanzeigen
- 6 Taster
- 2xUART mit jeweils CTS und DTR
- JTAG Anschluss
- 20pin LVDS
- 2× Mini-DIN-6 für Mouse und Keyboard
- 8x ADC auf Stiftleiste herausgeführt
- 1x SPI (SCK,MISO,MOSI,CS, 3.3V, GND)
- 1x I2C
- 12x I/O auf Stiftleiste herausgeführt
- je 4x 5.0V, 3.3V und GND auf Stiftleisten

Das Sipeed Tang Primer Board ist mit Stift/Buchsenleiste im 1,27mm
Raster angebunden. Somit werden alle Anschlüsse (80 Pins) genutzt.

Ach ja, um LVDS nutzen zu können muss man mit etwas Geschick R15 - 680k
(0402) auf dem Tang Primer gegen ein 470k austauschen um die 2,5V auf
Bank0 zu bekommen.

Vielleicht besteht ja Interesse für so ein Träger Board.

[Olaf (Gast)]

> Vielleicht besteht ja Interesse für so ein Träger Board.

Warum? Das Board selbst ist doch schon ein Traegerboard.
Ich wuerde mir einfach ein Board machen wo das drauf ist was ich
auch brauche. Genauer gesagt habe ich das auch. (SPDIF In/Out,
Oszillator und SPI/I2C fuer LCD usw)

Olaf

[Steffen H. (avrsteffen)]

Olaf, deins kenn ich doch schon. Ich habe gehofft, dass es hier mehr
Enthusiasten gibt die mit dem Sipeed Tang Primer experimentieren.

Wie sieht es denn bei dir aus Olaf?
Bist du zufrieden mit dem FPGA und seiner Leistungsfähigkeit?

[Olaf (Gast)]

> Bist du zufrieden mit dem FPGA und seiner Leistungsfähigkeit?

Ja, alles bestens.

Olaf

[KommParC (Gast)]

Lichee Tang ist ein guter Produkt aus China.
Warum viele Deutschen Chinesische Produkte nicht mögen, ist mir noch
rätselhaft.

Wir müssen bei den Chinesen mehr werben, dass sie unserer Fahrzeug (wie
bei DAIMLER), Machinenbau (wie bei KUKA) und Elektronik (wie  bei
MEDION, LEDvance) Branchen mehr investieren sollen und dürfen.

https://die-deutsche-wirtschaft.de/deutsche-unternehmen-in-chinesischem-besitz/

[Olaf (Gast)]

> Lichee Tang ist ein guter Produkt aus China.

Ohne jeden Zweifel. Es macht 10x mehr Spass das Teil zu nutzen als
Xilinx.

> Warum viele Deutschen Chinesische Produkte nicht mögen, ist mir noch
> rätselhaft.

Naja, fuer private Bastler gibt es IMHO nur wenige konkrete Anwendungen
von FPGAs und im Zeitalter von 600Mhz CPUs werden es eher weniger als
mehr.

Im kommerziellen Bereich sieht das anders aus. Aber man muss auch sagen
das die englische Dokumentation von Lichee Tang praktisch nicht existent
ist im Vergleich zu Xilinx. Wenn sie das noch auf die Reihe bekommen
dann ueberollen sie Xilinx/Altera natuerlich, jedenfalls bei kleinen
Einsteiger-FPGAs.

Und dann wuerde ich mich in der Firma natuerlich fragen, wo kommt der
Laden her und wird es ihn in 10Jahren noch geben. Industrielle
Verfuegbarkeit, also 10Jahre oder mehr, ist ja auch bei den
herkoemlichen Herstellern schon mal ein Problem und ich hab kein Bock
nach 5Jahren eine neue Hardwarerevision zu machen und wieder 50kEuro
fuer Tests und Certificate auszugeben.

Olaf

[Genau (Gast)]

KommParC schrieb:
> Lichee Tang ist ein guter Produkt aus China.
> Warum viele Deutschen Chinesische Produkte nicht mögen, ist mir noch
> rätselhaft.

Ist doch immer das Selbe: sich mit viel Einsatz einschmeicheln, dann
später dominieren und knechten.

[Weltbester FPGA-Pongo (Gast)]

Tim  . schrieb:
> Doch, man kann bei dem günstigen Preis vergessen seinen eigenen
> Zeitaufwand zu berücksichtigen. Wie viel würdest Du dafür bezahlen,
> nicht Tage mit der Suche nach undokumentieren Fehler zu verbringen oder
> dich mit einer instabilen Toolchain herumzuschlagen? Oder dem Fakt dass
> man sich in eine Toolchain ohne Industrierelevanz einarbeitet?

Das ist ein wichtiger Punnkt. Allerdings einer, den man auch Xilinx
vorhalten muss! Schöne tolle Bausteine, aber nix funktioniert richtig.

Siehe aktuelle Transceiver-bugs / Core-Gen-config bei den Ultras.

[Richard K. (Gast)]

Guten Morgähn (o;

Will mich gerade auf der Anlogic Webseite registrieren, scheitere aber
an der Eingabe der Telefonnummer...

Kennt jemand das richtige Format hier? Hab schon alles Mögliche
ausprobiert....

[Blame4Lame (Gast)]

Richard K. schrieb:
>  Hab schon alles Mögliche
> ausprobiert....

Glaub ich nicht.

Schon [phone]   o.ä. versucht? Oder in der passenden DIN (5008)
nachgeschaut.

https://www.sekada.de/din-5008/din-lexikon-a-z/artikel/din-5008-so-schreiben-sie-nationale-und-internationale-telefonnummern-richtig/

https://de.wikipedia.org/wiki/Rufnummer#Schreibweisen

[Richard K. (Gast)]

Natürlich habe ich auch das versucht, und das Nummernfeld ist auf 11
Zeichen begrenzt...

Hab's nun gefunden, was der Javascript Code erwartet (o;

[Steffen H. (avrsteffen)]

Richard K. schrieb:
> Hab's nun gefunden, was der Javascript Code erwartet (o;

Und kannst / möchtest du uns es auch verraten?

Ich hab es vor längerer Zeit nicht hinbekommen, mir dort einen Account
anzulegen. Bin ebenfalls an der Telefonnummer gescheitert.

Um so mehr interresiert mich ob und wie du es geschafft hast.

Steffen H.

[Richard K. (Gast)]

Ach ja sorry...die unnütze Antwort davor hat mich davon abgehalten (o;

Also ich habe ine eNummer genommen, die mit 13 anfängt....gibt auch
andere Kombination im Javascript
(http://www.anlogic.com/js/reg.js?d=20190119103208)

                var regularMobile = /^(?:13\d|14\d|15\d|17\d|18\d)\d{5}(\d{3}|\*{3})$/, //11Digits
                    regularEmail = /^[\w\u4e00-\u9fa5]+([-+.\u4e00-\u9fa5]\w+)*@[\w\u4e00-\u9fa5]+([-.\u4e00-\u9fa5]\w+)*\.\w+([-.]\w+)*$/;
                if (!regularMobile.test(val) && !regularEmail.test(val)) {
                    msg.text("Please enter the correct phone number or email address");
                    return false;
                }

Irgendwie akzeptiert das Forumlar nur Chinesische Mobilnummern.


Download der Software funktioniert dann, nur bei der Lizenzgenerierung
kommt immer die Meldung "undefined" als Fehler.....muss noch die alte
Lizenz nehmen von der Sipeed Seite. TD mottzt aber nicht, wenn ich darin
das Datum verändere...

[Blame4Lame (Gast)]

Richard K. schrieb:
> Will mich gerade auf der Anlogic Webseite registrieren, scheitere

Richard K. schrieb:
> Natürlich habe ich auch das versucht,

Richard K. schrieb:
> Ach ja sorry...

Richard K. schrieb:
> bei der Lizenzgenerierung kommt immer die Meldung "undefined" als Fehler

Zusammenfassung des Boheis über 3 Posts:
Über diesen Weg kommt nicht an eine legale Registrierung/Download.

[Steffen H. (avrsteffen)]

Richard K. schrieb:
> TD mottzt aber nicht, wenn ich darin das Datum verändere...

Das Datum in der Lizenz?

Sipeed bietet aber auch eine Lizenz für TD bis 03/2022 an.

[Steffen H. (avrsteffen)]

Blame4Lame schrieb:
> Über diesen Weg kommt nicht an eine legale Registrierung/Download.

Weil das Anlogic scheinbar garnicht möchte.

Die englisch sprachige Webseite ist schon seit über einem Jahr im Aufbau
ohne dass es da einen Fortschritt gibt. Scheinbar reicht der Absatz der
Chips im eigenen Land aus.

Ich jedenfalls finds ein wenig Schade, dass sich da Anlogic so
zurückhält.

Ansonsten hat Blame4Lame nichts inhaltlich ansprechendes gepostet..

[Blame4Lame (Gast)]

Steffen H. schrieb:
> Ansonsten hat Blame4Lame nichts inhaltlich ansprechendes gepostet..

Genauso wie Richard K. dessen Posts Blame4Lame treffend zusammenfasst

(weil sich sonst keiner traut klipp und klar darauf hinzuweisen wie
schlecht der (Software-)Support bei den "Si peed Lichee Tang FPGA" ist
?!)

[Steffen H. (avrsteffen)]

Blame4Lame schrieb:
> wie schlecht der (Software-)Support bei den "Si peed Lichee Tang FPGA"
> ist ?!

Das stimmt wohl. Aber der internationale Support hört ja schon beim
Hersteller auf. Ich hab noch keinen einzigen Lieferanten für die Chips
gefunden. Nur irgendwas in Mandarin. Man will da scheinbar unter sich
bleiben. Allerdings will Sipeed mit ihrem Tang Primer Board ja auch in
aller Welt verkaufen. Scheinbar sind die Verkaufszahlen nicht so hoch,
dass man da weder Zeit für Updates oder Dokumentation investiert. Da hat
das Maix Bit oder Maix II sowie der Lichee Pi mehr Interesse geweckt.
Man will ja den RISK-V  populärer machen. Und auf dem Tang Primer FPGA
ist da nicht wirklich ein guter Port gelungen.

Aber als FPGA trotzdem gut zu gebrauchen. Wenn man dann doch erstmal
genug Dokumentation zusammen hat.

[Weltbester FPGA-Pongo (Gast)]

Ist der Suport bei Xilinx denn besser? Nur wenn du in einer großen Firma
mit ordentlich Absatz tätig bist, dann nehmen sie Kritik überhaupt an.
bug reports gehen denen doch schon lange am Allerwertesten vorbei.
