Timm T. schrieb:> Michael L. schrieb:>> Grau: Taster mit Hallsensor B461, 4 Pin SIL (DDR-Typ, international>> SAS261S4), schön zu sehen die beiden Magnete auf Bild 2>> Da hatte ich mal eine ganze Tastatur abgestaubt, aber mangels> Anwendbarkeit auseinandergenommen.>> Die Tasten habe ich als sehr unergonomisch in Erinnerung, da die rein> federbelastet waren gab es keinen richtigen Druckpunkt.
...den man aber auch nicht als Rückmeldung brauchte. Taste
gedrückt->Buchstabe erzeugt fertig. Ich liebe die Dinger..und ich
besitze noch solche Tastaturen nebst Rechnern.
Gruß,
Holm

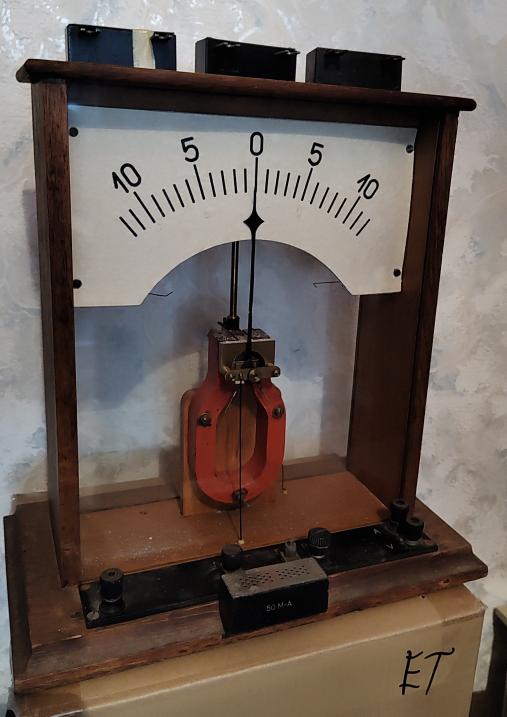

Ich wärm das mal auf. Zählt das als historisch :-)
Wurde vor vielen Jahren bei der Modernisierung des Physikunterrichts an einen Schüler abgegeben. Von mir stark eigestaubt auf dem Dachboden gefunden und notdürftig gereinigt.
Wo braucht man 23 KA? Kraftwerk, Galvanik, Elektrolyse,
Galvanik, da waren es 2,5 KA und das war schon tüchtige
23kA sind in der Elektrolyse nicht viel. Die Anlage, die ich als Betriebselektriker betreut hatte, nahm bei 500V Gleichstrom etwa 500kA auf. Die 2000 parallel geschalteten 600A Gleichrichterdioden waren auf Kühlwasser durchflossenen Kupferschinen montiert.
Das ist über 50 Jahre her. Heute braucht die Anlage dank neuem Anodenmaterial nur noch ca 250kA.
Merkt man da schon den Magnetismus? Also "in der Nähe kann man
Schraubendreher hinstellen" und "die Schlüssel reißen Löcher in die
Hosentasche"?
Oh ja. Man hatte üblicherweise dickere Ringschlüssel in der Seitentasche der Arbeitshose. Der hat sich verschiedentlich eigenmächtig entfernt.
Am meisten hat mich geärgert als ich vergessen hatte meine mech. Armbanduhr abzulegen. Eines der Zahnräder konnte man als Abdruck im Ziffernblatt erkennen. 500kA Gleichstrom sind wirklich kein Pappanstiel.
Heute braucht die Anlage dank neuem Anodenmaterial nur noch ca 250kA
"neuem Anodenmaterial nur noch ca 250kA"; Das glaub ich nicht.
Dafür muss es einen anderen Grund geben.
Mag sein. Die 500kA flossen zur Zeit als ich dort Betriebselektriker war. Über 50 Jahre her. 250kA wurden genannt als ich vor etwa 10 Jahren mit den Kollegen meines letzten AGs dort im Rahmen eines Betriebsausflug hinging. Die neu entwickelten Graphitanoden wurden als Grund genannt. Dazwischen liegen rund 40 Jahre. Wer weiss was da sonst noch verändert wurde, vielleicht sogar die Suppe die da elektrolysiert wurde. Keine Ahnung, hab die Zahl einfach so mitgenommen. Hieß mal ECI:
https://www.chemie.de/news/28744/eci-ist-jetzt-akzo-nobel-base-chemicals.html
Für meine historische Modellbahn (Teile 60-100 Jahre alt),
überlege ich wegen einer Wendeautomatik.
Das gibt es als fertiger Baustein für 30,-€.
Langweilig.
Da hatte ich mal was in der Bucht gefunden, aber nicht gekauft.
https://www.ebay.de/itm/335256451465
Ein mechanischer Treppenhausautomat.
Wie hätte ein Bastler um 1930 so eine Wendeautomatik realisiert?
Die Lok soll 10-100 Sekunden abwarten, bevor sie in anderer
Richtung fährt.
Für meine historische Modellbahn (Teile 60-100 Jahre alt),
überlege ich wegen einer Wendeautomatik.
Das gibt es als fertiger Baustein für 30,-€.
Langweilig.
Da hatte ich mal was in der Bucht gefunden, aber nicht gekauft.
https://www.ebay.de/itm/335256451465
Ein mechanischer Treppenhausautomat.
Wie hätte ein Bastler um 1930 so eine Wendeautomatik realisiert?
Die Lok soll 10-100 Sekunden abwarten, bevor sie in anderer
Richtung fährt.
Grüße Bernd
Gabs in der DDR:
Bimetallrelais. Das Bimetall wurde duch einen Heizdraht erwärmt, die Stellschraube entschied wie weit es sich verbiegen musste. Extrem robust, aber mit leichtem Zufallsfaktor, jenachdem wie viele sonstige Verbraucher am Zubehörtrafo hingen.
Die alten Quarze müssten vor 1940 gebaut sein und so sah 1991 ein Musterkoffer aus.
Rechts noch ein Natur-Kristall vor dem sägen. Heutige Kristalle werden nur noch synthetisch hergestellt.
Ich finde die alten Quarze sind schöner, oder?
Ich finde die neuen Quartze erstaunlich klein.
Wenn man sich vorstellt, dass die alle auf dem physikalischen Prinzip des sich verformenden Kristalls beruhen, finde ich erstaunlich wie die immer kleiner werden können bei gleicher Frequenz.
Die ungerade Zahl kennzeichnete dann in der Regel das NPN Exemplar.
Die wurden dann später von Tausendfüßler die z.B. auf den Namen wie TAA611, TAA621/641, TBA800, TBA810, A211D, LM386, TDA2003 hörten, erbarmungslos niedergemetzelt.
Die Germanen hatten übrigens noch den einen kleinen Vorteil gegenüber Silizium Transistoren, daß sie nämlich etwas weiter aussteuerbar waren. Da konnte man bei gegebener Versorgungsspannung doch noch etwas mehr NF-Leistung herauskitzeln.
Man findet sie aber heute meist nur noch in Museumsgeräten aus diesen Jahren oder bei den Sammlern.
Als Schüler baute ich mir meinen ersten Transistor NF-Verstärker mit dem Endstufenpaar AC187K/188K. Die Freude war groß, weil es gleich nach dem ersten Einschalten, ohne den Rauch freizulassen, funktionierte. Das Pärchen hatte auch aufgebrachte viereckige Kühlklötze mit M3 Loch zur bequemen Ableitung der anfallenden Verlustwärme mittels Kühlblech.
Im "Zeitalter der Transistoren" gab es für sogenannte "eisenlose NF
Endstufen" komplementierte Pärchen
Das dürfte allerdings mindestens eine Dekade später gewesen sein als der oben gezeigte Transistor. Für den wundert mich einen Zonenfolge von npn schon ein wenig, denn die ersten "Germanen" waren so ziemlich alle pnp (und daher die Endstufen damit eben nicht "eisenlos").
Im "Zeitalter der Transistoren" gab es für sogenannte "eisenlose NF
Endstufen" komplementierte Pärchen
Das dürfte allerdings mindestens eine Dekade später gewesen sein als der

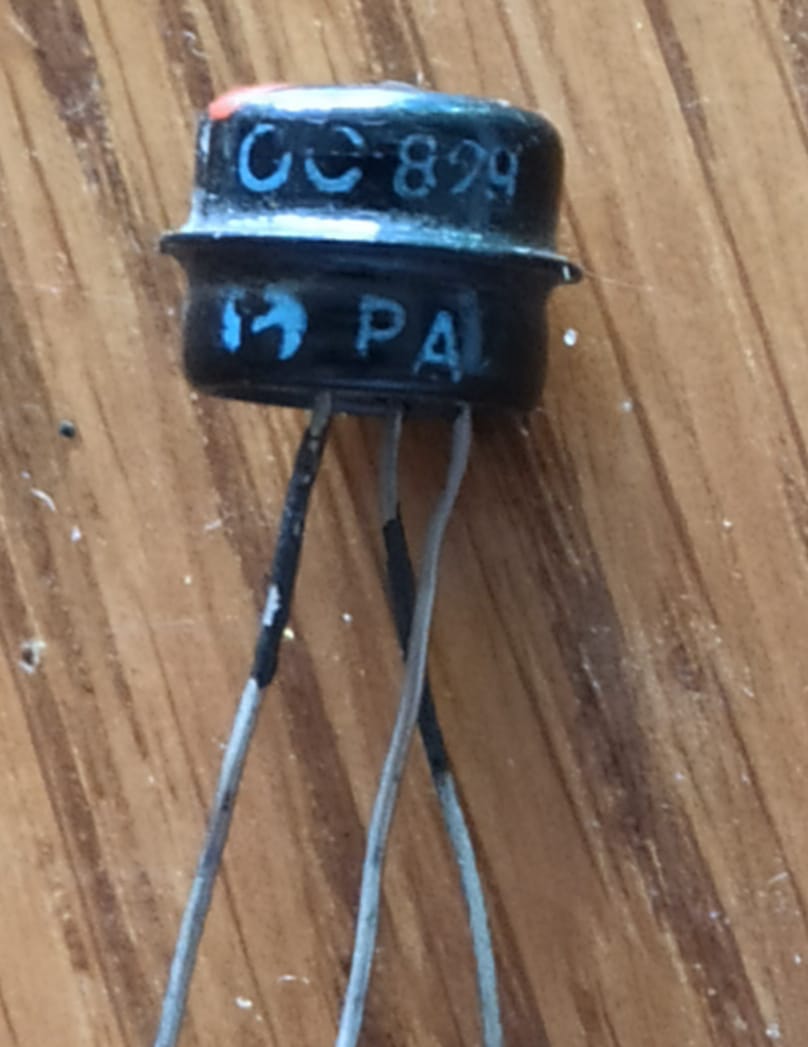

oben gezeigte Transistor. Für den wundert mich einen Zonenfolge von npn
schon ein wenig, denn die ersten "Germanen" waren so ziemlich alle pnp
(und daher die Endstufen damit eben nicht "eisenlos").
Vielleicht auch 2 Dekaden später.
In der Franzis Dioden und Transistortabelle von 1968 sind einige der TF.. Typen von Siemens verzeichnet. 70, 71 und 72 sind tatsächlich npn und außer TF78 sind alle schon als veraltet/nicht für Neukonstruktion gekennzeichnet.
Historisch vielleicht interessant, wie die Umrisse des State of Texas in so viele Firmenlogos einflossen, links ein Quarz von Texas Crystals um 1952 herum. Rechts etwas OT zumindest heute eine gewisse Rarität: fremdbeheizte NTCs zur Pegelregelung (Heizwiderstand 100 oder 400 Ω, NTC im kΩ-Bereich). Die waren schon im Einsatz, als ich Anfang der 60er Praktikant bei Siemens im Weitverkehrsprüffeld für Trägerfrequenzanlagen spielte. Noch 1987 werden die in der Siemens-Lagerliste erwähnt (Q63075-1, zu Preisen zwischen 38 und 52 DM). Ob es heute Vergleichbares noch gibt?
Tja, lt. Wiki ist Texas wohl einer der Staaten, wo das 'rockhounding' nach edleren Steinen und Mineralien besonders lohnend sein soll und also vielleicht deswegen der Klau des Logos. Die Firma hatte noch zwei andere Standorte in Floridas Ft. Myers und in LA, die wenigstens in sehr sehr grober Nähe von Texas; wir assoziieren TX ja eher mit TEXACO-
Öl.
Hoffe das dies als historisch durchgeht, aber Anfang der 1960er ist auch schon über 60 Jahre her und auch noch ein altes DDR Produkt.
In der damaligen zeit hatte ich das Teil in einer Stromversorgung.

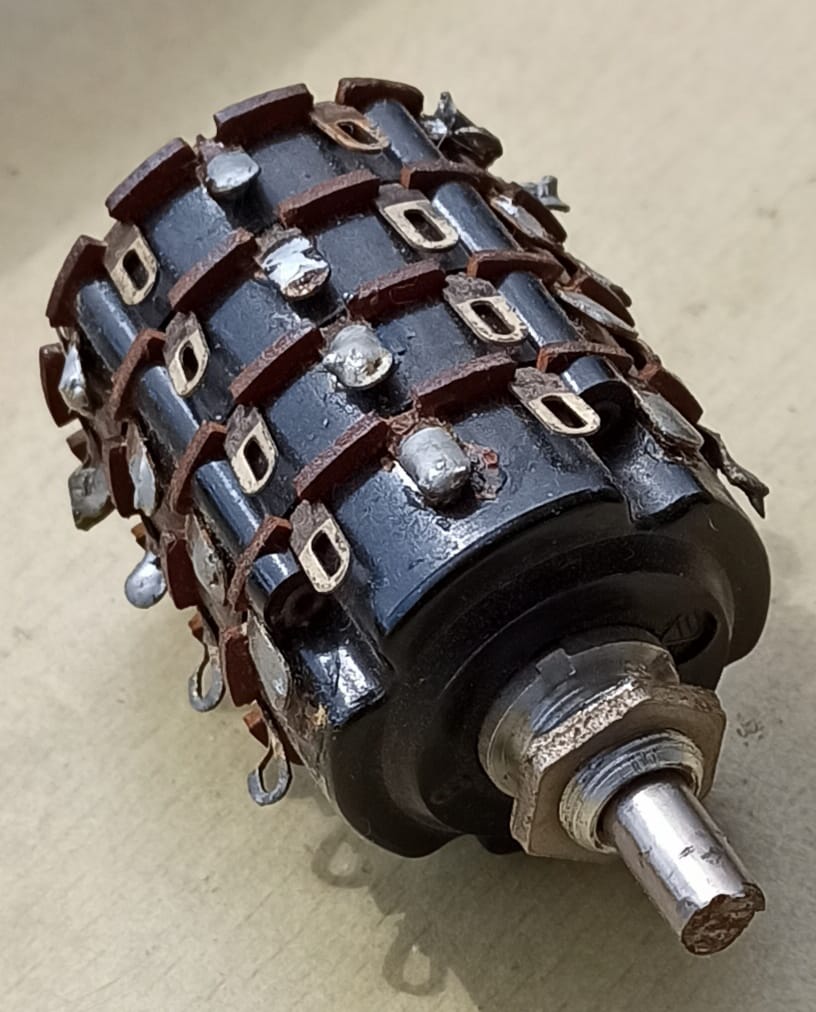

Messbereichsumschaltung,Sekundärspannung des Netztrafos umschalten und ähnliches.
Hat schon viel mitgemacht..
Die Philips Tauchtrimmer 3-30pF haben es mir schon immer angetan. Sie waren dank Spindel fein einstellbar und sehr präzise. Genau das Richtige für UKW-Taschensender.Diese entdeckte ich nun wieder auf dem Internet. Allerdings nicht von Philips, sondern von einem anderen Hersteller - und in noch besserer mechanischer Qualität als die "Originale".

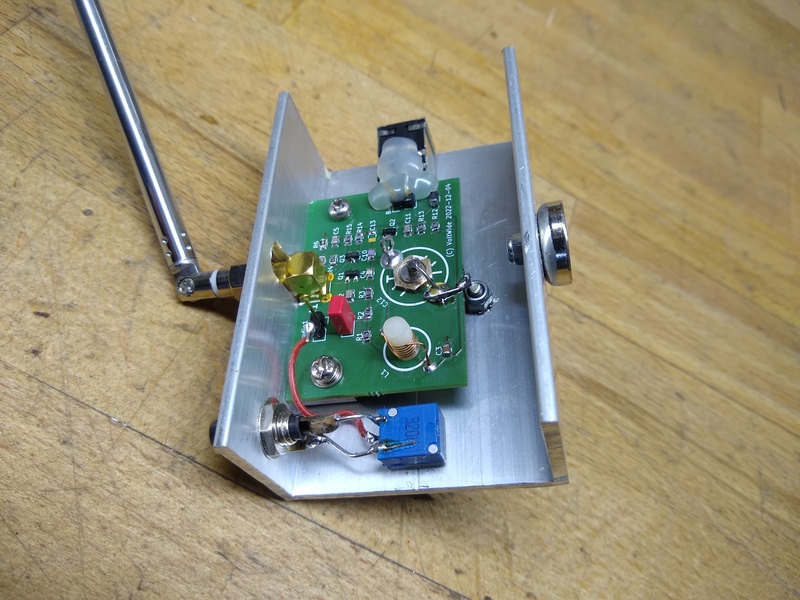

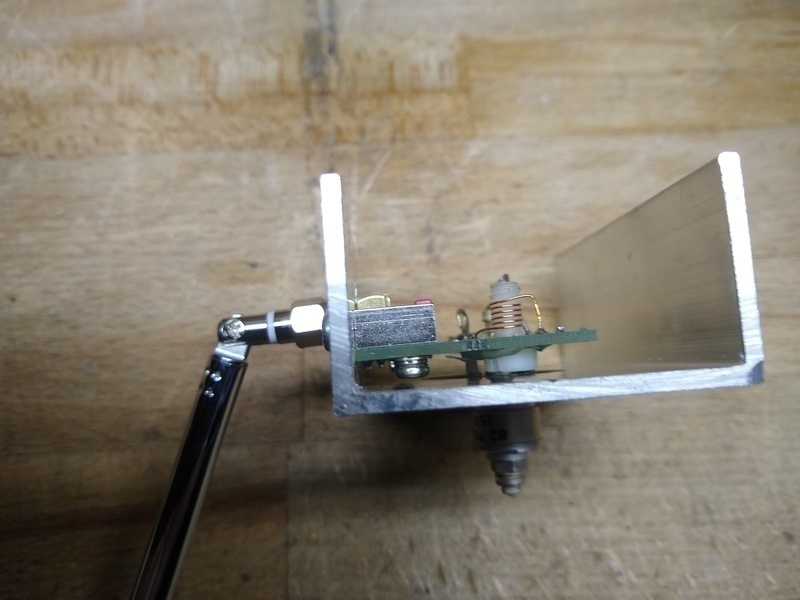

Das inspirierte mich dazu, eine moderne Neuauflage eines kleinen UKW-FM-Transmitters in die Tat um zu setzten. Wen es interessiert - der Spulenkörper ist unter der Bezeichung M5x10mm Nylonschraube auch heutzutage erhältlich.
Die Philips Tauchtrimmer 3-30pF haben es mir schon immer angetan.
dito
Zum Abgleich derselben habe ich hier noch ein selbstgebasteltes Tool: Ein Kunststoffröhrchen dessen Ende zur Aufnahme einer Schskantmutter aufgeweitet wurde.
Aber du hättest sie natürlich noch leuchten lassen können fürs Foto. ;-)
Wenn ich meine Augen op hinter mir habe werde ich daran denken.
Dachte eigentlich das waren Thyristoren welche ich in einer "Lichtorgel"
Anfang der 80er eingesetzt hatte.
Denke noch mit grauen an die Störungen.
Auf Dörfern wo das Netz noch schlechter war wie in der Stadt, mussten die durch Lautstärke von der Band übertönt werden.;-))
Hier ein noch nicht soo historisches, aber seltenes Teil: ein 8-pF-Trimm-C mit fast konstanter Kapazität (WTF?), aber variablem Temperaturkoeffizienten; die Bimetallzunge schwenkt den 'Stator' je nach sich ändernder Innen-Temperatur stärker in das Rotorpaket.
Hersteller-Logo fehlt leider. Habe so ein Teil in einem uralten Siemens-'Schwebungssummer' (Röhre) gesehen, wo ein fester Oszillator bei 1 MHz gegen einen variablen gemischt wurde und man so in einem Rutsch 20 Hz bis 25 kHz abstimmen konnte.
Hier ein noch nicht soo historisches, aber seltenes Teil: ein
8-pF-Trimm-C mit fast konstanter Kapazität (WTF?), aber variablem
Temperaturkoeffizienten; die Bimetallzunge schwenkt den 'Stator' je nach
sich ändernder Innen-Temperatur stärker in das Rotorpaket.
Eine Schaltung für einen Wetterballon, wo die Sendefrequenz direkt Aufschluss über die Umgebungstemperatur bietet? Das muss ja alles leicht und primitiv sein, aber ich denke so eine Vorrichtung muss präziese und darum sehr teuer sein, darum vermutlich eher nicht.
Habe so ein Teil in einem uralten
Siemens-'Schwebungssummer' (Röhre) gesehen, wo ein fester Oszillator bei
1 MHz gegen einen variablen gemischt wurde und man so in einem Rutsch 20
Hz bis 25 kHz abstimmen konnte.
Sollte das Bauteil dort eventuell für eine (brutale) Temperaturkompensation dienen?
Klar, der Anteil der 8 pF an der Gesamtkapazität war bestimmt gering und insofern wenig brutal.
OT: Wettersonden waren bestimmt nicht so professionell gerüstet, eher auf 'a fonds perdu' gebaut. Im Wettermuseum Lindenberg gibt es BTW eine hochinteressante Sammlung dieser Spezialelektronik seit Beginn der Ballonaufstiege aus vieler Herren Länder, lohnt sich.
Ich fand die grässlich hässlich, obwohl meine Augen damals noch >100% waren. Ich hatte die reichlich (vom Band gefallen) und habe die 10:1 gegen VQB71 getauscht, das war der echte Goldstaub...
à propos Displays: hier ein frühes VFD aus den 50ern des vorigen Jahrhunderts, das die ASCII-Zeichen ! Hier als ! gezeigt) und . (.) anzeigen konnte
Vor ungefähr 11 Jahren unterlief mir ein bedauerlicher Fehler. Da lief mir ein DR-200 EDA Event Recorder zu. Nicht wirklich nützlich erscheinend, entschloß ich mich ihn zu zerlegen. Eingebaut war ein 21 stelliges Epson Druckmodul, welches ich später auch zerlegte, weil es einen schönen BLDC Motor und vieles Andere Nützliches hatte. Kürzlich mußte ich aber durch Zufall erfahren, daß dieses Druckermodul historisch große Bedeutung hatte. War es doch der erste Digitale Drucker den Epson mit dem EP-101 in die Welt brachte. Dieser Drucker kam bei den 1964 Olympischen Spielen in Japan zu einen erfolgreichen Einsatz. Konnte immerhin drei Zeilen per Sekunde drucken.
Sehr schön auch die Erklärung des Namens EPSON: Die Firma wurde umbenannt in der Hoffnung, erfolgreiche Söhne (SONs) des EP herzustellen, nachdem der so ein Knaller war.

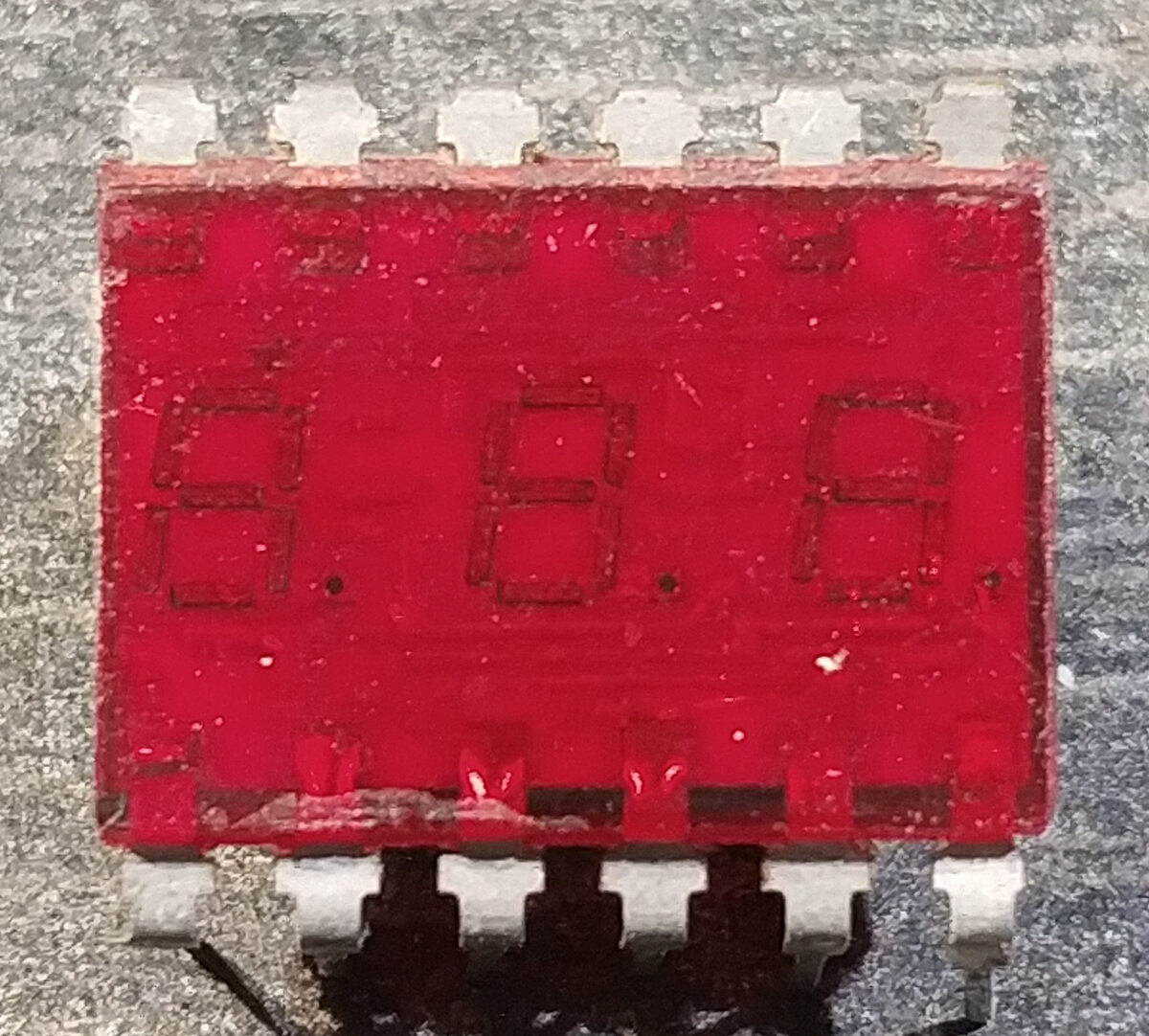

Weiß nicht, ob da einer drauf steht. Den Zähler dürfte ich Ende der 1970er Jahre gebaut haben.
Die Teile waren im "Minirex 73", dem ersten Taschenrechner der DDR drin (für den man allerdings schon ziemlich große Taschen brauchte, auch angesichts der enthaltenen NiCd-Akkus ;-).
Kannst du mal bitte gucken, von wann die ist? (Datumscode)
Auf der Rückseite befindet sich neben dem WF-Logo und der Aufschrift VQC32B handschriftlich eine 43 und eine 177. Letzteres könnte ein Datumscode sein für 1/77, vermutlich also Januar 1977 (Wochenbeschriftungen waren m.W. in der DDR unüblich).
Hoffe das dies als historisch durchgeht, aber Anfang der 1960er ist auch
schon über 60 Jahre her und auch noch ein altes DDR Produkt.
In der damaligen zeit hatte ich das Teil in einer Stromversorgung.
Messbereichsumschaltung,Sekundärspannung des Netztrafos umschalten und
ähnliches.
Hat schon viel mitgemacht..
das die ASCII-Zeichen ! Hier als ! gezeigt) und .
(.) anzeigen konnte
Soviel ich weiß, konnte die nicht den Punkt und Strich des Ausrufezeichens getrennt ansteuern, sondern nur die Breite des Ausrufezeichens verändern.
Oder war das auch die DM70?
Sieht nach Metallbügelsäge aus, wenn du mich fragst. Da oben drauf
sicher irgendein Knopf kommt, kommt es ja auch nicht auf Schönheit dabei
an.
Das Achsende in den Schraubstock und Absägen erzeugt keinerlei mechanische Belastung am Poti / Schalter. Aus dem Grunde verzichte ich auch darauf, den Grat wegzufeilen.

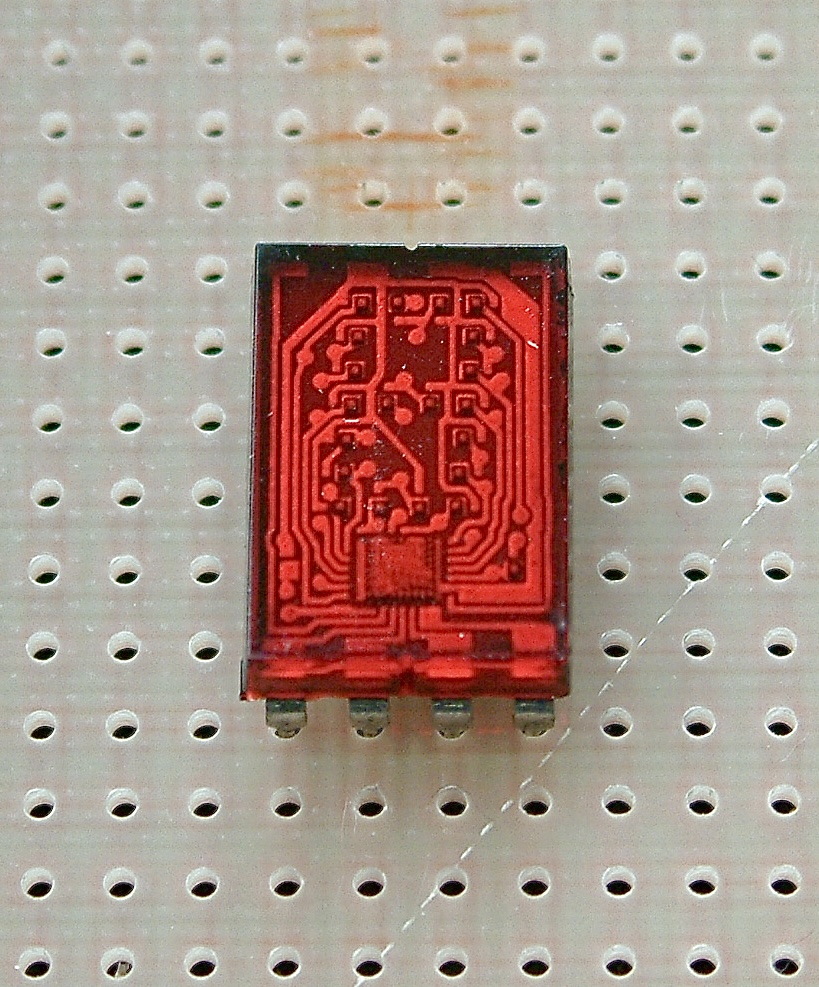

Auf dem Bild sehe ich drei Punkte pro Segement, haben die Dinger dann 5
Volt Flußspannung?
Das ist alles jeweils eine einzige LED. Die Striche dazwischen sind Metallstege, keine Ahnung, warum man das damals so gemacht hat. Die Flussspannung liegt bei 1,8 V.
Das ist alles jeweils eine einzige LED. Die Striche dazwischen sind
Metallstege, keine Ahnung, warum man das damals so gemacht hat.
Das ist ein länglicher LED-Chip, der einen Kamm als obere Elektrode hat.
Würde man nur einen Punkt kontaktieren, würde es nur in dessen Nähe leuchten bzw. wäre es da heller.
Mehrere kleine Einzelchips sind mehr Aufwand, daher hat man das so gemacht, denke ich.
das die ASCII-Zeichen ! Hier als ! gezeigt) und .
(.) anzeigen konnte
Soviel ich weiß, konnte die nicht den Punkt und Strich des
Ausrufezeichens getrennt ansteuern, sondern nur die Breite des
Ausrufezeichens verändern.
Oder war das auch die DM70?
Hmmm, da hing doch bei mir noch ein Smiley dran, SCNR. Mit der Steuerspannung an g1 (Pin1 IIRC, gegenüber der Anodenspannung) wurde natürlich die Länge des Strichs als Feldstärke ausgegeben. Ohne gab es nur den Punkt unten, mit ganz wenig U_g1 könnte man sich auch einen Doppelpunkt einbilden. Bitte um Entschuldigung für den Hoax, ein Analogdisplay so /missbraucht/ zu haben.
Grüße
Das ist ein länglicher LED-Chip, der einen Kamm als obere Elektrode hat.
"Kamm" kann man das nicht nennen, das ist ein Metallrahmen, der oben herum geht und in der Mitte noch zwei Stege hat. Hier mal eine Mikroskopaufnahme. Man sieht auch die Bonddrähte, das Ganze ist auf einem Dickschicht-Keramiksubstrat montiert.
Mit der
Steuerspannung an g1 (Pin1 IIRC, gegenüber der Anodenspannung) wurde
natürlich die Länge des Strichs als Feldstärke ausgegeben.
Die DM70 hatte kein Steuergitter, sondern eine Steuerblende in Form des Ausrufezeichens. Deshalb wurde Länge/Breite der Anzeige verändert, aber kaum die Helligkeit.
Das ist alles jeweils eine einzige LED. Die Striche dazwischen sind
Metallstege, keine Ahnung, warum man das damals so gemacht hat. Die
Flussspannung liegt bei 1,8 V.
In der VQB 71 waren p. Segment 2 derartige Chips in Reihe geschaltet, das sah auch so aus.
"Kamm" kann man das nicht nennen, das ist ein Metallrahmen, der oben
herum geht und in der Mitte noch zwei Stege hat. Hier mal eine
Mikroskopaufnahme.
Ah, ok, meine Anzeige hier ist dann wohl eine andere.
Der Zweck des ganzen ist aber der gleiche: Stromverteilung.

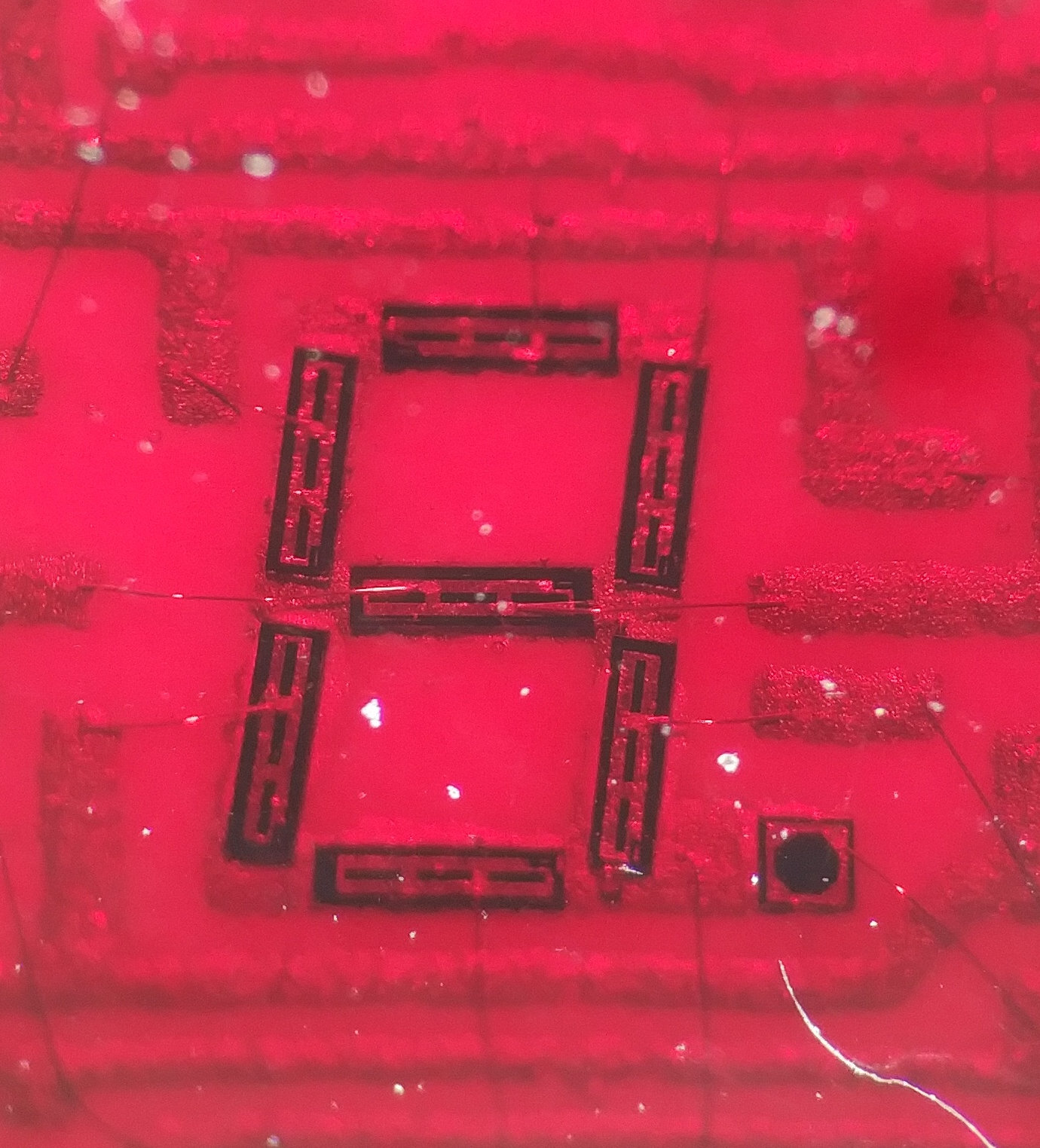

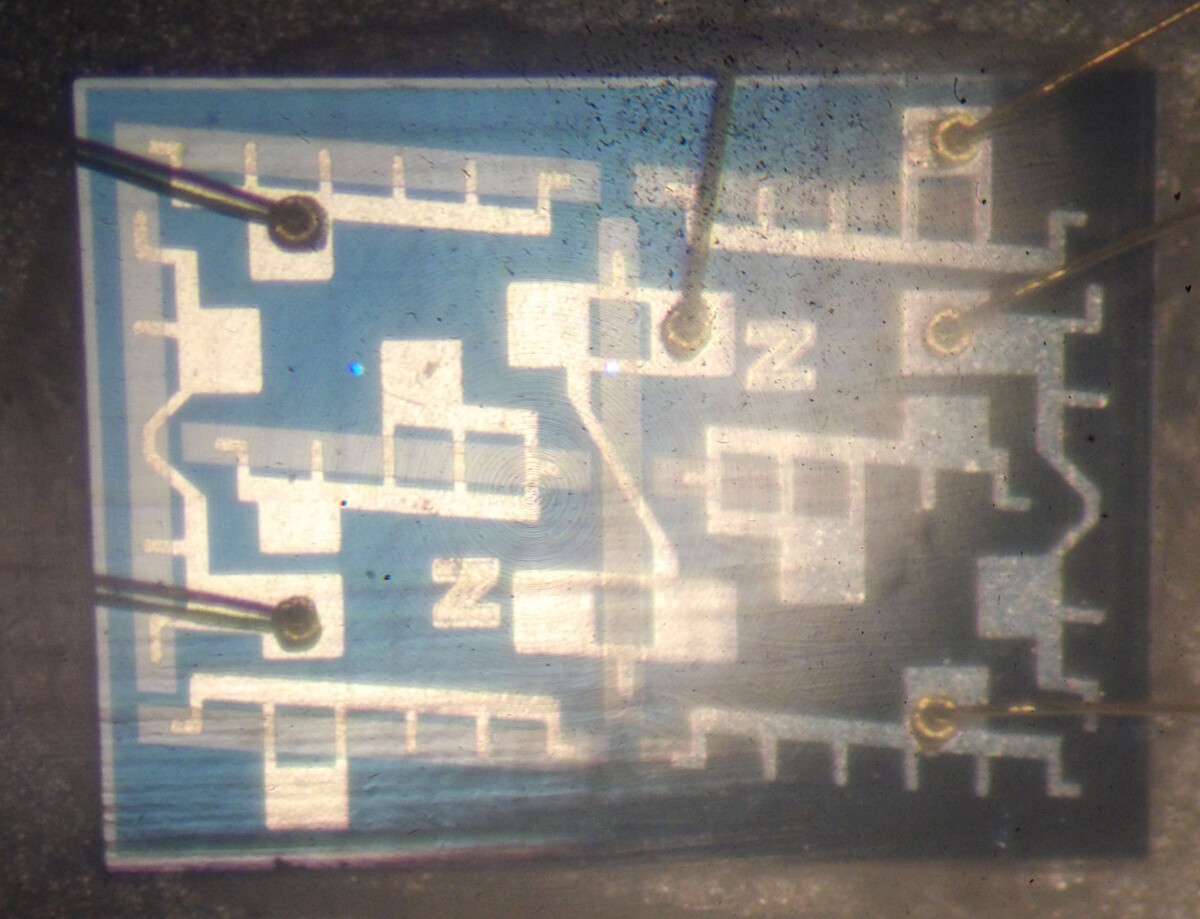

Anbei zwei Mikroskopbilder dieses interessanten unbekannten Teils.
Einmal ein Digitalmikroskop, aber da sieht man den Chip nicht.
Das optische, mit einer Fotokamera vor dem Okular aus der Hand geschossen, schafft es die Dotierung sichtbar zu machen, warum auch immer das Tomlov-Dings das nicht kann.
Ist eine Miniatur-Uhr vmtl. aus den 1970ern, aber nix genaues weiß man nicht. Namen oder Logos gibts keine.
Es sind 4 Chips (plus Treiber und Uhr) auf Keramiksubstrat geklebt, dann mit einem gemeinsamen Blob Klarverguss versiegelt. Der Schmier ist auf dem Verguss.
Interessant finde ich, das man 9-Segment baut aber nur 7 verdrahtet...
Doch noch gefunden, nur der Deckel ist weg. Leider funktioniert Segment F gar nicht mehr. Wie man sieht, habe ich das Display damals mit Kupferlackdraht kontaktiert und dann mit Silikonkautschuk verklebt.
Der Drehschalter (Bereichswahl und Einschalter) war selbst gebaut und damit leider auch das anfälligste Bauteil des ganzen Geräts.
Die Leuchtstärke des Displays ist überwältigend: in einem abgedunkelten Raum ist es noch gut zu erkennen. :-))
Nö, sicher nicht. Das Ding muss aus einer frühen LED-Armbanduhr sein, so wie die Segmente angeordnet sind.
Ich habe aber keine Ahnung mehr, auf welche Weise das Display den Weg zu mir gefunden hat. Vermutlich hat mir da mal jemand eine kaputte Uhr geschenkt zum Ausschlachten.
Das Teil wird (wie auch die VQC32 oben) eine Dickschichtschaltung sein. Der Leitkleber wird dann auf die schon gebrannten Leiterbahnen auf der Keramik ebenfalls mit Siebdruck aufgebracht, da hinein wurden dann die LED-Chips gesetzt. Schätzungsweise war das zu dieser Zeit viel Handarbeit und entsprechend teuer.

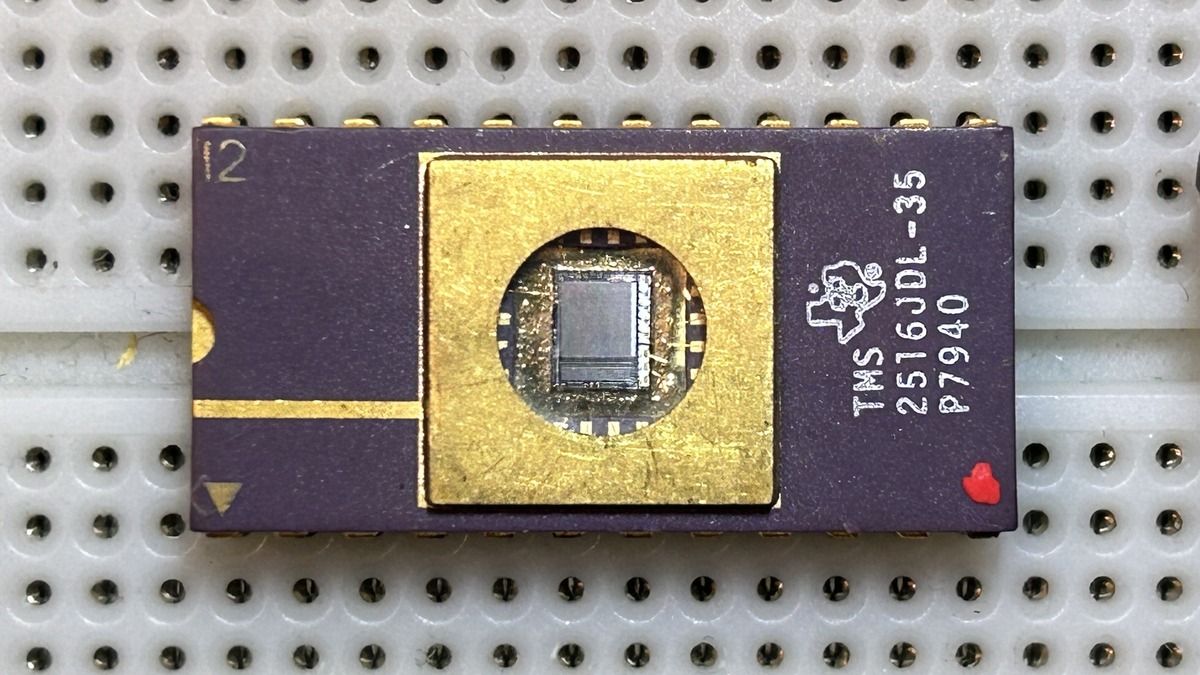

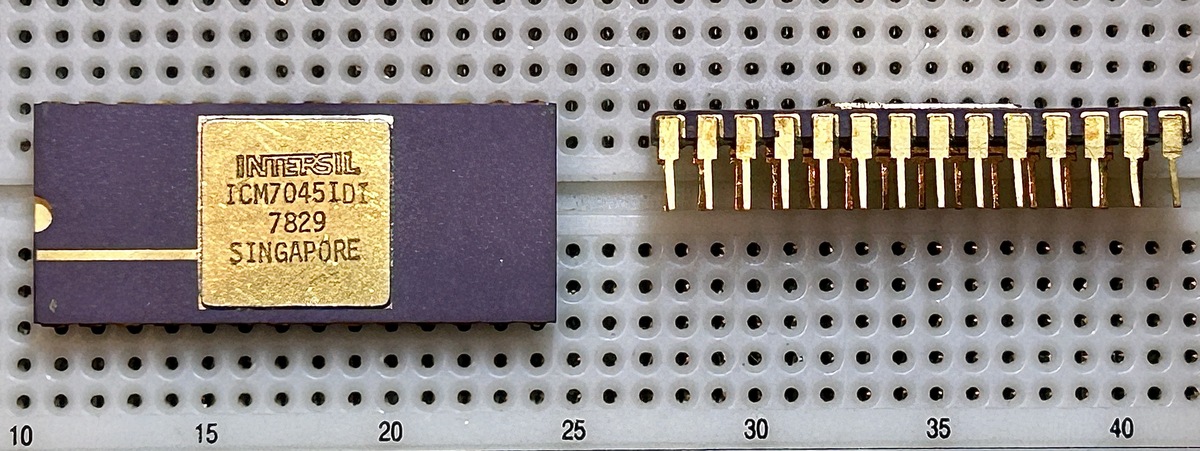

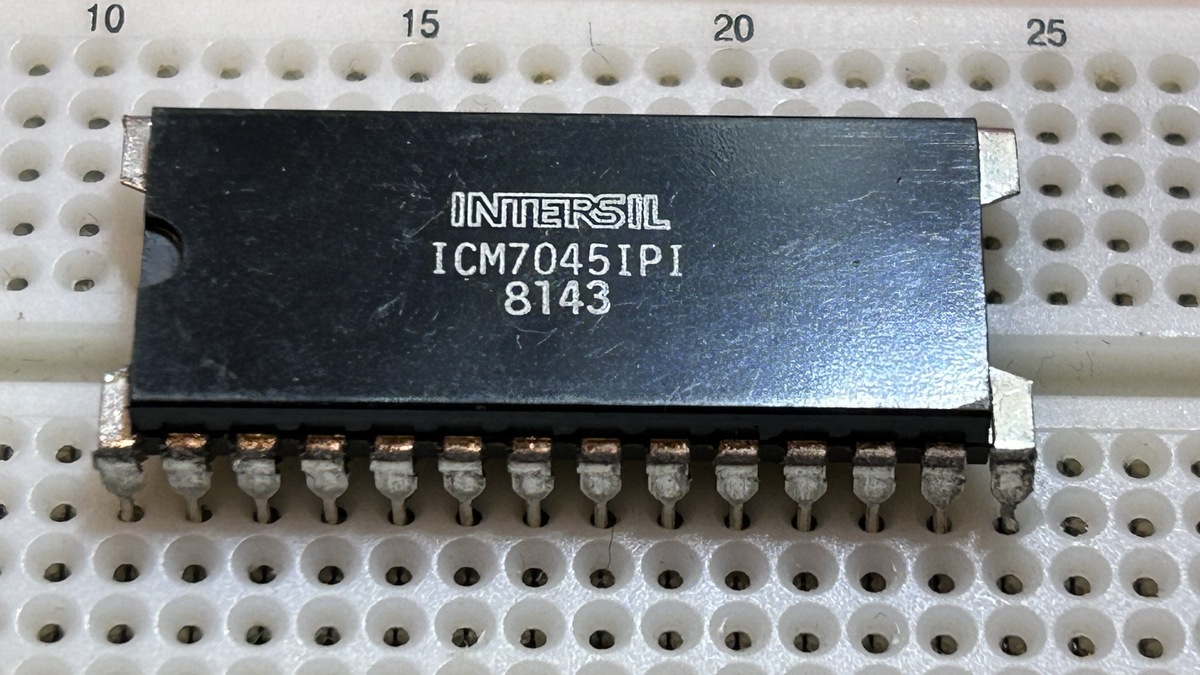

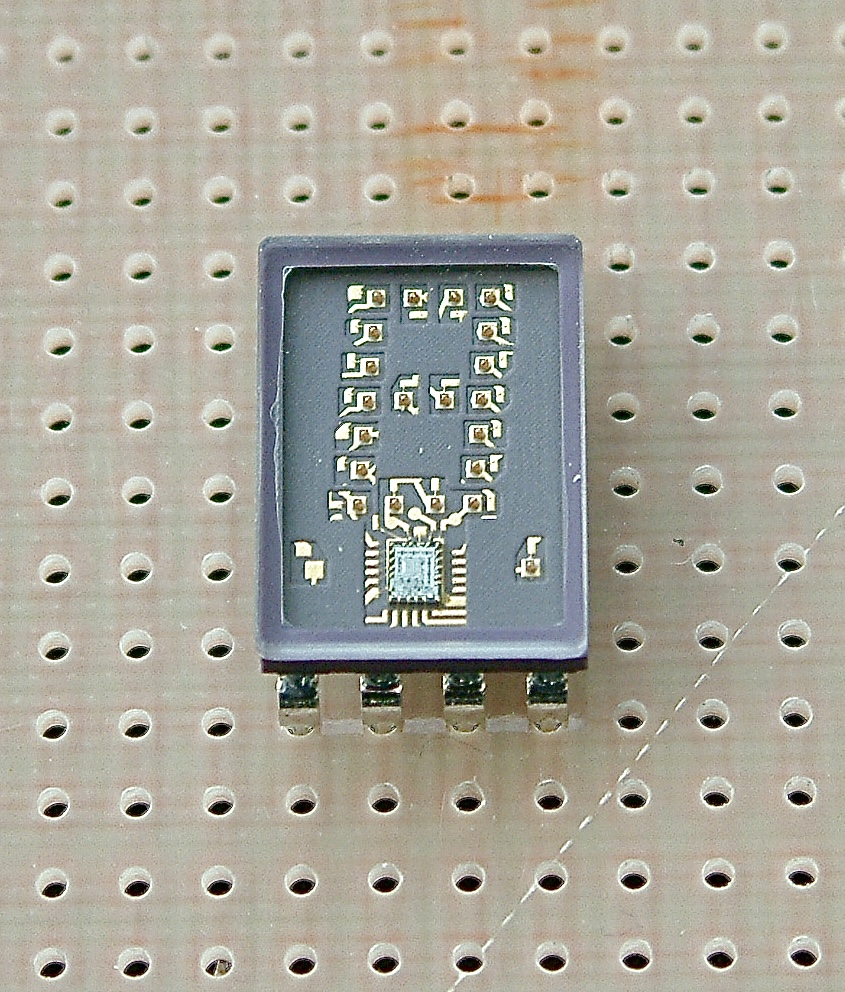

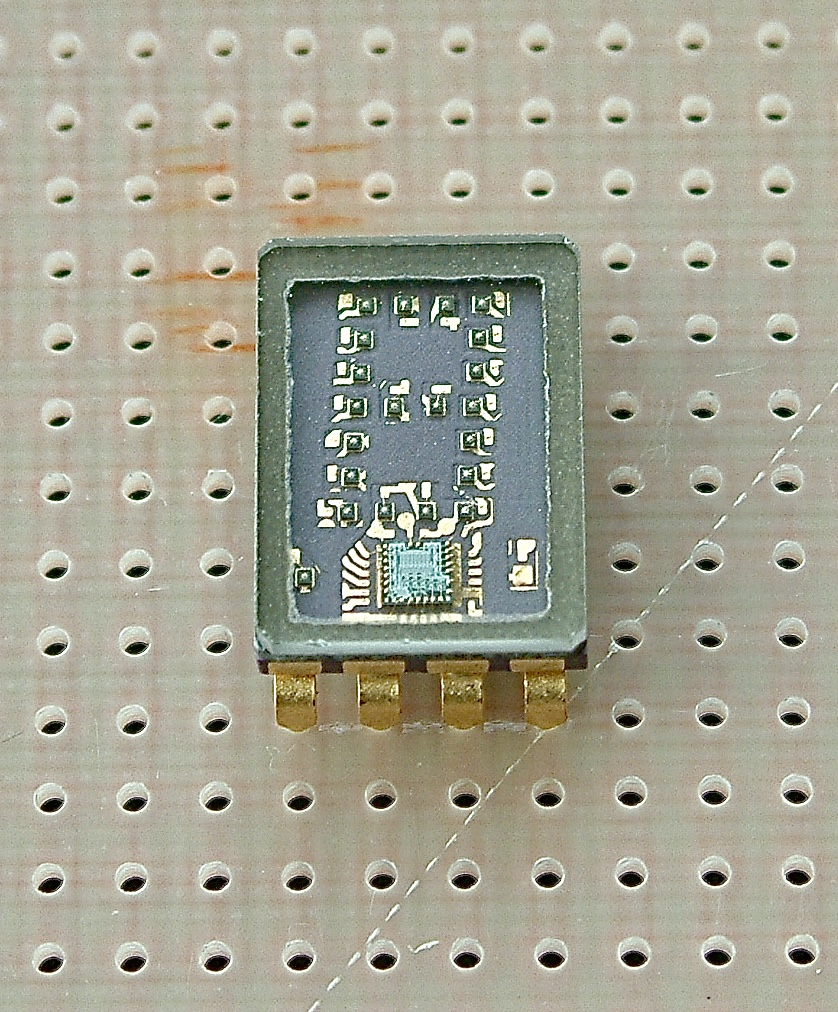

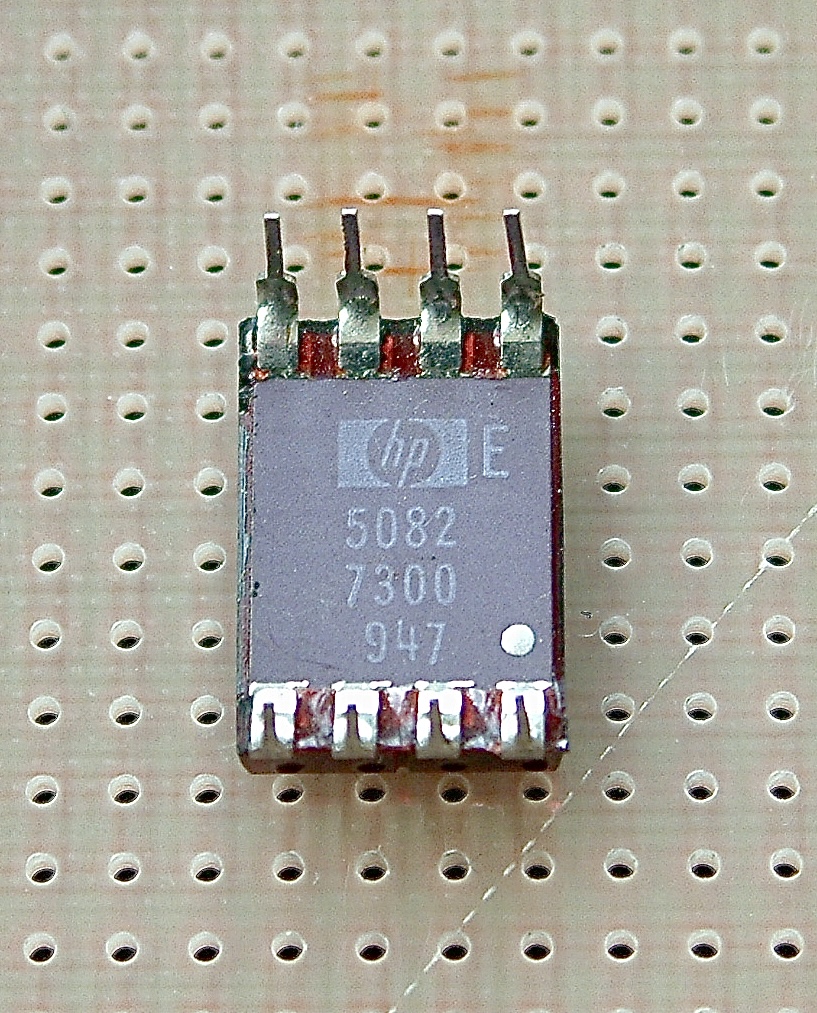

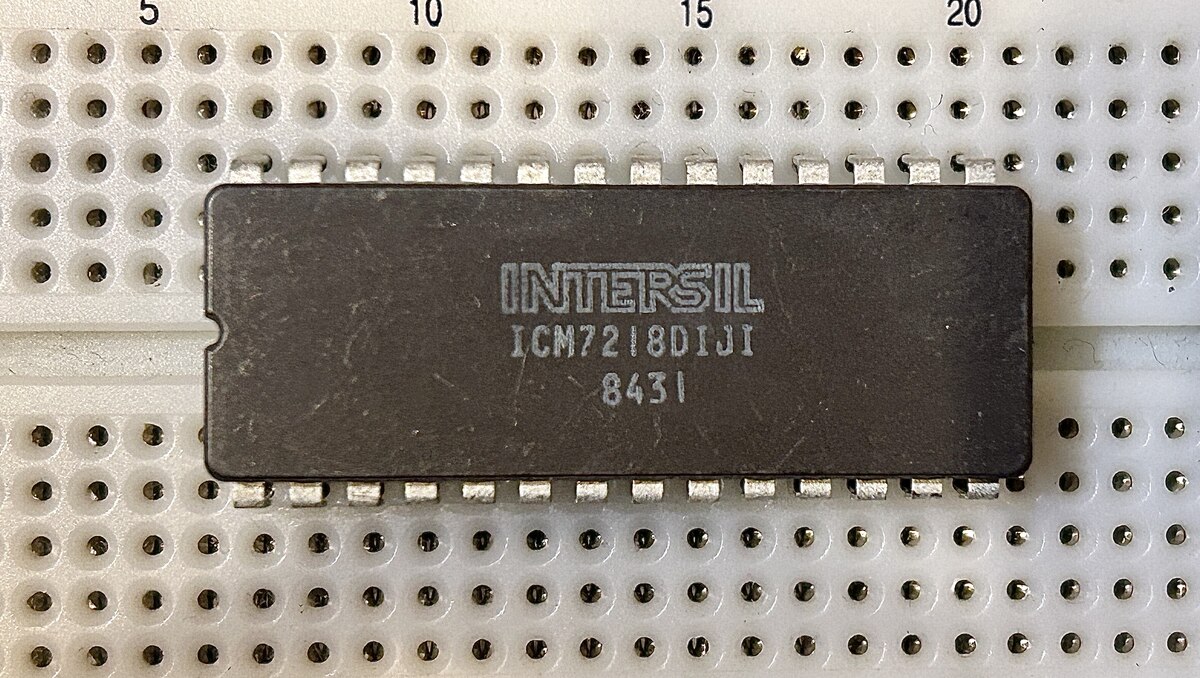

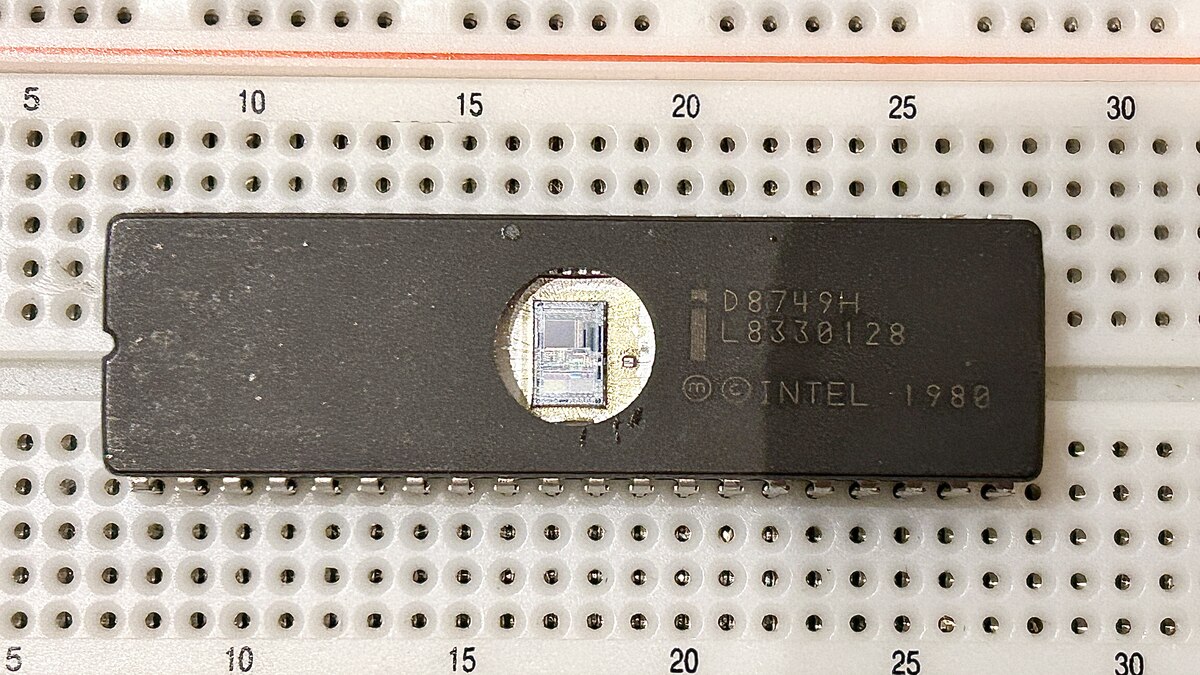

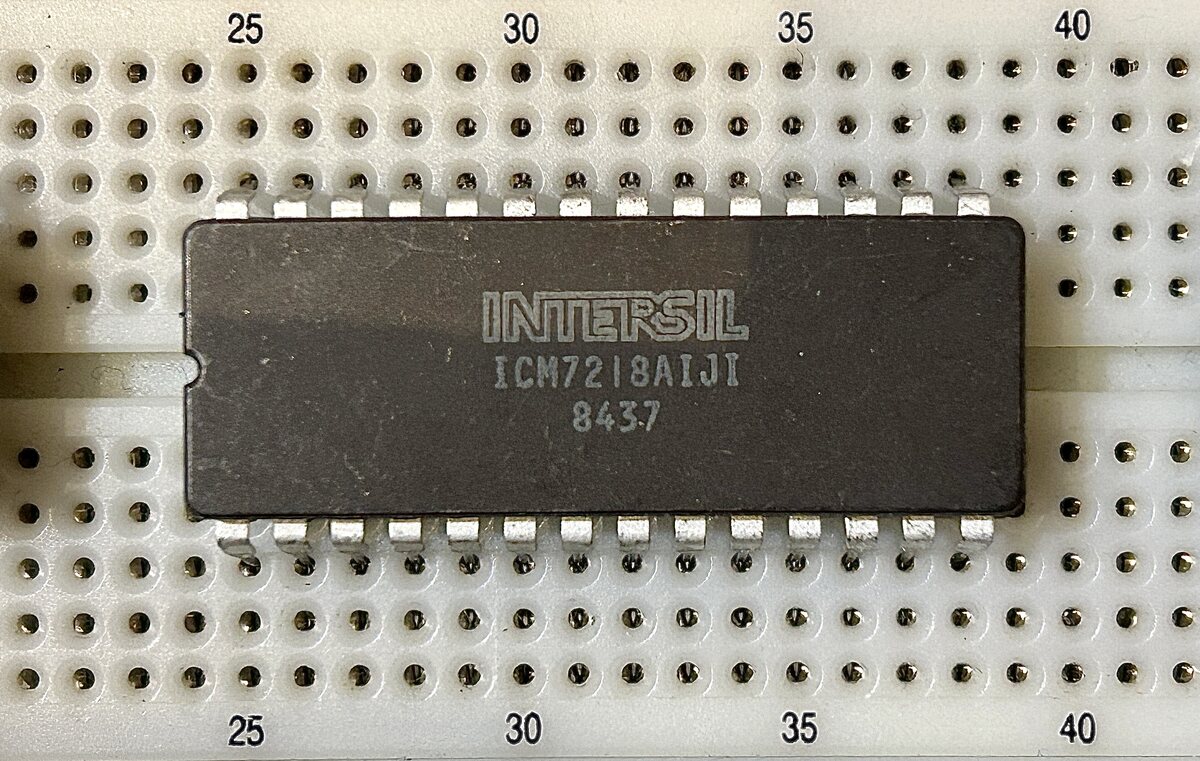

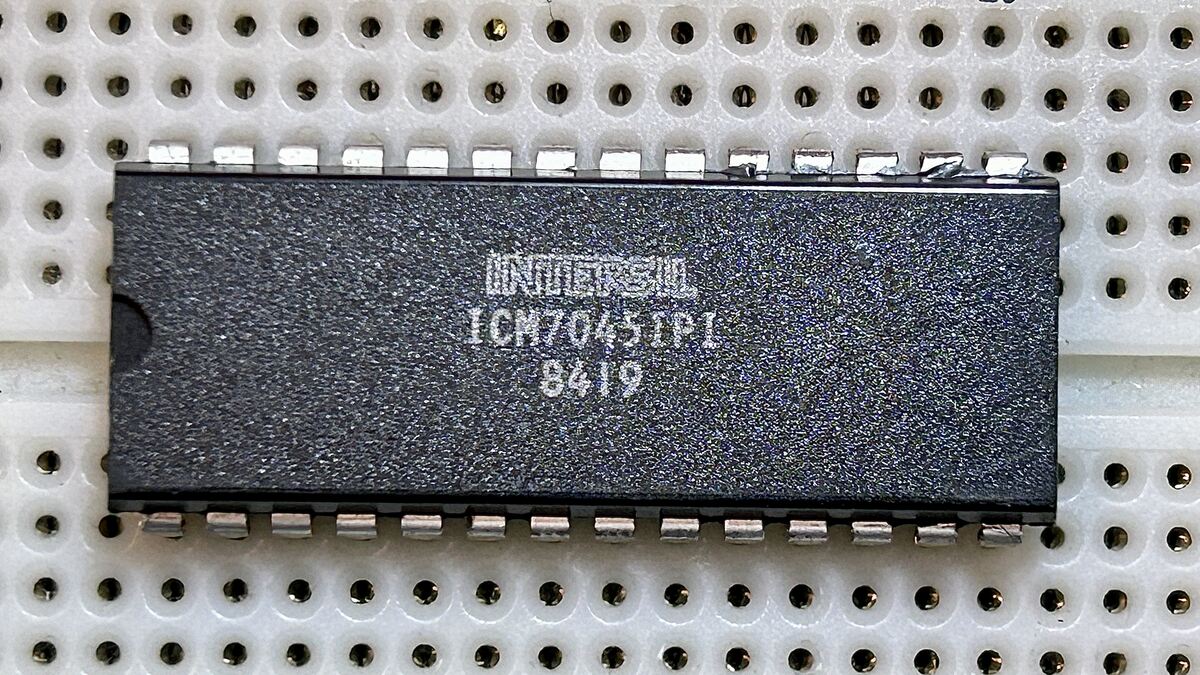

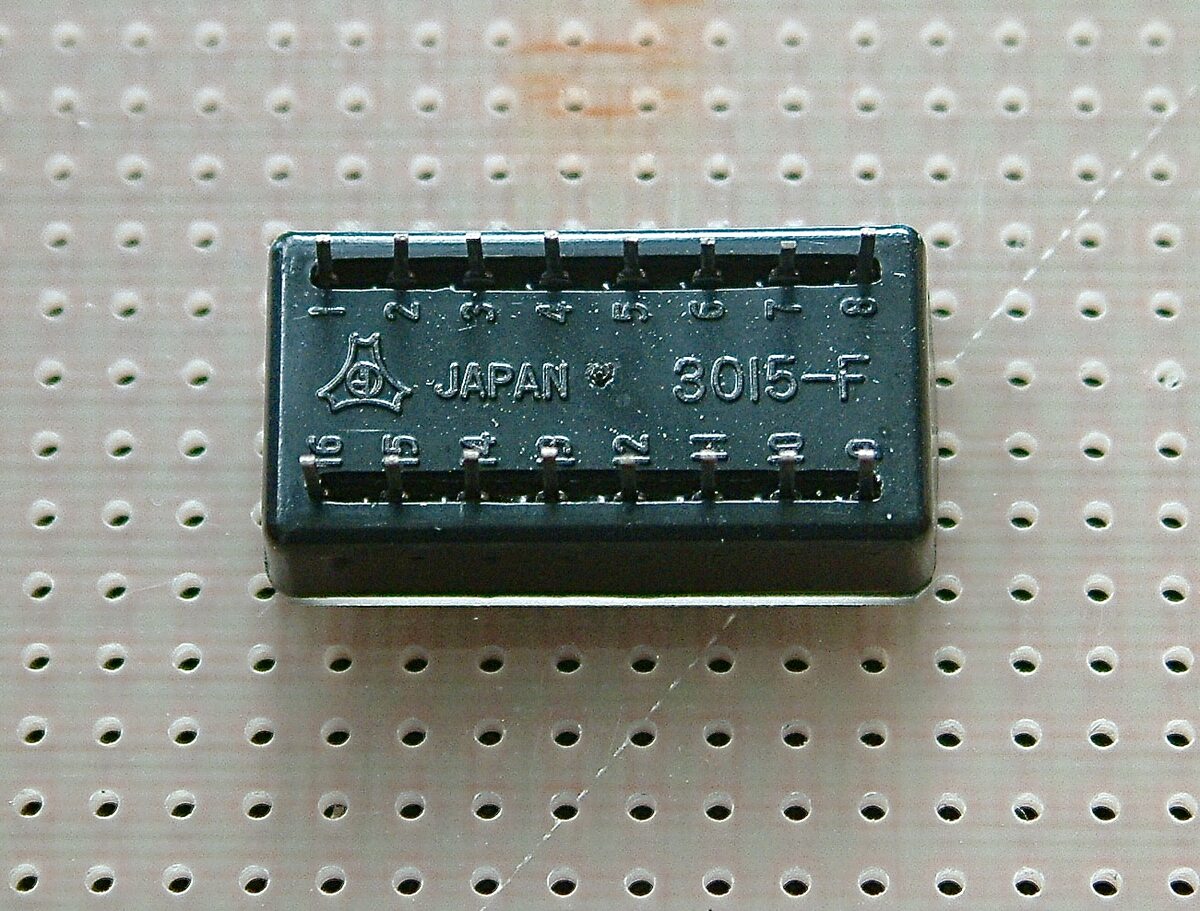

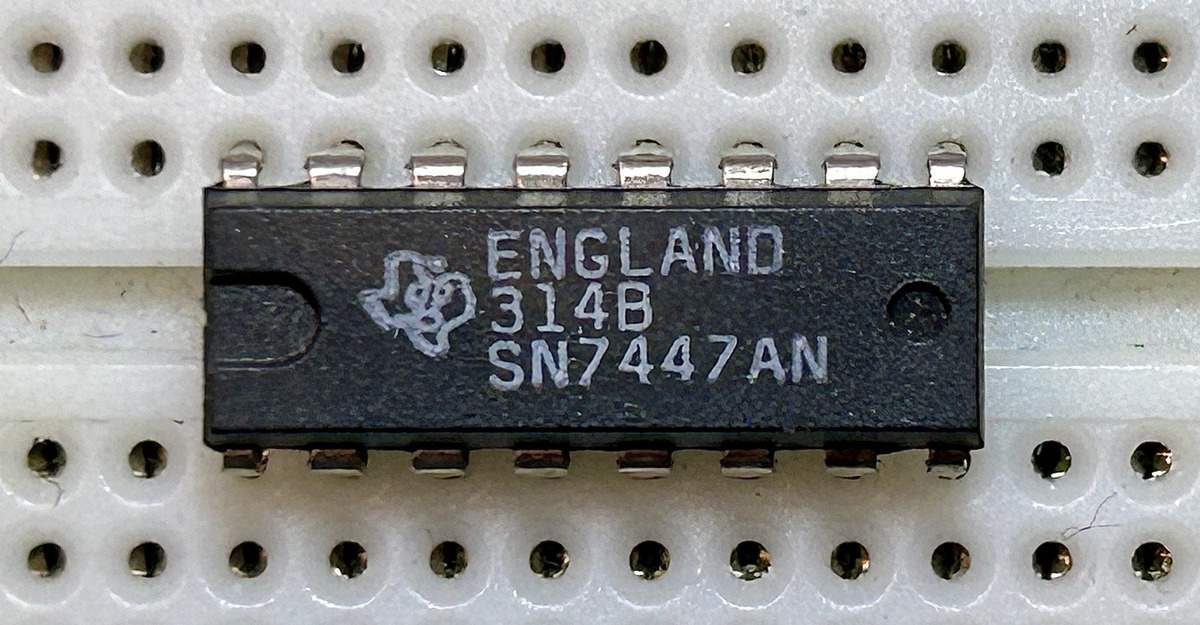

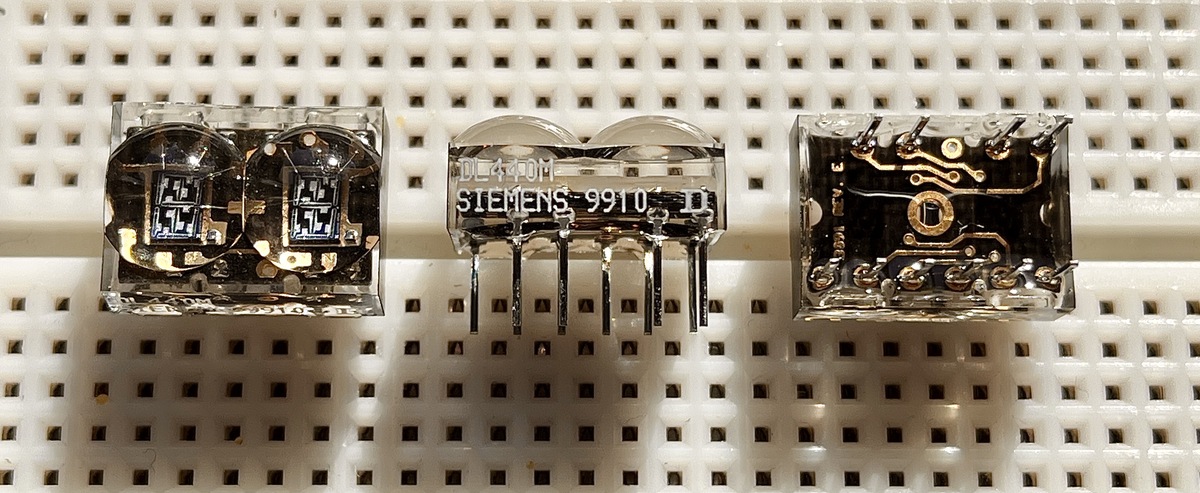

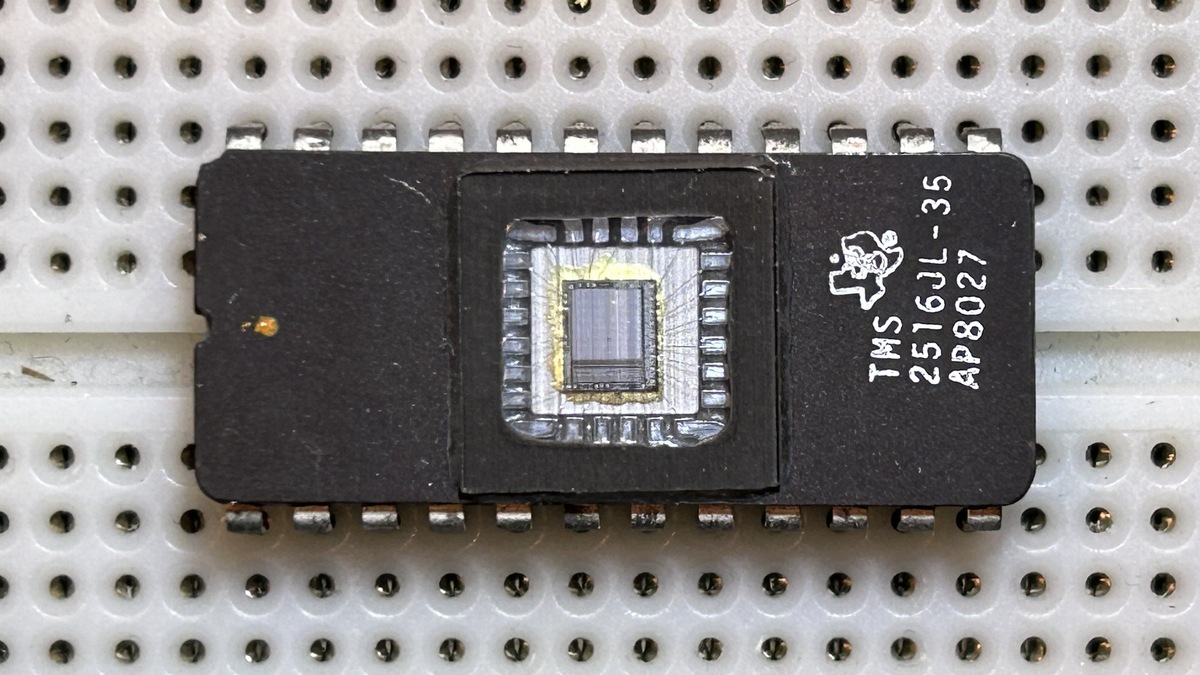

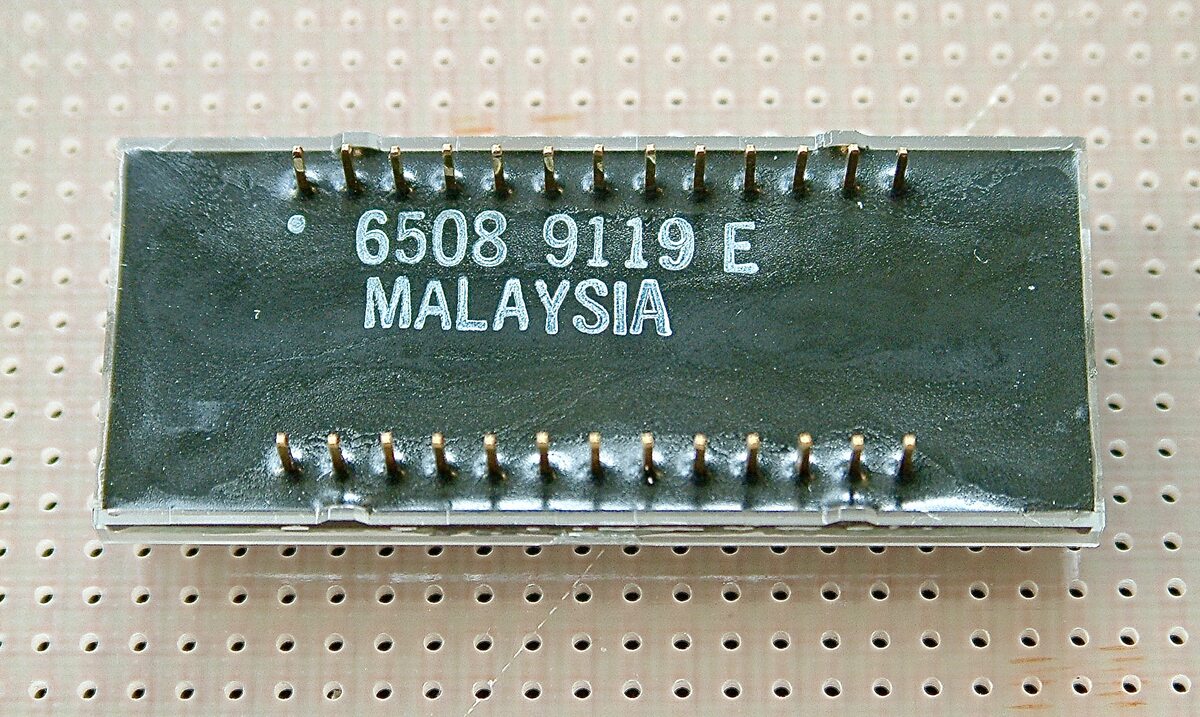

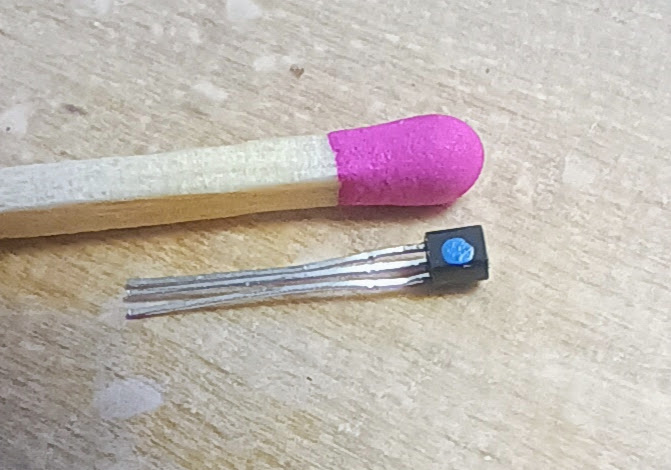

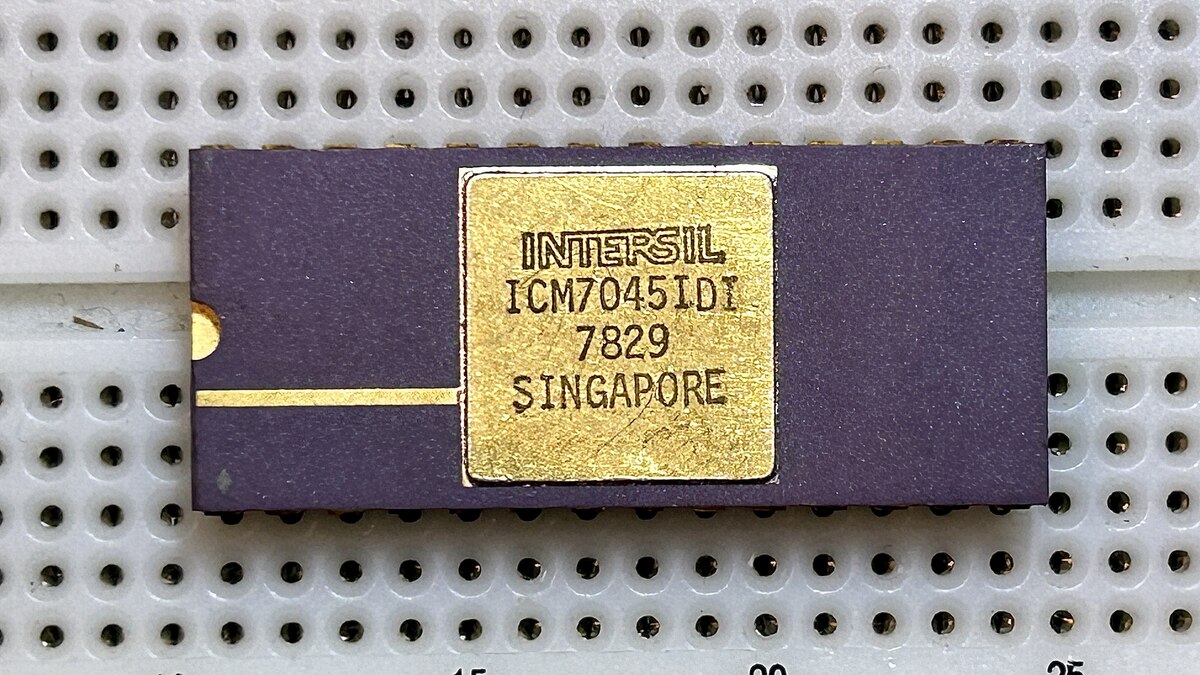

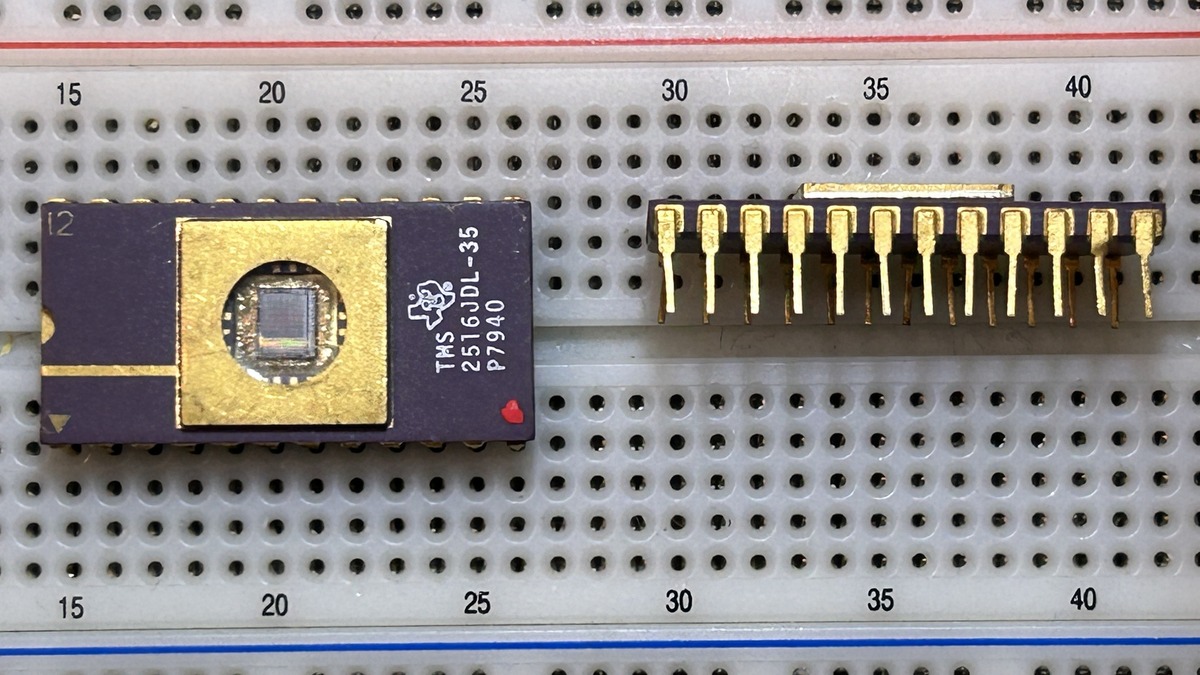

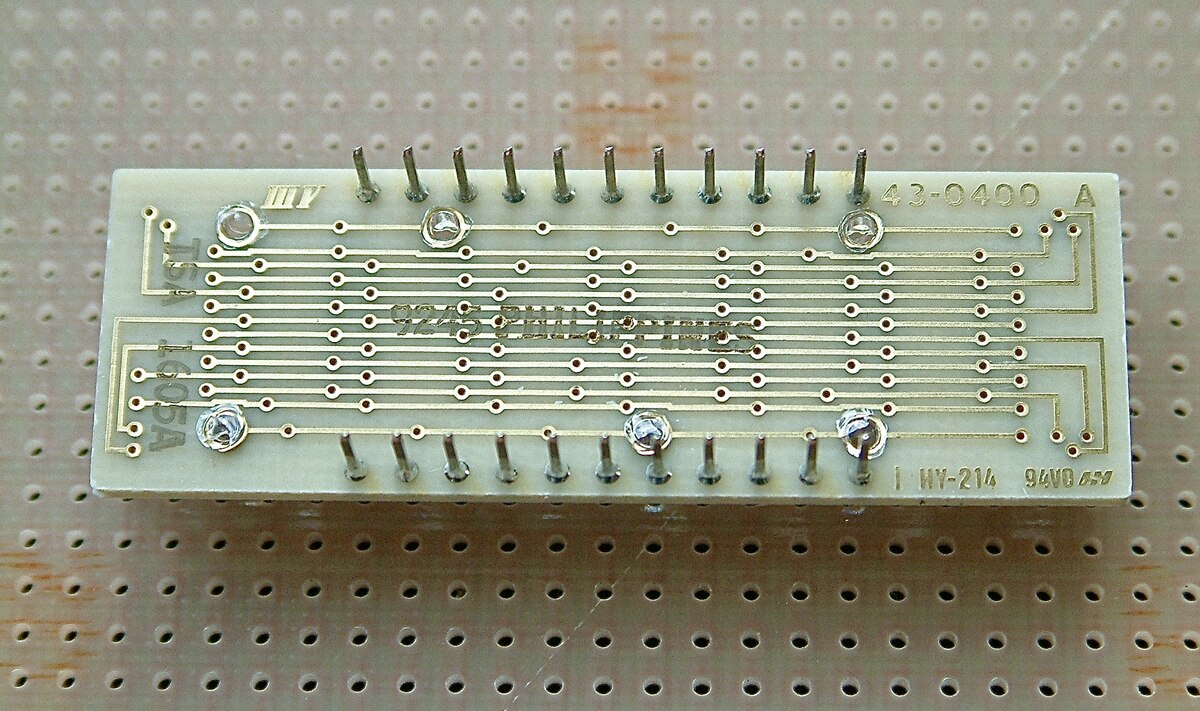

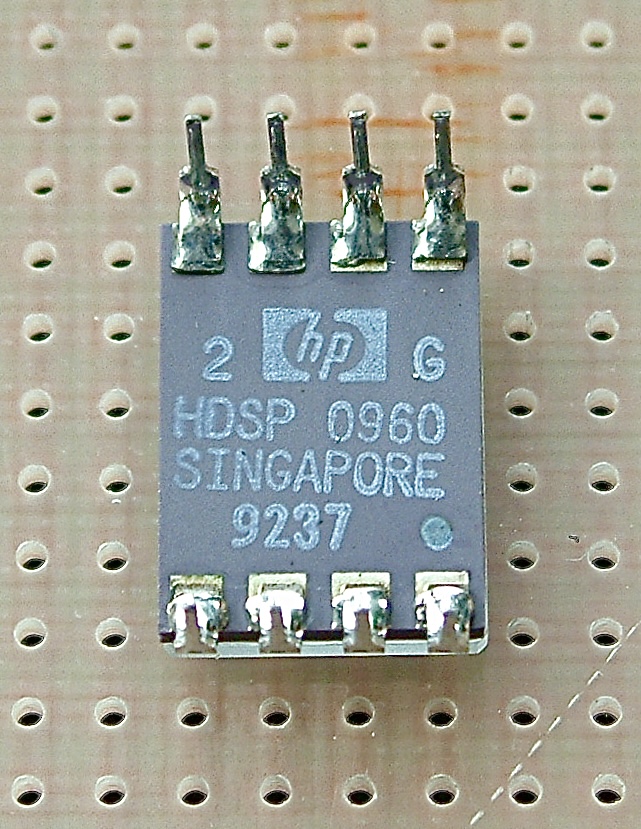

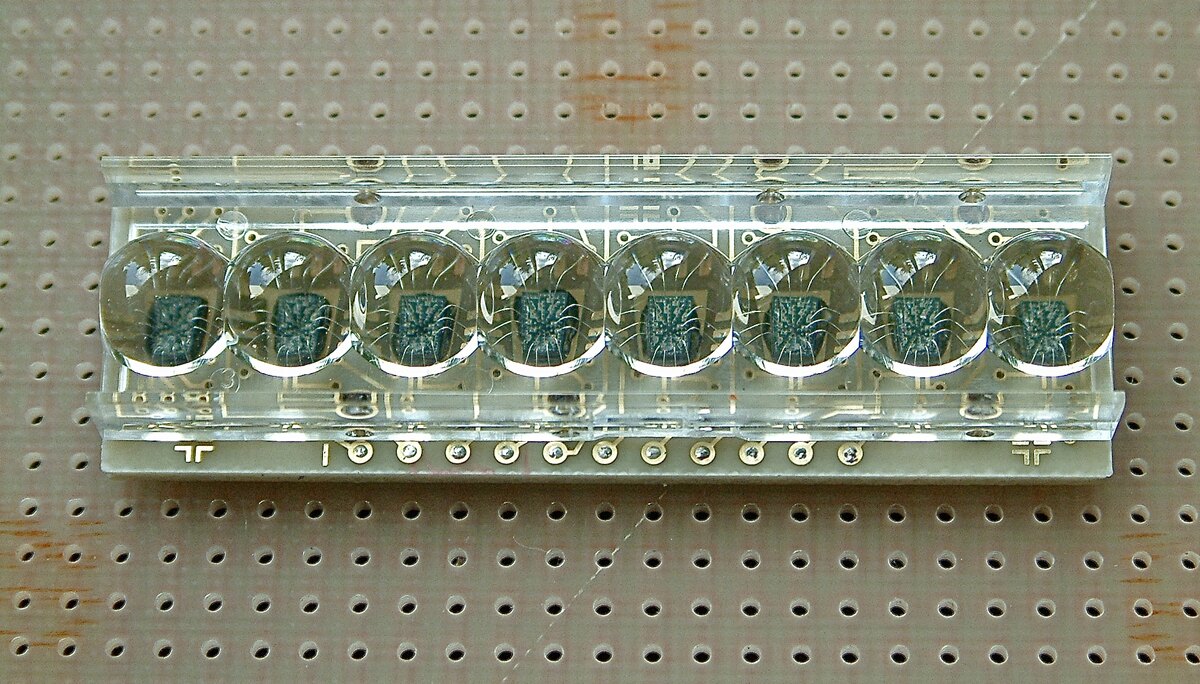

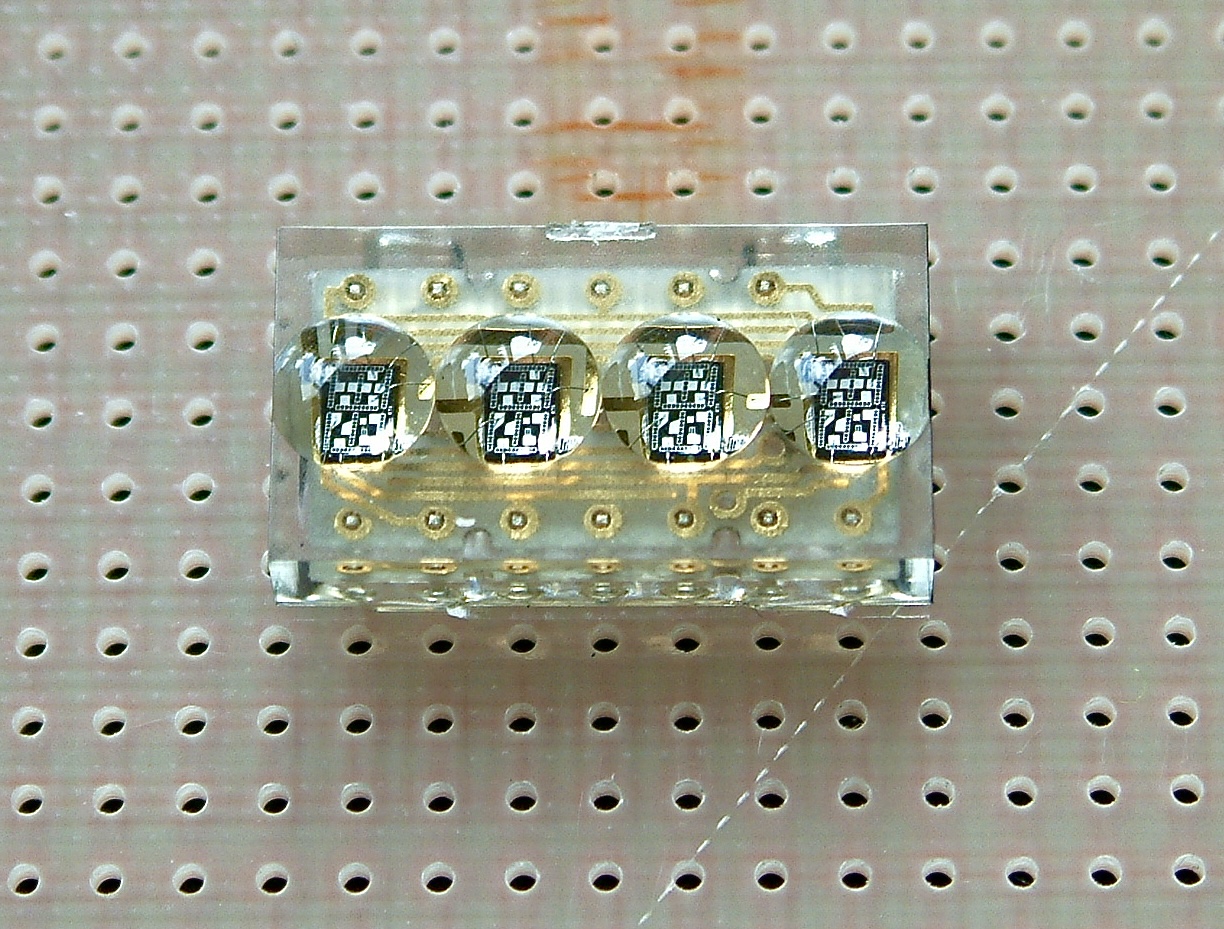

In meinem Fundus habe ich einige ICs gefunden die nicht so alt sind wie einige andere Bauteile die hier bereits gezeigt wurden. Ein „H“ Kennzeichnen bekämen sie aber trotzdem, wären sie ein Auto.

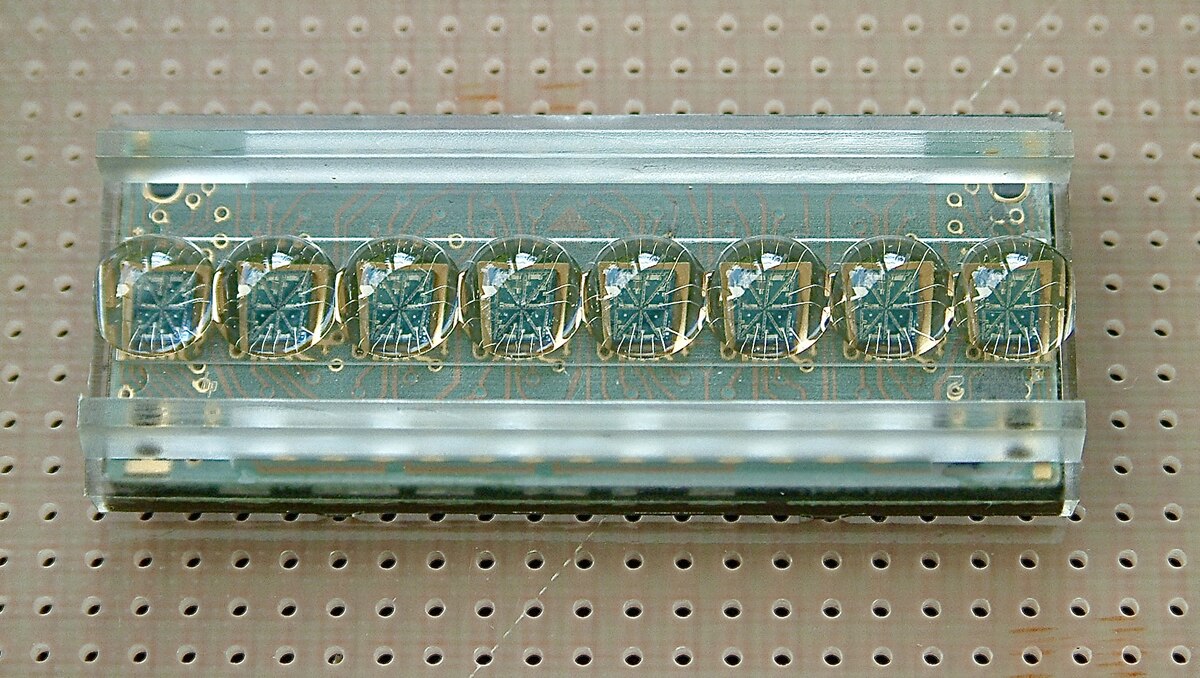

Danke für den Videolink, ja, sieht nett aus. Interessant, dass sie den Dezimalpunkt vor die Ziffern gesetzt haben statt dahinter, wie es bei 7-Segment-Displays üblich ist.
Edit: Achso, das scheint speziell bei der 5082 so zu sein, die andere hat ihn dahinter.
Achso, das scheint speziell bei der 5082 so zu sein, die andere
hat ihn dahinter.
Ja, bei diesem Displaytyp gabs einige mit Links, und ich meine sogar mit beiden bzw. je nach Typnummer so oder so.
Das hat soweit mir bekannt mit der Unsitte zu tun, führende Nullen nicht anzuzeigen und aufzuschreiben. Also, nicht wie bei uns nur eine, sondern gar keine.
Das Gerät kann so mit drei Stellen trotzdem 0,999 anzeigen als ".999", unsere Rechtsdisplays gehen ja nur bis "0.99".

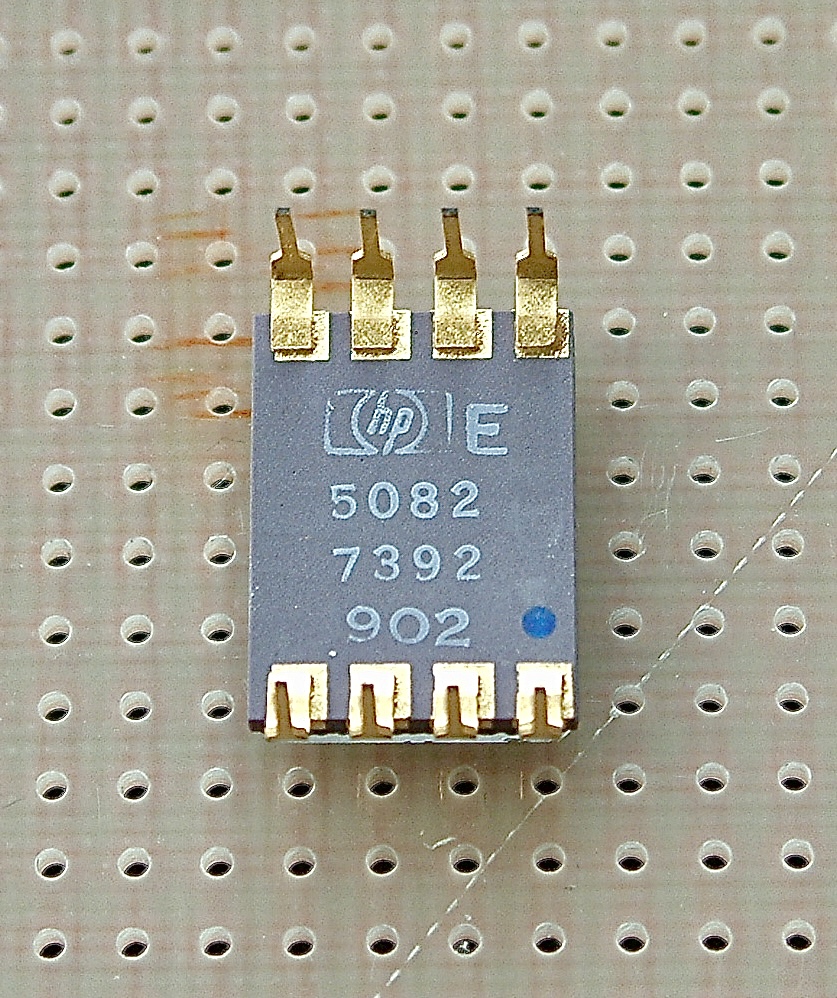

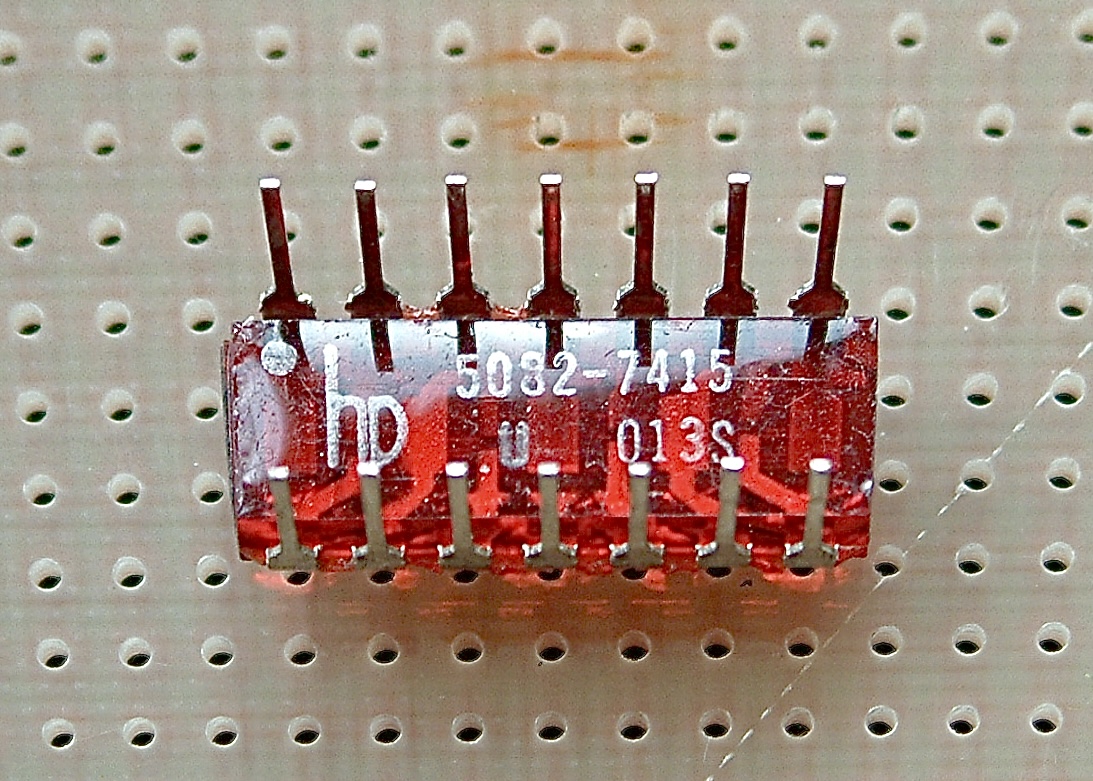

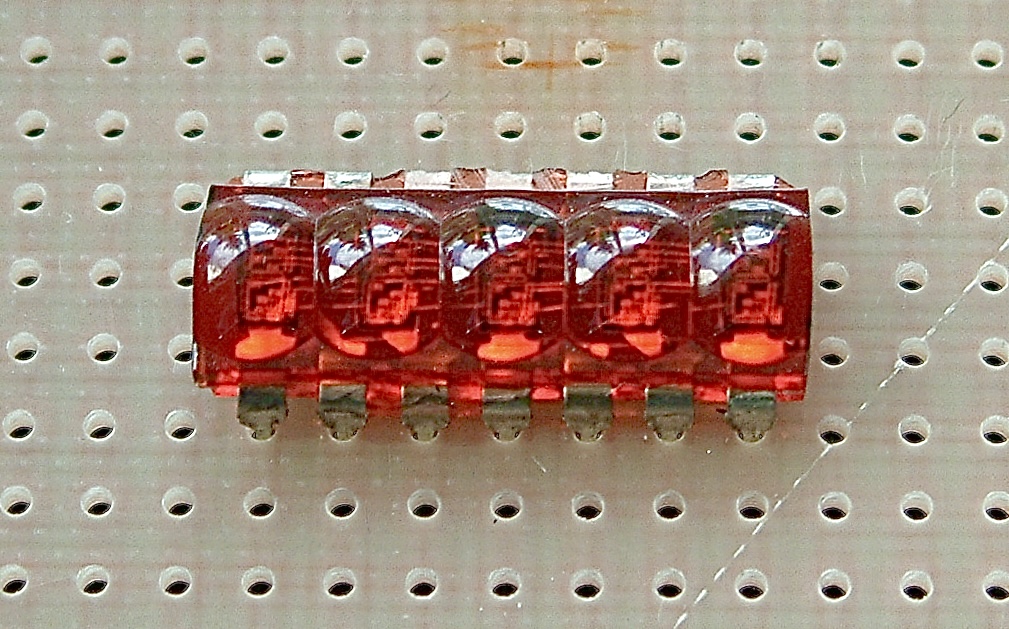

Hier könnt Ihr ein 5082-7414 in meinen 1982 Eigenbau 2-m Funkgerät in Aktion sehen. Ich finde diese LED Displays immer noch echt toll. Angesteuert mit ICL7217A. Die angezeigte Frequenz ist 146.640MHz auf einem unserer Relays.

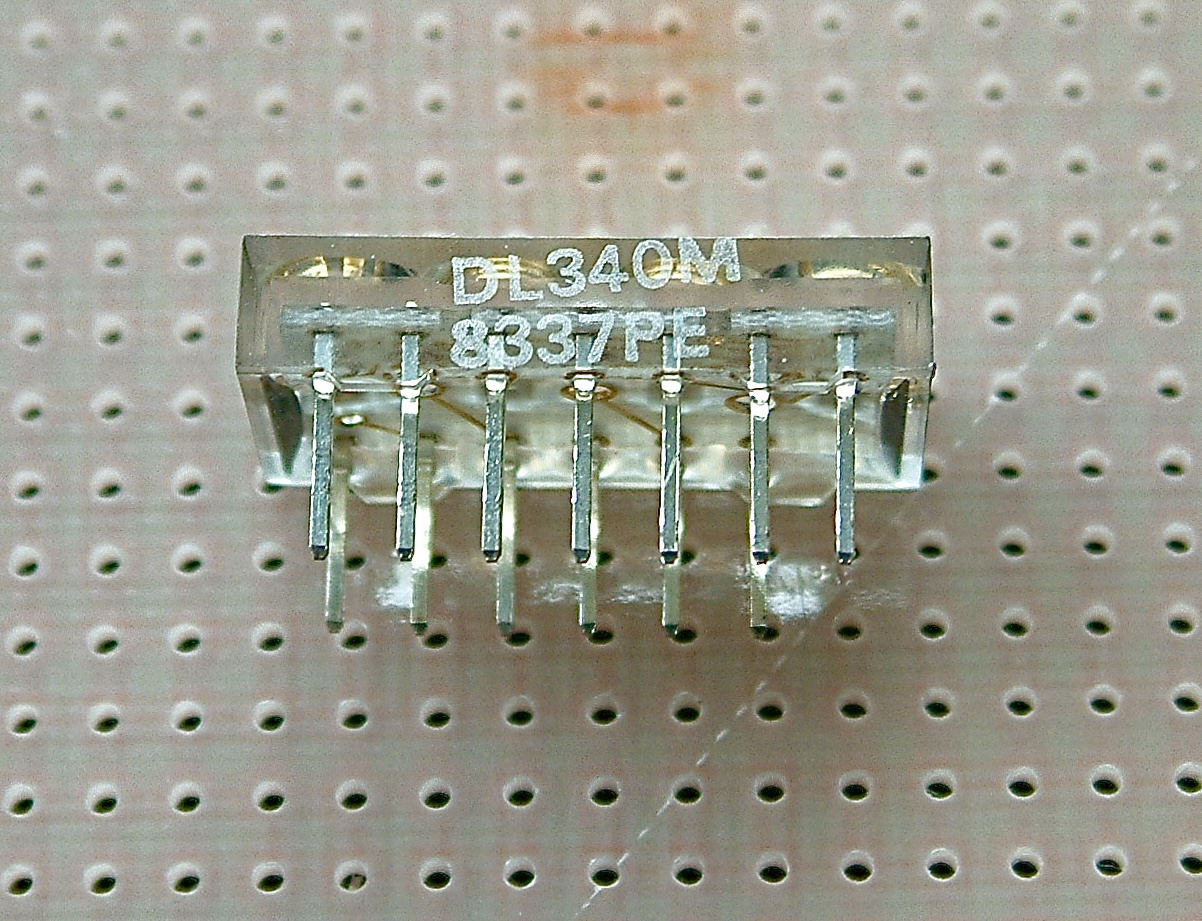

Die Fairchild FND357 Serie sieht übrigens auch sehr nett mit einem sehr formschönem Displayfeld aus. Sie zeichnen sich auch durch ihre Kompaktheit aus. Dafür gab es auch passende 2x5 Fassungen.

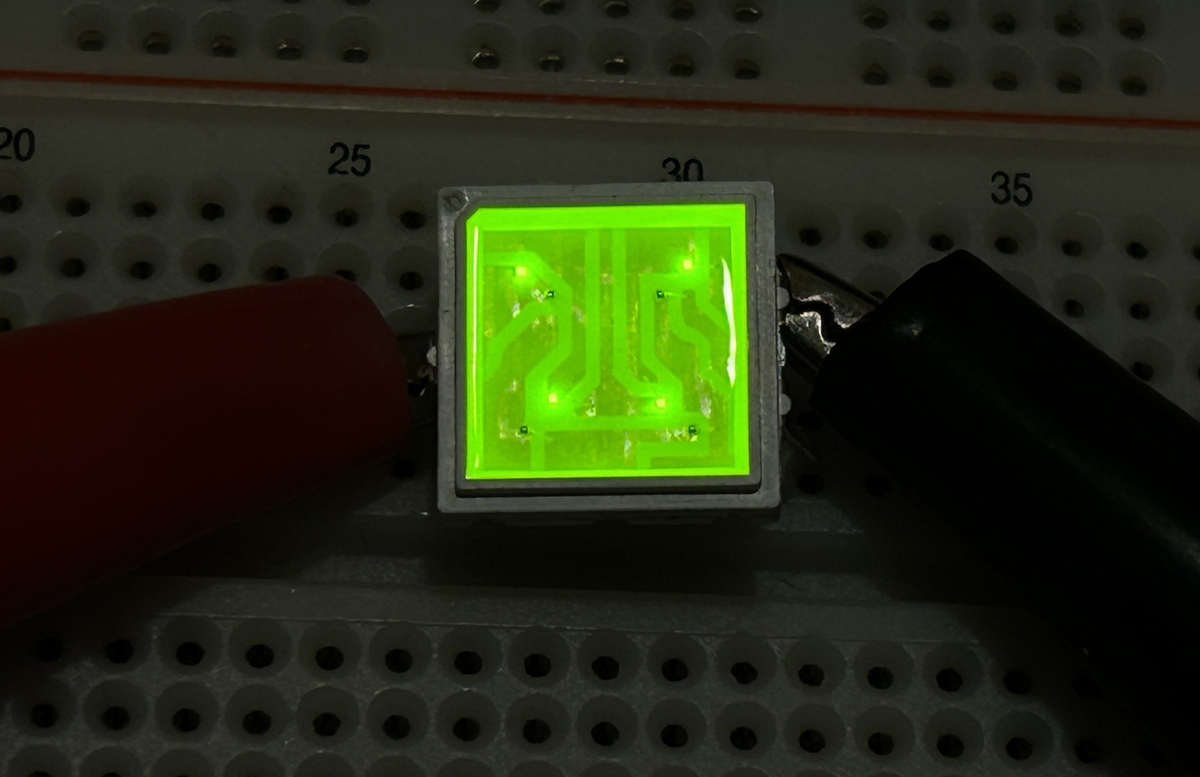

Hier habe ich noch 2 LEDs aus meinem Fundus. Die quadratische ist bicolor, 2*4 Leds in Serie. Davon habe ich auch Andere einfarbige, und auch kleinere. Die abgebildete hat 12,3qmm, die kleineren ohne Foto 8,6qmm.
Das Foto bei dem die LED rot leuchtet ist leider nicht so gut. Da scheitert die Kamera des Smartphones.
Das sieht sehr nett aus - und gegen überfüllte Frontplatten scheinst du ja auch nichts zu haben :-)
Das 'SDR' auch mal eine ganz andere Bedeutung haben wird, hast du dir vermutlich auch nicht träumen lassen, hehehe. Bei deiner Funke übersetze ich das mal mit 'Send-Data-Receive', richtig?
Das sieht sehr nett aus - und gegen überfüllte Frontplatten scheinst du
ja auch nichts zu haben :-)
Das 'SDR' auch mal eine ganz andere Bedeutung haben wird, hast du dir
vermutlich auch nicht träumen lassen, hehehe. Bei deiner Funke
übersetze ich das mal mit 'Send-Data-Receive', richtig?
Moin,
danke für die Blumen!
"SDR" steht eigentlich für Frequenzablagenmodus:
S=Simplex - TX und RX auf der selben Frequenz
D=Duplex. - TX sendet 600kHz niedriger für Relaisbetrieb
R=Reverse - RX hört auf Ablage Frequenz um auf der Relais Eingabefrequenz "mithören" zu können und kann auch für unsere positive Ablagen Relais verwendet werden. (Bei uns sind solche Umsetzer häufig vertreten.
Falls es Dich interessiert, ein Steckbrief:
Frequenzbereich 144-148Mhz, mit programmierbaren Frequenzraster in 5kHz Schritten, bei mir 15kHz. Ist eine vollkommene Eigenkonstruktion.
32 Speicherkanele, SRAM gestuetzt
Zwei VFOs. gespeicherte Frequenzen können in beiden Richtungen direkt vom VFO übernommen werden. VFO->MEM, MEM->VFO.
TX: 3W oder 300mW Ausgangsleistung (MRF237)
Fuer Europa, 1750Hz Rufton eingebaut; bei uns nicht notwendig. Seit bei uns CTCSS verwendet wird, kann ich es momentan nicht mehr über Relais verwenden.
PLL: Rückmischerprinzip mit MC14568B/69B Teiler/PD und integrierender Zwischenabstimmung für 5kHz, 10kHz normales Kanalraster.
Für die Modulation ist ein diskreter symmetrischer Dynamikompressor mit 30dB Bereich und Spitzenbegrenzung verantwortlich und moduliert den UKW-VCO direkt. Der TX ist vierstufig. Der VCO wird zwischen RX und TX umgeschaltet.

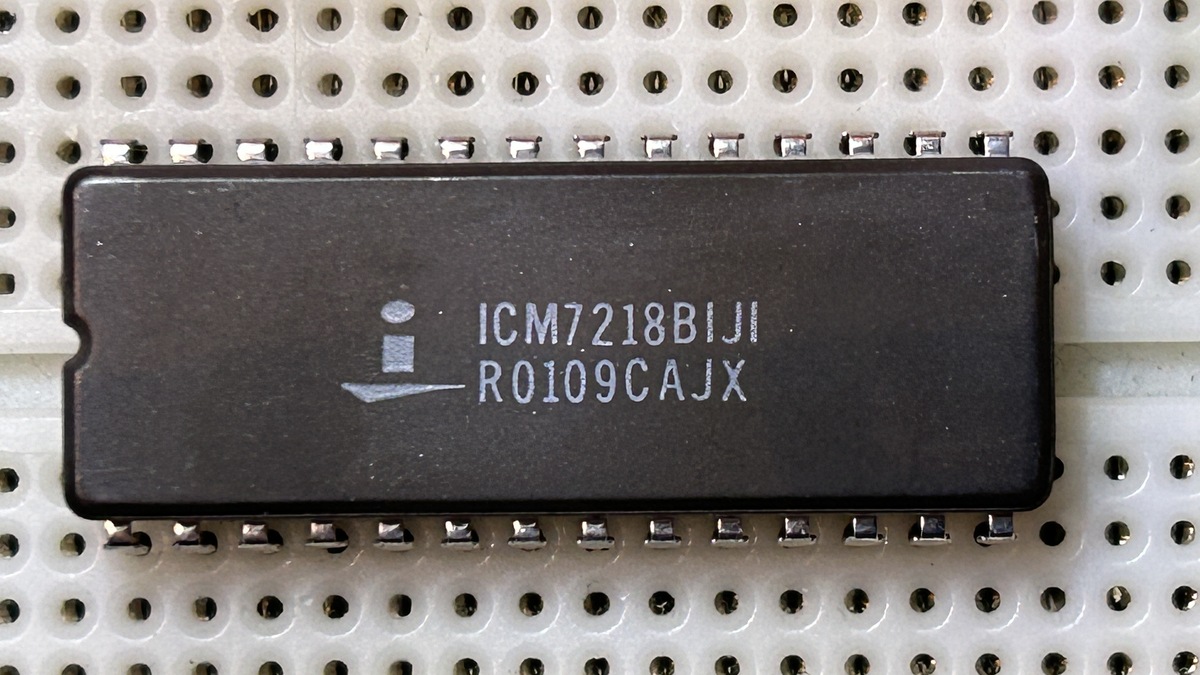

Schaltungstechnisch beruht dass Steuersystem auf ICM7217A Basis. Der interne Datenbus ist 4-bit und kommuniziert mit PLL und SRAM. Ein HW Sequenzer steuert die einzelnen funktionellen Kontrollabläufe. Da ich in 1982 noch nicht Gelegenheit hatte, mich mit uC zu befassen, musste ich es auf diese Weise lösen.
Das SRAM, 256x4 (Harris) ist recht sparsam; eine CR1225er Zelle hält an die 14 Jahre. Das SRAM reagiert allerdings heftig auf Röntgenstrahlen während der Flugplatz Scans und muss dann neu programmiert werden. Die Speicher sind auf 2x16 Plätze unterteilt. Da ich das FG manchmal auch auf Besuchen in D/OE mit hatte, war der zweite Speicher mit den Europäischen Umsetzerfrequenzen belegt und der andere für jene in Edmonton. Das Yaesu Lautsprechermikrofon hatte noch einen Taster von mir eingebaut, um Kanäle, ohne hinzuschauen, ändern zu können.
Das FG hat an die 30 ICs und 50+ Transistoren und ist komplett mit THT Komponenten handverdrahtet. Die HF-Schaltungen send zweckmäßig in geschirmten Abteilungen untergebracht. Das "Chassis" besteht teils aus dünnen FR4 und Weißblech. Spulenbausätze sind von Neosid oder freitragende. Das Volumen ist zu 80% ausgenützt;-) Für die Stromversorgung sind 10 NiMh 2Ah Zellen eingebaut.
Für Mobilfunk hatte ich einen Einschub im KFZ. Da war dann ein 5W NF-Verstärker mit TDA2003 und eine 25W Sende-Endstufe. Antenne eine 5/8 Lambda. Auch die Batterien konnten geladen werden.
Es funktioniert noch einwandfrei nach 42 Jahren. Nur braucht es einen CTCSS Encoder um wieder auf Umsetzer mitmachen zu können. Ist allerdings platzmässig etwas schwierig auszuführen.
Ich bitte dieses jugendliche "Machwerk" zu entschuldigen. Damals war ich sehr aktiv und wollte mir alles selber bauen. Das legt sich mit dem Alter, Hi.
Ist allerdings
platzmässig etwas schwierig auszuführen.
Mein lieber Herr Gesangsverein, das nenne ich mal Manhatten Style² :-) In meinen Augen ein absolutes Meisterwerk - Respekt!
Da ich zu der Zeit nicht mal einen Führerschein hatte, war ich eher mit alten Busfunkgeräten unterwegs, wie das unverwüstliche CQM19-25 aus Dänemark (Storno), das wir aus alten Doppeldeckern erstehen konnten (bei uns unter 'W8' bekannt), sowie einigen Waschbrettern (KF450, die gabs von Telefunken, Bosch und Siemens, wimre), für die ich dann PLLs gebastelt habe, um nicht auf teure Spezialquarze angewiesen zu sein.
https://www.radiomuseum.org/r/bosch_kf_450.htmlhttps://www.stornotime.dk/images/StornoData/stphv.jpg
Das Storno hatte noch die QQE03/12 in der Endstufe und eine der merkwürdigsten Frequenzaufbereitungen überhaupt.
Irgendwann hatte ich dann noch einen Semco Moto von einem befreundeten Funkamateur, aber der VFO hatte 'Richard Kimble' Eigenschaften.
600kHz Ablage gibts hier immer noch und den 1750Hz 'Sesam' Ton, aber ich gebe zu, das ich da nicht auf dem neuesten Stand bin. Nun quäkt hier nur noch ein Wouxun auf der 434Mhz Quasselfrequenz.
Ist allerdings
platzmässig etwas schwierig auszuführen.
Mein lieber Herr Gesangsverein, das nenne ich mal Manhatten Style² :-)
In meinen Augen ein absolutes Meisterwerk - Respekt!
Danke!
Da ich zu der Zeit nicht mal einen Führerschein hatte, war ich eher mit
alten Busfunkgeräten unterwegs, wie das unverwüstliche CQM19-25 aus
Dänemark (Storno), das wir aus alten Doppeldeckern erstehen konnten (bei
uns unter 'W8' bekannt), sowie einigen Waschbrettern (KF450, die gabs
von Telefunken, Bosch und Siemens, wimre), für die ich dann PLLs
gebastelt habe, um nicht auf teure Spezialquarze angewiesen zu sein.
https://www.radiomuseum.org/r/bosch_kf_450.htmlhttps://www.stornotime.dk/images/StornoData/stphv.jpg
Ich war einige Zeit in D (waehrend meiner Lehrzeit in Rosenheim) mit einem geschenkten KFT160 QRV. Im TX steckte eine QQE03/12. Mit dieser baute ich einige Sender damals. Das W8 wurde damals oft erwähnt.
Das Storno hatte noch die QQE03/12 in der Endstufe und eine der
merkwürdigsten Frequenzaufbereitungen überhaupt.
Das kenne ich leider überhaupt nicht.
Irgendwann hatte ich dann noch einen Semco Moto von einem befreundeten
Funkamateur, aber der VFO hatte 'Richard Kimble' Eigenschaften.
Vielleicht lässt sich der Moto verbessern. Ich habe einen Terzo Analog. Der ist super stabil. Vielleicht hat Dein Moto-VFO irgendwelche fragwürdige Komponenten. Das waren damals schöne Geräte, von denen ich armer Lehrling nur träumen konnte.
Mein "Eigenbau" RX damals zuhause war ein MB103 Semco 28Mhz NAchsetzer mit DL6SW Konverter aus den UKW-Berichten. Mit 12MHz VFO QQE03/12 TX gepaart an einer 11-Element Yagi mit Schnur vom Garagendach gedreht. Tonruf nach Gehör durch leises Pfeifen. Hatte es fast immer beim ersten Mal drauf.
Damals um die Kanalfunkwende, waren wir fast immer irgendwo frei mit VFO aktiv. Frequenzraster kannten wir nicht. AM und SSB machten wir auch. Ich baute mir dann das DC6HL SSB 2-m Geraet.

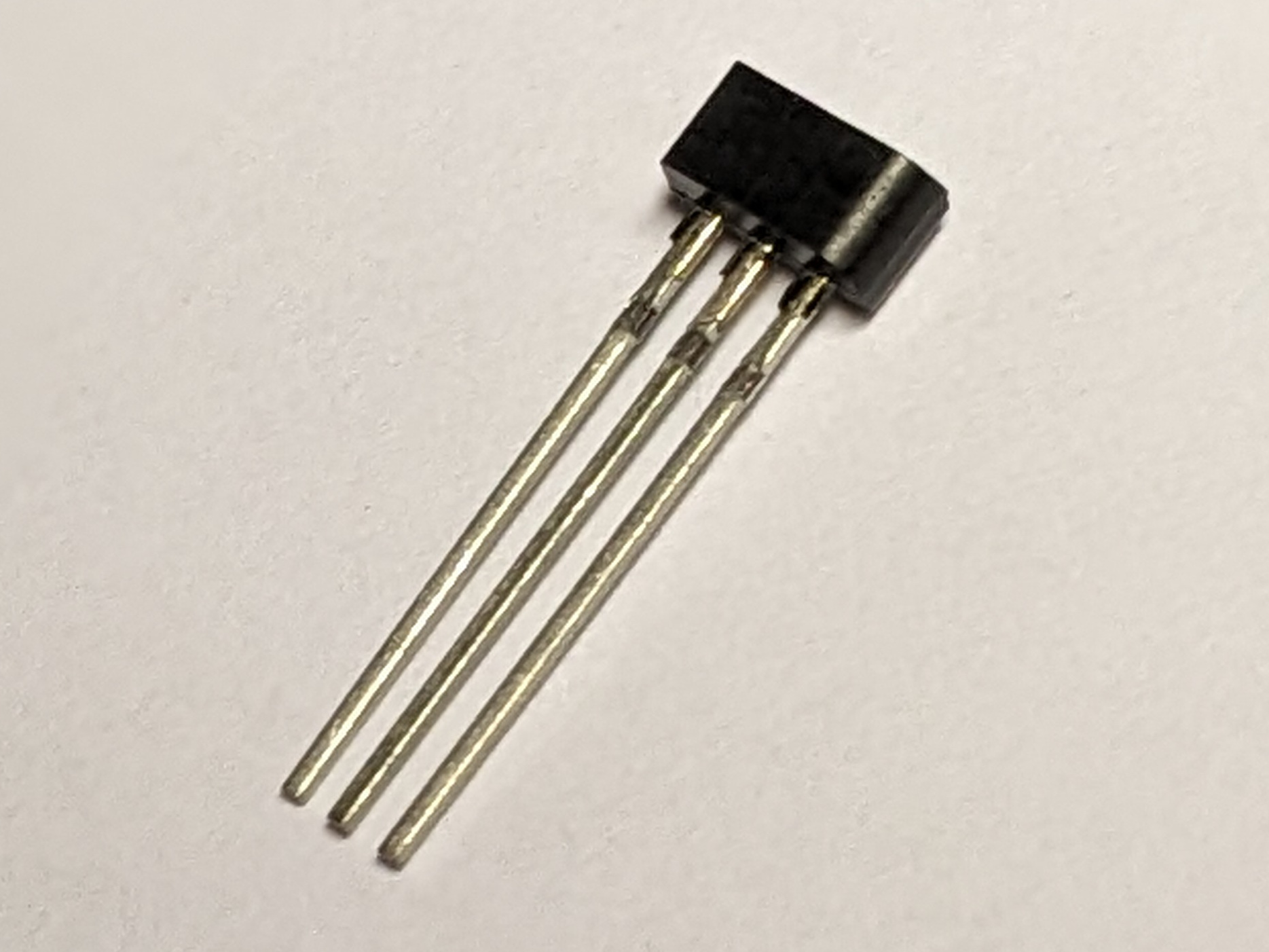

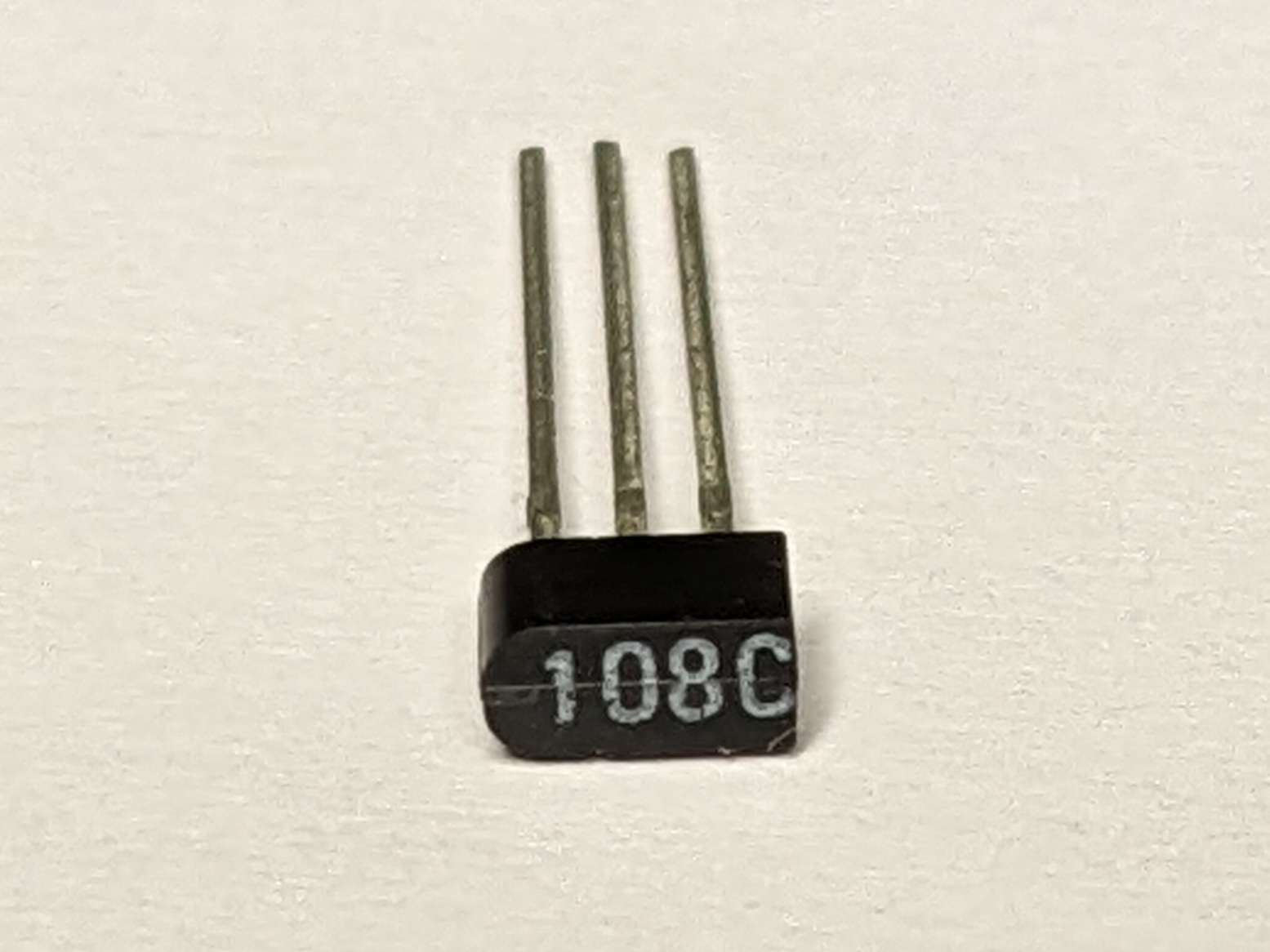

Ein Piher SC108C Transistor (aus den frühen 1970ern)
Hat dafür zufällig jemand ein Datenblatt? Ich habe selbst nur eine Liste mit einer Übersicht der Piher-Transistoren. Aber ich weiß dass es dafür auch Datenblätter gab.
Ein Piher SC108C Transistor (aus den frühen 1970ern)
Hat dafür zufällig jemand ein Datenblatt? Ich habe selbst nur eine Liste
mit einer Übersicht der Piher-Transistoren. Aber ich weiß dass es dafür
auch Datenblätter gab.
Kein echtes Datenblatt im heutigen Sinne, aber immerhin eine Zeile.

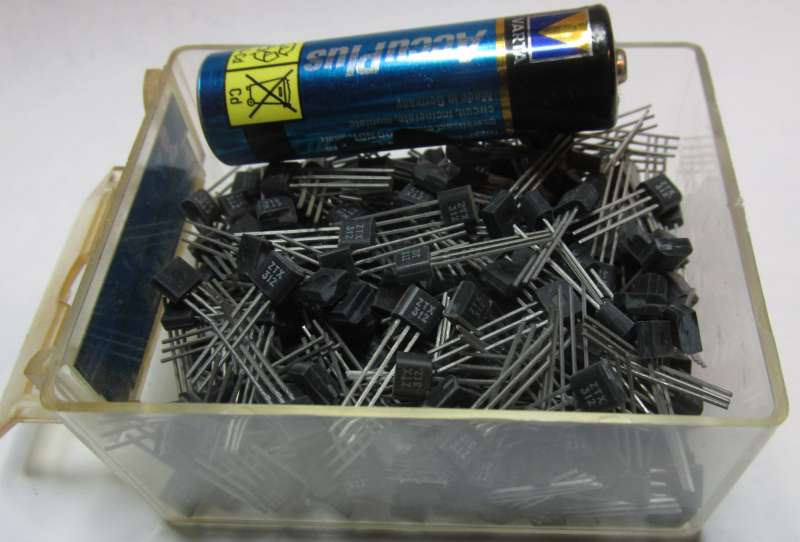

Gehäuse fast so, wie von Ferranti. Von denen hatte die DDR nun wieder ihre Miniplast-Transistoren abgekupfert. Das HFO (Halbleiterwerk Frankfurt Oder) und später Mikroelektronik Anna Segers produzierten die. Deren Bezeichnung begann ebenfalls mit SC (rauscharme NF Transistoren) oder SF für Schalttransistoren.
Gehäuse fast so, wie von Ferranti. Von denen hatte die DDR nun wieder
ihre Miniplast-Transistoren abgekupfert. Das HFO (Halbleiterwerk
Frankfurt Oder) und später Mikroelektronik Anna Segers produzierten die.
Deren Bezeichnung begann ebenfalls mit SC (rauscharme NF Transistoren)
oder SF für Schalttransistoren.
Ich habe auch schon an einen Zusammenhang gedacht, aber er entspricht von den Daten weder einem SC108 noch einem SC236, auch keinem von den bekannten BC-Typen.
Interessanterweise gab es von Piher auch 2N Typen in dieser Bauform.
Die angeblichen Datenblätter bei Radiomuseum stammen den Bildern nach möglicherweise aus dem Buch "Transistores comerciales profesionales", bei dem auch Piher auf dem Cover aufgeführt ist. Falls das so ist, kann ich mir das aber sparen, da es sich lediglich um eine (für die damalige Zeit aufwändig gestaltete) Datentabelle handelt.
Was das B bei meinem bedeutet und ob es von 1947 ist oder später habe ich auch noch nicht weiter recherchiert. Am Wochenende will ich es mal reinigen und ausprobieren.
Der äußere Zustand hält sich leider in Grenzen. Aber ich will nicht meckern, denn so ein Gerät findet man schließlich nicht jeden Tag.
Edit: Das Gerät wurde vor mehr als 75 Jahren hergestellt und der Schalter flutscht noch wie Butter!
Gehäuse fast so, wie von Ferranti. Von denen hatte die DDR nun wieder
ihre Miniplast-Transistoren abgekupfert. Das HFO (Halbleiterwerk
Frankfurt Oder) und später Mikroelektronik Anna Segers produzierten die.
Deren Bezeichnung begann ebenfalls mit SC (rauscharme NF Transistoren)
oder SF für Schalttransistoren.
"SF" ist mir noch recht gut als HF-Transistor (SF 240/245...) in Erinnerung.
Die Schalter begannen mit "SS" (SS200 ... SS219). Und andere.
Gehäuse fast so, wie von Ferranti. Von denen hatte die DDR nun wieder
ihre Miniplast-Transistoren abgekupfert. Das HFO (Halbleiterwerk
Frankfurt Oder) und später Mikroelektronik Anna Segers produzierten die.
Deren Bezeichnung begann ebenfalls mit SC (rauscharme NF Transistoren)
oder SF für Schalttransistoren.
"SF" ist mir noch recht gut als HF-Transistor (SF 240/245...) in
Erinnerung.
Die Schalter begannen mit "SS" (SS200 ... SS219). Und andere.
Wirklich rauscharm waren von den SC-Typen nur SC239 (npn) und SC309 (pnp). Und die SF-Typen im TO-5 Gehäuse wurden auch gern für NF-Anwendungen eingesetzt, wenn etwas mehr Leistung gefragt war als die Miniplasttypen hergaben.
Feines Ding, im Instrument steht aber 'Model 543-S Multimeter'. Vllt.
findest du dazu mehr.
Ja, da steht "S", keine Ahnung wie ich auf "B" kam.
Das 543 ist in den Katalogen von 1941 bis 1948 drin. Zu dem "S" konnte ich keine Informationen finden, jedoch einige Angebote auf ebay.com. Wenn ich es mit dem 543 vergleiche, sehe ich dass es abgespeckte Bereiche hat. 6mA und 3000V fehlen.
Gefunden in einem Konvolut eines verstorbenen Bastlers.
TTL-Schaltkreis(e) 2x D113C und 38x D113D, gefertigt von HFO (Halbleiterwerk Frankfurt/Oder, ehemalige DDR).
Trotz intensivster Recherche, es gibt keinerlei Datenblätter oder andere Aufzeichnungen über den D113C oder D113D (laut IC-Prüfer analog 7413).
In der Schaltkreisfamilie der D10-Serie aus der ehemaligen DDR ebenfalls nicht gelistet.
Zwar noch nicht "richtig" alte Halbleiter, dafür gleich
mehrere.Was ich für den Inhalt der Strixner & Holzinger
Plastiktüte bezahlt habe, will ich gar nicht mehr wissen
( ganz Links ).
Zwar noch nicht "richtig" alte Halbleiter, dafür gleich
mehrere.Was ich für den Inhalt der Strixner & Holzinger
Plastiktüte bezahlt habe, will ich gar nicht mehr wissen
( ganz Links ).
Da bin ich erst kürzlich auf zwei Rechnungen gestoßen, von denen ich gar nicht dachte dass ich sie noch habe. Ich muss damals verrückt gewesen sein.
Da mich das Thema D113 etwas 'getriggert' hat, habe ich meine uralt-Bestände mal duchsucht und BINGO! D113D. Auf der Rückseite ist mit Bleistift D120 notiert - diese Schrift war mgl. nicht von mir. Der Weg dieses IC in meine Museumsschachtel ist mir allerdings auch entfallen.
Wenn Interesse besteht, bitte melden.
2 davon habe ich im FORMANT - es war nicht billig, aber sicher nicht so
teuer wie bei Dir...
Da stecken auch meine drin. Ich habe sie aber erst sehr viel später in einen gekauften Formant eingebaut. Leider bin ich mit der Restauration nie fertig geworden. Er staubt nun schon das neunte Jahr mit offener Rückwand vor sich hin...
So um die öS 200,- damals pro Stück...
Das war 1981...
Das war ja vergleichsweise günstig. Wobei ich meine 1996 gekauft habe. Da waren die schon sehr schwer beschaffbar.
Habe eben gegockelt, nichts zu finden von µA726...
Musste ich auch gerade feststellen. Vor einem Halben Jahr fand ich noch welche. Das hat sich in letzter Zeit auch bei anderen alten Bauteilen gravierend gewandelt.
Ich habe damals auch einen irren Betrag für zwei MM5378AA/N ausgegeben um die Uhr in meinem Fiat Ritmo zu reparieren. Hat funktioniert, war aber bekloppt, da ich das Auto ein Jahr später verschrottet hab. Das Innenleben der Uhr und ein Ersatz-IC habe ich übrigens noch.
Man könnte auch sarkastisch sagen: Das Auto ist um die Uhr herum weg gerostet, bis nur noch die Uhr übrig blieb ;-)
Da mich das Thema D113 etwas 'getriggert' hat, habe ich meine
uralt-Bestände mal duchsucht und BINGO! D113D. Auf der Rückseite ist mit
Bleistift D120 notiert - diese Schrift war mgl. nicht von mir.
@Thomas U.,
ja der D113x ist von der Pinbelegung gleich dem D120/D140.
Allerdings hat der D113x die Schmitt-Trigger-Option in den Eingänge implementiert.
Und wenn der Schmitt-Trigger bereits mit geplant war und bei der
"Verdrahtung" beim Metal Prozess nur umgangen wird?
Die in den D1xx-ICs, die Richard schon analysiert hat, überhaupt nicht
danach aus.
@Gerald B. und @Jörg W.,
einen SN7413 aus der TTL-Generation habe ich nicht, aber ich hätte den D113D und den äquivalenten UdSSR-Typ K155TL1. Beide würde ich opfern wenn es darum geht, das das Rätsel um die Maske aufgelöst werden könnte. Vielleicht hat ja jemand noch einen "echten" SN7413 im Bestand, dann wärs für eine Analyse komplett.
Vielleicht hat ja jemand noch einen "echten" SN7413 im Bestand, dann
wärs für eine Analyse komplett.
Wenn´s daran liegt: ich habe noch einige Original 7413 Standard-TTL von TI Baujahr 1969 und noch einige gelabelt mit Siemens (sind wahrscheinlich zugekaufte TI); kann ich beides beisteuern.
Vielleicht hat ja jemand noch einen "echten" SN7413 im Bestand, dann
wärs für eine Analyse komplett.
Wenn´s daran liegt: ich habe noch einige Original 7413 Standard-TTL von
TI Baujahr 1969 und noch einige gelabelt mit Siemens (sind
wahrscheinlich zugekaufte TI); kann ich beides beisteuern.
@Helmut K.,
sehr schön. Danke.
Dann fehlt nur noch das o.k. von "Richard" ob er die drei IC's analysieren möchte.
Gefunden in einem Konvolut eines verstorbenen Bastlers.
TTL-Schaltkreis(e) 2x D113C und 38x D113D, gefertigt von HFO
(Halbleiterwerk Frankfurt/Oder, ehemalige DDR).
Trotz intensivster Recherche, es gibt keinerlei Datenblätter oder andere
Aufzeichnungen über den D113C oder D113D (laut IC-Prüfer analog 7413).
In der Schaltkreisfamilie der D10-Serie aus der ehemaligen DDR ebenfalls
nicht gelistet.
logiker_61
Könnten es sich um "normale" D110 mit Open Collector handeln?
Siehe D100->D103
Gefunden in einem Konvolut eines verstorbenen Bastlers.
TTL-Schaltkreis(e) 2x D113C und 38x D113D, gefertigt von HFO
(Halbleiterwerk Frankfurt/Oder, ehemalige DDR).
Trotz intensivster Recherche, es gibt keinerlei Datenblätter oder andere
Aufzeichnungen über den D113C oder D113D (laut IC-Prüfer analog 7413).
In der Schaltkreisfamilie der D10-Serie aus der ehemaligen DDR ebenfalls
nicht gelistet.
logiker_61
Könnten es sich um "normale" D110 mit Open Collector handeln?
Siehe D100->D103
@Axel R.,
definitiv nicht!
Erstens, der D110x hat drei NAND-Gatter mit jeweils drei Eingängen. Der D113x zwei NAND-Gatter mit jeweils vier Eingängen. Da würde die IC-Prüfung bereits meckern.
Zweitens, ich habe eine Testschaltung aufgebaut, abgeleitet von einem Schaltungsteil mit einem SN7413, welche mit dem D113x und dem K155TL1 funktioniert. Es ist definitiv ein D113x.
Habe so ein Teil in einem uralten
Siemens-'Schwebungssummer' (Röhre) gesehen, wo ein fester Oszillator bei
1 MHz gegen einen variablen gemischt wurde und man so in einem Rutsch 20
Hz bis 25 kHz abstimmen konnte.
Wow - was für ein Aufwand damals betrieben worden musste.
Kein Wunder das es Berufe wie Funkmechaniker und ähnliches, eigentlich seit mindestens 40 Jahren nur schwer nachvollziehbares (wofür braucht man einen großartige mechanischen Fachberuf in der Funktechnik bzw. Elektronik...?) gab.
Auch die damaligen, nur im Profibereich, bezahlbaren Preise für "heute" eigentlich einfache (oft eine Nebenfunktion die mit einen Softwareupdate mit dabei gekommen ist...) Funktionen erklären sich mit solchen Bauelementen.
Und das ein "billiges" (eben nicht...) Oszilloskop, ein "blöder" Frequenzzähler (der auch sonst nichts konnte) oder gar ein Spektrumanalysator einige Kilo bis in den Zentnerberiech wogen und mehrere solide Werkbänke in Anspruch nahmen ist auch verständlich.
Also so gar nichts mit der "guten alten Zeit" - sondern eher:
Der Hobbybastler war kräftig ge...ckt und mußte arg trockenes Brot kauen.
Nicht so herausragend wie das Meiste, das hier schon gezeigt wurde -
aber vielleicht interessiert es trotzdem jemanden...
Ja, genau diese LEDs habe ich auch noch in meiner Sammlung.
Könnte aus einem Sortiment von Völkner stammen.
Aus den 80ern, als es noch das "echte" Völnker Elektronik (Ladengeschäfte) gab.
Und noch die Urgroßmutter aller EPROMs: Intel 1701 - Datum: Anfang der 70er.
Auch wenn überall der 1702A genannt wird - der hier ist älter. 1701 --> 1702 --> 1702A
Und noch die Urgroßmutter aller EPROMs: Intel 1701 - Datum: Anfang
der
70er.
Auch wenn überall der 1702A genannt wird - der hier ist älter. 1701 -->
1702 --> 1702A
Da kommt mir die Episode im Film 2001 in den Sinn wo der Obelisk gehuldigt wird. Man stelle sich nun den 1701 vor an seiner Stelle;-)
