SDR- Transceiver mit dem RedPitaya

[DH1AKF W. (wolfgang_kiefer)]

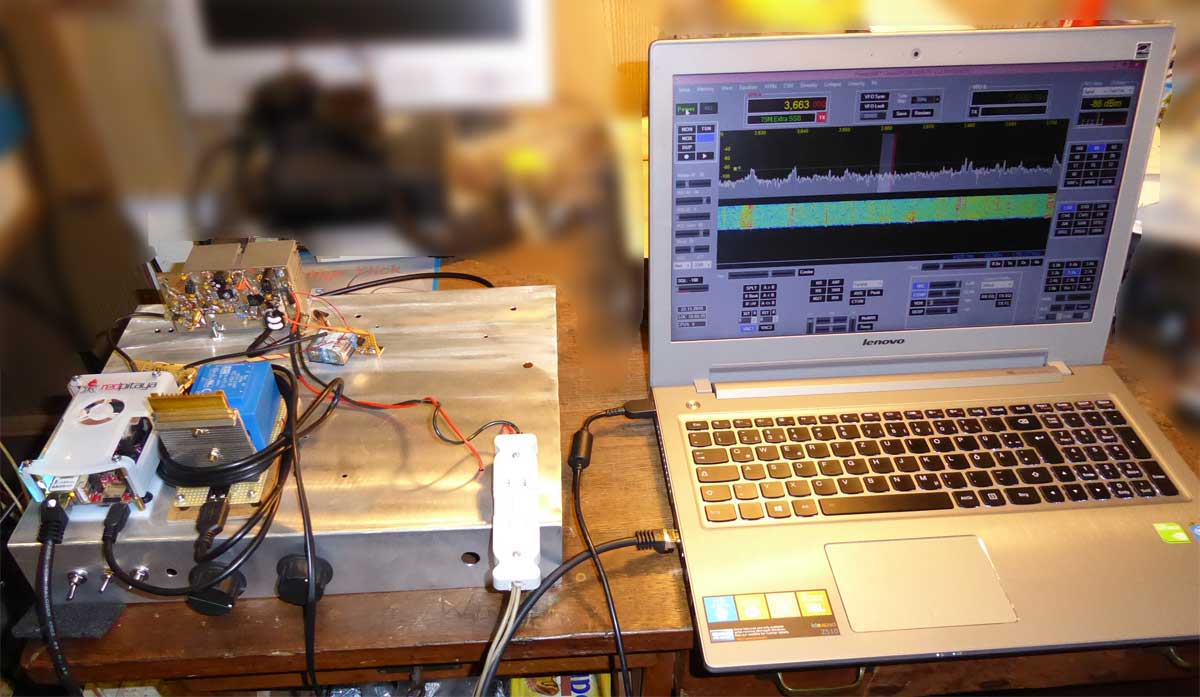

Dank der Entwicklungsarbeit eines Einzelkämpfers, Dr. Pavel Demin,
benutze ich das Red Pitaya Board als SDR- Transceiver für 0.. 60 MHz.
Die Software ist weitgehend zum System HPSDR kompatibel, aber es gibt
bereits vier weitere Versionen.
Siehe:
http://pavel-demin.github.io/red-pitaya-notes/

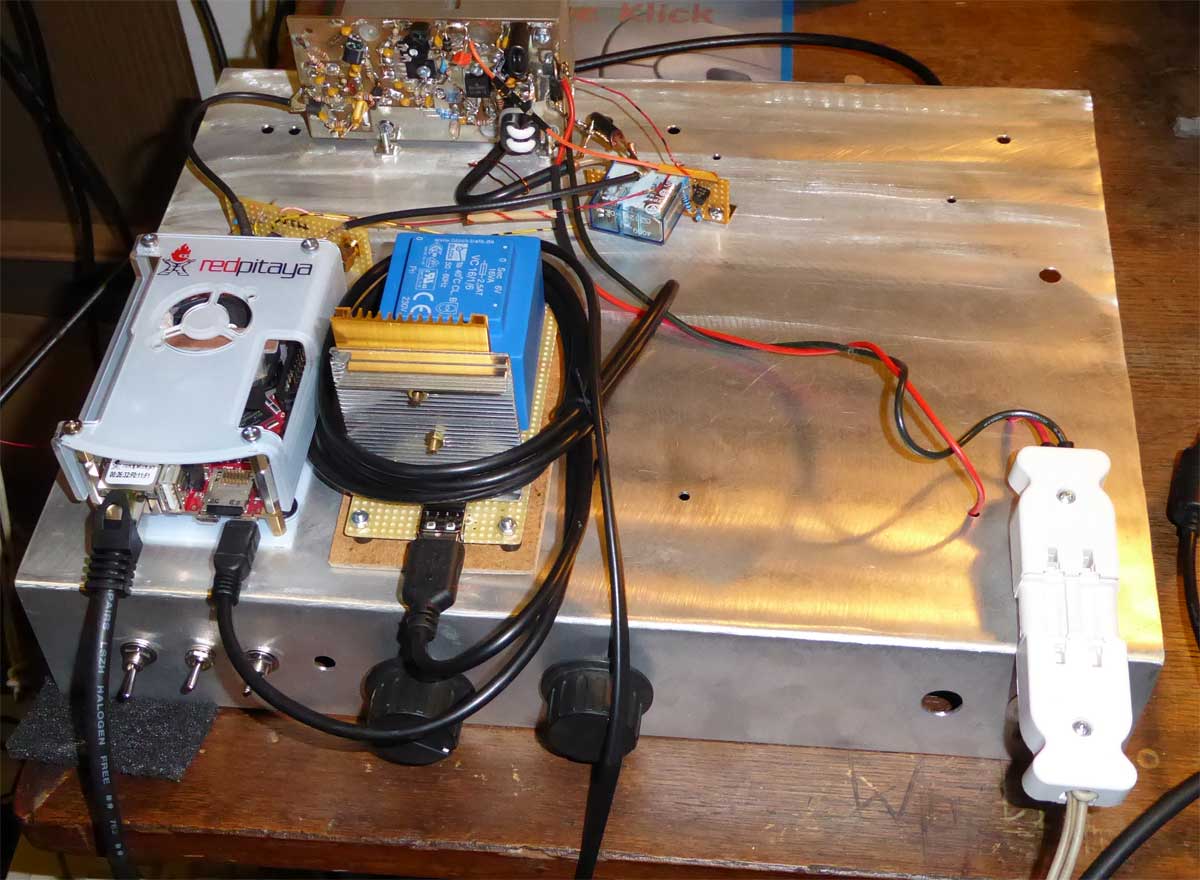

RedPitaya enthält 14- Bit A/D- und D/A- Wandler, die mit 125 MHz

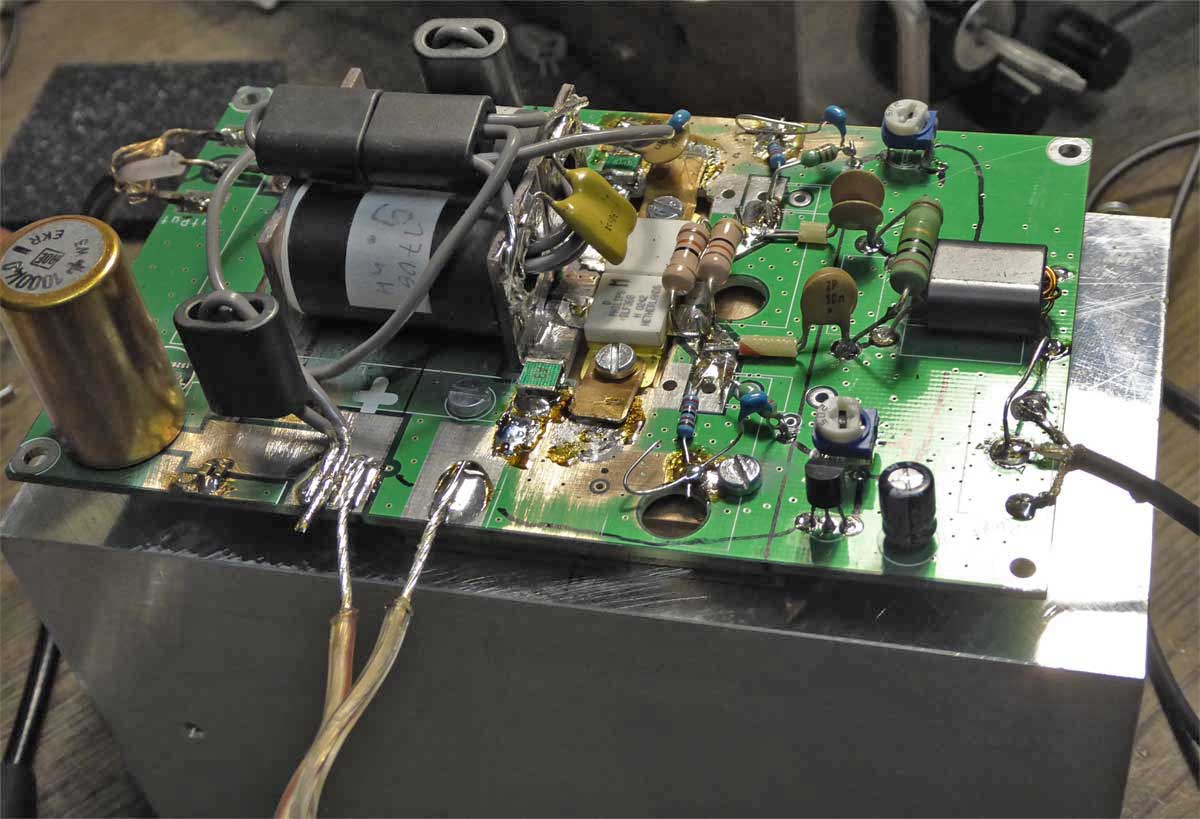

getaktet werden. Die Ausgangsleistung von ca. 14 dBm habe ich auf 37 dBm
(5 Watt) verstärkt, ein Verstärker für 300 Watt ist im Bau.

Um für die vielfältigen anderen Einsatzbereiche offen zu sein, könnte
man die Ein- und Ausgänge umschaltbar machen. Das habe ich noch nicht
realisiert.

Mein Ziel ist es, die FPGA- Programmierung zu erlernen und daneben auch
ein funktionsfähiges Gerät für mein Amateurfunk- Hobby zu entwickeln.

Ein frohes Fest wünscht
Wolfgang Kiefer

[Martin S. (os_moses)]

Das klingt sehr interessant, kann man da auch in höheren Frequenzen
senden?
Für mich interessant wären 800 - 1900 MHz

[Peniz (Gast)]

Da wirste dann selbst noch hoch / runter mischen müssen ... das is
erstmal quasi nur ad wandler mit fpga

[Gustl B. (-gb-)]

Hallo, ich habe Fragen zu dem RedPitaya:
1. Die ADCs, können die auch sehr niedrige Frequenzen bis zu
Gleichspannung oder sind die Eingänge mit einem Hochpass angeschlossen?
2. Kann man von dem Zynq auch nur den FPGA Teil verwenden? Ich möchte
mich nicht um CPUs kümmern müssen.

Vielen Dank!

[Duke Scarring (Gast)]

Gustl B. schrieb:
> 1. Die ADCs, können die auch sehr niedrige Frequenzen bis zu
> Gleichspannung oder sind die Eingänge mit einem Hochpass angeschlossen?
Ja. Die wurde nur RF-Inputs genannt, weil sie keine großartige
Schutzschaltung wie bei einem Oszilloskop haben.

Zusätzlich gibt es wohl auch noch ein paar 'langsame' ADC-Kanäle.

> 2. Kann man von dem Zynq auch nur den FPGA Teil verwenden?
Ja, sollte gehen.

Duke

[Gustl B. (-gb-)]

OK super! Ja die langsamen ADC Kanäle sind vom XADC aber der ist mir zu
langsam. Wie groß ist denn der Bereich für die Eingangsspannung an den
ADCs? Ich würde gerne Signale von 0 bis 12 V digitalisieren. Aber zur
Not eben mit Spannungsteiler.

[Hans-Georg L. (h-g-l)]

Duke Scarring schrieb:
> Gustl B. schrieb:
>> 1. Die ADCs, können die auch sehr niedrige Frequenzen bis zu

>> 2. Kann man von dem Zynq auch nur den FPGA Teil verwenden?
> Ja, sollte gehen.

Du kannst natürlich mit ISE oder Vivado nur Code für den Logik Teil des
Zynq schreiben. Aber nun muss das Ergebnis ja irgendwie in den Chip und
da kennt der Zynq prinzipiell 2 Möglichkeiten entweder über den JTag vom
Logik Teil, der Arm Teil hat eine eigene JTAG, oder über die SD_Karte da
muss aber ein ARM Bootloader drauf sein, der zuerst einen ARM Kern
startet, welcher dann die Configuration für den FPGA von der Karte liest
und den konfiguriert. Welche Möglichkeiten es beim RP gibt kann ich dir
nicht sagen, das Schaltbild ist nicht öffentlich. Mir ist auch nicht
bekannt welche FPGA Pins herausgeführt sind und ob es dafür ein UCF File
gibt. Ich habe mich mit dem RP nur kurz beschäftigt und wenn ich es
recht verstanden habe kannst du das Ding über ein WEB-Interface
bedienen. Vielleicht gibt es da eine Download Funktion für den FPGA Teil
....

Ohne FPGA JTag wird es auch komplizierter den FPGA zu debuggen aber
nicht unmöglich.

[Nils Roos (Gast)]

Gustl B. schrieb:
> Wie groß ist denn der Bereich für die Eingangsspannung an den
> ADCs? Ich würde gerne Signale von 0 bis 12 V digitalisieren.

Per Jumper kann man aus 2 Eingangsspannungsbereichen wählen, +-1V und
+-20V

Hans-Georg L. schrieb:
> Welche Möglichkeiten es beim RP gibt kann ich dir
> nicht sagen, das Schaltbild ist nicht öffentlich. Mir ist auch nicht
> bekannt welche FPGA Pins herausgeführt sind und ob es dafür ein UCF File
> gibt.

Mal abgesehen vom JTAG bootet der Red Pitaya immer von der SD-Karte. Mit
Hilfe eines vorkompilierten Bootloader kann man recht einfach eine
modifizierte Logik direkt beim Hochfahren einbringen. (Neuen Bitstream
zusammen mit dem Bootloader Binary paketieren, auf die SD, fertig)

Wenn man die Originalsoftware bootet, ist es innerhalb der Linux Shell
problemlos möglich, die FPGA Logik im laufenden Betrieb neu zu laden,
bei Bedarf auch mehrfach.

Die herausgeführten Pins kann man in der Tabelle im wiki nachsehen:
http://wiki.redpitaya.com/index.php?title=User_Manual#Extension_connectors
(ansonsten ist das wiki mit Vorsicht zu geniessen, viele Informationen
beziehen sich auf ein veraltetes Software Release)

Grüße
Nils

[Matthias (Gast)]

Hallo,
ich habe auch vor mir so einen Sdr zu bauen. Bis jetzt habe ich nur
Blockschaltbilder gesehen und soweit alles verstanden. Nun zu meiner
eigentlichen Frage? Wo werden Mikrofon und Lautsprecher bzw. Kopfhörer
angeschlossen. Werden sie vermutlich am Read Pitaja und auf welchen Pin
oder Anschluss kommen die ? Bitte Mail direkt an mich .

73.de

[Andere Lösung (Gast)]

Matthias schrieb:
> Bitte Mail direkt an mich .

Hallo Matthias,
da ich Deine eMail- Adresse nicht kenne, antworte ich auf diesem Weg:

- inzwischen ist einige Zeit vergangen, und es sind neue Erkenntnisse
sowie neue Baugruppen hinzugekommen. Die meisten Red Pitaya - Nutzer
(soweit es um SDR geht), verwenden ein CODEC- Board, wo Mikrofon und
Hörer oder NF- Verstärker direkt angeschlossen werden. Das hat den
Vorteil der stark verringerten Latenzzeit, die sich vor allem bei CW
auswirkt.
Links zum Codec:
https://www.eibtron.com/epages/eibtron.sf/de_DE/?ViewAction=Monitor&GUID=590C492B-36ED-78E9-247F-4DEBAE9239B3

http://de.rs-online.com/web/p/entwicklungskits-prozessor-mikrocontroller/8829067/

- an meine Stand- Alone- Lösung "DiscoRedTRX" kann auch eine externe
Soundkarte oder eine digitale Hör-Sprech- Garnitur, z.B. Microsoft Life
Chat LX-3000 angeschlossen werden.

Im Übrigen gibt es einen neueren Thread zu diesem Thema:
Beitrag "Re: DiscoRedTRX - Ein SDR Transceiver aus Baugruppen"

[DH1AKF W. (wolfgang_kiefer)]

...und nicht zu vergessen: Es gibt ein sehr aktives deutschsprachiges
Forum zum Thema Red Pitaya- SDR:
http://forum.cq-nrw.de/viewforum.php?f=5
