EAGLE 3D - zeigt eure Projekte

[peterguy (Gast)]

Hey Leute,

kann doch nicht sein, daß ich der einzige bin, der seine Schaltungen und
Geräte mit Eagle 3D rendert. ;-)

Ich wäre ja echt mal gespannt, was ihr so entwickelt oder schon
entwickelt habt!

[Falk B. (falk)]

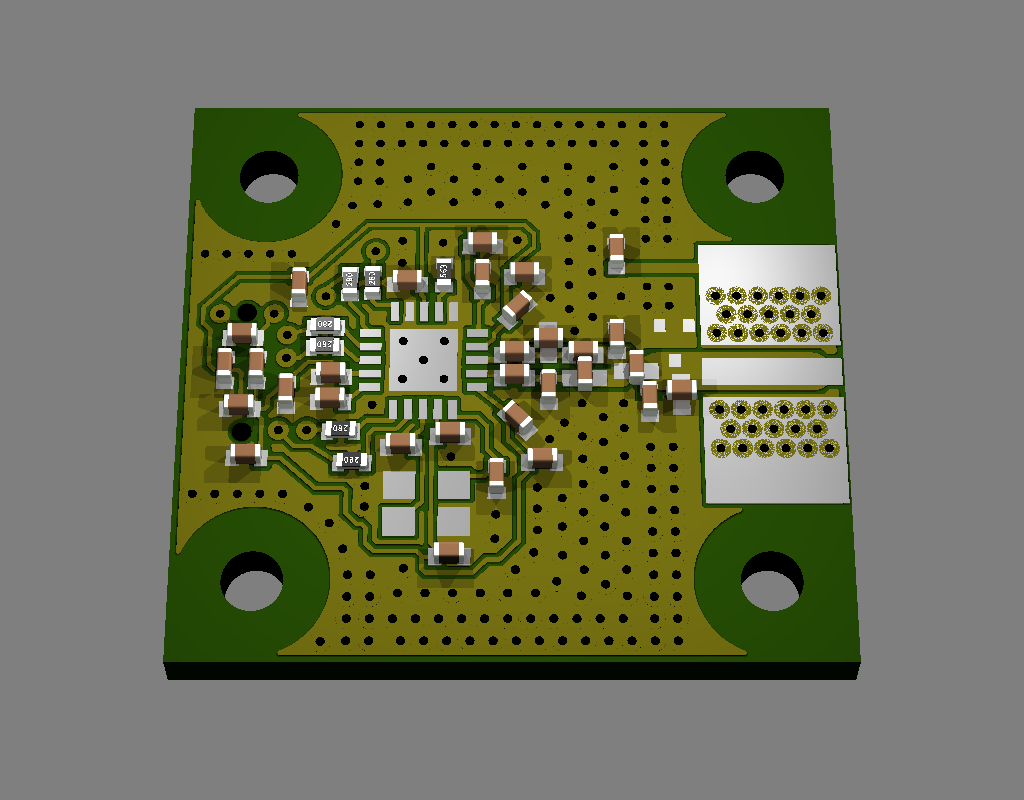

Nomen est omen, gebaut Anfang des Jahres. Lief gut.

[Falk B. (falk)]

Und die Oberseite, SMD-frei

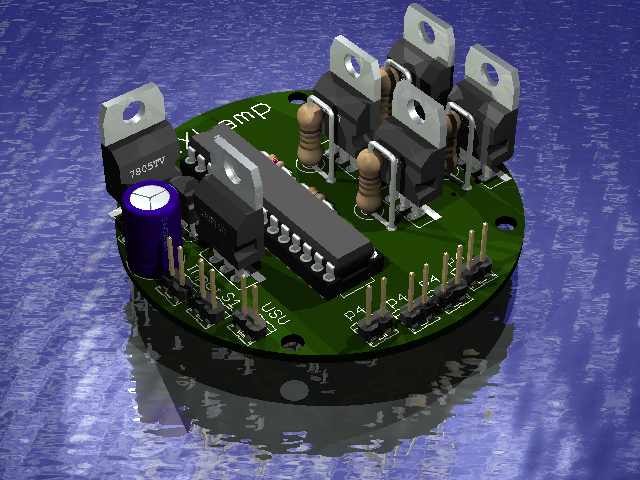

[Michael H* (Gast)]

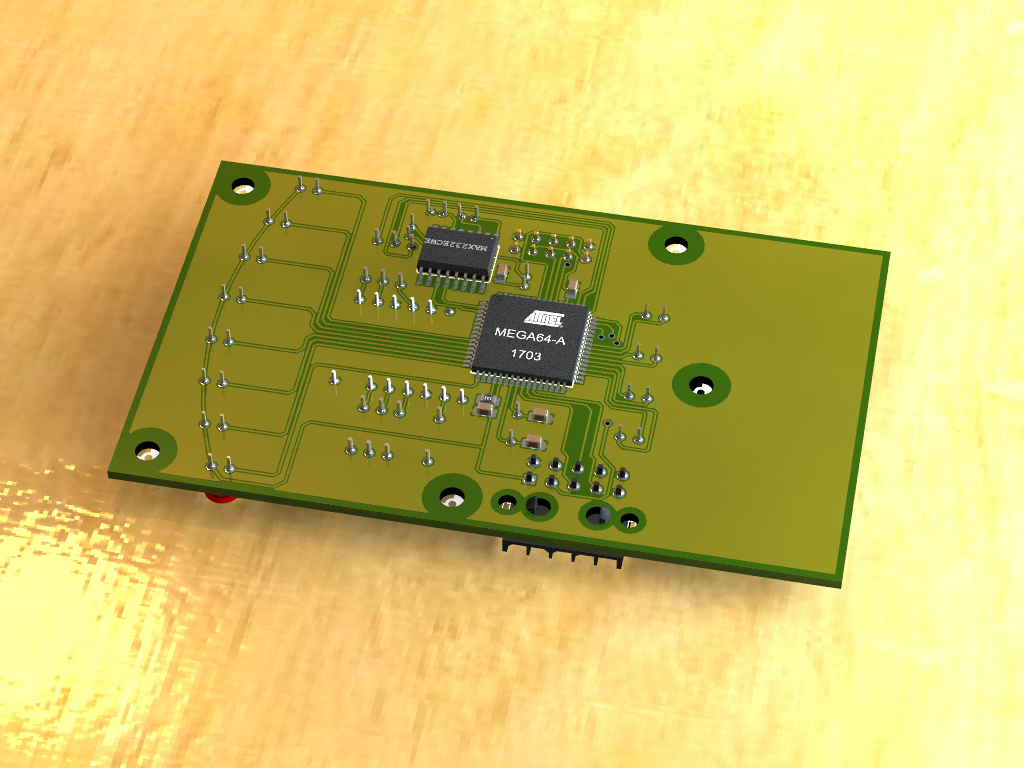

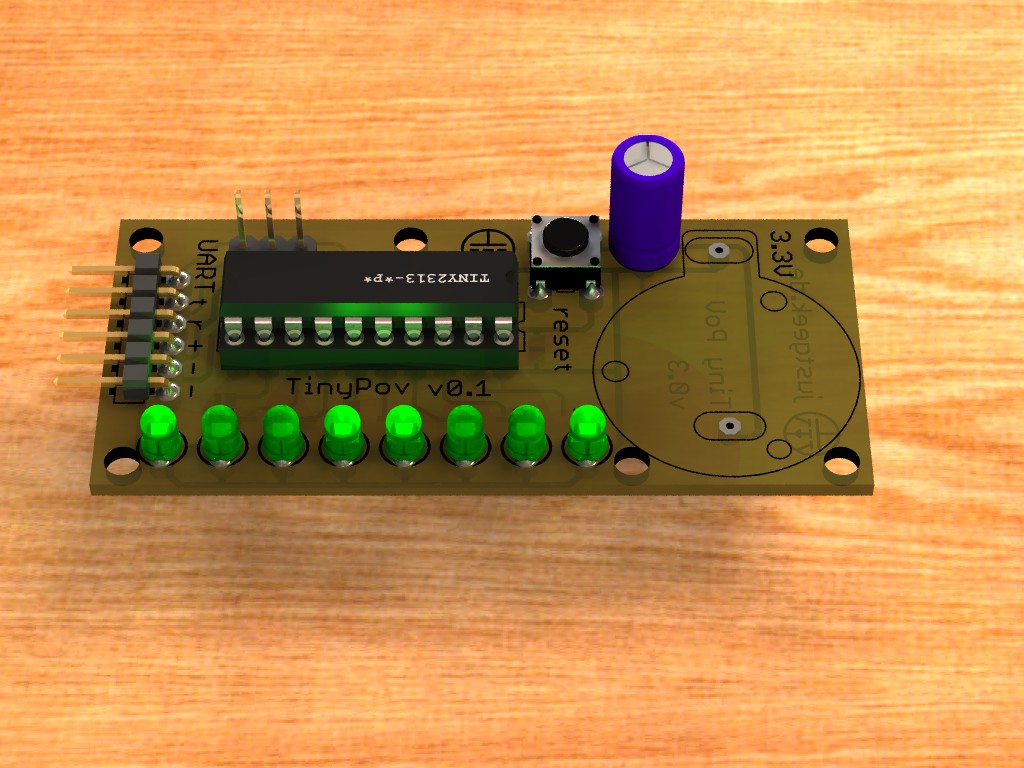

ein 4-flügliger deckenventilator bekommt 8+1 leds pro rotorblatt
leider mit n paar fehlenden packages.

ahja, präventiv: Bildformate!!!
SCNR =)

[Simon K. (simon)]

Michael H* wrote:
> ein 4-flügliger deckenventilator bekommt 8+1 leds pro rotorblatt
> leider mit n paar fehlenden packages.
>
> ahja, präventiv: Bildformate!!!
> SCNR =)

unausgewuchtet rappelt das sicher ganz gut ;)

[Stephan (Gast)]

bitte

[K. J. (Gast)]

Nicht ganz so aufwendig dafür passen auch einige Bauteile nicht :P

ansich halte ich von eagle3d nichts nur für sachen um mal den überblick
zu bekommen ist es ganz nett

[gastiger holli (Gast)]

> unausgewuchtet rappelt das sicher ganz gut ;)
aber sicher! bei der schnellsten geschwindigkeitsstufe rumpeln die
rotorblätter fast bis an die decke ^^

[Björn W. (bwieck)]

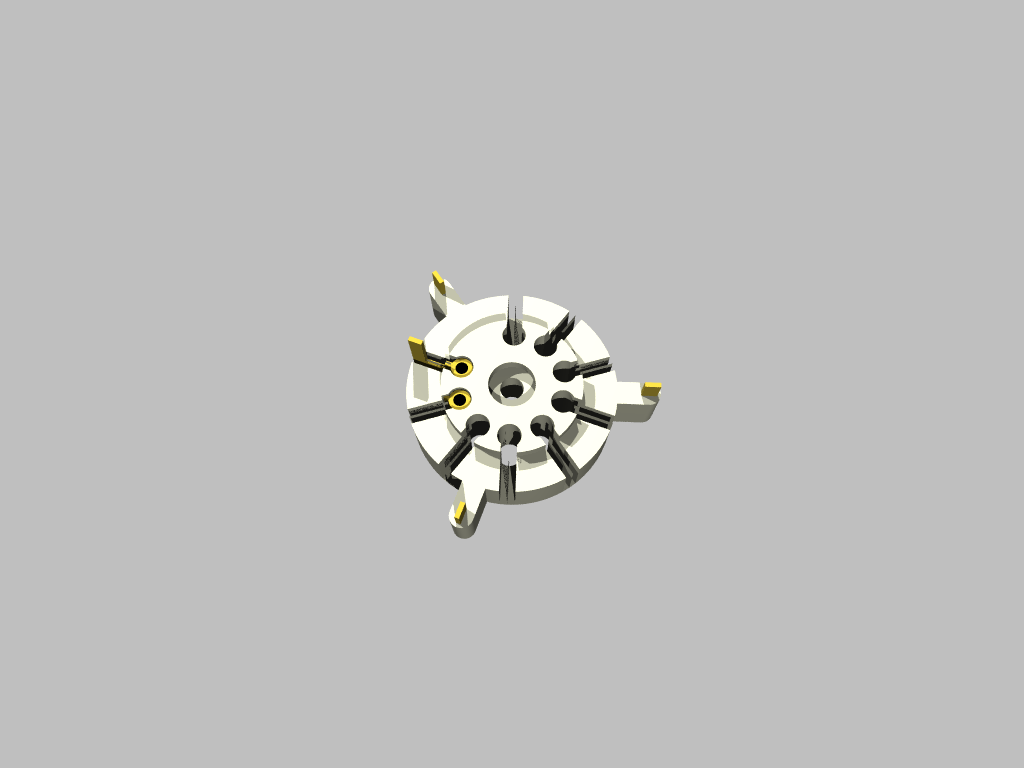

Audioquellenumschalter mit RIAA-Entzerrer Vorverstärker für meinen
Röhrenverstärker.

@  peterguy: Wo ist denn dein Bild?

Grüße
Björn

[peterguy (Gast)]

> @  peterguy: Wo ist denn dein Bild?

Wollte erstmal schaun, ob ich mich nicht blamiere mit meinen Renderings
;-))

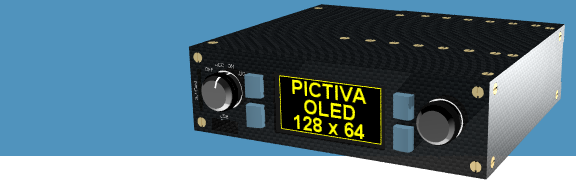

Habe leider erstmal nur ein Bild vom kompletten Gerät. Muss noch mal
schaun, wie man das auch ohne Gehäuse rendern kann...

[Kalle (Gast)]

Hi,

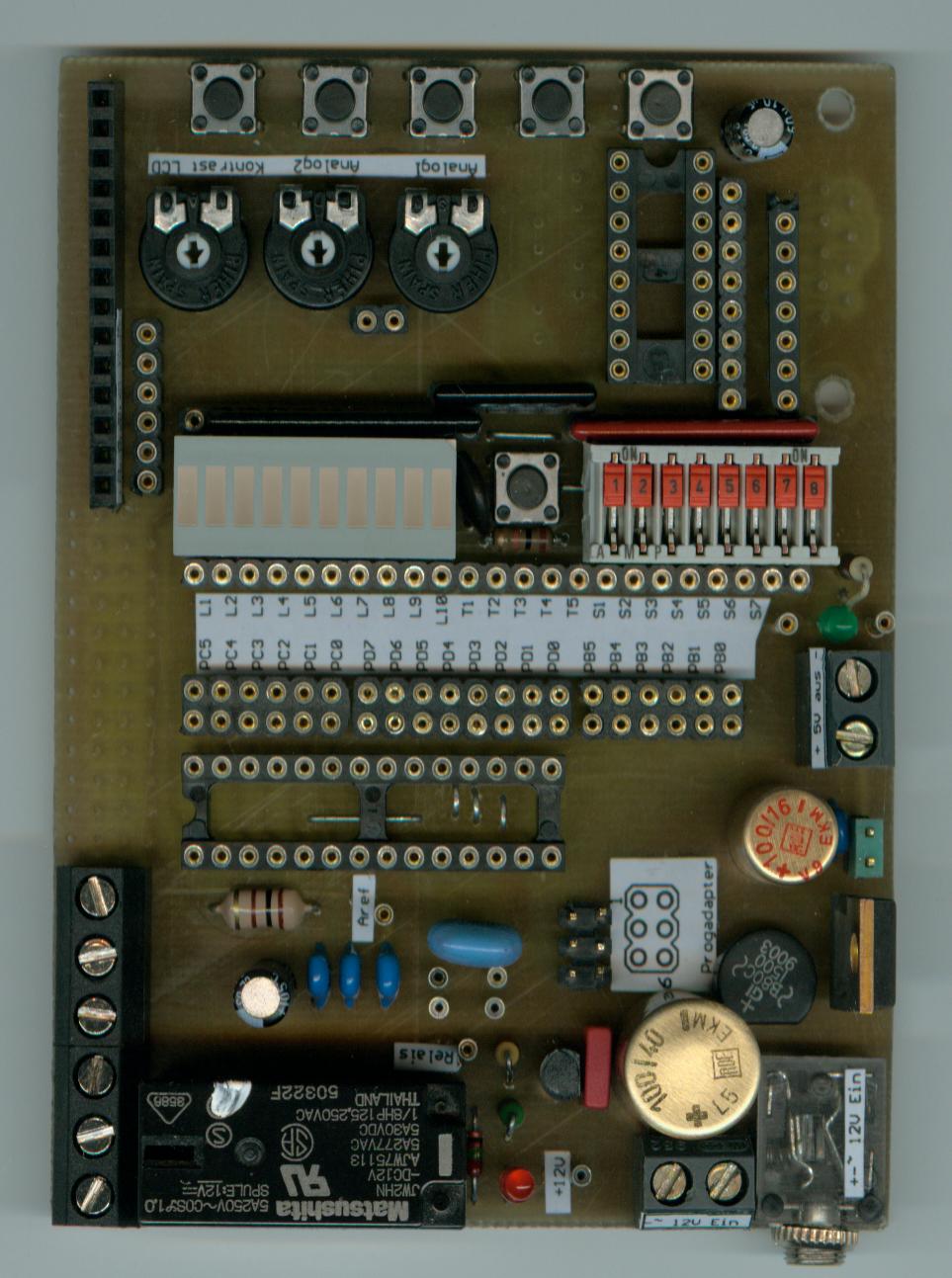

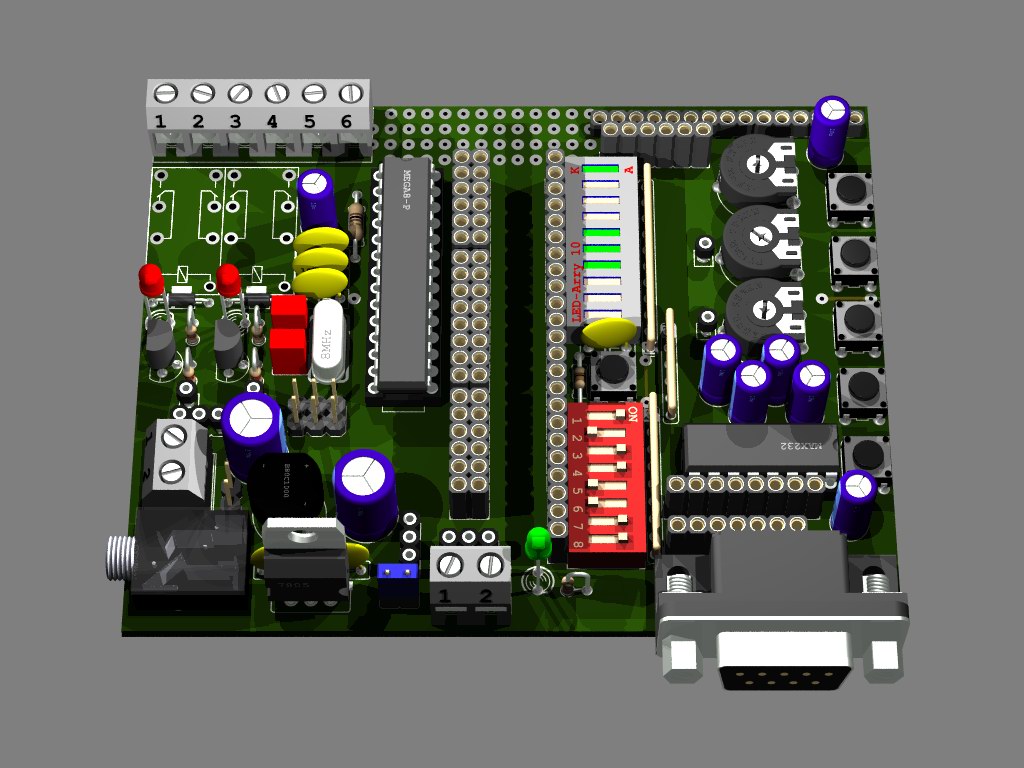

hier mein Testboard für den ATMega8

Kalle

[Kalle (Gast)]

... und eine Vorgängerversion im Original

Kalle

[Stefan (Gast)]

Wie kann man denn so was tolles machen?
Muss man da jedes Bauteil selber zeichnem?

[gast (Gast)]

mit was rendert ihr?

wie kann ich das auch tun?

[Matthias D. (Gast)]

Hallo liebe Eagle-Fans,

also in Target drückt man einfach auf den Knopf 3D und schaut sich das
Bild an. Man kann jetzt ohne weitere Berechnungszeit die 3D-Platine mit
der Maus vor sich frei drehen und wenden oder beliebig zoomen etc.

Duck und weg ;-)

Schöne Grüße, Matthias

[Domian (Gast)]

Target USBasp

[Thomas H. (pcexperte)]

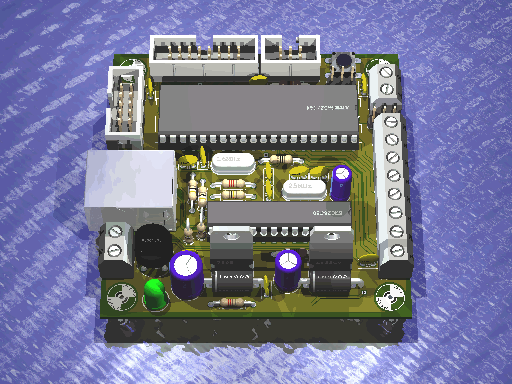

Hier mein ENC28J60-IO-WEBSERVER, softwarekompatibel zum Pollin Board ;)

[Thomas H. (pcexperte)]

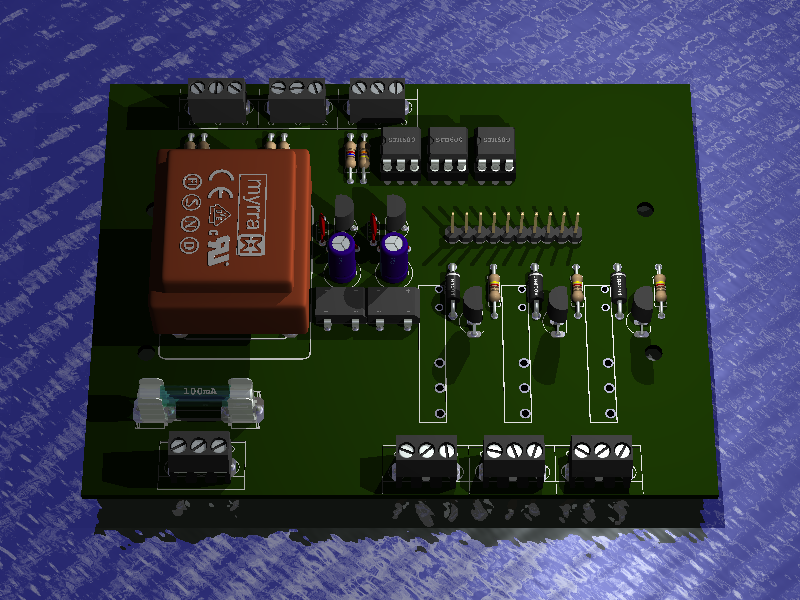

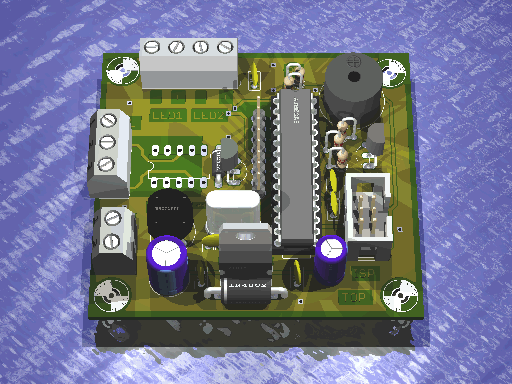

Und hier mein Zahlenschloss, der freie Platz ist der des DIL-Relais

[Thomas H. (pcexperte)]

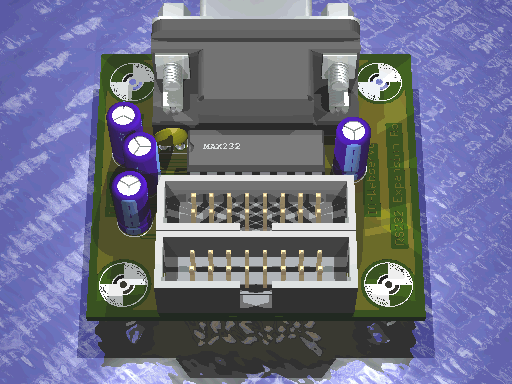

Hier noch die RS232 Erweiterung für den ENC28J60-IO-WEBSERVER

[gast (Gast)]

wie kann ich 3d objekte aus meiner brd datei erstellen?

[Dirk W. (Gast)]

Erster Treffer bei Google-Suche nach Eagle 3D: http://www.matwei.de

Man man man...

[crazy horse (Gast)]

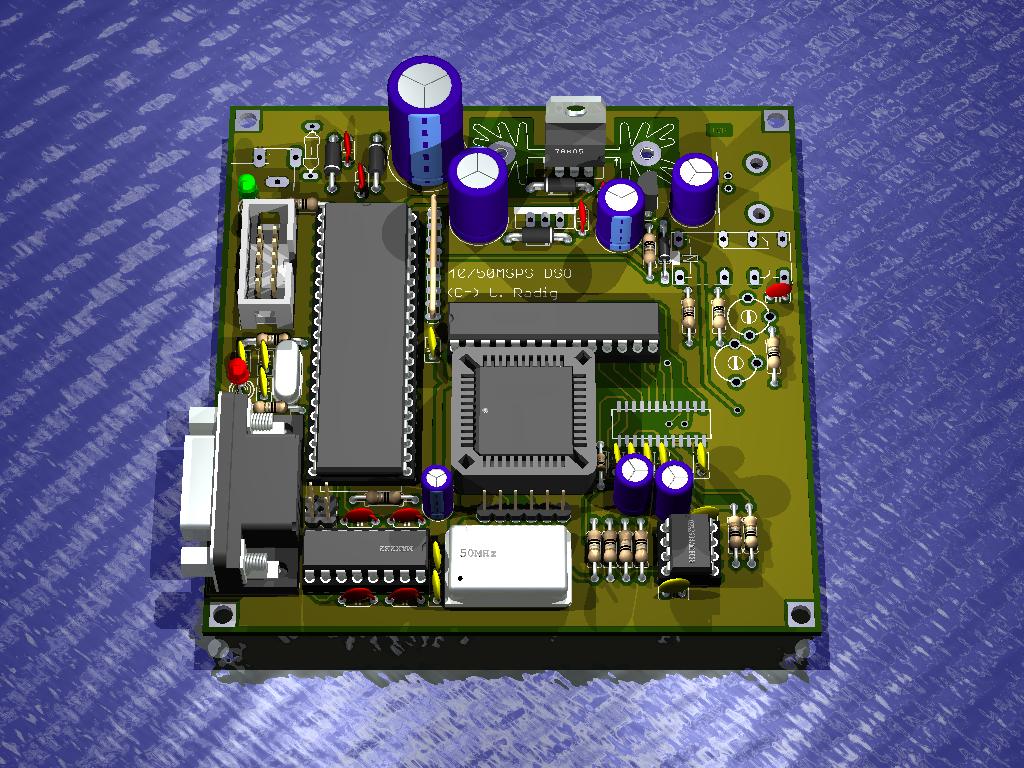

hatte natürlich auch keine Lust, die fehlenden Bauteile zu generieren...

[Bastian N. (slime2k)]

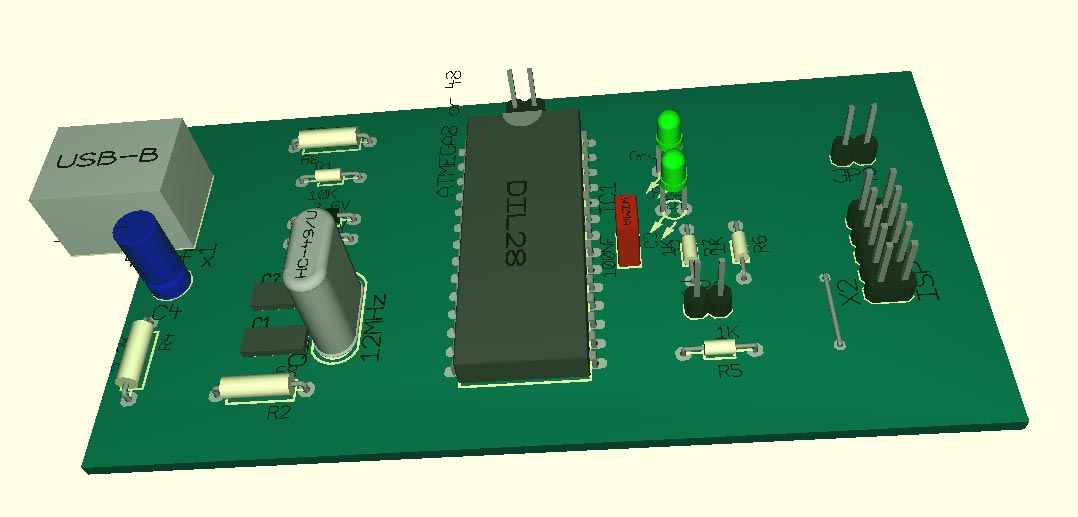

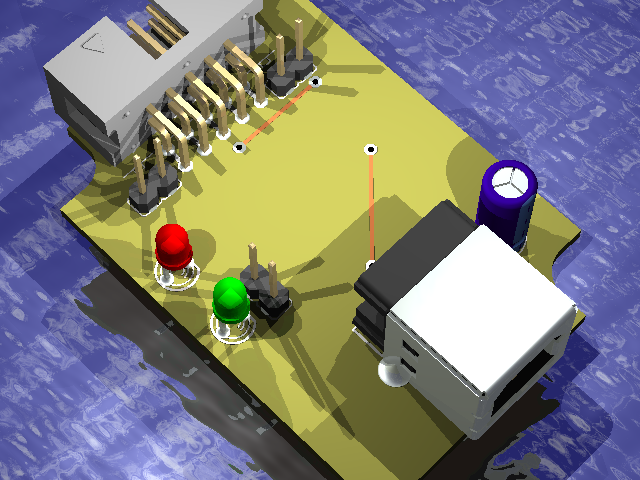

Mein USBasp ....
Unterseite

[Bastian N. (slime2k)]

Oberseite

[Bastian N. (slime2k)]

Passt übrigens in das Gehäuse 522244 von C....d.

[Stephan (Gast)]

@Matthias,
"also in Target drückt man einfach auf den Knopf 3D"

dann schau einen Eintrag tiefer das Bild von Domian,

so sieht´s auch aus. Wie ne Einknopfbedienung.

[peterguy (Gast)]

Um einen schnellen Eindruck zu bekommen, wie die Platine aussieht ist
eine Funktion wie Target sie bietet sicherlich sehr wertvoll.
An die Target-Gurus: Kann man eigentlich auch zwei oder mehrere Platinen
zusammen anzeigen lassen?

Wenn man seine Platine herumzeigen möchte oder vielleicht wie ich es
mache die Platinen zu einem kompletten Gerät inkl. Gehäuse zusammenbaut,
ist Eagle 3D natürlich interessanter. Man muss sich halt ein wenig
einarbeiten...

Wie man aus einer .brd Datei ein 3D Bild erzeugt ist gut unter
www.matwei.de beschrieben. Der Betreiber der Homepage hat die Initiative
meines wissens auch ins Leben gerufen.
Das Rendern(Ray-Tracing) an sich geschieht mit PovRay. Eine Windows
Version von dem Programm kann man sich unter
http://www.povray.org/download/
herunterladen.

[Thomas (Gast)]

Im Anhang mal eine kleine Povray Animation.

[grmpf (Gast)]

Also das von Target sieht voll unprofessionell aus.

KiCAD kann das besser (auch dynamisch) und bei Eagle ists wunderhübsch
(aber halt kein dynmaisches Rendering so mit schön mausi rotieren usw.
;) )

[Simon K. (simon)]

Thomas wrote:
> Im Anhang mal eine kleine Povray Animation.

Kannst du mal kurz erläutern, wie man ein Video mit POV-Ray rendert?
Habe bisher nur Bilder hingekriegt :D
Hab mich schonmal mit beschäftigt, aber hab es nicht herausfinden
können. Habe mich aber auch nicht all zu sehr damit beschäftigt.

[Andreas W. (theslow)]

Ein Servocontroller, kann 8 Servos per RS232 stellen.

[Funky (Gast)]

My TI Wireless pcb.

[Thomas W. (thomas_v2)]

Simon K. wrote:

> Kannst du mal kurz erläutern, wie man ein Video mit POV-Ray rendert?
> Habe bisher nur Bilder hingekriegt :D

Ist bei mir auch schon etwas her. Im Anhang mal die zugehörige Povray
(.pov) und die .ini Datei.
Ich hoffe es funktioniert noch mit der aktuellen Eagle3D Version.

In der Ini-Datei steht bei mir folgendes:

> Initial_Frame=1
> Final_Frame=100
> Initial_Clock=0
> Final_Clock=1

Bei einer Animation werden mehrere einzelne Bilder gerendert.
In meinem Fall 100 Stück, also von 1-100. In Povray gibt es eine interne
Variable namens "clock".
Diese beginnt beim ersten gerenderten Bild bei 0 (Initial_Clock) und
endet bei 1 (Final_Clock). Bei 100 Bildern ändert sich clock bei jedem
Durchlauf also um 0,01.

Nun kann man mit dieser Variable in der Render-Datei experimentiern, zum
Beispiel um die Platine rotieren zu lassen:

> #local cam_a = 20 + 5 * (sin(360 ** clock ** (pi / 180)));

(Doppeltes * muss man sich wegdenken, Forenproblem...)
In diesem Fall fährt die Kamera "soft" von der Platine weg und wieder
hin.

Die Drehung der Platine erfolgt dann mittels:

> #local pcb_rotate_y = 360*clock;

Um die Animation zu rendern muss in Povray die ini-Datei im aktiven
Fenster liegen. Dann werden mit "Run" 100 einzelne Bilder gerendert, die
als Bitmap-Dateien im Verzeichnis liegen.

Diese kann man dann z.B. mit der Software VirtualDub zu einem Film
zusammengefügen.
Bei VirtualDub unter File->Open die erste Bitmap-Datei mit der Endung
001 auswählen. Die Software erkennt dann die weiteren Bilder an der
fortlaufenden Nummer.
Dann kann man das Ganze im gewünschten Dateiformat speichern.

[Matthias (Gast)]

Wollte das gerade auch mal ausprobieren.
Bei mir macht das Programm POV immer einen Parse Error aufgrund des
Fehlens von #include "tools.inc"?

[Matthias (Gast)]

Schon verstanden geht jetzt ... :-)

[Harro H. (cornu)]

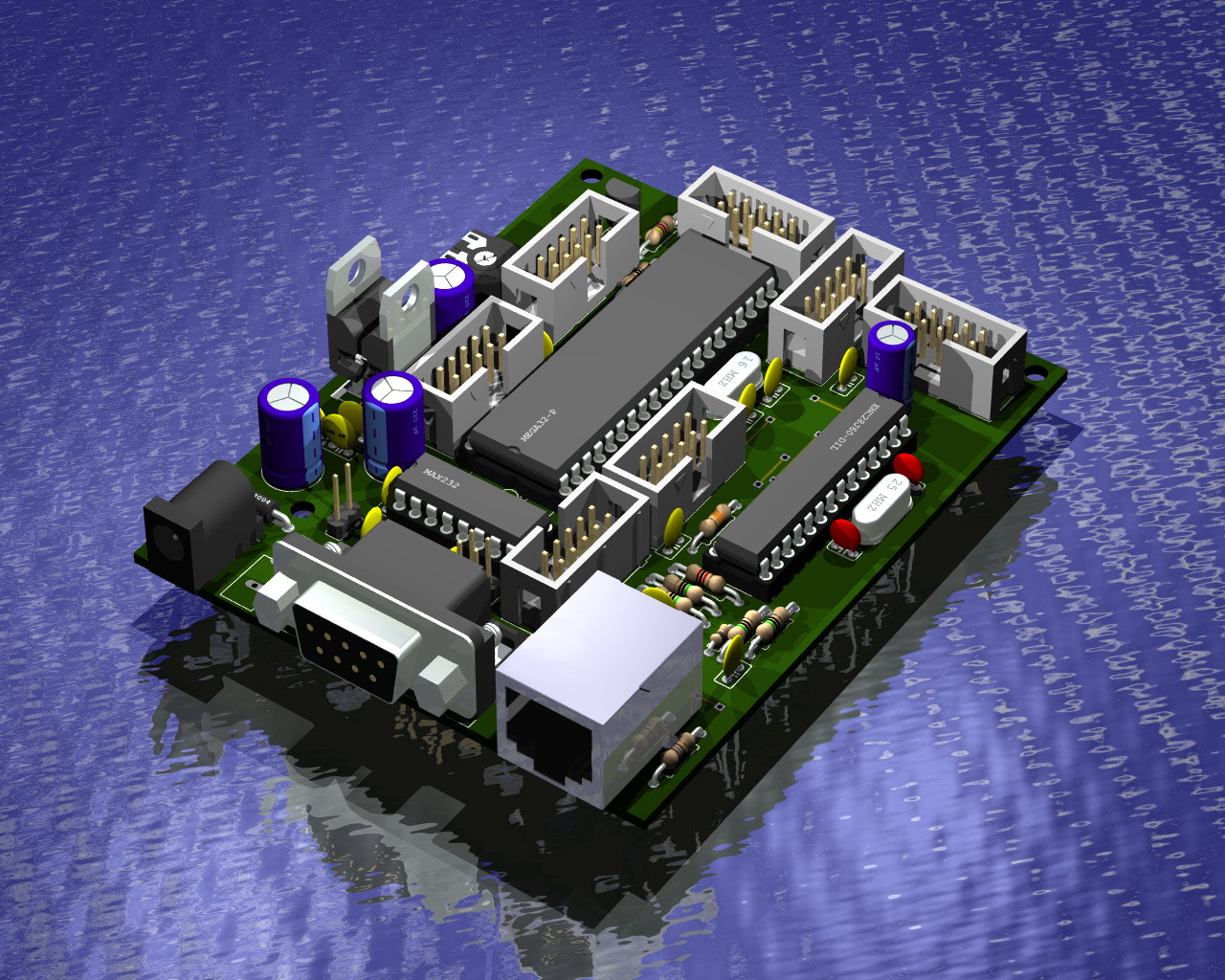

Hier meinen Netserver-Platine mit ner Taimag-Netzwerkdose und ENC wartet
immernoch darauf mal getestet zu werden ...

MfG  Cornu

[Matthias D. (Gast)]

Hallo alle,

die 3D-Ansicht in Target ist kein photorealistischer Show-Effekt, sie
ist ein Arbeitsmittel. Im kleinen Bildchen oben ist z.B. das Signal GND
blau markiert. Dessen Verlauf man sich schnell auf der Ober- und
Unterseite in 3D anschauen kann. Man kann genauso Bauteile selektieren
oder den Platinenkörper unsichtbar machen. Man kann die Bauteile einzeln
oder zusammen ausblenden. Man kann z.B. bei Multilayern wie in einer
Tiefgarage seitlich in die Leiterplatte mit ihren inneren Bahnen
hineinfahren.

Und nicht zuletzt gibt man sein Werk als IDF oder STEP weiter an die
mechanische Fertigung zum virtuellen Einbau in ein Gehäuse. Das alles
find ich jetzt so schlecht nicht. Und alle immer nur einen Mausklick
weit weg und sofort zu sehen.

Schöne Grüße, Matthias

[Simon K. (simon)]

Harro H. wrote:
> Hier meinen Netserver-Platine mit ner Taimag-Netzwerkdose und ENC wartet
> immernoch darauf mal getestet zu werden ...
>
> MfG  Cornu

Nächste Frage: Wie kriegst du diese schöne feinstufige Grafik hin? Hohe
Auflösung und dann per Grafikprogramm herunterpoliert?
Leider nimmt POV-Ray keine wirklich brauchbaren AA Werte an, so dass die
Platine immer etwas pixelig aussieht bei mir.

[crazy horse (Gast)]

unter dem Button "Ini" kannst du die Auflösung einstellen - bei
1280x1024 sieht das schon sehr ordentlich aus. Dauert natürlich länger.
Am ANfang nehme ich immer 640x480, reicht für einen ordentlichen
Eindruck. Dann dies oder das Bauelement zurechtrücken oder austauschen,
ganz zum Schluss mit voller Auflösung.

[Anselm 6. (anselm68)]

Ich habe die aktuelle Beta installiert, weil sie DualCores und SSE
unterstützt.
leider geht da diese Zeile nicht:
*#local pcb_rotate_y = 360*clock;*
Er berechnet alle Bilder, aber ohne zu drehen ;(

Weiss da wer eine Lösung für?

Gruß Anselm

[Anselm 6. (anselm68)]

@crazy Horse, ... und mit 20fachem AntiAliasing lach
Dauert dann nur ein wenig

@Simon

Library_Path="E:\Eigene Dateien\POV-Ray\v3.7\include" <- beta nimmt
diesen pfad ein

Antialias=on
Antialias_Threshold=0.1
Antialias_Depth=20  <- hier, je nach rechenpower und geduld ;)

Input_File_Name=hier die leiterplatte hin.pov

Initial_Frame=1
Final_Frame=100
Initial_Clock=0
Final_Clock=1

Cyclic_Animation=on
Pause_when_Done=off

#local pcb_rotate_y = 360*clock; <- die wo nicht geht in der aktuellen
beta

[Anselm 6. (anselm68)]

erzeuge eine .ini mit dem text von oben, abspeichern und mit Povray
öffnen.
dann geht es auch mit besserem AA

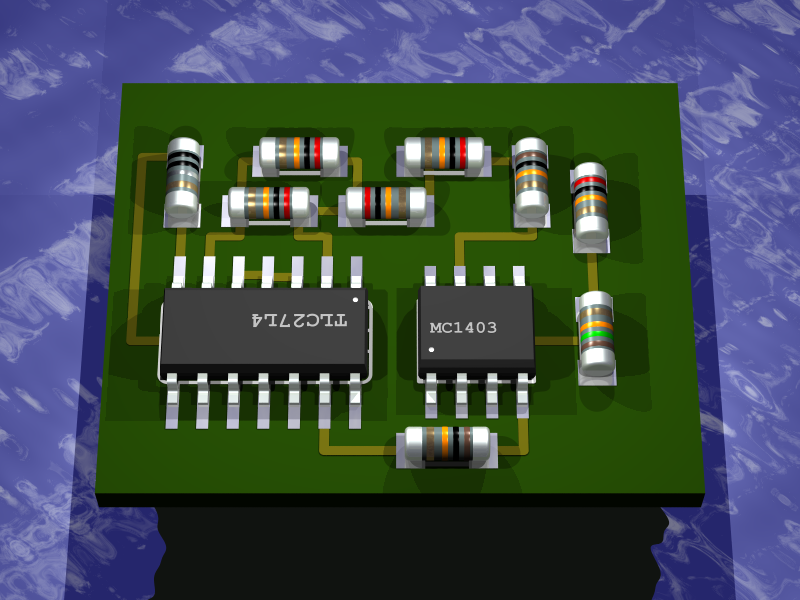

Anlage ist ein mal schnell zusammengeklicktes Dingen mit 20Fach AA und
0.1 Threshold

Rechendauer bei mit 2:48 min/sec

[crazy horse (Gast)]

keine Ahnung, was du mit AntiAliasing in diesem Zusammenhang meinst -
den Parameter habe ich noch nie gesehen/verändert.
Obige Platine von mir dauerte mit voller Auflösung vielleicht 1min.

[Thomas W. (thomas_v2)]

Anselm 68 wrote:

> Library_Path="E:\Eigene Dateien\POV-Ray\v3.7\include" <- beta nimmt
> diesen pfad ein

Library_Path muss auf deinen Ordner mit den Povray-Beschreibungen von
Eagle3D zeigen.
Ich habe mir gerade die aktuelle Beta 3.7 installiert, und da läuft das
ohne Probleme (auf einem Dual-Core sogar eine ganze Ecke schneller :-)

[Anselm 6. (anselm68)]

Klar eht Pov, aber er dreht nichtmehr, berechnet also dass gleiche Bild
mehrfach.
Egal was ich so anstelle....

[Kevin K. (nemon)]

Eine Steuerplatine für meine elektronische Last, leider gibt es nicht
für alle verwendeten Bauteile eine Bibliothek (hat wer nen 10poliges
DIL-Gehäuse gefunden?). Vorne in der Mitte ist eine Chinch-Buchse, links
oben und unter den Widerständen Anschlussklemmen und die 8poligen Teile
sind Miniaturrelais. Unten rechts noch eine galvanische I²C-Trennung.
Scheinbar ist der Nullpunkt für die weißen Stecker falsch, jedenfalls
sind diese, wie man auch am Bestückungsaufdruck sehen kann, etwas
verrutscht. Und die Glassicherungen ziehen ordentlich Performance, sehen
dafür aber auch gut aus.

[J. K. (rooot)]

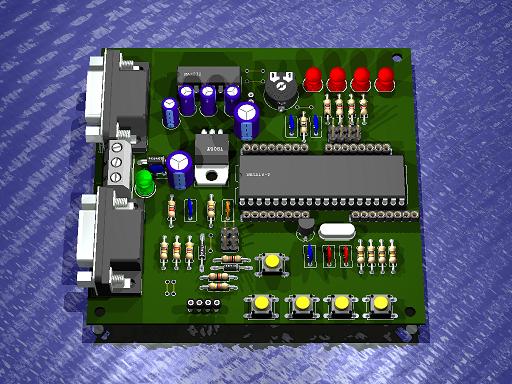

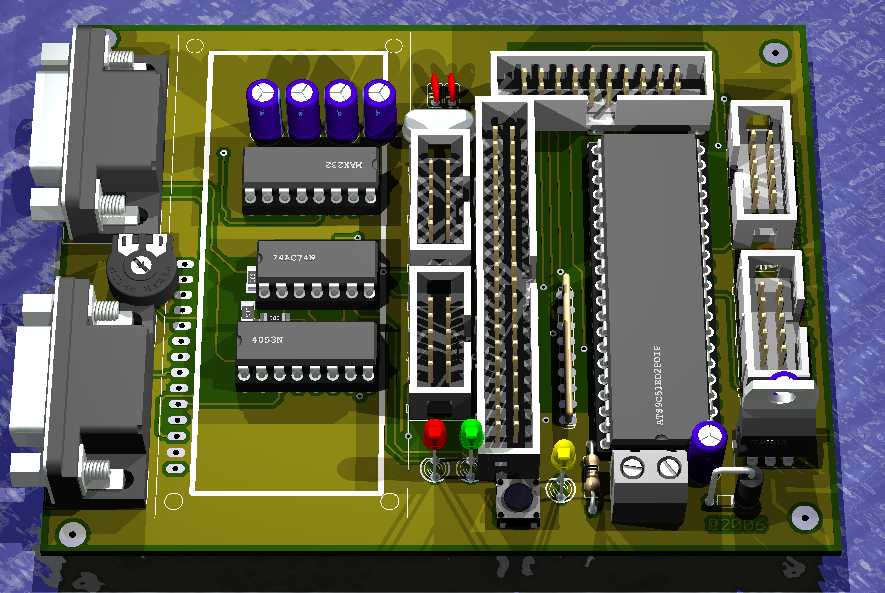

Programmier/Evo-Board für MEGA16/32/644/1284

nichts besonderes, 3D sieht das wirklich toll aus.

MFG
J.K

[Matthias L. (Gast)]

Hm.. Scheinen Bauteile zu fehlen..

Wo gibts denn eine Anleitung, wie man selbst Bauteile in 3D zeichnen
kann..?

[Yob (Gast)]

Hi, hier 2 Links um eigene Bauteile zu erstellen.

http://www.matwei.de/doku.php?id=de:eagle3d:dokumentation#4.12_bauteilgenerierung

http://felixchenier.homelinux.com/doku.php?id=pcb:eagle3dnewpart

Zusatz-Links:

http://www.matwei.de/doku.php?id=de:eagle3d:links

Grüße Yob

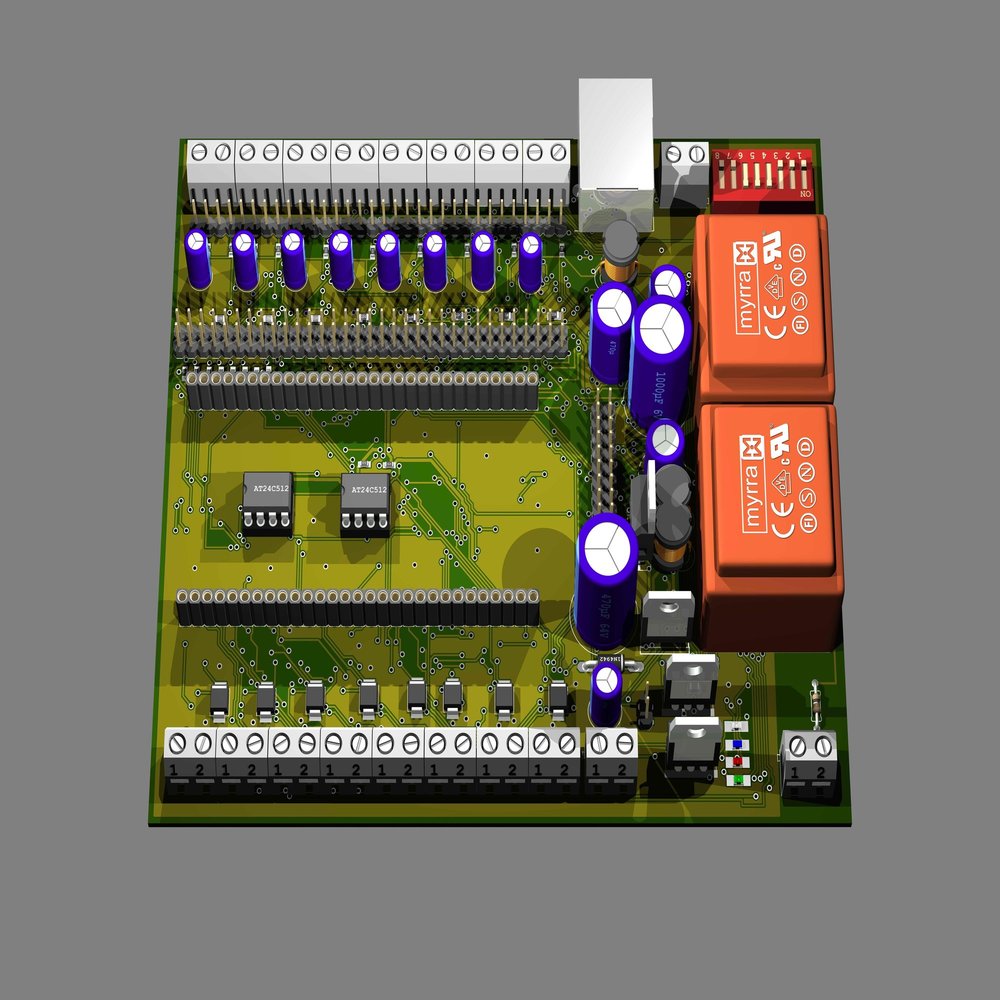

[torsten (Gast)]

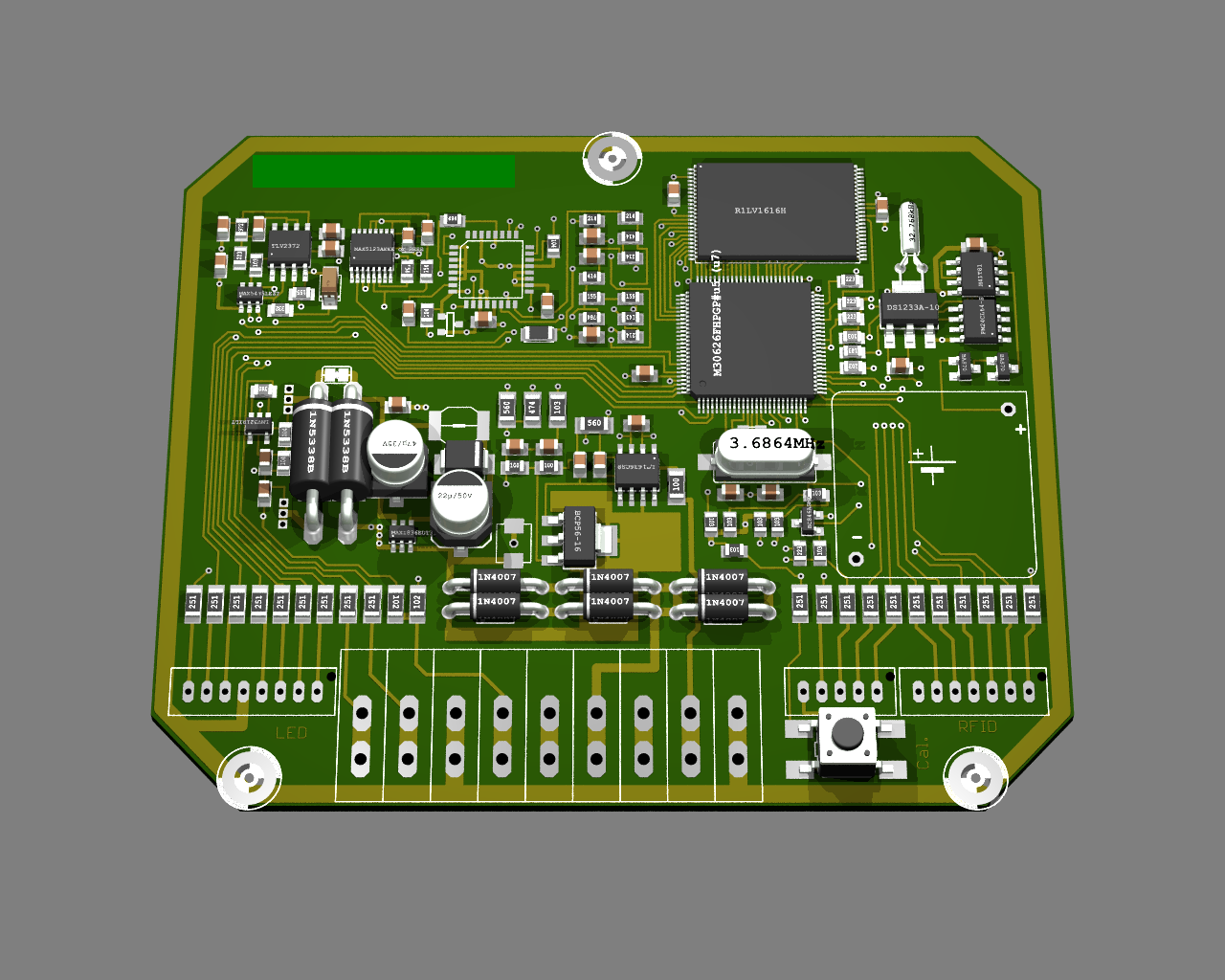

Hauptplatine eines Feldbusgerätes der Hausautomatisierung.

mfg Torsten

[Michael H* (Gast)]

Michael H* wrote:
> ahja, präventiv: Bildformate!!!

ich wusst, ich wussts! =)

[Simon K. (simon)]

Anselm 68 wrote:
> @crazy Horse, ... und mit 20fachem AntiAliasing *lach*
> Dauert dann nur ein wenig
>
> @Simon
> ...

Danke an Crazy Horse und die anderen Leute für die Tipps. Die Auflösung
habe ich sowieso schon auf 1280x1024, aber trotzdem sehen die Kanten
noch stufig aus :-)
Das mit der AA-Depth werde ich mal probieren. Und die neueste Version
holen wäre vielleicht auch nicht schlecht ;)

[Oliver _. (verleihnix)]

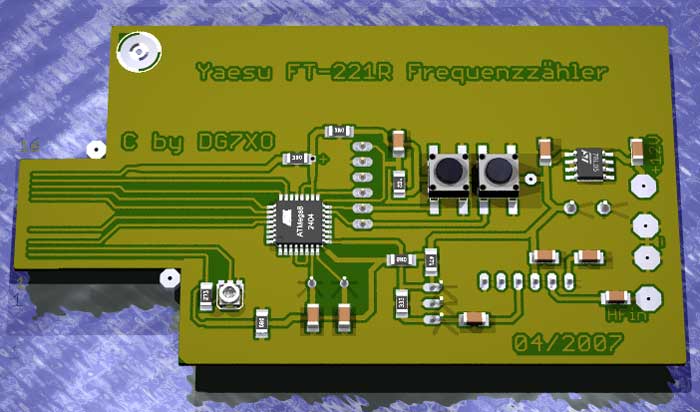

Nix dolles, aber sehr praktisch, ein Frequenzzähler ..

[Axel (Gast)]

Hallo,

na dann zeige ich auch mal was.
Die Blenden sind nur für das Bild transparent gemacht.

Gruß
Axel

[Aber Hallo (Gast)]

... das sieht sehr sehr schick aus! Super Arbeit!

[JojoS (Gast)]

@Axel: sieht sehr gut aus. Die Induktivitäten PIS habe ich gestern auch
bekommen, hast du das Symbol selbst gebaut oder wo finde ich die? PIS
und PISR ?

[JojoS (Gast)]

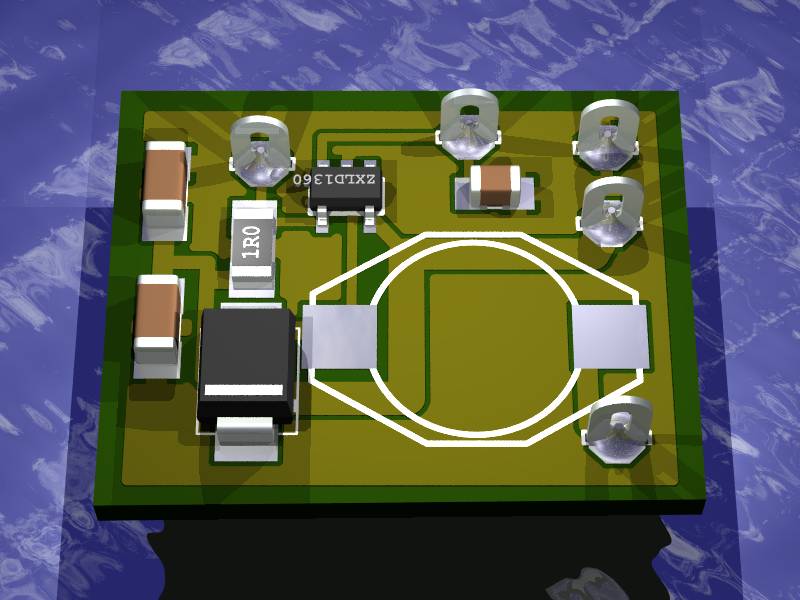

eine kleine KSQ bis 1A für LEDs, nur die genannte PISR fehlt mir noch.

[Ulrich R. (radiguli)]

Hallo,

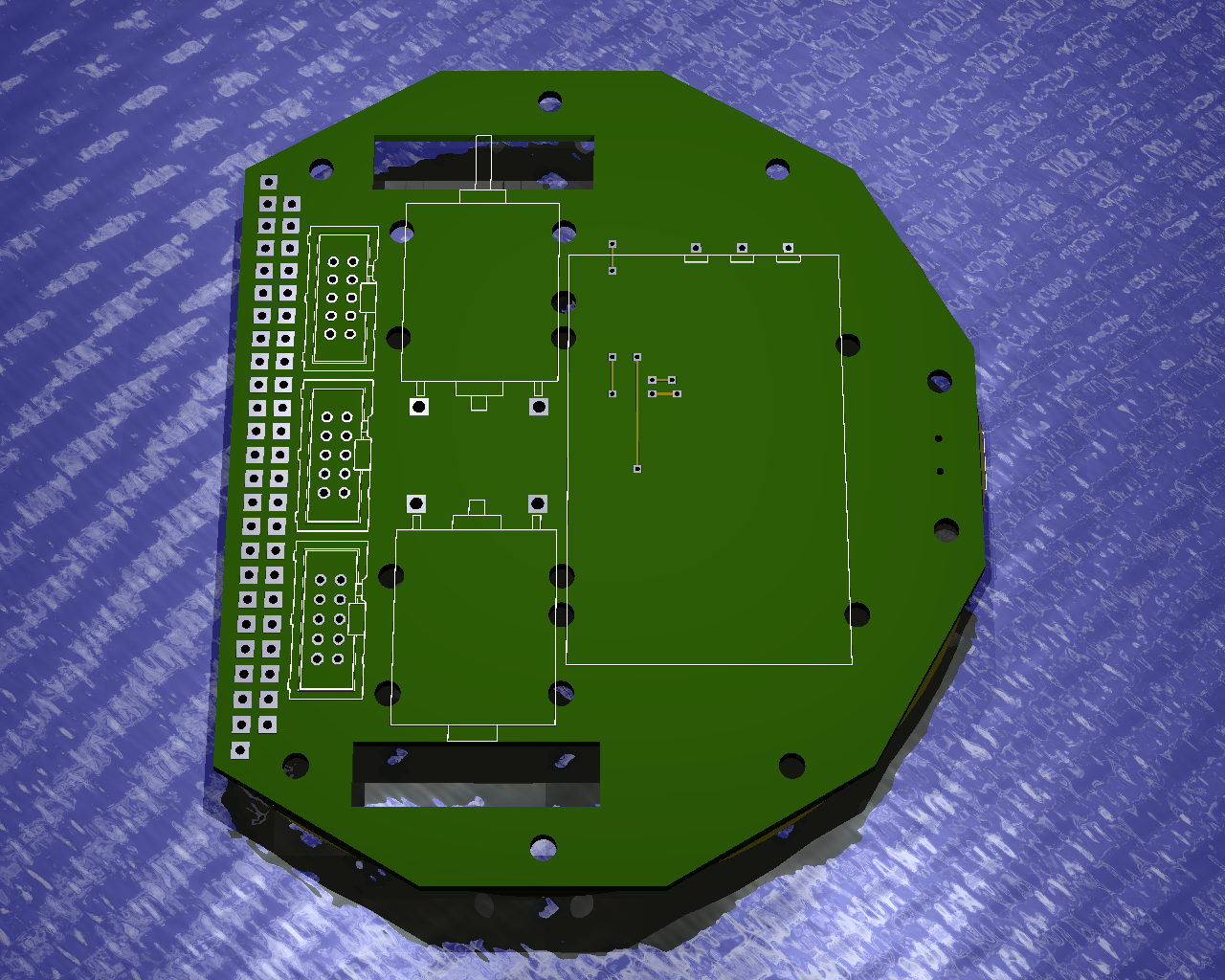

Hier mein neues Projekt. Einige Bauteile Fehlen noch.

Gruß
Uli

[Ingo (Gast)]

Hallo,
hab mal ne Frage zum erstellen der 3D Ansicht. Hat jemand von euch schon
mal eine 3D Ansicht erstellt, bei der die Platinenkontur rechteckige
aber auch runde Konturen hat. Bei der Erstellung fragt Eagle mich ob ich
eine recheckige oder runde Platine erstellen will und entwerden kann
dann Povray das eine oder das andere nicht erstellen.

[DjTommyB (Gast)]

Hi!

Hab mal ne Frage!

Wenn ich mit der 3d41.ulp ne Platine zu ner 3D verarbeite, wie kann ich
dannach Bauteile, die ich manuell zugewiesen habe wieder ändern?

Hab schon alles versucht, trotzdem sind immer die "alten" Bauteile
drin..

Danke im Vorraus ;)

mfg
Tommy

[Peter F. (piet)]

Hoi Hoi!
Poste ich auch mal was hier, warte noch das die fertige Platine in der
Post liegt...
Die SO8 sind an der falschen stelle gerendert, waren selbsterstellte
bauteile und die SMD Spule fehlt.

Mfg,
Peter

[Gast (Gast)]

Hallo DjTommyB,
die Bauteile, die zunächst nicht zugewiesen werden können sind in der
Datei
"3dusrpac", dort ggf. die Zeile löschen. Siehe dazu auch die Hinweise
hier:
www.b-redemann.de/sp-eagle3d.shtml

[DjTommyB (Gast)]

Hi. Finde die Datei aber nicht, hab mir das im Vorraus schon durch
gelesen. Habs jetzt aber einfach in der POV datei selbst geändert und
funzt auch ;) Zwar nicht die eleganteste Lösung aber OK.

Dann will ich auch gleich mal meine erste 3D Platine vorstellen,
brauchen tu ich die für meine "Taschenlampe" (7xP4 ^^)

mfg
Tommy

[O. D. (odbs)]

@Axel:

Sieht super aus! Hast du das Gehäuse separat gebaut und die beiden
POV-Ray-Dateien zusammengeführt? Würdest du das µblox-Modul zur
Verfügung stellen? Könnte ich sehr gut gebrauchen ;)

[Gast (Gast)]

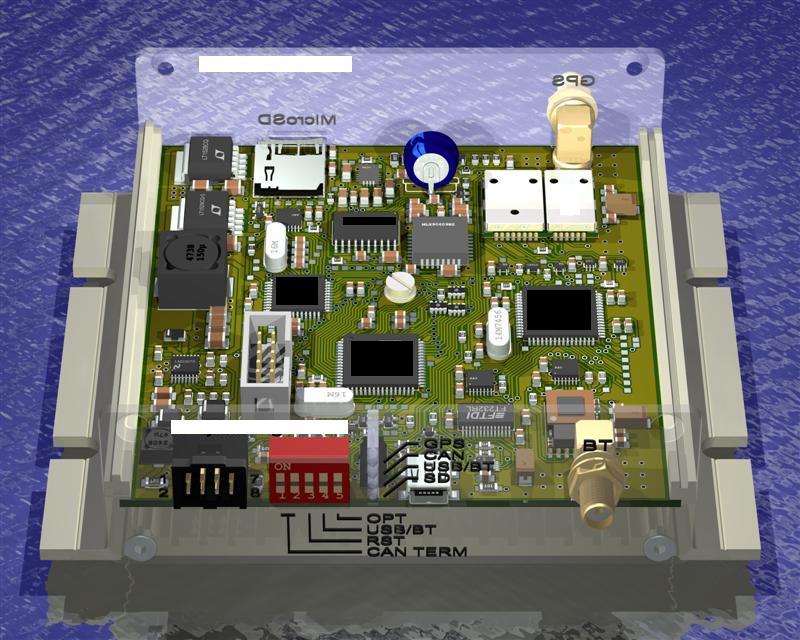

> Autor: Axel (Gast)
> Datum: 01.11.2008 12:49
> Dateianhang: transparent_1.jpg

mmh, die Tantalkondensatoren sind verpolt^^

Ansonsten super.

[stan (Gast)]

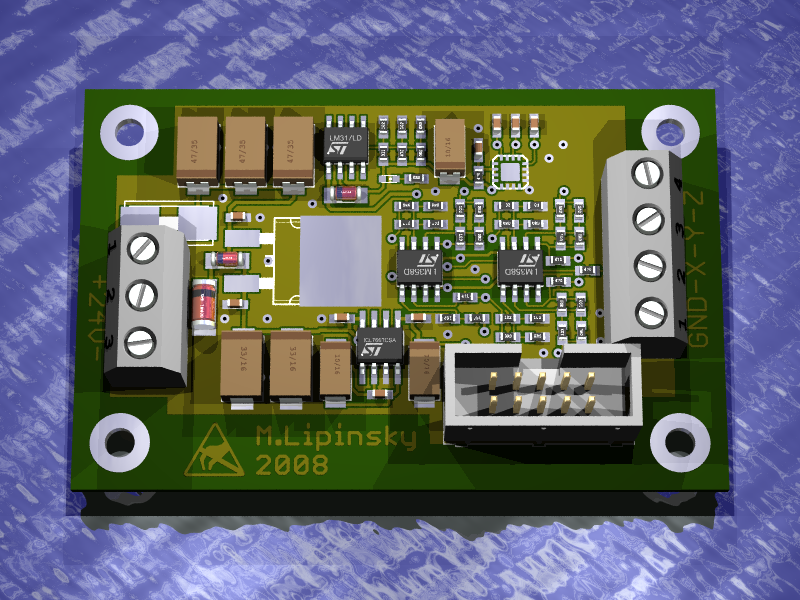

Ergebnis einer Diplomarbeit

[K. J. (Gast)]

Hm, nichts wildes :P aber eagle3d ist schon praktisch um zu sehen wies
ca. aussieht wenn es fertig ist.

[Gast (Gast)]

Diese Ähnlichkeit ;)

Beitrag "Re: EAGLE 3D - zeigt eure Projekte"

[Frederik K. (n0ll4k)]

DjTommyB

Hast du irgendwo nen Schaltplan zu der Schaltung, das sieht schon recht
interessant aus.

[K. J. (Gast)]

Gast schrieb:
> Diese Ähnlichkeit ;)
>
> Beitrag "Re: EAGLE 3D - zeigt eure Projekte"

Hihi :P hatte ich wohl schon mal tjo kann passieren :P

[Cesar D. (cdr)]

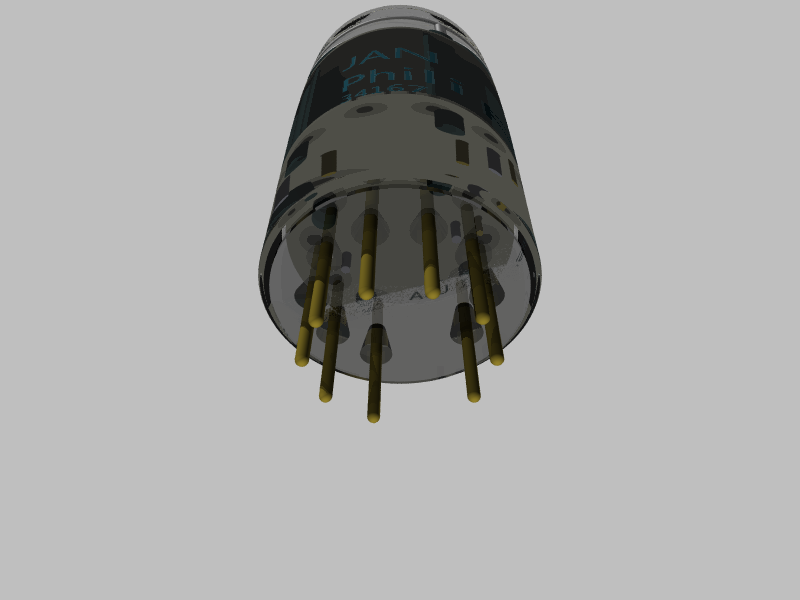

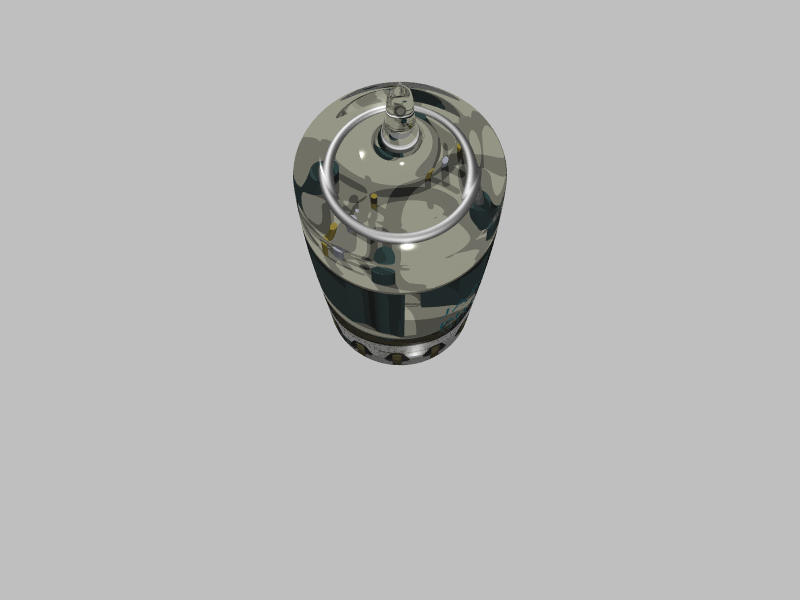

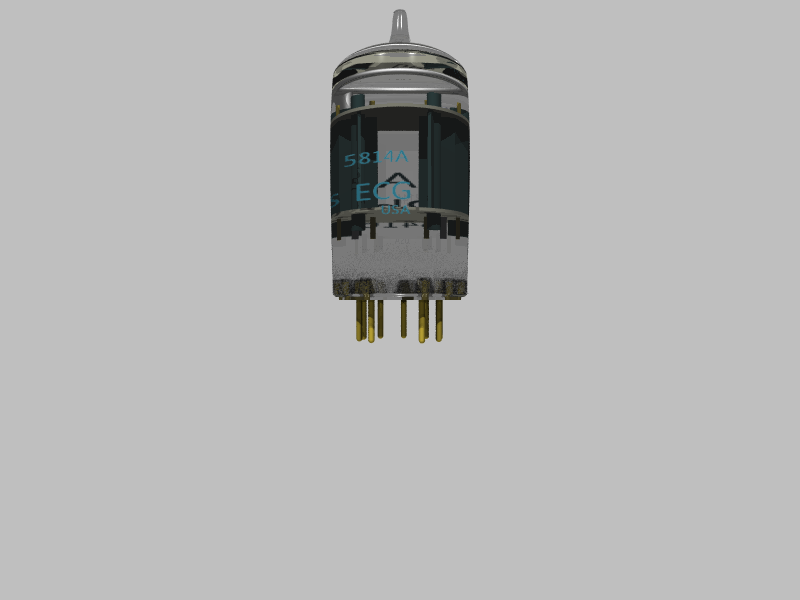

New libraries for EAGLE3D
http://pa-elektronika.fw.hu/eagle3d.htm

[Cesar D. (cdr)]

Maximum realism with EAGLE3D

http://www.ignorancia.org/es/index.php?page=eagle3d

[Falk B. (falk)]

@Cesar David (cdr)

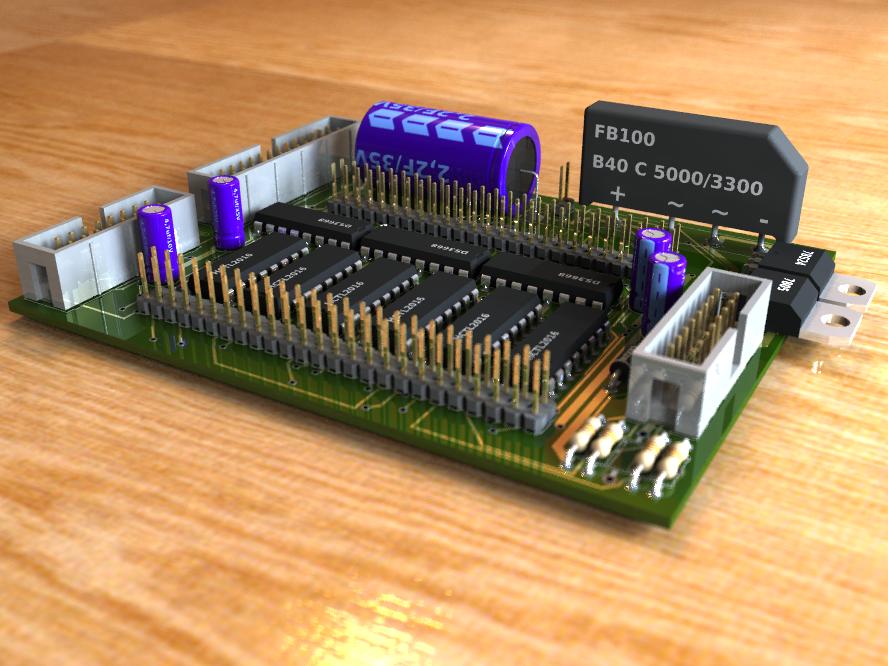

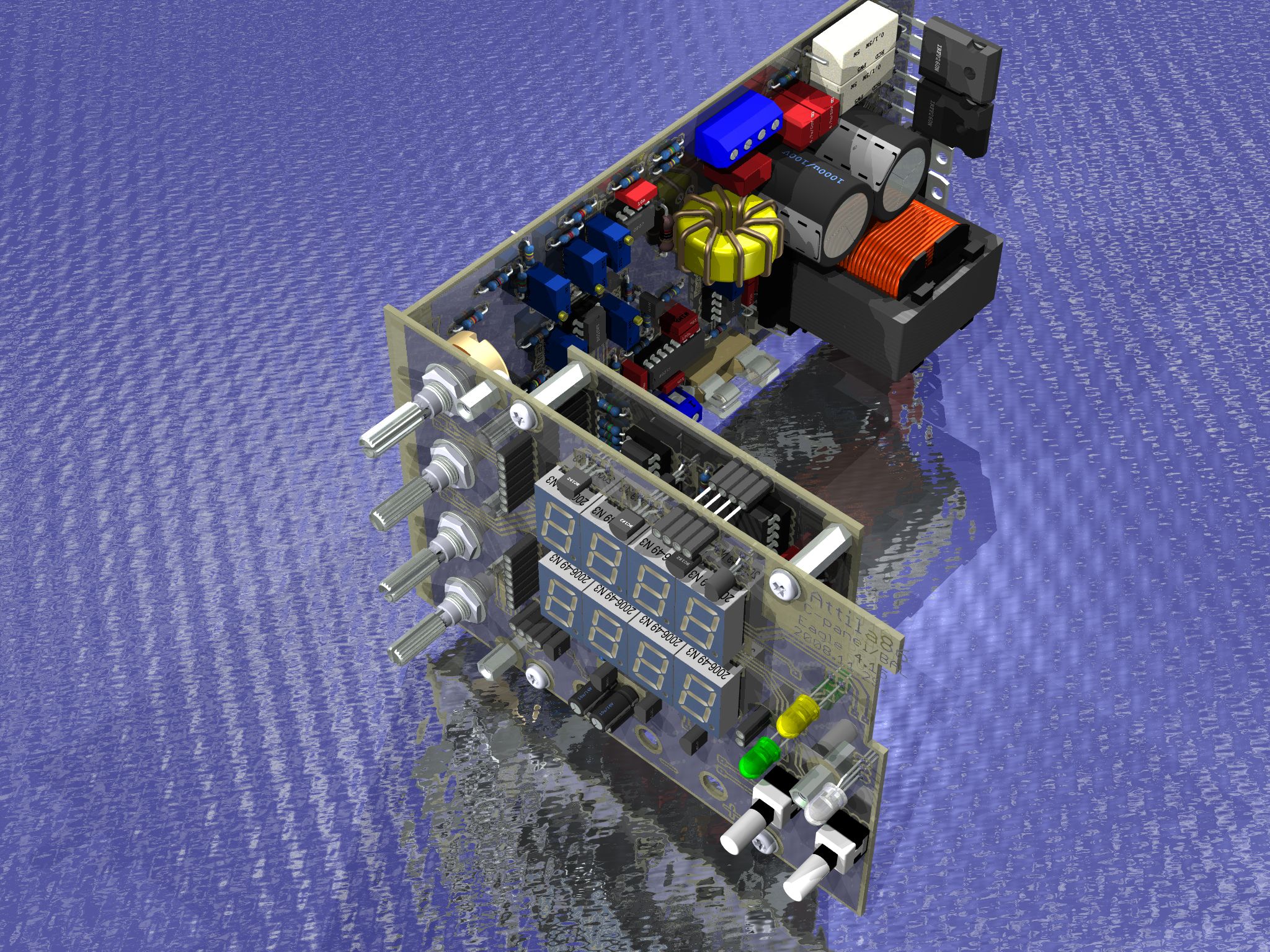

>      SMPS_Labortap_III_Eagle3D.jpg
>      hexapod_www.ignorancia.org.jpg

Great pictures! What ist different to the normal Libs so it looks much
more realistic? Different textures with realistic material definition?

Regards
Falk

[Alexander S. (esko)]

Hi Cesar,

the pictures look really very realistic. It seems
hexapod_www.ignorancia.org.jpg has a depth of field effect. How do you
got it?

Here are some advice to get better textures and illuminating.
http://www.ignorancia.org/en/index.php?page=eagle3d

[Florian (Gast)]

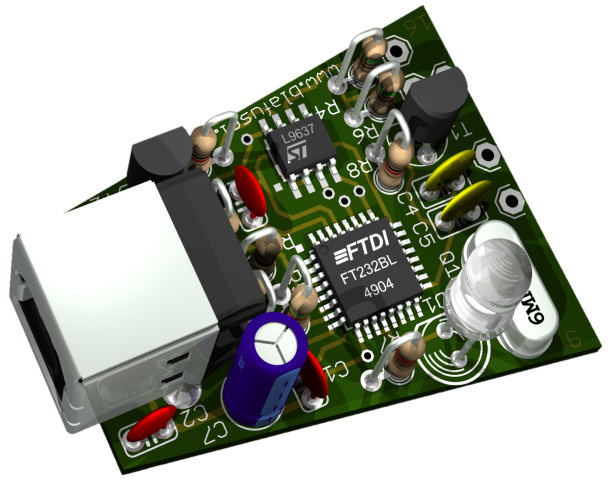

http://www.blafusel.de/obd/obd2_kw_usb-interf.html

[Peter F. (piet)]

Hoi Hoi!

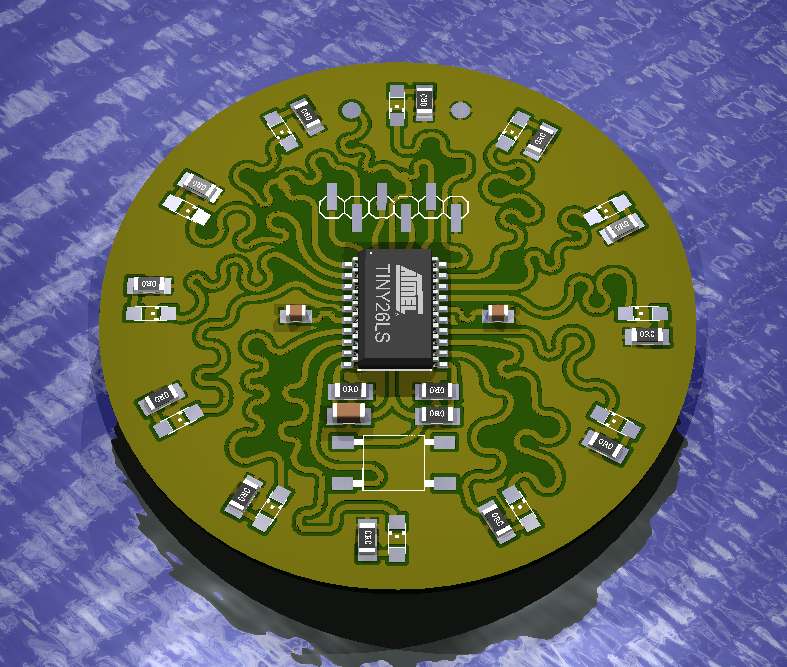

Hier ein kreativ geroutetes rundum Blinklicht mit nem ATTiny 26.
Eine der LEDs als Photosensor misbraucht werden. Der ADC kann die
Versorgungsspannung messen über nen Spannungsteiler und ein Taster am
externen Interrupt.

Grüße,
Peter

[Gast (Gast)]

Da hat der Layouter schon die Glühweinsaison eingeläutet.

scnr

[Sebastian (Gast)]

Hallo bin gerad dabei meine PLatine zu erstellen, nun hab ich eine frage
und zwar: wie bekomme ich das die LEDs leuchten und wo bekomme ich den
Wannenstecker her. Habe zwar einen der wird mir aber bei EAGLE 3D nicht
abgebildet.

[Michael M. (Gast)]

SUCHFUNKTION!

[Denny (Gast)]

Cesar David schrieb:
> Maximum realism with EAGLE3D
>
> http://www.ignorancia.org/es/index.php?page=eagle3d

Hallo.
Weiß jemand, wie ich diesen Mod installieren kann??
Irgendwie komm ich nicht klar damit.
Immer wenn ich bei POV-Ray "Run" drücke, kommt ein Fehler.

Danke
Denny

[Gregor (Gast)]

Welcher Fehler erscheint denn? Wie ich gesehen habe, beinhaltet das
File nur die inc Dateien, die bei eagle3d dabei sind. Also eher das
original
herunterladen und installieren:
http://www.matwei.de
Dann mit dem anderen File experimentieren ...

Vielleich hilft auch dieser Link weiter:
https://ssl-id.de/b-redemann.de/sp-eagle3d.shtml
(Tutorial zu Eagle3D)

Gruß

[Gerd B. (gerdalbert)]

Mit der Bitte um Hilfe

Sicher ein alter Hut aber mit neuen Fenstern

Bei mir macht das Programm POV immer einen Parse Error aufgrund des
Fehlens von

#include "tools.inc"
#include "user.inc"
//Parts not found in 3dpack.dat or 3dusrpac.dat are:

Wo werden diese erzeugt bzw. wo sind sie denn ?
Wo laufen sie denn, und wohin damit ?

danke

mfG Gerd

[Renderer (Gast)]

@Denny

Du mußt mit MegaPOV 1.2.1 rendern, nicht mit povray.

Download hier:
http://megapov.inetart.net/download.html

Die Webseite gits auch in Englisch statt Spanisch:
http://www.ignorancia.org/en/index.php?page=eagle3d

[Denny (Gast)]

Das habe ich mir jetzt runtergeladen.
Ich habe aber leider keine Ahnung wie das geht.
Da, wo man die Auflösung einstellen kann, sind keine Einträge drin.

[Andreas M. (elektronenbremser)]

schade, ich erwarte hier eigentlich "Eagle-Projekte in 3D".
Was hier momentan gepostet wird gehört bitte in einen "eigenen Thread".
no Hijacking

[John-eric K. (mockup)]

So gerade mal mit dem MegaPOV gerendert.
Das sieht im Vergleich wesentlich besser aus ;-)

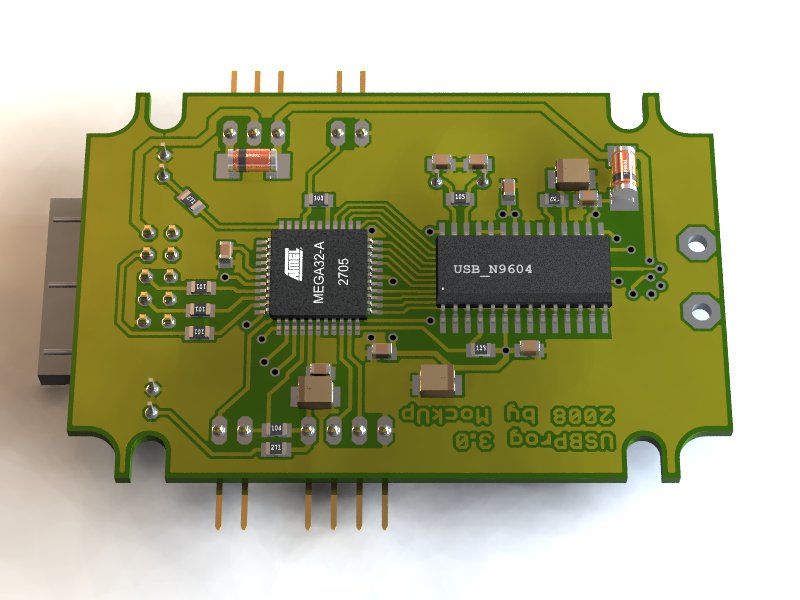

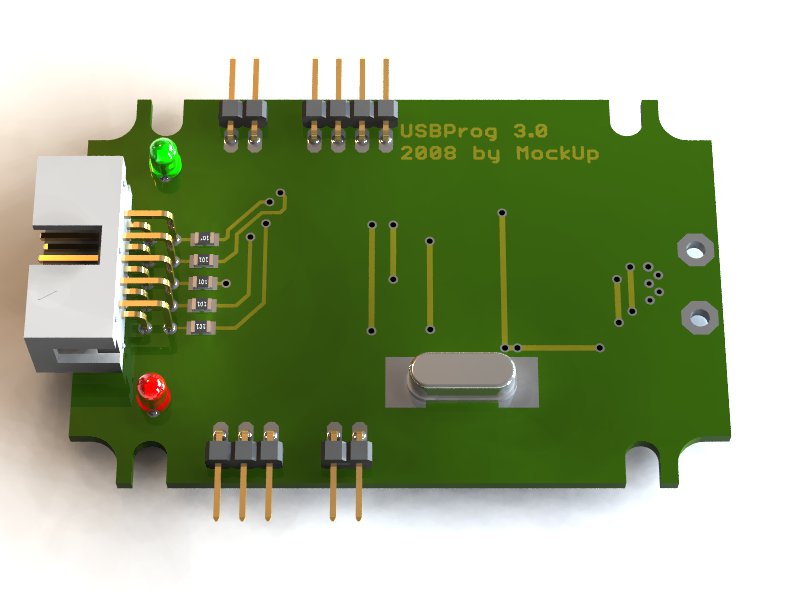

Meins ist der USBProg V3.0 vom Embedded-Project selbst geroutet und
aufgebaut. Die Form ist extra so gewählt, damit das Teil in eine kleine
schwarze Reichelt Box passt.

Trotzdem danke für die Info über MegaPOV

[John-eric K. (mockup)]

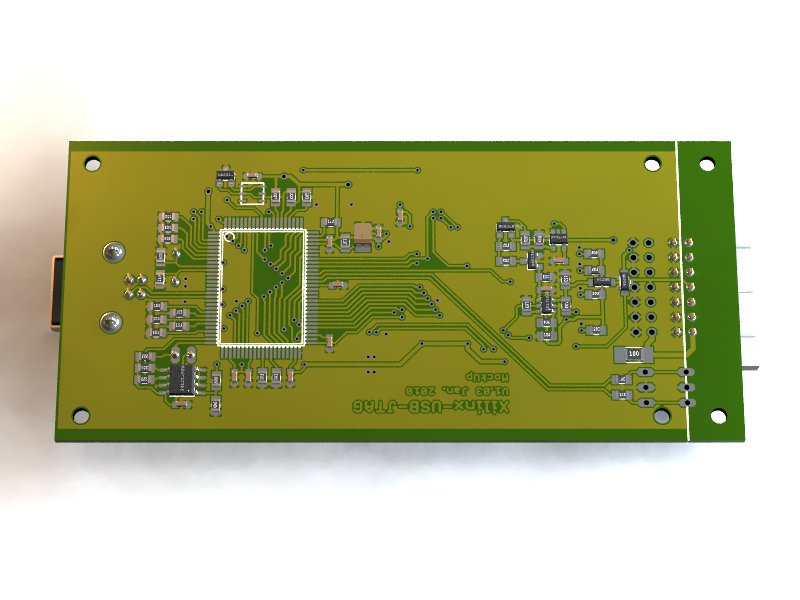

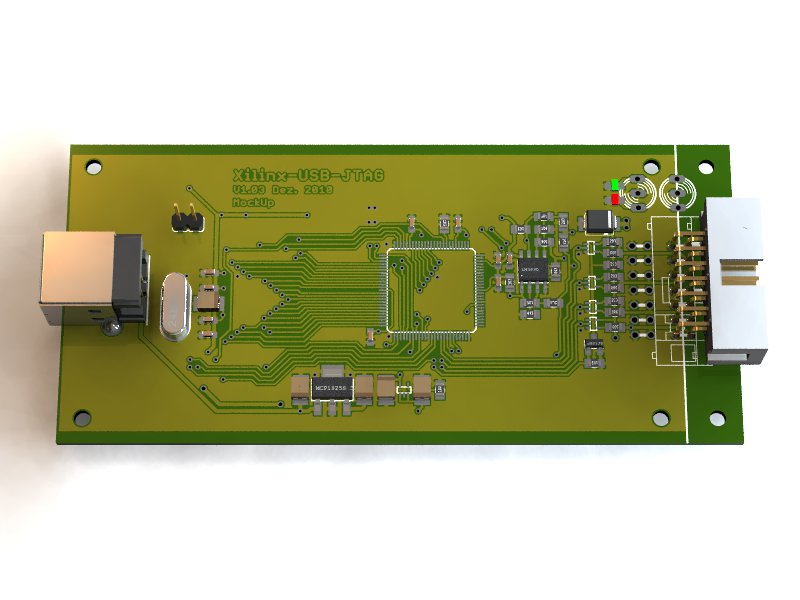

So und hier noch was anderes.
Fehlen leider ein paar Bauteile.

[Michael Sauron (Gast)]

Layout vom Dezember 2010 - du bist deiner Zeit weit voraus

[Thomas D. (t0mmy)]

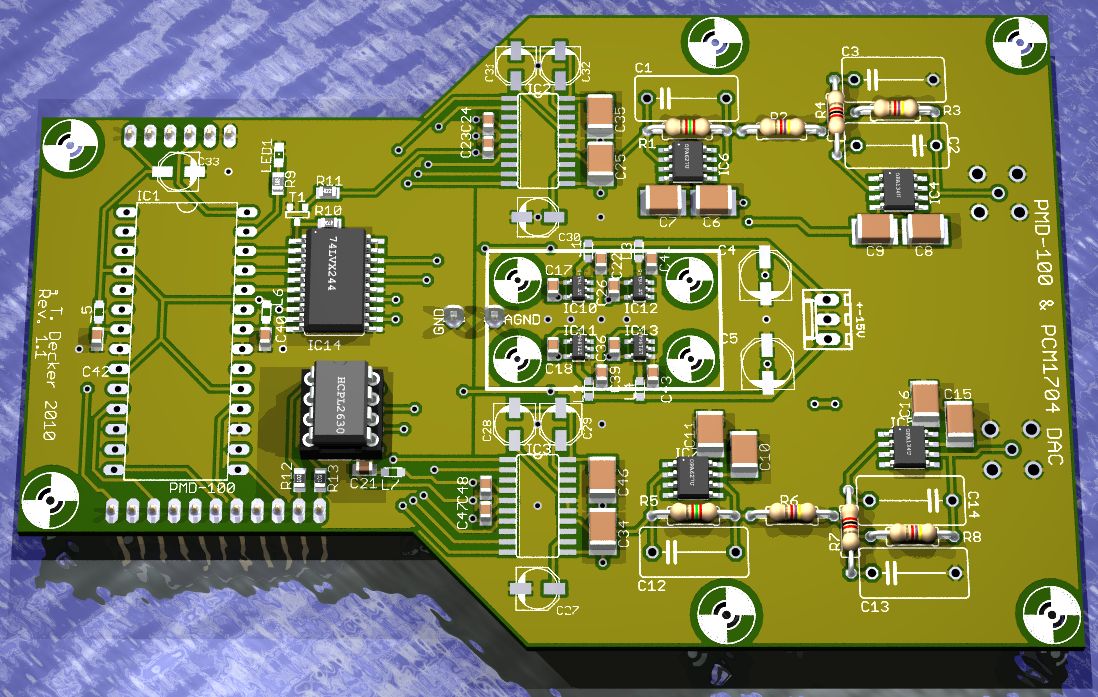

Das erste ist Rev2 von der DAC-Platine meines CD-Players (PMD-100
Digital-Filter, PCM1704 Wandler, OPA627 I/U-Wandler)
Das zweite ist in Planung. 6x210Wrms Audioverstärker, Class-D, nur
digitale Inputs.

[O. D. (odbs)]

Schöne Platine - mich stört nur der OPA627.

Wenn du dir schon so eine Mühe gibst und nur die besten Bauteile
verwendest (PCM1704, PMD-100...), dann kümmere dich doch genauso
konsequent auch um den Strom-/Spannungswandler, der von den drei
Schaltungsteilen auf der Platine den größten Einfluss auf den Klang hat.

[John-eric K. (mockup)]

@ Michael Sauron
Ja irgendwie vergessen den Monat zu ändern.
Auf der Unterseite ist es aber Richtig. ;-)

[Gerd B. (gerdalbert)]

@Denny

Bitte um Nachsicht wenn ich erst jetzt antworte, bin neu auf den WWW.
So nach dem Motto wer den Schaden hat.. ist mir bei dem Versuch MegaPOV
zu laden Windows unwiederbringlich abgestützt. Das Programm startet
nicht denn es wurde nach einer License  Certifi… oder sowas gefragt.
mfG.
Gerd

[Virus 7. (virus744)]

Hallo,

hey echt schone Bilder habt ihr da alle.
Leider kann ich im Forum nirgends finden, wo und wie ich den Eagle 3D -
Zusatz finde.
Kann mir da jemand helfen?

Mfg

[Sven P. (Gast)]

Virus 744 schrieb:
> Hallo,
>
> hey echt schone Bilder habt ihr da alle.
> Leider kann ich im Forum nirgends finden, wo und wie ich den Eagle 3D -
> Zusatz finde.
Allein in diesem Thread wurde schon dreimal danach gefragt und die
Antwort gegeben.

[John-eric K. (mockup)]

Habe mal ein paar Bauteile für Eagle 3D erstellt und dazu einen Artikel
gestartet. http://www.mikrocontroller.net/articles/Eagle_3D_Bauteile

[Blanvolet (Gast)]

Hat jemand eine Idee wie man MegaPov und den HDR/Texturen Kram korrekt
installiert? Ich hab http://www.ignorancia.org/en/index.php?page=eagle3d
hier gelesen und gegoogled aber auf eine wirklich lauffähige Version
komm ich nicht, das jüngste ist das er meckert das er den Pfad zur
Eagle3D Schriftart nicht findet und den String zum Ort nicht mag...

Vielleicht weis jemand wie man das korrekt installiert

Grüße

[John-eric K. (mockup)]

Als erstes brauchst du diese POVRay Version:
http://www.povray.org/ftp/pub/povray/Old-Versions/Official-3.6/Windows/povwin-3.6.1c.exe

Die Version die man direkt von der HP laden kann ist zu neu.

Dann MegaPov herunterladen
http://megapov.inetart.net/packages/windows/megapov-1.2.1-windows.zip
und im Installationsverzeichnis von POVRay entpacken.
So das die exe von MegaPov auch im gleichen Ordner wie die exe von
Povray ist. Die wäre im Bin Verzeichnis.

Die Dateien im Ordner povray, welche bei der Eagle 3d Installation im
ULP Ordner abgelegt werden auch in den Include Ordner von PovRay
kopieren.

den Inhalt von Modsmega
http://www.ignorancia.org/uploads/zips/modsmega.zip
im PovRay Verzeichnis in den Ordner Include entpacken.

Das sollte es gewesen sein.

Ich hab die PovRay exe "pvengine.exe" in "pvengine2.exe" umbenant
und die von MegaPov in "pvengine.exe". So startet automatisch MegaPov
bei doppel Klick auf die .pov Datei und nicht das alte PovRay.

Gruß John-Eric

[Blanvolet (Gast)]

Dann lag es wohl daran das ich die neueste Version drauf hab, dann
installier ich mal noch eine alte und schau was passiert.

Wie bekomme ich dann den HDR kram da rein? Also in welchen Ordner muss
die .hdr (für das Lightning) und wo die .jpg (für den Hintergrund) rein?

Dank dir ich schau mir das nachher mal an.

[John-eric K. (mockup)]

Ach vergessen

kitchen_probe.hdr auch mit ins include Verzeichnis
ich hab einfach ein weißes Bild gemacht.
Das kannst auch ins include Verzeichnis packen.
Vielleicht hab ich mal Zeit und mach einen Artikel.
Oder wer anderes? ;-)

[Guest (Gast)]

Ist Eagle 3D kostenlos?

[Falk B. (falk)]

Ja.

[Chris L. (kingkernel)]

Ich bekomme, nachdem ich die Dateien von ModsMega ins Includeverzeichnis
die Fehlermeldung dass er die Farbe Grau25% und Grau nicht findet. Da
scheint einiges zu Fehlen!

[John-eric K. (mockup)]

Hast du vorher auch die Dateien von Eagle3D da hinein kopiert?

[Chris L. (kingkernel)]

Ja, habe ich

[Chris L. (kingkernel)]

In Transistor.h wird "plastic_gray20" als texture{plastic_gray20} nicht
gefunden!

[K. J. (Gast)]

Hab auch was kleines ist noch nicht ganz optimal wird mal eine
Steuereinheit für meinen Hausbus.

[Blanvolet (Gast)]

So jeetzt läufts, danke

[Chris L. (kingkernel)]

Bei mir leider immernoch nicht. Im Origina gehts, aber wenn ich die
Dateien vom ModsMega nehme, gehts nicht mehr. Er findet die Defines eben
nicht
Das Rendern an sich geht, wenn keine transistoren vorhanden sind! Nur
fehlen diesen eben die Texturen!

[Blanvolet (Gast)]

Das sind meine ModsMega Ergebnisse ;) Das ganze kommt mal in ein Lenkrad
für ein Formelfahrzeug

[Alexander S. (esko)]

Formula Student?

[Mghj (Gast)]

Wo sind die Vorwiderstände für die LEDs?

[Blanvolet (Gast)]

Formula Student ja - ich hab da noch 2 Details vergessen ich gebs zu ^^

[Mghj (Gast)]

TU Braunschweig zufällig?

[Blanvolet (Gast)]

Nein, UAS Darmstadt

[Martin M. (silent_max)]

Gibt es für jede einzelne Version von Eagle auch eine zugehörige 3d
Version oder wie ist das??

Weil ich nutze 5.6.0.

Muss ich diesbezüglich was beachten, wenn ich bei 5.6.0 ein 3D Bild
erzeugen möchte??

Danke im Voraus.

Gruß

[K. J. (Gast)]

hi, nein du hast 2 ULPs eine für die Versionen <4.1 und die andere für
die >4.1 die anderen Files sind immer gleich.

[Martin M. (silent_max)]

Also so wie ich das jetzt verstanden habe, ist es wie folgt:

Eagle installieren und dann wie hier
http://www.b-redemann.de/download/Eagle3d.pdf beschrieben vorgehen und
dabei achten, dass die ULPs für 5.6.0 geeignet sind.

Ich entschuldige mich gleich jetzt, dass ich mich so anstelle. Mit Eagle
an sich habe ich bisschen Erfahrung, mit dem 3D habe ich 0,0 Erfahrung.

[Harro H. (cornu)]

So hab dann auch mal rumgespielt ...
Alles mit normalem Povray 3.6, nur die Eagle3D Bibliotheken mit dem
finish nachbearbeitet, da MegaPOV noch nicht laufen will.

[Falk B. (falk)]

@  Harro H. (cornu) Benutzerseite

>      uhr4med.png
>      1,5 MB, 20 Downloads

>So hab dann auch mal rumgespielt ...

Na dann lies mal zur Abwechslung was, z.B. den Artikel Bildformate.

[nobbi (Gast)]

Ich frage mich grade, ob es nicht auch möglich wäre, das Rendern einer
Animation auf 4 Kerne zu verteilen. Ich hatte jetzt pauschal gedacht,
man könnte doch einfach vier .ini-dateien anlegen, von denen jeweils 1/4
aller frames gerendert werden.

Angenommen es sollen 80 Frames erzeugt werden:

ini 1:
Initial_Frame = 1
Final_Frame = 20
Initial_Clock = 0
Final_Clock = 0.2

ini 2:
Initial_Frame = 21
Final_Frame = 40
Initial_Clock = 0.21
Final_Clock = 0.4

ini 3:
....usw

Geht das ? Oder macht man das ganz anders ?

[Chris L. (kingkernel)]

Das wird so nicht funktionieren, da wird das Programm viermal den ersten
Kern belasten. Wenn das Programm mehrere Kerne unterstützt, tut es de
sowieso nutzen! Selbst hand anlegen, wird da überflüssig sein.

[Adlerauge (Gast)]

hi, weiss einer wo man sich die aktuellste version von eagle3d
runterladen kann? bei matwei.de scheint die datei vom aktuellen nich
mehr da zu sein, nur eine uralte version (1.05), die 1.10 scheint nicht
mehr da zu sein :(

[nobbi (Gast)]

Christian L. schrieb:
> Das wird so nicht funktionieren, da wird das Programm viermal den ersten
> Kern belasten.

Ne. Die werden auf alle 4 Kerne verteilt. Ich bin grade dazu gekommen
das mal auszuprobieren.

~/opt/megapov/megapov \
+L /usr/lib/cinelerra/fonts/ \
+L ~/opt/megapov/include/ \
+L /usr/share/povray/include/ \
+A +W800 +H600 +Otest.png <n>.ini

Das ganze 4 mal starten (n = 1 bis 4) und anschliessend alle Bilder
zusammenkleben:

mencoder mf://*.png -sws 2 -mf w=800:h=600:fps=30:type=png \
-ovc xvid -xvidencopts bitrate=900 -oac copy -o out.avi

Die vier ini-dateien kann man sich eigentlich auch sparen, da man
die Werte auch direkt als Option von megapov vergeben kann.

[Armin S. (knall_e)]

Hi!

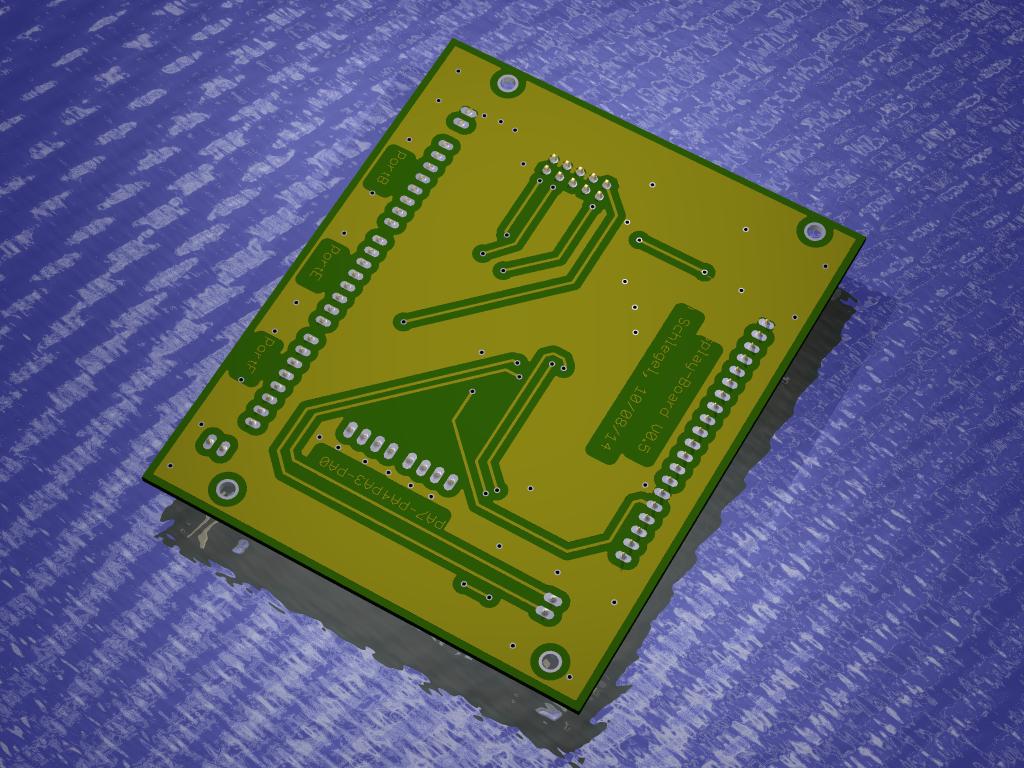

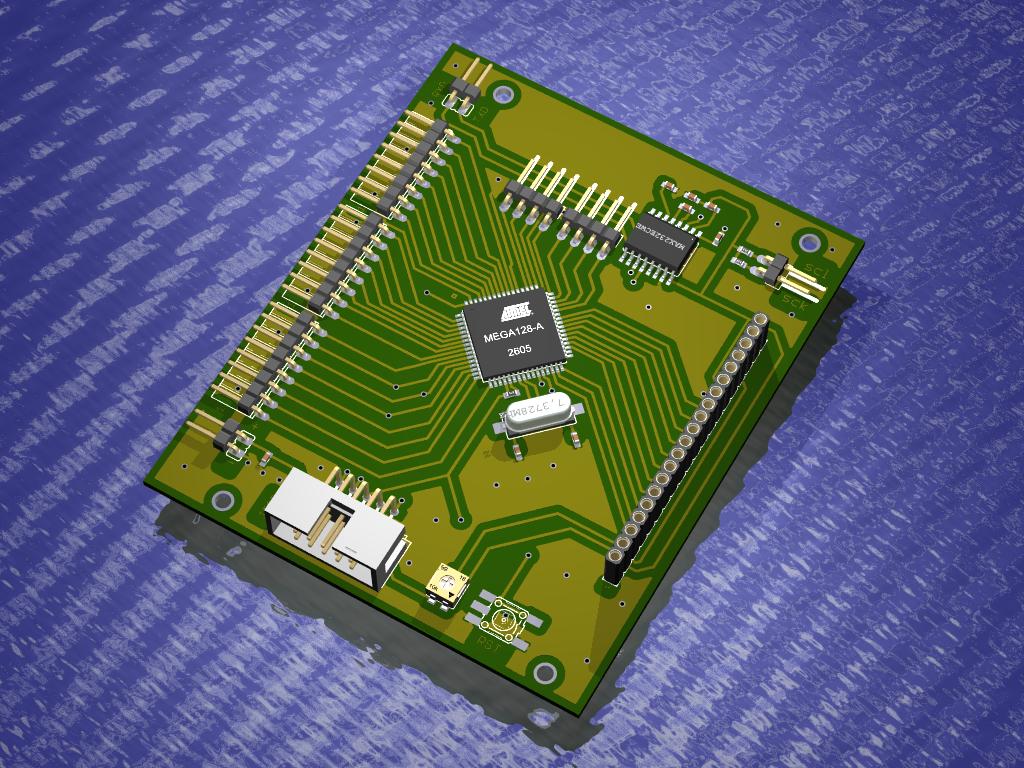

Hier mein Projekt mit Atmega128 fuer ein DG-16080-11 Grafikdisplay.

Grüße Armin

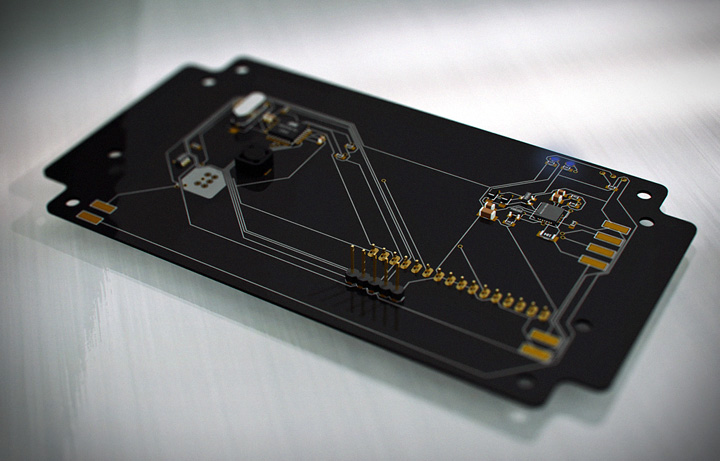

[Christian W. (Firma: www.360customs.de) (doctormord)]

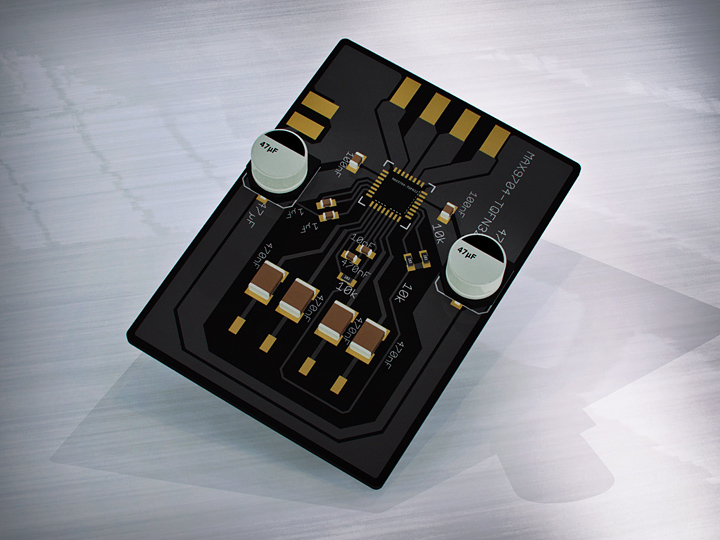

Anbei ein Versuch mit Eagle3D + MegaPOV, Radiosity & HDR mit geänderten
Materialien und Einstellungen. DOF dann in Photoshop.

Ich finde es ganz gelungen.

(Ja ich weiss, die Platine funktionier so nicht)

Liebe Grüße, Christian

[Lehrmann M. (ubimbo)]

Christian W. schrieb:
> Anbei ein Versuch mit Eagle3D + MegaPOV, Radiosity & HDR mit geänderten
> Materialien und Einstellungen. DOF dann in Photoshop.
>
> Ich finde es ganz gelungen.

Das kann man laut sagen. Das sieht ja nahezu echt aus. Meinst du du
könntest mal ein Tutorial zusammenschreiben - das wäre sehr genial =)

Meinen Respekt


Gruß Michael

[peterguy (Gast)]

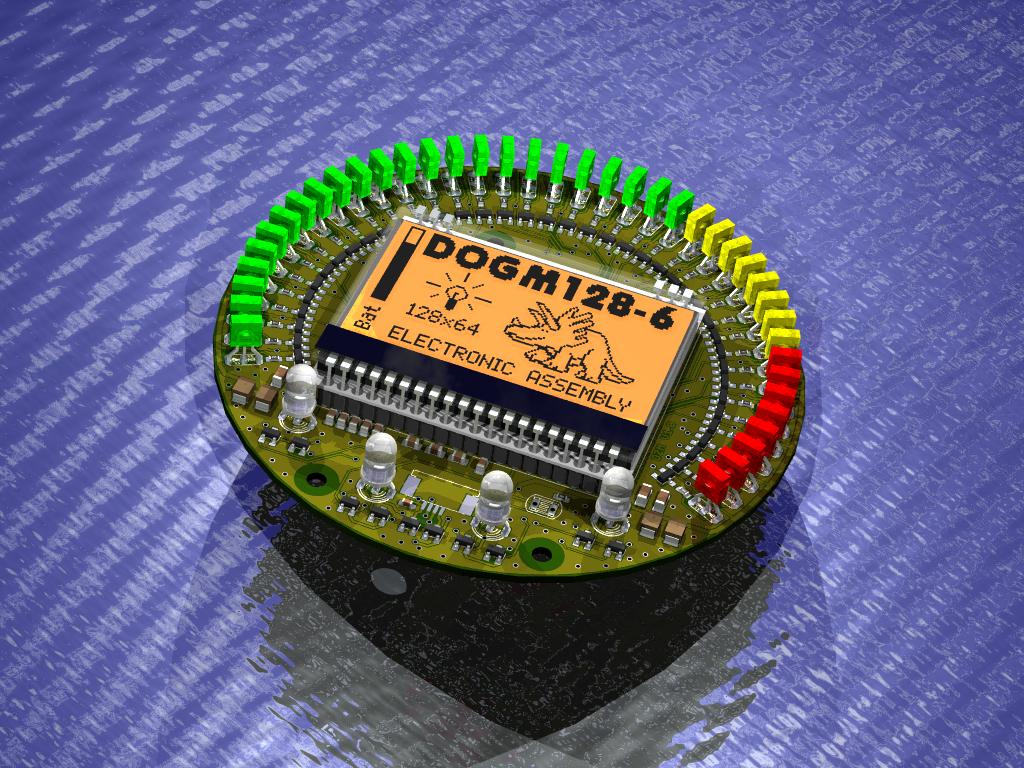

Hier mal ein Rendering von nem kleinen Boardcomputer Projekt.
Das Ganze besteht aus digitalem Drehzalmesser + GLCD für Bedienung und
Zusatzinformationen.

Ist noch lang nicht fertig, da soll noch ne zweite Platine hinzukommen.

[Michael H. (michael_h45)]

Schönes Projekt!
Hast du die LEDs und Transistoren mit einem ulp gesetzt?

Aber es gibt keinen PCA8532.

[Chris L. (kingkernel)]

Sieht gut aus. Wo bekommt man denn die Lib und die Daten für das
Display?

[peterguy (Gast)]

Also, die LEDs + Transistoren habe ich über ein selbstgeschriebenes ULP
platziert. Mein ULP fragt nach bestimmetn Parametern und ruft dann
wiederum mehrmals das cmd-draw ULP auf.

Stimmt, die Beschriftung im Rendering ist falsch, bei den Bausteinen
handelt es sich um PCA9532D.

Die Lib für das Display kommt von einem Arbeitskollegen :-))
Hab sie mal angehängt.

Und die Daten für das 3D Modell davon musste ich halt selbst schreiben.
Das Display kann man bei Reichelt kaufen (da gibts auch die
Datenblätter), einfach nach DOGM128 suchen.

[Chris L. (kingkernel)]

Vielen Dank!

Könntest du das Modell hier veröffentlichen?
http://www.mikrocontroller.net/articles/Eagle_3D_Bauteile
Dann müssen sich nicht verschiedene Leute die Arbeit doppelt und
dreifach machen und man hat eine Datenbank an Bauteilen!

[Uhu U. (uhu)]

Wie bekommt man denn in Eagle die 45° gekippt plazierten ICs hin? Ist
das ein spezielles Symbol?

[John-eric K. (mockup)]

Wenn man ein Bauteil bewegt, steht oben links "Angle"(Beim
Diskettensymbol) und da einfach den gewünschten Winkel eintragen.

[Oliver (Gast)]

@doctormord:

Wie hast Du das in der Auflösung gemacht?
Ich bekomme mit MegaPov nur die normale Optik hin..

Besten Dank.

[Uhu U. (uhu)]

John-eric K. schrieb:
> Wenn man ein Bauteil bewegt, steht oben links "Angle"(Beim
> Diskettensymbol) und da einfach den gewünschten Winkel eintragen.

Ah ja. Besten Dank!

[Simon K. (simon)]

Möglicherweise landet bei der Aktion aber das Bauteil nicht wieder auf
dem Raster.
Deswegen nehme ich immer das Info-Tool und wähle das Bauteil an und
stelle dort den Winkel ein.

[Michael H. (michael_h45)]

Da muss man aber aufpassen, dass es nicht vom Raster fällt.
Der Winkel ist auch eine Eigenschaft in der Maske des Info-Werkzeugs.
Dabei wird das Bauteil dann auf dem Raster um das Origin gedreht.

Edit: hat man denn nicht mal 2 Minuten Zeit? =)

[John-eric K. (mockup)]

Naja man sollte schon am Mittelpunkt des Bauteils klicken zum
verschieben wo das Kreuz ist und drehen.

Ansonnsten dreht er um den Punkt der angeklickt wurde.

[Simon K. (simon)]

Michael H. schrieb:
> Da muss man aber aufpassen, dass es nicht vom Raster fällt.
> Der Winkel ist auch eine Eigenschaft in der Maske des Info-Werkzeugs.
> Dabei wird das Bauteil dann auf dem Raster um das Origin gedreht.
>
> Edit: hat man denn nicht mal 2 Minuten Zeit? =)

Nein! :-)

[Christian W. (Firma: www.360customs.de) (doctormord)]

Oliver schrieb:
> @doctormord:
>
> Wie hast Du das in der Auflösung gemacht?
> Ich bekomme mit MegaPov nur die normale Optik hin..
>
> Besten Dank.

Hallo Oliver,

wenn Megapov funktioniert ist es schonmal die halbe Miete.

Beim Export von Eagle3d -> pov alle Licht abschalten und Pov-Datei
schreiben.

Die POV-Datei ins include-Verzeichnis von Povray/Megapov kopieren.

Des weiteren sollten im include-Verzeichnis die .inc-Dateien sein,
welche du bei im EAGLE-5.10.0\ulp\eagle3d\povray findest.

Unter Windows7 möchte MegaPOV die .inc Dateien hier sehen:

...Benutzer\deinBenutzer\AppData\Roaming\POV-Ray\v3.6\include

Im include-Verzeichnis bei den Dokumenten findet er nichts.

Dann besorgst du dir ein paar HDR-probes von hier:

http://dativ.at/lightprobes/

Ich habe die "overcast day/building verwandt.

Die POV-Datei öffnest du in MegaPOV

und fügst folgendes vor

#include "e3d_tools.inc"
#include "e3d_user.inc"

ein:

//========================================================
#version unofficial MegaPov 1.21;
// radiosity control
#declare use_radiosity= 2; // 1=load, 2=save, 0=off
#declare rad_quality=   2; // 1-10 (1=very basic ... 10=very good)
#declare rad_bounces=   1; // >0 (more of 5 hardly makes a difference)
#declare rad_brightness=4; // increase if needed
global_settings {
//adc_bailout 0.01

 assumed_gamma 1.8
 #if (use_radiosity)
  radiosity {        // don't touch these settings, use the control variables above
   #declare rad_count=rad_quality;
   #if (use_radiosity=2)
    // saving radiosity
    pretrace_start 0.05
    pretrace_end 0.005
    media on
    gray_threshold .1
    count 20*rad_count
    nearest_count 10+rad_quality
    error_bound 0.5/rad_quality
    recursion_limit rad_bounces
    brightness rad_brightness
    save_file "saved.rad"
   #else
    // loading radiosity
    load_file "saved.rad"
    pretrace_start 1
    pretrace_end 1
    count 160*rad_count
    nearest_count 10+rad_quality
    error_bound 0.5/rad_quality
    recursion_limit rad_bounces
    always_sample off
    brightness rad_brightness
   #end
   gray_threshold .5
   randomize on // only if you are using MegaPOV
  }
 #end
}
// default finish for all textures:
#default{texture{normal{bozo 0.2 scale 6 } finish{reflection{0.002,0.01} ambient 0 diffuse 0.8 conserve_energy}}}
// HDRI environment


// hdr environment -----------------------
sky_sphere{
  pigment{
    image_map{ hdr "overcast_day" map_type 3 interpolate 3}
      }// end pigment
      rotate <0,0,0> //

} // end sphere with hdr image -----------

// wood table
plane{y,-5
 texture{
  pigment{image_map{jpeg "iron.jpg"}} // use any jpg of your choice
  normal{bump_map{jpeg "iron.jpg"}}
  finish{reflection{0.02,.05} ambient 0.2 diffuse 1}
  translate -.5 rotate <45,45,0> scale <10,10,10>*40
 }
}

//========================================================

Die HDR-Probes im .hdr-Format sowie die Textur (hier iron.jpg) sind
ebenfalls im include-Verzeichnis abzulegen. Die steht dir die Wahl offen
was du nimmst.

Die e3dtools.inc im Anhang ist die von mir angepasste. Ich habe Matthias
jetzt allerdings nicht gefragt, ob ich die hier anhängen darf. Wenn es
da Probleme gibt, Bescheid sagen. Die angepassten Materialien sind für
die Farb-Kombinationen 1 und 2.

Die Auswahl findet sich in der POV-Datei unter:

#declare col_preset = 2;

Steht recht weit oben. Variante 1 ist Standard-Grün, Variante 2 ist die
schwarze von mir.

Für ein gutes Ergebnis bietet es sich an die Kamera etwas zu bewegen,
damit man schräg drauf schaut.

An folgenden Schrauben kann man drehen:

 assumed_gamma 1.8

Verändert die Gesamthelligkeit des Bildes (hebt den Schwarzwert mit an)
Mehr ist dunkler, weniger ist heller.

#declare rad_brightness=4; // increase if needed

Verändert die Lichtmenge vom Radiosity-System, mehr ist heller. Je nach
HDR-Probe kann das zu harten Lichteinscheinungen führen. Schaltet man
Radiosity ab, beleuchtet er nur über die HDR-Map die hier als Himmer
eingebunden ist. Bei Bedarf kann man diese Map noch rotieren. Entfernt
man die sky_sphere, rendert er nur Radiosity.

Hat man die richtigen Lichteinstellungen und will nur noch die Kamera um
die Platine drehen, bietet es sich an

#declare use_radiosity= 2; // 1=load, 2=save, 0=off

auf "1" zu setzen. Er lädt dann die errechneten Lichtwerte für den
Bereich. Teile der Szene, welche vorher nicht im Bild waren, sehen dann
etwas komisch aus, dreht man die Kamera aber recht nah an der Platine,
passt es meist. (Spart einiges an Renderzeit)

Standardeinstellung ist hier "2", damit wird bei jedem Rendern neu
berechnet.

So sollte es dann funktionieren.


Liebe Grüße, Christian

[Oliver _. (verleihnix)]

Moin Christian,

heißen Dank, ich hatte auch schon geforscht und auch gefunden, aber
Deine Anleitung ist super und nun läuft alles.

Wusste aber nicht, dass mein 2,5GHz AMD soo langsam ist :-)

Den Glanz wie in Deinem Bild bekomme ich aber noch nicht hin, liegt wohl
an Einstellungen. Nur was ist das für ein Bild was Du geschrieben hast?
Dieses habe ich nicht und wozu wird es gebraucht?
(Habe die 2 Zeilen mit // ausgeklammert)

Zu sehen ist eine Platine für das 70er Jahre Wählscheibentelefon, an der
ein C25 Handy angeschlossen wird. Somit sind alle Funktionen vorhanden
inkl. Freizeichen und 30V Wechselspannung für die Glocke und
Ladeschaltung für den uC/Glocken Akku.

Morgen ätzen und aufbauen, wenn alles läuft, lasse ich wieder Platinen
ätzen.

mfg
Oliver

[Christian W. (Firma: www.360customs.de) (doctormord)]

Wenn du die iron.jpg meinst, das ist die Textur für die
Unterlage.(Darauf liegt die Platine auf)

Eine passende Unterlage könnntest du dir bei $Suchmaschine_deiner_Wahl
heraussuchen.

Probier mal die Kamera ein wenig zu drehen, die Ergebnisse waren bei mir
meist besser.

Wenn du eine weiße Unterlage haben möchtest, sollte es folgendes tun:

// wood table
plane{y,-5
 texture{
  pigment{White} // use any jpg of your choice
  normal{bozo 0.2 scale 6 }
  finish{reflection{0.02,.05} ambient 0.2 diffuse 1}
  translate -.5 rotate <45,45,0> scale <10,10,10>*40
 }
}

Wenn der Glanz fehlt, überprüfe mal deine Einstellungen bei:

#declare col_preset = 2;

Du hast sicher "3" verwandt.

Liebe Grüße, Christian

[Oliver _. (verleihnix)]

Moin Christian,

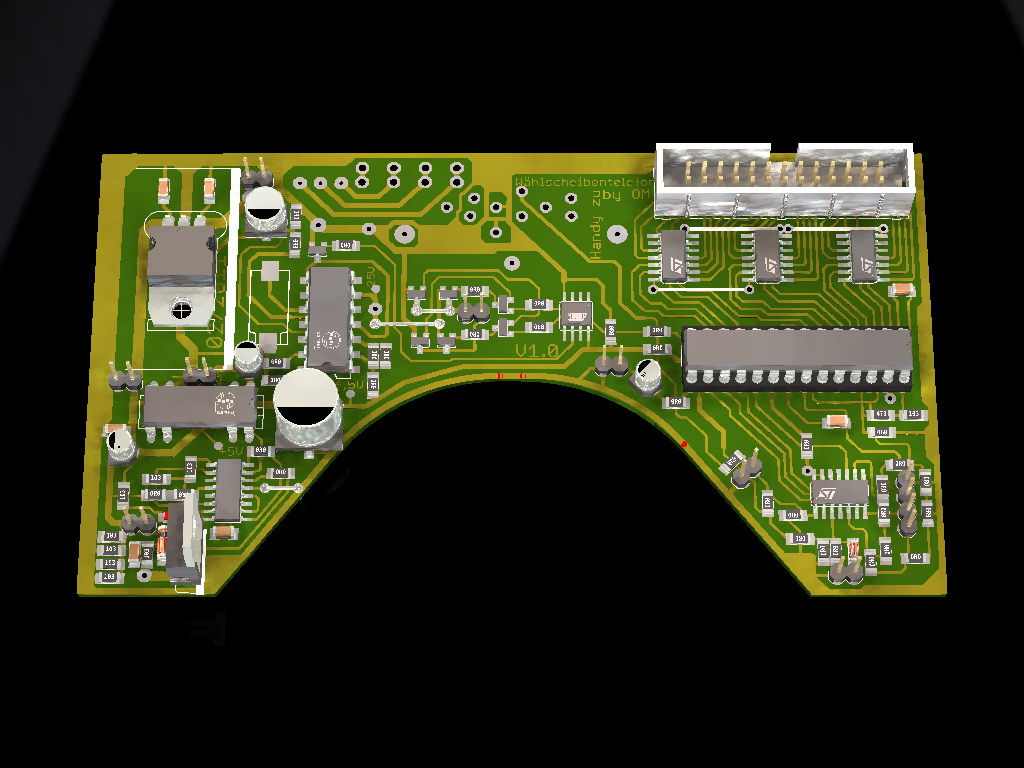

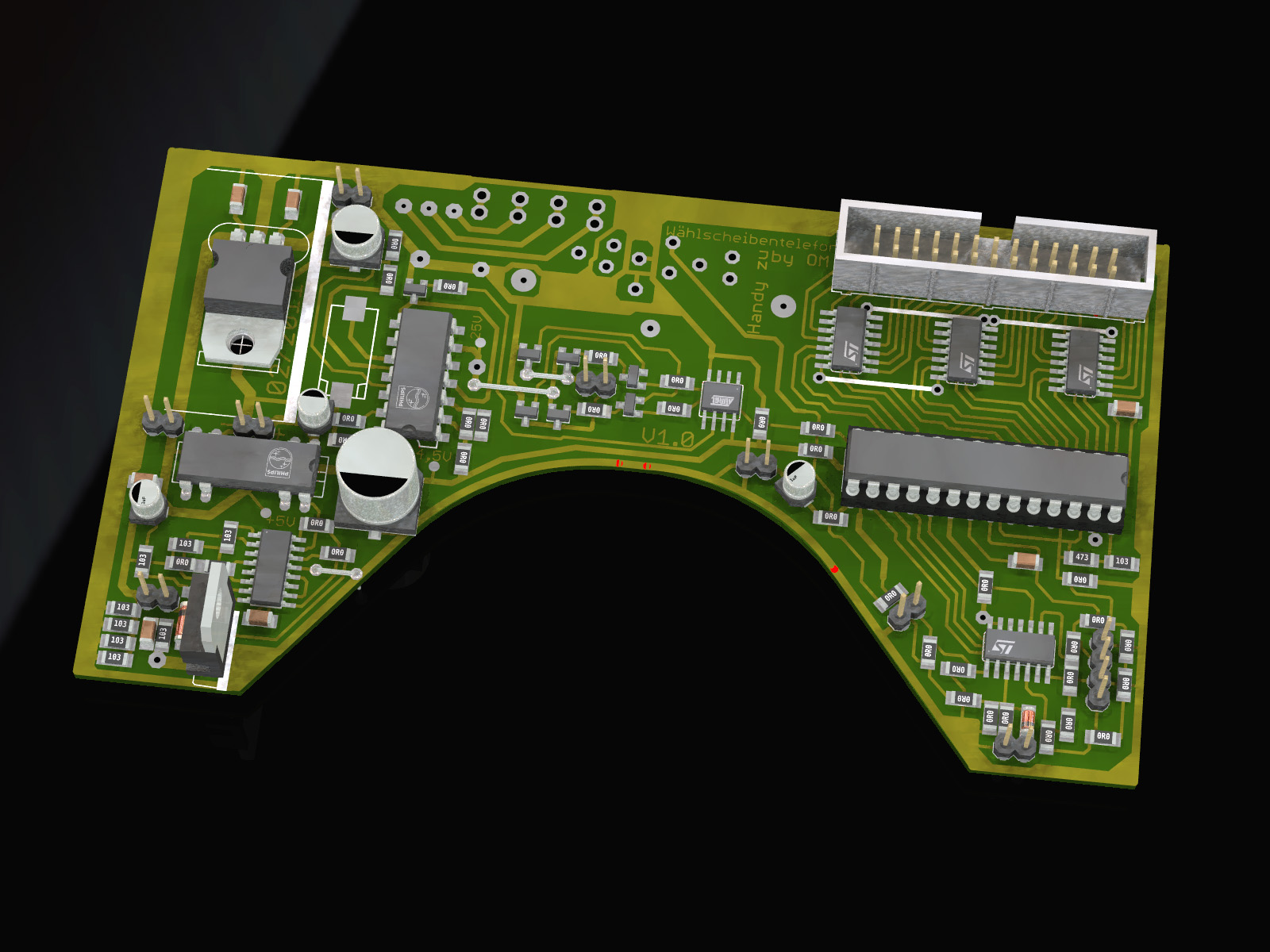

die Einstellung #declare col_preset = 2; hatte ich schon auf 2, habe die

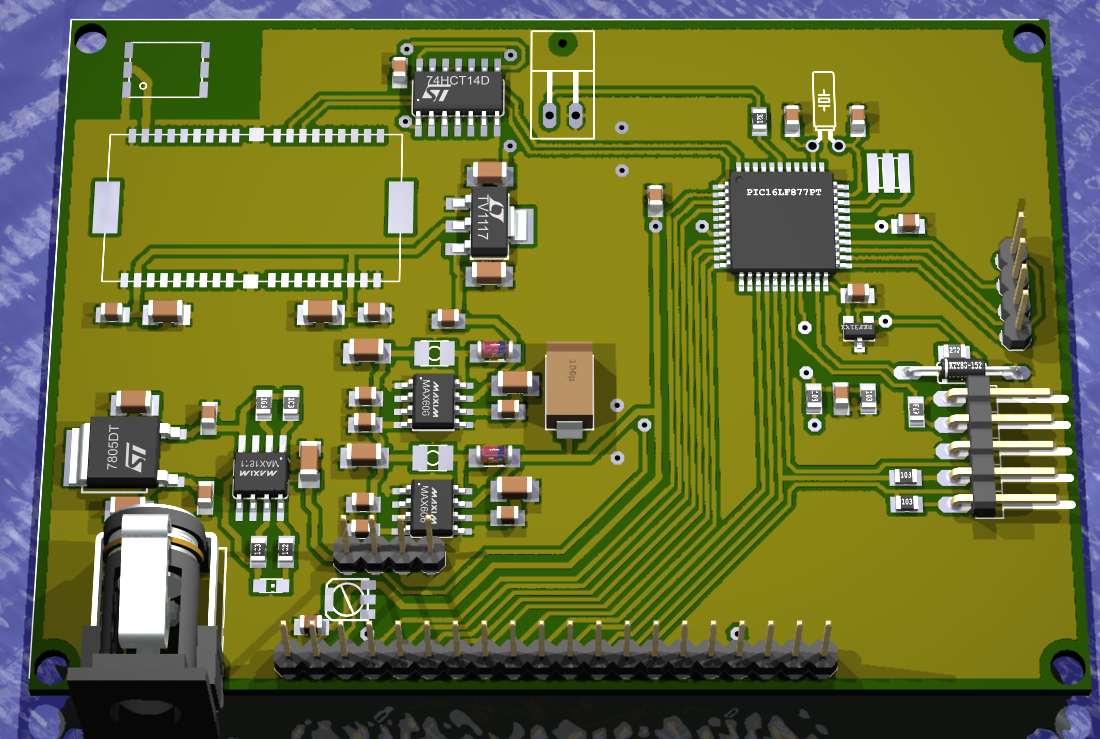

Platine jetzt etwas gedreht, siehe Bild.

Ist das jetzt 'die' Optik und Qualität oder geht das noch besser?
Weil mehr habe ich nicht heraus gefunden. Hintergrundbild ist nicht so
wichtig, schwarz ist ok, weiß natürlich besser zum drucken.

Aber ich bin soweit erstmal zufrieden und Fotos für die Doku mache ich
eh vom Original, wenn alles fertig bestückt ist.

mfg
Oliver

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hallo Oliver,

wenn das so ist, hast du die oben angehängte e3dtools.inc im falschen
Ordner. Die sollte im include-Ordner von MegaPOV die mitgelieferte von
Eagle3d überschreiben.

col_preset=2 sollte eigentlich eine schwarze Platine liefern. Schau da
nochmal nach, eventuell hast du den falschen include-Ordner erwischt.


Liebe Grüße. Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

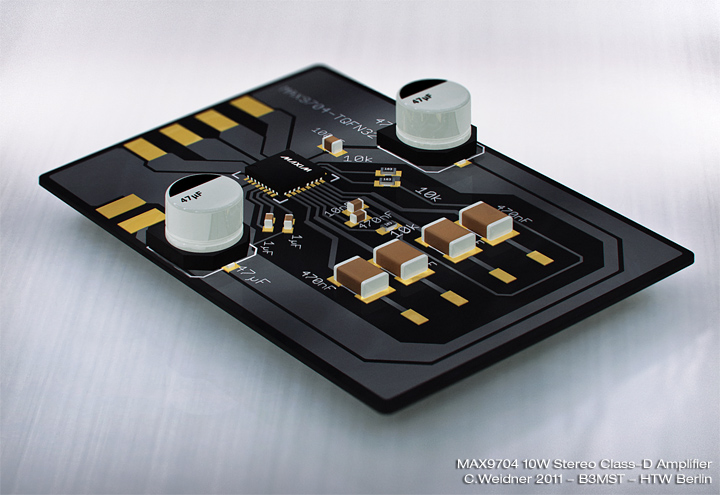

Maxim-IC MAX9704 2x10W Stereo Class-D Verstärker (filterlos)

Schaltung nach App-Note des Datenblatts mit freier Parameterwahl.
Platinengröße 40x60mm. Kühlung über Kupfer.

Schwarzer Lötstop + chem. Gold.

(TQFN-32 gibts in E3D nur in 5x5mm, 7x7mm gehört da drauf. Die
Koppel-C's an den Eingängen sind FKP, nicht Keramik wie abgebildet)

[Oliver _. (verleihnix)]

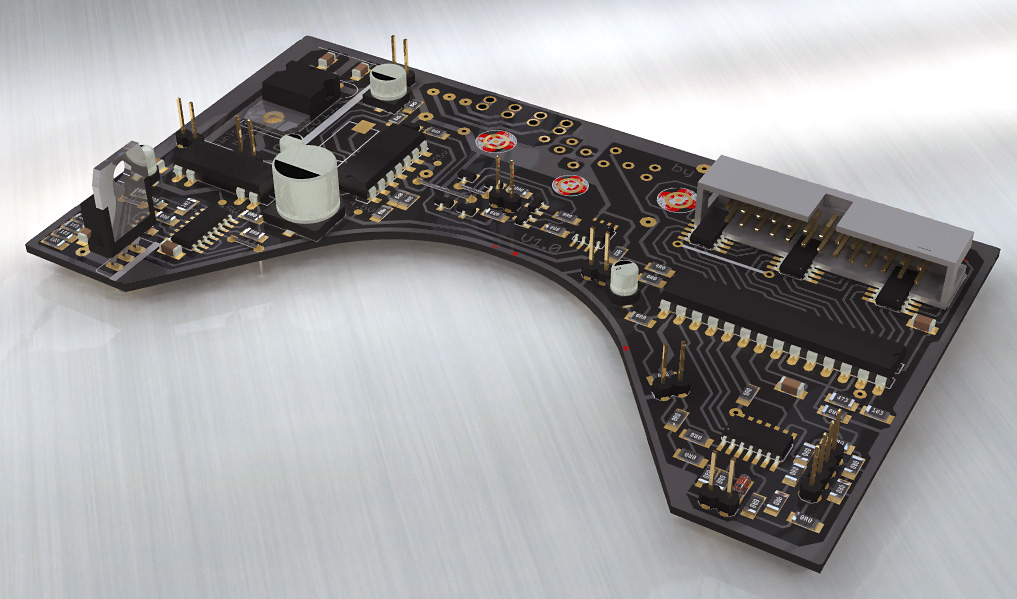

soo, Dank Christian habe ich es auch hin bekommen, es lag im großen an
falschen Verzeichnissen. Anbei das fertige Bild, macht schon was her ..

mfg
Oliver

[David .. (volatile)]

Oliver _. schrieb:
> soo, Dank Christian habe ich es auch hin bekommen, es lag im großen an
> falschen Verzeichnissen. Anbei das fertige Bild, macht schon was her ..

Aktivier mal AA

[Oliver _. (verleihnix)]

ist mit 0.3 an.... was bewirkt das ansich?

[Simon K. (simon)]

Eine Kantenglättung. Dir ist schon aufgefallen, dass der
Steckerverbinder oben falschherum sitzt?

[Oliver _. (verleihnix)]

der soll abgewinkelt sein, weil von oben gelötet wird undd ie Platine
nur Einseitig wird, daher nicht gerade, oder meinst du was anderes?

[Christian W. (Firma: www.360customs.de) (doctormord)]

Sie steckt in den SMD-Bauteilen. :D

[Oliver _. (verleihnix)]

achso, jaa, ist natürlich etwas höher dann angelötet .. bei gerader
Ausführung ist es aber ok, siehe weiter oben :))

[Christian W. (Firma: www.360customs.de) (doctormord)]

Ich hab das ganze jetztmal auf POVRAY 3.7 angepasst, damit entfällt der
ganze Kram mit MegaPOV und den verschiedenen Verzeichnissen. HDR +
Radiosity funktioniert und das ganze geht dank Mehrkern wesentlich
flotter von der Hand. Hab jetzt noch einiges an den Packages
rumgeschraubt (Farbe/Texturen). Helligkeit und dergleichen sollten nun
passen.

Liebe Grüße, Christian

[Chris L. (kingkernel)]

könntest du dann mal nen tutorial für die aktuelle version machen. das
ich ne aöte version nutzen muss stört mich nähmlich ein bisschen, und
wenn ich megapov dann auch weglassen kann wärs prima

[Alexander S. (esko)]

Christian W. schrieb:
> Ich hab das ganze jetztmal auf POVRAY 3.7 angepasst, damit entfällt der
> ganze Kram mit MegaPOV und den verschiedenen Verzeichnissen.

Super Sache!
Kannst du deine Version in die offizielle bei Berlios einpflegen, das
wäre Klasse.
http://www.matwei.de/doku.php?id=de:eagle3d:eagle3d
http://developer.berlios.de/projects/eagle3d/

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hi,

einpflegen kann ich es nicht, da fehlt mir einfach die Zeit dazu, sorry.

Aber anbei alles um zu starten (Beispiel Win7).

# 1. Povray 3.7 beta installieren

# 2. Eagle3d-HDR-include.zip nach
\Users\Benutzer\Documents\POV-Ray\v3.7\include entpacken

# 3. Light-Probes besorgen und ins \include entpacken

Hier verwandt wurde das Package:

http://zbyg.deviantart.com/art/HDRi-Pack-1-97402522

# 4. Den Inhalt der beigefügten sample.pov in der eigenen .pov einfügen

Note:

Es ist in der eigenen .pov Datei ALLES bis zum ersten Macro zu tauschen.
Dieses beginnt mit:

#macro ...

Funktionieren tun die beiden Col-Presets 1 und 2. Die Einstellungen in
der .pov sind soweit dokumentiert, aber keine Universaleinstellungen für
jedes Board. Anzupassen sind eventuell "assumed_gamma", "gamma"
(sky_sphere) sowie rad_brightness.

assumed_gamma = Gesamtbelichtung des Bildes
gamma (sky_sphere) = Belichtung der Light-Probe
rad_brightness = Beleuchtungsstärke von Radiosity

Wenn ich nichts vergessen habe, sollte es funktionieren.

Hinweis 1:
Die Textur der Unterlage ist je nach Auflösung zu tauschen, 2500x2500px
sind empfohlen, bei Renderings in 1920x1080 besser mehr.

Die Kamera wurd dahingehend angepasst, dass das Seitenverhältnis immer
korrekt ist. Standardmäßig verzerrt Pov-Ray die Bilder je nach
Seitenverhältnis, begingt durch die von Eagle3d generierten
Einstellungen.

Hinweis 2:

Das ist nicht ausnahmslos auf meinem Mist gewachsen, einige Dinge sind
aus den Samples von Pov-Ray sowie Versuchen anderer Nutzerbeispiele aus
dem Netz. Der Austausch des gesamten Headers ist damit begründet, dass
Eagle3d Einstellungen und Vorgaben macht, die teilweise mit Pov-Ray 3.7
nicht kompatibel sind.


Liebe Grüße, Christian

[Μαtthias W. (matthias)]

Hi

machts dir was auch wenn ich das alles mal schnappe und selber einbaue?

Matthias

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hi Matthias,

natürlich nicht. Die Light-Probes würde ich allerdings extra lassen,
zwecks wegen Copyright und dem ganzen Geraffel.

Zum Beitrag oben:

Hinweis 3:
Die Änderungen in den .inc Dateien beschränken sich im allgemeinen auf
die Änderung der Farbwerte. Die IC-Gehäuse wurden von Gray30 auf Gray10
reduziert. Des weiteren wurde das Finish angepasst, damit sie bei der
Verwendung von Radiosity kein Licht emitieren. Für die IC-Gehäuse finden
sich die Einstellungen in der *TEX.inc, hier können bei Bedarf
Änderungen vorgenommen werden. Die Verwendung des Windows-eigenen
Editors ist nicht empfohlen, da dieser regelmässig das Encoding verhaut.
Sollte dies passieren, die Datei einfach nochmal in Wordpad laden und
abspeichern. Pov-Ray gibt in diesem Fall eine defiziele Fehlermeldung
aus und bricht das Rendern ab.

Liebe Grüße, Christian

[Verwirrter Anfänger (Gast)]

Hi,
seh ich das richtig, dass in der pov datei der Hauptunterschied hier
liegt:

// Beleuchtung Start

#declare HDRI_On       =1; // HDR-Beleuchtung über Lightprobe - 1 = ein | 2 = aus
#declare Radiosity_On  = 3; // Radiosity 0=aus, 1=fast; 2=medium quality; 3=high qual.; 4= medium qual.+ recursion_limit 2

#if (Radiosity_On > 0)

global_settings {
 #ifndef ( Rad_Quality )
 #declare Rad_Quality = 2;  // no end "}" of "global_settings" here !! - Quality 1-10 | 1 = basic / 10 = ultimate
 #declare rad_brightness=1.4; // Radiosity-Beleuchtungsstärke - increase if needed
 assumed_gamma 1.8 // Bildbelichtung über alles
#end

//--------- radiosity settings -------------------------------- ///
// from POV-Ray samples "scene templates/patio-radio.pov

#switch (Rad_Quality)
 #case (1)
  radiosity {             // --- Settings 1 (fast) ---
    pretrace_start 0.08
    pretrace_end   0.02
    count 50
    error_bound 0.5
    recursion_limit 1
    brightness rad_brightness
    gray_threshold 0.5

  }
 #break
 #case (2)
...
 #end  // end of switch
} // end of global settings !!!!

#default{  finish { ambient 0 diffuse 1 conserve_energy specular 0.6 roughness 0.04}} // Mit Radiosity kein Ambient
//--------------------------------------------------------------------------
#else

#default{ finish{ ambient 0.1 diffuse 0.9 specular 0.6 roughness 0.04}
 } // for intel computers

#end // Radiosity_On > 0
//--------------------------------------------------------------------------


// Sonnelichht ---------------------------------------------------------------------
#declare Camera_Position = < cam_x, cam_y, cam_z> ;
light_source{ Camera_Position  color rgb<0.9,0.9,1>*0.2}  // flash light

//--------------------------------------------------------------------------

#if (HDRI_On) // --------------------------------------------------- HDR
sky_sphere{ pigment{ image_map{ hdr "studio008.hdr" // Light-Probe im include
                                gamma 1.7           // Helligkeit der Map
                                map_type 3 interpolate 2 } //Map-Type passend zur Abwicklung
                   }
            rotate < 0,0,0>  // adapt it to your direction

          } // end sky_sphere

#else // no HDRI
light_source{<-1700,2000,2500> color rgb<1,1,1>*0.7}        // Sonnenlicht für Standard ohne HDR

sky_sphere{ pigment{ gradient <0,1,0>
                     color_map{
                       [ 0   color rgb<1,1,1>          ] //White
                       [ 0.4 color rgb<0.14,0.14,0.56> ] //~Navy
                       [ 0.6 color rgb<0.14,0.14,0.56> ] //~Navy
                       [ 1.0 color rgb<1,1,1>          ] //White
                       } // end color_map
                     scale 2
                   } // end pigment

          } // end of sky_sphere
#end // of "#if (HDRI_On) "
//--------------------------------------------------------------------------

// Unterlage als unendliches Plane
plane{y,-5
 texture{
  pigment{image_map{jpeg "iron_sm.jpg"}} // Bild im include, möglichst groß
  normal{bump_map{jpeg "iron_sm.jpg"}}
    finish{reflection{0.02,.05} ambient 0.2 diffuse 1}
  translate -.5 rotate <45,45,0> scale <10,10,10>*40

 }
}

Wenn ja, dann müsste ich sowas ähnliches relativ schnell als patch
einpflegen können.

Ich denke ein größeren Aufwand stellen die verschiedenen
Materialdefinitionen da, da die zur Zeit fix sind und nicht abhängig von
einer globalen Variable umgeschaltet werden. (Nicht col_preset, sondern
die Materialien für die verschiedenen Bauteile)
Die auf radiosity und Realismus angepassten Materialien sehen nicht so
gut aus für die schnelle alte Rendervariante, da müsste man eine neue
Variable zum umschalten einfügen und dann die ganzen *.incs diffen und
anpassen.

Ein Beispiel für den Unterschied in den Materialien kann man hier sehen:
Beitrag "Re: Eagle3D update für realistische Renders"
Wobei Du dir hier erheblich mehr Mühe mit den Materialien gemacht hast.
(Und die Unterlage und Lightprobe gefällt mir auch besser, sieht alles
etwas "polierter" aus)

[Christian W. (Firma: www.360customs.de) (doctormord)]

Du hast den Konfigurationsblock für die Qualität des Radiosity
vergessen, aber eigentlich sind das die Hauptunterschiede.

Für Radiosity ist es wichtig, dass die Materialien auf

 finish {ambient 0 diffuse 1 ..}

 gesetzt sind, sonst fungieren sie als eigenständige Lichtquelle.

An den Materialien selbst hat sich nicht viel geändert, wie oben schon
geschrieben wurde eigentlich nur die Farbe von Gray30 auf Gray10
reduziert. Die restlichen Parameter kommen normal über den
default-parameter des obigen Codeblocks. (Sofern sie nicht explizit
anders gesetzt wurden)

#default{  finish { ambient 0 diffuse 1 conserve_energy specular 0.6 roughness 0.04}} // Mit Radiosity kein Ambient
//--------------------------------------------------------------------------
#else

#default{ finish{ ambient 0.1 diffuse 0.9 specular 0.6 roughness 0.04}
 } // Standard

Das roughness ergibt nur einen "Feinschliff" an den Kanten der Objekte,
besonders SMD, für sanften Glanz ähnlich Phong.

Das "Problem" ist momentan, dass viele Dinge in den Makros sitzen und
nicht Global über eine tex-Datei gesteuert werden. (War ja auch nie so
vorgesehen)

Liebe Grüße, Christian


@Matthias,

Bei den SMD-Kondensatoren gibt es ein neues Bauteil,
FKP-SMD-Kondensatoren von WIMA. Hab ich ganz vergessen. Bei den ICs ist
7x7mm TQFN-32 dazu gekommen.

3dusrpac.dat:

C1825_FKP:0:0:0:1:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:CAP_SMD_FKP_CHIP_1825(:SMD FKP Kondensator 1825:SMD Capacitor 1825
C1812_FKP:0:0:0:1:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:CAP_SMD_FKP_CHIP_1812(:SMD FKP Kondensator 1812:SMD Capacitor 1812
C1210_FKP:0:0:0:1:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:CAP_SMD_FKP_CHIP_1210(:SMD FKP Kondensator 1210:SMD Capacitor 1210
C1206_FKP:0:0:0:1:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:CAP_SMD_FKP_CHIP_1206(:SMD FKP Kondensator 1206:SMD Capacitor 1206
C0805_FKP:0:0:0:1:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:CAP_SMD_FKP_CHIP_0805(:SMD FKP Kondensator 0805:SMD Capacitor 0805
C0603_FKP:0:0:0:1:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:CAP_SMD_FKP_CHIP_0603(:SMD FKP Kondensator 0603:SMD Capacitor 0603
C0402_FKP:0:0:0:1:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:CAP_SMD_FKP_CHIP_0402(:SMD FKP Kondensator 0402:SMD Capacitor 0402
C1812K:0:0:0:1:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:CAP_SMD_FKP_CHIP_1812(:SMD FKP Kondensator 1812:SMD Capacitor 1812
MLF32_7X7:0:1:0:1:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:IC_SMD_MLF_32_070MM(:SMD IC MLF32 7x7 Package:
TQFN-32_7X7:0:1:0:1:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:IC_SMD_MLF_32_070MM(:SMD IC MLF32 7x7 Package:NOEAGLEPAC

[Chris L. (kingkernel)]

Wenn das ganze nach und nach ins Originale Eagle3D eingepflegt wird, das
wär klasse. Hat mich bisher immer davon abgehalten, das zu nutzen, weil
einige Bauteile dann nicht mehr angezeigt wurden oder nicht mit
angepasst wurden.

@Christian:
Ist in deiner Version noch das MegaPov notwendig? Das hat bei mir immer
mucken gemacht

[Christian W. (Firma: www.360customs.de) (doctormord)]

Megapov und Pov-Ray 3.6 werden nicht mehr benötigt.

Liebe Grüße, Christian

[Verwirrter Anfänger (Gast)]

Ich hab mal einen probeweisen Patch angehängt, für die aktuelle svn
Version von Eagle3D, das ist eine Zusammenfassung von ein paar Sachen
mit denen ich rumgespielt hatte und hoffentlich allen Änderungen von
Christian W.

Ausserdem hängt noch eine .pov Datei an, die ich mit dem Patch erstellt
hatte.
Christian, kannst du evtl. mal über den Anfang der Datei rübergucken, ob
ich alles richtig von dir übernommen hatte? Ich hab ein paar Sachen
umsortiert, damit das leichter zu patchen war, aber die einzelnen Blöcke
sollten zusammengeblieben sein.

Allgemein:
Ein paar kleine Sachen die mir so auffallen:
- Die Dateinamen für die hdi map und den Untergrund sind zur Zeit fest
drin, die sollten am besten auch im Einstellungsdialog auswählbar sein.

- Die Einstellung für die "e3d_Rad_Quality" müsste noch etwas angepasst
werden, damit man das leichter unabhängig von der "rad_brightness" und
"assumed gamma" ändern kann

- Die 4 Lichter in Stadium Konfiguration werfen etwas störende Schatten,
wenn man die Platine anhebt. Allerdings ist die Szene ohne die Lichter
zu dunkel. Irgendwie müsste das Verhältnis von lgt1-4, dem Spot an der
Kamera Position und der sky sphere besser anpassbar sein.

@Μαtthias W.
Ich habe deinen Post auf der Eagle3D Projektseite gerade erst entdeckt.
Ich hatte keine Benarchrichtigungen an, und das Forum vollkommen
vergessen.
Ich habe die Diskussion jetzt mal hier weitergeführt, weil hier gerade
alle aktiv sind.

Ciao,
Philip

[Christian W. (Firma: www.360customs.de) (doctormord)]

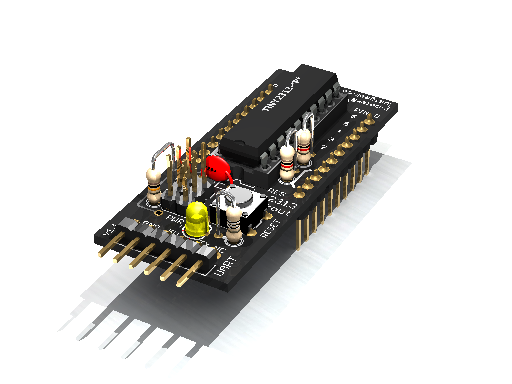

Also bei mir kommt das Rendering so total überbelichtet raus. Ich habe
die 4 Lampen von Eagle3d eigentlich immer abgeschaltet. Der Untergrund
sollte nicht weiss sein.. :D

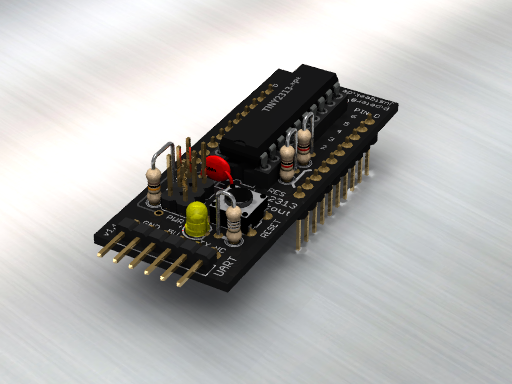

Alle 4 Lichter aus und rad_brightness auf 1.8 ergibt das -fixed.png.
Gefällt mir wesentlich besser.

Aperture und Blursamples brauchen ja "Lichtjahre" zum rendern.

(Echtes Licht ist nicht 500W 10cm über der Platine.. ;) )

Liebe Grüße, Christian

[Bjoern (Gast)]

Eure Teile sehen echt super aus. Es muessen also 3d Daten hinterlegt
sein. Sind die auch als STL Datei zu exportieren?

Gruss

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hallo Bjoern,

vielleicht kommst du hiermit weiter:

http://www.xs4all.nl/~rsmith/software/#stl2pov

Liebe Grüße, Christian

[Bjoern (Gast)]

Vielen Dank Christian.

[Christian W. (Firma: www.360customs.de) (doctormord)]

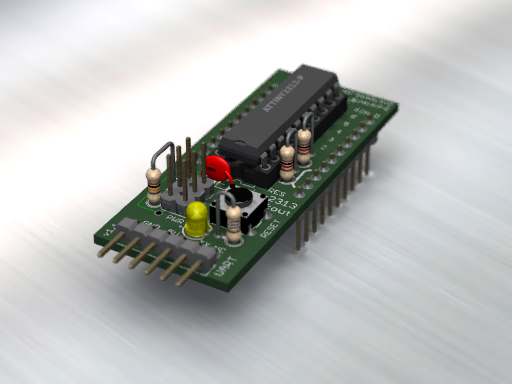

I'm happy now. :) Looks somewhat real to me.

Anbei das Sample-Board als.pov mit meinen Änderungen, sowie nochmal
etwas geänderte .inc-Dateien. Sind kein Muss, beziehen sich nur auf die
IC-Pins.

@Philip, die rad_quality hat nichts mit der Helligkeit tun.

Vielleicht bekommt es ja einer hin, dass es silbernde Lötstellen auch
bei goldenen Pins/Pads (chem. Gold PCB) gibt. (Sowie an den
SMD-Bauteilen.


Liebe Grüße, Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

Nachtrag, i like!

[Alexander S. (esko)]

Christian W. schrieb:
> MAX9704_v3_anim.png

Wow, sieht ziemlich realistisch aus.
Ist das Depth of Field nachbearbeitet oder kommt das so raus?!

[Christian W. (Firma: www.360customs.de) (doctormord)]

Das DOF kommt so aus dem Rendering, braucht aber ewig. Bei 800x600 und
einem Faktor 30 macht das ~15 Minuten aus. Der Rest ist in 2 Minuten
gerendert. Den Effekt nachträglich einzufügen ist wesentlich schneller.
(Des weiteren erspart man sich die Einstellung des Focal-Points)

Liebe Grüße, Christian

[Hauke R. (Gast)]

Bei den Kondensatoren sieht das gerenderte DOF aber besser aus als das
nachträglich eingefügte. Aber echt Respekt, hat mich animiert auch
wieder was mit eagle 3d zu machen :D Mal gucken was bei rauskommt.

[Chris L. (kingkernel)]

Sind eigentlich alle vorhandenen Bauteile angepasst? Was muss geändert
werden, um die Bauteile von
(http://www.mikrocontroller.net/articles/Eagle_3D_Bauteile) oder eigene
Definitionen anzupassen, damit diese auch so gut aussehen?
Wo bekomme ich das Bild für den Untergrund her (iron_sm.jpg)? Das sieht
gut aus!

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hi,

die Textur iron_sm.jpg sollte im letzten .ZIP enthalten sein. Alle
Bauteile wurden nicht expliziet angepasst, in der Regel erfolgt die
Anpassung über die Textur-Datei (e3d_tex.inc). Makros die diese
Definition nutzen, sollten somit gut aussehen. In erster Linie wichtig
ist das finish der Oberflächen um bei Verwendung von Radiosity und HDR
kein Licht zu emitieren.

-> ambient 0

Liebe Grüße, Christian

[Chris L. (kingkernel)]

Nein, ist nicht enthalten. zumindest finde ich sie nicht. Hab ich ne
ZIP-Datei übersehen?

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hallo Christian,

du hast Recht. Im Anhang die fehlende Datei.

Gruß, Christian

[Chris L. (kingkernel)]

Vielen Dank!

[Ahnungslos (Gast)]

Moin,

Hut ab, was Ihr hier auf die Beine stellt.
Ich habe das versucht nach zu stellen, aber bei mir klappt das mit dem
realistischem Aussehen nicht. Ich hab leider keine Idee was ich falsch
machte. Die *.inc habe ich ins include Verzeichnis kopiert.

Irgend welche Tipps?

Danke
CU

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hi,

eventuell ins falsche include kopiert? Bei der 3.7 unter Win7 nimmst du
das unter Benutzer.../Dokumente..

Sieht so aus, als ob er nicht die richtigen .inc-Dateien einliest.

Gruß, Christian

[Ahnungslos (Gast)]

Hi,

danke Christian, tatsächlich habe ich es ins falsche include kopiert.
War wohl schon zu spät ;-)

Danke.

CU

[Ahnungslos (Gast)]

Moin,

ich hab mal versucht die HAL Oberfläche darzustellen.

CU

[Falk B. (falk)]

Man kann es mit der Tiefen(un)schärfe auch übertreiben.

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hi Ahnungslos,

HAL gefällt mir. :) Dein POF sitzt meines Erachtens aber an der falschen
Stelle.

Liebe Grüße, Christian

[Ahnungslos (Gast)]

Moin,

ich habe mit der Tiefenschärfe experimentiert (gefällt, wie Falk schon
anmerkte, nicht jedem). Der POF liegt auf dem "Kopf" der vorderen LED.

HAL:
texture{T_Silver_5A normal {bumps 0.9 scale <1,0.25,0.25>*0.3 turbulence
0.9}  finish{F_MetalB reflection{.45,.02} ambient 0.0}}

CU

[Thomas H. (pcexperte)]

Hallo alle zusammen,

nach langer Zeit habe ich auch mal wieder ein Projekt beendet und
dazu hatte ich auch ein Eagle3D Abbild des Boards erstellt.

Leider sind nicht alle Bauteile drauf und auch ist es noch mit den alten
PovRay Einstellungen gemacht und nicht so realistisch wie die letzten
hier
im Thread, aber zumindest könnte es den einen oder anderen
interessieren.

Der USB-Isolator funktioniert bei mir übrigens bisher mit einem
Card-Reader,
einem Scanner und einem Bluetooth-Dongle einwandfrei.

er ist direkt zum Einbau in ein kleines Bopla Gehäuse gedacht.

Gruß
Thomas

[Falk B. (falk)]

@  Thomas H. (pcexperte) Benutzerseite

>Der USB-Isolator funktioniert bei mir übrigens bisher mit einem

sehe ich das richtig, dass dort USB galvanisch getrennt wird? Das geht
AFAIK doch nur mit einem HUB-IC und den dazugehörigen Steuersignalen,
oder?
Könntest du auch den Schaltplan und ggf. die Eagle-Files hier
reinstellen, denn ein galvanisch getrennter USB wird immer mal wieder
gesucht. Ich würde das dann auch im Artikel USB hierher verlinken.
Oder alles zusammen in ein ZIP packen und in den Artikel packen.

MFG
Falk

[Ano N. (oorim)]

Christian W. schrieb:
> Nachtrag, i like!

Hey

Wie hast du das rendering SO krass bekommen? Ich weiß von dem HD Package
und allem kram das es Fotorealistisch ausschaut, aber das ist schon
extrem guat.

[Thomas H. (pcexperte)]

Hallo Falk,

ja du siehst richtig das es eine richtige galvanische Trennung ist,
extra
dafür ist der AdUM4160 da. Ist leider schwer zu bekommen das IC aber für
erste Versuche gibt es Samples.

Oben beim Artikel habe ich schon ein ZIP angehangen mit Schaltplan,
Datenblatt etc. Habe das ja u.a. auch für meinen Shop entwickelt,
da gibt es Leerplatinen.

Gruß
Thomas

[Falk B. (falk)]

@  Thomas H. (pcexperte) Benutzerseite

>Oben beim Artikel habe ich schon ein ZIP angehangen mit Schaltplan,

Uups, hab ich glatt übersehen.

>Datenblatt etc. Habe das ja u.a. auch für meinen Shop entwickelt,
>da gibt es Leerplatinen.

Ok, hab das mal verlinkt.

MFG
Falk

[Chris L. (kingkernel)]

Ich hätt noch eine Frage, wie bekomme ich bestimmte LED's im Bild zum
Leuchten?

[Verwirrter Anfänger (Gast)]

Christian L. schrieb:
> Ich hätt noch eine Frage, wie bekomme ich bestimmte LED's im Bild zum
> Leuchten?

Normalerweise gar nicht. Ich hatte damit mal rumgespielt. Ich hab
einfach eine zusätzliche Lichtquelle in die LED reingesetzt und dann mit
der Helligkeit rumgespielt. Das ging leidlich gut, aber die LED musste
extrem hell sein, damit man erkannt hat, dass die leuchtet, und so ganz
überzeugt hat mich das Ergebnis nicht.

Dazu kommt noch, dass die Renderzeiten dadurch nochmal um einiges länger
wurden.

Als Anhaltspunkt:
ich hatte in der diode.inc das Makro so geändert:

#macro DIODE_DIS_LED_3MM(col,tra,height)
object{DIODE_DIS_LED_3MM_LIGHT(col,tra,height, off)}
#end

#macro DIODE_DIS_LED_3MM_LIGHT(col,tra,height, led_on)
union{
  merge{
    cylinder{<0,0.75,0><0,3,0>1.5}
    difference{
      cylinder{<0,0,0><0,0.75,0>1.7}
      box{<1.501,-0.1,-3><3,2,3>}
    }
    sphere{<0,3,0>1.5}
  }
....
  #if(led_on=on)
    light_source {
      <0,3.0,0> col*3.0
    }
  #end

  pigment{col filter tra}
  interior { ior 1.5 }
  translate<0,0.2,0>

  translate<0,height,0>
}
#end

Für SMD LEDs könnte das ein bischen besser gehen, ich hatte den
Eindruck, dass der Innenaufbau der LED ein bischen gestört hat.

Im Anhang mal ein etwas älteres Bild bei dem ich das ausprobiert hatte.
Da sind die ganzen anderen Materialien nicht mehr auf dem neuesten
Stand.

[Thomas R. (tinman)]

Thomas H. schrieb:
>
> Der USB-Isolator funktioniert bei mir übrigens bisher mit einem
> Card-Reader,
> einem Scanner und einem Bluetooth-Dongle einwandfrei.
>

Ist zwar offtopic, aber warum hast du es so "kompliziert" gemacht?

Der von dir eingesetzte DC/DC wandler (VA-0509D) is ein 0,5W typ,
die 220µF sind viel zu viel abgesehen davon geht viel einfacher
als die 9V/LDO kombination.

Nimm ein IL0505S (oder NMK0505SAC), die haben besseren wirkungsgrad (vor
allem NMK0505SAC), 5x weniger ripple und es bleiben für den isolierten
client VUSB gut 400mA. Da brennt nix durch, für normale operation sollte
man erst den usb client verbinden zum ADUM und dann an host anschliessen
- damit hat man schon genug verbrauch um den DC/DC zu belassten. Wenn du
bedenken hast (wegen delayed enumeration), nimm eine LED und gut ist.

Der S1 umschalter ist auch nicht schön (so wie in app note ist finde ich
besser), aber ich weiss eine blaue LED hat schon was :)

[Thomas H. (pcexperte)]

Hallo Thomas R.

das mit dem LDO ist dafür da um ein externes Netzteil über JP3
anschliessen
zu können, sofern der USB Client mehr Strom braucht schliesse ich dort
ein
Steckernetzteil an und lege den DC/DC Wandler einfach still und bekomme
saubere 5V mit z.B 500mA für den Client.

In meinem Original habe ich auch keinen Schalter sondern einfach Jumper
im
Gerät die ich einmal setze und dann wird zugeschraubt. Ich habe Zwei
Geräte
für die beiden Speed-Modi. Mit Schalter würde ich es aber auch so
machen, einstellen und zuschrauben ;) Umschalten sollte man eh nur wenn
der Isolator nicht angeschlossen ist.

Aber deine Überlegungen sind auch nicht verkehrt, danke dafür.

Gruß
Thomas

[Jean-Paul (Gast)]

Hallo, da ich Nichts fand so habe ich mich entschieden Symbole für
Eagle3D mit POVRAy selber zu erstellen...
Anbei, meine erste Schritte...

[Thomas (Gast)]

Sehr hübsch.
Würd ich gerne mal fertig geroutet auf der Platine sehen.

[Jean-Paul (Gast)]

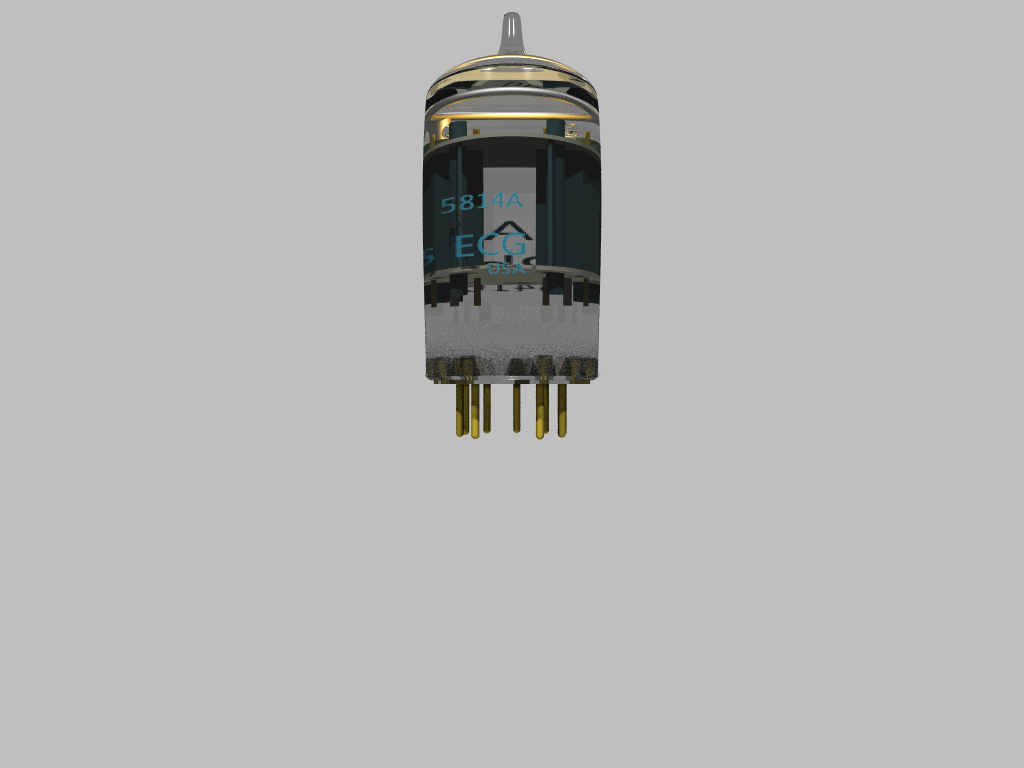

Hier versuche ich Einstellungen mit internen Lichtquellen, Sie sollte ja
gluen!

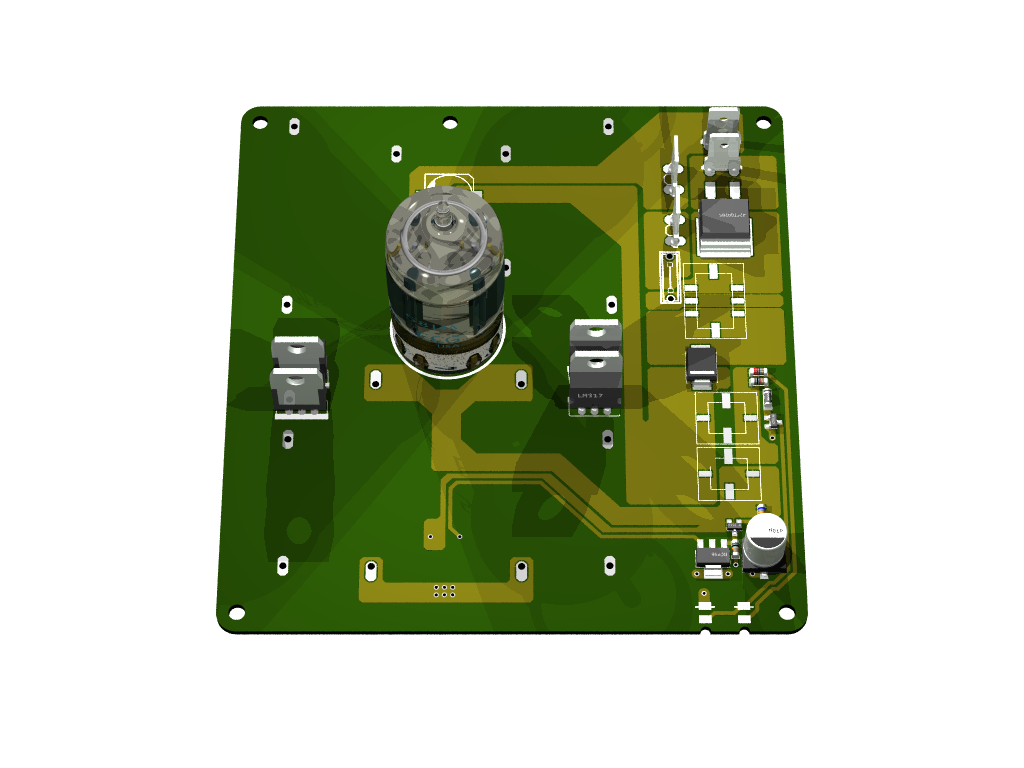

Anbei Hybrid Amplifier, ich weiss es fehlen noch Bauteile, bin aber
dabei erstmal Röhrensockel zu definieren!

[Jean-Paul (Gast)]

meine Versuche mit Sockeln!

[Jean-Paul (Gast)]

... und bin an alle möglichen Röhrensockel Datenblätter interessiert
(CMC, YAMAMOTO usw...)

[Kevin K. (nemon)]

richtig cool, wünsche, ich könnte auch Bauteile in Eagle3D selbst
designen. Hast du irgendein spezielles Tutorial dafür?

[Jean-Paul (Gast)]

Tutorials zusammen gesucht. Es gibt ein sehr gutes französisches
Tutorial, und ich kann französich! Lach.
Ich bin Beginner und zur Zeit eher Try and Error. Ich schreibe aber ein
ausführliches Tutorial anschliessend.
Nächster Schritt ist das Importieren von 3D-Step Dateien und Umwandlung
Mapping nach POVRAY, geht einfach schneller. Dazu braucht man aber die
Modelle und im Bereich Röhren ist es die Wüste!

[Jean-Paul (Gast)]

Roadmap:
- Röhrensockel (brauche dringend Datenblätter!),
- MUNDORF Kondensatoren,
- MKS4 Kondensatoren,
- verschiedenen Audio-Kondensatoren,
- verschiedenen Audio-Widerstände (MILLS und Co.),
- c3g, 6AS7G, 2A3, 300B, EL34, und ECC-Reihe, PCL/ECL86.

...mal sehen, denn ich habe berüflich nur wenig Zeit.

[Jean-Paul (Gast)]

Für Heute ist es Schluss...

[Jean-Paul (Gast)]

mit CMC 9PT PCB Socket...

[sparks (Gast)]

@Kevin K.:

Generell ist das Erstellen von Bauteilen in PovRay für die Verwendung in
Eagle-3D nicht allzu schwer. Sofern man über ein gewisses räumliches
Vorstellungsvermögen verfügt und über ein paar mathematische Grundlagen
verfügt (vor allem Mengenlehre).

Für einfache Sachen reicht sogar ein reiner Editor. Zumindest ich hab
für so was nie einen grafisches Tool wie einen Modeler benutzt.

Lies dir am besten mal den Artikel zu PovRay bei Wikipedia durch und
schau die ein paar Tutorials an. Und die Bauteile, die andere schon für
Eagle3D erstellt haben.

[Michael H. (morph1)]

Kannst du eventuell den Vollglaskörper gegen ein hohles Modell
austauschen? Ansonst ists zwar hübsch das die Lichtbrechung so brav
berechnet wird, aber realistisch ists leider nicht.

[Timmo H. (masterfx)]

Jemand ne Ahnung woher die Roten Punkte auf den Leiterbahnen kommmen?
Und welches Bauteil ist das die 3,5mm Klinkenbuchse von hier?
Beitrag "Re: EAGLE 3D - zeigt eure Projekte"

[Michael H. (michael_h45)]

Timmo H. schrieb:
> Jemand ne Ahnung woher die Roten Punkte auf den Leiterbahnen kommmen?
Dreh die Platine mal. Dann siehst du, dass das Marker (rote Zylinder)
für nicht zugeordnete Bauteile sind.

> Und welches Bauteil ist das die 3,5mm Klinkenbuchse von hier?
> Beitrag "Re: EAGLE 3D - zeigt eure Projekte"
Lad die png Renderings von den ganzen Bibs gesammelt runter und schau
sie durch.

[Timmo H. (masterfx)]

Michael H. schrieb:
> Timmo H. schrieb:
>> Jemand ne Ahnung woher die Roten Punkte auf den Leiterbahnen kommmen?
> Dreh die Platine mal. Dann siehst du, dass das Marker (rote Zylinder)
> für nicht zugeordnete Bauteile sind.
Mhh, meist sind an der Stelle auf der anderen Seite aber gar keine
Bauteile?!

>> Und welches Bauteil ist das die 3,5mm Klinkenbuchse von hier?
>> Beitrag "Re: EAGLE 3D - zeigt eure Projekte"
> Lad die png Renderings von den ganzen Bibs gesammelt runter und schau
> sie durch.
Ahh, stimmt ist ja doch dabei

[Jean-Paul (Gast)]

@morph1

Kannst du eventuell den Vollglaskörper gegen ein hohles Modell
austauschen? Ansonst ists zwar hübsch das die Lichtbrechung so brav
berechnet wird, aber realistisch ists leider nicht.

Danke für den Kommentar: ist klar, ich benütze das Material Glass, dass,
so die Definition, volles Glass ist. Mir ist bekannt dass es dünnes Glas
werden soll.

Hey, ich bin Anfänger! Wie geht das? Ich finde es immer nett zu
kommentieren, wäre hilfreicher auch die Lösung zu geben.

Nochmals, ich verbringe meine Zeit mit Try and Error und es kostet mir
viel viel Zeit! Schreibe Alles nieder, denn ich möchte meine Erfahrung
dann weitergeben.

Ich kämpfe z.B gerade mit den POVRAY Artefakte beim Befehl "SOR",
"Difference".

Ingenieure oder Techniker haben es schwer Ihr wissen pädagogisch
weiterzugeben. Ist diese Community hier nicht dazu gedacht Erfahrungen
auszutauschen?

... und Lob baut immer auf, ermutigt weiter zu machen, es immer besser
zu machen!

[Kevin K. (nemon)]

Jean, ich denke, der Kommentar war durchaus voller Anerkennung für deine
Mühen und nicht als negativkritik gedacht ;)

[Jean-Paul (Gast)]

...danke!

Hier, CMC Octal-Röhrensockel. Jetzt der Noval-Röhrensockel anpassen und
den UX4 definieren...

[Jean-Paul (Gast)]

sodele...

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hey Jean-Paul,

geile Sache das. :) So eine Septar-Fassung wäre auch schick (z.B. für
6C33C), die gibts nur nicht für Platinen-Montage.

Liebe Grüße, Christian

[Jean-Paul (Gast)]

jetztele...

Hallo Christian, ich nehme jedes Datenblatt!

[Jean-Paul (Gast)]

Eine Frage an die Experte: Modelisieren des Glaskolben einer Röhre -->
wie geht es? Anleitung?

Ich mache mich an die Audio Kondensatoren, Logos und so...

[Jean-Paul (Gast)]

Nachtrag Christian: JACMUSIC 320-031-09 für 80€ YAMAMOTO Septar
Gold/Titanium...

[Renderer (Gast)]

@Jean-Paul

den Glaskolben würde ich mit  sor{} als Rotationskörper definieren,
evtl. einen kleinen inneren Glaskörper von einem größeren Glaskörper per
difference{} abziehen lassen.
Beispiel für sor{}:

http://www.f-lohmueller.de/pov_tut/all_shapes/shapes180d.htm

[Jean-Paul (Gast)]

danke Renderer, Befehl ist SOR, habe aber noch Nichts abgezogen somit
ist der Kolben unrealistisch aus vollem Glas!
Ich werde Samstag eine 6080 Röhre richtig definieren.
Ich kämpfe momentan mit alt und neu Eagle3D (tools.inc und
3d_tools.inc)): ich habe gemerkt, dass es wichtig ist eine genaue
Reihenfolge bei den inc-Aufrufe in POVRAY zu beachten! Somit sind viele
unbeantworteten Fragen in verschiedenen Foren beantwortet...
Ich räume meine Sammlung heute auf, anbei einige Bilder...

[Jean-Paul (Gast)]

hier noch die MUNDORF Kondensatoren. Ich wäre für ein hochauflösendes
LOGO von dieser Firma sehr dankbar und meine Kondensatoren noch
realistischer...

[Jean-Paul (Gast)]

... und jetzt and die E86C und 6AS7G. Ja, 150R
Kopfhörer-Röhrenverstärker! Bis dann...

[Jean-Paul (Gast)]

E86C Anfänge...

[Matthias H. (maethes26)]

Hallo Stephan,

ich sehe Du hast ein uC Board layoutet.
Das sieht klasse aus. Ich bin begeistert.

Ich habe gerade mein erstes Board fertig gestellt, doch es funktionierte
nur ein paar Tage und jetzt bekomme ich keine Kommunikation mehr mit dem
AVR ISP hin.

Darf ich Dich fragen welche Funktionen Dein Board hat und welchem
Controller Du verwendest?

Anbei ein Bild von meinem Controllerboard.

Ich würde mir gern ein paar Tipps und Tricks von Dir abschauen, wenn Du
nichts dagegen hast.

[e-mail]

Viele Grüße,

Matthias.

[Michael H. (michael_h45)]

Falscher Thread...
Eigentlich sogar falsches Forum.

http://www.mikrocontroller.net/forum/mikrocontroller-elektronik
Da willst du hin.

[Matthias H. (maethes26)]

Danke Michael.

Ich habe auf eine Antwort aus diesem Forum geklickt und dachte, dass der
Vorredner diese Antwort direkt unter seine erhält. Das geht hier wohl so
nicht.

Schade, da habe ich mir umsonst die Schreibmühe gemacht. :-)

Viele Grüße,

Matthias.

[Alex W. (a20q90)]

Hi Leute,

also ich hab das mit Eagle 3D jetzt auch versucht (zumindest mit dem
Fotorealistischen Zeugs). Leider klappt das garnicht! Normales Eagle3D
funzt aber. Was mach ich falsch? Gibts da ne Install-Anleitung irgendwo,
für jemand, der sich nicht mit den Skripten auskennt?

[Chris L. (kingkernel)]

Schau mal dort

Beitrag "Re: EAGLE 3D - zeigt eure Projekte"
und dort
Beitrag "Re: EAGLE 3D - zeigt eure Projekte"

[Jean-Paul (Gast)]

Hilfreich beim definieren das Achsensystem (+/-X, +/-Y, +/-Z):

        cylinder{<0,-50,0>,<0,50,0>,1 pigment{Red}}   //Y-Hilfsachse
kurz=(-), lang=(+), Farbe Rot
        cylinder{<-15,0,0>,<30,0,0>,1 pigment{Blue}}  //X-Hilfsachse
dito, Farbe Blau
        cylinder{<0,0,-15>,<0,0,30>,1 pigment{Green}} //Z-Hilfsachse
dito, Farbe Grün

dann weiss mann sich in der 3D zu bewegen...

[Jean-Paul (Gast)]

...und den Befehl SOR mit open und "Window_Glass" Textur!

[Jean-Paul (Gast)]

E86C Teil2...

[Jean-Paul (Gast)]

E86C Teil3...

[Jean-Paul (Gast)]

SOR und CYLINDER korrekt mergen, Feinheiten, und ich weiss nicht ob ich
die interne Verdrahtung realisiere. Ich will noch ne 6AS7G definieren
dieses WE.
Die korrekte und intuitive Beschriftung haben ich noch nicht drauf! Ich
mache mich an die SIEMENS E86C Beschriftung in weiss...

Üben, üben, POVRAY, EAGLE3D ist eben leraning by doing!
Und erstmal mit der Belichtung spielen!

[Jean-Paul (Gast)]

das wars für heute...

[Michael H. (michael_h45)]

Sehr schöne Arbeit!

[Jean-Paul (Gast)]

...braucht sehr viel Rechenzeit! Ich definiere 6080WC, bis dann...

[Jean-Paul (Gast)]

Nachtrag, Ansichten 9-poliger Sockel und E86C Röhre.

[Michael H. (morph1)]

Wow das sieht schon extrem fein aus, gratuliere!

[Uhu U. (uhu)]

Es ist so perfekt, daß es schon nicht mehr echt aussieht. Es fehlen
einfach die kleinen Fehlerchen im Glaskolben, der unregelmäßige
Getterfleck, der leicht verbogene Anschluß eines Kondensators...

Interessanterweise gehören kleine Unregelmäßigkeiten zu dem, was man -
oder zumindest ich - als schön empfindet.

[David .. (volatile)]

Uhu Uhuhu schrieb:
> Es ist so perfekt, daß es schon nicht mehr echt aussieht. Es fehlen
> einfach die kleinen Fehlerchen im Glaskolben, der unregelmäßige
> Getterfleck, der leicht verbogene Anschluß eines Kondensators...
>
> Interessanterweise gehören kleine Unregelmäßigkeiten zu dem, was man -
> oder zumindest ich - als schön empfindet.

Hehe... Siehe Matrix...

[Μαtthias W. (matthias)]

Jean-Paul schrieb:
> Nachtrag, Ansichten 9-poliger Sockel und E86C Röhre.

Wirst du den Code veröffentlichen? Sind tolle Bauteile und ich würd sie
gerne in die offizielle Version einbauen.

Matthias

[Jean-Paul (Gast)]

ja, ich werde Sie veröffentlichen. Erstmal noch Weiteres definieren, ein
Projekt (Kopfhörerverstärker) entwickeln und dann Alles freigeben.

Aber ich hoffe auf die Wörter "Ein Geben und Nehmen"!

[Jean-Paul (Gast)]

Hallo Uhuhu,

Perfektion gibt es in der Natur nicht, stimmt, aber bei einem Layout
(physical Design gefällt mir besser), die Perfektion versuchen zu
erreichen sollte strebenswert sein...

[Michael H. (michael_h45)]

Jean-Paul schrieb:
> Aber ich hoffe auf die Wörter "Ein Geben und Nehmen"!
Ehm... Du weißt aber schon, wer dieser Μαtthias W. ist? Schau mal in die
Readme und such den Namen des Erstellers =)

[Μαtthias W. (matthias)]

Jean-Paul schrieb:
> ja, ich werde Sie veröffentlichen. Erstmal noch Weiteres definieren, ein
> Projekt (Kopfhörerverstärker) entwickeln und dann Alles freigeben.
>
> Aber ich hoffe auf die Wörter "Ein Geben und Nehmen"!

Na, du hast doch Eagle 3D "genommen". Und dann etwas gegeben. Ich halte
das nur für fair. Es gab schon andere Fälle wo Leute tolle Bauteile
erstellt haben und die dann einfach nicht veröffentlicht haben. Das ist
dann wirklich schade.

Matthias

[David .. (volatile)]

Michael H. schrieb:
> Jean-Paul schrieb:
>> Aber ich hoffe auf die Wörter "Ein Geben und Nehmen"!
> Ehm... Du weißt aber schon, wer dieser Μαtthias W. ist? Schau mal in die
> Readme und such den Namen des Erstellers =)

gnihihi

[Jean-Paul (Gast)]

Oups! Ich knie nieder vor dem Meister, und bitte tausendmal um
Entschuldigung!

Ich denke Dir für deine Bibliotheken, und wünschte mir von Anderen mehr
Veröffentlichungen.

Du kannst Sie dann noch optimieren...

[Jean-Paul (Gast)]

Nur wenn uns gelingt Andere dazu zu bringen Eigenes zu definieren so
wird die Bibliothek auch wachsen.

Ich werde nächste Woche mal STEP-Modelle umwandeln: Schalter,
Steckverbinder und so...

[Uhu U. (uhu)]

Jean-Paul schrieb:
> aber bei einem Layout
> (physical Design gefällt mir besser), die Perfektion versuchen zu
> erreichen sollte strebenswert sein...

Sind nicht die kleinen Unregelmäßigkeiten viel schwieriger zu erzeugen,
als das klinisch reine Ideal?

[Jean-Paul (Gast)]

... mal ne 5AR4 in Arbeit...

[Μαtthias W. (matthias)]

Uhu Uhuhu schrieb:
> Jean-Paul schrieb:
>> aber bei einem Layout
>> (physical Design gefällt mir besser), die Perfektion versuchen zu
>> erreichen sollte strebenswert sein...
>
> Sind nicht die kleinen Unregelmäßigkeiten viel schwieriger zu erzeugen,
> als das klinisch reine Ideal?

Aber wesentlich. Vor allem müssen die Unregelmäßigkeiten auch
einigermaßen glaubhaft aussehen sonst siehts zwar nicht mehr klinisch
rein aber dafür sch**** aus :-)

Matthias

[Jean-Paul (Gast)]

Lieber Matthias,
eine Erklärung wie ich image_map auf einem Zylinder anwenden wäre mir
hilfreich. Mein Text sieht sch... aus!

[Μαtthias W. (matthias)]

Hi

http://www.povray.org/documentation/view/3.6.1/408/ -> map_type schon
angewendet?

Matthias

[Jean-Paul (Gast)]

ich schaue mal nach...
Aber auch cylinder und sor mergen bringt komische Ergebnisse, muss noch
üben.

Anbei die Testbaugruppe unter Eagle mit beide Röhre.

Ich stelle mal hier die Frage ob jemanden mir kaputte Röhren zur
Vefügung stellen könnte:
- 6AS7G, 6SN7, 2A3, 300B, 845, die gängige eben.

Ich würde gerne die Bibliothek ergänzen!

[Jean-Paul (Gast)]

6080WC coming soon...

[Jean-Paul (Gast)]

Teil3...

[Dennis H. (dennis_h15)]

Hi @all,

ich verfolge den Thread schon lange und bin immer wieder begeistert über
den Fortschritt an Eagle3d und an der HDRI Geschichte. Nun ist mir das
aber zu umständlich das immer in der 3d50.ulp zu ändern, darum habe ich
angefangen das ganze in die GUI zu intrigieren. Im Anhang sieht man
meine ersten versuche :)

PS: Es werden noch keine Einstellungen übernommen, und der HDRI Code für
die .pov Datei ist auch noch nicht drinnen.

[Jean-Paul (Gast)]

Teil4...

[Jean-Paul (Gast)]

Teil5...
Jetzt werde ich ein wenig layouten... Bis dann!

[Jean-Paul (Gast)]

... und noch viele Symbole sind zu prüfen! Na ja, es macht aber Spass...

[Jean-Paul (Gast)]

eigener Loktal-Sockel für SIEMENS c3g Röhre: 8x Bürklin 20F2020 (0,87€)

[Jean-Paul (Gast)]

c3g...

[Jean-Paul (Gast)]

auf der Leiterplatte mit eigenem Loktal-Sockel...

[Jean-Paul (Gast)]

ein DS2 -Relais definiert. Wago-Klemme stimmt mit dem Eagle Symbol nicht
überein. Ich muss noch an meine Audio-Kondensatoren arbeiten. Aber so
langsam ...
Eingangspoti erstzt durch µC gesteuerten Relais. Wir sind ja
schliesslich in einem µC Forum.
Netzteil und Heizung, auch 230VAC Netzfilter folgen. Bis dann...

[Kevin K. (nemon)]

Hi, ich sehe gerade, dass du ein Miniaturrelais erstellt hast. Ist das
zufällig eins wie unter
http://www.reichelt.de/index.html?;ACTION=7;LA=28;OPEN=0;INDEX=0;FILENAME=C300%252FG6K%2523OMR.pdf;SID=31sHzghKwQAR8AABWjmWI076090a279192e9ba67fc28c10be49b5
? Ich bin noch auf der Suche nach solch einem Modell. Wenn deins
zufällig passt, wär es cool, wenn du es hochlädst.

[Jean-Paul (Gast)]

Das Eine Mal geht in Ordnung.

Liebe Eagle3D und POVRAY Benutzer, versucht die Bauteile selber zu
definieren, es ist einfach, klar es braucht Zeit.

Es würde aber dazu dienen die Bibliothek sehr schnell sich zu
vergrössern.

Anbei Include-Datei G6K-2G Relais; anpassen nach Bedarf; e3d_user.inc,
e3dusrpc.dat editieren, usw...

[Jean-Paul (Gast)]

noch ne CINCH-Buchse definieren... Texture des ALPS-Potis gefällt mir
auch nicht!

[Jean-Paul (Gast)]

jetzt brauche ich Hilfe: wie kann ich ein Gewinde nachbilden? Erklärung
sollte einfach sein, ich habe mich schon erfolglos an die isosurface und
f-helix rangemacht.

Es sollte eine Zylinder Durchmesser M8 Länge 9mm sein.

Ich bin dankbar für die Daten mit Erklärung!

[Timmo H. (masterfx)]

Ich kann dir zwar nicht helfen, aber ich finde das ganz schön beachtlich
was du da zauberst. Lohnt der Aufwand überhaupt?!

[Jean-Paul (Gast)]

Hallo Timmo,

ja, das Auge isst ja auch mit. Ich schätze, dass die nahe Zukunft uns
zeigen wird, dass virtuelles 3D auch bei der Leiterplatten-Entflechtung
eine wichtige Rolle spielen wird. Ich kenne die Preise der High-End
Tools, und finde, dass der Einstieg mit Eagle3D und POVRAY wirklich die
Muhe belohnt.

Anbei, die Arbeitsergebnisse für Heute.

To Do:
- Gewinde,
- Kondensatoren-Anschlüsse,
- Lötflächen.

Rauscharmer Hochspannungsnetzteil, Heizung, ein bissle Logik.

Bis dann..

[Jean-Paul (Gast)]

... mit Versorgung, Netzfilter noch in Arbeit.

Ich habe alle Bauteile auf die Bauteilseite gepackt. Der ALPS
Potentiometer muss ich auf MC-Buchse erhöht montieren.

Standby-Schalter, ON-LED, Heizungs-LED werden zur Front verkabelt.

Ich werde wahrscheinlich der Netzschalter als vandalensicheren Typen mit
LED (ON) einsetzten (SCHURTER.

[Ano N. (oorim)]

Abo abbestellt

[Kevin K. (nemon)]

wow, fette Platine. Das Größenverhältnis von den Röhren und
Kondensatoren zu beispielsweise den Micromatch-Steckern ist schon
gewaltig. Kann es sein, dass bei den 2 liegenden Kondensatoren die
Anschlussdrähte arg dünn sind?
Aber auch klasse, wier viele Details du in deine 3D-Modelle eingebaut
hast, also auch die kleinen Einbuchtungen in den Relais, die
Beschriftungen und so weiter.

[Jean-Paul (Gast)]

Hallo Kevin,

danke Dir. Das Relais ist von Matthias! Leider kannst Du nicht in das
ALPS-Poti hineinschauen, ist detailliert!

Die Drähte sind Durchmesser 1,6mm, aber die Makro für POVRAY hat noch ne
Bug.

Die fetten Teile mussen Hochspannung verkraften. Ich überlege mir noch
den Micromatch für die Hochspannung, obwohl die Spannungsfestigkeit
+300VDC ist, durch anderer Typ zu ersetzen. Die Idee dahinter, ist keine
aufwendige Verkabelung, Flachbandverbindungen zu bevorzügen, leider ab
200VDC wird es eng in der Auswahl und Verfügbarkeit.

Ich beende diese Arbeit und mache mich an einen Röhren-Vorverstärker:
Bedienung durch Touchscreen von EA-ASSEMBLY.

Ich habe leider noch keine Antwort bekommen ob ich defekten Röhren
bekommen könnte, schade.

P.S: ist der C3g-Kopfhörerverstärker zufriedenstellend abgeschlossen, so
werde ich Alles veröffentlichen: Eagle-Dateien, INC- und POV-Dateien.
Die Bedienanleitung kommt auch voran. Ich habe den Verstärker seit 3
Jahre mit meinem HD600 zur voller Zufriedenheit im Einsatz. Ist nicht so
für niederohmige Kopfhörer (GRADO, Ipod und Co.), sollte schon
physikalisch grösser 100R sein.

Es ist schade, dass hier im Forum viele Fragen unbeantwortet bleiben...

[K. J. (Gast)]

http://eagleup.wordpress.com/ <-- feines FAQ bei google findet man
mittlerweile eine ganze menge.

Hab auch mal eine Platine mit der neuen eagle3d Version gemacht,
allerdings nicht so fein wie die Sachen oben ;)

[Jean-Paul (Gast)]

kann jemanden mir erklären wie ich ein anderer Hintergrund mit der
Eagle-ULP generieren kann?

[Jean-Paul (Gast)]

mal in einem Gehäuse (Hammond)...

[Jean-Paul (Gast)]

... jetzt mal wieder Elektronik, Netzschalter, STDBY-Schalter, LED, bis
dann...

[Christian W. (Firma: www.360customs.de) (doctormord)]

Abo abbestellt.

[Jean-Paul (Gast)]

mit NEUTRIK POWER CON und Ringkern AMPLIMO 3N604...

[Jean-Paul (Gast)]

... komplett... ist aber noch ein wenig arbeit, ist ja Ostern!

[ich (Gast)]

Mensch Leute.. ist ja echt schön, was hier teilweise rauskommt, aber
alle paar Minuten ein Updaten braucht's doch wirklich nicht. Bald sind
90% der Postings hier von einer Person.. Außerdem dürften die
Zwischenschritte für die meisten deutlich uninteressant sein..

[Jean-Paul (Gast)]

Meine neue Arbeit: Battery powered DAC nach Doede Douma.

CS8414 habe ich persöhnlich noch vier Stück (goldene Muster!); TDA1543
bei H. Douma kaufen. Diese beide Teile sind NOS!

Ich glaube zu diesem DAC gibt es auch ein eigener Forum?

Auch hier ist das PCB im Nutzen und die Verdrahtung ist auf ein Minimum
reduziert und fast ausschliesslich mit Micromatch zu realisieren.

Der Akkuladder braucht +18VDC, eben kostengünstiges Laptop-Netzteil
verwenden.

Für das Gehäuse gibt es eine kleiner Variante des Holz-Châssis vom
C3g-Amplifier.

To Do:
- Würth Ferrit, Drossel (fehlerhafte Definition, bzw. Beschriftung),
- TDA1513 Tower,
- Lastwiderstand WSR5,
- Stufenschalter PT602-007.

Rote Kondensatoren: WIMA MKS4 100µF/50VDC! Ich schaue mir auch diese
Bibliothek nochmal an, da ich finde es fehlt den Kondensatoren an
Echtheit bzw. Details.

Überlege noch 75R SPDIF-Übertrager einzubauen?

C3g-Amplifier ist fertig, bis Ende der Woche sind Unterlagen zum Nachbau
hier veröffentlicht.

Es gibt leider immer Menschen die mit Nichts zufrieden sind! Auch hier!
Ich bekomme wirklich Lust noch was zu posten!

[Dennis H. (dennis_h15)]

Ich habe mir auch mal die Mühe gemacht und ein Bauteil für Eagle3d
erstellt :)

[Dennis H. (dennis_h15)]

PS: Achso, die dazugehörige Eagle lib ist die led.lbr mit dem Bauteil
LB10. Das Ding ist auch Sockel fähig (siehe Anhang). Das heißt, das in
Eagle3d auch eine abfrage kommt ob das Ding gesockelt oder direkt
eingelötet werden soll.

[Jean-Paul (Gast)]

Tube DAC nach Andre Ciufolli...

[Uhu U. (uhu)]

Jean-Paul schrieb:
> Tube DAC nach Andre Ciufolli...

Und welchen Klirrfaktor hat das Teil jetzt? ;-)

[Simon K. (simon)]

Was hast du denn immer mit deinen riesigen Zinnfolienkondensatoren, die
schon so groß sind, dass die bestimmt einen nicht unerheblichen ESL
haben ;-)

[Jean-Paul (Gast)]

... nachlesen unter http://www.audiodesignguide.com/DacEnd/index.html

[Jean-Paul (Gast)]

Die Kondensatoren einfach ausprobieren! Im Internet nach Untersuchungen
schauen, wie Dämpfungsfaktoren und so. Ob als Koppelkondensator, als
Pufferkondensator, ein wichtiger Bauteil bei Audiotechnik, sorgfältig
auszusuchen.
Und mal Stundenlang genau zuhören... ich mache dieses, Abends, im
dunkel, wenn meine Kinder schlafen!
Ich erinnere, dass Audio analog Technik ist und ein sehr kompliziertes
Thema ist (Kleinsignal, Schnelligkeit...).
Mal einem Elektrolyt-Kondensator zugehört?
In der digital Technik ist er ebenso wichtig, aber seine Aufgaben sind
ganz anders!
Und nein, ich bekomme keine Tantiemen von der Firma Mundorf!

[David .. (volatile)]

Jean-Paul schrieb:
> Die Kondensatoren einfach ausprobieren! Im Internet nach Untersuchungen
> schauen, wie Dämpfungsfaktoren und so. Ob als Koppelkondensator, als
> Pufferkondensator, ein wichtiger Bauteil bei Audiotechnik, sorgfältig
> auszusuchen.
> Und mal Stundenlang genau zuhören... ich mache dieses, Abends, im
> dunkel, wenn meine Kinder schlafen!
> Ich erinnere, dass Audio analog Technik ist und ein sehr kompliziertes
> Thema ist (Kleinsignal, Schnelligkeit...).
> Mal einem Elektrolyt-Kondensator zugehört?
> In der digital Technik ist er ebenso wichtig, aber seine Aufgaben sind
> ganz anders!
> Und nein, ich bekomme keine Tantiemen von der Firma Mundorf!

Hu. Ein echter Audiophiler? Ich hatte noch nie das Vergnuegen einem in
freier Wildbahn zu begegnen :D

[Jean-Paul (Gast)]

Lach...
Ein Perfektionist! Ich habe schon Alles entwickelt. Netzteile, Displays,
Rechnerkarten, eben Vieles. Nur Audio bringt auch diese Genügtuung die
nur ein Kunstler beim Erschaffen erleben kann. Wenn ich wie jetzt
gerade, eine Schallplatte auflege, mich zurück lehne und meiner
Entwicklung zuhöre. Eine Zigare, einen Bordeaux... bin Franzose, das
erklärt Einiges... und grinse über das ganze Gesicht!

- ich vergass, meine neue entwicklung, auch wieder mit Mundorf
Kondensatoren, ein richtig fettes Brett!

[Phantomix (Gast)]

Hatte noch ein paar Chips übrig :-)
auf die beiden leeren Sockel gehört ein 128k SRAM und ein 32k eeprom

[heribert (Gast)]

Jean-Paul schrieb:
> Mal einem Elektrolyt-Kondensator zugehört?

Wenn es einen zerreißt schon, aber sonst sind die eigentlich ganz still.
Aber ich kann nachher nochmal die Bauteilschachteln durchgehen, mal
sehen ob ich was höre ;-)

Jean-Paul schrieb:
> Koppelkondensator

Dass man hier den Unterschied hört wage ich zu bezweifeln. Mal einen
Blindtest gemacht? Sprich; zwei Kanäle aufgebaut und einen Freund
umstecken lassen? Bei dem fetten Folienkondensator würde ich noch eher
eine Verschlechterung erwarten, wegen der Größe (und den Einstreuungen).

Ist wirklich ein schönes Hobby und man kann viel finden, dass sich zu
verbessern lohnt, aber irgendwo muss man auch unterscheiden, was
Einbildung ist und was nicht :-)

[Simon K. (simon)]

@Jean-Paul: Dir gefällt also der Klang der Mundorf Kondensatoren?
Normalerweise würde ich (als Nicht-Audiphilist) die Koppelkondensatoren
nach geringer Verzerrung (geringe Nichtlinearität) aussuchen, wobei die
aber auch nicht zu groß werden sollten, wegen Antennenwirkung.
Aber wenn du eh schon Röhren benutzt, kann es dir gar nicht um geringe
Verzerrungen gehen. ;-)

Deine Kondensatorbatterie sieht in meinen Augen grausam aus ;-) Das ist
IMHO Platzverschwendung.

[Jean-Paul (Gast)]

Mikrofonie, Lambda4, Rauschen, Verlustfaktor usw.. mir bekannt!

Ich kenne die audiophilen Diskussionen und die Streitereihen die folgen.
Es ist kein Voodo, aber der Kondensator spielt eine entscheidende Rolle.
Und es stimmt, nur ein weggelassener Kondensator ist ein guter
Kondensator!

Eine gut klingende Audio-Anlage lässt sich nicht messtechnisch
ermitteln! Ich öffne und höre mit beiden Ohren, habe beim Optimieren
keinen Oszi, keine geeichten Messmitteln, und nehme wahr, dass die
Anlage A besser klingt als Anlage B, und siehe da, sie hat schlechteren
Verzerrung, Klirrdaten!

Ach ja, es ist Psychoakustik!

Hier streitet das Ingenieurwesen seit Jahrzehnten und ich möchte in
diesem Forum, kein weiteres Kapitel aufschlagen... Lade aber gerne zur
Hörprobe ein!

Ich könnte ja über Elektrolyt-Kondensatoren Tuning erzählen, und Bambus,
Bienenwachs; oder selbst gebauten Widerständen... Ohne das Thema Kabel
zu vergessen.

Und hört auf mit Grösse, Einstreuung und Antenne-Wirkung!

Keinen weiteren Kommentaren!

Ich werde mal einen USB 1-Port Repeater publizieren, oups, funktioniert
obwohl er nicht USB 2.0 compliant ist, wie das? Hey, hier steht USB2.0
drauf und fällt durch die Compliance-Tests nach USB.org!

Hätte Bänker werden sollen! Habe meiner Mutter einfach nicht zugehört!

[Simon K. (simon)]

Wenn du selber einsiehst, dass es Psychoakustik ist, sag ich ja schon
gar nichts mehr ;-)

[Jean-Paul (Gast)]

zum Thema Platzverschwendung!
Ich wüunsche einen guten Start in die Woche...

[Dennis H. (dennis_h15)]

Ich habe wieder Langeweile gehabt und mal ein 20x4 LCD gerändert :)

[Falk B. (falk)]

Naja, am Ende haben die Audiophilen "Recht", denn der Placeboeffekt
wirkt real.

http://de.wikipedia.org/wiki/Placebo

Und damit haben sie ihren Frieden, wenn gleich keine objektiv,
wissenschaftlichen Fakten.

[Andreas H. (andreas_h16)]

Habe jetzt auch mal mit POVRay gespielt und mein nächstes Projekt
gerendert. Leider kommen die Varistoren noch recht gescheckt raus.....

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hi all,

damits uns nicht langweilig wird, mal was ganz verrücktes. Ein Atmega8L
+ RFM12 Transceiver, WOW! :-D

Aufgebaut auf FR4 0.4mm. Eigentlich klebt man damit besser Multilayer.

Sei es drum, ich hab nochmal an Pov-Ray geschraubt um den "Flair" von
Selbstgeätzen zu bekommen. :)

Liebe Grüße Christian

[Uhu U. (uhu)]

Welchen Sinn hat das Gitter als Massefläche?

[Christian W. (Firma: www.360customs.de) (doctormord)]

$Anrede Uhu,

gefüllte Masseflächen bereiten (zumindest bei mir) mit der
Tonertransfermethode ein paar Probleme. Des weiteren wollte ich
Ätzlösung sparen und zu guter Letzt etwas mehr Stabilität in die Platine
bringen. (0.4mm FR4)

Das war eigentlich alles.




$Grussformel Christian

[Uhu U. (uhu)]

$Achso.

[Andreas H. (andreas_h16)]

$Christian,

welche Parameter benutzt Du denn fürs Selbstgeätzte? Sieht hübsch aus !

$MfG,
Andreas

[Eagle vs. Target (Gast)]

Ich glaub ich steig doch wieder auf Eagle um.

Targetprojekte kann man ja nicht importieren oder?

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hi Andreas,

ich hab in der 3dtools.inc die Einstellungen für 4 und 5 geändert:

        #case(4)//Homemade PCB (ohne Loetstop)
            #declare col_brd = texture{pigment{  MediumGoldenrod filter 0.5} normal {bozo 0.1 scale 6 } finish{reflection{.05,.05} ambient 0.0 brilliance 1}}//Farbe der Platine
            #declare col_pds = texture{T_Silver_5A normal {bozo 0.15 scale 6 } finish{F_MetalB reflection{.15,.02} ambient 0.0}}                                         //Farbe der Pad's und SMD's
    #declare col_wrs = col_pds //Farbe der Leiterbahnen
            #declare col_hls = texture{pigment{Gray10}}                                      //Farbe der Pseudobohrungen
            #declare col_bgr = White;                                                          //Hintergrundfarbe wenn keine Umgebung aktiviert
            #declare col_slk = texture{pigment{White}}                                      //Farbe des Best�ckungsdruck
            #declare col_thl = col_pds //Farbe der Durchkontaktierungen
            #declare col_pol = col_wrs                                                      //Farbe der Polygone
#declare col_pol = col_wrs
        #break


        #case(5)//Homemade PCB (mit HAL  )
            #declare col_brd = texture{pigment{  MediumGoldenrod filter 0.5} normal {bozo 0.1 scale 6 } finish{reflection{.05,.05} ambient 0.0 brilliance 1}}//Farbe der Platine
            #declare col_pds = texture{T_Silver_5A normal {bumps 0.9 scale <1,0.25,0.25>*0.3 turbulence
0.9}  finish{F_MetalB reflection{.45,.02} ambient 0.0}}//Farbe der Pad's und SMD's
    #declare col_wrs = col_pds //Farbe der Leiterbahnen
            #declare col_hls = texture{pigment{Gray10}}                                      //Farbe der Pseudobohrungen
            #declare col_bgr = White;                                                          //Hintergrundfarbe wenn keine Umgebung aktiviert
            #declare col_slk = texture{pigment{White}}                                      //Farbe des Best�ckungsdruck
            #declare col_thl = col_pds //Farbe der Durchkontaktierungen
            #declare col_pol = col_wrs                                                      //Farbe der Polygone
#declare col_pol = col_wrs

4 ist Selbstgeätzt STD
5 ist Selbstgeätzt HAL

Wobei HAL noch angepasst werden muss, der Effekt ist ein zu "intensiv".

Gruß Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

Nachtrag:

HAL sollte so passen:

#case(5)//Homemade PCB (mit HAL  )
            #declare col_brd = texture{pigment{  MediumGoldenrod filter 0.5} normal {bozo 0.1 scale 6 } finish{reflection{.05,.05} ambient 0.0 brilliance 1}}//Farbe der Platine
            #declare col_pds = texture{T_Silver_5A normal {bumps 0.13 scale <1,0.25,0.25>*0.3 turbulence
0.8}  finish{F_MetalB reflection{.05,.02} ambient 0.0}}//Farbe der Pad's und SMD's
    #declare col_wrs = col_pds //Farbe der Leiterbahnen
            #declare col_hls = texture{pigment{Gray10}}                                      //Farbe der Pseudobohrungen
            #declare col_bgr = White;                                                          //Hintergrundfarbe wenn keine Umgebung aktiviert
            #declare col_slk = texture{pigment{White}}                                      //Farbe des Best�ckungsdruck
            #declare col_thl = col_pds //Farbe der Durchkontaktierungen
            #declare col_pol = col_wrs                                                      //Farbe der Polygone
#declare col_pol = col_wrs

Gruß Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

Anbei noch "das Letzte",

Step-Up-Wandler 3-10V -> 12V.

Betrieben an einer Li-Ion-Zelle, bringt der Wandler im Bereich von
3.1-4.0V knapp 1.8 A, Spitze 2.3A. Wirkungsgrad ~89%. Dient als Antrieb
für den MAX9704 2x10W Class-D Verstärker. :)

Gruß Christian

[Andreas H. (andreas_h16)]

Christian W. schrieb:
> Hi Andreas,
> ich hab in der 3dtools.inc die Einstellungen für 4 und 5 geändert: ...

Vielen Dank, muss ich bald mal ausprobieren. POVray spielen macht Spaß
:-)

Gruß, Andreas

[Gerhard M. (xdream)]

Hi Leute,

wow die Projekte begeistern mich!

Wie aufwändig ist ein Einstieg in die EAGLE 3D Welt wenn man schon ein
paar Jahre EAGLE Erfahrung hat??
In welchem Format sind die 3D Modelle (step,iges, vrml)?
Wie groß sind die Modelle und wie werden die gezeichnet?

Für Antworten wäre ich Euch sehr dankbar

[Falk B. (falk)]

@  Gerhard M. (xdream)

>Wie aufwändig ist ein Einstieg in die EAGLE 3D Welt wenn man schon ein
>paar Jahre EAGLE Erfahrung hat??

Sehr gering, um die 3D Sache muss man sich selber nicht kümmern.

>In welchem Format sind die 3D Modelle (step,iges, vrml)?

POVRAY.

>Wie groß sind die Modelle und wie werden die gezeichnet?

Mit dem Texteditor ;-)

MFG
Falk

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hallo zu früher Stunde,

nachdem der MAX1771-Step-Up ja schon gezeigt wurde, habe ich noch ein
bischen an den Einstellungen geschraubt.

(Viel geändert hat sich nicht, die Farben für den Lötstop wurden nach
einer echten Vorlage angepasst und über eine Color_map subtil variiert,
des weiteren habe ich mich noch um die Elkos gekümmert, in Anlehnung an
die Sanyo SEPC High Performance Reihe).

Im Anhang das Ergebnis.

Für die Board-Einstellungen hier Preset 6:

e3d_tools.inc

#case(6)//PCB real
            #declare col_brd = texture{
pigment{
           bozo
    turbulence 0.8
           color_map {
             [0.0 color rgb <0.22,0.38,0.32>]
             [0.5 color rgb <0.24, 0.4, 0.35>]
             [1.0 color rgb <0.22, 0.44, 0.32>]
                     } // end of color_map
               } // end of pigment

normal{bozo 0.05 scale 3 }

//finish {reflection{.01,.02} ambient 0.05 brilliance 0.94 conserve_energy}}

finish {reflection{.01,.02} ambient 0.05 brilliance 0.94 conserve_energy}}
//Farbe der Platine

#declare col_wrs = texture{

pigment{
               bozo
    turbulence 1
           color_map {

             [0.0 color rgb <0.28, 0.43, 0.35>]
             [0.2 color rgb <0.36, 0.49, 0.41>]
             [1.0 color rgb <0.38, 0.53, 0.45>]
                     } // end of color_map
               } // end of pigment
normal{bozo 0.05 scale 3 }


finish{ reflection{.01,.02} ambient 0.02 brilliance 0.96 conserve_energy}}      //Farbe der Leiterbahnen


            #declare col_pds = texture{pigment{Gray70} finish{ reflection{.14,.12} ambient 0.02 diffuse 0.6 brilliance 0.96 conserve_energy}}                    //Farbe der Pad's und SMD's
            #declare col_hls = texture{pigment{Black}}                                      //Farbe der Pseudobohrungen
            #declare col_bgr = Gray50;                                                      //Hintergrundfarbe wenn keine Umgebung aktiviert
            #declare col_slk = texture{pigment{White}}                                      //Farbe des BestĂźckungsdruck
            #declare col_thl = texture{pigment{Gray70} finish{F_MetalB}}                    //Farbe der Durchkontaktierungen
            #declare col_pol = col_wrs                                                      //Farbe der Polygone
        #break

Für die Elkos:

e3d_tex.inc

//Purple Sanyo cap marking
#declare e3d_tex_cap_marking_purple = //texture{e3d_tex_cap_marking_purple}
    texture{
    pigment{color rgbt<0.43,0.08,0.33,0.5>}
          finish{ phong 1 ambient 0.1 diffuse 0.8}
    }


#declare e3d_tex_silver_smd_cap = //texture{e3d_tex_silver}
texture {T_Silver_2A finish{ phong 1 ambient 0.1 conserve_energy diffuse 0.5 roughness .3 metallic reflection {0.15
          metallic} irid {0.10 thickness 0.5 turbulence 0.1}}};

e3d_cap.inc

#macro CAP_SMD_ELKO_GRND(L,W,H,D,B,S,C)
union{
    //Contacts
    box{<-S/2,0,-B/2><-S/2-C,0.3,B/2>}
    box{<S/2,0,-B/2><S/2+C,0.3,B/2>}
    //The base plastic
    difference{
        box{<-L/2,0.3,-W/2><L/2,2,W/2>}
        box{<0,0,0><6,3,-5> rotate<0,-45,0> translate<L/2-L/4,0,-W/2>}
        box{<0,0,0><6,3,5> rotate<0,45,0> translate<L/2-L/4,0,W/2>}
        texture{e3d_tex_cap_smd_electrolytic_base}
    }
    //Body
    difference{
        cylinder{<0,2,0><0,H-0.4,0>D/2}
        torus{D/2+0.2,0.4 translate<0,3,0>}
    }
    torus{D/2-0.4,0.4 translate<0,H-0.4,0>}
    cylinder{<0,H-0.4,0><0,H,0>D/2-0.4}

    //Top marking
    union{
        difference{
            cylinder{<0,H-0.4,0><0,H+0.01,0>D/2-0.4}
            box{<-D/6,H-0.5,-D/2><D/2,H+0.1,D/2>}
        }
        text {ttf besch_font value 0.5,0 scale D/7 rotate<90,-90,0> translate<D/16,H+0.01,-D/2+D/8>}
        texture{e3d_tex_cap_marking_purple}
    }
    rotate<0,180,0>
    texture{e3d_tex_silver_smd_cap}
}
#end

Hier wurde das Standard-Makro geändert, es sehen dann alle SMD-Elkos so
aus.

Gruß Christian

[Hanni (Gast)]

Was soll dieser 3D Schwachsinn.

Hier geht doch nur um bewundern der Bastelplatinen.

Hier ist keine Bauteilabstandsprüfung drin.

Man kann nix mit Gehäusen (MCAD)machen.

Man kann nicht in die Layer reinschauen (=> wichtig bei Planes etc..)

Pupskram für den Bastelkeller!

hanni

[David .. (volatile)]

Hanni schrieb:

>
> Man kann nix mit Gehäusen (MCAD)machen.

Kannst du genauso rendern

> Man kann nicht in die Layer reinschauen (=> wichtig bei Planes etc..)

Klar

> Pupskram für den Bastelkeller!

Wer behauptete was anderes?

[Christian W. (Firma: www.360customs.de) (doctormord)]

Er hat Jehova gesagt!

Povray ist kein CAD-Programm und Eagle3D hatte nie den Anspruch an die
von dir vorgebrachten Argumente gestellt. Davon ab wüsste ich auch nicht
wie nun z.B. Mentor Graphics, Altium Designer und/oder Circuit-Works in
diesen Thread passen.

Für Pubskram gilt allerdings immer noch: Wenn der Pub stinkt, ist die
Wurst fertig!

In diesem Sinne noch 3 Bilder mit den aktuellen Einstellungen.

Liebe Grüße Christian

Edit:

Die Kupferschicht könnte wohl etwas dünner. :) Was mich auch noch
interessieren würde, wie bekommt man die typische FR4 Laminatstruktur
aufs Board und! wie sieht es aus mit Lötzinn an SMD-Bausteinen? Ich
finde beim besten Willen kein Makro in den Eagle3D-Dateien? -.-

[Nils S. (kruemeltee)]

Nachdem mir mein schöner Ultralite 12x3kw Dimmer im 19" Format
abgeraucht ist, hab ich angefangen da selber was zu machen.
Aus dem 12x15A Analog-Dimmer wird jetzt ein 12x25A DMX Dimmer.

Hier das erste mal, dass ich eagle 3d laufen liess, sieht jetzt schon
tausendmal besser aus, als der "Freiluft-Lochraster"-Testaufbau :)


PS: Kennt jemand eine Quelle für 25A Sicherungsautomaten, einpolig ?
Die einzigen die ich gefunden habe sind entweder 3€-China-NoName-Schrott
oder dreipolig. Kann gerne auch 15...20 Euro pro Automat kosten,
Hauptsache ist, dass da kein Schrott reinkommt.
3x63A FIs hab ich schon.

[Frank L. (florenzen)]

Nils S. schrieb:
> Nachdem mir mein schöner Ultralite 12x3kw Dimmer im 19" Format
> abgeraucht ist,

Die Dinger sind doch eigentlich stabil. Was hast du gemacht?

> PS: Kennt jemand eine Quelle für 25A Sicherungsautomaten, einpolig ?
> Die einzigen die ich gefunden habe sind entweder 3€-China-NoName-Schrott
> oder dreipolig. Kann gerne auch 15...20 Euro pro Automat kosten,

Ich bilde mir ein B25 gibts hier sogar im Baumarkt (Hornbach). Ist zwar
die ABB Baumarktserie, aber besser als NoName Zeuchs.
C25 einpolig hab ich bisher nur einmal im Baumarkt gesehen, das war
allerdings in Varazdin --- bischen weit für ne Handvoll Automaten.

Hast du keinen Elektriker des geringsten Misstrauens der dir Automaten
bestellen kann?


Gruß
f

[Nils S. (kruemeltee)]

>Die Dinger sind doch eigentlich stabil. Was hast du gemacht?

Na wie das passiert ist, kann ich nicht sagen... 8kw PARs hingen auf 7
Kanälen verteilt und 2x 2KW Deckenbeleuchtung auf 2 Kanälen und nen 1KW
Verfolger.

Das Teil ist förmlich übergekocht. Der "Knick" in der Schiene mit den
Drosseln kann ich mir nur durch extreme Hitze erklären, draufgeknallt
ist da nichts, der steckte seit dem Kauf im Rack.

Die DMX->Analog Platine im Gehäuse darüber hat auch irgend ne Macke
abbekommen, ist auch etwas verformt und verfärbt. Brandmeldezentrale
ging zum Schluss auch noch los...

7 Geplatze Triacs und weggeschmolzene Leiterbahnen...

Siehe Fotos.

>Hast du keinen Elektriker des geringsten Misstrauens der dir Automaten
>bestellen kann?

"Grosshändler" bei uns will 22€ ohne Märchensteuer für ABB, andere 25er
hat er nichmal "im System", müsste erstmal Preise anfragen.

Der einzige Elektriker, den ich etwas näher kenn, will für 15 Jahre
lagernde Merlin-Gerin 12€/Stück. Andere würde er auch über selben
Grosshändler holen.

Achja, C wär schön, hier in der Halle, wo der Dimmer wieder rein soll,
sind 63A und 128A nur per Schmelzsicherung abgesichert, die ist auf
jeden Fall noch träger als ein C Automat.

Ich will da kein Krimskrams oder überaltertes Zeug drin stecken haben,
darum wär ein Online-Shop an Privat toll...

[Studentle (Gast)]

Hallo Christian,

sehr schöne Anpassungen.

Werden diese auch unter: http://developer.berlios.de/projects/eagle3d/

Eingepflegt, oder muss ich mir diese Änderungen nach jeder
neuinstallation in die upls patchen?

ths

[Tim (Gast)]

Hallo,
bei mir ist es ein USB --> RS232 Adapter, Tx und Rx LED´s sind auf dem
Board drauf. Kleiner hab ichs nicht geschafft ;)

LG Tim

[Christian W. (Firma: www.360customs.de) (doctormord)]

@Studentle,

bisher noch nicht, da fehlt mir leider die Zeit. Wenn du das machen
kannst/willst, kann ich dir die Daten zukommen lassen.


Liebe Grüße, Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

Anbei mal ein "Enable-Chopper" für einen L6203 oder ähnliches.

Funktioniert sogar. :)

Liebe Grüße Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hi all,

ich hab ein wenig an den SMD-Widerständen geschraubt, gefällt "mir" so
besser. Wems gefällts, hier die Änderung.

In der "e3d_resistor.inc" folgendes:

/********************************************************************************************************************************************
//SR(Tiefe, Breite, Hoehe, Breite Lötfläche, Schriftzug)
********************************************************************************************************************************************/
#macro RES_SMD_CHIP_GRND(b,l,h,blf,value)
union{
  box{<0    ,0    ,0.01> <blf    ,h+0.05 ,b-0.01>}
  box{<l    ,0    ,0.01> <l-blf  ,h+0.05 ,b-0.01>}
  box{<0.05 ,0.05 ,0   > <l-0.05 ,h      ,b     > pigment{White}}
  box{<blf  ,h    ,0   > <l-blf  ,h+0.07 ,b     > texture{pigment{Gray20} finish{phong 0.5  ambient (0.1 * global_ambient_mul)}}}
  text {ttf besch_font value 0.1, 0
    pigment{White} rotate<90,0,0> scale<l/3.5,1,b/1.5>
    translate<l/3.8,h+0.08,b/3>}
  texture{col_silver}
  translate<-l/2,0,-b/2>
}
#end

durch:

/********************************************************************************************************************************************
//SR(Breite, Länge, Hoehe, Breite Lötfläche, Schriftzug)
********************************************************************************************************************************************/
#macro RES_SMD_CHIP_GRND(W,L,T,K,value)
union{
    //Body
superellipsoid{<0.25-(L+W)/150, 0.25-(L+W)/150> texture{pigment {Gray10} finish{ phong 1 phong_size 100 ambient 0.1 conserve_energy diffuse 0.2 reflection 0.15}} scale<L/2,W/2,T/16> translate<0,0,-T+0.29>}     //Top Coating
superellipsoid{<0.25-(L+W)/150, 0.25-(L+W)/150> texture{pigment {White}} scale<L/2,W/2,T/3> translate<0,0,-T+0.5>}     //Grundkörper weiss
text {ttf besch_font value 0.1, 0
    pigment{White} rotate<0,0,0> scale<L/5.5,W/2,1>
    translate<-L/5,-W/6,-T+0.2>}
    //Kontakte
    union{
        superellipsoid{<0.25-(L+W)/200, 0.25-(L+W)/200> scale<(K+L/100)/2,W/2,T/2> translate <(L-K)/2,0,0>}
        superellipsoid{<0.25-(L+W)/200, 0.25-(L+W)/200> scale<(K+L/100)/2,W/2,T/2> translate <-(L-K)/2,0,0>}
        texture{e3d_tex_silver}
    }
    rotate<90,0,0>
    translate<0,T/2,0>
}
#end

ersetzen.

[Rübezahl (Gast)]

Ich habe mal mit EagleUp rumgespielt, gefällt eigentlich ganz gut.

Nachteile:
wenige Bauteile fertig, teilweise echt schlecht (z.B. Bild der
Chromtransistor), Pads sind in der Textur für die Platine (keine
Materialzuweisung möglich)

Ansonsten arbeitet Eagle und Google ganz gut zusammen.

Ein paar mehr Bauteile und evtl. Zinn an den Bauteilen, dann wäre es
schon ganz gut.

[Dennis X. (Gast)]

Wow, so einen Transistor habe ich auch noch nie gesehn ;-)
Hier einmal mein Werk.

Dennis

[Rübezahl (Gast)]

Wie viele Lichtquellen hast du denn eingestellt?
Die Schatten sind ganz schön verwuselt. :-)

[Dennis X. (Gast)]

Rübezahl schrieb:
> Wie viele Lichtquellen hast du denn eingestellt?
> Die Schatten sind ganz schön verwuselt. :-)

Die standart Einstellungen hab ich für meine platine verwendet.

[Simon W. (simon_w24)]

Hier ist mein erstes Rendering, hat geschlagene 8 Std. und 44 Min. mit
4x 2.67 GHz gedauert...
Originalgröße ist 1920x1080.

[Tek (Gast)]

Nils S. schrieb:
> Ich will da kein Krimskrams oder überaltertes Zeug drin stecken haben,
> darum wär ein Online-Shop an Privat toll...

Hier gibts Hager C-25A für 9,62€

http://www.eibmarkt.com/cgi-bin/eibmarkt.storefront/4f476bb7005234b6274d4debae380691/Product/View/NS0607122

hab da schon öfter bestellt.

[Ralf G. (ralg)]

Hab' mal probiert, das Platinenmaterial etwas realistischer aussehen zu
lassen.

Bilder: chemisch verzinnt, handgelötet (leicht unterschiedliche
Lotmengen; incl. SMD)

[Simon W. (simon_w24)]

Ralf G. schrieb:
> Hab' mal probiert, das Platinenmaterial etwas realistischer aussehen zu
> lassen.

Sehr schön, wie hast Du die Linien in das Material bekommen? Ganz zu
schweigen von dem tollen SMD-Lötzinn...

[Ralf G. (ralg)]

Leiterplatte:
Zuordnung der Textur in Abhängigkeit von 'Pads&SMD top|bottom'

//----------------------------------------------------------------------
#macro PCB_TEX_MAP(pcb_color,pcb_transmit,pcb_filter,pcb_finish,pcb_roughness)
//texture{
    gradient<1,0,0> turbulence 0.1
    texture_map {
        [0.00 pigment{color pcb_color transmit pcb_transmit filter pcb_filter} finish{pcb_finish}]
        [0.20 pigment{color pcb_color transmit pcb_transmit filter pcb_filter} finish{pcb_finish}]
        [0.40 pigment{color pcb_color transmit pcb_transmit filter pcb_filter} finish{pcb_finish roughness pcb_roughness}]
        [0.60 pigment{color pcb_color transmit pcb_transmit filter pcb_filter} finish{pcb_finish roughness pcb_roughness}]
        [0.80 pigment{color pcb_color transmit pcb_transmit filter pcb_filter} finish{pcb_finish}]
        [1.00 pigment{color pcb_color transmit pcb_transmit filter pcb_filter} finish{pcb_finish}]
                }
    scale <0.5,1,1>
//       }
#end
//----------------------------------------------------------------------

//----------------------------------------------------------------------
#declare T_PCB_Glossy = texture {
//    PCB_TEX_MAP(C_PCB,0.4,0.0,F_MedGlossy,0.1*1.1)
    PCB_TEX_MAP(C_PCB,0.7,0.0,F_Glossy,0.07*1.1)
                                }
//----------------------------------------------------------------------
#declare T_PCB_Dull =  texture {
//    PCB_TEX_MAP(C_PCB,0.4,0.0,F_Dull,0.1*1.1)
    PCB_TEX_MAP(C_PCB,0.3,0.0,F_ExtraDull,0.25*1.1)
                               }
//----------------------------------------------------------------------

Lot:
Wie man sieht, als Heightfield. Der Test mit Ellipse ist auskommentiert
noch drin. Die Zufallszahl ist für unterschiedliche Formen. Handgelötet
eben :-)

// ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~
// Lötpunkt
// x_value : Breite
// z_value : Höhe
// y_value : Länge
#macro SOLDER(x_value,z_value,y_value)
#if(global_solder=on)
#local y_sgn = (y_value < 0 ? -1 : +1);
#local fakt = 0.9;
/*
#local y_value =y_value * 2;
    object {
        difference {
            superellipsoid {<1,1>}
            box {<-x_value*2,+0.5,-z_value*2> <x_value*2,-3.0,z_value*2>}
            translate (-0.5*y_sgn)*y
                   }
        //scale <1,y_value*0.6+y_value*rand(global_seed)*0.4,1>
        scale <x_value/1.8,y_value*0.6+y_value*rand(global_seed)*0.4,z_value/1.8>
        texture{T_silver_gloss}
           }
*/
    union {
        height_field {
                function  20, 20 { sin(y*pi)*sin(x*pi) }
                smooth
                scale <x_value*fakt,y_value*0.5+y_value*rand(global_seed)*0.5,z_value*fakt>
                translate <-x_value/2*fakt,0,-z_value/2*fakt>
                     }
      //  box {<-x_value/2,0,-z_value/2> <+x_value/2,0.01,+z_value/2>}
        texture{T_silver_gloss}
        translate (pcb_cuheight*y_sgn)*y
          }

#else
    sphere {<0,0,0>0}
#end
#end
// ----------------------------------------------------------------------------------------------------

Allerdings habe ich noch jede Menge an den ULPs geändert, da z.B. die
Leiterbahnen im Original nicht die richtige Lage in der Höhe haben und
die Pads, wenn ich mich richtig erinnere (ist schon ein halbes Jahr
her), durch die ganze Leiterplatte gehen. Die verzinnten Leiterbahnen
sind nicht nur anders eingefärbte Leiterbahnen, sondern eine extra
Schicht drauf, sonst wären sie in der Draufsicht ja silbern zu sehen.
Das Lötzinn habe ich den Bauteilen zugeordnet (wieder in Abhängigkeit
von 'Pads&SMD top|bottom').
Das beidseitige Verlöten gefiel mir auch nicht als
'Handarbeitsvariante'.

[Ralf G. (ralg)]

Hab' ich gerade wiedergefunden:
Eigenbau-Platinen haben manchmal auch Drahtbrücken :)

[Christian W. (Firma: www.360customs.de) (doctormord)]

Anbei mal eine Platine für nen MAX5486 "Stereo Volume Control with
Pushbutton Interface". Schönes Teil, nur CMRR könnte besser sein. Sehr
empfindlich auf "Groundnoise". Darum hier mit entkoppelter Analogmasse
per Ferrite und LC-Filter für den Analogteil.

(Keine gute Idee, auch, die Signalleitungen der LEDs unterm Chip
herauszuführen, da sonst die PWM der Treiber einstreut.. -.-)

Gruß Christian

[Nachtaktiver (Gast)]

Dann war das Layout an einigen stellen vermasselt und die Ferrite
(verschlimm)- besserten das Problem.

Rein Formel gibt es eine neue Impendanz in deinen Maschenumlauf, an
welchen eine zusätzliche Spannung aufgrund des Ausgleichstromes abfällt.

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hi,

rein "formel" wirkt die Impendanz aber erst zu höheren Frequenzen. Die
Entkopplung per Ferrit wird in älteren Publikationen beschrieben, heute
ist man wohl der weitläufigen Meinung es wäre "oldschool". Das LC-Filter
geht auf eine App-Note von Atmel für deren AVCC der AD-Wandler zurück.

Das Groundnoise-Problem tritt allerdings nur bei Verwendung eines
Schaltwandlers am Eingang auf. (Hörbar im Quasi-Leerlauf)

So wie es im Datenblatt von Maxim angegeben ist, funktioniert es nicht
ohne Probleme, da hatten bereits ganz andere Probleme.

Im Anhang "alt" vs. "neu". Sowie die Spikes der SMPS (Quasi-Leerlauf) am
Ausgang des Digipots.

Legt man das ganze "Konstrukt" nur am Eingang der nachfolgenden Stufe
(Verstärker) auf Masse, ist auch Ruhe. (abgesehen vom PWM-Noise)

Mir ist leider nicht bekannt wie man das unterdrückt, allein ein
Tiefpass vor dem Linearregler bringt nichts. (fg ~5kHz)

Der Schaltregler läuft bei 330kHz.

Ist DGND direkt am Knotenpunkt der SMPS verbunden und AGND an AGND der
nächsten Stufe, ergibt sich anscheinend eine prima Antenne.
(Masseschleife)

Bei Batteriespeisung gibt es dabei allerdings kein Problem.

Gruß Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

Anbei Layout und Schaltplan.

[Dennis H. (t1w2i3s4t5e6r)]

Hallo!

Dann will ich mich auch einfach mal beteiligen, das ist mein erster
Versuch in eagle 3D. Soll mal ein Brushless-Regler werden, Platine ist
gerade bei Jakob bestellt. Schraubklemmen hab ich im 3D nicht gefunden,
und für den 78L05 im SOT89 Gehäuse hab ich auch nix richtiges gefunden,
vielleicht kann mir jemand noch auf die Sprünge helfen.


MfG Dennis

[Thomas B. (thomasbarends)]

Hallo Dennis,
Vielleicht hilft dir das:
Das angehängte Bild zeigt linksoben zwei Schraubklemmen, die in EAGLE
als W237-102 definiert sind. In eagle3d habe ich die als CON_ARK_5MM_2
definiert (suche nach Anreihklemmen oder schreibe folgendes in deiner
3dusrpac.dat:

W237-102:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:CON
_ARK_5MM_2(:Anreihklemmen  2Pin (con-ptr500.lib):Screw Terminal conn.
2Pin (con-ptr500.lib)

Viel Erfolg,

Thomas

[Dennis H. (t1w2i3s4t5e6r)]

Hallo!

Danke für die Info, das eine Schraubklemme bei eagle 3d Anreihklemme
heißt, wusste ich nicht, sieht doch gleich viel besser aus :)


MfG Dennis

[Christian F. (cmf)]

Meine vollautomatische Schattenbahnhofsteuerung für die
Modellbahnanlage.

Aufgebaut auf einer Lochrasterplatine, die Leiterbahnen sind Kabel.

EDIT: Sorry fürs das Posterformat

[Christian F. (cmf)]

Und hier von unten.

Leiterbahnen = Lötbrücken bzw. Kabel

[Platine (Gast)]

Hat jemand von euch die Farbinformationen zu Platinen von iteadstudio?
Möchte dort wahrscheinlich die Platinen bestelllen und davor schon eine
kleine 3D Vorschau erstellen.

[Christian W. (Firma: www.360customs.de) (doctormord)]

e3d_tools.inc - Color section:

        #case(8)//iteadstudio
            #declare col_brd = texture{pigment{HuntersGreen} normal {bozo 0.05 scale 3 } finish{reflection{.01,.02} ambient 0.05 brilliance 0.94 conserve_energy}}//Farbe der Platine
            #declare col_wrs = texture{pigment{SeaGreen}normal {bozo 0.15 scale 3 } finish{reflection{.05,.05} ambient 0.0}}                                //Farbe der Leiterbahnen
            #declare col_pds = texture{T_Silver_5A finish{F_MetalB reflection{.05,.02} ambient 0.0}}                                         //Farbe der Pad's und SMD's
            #declare col_hls = texture{pigment{Black}}                                      //Farbe der Pseudobohrungen
            #declare col_bgr = White;                                                          //Hintergrundfarbe wenn keine Umgebung aktiviert
            #declare col_slk = texture{pigment{White}}                                      //Farbe des Best�ckungsdruck
            #declare col_thl = texture{T_Silver_5A finish{F_MetalB reflection{.25,.2} ambient 0}}                                         //Farbe der Durchkontaktierungen
            #declare col_pol = col_wrs                                                      //Farbe der Polygone
        #break

[Christian W. (Firma: www.360customs.de) (doctormord)]

Anbei mal unsere Universalplatine für einen 5-Kanal-Aktuator-Treiber.

2-3 Spulen, Brushless + Hal, Stepper.

Gruß Christian

[Bernie (Gast)]

Tipp: Wenn ihr spiegelnde FLächen und Objekte nehmt und das modellieren
wollte, dann müsst ihr einen Himmel mit Struktur einfügen. Am Besten
eine grosse Halbkugel mit Textur, die nach unten zum Rand heller wird.
Das ergib dann im Zusammenhang mit einem günstig gestalteten Boden den
bekannten Chromeffekt.

[Christian W. (Firma: www.360customs.de) (doctormord)]

Moin Dennis,

ist doch standardmäßig gesetzt?

#if (e3d_HDRI_On) // --------------------------------------------------- HDR
sky_sphere{ pigment{ image_map{ hdr "studio008.hdr" // Light-Probe im include
                                gamma 1.4           // Helligkeit der Map
                                map_type 2 interpolate 4 } //Map-Type passend zur Abwicklung 0 = planar, 1 = sphere, 2 = cylinder

                   }
            //rotate < 10,10,-10>  // adapt it to your direction
          } // end sky_sphere
#else // no HDRI
//light_source{<-1700,2000,2500> color rgb<1,1,1>*0.7}        // Sonnenlicht fuer Standard ohne HDR

sky_sphere{ pigment{ gradient <0,1,0>
                     color_map{
                       [ 0   color rgb<1,1,1>          ] //White
                       [ 0.4 color rgb<0.14,0.14,0.56> ] //~Navy
                       [ 0.6 color rgb<0.14,0.14,0.56> ] //~Navy
                       [ 1.0 color rgb<1,1,1>          ] //White
                       } // end color_map
                     scale 2
                   } // end pigment


          } // end of sky_sphere
#end // of "#if (HDRI_On) "

[Sulis P. (Firma: eagle3d-team.blogspot.gr) (sulis1281100)]

meine Rohre

[Sulis P. (Firma: eagle3d-team.blogspot.gr) (sulis1281100)]

sulis papadopoylos schrieb:
> meine Rohre

[David .. (david1)]

Hier mal ne Platine zur Steuerung von 4 Servos und mehreren LEDs, sowie
mehreren Eingängen.

[David .. (david1)]

Kann mir evtl. jemand sagen wie man die Farbe der Elkos auf schwarz
ändert?

[David .. (volatile)]

David .. schrieb:
> Kann mir evtl. jemand sagen wie man die Farbe der Elkos auf schwarz
> ändert?

Reine Schaetzung: In den Eagle3D-Files sind irgendwo Elko-Texturen. Mach
ein Backup und ersetz sie mit Eigenen?

[Sulis P. (Firma: eagle3d-team.blogspot.gr) (sulis1281100)]

#if(pcb_parts=on)
//**************************     ÅîáñôÞìáôá ðïõ åßíáé ôïðïèåôçìÝíá óôçí
ðëáêÝôá     **************************
union{
#ifndef(pack_C1) #declare global_pack_C1=yes; object
{CAP_DIS_ELKO_3MM5_8MM("100uf/63V",1,)translate<0,0,0>
rotate<0,0.000000,0>rotate<0,0.000000,0> rotate<0,0,0>
translate<-43.180000,0.000000,-5.080000>}#end    //Elko 3,5mm Pitch, 8mm
Diameter, 11,5mm High C1 100uf/63V E3,5-8
#ifndef(pack_C2) #declare global_pack_C2=yes; object
{CAP_DIS_ELKO_3MM5_10MM("100uf/63V",2,)translate<0,0,0>
rotate<0,0.000000,0>rotate<0,0.000000,0> rotate<0,0,0>
translate<-27.940000,0.000000,-5.080000>}#end    //Radialis ELKO 3,5mm
labtavolsag 10mm atmero C2 100uf/63V E3,5-10
#ifndef(pack_C3) #declare global_pack_C3=yes; object
{CAP_DIS_ELKO_5MM_8MM5("100uf/63V",3,)translate<0,0,0>
rotate<0,0.000000,0>rotate<0,0.000000,0> rotate<0,0,0>
translate<-10.160000,0.000000,-5.080000>}#end    //Elko 2,5mm Pitch, 6mm
Diameter, 11,2mm High C3 100uf/63V E5-8,5
#ifndef(pack_C4) #declare global_pack_C4=yes; object
{CAP_DIS_ELKO_5MM_10MM("100uf/63V",4,)translate<0,0,0>
rotate<0,0.000000,0>rotate<0,-270.000000,0> rotate<0,0,0>
translate<5.080000,0.000000,-5.080000>}#end    //Elko 5mm Pitch, 10mm
Diameter, 16mm High C4 100uf/63V E5-10,5
#ifndef(pack_C5) #declare global_pack_C5=yes; object
{CAP_DIS_ELKO_5MM_10MM("100uf/63V",5,)translate<0,0,0>
rotate<0,0.000000,0>rotate<0,-90.000000,0> rotate<0,0,0>
translate<20.320000,0.000000,-5.080000>}#end    //Elko 5mm Pitch, 10mm
Diameter, 16mm High C5 100uf/63V E5-10,5
}//End union
#end

[David .. (david1)]

Und welcher Teil definiert die Farbe?
Das kann ja nur nur die Zahl 1 (bzw. 2, 3, usw ...) sein:
("100uf/63V",1,)

füge ich die aber bei mir dazu, oder kopiere den Code von oben gibts nen
Error:

#ifndef(pack_C12) #declare global_pack_C12=yes; object
{CAP_DIS_ELKO_5MM_10MM("100uf/63V",5
Parse Error: Expected ')', float function 'float constant' found instead

[Sulis P. (Firma: eagle3d-team.blogspot.gr) (sulis1281100)]

Sorry but my German is not good
For this I will answer in the English
I use 5 different pictures for the colour
see how to apply
#macro
CAP_DIS_ELKO_GRND(tex_scale,val_size,dis,dia,hig,dia_b,value,xrwma)
union{
χχχχχχχχχχχχχχχχχχχχχχχχχχχ
χχχχχχχχχχχχχχχχχχχχχχχχχχχ
    #if (xrwma=1)
        pigment{image_map{png "tex_elko.png" } scale tex_scale}
        //finish{reflection { 0.03, 0.1}  phong 0.4 crand 0.05 ambient
(0.1 * global_ambient_mul)}
#local grama = Black;
#end
    #if (xrwma=2)
        pigment{image_map{png "tex_elko1.png" }scale tex_scale}
        //finish{reflection { 0.03, 0.1}  phong 0.4 crand 0.05 ambient
(0.1 * global_ambient_mul)}
#local grama = White;
#end

----------------------------------------------------------
{CAP_DIS_ELKO_3MM5_8MM("100uf/63V",1,) 1-5 = color

[David .. (david1)]

OK, i've got now this code:

/***********************************************************************
*********************************************************************
//Axial-Elko Grundmakro
************************************************************************
********************************************************************/
#macro
CAP_DIS_ELKO_GRND(tex_scale,val_size,dis,dia,hig,dia_b,value,xrwma)
union{
union{
    union{

        //Elko Koerper
        difference{
            union{
                cylinder{<0,dis/2-3.5,0><0,-(dis/2-3.5),0>dia}
                //Elko Rundung oben
                torus{dia-0.5,0.5 translate<0,-(dis/2-3.5),0>}
                difference{
                    cylinder{<0,-(dis/2-3.5),0><0,-(dis/2-3.0),0>dia-0.5}
                    cylinder{<0,-(dis/2-3.5),0><0,-(dis/2-2.9),0>dia*0.8*pow(dia/16,0.11)}
                }
                //Elko Rundung unten
                torus{dia-0.5,0.5 translate<0,dis/2-3.5,0>}
                difference{
                    cylinder{<0,dis/2-3.5,0><0,dis/2-3.0,0>dia-0.5}
                    cylinder{<0,dis/2-3.5,0><0,dis/2-2.9,0>dia*0.8*pow(dia/16,0.11)}
                }
            }

            //Aussparung unten
            torus{dia+0.85,1 translate<0,dis/2-5,0>}

            //Textur fuer Minusmarkierung
            pigment{
                    image_map{png "tex_elko_axial.png" map_type 2
interpolate 4}
                    scale <dia*2*pi*1.35,dia*2*pi,dia*2*pi*1.35>
            }
            finish{reflection { 0.03, 0.1}  phong 0.4 crand 0.05 ambient
(0.1 * global_ambient_mul) }
        }

        //Abdeckung oben
        cylinder{<0,-(dis/2-3.6),0><0,-(dis/2-3.1),0>dia*0.8*pow(dia/16,0.11)
            texture{e3d_tex_silver}
        }

        //Abdeckung unten
        cylinder{<0,dis/2-3.2,0><0,dis/2-3.5,0>dia-0.5 pigment{Black}}

        //Kontakt
        cylinder{<0,-(dis/2-3.2),0><0,-(dis/2-2),0> 1.5
texture{e3d_tex_silver}}
        intersection{
            cylinder{<0,dis/2,0><0,-dis/2 + val_size + 3.5,0>dia}
            text {ttf besch_font value 0.2, 0 scale val_size
rotate<0,0,-90> translate<0, dis/4,-dia>}
            rotate<0,10,0>
            translate<0,-val_size,-0.001>
            pigment {rgb<0.4,0.6,1>}
        }
        intersection{
            cylinder{<0,dis/2,0><0,-dis/2 + val_size + 3.5,0>dia}
            text {ttf besch_font value 0.2, 0 scale val_size
rotate<0,0,-90> translate<0, dis/4,-dia>}
            rotate<0,100,0>
            translate<-0.001,-val_size,0>
            pigment {rgb<0.4,0.6,1>}
        }
        intersection{
            cylinder{<0,dis/2,0><0,-dis/2 + val_size + 3.5,0>dia}
            text {ttf besch_font value 0.2, 0 scale val_size
rotate<0,0,-90> translate<0, dis/4,-dia>}
            rotate<0,190,0>
            translate<0,-val_size,0.001>
            pigment {rgb<0.4,0.6,1>}
        }
        rotate<0,180,>
        rotate<0,0,90>
    }
    object{TOOLS_WIRE_LEADS (dis-7, dia, 35, dia_b,  dis,
global_res_bend_radius, 0, "H")}

    pigment{Red}
    finish{F_MetalE ambient (0.1 * global_ambient_mul)}
    translate<0,dia,0>


    #if (xrwma=1)
        pigment{image_map{png "tex_elko.png" } scale tex_scale}
        //finish{reflection { 0.03, 0.1}  phong 0.4 crand 0.05 ambient
  (0.1 * global_ambient_mul)}
  #local grama = Black;
  #end

    #if (xrwma=2)
        pigment{image_map{png "tex_elko1.png" }scale tex_scale}
        //finish{reflection { 0.03, 0.1}  phong 0.4 crand 0.05 ambient
  (0.1 * global_ambient_mul)}
  #local grama = White;
  #end

    #if (xrwma=3)
        pigment{image_map{png "tex_elko2.png" }scale tex_scale}
        //finish{reflection { 0.03, 0.1}  phong 0.4 crand 0.05 ambient
  (0.1 * global_ambient_mul)}
  #local grama = schwarz;
  #end

}
#end






But I get this Error again:

Parse Error: Expected ')', float function 'float constant' found instead

could you may help me please?

[Ralf G. (ralg)]

David .. schrieb:
> Parse Error: Expected ')', float function 'float constant' found instead

die Zeile mit dem Fehler sollte markiert sein!?

[Sulis P. (Firma: eagle3d-team.blogspot.gr) (sulis1281100)]

Friend david1 this is entire the code that I use

#macro CAP_DIS_ELKO_GRND(tex_scale,val_size,dis,dia,hig,dia_b,value,xrwma)
union{
  // Hlektrolytikos s-t
    difference{
        union{
            cylinder{<0,0.5,0><0,hig-0.5,0>dia}
            //Elko Rundung oben
            torus{dia-0.5,0.5 translate<0,hig-0.5,0>}
            difference{
                cylinder{<0,hig-0.5,0><0,hig,0>dia-0.5}
                cylinder{<0,hig-0.5,0><0,hig+0.1,0>dia*0.8*pow(dia/16,0.11)}
            }
            //Elko Rundung unten
            torus{dia-0.5,0.5 translate<0,0.5,0>}
        }
        //Aussparung unten
        torus{dia+0.85,1 translate<0,2.5,0>}
        //Textur fur Minusmarkierung
    #if (xrwma=1)
        pigment{image_map{png "tex_elko.png" } scale tex_scale}
        //finish{reflection { 0.03, 0.1}  phong 0.4 crand 0.05 ambient (0.1 * global_ambient_mul)}
#local grama = Black;
#end
    #if (xrwma=2)
        pigment{image_map{png "tex_elko1.png" }scale tex_scale}
        //finish{reflection { 0.03, 0.1}  phong 0.4 crand 0.05 ambient (0.1 * global_ambient_mul)}
#local grama = White;
#end
    #if (xrwma=3)
        pigment{image_map{png "tex_elko2.png" }scale tex_scale}
        //finish{reflection { 0.03, 0.1}  phong 0.4 crand 0.05 ambient (0.1 * global_ambient_mul)}
#local grama = Black;
#end
    #if (xrwma=4)
        pigment{image_map{png "tex_elko3.png" }scale tex_scale}
        //finish{reflection { 0.03, 0.1}  phong 0.4 crand 0.05 ambient (0.1 * global_ambient_mul)}
#local grama = rgb <0.84706, 1, 1>;
#end
    #if (xrwma=5)
        pigment{image_map{png "tex_elko4.png" }scale tex_scale}
        //finish{reflection { 0.03, 0.1}  phong 0.4 crand 0.05 ambient (0.1 * global_ambient_mul)}
#local grama = White;
#end
    #if (xrwma=6)
        pigment{image_map{png "tex_elko5.png" }scale tex_scale}
        //finish{reflection { 0.03, 0.1}  phong 0.4 crand 0.05 ambient (0.1 * global_ambient_mul)}
#local grama = rgb <0.62745, 0.48235, 0.16471>;
#end
    }

    //Abdeckung oben
    difference{
        cylinder{<0,hig-0.5,0><0,hig-0.1,0>dia*0.8*pow(dia/16,0.11)}
        box{<0,hig-0.35,-0.1><dia,hig,0.1>}
        box{<0,hig-0.35,-0.1><dia,hig,0.1> rotate<0,120,0>}
        box{<0,hig-0.35,-0.1><dia,hig,0.1> rotate<0,240,0>}
        texture{col_silver}
    }

    //Abdeckung unten
    cylinder{<0,0.2,0><0,0.5,0>dia-0.5 pigment{Black}}
    union{
        #if(pin_short=off)
            cylinder{<0,0,0><0,-14.5,0>dia_b translate<dis/2,0,0>}    //Beinchen rechts
            cylinder{<0,0,0><0,-17.5,0>dia_b translate<-dis/2,0,0>}   //Beinchen links
        #else
            cylinder{<0,0,0><0,-1*(pcb_height+pin_length)-0.2,0>dia_b translate<dis/2,0,0>}    //Beinchen rechts
            cylinder{<0,0,0><0,-1*(pcb_height+pin_length)-0.2,0>dia_b translate<-dis/2,0,0>}   //Beinchen links
        #end
        texture{e3d_tex_silver}
    }

    //Beschriftung
    intersection{
        cylinder{<0,0,0><0,hig,0>dia}
//    text {ttf "st-cap.ttf" value 0.2, 0 scale val_size rotate<0,0,90> translate<0,0,-dia>}
        text {ttf besch_font value 0.2, 0 scale val_size rotate<0,0,90> translate<0,0,-dia>}
        rotate<0,0,180>
        rotate<0,10,0>
        translate<0,hig-val_size,-0.001>
        pigment {grama}
    }
    intersection{
        cylinder{<0,0,0><0,hig,0>dia }
//    text {ttf "st-cap.ttf" value 0.2, 0 scale val_size rotate<0,0,90> translate<0,0,-dia>}
        text {ttf besch_font value 0.2, 0 scale val_size rotate<0,0,90> translate<0,0,-dia>}
        rotate<0,0,180>
        rotate<0,100,0>
        translate<-0.001,hig-val_size,0>
        pigment {grama}
    }
    intersection{
        cylinder{<0,0,0><0,hig,0>dia }
//    text {ttf "st-cap.ttf" value 0.2, 0 scale val_size rotate<0,0,90> translate<0,0,-dia>}
        text {ttf besch_font value 0.2, 0 scale val_size rotate<0,0,90> translate<0,0,-dia>}
        rotate<0,0,180>
        rotate<0,190,0>
        translate<0,hig-val_size,0.001>
        pigment {grama}
    }
    finish{F_MetalE ambient (0.1 * global_ambient_mul)}
    translate<0,0.2,0>
}
#end

#macro CAP_DIS_ELKO_1MM8_4MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,14,1>,1,1.8,4/2,11,0.5/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_2MM_4MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,14,1>,1,2,4/2,11,0.5/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_2MM_5MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,14,1>,1,2,5/2,11,0.5/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_2MM5_5MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,14.5,1>,1,2.5,5/2,11.2,0.5/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_2MM5_6MME(value,xrwma)
CAP_DIS_ELKO_GRND(<1,14.5,1>,1,2.5,6/2,11.2,0.5/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_2MM5_6MM3(value,xrwma)
CAP_DIS_ELKO_GRND(<1,14.5,1>,1,2.5,7/2,11.2,0.5/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_2MM5_7MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,14.5,1>,1,2.5,6.3/2,11.2,0.5/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_3MM5_8MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,14.5,1>,1.1,3.5,8/2,11.5,0.6/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_3MM5_10MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,14.5,1>,1.1,3.5,10/2,11.5,0.6/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_5MM_4MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,14.5,1>,1.8,5,4/2,13,0.6/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_5MM8_5MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,14.5,1>,1.8,5.8,5/2,13,0.6/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_5MM_6MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,14.5,1>,1.8,5,6/2,13,0.6/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_5MM_8MM5(value,xrwma)
CAP_DIS_ELKO_GRND(<1,16.5,1>,1.8,5,8.5/2,13,0.6/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_5MM_10MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,16.5,1>,1.8,5,10/2,13,0.6/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_5MM_10MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,20.5,1>,1.8,5,10/2,16,0.6/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_5MM_10MM_2(value,xrwma)
CAP_DIS_ELKO_GRND(<1,32.5,1>,1.8,5,10/2,25.5,0.6/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_5MM_12MM5_2(value,xrwma)
CAP_DIS_ELKO_GRND(<1,20.5,1>,2.8,5,12.5/2,16.5,0.6/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_5MM_12MM5(value,xrwma)
CAP_DIS_ELKO_GRND(<1,29.5,1>,2.8,5,13/2,22.5,0.6/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_5MM_12MM5_3(value,xrwma)
CAP_DIS_ELKO_GRND(<1,32.5,1>,2.8,5,12.5/2,25.5,0.6/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_7MM5_16MM_2(value,xrwma)
CAP_DIS_ELKO_GRND(<1,29.5,1>,3,7.5,16/2,16.5,0.8/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_7MM5_16MM_3(value,xrwma)
CAP_DIS_ELKO_GRND(<1,32.5,1>,3,7.5,16/2,25.5,0.8/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_7MM5_16MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,36.5,1>,3,7.5,16/2,28,0.8/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_7MM5_18MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,45.5,1>,4,7.5,18/2,35.5,0.8/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_10MM_25MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,45.5,1>,4,10.16,25/2,35.5,0.8/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_10MM_25MMB(value,xrwma)
CAP_DIS_ELKO_GRND(<1,45.5,1>,4,10.16,25/2,60.5,0.8/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_10MM16_20MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,45.5,1>,4,10.16,20/2,35.5,0.8/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_10MM_22MM5(value,xrwma)
CAP_DIS_ELKO_GRND(<1,45.5,1>,4,10,22.5/2,35.5,0.8/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_10MM_22MM5B(value,xrwma)
CAP_DIS_ELKO_GRND(<1,45.5,1>,4,10,22.5/2,60.5,0.8/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_10MM16_30MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,45.5,1>,4,10.16,30/2,35.5,0.8/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_10MM16_30MMB(value,xrwma)
CAP_DIS_ELKO_GRND(<1,45.5,1>,4,10.16,30/2,65.5,0.8/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_10MM16_35MM(value,xrwma)
CAP_DIS_ELKO_GRND(<1,45.5,1>,4,10.16,35/2,35.5,0.8/2,value,xrwma)
#end
#macro CAP_DIS_ELKO_10MM16_35MMB(value,xrwma)
CAP_DIS_ELKO_GRND(<1,45.5,1>,4,10.16,35/2,70.5,0.8/2,value,xrwma)
#end

[Sulis P. (Firma: eagle3d-team.blogspot.gr) (sulis1281100)]

And here are the 5 png

[David .. (david1)]

OK, thank you, but it isn't working even yet ...

I copied your hole code, and the pov-file looks so:
#ifndef(pack_C12) #declare global_pack_C12=yes; object
{CAP_DIS_ELKO_2MM_5MM("4.7 µf",2,)translate<0,0,0>
rotate<0,0.000000,0>rotate<0,-180.000000,0> rotate<0,0,0>
translate<41.910000,0.000000,46.355000>}#end    //Elko 2mm Pitch, 5mm
Durchmesser, 11mm Hoehe C12 4.7 µf E2-4


No I've got the error:
Parse Error: No matching } in 'difference', ( found instead

in this line:
(0.1 * global_ambient_mul)}

Please help :)

[Chris L. (kingkernel)]

da is ne klammer zu viel!

[EDIT] where is an braket too much

[Sulis P. (Firma: eagle3d-team.blogspot.gr) (sulis1281100)]

I do not understand why it does not function the macro
If your it is easy It added the file pov
Or send it to me in e-mail [e-mail]

[Sulis P. (Firma: eagle3d-team.blogspot.gr) (sulis1281100)]

box test

[Sulis P. (Firma: eagle3d-team.blogspot.gr) (sulis1281100)]

Displaytech-162A

[Christian W. (Firma: www.360customs.de) (doctormord)]

Eagle3D Doku-Style.

:)

[Fabian -. (fabian-leuchte1)]

ich verwende auch abundzu eagle 3d, aber könnt ihr mir verraten wie man
wie in manchen renderings zu sehen, gehäuse erstellen kann?

kann eagle etwa auch direkt gehäuse zeichnen?

und wie bekommt man mehrere platinen übereinander mit
schraubverbindungen o.ä.?

[Michael H. (michael_h45)]

Fabian -leuchte1 schrieb:
> kann eagle etwa auch direkt gehäuse zeichnen?
eagle? wieso eagle?
du hast nicht verstanden, wie das ganze überhaupt passiert.

lies die doku zu eagle 3d von matwei.

Fabian -leuchte1 schrieb:
> und wie bekommt man mehrere platinen übereinander mit
> schraubverbindungen o.ä.?

du kannst auch teetassen und universen darstellen.
povray ist doch nur ein rendering-programm...
eagle hat nichts mit 3d zu tun und povray hat nichts mit platinen zu
tun.

[Christian (Gast)]

Um Platinen zu stapeln, musst du für  jede eine povray Datei erzeugen
und diese dann in der Hauptdatei inkludieren. Die Ausrichtung
zueinander ist ein Büschen try and error. Gehäuse programmierst du dann
mit der povray Syntax.

[sBronco (Gast)]

4 Kanal Lüftersteuerung für die Wasserkühlung im PC, 5 Externe Sensoren
+ PC Sensoren via USB

[Mike R. (uhrenbastler)]

Hallo,

ich habe mich auch mal mit EAGLE3D/Povray versucht und eine meiner
Uhrenplatinen genommen.
Uhr_18F2520_1 mit den Grundeinstellungen Eagle3D, (1024x768 noAA)
Uhr_18F2520 mit 7-Segmentanzeigen von F.Lohmueller (1024x768 0.3AA)
So siehts doch gleich viel besser aus.

Gruß Uhrenbastler

[Kevin K. (nemon)]

sBronco schrieb:
> 4 Kanal Lüftersteuerung für die Wasserkühlung im PC, 5 Externe Sensoren
> + PC Sensoren via USB

Sehe das vorletzte Bild erst jetzt: treibt der µC die Lüfter direkt über
seine I/O-Pins? Was machen die Kondensator/Widerstandsketten alle
parallel geschaltet? Wo ist das Quarz?

[ErklärBär (Gast)]

Kevin K. schrieb:
> treibt der µC die Lüfter direkt über seine I/O-Pins?

Gegenüber dem PWM-Eingang eines modernen Lüfters wird er es gewiß
verstehen, sich "Gehör und Gefolge" zu verschaffen...

> Was machen die Kondensator/Widerstandsketten alle parallel geschaltet?

Same procedure as for every input? Die R's "pullen" zum einen Potential,
die C's vermitteln beruhigenden Halt - gestützt auf's andere Potential.
Und wo sich R und C die Hand geben, tummeln sich und treiben es die
Signale...

> Wo ist das Quarz?
Genügt's etwas weniger genau, als zum gezielten Touchieren ausgewählter
Luftmoleküle mit den Rotorflügeln erforderlich wäre, genügt ganz gewiß
bereits der prozessorinterne RC als Herzschrittmacher...

[Christian W. (Firma: www.360customs.de) (doctormord)]

e3d_tools.inc - Farbeinstellungen für OSH-Park (www.oshpark.com):

       #case(10)//OSH Park
            #declare col_brd = texture{pigment{Violet} normal {bozo 0.01 scale 2 } finish{reflection{.02,.02} ambient 0.02 brilliance 0.94 conserve_energy}}//Farbe der Platine
            #declare col_wrs = texture{pigment{DarkOrchid} normal {bozo 0.01 scale 1 } finish{reflection{.02,.02} ambient 0.05 brilliance 0.94 conserve_energy}}                                //Farbe der Leiterbahnen
            #declare col_pds = texture{pigment{Orange} finish{F_MetalB reflection{.07,.05} ambient 0}} //Farbe der Pad's und SMD's
            #declare col_hls = texture{pigment{Black}}  //Farbe der Pseudobohrungen
            #declare col_bgr = Gray50;  //Hintergrundfarbe wenn keine Umgebung aktiviert
            #declare col_slk = texture{pigment{Gray95}} //Farbe des Bestückungsdruck
            #declare col_thl = texture{pigment{Orange} finish{F_MetalB reflection{.06,.05} ambient 0}} //Farbe der Durchkontaktierungen
            #declare col_pol = col_wrs  //Farbe der Polygone                                                    //Farbe der Polygone
        #break

[Seife (Gast)]

Bandpass mit einstellbaren Grenzfrequenzen.
Das Model der Relais passt nicht ganz.

[Christian W. (Firma: www.360customs.de) (doctormord)]

OSH-Park Farbsetting mit Lötpaste auf SMD-Pads. Abgewandelt von Ralfs
Code.

Board ist ein MAX9709 50W Klasse-D Mono Verstärker.

[Christian W. (Firma: www.360customs.de) (doctormord)]

Bevor es langweilig wird. :D

- bessere Lötpaste mit variablem Auftrag
- "echtes" Lötzinn an den Pinheadern (Textur-Fix)
- SMD Widerstände überarbeit
- FR4 Struktur eingebracht
- SMD-Bauteile jetzt mit "random" Platzierung

Translation mit <x,y,0> ->
<x+(-1+2*rand(seed)*x_fakt),x+(-1+2*rand(seed)*y_fakt),0>

- Texturen/Farbsetting und Beleuchtung "verfeinert"

Lötzinn und FR4-Struktur auf Grundlage von Ralf G., wobei ich die
Struktur über eine Normal-Map erzeuge, was zumindest bei mir ~5x
schneller ist, als die Lösung von Ralf. Die Lötpaste wird direkt auf dem
SMD-Pad erzeugt. Auftrgsvolumen und Abmessungen auch per random + fix.

Bei Bedarf pack ich die .inc mal zusammen.

Gruß Christian

[Ingo (Gast)]

Ich könnte mir vorstellen, das es länger dauert das 3D Bild zu erstellen
als das Layout?!

[Christian W. (Firma: www.360customs.de) (doctormord)]

Jain,

das ist größtenteils in den Makros geändert. Zum Rendern kopiere ich mir
dann nur noch den vorbereiteten Kopf rein. (Rüstzeit somit schon
abgegolten)

Board exportieren
Kopf austauschen
eventl. Platine drehen
Rendern

Gruß Christian

[Michael H. (michael_h45)]

Ingo schrieb:
> Ich könnte mir vorstellen, das es länger dauert das 3D Bild zu erstellen
> als das Layout?!

aber nur ein mal...

[Guest (Gast)]

Christian W. schrieb:
> - bessere Lötpaste mit variablem Auftrag
> - "echtes" Lötzinn an den Pinheadern (Textur-Fix)
> - SMD Widerstände überarbeit
> - FR4 Struktur eingebracht
> - SMD-Bauteile jetzt mit "random" Platzierung

Jetzt fehlen nur noch Flussmittelreste, Lötzinnspritzer und leicht
ungenaue Bauteilplatzierung von Handbestückung :-)

[Christian W. (Firma: www.360customs.de) (doctormord)]

Letzteres ist schon, vorhanden, für mehr "Drehung/Versatz" muss man nur
an einer Schraube drehen. Über die ersten beiden Sachen hatte ich schon
nachgedacht.

[David .. (volatile)]

Christian W. schrieb:
> Letzteres ist schon, vorhanden, für mehr "Drehung/Versatz" muss man nur
> an einer Schraube drehen.

Besser waer ein Zufallswert zwischen +- soundsoviel Grad ;)

[Christian W. (Firma: www.360customs.de) (doctormord)]

Ach... ? o.0

(wie ich bereits 18:08 schrieb) =D

[David .. (volatile)]

Christian W. schrieb:
> Ach... ? o.0
>
> (wie ich bereits 18:08 schrieb) =D

Ich bescheinige mir schlechtes Lesen :-/

[Mike R. (uhrenbastler)]

Hallo,

ich habe mich jetzt mal an POVRAY 3.7 versucht und finde diese Version
sehr gut. Zum Testen habe ich mal mit verschiedenen Hintergründen und
Einstellungen getestet. Hintergrundbilder habe ich hier gefunden:
http://www.gdefon.com/
Vielen Dank auch an Alle, die hier ihr Wissen und Ihre Dateien zur
Verfügung stellen.
Gruß Uhrenbastler.

[Christian W. (Firma: www.360customs.de) (doctormord)]

Bestens,

Board exportieren
Kopf austauschen
eventl. Platine drehen
Rendern

Gruß Christian

[Stephan G. (loethonigesser)]

Also ich wäre an der .inc interessiert. Hast Du auch andere Farben außer
lila probiert?

[Christian W. (Firma: www.360customs.de) (doctormord)]

Ja, es gibt mittlerweile 10 Farbsettings.

Ich packs mal.

Gruß Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hier gibts die passenden .incs inkl. HDR-Maps.

https://dl.dropbox.com/u/5641160/POVRAY3.7_E3D_include.rar

Im Beispielordner sind dokumentierte .pov Dateien.

Für eigene Dateien den kompletten Header-Block austauschen.

Gruß Christian

[Stephan G. (loethonigesser)]

Vielen Dank! Ich teste gerade die Beispiele aus.
Wenn ich die Tiefenunschärfe einschalte, dauert es wesentlich länger,
aber das Ergebnis überzeugt in jeder Hinsicht.

[Christian W. (Firma: www.360customs.de) (doctormord)]

Ja, DOF dauert. Du kannst die Anzahl der Samples heruntersetzen - bringt
Geschwindigkeit, aber unter 6-8 wird das Ergebnis "fransig".

Gruß Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

Heute kam eine Lieferung von OSH Park, hat keine 3 Wochen gedauert
(Bestellung -> Herstellung -> Lieferung). Gefertigt in den USA,
geliefert per "registered first class".

Sieht ganz gut aus und passt ~ zu den Eagle3D Farbeinstellungen.

Gruß Christian

[Marius S. (lupin)]

wow Christian, die beiden Renderings sehen ja fast fotorealistisch aus
;-)

Wo schließt du dein Audiosignal an? Über die Stiftleiste? Knistert das
nicht ein wenig?

[David .. (volatile)]

Marius S. schrieb:
> wow Christian, die beiden Renderings sehen ja fast fotorealistisch aus
> ;-)

Sind das nicht Fotos? ;)

[Christian W. (Firma: www.360customs.de) (doctormord)]

Das sind Fotos, ja. :D

Audioanschluss ist über die Stiftleiste, ja. natürlich kann dort auch
eine Buchse eingesetzt werden.

Gruß Christian

[Andreas W. (geier99)]

... so langsam wirds ja mal Zeit, daß ich hier auch mal was von mir
reinsteille:

CAN-Bus Interface mit STM32F105 für Low und Highspeed

[Christian W. (Firma: www.360customs.de) (doctormord)]

8/16Ch. ADC-Board mit Binder620-Buchsen.

Gruß Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

Die finale Version.

Gruß Christian

[trakuna (Gast)]

Hallo Christian,

könntest du evtl. deine finale Version als Quelltext inklusive
.inc-Dateien etc. irgendwo hochladen? Egal, wieviele Parameter ich (mehr
oder minder gezielt) verändere, es kommen nicht so schöne Bilder dabei
heraus...

Vor allem aber stören mich die Vias bei mir, es sind einfach nur
Plättchen statt Durchkontaktierungen. Woran könnte das liegen?

Schönen Gruß
trakuna

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hallo Trakuna,

die Files sind ein paar Beiträge weiter zurück online. Wo gibts desnn
Probleme? Kannst ja mal das .pov anhängen, dann schau ich da mal rein.
Eventl. gibts ja nen Bug.

Wenn die Vias ohne ohne Loch sind, haben sie eventl. die falsche Größe?
Bei mir ist das so, wenn man 3.2mm als Via-Bohrung definiert.

Gruß Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hallo trakuna,

ich habe den Fehler gefunden.

In der Datei 3d50.ulp nach

real real_boh = 2.0;

suchen und mit

real real_boh = 0.05;

ersetzen.

Im von mir verwandten POV-Block des Weiteren

#declare global_pcb_real_hole = 2.00;

mit

#declare global_pcb_real_hole = 0.05;

ersetzen.

Anbei noch meine aktuellen Einstellungen als Vorlage.

Gruß Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

Sorry für den Nachtrag,

Eagle3d hat(te) die Angewohnheit, Vias in Polygonen nicht zu
bohren/durchzukontaktieren. Das Problem wurde in der .ulp behoben. Der
Einfachheit halber lade ich sie im Anhang hoch.

Gruß Christian

[trakuna (Gast)]

Hallo Christian,

Danke für dein Trouble shooting. Insgesamt bin ich inzwischen sehr
zufrieden. Einzig das Lötzinn auf den SMD-Pads möchte sich bei mir nicht
blicken lassen. Allerdings konnte ich in den von dir hochgelandene
.pov-Dateien auch nichts dergleichen entdecken. Wie hast du das gelöst?

Und, und welche PCB-Einstellung hast du für dein "finales" Bild benutzt?
Das sieht schon ziemlich fotorealistisch aus...

Gruß
trakuna

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hi trakuna,

die PCB-Einstellung ist "Multi-CB", wobei ich die Farben nochmal nach
einem mir jetzt vorliegenden Original angepasst habe. Den letzten
Schliff habe ich "post" in einer Bildbearbeitungssoftware gemacht (PS).

Bzgl. des Lötzinns würde ich dich bitten, mir eine .pov zu schicken.
Lötzinn funktioniert zum einen derzeit nur auf der Oberseite und zum
anderen muss da noch eine .inc angepasst werden.

Gruß Christian

[trakuna (Gast)]

Hallo Christian,

ich habe mal die .pov und ein Renderergebnis davon angehängt. Würde mich
freuen, wenn du mal drüber schauen könntest.

Gruß
trakuna

P.S.
Fällt mir jetzt erst auf: Kann man den Bestückungsdruck auch
"durchbohren" lassen? Die Linien vorne links von der USB-Buchse sind
über die Bohrlöcher gezogen...

[Kevin K. (nemon)]

Wozu eigentlich dieser gigantische Kondensator? Soll der die Schaltung
100 Sekunden nach Stromausfall weiterbetriben?

[trakuna (Gast)]

Ganz genau. (Sogar die Zeit kommt gut hin ;) )

[Christian W. (Firma: www.360customs.de) (doctormord)]

trakuna schrieb:
> Fällt mir jetzt erst auf: Kann man den Bestückungsdruck auch
> "durchbohren" lassen? Die Linien vorne links von der USB-Buchse sind
> über die Bohrlöcher gezogen...

Moin,

das funktioniert sicher, dazu muss aber wieder die ULP angepasst werden.
Normal fällt das ja nicht auf, da die USB-Buchse in den Libs vorhanden
sein sollte.

Gruß Christian

Edit anbei ein Bild der fertigen Boards.

[Sascha E. (baracuss)]

Moin,

Könnte mir vllt einer von euch erklären wie das Funktioniert mit den 3D
Daten aus Eagel zu erstelen? Ich komme irgendwie nicht mit diesem Pov
Ray zurecht. Und auf der Hompagen
http://www.matwei.de/doku.php?id=de:home blicke ich durch die
Dokumenattion auch nicht so ganz durch.

[Markus F. (blackflip)]

Auf der Seite ist es Schritt für Schritt beschrieben :-)
http://www.societyofrobots.com/electronics_Eagle3D_tutorial.shtml

[Sascha E. (baracuss)]

Bei mir kommt immer diese Fehlermeldung. Ich habe es genau so gemacht
wies in der Anleitung beschrieben ist.

[Julia (Gast)]

Hi, gibt's eine aktualisierte Version (mit den coolen Presets) irgendwo
fertig? Oder muss man alle Änderungen selbst reinpatchen? Oder lädt
einfach mal jemand seine Presets, am besten die ganzen *.inc-Dateien
hoch? Wäre eigentlich eine super Sache.. :o)

[ChristianW. (Gast)]

@Sascha,

du musst die e3d_*.inc Dateien aus dem Eagle3D package in den /include
Ordner von POVRAY kopieren.

@Julia,

schau ein paar Beiträge weiter oben, dort befindet sich ein Link zu den
aktuellen Daten.

Gruß Christian

[Mike R. (uhrenbastler)]

Hallo,

ich habe mal die Hexapod-Platine aus den EAGLE-Examples zum Testen
genommen. Mit den Beispieldateien kann man sich mal so richtig austoben
und vieles ausprobieren.
Von SPRUT habe ich mal den Brenner8p9 geroutet und so ist es geworden.
Also einfach mal 2 Bilder zum Anschauen.
Gruß Uhrenbastler

[Christian W. (Firma: www.360customs.de) (doctormord)]

Nice. :)

Ich hab mal testweise Platinen für den Chipamp in China bestellt, hängen
derzeit noch bei der Post.

Ansonsten alles wie immer, passend im Gehäuse DP5050:

http://www.seeedstudio.com/depot/sick-of-beige-basic-case-v1-50mm-square-dp5050-p-1328.html

Gruß Christian

[Christian W. (Firma: www.360customs.de) (doctormord)]

Fertig siehts nun so aus.

Gruß Christian

[Julia (Gast)]

Leider scheint Eagle3D nur Pads in das Povray-Script zu übernehmen, die
zu einem Bauteil gehören. Zeichne ich direkt im Layout manuell etwas in
tStop oder bStop, um freie Kupferflächen zu erhalten, sieht man diese in
Povray nicht. Hat einer eine Idee, wie man das Problem behebt?

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hat sich nicht viel verändert, nur ein paar Detailanpassungen.

- größere SMD Elkos möglich (von 8x10 -> 10x10)
- bedrahtete Elkos möglich (Tip von Volti) - größere Auswahl an
lowest-ESR
- Großteil der Vias geöffnet (unlackiert)
- 2 mögliche Potikonfigurationen (Alpha/Alps) 5.08 & 2.54mm
- Ladungspumpenkondensatoren noch weiter herangerückt (1-2mm)
- mögliche LED für Stereo/Mono Indikation
- 3 weitere Thermalvia unter dem Pad
- rückseitig Pad ohne Lötstop für bessere Wärmeabfuhr und mögliche
Ankopplung Wärmeleitpad
- "plated slots" für Power-Buchse
- Zwangsführung für VDD über Kondensator (Kupferfläche geschlitzt,
hinter Powerbuchse)

Und "natürlich" schwarzer Lötstop.

@Julia,

da weiss ich leider auch keinen Rat. Ich habe derzeit das Problem, dass
Eagle3D keinen Bestückungsdruck aus Layern != 21 nimmt.

Gruß Christian

[Julia (Gast)]

Damit habe ich keine Probleme. Man trägt einfach im Dialog unter
"Diverses" die Layer ein (in alle vier Textfelder), z.B. "21,22,25,26".

[Christian W. (Firma: www.360customs.de) (doctormord)]

Hallo Julia,

soweit bekannt. Ich habe meine Beschriftungen auf "102", eventuell ist
ein Fehler im Skript bei Layern größer 100.

Gruß

Christian

[Julia (Gast)]

Wird eigentlich auch mal Zeit für eine neue Version. Davon abgesehen ist
POV-Ray eigentlich auch der allerletzte Mist. Unterstützt kein
GPU-Rendering, ist im Vergleich zu anderen 3D-Programmen unglaublich
langsam. Eigentlich müsste mal jemand eine Exportfunktion schreiben, mit
der man nach Blender o.ä. exportieren kann.

[Chris. (Gast)]

Hallo Julia,

es steht dir frei, dies zu tun. So musst du nicht warten, bis "irgend
jemand" das für dich macht.
Wenn das nicht willst/kannst, schau dir die Schnittstelle zu SketchUp
an. Bei "Dangerous Prototypes" findest du weitere Informationen.

[Stefan (Gast)]

@ Christian W.:
Super Anpassung. Habe länger nicht mehr mit Eagle 3D gearbeitet und bin
mal wieder begeistert.
Hast du einen Tip, wie ich den Hintergrund komplett in weiß hinbekomme?
Parameter?
Benötige quasi "freigestellte" Platinen für eine Doku.
Danke

[Stratus (Gast)]

Hallo,

hat jemand einen gültigen Downloadlink für die Eagle 3D ULP???

Die Webseite www.matwei.de ist offline.

Bzw. könnte jemand die ULP auf einem Filehoster hochladen?

Vielen Dank :-)

[DennisH (Gast)]

Das Eagle3D Projekt liegt hier :)

http://developer.berlios.de/projects/eagle3d/

[Rath (Gast)]

Der Link fällt aber auch ins leere.
Ist das Eagle 3D Projekt tot?

[Michael D. (mike0815)]

> Der Link fällt aber auch ins leere.
Das kann ich bestätigen :-(

[DennisH (Gast)]

Hier hätte ich noch ein mirror
http://sourceforge.net/projects/eagle3d.berlios/files/?source=navbar :D

Ansonsten scheint das Projekt wohl tot zu sein :(

[DennisH (Gast)]

Archive.org hat die ursprüngliche Projekt Seite noch im Cache -->
http://web.archive.org/web/20131203163042/http://developer.berlios.de/projects/eagle3d/

[Christian (Gast)]

Beitrag "Re: EAGLE 3D - zeigt eure Projekte"
Beitrag "Re: EAGLE 3D - zeigt eure Projekte"

[Rath (Gast)]

Hat jemand noch eine Installer Exe von der letzten Version, welcher er
uploaden kann?

[Nils S. (kruemeltee)]

Rath schrieb:
> Hat jemand noch eine Installer Exe von der letzten Version, welcher er
> uploaden kann?

Soweit ich weiss gabs das nie.

[Christian W. (Firma: www.360customs.de) (doctormord)]

2.1 Crossover auf 50x50mm PCB. (2 Varianten)

1kHz DA (Sinus Shaper).

[3D-Fan (Gast)]

Kaum zu fassen, wie gut das ist. Das Programm hat echt Potenzial.
Schade, dass es nicht mehr geplegt zu werden scheint. Wenn der Autor
nicht mehr mag, könnte man es OS machen. Viele der benötigten Material-
und Lichteinstellungen liessen sich automatisieren und standardisieren,
wie es im Architekturbereich üblich ist, und dann hätte man wirklich
Fotorealismus der Platine.

Geht es eigentlich mit KIKAD auch? Das gibt ja auch ein 3D view ab, aber
nur recht schematisch. Liessen sich die Daten in Blender exportieren?

[Christian W. (Firma: www.360customs.de) (doctormord)]

3D-Fan schrieb:
> Viele der benötigten Material-
> und Lichteinstellungen liessen sich automatisieren und standardisieren,
> wie es im Architekturbereich üblich ist, und dann hätte man wirklich
> Fotorealismus der Platine.

Jain, Grundeinstellungen ja, im Detail eher nicht.

> Geht es eigentlich mit KIKAD auch? Das gibt ja auch ein 3D view ab, aber
> nur recht schematisch. Liessen sich die Daten in Blender exportieren?

Mit den aktuellen Beta-Versionen (selbst kompilieren) besteht die
Möglichkeit, nach .OBJ zu exportieren.

Mit einem Renderer deiner Wahl, kann das wie im Anhang aussehen. Man
sieht, dass bspw. "isolation" nicht sauber exportiert wird.

[3D-Fan (Gast)]

Da muss ich mich wohl mal näher damit befassen. Mit EAGLE 3D habe ich ja
schon was gemacht und das wäre schon auch mein Favorit, zumal ich
Platinen schon auch real bauen und nutzen will und nicht nur Animieren.

Toll finde ich dennoch dies hier: Wurde wohl mit Blender gemacht.
http://eisklotz.de/3d-graphic/product-rendering/circuit-board/

Vor Urzeiten habe ich mal ein Super Mischpult gesehen. War mit Rhino
erzeugt. Unfassbar real.

Ich bräuchte nämlich auch noch die Verbinung zum Gehäusedesign und der
Frontplatte. Da hat EAGLE ja nun wenig zu bieten.

[Christian W. (Firma: www.360customs.de) (doctormord)]

Dafür ist Eagle3D nicht gemacht. Fürs Gehäusedesign brauchts eigentlich
"nur" ein Volumenmodell.

[Christian W. (Firma: www.360customs.de) (doctormord)]

Und damit es uns nicht langweilig wird, das ganze nochmal mit Gehäuse.

[Christian W. (Firma: www.360customs.de) (doctormord)]

KiCAD mit Eagle3d kombiniert.

Derzeit noch Handarbeit, aber per .py Skript ginge da was.

Gruß Christian

[Hermann (Gast)]

Hallo zusammen!

Ich bin neu hier und hab mich ein bisschen in das Thema Eagle 3d
eingearbeitet. An einem Punkt komme ich aber nicht vorbei. Wie kann man
in Eagle 3D ein Mounting Hole 3mm darstellen?

Bedanke mich bereits jetzt schon im Voraus für jeden Beitrag.

LG Hermann

[Micha .. (micha68)]

Hi!

Ich nutze auch KiCad. Kannst Du schon ein ToDo raus geben?

Gruss,
Micha

[Fritz G. (fritzg)]

Hallo Hermann!
Das Problem habe ich auch. Ich brauche im Mounting Hole eine
Durchkontaktierung, deswegen habe ich ein Mounting Pad genommen, und das
kennt Eagle3D nicht.

[ChristianW. (Gast)]

Eine Bohrung sieht so aus:

//Bohrungen(real)/Bauteile
cylinder{<39.030000,1,36.830000><39.030000,-5,36.830000>0.650000 texture{col_hls}}
cylinder{<11.008000,1,31.496000><11.008000,-5,31.496000>0.650000 texture{col_hls}}
cylinder{<11.008000,1,20.574000><11.008000,-5,20.574000>0.650000 texture{col_hls}}
cylinder{<4.000000,1,4.000000><4.000000,-5,4.000000>1.600000 texture{col_hls}}
cylinder{<46.000000,1,4.000000><46.000000,-5,4.000000>1.600000 texture{col_hls}}
cylinder{<46.000000,1,46.000000><46.000000,-5,46.000000>1.600000 texture{col_hls}}
cylinder{<4.000000,1,46.000000><4.000000,-5,46.000000>1.600000 texture{col_hls}}
//Bohrungen(real)/Platine

Der Block ist über den Durchkontaktierungen.

Gruß Christian

[Peter Jr. Szczepanski (Gast)]

Hermann schrieb:
> Hallo zusammen!
>
> Ich bin neu hier und hab mich ein bisschen in das Thema Eagle 3d
> eingearbeitet. An einem Punkt komme ich aber nicht vorbei. Wie kann man
> in Eagle 3D ein Mounting Hole 3mm darstellen?
>
> Bedanke mich bereits jetzt schon im Voraus für jeden Beitrag.
>
> LG Hermann

Ein Mount Hole ist ja keine Bauteil (hat nichts ausser dem Pad).
Sollte also im 2dusrpac.dat als NOMACRO definiert werden.

3,0-PAD:0:0:0:0:0:0:0:1:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:NOMACRO:Befestigungsfeld Rund 3,0mm:Mount Pad Round 3,0mm

[Fritz G. (fritzg)]

Ich habe das jetzt reingeschrieben und manuelle Zuordnung und unbekannte
Bauteile neu machen lassen. Er sagt jetzt zwar nicht mehr, dass er das
Teil nicht findet, aber rendern es trotzdem nicht. Muss noch was gemacht
werden?

[ChristianW. (Gast)]

Micha ... schrieb:
> Hi!
>
> Ich nutze auch KiCad. Kannst Du schon ein ToDo raus geben?
>
> Gruss,
> Micha

Hallo Micha,

ein ToDo, ja, kurz aus dem Kopf.

Vom Board erzeugt man sich die GERBER-Daten und lädt sie beispielsweise
in GERBV:

http://gerbv.gpleda.org/

Damit wird ein Layerstack gebaut, sinnvollerweise in der Reihenfolge
(Layerfarbe in Klammern, alles mit "255" Deckkraft):

.txt/drl (#000000)
.gto (Silkscreen) (#FFFFFF)
.gts (Soldermask inverse) (#FFD200 für ENIG)
.gtl (Copper) (##FF001F für PCB-RED)
.gml (Miling, Boardkontur) (#8E8E8E)

Die Hintergrundfarbe im Programm wird beispielsweise auf Grün gesetzt
und nachfolgend gekeyed. (#00FF00)

Darstellung auf "High-Quality" stellen und einen Screenshot machen -
alternativ PNG-Export.

Im Bildbearbeitungsprogramm deiner Wahl wird ausserhalb der Boardkontur
der Hintergrund gelöscht bzw. auf #000000 gesetzt (also schwarz) bzw.
auf die Farbe der Bohrlöcher. Im nachfolgenden Export als PNG wird diese
Farbe als transparenter Paletteneintrag gesetzt. Die Hintergrundfarbe
innerhalb des Boardes ist mit einer Farbe zu ersetzen die passend zur
Copper+Soldermask passt. (In der Regel dunkler)

Alternativ kann man auch per PDF auf GERBV exportieren. (Der Hintergrund
ist dann weiss. Somit ändert sich die Farbe für .gto (Silkscreen) in ein
helles grau, damit man anschliessend gut "keyen" kann. -> #DDDDDD

Das PDF dann in ein Bildbearbeitungsprogramm importieren.

Daraus entsteht das Board, welches über die Transparenz die Boardkontur
(inkl. Bohrungen) abbildet.

Im POVRay-File ergibt sich ein Platinenblock zu:

#macro SIGGEN(mac_x_ver,mac_y_ver,mac_z_ver,mac_x_rot,mac_y_rot,mac_z_rot)
union{
#if(pcb_board = on)

object{
      TPA3132_4022_
      rotate<-90,-90,0>
      translate<-5.5,-4,57>
      scale<0.4,0.4,0.465>
      }

difference{

box{
    <0,0,0> <0,0,0>

    texture{
        pigment{
            image_map{
                png "D:\test_copper_red.png"
                map_type 0
                interpolate 2
                //filter 255, 1.0
                once
                }
                scale <50,50,1>
               }

                    finish {
        ambient .1
        diffuse .3
        specular 0.01
        roughness .001
        reflection {
           0.2, 0.1
           metallic
        }}



        }
        rotate <90,0,0>
        translate<0,0,0>
        translate<-17.2,0,15.5>
}

Wichtig ist hierbei das Box-Konstrukt.

Für die Bauteiler erzeugst du dir in PCBNew eine "Pick-and-Place" Datei
(aka Footprint Position File .pos), zu finden unter "File -> Fabrication
Outputs -> Footprint Position (.pos) File.

Units: mm
[x]One file per side
[x]Force INSERT attribute for all SMD footprints

Das sieht dann so aus:

### Module positions - created on 07/04/2015 23:43:23 ###
### Printed by Pcbnew version kicad (2015-01-16 BZR 5376)-product
## Unit = mm, Angle = deg.
## Side : F.Cu
# Ref    Val                  Package         PosX       PosY        Rot     Side
C1       22u/10V          1206_HD_CAP        47.5000    39.8800      90.0    F.Cu
C2       22u/10V          1206_HD_CAP        47.5000    35.3800      90.0    F.Cu
C3       22u/10V          1206_HD_CAP        47.5000    30.8800      90.0    F.Cu
C4       22u/10V          1206_HD_CAP        47.5000    26.3800      90.0    F.Cu
C5       2n2 COG          0603_HD_CAP        46.2000    20.0800     270.0    F.Cu
C6       2n2 COG          0603_HD_CAP        48.1000    20.5800     270.0    F.Cu
C7       2n2 COG          0603_HD_CAP        47.0000    22.5800       0.0    F.Cu
C8       2n2 COG          0603_HD_CAP        44.4000    23.8300     180.0    F.Cu

Leider bin ich kein großer Skript-Programmierer, daher erfolgen die
nachfolgenden Schritte alle händisch.

Grundlegend nimmst du nun die Positionen der Bauteile und ruft das
entsprechende Makro in POVRay auf.

Wie diese heissen, findest du in den Eagle3D.inc Dateien.

Beispielsweise so:

object {RES_SMD_CHIP_0603("2k2",)rotate<0,180,0> translate<-8.3,0,19.6> translate<0,0.035000,0>} //R7
object {RES_SMD_CHIP_0603("2k2",)rotate<0,0,0> translate<9.45,0,52.7> translate<0,0.035000,0>} //R8
object {RES_SMD_CHIP_0603("100k",)rotate<0,90,0> translate<2,0,56.9> translate<0,0.035000,0>} //R10
object {RES_SMD_CHIP_0603("100k",)rotate<0,270,0> translate<2,0,59.9> translate<0,0.035000,0>} //R12
object {RES_SMD_CHIP_0603("2k2",)rotate<0,180,0> translate<24,0,42.9> translate<0,0.035000,0>} //R14

object {CON_LINEJACK() rotate<0,90,0> translate<-7.9,0,67.6> translate<0,0.035000,0>} //P10
object {CON_DCPOWERCONNECTOR() rotate<0,90,0> translate<-10.15,0,28.55> translate<0,0.035000,0>} //P10
object {IC_SMD_MLF_32_050MM("TPA3132D2")rotate<0,270,0> translate<9.7,0,34.95> translate<0,0.035000,0>} //U1

Es bietet sich an, von einer bereits vorhandenen Eagle-Platine zu
starten, die wenig Bauteile hat.

Und weil das ohne Beispiel nicht viel Spaß macht, hier eine Vorlage:

//Header Start

// POVRay-Datei erstellt mit 3d50.ulp v###VERSIONDUMMY###
// 07.04.2015
// Anpassungen ChristianW. 2015
// http://www.mikrocontroller.net/topic/114555#3031915

// Render Parameter für Command Line Options
// Command line +UA +J1.5 +AM2 +A0.3 +Q9 +R3 +FN12

#version 3.7;

//Set to on if the file should be used as .inc
#local use_file_as_inc = off;
#if(use_file_as_inc=off)

//#include "e3d_tools.inc"
//#include "e3d_user.inc"

#default{texture{finish{ambient 0.0 diffuse 0.75 conserve_energy}}}

//changes the apperance of resistors (1 Blob / 0 real)
#declare global_res_shape = 1;
//oomize color of resistors 1=random 0=same color
#declare global_res_colselect = 1;
//Number of the color for the resistors
//0=Green, 1="normal color" 2=Blue 3=Brown
#declare global_res_col = 2;
//Set to on if you want to render the PCB upside-down
#declare pcb_upsidedown = off;
//Set to x or z to rotate around the corresponding axis (referring to pcb_upsidedown)
#declare pcb_rotdir = x;
//Set the length off short pins over the PCB
#declare pin_length = 1.5;
#declare global_diode_bend_radius = 1;
#declare global_res_bend_radius = 1;
#declare global_solder = on;
#declare global_show_screws = on;
#declare global_show_washers = on;
#declare global_show_nuts = on;
#declare global_ambient_mul = 1;
#declare global_ambient_mul_emit = 0;

#declare e3d_HDRI_On = 1; // HDR-Beleuchtung über Lightprobe - 1 = ein | 0 = aus
#declare e3d_Radiosity_On  = 1; // Radiosity 0=aus, 1=ein
#declare e3d_focal_blur = on; // Tiefenschärfe von Kamera


// PCB Farbsetting 1-10
//  1 = Thin Green
//  2 = Grey
//  3 = 1980s green
//  4 = Homemade ohne Loetstop
//  5 = Homemade mit HAL
//  6 = PCB Real alternative
//  7 = Team Executer (white)
//  8 = iteadstudio (green)
//  9 = Illustration - render with Q0
// 10 = OSH PARK (Purple)
// 11 = MME PCB
// 12 = Elecroy Black PCB

#declare col_preset = 11;

// FINISH Preset
// 1 = ENIG
// 2 = FLASH GOLD
// 3 = HASL

#declare finish_preset = 1;

// SILKSCREEN Preset
// 1 = WHITE
// 2 = BLACK

#declare silkscreen_preset = 1;

#declare HDR_Map = 9; //HDR-Map - Auswahl siehe unten

#declare camera_position = 1;

#switch (camera_position)
    #case (1)
        // Gedreht
        #local cam_x = -50; // Position links rechts vom Zentrum
        #local cam_y = 220; //400 default //Hoehe ueber Boden
        #local cam_z = -100; //-228 // Entfernung nach vorne
        #local cam_a = 31; // Kamera Brennweite
    #break
    #case (2)
        //Frontal
        #local cam_x = 0;
        #local cam_y = 115;
        #local cam_z = -114;
        #local cam_a = 40; //20
    #break
#end


//Fokuspunkt der Kamera    Original
#local cam_focus_x = -0; //links rechts
#local cam_focus_y = 1.2; // Höhe über Boden
#local cam_focus_z = 15; //vorn hinten

#local cam_show_focal_point = off; // Fokuspunkt als roten Punkt anzeigen
#local cam_aperture = 14; //15 Higher Aperture means less area in focus
#local cam_blur_samples = 128;        // Blur-Samples für Verzeichnung DOF 4-32
#local cam_variance = 1/20000;
#local cam_confidence = 0.9;

//Kamerablickpunkt

#local cam_look_x = 10;
#local cam_look_y = -5; //-5
#local cam_look_z = 20;

#declare e3d_textured_floor = off; // Floortextur an aus
//#declare e3d_floor_texture = "iron.jpg" // Floortextur

//Animation
#declare global_anim = off;
#local global_anim_showcampath = no;
#declare global_fast_mode = off;
#declare pin_short = on; // Pins kürzen
#declare e3d_environment = off;

// PCB Position im Raum
#local pcb_pos_x = -5;
#local pcb_pos_y = 0;
#local pcb_pos_z = -52;




// PCB Rotation im Raum
#local pcb_rotate_x = 0; //vorne hinten
#local pcb_rotate_y = 60; // um sich selbst auf Platte -15 standart
//#local pcb_rotate_y = 0;
#local pcb_rotate_z = 0; // links rechts

// LCD Variablen für LCD 16x2
#declare USER_LCD_MESSAGE_1 = "ADX:504  ADY:174";
#declare USER_LCD_MESSAGE_2 = "OTx:99%  OTY:31%";

// Spannungsfestigkeit SMD Elkos Marking Code
#declare USER_CAP_RATING = "25";
// Elko Textur 0=Fine Gold, 1=Panasonic FR, 2=Lila Std.
#declare ELEC_CAP_TEXTURE = 1;

// Binder Series 620 Farben für Stecker
// 0 = schwarz, 1 = blau, 2 = rot, 3 = grün
#declare USER_BIND_COLOR = 0;



#local pcb_board = on;
#local pcb_parts = on;
#local pcb_wire_bridges = off;
#if(global_fast_mode=off)
  #local pcb_polygons = on;
  #local pcb_silkscreen = on;
  #local pcb_wires = on;
  #local pcb_pads_smds = on;
#else
  #local pcb_polygons = off;
  #local pcb_silkscreen = off;
  #local pcb_wires = off;
  #local pcb_pads_smds = off;
#end

//Do not change these values
#declare pcb_height = 1.500000;
#declare pcb_cuheight = 0.03500;
#declare pcb_x_size = 21.895000; // obsolete
#declare pcb_y_size = 53.012500; // obsolete
#declare pcb_layer1_used = 1;
#declare pcb_layer16_used = 1;
#declare inc_testmode = off;
#declare global_seed=seed(1723);
#declare global_pcb_layer_dis = array[16]
{
  0.000000,
  0.000000,
  0.000000,
  0.000000,
  0.000000,
  0.000000,
  0.000000,
  0.000000,
  0.000000,
  0.000000,
  0.000000,
  0.000000,
  0.000000,
  0.000000,
  0.000000,
  1.535000,
}
#declare global_pcb_real_hole = 0.03;

#include "e3d_tools.inc"
#include "e3d_user.inc"

#include "COINS.INC"




global_settings{charset utf8}
global_settings { adc_bailout 0.2 }    //affects maximum reflection levels

// Radiosity Control
#if (e3d_Radiosity_On > 0)



global_settings {
 #ifndef ( e3d_Rad_Quality )
 #declare e3d_Rad_Quality = 1;  // 1=fast; 2=medium quality; 3=high qual.; 4= medium qual.+ recursion_limit 2
 #declare rad_brightness=0.6; // Radiosity-Beleuchtungsstärke - increase if needed
 assumed_gamma 0.8 // Bildbelichtung über alles - mehr ist dunkler
#end

//--------- radiosity settings -------------------------------- ///

radiosity {

    #local p_start    =  64/image_width;
    #local p_end      =  8/image_width;

}

    #switch (e3d_Rad_Quality)
        #case (1)
            radiosity {             // --- Settings 1 (fast) ---
                pretrace_start p_start
                pretrace_end   p_end
                count 25
                error_bound 0.8
                recursion_limit 1
                brightness rad_brightness
                gray_threshold 0.5
                normal 1.0
            }
        #break
        #case (2)
            radiosity {             // --- Settings 2 (medium quality) ---
                //pretrace_start 0.08
                //pretrace_end   0.02
                pretrace_start p_start
                pretrace_end   p_end
                //count 200
                count 150
                error_bound 0.3
                nearest_count 20
                recursion_limit 1
                brightness rad_brightness
                gray_threshold 0.5
                normal 1.0
                minimum_reuse 0.005
            }
        #break
        #case (3)
            radiosity {             // --- Settings 3 (high quality) ---
                //pretrace_start 0.08
                //pretrace_end   0.001
                pretrace_start p_start
                pretrace_end   p_end
                count 500 //500
                error_bound 0.1
                low_error_factor 0.01
                nearest_count 20
                recursion_limit 1
                brightness rad_brightness
                gray_threshold 0.5
                minimum_reuse 0.005
            }
        #break
        #case (4)
            radiosity {             // --- Settings 4 (medium quality, recursion_limit 2) ---
                //pretrace_start 0.08
                //pretrace_end   0.005
                pretrace_start p_start
                pretrace_end   p_end
                count 200
                error_bound 0.5
                nearest_count 20
                recursion_limit 2
                brightness rad_brightness
                gray_threshold 0.5
                minimum_reuse 0.005
            }
        #break
    #end  // end of switch

} // end of global settings !!!!
#default{  finish { ambient 0.1 diffuse 0.6 conserve_energy specular 0.8 roughness 0.04}} // Mit Radiosity kein Ambient
//--------------------------------------------------------------------------
#else // no Radiosity
#default{ finish{ ambient 0.1 diffuse 0.9 specular 0.6 roughness 0.04}}
global_settings { assumed_gamma 0.9 // Bildbelichtung über alles
}
//#end
 // for intel computers
#end // Radiosity_On > 0
//--------------------------------------------------------------------------

//HDR-Map



#if (e3d_HDRI_On) // --------------------------------------------------- HDR
#switch(HDR_Map)
#case (1)
sky_sphere{
            pigment{ image_map{ hdr "outside.hdr" // Light-Probe im include
                                gamma 0.7           // Helligkeit der Map
                                map_type 1 interpolate 4 } //Map-Type passend zur Abwicklung 0 = planar, 1 = Abwicklung planar auf Kugel , 2 = cylinder, 7 Angular

                   }
            rotate <0,0,2>  // 310 adapt it to your direction
            translate<0,0,0>

          } // end sky_sphere
#break

#case (2)
sky_sphere{pigment{ image_map{ hdr "averis003.hdr" gamma 0.5 map_type 1 interpolate 2 }} rotate < 10,0,0>}
#break
#case (3)
sky_sphere{pigment{ image_map{ hdr "beach_probe.hdr" gamma 1.0 map_type 1 interpolate 2 }} rotate < 10,0,0>}
#break
#case (4)
sky_sphere{pigment{ image_map{ hdr "building_probe.hdr" gamma 0.4 map_type 1 interpolate 2 }} rotate < 10,0,0>}
#break
#case (5)
sky_sphere{pigment{ image_map{ hdr "castle.hdr" gamma 2.2 map_type 1 interpolate 2 }} rotate < 0,0,0>}
#break
#case (6)
sky_sphere{pigment{ image_map{ hdr "crane.hdr" gamma 1.8 map_type 1 interpolate 2 }} rotate < 0,0,0>}
#break
#case (7)
sky_sphere{pigment{ image_map{ hdr "garage_lp.hdr" gamma 1.3 map_type 0 interpolate 2 }} rotate < 5,-5,0>}
#break
#case (8)
sphere{ 0,500 texture{pigment{ image_map{ hdr "kitchen_probe.hdr" gamma 1.1 map_type 1 interpolate 2 }}  rotate < -10,50,0> }}
#break
#case (9)
sky_sphere{pigment{ image_map{ hdr "overcast_day.hdr" gamma 1.4 map_type 1 interpolate 2 }} rotate < -10,50,0>}
#break
#case (10)
sky_sphere{pigment{ image_map{ hdr "overcast_hard.hdr" gamma 1.3 map_type 0 interpolate 2 }} rotate < -20,50,0>}
#break
#case (11)
sky_sphere{pigment{ image_map{ hdr "overcast_tech.hdr" gamma 0.2 map_type 0 interpolate 2 }} rotate < -10,40,0>}
#break
#case (12)
sky_sphere{pigment{ image_map{ hdr "studio005.hdr" gamma 0.8 map_type 1 interpolate 2 }} rotate < 5,-60,45>}
#break
#case (13)
sky_sphere{pigment{ image_map{ hdr "studio008.hdr" gamma 1.0 map_type 1 interpolate 2 }} rotate < -20,0,0>}
#break


#end
#else
// no HDRI - Lichtbox als Flächenstrahler


light_source {
  <50, 340, 50>
  color rgb<1,1,1>*0.5
  area_light
  <256, 0, 0> <0, 0, 256>
  5, 5
  adaptive 2
  jitter circular orient
}

#end // of "#if (HDRI_On) "

// Weißes Licht mit weichem Schatten
//----------------------------------
light_source {
  <120, 340, 50>
  color rgb<1,1,1>*0.28 // Helligkeit Schatten als Zusatz für HDR + RS
  area_light
  <256, 0, 0> <0, 0, 256>
  5, 5
  adaptive 2
  jitter circular orient

}

//--------------------------------------------------------------------------

#if(e3d_textured_floor=on)
// Unterlage als unendliches Plane
  plane{y,-0 // Höhe über Boden
   texture{
    pigment{image_map{jpeg "iron.jpg"}} // use any jpg of your choice as big as possible
    finish{reflection{0.04,.02} phong 3 ambient 0.3 diffuse 1 }
    translate -.5 rotate <45,45,0> scale <10,10,10>*68
   }
  }
#else
  plane{y,-2 texture{pigment { rgb<1,1,1>} finish{reflection{0.01,.05} phong 3 ambient 0.3 diffuse 0.8 }}}

#end


//Animationsdaten
#if(global_anim=on)
#declare global_anim_showcampath = no;
#end

#if((global_anim=on)|(global_anim_showcampath=yes))
#declare global_anim_npoints_cam_flight=0;
#warning "Keine/zu wenig Animationsdaten vorhanden (mind. 3 Punkte) (Flugpfad)"
#end

#if((global_anim=on)|(global_anim_showcampath=yes))
#declare global_anim_npoints_cam_view=0;
#warning "Keine/zu wenig Animationsdaten vorhanden (mind. 3 Punkte) (Blickpunktpfad)"
#end

#if((global_anim=on)|(global_anim_showcampath=yes))
#end

#if((global_anim_showcampath=yes)&(global_anim=off))
#end
#if(global_anim=on)
camera
{
  location global_anim_spline_cam_flight(clock)
  #if(global_anim_npoints_cam_view>2)
    look_at global_anim_spline_cam_view(clock)
  #else
    look_at global_anim_spline_cam_flight(clock+0.01)-<0,-0.01,0>
  #end
  angle 45
  perspective
}
light_source
{
  global_anim_spline_cam_flight(clock)
  color rgb <1,1,1>
  spotlight point_at
  #if(global_anim_npoints_cam_view>2)
    global_anim_spline_cam_view(clock)
  #else
    global_anim_spline_cam_flight(clock+0.01)-<0,-0.01,0>
  #end
  radius 35 falloff  40
}
#else
camera
{
  location <cam_x,cam_y,cam_z>
  look_at <cam_look_x,cam_look_y,cam_look_z>
  #if(e3d_focal_blur = on)
    focal_point <cam_focus_x,cam_focus_y,cam_focus_z>
    aperture cam_aperture
    blur_samples cam_blur_samples
    variance cam_variance
    confidence cam_confidence
  #end
  right x*image_width/image_height
  angle cam_a
  bokeh {
      pigment {rgb <0.5,0.4,0.0>}
  }
  up y
    //perspective
  //versetzt die Kamera, sodass <0,0,0> über dem Eagle-Nullpunkt ist
  //translate<-10.947500,0,-26.506250>
}


#end

background{col_bgr}

#end


#include "TPA3132_4022_POV_geom.inc" //Geometry

//Eagle3d Custom Codeblock Ende

#macro PLATINE(mac_x_ver,mac_y_ver,mac_z_ver,mac_x_rot,mac_y_rot,mac_z_rot)
union{
#if(pcb_board = on)

object{
      TPA3132_4022_
      rotate<-90,-90,0>
      translate<-5.5,-4,57>
      scale<0.4,0.4,0.465>
      }

difference{

box{
    <0,0,0> <0,0,0>

    texture{
        pigment{
            image_map{
                png "D:\test_copper_red.png"
                map_type 0
                interpolate 2
                //filter 255, 1.0
                once
                }
                scale <50,50,1>
               }

                    finish {
        ambient .1
        diffuse .3
        specular 0.01
        roughness .001
        reflection {
           0.2, 0.1
           metallic
        }}



        }
        rotate <90,0,0>
        translate<0,0,0>
        translate<-17.2,0,15.5>
}


}//End difference(reale Bohrungen/Durchbrüche)
#end

#if(pcb_parts=on)//Bauteile
union{

object {CAP_SMD_ELKO_1010("560",)rotate<0,270,0> translate<-3.6,0,39.4> translate<0,0.035000,0>} //C6


//resistors front

object {RES_SMD_CHIP_0402("82k",)translate<10.2,0,43.3> translate<0,0.035000,0>} //R1
object {RES_SMD_CHIP_0805("10",)rotate<0,90,0> translate<4.95,0,29.6> translate<0,0.035000,0>} //R3
object {RES_SMD_CHIP_0603("2k2",)rotate<0,180,0> translate<-8.3,0,19.6> translate<0,0.035000,0>} //R7
object {CON_LINEJACK() rotate<0,90,0> translate<-7.9,0,67.6> translate<0,0.035000,0>} //P10
object {CON_DCPOWERCONNECTOR() rotate<0,90,0> translate<-10.15,0,28.55> translate<0,0.035000,0>} //P10
object {IC_SMD_MLF_32_050MM("TPA3132D2")rotate<0,270,0> translate<9.7,0,34.95> translate<0,0.035000,0>} //U1
object {CON_MOLEX_PSL4G() rotate<0,0,0> translate<16.6,0,42.9> translate<0,0.035000,0>} //P12
object {CON_PHOENIX_508_MSTBA_4() rotate<0,0,0> translate<9.746,0,15.554> translate<0,0.035000,0>} //P5
object {CAP_SMD_CHIP_0402()rotate<0,0,0> translate<3.3,0,24.9> translate<0,0.035000,0>} //C7
object {CAP_SMD_CHIP_0603()rotate<0,270,0> translate<10.65,0,39.5> translate<0,0.035000,0>} //C1
object {CAP_SMD_CHIP_0805()rotate<0,270,0> translate<5.9,0,43.8> translate<0,0.035000,0>} //C2
object {CAP_SMD_FKP_CHIP_1206()rotate<0,270,0> translate<1.1,0,26.7> translate<0,0.035000,0>} //L1
object {DIODE_SMD_LED_CHIP_0603(Orange,0.8) rotate<0,180,0> translate<-5.7,0,19.6> translate<0,0.035000,0>} //D1
object {DIODE_SMD_LED_CHIP_0603(Blue,0.8) rotate<0,0,0> translate<24,0,44.3> translate<0,0.035000,0>} //D3


}//End union
#end

translate<mac_x_ver,mac_y_ver,mac_z_ver>
rotate<mac_x_rot,mac_y_rot,mac_z_rot>
}//End union
#end

#if(use_file_as_inc=off)
object{  PLATINE(-25.000000,0,-25.000000,pcb_rotate_x,pcb_rotate_y,pcb_rotate_z)
#if(pcb_upsidedown=on)
rotate pcb_rotdir*180
#end
}
#end

Die Farbpresets werden unter Umständen nicht laufen, da musst du aus
deinen vorhandenen Daten was machen.

Gruß Christian

[Peter Jr. Szczepanski (Gast)]

Fritz Ganter schrieb:
> Ich habe das jetzt reingeschrieben und manuelle Zuordnung und unbekannte
> Bauteile neu machen lassen. Er sagt jetzt zwar nicht mehr, dass er das
> Teil nicht findet, aber rendern es trotzdem nicht. Muss noch was gemacht
> werden?

Ein Mount Hole ist nur ja ein Pad. Wenn du sagst es wird nicht
gerendert,
was meinst du damit genau?
Im Anhang mal ein gerendertes Bild mit Mount Pads.

psj.

[Fritz G. (fritzg)]

Das Device ist ein MOUNT-PAD-ROUND3.0 (MOUNT-PAD-ROUND)

In der 3dusrpac.dat habe ich

3,0-PAD:0:0:0:0:0:0:0:1:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:NOMACRO:Befestigungsfeld Rund 3,0mm:Mount Pad Round 3,0mm

stehen.

Es kommt keine Meldung mehr wegen unbekannten Bauteil, sieht aber so aus
wie im Bild.

[Christian W. (Firma: www.360customs.de) (doctormord)]

@Moderator, bitte vorherigen Beitrag löschen.

Gerade nochmal getestet, somit hier der korrigierte Beitrag:

------------------------------------------
Das wird deshalb nicht funktionieren, weil dafür kein Makro hinterlegt
ist. Das erklär auch die roten Ringe.

Probiere in der 3duser.pac

NOEAGLEPAC:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:MOUNTHOLE30(:3.0mm Mounting Hole:

In der e3d_tools.inc finden:

#macro TOOLS_PCB_VIA(dia_max,dia_min,upper,lower,shape,elongation)

Unter dem Makro, ended mit:

#if(dia_min>=global_pcb_real_hole)
cylinder{<0,lupper+0.1,0><0,llower-0.1,0> dia_min/2-0.001}
}
#end
}
#end

folgendes einfügen:

#macro MOUNTHOLE30()
TOOLS_PCB_VIA(4,3,1,16,1,0)
#end

In deiner .pov sollte sich dann soetwas finden lassen:

object {MOUNTHOLE30() rotate<0,0,0> translate<24,0,44.3> translate<0,0.035000,0>} //DRILL

Damit hast du dann eine Befestigungsbohrung, aber (wahrscheibnlich) kein
Loch in der Platine, da Bohrungen als Bauteil keine Drills sind. Als
"Workaround" kannst du zusätzlich/alternativ an der selben Stelle eine
Bohrung platzieren, diese wird dann auch richtig "gebohrt".

Eine Bohrung ist immer

//Bohrungen(real)/Bauteile
cylinder{<39.030000,1,36.830000><39.030000,-5,36.830000>0.650000 texture{col_hls}}

und diese sitzen an anderer Stelle des codes, da diese vom Board
differenziert werden müssen.



Gruß Christian

[Fritz G. (fritzg)]

Er macht mir da jetzt immer einen Draht und Zinn ran. Hast du vielleicht
eine neuere ULP? Ich habe die 3d50.ulp

[Christian W. (Firma: www.360customs.de) (doctormord)]

Nein, meine ULP ist auf die 5.0 Version, nur meine .incs sind alle
angepasst.

Kannst du mal deine .pov Datei als Anhang (Zip) posten?

[Fritz G. (fritzg)]

Hier...

[Christian W. (Firma: www.360customs.de) (doctormord)]

Ja, ich sehe schon. Probleme gibt es an mehreren Ecken für die
Bohrungen, weil die Löcher ebenfalls von der Kuperfüllung und vom
Bestückungsdruck abgezogen werden müssen. (Sonst ist zum einen das
Füllungskreuz der Thermals über der Bohrung und zum anderen der nicht
freigestellte Bestückungsdruck)

Bohrung durch die Platine (NPTH) (difference)
Bauteil als Via
Bohrung durch die Kuperfüllung (difference)
Bohrung durch den Bestückungsdruck (difference)

Der Rechenaufwand steigt dabei stark an.

(Core2Quad 4x3Ghz ca. 2 Minuten für eine Bohrung)

Eine einfache Lösung wäre wohl, das Makro mit einer Schraube zu
ersetzen. :D

[Christian W. (Firma: www.360customs.de) (doctormord)]

Anbei die gefixten Dateien,

einmal ohne Schrauben, aber mit hoffentlich passenden Löchern und einmal
mit 4 Schrauben alternativ zu den Bohrungen.

Ich hab noch die Footprints der FETs getauscht, die waren wohl falsch
und einen Fehler mit den LEDs behoben.

Sollten laufen.

Gruß Christian

Edit:

Was mir noch auffiehl, es existieren 6mil (0.1524mm) Bohrungen, aber ich
weiss nicht, wozu diese gehören.

[Christian W. (Firma: www.360customs.de) (doctormord)]

So dann..

Gruß Christian

[Fritz G. (fritzg)]

Hallo Christian!

Vielen Dank erstmal, leider klappt es bei mir nicht bei der Schraube und
der LED (Parse Error).

Kannst du mir dein eagle3d/povray Verzeichnis zippen? Vielleicht auch
noch das up-Verzeichnis, damit es zusammenpasst.
Ich sehe auch, dass du auf den SMDs Zinn hast, das hätte ich auch gerne.

Vielen Dank

Edit: Die 6mil Bohrungen dürften die 12mil VIAs sein, ich habe
versuchsweise das Limit für Bohrungen auf 0 gesetzt.

[Christian W. (Firma: www.360customs.de) (doctormord)]

Welche Fehlermeldungen kommen denn? Bei mir laufen die LEDs nicht, wenn
ich sie nicht anpasse, eventuell habe ich da in der Vergangenheit was
geändert.

Laut Header sind deine Dateien mit der 4.1.ulp erzeugt und für POVRay
3.5.

Die Dateien kann ich dir zippen, das alles funktioniert verspreche ich
aber nicht, gerade was die Farbpresets betrifft. Die allgemeinen
Ausgaben der .ulp verwende ich nie, nur den Block mit den Bauteilen.

Gruß Christian

[Fritz G. (fritzg)]

Die Version war die 3d50.ulp, aber die ulp schreibt noch die alte
Version heraus.
Der Fehler:
File '/Users/ganter/00dasding_fixed_screw.pov' line 566: Parse Error:
Expected 3
 parameters but only 2 found.


Ich schau mal ob ich das fixen kann.

Edit: bei der LED hat ein Parameter gefehlt, was ja bei dir anders ist.

Kannst du mir einen Tipp geben, was ich in der 3dusrpac.dat
reinschreiben muss, damit statt dem Loch eine Schraube kommt?

[Christian W. (Firma: www.360customs.de) (doctormord)]

Es sollte so funktionieren:

NOEAGLEPAC:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:TOOLS_SCREW (3,4,1,0:3.0mm Screw:

Wenn das nicht geht:

NOEAGLEPAC:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:SCREW_ROUND_3MM(:3.0mm Screw:

und in der e3d_tools.inc nach #end der

#macro TOOLS_SCREW (M,lg,Hd,Col)

Definition:

macro SCREW_ROUND_3MM()
TOOLS_SCREW (3,4,1,0)
#end

einfügen.

[Christian W. (Firma: www.360customs.de) (doctormord)]

Anbei der "aktuelle" eagle3d-Ordner inkl.

*.ulp
*.inc Povray-Includes
example.pov (beinhaltet nur den Code-Block zum Rendern, hier muss die
Platine eingefügt werden)

Eine .hdr map fehlt, da ich keinen Herkunftsnachweis habe.

Gruß Christian

[Bernd (Gast)]

Hallo,

ich habe die letzten paar Tage auch zum ersten Mal mit Eagle3D
experimentiert und bin davon recht angetan. Leider werden aber nicht
alle Bauteile erkannt/angezeigt, vor allem natürlich keine selbst
definierten.

Da die Links auf matwei.de und berlios.de alle tot sind: Kennt
vielleicht jemand einen noch funktionierenden Link auf die Dokumentation
von Eagle3D?
Ohne Dokumentation sind Definitionen wie die folgende aus dem vorherigen
Post sonst doch recht schwierig zu entziffern.

NOEAGLEPAC:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:SCREW_ROUND_3MM(:3.0mm Screw:

Gruß,
Bernd

[Christian W. (Firma: www.360customs.de) (doctormord)]

Bei den Farben funktionieren derzeit:

7,8,9,10,11,12

Muss ich mal fixen.

Gruß Christian

Edit:

Fritz, da fehlt ein #

#macro SCREW_ROUND_3MM()
TOOLS_SCREW (3,4,1,0)
#end

[Peter Jr. Szczepanski (Gast)]

Bernd schrieb:
> Hallo,
>
> ich habe die letzten paar Tage auch zum ersten Mal mit Eagle3D
> experimentiert und bin davon recht angetan. Leider werden aber nicht
> alle Bauteile erkannt/angezeigt, vor allem natürlich keine selbst
> definierten.
>
> Da die Links auf matwei.de und berlios.de alle tot sind: Kennt
> vielleicht jemand einen noch funktionierenden Link auf die Dokumentation
> von Eagle3D?
> Ohne Dokumentation sind Definitionen wie die folgende aus dem vorherigen
> Post sonst doch recht schwierig zu entziffern.
>
>

> NOEAGLEPAC:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:SCREW_ROUND_3MM(:3.0mm
> Screw:
>

>
> Gruß,
> Bernd

Dafür benutze ich Visu3d (http://typonrelais.com/pages/visu3D.htm), das
gibt nicht nur Erklärungen für die einzelnen Felder, sondern hilft auch
Bauteil-Bilder für selbt erstellte Macro's zu erzeugen.

psj.

[Fritz G. (fritzg)]

Christian: Schraube funktioniert, danke.

[Anton (Gast)]

@Christian
Welche Version von PovRay ist für deine angepassten Dateien notwendig?
Ich habe versucht dein Beispiel zu rendern, aber ich bekomme
Fehlermeldungen an mehreren Stellen wie z.B. bei der Light-Probe kennt
PovRay 3.7 kein map_type 3 sondern nur 0, 1, 2 und 5.

[Christian W. (Firma: www.360customs.de) (doctormord)]

Ich verwende kein "map_type 3"?

[Anton (Gast)]

Sorry, war mein Fehler. Ich habe den Fehler gemacht und den Thread von
oben nach unten gelesen statt am Ende anzufangen. Daher hatte ich erst
eine ältere Version installiert und bin am Ende mit den Dateien
durcheinander gekommen. Da war wohl noch irgendein Rest von MegaPOV mit
drin.

Jetzt habe ich die neueste Version und die läuft.

Kann es sein, dass da bei den PCB Farbeinstellungen etwas nicht ganz
passt? 7-12 funktionieren, bei 1-6 bekomme ich in der e3d_tools.inc
einen Fehler in der Zeile
#declare col_brd = texture{pigment{col_brd_color}  // PCB Board

Es sieht so aus, als würde col_brd_color nur bei den Farbeinstellungen
7-12 definiert werden, nicht aber bei 1-6.

[Christian (Gast)]

Hi Anton,

ja das ist richtig - steht auch 3-4 Beiträge weiter oben.

(Hintergrund: Für die Presets 1-6 habe ich die Farben noch nicht
definiert bzw. nach <RGB x,y,z> gewandelt. Lässt sich leicht beheben,
muss nur mal jemand machen. :D )

Gruß Christian

[Phil (Gast)]

Die Schaltung ist zwar noch nicht ganz fertig und es fehlen auch noch
2-3 Modelle und das Rendering, ist aber trotzdem schon recht hübsch :D

[Devil (Gast)]

Hallo,

ich habe selbst Target und finde die 3D Ansicht sehr sinnvoll so wie sie
ist. Man kann drehen und wenden wie man möchte und Teile ausblenden und
wieder einblenden. Und wer unbedingt einen Showeffekt benötigt, der kann
die auch als .pov speichern und rendern lassen. Alles ist möglich.

[Totte (Gast)]

Hat jemand eigentlich mal ein ESP8266-WLAN-Modul modelliert?

[Marco R. (marco85)]

Hallo,..

da will ich doch auch mal was zeigen,.. ;-)

Mein Problem ist, das ich nicht alle Bauteile,... wer denkt das er mir
helfen kann, bitte melden. :-)

MfG Marco

fehlende Teile:

7-Seg: SA39-11
LM2596: TO-263
Netzteilbuchse: LUM NEB 21R (Reichelt)
Relais 1: OMROM G6K-2P
Relais 2: OMROM G6S-2
Schiebeschalter: SS 13PLP (Reichelt)
Taster: TASTER 3FSH9 (Reichelt) vllt. auch mit Kappe
evtl noch ELKOs SVP Gr. F

[Alex W. (a20q90)]

Ich habe eine Frage zum aktuellen 7er Eagle:
Wie bekomme ich dort 3D hin ohne meine Daten z.B. an PCB-Pool senden zu
müssen? Genauer: der PC ist nicht am Internet!

[Friedrich B. (Gast)]

Hier, der ESP-12-F ganz frisch aus der Produktion.

[ChristianW. (Gast)]

Nice, aber kein LDO der Sicherheit wegen? (Dropout-Betrieb)

Gabs keine Alternative zu Tantal?

[Friedrich B. (Gast)]

Danke für den Hinweis,

aber ich bin nicht direkt an der Schaltungsentwicklung beteiligt, schaue
nur mal aufs Layout und suchte nach einem einfachen Projekt um den oben
gesuchten ESP-12-F als e3d-macro zu zeigen. Ich nehme an du wolltest auf
so etwas hinaus:
http://www.elektronik-kompendium.de/public/schaerer/uregspec.htm

[ChristianW. (Gast)]

So ähnlich, ja. Auch wenn der ESP8266 direkt per 3.3V versorgt wird,
schafft ein LDO eine gewisse "Sicherheit". Man muss sich natürlich
ansehen, wie weit die Spannung bei Sendepulsen einbricht.

Gibt ja LDOs welche bereits mit 20mV Differenz arbeiten bzw. deren
"Dropout" im Grenzbereich, als reines Pass-Element nicht viel höher ist.
Mit einem Regler des 78Xx Designs kommt man da nicht weiter, aber
funktional ist es richtig.

Gruß Christian

[Orubu (Gast)]

Nach einigen Tagen Einarbeitung in Eagle und POV-Ray habe ich nun auch
meine erste kleine Platine fertig gestellt. Das Bild zeigt ziemlich gut,
wie die fertige Platine mal aussehen soll.
PS: Der Chip steht stellvertretend für einen Arduino MICRO ;-)

[Orubu (Gast)]

Weiss jemand, was ich falsch gemacht habe, als ich bei dem
Microcontroller in Eagle3D "gesockelt" gewählt habe? Der IC-Sockel sitzt
völlig falsch und ich finde einfach nicht die Stelle, wo ich die
Position ändern kann.

Eagle 7.5.0
Eagle3D 3d50.ulp
POV-Ray 3.7

[ChristianW. (Gast)]

In der .pov Datei im Bauteilabschnitt. Das Teil hat einen anderen
Ursprung als der Controller.

Gruß Christian

[Helmut G. (orubu)]

Hallo Christian,
danke für den Tipp. Ja, da kann man die Position ändern. Aber dann muss
ich nach jedem Erstellen der POV-Datei (z. B. wegen anderer
Kameraeinstellung) immer diese Datei ändern.

Ohne Sockel sitzt der Controller immer richtig, egal wie ich die Kamera
in Eagle3D schwenke. Nur eben wenn ich die gesockelte Version wähle,
sitzt die Fassung total daneben.

Die usrpac.dat für den Controller sieht so aus:
ARDUINO_MICRO_HG:0:1:0:0:0:1:0:0:0:SOCKET_DIP34W(:30:IC-Sockel 34Pin
600mil:0:0:24.2:0:8.7:0:0:1:0:0:0:0:0:0:0:0:0:0:IC_DIS_DIP34_W(:DIP34:

Die Fassung sieht so aus:
SOCKET_DIP34W:0:0:24.2:0:8.7:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0:0
:0:0:0:SOCKET_DIP34W(:IC-Sockel  34Pin 600mil:IC-Socket 34Pin 600mil

Ich habe für die Fassung den gleichen Versatz angegeben. Haut aber
trotzdem nicht hin.

Helmut

[ChristianW. (Gast)]

24.2, 8.7 mal auf "0" setzen.

[Helmut G. (orubu)]

Hallo Christian,

wenn ich die Positionsverschiebung für den Controller auf "0" setze,
sitzt er richtig auf der Fassung, aber leider sitzen dann Sockel und
Controller an der falschen Stelle.

Mit Positionsverschiebung sitzt der Controller richtig. Der Sockel lässt
sich aber durch nichts in seiner Lage bewegen (ausser bei direkter
Veränderung im POV-File), was ich ja nicht möchte.

Worauf greift Eagle3D zurück, wenn ich beim generieren des POV-Files
auswähle, das der Controller "gesockelt" sein soll?

So ein tolles Programm und ich scheiter an so einem "simplen Problem" :(

Danke für Deine Mühe mit der Beschäftigung meines Problems.

Helmut

[ChristianW. (Gast)]

Lösche den Eintrag mal aus der usrpac.dat und weise neu zu. Durchaus
möglich, dass das Eagle Package für den Controller seinen Centroid auf
Package-Mitte hat, die Fassung aber auf Pin1. Letzteres wäre die neue
Konvention.

Daher passen die dann nicht zusammen. Abhilfe schafft hier die
Modifikation auf Packet-Mitte.

[Orubu (Gast)]

ChristianW. schrieb:
> Daher passen die dann nicht zusammen. Abhilfe schafft hier die
> Modifikation auf Packet-Mitte.

Danke, so ist es.

Die Module aus der Atmel_By_elemet14_Batch_1-00.lbr machen das Problem.
Module aus der atmel.lbr machen keine Probleme, egal ob ich die Chips
mit oder ohne Sockel verwende.

Also danke nochmal, Christian, für Deine geduldige Zielführung.
