Von tippen abgefallende Finger wieder aufklaub und annäh... So, erledigt... Grüße Michelle
Tippen kann weitergehen, habe schon auf die Mail geantwortet ;-) Nein, quatsch muss nicht sein, ich weiß wie das ist, wenn man so eine Sammelbestellung zu verwalten hat. In diesem Fall sind es bei mir 19 Leute plus ein paar die ich nicht per Mail anschreiben muss. Vielen Dank für diese Sammelbestellung! Ich hoffe das LCD funktioniert so wie ich es mir vorstelle am LPC Board, theoretisch müsste es aber gehen. Grüße und guten Restabend, Omega
Hallo Leute, da es ja in Deutschland extreme Probleme bei der Beschaffung des LPC2478FBD208 gibt, habe ich mal eine Anfrage bei Schukat gemacht. Dort sind die Teile zwar gelistet, aber nur auf Anfrage lieferbar. Ich habe folgendes Angebot bekommen: Mindestmenge 36 Stück, Lieferzeit 1-2 Wochen, Preis 9,85 Euro Netto pro Stück. Bruttopreis ist somit ca. 12,00 Euro, wenn ich die Versandkosten noch in den Preis einrechne. Da für mich selber 36 Stück natürlich zu viel sind, möchte ich hier anfragen, wer auch Interesse an diesen Controllern und in welcher Menge hat. Wenn genügend zusammen kommen, werde ich die Teile bestellen. Bitte meldet Euch unter er(at)er-tronic.de Erwin Reuss
Nachdem eine Person mit 2 Displays unvorhergesehen abgesprungen ist, stehen noch welche zur verfügung... Es kann als noch bestellt werden. Grüße und gute Nacht Michelle
Ist ja ein genialer Tag... Displays: 47 Stück SMD-Connectoren: 95 Stück Hatte noch zwei neue Bestellungen... 8 von 18 Bestellern haben bereits überwiesen und von 4en habe ich bereits das Geld auf dem Konto. Ich hätte nichts dagegen, wenn das Geld bis Freitag früh (!!!) auf meinem Konto ist, denn dann kann ich sofort die Sachen in China bezahlen und die ware würde noch den selben Tag (vor 18:00 Uhr in China = 11:00 vormittags in Deutschland) rausgehen. Dann könnte es tatsächlich klappen, das ich nächste Woche bereits die Ware habe. DHL hat es schon fertiggebracht, innerhalb von 72 Stunden zu liefern. (Kann ich für fast 300 US$ Gebühren auch erwarten) Daumen Drück Grüße Michelle
Nun haben 9 (985 Euro) von 19 Bestellern überwiesen.
@Tobias Plüss: Hast Du meine E-Mail erhalten?
GMX hat eine meiner E-Mails rejected.
Grüße
Michelle
Michelle, hab heute nichts bekommen von dir (keine Mail). Schick sie doch nochmal... Gruss
Ist unterwegs...
Wenn wir schon bei "unterwegs" sind: Die Platinen sind auch unterwegs! Mit etwas Glück habe ich die am Ende der Woche bei mir.
Jetzt fehlen noch 5 Überweisungen (~380 Euro) und ich kann die Bestellung absenden. Allerdings werde ich von den SMD-Connectoren mehr bestellen (200), da es doch knapper geworden ist, als ich dachte. Grüße Michelle
Angehängte Dateien:
-
270 KB -
360 KB -
210 KB
Die Boards sind da!
An alle die auf erste Tests warten: Das Board ist zusammengebaut, bis auf den SDRAM. Der LPC2478 lässt sich flashen und die LED kann in allen Farben schön blinken. Sämtliche Quarze Schwingen auf den richtigen Frequenzen. Bisher habe ich nichts weiter getestet.
Was ist denn daran so kompliziert? auf der Rückseite ist ein QFN IC, da war dann Heißluft erforderlich.
Mich würde besonders interessieren, ob und wie gut der LCD-Teil funktioniert, und auch das Ethernet wäre interessant. Immerhin soll ja angeblich bei Ethernet das Layout nicht ganz trivial sein, aber mir scheint, du hast beim Ethernet-Layout nicht wirklich besondere Regeln beachtet. Ich denke, es wird, wenn elektrisch alles okay ist, so sicher funktionieren, aber ich frage mich ob es vom Layout her einen Unterschied macht? Wie lang sind bei dir eigentlich die Leitungen vom 50 MHz Ethernet Oszillator zum Phy und zum Rechner? Spielt es eine Rolle, ob die Unterschiedlich lang sind, oder ist das eher Zweitrangig? Ebenso beim SDRAM. Hast du dem CLK, CKE, RAS, CAS besondere Beachtung geschenkt?
Bei SDRAM habe ich zumindest auf die CLK Leitung geachtet. Beim Ethernet weniger. Wie kritisch das ganze tatsächlich ist wird sich zeigen. Elektrisch sollte alles stimmen... Ich werde natürlich weiter testen.
SO, muß gleich mal was beichten: Habe gerade gesehen, das die Überweisung Hong Kong erreicht hat und morgen dann bei Formike auf dem Konto erscheint, sprich, die Ware geht morgen noch mit DHL raus. :-D Jetzt fehlen allerdings immer noch 2 Bezahlungen. Grüße Michelle
Hallo Michelle, hattest du meine Nachricht noch rechtzeitig erhalten und berücksichtigen können? Sonst wird das natürlich von meiner Seite nachgeregelt. Gruß, Tim
Fällt mir noch was ein:
Für den Fall, das jemand mal interesse an Displays wie
2"2 176x220, 16/8bit paralel 8080, mit und ohne Touchscreen
(ich habe jeweils ein Muster bestellt)
8" 800x600 24bit parallel mit Touchscreen
(ich habe ein Muster bestellt)
10" 1024x600 (17:10), 24bit parallel mit Touchscreen
kann sich ja mal bei mir melden...
Aus dem 8" oder 10" will ich eine "Media- und Communication Box" mit
einem leistungsfähigem ARM9 machen, also sowas wir der LPC3250 nur mit
400-500MHZ, damit man damit VOD, IPTV, IPRadio und VoIP machen kann.
Das ganze dann aber noch mit einem Camera-Modul (kostet so um die 6-8
US$) wegen Video-Telefonie. Meinen VoIP Router habe ich bereits mit
einem Atmel AT91SAM9263, einem CologneChip 2-Port ISDN Controller sowie
einem SiLabs Dual-SLIC gebaut, funktioniert und kann ohne
schwierigkleiten 10 Telefongespräche parallel handhaben.
Das ganze funktioniert übrigends mit
http://www.emdebian.org/
http://www.freeswitch.org/
http://www.sip-communicator.org/
Grüße
Michelle
@Michelle: Soll ich schon mal Überweisen, obwohl ich noch nicht sicher weiß wieviel ich noch von dir bekomme?
Ich weis nicht... Wie lange daert es bei Dir noch bis alles komplett ist? Weil ich noch zusätzlich 100 extra SMD-Conenctoren bestellt habe (es waren im Endeffekt 114 Stück) und ein paar zusätzliche TFT Samples, bin ich jetzt mit meinen eigenen Finanzen ziehmlich an der Grenze... Ich werde zwar nicht verhungern, aber habe noch einiges an MwSt und Versand zu bezahlen. Ansonsten muß ich die Postpacksets aufessen... :-D Grüße Michelle
Michelle, das 2" Display klingt ja sehr interessant. Was willst du dafür haben? Würde mich prinzipiell interessieren. ;-)
Tim Seidel schrieb: > Hallo Michelle, > > hattest du meine Nachricht noch rechtzeitig erhalten und berücksichtigen > können? Du meldest Dich freiwillig. :-D Welche Nachricht meinst Du? Ich habe zwei vom 2009-11-08 in der Du schriebst, das Du überweist. > Sonst wird das natürlich von meiner Seite nachgeregelt. Bist ja nur noch Du und Omega, aber Omega ist ein bischen spezial, weil ich etwas mehr bei ihm geordert hatte und wir ne Gegenrechnung machen. Grüße Michelle Anm.: Der Dollar-Kurs ist echt cool... Bald werden wir dafür bezahlt, das wie Ware in Dollar abnehmen, denn von beginn meiner Aktion bis zur Bezahlung (tauchte vor 2 1/2 Stunden auf meinem Konto auf) habe ich nun gut 2,7% vor Steuern verdient. Ich wußte nicht, das der Dollar so schnell fällt. :-D
Tobias Plüss schrieb: > Michelle, > das 2" Display klingt ja sehr interessant. > Was willst du dafür haben? Würde mich prinzipiell interessieren. ;-) Ich hänge mal das Datenblatt an... Zur info: Ich bin dabei, mit "37V/60Ah High-Power LiPoly Smart-Batterien" zu bauen, welche sich über einen CAN Controller parallelschalten lassen und seperate Lade/Entlade Controller/Regler haben. Diese Smart-Batterien sind Hot-Swap tauglich und sllen ein 2"2 Display für die Sttusanzeige haben welche ich über einen Epson S1D13781 SPI-Controller ansteuere. Das ist der grund warum ich das Display mit und ohne Touchscreen als Sampes geordert habe. (ansosten währen die Transportkosten 50 US$ und mit der derzeitigen lieferung gerade mal 7 US$) Ich will die jetzt erst mal testen und sollte es vom kontrast OK sein, will ich 300 Stück davon ordern... MOQ sind aber 500 Stück wobei ich dann allerdings keine 15 US$ mehr für das 2"2 mit Touchscreen bezahle. ;-) Warscheinlich so um die 10-11 US$. Naja, um auf die 500 Stück zu kommen, würde ich wie gesagt, den Anteil den ich nicht benötige hier an den man bringen. Einziges Problem ist: Nicht vor Januar oder besser Februar 2010. Ich hoffe, das ich bis ende Dezember meine neue Webseite On-Line habe und dazu den Online-Store, dann ist das ganze einfacher zu handaben Grüße Michelle
Penner... Habe das Dattelblatt vergessen... Wird zeit das ich Abendesse und Gehirnfutter zu mir nehme... Malzeit Michelle
Seid ihr aber schnell mit dem Runterladen....
Jetzt wundert es mich nicht mehr, das ich seit 18:00 Uhr mehr als 40
E-Mails und Nachrichten von MK.net bekommen habe.
Bevor noch jemand frägt, hänge ich mal das Datenblatt des 8" Displays
(mit Touchscreen ) an, welches ich als Muster Bestellt habe.
Achtung: Das Datenblatt ist die Version OHNE Touchscreen und
hat die Typenbezeichenung mit der Endung -F01 wobei
die MIT Touchscreen -F02 hat.
Grüße
Michelle
Wäre für so eine MediaBox mit nem Touchscreen nicht ein Android gut geeignet?
Also ich habe momentan ein 800x600 8 Zoll TFT am LPC2478, es funktioniert, allerdings dauert es ein Weilchen um es komplett zu aktualisieren. Zum Anzeigen von Text etc. könnte es aber sehr gut gehen. Nur so als Anmerkung falls das jemand vor haben sollte.
@Starkeeper: In Theoprie ja, aber das ganze ist mir mitt Android
zu limitiert und ich bevorzuge eine RICHTIGE Linux
installation.
@Omega: Habe ich auch schon laufen gehabt und wenn einer NUR einfachen
bunten Text-Anzeigen will oder mal ein grafischen Balken, dann
geht es, aber ich würde bei einem 800x600x16M nicht unter einen
ARM9 gehen. Das größte Problem dürfete wohl der TEXT-Puffer
sein (~0,5 MByte/8Bit farbtiefe) welcher bei einem TFT schon
bischen herhalten muß und laufend die Daten an den TFT senden
muß.
Die ARM9 mit RGB Interface haben so ziehmlich alle eine 2D
Engine drin. Einziger NAchteil and en ARM9 ist, das es sie
nicht als QFP gibt und man sich mit BGAs von 208-525 balls
rumschlagen muß
Grüße
Michelle
Hi Michelle, also das KWH022ST03-F02 sieht durchaus interessant aus. Es scheint ja einen eingebauten Controller zu haben, was es noch interessanter macht... Wenn du es einkaufst, gibt doch dann mal Bescheid; so Displaysachen sind grundsätzlich immer interessant. Ich hätte auch Verwendung für ein solches Display; und dieses wäre von den Abmessungen her gerade richtig. Das andere, wovon wir eine Sammelbestellung gemacht haben, ist zwar auch toll, aber für dieses eine Projekt zu gross :-( Macht aber nix, ist trotzdem gut zum Basteln. PS: Geld für die Displays eingetroffen?
Hallo Tobias und *, Tobias: Ja ist angekommen. Wegen der Displays, gibt es nun eine interessante Möglichkeit, denn ich selber benötige für die Produktion (vorausssichtlich März 2010) 300 Stück und es haben sich bereits zwei Personen mit eigener Firma gemeldet... Also ich denke, das die MQO von 500 Stück erreich werden kann und was ich so an vergleichen habe, kosten dann die Displays im Einkauf zwischen 9,50-11,00 US$. Wenn ich das mit dem derzeitigen Dollarkurs, Transport und MwSt umlege, währe die Bestellung gut 4920 Euro, sprich das Display kostet nur gut 10 €. SparkFun verkauft das Nokia QVGA Display ohne Touchscreen für 45 US$. :-/ Wenn es soweit ist, werde ich aus alle fälle hier posten. (Gillt auch für die 4 Interessenten des 8" Displays) Grüße Michelle
Wieder mal was vergessen: Ich hatte am Freitag Vormittag die SWIFT anweisung nach Hongkong bei der Bank abgegeben und sie wurde am Montag Nachmittag auf meinem konto registriert. Heut Früh um 8:45 (15:45 in China) habe ich ne Mail bekommen, das die Überweisung bereits Vormittag in HongKong angekommen ist. Sprich, das Paket geht irgendwan heute nacht per DHL raus. Grüße Michelle
Jetzt habe ich gerade noch eine E-Mail bekommen mit der Zeichnug des SMD-Connectors Ist hiermit angefügt Grüße Michelle
hallo omega, wir haben ja nun schon gehört das du einige erfolgreiche tests mit dem board gemacht hast. gibt es schon was neues zu berichten? g. psy
Angehängte Dateien:
-
870 KB

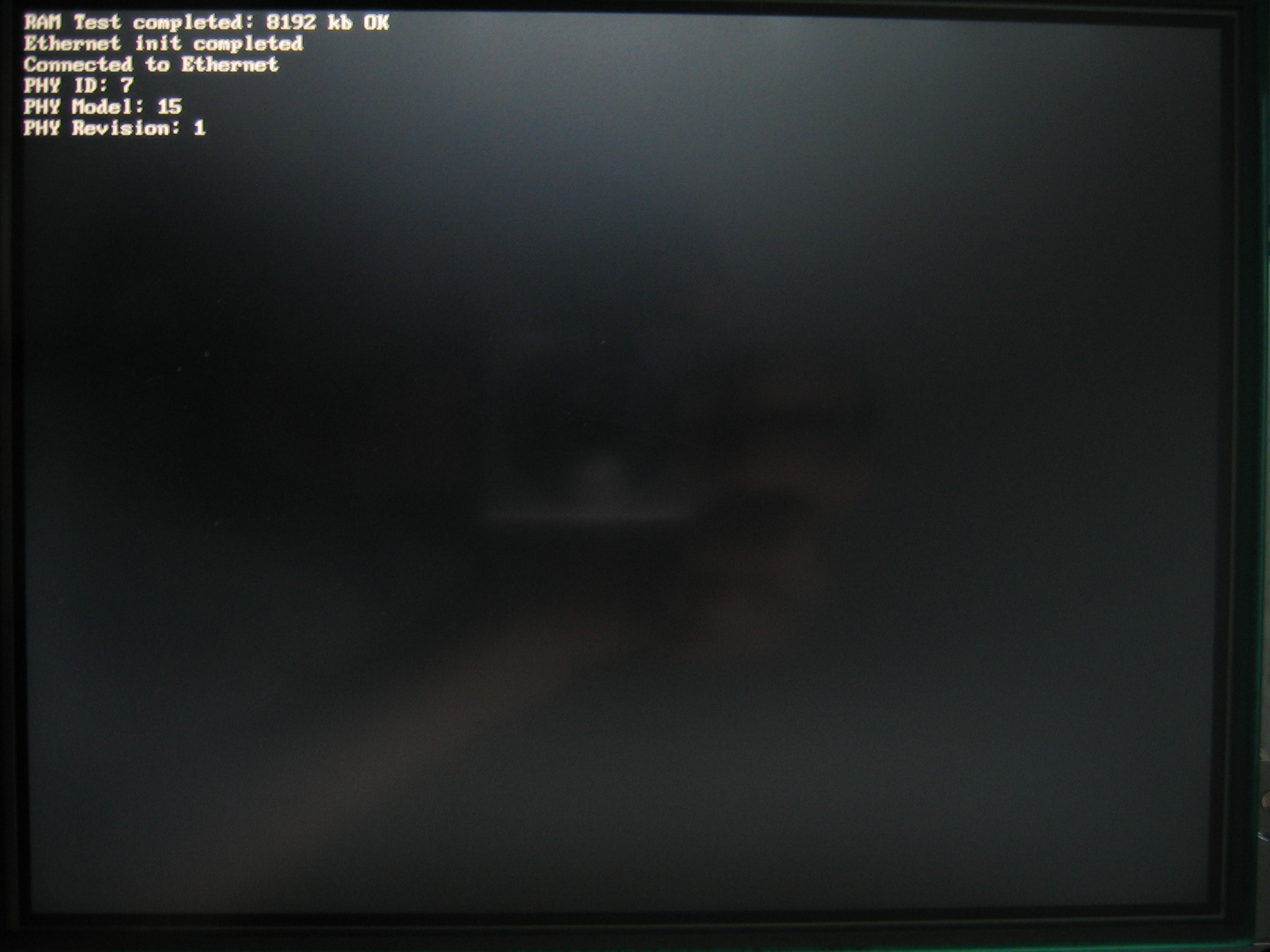

Ich bin gestern Abend dabei gewesen Ethernet in Betrieb zu nehmen, sieht bisher gut aus. Ansonsten Displaycontroller läuft bestens, SDRAM nach beheben eines kleinen Fehlers auch. Anhang zeigt ein Notebook TFT am LCD Port...
Nicht schlecht, so ein Projekt mal eben aus dem Boden zu stampfen. Sind das jetzt 800x600 Pixel? Wie lange dauert es um eine Seite in einer Farbe zu beschreiben?
Mal ne allgemeine Frage zu den RTC's, die in den Controllern verbaut sind. Die schlucken ja, wenn ich mich recht erinnere, so um die 30 uA. Jetzt mal angenommen, ich will zur Pufferung der Uhr einen kleinen Goldcap (sagen wir mal 1F) nehmen, wie lange kann der die Uhr denn betreiben? Dummerweise wird die ja nicht bis auf 0V herunter laufen. Ist es überhaupt sinnvoll, einen Goldcap als Puffer"batterie" zu nehmen?
Zu dem TFT: Ja, das sind 800x600 Pixel. Vsync liegt bei 15 Hz, macht 15 fps. Allerdings muss man bedenken, dass auch Zeit benötigt wird um den Framebuffer zu füllen (was ich jetzt nicht berücksichtigt habe, bei mir wird ein statisches Bild angezeigt, somit nur gelesen) Leider hatte ich heute gar keine Zeit um weiter zu programmieren. Ich hoffe, dass ich die Teile von Digikey bald bekomme, dann kann ich euch die Bausätze endlich schicken! Bin ja schon gespannt was ihr da alles bauen werdet! Goldcap an RTC: Müsste theoretisch funktionieren, die Laufzeit könnte man mal ausrechnen. Die RTC läuft mit einer Spannung von 2,0 bis 3,6 V. Bei einer Stromaufnahme von 30 µA. R_RTC ~ 100 kOhm V_C_Start ~ 3,3 V V_C_End ~ 2,0 V C = 1F V_C_End = V_C_Start * e^(-t/RC) t = - C*R*LN(V_C_End/V_C_Start) t ~ 50000 s ~ 13 h Wenn ich mich jetzt nach langem Tag und später Stunde nicht verrechnet habe, dann würde ein Kondensator 13 h halten. Rechne lieber nochmal nach, ich könnte mich vertan haben. Aber ich rate zu einer CR2032, die hält mit geschätzten 50 mAh rund 450 h.
Für die unzahl derjenigen, die sie für das 2"2 Display interessieren:
Ich habe gerade eine E-Mail von Formike erhalten und das Display ist
unerwartet belibter geworden als gedacht und nächste Woche werden die
Preise neu kalkuliert.
Sprich, es besteht die Möglichkeit, das meine Firma (ich benötige
mindestens 200 Stück) und 2 weitere den Großteil einer MQO (500 Stück)
nehmen und der Rest kostengünstig abgegeben werden kann da ich denke,
das wir deratige Mengen nicht ohne weiteres auf Lager legen
werden/können.
Schade das die Prise nicht wie bei LiPoly Zellen (3,7V/60Ah) sind, bei
der eine einzelne (ich hatte 20 Samples bestellt) 180 US$ kostet und
dann bei einer Bestellung von 1000 der Stückpreis auf 90 US$ (50%)
fällt. :-D
Anm.: 10 LiPoly Zellen ergeben eine Smart-Batterie
wobei ich 200 Stück produzieren werde und
dementsprechend auch 200 TFTs benötige.
Grüße
Michelle
Guten morgen Leute, (zumindest für Euch, denn ich gehe gleich ins Bett) Es gibt ein kleines Problem mit den 4" Displays... :-/ Lead-Time ist nun bei 2 Wochen, das das Display massiv in PDA's fürs Weihnachtsgeschäft eingesetzt werden... Sprich, die Displays werden erst in gut 1-2 Wochen Shenzhen verlassen. Grüße Michelle
hi, gibt es schon neuigkeiten bezüglich der digikey bestellung, ob diese schon angekommen ist? ungeduldig bin
Angehängte Dateien:
-
150 KB
Ich kann verstehen, dass ihr ungeduldig werdet! Ich bin es auch. Schließlich bin ich gespannt was ihr alles realisiert! Mit Digikey sieht es so aus: Es ist bestellt, das Geld ist überwiesen. Die erste Überweisung ging schief, also kam nach einigen Tagen das Geld zurück. (Details erspare ich hier, zugunsten der Person, die die Bestellung für alle abwickelt) Eine erneute Überweisung ist unterwegs und sollte angekommen sein. Ich hoffe das ich die Bauteile anfang nächster Woche habe und euch alles zuschicken kann! Hat denn schon jemand irgendwelche Software geschrieben/portiert, obwohl das Board noch nicht da ist? Ich bin mangels Zeit bisher noch nicht dazugekommen, alles zu testen. Aber das Wochenende ist im kommen. @Zippi: Was macht dein Board? Erste Fortschritte/Erfolge? @All: Bisher habe ich zwei Fehler gefunden, die aber nicht weiter schlimm sind. Einmal das falsch angeschlossene SDRAM und ein fehlender Pull Down Widerstand. Beides lässt sich leicht beheben. SDRAM wie im Anhang oder meiner Website gezeigt. Für das Ethernet Problem habe ich noch kein Foto, aber es reicht, wenn man parallel zu der einen LED einen 10 kOhm Widerstand lötet.(Ich glaube es war die grüne, an Pin 2 der PHY, diese aktiviert die 50 MHz Clock out.)
Hai Omega, welche Versandart hast Du bei DigiKey gewählt? Grüße Michelle
Moment, die Frage muss ich weitergeben. Edit: "UPSWorldWideExpress oder WorldWideSaver, abhängig vom Zielort"
Danke. UPSWorldWideExpress bedeutet unter 48 Stunden (USA->EU). Grüße Michelle
Hi, welch IDE und welchen Compiper werdet ihr benutzen? Ich möchte schonmal alles einrichten sodass ich sofort loslegen kann wenn die sachen da sind. mfg
Ich nutze arm-elf-gcc mit Programmers Notepad unter Windows.
IDE? -- Ist das was zum essen? Ich verwende "mc" (Midnight Commander) und mein Compiler ist gcc. Grüße Michelle
Michelle Konzack schrieb:
> Ich verwende "mc" (Midnight Commander) und mein Compiler ist gcc.
Du bist mir sympatisch. Ich mache es genauso.
Nennt sich Hardcore... Liegt warscheinlich daran, das ich mit Debian GNU/Linux angefangen habe, als wir noch Kernel 2.0.34 verwendeten. Grüße Michelle
Aber Du darfst nicht vergessen, das Emacs ein hervorragendes Betriebssystem ist, aber ihm ein anständiger Editor fehlt. Gute Nacht Michelle
Die Sachen von Digikey sind vor wenigen Minuten weggeschickt worden!
Von DigiKey oder Dir? Interessiert an 230V LED-Beleuchtung? Schaut mal ins Analog-Forum, was ich gerade gepostet habe Grüße Michelle
Von Digikey, ich möchte eigentlich alles noch diese Woche verschicken. Ich hoffe das klappt zeitlich... Das ist nämlich viel zu sortieren. Ja den Post habe ich gesehen, die verlinkte Website durchgeschaut und geantwortet. Ich teste immer wieder verschiedene LED Treiber und stelle meine Beispielschaltungen online, wer will kann auch Layouts haben... Ein bisschen Erklärung dazu und wie man alles mögliche berechnet. Und ich müsste mal wieder den Artikel (auf meiner Seite) dazu erweitern. Ein paar 230V LED Treiber wollte ich schon lange mal testen, ich habe auch noch welche da, die nur noch darauf warten getestet zu werden.
Mein Digikeybesteller teilte mir heute mit, dass UPS für Zoll etc. noch über 100 Euro kassiert hat. Deshalb bitte ich alle, die den Digikey Bauteilsatz bestellt haben 6,50 € an mich zu überweisen. Tut mir Leid, dass es sich so verzögert und nochmal Kosten anfallen...
Hallo Omega, wie lange brauchst Du, um MEINE Rechnung (die ist ja a bisale erweitert) zu erledigen? Ich muß nämlich nächste Woche auch noch 208 Euro zöllen. :-/ Grüße Michelle

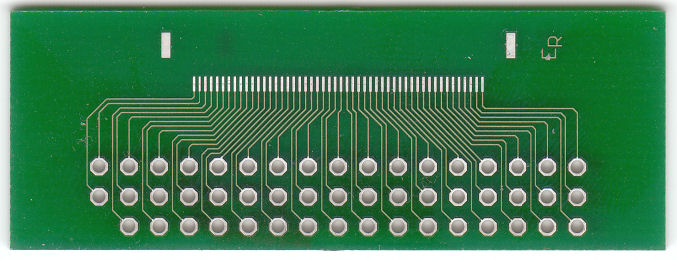

Hat jemand schon eine Adapterplatine für die Displays, die Michelle bestellt hat gemacht, oder eine Platine für die PSP Displays? (z.B. Teure Quelle: http://www.sparkfun.com/commerce/product_info.php?products_id=8335) Falls ja: Ich würde nochmal eine Sammelbestellung für die Platinen machen. Ansonsten: Erstelle ich eine Platine.
Omega G. schrieb: > Mein Digikeybesteller teilte mir heute mit, dass UPS für Zoll etc. noch > über 100 Euro kassiert hat. > > Deshalb bitte ich alle, die den Digikey Bauteilsatz bestellt haben 6,50 > € an mich zu überweisen. > > Tut mir Leid, dass es sich so verzögert und nochmal Kosten anfallen... Zölle sind doof und gehören abgeschafft. Manche zumindest. Okay, dann halt noch sechsfuffzich druff.
Ich würde die Firma bei den Preisen eher ala "SharkFun" bezeichnen. Ich meine, Du bekommst nahezu alles bei den denen, aber die Preise sind entsprechend. Ehm Omega, willst Di das Display komplette auf einer Platine montieren? Ich habe eine Projekt à la PC/104, allerdings mit 100x80mm Huckepack-System (ist allerdings saumäßige Arbeit die Leiterbahnen hinzubekommen und geht nicht ohne 4 Layer) und auf die Platine das TFT fest draufzumachen. Das ganze will ich aber nicht nur für ARM9, sondern auch ARM9, Cortex A8 und 8051 sowie AVR kompatibel machen. Also ein modulares Experimentier-System erstellen. (Dazu muß man aber erst einmal jeden einzelnen Microcontroller ausprobiert haben... Ich habe erst 4 von 17 hinter mir) Grüße Michelle
Naja ich habe zwei solche Displays da, allerdings nicht von Sparkfun. Schöne Sachen haben die, aber zu schönen Preisen. Ich wollte eine Platine machen, auf der LVDS Decoder, Spannungswandler und ein Touchscreen Controller drauf ist, die so groß ist wie das LPC Board, und sich darauf aufstecken lässt. Diese Platine kann dann über die vorhandenen Bohrungen mit Abstandshalter befestigt werden. Es wird nur ein Bruchteil der Platinenfläche für Elektronik genutzt, der Rest dient nur zur LCD Befestigung. Ich würde wohl auch einen Lithium Akku Lader vorsehen, so dass das ganze sich dann auch mit Akku betreiben lässt. Was du vor hast, Michelle, klingt nach viel Arbeit und einiges an Kosten! Aber ergibt später ein schönes Set an Controller Modulen zum testen, welcher sich für eine Anwendung wie gut eignet.
Nabend, Omega und ich haben eben die Digikey-Bestellung eingetütet, jedoch fehlen ein paar Teile. Wann die Nachlieferung erfolgt, kann ich atm nicht sagen. Versand erfolgt voraussichtlich morgen. Gruß Björn
Omega G. schrieb: > Naja ich habe zwei solche Displays da, allerdings nicht von Sparkfun. > Schöne Sachen haben die, aber zu schönen Preisen. Jo... > Ich wollte eine Platine machen, auf der LVDS Decoder, Spannungswandler > und ein Touchscreen Controller drauf ist, die so groß ist wie das LPC > Board, und sich darauf aufstecken lässt. Diese Platine kann dann über > die vorhandenen Bohrungen mit Abstandshalter befestigt werden. Ich will den TI ADS7846 als Touchscreen Controller verwenden und habe ihn HEUTE (!!!) als Samples bestellt und Du? > Es wird nur ein Bruchteil der Platinenfläche für Elektronik genutzt, der > Rest dient nur zur LCD Befestigung. Ich würde wohl auch einen Lithium > Akku Lader vorsehen, so dass das ganze sich dann auch mit Akku betreiben > lässt. Also Platzsparend währe der MAX8606 (USB/AC Lader) mit 3x3mm ist aber ein QFN Hmmm, habe keinen einzigen Li+ Lader im SO23 oder TSSOP hier... 14 verschiedene Lade-Chips für 1-8 LiPoly Zellen und alles QFN. > Was du vor hast, Michelle, klingt nach viel Arbeit und einiges an > Kosten! Aber ergibt später ein schönes Set an Controller Modulen zum > testen, welcher sich für eine Anwendung wie gut eignet. Viel arbeit ist gut... Mit dem Projekt gibt man sich fast nen Schuß... Besonderst wenn I²C, SPI, etc immer an der gleichen stelle sein müssen. Aber wenn es geschaft ist, hat man ein modulares Experimentier Sortiment eben für SPI, I²C, CAN, FlexRay, Lin, I²S, 1-Wire, Audio und vieles mehr... Immer die gleichen Module aber mit unterschiedlichen Microcontrollern Also das soll eins meiner Produkte werden... Und ich will dazu sowas wie einen art Lehrgang schreiben (aus Resourcen, welche ich im Internet zusammensuche) und das ganze ANFÄNGERGERECHT. Grüße Michelle
@Björn: Was fehlt den noch alles?
Bei mir brennt es mit dem Atmel.
Nachdem der lezte mit 10.000 MHz betrieben wurde und durchbrannte oder
besser explodierte? Naja, ich hatte versucht die Taktrate zu erhöhen,
indem ich ihn an 24V pur angeschlossen habe. :-D
Grüße
Michelle
Michelle: Man soll die Kernspannung nur leicht erhöhen, nicht verzehnfachen! ;-) Es fehlen die 12 MHz Quarze, sowie sämtliche Lastkondensatoren. Außerdem je Board ein 12,1 kOhm Widerstand. Mehr fällt mir momentan nicht ein. Als Touchscreen Controller habe ich TSC2046(?) da, nicht QFN. Zur Spannungswandlung kommen aber QFN ICs dazu. Lithium Lader weiß ich noch nicht genau. Da habe ich verschiedene QFN, SOT23, SSOP ...
Die ersten 9 Umschläge gehen gleich zur Post. Mir fehlt die Adresse von ohagendorf und dermoench. Bitte eine PN an mich, damit ich's noch heute wegschicken kann. Die SD Slots habe ich jetzt lange nicht erwähnt. Folgende Verteilung hat sich ergeben: Je einen an: - markbrandis - schroeder_90 - mrbean - dermoench - Arne - einer nicht aus diesem Forum - und noch einer nicht aus diesem Forum - und ein Dritter Da ein Slot mich 2 Euro gekostet hat, bitte ich dies auch zu Überweisen.
Omega G. schrieb:
> Da ein Slot mich 2 Euro gekostet hat, bitte ich dies auch zu Überweisen.
Öh, hatte ich das nicht schon? *durcheinanderkomm.*

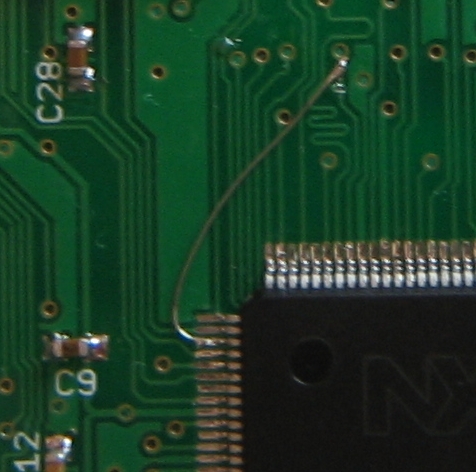

Ah, es war doch glaub ich eher das SDRAM. Vorschlag zur Güte: Beim nächsten Mal eine Bestellung nicht in drölfzig Einzelposten aufteilen. ;-)
Ja, das lag aber daran, dass einige schon bei zippi etwas mitbestellt haben, z.B. SDRAM oder SD Slot. Nur deshalb war das nötig. Und für mich war das Abpacken etwas umständlich da jeder was anderes bekommt... Jetzt fehlt mir nur von zwei Leuten noch die Adresse, die erste Hälfte ist schon bei der Post, der Rest kommt noch heute weg und sollte morgen bei euch sein. (Nur innerhalb Deutschlands)
Wie??? Soll das heißen das ich meine erst am Sonntag bekomme, weil Du zu Fuß <hechel> nach Strasbourg kommst? :-D Grüße Michelle
@Omega: Ich hatte noch angefragt ob die 6,50 € pro Bausatz oder pro Bestellung zu zahlen sind. Ich weiß ja nicht wie du das aufgeteilt hast...
würde mich allerdings auch interressieren, wie die 6,50 errechnet wurden. ansonsten überweis ich heute abend das geld.
Die 6,50 € errechnen sich pro Digikey Bauteilsatz. Also 110€ dividiert durch 17 sind ungefähr 6,50 €
Angehängte Dateien:

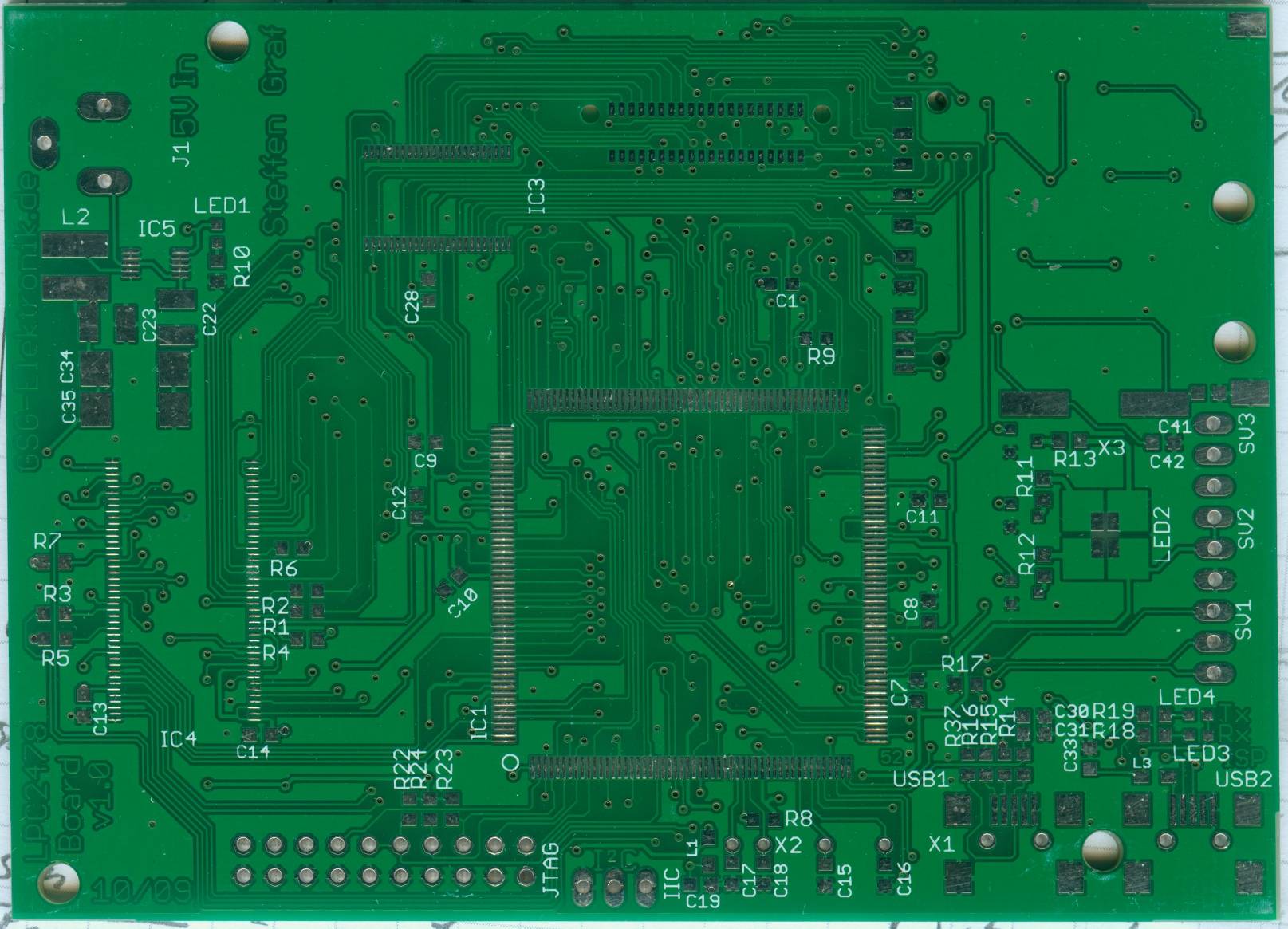

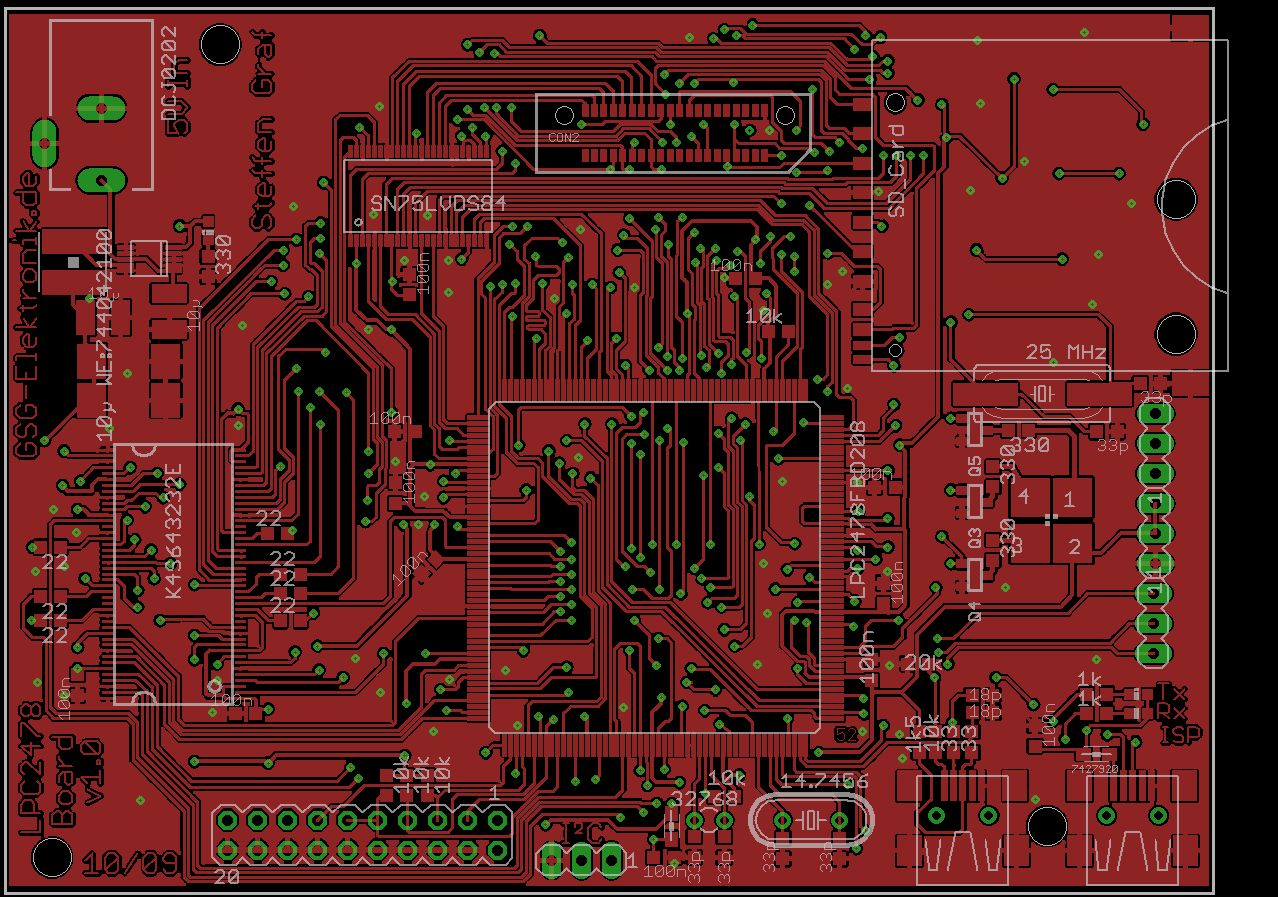

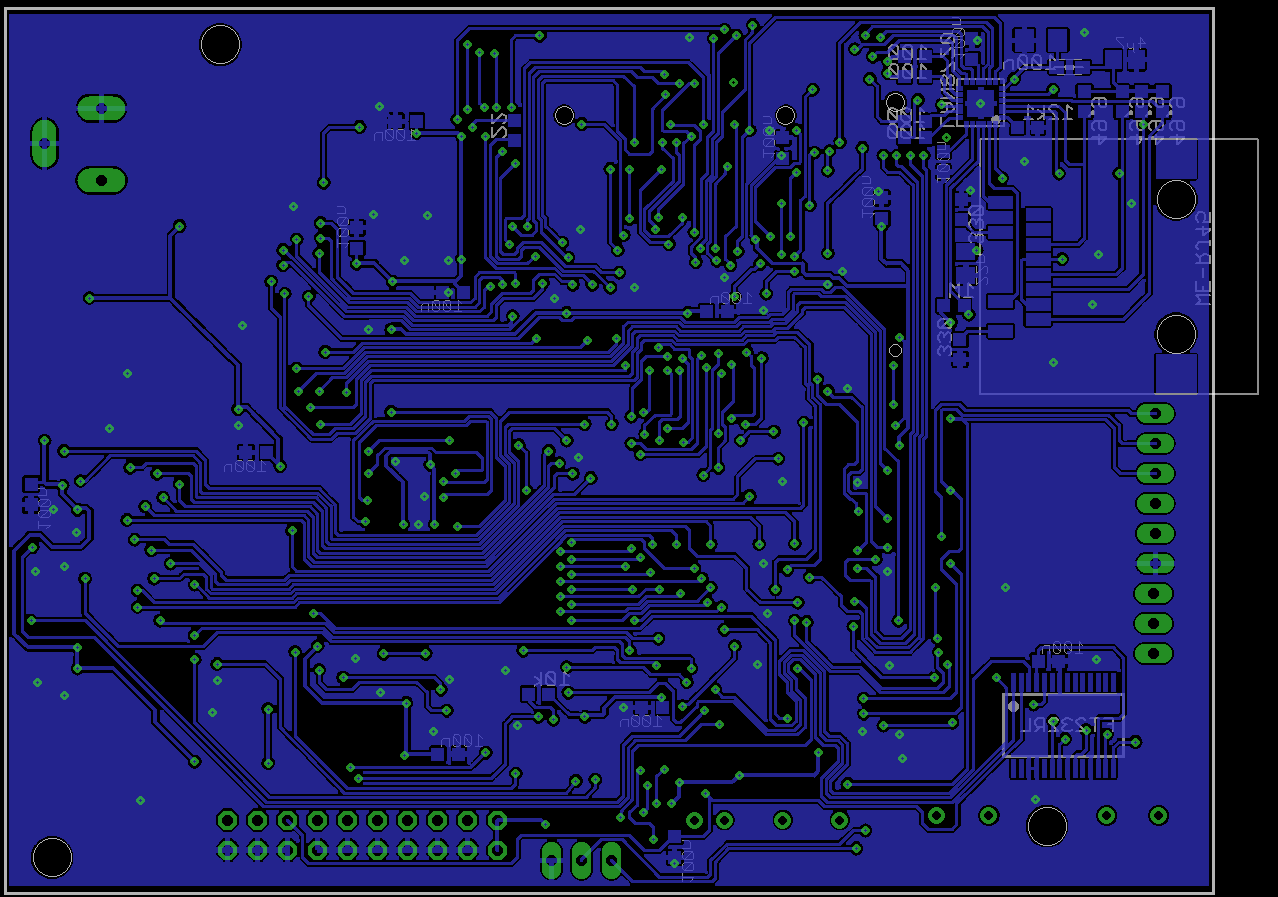

Hier eine Bestückungshilfe.

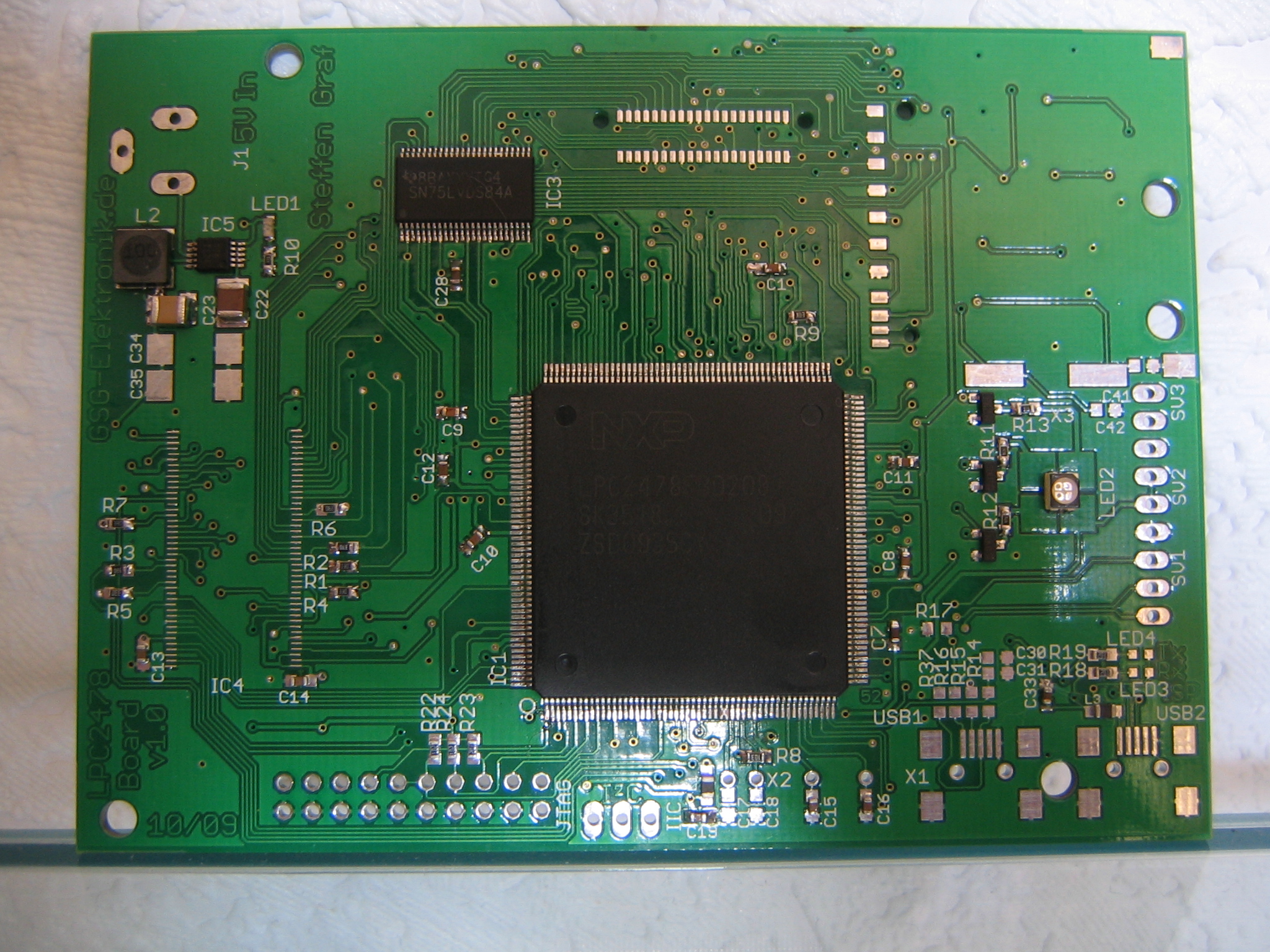

Also das board ist heute bei mir angekommen und schon einige bauteile bestück. Nun steh ich aber vor dem porblem das ich keinen plan hab wie ich die phy einlöten soll. Kann wir jemand helfen wie man gfn lötet? Ach Omega die USB buchse ist ne andere als du eigentlich eingeplannt hast den die befestigungs loch abstand ist zu groß.
Am besten lässt die sich mit Heißluft löten. Evtl. geht es auch indem man die Platine auf eine Herdplatte legt. Der Lötzinn auf der Platine sollte ausreichen. SMD Kerkos und Widerstände lassen sich mit Heißluft ohne zusätzlichen Lötzinn löten.
Hi, das Board ist auch schon bei mir, vielen Dank für die Mühen. Eine Frage habe ich noch zum bestücken: Diese 4er LED, wierum muss die aufgelötet werden? mfg chrisu
wenn ich das etzt richtig sehe ist eine ecke bei der led angeschrägt, ich denk mir jetzt mal dads diese ecke auf pad1 bei LED2 kommt.
Bei mir ist der Bottom Layer fast fertig bestückt. die phy hab ich auf die unsicherste weise überhaupt angelötet: ich hab die platine mit einem feuerzeug aufgeheitzt (mich würds nicht wundern wenn die nichtmehr funktioniert)
wow wenn das funktioniert sag bescheid, damit kann man doch besser zielen als mit einem Heißluftfön oder?
ja, damit kann man ziemlich gut zielen, das problem ist nur das man die latine schwärtzt wenn in der nähe zinn ist (in diesem fall war es so) dann verbrennt nämlich der zinn.
Der Bottom Layer ist ja bis auf die PHY am einfachsten zu bestücken ;-) Aber eigentlich die perfekte Eingewöhnung um sich an den kleinen LPC zu machen. Ich bin gespannt, ob das mit dem Feuerzeug geklappt hat! Es ist jedenfalls mal eine andere Methode so ein IC zu löten. Die LED kommt mit der abgeschrägten Ecke auf PAD 1. Übrigens sollten die Kondensatoren markiert sein. Zumindest sind welche mit einer Bleistiftlinie markiert. Da muss ich nochmal Björn fragen, was was war. Die Kondensatoren für den Schaltwandler sind in 0805 beigelegt (1210 hätte man noch warten müssen).
Danke, Omega für deine Mühen. Auch bei mir ist alles gut eingetroffen :-) Ich muss sagen, dass es erstaunlich einfach ist den LPC zu löten. Hatte ein wenig Bammel davor mit dem 208-Pinner meine ersten "echten" SMD Löterfahrungen zu machen. (Erst flott einzinnen, dann per Entlötlitze Brücken entfernen) Naja, ein paar Stunden werde ich wohl doch noch für die Platine brauchen ;-D
> Übrigens sollten die Kondensatoren markiert sein. Zumindest sind welche > mit einer Bleistiftlinie markiert. Ich dachte die Polung ist egal?
Ja ist es auch, aber der Wert nicht. Es sind ja 22n 100n 10µ 4,7µ dabei.
Auch bei mir ist alles angekommen. Nun habe ich mir auch eine Heißluftlötstation bestellt. So langsam brauche ich die wirklich (hatte es immer vor mir hergeschoben). Werde wohl nächste Woche mit dem Bestücken anfangen. Gab es nicht mal eine Anleitung, wie man die RJ45-Buchse so auseinander nimmt, dass man sie auch mit einem normalen Lötkolben bestücken kann?
Ich bin nun so weit das nurnoch einige wenige Cs und Rs sowie der lpc aufgelötet werden müssen, allerdings frag ich mich nun welcher der Cs wo hin gehört weil ich ka hab welcher welcher ist und bei den Rs kann ich die bezeichnungen grad nicht entziffern. @omega: wäre es möglich das du mal ein bild der fertig bestückten platine hoch lädst?
Gibt es bei Eagle etc. nicht so etwas wie einen Bestückungsplan? Den müsste die Software doch eigentlich erstellen können.
Hi @Christian H. >Nun habe ich mir auch eine Heißluftlötstation bestellt. >So langsam brauche ich die wirklich (hatte es immer vor mir >hergeschoben). Welche hast du dir bestellt? Stephan

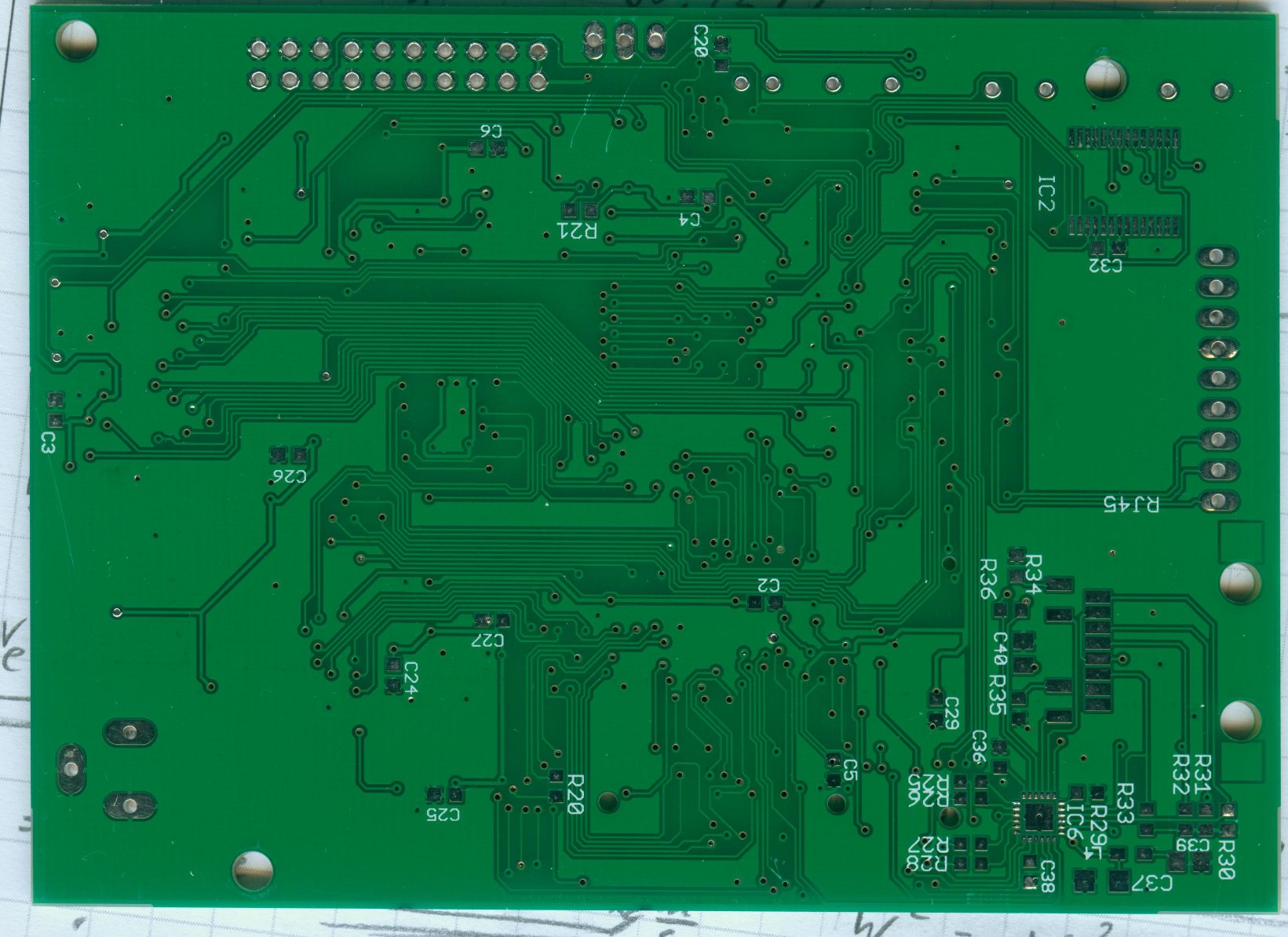

Angehängte Dateien:
-
1,4 MB
Hier erkennt man nicht allzuviel. Weiter oben habe ich einen Bestückungsplan hochgeladen. Ich kann heute Abend die Platine scannen. Die meisten Kondensatoren sind 100nF Ausnahmen: Beim Schaltwandler kommen 10µF hin (0805 in Plastik) Bei der PHY gibt es 100nF in 1206; 4,7 µF in 0805 und 22 nF in 0805 Die Widerstände: 1k beim FT 330 Ohm bei den LEDs 22 Ohm beim RAM und LVDS 100 Ohm PHX 49,9 Ohm PHY 33 Ohm USB1 10 kOhm der Rest, glaube ich...
Also hab jetzt die Platine fertige bestückt (meine mutter hatte ne bastel heißluft pistole ^^ mit der ging die phy .). Nur der 12k1 ohm Widerstand fehlt, ist der Wert wirklich so wild oder könnte es auch mit einem 12k klappen? Ach und bei mir ham die 33ohm für die USB Device Schnittstelle gefehlt aber hatte noch 0805 33 ohm die hab ich da irgendwie reingequetscht. So mal sehen ob ichs heute noch schaff nen Programm drauf zuspielen.
Omega G. schrieb: > Hier erkennt man nicht allzuviel. Weiter oben habe ich einen > Bestückungsplan hochgeladen. Ich meinte eigentlich eine Liste à la: R1 = 10 kOhm R2 = 4,7 kOhm C1 = 10 µF C2 = 0,1 µF usw. Hätte jetzt gedacht, dass ein Layout-Programm sowas automatisch generieren kann?
Ich habe bei mir statt dem 12,1 1 einen 10 k und 2,2 k Ohm in Reihe geschaltet, das scheint zu funktionieren. Ja so eine Liste kann ich wenn ich daheim bin erstellen.
@markbrandis weiter oben im Threat ist nen schaltplan dort kanst du alle Werte nach lesen, hat bei mir geholfen wenn mal was net im Bestückungsplan stand. ;) Also meine LPC findet mein Pc schon mal.
mein problem ist weniger das welcher kommt wo hin, ich hab biser nie was mit smd zu tun gehabt, bin also anfänger/noob bei mir ist halt grad noch 1 100n sowie alle restlichen Cs übrig. Ich hab also einfach nur das problem das ich nicht weis welcher C welchen wert hat.

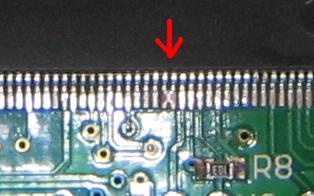

omega sind die ge xten pins am lpc gewollt ? oder ist das absicht ? oder sieht das nur so aus ?
Ich habe hier mal eben schnell eine Part Liste erstellt. Es kann schon sein, dass vllt. mal ein Kondensator zu viel ist. Was sind ge xte Pins?
Kann mir nicht Helfen, aber ich bin Frustriert... Why me???? <grmpf> ----8<---------------------------------------------------------------- Date: Tue, 8 Dec 2009 10:05:34 +0800 Delivered-To: michelle.konzack@tamay-dogan.net From: Ivy Du <ivy@wandisplay.com> To: Michelle Konzack <michelle.konzack@tamay-dogan.net> Subject: Formike Electronics: .22" , 8".. samples status Dear Michelle, Thanks for your mail and sorry to not advise you updating news. Now, samples of 2.2"KWH022ST03-F01, 8"KWH080KQ03-F02, and all connectors are prepared well. But 4"KWH040GM05-F02 samples will be ready in Dec.19th. If you have any requirement, pls contact us freely. Best Regards ivyDu Formike Electronic Co.,Ltd. ----8<---------------------------------------------------------------- Ich habe für das "Mobile Eco City" Project 37 Electronic Projecte (123 Unterprojekte) bis Juli 2010 zu erledigen, insgesammt in den lezten 14 Monaten mir 380 IC's als Samples bestellt, 78 Prototypen-PCB's fertigen lassen, für 11 Chips habe ich immer noch Backorders zwischen Januar und Februar 2010, kann 11 Projekte nicht weitermachen und nun fehlen zu 6 Projekten auch noch die Dispays. Hey Leute, ich bin WIRKLICH frustriert! -- Wieso muß eigewntlich ICH soviel Pech haben? Hat hier im Forum jemand zuviel Glück und will was brüderlich abgeben? ;-) Grüße Michelle
Kommt mir bekannt vor... Ich bekam erst gestern eine Nachlieferung einer Bestellung die ich irgendwann im Sommer aufgab. Sowas ist dann eine nette Überraschung ;-)
Vor allem schaut es immer blöd aus, wen Du massenweise Musterexemplare für ein Dutzend Projekte bestellst... Maxim (48 verschiedene Chips) in Texas Instruments (17 verschiedene Chips) hatten mich mal deswegen angerufen und ich hatte ihnen das ganze erklären müssen... Danach war alles klar. Aber sowas ist nicht nur blöd, denn ich der Zeit, in der ich weder kostenfreie Musterexemplare bekomme, noch dieses KAUFEN kann, verdiene ich kein Geld. Genso habe ich hier ARM9/11 Microcontroller für gut 3500 Euro rumliegen welche ich derzeit nicht verwenden kann, weil mir anderes Material fehlt. Ist einer der Gründe, warum mir mittlerweile mein Geld ausgeht... Grüße Michelle
Hallo Will gerade anfangen die Unterseite der Platine zu bestücken. Sehe ich das richtig, dass das Bild das oben als Bestückhilfe gepostet wurde spiegelverkehrt ist!? Bin trotz dem Bild am rätseln wie rum der FT232 eingelötet werden muss... Grüße Bean
Ja ist er, der Punkt zeigt aber richtung ethernet buchse ^^ dran kanst dich einfach orrientieren.
Mir fehlen einige Kondesatoren und ein Widerstand.:(
Hi Omega, das war gut heute... Erst sehe ich im OnlineBanking das das Geld da ist und dann gehe ich zum Briefkasten und ich sehe den fetten Briefumschlag... Grüße Michelle
Für den Fall das sich jemand für Suchmaschinen Plugins für Firefox und
kompatible interessiert:
Beitrag "Firefox Suchmaschinen für Chiphersteller"
relativ weit am Ende sind updates für Microchip und TI
Grüße
Michelle
Also meine Platine läuft jetzt so weit und die signatur hab ich auch schon ausgelesen. Aber hab grad echt nen problem mit meiner Toolchain hab mein NetBeans so weit das er mir über YAGARTO nicht rumzickt,aber mit dem Start upcode weiß er einfach nichts anzufangen... bin absolut ratlos grad. Habs erst mit dem Programmers Notepad + WINARM probiert aber auch ohne erfolg. Dort macht er trotz Linkerscript, Makefile und Startup Code gar nix...
Teste mal folgende Datei. Als Taktquelle sollte der 12 MHz Quarz dienen und die PLL sollte die Taktung auf 72 MHz erhöhen. Außerdem sollte die Rote LED blinken.
Ich glaub Omega du hast mich nen bischen falsch verstanden^^. ich krieg gar kein hex File zustande des ist grad mein Problem ;) aber trotzdem danke für deinen Hilfe versuch^^.
Ähm ja, okay schreibst du ja. Doofer Halbschlaf, ich sollte schlafen gehen. Im Anhang mal mein Startup, zeig doch mal deine Makefile etc.
Hallo So, hab nun auch die meisten Bauteile drauf. Der PHY war nicht gerade einfach zu löten, hier hätten etwas längere Pads sicher geholfen... Aber gut, hab ihn ja drauf bekommen. :-) Aber ein paar Tipps, wie ich die Ethernet Buchse auseinander bauen kann ohne diese zu beschädigen wären nicht schlecht. Wie habt ihr das gemacht? Grüße! Bean
Also ich hab die obere Hülle runter, und den Block mit den LEDs auch etwas raus gezogen. Aber bekomme die LEDs nicht ganz raus... :-( Hilft da etwas mehr Gewalt? Grüße Bean
Hi, an dem Ende wo die Pins sind musst du das Blech(diese Spangen) auf beiden Seiten nach aussen biegen. Dann ziehst du das Blech so weit wie möglich nach oben(dann hängt das so schräg dadrüber). Jetzt musst du an dem äusseren Andbau ziehen(mann zieht die LEDs mit raus). Dass hackt ein bisschen geht aber nicht kaputt. Dann hast du sie getrennt. Mh, erklären gehört nich tzu meinen Stärken, hoffe es geht trotzdem. Kannst du mir nen Tipp geben wie ich den PHY löten soll? mfg chrisu p.s. wer kann mir für nen Paar Euros einen Widerstand(1stk) und ein paar kondesatoren(mir fehlen 4-6 stück) zuschicken?
Bei den Kondensatoren bin ich mir nicht ganz sicher.(Ich denke es sind 6 mal 33p). Und die Widerstände: R29(12k1) und R36(1M). Ich habe einen 330 widerstand zuviel. Eine Frage noch, kann mir jemand sagen welchen Wert die 3 kleinen schwarzen Kondensatoren haben(die einzigen schwarzen die da sind, die sind in durchsichtigem Plastik verpackt). mfg chrisu
Die in Kunstoff eingepackten sind die 3 induktivitäten L1,L3,L4.12k1, und die 33p fehlten bei mir auch aber für die 33p hab ich einfach 22p genommen und bis jetzt hat sich noch nix beschwert darüber ;) @Omega stell nacher meine files mal hoch. Aber ich bin schon richtig wenn ich einfach im Programmers Notepad Linker,Makefile und Startup Code und meinem Programm in ein Projekt und dann auf Make all bei Tools gehe. Dann müsst er ja compliereren oder?
Also mittler weile compiliert mein Programms Notepad, aber der meckert genauso wie meine NetBeans... Naja hier ist mal mein Kruscht.
Hallo Kann mir jemand die Werte folgender Bauteile sagen: C37 C39 C34 C35 R29 Ich bin mir bei diesen Bauteilen nicht ganz sicher. Glaube auch da gibt es unterschiede von der Partlist zu dem geposteten Bild... Danke schonmal! Grüße Bean
Die 33p Kondensatoren sind nicht mit geliefert und die 12k1 Widerstände auch nicht. Die hat Digikey als Nachlieferung markiert. Leider sind das genau die Werte, die ich nicht da habe. 1 M Ohm müsste ich haben, sorry der sollte auch Bestandteil gewesen sein, muss irgendwann rausgefallen sein, vielleicht mir beim packen. C37 = 100n C39 = 4,7µ C34 und C35 = nicht bestückt, optionale Tantals. R29 = 12,1k
Also habs auch mit deinem Startup Code probiert... das hier kommt wenn ich make all in programmersnotepad ausführ... arm-elf-gcc (GCC) 4.4.2 Copyright (C) 2009 Free Software Foundation, Inc. This is free software; see the source for copying conditions. There is NO warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. Assembling (ARM-only): Common/src/swi_handler.S arm-elf-gcc -c -mcpu=arm7tdmi-s -I. -x assembler-with-cpp -DROM_RUN -D__WinARM__ -D__WINARMSUBMDL_LPC2378__ -Wa,-adhlns=Common/src/swi_handler.lst,-gdwarf-2 Common/src/swi_handler.S -o Common/src/swi_handler.o Common/src/swi_handler.S: Assembler messages: Common/src/swi_handler.S:12: Error: bad instruction `preserve8' Common/src/swi_handler.S:14: Error: bad instruction `swi_irq_dis EQU 0' Common/src/swi_handler.S:15: Error: bad instruction `swi_irq_en EQU 1' Common/src/swi_handler.S:16: Error: bad instruction `swi_fiq_dis EQU 2' Common/src/swi_handler.S:17: Error: bad instruction `swi_fiq_en EQU 3' Common/src/swi_handler.S:19: Error: bad instruction `i_bit EQU 0x80' Common/src/swi_handler.S:20: Error: bad instruction `f_bit EQU 0x40' Common/src/swi_handler.S:22: Error: bad instruction `the exported labels and functions' Common/src/swi_handler.S:23: Error: bad instruction `export SoftwareInterrupt' Common/src/swi_handler.S:24: Error: bad instruction `export IntEnable' Common/src/swi_handler.S:25: Error: bad instruction `export IntDisable' Common/src/swi_handler.S:27: Error: bad instruction `code32' Common/src/swi_handler.S:28: Error: bad instruction `area SWI_HANDLER,CODE,READONLY' Common/src/swi_handler.S:29: Error: bad instruction `entry' Common/src/swi_handler.S:31: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:32: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:33: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:34: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:35: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:36: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:37: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:38: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:39: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:40: Error: bad instruction `softwareinterrupt' Common/src/swi_handler.S:45: Error: bad instruction `swifunction' Common/src/swi_handler.S:46: Error: bad instruction `dcd IRQDisable' Common/src/swi_handler.S:46: Error: junk at end of line, first unrecognized character is `0' Common/src/swi_handler.S:47: Error: bad instruction `dcd IRQEnable' Common/src/swi_handler.S:47: Error: junk at end of line, first unrecognized character is `1' Common/src/swi_handler.S:48: Error: bad instruction `dcd FIQDisable' Common/src/swi_handler.S:48: Error: junk at end of line, first unrecognized character is `2' Common/src/swi_handler.S:49: Error: bad instruction `dcd FIQEnable' Common/src/swi_handler.S:49: Error: junk at end of line, first unrecognized character is `3' Common/src/swi_handler.S:51: Error: bad instruction `irqdisable' Common/src/swi_handler.S:57: Error: bad instruction `irqenable' Common/src/swi_handler.S:63: Error: bad instruction `fiqdisable' Common/src/swi_handler.S:69: Error: bad instruction `fiqenable' Common/src/swi_handler.S:75: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:76: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:77: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:78: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:79: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:80: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:81: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:82: Error: bad instruction `intenable' Common/src/swi_handler.S:85: Error: bad instruction `end of IntEnable' Common/src/swi_handler.S:87: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:88: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:89: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:90: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:91: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:92: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:93: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:94: Error: bad instruction `intdisable' Common/src/swi_handler.S:97: Error: bad instruction `end of IntDisable' Common/src/swi_handler.S:99: Error: bad instruction `end' make.exe: *** [Common/src/swi_handler.o] Error 1
Naja hat sich erledigt hab bei winarm nen beispiel für den lpc2378/2378 gefunden und des Beispiel irgendwie hingebogen. Nun ja aus meiner kleinen demo mit einfachen 2 Leds Schalten tut sich irgendwie nix... Genauso wie bei deinem Beispiel Programm Omega. Die Signatur kann ich auslesen, aber ausführen tut er nichts nur die Grüne Led der RGB leutechtet aus ungeklärten Gründen egal welches Programm oder komplet gelöscht.
Also scheinbar lässt er sich brav in den Bootloadermodus schalten, sonst könntest du nicht flashen und nicht die ID auslesen. Die grüne LED leuchtet immer -> Schau nochmal genau nach Kurzschlüssen. Während der Controller geflasht wird oder im Bootloadermodus ist, leuchten alle LEDs der RGB LED, durch die internen Pull-Up Widerstände. Mit meiner Anwendung sollte der 12 MHz Quarz schwingen.
Muss mal gucken hatte bloß nen 16mhz quarz dran macht des nen unterschied?
Nicht wirklich. Ich baue grade ein paar Testprogrämmchen zusammen.
Aber ich glaub ich muss mal in der Hardware irgendwo nen Fehler suchen den beim bespielen leuchtet auch nur die Grüne... Naja auf jedenfall dank für deine Mühen Omega.
Test1: Die RGB LEDs leuchten nacheinander auf. Steckt nicht viel dahinter: - Interner Taktgeber - Timer 1 - Läuft bei mir
Gleiches mit PLL und externem Quarz. CCLK = ((F_Quarz * MUL) / DIV) / CCLK_DIV = ((12 Mhz * 24) / 1) / 4 = 288 MHz / 4 = 72 Mhz F_PLL = 288 MHz Für 16 MHz wären es: CCLK = 96 MHz F_PLL = 384 MHz Das sollte so noch gehen. Also mein LPC macht da noch mit ;-)
Also geht alles, hab des mit dem Bootmodus erst garnet geschnallt. Weil mit dem ISP muss man den Controller immer erst mit Go in Bewegung setzten. Jetzt weiß ichs auch. Auser dem war ein Ledpin nicht festgelötet. Jetzt gehts auf jedenfall. Vielen dank Omega jetzt kann ich mich mal an die arbeit machen und mal versuchen ne speicherkarte anzusprechen.Hat eigentlich jemand für ARM7 nen gute FAT32 routine?
Ich habe die MCI Lib von NXP etwas für das Board angepasst. Ist im Anhang!
Omega G. schrieb: > Am besten lässt die sich mit Heißluft löten. Evtl. geht es auch indem > man die Platine auf eine Herdplatte legt. Ich habe noch nie mit Heißluft gelötet. Daher noch einige Fragen dazu: > Der Lötzinn auf der Platine sollte ausreichen. SMD Kerkos und > Widerstände lassen sich mit Heißluft ohne zusätzlichen Lötzinn löten. Braucht man da noch Flussmittel? Es geht speziell um die PHY. Sollte ich mir dafür noch Lötpaste besorgen? Ich könnte mir auch vorstellen, dass die Heißluft die Bauteile von der Platine pustet (habe noch nichts dergleichen da). Muss ich die Platine für das Löten der PHY noch von unten anwärmen (Herdplatte) oder reicht es auch so aus?
Ich hab einfach die phy drauf gelegt und ne weile mit einer richtig billigen Heißluftpistole drauf gehalten und und kurz vor dem herunter nehmen auf die platine gedrückt mit einer pinzette, aber obs funktioniert kp. Genaug Omega du könntest wenn du Zeit hast mal deinen phy Testcode onlinestellen ;)
Joa, so wie Alexander das gemacht hat, habe ich das auch gemacht. Wenn man etwas Lötzinn dazugibt hat man sicher einen kurzen. Etwas Flußmittel schadet bestimmt nicht, scheint aber nicht notwendig, da sowohl Platine als auch PHY verzinnt sind. Ich habe die PHY einfach auf die Platine gelegt, und festgehalten (Pinzette) mit Heißluft warm gemacht, dann schmilzt das Lot und die PHY sackt etwas ab und sollte sich ausrichten. Bei wenig Luftstrom fliegt nichts weg, die Oberflächenspannung des Zinns reicht aus. Mein PHY Testcode ist nicht wirklich viel, ich lese nur ein paar Werte der PHY aus. MAC_init() ist für den Netzwerkbetrieb noch zu erweitern, es muss noch der Empfang aktiviert werden und festgelegt werden wo die Daten hingeschrieben werden sollen uvm.
1 | void write_PHY (int PhyReg, int Value) { |
2 | unsigned int tout; |
3 | |
4 | MAC_MADR = (1<<8) | PhyReg; |
5 | MAC_MWTD = Value; |
6 | |
7 | /* Wait utill operation completed */
|
8 | tout = 0; |
9 | for (tout = 0; tout < 0x00050000; tout++) { |
10 | if ((MAC_MIND & 0x00000001) == 0) { |
11 | break; |
12 | }
|
13 | }
|
14 | }
|
15 | |
16 | unsigned short read_PHY (unsigned char PhyReg) { |
17 | unsigned int tout; |
18 | |
19 | MAC_MADR = (1<<8) | PhyReg; |
20 | MAC_MCMD = 0x00000001; |
21 | |
22 | /* Wait until operation completed */
|
23 | tout = 0; |
24 | for (tout = 0; tout < 0x00050000; tout++) { |
25 | if ((MAC_MIND & 0x00000001) == 0) { |
26 | break; |
27 | }
|
28 | }
|
29 | MAC_MCMD = 0; |
30 | return (MAC_MRDD); |
31 | }
|
32 | |
33 | int ethernet_isup(void){ |
34 | return (read_PHY(1) & 4); |
35 | }
|
36 | |
37 | int get_phyid(void){ |
38 | return (read_PHY(2)); |
39 | }
|
40 | |
41 | int get_phyrev(void){ |
42 | return (read_PHY(3) & 0xF); |
43 | }
|
44 | |
45 | int get_phymodel(void){ |
46 | return ((read_PHY(3)>>4) & 0x3F); |
47 | }
|
48 | |
49 | int MAC_init(){ |
50 | int tout,i; |
51 | PCONP |= (1<<30); |
52 | PINSEL2 |= 0x50150105; |
53 | PINSEL3 |= 0x5; |
54 | |
55 | //Reset MAC
|
56 | MAC_MAC1 = 0x00000100 | 0x000002009 | 0x00000400 | 0x00000800 | 0x00004000 | 0x00008000; |
57 | MAC_COMMAND = (1<<3) | (1<<4) | (1<<5); |
58 | |
59 | |
60 | for (tout = 0; tout<10000; tout++); |
61 | MAC_MAC1 = 0x00000002; |
62 | MAC_MAC2 = 0x00000010 | 0x00000020; |
63 | MAC_MAXF = 1522; |
64 | MAC_CLRT = 0x0000370F; |
65 | MAC_IPGR = 0x00000012; |
66 | |
67 | /* Enable Reduced MII interface. */
|
68 | MAC_COMMAND = 0x00000200 | 0x00000040; |
69 | |
70 | write_PHY (0, 0x8000); //send reset command |
71 | while(read_PHY(0) & 0x8000); //wait until reset is complete |
72 | |
73 | MAC_MCFG = (0x06 << 2) | 0x00008000; |
74 | for ( i = 0; i < 0x40; i++ ); |
75 | MAC_MCFG &= (~0x00008000); /* Clear the reset */ |
76 | MAC_MCMD = 0; |
77 | |
78 | write_PHY (0, 0x1100); //Setup auto-negotiation, full duplex |
79 | |
80 | MAC_SA0 = (MYMAC_1 << 8) | MYMAC_2; |
81 | MAC_SA1 = (MYMAC_3 << 8) | MYMAC_4; |
82 | MAC_SA2 = (MYMAC_5 << 8) | MYMAC_6; |
83 | |
84 | return read_PHY(1); |
85 | }
|
Reicht ja schon Omega will nur wissen ob die phy meine methoden überlebt hat^^. Werds morgen mal testen.
So, ich hab meine Platine gestern auch noch in Betrieb genommen. Hat wunderbar funktioniert. Hab bis jetzt allerdings nur die blinkende LED drauf gespielt. Find ich echt gut, wie das mit dem FlashMagic Tool funktioniert. Werde mich dann demnächst mal um das Ethernet kümmern, um mal zu schauen ob der PHY auch ordentlich gelötet ist... :-) Grüße Bean
So, ich habe nun eben meine Heißluftlötstation bekommen, also mal schauen wie man den PHY da drauf bekommt. Feuerzeug oder große Heißluftgebläse war mir da doch ein wenig zu doll.
naja, ich komm grad nicht weiter. muss erstmal die 33p, den 1,2k und den 12MHz Quarz beim C bestellen, hab die nämich nicht dabei gehabt.
Das ist das was Digikey nachliefern wollte! Es sind 12,1 k.
Thomas K. schrieb: > So, ich habe nun eben meine Heißluftlötstation bekommen, also mal > schauen wie man den PHY da drauf bekommt. Feuerzeug oder große > Heißluftgebläse war mir da doch ein wenig zu doll. Hallo Thomas, Was hast Du für eine gekauft? Und vor allem, was hat sie an Ausrüstung und Preis? Ich will mir ne zweite kaufen (wegen einem zukünftigen Praktikanten), nur will ich nicht nochmal fast 1900 Euro für ne ERSA ausgeben obwohl sie perfect ist. Gut, habe noch IC Zusätze (~400 Euro) dafür welche dann austauschbar währen, aber trotzdem. Grüße Michelle
Hallo Michelle, ich bin nur Hobby Bastler und von daher nicht das Geld für eine Marken-Ausstattung. Ich habe mich nun entschlossen - da es wie gesagt nur Hobby ist und bleibt - eine Aoyue Int 968. War bei e-bay für 125 Euro angeboten mit allen Heißluftaufsätzen. Grüße, Muetze1
Hallo Thomas, Hobby-Bastler sagt nichts aus... Ich kenen Leute die haben AUtos als Hobbies und die sind professionel hergerichtet, und kosten weit über 200.000 Euro. Warum sollen Hobby-Basteler nicht Oszi, Logitizer oder SMD/IR Lötstationen für 2-3000 Euro besitzen? Ich habe auch kein Auto, und benutze Bahn/Flugzeug oder leih mir einen Wagen von AVIS... Dafür kann ich mir andere Sachen leisten (z.B. 2-4 mal im Jahr Urlaub im Iran) Schönen Abend Michelle
Ich habe heute meine Heißluft-Lötstation bekommen. Auch ich bin Hobbybastler (wenn auch mit professionellen Hintergrund) und sehe es nicht ein, für eine Hand voll besondere Lötungen viel Geld auszugeben (jedenfalls keine 2000€ für eine Lötstation, die ich nur selten benutze). Klar könnte ich mir vorstellen, dass es mit einer Ersa einfacher geht. Jedoch wird mich meine Frau rauswerfen, wenn ich einen 2000€ "Lötkolben" kaufe. Bei mir handelt es sich ebenfalls um eine Aoyue; und zwar Int 6028. Ich muss mich aber erst noch dran gewöhnen. Den PHY habe ich jetzt fest (hoffe ich jedenfalls). Finepitch ICs löte ich aber immer noch lieber mit meiner Hohlkehle, Flussmittel und stinknormalem Lötzinn (selbstverständlich mit Blei). Wie sieht es eigentlich mit dem PHY aus. Ich bin mit der Düse vorsichtig kreisförmig außen herumgefahren. Oder dürfte ich auch direkt draufhalten? Wie lange mit wieviel °C hält das ein IC aus?
So, das genügt erstmal für heute: Die Unterseite einer Platine ist soweit bestückt - bis auf R36 (1M), R29 (12k1) sowie der RJ45 (die kommt am Schluss).
Das steht normalerweise im Datenblatt. Aber 99% der IC's halten 230°C 10-20 Sekunden aus je nachdem wie dick sie sind. Ein TQFN mit 0,8mm ist bei 260°C in gut 10 Sekunden sicher verlötet. Das ist aber Übungssache. Sprich, wenn Du einen Hochtemperatur-Sensor (meine ist ein so 8x8mm großes keramik Stück und hällt 450°C aus) mit Anzeige hast, kleb das Ding mal auf ne Holzplatte und geh mal GEZIELT mit dem Heißluftstrahl darüber als wenn es ein QFN währe... Dann siehste, wie heiß der Luftstrahl wird und kannst besser abschätzen. Grüße Michelle
Mark Brandis schrieb:
> Aoyue... wie um alles in der Welt spricht man das aus?
áo yuè spricht man das aus oder für alle, die Pinyin nicht können, "au
jüä".
Das zweite Wort heißt Mond, das erste kenne ich nicht und kann es auf
deren Website auch nicht wirklich entziffern, so klein ist das.
Christoph - der auch (im professionellen Bereich) mit einer Aoyue 852
lötet.
So, hier nun mal eine Erfolgsmeldung. Ich habe heute den Tag über alles gelötet und das PHY nochmals neu gelötet (eine Seite war verschoben beim vorherigen Versuch). Mich würde nun vor allem mal ein Test für den PHY interessieren, da ich den recht malträtiert habe. Auch leuchtet die grüne LED nicht wie hier schon geschrieben wurde. Zurück zu den Erfolgen: Der LED Test läuft und lässt sich mit dem Flash Magic gut übertragen. Zugriff über den J-Link klappt nicht ganz, nur ID wird gelesen, alles weitere klappt nicht, aber da muss ich nochmal schauen. Erstmal muss ich das ganze BuildRoot installieren, etc. Ansonsten alles gelötet bis auf den SD Kartenslot (mangels Slots).
Hier ist ein Testprogramm für die Ethernet PHY. Wird die PHY korrekt initialisiert, geht die grüne LED an. Ist ein Netzwerkkabel eingesteckt leuchtet auch die blaue LED. Zusätzlich dazu wird die PHY ID und mehr über UART0 mit 115200 Baud ausgegeben. Bei 12 MHz Quarzfrequenz. Sollte die PHY nicht initialisiert werden, liegt es vermutlich an einem fehlenden Widerstand, der an die grüne LED der Netzwerkbuchse gegen GND muss. Andernfalls kann auch die PHY nicht korrekt gelötet sein, oder überhitzt.
Hi! Vielen Dank für deine Arbeit! Damit kann ich nun erstmal weiter auf Fehlersuche gehen. Ich hoffe ich kann dann auch bald mal was beisteuern. Ich weiß nun zumindest, dass die PHY zwar ordentlich initialisiert wird, aber ein Netzwerkkabel bringt keine Änderung. Somit muss ich wohl nochmal mit dem heißen Eisen ran... Vielen Dank!
Es dauert eine kleine Weile, bis die PHY erkennt, dass ein Kabel angeschlossen wurde (vllt. 3 Sekunden). Wenn du ein Oszi hast, sollte ab und zu an zwei der Datenleitungen ein Signal messbar sein.
Moin! So, eben geschrieben und schon alles wieder nicht mehr wahr: nun klappt auch die blaue LED mit dazu und die Buchse leuchtet nun auch wie ein Weihnachtsbaum. freu Super, nun brauch ich eine Toolchain... Das heiße Eisen hat's gerichtet, da war wohl noch ein Pin nicht richtig dran. Die PHY erkennt ein eingestecktes Kabel bei mir unter 1 Sekunde - eigentlich sofort. Also alles in Ordnung - ich bin mal gespannt ob sich noch mehr melden. Ansonsten werde ich mich mal der Toolchain widmen. Vielen Dank!
Ich bitte diejenigen, die die Digikey Nachzahlung noch nicht beglichen haben, bitte seid doch so fair und zahlt die 6,50 € / Digikey Bauteilsatz! Und denkt auch daran die SD Slot zu bezahlen, falls ihr einen bekommen habt. Momentan deckt das was ich an Nachzahlung bekommen habe nichtmal die Zollkosten.
wirst du die Widerstände und kondesatoren die Digikey noch nachliefern wollte auch versenden? wenn ja, wieviel versand soll ich noch überweisen?
Ja die wollte ich eigentlich auch nachliefern, sind ja bezahlt. Aber erst, wenn ich die habe.
Aufgrund mehrere Nachfragen: Die Bezeichnung der Buchse für LCD etc. ist ERM8-020, Hersteller ist Samtec.
@Michelle Konzack Wie sieht es mit den bestellten und bereits bezahlten Displays und Konnektoren aus? Ist schon ein Versandtermin in Sicht?
Moin, mal zwei Fragen: - welches Tool nutzt Ihr zum "Flashen"? - welchen GNU Compiler / Umgebung zum Programmieren? Der Weihnachtsurlaub rückt näher ... endlich Zeit zum Löten und zum Programmieren ;-)) Gruß Arne
Also zum Flashen am besten Flash Magic nehmen und für den Compiler einfach WinARM runterladen. Für Make Files und Startup Code guck mal bei der NXP seite da gibts unter lpc2478 nen Beispiel mit nem sram dort, dort gibts die Files usw.
Christian H. schrieb: > @Michelle Konzack > Wie sieht es mit den bestellten und bereits bezahlten Displays und > Konnektoren aus? Ist schon ein Versandtermin in Sicht? Hallo, bin erst vor 2 Stunden wider nach hause gekommen... Am Freitag atte ich ne E-Mail von Formike bekommen, das die Ware am Dienstag Vormittag chinesische Zeitrechnung rausgeht und DHL normalerweise am 23ten liefern sollte... Weis allerdings nicht, ob ich das VOR Weihnachten alles gebacken bekomme, denn ich bin gerade am isolieren meiner beiden Moblihomes mit 70mm Rockwool bei -17°C. Grüße Michelle
Erstmal vorweg: Ich wünsche allen ein frohes Fest! Bin gestern ertmals dazu gekommen das Board in Betrieb zu nehmen. Als Toolchain missbrauche ich DevkitARM (teil von DevkitPRO), dass eigentlich für den ARM7 und ARM9 auf dem Nintendo DS/GBA erstellt wurde. Funktioniert wunderbar mit dem startup code und linkerskript von Omegas Test-Applikationen. Nun habe ich gestern die UART-Funkktionen erstellt für ein bissle Debugging übers Terminal und wollte mich an den Zugriff auf den Speicher setzen. Da meine ersten Versuche hier scheitern, Wollte ich fragen, ob die Initialisierung schon jemand gemacht hat? Als Ausgangspunkt hatte ich Omegas Routine zur Initialisierung mit dem "alten" RAM aus dem Display-Thread genommen. Das sieht wie folgt aus:
1 | /*! Initializes the external memory control
|
2 | a 1Mx32x4 SDRAM is connected (16MB)
|
3 | - original code by Steffen Graf -
|
4 | */
|
5 | void init_ram_high(void){ |
6 | int i; |
7 | |
8 | PCONP|=(1<<11); |
9 | // EnableRAMPower();
|
10 | PINSEL5 = 0x55010115; |
11 | PINMODE5 = 0xAAaaaaaA; |
12 | PINSEL6 = 0x55555555; |
13 | PINMODE6 = 0xAAAAAAAA; |
14 | PINSEL7 = 0x55555555; |
15 | PINMODE7 = 0xAAAAAAAA; |
16 | PINSEL8 = 0x15555555; |
17 | PINMODE8 = 0x1AAAAAAA; |
18 | PINSEL9 = (1 << 18); |
19 | PINMODE9 = 0x80000; |
20 | |
21 | EMC_CTRL=1; // enable EMC |
22 | EMC_DYN_RD_CFG=1;//Configures the dynamic memory read strategy(Command delayed strategy) |
23 | EMC_DYN_RASCAS0|=0x303; // RAS and CAS lat = 3 |
24 | |
25 | |
26 | /* use slow default settings */
|
27 | /* EMC_DYN_RP= 4; // precharge command period
|
28 | EMC_DYN_RAS = 8;// active to precharge time
|
29 | EMC_DYN_SREX = 5;// self refresh exit time
|
30 | EMC_DYN_APR = 2; //data out to active time
|
31 | EMC_DYN_DAL = 5; //data in to active time
|
32 | EMC_DYN_WR = 3; //write recovery time
|
33 | EMC_DYN_RC = 11;//active to active command
|
34 | EMC_DYN_RFC = 11; //Refresh period
|
35 | EMC_DYN_XSR = 5;// exit self refresh
|
36 | EMC_DYN_RRD = 3;// time between bankswitches
|
37 | EMC_DYN_MRD = 8;// load mode to active command time */
|
38 | EMC_DYN_CFG0 = (1<<14)|(2<<9)|(2<<7); // 4Mx32 in 4 banks |
39 | |
40 | Wait(1) ; |
41 | EMC_DYN_CTRL = 0x0181; // NOP |
42 | Wait(1) ; |
43 | EMC_DYN_CTRL=0x101; // PRECHARGE ALL |
44 | Wait(1) ; |
45 | EMC_DYN_CTRL=0x185; // request refresh |
46 | Wait(1) ; |
47 | EMC_DYN_CTRL=0x185; // request refresh |
48 | Wait(1) ; |
49 | |
50 | |
51 | EMC_DYN_CTRL=0x81; // MODE command |
52 | Wait(1) ; |
53 | i = (*(volatile int*)(0xA0000000 | (0x3<<4) | (3))); // CAS lat = 3, burst length = 8 |
54 | Wait(1) ; |
55 | EMC_DYN_CTRL = 1; // normal SDRAM operation |
56 | |
57 | EMC_DYN_CFG0|=0x80000; // buffer enable |
58 | }
|
Und der Test:
1 | UART_sends("Trying to init RAM: ") ; |
2 | init_ram_high() ; |
3 | UART_sends("Done\r\n") ; |
4 | unsigned long i = 0, megs = 0 ; |
5 | volatile unsigned char *ptr = (unsigned char *)0xA0000000 ; |
6 | for (megs = 0;megs < 16; megs++) |
7 | {
|
8 | int failed = 0 ; |
9 | /* write */
|
10 | for (i=0;i<0x100000;i++) |
11 | {
|
12 | unsigned char testval = i ^ (i >> 8) ^ (i >> 16) ^ (i >> 24) ; |
13 | ptr[megs * 0x100000 + i] = (testval & 0xFF) ; |
14 | }
|
15 | /* verify */
|
16 | for (i=0;i<0x100000;i++) |
17 | {
|
18 | unsigned char testval = i ^ (i >> 8) ^ (i >> 16) ^ (i >> 24) ; |
19 | if (ptr[megs * 0x100000 + i]!=testval) |
20 | {
|
21 | UART_sends("Failed memory test at ") ; |
22 | UART_sendx(megs * 0x100000 + i) ; |
23 | UART_sends("\r\n") ; |
24 | failed = 1 ; |
25 | break ; |
26 | }
|
27 | }
|
28 | if (failed) break ; |
29 | UART_sends("Checked ") ; |
30 | UART_sendu32(megs+1) ; |
31 | UART_sends(" MB\r\n") ; |
32 | }
|
Allerdings schlägt das schon an der ersten Addresse fehl. Führe ich die Schreiboperation direkt vor dem Lesen einer Speicherstelle durch, funktioniert es jedoch. Denke hier spielt ein Cache/Buffer mit rein? Gruß, Maxxie
Hast du die Drahtbrücke wie beschrieben gesetzt? Der Fehler klingt so als ob die fehlen würde. Ich wünsche allen ein Frohes Fest.
Danke für die flotte Antwort an einem Feiertag. Ja die Brücke ist gesetzt wie auf deiner GSG Seite auf dem Bild. Die werd ich dann nochmal durchmessen und die anderen Verbindungen. Nicht, dass sich da eine kalte Lötstelle o.Ä. durchgeschummelt hat. War schon begeistert, dass ich das als mein erstes SMD Lötprojekt ohne (Komplett-)Zerstörung hinbekommen habe.
Okay. Dann versuch die Timings mal so zu setzen, wie in meinem Beispiel. Es geht damit auch mit dem verbauten RAM.
1 | EMC_CTRL=1; // enable EMC |
2 | EMC_DYN_RD_CFG=1; |
3 | EMC_DYN_RASCAS0|=0x303; |
4 | EMC_DYN_RP= 4;//RP |
5 | EMC_DYN_RAS = 8;//RAS |
6 | EMC_DYN_SREX = 5;// SREX, XSR |
7 | EMC_DYN_APR = 2; //APR |
8 | EMC_DYN_DAL = 5; //DAL, APW |
9 | EMC_DYN_WR = 3; //WR, DPL, RWL, RDL |
10 | EMC_DYN_RC = 11; |
11 | EMC_DYN_RFC = 11; //rfc rc |
12 | EMC_DYN_XSR = 5;//txsr |
13 | EMC_DYN_RRD = 3;//RRD |
14 | EMC_DYN_MRD = 8;//RAS |
15 | EMC_DYN_CFG0 = (1<<14)|(1<<9)|(2<<7); |
und für das Mode Register:
1 | i = (*(volatile int*)(0xA0000000 | (0x32<<12))); |
Tut sich nichts. Ich häng mal den gesamten Ordner an mit dem Quelltext, Binaries und Hex an, wenn sich jemand versuchen möchte bzw. bestätigen kann, dass es dann an meiner Verdrahtung liegt wenn es so rennt ;-) Ich hab einen 20MHz Quarz angeschlossen, so dass die PLL Einstellungen, bzw die FCPU define angepasst werden muss um mit den orginal 12MHz zu rennen. Das Makefile sollte so rennen, wenn devkitPro installiert ist, ansonsten mussen die binaries bzw ihr pfad angepasst werden. Zum Programmablauf: UART0 wartet auf ein ! mit 115200,8,n,1 über den FTDI (Sende ich über das Flash-Magic Terminal) und fängt dann mit der Init und dem Test an.
Bringt bei mir auch einen Speicherfehler, bei 0x200. Mal sehen was du andres gemacht hast. Edit: Dein Fehler liegt bei deinem RAM test. Ich bin noch dran den zu lokalisieren.
Hallo maxxie. Ich habe ein Vermutung wo dein Fehler liegen könnte, ist aber nur eine Vermutung.... Du hast den Code:
1 | /* write */ |
2 | for (i=0;i<0x100000;i++) |
3 | {
|
4 | unsigned char testval = i ^ (i >> 8) ^ (i >> 16) ^ (i >> 24) ; |
5 | ptr[megs * 0x100000 + i] = (testval & 0xFF) ; |
6 | } |
7 | /* verify */ |
8 | for (i=0;i<0x100000;i++) |
9 | {
|
10 | unsigned char testval = i ^ (i >> 8) ^ (i >> 16) ^ (i >> 24) ; |
11 | if (ptr[megs * 0x100000 + i]!=testval) |
12 | {
|
13 | UART_sends("Failed memory test at ") ;
|
14 | UART_sendx(megs * 0x100000 + i) ; |
15 | UART_sends("\r\n") ;
|
16 | failed = 1 ; |
17 | break ; |
18 | } |
19 | } |
Beim Arbeiten mit Variablentypen wie unsigned char, deren Größe nicht der Wordsize des Prozessors entspricht, ist immer extrem große Vorsicht zu bieten, da man nie weiß, was der Compiler tatsächlich daraus macht. Es wäre natürlich hilfreich, die Ausgabe von "objdump -S" zu betrachten, oder gcc (sofern du mit gcc kompilierst) mit "-S" aufzurufen um sich den Assembler Code anzusehen, ist aber nicht zwingend nötig, denke ich. Du beschreibst den RAM Byte für Byte, das könnte soweit auch richtig funktionieren, da du testval (für die der Compiler dein "unsigned char" bestimmt gnadenlos durch "unsigned int" ersetzt um einfach ein Register nehmen zu können um schneller darauf zugreifen zu können) mit 0xff and'est bevor du es in den RAM schiebst. Beim Lesen nacher tust du dies jedoch nicht. Ich könnte mir vorstellen, dass entweder ptr[megs * 0x100000 + i] oder testval beim Lesen nicht tatsächlich als unsigned char behandelt wird. Ich würde Raten die Zeile durch
1 | if ((ptr[megs * 0x100000 + i] & 0xff) != (testval & 0xff)) |
zu ersetzen einfach um auf Nummer Sicher zu gehen. Ist nur eine grobe Vermutung. Der Code sieht ansonsten eigentlich perfekt aus, das war einfach die einzige Stelle die mir beim durchlesen Angst gemacht hat. Prinzipiell ist es Ratsam, so selten wie möglich mit "unsigned char" o.Ä. zu Arbeiten, da davon auszugehen ist, dass der Compiler sowieso einen int daraus macht, teils ohne weitere Effekte zu berücksichtigen.
Hallo, bei der Gelegenheit habe ich hier mal meinen alten Ramtest ausgegraben. Diesen habe ich auch für das lpc2478 Board von gsg-elektronik.de geschrieben. Er initialisiert die UART (115200 Baud), die PLL, den SDRAM und testet anschließend den internen und den externen RAM. Dannach lässt er die LEDs in regelmäßigen Abständen kurz aufleuchten. Sollte der RAM nicht funktionieren, gibt er über die UART bescheid.
ich schrieb: > Prinzipiell ist es Ratsam, so selten wie möglich mit "unsigned char" > o.Ä. zu Arbeiten, da davon auszugehen ist, dass der Compiler sowieso > einen int daraus macht, teils ohne weitere Effekte zu berücksichtigen. Moment. Bei einem x86-Prozessor zum Beispiel kann ich doch auf der Assembler-Ebene sehr wohl wählen ob ich jetzt 8 Bits vom Register benutze oder 16 oder 32. Dann habe ich eben den Zugriff auf AL, oder AX, oder EAX. Warum sollte der Compiler da immer knallhart mit allen 32 Bits auf einmal rumprügeln?
Hallo, Mark Brandis schrieb: > Moment. Bei einem x86-Prozessor zum Beispiel kann ich doch auf der > Assembler-Ebene sehr wohl wählen ob ich jetzt 8 Bits vom Register > benutze oder 16 oder 32. Dann habe ich eben den Zugriff auf AL, oder AX, > oder EAX. Warum sollte der Compiler da immer knallhart mit allen 32 Bits > auf einmal rumprügeln? die x86 Prozessoren haben viel mehr Instructions um auf verschiedenste Weisen auf RAM und Register zuzugreifen als der ARM. Auf dem ARM kann man Register nicht byteweise bearbeiten, auf dem x86 auch nur bedingt, z.B. kann man zwar die ersten 16 bits von eax, ebx, ecx und edx byteweise bearbeiten, auch halfwordweise bearbeiten, auf die nächsten 16 bits kann man aber allein schon nichtmehr zugreifen... Für eax gibt es z.B. nur al (0:7), ah (8:15), ax (0:15) und eax (0:31), auf 64 bit x86 CPUs noch rax (0:63). Auf x86 Prozessoren wird aber aus Registerknappheit viel eher im Stack gearbeitet als auf den RISC Prozessoren mit 16 oder 32 GPRs. Ich habe mir jedoch gerade angeschaut, was GCC zu maxxies Code als Assembler ausspuckt, das scheint soweit in Ordnung zu sein, er arbeitet zwar in den Registern mit 32 bit Werten (unvermeidlich), vergisst aber das "and" mit 0xff nicht. Daher wird das Problem wohl doch woanders liegen als ich erst vermutete. Ansonsten sieht der gepostete Code aber doch vollkommen OK aus, oder?
So, da bin ich wieder. Danke für eure Mühen. Ich hab deinen Code mal getestet und das schlägt genauso fehl. Bleibt also nur die HW (das Meßgerät, dass ich hier in meinem Weihnachtsdomizil habe ist leider zu grob für die Pins) Ich hab in der Zwischenzeit noch ein paar Ausgabe dazugesetzt, und es wird immer der letzt geschriebene Wert zurückgegeben unabhängig von der Addresse innerhalb des SDRAM blocks. Das kenne ich vom DS (mit ARM7/9 cores) für Speicherbereiche in dem es keinen physikalischen Zugriff gibt (Datenzugriffe aufs BIOS von ausserhalb) deswegen erhärtet sich bei mir die Vermutung mit der HW. Naja das muss erst mal Warten bis ich feinere Spitzen fürs Meßgerät und den Lötkolben da hab. Gibt ja genug andere Sachen schon zu erledigen. Die Makefile/Toolchain säubern, für die Standardsachen mal ne vernünftige Lib aufbauen, etc ...
Was laaaaaaange währt wird endlich gut...
OK Leute, die Teile sind heute angekommen und da ich die nächsten Tagein
Frankfurt arbeiten werde, kann ich sie erst ab Donnerstag den 8ten
Januarver senden.
Fotos von den Display sind hier:
Beitrag "Re: SAMMELBESTELLUNG: 4" TFT Display mit 24bit digital interface"
Eure PDF-Rechnungen habe ich per E-Mail zugesandt.
Grüße ud schönes Neues
Michelle
So, da ich die tage noch mal eine Digikey bestellung mache, können alle nochmal mitbestellen, welche noch einen SD slot(2 Euro/st) oder sonstiges brauchen. einfach eine mail an: "kiest2 at web .de" Ich würde die Bestelleung gerne in genau einer Woche aufgeben. Gruß Zippi
Hat DigiKey auch welche für microSD? Grüße Michelle
Ehm zippi, Wenn Du sagst 2 Euro/Stück, wieviel bestellst DU da? Und vor allem, was zahlst Du Versandkosten? DigiKey ist definitiv gut 4 mal teurer als die Hersteller in China/Corea... Das würde ich glatt so machen wie mit den 50poligen TFT-Display SMD-Connectoren... 100-200 Stück am Band kaufen... Für 200 Stück zahle ich keine 20 US$ Versandkosten von China, muß nur den passenden Hersteller finden. Grüße Michelle
Hi, Naja wieviel ich bestelle weiß ich noch nicht ca. 20-50 je nachdem wieviele mit bestellen wollen. Aber mir geht es ja auch um diese bauform. Was zahlst du denn für 100St? Und haben die auch eine Push funktion? Also die Digikey bestellung mach ich auf jedenfall, es geht ja nicht nur um die SD-slots. Achja ich hab auch noch ein paar RGB LEDs. Wer diese also ganz toll fand, kann auch ein paar mitbestellen. gruß Zippi
Für die normalen SD-Slotts mit Push-Out so um die 0,70-0,90 US$ je nach Ausführung. Das sind halt so Teile, die ich selber in massen benötigen werde und somit in meinem OnlineStore aufnehme. Aber hier in Kehl habe ich mittlerweile schwierigkeiten SDHC Karten zu bekommen denn alle verwenden nur noch die microSDHC und die manchmal mit Adapter. Gleiches für die TFT mit 2"2 (176x220), 2"4 (240x320, QVGA) und die 4" plus passenden connectoren. Ich habe mittlerweile so viele NACHTRÄGLICHE Anfragen, das ich warscheinlich dann im Februar eine neue Großbestellung (500-1000 Stück zusammen) machen werde. Shit nur, das mein FTTH Internet-Zugang noch nicht freigeschaltet ist, und der OnlineStore eine einzige Baustelle ist. Kostengünstigen nationalen und europäischen Paketversand per UPS (alle services verfügbar) habe ich ebenfals seit heute. Grüße Michelle
hallo omega, ich wollt mal wissen wie es so um die restlichen teile steht die noch nachgeliefert werden sollten.
Hier könnt ihr die Eagle Lib für das Display runterladen. Beitrag "Re: SAMMELBESTELLUNG: 4" TFT Display mit 24bit digital interface" Gruß
Sehr schön! Die Displays sind heute bei mir angekommen. Wie wäre es, wenn hier einer eine Aufsteckplatine für das Board macht und bei genügend Interesse wir wieder eine Sammelbestellung machen?
Also ich kann mal gucken was ich so hin bekomme, aber kann mir jemand nen lvds reciever sagen. Bin bei meiner letzten suche auf nix brauchbares gestoßen. Ach und Omega hast du das Eagl lib für den Connector?
LVDS Receiver: SN75LVDS86 - Laut meiner Datenbank habe ich sogar 4 Stück da. Eine Lib für den Stecker habe ich im Anhang. Ich würde für einen Prototyp folgende ICs vorschlagen und zur Verfügung stellen: LED Treiber: TPS61181 Touchscreen Controller: TSC2046 Mit diesen ICs habe ich auch einen angefangenen Schaltplan und Layout, irgendwo. Allerdings nicht für genau dieses Display. Wenn ihr wollt kann ich auch wieder Platinen besorgen.
Danke Omega mal sehen was ich so anstellen kann ;) ach und ich hab noch nen vs1011 als mp3 codec geplannt.
Joa, warum nicht, da kann man einen schicken MP3 Netzwerk Player bauen. Hat denn schon jemand was gemacht mit dem Board? Ich finde es etwas schade, dass dieser Thread so eingeschlafen ist.
Also in die Richting will ich das board auch verwenden. Mit dem schicken Touchscreen und so. Wollte mal fragen in welches package ist der tsc2056? Aber wie mir auffällt wir das wohl nicht so einfach möglich sein da wie ich es richtig seh nur 3 ios frei sind, neben den spi. Was warscheinlich nicht reich, wobei man könnte mit einem 1 zu 10 decoder immerhin 8 I/Os erzeugen.
also ich hab noch nix weiter gemacht, benötige da halt noch den zweiten quarz und die 33er Cs dafür...
Omega G. schrieb: > LVDS Receiver: SN75LVDS86 - Laut meiner Datenbank habe ich sogar 4 Stück > da. > Touchscreen Controller: TSC2046 Cool, ich habe gestern eine message von TI bekommen: TI Sample Request # 908129 Part number/Description Status [1]SN75LVDS84A - FlatLink(TM) Transmitter SN75LVDS84ADGGR 4 of 4 part(s) Shipped 21 Oct 2009 [2]SN75LVDS86A - FlatLink(TM) Receiver SN75LVDS86ADGGR 4 of 4 part(s) Shipped 21 Oct 2009 [3]SN75LVDS83 - FlatLink(TM) Transmitter SN75LVDS83DGG 3 of 3 part(s) Shipped 15 Jan 2010 [4]ISO1050 - Isolated 5-V CAN Transceivers ISO1050DUBR 5 of 5 part(s) Backordered 30 Jan 2010 est. [5]ADS7846 - 4-wire Touch Screen Controller ADS7846N 5 of 5 part(s) Backordered 10 Mar 2010 est. Nur der kleine Receiver ist nicht verfügbar... Gibt es erst im März wieder. Anm.: Am 21.10.2009 wurde nichts ausgeliefert... un i ward ima no! Irgendwie läßt das mit der Prototypen fertigstellung auf sich warten... Mir rennt die Zeit davon... Der ADS7846 ist jedenfals excelent... Grüße Michelle
Bezugnehmend auf meine ankündigung eines kostengünstigeren
KWH022ST03-F02 (2"2, 176x220 pixel, 18 bit) wurde ich bereits von
Formike angeschrieben, das nächste Wochedas Sampling startet und ob ich
interesse hätte...
Also, mir ist es mindestens 4 Wochen zu früh, denn ich muß diesen Monat
noch den TÜV-Rheinland bezahlen...
Wer interesse hat, bitte melden.
Mindestbestellmenge währen 500 Stück. :-/ darunter zählt es als
Musterexemplare...
Musterexemplare rentieren sich allerdings nur in vollständigen
Verpackungseinheiten vom 50 Stück
Das währen dann beim
KWH022ST03-F01 o.TouchScreen 12 US$ ~ 9.00 Euro
KWH022ST03-F02 m.TouchScreen 14 US$ ~10,50 Euro
+ Versand und Märchensteuer
Sind dann bei 50 Stück mit Touchscreen und SMD Connector ungefähr 15,50
Euro/Stück und das ohne Touchscreen 13,80 Euro.
ACHTUNG: Wenn ihr mich anschreibt, scheibt in den BETREFF am
Anfang [KWH022ST03] dann wird die Mail gefiltert und
landet in einem bevorzugten Ordner.
Güße
Michelle
Ich weis ja nicht, aber hat jemand interesse, den LPC mit einem LiPoly zu versorgen? Werde Anfang des nächste Monats welche bestellen... Model: Lithium Polymer 808967 3.7V 5AH cell Price: USD8.90 Spec info: see attachment Price term: FOB Shenzhen Payment term: T/T in advance Lead-time: within 30 days Der Preis pro Stück bezieht sich derzeit auf die Abnahme von 20 Stück. Die Zelle ist 89x67x8 mm groß und hat 101 gramm Es gibt bei http://www.maxim-ic.com/ auch passenden PMICs (mehrre Ausgangsspannungen) mit eingebauten Lader/Schutzschaltung und Boostconverter für die 9V Backlights des 8" Displays... Grüße Michelle
Angehängte Dateien:
-
52 KB
Im Hinblick auf die Displays habe ich schon vor einigen Wochen eine Adapterplatine für die 50-poligen FPC-Stecker entwickelt. Nachdem ich jetzt die Displays und Stecker von Michelle bekommen habe, kann ich sagen, dass das Layout einwandfrei zu den Steckern passt. Die Lötpunkte sind im 2,54mm Lochrasterformat. Ich habe bisher nur für den Eigenbedarf 3 sehr teure Musterplatinen erhalten. Wer auch Interesse daran hat, kann sich bei mir melden. Den Preis der Platine kann ich erst genau sagen, wenn ich weiss, welche Menge zusammen kommt. Bei 10 Stück sind es 8,60 Euro, bei 50 Stück 3,70 Euro, bei 100 Stück 2,40 Euro pro Platine. Dieses sind die kalkulierten Preise bei Beta-Layout (Pcb-Pool) plus Versandkosten. Sobald ich die Menge weiss, werde ich die Platinen in Auftrag geben. Lieferzeit danach ca. 2 Wochen. Bitte mail an mich: er(at)er-tronic.de
@Michelle: wenn du dringend so ein IC benötigst für die Entwicklung und ich noch eins habe, kann ich aushelfen. Dieser LiPo gefällt mir, kannst du das Datenblatt dazu hier anhängen oder mir per mail zukommen lassen?
Mist... ich hatte das Datenblatt egentlich angehängt...
Hier isses...
Anm.: Die LiPos werden nur billiger, wenn man mindestens
1000 Stück kauft...
Meine 20 LiPos mit 3,7V und 60Ah kosteten 3600 US$ als
Musterexemplare, aber bei einem einkauf von mindestens
1000 Stück dann nur noch 90 US$/Stück
Ich habe auch noch 10 Stück 3,7V mit 250Ah herumliegen.
Die waren 9800 US$ und werden bei 1000 Stück 320 US$
pro Stück kosten
Beide Zelletypen wurden vom TÜV Rheinland positiv
getestet (2 x gut 19.000 Euro Gebühren)
Ich will für ich mal 20 LiPos zum testen kaufen und inn Teil davon zum
TÜV Rheinland schicken... Denn ich suche eine seriöse Firma (bei LiPos
kannste in China die böseste Überaschung erleben) bei der ich mehrere
100.000 Stück über 5 Jahre einkaufen kann.
Gut, es gibt Firmen, beidenen man blind kaufen kann, weil Sony, Samsung
und Co dort kaufen, genauso wie RWE (machen zur Zeit mit der Firma
Langzeittests wegen der RWE-Elektroautos, welche gleichzeitig als
Speicher für Solarenergie herhalten sollen), nur wollen die gleich einen
Auftrag von mindestes 1 mio (oder besser 10mio; habe dort angerufen)
haben, aber da geht nichts in China, denn die haben alle Vertretungen in
der ganzen welt... Ist halt ultra seriös.
...und Du bekommst eine PERFEKTE Beratung mit Technikern!
Grüße
Michelle
Wie groß ist so ein 250Ah Block??? Also an den 5Ah Akkus habe ich Interesse, aber wieviele müsste ich mir noch überlegen.
Ich bin jetzt nicht im Lager,
aber so um die 580x340x15mm
und gut 4,3 kg pro Zelle.
Aber es gibt noch eine neuere Ausführung, die
ist anscheinend gefaltet und deswegen dicker.
Damit kannste ein Handy ganz schön lange betreiben...
Anm.: Als ich nach deiesn Hoch-Kapazitäts Modellen gefragt hatte,
haben die mich gut ein dutzend mal gefragt, ob ich nicht
komplette Blöcke mit Protection und sonstwas haben will...
Diese riesigen Teile sind ein heißes Eisen!
Ein Kurzschluß und das Ding brennt und soviele Feuerlöscher
kannste garnicht kaufen, um den Brand zu löschen
Meine electronic besteht aus einem Maxim MAX11068/MAX11080
und einem SiLabs C8051F502 und die Batterien haben 37V/60Ah
bzw. 37V/250Ah sowie eine KONSTANNTE Ausgangsspannung von 24V
Es lassen sich soviele parallelschalten wie der CAN Bus
unterstützt (Nodes und Geschwindigkeit)
32 "High-Power LiPoly Smart-Batterien" sollten sich ohne
Schwierigkeiten an einen einzelnen CAN bus zusammenschalten
lassen, bevor ich eine Multi-CAN-Port Controller benötige.
Anm.: 37V/250Ah sind 9250Wh und würde mir mit meiner Wohnung
(ohne Computer) 2 Tage totale autonomie gewähren.
Grüße
Michelle
Thread beobachten
Seitenaufteilung abschaltenBitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
