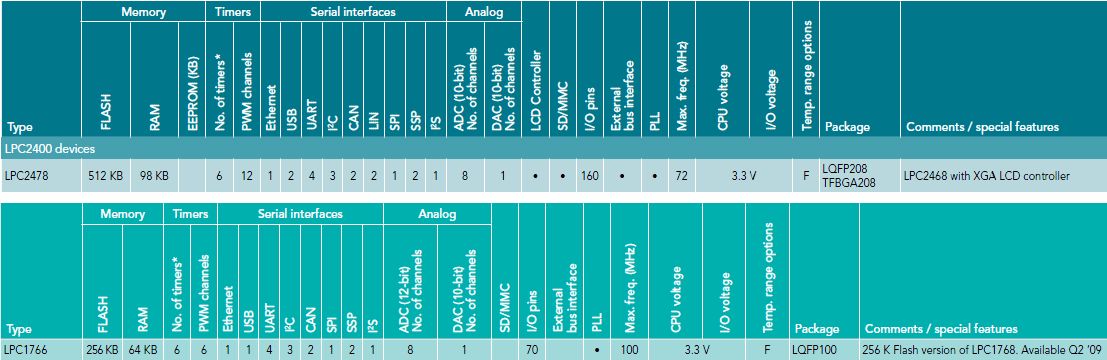

Im Angebot sind: LPC1766 LPC2478 LPC3130 LPC3250 http://response.nxp.com/forms/experience_mcuoptions Anmelden und bestellen!!!
:
ARM-User schrieb: > Im Angebot sind: > LPC1766 > LPC2478 > LPC3130 > LPC3250 Und: NONE Das hat was ;-)
Ich habe den LPC 3250 und None bestellt. Hoffentlich bekomme ich auch beide :-)
> Hoffentlich bekomme ich auch beide :-)
Oder nur den NONE :-o
Und welches Gehäuse hat der NONE? BGA? Und Datenblätter... Ich möchte wissen, was der so tolles kann. Wahrscheinlich ein VRISC (Very redused ...): Nur ein Befehl "NOP".
Ist der None neu? Ich kann noch kein Datenblatt dazu finden. Hat mir jemand ein Link?
> (Very redused ...)
Red Used?
Rot benutzt?
Hmmmm.... :-/
Jens G. schrieb:
> und wo bekommt man die Programmiergeräte dafür kostenlos?
such mal nach dem VoidProgrammer :-)
Random ... schrieb: > Jens G. schrieb: >> und wo bekommt man die Programmiergeräte dafür kostenlos? Das ist ja das tolle daran. Der None ist bereits komplett programmiert, wenn er zufällige Daten enthält. Du brauchst kein Programmiergerät mehr. Bzgl: "reduSed" -> Auch hier wieder das Prinzip des VRISC-Befehlssatzes. Es ist egal ob "S" oder "C" ;-)
Vielleicht ist der None auch superscalar und kann 2 Instruktionen ausführen ... also Nop und nochmal Nop^^
Was ist denn wenn die den LPC 3250 nicht mehr da haben? bekommt man dann wenigstens 2 NONE als Ausgleich :P. Mal sehen ob die auch wirklich in 2-3 tagen kommen :D.
Morgen sind Markt und eBay voll mit NONE Samples. Immer diese Assis die umsonst samplen zum weiterverkaufen.
2-3 Wochen sind nur für LPCxxxx, da Postversand. Der None wird in 2-3 Tagen versendet, da Luftversand. (mit heißer Luft)
ARM-User (Gast) schrieb: >Anmelden und bestellen!!! Klasse! ich kann zwar nichts damit anfangen, aber bestellen werde ich sie mir auf jeden Fall mal. Für umsonst ist immer gut. Vielleicht später mal in die Bucht reinstellen. :-) Gruß, Rainer (Mich würde mal interessieren, wie viele Leute so ticken...)
Weiss einer ob beim Keil Compiler (Evaluation) auch eine art Flash-Loader mit dabei ist? Der IAR ARM Compiler scheint sowas von Hause aus zu haben. Ansonsten ist sowohl der Keil wie auch der IAR bis zu 32kB frei. Das ist ja schon mal ganz nett :) IAR: http://iar.com/website1/1.0.1.0/68/1/ Keil: http://www.keil.com/demo/
@Joerg, Flash Loader bei IAR? Es gibt Flash Magic fuer die ganzen LPCs und es gibt J-Link von IAR, U-Link von Keil aber den IAR Flash Loader kenne ich nicht. Falls sich die Bemerkung hierauf bezieht "Direct flash erase and download" das gilt nur mit einem J-Link. Der Debugger kann ja sonst gar nicht mit dem Chip kommunizieren. Gruss, Robert http://www.lpc2000.com
Ist der Versand der Chips nach Deutschland ebenfalls kostenlos oder fallen irgendwelche Gebühren an?
>Der Debugger kann ja sonst gar nicht mit dem Chip kommunizieren.
Schade. Ich dachte man könnte sich ein weiteres Tool ersparen...
FlashMagic hatte ich auch schon gefunden. Sieht ganz vernünftig aus :)
So wie fast alle Samples sind die auch kostenlos. Hierbei scheinen auch die Versandkosten zu entfallen. Official ist das für Firmen gedacht. Hat vll jemand mal lust für den LPC1766 oder den LPC2478 ein Board zu entwickeln was man selber einseitig ätzen kann um die Chip zu testen.
Bei Reichelt gibt's ja Adapter Platinchen von LQFP auf 2,54er Steckverbinder. Damit werde ich wohl erst mal anfangen...
Cool, Ich werde auch mal anfangen mich da reinzuarbeiten. Vll finden sich ja noch ein paar mehr leute... Gibt es ne kostenlose Enwicklungsumgebung für die MCUs? Oder nur Keil mit max 32kbyte output???
Hab auch grade den 2478 und den 1766 geordert. Wie viele bekommt man von den Teilen jeweils? einen oder zwei? Das steht nirgends.
@Phil S Codesourcery Lite Target support http://www.codesourcery.com/sgpp/datasheet?target_arch=ARM&target_os=EABI Download http://www.codesourcery.com/sgpp/lite/arm/portal/release830 mfg Bingo Dänemark
Ich werde zu beiden Controllern je eine Platine layouten, wenn möglich als Single Layer, ansonsten Double Layer. Gerne kann ich das Layout hier zur Kontrolle und zum Nachbau posten. Damit fange ich aber erst an, wenn ich die Controller habe.
Ich habe LPC1766 und LPC2478 angefordert, alles im BGA Gehäuse ist für mich uninteressant, da ich nicht die Möglichkeit habe BGA zu löten.
mit dem Rücken aufkleben und dann anschließen... So habs ich jedenfalls vor. Regulär hätte ich auch keine Möglichkeit dazu.
Habe heute Email bekommen. Morgen soll das Paket kommen. Mal schauen...
Hab auch gerade ne E-Mail von UPS erhalten, dass es morgen kommt. Die Status-Seite liefert nichts brauchbares.
Hab eben auch nachgefragt und "bestellt". Wenn das nicht mal eine Motivation ist sich für's (Informatik) Studium auch mal ans Embedded zu wagen. Wäre daher auch sehr interessiert an deinen Layouts Omega wenn die Chips bei dir eingetroffen sind. Meine Elektronikkenntnisse sind eher dafür nicht zu verwenden ich würde sicher tausende Dinge vergessen/übersehen.
Kein Problem, ich werde meine Layouts zur Diskussion bereitstellen, da ich noch nie irgendwas mit SDRAM gelayoutet habe und da lieber nachfrage ob es funktionieren kann. Was will ich verbauen für den LPC2148: - 2 Stück 16 Bit SDRAM (zu 32 Bit verschaltet) - SD/MMC Slot - PSP Display mit Touchscreen (woher bekomme ich den? Display gibt's günstig aus China) - evtl. Ethernet PHY - Falls Platz auf der Platine ist, plane ich einen LVDS Encoder ein, dann kann man auch Notebook Displays anschließen mit einer Auflösung von bis zu 1024 x 768 - Was mir noch einfällt bzw. gewünscht wird und machbar ist Ich habe bisher noch keine Versandbenachrichtigung von NXP erhalten. Ich hoffe trotzdem ein paar dieser Controller zu bekommen.
Angehängte Dateien:
-
78 KB

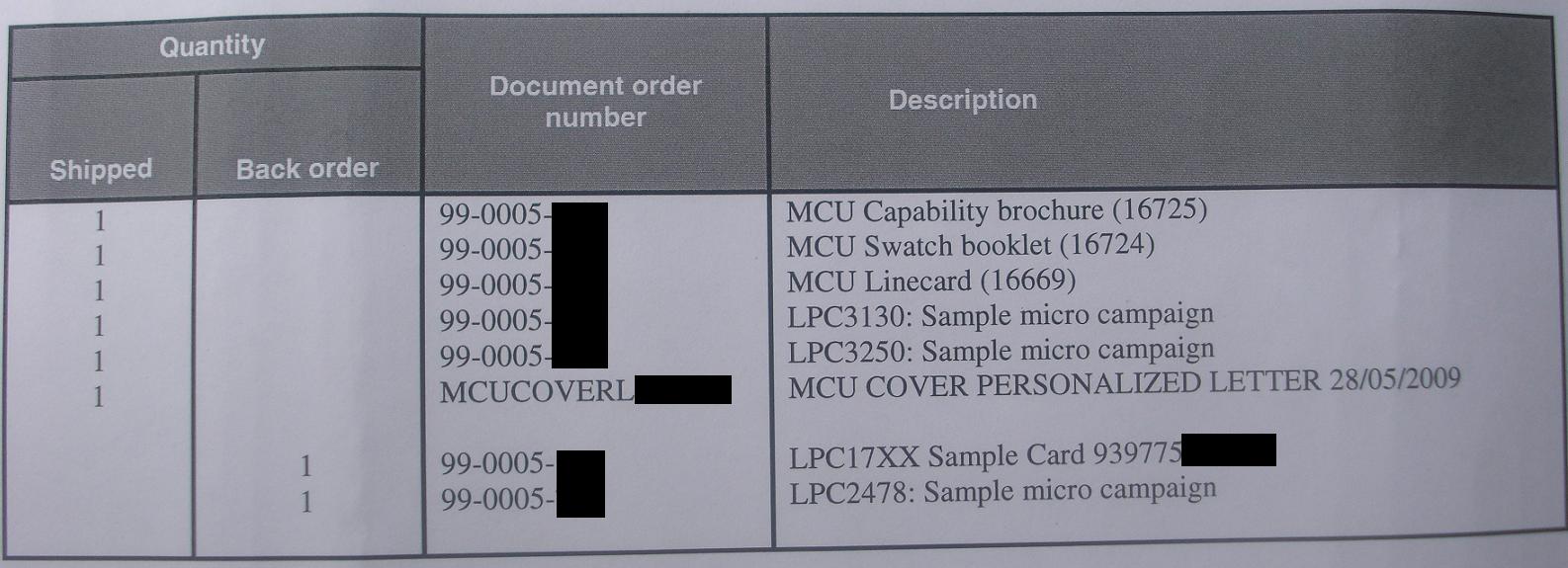

Bei mir kam gerade eben alles in einem großen Päckchen an. Laut dem Zettel auf dem Päckchen wurde das Ganze gestern in Belgien abgeschickt. Habe aber statt LPC2478 und LPC3250 nur den LPC3250 bekommen grmpf.
@Christian: Danke... hast recht, ist ein wenig viel Arbeit. Könnte man sowas eigentlich nicht mit Heißluft "löten"?
@Omega, ist das Dein Ernst, den LPC2148 mit SDRAM betreiben zu wollen? Ich nehme jetzt einfach mal an, das sollte heissen LPC2468 oder LPC2478, alles andere waere in Richtung Selbstverstuemmelung. In der ARM7 LPC2000 Reihe haben nur die LPC24xx einen externen Bus, der auch SD unterstuetzt. Gruss, Robert
So wies aussieht haben die mir statt dem LPC2478 zweimal den None als Ersatz geschickt. Etwas gewöhnungsbedürftig ist, dass er nicht beschriftet ist, aber die flexible, platzsparende Bauweise aus Luft ist sehr praktisch ;-)
Bei mir sieht es bisher auch so aus, als ob ich ein oder zwei None bekäme. Wäre schade, ich würde die LPC2478 gerne mal testen. Aber ein wenig Hoffnung habe ich noch. Ein Freund von mir hat gestern die Versandbestätigung bekommen (Er hat keine Erfahrung mit Mikrocontrollern und trotzdem bestellt, vielleicht kann ich seine haben, ich könnte mehr damit anfangen als er)
Hi, Ja was umsonst ist nehm ich mit^^ Ich habe also alle 4 bestellt(den None nicht hab davon schon 1000) und versand bestätigung schon bekommen. Mal sehen wieviele da dann wirklich drin sind. gruß
Was sind das denn Für chips genau? mir reicht nen wikipedia link =) adnke, kenn mich damit nicht aus
NXP ist der Hersteller, die Modellbezeichnungen stehen oben. Was brauchst du noch? Google kennst du? Falls nicht: www.nxp.com
Joa Danke, hat jemand dafür eine plantine oder kann man irgendwo ein günstige dafür bestellen?
Eingebaut werden die nicht, die werden Gelötet. Bis 0,2mm kann man ohne probleme selber ätzen und löten. Der Pinabstand bei den LPC1766 und LPC2478 beträgt 0,25mm und die pins sind nach außen geführt. Also wo ist das Problem?
Phil S. schrieb: > Eingebaut werden die nicht, die werden Gelötet. > > Bis 0,2mm kann man ohne probleme selber ätzen und löten. Der Pinabstand > bei den LPC1766 und LPC2478 beträgt 0,25mm und die pins sind nach außen > geführt. > > Also wo ist das Problem? Kann nicht selber ätzen. Möchte mir jemand eine Plantine mit ätzen, ich erstatte auch alle Kosten.
>Der Pinabstand >bei den LPC1766 und LPC2478 beträgt 0,25mm Laut Datenblatt hat der LPC1766 ein Raster von 0.5 mm bei den Pins. Sollte Problemlos machbar sein. Gruss helmi
Jo das Raster ist 0,5mm und der Abstand zwischen 2 ist ca. 0,25mm und ein pin selber ist auch ca. 0,25mm = 0,5mm ;). Habe sowas schon geätzt und das geht echt gut.
Christian D. schrieb: > Kann nicht selber ätzen. Möchte mir jemand eine Plantine mit ätzen, ich > erstatte auch alle Kosten. Wenn man nicht selber ätzen kann/will, gibt es mehrere Firmen, die sich auf genau das spezialisiert haben. Aber auch dort musst Du alle Kosten erstatten. Die liefern auch an Privatleute ;-)
Mit welchen Programmen werden diese Chips beschrieben und wo gibt es dazu Beispielanwendungen?
@Gast Das sind Microcontroller, da laufen kleine Microprogramme drauf die Micros controllieren.^^ Haha, ich wollte dich veräppeln. Ich beschreibe meine Microcontroller immer mit einem sehr feinem, weißem Lackstift, den sieht man gut auf dem schwarzen Hintergrund. Dazu braucht es auch kein Programm, dass kann man von Hand.
Wo bekommt man eigentlich die Header- und Linker(GCC)-Dateien für den LPC3250 her? Andere Hersteller von Mikrocontrollern stellen diese auf ihren iPages zur Verfügung, nur bei NXP kann ich nichts finden. danke
Hallo zusammen. Ich hätte mal eine Frage, an die Leute, welche ihre Chips schon zugeschickt bekommen haben: Habt ihr dafür wirklich nix zahlen müssen? Auch kein Porto? Muss man bei NXP einen Account erstellen, bevor man die Samples kriegt? Oder reicht es das Formular auszufüllen? MfG EXA
Habe es zwar noch nicht bekommen, doch es reicht ein Formular auszufüllen. Dann bekommst du kurz darauf eine Bestätigungs Email die sagt das es bis zu 3 Wochen bis zur Lieferung dauern kann...
Christian D. schrieb: > Kann nicht selber ätzen. Möchte mir jemand eine Plantine mit ätzen, ich > erstatte auch alle Kosten. Dann kauf dir ne Adapterplatine bei Reichelt (RE 471EP).
Gast schrieb: > Mit welchen Programmen werden diese Chips beschrieben und wo gibt es > dazu Beispielanwendungen? Compiler gibt's (wie weiter oben steht) z.B. von IAR oder KEIL. Die sind beide auf 32kB beschränkt. Oder dieses komplett freie Tool von codesourcery. Die Software bekommst du dann per Bootloader und z.B. dem FlashMagic Programm über RS232 auf den Chip.
EXA schrieb:
> Habt ihr dafür wirklich nix zahlen müssen? Auch kein Porto?
Ja, das ist aber auch so üblich bei Samples :)
Ansonsten kosten die Dinger ja auch generell nicht die Welt. Bei hbe
gibt's den 1766 für 7,80€ bei DigiKey für 7€.
Jörg S. schrieb: > EXA schrieb: >> Habt ihr dafür wirklich nix zahlen müssen? Auch kein Porto? > Ja, das ist aber auch so üblich bei Samples :) > Ansonsten kosten die Dinger ja auch generell nicht die Welt. Bei hbe > gibt's den 1766 für 7,80€ bei DigiKey für 7€. Danke für die Antwort. Ich frage bloß, weil ich im Moment noch keine Ahnung von ARMs habe, aber wenn es die Dinger schon umsonst gibt ... MfG EXA
hat denn derweil irgendwer ein eval board layout designt?wenn ja.... und für einen der bgas.... wer hat einen reflow ofen und würde mir die platine zumindest mit dem bga bestücken?
Also Wenn es nach "Microchip" geht JEDE Menge... Kostenlose PIC's sind für Europa nicht mehr zu haben...
Angehängte Dateien:
-
110 KB
So UPS war grad "In the House" Ich hatte ja alle 4 bestellt. Erstmal muss ich sagen die Verpackung von denen ist mal der Hammer :D. Naja was gekommen ist könnt ihr in dem Bild bewundern. So wie es aussieht werden die die andern ICs noch nachschicken. Gruß
>Kostenlose PIC's sind für Europa nicht mehr zu haben...
Der Dank gilt hier vor allem den lieben Bastel-Wasteln, die denken sie
hätten das Recht sich kostenlos beliefern zu lassen und dann die Ware
auch noch auf eBäh feilzubieten.
Microchip musste da früher oder später einen Riegel vorschieben.
zum Thema:
Habe heute den 1766 erhalten. Hat keine Woche gedauert.
Auch bei mir ist der 1766 so eben angekommen Der 2468 wird nachgeliefert. Gruss Helmi
Ich frag mich nur warum ich den 1766 nicht direct mitbekommen hab... Naja dann werde ich mich mal an den 3130 dran wagen und ein Layout erstellen. gruß
Hab mir auch gerade die 4 LPC ARM Exemplare gesichert. Werde die BGAs warscheinlich mit Kupferlackdraht unter dem Mikroskop "wirebonden", soviele I/Os eben wie ich brauche. Ausserdem ist es komisch, dass von Microchip Asien/USA noch beliefert wird, wo man davon ausgehen kann, dass gerade in Asien und im Nahen Osten mehr Missbrauch stattfindet als in Europa, ausserdem gibt es in den USA mehr Hobby-Elektroniker als hier. Da ich eine Prepaid-Kreditkarte habe, bekomme ich alles und jammere nicht, weil es keine Samples gibt :) Ein einzelner ATMEGA8 kostet z.b. inkl. Versand aus HK nur unwesentlich mehr wie bei einem Elektronik-Versandhandel und man hat keine Mindestbestellmenge, man kann also auch nur einen nehmen, ohne das die Versandkosten es unrentabel machen. Ja, die Ebay-Leute sind wirklich das letzte... Habe auch einmal einem seine Auktionen mit einem Fake-Account beboten und ihm ca. 10 Auktionen ruiniert. Wenn ich Samples nicht verwende, gebe ich sie an Freunde weiter, die auch damit was entwickeln. Es sind teilweise sogar Leute, die keine Ahnung von MCUs haben und nur als Parasit auf Kosten anderer einen Gewinn machen.... Genauso letztklassig wie Leute, die PSP-Downgrade-Anleitungen und Links verkaufen oder Opendownload.de Wer Samples deswegen bestellt, weil er kein Geld hat, ist wirklich armselig... Denn das meiste Geld geht sowieso bei Platinen, Steckern, etc... drauf. Ein Red-Bull kostet bereits mehr als eine MCU! ;) Das Leute ARM-Samples bestellen ist vollkommen OK, schliesslich gibt es diese MCUs nicht an jeder Ecke zu kaufen, im Gegensatz zu PICs/AVRs.
Oh ja, freiluftverdrahtung ... wird mit sicherheit ganz toll laufen. Vor allem das EBI... Bekloppte leute laufen hier rum, schlimmer wie in ner Vorlesung der Sozpads ...
>Ausserdem ist es komisch, dass von Microchip Asien/USA noch beliefert >wird, wo man davon ausgehen kann, dass gerade in Asien und im Nahen >Osten mehr Missbrauch stattfindet als in Europa, ausserdem gibt es in >den USA mehr Hobby-Elektroniker als hier. Also was Microchip in ihrem Herkunftsland machen, brauchen wir nicht zu beurteilen. In den USA kann man sich auch leichter selbständig machen als hier, daher sind die Bastler dort auch potentiell brauchbare Kunden. Was Asien und Nahost betrifft, ist deine Aussage nur eine wenig bis gar nicht fundierte Unterstellung. Was verleitet dich zu der Annahme? >Das Leute ARM-Samples bestellen ist vollkommen OK, schliesslich gibt es >diese MCUs nicht an jeder Ecke zu kaufen, im Gegensatz zu PICs/AVRs. Ich denke zwar nicht, dass die Verfügbarkeit beim Krauter ein legitimer Grund ist, möchte aber niemandem in diesem Thread unterstellen er hätte kein Recht gehabt an der Aktion von NXP teilzunehmen.
Ich heute auch um 10:00 war aber nicht zuhause, jetzt muß ich bis morgen warten.
Habe sie am Mittwoch bestellt und waren heute schon da
Eben, ich laß die Plateine beim Leiterplatten Service in Lahr machen,
aber das sind dann 4-Layer welche man selber nur sehr schlecht machen
kann
Habe zwar eine IR-Lötstation aber BGA'a mit über 200 Pads tu ich mir
selber nicht an... :-D
Das ganze kostet ein Schw... Geld, und die "Free Samples" die ich
bekomme, sind gerade mal gut 20% des Preises der Platinen die ich
herstellen lasse
Und DU hast Recht, es sind Parasiten und Schmarotzer, die die Free
Samples" Sache kaputt gemacht haben.
Sollte jemand Chips von Maxim NICHT ordern können, kann er sich ja an
mich wenden, da ich einen Business Account bei AVNET, Rutronic, EBV,
DigiKey sowie bei zwei Dutzend Herstellern direkt habe.
E-Mail ist: <michelle.konzack@tamay-dogan.net>
Anm: ICh plane, eine gewisse Anzahl von Chips über meinen OnlineStore
(z.Zt. Offline) zu verkaufen
Grüße
Michelle
@Michelle wirst du boards mit aufgelötetem controller anbieten?..... ich würde gerne entwas mit dem LPC3250 entwickeln.....da ich aktuell keine möglichkeit sehe bga´s zu löten hab ich keinen bestellt und warte auf ein entsprechendes bezahlbares development board.... also...was im angebot ;-)?
Ehm, ich produziere für Kunden... Bzw, Produkte für meinen eigenen Online-Store. Da lasse ich jetz Vielfach-Nutzen erstellen und schicke die an den Bestücker wie ich sie brauche, nur derzeit bin ich auf der Suche, nach einem Bestückungsautomaten für ABSOLUTE Kleinserien von 50-100 Stück. Heb-Inotec ist mir da ein bischen zu teuer. Aber sobld meine Webseite "electronica@tdnet" plus OnlineStore wideder On-Line ist, mache ich eine Wunschliste, und wenn eine bestimmte Anzahl von Leuten zusammen ist, wird produziert... Denke, das ist die beste und effizienteste Lösung.
Phil S. schrieb: > So UPS war grad "In the House" > > Ich hatte ja alle 4 bestellt. > Erstmal muss ich sagen die Verpackung von denen ist mal der Hammer :D. > > Naja was gekommen ist könnt ihr in dem Bild bewundern. > So wie es aussieht werden die die andern ICs noch nachschicken. > > Gruß Tja, der LPC1766 scheint auch bei mir "vergriffen" zu sein. Hab nur den Umschlag mit Broschüren bekommen, der 1766 wird nachgeliefert :)
Mein LPC1766 ist heute angekommen. Ein wirklich interessantes Teil. Ethernet, CAN, USB Host, 4x UART, 8x 12bit ADC, 10bit DAC, u.w.m. Der ebenfalls bestellte LPC2478 wird nachgeliefert. Dieser ist sogar noch interessanter, da ein XGA LCD Controller enthalten ist. Dann man ran an den Speck. Nun brauche ich passende Boards um die Teile in voller Pracht ihrem Lebensraum beobachten zu können.

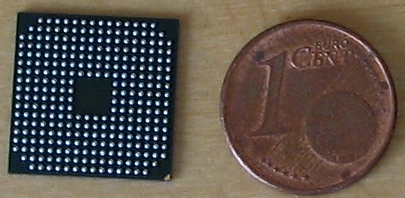

Bestehen die "Pins" der BGA-Variante nur aus Lötzinn oder ist da auch noch ein Stift aus Draht drin?
BGA = Ball Grid Array NiX stifte
> Was Asien und Nahost betrifft, ist deine Aussage nur eine wenig bis gar > nicht fundierte Unterstellung. Was verleitet dich zu der Annahme? Die bisherigen Erfahrungen mit Freunden aus Serbien... Dort werden die Samples auch grossteils bestellt, weil man Geld sparen kann. Da sich insbesondere in Schwellenländern sowas sehr schnell rumspricht (technische Schule, Uni, Foren) wenn etwas gratis ist, mitunter druckt es sogar ein Elektronikmagazin ab! Ich gebe dir nur ein sehr kreatives Beispiel aus einem serbischen Forum, war in etwa so: Serbien ist auf der Blacklist vieler Hersteller bei Samples. Die Lösung: Als Land Slowenien und als Stadt Belgrad angeben, die slowenische Post bemerkt dann den absichtlichen "Fehler" und leiet die Samples nach Serbien weiter, aber es geht durch das Microchip-System durch, weil Slowenien in der Whitelist ist. "Ja sam porucivao pre 3 meseca od microchipa free sample i nista nije stiglo...verovatno su nas provalili..." << Ich habe vor 3 Monaten Microchip Free Samples bestellt und nichts ist gekommen, warscheinlich haben sie uns durchschaut >> "pa znaci moze se naruciti za sloveniju i jos navedete svoju zemlju 5 eura za mikrokontroler nemam, odakle mi, i da imam pare nemam ih gdje kupiti." << Also man kann sie nach Slowenien bestellen und noch sein Land angeben, *5 Euro für Mikrokontroller habe ich nicht, woher, und selbst wenn ich das Geld hätte, wo soll ich sie kaufen >>
> Oh ja, freiluftverdrahtung ... wird mit sicherheit ganz toll laufen. Bei niedrigen Frequenzen sollte es gehen. Ausserdem muss ich ja das externe Interface nicht nutzen. Bisher haben meine TQFP "Wirebonding" Platinen mit LPCs immer funktioniert, ansonsten kommt eben ein geschirmtes Gehäuse drauf. Cha'n aus Japan macht es auch nicht anders: http://elm-chan.org/docs/wire/wiring5.jpeg
Sergey schrieb: >> Was Asien und Nahost betrifft, ist deine Aussage nur eine wenig bis gar >> nicht fundierte Unterstellung. Was verleitet dich zu der Annahme? > > Die bisherigen Erfahrungen mit Freunden aus Serbien... Dort werden die > Samples auch grossteils bestellt, weil man Geld sparen kann. Was hat Serbien mit Asien und Nahost zu tun? Microchip hat Europa und Süramerika von "FreeSamples" gesperrt, weil vor allem in Europa (ganz besonderst Deutschland) die sachen gesaugt wurden. Die Verkäufe auf eBay waren zu 80% in Deutschland Sowas finde ich absolute scheiße. > Da sich insbesondere in Schwellenländern sowas sehr schnell rumspricht > (technische Schule, Uni, Foren) wenn etwas gratis ist, mitunter druckt > es sogar ein Elektronikmagazin ab! Beweis das mal! Es geht hier um das saugen von Musterexemplaren zum Testen/Entwickeln welche ILLEGAL im großen Stile auf eBay veräußert wurden. Das da Microchip der Hut hochgeht, sollte jedem klar denkenden Leser dieses Forums klar sein. > Serbien ist auf der Blacklist vieler Hersteller bei Samples. Die Lösung: > Als Land Slowenien und als Stadt Belgrad angeben, die slowenische Post > bemerkt dann den absichtlichen "Fehler" und leiet die Samples nach > Serbien weiter, aber es geht durch das Microchip-System durch, weil > Slowenien in der Whitelist ist. Kannste das beweisen?

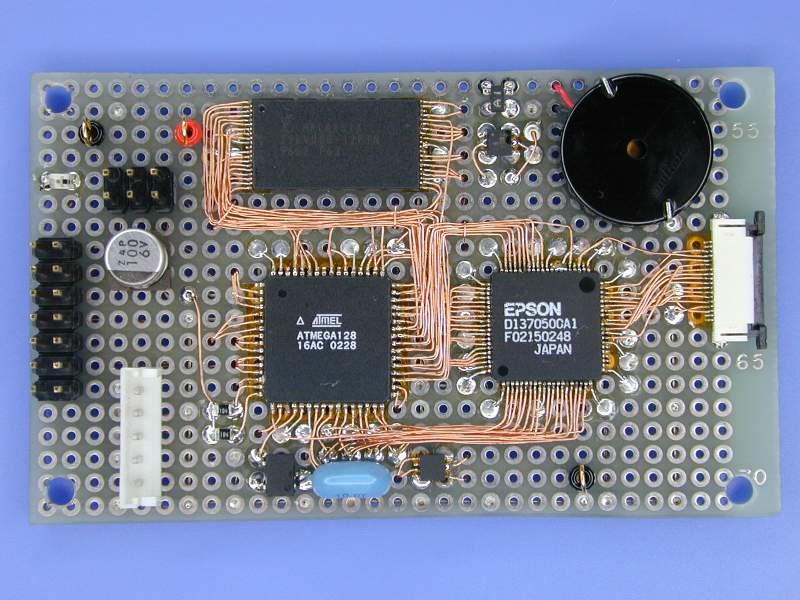

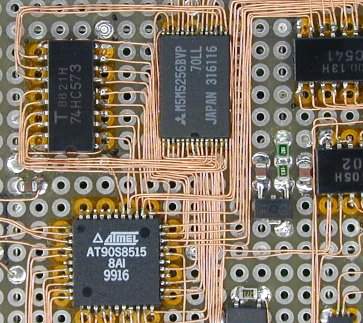

Sergey schrieb: > Noch ein Beispiel von freier Verdrahtung von TQFPs: > http://elm-chan.org/docs/wire/wcd.jpeg Wenn man auf den link klickt, wird man auf http://www.pir.org/ umgeleitet
@Sergey >Was hat Serbien mit Asien und Nahost zu tun? Hab ich mich auch gefragt. Ist aus unserer Sicht schon extrem naher Osten, was? Also Sergey, ich finde ja nett dass du soviel vertrauen zu uns Deutschen hast. Eine alte deutsche Volksweisheit besagt aber, dass die Schlimmsten meist die sind, denen man es am allerwenigsten zutraut und die Gierigsten, die es am allerwenigsten nötig hätten. Ich habe schon das Gefühl, das gerade der nicht am Hungertuch nagende Michel gerne in die Tasche Anderer greift, weil er sich selbst permanent betrogen fühlt. @Michelle >Die Verkäufe auf eBay waren zu 80% in Deutschland Woher hast du die Angabe, kannst du da eine Quelle nennen?
Ich hatte bei Techsupport von Microchip nachgefragt, weil ich mit der Auswahl der Microcontroller nicht klarkam, und auch nach Samples gefragt, darauf sagte man mir, das sie von Deutschland regelrecht mit FreeSamples Anfragen überhäuft wurden und dann hat irgendjemand in Microchip Forum eine Bemerkung über eBay fallen lassen und das rief Microchip auf den Plan. Ende der Fahnenstange! Die Microchipleute lesen das Forum mit
"Ja sam poručio šta god sam stigao Javiću vam ako mi stigne. Klikao sam na sve slike , napunio sam korpu k'o u megamaketu. " >> ich habe bestellt, wozu auch immmer ich gekommen bin. Ich werde melden, ob es ankommt. Ich habe alle Bilder angeklickt, den Korb vollgefüllt wie im Mega-Market << "Meni će poštari morati kamionom da donesu , nadam se da neće tražiti za poštarinu , jer ću bankrotirati." >> Mir werden die Postler es mit dem LKW bringen müssen, ich hoffe die verlangen kein Porto, sonst gehe ich Bankrott << 2005: http://www.elitesecurity.org/t109743-0 Serbien war bereits VOR der generellen Europa-Sperre auf der Blacklist, genau aufgrund von solchen Leuten. Oder will mir jemand sagen, dass diese beiden Leute Samples fair verwenden? Hier der Beitrag aus dem Jahr 2007 (über Slowenien schicken): http://www.elitesecurity.org/t246729-0 Der einzige Grund warscheinlich, dass dort nie was im Ebay verkauft wurde, ist dass es keine Ebay-Landesseite gibt und zum Anmelden braucht man eine Kreditkarte zwingend, wenn man sich versucht z.b. bei einer anderen Ebay-Seite anzumelden. Ich finde, Microchip sollte jedem Samples geben, aber eine detaillierte Projektbeschreibung, vorangegangene Projekte, einen Gewerbeschein (der auch mit Elektronik zu tun hat!) oder einen HTL-/Studentenausweis einer technischen Studienrichtung verlangen sollte Oder jedem 1x Samples ohne Fragen geben, und wenn er weitere will, muss er dies sinnvoll begründen (z.b. mit Projekten, Sourcecode, etc...). Denn die Ebay-Abzocker haben teilweise keine Ahnung von dem was sie verkaufen. Oder alle als Samples designierten PICs mit "FREE SAMPLE - NO SALE" lasergravieren. Jemanden wie dem Sprut hingegen, der PICs bekannt macht und damit zur kostenlosen Werbung und Bekanntmachung beiträgt (bin mir sicher, dass auch Firmen-Entwickler diese Seite besuchen) sollte Microchip von jedem PIC ein Exemplar schicken, damit er alle in seiner USBurn Software einbauen kann. Ich finde sogar, dass die Sprut-Modellbeschreibung wesentlich einfacher als die von Microchip.com ist.
ich hoffe das die microchipler sich damit mal ganz ordentlich in den Fuß schießen ... ich mein es ist ihre sache wem sie kostenlose muster liefern und wem nicht.... aber ich verweise hierbei gerne mal auf das eine oder andere opensource projekt in dem ein bestimmter ethernet ic des herstellers verwendet wird... ich gehe jede wette ein das ohne die sampels und ohne das extrem günstige board eines sonst in erster linie ramsch händlers die kiste nie so populär geworden wäre ... und das komerzielle anbieter gerne mal code klauen oder diesen weiter verwerden unter gpl ist ja nun allgemein auch bekannt ich denke das es für die anbieter auch vorteile hat.... grade günstige entwicklung von software beispielen den verkauf über ebay verurteile ich allerdings auch als frechheit....
Hallo Sergey, Sergey schrieb: > Serbien war bereits VOR der generellen Europa-Sperre auf der Blacklist, > genau aufgrund von solchen Leuten. Oder will mir jemand sagen, dass > diese beiden Leute Samples fair verwenden? Gut, Serbian hatte auf ein UN-Embargo... und das ziehlmich lange! > Ich finde, Microchip sollte jedem Samples geben, aber eine detaillierte > Projektbeschreibung, vorangegangene Projekte, einen Gewerbeschein (der > auch mit Elektronik zu tun hat!) oder einen HTL-/Studentenausweis einer > technischen Studienrichtung verlangen sollte Eben, wenn ich bei Maxim, National, Analog oder TI Samples bestelle, muß ich auch eine Porjektbeschreibung angeben Meistens verweise ich die dann auf meine Extranet Seite, welche nur für eben solche Lieferanten zugänglich ist. Dann können die sich selber ein bild davon machen und außerdem habe ich schon unzählige verbesserungsvorschläge bekommen, an die ich nicht gedacht hatte, bzw. ich kannte die Chips garnicht. > Oder jedem 1x Samples ohne Fragen geben, und wenn er weitere will, muss > er dies sinnvoll begründen (z.b. mit Projekten, Sourcecode, etc...). > Denn die Ebay-Abzocker haben teilweise keine Ahnung von dem was sie > verkaufen. Genau... Am besten gemeine Fragen aus den Datenblättern stellen :-D > Oder alle als Samples designierten PICs mit "FREE SAMPLE - NO SALE" > lasergravieren. Das wird warscheinlich teuer werden. > Jemanden wie dem Sprut hingegen, der PICs bekannt macht und damit zur > kostenlosen Werbung und Bekanntmachung beiträgt (bin mir sicher, dass > auch Firmen-Entwickler diese Seite besuchen) sollte Microchip von jedem > PIC ein Exemplar schicken, damit er alle in seiner USBurn Software > einbauen kann. > > Ich finde sogar, dass die Sprut-Modellbeschreibung wesentlich einfacher > als die von Microchip.com ist. Dem kann ich nur zustimmen... Schönen Abend Michelle
Hallo ext4, ich stimme 100% mit Sergey überein... ext4 schrieb: > ich hoffe das die microchipler sich damit mal ganz ordentlich in den Fuß > schießen ... Das kommt darauf an, denn... > ich mein es ist ihre sache wem sie kostenlose muster liefern und wem > nicht.... aber ich verweise hierbei gerne mal auf das eine oder andere > opensource projekt in dem ein bestimmter ethernet ic des herstellers > verwendet wird... ...die OSS developer bekommen immer noch Kostenlose Chips... auch in Europa! Da kenne ich nämlich ein paar. > ich gehe jede wette ein das ohne die sampels und ohne das extrem > günstige board eines sonst in erster linie ramsch händlers die kiste nie > so populär geworden wäre ... und das komerzielle anbieter gerne mal code > klauen oder diesen weiter verwerden unter gpl ist ja nun allgemein auch > bekannt Du, ich habe bereits über 80 Evaluation Kits/Boards kostenlos von den Distributoren bekommen... Habe sie zur entwicklung meiner eigenen Sachen benötigt und danach KOSTENLOS an OSS Entwickler weitergeben DÜRFEN! Ich meine, ich habe bis jetzt mindestens 6 große Umzugskartons mit dem Zeug bekommen... Das kann ich alles bei mir nicht lagern, als weg damit zum nächsten der es gebrauchen kann, ALLERDINGS nur mit entsprechendem Nachweis. Ich habe nicht vor, das mein Zeugs auf eBay landet. Sprich, wen mich ein namentlich bekannter Linux-Kernel Developer oder jemand vom LinuxTreiberProject anmailt oder auf den Listen jemand anfragt und ich was entbeeren kann, dann kriegt er es eben. Warum soll es bei mir rumliegen, wenn ich alles bekommen habe was ich brauchte? > ich denke das es für die anbieter auch vorteile hat.... grade günstige > entwicklung von software beispielen Hey, dann diese ganzen Test-GUI's für de EVKits... Zum kotzen! Alles windows! Das zeug gehört OS-Unabhängig in Java Programmiert, auch wenn Java einfach nur schrecklich ist... Beispiel für ein perfektes JAVA Projekt: http://www.sip-communicator.org/ > den verkauf über ebay verurteile ich allerdings auch als frechheit.... Das ist ja eben, was alles kaputt macht... Und die richtigen Entwickler, Bastler, Tüftler usw. wie wir haben das Nachsehen. Anm.: Ich habe NUR die beiden TQFP bestellt, und NICHT die BGA's, da ich nicht weis, ob ich jemals die beiden großen einsetzen werde, hingegen habe ich für die beiden kleinen sehrwohl eine verwendung für ein existierendes Project, für das ich noch DIE richtigen Microcontroller (ich brauche einen großen ARM9 und dann mehrere kleine, ATmega, AVR, ARM7 oder 8051) suche. Grüße und schönen Abend Michelle
@ext4 >ich hoffe das die microchipler sich damit mal ganz ordentlich in den Fuß >schießen ... Weil du scheibar nicht verstehst, worum es geht. >ich mein es ist ihre sache wem sie kostenlose muster liefern und wem >nicht.... aber ich verweise hierbei gerne mal auf das eine oder andere >opensource projekt in dem ein bestimmter ethernet ic des herstellers >verwendet wird... Denkst du es hätte diese Projekte nicht gegeben, wenn die Samples was gekostet hätten? Diese Denke kommt mir ziemlich ungerade vor. >ich gehe jede wette ein das ohne die sampels und ohne das extrem >günstige board eines sonst in erster linie ramsch händlers die kiste nie >so populär geworden wäre ... und das komerzielle anbieter gerne mal code >klauen oder diesen weiter verwerden unter gpl ist ja nun allgemein auch >bekannt Letztlich hat es die freien Samples aber gegeben - da jetzt auf MC loszuhacken finde ich total daneben! >ich denke das es für die anbieter auch vorteile hat.... grade günstige >entwicklung von software beispielen Was meinst du konkret? >den verkauf über ebay verurteile ich allerdings auch als frechheit.... Ole, da sind wir uns wenigstens einig. (Wobei man ja gar nichts Anderes sagen kann)
@Sergey Jaja, ich glaubs ja. Warum bist du nur so scharf drauf zu beweisen, dass die Serben 'noch schlechter als wir' sind? >Ich finde, Microchip sollte jedem Samples geben, aber eine detaillierte >Projektbeschreibung, vorangegangene Projekte, einen Gewerbeschein (der >auch mit Elektronik zu tun hat!) oder einen HTL-/Studentenausweis einer >technischen Studienrichtung verlangen sollte Sorry, aber das ist in meinen Augen totaler Unsinn. In dem Fall würde ich weiterhin freiwillig bezahlen - was geht denn bitteschön einen Halbleiterhersteller mein Projekt an? >Oder jedem 1x Samples ohne Fragen geben, und wenn er weitere will, muss >er dies sinnvoll begründen (z.b. mit Projekten, Sourcecode, etc...). >Denn die Ebay-Abzocker haben teilweise keine Ahnung von dem was sie >verkaufen. Schon mal an die Kosten gedacht? So läuft das nicht. >Oder alle als Samples designierten PICs mit "FREE SAMPLE - NO SALE" >lasergravieren. s.o. >Jemanden wie dem Sprut hingegen, der PICs bekannt macht und damit zur >kostenlosen Werbung und Bekanntmachung beiträgt (bin mir sicher, dass >auch Firmen-Entwickler diese Seite besuchen) sollte Microchip von jedem >PIC ein Exemplar schicken, damit er alle in seiner USBurn Software >einbauen kann. Ich glaube auch, dass schon viele Profis bei Sprut reingeschaut haben. Trotzdem, er macht das als Hobby und er vertritt in manchen Bereichen auch nur seine Ansichten bzw. Meinung, was ihm ja auch zusteht. Beschenken werden ihn MC für den USBurn sicher nicht, wofür denkst du haben die ihre eigenen LowBudget-Brenner/Debugger auf dem Markt?
Ich verstehe die Diskussion nicht. Microchip gibt die Samples doch quasi kostenlos ab. Die Processing Fee von 7,50 Dollar ist konstant. Leider kann man nur zwei Positionen samplen. Und wer nicht einmal bereit ist, für 6 schöne µCs 7,50 Dollar zu bezahlen ... Also für 1,25 Dollar ~ 90 Cent kann man die Chips nicht selbst herstellen :-)
Bei mir kam auch die komische Seite, wenn ich auf den link geklickt habe. Trotzdem ist der link korrekt. Ich hab mich dann über die Hauptseite durch die einzelnen Menüs geklickt. http://elm-chan.org -> Tecnical Notes -> Know-how -> Wiring technique on the proto-board -> ganz unten auf [Example]
> Bei mir kam auch die komische Seite, wenn ich auf den link geklickt > habe. Trotzdem ist der link korrekt. Ich hab mich dann über die > Hauptseite durch die einzelnen Menüs geklickt. Wenn man den Link in die Adresszeile kopiert, geht es. ELM-Chan's Server hat einen Hotlinking-Schutz, wenn also der Referer von hier kommt gehts nicht.
Pete K. schrieb: > Ich verstehe die Diskussion nicht. > > Microchip gibt die Samples doch quasi kostenlos ab. Die Processing Fee > von 7,50 Dollar ist konstant. Leider kann man nur zwei Positionen > samplen. Du kannst zwar klicken, aber dann kommt so eine kleine Tabelle in der dan drin steht Free Samples not availlable und darunter 2-4 Distributoren (DigiKey, AVNET, EBV, ...), bei denen Du dann kostenpflichtig bestellen kannst, oder Du kaufst die direkt im Microchp Online-Shop > Und wer nicht einmal bereit ist, für 6 schöne µCs 7,50 Dollar zu > bezahlen ... > > Also für 1,25 Dollar ~ 90 Cent kann man die Chips nicht selbst > herstellen :-) Das war einmal
>Beispiel für ein perfektes JAVA Projekt: > http://www.sip-communicator.org/ hab ich vor 4 jahren mal verzweifelt versucht kompiliert zu bekommen .... es ist gescheitert ;-) ich hasse java abgrund tief ;-) mein liebster kommentar zu den leuten die meinen das java toll sei ;-) Saying that Java is good because it works on all platforms is like saying anal sex is good because it works on all genders.
Was hast Du versucht zu Kompilieren? Java? Ich installiere das original von Sun und gut isses. Wenn Du den SIP-Communicator meinst, den gibt es noch garnicht solange.
SIP-Communicator gibt es ca. seit 2005 ... ich glaube sehr wohl das das schon ca. 4 jahre sind ;-) "2005.11.11 - SIP Communicator opens up a new web site The new SIP Communicator site, sip-communicator.org, representing development of version 1.0, is now open and available to the public. We hope to be able to build and keep a strong and productive community, creating new and original plugins for the communicator, so don’t hesitate to send us your comments!" denn 2009 - 2005 = 4 ?! wo ichs versucht hab wars 2006 also erst 3 jahre trotzdem wars ne qual Java selbst kompilieren ? ein kranker gentoo nutzer bin ich dann doch nicht ;-) ich mag fertige packete (es lebe debian)
Jörg S. schrieb: > Phil S. schrieb: >> So UPS war grad "In the House" >> >> Ich hatte ja alle 4 bestellt. >> Erstmal muss ich sagen die Verpackung von denen ist mal der Hammer :D. >> >> Naja was gekommen ist könnt ihr in dem Bild bewundern. >> So wie es aussieht werden die die andern ICs noch nachschicken. >> >> Gruß > Tja, der LPC1766 scheint auch bei mir "vergriffen" zu sein. Hab nur den > Umschlag mit Broschüren bekommen, der 1766 wird nachgeliefert :) Hi Hab gerade den LPC1766 bekommen, jetzt fehlt nur noch einer ;). Gruß
hyperuser schrieb:
> So I got my LPC1766, what can I do now? How to use this holy piece shit?
read the holy piece of manual
hyperuser schrieb:
> Thanks man!
youre holy welcome man ;)
Da viele hier den LPC3250 oder LPC3130 bekommen haben frage ich mich gerade ob jemand schon sich die arbeit gemacht hat und einen board dafür design hat.. ?
Tausche LPC1766 gegen LPC3250. Also ich gebe einen LPC1766 ab und möchte einen LPC3250 haben. mariopieschel(ÄHT)web(PUNKT)de
Hallo, habe vor ca. vier Wochen die Bestätigungs-Mail für die Samples bekommen, auf die Chips warte ich noch immer. Eine dankes Mail (für mein interesse) vom lokalen NXP Vertreter gab es auch (vielen Dank). Habt ihr eure Chips alle schon (1766, 2478)? Macht jemand ein Board für die TQFP Chips? Lohnt es sich noch, sich intensiver mit dem LPC2138 zu beschäftigen, als Vorbereitung auf den Cortex-M3? Vielen Dank für eure tollen Antworten.
Ich habe am 17.08. eine Bestätigungsmail von NXP bekommen, seitdem herrscht Stille. Interessiert war ich auch nur an den für Normalsterbliche noch von Hand lötbaren TQPF-Versionen... :-/
Ich habe bisher auch nur den kleinen LPC1766 bekommen und warte noch auf den LPC2478. Angeblich soll der noch lachgeliefert werden. Da ich bereits den 1766 für sehr viele Anwendnugen sehr interessant finde (und sicherlich auch einsetzen werde), bin ich auch auf den 2378 interessiert. Alles natürlich im Hobbybereich - trotzdem ist diese Sampleaktion bei mir erfolgreich. Ohne diese würde ich mich nicht für die LPCs interessieren. In Erwartung aus das was noch kommt (sprich 2478).
Bei mir ist es jetzt einen Monat her und bis heute ist nichts angekommen. Ja gut, hat mich nix gekost außer bissl Zeit, aber schade halt.
Mark Brandis schrieb: > Bei mir ist es jetzt einen Monat her und bis heute ist nichts > angekommen. Ja gut, hat mich nix gekost außer bissl Zeit, aber schade > halt. dito
Geht mir ganz genauso. Schade, hätte gerne was mit den kleinen...
Mark Brandis schrieb: > Bei mir ist es jetzt einen Monat her und bis heute ist nichts > angekommen. Ja gut, hat mich nix gekost außer bissl Zeit, aber schade > halt. ebenso bei mir. Vielleicht ist das Silizium knapp geworden ? Gruss Helmi
Ich habe eben die Tracking Nummer bekommen, die Teile werden also die Tage hier sein, ich melde mich ;)
Hi, habe mir jetzt auch mal die beiden LQFP Varianten bestellt. BGA möchte ich mir nicht wirklich antun und auch wenn es Kostenlos ist finde ich es irgendwie "Unfair" die einfach mal so zu bestellen. Da ich gerade ein Projekt mit ARM plane, vieleicht setzen die sich ja gegen die ARM7 von Atmel durch die bereits bei mir auf dem Schreibtisch liegen. Aber was ich eigendlich Schreiben wollte: Weiter oben schreiben alle das es von MC keine Samples mehr gibt... Also das kann ich absolut NICHT bestätigen. Mann bekommt durchaus was, auch mal größere Mengen. (Habe im Juli noch je 5 Exemplare aus drei verschiedenen Serien bekommen - und zwar VÖLLIG OHNE GEBÜHREN) Es ist halt "nur" der Onlinezugang zu den Samples gesperrt - Aus ebend genau den oben angegebenen Gründen. Bei direktem Kontakt zum Vertrieb und vernünftiger Argumentation ist es aber absolut kein Problem. Zumindest wenn es sich um Typen handelt die es ebend nicht bei Reichelt und Co, für 1,50 Eur. gibt! Das Problem mit den Samples für die Hersteller sind ja gar nicht die Chips, das ist keine wirkliche Kostenstelle. Aber jeder Vorgang verursacht kosten. Jeder erhaltenen Sample-Lieferung von MC lag bisher ein Lieferschein bei aus dem hervorging, das die Irgendwo in Asien aus dem Lager kommen, dann dort zu der Lieferung zusammengepackt wurden, wahrscheinlich zusammen mit mehreren per Kurierdienst nach DL zur Niederlassung gekommen sind,hier wieder händisch umgepackt und einzeln auf den Postweg gebracht wurde. Diese Handlingkosten sind mit Sicherheit der größere Posten. Und wenn man dann bedenkt das zur Zeit der Online-Anforderung sehr viele die Samples nach den Kriterien Bekanntheitsgrad und Wiederverkaufswert ausgewählt wurden, bzw tausende "Hobbybastler" sich die 0815 CPUs wie den 16F84 den jeder Elektronikversender für <2 Euro im Programm hatte (OK, die werden jetzt teurer, sollen ja auslaufen!) sich diese als Samples geholt und damit Kosten deutlich >2 Euro bei MC produziert hat, dann kann ich das gut verstehen das da gefiltert wird. Ausserdem finde ich sollte man wenn man den fehlenden "Werbeeffekt" anführt auch nicht ausser acht lassen das es bei ATMEL anscheinend überhaupt keine Möglichkeit für Samples gibt. Selbst für seltene Typen wird man an den Distri verwiesen, der aber diese gar nicht hat und auch erst bei Mengen >1000 versuchen würde die zu bekommen. Der Grund meiner Sample Anfrage war nicht der Preis, habe ja mehrfach angeboten den voll zu bezahlen, sondern die schlichte Verfügbarkeit. Und Sorry, wenn ich im Anfangsstadium einer Entwicklung bin und div. Controller vergleichen möchte, dann kaufe ich keine >1000 Stück! Für die Proff. Anwender ist das Samplen ja nicht wg. des Kaufpreises der Chips interessant. Die 5 Euro interssieren doch keinen. Es geht doch einzig um die Verfügbarkeit! Gruß Carsten P.S. Mir sind auch genug Hobbybastler bekannt die bei verschiedensten Halbleiterherstellern ehrlich angegeben haben das sie es für ein eigenes Kleinprojekt brauchen und einfach keine Bezugsquelle haben. In fast allen Fällen wurden die bei tatsächlich schwer beschaffbaren Typen auch "beliefert"
Carsten Sch. schrieb: > P.S. Mir sind auch genug Hobbybastler bekannt die bei verschiedensten > Halbleiterherstellern ehrlich angegeben haben das sie es für ein eigenes > Kleinprojekt brauchen und einfach keine Bezugsquelle haben. In fast > allen Fällen wurden die bei tatsächlich schwer beschaffbaren Typen auch > "beliefert" Das kann ich nur bestätigen. Ich habe mir auch schon öfters kostenlose Muster beschafft, weil ich einfach keine Möglichkeit hatte, diese in kleinen Mengen zu bekommen. Bei der Anfrage habe ich das auch so angegeben. In einem Fall habe ich sogar viel mehr zugeschickt bekommen als ich angefordert habe (50 statt 5)! Ich sage nur: Wer freundlich und ehrlich ist, bekommt dafür auch was zurück.
Sachich Nich schrieb: > Ich habe eben die Tracking Nummer bekommen, die Teile werden also die > Tage hier sein, ich melde mich ;) Sorry, ich habe da was verwechselt, die Tracking Nummer war fuer andere Bauteile, hatte nicht genau hingeschaut da ich nicht mehr an die dachte und nur die ARMs im Kopf hatte :(
Hallo Carsten, habe gerade Deinen Kommentar gelesen... Carsten Sch. schrieb: > Hi, > > habe mir jetzt auch mal die beiden LQFP Varianten bestellt. BGA möchte > ich mir nicht wirklich antun und auch wenn es Kostenlos ist finde ich es > irgendwie "Unfair" die einfach mal so zu bestellen. Wenn ich so sehe, wie hier die Forumsteilnehmer gleich alle 4 bestellt haben und dann nicht mal wissen, was sie mit dem "holy shit" und so anfangen sollen... Ich habe mir auch nur die beiden LQFP bestellt weil sie EVENTUELL in meine Project passen... (habe mittlerweile über 30 verschiedene Mikrocontroller bestllt und getestet und die unterschide sind echt interessant...) Was die beiden BGA's betrifft, hätte ich nicht die geringsten Probleme sie zu löten, nur was soll ich mit den beiden? Gut, bei den vier Microcontrollern ist die gesammte Docu dabei, aber ein Bekannter sagte mir, das er nur den kleinen geordert hatte und nachdem er ihn bekam, drei Wochen später noch mal den großen BGA orderte und bekam... Also man kann sie bei Bedarf ohne schwierigkeiten MIT Dokumentation nachbekommen. > Aber was ich eigendlich Schreiben wollte: > Weiter oben schreiben alle das es von MC keine Samples mehr gibt... > Also das kann ich absolut NICHT bestätigen. Mann bekommt durchaus was, > auch mal größere Mengen. (Habe im Juli noch je 5 Exemplare aus drei > verschiedenen Serien bekommen - und zwar VÖLLIG OHNE GEBÜHREN) > Es ist halt "nur" der Onlinezugang zu den Samples gesperrt - Aus ebend > genau den oben angegebenen Gründen. Bei direktem Kontakt zum Vertrieb > und vernünftiger Argumentation ist es aber absolut kein Problem. > Zumindest wenn es sich um Typen handelt die es ebend nicht bei Reichelt > und Co, für 1,50 Eur. gibt! Ähm, ich hatte bei Microchip nachgefragt und der Support hat mir einfach gesagt, ich soll mich an EBV oder AVNET-MEMEC wenden (die beiden Distributoren von Microchip)... Meine PIC18/24/32 habe ich innerhalb von 4 Tagen (Mo->Fr) KOSTENFREI mit der regulären Post bekommen. > Ausserdem finde ich sollte man wenn man den fehlenden "Werbeeffekt" > anführt auch nicht ausser acht lassen das es bei ATMEL anscheinend > überhaupt keine Möglichkeit für Samples gibt. Selbst für seltene Typen > wird man an den Distri verwiesen, der aber diese gar nicht hat und auch > erst bei Mengen >1000 versuchen würde die zu bekommen. > Der Grund meiner Sample Anfrage war nicht der Preis, habe ja mehrfach > angeboten den voll zu bezahlen, sondern die schlichte Verfügbarkeit. Und > Sorry, wenn ich im Anfangsstadium einer Entwicklung bin und div. > Controller vergleichen möchte, dann kaufe ich keine >1000 Stück! Also ich habe so gut wie keine Probleme, Atmel AT89 und AT91 in Frankreich bei EBV/AVNET zu bekommen, jedoch bei Rutronic, EBV und Sasco un Deutschland. > Für die Proff. Anwender ist das Samplen ja nicht wg. des Kaufpreises der > Chips interessant. Die 5 Euro interssieren doch keinen. Es geht doch > einzig um die Verfügbarkeit! Naja, im professionellen bereich haste ein Project, dann eine liste von einer millionen Mikrocontroller, wovon die ne Handvoll auswählst und die Samples bestellst... Dann testest Du die Durch und nimmst den, der dir am besten zusagt... Also AUCH bei Professionellen geht es ums Geld... (auch wenn die PCB's meisten 30-100 mal teurer sind) > P.S. Mir sind auch genug Hobbybastler bekannt die bei verschiedensten > Halbleiterherstellern ehrlich angegeben haben das sie es für ein eigenes > Kleinprojekt brauchen und einfach keine Bezugsquelle haben. In fast > allen Fällen wurden die bei tatsächlich schwer beschaffbaren Typen auch > "beliefert" Eben... Das hatte ich auch den Studenten an der FH-Offenburg, bzw., hier in Strasbourg gesagt und ALLE haben das gewünschte bekommen... OHNE AUSNAHME! Grüße Michelle
Sachich Nich schrieb: > Mark Brandis schrieb: >> Bei mir ist es jetzt einen Monat her und bis heute ist nichts >> angekommen. Ja gut, hat mich nix gekost außer bissl Zeit, aber schade >> halt. > > dito Hier ebenfalls, warte schon seit über einem Monat und nichtsmehr gehört von denen, vermute mal da kommt auch nixmehr :(
Sebastian R. schrieb: > Sachich Nich schrieb: >> Mark Brandis schrieb: >>> Bei mir ist es jetzt einen Monat her und bis heute ist nichts >>> angekommen. Ja gut, hat mich nix gekost außer bissl Zeit, aber schade >>> halt. >> >> dito > > Hier ebenfalls, warte schon seit über einem Monat und nichtsmehr gehört > von denen, vermute mal da kommt auch nixmehr :( Also ich weis nicht, wie NXP die Chips versendet, aber in der Benachrictigung nach der Beantragung der Chips steht, das man in 2-3 Wochen die Chips mitsamt der Dokumentation bekommt.... Hier in Strasbourg hat die Geschichte gut 5-6 Wochen gedauert. So, heute ist der 22. September und 42 Tage zurück währen der 10. August. Grüße Michelle
Hab' gerade eine Nachricht bekommen, dass was unterwegs ist. (Hab mich am 14.8. dafür registriert) Kommt passend zum neuen Semester um das gelernte direkt mal auszuprobieren ;-)
Maxxie schrieb: > Hab' gerade eine Nachricht bekommen, dass was unterwegs ist. (Hab mich > am 14.8. dafür registriert) > > Kommt passend zum neuen Semester um das gelernte direkt mal > auszuprobieren ;-) Habe auch gerade was bekommen, gehoert das zu den ARMs? ;)
Also hier definitiv. Hab als "Firma" das Kürzel meiner Uni angegeben und das steht nun als Empfänger dort.
Jop auch grad eine bestätigung bekommen. Das wird dann der 2478 sein, den hat ja bis jetzt, denke ich, noch keiner bekommen.
Auch bei mir lag heute eine UPS-Bestätigung im elektronischen Briefkasten. Bin mal gespannt. Wenn ihr auch so massenhaft Bestätigungen bekommen habe, könnte es ja doch Post vo NXP sein. Ich erwarte zwar noch anderes aus Übersee, kann mir aber nicht vorstellen, dass es schon jetzt kommt ;-)
Also ich hatte nachbestellt und heute gegen 19:37 von UPS eine Bestätigung erhalten, das ein Paket für mich unterwegs ist, nur sieht man an der Sendungsverfolgung NICHT, wer es versendet hat... Vor ein paar Minuten dann habe ich von NXP eine Mail bekommen... Grüße Michelle
ihr macht mir ja Hoffnungen; wäre ja toll, wenn da noch etwas kommt. Hier nochmal meine zwei Fragen, vllt. hat ja doch noch jemand lust dazu etwas zu posten? Macht jemand ein Board für die TQFP Chips? Lohnt es sich noch, sich intensiver mit dem LPC2138 zu beschäftigen, als Vorbereitung auf den Cortex-M3? Grüße Gnom
UPS war eben hier und hat mir einen dicken Umschlag mit einem Haufen Werbung und dem ARM gebracht :)
So UPS hat mir auch grade was gebracht. Habe 'nen ganzen Tray bekommen, mit einem IC! Jetzt mache ich mit dem angefangenen Layout weiter.
Omega G. schrieb: > So UPS hat mir auch grade was gebracht. Habe 'nen ganzen Tray bekommen, > mit einem IC! Hehe, ich auch. Der Weltmarktpreis fuer Trays zieht wohl an jetzt :D > Jetzt mache ich mit dem angefangenen Layout weiter. Was soll deine Platine alles "koennen"? Kann man ein Gemeinschaftsprojekt draus machen?
Angehängte Dateien:
-
11 KB

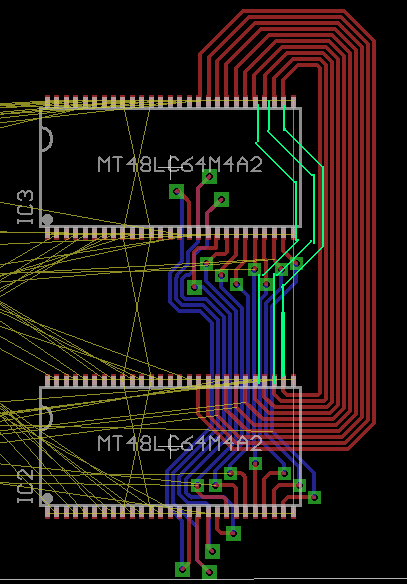

Vor längerer Zeit habe ich folgendes Vorgeschlagen und angefangen: - 2 Stück 16 Bit SDRAM (zu 32 Bit verschaltet) - SD/MMC Slot - PSP Display mit Touchscreen (woher bekomme ich den? Display gibt's günstig aus China) - evtl. Ethernet PHY - Falls Platz auf der Platine ist, plane ich einen LVDS Encoder ein, dann kann man auch Notebook Displays anschließen mit einer Auflösung von bis zu 1024 x 768 - Was mir noch einfällt bzw. gewünscht wird und machbar ist - Restliche Pins, wenn möglich auf Stiftleiten geführt Ich möchte alles auf einem Double Layer unterbringen. Das wird schon beim RAM etwas kompliziert... Ich hoffe der RAM nimmt es mir bei den Taktfrequenzen nicht übel, wenn die Leitungen etwas unterschiedlich lang sind. Frage an die, die in dem Bereich Erfahrung haben: Ist es so wie im Anhang gezeigt möglich? PS: Als RAM habe ich hier HYB39S128800CT-7 von einem 256 MB SD RAM Modul, da würde ich die RAMs plündern, es sind 16 Stück drauf, davon möchte ich vorraussichtlich 4 behalten. Edit: Ich sehe gerade, dass ich hier einen 8 Bit breites RAM habe, das kann ich nicht mit zwei ICs zu 32 bit verschalten. Ich muss später mal schauen ob ich irgendwo 16 Bit RAMs habe. Geplant ist alles für zwei 16 Bit breite RAMs. Einen aktuellen Stand des Schaltplans kann ich nachher posten. Von mir aus können wir daraus ein Gemeinschaftsprojekt machen.
Angehängte Dateien:
-
12 KB

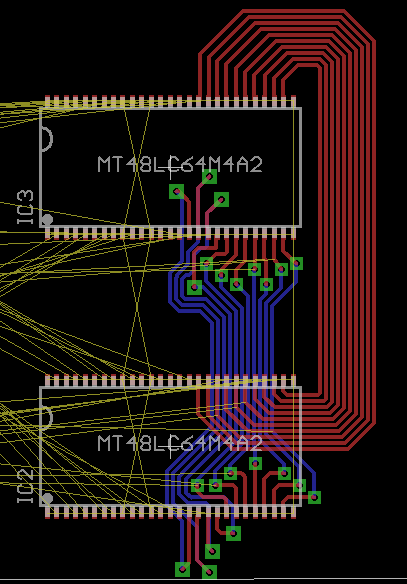

Omega, Ich habe schon den LPC2468 erfolgreich mit 32 Bit breitem SDRAM betrieben. Es funktioniert tadellos, auch wenn die Leitungen etwas unterschiedlich lang sind. Wichtig ist, dass du zumindest beim Clock einen Terminierungswiderstand vorsiehst; ausserdem sollte der Clock länger sein als die längste Adress- oder Datenleitung (ideal wäre natürlich: alle so kurz wie möglich und gleich lang). Du könntest dein Layout noch ein bisschen optimieren, indem du die roten LEitungen so zu verlegen versuchst, wie ich das mit Türkis eingezeichnet habe. Und dann die Leitungen soweit als möglich verkürzen. Dann passt das, ich habs nämlich genauso ;) Allerdings 4lagig (mit Power und GND Plane). Zudem habe ich circa 22 Ohm beim Clock, sowie bei den DQMx Pins, bei CAS und bei RAS. Vielleicht wäre es klug, im Design auch solche vorzusehen. Die können ja immer noch mit 0 Ohm überbrückt werden... Bei den Daten- und Adresspins braucht es auf jeden Fall keine. Als SDRAM habe ich übrigens den Typ IS4216160B eingesetzt, gibts bei Digikey. RAM aus dem PC bin ich nicht sicher ob der geht, ist doch meist DDR oder DDR-2...
Die älteren RAMs aus PCs sind noch SD. Ich werde es einfach ausprobieren! Die RAMs sind da und braucht eh keiner mehr. Danke für deine Tipps, die Widerstände werde ich vorsehen und deine andere Tipps auch versuchen umzusetzen! 4 Lagen wollte ich versuchen zu vermeiden. Einen Double Layer mit Durchkontaktierungen kann ich selbst herstellen, aber 4 Lagen müsste ich machen lassen. Einerseits bin ich dafür jetzt zu ungeduldig (das Wintersemester geht bald los) andererseits bin ich für einen Prototyp auch zu arm.
Hi Omega, ja, es wird auch auf 2 Lagen laufen. Das ist nicht das Problem. Ich wollte damit eher zum Ausdruck bringen, dass in meinem Fall das Layout dann auch weniger kompliziert war aufgrund der 4 Lagen. Allerdings könnte man sich wirklich überlegen, alle Flächen, auf denen keine Leiterbahn ist, mit Masse aufzufüllen.

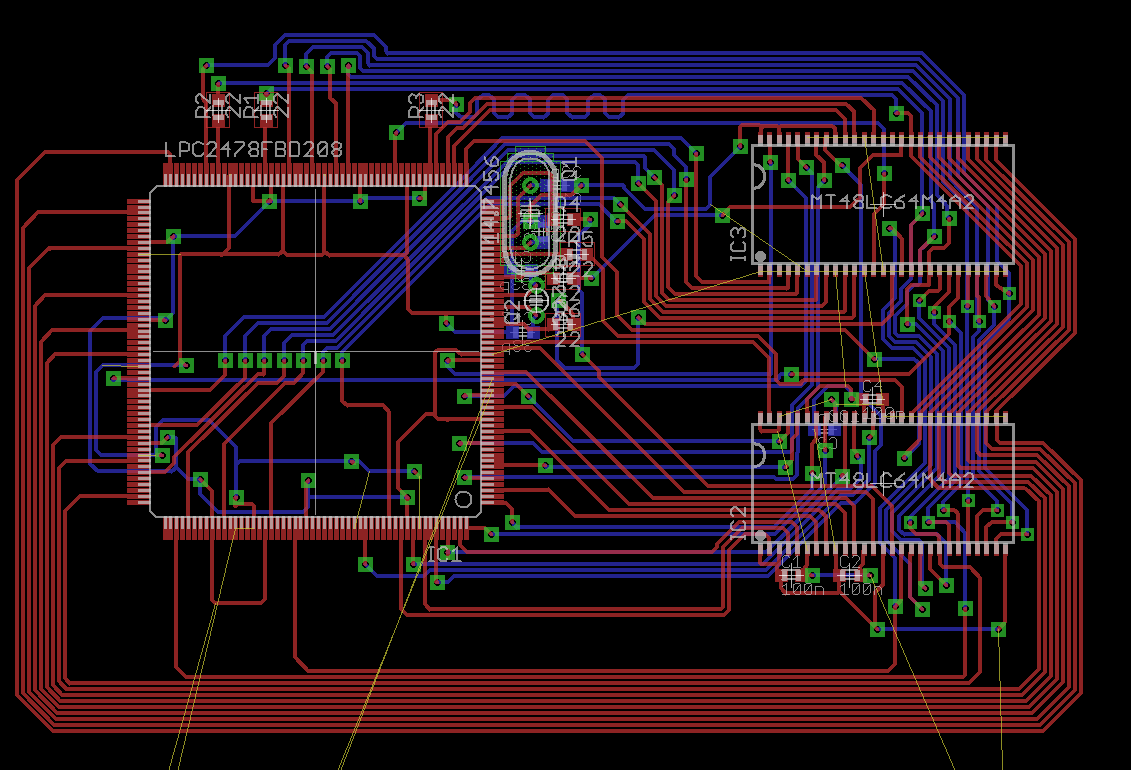

Angehängte Dateien:
-
20 KB

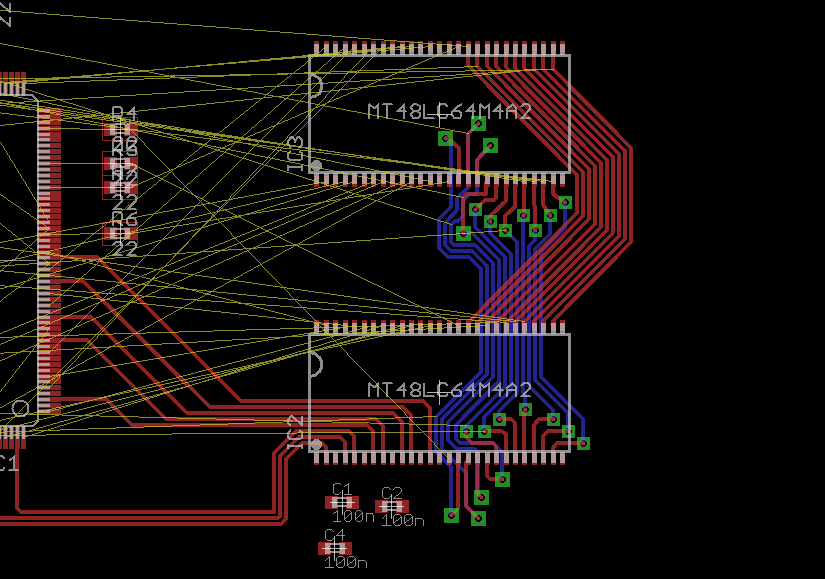

Tja, 4 Lagen machen das Leben manchmal leichter. Ich habe deine Tipss eingebaut, Screenshot wieder im Anhang. Jetzt wirds lustig, den RAM an den Controller anschließen. Falls jemand eine Idee hat, wie man ein Multilayer PCB selbst herstellen könnte... Mir kam mal die Idee, mehrere Sorten Dukonieten zu verwenden und Nieten in Nieten zu setzen, und so zwei Doublelayer Platinen zu verbinden, natürlich mit Isolation dazwischen. Allerdings benötigt man 0,8mm dickes Platinenmaterial und etwas Übung im nieten.
Moin Omega, Omega G. schrieb: > Vor längerer Zeit habe ich folgendes Vorgeschlagen und angefangen: > > - 2 Stück 16 Bit SDRAM (zu 32 Bit verschaltet) > - SD/MMC Slot > - PSP Display mit Touchscreen (woher bekomme ich den? Display gibt's > günstig aus China) > - evtl. Ethernet PHY > - Falls Platz auf der Platine ist, plane ich einen LVDS Encoder ein, > dann kann man auch Notebook Displays anschließen mit einer Auflösung von > bis zu 1024 x 768 > - Was mir noch einfällt bzw. gewünscht wird und machbar ist > - Restliche Pins, wenn möglich auf Stiftleiten geführt Mit welchem Controller willste das machen? Was das Display betrifft, kann ich Händlerpreise bekommen... Außerdem bin ich gerade im begriff, für 2000 Euro SMD 0805 widerstände (122 Werte von 0R00, 010R0 bis 1M0) sowie SMD 0805 Keramik Kondensatoren mit 22 Werten und SMD 25V Alu Elkos mit 13 Werten zu besorgen... 2000 Stück/Wert... Das ist wesenlich billiger als bei Reichle, Bürklin oder so... Wer was will, sollte sich bei mir melden, denn ich habe die 2000 Euro noch nicht zusammen... > Ich möchte alles auf einem Double Layer unterbringen. Beim 3000er kannste Double Layer vergessen... Ließ mal das Datasheet, das User Manual und die Application Notes durch und Du weist warum... Das wird schon > beim RAM etwas kompliziert... Ich hoffe der RAM nimmt es mir bei den > Taktfrequenzen nicht übel, wenn die Leitungen etwas unterschiedlich lang > sind. Warum nimmste nur einen 16bit SDRAM? Da würde ich direkt einen 32bi nehmen welche es von Atmel und Micron gibt. Spart nerven! > PS: Als RAM habe ich hier HYB39S128800CT-7 von einem 256 MB SD RAM > Modul, da würde ich die RAMs plündern, es sind 16 Stück drauf, davon > möchte ich vorraussichtlich 4 behalten. > > Edit: Ich sehe gerade, dass ich hier einen 8 Bit breites RAM habe, das > kann ich nicht mit zwei ICs zu 32 bit verschalten. Ich muss später mal > schauen ob ich irgendwo 16 Bit RAMs habe. Geplant ist alles für zwei 16 > Bit breite RAMs. Einen aktuellen Stand des Schaltplans kann ich nachher > posten. Also ich würde direkt ein 32biter von Micron nehmen welche ich über meinen Distributor EBV bekomme (ich habe ne Firma)... > Von mir aus können wir daraus ein Gemeinschaftsprojekt machen. Ich währe dabei... Grüße Michelle
Hey das wird ja immer besser hier! Also ich nehme den LPC2478, 16 Bit RAM, weil ich davon welche hier habe. Ein 32 Bitter wäre natürlich viel einfacher! Display: Da bin ich noch für Vorschläge offen. Momentan dachte ich an ein PSP TFT, da man die günstig in China bekommen kann. Wegen den SMD Bauteilen kontaktiere ich dich nochmal direkt ich bräuchte da evtl. eine ganze Menge.
Anmerkung zur SDRAM verdrahtung: Omega G. schrieb: > Frage an die, die in dem Bereich Erfahrung haben: Ist es so wie im > Anhang gezeigt möglich? Definitiv NEIN! Warum führst Du die Leiterbachnen nicht zwischen den Beinchen hindurch wie es alle anderen (auch ich) auch machen? Grüße Michelle
Hallo Tobias, Tobias Plüss schrieb: > Als SDRAM habe ich übrigens den Typ IS4216160B eingesetzt, gibts bei > Digikey. Also DigiKey ist ein ziehmlich teuerrer Distributoer und er versendet von den USA, was schweine Gebühren sind... Wenn es bekannt ist, welcher Chip verwendet wird, kann ich das über meien deutschen oder franzöischen Distributoren machen... Auf alle fälle rate ich von PC chips ab und genause von 8/16bit Teilen. Grüße Michelle
Omega G. schrieb: > Tja, 4 Lagen machen das Leben manchmal leichter. > > Ich habe deine Tipss eingebaut, Screenshot wieder im Anhang. Jetzt wirds > lustig, den RAM an den Controller anschließen. Also ich frage mich gerade, warum Du die SDRAm wagrecht da hinwustelst... Du kannst die beiden Teile um 90° gegen den Uhrzeigersinn drehen und dann kannste direckt vom Microcontroller die Leiterbahnen waagrecht führen... War mal ein flüchtiger Blick auf die beiden Datenblätter... Grüße Michelle
Michelle, wo kaufst du denn diese diversen Bauteile (R's und C's). Ich sollte auch grössere Mengen davon haben, gerne in 0603. Wenn ich das bei Conrad oder wo auch immer kaufe, geht das ins Geld.... bekomme ich da, wo du die Dinger einkaufst, acuh was? Ich will nicht gleich 2000€ ausgeben, aber mal ein anständiges Lager zum Basteln wär schon was. Dann: wo kaufst du dein 32 Bit SDRAM. Auch haben will! das würde das Layout wirklich bedeutend vereinfachen (bin im Moment an einem 2478er Board mit SDRAM, externem Flash sowie einem kleinen FPGA, der an den Datenbus angebunden ist). Omega: genau so habe ich mir das vorgestellt. Sieht doch schon besser aus, und die Leiterbahnen sind wesentlich kürzer ;) Es wird auch sicher irgendwie gehen, das zu layouten. Ich meine - wenn man 4lagig routet, dann spart man sich eigentlich ja auch nur GND und VCC ein... Ich habe mir auch schon überlegt, ob es nicht machbar wäre, selber Multilayer herzustellen (vorweg - ich kann gar nicht selber ätzen, nicht mal single Layer, daher hab ich keine Ahnung davon...). Vielleicht ginge folgendes: - eine Leiterplatte ätzen, wo auf der Oberseite dein TopLayer ist. Auf der Unterseite dann der innere Layer 1. - dann wird eine zweite Platine hergestellt, auf deren Oberseite der innere Layer 2 ist, und auf der Unterseite der BottomLayer. Und das wird dann sandwichmässig aufeinander geklebt.... Frage ist dann nur, wie du auf die inneren Lagen kontaktierst, da hatte ich noch keine passende Idee.
Ich führe die Leiterbahnen nicht zwischen den IC Pins durch, weil ich etwas davor zurückschrecke bei 0,8 mm Pitch diese 5 mil Leiterbahnen zu fertigen. Bzw. ich wollte es so machen, dass es Problemlos nachbaubar ist. Ich bekomme mit meinen Mitteln 5 mil reproduzierbar hin, und kann das auch löten. Wenn ich die RAMs um 90° drehe muss ich zwar viele waagrechte Linien ziehen, aber immernoch von einige von allen Seiten des µCs. Ich habe übrigens die LQFP Varaiante. Ich werde noch etwas pfriemeln und verschiedenes ausprobieren.
Die Leiterbahnen zwischen den Pins durchzuführen ist auch nicht klug. Wenn man nämlich den Footprint exakt so zeichnet, wie es empfohlen wird, dann sind die Pads so breit, dass man eine 6 mil breite Leiterbahn nicht mehr dazwischen bringt - und 6 mil ist ja meist so die dünnste Bahn, die sich noch fertigen lässt bei professionellen Leiterplatten-Herstellern (dünner geht natürlich, kostet aber extra). gadgaet, bei Interesse kann ich ja mal was posten. Habe mich allerdings vertippt, ich mache nicht ein 2478er, sondernein 2468er Board. Könnte man allerdings ändern.
Es gibt sogar RAM Module bei denen das so gemacht wird, es lässt sich auch sehr leicht und schnell so layouten. Es sieht optisch auch schöner aus. Allerdings wird das bei vielen den Spaß verderben. Tobias: Dürfte ich mal dein Board sehen? Hat jemand ein Datenblatt zu einem MT29F16G08 oder ähnlich. Ich möchte nur mal schauen ob sich dieser 16 Gbit Flash noch sinnvoll verwenden lässt.
Tobias Plüss schrieb: > Michelle, > wo kaufst du denn diese diversen Bauteile (R's und C's). Ich sollte auch > grössere Mengen davon haben, gerne in 0603. Wenn ich das bei Conrad oder > wo auch immer kaufe, geht das ins Geld.... bekomme ich da, wo du die > Dinger einkaufst, acuh was? Ich will nicht gleich 2000€ ausgeben, aber > mal ein anständiges Lager zum Basteln wär schon was. Also ich kaufe direkt bei den Herstellern in China oder Korea ein... Normalerweise sind bei den SMD Widerständen/KeramikKondensatoren 5000 Stück auf einem Band, aber ich habe schon 2000 Stück als MQO ausgehandelt, wenn ich die kompletter E24 Reihe mit 122 Werten nehme. da die meisten 0805 verwenden, werde ich mit denen anfangen, aber ich habe auch vor, die 0603 zu besorgen... Selbst ich kann es mir als kleines Elektronik-Entwicklungslabor noch leisten 5000 Stück/Wert zu besorgen... Das ist der grund, warum ich dann alles über meinen OnlineStore abwickele... -> größere mengen -> kleinerer preis > Dann: wo kaufst du dein 32 Bit SDRAM. Auch haben will! das würde das > Layout wirklich bedeutend vereinfachen (bin im Moment an einem 2478er > Board mit SDRAM, externem Flash sowie einem kleinen FPGA, der an den > Datenbus angebunden ist). Ich müßte wissen welchen, denn nicht jeder Distributor hat jeden Hersteller. Such Dir mal einen raus, oder frage beim NXP-Support an, welchen 32bit SDRAM sie empfehlen (stand das nicht im Datenblatt?) Grüße Michelle
Was kostet denn so eine Rolle 0603 Widerstände? Z.B. 10 kOhm und wieviel kostet eine Rolle 0603 100 nF Kondensatoren?
Omega, > Es gibt sogar RAM Module bei denen das so gemacht wird, es lässt sich > auch sehr leicht und schnell so layouten. Es sieht optisch auch schöner > aus. Allerdings wird das bei vielen den Spaß verderben. Das mag schon sein. Aber guck dir mal die mechanischen Zeichnungen im Datenblatt vom MT48LC16M16 an. Bedenke: die Pads müssen ein wenig grösser sein, als die Anschlussbeine! Wenn man den Footprint so konstruiert wie angegeben, dann passt zwischen den Beinen des ICs keine Leiterbahn mehr durch - jedenfalls nicht, wenn man 6 mil nicht unterschreiten will und auch noch Lötstopp haben will. Die RAM-Module, wo das so gemacht wird, werden wahrscheinlich Leiterbahnen < 6mil haben. > Tobias: Dürfte ich mal dein Board sehen? Schema? Layout existiert noch keins. Muss allerdings sagen, dass ich ein bereits fertiges 2468er Board habe - das hat aber nen Bug drin, weshalb ich jetzt schon mit dem neuen Board anfange. Ich werde heute Abend die entsprechenden Dateien hochladen. Gruss
Schema wäre schon was. Dann kann ich da etwas abgucken ;-) Ich habe zwar schon einiges gelayoutet, aber SDRAM usw. blieb mir bisher erspart, ich hatte bisher nur schnelle serielle Busse (SSP). Wenn du es nicht hier öffentlich zeigen willst, schreib mir 'ne Nachricht, dann bekommst du meine Email Adresse.
Hi, kein Problem. Ich lade es hier hoch - vielleicht interessiert es andere ja auch ;)
Omega G. schrieb: > Was kostet denn so eine Rolle 0603 Widerstände? Z.B. 10 kOhm und wieviel > kostet eine Rolle 0603 100 nF Kondensatoren? Bei den Widerständen ist es egal, aber die 0603 weis ich nicht, muß aber dan anfragen... doe 0805 mit 1% Toleranz kosten jedenfals im Einkauf 13 US$ bei einer Rolle von 5000 Stück... Die Kondensatoren mit 100nF (ist doch 104 oder?) als 0805 kosten 40 US$ bei 5000 Stück... Bei ner mindestabnahme von 2000 Stück/Wert muß ich allerdings ein bischen Extra zahlen Kommt noch Transport, Überweisungskosten und Zoll dazu Da die Überweisungskosten (SWIFT) in China ~30 US$ kosten und in DE 5 Euro plus 1,5promille (oder mindestens 9,20 Euro) sind bestellungen nur ab 1000 Euro sinnvoll, dann aber volle Kannte... Also ich werde mal nach den preisen für die 0603er anfragen und warscheinlich morgen vormittag die Antwort haben (Die Chinesen sind bereits im Bett) Grüße Michelle
Super, vielen Dank schonmal im vorraus. An euch beide!
CSD Electronic hat zur Zeit einige Widerstaende und Kondensatoren im Angebot. Gruss Helmi
Ha, bei mir ist heute ein Mikrocontroller angekommen! :-) Hat also schlappe 7 Wochen und 5 Tage gedauert, aber gut, die Nachfrage wird wohl recht groß gewesen sein(?). Bekommen habe ich übrigens einen LPC2478, der andere bestellte fehlt leider, dafür haben sie einen NONE beigelegt. ;-) Eine LPC17XX Sample Card steht als "back order" auf dem Lieferschein, also kommt der vielleicht auch noch. So, war hier nicht jemand in diesem Thread der eine hübsche Platine designen wollte? Ich würde mich an einer Sammelbestellung definitiv beteiligen.
Mark Brandis schrieb: > Ha, bei mir ist heute ein Mikrocontroller angekommen! :-) > Hat also schlappe 7 Wochen und 5 Tage gedauert, aber gut, die Nachfrage > wird wohl recht groß gewesen sein(?). Naja, einem geschenkten... ;) > Bekommen habe ich übrigens einen LPC2478, der andere bestellte fehlt > leider, dafür haben sie einen NONE beigelegt. ;-) > Eine LPC17XX Sample Card steht als "back order" auf dem Lieferschein, > also kommt der vielleicht auch noch. dito. Hat denn schon jemand eine Platine fuer den NONE angefangen?
Habe noch was vergessen: Wiederstände wie 470R, 1k, 2k2, 4k7, 10k oder 100k sind massenware und werden von mir definitiv als 5.000er Rollen gekauft, warscheinlich nehme ich sogar 20.000 Stück ab da einige von euch ja die Dinger 1000-Stück weise fressen... :-D Mit den Elkos muß ich aufpassen, denn die sind richtig TEUER! (wenn auch WESENLICH billiger als in normalen Handel) fangen bei 1000 Stück mit 30 US$ an. Bis denne, bin heute in OG beim LUGOG treffen. Grüße Michelle
Die Platine für den NONE ist etwas komplizierter ich habe nämlich noch kein Datenblatt gefunden. Aber ich habe gehört, dass das Package etwas seltsam ist. Außerdem ist das WOM Interface sehr timingkritisch. Dafür mache ich kein Layout...
Omega G. schrieb: > Die Platine für den NONE ist etwas komplizierter ich habe nämlich noch > kein Datenblatt gefunden. Aber ich habe gehört, dass das Package etwas > seltsam ist. Außerdem ist das WOM Interface sehr timingkritisch. Dafür > mache ich kein Layout... grml Wenn man nicht alles selber macht ^^
Omega G. schrieb: > Die Platine für den NONE ist etwas komplizierter ich habe nämlich noch > kein Datenblatt gefunden. Aber ich habe gehört, dass das Package etwas > seltsam ist. Außerdem ist das WOM Interface sehr timingkritisch. Dafür > mache ich kein Layout... Bäääähhhhhh! -- Du Weichei! :-D Man merkt gleich, das Du nur Hobbyfrickler bist... LOL Grüße Michelle
David P. schrieb:
> dito. Hat denn schon jemand eine Platine fuer den NONE angefangen?
Ein- oder doppelseitig? Letztere reichen dann für Vcc- und GND-Layer,
wobei der NONE auf die GND-Seite (!) gelötet wird, sonst geht der
ziemlich schnell in Rauch auf.
Fertige Platinen gibt es überall wo es auch Platinenmaterial gibt.
Quatsch, den None kriegt man nicht zum Laufen, wenn man eine Leiterplatte mit weniger als 12 Layern hat. > Aber ich habe gehört, dass das Package etwas seltsam ist. Ja, wirklich, TO-220 mit 500 Pins ist nicht ganz ohne... ;-))) > WOM Interface Geil :D
Mal im ernst: hat einer von euch im Bestellformular wirklich auch den NONE ausgewählt? :D
>Mal im ernst: >hat einer von euch im Bestellformular wirklich auch den NONE ausgewählt? >:D Ich habe, ist aber bis jetzt noch nichts angekommen
Wer kann mir sagen, welche Buchse für diese LCD erforderlich ist: http://www.dealextreme.com/details.dx/sku.18438 Und hat dafür jemand vielleicht sogar eine fertige Eagle Bibliothek?
Omega G. schrieb: > Wer kann mir sagen, welche Buchse für diese LCD erforderlich ist: > http://www.dealextreme.com/details.dx/sku.18438 > > Und hat dafür jemand vielleicht sogar eine fertige Eagle Bibliothek? Das ist ein ganz normaler Folien-Steckverbinder... Aber mit solchen Displays würde ich aufpassen, denn Du weist nicht den Ursprung... Es kann heute existieren und morgen nicht mehr... Besser ist es, sich an einen Hersteller zu wenden und das Display mit dem passenden LVDS Controller sich besorgen. Dann bekommste es immer wieder nach. Seriöse Hersteller liefern die Dinger standardmäßig 10 und mehr Jahre... Grüße Michelle Anm.: 18 US$ scheint mit trotzdem zu teuer... Wie groß (Zoll) ist es eigentlich?
Es müsste dieses Display sein: http://www.mikrocontroller.net/attachment/23809/LQ043T3DX02_SP_122805.pdf Tja, ist halt so eine Sache mit solchen Displays, wie lange kann man die noch kaufen? Wie lange werden die Hergestellt? Was schlägst denn du vor? so bis max. 6 Zoll? Schöne wäre was mit Touchscreen...
Omega G. schrieb: > Es müsste dieses Display sein: > http://www.mikrocontroller.net/attachment/23809/LQ043T3DX02_SP_122805.pdf > > Tja, ist halt so eine Sache mit solchen Displays, wie lange kann man die > noch kaufen? Wie lange werden die Hergestellt? > > Was schlägst denn du vor? so bis max. 6 Zoll? Schöne wäre was mit > Touchscreen... Alsowas ich so von den Herstellern der Displays und auch Endgeräte Hersteller gesehen habe, ist 7" so ein art Quasi-Standard für Auto-Fernseher die so unter dem Dach, bzw. in den Kopfstützen integriert werden. Nun gut, 176mm mit touchscreen ist schon ein bischen schwierig. Die meisten EV Kits/Boards haben ein 4" drauf... Ich habe hier in meiner Liste ein gutes Dutzend Display-Hersteller die ich alle mal in einem Rundschreiben Anfragen kann... Dann kommen aber Stückzahlen von so 50 mindestens in Frage... Werde aber erst heute Nacht Zeit haben, die Mails aufzusetzen... Jetzt bin ich erast mal auf dem LUGOG/FSO treffen. Grüße und schönen Bastel-Abend Michelle
Michelle: wie jetzt? du besorgst Displays? Wenn ja dann hätte ich auch interesse, würde dir 2 St abnehmen.... Omega: wie versprochen noch das Schema des Boards, welches ich am entwerfen bin. Anzumerken wäre noch, dass es (wie du feststellen wirst), noch nicht fertig ist. - Beim FPGA sollen noch Bustreiber montiert werden, und dann sollen alle Signale auf eine grosse Steckerleiste geführt werden. Der FPGA wird dann wie ein statisches RAM in den Adressbereich des Microcontrollers eingeblendet, und kann dann so wie ein Peripheriebaustein funktionieren - man kann so z.B. GPIOs realisieren, oder viele PWM-Kanäle oder was weiss ich. Ich will viele schnelle PWMs machen damit und Hallsensoren daran anschliessen, sodass man gleichzeitig mehrere Bürstenlose Motoren steuern (regeln) kann. (Da mag ein FPGA vielleicht als Overkill erscheinen, aber ich habe mir überlegt, dass man damit gleichzeitig auch noch andere Spielereien machen könnte; z.B. eine FPU oder sonst ein mathematischer Coprocessor, der gewisse Berechnungen sehr schnell ausführt). - es soll noch ein USB-Device Interface mit auf das Board; da bin ich aber noch nicht ganz davon überzeugt, weil ich noch keine Erfahrung mit USB habe. Wird man das überhaupt vernünftig einsetzen können? Oder ist ein 'gewöhnlicher' UART oder LAN ausreichend? - des weiteren plane ich noch gewisse andere Spielereien auf dem Board unterzubringen, z.B. Temperatursensoren oder eine IrDA-Schnittstelle. Mal schauen, ob der Platz noch reicht ;-) Naja, alles in allem ist es wohl nichts, was dich aus den Socken hauen wird; für dich wird wohl der SDRAM/Flash-Teil am interessantesten sein und vielleicht noch der Ethernet-Teil (ich weiss nicht ob du planst, auch mal was mit Ethernet zu machen?). Vielleicht erscheint das Board ein wenig überladen, ich will auf alle Fälle möglichst viel versuchen unterzubringen, damit man auch ordentlich was zum 'spielen' hat ;-) Ein ähnliches Board habe ich bereits gebaut (ohne den FPGA allerdings), da ist aber, wie gesagt, ein Designfehler drauf: SDRAM und das MCI funktionieren, aber erst nachdem ich mit Wrap-Draht einiges repariert habe...
Angehängte Dateien:
-
37 KB
Vielen Dank dafür! Ich schaue es später genau an. Ethernet interessiert mich, wollte ich eigentlich auch haben. An der LCD Bestellung bin ich auch interessiert. Ich werde heute Abend oder morgen früh weiter machen, vorerst alles mögliche auf Stiftleisten legen. Danach werde ich einen Prototypen fertigen um zu sehen wie das SDRAM sich macht und ob alles andere funktioniert. Obwohl das Layout noch grausam aussieht hier mein aktueller stand.
Bei mir war es ähnlich. Ich habe alle bis auf die BGA Typen geordert. Gekommen ist ein LPC2478. Die anderen Chips sind auf dem Lieferschein nicht erwähnt.
Hi Omega, nun ja. Das Layout ist sicherlich nicht nobelpreisverdächtig, allerdings muss ich sagen, dass ich es auf nur 2 Lagen auch nicht besser könnte. Besonders VCC und GND sind da immer sehr hässlich zum Routen. Dein Layout passt also schon, finde ich. Was nicht so doll ist, ist halt diese lange Schleife, die du unten rum auf dem roten Layer fahren musst - die könnte eventuell wirklich ein Problem sein. Im Zweifelsfall würde ich da irgendwie versuchen, auf einem kürzeren Weg zum SDRAM zu fahren; das gibt dann halt ein paar Vias mehr, dafür ist die Leitung auch kürzer.
Omega G. schrieb: > So UPS hat mir auch grade was gebracht. Habe 'nen ganzen Tray bekommen, > mit einem IC! Bei mir sieht es genauso aus. Erst dachte ich: Die haben mir doch nicht mehr... - Nein, nur eine Riesenverpackung für dieses, naja doch nicht so kleine, IC. Leider muß der noch etwas warten, da ich noch ein anderes privates Großprojekt offen habe und es erstmal komplett zum Laufen bringen muss (und das, wo ich im Moment überhaupt nicht viel Zeit habe). Baut aber schön eure Muster auf und berichtet. Davon kann ich mir eventuell später eine Scheibe von abschneiden und muß nicht alle Fehler machen, die ihr machen werdet ;-)
Ich baue gerade board für den LPC3250, daher falls jemand den LPC3250 BGA hat und lieber den LPC2478 QFP haben möchte dann bitte melden, ich tausche gerne.
Mir gefällt auch das ein oder andere nicht an diesem Layout. Allerdings für einen ersten Test dürfte es reichen. Die lange Schleife: Gefällt mir auch nicht, aber mal sehen ob es funktioniert. Ich muss jetzt nur noch die Versorgungsspannung unterbringen und ein "paar" Stiftleisten usw. Ich berichte sobald es neues gibt. Ich möchte halt auch die Platinenkosten, falls es zur Sammelbestellung kommen sollte möglichst niedrig halten und auch den Selbstätzern eine Chance lassen.
Omega G. schrieb: > kommen sollte möglichst niedrig halten und auch den Selbstätzern eine > Chance lassen. Nobler Ansatz, aber bei solch einem Board meiner Meinung nach nicht sinvoll. Naja, ich denke dass ich selber auch ein Board fuer den Chip bauen werde, um alle meine Ansprueche erfuellt zu haben, aber dabei kein fuer mich unnuetzes Zeug auf der Platine habe ;)
Ich würde es aufgrund der Leistungsdaten auch bevorzugen eine Platine fertigen zu lassen anstatt selbst zu ätzen. Wenn einem NXP schon solch schöne ARMs schenkt, will ich nicht deren Leistung und Arbeitsfähigkeit an der Platine verlieren. Da ist es mir auch ein paar Euro wert. Ich hoffe es finden sich genug für vllt. eine Sammelbestellung einer Platine. Gerade der LPC2478 hat viele Möglichkeiten und die würde ich gerne mal nutzen wollen. Aber das ist nur meine Meinung - leider habe ich nicht die Erfahrung zum Design einer Platine...
Jop an der Platiene müsste man schon noch etwas machen, zum testen wird es aber denke ich reichen. An einer Sammelbestellung für eine richtige Platiene wäre ich auch interessiert. Und wenn man einen guten Distributor findet, wo man die Chips günstig herbekommt, dann werden sicher noch mehr Leute interesse haben. Gruß
Also ich gebe die Double Layer Idee auf. Ich kann einen Prototypen machen, bei dem ich die noch unbelegten Pins auf Vias legen werde. Für eine spätere Version wäre ein 4 Lagen Platine nötig. Kann jemand sowas in Eagle erstellen? Oder hat jemand eine passende Bibliothek für diesen Controller in Eagle 4.x erstellt? Ich mache für heute gleich Feierabend...
Omega G. schrieb: > Für eine spätere Version wäre ein 4 Lagen Platine nötig. Kann jemand Warum meinst du? > sowas in Eagle erstellen? Oder hat jemand eine passende Bibliothek für > diesen Controller in Eagle 4.x erstellt? 4.x ist uralt, miese Performance, fiese Bedienbarkeit, weniger Features... Denk mal ueber ein Update nach. Abgesehen davon sollte es eine Sache von <15 Minuten sein, die Lib zu erstellen, wenn ich zu Hause waere haette ich das schon gemacht. Natuerlich fuer Version 5.6 ;)
Für Version 5.6 habe ich eine, allerdings kann ich mit meiner Version 5.6 nur Layer 1 und 16 nutzen.
Omega G. schrieb: > Also ich gebe die Double Layer Idee auf. Ich kann einen Prototypen > machen, bei dem ich die noch unbelegten Pins auf Vias legen werde. Also mach eine 4-Layer Platine und verwende einen 32bit SDRAM Dan dreh noch den SDRAM um 90° und diu kannst über 80% der Leiterbahnen WAAGRECHT verlegen und auch WESENLICH kürzer machen... Also ich habe jetzt in weniger als 30 Minuten eine testplatine auf EAGLE runtergehackt und nur mal den LPC2478 sowie ein mit verfügbares SDRAM drangehängt... Das Autorouting hat nicht mehr als 5 Sekunden gedauert... > Für eine spätere Version wäre ein 4 Lagen Platine nötig. Kann jemand > sowas in Eagle erstellen? Oder hat jemand eine passende Bibliothek für > diesen Controller in Eagle 4.x erstellt? Eagle 4? Das ist doch Steinzeit... Habe hier 5.6pro. > Ich mache für heute gleich Feierabend... Und ich geh ins bett... Muß morgen in den Copyshop und mir 6 dutzend PDF's mit Specs ausdrucken... Grüße Michelle EDITIERT: Uups... es ist bereits morgen...
Morgen bzw. nach'm schlafen gehts weiter. Dann ätze ich mein krüppeliges Board und setze was neues auf mit 32 Bit RAM.
UPS Versandbestätigung ist "gestern" eingetroffen, soll heute ankommen; wenn ich nicht da bin; ;-) hat auch sieben Wochen und paar zerqutschte gedauert. Aber ich bin froh, dass überhaupt etwas kommt, da ich überall kein Projekt, kein Design etc. eingetragen hatte. und bei Company "for private use only". --- also freu --- danke nxp An einer Platine (für 2478) (und Display, SDRAM) wäre ich auch interssiert. Muss ich mich wohl mal anmelden. meinte natürlich LQFÜ und nicht TQFP in den anderen Posts
Mal eine Frage, so rein aus Neugier: einige haben hier schon Interesse bekundet an einer Sammelbestellung Leiterplatten für den 2478er. Frage: Was sollte denn auf einer solchen Platine alles mit drauf sein? Allenfalls würde ich ein solches Board machen. Vielleicht wäre auch das Board, dessen Schema ich gestern hochgeladen habe, interessant? vllt. mit gewissen Erweiterungen oder so. Sowas würde ich schon machen. Man könnte sich überlegen, eine 4lagige Platine zu machen; beim PCB-Pool kosten die auch nicht mehr alle Welt, wenn man eine gewisse Menge einkauft.
Meine Versandbestätigung auch da :) Bestellt vor 3,5 Wochen. Wer hätte ein Interesse an einem günstigen PC1768 Eval-Board? Angedacht ist ein LCD mit QVGA, USB-Buchse, Sub-D9 für CAN + UART, RJ45 und JTAG-Stecker für nen günstigen Adapter (kA noch welchen genau). Das würde ich zu Selbstkosten in der Ukraine entwickeln und produzieren lassen. Für mich ist das einfach ein Test des künftigen Personals + Fertigungspartners. Nur macht das ganze natrülich keinen Sinn für 2-3 Boards :) Ab 20 etwa würde ich das machen (lassen).
sobald ich meinen 2478 in den händen halte hätte ich auch interesse....ich bräuchte usb, sdhc und ethernet ;-)
> ich bräuchte usb, sdhc und ethernet ;-) Das gehört zum Standard ;-) Mal ne Frage wegen dem USB: lässt sich das denn sinnvoll einsetzen? Ich meine, wenn du das USB-Interface des LPC2478 verwenden willst, musst du ja eh eine Vendor ID und eine Product ID haben (oder irgendwie so), und ausserdem musst du dann noch einen Treiber für Windows schreiben, da sich die USB-Schnittstelle sonst nicht ansprechen lässt. Lohnt sich der Aufwand bzw. ist es überhaupt machbar?
Tobias Plüss schrieb: > Mal eine Frage, so rein aus Neugier: > einige haben hier schon Interesse bekundet an einer Sammelbestellung > Leiterplatten für den 2478er. Habe ebenfalls Interesse. > Frage: Was sollte denn auf einer solchen Platine alles mit drauf sein? Ethernet FPGA ist ebenfalls interessant USB-Ports (Client / Host) RS232 USB über FT232 CAN SD/microSD (Anschluss für LCD) Also eigentlich alles, was der 2478 so bietet. Jedoch keinen zusätzlichen Schnickschnack wie Taster, Leds, Drehgeber, Kaffekocher, ... Sowas kann man extern dranhängen. D.h. kein Alles-drauf-Experimentierkasten, sondern ein universelles Prozessorboard mit dem notwendigsten. Sinnvolles (Ethernet/USB...) sollte aber mit drauf. Ich möchte damit den Prozessor austesten, also alles mit machen können, was er bietet. Bei Ports mit Mehrfachbelegung, sollten die Varianten entweder per Jumper oder über den FPGA umstellbar sein. Ach ja; alles so klein wie möglich. SMD für alle Bauteile ist kein Problem. Jedoch kein BGA(!). Bitte für Hobbybaster günstig beschaffbare Bauteile.
Tobias Plüss schrieb: >> ich bräuchte usb, sdhc und ethernet ;-) > > Das gehört zum Standard ;-) > Mal ne Frage wegen dem USB: lässt sich das denn sinnvoll einsetzen? Ja > Ich meine, wenn du das USB-Interface des LPC2478 verwenden willst, musst du > ja eh eine Vendor ID und eine Product ID haben (oder irgendwie so), Im Privatbereich kann man sich irgendeine von einem anderen Gerät klauen oder sich irgendeine aussuchen, die nicht bereits durch einen installierten Treiber belegt ist. > und > ausserdem musst du dann noch einen Treiber für Windows schreiben, da > sich die USB-Schnittstelle sonst nicht ansprechen lässt. > Lohnt sich der Aufwand bzw. ist es überhaupt machbar? Es gibt nicht nur Windows. Ich arbeite unter Linux/Mac. LibUSB ist da dein Freund.
Mein Sample ist ebenfalls endlich auf dem Weg. Andere Frage: Ich hab mit dem LPC2388 viel in meinem letzten Job zu tun gehabt, und hab mir deswegen auch mal mein eigenes Board entworfen. Mit n paar LEDs, displays, USB, JTAG, Display und ner Menge Pinouts fuer spaetere Erweiterungen. Das Board laeuft auch, soweit ich es testen konnte. Controller is via Flashmagic erreichbar. Aber ich hab keine Ahnung, wo man standard linker files und Startup Codes herbekommt. Das Projekt damals im Job hab ich uebernommen, deswegen bestand das alles schon. Ich hab mich damals so an die Yagarto-Umgebung mit Eclipse gewoehnt, dass ich das gerne weiterhin benutzen will. Hat da jemand ne Idee? Danke schonmal
Christian, also bei dem mit den Tastern, LEDs und Kaffeekochern stimme ich dir zu. Allerdings würde ich sagen ist man immer mal froh, wenn vielleicht eine oder zwei LEDs montiert sind, die man blinken lassen kann, und vielleicht ein einzelner kleiner Taster, um schnell was zu testen oder so. Dann kann man gleich los legen, ohne vorher extern was dran basteln zu müssen.... Siehe mein Board. Ich habe da 4 Tasten mit dem MC verbunden (hardwaremässig entprellt), und 2 mit dem FPGA. Die kosten nix, und brauchen kaum Platz... Auch eine LED für Power oder Reset oder so ist immer mal gut. Also ich würde sicher sowas einplanen. Wie stellst du dir ein Interface nach aussen vor? Einfach alles auf eine grosse Stiftleiste raus geführt, oder wie?
Angehängte Dateien:
-
280 KB
Tobias Plüss schrieb: > Christian, > ... nix, und brauchen kaum Platz... Auch eine LED für Power oder Reset oder > so ist immer mal gut. Also ich würde sicher sowas einplanen. Gegen einen dezenten Einsatz derselben habe ich nichts. Nur kein Board, wo alles drauf ist. > Wie stellst du dir ein Interface nach aussen vor? Einfach alles auf eine > grosse Stiftleiste raus geführt, oder wie? Eventuell im PC/104-Formfaktor: http://de.wikipedia.org/wiki/PC/104 http://commons.wikimedia.org/wiki/Category:PC/104?uselang=de http://www.pc104.org/technology/pc104_tech.html Zumindest etwas abgewandelt, damit Standard-PC/104-Karten nicht passen. Damit ist das ganze dann stapelbar und man kann sich mit passenden Zusatzkarten ein kompaktes Würfelchen zusammen bauen. Leiterplattengröße von 90,17 mm x 95,89 (PC/104-Standard) oder ähnlich. Die Anschlussleisten sind dann nach oben Buchsenleisten und nach unten Stiftleisten. Spezialanschlüsse (USB, RS232, microSD,...) zu den Seiten raus. Besser gewinkelte Stiftwannen anstatt Stiftleisten (Verpolungsschutz).
Diese PC104-Boards sehen cool aus. Genauso machen wir das auch!
Aber ich bezweifle, dass das, was ich eingeplant habe, auf eine solch
kleine Karte passt - immerhin, der LPC ist nicht klein, dann kommt ein
Flash dazu, sowie SDRAM. Dann noch Ethernet, dann noch USB ... das wird
eng. Ich würde Europakarten machen, was meinst du?
Das mit diesen kombinierten Buchsen-/Stiftleisten erscheint mir auch
eine gute Idee. Das dumme ist nur: Wenn du keiin Zusatzboard hast, dann
ragen unten diese Stifte raus, und man kann die Leiterplatte nicht so
gut irgendwo hin legen. MAn könnte sich vielleicht darauf einigen, dass
der Basis-Rechner nur eine Buchsenleiste hat, und Zusatzboards werden
dann mittels dieser Stift-/Buchsenleisten oben drauf gesteckt.
> Nur kein Board, wo alles drauf ist.
Das ist auch nicht das Ziel, denn es wird immer genau das, was man
braucht, eben NICHT drauf sein.
Aber ich denke, so sachen wie Ethernet und RS-232 sollten vorhanden
sein, erstens damit man gleich loslegen kann mit experimentieren, und
zweitens weil es vielleicht nicht so klug wäre, diese Highspeed-Signale
über solch lange Stiftleisten zu führen.
Was meinen die anderen dazu?
> mir reicht auch der Standard (SDRAM, usb, sdhc, ethernet, lcd)
Klar, aber es ist auch doof, wenn du mal z.B. einen Schrittmotor
anschliessen willst, und nirgends irgend einen GPIO oder sonst einen Pin
hast, wo man was anschliessen kann. Oder?
Deshalb muss irgendwo noch eine Stiftleiste sein, damit man
Erweiterungen machen kann. Die kostet nix, und benutzen muss man sie
auch nicht, wenn man nicht will ;-)
Tobias Plüss schrieb: > Aber ich bezweifle, dass das, was ich eingeplant habe, auf eine solch > kleine Karte passt - immerhin, der LPC ist nicht klein, dann kommt ein > Flash dazu, sowie SDRAM. Dann noch Ethernet, dann noch USB ... das wird > eng. Schon an zweiseitiger Bestückung gedacht? Im Hobbybereich sicherlich kein Problem. > Ich würde Europakarten machen, was meinst du? Naja, wenn es kleiner geht, um so besser. 100x100 sollte das Maximalmaß sein. Wenn es nicht passt, besser eine Huckepackkarte (zB Ethernet). Wer das nicht braucht, kann sie ja weglassen. > Das mit diesen kombinierten Buchsen-/Stiftleisten erscheint mir auch > eine gute Idee. Das dumme ist nur: Wenn du keiin Zusatzboard hast, dann > ragen unten diese Stifte raus, und man kann die Leiterplatte nicht so > gut irgendwo hin legen. Man muß ja nicht die Buchsenleisten mit den langen Stiften verwenden. Dann schaut nach unten nichts raus. > MAn könnte sich vielleicht darauf einigen, dass > der Basis-Rechner nur eine Buchsenleiste hat, und Zusatzboards werden > dann mittels dieser Stift-/Buchsenleisten oben drauf gesteckt. Auch Ok. Ach ja. Alles was mit Versorgung (Schaltregler) zu tun hat, kann auch gut auf ein Extraboard.
Wie wäre es so: LAN, USB, SDRAM, evtl Flash, SD, LCD on Board und ansonsten GPIOs auf Stiftleisten. P.S.: Wenn jemand anderes so ein Layout machen will, will ich mich nicht vordrängen!
Christian, doppelseitige Bestückung ist zwar kein Problem, aber ich möchte das soweit als möglich vermeiden. Denn dann hat man halt wieder das Problem, dass auf der Unterseite auch Komponenten sind, deren Pads dann beim Routen im Weg sind - Dann wird es auch mit 4 Lagen nicht mehr so einfach, wenn beide Seiten voll sind. 100 x 100 - nicht schlecht, aber sicher nicht ganz einfach ;) Ich werde es einfach mal versuchen. Vielleicht auch 100 x 80, das wäre halbes Europaformat, das passt dem LP-Hersteller vielleicht besser. Mal schauen - ich werds einfach versuchen, so klein wie nur irgend möglich zu machen. Die Spannungsversorgung wollte ich bei meinem Board eigentlich mit drauf haben - wie schnell hat man vergessen, dass das Board nur 3.3 Volt verträgt. Wenn man dann das 24 Volt Schaltschranknetzteil anschliesst, raucht's ;-) Ich würd gerne, wenn das geht, das Board mit 12..24 Volt versorgen können.
Omega, > P.S.: Wenn jemand anderes so ein Layout machen will, will ich mich nicht > vordrängen! Ich sage nicht, dass ich es unbedingt machen WILL, ich sage nur, dass ich eh eins am machen bin :D Und da einige Interesse zu haben scheinen, prüfe ich, was ich an meinem Entwurf noch ändern / hinzufügen könnte, dann kann ich euch gerne Leiterplatten geben. Wenn du auch Layouten willst, hindere ich dich sicher nicht daran, das hat nichts mit vordrängen zu tun! :-)
So meine ich das auch nicht! Du kannst das gerne machen! ich bin auch gespannt was du machst! An deiner Platine fehlt mir nur das Display und stört mich der FPGA, ansonsten will ich ja ähnliches. Ich habe jetzt ein 32 Bit SDRAM gefunden, W986432DH-6, ich denke andere 32 bitter haben gleiches Pinout... Ich werde mal prüfen wie es sich mit einem 32 bit SDRAM layouten lässt.
Omega, meine Platine war auch ursprünglich für den 2468er ;-) Aber das lässt sich schnell ändern. Ausserdem weiss ich noch nicht, was ich mit dem Display machen soll... erstens müsste es eines sein, wo ein Datenblatt dazu erhältlich ist. Pinbelegung, mechanische Abmessungen usw. Dann wäre es gut, wenn man dazu auch den passenden FFC-Stecker irgendwo beziehen könnte. Das Display müsste man natürlich auch irgendwo kaufen können und so weiter. Das waren so die Gründe, warum ich bisher kein solches Display eingesetzt habe. Aber offenbar scheint ja Michelle da was am Organisieren zu sein, dann sieht die Sache schon wieder anders aus ;-)
Tobias Plüss schrieb: >> ich bräuchte usb, sdhc und ethernet ;-) > > Das gehört zum Standard ;-) > Mal ne Frage wegen dem USB: lässt sich das denn sinnvoll einsetzen? Selbverständlich... > Ich > meine, wenn du das USB-Interface des LPC2478 verwenden willst, musst du > ja eh eine Vendor ID und eine Product ID haben (oder irgendwie so) JEDER USB-Chip hat eine voreingestellte VID/PID die mit dem Hersteller des Chips übereinstimmt. ABER, da es ARM chips sind und mit Linux funktionieren, kannste die VID/PID im USB-Gadget-Treiber wunsch einstellen nach. , und > ausserdem musst du dann noch einen Treiber für Windows schreiben, da > sich die USB-Schnittstelle sonst nicht ansprechen lässt. > Lohnt sich der Aufwand bzw. ist es überhaupt machbar? Hä??? Wie währe es mit lesen der Doku? Die Treiber (genaugenommen Sourcecodes) gibt es von NXP kostenlos. However, -- Windows interessiert mich nicht! Grüße Michelle
Christian H. schrieb: > Ethernet > FPGA ist ebenfalls interessant > USB-Ports (Client / Host) > RS232 USB über FT232 CAN ??? -- Wieso willste für die RS232 über einen FT232 gehen? Der LPC2478 hat zwei UARTS wofür du lediglich einen MAX232 benötigst. > SD/microSD > (Anschluss für LCD) > > Also eigentlich alles, was der 2478 so bietet. > Jedoch keinen zusätzlichen Schnickschnack wie Taster, Leds, Drehgeber, > Kaffekocher, ... > Sowas kann man extern dranhängen. :-) > Ach ja; alles so klein wie möglich. > SMD für alle Bauteile ist kein Problem. Jedoch kein BGA(!). > Bitte für Hobbybaster günstig beschaffbare Bauteile. Dann eben TQFN :-D Grüße Michelle
Christian H. schrieb: > Leiterplattengröße von 90,17 mm x 95,89 (PC/104-Standard) oder ähnlich. Also da nicht alle hier eine EAGLE version haben, mit der man Extended ATX PCB's erstellen kann, würde ich dringenst empfehlen, das PCB nur 80x100mm groß zu machen, denn dann kann man das ganze auch mit der kostenlosen version von EAGLE machen Gut, keine 4 Layer, sondern nur zwei, aber wenn die Pfostensteckverbinder so angebracht sind, das man Platinen stapeln kann, können Low-Money-Bastler eben immer doch 2-Layer Platinen kostenlos erstellen. Außerdem sollten im raster des/der Pfostensteckverbinder bohrungen für Gewindebolzen sein... > Die Anschlussleisten sind dann nach oben Buchsenleisten und nach unten > Stiftleisten. Spezialanschlüsse (USB, RS232, microSD,...) zu den Seiten > raus. > Besser gewinkelte Stiftwannen anstatt Stiftleisten (Verpolungsschutz). Da würde ich Kragensteckverbinder bevorzugen... Die habe ich hier auch auf meinen PC/104 Grüße Michelle
Michelle Konzack schrieb: >> RS232 USB über FT232 CAN > > ??? -- Wieso willste für die RS232 über einen FT232 gehen? > Der LPC2478 hat zwei UARTS wofür du lediglich einen MAX232 benötigst. Ja, aber die meisten PCs heutzutage haben keinen RS232 mehr. Ist natürlich auch kein Problem, diesen extern dranzuhängen (Platzersparnis auf dem Board) - ist eventuell auch besser. => OK, überredet. Lass den FT232 weg (aber auch keinen MAX232 einbauen). > 80x100mm groß zu machen, denn dann kann man das ganze auch mit der > kostenlosen version von EAGLE machen Das ist einzusehen. Aber es muß ja nicht unbedingt EAGLE sein. (Das soll kein Aufruf zu einem Flamewar bezüglich der "besten" PCB-Programme sein). > Gut, keine 4 Layer, sondern nur zwei, aber wenn die Wenn es denn mit zwei Layern ohne viele Brücken geht, ist mir das recht. Ansonsten kann das Konkurenzprodukt zum Adler, meine ich, auch in der freien Version vier Lagen. Ich weiß aber nicht, wieviele Pins dabei zusammen kommen (sicherich mehr als die freien 250 bzw 400 von c't).
Hallo Tobias Plüss, >> mir reicht auch der Standard (SDRAM, usb, sdhc, ethernet, lcd) > Klar, aber es ist auch doof, wenn du mal z.B. einen Schrittmotor > anschliessen willst, und nirgends irgend einen GPIO oder sonst einen Pin > hast, wo man was anschliessen kann. Oder?... mein Posting ( Datum: 08.10.2009 10:29) bezog sich auf dein Posting von Datum: 08.10.2009 08:09, kam dann leider zu der Frage mit den Stiftleisten (die halte ich nun für Standard), sorry. Platinengröße (sollte lötbar sein, also nicht zu eng), Stiftleisten, Layer, das überlasse ich lieber Fachleuten. Mit meinen Mega8 und 2313 Lochraster Erfahrungen kann ich da nichts beisteuern. Bin schon froh, daß ich mal TQFP gelötet habe (Firma). IC fixieren, mit Flußmittel einkleistern, wenig Lotzinn auf die Spitze, und rüberziehen. Bei Zinn-Brücken einfach mit sauberer Spitze nochmal rüber --- und gut is. Hoffentlich klappt das noch. Grüße
Christian H. schrieb: > Ja, aber die meisten PCs heutzutage haben keinen RS232 mehr. > Ist natürlich auch kein Problem, diesen extern dranzuhängen > (Platzersparnis auf dem Board) - ist eventuell auch besser. > => OK, überredet. Lass den FT232 weg (aber auch keinen MAX232 einbauen). Eben, und an einer offnen UART kann man auch z.B. einen LMX9838 (BlueTooth Modul) anhängen oder auch GPS Module... >> 80x100mm groß zu machen, denn dann kann man das ganze auch mit der >> kostenlosen version von EAGLE machen > Das ist einzusehen. > > Aber es muß ja nicht unbedingt EAGLE sein. (Das soll kein Aufruf zu > einem Flamewar bezüglich der "besten" PCB-Programme sein). Ach ja, welche denn? Eagle dürfte so ziehmlich das verbreiteste hier sein und Bibliotheken gibt es bis zum abwinken... Inclusive meiner Maxim, TI, National und nun auch Linear, Analog und Cypress. Derzeit an die 400 Chips... >> Gut, keine 4 Layer, sondern nur zwei, aber wenn die > > Wenn es denn mit zwei Layern ohne viele Brücken geht, ist mir das recht. > Ansonsten kann das Konkurenzprodukt zum Adler, meine ich, auch in der > freien Version vier Lagen. Ich weiß aber nicht, wieviele Pins dabei > zusammen kommen (sicherich mehr als die freien 250 bzw 400 von c't). Also mit 2-Layer meinte ich Huckepackboards... Ich würde auf das 4-Layer LPC board exclusiv den LPC, SDRAM, NAND Flash, SD, Ethernet und USB machen plus einen Erweiterungs-Sockel (Kragenstecker). Sowas werde ich demnächst mit verschiedenen Microcontrollern über meine Webseite anbieten... Außerdem modular aufsteckbare SPI, I²C, CAN und LIN Experimentier-Platinen. Fertig aufgebaut, Teilesatz und Platine einzeln Irgendwie muß ich ja meine über 8000 Microchips allmählich loswerden... Grüße Michelle
Michelle Konzack schrieb: >> Aber es muß ja nicht unbedingt EAGLE sein. (Das soll kein Aufruf zu >> einem Flamewar bezüglich der "besten" PCB-Programme sein). > > Ach ja, welche denn? Ich verwende auch Eagle (schon deswegen, weil es unter Linux und Mac läuft). Nur für größere Platinen als 100x80mm verwende ich Target (um einen Namen zu nennen), und zwar die 400pin-Version der c't). Jedoch habe ich hiermit bisher nur wenige und kleine Platinen erstellt. Meine Orcad-Zeit ist schon ziemlich lange her (und jetzt habe ich nicht wirklich das Geld dafür, mir wieder Orcad anzutun). > Also mit 2-Layer meinte ich Huckepackboards... > > Ich würde auf das 4-Layer LPC board exclusiv den LPC, SDRAM, NAND Flash, > SD, Ethernet und USB machen plus einen Erweiterungs-Sockel > (Kragenstecker). Ok, ist (zumindest von mir) so freigegeben ;-) Btw. unter "Kragenstecker" kann ich mir gerade nichts vorstellen und auch Google spukt mir dazu (auf die schnelle) nichts passendes aus.
Christian H. schrieb: >> Ich würde auf das 4-Layer LPC board exclusiv den LPC, SDRAM, NAND Flash, >> SD, Ethernet und USB machen plus einen Erweiterungs-Sockel >> (Kragenstecker). > Ok, ist (zumindest von mir) so freigegeben ;-) ;-) > Btw. unter "Kragenstecker" kann ich mir gerade nichts vorstellen und > auch Google spukt mir dazu (auf die schnelle) nichts passendes aus. Das sind de zweireihigen stiftsockel, aber außen rum einen Kragen/Steg der etwas höher ist als die stifte... Kragen deswegen, weil auf einer Seite eine Aussparung ist, in der die Nut/Nase des Buchsensteckers paßt... siehe IDE-Kabel. Wenn sie keine AUssparung für die Nase haben, dann nenne sie sich zuweilen auch Wannen-Steckverbinder. Grüße Michelle
Angehängte Dateien:
-
3,6 KB
Michelle Konzack schrieb: >> ... "Kragenstecker" ... Ok, die kenne ich unter dem Begriff Stiftwannen. Dann meinen wir das gleiche (siehe Bild). > Wenn sie keine AUssparung für die Nase haben, dann nenne sie sich > zuweilen auch Wannen-Steckverbinder. Ohne Aussparung kenne ich sie nicht.
Thomas R. schrieb: > Ich baue gerade board für den LPC3250, daher falls jemand den LPC3250 > BGA hat und lieber den LPC2478 QFP haben möchte dann bitte melden, ich > tausche gerne. jetzt bin ich überrascht ... wenn man sich den ganzen thread durchliest, sind einige die den LPC3250 bestellt haben, und ich bezweifle das jeder die auch benutzen wird\kann (ok, vllt sind die schon längst "verbuchtet"). naja, vllt meldet sich noch jemand die tage.
Thomas R. schrieb: > Thomas R. schrieb: >> Ich baue gerade board für den LPC3250, daher falls jemand den LPC3250 >> BGA hat und lieber den LPC2478 QFP haben möchte dann bitte melden, ich >> tausche gerne. Hätte ich wissen sollen, dann hätte ich mir auch den LPC3250 angefordert. Da ich den aber nicht löten kann, hab ich drauf verzichtet.
LOL, ich habe heute den NONE bekommen ;) Riesiger Umschlag von NXP per UPS bekommen, aus Brüssel. Drin waren jede Menge Werbe- und Info-Material....nur das wichtigste hat gefehlet, die ARM-ICs (bestellt hatte ich die beiden QFP Typen). Von Nachlieferung kein Wort. Sieht wirklich so aus als ob die dem Bestellansturm nicht gewachsen waren....
> Riesiger Umschlag von NXP per UPS bekommen, aus Brüssel. Drin waren jede > Menge Werbe- und Info-Material....nur das wichtigste hat gefehlet, die > ARM-ICs (bestellt hatte ich die beiden QFP Typen). Von Nachlieferung > kein Wort. Sieht wirklich so aus als ob die dem Bestellansturm nicht > gewachsen waren.... Genau das gleiche bei mir. Leider.
Ich habe mich dafür entschieden, alles neu anzufangen, mit einem 32 Bit RAM und muss sagen, es hat sich bisher gelohnt. Es lässt sich viel einfacher und schöner layouten. So so der NONE kommt also auch per UPS.
@Thomas R (tinman)
> naja, vllt meldet sich noch jemand die tage.
meld.
ich hab hier noch einen 3250 und einen 3130 in BGA.
Gegen Frachtkosten und eine Leuchtdiode beliebiger Farbe (wahlweise auch
eine 100 Ohm Widerstand oder eine 200 mA Sicherung oder sonstewas ;-)
schick ich dir die Sachen gerne zu...
Sebastian R. schrieb: > LOL, ich habe heute den NONE bekommen ;) > Riesiger Umschlag von NXP per UPS bekommen, aus Brüssel. Drin waren jede > Menge Werbe- und Info-Material....nur das wichtigste hat gefehlet, die > ARM-ICs (bestellt hatte ich die beiden QFP Typen). Von Nachlieferung > kein Wort. Sieht wirklich so aus als ob die dem Bestellansturm nicht > gewachsen waren.... Hallo, auch bei mir das gleiche. Jedenfalls werde ich jetzt erstmal die ST32F103 benutzen, die ich schon habe. Ich hätte diese gerne gegen die NXP antreten lassen,aber das lasse ich erstmal. Wobei ich eigentlich der Meinung bin, die NXP könnten die Besseren sein. Jogibär
Hallo, UPS hat heute ein Päckchen gebracht, hätte nicht gedacht dass da noch was kommt (Bestellt am 14.08). Drinnen das bekannte Info-Material und ein 2478. Der 17xx den ich ebenfalls geordert hatte, wird lt. beiligendem Lieferschein nachgeliefert. Bei mir war der einzelne Chip in einem kpl. Tray untergebracht, das ganze dann nochmal in antistatische Folie eingeschweisst. Jürgen
Haha was hab ich heute gelacht, war wohl das edelst verpackte Werbematerial überhaupt, dass ich jeh erhalten habe und dann noch per UPS! Die haben mir lediglich die Info-Unterlagen geschickt! Kein Sample, nix! Auf dem Lieferschein steht auch nix von irgendwelchen Samples. Lediglich die Unterlagen zu den zwei angeklickten Mikrocontrollern waren in dem Umschlag. Dickes LOL
> Frage: Was sollte denn auf einer solchen Platine alles mit drauf sein?
Gegenfrage: wie kritisch sind die Signale des eingebauten
TFT-Controllers herauszuleiten, ohne dass es unbrauchbar wird. Wenn's
nicht problematisch ist, hätte ich zu dem bereits genannten Standard nur
einen entsprechenden Verbinder auf der Wunschliste, sonst vielleicht
Platz für einen LVDS Encoder.
Also gerne nur die kritischen Dinge (wegen Impedanz, Schirmung,
Signallaufzeiten etc) on board und der Rest abgreifbar.
> Riesiger Umschlag von NXP per UPS bekommen, aus Brüssel. Drin waren jede > Menge Werbe- und Info-Material....nur das wichtigste hat gefehlet, die > ARM-ICs Seufz. So einen finde ich dann morgen abend wohl auch (UPS, Brüssel, 0.3kg, die Nachbarn haben ihn angenommen). Bei Farnell sind übrigens jetzt ein paar LPC17xx lieferbar, von daher lohnt sich das ganze Theater nicht mehr.
Angehängte Dateien:
-
34 KB
So, hier ein aktueller Zwischenstand einer minimal Konfiguration. SDRAM, Quarze, UART0 und Versorgungsspannung. Ich kann's nicht lassen auf 2 Layern rumzuexperimentieren.
Jaein, hat damit nichts zu tun, hatte ein falsches Bild erwischt. Aber trotzdem kann es sein, dass das Datum meiner Kamera nicht stimmt, aber dass kannst du jetzt nicht wissen :P
@Omega ich war wohl grade in dem Moment auf deinem Bild, als es im Board hoch geladen war. Nu ist es wieder weg. Datum war was mit 05.03. oder 03.05.
@omega Kannst Du die Vias nicht kleiner machen? Die nehmen doch ungemein Platz weg. Dann würde ich das Ram viel näher an den Prozessor hängen und das andere Teil (was ist das? Stiftwanne?) aus der Bahn werfen.
Angehängte Dateien:
-
45 KB
Ich mache Feierabend für heute. Im Anhang: - 2 Layer - SD/MMC am MCI Port - UART0 und BSL - SPI/I²C/UART2 und irgendwas anderes (u.a. UART1) auf Stiftleiste - 32 Bit SDRAM Bestimmt habe ich was vergessen... Ist auch schon spät/früh.
Sebastian R. schrieb:
> LOL, ich habe heute den NONE bekommen ;)
Es gibt ihn WIRKLICH?
!
:-)
Oh, wenn ich mich den Tray genauer ansehe, liegen dort tatsächlich 31 NONE und ein 2478 drin :-o
Omega, wo kaufst du denn den 32 Bit RAM ein? Ethernet fehlt noch auf deinem Board ;) nun ja. Ich werde mich morgen auch mal ans Layout machen. Was bis jetzt auf meinem Board drauf ist: - SD/MMC - Ethernet - 64 MByte SDRAM - der FPGA halt - ein 4 MByte Flash - Eine RS-232 Schnittstelle mit DSUB-Stecker und den entsprechenden Leitungen, um mit FlashMagic was runterladen zu können - ein paar LEDs - ein paar Taster - alle Signale auf Stiftleisten - USB device Also mehr oder weniger alles wie gehabt. Ich versuch dann mal, das entweder doppelseitig bestückt auf eine 1/2 Europakarte zu pfriemeln. Halt eben mit 4 Lagen. Ach ja, was ich noch versuchen werde zu machen (aber noch nicht gross angeschaut): kann man beim 2478er zu allem zu noch das LCD anschliessen? Das braucht ja auch noch relativ viele Pins, und ich bin mir nicht sicher, ob es dann noch passt mit dem Ethernet / SDMMC und so weiter.
Guten morgen Tobias, Tobias Plüss schrieb: > - SD/MMC Machst Du zusätzlich ESD Schutz dazu? > - Ethernet Welchen PHYTER verwendest Du? Ich denke an einen DP83848 von National Semconductor. > - 64 MByte SDRAM > - der FPGA halt > - ein 4 MByte Flash Hmmm, 64 MByte SDRAM und nur 4 MByte Flash? Ich habe an meinen LH7A400 bereits einen Micron MT29F4G08ABCWC-ET:C geklebt womit ich Linux installieren kann. > - Eine RS-232 Schnittstelle mit DSUB-Stecker und den entsprechenden MAX232? > Leitungen, um mit FlashMagic was runterladen zu können > - ein paar LEDs > - ein paar Taster > - alle Signale auf Stiftleisten > - USB device Welchen Transceiver verwendest Du? Hast Du an ESD Schutz gedacht? Ich verwende hier ebenfals einen Maxim Chip. Natürlich VOLLSTÄNDIG USB-On-The-Go tauglich Ebenso würde ich den CAN Transceiver in Automotive und ESD nehmen > Ach ja, was ich noch versuchen werde zu machen (aber noch nicht gross > angeschaut): kann man beim 2478er zu allem zu noch das LCD anschliessen? Ja sicher... Vor allem kannste LCD, Eth, CAN und USB sowie SDIO parallel betreiben. > Das braucht ja auch noch relativ viele Pins, und ich bin mir nicht > sicher, ob es dann noch passt mit dem Ethernet / SDMMC und so weiter. Doch, nur kannste dann keine LCD mit 1024x768 anschließen... QVGA geht aber alle male... Ansonsten haste keine andere wahl, eine kleine Zusatzelectronic zu erstellen, damit Du multiplexen kannst. Ich bin gerade dabei, mir ein paar 4" QVGA (320x240) mit/ohne LVDS anzugucken. Grüße Michelle
Hi Michelle, >> - SD/MMC >Machst Du zusätzlich ESD Schutz dazu? Klar. Mein ESD-Schutz sieht bei den SDMMC-Karten-Haltern einfach so aus, dass das metallene Gehäuse mit Masse verbunden ist. Wenn du also statisch geladen bist oder die Karte, die eingesteckt wird, sollte sich das entladen und keinen Schaden anrichten.... Sonst gibts keine speziellen Schutzbeschaltungen. > Welchen PHYTER verwendest Du? Ich denke an einen DP83848 von National > Semconductor. Ich setze den KSZ8001L ein, da ich davon noch einige Gurtabschnitte habe. > Hmmm, 64 MByte SDRAM und nur 4 MByte Flash? Ja, leider. Ich will auf gar keinen Fall ein NAND-Flash auf dem Board haben, denn die Ansteuerung davon ist murks. Deshalb nur NOR-Flash; hab keines gefunden, das einigermassen gut erhältlich ist und > 4M. Ausserdem: da man ja noch SD-Karten einsetzen kann, denke ich wird es reichen, wenn man 4M Flash hat. Grössere Datenmengen kann man dann ja auf einer Karte mit unterbringen. > MAX232? Ja; respektive ein pinkompatibles Derivat von Analog Devices (ADM3202). Hat aber selbes Pinout wie der MAX3232. Der Unterschied bestand für mich einfach darin, dass der ADM beim Elektronikladen um die Ecke billiger ist. Integrierten ESD-Schutz haben natürlich beide. Zusätzlich unterstützt der ADM aber auch noch höhere Baudraten bis 500 kBit/s. > Welchen Transceiver verwendest Du? Hast Du an ESD Schutz gedacht? siehe oben. Für USB benutze ich keinen Transceiver, der Microcontroller hat ja schon einen drin. USB OTG habe ich nicht implementiert, da ich für mich bis jetzt keine Verwendung davon sehe. Was soll der Vorteil von OTG sein? > Doch, nur kannste dann keine LCD mit 1024x768 anschließen... QVGA geht > aber alle male... Ansonsten haste keine andere wahl, eine kleine > Zusatzelectronic zu erstellen, damit Du multiplexen kannst. Habe das 2478er Datenblatt grade nicht zur Hand; wie sieht das aus: Ist es machbar, sagen wir mal das PSP-Display mit 16 Bit Interface zu betreiben, und parallel dazu Eth, SDMMC, SDRAM? Bezüglich des Displays: du hast doch da mal was erwähnt, dass du solche günstig besorgen könntest. Wie sieht das aus?
Also ich sehe bei meinem Layout etwas Schwierigkeiten noch ein LCD und eine Ethernet PHY anzuschließen. Zumal ich beides noch nicht habe. Dieses Problem müsste sich aber durch 4 Lagen lösen lassen. Was ich gestern Abend im Halbschlaf vergessen habe zu Fragen: -Wie kann ich in Eagle eine Gruppe von Bauteilen und Leiterbahnen zusammen verschieben? - We kann ich alle Dukos auf einemal kleiner machen? Ich habe dämlicherweise alles als 0,7mm Dukos -.- Was nehme ich als 32 Bit RAM und woher? Dafür muss wohl die Grafikkarte neben mir dran glauben, ich werde mir ihren RAM ausleihen. Wer kann eine passene und lötbare Ethernet PHY besorgen? Ich habe mir mal die von National angeschaut, entweder ist das Ghäuse etwas abschrecken (Zwischending zwischen QFN und BGA) oder die sind Not recommend for new Design.
Omega, nimm einen KSZ8001L. Wie ich ja schon erwähnt hatte, könnte vielleicht der Ethernet-Teil von dem Schema, das ich gepostet habe, interessant sein ;) Siehe Seite 4. Gruss
Omega G. schrieb: > Was ich gestern Abend im Halbschlaf vergessen habe zu Fragen: > -Wie kann ich in Eagle eine Gruppe von Bauteilen und Leiterbahnen > zusammen verschieben? > - We kann ich alle Dukos auf einemal kleiner machen? Ich habe > dämlicherweise alles als 0,7mm Dukos -.- Alle Layer bis auf Via ausblenden, change drill auf alles.
Tobias Plüss schrieb: > Klar. Mein ESD-Schutz sieht bei den SDMMC-Karten-Haltern einfach so aus, > dass das metallene Gehäuse mit Masse verbunden ist. Wenn du also > statisch geladen bist oder die Karte, die eingesteckt wird, sollte sich > das entladen und keinen Schaden anrichten.... Sonst gibts keine > speziellen Schutzbeschaltungen. Naja, es geht nicht nur um den ESD-Schutz bei Berührung... Der ESD Schutz ist direkt an den SDIO Datenleitungen angschlossen. Dafür gibt es spezielle ESD-Dioden >> Welchen PHYTER verwendest Du? Ich denke an einen DP83848 von National >> Semconductor. > > Ich setze den KSZ8001L ein, da ich davon noch einige Gurtabschnitte > habe. Nun gut, ich habe die National als FreeSamples bekommen und zwischendurch mal 100 nachgekauft... >> Hmmm, 64 MByte SDRAM und nur 4 MByte Flash? > > Ja, leider. Ich will auf gar keinen Fall ein NAND-Flash auf dem Board > haben, denn die Ansteuerung davon ist murks. Inwiefern? > Deshalb nur NOR-Flash; hab > keines gefunden, das einigermassen gut erhältlich ist und > 4M. > Ausserdem: da man ja noch SD-Karten einsetzen kann, denke ich wird es > reichen, wenn man 4M Flash hat. Grössere Datenmengen kann man dann ja > auf einer Karte mit unterbringen. Naja, Linux auf nem ARM7TDMI mit 72MHz von einer SD Karte laufen lassen ist nicht so dolle... > Für USB benutze ich keinen Transceiver, der Microcontroller hat ja schon > einen drin. Hatte es zu spät gesehen... > USB OTG habe ich nicht implementiert, da ich für mich bis > jetzt keine Verwendung davon sehe. Was soll der Vorteil von OTG sein? Peripheral und Host Modus ohne Kopfzerbrechen... > Habe das 2478er Datenblatt grade nicht zur Hand; wie sieht das aus: Ist > es machbar, sagen wir mal das PSP-Display mit 16 Bit Interface zu > betreiben, Theoretisch ja... > und parallel dazu Eth, SDMMC, SDRAM? Eth hat ne eigene AHB (genaugenommen alleine auf der AHB2) und alles andere (USB, LCD, ExtMem, GPDMA) ist auf der AHB1 > Bezüglich des Displays: du hast doch da mal was erwähnt, dass du solche > günstig besorgen könntest. Wie sieht das aus? Jo, also so wie es aussieht könnte es ein 4" QVGA werden, die frage ist nur, direkte Ansteuerung oder LVDS. Und da der LCD Controller sowieso nut eine Farbpalette von 32k hat, könnte das QVGA modul relativ günstig sein. Aber man muß eben 100 Stück abnehmen... je nach Ausführung kosten die 5-18 US$ Grüße Michelle
>>> Hmmm, 64 MByte SDRAM und nur 4 MByte Flash? >> >> Ja, leider. Ich will auf gar keinen Fall ein NAND-Flash auf dem Board >> haben, denn die Ansteuerung davon ist murks. >Inwiefern? Nun ja, der 2468/2478 hat keinen NAND-Flash Controller. Irgendwie traue ich dem NAND-Flash nicht, man sollte ja z.B. auch ein wear levelling machen und solche Spässe. Das ist nicht so dolle, wenn man das von Hand machen musss... Hab aber grade einen guten NOR-Flash gesehen, der 16 MByte x 16 gross ist. Allenfalls könnte man 2 davon zu 16M x 32 verschalten und hätte dann 32 MByte Flash. Was sagst du dazu? Diese Displays. Was meinst du, wenn wir hier genügend Interessenten zusammen kriegen könnte man da was machen?
Jetzt muß ich mich nochmal verbessern... Michelle Konzack schrieb: > Tobias Plüss schrieb: >> und parallel dazu Eth, SDMMC, SDRAM? > > Eth hat ne eigene AHB (genaugenommen alleine auf der AHB2) und alles > andere (USB, LCD, ExtMem, GPDMA) ist auf der AHB1 > >> Bezüglich des Displays: du hast doch da mal was erwähnt, dass du solche >> günstig besorgen könntest. Wie sieht das aus? > > Jo, also so wie es aussieht könnte es ein 4" QVGA werden, die frage ist > nur, direkte Ansteuerung oder LVDS. Und da der LCD Controller sowieso > nut eine Farbpalette von 32k hat, könnte das QVGA modul relativ günstig > sein. Also die Tabelle 15 ist auf Seite 66. Da komt es darauf ann, wie hoch Du die Farbauflösung haben willst... bei TFT 12bit weden 3x4 pins nicht verwendet, was anderer Peripherie zu gute kommt. Bei 16bit auflösung bleiben immer noch 8 pins übrig, habe aber noch nicht überprüft, was auf den pins ist. Also von der theorie her würde ich das ganze für 32k oder 64k Farben auslegen, damit die restliche Peripherie erhalten bleibt... Anm.: Ich arbeite an einem 80x100mm board für den LPC3250 allerdings mit vollständiger Linux-Unterstützung On-Board und alle Devices gemultipexed... Ist ne schweine Arbeit, 4-Layer und Handlöten ist abgesagt... Wieviele Personen hier können BGA oder QFN löten? Mein SDRAM und der NAND Flash ist gerade mal 3mm vom LPC entfernt. Grüße Michelle
Tobias Plüss schrieb: > Nun ja, der 2468/2478 hat keinen NAND-Flash Controller. Irgendwie traue > ich dem NAND-Flash nicht, man sollte ja z.B. auch ein wear levelling > machen und solche Spässe. Das ist nicht so dolle, wenn man das von Hand > machen musss... Nagut, dafür braucht man bischen erfahrung, aber bei NXP gibt es dafür eine "Application Note" > Hab aber grade einen guten NOR-Flash gesehen, der 16 MByte x 16 gross > ist. Allenfalls könnte man 2 davon zu 16M x 32 verschalten und hätte > dann 32 MByte Flash. Was sagst du dazu? Kommt darauf an, was sie kosten... Ich habe allerdings schlechte erfahrung mit NOR Flash gemacht... Da gibt es öfteres Probleme mit Linux beim booten. > Diese Displays. Was meinst du, wenn wir hier genügend Interessenten > zusammen kriegen könnte man da was machen? Also ich kann von denen mindestens 1 Dutzend gebrauchen, weil ich hier schubladenweise Mikrocontroller rumliegen habe.... Unter 100 ist es so gut wie nicht rentabel... Nur wie ich schon mal erwähnte, solche Displays sind dann massenware und MIT Datenblatt, was du beim PSP1000 nicht hast. Die können beim PSP1000 den Controller/Display ändern und bei Deinem nächsten Einkauf funktioniert Deine Installation nicht mehr... Sowas möchte ich hier vermeiden, das es zu frustration führen kann, vor allem, wenn hier ein paar Leute einen vollständigen Controller haben möchten, um alles auszuprobieren, aber nicht wirklich fit sind... weil eben Anfänger. Denke, das die Platinen soweit idiotensicher sein sollten. Anm.: Was USB OTG betrifft, würde ich die Schaltung nach Seite 69 Abbildung 16 mit dem ISP1301 bevorzugen, nur habe ich von diesem NOCH kein Datenblatt. Ansonsten (Device/Host getrennt) nach Abbildung 17 auf Seite 70. Grüße Michelle
Michelle,
Also ich selber würde nicht mehr als 5 Displays nehmen. Soviele
Mikrocontroller wie du habe ich nicht rumliegen hier ;-) Und man baut ja
auch nicht täglich ein neues Board. Aber ich hätte schon die eine oder
andere Anwendung, wo ich ein farbiges Display gut gebrauchen könnte.
Man kann zwar oft aus ausgedienten PDAs oder Handys das Display
extrahieren, das ist dann oft sogar mit Touch. Ein Datenblatt findet
sich manchmal, das dumme ist nur, dass es von kraptischen, chinesischen
Schriftzeichen nur so wimmelt und die Timing-Diagramme nicht vollständig
sind oder irgendwelche anderen Angaben fehlen oder widersprüchlich sind.
Könntest du denn vielleicht einmal ein Datenblatt von so einem Display,
wie du es vorgesehen hast, hier posten? Das wäre sehr gut.
Dann wie gesagt: ich baue nichts mit einem LCD, wenn ich mir dazu nicht
in jedem kleinsten Detail 100%ig sicher bin, dass es funktionieren wird.
Dazu will ich Timingdiagramme haben, vollständige Tabellen mit allen
notwendigen Spannungen / Toleranzen und mechanische Zeichnungen, damit
ich mir überlegen kann, wie und wo man das Display befestigen kann und
wie der FFC-Stecker auszusehen hat (Top oder Bottom contact, Pitch,
Dicke...).
> Kommt darauf an, was sie kosten...
Nun ja, sind sicher nicht billig, sagen wir es mal so. Sicher einiges
teurer als die NAND-Teile. An denen stört mich einfach, dass sie sich
nicht so ohne weiteres ansteuern lassen. Das tolle an einem NOR-Flash
ist zum Beispiel, dass man direkt jedes Wort adressieren kann und so ein
Programm auch aus dem Flash laufen lassen könnte. Dein Linux wird ja
wahrscheinlich so funktionieren, dass es den Inhalt des NAND-Flashs ins
RAM kopiert und dann dort ausführt. Das finde ich persönlich aber Murks,
da man so viel RAM für das Programm verbraucht, den man sonst zum
Ablegen von Daten sinnvoller nutzen könnte. In dem Sinne hat man das
Programm da im Prinzip zwei mal - einmal im RAM, wo es ausgeführt wird,
und einmal im Flash. Und das gefällt mir nicht. Wenn der LPC einen
NAND-Flash Controller hätte, sähe die Sache schon wieder ansers aus.
Hi, Mein LPC2478 ist heut ebenfals eingetroffen. ein einzellner LPC in einem riesen tray... Ich würde übrigens mal mein interresse bezüglich einer platine anmelden für welche muss ich aber erst einmal sehen. Dann bräuchte ich allerdings auch die restlichen benötigten teile neben dem lpc, da ich so wie man sich das denken kann eher neuling in dem bereich bin...
Michelle Konzack schrieb: > Anm.: Ich arbeite an einem 80x100mm board für den LPC3250 allerdings > mit vollständiger Linux-Unterstützung On-Board und alle Devices > gemultipexed... Ist ne schweine Arbeit, 4-Layer und Handlöten ist > abgesagt... Gut, für den LPC3250 klar. Ich interessiere mich aber nur für meinen 2478. > Wieviele Personen hier können BGA oder QFN löten? Ich nicht. > Mein SDRAM und der NAND Flash ist gerade mal 3mm vom LPC entfernt. Das ist mir ebenfalls etwas zu eng. meine Hohlkehle hat einen Durchmesser von etwas über 2mm, könne also noch klappen, habe ich aber noch nie gemacht.
Hallo Leute, also ich habe bereits die erste Antwort bekommen und nun geht es darum, welche Anschlüsse das Display haben soll... Der LPC2774 kann 12bit (4:4:4 mode), 16bit (5:6:5 mode), 16bit (1:5:5:5mode) und 24bit gefahren werden. Vor kleinsten Modus bis zum größten ändert sich auch die Verfügbarkeit der Peripherie: Bei Verwendung eines Displays funktioniert USB OTG nicht mehr... :-( genauso wie man die I²S Funktion verliert. So, Tobias und Omega, wollt ihr eine LVDS De/Serializer verwenden, oder das Display direkt anschließen? Das war wohl nichts: BT8073 8" TFT 800x600 For sample, FOB HK, US87/pc For 1K order, FOB HK, US52/pc Grüße Michelle
Christian H. schrieb: > Michelle Konzack schrieb: >> Mein SDRAM und der NAND Flash ist gerade mal 3mm vom LPC entfernt. > Das ist mir ebenfalls etwas zu eng. meine Hohlkehle hat einen > Durchmesser von etwas über 2mm, könne also noch klappen, habe ich aber > noch nie gemacht. Habe ne ultimative superidee :-D zum löten von BGA/QFN... Man tropfe Kleber in die mitte der Pads, trage dan die lötpaste auf und positioniere den Chip... Danach nimmste einen 150W Hammerlötkolben (der hat vorne ne schöne brete Spitze (4cm oder so) und dannfährste einfach mal so über die Chips... LOL Grüße Michelle P.S.: Du kannst kannst den Chip aber auch draufbügeln... http://www.lrr.in.tum.de/~acher/bga/index.html ROTFL! Der Typ ist echt drauf!
Michelle Konzack schrieb: > Vor kleinsten Modus bis zum größten ändert sich auch die Verfügbarkeit > der Peripherie: > > Bei Verwendung eines Displays funktioniert USB OTG nicht mehr... :-( > genauso wie man die I²S Funktion verliert. > > So, Tobias und Omega, wollt ihr eine LVDS De/Serializer verwenden, oder > das Display direkt anschließen? Man könnte das Display doch auch an den speicherbus hängen, dann würde es keine weiten Pins verbrauchen. Brauch man nur ein Display mit internem Controller. Habe selber hier QVGA displays liegen aus China. Sind aber nur 2,4". Wenn ihr 4" Displays kauft wäre ich aufjedenfall auch interessiert. gruß
Angehängte Dateien:
-
2 KB
Ich habe erste Ergebnisse! Okay, nur die Device ID ausgelesen... Aber immerhin.
Michelle, hmm. Dass das Display so viele Pins benötigt ist schon ein ziemlicher Mist. Was würden die LVDS-Bausteine da helfen? Interessant wäre es für mich vielleicht, da der FPGA auf meinem Board ja integrierte LVDS-Schnittstellen hat... Omega: coole Sache. Was sagt das SDRAM?
> Das SDRAM ist noch nicht aufgelötet...
Mach mal!
;-))))
bin gespannt, ob es funktioniert. Ist das jetzt mit dem Layout, das du
heute gepostet hast?
Tobias Plüss schrieb: > Michelle, > hmm. Dass das Display so viele Pins benötigt ist schon ein ziemlicher > Mist. Was würden die LVDS-Bausteine da helfen? Wenn das Display auf dem board des LPC ist, dann ist der LVDS De/Serializer unnötig. Wen Du aber Board und LCD getrennt hast, ist LVDS die PERFECTE Lösung. Du kannst dann nämlich die Leitungen SEHR LANG machen und vor allem sind es nur ein paar Adern und nicht über 2 Dutzend. > Interessant wäre es für mich vielleicht, da der FPGA auf meinem Board ja > integrierte LVDS-Schnittstellen hat... Hmmm... Grüße Michelle
Bin nochmal da... Tobias Plüss schrieb: > Interessant wäre es für mich vielleicht, da der FPGA auf meinem Board ja > integrierte LVDS-Schnittstellen hat... Hat das dan den gesamten Grafik-Controller drin oder wie? Ich meine, um ein Display anzusteuern bedarf es ein bischen mehr, als nur einen LVDS De/Serialize. Grüße Michelle die sich jetzt erst mal ausschläft...
Ja, das ist das Layout. Habe mich bis eben mit GNUARM rumgeschlagen... Auf meinem PC mag's nicht, auf'm Notebook geht's, aber da habe ich nur ein Monitor...
So, bin wieder da....
Nun hat der nächste TFT Hersteller geantwortet:
* Size: 4.0 inches
* Resolution 480 x 272 pixels (RGB)
* Interface: RGB data bus, 24 bits parallel data
* Color: 16.7M color
* Technology type: a-si TFT
* Pixel pitch: 0.183 x 0.183mm
* Pixel configuration: RGB vertical
* DIM. LCD: 98.3 x 62.6 x 6.15mm
* Active area: 87.84 x 49.776mm
* With/without TSP, with touch panel
Also die TFT's mit LVDS controller zu bekommen ist schweine teuer,
sprich ungefähr 12 US$ mehr.
Jetzt ist nur das Problem, das ich das PDF Datasheet nicht öfffnen kann
und Wochenende ist und er mir außerdem keine prise (50-100 Stück)
genannt hat.
Was ich aber definitiv bei MEINEM Board machen werde ist, das TFT nicht
drauf bauen, sondern als Huckepack-Modul aufsteckbar... Deswegen
bevorzuge ich die Größe von unter 100x80mm. Aufsteckbar ergibt den
Vorteil, das wenn man das USB/I²S Zeugs braucht, das Display entfernen
kann.
Grüße
Michelle
Das Display ist doch ganz Cool. An sich würde mich Display auch für andere Projekte interessieren. Kannst du mal den Namen vom Display sagen oder das Datenblatt online stellen. Was für ein Connector braucht das Display? Ich werde erstmal anfangen ein 1Layer Board für den LPC1766 zu machen. @ Omega G. Wie hast du bei dir die Durchkontaktierung gemacht? gruß Zippi
Ich habe Durchkontaktiernieten dafür. Ich kann später/morgen bei Licht ein Foto machen.
Phil S. schrieb: > Das Display ist doch ganz Cool. > > An sich würde mich Display auch für andere Projekte interessieren. > Kannst du mal den Namen vom Display sagen oder das Datenblatt online > stellen. Wie ich schon schrieb, ich kann das PDF nicht öffnen. Die obigen Daten habe ich aus der E-Mail... Habe nochmal angefragt und um mehr auskunft gebeten. Ansonsten habe ich nette 8" Displays (digital RGB oder LVDS) gefunden, aber da denke ich, das die wenigsten gut 120-160 US$ ausgeben wollen. > Was für ein Connector braucht das Display? Das ist ein ganz normales Folienkabel. Also wenn da steht "RGB data bus, 24 bits parallel data" dann sind das mindestens 28 Leitungen plus Spannungsbesorgung. Grüße Michelle
Und wieder ein Tag rum... warum macht mir GCC aus:
1 | init_uart0(115200); |
und
1 | void init_uart0(unsigned int baud) |
2 | {
|
3 | PINSEL0 |= (1<<4)|(1<<6); |
4 | U0FCR = 7; |
5 | U0LCR = 0x83; |
6 | U0DLL = ((PCLK/16)/baud)%256; |
7 | U0DLM = ((PCLK/16)/baud)/256; |
8 | U0LCR = 3; |
9 | }
|
ohne -Os das:
1 | 23:main.c **** init_uart0(115200); |
2 | 169 .loc 1 23 0 |
3 | 170 0100 0709A0E3 mov r0, #114688 |
4 | 171 0104 020C80E2 add r0, r0, #512 |
5 | 172 0108 FEFFFFEB bl init_uart0 |
und
1 | 4:uart.c **** void init_uart0(unsigned int baud) |
2 | 5:uart.c **** { |
3 | ...
|
4 | 45 0030 E10AA0E3 mov r0, #921600 |
5 | ...
|
Ich wundere mich den ganzen Abend, dass UART0 immer mit 921600 Baud läuft, mit einem -Os geht's nun.
Omega G. schrieb: > Ich habe Durchkontaktiernieten dafür. Ich kann später/morgen bei Licht > ein Foto machen. Ja wäre mal cool. Würde mich echt interessieren. Bis wieviel mm kannst du dann machen? Wie gut Funktioniert das? Und wie teuer ist das ganze? gruß
Angehängte Dateien:
-
50 KB
So, hier ist ein nicht ganz gutes Foto. Die Dukos haben einen Durchmesser von 0,6 mm außen und 0,4 mm innen. Kosten: ca. 20€ pro 1000 Stück Funktionieren: Viel Arbeit, aber weniger Arbeit als Drähte durch und löten.
Jetzt verstehe ich auch die eckigen Vias.. du musst nach dem Nieten die Vias noch verlöten, oder? Wie produzierst du die Platinen, mit Folien und Belichter oder anders?
Hi Omega, wo hast du denn jetzt das SDRAM so schnell auftreiben können? Ich hab nur 16 Bit Teile hier :-( Denkst du, es bringt auch noch weitere Vorteile, abgesehen vom vereinfachten Layout? Ich könnte mir vorstellen, dass z.B. die Belastung des CLKOUT-Signals weniger gross ist, wenn nur 1 Eingang getrieben werden muss, statt 2 (wenn man 2 16 Bit Bausteine nimmt). Was ist es für ein Typ?
Also ich verlöte diese Dukos sicherheitshalber, es könnte aber auch ohne gehen. Meine Platinen mache ich mit fotopositv beschichtetem Basismaterial. Belichten mit einer älteren Höhensonne, ätzen mit HCl und H2O2. So kann ich die hier verwendeten 7 mil problemlos herstellen. erstaunlicherweise sogar mit 20 Jahre altem Basismaterial. Das SDRAM habe ich von einer alten Grafikkarte entlötet. Es ist ein Samsung K4S643232E, 512K x 32bit x 4 Banks. Ein Vorteil ist das einfacherere Layout, aber es könnte in der Tat sein, dass der CLKOUT weniger belastet wird. Bei 70 MHz ist die kapazitive Belastung nicht zu vernachlässigen. Ich habe den RAM aufgelötet, aber noch nicht zum laufen bekommen. Scheinbar habe ich noch irgendwo einen Fehler im Linkerscript oder Startup-code. Egal was ich mache, ab einer bestimmten Anzahl Befehle passiert einfach nichts mehr. (Ob RAM Initialisierung, oder S65 LCD, dabei ist es egal, welche Befehle ich ausführe) Hat da jemand eine Idee?
Zeig doch mal deinen Startup-Code. Mit Linkerscripten kann ich leider wenig anfangen; aber es könnte vielleicht schon am Startup-Code liegen. Vielleicht wird irgendwas nicht korrekt initialisiert beim Startup, und der Rechner 'stürzt' ab, sprich geht in den prefetch abort oder data abort. Könnte der Stack sein oder so? Oder vielleicht hast du einen 'spurious interrupt'. Was hast du für einen Debugger? Kannst du damit die CPU anhalten und dann schauen, wo im Code er sich 'aufhängt' ? Dass einfach nichts passiert, kann ja nicht sein, irgendwas muss die CPU ja immer tun ;-) Und meist hat man in den Handlern für prefetch/data-abort einfach einen Loop.
Hier ist mein Startup-code Ich habe von Assembler keine Ahnung und habe das hier von meinem LPC2103 übernommen... Edit: Debugger habe ich leider nicht. Aber der µC springt in die UNDEF Funktion.
Hi, also, das sieht so aus, als wären alle Stacks initialisiert und die Interrupts gesperrt. Soweit so gut. Der Code läuft also auf einem anderen Board? Hmm. Solche mysteriösen Programmfehler und -abstürze deuten oft auch auf den Stack hin. Bist du sicher, dass der gross genug bemessen ist? Mach ihn sonst testweise mal ein paar 100 Bytes oder so grösser. Wenn der Stack korrupt ist, und der Rechner von einer Subroutine irgendwo ins Nirvana springt, sieht es natürlich auch so aus, als ob 'nichts' passieren würde ;-) oder aber er geht dann in den Abort mode, wenn der Stackpointer auf was ungültiges Zeigt. Kannst du sonst mal deinen C-Code posten? Und vielleicht das Map-File. Dann sieht man, wo der Stack liegt bzw. die Variablen und so weiter....
Die *_STACK_SIZE meinst du, oder? Wenn ich die auf 0x104 setze springt der Controller immernoch in die UNDEF Routine... Im Anhang ist die .map Datei. Die main.c ist auch dabei, aber nicht erschrecken, da ist viel auskommentiertes, weil ich am experimentieren bin. Der Code läuft auf einem anderen ARM Prozessor... Vielleicht stimmen auch meine Compiler oder Assemblerflags nicht. ASFLAGS = -mno-fpu CFLAGS = -c -mcpu=arm7tdmi -march=armv4t -g -nostartfiles -nostdlib -Wall -Os
Habe eine Lösung gefunden, aber suche noch eine Erklärung: Wenn ich im Linkerscript den Flash ab 0x1000 anfangen lasse funktioniert's. komme ich evtl. mit dem Bootloader in die Quere?
Hi, nein, ich meine nicht die *_STACKSIZE, sondern das Symbol _stack_end. Dieses gibt ja die grösste Adresse des Stacks an, und der wächst dann von 'oben' nach 'unten'. Wenn jetzt _stack_end eine zu geringe Adresse ist, dann zeigt der Stackpointer irgendwann in den Bereich des Memory, wo z.B. eine Variable liegt. Einerseits wird diese Variable dann vom Stack überschrieben, andererseits wir der Inhalt des Stacks dann auch korrupt, wenn du auf diese Variable zugreifst und ihr einen Wert zuweist. Dass er in den UNDEF-Handler springt ist meiner Meinung nach ein weiteres anzeichen dafür. Stell die folgendes Szenario vor: - Eine long-Variable (also 32 Bits) liegt an Adresse 0x40001000. - Der SP zeigt auf die Adresse 0x40001004. - Jetzt springst du in eine Subroutine. Beachte: die Rücksprungadresse kommt auf den Stack! Da die Adresse 32 Bits breit ist, zeigt der SP nun auf die Adresse 0x40001000. - In deiner Subroutine greifst du nun auf die Variable zu, und weist ihr einen Wert von sagen wir mal beispielsweise 1200 zu. Nun gehst du mittels return; aus der Subroutine raus. - Der Wert, auf den der SP zeigt, wird in den PC geladen - in dem Falle 12, weil den Stack zu klein war und du ihn überschrieben hast :-( - Der Rechner springt an Adresse 1200, und 'guckt', was dort steht. Dummerweise steht da vielleicht irgend eine String-Konstante, die irgendwo in deinem Programm vorkommt. Irgend ein Opcode auf jeden Fall, den die CPU nicht kennt - eine UNDEFinierte Instruktion also! Und dadurch wird dann der UNDEF-Handler aufgerufen. Ich würde an deiner Stelle mal versuchen, den _stack_end im Linkerscript anzupassen.
Also das von vorhin stimmte nur einmal, leider geht das jetzt auch nicht mehr. Stack end habe ich auf: _stack_end = 0x4000FFFF; Verkleinern und vergrößern brachte keinen Erfolg.
PS: hab grade dein Mapfile angeschaut. Sieht ein bisschen ander aus, als ich es kenne; man sieht nicht, wo die einzelnen Variablen im RAM untergebracht sind (oder ich hab es auf die Schnelle nicht gesehen). Auf alle Fälle sagt das Mapfile, dass das RAM von Adresse 0x40000000 bis 0x40010000 geht. Das ist auch richtig. Irgendwelche Daten sind auf alle Fälle in dem Bereich 0x40000000 bis 0x4000400c abgelegt. Wenn du deinen Stack nun an der Adresse 0x40010000 platzierst, dann hast du sicher ausreichend Platz, sodass nichts überschrieben wird. Versuch das doch mal. Warum es funktioniert, wenn du den Flash ab Adresse 1000 anfangen lässt, kann ich mir auch nicht erklären. Aber ich würds nicht so machen, weil es ist ja nicht richtig - der Flash kommt schon ab 0, und nicht erst 0x1000.
Omega,
> _stack_end = 0x4000FFFF;
Uuuups, das könnte der Grund sein!
Der Stack muss word-aligned sein; d.h. der SP DARF ZWINGEND immer nur
auf Adressen zeigen, die durch 4 teilbar sind! Also 0x4000FFFF mal durch
0x4001000 ersetzen. Das wäre die oberste Adresse im internen SRAM. Beim
PUSHen wird nämlich der SP erst um 4 dekrementiert, danach wird gePUSHt.
Beim POPen ist es dann natürlich umgekehrt - erst wird gePOPt, dann wird
der SP um 4 inkrementiert.
4 aus dem Grunde, dass immer nur ganze Wörter auf dem Stack liegen
können. Selbst wenn du nur ein einzelnes Byte auf den Stack legst oder
vom Stack nimmst. Die CPU macht daraus automatisch einen Wort-Zugriff
(also 32 Bits).
Muss ich nicht dafür sorgen, dass mein Programm erst nach 0x1c anfängt? Da davor die "Exception vector" liegen? Wenn ja, wie mache ich das?
Nein, dein Programm beginnt ab 0. Denn die Vectors liegen ja im Startup Code ;-) Mein Startup-Code sieht etwa so aus:
1 | .text |
2 | .code 32 |
3 | .global reset |
4 | .global reset_handler |
5 | .align 0 |
6 | .arm |
7 | .section .vectors, "ax" |
8 | |
9 | start: |
10 | b reset_vector |
11 | b undef_vector |
12 | b swi_vector |
13 | b pabort_vector |
14 | b dabort_vector |
15 | .word 0x99FFFFD8 /* bootloader checksum */ |
16 | b irq_vector |
17 | b fiq_vector |
18 | |
19 | .section .init, "ax" |
20 | .code 32 |
21 | .align 0 |
22 | |
23 | reset_vector: |
24 | b reset |
25 | undef_vector: |
26 | b undef |
27 | swi_vector: |
28 | b swi |
29 | pabort_vector: |
30 | b pabort |
31 | dabort_vector: |
32 | b dabort |
33 | irq_vector: |
34 | b irq |
35 | fiq_vector: |
36 | b fiq |
wozu man .text und so weiter genau braucht - bitte nicht fragen, das weiss ich auch nicht. Aber offensichtlich wird es benötigt, damit der Assembler weiss, was wohin gehört.... Hier der ganze Code:
1 | .equ MODE_USR, 0x10 |
2 | .equ MODE_FIQ, 0x11 |
3 | .equ MODE_IRQ, 0x12 |
4 | .equ MODE_SVC, 0x13 |
5 | .equ MODE_ABT, 0x17 |
6 | .equ MODE_UND, 0x1B |
7 | .equ MODE_SYS, 0x1F |
8 | |
9 | .equ I_BIT, (1 << 7) |
10 | .equ F_BIT, (1 << 6) |
11 | .equ T_BIT, (1 << 5) |
12 | |
13 | .equ VICINTENCLR, 0xFFFFF014 |
14 | .equ VICSOFTINTCLR, 0xFFFFF01C |
15 | .equ VICADDRESS, 0xFFFFFF00 |
16 | |
17 | .equ PCON, 0xE01FC0C0 |
18 | .equ PM0, (1 << 0) |
19 | .equ PM1, (1 << 1) |
20 | .equ PM2, (1 << 7) |
21 | .equ POWERDOWN, PM0 | PM1 | PM2 |
22 | |
23 | .global fEnableIRQ |
24 | .global fDisableIRQ |
25 | .global fEnableFIQ |
26 | .global fDisableFIQ |
27 | .global MCI_ReadFifo |
28 | .global MCI_WriteFifo |
29 | |
30 | .text |
31 | .code 32 |
32 | .global reset |
33 | .global reset_handler |
34 | .align 0 |
35 | .arm |
36 | .section .vectors, "ax" |
37 | |
38 | start: |
39 | b reset_vector |
40 | b undef_vector |
41 | b swi_vector |
42 | b pabort_vector |
43 | b dabort_vector |
44 | .word 0x99FFFFD8 /* bootloader checksum */ |
45 | b irq_vector |
46 | b fiq_vector |
47 | |
48 | .section .init, "ax" |
49 | .code 32 |
50 | .align 0 |
51 | |
52 | reset_vector: |
53 | b reset |
54 | undef_vector: |
55 | b undef |
56 | swi_vector: |
57 | b swi |
58 | pabort_vector: |
59 | b pabort |
60 | dabort_vector: |
61 | b dabort |
62 | irq_vector: |
63 | b irq |
64 | fiq_vector: |
65 | b fiq |
66 | |
67 | /* handler for undef vector */ |
68 | undef: |
69 | b undef |
70 | |
71 | /* handler for software interrupts */ |
72 | swi: |
73 | stmfd sp!, {r4, r5, lr}
|
74 | mrs r5, spsr |
75 | ldr r4, [lr, #-4] |
76 | bic r4, r4, #0xff000000 |
77 | cmp r4, #MAX_SWI |
78 | ldrls pc, [pc, r4, lsl #2] |
79 | b swi_user |
80 | |
81 | switable_start: |
82 | .word disable_irq |
83 | .word enable_irq |
84 | .word disable_fiq |
85 | .word enable_fiq |
86 | switable_end: |
87 | .set MAX_SWI, ((switable_end - switable_start) / 4) - 1 |
88 | |
89 | /* swi #0 -> disable irq */ |
90 | disable_irq: |
91 | mov r0, r5 |
92 | orr r5, r5, #I_BIT |
93 | b swi_exit |
94 | |
95 | /* swi #1 -> enable irq */ |
96 | enable_irq: |
97 | mov r0, r5 |
98 | bic r5, r5, #I_BIT |
99 | msr spsr_c, r4 |
100 | b swi_exit |
101 | |
102 | /* swi #2 -> disable fiq */ |
103 | disable_fiq: |
104 | mov r0, r5 |
105 | orr r5, #F_BIT |
106 | b swi_exit |
107 | |
108 | /* swi #3 -> enable fiq */ |
109 | enable_fiq: |
110 | mov r0, r5 |
111 | bic r5, #F_BIT |
112 | b swi_exit |
113 | |
114 | /* swi handler for user swi functions */ |
115 | swi_user: |
116 | stmfd sp!, {r1-r12}
|
117 | ldr r12, =fDispatchSWI |
118 | mov r0, r4 |
119 | mov lr, pc |
120 | bx r12 |
121 | ldmfd sp!, {r1-r12}
|
122 | |
123 | swi_exit: |
124 | msr spsr_c, r5 |
125 | ldmfd sp!, {r4, r5, pc}^
|
126 | |
127 | /* handler for prefetch abort */ |
128 | pabort: |
129 | b pabort |
130 | |
131 | /* handler for data abort */ |
132 | dabort: |
133 | b dabort |
134 | |
135 | /* interrupt handler - it acknowledges interrupts automatically! |
136 | no need to write VICAddress. */ |
137 | irq: |
138 | sub lr, #4 |
139 | stmfd sp!, {lr}
|
140 | mrs lr, spsr |
141 | stmfd sp!, {lr}
|
142 | msr cpsr_c, #MODE_SVC | I_BIT |
143 | stmfd sp!, {r0-r3, r12, lr}
|
144 | mov r12, #0 |
145 | ldr r12, [r12, #VICADDRESS] |
146 | mov lr, pc |
147 | bx r12 |
148 | ldmfd sp!, {r0-r3, r12, lr}
|
149 | msr cpsr_c, #MODE_IRQ | I_BIT |
150 | mov lr, #0 |
151 | str lr, [lr, #VICADDRESS] |
152 | ldmfd sp!, {lr}
|
153 | msr spsr_cxsf, lr |
154 | ldmfd sp!, {pc}^
|
155 | |
156 | /* fast interrupt handler */ |
157 | fiq: |
158 | b fiq |
159 | |
160 | /* reset entry point */ |
161 | reset: |
162 | reset_handler: |
163 | /* first, loop for a while so that a debugger can halt the cpu */ |
164 | mov r0, #(1 << 17) |
165 | 1: |
166 | sub r0, #1 |
167 | cmp r0, #0 |
168 | bne 1b |
169 | |
170 | /* create a temporary stack to call the low-level init function */ |
171 | ldr sp, =__SRAM_segment_end__ |
172 | ldr r12, =fLowLevelInit |
173 | mov lr, pc |
174 | bx r12 |
175 | |
176 | /* switch to UND mode and initialize its stack pointer */ |
177 | msr cpsr_c, #MODE_UND | I_BIT | F_BIT |
178 | ldr sp, =__stack_und_end__ |
179 | |
180 | /* switch to ABT mode and initialize its stack pointer */ |
181 | msr cpsr_c, #MODE_ABT | I_BIT | F_BIT |
182 | ldr sp, =__stack_abt_end__ |
183 | |
184 | /* switch to FIQ mode and initialize its stack pointer */ |
185 | msr cpsr_c, #MODE_FIQ | I_BIT | F_BIT |
186 | ldr sp, =__stack_fiq_end__ |
187 | |
188 | /* switch to IRQ mode and initialize its stack ponter */ |
189 | msr cpsr_c, #MODE_IRQ | I_BIT | F_BIT |
190 | ldr sp, =__stack_irq_end__ |
191 | |
192 | /* switch to SVC mode and initialize its stack pointer */ |
193 | msr cpsr_c, #MODE_SVC | I_BIT | F_BIT |
194 | ldr sp, =__stack_svc_end__ |
195 | |
196 | /* clear all pending interrupts */ |
197 | ldr r1, =VICINTENCLR |
198 | mov r2, #0xFFFFFFFF |
199 | str r2, [r1] |
200 | |
201 | /* clear all pending software interrupts */ |
202 | ldr r1, =VICSOFTINTCLR |
203 | mov r2, #0xFFFFFFFF |
204 | str r2, [r1] |
205 | |
206 | /* zero-out the bss */ |
207 | ldr r3, =__bss_start__ |
208 | ldr r4, =__bss_end__ |
209 | bl zeromemory |
210 | |
211 | /* copy initialized data from ROM to RAM */ |
212 | ldr r3, =__data_load_start__ |
213 | ldr r4, =__data_start__ |
214 | ldr r5, =__data_end__ |
215 | bl copymemory |
216 | ldr r3, =__text_load_start__ |
217 | ldr r4, =__text_start__ |
218 | ldr r5, =__text_end__ |
219 | bl copymemory |
220 | ldr r3, =__fast_load_start__ |
221 | ldr r4, =__fast_start__ |
222 | ldr r5, =__fast_end__ |
223 | bl copymemory |
224 | ldr r3, =__ctors_load_start__ |
225 | ldr r4, =__ctors_start__ |
226 | ldr r5, =__ctors_end__ |
227 | bl copymemory |
228 | ldr r3, =__dtors_load_start__ |
229 | ldr r4, =__dtors_start__ |
230 | ldr r5, =__dtors_end__ |
231 | bl copymemory |
232 | ldr r3, =__rodata_load_start__ |
233 | ldr r4, =__rodata_start__ |
234 | ldr r5, =__rodata_end__ |
235 | bl copymemory |
236 | |
237 | /* call C++ constructors for objects in global space */ |
238 | stmfd sp!, {r0-r12}
|
239 | ldr r4, =__ctors_start__ |
240 | ldr r5, =__ctors_end__ |
241 | 1: |
242 | cmp r4, r5 |
243 | beq 1f |
244 | ldr r12, [r4], #4 |
245 | mov lr, pc |
246 | bx r12 |
247 | b 1b |
248 | 1: |
249 | ldmfd sp!, {r0-r12}
|
250 | |
251 | /* switch to USR mode and initialize its stack pointer */ |
252 | msr cpsr_c, #MODE_USR | I_BIT | F_BIT /* irq and fiq enabled */ |
253 | ldr sp, =__stack_end__ |
254 | |
255 | /* now let's start */ |
256 | mov r0, #0 |
257 | mov r1, #0 |
258 | mov r2, #0 |
259 | mov r3, #0 |
260 | mov r4, #0 |
261 | mov r5, #0 |
262 | ldr r12, =fStart |
263 | mov lr, pc |
264 | bx r12 |
265 | |
266 | /* call C++ destructors */ |
267 | ldr r4, =__dtors_start__ |
268 | ldr r5, =__dtors_end__ |
269 | 1: |
270 | cmp r4, r5 |
271 | beq 1f |
272 | ldr r12, [r4], #4 |
273 | mov lr, pc |
274 | bx r12 |
275 | b 1b |
276 | |
277 | /* when the main program returns (which may never occur), power down the |
278 | cpu and go into an endless loop. */ |
279 | 1: |
280 | ldr r1, =PCON |
281 | mov r2, #POWERDOWN |
282 | strb r2, [r1] |
283 | 1: |
284 | b 1b |
285 | |
286 | /* fill a given memory block with zero */ |
287 | zeromemory: |
288 | cmp r3, r4 |
289 | beq 2f |
290 | mov r5, #0 |
291 | 1: |
292 | strb r5, [r3], #1 |
293 | cmp r3, r4 |
294 | bne 1b |
295 | 2: |
296 | mov pc, lr |
297 | |
298 | /* copy data from one memory block to an other */ |
299 | copymemory: |
300 | cmp r3, r4 |
301 | moveq pc, lr |
302 | subs r5, r5, r4 |
303 | moveq pc, lr |
304 | 1: |
305 | ldrb r6, [r3], #1 |
306 | strb r6, [r4], #1 |
307 | subs r5, r5, #1 |
308 | bne 1b |
309 | mov pc, lr |
310 | |
311 | fEnableIRQ: |
312 | swi #1 |
313 | bx lr |
314 | |
315 | fDisableIRQ: |
316 | swi #0 |
317 | bx lr |
318 | |
319 | fEnableFIQ: |
320 | swi #3 |
321 | bx lr |
322 | |
323 | fDisableFIQ: |
324 | swi #2 |
325 | bx lr |
326 | |
327 | .equ fifo, 0xe008c080 |
328 | |
329 | MCI_ReadFifo: |
330 | stMFD sp!,{r4,r5,r12,lr}
|
331 | LDR r4, =fifo |
332 | mOV r5, r0 |
333 | LDMIA r4, {r0-r3}
|
334 | STMIA r5!, {r0-r3}
|
335 | LDMIA r4, {r0-r3}
|
336 | STMIA r5!, {r0-r3}
|
337 | MOV r0, r5 |
338 | LDMFD sp!,{r4,r5,r12,pc}
|
339 | |
340 | MCI_WriteFifo: |
341 | STMFD sp!,{r4,r5, r12,lr}
|
342 | LDR r5, =fifo |
343 | MOV r4, r0 |
344 | LDMIA r4!, {r0-r3}
|
345 | STMIA r5, {r0-r3}
|
346 | LDMIA r4!, {r0-r3}
|
347 | STMIA r5, {r0-r3}
|
348 | MOV r0, r4 |
349 | LDMFD sp!,{r4,r5,r12 ,pc}
|
350 | .end |
Ich sage einfach mal Danke! Danke für die Hilfe und danke für diesen startup-code! Ich verstehe zwar nur wenig, aber ich glaube es funktioniert besser als meiner. Abgesehen davon, dass deiner ein gaaaanzes Stück länger ist. Mein Linker meldet: arm-elf-ld: error: no memory region specified for loadable section `.vectors' Aber scheinbar läuft's.
Ja, mein Code beinhaltet auch einen Interrupt- und SWI-Dispatcher. Ausserdem initialisiert er alle Stacks, und er stellt 4 kleine Funktiönchen bereit, die sich aus dem C-Code aufrufen lassen: fEnableIRQ, fDisableIRQ, fEnableFIQ, fDisableFIQ. Aber Achtung! - die Funktionen MCI_Read_FIFO und MCI_Write_FIFO benötigst du nicht. Die sind für mich, zum testen des MCI, da. - Die Symbole (_stack_end_ und so weiter) wirst du ein wenig an deine Umgebung anpassen müssen, reskeptive an dein Linkerscript. Stürzt dein Rechner denn jetzt nicht mehr ab?
Sorry in der Eile vorm Abendessen habe ich die falsche HEX File erwischt. Ich muss erstmal das Script bzw. meine .c Datei anpassen, dann kann ich's testen.
Ja, also - du wirst meinen Startup Code eh noch anpassen müssen ;-) > ldr r12, =fDispatchSWI fDispatchSWI ist eine C-Funktion, die aufgerufen wird, wenn man einen SWI generiert. Entweder umbenennen, oder löschen, wenn du das nicht brauchst. > ldr sp, =__SRAM_segment_end__ SRAM_segment_end ist beim LPC24xx gleich 0x40010000. > ldr r12, =fLowLevelInit Mit der Funktion fLowLevelInit initialisiere ich das externe SDRAM, sowie die PLL und weitere Spielereien. Ich will das in C machen, da es um einiges bequemer ist; ausserdem kann man dann die Stacks auch im externen SDRAM platzieren, wenn man möchte. Dazu muss aber dieses SDRAM eben schon während des Startens aktiv sein, deshalb erst diese Initialisiererei. Ich hab im Moment den Stack sowie den Heap im externen Memory. IRQ und FIQ stack sind im internen, weils schneller ist. > ldr r12, =fStart Die Start-Funktion. Dort kann man noch weitere Initialisierungen machen, bevor man main aufruft. Du kannst aber auch gleich schreiben: ldr r12, =main, wenn dir das besser gefällt. Gib dann nach dem Abendessen Bescheid, obs klappt ;-) und guten Appetit :D
Omega G. schrieb:
> So, hier ist ein nicht ganz gutes Foto.
Sag mal, woher haste denn den Speicherchip "Samsung K4S043232P-IC70"?
Das bekomme ich über keinen Distributor, denn er wird nicht mehr
produziert. Das ist ein ganz spezieller Chip welcher AUSSCHLIESSLICH für
PC-Speichermodule gefertigt wurde.
Denke es ist besser, sich an einen Hersteller (z.B. Micron) zu wenden,
der frei verkäufliche Chips hat, welche man auch noch in 2 oder 4 Jahren
nachbekommen kann, denn mit Deinem Samsung werden sich die meisten hier
nen Schuß geben können.
Grüße
Michelle
Michelle, guck mal weiter oben. Er hat den Chip von seiner Graphikkarte entlötet.
Habe noch was vergesen: Ich würde lieber den "Micron Mobile SDRAM MT48H16M32LF/LG" (4M x 32 x 4banks) einsetzen... Ist allerdings ein VFBGA und endet in einer Bügeleisen Orgie... Zwei von den Teilen will ich an den LPC3250 kleben plus ne 512MByte oder 1 GByte NAND Flash. Grüße Michelle
Michelle, willst du das mit dem Bügeleisen wirklich versuchen? Irgendwie scheint mir das sehr riskant. Wenns nicht klappt, oder wenn eine Brücke unter dem BGA entsteht, kannst du die Leiterplatte weg schmeissen, das BGA natürlich auch.... Ausserdem habe ich fast das Gefühl, dass die Gefahr, die Leiterplatte anzukokeln, recht gross ist.
Tobias Plüss schrieb: > Michelle, > willst du das mit dem Bügeleisen wirklich versuchen? Irgendwie scheint > mir das sehr riskant. Wenns nicht klappt, oder wenn eine Brücke unter > dem BGA entsteht, kannst du die Leiterplatte weg schmeissen, das BGA > natürlich auch.... Ausserdem habe ich fast das Gefühl, dass die Gefahr, > die Leiterplatte anzukokeln, recht gross ist. Nee, nicht doch... Ich habe eine Ayoue 720 InfraRot Lötstation womit das geht... Weshalb ich auch die Speicher (DDR und NAND Flash) beim LPC3250 in weniger als 3mm enfernung positionieren kann. Abgesehen davon würde ich sowas wie "Micron Synchronous DRAM MT48LC32M16A2" (8M x 16 x 4banks) einsetzen, wenn für normalsterbliche zum löten, da ein Massenprodukt und TSSOP. Bin aber noch auf der Suche nach einem 32bit'er. Grüße Michelle
Du hast ja voll die Hightech-Ausstattung. Bastelst du denn zum Spass
oder machst du das kommerziell? So eine Lötstation hat ein(e)
Hobbybastler(in) wohl kaum einfach so, oder?
Also ich kann mich über die Ausstattung meines Bastelkellers ja nicht
beschweren, aber eine ordentliche Lötstation hab ich nicht. :-( Nur so
ein Conrad-Müll, der völlig überteuert war und ganz und gar nicht zu
gebrauchen ist.
> Bin aber noch auf der Suche nach einem 32bit'er.
Wenns weiter nichts ist: MT48LC32M16. Es gibt auch von ISSI
pinkompatible Typen: IS42S32160B zum Beispiel.
Tobias Plüss schrieb: > Du hast ja voll die Hightech-Ausstattung. Bastelst du denn zum Spass > oder machst du das kommerziell? So eine Lötstation hat ein(e) > Hobbybastler(in) wohl kaum einfach so, oder? Einfach mal Benutzerseite lesen.
Also scheinbar geht's jetzt wirklich. Tja der RAM... wie gesagt ausgelötet. Ich denke aber jeder SDRAM in diesem Gehäuse müsste dieses Pinout haben, bis auf wenige Ausnahmen. Ich habe jetzt das als Startup:
1 | #/***********************************************************************/ |
2 | #/* This file is part of the uVision/ARM development tools */ |
3 | #/* Copyright KEIL ELEKTRONIK GmbH 2002-2004 */ |
4 | #/***********************************************************************/ |
5 | #/* */ |
6 | #/* STARTUP.S: Startup file */ |
7 | #/* */ |
8 | #/***********************************************************************/ |
9 | |
10 | # *** Startup Code (executed after Reset) ***
|
11 | |
12 | |
13 | # Standard definitions of Mode bits and Interrupt (I & F) flags in PSRs
|
14 | |
15 | .equ Mode_USR, 0x10 |
16 | .equ Mode_FIQ, 0x11 |
17 | .equ Mode_IRQ, 0x12 |
18 | .equ Mode_SVC, 0x13 |
19 | .equ Mode_ABT, 0x17 |
20 | .equ Mode_UND, 0x1B |
21 | .equ Mode_SYS, 0x1F |
22 | |
23 | .equ I_Bit, 0x80 /* when I bit is set, IRQ is disabled */ |
24 | .equ F_Bit, 0x40 /* when F bit is set, FIQ is disabled */ |
25 | |
26 | |
27 | .equ Top_Stack, 0x40001000 |
28 | .equ UND_Stack_Size, 0x00000000 |
29 | .equ SVC_Stack_Size, 0x00000008 |
30 | .equ ABT_Stack_Size, 0x00000000 |
31 | .equ FIQ_Stack_Size, 0x00000000 |
32 | .equ IRQ_Stack_Size, 0x00000080 |
33 | .equ USR_Stack_Size, 0x00000400 |
34 | |
35 | |
36 | # Starupt Code must be linked first at Address at which it expects to run.
|
37 | |
38 | .text |
39 | .arm |
40 | |
41 | .global _startup |
42 | .func _startup |
43 | _startup: |
44 | |
45 | |
46 | # Exception Vectors
|
47 | # Mapped to Address 0.
|
48 | # Absolute addressing mode must be used.
|
49 | # Dummy Handlers are implemented as infinite loops which can be modified.
|
50 | |
51 | Vectors: LDR PC, Reset_Addr |
52 | LDR PC, Undef_Addr |
53 | LDR PC, SWI_Addr |
54 | LDR PC, PAbt_Addr |
55 | LDR PC, DAbt_Addr |
56 | NOP /* Reserved Vector */ |
57 | # LDR PC, IRQ_Addr
|
58 | LDR PC, [PC, #-0x0FF0] /* Vector from VicVectAddr */ |
59 | LDR PC, FIQ_Addr |
60 | |
61 | Reset_Addr: .word Reset_Handler |
62 | Undef_Addr: .word Undef_Handler |
63 | SWI_Addr: .word SWI_Handler |
64 | PAbt_Addr: .word PAbt_Handler |
65 | DAbt_Addr: .word DAbt_Handler |
66 | .word 0 /* Reserved Address */ |
67 | IRQ_Addr: .word IRQ_Handler |
68 | FIQ_Addr: .word FIQ_Handler |
69 | |
70 | Undef_Handler: B Undef_Handler |
71 | SWI_Handler: B SWI_Handler |
72 | PAbt_Handler: B PAbt_Handler |
73 | DAbt_Handler: B DAbt_Handler |
74 | IRQ_Handler: B IRQ_Handler |
75 | FIQ_Handler: B FIQ_Handler |
76 | |
77 | |
78 | # Reset Handler
|
79 | |
80 | Reset_Handler: |
81 | |
82 | # Setup Stack for each mode
|
83 | |
84 | LDR R0, =Top_Stack |
85 | |
86 | # Enter Undefined Instruction Mode and set its Stack Pointer
|
87 | MSR CPSR_c, #Mode_UND|I_Bit|F_Bit |
88 | MOV SP, R0 |
89 | SUB R0, R0, #UND_Stack_Size |
90 | |
91 | # Enter Abort Mode and set its Stack Pointer
|
92 | MSR CPSR_c, #Mode_ABT|I_Bit|F_Bit |
93 | MOV SP, R0 |
94 | SUB R0, R0, #ABT_Stack_Size |
95 | |
96 | # Enter FIQ Mode and set its Stack Pointer
|
97 | MSR CPSR_c, #Mode_FIQ|I_Bit|F_Bit |
98 | MOV SP, R0 |
99 | SUB R0, R0, #FIQ_Stack_Size |
100 | |
101 | # Enter IRQ Mode and set its Stack Pointer
|
102 | MSR CPSR_c, #Mode_IRQ|I_Bit|F_Bit |
103 | MOV SP, R0 |
104 | SUB R0, R0, #IRQ_Stack_Size |
105 | |
106 | # Enter Supervisor Mode and set its Stack Pointer
|
107 | MSR CPSR_c, #Mode_SVC|I_Bit|F_Bit |
108 | MOV SP, R0 |
109 | SUB R0, R0, #SVC_Stack_Size |
110 | |
111 | # Enter User Mode and set its Stack Pointer
|
112 | MSR CPSR_c, #Mode_USR |
113 | MOV SP, R0 |
114 | |
115 | # Setup a default Stack Limit (when compiled with "-mapcs-stack-check")
|
116 | SUB SL, SP, #USR_Stack_Size |
117 | |
118 | |
119 | # Relocate .data section (Copy from ROM to RAM)
|
120 | LDR R1, =_etext |
121 | LDR R2, =_data |
122 | LDR R3, =_edata |
123 | LoopRel: CMP R2, R3 |
124 | LDRLO R0, [R1], #4 |
125 | STRLO R0, [R2], #4 |
126 | BLO LoopRel |
127 | |
128 | |
129 | # Clear .bss section (Zero init)
|
130 | MOV R0, #0 |
131 | LDR R1, =_bss_start |
132 | LDR R2, =_bss_end |
133 | LoopZI: CMP R1, R2 |
134 | STRLO R0, [R1], #4 |
135 | BLO LoopZI |
136 | |
137 | |
138 | # Enter the C code
|
139 | B main |
140 | |
141 | |
142 | .size _startup, . - _startup |
143 | .endfunc |
144 | |
145 | |
146 | .end |
Mein S65 Display funktioniert jetzt. Jetzt ist der RAM dran... Mit BGA will ich nur ungern was anfangen, obwohl ich eine Heißluftlötstation habe.
Da bin ich jetzt dabei es auszuprobieren. Aber es liegt an CLKOUT 72 MHz an.
Von Micron gibt es den kleinsten MT48LC2M32B2P-7 64Mb 2Mb x32 3.3V TSOP 86-pin 7ns 0C to +70C @Tobias: Ich arbeite professionell, und die 720 hatte mich gut 2000 Euro gekostet, nur würde ich NIEMANDEN raten, von Ayoue was zu kaufen. Funktioniert, ist aber schrott und ich habe mir am IR Griffel schon paarmal die Bratzen erheblich verbrannt. Ich bin nun auf der Suche nach einem kleinen VPS aber KEINEN PIZZAOFEN. Grüße Michelle
> Ich arbeite professionell eigene Firma, wie ich sehe? Coole Sache. Bin ich auch schon am Planen, obwohl ich mir mit meinen 20 Jahren noch ein bisschen Zeit lassen kann ;-) > nur würde ich NIEMANDEN raten, von Ayoue was zu kaufen. Ich würde eh nur Weller nehmen. Was ich demnächst auch mal tun werde. Zwar kein IR-Gerät, einfach so ein Multifunktionsding (also Entlötanlage sowie normaler Lötkolben). @Omega > Aber es liegt an CLKOUT 72 MHz an. Na das sieht schonmal gut aus. Jetzt müssten es eigentlich so 'Pakete' sein, wo immer paar Takte lang 72 MHz raus kommen, und danach ist wieder für eine gewisse Zeit ein fester High-Pegel. So sieht es jedenfalls bei mir aus. Ich muss zugeben, die Initialisierung des EMC ist nicht so einfach. Hier mal mein Code:
1 | void initsdram(void) |
2 | {
|
3 | int i; |
4 | PCONP |= (1 << 11); |
5 | PINSEL5 = 0x55010115; |
6 | PINMODE5 = 0xAA02022A; |
7 | PINSEL6 = 0x55555555; |
8 | PINMODE6 = 0xAAAAAAAA; |
9 | PINSEL7 = 0x55555555; |
10 | PINMODE7 = 0xAAAAAAAA; |
11 | PINSEL8 = 0x15555555; |
12 | PINMODE8 = 0x2AAAAAAA; |
13 | PINSEL9 = (1 << 18); |
14 | PINMODE9 = 0x80000; |
15 | EMCControl = 1; |
16 | EMCDynamicReadConfig = 1; |
17 | EMCDynamicRasCas0 = 0x203; |
18 | EMCDynamictRP = 3; |
19 | EMCDynamictRAS = 5; |
20 | EMCDynamictSREX = 2; |
21 | EMCDynamictAPR = 2; |
22 | EMCDynamictDAL = 5; |
23 | EMCDynamictWR = 3; |
24 | EMCDynamictRC = 6; |
25 | EMCDynamictRFC = 6; |
26 | EMCDynamictXSR = 2; |
27 | EMCDynamictRRD = 3; |
28 | EMCDynamictMRD = 3; |
29 | EMCDynamicConfig0 = ((1 << 14) | (1 << 10) | (1 << 9) | (1 << 7)); |
30 | for(i = 0; i < 100; i++); |
31 | EMCDynamicControl = 0x181; // nop |
32 | for(i = 0; i < 100; i++); |
33 | EMCDynamicControl = 0x101; // precharge all |
34 | EMCDynamicRefresh = 1; |
35 | for(i = 0; i < 100; i++); |
36 | EMCDynamicRefresh = 19; |
37 | EMCDynamicControl = 0x081; |
38 | i = (*(volatile int*)(0xA0000000 | (0x22 << 13))); // 4 burst 2 cas |
39 | EMCDynamicControl = 0; |
40 | EMCDynamicConfig0 |= 0x80000; |
41 | }
|
Besonder die Zeile
> EMCDynamicConfig0 = ((1 << 14) | (1 << 10) | (1 << 9) | (1 << 7));
wirst du anpassen müssen (siehe LPC24xx Manual Seite 89).
Vielleicht das Timing noch ein bisschen auf deinen RAM tunen... Ich habe
IS42S16160 drin. Weiss nicht, ob das zu deinem Samsung-RAM passt...
Hi Michelle TME hat auch noch den von Micron: MT48LC4M32B2 SDRAM 3V3 4Mx32 167MHz TSOP86 mfg Stephan
Schön, dass es hier noch andere 20 jährige gibt, die sich mit moderner Elektronik befassen, sieht man viel zu selten! Tja, mein RAM hat ein dauerhaftes Signal auf CLK und lässt sich nicht lesen. Müsste CLK nicht paketweise anliegen? Es kann natürlich sein, dass ich das RAM gekillt habe beim auslöten.
Omega, > Schön, dass es hier noch andere 20 jährige gibt, die sich mit moderner > Elektronik befassen, sieht man viel zu selten! ah, du bist auch so einer? ;-) > Müsste CLK nicht paketweise anliegen? Doch, genau das habe ich ja weiter oben geschrieben ;-) Wenn CLK nicht paketweise anliegt, dann hast du den EMC nicht korrekt initialisiert. Dass der RAM beim Auslöten kaputt gegangen ist bezweifle ich. Wenn du nicht grade mit deinem 400°C Dachrinnenlötkolben dran gegangen bist, sollte das Teil noch ganz sein, die sind relativ robust. Meine ISSI habe ich auch ausgelötet, und bisher keine Probleme. Hast du die Timings alle überprüft?
Ja, ich bin auch so einer... Ja ich habe es versucht, wobei ich mich etwas schwer tue. Ich habe einfach mal ein paar Werte aus verschiedenen Beispielen ausprobiert. Erfolglos. Ich habe im Datenblatt z.B. die Angabe: "Row active to row active delay" = 2 CLK Für welches Register ist die jetzt relevant? Irgendwie fühle ich mich leicht erschlagen mit diesen zig Werten...
Ist mir am Anfang auch so gegangen. Schau dir mal meinen Code an. Kopier den mal, und schau, wie CLKOUT aussieht. Dann sollten wirklich einzelne Clock-Pakete kommen. Und dann kannst du Schritt für Schritt die Werte anpassen, bis es läuft.
Leider tut es das bei mir nicht... Habe ich was übersehen?
1 | void init_ram(void){ |
2 | int i; |
3 | |
4 | PCONP|=(1<<11); |
5 | |
6 | PINSEL5 = 0x55010115; |
7 | PINMODE5 = 0xAA02022A; |
8 | PINSEL6 = 0x55555555; |
9 | PINMODE6 = 0xAAAAAAAA; |
10 | PINSEL7 = 0x55555555; |
11 | PINMODE7 = 0xAAAAAAAA; |
12 | PINSEL8 = 0x15555555; |
13 | PINMODE8 = 0x2AAAAAAA; |
14 | PINSEL9 = (1 << 18); |
15 | PINMODE9 = 0x80000; |
16 | |
17 | |
18 | |
19 | EMC_CTRL=1; // enable EMC |
20 | EMC_DYN_RD_CFG=1;//Configures the dynamic memory read strategy(Command delayed strategy) |
21 | EMC_DYN_RASCAS0|=0x203; |
22 | EMC_DYN_RP= 3; |
23 | EMC_DYN_RAS = 5; |
24 | EMC_DYN_SREX = 2; |
25 | EMC_DYN_APR = 2; |
26 | EMC_DYN_DAL = 5; |
27 | EMC_DYN_WR = 3; |
28 | EMC_DYN_RC = 6; |
29 | EMC_DYN_RFC = 6; |
30 | EMC_DYN_XSR = 2; |
31 | EMC_DYN_RRD = 3; |
32 | EMC_DYN_MRD = 3; |
33 | EMC_DYN_CFG0 = ((1 << 14) | (1 << 10) | (1 << 9) | (1 << 7));//(1<<14)|(1<<9)|(1<<8);//8,9,14 |
34 | //64 MB (2Mx32), 4 banks, row length = 11, column length = 8
|
35 | |
36 | for(i = 0; i < 100; i++); |
37 | EMC_DYN_CTRL = 0x0181; // NOP |
38 | for(i = 0; i < 100; i++); |
39 | EMC_DYN_CTRL|=0x101; |
40 | EMC_DYN_RFSH = 1; |
41 | for(i = 0; i < 100; i++); |
42 | EMC_DYN_RFSH = 19; |
43 | |
44 | EMC_DYN_CTRL|=0x81; |
45 | i = (*(volatile int*)(0xA0000000 | (0x22 << 13))); |
46 | EMC_DYN_CTRL = 0; |
47 | |
48 | EMC_DYN_CFG0|=0x80000; |
49 | }
|
Wer kennt den Unterschied zwischen |= und = Ich schiebe die Schuld jetzt einfach auf die späte Stunde, dass ich's übersehen habe. So, mein RAM wird jetzt päkchenweise angesprochen! Danke Tobias!
Guten Morgen Stefan, Stephan schrieb: > Hi Michelle > > TME hat auch noch den von Micron: Welche Firma meinst Du mit TME? Habe nur "TME electronic GmbH" gefunden, aber da ist nichts auf der Webseite. > MT48LC4M32B2 SDRAM 3V3 4Mx32 167MHz TSOP86 Also den oder auf die 64Mbit variante fürde ich sowieso nur 25 Stück weise direkt einkaufen... Was kostet der bei TME? Bei Micron über DigiKey 142,69 US$ für 25 Stück... plus ~80 US$ Versand. Bei 100 Stück währen es allerdings nur noch 516,80 US$. Sollte man sich echt überlegen... Grüße Michelle
> Wer kennt den Unterschied zwischen |= und =
Eine einfache Zuweisung:1 | a = b |
Eine veroderde Zuweisung:
1 | a |= b |
entspricht
1 | a = a | b |
Genau, und das zu Übersehen kann einen Haufen Ärger machen! Also der RAM läuft scheinbar.
1 | for (i = 0; i < 64; i+=sizeof(unsigned int)) |
2 | {
|
3 | *(unsigned int*)((unsigned int)&SDRAM_BASE_ADDR+i) = i; |
4 | }
|
5 | |
6 | for (i = 0; i < 64; i+=sizeof(unsigned int)) |
7 | {
|
8 | if (*(unsigned int*)((unsigned int)&SDRAM_BASE_ADDR+i) != i) |
9 | {
|
10 | return(i); |
11 | }
|
12 | }
|
Läuft perfekt, aber sobald ich die Grenze von 64 auf 65 oder mehr erhöhe gibts schon einen Fehler bei Adresse 0, ich vermute es ist ein Problem mit den timings.
Nachtrag: MT48LC4M32B2P-6 SDRAM 3V3 4Mx32 167MHz TSOP86 Menge: 1+ 13+ Bruttopreis [EUR]: 3.172 3.001 Nettopreis [EUR]: 2.60 2.46 MT48LC4M32B2P7I SDRAM 3V3 4Mx32 143MHz TSOP86 Menge: 1+ 6+ Bruttopreis [EUR]: 6.551 6.21 Nettopreis [EUR]: 5.37 5.09 das sind die Preise. Das kleine Problem dort ist der Lagerbestand. Im Browser werden immer nur kleine Mengen angezeigt (so um < 20 meistens) und wie das mit der Wartezeit ist bei größeren Mengen hab ich noch nicht ausprobiert. mfg Stephan PS: der kleine liegt da zwischen: MT48LC2M32B2P7I SDRAM 3V3 2Mx32 143MHz TSOP86 Menge: 1+ 10+ Bruttopreis [EUR]: 4.16 3.928 Nettopreis [EUR]: 3.41 3.22
Warum finde ich nirgends einen SDRAM-Chip mit 8M x 32? Bisher habe ich
16M x 16 gehabt, und das zwei mal damit ich auf 32 Bits komme. Wenn ich
schon einen 32 Bit Chip habe, dann sollder doch auch bitteschön gleich
gross sein.
Gibts sowas? Schön wäre ein 256 MByte Chip, sodass man die Bankgrösse
vom LPC voll ausnutzen könnte. Man hat schliesslich nie genug RAM ;-)
> So, mein RAM wird jetzt päkchenweise angesprochen! Danke Tobias!
Bitteschön.
Dass dein Progrämmchen mit einem anderen Wert als 64 nicht läuft, könnte
wirklich am Timing liegen. Hast du denn alle Werte noch einmal durch
gerechnet? Wenn du alles schön nach Datenblatt eingegeben hast, müsste
es laufen.
Dafür war es mir gestern zu spät, das kommt heute dran.
Morgen > Tobias: >Warum finde ich nirgends einen SDRAM-Chip mit 8M x 32? Bisher habe ich >16M x 16 gehabt, und das zwei mal damit ich auf 32 Bits komme. Wenn ich >schon einen 32 Bit Chip habe, dann sollder doch auch bitteschön gleich >gross sein. Gibts sowas? kennst du den? IS42S32800B ISSI SDRAM 8Mx32 256Mbit 143MHz/166MHz Commercial/Industrial 3.3V 86TSOP2/90BGA gibs bei Digi-Key, RS und Farnell! Ist aber sehr teuer! (für mich ;-) ) Obwohl bei Farnell ab 10Stk. ist er für ca. 10 € zu haben, das wäre noch ok. mfg Stephan
Stephan, danke! den habe ich gar nicht gesehen. Und ja - verglichen mit den anderen Bausteinen ist das Ding ja schweineteuer :-(
Stephan schrieb: > kennst du den? > > IS42S32800B > ISSI SDRAM 8Mx32 256Mbit 143MHz/166MHz Commercial/Industrial 3.3V > 86TSOP2/90BGA Cool... > gibs bei Digi-Key, RS und Farnell! Ist aber sehr teuer! (für mich ;-) ) > Obwohl bei Farnell ab 10Stk. ist er für ca. 10 € zu haben, das wäre noch > ok. Ich habe mich gestern bei Micron/DigiKey beschwert, wegend er 70 US$ Frachtkosten von USA-> Europa. Also die Micron Chips bekomme ich bei AVNET-MEMEC und die Samsung bei EBV. Beides in Illkirch-Grafenstaden/Strasbourg. Und WESENTLICH billiger. Naja, muß mir mal das Datenblatt vom ISSI angucken, in wie weit der 256Mb mit dem 128Mb und 64Mb pinkompatibel ist. Ich meine, 4 davon an meinen Marvel hängen und ich habe die ABSOLUTE Rennschüssel von einem ARM-PC. Shit nur, das dann Eagle nicht darauf läuft. > mfg > Stephan Grüße Michelle
>Ich habe mich gestern bei Micron/DigiKey beschwert, wegend er 70 US$ >Frachtkosten von USA-> Europa. Dir ist bekannt das über digikey.de ab 65€ Bestellwert keine Versandkosten anfallen? Kreditkarte wollen die aber immer noch haben.
Hi Michelle, dein Marvell-Prozessor scheint ja echt cool zu sein. Ist es denn ein ARM7 oder ARM9? Wenn Linux drauf läuft wohl ein 9er mit MMU, oder? Wie schnell taktest du das Teil denn.
Gast schrieb: > Dir ist bekannt das über digikey.de ab 65€ Bestellwert keine > Versandkosten anfallen? > Kreditkarte wollen die aber immer noch haben. Im August lezten Jahres habe ich 100 Freescale i.MX35 gekauft und selbst dort nicht allzuknapp Versandkosten bezahlen müssen, weil Future in UK nicht liefern konnte. Grüße Michelle
Hey Michelle, mal ne kurze Frage wegen dem 32 Bit SDRAM. Ich bin das Schema meines Boards grade am umzeichnen, da ich trotz des teuren Preises gerne den IS42S32800 SDRAM einsetzen möchte (8M x 32). Dazu habe ich ein paar Fragen: - Kann ich DQM0..3 direkt mit DQM0..3 vom LPC2478 verbinden? Im Manual ist nämlich nicht explizit erklärt, welches DQM für welches Byte ist. In meinem ersten Testboard hatte ich es einfach mal auf gut Glück verbunden, aber im Layout ist irgendwas durcheinander geraten; deshalb lief es nicht auf anhieb und ich musste es mit Wrapdraht reparieren. Also: DQM0..3 vom LPC = DQM0..3 vom SDRAM? - Bei all diesen SDRAM's habe ich festgestellt, dass die Pins für den SDRAM selber und für die IO-Treiber separat sind (VDDQ bzw. VSSQ und VDD bzw. VSS). Meine Frage daher: wäre es vielleicht EMV-technisch gesehen klug, VDDQ irgendwie von VDD zu entkoppeln oder sonst besondere Massnahmen zu ergreifen?
Ich habe DQM0...3 mit DQM0...3 verbunden. Bin aber heute nicht weitergekommen mit dem RAM testen. (Semester hat wieder angefangen)
LPC2478, jetzt ist er endlich da. Wer will ihn haben im Tausch gegen einen LPC3250? mariopieschel(ÄHT)web(PUNKT)de
Können ja auch mal ne Samelbestellung bei Digikey machen. Die haben den LPC3250 und den LPC2478. Aber wieso Michelle bei Digikey Versandkosten Zahlen musste versteh ich auch nicht. Habe dort schon mehrmals bestellt, und ich musste höchstens MWST zahlen mehr nicht. Also wenn Interesse besteht würde ich eine Bestellung aufgeben. Der LPC3250 kostet 8,72Euro + MWST Der LPC2478 kostet 11,15Euro + MWST IS42S32800B-7TL kostet 14,59Euro + MWST MT48LC2M32B2P kostet 3,99Euro + MWST MT48LC4M32B2P kostet 6,02Euro + MWST Preise ohne Gewähr Gruß Zippi
Klingt gut, am RAM würde ich mich beteiligen. Ich muss mich ja nun auch mal mit einem LPC2478 Board beschäftigen (oder ich häng mich bei jemanden mit ran).
OK gut, Dann schickt mir einfach mal eine PN was ihr und wie viel ihr haben wollt. Wenn wir bis Freitag 65Euro (ohne MWST) zusammen bekommen, dann werde ich die Bestellung fertig machen. Wenn nicht, naja dann nicht^^. Falls jemand noch das 1 oder andere Teil braucht was hier nicht aufgelistet ist, sollte das Kein Problem sein. Aber bitte nicht 100 verschiedene Bauteile. Ab Freitag werde ich dann noch mal alle anschreiben und fragen ob es verbindlich ist, bzw ob wir 65Euro zusammen haben. @ Omega G. Von welcher Graka hast du den RAM runtergelötet? Gruß Zippi
Phil S. schrieb: > OK gut, > > Dann schickt mir einfach mal eine PN was ihr und wie viel ihr haben > wollt. Wenn wir bis Freitag 65Euro (ohne MWST) zusammen bekommen, dann > werde ich die Bestellung fertig machen. Wenn nicht, naja dann nicht^^. > > Falls jemand noch das 1 oder andere Teil braucht was hier nicht > aufgelistet ist, sollte das Kein Problem sein. > Aber bitte nicht 100 verschiedene Bauteile. > > Ab Freitag werde ich dann noch mal alle anschreiben und fragen ob es > verbindlich ist, bzw ob wir 65Euro zusammen haben. Hm, digikey... Ich rede mal mit meinem Konto :(
Ich würde sagen die haben seit leztem Jahr die Preis gut 20% angezogen... 4" KWH040GM05-F02 (with touch panel) US$19.8 per unit for 100pcs/lot, FCA HongKong. Per carton: 50pcs, 9kg, US$180 (estimated shipping cost) Hmmm, davon bräuchte ich 10 Stück... Grüße Michelle
Michelle Konzack schrieb: > Ich würde sagen die haben seit leztem Jahr die Preis gut 20% > angezogen... > > 4" KWH040GM05-F02 (with touch panel) > US$19.8 per unit for 100pcs/lot, FCA HongKong. > > Per carton: 50pcs, 9kg, US$180 (estimated shipping cost) > > Hmmm, davon bräuchte ich 10 Stück... > > Grüße > Michelle Ich würde 3-5 Nehmen. Aber ich denke nicht das wir 100 ST zusammen Bekommen. Gruß Zippi
Irgendjemand hat gefragt welche Grafikkarte ich geopfert habe: es handelte sich um eine Hercules 3D Prophet 4000 XT da sind 4 Stück dieser RAMs drauf, zusammen 32 Mbyte. Eine Hercules 3D Prophet II hat auch 32 bit SDRAM: HY57V653220B je nachdem wie hoch der Gesamtpreis für das Display ausfällt würde ich ein bis zwei nehmen. Wegen Digikey werde ich dir bis Freitag Bescheid geben.
Also von den Displays würde ich je nach Preis bis zu circa 5 St nehmen, da man sowas immer mal wieder brauchen kann. Gut wäre es auch, wenn man die passenden Stecker gleich mitbestellen würde. Bei Digikey mache ich nicht mit, das rentiert für den Besteller wohl nicht, mir in die Schweiz ein paar poplige ICs zu schicken. Leider. Ich werde mal versuchen, ob ich über die Firma Muster von dem RAM beziehen kann...
@ Phil S.: Wie siehts aus, kannst du schon sagen ob das was wird mit Digikey? Ich braeuchte noch einen ADUM1201ARZ-RL7...
Hallo, habe jetzt auch etwas bekommen, sogar mit lpc2478; das sind also Trays, aha. Wieso bekomme ich einen (danke an NXP) und die anderen nicht? Beitrag "Re: NXP verschenkt ARM-Chips" Beitrag "Re: NXP verschenkt ARM-Chips" Beitrag "Re: NXP verschenkt ARM-Chips" Beitrag "Re: NXP verschenkt ARM-Chips" An RAM habe ich interesse, aber welches brauche ich? Ich möchte mich ja an einer Sammelbestellung der Platine beteiligen, das RAM sollte dazu passen. Grüße Gnom
@Tobias Also maxi Brief in die Schweiz kostet Glaube ich 3 oder so vll auch unter 2Euro, sollte ja in einen schmalen gepolsterten Brief passen. Ich würde dir es aufjedenfall zuschicken, aber die Versandkosten musst du natürlich auch zahlen^^. Aber das ist denke ich klar. Also 65Euro haben wir schon zusammen. Gruß Zippi
Phil, kann ich sonst noch ein paar weitere Bauteile mitbestellen. Denn wenn ich dir 3€ überweise, dann zahle ich horrende Spesen für diesen kleinen Betrag ;-)
Tobias Plüss schrieb: > Phil, > kann ich sonst noch ein paar weitere Bauteile mitbestellen. Denn wenn > ich dir 3€ überweise, dann zahle ich horrende Spesen für diesen kleinen > Betrag ;-) Naja wenn es grad nicht 5x100 verscheidene Wiederstände sind^^. Also hier in dem Forum soll es ja um die NXP gehen, deswegen schreibt mich bei fragen wegen der bestellung lieber an. Schick mir einfach was du wie wieviel willst. Gruß Zippi
Phil S. schrieb:
> Naja wenn es grad nicht 5x100 verscheidene Wiederstände sind^^.
besser als 100 mal 5 Stück...
Grüße
Michelle
Hallo, ich bräuchte auch noch etwas von digikey, solange noch nicht bestellt ist würde ich mich gerne mit drei W681310R-ND anschließen. Gruß Björn
Björn schrieb: > Hallo, > ich bräuchte auch noch etwas von digikey, solange noch nicht bestellt > ist würde ich mich gerne mit drei W681310R-ND anschließen. > > > Gruß > Björn hmm............. 1. E-mail an mich, bzw PN. 2. Digikey hat keine W681310R mehr. Michelle Konzack schrieb: >besser als 100 mal 5 Stück... :D Genau so meinte ich es auch^^ Wäre cool wenn Omega mal ein paar mehr infos gibt über seine Funktionen, also ob soweit alles läuft, 1/2 Pics wären auch ganz cool. Und wie er den Prozessor so findet bis jetzt. Gruß Zippi
@Phil, also wenn du wissen willst, wie der LPC2478 so ist. Ich kann dir vielleicht auch ein paar subjektive Informationen geben, da ich ja bereits ein 2468er Board gebaut habe (der 2468er ist mit dem 2478er identisch bis auf den LCD-Controller). Also, ich finde den Prozessor recht gut. Was nicht so toll ist: - das MCI ist so grottenschlecht dokumentiert, dass man nicht umhin kommt, den Code zu verwenden, den man auf der NXP-Website runterladen kann. Dieser ist noch viel grottenschlechter Dokumentiert; erstens versteht den keine Sau und zweitens ist er ziemlich .... eigenartig programmiert, stellenweise. Er läuft, aber naja... - die 6 PWM-Blöcke sind ziemlich cool, damit lassen sich BLDCs oder so ansteuern. Was ein bisschen schade ist: es ist nicht möglich, alle 6 PWMs unabhängig voneinander zu benutzen, wenn man den double Edge Mode verwendet (der wäre z.B. für einen Frequenzumrichter mit Raumzeigermodulation vonnöten). Wirklich frei lassen sich nur die PWMs 2, 4 und 6 kontrollieren. Möchte man also eine RZM machen, muss man entweder beide PWM-Blöcke benutzen, oder mit externer Gluelogic etwas tricksen. - Der PWM-Block 0 lässt sich nicht verwenden, wenn man gleichzeitig Ethernet und den externen 32 Bit Datenbus benutzt. - Ein weiterer Wermutstropfen des Prozessors ist, dass er keine Instruktion für Divisionen hat. Wenn irgendwo im Programmcode eine Division vorkommt, dann wird immer eine sehr hässliche softwaremässige Division eingefügt an der Stelle. Wobei - da kann weder der LPC24xx noch NXP was dafür, da dies ARM7 spezifisch ist. - Das Pinout ist etwas ungünstig. Ich würde s vorziehen, wenn die Pins, die zusammen gehören, auch ein bisschen näher beieinander wären; z.B. die Datenbus-Pins. Die sind dann halt ein bisschen doof zum Layouten, da sie wild und völlig zufällig irgendwie unter den Pins verteilt sind. Ansonsten: toller Prozessor, damit lässt sich gut was machen. Vorausgesetzt, man hat einen brauchbaren Debugger. Was ich von meinem nicht behaupten kann... der J-Link ist einwandfrei, aber die Rowley-Umgebung nicht so das wahre. Kann ich nicht weiter empfehlen. Pics von Omegas Platine findest du übrigens weiter oben. Hat er mal gepostet. Wegen Digikey kriegst du dann noch Mail. OK? Gruss Tobias
Meine Meinung zum LPC2478 bisher: Schönes Stück Technik, teils schlecht dokumentiert und das Pinout mag ich gar nicht. Was läuft bei mir bisher: SSP, UART0, PLL, MAM, SDRAM (zumindest die ersten 128 kByte, irgendwo habe ich noch immer einen Konfigurationsfehler) Wenn jemand mir das erklären könnte würde ich mich sehr freuen (Zeile 2):
1 | EMC_DYN_CTRL=0x81; |
2 | i = (*(volatile int*)(0xA0000000 | (0x32<<12))); |
3 | EMC_DYN_CTRL = 0; |
Übrigens lässt sich der Controller bis ca. 110 MHz übertakten und dann läuft ein S65 LCD auch mit rund 50 MHz SPI Takt. Im Anhang habe ich mal ein Video von einem Plasma (http://www.student.kuleuven.be/~m0216922/CG/plasma.html) Das Plasma und der Framebuffer liegen im SDRAM (macht keinen deutlichen Unterschied ob interner SRAM oder externer SDRAM). Display wird über SSP im 16 bit Modus angesteuert. Das Bild wird Pixel für Pixel übertragen (sehr ineffizient) und ein Frameaufbau dauert etwas übertaktet rund 200 ms. Ich werde nachher versuchen den Framebuffer einfach ins Display zu kopieren. Ich glaube an der Stelle könnte man auch versuchen mit DMA zu arbeiten.
110 MHz ist ja mal nicht schlecht :D läuft er damit noch zuverlässig?
Robert Teufel hat hier zwar mal erzählt, dass die Teile bis 90 MHz
locker laufen sollten. Aber 110 ist ja echt cool :D geht damit SDRAM
noch?
Ja, den Framebuffer für das LCD kannst du natürlich per DMA übertragen.
Der SSP lässt sich explizit so betreiben! Allerdings die
SPI-Schnittstelle nicht. Aber man kann den SSP ja auch als SPI
konfigurieren...
Wenn du das mit DMA zum Laufen kriegst, wäre ich echt interessiert. Ich
blick bei diesem DMA-Kram noch nicht wirklich durch, es wäre aber
nützlich wenn man wüsste wie das funktioniert. Da ich das MCI benutze,
liessen sich damit die Sektoren von der Karte lesen...
Wegen deinem nicht richtig funktionierenden SDRAM.
Suche mal auf nxp.com/microcontrollers unter LPC24xx Support Docs nach
einer Application Note "Using the LPC24xx EMC to drive SDRAM" (oder so
ähnlich). Dort ist diese Initialisierung
> i = (*(volatile int*)(0xA0000000 | (0x32<<12)));
beschrieben. Ich weiss auch nicht mehr genau auswendig, was die macht,
aber ich glaube damit programmiert man das Mode-Register des SDRAM. Um
dies zu tun muss man nämlich einen "Program Mode Register Command"
ausführen, und danach auf eine bestimmte Adresse zugreifen. Dabei werden
dann einige bestimmte Adressbits in das Mode-Register programmiert.
Welches Bit wozu dient, steht in deinem SDRAM-Datenblatt.
Gruss Tobias
Jetzt muß ich nochmal hier posten wegen dem Display:
Wer eins oder mehrere haben möchte, mich bitte privat unter
michelle.konzack@tamay-dogan.net
kontaktieren. Wir sind bereits zu zweit mit 13 Displays.
Preis ist 21 Euro.da ich noch 40 Euro SWIFT Gebühren habe zuzüglich
Versandkosten, allerdings habe ich erheblichen zweifel, ein 4" Display
in einem Polsterumschalg zu versenden.
Kennt jemand in Baden-Würtemberg einen Verpackungsmittelhersteller
(wieso ist das Wort so lang) welcher mir Schaumstoffgepolsterte Kartons
(Innenmaße 140x120x10mm) liefern kann?
Ich habe nur vom Bürklin die 19L3849 ESD Versandboxen (innen 138x93x6mm)
verfügbar und die kosten gut 2 Euro das Stück, was für ein einzelnes
Display gehen würde. Habe 40 Stück verfügbar.
Grüße
Michelle
Mein SDRAM läuft jetzt. Auch wenn ich es erst ohne Bit 12 im EMC_DYN_CFG0 Register und dann mit Bit 12 initialisieren muss. Der RAM funktioniert auch mit 110 MHz DMA bleibt für einen anderen Tag, heute habe ich nur die Übertragung umgestellt. Ich erreiche jetzt eine deutlich höhere Framerate (war ja zu erwarten, SSP bremst): übertaktet sind rund 50 fps möglich. Auf normaler Frequenz habe ich bei 130 * 130 Pixel 30 fps. Für neugierige ist wieder ein Video im Anhang. Wenn ihr wollt, räume ich morgen den Code auf und stell ihn hier rein.
Sorry, ist recht dunkel hier und leicht unscharf ist's auch. Aber das wesentliche sieht man: es ist ruckelfrei!
Omega G. schrieb: > Mein SDRAM läuft jetzt. Auch wenn ich es erst ohne Bit 12 im > EMC_DYN_CFG0 Register und dann mit Bit 12 initialisieren muss. Der RAM > funktioniert auch mit 110 MHz > > DMA bleibt für einen anderen Tag, heute habe ich nur die Übertragung > umgestellt. Ich erreiche jetzt eine deutlich höhere Framerate (war ja > zu erwarten, SSP bremst): übertaktet sind rund 50 fps möglich. Auf > normaler Frequenz habe ich bei 130 * 130 Pixel 30 fps. > > Für neugierige ist wieder ein Video im Anhang. > Wenn ihr wollt, räume ich morgen den Code auf und stell ihn hier rein. Jop sieht schonmal gut aus. Mit DMA solltest du noch ein paar mehr FPS bekommen. Auf welcher geschwindigkeit läuft die SPI jetzt? Gruß
Die SPI läuft auf halber Prozessorfrequenz, also etwas über 35 MHz. Als nächste möchte ich mir mal das MCI Interface vornehmen, mal sehen ob ich SD Karten Daten entlocken kann.
Hi kann mir einer einen guten LCD-Controller empfehlen, so das ich das LCD auch an anderen ARMs einsetzen kann. (mit Speicherbus!) Wenn ich einen guten und preislich akzeptablen Controller finde, würde ich mich bei der Bestellung der Displays beteiligen. mfg Stephan
Falscher Thread, da gehts weiter: Beitrag "SAMMELBESTELLUNG: 4" TFT Display mit 24bit digital interface"
Ups... habe Dich ganz übersehen... Tobias Plüss schrieb: > Hi Michelle, > dein Marvell-Prozessor scheint ja echt cool zu sein. > Ist es denn ein ARM7 oder ARM9? Wenn Linux drauf läuft wohl ein 9er mit > MMU, oder? Wie schnell taktest du das Teil denn. Es ist ein ARM1176JZF-S und unter NDA... :-/ Da muste schon Marvel was bieten, damit sie dir schon mal das Datasheet geben. Außerdem MUSST Du vorher das Evaluation_Kit für 2800 US$ kaufen. Ohne wirste mit diesem Monster auch nicht klar kommen... Er rennt übrigends mit 1200 MHz und ist so schnell wir ein Intel/AMD mit 3000MHz. Das ist ein High-Performance Application-Processor. Das gleiche problem besteht übrigends auch mit dem Freescale i.MX37. Den bekommet man NUR gegen ein NDA und ich meine hier KEIN ONLINE-NDA. Das gleiche Problem ist derzeit mit den MLC NAND Flash von Micron. Schon mal versucht das Datenblatt runterzuladen? Geht nicht, Denn Du mußt Dich erst mal registirieren, und Wenn Du dann auf NDA Material zugreifen willst einen Antrag mist SEHR guter Begründung liefern... Nun, ich will die 32/64/128/256 Gb NAND Flash haben... Am Montag hatte ich die Samples bestellt... nun muß ich auf den Distributor (AVNET-MEMEC) wrten, das er mir die Papiere für das NDA zusendet, dann bekomme ich auch die Samples und kann ECHTE Bestellungen machen... Das ist echt zum Kinderkriegen... Nen anständigen Microcontroller mit ner 32 GByte NAND dran ist schon cool nur bezweifele ich, das ich das Teil auf die Platine löten werde... Da baue ich mir lieber ein SDIMM basierendes Modul oder so. Für den Fall, das er mal hops geht. Grüße Michelle
Hallo Stefan, Stephan schrieb: > Hi > > kann mir einer einen guten LCD-Controller empfehlen, so das ich das LCD > auch an anderen ARMs einsetzen kann. (mit Speicherbus!) > > Wenn ich einen guten und preislich akzeptablen Controller finde, würde > ich mich bei der Bestellung der Displays beteiligen. Also ich bin auch noch auf der Suche nach einem geeigneten Controller... Das was ich gefunden habe ich meistens einer für Laptops, welche eine PCI Bus oder LPC erfordern, was es beides bei ARM basierenden Microcontrollern nicht gibt. Gut stimmt nicht ganz, denn es gibt mindestens 4 ARM11 basierende die PCI emulieren... Also ich bin auf der suche nach einem High-Speed SPI controller den ich unabhängig einsetzen kann, aber einen mit externen Speicher... Auf der anderen Seite kann man allerdings einen ARM Microcontroller einsetzen der LCD und SPI hat, und denn dann mit einem minimum konfiguieren, das er das Protocoll spricht. Sprich, man baut sich das, was die kleinen SPI-LCD's bereits drin haben, nur WESENTLICH leistungsfähiger. Hey, das währe ein tierisches Project... Ne SPI Grafikkarte für TFT Displays... Hmmm, da währe vieleicht der "Atmel AT91SAM9261" interessant, denn er kann Display mit 2048x2048 verwalten, hat leider nur Fullspeed USB Host aber SSC und Master/Slave SPI. Ein High-Speed USB-Device könnte man extern dranhängen. EBI für NAND und SDRAm ist auch vorhanden. Verflixt... jetzt habe ich Lust sowas zu bauen! Grüße Michelle
Wie versprochen, hier die Quelltexte für das komplette Projekt.
Hallo, bei der DigiKey SDRAM bestellung (von Zippi) mochte ich auch gerne mitmachen, nur welches brauche ich? Beitrag "Re: NXP verschenkt ARM-Chips" Es soll dann ja auch zum Board passen, oder sind die Kompatibel? >IS42S32800B-7TL kostet 14,59Euro + MWST >MT48LC2M32B2P kostet 3,99Euro + MWST >MT48LC4M32B2P kostet 6,02Euro + MWST Danke für die Hilfe. Lutz
Lutz N. schrieb: > Hallo, > bei der DigiKey SDRAM bestellung (von Zippi) mochte ich auch gerne > mitmachen, nur welches brauche ich? > Beitrag "Re: NXP verschenkt ARM-Chips" > Es soll dann ja auch zum Board passen, oder sind die Kompatibel? > >>IS42S32800B-7TL kostet 14,59Euro + MWST >>MT48LC2M32B2P kostet 3,99Euro + MWST >>MT48LC4M32B2P kostet 6,02Euro + MWST > > Danke für die Hilfe. > > Lutz Die sind Fast Pinkompatibel. Also der MT48LC2M32B2P ist genauso wie der K4S643232E den Omega eingesetzt hat. Der MT48LC4M32B2P und der IS42S32800B haben eine Adressleitung(AD11 an pin21) mehr. Bei den anderen ist dieser pin NC. Gruß Zippi
Ich habe A11 auf Pin 21 angeschlossen, obwohl mein RAM diese nicht hat, sodass auch größere RAMs eingesetzt werden können.
> Ich habe A11 auf Pin 21 angeschlossen
bist du sicher, dass das eine gute Idee ist? ich würde in der
A11-Leitung wenigstens 2 Pads vorsehen, wo man eine 0 Ohm Brücke
einsetzen kann, wenn man ein grösseres RAM hat, oder wo eben nichts
bestückt wird, wenn das kleinere RAM drauf ist.
Denn bei einigen ICs sind die Pins, an denen N.C. steht, eben NICHT
N.C., es sollte vielmehr heissen: D.N.C. (do not connect), da bei auf
diese nicht verwendeten Pins oft irgendwelche Test-Signale geführt
werden. Ich hatte mal bei einem IC (weiss nicht mehr was es genau war)
auch versehentlich einen NC-Pin beschaltet. Das Ding ist explodiert beim
Einschalten der Stromversorgung, eben weil wohl irgendwelche internen
Signale für Testzwecke auf diesen Pin geführt waren. So viel zum Thema
"Not connected"...
Im Datenblatt steht "This pin is recommended to be left No connection on the device." Da der µC Port als GPIO Eingang konfiguriert ist, wird es dem RAM wohl nichts ausmachen. Ich werde es aber für andere RAMs im Layout ändern. Und versuchen auch für großere RAMs noch A12 und evtl. A13 anschließen, mal sehen was es maximal in diesem Gehäuse gibt. Das ermöglicht eine Platine für verschiedenen RAMs. Schaltplan ist noch ganz primitiv gehalten. Ich werde ihn die Tage etwas aufräumen und dann hier zeigen. Es ist aber nur Step-down Wandler, SDRAM, µC, SD (teste ich als nächstes) sowie wenige herausgeführte Pins. Ich überlege die Displayleitungen an ein LVDS Transmitter zu führen und dann auf eine Buchse. Dann könnte man je nach verwendetem LCD einen Adapter bauen und den auch problemlos über längere Leitungen anschließen. Ich möchte nur ungerne hier was zeigen, was sich dann vielleicht der ein oder andere nachbaut, dass dann nicht funktioniert.
Omega G. schrieb: > > Ich möchte nur ungerne hier was zeigen, was sich dann vielleicht der ein > oder andere nachbaut, dass dann nicht funktioniert. Hehe, ok. Da dein board schonmal Funktioniert wäre es gut wenn du es erweiterst. Hier ist mal ein SD slot(3M5646CT) den man noch auf das board mache könnte. 1,39 Euro für das Ding bei digikey ist echt günstig. Habe den slot selber im einsatzt. Kann dir auch die Eagle Lib dafür geben. Gruß
Okay, dann geb' mir doch bitte deine Eagle Library, ich habe einen Slot verplant aber ich weiß nicht, was das für einer ist (ausgeschlachtet). Ich verplane dann den erhältlichen.
Bei mir kam gerade der Nachschlag an... 5 x LPC1766 5 x LPC3250 Jetzt muß ich erst mal wieder ewigkeiten auf das PCB warten... Mal sehn, ob ich es wage, den BGA selber zu löten... So nen BGA löten zu lassen kosten 25-40 Euro extra. Grüße Michelle
David P. (volatile)
>Soeben ist mein LPC1766 eingetroffen :)
dto., eben war ups da, bringt wieder alle Projekte durcheinander. ;-)
Da bist Du nicht die einzige Person, denn ich habe hier 15 Cypress 8051er und 5 NXP 8051er und 14 NXP LPCs in massen und muß mich totlangweilen weil ich noch nicht die PCBs habe. Mist und wir haben Wochenende... Das sind 8 Projekte und ich kann nicht weitermachen... Das ist doch zum kinderkriegen. Grüße Michelle
Michelle Konzack schrieb:
> Das ist doch zum kinderkriegen.
Naja, auch das dauert seine Zeit ;-)
Christian H. schrieb: > Michelle Konzack schrieb: >> Das ist doch zum kinderkriegen. > Naja, auch das dauert seine Zeit ;-) :-/ Grüße Michelle
So, also alle die, welche noch etwas von digikey wollen, sollen mir noch heute bis 22 Uhr schreiben. Ihr könnt auch gerne eure bestellung aktualisieren, falls ihr auch den SD slot, bzw. sonst noch was wollt. Im Anhang mal das Datenblatt vom SD_slot. Gruß Zippi
Ich habe gerade die Lib fuer den 1766 gemacht... Grausig die Pinbelegung, ich fand die vom AVR schon immer doof, aber gegen den ARM ist die ja perfekt :(
Hier auch. Macht mich etwas mutiger beim Löten, auch wenn ich natürlich beide gerne verwenden will und Ideen für habe, ist das nicht gleich ein Totalverlust. Was ich dieses Wochenende mache ist damit aber klar.
Frank Bär schrieb: > Wäre jemand mal so freundlich, seine erstellte Eagle-Lib für den > LPC2478/LPC1766 anzubieten? > > Danke! Ja das wäre super, auch haben will :-)
Hallo Leute, hätte da mal ne Frage bzgl. der GPIOs des LPC2478. Angenommen ich nutze das UART-Modul welches die erweiterten MODEM Steuersignale mitbringt und möchte hier nur TXD1, RXD1, CTS1 und RTS1 nutzen, kann ich die PINs des LPC auf welche die restlichen MODEM Steuersignale geführt sind auch als stink normale GPIOs nutzen oder schließt die Verwendung des UART-Moduls diesen Fall aus ?
Angehängte Dateien:
-
91 KB
Ich habe mich jetzt dafür entschieden ein Board zu machen, auf dem nur das Nötigste drauf ist: RAM, Spannungsversorgung, LPC2478, LVDS Encoder. (SD und eine Mini USB Buchse soll noch drauf; Platine ist etwa 70 mm * 80 mm groß, zwei Lagen) Auf diese Platine wird eine weitere Platine aufgesteckt. Als Steckverbinder verwende ich: http://www.samtec.com/technical_specifications/overview.aspx?series=ERM8 (gab's auf der letzen Embedded World zum mitnehmen) Wie man sieht, ist an diese Steckverbindung noch nicht viel angeschloßen. Ich werde so viel wie möglich anschließen. Es wäre schön, wenn jeder der an so einer Platine Interesse hat sich melden würde, dann würde ich mich informieren wie hoch die Platinenkosten sein werden. Wünsche für die Platinen werden noch entgegen genommen und so weit möglich umgesetzt. Der Wunsch nach einer RGB LED zur Diagnose etc. wird berücksichtigt. (Am liebsten auf dem Basis Board) Die Spule für den Step down auf 3,3V kann ich höchstwahrscheinlich besorgen, falls weitere Spulen für Schaltwandler o.ä. (LCD Backlight) anfallen werde ich diese auch beschaffen können)
@Omega Hast du für den geplenten Stecker schon eine Eagle-Lib? Den will ich auch demnächst auf eine Platine machen, hatte bisher aber nicht die Muße eine Lib dafür zu machen oder zu suchen.
Du kannst dir das: http://www.samtec.com/technical_specifications/Pad_Schematics.aspx?series=ERM8&m=pi&SeriesID=1229 bei Samtec runterladen und in Eagle im Library Editor ausführen. Dann erstellt es dir das das Package für die 40 Pad Variante.
Angehängte Dateien:
Kann es sein, dass Ethernet, Display Controller und MCI nicht möglich ist, da die Pins mehrfach belegt wären? Allerdings müsste ein 1 Bit betrieb mit MCIDAT0 möglich sein, oder?
Meine PinOut Map sagt da was anderes ... Ethernet PHY im RMII Mode -> MCI Interface frei! Display-Signale liegen auf anderen PINs. Kann mir mal bitte jmd ne Anwort auf meine Frage 5 Posts weiter oben geben ?
@Omega Gibst Du die SCH- und BRD-Files später auch raus? Ich hätte sicherlich noch einige Mondifikationen (habe aber im Moment keine Zeit dazu) und würde Dein Layout dann ggf als Basis verwenden wollen (privat!). Wenn Du es freigibst, würde ich meine Modifikation natürlich auch freigeben.
@Sherb: Ich denke das geht, dass du die nicht genutzten Leitungen als GPIO nutzen kannst. Man kann ja die Funktion jedes Pins einzeln schalten. Beim LPC2103 weiß ich, dass man bei SPI, z.B.: nur CLK und MISO nutzen kann. Aber 100% sicher kann ich dir nicht sagen, das es so funktionieren wird wie du es vor hast! @Christian. Ja du kannst die Daten dann dafür haben.
Bei meinem Board sind die absoluten Grundlagen fertig. Irgendwie kann ich aber nicht weitermachen, da ich keinen Schimmer habe was ich mit den Dingern anstellen soll. Linux? Ich glaube der Spass bleibt auf der Strecke bei 72/100MHz, da macht jeder Router mehr (zumal ich zB ein Bifferboard hier liegen habe). Man braeuchte schon eine sehr spezielle Anwendung, irgendwas was kein Router kann und was die Arbeit wert ist. MP3-Player etc ist mir zuviel Arbeit fuer zu wenig Nutzen, man muss das Rad ja nicht dauern neu erfinden. Also, was macht man mit einem Haufen Schnittstellen und noch mehr Pins, aber "kaum" Leistung? Ein universelles "Heute-probier-ich-ARM"-Board finde ich uninteressant... :(
Hey Omega, wozu dient denn der Samtec-Stecker? Etwa zum Anschliessen des Displays? Mit LVDS, nehme ich an? Kann man denn den LCD-Controller des 2478 so konfigurieren, dass er über LVDS funktioniert oder wie. Gruss
Über den Stecker von Samtec werden alle benötigten Signale für ein Display (LVDS wird mit zusätzlichem Encoder erzeugt) und Ethernet PHY sowie ein paar weitere Ports auf eine Aufsteckplatine geführt.
@ David P. (volatile) : dann lass es sein... ausserdem warum soll Linux nicht drauf laufen?
min schrieb: > @ David P. (volatile) : dann lass es sein... ausserdem warum soll Linux > nicht drauf laufen? Ich will ja gerne was mit den ARMs machen ;) Linux laeuft drauf, aber da eben ein Router oder mein Bifferboard schon mehr Leistung haben duerften als so ein ARM hier, lohnt es sich fuer mich nicht, ein weiteres Bifferboard zu bauen...
Mach ein Developer-Board, meine Wunschliste: - Strom- und Taktversorgung - Alle PINs auf Steckerleisten zum Messen / Anschluss fuer GPIO - USB und Ethernet auf dem Board wegen HF - Zugang zu serieller Schnittstelle fuer Bootloader ueber FTDI / MAX232 - Reset-Taster - Taster/Schalter fuer Bootmodus? (Hab ich noch nicht angeguckt) - Power- und Blink-LED (oder wenn du Lust hast mehrere, typisch waeren 4) - JTAG-Anschluss - Lochraster-Bereich
Juergen schrieb: > Mach ein Developer-Board, meine Wunschliste: > - Strom- und Taktversorgung > - Alle PINs auf Steckerleisten zum Messen / Anschluss fuer GPIO > - USB und Ethernet auf dem Board wegen HF > - Zugang zu serieller Schnittstelle fuer Bootloader ueber FTDI / MAX232 > - Reset-Taster > - Taster/Schalter fuer Bootmodus? (Hab ich noch nicht angeguckt) > - Power- und Blink-LED (oder wenn du Lust hast mehrere, typisch waeren > 4) > - JTAG-Anschluss > - Lochraster-Bereich Sowasa wäre schon fein, würde ich glatt eins mitbestellen.
Mark Brandis schrieb: > Juergen schrieb: >> Mach ein Developer-Board, meine Wunschliste: >> - Strom- und Taktversorgung >> - Alle PINs auf Steckerleisten zum Messen / Anschluss fuer GPIO >> - USB und Ethernet auf dem Board wegen HF >> - Zugang zu serieller Schnittstelle fuer Bootloader ueber FTDI / MAX232 >> - Reset-Taster >> - Taster/Schalter fuer Bootmodus? (Hab ich noch nicht angeguckt) >> - Power- und Blink-LED (oder wenn du Lust hast mehrere, typisch waeren >> 4) >> - JTAG-Anschluss >> - Lochraster-Bereich > > Sowasa wäre schon fein, würde ich glatt eins mitbestellen. Hm... Waere natuerlich moeglich sowas zu machen, aber was macht ihr dann mit den Boards? ^^
> aber was macht ihr dann mit den Boards? Na erstmal mit dem LPC1766 usw. bestücken, dann die LED blinken lassen :-) Dann allgemein Software-Entwicklung für Cortex M3 ausprobieren. Ansonsten geht bei mir momentan die Tendenz zu "Lighting" mit RGB-LEDs. PoE zur Stromversorgung wäre als Feature übrigens auch nett, ist aber vielleicht zu viel verlangt. PS: Ein eigener Thread zu diesem Projekt wäre auch ganz nett.
David P. schrieb: > Hm... Waere natuerlich moeglich sowas zu machen, aber was macht ihr dann > mit den Boards? ^^ Ist doch klar: -Auf dem NXP-ARM ein Betriebssystem installieren. -Auf dem PC mit einem Cross-Compiler ein "Hello World" für den NXP-ARM schreiben, auf diesen hochladen und an der Konsole (z.B. über ssh) ausführen. -Auf dem NXP-ARM einen x86-gcc Cross-Compiler installieren, ein "Hello World" schreiben, auf den PC hochladen und ausführen. :-)))
Oh weia, seid Ihr dem Rinderwahn, der Vogelgrippe oder der Schweineseuche erlegen? Grüße Michelle
@ Michelle Konzack: der einzige qualifizierte Beitrag von Ihnen...war das ein Impfschaden?
Ich würde zum Beispiel ein klicki-bunti-Display anschließen. (Für die humorlose Stock-im-Arsch-Fraktion hier: Ein farbiges LCD mit Touchscreen.) Und vielleicht noch einen Beeper. Dann mal mit der Geschwindigkeit des µC experimentieren, vielleicht ein kleines Grafik-Demo mit paar Soundeffekten programmieren. Womöglich gar eine Menüstruktur mit einer State Machine, da gab es mal einen Link im Forum hier zu einem alten, aber interessanten Beitrag wie man sowas elegant in C verwirklicht. Was auch noch nett sein könnte ist, einen kleinen Webserver draufzubasteln. Wozu hat man denn Ethernet. Für sowas sind meine Atmels halt zu schwach auf der Brust. Muss man immer einen 100% konkreten Anwendungsfall haben, oder kann man eine Hardware auch einfach mal so ausprobieren? Ehrlich jetzt.
Mark Brandis schrieb: > Muss man immer einen 100% konkreten Anwendungsfall haben, oder kann man > eine Hardware auch einfach mal so ausprobieren? Ehrlich jetzt. Muss man nicht. Ich haette aber gerne eine :)
Noch eine Idee (auch mit Grafikdisplay): Grafikterminal mit Telnet-Client. Der Client meldet sich automatisch per Telnet an einen konfigurierbaren Rechner an. Jede Displayberührung wird als ASCII-Code (zB X233Y100\n) übertragen - Rest macht der angesprochene Rechner. Dieser Rechner sendelt selber ebenfalls Text und Steuercodes an das Terminal. Dieser stellt nun den Text dar und kann auch Grafiken ausgeben (zB: svg). Das ganze im ersten Schritt nur über RS232, später dann mit Ethernet.
Bei mir sieht es so aus, dass ich mit dem 2478er die Steuerung meines Heimkinos ein wenig komfortabler gestalten möchte. Menüsteuerung über Display und Touchscreen bzw IR, Kommunikation mit Beamer und Beleuchtung, Auswahl der Audio- und Videoquellen. HID Zeigergerät/Testatur über USB zur Steuerung einer der Quellen. Und was mir sonst so alles ein oder auffällt. Sehr enthusiastisch allerdings für mich; weniger aufgrund der Programmierung denn dem Aufbau der Hardware.
Angehängte Dateien:
-
86 KB -
130 KB
Wenn hier schon über Verwendungszwecke diskutiert wird, werfe ich doch nochmal mit einem Schaltplan und Layout um mich. Schaltplan: RGB LED von zippi fehlt noch. Auf dem Steckplatz findet man die LCD Signale, Ethernet PHY, und ein SSP Bus und noch ein paar weitere Signale. Auf diese Basisplatine sollen jetzt noch ein paar USB Ports. Die Erweiterungsplatine lasse ich noch offen. Wer Fehler findet soll sie nicht behalten, sondern mir mitteilen.
Angehängte Dateien:
-
23 KB
Hi, Also der SD-Reader hat 2 passlöcher. Sieht man auch auf dem Bild. Dort hast du beim unterem Passloch 2 Durchkontaktierungen. Diese musst du noch etwas anders legen, sonst hast du da ein loch. Gruß Zippi
Also mein Vorschlag wäre eine Art Hausbedienterminal. Es gibt hier im Forum diverse Projekte die sich damit beschäftigen wie man Heizungsthermostate pimpen kann. Bei einem Projekt sind diese nun Wireless vom PC aus bedienbar. Mir schwebt da als "erste" Ausbaustufe so ein grafisches Terminal mit Touchscreen vor, von dem aus man die Heizungsthermostate steuern kann, ohne PC... Die ganze Aufgabe läßt sich natürlich beliebig aufblähen. Dazu wären nötig: - Grafik-Display - Touchscreen - Wireless-Modul - Viel viel Zeit und Geduld Als Anfangsaufgabe für so einen µC ist das schon ganz gut, wird ihn aber sicherlich nicht an seine Leistungsreserven bringen. Erweiterungsmöglichkeiten: - Ethernet zum Abrufen von Wettervorhersagen aus dem Internet usw..
@ Star Keeper: Ich dachte auch schon an was Hausbusmaessiges. Bis mir wieder einfiel, dass ich garkeinen Hausbus habe :(
@Jens W. Ja ich möchte es fertigen lassen, zumindest die Platine. Ich hoffe es melden sich noch mehr, je mehr Platinen umso billiger wird es pro Platine.
Omega G.: Auf die Erweiterungsplatine kommen dann was für Anschlüsse, z.B. serielle Schnittstelle? Christian H. schrieb: > Noch eine Idee (auch mit Grafikdisplay): > > Grafikterminal mit Telnet-Client. > Der Client meldet sich automatisch per Telnet an einen konfigurierbaren > Rechner an. Jede Displayberührung wird als ASCII-Code (zB X233Y100\n) > übertragen - Rest macht der angesprochene Rechner. Dieser Rechner > sendelt selber ebenfalls Text und Steuercodes an das Terminal. Dieser > stellt nun den Text dar und kann auch Grafiken ausgeben (zB: svg). > > Das ganze im ersten Schritt nur über RS232, später dann mit Ethernet. Das ist doch auch mal ne Idee. Und um das Ganze professioneller zu machen, secure shell statt telnet ;-)
Also ich würde mit so einem Board am liebsten ein kleinen mobilen Handheld programmieren. Einfach Farbdisplay und Touchscreen... Kann man für Spiele, Textdateien Lesen und taschenrechner und und und benutzen. Wann wird denn die Platine fertig sein?
Angehängte Dateien:
-
96 KB -
140 KB
Also, wenn jetzt keinem mehr Fehler auffallen, würde ich versuchen sobald wie möglich die Platinen zu bestellen. Zu der Aufsteckplatine würde ich selbst erstmal ein Prototyp ätzen, mit LVDS Decoder, Display und Ethernet PHY. Ich glaube mehr Leitungen kann ich da nicht noch auf Stiftleisten etc. führen... Mein Vorschlag/Angebot: Jeder der so eine Platine will schreibt mir eine PN, so kann ich das besser verwalten, die von denen ich bereits eine habe müssen mir nichts mehr schreiben.
David P. schrieb: > OT: Grrr, der neuer Bildviewer ist scheisse... Hast wohl auch auf schließen gedrückt :D. @Omega Die Pins die du da rausgelegt hast, Ist da auch ein S²C und ein I²C bei? Soweit bin ich zufrieden. Zu den RGB LEDs. Naja so groß müssen die PADs nicht sein^^ Aber Stören tun sie ja auch nicht. Gruß
Phil S. schrieb: > David P. schrieb: >> OT: Grrr, der neuer Bildviewer ist scheisse... > > Hast wohl auch auf schließen gedrückt :D. Ne, aber trotzdem.
Das Package habe ich aus einer fertigen Eagle Lib. Laut Datenblatt Seite 8 soll das sogar so sein. Ich glaube ich habe keinen I²C rausgeführt... Ich werde versuchen es nachzuholen! Edit: I²C0 Pin 50 und 48 rausgeführt.
Mark Brandis schrieb: > Das ist doch auch mal ne Idee. Und um das Ganze professioneller zu > machen, secure shell statt telnet ;-) Das ist zu viel Overhead und im privaten Haushalt nicht nötig (außer Du machst das ganze über Funk oder Dein Nachbar kann an der Leitung horchen). Die Idee kam auch nicht von ungefähr. Ich selber brauche sowas namlich wirklich. Obwohl mir ein SW-Display auch ohne Touch ausreicht. Wäre aber trotzdem ne schöne Sache, das Terminal der Heizungssteuerung in Bunt zum Anfassen hat. Zunächst reicht mir auch reine Zeichenausgabe aus (also ein reines Textterminal mit Telnet-Verbindung). Die Idee mit dem SVG kam mir erst in diesem Thread. Wäre doch ne nette Erweiterung.
Omega G. schrieb: > Das Package habe ich aus einer fertigen Eagle Lib. Laut Datenblatt Seite > 8 soll das sogar so sein. > > Ich glaube ich habe keinen I²C rausgeführt... Ich werde versuchen es > nachzuholen! > > Edit: I²C0 Pin 50 und 48 rausgeführt. Oh ok, das Board gefällt mir immer mehr ;). Die LED, ist die an PWM angeschlossen? Ich sehe du hast die PINs auch noch rausgeführt. Dann kann man damit auch die Zimmerbeleuchtung etc steuern. Was war mit dem S²C hast du das auch? Wird meist für DACs benutzt. Denke das wars erstmal an Fragen. Gruß
@Omega: Sieht auf den ersten Blick recht aufgeräumt aus. Auf den großen SD-Stot würde ich(!) aber verzichten und eher MicroSD draufsetzen. Auch gefällt mir die Position der 5V-Versorgung nicht. Ich bin da eher ein Freund von Hohlsteckern, damit man direkt ein Netzteil dranhängen kann. Ich würde/werde aber mal versuchen (wenn ich endlich mal wieder Zeit habe), ein Sandwichsystem (wie PC/104) hinzubekommen. BTW: Wieviele Pins/Pads (incl Vias) hat Deine Platine insgesamt? Bin nämlich noch am überlegen, ob ich es mit eagle oder target mache. PS: Du hast Post
Zwei LEDs hängen an Match Ausgängen. Die I²S Pins gehen teils ans LCD, sorry. Oder hat der "kleine" mehrere I²S? Ich habe die raus geführten Pins nach dem kleinsten Übel ausgewählt... @Christian H.: Hohlbuchse klingt gut! Das mache ich, aber ich bleibe lieber bei einem großen SD Slot, davon hat jeder vermutlich mehr Karten daheim. Ich weiß nicht wieviele Vias das sind... Und: Danke für das Kompliment ;-)
@Omega G. Wie dick hast du die Leiterbahnen gemacht bei deinem Layout? Welche Maße haben die Vias? Mich wundert es etwas, dass du so Problemlos auf zwei Lagen alles geroutet bekommst.
7 mil Leiterbahnen, die Vias haben eine 0,5mm Bohrung.
Omega G. schrieb: > Zwei LEDs hängen an Match Ausgängen. Die I²S Pins gehen teils ans LCD, > sorry. Oder hat der "kleine" mehrere I²S? > > Ich habe die raus geführten Pins nach dem kleinsten Übel ausgewählt... > > @Christian H.: Hohlbuchse klingt gut! Das mache ich, aber ich bleibe > lieber bei einem großen SD Slot, davon hat jeder vermutlich mehr Karten > daheim. > > Ich weiß nicht wieviele Vias das sind... > > Und: Danke für das Kompliment ;-) Hmm ok, dann muss ich halt die Audio Ausgabe mit PWM oder so machen, mal sehen. Holbuchse Wäre echt nicht schlecht. Den großen SD-Slot bevorzuge ich auch immer in meinen Projekten. Die sind Günstiger(Karten, sowie Buchsen). Und es gibt welche mit bis zu 32GB. Und da der Slot nicht grade viele routing points hat, kann man ihn zum Platzsparen auch auf die Rückseite machen. Ich denke aber, dass die Größe vom Board soweit ok ist. Zu den Slots, ich habe mal ein paar auf Vorrat gekauft. Und RGB LEDs hab ich auch noch ein paar. Also nur falls jemand nicht weiß woher er die Bauteile bekommen soll. Gruß Zippi
Star Keeper schrieb: > @Omega G. > Wie dick hast du die Leiterbahnen gemacht bei deinem Layout? Welche Maße > haben die Vias? Mich wundert es etwas, dass du so Problemlos auf zwei > Lagen alles geroutet bekommst. Genau aus diesem Grund wollte ich, wenn ich mir eine eigene Platine machen würde, das BRD-File haben. Ich habe nämlich das letzte Mal von über 20 Jahren professionell geroutet. Dann eine Lange Zeit nicht mehr und fange jetzt erst wieder damit an ;-) Eventuell könnte man noch etwas stauchen. Der Abstand RAM<->Prozessor wirkt etwas groß. @Omega > Und: Danke für das Kompliment ;-) Sorry, aber nicht für den Schaltplan ;-) Sehe ich gerade erst: - Leitungen durch die SD-Karte - VREF an IC1CTRL durch das Bauteil - Ein etwas eingequetscher Busentry (P4[25]/WE) - Einige Pinnummer des Prozessors und der Buchsenleiste nicht lesbar Der Rest ist, für mein Empfingen, aber in Ordnung.
Die Platine sieht größer aus als sie ist: 75 mm * 100 mm
@Omega G. Wo willst du die Platine fertigen lassen? Alle günstigen Hersteller die ich kenne setzen 10mil Leiterbahnen und Abstand voraus. Die Vias sind meist 0.3mm Bohrung und 0.4mm Restring also 0.7mm im Durchmesser. Aber vllt. kennst du ja einen sehr guten und trotzdem sehr preiswerten Platinenschuppen. :-)
Mich hat mal FLX PCB angeschrieben. Mit der Gelegenheit werde ich mal sehen wie die Qualität ist: http://flxpcb.com.china/info.asp?newsclassid=24&action=read&id=183 //.china durch .cn ersetzen ("Your post seems to contain spam: ".cn".")
Nichts für ungut, aber mit diesen Haar-Leiterbahnen für VCC und Masse und den lustigen Leiterbahn-Schleifen-Kudelmudel, sind viele, sehr viele Probleme vorprogrammiert.
Es gibt nicht viele Schleifenbahnen, und die zwei sind UART0 da ist die Frequenz gering. Die 3,3 V Leitung und GND könnte man in der tat teilweise dicker machen. Allerdings funktioniert mein selbst geätztes Board mit 7 mil Leitungen. Natürlich kann ich nicht versprechen, dass die gefertigte Platine auch funktioniert. Da muss jeder für sich entscheiden ob er das Risko eingeht.
@Omega G Wird immer interessanter.. :-) Wie ätzt du Platinen mit 7mil Leiterbahnen? Ich bekomme höchstens 12mil hin, mit viel Glück auch 10mil. Wie belichtest du, womit überträgst du das Layout aufs Board? Und wie stellst du es an, dass nix verrutscht bei zwei Lagen?
Kosten: Ich hoffe das es unter 20€ kosten wird. OT: Wie ätze ich Platinen? Ich drucke mit einem Pixma Tintenstrahldrucker auf Folie. Belichte mit einer alten Höhensonne. Bei Doublelayer klebe ich die beiden Folien deckungsgleich übereinander auf ein Stück Platine, zwischen die Folien kommt das Basismaterial. Das ganze klebe ich mit einem Streifen Tesa oder Kapton auf eine Glasplatte (Scanner). Ätzen mit HCl und H2O2, in der Regel deutlich unter 5 Minuten. So sind in der Regel 5 mil möglich, teilweise sind auch 1 px (bzw. Eagle: 0 mil) Leiterbahnen unterbrechungsfrei.
Kennt sich einer hier aus mit Überweisungen nach China? Fallen bei der Einfuhr noch Steuer an? Ich habe ein relativ günstiges Angebot, pro Platine fallen nichtmal 2€ an, allerdings kommen Einrichtungsgebühren etc. dazu. Bei einer Abnahme von 20 Stück würden wir wohl mit etwa 15€ pro PCB hinkommen. Tendenziell eher weniger.
Omega G. schrieb: > Kennt sich einer hier aus mit Überweisungen nach China? Fallen bei der > Einfuhr noch Steuer an? Ja, 19% Einfuhrumsatzsteuer (auf Warenwert+ Versand) + Zollgebühren, wenn mehr als 150€ Warenwert.
Okay, danke! 20 Platinen würden knapp unter 150€ kosten inkl. Versand, von daher muss ich meinen Zahlenwert von vorhin nochmal halbieren.
Mach Dich aber trotzdem nochmal beim Zoll und ggF Finanzamt schlau. Es kann sein, dass die Grenzen minimal anders sind.
Hi. Das board sieht sehr gut aus. Allerdings würd ich die 3.3 V Leitung dicker machen, so 30 oder 40 mil. Damit kann man sich später blöde Probleme sparen. Genauso würde ich die GND-Leitung machen oder direkt alles mit einer großen GND-Plane fluten. Zusätzlich würd ich auf die 3,3 V Leitung noch 1 oder 2 Shape D Tantals packen, zur Sicherheit. Bernhard
Einfuhrumsatzsteuer faellt ab 22 Euro an, und wahrscheinlich ist es eh zollfrei (alles ohne Gewaehr).
Ich bin dabei die 3,3V und GND wires breiter zu machen. 30 oder 40 mil ist großteils nicht möglich, allerdings scheinen 12 mil recht problemlos zu gehen. (Mit Touchpad macht das nur mäßig Spaß; heute Abend habe ich erst wieder einen richtigen PC) Ich werde versuchen heute Abend nochmal die überarbeitete Version (inkl. Tantals) hier zu präsentieren.
Omega G. schrieb: > Kennt sich einer hier aus mit Überweisungen nach China? Fallen bei der > Einfuhr noch Steuer an? Also ich war gerade auf der Webseite: http://ec.europa.eu/taxation_customs/dds/cgi-bin/tarchap?Lang=DE suchte in Abschnitt XVI (16) und Kapittel 84 (Kernreaktoren) ist es jedenfals nicht... Denke nicht, das der LPC soviel Strom benötigt. Also weiter im Kapitel 85... und gefunden habe ich: 8534 Gedruckte Schaltungen 00 11 nur mit Leiterbahnen oder Kontakten (Mehrlagenschaltungen) 00 19 nur mit Leiterbahnen oder Kontakten (andere) 00 90 mit anderen passiven Elementen So, nun gehe ich davon aus, das es sich hier um 85340011 (Mehrlagenschaltungen) handelt und somit eine Einfuhrsteuer von 0% zu entrichten ist... Im endeffekt muß mal also NUR die Mehrwert Steuer in höhe von 19% entrichten, ALLERDINGS ausschließlich auf den Warenwert. Also aufpassen, das die Asiatischen Lieferanten das richtig deklarieren, denn ich habe nun zweimal Probleme mit DHL am Hals, weil die Transportkosten von 1700 US$ bzw 230 US$ mit auf der Rechnung standen... Glücklicherweise ist der Kundendienst von DHL Frankreich nicht auf den Kopf gefallen und hilft mir, die zuvielgezahlten Steuern zurückzubekommen. Die bessere lösung währe, sich ein DHL/UPS Konto einzurichten und die Transportkosten selber zu zahlen und zwar in DE, was billiger ist. Ich hoffe, dieser kleine Abschnitt wird in Zukunft ein paar ZOLL Fragen lösen, denn nicht sehr viele Leute kenne diese Webseite und ich verwende Sie REGELMÄSSIG, da ich in Asien massiv einkaufe. > Ich habe ein relativ günstiges Angebot, pro Platine fallen nichtmal 2€ > an, allerdings kommen Einrichtungsgebühren etc. dazu. > > Bei einer Abnahme von 20 Stück würden wir wohl mit etwa 15€ pro PCB > hinkommen. Tendenziell eher weniger. Hmmm... Grüße Michelle
Omega G. schrieb: > Natürlich kann ich nicht versprechen, dass die gefertigte Platine auch > funktioniert. Da muss jeder für sich entscheiden ob er das Risko > eingeht. > Kennt sich einer hier aus mit Überweisungen nach China? Fallen bei der > Einfuhr noch Steuer an? Ähm. Ich soll Geld nach China schicken, für eine Platine, die vielleicht nicht mal funktioniert? Ehrlich gesagt wäre mir eine 100% funktionierende und in Deutschland gefertigte Platine lieber, dass sie dann mehr kostet ist mir klar und mir egal.
Das die Platinen nicht funktionieren, wird weniger an China als an Omega liegen ;-) Und dann sind auch in D hergestellte vergoldete Platinen mit E-Check nicht zu gebrauchen.
Also die Preise die ich genannt habe sind mit E-Test und der Hersteller hat mir zugesichert, das die das fehlerfrei herstellen können. Wenn es nicht funktionieren sollte liegt es dann an mir oder an euch. Und das Geld überweist ihr an mich und ich nach China. @Michelle: Danke für die Recherche!
Christian H. schrieb: > Das die Platinen nicht funktionieren, wird weniger an China als an Omega > liegen ;-) Sehe ich auch so... In DE zahle ich für einen prototypen zwischen 180 und 1500 Euro, in China hingegen 50 bis 700 US$. Dazu kommt, das ich derzeit von meinen 37 Projecten, bzw., 123 Sub-Projekten 48 parallel entwickele... Am Reißbret und in Eagle. Dann schicke ich alles zusammen nach China und bekomme 2-5 Prototypen pro Project. Das ganze zu einem Spottpreis und Versandkosten im Keller. Nachbestellungen sind so 100 Stück-Weise möglich (oder auch größere). > Und dann sind auch in D hergestellte vergoldete Platinen mit E-Check > nicht zu gebrauchen. Kommt darauf an bei wem... Ich habe in DE nun (glaube ich) für meine TablePC Project den richtigen Bestücker gefunden. In Freiburg. ISt aber nach meinen recherchen (und deren eigener Aussage) nicht gerade billig weil sie in erster Linie Bestückungen für Luftfahrt und Funksysteme machen... Die Bestückung eine Prototypen kostet mal so um die 1000 Euro. Ist eben der Preis, wenn man Qualität haben will. Grüße Michelle
@Omega pcbcart.com auch schon gegeuckt ? 20 stk 2layer in 12tagen lieferbar mit versand kosten 100eur, also 120 gesammt.
Na wenigstens könnte man in Europa bleiben? In Bulgarien etc. gibt es doch auch fähige Anbieter. Aber ist nicht meine Entscheidung, klar; ich find halt nur dass eh schon (zu) viel nach China geht.
Bei PCB Cart werde ich mich informieren. Evtl. kann es sein, dass es teuer ist, wegen den 7 mil Leiterbahnen. Das Problem ist einmal einen Anbieter zu finden, der unter 10 mil arbeitet und noch günstig ist, leider kann sowas nur China bieten.
1 | Layer: 2L |
2 | Material: FR4 |
3 | Finished Board Thickness: 1.6mm +/-10% |
4 | copper thickness: 1OZ |
5 | Legend: White |
6 | Solder Mask: LPI Blue |
7 | Surface treatment: HASL |
8 | Board Size:80mmX100mm=1pcs |
9 | Production Time(W/D):10-14 |
10 | Delivery Time(W/D): 3days |
Hallo Ich habe heute auch einen Chip (2478) bekommen. Wollte jetzt gleich mal nachfragen, was ich noch alles brauche um den Chip zu programmieren. Ich habe bis jetzt nur Erfahrungen mit dem AT91SAM7 gesammelt. Privat hab ich auch noch kein Programmiergerät. Was brauche ich hier noch? Welche Entwicklungsumgebung und welchen Compiler verwendet ihr? Grüße! Dominik
Ich nutze zum programmieren arm-gcc und zum flashen Flash Magic. Der eine USB Port ist an UART0 angeschlossen (über FT232), inkl. BSL und Reset.
Ah ok, dann brauch ich da gar kein JTAG Interface wie z.B. den Wiggler oder so!? Wird mit dem FT232 automatisch ein COM Port geöffnet den ich dann mit Flash Magic ansprechen kann? Das wäre ja nicht schlecht. Grüße Bean
Hm ja, das hab ich mir auch schon gedacht. Welches USB >> JTAG Interface würdet ihr mir den für den LPC2478 empfehlen? Will halt jetzt nichts kaufen was nachher nicht funktioniert. Den SAM-ICE von Segger den ich bis jetzt hab funktioniert ja leider nur für den Atmel. Grüße Bean
Hm und auf dem Board von Omega fehlt glaube ich auch der benötigte JTAG stecker oder irre ich mich? Grüße Bean
Exakt, ich habe den JTAG leider nicht rausgeführt. Ob es problemlos möglich ist weiß ich nicht, aber ich bezweifle es. der FT232 stellt eine VCOM Port bereit, über den flashen problemlos möglich ist, debuggen aber glaube ich nicht.
Naja also ein JTAG Interface wäre auf so einem Board bestimmt nicht schlecht. Sind ja eigentlich auch nicht viel Leitungen. Kannst Du das vielleicht noch hinzufügen? Oder wäre das zu viel Aufwand? Grüße Bean
Ein Board mit einem solchen Controller ist ohne JTAG-Interface nahezu wertlos, weil man einfach nicht sinnvoll debuggen kann. Was sonst noch auffällt: -Zwischen dem SDRAM und dem LPC ist auch noch ein Airwire (in Leitung D1 von Pin4 des SDRAMs zum ersten Via). -Die Abstände zwischen den Leitungen, bzw. zwischen den Leitungen und den Vias sehen teilweise sehr optimistisch aus. Oder ist die Darstellung nur so schlecht? -Viele Leitungen haben unnötig starke Knicke. Da ist genug Platz um das zu ändern. -Die Leitung LCDCLK vom LPC zum LVDS-Wandler ist sehr kurz im Vergleich zu den anderen LCD-Signalen. Hier sind Probleme vorprogrammiert. -Es gibt keine Massefläche. -Masse- und Versorgungsleitungen sind sehr dünn, aber das wollte Omega ja noch ändern.
Mr Bean schrieb: > Hm ja, das hab ich mir auch schon gedacht. Welches USB >> JTAG Interface > würdet ihr mir den für den LPC2478 empfehlen? Will halt jetzt nichts > kaufen was nachher nicht funktioniert. Ich kann den J-LINK von Segger empfehlen, als nicht-kommerzielle Version kostet der etwa das doppelte wie die Olimex-Adapter. Dafür muss man sich aber auch nicht mit OpenOCD und ähnlichem herumärgern.
Omega G. schrieb: > der FT232 stellt eine VCOM Port bereit, über den flashen problemlos > möglich ist, debuggen aber glaube ich nicht. Mal ein paar dumme Frage (habe die Datenblätter noch nicht durchgearbeitet; vielleicht habe ich auch etwas in diesem Thread übersehen): Bedeutet das, dass ich keine spezielle Programmierhardware für diesen Prozessor benötige? Muss in diesem Fall ein Bootloader vorprogrammiert sein? Mit welchen (kostenlosen) Programm schreibe ich mit gcc-arm übersetzte Programme in den Prozessor? Vorzugsweise unter Linux; Windows ist aber vorhanden.
Also du brauchst kein Programmiergerät, der LPC hat einen vorprogrammierten Bootloader. Ich weiß nicht mit welchem Programm man unter Linux flashen kann, unter Windows geht es mit FlashMagic. - Airwire in meiner Version schon gefunden und entfernt - Die Abstände zwischen den Leitungen sind 7 mil, die Abstände zw. Via und Leitung nicht kleiner als 4 mil. - Die Knicke sind immer 45° aber teilweise zwei Knicke direkt nacheinander. - LCDCLK habe ich noch einen Widerstand verpasst. Ja ich weiß, das die Leitung kürzer ist als die Datenleitungen, inwiefern das bei diesen Frequenzen relevant ist weiß ich nicht. Ich kann versuchen noch ein paar Leiterschleifen zu machen. - Massefläche kann ich einzeichnen, aber die wird sich eh nur am Rand ausbreiten. - VCC und GND Leitungen sind großteils schon breiter. - JTAG: Ich gebe mein bestes dafür auch noch einen Stecker einzuplanen...
Angehängte Dateien:
-
97 KB -
180 KB
Update: - 3,3 V Leitungen breiter - GND plane on top and bottom layer - JTAG connector Die Berechnung der Polygons dauert bei mir mehrere Sekunden!
Die Leitungen des TJAG machen zwischen JV4 und JV5 mehrere Knicke, könnten aber direkt im 45° Winkel gerade durchgehen - oder willst du damit schon einen Längenausgleich bewirken?
Arm-Jtag verwendet doch oft eine 20-polige Stiftwanne (Kragenstecker). Dies ist auch der Standardanschluss der meisten JTag-Adapter. Wäre aber für mich kein Problem, den 10-poliges Anschluss zu verwenden. http://www.mikrocontroller.net/articles/JTAG#Anschlussbelegung Nur Stiftleisten ohne Verpolungsschutz würde ich nicht verwenden. R21 wäre dabei sicherlich im Weg.
Christian H. schrieb: > Arm-Jtag verwendet doch oft eine 20-polige Stiftwanne (Kragenstecker). > Dies ist auch der Standardanschluss der meisten JTag-Adapter. > Wäre aber für mich kein Problem, den 10-poliges Anschluss zu verwenden. > > http://www.mikrocontroller.net/articles/JTAG#Anschlussbelegung > > Nur Stiftleisten ohne Verpolungsschutz würde ich nicht verwenden. > R21 wäre dabei sicherlich im Weg. Bei dem Platz wäre der übliche Wannenstecker aber nicht verkehrt. Braucht der LPC keine Widerstände in bzw. an den JTAG-Anschlüssen?
>Braucht der LPC keine Widerstände in bzw. an den JTAG-Anschlüssen?
Besser ist es denen einen Pullup zu spendieren.
Gruss Helmi
Angehängte Dateien:
-
210 KB
Ich weiß nicht wie es bei ARM und JTAG von der Außenbeschaltung auszusehen hat. Wenn gar nichts angeschlossen ist funktioniert der Controller. Wenn mir jemand sagt dass noch Widerstände benötigt werden, dann baue ich die ein. Einen 20 Pin Connector wollte ich da aber nicht einbauen, der eine Widerstand beim JTAG dient als Brücke, ich habe ihn verschoben.
Omega G. schrieb: > Wenn mir jemand sagt dass noch Widerstände benötigt werden, dann baue > ich die ein. Würde ich machen. Auf der Olimex-Seite findest du viele Schaltpläne, wo solche Widerstände verbaut sind. Fast jedes Olimex-ARM-Board hat ein JTAG.
Die 10pol-Stiftwanne hat die Maße 5,5x17,1mm passt diese (auch mit dem Abstand zum Platinenrand) drauf?
Naja ich bin eigentlich kein Freund von Adaptern. Mir wäre der 20 polige Stecker auch lieber. Platz ist ja eigentlich schon noch da. Aber sonst nicht schlecht. Grüße Bean
Angehängte Dateien:
-
98 KB -
210 KB
Update: Ich tue mich schwer da noch Widerstände einzubauen... Das ist da irgendwie etwas eng. Ein Wannenstecker müsste passen. Ich versuche alle eure Wünsche und Vorschläge zu berücksichtigen, aber langsam komme ich an meine Grenzen.
Also ich kenn die Belegung des 20pol Steckers folgendermaßen: 1: 3V3 2: 3V3 3: 3V3 über Pullup 4: GND 5: TDI über Pullup 6: GND 7: TMS über Pullup 8: GND 9: TCK über Pullup 10: GND 11: TCK über Pullup 12: GND 13: TDO 14: GND 15: NRESET 16: GND 17: NC 18: GND 19: NC 20: GND NC = not connected Oder liege ich da falsch? So wäre das dann natürlich schon klasse. Grüße Bean
Mr Bean schrieb: > Also ich kenn die Belegung des 20pol Steckers folgendermaßen: Siehe Beitrag "Re: NXP verschenkt ARM-Chips"
>Ich tue mich schwer da noch Widerstände einzubauen... Das ist da >irgendwie etwas eng. Das ist doch ueberall noch massig Platz ! Zur Not nimmst du die 4 -fach SMD Widerstandsarrays.
Angehängte Dateien:
-
8,7 KB -
190 KB
So, jetzt habe ich doch den 20 Pin JTAG drinnen!
Noch ne dumme Frage. Was benötigen wir zusätzlich für den Ethernet-Anschluss? Nur die Buchse und den Übertrager (gibt es ja auch zusammen)? Wäre dafür nicht noch genug Platz?
:-) Also ich wäre ja auch noch für einen Netzwerkanschluss. Aber ich glaube da braucht man auch noch einen PHY. Könnte schon auch ohne den Anschluss leben. Aber cooler fänd ich es schon wenn Ethernet schon mit drauf wäre. Schon allein weil es nachher blöd ist die Signale über ne Stiftleiste zu führen. Grüße Bean
Man benötigt noch eine Ethernet PHY und etwas Außenbeschaltung. Meines Erachtens wird das nicht draufpassen. Ich habe inzwischen eine empfohlene Ethernet PHY, sobald dieses Board abgeschlossen ist werde ich mich an eine Aufsteckplatine machen, die Ethernet und LCD bietet.
Ok, habe ich gerade auch nachgelesen.
Datenblatt: "Attachment of external PHY chip through standard MII or
RMII interface"
Omega G. schrieb:
> Ich habe inzwischen eine empfohlene Ethernet PHY
Welcher Baustein ist das? Würde gerne mal das Datenblatt incl
Beschaltung überfliegen.
Also ich kann den 78Q2133 empfehlen von Teridian empfehlen. Aber im Grunde ist es ja egal welchen PHY man verwendet. Könnte natürlich schon knapp werden das alles auf einer doppelseitigen Platine unter zu bringen. ABer versuchen könnte man es ja... :-)) Grüße Bean
Der 78Q2133 ist in der Tat schön klein! Ich hätte auch noch KSZ8041 in MLF 32, aber ich weiß nicht ob ich mich nicht unbeliebt mache bei manchen mit diesen kleinen ICs
Ja das hab ich mir gedacht dass das Löten ein Problem werden könnte, aber ich kann aus eigener Erfahrung sagen dass sich der Terridian noch gut löten lässt. Das einzigste Problem ist das IPad. Aber wie gesagt, auch das bekommt man hin. Ansonsten hast Du das richtig erkannt, der ist verdammt klein und würde bestimmt noch irgendwo hin passen... :-)) Grüße Bean
Sehe ich's richtig, das der kleine nur MII unterstützt? Damit würde der ausscheiden, es muss was her, was RMII unterstützt, damit es der SD Karte nicht in die Quere kommt.
Mr Bean schrieb: > Hm ja, das hab ich mir auch schon gedacht. Welches USB >> JTAG Interface > würdet ihr mir den für den LPC2478 empfehlen? Will halt jetzt nichts > kaufen was nachher nicht funktioniert. > Den SAM-ICE von Segger den ich bis jetzt hab funktioniert ja leider nur > für den Atmel. Ich verwende einfach einen FTDI FT4232 welcher zwei JTAG interfaces hat und ohne schwierigkeiten zwei LPC3250 parallel schaft. Zur Zeit bin ich aber noch nicht mit der Software sehr weit gekommen, weil vollständig in ASM programmiert. Das Teil läuft unter Linux im Daemon-Modus und soll die Ausgabe an jede beliebige TUI/GUI machen. Grüße Michelle
Christian H. schrieb: > Noch ne dumme Frage. > Was benötigen wir zusätzlich für den Ethernet-Anschluss? > Nur die Buchse und den Übertrager (gibt es ja auch zusammen)? Wäre dafür > nicht noch genug Platz? Also ich mach bei meinem einen National DP83848K drauf... "K" muß nicht unbedingt sein, da Industrial Temperaturbereich. Als Ethernet Buchse würde ich eine mit integriertem Übertrager und LED verwenden... Grüße Michelle
Hm ja, das kann sein dass der Teridian nur MII unterstützt. Hab jetzt im Datenblatt auch nichts zu RMII gefunden. Grüße Bean
Angehängte Dateien:
-
180 KB -
99 KB
Hier eine Zusammenfassung der Interessenten und ungefähren Kosten. Interessenten:
1 | Name: Anzahl: |
2 | chrisu1 1 |
3 | ohagendorf 1 |
4 | zippi 1 |
5 | muetze1 1 |
6 | markbrandis 1 |
7 | netzwanze 2 |
8 | schroeder_90 1 |
9 | mrbean 1 |
10 | dermoench 1 |
11 | maxxie 1 |
Kosten: Wenn wir 15 Platinen bestellen, kostet eine Platine etwa 13 €, je nach Überweisungkosten, Umrechnungskurs und Versand zu euch. Bei 20 Platinen sind es etwa 10€, bei mehr entsprechend weniger. Momentan sind wir bei 15 Platinen. Im Anhang nochmal die Platine und der Schaltplan.
Hm, bei den Preisen bin ich auch wohl vielleicht interessiert. Bis wann muss ich dir definitiv Bescheid sagen?
Angehängte Dateien:
-
110 KB -
200 KB
Gestern Abend kamen bei mir noch schöne kleine Ethernet PHYs an: LAN8720 von SMSC im QFN24 Gehäuse mit 4 mm * 4 mm. Zusammen mit einer SMD RJ45 Buchse mit integriertem Übertrager lässt sich auf der Unterseite unterm SD Cardslot noch eine kleine "Netzwerkkarte" realisieren. Jetzt fehlt nur noch ein Quarz oder Quarzoszillator. Hat da jemand einen Vorschlag für was sehr kleines? Leider muss der verhältnismäßig weit weg sein, von daher würde sich ein Quarzoszillator besser eignen.
Wenn du die LAN unten ran machst, dann müssten die Füsse doch entsprechend der ETH Buchse größer werden - bzw. länger. Wäre es da nicht günstiger die LAN und SD Slot seitenmässig zu tauschen? Der SD Slot ist flach genug um von Gummi- oder sonstigen Füßen überragt zu werden.
Die Ethernetbuchse ist mit ihren fast 14 mm doch recht dick, da stimme ich dir zu, allerdings ist es vom Layout her so einfacher gewesen es einzubauen. Um ehrlich zu sein ist es mir "etwas" zu viel Aufwand das umzudrehen... Was spricht dagegen die Buchse gleich als Fuß zu missbrauchen :P
Was ist das denn für ein Übertrager? Sieht so aus wie ein Teil von Würth von dem wir in der Firma mal ein Sample bekommen haben. Das Ding ist nicht schlecht, es ist mir aber vollkommen schleierhaft wie man die Buchse von Hand einlöten soll da die Eth-Pins vom LED Anbau verdeckt werden. Und diese PHY von Dallas hat den Vorteil das Keil und EA die auf ihren Evalboards verbauen. Dafür gibt es also bereits fertigen Code für den LPC.
Die Buchse ist in der Tat von Würth, aber ich habe die noch nicht live gesehen. Kann man den LED Anbau evtl. vorsichtig abbauen zum löten? Diese PHY ist nicht von Dallas, sondern von SMSC, oder verwechsle ich was?! Ich habe eine Schaltplan auf dem Rechner von einem Evaluationboard von ??? mit einer KS8721 PHY.
Bei der Buchse scheint der LED Halter eingepresst zu sein. Vielleicht kann man den zu Bastelzwecken rausreißen und danach wieder reinschieben. Kann ich mir am Montag nochmal ansehen aber ganz einfach ist das wahrscheinlich nicht. Würth hat ein paar Tage nach der Lieferung angefragt ob uns die Buchse gefällt. Als ich dann darauf hingewiesen habe das wir die auch von Hand löten können müssen (hmm...) kam als Antwort das die dafür nicht vorgesehen ist und das sie keine andere haben. Andere SMD Buchsen mit Übertrager kenne ich leider nicht. Wegen der PHY: Ich meinte den DP83848. Der Chip ist aber von National wie ich gerade gesehen habe. Wie komme ich auf Dallas?
Hm, könnte jemand mal eine Stückliste aufstellen, welche Teile man denn alle zum Bestücken der Platine braucht?
Mark Brandis schrieb: > Hm, könnte jemand mal eine Stückliste aufstellen, welche Teile man denn > alle zum Bestücken der Platine braucht? Mich würde auch interessieren wo man diese Bauteile dann bestellen kann. Danke
Also der DP83848 ist zu groß um ihn auf dieses Board zu bringen. Ich habe mal eine Stückliste erstellen lassen. Ist deutlich mehr geworden als ich dachte. Es fehlt noch für die Ethernet PHY der Quarz, bzw. ein Oszillator. Soll ich aus der angehängten Liste mal eine Excel Tabelle machen? Dann könnte man einfacher damit rumrechnen.
Also wenn ihr Ethernet Buchsen mit integriertem Übertrager sucht: J3011G2D1 von Pulse könnte da noch was sein. Von hand sehr gut lötbar, wie gesagt mit Übertrager drin und LEDs (gelb und grün). Gibts z.B. bei Digikey; die Frage ist nur, ob der Übertrager zum KSZ8721 passt (oder was auch immer Omega verwendet, hab das Schematic nicht angeschaut). Aber ich denke diese Übertragerbuchsen sind ziemliche Standardteile, in der Regel muss der Übertrager ja einfach 350 uH haben und 1:1 Übersetzung oder irgendwie so.
Hat jemand Lust auf eine Sammelbestellung der Bauteile für die Platine? Sind so viele einzel Teile sodass es sich nicht lohnt zu bestellen. Ich weiß auch ehrlich gesagt nicht wo ich das alles bestellen kann.
Christian das sehe ich genauso, vllt. hat zippija nochmal lust bei digikey... Erstmal danke und Respekt an Omega für die Platine. Toll das Ethernet noch mit drauf kam.
Danke :-) Im Anhang noch eine Tabelle, die Berechnunggrundlage und Preisvergleich sein kann. Wenn ihr wollt kontaktiere ich am Montag Würth und Frage ob ich die benötigte Anzahl Spulen und Übertrager kaufen kann. Als USB Buchse kann man die Mini USB Buchsen von Reichelt nehmen.
Omega G. schrieb: > Wenn ihr wollt kontaktiere ich am Montag Würth und Frage ob ich die > benötigte Anzahl Spulen und Übertrager kaufen kann. Ja, gerne! und danke für deine Mühen.
Omega G. schrieb: > Jetzt fehlt nur noch ein Quarz oder Quarzoszillator. Hat da jemand einen > Vorschlag für was sehr kleines? Leider muss der verhältnismäßig weit weg > sein, von daher würde sich ein Quarzoszillator besser eignen. csd hat zB Quarze in 3,2x2,5mm.
Stimmt, danke für den Hinweis. Leider sind diese aber nicht mit 25 MHz verfügbar. Ich habe jetzt einen HC49S4 also SMD drauf gequetscht. Einen Widerstand bei der USB Schnittstelle hatte ich vergessen und ich habe den einen 1210 Kondensator durch einen 0603 Typ ersetzt.
Omega G. schrieb: > Stimmt, danke für den Hinweis. Leider sind diese aber nicht mit 25 MHz > verfügbar. > > Ich habe jetzt einen HC49S4 also SMD drauf gequetscht. > Einen Widerstand bei der USB Schnittstelle hatte ich vergessen und ich > habe den einen 1210 Kondensator durch einen 0603 Typ ersetzt. 0603? Haettest du nicht alles 0402 machen wollen? ;) Nein, solange es alles draufpasst :)
Ich hätte auch 0402 machen können. Aber wer will das löten? Ich persönliche finde bis 0603 gut lötbar, alles was drunter geht macht nur noch wenig Spaß. Zudem kann man bei 0603 noch gut Ausschlachtware nehmen, weil die Widerstände meistens noch beschriftet sind, was bei 0402 leider nicht der Fall ist. Bevor ich mal versucht habe SMD zu löten, hielt ich es für unmöglich und nichts für Bastler. Mittlerweile finde ich es genial. Man kann günstig an Bauteile kommen, die Teile verbrauchen kaum Platz, man bekommt verdammt viel Technik auf eine halbe Europlatte. Nachteile? fallen mir gerade keine ein, selbst auch Lochraster oder Freiluftverdrahtungen kann man begrenzt noch mit SMD arbeiten.
Omega G. schrieb: > Ich hätte auch 0402 machen können. Aber wer will das löten? Naja, so gross ist der Unterschied zu 0603 nicht. Waere halt aehnlich anspruchsvoll wie der ARM selber, aber wie gesagt, so lange es alles drauf passt... ;) > Bevor ich mal versucht habe SMD zu löten, hielt ich es für unmöglich und > nichts für Bastler. Mittlerweile finde ich es genial. Man kann günstig > an Bauteile kommen, die Teile verbrauchen kaum Platz, man bekommt > verdammt viel Technik auf eine halbe Europlatte. Nachteile? fallen mir > gerade keine ein, selbst auch Lochraster oder Freiluftverdrahtungen kann > man begrenzt noch mit SMD arbeiten. full ack
Hallo Also danke auch von meiner Seite nochmal an Omega für die Platine. An einer Sammelbestellung hätte ich dann auch Interesse. Aber zuerst brauchen wir mal Platinen... :-) Für wann ist hier denn eine Bestellung geplant? Mitte dieser Woche? Finds auch klasse dass noch Ethernet mit drauf ist ;-) Grüße Bean
Gruesse, schliess mich meinem Vorredner da mit an, ist super geworden Omega. Sammelbestellung waere natuerlich super, devor man sich alles irgendwo zusammenklauben muss. Gruesse Jens
Danke für das Lob! So ein Feedback freut mich. Jetzt bleibt nur noch zu hoffen, dass alles so funktioniert wie es soll. Ich habe heute ein Angebot vom Würth erhalten. Die angefragten Bauteile reichen für 12 Platinen. Die verwendete 10 µH Spule ist erst ab KW 48 lieferbar, wäre egal, ich könnte ein paar Wenige vorlegen. Nun zu den Kosten, Würth hat mir ein Angebot gemacht, bei dem die Bauteile nichts kosten würden, aber eine Musterpauschale von 50 € anfällt. Das wären pro Bauteilsatz (bestehend aus Netzwerkbuchse, Speicherdrossel für den Step-Down Wandler und den Ferriten) knapp unter 5 € Wer an dem Bauteilsatz von Würth interessiert ist bitte melden. Noch eine gute Nachricht, ich habe jemanden gefunden, der die Sammelbestellung für die Bauteile bei Digikey übernehmen würde. Praktischer weise sehe ich ihn alle paar Tage, sodass der Versand zusammen mit den Platinen möglich wäre. Wer daran Interesse hat, Mail an mich, ich leite diese dann weiter.
So, habe mir heute die Würth Buchse etwas näher angesehen. Links und rechts in der Buchse, unter den LEDs befinden sich zwei Führungen. Wenn das jeweils mit einem Schraubendreher gegendrückt, kann man den Led-Schlitten schonmal um ca. 5mm rausziehen. Zum löten langt das aber noch nicht. Wenn man dann das Blechgehäuse auseinander fummelt (Schlitzschraubendreher - geht ohne Beschädigungen), kann man den Halter noch etwas nach oben drücken. Weiter habe ich es nicht probiert. Ich könnte mir aber vorstellen das man durch drücken an der richtigen Stelle das Ding ganz heraus bekommt. Für eine Nullserie ist das bereits zu aufwendig. Aber für Einzelstücke vielleicht akzeptabel.
Ich bekomme demnächst Muster davon, dann sehe ich auch ob mein Package stimmt. Und kann auch versuchen das auseinander zu frickeln. Da es eh wohl nur alles handbestückt wird und keine Serie, kann man mit dem Gefrickel leben, denk ich. Den Preis für ein Bauteilsatz weiß ich noch nicht.
Ein Bauteilsatz (Digikey) würde wohl um die 30€ kosten (ich gebe hier nur einen Zahlenwert weiter, den man mir nannte). Momentan werden 6 Bauteilsätze gewünscht. Hier eine aktuelle Liste wer was will: Name|Platinen|Würth|Digikey chrisu|2|2|2 ohagendorf|1|0|0 zippi|1|0|0 muetze1|1|0|0 markbrandis|1|0|0 netzwanze|2|2|2 schroeder_90|1|1|1 mrbean|1|0|0 dermoench|1|0|0 maxxie|1|0|0 opale|1|1|1 dusel|1|0|0 aed|1|0|0 Ich bitte jeden zu kontrollieren ob es stimmt was ich mir notiert habe. Wenn sich noch mehr für den Würth Bauteilsatz melden, wird dieser pro Bauteilsatz günstiger. P.S.: Schade, dass Formatierungen durch Tab nicht erhalten bleiben...
Omega G. schrieb:
> P.S.: Schade, dass Formatierungen durch Tab nicht erhalten bleiben...1 | Name Platinen Würth Digikey |
2 | chrisu 2 2 2 |
usw [ code]Code in anderen Sprachen, ASCII-Zeichnungen[ /code]
1 | Name Platinen Würth Digikey |
2 | chrisu 2 2 2 |
3 | ohagendorf 1 0 0 |
4 | ... |
Im Editor bevor man eine Vorschau macht bzw. absendet sieht es okay aus Zahl unter Zahl. Nach einer Vorschau geht das verloren und Tab wird durch 2 Leerzeichen ersetzt. Es könnte auch sein, dass sowas über eine HTML Ausgabe gar nicht möglich ist...
Na dann will ich mal kein Spielverderber sein und gehe auf: markbrandis|1|1|1
Ich bin auch bei allem dabei... Mr Bean|1|1|1 Schick Dir heute Abend auch noch ne PM damit Du bescheid weißt. Grüße Bean
ich mache auch mit: dietrich |1|1|1| Vielen Dank für Deine Bemühungen dietrich
@dietrich: Bitte noch eine PN an mich, dmait ich auch dein Email Adresse habe.
hätte ebenfals interresse an der platine und der würth bestellung, bezüglich digikey weis ich leider grad nicht welcher kostenpunkt das war.
@psy: Es wurde ein Preis von etwa 30€ genannt. @omega: Was ist in dem Digikey Paket alles enthalten? Ist der LPC dabei? Der Bausatz kostet also ca. 50€. Sehe ich das richtig? Bitte nicht falsch verstehen, ich finde das geht in Ordnung. Ist eben kein Atmega8 Projekt. Und vernünftige Preise bekommt man erst bei ordentlichen Stückzahlen. Dadurch wird sichergestellt das die Großen groß und die Kleinen klein bleiben.
Also im Digikey Paket sind alle Widerstände, Kondensatoren enthalten. Außerdem folgende ICs: FT232RL, SN75LVDS84, LAN8720, TPS62007 (ist momentan nicht verfügbar, ich werde dann halt was anderes verplanen was verfügbar ist), kein SDRAM und kein LPC2478 Auf Wunsch können diese Bauteile selbstverständlich mitbestellt werden. Außerdem enthalten sind drei 0603 LEDs (Power, Rx, Tx), die drei Farben LED gewünscht von zippi kann man auch dazu nehmen (ich weiß aber die Bestellnummer nicht) Die Quarze sind auch dabei, die Steckverbinder sind noch rauszusuchen. Also insgesamt sollten nachher alle Bauteile bis auf LPC2478, SDRAM, RJ45 Buchse und Induktivitäten im Digikey Set enthalten sein. Die RJ45 Buchse und Induktivitäten kann ich freundlicherweise bei Würth bestellen. Insgesamt sollte ein Bausatz für 50€ möglich sein. Das ist aber die bisher günstigste Möglichkeit einen solchen Controller kennen zu lernen. Nochmals die vorraussichtlichen Preise PCB: 10 bis 12 € Würth Bauteile: 5 € Digikey: hoffentlich ~ 30€
Moin! Ajo, sehr schön. Ich würde aber den RAM mangels passender Vergleichstypen direkt bei DigiKey mitbestellen. Grüße, Muetze1
wenn es geht wuerde ich auch das ram direkt bei digikey mitbestellen. wieviel teurer wird dann das digikey paket? gruss chrisu
jo klingt super, ram seh ich genauso hau den am besten mir rein. Dank dir dafür Jens
Omega G. schrieb: > Ein Bauteilsatz (Digikey) würde wohl um die 30€ kosten (ich gebe hier > nur einen Zahlenwert weiter, den man mir nannte). Momentan werden 6 > Bauteilsätze gewünscht. Hier eine aktuelle Liste wer was will: > > Name|Platinen|Würth|Digikey > chrisu|2|2|2 > ohagendorf|1|0|0 > zippi|1|0|0 > muetze1|1|0|0 > markbrandis|1|0|0 > netzwanze|2|2|2 > schroeder_90|1|1|1 > mrbean|1|0|0 > dermoench|1|0|0 > maxxie|1|0|0 > opale|1|1|1 > dusel|1|0|0 > aed|1|0|0
1 | Name Platinen Würth Digikey |
1 | michellekonzack 1 1 1 |
Grüße heute aus Frankreich Michelle
Hallo Omega bin auch dabei, schreibe Dir heute noch eine PN. PCB: 10 bis 12 € Würth Bauteile: 5 € Digikey: hoffentlich ~ 30€ kein SDRAM und kein LPC2478 Grüße und vielen Dank Lutz
Noch was vergessen: Ich würde gerne einen zweiten LPC2478 dazuhaben... Kostet ja nur 14.91 US$... Eben was billigeres als eine TMS320C6474 von TI der einem gleich ein 1/8 Netto-Monatsgehalt versucht zu saugen... Oder erst das dazugehörige Evaluation Kit :-/ Grüße Michelle
Annahmeschluß für die Bestellungen wollte ich eigentlich auf heute terminieren. Da ich allerdings die Netzwerkbuchse noch nicht habe (zwecks kontrolle des Packages) warte ich damit bis ich diese habe. Ich gehe davon aus, dass diese noch diese Woche bei mir eintreffen und ich auch noch diese Woche bei Würth bestelle und die Platinen bestelle. Digikey mache ich nicht selbst, da muss ich fragen. @Dietrich & psy: Ich habe von euch noch kein Email Adresse oder ähnliches. Eine Bestellung von einem Gast ohne PN möchte ich nicht akzeptieren. Bitte mir eine PN schreiben, oder eine Email. (Adresse über meine Website auffindbar)
bin auch mit dabei, dusel |1|1|1 vielen Dank für Deine Bemühungen. Eine PN habe ich gestern an Dich gesendet.
Stimmt, habe dich eingetragen aber noch nicht darauf geantwortet...
Also von den RGB LEDs habe ich noch welche. Würde diese auch für das Projekt spenden, und die Omega zuschicken. Dann kann er jeder Platiene eine beilegen. Zur ersten Digikey bestellung, ich habe eine versand bestätigung bekommen, also sollte das Paket auch bis Ende dieser Woche da sein. Gruß Zippi
Ich habe heute die Netzwerkbuchsen bekommen. Zum Thema zerlegen zum einlöten kann ich sagen, dass die sich in 4 Teile zerlegen lassen, ohne das man was kaputt machen muss. Also weder was brechen noch verbiegen. @Zippi: Die Verteilung der LEDs kann dann ich übernehmen, ich habe ja auch noch ein paar davon. Wie sieht es mit den SD Slots und SDRAM fürs Board aus, die du bestellt hast, soll ich die dann auch gleich verteilen? Ich werde versuchen, morgen jedem von dem ich eine Mailadresse habe (indirekte Aufforderung an die die sich angesprochen fühlen) schreiben, was derjenige bestellt hat, wie hoch die Kosten sind usw. Ich hoffe ich habe jetzt an alles gedacht.
Omega G. schrieb: > @Zippi: Die Verteilung der LEDs kann dann ich übernehmen, ich habe ja > auch noch ein paar davon. Wie sieht es mit den SD Slots und SDRAM fürs > Board aus, die du bestellt hast, soll ich die dann auch gleich > verteilen? Ja die LEDs schick ich dir zu. Die andern Bauteile SRAM etc. werde ich morgen noch selber an die Personen verschicken. Gruß Zippi
Okay, super! An die SDRAM Besteller: Was haltet ihr von MT48LC4M32B2P-7, das wären 128 Mbit SDRAM, für rund 6,5€ Wünscht jemand was anderes?
Omega G. schrieb: > Okay, super! > > An die SDRAM Besteller: Was haltet ihr von MT48LC4M32B2P-7, das wären > 128 Mbit SDRAM, für rund 6,5€ > > Wünscht jemand was anderes? Nö, das klingt super.
Omega G. schrieb: > Okay, super! > > An die SDRAM Besteller: Was haltet ihr von MT48LC4M32B2P-7, das wären > 128 Mbit SDRAM, für rund 6,5€ > > Wünscht jemand was anderes? Also ich kann auch nur zu dem SRAM raten. Die meisten bei meiner Bestellung haben, dieses mitbestellt. Es ist vom Preis/leistungs verhältnis auch mit das besste. Und an sich ist es vielleicht sinnvoll wenn nicht jeder ein anderes SRRAM benutzt. Gruß Zippi
psy 1 | 1 | 1 nehme ebenfals alle drei bestellungen, jedoch ohne den SD-Ram @omega: hab ne mail an die im impressum hinterlegte adresse geschickt.
Dann nehme ich den. Obwohl ich bereits einige kleinere habe, werde ich mir auch so einen kaufen. So kann man sich auch besser helfen.
Der Speicher hört sich gut an. Ist also von meiner Seite aus ok.
So, die Emails an die Besteller sind raus. Bei Fragen bitte melden. Bei Fragen zur Platine und Würth, Email an mich, Fragen zu Digikey, an Björn. Die Versandkosten für Schweiz und Frankreich muss ich noch raussuchen. Für die RGB LEDs bitte bei Zippi bedanken!
Vielen Dank Zippi! Wie ist es mit der Bezahlung? Alles zusammen an einen oder direkt an Björn und den anderen Teil direkt an dich?
dankr zippi! ich werd alles an einen bezahlen. welchen name beim verwendungszweck ist besser, der nickname(chrisu) oder der volle wohl unbekannte Name(Christian D.......)?
Hi, Ich weiß nicht ob ich es heut noch zur Post schaffe, Wegen der Digikey bestellung und den LEDs mal sehen. @Omega Wieviel bestellungen hast du jetzt schon für die Platienen? Und wann bestellst du jetzt genau? Gruß Zippi
Ich habe 20 Bestellungen für die Platinen, den Auftrag dafür habe ich erteilt, das Geld überweise ich am Dienstag, dann sollte auch die Produktion starten.
Update: Das Geld habe ich von den meisten auf meinem Konto. Platinen sind bestellt. Die Bauteile von Würth sind bei mir angekommen, die LEDs von zippi auch. Wegen dem SD Slot habe ich bei 3M mal nachgefragt, da die bei Digikey neulich ausverkauft waren und bekam eine nicht so erfreuliche Nachricht: Scheinbar handelt es sich um ein obsoletes Teil, von dem 3M keine Bestände hat.
Omega G. schrieb: > Wegen dem SD Slot habe ich bei 3M mal nachgefragt, da die bei Digikey > neulich ausverkauft waren und bekam eine nicht so erfreuliche Nachricht: > Scheinbar handelt es sich um ein obsoletes Teil, von dem 3M keine > Bestände hat. Hmm das ist echt komisch. Ich selber habe aber ach keinen anderen Shop im Kopf wo man die bekommt. Digikey bekommt erst im Januar wieder neue. Wieviele brauchen denn Überhaupt den SD connector(auf die schnelle)? Also 5 St. könnte ich sonst noch gut abdrücken. Gruß Zippi
schade das die SD-Slots nun ausverkauft sind. Überweisung ist übrigens nun auch von mir auf dem weg.
Omega G. schrieb: > Wegen dem SD Slot habe ich bei 3M mal nachgefragt, da die bei Digikey > neulich ausverkauft waren und bekam eine nicht so erfreuliche Nachricht: > Scheinbar handelt es sich um ein obsoletes Teil, von dem 3M keine > Bestände hat. Also in DE kann man nicht bei Rutronic einkaufen (es sei den als Firma), aber die haben einen ganzen Haufen an SD Haltern... Wenn ich weis, wie die PADs aussehen, (Bild mit Maßen) kann ich versuchen die passenden zu bekommen... @omega: schreib mir per E-Mail ich benötige das Pin-Layout Grüße Michelle
Michelle Konzack schrieb: > Omega G. schrieb: >> Wegen dem SD Slot habe ich bei 3M mal nachgefragt, da die bei Digikey >> neulich ausverkauft waren und bekam eine nicht so erfreuliche Nachricht: >> Scheinbar handelt es sich um ein obsoletes Teil, von dem 3M keine >> Bestände hat. > > Also in DE kann man nicht bei Rutronic einkaufen (es sei den als Firma), > aber die haben einen ganzen Haufen an SD Haltern... > > Wenn ich weis, wie die PADs aussehen, (Bild mit Maßen) kann ich > versuchen die passenden zu bekommen... > > @omega: schreib mir per E-Mail ich benötige das Pin-Layout > > Grüße > Michelle Hier ist mal der link von 3M: http://solutions.3m.com/wps/portal/3M/en_WW/electronics/home/productsandservices/products/interconnectsolutions/ProductCatalog/Products/?PC_7_RJH9U5230GE3E02LECIE20KMT3_nid=0K51350SBLitS1NSBSKCJ2gl99T4G68JV1bl Da ist auch das Datenblatt und so dabei. Gruß Zippi
Wie ich sehe hat sich auch alles geklärt, ohne meine Anwesenheit. Ich weiß gerade nicht wieviele einen SD Slot mitbestellt haben, aber nicht viele, vielleicht ein oder zwei..
Ja, da manche den (genau wie den RAM) schon bei zippi mitbestellt hatten.
Weiter oben hatte Omega auch geschrieben was alles bei der Digikey Bestellung bei ist, und da stand auch nix vom SD Slot. Also am besten sollten alle, welche einen Slot haben wollen, bitte noch mal Omega anschreiben. Damit wir wissen, wie viele jetzt wirklich benötigt werden. gruß
Okay, vielleicht hätte ich besser sagen sollen "einmal mit allem", so wie im Dönerladen ;-)
Wichtige Anfrage:
Wie sieht es jetzt aus mit den 4" Touch-Screen Displays?
Hier sind ein paar infos mit dem Datenblatt für diejenigen, die nicht
wissen wie sowas aussieht:
Beitrag "SAMMELBESTELLUNG: 4" TFT Display mit 24bit digital interface"
Ich habe hier derzeit 33 Bestellungen (incl. meiner) vorliegen.
Und bei 100 Stück würde es gut 25 Euro INCLUSIVE MwSt PLUS Versand (ich
kann Europaweit versenden wie DE, FR, AT und CH) kosten.
Eventuell kann ich einigermaßen gute Konditionen für 50 Stück bekommen,
aber nachdem ich für ein Muster gut 30 US$ + Versand gezahlt hatte, kann
man davon ausgehen, das das Display dann gut 28-30 Euro kosten könnte.
Gut, 3 Personen hatten mir schon gesagt, das ein BRUTTO Preis bis 30€
akzeptabel ist.
Anm: Das Display ist RELATIV NEU und wird es mindestens 3-5 Jahre zum
Nachbestellen (hängt davon ab, wieviele in den ersten 3 Jahren
verkauft wurden) geben, was eine meiner Konditionen an den
Hersteller waren.
Grüße
Michelle
Michelle Konzack schrieb:
> Ich habe hier derzeit 33 Bestellungen (incl. meiner) vorliegen.
So, jetzt sind es bereits 37 Displays
Grüße
Michelle
Michelle Konzack schrieb: > Michelle Konzack schrieb: >> Ich habe hier derzeit 33 Bestellungen (incl. meiner) vorliegen. > > So, jetzt sind es bereits 37 Displays Jetzt 38. Grüße Michelle
Michelle Konzack schrieb: > Michelle Konzack schrieb: >> Michelle Konzack schrieb: >>> Ich habe hier derzeit 33 Bestellungen (incl. meiner) vorliegen. >> >> So, jetzt sind es bereits 37 Displays > > Jetzt 38. Mist, jetzt muß ich zurück in die Grundschule. Habe mich um 2 verrechnet, sprich es waren nur 36... ... ätsch, macht nichts, denn ich war meiner Zeit voraus, den JETZT sind es 38. Grüße Michelle
Na wird ja allmählich... 41 Stück! Grüße Michelle
So, dann schreibe ich her mal ne Übersicht zusammen: Also das Display wird dann voraussichtlich so 25-27 Euro plus Versand kosten und ich werde zusätzlich die passenden SMD Verbinder besorgen. Bitte unbedingt angeben, wer diese SMD-Flach-Verbinder benötigt. Folgende Personen haben sich bis jetzt gemeldet: michellekonzack 10 Stück muetze1 3 Stück (Tobisa Plü.) 5 Stück (noch keine Adresse) (Tim Sei.) 1 Stück (noch keine Adresse) (Tim Hof.) 2 Stück (noch keine Adresse) (Erwin Reu.) 10 Stück (noch keine Adresse) (Siegfried Sch.) 2 Stück (noch keine Adresse) (Steffen Gra.) 3 Stück (noch keine Adresse) netwanze 2 Stück deg 1 Stück (noch keine Adresse) christophbudelmann 2 Stück zippi 2 Stück (noch keine Adresse) dusel 1 Stück schroeder_90 2 Stück ------------------------------- Zusammen 45 Stück Bei den Personen in () kenne ich leider nicht die MK.net Kennung oder habe was verdaddeld... Also da ich nicht soviel Verpackungsmateriel herumliegen habe, erfolgt der Versand mit den Postpacksets 1 und 2. Sollte sich das Postpackset 1 (sehr flach) als nicht tauglich erweisen, werde ich auch hier das 2er verwenden. Desweiteren kann ich von meinen Displays eventuell welche abtreten, wenn die Bestellung knapp über die 50 Stück geht, was nämlich ein Paket ist. Grüße Michelle
Ich nehme auch gleich zwei SMD-Verbinder mit.
So, habe die Infos von Formike bekommen und das Modul kostet somit 25,68 Euro inclusive Shaiping/Handling von China und MwSt. Also der Preis von 19,90 US$ netto is ausschließlich, wenn ich 100 Stück zusammengebracht hätte. Unterhalb dieser Menge zählen sie als Sample/Musterexemplare welche ein 5 Dollar teurer sind. Da die SMD Connectoren nur 30¢ kosten, werde ich davon 100 Stück mitbestellen und zu JEDEM Display einen (ungefragt) dazulegen. Wer als reserve mehr haben möchte (30¢ sind das Auslöten nicht wert) soll es mir mitteilen. Er sind derzeit bei mir 47 Displays und 60 SMD Connectoren bestellt. Grüße Michelle
Jens W. schrieb:
> wie sieht das jetzt eigentlich mit den SD-Slots aus?
So wie ich das gesehen habe, hat Rutronik den SD-Slot verfügbar nur
können dort nur Händler einkaufen.
Grüße
Michelle
Tja, Digikey hat keine auf Lager, allerdings sind die vorraussichtlich ab dem 15.1.2010 wieder lieferbar. Ich habe noch 3 Stück, davon will ich einen gleich für mein Board verbauen, die anderen zwei werde ich weitergeben. Zippi hat angemeldet, er habe auch noch ein paar. @Michelle: bei dem Buchsenpreis nehme ich die doppelte Menge. Edit: Ob ich bei Rutronik was bekomme weiß ich nicht, würde ein Händler sich bereit erklären da einzukaufen? Michelle: Teile mir doch bitte deren Bestellnummer mit, ich versuche da mal Kontakt aufzunehmen...
So jetzt sind es 48 Displays und 61 SMD Connektoren. Grüße Michelle
Ich könnte die Slots bei Rutronik über die Firma zu bestellen. @Michelle: Ich würde dann auch 3 Connectoren bestellen.
So lezter Stand bevor ich vor müdigkeit umkippe:
49 Displays und 65 SMD Connektoren.
Also bis Sonnatg kann bei mir noch bestellt werden, damit ab Montag die
Sache mit der Bezahlung geregelt werden kann.
FÜr den Fall das meine Bank am Montag doch noch nen Extra-Finanzspritze
zusagt, werde ich 100 Stück bestellen, wobei der Überschuß allerdings in
meinem OnlineStore verschwindet und dann gut 20% teurer sein wird.
Grüße
Michelle
Kommt davon wenn man nicht vorher die Seite neu läd...
49 Displays und 70 SMD Connektoren.
@Omega: Bin ja erst vor ein paar Minuten nach hause gekommen und hatte
Deine message nicht früher gesehen. Also ich hatte Rutronik
zwar heute früh erreicht, aber keine Bestellnummer bekommen.
Werde am Montag früh nochmal anfragen.
(Bei mir geht es über Rutronik Frankreich)
Gute Nacht
Michelle
Hallo und schönen Sonntag,
wir sind "offiziell" komplett mit
18 Bestellern, 50 Displays und 74 SMD Connectoren.
Gibt nur ein Problem: Es haben mir bis jetzt 7 Personen (= 14 Displays
und 17 SMD-Connectoren) noch nicht mit der Adresse gemeldet trotz
anschreiben.
Bis heute Abend bleibt jedenfals mindestens Zeit,
Ich habe jedenfals an Formike eine Bestellung über 50 Displays und 100
SMD-Connectoren und vorläufige Rechnung mit Versandkosten angefragt.
Denke, das ich sie kommenden Nacht bekommen werde (der Zeitunterschied
zwischen CN und DE ist 7 Stunden).
Sollten noch Besteller dazukommen, ich habe auf jeden Fall 5 Reserve
Displays mit entsprechenden SMD-Connectoren
Wer mich direkt kontaktieren will (bei Bestellungen die Adresse und
MK.net Spitznamen angeben): michelle.konzack@tamay-dogan.net
Grüße
Michelle
Gut, habe nun einen Besteller mehr und das macht nun
Displays SMD-Con. SMD-Con.
inclusive extra
----------------------------------------------------------------
michellekonzack 5 Stück 5 Stück 5 Stück
muetze1 3 Stück 3 Stück 3 Stück
(Tobisa Plü. ) 5 Stück 5 Stück
(Tim Sei.) 1 Stück 1 Stück
(Tim Hof.) 2 Stück 2 Stück
(Erwin Reu.) 10 Stück 10 Stück
(Siegfried Sch.) 2 Stück 2 Stück
(Steffen Gra.) 3 Stück 3 Stück 3 Stück
deg 1 Stück 1 Stück 2 Stück
christophbudelmann 2 Stück 2 Stück 2 Stück
netwanze 2 Stück 2 Stück
dusel 1 Stück 1 Stück
schroeder_90 2 Stück 2 Stück
zippi 2 Stück 2 Stück 3 Stück
arnegreve 1 Stück 1 Stück
dermoench 1 Stück 1 Stück
opale 1 Stück 1 Stück
(Rheinhard Jos.) 1 Stück 1 Stück 3 Stück
schluchti 1 Stück 1 Stück
-----------------------------------+----------------------------
Zusammen 46 Stück | 46 Stück 21 Stück
+----------------------------
| 67 Stück
-----------------------------------+----------------------------
Reserve 4 Stück | 33 Stück
Die Extra SMD-Connectoren kosten geraade mal 0,35 Euro, und es ist
empfohlen, ein oder zwei reserve zu nehmen, wenn ihr das Display
mehrfach einsetzen wollt.
Ebenso kann ich die "Reserve" abgeben, anderenfals bleiben sie bei mir.
Grüße
Michelle
So, inzwischen habe ich das komplette Geld erhalten. Die Digikey Bestellung geht heute Abend raus. Zu den SD Slots: Zippi und ich habe noch eine begrenzte Anzahl. Stückpreis liegt bei 2€, wer sich zuerst gemeldet hat bekommt einen, ich glaube für alle mit der gewünschten Stückzahl reicht es leider nicht mehr. Platinen: Die bestellten LPC Boards erhalte ich vermutlich Ende dieser oder Anfang nächster Woche. Würth: Die Bauteile von Würth habe ich alle. Danke an Firma Würth! Michelle: Danke für die Displays! Das Finanzielle klären wir per Mail.
Hallo Omega und der Rest der Mikrocontroller Bande, Haste meine E-Mails nicht erhalten? Also ich habe heute die Rechnung über 1507 US$ Erhalten und bin gerade auf dem Weg um die Sache mit dem Porto in Deutschland, Österreich, Schweiz und Frankreich zu regeln. Unglücklichterweise haben sich 4 Personen noch nicht mit der Adresse gemeldet und ich derzeit nicht gewillt, noch zusätzliche 11 Displays auf Halde zu legen. Also wenn ich der VB Bühl trauen kann, habe ich 1100,11 Euro zu überweisen plus 5 Euro Bearbeitungsbgebühren und dann 1 promil oder mindestens 9,20 Euro der Überweisungssumme plus gut 30 US$ Bankgebühren in China. Wenn DHL anliefert, muß ich dann noch MwSt von 209,02 Euro drauflegen Also ohne Europäische Versandkosten sind das dann 1348,93 Euro sprich, pro Display inclusive einem SMD Connector 26,98 Euro. Wenn mehr SMD Connectoren bestellt wurden sind das dann ja 0,35 Euro/Stück mehr. Werde mich heute Nachmittag per E-Mail melden. Grüße Michelle
Nachdem ich entnervt von der Wohnungssuchen vor ner Stunden zuhause angekommen bin, habe ich gerade angefangen, die individuellen Bestätigungsmails rauszuschicken... Wird nun eine ganze weile dauern, bis ich alles ausgerechnet und die 18 Mails runtergehackt habe... Schönen Abend Michelle die Nachtschichtarbeiterin
Von tippen abgefallende Finger wieder aufklaub und annäh... So, erledigt... Grüße Michelle
Tippen kann weitergehen, habe schon auf die Mail geantwortet ;-) Nein, quatsch muss nicht sein, ich weiß wie das ist, wenn man so eine Sammelbestellung zu verwalten hat. In diesem Fall sind es bei mir 19 Leute plus ein paar die ich nicht per Mail anschreiben muss. Vielen Dank für diese Sammelbestellung! Ich hoffe das LCD funktioniert so wie ich es mir vorstelle am LPC Board, theoretisch müsste es aber gehen. Grüße und guten Restabend, Omega
Hallo Leute, da es ja in Deutschland extreme Probleme bei der Beschaffung des LPC2478FBD208 gibt, habe ich mal eine Anfrage bei Schukat gemacht. Dort sind die Teile zwar gelistet, aber nur auf Anfrage lieferbar. Ich habe folgendes Angebot bekommen: Mindestmenge 36 Stück, Lieferzeit 1-2 Wochen, Preis 9,85 Euro Netto pro Stück. Bruttopreis ist somit ca. 12,00 Euro, wenn ich die Versandkosten noch in den Preis einrechne. Da für mich selber 36 Stück natürlich zu viel sind, möchte ich hier anfragen, wer auch Interesse an diesen Controllern und in welcher Menge hat. Wenn genügend zusammen kommen, werde ich die Teile bestellen. Bitte meldet Euch unter er(at)er-tronic.de Erwin Reuss
Nachdem eine Person mit 2 Displays unvorhergesehen abgesprungen ist, stehen noch welche zur verfügung... Es kann als noch bestellt werden. Grüße und gute Nacht Michelle
Ist ja ein genialer Tag... Displays: 47 Stück SMD-Connectoren: 95 Stück Hatte noch zwei neue Bestellungen... 8 von 18 Bestellern haben bereits überwiesen und von 4en habe ich bereits das Geld auf dem Konto. Ich hätte nichts dagegen, wenn das Geld bis Freitag früh (!!!) auf meinem Konto ist, denn dann kann ich sofort die Sachen in China bezahlen und die ware würde noch den selben Tag (vor 18:00 Uhr in China = 11:00 vormittags in Deutschland) rausgehen. Dann könnte es tatsächlich klappen, das ich nächste Woche bereits die Ware habe. DHL hat es schon fertiggebracht, innerhalb von 72 Stunden zu liefern. (Kann ich für fast 300 US$ Gebühren auch erwarten) Daumen Drück Grüße Michelle
Nun haben 9 (985 Euro) von 19 Bestellern überwiesen.
@Tobias Plüss: Hast Du meine E-Mail erhalten?
GMX hat eine meiner E-Mails rejected.
Grüße
Michelle
Michelle, hab heute nichts bekommen von dir (keine Mail). Schick sie doch nochmal... Gruss
Ist unterwegs...
Wenn wir schon bei "unterwegs" sind: Die Platinen sind auch unterwegs! Mit etwas Glück habe ich die am Ende der Woche bei mir.
Jetzt fehlen noch 5 Überweisungen (~380 Euro) und ich kann die Bestellung absenden. Allerdings werde ich von den SMD-Connectoren mehr bestellen (200), da es doch knapper geworden ist, als ich dachte. Grüße Michelle
Angehängte Dateien:
-
270 KB -
360 KB -
210 KB
Die Boards sind da!
An alle die auf erste Tests warten: Das Board ist zusammengebaut, bis auf den SDRAM. Der LPC2478 lässt sich flashen und die LED kann in allen Farben schön blinken. Sämtliche Quarze Schwingen auf den richtigen Frequenzen. Bisher habe ich nichts weiter getestet.
Was ist denn daran so kompliziert? auf der Rückseite ist ein QFN IC, da war dann Heißluft erforderlich.
Mich würde besonders interessieren, ob und wie gut der LCD-Teil funktioniert, und auch das Ethernet wäre interessant. Immerhin soll ja angeblich bei Ethernet das Layout nicht ganz trivial sein, aber mir scheint, du hast beim Ethernet-Layout nicht wirklich besondere Regeln beachtet. Ich denke, es wird, wenn elektrisch alles okay ist, so sicher funktionieren, aber ich frage mich ob es vom Layout her einen Unterschied macht? Wie lang sind bei dir eigentlich die Leitungen vom 50 MHz Ethernet Oszillator zum Phy und zum Rechner? Spielt es eine Rolle, ob die Unterschiedlich lang sind, oder ist das eher Zweitrangig? Ebenso beim SDRAM. Hast du dem CLK, CKE, RAS, CAS besondere Beachtung geschenkt?
Bei SDRAM habe ich zumindest auf die CLK Leitung geachtet. Beim Ethernet weniger. Wie kritisch das ganze tatsächlich ist wird sich zeigen. Elektrisch sollte alles stimmen... Ich werde natürlich weiter testen.
SO, muß gleich mal was beichten: Habe gerade gesehen, das die Überweisung Hong Kong erreicht hat und morgen dann bei Formike auf dem Konto erscheint, sprich, die Ware geht morgen noch mit DHL raus. :-D Jetzt fehlen allerdings immer noch 2 Bezahlungen. Grüße Michelle
Hallo Michelle, hattest du meine Nachricht noch rechtzeitig erhalten und berücksichtigen können? Sonst wird das natürlich von meiner Seite nachgeregelt. Gruß, Tim
Fällt mir noch was ein:
Für den Fall, das jemand mal interesse an Displays wie
2"2 176x220, 16/8bit paralel 8080, mit und ohne Touchscreen
(ich habe jeweils ein Muster bestellt)
8" 800x600 24bit parallel mit Touchscreen
(ich habe ein Muster bestellt)
10" 1024x600 (17:10), 24bit parallel mit Touchscreen
kann sich ja mal bei mir melden...
Aus dem 8" oder 10" will ich eine "Media- und Communication Box" mit
einem leistungsfähigem ARM9 machen, also sowas wir der LPC3250 nur mit
400-500MHZ, damit man damit VOD, IPTV, IPRadio und VoIP machen kann.
Das ganze dann aber noch mit einem Camera-Modul (kostet so um die 6-8
US$) wegen Video-Telefonie. Meinen VoIP Router habe ich bereits mit
einem Atmel AT91SAM9263, einem CologneChip 2-Port ISDN Controller sowie
einem SiLabs Dual-SLIC gebaut, funktioniert und kann ohne
schwierigkleiten 10 Telefongespräche parallel handhaben.
Das ganze funktioniert übrigends mit
http://www.emdebian.org/
http://www.freeswitch.org/
http://www.sip-communicator.org/
Grüße
Michelle
@Michelle: Soll ich schon mal Überweisen, obwohl ich noch nicht sicher weiß wieviel ich noch von dir bekomme?
Ich weis nicht... Wie lange daert es bei Dir noch bis alles komplett ist? Weil ich noch zusätzlich 100 extra SMD-Conenctoren bestellt habe (es waren im Endeffekt 114 Stück) und ein paar zusätzliche TFT Samples, bin ich jetzt mit meinen eigenen Finanzen ziehmlich an der Grenze... Ich werde zwar nicht verhungern, aber habe noch einiges an MwSt und Versand zu bezahlen. Ansonsten muß ich die Postpacksets aufessen... :-D Grüße Michelle
Michelle, das 2" Display klingt ja sehr interessant. Was willst du dafür haben? Würde mich prinzipiell interessieren. ;-)
Tim Seidel schrieb: > Hallo Michelle, > > hattest du meine Nachricht noch rechtzeitig erhalten und berücksichtigen > können? Du meldest Dich freiwillig. :-D Welche Nachricht meinst Du? Ich habe zwei vom 2009-11-08 in der Du schriebst, das Du überweist. > Sonst wird das natürlich von meiner Seite nachgeregelt. Bist ja nur noch Du und Omega, aber Omega ist ein bischen spezial, weil ich etwas mehr bei ihm geordert hatte und wir ne Gegenrechnung machen. Grüße Michelle Anm.: Der Dollar-Kurs ist echt cool... Bald werden wir dafür bezahlt, das wie Ware in Dollar abnehmen, denn von beginn meiner Aktion bis zur Bezahlung (tauchte vor 2 1/2 Stunden auf meinem Konto auf) habe ich nun gut 2,7% vor Steuern verdient. Ich wußte nicht, das der Dollar so schnell fällt. :-D
Tobias Plüss schrieb: > Michelle, > das 2" Display klingt ja sehr interessant. > Was willst du dafür haben? Würde mich prinzipiell interessieren. ;-) Ich hänge mal das Datenblatt an... Zur info: Ich bin dabei, mit "37V/60Ah High-Power LiPoly Smart-Batterien" zu bauen, welche sich über einen CAN Controller parallelschalten lassen und seperate Lade/Entlade Controller/Regler haben. Diese Smart-Batterien sind Hot-Swap tauglich und sllen ein 2"2 Display für die Sttusanzeige haben welche ich über einen Epson S1D13781 SPI-Controller ansteuere. Das ist der grund warum ich das Display mit und ohne Touchscreen als Sampes geordert habe. (ansosten währen die Transportkosten 50 US$ und mit der derzeitigen lieferung gerade mal 7 US$) Ich will die jetzt erst mal testen und sollte es vom kontrast OK sein, will ich 300 Stück davon ordern... MOQ sind aber 500 Stück wobei ich dann allerdings keine 15 US$ mehr für das 2"2 mit Touchscreen bezahle. ;-) Warscheinlich so um die 10-11 US$. Naja, um auf die 500 Stück zu kommen, würde ich wie gesagt, den Anteil den ich nicht benötige hier an den man bringen. Einziges Problem ist: Nicht vor Januar oder besser Februar 2010. Ich hoffe, das ich bis ende Dezember meine neue Webseite On-Line habe und dazu den Online-Store, dann ist das ganze einfacher zu handaben Grüße Michelle
Penner... Habe das Dattelblatt vergessen... Wird zeit das ich Abendesse und Gehirnfutter zu mir nehme... Malzeit Michelle
Seid ihr aber schnell mit dem Runterladen....
Jetzt wundert es mich nicht mehr, das ich seit 18:00 Uhr mehr als 40
E-Mails und Nachrichten von MK.net bekommen habe.
Bevor noch jemand frägt, hänge ich mal das Datenblatt des 8" Displays
(mit Touchscreen ) an, welches ich als Muster Bestellt habe.
Achtung: Das Datenblatt ist die Version OHNE Touchscreen und
hat die Typenbezeichenung mit der Endung -F01 wobei
die MIT Touchscreen -F02 hat.
Grüße
Michelle
Wäre für so eine MediaBox mit nem Touchscreen nicht ein Android gut geeignet?
Also ich habe momentan ein 800x600 8 Zoll TFT am LPC2478, es funktioniert, allerdings dauert es ein Weilchen um es komplett zu aktualisieren. Zum Anzeigen von Text etc. könnte es aber sehr gut gehen. Nur so als Anmerkung falls das jemand vor haben sollte.
@Starkeeper: In Theoprie ja, aber das ganze ist mir mitt Android
zu limitiert und ich bevorzuge eine RICHTIGE Linux
installation.
@Omega: Habe ich auch schon laufen gehabt und wenn einer NUR einfachen
bunten Text-Anzeigen will oder mal ein grafischen Balken, dann
geht es, aber ich würde bei einem 800x600x16M nicht unter einen
ARM9 gehen. Das größte Problem dürfete wohl der TEXT-Puffer
sein (~0,5 MByte/8Bit farbtiefe) welcher bei einem TFT schon
bischen herhalten muß und laufend die Daten an den TFT senden
muß.
Die ARM9 mit RGB Interface haben so ziehmlich alle eine 2D
Engine drin. Einziger NAchteil and en ARM9 ist, das es sie
nicht als QFP gibt und man sich mit BGAs von 208-525 balls
rumschlagen muß
Grüße
Michelle
Hi Michelle, also das KWH022ST03-F02 sieht durchaus interessant aus. Es scheint ja einen eingebauten Controller zu haben, was es noch interessanter macht... Wenn du es einkaufst, gibt doch dann mal Bescheid; so Displaysachen sind grundsätzlich immer interessant. Ich hätte auch Verwendung für ein solches Display; und dieses wäre von den Abmessungen her gerade richtig. Das andere, wovon wir eine Sammelbestellung gemacht haben, ist zwar auch toll, aber für dieses eine Projekt zu gross :-( Macht aber nix, ist trotzdem gut zum Basteln. PS: Geld für die Displays eingetroffen?
Hallo Tobias und *, Tobias: Ja ist angekommen. Wegen der Displays, gibt es nun eine interessante Möglichkeit, denn ich selber benötige für die Produktion (vorausssichtlich März 2010) 300 Stück und es haben sich bereits zwei Personen mit eigener Firma gemeldet... Also ich denke, das die MQO von 500 Stück erreich werden kann und was ich so an vergleichen habe, kosten dann die Displays im Einkauf zwischen 9,50-11,00 US$. Wenn ich das mit dem derzeitigen Dollarkurs, Transport und MwSt umlege, währe die Bestellung gut 4920 Euro, sprich das Display kostet nur gut 10 €. SparkFun verkauft das Nokia QVGA Display ohne Touchscreen für 45 US$. :-/ Wenn es soweit ist, werde ich aus alle fälle hier posten. (Gillt auch für die 4 Interessenten des 8" Displays) Grüße Michelle
Wieder mal was vergessen: Ich hatte am Freitag Vormittag die SWIFT anweisung nach Hongkong bei der Bank abgegeben und sie wurde am Montag Nachmittag auf meinem konto registriert. Heut Früh um 8:45 (15:45 in China) habe ich ne Mail bekommen, das die Überweisung bereits Vormittag in HongKong angekommen ist. Sprich, das Paket geht irgendwan heute nacht per DHL raus. Grüße Michelle
Jetzt habe ich gerade noch eine E-Mail bekommen mit der Zeichnug des SMD-Connectors Ist hiermit angefügt Grüße Michelle
hallo omega, wir haben ja nun schon gehört das du einige erfolgreiche tests mit dem board gemacht hast. gibt es schon was neues zu berichten? g. psy
Angehängte Dateien:
-
870 KB
Ich bin gestern Abend dabei gewesen Ethernet in Betrieb zu nehmen, sieht bisher gut aus. Ansonsten Displaycontroller läuft bestens, SDRAM nach beheben eines kleinen Fehlers auch. Anhang zeigt ein Notebook TFT am LCD Port...
Nicht schlecht, so ein Projekt mal eben aus dem Boden zu stampfen. Sind das jetzt 800x600 Pixel? Wie lange dauert es um eine Seite in einer Farbe zu beschreiben?
Mal ne allgemeine Frage zu den RTC's, die in den Controllern verbaut sind. Die schlucken ja, wenn ich mich recht erinnere, so um die 30 uA. Jetzt mal angenommen, ich will zur Pufferung der Uhr einen kleinen Goldcap (sagen wir mal 1F) nehmen, wie lange kann der die Uhr denn betreiben? Dummerweise wird die ja nicht bis auf 0V herunter laufen. Ist es überhaupt sinnvoll, einen Goldcap als Puffer"batterie" zu nehmen?
Zu dem TFT: Ja, das sind 800x600 Pixel. Vsync liegt bei 15 Hz, macht 15 fps. Allerdings muss man bedenken, dass auch Zeit benötigt wird um den Framebuffer zu füllen (was ich jetzt nicht berücksichtigt habe, bei mir wird ein statisches Bild angezeigt, somit nur gelesen) Leider hatte ich heute gar keine Zeit um weiter zu programmieren. Ich hoffe, dass ich die Teile von Digikey bald bekomme, dann kann ich euch die Bausätze endlich schicken! Bin ja schon gespannt was ihr da alles bauen werdet! Goldcap an RTC: Müsste theoretisch funktionieren, die Laufzeit könnte man mal ausrechnen. Die RTC läuft mit einer Spannung von 2,0 bis 3,6 V. Bei einer Stromaufnahme von 30 µA. R_RTC ~ 100 kOhm V_C_Start ~ 3,3 V V_C_End ~ 2,0 V C = 1F V_C_End = V_C_Start * e^(-t/RC) t = - C*R*LN(V_C_End/V_C_Start) t ~ 50000 s ~ 13 h Wenn ich mich jetzt nach langem Tag und später Stunde nicht verrechnet habe, dann würde ein Kondensator 13 h halten. Rechne lieber nochmal nach, ich könnte mich vertan haben. Aber ich rate zu einer CR2032, die hält mit geschätzten 50 mAh rund 450 h.
Für die unzahl derjenigen, die sie für das 2"2 Display interessieren:
Ich habe gerade eine E-Mail von Formike erhalten und das Display ist
unerwartet belibter geworden als gedacht und nächste Woche werden die
Preise neu kalkuliert.
Sprich, es besteht die Möglichkeit, das meine Firma (ich benötige
mindestens 200 Stück) und 2 weitere den Großteil einer MQO (500 Stück)
nehmen und der Rest kostengünstig abgegeben werden kann da ich denke,
das wir deratige Mengen nicht ohne weiteres auf Lager legen
werden/können.
Schade das die Prise nicht wie bei LiPoly Zellen (3,7V/60Ah) sind, bei
der eine einzelne (ich hatte 20 Samples bestellt) 180 US$ kostet und
dann bei einer Bestellung von 1000 der Stückpreis auf 90 US$ (50%)
fällt. :-D
Anm.: 10 LiPoly Zellen ergeben eine Smart-Batterie
wobei ich 200 Stück produzieren werde und
dementsprechend auch 200 TFTs benötige.
Grüße
Michelle
Guten morgen Leute, (zumindest für Euch, denn ich gehe gleich ins Bett) Es gibt ein kleines Problem mit den 4" Displays... :-/ Lead-Time ist nun bei 2 Wochen, das das Display massiv in PDA's fürs Weihnachtsgeschäft eingesetzt werden... Sprich, die Displays werden erst in gut 1-2 Wochen Shenzhen verlassen. Grüße Michelle
hi, gibt es schon neuigkeiten bezüglich der digikey bestellung, ob diese schon angekommen ist? ungeduldig bin
Angehängte Dateien:
-
150 KB
Ich kann verstehen, dass ihr ungeduldig werdet! Ich bin es auch. Schließlich bin ich gespannt was ihr alles realisiert! Mit Digikey sieht es so aus: Es ist bestellt, das Geld ist überwiesen. Die erste Überweisung ging schief, also kam nach einigen Tagen das Geld zurück. (Details erspare ich hier, zugunsten der Person, die die Bestellung für alle abwickelt) Eine erneute Überweisung ist unterwegs und sollte angekommen sein. Ich hoffe das ich die Bauteile anfang nächster Woche habe und euch alles zuschicken kann! Hat denn schon jemand irgendwelche Software geschrieben/portiert, obwohl das Board noch nicht da ist? Ich bin mangels Zeit bisher noch nicht dazugekommen, alles zu testen. Aber das Wochenende ist im kommen. @Zippi: Was macht dein Board? Erste Fortschritte/Erfolge? @All: Bisher habe ich zwei Fehler gefunden, die aber nicht weiter schlimm sind. Einmal das falsch angeschlossene SDRAM und ein fehlender Pull Down Widerstand. Beides lässt sich leicht beheben. SDRAM wie im Anhang oder meiner Website gezeigt. Für das Ethernet Problem habe ich noch kein Foto, aber es reicht, wenn man parallel zu der einen LED einen 10 kOhm Widerstand lötet.(Ich glaube es war die grüne, an Pin 2 der PHY, diese aktiviert die 50 MHz Clock out.)
Hai Omega, welche Versandart hast Du bei DigiKey gewählt? Grüße Michelle
Moment, die Frage muss ich weitergeben. Edit: "UPSWorldWideExpress oder WorldWideSaver, abhängig vom Zielort"
Danke. UPSWorldWideExpress bedeutet unter 48 Stunden (USA->EU). Grüße Michelle
Hi, welch IDE und welchen Compiper werdet ihr benutzen? Ich möchte schonmal alles einrichten sodass ich sofort loslegen kann wenn die sachen da sind. mfg
Ich nutze arm-elf-gcc mit Programmers Notepad unter Windows.
IDE? -- Ist das was zum essen? Ich verwende "mc" (Midnight Commander) und mein Compiler ist gcc. Grüße Michelle
Michelle Konzack schrieb:
> Ich verwende "mc" (Midnight Commander) und mein Compiler ist gcc.
Du bist mir sympatisch. Ich mache es genauso.
Nennt sich Hardcore... Liegt warscheinlich daran, das ich mit Debian GNU/Linux angefangen habe, als wir noch Kernel 2.0.34 verwendeten. Grüße Michelle
Aber Du darfst nicht vergessen, das Emacs ein hervorragendes Betriebssystem ist, aber ihm ein anständiger Editor fehlt. Gute Nacht Michelle
Die Sachen von Digikey sind vor wenigen Minuten weggeschickt worden!
Von DigiKey oder Dir? Interessiert an 230V LED-Beleuchtung? Schaut mal ins Analog-Forum, was ich gerade gepostet habe Grüße Michelle
Von Digikey, ich möchte eigentlich alles noch diese Woche verschicken. Ich hoffe das klappt zeitlich... Das ist nämlich viel zu sortieren. Ja den Post habe ich gesehen, die verlinkte Website durchgeschaut und geantwortet. Ich teste immer wieder verschiedene LED Treiber und stelle meine Beispielschaltungen online, wer will kann auch Layouts haben... Ein bisschen Erklärung dazu und wie man alles mögliche berechnet. Und ich müsste mal wieder den Artikel (auf meiner Seite) dazu erweitern. Ein paar 230V LED Treiber wollte ich schon lange mal testen, ich habe auch noch welche da, die nur noch darauf warten getestet zu werden.
Mein Digikeybesteller teilte mir heute mit, dass UPS für Zoll etc. noch über 100 Euro kassiert hat. Deshalb bitte ich alle, die den Digikey Bauteilsatz bestellt haben 6,50 € an mich zu überweisen. Tut mir Leid, dass es sich so verzögert und nochmal Kosten anfallen...
Hallo Omega, wie lange brauchst Du, um MEINE Rechnung (die ist ja a bisale erweitert) zu erledigen? Ich muß nämlich nächste Woche auch noch 208 Euro zöllen. :-/ Grüße Michelle
Hat jemand schon eine Adapterplatine für die Displays, die Michelle bestellt hat gemacht, oder eine Platine für die PSP Displays? (z.B. Teure Quelle: http://www.sparkfun.com/commerce/product_info.php?products_id=8335) Falls ja: Ich würde nochmal eine Sammelbestellung für die Platinen machen. Ansonsten: Erstelle ich eine Platine.
Omega G. schrieb: > Mein Digikeybesteller teilte mir heute mit, dass UPS für Zoll etc. noch > über 100 Euro kassiert hat. > > Deshalb bitte ich alle, die den Digikey Bauteilsatz bestellt haben 6,50 > € an mich zu überweisen. > > Tut mir Leid, dass es sich so verzögert und nochmal Kosten anfallen... Zölle sind doof und gehören abgeschafft. Manche zumindest. Okay, dann halt noch sechsfuffzich druff.
Ich würde die Firma bei den Preisen eher ala "SharkFun" bezeichnen. Ich meine, Du bekommst nahezu alles bei den denen, aber die Preise sind entsprechend. Ehm Omega, willst Di das Display komplette auf einer Platine montieren? Ich habe eine Projekt à la PC/104, allerdings mit 100x80mm Huckepack-System (ist allerdings saumäßige Arbeit die Leiterbahnen hinzubekommen und geht nicht ohne 4 Layer) und auf die Platine das TFT fest draufzumachen. Das ganze will ich aber nicht nur für ARM9, sondern auch ARM9, Cortex A8 und 8051 sowie AVR kompatibel machen. Also ein modulares Experimentier-System erstellen. (Dazu muß man aber erst einmal jeden einzelnen Microcontroller ausprobiert haben... Ich habe erst 4 von 17 hinter mir) Grüße Michelle
Naja ich habe zwei solche Displays da, allerdings nicht von Sparkfun. Schöne Sachen haben die, aber zu schönen Preisen. Ich wollte eine Platine machen, auf der LVDS Decoder, Spannungswandler und ein Touchscreen Controller drauf ist, die so groß ist wie das LPC Board, und sich darauf aufstecken lässt. Diese Platine kann dann über die vorhandenen Bohrungen mit Abstandshalter befestigt werden. Es wird nur ein Bruchteil der Platinenfläche für Elektronik genutzt, der Rest dient nur zur LCD Befestigung. Ich würde wohl auch einen Lithium Akku Lader vorsehen, so dass das ganze sich dann auch mit Akku betreiben lässt. Was du vor hast, Michelle, klingt nach viel Arbeit und einiges an Kosten! Aber ergibt später ein schönes Set an Controller Modulen zum testen, welcher sich für eine Anwendung wie gut eignet.
Nabend, Omega und ich haben eben die Digikey-Bestellung eingetütet, jedoch fehlen ein paar Teile. Wann die Nachlieferung erfolgt, kann ich atm nicht sagen. Versand erfolgt voraussichtlich morgen. Gruß Björn
Omega G. schrieb: > Naja ich habe zwei solche Displays da, allerdings nicht von Sparkfun. > Schöne Sachen haben die, aber zu schönen Preisen. Jo... > Ich wollte eine Platine machen, auf der LVDS Decoder, Spannungswandler > und ein Touchscreen Controller drauf ist, die so groß ist wie das LPC > Board, und sich darauf aufstecken lässt. Diese Platine kann dann über > die vorhandenen Bohrungen mit Abstandshalter befestigt werden. Ich will den TI ADS7846 als Touchscreen Controller verwenden und habe ihn HEUTE (!!!) als Samples bestellt und Du? > Es wird nur ein Bruchteil der Platinenfläche für Elektronik genutzt, der > Rest dient nur zur LCD Befestigung. Ich würde wohl auch einen Lithium > Akku Lader vorsehen, so dass das ganze sich dann auch mit Akku betreiben > lässt. Also Platzsparend währe der MAX8606 (USB/AC Lader) mit 3x3mm ist aber ein QFN Hmmm, habe keinen einzigen Li+ Lader im SO23 oder TSSOP hier... 14 verschiedene Lade-Chips für 1-8 LiPoly Zellen und alles QFN. > Was du vor hast, Michelle, klingt nach viel Arbeit und einiges an > Kosten! Aber ergibt später ein schönes Set an Controller Modulen zum > testen, welcher sich für eine Anwendung wie gut eignet. Viel arbeit ist gut... Mit dem Projekt gibt man sich fast nen Schuß... Besonderst wenn I²C, SPI, etc immer an der gleichen stelle sein müssen. Aber wenn es geschaft ist, hat man ein modulares Experimentier Sortiment eben für SPI, I²C, CAN, FlexRay, Lin, I²S, 1-Wire, Audio und vieles mehr... Immer die gleichen Module aber mit unterschiedlichen Microcontrollern Also das soll eins meiner Produkte werden... Und ich will dazu sowas wie einen art Lehrgang schreiben (aus Resourcen, welche ich im Internet zusammensuche) und das ganze ANFÄNGERGERECHT. Grüße Michelle
@Björn: Was fehlt den noch alles?
Bei mir brennt es mit dem Atmel.
Nachdem der lezte mit 10.000 MHz betrieben wurde und durchbrannte oder
besser explodierte? Naja, ich hatte versucht die Taktrate zu erhöhen,
indem ich ihn an 24V pur angeschlossen habe. :-D
Grüße
Michelle
Michelle: Man soll die Kernspannung nur leicht erhöhen, nicht verzehnfachen! ;-) Es fehlen die 12 MHz Quarze, sowie sämtliche Lastkondensatoren. Außerdem je Board ein 12,1 kOhm Widerstand. Mehr fällt mir momentan nicht ein. Als Touchscreen Controller habe ich TSC2046(?) da, nicht QFN. Zur Spannungswandlung kommen aber QFN ICs dazu. Lithium Lader weiß ich noch nicht genau. Da habe ich verschiedene QFN, SOT23, SSOP ...
Die ersten 9 Umschläge gehen gleich zur Post. Mir fehlt die Adresse von ohagendorf und dermoench. Bitte eine PN an mich, damit ich's noch heute wegschicken kann. Die SD Slots habe ich jetzt lange nicht erwähnt. Folgende Verteilung hat sich ergeben: Je einen an: - markbrandis - schroeder_90 - mrbean - dermoench - Arne - einer nicht aus diesem Forum - und noch einer nicht aus diesem Forum - und ein Dritter Da ein Slot mich 2 Euro gekostet hat, bitte ich dies auch zu Überweisen.
Omega G. schrieb:
> Da ein Slot mich 2 Euro gekostet hat, bitte ich dies auch zu Überweisen.
Öh, hatte ich das nicht schon? *durcheinanderkomm.*
Ah, es war doch glaub ich eher das SDRAM. Vorschlag zur Güte: Beim nächsten Mal eine Bestellung nicht in drölfzig Einzelposten aufteilen. ;-)
Ja, das lag aber daran, dass einige schon bei zippi etwas mitbestellt haben, z.B. SDRAM oder SD Slot. Nur deshalb war das nötig. Und für mich war das Abpacken etwas umständlich da jeder was anderes bekommt... Jetzt fehlt mir nur von zwei Leuten noch die Adresse, die erste Hälfte ist schon bei der Post, der Rest kommt noch heute weg und sollte morgen bei euch sein. (Nur innerhalb Deutschlands)
Wie??? Soll das heißen das ich meine erst am Sonntag bekomme, weil Du zu Fuß <hechel> nach Strasbourg kommst? :-D Grüße Michelle
@Omega: Ich hatte noch angefragt ob die 6,50 € pro Bausatz oder pro Bestellung zu zahlen sind. Ich weiß ja nicht wie du das aufgeteilt hast...
würde mich allerdings auch interressieren, wie die 6,50 errechnet wurden. ansonsten überweis ich heute abend das geld.
Die 6,50 € errechnen sich pro Digikey Bauteilsatz. Also 110€ dividiert durch 17 sind ungefähr 6,50 €
Angehängte Dateien:
Hier eine Bestückungshilfe.
Also das board ist heute bei mir angekommen und schon einige bauteile bestück. Nun steh ich aber vor dem porblem das ich keinen plan hab wie ich die phy einlöten soll. Kann wir jemand helfen wie man gfn lötet? Ach Omega die USB buchse ist ne andere als du eigentlich eingeplannt hast den die befestigungs loch abstand ist zu groß.
Am besten lässt die sich mit Heißluft löten. Evtl. geht es auch indem man die Platine auf eine Herdplatte legt. Der Lötzinn auf der Platine sollte ausreichen. SMD Kerkos und Widerstände lassen sich mit Heißluft ohne zusätzlichen Lötzinn löten.
Hi, das Board ist auch schon bei mir, vielen Dank für die Mühen. Eine Frage habe ich noch zum bestücken: Diese 4er LED, wierum muss die aufgelötet werden? mfg chrisu
wenn ich das etzt richtig sehe ist eine ecke bei der led angeschrägt, ich denk mir jetzt mal dads diese ecke auf pad1 bei LED2 kommt.
Bei mir ist der Bottom Layer fast fertig bestückt. die phy hab ich auf die unsicherste weise überhaupt angelötet: ich hab die platine mit einem feuerzeug aufgeheitzt (mich würds nicht wundern wenn die nichtmehr funktioniert)
wow wenn das funktioniert sag bescheid, damit kann man doch besser zielen als mit einem Heißluftfön oder?
ja, damit kann man ziemlich gut zielen, das problem ist nur das man die latine schwärtzt wenn in der nähe zinn ist (in diesem fall war es so) dann verbrennt nämlich der zinn.
Der Bottom Layer ist ja bis auf die PHY am einfachsten zu bestücken ;-) Aber eigentlich die perfekte Eingewöhnung um sich an den kleinen LPC zu machen. Ich bin gespannt, ob das mit dem Feuerzeug geklappt hat! Es ist jedenfalls mal eine andere Methode so ein IC zu löten. Die LED kommt mit der abgeschrägten Ecke auf PAD 1. Übrigens sollten die Kondensatoren markiert sein. Zumindest sind welche mit einer Bleistiftlinie markiert. Da muss ich nochmal Björn fragen, was was war. Die Kondensatoren für den Schaltwandler sind in 0805 beigelegt (1210 hätte man noch warten müssen).
Danke, Omega für deine Mühen. Auch bei mir ist alles gut eingetroffen :-) Ich muss sagen, dass es erstaunlich einfach ist den LPC zu löten. Hatte ein wenig Bammel davor mit dem 208-Pinner meine ersten "echten" SMD Löterfahrungen zu machen. (Erst flott einzinnen, dann per Entlötlitze Brücken entfernen) Naja, ein paar Stunden werde ich wohl doch noch für die Platine brauchen ;-D
> Übrigens sollten die Kondensatoren markiert sein. Zumindest sind welche > mit einer Bleistiftlinie markiert. Ich dachte die Polung ist egal?
Ja ist es auch, aber der Wert nicht. Es sind ja 22n 100n 10µ 4,7µ dabei.
Auch bei mir ist alles angekommen. Nun habe ich mir auch eine Heißluftlötstation bestellt. So langsam brauche ich die wirklich (hatte es immer vor mir hergeschoben). Werde wohl nächste Woche mit dem Bestücken anfangen. Gab es nicht mal eine Anleitung, wie man die RJ45-Buchse so auseinander nimmt, dass man sie auch mit einem normalen Lötkolben bestücken kann?
Ich bin nun so weit das nurnoch einige wenige Cs und Rs sowie der lpc aufgelötet werden müssen, allerdings frag ich mich nun welcher der Cs wo hin gehört weil ich ka hab welcher welcher ist und bei den Rs kann ich die bezeichnungen grad nicht entziffern. @omega: wäre es möglich das du mal ein bild der fertig bestückten platine hoch lädst?
Gibt es bei Eagle etc. nicht so etwas wie einen Bestückungsplan? Den müsste die Software doch eigentlich erstellen können.
Hi @Christian H. >Nun habe ich mir auch eine Heißluftlötstation bestellt. >So langsam brauche ich die wirklich (hatte es immer vor mir >hergeschoben). Welche hast du dir bestellt? Stephan
Angehängte Dateien:
-
1,4 MB
Hier erkennt man nicht allzuviel. Weiter oben habe ich einen Bestückungsplan hochgeladen. Ich kann heute Abend die Platine scannen. Die meisten Kondensatoren sind 100nF Ausnahmen: Beim Schaltwandler kommen 10µF hin (0805 in Plastik) Bei der PHY gibt es 100nF in 1206; 4,7 µF in 0805 und 22 nF in 0805 Die Widerstände: 1k beim FT 330 Ohm bei den LEDs 22 Ohm beim RAM und LVDS 100 Ohm PHX 49,9 Ohm PHY 33 Ohm USB1 10 kOhm der Rest, glaube ich...
Also hab jetzt die Platine fertige bestückt (meine mutter hatte ne bastel heißluft pistole ^^ mit der ging die phy .). Nur der 12k1 ohm Widerstand fehlt, ist der Wert wirklich so wild oder könnte es auch mit einem 12k klappen? Ach und bei mir ham die 33ohm für die USB Device Schnittstelle gefehlt aber hatte noch 0805 33 ohm die hab ich da irgendwie reingequetscht. So mal sehen ob ichs heute noch schaff nen Programm drauf zuspielen.
Omega G. schrieb: > Hier erkennt man nicht allzuviel. Weiter oben habe ich einen > Bestückungsplan hochgeladen. Ich meinte eigentlich eine Liste à la: R1 = 10 kOhm R2 = 4,7 kOhm C1 = 10 µF C2 = 0,1 µF usw. Hätte jetzt gedacht, dass ein Layout-Programm sowas automatisch generieren kann?
Ich habe bei mir statt dem 12,1 1 einen 10 k und 2,2 k Ohm in Reihe geschaltet, das scheint zu funktionieren. Ja so eine Liste kann ich wenn ich daheim bin erstellen.
@markbrandis weiter oben im Threat ist nen schaltplan dort kanst du alle Werte nach lesen, hat bei mir geholfen wenn mal was net im Bestückungsplan stand. ;) Also meine LPC findet mein Pc schon mal.
mein problem ist weniger das welcher kommt wo hin, ich hab biser nie was mit smd zu tun gehabt, bin also anfänger/noob bei mir ist halt grad noch 1 100n sowie alle restlichen Cs übrig. Ich hab also einfach nur das problem das ich nicht weis welcher C welchen wert hat.
omega sind die ge xten pins am lpc gewollt ? oder ist das absicht ? oder sieht das nur so aus ?
Ich habe hier mal eben schnell eine Part Liste erstellt. Es kann schon sein, dass vllt. mal ein Kondensator zu viel ist. Was sind ge xte Pins?
Kann mir nicht Helfen, aber ich bin Frustriert... Why me???? <grmpf> ----8<---------------------------------------------------------------- Date: Tue, 8 Dec 2009 10:05:34 +0800 Delivered-To: michelle.konzack@tamay-dogan.net From: Ivy Du <ivy@wandisplay.com> To: Michelle Konzack <michelle.konzack@tamay-dogan.net> Subject: Formike Electronics: .22" , 8".. samples status Dear Michelle, Thanks for your mail and sorry to not advise you updating news. Now, samples of 2.2"KWH022ST03-F01, 8"KWH080KQ03-F02, and all connectors are prepared well. But 4"KWH040GM05-F02 samples will be ready in Dec.19th. If you have any requirement, pls contact us freely. Best Regards ivyDu Formike Electronic Co.,Ltd. ----8<---------------------------------------------------------------- Ich habe für das "Mobile Eco City" Project 37 Electronic Projecte (123 Unterprojekte) bis Juli 2010 zu erledigen, insgesammt in den lezten 14 Monaten mir 380 IC's als Samples bestellt, 78 Prototypen-PCB's fertigen lassen, für 11 Chips habe ich immer noch Backorders zwischen Januar und Februar 2010, kann 11 Projekte nicht weitermachen und nun fehlen zu 6 Projekten auch noch die Dispays. Hey Leute, ich bin WIRKLICH frustriert! -- Wieso muß eigewntlich ICH soviel Pech haben? Hat hier im Forum jemand zuviel Glück und will was brüderlich abgeben? ;-) Grüße Michelle
Kommt mir bekannt vor... Ich bekam erst gestern eine Nachlieferung einer Bestellung die ich irgendwann im Sommer aufgab. Sowas ist dann eine nette Überraschung ;-)
Vor allem schaut es immer blöd aus, wen Du massenweise Musterexemplare für ein Dutzend Projekte bestellst... Maxim (48 verschiedene Chips) in Texas Instruments (17 verschiedene Chips) hatten mich mal deswegen angerufen und ich hatte ihnen das ganze erklären müssen... Danach war alles klar. Aber sowas ist nicht nur blöd, denn ich der Zeit, in der ich weder kostenfreie Musterexemplare bekomme, noch dieses KAUFEN kann, verdiene ich kein Geld. Genso habe ich hier ARM9/11 Microcontroller für gut 3500 Euro rumliegen welche ich derzeit nicht verwenden kann, weil mir anderes Material fehlt. Ist einer der Gründe, warum mir mittlerweile mein Geld ausgeht... Grüße Michelle
Hallo Will gerade anfangen die Unterseite der Platine zu bestücken. Sehe ich das richtig, dass das Bild das oben als Bestückhilfe gepostet wurde spiegelverkehrt ist!? Bin trotz dem Bild am rätseln wie rum der FT232 eingelötet werden muss... Grüße Bean
Ja ist er, der Punkt zeigt aber richtung ethernet buchse ^^ dran kanst dich einfach orrientieren.
Mir fehlen einige Kondesatoren und ein Widerstand.:(
Hi Omega, das war gut heute... Erst sehe ich im OnlineBanking das das Geld da ist und dann gehe ich zum Briefkasten und ich sehe den fetten Briefumschlag... Grüße Michelle
Für den Fall das sich jemand für Suchmaschinen Plugins für Firefox und
kompatible interessiert:
Beitrag "Firefox Suchmaschinen für Chiphersteller"
relativ weit am Ende sind updates für Microchip und TI
Grüße
Michelle
Also meine Platine läuft jetzt so weit und die signatur hab ich auch schon ausgelesen. Aber hab grad echt nen problem mit meiner Toolchain hab mein NetBeans so weit das er mir über YAGARTO nicht rumzickt,aber mit dem Start upcode weiß er einfach nichts anzufangen... bin absolut ratlos grad. Habs erst mit dem Programmers Notepad + WINARM probiert aber auch ohne erfolg. Dort macht er trotz Linkerscript, Makefile und Startup Code gar nix...
Teste mal folgende Datei. Als Taktquelle sollte der 12 MHz Quarz dienen und die PLL sollte die Taktung auf 72 MHz erhöhen. Außerdem sollte die Rote LED blinken.
Ich glaub Omega du hast mich nen bischen falsch verstanden^^. ich krieg gar kein hex File zustande des ist grad mein Problem ;) aber trotzdem danke für deinen Hilfe versuch^^.
Ähm ja, okay schreibst du ja. Doofer Halbschlaf, ich sollte schlafen gehen. Im Anhang mal mein Startup, zeig doch mal deine Makefile etc.
Hallo So, hab nun auch die meisten Bauteile drauf. Der PHY war nicht gerade einfach zu löten, hier hätten etwas längere Pads sicher geholfen... Aber gut, hab ihn ja drauf bekommen. :-) Aber ein paar Tipps, wie ich die Ethernet Buchse auseinander bauen kann ohne diese zu beschädigen wären nicht schlecht. Wie habt ihr das gemacht? Grüße! Bean
Also ich hab die obere Hülle runter, und den Block mit den LEDs auch etwas raus gezogen. Aber bekomme die LEDs nicht ganz raus... :-( Hilft da etwas mehr Gewalt? Grüße Bean
Hi, an dem Ende wo die Pins sind musst du das Blech(diese Spangen) auf beiden Seiten nach aussen biegen. Dann ziehst du das Blech so weit wie möglich nach oben(dann hängt das so schräg dadrüber). Jetzt musst du an dem äusseren Andbau ziehen(mann zieht die LEDs mit raus). Dass hackt ein bisschen geht aber nicht kaputt. Dann hast du sie getrennt. Mh, erklären gehört nich tzu meinen Stärken, hoffe es geht trotzdem. Kannst du mir nen Tipp geben wie ich den PHY löten soll? mfg chrisu p.s. wer kann mir für nen Paar Euros einen Widerstand(1stk) und ein paar kondesatoren(mir fehlen 4-6 stück) zuschicken?
Bei den Kondensatoren bin ich mir nicht ganz sicher.(Ich denke es sind 6 mal 33p). Und die Widerstände: R29(12k1) und R36(1M). Ich habe einen 330 widerstand zuviel. Eine Frage noch, kann mir jemand sagen welchen Wert die 3 kleinen schwarzen Kondensatoren haben(die einzigen schwarzen die da sind, die sind in durchsichtigem Plastik verpackt). mfg chrisu
Die in Kunstoff eingepackten sind die 3 induktivitäten L1,L3,L4.12k1, und die 33p fehlten bei mir auch aber für die 33p hab ich einfach 22p genommen und bis jetzt hat sich noch nix beschwert darüber ;) @Omega stell nacher meine files mal hoch. Aber ich bin schon richtig wenn ich einfach im Programmers Notepad Linker,Makefile und Startup Code und meinem Programm in ein Projekt und dann auf Make all bei Tools gehe. Dann müsst er ja compliereren oder?
Also mittler weile compiliert mein Programms Notepad, aber der meckert genauso wie meine NetBeans... Naja hier ist mal mein Kruscht.
Hallo Kann mir jemand die Werte folgender Bauteile sagen: C37 C39 C34 C35 R29 Ich bin mir bei diesen Bauteilen nicht ganz sicher. Glaube auch da gibt es unterschiede von der Partlist zu dem geposteten Bild... Danke schonmal! Grüße Bean
Die 33p Kondensatoren sind nicht mit geliefert und die 12k1 Widerstände auch nicht. Die hat Digikey als Nachlieferung markiert. Leider sind das genau die Werte, die ich nicht da habe. 1 M Ohm müsste ich haben, sorry der sollte auch Bestandteil gewesen sein, muss irgendwann rausgefallen sein, vielleicht mir beim packen. C37 = 100n C39 = 4,7µ C34 und C35 = nicht bestückt, optionale Tantals. R29 = 12,1k
Also habs auch mit deinem Startup Code probiert... das hier kommt wenn ich make all in programmersnotepad ausführ... arm-elf-gcc (GCC) 4.4.2 Copyright (C) 2009 Free Software Foundation, Inc. This is free software; see the source for copying conditions. There is NO warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. Assembling (ARM-only): Common/src/swi_handler.S arm-elf-gcc -c -mcpu=arm7tdmi-s -I. -x assembler-with-cpp -DROM_RUN -D__WinARM__ -D__WINARMSUBMDL_LPC2378__ -Wa,-adhlns=Common/src/swi_handler.lst,-gdwarf-2 Common/src/swi_handler.S -o Common/src/swi_handler.o Common/src/swi_handler.S: Assembler messages: Common/src/swi_handler.S:12: Error: bad instruction `preserve8' Common/src/swi_handler.S:14: Error: bad instruction `swi_irq_dis EQU 0' Common/src/swi_handler.S:15: Error: bad instruction `swi_irq_en EQU 1' Common/src/swi_handler.S:16: Error: bad instruction `swi_fiq_dis EQU 2' Common/src/swi_handler.S:17: Error: bad instruction `swi_fiq_en EQU 3' Common/src/swi_handler.S:19: Error: bad instruction `i_bit EQU 0x80' Common/src/swi_handler.S:20: Error: bad instruction `f_bit EQU 0x40' Common/src/swi_handler.S:22: Error: bad instruction `the exported labels and functions' Common/src/swi_handler.S:23: Error: bad instruction `export SoftwareInterrupt' Common/src/swi_handler.S:24: Error: bad instruction `export IntEnable' Common/src/swi_handler.S:25: Error: bad instruction `export IntDisable' Common/src/swi_handler.S:27: Error: bad instruction `code32' Common/src/swi_handler.S:28: Error: bad instruction `area SWI_HANDLER,CODE,READONLY' Common/src/swi_handler.S:29: Error: bad instruction `entry' Common/src/swi_handler.S:31: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:32: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:33: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:34: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:35: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:36: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:37: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:38: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:39: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:40: Error: bad instruction `softwareinterrupt' Common/src/swi_handler.S:45: Error: bad instruction `swifunction' Common/src/swi_handler.S:46: Error: bad instruction `dcd IRQDisable' Common/src/swi_handler.S:46: Error: junk at end of line, first unrecognized character is `0' Common/src/swi_handler.S:47: Error: bad instruction `dcd IRQEnable' Common/src/swi_handler.S:47: Error: junk at end of line, first unrecognized character is `1' Common/src/swi_handler.S:48: Error: bad instruction `dcd FIQDisable' Common/src/swi_handler.S:48: Error: junk at end of line, first unrecognized character is `2' Common/src/swi_handler.S:49: Error: bad instruction `dcd FIQEnable' Common/src/swi_handler.S:49: Error: junk at end of line, first unrecognized character is `3' Common/src/swi_handler.S:51: Error: bad instruction `irqdisable' Common/src/swi_handler.S:57: Error: bad instruction `irqenable' Common/src/swi_handler.S:63: Error: bad instruction `fiqdisable' Common/src/swi_handler.S:69: Error: bad instruction `fiqenable' Common/src/swi_handler.S:75: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:76: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:77: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:78: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:79: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:80: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:81: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:82: Error: bad instruction `intenable' Common/src/swi_handler.S:85: Error: bad instruction `end of IntEnable' Common/src/swi_handler.S:87: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:88: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:89: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:90: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:91: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:92: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:93: Error: junk at end of line, first unrecognized character is `*' Common/src/swi_handler.S:94: Error: bad instruction `intdisable' Common/src/swi_handler.S:97: Error: bad instruction `end of IntDisable' Common/src/swi_handler.S:99: Error: bad instruction `end' make.exe: *** [Common/src/swi_handler.o] Error 1
Naja hat sich erledigt hab bei winarm nen beispiel für den lpc2378/2378 gefunden und des Beispiel irgendwie hingebogen. Nun ja aus meiner kleinen demo mit einfachen 2 Leds Schalten tut sich irgendwie nix... Genauso wie bei deinem Beispiel Programm Omega. Die Signatur kann ich auslesen, aber ausführen tut er nichts nur die Grüne Led der RGB leutechtet aus ungeklärten Gründen egal welches Programm oder komplet gelöscht.
Also scheinbar lässt er sich brav in den Bootloadermodus schalten, sonst könntest du nicht flashen und nicht die ID auslesen. Die grüne LED leuchtet immer -> Schau nochmal genau nach Kurzschlüssen. Während der Controller geflasht wird oder im Bootloadermodus ist, leuchten alle LEDs der RGB LED, durch die internen Pull-Up Widerstände. Mit meiner Anwendung sollte der 12 MHz Quarz schwingen.
Muss mal gucken hatte bloß nen 16mhz quarz dran macht des nen unterschied?
Nicht wirklich. Ich baue grade ein paar Testprogrämmchen zusammen.
Aber ich glaub ich muss mal in der Hardware irgendwo nen Fehler suchen den beim bespielen leuchtet auch nur die Grüne... Naja auf jedenfall dank für deine Mühen Omega.
Test1: Die RGB LEDs leuchten nacheinander auf. Steckt nicht viel dahinter: - Interner Taktgeber - Timer 1 - Läuft bei mir
Gleiches mit PLL und externem Quarz. CCLK = ((F_Quarz * MUL) / DIV) / CCLK_DIV = ((12 Mhz * 24) / 1) / 4 = 288 MHz / 4 = 72 Mhz F_PLL = 288 MHz Für 16 MHz wären es: CCLK = 96 MHz F_PLL = 384 MHz Das sollte so noch gehen. Also mein LPC macht da noch mit ;-)
Also geht alles, hab des mit dem Bootmodus erst garnet geschnallt. Weil mit dem ISP muss man den Controller immer erst mit Go in Bewegung setzten. Jetzt weiß ichs auch. Auser dem war ein Ledpin nicht festgelötet. Jetzt gehts auf jedenfall. Vielen dank Omega jetzt kann ich mich mal an die arbeit machen und mal versuchen ne speicherkarte anzusprechen.Hat eigentlich jemand für ARM7 nen gute FAT32 routine?
Ich habe die MCI Lib von NXP etwas für das Board angepasst. Ist im Anhang!
Omega G. schrieb: > Am besten lässt die sich mit Heißluft löten. Evtl. geht es auch indem > man die Platine auf eine Herdplatte legt. Ich habe noch nie mit Heißluft gelötet. Daher noch einige Fragen dazu: > Der Lötzinn auf der Platine sollte ausreichen. SMD Kerkos und > Widerstände lassen sich mit Heißluft ohne zusätzlichen Lötzinn löten. Braucht man da noch Flussmittel? Es geht speziell um die PHY. Sollte ich mir dafür noch Lötpaste besorgen? Ich könnte mir auch vorstellen, dass die Heißluft die Bauteile von der Platine pustet (habe noch nichts dergleichen da). Muss ich die Platine für das Löten der PHY noch von unten anwärmen (Herdplatte) oder reicht es auch so aus?
Ich hab einfach die phy drauf gelegt und ne weile mit einer richtig billigen Heißluftpistole drauf gehalten und und kurz vor dem herunter nehmen auf die platine gedrückt mit einer pinzette, aber obs funktioniert kp. Genaug Omega du könntest wenn du Zeit hast mal deinen phy Testcode onlinestellen ;)
Joa, so wie Alexander das gemacht hat, habe ich das auch gemacht. Wenn man etwas Lötzinn dazugibt hat man sicher einen kurzen. Etwas Flußmittel schadet bestimmt nicht, scheint aber nicht notwendig, da sowohl Platine als auch PHY verzinnt sind. Ich habe die PHY einfach auf die Platine gelegt, und festgehalten (Pinzette) mit Heißluft warm gemacht, dann schmilzt das Lot und die PHY sackt etwas ab und sollte sich ausrichten. Bei wenig Luftstrom fliegt nichts weg, die Oberflächenspannung des Zinns reicht aus. Mein PHY Testcode ist nicht wirklich viel, ich lese nur ein paar Werte der PHY aus. MAC_init() ist für den Netzwerkbetrieb noch zu erweitern, es muss noch der Empfang aktiviert werden und festgelegt werden wo die Daten hingeschrieben werden sollen uvm.
1 | void write_PHY (int PhyReg, int Value) { |
2 | unsigned int tout; |
3 | |
4 | MAC_MADR = (1<<8) | PhyReg; |
5 | MAC_MWTD = Value; |
6 | |
7 | /* Wait utill operation completed */
|
8 | tout = 0; |
9 | for (tout = 0; tout < 0x00050000; tout++) { |
10 | if ((MAC_MIND & 0x00000001) == 0) { |
11 | break; |
12 | }
|
13 | }
|
14 | }
|
15 | |
16 | unsigned short read_PHY (unsigned char PhyReg) { |
17 | unsigned int tout; |
18 | |
19 | MAC_MADR = (1<<8) | PhyReg; |
20 | MAC_MCMD = 0x00000001; |
21 | |
22 | /* Wait until operation completed */
|
23 | tout = 0; |
24 | for (tout = 0; tout < 0x00050000; tout++) { |
25 | if ((MAC_MIND & 0x00000001) == 0) { |
26 | break; |
27 | }
|
28 | }
|
29 | MAC_MCMD = 0; |
30 | return (MAC_MRDD); |
31 | }
|
32 | |
33 | int ethernet_isup(void){ |
34 | return (read_PHY(1) & 4); |
35 | }
|
36 | |
37 | int get_phyid(void){ |
38 | return (read_PHY(2)); |
39 | }
|
40 | |
41 | int get_phyrev(void){ |
42 | return (read_PHY(3) & 0xF); |
43 | }
|
44 | |
45 | int get_phymodel(void){ |
46 | return ((read_PHY(3)>>4) & 0x3F); |
47 | }
|
48 | |
49 | int MAC_init(){ |
50 | int tout,i; |
51 | PCONP |= (1<<30); |
52 | PINSEL2 |= 0x50150105; |
53 | PINSEL3 |= 0x5; |
54 | |
55 | //Reset MAC
|
56 | MAC_MAC1 = 0x00000100 | 0x000002009 | 0x00000400 | 0x00000800 | 0x00004000 | 0x00008000; |
57 | MAC_COMMAND = (1<<3) | (1<<4) | (1<<5); |
58 | |
59 | |
60 | for (tout = 0; tout<10000; tout++); |
61 | MAC_MAC1 = 0x00000002; |
62 | MAC_MAC2 = 0x00000010 | 0x00000020; |
63 | MAC_MAXF = 1522; |
64 | MAC_CLRT = 0x0000370F; |
65 | MAC_IPGR = 0x00000012; |
66 | |
67 | /* Enable Reduced MII interface. */
|
68 | MAC_COMMAND = 0x00000200 | 0x00000040; |
69 | |
70 | write_PHY (0, 0x8000); //send reset command |
71 | while(read_PHY(0) & 0x8000); //wait until reset is complete |
72 | |
73 | MAC_MCFG = (0x06 << 2) | 0x00008000; |
74 | for ( i = 0; i < 0x40; i++ ); |
75 | MAC_MCFG &= (~0x00008000); /* Clear the reset */ |
76 | MAC_MCMD = 0; |
77 | |
78 | write_PHY (0, 0x1100); //Setup auto-negotiation, full duplex |
79 | |
80 | MAC_SA0 = (MYMAC_1 << 8) | MYMAC_2; |
81 | MAC_SA1 = (MYMAC_3 << 8) | MYMAC_4; |
82 | MAC_SA2 = (MYMAC_5 << 8) | MYMAC_6; |
83 | |
84 | return read_PHY(1); |
85 | }
|
Reicht ja schon Omega will nur wissen ob die phy meine methoden überlebt hat^^. Werds morgen mal testen.
So, ich hab meine Platine gestern auch noch in Betrieb genommen. Hat wunderbar funktioniert. Hab bis jetzt allerdings nur die blinkende LED drauf gespielt. Find ich echt gut, wie das mit dem FlashMagic Tool funktioniert. Werde mich dann demnächst mal um das Ethernet kümmern, um mal zu schauen ob der PHY auch ordentlich gelötet ist... :-) Grüße Bean
So, ich habe nun eben meine Heißluftlötstation bekommen, also mal schauen wie man den PHY da drauf bekommt. Feuerzeug oder große Heißluftgebläse war mir da doch ein wenig zu doll.
naja, ich komm grad nicht weiter. muss erstmal die 33p, den 1,2k und den 12MHz Quarz beim C bestellen, hab die nämich nicht dabei gehabt.
Das ist das was Digikey nachliefern wollte! Es sind 12,1 k.
Thomas K. schrieb: > So, ich habe nun eben meine Heißluftlötstation bekommen, also mal > schauen wie man den PHY da drauf bekommt. Feuerzeug oder große > Heißluftgebläse war mir da doch ein wenig zu doll. Hallo Thomas, Was hast Du für eine gekauft? Und vor allem, was hat sie an Ausrüstung und Preis? Ich will mir ne zweite kaufen (wegen einem zukünftigen Praktikanten), nur will ich nicht nochmal fast 1900 Euro für ne ERSA ausgeben obwohl sie perfect ist. Gut, habe noch IC Zusätze (~400 Euro) dafür welche dann austauschbar währen, aber trotzdem. Grüße Michelle
Hallo Michelle, ich bin nur Hobby Bastler und von daher nicht das Geld für eine Marken-Ausstattung. Ich habe mich nun entschlossen - da es wie gesagt nur Hobby ist und bleibt - eine Aoyue Int 968. War bei e-bay für 125 Euro angeboten mit allen Heißluftaufsätzen. Grüße, Muetze1
Hallo Thomas, Hobby-Bastler sagt nichts aus... Ich kenen Leute die haben AUtos als Hobbies und die sind professionel hergerichtet, und kosten weit über 200.000 Euro. Warum sollen Hobby-Basteler nicht Oszi, Logitizer oder SMD/IR Lötstationen für 2-3000 Euro besitzen? Ich habe auch kein Auto, und benutze Bahn/Flugzeug oder leih mir einen Wagen von AVIS... Dafür kann ich mir andere Sachen leisten (z.B. 2-4 mal im Jahr Urlaub im Iran) Schönen Abend Michelle
Ich habe heute meine Heißluft-Lötstation bekommen. Auch ich bin Hobbybastler (wenn auch mit professionellen Hintergrund) und sehe es nicht ein, für eine Hand voll besondere Lötungen viel Geld auszugeben (jedenfalls keine 2000€ für eine Lötstation, die ich nur selten benutze). Klar könnte ich mir vorstellen, dass es mit einer Ersa einfacher geht. Jedoch wird mich meine Frau rauswerfen, wenn ich einen 2000€ "Lötkolben" kaufe. Bei mir handelt es sich ebenfalls um eine Aoyue; und zwar Int 6028. Ich muss mich aber erst noch dran gewöhnen. Den PHY habe ich jetzt fest (hoffe ich jedenfalls). Finepitch ICs löte ich aber immer noch lieber mit meiner Hohlkehle, Flussmittel und stinknormalem Lötzinn (selbstverständlich mit Blei). Wie sieht es eigentlich mit dem PHY aus. Ich bin mit der Düse vorsichtig kreisförmig außen herumgefahren. Oder dürfte ich auch direkt draufhalten? Wie lange mit wieviel °C hält das ein IC aus?
So, das genügt erstmal für heute: Die Unterseite einer Platine ist soweit bestückt - bis auf R36 (1M), R29 (12k1) sowie der RJ45 (die kommt am Schluss).
Das steht normalerweise im Datenblatt. Aber 99% der IC's halten 230°C 10-20 Sekunden aus je nachdem wie dick sie sind. Ein TQFN mit 0,8mm ist bei 260°C in gut 10 Sekunden sicher verlötet. Das ist aber Übungssache. Sprich, wenn Du einen Hochtemperatur-Sensor (meine ist ein so 8x8mm großes keramik Stück und hällt 450°C aus) mit Anzeige hast, kleb das Ding mal auf ne Holzplatte und geh mal GEZIELT mit dem Heißluftstrahl darüber als wenn es ein QFN währe... Dann siehste, wie heiß der Luftstrahl wird und kannst besser abschätzen. Grüße Michelle
Mark Brandis schrieb:
> Aoyue... wie um alles in der Welt spricht man das aus?
áo yuè spricht man das aus oder für alle, die Pinyin nicht können, "au
jüä".
Das zweite Wort heißt Mond, das erste kenne ich nicht und kann es auf
deren Website auch nicht wirklich entziffern, so klein ist das.
Christoph - der auch (im professionellen Bereich) mit einer Aoyue 852
lötet.
So, hier nun mal eine Erfolgsmeldung. Ich habe heute den Tag über alles gelötet und das PHY nochmals neu gelötet (eine Seite war verschoben beim vorherigen Versuch). Mich würde nun vor allem mal ein Test für den PHY interessieren, da ich den recht malträtiert habe. Auch leuchtet die grüne LED nicht wie hier schon geschrieben wurde. Zurück zu den Erfolgen: Der LED Test läuft und lässt sich mit dem Flash Magic gut übertragen. Zugriff über den J-Link klappt nicht ganz, nur ID wird gelesen, alles weitere klappt nicht, aber da muss ich nochmal schauen. Erstmal muss ich das ganze BuildRoot installieren, etc. Ansonsten alles gelötet bis auf den SD Kartenslot (mangels Slots).
Hier ist ein Testprogramm für die Ethernet PHY. Wird die PHY korrekt initialisiert, geht die grüne LED an. Ist ein Netzwerkkabel eingesteckt leuchtet auch die blaue LED. Zusätzlich dazu wird die PHY ID und mehr über UART0 mit 115200 Baud ausgegeben. Bei 12 MHz Quarzfrequenz. Sollte die PHY nicht initialisiert werden, liegt es vermutlich an einem fehlenden Widerstand, der an die grüne LED der Netzwerkbuchse gegen GND muss. Andernfalls kann auch die PHY nicht korrekt gelötet sein, oder überhitzt.
Hi! Vielen Dank für deine Arbeit! Damit kann ich nun erstmal weiter auf Fehlersuche gehen. Ich hoffe ich kann dann auch bald mal was beisteuern. Ich weiß nun zumindest, dass die PHY zwar ordentlich initialisiert wird, aber ein Netzwerkkabel bringt keine Änderung. Somit muss ich wohl nochmal mit dem heißen Eisen ran... Vielen Dank!
Es dauert eine kleine Weile, bis die PHY erkennt, dass ein Kabel angeschlossen wurde (vllt. 3 Sekunden). Wenn du ein Oszi hast, sollte ab und zu an zwei der Datenleitungen ein Signal messbar sein.
Moin! So, eben geschrieben und schon alles wieder nicht mehr wahr: nun klappt auch die blaue LED mit dazu und die Buchse leuchtet nun auch wie ein Weihnachtsbaum. freu Super, nun brauch ich eine Toolchain... Das heiße Eisen hat's gerichtet, da war wohl noch ein Pin nicht richtig dran. Die PHY erkennt ein eingestecktes Kabel bei mir unter 1 Sekunde - eigentlich sofort. Also alles in Ordnung - ich bin mal gespannt ob sich noch mehr melden. Ansonsten werde ich mich mal der Toolchain widmen. Vielen Dank!
Ich bitte diejenigen, die die Digikey Nachzahlung noch nicht beglichen haben, bitte seid doch so fair und zahlt die 6,50 € / Digikey Bauteilsatz! Und denkt auch daran die SD Slot zu bezahlen, falls ihr einen bekommen habt. Momentan deckt das was ich an Nachzahlung bekommen habe nichtmal die Zollkosten.
wirst du die Widerstände und kondesatoren die Digikey noch nachliefern wollte auch versenden? wenn ja, wieviel versand soll ich noch überweisen?
Ja die wollte ich eigentlich auch nachliefern, sind ja bezahlt. Aber erst, wenn ich die habe.
Aufgrund mehrere Nachfragen: Die Bezeichnung der Buchse für LCD etc. ist ERM8-020, Hersteller ist Samtec.
@Michelle Konzack Wie sieht es mit den bestellten und bereits bezahlten Displays und Konnektoren aus? Ist schon ein Versandtermin in Sicht?
Moin, mal zwei Fragen: - welches Tool nutzt Ihr zum "Flashen"? - welchen GNU Compiler / Umgebung zum Programmieren? Der Weihnachtsurlaub rückt näher ... endlich Zeit zum Löten und zum Programmieren ;-)) Gruß Arne
Also zum Flashen am besten Flash Magic nehmen und für den Compiler einfach WinARM runterladen. Für Make Files und Startup Code guck mal bei der NXP seite da gibts unter lpc2478 nen Beispiel mit nem sram dort, dort gibts die Files usw.
Christian H. schrieb: > @Michelle Konzack > Wie sieht es mit den bestellten und bereits bezahlten Displays und > Konnektoren aus? Ist schon ein Versandtermin in Sicht? Hallo, bin erst vor 2 Stunden wider nach hause gekommen... Am Freitag atte ich ne E-Mail von Formike bekommen, das die Ware am Dienstag Vormittag chinesische Zeitrechnung rausgeht und DHL normalerweise am 23ten liefern sollte... Weis allerdings nicht, ob ich das VOR Weihnachten alles gebacken bekomme, denn ich bin gerade am isolieren meiner beiden Moblihomes mit 70mm Rockwool bei -17°C. Grüße Michelle
Erstmal vorweg: Ich wünsche allen ein frohes Fest! Bin gestern ertmals dazu gekommen das Board in Betrieb zu nehmen. Als Toolchain missbrauche ich DevkitARM (teil von DevkitPRO), dass eigentlich für den ARM7 und ARM9 auf dem Nintendo DS/GBA erstellt wurde. Funktioniert wunderbar mit dem startup code und linkerskript von Omegas Test-Applikationen. Nun habe ich gestern die UART-Funkktionen erstellt für ein bissle Debugging übers Terminal und wollte mich an den Zugriff auf den Speicher setzen. Da meine ersten Versuche hier scheitern, Wollte ich fragen, ob die Initialisierung schon jemand gemacht hat? Als Ausgangspunkt hatte ich Omegas Routine zur Initialisierung mit dem "alten" RAM aus dem Display-Thread genommen. Das sieht wie folgt aus:
1 | /*! Initializes the external memory control
|
2 | a 1Mx32x4 SDRAM is connected (16MB)
|
3 | - original code by Steffen Graf -
|
4 | */
|
5 | void init_ram_high(void){ |
6 | int i; |
7 | |
8 | PCONP|=(1<<11); |
9 | // EnableRAMPower();
|
10 | PINSEL5 = 0x55010115; |
11 | PINMODE5 = 0xAAaaaaaA; |
12 | PINSEL6 = 0x55555555; |
13 | PINMODE6 = 0xAAAAAAAA; |
14 | PINSEL7 = 0x55555555; |
15 | PINMODE7 = 0xAAAAAAAA; |
16 | PINSEL8 = 0x15555555; |
17 | PINMODE8 = 0x1AAAAAAA; |
18 | PINSEL9 = (1 << 18); |
19 | PINMODE9 = 0x80000; |
20 | |
21 | EMC_CTRL=1; // enable EMC |
22 | EMC_DYN_RD_CFG=1;//Configures the dynamic memory read strategy(Command delayed strategy) |
23 | EMC_DYN_RASCAS0|=0x303; // RAS and CAS lat = 3 |
24 | |
25 | |
26 | /* use slow default settings */
|
27 | /* EMC_DYN_RP= 4; // precharge command period
|
28 | EMC_DYN_RAS = 8;// active to precharge time
|
29 | EMC_DYN_SREX = 5;// self refresh exit time
|
30 | EMC_DYN_APR = 2; //data out to active time
|
31 | EMC_DYN_DAL = 5; //data in to active time
|
32 | EMC_DYN_WR = 3; //write recovery time
|
33 | EMC_DYN_RC = 11;//active to active command
|
34 | EMC_DYN_RFC = 11; //Refresh period
|
35 | EMC_DYN_XSR = 5;// exit self refresh
|
36 | EMC_DYN_RRD = 3;// time between bankswitches
|
37 | EMC_DYN_MRD = 8;// load mode to active command time */
|
38 | EMC_DYN_CFG0 = (1<<14)|(2<<9)|(2<<7); // 4Mx32 in 4 banks |
39 | |
40 | Wait(1) ; |
41 | EMC_DYN_CTRL = 0x0181; // NOP |
42 | Wait(1) ; |
43 | EMC_DYN_CTRL=0x101; // PRECHARGE ALL |
44 | Wait(1) ; |
45 | EMC_DYN_CTRL=0x185; // request refresh |
46 | Wait(1) ; |
47 | EMC_DYN_CTRL=0x185; // request refresh |
48 | Wait(1) ; |
49 | |
50 | |
51 | EMC_DYN_CTRL=0x81; // MODE command |
52 | Wait(1) ; |
53 | i = (*(volatile int*)(0xA0000000 | (0x3<<4) | (3))); // CAS lat = 3, burst length = 8 |
54 | Wait(1) ; |
55 | EMC_DYN_CTRL = 1; // normal SDRAM operation |
56 | |
57 | EMC_DYN_CFG0|=0x80000; // buffer enable |
58 | }
|
Und der Test:
1 | UART_sends("Trying to init RAM: ") ; |
2 | init_ram_high() ; |
3 | UART_sends("Done\r\n") ; |
4 | unsigned long i = 0, megs = 0 ; |
5 | volatile unsigned char *ptr = (unsigned char *)0xA0000000 ; |
6 | for (megs = 0;megs < 16; megs++) |
7 | {
|
8 | int failed = 0 ; |
9 | /* write */
|
10 | for (i=0;i<0x100000;i++) |
11 | {
|
12 | unsigned char testval = i ^ (i >> 8) ^ (i >> 16) ^ (i >> 24) ; |
13 | ptr[megs * 0x100000 + i] = (testval & 0xFF) ; |
14 | }
|
15 | /* verify */
|
16 | for (i=0;i<0x100000;i++) |
17 | {
|
18 | unsigned char testval = i ^ (i >> 8) ^ (i >> 16) ^ (i >> 24) ; |
19 | if (ptr[megs * 0x100000 + i]!=testval) |
20 | {
|
21 | UART_sends("Failed memory test at ") ; |
22 | UART_sendx(megs * 0x100000 + i) ; |
23 | UART_sends("\r\n") ; |
24 | failed = 1 ; |
25 | break ; |
26 | }
|
27 | }
|
28 | if (failed) break ; |
29 | UART_sends("Checked ") ; |
30 | UART_sendu32(megs+1) ; |
31 | UART_sends(" MB\r\n") ; |
32 | }
|
Allerdings schlägt das schon an der ersten Addresse fehl. Führe ich die Schreiboperation direkt vor dem Lesen einer Speicherstelle durch, funktioniert es jedoch. Denke hier spielt ein Cache/Buffer mit rein? Gruß, Maxxie
Hast du die Drahtbrücke wie beschrieben gesetzt? Der Fehler klingt so als ob die fehlen würde. Ich wünsche allen ein Frohes Fest.
Danke für die flotte Antwort an einem Feiertag. Ja die Brücke ist gesetzt wie auf deiner GSG Seite auf dem Bild. Die werd ich dann nochmal durchmessen und die anderen Verbindungen. Nicht, dass sich da eine kalte Lötstelle o.Ä. durchgeschummelt hat. War schon begeistert, dass ich das als mein erstes SMD Lötprojekt ohne (Komplett-)Zerstörung hinbekommen habe.
Okay. Dann versuch die Timings mal so zu setzen, wie in meinem Beispiel. Es geht damit auch mit dem verbauten RAM.
1 | EMC_CTRL=1; // enable EMC |
2 | EMC_DYN_RD_CFG=1; |
3 | EMC_DYN_RASCAS0|=0x303; |
4 | EMC_DYN_RP= 4;//RP |
5 | EMC_DYN_RAS = 8;//RAS |
6 | EMC_DYN_SREX = 5;// SREX, XSR |
7 | EMC_DYN_APR = 2; //APR |
8 | EMC_DYN_DAL = 5; //DAL, APW |
9 | EMC_DYN_WR = 3; //WR, DPL, RWL, RDL |
10 | EMC_DYN_RC = 11; |
11 | EMC_DYN_RFC = 11; //rfc rc |
12 | EMC_DYN_XSR = 5;//txsr |
13 | EMC_DYN_RRD = 3;//RRD |
14 | EMC_DYN_MRD = 8;//RAS |
15 | EMC_DYN_CFG0 = (1<<14)|(1<<9)|(2<<7); |
und für das Mode Register:
1 | i = (*(volatile int*)(0xA0000000 | (0x32<<12))); |
Tut sich nichts. Ich häng mal den gesamten Ordner an mit dem Quelltext, Binaries und Hex an, wenn sich jemand versuchen möchte bzw. bestätigen kann, dass es dann an meiner Verdrahtung liegt wenn es so rennt ;-) Ich hab einen 20MHz Quarz angeschlossen, so dass die PLL Einstellungen, bzw die FCPU define angepasst werden muss um mit den orginal 12MHz zu rennen. Das Makefile sollte so rennen, wenn devkitPro installiert ist, ansonsten mussen die binaries bzw ihr pfad angepasst werden. Zum Programmablauf: UART0 wartet auf ein ! mit 115200,8,n,1 über den FTDI (Sende ich über das Flash-Magic Terminal) und fängt dann mit der Init und dem Test an.
Bringt bei mir auch einen Speicherfehler, bei 0x200. Mal sehen was du andres gemacht hast. Edit: Dein Fehler liegt bei deinem RAM test. Ich bin noch dran den zu lokalisieren.
Hallo maxxie. Ich habe ein Vermutung wo dein Fehler liegen könnte, ist aber nur eine Vermutung.... Du hast den Code:
1 | /* write */ |
2 | for (i=0;i<0x100000;i++) |
3 | {
|
4 | unsigned char testval = i ^ (i >> 8) ^ (i >> 16) ^ (i >> 24) ; |
5 | ptr[megs * 0x100000 + i] = (testval & 0xFF) ; |
6 | } |
7 | /* verify */ |
8 | for (i=0;i<0x100000;i++) |
9 | {
|
10 | unsigned char testval = i ^ (i >> 8) ^ (i >> 16) ^ (i >> 24) ; |
11 | if (ptr[megs * 0x100000 + i]!=testval) |
12 | {
|
13 | UART_sends("Failed memory test at ") ;
|
14 | UART_sendx(megs * 0x100000 + i) ; |
15 | UART_sends("\r\n") ;
|
16 | failed = 1 ; |
17 | break ; |
18 | } |
19 | } |
Beim Arbeiten mit Variablentypen wie unsigned char, deren Größe nicht der Wordsize des Prozessors entspricht, ist immer extrem große Vorsicht zu bieten, da man nie weiß, was der Compiler tatsächlich daraus macht. Es wäre natürlich hilfreich, die Ausgabe von "objdump -S" zu betrachten, oder gcc (sofern du mit gcc kompilierst) mit "-S" aufzurufen um sich den Assembler Code anzusehen, ist aber nicht zwingend nötig, denke ich. Du beschreibst den RAM Byte für Byte, das könnte soweit auch richtig funktionieren, da du testval (für die der Compiler dein "unsigned char" bestimmt gnadenlos durch "unsigned int" ersetzt um einfach ein Register nehmen zu können um schneller darauf zugreifen zu können) mit 0xff and'est bevor du es in den RAM schiebst. Beim Lesen nacher tust du dies jedoch nicht. Ich könnte mir vorstellen, dass entweder ptr[megs * 0x100000 + i] oder testval beim Lesen nicht tatsächlich als unsigned char behandelt wird. Ich würde Raten die Zeile durch
1 | if ((ptr[megs * 0x100000 + i] & 0xff) != (testval & 0xff)) |
zu ersetzen einfach um auf Nummer Sicher zu gehen. Ist nur eine grobe Vermutung. Der Code sieht ansonsten eigentlich perfekt aus, das war einfach die einzige Stelle die mir beim durchlesen Angst gemacht hat. Prinzipiell ist es Ratsam, so selten wie möglich mit "unsigned char" o.Ä. zu Arbeiten, da davon auszugehen ist, dass der Compiler sowieso einen int daraus macht, teils ohne weitere Effekte zu berücksichtigen.
Hallo, bei der Gelegenheit habe ich hier mal meinen alten Ramtest ausgegraben. Diesen habe ich auch für das lpc2478 Board von gsg-elektronik.de geschrieben. Er initialisiert die UART (115200 Baud), die PLL, den SDRAM und testet anschließend den internen und den externen RAM. Dannach lässt er die LEDs in regelmäßigen Abständen kurz aufleuchten. Sollte der RAM nicht funktionieren, gibt er über die UART bescheid.
ich schrieb: > Prinzipiell ist es Ratsam, so selten wie möglich mit "unsigned char" > o.Ä. zu Arbeiten, da davon auszugehen ist, dass der Compiler sowieso > einen int daraus macht, teils ohne weitere Effekte zu berücksichtigen. Moment. Bei einem x86-Prozessor zum Beispiel kann ich doch auf der Assembler-Ebene sehr wohl wählen ob ich jetzt 8 Bits vom Register benutze oder 16 oder 32. Dann habe ich eben den Zugriff auf AL, oder AX, oder EAX. Warum sollte der Compiler da immer knallhart mit allen 32 Bits auf einmal rumprügeln?
Hallo, Mark Brandis schrieb: > Moment. Bei einem x86-Prozessor zum Beispiel kann ich doch auf der > Assembler-Ebene sehr wohl wählen ob ich jetzt 8 Bits vom Register > benutze oder 16 oder 32. Dann habe ich eben den Zugriff auf AL, oder AX, > oder EAX. Warum sollte der Compiler da immer knallhart mit allen 32 Bits > auf einmal rumprügeln? die x86 Prozessoren haben viel mehr Instructions um auf verschiedenste Weisen auf RAM und Register zuzugreifen als der ARM. Auf dem ARM kann man Register nicht byteweise bearbeiten, auf dem x86 auch nur bedingt, z.B. kann man zwar die ersten 16 bits von eax, ebx, ecx und edx byteweise bearbeiten, auch halfwordweise bearbeiten, auf die nächsten 16 bits kann man aber allein schon nichtmehr zugreifen... Für eax gibt es z.B. nur al (0:7), ah (8:15), ax (0:15) und eax (0:31), auf 64 bit x86 CPUs noch rax (0:63). Auf x86 Prozessoren wird aber aus Registerknappheit viel eher im Stack gearbeitet als auf den RISC Prozessoren mit 16 oder 32 GPRs. Ich habe mir jedoch gerade angeschaut, was GCC zu maxxies Code als Assembler ausspuckt, das scheint soweit in Ordnung zu sein, er arbeitet zwar in den Registern mit 32 bit Werten (unvermeidlich), vergisst aber das "and" mit 0xff nicht. Daher wird das Problem wohl doch woanders liegen als ich erst vermutete. Ansonsten sieht der gepostete Code aber doch vollkommen OK aus, oder?
So, da bin ich wieder. Danke für eure Mühen. Ich hab deinen Code mal getestet und das schlägt genauso fehl. Bleibt also nur die HW (das Meßgerät, dass ich hier in meinem Weihnachtsdomizil habe ist leider zu grob für die Pins) Ich hab in der Zwischenzeit noch ein paar Ausgabe dazugesetzt, und es wird immer der letzt geschriebene Wert zurückgegeben unabhängig von der Addresse innerhalb des SDRAM blocks. Das kenne ich vom DS (mit ARM7/9 cores) für Speicherbereiche in dem es keinen physikalischen Zugriff gibt (Datenzugriffe aufs BIOS von ausserhalb) deswegen erhärtet sich bei mir die Vermutung mit der HW. Naja das muss erst mal Warten bis ich feinere Spitzen fürs Meßgerät und den Lötkolben da hab. Gibt ja genug andere Sachen schon zu erledigen. Die Makefile/Toolchain säubern, für die Standardsachen mal ne vernünftige Lib aufbauen, etc ...
Was laaaaaaange währt wird endlich gut...
OK Leute, die Teile sind heute angekommen und da ich die nächsten Tagein
Frankfurt arbeiten werde, kann ich sie erst ab Donnerstag den 8ten
Januarver senden.
Fotos von den Display sind hier:
Beitrag "Re: SAMMELBESTELLUNG: 4" TFT Display mit 24bit digital interface"
Eure PDF-Rechnungen habe ich per E-Mail zugesandt.
Grüße ud schönes Neues
Michelle
So, da ich die tage noch mal eine Digikey bestellung mache, können alle nochmal mitbestellen, welche noch einen SD slot(2 Euro/st) oder sonstiges brauchen. einfach eine mail an: "kiest2 at web .de" Ich würde die Bestelleung gerne in genau einer Woche aufgeben. Gruß Zippi
Hat DigiKey auch welche für microSD? Grüße Michelle
Ehm zippi, Wenn Du sagst 2 Euro/Stück, wieviel bestellst DU da? Und vor allem, was zahlst Du Versandkosten? DigiKey ist definitiv gut 4 mal teurer als die Hersteller in China/Corea... Das würde ich glatt so machen wie mit den 50poligen TFT-Display SMD-Connectoren... 100-200 Stück am Band kaufen... Für 200 Stück zahle ich keine 20 US$ Versandkosten von China, muß nur den passenden Hersteller finden. Grüße Michelle
Hi, Naja wieviel ich bestelle weiß ich noch nicht ca. 20-50 je nachdem wieviele mit bestellen wollen. Aber mir geht es ja auch um diese bauform. Was zahlst du denn für 100St? Und haben die auch eine Push funktion? Also die Digikey bestellung mach ich auf jedenfall, es geht ja nicht nur um die SD-slots. Achja ich hab auch noch ein paar RGB LEDs. Wer diese also ganz toll fand, kann auch ein paar mitbestellen. gruß Zippi
Für die normalen SD-Slotts mit Push-Out so um die 0,70-0,90 US$ je nach Ausführung. Das sind halt so Teile, die ich selber in massen benötigen werde und somit in meinem OnlineStore aufnehme. Aber hier in Kehl habe ich mittlerweile schwierigkeiten SDHC Karten zu bekommen denn alle verwenden nur noch die microSDHC und die manchmal mit Adapter. Gleiches für die TFT mit 2"2 (176x220), 2"4 (240x320, QVGA) und die 4" plus passenden connectoren. Ich habe mittlerweile so viele NACHTRÄGLICHE Anfragen, das ich warscheinlich dann im Februar eine neue Großbestellung (500-1000 Stück zusammen) machen werde. Shit nur, das mein FTTH Internet-Zugang noch nicht freigeschaltet ist, und der OnlineStore eine einzige Baustelle ist. Kostengünstigen nationalen und europäischen Paketversand per UPS (alle services verfügbar) habe ich ebenfals seit heute. Grüße Michelle
hallo omega, ich wollt mal wissen wie es so um die restlichen teile steht die noch nachgeliefert werden sollten.
Hier könnt ihr die Eagle Lib für das Display runterladen. Beitrag "Re: SAMMELBESTELLUNG: 4" TFT Display mit 24bit digital interface" Gruß
Sehr schön! Die Displays sind heute bei mir angekommen. Wie wäre es, wenn hier einer eine Aufsteckplatine für das Board macht und bei genügend Interesse wir wieder eine Sammelbestellung machen?
Also ich kann mal gucken was ich so hin bekomme, aber kann mir jemand nen lvds reciever sagen. Bin bei meiner letzten suche auf nix brauchbares gestoßen. Ach und Omega hast du das Eagl lib für den Connector?
LVDS Receiver: SN75LVDS86 - Laut meiner Datenbank habe ich sogar 4 Stück da. Eine Lib für den Stecker habe ich im Anhang. Ich würde für einen Prototyp folgende ICs vorschlagen und zur Verfügung stellen: LED Treiber: TPS61181 Touchscreen Controller: TSC2046 Mit diesen ICs habe ich auch einen angefangenen Schaltplan und Layout, irgendwo. Allerdings nicht für genau dieses Display. Wenn ihr wollt kann ich auch wieder Platinen besorgen.
Danke Omega mal sehen was ich so anstellen kann ;) ach und ich hab noch nen vs1011 als mp3 codec geplannt.
Joa, warum nicht, da kann man einen schicken MP3 Netzwerk Player bauen. Hat denn schon jemand was gemacht mit dem Board? Ich finde es etwas schade, dass dieser Thread so eingeschlafen ist.
Also in die Richting will ich das board auch verwenden. Mit dem schicken Touchscreen und so. Wollte mal fragen in welches package ist der tsc2056? Aber wie mir auffällt wir das wohl nicht so einfach möglich sein da wie ich es richtig seh nur 3 ios frei sind, neben den spi. Was warscheinlich nicht reich, wobei man könnte mit einem 1 zu 10 decoder immerhin 8 I/Os erzeugen.
also ich hab noch nix weiter gemacht, benötige da halt noch den zweiten quarz und die 33er Cs dafür...
Omega G. schrieb: > LVDS Receiver: SN75LVDS86 - Laut meiner Datenbank habe ich sogar 4 Stück > da. > Touchscreen Controller: TSC2046 Cool, ich habe gestern eine message von TI bekommen: TI Sample Request # 908129 Part number/Description Status [1]SN75LVDS84A - FlatLink(TM) Transmitter SN75LVDS84ADGGR 4 of 4 part(s) Shipped 21 Oct 2009 [2]SN75LVDS86A - FlatLink(TM) Receiver SN75LVDS86ADGGR 4 of 4 part(s) Shipped 21 Oct 2009 [3]SN75LVDS83 - FlatLink(TM) Transmitter SN75LVDS83DGG 3 of 3 part(s) Shipped 15 Jan 2010 [4]ISO1050 - Isolated 5-V CAN Transceivers ISO1050DUBR 5 of 5 part(s) Backordered 30 Jan 2010 est. [5]ADS7846 - 4-wire Touch Screen Controller ADS7846N 5 of 5 part(s) Backordered 10 Mar 2010 est. Nur der kleine Receiver ist nicht verfügbar... Gibt es erst im März wieder. Anm.: Am 21.10.2009 wurde nichts ausgeliefert... un i ward ima no! Irgendwie läßt das mit der Prototypen fertigstellung auf sich warten... Mir rennt die Zeit davon... Der ADS7846 ist jedenfals excelent... Grüße Michelle
Bezugnehmend auf meine ankündigung eines kostengünstigeren
KWH022ST03-F02 (2"2, 176x220 pixel, 18 bit) wurde ich bereits von
Formike angeschrieben, das nächste Wochedas Sampling startet und ob ich
interesse hätte...
Also, mir ist es mindestens 4 Wochen zu früh, denn ich muß diesen Monat
noch den TÜV-Rheinland bezahlen...
Wer interesse hat, bitte melden.
Mindestbestellmenge währen 500 Stück. :-/ darunter zählt es als
Musterexemplare...
Musterexemplare rentieren sich allerdings nur in vollständigen
Verpackungseinheiten vom 50 Stück
Das währen dann beim
KWH022ST03-F01 o.TouchScreen 12 US$ ~ 9.00 Euro
KWH022ST03-F02 m.TouchScreen 14 US$ ~10,50 Euro
+ Versand und Märchensteuer
Sind dann bei 50 Stück mit Touchscreen und SMD Connector ungefähr 15,50
Euro/Stück und das ohne Touchscreen 13,80 Euro.
ACHTUNG: Wenn ihr mich anschreibt, scheibt in den BETREFF am
Anfang [KWH022ST03] dann wird die Mail gefiltert und
landet in einem bevorzugten Ordner.
Güße
Michelle
Ich weis ja nicht, aber hat jemand interesse, den LPC mit einem LiPoly zu versorgen? Werde Anfang des nächste Monats welche bestellen... Model: Lithium Polymer 808967 3.7V 5AH cell Price: USD8.90 Spec info: see attachment Price term: FOB Shenzhen Payment term: T/T in advance Lead-time: within 30 days Der Preis pro Stück bezieht sich derzeit auf die Abnahme von 20 Stück. Die Zelle ist 89x67x8 mm groß und hat 101 gramm Es gibt bei http://www.maxim-ic.com/ auch passenden PMICs (mehrre Ausgangsspannungen) mit eingebauten Lader/Schutzschaltung und Boostconverter für die 9V Backlights des 8" Displays... Grüße Michelle
Angehängte Dateien:
-
52 KB
Im Hinblick auf die Displays habe ich schon vor einigen Wochen eine Adapterplatine für die 50-poligen FPC-Stecker entwickelt. Nachdem ich jetzt die Displays und Stecker von Michelle bekommen habe, kann ich sagen, dass das Layout einwandfrei zu den Steckern passt. Die Lötpunkte sind im 2,54mm Lochrasterformat. Ich habe bisher nur für den Eigenbedarf 3 sehr teure Musterplatinen erhalten. Wer auch Interesse daran hat, kann sich bei mir melden. Den Preis der Platine kann ich erst genau sagen, wenn ich weiss, welche Menge zusammen kommt. Bei 10 Stück sind es 8,60 Euro, bei 50 Stück 3,70 Euro, bei 100 Stück 2,40 Euro pro Platine. Dieses sind die kalkulierten Preise bei Beta-Layout (Pcb-Pool) plus Versandkosten. Sobald ich die Menge weiss, werde ich die Platinen in Auftrag geben. Lieferzeit danach ca. 2 Wochen. Bitte mail an mich: er(at)er-tronic.de
@Michelle: wenn du dringend so ein IC benötigst für die Entwicklung und ich noch eins habe, kann ich aushelfen. Dieser LiPo gefällt mir, kannst du das Datenblatt dazu hier anhängen oder mir per mail zukommen lassen?
Mist... ich hatte das Datenblatt egentlich angehängt...
Hier isses...
Anm.: Die LiPos werden nur billiger, wenn man mindestens
1000 Stück kauft...
Meine 20 LiPos mit 3,7V und 60Ah kosteten 3600 US$ als
Musterexemplare, aber bei einem einkauf von mindestens
1000 Stück dann nur noch 90 US$/Stück
Ich habe auch noch 10 Stück 3,7V mit 250Ah herumliegen.
Die waren 9800 US$ und werden bei 1000 Stück 320 US$
pro Stück kosten
Beide Zelletypen wurden vom TÜV Rheinland positiv
getestet (2 x gut 19.000 Euro Gebühren)
Ich will für ich mal 20 LiPos zum testen kaufen und inn Teil davon zum
TÜV Rheinland schicken... Denn ich suche eine seriöse Firma (bei LiPos
kannste in China die böseste Überaschung erleben) bei der ich mehrere
100.000 Stück über 5 Jahre einkaufen kann.
Gut, es gibt Firmen, beidenen man blind kaufen kann, weil Sony, Samsung
und Co dort kaufen, genauso wie RWE (machen zur Zeit mit der Firma
Langzeittests wegen der RWE-Elektroautos, welche gleichzeitig als
Speicher für Solarenergie herhalten sollen), nur wollen die gleich einen
Auftrag von mindestes 1 mio (oder besser 10mio; habe dort angerufen)
haben, aber da geht nichts in China, denn die haben alle Vertretungen in
der ganzen welt... Ist halt ultra seriös.
...und Du bekommst eine PERFEKTE Beratung mit Technikern!
Grüße
Michelle
Wie groß ist so ein 250Ah Block??? Also an den 5Ah Akkus habe ich Interesse, aber wieviele müsste ich mir noch überlegen.
Ich bin jetzt nicht im Lager,
aber so um die 580x340x15mm
und gut 4,3 kg pro Zelle.
Aber es gibt noch eine neuere Ausführung, die
ist anscheinend gefaltet und deswegen dicker.
Damit kannste ein Handy ganz schön lange betreiben...
Anm.: Als ich nach deiesn Hoch-Kapazitäts Modellen gefragt hatte,
haben die mich gut ein dutzend mal gefragt, ob ich nicht
komplette Blöcke mit Protection und sonstwas haben will...
Diese riesigen Teile sind ein heißes Eisen!
Ein Kurzschluß und das Ding brennt und soviele Feuerlöscher
kannste garnicht kaufen, um den Brand zu löschen
Meine electronic besteht aus einem Maxim MAX11068/MAX11080
und einem SiLabs C8051F502 und die Batterien haben 37V/60Ah
bzw. 37V/250Ah sowie eine KONSTANNTE Ausgangsspannung von 24V
Es lassen sich soviele parallelschalten wie der CAN Bus
unterstützt (Nodes und Geschwindigkeit)
32 "High-Power LiPoly Smart-Batterien" sollten sich ohne
Schwierigkeiten an einen einzelnen CAN bus zusammenschalten
lassen, bevor ich eine Multi-CAN-Port Controller benötige.
Anm.: 37V/250Ah sind 9250Wh und würde mir mit meiner Wohnung
(ohne Computer) 2 Tage totale autonomie gewähren.
Grüße
Michelle
Ich Denke, ich werde für die LiPos und Displays ein eigenes Topic starten. Bei den Teilen rentiert sich prinzipiell nur eine größre Menge da einen sonst die Transportkosten auffressen. Grüße Michelle
Hi, Ich bestücke gerade die Teile die ich noch habe. Wie rum wird IC5 eingelötet? Also in welche Richtung der Punkt? mfg
Ch D. schrieb: > Wie rum wird IC5 > eingelötet? Also in welche Richtung der Punkt? wenn ich das richtig gesehen habe mit dem punkt in richtung C22 http://www.mikrocontroller.net/attachment/62669/lpcboard003_small.jpg
Also könnte mir jemand helfen, ich bräuchte für den sn75lvds86 das tssop48 package oder ne fertige lib weil das erstellen von Packages ich net so richtig gebacken krieg.
Hey Alex brauchst du jetzt ne lib für Eagle oder das IC? Wenn ne lib für Eagle dann für welches packege. Gruß
zippi pennt vor sich hin... Er sagte Eagle Bibliothek für TSSOP40 und sn75lvds86 Ich hatte noch keine Zeit eine zu erstellen weil ich derzeit in Umzugsplanung bin... Grüße Michelle
Hallo, hat jemand schon eine LIB um das Display von Michelle anzusteueren? Gruß Arne
Hi, Für das Display: Beitrag "Re: SAMMELBESTELLUNG: 4" TFT Display mit 24bit digital interface". Hatte ich schon gepostet. Grüß
Hi, vielen Dank für den Link, aber ich habe mich falsch ausgedrückt. Ich meinte ob jemand sich schon eine LIB geschrieben hat um das Display mit dem LPC2478 anzusteuern. Oder hat jemand vielleicht ein paar Links als Anregung zu diesem Thema? Gruß Arne
Du könntest http://gsg-elektronik.de/download/LPC2478_LCD.zip für das LCD anpassen. Oder warten, bis ich eine Adapterplatine für dieses Display und das LPC Board habe, dann mache ich das.
Arne schrieb: > Ich meinte ob jemand sich schon eine LIB geschrieben hat um > das Display mit dem LPC2478 anzusteuern. > > Oder hat jemand vielleicht ein paar Links als Anregung zu diesem Thema? <wunder> Warum verwendest Du nicht den original Sourcecode, wie er von NXP angboten wird? </wunder> Grüße Michelle
Also hab mal weiter gemacht mit dem display port und hab jetz 2 Problem erstens wo her krieg ich 4 i/o s für den VS1011. Ausdem da ich mich noch nicht mit dem TFT Controller beschäftigt hat wie wird den das Bild aufgebaut von rechts nach links oder links nach rechts und oben nach unten oder unten nach oben? Ach Omega bis du sicher das der tps61181 aus der USB Spannung auch den Strom liefern kann. Denn laut Datatsheet arbeitet der erst ab 5V und meistens liefert USB ja ca.4,6V. Gruß Alexander
Mh... evtl. könnte dann der TPS61181 Probleme bereiten. Aber benötigt das Display nicht auch 5V? Dann könnte man doch einen Step-Up nehmen, der aus den 3,3V 5V macht und mit diesen 5V den LED Treiber versorgen. Müsste man sich nur mal überlegen, ob der Strom nicht zu hoch wird auf der 3,3V Seite. Die 4 freien GPIOs wirst du wohl nicht auf dieser Buchse finden, leider. Man könnte vllt. eine andere Stiftleiste so platzieren, dass die z.B. an I²C angeschlossen werden kann und dann diese Pins als GPIO nutzen. Oder irgendwo eine SPI oder I²C Porterweiterung dran. Edit: TPS61500 könnte funktionieren. Ich könnte es testen, das IC habe ich da und ist in einer funktionierenden Schaltung verbaut.
Ok der TPS61500 sieht gut aus. Nach neiner SPI Erweiterung such ich grad was feines raus. Ne des Display braucht auch 3V3 Volt. Also das Backlight benötigt 20mA,das Display 40mA, der VS1011 benötigt ca.20mA, der Touch Controller uA und die SPI Erweiterung warscheinlich auch recht wenig. Hat schon mal jemand gemessen wie viel mA die Schaltung auf vollen Takkt gerad so zieht?
Der Max7317 ist kleienr günstiger und der könnte das Backlight gleich dimmen mit der 8bit PWM. ; )
Der Max7317 hat die gleiche Pin belegung aber bloß keine Konstantstromquelle. Aber eine beim Überfliegen schlankeres ansprechen über SPI. Denke das ich wenn ich heute abend dazukomm den Schaltplan fertig bekomme. Gruß Alexander
Hallo Jungs (und Mädels), wer von euch hat das Display schon am Laufen? ;-)
Etwas schwierig ohne platine mit lvds reciever ; ) aber ich arbeite an einer aufsteck platine aber hab grade wenig zeit aber ich geb gas.^^
War heute noch net daheim aber muss noch den I/O expander in den schaltpla einsetzten und den led treiber tauschen. Dann kann ich den Schaltplan mal rein stellen. Des Routen geht dann hoffentlich schneller. Damit hab ich einiges mehr erfahrung.
Hab jetzt auch einen besseren Baustein für das Backlightning gefunden den LT3593, der ist im sot-23 package und liefer genau den gewünschten output.
Nachdem ich mehr anfragen bekomemn habe als erwartet, werde ich die 4"
Displayszusammenmit den 2"2 nachbestellen
Hier sind die vollständige Infos::
Beitrag "Re: SAMMELBESTELLUNG: 4" TFT Display mit 24bit digital interface"
Wenn die Datenblätter zum 2"4 und 8" gewünscht werden, kann ich sie
posten..
Grüße
Michelle
Angehängte Dateien:
-
53 KB
Also hier jetzt der vorläufige Schaltplan. Ich hab auch schon mit dem routen der Platine begonnen udn es gibt massig platz, falls noch jemand irgendwas vermisst lässt sich das sicher realisieren. Nur nen frage an dich omega, kasnt du mir die genau position des Steckers und der Bohrungen geben das es auch wirklich eine aufsteck platine wird? ; ). Ach und ich weiß noch nicht ob wie ich die Pins U/D und L/R am display beschalten soll. gruß Alexander
Hmm, hatte der VS1011 nicht ein Problem damit wenn man AVdd und DVdd nicht trennt? Sollte da nicht min. eine Ferritperle oder sogar ein zweiter 3V3 Regler für den analogen Teil rein? Viele hatten doch Probleme wenn es an einem Versorgungskreis hing... Ich bin mir da aber nicht 100%ig sicher, könnten auch andere Umstände gewesen sein.
Angehängte Dateien:
Hab jetzt einfach einen kleinen ldo der 2,7V erzeugt für die analog versorgung eingefügt, auserdem waren noch ein paar kleine Fehler bei Ausgang des VS1011.
Du hast doch 5V zur Verfügung, warum nicht da einen 3V3 LDO dran? Aber ich werde selbst erst nochmal nachlesen zum VS1011.
So, das mit den 2.7V für den Analogteil ist vollkommen richtig, hatte ich irgendwie anders in Erinnerung/verwechselt. Aber die recommended Spannung für den Digitalteil ist mit 2.5V und maximal 3.6V auch gut ausgereizt. Aber da lässt sich höchstens noch ein 3V0 Regler einbauen, aber das ist dann auch kein großer Unterschied mehr. Weniger als 3.0V geht nicht wegen den maximal zulässigen Eingangsspannungen der Datenleitungen von DVdd + 0.3V. Was ist mit dem Masseanschluss des Köpfhörerausgangs? Der ist bisher noch komplett offen. Ansonsten vermisse ich den 100k Pull-Down am /XReset Eingang. Ansonsten ist mir in dem Bereich nichts mehr aufgefallen, gute Arbeit! PS: Hat schonmal einer die ganzen SPI Adressen der angeschlossenen ICs überprüft? Nicht das sich da welche doppeln...
Wie meinst du Adressen??? Bei Spi gibt es keine Adressen man spricht die slaves über den CS pin an. Aber da war eine doppelung die hab ich entfernt und nun wird auch jeder cs pin direkt vom controller angesprochen hab die version bloß noch nicht hoch geladen.
Ajo, sorry, richtig - ich bring die immer durcheinander. Die CS Leitungen sind mir auch gar nicht aufgefallen, sonst hätte ich den Müll wohl erst gar nicht geschrieben...
Mal ne Frage an alle die damals von NXP auch nur den Umschlag mit dem Infomaterial bekommen haben. Der kam ja per UPS. und in der Versandbestätigung per email war kein Abesender erkennbar. Haute kam nämlich wieder ne email von UPS pbwohl ich keine Lieferung erwarte. Liefert NXP die samples evtl. nach? Hat noch jemand so ne email heute von UPS bekommen?
Kleine Statusmeldung: ===================== 48 Stück 2"2 TFT Display 176x220 mit Touchscreen (8/16bit 8080) 4 Stück 2"4 TFT Display 240x320 mit Touchscreen (24bit RGB) 11 Stück 4" TFT Display 480x272 mit Touchscreen (24bit RGB) 3 Stück 8" TFT Display 800x600 mit Touchscreen (24bit RGB) 68 Stück SMD Connector 39polig (2"2 Display) 22 Stück SMD Connector 50 polig (habe noch 80 auf Lager) 30 Stück LiPoly 3,7V 5Ah 89 x 68 x 11 mm 13 Stück LiPoly 3,7V 6Ah 125 x 100 x 5 mm 2 Stück LiPoly 3,7V 12Ah 125 x 100 x 10,5 mm Also Bestellschluß ist Sonntag der 2010-02-20 3 Personen haben bereits Vorauskasse gezahlt womit die derzeitige Bestellung DEFINIF durchgeführt wird. Grüße Michelle
So die Samples sind doch tatsächlich noch gekommen! Gleich mal eine Email an NXP schreiben. Nun habe ich soo lange warten müssen und dann sind sie nicht mal JDEC konform verpackt, weil die Vakuumierung des Tray nicht komplett war ;-) Bevor ich nun anfange eine eigene Platine zu machen, wollte ich mal hören ob es möglich ist die Eagle-Dateien der hier entstandenen Platine zu bekommen? Man könnte dann ja eventuell eine zweite Version auflegen. So könnte man vllt. gefundene Fehler fixen oder nur schwer zu beschaffende Bauteile ersetzen...
Ein paar wenige Platinen für den LPC2478 hätte ich noch. Falls genug Interesse da sein sollte, könnte ich auch die zwei bekannten Fehler beheben und nochmal bestellen. Nur ich zweifel, dass das Interesse so groß ist.
Ich hätte auf jeden Fall Interesse. Muss nur sehen wo ich die Teile her bekomme. Also SDRAM, PHY, Eth-Buchse usw.. den SD-Slot brauche ich nicht. Gibts den SDRAM bei farnell oder so? Ich hätte halt gedacht das Layout ein wenig umzustricken auf Teile die man bei den üblichen Versendern bekommt.
PHY könnte ich noch was haben, SDRAM müsste ich erstmal schauen, Ethernet Buchse habe ich vielleicht auch noch. SD Slot definitiv nicht. Ist halt die Frage, was für dich die üblichen Versender sind. Ich habe damals sogar den Schaltwandler nochmal getauscht, weil Digikey den ursprünglich verplanten nicht auf Lager hatte.
Üblich wäre für mich: Reichelt, Farnell, RS, Bürklin. Vllt. auch noch Mouser, aber auch nur weil sie etwas billiger sind als digikey, ansonsten haben die die gleichen Nachteile wie jeder USA-Versender.
Also nach dem ich die letzten tag keine Zeit hatte, hab ich die befestigungsbohrungen eingebaut, und der rest ist auch soweit ich hab nur ein problem mit dem Connector für die Platinen. Omega welchen Connector muss ich nehmen in deine lib waren 2 stück (ist mir jetz erst aufgefallen) auserdem hab ich noch keine gestecker gefunden oO. Der hat zwar sicher das gleiche Package aber wo kann man den kaufen oder wie heist der?
Für die Aufsteckplatine müsste es ERM-20_S sein. In der Library, die ich dir geschickt habe, waren Stecker und Buchse. Eins davon ist auf dem LPC Board. Kannst meine Aussage ja nochmal überprüfen, das Layout hast du ja. Ich gehe mal davon aus, dass du mit dem Layout für das LPC Board nichts machst, was mir nicht recht wäre...
Also das mit dem Layout versteht ich habs bloß um die masse zu prüfen, ansosnten werde ich nichts damit tun. Ok dann bau ich den ERM-20_S morgen ein und route die platine zu ende. Gruß Alexander
Hallo Leute, ich lese hier schon eine ganze Weile mit, habe selber auch ein Board gebaut mit dem 2478er. Nur kriege ich das SDMMC-Interface nicht zum Laufen! Benutzt ihr das, um die SD-Karte anzusprechen, oder macht ihr das mit SPI? Hat einer von euch vielleicht Code, welcher läuft?
Ich habe das MMC/SD Interface benutzt. Irgendwo hier in diesem Thread ist das modifizierte Beispiel von NXP.
Angehängte Dateien:
-
37 KB -
44 KB -
43 KB
So jetz mal das layout und der dazu passende Schaltplan. Also ran ans fehler suchen. ; ) gruß Alexander
Hi Alexander schau dir mal im 2. Bild, oben links, die 5 pol. Stiftleiste genauer an! Von Pin 5 geht die Bahn durch ein Befestigungsloch!!! :-( Ist zwar Masse aber sieht nicht so toll aus. mfg Stephan Ps: Im Bild 3 ist es auch zu sehen.
Hey Alexander, Wie hast du dir das mit dem Flachband kabel vom Display gedacht? Willst du das um die Platiene biegen? Den Connector hast du auch recht mittig angebracht. Das Display würde dann zu einer Seite über Stehen. Soll das so? Normal sollte das Display doch perfekt auf die Platiene passen. Gruß
schlecht, hab gar net so arg drauf geachtet wie lang der anschluss ist... hmmm also im prinzip den connector drehen oder hab ich des falsch verstandne?
Wozu die 2,7V Versorgung? Ist die nur für den VS1011? Ich habe hier einige laufen, die keine extra Spannungsversorgung benötigt haben. Da sollteste nochmal das Datenblatt checken...
Hi Omega, stimmt, deinen Code habe ich auch erst jetzt gesehen. Danke dir! Aber dazu doch gleich mal ne Frage. Also der Code funktioniert so weit, dass ich die Karte initialisieren kann. Es wird auch korrekterweise eine SD-Karte erkannt. Jedoch kriege ich bei mci_read_sect immer nur Nullen zurück. Ich habe dann mal im MCISTATUS Register geguckt, und dort ist immer das Bit RXOVERRUN gesetzt. Was bedeutet das? Mein LPC läuft mit 72 MHz, ansonsten habe ich deinen Code 1:1 übernommen, und du sagst ja er funktioniere. Falls das von Belang ist: Meine Taktquelle ist ein 4 MHz Quarzoszi, und wie gesagt ist die PLL auf 72 MHz eingestellt (mit dem Oszi überprüft, der Takt stimmt also).
@Star Keeper: Es läuft auch ohne extra, aber selbst im Datenblatt sind es getrennte Versorgungsspannungen. Auch wird es empfohlen (in anderen Threads hier sogar als Lösung bestätigt), weil damit die analoge Spannung besser entkoppelt ist gegenüber der digitalen Spannungsversorgung.
Hab den Connector gedreht und nach links verschoben sagt mir mal ob ichs so lassen kann bevor ich des umsont neu route. @Star Keeper wenn man schon nen super display hat dann braucht man auch ein guten sound und deswegen halt ich mich so weit es sinn macht an die app notes des vs1011 und dort wird eine extra versorgung für den analogteil auch empfohlen. gruß Alexander
Was mir noch auffällt ist der 18Bit LVDS<->Dispaly Anschluss. Müssen da nicht die oberen Bits angeschlossen werden, wenn man ein 24Bit LCD an einen 18Bit Controller anschließt? Außerdem müssen die nicht genutzten Bits sicherlich fest auf einen Pegel gelegt werden.
Also des ist für mich auch das erste mal das ich was mit 18 auf 24bit bei nem lcd mach aber im datasheet für den lvds reciever werden bei deinem 12bit display empfholen nur R0 bis R3 anzuschließen deswegen bin ich davon ausgegangen. Aber berichtigt mich falls ich falsch lieg.Ob die nicht benutzten pins auf potenzial gelegt werden müssen weiß ich nicht.
Hi, also beim Connector, hab da auch noch keine richtige Lösung, vll unter das Display biegen. Da passte das dann schon mit der öffnung nach oben. Und dann noch etwas weiter links, so dass das Flachbandkabel an dem Schraubloch vorbeigehen kann. Dann sollte es Perfekt passen. Gruß
Hui, tolle Arbeit hier! Klasse Leistung von Alexander, das Layout zu übernehmen, schön das es schon fleißig diskutiert wurde. Das ist zwar nicht so, dass ich daraus einen Prototypen zum testen fertigen kann (beim letzten könnte es gehen...), aber ich denke es ist nicht unbedingt erforderlich. Wer würde denn so ein Board haben wollen? Ich wäre mit wohl mit 3 Platinen dabei.
Angehängte Dateien:
-
41 KB -
48 KB
Also habs mal umgeroutet dass das display auch passt. Was mich jetzt noch beunruhigt ist des mit dem Display, müssen da die unbelegten pins auf potenzial gelegt werden? Und sind die rgb signale richtig angeschlossen? Ansonsten Omega hat ja gemeint erkann die Platine ordern und ich kann von mir aus die sammelbestellung bei Digikey machen, wenn niemand anderes das Übernehmen will.
Angehängte Dateien:
-
38 KB
Sorry die top masse fläche ist nicht ganz angeschlossen. Sonst DRC ist durch und dürft bei jeden normalen platinen hersteller zumachen sein. Nur was heist Stop MAsk Fehler im DRC? Gruß Alexander
Hey, Der Connector ist noch falsch herrum, Mann muss das Kabel umbiegen damit es richtig im Connector steckt. Also die öffnung muss nach unten, raus aus der Platiene Zeigen. Sonst scheint aber alles ok zu sein. Gruß
Klasse Arbeit die ihr da verrichtet, wuerd mich ja beteiligen, aber hab vom routen keine Ahnung. Bei der Platine waere ich mit einem Stueck dabei. Mfg Jens
Hallo Omega, ich wäre bei einer Bestellung mit einer Platine dabei. Gruß Arne PS: Gibt es was neues von den restlichen Digikey Teilen ?
Ich bin ebenfals mit ner Platine dabei... Warum sollte ich das Rad neu erfinden? Grüße Michelle
Was mir noch immer sorgen macht ist die Verbindung des LCD-Controllers mit dem LCD. Aus der Basisplatine sind 18Bit in den LVDS-Tansceiver geroutet. Hierzu wurden anscheinend die Niederwertigen Bits genutzt. Der LCD-Controller selber kann Farben mit 24Bit oder mit 16Bit erzeugen. Nach welchem Verdrahtungs-Schema aus dem NXP-Datenblatt ist dann der Schaltplan der Basisplatine entstanden? Aus dieser Appnote von Atmel geht hervor, dass beim verbinden eines 24Bit Controller an ein 18Bit LCD die oberen Bits genutzt werden müssen. http://www.atmel-grenoble.com/dyn/resources/prod_documents/doc32063.pdf In dieser Einführung von NXP (die übrigens recht Informativ ist) wird gezeigt, wie man einen 16Bit-Controller an ein 18Bit-LCD anschließt: http://ics.nxp.com/literature/presentations/microcontrollers/pdf/graphics.lcd.technologies.pdf Auf Folie 26 sieht man, dass die oberen Bits am LCD genutzt werden müssen. Die ungenutzten Bits müssen auf GND. Auf der nächste Folie zeigt sich, dass eventuell die Verdrahtung des Basis-Board flasch ist, wenn der LPC2478 mit 24Bits genutzt werden soll.
Ohne jetzt nochmal in den Schaltplan und die Unterlagen geschaut zu haben. Ich habe ein LVDS TFT Panel angeschlossen. Aber wie man hier Beitrag "LCD Timings - SVGA - LPC2478" sehen kann, funktioniert es. Ich denke, wenn da was falsch verkabelt wäre, wären die Farben blass...
Also im Normalfall werden immer die höherwertigen Bits angeschlossen, weil sonst der Farbraum zu gering wird. Eine Farbwertänderungen in den untersten Bits ist kaum sichtbar und wenn die oberen Bits auf 0 bleiben, dann ist der Farbraum sehr eingeschränkt. Im Normalfall immer die untersten Bits auf 0 setzen, die obersten Bits anschließen.
Okay, dann könnte es sein, dass mein Board erfordert, dass man zwar im 24 Bit Modus initialisiert, aber im 18 Bit Modus in den Framebuffer schreibt. Allerdings finde ich, dass das nicht so schlimm ist... nur etwas ärgerlich.
Ich habe mir nochmal den Schaltplan vom Board angeschaut. Die LVDS Transmitter/Receiver übertragen ja einfach nur die Signale. D.h. das was am LVDS Dekoder wieder rauskommt kann man doch so entsprechend am 24 Bit LCD anschliessen. Es ist also nichts da was den Betrieb des 24 Bit LCDs am 18 Bit IF verhindert. Wenn D0-D17 (am LVDS) die Farbkanäle a 6 Bit sind, dann D0-D5, D6-D11, D12-17 (am LVDS) müssen dann jeweils an D2-D7 der jeweiligen Farbe (am LCD) angeschlossen werden. D0-D1 dann grounden.
Also hab den Schaltplan danach umgeändert und die hören Wertigen Bits angeschlossen und die nicht belegten gegrounded. Bin grad beim neu routen.
Angehängte Dateien:
-
45 KB -
45 KB -
29 KB
So hoffentlich das letzte mal so ne große Änderung ; )
Schön, dass man man alles mögliche mittels der GPIOs umschalten und deaktivieren kann! Wenn mich nicht alles täuscht, sieht der Schaltplan korrekt aus. (bis auf die eine Spule die 10µF haben soll ;-)) Wo nimmst du die 5V her? Soll man die von dem Basis Board da anschließen? Könnte man nicht da noch einen Schaltwandler vorsehen, der aus den 3,3V wieder 5V macht? Auf dem Basisboard der läuft auch mit einem Li Akku, aber auch mit zwei. Als da könnte man einen höheren Spannungsbreich haben... Ich werde dann mal wegen den Platinenpreisen anfragen... Edit: Teils ist Bestückungsdruck noch über Pads, da kannst du einfach mit Smash die Bauteile von ihrer Beschriftung trennen und dann verschieben.
Also eigentlich reichen auch 3,3V aber ich dachte 3,3V vomn hauptboard könnten sonst zu hochbelastet werden und deswegen hätte ich die 5V die man vom Board benötigt oben noch mal angeschlossen. Deswegen hab ich auch die 3V3 über einen 0Ohm Wiederstand angeschlossen das man diesen entfernen kann, ok man könnte auch einen 2 Schaltregler einbauen der 3V3 für das obere Board erzeugen würde, platz wäre ja da^^
Ah okay, so hast du dir das gedacht. Also der 3,3V Regler auf dem Mainboard ist bis 800mA belastbar. Wie hoch der momentan belastet ist weiß ich nicht (ich schätze es auf rund 200mA, hängt natürlich davon ab, was alles aktiviert ist, welche Taktung der LPC hat etc.). Wieviel deine Platine benötigt weiß ich auch nicht, ich denke der größte Verbraucher wird die LED Hintergrundbeleuchtung sein.
Rechnung: 25mA Backlight mit Regler verlusten.
40mA Display Logic
94mA im worst Case LVDS RECEIVER
1mA Touch Controller mit 51mA spitzeleistung
16mA Vs1011 logic
ca30mA Audio Out mit Last
Also ca. 200 mA Last falls alles läuft.
100mA lvds transmiter 24mA FTDL 200mA Ram mit 320mA beim Autorefresh wobei ich im Datenblatt nicht genau durchblick. ca.200mA für den Controller ?? geschätzt und dann kommt die sdKarte hinzu kp 100mA bei einer Großen. macht ca. 700mA Sagt mir falls ich falsch liegen sollte oder das Datenblatt zu arg überflogen hab...
Mh... Könnte etwas knapp werden... zumindest die Peaks. Der LPC2478 verbraucht angeblich 125 mA maximal. (Datenblatt Seite 52) Lass es mal so wie du es geplant hast, da kann man es so versuchen, falls es nicht klappt kann man noch einen 3,3V Regler anlöten.
Soll ich auf dem Layout gleich einen Vorsehen der nicht bestückt würd oder extern dann? Ich schließ jetzt auf jeden fall den Backlight Treiber an die 3V3 Volt an.
Würde denn LP2992IM5-3.3 vorschlagen kann man für 1,75 inklusive Kondensatoren bei CSD kaufen, ok Porto halt noch dazu. Denn könnte dann jeder dazu kaufen falls es nicht funktioniert mit einem Regler.
Angehängte Dateien:
-
32 KB -
30 KB
So der ist jetzt auch drauf. Und ich hab mal meinen Schaltplan nen bischen rausgeputzt.
Okay, Platz ist ja mehr als genug... Kannst du mir die genauen Platinenmaße verraten, dann kann ich die Platinenkosten erfragen.
Ne halbe Europlatine 80mm * 100mm so wie das Grundboard oder? man könnte die Platine theoretisch verkleinern .
Die Außenmaße des Boards sind 75 mm * 102 mm. Also in eine Richtung mehr als eine halbe Europlatte, in die andere weniger.
Okay. Morgen poste ich die Kosten für die Platine.
Die Max I/O Expander sind über Digikey nicht zubekommen deswegen würde ich den MCP23S17 statdessen einbauen. Auch muss ich noch die Diode tauschen da diese ebenfalls nicht verfügbar ist. Also der Teilesatz kostet Digikey kostet 30 Euro (inklusive Mehrwertsteuer die Teile für den Reserveregler sind auch dabei handelt sich um 2euro) vtl billiger wenn viele mit bestellen. Der VS1011 muss jeder leider selber bei reichelt oder csd beziehen.
Klingt doch trotzdem gut und günstig. Also ich würde mich auch für die Platinensätze anmelden. Für mich ist nur die Frage ob das wieder gesammelt über Omega geht oder ob man sich für den Teilesatz direkt bei dir melden kann?
Also mir wäre es lieber das diesmal finanziell zu trennen. Platine bei mir, Digikey bei Alexander. Von mir aus kann ich aber die Platinen der Leute die auch Bauteile bestellen zu Alexander schicken, dann fällt nur einmal Porto an... @Alexander, wenn du ganz fertig bist mit dem Layout kannst du mir das Layout mailen, dass ich die Gerberdatein erzeugen kann und die Platinen bestelle. Aber keine Hektik, erst Kosten klären, Mitbesteller usw.
Moin, sehr schoen, herzlichen Dank an euch schon mal. Wuerd eine Platine mit Bauteilen nehmen. Gruesse Jens
Also Die Platinenkosten: Bei 20 Stück würde es uns rund 10€ pro Platine zzgl. Versand zu euch kosten.
Trennen halt ich für sinnvoll würde sagen jeder der an einem Bausatz und eine Platine interessiert ist soll mir eine pm schreiben ich teil dann Omega die Anzahl mit und Überweiß das Geld an ihn weiter und ich verschicke die Bauteile mit den Platinen von Omega dann an euch.
Die Platine wird doch vor der Massenbestellung an einem Muster getestet, oder?
Angehängte Dateien:
-
32 KB
Also jetzt ist die Schaltung meiner Meinung nach fertig hab nur verfügbare Bauteile jetzt in der Schaltung und hab noch ne kleinigkeit gelöst ein Slaveselect eingang kann nur über den I/o Expander geschaltet werden deswegen hab ich einen Transistor der Sobald Der I/O Expander selected wird automatisch der Slave Selected für VS1011 befehler auf high gezogen und kann dann deaktiviert werden. gruß Alexander ps: eigentlich ist kein Protype geplant.
Was für einen Durchmesser haben die Dukos? Bei 0,6mm könnte ich einen Prototypen fertigen, aber das erhöht den Platinenpreis und den Warenwert, weil's getestet ist ;-)
boar ich würd die kiste sooooooo gerne nachbauen :-( nur trau ich mich fürchte ich nicht an die größe dran :-(
Dukos sind 0,5mm und am LVDS Reciever kann ich auf jedenfall die dokus nicht größer machen an allen anderen stellen könnte ich die vergrößeren.
Okay, das könnte sich grade noch machen lassen... @1234: Was traust du dich nicht? Teile Satz für das Board habe keine mehr, aber ein paar Platinen und Controller.
Momentan siehts so aus:
Board | Bausatz
Netwanze 2 | 2
muetze1 3 | 3
arnegreve 1 | 1
Momentaner Status Bausatz: 29,48€
Platine: 10,00€
+ Porto
Falls interesse besteht könnte ich auch die VS1011 bei CSD beziehn für
15euro das Stück.
Wer noch an einem Bauteilsatz und Platine interessiert ist eine PM an
mich wer nur an einer Platine interessiert ist bitte eine nachricht an
omega.
Omega soll ich dir mein Eagelfile schicken das du einen Prototype
erstellen kanst?
Für mich kannst du drei Platinen notieren, aber die kann ich mir auch selbst dazuaddieren ;-) Wenn du mir die Eagle Daten gibst kann ich versuchen einen Prototyp zu machen.
Bei Reichelt gibt es den VS1011 für 13,40 €, ich weiss ich nun nicht wie es sich mit den Versandkosten verhält gegenüber CSD.
Also tausche den VS1011 gegen einen VS1053 den gibts bei Watterott für 10 euro und die Tantal Elkos entfallen.
Er kann auch viel mehr Datenformate - klar, wäre ja nur von Vorteil. Ich würde da sogar noch 2 VS1053 zusätzlich bestellen wollen, da der Preis sich lohnt.
Hallo, ich habe einige Probleme mit dem Connector. Kann mir einer von euch sagen, wie man das Displaykabel dort einsteckt, ohne dass der Connector oder das Kabel kaputt gehen? Mir ist nämlich Connector Nummer 1 zerbrochen, als ich den schwarzen Bügel vorne öffnen wollte (ich nehme mal an, den muss man etwas nach vorne ziehen, das Displaykabel einfädel und den Bügel wieder nach hinten drücken. Oder? So waren jedenfalls die Zif-Stecker, die ich kenne, bisher immer. Bitte um Aufklärung. Mir scheint, es ist eine halbe Wissenschaft, so ein Display anzuschliessen ;-) Ach ja: Müssen die goldenen Kontakte des Displaykabels oben (vom PCB weg zeigend) sein oder unten (auf den PCB hin zeigend) sein? Mir erschliesst sich das nicht so ganz.
Hey Alex, Du hast mich auf der Liste vergessen... Du hattest von mir ne PM über MKnet bekommen mit dem hinweis da ich den VS1011 plus sämmtlichen für ihn notwendigen Bauteilen nicht benötige. Habe jetzt nicht ins Datenblatt gesehen, aber ist der VS1053 (VLSI-Flagschiff) nicht pinkompatibel mit dem VS1011? Ich verwende eigentlich nur den VS1000 (nur OGG) und VS1053 Also wenn Du die Platine für den VS053 tauglich machst, will ich die komplett haben Schönes Wochenende Michelle
Hallo Tobias und andere... Der SMD connector läßt sich nach oben aufklappen... Die Kontakte sind OBEN und UNTEN womit es die aufgabe des Platinen-Designers ist, die Kontakte von RTL oder LTR richtig zu belegen In meinen Produkten montiere ich das Display mit Silikonkleber auf der Oberseite der Platine unter Verwendung eine 2mm Pertinax/Kunststoff-Platte, welche lediglich die Metallfläche des Displays umfaßtund und führe das Flachbandkabeln über eine Randeinbuchtung (um beschädigungen beim Einbau in gehäuse zu vermeiden) nach unten, wo sich dann der Rest der Bauteile befindet. Unglücklicherweise mach mein Handy keine guten Nahaufnahmen, sonst hätte ich eich die Fotos gesendet. Grüße Michelle
Hallo in die Runde. Ich habe mich mal in China kundig gemacht nach den VS1053 und habe erstmal eine Menge von 50 Stück angefragt. Da ich eh gerade dort am bestellen bin, würde ich diese dann mitbestellen, wenn der Preis stimmt. Ich warte diesen erstmal ab und wenn der günstiger wäre als die Angebote in den Shops hier, dann würde ich die mitordern. Die übrigbleibenden würde ich dann hier im Markt anbieten. Aber das wird erst spruchreif, wenn ich die Preise habe. Ich melde mich dann nochmal. Aso, das Gehäuse wird dann aber wahrscheinlich das LQFP werden und nicht der SOIC-28, aber ich bemühe mich das letztere zu bekommen. Grüße, Muetze1
Hi, >Die Kontakte sind OBEN und UNTEN womit es die aufgabe des >Platinen-Designers ist, die Kontakte von RTL oder LTR richtig zu >belegen Das ist leider nicht ganz richtig, geht nur mit Kontakten nach Unten bei den 4" Displays. Also die Eagle lib, welche ich gemacht hab, geht auch davon aus, das die Goldenen Kontakte nach unten Zeigen (auf den PCB hin zeigend). Das Passt auch zum Platienen layout von Alexander. PS: Ich nehm 1 Board ohne Bausatz. Gruß
Jo der VS1053 ist nicht pinkomtabile und im LQFP48, aber ich hab des
schon umgebaut muss nur noch nen bischen kosmetik betreiben. Es gibt
auch eine I2S out für Class D Endstufen oder nen 2DA . Also bei
Watterrot bekommst du ab 50 stück ein VS1053 für 8Euro und da die glaub
in Finnland produziert werden wirst du die in china auch net viel
billiger bekommen.
Ach hier die liste:
Board | Bausatz
Netwanze 2 | 2
muetze1 3 | 3 extra 2 VS1053
arnegreve 1 | 1
ohagendorf 1 | 1 extra VS1053
michellekonzack 1 | 1
Omega 3 | ?
schroeder 1 | 1 extra VS1053
Preise das Kompletpaket Platine(10€) + Digikey(~>31Euro) +
Watterrot(=>10€) = ca51 Euro + plus 2euro Versand in Deutschland.
Gruß Alexander
PS: Bei VLSI dierkt 1x 16€
100 piece(s) 8.00 €
250 piece(s) 5.20 €
500 piece(s) 3.20 €
1,000 piece(s) 2.48 €
Thomas K. schrieb: > Hallo in die Runde. > > Ich habe mich mal in China kundig gemacht nach den VS1053 und habe > erstmal eine Menge von 50 Stück angefragt. Bist Du sicher das das NEUE sind und keine "refurbished"? VLSI stellt die nämlich selber in Finnland her und NICHT in China. Grüße Michelle
Alexander S. schrieb: > Jo der VS1053 ist nicht pinkomtabile und im LQFP48, aber ich hab des > schon umgebaut muss nur noch nen bischen kosmetik betreiben. Es gibt > auch eine I2S out für Class D Endstufen oder nen 2DA . Eben... Ich habe einen einfachen MAXIM Audio CODEC angeschlossen und den Stereo LINE-IN des VS1053 mit einem derbeiden Stereo LINE-Out des CODECS verbunden... Nun ckann ich unter Linux
1 | cat /dev/vs1053 >somee_file.ogg |
Direkt hardwaremäßig OGGs sampeln (erfordert OGG-Vorbis plugin) > Also bei > Watterrot bekommst du ab 50 stück ein VS1053 für 8Euro und da die glaub > in Finnland produziert werden wirst du die in china auch net viel > billiger bekommen. Für 8 Euro würde ich auch eine reserve nehmen... > PS: Bei VLSI dierkt 1x 16€ > 100 piece(s) 8.00 € > 250 piece(s) 5.20 € > 500 piece(s) 3.20 € > 1,000 piece(s) 2.48 € Hier beginnt es für mich erst ab 500 Stück interessant zu werden... 1600 Euro ist aber ein Hammer und würde sich fürm ich nur rentieren wenn ich zu 8 Euro mindestens 150 Stück verkaufe aber da ich noch TFTs, LiPoly und sonstwas besorgen muß,... :-( Wirtschaftskriese! Grüße Michelle
Wie ich schon geschrieben habe: abhängig vom Preis. Morgen werde ich ihn erfahren und dann wird sich schnell entscheiden ob ja oder nein. Es kann ja gut sein, dass die Dinger einmal um die Welt gehen und dann wird der Preis in China hier nichts bringen - und somit auch nicht bestellt werden. Es war halt nur gerade die Idee, da ich nun gerade eine Abwicklung dort am laufen habe und es gleich mit ins Packet reingelegt hätte werden können. Morgen weiss ich mehr...
Angehängte Dateien:
-
21 KB -
27 KB -
43 KB
Also hier das Layout mit VS1053. gruß Alexander PS: Bitte vor allem auf den Schaltplan schauen ;)
Führst Du den Line-IN-R LINE-IN-L/MIC-R und MIC-L nicht raus? Ich würde es bevorzugen wenn Du dafür 2 3,5mm Jack auf die platinen packst, und einen 3 poligen Jumper, mit dem man zwischen LINE-IN-L und MIC-R wählen kann meistens benötgt man sowieso nur MONO-Mic aber Stereo-Line-In. Grüße Michelle
Die 3.5mm Buchsen wären wirklich eine gute Idee. Platz ist ja noch. Man könnte sich gleich überlegen bei der Digikey Bestellung die entsprechenden Farben zu nehmen (grün/rot). Der VS1053 bietet die Möglichkeit und die kann man doch gut nutzen.
Leider gibts bei digikey keine 3,5mm stecker in farbe Oo die lieferbar sind... Und es dauert ich den kompleten VS1053 versetzten und neu routen weil in der Momentanen ecke kein Platz ist... Also viel arbeit für morgen^^.
Ok, wäre eh nur nice to have gewesen mit den farblichen Buchsen. Ansonsten schonmal danke für deine Arbeit am morgigen Tage...
Michelle, also dass man den Connector aufklappen kann - DARAUF wäre ich jetzt nie gekommen! :-) raffiniert! ;-) Allerdings scheinen wirklich nur unten Kontakte zu sein; wenn man den Displayverbinder nämlich mit den Goldkontakten nach oben in den Connector steckt und diesen zuklappt, scheinen die Pins doch keinen Kontakt zu machen (LED-Beleuchtung lässt sich jedenfalls nicht einschalten - mein einziger Test bisher ;-). Vielleicht nennst du uns noch die Bezugsquelle von diesen Steckern? Ich glaube nämlich, das ist ein Verschleissteil, wovon man wohl wirklich mehrere auf Lager braucht (und ich habe ja schon einen zerlegt.). Gruss Tobias
@Alexander: Danke das Du meinen änderungswunsch umsetzt... @Tobias und andere FPC-Verschleißer: Ich hatte von ANFANG an gesagt, nehmt lieber ein paar Reserve... Vorsichtshalber hatte ich zu den 50 Displays 200 FPC auf Reel genommen. Ihr könnt sie jederzeit bei mir Nachbestellen... ~65 sind noch auf Lager und ich denke, mit meiner neuen Bestellung am 2010-02-21 werde ich nocheinmal 200 Stück nehmen. Es sind nämlich mehrere Personen die Probleme mit dem ersten mal Löten hatten. Da Du (Tobias) noch guthaben bei mir hast sollte es ja kein problem sein... Wenn Du noch was anderes benötigst wie 2"2, 5"7, 8" oder 10"4 Display und LiPoly laß es mich wissen. Paket bis 2 kG ist in die Schweiz 8,45 Euro. Grüße Michelle
So, Preise habe ich bei kommen. Bei 50 Stück wären es beim VS1011E 3 USD/Stück und beim VS1053 6 USD/Stück. Zoll kommt noch oben drauf. Aber wenn die China Ware so fraglich ist, dann kaufen wir hier.
Noch eine Frage zum Display. Wie sollte man die beiden Pins U/D bzw. L/R beschalten? Kann man das nach gutdünken selber wählen oder spielt es eine Rolle?
Wenn diese chinesische Firma eine Herstellerfirma von irgendwelchen Geräten währe, also das was ich mache, große Mengen einkauft und Überschuß kostengünstig abgibt, könnte ich sagen OK, aber da ich leider selber schon erfahrung mit "refurbished and repacked" chips machen mußte (gut 11.000 Euro Schaden für mich -> Tape-And-Reel einkauf) bin ich damit SEHR vorsichtig damit. Die Chinesen löten aus alten Geräten die Chips aus, entfernen die Gehäuse und packen sie neu... Ich hatte einen Fehler im Chip entdeckt und den Hersteller Techsupport gefragt und der wurde stutzig denn ich habe einen Chip verwendet der ausschließlich auf Kunden-Anfrage produziert wird... Eine Überprüfung der Datenbank ergab, das es unmöglich war, den Chip aus China zu bekommen. Der Hersteller hatte mir kollanter weise ein volles Reel unentgeldich zukommen lasse, und wollte irgendwie rechtliche Schritte gegen diese chinesische Firma einleiten... mehr weis ich nun nicht mehr Also für mich heißt es: Gebranntes Kind scheut das Feuer! Somit heist es für mich, das ich lieber mal 250 oder 500 Stück vom Hersteller direkt kaufe und den Überschuß hier verscherbele bevor ich nochmal draufzahlen muß. Grüße und kuchenreichen Sonntag (Ich futtere gleich einen selbst compilieten Käsekuchen in mich hinein) Michelle Schit das ich hier zwischen Strasbourg und Kehl ganz alleine bin... Ihr seid ja alle so weit weg...
Ich bin eingeschneit. Ich muss überhaupt mal schauen wie ich morgen zur Arbeit komme...
Habe ich das richtig gelesen? Die lösen die Gehäuse in ekliger Brühe auf und bonden neu? Uii. Bei uns heißt der leckere Kuchen übrigens Quarkkuchen. Schmeckt aber genauso :-) Mal mit Schmand probieren!
U/D bzw. L/R kann man umschalten um zumbeispiel das display zudrehen. Gruß Alexander
Kannst sagen was Du willst... Ich hätte Lust auf so ein richtiges Wochenend Microcontroller-Meeting mit basteln Kuchen und Was-Was-Ich... Vieleicht läßt sich sowas mal in Frankfurt realisieren wenn ich ne geeignete Wohnung oder geeignetes Haus habe. Bin immer noch am suchen... Grüße Michelle
Angehängte Dateien:
Achja, damit der Käsekuchen nicht Off-Topic ist, ... ...will ich den Ofen zukünftig mit einem SiLabs C8051F502 betreiben, die Temperatur messen und die Leistung per PWM/TRIAC zu steuern... Der CAN-Bus ist dazu da, um den Ofen an meinen PC anzuschließen. Die Bauteile habe ich alle bereits nur noch nicht zusammengebaut. Nal sehn, ob ich noch ein 2"4 bis 2"4 Dispay mit Touchscreen bekomme, was automotive Temperaturen aushällt... Dann habe ich nen heißen Ofen. Grüße Michelle
Ha ha. Ich frage mich ja noch immer ob du eine Frau oder ein Mann bist. Nix für ungut. Aber die Kaffeetassen, hm... FFM wäre super. Da käme sogar ich vorbei. Liegt nahe meiner alten Heimat. Wollen wir nun einen Thread über gute Cafés in Frankfurt aufmachen? Ich könnte mit Bornheim beim Spargel beginnen.
Da fällt mir gerade was ein... Ich habe schon mal die beiden Herdplatten demontiert (auf der Unterseite ist nur eine Metallplatte die durch eine Schraube in der mitte gehalten wird) und es ist ein Hohlraum da, nun will ich in diesen Hohlraum einen Temperatursensor einbauen... Kann mir jemand einen passenden empfehlen? Der muß ja glaube ich 260°C aushalten oder so und die Kabel teflon oder silicon isoliert sein... Grüße Michelle
geschweißter PT100 1000, Glühobst, glasseidenummantelt usw.
Angehängte Dateien:
-
26 KB -
34 KB -
54 KB
So nach langem Kampf bin ich fertig.^^
Hi, Ich habe mir den Schaltplan gerade mal angeschaut. Für die I2S-Pins würde ich noch Pulldowns hinzufügen. Eine Alternativbestückung für den Line-Out ohne GBUF wäre vielleicht auch nicht schlecht, falls man einen Verstärker mit gleichem Massepotenzial anschließen möchte. Gruß Andreas
Ich wundere mich gerade über die Anschlussart des SDRAM bei der Hauptplatine. Hat schon mal jemand den Speicher komplett beschrieben und wieder ausgelesen? Meiner Meinung nach sollte die Leitungen A0 und A1 bei einem 32Bit RAM nicht genutzt werden. Die Adress-leitungen müssen verschoben werden um die zwei Bit, um den kompleten RAM ansprechen zu können. Kann das jemand bestätigen? Hier mal ein Satz aus dem Datenblatt: If a memory bank is configured to be 32 bits wide, address lines A0 and A1 can be used as non-address lines. If a memory bank is configured to 16 bits wide, A0 is not required.
Hallo, bei SDRAM gilt diese verschiebung um 2 Bits nicht. Hier erledigt der SDRAM-Controller alles automatisch richtig. A0 und A1 müssen also wirklich angeschlossen werden. Nur bei SRAM darf man sie nicht verwenden.
Hi, hat noch einer einen von den Samtec(Con2: Erm-20) Steckern über. Ich bräuchte noch einen? Danke Jens
Star Keeper schrieb: > Meiner Meinung nach sollte die Leitungen A0 und A1 bei einem 32Bit RAM > nicht genutzt werden. Die Adress-leitungen müssen verschoben werden um > die zwei Bit, um den kompleten RAM ansprechen zu können. Kann das jemand > bestätigen? A0 und A1 müssen angeschlossen sein, damit man das SDRAM auch byteweise ansprechen kann. Außerdem wird die komplette Adresse ja durch "multiplexen" der Adressleitungen mit Hilfe von RAS und CAS gebildet und dabei dürfen A0 und A1 natürlich nicht fehlen. Der Hinweis im Datenblatt bezieht sich auf statischen Speicher, der per 32-Bit angeschlossen ist. Allerdings ist im Schaltplan trotzdem ein Fehler, denn die Bank-Select Pins B0 und B1 müssen immer an A13 und A14. Ich hab mein SDRAM in meiner eigenen Schaltung auch zunächst an A12 und A13 angeschlossen und dabei festgestellt, daß ich nur die Hälfte des Speichers ansprechen konnte. Hier habe ich übrigends meine Platine vorgestellt: Beitrag "TFT 480x272 am LPC2478" Die Drahtbrücke auf der Platine ist übrigends die A14-Leitung zum SDRAM. Erwin
Im Datenblatt habe ich nur dies hier gefunden zu BA0 und BA1: The SDRAM bank select pins BA1 and BA0 are connected to address lines A14 and A13, respectively. Das weist in der Tat darauf hin, dass man immer BA0 und BA1 benutzen muss. Dann hätte man die Leitungen A[0-12], BA[0-1], RAS, CAS mit 32Bit und käme auf die maximalen 256MByte SDRAM die der Controller unterstützt.
Andreas Watterott schrieb: > Ich habe mir den Schaltplan gerade mal angeschaut. Für die I2S-Pins > würde ich noch Pulldowns hinzufügen. Du kanst mir sicher auch verraten wie groß der sein muss. Gruß Alexander
Wie bei den anderen GPIOs auch - so um die 100k. (http://arm-webradio.googlecode.com/svn/trunk/pcb/v3/main.pdf) Gruß Andreas
Nette Arbeit! Da ist ja nochmal soviel Technik wie auf dem LPC Board. Ich glaube ein paar Bauteile würde ich gerne mitbestellen, wenn dir das nicht zu viel Arbeit ist. Den Prototyp konnte ich dieses Wochenende noch nicht ätzen.
Angehängte Dateien:
-
32 KB -
42 KB -
67 KB
Omega G. schrieb: > Nette Arbeit! Da ist ja nochmal soviel Technik wie auf dem LPC Board. > Ich glaube ein paar Bauteile würde ich gerne mitbestellen, wenn dir das > nicht zu viel Arbeit ist. Tja hab so gar noch Technik drauf gepackt, nämlich einen Dataflash mit 32mb oder 16mb um Grafiken und ähnliches auch ohne sd Karte, Lan oder USB zuladen. Ach und natürlich mach ich bei dir ne ausnahme und bestell bloß die teile die du brauchst, machst ja immerhin den Protoype ; ). Also meldet euch jetz noch mal das ich den genauen preis mit megenrabatt rechnen kann. Hier mal die Hausnummeren Platine 10€ Bausatz mit VS1053 45€ (eher gegen 40€) jeder weiter VS1053 momentan 10€ tendenz fallenend ;) gruß Alexander
Besteller bisher
Board | Bausatz
Netwanze 2 | 2
muetze1 3 | 3 extra 2 VS1053
arnegreve 1 | 1
ohagendorf 1 | 1 extra VS1053
michellekonzack 1 | 1
Omega 3 | teilweise
Zippi 1 | 0 extras VS1053
schroeder 1 | 1 extra VS1053
derMönch 1 | 1 extra VS1053
Für mich kannste vom VS1052 einen zusätzlich dazulegen Grüße Michelle
Was soll denn der VS1053 derzeit kosten? Bei entsprechendem Preis würde ich auch ein paar davon abnehmen. Sorry, gerade gesehen, 10 Euro, Tendenz fallend. Bei 7 Euro das Stück und weniger wäre ich mit 5 Teilen dabei.
Ich habe heute die Platine geätzt und Fotos hier hinterlegt: http://gsg-elektronik.de/?id=64#LCD_Board Fertig ist die Platine noch nicht, also kann ich es auch noch nicht testen. Leider habe ich auch nicht alle Bauteile hier. Aber das wichtigste, LVDS Receiver und Steckverbinder sind da.
Angehängte Dateien:
-
270 KB
So inzwischen ist die Platine auch laminiert, jetzt fehlt nicht mehr viel. Dieses Wochenende werde ich es hoffentlich noch testen können. Ärgerlich ist, dass die ganze Platine absolut fehlerfrei geätzt ist, keine Unterbrechungen und keine Kurzschlüsse, aber am Originalrand der Platine die ersten mm unbrauchbar sind. Deshalb muss ich jetzt einige Leiterbahnen von Hand flicken... Wer kennt dieses Problem noch? Ist übrigens original Bungard Material von Reichelt, noch weit entfernt vom mindest Haltbarkeistdatum.
Omega G. schrieb: > So inzwischen ist die Platine auch laminiert, jetzt fehlt nicht mehr > viel. Dieses Wochenende werde ich es hoffentlich noch testen können. Ich habe zwar schon öfter Platinen geätzt, aber bisher nur einseitig und ohne Durchkontaktierung sowie Stopplack. Entschuldige daher meine dumme frage: Wozu laminierst Du die Platine (und womit)? Mich würde mal interessieren, was Du mit der Platine noch genau anstellst. Chemische Durchkontaktierung? Lötstoplack? Wie machst Du das? Gibt es auch weiterführende Web-Links?
Der Lötstopp wird auf die geätzte Platine laminiert, anschließend Belichtet und Entwickelt. Danach muss der noch gehärtet werden. Den Lötstopp kann man mit einem normalen Laminiergerät aufbringen. Ich nutze zur Platinenherstellung aber nicht das Tonertransferverfahren, das ist nicht ausreichend reproduzierbar, dauert zu lange, erreicht nicht die nötige Auflösung. Durchkontaktierungen mache ich mit Nieten (0,4 mm / 0,6 mm). Manchmal verzinne ich auch noch chemisch. Allerdings chemische Durchkontaktierungen habe ich noch nicht versucht. Da das Thema ja scheinbar immer wieder interessant ist, werde ich dazu wohl mal eine genaue Anleitung schreiben. Kurzform: 1. Layout erstellen 2. Layout auf Folie bringen (z.B.: drucken) 3. Belichten (Bei mir: Uralte Höhensonne [Hg-Dampflampe}, durch Glasplatte in 15cm Abstand, ungefähr 5 Minuten) 4. Entwickeln (z.B.: NaOH, oder ich nutze alten NaOH freien Entwickler) 5. Ätzen (HCl und H2O2 haben sich bei mir bewährt) 6. Trocknen lassen 7. Reinigen (Aceton zum Entfernen des Lacks) 8. Aufrauen und Reinigen (Stahlwolle und anschließend Isopropanol) 9. Laminat aufbringen 10. Laminat belichten 11. Laminat entwickeln 12. Laminat härten 13. Chemisch Zinn 14. Bohren / Fräsen 15. Durchkontaktieren 16. Löten 17. Testen, bei Misserfolg zurück zu Schritt 1 Klingt aufwendig, ist es auch, aber es lohnt sich für mich. Teils sind zwischen den Schritten Haltezeiten erforderlich. Natürlich mache ich mir nicht mit jedem Layout diesen Aufwand, für schnelle Tests kann man nach Schritt 5 direkt zu Schritt 14 übergehen. Übrigens hat ein Freund von mir vor, nächste Woche Experimente zum chemischen durchkontaktieren zu starten.
Also ich hatte das auch schon mit Platinenmaterial. Ich nutze eigentlich immer das von Bungard, dass man bei reichelt bekommt. Einmal waren mehrere Platinen von denen mit einem Gummiband drum verpackt und dort wo es lang lief, hatte das wohl die Materialien angegeriffen. Jedenfalls gabs nach dem Ätzen eine Überraschung, genau dort wo das Gummiband verlief, war kein Kupfer stehen geblieben ist.. komplette Platine für die Katz. Das Laminieren würde mich nochmal interessieren, davon hab ich bisher noch nix gehört. Was braucht man dazu alles? Hast du dazu ein Tutorial? Und wo bekommst du deine Materialien her, also Laminat, Nieten usw..
starkeeper schrieb: > Das Laminieren würde mich nochmal interessieren, davon hab ich bisher > noch nix gehört. Was braucht man dazu alles? Hast du dazu ein Tutorial? > Und wo bekommst du deine Materialien her, also Laminat, Dito!
Nieten und Laminat bekommt man bei http://www.watterott.com/ Ein Tutorial habe ich jetzt nicht direkt, aber auch hier im Forum findet man einiges dazu. Was braucht man: - Laminat - Laminiergerät - Platine - Negativ gedruckte Vorlage (Das was schwarz ist geht nachher ab) - UV Belichtungsgerät - Stahlwolle - Aceton - Na2CO3 (Natriumcarbonat, bekommt man z.B. auch bei Watterott, oder ganz billig in der Apotheke) 1. Trocknen Die Platine sollte trocken sein. Es wird empfohlen die Platine vor dem laminieren zu trocknen, ansonsten kommt es zur Blasenbildung im Laminat. Die Platine zieht beim Ätzen Wasser, je länger man ätzen muss umso mehr. Zum trocknen kann man die Platine z.B. einen Tag liegen lassen, vor einen Heizlüfter hängen, mehrfach durch Laminiergerät schieben oder in den Rechner z.B. auf eine Festplatte legen. 2. Reingen und Aufrauen Anschließend die Platine mit Aceton vom Fotolack befreien. Danach empfehle ich die Platine mit Stahlwolle leicht aufzurauen, damit das Laminat besser haftet. Jetzt nochmal mit Aceton oder Isopropanol reingen um Fett, dass durchs Anfassen draufkommt zu entfernen. 3. Laminat aufbringen Das Laminat ist mit zwei Schutzfolien versehen, eine matte und eine glänzende. In diesem Schritt die matte Folie abziehen und das Laminat auf die Platine auflegen und glatt streichen. Mit bisschen Übung klappt das ohne Luftblasen einzuschließen. Jetzt das Laminat durch das aufgehizte Laminiergerät schieben. Bungard empfiehlt 110 - 115 °C, das ist genau die gleiche Temperatur die zum "normalen" laminieren verwendet wird. Hat man jetzt Lufteinschlüße die vorher nicht da waren war die Platine noch nicht ganz trocken. 4. Belichten Das Laminat wird durch die glänzende Folie belichtet, etwa ein Drittel so lange wie das Basismaterial von Bungard. Da es sich um negativ empflindlcihes AMterial handelt, muss das was frei sein soll schwarz sein. In Eagle sind die tStop und bStop Layer auszudrucken. Nach dem belichten sieht man auf dem Laminat keine Veränderung. 5. Entwickeln Nach rund 30 Minuten Wartezeit soll das Laminat in Na2CO3 Lösung (10g/L) entwickelt werden. Dabei werden all die Stellen, die kein UV Licht abbekommen haben wieder blank. Das Entwickeln kann rund 10 Minuten dauern. Stellt man fest, dass das Laminat an ein paar Stellen nicht auf der Platine haftet, kann man es nach dem Entwicklen festdrücken. Evtl. auch zwischen einer Folie nochmal durchs kalte Laminergerät schieben. 6. Härten Zum Schluß die Platine noch rund eine Stunde mit UV Licht härten. Ansonsten löst sich das Laminat beim Löten ab. Ich hoffe ich habe jetzt nicht wichtiges vergessen... Viel Spaß und Erfolg beim ausprobieren!
Klingt erstmal recht einfach :-) und ich werds sicherlich demnächst ausprobieren. Bleibt noch die Frage nach den Nieten und deren Verarbeitung. Wie klein sind deine Nieten und womit vernietest du sie? Wenn ich bei Watterott schaue, sehe ich nur Nieten mit 0,6mm Aussendruchmesser, wenn die Durchkontaktierung auf der Platine aber insgesamt nur 0,7mm hat wirds doch etwas knapp.. Und zum Schluss die Frage, wie du die Platinen zuschneidest?
hi @ Omega Ich wollte mal fragen was das Board so macht. Hast du es schon bestückt? Wenn du mal das Display druafsetzt passt das gut mit dem Umgeknickten flachband kabel. Wenn nicht muss man vll noch überlegen eine kleines Kunststoff Platiene in 10mm höhe drüber zu setzen wo man das Display auch drauf befesstigt. Gruß
Also zu kleinen Info ich hab an der Platine ein paar pull ups und downs noch rein gemacht und nen bischen kosmetik also wenn der display test erfolgreich ist kann die Platine in auftrag gehen ; ) die digikey Bestellung kann ich aber leider frühesten am monntag errechen wie viel es genau kostet weil bei uns ab morgen Fasching ist ; ) gruß Alexander
Das Board muss leider noch immer warten. Ich habe einen Teil der Durchkontaktierungen verlötet. Zumindest der Teil für's Display sollte sich so testen lassen. Bei mir stehen nächste Woche zwei Klausuren an, deshalb geht das momentan etwas langsamer als sonst üblich.
Ich bin gerade am testen der LCD Platine, eins ist mir aufgefallen weshalb ich noch nicht weiter gemacht habe: !SHTDN muss auf 3,3V Oder habe ich einen Denkfehler?!
So, nachdem ich mich noch etwas geärgert habe beim IC umlöten, kann ich jetzt sagen, dass zumindest der LVDS -> RGB Teil funktioniert. Zur Stromversorgung reicht der Spannungsregler auf dem LPC2478 Board aus, auch mit Hintergrundbeleuchtung (Test mit TPS61500) Man könnte das Display auf die Träger Platine montieren, müsste den Folienleiter aber um 180° knicken. !SHTDN muss auf 3,3V geändert werden!
Ok aber in meiner meiner nicht hoch geladen version ist der shtdn pin über den spi expander schaltbar. Muss die datei nur mal von meinem offline notebook holen.^^ gruß Alexander
Okay, dann passt's. Ich würde gerne zwei VS1053 und MCP23S17SS mitbestellen, den Rest habe ich oder brauche ich nicht. Wie man das Display befestigt weiß ich noch nicht genau. Aber vielleicht baue ich einen Rahmen um das Display, den ich mit den Platinen verschrauben kann.
Wie sieht's aus mit der Sammelbestellung? Will sich noch jemand anschließen, soll die Bestellung rausgehen?
Also ich mach mich morgen ran und denk das ich dann auch den definitiven Preis für jeden mitteilen kann. gruß Alexander
Ich hoffe, dass ich mich bereits mit zwei Platinen gemeldet hatte.
moin, ups das ist an mir vorbei gegangen. Wenn es noch geht würde ich einen kompletten Bausatz inkl. Platine nehmen. gruß
Preise:
Bausatz 35€
Platine 10€
VS1053 9€
Versandt 5€ per UPS(versichert)
oder 2,40€ per Brief unversichert
Board | Bausatz
Netwanze 2 | 2
muetze1 3 | 3 extra 2 VS1053
arnegreve 1 | 1 extra VS1053
ohagendorf 1 | 1 extra VS1053
michellekonzack 1 | 1 extra VS1053
Omega 3 | 0 extra 2 VS1053 + spi expander
Zippi 1 | 0 extras VS1053
schroeder 1 | 1 extra 3 VS1053
derMönch 1 | 1 extra VS1053 +
ERM8-020-02.0-S-DV
dusel 1 | 1 extra VS1053
christian-g 3 VS1053
deg (???) 1 | 1
Schick im laufe des Tages allen eine Mail mit Kontodaten und dem Betrag.
deg schrieb:
> moin,
> ups das ist an mir vorbei gegangen. Wenn es noch geht würde ich einen
> kompletten Bausatz inkl. Platine nehmen.
> gruß
Kanst du dich auch anmelden, und mir ne pm schreiben?
gruß Alexander
Angehängte Dateien:
-
23 KB -
29 KB
Ich grabe dieses Thread mal wieder aus, in der Hoffnung das jetzt mal wieder etwas Leben hier rein kommt. Ich habe etwas Zeit zwischen den Klausuren genutzt um ein Gehäuse anzufangen für LPC Board, LCD Board, LCD und einen Akku. Was ist da alles drinnen: - 2 Lithium Ionen Flachzellen, parallel geschaltet - BQ24023 als Li Lader - ein Beschleunigungssensor soll noch an den I²C Bus - LPC Board mit allem drum und dran - LCD Board (momentan nur mein Prototyp mit LVDS Receiver) - 4,3" Display aus der Sammelbestellung Das Gehäuse ist aus Buchenholz, für die Platinen etc. sind entsprechende Aussparungen gefräst. Teils muss man mehr als nur einen Schlitz fräsen, da einige Bauteile sehr nah am Rand liegen. (Ethernet PHY, SD Slot, Spule, USB Steckplatz...)
Ah sieht schonmal sehr gut aus ;) Gefällt mir richtig. Dann mal 2 Fragen. Passt das mit dem Display gut (connector position etc)? Und Läuft das Display auch schon? Gruß Zippi
Angehängte Dateien:
-
39 KB
Danke! :-) Also, das Display funktioniert perfekt (Die Farben sehen im Bild mies aus) Der Anschluß für den Folienleiter wäre besser etwas weiter in der Mitte der Platine, und ein Stück zum Rand hin. Das Gehäuse baue ich fertig, wenn die Platinen da sind. Dann kann ich die letzten Nuten fräsen, kleben, schleifen, lackieren...
Hi Omega, Herzlichen Glückwunsch... Grüße Michelle
Zwischenstand: Also es fehlen mir Momentan von dem Mönch und Zippi noch das Geld. So hab mir übers We Windows 7 drauf gemacht und steh jetzt vor einem Problem wenn egal mit welcher Toolchain ich bekomm immer den Fehler: cannot find -lm egal ob in eclipse mit yartago oder pn mit winarm. Hab die Files von Omega aus seinem Test3 also SAtartup usw.. Gruß Alexander
Der Fehler klingt nach einer fehlenden oder falschen Pfad Angabe im Makefile.
Ok des mit dem Makefile hat gestimmt aber ich hab keine ahnung von den Linux Müll ; ), deswegen hab ichs nur geschaft ne andere Fehler Meldung auszulösen weil die andern verzeichnisse die gcc libs hatte aber naja. Mir ist wider eingefallen das es von winarm doch ne fertig lpc2468 und lpc 2478 lib gibt. Mit der gehets. Aber trotzdem danke.
Omega G. schrieb: > Die 33p Kondensatoren sind nicht mit geliefert und die 12k1 Widerstände > auch nicht. Die hat Digikey als Nachlieferung markiert. Hat sich DigiKey nun schon bewegt?
Schön wär's... Scheinbar wird das nichts mit einer Nachlieferung (Bestellung zu lange her) und das Geld zahlt Digikey erst ab 10€ zurück. Jetzt ratet mal wie hoch der übrige Betrag ist. Ja richtig, nur minimal unter 10€. Dafür kam irgendwann ein Karton mit einem Tütchen Quarze, ob die aus dieser Bestellung sind müsste ich aber erst nachfragen. Um ehrlich zu sein, finde ich das zum *** Vorhin habe ich übrigens die Platinen für das Display Board bestellt!
Das bekommst du aber soviel ich weis als Gutschrift... Grüße Michelle
Moin, mal eine Frage, ich war jetzt 2 Wochen um Urlaub, ist die Bestellung der Platinen für das LCD schon raus? Bei mir ist auch nie eine email von Alexander S. angekommen. Danke um Aufklaerung Jens
Hab dir ne pm am 16.02 geschrieben aber du bist dabei es fehlt nur noch dein geld dann geht die digikey und Watterrot bestellung raus, die Platinen sind schon bestellt. gruß Alexander ps: hab dir die mail noch mal geschickt
Also kleiner Zwischenstand: Die Platinen sind bestellt und bezahlt und müssten bald zu Omega raus, Digikey ist eigentlich bezahlt und heute ist der einzige nicht lieferbare artikel eingetroffen -> müsste auch bald raus, jedoch ist mir beim nach rechnen aufgefallen das einen nachzahlung von 2Euro pro Person fällig ist, zu den VS1053 gab kleien Kommunkiations schwierigkeiten bei Watterott und ein VS1053 kostet jetzt 10 Euro kp ob der alte Preis anders war oder ob ich mich verlessen hab... also auch nochmal pro VS1053 noch mal ein Euro. Gruß Alexander
Also des mit den Vs1053 kostet warscheinlich doch 9 Euro sie ham noch mal nach geschaut^^
Ok, dann schreib mal eine Mail rum, wenn das "wahrscheinlich" wegfällt und du sicher sagen kannst wieviel es kostet. Dann überweise ich den Differenzbetrag zusammen mit den 2 Euro.
Also die Digikeybauteile sind alle vollständig da und schon abgepackt, morgen sollte die VS1053 kommen, für die Bausätze fallen noch 2€ Nachzahlung an und die vs1053 kosten wie geplannt 9€ also kein nachzahlung. Gruß Alexander
Die Platinen sind heute weggeschickt worden und müssten am Mittwoch bei mir sein, dann gehen die weiter an Alexander. Je nach dem wann ich die Platinen bekomme sind sie am Donnerstag bei Alexander.
Hi A & O, :-D dachte schon, das sei tot... Mal sehn wo die Kontoverbindung von A ist... Ich finde irgendwie die E-Mehl nicht mehr. Guten Morgen Michelle
Ne nix ist hier tot ; ) wo bei mir schon ein fataler Fehler aufgefallen ist, der neue Data Flash den ich bestellt hab passt bin mäßig leider überhaupt nicht mit dem vorgesehenen über ein sry. Gruß Alexander ps: Michelle hab dir meine Bank verbindung noch mal geschickt
Die Platinen sind unterwegs zu Alexander und sollten morgen ankommen.
Also Platinen sind hier, muss nur noch zur Post doch leider kann ich heute die nicht mehr verschikcen, mal sehen obs mir morgen reicht ansonsten spätestens Monntag gehen die Platinen raus. Gruß Alexander
Angehängte Dateien:
-
620 KB
Also hier ein mal das Bilder der fertig gelötetn Platine nur weiß ich nicht ob die Platine nicht verfunktioniert weil ich den Schaltregler durch einmalige verpolung vernichtet hab .... naja musste eh nen paar Teile bei TI sampelen. ; ) Werds morgen im Geschäft mal ans Netzteil hängen. Gruß Alexander
hi wie seht ihr die chancen, über smb dateien auf nem server zu browsen, auf dem psp display anzeigen und dann als mp3 wiederzugeben? thx
Hui, du bist flott! Soweit bin ich noch nicht mit dem Aufbau. Sieht gut aus! Ab Morgen Nachmittag habe ich Zeit fertig bzw. weiter zu löten. Aber ein paar Bauteile fehlen mir noch.
Danke , hat auch einiges an zeit in anspruch genommen ; ) Brauch jetzt bloß noch die Passenden Abstandshalter, die DC Buchse fürs Board (kennt jemand ne passende) und nen steckverbinder für die I2S Schnittstelle für meine kommende Class D entufe mit 2x25W (TAS5713). Und dann kann ich anfangen mit meiner Gehäuse Plannung. Ach auser dem liegt alles verpackt bei mir rum und geht morgen raus. Gruß Alexander
A bissale OT... Habe gerade auf Eagle 5.7.0 upgegrätet und nun ist alles in inch und ich muß in jedem Fenster die ganze Chose wieder auf mm zurück ändern... und vor allem läßt isch mit dem Project nicht speicher. Ist das ein Bug oder so? Das ist Mist, ich bekomme meine Eagle 5.6 nicht mehr zurück und da war alles in mm auch bei einem geschlossenene Project das neu geöffnet wurde. Grüße Michelle
Hi, ich bin am Überlegen, auch den TPS61181 zu verwenden... Mir ist aufgefallen, dass der auf der Unterseite ein "Exposed Themal Pad" hat zum Anschluss an einen Kühlkörper. Laut Datenblatt soll der direkt mit dem Kupfer der Platine verlötet werden. Wie bekommt Ihr den angeschlossen? Mit "normalen" Löttechniken für zu Haus hab ich keine Idee... Gruß, Sushi
Sushi_im_Glas schrieb: > Mir ist aufgefallen, dass der auf der Unterseite ein "Exposed Themal > Pad" hat zum Anschluss an einen Kühlkörper. Laut Datenblatt soll der > direkt mit dem Kupfer der Platine verlötet werden. Wie bekommt Ihr den > angeschlossen? Mit "normalen" Löttechniken für zu Haus hab ich keine > Idee... Erste Wahl ist eigentlich Heißluft. Entsprechende Stationen sind auch durchaus für Hobby-Anwendungen erschwinglich. Alternativ könntest du auch ein Via mitten im Pad platzieren und das Pad mit Lötpaste von der Gegenseite aus verlöten. Allerdings hat man dabei kaum Kontrolle über das Ergebnis.
Fehler schrieb: > erst: > Re: NXP verschenkt ARM-Chips > > dann zwei mal: > Re: TPS61181 > > was ist da kaputt? Gar nichts, weiter oben war von dem Chip die Rede.
ups, ok, dan können meine beiträge gelöscht werden. wußte nicht, dass der betreff im thread geändert wird, sorry. 2=3
Hier ein hilfe für die Bestückung bitte lesen wegen alternative bestückungen!!! Ach und ein schlecht Nachricht für alle die versicherten Versandt wollten mein Versandt Möglichkeit kann leider erst morgen die Pakte los schicken. Aber die normalen Post Versandungen müssten heute schon bei euch im Briefkasten sein. Gruß Alexander
Hey Alexander, kannst du vielleicht mal ein Bild machen, indem man sieht welches Bauteil wie rum gehört? Sonst muss ich immer im Datenblatt die pins absuchen. Gruß
Angehängte Dateien:
-
23 KB -
25 KB
Hier auszüge aus den Eagle datein hab alles markiert außer die LDOs die kann man nicht falsch auflöten ;) zumindest wenn man den richtigen einlötet. Ansonsten hat schon jemand geschaft den IO Expander anzusteuern hatte die woche keine Zeit und meinen gestern schnell zusammen gehackt hab hat noch kein reaktion gezeigt muss morgen mal den Fehlersuchen. Gruß Alexander
Hi, wollte mal fragen wies bei euch aussieht, hatte die letzten tag verdammt viel um die ohren und wollte heute mal weiter machen aber ich verzeifle irgendwie immer noch an der ansteuterung des spi expanders ich kann Microchip datenblätter einfach nix abgewinnen. Gruß Alexander
Status bei mir: Fast fertig zusammen gelötet, aber soweit gebrückt, dass eigentlich das Display funktionieren sollte. Bisher zeigt es aber nur manchmal Mist an, immerhin geht die Hintergrundbeleuchtung. Aber ich würde mich auch über Feedback von euch freuen. Was habt ihr bisher gemacht?
Hallo Omega, hallo Alexander, gerne würde ich berichten was ich mit Euren Boards gemacht habe, aber leider frist unser neues Haus / Garten zur Zeit alle Resourcen. Ich hoffe, ich finde bald mal die Zeit alles auf zu bauen. Gruß Arne
Hi, Ich habe eben erst das erste Board(das LPC2478) fertig gestellt. Es wird auch der FTDI USB-seriell Wandler erkannt, doch flashen mit FLashMagic funzt nicht("failed to autobaud"). Nun wollte ich fragen ob jemand seine configuration-datei posten könnte oder mir die FlashMagic Einstellungen sagen könnte. danke, chrisu
Also eventuell hast du ein problem mit deiner 3V3 Versorgung sprich kurzschluss oder keine versorgung da der usb die Schaltung nicht versorgt. Weil der Ftdi wird auch erkannt wenn du einen kurzschluss auf der 3V3 schine hast oder gar nicht angeschlossen ist.
Hast du bei Oscillator die richtige Frequenz eingetragen 12MHz? Ansonsten kann es sein, dass RxD, TxD oder RTS/CTS nicht Kontakt machen / kurzgeschlossen sind.
Schonmal danke für eure schnelle Hilfe. 1. Muss LED1 leuchten wenn ich Spannung anlege? 2. Welche Baudrate muss ich bei FlashMagic wählen? 3 .Welches Interface muss ich bei FlashMagic wählen? mfg chrisu
1. LED1 muss leuchten, die zeigt an, ob die 3,3 V vorhanden sind. 2. Baudrate ist ziemlich egal. 3. Das Interface hängt davon ab, welchen COM Port der FT bei dir bekommt. Kannst du im Geräte Manager nachschauen.
Hi, Habe jetzt nochmal alles gesäubert und nun leuchtet LED1, wenn auch sehr schwach. Nun leuchtet aber auch die blaue von LED2. Ist das normal? Flashen funktioniert immer noch nicht. Mit interface bei FlashMagic habe ich gemeint ob ich NONE(ISP), NXP ICP Bridge oder ein FDI USB-ICP... auswählen soll. mfg chrisu
Nein das ist nicht normal. Da verbraucht irgendwas zu viel Strom!
Ich habe mal nachgemessen. An den VCC Punkten sind 3,3 Volt. Er verbraucht ca 35 mA.
Okay, das ist okay, aber warum leuchtet LED1 nur schwach?
ich glaub des ist ne definitions sache für meinen Geschmack ist die grüne relative dunkel. würde die tx und rx leitungen überprüfen. Und ganz wichtig auch den richtigen Com Port auswählen der ist meistens im nen zweistellige Com Port zahl. In Flashmagic richtigen Quarzangeben(in MHZ!) und Com Port und natürlich das richtige Device! und mode hab ich FDI USB-ICP-LPC2k. Gruß Alexander
Sie leuchtet aufjedenfall schwächer als die Blaue von LED2. Doch ist es normal das die Blaue von LED2 leuchtet?
Hallo Alexander! Ich habe ein Problem ein paar Bauelemente zu finden. Ich habe den Schaltplan vom Beitrag "Re: NXP verschenkt ARM-Chips" genommen und die Bestückungsliste die du zuletzt gepostet hattest. In der Stückliste ist ein R48 aufgeführt, welchen ich auch auf der Platine finde aber nicht im Schaltplan. Dann habe ich ein R29 im Schaltplan gefunden, nicht aber in der Bestückungsliste. Viele Grüße, Muetze1
Hi, Habe jetzt nochmal alle Lötstellen überprüft und jetzt funktioniert alles (außer vielleicht die PHY). Nun möchte ich mit WinARM programmieren doch habe ich kein passendes Makefile. Kann mir jemand seine Makefile Posten? Am besten ein kleines LED-Blink Projekt für WinARM. schon einmal danke, chrisu
Also guck mal auf die WinArm seite da gibts lpc478/2378 beispiel projekte da gibts ein make file dort musst du halt das jeweils verwendete source files noch eintragen und dann kanst es verwenden wenn winarm im verzeichnis c gespeichert ist. gruß Alexander
Hallo Alexander, ich würde mich auch noch sehr über eine Antwort freuen?! Grüße, Muetze1
Sry hab deinen Beitrag leider übersehen R48 ist der Pull ab für den LVDS Shutdown Pin der hat ein 1kOhm oder mehr. R29 ist beim micro eingang des VS1053 und hat ebenfalls 1kOhm. Gruß Alexander
Hat eigentlich mal jemand versucht Eclipse für den LPC zu nutzen? Ich versuche das LPCExpresso Board bzw. den JTAG Teil davon mit der dazugehörigen IDE dafür zu nutzen. Dann hätte man alles komfortabel in einem: Editor, Compiler, Debugger...
Schau mal unter www.yagarto.de da bekommste ne arm-elf-gcc toolchain mit eclipse. Funktioniert bei mir super :-)
Um den LPC Expresso JTAG zuverwenden für den 2478 benötigst du code red studio nxp * $256 for 256k download limit * $512 for 512k download limit wie es mit dem Compileren ausieht weiß ich nicht, aber die ide ist echt genial im vergleich zu winarm mit pnm und vor allem die M0,M3 prozzesoren lassen sich super gut und komfortabel programmieren. Gruß Alexander
Oh sorry, hatte deinen Beitrag nur überflogen. Es wäre jetzt interessant zu wissen, ob dein JTAG Teil mit OpenOCD funktioniert...
Also den JTAG kann man anscheinend nur über die IDE verwenden, warscheinlich kann man schon die datenübertragen aber nicht debuggen und in der lpc expresso edition kann man keinen code für den lpc2478 zu´schreiben hab gerade nach geschaut.
Man braucht die IDE vom Xpresso Board. Man kann die die IDE dazubringen auch mit LPC2478 zu arbeiten, es funktioniert sogar. Ich werde hier jetzt nicht beschreiben welche Konfigurationsdatei zu erweitern ist.
Die Limitierung der downloadable Flash-Size besteht dann aber trotzdem noch nehm ich an ?
Fluppt die IDE von Code-Red eigentlich dann auch mit dem J-Link von Segger ? (Müsste eig. da ja GDB-Server...)
Beitrag #6653568 wurde von einem Moderator gelöscht.
Thread beobachten
Seitenaufteilung abschalten
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
