> 7. Verstehen von:
>     while (READ_PERI_REG(UART_STATUS(UART0)) & (UART_RXFIFO_CNT <<
> UART_RXFIFO_CNT_S)) {

Ist das schon die Anzahl der Bytes im Buffer der UART?
Dann bitte nicht bei jedem Schleifendurchlauf einen solchen Bus-Zugriff
zusätzlich.


a=(READ_PERI_REG(UART_STATUS(UART0)) ...
while (a)
 {
 for (i=0;i<a;i++)
  {
  rx_buffer[write_pos]=READ_PERI_REG...;
  write_pos=writepos++;
  }
 a=(READ_PERI_REG(UART_STATUS(UART0)) ...
 }

Edit: //bei Puffersize 256 und uint8 writepos läuft writepos von alleine
passend über.

: Bearbeitet durch User
Autor: rudi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Lars

Hi
im kursierendem sdk steht ungefähr:
UARt Frames
ESP8266EX can estimate the interval between receiving UART Data.
 wenn interval > 20ms, endet ein transmissions packet hier.
 andererseits wird es empfangen..data to the upper limit of 2KB and
consider an end.
Wann das ESP8266 Modul "denkt" dass die UART DATA has reached the end of
a frame, will
forward the data via WiFi. Frame time interval ist 20ms with a size
limit of 2KB

peinliche unsichere nachfrage, da jeder spec anders beschreibt
2KB = 2Kbit oder 2kbyte
ich denke es müssten 2kbyte sein, sicher bin ich mir aber nicht.
bei 2Kbyte per 20ms ( 1s/20ms=50) können es 100kbyte/s sein
kann hinkommen, da der UART ja bereits mit 115.2Kbit/s arbeitet
..
confuse

Wikipedia liefert:

1 Baud ist die Geschwindigkeit, wenn 1 Symbol pro Sekunde übertragen
wird
Ein Symbol repräsentiert je nach Codierung unterschiedlich viele Bits
eines Datenstromes


Einheit ist also Bit/s
Ist das in der Spec dann auch so?.. Das würde sich dann mit der Baudrate
schneiden?
noch mehr confuse

lg
rudi
;-)

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Rudi:

Erst mal sehen. Mittelfristig wäre schon es schon gut, wenn die Daten
direkt aus dem (größeren) UART-Buffer heraus auf das WLAN gesendet
werden, um ein Hin- und Her-Kopieren der Daten zu vermeiden. Es ist aber
besser, den existierenden Code Stück für Stück umzuschreiben.
...Falls Thomas das macht.

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars R. schrieb:
> @Rudi:
>
> Erst mal sehen. Mittelfristig wäre schon es schon gut, wenn die Daten
> direkt aus dem (größeren) UART-Buffer heraus auf das WLAN gesendet
> werden, um ein Hin- und Her-Kopieren der Daten zu vermeiden. Es ist aber
> besser, den existierenden Code Stück für Stück umzuschreiben.
> ...Falls Thomas das macht.

Bin zwar nicht der Thomas, aber dennoch ...

Derzeit arbeite ich an einem Tool um den ganzen Firmware-Kram zu
handhaben. Bisher kann es die erzeugte ELF Datei des Compilers einlesen
und die entsprechenden Segmente in den passenden Formaten erzeugen. Der
nächste Schritt ist die Integration des Up-/Downloads von Daten zum/vom
Modul, also u.a. auch um neue Firmware zu flashen. Ein ordentliches
Makefile habe ich auch schon gebaut, um den unsäglichen Mist der bei den
Beispielen dabei ist zu ersetzen.

Danach werde ich mich an eine neue AT Firmware machen. In den
China-Sourcen ist so einiges recht Übel. Ein Modus den ich einbauen will
ist ein echter transparenter Modus. Dazu wird einer der GPIO Pins
genutzt. Low = AT Modus, High = völlig transparent. Die Idee ist das man
im AT Modus dann die Einstellungen etc. macht, und im transparenten
Modus dann wirklich nur die Rohdaten hin- und hergehen. Im Falle von
mehreren Verbindungen gleichzeitig wird halt noch ein Header in Form von
Verbindungsnummer:Anzahl Bytes davor gesetzt. Im Falle einer einfachen
Punkt-zu-Punkt Verbindung entfällt der Header.

Natürlich werde ich auch versuchen die originale Funktionalität der AT
Firmware beizubehalten, solange das nicht zu viel Verwirrung und Quirks
bedeutet.

Grüße,

Chris

Autor: Julian W. (julian-w) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das klingt ja alles sehr vielversprechend, wäre toll wenn das klappen
würde und du uns später eine bin-Datei zum flashen bereitstellen kannst.

Momentan ist der Chip für mich nur schwer nutzbar, irgendwie stürzt er
laufend ab oder gibt nur noch "busy now..." oder gar nichts zurück :(

Aber mit deinen Features könnte man damit schon ein paar tolle Sachen
umsetzten :)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Chris
finger heb..
wenn du schon dabei bist .. ;-)
eine wunsch baudrate habe ich ;-)
31.250
damit ist dann auch MIDI2WIFI im transparenten Mode eine schöne Sache
und muss nicht mit weiteren wandler nachbearbeitet werden.

was anderes, ich versuche als ersatz für den usb ttl wandler mit den
shuncom modulen ( auch Bluetooth und RF Modulen )  per transparenten
uart genau das zu verfolgen, chris. ich hab einen Pic18 dazwischen der
das puffert und handelt ( Rx - Tx || Tx - Rx ) da ich auch mit einem
Android im Wifi ITG Mode dann flashen will von jeder Stelle im Netz aus.

Im Auto Mode übernimmt dann ein weiterer PIC(Master) zentral die updates
( Pförtner ) der gesamten devices "nach Liste und Application Art", die
Firmwware geht dann von dessen auf jeden zwischengeschalteten shuncom
modul.. sehr aufwendig da jedes ESP8266 einen weiteren Rf braucht...
 ( läuft auch soweit )

Das wäre natürlich super, würde die ESP8266 direkt über ihre Wifi
Structure (Cloud Verfahren? ) up2date, dann kontaktiert der Master eins
nach dem anderen und macht ein Rundumschlag up2date im AutoMode.

Daumen hoch!

btw:
um bei diesen shuncom modulen vom transparent mode zu einem at mode zu
kommen ist in deren firmware ein "umschalter" per erkennung eingebaut,
das man im setup einstellen und ändern kann.

vom transparent mode zum at mode .z.b. per 3 x +
also
+++
und dann ist man im at mode, nach einer einstellbaren verstrichenen zeit
ohne eingabe schaltet er wieder zum transparent mode.

lg
rudi
;-)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Julian W. schrieb:
> Momentan ist der Chip für mich nur schwer nutzbar, irgendwie stürzt er
> laufend ab oder gibt nur noch "busy now..." oder gar nichts zurück :(

Hi Julian, hat das update geklappt?
Hast Du einen zweiten - es kann auch am PCB selbst liegen.

lg
rudi
;-)

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Julian W. schrieb:
> Das klingt ja alles sehr vielversprechend, wäre toll wenn das klappen
> würde und du uns später eine bin-Datei zum flashen bereitstellen kannst.
>
> Momentan ist der Chip für mich nur schwer nutzbar, irgendwie stürzt er
> laufend ab oder gibt nur noch "busy now..." oder gar nichts zurück :(
>
> Aber mit deinen Features könnte man damit schon ein paar tolle Sachen
> umsetzten :)

Hast du eigentlich die SDK und den anderen Kram? Wenn ja, mein Makefile
und esptool findest du hier:

http://www.esp8266.com/viewtopic.php?f=9&t=142

Klappen wird es bestimmt. Ich will halt nur zuerst einmal eine
brauchbare Umgebung schaffen in der ich arbeiten kann. Original ist das
alles nur schwer zu ertragen, weshalb ich noch nichts an irgendwelchen
Firmware-Sachen gemacht habe. So wird mein Tool, sobald ich die die
Up-/Download Sache eingebaut habe, auch automatisch die Pins für Reset
und Bootloader-Modus ansteuern (so wie ich es damals beim lpctool für
die Betty gemacht hatte). Ist ja unerträglich dieses ständige
Jumpersetzen -> Reset-Taste -> Teil 1 der FW -> Reset-Taste -> Teil 2
der FW -> Jumper weg -> Reset Taste ... das macht einfach keinen Spass
so..

Grüße,

Chris

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:
> @Chris
> finger heb..
> wenn du schon dabei bist .. ;-)
> eine wunsch baudrate habe ich ;-)
> 31.250
> damit ist dann auch MIDI2WIFI im transparenten Mode eine schöne Sache
> und muss nicht mit weiteren wandler nachbearbeitet werden.

Zwei Sachen:

1. Keine Ahnung ob der ESP bzw. die verfügbaren Funktionen diese
Baudrate unterstützen. Was ich beim überfliegen gesehen hatte waren nur
Standard-Baudraten. Ggf. mittels direktem Register-Zugriff zu machen,
aber nicht sicher.

2. Du willst kein MIDI über WiFi machen. Das fängt beim TCP an, das
keinerlei Latenz zusichern kann. Dann ist der RF Link, der selbst diese
schlechten Umstände noch verschärft. Dazwischen der ESP Chip, der
ebenfalls seine Besonderheiten hat, was es fast unmöglich macht eine
Code-Ausführungszeit zuzusichern.

Will sagen: Nur weil du einen Hammer hast ist noch lange nicht jedes
Problem ein Nagel.

Grüße,

Chris

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ahja:

> vom transparent mode zum at mode .z.b. per 3 x +
> also
> +++

Und was machst du wenn die letzten drei Bytes im seriellen Datenpaket
ein +++ waren, weil die halt einfach zu den zu übertragenden Daten
gehören, und es dauert bis das nächste Paket dran soll? ;)

Grüße,

Chris

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist genau das Problem bei
Xbee, Shuncom & Co.
man merkt es bei der Übertragung im transparent mode auch, es stört.
daher Dauemn hoch für deinen Plan ;-)
lg
rudi
kann ich hoffen auf 31.250 ;-)
register settings is nicht meins ;-)
;-)

Autor: Martin Maurer (capiman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich glaube, mich zu erinnern, dass die Modems früher
folgenden Ablauf hatten:

Pause 1 Sekunde
+++ (innerhalb einer gewissen Zeitspanne, wieder 1 Sekunde?)
Pause 1 Sekunde

Wenn die Pausen oder Zeichen nicht eingehalten wurden,
dann wurden die Zeichen wie alle anderen übertragen,
sonst in den AT-Modus gewechselt.

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
das +++
war auflegen bei den Hayes 2.400 & CO ;-)

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Martin Maurer schrieb:
> Ich glaube, mich zu erinnern, dass die Modems früher
> folgenden Ablauf hatten:
>
> Pause 1 Sekunde
> +++ (innerhalb einer gewissen Zeitspanne, wieder 1 Sekunde?)
> Pause 1 Sekunde
>
> Wenn die Pausen oder Zeichen nicht eingehalten wurden,
> dann wurden die Zeichen wie alle anderen übertragen,
> sonst in den AT-Modus gewechselt.

Sowas in der Art, ja. Bei Modems war das auch noch eingermaßen OK. Aber
hier haben wir ein RF Modul das evtl. nur minimal Daten übertragen soll.
Z.B. könnte es sein das man nur 3-Byte Pakete verwendet um etwas zu
steuern. Z.B. Licht. Erstes Byte = Kanal, Byte 2+3 = 16 Bit PWM Wert.
Wenn das auf +++ hinausläuft ist Essig. Lieber mittels eines Pins
umschalten, dann muss man sich um so einen Kram keine Gedanken mehr
machen.

Grüße,

Chris

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:
> das +++
> war auflegen bei den Hayes 2.400 & CO ;-)

Eigentlich nicht. Die Datenverbindung sollte eigentlich bestehen
bleiben, erst bei einem darauffolgenden ATH wurde getrennt.

Grüße,

Chris

Autor: Martin Maurer (capiman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Chris Zustimmung! (Bezog sich auf Pin statt +++)

: Bearbeitet durch User
Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
bei den Telemax 2.400 war das leider so, das trennte die Verbindung zur
BBS Box 1.7.6.. ;-) inmitten der Mailinglisten -
ATH ( HangUp ) konnte es glaube ich noch nicht - bin mir nicht mehr
sicher
kann sein dass es das auch schon hatte. war ja Hayes compatibel.
waren das zeiten ansi pic und Fossil Treiber ;-)
lg rudi
;-)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Martin Maurer schrieb:
> @Chris Zustimmung! (Bezog sich auf Pin statt +++)

Auf jeden Fall, bin der gleichen Meinung.

3 Byte Protokoll,   kommt ja auch beim DMX Controll ( Midi ) daher auch
Wunschbaudrate 31.2500.

Das esptool ist super Chris!
Sehr gute Arbeit!
Lg
Rudi
;-)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

habe zwei interessante und gute links in einr eMail erhalten, die ich
gerne hier weitergeben will.

https://github.com/cnlohr/wi07clight

Youtube-Video "(FULL) Adding wifi to a desk lamp with the Wi07C (ESP8266)"


Das AVR Projekt setzt dabei auf den UART.

Eingehender WIFI Command ( TCP / UDP ) wird an den UART weitergegeben.

Der AVR setzt die Message um und schaltet Pins auf dem AVR.

An den Pins sind LED / Relais ect angeschlossen.

Gut gemachter Video. ( 750 MB )

Danke an den Sender ;-)

LG
rudi
;-)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@chris
@lars

31.250
Ich hab mal in den AT src gesehen,
scheint nicht allzu schwer zu sein, aber verkehrt machen kann ich aber
was.

bin mir da nicht sicher

uart0 ist der Rx/Tx für transparent Mode und Datensend
uart1 ist der Rx/Tx für flashen

stimmt das so ?

um mit 115200 weiterhin flashen zu können, sonst müsste das
Flashprogramm auch auf 312500 umgeschrieben werden, da ich ja dann nicht
mehr zugang hätte.

ich würde daher jetzt ergänzen/ändern:


ergänzen in

include/driver/uart.h

typedef enum {

BIT_RATE_312500  = 31250,
..

} UarBaudRate;


ändern in


user_main.c

void user_init(void)

vorher
uart_init(BIT_RATE_115200, BIT_RATE_115200);


nachher
uart_init(BIT_RATE_31250, BIT_RATE_115200);



die Function uart_init befindet sich in

driver/uart.c

uart_init(UartBautRate uart0_br, UartBautRate uart1_br)
uart_init(parameter,parameter);

einwände?

LG
rudi
;-)

ich probiere es mal in der stunde oder so, schlimmsten Falls kann ich
nicht mehr per UART flashen wegen der
falschen Baudrate ;-)

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:
> Hi
>
> habe zwei interessante und gute links in einr eMail erhalten, die ich
> gerne hier weitergeben will.
>
> [ ... ]

Und genau das ist etwas das ich nicht wirklich verstehe. Das Modul ist
eben nicht nur ein einfacher "WiFi-Serial" Adapter. Das Ding hat einen
frei programmierbaren Microcontroller. Selbst das einfachste Modul,
sofern es die etwas neuere Version ist die ein Update zulässt, hat drei
frei benutzbare I/O Pins. Plus die beiden Pins für die UART, macht also
fünf frei nutzbare I/O.

Da schliesse ich doch lieber ein '595 Schieberegister dran um
irgendwelche blödels LED (Lampen) ein/aus zu schalten. Wozu da noch
einen weiteren µC dranpappen?

Ich meine das ernsthaft. Wenn der ESP als µC  nicht mehr ausreicht, dann
kann man sich überlegen den als einfachen WiFi Interface zu benutzen. Da
gibt es sicher genug Fälle wo man einen externen Controller verwenden
will. Aber für so etwas einfaches?

Grüße,

Chris

Autor: Max H. (hartl192)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe noch eine Frage zum AT+CWJAP Befehl: Als Antwort liefert das
Modul immer OK, auch wenn ssid oder pwd falsch waren. Wenn ich danach
AT+CIFSR ausführe erhalte ich ERROR als Antwort, wenn ich noch ein paar
Sekunden Warte erhalte ich wenn ssid und pwd richtig waren die IP, sonst
immer noch ERROR. Gibt es eine andere Möglichkeit zu prüfen ob AT+CWJAP
geklappt hat außer ein paar Sekunden warten und dann die IP abzufragen.

PS: AT+GMR liefert 00150900

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:
> ich probiere es mal in der stunde oder so, schlimmsten Falls kann ich
> nicht mehr per UART flashen wegen der
> falschen Baudrate ;-)

Kaputt machen kannst du da nichts. Der Bootloader, der auch für das
flashen zuständig ist, ist im internen ROM. Alles was in das Flash
geladen wird ist quasi eine "User-App", die vom internen Code gestartet
wird. Wenn du jetzt irgendwelche UART Einstellungen in deinem Code
änderst, so betrifft das eben auch nur diesen Code.

Grüße,

Chris

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Max H. schrieb:
> Ich habe noch eine Frage zum AT+CWJAP Befehl: Als Antwort liefert das
> Modul immer OK, auch wenn ssid oder pwd falsch waren. Wenn ich danach
> AT+CIFSR ausführe erhalte ich ERROR als Antwort, wenn ich noch ein paar
> Sekunden Warte erhalte ich wenn ssid und pwd richtig waren die IP, sonst
> immer noch ERROR. Gibt es eine andere Möglichkeit zu prüfen ob AT+CWJAP
> geklappt hat außer ein paar Sekunden warten und dann die IP abzufragen.
>
> PS: AT+GMR liefert 00150900

Sorry Max - Denkfehler ;-) denn hatte ich auch lange ;-)

AT+CIFSR
ist nur für den Clienten
also funktioniert auch nur, wenn entweder Station Mode oder AP+Station
aktiviert ist
Die IP des AP ist ja bekannt, 192.168.4.1

AT+CWJAP
ist nur für den Clienten, wenn er erfolgreich einem AP beigetreten ist

LG
Rudi
;-)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian Klippel schrieb:
> R. W. schrieb:
>> ich probiere es mal in der stunde oder so, schlimmsten Falls kann ich
>> nicht mehr per UART flashen wegen der
>> falschen Baudrate ;-)
>
> Kaputt machen kannst du da nichts. Der Bootloader, der auch für das
> flashen zuständig ist, ist im internen ROM. Alles was in das Flash
> geladen wird ist quasi eine "User-App", die vom internen Code gestartet
> wird. Wenn du jetzt irgendwelche UART Einstellungen in deinem Code
> änderst, so betrifft das eben auch nur diesen Code.
>
> Grüße,
>
> Chris

@chris

danke! done ;-) und rennt, jetzt muss ich erst mal ne console basteln
auf 31250, sonst versteht mich der nicht ;--) :-)man ist das abgefahren,
is ja easy.. SoC schimpft sich das? SoC hat jetzt einen neuen Freund
bekommen ;-)


der ROm bootloader ist dann der mit uart_reattach 74880 ) oder
der zweite parameter für den uart1 ist dann ein anderer pin?
weisst du welcher oder besser, wo muss ich nachsehen damit ich
rausfinde,
welcher pin es ist.
suche sowas wie hardware.h
ist dann wohl eagle_soc.h oder?
..

video und avr projekt

;-)

Am Anfang dachte ich, der Typ macht den ESP8266 direkt per PIN,
nach dem halben Video merkte ich erst, dass er eben noch einen AVR
dazuschaltet
der den String Vergleich macht der eingehenden TCP msg.
dann wars klar -

Meine Android APP liefert ja genau das gegenteil, es kommuniziert mit
dem ESP8266,
in der WEB Application - das ist der gewaltige Unterschied;
den PIN zu schalten bekomme ich auch noch hin, dann brauchts den AVR
nicht,
dass kann aber der git'ler anscheinend noch nicht.

Aber egal, der ESP8266 wie das ESP-01 ist ja gut als Shield zur
Ergänzung von
Arduino & co, aber besser wäre es, den Application Chip auch zu
verwenden, bei 80 Mhz
sollte das doch locken ;-) und wenn man sowieso SDI/SDO hat oder I2C
warum nicht dann
direkt verbinden als dieses schaufeln der daten..

lg
rudi
;-)

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Max H. schrieb:
> Gibt es eine andere Möglichkeit zu prüfen ob AT+CWJAP
> geklappt hat außer ein paar Sekunden warten und dann die IP abzufragen.

Nein. Das liegt am WiFi selber. Die Station muss sich ja erstmal mit dem
AP assoziieren. Das dauert halt ein wenig. Vorher kann man nicht sagen
ob es geklappt hat. Das OK bei dem AT Befehl sagt lediglich das eben der
Befehl an sich korrekt war aund ausgeführt wird.

Klar, wäre natürlich sinnvoller wenn als Status während eines
Verbindungsaufbaus nicht ERROR kommt, sondern vielleicht CONNECTING oder
so.

Grüße,

Chris

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@chris
ich werd mir jetzt mal einen re_attach bauen, warum nicht gleich ein

AT+CWSETBAUD=38000
der dann ein AT-RST im anschluss auslöst..
mhm
klingt fürs erste nicht schlecht.
ich bin mal nebenan ;-)
lg
rudi
;-)

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:
> SoC schimpft sich das? SoC hat jetzt einen neuen Freund
> bekommen ;-)

SoC = System On Chip, in der Regel bedeutet das irgendeine Art von
Prozessor oder Microcontroller, wobei auf dem gleiche Chip dann auch
noch weitere, komplexe Dinge integriert sind. In diesem Fall hier eben
ein komplettes WLAN RF Teil.

> der ROm bootloader ist dann der mit uart_reattach 74880 ) oder
> der zweite parameter für den uart1 ist dann ein anderer pin?
> weisst du welcher oder besser, wo muss ich nachsehen damit ich
> rausfinde,
> welcher pin es ist.
> suche sowas wie hardware.h
> ist dann wohl eagle_soc.h oder?

Der Chip hat zwei UART. Eine wird für System-Meldungen genutzt (UART1),
die andere ist die, die auf dem Pinheader aufliegt (UART0).

Die sind unabhängig voneinander. soweit ich weiß ist die UART1 aber
nicht auf dem Pinheader, sofern es sich um das kleine 8-Pin Modul
handelt.

Grüße,

Chris

Autor: Max H. (hartl192)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Dirk K. (dekoepi) Danke für die Antwort:
Also einfach abwarten, Tee trinken und dann die IP abfragen...
Man könnte dafür ein Timeout einbauen, wenn ich nach 10 Sek keine IP
habe lief was falsch.

: Bearbeitet durch User
Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Max H. schrieb:
> Also einfach abarten, Tee trinken und dann die IP abfragen...

... oder an der Firmware basteln, so das die selber abfragt ob die
Assoziation erfolgreich war, und dann entsprechend einen Status
ausgibt...

Ist doch alles verfügbar, SDK, Quellcode, etc. Warum die Leute sich mit
der miesen Standard-FW abquälen ist mir ja wirklich ein Rätsel. "Wie ist
dieses, was ist bei jenem, warum ist nicht solches?". Reinschauen,
Schlaumachen, Anpassen! Wir haben hier ja nun wirklich das Glück das
dieses Modul nicht eine komplette Black-Box ist.

Ran an den Speck, was machen, sonst wird es nur Jammern geben weil
irgendwas nicht so ist wie man es gerne hätte. Ihr programmiert doch
alle selber irgendwelche µC, oder? Dann habt ihr halt einen mehr. Und
nicht nur irgendeinen den ihr schon kennt, sondern mal was neues, wo man
was lernen kann, damit das Hirn nicht verkümmert ;)

Grüße,

Chris

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian Klippel schrieb:

>> suche sowas wie hardware.h
>> ist dann wohl eagle_soc.h oder?
>
> Der Chip hat zwei UART. Eine wird für System-Meldungen genutzt (UART1),
> die andere ist die, die auf dem Pinheader aufliegt (UART0).

deswegen auch zwei ready am anfang eins für den debugger(SystemMsg)
und eins für den Bildschirm ;-)
>
> Die sind unabhängig voneinander. soweit ich weiß ist die UART1 aber
> nicht auf dem Pinheader, sofern es sich um das kleine 8-Pin Modul
> handelt.

weisst du welcher PIN es wäre wenn die ESP-03 dann kommt oder 04
bzw wo sehe ioch das in welchem h file?

lg
rudi
;-)

bin für ne stunde weg..brauch einen adapter ;-)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian Klippel schrieb:

> Ran an den Speck, was machen, sonst wird es nur Jammern geben weil
> irgendwas nicht so ist wie man es gerne hätte. Ihr programmiert doch
> alle selber irgendwelche µC, oder? Dann habt ihr halt einen mehr. Und
> nicht nur irgendeinen den ihr schon kennt, sondern mal was neues, wo man
> was lernen kann, damit das Hirn nicht verkümmert ;)


das sehe ich auch so leute, ich kanns nicht so gut aber mich
interessiert es und bin neugierig und spass macht das, ich lern auch
viel von euch allen dazu.
unsere lehre sagte immer: "einen esel kann man nur zum brunnen führen,
saufen muss er selber" und an das halte ich mich schon seit xx jahren -
und wie ich durscht habe..soeben hab ich meinen wunsch selber umgesetzt
in der firmware ;-) 31250 ist mein ;-)
endlich kann ich den midi adapter direkt an den uart anschliessen, das
wird ein hammer teil für DMX Controll ect.
leute lest euch ein - es steht wirklich sehr viel zwischen den zeilen.
hab den SoC neben Shuncom jetzt für mich entdeckt.
das kann ich mit dem Shuncom Modul nicht so ohne weiteres machen.
Ich bin schon so gespannt auf den ESP-03 .. der ESP-04 kommt ja jetzt
dann die nächsten Tage, da kann man dann schon mit den restlichen PINS
spielen, aber der ESP-03 hat ja noch die Antenne ect.

btw antenne:
meine externe und einhausung ist fertig. demnächst gibts das fotoalbum
zu allem.

lg
rudi
;-)

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:
> weisst du welcher PIN es wäre wenn die ESP-03 dann kommt oder 04
> bzw wo sehe ioch das in welchem h file?

eagle_soc.h listet die Peripherial-Pins sowie deren alternativen
Funktionen auf. Die *_U sind die Hauptfunktionen, darunter jeweils die
Alternativen, bis zum nächsten *_U. Also z.B.:
#define PERIPHS_IO_MUX_U0TXD_U         (PERIPHS_IO_MUX + 0x18)
#define FUNC_U0TXD                                        0
#define FUNC_GPIO1                3

zeigt dir das GPIO1 auch als UART0 TX benutzt werden kann.

Weiter oben in der Datei sind auch noch #defines um Pin-Funktionen zu
wählen. Habe mich aber noch nicht allzusehr mit beschäftigt. Wie gesagt,
erstmal eine brauchbare Umgebung schaffen...

Grüße,

Chris

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@chris
danke!!!
lg
rudi
;-)

Autor: Ronny S. (phoenix-0815)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Guten Abend,
in die Runde ist schon erstaunlich wie weit Ihr hier schon gekommen
seid.
Leider bin ich zur Zeit Auswärts und kann nicht alles was hier so neues
gibt selber Testen, das dauert noch knapp 2 Wochen leider.

Aber selbst hier zwischendurch das Mitlesen macht echt mal wieder
richtig Spaß und ist sehr Informativ.

Gruß Ronny

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
aliexpress:

kann man da nicht per Paypal zahlen?
wer weiss es?
lg
rudi
;-)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
"
ESP8266 original test board

ESP8266 full IO leads, supports AT model development, model development
and API SDK

Onboard STC15L204EA CPU, use this board without any downloader !

"




Was sagt ihr dazu, hab den link per Mail bekommen, finde, sieht
interessant aus, sieht dem SDK Developer sehr ähnlich.
dabei ist auch das ESP8266.

http://www.aliexpress.com/store/product/ESP8266-se...

und hier noch ein wenig günstiger

http://www.aliexpress.com/item/ESP8266-serial-WIFI...

lg
rudi
;-)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@chris
Bingo ;-)
31250 perfect!
ich selbst gesucht, gefunden und gemacht ;-)
Ich wusste es, der Chip hat es in sich!
Bin dabei was zu zaubern. Leute das wird ein Renner!

lg
rudi
;-)

Autor: Sebastian Wangnick (wangnick)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:
> aliexpress:
> kann man da nicht per Paypal zahlen?
> wer weiss es?

Nein. Paypal hat anscheinend 2011 (wohl im Zuge des Kaufs durch ebay)
die Kooperation mit Aliexpress aufgekündigt. Stattdessen gäbe es Alipay.
Ich zahle allerdings immer mit Visa oder Mastercard und hatte (bei
meinen bescheidenen zehn Einkäufen bisher) noch nie Probleme.

LG, Sebastian

Autor: Martin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Forum!

Habe gerade dieses Thread gefunden und hātte eine Frage.

Ist es möglich mit diesem Modul zwei Mikrocontroller über WLAN zu
verbinden?

Danke

Autor: Max H. (hartl192)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Theoretisch ja, entweder beide verbinden sich als Sta mit dem Router
oder eines arbeitet als Acces Point und das andere verbindet sich damit.

Autor: Peter P. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat jemand eigentlich schon zufälligerweise die Zeit ausgemessen,
wie lange solche einzelnen Bytes vom Sender uC zum Empfänger uC
brauchen?
Rudi hatte oben ja mal die Übertragung von Midi-Daten angesprochen,
jetzt kurz zuvor die direkte Kopplung von 2 Modulen.
Vermutlich wird nicht jedes Byte einzeln übertragen (oder doch?),
sondern immer ein paar zusammengesammelt und diese dann zusammen
in einem Paket übertragen.

Eine grobe Größenordnung reicht, weil worst case, wenn die Luft
"besetzt" ist o.ä., die Zeit vermutlich schnell nach oben springt
oder gar keine Übertragung mehr möglich ist.
("besetzt" z.B. durch einen großen Datentransfer (Downloads)
aus dem Internet auf den lokalen PC, der auf demselben Kanal
und derselben Frequenz seine Daten überträgt, wie die Module
untereinander oder über den Access Point kommunizieren.
Auch hängt es vermutlich sehr von den Komponenten ab,
die in der Umgebung funken.

Autor: Dieter B. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Peter

Vielleicht kann ich dir helfen.

Versuchsaufbau.

Avr sendet alle 2 Sekunden über ESP8266 25 Byte Daten an den PC. ESP8266
ist als Station eingestellt, CIPMUX = 0 , CIPMODE =0 . Wlan Router ist
eine ältere Fritzbox.
Gesendet wird vom AVR aus mit
AT+CIPSEND=25 dann der Text
"Hallo Leute. Alles klar ?"

Mit dem Logikanalyser messe ich jetzt, wann das Modul "Send Ok" sendet.

Zeiten liegen zwischen min 54 ms und max 1 s. Der Durchschnitt liegt bei
ca 300 ms.

Wenig Betrieb in meinem WLan .

Hoffe das hilft.

Gruß Dieter

Autor: R. W. (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Moin moin in die Runde,

hab für den Sonntag nachmittag was mitgebracht ;-)

Das eine ist ein Mod auf die ESP-01 ( ChrismasEdition)
das andere ( 1-7 ) ist ein fertiges Shield und mit Einhausung ;-)

Es darf getalkt werden, nur ich muss leider weg. Gibt viel zu tun mit
dem Chip.

Was meint Ihr - da werden jetzt noch viele Variationen kommen in dem
Jahr.


LG
Rudi
;-)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab extra bissal gewartet,

Die FCC Version - bitte hinsetzen -

ab 1.90 EUR !

http://item.taobao.com/item.htm?id=40997773847


..bin dabei und schon weg ..

LG
rudi
;-)

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist schon schlimm irgendwie. Zu den Teilen könnte man ein
Adapterboard mit Spannungsversogung herstellen, damit die eigenen 3V3
sauber bleiben.

...Falls genau das nicht auch demnächst kommt. ...Für 14 Cent
zusätzlich.

Autor: Thomas J. (tom16)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:

> Die FCC Version - bitte hinsetzen -
> ab 1.90 EUR !
> http://item.taobao.com/item.htm?id=40997773847

Wow: In stock:  152496 pcs

Die gehen ja gross ran!

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie funktioniert diversity mit nur einem Antenneneingang?

Autor: Grendel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars R. schrieb:
> Wie funktioniert diversity mit nur einem Antenneneingang?

Gar nicht.



Thomas J. schrieb:
> Wow: In stock:  152496 pcs
>
> Die gehen ja gross ran!

Anders lässt sich bei DEM Preis überhaupt kein Geld damit verdienen.
Mich wundert es wirklich, dass die das überhaupt zu so einem Preis
anbieten können, selbst bei den Stückzahlen.

Jedenfalls sofern das nicht nur eine großangelegte "Marketingaktion"
sein sollte um die Konkurrenz zu schwächen.
Motto: wenn dann mal alle das Teil nutzen und die Konkurrenz aufgegeben
hat, können wir die Preise ja wieder erhöhen. Wäre nicht das erste mal
das China so vorgeht - Solarzellen werden z.B. massiv vom Staat
subventioniert und unter Wert verkauft.


Oh und irgendwelche Logos draufdrucken kann jeder und wird in China auch
gerne gemacht - das sollte man lieber genauer nachprüfen ob die auch
berechtigterweise da drauf sind  ;-)

Autor: Julian W. (julian-w) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Module sehen ja super aus! Nur wie lötet man die später am besten?
Mit Heißluft auf die Platine?

Aber wenn die Preise später so günstig bleiben ist das ja billiger wie
ein USB<->UART Wandler...

Autor: Stefan Z. (stefan_z)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na ich merk schon, noch 3 Wochen und Espressif wird per Crowdfunding vom
µC-Forum übernommen :-)

Mich interessiert vor allem eines: Läuft das Ding schon stabil genug um
es als Empfänger für einfache Fernsteuerungen zu nutzen?
Also als Dimmer z.B. - Nutzlast im Bytes-per-Hour-Bereich…
Dafür müsste das Ding doch optimalerweise im Server-Modus laufen, wer
will schon ständig einen Server abfragen, bzw. einen Server betreiben,
obwohl die Helligkeit tagelang gleich bleibt?

Ist die aktuelle FW dafür stabil genug, oder bekommen die Kerlchen nach
2 Tagen einen Buffer-Overflow und stürzen so ab, dass man einen
powerCycle machen muss?

Schon eine interessante Frage für fest verbaute Empfänger, oder?

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Grendel schrieb:
>
> Oh und irgendwelche Logos draufdrucken kann jeder und wird in China auch
> gerne gemacht - das sollte man lieber genauer nachprüfen ob die auch
> berechtigterweise da drauf sind  ;-)

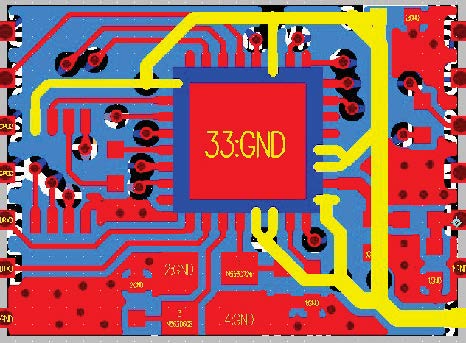

wi-fi.org kennst schon kein ESP8266 module fcc.gov auch nicht. Aber auch
wenn dies nur "preview" ist und der verkäufer (was ich durchaus glaube)
das geld in FCC zert. reinsteckt - trotzem sind es traurige module,
wieder XPD_DCDC/GPIO16 zusammen mit RESET (ich dachte chinese sollten
chinesisch lesen können, anscheinend nicht), wieder die zwei extra GPIOS
von ESP8266EX nicht herausgeführt, genau so wenig wie ADC. Antenne durch
ein via? no go! wer routet so ein dreck? Bei aler liebe zur chinesischen
produkten, all diese fehler habe bei den ersten board akzeptiert, aber
mittlerweile hätten die ruhig die hersteller vorganben lesen können!

Autor: Grendel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:
> wer routet so ein dreck?

Ganz normale chinesische "Ings." ohne richtige Ausbildung die für einen
Hungerlohn arbeiten.

Sei froh dass es so ist, dass die meisten da noch keine richtige Ahnung
haben und nur versuchen etwas zusammen zu kopieren was äusserlich auf
den ersten Blick so aussieht wie die professionellen Produkte.
Es gibt natürlich auch gute Entwickler da, die kosten aber auch
signifikant mehr und dann müssen die Produkte auch teurer verkauft
werden um damit überhaupt Gewinn zu machen ;-)

Autor: Ronny Mobile (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Rudi & Co,

schaut euch mal den Beitrag an.

Beitrag "Einfacher Webserver mit PIC24 + ESP8266"

Gruß Ronny

Autor: Dirk K. (dekoepi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe aufgrund der Fernsehprogrammwahl meiner Frau auch mal einen
USB-to-Serial-Wandler und ein erstes ESP8266-Modul zur Hand genommen.

Etwas frickelig, das in Betrieb zu nehmen. Erst mal das Pinout finden
... auf der ElectroDragon-Seite ist es dann beschriftet. Hier mal rasch
zusammengeschrieben:

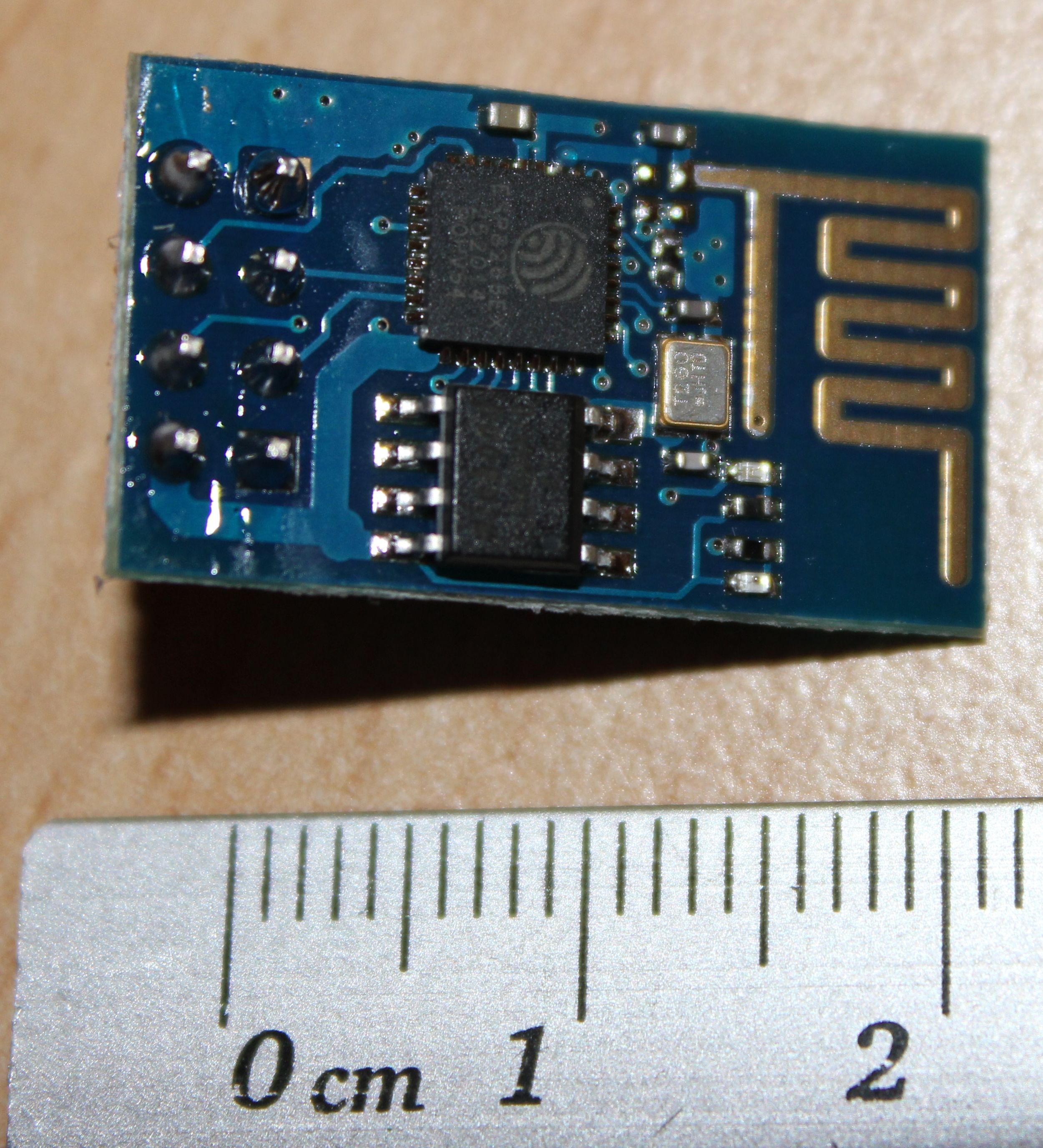

Platinenoberseite mit den Chips und der aufgedruckten Antenne; Vcc sind
3,3V.
GND - ... - ... - RXD (->an TXD des USB2ser)
TXD - CH_PD (auf Vcc) - GPIO0 - Vcc

Da der Chip keinen Pieps ohne CH_PD (Chip Enable, ist doch klar) auf Vcc
macht, habe ich erst mal einen 100nF zwischen GND und Vcc gesetzt; aus
irgend einem Zufall hat die blaue LED irgendwann geblinkt, aber im
Terminal nichts reagiert, also noch einen 10µF Tantal zwischen dessen
Beinchen gesetzt.
Da der Lötkolben grad heiß war, die abgewinkelten Pins am USB2ser
nochmal um senkrechte Vcc+GND ergänzt, die sind noch nötig.

Irgendwann herausgefunden, dass CH_PD keine Option, sondern ernst
gemeint ist. Mit CH_PD auf Vcc kam auch Müll im Terminal an. Anstatt
57,6kBit auf 115.200 Bit/s gestellt, läuft!

AT+GMR ergibt Firmware-Version 090. Nach einem Reset kann ich nach APs
suchen. Verbinden will aber partout nicht klappen. Auch nicht direkt
nach einem Reset.

Jetzt mal in der Windows-VM dieses Einklick-Tool gestartet, das ist
schon fast eine halbe Stunde am Rödeln. Mal schauen, ob ich auf V091
komme damit. Die Versorgung sollte Dank der Zusatz-Kondensatoren schon
passen ;)

Autor: DirkZ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dirk K. schrieb:
> Die Versorgung sollte Dank der Zusatz-Kondensatoren schon
> passen ;)

schau mal hier:

Beitrag "Re: Wlan2Serial Modul für 5 euro"

300mA solltens sein

Autor: Dirk K. (dekoepi)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Mist, da klemmt das Forum, dann ist schon der nächste Beitrag da, und
ich kann meinen nicht mehr korrigieren. Das korrekte PinOut (mit dem
auch das Flashen dann ratz-fatz in unter einer Minute trotz VM-USB
klappt) ...
Oben die Antenne auf dem PCB, die Chip-bestückte Seite. Die Pins dann:
GND - GPIO2 - GPIO0 (zum Flashen auf GND) - RXD (->an TXD des USB2ser)
TXD - CH_PD (auf Vcc) - RST - Vcc

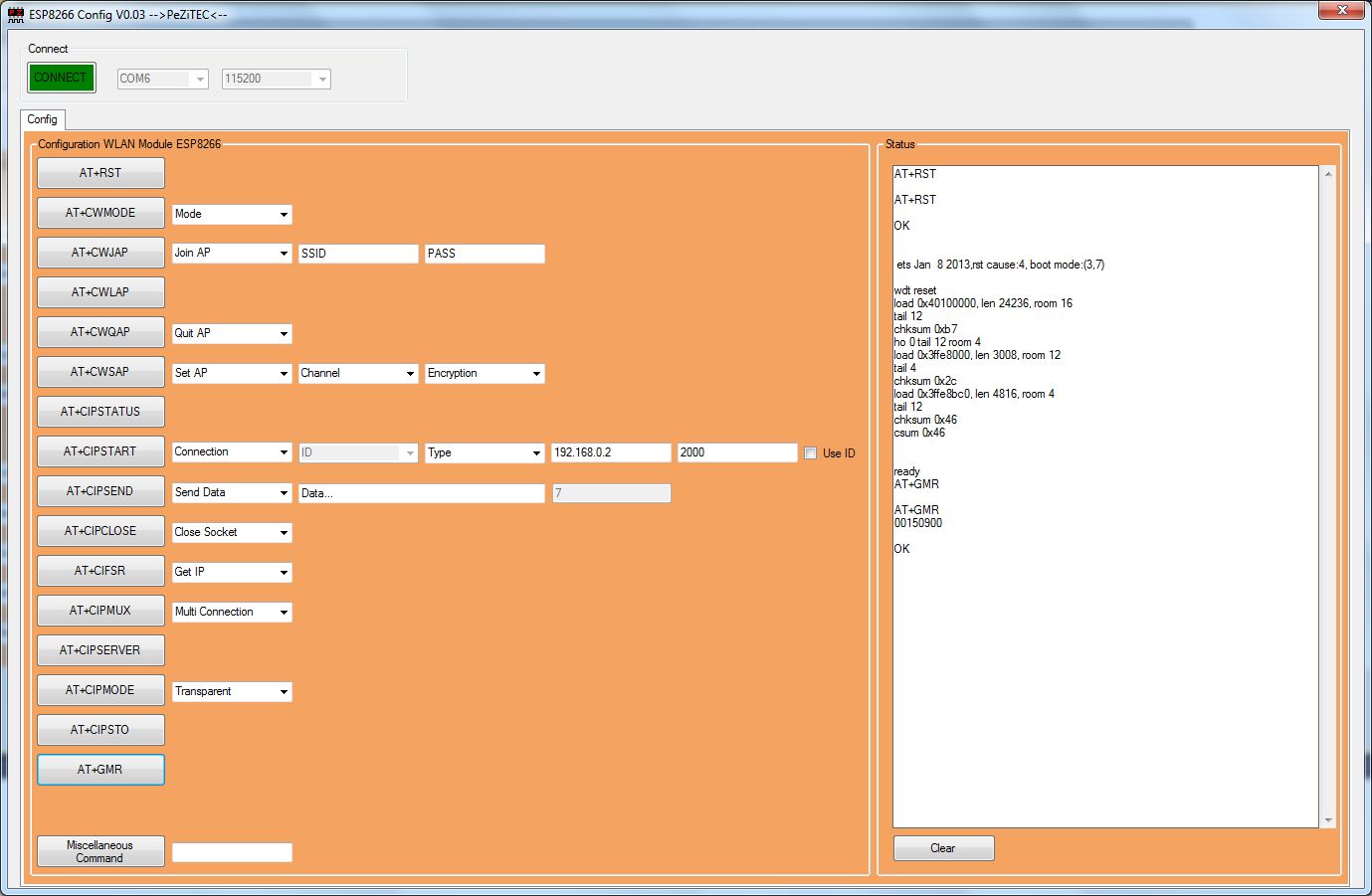

Anbei auch ein Screenshot, wie das in fertig aussieht. COM-Port war bei
mir gleich richtig, musste nur auf diese Schaltfläche rechts davon
klicken.

@DirkZ: Die 300mA sind es ja nur zwischendurch als Maximum. Da sollten
10µF+100nF eigentlich für reichen, da der LDO auf meinem Board locker
150mA treibt. Notfalls tacker ich noch einen 470µF ElKo dran :D

*Update:* Soweit läuft es, wenn ich die Reihenfolge einhalte.
1) AT+RST
2) AT+CWMODE=3
3) AT+CWLAP
4) AT+CWJAP="<ssid>","<pw>" (Anführungsstriche gehören da hin.)

Ich bekomme die Meldung "no this fun", wenn ich die Bindung mit
AT+CWJAP=? prüfen will. Aber - ich bin schon fast am Ziel ;)

*Update2:* Der Befehl heißt "AT+CWJAP?", ohne "=". Hätte mir den 470µF
ja sparen können. Das Modul läuft und ist im Netz! Cool. :D

: Bearbeitet durch User
Autor: Besorgter Gast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dirk K. schrieb:
> Die 300mA sind es ja nur zwischendurch als Maximum. Da sollten
> 10µF+100nF eigentlich für reichen, da der LDO auf meinem Board locker
> 150mA treibt.Notfalls tacker ich noch einen 470µF ElKo dran :D

Könnte trotzdem knapp werden.

Autor: Dirk K. (dekoepi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

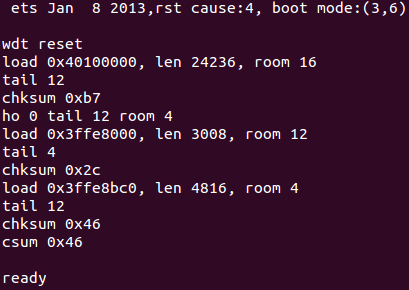

Nur 100nF+10µF reichen nicht. Beim SEND braucht der Chip zuviel Strom,
das Board startet dann irgendwann einfach neu.
Mit einem zusätzlichen 470µF klappt das bislang problemlos.

1) AT+CWJAP? (WLAN-Verbindung prüfen)
2) AT+CIFSR (eigene IP überprüfen)
3) AT+CIPMUX=0 (nur eine Verbindung)
4) AT+CIPSTART="TCP","193.99.144.80",80 ( Verbindung zu heise.de
aufbauen)
5) AT+CIPSEND=22
Prompt öffnet sich mit ">". Eingeben "GET / HTTP/1.0\r\n\r\n" ohne
ANführungsstriche
Nach den 22 Zeichen kommt sofort "SEND OK", keine Eingabetaste drücken
nötig
6) AT+CIPCLOSE

Der Request ist so noch falsch, da kommt kein "+IPD" zurück. Eigentlich
dürfte da auch eine Webseite zurückkommen ;)

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: R. W. (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Dirk K. schrieb:
> Der Request ist so noch falsch, da kommt kein "+IPD" zurück. Eigentlich
> dürfte da auch eine Webseite zurückkommen ;)


eigentlich müsste die kommen..
http://www.youtube.com/watch?v=WFo4Fs0p_NY
lg
rudi
;-)

btw:
für mich pers. alles ein neues kapitel in diesem bereich.
Youtube-Video "BEAUTIFUL! Micro Laser Soldering System - AWESOME! Cool Japan Technology"
arbeitet jemand in einer laser produktion anlage?
was sind das für pasten? zinn partikel?
heissluft und laser?
gibt es sowas für den hobby gebrauch erschwinglich zu kaufen
solche laser oder heissluftanlagen.. ;-) ;-) ;-)

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:
> "
> ESP8266 original test board
>
http://www.aliexpress.com/store/product/ESP8266-se...
>

habe mit Espressif gesprochen, dies ist kein original board,
die wissen auch nicht wofür dieses board gut sein soll.

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
moin moin Thomas,
dachte ich mir - bei den eingehausten "FCC" ESP8266 bin ich auch
vorsichtig, da hast schon Recht, warum werden die pins nicht
rausgeführt, man weiss es ja jetzt, hat ja keiner was davon. Wie kommst
du voran mit dem ADC ( Ex Version ) die Module sind jetzt alle
ESP8266EX.
;-)
lg
rudi
;-)

Autor: Star Keeper (starkeeper)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Größe und der Preis des Moduls sind schon beeindruckend. Wie steht
es denn um den Stromverbrauch? Kann man den Chip irgendwie in den
Standby zwingen? Glaubt ihr der könnte auch mal für eine Akku-Anwendung
taugen?

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wakeup from deepsleep <2ms ready and send data -
microAmpere Bereich - ich habs nur am akku laufen.
bei volllast ist der 1000mAh akku nach gut 6h am limit, der ist aber von
pollin aus einem restbestand für 1 eur ;-) nagle mich aber jetzt nicht
fest, was ich unter vollast verstehe ;-) ich mach halt pings alle 400ms
und teste die reichweite und datengeschwindigkeit ( messungen ) .
lg rudi ;-) ( unterwegs mit dem chip trupp  ) ;-)

Autor: Sam (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerade reingekommen: Nun ist das neue Modul (mit LEDs) auch bei Banggood
zu bekommen:
http://www.banggood.com/ESP8266-Remote-Serial-Port...

Preisstaffel: Stück=Einzelpreis 1=3,50 / 3=3,25 / 10=3,20 /.../ 100=3,07

Keine Versandkosten! Lieferzeit 4-6 Wochen!

Wer schnell welche braucht ist imernoch bei
http://www.electrodragon.com/ über "Belgischen Versand" (Lieferzeit eine
Woche) am besten aufgehoben.

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
oder wer es am schnellsten haben will aus dem Expresspaket für 6,98 EUR
vorbeikommen und mitnehmen oder ganz schnell per Versand 1-2 Tage
Lieferzeit aus Deutschland. ;-) aber viele sind es nicht mehr.
LG rudi ;-)

Autor: Thomas R. (tinman) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:
>
> Wie kommst du voran mit dem ADC
>

ADC lesen, wenn daten < 1 LED an GPIO4 an, wenn daten zwischen
1 und 1023 LED an GPIO16 an und wenn daten > 1023 LED n GPIO5 an.

Autor: R. W. (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hallo Thomas ;-))

suuuupppperrrrrrr!!!!...
nehm ich mit und bin weg...
ich bin den GPIO adressen auf den versend ;-O)

LG
Rudi
;-)
hey super!!!
das lese ich gleich

Autor: Thomas R. (tinman) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
ahja, ADC wert ausgabe auf dem uart0.

Nochmal alle sources sammt makefile und allen driver incl. im anhang.

Autor: R. W. (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Du bist unbezahlbar!

Hey danke!!!
^^^^^^^^^^^^

Liebe Leute wenn ihr noch nicht wisst was hier jetzt geschieht...
...es werden die Spec gemacht!

Thomas hab allergrössten Dank für Deine zeitlich vielverschlingende
Arbeit!
Du ersparst hier einigen Einarbeit und Mühen!

Meine Anerkennung!
^^^^^^^^^^^^^^^^^^

Lieben Gruss
Rudi
;-)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
GPIO_OUTPUT_SET(GPIO_ID_PIN(4), 1);
;-)
was kann ich noch mehr sagen ;-)

Hey Thomas - vielen vielen Dank, jetzt ist es klar.

Lieben Gruss!
Ich muss nach neben an auf einen anderen rechner ;-)

ja wahnsinn - macht der die spec zum ADC...so mir nix dir nix --
der Mann gehört in den Topf ;-) oder besser - in den Garten -

nur die harten kommen in den garten !

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:
> habe mit Espressif gesprochen, dies ist kein original board,
> die wissen auch nicht wofür dieses board gut sein soll.


Hast Du sie schon einmal zu gcc-port angesprochen?
Haben die gültige Xtensa Lizenzen für das Silicon?
Sonst wird man ja belangbar, sobald man hier das Modul oder irgendetwas
mit dem Chip verkauft. Etwas Klarheit wäre schön.

Wie schaut es denn mit den Sourcen aus? Alles vorhanden oder
undokumentierte Libraries? Bei der dbox2 hat es beispielsweise Jahre
gedauert, bis man die ucodes im Griff hatte. Gut, so komplex wird das
hier nicht sein. Aber potentielle Problemquellen (APs die rumzicken,
viele Teilnehmer im Netz, ...) gibt's genug.

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars R. schrieb:
>
> Hast Du sie schon einmal zu gcc-port angesprochen?

wozu? abgesehen davon sind gcc probleme nicht Espressif sondern ein
problem von Tensilica/Cadence. Es gibt zwar etwas gewegung, aber
ehrlich gesagt verfolge ich es nicht:

http://www.esp8266.com/viewtopic.php?f=9&t=19

> Haben die gültige Xtensa Lizenzen für das Silicon?
> Sonst wird man ja belangbar, sobald man hier das Modul oder irgendetwas
> mit dem Chip verkauft. Etwas Klarheit wäre schön.

ja, die haben alles lizensiert.

>
> Wie schaut es denn mit den Sourcen aus? Alles vorhanden oder
> undokumentierte Libraries?

nein, es ist nicht alles dokumentiert. Sachen die nicht dokumentiert
sind beantwortet Espressif gerne (solange es nicht um fragen zu ältern
SDKs angeht, die haben den SoC verbessert und wollen einfach nicht mehr
alten code supporten).

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:
> Lars R. schrieb:
>>
>> Hast Du sie schon einmal zu gcc-port angesprochen?
>
> wozu? abgesehen davon sind gcc probleme nicht Espressif sondern ein
> problem von Tensilica/Cadence.

Weil der Anwenderkreis für gcc größer ist. Cadenence wird vielleicht
weniger Interesse am gcc-port haben. Weder an einem generischen Port für
ihr Framework, aus dem man eventuell Rückschlüsse auf die
HW-Architektur-Interna ziehen kann, noch an einem Port für die
Espressif-Konfiguration.

Wird das Overlay File offiziell zur Verfügung gestellt oder ist auf
github verfügbar?

Mich reizt es schon etwas, den Quellcode etwas aufzuräumen. Aber dass
die Toolchain eine geheimnisvolle Blackbox ist, von der man auf die
Schnelle nicht mal einen Screenshot findet, ist schon ein Hemmnis. Damit
auch noch stundenlang zuzubringen, fehlt mir bisher die Motivation.


Das andere, was Du geschrieben hast, klingt ja gut.

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars R. schrieb:
> Wird das Overlay File offiziell zur Verfügung gestellt oder ist auf
> github verfügbar?

Eines findet sich u.A. hier erklärt (und am Ende verlinkt):

http://wiki.linux-xtensa.org/index.php/Toolchain_O...

Es gibt auch noch eines in der SDK, soweit ich sehen kann alles mit GPL
Lizenz. (EDIT: Keine Ahnung es letztendlich das gleiche Overlay ist oder
nicht)  Aber es gibt wohl ein Problem mit dem Overlay, bzw. dem daraus
resultierenden GCC. Es gibt zwei "Architekturen" bzw. Features der
XTensa Chips um Aufrufe zu Subroutinen und deren Parameterübergabe zu
machen. Der GCC mit dem Overlay erzeugt wohl eine  Toolchain die die
sog. Windowed ABI benutzt. Der Core der in den ESP steck nutzt
allerdings die CALL0 ABI. Zumindest ist es das was ich aus dem Thread im
ESP Forum verstanden habe.

Es gibt zwar ausreichend Doku bzgl. dieser Architekturen, allerdings
muss sich erstmal jemand finden der das CALL0 entsprechend in den GCC
einbaut.

Grüße,

Chris

: Bearbeitet durch User
Autor: Harald (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Darf ich mal ne Zwischenfrage stellen? Ich hoffe ich habe eine
entsprechende Antwort nicht übersehen:

Gibt es irgendwo eine Auflistung, was ich zur Umsetzung eigener Projekte
so alles brauche?
- Was muss ich wo downloaden? Compiler, Tools, Sources
- Muss ich aktuell noch Lizenzen beantragen? XTensa etc.
- Brauche ich noch eine VM oder geht das bereits ohne?


Mein Ziel wäre die Umsetzung eines Wake-on-(W)LAN Adapters. Viele
aktuelle Geräte wie NAS oder TV-Recorder haben ja manchmal kein WOL
implementiert, mit dem ESP8266 könnte man das nachrüsten. Also
eingehendes WOL Magic Packet wird erkannt und ein GPIO wird für eine
kurze Zeit geschaltet. Damit könnte man dann den Power-Knopf des
Zielgerätes ansteuern (z.B. per Optokoppler). Das geht dann zwar nicht
auf der MAC des Zielgerätes, aber immerhin könnte man WOL stromsparend
und mit schlanker Schaltung nachrüsten.

Apropos: Kann man die MAC des Moduls irgendwo auslesen? Die bräuchte man
ja für die Erkennung des Magic-Packets.

Autor: Lars R. (lrs)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Harald schrieb:
> Anwendung: Wake on WLAN für NAS und TV-Geräte am Powerknopf

???

Wake on WLAN für ALLES!
. Solarlampe, Sensoren, Bilderrahmen, Deckenlampe
. WS2812LEDs inkl. Steuerung
. WLAN Lichtwecker
. WLAN-Steckdose
. SmartHome
. Vom PC oder Smartphone aus mit 5 Zeilen HTML-Code oder Deiner
Lieblingsprogrammiersprache
. ggf. Betrieb mit reduzierter Sendeleistung oder ohne Antenne, um die
Reichweite zu reduzieren.
. Ersatz von USB-Verbindungen (inkl. galv Trennung) für alles, was
bisher auf UART<>USB basiert (hatte hier schon jemand geschrieben)
. Eine Anwendung mit uC und Funk -> Austausch durch diese
Singlechip-Lösung auf 2x1cm PCB.

Und das zu einem Preis, für den Du hier beim Bäcker noch nicht mal ein
Brot bekommst! Und wenn mit diesem Chip der Durchbruch nicht kommt, dann
mit dem Nächsten. Security wird ein Thema werden.

Autor: Harald (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars R. schrieb:
> Wake on WLAN für ALLES!

Ja, meinetwegen auch für ALLES.

Aber was brauche ich denn aktuell für die Toolchain? Habe relativ viel
gelesen auf esp8266.com, nurdspace.nl und hier, aber ich steige da kaum
noch durch. Klar, kann man alles probieren, aber vielleicht hat ja
jemand eine aktuelle Übersicht.

Autor: Besorgter Gast (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Harald schrieb:
> Ja, meinetwegen auch für ALLES.
>
> Aber was brauche ich denn aktuell für die Toolchain? Habe relativ viel
> gelesen auf esp8266.com, nurdspace.nl und hier, aber ich steige da kaum
> noch durch. Klar, kann man alles probieren, aber vielleicht hat ja
> jemand eine aktuelle Übersicht.

Na dann werde ich Dir mal weiter helfen wenn kein anderer Zeit dafür hat
und Du So nett danach fragst.

Hier in den 586 Beiträgen steht alles was Du brauchst allerdings das mit
der Höflichkeit steht wo anders.

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Man benötigt die Prozessor-Lizenz für 5000 EUR(?) oder nimmt als
Universität am Universitätsprogramm teil. Je nachdem, wie die
Lizenzbedingungen ausgelegt sind, kannst Du eventuell auch an einem
Remote-PC eines Prozessor-Lizenz-Inhabers arbeiten. Andere legale
Möglichkeiten gibt es derzeit nicht und vermutlich befindet sich deshalb
hier und insbesondere im esp8266-Artikel dieser Seite keine
Toolchain-Anleitung.

Mittelfristig wird dieser Umstand das Modul aber eventuell nicht
aufhalten. Wenn Du Zeit hast, sparst Du Dir den fragwürdigen Aufwand und
wartest eine Lösung ab.

Autor: Harald (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Besorgter Gast schrieb:
> Na dann werde ich Dir mal weiter helfen wenn kein anderer Zeit dafür hat
> und Du So nett danach fragst.
>
> Hier in den 586 Beiträgen steht alles was Du brauchst allerdings das mit
> der Höflichkeit steht wo anders.

Ich habe es mir deine Antwort mehrfach durchgelesen, ich kann es leider
nicht so ganz deuten. Findest Du eine Anfrage nach einer (vielleicht
schon existierenden) Liste aller Tools unangemessen? War es unhöflich?

Ich habe die meisten der Beiträge gelesen. Klar kann man die ganze
Geschichte erneut durchspielen, ggf. ein paar Schritte überspringen. Der
GCC Port scheint ja in einer Sackgasse zu stecken, daher insbesondere
die Frage nach nötigen Lizenzen, ggf. NDAs etc.

Autor: Harald (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Lars: hat sich überschnitten, danke für deine Antwort! Ich werde mich
in Geduld üben!

Autor: <George T> (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe mir jetzt auch die Module gekauft und die Tage ein bisschen
damit gespielt dabei ist mir aufgefallen dass ich das Modul auch immer
wieder mit meine Router verbinden auch wenn ich AT+CWJAP vergessen habe.
Speicher das Modul meine SSID und Passwort irgendwo und verbindet sich
dann immer automatisch mit dem wlan wenn CWMODE=1 oder 3 ist? Kann man
sich da drauf verlassen und CWJAP nur einmal senden?

Thx :-)

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Harald schrieb:
> daher insbesondere die Frage nach nötigen Lizenzen, ggf. NDAs etc.

ich kann dir nur folgendes sagen: ohne NDA darf man die SDK gar nicht
legal benutzen. Du brauchst auch keine prozessor lizenz sondern nur
Xplorer Starter Edition (nur C/C++ compiler/single core debugger). Jeder
der NDA unterschrieben hat, bekommt auch passende SE lizenz.

Autor: Interessiert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
wollte mal fragen, ob schon jemand das Modul mal an einem
Kondensatornetzteil betrieben hat. Bzw. ist das überhaupt möglich? Das
wäre jedenfalls meine Wunschlösung für ein IoT-Device, da man das dann
wirklich super klein bauen könnte. Mit Schaltnetzteil hat man da schon
immer noch den riesen Trafo - oder es wird wirklich sehr fitzelig -
siehe Teardown des Apple-USB-Chargers.

Autor: Einhart Pape (einhart)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Interessiert schrieb:
> Hallo,
> wollte mal fragen, ob schon jemand das Modul mal an einem
> Kondensatornetzteil betrieben hat. Bzw. ist das überhaupt möglich? Das
> wäre jedenfalls meine Wunschlösung für ein IoT-Device, da man das dann
> wirklich super klein bauen könnte. Mit Schaltnetzteil hat man da schon
> immer noch den riesen Trafo - oder es wird wirklich sehr fitzelig -
> siehe Teardown des Apple-USB-Chargers.

Natürlich ist das möglich - aber - bei 300 mA ist ein Schaltnetzteil
wesentlich kleiner. Für ein Kondensatornetzteil benötigst du einen
riesen Kondensator.

Autor: Interessiert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nja, so, wie ich das hier gelesen habe, reicht ein 470 µF Kondensator,
wenn die sonstige Stromversorgung nur 100 mA oder sogar weniger liefert.
470 µF bei 3,3 V sind nicht besonders groß. Ebenso die 330 mW die das
Netzteil dann liefern müsste sind nicht besonders viel. Da habe ich
schon größere Kondensatornetzteile gebaut ^^

Hatte da eher in die Richtung gefragt, ob da nicht das Netz zu viele
Störungen rein bringt. Schließlich ist beim Kondensatornetzteil ja keine
galvanische Trennung vorhanden, sondern die Schaltung liegt auf
Netzpotential.

Autor: Einhart Pape (einhart)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe nicht den Pufferelko gemeint, sondern den
Wechselspannungsfesten Folienkondensator für die Strombegrenzung (der
wird im Bereich 5..10 µF liegen). Dazu kommt noch ein pulsfester
Strombegrenzungswiderstand in Reihe zu diesem Kondensator.

Autor: Max H. (hartl192)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für ein Kondensatornetzteil muss der Kondnsator aber 230VAC aushalten...

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wenn der "endverbraucher" auch warm sein darf, dann reicht auch eine
LR645+DN2540N5 kombination. Da kommen 10V/150mA raus, der LR645 kann
auch einiges an peak current aushalten. Das dürfte reichen für ESP8266
+ "kleines" und warmes endverbraucher (z.b. eine LED statt 60W birne^^).

Autor: Harald (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oder ein Schaltregler aus dieser Familie, "normale" Induktivität,
effizient, allerdings keine galvanische Trennung.

http://www.powerint.com/en/products/linkswitch-fam...

Autor: <George T> (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
<George T> schrieb:
> Ich habe mir jetzt auch die Module gekauft und die Tage ein
> bisschen
> damit gespielt dabei ist mir aufgefallen dass ich das Modul auch immer
> wieder mit meine Router verbinden auch wenn ich AT+CWJAP vergessen habe.
> Speicher das Modul meine SSID und Passwort irgendwo und verbindet sich
> dann immer automatisch mit dem wlan wenn CWMODE=1 oder 3 ist? Kann man
> sich da drauf verlassen und CWJAP nur einmal senden?
>
> Thx :-)

Kann mir da jmd. helfen?

Autor: Günniii (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibt es eigentlich auch Lan2Serial module welche eigentlich das gleiche
machen für ähnlich billig ?

Autor: Harald (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Günniii schrieb:
> Gibt es eigentlich auch Lan2Serial module welche eigentlich das
> gleiche
> machen für ähnlich billig ?

Fragst Du Ali, für 12$ das Stück:
http://www.aliexpress.com/item/USR-TCP232-T-tcp-ip...

Alles Weitere sollte aber in einen separaten Thread.

Autor: Dieter B. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo George

Ist bei mir genau so. Einmal eingeloggt im AP meldet er sich automatisch
an, sobald Spannung angelegt wird. Hatte bis jetzt keine Probleme damit.

Gruß Dieter

Autor: <George T> (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke, diese Erfahrung habe ich auch gemacht, ich habe aber gehofft,
dass jmd der sich mit dem Programm und der SDK beschäftigt hat
bestätigen kann, dass das im Flash oder sonstwo nichtflüchtig
gespeichert wird.

Autor: Mick (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Georg, hallo Dieter

ich hab das selbe Verhalten beobachtet. Hat jemand schon herausgefunden,
wie man prüfen kann, ob man mit einem AP verbunden ist?

AT+CWQAP liefert "OK", ein AT+CWJAP? liefert mir danach aber noch den
Namen des Netzwerks zurück. Einziges Indiz wäre für mich AT+CIFSR
(IP-Adresse).

Gruß

Autor: Max H. (hartl192)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mick schrieb:
> Hat jemand schon herausgefunden,
> wie man prüfen kann, ob man mit einem AP verbunden ist?
Ich habe das jetzt so gelöst: Ich prüfe ca. 10s lang ob ich eine IP
habe, wenn ich nach 10s noch keine habe: Nicht verbunden.

Autor: rudi ;-) (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi
- bin noch bis Freitag tierisch dabei -

tatatata:

Urthread hier im Forum

konnte nicht eher - bin unterwegs -

ESP8266 eingehaust -

-> ACCU
-> Externer Antenne

btw ;-)

-> Pin Switching
------> Over TCP ( Über CLient Server Verbindung )
------> Over WEB ( Webserver + Homepage laufen auf dem ESP8266EX )
------> GPIO0
------> GPIO2

done ! Detc ULE war gestern - ;-)

@Jürgen O.
@Jürgen T.
Sendungen sind unterwegs - dürften heute ankommen - viel Spass!

lg
rudi
;-)

Autor: rudi ;-) (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
,,habs vergessen und hols jetzt nach^^..
Midi2Wifi 31.250 wireless MIDI2MIDI over transparent Mode.
done - alles am wochende auf youtube. lg rudi

Autor: rudi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hi

wem es interessiert :

Sehr kurze und schnelle Preview
TCP Server und Client / Switching GPIO's Video ist online.

http://youtu.be/U8KGfksCnm8

soll nur zeigen: Done!

Es folgen dann die nächsten stunden / tage noch längere und ein paar
weitere an diesem Wochenende.

Zum Schluss das Case Moding und eine lange Video Version.

wem es nicht interessiert, einfach nicht beachten.

lg
rudi
;-)

Autor: rudi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
weitere videos:

GPIO Switching by AT Commands
Zeigt kurz ein am GPIO2 angeschlossenes Relais ;-)
zum schalten über AT Console, UART
http://www.youtube.com/watch?v=x-UThseM3ac


GPIO Switching by AT Commands + WIFI

https://www.youtube.com/watch?v=x-UThseM3ac
Zeigt kurz
schalten über AT Comand per UART ( Terminal, USB TTL, Mikrocontroller
..)

sowie parallel  gleichzeitig  koordinierte processe möglich

schalten über WIFI über Standalone TCP  UDP  HTTP Server ;-)

hier erstmals TCP Server

connect per TCP Client
wenn der ESP8266 sich als AP Mode zur Verfügung stellt über dieses
Netzwerk

wenn der ESP8266 sich als Client in ein bestehendes Netzwerk angemeldet
hat über das

wenn der InterNetRouter Portforwarding zur lokalen ESP8266 Client IP /
Port unterstützt
dann auch vom Internet all over the globe ( IoT )

es wird kein weiterer Mikrocontroller benötigt !
das alles passiert in der SoC - Application Firmware Standalone TCP
Server + AT Command


GPIO Switching by WIFI, TCP Standalone Server, Internet, und mehr..

http://youtu.be/l_n_N4wxvr8

es folgen noch ein paar, wems interessiert , einfach den kanal abonieren
oder wie auch immer, mag keinen auf den keks gehen, dem das posten
nervt.
;-)

Wochenende gibts dann noch paar überraschungen.

Das komplette video dann auch "ESP8266 goes alive Case Moding "

werde es dann zwischendurch posten. werde den Audio/Daten/Video Stream
jetzt angehen, ich denke die zeit ist reif dafür ;-)

lg
rudi
;-)

ps
sehr ruhig heute hier ;-)
sitzt ihr alle am fenster und wartet auf dem postdienst der ein esp8266
aus china bringen soll oder seid ihr auch schon dabei?

;-)

Hab gefragt wer mitbestellen will - jetzt ist bei einigen unterhändlern
ein Engpass da da einige fabriken ferien gemacht hatten..das läuft erst
jetzt an.

Bin ich froh dass ich vorbestellt habe - die ESP-03 wird es für manche
zum nachteil dieses Jahr vermutlich nicht mehr geben - ha ha ;-)
salz in die wunde ^^ Selber schuld ;-) he he ..la la la

;^)



^^

Autor: Martin S. (der_nachbauer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für das Video.
Kurz und knackig.

Ist die verwendete Firmware das IoT Beispiel aus dem SDK ?
Gibst Du auch die Quellen für die (Android ?) App raus ?

[edit: Ich bezog mich nur auf das erste Video, meine Antwort hatte sich
mit dem Folgepost überschnitten.]

: Bearbeitet durch User
Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Martin S. schrieb:
> Danke für das Video.
> Kurz und knackig.

Danke Martin!

>
> Ist die verwendete Firmware das IoT Beispiel aus dem SDK ?

ja und nein,
Cloud Beispiel ja
GPIO neue(s) projekt(e)

> Gibst Du auch die Quellen für die (Android ?) App raus ?

wird demnächst zur verfügung gestellt Martin,
überlege noch eventuell einen google store zu eröffnen oder das als
weblink zur verfügung zu stellen.

ich mach solche kleineren(auch grosse) sachen mit Basic4Android  aber
kein Problem das auch für eclipse zu schreiben und offenzulegen. hab mit
der vielfalt der IDE nur immer ein problem ;-)

>
> [edit: Ich bezog mich nur auf das erste Video, meine Antwort hatte sich
> mit dem Folgepost überschnitten.]

oki .. ;-)
lg
rudi
;-)

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
..denkt euch den "UART" weg. seht die GPIO*s und andere pins..
..nur mal so in die runde...was mir gerade eingefallen ist.
messages... das kann ein neuer pieper im alten Cityruf pager werden...
eingehende statusmeldungen vom homeserver ect .. man da lässt sich was
kombinieren..und asterisk..und streaming ist auch möglich.. VoIP..
und "handy sms war gestern" ;-)
ne auf das wird glaube ich keiner verzichten aber in die richtung kann
es schon auch gehen ;-)..hotspot client  wäre jetzt noch global zu
erörtern - ( standard? ) wenn es da einheitliche SSID und kennung
gäbe... man man man
lg rudi bin weg ;-) happy coding - happy video cutting .

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
rudi schrieb:
> ps
> sehr ruhig heute hier ;-)
> sitzt ihr alle am fenster und wartet auf dem postdienst der ein esp8266
> aus china bringen soll oder seid ihr auch schon dabei?


Ich habe mit dem Layoutprogramm gespielt. Mit Antenne, Spannungswandler
und Pinheader sind 15x10mm machbar. Aber allein die Chipkosten (Wandler,
Flash, OSC, Kondensatoren) ohne ESP8266 sind 4EUR.

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
>Ich habe mit dem Layoutprogramm gespielt. Mit Antenne, Spannungswandler
>und Pinheader sind 15x10mm machbar. Aber allein die Chipkosten (Wandler,
>Flash, OSC, Kondensatoren) ohne ESP8266 sind 4EUR.

@lars
das ist doch gut! - chips kommen vorraussichtlich in der 1. november
woche 90 prozent verbindlich, bemühung läuft auf die letzte oktober
woche seitens lieferant.

mal was anderes, da ich etwas unsicher bin:
wenn ich ein flash speicher habe,( egal welches - ist ein beispiel )
dass mir 1 MB (1.024 Byte? ) zur verfügung stellt, in sectoren 0-511
also 512 gesamt , wo jeder sector 2kb gross ist, muss ich beim offset
mit 2000 byte oder 16000 bits ( 1 kbyte = 1024 Bit ??) counten/rechnen
wie sieht der offset dazu aus?

ich nehme mal an mit 2000 byte
aber wo startet der offset, bei 0 oder 1
section offset                 Bits / kByte
0x00    0x0000........0x07CF   2048   2 // oder 0x0001 ...0x07D0
0x01    0x07D0........0x0F9F   4096   4 // oder 0x07D1 ...0x0FA0
0x02    0x0FA0........0x2FA0   6144   6 // oder 0x0FA1 ...0x2FA1
..

ich denke ich vermenge da was .. ich muss nichts mit bit's rechnen oder
machen, daher denke ich führe ich mich selber irre mit 1Byte = 8 Bit.
kann ich also 1000byte ganz normal counten? 1-1000

Beim offset bin ich mir nicht ganz sicher wegen Index, ein index fängt
doch immer bei 0 an oder? also müsste die linke annahme richtig sein?

wenn ich den flash im 2. sektor ab start beschreiben will, verwende ich:
flash.write(sect,offset,daten,size)
// also
flash.write(0x01,0x07D0,data,sizeof(data))
// oder
flash.write(0x01,0x07D1,data,sizeof(data)) ( rechte tabelle )

oder ganz anders  :

jetzt noch eine querfrage, der offset wird der in der regel gleich dem
sector hochgezählt oder ist der dann bei jedem sector gleich?
also
section offset                 Bits / kByte
0x00    0x0000........0x07CF   2048   2 // oder 0x0001 ...0x07D0
0x01    0x0000........0x07CF   4096   4 // oder 0x0001 ...0x07D0
0x02    0x0000........0x07CF   6144   6 // oder 0x0001 ...0x07F0
..

dann schreibe ich
flash.write(0x01,0x0000,data,sizeof(data))
// oder
flash.write(0x01,0x0001,data,sizeof(data))

nein - ich hab leider noch nie was bewusst mit flash speicher und
mikrocontroller am hut gehabt :-) immer nur "wird schon passen" daher
auch die dumme nachfrage ;-)

und da ich das jetzt beim ESP8266 " bewusst anwenden will" werde ich es
mir sehr gerne von jemanden "eintrichtern" lassen ;-) ..

lg
rudi
:-)

Autor: Rena Zwanzigneunzehn (rena2019)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Electrodragon bietet ein Firmware Update 00170901 an
http://blog.electrodragon.com/cloud-updating-your-...

Autor: Julian W. (julian-w) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Seh ich das richtig?
Danach zieht sich das Teil seine Firmware selbst vom Server des
Herstellers wenn man es dazu anstößt!?

Autor: rudi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
jo...

Autor: rudi (Gast)
Datum:
Angehängte Dateien:

Bewertung
-1 lesenswert
nicht lesenswert
da die MAC überschreibbar ist ( security mangel )
kann die Chip ID verwendet werden.
und die ist einmalig!
über die ID kann dann ein bestimmtes Firmware geladen werden
auch factory reset ist möglich.
ob es bei ED das schon alles gibt - denke ich nicht -
das sdk 0.9.2 dürfte von Espressif
lg
rudi
;-)

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
@rena
nein!
..
wir sind schon bei 00180902

und am Montag will * ich 00190901 **
..
lg
rudi
;-)

Autor: Ralf (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry für OT:
@Rudi: darf ich fragen, was du von Beruf bist?

Autor: rudi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ralf
.. ich suche in dieser richtung einen job! lg rudi ;-)

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hi,
Ich habe einen interessanten Link in einer privaten eMail erhalten.
In dem geht es u.a. um Firmware Erstellung für das ESP8266 und Android
in China.

http://item.taobao.com/item.htm?spm=a230r.1.14.200...

Das sind 1230 EUR.

Was würde sowas in Deutschland kosten?
Ernstgemeint. Was verdienen solche Entwickler als job?

LG
rudi
;-)

Autor: Peter P. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich kann leider aus dem Link nicht erkennen,
was die 1230 Euro enthalten sollen.

Ist das der Stundenlohn? Oder ein Festpreis für eine bestimmte
Software? Oder 1 Monatsgehalt für eine Festanstellung in China?

Autor: rudi (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
@peter
so wie es aussieht für ein projekt auf SDK Basis.
werde es aber noch hinterfragen, interessiert mich auch -
welcher umfang das ist, Thomas könnte das lesen und wiedergeben.


sorry für den push
hat aber keinen zusammenhang mit ralf's frage oder/und meiner antwort
;-)
liest sich jetzt etwas verschnitten ;-))
lg rudi ;-)

Autor: rudi (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
@peter:
"The link is a custom solution provided company, they provide
solution like wifi socket, wifi remote control, but you have to contact
them for details.
"

beispiel, es ist ein packet für eine remote fernbedienung mit einer
dazugehörigen android app.

lg
rudi
;-)

Autor: rudi (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
@all
zwei paar stiefel -
Ganz dumme Frage! Nur ein Beispiel!!!
Wenn ich weiss, dass mit AT+GMR die Firmware Version kommt,
also pseudo..
uart0_sendStr(firmware);
dann ist die Adresse von firmware über einen pointer zu ermitteln,
ist dass verlässlich "immer" die selbe speicher adresse oder ist das von
Boot zu Boot und dann vom ablauf der processe verschieden da maloc, ram
ect speicher?
ich frage deshalb, weil mit dem Xtool auch lesen an bestimmter adresse
möglich ist, denke dass es sich für debugging aber weniger eignet
sondern den festspeicher liest oder? ;-) will es aber trotzdem versuchen
es einzubinden über paar umwege..
...
...
ich möchte gerne versuchen anhand des XTool die MAC Adresse auszulesen
muss ja bekannt sein, wo diese steht im ROM / SPI da das flash tool es
auch kann - ohne das firmware zu laden - die firmware version dagegen
wird ja erst im arbeitsmodus nach boot der firmware im speicher stehen..
aber es steht im bin file.. wie finde ich heraus ohne das firmware zu
laden welche sdk version das firmware ist? lg rudi ;-) eilt nicht -
interessiert mich nur - "remotedebugging" auf dem desktop.. schreib
gerade einen treiber..

Autor: D. S. (jasmin)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rudi

Es heißt DIE Firmware und DAS Virus ;-)
Deine Texte sind kaum lesbar, Shift-Taste im Eimer ???

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
@D.S.
Danke für die konstruktive Kritik. Ich gelobe Besserung.
Ich schreibe seit xx Jahren schon immer alles klein, und betone durch
Grossschreibung. Aber Du hast Recht. Man sollte darauf achten. Das hält
Geist und Verstand auch fit.

Wem es interessiert, ... wem nicht - einfach nicht beachten:

Zwei neue Videos sind online:

Eine DiY Bastelei "Die Einhausung"

http://youtu.be/AIIjqaI3QBA

In diesem DiY Bastelvideo habe ich ein kleines Gehäuse gefunden, dass
genau für mein Projekt geeignet erschien.
Einen passenden Accu habe ich auch gefunden den es mal bei Pollin gab
und auch so in vielen kleinen Digi Cams verwendet wird. Dabei habe ich
das rundum entfernt.
Die externe Antenne ist eine Stabantenne, die sitzt auf dem Gehäuse. Ein
Pigtail verbindet diese zur PCB Antenne.Das sieht man im Video zum
Schluss im linken eperiment PCB mit Steckbrett und viel Alu Klebeband
zur Abschirmung und Masse Herstellung. Für mein Casing habe ich es
jedoch über Induktion realisiert wie bei Glasscheibenantennen am PKW da
das Pigtail mir zu Schade war ;-).

Das Finale

http://youtu.be/g_dE2tfl2EA

In diesem Video wurde dann noch der Pinheader am Gehäuse um VCC für ein
Relaise ergänzt. Jetzt kann der ACCU beides versorgen, den ESP8266EX und
die Betriebspannung für das Relaise zur Verfügung stellen. Wenn man hier
einen Solaranschluss zusätzlich betreibt, dann wird der Accu nebenbei
aufgeladen, der Accu hat eine eigene Sicherung für
Überspannung/Überladung.
Mein Ziel war es, strikt den "Schwachstrom" vom "Starkstrom" zu trennen.
Man kann jetzt das Relaise in eine "Norka" Dose einbauen und nebenan das
ESP, eine Steuerleitung verbindet diese beiden dann. Am Relaise
schliesst man seinen Verbraucher an und schaltet diesen von jedem IP
Clienten, local oder World Wide über Internet.

Das Case ist freilich nur für den Bastlereinsatz - weise jegliche
Verantwortung für Schäden oder sonstigen Schaden im Nachbau ab. Eltern
haften für ihre Kinder :-) ;-) ;-)

Die Firmware wird es auf Anfrage geben,
was macht die Firmware:
AT Mode + zusätzliche Funktionen wie
->  GPIO über AT schalten
-> AP Mode und TCP Server startet selbständig nach boot ( kann auch
kontrolliert werden )
-> ..

ebenso die Android App mit dieser Basis im App Store gratis. Das muss
ich erst noch genau lesen und einrichten wie das funktioniert.
Vorschauh: Weitere  komplexe IoT APP's  wird es dann ab Anfang Dezember
( Weihnachten ) nach und nach geben, diese Unterstützt dann in der Basis
-> ESP-01
-> ESP-02
-> ESP-03
-> ESP-04
-> ESP-05
sowie die jeweilgen passenden Versionen:
*-> ESP-Mikrocontroller
*-> ESP-OTG
*-> ESP-MIDI
*-> ESP-eMbedded
*-> ESP-Digital Streaming
*-> ESP-ADC Osci
*-> ESP-SDI
*-> ESP-MP3
*-> ESP-Security
*-> ESP-DMX
*-> ESP-SMARTHOME
*-> ESP-IoE
*-> ESP-WEBSERVICE
*-> ESP-IDENTIFY
*-> ESP-CLOUD
*-> weitere ..

die dann aber mit Sicherheit einen kleinen Betrag kosten wird - ;-) -
Die * Versionen werden ab Ende November nach und nach zur Verfügung
stehen. Ein Preview wird es Mitte November Woche geben was die einzelnen
Versionen treiben :-) Mehr wird darüber noch nicht geschrieben. Auch
nicht per PM oder eMail - sonst ist es keine Überraschung mehr.
Die Pflichtenhefte sind fertig.

Die Android APP basiert auf Basic4Android

SPAM an

http://www.basic4ppc.com/

Normal kostet die Enterprise Version ca 117 EUR inkl MwSt
https://www.plimus.com/jsp/buynow.jsp?contractId=2909790

Es gibt auch eine Beta und eine Demo.

Wer eine Preisermässigung von 50 Prozent haben will meldet sich bitte
bei mir, bekommt dann einen Friend Gutschein den er einlösen kann.
Dann kostet die Enterprise Version nur noch 58,86 EUR.

Was hab ich davon:
Der Gutschein steht mir noch 19  mal zur Verfügung, dass ist ein Bonus
den Erel ( Entwickler von B4A ) als Bonus damals mitgab, wen man sich
eine Enterprise gekauft hat.
Wird der Gutschein dann von Freunden eingelöst, erhält man dann selbst
ein weiteres Jahr Support und updates. Bis zu vier Jahren kann man damit
kostenlos dann immer updates erhalten.

Wer sich auch für die Desktopversion interessiert, sollte sich auch
gleich Basic4Java ansehen, Das ist Free und genaus so aufgebaut wie
Basic4Android.
Man kann es damit erstmal versuchen ob man mit der Syntax zurecht kommt.
Die Syntax ist Visual Basic ähnlich aufgebaut. Damit macht man dann z.B.
diesen IoT Clienten ganz einfach für sämtliche Betriebssytseme mit einer
Syntax mit einem Code.
Ich kanns nur jeden empfehlen. Ich arbeite gerne mit den beiden. Werde
daher immer wieder meine Sachen damit vorstellen und den Source auf
dieser Basis zur Verfügung stellen.
Seit dem liegt Eclipse und XE bei mir in der Ecke ;-), Mit B4A / B4J
kann man auch seine librarys erstellen.

http://www.basic4ppc.com/android/b4j.html

SPAM aus.

So langer Roman -  hoffe ich habe wenig Rechtschreibfehler eingebaut und
alles ist soweit leserlich und verständlich.
Wünsche Euch einen schönen Sonntagabend ;-) und wer es anschaut - viel
Spass bei den beiden Videos.
Man kann alles besser machen - auch die Metall Klemme auf der PCB
Antenne ;-) -- ist eigentlich wenig von Vorteil - aber ich ich wusste ja
- dass ich die PCB Antenne nicht mehr brauche und diente mir für den PE
Ausgleich  da ich keine ESD Plattform zuhause habe. Vorteilhaft wäre
auch ein kleine micro Schiebeschalter dann entfällt das gefummle mit dem
Anschluss. Aber um das ging es mir nicht, soll zeigen "Standalone autark
GPIO.. LED & Relaise done.."


happy codding - happy moding

lg
rudi
;-)

Autor: Martin S. (der_nachbauer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jetzt bin ich überrascht.

Rudi, Deine Texte waren zwar manchmal "anspruchsvoll" zu lesen, aber
längst nicht so übel wie manche Buchstabensuppe, die einem hier sonst so
vorgesetzt wird [von chinesischen Datenblättern per google auf etwas dem
Englischen ähnlichem gewandelt mal ganz zu schweigen].

Und viel wesentlicher: Der Inhalt passte.

Also deswegen verschwende bitte keinen weiteren Gedanken.

---

Was Du so bisher geschafft hast, finde ich beeindruckend.
Ich selbst bin so weit gekommen, mir eine VM und die SDK einzurichten,
Compiles laufen durch.
Nun stehe ich vor der unsäglichen "Doku" [google lässt grüssen] und
werde da wohl noch etwas Zeit investieren müssen.

Kennt jemand noch eine gute Quelle für Dokumentation zum esp8266 ausser
den vier chinesischen Dokumenten zur IoT Demo (0.91) ?

: Bearbeitet durch User
Autor: ESP8266 Tester (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Martin S. schrieb:
> Kennt jemand noch eine gute Quelle für Dokumentation zum esp8266 ausser
> den vier chinesischen Dokumenten zur IoT Demo (0.91) ?

Ja das suche ich auch gerade.

Martin S. schrieb:
> Was Du so bisher geschafft hast, finde ich beeindruckend.

Dem kann man nur zustimmen.

Das mit der ganzen Firmware ist gerade auch etwas verwirrend gibt es
irgendwo schon eine Sammlung zum testen oder so.

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Doku hin Doku her.

Je mehr ihr probiert desto mehr bekommt ihr auch das Gefühl für die
d..fe IDE.

Ehrlich - ganz ehrlich - mich nervt die dermassen ;-) sowas gehört
einfach nicht auf den Markt ;-)

Ich habe kein STRG+Leertaste die mir Befehle anzeigt welche ich nehmen
muss, wie sie geschrieben werden müssen, ob sie falsch geschrieben
worden sind und so weiter.

Das merkt man dann erst beim compilieren wenns wieder nicht weiter geht
- der Autotext geht also nicht.

Die Funktionen werden nicht indexiert und angezeigt, ein Nachverfolgen
ist nicht möglich mit Maus und Strg, jedesmal wenn man eine Function
sucht, muss man wissen wo sie steht, damit man schauhen kann wie die
params und structure ist.. ( das nervt am meisten ) der Workspace wird
falsch interpretiert, aufpassen, das bin landet immer im letzten
eingetragenen workspace  Projekt, Properties, C/C++ Build, Build
location ..build directory kontrollieren..

am besten erst mal die 600 seiten der ide lesen, dann die compiler
sachen weitere 1200 seiten und die anderen 2000 seiten immer wieder mal
im PDF Ordner ( hilfe pdf documentation )  reinschauhen.. dann kann man
sich mit der IDE bissal verständigen. Gott sei Dank ist das alles
english.

Ihr tut euch einen wahnsinnigen Gefallen wenn ihr chris 'mamalala'
esptools verwendet der "kerl" hat da ein wunderwerk für 'lau' gezaubert
- das ich nie aber auch nie wieder missen will , und hält sich
bescheiden..
wo ist der donation link :-) .. die Environment gleich in die Make
eintragen als lange in der IDE die Einträge jedesmal zu ergänzen..Und
nochwas - das ist mir passiert, das hat mir leider keiner gesagt :-)

..
wenn es mal läuft - dann läufts ;-) man wird süchtig ;-)
also Vorsicht Suchtgefahr !
;-)
...
und man wird zum Firmware Erfinder geboren ;-)
bei mir liegen pic und co total flach zur zeit.
der SoC ist ja wahnsinn - gut - mein erster ;-) Ehrlich wirklich mein
erster - war ja froh überhaupt einmal mit mcu's anzufangen...
und ich bleib Sachen immer treu :-) wird also lange anhalten

macht tierisch Spass - und die Doku - dann auch - manche Sachen sind
ganz lustig wie die übersetzt werden ;-) viele Sachen sind ja in english
schon unterwegs .

Wenn man sich den Code ansieht kann man viel abschauhen - wo ich mich
sehr schwer tuhe ( delphianer ) ist dieses vielfache des vielfachen
define's immer wieder zu neuen aliases.. das ist ja ein dschungel code
buch!

da wird man irre ;-) .. ich jedensfalls noch mehr als ich es schon bin.
;-)

zumindest mit fehlender Explorer Ansicht der Functionen in den Makros /
Files. manche Sachen sind doppelt gemoppelt oder einfach zu früh oder zu
viel definiert, vertraut auf euren c instinkt - ihr könnt das besser!

fangt gleich mit einem neuen projekt an und stept euch schritt für
schritt vor, wenn ihr dann compiliert und es läuft durch ist doch schon
mal gut, wenn ihr dann eure hello world erwartet und es nichts kommt,
denkt dran!!!1
ihr braucht den uart ;-) den hatte ich am anfang glatt vergessen ;-) ;-)
;-)

und manchmal ist das Beste Ergebnis im einfachen C code - nur Mut und
los gehts!! Let's make IoT ;-)

Espressif zieht sich nicht umsonst in die Cloud zurück mit den
zukünftigen Firmwares ;-) ... he he he so seh ich das ;-)

@martin
wenn es schon mal compiliert dann ist das die halbe Miete!
danke fürs kompliment!

lg
rudi
;-)

@ESP8266Tester
genau da liegt der Hund noch begraben.
es muss eine Community her die bissal Übersicht schafft. Im Momentan
überschlagen sich die Ereignisse, Espressif zieht sich in die Cloud
zurück hoffe die kommen da wieder raus ;-) .

btw:
wenn das Boot Firmware abgeändert wird - dann war's das?
der SoC lässt sich der flashen ? ich denke nicht - das wird im ROM
liegen oder? Sollte man im Hinterkopf haben oder verbessert mich - ist
nur eine Anmutung.

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
;-)
ED zieht nach
http://blog.electrodragon.com/esp8266-gpio-test-ed...

na dann ist ja mal 1:0 für deutschland sicher  ;-)
GPIO is done "vor'na woche scho" ED!! "Schlafmütze" ;-)
he he . und mir hamm'S im forum steh ;-)
lg rudi
;-)

Autor: rudi (Gast)
Datum:
Angehängte Dateien:

Bewertung
-1 lesenswert
nicht lesenswert
Moin moin
die IDE nervt irgendwie - sie hat für mich nicht wirklich einen nutzen,
ausser das man sieht, dass die compilation durchläuft. Da ich sowieso
die ganze Zeit schon an was feile vorab mal ein Bildchen. Mehr wird dazu
aber nicht veraten, hier tummeln sich Zubringer für ED ;-) und das
wollen wir doch Partout hier in germany lassen ;-) kurz um, hab eine
Lösung gefunden in einer eigenen IDE die Syntax ect einzubinden. Werde
da diese Woche noch etwas feilen. Das Paket selbst wird es erst auf
Weihnachten geben, das ist mir noch zu wackelig und man muss noch viel
erklären. Aber soviel schon mal, er wird eine ESP8266 IDE made in
"germany" ;-) die später - wenn es kommt - auch gcc u.a.  unterstützt.
sodala . genug ausgeplaudert ..
das Wochenende ist um, die Woche beginnt. Die Woche ist ein Haufen
Arbeit angesagt - die all fünfwöchige Frage : wer kommt zum rasenmähen ?
:-) lg rudi ;-)

btw
Wer kennt ein Universal Flow to Code, also genau anders rum - kein Code
2 Flow.
Es müsste sich sich integrieren lassen ( c oder c++ oder delphi .. von
mir aus auch Java ) ..
ähnlich Flowcode - dann klicken wir die ESP zusammen, ist ja eh alles
vorcompiliert ;-) man muss es ja nur setzen und legen.
Es wird einem ja sowieso schon alles präsentiert. ;-)
Espressif scheint verstummt zu sein ;-)

Autor: rudi (Gast)
Datum:
Angehängte Dateien:

Bewertung
-1 lesenswert
nicht lesenswert
Genauso verstummt wie mein zweiter Anhang, den wollt er nicht gleich
mitnehmen, sorry für den push..lg rudi ;-)

Autor: Waldemar P. (waldi_p)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Gemeinde,

Hab Heute auch meine 4 Module bekommen.
Sind die Geil :-)

Am Anfang bischen mit dem Kabelsalat durcheinander geraten.
Hat mich richtig geärgert und Zeit gekostet die Dinger am laufen zu
bekommen.

Hab ich mich entschlossen schnell eine Platine zu frickeln um die
nächsten Fehler zu vermeiden.

So entstand ein 3 -fach Huckepack China Board Ver 0.

Jetzt lubt es alles wunderbar

Die Teile machen einfach Spass und süchtig.

Autor: Martin S. (der_nachbauer)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Waldemar P. schrieb:
> Die Teile machen einfach Spass und süchtig.

Uuuh, dann wird's wohl bald verboten ;)

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
der war gut ;-)

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
..aber zu spät.. lg rudi ;-)
leide bereits am esp-03 entzug -

Autor: rudi (Gast)
Datum:
Angehängte Dateien:

Bewertung
-3 lesenswert
nicht lesenswert
moin moin
..und wie gehts euch ? ;-)
he he he lg rudi ;-)

Autor: Star Keeper (starkeeper)
Datum:

Bewertung
5 lesenswert
nicht lesenswert
Also irgendwie wird scheine ich hier einen Punkt verpasst zu haben. Um
mal meine bisherigen Eindrücke zusammen zu fassen:
In dem Thread geht es um ein Wifi-Modul das es günstig bei diversen
Händlern zu kaufen gibt, vornehmlich asiatischer Herkunft. Die Steuerung
des Moduls erfolgt seriell über AT-Befehle die aus einer Chinesischen
Dokumentation entnommen sind.
Alternativ dazu versucht "rudi" das Modul direkt mit Software zu
programmieren, was ihm scheinbar auch gelinkt. Dazu gibt es aber weder
verwertbare Infos oder irgendetwas hilfreichs in diesem Thread, korrekt?
Lediglich Selbstbeweihräucherung in Form von YouTube-Videos mit
blinkenden LEDs?

Der Artikel über das Modul hat sich bisher nicht weiter entwickelt
sodass ohne eigene Nachforschungen die Nutzung des Modul weiter bei den
AT-Kommandos bleibt?

Interesant wäre doch z.B. ob man das Modul auch in einem "Raw"-Modus
versetzen kann und dann z.B. via SPI die ganzen WLAN-Pakete erhält um
sie einem eigenen Netzwerk-Stack zum verarbeiten zu geben. Das würde den
Anwendungszweck hin zu komplexeren Geräten mit Wifi vergrößern.

Autor: Stefan Z. (stefan_z)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
@starkeeper
Die Infos die Rudi mit uns teilen darf sind leider begrenzt, da er ein
NDA unterschrieben hat, falls ich das richtig gelesen habe.
Er darf also fertige Binärdateien der Firmware posten, aber keine
Details zur Programmierung selber, dem SDK usw. Vermutlich nicht mal die
genauen Modalitäten des NDAs…

Und die blinkenden LEDs, die kurzen Schnippsel Ergebnisse, die
Screenshots - all das reicht eigentlich für uns um zu sehen dass die
Funktionen eingebaut sind. Ob jetzt eine LED blinkt, oder deine
Stereoanlage angeht - wo ist da der Unterschied für Leute wie uns?
Genau, einen Optokoppler statt der LED rangelötet und fertig ist die
galvanisch getrennte Fernsteuerung…

Autor: Axel H. (axhieb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
er darf nicht mal die Existenz des nda zugeben... Oder sonnst irgend
etwas.

also wer infos will - den hersteller anschreiben.

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Es scheint wohl Fortschritte zu geben bzgl. des normalen GCC. Ein User
aus dem ESP Forum arbeitet daran, und hat wohl soweit schon die call0
ABI jetzt eingebaut. Der Beitrag dazu in dem ESP Forum ist:

http://www.esp8266.com/viewtopic.php?f=9&t=19&star...

Der Code in GitHub:

https://github.com/jcmvbkbc/gcc-xtensa/commits/call0-4.8.2

Habe das allerdings noch nicht getestet, da ich derzeit massiven
Zeitmangel habe. Wenn das alles so funktioniert dann wird es wohl bald
möglich sein das Modul ohne irgendwelche proprietären Tools zu
programmieren.

Grüße,

Chris

Autor: rudi (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
> Also irgendwie wird scheine ich hier einen Punkt verpasst zu haben.

Nicht böse sein, aber es sind wahrscheinlich mehrere.

> mal meine bisherigen Eindrücke zusammen zu fassen:
> In dem Thread geht es um ein Wifi-Modul das es günstig bei diversen
> Händlern zu kaufen gibt, vornehmlich asiatischer Herkunft. Die Steuerung
> des Moduls erfolgt seriell über AT-Befehle die aus einer Chinesischen
> Dokumentation entnommen sind.

yeap

> Alternativ dazu versucht "rudi" das Modul direkt mit Software zu

habe es mit meinem "verkäufer talent" gemacht - versuch ist nun wirklich
nicht mehr.

> programmieren, was ihm scheinbar auch gelinkt. Dazu gibt es aber weder
> verwertbare Infos oder irgendetwas hilfreichs in diesem Thread, korrekt?

das erste ist korrekt, gelingt super
das zweite - sorry - da hast Du aber ganz wichtige Threads hier
überflogen.

> Lediglich Selbstbeweihräucherung in Form von YouTube-Videos mit
> blinkenden LEDs?

autsch Du tust mir weh ;-)

> Der Artikel über das Modul hat sich bisher nicht weiter entwickelt
> sodass ohne eigene Nachforschungen die Nutzung des Modul weiter bei den
> AT-Kommandos bleibt?

nach dem Du mir jetzt in's Auge gedrückt und meine Regale umgeschubst
hast wirst Du so fortfahren müssen.

> Interesant wäre doch z.B. ob man das Modul auch in einem "Raw"-Modus
> versetzen kann und dann z.B. via SPI die ganzen WLAN-Pakete erhält um
> sie einem eigenen Netzwerk-Stack zum verarbeiten zu geben. Das würde den
> Anwendungszweck hin zu komplexeren Geräten mit Wifi vergrößern.

Sorry - Du scheinst wirklich Beiträge zu überfliegen.
ADC Beispiele sind da drin, eine ganze Developer Umgebung, das komplette
SDK und noch vieles mehr.
Nachdem Du mir mein Auge ruiniert hast - meine Regale umgeschubst hast,
bin ich Dir beleidigt, basta
Und ich lass Dich weiter den eigenen Nachforschung nachgehen.
vieleicht ist ja jemand anderes bereit. aber meine tiefen wunden der
rechtschreib hinweise sind noch nicht mal verheilt
;-)

lg
rudi
;-)

Autor: AufPaketAusChinaWartender (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
moin moin!
ich verfolge das Thema schon eine Weile, super spannend das ganze. Als
ich das erste Angebot auf aliexpress gesehen habe, dachte ich ich werd
verrückt bei dem Preis  -> sofort ein paar bestellt

das ganze Kuddelmuddel mit dem SDK will mir nicht so richtig in den
Schädel, wieso nicht einfach einen freien kompatiblem Compiler
bereitstellen -.-

Aber ich muss sagen, beim warten auf die Dinger macht sogar hier nach
news ausschau halten süchtig... haltet euch bloß nicht mit interessanten
Neuigkeiten zurück! :D

@rudi kein Wunder, dass du bei den Temperaturen ganz verrückt wirst :P

Autor: rudi (Gast)
Datum:
Angehängte Dateien:

Bewertung
-2 lesenswert
nicht lesenswert
Wer was wissen will, kann sich ganz legitim an den Hersteller wenden.

Auf meine Frage zu einem PIN ADC habe ich eine Antwort erhalten,
und von dieser Neuen Stelle wurde ein NDA Hinweis gegeben.
Die Email kann ich ohne weiteres hier posten..da es mir nicht verboten
wurde...ebenso das angehängte PDF
Specifikationen ect
Auch das "RAW" wird dann darin beantwortet sein.

Bei der neuen Stelle weiss die eine Hand nicht was die andere tut.
Den anghängten NDA poste ich wegen der digitalen zeichnung nicht.
bitte um verständnis.

lg
rudi
;-)



Zitat:

Dear Sir,

Thanks for your e-mail. Please refer to the attached NDA.

Please be noted that you need to send two signed hard copies to the
following address.

Espressif Systems
Joanna Hu
M.P.: +86 131-6257-4603
Tel: +86 021-61062079
Add: Room A201, 456 Bibo Rd, Zhang Jiang Hi-tech Park, Pudong, Shanghai,
China (201203)

We'll release SDK, HDK, APK and related materials to you after your
signing of the attached NDA.

We'll release SDK, HDK, APK and related materials to you after your
signing of the attached NDA.


Tout(Pin6) is the adc pin of ESP8266 and the adc range is from 0V to 1V.
BTW, we only attend the one in Shanghai.

Any quedtions, please let us know.

Thanks.


zitat ende

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Star Keeper schrieb:
> Interesant wäre doch z.B. ob man das Modul ... via SPI

nein, das ESP-01 modul schon gar nicht, ESP-03/04 nach umlöten.
Den ESP8266EX selber aber schon, man braucht also eigene PCB

> auch in einem "Raw"-Modus versetzen kann und dann z.B. via SPI

hmm, was verstehst du unter raw?

Via SPI, um deutlich schneller zu sein als über UART, ja, das geht schon

> die ganzen WLAN-Pakete erhält um sie einem eigenen Netzwerk-Stack zum
> verarbeiten zu geben. Das würde den Anwendungszweck hin zu komplexeren
> Geräten mit Wifi vergrößern.

nein, wenn du auf netzwer-stack direkt zugreifen möchtest, dann bauchst
du den ESP8089 und nicht ESP8266 (soweit ich es verstanden habe).

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
>Interesant wäre doch z.B. ob man das Modul auch in einem "Raw"-Modus
>versetzen kann und dann z.B. via SPI die ganzen WLAN-Pakete erhält um
>sie einem eigenen Netzwerk-Stack zum verarbeiten zu geben. Das würde den
>Anwendungszweck hin zu komplexeren Geräten mit Wifi vergrößern.

wenn ich das video geschnitten bekomme ( mächtiger zeitmangel mir gehen
noch ab: Flash, I2C, und eigenes ADC )  - am wochenende folgt noch ein
LED geblinke video, nähmlich das einer SD Card am SPI im "RAW" Modus -
die 2MB Flash reichen mir nicht und ich komm mit den Offset "noch" nicht
klar.
lg rudi ;-)

Autor: Star Keeper (starkeeper)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also Entschuldigung wenn ich jemanden getroffen haben sollte. Aber der
Thread ist schon recht lang und nach unzähligen kurz Posts mit wenig
verwertbarem Inhalt für mich als Interessiertem an dem Modul musste ich
das einfach mal los werden. Und letztlich sehe ich nun an der Resonanz,
dass es noch viele weitere gibt die hier warten und auf abgreifbare
Ihnalte warten ;-)

Also mit "Raw"-Modus meine ich, dass ich nicht den Stack in dem Modul
verwenden muss sondern die Rohdaten erhalte, die im besten Fall schon
entschlüselt sind aber noch immer in einem Netzwerkpaket verpackt.
Sodass ich dann z.B. mit Hilfe von lwIP meinen eigene Stack damit
füttern kann.

Dieses Konstrukt habe ich aktuell in einem Projekt laufen aber mit einem
SPB104 Modul von HD-Wireless. Das klappt auch sehr gut nur kosten diese
Module >40Euro, sodass eine 5 Euro Variante sehr toll wäre. Allerdings
sind mir aktuell 40 Euro lieber als ein 5 Euro Modul zu dem ich keine
Dokumentation bekomme.

Ich verstehe auch nicht warum man zur Benutzung einer API aus einer SDK
einen NDA unterschreiben sollte. Da bleibt mir wohl nichts anderes übrig
als zu warten bis ein anderer Chinese eine freie Kopie anbietet.

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
> @rudi kein Wunder, dass du bei den Temperaturen ganz verrückt wirst :
;-)
bist du etwa auch in florida?
;-) ;-) ;-) spass  ... bin daheim  ;-)
"spi"
genau das versuche ich - möchte andocken versuchen, obs gelingt kann ich
noch nicht sagen - umgebung/ ist aber unterwegs hoffe dass es morgen
eintruddelt - mal sehen. lg rudi

Autor: Axel H. (axhieb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auf dem ic läuft lwIP so viel ich weiß.

eine Mail schreiben und das unterschriebene NDA zurück mailen ist ja
nicht so schwierig.

Autor: rudi (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
> Also Entschuldigung wenn ich jemanden getroffen haben sollte

ne hast nicht wirklich - sind ja lauter smilies dabei.
und eine antwort hast ja auch gleich bekommen.
chris hat dir ja auch schon wieder einen hinweis da gelassen,
gcc ist auf dem prüfstand - und lese dich da mal ein -
eine community ist auch bald online usw...dazu gibt es dann auch
verschiedene firmwares für jeden zweck. ( plz be patient )
lg rudi ;-)

Autor: rudi (Gast)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert

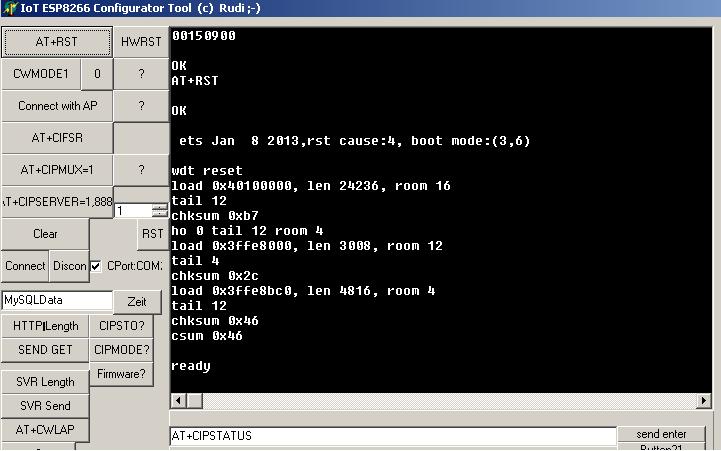

weiss schon wer mehr was die wdt status meldungen im einzelnen bedeuten,
z.B. den mode 1,7 ;-) ..das steht nähmlich niergendwo. ..bestimmt bin
ich der einzige der mode 1,7 erhält ;-)..rechne auch nicht wirklich mit
einer antwort. ;-) was will der
ets Jan 8 , rst cause:4 , boot mode (1,7)

wdt reset
jetzt von mir ? ;-)
was mache ich falsch..
lg rudi
;-)

Autor: Harald P. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Morgen Leute,

ich habe mir letztens auch mal einen ESP8266 (ESP-01) bestellt.
Der funktioniert so weit auch ganz gut.
Jetzt habe ich jedoch ein Problem:
Ich möchte nach
http://blog.electrodragon.com/cloud-updating-your-... ein
Update der Firmware durchführen.

Der erste Teil (Aufspielen einer AT+CIUPDATE fähigen Firmware) hat
funktioniert.

Das Update mit AT+CIUPDATE gibt danach jedoch immer ERROR zurück. Ich
habe es schon mehrmals probiert. Das Modul kann eine Verbindung mit dem
Internet herstellen, ich konnte per AT+CIPSEND einen HTTP-Request an
google.de schicken, der wurde auch beantwortet.

Im Anhang ist ein Screenshot von einem meiner Update-Versuche. Auffällig
ist, dass nach +CIPUPDATE:3 und +CIPUPDATE:4 Pausen sind (nach 3
ungefähr 20 Sekunden und nach 4 ungefähr 1 Minute).

Weiß einer von euch vieleicht, was das Problem ist?

Gruß,
Harald

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja das mag sein, eine fertig compilierte fw (genau die, die man bekommt
bei dem online update) ist irgendwie nur halbgut (ein schon mal
konfiguriertes modul läuft weiter, aber uart ist weg, was auch immer das
sein soll). Wenn ich die letzt fw compiliere bekomme ich gleiches mist.
Kann also sein das Espressif den update gerade abgeschaltet hat. Meine
sources und die bin sind von gestern morgen übrigens.

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Axel H. schrieb:
> Auf dem ic läuft lwIP so viel ich weiß.
>

es gibt zwar beispiele die lwip benutzen, aber das lwip schon im rom
integriert wäre ist mir neu.

Autor: Rena Zwanzigneunzehn (rena2019)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
electrodragon update: ESP8266 Wifi Board, Full IOs SMD (mit/ohne
Keramikantenne) $4.20
http://www.electrodragon.com/product/esp8266-wifi-...

firmware 0.922: support to change baudrate

: Bearbeitet durch User
Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas R. schrieb:
> Axel H. schrieb:
>> Auf dem ic läuft lwIP so viel ich weiß.
>>
>
> es gibt zwar beispiele die lwip benutzen, aber das lwip schon im rom
> integriert wäre ist mir neu.

ich hätte genau gucken sollen, ja, es benutzt LWIP.

Autor: Ronny S. (phoenix-0815)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Guten Abend,
in die Runde hier.
Kurze Frage mal ist das jetzt hier das Aktuelle Modul und kann mir
zufällig jemand sagen ob in der neuen Firmware (0092) da der adc
abgefragt werden kann oder noch nicht.

http://www.electrodragon.com/product/esp8266-wifi-...

Gruß und Danke
Ronny

Autor: Sam Networker (networker)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bitte bedenken: die Chinesen haben von 1.10. - 3.10. National-Feiertage.
Der Versand wird erst ab 4.10. abgefertigt.

Autor: rudi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
bitte beachten! ;-)
 For SDK you have to sign SDA with original IC manufacture

es gibt demanch dann auch plagiate ;-)
;-) ;-)

btw:
die die ESP-03 verbindlich/unverbindlich "vorbestellt" haben können
jederzeit bedarf zurücknehmen/erhöhen - kein problem -
ich habe ESP-01, ESP-03, ESP-04 (ED Modell ohne Antenne / mit Antenne )
frühzeitig vorbestellt. Pakete sind bereits "ausservertraglich"
unterwegs. Der "strategische" Verkauf ab 01.10 geht von china aus.
Bedenkt das Feiertage in China sind, daher werden fast zeitgleich China
und Deutschland ( + tage zoll verspätung ) zur verfügung sein. ... mit
etwas glück hält ein deutscher kunde das ESP-03 eher in der Hand als ein
chinesischer ;-) ;-) das wäre doch mal was ;-) ;-)
ich geh weiter "LED blinken zu lassen" ;-) ;-) ;-)  ..
lg rudi ;-)

Autor: rudi (Gast)
Datum:
Angehängte Dateien:
  • preview image for ed.JPG
    58,6 KB, 319 Downloads

Bewertung
-3 lesenswert
nicht lesenswert
OT
wenn eine nicht erfolgreiche meldung kommt beim email server, kann es
sein dass ed versehentlich falsche einstellungen gemacht hat ? mit
meiner zweiten email geht es - mit meiner ed verknüpfung kann ich nicht
senden.
ruhig blut: stehen im kontakt
mich wundert es nur.
lg rudi ;-)

Autor: ESP8266 Tester (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
etwas verwirrend gerade alles hier

deutscher kunde erhält ESP-03 warscheinlich eher als china kunde

in china verkaufen sie nun ESP-04 und ESP-05 die plagiate sein könnten

oder wie ist das nun alles zu verstehen könnte das bitte jemand mal
dummis wie mich entwirren

mfg

Autor: rudi (Gast)
Datum:

Bewertung
-4 lesenswert
nicht lesenswert
@ESP8266Tester

das war ein jux, ein "teufel an die wand malen"
Jux = Spass
Schelmandeutung = der böses denkt
teufel an die wand malen = wenn man etwas andeutet von dem man keine
ahnung und wissen hat und dann plötzlich genau so ist..


da ED in der WIKI schreibt "original ICS manufacturer"
und dabei auch "SDA" anstatt "NDA" schreibt.

daher kommentierte ich den gegensatz

also nicht verwirren lassen!
lgr rudi

Autor: HolgerW (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Ich hab das Firmware Update heute auf meinen 5 Modulen gemacht mit dem
Tool von
http://blog.electrodragon.com/cloud-updating-your-...

Dazu erstmal den Pegelwandler gebaut und mit CoolTermWin die generelle
Verbindung geprüft.

Wenn das ok ist auf dem Modul GPIO0 auf Masse gelegt und dann erst mit
Stromversorgung verbunden.
Das Tool oben hat das Modul sofort gefunden und auf die internet update
fähige Version geflashed ...

Dann die Verbindung GPIO0 wieder getrennt und mit dem Terminalprogramm
WLAN Zugang hergestellt (Clientmode/Wlanparameter)
Hat das Modul eine IP Adresse bekommen kann mit AT+CIUPDATE
das Update übers Netz gemacht werden.

Holger

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
deutsche kunde erhält eher...
bitte mal überlegen:

wenn ED die sachen erst am 91 10 anbietet online, aber nicht da
ist...weil..
wenn china nationalfeiertage hat, also frühestens nach dem 4. okt
bestellungen annehmen kann, also am montag 6 oktober und am 07
versendet, dann hat der chinesische kunde es am 8 oktober

da rudi aber schon vor wochen instinktiv von jedem vorbestellt hat und
die sendung auf dem weg ist, wie angekündigt, kann es sein dass die
sendung am montag hier in de eintrifft, heist, Montag = 6 oktober und
dann könnte  ein deutscher es eher als in china + zolltage 1-2 ..
haben...komprende?

Autor: ESP8266 Tester (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
rudi schrieb:
> also nicht verwirren lassen!

okay na dann ist ja alles gut mach weiter so in diesem sinne frohes
schaffen und ab wann bei dir erhältlich die neuen

mfg

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kurze Info:

Der GCC Compiler funktioniert jetzt für den Chip. Habe mich mal
hingesetzt, den Compiler gebaut, und dann die AT Firmware damit
übersetzt. Diese funktioniert dann auch.

Werde später mal zusammenschreiben was man braucht. Der Benutzer
jcmvbkbc aus dem ESP Forum hat auch fertige Scripts zur Verfügung
gestellt um den Compiler zu bauen, diese habe ich verwendet. Musste noch
eine Kleinigkeit anpassen, das wars aber.

Grüße,

Chris

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
> und ab wann bei dir erhältlich die neuen
..na ab 06 oktober wenn es gut geht?
..
..
aber denke eher nicht -Zoll,DHL,Papiere und wir haben am Freitag auch
einen Feiertag..- ich rechne einfach mal mit dem Lauf der nächsten
Woche, Baldrian alles da - den Nervenkitzel ertrag ich ohne nicht mehr
;-) ;-)
die esp-03 wird mitte Oktober da sein, die wird selbst in China noch
nicht vertrieben. sonst wäre die schon hier auf dem Tisch . egal was die
kosten würde....lg rudi ;-) Sobald die ESP-03 auf dem Markt ist (
OKt-November? ) geht das Paket ohne weitere Kümmernis nach DE, alles
Vorbestellt, samt Pigtail und Stabantenne ( gut das ist noch ein Punkt
der nicht 100 prozent zugesagt werden kann aber es wird versucht ) .

Autor: ESP8266 Tester (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian Klippel schrieb:
> Kurze Info:
>
> Der GCC Compiler funktioniert jetzt für den Chip.

na das ist ja mal wieder eine super info

rudi

dir auch dank für die ausführliche erläuterung

mfg

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
So, hier mal eine Kurzübersicht wie man sich den GCC bauen kann. Ich
arbeite unter Linux, keine Ahnung was man anpassen müsste (oder welche
Voraussetzungen es braucht) um das unter Win zu machen.

Als erstes holt man sich die ZIP Datei für die Build-Scripts hier:
https://github.com/jcmvbkbc/xtensa-toolchain-build

Dann die ZIP Datei für den GCC mit lx106 Support:
https://github.com/jcmvbkbc/gcc-xtensa

Jetzt das Archiv für die binutils-2.24 von hier:
http://ftp.gnu.org/gnu/binutils/

Das Archiv für den gdb-7.6 von hier:
http://ftp.gnu.org/gnu/gdb/

Und dann noch das Archiv für newlib-2.0.0 von hier:
http://ftp.gwdg.de/pub/linux/sources.redhat.com/newlib/

(Keine Ahnung ob man die newlib wirklich braucht, ich habe die einfach
mitgeladen, weil die auch in der config Datei steht)

Um den GCC zu kompilieren braucht es wohl noch die -dev Pakete von
irgendwelchen Bibliotheken. Das meckert er aber an wenn die fehlen, dann
einfacht entsprechend die Pakete installieren und den Build-Prozess neu
starten. Bei mir war es die libmsp-dev die gefehlt hat.

So, nun packt man "xtensa-toolchain-build-master.tgz" aus. Anschliessend
packt man dann die Archive für GCC, gdb, binutils und newlib in dem
dadurch erzeugten "xtensa-toolchain-build-master" Verzeichnis aus. In
dem Verzeichnis befindet sich auch eine Datei namens "config". Die
editiert man nun um die GCC Variable anzupassen. Dazu einfach das
"GCC=gcc-4.9.1" auskommetieren und stattdessen
"GCC=gcc-xtensa-call0-4.8.2" angeben.

Ggf. passt man noch die "PARALLEL" Variable an wenn man weniger als 4
Cores hat.

So, in dem Verzeichnis startet man nun:

./prepare.sh lx106

Das sollte Fehlerfrei und quasi sofort erledigt sein. Ist das der Fall,
startet man nun:

./build-elf.sh lx106

Das baut dann den eigentlichen GCC, binutils, etc. Sollte was an Paketen
im System fehlen so meckert er das an und stoppt. Dann entsprechend die
Pakete nachinstallieren und erneut "./build-elf.sh lx106" ausführen.

Wenn er fertig ist finden sich die Tools im Unterverzeichnis
"build-lx106/root/bin".

Nun braucht es die Espressif-SDK sowie zwei weitere libs von den
originalen Xtensa-Tools. Die Quellen zu diesen beiden Libs haben eine
freie Lizenz, sollte also kein Problem sein. Es handelt sich dabei um:
XtDevTools/install/builds/RC-2010.1-win32/lx106/xtensa-elf/lib/libc.a
XtDevTools/install/builds/RC-2010.1-win32/lx106/xtensa-elf/arch/lib/libhal.a

Die beiden kopiert man einfach in das "lib" Verzeichnis der
Espressif-SDK. Werde mich am Wo-Ende vielleicht mal daran machen die
Quellen zu diesen beiden libs mit dem GCC zu übersetzen.

Nun könnte man schon fast z.B. die AT Firmware mit dem GCC übersetzen.
Ich habe vor einiger Zeit mal ein verienfachtes Makefile gebaut, das man
nur leicht anpassen muss um den GCC zu verwenden. Ich habe das
angepasste mal hier drangehängt. "SDK_BASE" muss man sich anpassen,
"EXTRA_INCDIR" verweist auf "/usr/include", da manche Quellen z.b. ein
"#include <string.h>" haben, welche dann von dort kommt.

Nun muss man noch die "CC", "AR" und "LD" im Makefile anpassen, fertig.

Beim compilieren meckert er irgendwo das "uint32_t" redefiniert wurde in
"c_types.h" aus der Espressif-SDK. Das passiert durch das einbinden der
stdlib.h. Einfach alle Referenzen zur stdlib.h auskommentieren.

Nun sollte er fehlerfrei die Quellen compilieren. Ich habe im ESP Forum
auch mein esptool veröffentlicht, das aus der compilierten .out Datei
die Firmware-Images erzeugt.

So, das war es soweit erstmal.

Wer mag kann den Schwall an Text gerne in's Wiki packen, ich hab's nicht
so mit Wiki editieren.

Schöne Grüße,

Chris

Autor: Holger W. (holgerw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
Ich scheitere gerade am Webserver, bzw. dessen Antwort

Version ist die 0018000902

Der Webserver an sich läuft, ich bekomme den GET herein.
Jetzt möchte ich eine Antwort senden.
Im einfachsten Fall hab ich probiert:
Wlan Verbindung steht, CIPMUX=1, IP Adressen bekannt

AT+CIPSERVER=1,80
OK
Link
+IPD,0,2:GET / HTTP/1.1

AT+CIPSEND=0,5
> hello
SEND OK

Der Browser reagiert nicht.
Ok, fehlen die Header 200 OK usw, aber auch damit erhalte ich keine
Antwort bzw. das Modul sendet nur noch "busy s..."
Sehr sinvolle Fehlermeldung ....

Hat jemand weitere Ideen oder ein funktionierendes Beispiel für mich ?

Holger

Autor: Max H. (hartl192)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sende nach der Nachricht noch AT+CIPCLOSE=0.
BTW:
Ich habe hier einen Webserver gepostet:
Beitrag "Einfacher Webserver mit PIC24 + ESP8266"

Autor: Markus B. (rusticus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super Sache Christian Klippel! Vielen Dank!

Es wär doch super, das hier gleich in einen Artikel zu packen oder
meintest du das mit Wiki?

: Bearbeitet durch User
Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Markus B. schrieb:
> Super Sache Christian Klippel! Vielen Dank!
>
> Es wär doch super, das hier gleich in einen Artikel zu packen oder
> meintest du das mit Wiki?

Ja, das meinte ich. Nur habe ich selber genau 0 Motivation irgendwelche
Wiki's zu editieren, das überlasse ich anderen.

Grüße,

Chris

Autor: ;-) (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In AT Beispiel mag er das 'system_upgrade_start' in
user_interface.h als bool deklarierte nicht finden.
wrong
undefinied reference to 'system_upgrade_start'
im at_ipCmd.c obwohl
#include "user_interface.h"
hab ich in makefile etwas vergessen?
danke
;-)

Autor: Holger W. (holgerw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Max H. schrieb:
> Sende nach der Nachricht noch AT+CIPCLOSE=0.
> Ich habe hier einen Webserver gepostet:
> Beitrag "Einfacher Webserver mit PIC24 + ESP8266"

läuft.. danke !
Bin auf PIC 18F damit unterwegs.
Holger

Autor: rudi (Gast)
Datum:

Bewertung
-4 lesenswert
nicht lesenswert
wer damit was anfangen kann .. wer nicht einfach nicht beachten:

http://youtu.be/QA-7Xsp0O4A

http://www.youtube.com/watch?v=QA-7Xsp0O4A

es wird ein langes wochenende -
dachte dem einen oder anderen hier im forum ausser led geblinke mal
etwas anderes zu zeigen, eine simmulation. hoffe es wird richtig
interpretiert.
das ist jetzt die erste simmulation die am ESP8266 durchgeführt wird.
done!
heisst, code zusammenklicken, testen und übertragen ..ap die post.
alles andere nach dem wochenende. bin tierisch dabei ;-)
lg rudi ;-)
schönen feiertag - nice weekend

Autor: Mannnnn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Shift Taste klemmt!
Wer soll das denn flüssig lesen?

Autor: Mannnnn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist das Video jetzt ein Rätselspiel?

Wer soll denn nun verstehen worum es da geht?

Autor: Frauuuuuuu (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Mannnnn
wer lesen kann ist klar im vorteil:
"heisst, code zusammenklicken, testen und übertragen "
übersetzt
code nix mehr schreiben müssen sondern in flussdiagramm zeichnen/klicken
simmulieren am pc - debuggen am pc - und flashen vom pc.
und ja - die shift taste klemmmmt an dem platz die gibts hier an meinem
rechner nicht - musst halt jetzt lesen neu lernen. ;-)

Autor: Manfred (Gast)
Datum:

Bewertung
5 lesenswert
nicht lesenswert
rudi schrieb:
> wer damit was anfangen kann .. wer nicht einfach nicht beachten:
>
> http://youtu.be/QA-7Xsp0O4A
>
> http://www.youtube.com/watch?v=QA-7Xsp0O4A
>
> es wird ein langes wochenende -
> dachte dem einen oder anderen hier im forum ausser led geblinke mal
> etwas anderes zu zeigen, eine simmulation. hoffe es wird richtig
> interpretiert.
> das ist jetzt die erste simmulation die am ESP8266 durchgeführt wird.
> done!
> heisst, code zusammenklicken, testen und übertragen ..ap die post.
> alles andere nach dem wochenende. bin tierisch dabei ;-)
> lg rudi ;-)
> schönen feiertag - nice weekend

Auf so einen Käse ohne Inhalt muss man erst einmal kommen. Gratuliere.
Wäre es nicht schön, wenn du  mit deinen Beiträgen einfach aufhörst?

Autor: Markus B. (rusticus)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
@Manfred:
Wieso bist du nicht in der Lage solche Beiträge, die dir als nicht
sinnvoll erscheinen, einfach zu überlesen?

Solche Beiträge sind in keinster Weise konstruktiv, sondern einfach nur
beleidigend!

Autor: Frank M. (ukw) (Moderator) Benutzerseite
Datum:

Bewertung
4 lesenswert
nicht lesenswert
Markus B. schrieb:
> Wieso bist du nicht in der Lage solche Beiträge, die dir als nicht
> sinnvoll erscheinen, einfach zu überlesen?

Naja, irgendwo hat Manfred da schon recht. Rudi zieht den Durchschnitt
von

            Informationsgehalt / Anzahl der Wörter

schon ziemlich weit runter. Zudem macht die Überflutung seiner Beiträge
mit Smileys und anderen Floskeln es schwierig, das eigentlich
interessante herauszufiltern. Ich hoffe, es erbarmt sich irgendwann
jemand, das Essentielle in den Wiki-Artikel einzupflegen, damit man
überhaupt noch den Überblick behält.

P.S.
Was mir im Artikel aufgefallen ist: Derjenige, der die AT-Befehle und
deren Antworten beschreibt, hat systematisch LF und CR verwechselt.

Korrekt ist:

    \r = CR (Carriage Return)
    \n = LF (Linefeed)

Die Reihenfolge ist damit immer CR LF und nicht LF CR.

Autor: kettenrad (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Manfred schrieb:

> Wäre es nicht schön, wenn du  mit deinen Beiträgen einfach aufhörst?

Ist das nun schon der Versuch der etablierten WLAN-Modul Produzenten,
die ihre "Pfründe" schrumpfen sehen, diesen "Störenfried" auszubremsen
oder nur der verbohrte "Futterneid" eines verkannten "Möchtegern-autors"
?

Autor: de1m (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hi leute,
hab mir das Ganze durchgelesen und habe aber leider trotzdem kein
Antwort bekommen.

Ich möchte an einen externen Server(im Internet) eine POST Abfrage
machen, ich möchte halt bestimmte Info von dem Server abholen und diese
dann an einem kleinen Display ausgeben.

Kann man so was mit diesem Modul realisieren?

Autor: kettenrad (Gast)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
schau mal hier:
http://zeflo.com/2014/esp8266-weather-display/

-dort werden Wetterdaten aus dem Netz auf einem kleinen Display
ausgegeben ...

Autor: Markus B. (rusticus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Frank M:

Das macht für mich nun den Unterschied zwischen konstruktiver Kritik und
un-konstruktiver Kritik

Den Artikel kann so weit ich weiß jeder ändern

Ich kann die Informationen leider noch nicht überprüfen aber du meinst
sicherlich diesen Absatz, oder?
Ab hier können wir uns über ein TCP Socket auf Port 2526 mit dem Modul verbinden und Daten austauschen. Empfangene Daten werden folgender Weise angezeigt. Gesendet wurde "Hallo Leute" + LF + CR.

    <\r><\n>
    +IPD,0,11:Hallo Leute<\r><\n>
    OK<\r><\n>


Und es müsste so heißen?
Ab hier können wir uns über ein TCP Socket auf Port 2526 mit dem Modul verbinden und Daten austauschen. Empfangene Daten werden folgender Weise angezeigt. Gesendet wurde "Hallo Leute" + CR + LF.

    <\r><\n>
    +IPD,0,11:Hallo Leute<\r><\n>
    OK<\r><\n>

Autor: Frank M. (ukw) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Markus B. schrieb:
> Den Artikel kann so weit ich weiß jeder ändern

Das weiß ich. Tatsächlich bin ich auch zuweilen ein fleißiger
Artikelschreiber, siehe auch IRMP als Beispiel. Da ich meine 4
Module, die bei mir eingetroffen sind, aus Zeitmangel noch nicht
auspacken - geschweige denn ausprobieren - konnte, habe ich mich noch
nicht an den Artikel getraut. Das wird sich aber bestimmt noch ändern.

> Ich kann die Informationen leider noch nicht überprüfen aber du meinst
> sicherlich diesen Absatz, oder?

Ja. Insgesamt gibt es 4 Vorkommnisse im Artikel. Mit lokaler
Browser-Suche nach LF findet man diese sofort.

> Und es müsste so heißen?

Ja.

: Bearbeitet durch Moderator
Autor: rudi (Gast)
Datum:

Bewertung
-6 lesenswert
nicht lesenswert
OT einfach überfliegen und nicht in den BlogsSpot auf eigene Website
einbinden, könnte manche langweilen.

@Manfred
> Auf so einen Käse ohne Inhalt muss man erst einmal kommen.
> Gratuliere.
> Wäre es nicht schön, wenn du  mit deinen Beiträgen einfach aufhörst?

Wäre es da nicht besser DU würdest meine Beiträge überlesen bevor die
Mehrzahl der Interessenten auf die Beiträge verzichten müsste?
btw:
Es wäre übrigens schön, wenn man sich mit Account anmeldet als so
unpersönlich, wenn man schon jemanden versucht zu ohrfeigen.


@mod:
Da wäre ich der gleichen Meinung von vielen.
Im OT Bereich muss man sich anmelden, in Fachbereich kann jedoch jeder
schreiben?

@kettenrad
> Ist das nun schon der Versuch der etablierten WLAN-Modul
> Produzenten, die ihre "Pfründe" schrumpfen sehen

So sehe ich das auch. Obwohl solche Menschlein eigentlich immmer
zweigleisig fahren, jeden den Honig ums Mundwerk zu verteilen, einmal
mit Zuckerbrot Absicht und einmal mit Peitsche der folglichen Bienen die
einen stechen sollen. Er disqualifiziert sich aber hier bei Publikum und
"Lieferant", sodass es einfach nur Neid ist.^^

Es ist mir eine wohllustige Freude jedesmal unter den Limits dieser
Heinis zu liegen. Sammelbestellungen sind nun mal sozial engagiert und
nicht Profit Gier, dass kann der eine und andere hier, der sich bisher
daran bei mir beteiligte, auch bestätigen.

btw:
ED liefert erst ab 08 Oktober( eher später)  aus, da dürfte ich die
ersten 1000 schon "bedient" haben.
;-)
Aber ich kann die Meute beruhigen, es liegen nicht mal 20 stck an
vorbestellten ESP-03 vor, also alles heisser Wind.
Denke dass die meisten erst nach Ankunft in DE anfragen:"Hast du noch?"
Dann sage ich ja, wieviel, kommst zum abholen oder willst es morgen im
Briefkasten haben? Genau um das gehts mir!
Ich will nicht warten bis ich was mit Technik machen kann wenn sie zur
Verfügung steht, sondern will loslegen. Und andere haben auch ein Recht
darauf. Und mit Gleichgesinnten teile ich das wie sie mit mir manchmal
Code und Unterstützung teilen.

;-)

Der musste da jetzt sein weil ich mich fast querlache - ok es hätte ein
"LOL" gereicht aber ich bin mit dem Smilie aufgewachsen nicht erst mit
SMS.

@Frank
> Korrekt ist:
>
>    \r = CR (Carriage Return)
>    \n = LF (Linefeed)
>
> Die Reihenfolge ist damit immer CR LF und nicht LF CR

Das merkt man auch in der neuen 18er Version, ein \r reicht nicht mehr
zum abfeuern der AT Commands, jetzt brauchts ein \r\n, das wird auch
Peter bestätigen können mit seinem Konfigurator, oder er hat von Anfang
an \r\n eingebaut nach einem AT Command.

btw:
Kann man die Smilies nicht visuell abschalten?
Also eigentlich lass ich mir das kichern im Gespräch nicht unterbinden,
aber wenn es der Übersicht hier genüge dient, dann achte ich mal darauf.
Das kann man einrichten - was man aber nicht einrichten kann ist dieser
ständige Zwang der Gross und Kleinschreibung. Ich schreibe meinen code
auch klein.
So ist das nun mal. Dass ich hier jetzt versuche darauf zu achten liegt
an der Zeit die ich jetzt mir nehmen konnte das zu schreiben.

Rauch ist weg - Dampf geht gen Himmel und alles ist wieder gut.
Simmulation schreibt man mit einem "m" ok - gemerkt.
Wenn jemand einmal den Post

Beitrag "Re: Wlan2Serial Modul für 5 euro"

beantworten würde, dann wäre anderen und mir mehr geholfen.



LG
rudi
;-)

schönes langes wochenende!

Autor: Manfred (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Markus B. schrieb:
> @Manfred:
> Wieso bist du nicht in der Lage solche Beiträge, die dir als nicht
> sinnvoll erscheinen, einfach zu überlesen?

Du hast recht: der Käse von Rudi wird ignoriert ;)

Autor: kettenrad (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
> Denke dass die meisten erst nach Ankunft in DE anfragen:"Hast du noch?"
> Dann sage ich ja, wieviel, kommst zum abholen oder willst es morgen im
> Briefkasten haben?

Wenn, -dann letzteres!
Sonst bekomme ich noch den Rasenmäher in die Hand gedrückt ...

Autor: Frank M. (ukw) (Moderator) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
rudi schrieb:
> @Frank
>> Korrekt ist:
>>
>>    \r = CR (Carriage Return)
>>    \n = LF (Linefeed)
>>
>> Die Reihenfolge ist damit immer CR LF und nicht LF CR
>
> Das merkt man auch in der neuen 18er Version, ein \r reicht nicht mehr
> zum abfeuern der AT Commands, jetzt brauchts ein \r\n, das wird auch
> Peter bestätigen können mit seinem Konfigurator, oder er hat von Anfang
> an \r\n eingebaut nach einem AT Command.

Ich sprach von den Antworten des Modules. Diese werden mit \r\n -
sprich CRLF - abgeschlossen. Das ist AT-Standard.

Dass nun auch Kommandos mit \r\n gesendet werden müssen, entspricht
NICHT dem AT-Standard und ist definitiv ein Fehler. Hier muss ein \r
(sprich CR) genügen.

Hintergrund: Schon seit 30 Jahren sendet ein Terminal mit
VTxxx-Emulation standardmäßig nur ein \r (sprich CR), wenn man auf die
Wagenrücklauf-Taste (CR-Taste, bei PCs auch Enter-Taste genannt) drückt.
Jedes AT-kompatible Modem reagiert darauf.

> Kann man die Smilies nicht visuell abschalten?

Kannst Du die nicht mal für kurze Zeit emotional abschalten? Denke
daran: Zuviel des Guten ist immer Zuviel des Guten.

> Das kann man einrichten - was man aber nicht einrichten kann ist dieser
> ständige Zwang der Gross und Kleinschreibung. Ich schreibe meinen code
> auch klein.

Deinen Code kannst Du gerne klein schreiben. Hauptsache, der Computer
versteht das. Anders ist es aber, wenn Du hier klein schreibst. Die
Leser sind Menschen und nicht Computer. Und sie können das hier
geschriebene wesentlich einfacher erfassen, wenn sich an die korrekte
Groß-/Kleinschreibung gehalten wird.

Wenn Du ausschließlich alles klein schreibst, dann wälzt Du Deine
Arbeit, die Shift-Taste zu betätigen, auf viele Deiner Leser mehrfach
ab. Denn diese müssen Deine Sätze im Kopf wieder dekodieren. Und das ist
Arbeit. Schlimm ist es, wenn diese Arbeit 1000fach gemacht werden
muss... einfach weil vielleicht 1000 Leser Deine Postings lesen.

Arbeit eines einzelnen auf alle anderen abzuwälzen ist weder soziales
Verhalten noch zeugt es von Respekt. Überdenke dies bitte einmal.

Autor: AufPaketAusChinaWartender (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>mal was anderes, da ich etwas unsicher bin:
>wenn ich ein flash speicher habe,( egal welches - ist ein beispiel )
>dass mir 1 MB (1.024 Byte? ) zur verfügung stellt, in sectoren 0-511
>also 512 gesamt , wo jeder sector 2kb gross ist, muss ich beim offset
>mit 2000 byte oder 16000 bits ( 1 kbyte = 1024 Bit ??) counten/rechnen
>wie sieht der offset dazu aus?

>ich nehme mal an mit 2000 byte
>aber wo startet der offset, bei 0 oder 1

bin mir zwar nicht sicher ob ich dein Problem verstanden habe aber ich
schreibe mal was mir dazu in den SInn kommt:

kilo bedeutet in Bezug auf Speicher idR. 2^10 = 1024
daher: 1kB = 1024 Byte
       1MB = 1024 kB  -> 1024 * 1024 Byte = 1048576 Byte

wenn du eine Sektorgröße von 2kB (2048 Byte) hast, geht das mit den 512
Sektoren doch wunderbar auf (?)

>wenn ich den flash im 2. sektor ab start beschreiben will, verwende ich:

>flash.write(sect,offset,daten,size)
>// also
>flash.write(0x01,0x07D0,data,sizeof(data))

abgehsehen davon, dass ich durch die Methodensignatur trotz Glaskugel ;)
nicht sagen kann was in dieser Methode tatsächlich passiert, würde ich
das intuitiv anders machen:
flash.write(0x02,0x0,data,sizeof(data))

du willst ja am Startadresse von Sektor 2 (also ohne offset) schreiben.

Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Frank M. schrieb:
> Die Leser sind Menschen und nicht Computer. Und sie können das hier
> geschriebene wesentlich einfacher erfassen, wenn sich an die korrekte
> Groß-/Kleinschreibung gehalten wird.

unsinn, es ist für einen menschen nicht von bedeutung ob es Groß oder
klein- geschrieben wird. Es ist auch keine extra arbeit, die verzögerung
zwischen sehen und erkennen ist genau die selbe. Selbsverständlich gibts
menschen die probleme haben neue sache zu begreifen, die haben
tatsächlich eine extra verzögerung wenn wörter die die im Groß kennen
auf einmal klein geschrieben sind, aber hier handelt sich normalerweise
um die weniger sowohl geistlich als auch technisch begabten, die dürften
hier im forum sehr selten zu treffen sein. Abgesehen davon unterscheided
der grossteil der menscheheit nicht zwischen gross und kleinschreibung.

Autor: kettenrad (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
aus:
http://de.wikipedia.org/wiki/Gro%C3%9Fschreibung


Neuere Erkenntnisse weisen allerdings darauf hin, dass die
Großschreibung das Lesen vereinfacht und die Lesegeschwindigkeit erhöht,
da die Großbuchstaben der Nomen den Augen eine wichtige
Orientierungshilfe bieten.[7][8]

Dieser Vorteil gilt nicht nur für deutsche Muttersprachler, auch Leser
anderer Sprachen, die gewöhnlich nicht in Großschreibung verschriftlicht
werden, erreichen einer niederländischen Studie zufolge mit einer
Großschreibung ihrer Muttersprache nach den Regeln der deutschen
Rechtschreibung eine höhere Lesegeschwindigkeit.[9]

Autor: Hm. (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Thomas R. schrieb:
> unsinn, es ist für einen menschen nicht von bedeutung ob es Groß oder
> klein- geschrieben wird. Es ist auch keine extra arbeit, die verzögerung
> zwischen sehen und erkennen ist genau die selbe. Selbsverständlich gibts
> menschen die probleme haben neue sache zu begreifen, die haben
> tatsächlich eine extra verzögerung wenn wörter die die im Groß kennen
> auf einmal klein geschrieben sind, aber hier handelt sich normalerweise
> um die weniger sowohl geistlich als auch technisch begabten, die dürften
> hier im forum sehr selten zu treffen sein. Abgesehen davon unterscheided
> der grossteil der menscheheit nicht zwischen gross und kleinschreibung.

klare zustimmung!

dieser auf falschem ordnungssinn basierender rechtschreibfimmel von
vielen deutschen hat sich ohnehin bald.

noch ein paar generationen und auch deutsch wird nur noch klein
geschrieben...so wie fast alle anderen sprachen auf der welt auch.

gut so!

Autor: Interessiert (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Thomas R. schrieb:
> Abgesehen davon unterscheidet der grossteil der menscheheit nicht
> zwischen gross und kleinschreibung.

Danke... diese nervigen Rechtschreibflames gehen mir sowas von auf den
Sack. Ja ich schreibe nach Vermögen groß und klein. Aber ich sehe da
über haupt kein Problem, wenn jemand alles klein schreibt. Manche
Menschen haben da wohl echt ein Problem mit dieser exorbitanten
Transferleistung...

http://pics.nase-bohren.de/hans.jpg

On-Topic:

Habe mich sehr gefreut zu lesen, dass jetzt anscheinend eine Toolchain
für Linux mit gcc auf die Beine gestellt wurde. Werde ich mir heute mal
ansehen und testen, ob ich damit was zusammen bekomm. Das macht das Teil
jetzt richtig interessant - wenn man nicht mehr auf das komische SDK mit
NDA, Windows und dem ganzen Mist angewiesen ist (will jetzt hier nicht
Windows/Linux trollen, aber Software-Entwicklung geht mir aus Gewohnheit
mit autohell unter Linux eben leichter von der Hand).

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Interessiert schrieb:
> wenn man nicht mehr auf das komische SDK mit
> NDA, Windows und dem ganzen Mist angewiesen ist (will jetzt hier nicht
> Windows/Linux trollen, aber Software-Entwicklung geht mir aus Gewohnheit
> mit autohell unter Linux eben leichter von der Hand).

Das ist derzeit noch das Problem. Es gibt jetzt zwar einen GCC der Code
für den Chip erzeugen kann, aber es braucht bisher immer noch das SDK
welches derzeit nur unter NDA legal zu bekommen ist.

Wir sind aber dabei Espressif dazu zu bewegen zumindest die benötigten,
vorkompilierten Bibliotheken herausgeben zu dürfen, oder noch besser das
die gleich den Quellcode dafür herausrücken und freigeben. Nun ist ja
erst mal ein paar Tage "Feiertag" in China, und dann werden die auch
noch etwas Zeit brauchen um zu antworten. Man wird sehen..

Grüße,

Chris

Autor: bösewicht (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hm. schrieb:

> noch ein paar generationen und auch deutsch wird nur noch klein
> geschrieben...

hm, wohl eher in "Pinyin"(Programm zur Fixierung der Laute im
Chinesischen);

Autor: Holger W. (holgerw)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
neben der Groß-/Kleinschreibdebatte mal was anderes.
Mein erstes Projekt mit dem Modul nimmt Gestalt an.
Es ist eine WLAN--RFM12 Bridge, als Prozessor ein PIC 18F.
Diese benötige ich für meine Hausautomation.
Über 433 MHZ senden bei mir Sensoren (Helligkeit/Temperaturen/Schalter
usw.)
Diese Informationen bekommt das Modul und gibt diese aktiv per WLan an
die Zentrale, hier ein Synology NAS mit der Software openHAB.
Aber auch openHAB kann aktiv per WLan Befehle absetzen, die dann z.b. in
Signale für Funksteckdosen umgewandelt werden.

Alles läuft per HTTP Binding.
Die Software ist noch nicht ausgereift, vom Ansatz her läuft es aber.
Allen hier für die Informationen rund um das WLan Modul vielen Dank!

Holger

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
@kettenrad
> Wenn, -dann letzteres!
> Sonst bekomme ich noch den Rasenmäher in die Hand gedrückt ...

Das ist jetzt aber keine Frage oder..? ;-)
Ich gehe davon aus dass Du Dir Gummistiefel mitnimmst ;-)

Also Käse& OT und Emotion wird jetzt von mir so mackkiert über den
Betreff, dann wird  es in der Benachrichtigungsemail schon angezeigt.
Wer dann trotzdem draufdrückt ist selber schuld ;-)
Also @Manfred, einfach den Beitrag in Zukunft nicht mehr lesen, wenn
Dich generell Beiträge von mir langweilen, dann sieht man das auch in
der eMAil von wem es kommt - dann einfach nicht beachten. Man kann doch
einen Filter einbauen?.
lg
rudi
;-)

Aber mal ganz was anderes, an die Meckerer der Gross und
Kleinschreibung, der wie man was schreibt Gemeinde, dreht es euch doch
mal um:
versucht mal einen text zügig einmal alles klein zu schreiben, ohne euch
dabei zu ertappen, dass ihr auf die schift taste drückt... das ist
schwerer "a l s" die Rechtschreibung hinzubekommen. beim satzanfang
werdet ihr die erste zeit enorm daran scheitern, das klein zu schreiben
und immer wieder feststellen müssen,. dass hänschen's argwohnheit sehr
schwer ist sich wieder abzugewöhnen. es gibt aber im leben nicht alles
geregelt. manchmal muss man nach regeln suchen und dann anwenden. nicht
jede regel ist gewollt oder gewünscht. und ein anderer hat wieder andere
regeln, man kann sich aber versuchen anzupassen, zu tolerieren oder eine
neue gemeinsame regel aufzustellen.

lg nochmal

Autor: rudi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Holger
Sieht gut aus! Danke für's sharen.
Wie löst Du das Spannungsproblem 5V / 3,3 Volt?
Welchen 433er Empfänger verwendest Du in Deiner Schaltung?
Kannst Du die Rückseite mit den Kondensatoren auch posten? Sieht
profihaft aus - wenn es denn nicht schon ein Schaltnetzteil ist?
LG Rudi Smilie

Autor: Holger W. (holgerw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke ...
Die ganze Schaltung läuft mit 3,3V, keine Pegelwandlung.
Das ist ein RFM12B.
Der Spannungsregler ist ein StepDown von Pololu, keine Probleme mit
Abwärme.

Unterseite .. die Platine wurde für das Projekt missbraucht,
ursprünglich nur für PIC und RFM gedacht... sieht nicht so schön aus...

Bei Gelegenheit mach ich mal noch Bilder.

Holger

Autor: bösewicht (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Sieht gut aus! Danke für's sharen.
Wie löst Du das Spannungsproblem 5V / 3,3 Volt?
Welchen 433er Empfänger verwendest Du in Deiner Schaltung?
Kannst Du die Rückseite mit den Kondensatoren auch posten? Sieht
profihaft aus - wenn es denn nicht schon ein Schaltnetzteil ist?
LG Rudi Smilie

-was ist das?
.-(
Ich will den echten rudi wiederhaben   !!!

Autor: Torsten C. (torsten_c) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OMG, was für ein Thread!

Ich hoffe, das steht hier nicht schon mehrfach:

Wie schnell (Bytes pro Sekunde) kann man damit in etwa Daten übertragen?

Ich möchte Texte / Laufschrift oder vielleicht auch Grafiken an eine
LED-Matrix übertragen.

Autor: rudi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@AufPaketAusChinaWartender
>>flash.write(sect,offset,daten,size)
>>// also
>>flash.write(0x01,0x07D0,data,sizeof(data))

>abgehsehen davon, dass ich durch die Methodensignatur trotz Glaskugel ;)
>nicht sagen kann was in dieser Methode tatsächlich passiert, würde ich
>das intuitiv anders machen:
>flash.write(0x02,0x0,data,sizeof(data))
>
>du willst ja am Startadresse von Sektor 2 (also ohne offset) schreiben.

Genau Dein Posting beantwortet (fast) alle meine Fragen
Ich sehe jetzt wegen dem "Sector 2" und der "0x02" in Bezug zu "Sector
0" dann 0x00 das der NumIdX dem SectorIdx gleich ist.
Beim Nachdenken aber für was ist dann das Offset gut? Ich sehe in der
Glaskugel jetzt schon 1000 Leut den Kopf schütteln über meine Frage,
aber nur wer fragt, bekommt Antworten.sorry.

Ich schreibe also auf Sector 5 ab start des Sectors meine 20byte

flash.write(0x05,0x0,data,sizeof(data))

Jetzt will ich 30 byte weiterschreiben, jetzt brauche ich erst den
Offset des vorherigen? ( woher ? )

flash.write(0x05,0x14,data,sizeof(data))

Muss ich mir das in einer Tabelle ablegen um zu wissen wo es dann
hernach steht?

Ich könnte einen Flash Treber erstellen, der mir das automatisch
erstellt,
also die Einträge? Und den Offset im Eintrag mitschreiben als CountByte?

Oder ganz andere Richtung?

Solange ich dazulern bin ich im Gegensatz zu vielen - gerne der Troll
der Nation.

Autor: rudi (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
@bösewicht
> -was ist das?
>.-(
>Ich will den echten rudi wiederhaben   !!!

;-) der ist immer noch da da ^^
aber jetzt schnell beim einkaufen.. hab den feiertag zwar im kopf gehabt
aber vergessen.. auch wens keinen interessiert ;-)
ich schreib es aber.. siehst da ist der rudi wieder   ;-)
lg rudi
;-)
und es blinkt wieder
;-) ;-)

Autor: bösewicht (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
- na, -gottseidank!

Autor: AufPaketAusChinaWartender (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
rudi schrieb:
> Beim Nachdenken aber für was ist dann das Offset gut?

wie gesagt, ich weiß nicht wie die Randbedingungen aussehen. Natürlich
könnte man auch einfach eine Methode "flash.write(addr,daten,size)"
haben, bei der Sektor und Offset nicht separat übergeben werden müssen.
Dass ein Sektor und ein Offset übergeben werden lässt mich vermuten,
dass In der Methode auch gleich -wie bei Flash-Speicher üblich- der
gesammte Sektor gelöscht wird, bevor die daten geschrieben werden
können. Vielleicht verlangt dein Flash-Baustein diese ja auch zur
ansteuerung separat.Ist diese Methode vorgegeben? hat die einen Inhalt,
oder alles nur Überlegungen?...
Mit ein paar mehr Informationen wäre das sicher kein Problem.

>Jetzt will ich 30 byte weiterschreiben, jetzt brauche ich erst den
Offset des vorherigen? ( woher ? )
Normalerweise ein Zähler den du nach dem Aufruf um die Anzahl der
geschriebenen Bytes inkrementierst.

>Muss ich mir das in einer Tabelle ablegen um zu wissen wo es dann
hernach steht?
oder du schreibst ein eigenes innovatives Dateisystem :P
...wieder das Problem dass ich nicht weiß was du vor hast - aber
generell ist es von Vorteil zu wissen wo die Daten liegen die einen
interessieren. Ob das aber für deinen Anwendungsfall clever ist steht
auf einem andern Blatt.

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
@AufPaketAusChinaWartender
genau diese antworten sind mir nützlich - vielen dank!

ich hatte in dem letzten zitierten absatz schon stehen vorher "fat und
tabelle", habs aber dann wieder editiert, denn dann würde jeder wissen,
dass ich versuche, da mir ein "laufwerk" darauf einzurichten..das ohne
angaben stehen zu haben wo was steht und verschlüsselt wird  ..;-)
weg damit - nicht drüber nachdenken.

mit einem pc bios habe ich es laufen, eine tastenkombination, der
rechner startet über das bios im biosflash und ist im "service mode" mit
tcp und kleiner festplatte auf dem bios und cd rom driver ist auch
geladen
keine weiteren hd sind erforderlich, kann aber eingebunden werden,  wems
interessiert kann ich ja mal einen link zum nachbauen posten.
das ganze läuft mit miniembeddeddos, wo der command.com nicht mal 2kb
hat. allesamt ein interessantes thema, damals bei den internetboxen und
der m-system's doc's. einfache technik, für den einen oder anderen jetzt
eine neue grosse welt.

da denke ich in ganz groben gewand parallel etwa hin. nein ich will kein
dos auf dem ESP8266 laufen lassen, oder eMbeddedBasic, ist mir alles zu
einfach. bissal mehr zutrauen könnt ihr mir schon  ;-)

was ich jetzt nicht sicher gewusst habe, ist, dass ich damit rechnen
muss, wenn ich einen sector beschreibe, dass der ganze sector eventuell
gelöscht wird, dachte wenn ich die ersten 30 byte beschreibe, hänge ich
beim nächsten schreiben die neuen daten ab ende +1 dem sector an, daher
dachte ich, der offset wäre die stelle, wo die daten aufhören, "derweil"
wird es so sein, dass mit "offset" der begin der daten gemeint ist bzw
der offset der vorherigen daten? gibt es dazu kein regelwerk, eine
basis? ist das von chip zu chip verschieden? unter welchem stichwort
findet man das im datenblatt?

btw: ok, es wird von einigen herstellern angeraten den sector dann ganz
neu zu schreiben weil durch das schreiben nachbarzellen beeinflusst,
geschwächelt  werden können..
btw ende.

mir kommt in den sinn, ich lese die daten vom sector erst ein, schreibe
dann meine neuen daten mit den alten daten in den sector, sofern das
platz hat, falls nicht, muss ich einen neuen sector anpatzen und dann
darauf achten, dass mir nichts verloren geht, heist auch da den ganzen
sector einlesen ..ok dann sind wir schon beim speichermanagement?

es sind erstmal überlegungen, mich ganz dumm zu stellen, was da
passiert, was man machen kann, was andere machen, was man verhindern
muss, wie man was verhindern muss, wie man sicherheiten einbauen kann,
welcher aufwand, auf wessen und wem seine kosten. dumm nachgefragt, gibt
es sehr viele unterschiede bei den flashes, auf was muss man achten,
wenn man sich noch nicht festgelegt hat, was sollte man partout
vermeiden?

ok, danke einstweilen, das bringt mich in der überlegung schon mal
weiter. ich werde da auch mal ergebnise posten und keinen im dunklen
stehen lassen, wems interesiert, das posten jetzt gemeint. ;-)

lg rudi
(einer geht schon)
;-)
(einer geht olwei)

Autor: Martin S. (der_nachbauer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Entschuldigt, wenn ich bereits beantwortete Fragen u.U. nochmal stelle,
aber mir ist immer noch nicht ganz klar, wie es mit dem Flash und dem
EEPROM bei "unseren" esp8266 Modulen aussieht.

Erschwerend kommt noch dazu, dass im Forum auf esp8266.com heraus
gefunden wurde, dass es wohl mehrerlei Möglichkeiten gibt, um Programme
zu flashen (konkret wohl 32K "im Stück" oder bis zu 64K in zwei
Abschnitten ?)

[edit: siehe u.a. hier
http://www.esp8266.com/viewtopic.php?f=5&t=9&start... ]

Daher hier die Bitte um Erleuchtung - kann mir jemand die folgenden
Fragen beantworten ?

- Wie viel Flash Speicher und RAM hat der Chip selbst ?

- Wie gross ist das EEPROM auf den ESP-01 Modulen, wie gross kann es
maximal (durch den Chip adressierbar) sein ?

Die IoT Demo aus dem SDK (0.9) ergibt ja selbst schon ein .bin, welches
grösser als 32K ist...

: Bearbeitet durch User
Autor: Torsten C. (torsten_c) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich weiss, in diesem Thread hat sich inzwischen eine "eingeschworene
Gemeinschaft" gebildet und ich bin neu hier. Aber ich will nun auch in
diese Module einsteigen. Ich habe gerade bestellt:

http://www.aliexpress.com/snapshot/6265299200.html (2,41€)

Torsten C. schrieb:
> Wie schnell (Bytes pro Sekunde) kann man damit in etwa Daten übertragen?

Kann das spontan jemand beantworten?

Autor: Holger W. (holgerw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die serielle Schnittstelle kann offiziell 115200 Baud.
Holger

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Torsten C.: Hoffentlich bleiben Dir die Module nicht beim Zoll hängen.
Im 5er lot ist das Modul nur wenige Cents teurer und man ist auf der
sicheren Seite.

Um den Datendurchsatz zu bestimmen, den man mit UART erzielen kann, muss
man HW-Handshake benutzen. Bisher wollte das hier noch niemand testen.

Autor: AufPaketAusChinaWartender (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@rudi
wie groß soll der Flash denn werden? Wie willst du ihn anbinden? kenne
die Schnittstellen vom ESP (noch) nicht genau, aber SPI hat er ja auf
jeden fall. Oder interessiert dich nur der integrierte Flash?

>was ich jetzt nicht sicher gewusst habe, ist, dass ich damit rechnen
>muss, wenn ich einen sector beschreibe, dass der ganze sector eventuell
>gelöscht wird

ob das bei dir definitiv so ist, kann ich dir nicht sagen
hast du denn ein Datenblatt für einen konkreten Chip bzw. einen der dir
vorschwebt?

>mir kommt in den sinn, ich lese die daten vom sector erst ein, schreibe
>dann meine neuen daten mit den alten daten in den sector,

gangbarer Weg - kann beim wegschreiben der Daten auch sinnvoll sein,
erstmal zu puffern  und dann in großen stücken zu schreiben um nicht
ständig (nach 30Bytes o.ä) den ganzen Sektor neu einzulesen.

>gibt es sehr viele unterschiede bei den flashes

auf jeden Fall - dass diese Unterschiede (abgesehen von der generellen
Kompatibilität natürlich) für "Prototypen-Einsatz" relevant sind, wage
ich zu bezweifeln. Bzgl. Kaufempfehlungen kann dich aber sicher jemand
besser beraten, der sich damit momentan aktiv beschäftigt.
Bin kein Flash-Profi. Habe aber schon mit Flashbausteinen gearbeitet,
und kann dich beruhigen: ist kein Hexenwerk ;)

Meine Empfehlung: Datenblätter wälzen, da sieht man recht schnell wo die
Unterschiede liegen.

Autor: rudi (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@ AufPaketAusChinaWartender
danke einstweilen, ich muss das erst mal ordnen und festlegen welche
richtung, dann fakten und dann characteristica chip und dann datenblatt.
intern/extern war mir jetzt einmal global in der anfrage. du hast mir
schon sehr weitergolfen, danke! :-)

btw:
war die ESP-03 nicht mit connector für externe antenne und keramik on
board? mich wundert es nur soweit, weil es dazu pigtail mit stab
angeboten wurde...wo soll das pigtail hin ;-) ;-)
mittlerweilen gibt es sage und schreibe 10 PCB*s und Weihnachten kommt
das 11.te . lg rudi;-)

Autor: Star Keeper (starkeeper)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars R. schrieb:
> @Torsten C.: Hoffentlich bleiben Dir die Module nicht beim Zoll hängen.
> Im 5er lot ist das Modul nur wenige Cents teurer und man ist auf der
> sicheren Seite.
>
> Um den Datendurchsatz zu bestimmen, den man mit UART erzielen kann, muss
> man HW-Handshake benutzen. Bisher wollte das hier noch niemand testen.

Warum sollte ein 10er Lot im Zoll hängen bleiben aber ein 5er Lot nicht?
Ist das nicht beides noch weit unter der Grenze für die extra Zoll
gezahlt werden muss?

Autor: Dirk K. (dekoepi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bis 22 Euro (zuzüglich 5 Euro Nichteinzugsgrenze) darf man maximal als
Selbstabholer hin, wenn das hängen bleibt. Da zahlt man dann nur
Spritkosten. Danach Ust./EuSt. von 19%. Teurer wird es erst ab 150 Euro
Warenwert.

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Star Keeper:
Kursschwankung, Umrechnungskosten Kreditkarte...

Und dabei gibt es auch den 5er lot, mit dem man sicher unter 22EUR
bleibt, in dem das Modul aber 10 Cent mehr kostet. 19% von 2,41 sind
aber 45Cent, zzgl. des Aufwandes das zu zahlen.

Autor: Torsten C. (torsten_c) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars R. schrieb:
> Um den Datendurchsatz zu bestimmen, den man mit UART erzielen kann, muss
> man HW-Handshake benutzen. Bisher wollte das hier noch niemand testen.

OK, danke. Also mit etwas Glück knapp 115200 Baud. Für eine 128 x 16
Pixel RGB LED-Matrix brauche ich bei 15 Frames pro Sekunde 184320 Bits
pro Sekunde. Dann muss man den "Film" halt hochladen und schneller
abspielen, egal. Das Ansteuerungs-Modul hat ja 2GB Flash.

Für Laufschrift-Texte, bei denen die Glyphen-Bitmaps im
Ansteuerungs-Modul sind, reicht es allemal.

Wenn die Teile da sind, werde ich mir den HW-Handshake mal genauer
anschauen.

Lars R. schrieb:
> Und dabei gibt es auch den 5er lot

Ich gehe bei China-Bestellungen möglichst immer dicht an die 26€-Grenze.
Abholen muss ich nicht, wenn ich die "Order Details" an den Zoll faxe.

: Bearbeitet durch User
Autor: Thomas R. (tinman) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Torsten C. schrieb:
> Lars R. schrieb:
>> Um den Datendurchsatz zu bestimmen, den man mit UART erzielen kann, muss
>> man HW-Handshake benutzen. Bisher wollte das hier noch niemand testen.
>
> OK, danke. Also mit etwas Glück knapp 115200 Baud.

du kannst natürlich die fw v0.9.2.2 ausprobieren,
http://www.electrodragon.com/w/File:V0.9.2.2_AT_Fi...

die läuft default mit 9600baud und kann dynamisch die baudrate ändern,
http://www.electrodragon.com/w/Wi07c#V0.922

Das soll bis 921600baud funktionieren (laut electrodragon).

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Torsten C. und Dirk K.:
Aha. Danke für die Info. Da habt Ihr mehr Erfahrung als ich.

@Thomas R.:
Bei sorgsamer Auslegung der Verbindung PC/uC zu esp8266 kann man
vielleicht auch mit 8000000 Baud  UART übertragen. Unklar ist, wie
schnell es danach maximal weiter gehen kann.

Kann der ESP8266-SoC die Daten schnell genug vom UART abholen und
verarbeiten? Das hängt davon ab, was er sonst zu tun hat und ob der Code
optimiert ist. Spätestens wenn das WLAN hängt (und man weis nie, wann
das für wie lang passiert), muss der ESP8266 dem PC/uC mitteilen, dass
der PC/uC das Senden pausieren soll -> RTS HW-Handshake. Das sind nur
ein paar Zeilen in der UART-rx-Routine, die bei einem bestimmten
Bufferfüllstand eine GPIO-Leitung setzen (high) und bei niedrigem
Bufferfüllstand wieder lösen (low). Der PC/uC wertet dieses Signal an
seinem CTS-Eingang aus.

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
wer was anfangen kann damit .. wer nicht .. weiterschlafen.heut is fader
feiertag . ;-) ;-)

aha.. sieht nach insider tip aus ;-)
AT command: turn on watchdog AT+CSYSWDTENABLE;
turn off watchgod: AT+CSYSWDTDISABLE
der weiss was über die api was wir nicht wissen ;-) ;-) ;-)
verrückte welt. lg rudi ;-)

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
rudi schrieb:
>
> AT command: turn on watchdog AT+CSYSWDTENABLE;
> turn off watchgod: AT+CSYSWDTDISABLE
>
> der weiss was über die api was wir nicht wissen ;-) ;-) ;-)
> verrückte welt. lg rudi ;-)

In der C Datei in der der Watchdog an/ausgeschaltet werden soll
folgendes definieren:
extern void ets_wdt_enable(void);
extern void ets_wdt_disable(void);

Diese beiden Funktionen sind im internen ROM. Dann eben diese Funktionen
entsprechend aufrufen.

Es gibt auch noch:
extern void wdt_feed(void);

Wird diese Funktion aufgerufen wird der Watchdog zurückgesetzt und
startet wieder bei 0.

Grüße,

Chris

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
@chris ;-)
danke..
ähm .. d u  bist der insider ;-) aha
danke!
lg rudi ;-)
btw..
https://nurdspace.nl/ESP8266/First_setup
ist das jetzt "amtlich" durch ? ich habs noch nicht versucht.

Autor: rudi (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
@chris,
gibt es bereits eine liste, aus der hervorgeht, was den wdt ausgelöst
hat?
cause? und die levels beschreibt : boote mode (3,7)..( 1,6 )..(1,7)..
danke! lg rudi ;-)

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
rudi schrieb:
> @chris,
> gibt es bereits eine liste, aus der hervorgeht, was den wdt ausgelöst
> hat?
> cause? und die levels beschreibt : boote mode (3,7)..( 1,6 )..(1,7)..
> danke! lg rudi ;-)

Ein Watchdog löst sich normalerweise immer selber aus, keine Ahnung was
die "cause" Angaben bedeuten. Der Chip macht auch einen Reset wenn man
z.B. einen illegalen Zugriff auf einen Speicherbereich macht, und im
folgenden Boot-Log steht dann auch nur das wdt die Ursache wäre.

Man muss bedenken das im ROM des Chips ein minimales OS ist welches
zuerst gestartet wird und dann alle weiteren Sachen startet. Man darf
also keine blockierenden Funktionen haben, da sonst irgendwann eben der
Watchdog zubeißt wenn man ihn nicht ständig füttert oder gleich ganz
abschaltet.

Aber selbst dann muss man aufpassen. Natürlich blockiert man dann
nämlich auch sämtliches WiFi-Handling, da das OS ja nichts mehr machen
kann wenn eine andere Funktion nie (oder viel zu spät) beendet wird.

Grüße,

Chris

Autor: Holger W. (holgerw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wozu muss ich per AT Command den Watchdog ein/ausschalten können ?
Ich hab doch keinen Einfluß auf das was da in dem Chip läuft.
Wozu braucht man überhaupt einen Watchdog ...

Holger

9.2.2: Wenn eine Connection schon besteht Meldung "alreay connect"...

: Bearbeitet durch User
Autor: O. Hagendorf (ohagendorf)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Ich habe heute meine Module erhalten. Es ist zwar mit Chipantenne aber
eine andere Bauform als 03. Und ich habe keine Anschlussbelegung
gefunden und vom Verkäufer auch noch nicht erhalten. Kann mir vielleicht
jemand weiterhelfen?

Autor: rudi (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi, guten abend ;-)
wer's noch nicht hat - hier ein datenblatt zum spi flash und ein
bildchen. keine angst, es blinkt nichts ;-)
lg rudi ;-)

Autor: Holger W. (holgerw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich bin noch auf folgendes gestossen:
Ich kann ja mehrere Verbindungen aufbauen, u.a auch gleichzeitg Client
und Server.
Wie unterscheide ich denn ob die Antwort "Linked" z.b. bei
AT+CIPSTART=4,"TCP","xxx.xxx.xxx.xxx",80
auch wirklich von Verbindung 4 stammt wenn ich "zeitgleich" auch auf
Kanal 3 eine Verbindung starte ?

Holger

Autor: Torsten C. (torsten_c) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich schrieb:
> Ich möchte … Grafiken an eine LED-Matrix übertragen.

Darauf Lars R. schrieb:
> Um den Datendurchsatz zu bestimmen, den man mit UART erzielen kann, muss
> man HW-Handshake benutzen. Bisher wollte das hier noch niemand testen.

Hmmm, ich will ja Daten per WLAN an das Modul senden, da gibt es doch
gar kein Handshake?!

Autor: Interessiert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der TCP-Layer arbeitet sehr wohl mit Handshakes...

Aber was hier wohl gemeint ist, dass man dan Hardware-Handshake der der
Uart aktivieren müsste, um hohe Übertragungsraten hinzubekommen.
Letztlich geht es darum, dass die Serielle die Daten schnell genug
wegschreiben können muss. Wenn sie das nicht kann, müsste das WLAN-Modul
kein ACK-Paket zurück schicken, sodass Paket nochmals gesendet wird.
Ebenso müssten sich dann die Clients auf eine geringere Bandbreite des
TCP-Datenstroms einigen... eigentlich ganz so, wie im Internet auch ...

Nja, meine Module müssten Montag auf die Reise gehen, mal sehen, sollten
so in zwei bis drei Wochen da sein. Dann werd ich mir das auch alles mal
genauer ansehen.

Die Toolchain unter Linux ließ sich Problemlos einrichten, hatte
allerdings erst eine ganze Weile suchen müssen, bis ich die beiden
Bibliotheken (libc.a und libhal.a) im Thread aus dem ESP8266-Forum
gefunden hatte. Aber damit + Makefile lässt sich das at-Beispiel
einwandfrei übersetzen. Vielen Dank für die tolle Vorarbeit. Da lässt
sich was mit anfangen :)

Schönen Sonntag noch!

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@interessiert:
UDP anstatt TCP

btw: da bin ich nicht allein damit - macht bereits ein zweiter auch ;-)
3rd-party ap connection (laptop <-> ap <-> esp
TCP connection established.
Packet size  1k bytes:  78.37 KByte/s Tx,  37.08 KByte/s Rx.
Packet size  2k bytes:  91.32 KByte/s Tx,  29.69 KByte/s Rx.
Packet size  4k bytes:  283.06 KByte/s Tx,  81.92 KByte/s Rx.
Packet size  8k bytes:  244.86 KByte/s Tx,  65.87 KByte/s Rx.
Packet size 16k bytes:  263.49 KByte/s Tx,  63.75 KByte/s Rx.
Packet size 32k bytes:  235.51 KByte/s Tx,  72.87 KByte/s Rx.
Done.

set through the softAP connection (i.e. laptop <-> esp
TCP connection established.
Packet size  1k bytes:  146.76 KByte/s Tx,  14622 Byte/s Rx.
Packet size  2k bytes:  91.85 KByte/s Tx,  13155 Byte/s Rx.
Packet size  4k bytes:  82.97 KByte/s Tx,  25.40 KByte/s Rx.
Packet size  8k bytes:  90.21 KByte/s Tx,  22.11 KByte/s Rx.
Packet size 16k bytes:  76.65 KByte/s Tx,  57.09 KByte/s Rx.
Packet size 32k bytes:  247.28 KByte/s Tx,  68.36 KByte/s Rx.
Done

modules runs a netio TCP-only server on port 18767
./netio -t -p 18767 <module ip>

with
netio_init();


wo ist mein minus fan ;-)


moin moin
rudi
;-)

Autor: Frank M. (ukw) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:
> @interessiert:
> UDP anstatt TCP

Ja, an UDP bin ich sehr interessiert. Leider bezieht sich der Rest
Deines Beitrages ausschließlich auf TCP.

Wie kann ich mit dem Modul eine UDP-Nachricht entgegennehmen? Ich habe
dazu in den einschlägigen Kommando-Tabellen nichts gefunden.

: Bearbeitet durch Moderator
Autor: R. W. (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
@Frank
in dem du anstatt TCP den clienten mit UDP startest.
AT+CIPSTART="UDP","<ip>",<port>
 lg rudi
;-)

Autor: Frank M. (ukw) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:
> in dem du anstatt TCP den clienten mit UDP startest.

Das habe ich mir schon gedacht, aber:

>
> AT+CIPSTART="UDP","<ip>",<port>
>

Ich schrieb, dass ich eine UDP-Nachricht entgegennehmen möchte. Es
geht hier nicht ums Senden. Was mache ich dann mit <ip>? Wenn ich es
richtig verstanden habe, nehme ich damit eine Verbindung zu einem
entfernten Server auf.

Beim Entgegennehmen ist das Feld <ip> nicht sinnvoll. Wie erkläre ich
das dem Modul?

P.S.

Ich nehme daher eher an, dass AT+CIPSERVER der richtige Befehl wäre.
Aber da sehe ich keine Möglichkeit, UDP als Protokoll anzugeben.

: Bearbeitet durch Moderator
Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jedes IP-Paket hat eine Source-IP und eine Destination-IP. UDP-Pakete
sind IP-Pakete. Probier's aus.

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
;-)

warum so kompliziet?
Du sagst ja auch nicht dem
AT+CIPSERVER=1,1000
dass er TCP als Server verwenden soll, oder?
er macht lediglich den Server auf oder zu
AT+CIPSTART
ist der Client!
dem sollte man angeben, mit welchen protokoll er sich gerne unterhalten
will, ob der server das dann unterstützt, stellt sich dann auch beim
connect raus.
AT+CIPSTATUS
sagt dir dann, welche verbindungen wie gemacht wurden

mach doch mal einen Srever auf dem ESP auf, connecte dich mit einem UDP
clienten von aussen und sende ihm ein hallo world ;-)
er wird dich verstehen
;-)


lg rudi
;-)

Autor: R. W. (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
@lars
oder so ;-)
danke Lars.

Autor: Frank M. (ukw) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
R. W. schrieb:
> warum so kompliziet?
> Du sagst ja auch nicht dem
>
> AT+CIPSERVER=1,1000
>
> dass er TCP als Server verwenden soll, oder?
> er macht lediglich den Server auf oder zu

Stimmt.

>
> AT+CIPSTART
>
> ist der Client!

Eben. Dieser Befehl wäre hier nicht zielführend. Das wollte ich damit
sagen.

>
> AT+CIPSTATUS
>
> sagt dir dann, welche verbindungen wie gemacht wurden

Danke für die Erklärung. Jetzt habe ich es verstanden. Ich hoffe es
wenigstens ;-)

> mach doch mal einen Srever auf dem ESP auf, connecte dich mit einem UDP
> clienten von aussen und sende ihm ein hallo world ;-)
> er wird dich verstehen

Meine Module liegen leider seit 2 Wochen noch verpackt im Regal. Hatte
noch keine Gelegenheit, damit zu spielen. Es wird langsam Zeit ;-)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mist.. da war mein roman als edit weg ;-)
jetzt nur kurz:

@lars
oder so ;-)
danke Lars.

@frank
auf den gleichen server machst dann von aussen mit einem TCP clienten
einen connect, auch von diesem wird sein Hallo world verstanden,

;-)

im multilink bis zu 5 TCP + 5 UDP gleichzeitig.
das "und" habe ich noch nicht praktiziert, aber starte demnächst wenn
die ESP-03 einsatzbereit sind.
lg
rudi ;-)

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Meine Module liegen leider seit 2 Wochen noch verpackt im Regal.
> Hatte noch keine Gelegenheit, damit zu spielen.
> Es wird langsam Zeit ;-)

respect! das hielt ich nicht aus!
;-)

Autor: R. W. (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
@all
bin fertig mit allem. auch adc out und in.
bin die woche an den videos und how to's dran
wird fertig sein, wenn die ersten ESP-03 rausgehen.
leute ich muss euch aber "leider" was sagen ;-)
ich habe einige sachen versucht mit lazarus, viele gehen aber damit
nicht, weil ich auf meine eigenen library und 3thrd aufbaue und die
schaffe ich dummerweise nicht, dort einzubinden.
ich habe daher auch delphi3 und delphi6 und auch delphi7pe verwendet.
wenn ich die src davon dann poste, müsst ihr selber versuchen, diese auf
lazarus zu portieren, wenn ihr kein delphi habt. ich werde aber in
zukunft das per java machen, dann kann jeder damit machen was er will.
dafür nehme ich dann her: B4J und den scene builder.
die die eclipse und andere verwenden die können sich das auch selber
machen, die brauchem mich nicht dazu. daher betrifft das auch nur die,
die eben nicht viel coden aber das doch auch gerne mal selber in src
haben und und versuchen wollen. wer fit ist in lazarus, wird auch einen
weg finden das ganze dort einzubinden, dann wäre ich sehr dankbar, wenn
sie/er das dann später hier mitteilt, wie man das machen kann. danke lg
;-)
ps: für android bleib ich B4A treu, damit habe ich angefangen und werde
dabei auch bleiben. mit der demo von B4A sind auch einige aps möglich.
und wer einen gutschein braucht, der bekommt einen 50 prozent nachlass
von mir. 19 stck sind noch vorhanden. einfach pm.

Autor: Holger Z. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@O. Hagendorf
Ich habe diese Belegung im Anhang gefunden, ob die korrekt ist kann ich
nicht garantieren.
Die Versorgungsspannung und Masse müsste man aber am Flashchip
überprüfen können. Bei meinen ESP-01 ist das jedenfalls so.

Autor: Joachim R. (bastelbaer)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok, nach Urlaub und ersten Arbeitstagen hab ich jetzt mal den ganzen
Thread grob überflogen und muss sagen: Schei..., ich blick nicht mehr
durch :-(.
Aber was ich so erkennen konnte, Respekt liest sich gut.

Ich frag jetzt einfach mal dreist unter Umgehung des
Selber-Genau-Lese-Funktion wie Stand der Dinge ist. Was kann ich jetzt
mit welcher Version machen, Watchdog, GPIO-Schalten, Baudrate. Ich
kriegs nicht so richtig zusammen.

Danke schonmal für Hilfe beim Durchlicken.

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> delphi, B4A

Falls ein Newcommer mitliest und da dies der Thread für alles ist:
Qt und Python. Und falls man etwas anderes nimmt, dann sind die
Fragestellungen bei der Auswahl:
Wem gehörts? Wer entwickelt es weiter? Was kostet es heute und
möglicherweise zukünftig? Lizenzen? Community? Bibliotheken? Auf welchen
Plattformen läuft es? Welche/wieviele Cross-Plattform-Projects gibt es?

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Joachim
Du kannst alles mit allen Versionen machen sofern die PINS zur Verfügung
stehen. Wenn Dir kein Pin zur Verfügung steht und der Pin nicht
dummerweise wie beim ESP-05 auf dem PCB mit irgendetwas schon verbunden
wurde, dann kannst du den PIN andocken wie es Thomas bereits erfolgreich
gemacht hat.

Die Version ESP-05 kannst Du nur soweit nutzen, welche FW da oben ist -
da der wichtigste PIN für die Möglichkeit des update'S mit V+ verbunden
wurde.
Daher ist die ESP-05 für eine Endlösung mit UART Funktion die Beste Wahl
- das SPI flash kann nur von aussen neu beschreiben/gelesen werden.
Wenn es die Firmware unterstützt, dann auch über die Firmware, die muss
aber erst mal hoch.

Da Du im Urlaub die letzte Zeit warst ;-) .. und wir jetzt alle fertig
sind und jetzt erst Urlaub machen, steht Dir ein über 700 Antworten
Thread jederzeit zur Verfügung
;-) he he he ;-)

lg rudi ;-)

Autor: R. W. (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

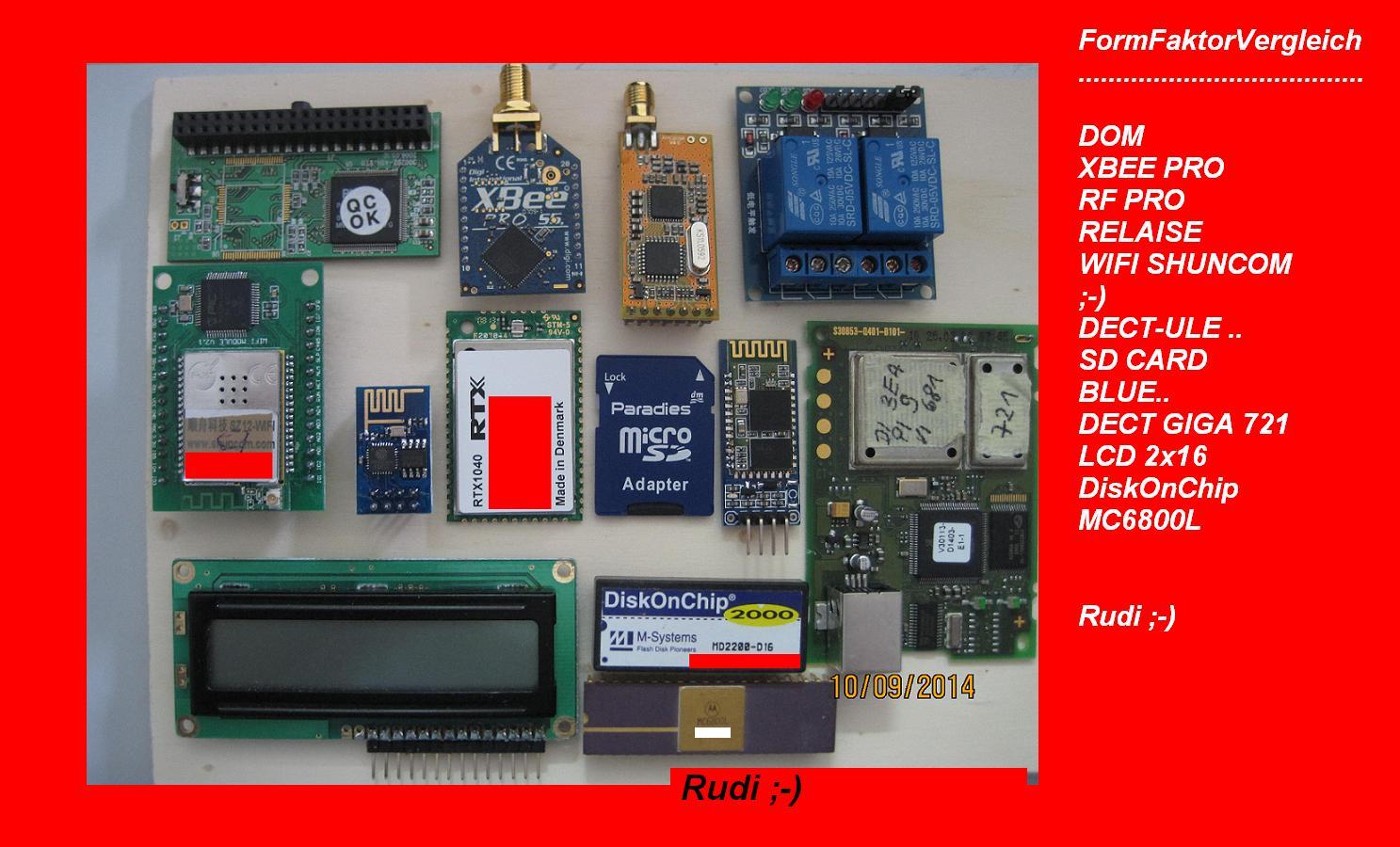

@joachim
pic vergessen - push

Die ESP-05 / ESP-03 ohne Antenne sind klein, sehr klein sogar, das Micro
SD 8GB soll es verdeutlichen, mit etwas bastelei passt das Layout auf
die SD..
..
@Lars
QT / Python und auch Arduino und andere Grundideen
mach ich  (noch) nicht als Hauptbestandteil.
B4J coded plattformübergreifend für alle OS'en
B4A wird denke ich auch die nächsten Jahre überstehen.
Erel ist noch jung und die 50.000 Entwickler Community wird nix
anbrennenn lassen. Bis dahin wirds wieder andere SoC*s ;-) geben.

lg rudi ;-)

Autor: Lars (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen,

Habe nun endlich auch ein paar der ESP Module bekommen (aus China).
Kämpfe mich gerade durch die Dokumentationen.... was mir ehrlich gesagt
sehr schwer fällt.
An diesem Punkt erstmal ein Danke an diejenigen die hier alles schön
zusammen gefasst haben.

Mein erstes Projekt ist es in ein Textfile zu schreiben welches auf
einem FTP Server liegt.

Hat einer von euch sowas schon gemacht ?
Kennt jemand die passenden AT Befehle dazu ?
In den Datenblättern die ich gefunden habe .... kann ich kein passendes
AT Command finden.

Danke euch !

Grüße,
Lars

Autor: R. W. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@all
jetzt gehts los ;-)
viel spass!
lg rudi

Autor: Dirk K. (dekoepi)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Das löst du serverseitig. Du kannst nur Daten an einen TCP/UDP-Port
senden. Da lässt du ein Script drauf lauschen, das dann in Dateien
schreibt oder sonstige Befehle von dir ausführt.
Das ist ein reiner Transport-Layer mit dem ESP8266.

Oder du implementierst:
https://www.ietf.org/rfc/rfc959.txt

: Bearbeitet durch User
Autor: O. Hagendorf (ohagendorf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Holger Z. schrieb:
> @O. Hagendorf
> Ich habe diese Belegung im Anhang gefunden, ob die korrekt ist kann ich
> nicht garantieren.
> Die Versorgungsspannung und Masse müsste man aber am Flashchip
> überprüfen können. Bei meinen ESP-01 ist das jedenfalls so.

Masse und Betriebspannung passen. Den Rest muss ich dann mal
durchmessen.
Vielen Dank für das Raussuchen!

Autor: Lars (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Dirk K. : Danke für deine Antwort !

Hat jemand evtl ein Script geschrieben welches auf dem Server läuft und
alle Daten die über TCP/UDP Empfangen werden , auf einer leeren Seite
Anzeigt ?
Bzw. wie würdet ihr das Testen um zu sehen das die TCP/UDP Kommunikation
funktioniert ?

Danke euch :)

Autor: R. W. (Gast)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
@Lars

UDP
Protokoll UDP wählen
Auf welcher IP soll er lauschen : Local HOST IP eintragen
Auf welchen PORT soll er lauschen : IP Port eintragen
Connect drücken
Remote IP   eintragen
Remote Port eintragen

TCP
Protokoll
Als CLIENT
Ziel HOST IP eintragen
Ziel HOST Port eintragen
Connect drücken

TCP
Protokoll
Als Server
Local HOST IP eintragen
Local HOST Port eintragen
Connect drücken

Data Receive .. hier fliegen die Daten rein
Untermenue Recv Options
was willst du damit machen
-> als file
-> ins receive fenster & return newline
-> ins receive fenster als Hex
-> pause machen

unten rechts send button
links neben dem send button dein Texteingabe fenster,
alles was du da reinfügst, drückst, stellst, legst, gibst, machst,
kopierst,
und dann den send button drückst sender er an die "Gegenstelle[n]"
schauh dir auch das Peer listbox an. kommt beim server mode.
alles andere dürfte selbsterklärend sein.

viel spass
rudi
;-)

Autor: Frank (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habe den Thread jetzt beinahe vollständig gelesen, habe auch schon
Module bestellt und erhalten, diese aber nocht nicht "belebt".

Mein Ziel ist es, die Anwesenheit von WLAN-Clients festzustellen (Modul
im AP-Modus), auch wenn diese sich nicht explizid einloggen. Das soll
zumindest mit "active scanning" Clients gehen - meine Frage nun: Sieht
man davon etwas in den Konsole-Ausgaben des WLAN-Modules? Gibts evtl.
noch weitere "geheime" AT-Kommandos? (Habe die Doku von Nurdspace).

Danke für Infos!

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rudi schrieb:
http://www.mikrocontroller.net/attachment/232152/M...

Welche Bezeichnung hat das Modul auf der Münze?
Wo gibt es das?
Gibt es größere Aufnahmen?

Danke, Lars

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars R. schrieb:
> Rudi schrieb:
> http://www.mikrocontroller.net/attachment/232152/M...
>
> Welche Bezeichnung hat das Modul auf der Münze?
> Wo gibt es das?
> Gibt es größere Aufnahmen?
>
> Danke, Lars

Einfach mal bei AliExpress nach ESP8266 suchen. Dann findet man z.B.:

http://www.aliexpress.com/item/Free-shipping-ESP82...

http://www.aliexpress.com/item/ESP8266-serial-WIFI...

Grüße,

Chris

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auf Ali habe ich geschaut. Ich glaub, ich hab's übersehen. Hast Du einen
Link für mich?

Danke, Lars.

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars R. schrieb:
> Auf Ali habe ich geschaut. Ich glaub, ich hab's übersehen. Hast Du einen
> Link für mich?
>
> Danke, Lars.

Habe sogar zwei. Sind in meinem Post auf den du geantwortet hast. Gibt
auch noch mehr Anbieter für das Modul dort, die in meinen Links müssen
also nicht unbedingt die günstigsten sein. Sind eh nur 10 Seiten
Suchergebnisse, da sollte man doch schnell durchgescrollt haben...

Grüße,

Chris

Autor: Sebastian H. (sebastian_h54)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe nochmals eine Frage zum ESP8266.

Bei Aliexpress habe ich mir 3 Stück bestellt, diese sind aber noch nicht
da.

Nun zur Frage:

Ich möchte den ESP8266 in einer Ultra-Low-Power Umgebung nutzen und
diesen quasi per Webbrowser fernsteuern.
Somit würde ich gerne in den Sleep Modus gehen - die Verbindung zum
bestehenden Access Point sollte jedoch bestehen bleiben.

Laut Datenblatt entspricht dieses Verhalten wohl dem "DTIM"-Modus.
DTIM1...DTIM3...DTIM10 entsprechen anscheinend der Sende/Empfangsstärke
des Moduls.

Ist es in diesem Modus möglich, den ESP8266 wieder aufzuwecken? (Bsp.
durch einen Ping oder Magic Packet?)

Es geht mir darum, dass ich eine möglichst lange Laufzeit mit 2x LR6
Mignon (AA) schaffen möchte (mind. 1 Jahr).

Autor: Lars R. (lrs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Chris:
Achso, ok. Das sind nicht die auf der Münze.

Autor: Christian Klippel (Firma: Atelier Klippel) (mamalala)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lars R. schrieb:
> @Chris:
> Achso, ok. Das sind nicht die auf der Münze.

Doch, sind sie eigentlich. Der Unterschied ist nur das das Modul von der
Oberseite jetzt ein bisschen Blech mit (vermutlich fake) FCC Logo drauf
hat, während das in Rudis Bild oben offen ist, man also die Teile sieht.
Die Unterseite ist quasi identisch.

Grüße,

Chris

: Bearbeitet durch User
