Universelle Tastenabfrage nach PeDa in AVR Assembler

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Hallo zusammen,

leider programmiert PeDa ( Peter Dannegger ) ja nur noch in C.
Ich würde gerne als " AVR-ASM-Übender " die erweiterte Version von
dieser hier verstehen und suche somit Leute die Lust und Können
besitzen, dies einem AVR-Assembler-Übenden zu erklären :

Beitrag "Re: Tasten entprellen - Bulletproof"

Wie sieht der Logikplan mit den erweiterten Funktionen key_release,
key_short, key_long und key_repeat aus ?

Beitrag "Universelle Tastenabfrage"

Das hier meine ich schon verstanden zu haben, es benögtigt ja auch nur
ein Register ( key_reg ), wo alles untergebracht ist. Somit habt Ihr
auch meinen Verständnisstand und wißt wo Ihr mich geistig abholen könnt.

Beitrag "Einzelnen Taster entprellen ASM"


Bernd_Stein

[spess53 (Gast)]

Hi

Das

http://www.mikrocontroller.net/articles/AVR-Tutorial:_Tasten#Erkennung_von_Flanken_am_Tasteneingang

ist dir bekannt?

MfG Spess

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

spess53 schrieb:
> Das
>
http://www.mikrocontroller.net/articles/AVR-Tutorial:_Tasten#Erkennung_von_Flanken_am_Tasteneingang
>
> ist dir bekannt?
>
Nein, war es nicht.
Super, alles in Assembler.
Beim ersten Überfliegen raucht mir schon der Kopf. Scheint alles
Angesprochene dabei zu sein, bis auf " Taster losgelassen "
( key_release ), aber das kann ich auch übersehen haben.

Melde mich dann wenn ich gezielte Fragen dazu habe oder meine etwas
anders gestalten zu wollen.

Danke nochmals für diese schnelle und hilfreiche Antwort.


Bernd_Stein

[Rolf H. (flash01)]

Hallo Bernd Stein,
hab mal den Code im AVR Tutorial ganz grob überflogen!
Und frage hier die Experten....warum ist besonders der Anfang
so kompliziert.
z.B. die .def Anweisungen wie:

.def key_old=r3 (warum nicht z.B. temp3)oder
.def temp1 = r17 (z.B temp17)oder
.def temp2 = r18 (z.B. temp18) oder

.equ led_ddr = DDRB (warum bleibt man nicht beim DDRB) usw.

Ich finde, es ist dann ein Wahnsinn, diese Verschlüsselungen
in der Loop....rjmp Loop Schleife auseinander zu Puzzeln.
Oder liege hier völlig daneben? Wie gesagt, das würde mich
verrückt machen.
Also nichts für UNGUT!

Grüße

Rolf

[Thomas F. (igel)]

Rolf H. schrieb:
> .def key_old=r3 (warum nicht z.B. temp3)

Der Name temp3 würde bedeuten, dieses Register darf überall im Programm
zerstört und beliebig neu beschrieben werden. Die Bezeichnung key_old
zeigtr nun, r3 ist dauerhaft von der Tastenroutine belegt und kann für
nichts anderes mehr verwendet werden.


> .def temp1 = r17 (z.B temp17)

Warum temp17? Das würde ja bedeuten, temp0 bis temp16 sind auch schon
definiert. Tatsächlich werden dort aber irgendwelche anderen Variablen -
z.B. Key_old, key_press,.. - liegen.

Der Name muss nicht zwangsläufig auf die tatsächliche Registeradresse
hinweisen. Der Programierer legt Namen und Register einmal fest, beim
weiteren programmieren kann man dann vergessen an welcher Adresse die
Variable tatsächlich liegt.

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Rolf H. schrieb:
> .def key_old=r3 (warum nicht z.B. temp3)oder
> .def temp1 = r17 (z.B temp17)oder
> .def temp2 = r18 (z.B. temp18) oder
>
> Ich finde, es ist dann ein Wahnsinn, diese Verschlüsselungen
> in der Loop....rjmp Loop Schleife auseinander zu Puzzeln.
>
Man gibt den Arbeitsregistern für ein Selber " sinnvolle " Namen.
key_old steht z.B. für den Tasterzustand bevor der neue eingelesen
wurde und somit ist key_old halt der alte Tasterzustand und der gerade
eben erst eingelesene wird im Arbeitsregister key_now abgelegt.
Jetzt muß man nicht überlegen welches Arbeitsregister den Inhalt vom
alten Tasterzustand hat, denn key_old ist für diesen Zweck
sinnfälliger als r3 oder temp3.

Kannst Du mir z.B. sofort sagen in welchem Arbeitsregister
( r0 bis r31 ) der gerade eingelesene Tasterzustand abgelegt wurde ?

Ich auch nicht, aber auf Grund meiner Englischkenntnisse fällt mir da
eher key_now ein als eines der 32-Arbeitsrgister. Deshalb versieht man
diese Arbeitsregister mit für die Programmierung sinnfäligen Namen.

temp1 und temp2 sind Arbeitsregister die für temporere Aufgaben
genutzt werden. Sie stehen also nicht für eine bestimmte Sache,
sondern für die momentan zu bewerkstelligende. Und auch hier ist es
( fast ) egal welches von den 32 Arbeitsregister ( r0-r31 ) dafür
genutzt wird. Fast - weil die oberen 16 Arbeitsregiser ( r16-r31 ) mehr
Adressierungsmöglichkeiten bieten. Zum Beispiel können erst ab r16 die
bitweise arbeitenden Befehle sbr/cbr sowie sbrs/sbrc genutzt werden.

>
> .equ led_ddr = DDRB (warum bleibt man nicht beim DDRB) usw.
>
Auch hier wieder wegen des besseren Behaltens. So ein µC bietet auch mal
mehr als einen Port. Damit man sich nicht merken muß, an welchem Port
z.B. die LEDs, Taster, LCD usw. sind, gibt man auch diesen sinnvolle
Abkürzungen. Led, Key, Lcd usw. Außerdem gibt es hierbei noch einen
enormen Vorteil.
Nehmen wir einmal an, das LCD ist an einem anderen Port besser im Layout
zu verdrahten, dann ordnet man dem LCD einfach einmalig den anderen Port
in der Definition zu und muss sich im Programm um nichts weiter kümmern.

Ich habe Dir jetzt mal als nicht Experte geantwortet und will Dir das
von einem der Experten nochmal nahelegen. Da das alles für den Anfang
sehr Viel ist nur ein Auszug für *Definitionen :*

 Definitionen:

Damit die Unterprogramme auch wirklich universell sind, sollte man so
oft wie möglich mit Definitionen arbeiten. Z.B. werden sämtliche
Anschlüsse des ATTINY12 über Definitionen verwendet. Dadurch ist es
jederzeit möglich, die Anschlüsse umzulegen, wenn sich z.B. dadurch ein
günstigeres Platinenlayout ergibt. Oder auch, wenn in einem anderen
Programm die Zuordnung eine andere ist (anderer AVR, Konflikte mit den
Sonderfunktionen bestimmter Pins).

Auch Konstanten innerhalb des Programms sollten nicht als Zahl
eingegeben werden, wenn sie sich z.B. bei anderer Quarzfrequenz mit
ändern. Auch kann der AVR-Assembler Berechnungen bis 32Bit für die
Konstanten selber durchführen. Z.B. sind die benötigten Verzögerungen
beim LCD oder 1-Wire-Bus über Berechnungen aus der Quarzfrequenz
definiert. Man muß also nur z.B. 1.2MHz beim ATTINY12, 1.6MHz beim
ATTINY15 oder 2MHz beim ATTINY26 angeben und schon werden die
Verzögerungszeiten korrekt neu berechnet.

Beitrag "Zeit + Temperatur auf LCD mit AVR"


Bernd_Stein

[grummel (Gast)]

Bernd Stein schrieb:
> Man gibt den Arbeitsregistern für ein Selber " sinnvolle " Namen.
> .
> ( r0 bis r31 ) der gerade eingelesene Tasterzustand abgelegt wurde ?
> .
> ( fast ) egal welches von den 32 Arbeitsregister ( r0-r31 ) dafür

Wer oder was ist Selber und "never seen before" plenking?

> Ich habe Dir jetzt mal als nicht Experte geantwortet und will Dir das
> von einem der Experten nochmal nahelegen.

Ansonsten kaum was zu deinem Beitrag zu bemerken, außer vielleicht, daß
du dich wirklich weiter aufs Fragen und Lernen beschränken solltest.

[Rolf H. (flash01)]

na, das muß ich erst mal innerlich verarbeiten!

In meinen Anwendungen, die sich ausschliesslich im Steuerungsbereich
bewegen, hatte ich da noch nie Probleme.

Aber bin ja belehrbar und werde es mal im Auge behalten...vielleicht
macht
es KLICK.
Hatte mal von Hannes Lux ein Code für Modelleisenbahn vor mir,
mit den ich erst mal nicht zurecht kam.
Also umgestrickt auf meine Variante (tempx = rx)und dann gings los.
Es sollte aber keine Kritik sein!
Grüße

Rolf.

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

grummel schrieb:
> Wer oder was ist Selber und "never seen before" plenking?
>
Hast recht - hört sich fürchterlich an. Aber plenken gefällt mir,
das werde ich wohl beibehalten ;-)

*Man gibt den Arbeitsregistern für sich Selbst " sinnvolle " Namen.*

Ich denke das liest und versteht sich wohl besser. Obwohl " für sich "
schließt ja schon das " Selbst " mit ein, so das man sich dieses Wort
sparen kann. Aber das ist wohl ähnlich wie mit dem Spruch :
" Ich persönlich ".

Rolf H. schrieb:
> na, das muß ich erst mal innerlich verarbeiten!
>
So geht es mir auch. Nur meistens arbeite ich nicht lange genug daran.
Und bevor ich es verinnerlicht hatte, hatte ich es leider wieder
vergessen, womit ich wieder am Anfang stand.

*Also dranbleiben lautet die Devise.*

>
> Hatte mal von Hannes Lux ein Code für Modelleisenbahn vor mir,
> mit den ich erst mal nicht zurecht kam.
>
Oh ja, wirklich gute Assemblerprogramme. Nur das dahintersteigen habe
ich nie ohne Seine Hilfe geschafft. Und fange fast jedesmal von vorne
an, wenn ich mir Seine Programme anschaue, aber die Tricks sind einfach
genial.

Aber nun merke ich wieder wie ich langsam Off-Topic werde ;-),
aber diese Tasterentprellung von PeDa macht es einem nicht einfach dran
zu bleiben, weil hier auch so manche Tricks zum Tragen kommen, die mann
immer wieder durchspielen muss um sie wirklich zu verinnerlichen.


Bernd_Stein

[wendelsberg (Gast)]

Rolf H. schrieb:
> Also umgestrickt auf meine Variante (tempx = rx)und dann gings los.

Das ist aber auch Unfug, da kannst Du gleich rx (z.B. r17) ins Programm
schreiben.

wendelsberg

[Rolf H. (flash01)]

ja wendelsberg...hast Recht! Ich weiss heute auch garnicht, wo ich
den Blödsinn abgekupfert habe.
Aber irgendwo muß ich es her haben...von mir kommt das nicht.
Vor Jahren hab ich mit den r17 bis rxx gearbeitet,
allerdings r16 war für mich schon immer eine Ausnahme
und das wird es auch bleiben.
So, nun will ich das Thema aber beenden.

Grüße

Rolf

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Hallo,

könnte das bitte jemand als Logikplan erstellen, ich krieg's nicht hin.
Weiß zum Beispiel nicht woher key_state, iwr0, iwr1 und key_press ihren
Ursprung haben sollen.

key_old macht mich ganz kirre, denn zum Einen ist es ja der " gerade "
eingelesene Tasterzustand und zum Anderen ist er aber vorher nach iwr0
kopiert worden.

Wie soll man sowas in einem Logikplan festmachen ?

Wo ist denn da der Prellzähler enthalten ?

Quelle ist hier :

http://www.mikrocontroller.net/articles/AVR-Tutorial:_Tasten#Kombinierte_Entprellung_und_Flankenerkennung

get8key:                       ;/old      state     iwr1      iwr0
    mov     iwr0, key_old      ;00110011  10101010            00110011
    in      key_old, key_pin   ;11110000
    eor     iwr0, key_old      ;                              11000011
    com     key_old            ;00001111
    mov     iwr1, key_state    ;                    10101010
    or      key_state, iwr0    ;          11101011
    and     iwr0, key_old      ;                              00000011
    eor     key_state, iwr0    ;          11101000
    and     iwr1, iwr0         ;                    00000010
    or      key_press, iwr1    ; gedrückte Taste merken

Bernd_Stein

[Karl H. (kbuchegg)]

Bernd Stein schrieb:
> Hallo,
>

Sieh dir bitte die Erläuterungen zum C-Code an, die du hier
Entprellung finden kannst. Diese Assemblr-Implementierung ist meiner
Erinnerung nach so ziemlich eine 1:1 Kopie davon in Assembler.

Und nein. Es ist nicht tragisch, wenn du den Code nicht durchblickst.
Der ist tatsächlich von der Idee her recht trickreich aufgebaut.

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Karl Heinz schrieb:
> Sieh dir bitte die Erläuterungen zum C-Code an, die du hier
> Entprellung finden kannst.
>
Habe ich gemacht, bin aber nun nach gut 2 Std. nicht weitergekommen,
als bisher. Ich zitiere :

Zum Verständnis empfiehlt es sich daher, die Logikgleichungen mit
Gattern für ein Bit = eine Taste aufzumalen. Die Register kann man sich
als Flipflops denken, die mit der Entprellzeit als Takt arbeiten.

http://www.mikrocontroller.net/articles/Entprellung#Timer-Verfahren_.28nach_Peter_Dannegger.29


Bernd_Stein

[Karl H. (kbuchegg)]

Bernd Stein schrieb:
> Karl Heinz schrieb:
>> Sieh dir bitte die Erläuterungen zum C-Code an, die du hier
>> Entprellung finden kannst.
>>
> Habe ich gemacht, bin aber nun nach gut 2 Std. nicht weitergekommen,

iwr0 und iwr1 realisieren 8 STück 2 Bit Zähler.

Das besondere daran ist, dass die Zähler nicht wie gewohnt komplett in
einer Variablen drinn sind

   uint8_t zaehler;

   zaehler++;

sondern die beiden Bits des Zählers auf 2 Variablen aufgeteilt sind

       Bit  7   6   5   4   3   2   1   0
                                     #=====#
 iwr0      +---+---+---+---+---+---+--!+---+!
           |   |   |   |   |   |   |  !|   |!
           +---+---+---+---+---+---+--!+---+!
                                      !     !
 iwr1      +---+---+---+---+---+---+--!+---+!
           |   |   |   |   |   |   |  !|   |!
           +---+---+---+---+---+---+--!+---+!
                                      !     !
 key_state +---+---+---+---+---+---+--!+---+!
           |   |   |   |   |   |   |  !|   |!
           +---+---+---+---+---+---+--!+---+!
                                      !     !
 key_press +---+---+---+---+---+---+--!+---+!
           |   |   |   |   |   |   |  !|   |!
           +---+---+---+---+---+---+--!+---+!
                                      !     !
 key_old   +---+---+---+---+---+---+--!+---+!
           |   |   |   |   |   |   |  !|   |!
           +---+---+---+---+---+---+--!+---+!
                                      #=====#

                                   ^ diese Bits sind für die Taste 0
                                     zuständig. iwr0 und iwr1
                                     bilden gemeinsam einen 2 Bit Zähler

In den beiden 8 Bit Werten sind also 8 Stück 2 Bit Zähler "versteckt".
Und der Code in der ISR realisiert das zählen in diesen 2-Bit Zählern.
Und zwar alle 8 gleichzeitig parallel.

> Zum Verständnis empfiehlt es sich daher, die Logikgleichungen mit
> Gattern für ein Bit = eine Taste aufzumalen. Die Register kann man sich
> als Flipflops denken, die mit der Entprellzeit als Takt arbeiten.

Konzentrier dich auf eine Bitposition, zb das Bit 0 und verfolge, wie es
sich durch die Anweisungen verändert. In allen Registern ist für eine
bestimmte Taste immer nur 1 Bit interessant. Zb ist für die Taste am Pin
3 eines Ports auch immer nur das Bit 3 in allen Registern interessant.

Und nein. Ich werd mich im weiteren raushalten. Der Code ist tricky,
solange man ihn nicht komplett verstanden hat. Ich denke, ich bin recht
gut im Analysieren von fremden Code. Aber bis ich eine ganz gute
Vorstellung hatte, was da abgeht, hab ich auch 20 Minuten gebraucht. Für
einen Lernenden ist dieser Code sowieso nichts. So wie ich dich
einschätze fehlen dir da noch mindestens 10000 Lines of selbst
programmierten Code, bis du die Übung hast, um das in allen Feinheiten
zu verstehen. Das soll dich aber nicht abhalten, ihn zu verwenden. Dazu
funktioniert er zu gut.

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Karl Heinz schrieb:
> Aber bis ich eine ganz gute
> Vorstellung hatte, was da abgeht, hab ich auch 20 Minuten gebraucht. Für
> einen Lernenden ist dieser Code sowieso nichts.
>
Vielen Dank, das motiviert zwar nicht, aber Du hast Dir ja mühe gegeben.

Ich analysiere gerade den orginal Code mit hilfe des Logikplans ( siehe
Anhang ). Ich bin mir nämlich gar nicht sicher, ob dieser Code überhaupt
den Entprellzähler enthält.
Beim orginal Code habe ich bisher den 2-Bit Abwärtszähler
herauskristallisiert ( IC3A, IC4A, IC5A, IC7A, IC14A und IC15A ) was den
folgenden ASM-Befehlen entsprechen dürfte :

    AND   key_ct0, iwr0
    AND   key_ct1, iwr0
    COM   key_ct0
    EOR   key_ct1, key_ct0

Und in diesem Program finde ich das nicht wieder, deshalb vermute ich
das dieser Zähler hier gar nicht vorhanden ist, da in der Quelle zu
lesen ist, das die IRQ alle 24ms aufgerufen wird. Wobei wohl davon
ausgegangen wird, das das Prellen dann auf alle Fälle beendet ist.

http://www.mikrocontroller.net/articles/Entprellung#Timer-Verfahren_.28nach_Peter_Dannegger.29

.org OVF0addr    ;timer interrupt 24ms
      in     save_sreg, SREG
get8key:                               ;/old      state     iwr1      iwr0
      mov    iwr0, key_old             ;00110011  10101010            00110011
      in     key_old, key_port         ;11110000
      eor    iwr0, key_old             ;                              11000011
      com    key_old                   ;00001111
      mov    iwr1, key_state           ;                    10101010
      or     key_state, iwr0           ;          11101011
      and    iwr0, key_old             ;                              00000011
      eor    key_state, iwr0           ;          11101000
      and    iwr1, iwr0                ;                    00000010
      or     key_press, iwr1           ;store key press detect
;
;      insert other timer functions here
;
      out    SREG, save_sreg
      reti

Ach, Quelle orginal Code :

Beitrag "Re: Tasten entprellen - Bulletproof"


Bernd_Stein

[Peter D. (peda)]

Bernd Stein schrieb:
> Und in diesem Program finde ich das nicht wieder, deshalb vermute ich
> das dieser Zähler hier gar nicht vorhanden ist

Das stimmt. Der Assemblercode entspricht funktional nicht dem C-Code. Er
vergleicht nur 2 Samples und nicht 4.

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Peter D. schrieb:
> Das stimmt. Der Assemblercode entspricht funktional nicht dem C-Code. Er
> vergleicht nur 2 Samples und nicht 4.
>
Das mit den 4 Abtastungen ist mir wichtig, deshalb habe ich den
AVR8ASM-Code leicht abgeändert, für dass bessere Nachvollziehens
meinerseits.

Meine Zusammenfassung wäre, dass 4 gleiche Zustände hintereinander nötig
sind, um als gültiges Drücken oder Loslassen, erkannt zu werden.

iwr0 und key_state müssen 1 sein, sowie der Zählerstand 0b11 bzw. 3,
um key_press gesetzt zu bekommen und um key_state toggeln zu können.

Wobei key_press = 1, erneutes Drücken bedeutet
und   key_state,     ist der entprellte, invertierte Tastenzustand.

Taster gedrückt    = 0 -> key_state = 1.
Taster losgelassen = 1 -> key_state = 0.

Damit eine bereits vor dem Einschalten bzw. RESET, gedrückte Taste
ignoriert wird, sollte/kann key_state mit $FF initialisiert werden.
Zudem sollten key_ct0 und key_ct1, ebenfalls mit $FF initialisiert
werden,
damit eine bereits vor dem Einschalten bzw. vor einem RESET, gedrückte
Taste, nicht unentprellt, sofort wirksam wird.

Der Code in der ISR braucht nur 12 CPU-Takte und 4 untere Register (
<r16 ).

Eine fallende Flanke ( Tater gedrückt bzw. Tastenpegel von 1 -> 0 ),
läßt den 4-Bit-Abwärtszähler mit 0b10 bzw. bei 2 starten, 1, 0, und beim
Überlauf auf 0b11 bzw. 3, wird key_state = 1 und key_press
ebenfalls.

Eine steigende Flanke ( Taste losgelassen bzw. Tastenpegel von 0 -> 1 ),
setzt den Zählerstand auf 0b11 bzw. 3, es sei denn, key_state ist zu
diesem Zeitpunkt = 1, dann wird der Zählerstand auf 0b10 bzw. 2 gesetzt
und beginnt dann herunter zu zählen ( 1, 0, 3 ), was aber nichts an den
4 Abtastungen ändert ( 2, 1, 0, 3 ).

;
;Stapelzeiger initialisieren (fuer Unterprogramme und / oder Interrupts)
;Ist beim ATmega 2560 bereits auf $21FF eingestellt
;
_reset:
 ;ldi  a,High(RAMEND)    ;RAMEND, also das Ende vom SRAM, ist in der..
 ;out  SPH,a             ;..Definitions-datei festgelegt
 ;ldi  a,Low (RAMEND)
 ;out  SPL,a

;
;Arbeitsregister (r0 bis r31 ) haben nach dem RESET einen unbestimmten Inhalt
;
clr  key_state          ;Variable loeschen
clr  key_press          ;Variable loeschen
clr  key_ct0            ;key_ct0 & key_ct1 sind nicht direkt ladbar ( < r16 )
dec  key_ct0            ;Verhindern dass ein bereits gedrueckter Taster nach..
mov  key_ct1, key_ct0  ;..einem RESET nicht entprellt durchkommt.

;-------------------------------------------------------------------------------
;-------------------------------------------------------------------------------
; Hauptprogrammschleife
;-------------------------------------------------------------------------------
;-------------------------------------------------------------------------------
_main:

 clr  key_press         ;clear, if key press action done
;
; Replace with your application code
;
 rjmp _main             ;Endlosschleife

;
;QQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQ
;Q Timer0 Overflow ISR ( Interrupt Service Routine )
;QQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQQ
;
_OVF0addr:
 in   s_sreg, SREG       ;Statusregister retten

;
;Tasterverarbeitung nach PeDa ( Peter Dannegger )
;
_get8key:
 in   iwr0, KEY_PIN      ;Tasterzustand einlesen
 com  iwr0               ;low active
 eor  iwr0, key_state
 and  key_ct0, iwr0      ;reset counter
 com  key_ct0            ;count
 and  key_ct1, iwr0
 eor  key_ct1, key_ct0
 and  iwr0, key_ct0      ;input AND last counterstate
 and  iwr0, key_ct1
 eor  key_state, iwr0    ;toggle state
 and  iwr0, key_state    ;0-1-transition
 or   key_press, iwr0    ;store key press detect

 out  SREG,s_sreg           ;Statusregister wiederherstellen
 reti                       ;Ruecksprung aus _OVF0addr Interrupt Service Routine

Bernd_Stein

[Harald K. (kirnbichler)]

Bernd S. schrieb:
> deshalb habe ich den AVR8ASM-Code leicht abgeändert

In neun Jahren? Respekt.

[M. K. (sylaina)]

Direkt im Eröffnungspost wurde 2014 kritisiert, dass Peter Dannegger nur
noch in C schreibt und es soll hier nicht um die Programmiersprache
gehen…wer hat hier etwas nicht verstanden ;)

[Wegstaben V. (wegstabenverbuchsler)]

um wieviel schneller oder kompakter (Anzahl bytes) ist denn die
Assembler-Routine gegenüber der (kompilierten) C-Implementierung?

[Marc V. (Firma: Vescomp) (logarithmus)]

Wegstaben V. schrieb:
> um wieviel schneller oder kompakter (Anzahl bytes) ist denn die
> Assembler-Routine gegenüber der (kompilierten) C-Implementierung?

Wahrscheinlich um genau Null in beiden Fällen.
In diesem Fall ist C vielleicht sogar besser als ASM, weil der
C-compiler etliche Tricks kennt, gerade für solche Fälle.

[M. K. (sylaina)]

Wegstaben V. schrieb:
> um wieviel schneller oder kompakter (Anzahl bytes) ist denn die
> Assembler-Routine gegenüber der (kompilierten) C-Implementierung?

Grade in solchen Fällen ist die C-Implementierung von PeDa genauso gut
da die Compiler inzwischen erheblich besser geworden sind als sie es vor
30 Jahren waren.

[Peter D. (peda)]

Marc V. schrieb im Beitrag #7388084:
> Und Tasterprellen ist damit auch gelöst, ohne EOR, AND, COM und
> solchen unnützen Blödsinn.

Schade, Du hast das vertical counter Prinzip in keinster Weise
verstanden.
Die Statements sind alle sauschnell, so daß weiteres Rumoptimieren
unnötig ist.
Der eigentliche Clou ist jedoch, daß beide Flanken entprellt werden und
somit die Lib besonders störfest ist. Im Gegensatz zu den meisten Libs,
die nur einen Zustand abzählen.

[Marc V. (Firma: Vescomp) (logarithmus)]

Peter D. schrieb:
> Marc V. schrieb im Beitrag #7388084:
>> Und Tasterprellen ist damit auch gelöst, ohne EOR, AND, COM und
>> solchen unnützen Blödsinn.
>
> Schade, Du hast das vertical counter Prinzip in keinster Weise
> verstanden.

Sagt wer?

> Die Statements sind alle sauschnell, so daß weiteres Rumoptimieren
> unnötig ist.

Das stimmt.

> Der eigentliche Clou ist jedoch, daß beide Flanken entprellt werden und
> somit die Lib besonders störfest ist. Im Gegensatz zu den meisten Libs,
> die nur einen Zustand abzählen.

Prellen beim loslassen ist bei meinem Vorschlag uninteressant, da dies
nie registriert wird.
Prellen beim drücken wird 100% eliminiert.
Und das wichtigste:
a) Man kann immer feststellen, welcher Taster zuerst gedrückt wurde.
b) Man hat ohne zusätzlichen Aufwand eine "repeat key" funktion.

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

M. K. schrieb:
> Wegstaben V. schrieb:
>> um wieviel schneller oder kompakter (Anzahl bytes) ist denn die
>> Assembler-Routine gegenüber der (kompilierten) C-Implementierung?
>
> Grade in solchen Fällen ist die C-Implementierung von PeDa genauso gut
> da die Compiler inzwischen erheblich besser geworden sind als sie es vor
> 30 Jahren waren.
>
Oh, dass passt ja.
Alle die vom ATMEL STUDIO 7 C-Compiler Ahnung haben, möchte ich zu
diesem Thread einladen :

Beitrag "Mit dem ATMEL STUDIO 7 klarkommen : Highlighting und C-Compiler ASM-Code"


Bernd_Stein

[C-hater (c-hater)]

Wegstaben V. schrieb im Beitrag #7388371:

> Wenn es jedoch einen gut durchdachten Algorithmus in C gibt, und gut
> funktionierende Compiler von C nach AVR-Assembler, dann wäre es unter
> Umständen mal interessant, einen Blick auf das Compilat zu werfen.
>
> Vielleicht findet dann ja der geneigte Assembler-Liebhaber noch
> Verbesserungs-Potential in dem übersetzten Teil. Er kann sich dann
> darauf konzentrieren, gutes noch besser zu machen.

Das ist ziemlich einfach zu schaffen. C-Compiler sind semmeldumm, wenn
sie mit parallelem oder quasi-parallelem Code hantieren müssen, beim
AVR8 insbesondere halt mit Code in ISRs (und viel von PeDas Code
passiert typisch in einer Timer-ISR).

Und der Trick ist einfach: das Gesamtwerk NICHT in C verfassen und so
die Einschränkungen des semmeldummen Compilers komplett zu umgehen. Dann
stehen einem etliche Freiheitsgrade mehr zur Optimierung zur Verfügung,
gerade auch im Bezug auf die effiziente Umsetzung von ISRs (aber
beileibe nicht beschränkt darauf).

Siehe z.B.:

Beitrag "Audio Spektrum Analyzer mit ATtiny85"
Beitrag "Westminster Soundgenerator mit ATtiny85"

In Jahrzehnten der Existenz des avr-gcc ist es keinem der C-Fetischisten
gelungen, das (oder etwas vergleichbar Anspruchsvolles) umzusetzen,
obwohl es durchaus etliche Anfragen und Wünsche nach solchen Lösungen
gab.

Bei größeren und komplexeren Architekturen als AVR8 wird es natürlich
schwieriger, besser als die C-Compiler zu sein, zumal man hier eher
nicht komplett auf C verzichten möchte, da das den Aufwand doch etwas
über Gebühr in die Höhe treiben würde. Es bleibt aber möglich und wird
auch oft gemacht. Siehe z.B. MP3-Decoder auf einem RaspiPico/RP2040. In
plain stupid C fast unmöglich (jedenfalls für alle MP3-Bitraten), aber
mit Rechenkernen in optimierten Assembler wird es machbar, sogar in der
suboptimalen C-Umgebung.

Kapiere es einfach endlich: Das letzte aus einem Chip rausholen, wird
immer nur in seiner nativen Sprache möglich sein. Jede Abstraktion (auch
die eher Schwache, die C bietet) birgt nunmal auch den Ansatz der
Suboptimalität in sich.

[Oliver S. (oliverso)]

C-hater schrieb:
> Das letzte aus einem Chip rausholen, wird
> immer nur in seiner nativen Sprache möglich sein. Jede Abstraktion (auch
> die eher Schwache, die C bietet) birgt nunmal auch den Ansatz der
> Suboptimalität in sich.

Das hat ja auch nie jemand ernsthaft bestritten. Was diskutabel ist, ist
die Praxisrelevanz solcher aufs letzte Bit ausgereizter Anwendungen.
Manch einer nimmt dafür einfach einen größeren Prozessor, und hat
bezüglich der Software andere Prioritäten.

Oliver

[C-hater (c-hater)]

Oliver S. schrieb:

> Was diskutabel ist, ist
> die Praxisrelevanz solcher aufs letzte Bit ausgereizter Anwendungen.
> Manch einer nimmt dafür einfach einen größeren Prozessor, und hat
> bezüglich der Software andere Prioritäten.

Das ist sicherlich richtig. Aber auch denn gilt immer: mit Asm an den
richtigen Stellen kann man noch mehr rausholen.

Klar, das kann man mit einer noch größeren, noch teureren und noch
stromfressenderen MCU beantworten.

Usw. usf.

Genau das ist, was seit Jahrzehnten passiert. Jeder Fortschritt der
Leistungsfähigkeit der Hardware wird durch noch mehr Abstraktionsebenen
bei der Software umgehend wieder aufgefressen.

Muss man das gut finden? Ich jedenfalls finde das nicht gut.

[Roland F. (rhf)]

Hallo,
C-hater schrieb:
> C-Compiler sind semmeldumm, wenn sie mit parallelem oder
> quasi-parallelem Code hantieren müssen, beim AVR8 insbesondere
> halt mit Code in ISRs (und viel von PeDas Code passiert typisch
> in einer Timer-ISR).

Ich verstehe den Zusammenhang nicht. Kannst du mal an einem ein Beispiel
zeigen was du genau meinst?

> Und der Trick ist einfach: das Gesamtwerk NICHT in C verfassen und so
> die Einschränkungen des semmeldummen Compilers komplett zu umgehen.

Was ist dann die Alternative zu C wenn man Maschinensprache mal außenvor
lässt?

rhf

[Harald K. (kirnbichler)]

Roland F. schrieb:
> Was ist dann die Alternative zu C wenn man Maschinensprache mal außenvor
> lässt?

Dann genau keine. Maschinensprache/Assembler ist die einzige
Alternative. Andere Hochsprachen (Basic, Pascal etc.) oder gar
Skriptsprachen (Python, Lua etc.) fallen sowieso raus.

[Wegstaben V. (wegstabenverbuchsler)]

Harald K. schrieb:
> Roland F. schrieb:
>> Was ist dann die Alternative zu C wenn man Maschinensprache mal außenvor
>> lässt?
>
> Dann genau keine. Maschinensprache/Assembler ist die einzige
> Alternative. Andere Hochsprachen (Basic, Pascal etc.) oder gar
> Skriptsprachen (Python, Lua etc.) fallen sowieso raus.

wir reden hier aber von simplen Bits ein und aus schalten oder abfragen,
stimmts?

Komplexere mathematische Aufgabenstellungen wie FFT,
Matrixtransformation oder Sortieralgorithmen, oder auch "einfache" Dinge
wie eine Tastaturmatrix Abfrage oder Segmentanzeigen-Multiplex
schüttelst du dir vermutlich auch nicht ohne irgendeine Vorlage mal eben
so aus dem Assembler-Ärmel ....

[C-hater (c-hater)]

Wegstaben V. schrieb:

> Komplexere mathematische Aufgabenstellungen wie FFT,
> Matrixtransformation oder Sortieralgorithmen, oder auch "einfache" Dinge
> wie eine Tastaturmatrix Abfrage oder Segmentanzeigen-Multiplex
> schüttelst du dir vermutlich auch nicht ohne irgendeine Vorlage mal eben
> so aus dem Assembler-Ärmel ....

Das ist nur eine Frage der Gewohnheit. Vorausgesetzt, man versteht den
umzusetzenden Algorithmus und beherrscht beide Sprachen, ist es nicht
schwerer, den in Assembler umzusetzen als in C. Es dauert nur länger.

Und zwar meist nicht nur deshalb, weil man mehr tippen muss (das ist
leider fast unvermeidbar so), sondern vor allem auch, weil man über mehr
Sachen nachdenken muss, die mit dem Algorithmus selber eigentlich nichts
zu tun haben. Aber genau dieses Nachdenken ist, was letztlich der
Effizienz des Codes in der geplanten Zielumgebung gut tut...

Ja, es kommt sogar recht häufig vor, dass erst dieses Nachdenken zur
Wahl eines für die Aufgabe auf dem geplanten Target wirklich
geeigneten Algorithmus führt. Weil man schon direkt beim Programmieren
immer im Blick hat: schafft das Target das eigentlich? Dieser Überblick
ist in C viel schwerer zu erhalten...

[Roland F. (rhf)]

Hallo,
Harald K. schrieb:
> ...oder gar Skriptsprachen (Python, Lua etc.) fallen
> sowieso raus.

Da hast du recht, aber gerade die Script/Interpretersprache BASIC hat
nicht unwesentlich zum Siegeszug der Homecomputer beigetragen (und damit
wurden durchaus brauchbare Programme erstellt).

rhf

[Harald K. (kirnbichler)]

C-hater schrieb:
> ist es nicht
> schwerer, den in Assembler umzusetzen als in C.

Jetzt klingt unser "C-Hater" exakt so wie unser beliebter "Moby". Nur
auf das Zwinker-Smiley verzichtet er. Noch.

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Auch sehr interessant, falls man nur 4 Taster benötigt und auch
zusätzlich eine losgelassen-Funktion haben will. Manchmal möchte man ja
etwas erst starten lassen, wenn der Taster logelassen wird.

Beitrag "Re: Tasten entprellen - Bulletproof"


Bernd_Stein

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Bernd S. schrieb:
> ...
> Beim orginal Code habe ich bisher den 2-Bit Abwärtszähler
> herauskristallisiert ( IC3A, IC4A, IC5A, IC7A, IC14A und IC15A ) was den
> folgenden ASM-Befehlen entsprechen dürfte :
>

Beitrag "Re: Universelle Tastenabfrage nach PeDa in AVR Assembler"

Dies stimmt leider nicht so ganz.
Der unterste Link half mir zum besseren Verständnis.
Es war erstaunlich zu entdecken, dass die Programmierreihenfolge,
darüber entscheidet, ob es ein Vertikal 2-Bit, Ab,- oder Aufwärtszähler
wird.

Der Vertikal-Zähler enthält also nur die Bausteine IC5A und IC7A, also
die folgenden beiden Befehle.

Abwärtszähler:
AVR8ASM

com key_ct0
eor key_ct1, key_ct0

Aufwärtszähler:

eor key_ct1, key_ct0
com key_ct0

https://www.compuphase.com/electronics/debouncing.htm


Bernd_Stein

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Bernd S. schrieb:
> Auch sehr interessant, falls man nur 4 Taster benötigt und auch
> zusätzlich eine losgelassen-Funktion haben will. Manchmal möchte man ja
> etwas erst starten lassen, wenn der Taster logelassen wird.
>
Was muss man an diesem Code verändern, damit nach einem Reset oder dem
Einschalten, kein losgelassener Taster dedektiert wird (siehe Anhang ).
Sondern erst, wenn dieser zuvor gedrückt wurde.

Quelle :

Beitrag "Re: Tasten entprellen - Bulletproof"


Bernd_Stein

[Falk B. (falk)]

Bernd S. schrieb:
> Was muss man an diesem Code verändern, damit nach einem Reset oder dem
> Einschalten, kein losgelassener Taster dedektiert wird (siehe Anhang ).
> Sondern erst, wenn dieser zuvor gedrückt wurde.

Man muss ein paar Dutzend Millisekunden warten und dann die Tasten
auslesen und das Ergebnis ignorieren.

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Hatte den Anhang vergessen.


Bernd_Stein

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Bernd S. schrieb:
> Was muss man an diesem Code verändern, damit nach einem Reset oder dem
> Einschalten, kein losgelassener Taster dedektiert wird (siehe Anhang ).
> Sondern erst, wenn dieser zuvor gedrückt wurde.
>

Beitrag "Re: Tasten entprellen - Bulletproof"

Natürlich wieder ein Kardinalfehler meinerseits.
Der Simulator setzt natürlich zu beginn Variablen bzw. GPR = 0 ( General
purpose register ). Aber eben nicht nach einem Reset, was übrigens der
echte µC auch nicht tut.
Man sollte also GPR dementsprechend auch initialisieren.

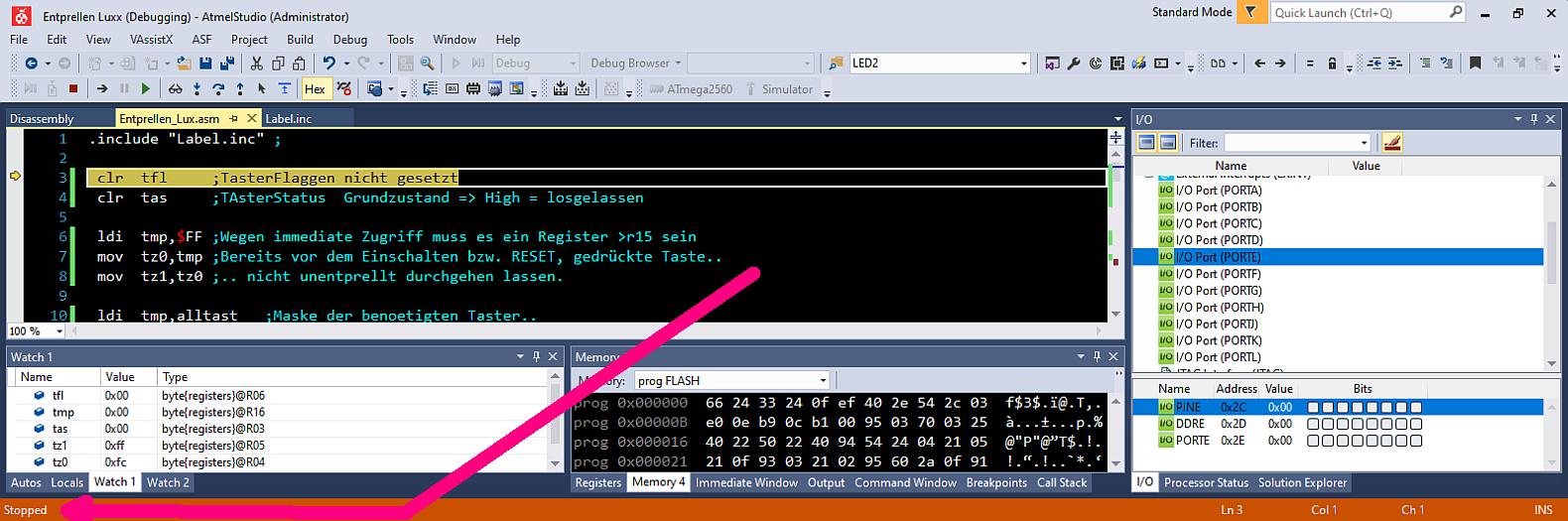

Und ganz hilfreich ist es auch, auf den Simulator zu warten bis dieser
fertig ist ( siehe unterste Zeile => Ready / Stop ). Warum mal Ready und
mal Stop steht, ist mir noch ein Rätsel.

Der Code läuft ja .. :

Hannes L. schrieb:
> Im vorliegenden Fall läuft die Routine auch nicht im Interrupt, sondern
> als Job der Mainloop, durch Timer und Jobflag synchronisiert.
> ...
>

wobei ich nicht verstehe, wie die Synchronisation durch Timer und
Jobflag funktioniert. Leider kann der olle Brummbär dies auch nicht mehr
erklären, aber vieleicht hier jemand.

http://www.hanneslux.de/index2.html

Der Code zum Durchtesten als Anhang.


Bernd_Stein

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Wenn man in Hannes Lux seinem Programm ein weiteres GPR einsetzt,
kann man noch 3 Takte rauskitzeln.

Für PUSH ein MOV weiteres_Register, tmp.
POP natürlich weg und ab praktisch dem EOR tas, weiteres_Register,
das tmp hierfür austauschen.


Bernd_Stein

[Peter D. (peda)]

Bernd S. schrieb:
> Wenn man in Hannes Lux seinem Programm ein weiteres GPR einsetzt,
> kann man noch 3 Takte rauskitzeln.

micro-optimization at the worst.

Hört doch auf, die CPU im ppm-Bereich zu optimieren. Es bringt absolut
nichts.
Optimieren kann man Tasks vielleicht ab 10% CPU-Auslastung. Darunter ist
es einfach nur lächerlich.

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Bernd S. schrieb:
> kann man noch 3 Takte rauskitzeln.
Völlig unnötiger Aufwand.

Denn sogar 160 Takte brauchen auf dem AVR bei 16 MHz nur 10µs. Und wenn
die ISR alle 10ms aufgerufen wird, dann würde das komplette Weglassen
dieser Funktion gerade mal 0,1% der Rechenleistung einsparen.

Oder konkret zu den heroisch eingesparten 3 Maschninenzyklen: die
brauchen beim Aufruf in einer 10ms-ISR grade mal 0,002% der
Rechenleistung.

Wenn es darauf auch nur ansatzweise ankommen würde, dann wäre der
Controller sowieso völlig unterdimensioniert und mit der nächsten
eingegebenen Codezeile eh' überlastet.

Eine einzige irgendwo im Programm falsch gewählte Operandengröße (int
oder gar float statt eines simplen char) kostet da wesentlich mehr
Rechenleistung.

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Bernd S. schrieb:
> Hannes L. schrieb:
>> Im vorliegenden Fall läuft die Routine auch nicht im Interrupt, sondern
>> als Job der Mainloop, durch Timer und Jobflag synchronisiert.
>> ...
>>
>
> wobei ich nicht verstehe, wie die Synchronisation durch Timer und
> Jobflag funktioniert. Leider kann der olle Brummbär dies auch nicht mehr
> erklären, aber vieleicht hier jemand.
>
Könnte mir dies mal einer anhand eines AVR8ASM-Codes erklären und
einfach meine Erbsenzählerei akzeptieren ?


Bernd_Stein

[Joachim B. (jar)]

Bernd S. schrieb:
> Könnte mir dies mal einer ..... meine Erbsenzählerei akzeptieren ?

nö es wird langsam langweilig und artet immer mehr in Selbstgespräche
aus, alles Wichtige wurde geschrieben!

Peter D. schrieb:
> Hört doch auf, die CPU im ppm-Bereich zu optimieren. Es bringt absolut
> nichts.
> Optimieren kann man Tasks vielleicht ab 10% CPU-Auslastung. Darunter ist
> es einfach nur lächerlich.

Lothar M. schrieb:
> Denn sogar 160 Takte brauchen auf dem AVR bei 16 MHz nur 10µs. Und wenn
> die ISR alle 10ms aufgerufen wird, dann würde das komplette Weglassen
> dieser Funktion gerade mal 0,1% der Rechenleistung einsparen.

[Bernd S. (Firma: Anscheinend Corner-Cases ;-)) (bernd_stein)]

Joachim B. schrieb:
> nö es wird langsam langweilig und artet immer mehr in Selbstgespräche
> aus, alles Wichtige wurde geschrieben!
>
Mein Thread, falls es dir nicht aufgefallen ist.
Und wenn dir meine "Selbstgespräche" nicht passen und du hier trotzdem
deinen Senf dazu gibst, hast du die 5 universellen Forumsregeln nicht
beachtet oder verstanden.

Und bitte ordentlich zitieren, damit der Zusammenhang bleibt.

Bernd S. schrieb:
>>
>> wobei ich nicht verstehe, wie die Synchronisation durch Timer und
>> Jobflag funktioniert. Leider kann der olle Brummbär dies auch nicht mehr
>> erklären, aber vieleicht hier jemand.
>>
>> Könnte mir dies mal einer anhand eines AVR8ASM-Codes erklären und
>> einfach meine Erbsenzählerei akzeptieren ?
>>


Bernd_Stein

[Harald K. (kirnbichler)]

Bernd S. schrieb:
> Und wenn dir meine "Selbstgespräche" nicht passen und du hier trotzdem
> deinen Senf dazu gibst, hast du die 5 universellen Forumsregeln nicht
> beachtet oder verstanden.

Daß diese Forenregeln auch für Dich gelten könnten, ist Dir noch nicht
gekommen?

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Bernd S. schrieb:
> Mein Thread
Sicher nicht.

Falls dir das nicht aufgefallen ist: du hast den Thread zwar eröffnet,
aber mit dem Absenden dieses Posts hast du  Andreas "ein einfaches,
zeitlich und räumlich unbeschränktes und unentgeltliches Recht"
eingeräumt, "den Beitrag im Rahmen des Forums zu nutzen" (Zitate aus den
Nutzungsbedingungen). Und die im Rahmen des Forums vorgesehene
Nutzung ist eben, dass sich alle daran beteiligen können. Auch mit
Ansichten, die einem TO nicht 100% nach dem Strich gehen.

> und einfach meine Erbsenzählerei akzeptieren ?
Akzeptiert.
