Hallo allerseits,

um Temperatur und Feuchte im Keller zu messen und per Funk zu
übertragen, habe ich mir folgendes zusammengebaut:

Solarzelle --- Stepup --- Laderegler --- Attiny/Temp-Sensor/433-Sender
                             ||
                            Li-Ion

Der Laderegler ist sowas hier: Ebay-Artikel Nr. 351183441275
Der Stepup ist der hier: Ebay-Artikel Nr. 371169822380
Die Solarzelle hat 2V und 150mA max.

Prinzipiell funktioniert mein Sender, wie er soll, aber die Idee war
eigentlich, dass der Akku geladen wird durch die Solarzelle am Fenster.

Nun hab ich aber das übliche Problem, dass der Stepup die kleine Zelle
in die Knie zwingt, wenn das Sonnenlicht allmählich zunimmt. Bei
abruptem Aussetzen hoher Helligkeit oder direktem Halten in die Sonne
schafft es die Solarzelle, den Stepup zu bedienen, aber das ist ja in
der Regel nicht der Fall und direkte Sonne hats da unten fast nie. Daran
hatte ich im Vorfeld nicht gedacht.

Jetzt ist die Frage, krieg ich das irgendwie ohne aufwendige
MPP-Schaltung hin, z.B. indem ein Transistor die Zelle erst dann
durchschält, wenn sie die Schwelle erreicht, dass der Stepup läuft? Beim
Testen in der Sonne fiel die Spannung auf 0,8V, womit der Stepup noch
lief.

Falls das so nichts wird oder nur umständlich, würde ich die Sache am
liebsten anders lösen. Der Li-Ion-Akku mit 2000mAh ist eh viel zu groß
dimensioniert, aber hatte ich halt gerade da und den Laderegler auch. Im
Prinzip kommt der Attiny auch mit was Kleinerem zurecht, da er eh fast
nur schläft. Die Frage ist eben, wie mach ich das am schlausten und
einfachsten? Die Solarzelle direkt an den Attiny85 würde wohl gehen,
aber der 433-Sender braucht mind. 3V und der Temp-Sensor auch.

Wenn ich den Stepup ohne den Laderegler nutzen würde, dürfte es
vermutlich auch klappen (aber nur bei Tag, was natürlich nicht der Sinn
wäre), denn der Stepup geht wohl deswegen in die Knie, weil der
Laderegler den Akku mit Vollgas laden will, wenn er Saft bekommt.
Entfällt der Regler und der große Akku und ich mach dort was anderes
dran, könnte es vielleicht gehen, oder?

Welche Stromversorgungslösung nutzt Ihr denn für solche Anwendungsfälle,
wenn Ihr mit Solar und nicht mit reinen Akkus oder Batterien arbeitet?

Danke!

von MaWin (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Also den Schaltregler an der Solarzelle kannst du vergessen.

> Welche Stromversorgungslösung nutzt Ihr denn für solche Anwendungsfälle,
> wenn Ihr mit Solar und nicht mit reinen Akkus oder Batterien arbeitet?

Eine Solarzelle deren Nennspannung knapp über der Akkuspannung liegt.

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Danke. Ich habe so eine Anwendung bereits laufen, da wird obiger
Laderegler und derselbe Akku wie oben mit einer 5V Solarzelle gespeist.
Klappt seit Monaten wunderbar. Aber ich wollte möglichst diese kleinen
Solarzellen verwenden, da schon vorhanden und von der Leistung im
Prinzip mehr als ausreichend. Keine andere Möglichkeit, das zu nutzen?

von NixStudent (Gast)


Bewertung
0 lesenswert
nicht lesenswert
3 Solarzellen in Serie?

von Franzose (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Du kannst versuchen den Ladestrom für den Akku zu reduzieren.
Dazu musst Du den Widerstand am pin 2 des TP4056 vergrößern.
Bei 10Kohm lädt er noch mit 130 mA laut datenblatt.

von Musterbrief (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Man kann sich das Leben auch leichter machen.

Batterien--Attiny/Temp-Sensor/433-Sender

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Musterbrief schrieb:
> Man kann sich das Leben auch leichter machen.
>
> Batterien--Attiny/Temp-Sensor/433-Sender

Kann man sicher. Wenn man aber ein Dutzend solcher Dinger überall
installiert hat, dann nervt es, ständig irgendwo Batterien tauschen und
kaufen zu müssen bzw. man verliert den Überblick.

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Franzose schrieb:
> Du kannst versuchen den Ladestrom für den Akku zu reduzieren.
> Dazu musst Du den Widerstand am pin 2 des TP4056 vergrößern.
> Bei 10Kohm lädt er noch mit 130 mA laut datenblatt.

Du meinst den IC des obigen ebay-Ladereglers? Das klingt ja interessant.
Muss ich mal schauen, ob ich das hinkriege ohne Rastertunnelmikroskop.
Danke.

von Julian B. (julinho)


Bewertung
0 lesenswert
nicht lesenswert
Andreas F. schrieb:
> Aber ich wollte möglichst diese kleinen
> Solarzellen verwenden, da schon vorhanden und von der Leistung im
> Prinzip mehr als ausreichend. Keine andere Möglichkeit, das zu nutzen?

http://www.st.com/web/en/resource/technical/document/datasheet/CD00287506.pdf

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
Ich möchte nicht wissen, wieviel % der Leistung dieser kleinen
Solarzelle in der Technik vor dem Akku hängen bleibt. Bei kleinen
Leistungen gilt: "Keep it simple", was nicht vorhanden ist, macht auch
keine Verluste, also, wie schon ein paar Beiträge weiter oben
vorgeschlagen, Solarzelle(n) mit genügend Spannung, um den Akku direkt
zu laden, Entladeschutzdiode nicht vergessen. Eventuell ist eine
Spannungs-Begrenzung nötig, um ein überladen des Akkus zu vermeiden, das
kann der Tiny nebenher erledigen, muß dazu die Spannung aber messen
können.

Hast Du schon mal über Goldcaps / Supercaps als Puffer nachgedacht, bei
geeigneter Auswahl der Solarzelle sind gar keine Lade-, und
Überwachungs-Schaltungen nötig.

Mit freundlichen Grüßen - Martin

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Martin Schlüter schrieb:
> Solarzelle(n) mit genügend Spannung, um den Akku direkt
> zu laden, Entladeschutzdiode nicht vergessen. Eventuell ist eine
> Spannungs-Begrenzung nötig, um ein überladen des Akkus zu vermeiden, das
> kann der Tiny nebenher erledigen, muß dazu die Spannung aber messen
> können.

Naja, die Idee war, genau das schon fertig zu nutzen, da ich diese
Regler fertig für 80 Cent bekomme. Bis ich das nachgebaut habe mit
Attiny... ist der Li-Ion kaputt. Außerdem hab ich keine Pins mehr frei,
um den Laderegler zu steuern.


> Hast Du schon mal über Goldcaps / Supercaps als Puffer nachgedacht, bei
> geeigneter Auswahl der Solarzelle sind gar keine Lade-, und
> Überwachungs-Schaltungen nötig.

Jein, als ich mal nach den Dingern schaute wegen was anderem fand ich
die Preise zu horrend. Was kann man denn so aus den Teilen umgerechnet
an mAh rausholen und wieviel Farad entspricht das dann etwa? Kosten?

Ne Hausnummer aus der Erfahrung heraus wäre schon hilfreich, denn eben,
das würde es total einfach machen und ich würde dann auch 3, 4 oder 5V
Zellen direkt nutzen können.

von wartemal (Gast)


Bewertung
-4 lesenswert
nicht lesenswert
Ich stelle fest, dass auch junge Leute immer noch von der Idee der
SONNENENERGIE geblendet sind.
Hat es sich immer noch nicht herumgesprochen, dass diese in D-Land
miserable Resultate bringt ?

Harvesting- - -ich lache mich kaputt über die Naivität in D-Koepfen
Da wurde ja ganz schön gewaschen !!!

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
wartemal schrieb:
> Ich stelle fest, dass auch junge Leute immer noch von der Idee der
> SONNENENERGIE geblendet sind.
> Harvesting- - -ich lache mich kaputt über die Naivität in D-Koepfen
> Da wurde ja ganz schön gewaschen !!!

Danke für die Blumen, denn so jung bin ich gar nicht mehr.

Aber ich gebe Dir absolut recht. Bin selbst militanter Gegner von
Photovoltaik, wenn es um Netzinfrastruktur und Einspeisung geht, da es
sich hierbei um idiotische, niemals rentable Technik mit rein politisch
motivierter gigantischer Abzocke handelt.

Einzig für solche Bastelprojekte macht Solar für mich Sinn, insbesondere
deswegen, weil dabei weder die Stabilität des Stromnetzes gefährdet noch
mein Geldbeutel durch gierige Dritte oder korrupte "Volksvertreter"
geplündert werden kann.

: Bearbeitet durch User
von entscheider (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Bau dir doch ein Steckernetzeil so um dass dein Sensor und Sender dort
reinpasst. Das Ding in die Steckdos und fertig. Dann sparst du dir den
teueren Akkus und das Gemurkse mit Solarzellen im Keller, was ja schon
der Knaller an sich ist. "Solarzellen im Keller", damit kannst du heute
in die Büt. Hier isch unsä Elektrojockel, wolle män reinlosse?
Ufftata...

von wartemal (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Wer bastelt bleibt ewig jung!

Weiterhin viel Spass.

Ich wohne eben in einem Land wo die Sonne deutlich ''heller'' ist.
Selbst da läuft nur etwas 'mit Sonne' wenn der Staat subventioniert.

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
entscheider schrieb:
> Bau dir doch ein Steckernetzeil so um dass dein Sensor und Sender dort
> reinpasst. Das Ding in die Steckdos und fertig. Dann sparst du dir den
> teueren Akkus und das Gemurkse mit Solarzellen im Keller, was ja schon
> der Knaller an sich ist. "Solarzellen im Keller", damit kannst du heute
> in die Büt. Hier isch unsä Elektrojockel, wolle män reinlosse?
> Ufftata...

Nun, das Kellerfenster zeigt Richtung Süden und liegt zu rund 20cm
oberhalb des Erdbodens, das ist also durchaus realistisch nutzbar. Man
sieht ja, wo die Sonne hinscheint. Mit der Steckdose geht deswegen
nicht, weil ich am Fenster noch einen Reed-Kontakt dranhabe, der mir den
Öffnungszustand auswertet, dort aber keine Steckdose in der Nähe ist.

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
wartemal schrieb:
> Wer bastelt bleibt ewig jung!

Das Kind im Manne wird nie erwachsen ;)


> Ich wohne eben in einem Land wo die Sonne deutlich ''heller'' ist.
> Selbst da läuft nur etwas 'mit Sonne' wenn der Staat subventioniert.

Das Irreführende ist ja leider, dass mit "der Staat" wir alle gemeint
sind, obwohl offensichtlich die Mehrheit der Leute hierzulande nicht
soweit denken kann. Da hilft es dann auch wenig, wenn zwar die Sonne
heller scheint, aber bei den Wählern im Hirn trotzdem Finsternis
herrscht...

von Max M. (jens2001)


Bewertung
0 lesenswert
nicht lesenswert
Andreas F. schrieb:
> direkte Sonne hats da unten fast nie. Daran
> hatte ich im Vorfeld nicht gedacht.

Ja Ne! Darauf muss man erstmal kommen das im Kelle keine Sonne scheint.

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
Andreas F. schrieb:
> Jein, als ich mal nach den Dingern schaute ...

Wenn man mit Goldcaps, oder Supercaps arbeitet, muß man umdenken, es
sind Kondensatoren, da gibt es deutliche Unterschiede zu Akkus. Bei
einem Akku ist die Sapnnung ja, über einen größeren Teil der
Entladekurve, fast konstant. Bei einem Kondensator ist die gespeicherte
Ladungsmenge (nicht Energie) proportional zur anliegenden Spannung. Wenn
man also wissen will, wie lange man den Aufbau versorgen kann, muß man
erst mal festlegen, in welchem Bereich sich die Spannung bewegen kann /
darf. Laden die Solarzellen den Kondensator z.B. maximal auf 5V, und
arbeitet das angeschlossene Gerät bis runter zu 3,5V, hat man einen Hub
von 1,5V. Damit hätte man, bei einem 1F Goldcap 1,5 As (Amperesekunden)
zur Verfügung, man könnte also 1,5A eine Sekunde lang entnehmen (nur
theoretisch, der hohe Innenwiderstand von Goldcaps verhindert das, bei
Supercaps ist der Innenwiderstand recht gering), oder halt 1000 Sekunden
(16 Minuten und 40 Sekunden) 1,5 mA. Man sieht, die Kapazitäten sind um
Größenordnungen geringer, als bei Akkus. Bei Supercaps gibt es recht
hohe Kapazitäten, 300F sind da durchaus zu haben, Supercaps können,
prinzipbedingt, aber nur 2,7V. Goldcaps gibt es mit 5,5V, was ganz gut
zu einer 5V Solarzelle passt.

Hier noch etwas Theorie:
http://de.wikipedia.org/wiki/Kondensator_%28Elektrotechnik%29

Da findet man auch die Formeln für die Berechnung.

Wie viel Strom braucht Deine uC - Sensor - Funkmodul Kombination, über
die Zeit gemittelt? Kannst Du den Energieverbrauch steuern, z.B. nur
kurzzeitig das Funkmodul betreiben, den Controller in den Sleep-Mode
schicken? Wenn Du mehr als ein paar mA, im Mittel, brauchst, ist es
sinnlos, über Goldcaps / Supercaps nachzudenken. Man könnte aber auch
über NiMh-Akkus nachdenken, die bekommst Du mit einer 5V / 120mA max.
Solarzelle quasi nicht kaputt, da müsste man sich keine Gedanken ums
Überladen machen.

Bei all dem anti Solar Geunke hier, gerade für solche Anwendungen, aber
auch für kleine 'Just for Fun' Elektronikspielereien finde ich die

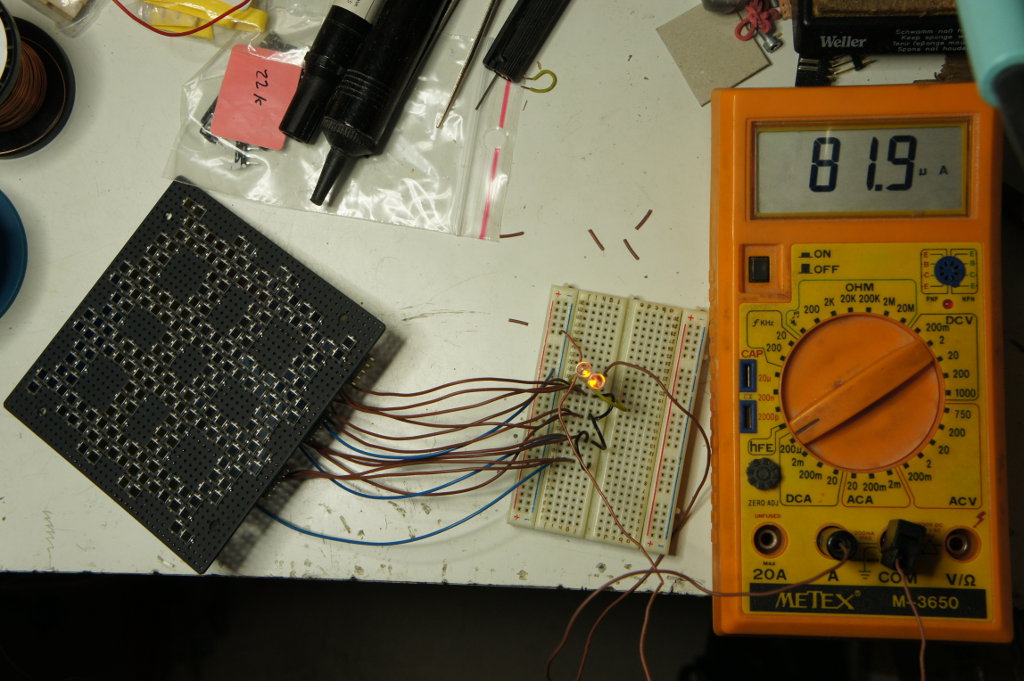

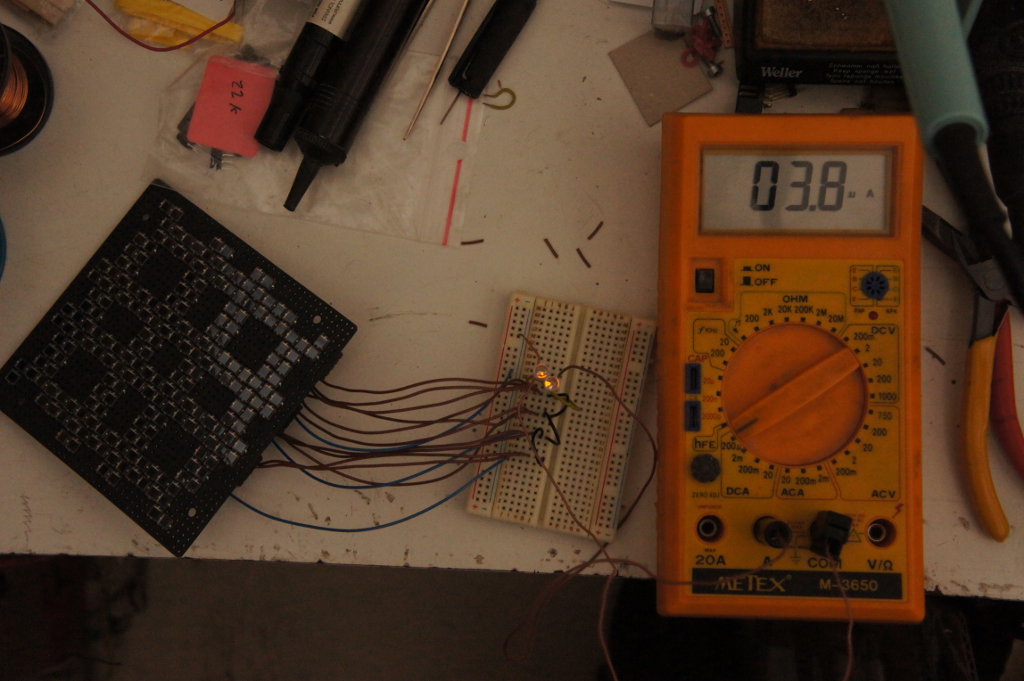

Nutztung von Licht / Sonne gut und sinnvoll. Hier blinkt eine kleine
LED-Spielerei (Software ist leider noch nicht mit dem vollen
Funktionsumfang ausgerüstet) schon seit Monaten vor sich hin, Tag und
Nacht, versorgt durchs Tageslicht, liegt nicht direkt am Fenster, und
geht auch, wenn die Sonne nicht scheint. Puffer sind da 6 Stück 1F
Goldcaps.

Mit freundlichen Grüßen - Martin

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Martin Schlüter schrieb:
> Wie viel Strom braucht Deine uC - Sensor - Funkmodul Kombination, über
> die Zeit gemittelt? Kannst Du den Energieverbrauch steuern, z.B. nur
> kurzzeitig das Funkmodul betreiben, den Controller in den Sleep-Mode
> schicken?

Danke für die Infos!

Einmal pro Minute brauche ich ganz grob etwa 1 Sekunde lang 5 mA.
Ansonsten fließt nur Strom im mittleren µA-Bereich, da der Attiny
schläft.

Um 24h lang laufen zu können, brauche ich also etwa 7,2 As, wenn ich das
jetzt richtig gerechnet habe.

Wonach sucht man denn am besten, wenn man solche Caps möchte? Goldcap
ist ja nur ein Hersteller. Offiziell nennt sich das wohl
Superkondensator oder Doppelschichtkondensator, aber dazu finde ich auch
keine sonderlich große Auswahl, z.B. bei China-ebay.


> Man könnte aber auch
> über NiMh-Akkus nachdenken, die bekommst Du mit einer 5V / 120mA max.
> Solarzelle quasi nicht kaputt, da müsste man sich keine Gedanken ums
> Überladen machen.

Du meinst, einen einzelnen NiMh-Akku an so eine Zelle ran ohne jegliche
Schutzschaltung? Und dahinter dann den jetzigen Stepup (der ja genau
dafür eigentlich gedacht ist)?

Ich müsste mal messen, was der Schaltregler im Leerlauf zieht, ob das
zuviel für den Akku wäre.


> Bei all dem anti Solar Geunke hier, gerade für solche Anwendungen, aber
> auch für kleine 'Just for Fun' Elektronikspielereien finde ich die
> Nutztung von Licht / Sonne gut und sinnvoll.

Da bin ich absolut bei Dir, ich nutz das ja selbst mehrfach. Aber nur
genau dafür und wegen mir noch für Autarkie im Wald oder Schrebergarten
usw. bzw. als private Notstromlösung ist sowas sinnvoll. Sobald die
Allgemeinheit unter Zwang dafür bezahlen soll, dass sich einige
Solarschafe den ach so trendigen Photovoltaikkredit leisten können, hört
für mich dieser "Öko"-Spaß auf.


Ergänzung:
Der Stepup braucht 22mA in Ruhe ohne Last. Zwar könnte ich noch die LED
rauslöten, aber weit unter 20 wirds wohl trotzdem nicht fallen. Das ist
natürlich viel zu viel.

: Bearbeitet durch User
von Martin S. (led_martin)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe den Eindruck, daß der Step-Up Dein größter Verbraucher ist,
22mA im Leerlauf ist viel, und das wird nicht nur an der LED liegen.
Dein mittlerer Strmverbrauch liegt in einem Bereich, bei dem das gut mit
Solarzelle funktionieren sollte. Hinter dem Akku ist der Step-Up nur
brauchbar, wenn er auch nur sporadisch eingeschaltet wird, also auch nur
1x pro Minute für eine Sekunde läuft, dann bräuchte man halt eine
zusätzliche, kleine Schaltung, die das ganze aufweckt, da das dann der
Mikrocontroller nicht mehr machen kann. Hat der Step-Up einen
Enable-Eingang? Wenn ja, könnte der Tiny ihn vielleicht doch steuern:
Normalerweise reicht ein Step-Up die Spannung auch im inaktiven Zustand
durch (Vermindert um die Durchlassspannung einer (Shottky-)Diode),
runtergetaktet (Stichwort: CLKPR – Clock Prescale Register) reicht dem
Tiny wahrscheinlich diese Spannung (Welcher Tiny ist es denn?). Der
Ablauf wäre dann so: Runtergetakteter Controller (CKDIV8 Fuse muß
gesetzt sein, damit er auch nach einem Reset sauber startet) wird vom
Timer-Interrupt geweckt, schaltet den Step-Up ein, wartet bis sich die
Spannung stabilisiert hat, schaltet auf volle Taktfrequenz, macht die
Messungen, sendet die Ergebnisse, schaltet auf reduzierten Takt,
deaktiviert den Step-Up, geht in den Sleep-Mode.

Den Step-Up vor den Akku zu setzen hat den Nachteil, daß dann nur
geladen wird, wenn Du tatsächlich Sonne hast, und die Solarzelle genug
Strom liefert, um den Step-Up zu betreiben. Bei den kleinen Leistungen
wäre vielleicht auch eine Ladungspumpe eine Alternative zum Step-Up, da
sollte man, beim Leerlaufstrom, weiter runter kommen.

Wenn Du Dich an eine Schaltung, die etwas 'tricky' ist, rantraust
könntest Du den Step-Up auch ganz rauswerfen, und der Tiny (Muß dann,
wegen der benötigten Pins, halt der nächstgrößere sein) ist selbst der
Schaltregler. Bei den kleinen Strömen braucht es da nicht einmal externe
Mosfets, das schafft der Port-Pin alleine, dann reduziert sich die
Spannungsversorgung auf eine Spule, zwei Schottky-Dioden, und ein paar

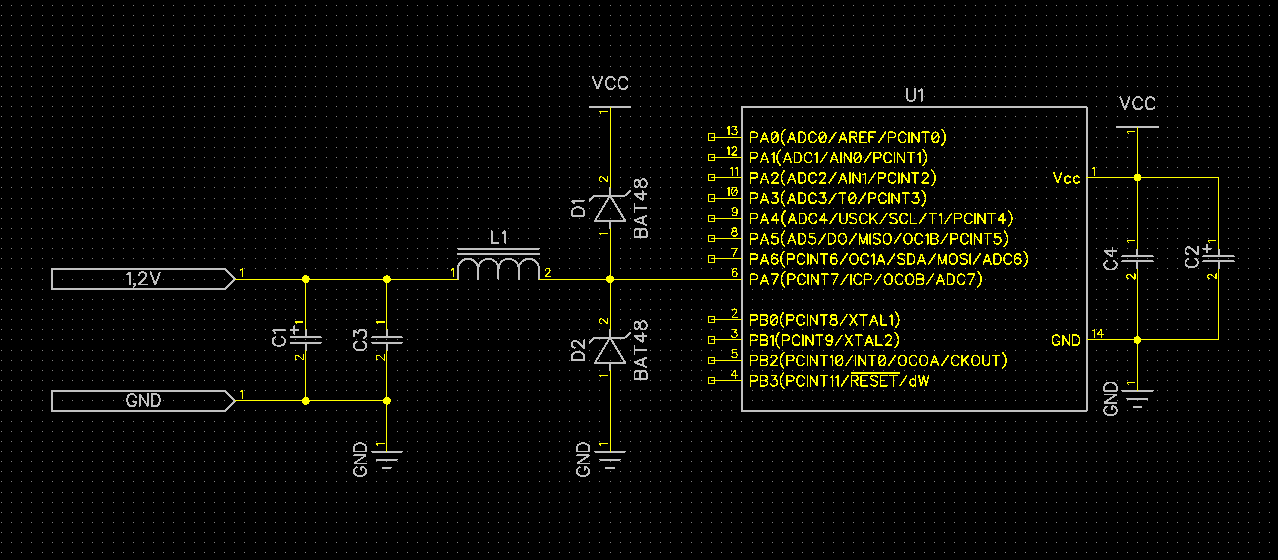

Kondensatoren. Ich habe mal eine, schnelle, unvollständige, Skizze
angehängt. Das ist dann, im Prinzip, ein Step-Up mit
Synchrongleichrichtung. Ein schöner Nebeneffekt der
Synchrongleichrichtung ist, daß das Ganze, auch ohne Regel-Eingriff,
stabil ist, das Spannungs-Verhältnis ergibt sich aus der PWM, eine
Regelung ist nur nötig, um den Einfluß von Verlusten, und die sich
ändernde Akku-Spannung auszuregeln, die Regelung braucht auch nicht
besonders schnell zu sein. Bei dem Plan fehlt die Messung der Spannung
(VCC).

Vielleicht ist das ja eine Anregung.

Mit freundlichen Grüßen - Martin

von go (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Die beiden Dioden gegen vcc und gnd sind bereits als clamp-dioden im mcu
eingebaut. Vcc kann man mit dem internen ADC messen. Also könnte man die
Schaltung theoretisch auf die Induktivität reduzieren?

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Martin Schlüter schrieb:
> Wenn Du Dich an eine Schaltung, die etwas 'tricky' ist, rantraust

Vielen Dank für die ausführliche Erklärung. Allerdings hab ich sowas
noch nie gemacht mit Ladungspumpe bzw. Spule, hab sowas gar nicht da.
Gibt es vielleicht irgendwo ein fertiges, einfaches, leicht
verständliches Beispiel, wie man sowas mit einem Attiny konkret machen
kann, damit ich mich daran ggfls. orientieren könnte?

Der vorhandene Stepup hat kein Enable oder sowas. Ist ziemlich schlicht
aufgebaut, so wie ich das sehe. Details kenne ich nicht, da fertiges
China-Produkt.

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
@go (Gast):

Im Prinzip hast Du recht, ich sehe die Clamp-Dioden aber eher als
Sicherheitseinrichtung, und solch eine Induktivität direkt am Port-Pin
ist ja eher unüblich. Da baue ich, bei einem Bastelprojekt, lieber noch
2 Dioden dazu, die für Soetwas spezifiziert sind. Im Normalbetrieb
dieser Anordnung wären eigentlich gar keine Dioden nötig, da ja immer
einer der MOS-FETs leitend ist, aber z.B. bei einem unbeabsichtigten
Reset müssen die Dioden ran.


@Andreas F. (solipo):
Ein konkretes Beispiel, zum nachbauen, kann ich Dir nicht liefern, habe
das aber selbst mal mit einem ATmega realisiert, es waren 3 NiMh Zellen,
und aus diesen 3,3 bis 4,5V wurden, bei Bedarf, stabile 5V gemacht. Das
Grundprinzip ist ein Step-Up mit Synchrongleichrichtung, bei dem die
Schalttransistoren, die PWM-Erzeugung, und die Regelung im
Mikrocontroller verschwinden. Zu dimensionieren ist ja nicht viel, und
die Steuerung / Regelung in Deine Software zu integrieren, kann Dir eh
Niemand abnehmen. Da die Regelung ja parallel zu den anderen Aufgaben
der Software laufen muß, ist das mit ein Bisschen Copy and Paste nicht
erschlagen. Ich könnte Dich aber, bei der Auslegung, unterstützen,
bräuchte aber mehr Informationen, z.B. welcher Tiny verwendet werden
soll, welche PWM-Pins noch frei sind, welche Taktfrequenz genutzt wird,
...

Bei dieser Anwendung braucht man eine Spule mit recht großer
Induktivität, da ist möglicherweise selberwickeln angesagt.


Andreas F. schrieb:
> Wonach sucht man denn am besten, wenn man solche Caps möchte? Goldcap
> ist ja nur ein Hersteller. Offiziell nennt sich das wohl
> Superkondensator oder Doppelschichtkondensator, aber dazu finde ich auch
> keine sonderlich große Auswahl, z.B. bei China-ebay.

Goldcaps sind keine Superkondensatoren. Superkondensator,
Doppelschichtkondensator, und Supercap meinen das Gleiche. Bei Reichelt
heißen die Goldcaps Speicherkondensator. Supercaps findet man bei den
Hobby-Versendern eher selten.

Ich habe mir mal den Link zu dem Step-Up angesehen, der Händler ist ja
schon etwas seltsam mit seinem Mode  Schmuck  Elektronik Mix, aber der
Preis ist schon gut. Das ist wohl ein Schaltregler-IC mit integriertem
Schalttransistor, Beschaltung vermutlich nach Datenblatt. Es könnte
sein, daß der einen Freigabeeingang hat, der aber, auf der Platine,
nicht rausgeführt ist. Ohne Freigabeeingang ist der eigentlich nur
zwischen Solarzelle und Akku / Goldcap verwendbar.

Mit freundlichen Grüßen - Martin

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Danke Martin. Aber ich will auf keinen Fall, dass Du Dich jetzt hier
tiefer mit befasst und ich Dir die Zeit unnötig stehle, denn ich kann
mich ja durchaus an einem Beispiel orientieren. Vielleicht finde ich
was, wie man prinzipiell sowas mit einem uC möglichst simpel realisiert,
denn auch wenn ich es am Ende doch nicht so mache, interessieren würde
es mich trotzdem, wie es vom Prinzip her funktioniert.

Aktuell nutze ich hier einen Attiny85 und habe keinen Pin mehr frei,
außer Reset (den hatte ich zuerst noch als ADC genutzt, brauch den Pin
aber doch nicht mehr). Bei Bedarf hätte ich noch einen Attiny84.

Ja, der Chinahändler ist schon lustig. Aber ich habe bisher nur gute
Erfahrungen gemacht mit dem China-Kram, wenngleich man immer zwischen 2
und 6 Wochen Lieferzeit einrechnen muss. Aber bei den Preisen ist das
keine Frage, denn wenn ich hier bei uns was bestelle, zahle ich ja schon
mehr Porto als für die ganze Chinalieferung.

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
@Andreas F.:

Ich hatte einmal ein Mini-Bastelprojekt gemacht, in dem ein
uralt-Atmega8 einen Minibooster (bestehend aus MOSFET, Diode und
Kondensator) angesteuert hat, um sich damit selbst die Eingangsspannung
hochzutransformieren bzw. hochzuboosten.

Hat wunderbar funktioniert: damit war der Atmega in der Lage, aus 1V
Batteriespannung 5V Selbstversorgerspannung zu erzeugen:
Beitrag "Atmega kurzzeitig aus Kondensator betreiben - geht das ?"

Allerdings mußte ich zum Starten einmalig die Spule per Schalter von
Hand aufladen, damit der Atmega seine Startspannung bekam. Das geht bei
Deiner Kelleranwendung natürlich nicht.

Aber vielleicht wäre ja ein ATtiny43U die Lösung Deines Problems. Der
hat nämlich einen (zuschaltbaren) Booster bereits auf dem Chip, der
angeblich bereits ab 1V bis hinunter zu 0,7V funktioniert:
http://www.atmel.com/devices/ATTINY43U.aspx

Und laut Datenblatt soll der ATtiny43U auch 3V an seinem Vcc-Pin
produzieren, womit Du Dein Temperatur- und Dein Funkmodul ansteuern
könntest.

Den Laderegler würde ich vielleicht sogar ganz weglassen und den
LiPo-Akku durch einen simplen 1,5V NiMH AA Akku ersetzen. Den kannst Du
dann bei Sonne direkt aus Deiner Solarzelle laden wobei der Attiny evtl.
die Ladeschlußspannung überwachen könnte (müßte man sich nochmals
genauer überlegen, denn zwischen ca. 1,5V-1,7V Ladespannung für einen
NiMH-Akku und 2V Solarspannung ist natürlich nicht mehr viel Hub zum
Regeln).

Viele Grüße

Igel1

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
Andreas F. schrieb:
> und ich Dir die Zeit unnötig stehle

Na, das mit der Zeit ist nicht so ein Problem, solange Du mir
zugestehst, daß ich auch mal keine Zeit / Lust habe. Habe mich schon an
manchen Tagen dabei ertappt, mehr Zeit mit Schreiben in diesem Furum
zuzgebracht zu haben, als mit dem Tüfteln an den eigenen, recht
zahlreichen, Projekten. Ich bin, seit einem knappen Jahr arbeitslos, was
leider wohl auch so bleiben wird, da kann ich schon mal etwas Zeit
investieren.

Habe gestern noch ein Bisschen ATtiny-Datenblätter gewälzt, und bin
dabei auf ein Problem gestoßen: Der Wert von 'Release threshold of
power-on reset' vom ATtiny84 ist typisch 1.4V, das heisst der kommt, an
einer NiMh-Zelle gar nicht aus dem Reset, so daß die zuletzt diskutierte
Idee, mit dem geschalteten Step-Up gar nicht funktioniert. Beim ATtiny85
ist das zwar besser, der typische Wert ist 1V, damit könnte es
funktionieren, aber der Max. Wert ist 1,4V, was zu viel ist. Man hätte
also den Fall, daß es mit manchen geht, andere Käfer gleichen Typs aber
nicht funktionieren. Mit einem Goldcap / Supercap sollte es
funktionieren, man hat dann aber nur sehr wenig Spannungs-Hub (2V
Solarzelle .. 1,5 Grenze für Funktion), und müsste die Kapazität sehr
groß wählen -> Teuer.

Da Du ja, für fast alle hier diskutierten Lösungen, auf (virtuelle)
Einkaufstour gehen musst, wäre eine passende Solarzelle, die 3 NiMh
Zellen laden kann, vielleicht doch eine Lösung. z.B.:

http://www.conrad.de/ce/de/product/191321/Solarzelle-Polykristallin-Conrad-YH-57X65-5-V-81-mA?ref=list

Ist mit 5V natürlich knapp, sollte aber gehen.

Hier hättest Du schon ordentlich Reserve:

http://www.conrad.de/ce/de/product/110454/Polykristallines-Solarmodul-09-Wp-6-V?ref=searchDetail


Was die Grundlagen / Funktionsprinzip anbelangt, hier ist der Step-Up
ganz gut erklärt:

http://www.sprut.de/electronic/switch/schalt.html

Hier wird der Synchrongleichrichter kurz behandelt (ziemlich weit
unten):

http://de.wikipedia.org/wiki/Gleichrichter


Mit freundlichen Grüßen - Martin

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
@Andreas S. (igel1):

Den ATtiny43U hatte ich auch schon gesehen, schaltungstechnisch recht
einfach, wenn ich das richtig gelesen habe, ist der Step-Up aber nicht,
in der hier angedachten Art, steuerbar, läuft also immer durch, mit
entsprechender Ruhestrom-Aufnahme.

Conrad hat ihn sogar im Programm:

http://www.conrad.de/ce/de/product/1267275/Embedded-Mikrocontroller-ATTINY43U-SU-SOIC-20-Atmel?ref=searchDetail


Mit freundlichen Grüßen - Martin

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Martin Schlüter schrieb:
> wenn ich das richtig gelesen habe, ist der Step-Up aber nicht,
> in der hier angedachten Art, steuerbar, läuft also immer durch, mit
> entsprechender Ruhestrom-Aufnahme.

Ich würde zwar auch nicht meinen Kopf darauf verwetten, aber ich lese
das Datenblatt anders: man kann den Boost-Converter des ATtiny45
abschalten. Dort gibt es sogar einen Abschnitt mit dem Namen "Software
Control of Boost Converter".

Trotzdem ist zu bedenken, daß der ATtiny43U ohne Boost-Converter erst
bei 1,8V aus den Strümpfen kommt. Will man also den Boost-Converter
abschalten, um den Prozessor direkt aus der Solarzelle zu speisen, so
könnte das bei 2V klappen.  ABER: vermutlich muß die Solarzelle noch
über eine Schottky-Diode gegen rückfließenden Batteriestrom abgesichert
werden und so liegt man im praktischen Fall vermutlich schon wieder
unter den kritischen 1,8V, die der ATtiny45U benötigt.

Fazit: man müßte tatsächlich den Boost-Converter ständig laufen lassen,
was allerdings nicht weiter schlimm ist, denn ich verstehe das
Datenblatt so, daß der Converter auch in einem "(Active) Low Current
Mode" arbeiten kann. Er springt nur dann an, wenn die Spannung unter
einen gewissen (einstellbaren) Wert fällt - ziemlich clever, finde ich.

Wenn die Solarzelle des TO's allerdings tatsächlich 150mA liefern kann,
so könnte die Sache durchaus funktionieren, denn dann reicht nur 1h
Sonnenzeit, damit der Akku wieder für mehrere Nächte durchhält.

Das sind schon interessante Überlegungen ...
In Summe habe ich trotzdem die Befürchtung, daß diese Überlegungen den
TO etwas überfordern. Er möchte eine einfache Lösung ohne riesiges
Engineering.

Viele Grüße

Igel1

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
@Andreas S. (igel1):

Ich habe diesen Teil des Datenblatts auch gelesen, ja, man kann den
Step-Up abschalten, ist aber nur dazu gedacht die Batteriespannung
unbelastet zu messen, oder Ähnliches. Man muß ihn wieder einschalten,
bevor die, durch Kondensator gepufferte, Versorgungsspannung zu weit
abgefallen ist, bevor das passiert wird der Step-Up wohl auch
automatisch wieder eingeschaltet.

Bei meiner Idee, die übrigens bei 2 oder 3 Zellen gut funktioniert,
schon selbst genutzt, geht es darum den Controller, bei deaktivieretem
Step-Up schlafen zu lassen, dann hat man nur die uA für den Sleep-Mode,
und nicht noch den Leerlauf-Strom der Step-Ups, der deutlich höher ist.

Dieser "(Active) Low Current Mode" ist eigentlich ein alter Hut, bei
Schaltreglern. Nennt sich auch Burst-Mode, und wird heute von fast allen
Schaltregler-ICs unterstützt. Statt bei kleinen Strömen die ON-Zeit des
Schalttransistors immer weiter zu verkürzen, was dann gräßlich
uneffektiv wird, gibt es eine Mindest-Zeit, und dann wird halt immer nur
ein Puls, oder eine kurze Impuls-Gruppe erzeugt. Das ist natürlich
besser, aber nicht so gut, wie wenn man den Step-Up ganz abschalten
kann. Wobei der Step-Up des ATtiny43U vermutlich deutlich sparsamer ist,
als Der, den der TO momentan beutzt.

Mit freundlichen Grüßen - Martin

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
@Martin Schlüter:

Okay, Du scheinst das Datenblatt genauer durchforstet zu haben.
Schade - dann geht's doch nicht ohne den Booster.


@Andreas F.:

Ich habe soeben nochmals versucht, Dein Problem richtig zu verstehen und
bin mir inzwischen etwas unsicher:

Ist es so, daß Dein Laderegler nicht startet, wenn die "Sonne langsam"
aufgeht und somit die Spannung am Laderegler langsam steigt?

Gleichzeitig startet er aber sehr wohl, wenn er quasi "plötzlich" seine
benötigte Eingangsspannung vorgesetzt bekommt? (selbst wenn er diese
anschließend bis auf 0,8V in die Knie zwingt...)

Ist das Dein Problem?

Wenn das der Fall ist, so würde ich die ganze ATtiny-Mimik samt
Temperatursensor und Sender hinter den Akku hängen.

Anschließend läßt Du Deinen ATtiny die Solarspannung überwachen (dazu
sollte der eingebaute Komparator ausreichen, den AD-Wandler brauchst Du
dafür nicht).

Und wenn der ATtiny der Meinung ist, daß genügend Sonne da ist, dann
schaltest Du den Laderegler halt ein. Ein MOSFET zwischen Step-Up und
Laderegler sollte das erledigen können.

Viele Grüße

Igel1

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Andreas S. schrieb:
> Ich hatte einmal ein Mini-Bastelprojekt gemacht, in dem ein
> uralt-Atmega8 einen Minibooster (bestehend aus MOSFET, Diode und
> Kondensator) angesteuert hat, um sich damit selbst die Eingangsspannung
> hochzutransformieren bzw. hochzuboosten.
>
> Allerdings mußte ich zum Starten einmalig die Spule per Schalter von
> Hand aufladen, damit der Atmega seine Startspannung bekam. Das geht bei
> Deiner Kelleranwendung natürlich nicht.

Vielen Dank. Tolles Projekt, was aber im Prinzip doch hier nutzbar wäre,
wenn ich einen NiMH-Akku direkt nach der Solarzelle verwenden würde.
Hast Du den finalen Schaltplan und Code irgendwo hochgeladen?


> Aber vielleicht wäre ja ein ATtiny43U die Lösung Deines Problems. Der
> hat nämlich einen (zuschaltbaren) Booster bereits auf dem Chip, der
> angeblich bereits ab 1V bis hinunter zu 0,7V funktioniert:

Es gibt ja schon interessante Lösungen dazu. Aber das Ding wäre im
Vergleich zum Attiny85 natürlich völlig überdimensioniert.


> Den Laderegler würde ich vielleicht sogar ganz weglassen und den
> LiPo-Akku durch einen simplen 1,5V NiMH AA Akku ersetzen. Den kannst Du
> dann bei Sonne direkt aus Deiner Solarzelle laden wobei der Attiny evtl.
> die Ladeschlußspannung überwachen könnte (müßte man sich nochmals
> genauer überlegen, denn zwischen ca. 1,5V-1,7V Ladespannung für einen
> NiMH-Akku und 2V Solarspannung ist natürlich nicht mehr viel Hub zum
> Regeln).

Ja, genau, zusammen mit Deinem obigen Booster könnte das so klappen,
nach einmaligem Tasterdruck.



Martin Schlüter schrieb:
> Da Du ja, für fast alle hier diskutierten Lösungen, auf (virtuelle)
> Einkaufstour gehen musst, wäre eine passende Solarzelle, die 3 NiMh
> Zellen laden kann, vielleicht doch eine Lösung. z.B.:

Im Augenblick habe ich eine 5,5V Zelle drangelötet statt der 2V Zelle
und den Stepup ausgebaut, damit es zumindest mal solange läuft, bis ich
was anderes finde. Auch bei 4V funktioniert das schon mit dem Laderegler
bei starker Bewölkung. Aber das kann ja jeder ;) Ich wollte eigentlich
die 2V Zellen irgendwie sinnvoll aufbrauchen...


Andreas S. schrieb:
> In Summe habe ich trotzdem die Befürchtung, daß diese Überlegungen den
> TO etwas überfordern. Er möchte eine einfache Lösung ohne riesiges
> Engineering.

Genau, ich wollte eigentlich was möglichst Simples.


> Ist es so, daß Dein Laderegler nicht startet, wenn die "Sonne langsam"
> aufgeht und somit die Spannung am Laderegler langsam steigt?
>
> Gleichzeitig startet er aber sehr wohl, wenn er quasi "plötzlich" seine
> benötigte Eingangsspannung vorgesetzt bekommt? (selbst wenn er diese
> anschließend bis auf 0,8V in die Knie zwingt...)
>
> Ist das Dein Problem?

Exakt. Ich hatte zuerst versucht, die Sonne schneller aufgehen zu
lassen, doch leider... Mit einem Atombombenblitz müsste es wohl auch
tun, doch auch das ist nicht sonderlich zukunftsweisend.


> Wenn das der Fall ist, so würde ich die ganze ATtiny-Mimik samt
> Temperatursensor und Sender hinter den Akku hängen.

Wie meinst Du das? Über den kleinen Li-Ion-Laderegler ist das nämlich
eigentlich schon bisher der Fall, das sollte zumindest mein Bild oben
andeuten.


> Anschließend läßt Du Deinen ATtiny die Solarspannung überwachen (dazu
> sollte der eingebaute Komparator ausreichen, den AD-Wandler brauchst Du
> dafür nicht).
>
> Und wenn der ATtiny der Meinung ist, daß genügend Sonne da ist, dann
> schaltest Du den Laderegler halt ein. Ein MOSFET zwischen Step-Up und
> Laderegler sollte das erledigen können.

Ganau das hatte ich bereits überlegt. Aber beim Attiny85 fehlt mir dafür
leider ein freier Pin, um den Mosfet zu steuern. Ich könnte höchstens
einen P-Channel-Mosfet mit an den Ausgang hängen, über den ich bereits
Sender und Sensor minütlich kurz einschalte, um die Solarzelle quasi
minütlich aus- und einzuschalten. Aber das funktioniert trotzdem nur,
wenn einigermaßen Sonne da ist, bei Bewölkung reicht das nicht, da wäre
der Booster dann wohl besser.

von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Martin Schlüter schrieb:
> Habe gestern noch ein Bisschen ATtiny-Datenblätter gewälzt, und bin
> dabei auf ein Problem gestoßen: Der Wert von 'Release threshold of
> power-on reset' vom ATtiny84 ist typisch 1.4V,

muss das denn sein?

2x AAA in Reihe haben minimal 0,9V Entladschlußspannung immer genug Saft
um die zu starten, einige Solarmodule in Reihe am Vorwiderstand mit 1/5C
zur Ladebegrenzung für die maximale Solarspannung, nehmen wir an 4x 2V
-> 8V bei vollster Sonne gibt 8V-2,88V Ladespannung / 160mA = 33 Ohm,
damit sollte auch bei indirektem Licht unter 8V wenn auch langsamer
geladen werden. Müsste man mal ausprobieren.

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:
> muss das denn sein?

Für den konkreten Anwendungszweck wären 4x 2V Zellen völlig
überdimensioniert, da der Attiny ja nur minimal Strom benötigt für ein
bisschen regelmäßiges Senden. Ziel muss daher sein, eine kleine
Solarzelle und ein Akku, entweder 1,2 oder 3,7V, damit zu laden und das
System zu betreiben. Mir ist der große Li-Ion-Akku 18650 eigentlich viel
zu groß, aber wer kann bei 1 € aus China schon Nein dazu sagen. Also
wirds halt verbaut ;)

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:
> einige Solarmodule in Reihe am Vorwiderstand mit 1/5C
> zur Ladebegrenzung für die maximale Solarspannung

Aufwendig erzeugten Solarstrom in Widerständen verbraten, die das Laden
bei wenig Licht noch behindern, muß nicht sein. Bei Spannungen unterhalb
der Leerlaufspannung arbeiten Solarzellen als Stromquelle. Man nimmt
also Zellen, deren Kurzschlußstrom den maximal zulässigen Ladestrom des
Akkus nicht überschreitet, Spannungsmäßig darf man ruhig ordentlich
überdimensionieren, hilft bei wenig Licht, wenn die Zellen nicht mehr
die volle Spannung erreichen, und braucht eigentlich nur eine
Überwachung der Akku-Spannung, um Überladung zu verhindern. Bei solchen
Kleinst-Leistungs-Aufbauten kann das meist die Last selbst erledigen,
Bei vollem Akku geht der Mikrocontroller halt nicht in den Sleep-Mode.
Da braucht man, zumindest bei NiMh, keinen 'echten' Lede-Controller.

Mit freundlichen Grüßen - Martin

von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Martin Schlüter schrieb:
> Aufwendig erzeugten Solarstrom in Widerständen verbraten, die das Laden
> bei wenig Licht noch behindern, muß nicht sein. Bei Spannungen unterhalb
> der Leerlaufspannung arbeiten Solarzellen als Stromquelle.

OK ich vertraue dir.....

habe noch wenig mit Solarzellen gemacht und auch das Problem mit
indirektem Licht.

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:
> habe noch wenig mit Solarzellen gemacht und auch das Problem mit
> indirektem Licht.

Dann soltest Du noch wissen, das unterschiedliche Solarzellentypen sehr
unterschiedliche Eigenschaften haben, wenn es um indirektes Licht geht.
Der Kurzschlußstrom ist gut proportional zum Licht, bis Null runter, bei
allen Zellen-Typen. Anders sieht es mit der Leerlaufspannung aus, da
gibt es Zellen, die erst bei Sonne nutzbare Spannung aufbauen, und
Andere, die haben in der dunklen Ecke das Zimmers schon 90% der
Nenn-Leerlaufspannung. Und ohne Spannung kann man den Strom halt nicht
nutzen. Gut für indirektes Licht sind Dünnschicht-Zellen, wie sie z.B.
in Solar-Taschenrechnern verbaut sind, die sehen meist so etwas
bräunlich aus. Da ist die Auswahl, in den Bastler-Shops, leider meistens
eher mäßig. Auch recht brauchbar sind monokristalline Zellen, oft bei
Solar(garten)leuchten verbaut, aber auch bei Conrad, eBay, ... gut
erhältlich. Bei polykristallinen Zellen sind die Unterschiede recht
groß, von es geht so, bis unbrauchbar. Da sollte man nicht einfach was
kaufen, wenn man nicht ein aussagekräftiges Datenblatt, oder die
Möglichkeit zum testen, hat.

Wenn es etwas ganz Kleines ist, und der Preis nicht wichtig ist, sind
großflächige Fotodioden, z.B. BPW34 ein Geheimtip. Da kann man kleine
uC-Spielereien noch mitten im Zimmer, abseits des Fensters,
energieautark betreiben. Hab hier eine kleine LED-Spielerei liegen
(Software leider noch nicht entgültig fertig), mit einem ATmega328,
versorgt von 4 parallelen Strängen BPW34, mit Goldcaps als Puffer, das
Ding blitzt hier, schon seit Monaten, munter vor sich hin, und hat auch
in den trüben Monaten nie abgeschaltet.

Mit freundlichen Grüßen - Martin

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
@Martin:

Das klingt interessant - schreib' doch mal mehr von Deinem LED-Projekt.
Ich habe hier noch 10 Goldcaps rumliegen und weiß nicht, was ich damit
tun soll.

@Andreas F.:

Dann scheint sich die Gemeinde ja einig zu sein: Laderegler
rausschmeißen und 3x NiMH (in Reihe also 3,6 - 4,5V) direkt hinter den
Step-Up Converter klemmen (evtl. noch eine Schottky-Diode dazwischen -
was meinen die anderen?).

Die restliche Mimik kommt dann an das Akku-Pack und aus die Maus (oder
dürfen Temperaturmodul und Funkmodul nicht mehr als 3 V haben?)

Ich würde auf keinen Fall LiPo's verwenden - wäre mir zu gefährlich.

Viele Grüße

Igel1

von batman (Gast)


Bewertung
0 lesenswert
nicht lesenswert
..und dann hoffen, daß die Selbstentladung der NiMH mit der spärlichen
Energiezufuhr kompensiert werden kann

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Korrekter Einwand von batman - an die Selbstentladung hatte ich auch
schon gedacht - zumal aus den max. 150mA Eingangs ja durch die
Hochtransformierung nur max. 50 mA aus dem Step-Up Wandler rauskommen
werden.

Notfalls müßte man die etwas teureren Ready-to-Use NiMH-Akkus (z.B. von
Eneloop) nehmen - die haben eine wesentlich geringere Selbstentladung.
Ich selber nutze die Ready-To-Use Akkus von Ikea (ca. 1EUR/Stück) -
funktionieren prima.

Gruß
Igel1

von batman (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Naja bei dem ganzen Extrazeug, was man zukaufen muß, damit das
vielleicht funktioniert, fragt man sich, warum nicht gleich eine
vernünftige 6V-Solarzelle?

von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Martin Schlüter schrieb:
> Auch recht brauchbar sind monokristalline Zellen, oft bei
> Solar(garten)leuchten verbaut,

das ist mein Problem, es ist eine Gartenleuchte die ich auf dem Balkon
aufgehängt habe und die ausschlisslich indirektes Licht bekommt,
abgesehen von der lächerlichen AA Zelle mit 850mAh! leuchtet die eine um
2 Stunden, die andere um 1 Stunde, das ist mir auf dem Balkon natürlich
zu wenig, im Sommer sitzt man schon mal gerne länger wenn keine Sonne
mehr scheint.

von wartemal (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Zünde doch ein Feuer an.
Das ist wirksamer und romantischer dazu.

Verzichte auf die ''kostenlose Energie'' für die Du mengenweise
Zeit und Geld ausgibst.

von Martin S. (led_martin)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Andreas S. (igel1):

Zum LED-Projekt: Das Projekt ist noch nicht 'reif' genug, um es hier
vorzustellen, da läuft erst eine Minimal-Version der Software, und ob
die Energie-Bilanz noch aufgeht, wenn ich näher an die angestrebte
Funktionalität komme, ist noch nicht sicher, da will ich keine
Erwartungen wecken, Denen ich dann nicht gerecht werden kann. Momentan
sind die Fortschritte eher gering, da ich seelisch angeschlagen bin,
und, um überhaupt voerwärtszukommen, öfters Abwechslung brauche, so habe
ich gerade recht viele Projekte in Arbeit. Um zu zeigen, was mit den
BPW34 geht, habe ich mal zwei Bilder von dem Teil eines anderen Projekts
angehängt, da versorgen 13 parallele Stränge BPW34 zwei in Reihe
geschaltete gelbe (bernsteinfarbene) LEDs. Im ersten Bild ca. 60cm unter
einer 22W Ring-Leuchtstofflampe (Lupenleuchte), beim zweiten Bild ist
dieses Licht aus, da ist nur noch das magere Tageslicht, der Platz ist
ca 5m vom Fenster entfernt, und hinter einem hohen Stapel Kartons.

Zu der Gartenleuchte: Ja, das Problem kenne ich, habe hier Eine, die ich
von meiner, inzwischen verstorbenen, Mutter geerbt habe. Da ich keinen
Garten, und auch keinen Balkon, habe steht sie (als nette Erinnerung)
innen am Fenster, ist leider nur Ostseite, noch leicht nach Norden
gedreht, Sonne gibt es also maximal für zwei Stunden. Da zeigt sie das
gleiche Verhalten, wenn sie, bei Dämmerung, einschaltet ist sie schön
hell, wird dann aber, innerhalb von 2-3 Stunden zur traurigen Funzel.
Bei meiner Mutter stand sie auf einem, nach oben offenem, ins Dach
eingelassenen Balkon, da hat sie gut die ganze Nacht durchgehalten, wenn
sie Sonne abbekommen hat. Das Problem ist aber nicht die Kapazität der
Akkus (bei mir 2 Stück 600mAh), sondern die unzureichende Ladeleistung,
die Dinger sind halt bemessen, um im Freien zu stehen.

Dieser Thread hier ermuntert mich, ein, im frühen Entwurfsstadium
stecken gebliebenes, Projekt zu reaktivieren, bei dem es um ein
Solar-Nachtlicht geht, daß genau diese Nachteile nicht haben soll. Meine
Überlegungen gehen in zwei Richtungen: Erstens die Solarzellenfläche zu
vergrößern, vielleicht das doppelte solch einer Gartenleuchte, das ist
dann noch recht billig, und auch nicht zu sperrig, und zweites dem Ding
etwas Intelligenz zu geben. Den normalen Leuchten fehlt da die
Intelligenz, egal was der Tag an Akku-Ladung gebracht hat, wird, bei
Einbruch der Dunkelheit, halt volle Pulle geleuchtet, auch wenn kurze
Zeit später der Saft ausgeht. Da wäre es mir lieber, die Leistung wird
reduziert, aber dafür reicht es dann länger. Der LED-Strom wird ja meist
auch nicht richtig geregelt, auch das finde ich nicht optimal. Idee ist,
einen ATtiny zu verwenden, der kann dann, nach oben gezeigtem Prinzip
auch den Step-Up für die weiße LED machen. Da brauchts nur die
Solarzelle, zwei Akku-Zellen, den ATtiny, die LED und ein Bisschen
Kleinzeugs. Vielleicht sollte ich das ja mal angehen.

Bei der Solarzellen-Fläche wird, bei den billigen Gartenleuchten,
manchmal ganz schön gemogelt, da sind dann ein paar schmale Streifen
locker über die Fläche verteilt, so daß gerade mal die Hälfte der
Fläche, die nach Solarzelle aussieht, tatsächlich genutzt wird.

@all:

Lithium-Akkus würde ich, für solche Sachen, aus Sicherheits-Gründen,
nicht verwenden. Solche Aufbauten laufen immer, also auch oft
unbeaufsichtigt. Und ob man, als Bastler, der nicht auf Akkus
spezialisiert ist, das Akku-Management wirklich (ausfall-)sicher
hinbekommt? Im Garten mag das ja noch gehen, aber in der Wohnung, oder
im Keller, wie beim TO, will ich das nicht. Die Selbstentladung der
NiMh-Zellen ist durchaus beherrschbar, gerade die 'Ready to use' Typen
sind da, wie schon geschrieben wurde, recht gut.

Mit freundlichen Grüßen - Martin

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
@Martin:

Ufff - da hast Du ja mehr als 100 BPW34 verbaut!
Ich hoffe, die hattest Du alle im Sonderangebot bekommen!

Da ich mich zu wenig mit Solarzellen auskenne, kann ich Deine Ergebnisse
vermutlich nicht richtig würdigen: 81,9 uA scheinen mir jetzt nicht so
riesig viel zu sein - würden "echte" Solarzellen noch weniger liefern?

Und daß Du mit 3,8 uA eine LED zum Leuchten bringst, fasziniert mich
auch ein bißchen.

Inspiriert von diesem Thread habe ich gerade einmal meine Solarzellen
aktiviert (damals von Julian G. gekauft:
Beitrag "[V] Solarzellen, Solarpads, Handylader") und ebenfalls ein
bißchen herumgemessen. Im Raum kam nur 1mA raus - das ist schon
ernüchternd (bei voller Sonne waren's 160mA).

Anyway - ich überlege, ob ich Andreas F.'s Projekt vielleicht auf meine
eigene Weise einmal nachbauen soll, indem ich meine Solarzelle über eine
Diode mit einem einzigen NiMH-Akku verbinde und daran dann meinen
MiniBooster anschließe. Den müßte ich dann so optimieren, daß er auch
längere Schlafenszeiten gut übersteht (und zwischendurch vielleicht nur
ab und an aufwacht, um seinen Vcc-Kondensator wieder vollzupumpen).
Dabei folge ich diesmal vielleicht sogar der Anregung von Martin
Schlüter oben im Thread.

Man wird sehen, ob das geht. Allerdings wird das alles ein Weilchen
dauern (vielleicht sogar ewig ...), da ich aktuell keine Zeit habe.

Wie dem auch sei: hier in diesem Thread gab's bislang schöne Anregungen,
einen netten TO und keine Trolls - tut richtig gut.

Viele Grüße

Igel1


PS:

@Andreas F.: Welches Temperaturmodul und welches Funkmodul verwendest
Du?

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Ja, sind einige tolle Ideen und das ohne das sonst übliche Geblöke
einiger Wichtigtuer, die offenbar nie selbst mal klein angefangen haben.

Als Temp/Feuchte Modul nutze ich ein DHT22, hab es bei Aliexpress am
günstigsten bekommen. Für den Funk nutze ich diese ganz billigen 433MHz
Sender/Empfänger Sets, die man bei ebay für 1 € bekommt. Der Empfänger
braucht 5V, der Sender läuft aber auch schon ab 3V, ist dafür aber
angeblich dann nicht so leistungsstark. Doch in meinen beiden
Anwendungen funkt das Ding jeweils mit 4V Li-Ionen zuverlässig.

Gibt es von Deiner Attiny 1-Zellen-Spannungspumpe eigentlich einen
Schaltplan und Code dazu? Würde mich reizen, das zumindest mal näher
anzuschauen. Gerade wegen dem, was Du auch machen willst, mit einer
NiMH-Zelle.

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
@Andreas S. (igel1):

Zu Deiner Garten, eher Balkonleuchte, habe ich noch einen Vorschlag: Es
werden auch Solar-Leuchten mit abgesetzer Solarzelle angeboten, da kann
dann die Leuchte über, oder auf den Tisch, und die Solarzelle an die
Brüstung, wo Sonne hinkommt. Ist dann halt nichts Selbstgebautes.

Ja, was Solarzellen Drinnen bringen ist schon ernüchternd, Deine 1mA /
160mA Messung ist nicht so ungewöhnlich. Die Ausbeute an Strom ist bei
den BPW34 nicht wesentlich höher, als bei irgendeiner Billig-Solarzelle,
der entscheidende Unterschied ist die Spannung, selbst bei ganz wenig
Licht, wie auf dem 2. Bild, bricht die Spannung nicht zusammen. Der
Aufbau bringt, bei voller Sonne, 5,5V Leerlaufspannung, und trotzdem
reicht die Spannung, bei einer Beleuchtung, die auch für menschliches
Empfinden duster ist, noch um durch 2 LEDs, in Reihe, mit je 2,1V
Flußspannung Strom zu treiben. Eine Billig-Solarzelle hat, unter solchen
Bedingungen halt nur noch einen Bruchteil der Spannung. Die Helligkeit
von LEDs ist gut zum Sprom proportional, quasi bis Null runter, bei
diesem Test sieht man die LEDs in einem recht großen Bereich der
Umgebungshelligkeit gut leuchten, da sie ihre Helligkeit mit der
Umgebungshelligkeit ändern, da die Bestromung ja von der
Umgebungshelligkeit abhängig ist.

Hab das Solar-Nachtlicht Projekt tatsächlich wieder vorgeholt,
Schaltplan steht schon fast. Dachte erst an einen 8-beinigen Tiny, da
waren mir dann aber zu viele Kompromisse zum Pin-Sparen nötig, jetzt
wird's doch ein 14-beiniger ATtiny24. Beim austüfteln der Algorithmen
für die 'Intelligenz' möchte ich auch kommunizieren können, und zum
Flashen nicht dauernd Etwas umstecken müssen. Solarzelle habe ich Diese
bestellt:

Ebay-Artikel Nr. 371045524937

Mal sehen, ob die was taugt, ist ja schon deutlich größer, als bei den
gängigen Solarleuchten. Bei der Recherche habe ich gemerkt, man sollte
sich mehr mit den ATtinys beschäftigen, da gibt es interessante
Besonderheiten, die die 'Großen' nicht haben, z.B. Timer, die dank
integrierter PLL mit 64 MHz laufen, Totzeitgenerierung für die
Ansteuerung von Leistungs-Halbbrücken, ... Und die Tinys sind, auch bei
den Hobby-Versendern, in guter Auswahl zu bekommen, und billig. So, beim
Rumstöbern, kommen mir schon wieder neue Ideen, wann soll ich das Alles
überhaupt mal machen?

Mit freundlichen Grüßen - Martin

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Andreas F. schrieb:
> Gibt es von Deiner Attiny 1-Zellen-Spannungspumpe eigentlich einen
> Schaltplan und Code dazu? Würde mich reizen, das zumindest mal näher
> anzuschauen. Gerade wegen dem, was Du auch machen willst, mit einer
> NiMH-Zelle.

Ja, gibt's alles.
Kann ich Dir leider aber erst nach dem Wochenende zusenden.

Schick' bitte einmal einen Link auf Dein ebay-Funkmodul.

: Bearbeitet durch User
von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
@Martin:

Danke für die Erläuterungen - das war hochinteressant.
Hab's jetzt kapiert und eine Menge dabei gelernt.

Gruß

Igel1

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Martin Schlüter schrieb:
> bestellt:
>
Ebay-Artikel Nr. 371045524937

Mensch, wirf doch die Kohle nicht so zum Fenster raus, dasselbe gibts in
China für weniger als ein Drittel:
http://www.aliexpress.com/item/0-6W-6V-90mm-60mm-DIY-Polycrystalline-Silicon-Solar-Panel/32238970149.html

Wenn Du es nicht unbedingt sofort brauchst, sondern 2-4 Wochen Zeit
hast, bestell am besten alles dort. Spart Unmengen Geld. Auch über ebay
gibts China-Händler, aber Aliexpress ist oft noch günstiger.


Andreas S. schrieb:
>> Schaltplan und Code dazu?
> Ja, gibt's alles.
> Kann ich Dir leider aber erst nach dem Wochenende zusenden.

Keine Eile, ich komm eh zu nichts.


> Schick' bitte einmal einen Link auf Dein ebay-Funkmodul.

http://www.ebay.de/sch/i.html?_from=R40&_sacat=0&_sop=15&_nkw=433mhz&LH_PrefLoc=2&rt=nc&LH_BIN=1

Wichtig ist, bei der ebay-Suche unter Artikelstandort "weltweit"
auszuwählen. Sonst findet man den China-Kram nicht. Kann ich nur
empfehlen, bestelle seit 6 Monaten dort fast alles. Kommt zwischen 1
Woche (selten) und 6 Wochen später an. Solange Du unter 24 € oder so
bleibst, will der Zoll nichts davon wissen.

: Bearbeitet durch User
von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
@Andreas F. (solipo):

Ich wollte jatzt nicht so lange warten, kenne aber die anderen Quellen
durchaus, auch die eBay-Suche mit "Weltweit" nutze ich oft. Wollte bei
diesem Händler eh noch LEDs bestellen, und habe die Solarzelle
mitbestellt, Zeug ist übrigens schon unterwegs. Bei den LEDs habe ich
mit diesem Händler bisher nur gute Erfahrungen gemacht, da ist, bei
eBay, ja auch ganz schöner Ramsch unterwegs.

@Andreas S. (igel1):

Ich habe noch was vergessen zu schreiben: Was auch oft auffällt, ist das
Solarzellen unter Leuchtstofflampen- oder LED-Licht recht wenig Strom
liefern, obwohl das Licht doch, für den Menschen so hell ist. Das liegt
daran, daß Solarzellen auch im nahen Infrarot empfindlich sind, das im
Tageslicht, und erst recht im Sonnenlicht reichlich vorhanden ist, aber
bei Leuchtstofflampen-Licht fehlt.

Der Bau des Solar-Nachtlichts ist beschlossene Sache, werde morgen noch
ein bisschen in den Bauteile-Kisten wühlen, und dann bestellen, was noch
fehlt.

Mit freundlichen Grüßen - Martin

von wartemal (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Solar-Nachtlicht

Eine helle Idee!

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
> Andreas S. schrieb:
>>> Schaltplan und Code dazu?
>> Ja, gibt's alles.
>> Kann ich Dir leider aber erst nach dem Wochenende zusenden.

Danke für Dein Angebot, aber da ich mit höchster Wahrscheinlichkeit eh
gar nicht zum Bauen käme, sondern nur mal drüberschauen wollte, will ich
mich nicht derart verpflichten (siehe Deine PN). Aber natürlich verstehe
ich Dein Anliegen, das ist absolut in Ordnung.

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
@Andreas F.:  Alles klar - Danke für Dein Verständnis.

Im Prinzip arbeitet meine Schaltung aber genauso wie diejenige von
Martin Schlüter oben in diesem Thread:
Beitrag "Re: Minisolarzelle mit Stepup + Akku zur Versorgung von Attiny"

Allzu viel hast Du daher nicht verpaßt.
Nur halt zusätzlich noch mit einem MOSFET, der vermutlich den
Spulenstrom verlustfreier schaltet, als dies ein ATtiny-Port tun kann.
Dafür ist Martins Schaltung natürlich die Minimalisten-Königin.

Genau wie er, arbeitete ich seinerzeit ebenfalls mit PWM als
"Spulenstromhacker" - das macht der Tiny nebenher und ist somit noch für
andere Aufgaben frei.

@Martin Schlüter:

Nur habe ich nicht verstanden, wofür Martin die Diode D2 benötigt. Und
seinen Hinweis auf Ähnlichkeit mit einem Synchrongleichrichter habe ich
ebenfalls nicht verstanden (würde ich aber gerne verstehen, denn ich
vermute, hier gibt's noch was zu lernen für mich ...).

Viele Grüße

Igel1

von lrep (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Andreas F. schrieb:
> hatte zuerst versucht, die Sonne schneller aufgehen zu
> lassen, doch leider... Mit einem Atombombenblitz müsste es wohl auch
> tun,

Leg mal einen guten Elko (100µF) parallel zu den Eingangsklemmen des
Wandlers. Vielleicht startet er dann schon kultiviert.

von Warmer Bruder (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Andreas F. schrieb:
> Aber ich gebe Dir absolut recht. Bin selbst militanter Gegner von
> Photovoltaik, wenn es um Netzinfrastruktur und Einspeisung geht, da es
> sich hierbei um idiotische, niemals rentable Technik mit rein politisch
> motivierter gigantischer Abzocke handelt.

http://www.manager-magazin.de/unternehmen/energie/edf-und-areva-bauen-atomkraftwerk-hinkley-c-in-grossbritannien-a-929090.html

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
@Andreas S. (igel1):

Mit der Schwäche der Ports hast Du natürlich recht, aber Andreas F.
sagte ja was von 5mA, da geht diese Schaltung gut. Bei meinem Nachtlicht
kommen da auch MOS-FETs ran, da es da doch schon um Spulenströme von
30-40mA max. geht. Zu den Dioden: Beide Dioden, also auch D1 haben nur
Schutzfunktion. Im normalen Betrieb arbetet der Port ja als Push-Pull
Ausgang, nur wenn der Ausgang unerwartet abgeschaltet wird, z.B.
Watchdog-Reset müssen die Dioden den Spulenstrom übernehmen. Durch den
Push-Pull Ausgang hat man automatisch den Synchrongleichrichter. Prinzip
ist, die Diode des Step-Ups durch einen MOS-FET zu ersetzten, und diesen
genau gegenphasig zum eigentlichen Schalttransistor zu steuern. Bei der
Verwendung des uC-Ports ist der interne Transistor nach GND der
Schalttransistor, und der interne Transistor nach VCC der
Synchrongleichrichter. Fürs Verständnis ist wichtig, zu beachten, daß
aufgesteuerte MOS-FETs den Strom in beide Richtungen durchlassen. Für
diese Anwendung hat die Synchrongleichrichtung zwei wichtige Effekte:
Der erste, naheliegende, Effekt ist die Vermeidung des
Dioden-Durchlasßverlusts. Der zweite Effekt ist hier vorallem für die
Regelung relevant, durch den 2. gesteuerten Transistor, nach oben, wird
die Schaltung bidirektional, wenn man sich die Schaltung gespegelt
anschaut, ist's ein Step-Down. Energie kann also in beide Richtungen
fließen, in Welche ist eine Frage der Spannungen und der PWM. Wird kein
Strom entnommen, stellt sich ein Gleichgewicht ein, der Spulenstrom ist
dann ein Wechselstrom, mit PWM-Frequenz, der zeitliche Mittelwert ist 0.
Man kann sich das wie einen Stell-Spartrafo bei Wechselspannung
vorstellen, Die PWM ist der verstellbare Abgriff. Auch wenn diese
Bidirektionalität hier nicht genutzt wird, die Enrgie fließt ja immer
vom Akku zum Mikrocontroller, für die Regelung hat das sehr angenehme
Konsequenzen. Während beim normalen Step-Up, wenn die Regelung versagt,
die Sapnnung ja bis zur Selbstzerstörung hochlaufen kann, tut sie das
bei dieser Schaltung nicht, hat man z.B. 50% PWM ist die Spannung am uC
doppelt so hoch wie die Akku-Spannung (In der Realität etwas weniger,
wegen Verlusten). Das macht die Regelung einfach, sie muss auch nicht
fürchterlich schnell sein, was Einem, bei dem eher langsamen
A/D-Wandler, sehr gelegen kommt. Wenn es nur darum geht den uC am Leben
zu halten, könnte man sich sogar darauf beschränken, die Akku-Spannung
zu messen, daraus eine passende PWM zu berechnen, und diese ausgeben,
also nur steuern, und nicht regeln.

Da der Ripple-Strom, in der Spule, immer fließt, auch wenn nur wenig
Last da ist, sollte man, um nicht zu viel Verluste zu bekommen, die
Induktivität eher hoch wählen, gleichzeitig aber auch auf einen kleinen
ohmschen Widerstand der Spule achten.

Vielleicht hilft das ja zum Verständnis.

Mit freundlichen Grüßen - Martin

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
Noch eine Ergänzung,

auch wen die Mikrocontroller-Ports eher schlechte Leistungsschalter
sind, und zusätzliche Transistoren das besser können, kann es sinnvoll
sein, die Variante ohne zusätzliche Transistoren zu verwenden. Ist das
System lange im Sleep-Mode, wie bei Andreas F. (1 Sekunde Betrieb, 59
Sekunden Sleep), dann fallen die Leckströme der zusätzlichen
Transistoren negativ auf, die können durchaus in der selben
Größenordnung liegen, wie die Stromaufnahme des Controllers im Sleep, da
können die höheren Verluste, im Betrieb, durchaus das kleinere Übel
sein. Vom Leckstrom her sind die BAT48 auch nicht die Besten, Si-Dioden
(sollte hier ein UF Typ sein) sind da deutlich besser, wegen der höheren
Flußspannung ist der Schutz allerdings schlechter, da sollte dann noch
einen kleiner Widerstand zwischen Dioden und Port-Pin schalten.

Die Effizienz der Port-Variante kann man steigern, indem man Ports
parallelschaltet, bei Hardware-PWM könnte man die 2 PWM-Pins eines
Timers parallelschalten, bei Software-PWM könnte man einen ganzen Port,
8 Pins, benutzen, wenn sie frei sind. Man muß sie halt wirklich
gleichzeitig schalten. Da sich die unterschiedlichen AVRs bei der
Stromaufnahme nicht viel schenken, könnte es sogar energieeffizient
sein, nur deshalb zu einem größeren AVR zu greifen.

Mit freundlichen Grüßen - Martin

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
@Martin:

Vielen Dank für Deine Erklärungen - das war sehr interessant und für
mich neu. Besonders nett dabei, daß Du's so ausführlich erklärt hast, so
daß auch ich alles verstehen konnte - geniale Ideen, die Du da hast!

Viele Grüße

Igel1

von Igel1 (Gast)


Bewertung
0 lesenswert
nicht lesenswert
@Andreas F.:
Danke für den eBay Link - ich habe mir gerade auch ein paar von den
1,-Euro 433 MHz - Funkmodulen gegönnt - Wahnsinn ...

Viele Grüße

Igel1

von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Igel1 schrieb:
> ich habe mir gerade auch ein paar von den
> 1,-Euro 433 MHz - Funkmodulen gegönnt - Wahnsinn ...

willst du die Nachbarn ärgern?
Youtube-Video "Funkstecktdosen-Bruteforcer: Nachbarn hassen diesen Trick!"

mein Funkschalter ist der gleiche wie vom Nachbarn und kommt locker
durch die Wand

von Andreas S. (igel1)


Bewertung
1 lesenswert
nicht lesenswert
Joachim B. schrieb:
> willst du die Nachbarn ärgern?
> Youtube-Video "Funksteckdosen Bruteforcer | nachbarschaft auf die Palme
> bringen"
>
> mein Funkschalter ist der gleiche wie vom Nachbarn und kommt locker
> durch die Wand


Da mach' Dir mal keine Sorgen:

Ich bin problemlos in der Lage, die Funksteckdosen meines Nachbarn zu
analysieren und anschließend zu schalten.

Dafür braucht's kein "Brute force" oder sonstigen Hokuspokus - auch wenn
sich "Brute force" natürlich super spannend und dramatisch anhört.

Einfache Kenntnisse der gängigen Funksteckdosenprotokolle und ein
Empfänger (in meinem Falle für ca. 5,- EUR) samt LogicAnalyzer reichen
aus, um alles im Klartext serviert zu bekommen.
Kannst Du gerne in meinem alten Thread nachlesen:
Beitrag "RFM12 schaltet Funksteckdose (nicht)"

Aber das ist eher Spielerei.

Mir geht's um das Übermitteln von Sensordaten mit eben dieser
433MHz-Technik. Und wenn ich 30-50 Sensoren in der Hütte verteilen will,
dann muß so ein Sensor billig und wartungsarm sein. Außerdem soll er
natürlich zuverlässig und halbwegs genau sein. Und genau das ist die
Herausforderung.

Und wenn Du dazu einen Brute Force - Ansatz kennst, so wäre ich daran
sehr interessiert ;.)

Viele Grüße

Igel1

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Igel1, kennst Du Dich vielleicht etwas mit Hochfrequenztechnik aus? Ich
hatte dazu nämlich neulich eine Frage gestellt und keinerlei Antworten
bekommen:

Beitrag "Antennenlänge 433MHz Sender/Empfänger / Kompatibilität"

von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Andreas S. schrieb:
> Mir geht's um das Übermitteln von Sensordaten mit eben dieser
> 433MHz-Technik. Und wenn ich 30-50 Sensoren in der Hütte verteilen will,
> dann muß so ein Sensor billig und wartungsarm sein. Außerdem soll er
> natürlich zuverlässig und halbwegs genau sein. Und genau das ist die
> Herausforderung.

was soll denn der Vorteil der billigen Funken sein?

ich würde eher an wlan ESP8266 oder RFM z.B. 866/868 MHz denken mit
Protokolle ähnlich RS232 Funkbrücke (von Benedikt hier im Forum)

billig sind die wlan auch sehr, die RFM eher weniger.

Mit den ESP habe ich auch gleich den Zugang vom Router über LAN mit
forwarding.

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:
> was soll denn der Vorteil der billigen Funken sein?

Der Preis? Mehr fällt mir ehrlich gesagt auch nicht ein.
Aber ich frage mal andersrum: was sollte der Nachteil sein?

> ich würde eher an wlan ESP8266 oder RFM z.B. 866/868 MHz denken mit
> Protokolle ähnlich RS232 Funkbrücke (von Benedikt hier im Forum)

Ich kenne Teile des Codes von Benedikt (zumindest habe ich damit mein
RFM12
ans Fliegen gebracht. Allerdings kenne ich keinen Code von ihm, der auf
Sensordaten-Übertragung optimiert ist (kurze On-Time + One-Way,
möglichst
stromsparend)

> billig sind die wlan auch sehr, die RFM eher weniger.

Mit den ESP-Teilen kenne ich mich noch nicht aus. Aber für Sensoren,
die auch im letzten Winkel der Hütte noch funken sollen, könnte ich
mir vorstellen, daß 433MHz oder 868MHz besser geeignet ist.

> Mit den ESP habe ich auch gleich den Zugang vom Router über LAN mit
> forwarding.

Wie gesagt: ich habe damit noch keine Erfahrung, bin aber stets für
alle neuen Abenteuer zu haben. Was rätst Du mir? Welches Board
sollte ich kaufen, um mit ESP ein bißchen experimentieren zu können?
(Link?)

Viele Grüße

Igel1

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Andreas F. schrieb:
> Igel1, kennst Du Dich vielleicht etwas mit Hochfrequenztechnik aus? Ich
> hatte dazu nämlich neulich eine Frage gestellt und keinerlei Antworten
> bekommen:

Hab's gelesen, aber ich toppe im HF-Bereich gerade einmal meine Oma bei
der Analyse, ob Ihre Tanne nun noch unter der Sat-Schüssel steht, oder
bereits mitten in die Empfangskeule reingewachsen ist.

Will sagen: da gibt's wesentlich berufenere Geister hier im Forum.

Viele Grüße

Igel1

: Bearbeitet durch User
von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Andreas S. schrieb:
> Was rätst Du mir? Welches Board
> sollte ich kaufen, um mit ESP ein bißchen experimentieren zu können?
> (Link?)

puh ich glaube ich habe mich auf dünnes Eis begeben,
https://www.google.de/search?q=ESP8266&ie=utf-8&oe=utf-8&gws_rd=cr&ei=KwHtVPLpPKL6ywPn_oD4Cg

wir setzten ja teilweise den ESP8266 im minuten word clock ein

mit google und Arduino und ESP habe ich sofort Erfolg gehabt, das Teil
wird ja per UART angesteuert, leider werden die 01-er mit 115k Baud
ausgeliefert

UND sie wollen 3,3V und bis zu 300mA, damit kein Stromsparer ausser man
schaltet ihn ab, abe rim Haus wird der wohl mit Stromversorgung laufen.

Ebay-Artikel Nr. 111544416345
http://thomaspfeifer.net/esp8266_wlan_seriell_modul_at_kommandos.htm

musste erst mal googlen um eine Firmware zu finden die mit 9600 Bd läuft
und eine Flashsoftware finden

am Tiny müsstest du ähnlich gehen 9600 Bd sollte locker mit soft UART
laufen

aber ab da müsstest du dich durchkämpfen

Reichweite habe ich mit wlan mehr erzielt als mit RFM433

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
@ Joachim B.:

Okay, ich habe genau 2x denjenigen Artikel bei ebay gekauft, den Du mir
empfohlen hast. Jetzt bin ich mal gespannt ...

Gruß

Igel1

von Uwe B. (boerge) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Andreas S. schrieb:
> Allerdings kenne ich keinen Code von ihm, der auf
> Sensordaten-Übertragung optimiert ist (kurze On-Time + One-Way,
> möglichst stromsparend)
>
http://bralug.de/wiki/RFM12-Funkbr%C3%BCcke

Grüße Uwe

von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Andreas S. schrieb:
> Okay, ich habe genau 2x denjenigen Artikel bei ebay gekauft, den Du mir
> empfohlen hast. Jetzt bin ich mal gespannt ...

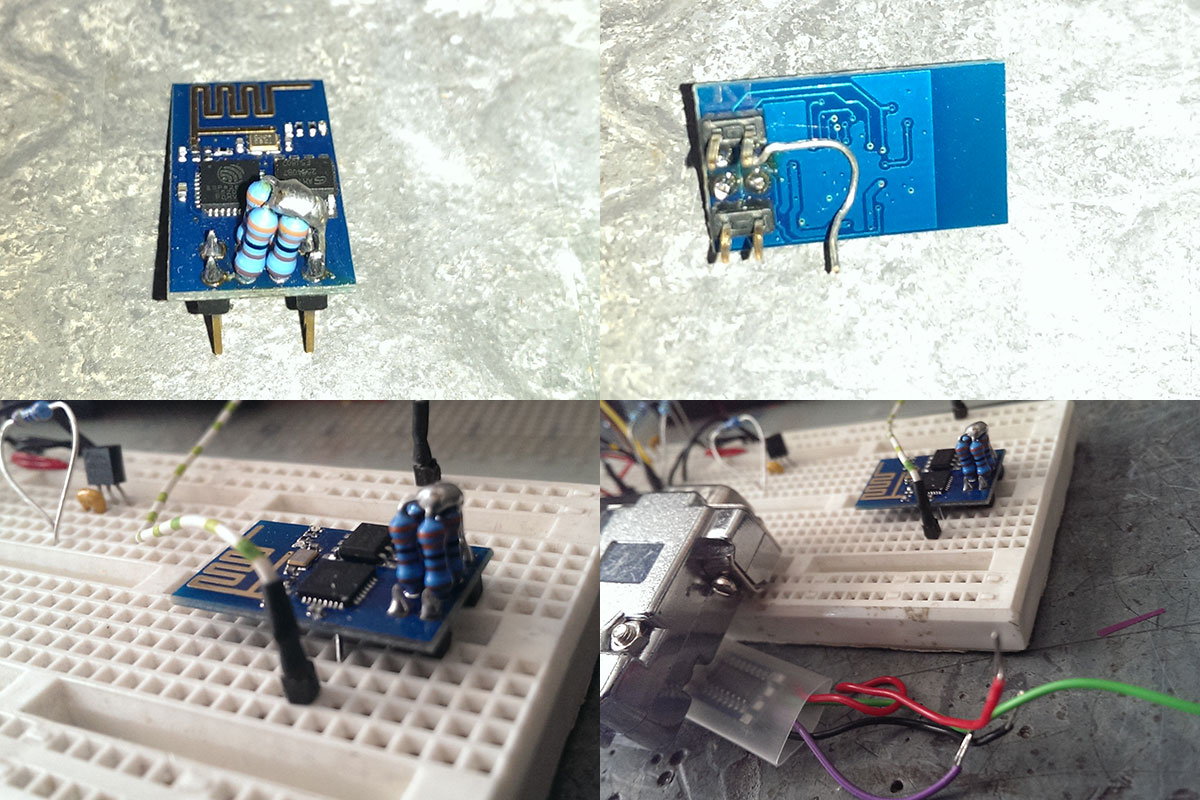

OK dann mein "Inbetriebnahme" Tipp

die 4 mittelsten Pins nicht bestücken oder rausziehen,

dann passt der auf ein Breadbord

die 4 mittelsten mit 3,3k Ohm nach VCC
+ und - an 3,3V Quelle alternativ 5V Quelle und LDO LE33CZ so läuft der
bei mir
alternativ einen Adapter basteln

sreiell out und seriell in an einen MAX3232

Ebay-Artikel Nr. 171394123226

oder

Ebay-Artikel Nr. 221545502349

dann kann man erst mal mit 115k Baud am PC spielen und den auch mit dem
Flasher Programm auf eine Firmware mit 9600 Bd umproggen

Wiki Seite
http://www.electrodragon.com/w/ESP8266

Flasher für win:
https://github.com/nodemcu/nodemcu-flasher


http://www.rei-labs.net/esp8266-update-firmware-to-change-the-baudrate/

ich nutze diesen Flasher unter windowsXP
https://drive.google.com/file/d/0B_7z9Jw1s4RMOWd1Q1c1R1RQNnM/view?pli=1

https://drive.google.com/file/d/0B_7z9Jw1s4RMOWd1Q1c1R1RQNnM/view?usp=sharing

von Joachim B. (jar)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Bilder

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
@Uwe:

Danke für den Link. Allerdings halte ich das Auslesen von Sensoren und
senden via RFM-Module nicht für so die Riesen-Herausforderung.
Spannender ist es, etwas zu entwerfen, was 1 Jahr lang alle 5 Minuten
Sensordaten sendet und dabei aus 1x oder max. 2x 1,5V NiMH-Akku versorgt
wird.

@Joachim:

Danke für die vielen Tipps.
Jetzt muß ich erst einmal 2 Monate warten bis die ESP8266 aus China
ankommen (man spart ja, wo man kann ...). Danach geht's weiter.

Viele Grüße

Igel1

von Uwe B. (boerge) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Andreas S. schrieb:
> Spannender ist es, etwas zu entwerfen, was 1 Jahr lang alle 5 Minuten
> Sensordaten sendet und dabei aus 1x oder max. 2x 1,5V NiMH-Akku versorgt
> wird.
>
du hast nach einem stromsparenden Konstrukt gefragt... Mein Sendemodul
sendet alle Minute die Sensorwerte an den Empfänger und legt dazwischen
das RFM12-Modul und sich selbst schlafen. Ich verwende 3 AA-Akkus (ca.
2400mAh), welche durch eine Solarzelle aus einer alten Gartenlampe
geladen werden (es ist nur eine "Rückfluss-Sperrdiode" zwischen
Solarzelle und Akkus).

Ein Test ohne Akkus, mit 3 einfachen NoName-AA-Batterien, brachte eine
Laufzeit von fast 10 Monaten für das Sendemodul. Seit dem ich Akkus und
die Solarfläche verwende, ist das Ding praktisch wartungsfrei und die
Spannung pendelt irgendwo zwischen 3,8V und 4,1V. (Für die
Messwertberechnungen/-umrechnung bestimme ich jedes mal indirekt die
aktuell anliegende Spannung via dem Band-Gap der MCU.)

Das ganze Geraffel mit Step-Up-Wandler etc., um mit nur einen oder 2
Akkus auszukommen, halte ich für leicht übertrieben, da es die Sache nur
verkompliziert...

Uwe

PS.: beim Einsatz eines ESP8266 wirst du noch mehr Probleme mit der
Stromversorgung haben, da diese Teile ein Vielfaches an Strom benötigen,
im Vergleich zu den RFM12-Mdulen.

von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Uwe Berger schrieb:
> du hast nach einem stromsparenden Konstrukt gefragt...

hat er? wo bitte

Andreas F. schrieb:
> Hallo allerseits,

Andreas F. der TO ist nicht

Andreas S. schrieb:
> Und wenn ich 30-50 Sensoren in der Hütte verteilen will,
> dann muß so ein Sensor billig und wartungsarm sein.

Andreas S.

bei Andreas S. dachte ich an sicher, billig und Reichweite, evtl. noch
an vom LAN erreichbar, nicht an stromsparend.....

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Haaalt:

Bevor es hier Verwirrung gibt, hier schnell ein paar klärende Worte:
Ihr habt in der Tat beide Recht:

1.) Ich, Igel1, bin nicht der TO und habe schon ein bißchen ein
    schlechtes Gewissen, weil ich seinen Thread hier fast kapere.
    Aber irgendwie sind meine und seine Interessen sehr ähnlich.

2.) Ich möchte in der Tat meine Hütte mit vielen Sensoren aus-
    statten, die möglichst nur 1x NiMH Akku benötigen und damit
    1 Jahr lang alle 5 Minuten (optimal wäre gar jede Minute)
    Ihre Daten an die Basis senden. Hier sind die Ansprüche sehr
    ähnlich zu denen von Andreas F., dem Thread-Owner.

3.) Ich interessiere mich zusätzlich für das ESP8266-Modul, weil
    es scheinbar so einfach per UART zu befüttern ist. Damit
    könnte ich vielleicht andere lustige Anwendungen ausstatten
    (an Ideen fehlt es mir nie - nur an der Zeit ...). Für
    stromspar-Anwendungen ist WLAN allerdings nix - das weiss ich.

Ich hoffe, damit ist alles geklärt - bitte seid also alle schön
lieb zueinander ...


@Uwe:

Inzwischen habe ich auch geschnackelt, daß die Seite, auf die Du
referenziert hast, von Dir selbst erstellt wurde - Respekt, Respekt!

Deine Angaben zur Akku-Laufzeit waren sehr interessant für mich.
10 Monate Betrieb mit NoName-Batterien hat mich wirklich erstaunt -
und das, obwohl Dein RFM12-Modul im Standby 0,5 mA dauerhaft zieht!

Wenn ich das RFM12 über einen Transistor oder MOSFET schalten würde,
so müßte die Akku-Reichweite nochmals dramatisch erhöht werden können.
Das sind ja wirklich gute Aussichten für mein Projekt.


@Joachim:

Und auch an Dich mein Dankeschön für die vielen Links zum ESP und
das inspirierende Projektfoto - ich bereue schon, in China bestellt
zu haben, so kribbelt es in den Fingern ...

Viele Grüße

Igel1

von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Andreas S. schrieb:
> meine Hütte mit vielen Sensoren aus-
>     statten, die möglichst nur 1x NiMH Akku benötigen und damit
>     1 Jahr lang alle 5 Minuten

vergiss NiMh als 1-Zeller, der Stepup Wandler luscht den ja schon leer
und mit einer Zelle startet ein Atmel nicht, was geht sind CR2030, AVR
in sleep und alle paar Minuten aufwachen RFM oder ESP diesen besser mit
3x Mignon bis Mono Zellen, einschalten, sollte aber schnell gehen und
dann wieder schlafen, RFM und/oder ESP sollten dabei abgeschaltet sein

Andreas S. schrieb:
> Ich interessiere mich zusätzlich für das ESP8266-Modul, weil
>     es scheinbar so einfach per UART zu befüttern ist. Damit
>     könnte ich vielleicht andere lustige Anwendungen ausstatten
>     (an Ideen fehlt es mir nie - nur an der Zeit ...). Für
>     stromspar-Anwendungen ist WLAN allerdings nix - das weiss ich.

nun ja kommt drauf an.

: Bearbeitet durch User
von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
hier gibts einen eigenen Thread zum ESP8266

Beitrag "Wlan2Serial Modul für 5 euro"

wobei sind ja nur 2,80€ oder 11,29€ für 4 im Februar

: Bearbeitet durch User
von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Warum eigentlich WLAN? Diese NRF24L01 Dinger, sehen fast identisch aus,
sind doch auch interessant, billig und z.B. per mysensors.org leicht
verwendbar.

Ich hab schon länger einige hier rumliegen, aber kam noch nicht zum
Testen, weil mein ganzes System mit den 433ern läuft und ich die
Attiny85 natürlich nicht an die NRF24L01 ans Laufen bekomme. Es soll ja
möglichst klein und sparsam sein und einen ganzen Arduino für so einen
einfachen Sensor ist irgendwie übertrieben finde ich.

: Bearbeitet durch User
von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Andreas F. schrieb:
> Warum eigentlich WLAN?

größere Reichweite, sicherere Übertragung IMHO und per LAN über Router
auch von extern zu erreichen, NTP könnte befragt werden uvam.

Kommt halt drauf an was man machen will.

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Bedingt durch die Frequenz kann man per WLAN aber auch nicht weiter
senden als per NRF24L01 und 433 MHz reicht definitiv noch weiter.

WLAN mit einem Attiny dürfte zudem sicherlich unmöglich sein, oder? Die
Komplexität wäre schon enorm, zumindest hinsichtlich eines einfachen
Temperatur- oder sonstwas -sensors.

von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Andreas F. schrieb:
> Bedingt durch die Frequenz kann man per WLAN aber auch nicht weiter
> senden als per NRF24L01 und 433 MHz reicht definitiv noch weiter.

meine RF RS232 Funkbrücke mit RFM12 5m grad so indoor 433 MHz, mit ESP
20m ohne Stress

Andreas F. schrieb:
> WLAN mit einem Attiny dürfte zudem sicherlich unmöglich sein, oder? Die
> Komplexität wäre schon enorm, zumindest hinsichtlich eines einfachen
> Temperatur- oder sonstwas -sensors.

per seriell einige AT Commands absetzen?, OK soweit bin ich noch nicht
was der Tiny benötigt, aber wenn ein AVR mega32 Webserver spielen kann
und einen LAN Chip direkt steuert Pollin NETIO was hinder den Tiny
einige Kommandos auf dem ESP abzusetzen der ja selbst ein Webserver ist?

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Meine billigen 433er Sender schaffen mehrere Wände über 10m und das bei
nur 4V (ein Sensor läuft sogar mit fast leerer Knopfzelle mit aktuell
2,7V durch die halbe Wohnung), obwohl sie eigentlich für 3-12V ausgelegt
sind. Da ist noch weitaus mehr Reichweite drin.

Aber ich habe, siehe einen Link etwas weiter oben zu nem anderen Faden,
auch mal etwas "bessere" 433MHz Sender gekauft, die nur wenige Meter
schaffen. Doch da kann was nicht stimmen denke ich, schließlich ist da
Null Intelligenz in der HW.

Ich weiß nicht, wie man WLAN "spricht", aber das Problem ist wohl eher
der kleine Flash-Speicher mit max. 8k und zudem beim Attiny85 seine
lediglich 5 Pins - beim Attiny84 sinds mehr, da könnte es vielleicht
gehen, aber er hat auch nur 8k Flash. Doch Du hast was von 300mA
geschrieben - das ist dann eh KO-Kriterium, dann kann man auch gleich
einen Arduino nehmen und ihn ans Stromnetz hängen. Dann ist
WLAN-Anbindung durchaus spannend, wenn man das hinbekommt.

Taugen denn die RFM12B was? Ich finde die nirgendwo günstig zum Kaufen.
Vorteil wäre, dass man bidirektional kommunizieren kann im Gegensatz zu
meinen billigen Sendern. Naja, dann kann man eigentlich auch gleich die
NRF24L01 nehmen, die brauchen auch jede Menge Pins vom uC und eine
Library von mysensors gibts dafür schon fertig dazu.

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:
> Andreas S. schrieb:
>> meine Hütte mit vielen Sensoren aus-
>>     statten, die möglichst nur 1x NiMH Akku benötigen und damit
>>     1 Jahr lang alle 5 Minuten
>
> vergiss NiMh als 1-Zeller, der Stepup Wandler luscht den ja schon leer
> und mit einer Zelle startet ein Atmel nicht,

So schnell hänge ich die Idee nicht an den Nagel.
Ich stelle mir das so vor:

- einmalig erhält der AVR > 1,8V und startet damit(das geht z.B. über
  einen kurzen Tasterdruck, der den MOSFET kurz überbrückt)

- anschließend pumpt der AVR einen Kondensator auf 5V auf und legt sich
  dann schlafen.

- nach 1 Minute wacht der AVR auf, sendet seine Daten,
  pumpt den Kondensator nochmals auf und schläft dann wieder.
  (mag sein, daß der AVR auch während des Datenversands schon
  pumpen muß - das ist aber auch nicht weiter schlimm).

- der letzte Schritt wiederholt sich bis St. Nimmerlein bzw. bis Akku
leer.

Das heißt: hier kommt gar kein separater Step-Up zum Einsatz - das
erledigt der AVR selber.

Viele Grüße

Igel1

von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Andreas S. schrieb:
> einmalig erhält der AVR > 1,8V und startet damit(das geht z.B. über
>   einen kurzen Tasterdruck, der den MOSFET kurz überbrückt)

nicht aus einer NiMh Zelle, also du müsstest schon den Stepup starten,
das geht

Andreas S. schrieb:
> nach 1 Minute wacht der AVR auf, sendet seine Daten,
>   pumpt den Kondensator nochmals auf

nicht wenn der Kondi leer ist, da müsste wieder jemand den Starter
drücken

Irgendwie verstehe ich deine Gedanken nicht, entweder der Stepup hält
die Spannung immer auf Startniveau, das luscht die eine Zelle leer oder
man startet immer manuell.

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Andreas F. schrieb:

> Taugen denn die RFM12B was?

Ja, taugen was - aber ist nicht gerade plug & play (fand ich
jedenfalls).
Mit dem Code von Benedikt K. hier aus dem Forum bekommt man's aber gut
ans Laufen.

> Ich finde die nirgendwo günstig zum Kaufen.

Frag' mal hier im Markt-Forum, da haben ab und an Leute RFM12-Module
übrig.
Ich selbst habe die Dinger auf 2 AVR Evaluations Board V1.2 von Pollin
installiert und damit gut ans Fliegen bekommen. Evtl. wären die
RFM12BP-Versionen für Dich das richtige - die haben mehr Rumms
(vorsicht: max. erlaubte Sendeleistung beachten).

Viele Grüße

Igel1

von Andreas F. (solipo)


Bewertung
0 lesenswert
nicht lesenswert
Die RFM12BP brauchen halt richtig satt Strom. Aber wie gesagt, ich
denke, dann kann ich auch gleich die billigen 2,4GHz Teile verwenden, da
ich dafür genausoviele Pins opfern muss und es noch dazu eine perfekte
Bibliothek gibt (zumindest sieht sie vielversprechend aus).

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:
> Andreas S. schrieb:
>> einmalig erhält der AVR > 1,8V und startet damit(das geht z.B. über
>>   einen kurzen Tasterdruck, der den MOSFET kurz überbrückt)
>
> nicht aus einer NiMh Zelle, also du müsstest schon den Stepup starten,
> das geht
>
> Andreas S. schrieb:
>> nach 1 Minute wacht der AVR auf, sendet seine Daten,
>>   pumpt den Kondensator nochmals auf
>
> nicht wenn der Kondi leer ist, da müsste wieder jemand den Starter
> drücken
>
> Irgendwie verstehe ich deine Gedanken nicht, entweder der Stepup hält
> die Spannung immer auf Startniveau, das luscht die eine Zelle leer oder
> man startet immer manuell.

Der Gedanke ist:

- Kondensator vollpumpen auf 5V
- Schlafen legen (Pumpen hört natürlich auf)
- Aufwachen BEVOR die Spannung unter 1,8V gefallen ist
  (bei 0,1 ... 1uA Schlafstrom sollte das gemäß du = 1/C ** I ** dt)
  schon mit 10 ... 100uF ein Weilchen gut gehen.)
- Nach dem Aufwachen sofort das Pumpen starten
- Daten senden
- Schlafen legen
- u.s.w.

Viele Grüße

Igel1

: Bearbeitet durch User
von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Andreas S. schrieb:
> - Aufwachen BEVOR die Spannung unter 1,8V gefallen ist

und wie,
selber aufwachen ADC? unötige stromverbrauchende Steps
mit Komperator der immer an der Zelle lutscht? den gibt es auch nicht
umsonst

also wenn du einen schlafenden und dabei in die Zukunft schauenden µC
findest sag Bescheid.

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:
> Andreas S. schrieb:
>> - Aufwachen BEVOR die Spannung unter 1,8V gefallen ist

>
> also wenn du einen schlafenden und dabei in die Zukunft schauenden µC
> findest sag Bescheid.

Bescheid.

Also: Spendieren wir dem Kondensator 47uF und lassen wir
Kondensator-Leckströme und Sleep-Strom vom ATtiny in Summe <1 uA sein,
so fallen
wir in 1 Minuten um:  dU = 1/0,000047F * 0,000001A * 60s = 1,3V.

Außerdem braucht's natürlich auch noch ein paar ms (?), bevor der
Prozessor wieder wach ist und das erste Mal pumpen kann - das sehe
ich dann eher als den kritischen Moment bzw. den kritischen Faktor an.

Gehe ich hier z.B. von 1mA bei 1MHz aus, so braucht's bei
10ms Startzeit nochmals:  dU = 1/0,000047F * 0,001A * 0,01s = 0,2V

Insgesamt scheint mir die Sache also nicht gänzlich unmöglich.
(jetzt, da ich es erstmals durchgerechnet habe, sogar sehr gut möglich!)

Was den Komparator angeht, so hast Du natürlich recht - auch wenn
das eine elegante Lösung wäre, so benötigt der Komparator doch alleine
bereits 40uA Strom (lt. Datenblatt ATtiny25/45/85), was bei dem oben
angenommenen 47uF Kondensator schon nach 1s ca. 1V Spannungsabfall
ausmachenn würde. Damit geht's also nicht.

Aber mit der obigen Simpel-Einfach-Methode könnte es klappen.

Viele Grüße

Igel1

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:
> und wie,
> selber aufwachen ADC? unötige stromverbrauchende Steps
> mit Komperator der immer an der Zelle lutscht?

Das lässt sich bequem, und stromsparend, über den internen Timer lösen,
die Ladung verflüchtigt sich ja nicht ganz spontan und unberechenbar ins
Nichts. Die Kapazität ist bekannt, Stromaufnahme im Sleep, und
Selbstentladung des Kondensators sind angegeben, oder durch Versuch zu
ermitteln, und dann setzt man die Zeit bis zum Aufwachen halt auf 1/3
der getesteten Maximal-Zeit. Meist läuft ja, bei solchen Anwendungen, eh
schon ein Timer mit Uhrenquarz. Vorteil ist, daß der Step-Up, beim
kurzen Nachladen, recht effektiv arbeitet, viel besser, als wenn er, im
Dauerbetrieb, die paar uA im Sleep-Modus liefern müsste. Einen
Schaltregler zu bauen, der bei 0,001% seiner Nennleistung noch effektiv
ist, ist halt so gut wie unmöglich.

Offtopic:
Das von mir erwähnte Solar-Nachtlicht ist inzwischen in Bau.

Mit freundlichen Grüßen - Martin

von Joachim B. (jar)


Bewertung
0 lesenswert
nicht lesenswert
Andreas S. schrieb:
> Aber mit der obigen Simpel-Einfach-Methode könnte es klappen.

Martin Schlüter schrieb:
> und dann setzt man die Zeit bis zum Aufwachen halt auf 1/3
> der getesteten Maximal-Zeit.

OK ich warte bis es läuft, hört sich machbar an, ich zweifel doch noch
weiter, aber überzeugt mich :-)

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Gerade gefunden - schöner Vergleich von Funkmodulen:
http://www.mikrocontroller.net/articles/%C3%9Cbersicht_Funkmodule

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Joachim B. schrieb:

> OK ich warte bis es läuft, hört sich machbar an, ich zweifel doch noch
> weiter, aber überzeugt mich :-)

Genau das ist aktuell mein Problem: die Zeit, um alles zusammenzukloppen
und den Code dafür zu schreiben. Trotzdem: ich werde es in den nächsten
Wochen irgendwann ausprobieren - kann aber dauern.

Grüzi

Andreas

von Andreas S. (igel1)


Bewertung
0 lesenswert
nicht lesenswert
Hamma: die Funkmodule "433Mhz WL RF Transmitter + Receiver Module Link
Kit for Arduino/ARM/MCU Wireless" (jeweils 1 Sender und 1 Empfänger) aus
meiner Bestellung vom 23.02 sind heute angekommen.

Die Kontinentaldrift scheint China irgendwie näher an Deutschland
herangeschoben zu haben, so daß die Schiffe schneller ankommen ...

3,38 EUR für 3 Stück inklusive Lieferung aus China sind schon echt
unanständig (niedrig) als Preis. Keine Ahnung, wie die das machen.

Anyway - jetzt fehlt nur noch die  Zeit zum Ausprobieren.
Kann man die auch billig in China bestellen? Schön wär's ...

Viele Grüße

Igel1

von Martin S. (led_martin)


Bewertung
0 lesenswert
nicht lesenswert
Ja, mit der Zeit ist das so 'ne Sache, bin arbeitslos, und habe trotzdem
zu wenig Zeit für meine vielen Bastel-Projekte.

Mit freundlichen Grüßen - Martin

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
