Hallöchen..

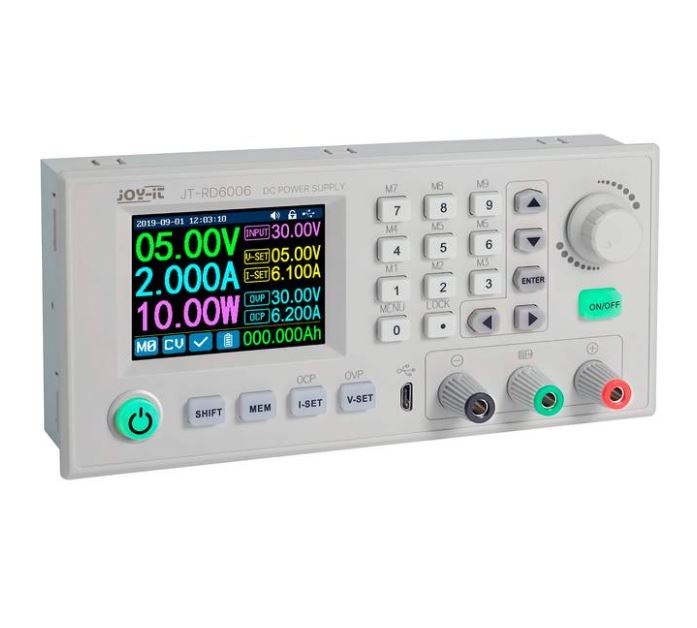

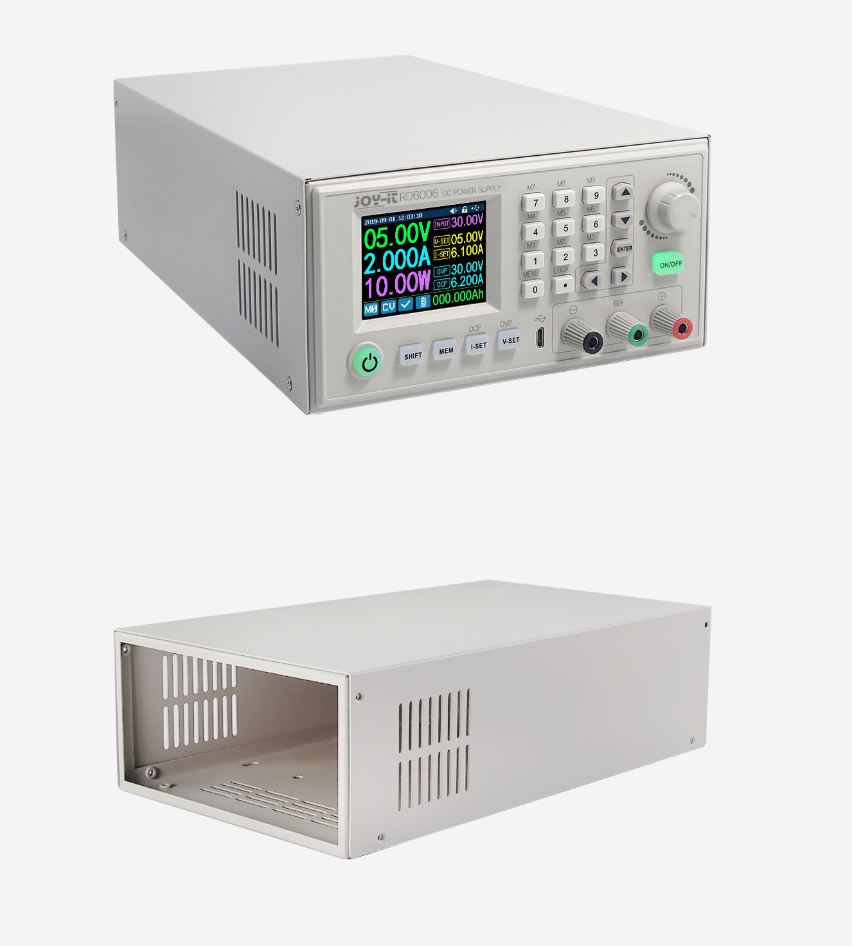

Auf der Suche nach einem günstigen Labornetzteil bin ich auf das
JT-RD6006 von Joy-it gestoßen. Hierbei handelt es sich nicht um ein
komplettes Labornetzteil, sonder um eine Steuerkonsole mit LCD-Display
für ein Gleichspannungs-Netzteil bis 60 Volt und 6 Ampere. Optional gibt
es von Joy-it zwei passende Gehäusebauformen und ein Schaltnetzteil mit
einer Leistung 60V/6,6A.

Ich habe mich für das Comfort-Gehäuse mit elektronischer
Lüftungssteuerung und ein anderes Schaltnetzteil ohne Lüfter
entschieden. Mir reichen die zwei vorhanden Lüfter im Gehäuse. Das

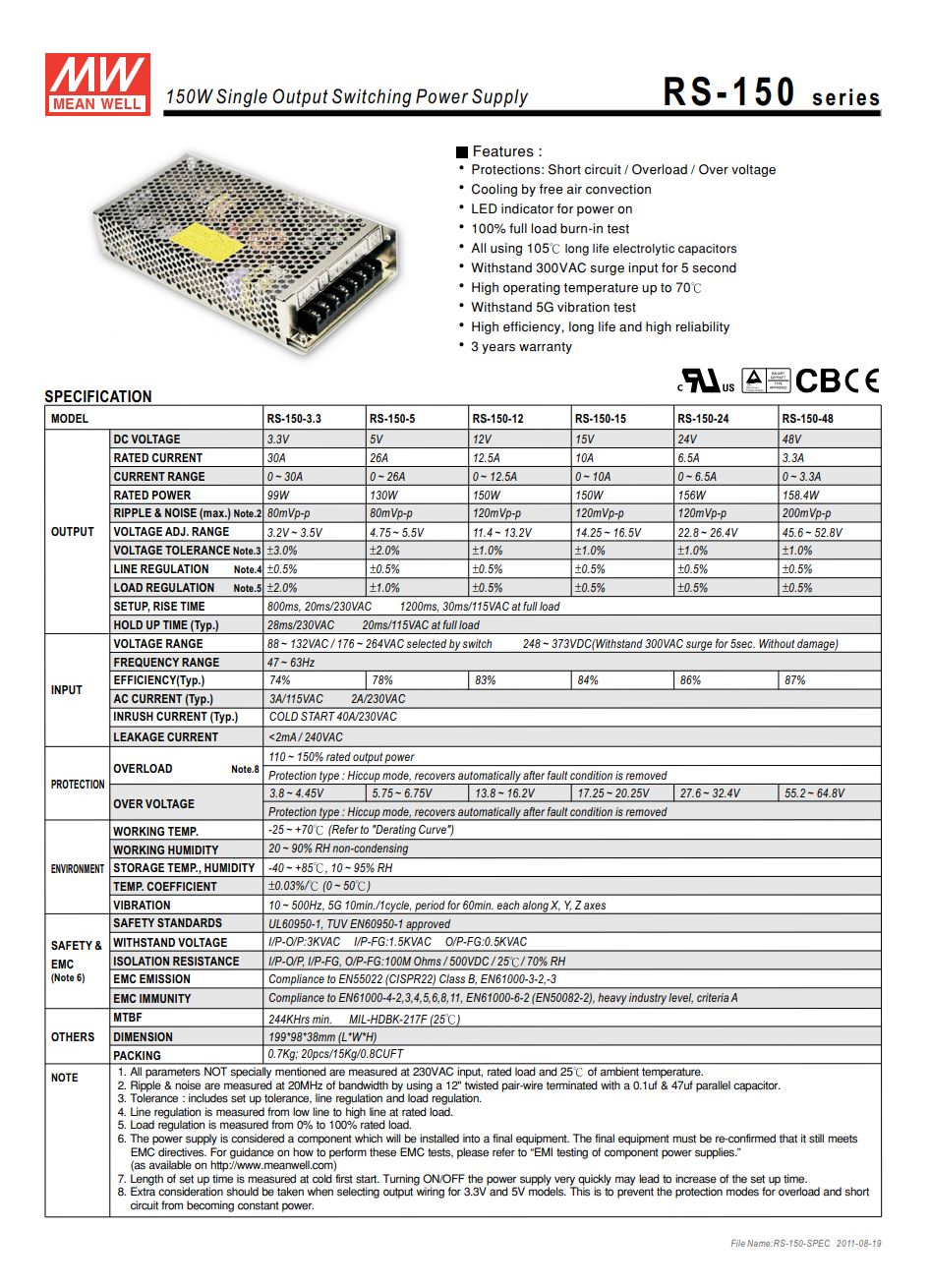

bestellt Netzteil (Mean Well RS-150-48) hat eine Leistung von 158 Watt
bei 3.3A und 48 Volt und passt ohne Problem in das Comfort-Gehäuse.
Eventuell muss ich für das Schaltnetzteil noch neue Befestigungslöcher
bohren.

Was mir sehr gefällt, ist die Zahleneingabe für Strom und Spannung und
das Grafik-Display mit Darstellung der Ausgangswellenform.

Ich hab die drei Teile jetzt mal bestellt und bin gespannt auf die
Lieferung und den Zusammenbau. Werde hier im Forum dann weiter
berichten..

Bis dann Rolf aus dem schönen Wuppertal :)

: Bearbeitet durch User
von gk (Gast)


Bewertung
1 lesenswert
nicht lesenswert

von grobi (Gast)


Bewertung
0 lesenswert
nicht lesenswert
gk schrieb:
> siehe..
>
> Beitrag "RD6006 neues Netzteil"
>
> gk

... dort sind aber keine Erfahrungsberichte oder Testergebnisse zu
finden.

Also ich bin jedenfalls auf die Ergebnisse gespannt.

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Ich auch :))  Hab alles bei Völkner bestellt. Das Gehäuse ist leider
erst ab  Morgen lieferbar. Denke bis Samstag hab ich alles und kann
loslegen.

Schau mir gerade das interessante Video von EEVblog an.
Youtube-Video "EEVblog #1265 - $53 360W Lab Bench PSU!"

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

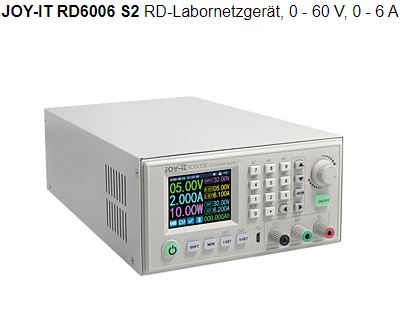

Ich habe mich jetzt doch umentschieden und ein komplettes Joy-IT RD6006
Kit mit einem 400 Watt Netzteil bei Reichelt bestellt.

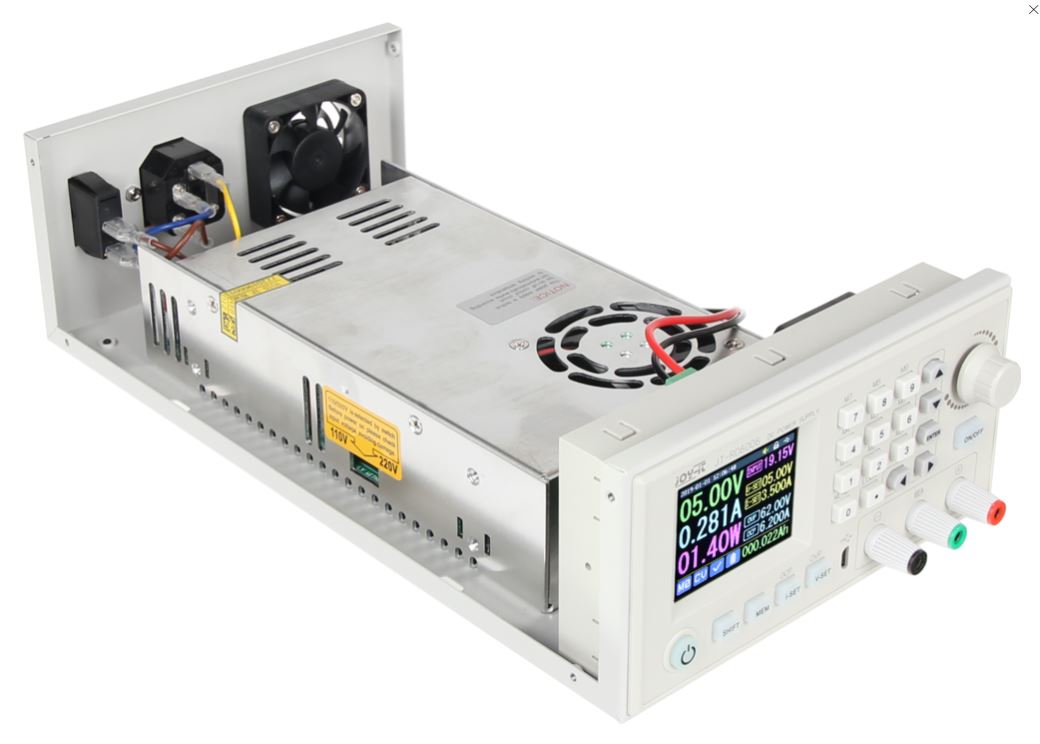

Das Kit (Reichelt Artikelnr. JOY-IT RD6006 S2) enthält folgende Teile:
JT-RD6006 (Bedieninstrument)
JT-RD6006-Case1 (comfort case)
JT-RD6006-Con (WiFiModul)
JT-RD6006-NT (Netzteil)

Link:
https://www.reichelt.de/rd-labornetzgeraet-0-60-v-0-6-a-comfort-set-joy-it-rd6006-s2-p273625.html?r=1

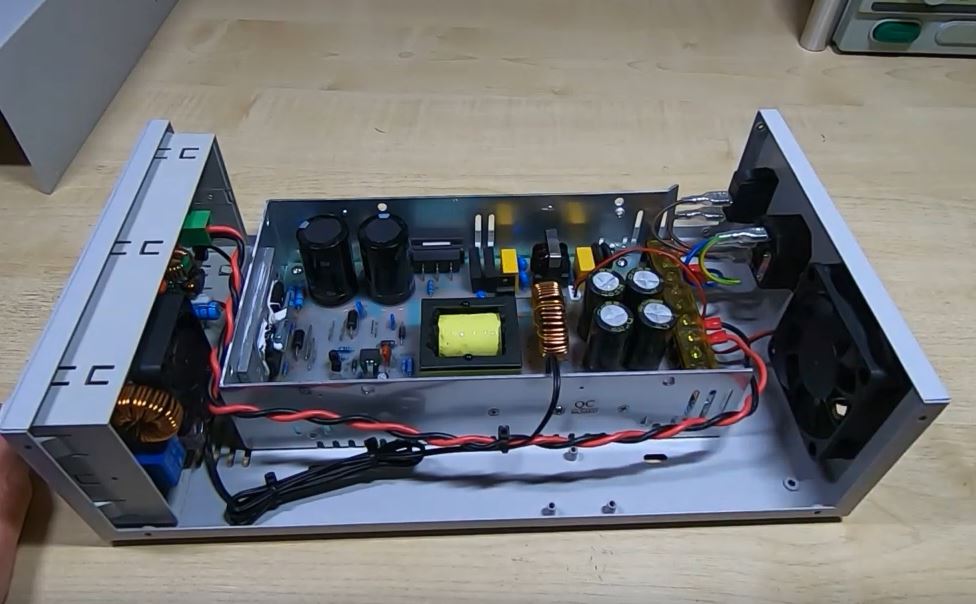

Was ich sehr interessant finde, ist die Art der Belüftung die hier in

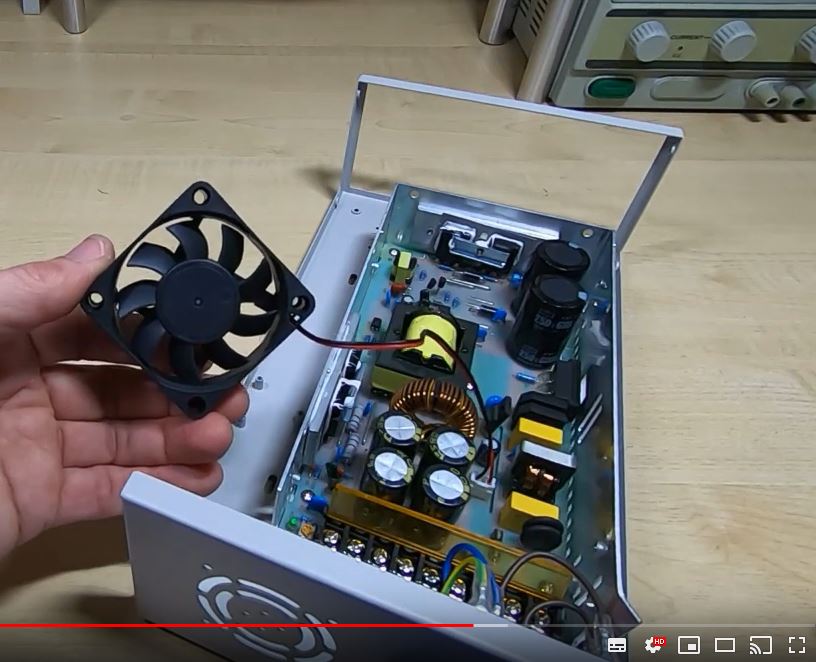

dem Video von Jerry Walker gezeigt wird. Er hat den Netzteildeckel
entfernt und den Lüfter ausgebaut. Da der ausgebaute Netzteillüfter
größer ist als der mitgelieferte Gehäuselüfter, wurde dieser auf die
Rückseite des Gehäuse geschraubt und mit der Steuerelektronik im
Netzteil verbunden.

Die Frage ist, ob das sinnvoller ist als die mitgelieferte
Temperaturregelung für den Lüfter zu benutzen (2.Bild). Die Montage des
Temperaturfühlers erfolgt an den Leistungsreglern im Netzteil (3.Bild).

Link zum Video: Youtube-Video "Riden RD6006 Power Supply Part1"

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:
  • preview image for EL.JPG
    62,4 KB, 3098 Downloads

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

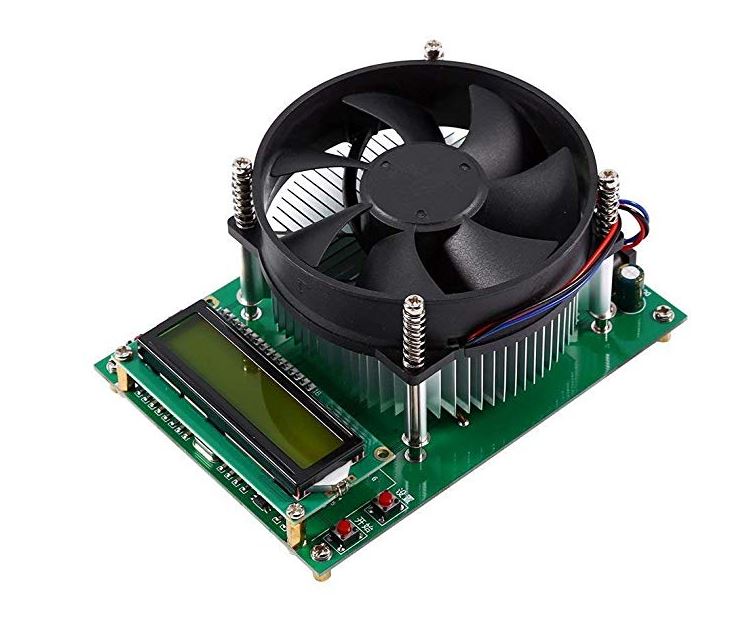

Zusätzlich zu dem Joy-IT RD6006 Kit habe ich noch eine Elektronische
Last (max. 150 Watt) bestellt (siehe Bild). Damit kann ich dann die
Leistung und Stabilität des Netzteils testen.

Spezifikationen:
Spannung: DC 12V ± 5%
Lasttyp: Konstantstrom
Lastspannung: 0,5-60V
Laststrom: 0-10A
Max Leistung: 150W
Genauigkeit der Spannungsmessung: ± (0,1% + 0,05% FS)
Genauigkeit der Strommessung: ± (0,2% + 0,1% FS)
Konstante aktuelle Genauigkeit: Aktuelle Ablesegenauigkeit + 1d
Geräusch: 25dD (A)

Link:
https://www.amazon.de/gp/product/B01N02P8UJ/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo..

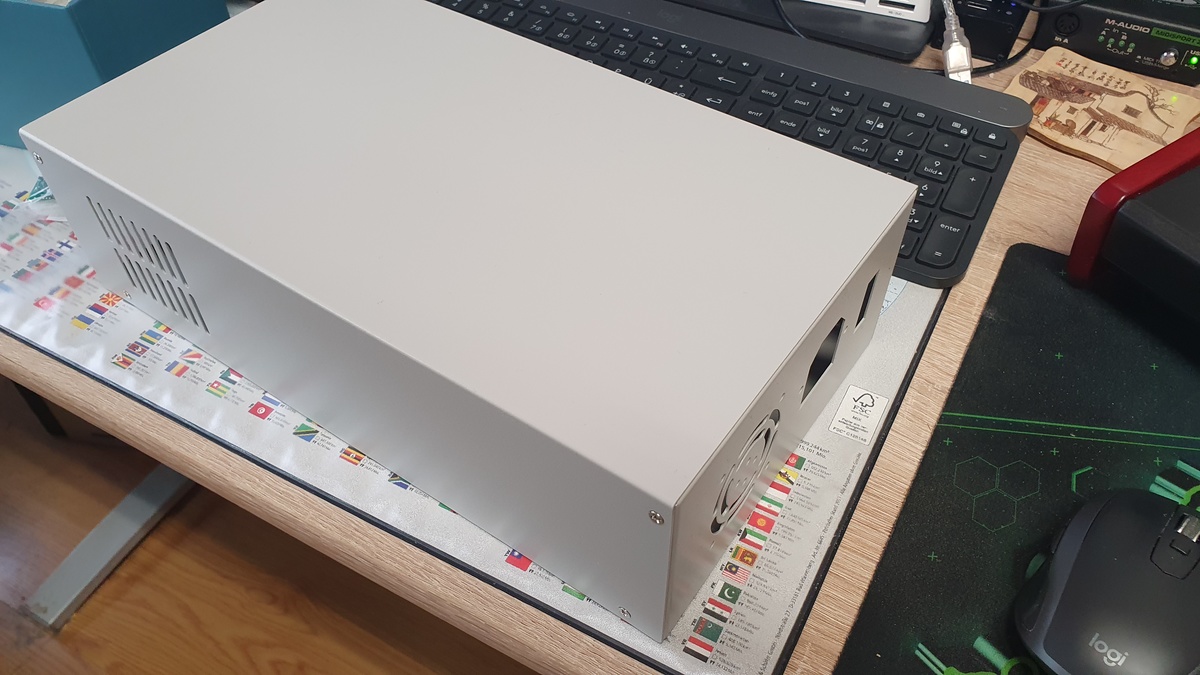

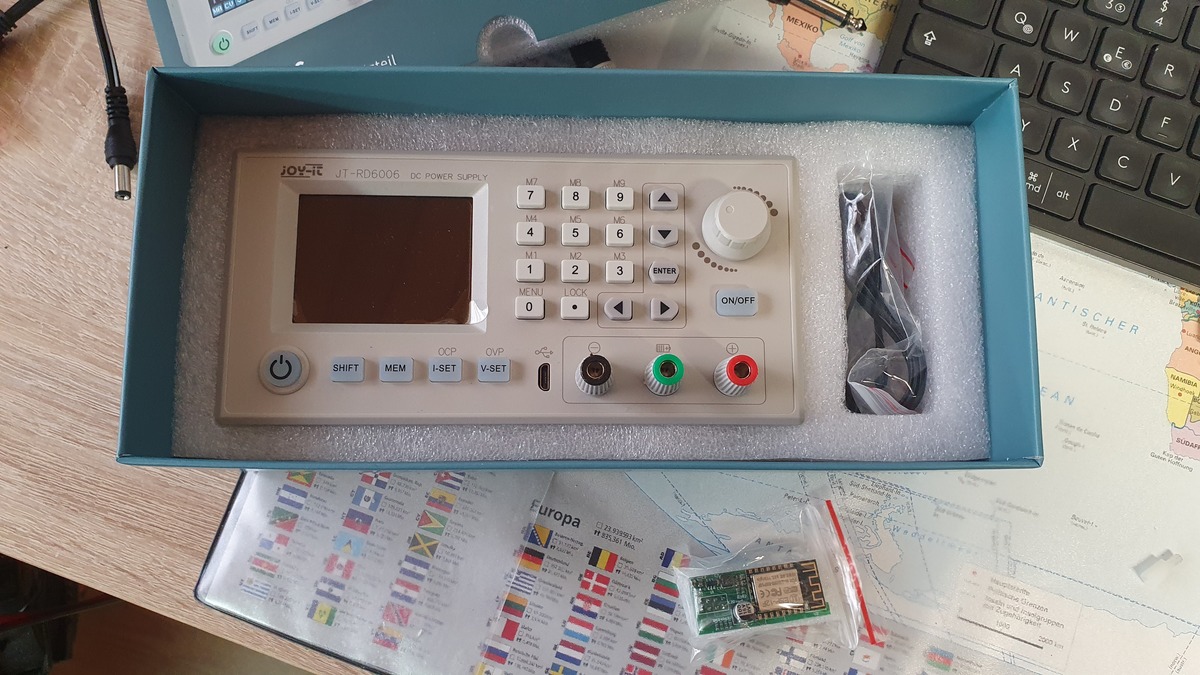

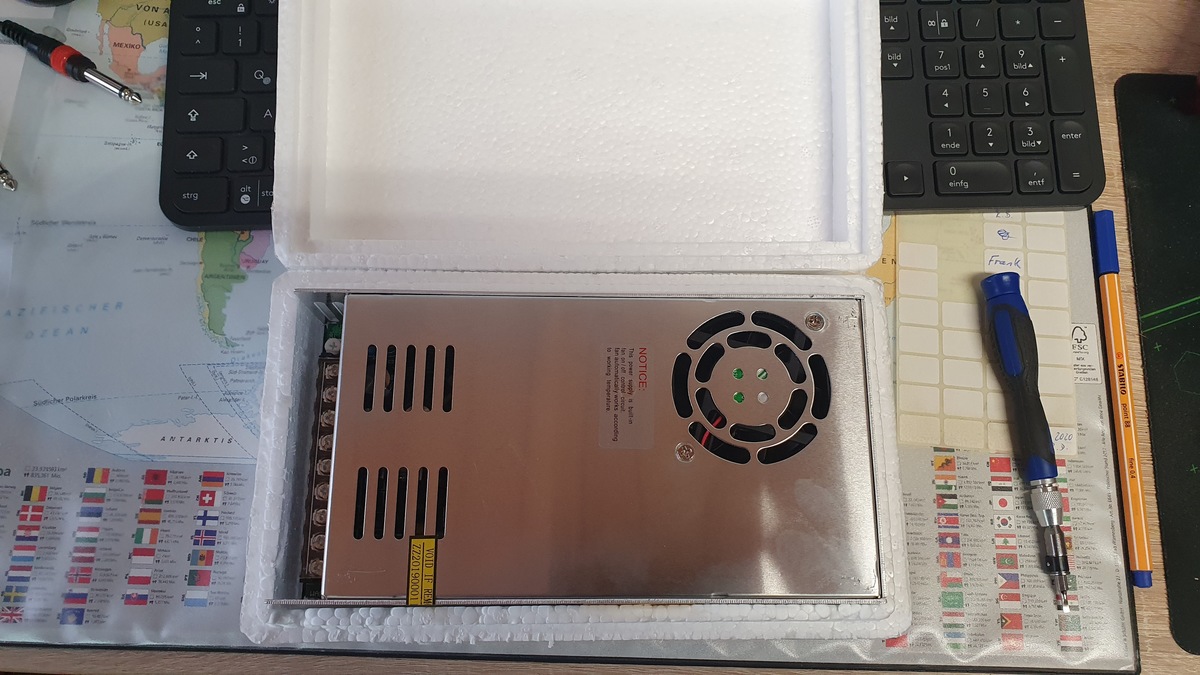

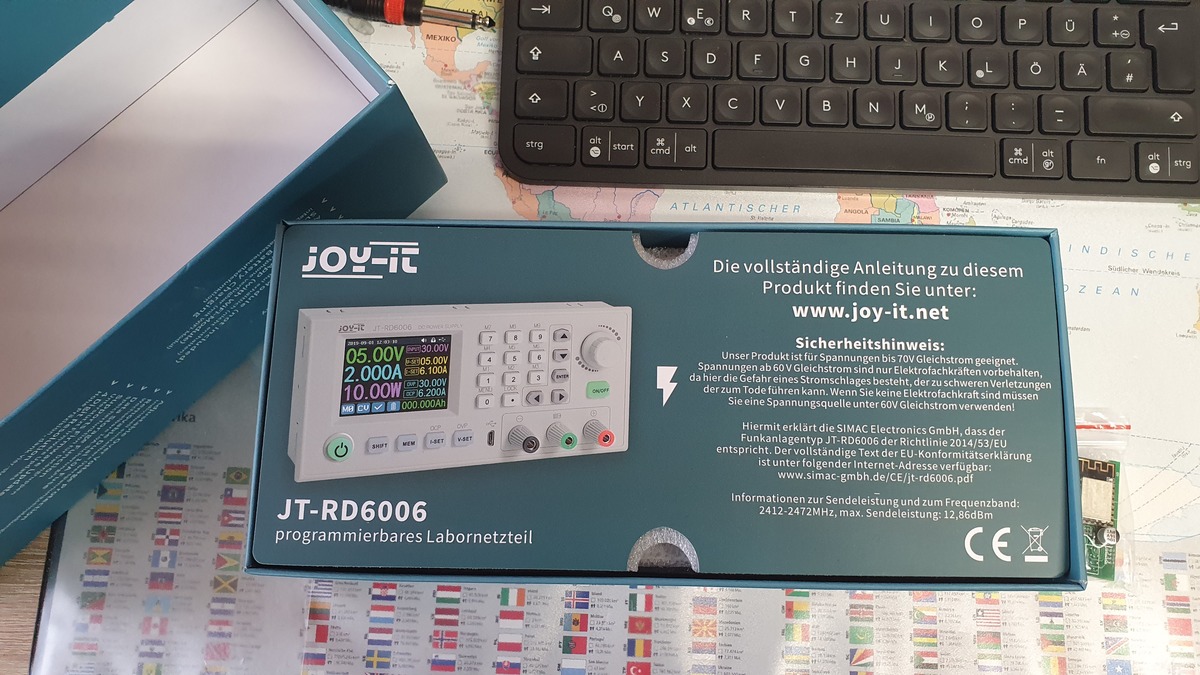

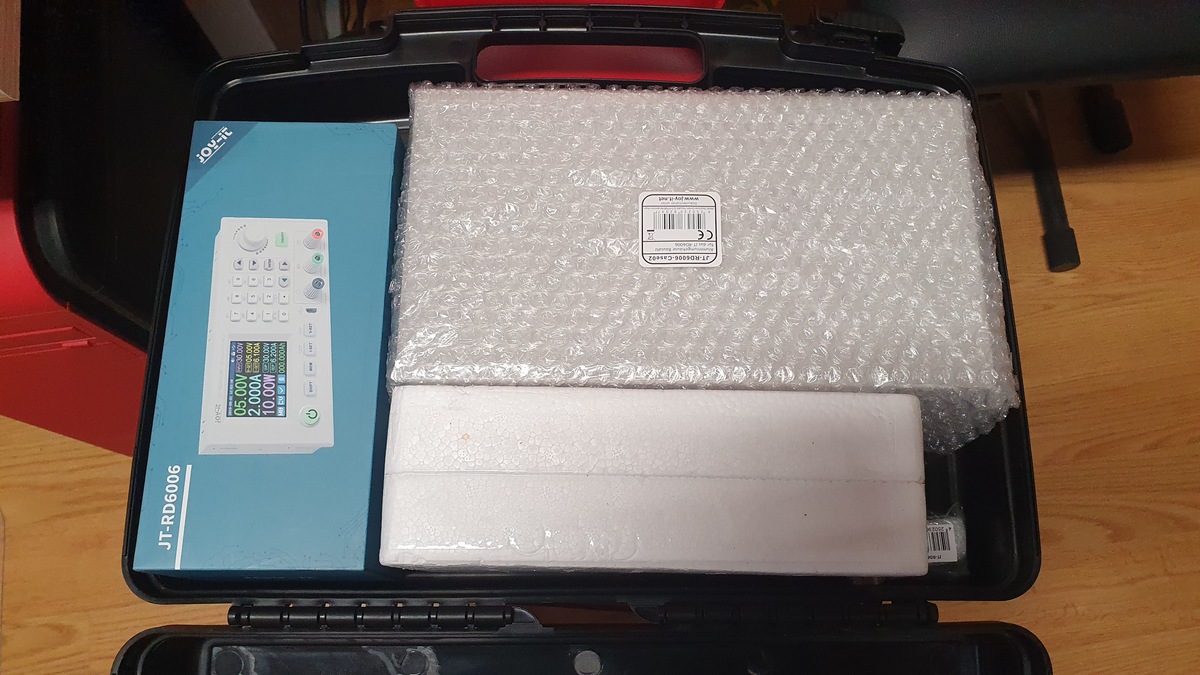

Das RD6006 Kit ist gerade geliefert worden. Das Ganze macht von der
Verpackung her einen sehr guten und wertigen Eindruck. Warum aber das
RD6006 Kit in einem Kunststoffkkoffer geliefert wird, kommt mir jetzt
nicht unbedingt in den Sinn. Wir wollen doch alle den Plastikmüll
vermeiden! Aber vielleicht kann ich den Koffer noch für etwas anderes
benutzen.

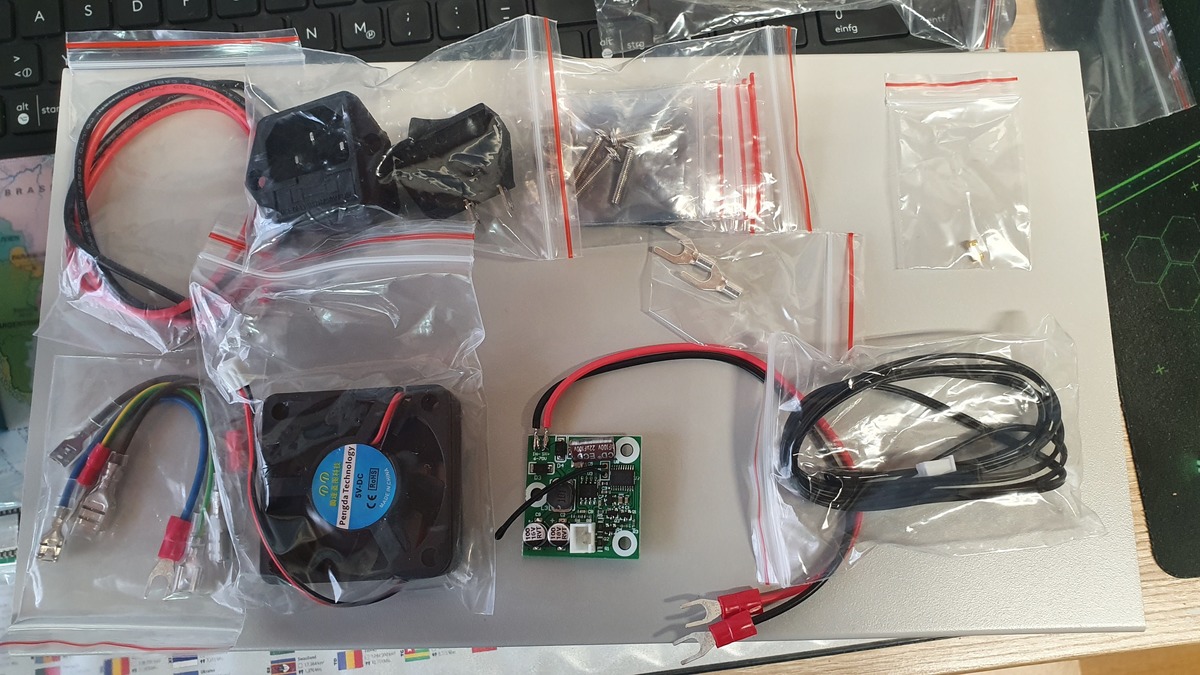

Das Kit beinhaltet folgende Teile:
JT-RD6006 (Bedieninstrument)
JT-RD6006-Case1 (comfort case) und Zubehör (Lüfter mit elektronische
Temperaturregelung, Kabel, Schrauben, Netzschalter und Netzbuchse mit
Sicherung)

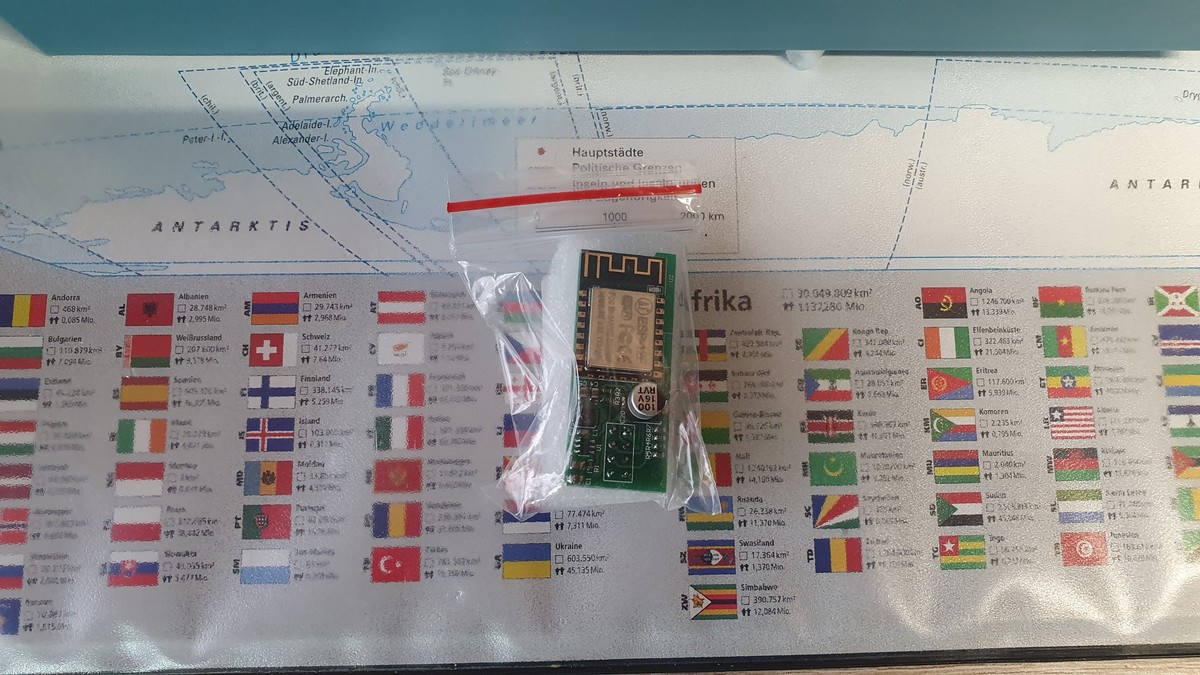

JT-RD6006-Con (WiFiModul)
JT-RD6006-NT (Netzteil +60VDC/6.6A 400 Watt)

Werde das Ganze jetzt mal aufbauen, ausführlich testen und ein Video auf
meinem Youtube Kanal hochladen.

Link:
https://www.youtube.com/channel/UCXQSpP0qn5MXSkyDo6PZ4Cw?view_as=subscriber

Bis dann.. Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Hier zwei Videos von mir zum DIY Kit RD6006

1.Teil: Zusammenbau und erster Test
Link: Youtube-Video "RD6006 Part 1 Zusammenbau und erster Test"

2.Teil: Leistungsmessung und Temperatur
Link: Youtube-Video "RD6006 Part 2 Leistungsmessung und Temperatur"

Es wird noch einen 3.Teil mit dem RD6006 geben. Darin werde ich etwas zu
Störspannung (Rippel) mit dem Scope zeigen und das Ein- und
Ausschaltverhalten

Bis dahin viel Spaß beim Zuschauen :)

Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

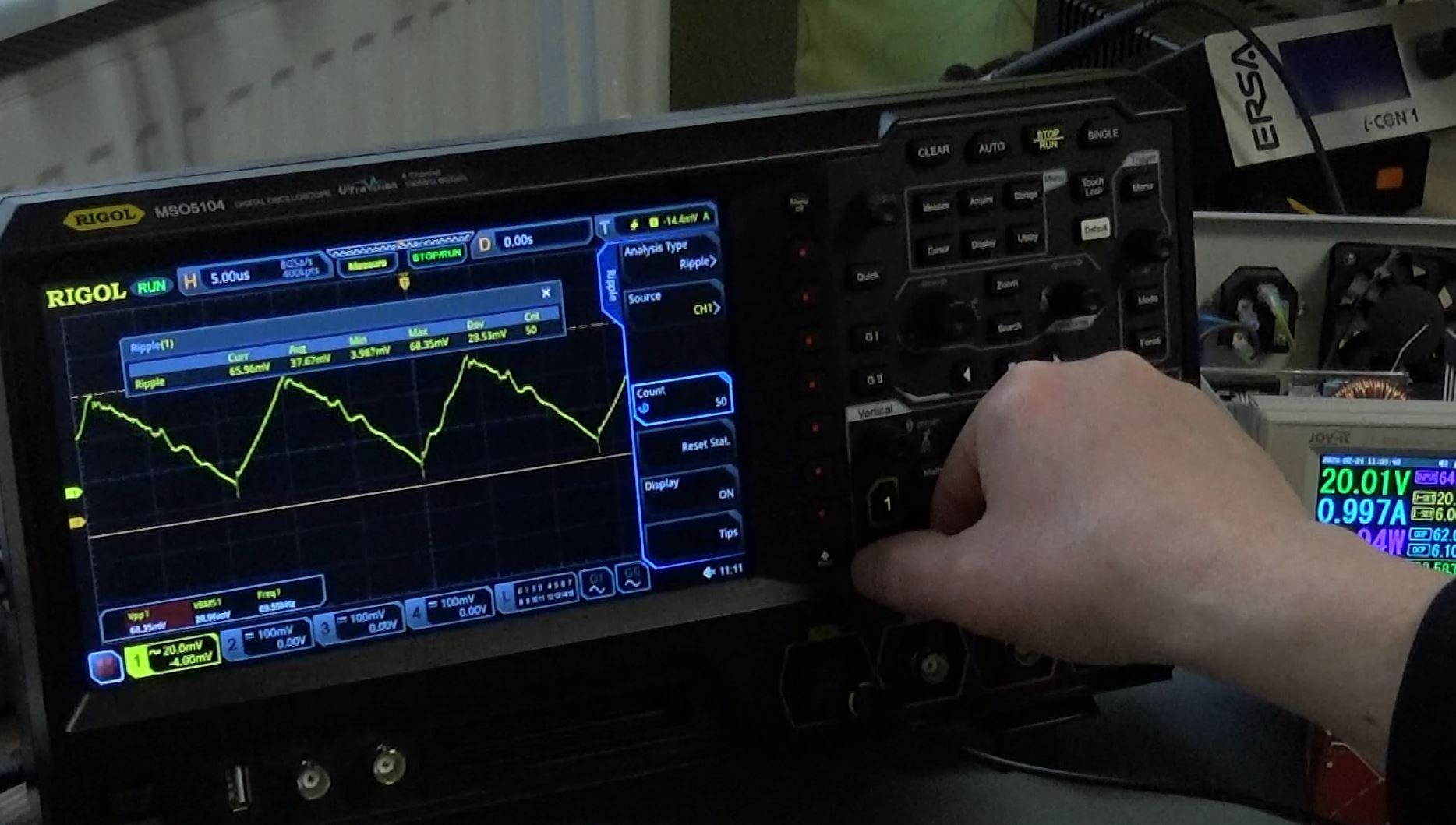

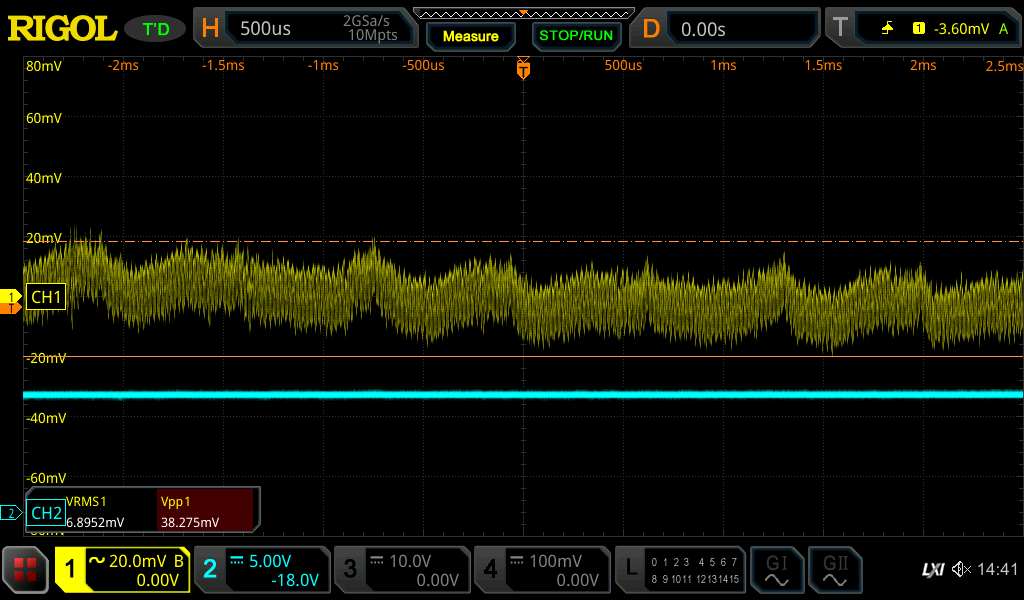

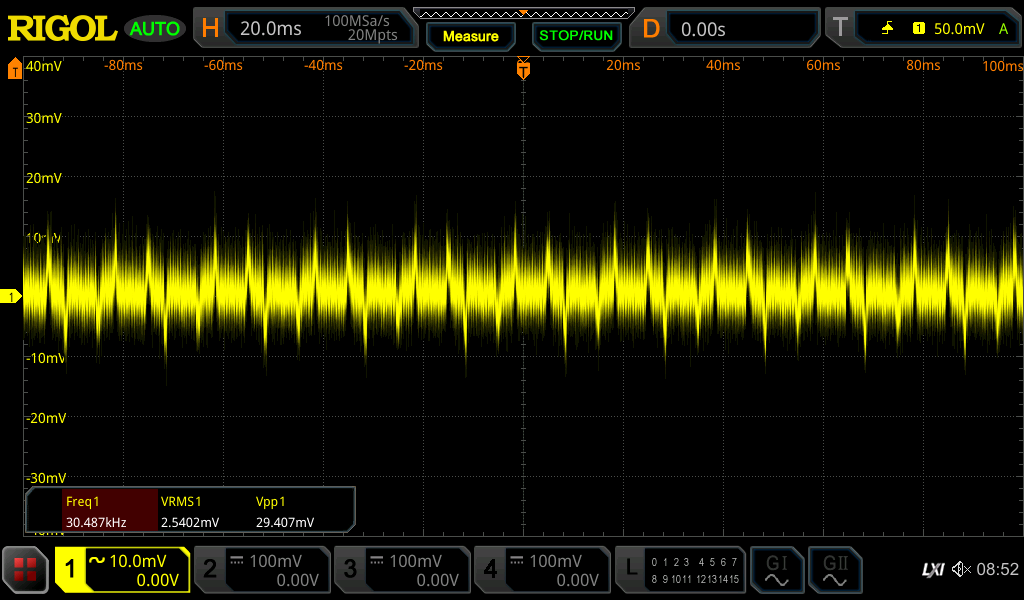

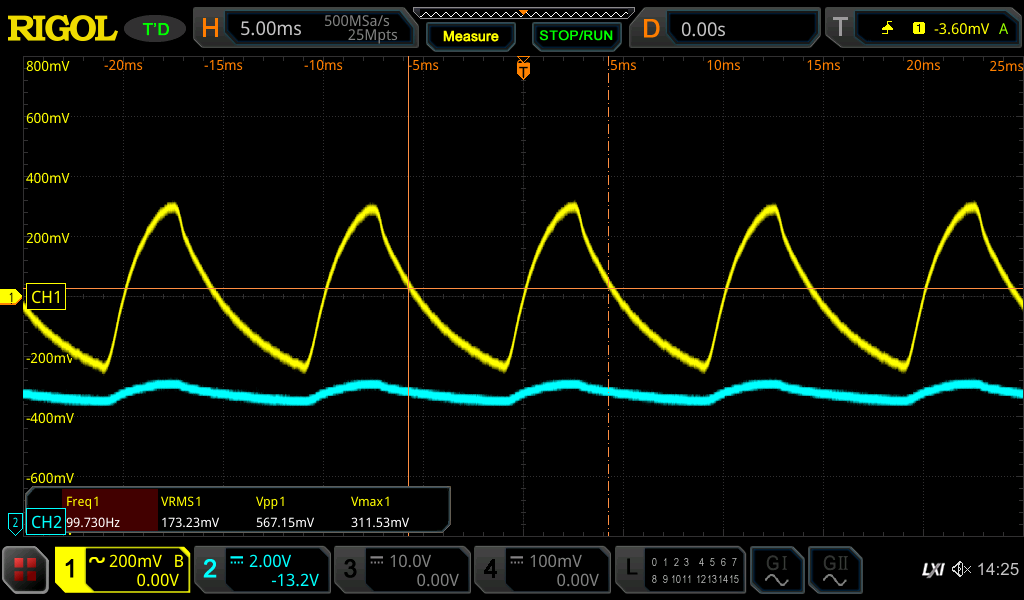

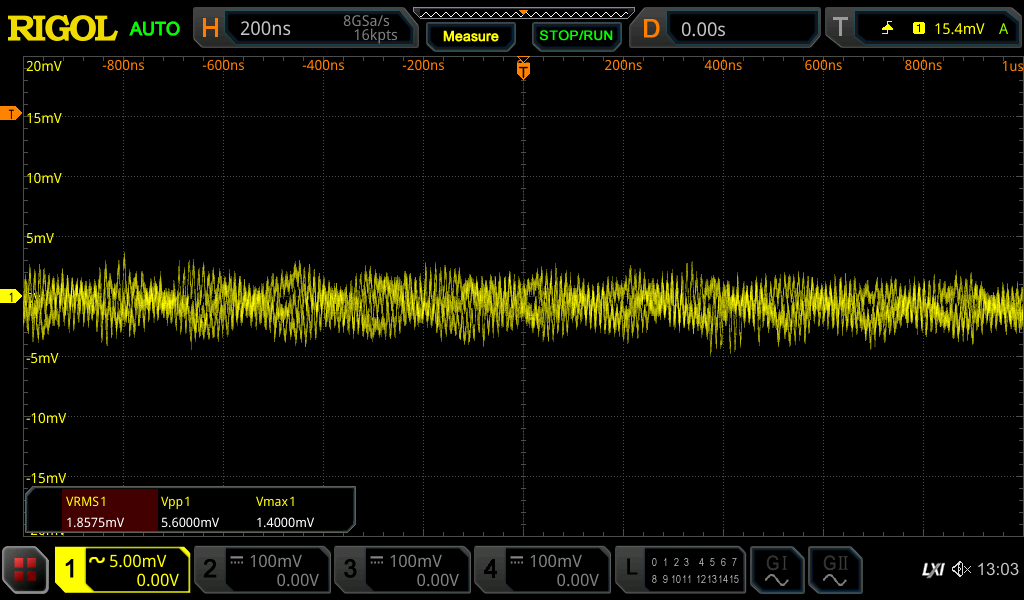

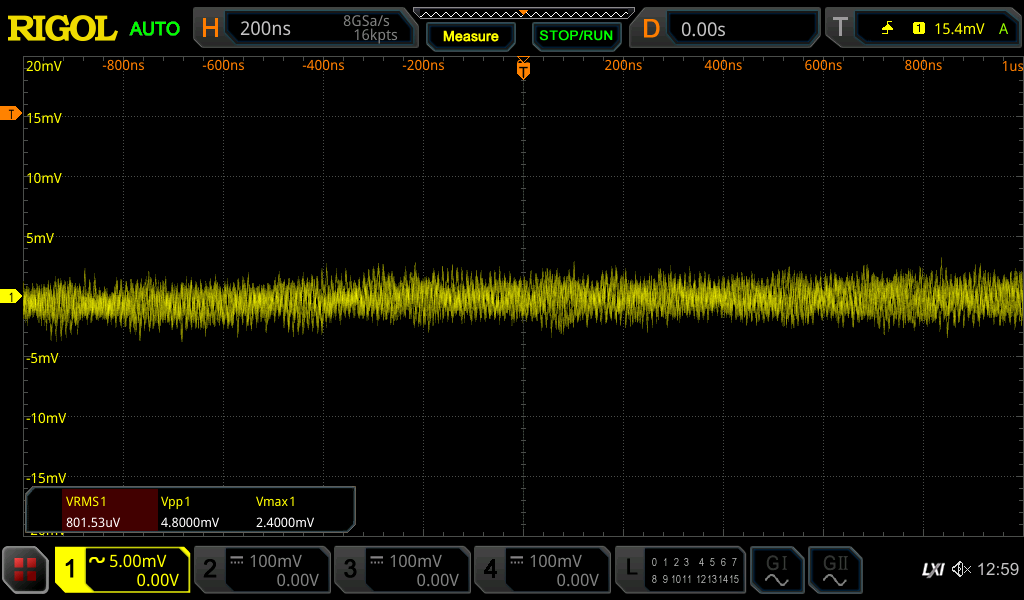

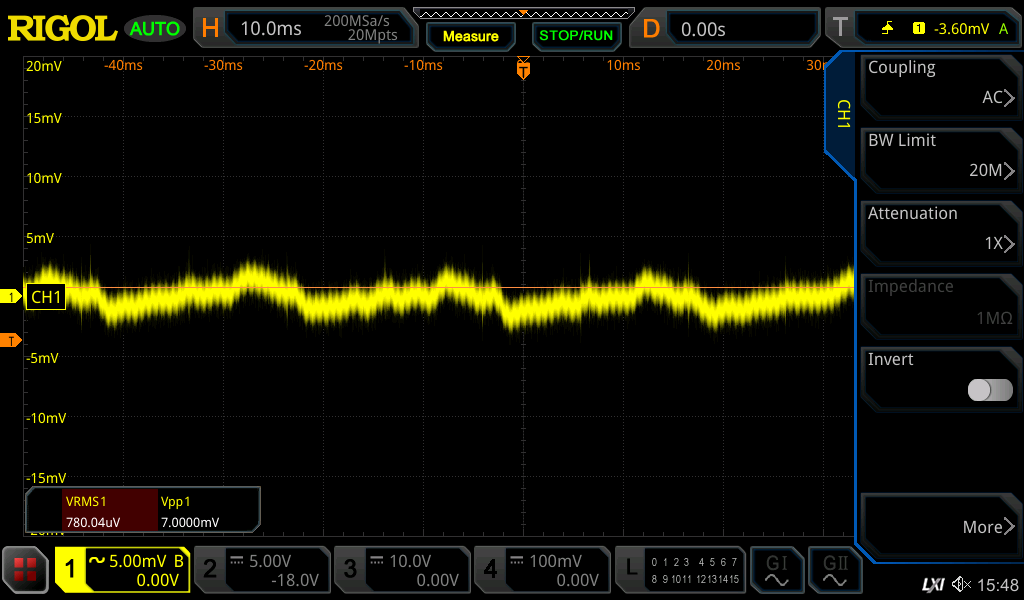

Im 3.Teil über das RD6006 Netzteil gehts um Rippel and Noise

Rippel und Noise ist bei Schaltnetzteilen ein leidiges Thema. Je nach
Konstruktion gelingt es den Entwicklern die Störspannung auf ein Minimum
zu reduzieren. Aber ein gewisses Maß an Restwelligkeit in der
Ausgangsspannung bleibt leider immer bestehen.

Bei Schaltungsentwicklungen im Audiobereich und Labor ist ein Lineares
Netzteil besser geigenet. Ein gutes Linearnetzteil wzB das Rigol DP711
haben im Vergleich zum RD6006 eine Restwelligkeit von <500 µVrms / 3
mVpp. Das RD6006 eignent sich durch seine hohe Restwelligkeit (laut
Hersteller ca. 100mVpp) nicht unbedingt dafür.

3.Teil: RD6006 Rippel and Noise
Link: https://youtu.be/oIgDpWblxkM

Gruß Rolf

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

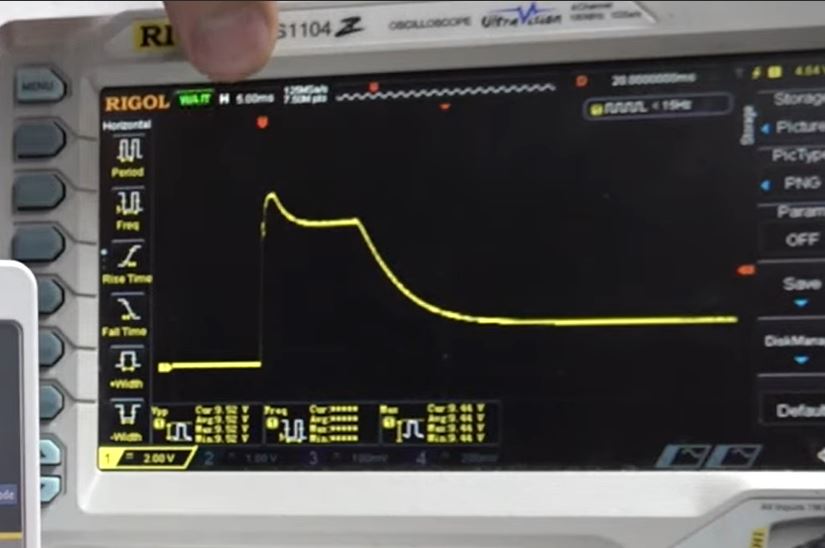

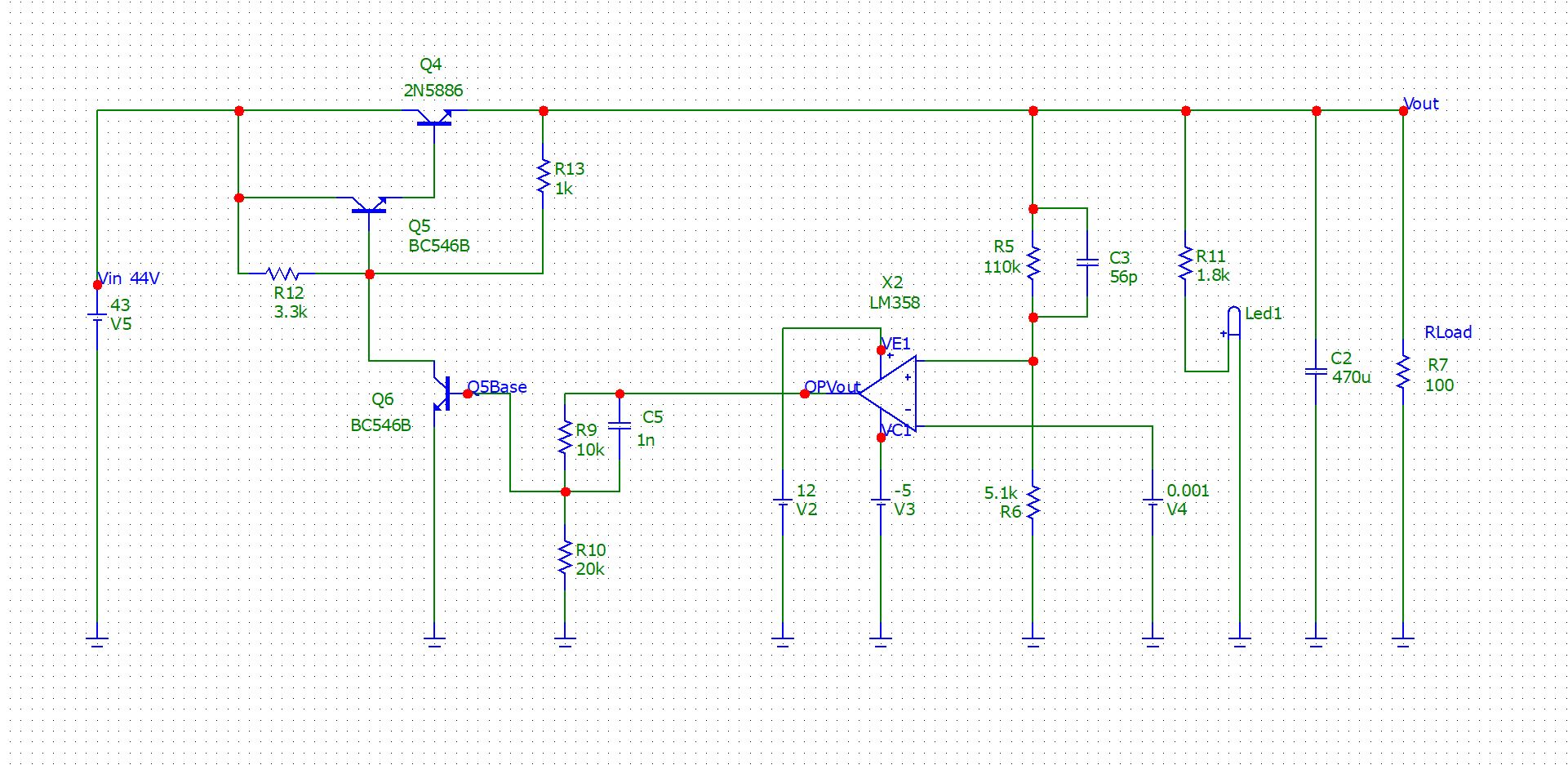

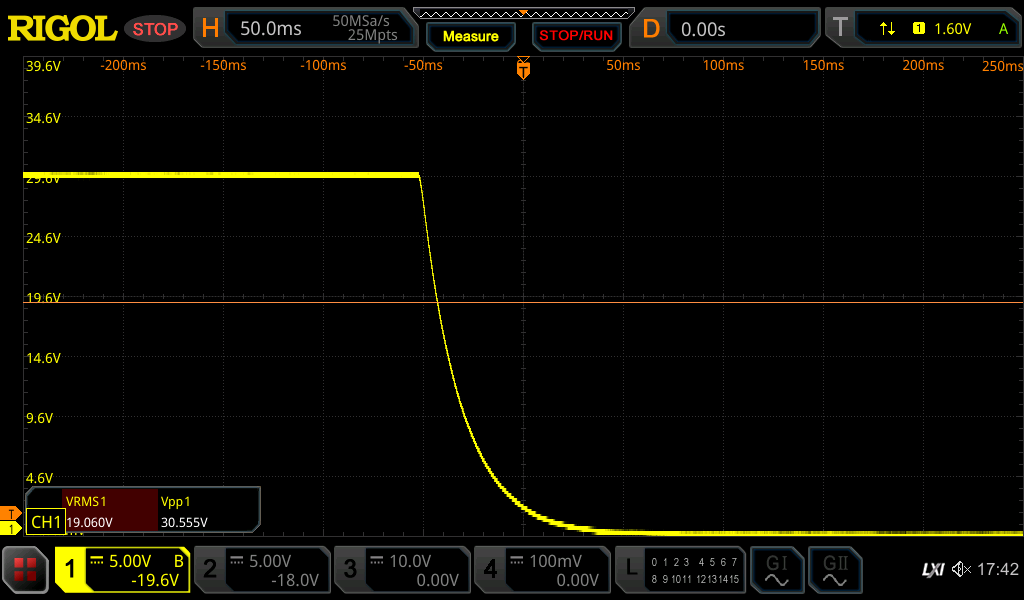

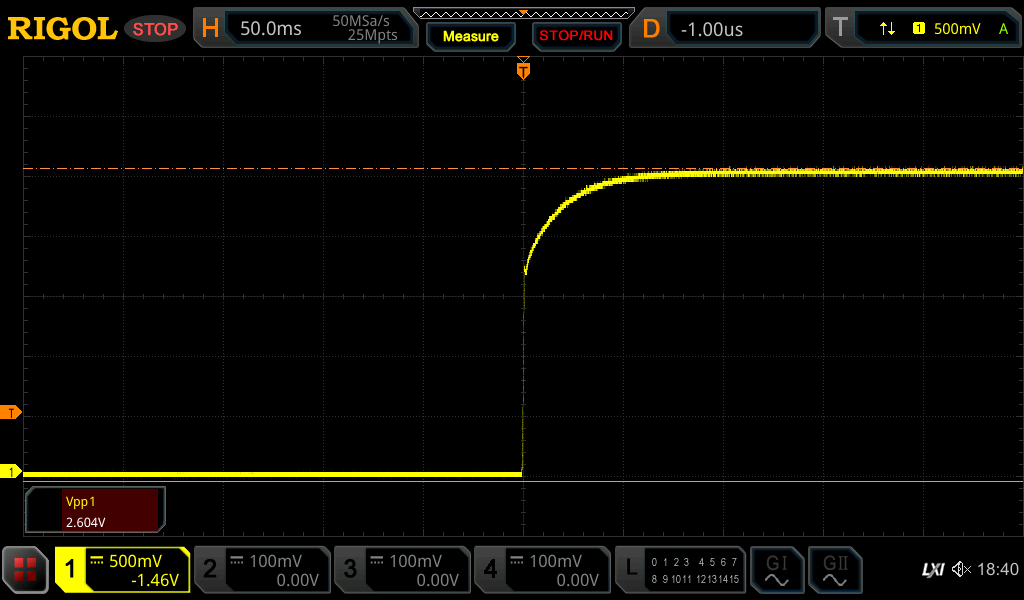

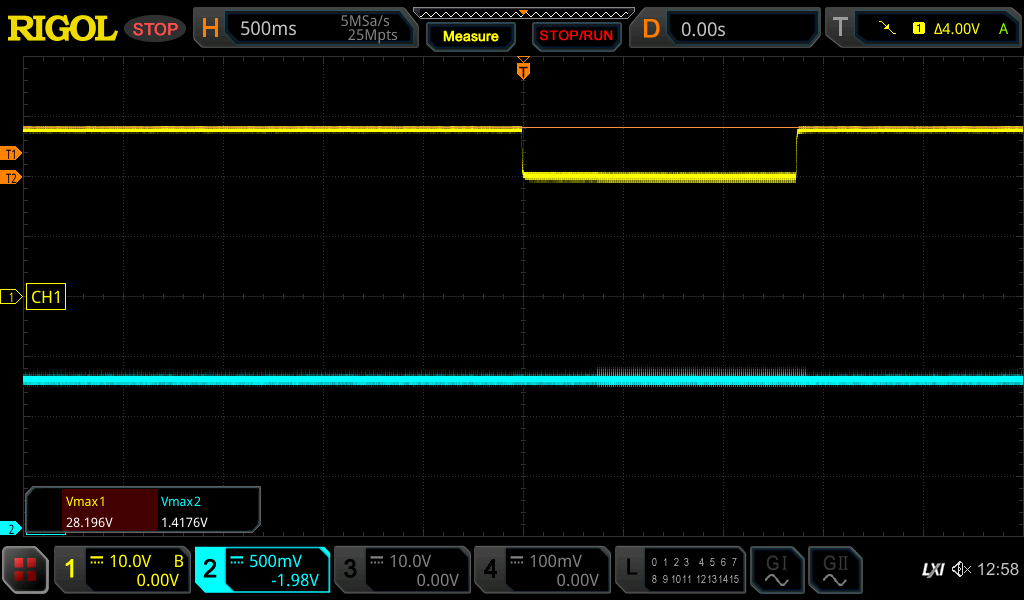

Beim ansehn von Testberichten auf Youtube, bin ich auf einen
interessanten Video von Hannes Jochriem gestoßen. Er testet u.a. die
Funktion der Strom- und Spannungsbegrenzung mit einer LED an einem Rohde

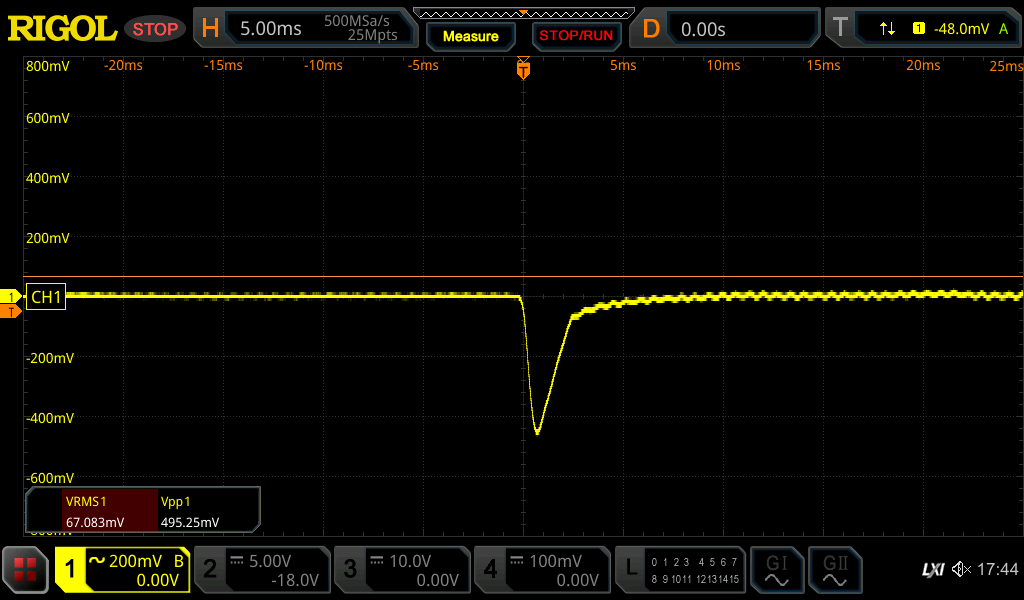

& Schwarz DC Netzteils. Die LED bekommt beim Einschalten des Ausgangs
kurzzeitig eine Spannungsspitze von 10 Volt ab (1.Bild). Nicht gerade
vorteilhaft für die LED.

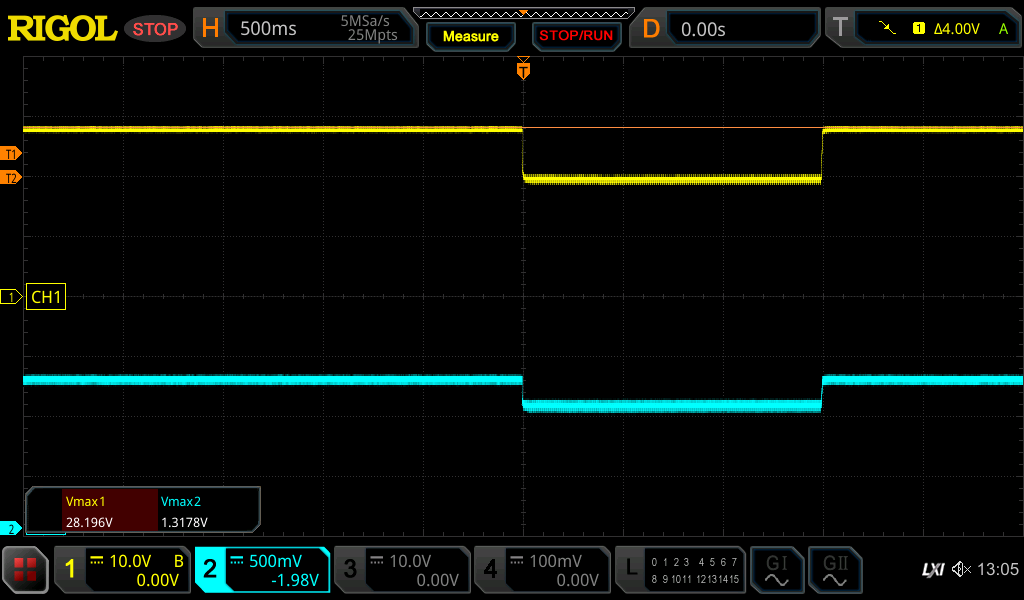

Ich hab das Ganze auch mal mit meinem RD6006 und einer roten LED ohne
Vorwiderstand getestet. Am RD6006 habe ich 10 Volt und 20mA eingestellt
(siehe 2.Bild). Danach habe ich den umgekehrten Versuch mit 2.5 Volt und
1A gemacht (3.Bild). Die LED hat beide Tests gut überstanden. Eins+ für
das RD6006 :))

Youtube: Youtube-Video "🔌 Rohde & Schwarz Labornetzteil 〰️ Test und Funktionen des NGE103"

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

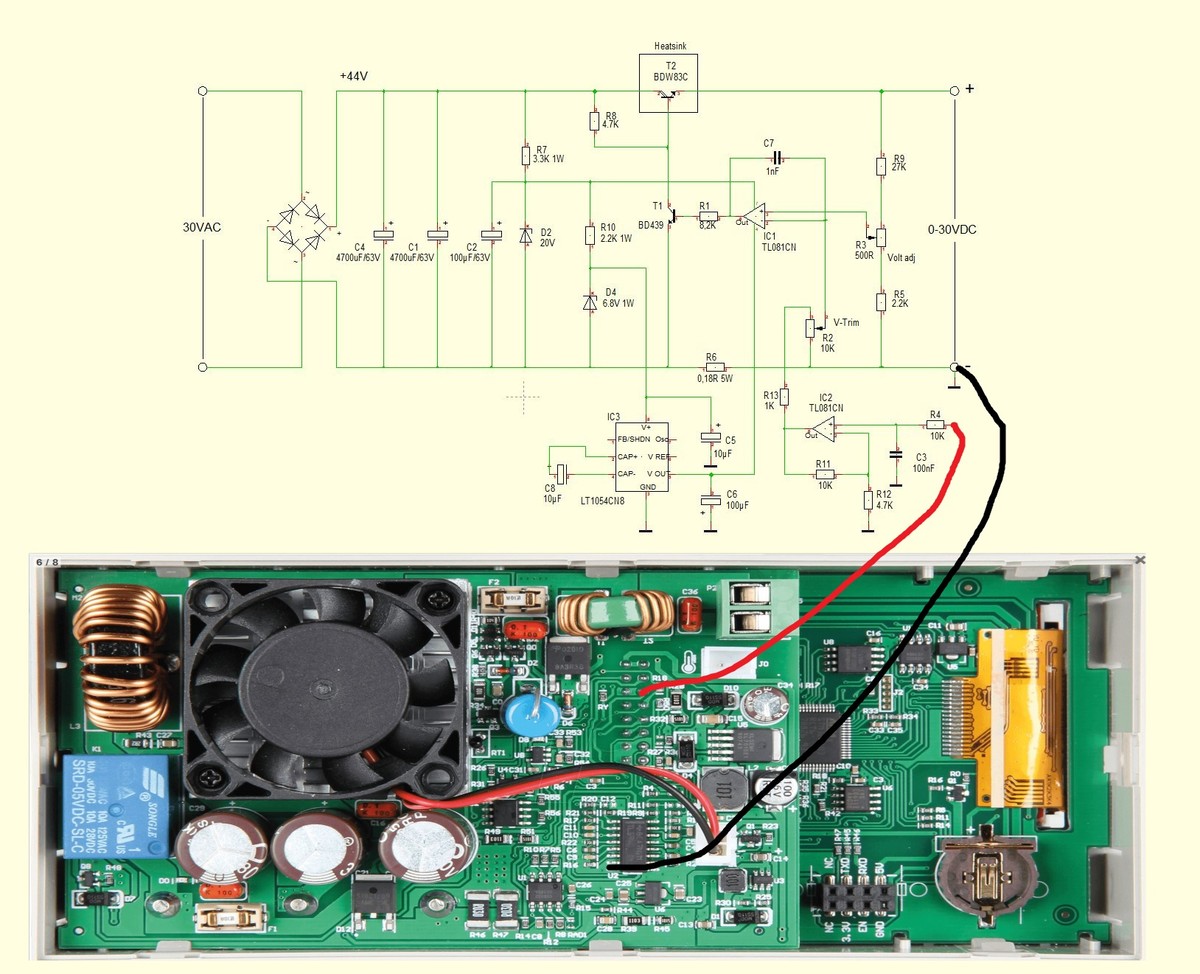

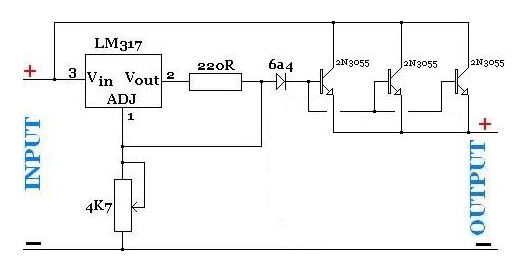

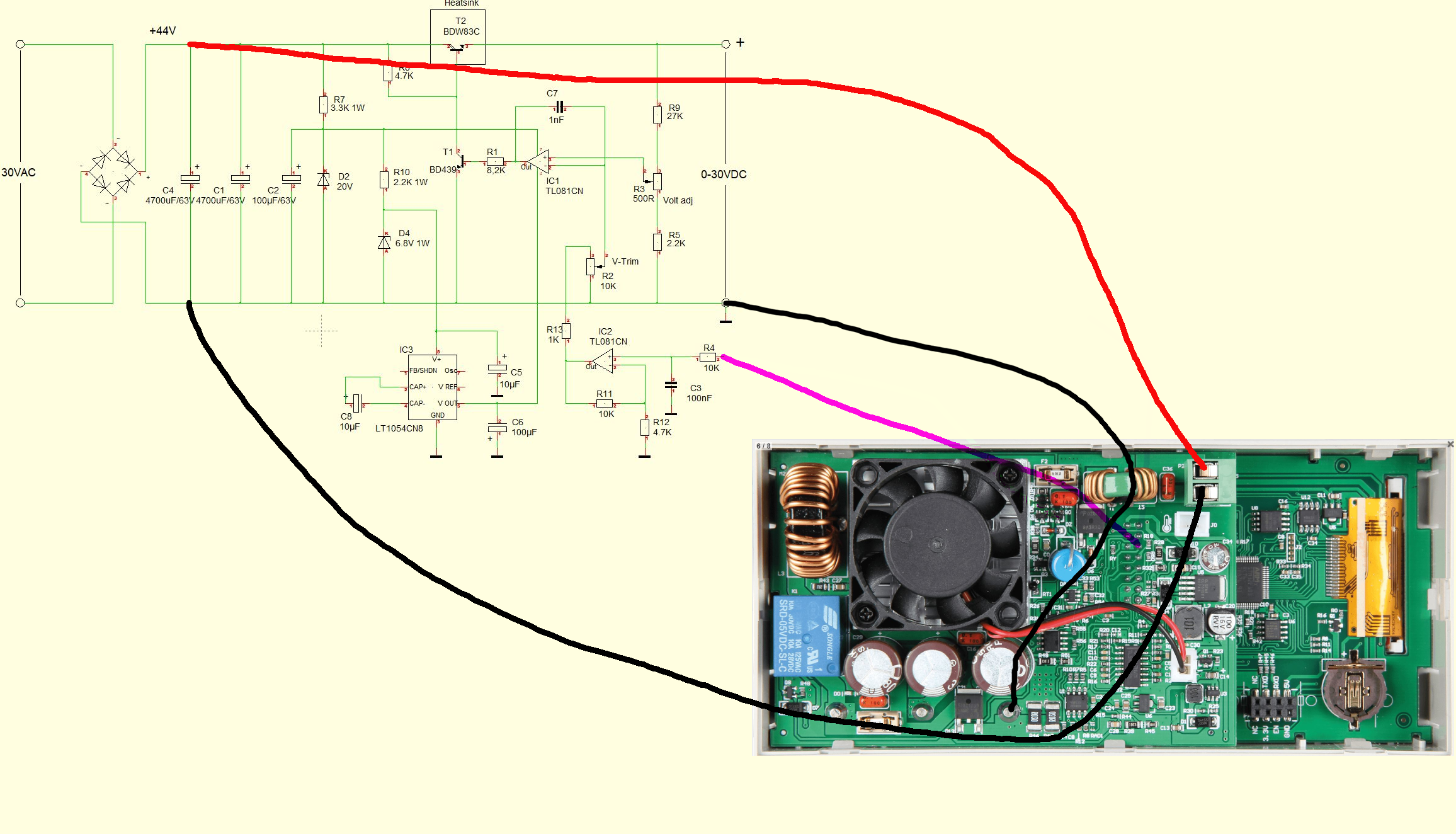

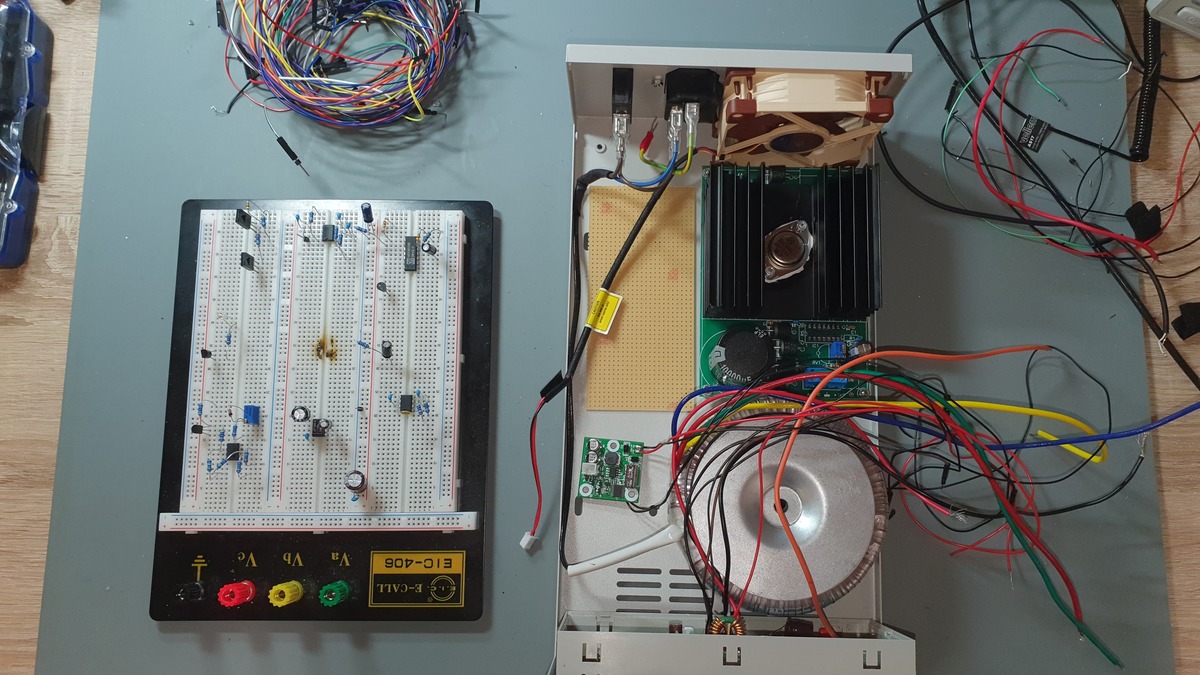

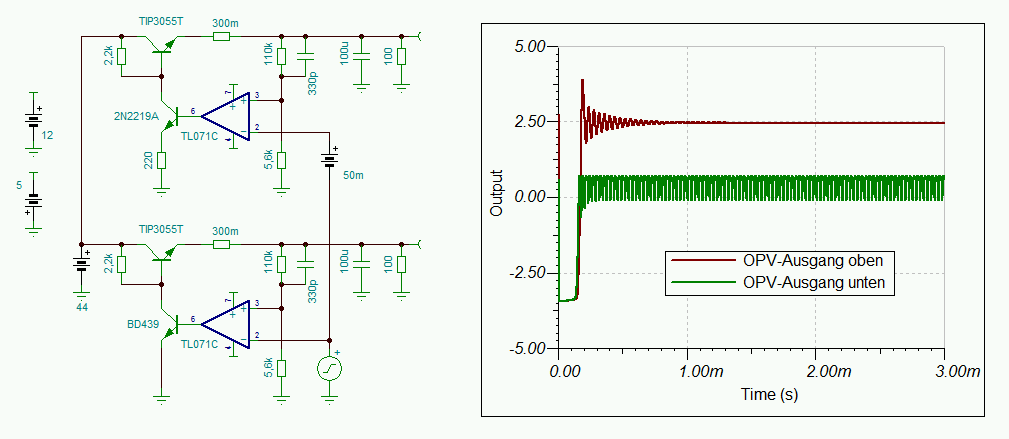

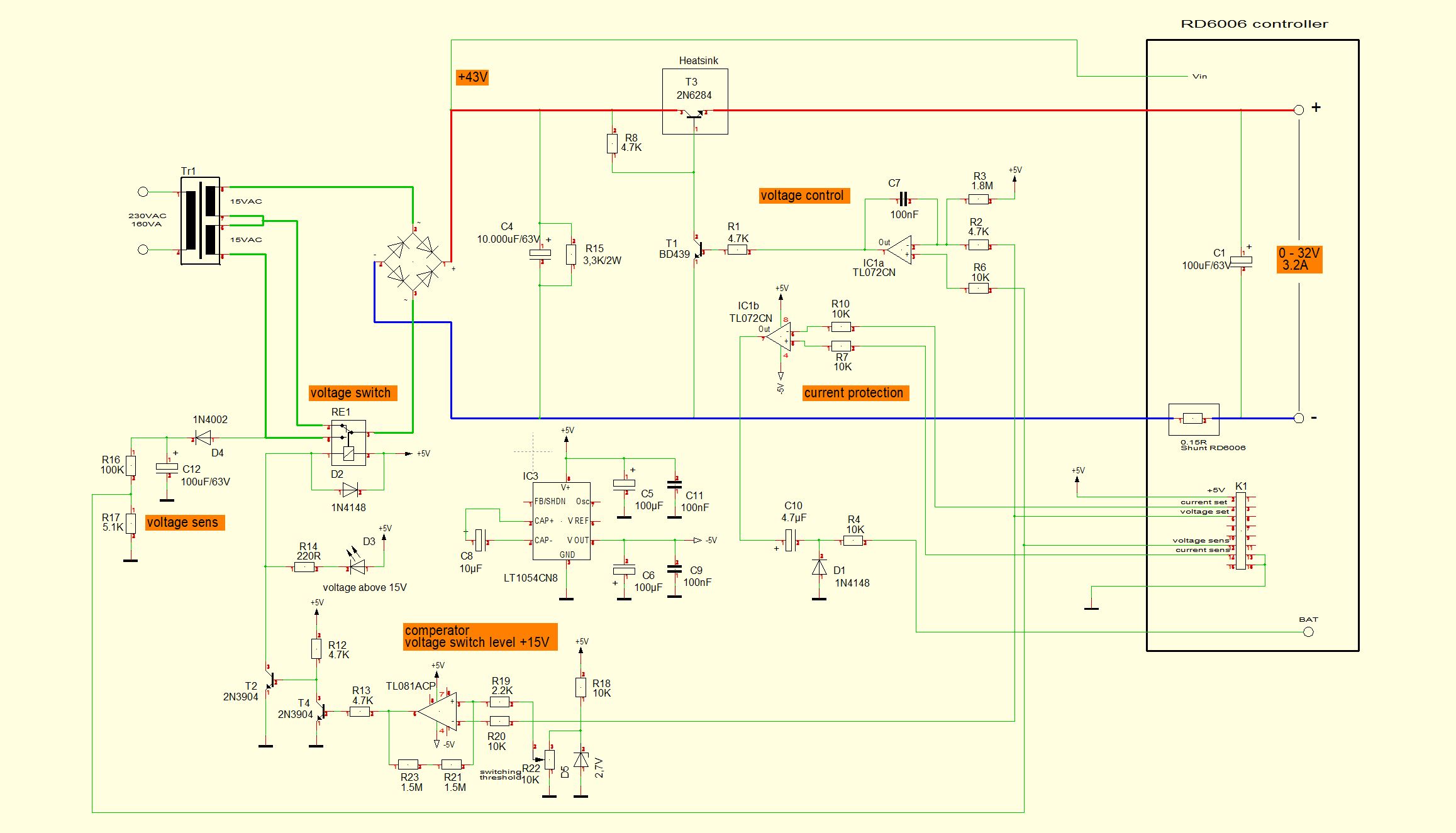

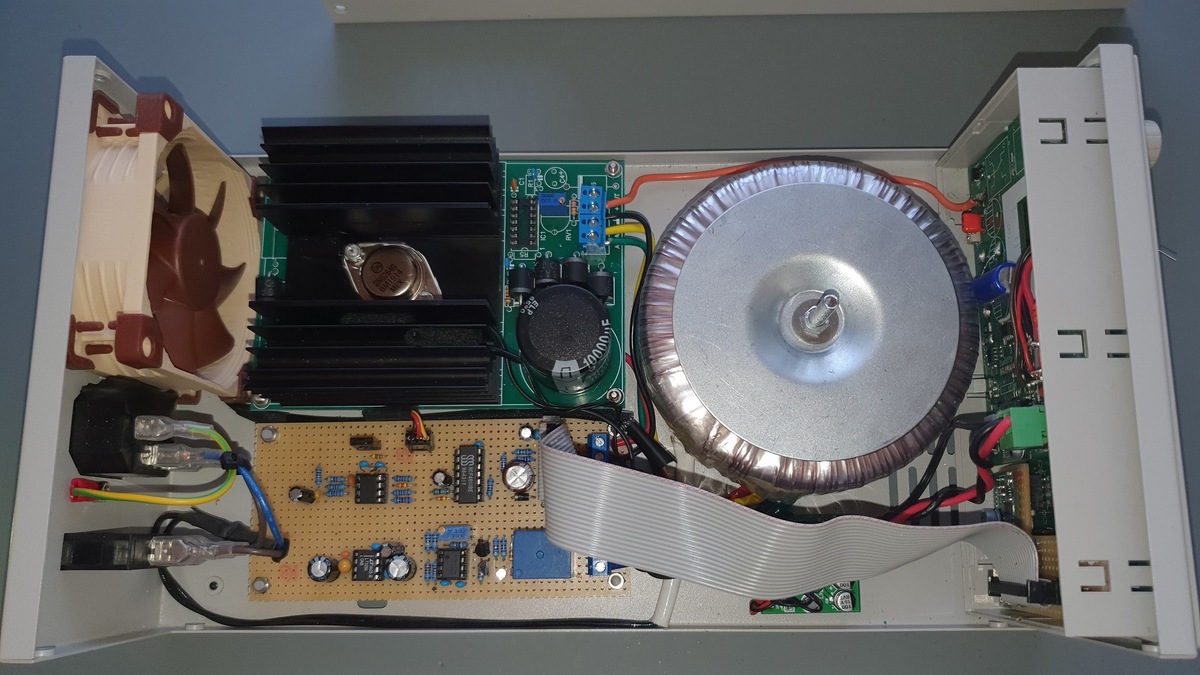

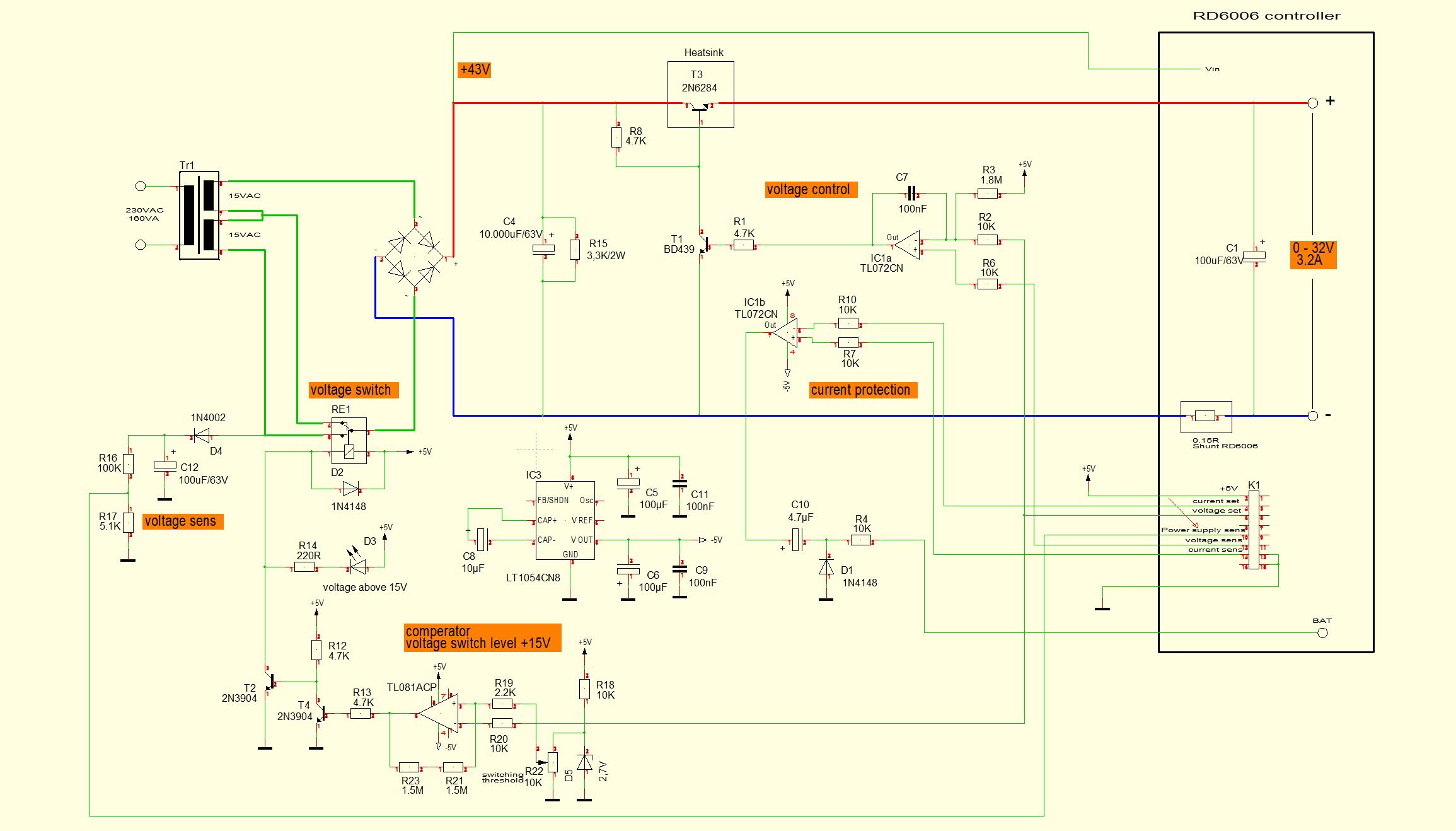

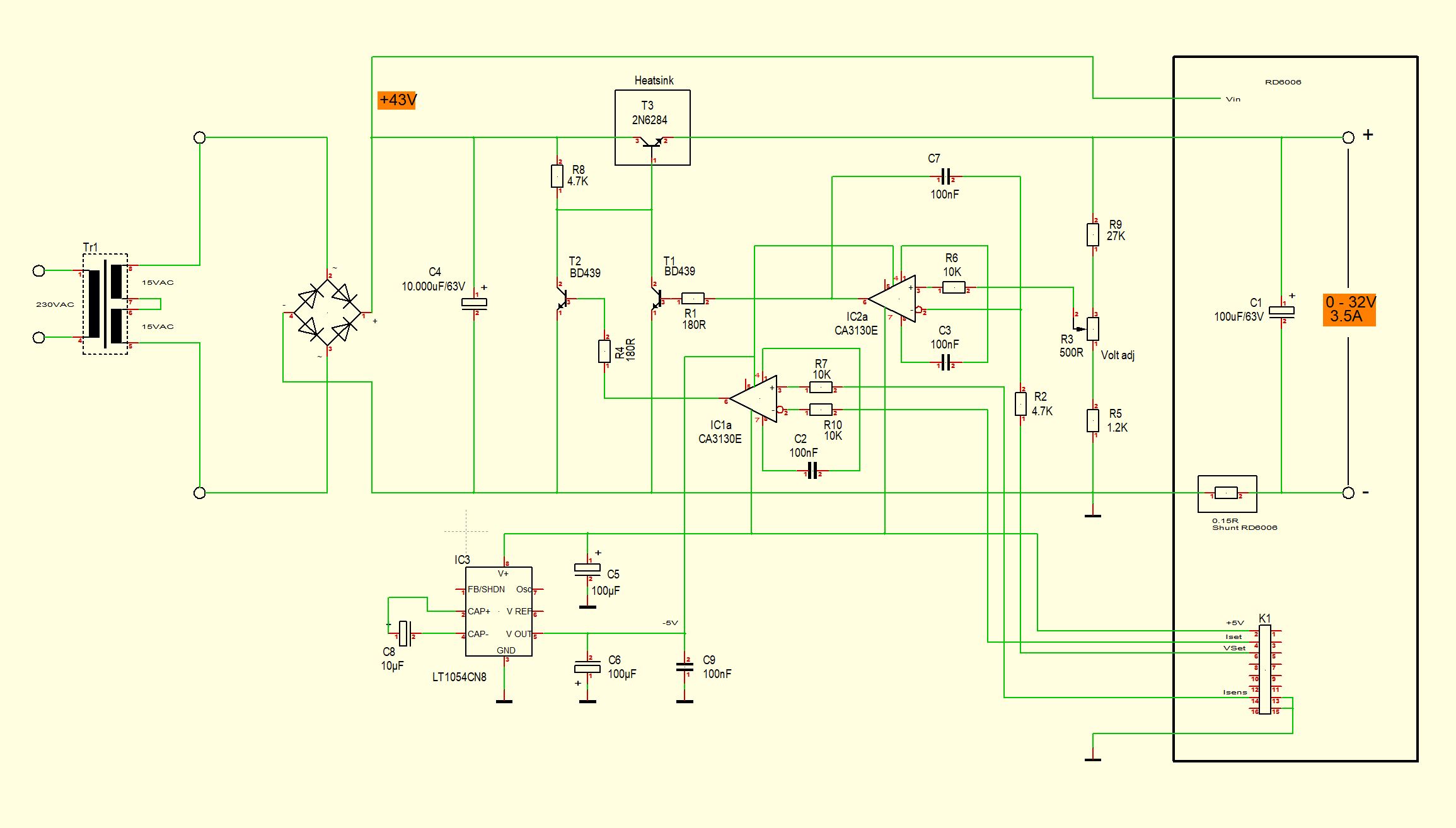

Ich überlege gerade, ob ich das RD6006 mit einem Linear Netzteil umbauen
sollte. Mir ist die Rippelspannung von mehr als 100mV doch etwas zu
groß.

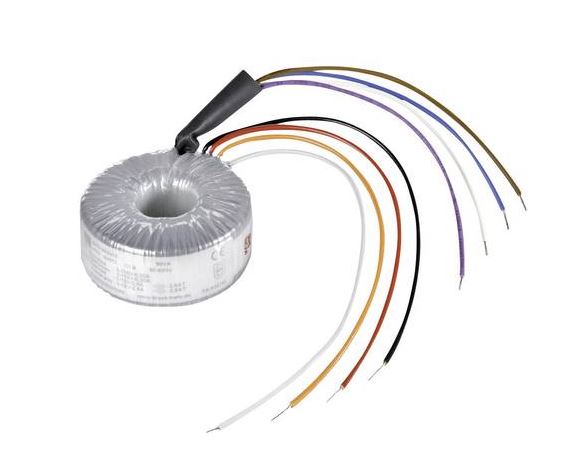

Als Netzteilkomponenten habe ich mir folgende Teile ausgesucht.

1. Ringkerntrafo: RKD 250/2x24 Ringkerntransformator 2 x 115V 2 x 24
V/AC 250 VA 5.21A (Völkner)
Link:
https://www.voelkner.de/products/187949/Block-RKD-250-2x24-Ringkerntransformator-2-x-115V-2-x-24-V-AC-250-VA-5.21A.html

2. Brückengleichrichter: Diotec GBI25B Brückengleichrichter SIL-4 100V
25A Einphasig
Link:
https://www.voelkner.de/products/25858/Diotec-GBI25B-Brueckengleichrichter-SIL-4-100V-25A-Einphasig.html

Elkos: 20x Jianghai ECR1JGC102MFF751640 Elektrolyt-Kondensator radial
bedrahtet 7.5mm 1000 µF 63V
Link:
https://www.voelkner.de/products/34592/Jianghai-ECR1JGC102MFF751640-Elektrolyt-Kondensator-radial-bedrahtet-7.5mm-1000-F-63V-20-x-H-16mm-x-40mm-1St..html

Gruß Rolf

: Bearbeitet durch User
von g457 (Gast)


Bewertung
-4 lesenswert
nicht lesenswert
> Ich überlege gerade, ob ich das RD6006 mit einem Linear Netzteil umbauen
> sollte. Mir ist die Rippelspannung von mehr als 100mV doch etwas zu
> groß.

rofl, der war gut.

scnr

von pumuggl (Gast)


Bewertung
-5 lesenswert
nicht lesenswert
Das ist doch nur S.P.A.M. hier.

: Wiederhergestellt durch Moderator
von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert

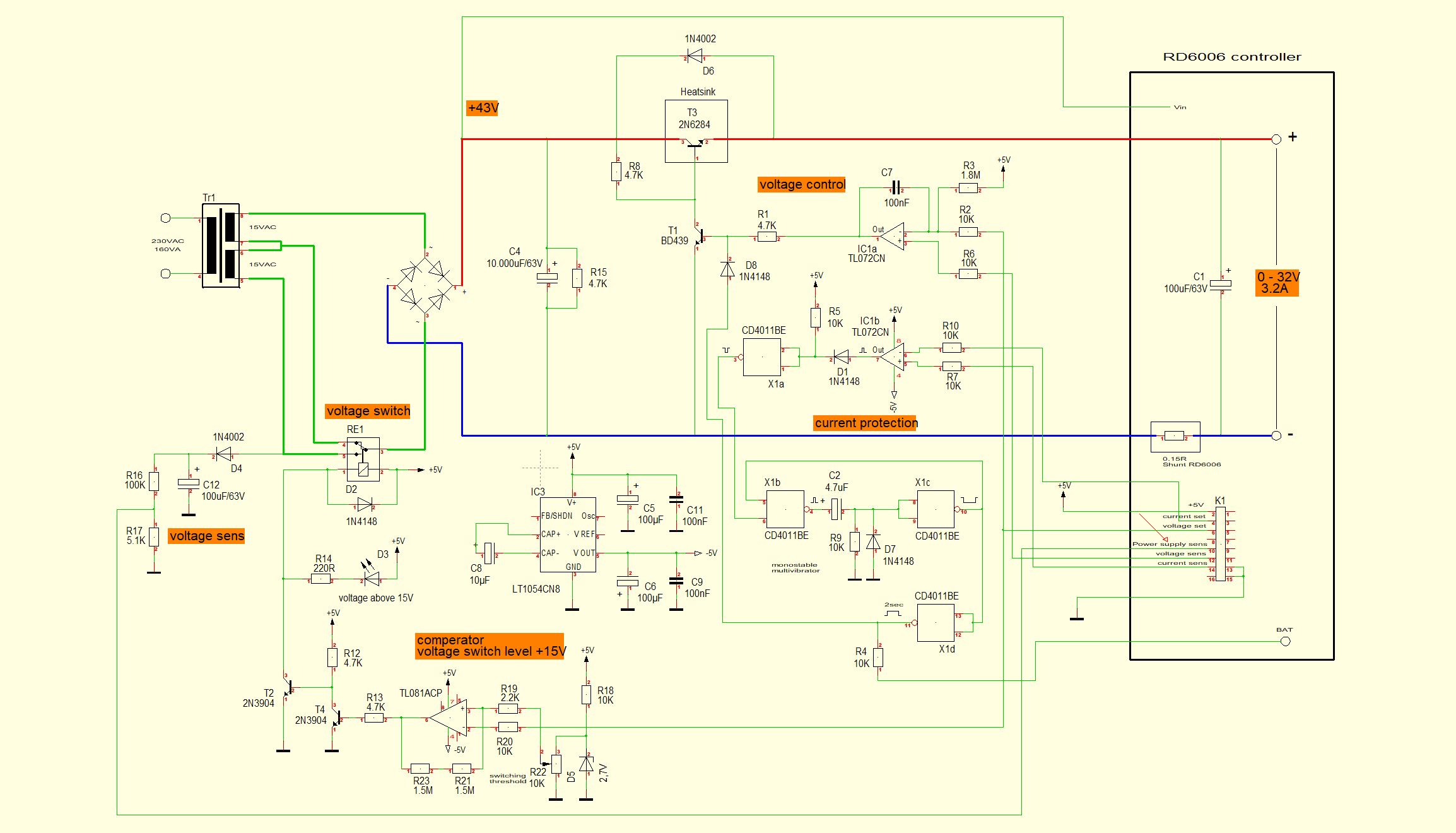

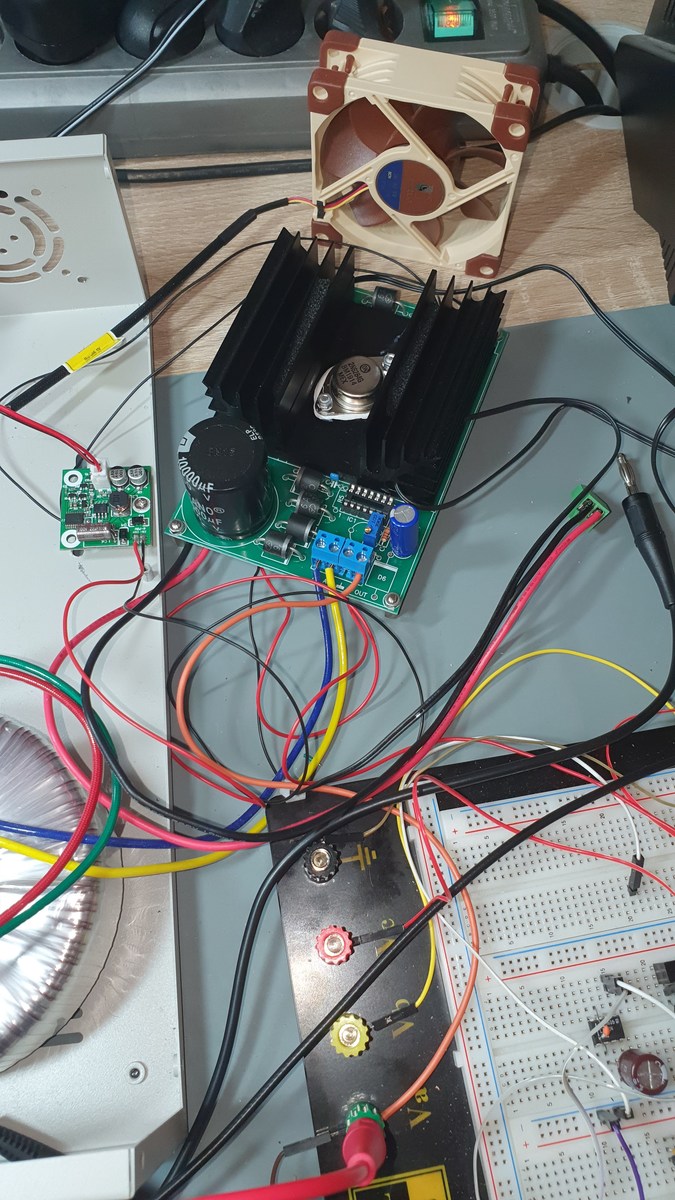

Schaut doch mal hier: Youtube-Video "RD6006 Linear Part9"

Sehr interessant wirds ab hier im gleichen Video:
Youtube-Video "RD6006 Linear Part9"

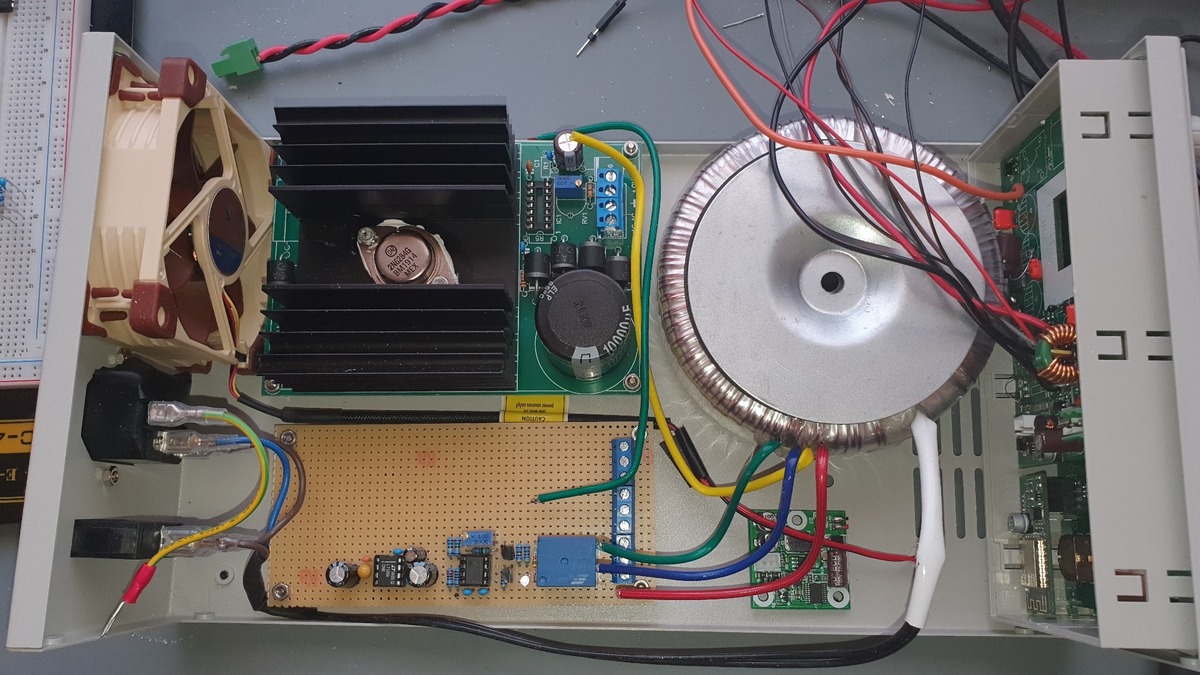

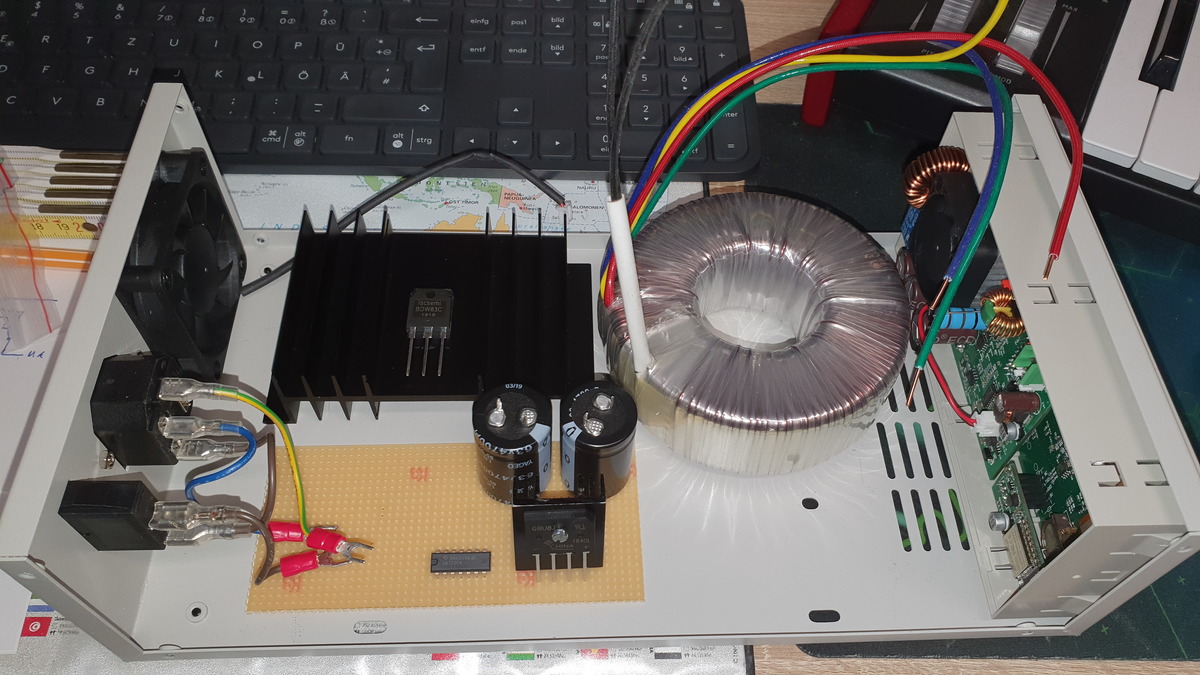

Das RD6006 mit Schaltnetzteil ist das oberste Gerät. Die Version mit
Linear Netzteil ist das untere Gerät.

Gruß Rolf

: Bearbeitet durch User
von Axel S. (a-za-z0-9)


Bewertung
-2 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Ich überlege gerade, ob ich das RD6006 mit einem Linear Netzteil
> umbauen sollte. Mir ist die Rippelspannung von mehr als 100mV doch
> etwas zu groß.

Albern.

Den Ripple auf der Ausgangsspannung macht nicht das Netzteil, sondern
der DC/DC Wandler, der auf der Platine hinter der Frontplatte sitzt.

Du kannst zwar Fotos machen und vielleicht auch Videos (ich hab sie mir
nicht angeschaut). Aber von Elektronik hast du offensichtlich keine
Ahnung. Was du hier machst, ist wie Lego. Für große Jungs.


pumuggl schrieb:
> Das ist doch nur S.P.A.M. hier.

So siehts aus. Werbung für Joy-It.

von GeraldB (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Das Kit beinhaltet folgende Teile:
> JT-RD6006 (Bedieninstrument)
> JT-RD6006-Case1 (comfort case) und Zubehör (Lüfter mit elektronische
> Temperaturregelung, Kabel, Schrauben, Netzschalter und Netzbuchse mit
> Sicherung)
> JT-RD6006-Con (WiFiModul)
> JT-RD6006-NT (Netzteil +60VDC/6.6A 400 Watt)

Bei Reichelt ist die Inhaltsangabe für dieses Kit falsch.

JT-RD6006-Case1 ist das "compact case". Das "comfort case" ist jedoch
JT-RD6006-Case2.

von GeraldB (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Elkos: 20x Jianghai ECR1JGC102MFF751640 Elektrolyt-Kondensator radial
> bedrahtet 7.5mm 1000 µF 63V

Hallo,

willst du die Sekundärwicklungen in Reihe oder Parallel schalten? Für
eine Reihenschaltung ist Spannungsfestigkeit der Elkos aber zu gering.

von Rolf D. (rolfdegen)


Bewertung
3 lesenswert
nicht lesenswert
Hallo Gerald

Vielen Dank für deine Info. Ich habe bei Reichelt das JT-RD6006 -
ComfortSet mit der Artikel-Nr.: JOY-IT RD6006 S2 gekauft.

Ich habe vor, die beiden Sekundärwicklungen des Ringkerntrafos in Reihe
zu schalten. Laut Hersteller ist die Leerlaufspannung das 1,05 fache.
Maximal Ausgangsspannung also 24V x 1.05 x 2 = 50,4 VAC. Nach der
Gleichrichtung müsste die Spannung an den Elkos also  50,4 - 1,4
(UDiode) x 1,4 (Wurzel2) = 68,74 VDC betragen.

Du hast recht. Dann muss ich andere Kondensatoren (100V) einsetzen. Das
wird nicht billig ;) Vielen Dank für deinen Tip.

Gruß Rolf

PS: Hiermit möchte ich klarstellen, dass ich weder für Werbung noch für
eine Produktbeschreibung von Herstellern und Händlern bezahlt werde. Ich
kaufe die Produkte wie jeder Andere von euch auch im Internet bei
diversen Händlern zB Konrad, Völkner oder Reichelt.

Ich bin weder Ingenieur noch Doktorant einer Hochschule und kein
Techniker. Ich habe in der 80er Jahren eine abgeschlossene Ausbildung im
Elektrohandwerk absolviert und viel Spaß an der Musikelektronik (siehe
mein Projekt Degenerator
https://www.sequencer.de/synthesizer/threads/avr-synthesizer-wave-1-de-generator.87599/page-19).

Ich poste hier meine positiven wie negativen Erfahrungen mit den
Produkten um mit anderen Lesern darüber zu diskutieren und Erfahrungen
auszustauschen. Mehr nicht!

Gruß Rolf Degen

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hallöchen..

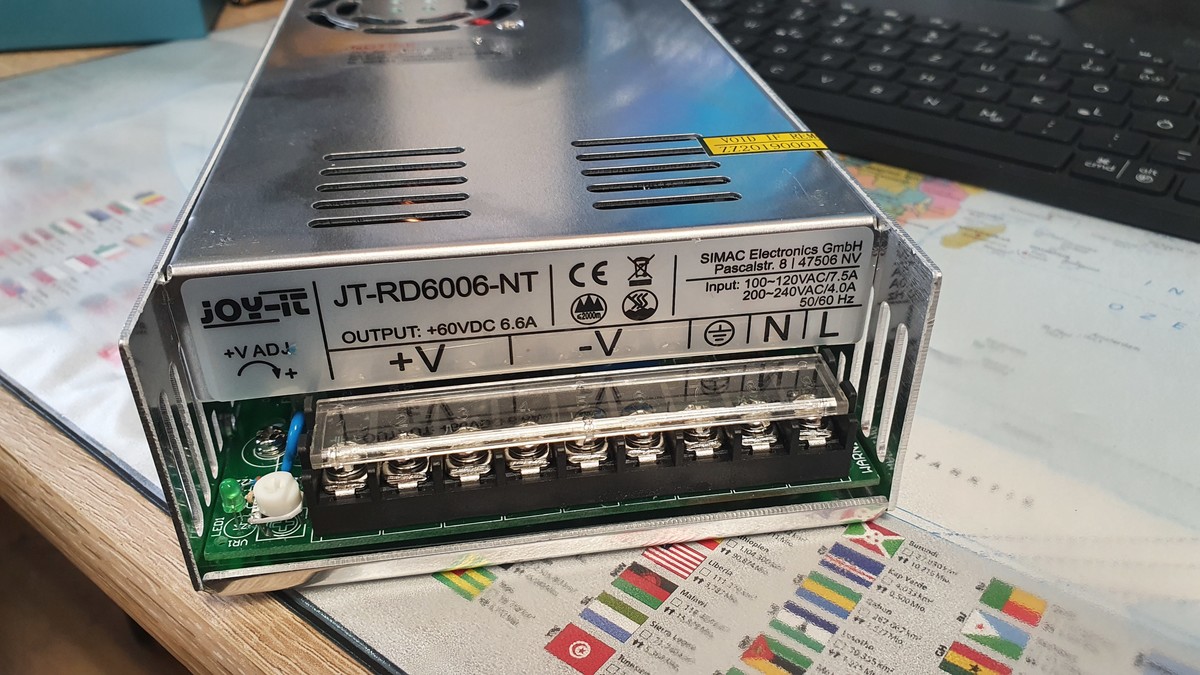

Die Bauteile für den Umbau des RD6006 in ein Linear Netzteil sind
eingetroffen.

Ringkerntrafo, 160 VA, 2x 15 V, 2x 5,33 A
Brückengleichrichter, 600 V, 8 A
2x Becher-Elko, radial, 4,7 mF, 63 V, RM 10, 85°C, 2000h, 20%
BDW 83C Darlington-Transistor, NPN, 100V, 15A, 150W, TO-3PN
V 4329H Profilkühlkörper für Leistungstransistor, 75x120x32mm, 2,0K/W
µA 723 DIL Spannungsregler, einstellbar, 2 ... 37 V, DIL-14
u.a.

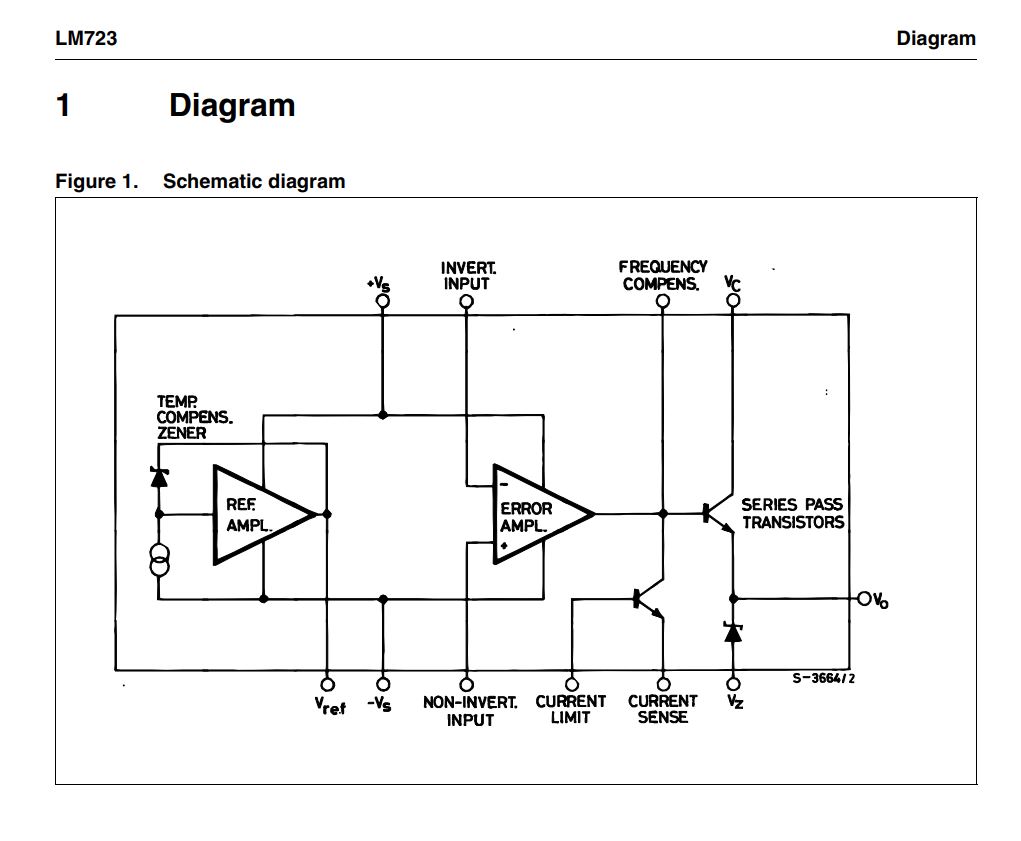

Mein Ziel ist es, den RD6006 Controller so umzubauen, dass dieser die
Gleichspannung vom Netzteil linear regelt (siehe Bild). Ein LM723 soll
für die Strom- und Spannungssteuerung verwendet werden. Der RD6006
Controller soll die digitale Ansteuerung des LM723 übernehmen. Dafür
muss der RD6006 Controller von der Hard-. und Software etwas umgebaut
werden. LCD und Bedienelemente bleiben aber bestehen.

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Prinzip der Spannungsregelung

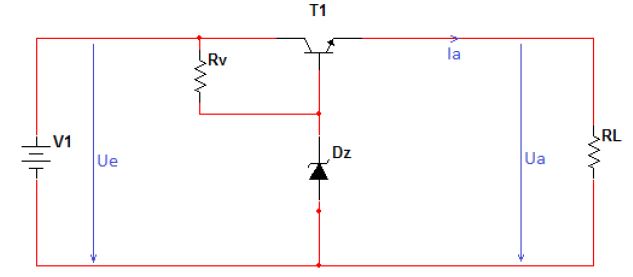

Der Transistor T1 vergleicht die Sollspannung Uz an der Zener-Diode Dz
mit der Ausgangsspannung Ua an dem Lastwiderstand RL und regelt den
Strom Ia, sodass die Ausgangsspannung Ua immer annähernd gleich Uz ist
(1.Bild).

Vorteil diese Regelung ist, dass die Ausgangsspannung sehr stabil ist
und kaum Restwelligkeit (Brummspannung) vorhanden ist. Erst wenn die
Eingangsspannung bei Belastung sinkt und annähernd die Dioden-Spannung
Uz erreicht, tritt eine Brummspannung auf.

Gruß Rolf

: Bearbeitet durch User
von Axel S. (a-za-z0-9)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Prinzip der Spannungsregelung

So. Du hast also die zweit-einfachste Spannungsregelung verstanden (die
einfachste ist nur Z-Diode und Vorwiderstand). Du hast ca. den ersten
von 1000 Schritten gemacht, die notwendig sind, um die Spannungs- und
Stromregelung des Netzteils nachzubauen.

Wobei dir immer noch die Erkenntnis fehlt, daß dein lächerlicher
Transistor auf seinem Winz-Kühlkörper niemals die bis zu 360W aus dem
Netzteil für die Rohspannung verheizen kann. Stell dir einfach mal vor,
du hast 1V Ausgangsspannung eingestellt und ein Verbraucher zieht daraus
6A.

In dieser Leistungsklasse will ein Netzteil nicht mit rein linearer
Regelung bauen. Man braucht mindestens eine umschaltbare Rohspannung.
State of the Art ist ein Schaltregler als Vorregler.

> Vorteil diese Regelung ist, dass die Ausgangsspannung sehr stabil ist
> und kaum Restwelligkeit (Brummspannung) vorhanden ist.

Nur für ausgesprochen seltsame Interpretationen von "sehr stabil" und
"kaum Welligkeit". Aber klar, Leute die OPV als Regelverstärker und
Referenzen statt nackter Z-Dioden verwenden, kennen sich halt nicht gut
aus wie du. NICHT!

Und versteh mich recht: ich finde es toll, wenn du dich mit
Schaltungstechnik beschäftigst. Aber dein Lernfortschritt interessiert
hier keinen. Noch dazu, wenn er derart quälend langsam vor sich geht.

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Axel

Danke für deinen Hinweis.

Ich werde den Kühler für den Leistungstransistor so montieren, das er im
Luftstrom  des Lüfters liegt. Ob die Kühlung für eine Ausgangslast von
150W ausreichend ist muss ich noch testen. Ferner plane ich eine
automatische Umschaltung der Trafowicklung bei niedriger
Ausgangsspannung um die Verlustleistung am Transistor zu reduzieren.

PS: Ohne Selbsterkenntnis gibts keinen Fortschritt ;)

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

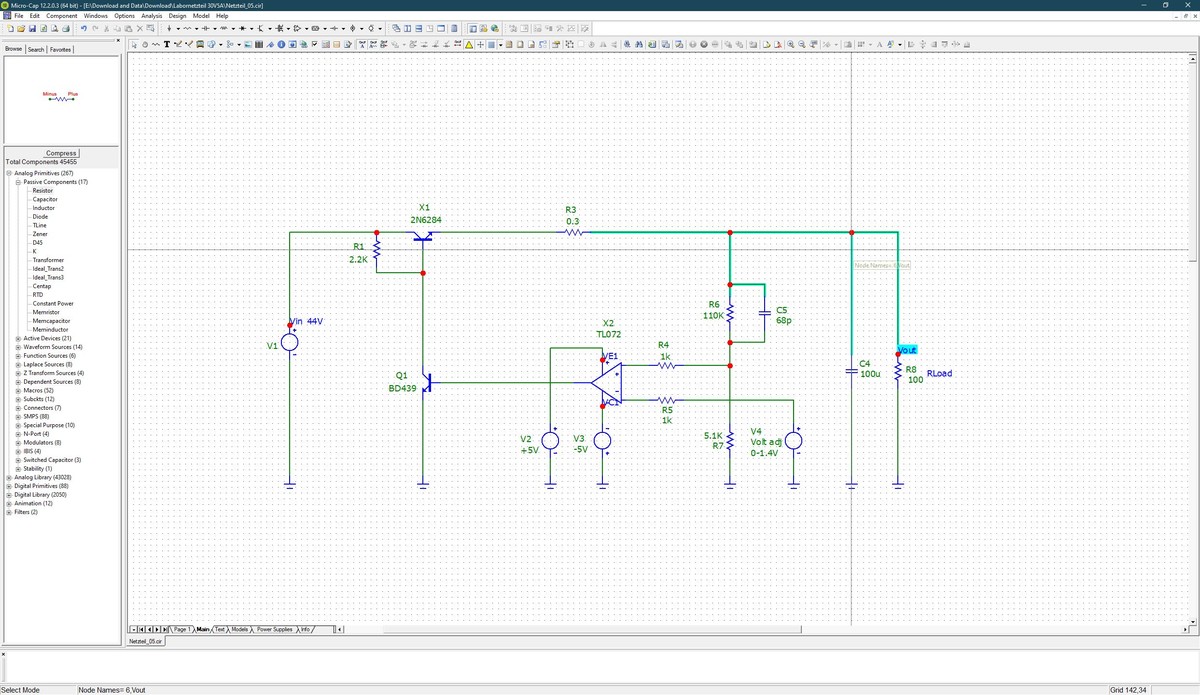

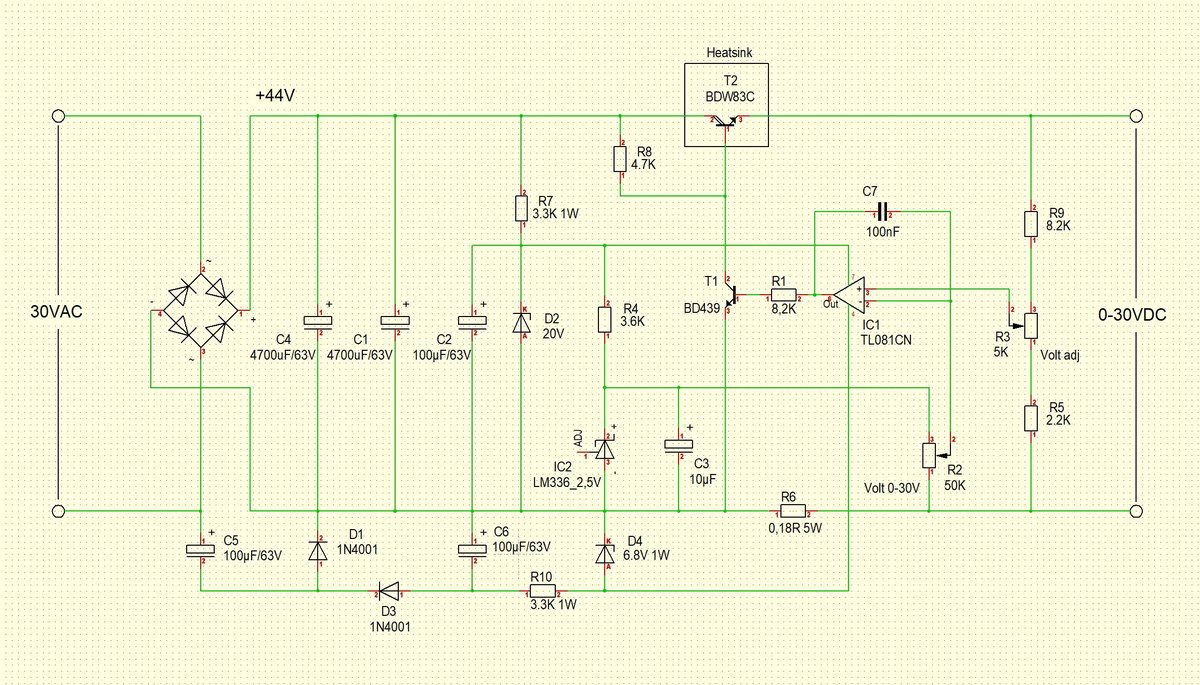

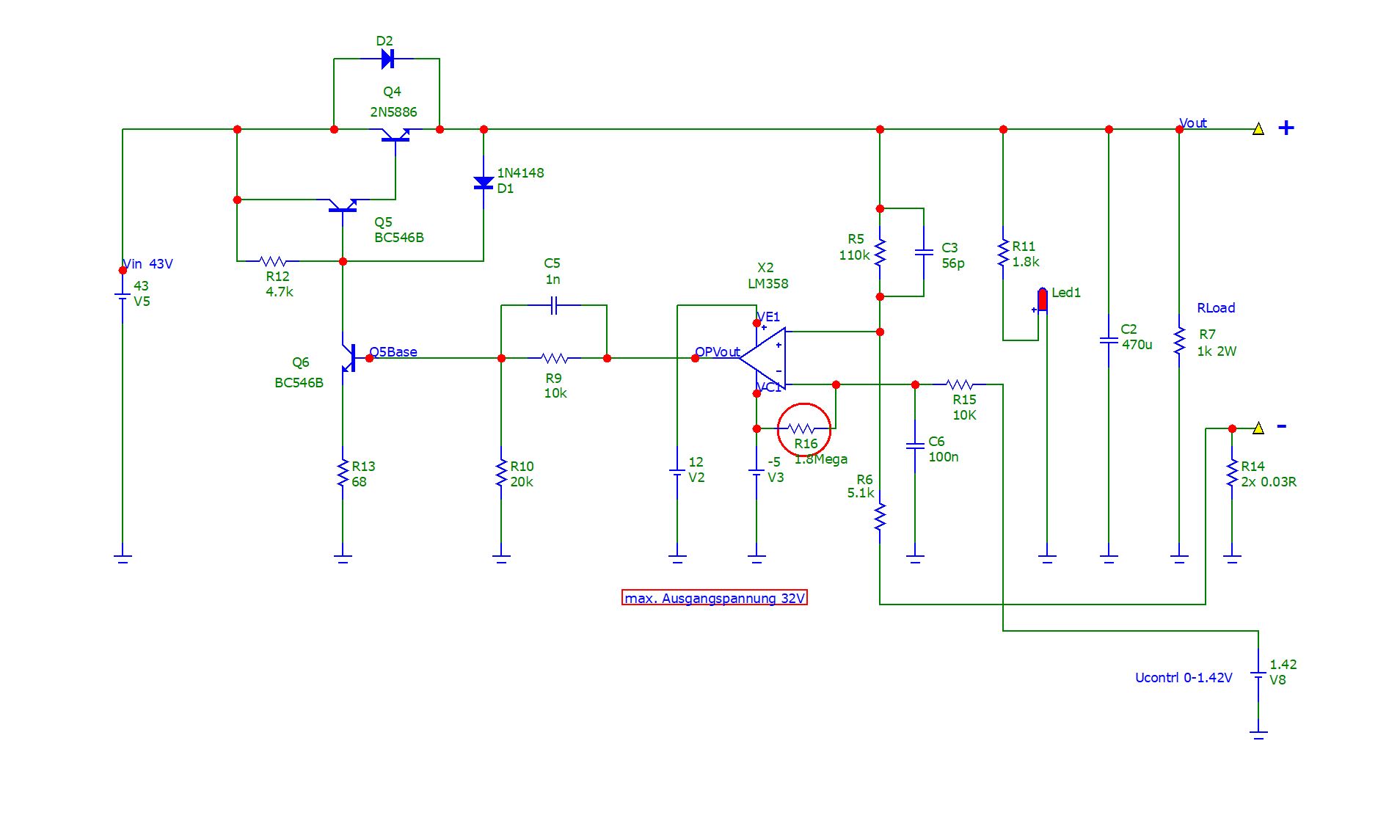

Erste Schaltungsentwurf mit Regelbarer Spannung. Die Stromregelung folgt
im 2.Entwurf.

An Pin3 des Brückengleichrichters wird eine negative Versorgungsspannung
für den Operationsverstärker generiert. Das ist für eine
Spannungsregelung bis 0 Volt notwendig. R6 ist für die Strombegrenzung
zuständig. Mit Trimmer R3 wird die maximale Ausgangsspannung auf 30V
eingestellt.

Da der Operationsverstärker TL081 nur eine maximale Versorgungspannung
von 30V verträgt, wird mit der ZDiode D2 die positive
Versorgungsspannung auf 20V begrenzt.

Über den negierten Eingang des Operationsverstäker IC1 wird mit Hilfe
des Potis R2 die Ausgangsspannung von 0-30 Volt geregelt. Später wird
das Poti  durch einen 16Bit Digital-Analog-Wandler ersetzt. Damit kann
die Ausgangsspannung mit einer Auflösung von unter 1mV eingestellt
werden.

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

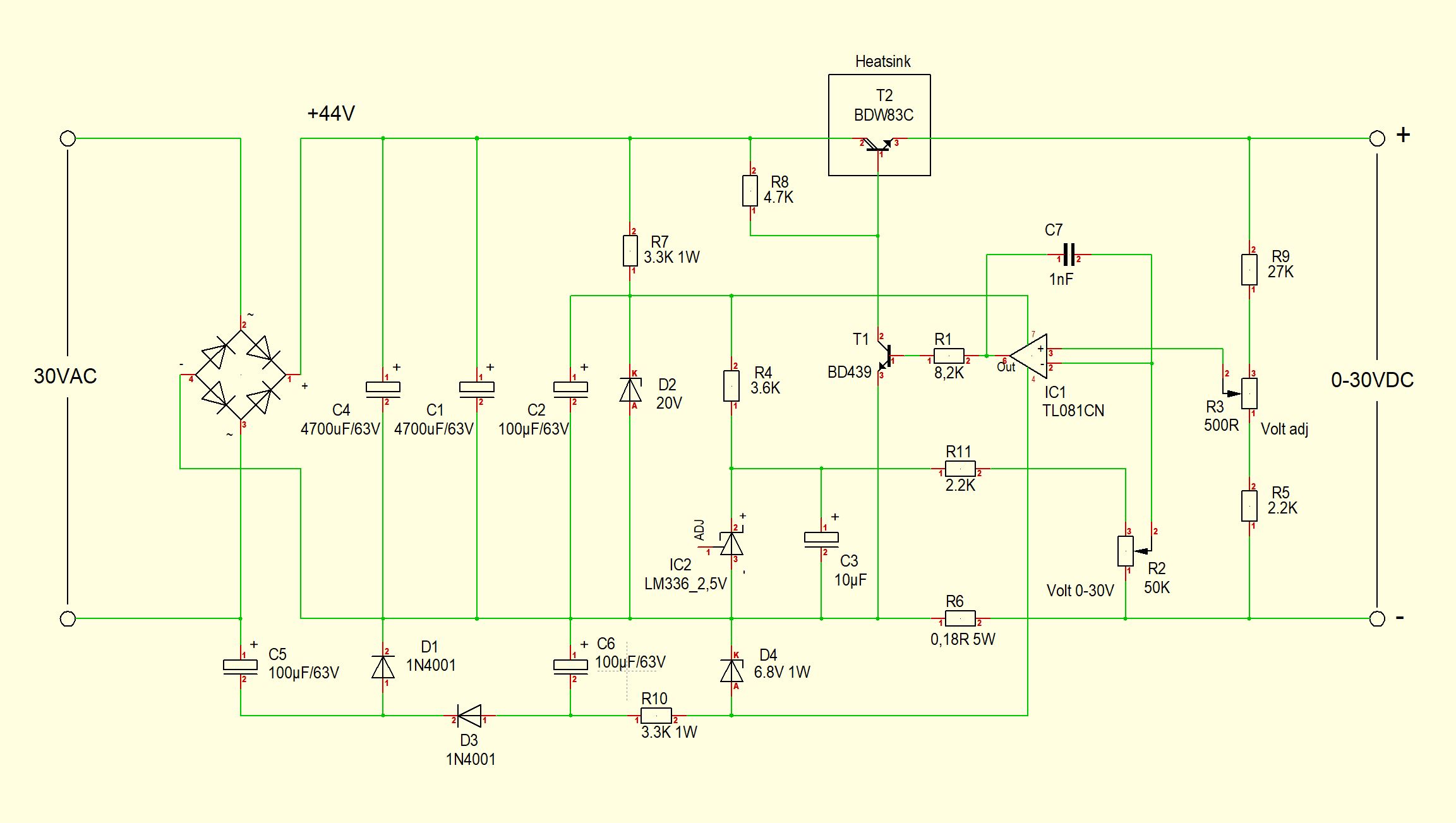

Es wurden noch ein paar Korrekturen in der Schaltung vorgenommen. Das
Widerstandsnetzwerk aus R3, R5 und R9 am Netzteil-Ausgang wurden etwas
angepasst um die maximalen Ausgangsspannung an R3 etwas genauer
einzustellen.
Widerstand R11 verhindert das Oszillieren der Ausgangsspannung wenn der
Regler R2 auf maximale Ausgangsspannung eingestellt wird. C7 wurde
verkleinert.

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

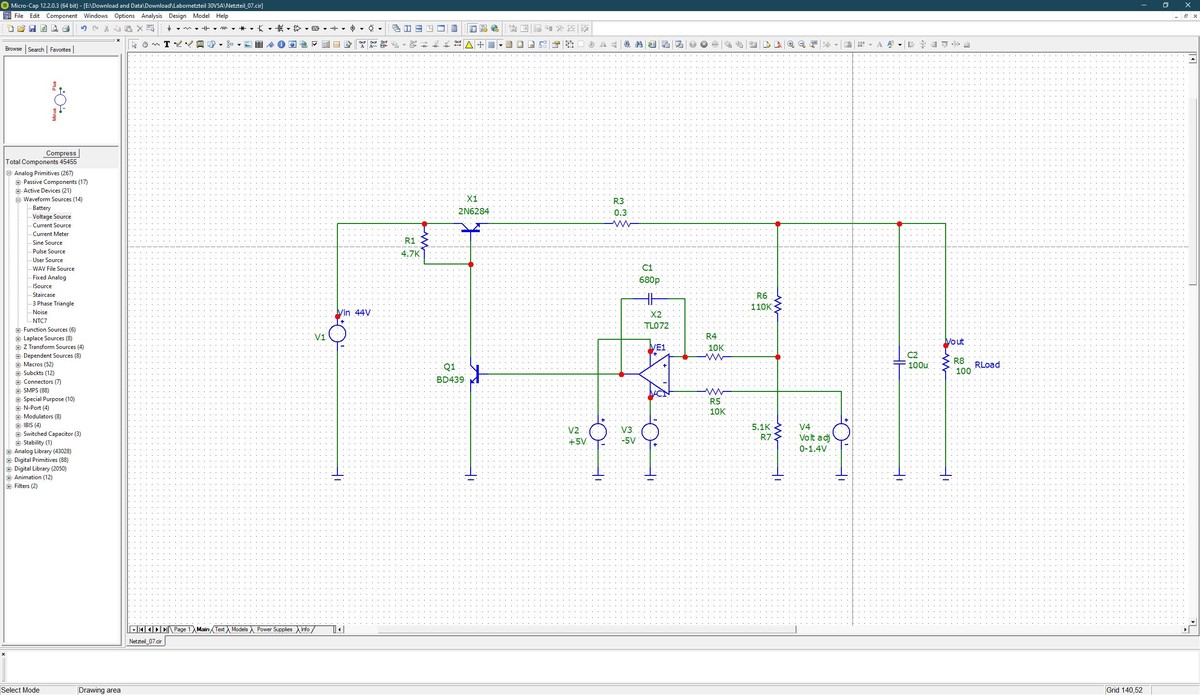

Spannungsregelung über den RD6006 Controller

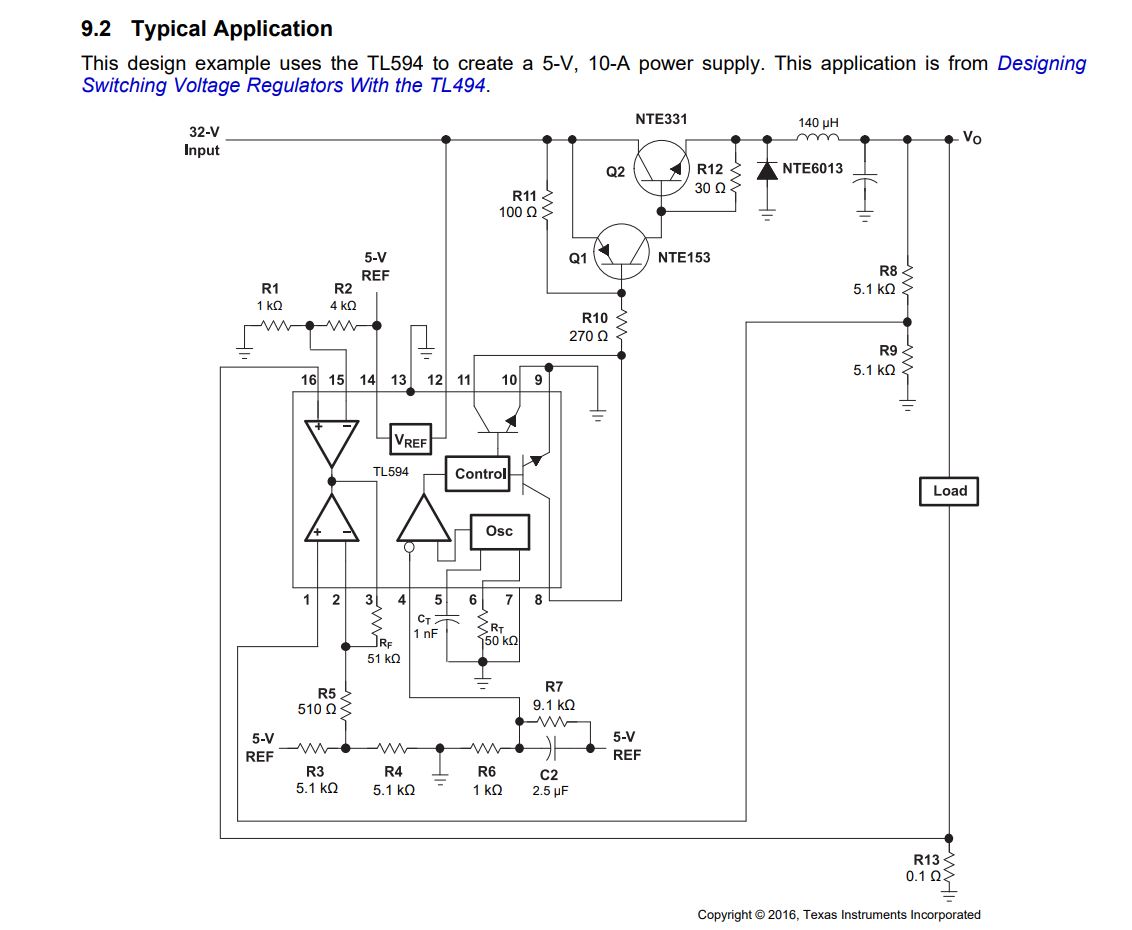

Der RD6006 Controller besitzt einen Pulsweitenmodulations-Chip TL594 mit
dem er die Ausgangsspannung steuert. Der Mikrocontroller im RD6006
liefert dafür eine Steuerspannung von 0-2 Volt. Das mache ich mir zu
Nutze und steuer damit meine Ausgangsspannung vom Netzteil. Damit die am
Controller eingestellte Spannung auch tatsächlichen mit der
Ausgangsspannung meines Netzteils übereinstimmt, muss die Regelspannung
über einen Spannungsteiler und Operationsverstärker (als
Impedanzwandler) noch angepasst werden.

Das ganze sieht vom Schema jetzt so aus (siehe Bild). Muss ich
allerdings noch testen.

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

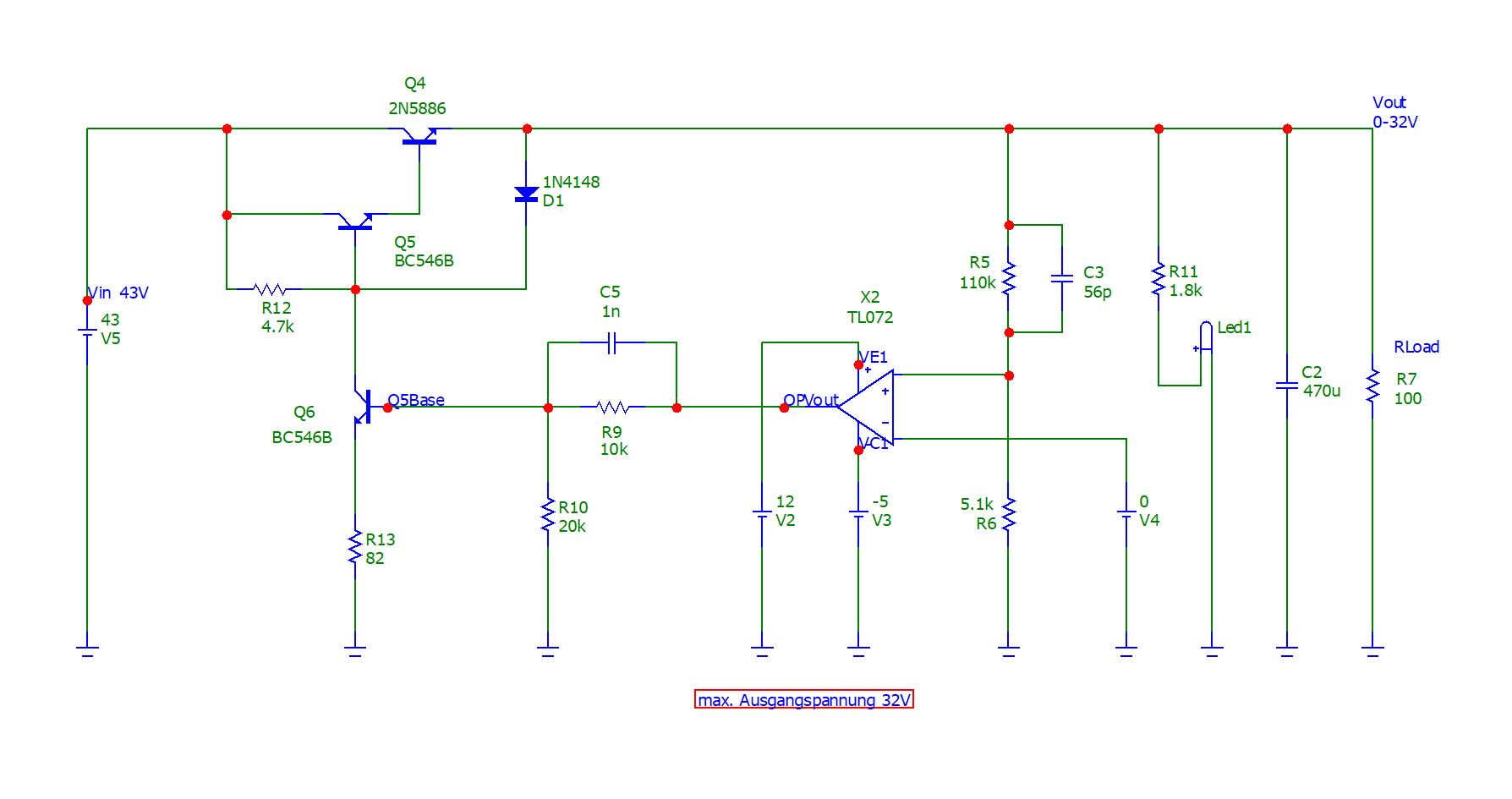

Es scheint zu funktionieren :). Ich habe allerdings noch ein paar Dinge
geändert (siehe Bild). So musste ich den Spannungspegel der
Steuerspannung vom RD6006 an IC2 noch etwas verstärken, um auf die volle
Ausgangsspannung bis 42 Volt zu regeln.

Ferner hatte ich eine störende 100Hz Brummspannung auf der
Ausgangspannung. Das lag vermutlich an einer schlechten Masseführung für
die negativen Versorgungsspannung der Operationsverstärker und wie ich
diese erzeuge. Kurzum habe ich mich für eine andere Schaltungsvariante
entschlossen und einen geschalteten Spannungskonverter LT1054 für die
Erzeugung der Negativen Versorgungsspannung integriert (IC3).

Der nächste Schritt ist einstellbare Strombegrenzung vom RD6006 zu
nutzen.

Hab mal ein kleines Video gemacht: https://youtu.be/D0vlm3MvXX4

Gruß Rolf

PS: Wie kann man im Bearbeitungsmodus Bilder löschen ? zB oben das
2.Bild

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo..

Ich hab da noch ein Problem mit dem RD6006 Controller. Sobald ich mein
Netzteil belaste, sinkt die 5V Betriebspannung im Controller und damit
auch die Steuerspannung für die Spannungsregelung vom Controller. Die
Steuerspannung und auch die 5V Betriebspannung im Controller sollten
unter Belastung eigentlich stabil bleiben ???

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Auf der Spur..

Das scheint wohl an dem unterschiedlichen GND Potential zwischen dem
RD6006 und meinem Netzteil zu liegen und natürlich auch am Aufbau und
den Leitungsquerschnitten auf dem Testboard. Es wird Zeit, die Schaltung
auf eine Platine zu löten und die Leitungsquerschnitte zu vergrößern.

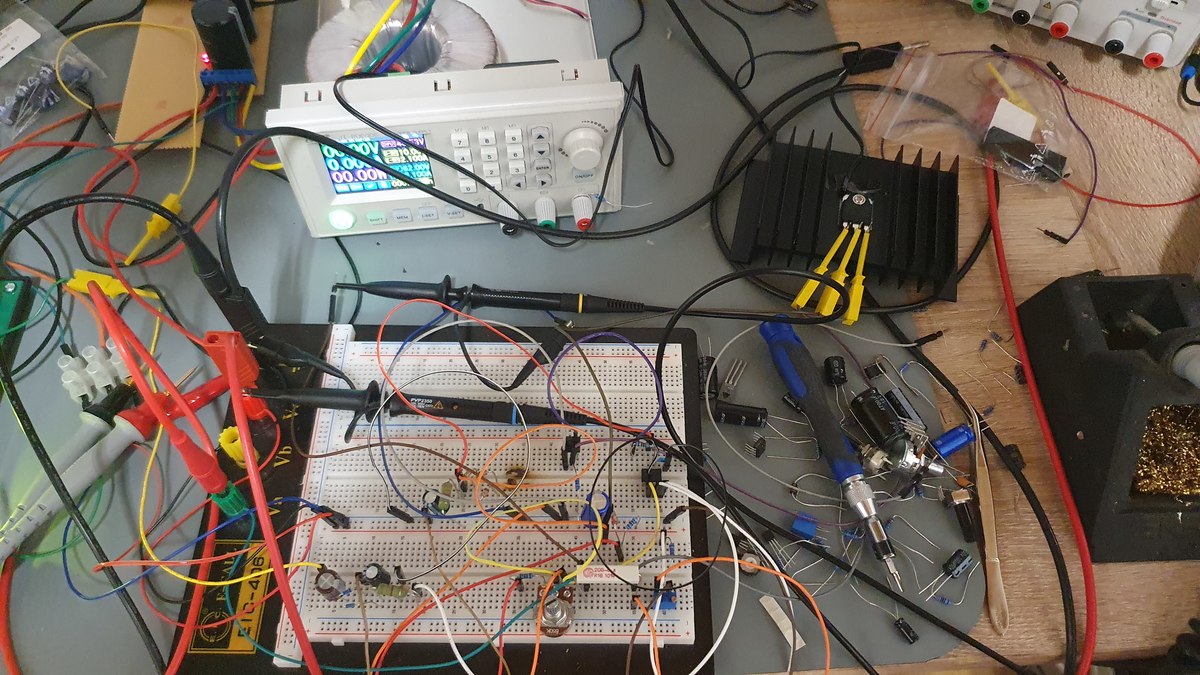

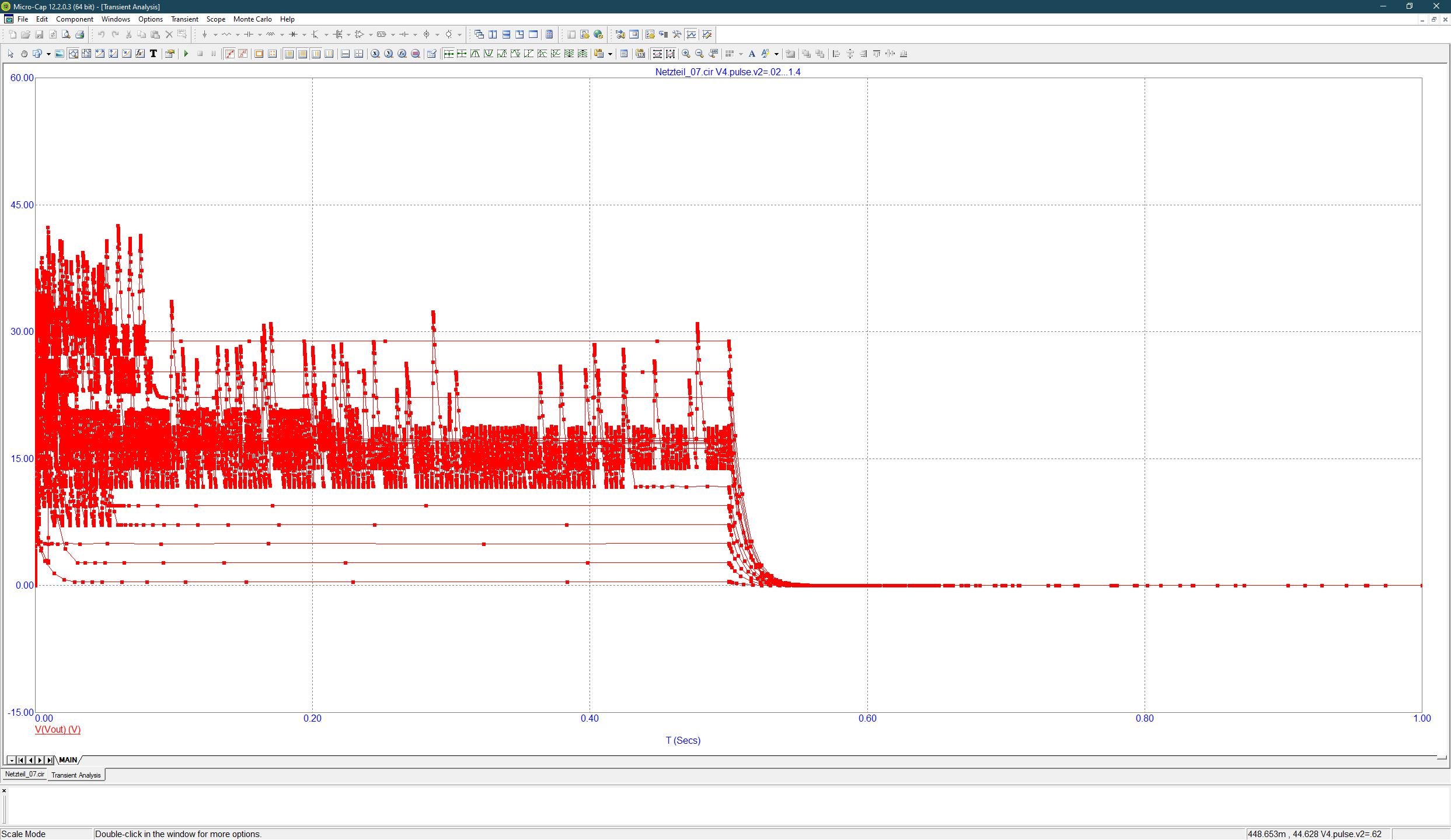

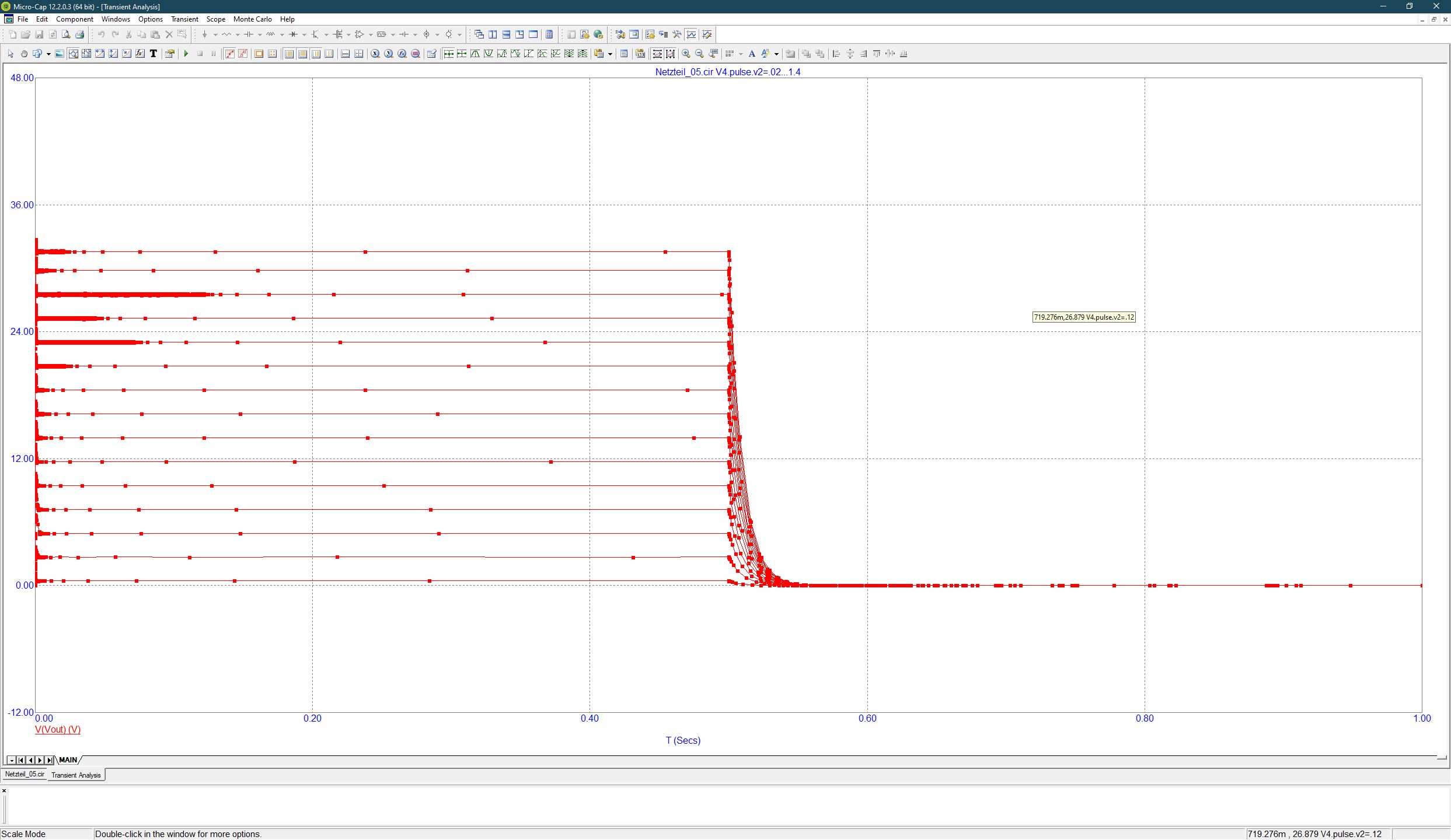

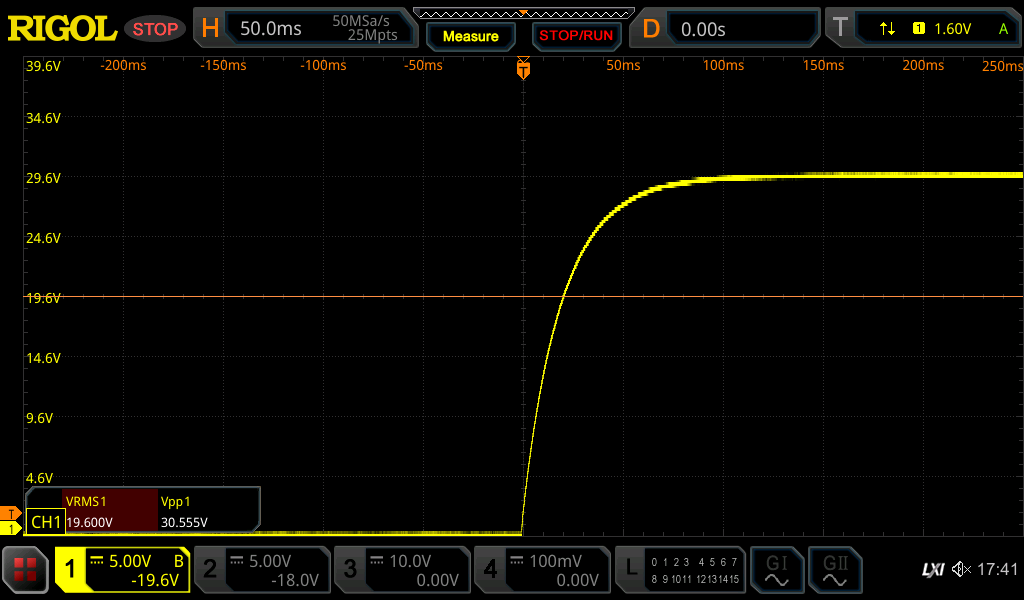

Gemessen bei Ausgangsspannung 28V und 3A Belastung

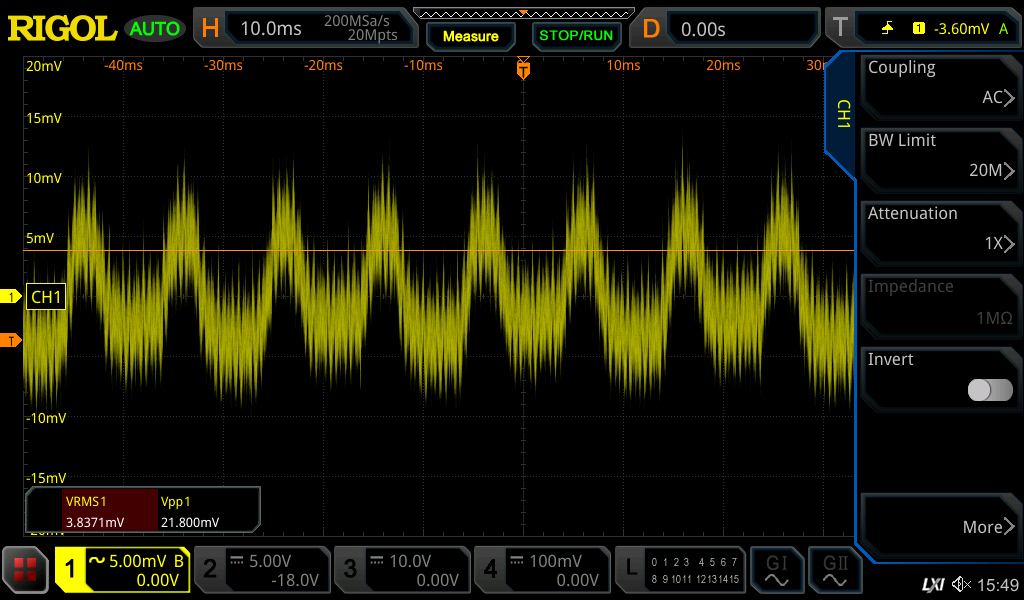

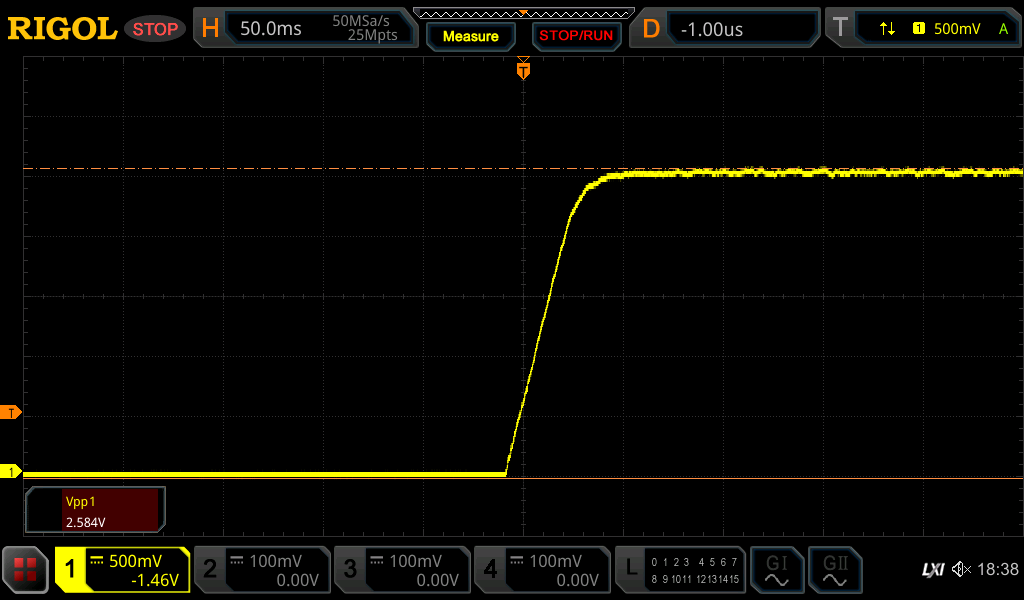

1.Bild: gelb = Ausgang Netzteil, blau = Steuerspannung vom RD6006 (GND
am RD6006)
2.Bild: gelb = Ausgang Netzteil, blau = Steuerspannung vom RD6006 (GND
Netzteil)

Der Triggerpunkt markiert das Einschalten der Belastung.

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Ich habe das Problem mit dem Spannungsabfall lösen können. Die
Zuleitungen zum Leistungstransitor T2 im Netzteil am Kollektor und
Emitter wurden verstärkt und damit der Spannungsabfall auf diesen
Leitungen verringert. Ferner habe ich die Last nicht mehr über den GND
Anschluss im Netzteil geführt, sonder bin über den GND (-) Anschluss am
RD6006 Controller gegangen. Zudem wird jetzt auch der Laststrom am
RD6006 Controller angezeigt.

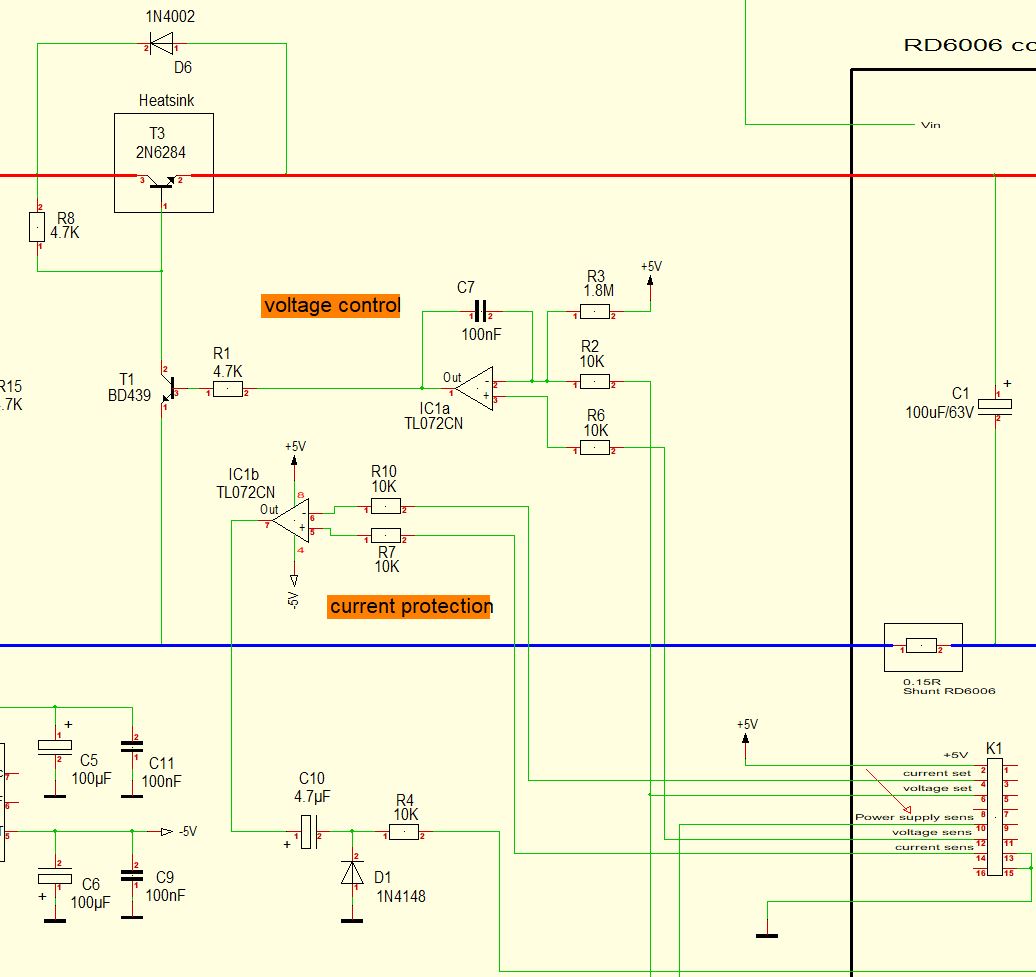

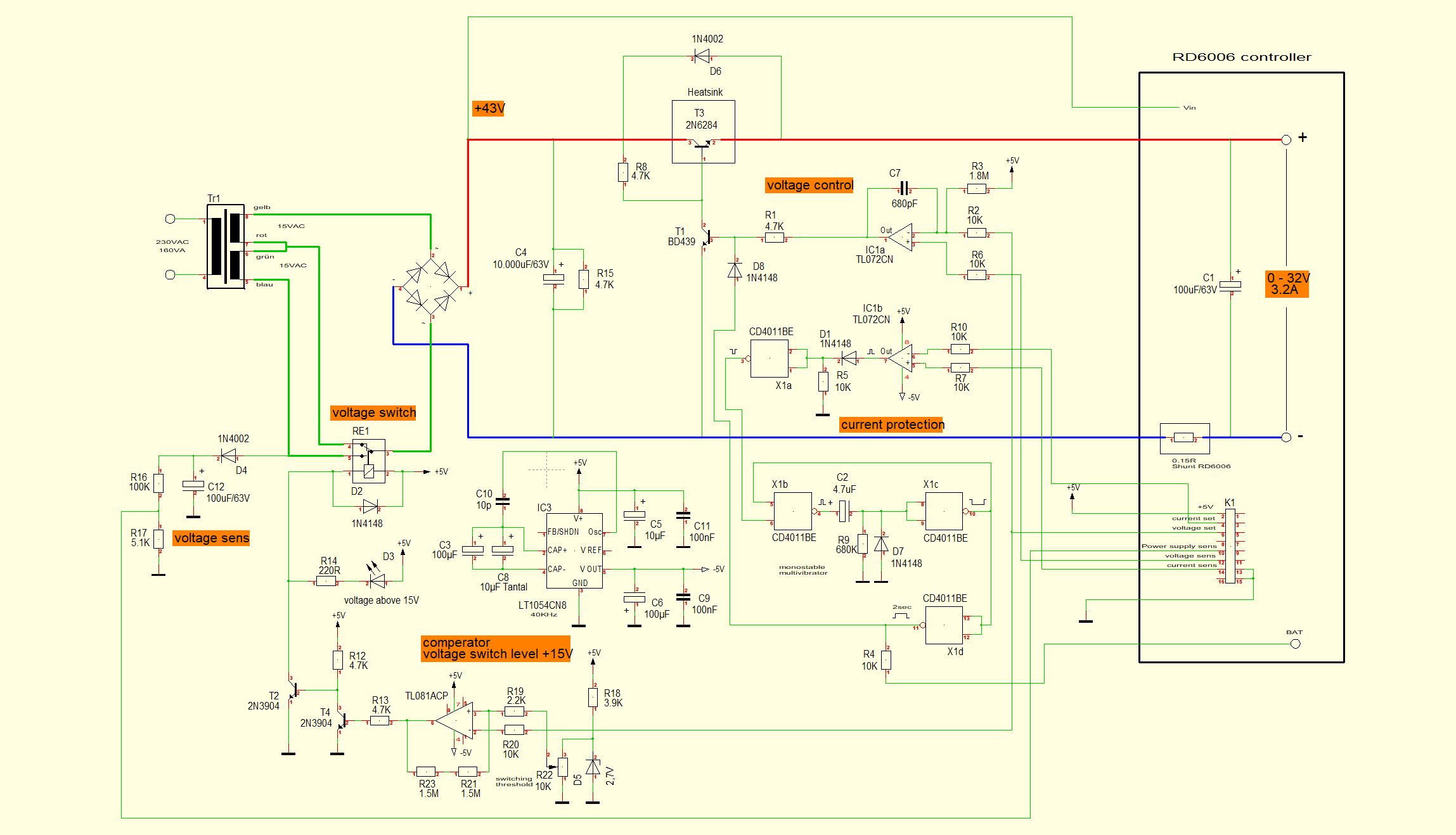

2.Bild mit allen Leitungsverbindungen zum RD6006 Controller

Video: Youtube-Video "RD6006 linear power control Part 2"

Damit erspare ich mir jetzt einen großen Umbau der RD6006 Controller
Platine und das ändern der Software.

Jetzt muss ich noch ein paar Kleinigkeiten lösen bzw ändern. So zB
funktioniert die Abschaltung bei Stromüberlastung noch nicht (siehe
Video).

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

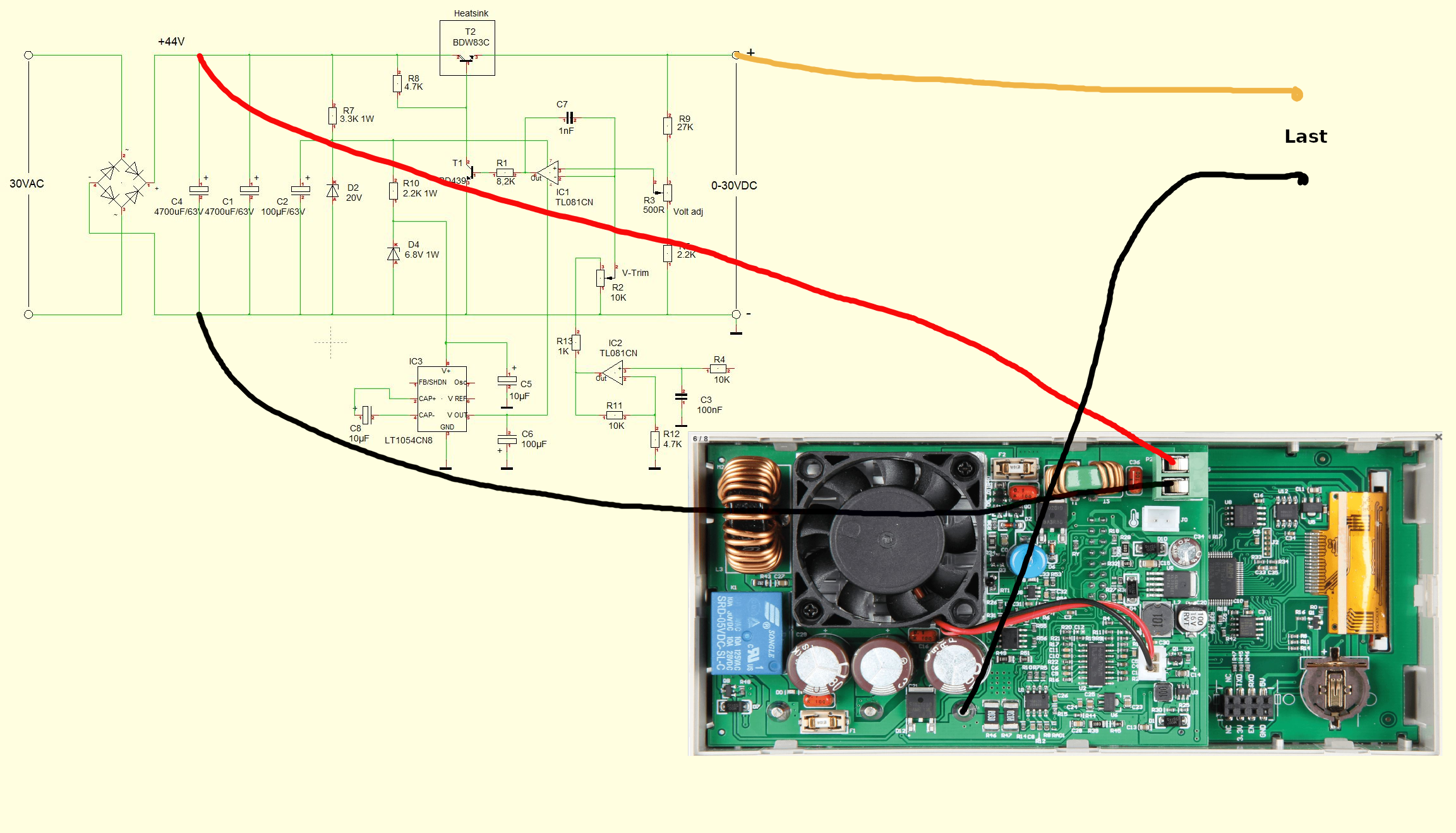

Kleiner Fehler im Schaltbild !

Die Minus- und Plus Leitung vom Netzteil geht nur einmal zum
Netzteilanschluss am RD6006 Controller. Die Last wird an dem Pluspol vom
Netzteil und an den Minuspol vom RD6006 angeschlossen.

Gruß Rolf

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ups.. Da fehlt doch noch die Verbindung für die Steuerspannung
(violett).

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

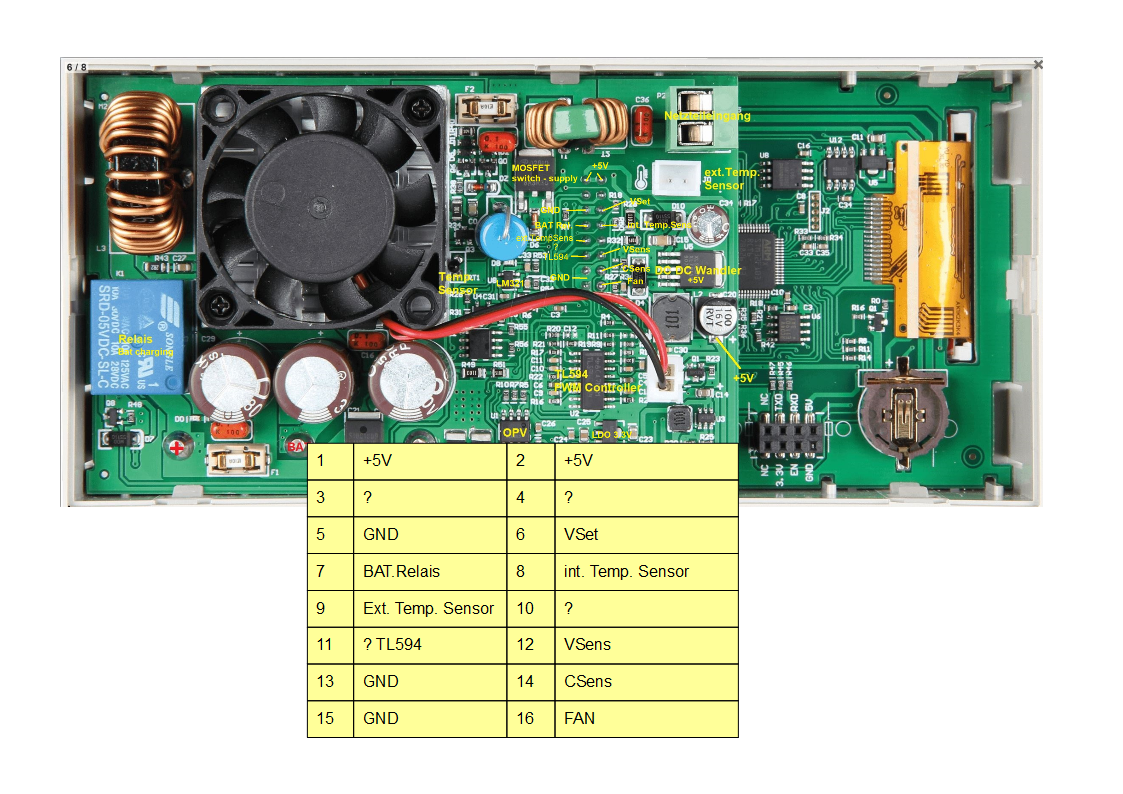

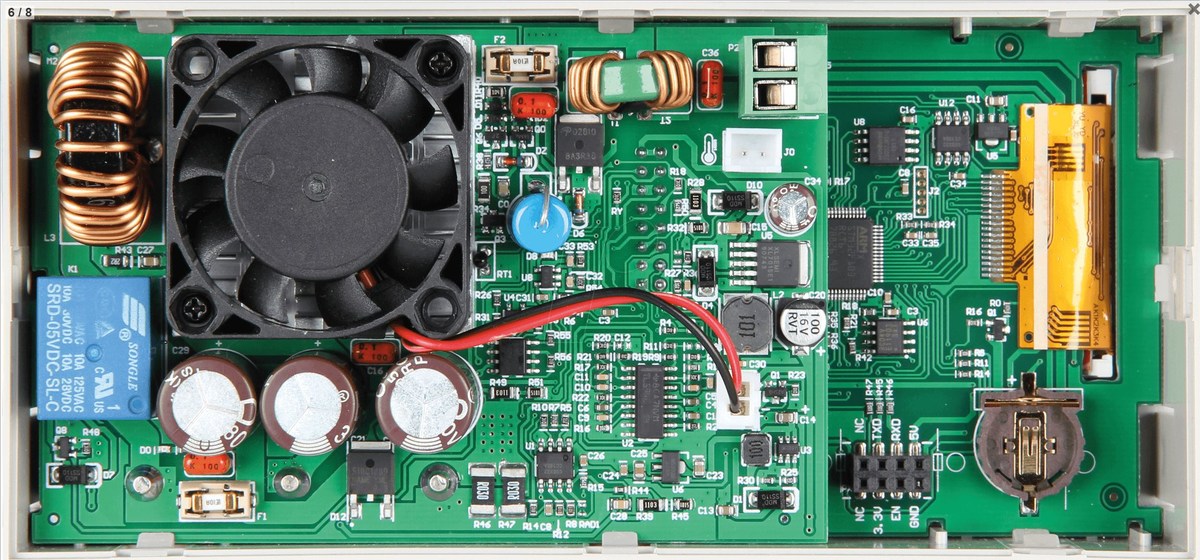

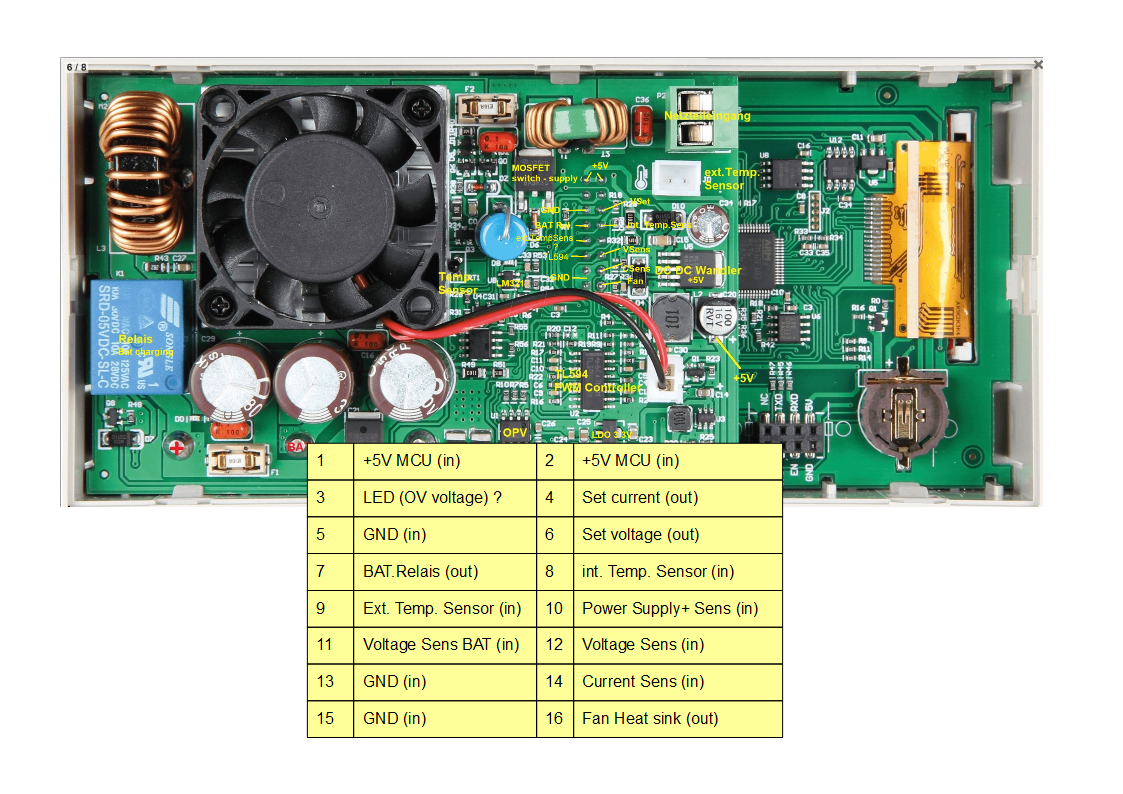

Ich hab mal ein wenig die einzelnen Bauteile und Funktionen im RD6006
Controller analysiert.

https://i.ibb.co/6XGcp78/RD6006-Cntrl.png

Vom Mikrocontroller führt eine Steuerleitung von Pin 6 des
Pfostensteckers zum PWM-Controller (TL594). Damit wird die
Ausgangsspannung gesteuert. Die gleiche Steuerleitung benutze ich für
die Spannungsregelung in meinem Netzteil. Für das Anzeige von Spannung
und Strom gibt es zwei Sens-Leitungen an Pin 12 und Pin 14 des
Pfostensteckers. Diese Leitungen führen an die ADC-Eingänge des
Mikrocontrollers. Ein direktes Steuersignal vom Mikrocontroller, dass
beim Überschreiten der Strombegrenzung geschaltet wird, habe ich leider
nicht gefunden. Stattdessen sinkt die Spannung an der VSens-Leitung auf
0 Volt. Der Strom wird über die CSens-Leitung an Pin 14 vom
Mikrocontroller überwacht.

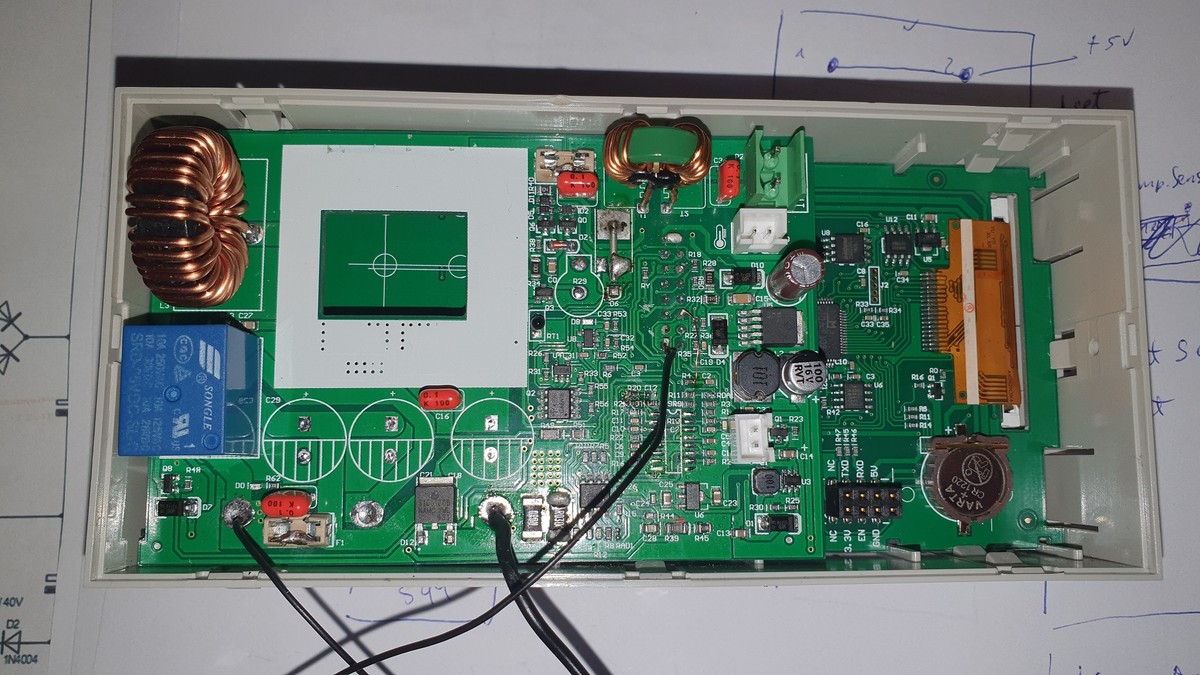

Was mir besonders in der Schaltung aufgefallen ist, das der Minus-Pol
vom Netzteil-Anschluss auf der RD6006 Platine nicht wie üblich, direkt
auf GND-Potential führt, sondern über einen MosFet auf GND geschaltet
wird.

https://i.ibb.co/mtZHtng/20200327-220310.jpg

Kühlkörper und Leistungstransistor habe ich jetzt gegen stärkere
Varianten  ausgetausch. Ein leiser 80mm Noctua Fan sorgt für die
notwendige Kühlleistung. Der Fan wird über die kleine Platine mit der
Temperaturregelung im Gehäuses gesteuert.

Gruß Rolf

: Bearbeitet durch User
Beitrag #6198362 wurde vom Autor gelöscht.
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Habe auf der Controller Platine alles an Bauteilen entfernt die stören
und nicht mehr benötige werden. Ferner konnte ich noch den Rest der
Signale am Pfostenstecker analysieren (siehe 2.Bild).

Das Relais werde ich für die Umschaltung der Trafospannung von 15VAC auf
30VAC benutzen. Die Umschaltung erfolgt beim Setzen der Ausgangspannung.
Dazu wird die Regelspannung "Voltage Set" am Pfostenstecker benutzt.
Eine Schmitttrigger Schaltung sorgt für die Ansteuerung des Relais.

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Bei den Filterspulen bin ich mir noch nicht im klaren, ob ich diese drin
lassen oder entfernen sollte.

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Ich habe im Schaltplan die Strombegrenzung eingebaut. Muss ich
allerdings noch testen. Ich hatte das Problem, das der RD6006 Controller
kein einfaches Steuersignal beim Überschreiten der eingestellten
Stromstärke erzeugt. Aus diesem Grund vergleiche ich die beiden
Spannungen auf den Leitungen "Set Current" und "Current Sens".  "Set
Current" ist die eingestellte Stromstärke im Controller und "Current
Sens" ist die aktuelle Stromstärke am Ausgang die durch eine
angeschlossene Last fließt. Überschreitet der Laststrom die eingestellte
Stromstärke wird T2 geöffnet und sperrt den Leistungstransistor T3. Ich
hoffe das funktioniert auch so ;)

Bild: https://i.ibb.co/5R256RW/RD6006-Lin-05.jpg

Ein anderes Problem war ein leichtes Überschwingen im Regelkreis. Das
habe ich mit einem 100nF Kondensator C7 im Gegenkoplungszweig von
Operationsverstärker IC2 eliminiert.

Gruß Rolf

: Bearbeitet durch User
von Uwe (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Du, Rolf D. (rolfdegen),

ist es dir langweilig oder bist du einsam, weil du hier über drei Wochen
lang, seit dem 7. März, deine Monologe rauskehrst?

Meinst du, es liest das jemand?

von Rolf D. (rolfdegen)


Bewertung
1 lesenswert
nicht lesenswert
Ja du ;)

von Axel S. (a-za-z0-9)


Bewertung
0 lesenswert
nicht lesenswert
Uwe schrieb:
> ist es dir langweilig oder bist du einsam, weil du hier über drei Wochen
> lang, seit dem 7. März, deine Monologe rauskehrst?

Scheint so als würde er das Forum für ein Blog halten.

Allerdings hast du jetzt verloren. Du hast zuerst gezuckt ;)

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Ich hab ein kleines Problem. Vielleicht hat ja einer eine gute Idee und
kann mir helfen.

Wenn der Laststrom die eingestellte Stromstärke überschreitet, dann geht
der Ausgang von IC1a zwar auf high (ca. +4.3V) aber T2 schafft es nicht
den Leistungstransistor T3 zu sperren. Gibt es eine andere Möglichkeit ?

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Problem erkannt. Mit der Spannung sinkt der Strom und damit schaltet das
IC1a seinen Ausgang wieder auf Low und T3 wird geöffnet. Die Spannung
steigt und damit auch wieder der Strom. Und das gleiche Spiel geht von
vorne los. Hurra.. ich hab einen Rechteckgenerator gebaut ;)

Eine andere Idee..

Vielleicht könnte ein Monoflop helfen das am Ausgang von IC1a getriggert
wird und T2 ansteuert. Sobald der Ausgang von IC1a high wird
(Stromgrenze überschritten) dann wird das Monoflop getriggert und T2
wird geöffnet. Daraufhin wird der Leistungstransistor T3 gesperrt und
die Spannung fällt auf null. Erst wenn sich das Monoflop nach einer
gewissen Zeit wieder zurückgestellt beginnt das gleiche Spiel. Also ist
auch nix..

Aber ich könnte mit dem Monoflop vlt die "ON/OFF" Funktionstaste auf der
Display-Platine des RD6006 ansteuern. Diese schaltet automatisch die
Steuerspannung auf Null. Nur so eine Idee :))

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
OK. Ich hab mal etwas am RD6006 Controller rumprobiert und bin auf eine
andere schlaue Idee gekommen um die "ON/OFF" Funktion des RD6006 bei
Überschreitung der Stromgrenze zu steuern.

Wenn man am "Bat" Anschluss des Controllers einen high Pegel anlegt,
dann schaltet das Gerät den Ausgang ab und die Steuerspannung auf null.
Damit spare ich mir den ganzen Aufwand mit dem Monopflop. Der Ausgang
von IC1a wird über einen Schutzwiderstand intern an den "Bat" Anschluss
geführt und schaltet den Ausgang in den "OFF" Modus wenn die eingestellt
Stromgrenze überschritten wird. Erst beim erneuten Drücken der
Funktionstaste "ON/OFF" wird die Ausgangsspannung wieder eingeschaltet.

Werde das Morgen mal ausprobieren. Bis dann..

Gruß Rolf

: Bearbeitet durch User
von Michael (Gast)


Bewertung
2 lesenswert
nicht lesenswert
Im Gegensatz zu einigen Oberschlauen hier find ich Rolf's "Blog"durchaus
interessant, da ich mir so ein geniales Netzteil auch zugelegt habe.
Warum man aber mit viel Zeit und Aufwand auf eine erheblich weniger
leistungsstarke und lüfterabhängige Variante umrüsten sollte hab ich
aber nicht ganz verstanden. Sollte der Ripple mal ein Problem sein würd
ich das einfach mit einem zusätzlichen Filter am Ausgang lösen !? Auf
jeden Fall ist das RD6006 mit dem kleinen Gehäuse eine bezahlbar starke
Lösung für schmale Regale! Die Niederspannungsquelle (auch ein Meanwell)
hab ich lüfterlos gekühlt samt zusätzlicher Einschaltstrombegrenzung
hinter den Arbeitstisch verlegen können. Im Gehäuse selber ist noch
reichlich Platz für Erweiterungen. In meinem Fall einer
Spannungsversorgung für anwesenheitsgesteuerte Arbeitsplatz- und
Mikroskopbeleuchtung sowie einem Niederspannungs-Lötkolben.

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Supi.. es funktioniert :))

Mach Morgen mal ein Video. Bis dahin wünsch ich euch was und bleibt
gesund ;)

Gruß Rolf

Hallo Michael. Zu deiner Frage: Ich finde das Designe und Bedienkonzept
des RD6006 sehr gelungen. Aus diesem Grund hab ich mich für den Umbau in
ein lineares Netzteil entschlossen.

Mich persönlich stört am RD6006 das Schaltnetzteilen und der dahinter
geschaltete Step down converter. Das verursacht systembedingt einen
großen Rippel und Noise am Spannungsausgang.

Da ich aus der Musikelektronik komme bevorzuge ich für meinen
Entwicklungen immer ein lineares Netzteil. Da kommt es weniger auf
Leistung an sondern auf saubere Audio Signale und gute
Fremdspannungsabstände. Ein Schaltnetzteil verursacht da immer wieder
Probleme.


Gruß Rolf

Nachtrag: Habe gerade bemerkt das C10 verpolt gezeichnet ist. Der
Pluspol von C10 muss an den Ausgang von IC1a.

: Bearbeitet durch User
von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Da ich aus der Musikelektronik komme bevorzuge ich für meinen
> Entwicklungen immer ein lineares Netzteil. Da kommt es weniger auf
> Leistung an sondern auf saubere Audio Signale und gute
> Fremdspannungsabstände.

Kann ich nachvollziehen Rolf.
Einmal mehr schadet es nicht, die Dinge immer zuerst vom Ende =
angestrebten Ergebnis her zu denken.
Möge es Deine gefundene Lösung liefern 👍

von Rolf D. (rolfdegen)


Bewertung
1 lesenswert
nicht lesenswert
Das macht so viel Spaß :)

Ich wünsche allen eine Gute Nacht. Bis Morgen..

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Elektor Review: Labornetzteil-Kit JOY-iT RD6006:
https://www.elektormagazine.de/news/review-labornetzteilkit-joyit-rd6006

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Ich habe jetzt die Umschaltung für die Trafospannung eingebaut. Die
Umschaltung funktioniert ab 15V und schaltet die Spannung von 15VAC auf
30VAC um.

Ein Problem trat bei der Spannungsregelung am RD6006 Controller auf.
Dieser prüft intern auf der "voltage sens" Leitung die Eingangsspannung
und begrenzt die Regelung auf diese Spannung. Wenn man versucht eine
größere Spannung einzustellen, generiert der RD6006 Controller eine
Fehlermeldung.

Ich habe diese Leitung im Controller getrennt und die gleichgerichtete
Trafospannung von 43V über einen Spannungsteiler auf diese Leitung
gelegt. Der Controller zeigt jetzt auch bei der Umschaltung der
Trafospannung auf 15VAC die maximale Trafospannung von 43V an und kann
ohne Probleme von 0-42V geregelt werden.

Was eventuell noch folgt ist die Trennung der Ausgangsspannung über ein
Relais. Das verhindert einen ungewollten Einschaltimpuls am Ausgang.

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Hab ein kleines Video gedreht und ein paar Test gemacht. Viel Spaß beim
anschauen.

Video: Youtube-Video "RD6006 with linear power supply"

Als nächstes plane ich den Einbau von Elektronik und Trafo ins Gehäuse
und werde ein paar Tests in Bezug auf die Temperaturentwicklung im
Gehäuse machen.


Bis dahin macht es gut. Grüße aus Wuppertal :))

von Joachim (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Der eingebaute Tasten-Beep ist von Tonlage und Lautstärke her echt
grausam für die Ohren. Jemand eine Ahnung wie man den leiser bekommt
ohne gleich ganz zu deaktivieren ?

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Joachim

Mit etwas Tesa o.ä. oben die Öffnung am Summer zukleben. Dann summt er
leiser.

Der Summer sitzt leider auf der 2.Platine unter dem PowerBoard. Um die
Platine zu lösen, musst du zuerst die drei Anschlussbuchsen auslöten.

Gruß Rolf

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

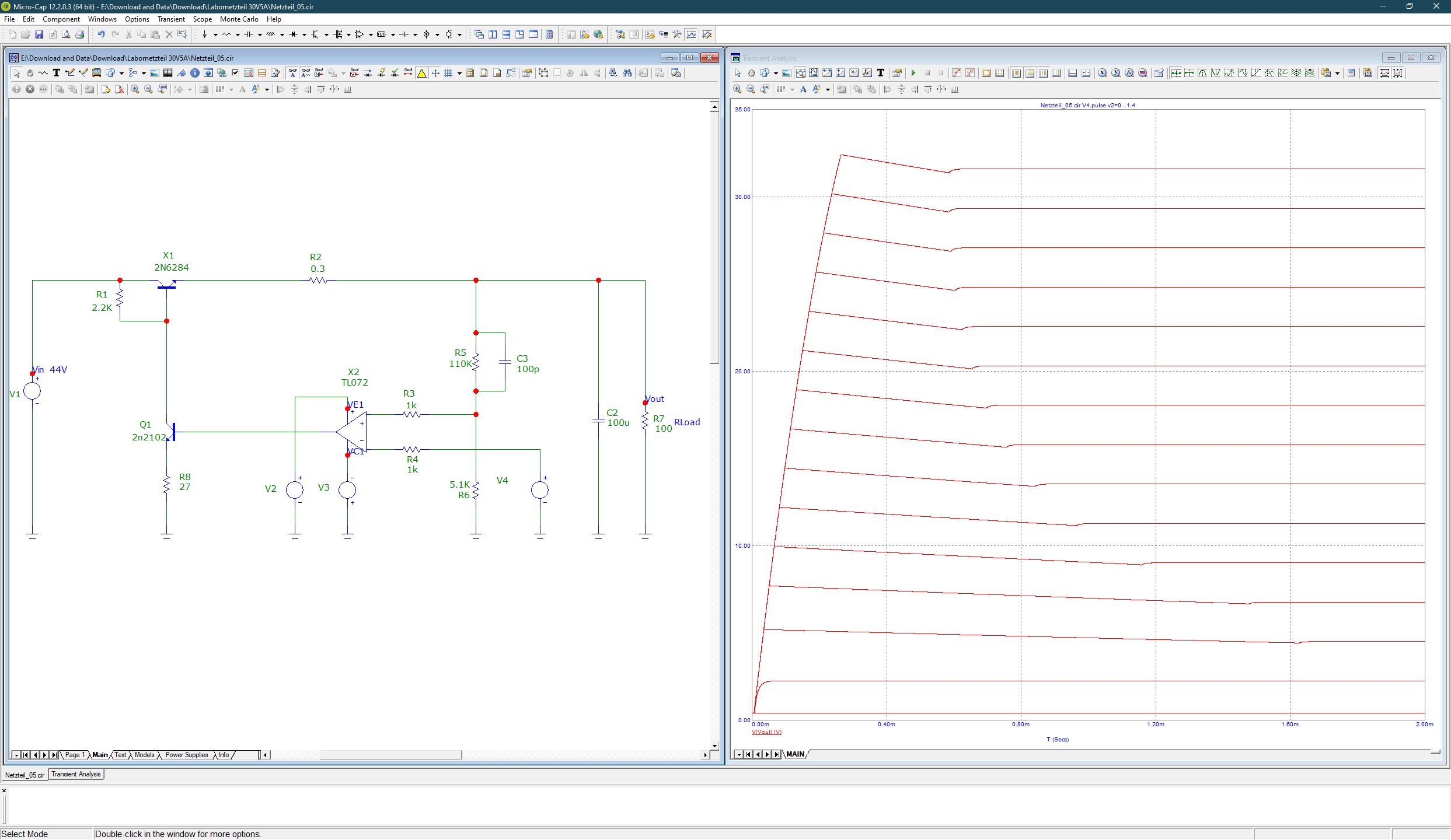

Ich habe die Schaltung noch ein wenig optimiert. So zB ist der Abgleich
der Ist- und Sollspannung nicht mehr erforderlich. Die Vergleichspannung
kommt jetzt aus dem Controller (voltage sens).

Da der Ausgang immer 50mV weniger Spannung hatte als der eingestellte
Wert am Controller, habe ich die Spannung am negierten Eingang von IC1a
mit Widerstand R3 um 50mV erhöht.

Ferne habe ich die beiden Operationsverstärker CA3130 gegen eine TL072
Typen ausgetauscht (siehe Bild).

Gruß Rolf

Nachtrag: R2 ist nicht korrekt. Er hat einen Wert von 10K Ohm.

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Noch eine kleine Korrektur

Die Spannung aus der "voltage sens" Schaltung (R16+R17) geht nicht an
den "voltage sens" Pin12 von K1 sondern an den "power supply sens" Pin10
von K1 im RD6006 controller (siehe Bild).

von Joachim (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Mit etwas Tesa o.ä. oben die Öffnung am Summer zukleben.

Hallo Rolf, daran hatte ich auch schon gedacht, aber dafür

> Der Summer sitzt leider auf der 2.Platine unter dem PowerBoard. Um die
> Platine zu lösen, musst du zuerst die drei Anschlussbuchsen auslöten

hab ich jetzt auch wenig Lust. Ich dachte Signal/Weg wäre vielleicht
einfacher zugänglich. Nun ist das furchtbare Ding eben via Menü aus, man
hat ja noch die optische und taktile Rückmeldung.

Grüße Joachim

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Joachim

Es ist aber wirklich nicht viel Arbeit wenn man einen Lötkolben besitzt.
Dauert vlt. nur 5Min.

Gruß Rolf

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen..

Noch ein anderes Problem beschäftigt mich ein wenig. In meiner Schaltung
reagiert die Strombegrenzungsschaltung erst nach einer Verzögerungszeit
von ca 1-2 Sekunden. Da können empfindliche Bauteile schon mal kaputt
gehen.

Aus diesem Grund möchte ich die Schaltung etwas verbessern. Sie sollte
sofort reagieren und den Leistungstransistor sperren so das keine
Spannung mehr am Ausgang anliegt. Ferner sollte der Ausgang automatisch
ausgeschaltet werden (durch einen langen positiven Impulspegel), was er
ja nach einer Zeitverzögerung tut.

Mal schaun ob das mit ein paar Bauteilchen machbar ist.

Bis dahin viele Grüße. Rolf

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Lösung..

Um das Problem zu lösen, habe ich ein Monostabile Kippstufe bestehend
aus IC X1b und X1c in die "current protection" Schaltung integriert.

Die Kippstufe hat die Aufgabe den positiven Impuls von IC1b
(Stromwächter) auf ca. 2sec zu verlängern und damit den
Leistungstransistor über Diode D8 für diese Zeit zu sperren.
Gleichzeitig wird ein Impuls an den "BAT" Anschluss im RD6006 controller
für die Abschaltung des Ausgangs gesendet.

Der Ausgang bzw die Spannung kann mit dem "ON/OFF" Button problemlos
wieder eingeschaltet werden.

Kleines unkommentiertes Video: Youtube-Video "RD6006 linear power supply current protection"


Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag zum letzten Schaltbild: Widerstand R9 in der Monostabilen
Kippstufe hat einen Wert von 680K Ohm.

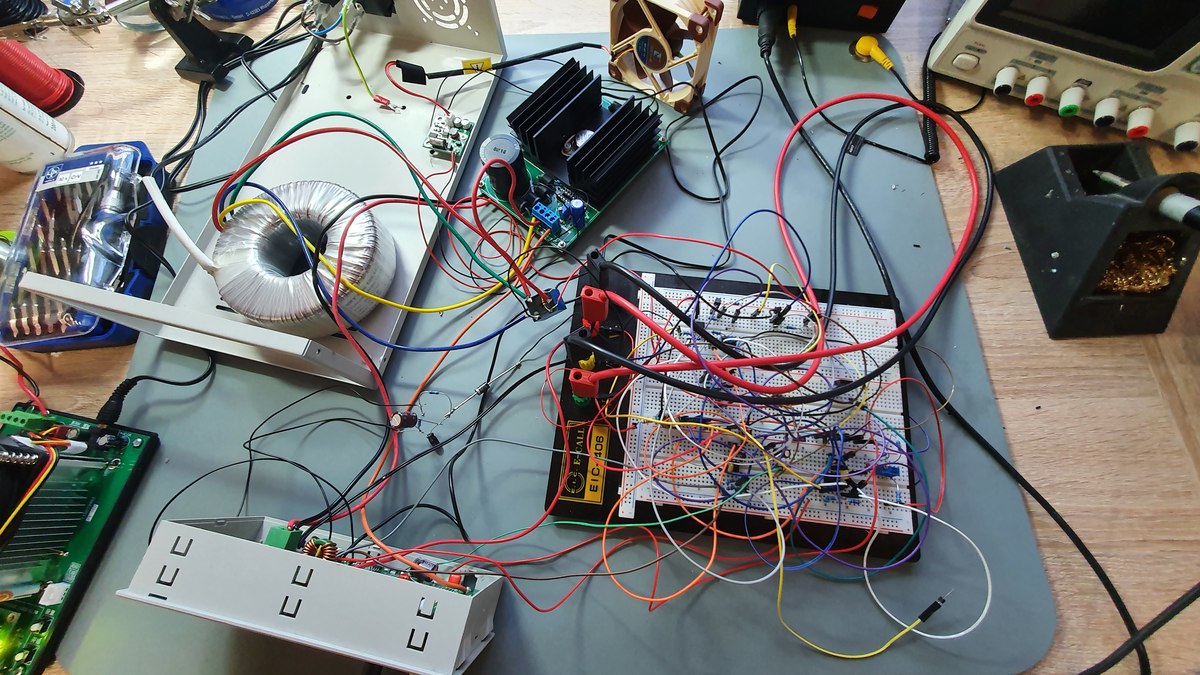

Nun folgt der Einbau ins Gehäuse. Die zusätzliche Elektronik (auf dem
Steckbrett) wird links neben der Platine mit dem Kühlkörper platziert.

Alle Bauteile wzB der Leistungstransistor mit Kühlkörper,
Gleichrichterdioden und Netzteil sind so positioniert, dass sie vom
Lüfter ohne Hindernisse gut gekühlt werden können.

Der Temperatursensor für die Lüfterregelung wird am Kühlkörper
befestigt. Der Lüfter beginnt mit der kleinste Lüfterstufe bei 38 C am
Kühlkörper zu drehen.

Die Platine mit dem Kühlkörper stammt übrigens aus einem Vellemann
Netzteil Bausatz mit einem uA723 den ich nicht benutze.

Gruß Rolf

: Bearbeitet durch User
von Hans B. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Der Lüfter beginnt mit der kleinste Lüfterstufe bei 38 C am
> Kühlkörper zu drehen.

Hallo Rolf,

Was passiert bei diesem Kühlungsbedarf beim Ausfall des Lüfters, bei
zuviel angesammeltem Staub beispielsweise?
Langt der Lüfter im Hochsommer?

Und um eine Frage von weiter oben aufzugreifen:
Warum hätte es ein guter Filter am Ausgang nicht genauso getan? Bei
vollen Leistungsdaten und viel weniger Energieverschwendung ...

Pure Quarantäne-Bastelfreude wäre natürlich verständlich :)

MfG Hans

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Hans

Danke für deinen Vorschlag.

Ich hoffe das der Lüfter ausreichend kühlt. Das muss ich aber noch mit
einigen Test und geschlossenem Gehäuse testen.

Aber du hast vielleicht Recht damit, eine Notfallschaltung mit
einzubauen, die im Falle einer zu hoher Temperaturentwicklung den
Ausgang des RD6006 abschaltet.

Die Schaltung wäre auch nicht so aufwendig und kann leicht in das
bestehende Schaltungskonzept integriert werden. Zum Beispiel ein
zusätzlicher Komparator mit einem Temperaturabhängigen Widerstand dessen
Ausgang den Netzteilausgang des RD6006 in den OFF Mode schaltet.

Gruß Rolf

Nachtrag zum letzten Schaltplan: Der Widerstand R5 muss auf GND
geschaltet werden. Im Schaltplan liegt er auf +5 Volt.

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Eventuell kann ich den Temperatursensor auf dem RD6006 Board für die
Notfallabschaltung benutzen. Der steuerte den Lüfter für den MOSFET auf
dem Board. Mal schaun bei welcher Temperatur der Lüfterausgang
eingeschaltet wird.

Gruß Rolf

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Hans

Habe ganz vergessen auf dein Frage zu Antworten. Sorry ;)

Hans B. schrieb:
> Und um eine Frage von weiter oben aufzugreifen:
> Warum hätte es ein guter Filter am Ausgang nicht genauso getan? Bei
> vollen Leistungsdaten und viel weniger Energieverschwendung ...
>
> Pure Quarantäne-Bastelfreude wäre natürlich verständlich :)

Eigentlich hatte ich diese Frage in dem Thread schon weiter oben
beantworten. Ich arbeite im Bereich der Musikelektronik und entwickel
analoge Schaltungen. Schaltnetzteile sind wegen dem Rippel and Noise
nicht gerade vorteilhaft. Man muss dann aufwendige Filterschaltungen
entwickeln, um den Rippel und Noise zu verringern. Das wiederum erhöht
den Kostenaufwand und Platzbedarf im Gerät bzw auf der Platine. Und ganz
unterdrücken kann man den Rippel und Noise leider nicht.

Gruß Rolf

PS: Aber Bastel und Löten sind meine größte Leidenschaft ;)

: Bearbeitet durch User
von Hans B. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Ich arbeite im Bereich der Musikelektronik und entwickel
> analoge Schaltungen. Schaltnetzteile sind wegen dem Rippel and Noise
> nicht gerade vorteilhaft. Man muss dann aufwendige Filterschaltungen
> entwickeln, um den Rippel und Noise zu verringern. Das wiederum erhöht
> den Kostenaufwand und Platzbedarf im Gerät bzw auf der Platine. Und ganz
> unterdrücken kann man den Rippel und Noise leider nicht.

Guten Morgen Rolf,

also wenn die Anforderungen derart hoch sind daß ein Filter am
Labornetzteil (ich hatte eher an einen außen zum Zwischenstecken
gedacht) schon unverhältnismäßig aufwändig wäre, warum nutzt Du dann
nicht gleich Batterie bzw. Akku zur Versorgung?

MfG Hans

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
.. da muss ja auch irgenwie die Spannung und der Strom geregelt werden
;)


Kleiner Zwischenbericht. Ein Teil der Platine habe ich schon gelötet.
Bei den Stromanschlüssen habe ich auf kurze Verbindungen geachtet und
das Relais (blaues Bauteil) für die Umschaltung der Trafowicklungen sehr
weit nach vorn in Nähe der Anschlüsse gelötet. Den Schutzleiter
(grün/gelbe Leitung) habe ich nicht vergessen. Dieser wird auch noch mit
dem Gehäuse verbunden.

Gruß Rolf

von Hans B. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> .. da muss ja auch irgenwie die Spannung und der Strom geregelt
> werden ;)

Sicher. Aber die Quelle ist bereits sehr sauber.
Ist das nichts wert?

Ich bin schon auf die Oszi-Bilder Deines fertigen Geräts gespannt. Ob es
mit einer Handvoll Spulen und Kondensatoren und dem originalen RD6006
gelingt zum gleichen Ergebnis zu kommen?

MfG Hans

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Ja.. Ich ehrlich gesagt auch ;)

Rippel und Noise vom RD6006 hatte ich ja bereits in einem Video
dokumentiert: Youtube-Video "RD6006 Part 3 Rippel and Noise"

Gruß Rolf

: Bearbeitet durch User
von Hans B. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Ja.. Ich ehrlich gesagt auch ;)

Du stehst nach dem ganzen Aufwand ganz schön unter Erfolgsdruck :)

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Ja.. aber nur mir selbst gegenüber :)

Ich bin mir ziemlich sicher, dass der Rippel und Noise im Vergleich zum
RD6006 mit Schaltnetzteil wesentlich besser ist. Und das war mein Ziel.

Gruß Rolf

: Bearbeitet durch User
von Hans B. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Ich bin mir ziemlich sicher, dass der Rippel und Noise im Vergleich zum
> RD6006 mit Schaltnetzteil wesentlich besser ist. Und das war meine Ziel.

Nun ja, die Frage bleibt ob man das nicht auch mit weniger Aufwand
schaffen könnte :) We will see.

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen..

Der Einbau ist fast abgeschlossen. Ich muss nur die Löcher für die
Befestigung der Platinen im Gehäuseboden bohren.

Ich habe vorab ein paar Messungen durchgeführt. Der Rippel und Noise lag
bei Belastung von 10V/3A über 560mVpp (siehe 1.Bild). Das lag aber an
der zu hohen Kapazität von C7 im Gegenkopplungskreis von IC1a. Nach
einigen Versuchen mit kleineren Kondensatorwerten und einem
Serienwiderstand habe ich mit 680pF im Gegenkopplungskreis den Rippel
und Noise auf einen Wert von 40mVpp verringern können (2.Bild).

Die Frage bleibt, ob ich das in der Schaltung noch etwas optimieren kann
?

Für Hilfe und Anregungen bin ich sehr empfänglich ;)

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Jetzt habe ich mal den Elko C1 am Ausgang von 100uF auf 470uF erhöht.
Der Rippe ist von 40mVpp auf maximal 20mVpp gesunken (3A Belastung).
Ohne Last am Ausgang ist der Rippel 7mVpp hoch.

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Hier noch ein paar Messergebnisse.

1.Bild: Anstiegszeit 30V Last 3A

2.Bild: Abfallzeit: 30V Last 3A

3.Bild: Last Peak beim Einschalten der Last von 3A

Gruß Rolf

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Der Einbau ist jetzt so gut wie abgeschlossen. Ich muss nur noch die
Gehäuseöffnung für den 80er Lüfter auf der Rückseite etwas vergrößern.
Die Steuerleitungen vom RD6006 controller habe ich über ein
Flachbandkabel mit der Platine verbunden. So kann mann alles leichter
auseinander bauen (1.Bild https://i.ibb.co/F8F011m/RD6006-Umbau.jpg).

Bezüglich Rippel und Noise Messung am RD6006 möchte ich noch auf ein
sehr interessantes Video von Jerry Walker hinweisen. Es zeigt zwei
Versionen eines RD6006 Netzteils. Das oberste Gerät ist mit einem
Schaltnetzteil ausgestattet und das untere mit einem Linear Netzteil.

Die Messung sind im Video ab 29:30 Min zu sehen. Zuerst das RD6006 mit
Schaltnetzteil und dann die umgebaute Version mit Linear Netzteil.

Link: Youtube-Video "RD6006 Linear Part9"

Meine Rippel und Noise Messungen bei maximaler Last (32V/3.2A) ergaben
einen maximalen Vpp Wert von 29mV und einen VRMS Wert von 2.5mV
(3.Bild).

Der Umbau von Jerry Walker bezieht sich nur auf das Netzteil. Die
Steuerung erfolgt wie im Original Netzteil mit dem Schaltregler auf dem
RD6006 Controller Board. Man kann das im Video an den 200mVpp
Schaltimpulsen erkennen.


Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen und schöne Ostern noch :)

Ich habe noch ein paar Messung an meinem Netzteil gemacht und
festgestellt, dass bei unterschiedlichen Ausgangsspannungen die
Regelschaltung schwingt.

Mit der Schaltungssimulation Micro-Cap 12 konnte ich die Schwingungen im
Netzteil bei verschiedenen Ausgangspannungen reproduzieren (1.Bild). Das
Hauptproblem liegt vermutlich daran, dass der der Kondensator im
Gegenkopplungszweig von IC1a den den Regelvorgang verlangsamt und den
Leistungstransistor nicht schnell genug ansteuert (2.Bild).

Ich habe den Kondensator C7 im Gegenkopplungskreis von IC1a entfernt.
Ferner habe ich zum Spannungsteiler von R6+R7 einen 100pF Kondensator
geschaltet (4.Bild). Die Ausgangsspannungen in der Schaltungssimulation
sehen jetzt viel besser aus (3.Bild).

Ich werde die Schaltung jetzt abändern und hoffen das die Messungen
besser ausfallen.

Download Micro-Cap 12:
http://www.spectrum-soft.com/download/download.shtm

Bis dahin.. Gruß Rolf

: Bearbeitet durch User
von ArnoR (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Ich habe noch ein paar Messung an meinem Netzteil gemacht und
> festgestellt, dass bei unterschiedlichen Ausgangsspannungen das Netzteil
> schwingt.

Natürlich, du hast ja auch die klassische Oszillatorschaltung gebaut.

> Ferner habe ich zum Spannungsteiler von R6+R7 einen 100pF Kondensator
> geschaltet (4.Bild).

DAS war richtig, reicht aber nicht.

> Die Ausgangsspannungen in der Schaltungssimulation
> sehen jetzt viel besser aus (3.Bild).

Da solltest du nochmal genauer hinsehen und vor allem eine sinnvolle
Zeitauflösung der Einschwingvorgänge einstellen.

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hi ArnoR

Vielen Dank für deinen Hinweis. Ich bin neu was die Schaltungssimulation
in Micro-Cap angeht. Was wären das nach deiner Meinung für sinnvolle
Einstellungen ?

Und wie meinst du mit der Oszillatorschaltung ? :)

Gruß Rolf

: Bearbeitet durch User
von ArnoR (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Und wie meinst du mit der Oszillatorschaltung ?

Naja, die Schwingbedingungen lauten:
Gesamtphasendrehung 360° und Schleifenverstärkung >1.

Der TL072 hat bei der Transitfrequenz (V=1) noch ~45° Phasenreserve, bis
zum Oszillator fehlt da also nicht mehr viel. Der Gleichstromtransistor
BD439 mit seinen nur 3MHz ft frisst die Phasenreserve zuverlässig auf
und zur Sicherheit ist da auch noch der Ausgangskondensator, der mit dem
Ausgangswiderstand des Emitterfolgers einen Tiefpass bildet und die
Phase weiter dreht. Den Beitrag des Ausgangsspannungsteilers mit der
Eingangskapazität des OPV hast du bereits beseitigt, der zählt jetzt
also nicht mehr mit.

Die Schleifenverstärkung wird zwar zunächst durch den
Ausgangsspannungsteiler reduziert, aber das gleicht der BD439 mit seiner
Spannungsverstärkung in Emitterschaltung wieder sicher aus.

Fertig ist der Oszillator. Und damit sind auch die wichtigsten Punkte
genannt, an denen angesetzt werden muss, um die Schaltung stabil zu
bekommen.

von ArnoR (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Was wären das nach deiner Meinung für sinnvolle Einstellungen ?

Na so, daß man die einzelnen Schwingungen gut sehen kann und der
Simulator die nicht wegen zu grober Zeitauflösung gar nicht berechnet.
Dich interessiert nur der Bereich ganz links. Stell doch mal 1ms
Simulationsende ein und schau´s dir an.

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Ok. Vielen Dank für deine Tips. Ich denke das hilft mir schon viel
weiter.

Ich hab hier noch einen 2N2102 rumliegen. Der ist 60MHz etwas schneller
als der BD439. In der Simulation war aber kein großer Unterschied zu
erkennen.

In einer neuen Simulation hatte ich den Leistungstransistor 2N6284 mit
3MHz gegen eine schnelleren Typen 2N6545 mit 28MHz ausgetauscht. Die
Ergebnisse waren natürlich etwas besser. Aber der 2N6545 hat mir zu
weniger Leistung.

Gruß Rolf

PS: Bild folgt

: Bearbeitet durch User
von ArnoR (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Du musst die Spannungsverstärkung des Q1 mit einem Emitterwiderstand
reduzieren. Dabei bekommst du gleich 2 Vorteile. Erstens wird die
Grenzfrequenz erhöht und damit die Phasendrehung zu höheren Frequenzen
verschoben, und zweitens sinkt die Schleifenverstärkung ab.

Aber dabei die Ausgangsaussteuerbarkeit des OPV beachten, der hat da
kaum noch Reserven. Außerdem wirkt sich die Maßnahme auf die minimale
Ausgangsspannung aus.

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
OK. Versuch ich mal. Bin gespannt.. Danke.

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Die Ergebnisse der neuen Schaltung sind besser. Die kleinste
Ausgangsspannung liegt bei ca. 400mV. Ich denke so kann man's machen.
Oder ?

Gruß Rolf

: Bearbeitet durch User
von ArnoR (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hab´s mal simuliert. Im Bild sind jeweils die OPV-Ausgänge zu sehen,
weil am Ausgang die 100µ die Spannung glätten und man die Schwingungen
schlecht sieht. Die 50mV-Quelle dient nur zur leichten Verschiebung der
Ausgangsspannungen, damit die nicht genau aufeinander liegen.

Die Schaltung ohne Emitterwiderstand (unten) ist nicht stabil, die
andere ist zwar stabil, aber nicht gut genug. Da kannst du noch mit dem
Integrationskondensator experimentieren (natürlich nicht vom OPV-Ausgang
zum +Eingang), oder die Verstärkung am Kollektor der Emitterschaltung
mit einem RC-Glied frequenzabhängig reduzieren.

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Sehe ich das richtig das trotz Emitterwiderstand von 220 Ohm die
Ausgangsspannung auf Null Volt runter geht ?

von ArnoR (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Sehe ich das richtig das trotz Emitterwiderstand von 220 Ohm die
> Ausgangsspannung auf Null Volt runter geht ?

Sicher nicht. Wenn der OPV-Ausgang (rot) auf 2,5V liegt, hat der Emitter
des Transistors 1,8V und daher kann die Basis des Ausgangstransistors
nicht unter 1,9V sinken und der Ausgang nicht unter 1,2V.

von ArnoR (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Vergiss mal was ich vorhin schrob. Es ist noch schlimmer.

Wenn der OPV den Ausgang maximal runterziehen soll, muss er den Q1 voll
durchsteuern. Am Emitterwiderstand liegt daher mindestens 1/11 der
Versorgung, also etwa 4V. Da dabei die Ausgangsspannung immer noch zu
hoch ist, geht der OPV an die positive Aussteuerungsgrenze und liefert
all seinen Ausgangsstrom in die Basis von Q1. Das hebt die
Emitterspannung und die Ausgangsspannung noch weiter an.

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Mmmm.. blöde Sache. Mal überlegen ob es noch einen anderen Weg gibt die
Ausgangsspannung an dem Leistungstransistor über den RD6006 zu steuern.
Die Steuerspannung lässt sich ja verstärken. Der RD6006 Controller
liefert eine Steuerspannung von 0-2 Volt.

PS: Morgen wieder zur Arbeit. Mal gespannt wie es da weiter geht.. wegen
Corona. Aber Ende Juni ist sowieso Schluss. Leider gekündigt worden
(aber nicht wegen Corona) :(

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchenn..

Auf der Arbeit (da ist momentan nicht viel los) hatte ich etwas Zeit
über mein Projekt nachzudenken. Ich denke ich werde es mal mit einem
LM723 bzw uA723 versuchen.

Der uA723 ist eigentlich ein Linearer Spannungsregler mit einstellbarer
Ausgangsspannung von 2-37V und einem maximalen Ausgangsstrom von 150mA.
Um diesen Strom zu erhöhen kann man an seinem Ausgang direkt einen
Leistungstransistor anschließen. Worauf man aber achten sollte, ist die
maximale Betriebsspannung des ICs von maximal 40V. Ich hab einige
Netzteilschaltungen  mit dem uA723 gesehen (zB von velleman), wo die
Spannung doch etwas größer werden könnte als 40 Volt. Auf Dauer ist das
nicht gut für den Chip.

Bei meinem Netzteil habe ich eine Wechselspannung von 30VAC. Das
entspricht rein rechnerisch einer Gleichspannung von 42V. Wird der Trafo
kaum belastet so ist die Gleichspannung noch etwas höher. In meinem Fall
beträgt die Gleichspannung im Ruhezustand ca. 43.50V. Ich muss also
dafür sorgen, das die Versorgungsspannung für den uA723 nicht größer als
40V werden kann.

Ich werde den Chip mal in einer Simulation testen und schaun wie sich
die Ausgangsspannungen verhalten und ob es bei unterschiedlichen
Belastungen am Ausgang zu Schwingungen kommt.

Bis dahin.. Rolf

: Bearbeitet durch User
von ArnoR (Gast)


Bewertung
0 lesenswert
nicht lesenswert

von Gerhard (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Der uA723 ist eigentlich ein Linearer Spannungsregler mit einstellbarer
> Ausgangsspannung von 2-37V

Ach Rolf. Beim Strom wars bislang schon die Hälfte des originalen
RD6006, nun noch dieser Abschlag bei der Spannung. Und noch nicht mal
sauber bis Null regelbar.
Also ich fürchte Deine Investitionen nehmen kein gutes Ende. Hättest Du
für Deine Minimal-Ripple Vision lieber gleich was Vernünftiges gekauft!

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hi Gerhard

Wo ein Wille ist, ist auch ein Weg. Kaufen kann kann jeder. Macht halt
mehr Spaß was eigenes zu entwickeln ;)

Der uA723 sieht in der Simulation gut aus. Ich denke ich werde mit
diesem Baustein ein wenig rumexperimentieren.

: Bearbeitet durch User
von Hans B. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hans B. schrieb:
> Pure Quarantäne-Bastelfreude wäre natürlich verständlich :)

Rolf D. schrieb:
> Macht halt
> mehr Spaß was eigenes zu entwickeln ;)

Erwischt :)

von Gerhard (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Naja ob sich Bastelspaß auch einstellt wenn man trotz viel Zeit und Geld
nicht zum gewünschten Ergebnis gelangt? Für solche höchsten und auch
mobile Test- Ansprüche lad ich am RD6006 schnell eine kleine
Superkondensator-Bank mit der gewünschten Spannung auf. Da kann man ggf.
auch kurz höhere Ströme ziehen. Zur reinen Messung der Stromaufnahme
selbst braucht es auch bei Audioschaltungen keine höchsten
Ripple/Rauschfreiheits-Ansprüche und man kann direkt an das RD6006
anschließen. Zumal ein kleiner Tiefpass hier noch ein paar Wunder
bewirken kann. Also alles in allem kann man das Netzteil auch so out of
the box für das meiste im Labor zum Einsatz kommen.

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi Gerhard,

ich habe die Tage eine Schaltungsvariante mit dem uA723 Spannungsregler
und einem 2N6284 Darlington in der Simulation ausprobiert.
Was das Schwingverhalten der Ausgangsspannung anging waren die
Messergebnisse vielversprechend. Aber leider gabs mit der
Spannungsumschaltung und der Null Volt Einstellung am Ausgang etwas
Probleme. Um das vernünftig hinzubekommen, ist mir der Bauteilaufwand
einfach viel zu hoch.

Eine neue und einfache Variante die ich heute mal ausprobieren möchte,
ist die Kombination aus einem LM317HV (Hochvolttyp 60V/1.5A) und dem
2n6284 Darlington (100V/20A).

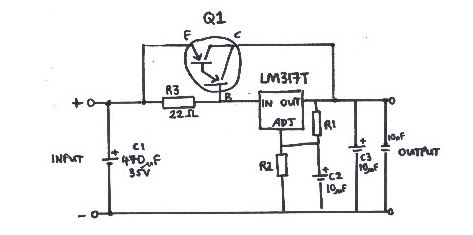

Es gibt da zwei unterschiedliche Schaltungsvarianten die ich nicht so
ganz verstehe. In der ersten Variante wird der Leistungstransitor mit
seiner Basis am Eingang des LM317 angesteuert (1.Bild) und in der
zweiten Variante liegt die Basis am Ausgang desLM317 (2.Bild).


Gruß Rolf

: Bearbeitet durch User
von Axel S. (a-za-z0-9)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard schrieb:
> Also ich fürchte Deine Investitionen nehmen kein gutes Ende. Hättest Du
> für Deine Minimal-Ripple Vision lieber gleich was Vernünftiges gekauft!

Schön, daß das auch mal jemand anderes sagt.

Klar gibt es Bedarf an Netzteilen mit weniger Ripple als das RD60006.
Aber die baut man dann gleich anders. Und auch nicht mit 0-60V bei 6A.

von Rolfdegen@hotmail.com (Gast)


Bewertung
0 lesenswert
nicht lesenswert
32V und 3A ist mein Ziel mit dem schönen Rd6006 Controller :)

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Ich habe heute noch einmal meine alte Netzteil-Schaltung mit ein paar
Änderungen durch den Simulator geschickt. Den alten Darlington
Transistor 2N6284 habe ich durch einen normalen Leistungstransistor vom
Typ 2N5886 ersetzt (200W). Eine weitere und entscheidende Änderung ist
die Ansteuerung des Leistungstransitors durch Q5 und das vorgeschaltete
RC-Glied R9+R10+C5.

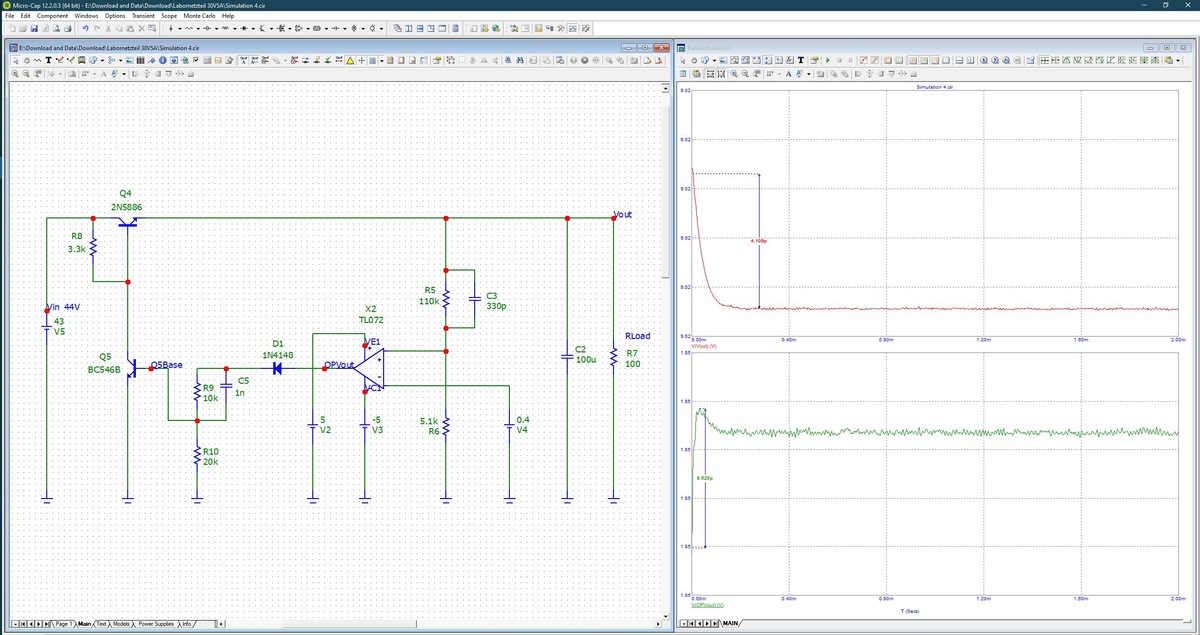

Link zum Bild: https://i.ibb.co/TWbJs8g/Power-Supply-V16.jpg

Auf die Idee bin ich durch einen Beitrag zum Netzteilbau hier aus dem
Forum gekommen. Allerdings musste ich den Wert von C5 für meine
Netzteil-Schaltung  von 10nF auf 1nF etwas anpassen.

In der Simulation lässt sich das Netzteil bis auf Null Volt regeln. Das
Einschwingverhalten liegt bei verschiedenen Spannungswerten und
Lastwiderständen im sehr guten Bereich. Jetzt muss die Schaltung in der
Praxis zeigen ob sie funktioniert.

Gruß Rolf

: Bearbeitet durch User
von Stromberg B. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Auf die Idee bin ich durch einen Beitrag zum Netzteilbau hier aus dem
> Forum gekommen.

Wahrscheinlich war es dieser hier:

Beitrag "Verhalten eines Selbstbau-Netzteils in Strombegrenzung"

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nein, die Idee kam von hier aus dem markierten Bereich mit Strom und
Spannungsregelung: Beitrag "LM317 mit AVR Strom/Spannungseinstellung"

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

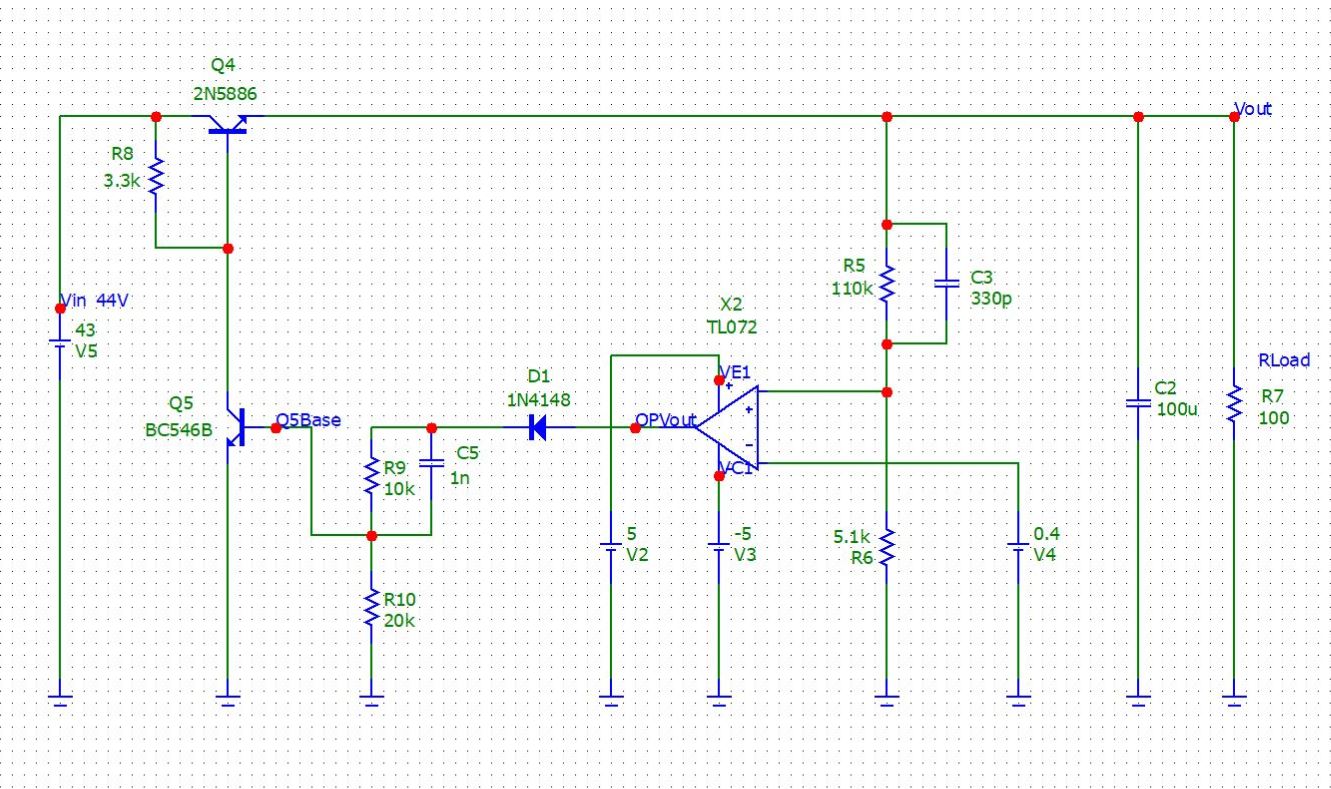

Meine Netzteil-Schaltung hat noch ein Update erhalten. In der alten
Schaltung (1.Bild Simulation_4) sank mit zunehmender Belastung die
Ausgangsspannung. Dies konnte ich nur mit einer Verkleinerung von R8
ausgleichen. Das hatte aber zur Folge, dass bei einer kleinen
Ausgangspannung der Kollektorstrom von Transistor Q5 zu hoch wurde und
den Transistor überlasten würde.

Um den Transistor Q6 bzw Q5 im alten Schaltplan zu entlasten, habe ich
einen 2.Transistor Q5 für die Ansteuerung des Leistungstransistors Q4
integriert (2.Bild Simulation_18). Die Ausgangsspannung ist jetzt auch
bei hoher Belastung stabil.

Hinweis: V4 ist die Steuerspannung von 0 - 1.4 Volt

Gruß Rolf

: Bearbeitet durch User
von Stromberg B. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> habe ich einen 2.Transistor Q5 für die Ansteuerung des
> Leistungstransistors Q4 integriert

Gut. Und jetzt kannst du tatsächlich noch einen 100R Widerstand in die
Emitterleitung von Q6 schalten, dann kommst du trotzdem noch auf 0 Volt
runter, weil ja erst noch die 1,4 Volt von deinem Darington (Q4 und Q5)
überwunden werden müssen. R12 kann jetzt auch noch von 3k3 auf 4k7
vergrößert werden.

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hi Stromber B.

Vielen Dank für deine Tips. Werde ich heute Abend gleich mal in der
Simulation testen.

Was mich in meiner letzten Simulation etwas irritiert hat, ist der
kleine CE -Strom von Q5. Bei einer simulierten Last von ca. 32V und 3A
am Ausgang ist der Stom durch Q5 kleiner als 80mA. Q4 hat aber nur einen
hfe Wert von maximal 20. Theoretisch wäre der maximale Ausgangstrom über
Q4 dann nur 1.6A groß ?

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

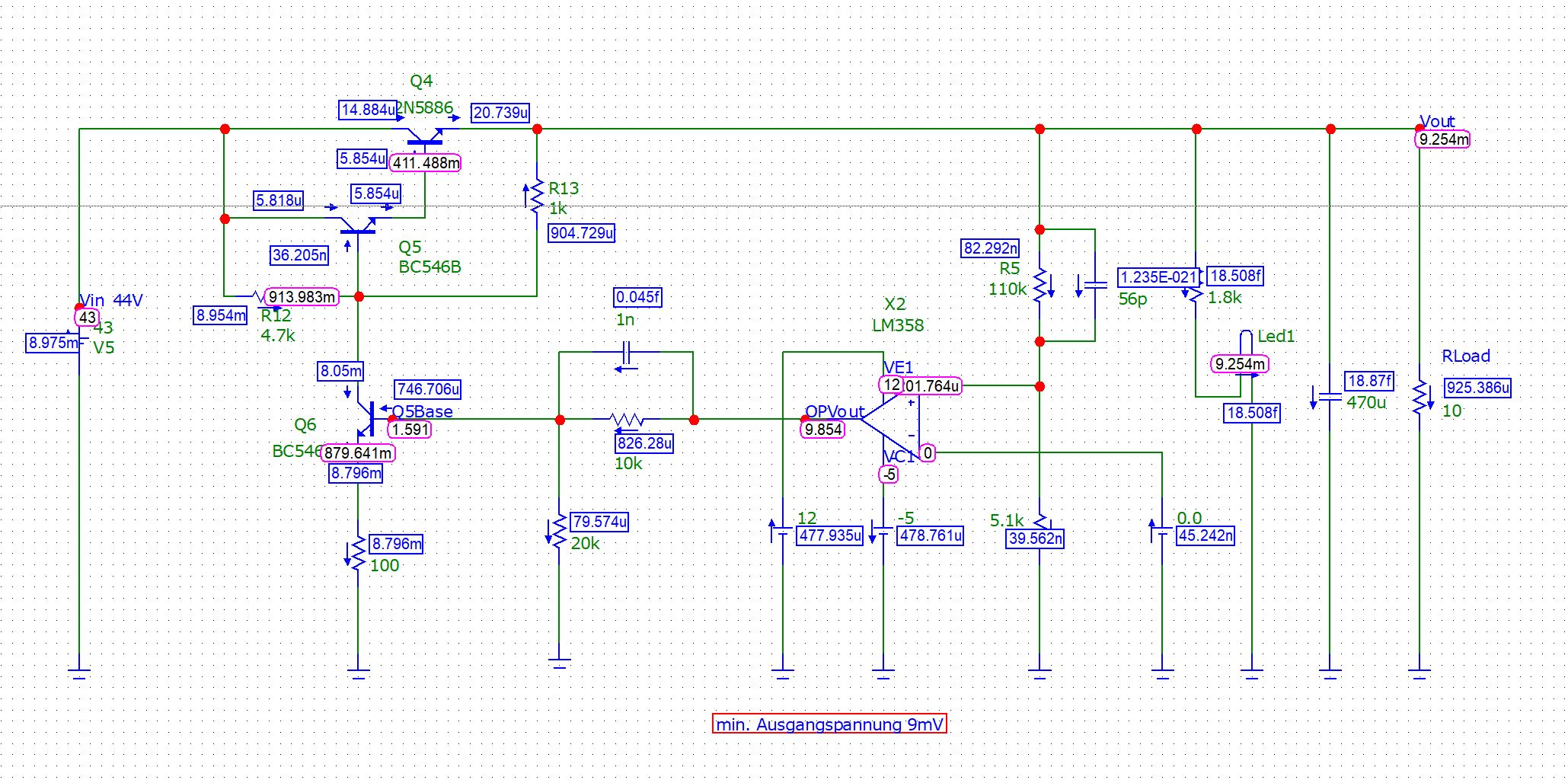

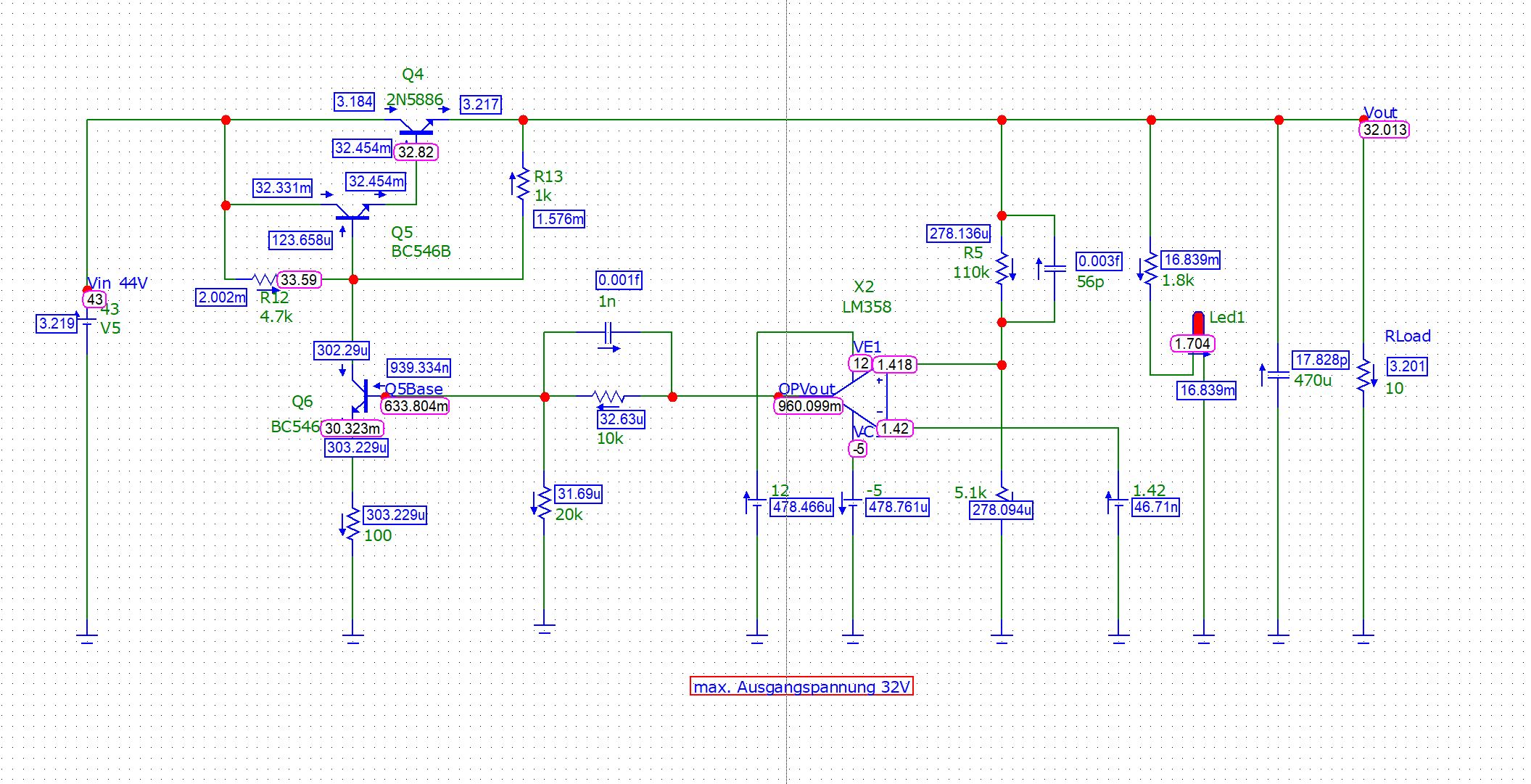

Hab das mal durch die Simulation laufen lassen. Mit minimaler und
maximaler Ausgangsspannung. Sieht eigentlich gut aus (siehe Bilder).

Blaue Markierung ist Strom
Rote Markierung die Spannung

Gruß Rolf

: Bearbeitet durch User
von M. K. (sylaina)


Bewertung
0 lesenswert
nicht lesenswert
Stromberg B. schrieb:
> Und jetzt kannst du tatsächlich noch einen 100R Widerstand in die
> Emitterleitung von Q6 schalten

Warum sollte man das machen?

Rolf D. schrieb:
> Hab das mal durch die Simulation laufen lassen. Mit minimaler und
> maximaler Ausgangsspannung. Sieht eigentlich gut aus (siehe Bilder).

Sieht gut aus. Die Schaltung ist mir nicht unbekannt ;)

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hallöchen..

Ich habe die Netzteil-Schaltung noch etwas optimiert. Um die
Ausgangsspannung des Netzteils auf annähernd 0 Volt zu regeln, habe den
1K Widerstand zwischen Emitter und Basis von Q4 gegen eine Diode
ausgetauscht. R13 habe ich von 100 Ohm auf 82 Ohm angepasst (1.Bild). V4
ist die Regelspannung vom RD6006 Controller (0-1.42 Volt).

Die Restwelligkeit (Ripple und Noise) am Netzteil-Ausgang liegt bei
einer Belastung von 3,3 Ampere unter 6mVpp bzw 1.85VRMS (Bild 2+3). Ich
habe das Netzteil mit verschiedenen Ausgangsspannungen und Belastungen
getestet und kein Schwingen mehr feststellen können. Die
Ausgangsspannung bleibt bis 32V und 3.3A sehr stabil.

Als nächstes folgen noch Temperatur Messungen im Gehäuse.

Gruß Rolf

: Bearbeitet durch User
von Stromberg B. (Gast)


Bewertung
1 lesenswert
nicht lesenswert
M. K. schrieb:
> Warum sollte man das machen?

Ganz einfach:

Beitrag "Re: Joy-IT RD6006"

von Stromberg B. (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Stromberg B. schrieb:
> Ganz einfach:

Wobei Q1 jetzt mittlerweile vom TO in Q6 umbenannt wurde.

von M. K. (sylaina)


Bewertung
0 lesenswert
nicht lesenswert
Stromberg B. schrieb:
> M. K. schrieb:
>> Warum sollte man das machen?
>
> Ganz einfach:
>
> Beitrag "Re: Joy-IT RD6006"

Interessant. Das werde ich bei mir mal testen in wie fern das noch
Verbesserungspotential hat. Ich hab ja bei meinem NT keine Probleme auch
ohne Emitterwiderstand an Q1/Q6 aber wer weiß, vielleicht kann ich mein
NT durch einen Emitterwiderstand noch schneller machen ;)

von Rolf Degen (Gast)


Bewertung
0 lesenswert
nicht lesenswert
M. K. schrieb:
> Stromberg B. schrieb:
> M. K. schrieb:
> Warum sollte man das machen?
>
> Ganz einfach:
> Beitrag "Re: Joy-IT RD6006"
>
> Interessant. Das werde ich bei mir mal testen in wie fern das noch
> Verbesserungspotential hat. Ich hab ja bei meinem NT keine Probleme auch
> ohne Emitterwiderstand an Q1/Q6 aber wer weiß, vielleicht kann ich mein
> NT durch einen Emitterwiderstand noch schneller machen ;)

Hallo Stromberg B.
Durch den Emittter Widerstand an Q6 ist das Ripple und Noise bei
Belastung etwas kleiner. Das konnte ich in der Simulation und auch in
der Netzteilschaltung mit dem Scope feststellen.
Die Ausgangsspannung lässt sich mit Emitterwiderstand nicht ganz auf 0
Volt herrrunter regeln. Ich komme auf ca. 2mV.

Gruß Rolf

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
In Bezug auf die Geschwindigkeit vom Netzteil denke ich, dass es von der
Größe der Kondensatoren hinterm Gleichrichter und am Netzteilausgang
abhängt.

Diesbezüglich werde ich noch einige Messungen machen und hier
dokumentieren.

Gruß Rolf

von M. K. (sylaina)


Bewertung
0 lesenswert
nicht lesenswert
Rolf Degen schrieb:
> Die Ausgangsspannung lässt sich mit Emitterwiderstand nicht ganz auf 0
> Volt herrrunter regeln. Ich komme auf ca. 2mV.

2mV ist schon ein sehr guter Wert. Die minimale Ausgangsspannung ist
auch abhängig vom Spannungsfeedback-Netzwerk und dem Leckstrom des
Leistungstransitors. ;)

von Rolfdegen@hotmail.com (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ok.. Wußte ich nicht.

Beitrag #6254298 wurde vom Autor gelöscht.
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

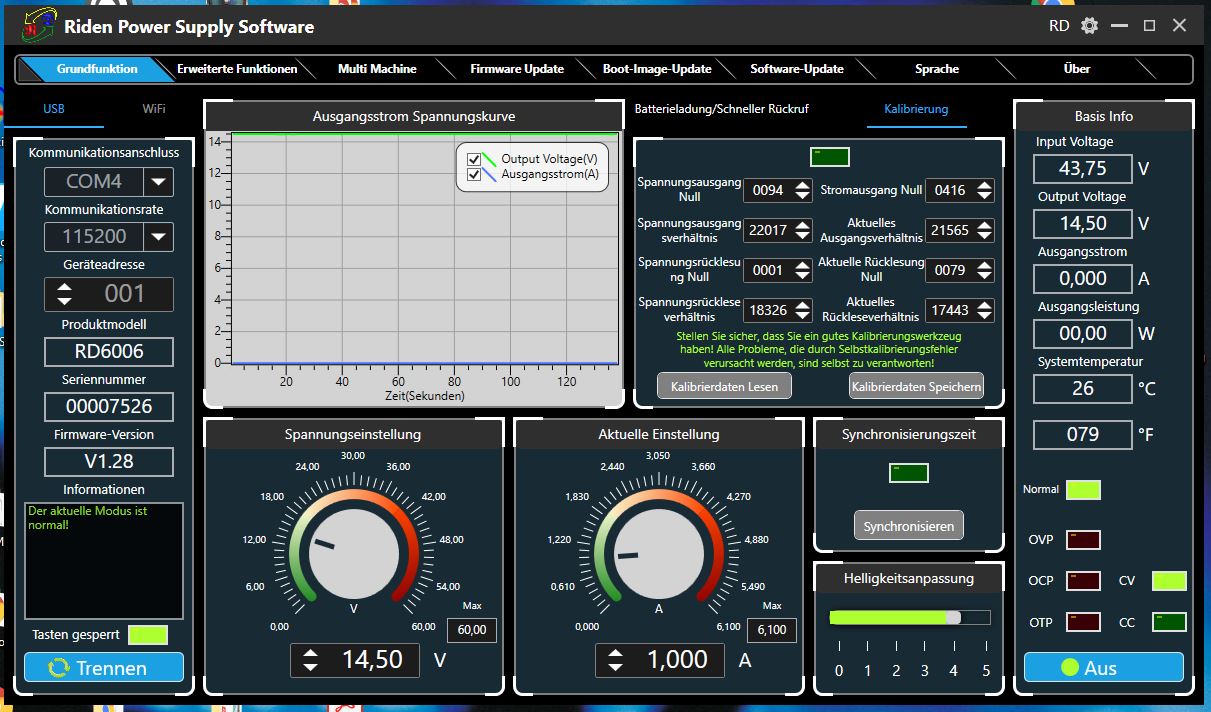

Ich hatte noch eine kleine Differenz zwischen dem angezeigten
Spannungswerten auf der Anzeige und der Spannung am Netzteil Ausgang.
Mit Hilfe der Software "Riden Power Supply Software" konnte ich mein
Netzteil kalibrieren bzw Strom und Spannungswerte anpassen.

Da ich mit der Kalibrierfunktion den unteren Spannungswert nicht ganz
erreichen konnte, habe ich in meiner Netzteilschaltung noch einen
Hochohmigen Widerstand R16 vom negierten OPV-Eingang an die negative
Betriebsspannung angeschlossen.

Gruß Rolf

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Ich habe noch eine zweite Netzteilschaltung mit einem LM317HV und
Leistungstransitor als Stromverstärkung aufgebaut. Mich interessierte
dabei das Lastverhalten und die Restwelligkeit der Schaltung.

1.Bild Schaltung
2.Bild Ripple & Noise no Load
3.Bild Ripple & Noise Load 10V/3100mA
4.Bild Load switch on
5.Bild Load switch off

Was mich im Vergleich zur alten Schaltung überraschte, ist die kleine
Restwelligkeit auch bei hoher Last. Auch der Lastimpuls ist ist
wesentlich kleiner. In der alten Schaltung hatte ich bis zu 500mV Peaks.

Gruß Rolf

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hallöchen..

Bei meinen letzten Messungen habe ich die Netzteilschaltung über mein
Siglent SPD3303X Labornetzteil mit Spannung versorgt. Das Siglent
Labornetzteil hatte am Ausgang kaum Rippel und Noise. Aus diesem Grund
habe ich die Netzteilschaltung noch einmal unter realen Bedingungen an
einem Ringkerntrafo getestet.

Jetzt habe ich die Netzteilschaltung an ein Ringkerntrafo mit 160VA
2x15V/5A angeschlossen um den Rippel & Noise zu messen. Für die Messung
habe ich nur eine Trafowicklung mit 15VCA benutzt. Der LM317HV verträgt
laut Datenblatt eine maximale Eingangspannung von 60V. Bei einer
Wechselspannung von 2x15VAC beträgt die Spannung am Gleichrichter 42V.
Ein Standart Typ des LM317 veträgt nur 40V.

1.Bild Schaltung
2.Bild Vin no Load (gemessen an C2)
3.Bild Vin 3A Load (gemessen an C2)
4.Bild Vout 3A Load (gemessen an C6)


Bei einer Ausgangslast von 3A und 10Volt habe ich am Gleichrichter eine
Rippel & Noise von 2Vpp gemessen. Der LM317HV hat eine Ripple Rejection
Ratio von typisch 65dB ( Faktor 1778 ) Macht nach Adam Riese am Ausgang
des Reglers ca. 1mV Rippel & Noise. Laut Datenblatt kann man den Ripple
& Noise mit einem 10uF Elko am Adj- Anschluss des Reglers auf maximal
80dB (Faktor 10.000) verbessern.

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Ich habe noch das Ein- und Ausschaltverhalten am Netzteil (Netzschalter)
untersucht. Das Resultat ist sehr gut. Ein Überschwingen ist nicht
erkennbar.

1.Bild Power On no Load
2.Bild Power On 3A Load
3.Bild Power Off 3A Load

Empfehlenswert ist es, am Netzteilausgang noch einen Widerstand von
2.2KOhm anzubringen, damit sich die Spannung am Ausgang nach dem
Abschalten entladen kann. Bei einer maximalen Ausgangsspannung von zB
32V sollte der Widerstand eine Leistung von mindestens 0.5Watt besitzen.

Gruß Rolf

von Stromberg B. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Normalerweise würde ich für R2 auch einfach einen Widerstand aus der E12
Reihe nehmen (220R oder 270R). Aus eigener Erfahrung stellte sich aber
heraus, dass der vorgesehene Widerstand von 240R am Ausgang den
geringsten Ripple erzeugt.

Beitrag #6277169 wurde vom Autor gelöscht.
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ja danke für den Tip. Den Wert von 240 Ohm hatte ich jetzt nicht zur
Verfügung. Werde ich aber bei der nächsten Bestellung bei Reichelt mit
bestellen.

Angemerkt sei noch, das ich die Ripple & Noise Messung ohne einen 50Ohm
BNC- Adapter am Scope gemacht habe. Mit diesem Adapter sollte die
Messwerte noch etwas besser sein. Hab den jetzt mal bei Batronix
bestellt. Ganz schön teuer das Ding. Kostet netto 25 Euro :(

Gruß Rolf

: Bearbeitet durch User
Beitrag #6277375 wurde von einem Moderator gelöscht.
von M. K. (sylaina)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Empfehlenswert ist es, am Netzteilausgang noch einen Widerstand von
> 2.2KOhm anzubringen, damit sich die Spannung am Ausgang nach dem
> Abschalten entladen kann.

Hat es denn keinen Spannungsteiler zum Messen der Ausgangsspannung? Bei
meinem Eigenbau dient dieser Spannungsteiler auch zum Entladen, er liegt
dabei in der Größenordnung von ca. 10 kΩ

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Der Spannungsteiler besteht aus R2 und P1 am Adj-Anschluss vom LM317.
Durch R2 und P1 fließt nur ein sehr geringer Steuerstrom der die
Ausgabgsspannung kaum belastet.

Gruß Rolf

von M. K. (sylaina)


Bewertung
0 lesenswert
nicht lesenswert
Durch die Verschaltung am LM317 fließen da schon mal rund 5 mA, das
sollte eigentlich mehr als ausreichend sein für ne sichere Entladung ;)

von Wolfgang N. (reparatur-wolfgang)


Bewertung
1 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Gruß Rolf

Hallo Rolf,
ich habe auch das RD6006, aber habe erst einmal keinerlei Änderungen,
bzw. Modifikationen vorgenommen, habe aber deine Ausführungen hier sehr
intereesiert verfogt.

Ich bin an sich mit den Möglichkeiten diese Reglers voll zufrieden,
besonders deshalb, weil eine Menge von Informationen per Display
vermittelt wird.
Leichter Schmutz auf der Ausgangsspannung ist bei mir kein wichtiges
Thema.

Aber: Ich habe das Teil mit dem WiFi-Zusatz und es ist mir bislang nicht
gelungen, eine Wlan-Verbindung zum Heimnetz, also auch zum Destop-PC
oder Smart-Phone herzustellen.

Weiß du Näheres?

Danke
Wolfgang

von Rolf D. (rolfdegen)


Bewertung
1 lesenswert
nicht lesenswert
Hallo Wolfgang. Es ist ein wenig kompliziert. Du must als erstes die
Riden App auf deinem Smartphone installieren und den Controller auf WLAN
einstellen. Die Empfangsquallität des Moduls hatte in meinem
Arbeitszimmer aber immer zu  Verbindungsproblemen geführt. Ich habs dann
im Wohnzimmer wo der WLAN Router steht hinbekommen.

Gruß Rolf

: Bearbeitet durch User
von Wolfgang N. (reparatur-wolfgang)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Danke, Rolf, für diese Info.
Das war mir allerdings soweit bekannt. Ich versuche mit dem PC eine
Verbindung zum Regler herzustellen. Wenn ich in der PC-App nach der
Eingabe von "WiFi Name" und Passwort "WiFi Verteilung" anklicke,
erscheint tatsächlich nach einiger Zeit die IP des PCs auf dem
Regler-Display als Server IP und "Connecting wifi....". Nach Anweisung
der PC-App soll dann auf "NEXT" geklickt (s. Bild) werden und nun kommt
ein Hinweis, dass das Netztwerk konfiguriert wird. Nach einer Minute
dann "Die WiFi Konfigurationszeit ist vorbei" und das war es dann.

Weiter komme ich nicht, schade. Mir scheint, dass hier noch
Entwicklungsberdarf seitens des Herstellers dringlich besteht.

Wolfgang

von Moby (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Wolfgang N. schrieb:
> Weiter komme ich nicht, schade. Mir scheint, dass hier noch
> Entwicklungsberdarf seitens des Herstellers dringlich besteht.

Weiter kann ich Dir aus der Erinnerung gerade auch nicht helfen. Hatte
aber das gleiche Problem und irgendwann nach dem richtigen Tipper in der
App gings dann. Eventuell sollte man noch drauf achten, daß der (2,4G)
Wlan-AP/Router nicht allzuweit weg ist. Kann Dir also hier nur
bestätigen, daß es funktioniert und das Netzteil nach Verbinden via App
bedienbar ist!

von Rolfdegen@hotmail.com (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich hab den Controller gerade nicht in Betrieb da ich noch etwas
ausprobieren möchte. Sobald er wieder angeschlossen ist melde ich mich
und versuche es mit WLAN über mein Tablet.

Gruß Rolf

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Habe gerade den 50Ohm Adapter für mein Scope bekommen und eine
Lastmessung bei 10V/3A gemacht. Ergebnis ca. 2mVpp Ripple & Noise (siehe
Bild).

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Meine Netzteilschaltung mit dem LM317 hat ein kleines Problem. Sie kann
nicht ohne weiters bis auf 0 Volt heruntergeregelt werden. Versuche die
Ausgangsspannung am ADJ-Pin mit einem Operationsverstärker und
zusätzlicher negativer Betriebspannung zu steuern waren nicht sonderlich
erfolgreich.

Aus diesem Grund habe ich mal weiter nach einer anderen Lösung gesucht.
Die folgende Netzteilschaltung stammt von ELV und steuert die
Leistungstransitoren  mit einer Konstantstromquelle (R1, R2, R3 und T1).
Dadurch lässt sich die Ausgangsspannung von 0-30V problemlos über einen
Standart-Operationsverstärker IC3 und IC4 mit +-5V Versorgungsspannung
regeln.

Link:
https://de.elv.com/elv-prozessor-netzteil-pps-5330-komplettbausatz-075572

Das besondere an der Schaltung ist die getrennte Spannungsversorgung für
Steuer- und Lastkreis sowie die Strom- und Spannungssteuerung über einen
Mikrocontroller.

Mich interessierte besonders der Regelkreis für die Ausgangsspannung, da
ich diesen über den RD6006 Controller steuern möchte. Die Schaltung habe
ich auf einem Testboard mal nachgebaut. Als Leistungstransistor habe ich
einen 2N6284 Darlington Transistor verwendet. Die Betriebsspannung von
+32V +5V und die Steuerspannung von 0-2.0 Volt lieferte ein Siglent
SPD3303X Labornetzteil. Die negative Versorgungsspannung für den
Operationsverstärker lieferte ein LT1054 Spannungskonverter.

Video: Youtube-Video "Power Supply voltage controll circuit"

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen

Ich habe meine Testschaltung mal aufgezeichnet. Q2 ist die
Konstantstromquelle und sorgt dafür das der Leistungstransistor Q1
geöffnet wird. Der Operationsverstäker X2 steuert über die Diode D11 den
Stromfluss an der Basis von Q1. Wird die Steuerspannung Vctrl an X3
kleiner sinkt die Ausgangsspannung an X2 und damit der Stromfluss über
die Basis von Q1. Ein Teil des Steuerstroms fließt jetzt über die Diode
D11 und den Ausgang von X2. Ist die Steuerspannung 0V fließt der
komplette Strom über D11 und schließt den Leistungstransistor Q1.

Die Operationsverstäker werden mit einer Betriebspannung von +-5V
versorgt. Der LT1054 erzeugt die notwendige -5V. Ich habe mich bewusst
für einen Trafo mit einer Wicklung entschieden, da ich zusätzlich den
RD6006 Controller mit einer positiven Spannung versorgen muss.

Worauf man unbedingt achten muss ist folgendes: Das GND-Potential der
Steuerelektronik ist nicht mit dem -Pol der Ausgangsspannung verbunden,
sonder mit dem +Pol der Ausgangsspannung. Ist das nicht der Fall, dann
funktioniert die Schaltung nicht.

Gruß Rolf

: Bearbeitet durch User
von M. K. (sylaina)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Worauf man unbedingt achten muss ist folgendes: Das GND-Potential der
> Steuerelektronik ist nicht mit dem -Pol der Ausgangsspannung verbunden,
> sonder mit dem +Pol der Ausgangsspannung. Ist das nicht der Fall, dann
> funktioniert die Schaltung nicht.

Ist ja auch klar, bei dem Design schwimmt die Regelelektronik auf dem
positive Rail des Netzteils. Vorteil ist, dass man dabei mit
Standardbauelementen im Regelteil arbeiten kann, unabhängig von der
Ausgangsspannung (egal ob man ein 0-30V Netzteil baut oder ein 0-400V
Netzteil, nur der Feedback für die Ausgangsspannung muss entsprechend
Spannungsfest sein). Nachteil ist, dass man idR mindestens zwei Trafos
braucht: Einen für den Leistungsteil und einen für den Regelteil. So
ziemlich alle namenhaften Hersteller haben so einst ihre LNGs gebaut. ;)

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Ja das ist ein kleiner Nachteil. Noch ein anderes Problem ist der
Minus-Pol der Ausgansspannung am RD6006 Controller. Dieser ist fest mit
dem GND-Potential der Steuerelektronik verbunden und muss komplett
getrennt werden.

Als Stromlieferant für den Leistungsteil dient ein 2x15V/5A
Ringkerntrafo. Die Steuerelektronik wir von einem kleinen Printtrafo
9V/556mA versorgt

Als Kühlsystem für die vier Leistungstransistoren und Gleichrichter habe
ich ein Hohlrippen-Lüfteraggregat Typ LAV 6150 mit Lüfter von Fischer
bestellt. Denke das sollte ausreichen zumal die Verlustleistung durch
das automatische Umschalten der Trafowicklung ab 15V gesenkt wird.

Gruß Rolf

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Mein nächster Schritt..

Eigentlich wollte ich die notwendigen Bauteile für das Netzteil separat
bestellen. Aber allein die Kosten für das Hohlrippen-Lüfteraggregat
lagen schon bei knapp 70,- Euro. Und wenn man noch ein passendes Gehäuse
und den notwendigen Kleinkram dazurechnet kommt man schnell auf einen
Gesamtbetrag von über 100 Euro.

Aus  diesem Grund habe ich mich für einen kompletten Netzteil-Bausatz
PPS5330 von ELV entschieden. Dieser Bausatz beinhaltet alles was ich für
mein RD6006 Netzteil benötige inklusive Gehäuse. Die komplette Steuerung
des PPS5330 Netzteils übernimmt dann der RD6006 Controller inklusive
USB- und WLAN-Interface. Das Ganze könnte dann so aussehen (1.Bild).
Vielleicht mach ich auch eine neue Frontplatte.Mal sehn..

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Große Freude und eine kleine Endtäuschung. Der Netzteil-Bausatz von ELV
ist Heute eingetroffen und ich kann das lange Wochenende nutzen um die
Platinen zu löten und dann das Netzteil zusammen zu bauen.

Leider habe ich beim Auspacken feststellen müssen, dass der Frontrahmen
etwas verbogen ist. Ich denke aber, dass ich den Frontrahmen wieder
richten kann und der Zusammenbau dann ohne weitere Problem funktioniert.

Gruß Rolf

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
So.. Basis-Platine funktioniert.
Etwas schwierig war die Montage des Kühlaggregats und das Befestigen der
Leistungstransistoren inklusive weißer Hände von der Wärmeleitpaste..
Hat aber doch alles mit etwas Geduld und Ruhe geklappt.

Um die Funktion der Basis-Platine ohne Front-Platine zu testen, habe ich
zwei getrennte Steuerspannungen von 0-5 Volt auf die Anschluss-Pins
U-Soll und I-Soll gelegt. Damit konnte ich dann Strom und Spannung frei
einstellen.

Hab mal einen kurzen Belastungstest gemacht. Spannung und Strom sind
stabil. Soweit alles ok. Kühlaggregat wird gleichmäßig warm.

Der nächste Schritt ist das löten des Frontpanel und der Einbau ins
Gehäuse.

Großer Schaltplan: https://i.ibb.co/B37WYXQ/ELV-Power-02.jpg

Gruß Rolf

: Bearbeitet durch User
Beitrag #6302285 wurde vom Autor gelöscht.
von Lukas E (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Und wir haben ein wunderbar funktionierendes Labornetzteil, wieso das
jetzt also zerfrickeln, anstatt mit dem RD6006 einfach ein zweites
Netzteil zu baue ;-)

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier einige Messungen mit dem ELV PPS 5330

1.Bild - Fertiges Gerät
2.Bild - Rippel & Noise no LOad
3.Bild - Rippel & Noise 3A Load
4.Bild - 1A Load peak
5.Bild - 3A Load peak
6.Bild - 3A Load off peak

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Lukas E schrieb:
> Und wir haben ein wunderbar funktionierendes Labornetzteil, wieso das
> jetzt also zerfrickeln, anstatt mit dem RD6006 einfach ein zweites
> Netzteil zu baue ;-)

Ja das kommt auch noch. Die Schaltung ist noch nicht ganz fertig. Fehlt
noch die Strombegrenzung und die Anpassung an die Steuerspannung vom
RD6006 Controller. Auf jeden Fall funktioniert die Steuerung mit der
Konstantstromquelle besser als die anderen Schaltungen davor.

Am PPS5330 werde ich das LCD gegen ein OLED ersetzen. Das sieht dann
viel besser aus als das LCD-Display mit der schlechten Beleuchtung. Mal
schaun ob ich den seriellen Datenstrom zum Displaycontroller hacken kann
und die Daten an ein OLED mit ATmega senden kann. Dann kann man vlt noch
die Temperatur und andere Dinge mit anzeigen.

Gruß Rolf

: Bearbeitet durch User
von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hab mal ein kleines Video mit dem PPS 5330 gemacht.

LinK: Youtube-Video "ELV PPS 5330"

Viel Spaß beim ansehen. Gruß Rolf

von Rolf D. (rolfdegen)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallöchen..

Ein Austausch des LDC-Display ist doch nicht notwendig. Beim
Zusammenbauen habe ich einen Fehler gemacht. Die silberbeschichtete
Seite der Reflektorscheibe habe ich auf die Seite von den LED-Lampen
gerichtet eingebaut. Das Licht konnte so nicht ungehindert auf die
Reflokterscheibe scheinen. Ich habe die Reflektorscheibe um 180* gedreht
und jetzt leuchtet das LCD-Display in voller Pracht :)

Gruß Rolf

PS:Es sieht so aus als ob ich nicht der einzige bin der diesen Fehler
gemacht hat ;)    Link: Youtube-Video "ELV PPS 5330 Kalibrierung"

: Bearbeitet durch User
von Stromberg B. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Rolf D. schrieb:
> Ich habe die Reflektorscheibe um 180* gedreht und jetzt leuchtet das
> LCD-Display in voller Pracht :)

Ach deswegen konnte ich auf dem YouTube Video die Anzeige nicht richtig
erkennen. Eine Beschreibung mit eigenen Worten könntest du auch noch ins
Video einbauen, so wie du das bei deinen anderen Videos auch gemacht
hast.
Ansonsten scheint das Gerät recht ordentlich zu sein. 👍

von Rolf D. (rolfdegen)


Bewertung
1 lesenswert
nicht lesenswert
Hallöchen..

Ich wollte mal überprüfen, wann die Overtemp. Anzeige für den
Temperaturschutz im Netzteil anfängt zu blinkt. Bei 82 Grad am
Kühlaggregat hab ich gemessen..

Hab mal ein Video gemacht. Link: Youtube-Video "PPS5330 Power supply over temperature protection"

Gruß Rolf

von Thomas O. (kosmos)


Bewertung
0 lesenswert
nicht lesenswert
habe auch gerade meien RD6006 zusammengeschraubt, heute nachmittag
schaue ich mirs mal mit dem Oszi an.

ich denke aber wenn da zuviel Ripple drauf ist kommt da einfach ein
https://de.wikipedia.org/wiki/Kapazit%C3%A4tsmultiplizierer dahinter

siehe auch
Youtube-Video "EEVBlog #1116 - How to Remove Power Supply Ripple"
Min 25:32

also einfach ein per RC-Glied eingebremster Transistor.   |

von Moby (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Thomas O. schrieb:
> ich denke aber wenn da zuviel Ripple drauf ist kommt da einfach ein
> https://de.wikipedia.org/wiki/Kapazit%C3%A4tsmultiplizierer dahinter
>
> siehe auch
> Youtube-Video "EEVBlog #1116 - How to Remove Power Supply Ripple"
> Min 25:32
>
> also einfach ein per RC-Glied eingebremster Transistor.   |

Sind wir mal ehrlich, für die meisten Anwendungen juckt der Ripple doch
nicht die Bohne. Ansonsten kann man sich auch mit einfacheren Mitteln
als einer Schaltungsentwicklung (mit beschränkter Leistung) helfen,
danke für die Anregung.

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Thomas

Auf der digitalen Ebene ist mir das fast egal. Im Analogen
Schaltungssektor stört mich das schon ein wenig.

Deine Idee mit dem RCT Glied finde ich nicht schlecht. Wäre interessant
zu wissen, ob man den hochfrequenten Rippel damit verkleinern kann und
wie hoch der Einfluß auf die Höhe der Ausgangsspannung und die Anzeige
ist.

Gruß Rolf

von Old P. (old-papa)


Bewertung
-1 lesenswert
nicht lesenswert
Hmmmm,
irgendwie laufen hier zwei Threads zum gleichen Gerät und Thema
parallel.
Deinen Ansatz mit dem Vorregler (oder was immer das sein soll, habe noch
nicht alles gelesen) verstehe ich nicht so recht.

Old-Papa

von Rolf D. (rolfdegen)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Old P.

Eigentlich geht es immer noch um die Entwicklung eines linearen Netzteil
das über die analogen Steuerleitungen für Strom und Spannung vom RD6006
Controller gesteuert werden.

Das ist auch immer noch mein Ziel. Den ELV-Netzteilbausatz hatte ich mir
eigentlich nur wegen der Netzteilplatine und dem Gehäuse für mein
Netzteil gekauft. Aber ich lasse es so wie es ist. Das gute Netzteil zu
zerstückeln wäre echt schade.Eventuell implementiere ich im PPS5330 noch
eine Temperaturanzeige auf dem Display. Dazu muss ich den seriellen
Datenstrom zum LCD Controller ändern.

Für mein Netzteil verwende ich jetzt doch das alte RD6006 Gehäuse und
einen Ringkerntrafo. Meine Netzteilschaltung wird noch mit einer
Strombegrenzung und Spannungsanpassung für die Steuerleitungen vom
RD6006 Controller erweitert.

Gruß Rolf

: Bearbeitet durch User
von Old P. (old-papa)


Bewertung
0 lesenswert
nicht lesenswert
Aha...
Ich will das Ding nur "Out of Tüte" verwenden, höchstens kleine
Modifikationen falls die nötig sind.
Eigenbauten habe ich in den vergangenen Jahrzehnten zuhauf gebaut.

Old-Papa

von Thomas O. (kosmos)


Bewertung
0 lesenswert
nicht lesenswert
Der Einfluss wird die Sättigungsspannung des Transistors sein etwa 0,2V
entweder kalibriert man das mit ein oder man muss den Feedbackzweig nach
dieser Schaltung anlegen damit es ausgeregelt(korrigiert) wird.
Wahrscheinlich wird es intern schwer zu machen sein, da die Buchsen ja
direkt auf die Platine gelötet sind, wenn diese mit Kabeln verbunden
wären könnte man es dazwischen pfrimeln.

Wäre aber ne schnelle Möglichkeit ne saubere Vout hinzubekommen.

: Bearbeitet durch User

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
