Forum: Analoge Elektronik und Schaltungstechnik Batterie-Ersatz für Kleingeräte / ultra-effiziente DC/DCs?


von Klaus R. (klaus2)


Lesenswert?

Hallo zusammen,

ich möchte diskutieren, wie man am sinnvollsten "batterieelektrische
Geräte" auf (kleine) LiPos umrüstet. Vll hilft dem ein oder anderen ja
der Faden für eigene Ideen / Optimierungen.

Laden kann man "per Hand", bräuchte man mMn also nicht "bequem" per
USB-C o.ä.

Bei mir umgerüstet: Kinderspielzeug, PIR Flur-/Badlichter,
Fernbedienungen.

Dazu interessiert mich besonders, ob/welche Wandler es (käuflich) gibt
die einen extrem geringen Eigenverbrauch im Standby haben - also
"vermutlich" diejenigen, die auch in den x * AA (also step down oder up
/ sepic) / 9V (step up) Batterien drin sind.

Ziel wäre dass der Wandler mindestens eine standby Zeit des Gerätes (zB
Fernbedienung) von 6 Monaten mit single LiPo erlaubt.

Klaus.

von Stephan (stephan_h623)


Lesenswert?

Ich seh den Sinn darin nicht.
Fernbedienung nimmt man eher Primärzellen.
Für den Rest kommen eh keine 6 Monate raus.

Kinderspielzeug verkauft man nach ein paar Jahren oder gibts weiter. Das
funktioniert mit dem Umbau aber nicht mehr sinnvoll.
Für die Leuchten / Kinderspielzeug ist auch schnell die Leistung der
ganz sparsamen Wandler zu klein.

von Uwe B. (Firma: TU Darmstadt) (uwebonnes)


Lesenswert?

Li-Po und USB nachladen finde ich eine attraktive Alternative.

von Michael B. (laberkopp)


Lesenswert?

Klaus R. schrieb:
> Dazu interessiert mich besonders, ob/welche Wandler es (käuflich) gibt
> die einen extrem geringen Eigenverbrauch im Standby haben

 Niedrigstleistungs-Step-Down-Schaltregler: TPS62840/TPS62841/TPS62849
(1.8-6.5V 750mA 120nA Iq) ähnlich BD70522 (2.5-5.5V 500mA 180nA Iq)
R1800K (2-5.5V 1mA 144nA Iq) ADP5304 (2-6.5V -> 0.8-5V 50mA 260nA Iq)
RP512x (2-5.5V 300mA 300nA Iq) RT5707/A (2.2-5.5V 0.7-3.3V 400/600mA
360nA Iq) XC9265/XCL210 (2-6V 200mA 500nA Iq) MP28300 (2-5.5V 300mA
500nA Iq) LTC3642 (45V 50mA 15uA Iq) MAX16956 (3.5-36V 300mA 1.1uA-1.5mA
Iq) TPS62056 (2.7-10V 800mA 65uA Iq) MAX38643 (0.5-5V 700mA 380nA Iq 5nA
shutdown) LMR36506 (3.5V-65V 600mA 4uA Iq) LMR36503 (3.5-65V 300mA 6uA
Iq) LM5165 (3-65V 150mA 10.5uA Iq) MAX17550 (4-60V 25mA 22uA Iq)
MAX17552 (4-60V 100mA 22uA Iq) A8591 (4-35V 2A ca. 25uA Iq) MCP1602
(0.8-5.5V 500mA 75uA Iq 50nA shutdown)
 Niedrigstleistungs-Step-Up-Schaltregler:
MAX17220-1/MAX17222-3/MAX17224-5 (0.4-5.5V 0.25/0.5/1Asw ca.1uA) LP6260S
(TDFN6 1..5V->5.1V 200mA 1uA Iq) MAX1724 (3uA) LTC1517-5 (Ladungspumpe
6uA) TPS61023 (TI 1.8-5.5V 3uA SOT536 0.1uA shutdown 3.5Asw 0.6Vfb)
TMI5120C (0.85->2.2-3.3V/100mA 20uA Spule in Zuleitung)
 Niedrigstspannungs-Step-Up-Schaltregler für 1 Zelle: ME2108, AW3606A
(0.9-5.2V auf 2.5 bis 5.5V Iq 1uA ca. 200mA, isoliert bei turn off)
XT1861 (0.9-6.5V 15uA TO92/SOT23) AIC3402 (0.75V-6V in
2/2.2/2.7/2.8/3/3.3/3.6/5V in SOT23/SC70 mit 15uA Iq, Aic),
https://www.mpja.com/download/ce830.pdf (ab 0.9V in 1.8-6.5V, 3 pin auch
TO92, bis 10V durchleitend) AIC3411/3412/3413 (0.9V-5V in 1.65-5.5V bei
0.5V FB in SC70-6/SOT23-6 mit 12.5/25uA Iq ohne ext Diode) AS1322 (AMS)
L6920 (ST), LTC3401 (LT) TS3410 (150uA 6V 1A) ZXSC100 (Zetex) TPS61000
(TI) NCP1450 (OnSemi), LTC3108 (LT, ab 20mV) MCP1640 (2-5.5V 100mA aus
0.65V) LTC3525-3.3 BL8530 (siehe
Beitrag "Re: Padauk MCU für 0.038 USD aus Taiwan") QX2303
AIC1638/1642 (0.9-6V in 2.7..5V ext Schottky 15uA Iq SOT23/SOT89/TO92)
TPQ05100xx (0.9V-5.5V 3Peak) MCP16251 (0.82V-5.5V 100mA 1.23V fb 8uA Iq)
 Ladungspumpen: ICL7660/LTC1044/MAX1044/LM2660/MIC2660 (5V/10mA), XC6351
(1.2V <10mA Torex) LT1026/MAX680/681(=MAX232 ohne RS232), LTC1044A
(12V/10mA) ICL7662 (15V/10mA), MAX662 (5V->12V/30mA), MAX619/LTC1046
(5V/50mA), LTC1144 (15V/50mA), LTC1263 (5V->12V/60mA) LTC/MAX660/TC1121
(5V/100mA LT/Maxim/Microchip) MAX665 (8V/100mA) MAX889/LM2662/LM2663
(5V/200mA) TPS60130 (300mA/5V TI) LT1054 (100mA 15V Reichelt) ADM660
SP6661 LM2660 (100mA) LM27761 (250mA 5V -> -1.5V..-5V) LM7705 (3V..5V ->
-0.232V 20mA), ADM8660, WD3168 (geregelte 5V aus 2.7 bis 5.5V, 300mA,
SOT23-5)

von Klaus R. (klaus2)


Lesenswert?

Danke Michael...viel! Sry ich meinte mit käuflich als fertige PCB aber
halt genau für diesen Zweck mit sehr geringem Iq und per Widerstand
(umlötbar) einzustellende Vout. Auch im Sinne eines
Erfahrungsaustausches konkreter Produkte.

Klaus.

von Vanye R. (vanye_rijan)


Lesenswert?

> Dazu interessiert mich besonders, ob/welche Wandler es (käuflich) gibt
> die einen extrem geringen Eigenverbrauch im Standby haben - also

Klar gibt es da was:

MP4582 Iq=8uA
LTC3642 Iq=12uA
TPS6211x Iq=20uA
TPS62120 Iq=11uA
TPS62840 Iq=60nA

Aber dann jammern wieder alle: kenn ich nit, frit ich nit, zu klein kann
ich nicht loeten. Schaltregler sowieso baeh..., gibt es nicht bei
Reichelt...
Geht das nicht mit Roehren? :-D

Aber geben tut dat. Aber du bist hier in Bereichen wo das gesamte
Schaltungsdesign wichtiger fuer das Ergebnis ist als das abmalen eines
Schaltplans aus dem Internet.

So ein Elko z.B:

https://www.reichelt.de/de/de/polymer-elko-39-f-16vdc-rd-p-elko-1-p192917.html?r=1

liegt bei 200 bis 1000uA, je nach Groesse an Leckstrom. Sollte man
wissen. .-)

Vanye

von Georg M. (g_m)

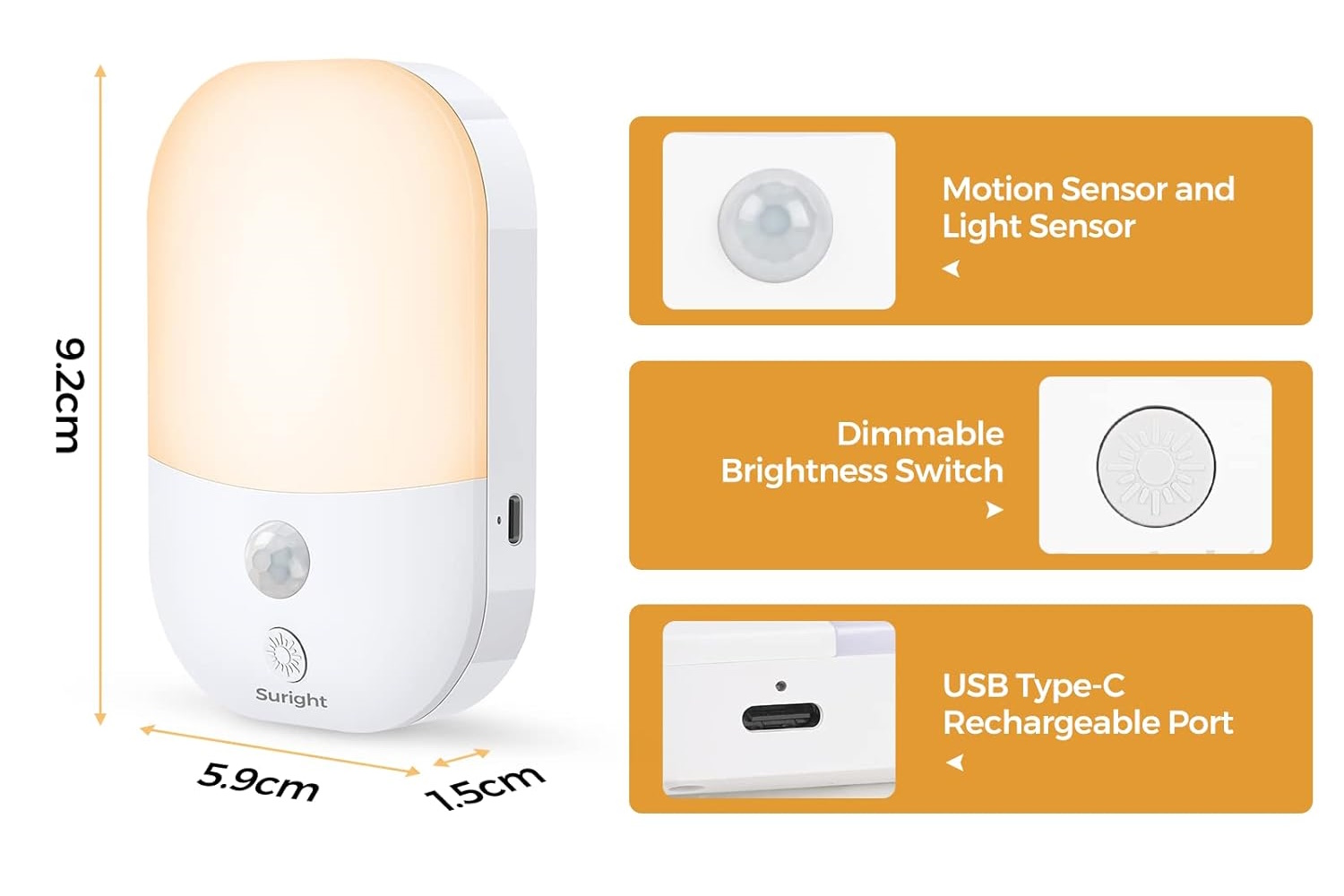

Angehängte Dateien:

Lesenswert?

Klaus R. schrieb:
> Laden kann man "per Hand", bräuchte man mMn also nicht "bequem" per
> USB-C o.ä.

USB-C ist wichtig. Ich werde nichts mehr mit Micro-USB kaufen.

von Michael B. (laberkopp)


Lesenswert?

Klaus R. schrieb:
> ich meinte mit käuflich als fertige

Keine Arme keine  Kekse.

von Axel S. (a-za-z0-9)


Lesenswert?

Uwe B. schrieb:
> Li-Po und USB nachladen finde ich eine attraktive Alternative.

Ja, ich auch. Allerdings halt nicht für "always on" Geräte wie
IR-Fernbedienungen. Schon NiMH-Akkus verlieren da mehr über
Selbstentladung als was man an Energie letztlich verbraucht, weswegen
man sie besser mit Alkali-Primärzellen bestückt.

Aber sonst ist ein TP4056-Board, ein Lipo geeigneter Größe und ein z.B.
MCP1640 als Stepup auf 5V eine durchaus sexy Kombination. Die meisten
DC/DC kann man auch per Pin abschalten, was neue Möglichkeiten eröffnet.

von Klaus R. (klaus2)


Lesenswert?

...laden kann ja wer will - ist aber ab & an auch eine Platzfrage, wenn
man 2...3x AAA/AA oder 9V ersetzen will (ohne alles umzubauen, auch
mechanisch).

Ich ziele auf bestehende Batteriegeräte ab, bei Neukauf ist das was
anderes.

Vanye R. schrieb:
> MP4582 Iq=8uA
> LTC3642 Iq=12uA
> TPS6211x Iq=20uA
> TPS62120 Iq=11uA
> TPS62840 Iq=60nA

Axel S. schrieb:
> MCP1640

Wäre was, wenn es ein sparsames Board gibt...ich müsste mal prüfen was
ich hier schon so rumfliegen habe und was die im Leerlauf brauchen. Aber
die Standard Ali Wandler werden kauf auf min Iq optimiert sein.

EDIT: Was ich hier habe hat alles 1...3mA Iq - way too much.

Klaus.

: Bearbeitet durch User
von Klaus R. (klaus2)

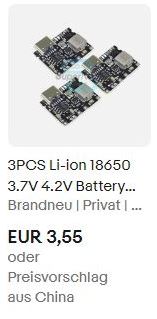

Angehängte Dateien:

Lesenswert?

...ich suche sowas wie im Anhang, mlccs gg was mit low Iq wechseln wäre
dabei auch noch akzeptabel (guter Hinweise, Vayne).

Klaus.

von Vanye R. (vanye_rijan)


Lesenswert?

> EDIT: Was ich hier habe hat alles 1...3mA Iq - way too much.

Klar, obige ICs sind ja auch momentan wohl State of the art und auch
entsprechend teuer. Das bekommen die Chinesen wohl noch nicht
hin.

Vanye

von Harald W. (wilhelms)


Lesenswert?

Vanye R. schrieb:

> Geht das nicht mit Roehren? :-D

Vielleicht mit Kaltkathodenröhren? :-)

von Vanye R. (vanye_rijan)


Lesenswert?

> Vielleicht mit Kaltkathodenröhren? :-)

Die sind teuer weil die alle fuer die kalte Fusion gebraucht werden.

Vanye

von H. H. (hhinz)


Lesenswert?

Vanye R. schrieb:
> Geht das nicht mit Roehren? :-D

Aus dem Obi!

von Klaus R. (klaus2)


Lesenswert?

Hat jmd vll mal sone 9V LiPo geöffnet und nen Foto von dem Innenleben +
Messdaten des Iq? Im Batterieschrott hab ich leider auch noch nie eine
gefunden ;)

Klaus.

von Lu (oszi45)


Lesenswert?

Klaus R. schrieb:
> wie man am sinnvollsten "batterieelektrische
> Geräte" auf (kleine) LiPos umrüstet

Besser gar nicht, weil Deine Schaltwandler weniger saubere Spannung
liefern als eine chemische Zelle. Deine Wandler hörst Du dann evtl.
störend im Radio, welches Du damit versorgen möchtest.

von Julian L. (rommudoh)


Lesenswert?

Klaus R. schrieb:
> Hat jmd vll mal sone 9V LiPo geöffnet

Hier, etwa ab Minute 21:
https://youtu.be/WrUbWsCm6r0

von Klaus R. (klaus2)


Lesenswert?

Lu schrieb:
> welches Du damit versorgen möchtest.

Negativ 😅

von Manfred P. (pruckelfred)


Lesenswert?

Klaus R. schrieb:
> Hat jmd vll mal sone 9V LiPo geöffnet und nen Foto von dem Innenleben

Ja, einfach zwei Zellen in Reihe, 8,4V voll und runter bis 6 Volt.
Gab es alles schon einmal und erst vor wenigen Tagen wiedergekäut.

Beitrag "Re: 9V Lithium-Ionen AKKU aufladen"

Beitrag "Re: Empfehlung NiMh 9V Akkus für U1252B?"

von Klaus R. (klaus2)


Lesenswert?

Ach guck...2S sind das, bzw 3S mit LiFe...iwie ging ich von 1S mit boost
aus :/

Danke.

von Manfred P. (pruckelfred)


Lesenswert?

Klaus R. schrieb:
> iwie ging ich von 1S mit boost aus :/

Auch die wird es tatsächlich geben. Ich komme mit passiv 2S zurecht, die
haben keine erkennbare Selbstentladung.

Man muß aber schauen, es gibt Pfusch wie z.B. den China-Isolationstester
BM500A, der damit nicht zurechtkommt.

von Flip B. (frickelfreak)


Lesenswert?

MP4582 ist ein interressanter chip. Danke für den Hinweis. Mal schauen,
wann der bei den Distris zu haben ist. Leider sind in dem bereich alle
footrpints extrem unterschiedlich, so dass man schon im layout sich auf
ein Produkt fixieren muss und nicht als bestückungsoptionen verschiedene
einsetzen kann. Dann bleibt es erstmal beim LM5164 in meiner Anwendung.

von Klaus R. (klaus2)

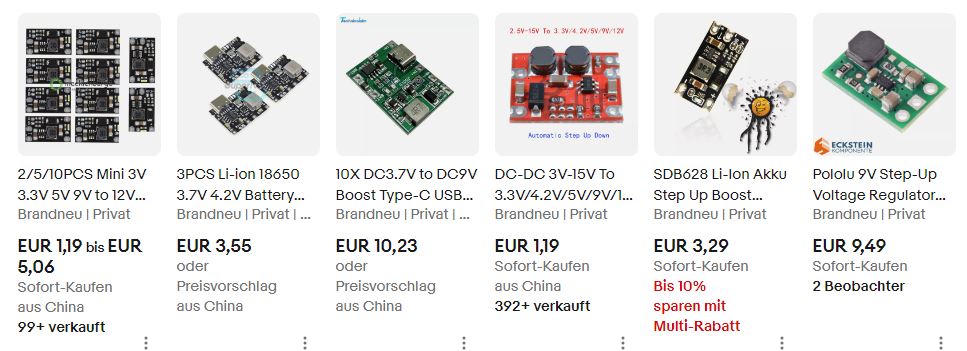

Angehängte Dateien:

Lesenswert?

...diese liegen bei 180µ - wenig aber zuviel.

Klaus.
