Hallo,

es gibt Neues von der RFM  Front in China. Noch mehr Leistung,
wesentlich höhere interne Komplexität incl komplettem Funkmodem.

Schauts halt mal rein:


RFM22 (17dBm transceiver):          www.hoperf.com/pdf/RFM22.PDF
RFM23 (13dBm transceiver):          www.hoperf.com/pdf/RFM23.PDF
RFM31 (-118dBm receiver):            www.hoperf.com/pdf/RFM31.PDF
RFM42&43 (17dBm transmitter):    www.hoperf.com/pdf/RFM42&43.PDF

: Verschoben durch Admin
Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Datenblätter gibts schon seit ein paar Monaten die sind ein
ziemlicher Brocken mit all den Features. Was mich mal interessieren
würde: Preis und Verfügbarkeit. Die Dinger sind nämlich nicht
uninteressant...

Autor: Christian J. (elektroniker1968)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tja, stelle es mir schwer vor Software zu entwickeln, weil man die ohne
ein laufendes System erstmal nicht testen kann. Den meisten Krimskrams
dürfte man eh nicht brauchen, interessant ist aber die Sendeleistung, da
gibts auch noch mehr mit +50dbm.

Habe den Mark Yao mal angefunkt wo man die Dinger kriegen kann.

Kontakt:

Mark Yao
Hope Microelectronics Co.,Ltd

4/F, Block B3, East Industrial Area, Huaqiaocheng
Shenzhen, Guangdong, China 518052
Tel: +86-755-82973805 ext:826  Fax: +86-755-82973550
SKYPE: nocorn  ;     MSN: nocorn@hotmail.com
Mailbox: euro@hoperf.com ;  nocorn@gmail.com

Autor: Steffen H. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich habe mir da welche bestellt, sind aber derzeit nur in der
DIP-Variante verfügbar. Die SMD-Variante dauert noch ein wenig.

Preise unter 1000 Stück:

RFM22 5,25 USD / Stück
RFM23 4,20 USD / Stück

Die Versandkosten Zoll,Steuer etc. sind da noch nicht dabei. Ich Denke,
das meine Module in der nächsten Woche eintreffen werden.
Die Endpreise gebe ich dann mal hier weiter.

Gruss
Steffen

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Preis klingt schonmal sehr gut.
Für größere Datenraten über höhere Reichweiten dürften diese Module
ideal sein, durch den automatischen Header und ähnliche Features.

Autor: Steffen H. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
die Module sind schon ein anderer Part als die RFM12. Wenn ich mir das
Datenblatt richtig angeschaut habe, dann sehe ich einige Ähnlichkeiten
zu einem anderen RF-Chip. Werde ich sehen, wenn die Teile da sind und
die Software läuft.

Hier nun die Endpreise mit Versand, Steuer und Zoll.

RFM22 ( 868/433 ) DIP-Variante = 5,20 EUR / Stück
RFM23 ( 868/433 ) DIP-Variante = 4,30 EUR / Stück.

Ich habe nicht so viele ( insg. 40 Stück ) bestellt. Die Preise lassen
sich sicherlich noch etwas drücken, wenn etwas mehr gekauft werden.
Die SMD-Variante ist in wenigen Wochen verfügbar und dann werde ich
nochmal bestellen. Die DIP-Variante dient eigentlich nur zum testen.
Werde hier im Forum mal über die Teile berichten. Sollte sich noch einer
dafür interessieren, dann würde könnte ich noch welche abgeben. ( max. 5
Stück pro Typ. )

Gruss
Steffen

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Steffen H. schrieb:
> Sollte sich noch einer
> dafür interessieren, dann würde könnte ich noch welche abgeben. ( max. 5
> Stück pro Typ. )

Ich melde hiermit Interesse an ein paar RFM22 an! Egal ob DIP SMD oder
sonst was. Beide unterscheiden sich ja nur in der Leistung, sowie an ein
paar Kleinigkeiten die das RFM22 zusätzlich bietet, wenn ich das richtig
sehe.

Autor: Helmut -dc3yc (dc3yc)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute,

ihr giert anscheinend alle nach höherer Leistung der Sendemodule. Habt
ihr euch mal die Allgemeingenehmigung für diesen ISM-Bereich angeschaut,
die von der BNetzA-Homepage geladen werden kann? Da sind eigentlich die
alten Module schon ausreichend. Und wenn mehr Sendeleistung als nötig
erzeugt wird, wird auch der Störradius größer. Und nicht zu vergessen:
werden Meßeinsätze im Störungsfall nötig, kann es teuer werden!

Servus,
Helmut.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mir gehts nicht so sehr um die Leistung (dafür habe ich die RFM12BP),
sondern eher um die Features wie dem riesigen FIFO oder auch dem
automatischen Header.

Autor: Steffen H. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Benedikt:

ok, habe ich notiert und wenn die Teile da sind, melde ich mich bei Dir.

Das was ich bis jetzt gesehen habe, sind die Unterschiede eher gering. (
bis auf die Leistung )
Das ganze Datenblatt habe ich noch nicht durch. Die Leistungseinstellung
ist für mich eher sehr grob und nach dem Power-ON-Reset geht der gleich
auf 17dBm. Das ist aber bis jetzt das einzige, was ich bemängeln muss.

Gruss
Steffen

Autor: Fabian B. (fabs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Steffen H: wie erreicht man dich? Ich würd dir auch gern ein paar der
RFM22 abnehmen.

Gruß
Fabian

Autor: Steffen H. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
sehe ich genauso. Die Leistung ist für mich nicht entscheidend. Im
übrigen arbeite ich beruflich in diesen Bereich und weiss was man und wo
man darf.

Gruss
Steffen

Autor: Mike K. (1tester)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,


frage wäre es möglich wenn jemand mal eine Gegenüberstellung (Tabelle)
der neuen Funkmodule macht weil es sonst für Neuankömmlinge ganz schön
dicht im Blätterwald wird....


lg mike

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In Kurzform:
RFM22/23: Sender/Empfänger, der RFM22 hat mehr Leistung als der 23.
RFM31: nur der Empfänger vom RFM22/23
RFM42/43: nur der Sender vom RFM22/23

Insgesamt haben die Module sehr viel mehr Möglichkeiten als die RFM12
und sind dementsprechend komplexer.

Autor: Steffen H. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Fabian:

du kannst mich unter mc_sho (at) gmx(.)de erreichen.

Gruss
Steffen

Autor: Mike K. (1tester)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe mal ne Tabelle angelegt.
http://www.coca.cx/rfm.html

Bitte mal kurz durch schauen ob da was grob faul ist bzw was man noch
dazu machen könnte? (Besonderheiten?)

lg Mike

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mike K. schrieb:

> Bitte mal kurz durch schauen ob da was grob faul

Die Sendeleistungen passen nicht ganz:
RFM4x und 2x haben jeweils die gleichen Leistungen: 17dBm (50mW) bzw.
13dBm (20mW). Das hat sich gegenüber den alten Datenblättern geändert.

Die Sendeleistung der RFM12 ist nicht ganz eindeutig. Afaik sind die
Angaben im Datenblatt mit den 7/8dBm falsch, ich habe z.B. nur 5dBm an
50 Ohm gemessen was sich mit einer Aussage von HopeRF deckt, wonach die
Module nur 4dBm hätten (eventuell sind die 7/8dBm die Leistung vor dem
Anpassnetzwerk im Idealfall, wovon noch 4-5dBm dahinter ankommen?).
Im 868MHz band sollen die RFM12B mehr Leistung haben als die RFM12. Ich
denke eine Angabe von etwa 4-5mW sollte bei allen RFMx2 hinkommen.

Autor: Fabian B. (fabs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Seh ich das eigentlich richtig, dass die RFM22 nicht mehr dediziert für
ein Frequenzband sind, sondern per Software von 4xxMHz-8xxMHz getuned
werden können?

Gruß
Fabian

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja.

Autor: Mike K. (1tester)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also RFM42/43 beide 50mw wo liegt dann der Unterschied zwischen den
beiden warum gibt es dann 42 und 43? Das selbe bei 22 und 23 die Feature
liste ist bis auf die Leistung ja sonst über all gleich oder was
übersehe ich da?

liste aktualisiert:
http://www.coca.cx/rfm.html

lg mike

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mike K. schrieb:
> Also RFM42/43 beide 50mw

Äh, nein, andersrum:

RFM22 und 42: 50mW
RFM23 und 43: 20mW

Autor: Mike K. (1tester)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gut das hätte ich auch aktualisiert....aber wo liegt jetzt der
unterschied wenn nicht in der Leistung? Weil das is für mich wie für
viele andere das interessante. (Das käme dann zu Besonderheiten...)

PS: Woher kommt eigentlich die Erkenntnis mit den 50mw und 20mW aus
welchem Datenblatt?

lg mike

Autor: Jean Player (fubu1000)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mike K. schrieb:

> PS: Woher kommt eigentlich die Erkenntnis mit den 50mw und 20mW aus
> welchem Datenblatt?

Seite 1 im Datenblatt besagt max. output power = 17dBm.
17dBm sind 0,05W.

Gruß

Autor: Mike K. (1tester)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ahm ich weiß nicht ob du es mit bekommen hast aber im Datenblatt von
hoperf zum rfm23 steht 13dBm aber laut Benedikt haben rfm22 und 23 die
selben leistungsdaten...eben 17dBm


Fabian Ostner schrieb:
> Mike K. schrieb:
>
>> PS: Woher kommt eigentlich die Erkenntnis mit den 50mw und 20mW aus
>> welchem Datenblatt?
>
> Seite 1 im Datenblatt besagt max. output power = 17dBm.
> 17dBm sind 0,05W.
>
> Gruß

lg mike

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mike K. schrieb:
> Ahm ich weiß nicht ob du es mit bekommen hast aber im Datenblatt von
> hoperf zum rfm23 steht 13dBm aber laut Benedikt haben rfm22 und 23 die
> selben leistungsdaten...eben 17dBm

Wo sagt er das?

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:
> Mike K. schrieb:
>> Also RFM42/43 beide 50mw
>
> Äh, nein, andersrum:
>
> RFM22 und 42: 50mW
> RFM23 und 43: 20mW

Autor: Mike K. (1tester)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok gut des war ein lese fehler.

sorry mein Fehler

lg mike

Autor: Thomas Z. (tezet)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Steffen H. schrieb:
> Die SMD-Variante ist in wenigen Wochen verfügbar und dann werde ich
> nochmal bestellen. ... Sollte sich noch einer
> dafür interessieren, dann würde könnte ich noch welche abgeben. ( max. 5
> Stück pro Typ. )

Hast Du noch 2 Stück RFM22/23 433 übrig? Oder kann man schon eine
Vorreservierung für die nächste Bestellung loswerden ;-)

aws

TZ

Autor: Mike K. (1tester)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich hätte auch interesse an 2-3 rfm22 modulen.

lg mike

Autor: pawcio (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Have someone tried the maximum range of RFM22 modules? I'm interested if
they are much better in comparison to RFM12.

Autor: Markus DL8RDS (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi pawcio:

the range is not so much an issue of the devices. It's foremost an issue
of the antennas on the sender and on the receiver (the latter is more
important) and of the fresnel zone. 50 mW is sufficient to bridge
hundreds of kilometers, given the right antenna and a decently selective
preamplifier. In your application: Is there a free line of sight?

Regs
Markus DL8RDS

Autor: Steffen H. (mc_sho)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

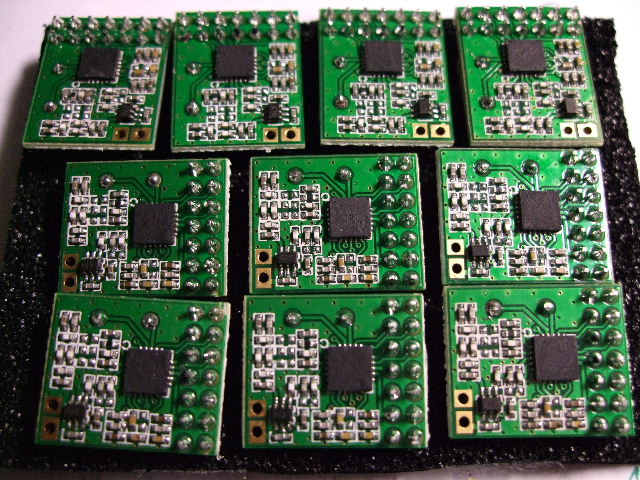

die Funkmodule RFM22 und RFM23 sind nun heute endlich bei mir
eingetroffen. Das war dieses mal wirklich eine schwere Geburt. Über
einen Monat habe ich auch noch nicht darauf warten müssen.

Dieses mal sind auch kleine Antennen ( Drahtstrippen ) mit dabei.
Sollten noch welche übrig bleiben, melde ich mich hier nochmal. Die mich
angeschrieben haben, bekommen noch heute eine Antwort.

Gruss
Steffen

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schade, keine SMD RFMs.

Autor: Steffen H. (mc_sho)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Simon K.:

ja, leider sind keine in SMD lieferbar gewesen. Ich weiss nicht ob ich
nochmal bestelle, will erstmal die Teile testen und dann entscheiden.

Gruss
Steffen

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jup, ok!

Autor: ext4 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
darf man die dinger in DE so betreiben?

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn man die Frequenz und die Leistung entsprechend einstellt, und sich
an die Sendezeitbeschränkungen hält, ja.

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab das RFM12BP-433 hier. Leider ist die Endstufe abgeraucht.

Als ich das Modul eingebaut habe, wurden über 1A von dem Ding gezogen.
Layoutüberprüfung ergab aber das alles korrekt geroutet war!

Das Modul sendet auch brav, allerdings denke ich bei 500mW sollte in
einem Funkgerät mehr als nur "etwas" nach 20m empfangbar sein. Leider
kann ich so kleine Leistungen nicht vernünftig messen (auch weil diese
kurz gesendet werden)!

Hat jemand ein Tip?

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Antenne vergessen anzuschließen?
Die Dinger sind anscheinend verdammt empfindlich: Eines habe ich auch
schon defekt bekommen bzw. es hat sich beim ersten Einschalten
verabschiedet, denn trotz fest aufgelötetem 50 Ohm Widerstand als
Antennenersatz war die Endstufe hinüber.

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ah schau an!

Ja ich hab ne Antenne drann gehabt! Selbst ebi 500mW mach das nichts aus
(hab hier ein 500mW-Funkgerät und dem juckts auch nicht).

Der Witz aber war das die Endstufe (eigendlich der 2Ohm-Widerstand)
rauchte, obwol das Modul auf Empfang war!

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kann ich bestätigen. Ist bei mir auch der Fall gewesen. Eine weitere
Vermutung was die Endstufen grillen könnte: Wenn man TXEN aktiviert ohne
dass das Modul sendet.
Dagegen spricht aber, dass das Modul bei geringer Sendeleistung deutlich
weniger Strom zieht als bei voller Sendeleistung und daher auch ohne
fehlendem Signal nicht so viel Strom ziehen dürfte, dass die Endstufe
zerstört wird.

Da das Modul ja eher auf Low Cost optimiert ist, und selbst im
Normalbetrieb die Endstufe ordentlich heiß wird, könnte ich mir gut
vorstellen, dass die Endstufe sehr knapp dimensioniert und nicht
ausreichend gegen eine Fehlanpassung der Antenne geschützt ist, aber
wirklich ausprobieren möchte ich dies nicht...

Ich bin daher mittlerweile kein Freund mehr von den RFM12BP.
Mich hat es schon die ganze Zeit gewundert, wieso ich von diesem Problem
noch nirgends etwas gelesen habe. Immerhin bin ich nicht der einzige der
diese Module verwendet, und ich gehöre normalerweise nämlich nicht zu
der Sorte von Leuten die alles in kürzester Zeit kaputt bekommen.

PS: Ein Datenblatt der Endstufentransistoren konnte ich bisher leider
noch nicht finden, das würde vielleicht das Rätsel lösen.

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok, dann sind wir wohl schon zu zweit ;-)

Die einzigste Alternative wäre dann wohl RFM01 und 02 (getrennter Sender
und Empfänger) mit einem kleinen Sendeverstärker drann (7W z.B.)

Ich habe hier ein RA07H4047M von Mitsubishi (7W). Das wäre wohl mit 10mW
Steuerleistung gerade so an der Grenze!

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich dachte es geht hier um RFM22 ;)

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex W. schrieb:

> Die einzigste Alternative wäre dann wohl RFM01 und 02 (getrennter Sender
> und Empfänger) mit einem kleinen Sendeverstärker drann (7W z.B.)

Was willst du mit der Leistung, sprich?

Hoffentlich ja nicht das SRD-Band zumüllen...

Mit wenigen Milliwatt auf 868 MHz sollte man doch locker einen Kilometer
überbrücken können.  Gegen miserable Antennestandorte hilft auch keine
PA.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon K. schrieb:
> Ich dachte es geht hier um RFM22 ;)

Mich würde es nicht wundern, wenn diese aus obigem Grund als Nachfolger
für die RFM12BP geplant sind. Ich hoffe deren Endstufen sind besser
designed als bei den RFM12BP...
PS: Besitzen die RFM22 eigentlich auch eine automatische
Antennenabstimmung wie die RFM12? So wie ich das im Datenblatt sehe,
nicht. Ich bin mal gespannt wie kritisch bei denen dann die Antenne ist.
Die RFM12 konnte man ja mit so ziemlich allem als Antenne betreiben,
wenn man mit <50m Reichweite zufrieden war.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Seite 26, Abschnitt 3.6.6

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist die AFC, das ist etwas anderes: Damit stellt der Empfänger die
Empfangsfrequenz nach, um z.B. die Quarztoleranzen auszugleichen.

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Alex W. schrieb:
>
>> Die einzigste Alternative wäre dann wohl RFM01 und 02 (getrennter Sender
>> und Empfänger) mit einem kleinen Sendeverstärker drann (7W z.B.)
>
> Was willst du mit der Leistung, sprich?
>
> Hoffentlich ja nicht das SRD-Band zumüllen...

Ich meine das 70cm 433MHz-Band! Sorry hab ich nicht dazugeschrieben!
Das SRD ist pikant! Da will ich nicht rumsenden! Aber das 70cm-ISM-Band
kann man ruhig zumüllen! Zum Experimentieren reicht es ja ;-)

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:

> Die RFM12 konnte man ja mit so ziemlich allem als Antenne betreiben,
> wenn man mit <50m Reichweite zufrieden war.

Für ein paar Milliwatt ist das unkritisch, da braucht man keine
Abstimmung.  Was nicht zur Antenne rausgeht, wird halt reflektiert
und wird in der Endstufe in Wärme umgewandelt.  Bei 10 mW kein
Problem, bei 500 mW schon nicht mehr ganz ohne, bei mehreren Watt
sollte man das nicht mehr tun.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ach so, Quasi ne dynamische Antennenabstimmung. Stimmt die habe ich auch
noch nicht gesehen.

@Jörg: Ja, aber was nicht zur Antenne rausgeht kann auch nicht empfangen
werden, also begrenzt das ja die Reichweite ;)

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex W. schrieb:

> Aber das 70cm-ISM-Band
> kann man ruhig zumüllen!

Äther-Schwein! :)  Lass dich nicht von den Primärnutzern erwischen...

Dürfen darfst du halt auch dort nur deutlich weniger, wenn du nicht
gerade Amateurfunk damit betreibst (dann wiederum darfst du deutlich
mehr Leistung benutzen).  Immer dran denken, dass so ein Messeinsatz
der RegTP nicht ganz billig ist.  Mit 7 W bist du bei einem guten
Standort noch in einigen 100 km Entfernung aufnehmbar...

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Alex W. schrieb:
>
>> Aber das 70cm-ISM-Band
>> kann man ruhig zumüllen!
>
> Äther-Schwein! :)  Lass dich nicht von den Primärnutzern erwischen...

Haha ;-)

Ich bin Primärnutzer :-)

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon K. schrieb:

> @Jörg: Ja, aber was nicht zur Antenne rausgeht kann auch nicht empfangen
> werden, also begrenzt das ja die Reichweite ;)

Ja, aber es ist schon was anderes als eine dynamische Antennen-
abstimmung: eine solche würde sich bemühen, stets so viel wie möglich
Leistung über die Antenne abzustrahlen.

Aber das ist bei der Frequenz und Preisklasse nicht mal so einfach drin.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex W. schrieb:

> Ich bin Primärnutzer :-)

In deinem eigenen Faradayschen Käfig? ;-)

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:

> Aber das ist bei der Frequenz und Preisklasse nicht mal so einfach drin.

Bei den RFM12 schon, daher waren die auch sehr unkritisch was die
Antenne angeht.

PS: Kennt jemand zufällig ein einfaches SWR Meter für den 433/868MHz
Bereich (oder sonst eine Abstimmhilfe) das auch mit derart kleinen
Leistungen etwas anfangen kann?

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:

>> Aber das ist bei der Frequenz und Preisklasse nicht mal so einfach drin.
>
> Bei den RFM12 schon, daher waren die auch sehr unkritisch was die
> Antenne angeht.

Ich sehe zwar die Behauptung im Datenblatt, aber viel kann da nicht
in dieser Richtung drauf sein, wenn man sich die Platine anguckt.
Schaltplan gibt's ja nicht, wie es aussieht.

Eine ordentliche Antennenanpassung braucht mindestens eine veränder-
liche Induktivität und eine veränderliche Kapazität (ich glaube mich
zu erinnern, dass insgesamt drei veränderliche Elemente notwendig sind,
wenn man wirklich vollständige Anpassung beliebiger Lasten erreichen
will) sowie natürlich das SWR-Meter, das du ja auch schon suchst.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In irgendeinem Datenblatt war die Abstimmung beschrieben: Es werden
Kapazitäten dazugeschaltet, bis die Spannung maximal ist. Das ganze ist
zwar keine ideale Anpassung, aber es reicht um kleinere Fehlanpassungen
etwas zu kompensieren.
Das ganze geschieht übrigens im Chip selbst.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:

> Das ganze geschieht übrigens im Chip selbst.

Ja, nach intensivem Lesen des Datenblatts sehe ich das jetzt auch.
Ich hatte davon irgendwas im Blockschaltbild erwartet, das man
gleich sehen kann.

Autor: Steffen H. (mc_sho)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
es sind doch noch Module übrig geblieben.

3 x RFM22-433-D
2 x RFM23-433-D

Hier nochmal die Preise:

RFM22 ( 868/433 ) DIP-Variante = 5,20 EUR / Stück

RFM23 ( 868/433 ) DIP-Variante = 4,30 EUR / Stück.

Bei Interesse bitte über PN bei mir melden.

Gruss
Steffen

Autor: SteffenH. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Alex W. :
Benedikt K. :

ich habe heute morgen da ( Hope RF ) mal angerufen und das Problem mit
dem RFM12BP geschildert. Das ist schon bekannt bei denen und die haben
in den neuen Modulen eine Änderung drinnen. Man hat mir den BFG591 von
NXP empfohlen. In den neuen Modulen wird der wahrscheinlich auch mit
drauf sein. Bei Farnell gibt es den 1081291RL 2,09 EUR ( etwas teuer
finde ich )

Gruss
Steffen

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Info! D.h. man kann den Endstufentransistor 1:1 durch den
BF591 ersetzen, oder muss man noch mehr an der Anpassung verändern?

Autor: Steffen H. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nach deren Info reicht es den Endstufentransistor durch den BFG591
auszutauschen, mehr ist nicht nötig.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok, ich werde es mal probieren. Wobei mir der BFG591 mit nur 200mA
Kollektorstrom aber auch relativ unterdimensioniert vorkommt.

Autor: Steffen H. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
warscheinlich ist die ganze Dimensionierung der Endstufe schon etwas
grenzwertig. Ich wollte ja mal die Schaltung haben, aber da geht kein
Weg rein. Was mir noch einfällt, da könnte auch der BFG235 von Infineon
passen, was die Parameter betrifft. Der hat zwar auch nur Ic 300mA, aber
doch ein bischen mehr. Die Anschlußbelegung müsste man aber nochmal
überprüfen.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier ist die ATU beschrieben:
https://www.silabs.com/Support%20Documents/Technic...
Seite 47

Irgendwo bin ich auch mal über ein IEEE Paper der Firma gestolpert, in
dem das auf Chipentwickler-Ebene besprochen wurde.


Gruß -
Abdul

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sind die HopeRF-ICs von Silabs?

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die RF01, RF02, RF12 ja. Eigentlich von Integration
(http://www.integration.com, daher hießen die ICs früher IA44xx, jetzt
Si44xx), aber die wurden von Silabs geschluckt.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha, davon hatte ich bei HopeRF nichts gelesen, ich dachte, die hätten
da ihre eigene Entwicklung dahinter.

Integration sagt mir was, aus der IEEE 802.15.4-Ecke her.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Irgendwo hatte mal jemand was geschrieben, dass die RFM22 auf dem IC
eines anderen Herstellers basieren. Kann jemand dazu etwas genaueres
sagen?

Ich versuche gerade anhand des RFM22 Datenblatts eine Software zu
schreiben um die RFM22 in Betrieb nehmen zu können, aber es gibt nicht
gerade wenige Einstellungen die nur sehr knapp bis garnicht beschrieben
sind. Es gibt zwar einen Beispielcode aber komplett ohne Kommentare ist
der nur auch nicht wirklich hilfreich.

Wenn ich das im Datenblatt richtig sehe, dann dürften die RFM22 die
Bandbreite deutlich effizienter ausnutzen um so mehr Daten bei gleicher
Sendeleistung und Bandbreite über eine größere Reichweite zu übertragen.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:
> Irgendwo hatte mal jemand was geschrieben, dass die RFM22 auf dem IC
> eines anderen Herstellers basieren. Kann jemand dazu etwas genaueres
> sagen?

Hmm, sollte man mal die Abdeckung des ICs entfernen und mit dem
Mikroskop draufgucken? ;-)

Autor: Steve Bennet (stevensen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schau mal hier vielleicht nützt das was

http://blog.strobotics.com.au/2009/07/30/introduci...

Autor: Benedikt K. (benedikt) (Moderator)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Die Vermutung, dass die ICs nicht von HopeRF stammen, dürfte hiermit
wohl bestätigt sein. Anders kann ich mir die raue Oberfläche des ICs,
die aussieht als hätte jemand mit einem Lösungsmittel oder einer Säure
die Oberfläche weggeätzt, nicht erklären...

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sieht außerdem auch nach Handbestückung aus :D

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bzw. miserabel Maschinen bestückt. Ich bin gerade dabei einen
Kondensator aus einem Modul auszulöten, um diesen zu messen, denn bei
einem anderen fehlt der. Aber das ist bei denen ja nichts neues...

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Interessant. Möglicherweise eine Art Ab-Werk Trimmung? Also statt
üblicher laser Trimmung im Chip halt einfach extern nen Kondensator
parallelgeschaltet.
Oder halt vergessen, hehe.

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Info!

Ich werde mir den BFG591  mal bestellen uns schaun ob ich das Modul
wieder benutzen kann!

7 Euro Versand ist aber echt lästig! Eventuell werde ich mir mehr
bestellen, und die Übrigen weiterverkaufen!

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn im RFM23 Datenblatt schon der Begriff EZMAC erwähnt wird, dann
machen die es einem ja nicht allzu schwer:
https://www.silabs.com/products/wireless/EZRadioPR...

So wie es aussieht, sind die RF22 und 23 in Wirklichkeit Si4431 und
4432.

Und rein zufällig sind auch große Teile des Datenblatts gleich und wenn
man genau hinschaut, kann man auf dem Chip auf dem Foto im Datenblatt
4431 erahnen.

Autor: Steve Bennet (stevensen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auf der von mir oben genannten  website steht fogendes:

These new transceiver modules from HopeRF appear to be based on Silicon
Labs Si4431 and Si4432 RF Chips.  Silicon Labs purchased Integration,
from where the RFM12B were based on their EzRadio Series of transceiver
chips.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stimmt, ich hätte die Seite vielleicht doch genauer lesen sollen...

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

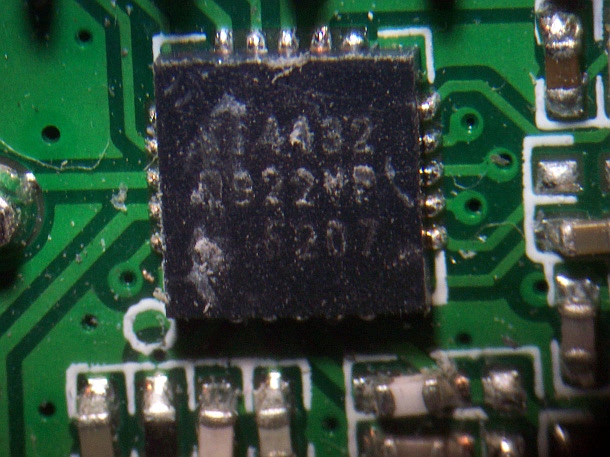

Meine Module sind heute eingetroffen (danke, Steffen!), und dort sind
die Chips mit einer schwarzen Masse bekleckst, die man mit etwas
Fingerspitzengefühl relativ einfach abbröseln kann.  Anbei ein Foto
des ICs.  Leider hängt in den Vertiefungen der Schrift teilweise
noch etwas Vergussmasse, daher sieht man bei jedem Lichteinfalls-
winkel ein paar andere Details.  Die Beschriftung lautet:

SI4432
0922VP
  F207

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

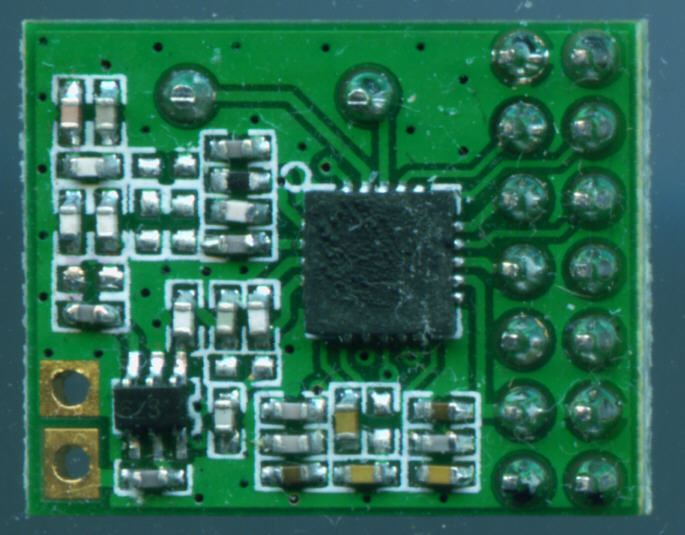

Oh Gott das sieht aus als wäre das Modul mit ner Bestückungsmaschine
bestückt worden.... mit ner kaputten....

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex W. schrieb:
> Oh Gott das sieht aus als wäre das Modul mit ner Bestückungsmaschine
> bestückt worden.... mit ner kaputten....

Leichte Prozessschwäche. :)  Das sind alles 0402-Bauteile übrigens.
(Ich weiß, auch die kann man gerade auflöten, wenn der Prozess stimmt.)

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was ich gerade nicht verstehe: der RFM22 wird mit +8...+17 dBm
Ausgangsleistung angegeben, der SI4432 dagegen mit +11...+20 dBm.
Das würde aber heißen, da ist gar keine PA drauf, sondern der
Modul frisst noch 3 dB an Leistung auf.

Was macht dann der Chip im SC-70-6-Gehäuse mit der Bezeichnung
.S79?

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das dürfte wohl ein Sende/Empfangsumschalter sein!

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dafür sind auch die RX_ANT und TX_ANT Pins.

Autor: Steffen H. (mc_sho)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
sowas wie den hier, den ich in solchen App's ( z.B. CC1020 ) verwende.
Das wird aber nicht der gleiche Typ sein.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hmm, wo findet man bei denen die Markingcodes?  Die Webseite von M/A-COM
graust ja die Sau, die Suche bringt eine MS-"Wir haben keine Lust"-
Seite, das Aufrufen der Produktgruppen geht gar nicht, und die Suche
nach der part number bringt exakt und nur die Datenblätter zu Tage,
die wiederum keine Information über das SMD marking enthalten. :-(

Ja, sowas wird's sein, ich hatte vorher nicht geschnallt, dass der
Si4432 getrennte Pins für Sender und Empfänger hat.  Allerdings ist
der insertion loss des gezeigten Schalters mit 0,35 dB angegeben, da
fragt sich noch, wo die anderen 2,6 dB bleiben.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mal ne Frage zu den Switches, muss man Extern GPIO0 und GPIO1 mit dem
TXANT und RXANT Pins nun verbinden oder nicht? Auf einer
Beispielschaltung ist das so zu sehen.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:
> Auf dem IC steht S79, vermutlich ist es das hier:

Ja, das könnte passen.  Sollte auch 0,3 dB insertion loss haben.

Die Angabe des SMD marking codes im Datenblatt scheint aber
mittlerweile überflüssiger Luxus zu sein. :-(

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich werde die Switches erstmal per µC direkt ansteuern, das ist sicherer
(ich denke nicht, dass es dem IC gefällt, wenn man TX und RX verbindet
und sendet...)

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon K. schrieb:
> Mal ne Frage zu den Switches, muss man Extern GPIO0 und GPIO1 mit dem
> TXANT und RXANT Pins nun verbinden oder nicht?

Nein, die dienen zum Steuern des Switches, gehen also an dessen
Steuereingänge.  Offenbar kann man damit (wenn man einen 2x2-Schalter
hat) sogar noch antenna diversity implementieren.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mein RFM23 sendet mittlerweile. Wie erwartet, waren in dem
Beispielprogramm von hopeRF etliche Fehler:
Angefangen von Tippfehlern, wie spi_write(0x07, 09); was der Compiler
nicht schluckt, denn eine führende 0 bedeutet eine Oktalzahl, aber eine
9 gibt es in diesem Zahlensystem nicht).
Und auch echte Fehler wie while (nIRQ); Diese Bedingung ist immer
erfüllt, wenn man vorher nicht die Interrupt Register ausliest und so
alle anstehenden Interrupts löscht.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Simon K. schrieb:
>> Mal ne Frage zu den Switches, muss man Extern GPIO0 und GPIO1 mit dem
>> TXANT und RXANT Pins nun verbinden oder nicht?
>
> Nein, die dienen zum Steuern des Switches, gehen also an dessen
> Steuereingänge.  Offenbar kann man damit (wenn man einen 2x2-Schalter
> hat) sogar noch antenna diversity implementieren.

Das ist mir schon klar. Aber für mich sieht es so aus, als geschähe die
RX/TX Umschaltung nicht automatisch, sondern man muss sie extern
ansteuern, bzw. extern ansteuern lassen, indem man die Pins wieder mit
GPIO0 und 1 verbindet. Es gibt ja auch eine Einstellung für die beiden
GPIOs, dass auf den Pins die Steuerung für die Antenne liegt, soweit ich
mich erinnere.
Reicht es für den normalen Betrieb die Eingänge freizulassen? Oder was?

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon K. schrieb:

> Aber für mich sieht es so aus, als geschähe die
> RX/TX Umschaltung nicht automatisch, sondern man muss sie extern
> ansteuern,

So sehe ich das auch.

> bzw. extern ansteuern lassen, indem man die Pins wieder mit
> GPIO0 und 1 verbindet.

Dazu habe ich bisher noch nichts im Datenblatt gefunden, wäre aber
schön.

> Es gibt ja auch eine Einstellung für die beiden
> GPIOs, dass auf den Pins die Steuerung für die Antenne liegt, soweit ich
> mich erinnere.

Ja.

> Reicht es für den normalen Betrieb die Eingänge freizulassen? Oder was?

Nein, ANT_RX und ANT_TX muss du beim Senden bzw. Empfangen an high
legen.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:
>> bzw. extern ansteuern lassen, indem man die Pins wieder mit
>> GPIO0 und 1 verbindet.
>
> Dazu habe ich bisher noch nichts im Datenblatt gefunden, wäre aber
> schön.

Seite 12 im RFM22 Datenblatt.
Seite 65 unten.
Seite 86.

Soll also so möglich sein. Dann braucht man die nicht extern ansteuern.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stimmt, man kann sich an GPIO ausgeben lassen wenn das Modul im RX/TX
Mode ist. Und da man nIRQ auf SDO legen kann (ist aktiv wenn CS inaktiv
ist), kommt man also mit den 4 SPI Pins aus.

Die GPIO Pins finde ich genial, da kann man sich alles mögliche ausgeben
lassen, auch jede Menge analoge Sachen die ansonsten nirgends zugänglich
sind.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die erste Übertragung läuft...

Hier ein paar Hinweise:
Im Si4431 Datenblatt, Abschnitt 7 RX Modem Configurations, ab Seite 49.
Diese Werte sollte man passend zur Baudrate in die entsprechenden
Register eintragen, ansonsten funktioniert der Empfang nicht und man
wundert sich, warum die Präambel nicht erkannt wird.
Als Baudrate habe ich 20kBaud eingestellt und den RX Clock auf einen
GPIO Pin ausgeben lassen. Hier messe ich etwa 5kHz mit einem starken
Jitter, keine Ahnung wieso ich hier keine 20kHz messe, obwohl der
Empfang geht.

Wirklich schön an dem Chip ist, dass er sich um das komplette Paket
inkl. Adressierung und CRC selbst kümmert:
Man sagt es sollen x Präamble Bits gesendet werden, stellt das Sync Word
ein, und aktiviert (falls gewünscht) den Header (= Adresse).
Nur wenn alle 3 Sachen übereinstimmen, wird das Paket empfangen und im
FIFO abgelegt. Dies kann man an den entsprechenden Status Bits erkennen.
Allerdings bleiben die Packed Received Bits bei mir immer auf high,
selbst nachdem ich das Paket gelesen und das FIFO gelöscht habe. Da muss
ich nochmal das Datenblatt nach einer Lösung durchsuchen. Als Workaround
prüfe ich zusätzlich ob das FIFO leer ist. Das funktioniert ganz gut.
Wenn ich das Datenblatt richtig verstehe, dann gibt das Received Packet
Length Register nur die Länge des zuletzt empfangenen Paketes an, was
ich etwas dumm finde. Allerdings sehen die FIFO Daten so aus wenn man
den Multiple Packed Mode aktiviert: Header Größe Daten
Das muss man halt entsprechend zerlegen und auswerten, dann bekommt man
so alle Infos.

Der Chip hat übrigens die Revision A0, keine Ahnung ob das die alte oder
neue Version ist, es scheint noch eine Revision V zu geben.

Der Chip ist meiner Meinung definitiv nichts für Anfänger, außer diese
haben sehr viel Zeit. Der Funktionsumfang erschlägt einen erstmal und
einiges davon habe ich immer noch nicht verstanden, obwohl ich schon
Tage mit dem Datenblattlesen verbracht habe. Das ganze Zeug mit den
Clock Recovery Einstellungen muss ich mir nochmal genauer durchlesen, da
dies wohl für eine ordentliche Funktion wichtig ist.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sauber, das ging ja schnell :D Der Funktionsumfang hat mich auch
umgehauen. Werd mich aber bei Gelegenheit auch mal dransetzen, von daher
les ich hier immer mit.
Sollte man vielleicht einen neuen Thread aufmachen ala "RFM 22 Module"
damit man es besser über die Suche findet?

Für die Akten jedenfalls mal der Link zum Si4432 (nicht 4431, Benedikt
;)) Datenblatt:
https://www.silabs.com/Support%20Documents/Technic...

PS: Kannst dich bei Gelegenheit ja mal in den Keller setzen und gucken
ob du noch Empfang hast ;) Aber bitte auf Vollgas senden und empfangen
:-)

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon K. schrieb:

> Sollte man vielleicht einen neuen Thread aufmachen ala "RFM 22 Module"
> damit man es besser über die Suche findet?

Ist denke ich nicht notwendig, der Thread hier wird ja für nichts
anderes mehr gebraucht. Höchstens später in der Codesammlung, aber da
ist es schlecht einen Code zu entwickelt und dutzende Betaversionen zu
posten die alle noch nicht serienreif sind. Sobald ich den Code etwas
verifiziert habe, dass es nicht nur Zufall ist dass er geht, dann poste
ich den hier, damit ihr nicht bei Null anfangen müsst, bzw. direkt die
Hardware testen könnt.

> Für die Akten jedenfalls mal der Link zum Si4432 (nicht 4431, Benedikt
> ;)) Datenblatt:
> https://www.silabs.com/Support%20Documents/Technic...

Ich dachte RF22 = Si4432 (+20dBm) und RF23 = Si4431? (Ich habe beide ICs
hier, von daher kann ich den Code mal auf beiden testen. Außer der
Sendeleistung habe ich bisher keinen Unterschied gesehen.)

> PS: Kannst dich bei Gelegenheit ja mal in den Keller setzen

Sitze ich schon die ganze Zeit...
Ich werde den Sender dann mal rund 20m weg stellen, so dass er auch noch
durch 2 Stahlbetondecken muss. Ich erwarte da aber keine großen
Probleme, das haben die alten RFM12 auch schon geschafft. Eventuell
werde ich den Sender nachher mit einem GPS auch mal außer Haus schaffen,
dann reißt die Verbindung definitiv ab und ich kann schön sehen wie weit
ich gekommen bin.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:
>> Für die Akten jedenfalls mal der Link zum Si4432 (nicht 4431, Benedikt
>> ;)) Datenblatt:
>> https://www.silabs.com/Support%20Documents/Technic...
>
> Ich dachte RF22 = Si4432 (+20dBm) und RF23 = Si4431? (Ich habe beide ICs
> hier, von daher kann ich den Code mal auf beiden testen. Außer der
> Sendeleistung habe ich bisher keinen Unterschied gesehen.)
Achso, dachte du hast dich verschrieben. Der Si4431 ist aber ein SO8 N
Channel FET.
Ich sehe aber gerade, dass es unter der Bauteilnummer tatsächlich zwei
Bauteile gibt. Habe ich vorhin zu schnell geguckt.

https://www.silabs.com/Support%20Documents/Technic...

> Eventuell
> werde ich den Sender nachher mit einem GPS auch mal außer Haus schaffen,
> dann reißt die Verbindung definitiv ab und ich kann schön sehen wie weit
> ich gekommen bin.

Ja, wenn du mal Zeit hast dafür. Was schätzt du so Luftlinie mit
Drahtantenne? 500m in der Ebene?

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon K. schrieb:
> Was schätzt du so Luftlinie mit Drahtantenne? 500m in der Ebene?

Schwer zu sagen. Mein Rekord mit dem RFM12 waren etwa 1,5km mit einer
Drahtantenne als Sender (einfach ein RG58 Kabel bei dem auf den
vordersten 17cm die Abschirmung entfernt wurde. Das ganze ist dann
irgendeine Mischung zwischen Lambda/4 und Lambda/2 Antenne, also an sich
nicht wirklich perfekt, aber das ging erstaunlich gut). Beim Empfänger
hatte ich eine selbst gebaute Yagi Antenne von der ich nicht weiß wie
gut die ist.
Mit normalen Lambda/4 Drähten an den Modulen auf ebenem Gelände, also
komplett freie Sicht waren schon >300m möglich.
Da die RFM2x keine Antennenanpassung haben, kann sich das bei einfachen
Drähten ohne passenden Gegenpol etwas negativ auswirken, ich erwarte
aber >500m, alleine schon wegen der höheren Sendeleistung (die RFM12
hatten ja nur etwa 3-4mW) und der höheren Empfindlichkeit des
Empfängers. Mit ordentlichen Antennen sollten einige km möglich sein
(und das noch innerhalb der Vorschriften im ISM 433MHz Band.) Bei 868MHz
darf man die volle Leistung fahren, da sollte es noch etwa weiter gehen.
Was mich mal interessieren würde, wäre ein Sender der ähnlich GPS
arbeitet: Datenrate ein paar Byte pro Sekunde, dafür aber Reichweiten
von >10km bei wenigen mW Sendeleistung. Da gabs mal einen Thread dazu,
wo jemand angeblich 80km mittels Korrelation erreicht hat, aber zu mehr
als etwas Theorie kam es da dann leider nicht.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das tönt alles sehr interessant. Danke für die Infos Benedikt!

Was mich gerade noch ein wenig verwirrt ist, dass man das RFM22 als 433
oder 868 MHz Modul bestellen kann. Aber laut Datenblatt sollte das doch
mit ein und dem gleichen Chip gehen beide Frequenzen zu fahren.
Oder was soll mir Seite 23 sagen?

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Chip kann den kompletten Frequenzbereich, aber die Filter dahinter
nicht. Schau mal in Abschnitt 9: Reference Design. Da stehen die
Bauteilwerte für die einzelnen Bereiche.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Achso. Hehe, macht ja auch Sinn. Hätte man selber drauf kommen können ;)
Ist das Geheimnis auch gelöst.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn ich das richtig sehe, dann hat die RSSI Funktion einen
Dynamikumfang von rund 100dB. Diese kann man bestimmt auch schön für
andere Sachen missbrauchen. Ich habe das Datenblatt noch nicht ganz
durch, aber da das IC ja auch OOK kann, denke ich nicht, dass es einen
Hochpass wie beim RFM12 gibt, der das RSSI Signal für unmodulierte
Träger unbrauchbar macht. Würde man also den Filter für die einzelnen
Frequenzbereich vor dem Si443x entfernen, könnten man den kompletten
Bereich von 240MHz bis 930MHz mit ein rund 10kHz Auflösung abscannen.

Der erste Reichweitentest war nicht wirklich positiv: Rund 30m waren
möglich.
Allerdings war der Standort auch recht ungünstig und die Einstellungen
sind vermutlich auch alles andere als optimal.

Das reicht mir erstmal für heute. Jetzt muss ich mich aber erstmal um
mein Programmiergerät kümmern, das erkennt alle ATmega48 als AT90S4414.
Danach werde ich mir das komplette Datenblatt inkl. dem ganzen Text
reinziehen.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Was ich gerade nicht verstehe: der RFM22 wird mit +8...+17 dBm
> Ausgangsleistung angegeben, der SI4432 dagegen mit +11...+20 dBm.

Schau mal rund um Seite 78 im Si4432 Datenblatt, da findest sich die
Erklärung: Hinter dem Matching Network kommen bei 25°C rund +17,3dBm
raus. Die 0,3dB gehen in den RX/TX Umschalter und man ist bei +17dBm.
Das Matching Network verschlingt also rund 3dB.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:

> Schau mal rund um Seite 78 im Si4432 Datenblatt, da findest sich die
> Erklärung: Hinter dem Matching Network kommen bei 25°C rund +17,3dBm
> raus.

OK, das heißt, die Datenblattangabe von 20 dBm auf der ersten Seite
ist nur Lug und Trug, da sie offenbar nur bei 0 K und 230 V erreicht
werden könnte.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:
> Würde man also den Filter für die einzelnen
> Frequenzbereich vor dem Si443x entfernen, könnten man den kompletten
> Bereich von 240MHz bis 930MHz mit ein rund 10kHz Auflösung abscannen.

Bedingt.  So sonderlich übersteurungsfest ist das alles dann nicht,
du darfst also nicht etwa bei 868 MHz messen wollen, aber bei 433
MHz einen dicken Träger stehen haben.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, 30dB Spiegelfrequenzunterdrückung oder 52dB bei 1MHz Abstand sagt
das Datenblatt. Also für den normalen Betrieb ausreichend.

Dadurch dass die komplette Signalverarbeitung digital ist, sollten die
Filter aber recht steil sein und Störungen gut wegfiltern, solange der
ADC nicht übersteuert wird.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hier ist mal mein aktueller Code. Bisher nur auf einem RFM22-433MHz
getestet.
Er ist nicht wirklich fertig, überträgt aber zumindest bei meinem Aufbau
Daten vom UART zum UART, reicht also zum Testen. Den Sendeteil für den
Sender habe ich auskommentiert, der muss bei diesem dann einkommentiert
und der der Empfangsteil auskommentiert werden. Die GPIO Pins steuern
direkt RX/TX_ANT, so dass man bisher nur SPI + nIRQ benötigt.
Mein aktuelles Problem wo ich nicht weiter komme: Sobald das Signal
unter etwa -75 bis -80dBm fällt, empfängt der Empfänger nichts mehr.
Laut Datenblatt sollte er mindestens bis -100dBm empfangen. Daher ist
die Reichweite momentan sehr bescheiden, ein paar Meter auf kleinster
Sendeleistung. Vielleicht findet ja jemand die Stelle wo irgendwas
unpassend eingestellt ist.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:

>> Oh Gott das sieht aus als wäre das Modul mit ner Bestückungsmaschine
>> bestückt worden.... mit ner kaputten....
>
> Leichte Prozessschwäche. :)

Die Verarbeitung der Teile ist wirklich Mift.  Ich habe eben gemerkt,
dass auf einem meiner beiden Module einer der Kondensatoren aus dem
matching network bereits runtergefallen ist...

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon K. schrieb:
> Mal ne Frage zu den Switches, muss man Extern GPIO0 und GPIO1 mit dem
> TXANT und RXANT Pins nun verbinden oder nicht? Auf einer
> Beispielschaltung ist das so zu sehen.

Jetzt sehe ich, was du meinst.  Ja, am Modul muss man das, die haben
die beiden GPIOs vom Si4432 nach außen geführt und die beiden
Schaltsignale des Antennenumschalters ebenso.

(In meiner vorigen Antwort hatte ich die Frage auf den Si4432 selbst
bezogen.)

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:

> Mein aktuelles Problem wo ich nicht weiter komme: Sobald das Signal
> unter etwa -75 bis -80dBm fällt, empfängt der Empfänger nichts mehr.

Man sollte sich unbedingt bei Silabs registrieren, damit man Zugang
zu den appnotes bekommt.  Dort gibt's u. a. auch eine Errata-Liste
(die alles andere als kurz ist).  Die erklärt u. a., dass die derzeit
erreichten 18,5 dBm (im Vergleich zur Datenblattangabe von 20 dBm)
``fixed in next revision'' sein werden...  Oder auch sowas:

Description: Additional tuning steps are required for proper RX mode
operation.
Impacts: Tuning can fail if additional steps are not implemented in
customer firmware.

...gefolgt von einer 6 Schritte umfassenden Beschreibung des
Würgarounds.
Außerdem darf man keine Frequenz benutzen, die innerhalb ±100 kHz eines
Vielfachen von 5 MHz liegt sowie kein Vielfaches von 30 MHz u.v.a.m.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Beim 4431 scheint die Liste etwas kürzer zu sein als beim 4432, was mich
etwas wundert. Ich hatte gedacht beide ICs wären identisch abgesehen vom
stärkeren PA beim 4432. Der wichtigste Punkt dürften die 6 extra Steps
für den RX Mode sein.
Das muss ich mal ausprobieren ob das etwas bewirkt.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe das Einstellen der Empfangsfrequenz nun so gemacht wie es in
der Errata steht, aber leider keine Verbesserung. Langsam nervt mich das
Teil.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo auch mal wieder. Hab vor lauter Quadrokopterei das Thema hier ganz
verdrängt. Das Teil soll ja auch bald mal einen Flugdaten-Wireless Link
bekommen, deswegen interessiert mich das RFM22 so sehr.

Ich hab nun auch mal ins Erratasheet geschaut, das ist ja wirklich sehr
umfangreich. Aber wen wunderts, der Chip ist ja fast so neu wie das
RFM22 Modul selber. Das Errata Sheet ist von May 2009. Bei vielen Sachen
steht aber dran "Fixed in next Revision", das ist ja schon mal löblich.
Fragt sich nur, wann die next Revision kommt und wann diese bis bei
HopeRF durchgeschlagen ist.

Hattest du denn mehrere Errata Workarounds integriert? Da gibts ja schon
so einiges.
https://www.silabs.com/Support%20Documents/Technic...

Zum Beispiel
Punkt 3, 6 (ich denke mal das hast du mit deinem vorherigen Post
gemeint), 7, 8, 9, 12 (?), 14, 15, 18.
Die springen mir jetzt so ins Auge, was so auf dein
Empfindlichkeitsproblem hinweisen könnte. Hab leider selber keine Module
zur Zeit, kann deinen Code leider nicht ausprobieren und mittesten,
obwohl ich ja gerne würde.
Ansonsten sind die Module viel zu schade zum vergessen. Für so'n paar
Euro würde ich auch ein paar Würgarounds in Kauf nehmen, wenn du mich
fragst.

Hab vorhin aus eigener Sache noch mal bei Amber Wireless nach
vergleichbarem geguckt. Kostet dann bei Farnell locker > 70€. Das kanns
ja auch nicht sein ;)

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe das ganze erstmal an RFM23 (die habe ich mir für den 433MHz
Bereich geholt, denn da darf man eh nur mit 10mW senden) ausprobiert,
also am Si4431. Dessen Errata ist deutlich kürzer (11 statt 19 Punkte,
und etliche davon für normale Anwendung bedeutungslos).
Bei dem habe ich bisher nur den Punkt "Additional tuning steps required
for proper RX mode operation." eingebaut. Sobald ich den Woraround für
"Potential modem failure with default settings." einbaue geht garnichts
mehr. Daher habe ich die Module wieder beiseite gelegt.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon K. schrieb:

> Ansonsten sind die Module viel zu schade zum vergessen. Für so'n paar
> Euro würde ich auch ein paar Würgarounds in Kauf nehmen, wenn du mich
> fragst.

Naja, so ganz verstehe ich den Hype gerade nicht mehr.  Wenn ich mir
überlege, dass man für 11,zerquetschte Fragezeichen einen Zigbit 900
bekommt, bei dem noch ein ATmega1281 mit dabei ist, dann finde ich
die RFM22 nun so billig auch gerade nicht mehr.  OK, der Zigbit
kann nicht auf 433 MHz senden (aber das ist mir am RFM22 gerade
als Funkamateur noch eher interessant, da ich dort im Prinzip keine
wirkliche Leistungsbeschränkung habe, wenn ich Amateurfunk damit
mache), aber dafür ist die Errata-Liste des Chips auch deutlich
kleiner.  Die passt noch ins Datenblatt mit rein und sagt: "Revision
A: No known errata." :)

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Wenn ich mir
> überlege, dass man für 11,zerquetschte Fragezeichen einen Zigbit 900
> bekommt,

Wo? Ich habe auf die Schnelle nur die 2,4GHz Version für mehr Geld
gefunden.
Wenn ich das richtig sehe, benötigt man noch einen Balun um eine Antenne
anzuschließen?

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:

>> Wenn ich mir
>> überlege, dass man für 11,zerquetschte Fragezeichen einen Zigbit 900
>> bekommt,
>
> Wo? Ich habe auf die Schnelle nur die 2,4GHz Version für mehr Geld
> gefunden.

http://shop.strato.de/epages/61427429.sf/de_DE/?Ob...

Kam im Modellflugzeug-Thread mit auf.

> Wenn ich das richtig sehe, benötigt man noch einen Balun um eine Antenne
> anzuschließen?

Sehe ich auch so, wobei man natürlich eine symmetrische Antenne auch
direkt anschließen kann.

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Daten von dem Modul sind schon verlockend, vor allem die 6km
Reichweite. Die RFM22 müssten da theoretisch aber mehr schaffen, denn
man kann da sehr viele Parameter an die Bedürfnisse anpassen. Mein
Idealziel wären rund 100Bit/s bei >10km Reichweite. Momentan sind die
RFM2x aber leider noch 9900m davon entfernt...

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Interesannt wäre ein Korrelationsempfänger für 433MHz und für das
13MHz-ISM-Band!

Damit sollten sogar Kilometer mit ein paar mW machbar sein (natürlich
bei geringer Datenrate)! Ich hab mal ein Projekt gesehen, da hat man
dies für das 40m-Band gemacht. Aber das habe ich dummerweise aus den
Augen verlohren!

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex W. schrieb:
> Interesannt wäre ein Korrelationsempfänger für 433MHz und für das
> 13MHz-ISM-Band!

Für 35 cm und 13 cm macht IEEE 802.15.4 genau sowas...  Allerdings
mit höherer Datenrate.

> Ich hab mal ein Projekt gesehen, da hat man
> dies für das 40m-Band gemacht.

Du meinst nicht zufällig PSK31?  Ist mehr oder weniger ein Standard
geworden mittlerweile.

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Jörg,

nein, nicht PSK31! Ich hab irgendwo mal gelesen das jemand im 40m-Band
diesen Versuch gemacht hat Daten im Rauschen zu übertragen. Dabei
mussten aber beide Empfänger über die Signalformen (art Schlüssel) des
Anderen verfügen um das Signal aus dem Rauschen zu bekommen.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex W. schrieb:

> Ich hab irgendwo mal gelesen das jemand im 40m-Band
> diesen Versuch gemacht hat Daten im Rauschen zu übertragen.

Genau das macht aber PSK31 (bzw. kann es machen).

Im Prinzip ist auch QRSS-CW auf 135 kHz nichts anderes, nur dass
dort die Korrelation mit dem Auge des Betrachters erfolgt.

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ah ok,

dann wird wohl die damalige Entwicklung das heutige PSK31 sein!

Kann man mit PSK31 eigendlich Signale unterhalb vom Rauschen noch
auswerten?

Ich hab mich früher nur mit SSTV beschäftigt, daher sind mir die ganzen
DigiModes nicht geläufig!

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ZigBit Teil sieht ja ganz interessant aus. Und das darauf verbaute
AT86RF212 auch. Hiermit könnte man ja mal einen Versuch starten. Das
Anpassungsnetzwerk für die Antenne sollte ja nicht so das Problem sein.
Sind sogar Bauteilnummern für Wuerth Filter/Baluns angegeben im
Datenblatt.

Kann man den ATmega1281 auf dem ZigBit Dingen irgendwie selber
programmieren? Das fände ich genial. Ich seh nur dass der SPI Bus
herausgeführt ist, aber das ist sicher nicht der Programmierbus (bei
einem ATmega1281). Eventuell muss man über JTAG gehen.
Leider braucht man aber immer noch ein Anpassungsnetzwerk, schade, dass
die das nicht direkt eingebaut haben unter den Blechdeckel :-(

Was ist denn hier mit:
http://shop.strato.de/epages/61427429.sf/de_DE/?Ob...
EDIT: Okay, scheint ein 2.4GHz Modul zu sein.

Autor: Kermit (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dazu fällt mir das ein:

Weak Signal Communication

http://physics.princeton.edu/pulsar/K1JT/

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe den abdriftenden Diskussionsteil über Kommunikation mit
schwachen Signalen mal in einen neuen Thread verlagert:

Beitrag "Signale unter Rauschen erkennen (War: Neue RFM-Module)"

Simon K. schrieb:

> Kann man den ATmega1281 auf dem ZigBit Dingen irgendwie selber
> programmieren?

Meines Wissens geht das, aber nur über JTAG.  Aber dafür würde ein
AVR Dragon genügen, auch wenn man ihn dann im AVR Studio damit nicht
debuggen kann.

> Leider braucht man aber immer noch ein Anpassungsnetzwerk, schade, dass
> die das nicht direkt eingebaut haben unter den Blechdeckel :-(

Das Anpassungsnetzwerk ist ja praktisch nur ein Balun, die beiden
Kondensatoren sollen nur DC-mäßig gegen Masse isolieren.  Man kann
auch alternativ den Mittelpunkt des Baluns über einen Kondensator
nach Masse leiten, dann kann der Balun direkt an die RF_N/RF_P
angeschlossen werden.

Wenn man eine symmetrische Antenne ohne DC-Pfad nach Masse benutzt,
benötigt man keine weiteren Bauteile.

p.s.: Meines Wissens unterstützt µracoli die Zigbit auch in der
900-MHz-Version.  Damit hat man zumindest eine Experimentierbasis
für eine eigene Firmware.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Ich habe den abdriftenden Diskussionsteil über Kommunikation mit
> schwachen Signalen mal in einen neuen Thread verlagert:
>
> Beitrag "Signale unter Rauschen erkennen (War: Neue RFM-Module)"
>
> Simon K. schrieb:
>
>> Kann man den ATmega1281 auf dem ZigBit Dingen irgendwie selber
>> programmieren?
>
> Meines Wissens geht das, aber nur über JTAG.  Aber dafür würde ein
> AVR Dragon genügen, auch wenn man ihn dann im AVR Studio damit nicht
> debuggen kann.
Das wär nicht das Problem. Hab auch einen JTAG ICE mkII. Allerdings
vermute ich, dass es doch über ISP geht. Hab mal etwas hier im Forum
herumgesucht und natürlich eine Menge Leute gefunden, die das
Programmieren über die SPI Leitungen versucht haben. Dabei hat der
verwendete 64 Pin ATmega1281 seine Programmierleitungen auf
RXD0/TXD0/XCK0... ;) Und die Pins sind wohl herausgeführt.

>> Leider braucht man aber immer noch ein Anpassungsnetzwerk, schade, dass
>> die das nicht direkt eingebaut haben unter den Blechdeckel :-(
>
> Das Anpassungsnetzwerk ist ja praktisch nur ein Balun, die beiden
> Kondensatoren sollen nur DC-mäßig gegen Masse isolieren.  Man kann
> auch alternativ den Mittelpunkt des Baluns über einen Kondensator
> nach Masse leiten, dann kann der Balun direkt an die RF_N/RF_P
> angeschlossen werden.
Bringt dann aber nur die Ersparnis eines 0603 Kondensators, wenn ich das
richtig sehe. Aber ok.

> Wenn man eine symmetrische Antenne ohne DC-Pfad nach Masse benutzt,
> benötigt man keine weiteren Bauteile.
Ich nehme an eine normale Stabantenne zählt nicht zu einer symmetrischen
Antenne. Wenn dann bräuchte man schon zwei Stabantennen, die dann wie
ein "echter" Dipol geschaltet werden müssen.

Komischerweise gibt es die 2,54GHz Variante mit Anpassungsnetzwerk
fertig drauf. Ich denke die werde ich mal in naher Zukunft ausprobieren.
Ist ja eine gute Alternative (außer halt für die AFUs, also Sorry für
euch ;))

> p.s.: Meines Wissens unterstützt µracoli die Zigbit auch in der
> 900-MHz-Version.  Damit hat man zumindest eine Experimentierbasis
> für eine eigene Firmware.
Das muss ich mir dann mal angucken. Danke für die Infos

Autor: Andreas Häusler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Erfreuliche News:

Die Firma

WWW.LYNX-DEV.COM

wird die Module RFM22 und RFM23 in das Verkaufsprogramm aufnehmen. Laut
Ihren Angeben in 2-4Wochen dort verfügbar.

Ist schon jemand ein wenig weiter gekommen mit der Software?
Die Module interessieren mich sehr.

Danke!

Autor: Marcus B. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Andreas:

Mark Yao von Hope hat mir Octamex empfohlen, die haben wohl die ersten
Module der RFM22 in SMD Bauweise bekommen.
Der Preis war glaube 5,90€. Die sind also etwas teurer als die RFM12.

Hab mir jedenfalls mal zwei zum testen bestellt.


Marcus

Autor: Leizi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hy Leute

Ich hab mir auch schon diese Module besorgt, allerdings macht mir die
Übertragung noch einige Probleme.
Was ist der Unterschied zwischen Manchester und whitening?
Und was muss ich in Preamble, Sync, Header und Packet Length schreiben?
Kann mir da jemand auf die Sprünge helfen oder einen Link senden?

Danke, mfg Leizi

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Leizi schrieb:

> Was ist der Unterschied zwischen Manchester und whitening?

Manchester: Eine 1 wird als 10 und eine 0 als 01 übertragen. Die
Übertragung  hat daher immer die gleiche Anzahl an 1en und 0en und somit
ausreichend Flanken für die Taktregeneration. Dafür ist die effektive
übertragene Bitrate doppelt so hoch wie die Datenrate.
Bei whitening werden die Daten mit Zufallswerten verknüpft um so
ausreichend Flanken zu erhalten.
Als ich whitening aktiviert hatte, kam bei mir aber garnichts mehr an.

> Und was muss ich in Preamble, Sync, Header und Packet Length schreiben?
Im Datenblatt von Silabs stehen irgendwo weiter unten Beispielwerte für
verschiedene Betriebsarten. Ob diese allerdings ideal sind weiß ich
nicht.
Wenn du das Modul am Laufen hast, würde mich mal interessieren wie hoch
bei dir die Reichweite ist.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Leizi schrieb:
> Hy Leute
>
> Ich hab mir auch schon diese Module besorgt, allerdings macht mir die
> Übertragung noch einige Probleme.
> Was ist der Unterschied zwischen Manchester und whitening?
> Und was muss ich in Preamble, Sync, Header und Packet Length schreiben?
> Kann mir da jemand auf die Sprünge helfen oder einen Link senden?
>

Es nicht zu wissen ist keine Schande, bei Wikipedia nicht nachzusehen
allerdings schon. Im Gegensatz zu früher bekommt jemand der Internet
hat, die Infos ja geradezu hinterhergeschmissen!
Das stinkt gehörig nach Faulheit.


Gruß -
Abdul

Autor: Christian J. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

überlege mir auch RFM22 zu bestellen, 5,95 ist ja nicht viel. Hat schon
jemand diese Module zum Sprechen bekommen? Gut dokumentierten
Sourcecode? 146 S. Datensheet ist ja nicht mal eben wenig bei der
Komplexität. Mein Arm7 hat noch 3 freie SPI, da könnte man ja mal eines
dranhängen.

Gruss,
Christian

Autor: Leizi (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hy Leute

Danke für die Hilfe.
@ Abdul: Ja, stimmt, hab auch alles bei Wiki & Co gefunden. Werd mich
nächtes mal mehr bemühen und erst dann fragen.

Nun hab ich das Datenblatt durchgeackert, aber ich hab noch immer nicht
begriffen, was ich mit Header und length machen muss? Muss ich selbst
Werte eintrage (Wie?), oder muss ich nur die Daten, die gesendet werden
sollen, auf den Stack legen?

Danke im Voraus, mfg Leizi

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat eigentlich mittlerweile irgendjemand die Dinger einigermaßen am
Laufen?

Autor: Daniel A. Maierhofer (amad) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Servus Benedikt!

Nein, ich hab sie nur herumliegen und bis jetzt ned amal Spannung
angelegt...
Hast du da auch scho eine Platine dafür geätzt für Anschluss am Mega8
oder nur Freiluftverdrahtet?

Ich werd ma dann in nächster Zeit anschaun, wast da scho so alles für
die RFM2x programmiert hast. Find scho komisch, dass sich da bis jetzt
kein andrer damit beschäftigt hat und was gut funktionierendes gepostet
hat.
10m Sind aberhin auch scho was, auch wennst das tausendfache zum Ziel
hast. ;)

(Aja, nochmals danke für die "bidirektionale Funkbrücke", hab ich schon
viel im Einsatz. Sollte mal einen Beitrag bei
Beitrag "Zeigt her Eure Kunstwerke!" machen :) mit meinen
waghalsig Freiluftverdrahteten Aufbauten...

Einzig und allein die 868er-Module mit Revision 1.0 statt 3.0 haben
irgendwas...)

Autor: Benedikt K. (benedikt) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bisher ist bei mir alles Freiluft verdrahtet, was sich bisher auch schon
gelohnt hat, denn man kann die GPIO Pins an TX/RX legen, so dass er
automatisch umschaltet. Das wäre mit einem festen Layout nicht möglich
gewesen.
Prototypen baue ich daher immer erst auf Lochraster auf, das ist einfach
flexibler.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:
> Hat eigentlich mittlerweile irgendjemand die Dinger einigermaßen am
> Laufen?

Ich habe sie leider auch nur auf dem Stapel "TODO" herum liegen. ;-)

Autor: Reto (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen.

Ich arbeite jetzt schon seit April mit dem Funkchip SI4432 Revision V.
Der Chip ist aber nur empfehlenswert wenn jemand schon viel erfahrung
hat mit Funkanwendungen. Leider hat die Revision V2 einige Bugs.
Das Errata Sheet ist sehr umfangreich.

Silicom Labs bringt auf Anfang 2010 eine neue Revision auf den Markt.
Die hat dann die versprochene Leistung von +20dBm. (Revision V2 nur
+17dBm)
Viele Bugs sollten dann behoben sein.
Probleme habe ich vor allem mit dem Lesen der RSSI Register und FIFO
Buffer Mode wenn Telegramm grösser als 64Byte ist.

Die Technische Beschreibung des Chips ist sehr schlecht.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aha. Also diesen Thread für ein Jahr sperren ;-)

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi, I bought rfm23 module, so it's the same what's Yours. I would like
to use Your code, but when i programmed AtTiny48 microcontroller, i
don't know waht code is for transmiter and for receiver and which code
is for receiver... If You can please answer to me about it. Tell me or
write to me code for transmiter and receiver... i would like to send for
example '4' and in other module i would like to receive message and if (
data == '4' ) then blink LED ...
Best Regards...

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Of course i mean rfm22_test.zip file :)

Autor: Fabian B. (fabs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat hier eigentlich nochmal jemand weitergehende Erfolge gefeiert?
Ich verfolge grad ein Projekt und überlege ob ich jetzt RFM12 (einfacher
weil 5V) oder RFM22/23 nehme...
Preislich nimmt sich's ja nix, nur für die 12er gibts eindeutig mehr
Code und Beispiele.
Nur die Erhöhte Leistung wäre schon interessant, da ich gern auf
200-300m im "Freifeld" kommen würde.

Gruß
Fabian

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabian B. schrieb:
> Hat hier eigentlich nochmal jemand weitergehende Erfolge gefeiert?

Ich habe mir einen meiner beiden Module beschädigt (Stecker falsch
herum drauf gesteckt), nun bringt er nur noch mickrige Leistung.
Damit braucht man dann auch keine Reichweitentests machen ...
Ich muss mir mal einen Ersatzmodul kaufen und die ICs tauschen
(433er Module sind in freier Wildbahn eher selten).

Leider liegen im Stack noch ein paar andere Projekte über diesem. ;-)

Autor: XMEGA (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Servus,

Fabian B. schrieb:
> Hat hier eigentlich nochmal jemand weitergehende Erfolge gefeiert?

schau mal hier: XMEGA mit RFM22B 863/433 Mhz

http://www.basteln-mit-avr.de/

Gruß XMEGA

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Leider liegen im Stack noch ein paar andere Projekte über diesem. ;-)

POP POP POP POP oder SP:=SP+4

Autor: Fabian B. (fabs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Besonders interessieren würde mich halt die Reichweite und die
Übertragungszuverlässigkeit...
wie gesagt, ich würde mir so 200-300m (mehr ist besser ;-) ) und ca
20kBit/s wünschen...
Das sollte mit nem 12er im 868MHz Band ja auch machbar sein, aber mitm
22er ja eigentlich einfacher wegen dem Mehr an Leistung. Dafür muss beim
22er ja die Antenne wieder "besser passen" wegen der fehlenden
automatischen Antennenanpassung. (BTW: kennt jemand ne gute Quelle für
Antennen für 868MHz?)

Gruß
Fabian

Autor: Alex W. (a20q90)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fabian B. schrieb:
> (BTW: kennt jemand ne gute Quelle für Antennen für 868MHz?)

Antennenlänge = (h=c/f)/2

Autor: Max Power (eizo)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier gibt es doch schon ein gutes Beispiel:
http://www.ulrichradig.de/home/index.php/avr/rfm22...
Könnte mir vorstellen das er, bevor er diese Teile in seinen Shop
aufgenommen hat, auch die Reichweite getestet hat also vielleicht
einfach mal anfragen.

Autor: Fabian B. (fabs)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Alex W: ich dachte jetzt eher an fertige (gummi-) Stabantennen mit BNC
oder SMA Stecker.

Gruß
Fabian

Autor: Jörg T. (brause)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Fabian,

ich habe einfach ein Stück RG17x Kabel im Einsatz der Länge

Der Verkürzungsfaktor ist ca.

und die Wellenlänge

Damit komme ich auf ca. 7.8 cm bei 869 MHz.

Grüße,
Jörg

Autor: Lars (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt übrigens inzwischen eine neue Baureihe von Silicon Labs

Der SI4463 ist bei Ebay und Ali auch schon auf Modulen zu haben, die
heißen dan RFM26 oder HC-12.

Infos:
http://www.appconwireless.com/NEWS/shownews.php?la...

Hersteller:
http://www.silabs.com/SiteDocs/selector-guide/wire...

Bin mal auf die Performance gespannt.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
