Hallo! In anderen Foren waren solche Threads schon recht erfolgreich und hier interessiert's mich ganz besonders: Wie schauen Eure Elektronik-Bastelecken oder -tische aus? Ich fang einmal an: Da ich erst seit kurzem mit uCs spiele, hab ich (noch?) keinen eigenen Tisch dafuer, also muss der Platz vor dem CRT herhalten. In der Mitte das STK500, rechts davon ein 3M Breadboard. Dahinter Loetzubehoer (Entloetlitze, Zinn und - ja! - Fett), das Bierchen ;). In den Filmdosen die Steckbruecken und paar Bauteile. Rechts davon, kaum sichtbar, der Computer. Ganz links, kaum sichtbar, die Instruction Set Summaries vom AVR. Geplant ist der Bastelei einen ganzen Schreibtisch einzuraeumen, da muss ich mir aber noch was mit der im Hintergrund sichtbaren, viel Platz einnehmenden Pflanze ueberlegen. ;-) Also, ich bin neugierig, wie Eure Bastelumgebung so ausschaut! :-) Gruesse, johannes
Angehängte Dateien:
-
98 KB
So... klarerweise das Bild vergessen, sorry. :/ Hier kommt's nach.
Ich benutze auch meinen gewöhnlichen Schreibtisch für meine Basteleien, da in meinem 12m²-Wohnheim-Zimmer einfach nicht mehr drin ist. Da ich aber momentan arbeiten und lernen muss, sieht alles sehr aufgeräumt aus =) Ich poste mal ein Photo in gut 2 Wochen, da wirds hier wieder chaotisch.
Angehängte Dateien:
-
100 KB
Bei mir ist das ein Küchentisch. Die Küche wird aber nicht mehr als solche benutzt. Vorteil: Ich kann alles stehen und liegen lassen. Nachteil: Ich kann alles sethen und liegen lassen :-) Auf dem Hameg oben ein alter ungarischer Funktionsgenerator (0,01 Hz bis 10 MHz, Sinus - Dreieck - Rechteck mit einst. Tastverh., int./ext. AM/FM) Insgesamt ein geordnetes Chaos, würde ich sagen :-) Gruß Ingo
Ist das die LS50-Lötstation von Conrad im Hintergrund? Ist die gut? Bei ebay gibts die auch bzw. ab und zu mal wohl ein Baugleiches Modell.
Ja, genau die ist es. Gut oder nicht gut (ist auch immer subjektiv), ich komme damit bisher sehr gut zurecht. Habe aber bis jetzt nur bedrahtet Bauelemente damit verarbeitet, noch keine SMDs. Dafür mußte man sich wahrscheinlich noch eine extra Spitze zulegen, die standardmäßig vorhanden dürfte etwas zu grob sein. Gruß Ingo
Angehängte Dateien:
-
87 KB
Mein Tisch steht im Wohnzimmer. Über das Chaos wacht meine Freundin daher nicht nur von der Lautsprecher Box aus...
Ich habe bisher nämlich nur einen Billig-Lötkolben für 8 aus dem Bastelladen. Der Griff wird nach ner Zeit recht heiss, das stört etwas. Ausserdem ist er etwas wackelig und richtig Power hat er auch nicht. Mit einer guten Lötspitze konnte ich damit aber ganz gut löten. Muss ich mir nochmal überlegen, ob ich da Geld investieren will, oder ob ich erst warte, bis mir mein bisheriger auseinanderfällt, oder ich Verbrennungen 2. Grades erleide...
SmartRF Studio... Hm... Kommt mir bekannt vor ;) Auf welcher Karte hast Du denn da den Sender?
Hi OldBug! Das ist ein Evaluation Board von Chipcon. http://www.chipcon.com/files/CC2420DK_Quick_Start_1_0.pdf Allerdings liegt das ganz derzeit ein wenig auf Eis. Nach den Klausuren wird weiter gebastelt :)
Hallo! Da ich das ganze mit den Tischen ne gute Idee finde..hier mal meine Fotos..Viel zu sagen gibts eigentlich nicht, Beischreibungen sind auf einem der Fotos.. Ihr denkt euch nun sicher, dass ich spinne, auf dem Glastisch zu löten..:) Aber der besteht aus Sicherheitsglas, hält bis 100 kg und ist ziemlich bruchfest... So, nun zu den Pic's http://mypage.bluewin.ch/nikbamert/tisch/normal.jpg So sieht die Lötseite des Tisches aus, wenns aufgeräumt ist http://mypage.bluewin.ch/nikbamert/tisch/dieseseite.jpg Tja, diese Seite eben:) http://mypage.bluewin.ch/nikbamert/tisch/haelfte.jpg So sieht die Lötseite aus, wenn ich was löte. http://mypage.bluewin.ch/nikbamert/tisch/krass.jpg Alles zusammen sieht dann so aus.... http://mypage.bluewin.ch/nikbamert/tisch/beschreib.jpg Hier noch die Beischreibungen zu einigen vielleicht nicht allzu normalen Dingen...:) Den Deo z.B. gibts auch auf meinem Tisch..griffbereit. Oder wenn mal was misslingt, ein Ballergame zum Frustabbau :D MFG Nik
hab noch was vergessen... Ein + gibts beim Glastisch auch noch...Datenblätter usw. kann mein beim Arbeiten einfach unten hinkleben...und Platz sparen:)
Angehängte Dateien:
-
110 KB
Hi ich hab hier: http://www.mikrocontroller.net/attachment.php/42482/IMG_0181.jpg zwar schonmal ein Bild gepostet aber trotzdem hier nochmal eine aktualisierte Version mit der ein oder anderen neuen Erungenschaft. Matthias
Angehängte Dateien:
-
320 KB
LS50 , Creme ( nicht von Nivea ! ) , und was man sonst noch so braucht .
Ja, damit schaft man Platz für zusätzliche ca. 150 durcheinanderliegende Bauteile...
Angehängte Dateien:
-
150 KB

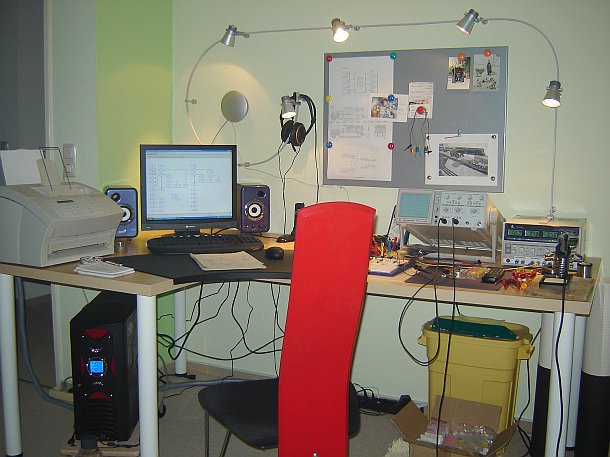

So, hier dann auch mal mein Schreibtisch. Ist sogar recht aufgeräumt für meine Verhältnisse. Der Rubik-Würfel oben links ist übrigens nur einseitig fertig g
Der Rechner steht übrigens deshalb so weit vorne, da ich momentan kein Parallel-Kabel zur Hand habe und somit leichten Zugang zur Rechnerrückseite brauche, um den AVR zu programmieren.
hallo tolle Bilder, muss ich mal meiner Frau zeigen, wenn sie (wieder mal) meint mein Basteltisch ist unaufgeräumt bei mir hat sich das Chaos auf ziemlich hohem Level eingependelt Peter
Naja das Bild von UBoot-Stocki is IN seinem U-Boot. Da hat er den Basteltisch :)
Angehängte Dateien:
-
73 KB
Ok Ok Ok, hier mal ein Bild vor dem Einbau der Micocontroller-Platine. Jedes der vier X-Ruder wird einzeln angesteuert... Gruß UBoot-Stocki
Angehängte Dateien:
-
76 KB
Hi, hier das Ganze am Einsatzort - Letztes Jahr in Grossbreitenbach. Im Hintergrund der Pilot .... Gruß UBoot-Stocki
@UBoot-Stocki Respekt ! So kleines U-Boot ( ausser Spielzeug ) habe ich noch nie gesehen . Sieht recht professionell aus .
Angehängte Dateien:
-
87 KB
Hi, wen es interessiert: die andere Seiten .... Gruß UBoot-Stocki
Angehängte Dateien:
-
480 KB
Mal kein Basteltisch sondern Arbeitsplatz mit selbstentwickelten Geräten und Gestellaufbau. MfG Manfred Glahe
Was mir so auffällt ist das scheinbar wenig Raucher unter euch sind und das niemand Platinen erstellt. Ich überlege im moment ob ich mir eine kleine "Giftküche" einrichte in der ich Belichten/Ätzen/Bohren/Sägen/... kann. Wie macht Ihr das? Gruß Martin
Ich hab mein ganzes Chemiezeug in den Keller verfrachtet, nachdem ich mit Eisen-III-Chlorid unsere Spülmaschiene zerstört habe. Dort mache ich auch die ganzen mechanischen Arbeiten. Thorsten
Angehängte Dateien:
-
290 KB
@Martin, "Was mir so auffällt ist das scheinbar wenig Raucher unter euch sind und das niemand Platinen erstellt." Nichtraucher bzw. aufgegeben vor ca. 15Jahren. Was meinst Du mit, das niemand Platinen erstellt? Ich benutze für Entwicklungsmuster eine LPKF91 Fräse. Foto von der HC11 Platine (steckt in einigen Loborgeräten) im Anhang, auch diese Steuerplatine gibt es in der Fräsversion. MfG Manfred Glahe
Meine Giftküche steht normalerweise im Schrank und wird bei Bedarf im Bad aufgebaut. @Thorsten: wie hast du denn die Spülmaschine zerstört?
Hatte meine Tupperschale mit Fe-II-Cl oben auf der Maschine stehen und sie etwas zu stark geschwenkt, so das Fe-II-Cl übergeschwappt und in die Maschine gelaufen ist. Ich hatte sofort alles gut gereinigt (dachte ich), aber nach 8 bis 10 Wochen bemerkte ich, das während des Spülens Wasser unten aus der Spülmaschine lief. Ich hab mir den Innenraum der Maschine mal genau angesehen. Dort waren mindestens 50 winzige Löcher, eindeutig von dem Fe-III-Cl reingeätzt. Auch hat es einen Dichtungsring total schwammig gemacht. Der fühlte sich an wie Gelantine. Schon krass, minimale Spuren von der Ätzlösung haben selbst Edelstahl angegriffen. Also Leute, seit vorsichtig und haltet Metall fern. Die zerstörerische Wirkung stellt sich zwar erst nach langer Zeit ein, aber sie kommt garantiert :) Thorsten
Das ist natürlich ärgerlich (und kostspielig) und man kann vor allem niemanden sonst die Schuld geben :-/
Hallo ! So sieht mein Basteltisch aus: http://formtapez.net/elektronik/tisch.jpg Und hier lagern die Bauteile: http://formtapez.net/elektronik/kaesten.jpg MfG formtapez
Ja... die Kästen hätte ich auch gern. Den Flux-Pen unten rechts habe ich auch... allerdings ist der bei mir mittlerweile rosa... was stand dieses blöde Glas Rotwein auch im Wege!
@formtapez, Donnerwetter, ich wünschte mein Platz würde mal so ordentlich aussehen! Bei mir ist nach einigen Tage wieder alles beim Alten, leider. MfG Manfred Glahe
>Donnerwetter, ich wünschte mein Platz würde mal so ordentlich >aussehen! >Bei mir ist nach einigen Tage wieder alles beim Alten, leider. Ja, das geht mir eigentlich genauso. Ich hatte den Tisch gerade aufgeräumt als mir einfiel das es hier im Forum so einen "Basteltisch"-Thread gab ;-) Allerdings hat der Tisch bisher gut "durchgehalten" und ist noch relativ aufgeräumt. MfG formtapez
... um einen alten klassiker Thread wieder aus der Versenkung zu holen: Wer kennt das nicht, beim Löten an einem normalen Arbeitstisch hat man spätestens nach ner halben Stunde einen schmerzenden Rundrücken, insbesondere wenn man kurzsichtig ist. Also her mit einem alten Fotostativ, eine 65x65x1 cm Sperrholzplatte drauf geschraubt, das ganze auf 93cm Arbeitshöhe eingestellt, seitlich an den normalen Arbeitstisch gestellt und fertig ist die Arbeitsfläche für Feinarbeiten. Und wenn mans nicht mehr braucht einfach zusammenklappen und weg damit (ähm, zumindest war das am Anfang der feste Vorsatz). Der Vorteil der hohen Arbeitsfläche ist dass man dann direkt in angenehmer Augenhöhe (und ohne Brille fürs bessere stereo Sehen) Arbeiten kann, die Hand beim Löten eine bessere Auflage hat und durch die schäg seitliche Position einem die Lötdämpfe nicht so ins Gesicht wehen und natürlich mehr Platz, Platz, Platz. Zuerst wollte ich ja ein festes Gestell... aber so wars viel einfacher und bei Gelegenheit schraube ich noch eine zweite Ablagefläche darunter (für Seitenschneider und dergleichen).
Das muss aber mal ein stabiles Stativ sein. Unterhalb von für Mittelformatkameras geeigneten Stativen läuft da gar nichts; Stative für richtige Plattenkameras (Linhof etc.) dürften da eher passen. Sind die nicht ein bisschen schade für die Anwendung?
Ist ein Alu Dreibein mit Dreifach ausziehbaren Beinen (U-Profile) aus
den 70er Jahren. Selbst mit der grossen Arbeitsplatte und voll
ausgezogenen Drehteller wackelt es kaum (na gut, beim Aufstehen würd
ich mich nicht darauf abstützen) und hat fürs Arbeiten genügend
Stabilität.
>nicht ein bisschen schade für die Anwendung?
man muss halt Prioritäten setzen... Elektronik als neues Hobby war halt
auf einmal viel attraktiver und zum Fotografieren kommt man dann sowieso
nicht mehr.
@Formtapez Was baust Du denn da gerade? Wird das ein Sinusgenerator mit Filter dahinter zum "Rundfeilen"? MfG Paul
das wichtigste entwickler-utensil íst natürlich bis jetzt nicht vorgekommen... die 2m-funke ;) natürlich kann man jede beliebige funke nehmen.. hauptsache man hat genug leute zum probleme diskutieren g btw mein arbeitszimmer (das auch als schlafraum misbraucht wird) ist 30m² gross... um die 50% davon sind derzeit von arbeitsfläche, bauteillager und messutensilien belegt g 73
@ Paul Nee, das war ein Nega128 mit EEPROM und D/A-Wandler als .wav-Player. Ist aber schon lange her...
Angehängte Dateien:
-
120 KB
>das wichtigste entwickler-utensil
ich glaube hier wird es endlich zeit dass ich mich als Klammern
Fetischist oute.
Es gibt wohl kaum etwas was vor den Klauen dieser nützlichen Helferlein
sicher ist. Ob zum Fixieren, Abklemmen, Auflegen, Beschweren oder
einfach als dritte Hand, wenn man erst mal eine Kollektion dieser
Dinger hat findet man immer neue Einsatzmöglichkeiten.
Besonders nützlich ist das Ding mit dem Saugnapffuss. Mit ihm kann man
wunderbar kleine Platinchen beim Löten in Position halten.
Und wenns etwas breitmäuliger sein darf gibts dann noch diese
Ratschzwingen mit denen man z.B. kleine Kästchen an der Tischplatte
fixieren kann.
Da muss ich auch mal mitspielen... 8) Um kleinere sachen wo anzuklemmen oder als Kühlkörper beim löten an empfindlichen Teilen (auf die schnelle) nehme ich immer unisolierte Kroko-Klemmen. Zentraler Wirkungspunkt : http://home.arcor.de/basstler/Bilder/sonstiges/werkst1.jpg Links Rechner mit 56F800DEMO-Board (Freescale), Mitte Lötplatz mit TFT-Rückbeleuchtung-hinter-Glasplatte in Arbeitsplatte versenkt(Leuchttisch). Rechts Versuchaufbau-Fläche http://home.arcor.de/basstler/Bilder/sonstiges/werkst2.jpg Rest der linken Arbeitsplatte (Versuchs-zusatz-freifläche) und Materiallager. http://home.arcor.de/basstler/Bilder/sonstiges/werkst3.jpg Netz-Einspeisung und SPS zum Überwachen der Schaltungen die gerade gequält werden. http://home.arcor.de/basstler/Bilder/sonstiges/werkst4.jpg Nette alte VEB-Spulenwickelmaschine zum wickeln von Filter und SMPS-Trafos (Überträger)
Nö Nö, da lacht ihr mich bestimmt aus :-) Stellt euch vor, dass es der, immer aufgeräumte Tisch, vom Amerikanischem Präsidenten ist :-)
Anfänger nehmt euch Sebastians Bilder als warnendes Beispiel! Auf ihnen erkennt ihr unschwer das unheilbare Finalstadium einer ungezügelten Elektroniksucht. Es wird zwar noch versucht durch ein aufgeräumtes Erscheinungsbild den oberflächlichen Betrachter zu täuschen, es sind jedoch unschwer alle klassischen Symptome des fortgeschrittenen Stadiums der Sucht auszumachen: mehre Arbeitsplätze, überall Unmengen strategisch auf Vorrat und in Griffweite verteilter "Stoff", exotische Maschinen für den besonderen Kick und das ganze sorgsam vor der verständnislosen Aussenwelt abgeschirmt in einer Bastlerhöhle... mit einem Wort: Unrettbar verloren! Seid also gewarnt. Es fängt harmlos mit einem Elektronikbaukasten oder ein paar LEDs und Transis vom Onkel an, geht dann sehr schnell zum ersten Steckbrett über und spätestens ab hier gibt es keine Rettung, kein Umkehren mehr. Kinder bedenkt also das Ende, damit es euch nicht so wie Sebastian ergeht... ;-)
@Kupfer Michi Oh ja....da kennt sich einer aus....8-) Hat vor über 20 Jahren mit Spielzeugmotoren und Batterien die mit Klebeband verlänger wurden angefangen, ging dann über die ersten Trafos und Bleistiftminen (Lichtbogenlampe). Und den Rest gaben mir dann damals die Elektronikbaukästen von Busch. Dann zerlegt man jedes technische Gerät was einem in die Finger kommt, und letztlich will man alles nach bzw. selberbauen... Warnung : Wer einmal mit dem Scheiss anfängt, kommt nicht mehr los ! Sucht ! Heilung unmöglich ! (selbst mit Elektroschocks 8-) Grüsse...
Und das schlimme daran, man fängt an sich in Foren herumzudrücken, zeigt unschuldigen Kindern geile Bildchen (woaruf diese sofort vor Neid erblassen und will auch, will auch rufen) und gibt ihnen dann ein paar hilfreiche Tips wo es günstigen Stoff gibt und wie man am besten seinen ersten Schuss ansetzt, und schon ist es geschehen... Und man hat dabei obendrein sogar noch ein gutes Gewissen! Einfach hinterhältig diese Krankheit. Und so nutzlos! Ständig löst man schwerwiegende Probleme die man so ohne das Hobby erst garnicht hätte... Ich wurde erst vor einem Jahr so richtig infiziert, beobachte jedoch schon mit Schrecken wie ich bedenkenlos Meter um Meter langjährig sorgsam geheiligter Schätze aus meinem Bücherregal verächtlich in den Keller entrümpele um weiteren Stapeln von Sortimentsboxen voller Elektronikbauteile platz zu machen.
Autor: Kupfer Michi Datum: 07.04.2005 11:53 [...] "Ich wurde erst vor einem Jahr so richtig infiziert, beobachte jedoch schon mit Schrecken wie ich bedenkenlos Meter um Meter langjährig sorgsam geheiligter Schätze aus meinem Bücherregal verächtlich in den Keller entrümpele um weiteren Stapeln von Sortimentsboxen voller Elektronikbauteile platz zu machen." Und dieser Schmerz, wenn man nach über 20 Jahren ein geliebtes Eigenbaugerät, welches man über die Jahre hin, immer weiter nach hinten geschoben hatte, schlußendlich entsorgen muß. Da braucht man den Beistand von einem (oder auch zwei) Hörner whiskey`s. Unverhofft taucht dann auch noch die Erinnerung an das "Große Möbelrücken" von 1968 auf. Was war passiert!? Erschütternd, ein OC72 im Glaskolben, mit rotem Punkt am Collektor, war vom Basteltisch gefallen. Und dann die Erleichterung als er wieder in Sichtweite war. Herrlich! Die Digitaluhr war gerettet. MfG Manfred Glahe
Ich habe noch ein paar OC72 von Valvo da, vielleicht braucht jemand soetwas...
Oh ja, diese Krankheit ist echt schlimm. Und ganz schlimm wird's noch, wenn man dann noch plötzlich vom Mechanik-Virus infiziert wird. Fängt ganz harmlos an, mit ein wenig Handwerkzeug. Dann kommen plötzlich Maschinen wie z.B. Bohrmaschine(n) und Säge(n) dazu. Die Werkzeugausstattung wächst kontinuierlich. Man fängt an, Holz, Kunststoffe und Metalle zu bearbeiten. Erst die einfacheren Materialen, später die auch etwas aufwendigeren, wozu natürlich wieder neue Werkzeuge nötig sind. Auch die Werkstücke werden immer größer. Und plötzlich macht's bum, und dann steht eine CNC-Fräse auf dem Tisch. Dann ist man hoffnungslos verloren. Die gleichzeitige Erkrankung am Elektronik- und Mechanikvirus ist extrem gefährlich. Die Ansteckungsgefahr für andere ist dadurch auch viel höher...
Hallo Kupfer Michi, beim Verlöten von 10pol MSOP Gehäuse (z.B. AD9833) auf gefräster Kupferfläche wird das sehr schnell zum Alptraum, glaub mir! Diese dünnen Kupferbahnen nehmen ums Verrecken kein Zinn an. Wenn aber doch, dann gleich mehrere zusammen im Kurzschlußverfahren. Ohne Verzinnung und ohne Lötstoplack eine besch... Arbeit, auch für Musterstücke! MfG Manfred Glahe
bei mir siehts so aus: http://www.redecke.de/michael/werkstatt.htm hoffe der server hat noch genug platz für die bilder
@michaelr Man bemerke die Ritter-Sport Schokolade auf dem Reichelt-Katalog :-) lg leo
>Ritter-Sport Schokolade auf dem Reichelt-Katalog
Wenn einem die Funktionsweise der Zirbeldrüse und des Melatoniens
interessieren braucht nun mal erstklassige L-Tryptophan Lieferanten für
seine Experimente... knurps mjam mjam
hast du directory-listing gemacht ? pfui... inzwischen haben ne menge leute davon teile kopiert und als ich neulich bei wikipedia was reinkopieren wollte (sachen die ich vor zig jahren selbst geschrieben habe), hiess es sofort URV, und ich musste mühselig nachweisen dass andere von mir abgeschrieben haben. also aufpassen bei eigenen texten im internet ! möglicherweise verliert man die rechte an eigenen texten, wenn man keine beweise für das gegenteil bringen kann. post scriptum: war rittersport cornflakes, inzwischen vernichtet michael
Tja, also ich habe im Moment das Glück, einen ganzen Raum als Werkstat zur Verfügung zu haben... ...da steht dann ein Tisch drin, im Regal dahinter das Oszi, links hinten so eine kleine Schubladenbox mit dem Feinwerkzeug (Zangen, Schraubendreher...), rechts hinten das Labornetzteil und dann noch ein Multimeter. Rechts auf dem Tisch natürlich die Lötstation. Links unter dem Tisch ein Helmer mit dem gröberen Werkzeug (Feilen, Hammer, Gabelschlüssel etc.).Dazu noch eine alte Schreibtischlampe. Links daneben steht dann noch ein alter Kleiderschrank, der Material und das ganz grobe Werkzeug aufnimmt. Dann hab ich noch einen Ex-Spülenunterschrank, der mit einem Stück Küchenplatte zur Werkbank aufgemotzt wurde und auf dem ein Schraubstock montiert ist.
> pfui
:) ich schäm mich ja...
ich verstand die Hinweise auf "Ruheraum" und vor allem "2 x 500
Watt" bei deinen Bildern nicht so ganz, wurde neugierig... und wurde
sofort durch interesante Texte über die Zirbeldrüse belohnt.
Beim Stichwort Ritter Sport viel mir dann wieder der Zusammenhang
zwischen Schokolade und der Stoffwechselkette L-Tryptophan -> Serotonin
-> Melatonin sowie lichtgesteuerter Schlaf/Wach Rhytmus ein... und konte
nicht widerstehen.
Aber keine Angst mit URV und so, ich hab mit dem Gebiet nix am Hut.
Versuch nur die ein oder anderen Zusammenhänge für den eigenen
Hausgebrauch zu verstehen.
hallo michi. habe früher viel mit der pltinenherstellung experimentiert um geld und zeit zu sparen. die beste lösung bis jetzt sind diese zwei baustrahler ohne scheibe davor. relativ weit weg vom layout, daher wird die gesamte fläche einigermassen gleichmäsig beleuchtet. problem bleibt das layout, das jetzt von einem drucker hier im ort kommt. da wird der kontrast ausreichend gut.
...ich konnte mir einfach nicht vorstellen dass jemand mit sowas Platinen belichtet, da sieht man mal... übrigens Belichtungsvorlagen: neulich kam bei einer anderen Diskussion raus dass die Assoziationskette kontrastreich -> schwarze Farbe zumindestens für Tintenstrahldrucker in die falsche Richtung führt. Besser sind farbige Tinten mit UV Blocker Partikel als Vergilbungsschutz... http://www.mikrocontroller.net/forum-extern/read-6-144989.html#156302
danke für den link. habe auch bessere ergebniss mit den tintenpissern gemacht. musste aber immer 2 folien übereinanderkleben. sehr problematisch sind natürlich die 2-seitigen platinen, und in letzter zeit sind hier fast alle 2-seitig, wegen emv-fragen sowie um die platinengrösse klein zu halten. in bulgarien kriegt man mittlerweile platinen geätzt und gebohrt ab 1,5 euro/stk (kleine platinen, bei 100er fertigung + steuern), da ist das selbermachen genauso teuer. der kopfhörer ist übrigens für teamspeak, eine möglichkeit wie gruppen zusammen über das internet quatschen können. bei uns laufen mittlerweile auch ca 90% der telefonate über voip raus, rein so etwa 1/4, alles gekoppelt über die telefonanlage. man merkt keinen unterschied. sparen viel geld seitdem. könnte mir vorstellen dass ne tägliche teamspeak-runde zu einer bestimmten zeit was für dieses forum wäre.
Hallo, @Michaelr: Kannst du mir mal ne Mail schicken oder mir deine Adresse senden? Würde dich gerne etwas zu VOIP fragen, da du damit ja schon einige Erfahrung gemacht zu haben scheinst.
Angehängte Dateien:
-
300 KB
So, ich buddel diesen thread wieder mal aus, da es gerade mal wieder aussieht wie auf nem Schlachtfeld... kann diese Sauerei jemand toppen?? ;-)
Angehängte Dateien:
-
160 KB
So sieht's aus wenn weniger gebastelt und mehr programmiert wird. Eigentlich recht ordentlich, wenn nicht überall diese Kabel im Weg wären. Warten auf Wireless JTAG... Nik, da hab ich aber schon schlimmeres gesehen ;)
Ahhhaa das ist also das ARM Teil mit der SD...da gehen ja noch zwei chinch kabel weg ... mp3 wie bei mir oder ganz was andres? ;) "Nik, da hab ich aber schon schlimmeres gesehen ;)" Und ich dachte schon ich müsste mich für meinen Tisch schämen, hehe... Was für ein liebliches silbernes Kistchen, möcht ich auch, erst gerade heute ist mir die win kiste wieder beinahe um die Ohren geflogen... Ich hau mich aufs Ohr, gute Nacht Nik
Angehängte Dateien:
-
160 KB
Hier mal meine Schweinerei. Unterm Tisch hats noch nen Kompressor. Der Tisch ist ca. 50 Jahre alt, ebesno der Linoleumbelag, es sieht aus wie aufm Mond, schön holprig und löchrig. Zudem stören mich diese Einschnitte im Tisch vor dem Sitzplatz, wo noch die Schublade für den Dreck untentdran hängt.
Angehängte Dateien:
-
140 KB
Mal meiner. Hab leider nicht so ne schöne Datasette wie Thomas O. Ist die auch noch angeschlossen?
Angehängte Dateien:
-
210 KB
Nik: Ja, das wird ein MP3-Player (ARM-MP3-Player). Die rote Platine ist das AT91SAM7S64-Board von Olimex, die grüne der alte MP3-Player "PUMP" aus der c't, von dem nur der DAC verwendet wird weil ich ihn nicht auslöten wollte. Bis jetzt spielt er aber nur WAV weil der MP3-Decoder nicht in den Speicher passt, ich warte noch auf einen AT91SAM7S256. Der Nachteil am "silbernen Kistchen" ist der fehlende Parallelport, deshalb steht außer Sichtweite noch ein alten PC-Notebook das als GDB-Server dient.
Angehängte Dateien:
-
280 KB
Bei mir siehts ähnlich aus, 'nur' mit dem Unterschied, dass ich dazu wohl eine ganze Menge mehr Ics brauche als du. vs1001, mega32,ram, latch...und zu guter letzt ein ENC28J60. (Die Übertragung der Songs funktioniert nun über UDP) Im Anhang mal die Rückseite meines Players.
Oha. Na das wäre nichts für mich, hab's eher mit dem Programmieren als mit dem Löten.
Das Oziloscope ist gut. Klein und handlich und man kann viel machen. Nur einnachteil hat es das die masse on den BNC-Buchse auf den Schutzleiter geschaltet ist. Wird lustig wenn man den PC(RS-232-GND auf Schutzleiter) an die UART anschliest und dann Plus als bezugsmasse aus wählt und es immer ein Kurtsschluss gibt. da kann man dann mal mehrer Stunden den Fehler suchen.
Marcor Schwan (masterof) hehe das hatte ich auch mal gehabt nur bei mri wars etws mehr glueck bei der fehlersuche die masse ist aber bei allen auf den pe gelegt http://www.amplifier.cd/Test_Equipment/Tektronix/Tektronix_modern/images/TDS2014.jpg das hier habe ich auf der arbeit nunja da ist mir etwas aehnliches passiert nur ging bei mir die lampe mal heller / mal funkler war eine schaltung, wo mit einem relais auch etwas umgepolt wurde
@andreas: wäre cool wenn Du vielleicht etwas von deinen Hardware/Software Entwicklunsgerfahrungen mit Macs und OSX posten würdest. Tipps und Tricks oder so... Nicht das ich jetzt konkret Hilfe bräuchte, bin seit nem Jahr beim Apfel, aber ich könnte mir vorstellen, dass es da so einige Nettigkeiten gibt, die ich nicht kenne - gerade weil Du viel komplexeres machst als ich ;-) Oli p.s. Lese gerade vermutlich dein Kapitel aus'm Ruby on Rails Buch... Die Welt ist schon klein :)
So viel anders als unter Linux ist das ja auch nicht, GCC, GDB ist kein Problem, nur viele Hardwareadapter (JTAG) benötigen einen Parallelport. Da die dazugehörige Software wie OpenOCD und msp430-gdbproxy netzwerkfähig ist geht das aber wenn man nebendran einen alten PC stehen hat, und mittlerweile geht ja eh der Trend zu USB hin. Als Editor verwende ich vim und zunehmend Textmate, als Terminal zTerm. Also alles nicht so spektakulär. Wie sind deine Erfahrungen? Ach ja, das Buch... ist bei Amazon.com auf Verkaufsrang #367, nur leider bekomm ich keinen Cent ;)
Unordnung? Das ist ein geordnetes Chaos ;-) Ne also normal ist da alles schön aufgeräumt zur Zeit komme ich aber zu garnichts. (Auto restaurieren....) Die Datasette ist angeschlossen, wurde aber schon lange nicht benutzt.
Ich hätt' da auch noch einen Blick in meine Bastelecke: http://baku.ventrax-hosting.de/bastelecke/bastelkatze_04.html Nüjo. Baku
Angehängte Dateien:
-
380 KB
Das ist noch gar nichts, mein Kater kann sogar mit dem Laptop umgehen
Hi, hier nun nen Foto meines Basteltisches, nachdem ich ihn aufgeräumt habe. Nurn Witz! Das ist der von Mr. Kuhn, nette website: http://www.kennethkuhn.com/hpmuseum/hp_tour.htm Cheers Detlef
Angehängte Dateien:
-
370 KB
Auf dem Foto sieht es überaschender Weise aufgeräumter aus als es wirklich ist.
Angehängte Dateien:
-
360 KB
... aber auch nur weil, man darauf das Materialien-Lager (inkl. Ätz- und Bohrzubehör), das im anderen Eck des Zimmers wuchert, nicht sieht. Das Kastl dahinter habe ich seit einem halben Jahr nicht mehr aufgemacht und auf den Balkon muss ich durch eine andere Tür ;-)
Angehängte Dateien:
-
86 KB

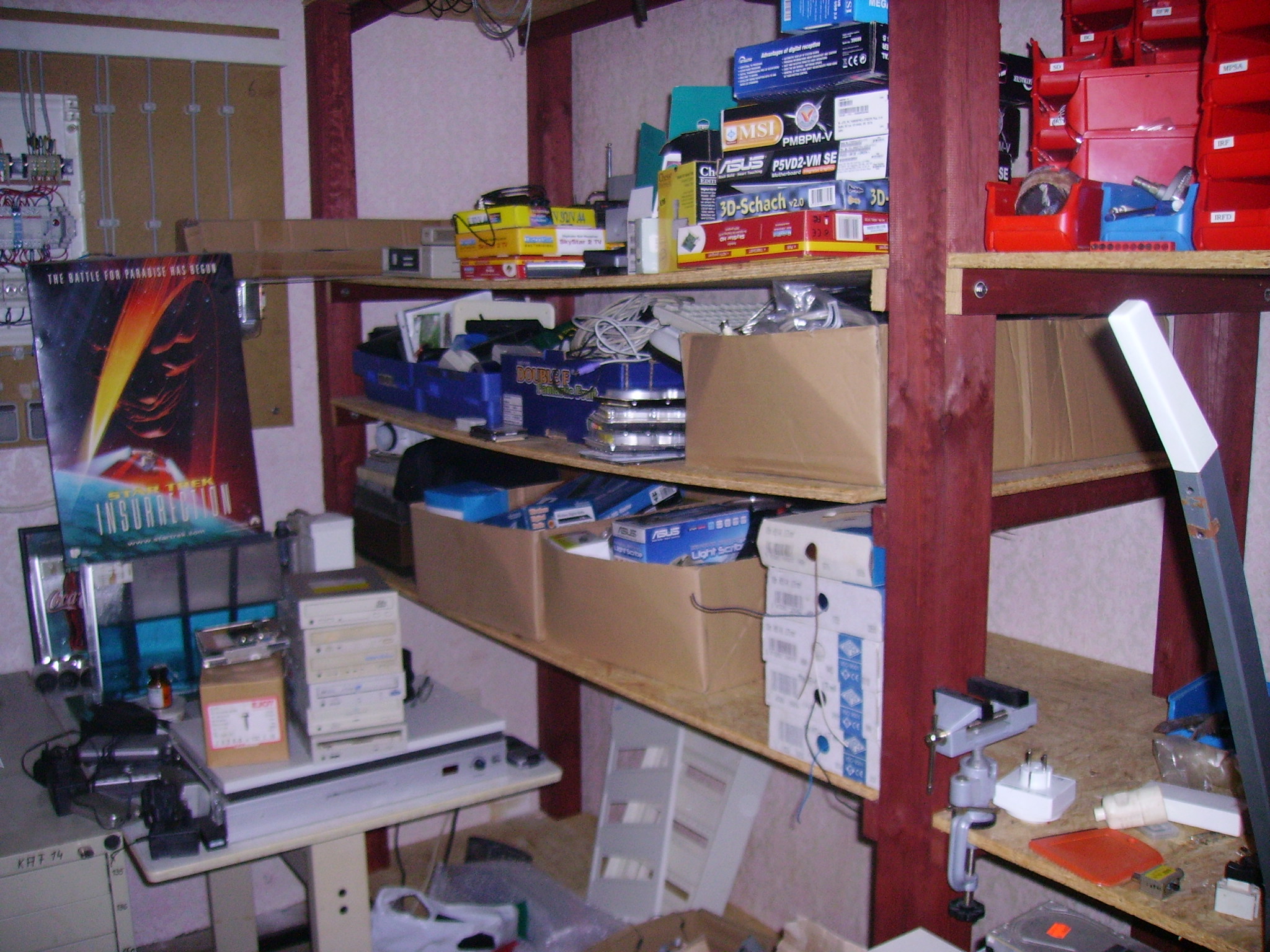

kein Basteltisch, aber ein "PC-Lager", wo die Tür gerade noch aufging.. :-) Ich war einer der wenigen Priviligierten, die hinter die GEÖFFNETE Tür schauen durften..
Ja, das BBC ist das genaueste Teil, das ich bisher hatte. Das ich das ganze dann bei Ebay für 8 bekommen habe, hat mich umso mehr überrascht, weil die sonst ja eher ziemlich teuer sind. Außerdem ist es extrem gut abzulesen und mit genau richtig gedämpftem Zeiger.
Das mit den 8 Euro hättest du nicht erzählen dürfen. Da kommt der Neid auf ;-)
deshalb steht es in Anführungszeichen.. :-) Die Monitore funktionieren evtl. sogar noch, aber Transport lohnt nicht. (das "Lager" ist nicht im deutschsprachigen Raum)
Angehängte Dateien:
-
330 KB
So siehts in meinem alten Zimmer auf, wo ich aufgewachsen bin. In meiner Studentenbude (11,4m²) hab ich für ne Werkstatt keinen Platz. Dafür kann ich mich im Institut austoben.
Moinsen! Man fasst es ja fast nicht, dass dieser Thread immer noch lebt. Unter http://www.baku.ventrax-hosting.de/bastelecke/bastelkatze_17.html (und folgende) gibt es eine neue Fotostrecke von meinem Basteltisch, mit Bastelkatze und alten Röhren. Das sei an dieser Stelle allen jungen Adepten der Mikrocontollerei mal von einem alten Sack ins Merkbüchlein geschrieben: Ein aufgeräumter Schreibtisch zeugt von einem kranken Geist! Oder gar von einem BWL-Studium, aber wir wollen ja nicht das Schlimmste befürchten... IdS, Baku P.S.: Wer Ordnung hält, ist nur zu dumm zum Suchen.
@ UBoot-Stocki, ganz weit oben: toll, du hast noch einen der alten HP Rechner! die find' ich super. Leider gibts die nicht mehr... suche schon lange nach einem, aber die wenigen die es auf ebay gibt sind zu teuer ;) die neuen HP-Rechner sind zwar nicht so hübsch, aber auch klasse, mit RPPN und so... zum eigentlichen Thema: MEINEN Basteltisch darf niemand sehen.... denn ich könnte mit meinem Chaos jeden der hier gezeigten toppen ;) aber da es wirklich fürchterlich ist, und ich (soweit ich mich erinnern kann) noch nie aufgeräumt habe, sieht es grausig aus. Obwohl ich eigentlich sonst ein ordentlicher Mensch bin... ;)
Angehängte Dateien:
-
1,5 MB
hier mein basteltich in der werkstatt meines vaters mein vater baut gitarren, daher die halbfertige gitarre im hintergrund
Angehängte Dateien:
-
1,5 MB
Bei mir liegt soviel Müll rum das ich schon 2 Fotos machen musste^^ Die Fotos von meinem Lager erspare ich euch lieber mal.
@ich (Gast) @Mario Hagen (djacme) andreas würde jetzt sagen 'dateigröße von bildern beachten' ;-)
Angehängte Dateien:
-
330 KB
OK, habe kürzlich aufgeräumt, da kann ich auch mal 'n Foto zeigen :) Vielleicht kann ich's in zwei Wochen als Referenz benutzen!
Welche Leistung haben die drei Tischleuchten? Scheinbar bin ich nicht der einzigste der superhelles Arbeitslicht braucht?
klar, je heller die Beleuchtung desto kleiner die Pupille, desto größer die Tiefenschärfe auch ohne Brille. Seit einigen Jahren bastle ich nicht mehr ohne Lupenlampe
Die Lampen sind mir auch aufgefallen. Ist so ein Lampenschirm nicht eigentlich dafür bestimmt, das Licht in die richtige Richtung zu lenken und Blendungen zu vermeiden? Wenn man sich in diesem Arbeitsraum mit nicht gesenkten Haupt und ohne Scheuklappen bewegt, wird man von diesen Flakscheinwerfern massiv geblendet. Ähnlich grässliche Ergebnisse liefern "Energiesparlampen", wenn man sie in diese Art Lampenschirme einsetzt, so daß sie unten herausgucken. Argh!
Die Lampen sind 20W Energiesparlampen und mächtig hell! Sind aber nicht das gelbe vom Ei, beim Löten blenden die verzinnten Leiterbahnen. Ansonsten bin ich zufrieden.
Eine vernünftige Arbeitsplatzbeleuchtung beleuchtet den Arbeitsplatz, nicht den Arbeitenden. Das Problem der verzinnten Leiterbahnen ließe sich durch eine indirekte Beleuchtung in den Griff bekommen - mit geeigneten Reflektoren ausgestattete Lampen beleuchten die Decke. Wenn das nicht möglich ist, möglichst große gleichmäßig helle Leuchten verwenden - ein Kasten mit Opalglasscheibe (nicht das als "Milchglas" bezeichnete mattierte Glas!) und den mit Energiesparlampen/Leuchtstoffröhren vollknallen und über den Arbeitsplatz hängen. Das Leuchtmittel selbst darf man aber bei einer anständigen Beleuchtung niemals sehen können, das blendet nur. Wie die viel zu großen "Birnen" in den viel zu kleinen Lampenschirmen auf dem Photo.
Ich bin immer noch auf der Lauer nach einer (oder zwei) Leuchtstofflampen (36W-Röhren) mit Spiegel-Reflektorsystem. Die haben wir auf Arbeit und sind weltklasse! Absolut gleichmäßig, hell und blendfrei. Wahlweise zum Deckeneinbau oder hängend. Sind nur grade keine übrig :( Die Energiesparlampen können ja auch wegen der Lampenarme keine Dauerlösung sein, die sind öfter mal im Weg.
Ich habe einige 20W Halogenspots mit großem Abstrahlwinkel dicht beeinander (Abstand jeweils nichtmal 40cm) über der Arbeitsfläche. Auch wenn es noch einzelne Spots sind, gibts es fast keine störenden Spiegelungen. Da das Zimmer nicht nur als Werkstatt sondern auch anderweitig verwendet wird, ist das "Design" auch noch ein bisschen wichtig.
Angehängte Dateien:
-
99 KB
Okay, ich geb's zu, es ist nicht mein Basteltisch ;-) Wär' aber schon ganz nett....
> Okay, ich geb's zu, es ist nicht mein Basteltisch
Kann das sein, daß das alles Steuergelder sind, sprich Ausstattung einer
FH/Uni?
In der gewerblichen Wirtschaft geht es doch effezienter zu.
Lötspitze wrote:
> In der gewerblichen Wirtschaft geht es doch effezienter zu.
Ach, warst du da schon mal?
In einer Uni hab' ich sowas noch nicht in dem Maße gesehen. In
unserem Lab dagegen sieht es durchaus ähnlich aus.
Die Gerätschaften stehen leider weder bei mir zuhause auf dem Basteltisch noch bei uns in der Firma, sondern entstammen einer Präsentation von Fa. Erni. Irgendwo außerhalb des Bildes müßte ein Netzwerk-Analysator stehen, jedenfalls haben die in der Präsi das Übertragungsverhalten ihres Steckers im Zeit- und Frequenzbereich gemessen. Komischerweise entspricht dieses Bild ziemlich genau dem, was ich mir als Kind unter einem 'richtigen' Labor vorstellte: In einem Chemie-Labor raucht und zischt es, überall stehen Glaskolben und sonstiges Zubehör herum, in einem Elektronik-/Physik-Labor stehen tausend mysteriöser Gerätschaften herum, man kann sich kaum drehen und wenden... In Wirklichkeit sind Laborräume meistens halb leer und nur hier und dort steht mal ein Gerätschen herum.
Bei uns schlummern 75% der Geräte im Schrank, da es 'nicht schön aussieht'. Internationale Kommisionen machen bei uns 'Stubendurchgänge' und beurteilen uns nach der Optik. Wenn nix auf dem Tisch steht ist das erstklassig. Dass so keiner arbeiten kann (zumindest nicht effizient) ist dabei wurscht. Allerdings sind in den Schränken auch mehrere Einfamilienhäuser untergebracht ;)
Genau! Geräte die nicht benötigt werden gehören in den Schrank. Ansonsten verstauben sie nur. Wer nicht benötigte Geräte auf seinen Laborplatz sammelt, möchte nur sein Ego befriedigen. Und Geräte, wie auf dem Bild, dürfen niemals ohne Luftzikulation übereinander gestapelt werden. Die unteren Geräte geben ihre Eigenwärme an darüber liegende Geräte ab. Arbeitspunkt verschiebungen und Veränderungen der Specs sind die Folge.
Lötspitze wrote: > Genau! Geräte die nicht benötigt werden gehören in den Schrank. > Ansonsten verstauben sie nur. Wer nicht benötigte Geräte auf seinen > Laborplatz sammelt, möchte nur sein Ego befriedigen. So ein Quatsch. Ich habe (bzw. würde) die Geräte immer auf dem Tisch stehen (haben), weil man so schneller drankommt. Wenn ich die erst aus dem Schrank räumen müsste, wäre das mehr als umständlich. > Und Geräte, wie auf dem Bild, dürfen niemals ohne Luftzikulation > übereinander gestapelt werden. Die unteren Geräte geben ihre Eigenwärme > an darüber liegende Geräte ab. Arbeitspunkt verschiebungen und > Veränderungen der Specs sind die Folge. Jaja, meistens haben die Geräte doch Füße, sodass Kühlrippen freigehalten werden können. Außerdem haben viele Geräte auch an der Hinterseite Lüftungsschlitze. Thilo M. wrote: > Bei uns schlummern 75% der Geräte im Schrank, da es 'nicht schön > aussieht'. Internationale Kommisionen machen bei uns 'Stubendurchgänge' > und beurteilen uns nach der Optik. Ist das ein Scherz, oder Realität? Warum kommen internationale Futzies euch besuchen, um zu sehen wie bei euch auf der Arbeit gearbeitet wird? > Wenn nix auf dem Tisch steht ist das > erstklassig. Dass so keiner arbeiten kann (zumindest nicht effizient) > ist dabei wurscht. Aha! Diese Futzies haben vermutlich nicht mal Ahnung davon, was man als normaler "Elektroniker" auf dem Tisch stehen haben sollte ;) Die Komission könnte meine Mutter sein *g
>Ist das ein Scherz, oder Realität? Ist leider Realität! Nennt sich OSART http://www.iaea.org/Publications/Booklets/Osart/index.html und bewertet den Zustand von kerntechnischen Anlagen.
Simon Küppers wrote: > Jaja, meistens haben die Geräte doch Füße, sodass Kühlrippen > freigehalten werden können. Außerdem haben viele Geräte auch an der > Hinterseite Lüftungsschlitze. Insbesondere ist diese Klasse von Geräten eigens dafür konstruiert, dass man sie übereinander stapeln kann.
Hallo, warum seid ihr nicht einmal selbst mit auf euren Fotos, habt ihr niemanden, der euch Fotografieren kann?
>warum seid ihr nicht einmal selbst mit auf euren Fotos, habt ihr >niemanden, der euch Fotografieren kann? sag mal Stefan Helmert, hast du noch nie was von Datenschutz gehört?
Was ist denn so schlimm wenn jemand dein Gesicht sieht? Wozu kann man das Bild schon zweckentfremden?
Datenschutz ist jetzt eh egal. Bals gibt es mit einem Hover-Effekt zu jeder E-Mailadresse im Netz die richtige Adresse und ein Bild. (Politik lässt grüßen...) Ne im Ernst mit einem Bild von den "Arbeitern" in einem Topic namens "Eure Basteltische" ist nicht wirklich geholfen . . . jonny ;)
>Was ist denn so schlimm wenn jemand dein Gesicht sieht? Wozu kann man >das Bild schon zweckentfremden? Aua! Das ist schon so putzig und naiv, dass einem vor Schreck der Lötkolben aus der Hand fällt. Da muss man mal mit ein paar Gegenfragen antworten, was ist denn so schlimm, wenn man sämtliche Verbindungsdaten von DIR unbegrenzt speichern würde? was ist denn so schlimm, wenn man alles was du jemals in Foren unter DEINEM Namen abgesondert hast zu einem Bild über dich zusammenführt? was hat uns der "Orwell Schorsch" denn in seinem berühmten Werk "1984" mitteilen wollen? Stefan Helmert, du solltest dich vielleicht mal für den Container bewerben :)
Angehängte Dateien:
-
200 KB
Hi Forum ;) Cooler Thread... dann moechte ich Euch mal meine Kreativecke nicht vorenthalten. Gruess, Michael
@Michael G. Was macht dein Oszi wenn du die mittlere, der drei Lötzinnrollen benötigst?;-))
....da hat sich der Hersteller des Lötzinns etwas dabei gedacht, als er die Höhe seiner Rollen festlegte. Passt prima in den Turmbau zu Babel. ...duck und weg ;-) Paul
Nei nei Jungs die Loetzinnrollen dienen nicht wie hier offensichtlich vermuetet als Staender, denn die brauch ich ja auch ab und zu mal... hehe. OK Ich geb zu ich bin sehr zweckorientiert ich habe sehr wenig Platz (bin Student). Gruss, Michael
Angehängte Dateien:
-
200 KB
Soo, dann will ich auch mal mein "Spielzimmer" vorzeigen. Grüße Björn
Hi Bjoern, schoenen Arbeitsplatz haste da. Ja fuer das Oszi musste ich schon ziemlich bluten, aber ich arbeite ja nebenbei ;) Und es stammt nicht aus dem HF-Labor... allerdings hat nen Prof. in Mikroprozessortechnik (so heisst das Fach) mal so nen Teil angeschleppt (4-Kanal-Version) und das hat mich dann so infiziert dass ich unbedingt auch so eins haben musste... hehe. Michael
Hallo Michael Michael G. wrote: > schoenen Arbeitsplatz haste da. Danke, ist auch die einzige Zone in meiner Wohnung wo ich mich so richtig austoben kann. > > Ja fuer das Oszi musste ich schon ziemlich bluten, aber ich arbeite ja > nebenbei ;) Und es stammt nicht aus dem HF-Labor... allerdings hat nen > Prof. in Mikroprozessortechnik (so heisst das Fach) mal so nen Teil > angeschleppt (4-Kanal-Version) und das hat mich dann so infiziert dass > ich unbedingt auch so eins haben musste... hehe. > > Michael Was ist denn das eigentlich für ein Oszi ? Ich wollte mir Evtl zu Weihnachten ein neueres selbst schenken. Taugt das Ding was ? Grüße Björn
> Was ist denn das eigentlich für ein Oszi ? > Ich wollte mir Evtl zu Weihnachten ein neueres selbst schenken. > Taugt das Ding was ? Sieht nach einem Tektronix der TDS 2000er Reihe aus. Ich hoffe, du hast sonst nicht so viele Wünsche für Weihnachten ;-)
Angehängte Dateien:
-
140 KB
Nachdem es Euch mein Oszi anscheinend so angetan hat hier nochmal extra ;) Christoph hat recht, es ist ein Tektronix TDS2002B, 60MHz, Color-Display, 2 Kanaele. Jetzt sagen wir mal so, auf die Frage, ob es was taugt, kann ich natuerlich erstmal mit "ja" antworten ;) Es ist halt ein digitales DSO mit all seinen Vor- und Nachteilen. Fuer meinen Einsatzzweck taugt es wunderbar. Die Bedienung ist sehr komfortabel. Die Einstellknoepfe sind alles optische Drehgeber, insg. ein sehr ausgefeiltes Bedienkonzept. Man kann alle moeglichen Measurements so einstellen, dass man sie auf einen Blick hat (siehe z.B. Bild). Einmal Autoset und Dein Signal ist im Bild perfekt getriggert und getimed. Vom Einzelschuss-Signal bis zu speziellen Triggern (damit kannst Du Fehler in Signalen finden) ist alles machbar mit dem Teil. Bilders, Einstellungen und Datenreihen lassen sich auf einen USB-Stick speichern -- ist leider sehr langsam aber es geht! Die groesste Zeitbasis ist 50s/Div(!), die kleinste ist 5ns/Div. Das Ding hat pro Kanal ein volles (reales) Gigasample Abtastrate, das ist faktisch unerreicht in der Klasse und man kann sich vorstellen dass man damit schon nen guten Spielraum hat in der benutzbaren Bandbreite. Und NEIN, Tektronix zahlt mir keinen Bonus auf diese Auskuenfte ;) Michael
Das ist ein feines Gerät. Aber bei dem Preis muß sich bei Björn sicher der Weihnachtsmann mit dem Osterhasen zusammentun, um da finanziell hinzukommen. (ca. 1200 Euro) ;-) MfG Paul
Ja, kostet in der Fassung ca. 1300EUR. Die sind aber etwas guenstiger geworden seitdem ich meines gekauft habe, ich hab ~1350EUR beim Distributor bezahlt. Naja wenn ich mir ueberlege wieviel Kohle ich schon rausgeschossen hab fuer Rechner usw. da bereuhe ich das jetzt eher weniger :D
>Und NEIN, Tektronix zahlt mir keinen Bonus auf diese Auskuenfte ;)
Hoffentlich liest Herr Doe(h?)ring nicht mit, dann kriegst du gleich
wieder einen Anschiss wegen Schleichwerbung :)
>Okay, ich geb's zu, es ist nicht mein Basteltisch ;-) Wär' aber schon >ganz nett.... Erinnert mich an das EMV-Labor, in welchem ich im August war. Naja, die Anzahl der Geräte war geringer. Für den Geldwert hätte man aber trotzdem ein solides Einfamilienhaus mit dazugehöriger Familienkutsche bekommen :)
Michael G. wrote: > Ja, kostet in der Fassung ca. 1300EUR. Die sind aber etwas guenstiger > geworden seitdem ich meines gekauft habe, ich hab ~1350EUR beim > Distributor bezahlt. OK.. Um es mal mit Autos zu vergleichen: Hameg ist der VW und Tektronix ist der Benz. Ich glaube zu Weihnachten wird ein Audi kommen... Du bist Student ? Das muss richtig weh getan haben. Das kann ich mir ja nichtmal in Vollzeitbeschäftigung als freier Mitarbeiter so mal eben leisten... Grüße Björn
> Ich glaube zu Weihnachten wird ein Audi kommen... Und was waere dann der Audi? Agilant? Hehe... Agilant vertreibt unsere Testsysteme. Ich weiss dass das eigentlich kein Argument sein sollte aber irgendwie gefallen mir die Agilant's in der Preisklasse einfach nicht ;) > Du bist Student ? Das muss richtig weh getan haben. > Das kann ich mir ja nichtmal in Vollzeitbeschäftigung als freier > Mitarbeiter so mal eben leisten... Ja, ich bin Student. Du hast recht, aber wie's halt so ist. Und wenn man so daemlich ist wie ich arbeitet man in den Semesterferien dann und hat noch ab und zu mal nen bisschen was uebrig... Ich hab verdammt viel Kohle in meine Ausruestung gesteckt in letzter Zeit. Mein letzes Prachtstueck ist eine Weller WD 1000M ;) Ich sehe das so: Ich hab schon soviel Geld in Computerhardware investiert, das ist im Prinzip als wuerde man die Kohle das Klo runterspuelen. So ne Technik-Ausruestung hat ueblicherweise eine etwas hoehere Standzeit als so nen Rechner, der nach spaetestens 2 Jahren reif fuer die Tonne ist. Ich bin ja "frisch infiziert" mit dem Technik-Kram, mein Leidensweg mit Computern ist ja schon sehr gediegen. Am Anfang isses halt ein Fass ohne Boden. Was ich allein schon fuer Bauteile ausgeben koennte wenn ich es wollte... hehe Michael
Wirklich schöne Arbeitsplätze. Aber ich frage mich: Wo sind bei manchen die Rechner, mit was wird hier programmiert? Am besten finde ich das hier: http://www.mikrocontroller.net/attachment/26871/IMG00076.JPG von Björn Wieck; Was ist das für ein genialer Rahmen in dem das Steckbrett und das STK eingefasst ist? Ist der verstellbar in der Größe (sodass man das STK bspw. gegen ein DSP oder FPGA board austauschen kann)? Kann mangels Digitalkamera nichts beisteuern.
@Alle die ein Bild gepostet haben: Ich kann Pumpkin wirklich nur zustimmen. Die Bilder machen mich gleich richtig neidisch ;)) Ich habe wohl von allen die popeligste Ausrüstung. Aber ich plane die Anschaffung eines Scopes... Was meint ihr zu dem hier: http://www.distrelec.com/ishopWebFront/catalog/product.do/para/language/is/de/and/shop/is/CH/and/id/is/01/and/node/is/acaeacaaacab/and/series/is/1.html für mich käme das mit 60MHz/2Kanäle in Frage. Erinnert mich fast irgendwie an das hp Infinium mit dem ich im Geschäft arbeite...
pumpkin wrote: > Was ist das für ein genialer Rahmen in dem das Steckbrett und das > STK eingefasst ist? Ist der verstellbar in der Größe (sodass man das STK > bspw. gegen ein DSP oder FPGA board austauschen kann)? Hallo Pumpkin Das ist ein Bestückungsrahmen für Platinen, verstellbar so das fast alle Größen reinpassen. Hat mir mal jemand aus der Metallverarbeitung gebastelt. Normalerweise gehört da noch eine Klappe mit einem dicken Schaumstoffkissen dazu Grüße Björn
Hallo Björn Wieck Kannst Du von dem "Bestückungsrahmen für Platinen" ein großes Bild machen? Damit mann Einzelheiten der Konstruktion sehen kann?
> OK.. Um es mal mit Autos zu vergleichen: Hameg ist der VW und Tektronix > ist der Benz. Schlechter Vergleich, wenn ich da an die E-Klasse von vor 3-4 Jahren denke... Benz steht IMHO schon lange nicht mehr für Qualität, aber das ist ein anderes Thema.
Der Rahmen sieht so aus, als könnte man ihne mit ein paar Aluprofilen und Zubehör in ein paar Minuten auch selber bauen. Vieleicht irre ich mich auch - Großbild mal abwarten.
Angehängte Dateien:
-
230 KB
??? wrote: > Hallo Björn Wieck > > Kannst Du von dem "Bestückungsrahmen für Platinen" ein großes Bild > machen? > Damit mann Einzelheiten der Konstruktion sehen kann? Sicher doch... Hier:
Angehängte Dateien:
-
220 KB
Es ist alles an dem Teil durch die Rändelschrauben verstellbar.
Irgendwie erinnert mich das Ding an die Rahmen, in denen man Platinen montiert, bevor man sie ins Schwallbad schickt...
Angehängte Dateien:
-
270 KB
pumpkin wrote: > Wirklich schöne Arbeitsplätze. Aber ich frage mich: Wo sind bei manchen > die Rechner, mit was wird hier programmiert? Na da wo er hingehoert: Gleich nebenan :D Tobias: Zeig uns doch mal Deinen Arbeitsplatz ;) Ich programmiere in Zwischenzeit in C, C++, PHP, SQL, Tcl, Java, Bash, bald mal Prolog und ich hab sicher noch was vergessen... ;) Bjoern: Der Rahmen ist cool... ist mir auch aufgefallen. Ich habe als Bestueckungsrahmen ja den von Weller, der ist ganz praktisch (= Michael
Mein Hundi funktioniert noch ;) Die hat einen Bioreaktor als Antriebsquelle hehe. Hier nen Bildchen von Lisa beim Wachdienst: http://coremelt.net/passthrough.php?path=files/pics/misc/lisa_watchdog.jpg
@Michael: Okay, ich werde bei Gelegenheit ein Photo machen....
vielleicht aber besser vom Arbeitsplatz im Geschäft ;)) Das zu Hause
kann man fast nicht Arbeitsplatz nennen: 1 popelige Lötstation (welche
für fast alle Arbeiten zu grob ist), 1 Netzteil. Naja und dann noch
einen kleinen Schubladenstock mit allerlei Bauteilen, die man so
braucht.
Nja eine tolle Ausrüstung kostet halt viel viel Geld... Da ich Lehrling
bin reut es mich schon etwas (und es liegt auch nicht wirklich drin,
denn alleine für die Autoprüfung, welche nächstens ansteht, geht schon
mal die Hälfte meiner gesamten Ersparnisse drauf)...
z.B. eine vernünftige Weller-Lötstation mit feinen Spitzen, die zudem
noch schnell aufgeheizt ist, kosstet rund 350 CHf (~220€). Das finde ich
doch etwas teuer für ein Gerät, das letzendlich zum heizen dient... Und
auch ein Scope ist nicht günstig. Das, welches ich gern hätte ca. 1600
CHF (~1000€). So wird schlussendlich wohl beides eher ein Wunsch(traum)
bleiben. Wenn ich mal was anständig löten will, ein EPROM brennen will
oder auf nen uC was runterladen will, mache ich das (wenn der Chef nicht
hienguckt) im Geschäft schnell. EPROMMER kosten ja auch ein Heidengeld.
Deshalb bin ich so neidisch auf eure geilen Bastel-Ecken ;) Die tollen
Projekte, welche man realisieren kännte...
Also ich poste bei Gelegenheit noch ein Photo ;))
Grüsse & schönen Abend noch!
Tobias
Huhu Tobias, > 1 popelige Lötstation (welche > für fast alle Arbeiten zu grob ist), 1 Netzteil. So habe ich auch angefangen, ist garnicht so lange her hehe. Aber Du hast schon recht, gute Ausruestung hat einen stolzen Preis. Ich bin alleine fuer meine Loetstation 500EUR losgeworden ;) Aber hei... irgendwie is doch fuer Technik noch immer Geld da gewesen, oder? Wenn ich ueberlege was ich da schon in meine Rechner reingepumpt hab als ich noch Schueler (also Mittelstufe) war, da bin ich arbeiten gegangen um mir meine Rechner finanzieren zu koennen und 40% von meinem Lebensunterhalt is alleine fuer die Telefonrechnung draufgegangen, damals war surfen noch teuer... Ich wuerde Dich ja gerne mal einladen, aber Du bist bisschen weit weg wie's scheint *fg lg, Michael
Hallo, wenn man als Lehrling das Auto weglässt bleibt eben noch einiges über. Und Augen auf beim Schrott da liegt oft schon die halbe Werkstatt drin :-). Blöde ist nur das man wenn man ein bissel Geld verdient schon wieder weniger Zeit um zu basteln. Nen Teufelskreis. GRML. Gruß Peter
Tobias Plüss wrote: > z.B. eine vernünftige Weller-Lötstation mit feinen Spitzen, die zudem > noch schnell aufgeheizt ist, kosstet rund 350 CHf (~220€). Das finde ich > doch etwas teuer für ein Gerät, das letzendlich zum heizen dient... Und > auch ein Scope ist nicht günstig. Hallo Tobias, muss ja auch nicht gleich die High-End Ausrüstung sein oder ? Ich benutze immer noch eine 20 Jahre alte Weller-Klack die ich damals für 50 DM gebraucht bekommen habe und bin bestens zufrieden damit. Ja ich löte auch SMD damit, ist nur eine Frage der Spitze. Mein 20MHz Scope hat auch die letzten 10 Jahre für alles gereicht. Ok, ich will ich mir jetzt doch mal ein neueres Leisten. Den meisten anderen Krempel habe ich mir selbst gebaut oder defekt für wenig EUR´s abgestaubt und repariert. Und dann muss ich noch Peter zitieren: "Und Augen auf beim Schrott da liegt oft schon die halbe Werkstatt drin" Ausser bei Handwerkzeug. Da geize ich nicht. Grüße Björn
@Björn Wieck Mensch Björn, solche Gerätschaften und dann noch den "URI" an der Wand und eine Farbtabelle mit den Widerstandszahlen :))) Das Teil unter deinem Oszi? Doppelnetzteil? (pure Neugier meinerseits)
> Mensch Björn, solche Gerätschaften und dann noch den "URI" an der Wand > und eine Farbtabelle mit den Widerstandszahlen :))) Seh ich auch erst jetzt... hehe. Neat. Ich hab die Formel auch immer dabei, die steht naemlich auf meinem Bibliotheksausweis ;)
Geniesser wrote: > @Björn Wieck > > Mensch Björn, solche Gerätschaften und dann noch den "URI" an der Wand > und eine Farbtabelle mit den Widerstandszahlen :))) > Joo ich bin eben etwas "zerstreut" Aber Hauptsache ist das ich weiss wo es steht! > Das Teil unter deinem Oszi? Doppelnetzteil? (pure Neugier meinerseits) Das ist ein Doppelnetzteil 0-30V 5A. Firma Peaktech für günstig bei Reichelt. Ich muss dazu sagen das die Verarbeitung des Netzteils unter aller Sau ist. Bei Lieferung defekt weil die Hersteller "etwas" zu lange Gehäuseschrauben benutzt haben die dann lecker in die Platinen gedrückt haben. Das Kupfer löst sich bei der leisesten annäherung mit dem Lötkolben von den Platinen ab. Chinaware eben. Nach Beschwede bei Peaktech gab es sofort einen Schaltplan als PDF. Nachdem ich dann die Schrauben getauscht und die U-Potis gegen 10-Gang Teile gewechselt habe ist das Gerät sehr brauchbar geworden. Komplett Analog, da sind sogar die 741 als OPV´s drin, ich dachte die werden garnicht mehr hergestellt. Grüße Björn
Michael G. wrote: > Seh ich auch erst jetzt... hehe. Neat. Ich hab die Formel auch immer > dabei, die steht naemlich auf meinem Bibliotheksausweis ;) Ich brauch das! ;) Sowas gehört an jede Pinwand! ;) Grüße Björn
@Michael: >> Ich wuerde Dich ja gerne mal einladen, aber Du bist bisschen weit weg >> wie's scheint *fg Nächste Woche habe ich ein paar Tage frei ;))) @Björn: >> muss ja auch nicht gleich die High-End Ausrüstung sein oder ? Nee, aber brauchbar sollte das Zeug schon sein! :D @Peter: >> Und Augen auf beim Schrott da liegt oft schon die halbe Werkstatt drin Sicher? Also bis jetzt habe ich mich nie nach Werkzeuug oder dergleichen umgeschaut beim Schrott.... Aber wenn sowas dort liegt wird das ja wohl seine Gründe haben oder? Aber ich werde heute gleich mal nachsehen ;) Sonst achte ich mich meist, ob es irgendwelche intressanten Leiterplatten hat wo man was ausschlachten kann ;) Einen schönen Tag noch euch allen, Grüsse Tobias
Angehängte Dateien:
-
190 KB
> Und Augen auf beim Schrott da liegt oft schon die halbe Werkstatt drin
Das stimmt, meine beiden STABIZET Konstanter und zwei Weller Stationen
hab ich auch bei meinem ehemaligen Arbeitgeber aus der Tonne gezogen.
:^)
Tobias schrieb: > Also bis jetzt habe ich mich nie nach Werkzeuug oder dergleichen > umgeschaut beim Schrott.... Aber wenn sowas dort liegt wird das ja > wohl seine Gründe haben oder? Wann wird bei mir zu Hause ein elektrisches Gerät weggeschmissen? - Wenn ich es schon so oft repariert habe, dass sich die durch die wiederholte Löterei von der Platine ablösenden Leiterbahnen mit endlichem Aufwand nicht mehr zusammenflicken lassen. - Wenn der Blitz eingeschlagen hat, so dass sämtliche Eingeweide des Geräts zur Unkenntlichkeit verschmort sind. Auf deutsch gesagt: NIE :-) Wann wird in einer Firma ein elektrisches Gerät weggeschmissen? - Wenn es leichte Gebrauchsspuren aufweist. - Wenn es etwas älter ist. - Wenn seine Fähigkeiten die Kompetenz seiner Benutzer übersteigen. - Wenn in der Firma unstrukturiert wird. Das sind interessanterweise genau dieselben Gründe, weswegen auch Mitarbeiter rausgeschmissen werden. Und genau die Gründe, die ab und zu einen Blick in das Schrottzwischenlager lohnenswert machen :-)
>Wann wird in einer Firma ein elektrisches Gerät weggeschmissen? >- Wenn es leichte Gebrauchsspuren aufweist. >- Wenn es etwas älter ist. >- Wenn seine Fähigkeiten die Kompetenz seiner Benutzer übersteigen. >- Wenn in der Firma unstrukturiert wird. ??? In welcher Firma bist du denn?
Ich habe das schon bei mehreren erlebt. Typischerweise sind es Großunternehmen, deren Tochtergesellschaften und öffentliche Institutionen. Bei denen fällt es aus steuerlichen und finanzierungstechnischen Gründen besonders leicht, abgeschriebene Investitionsgüter durch neues Material zu ersetzen. Bei mir steht mittlerweile einiges an Gerätschaften und Mobiliar herum, das ich mir in dieser Qualität sonst nicht geleistet hätte.
@yalu: Toll, und diese Schrottgeräte (sozusagen) sind noch in gutem zustand und brauchbar? staun, wer hätte das gedacht... Ich muss morgen oder so wirklich mal bei uns im Schrottcontainer schauen. Aber ich bezweifle dass ich was finde ;) Aber probieren geht bekanntermassen über studieren... Grüsse Tobias PS (etwas OT zwar, aber fragen kann man ja): Wenn wir schon bei der Ausrüstung sind: Ich suche seit einiger Zeit ein solches Gerät wie das hier http://www.pemicro.com/products/product_viewDetails.cfm?product_id=76&CFID=1141745&CFTOKEN=35535083 Weiss jemand von euch, wo man sowas in Europa (am besten D/CH) bekommt und nicht per Kreditkarte zahlen muss? Grüsse Tobias
>Joo ich bin eben etwas "zerstreut" Aber Hauptsache ist das ich weiss wo >es steht! .. das sage ich mir immer beim chronischen Durcheinander auf meinem Schreibtisch Da schimpfen immer alle wie blöde auf Voltcraft, obwohl andere auch nur mit Wasser kochen :) was die Farbtabelle betrifft, einfach auf SMD umstellen, da gibt's meistens keinen Farbaufdruck (na gut, ein paar Farbringe haben die Runden Minimelf Teilchen auch, Mist ;)) Grüße
@Tobias: > Toll, und diese Schrottgeräte (sozusagen) sind noch in gutem zustand > und brauchbar? staun, wer hätte das gedacht... Naja, ganz wie frisch gekauft sind die Dinger natürlich nicht immer. Manchmal muss man sich mit weniger Features als bei einem modernen Gerät zufrieden geben, ein anderes Mal vielleicht kleinere Reparaturen vornehmen. Fast immer macht man sich erst mal die Finger schmutzig. Und mein Scope ist schwer wie Helmut, was angesichts des kaputten Tragegriffs eindeutig Leistenbruchdünger ist. Aber wenn's nix kost?
>>> Ich wuerde Dich ja gerne mal einladen, aber Du bist bisschen weit weg >>> wie's scheint *fg > Nächste Woche habe ich ein paar Tage frei ;))) Tobias: Hehe da hast es besser als ich... ich hab quasi ueberhaupt keine Luft mehr in letzter Zeit, leider. Tu viel zu viel. Bjoern: Ja das mit Peaktech is so ne Sache :/ Ich hab zwei Geraete von denen aber da koennt ich jetzt nichts sagen. Mein Netzteil hab ich schonmal von innen betrachtet hat nen ordentlichen Eindruck gemacht. Aber in Zukunft werde ich wahrscheinlich nach Moeglichkeit kein Peaktech mehr kaufen... man wird ja anspruchsvoller hehe. Michael
Angehängte Dateien:
-
63 KB
So sieht doch mal ein richtig ordentlicher Arbeitsplatz aus :-)))
Naja das zweite Bild is ja schon so alt das hat nen langen grauen Bart. Ausserdem glaub ich geht's hier um reale Situationen und nicht um vorzeitliche Netz-Fakes.
Das Bild ist genauso alt. Ich glaub ueber das konnt ich anno 99 noch lachen oder so... nachdem ich das Rauchen aufgegeben habe brauche ich auch keinen Aschenbecher fuer den 5.25"-Einschub mehr... Dann steuer ich halt auch mal was bei.
@Micgael: >> Tobias: Hehe da hast es besser als ich... ich hab quasi ueberhaupt keine >> Luft mehr in letzter Zeit, leider. Tu viel zu viel. Ich wollte eigentlich auch nicht, aber mein Chef meinte, ich solle mir doch mal ein, zwei freie Tage gönnen.... Ich muss etwas Überstunden abbauen :p du siehst also, mir geht es etwa ähnlich wie dir. Aber mich störts nicht, Elektronik intressiert mich, deshalb arbeite ich sehr gerne.
Tobias, check mal Deine mails ;D Oder schreib einfach mal per ICQ: 307682079.
Hey Leute, bleibt doch mal bei der Sache. Es geht hier um unsere eigene Einrichtung und nicht um andere Tische deren Fotos schon seit Jahren im Netz rumgeistern... Grüße Björn
Angehängte Dateien:
-
190 KB
Jo... OK dann hier is mein Arbeitsplatz in der Firma :D Ganz so ordentlich isses immo nich hehe. Man beachte die ausgehebelten Windows-Tasten, das ist mein Markenzeichen ;) Michael
Alte Angewohnheit... hei meine Tastatur hier hat erst gar keine Windows-Tasten, so wie sich das gehoert! ;)
>Tobias, check mal Deine mails ;D Oder schreib einfach mal per ICQ: >307682079. Na will sich niemand wegen Datenschutz aufregen? Einfach so die ICQ-Nummer da hin schreiben! Pass auf Michael G., dass du nicht zugespamt wirst bis der ICQ-Server abstürzt ;)
Angehängte Dateien:
-
160 KB
Hier mein PC-Tisch... Satubwischen war noch nie meine Stärke. Grüße Björn
> Na will sich niemand wegen Datenschutz aufregen?
Das ist meine Nummer und ich verfuege ueber meine Daten wie's mir passt
wenn's recht ist.
Bjoern: Bist Du ein Maedchen? Hehe... OK OK ich hab selber mal ne Zeit
lang so nen Lippenstift gehabt ;) Was ist das fuer ein Board rechts
neben der Maus?
Ich koennt ja noch meinen (ehemaligen) Arbeitsplatz bei der SUSE zeigen
aber dann kaeme ja raus dass SUSE Medion-Rechner einsetzt... das wollen
wir mal vermeiden. Ups zu spaet... ;D
Michael
Was ist denn das für ein blaues Gerät, was dau auf dem Flachbettscanner steht?
Michael G. wrote: >> Na will sich niemand wegen Datenschutz aufregen? > Bjoern: Bist Du ein Maedchen? Hehe... OK OK ich hab selber mal ne Zeit > lang so nen Lippenstift gehabt ;) Was ist das fuer ein Board rechts > neben der Maus? Sicher, da wäre ich ja das Erste Mädchen was sich bei mikrocontroller.net als Junge ausgibt... Das Board ist ein 5.8GHz WLAN Transceiver von Radiolan. Auf dem Teil sind einige leckere sehr schnelle OpAmps drauf die ich noch benutzen will. Wie immer aus dem Schrott... > Ich koennt ja noch meinen (ehemaligen) Arbeitsplatz bei der SUSE zeigen Spar dir Das.. Genausogut könnte ich hier das einzige Notebook zeigen welches Fritz Elfert persönlich so hingestrickt hat das isdn4l auf einer PCMCIA Karte von HST läuft... (Habe mal kurz mit dem Fritz zusammengearbeitet) Grüße Björn
Stefan Helmert wrote: > Was ist denn das für ein blaues Gerät, was dau auf dem Flachbettscanner > steht? Eine SUN Cobalt RAQ2 auf der ich Debian installiert habe, benutze ich als Testmaschine hin und wieder. Grüße Björn
@ Michael G. "suse" ist ein schönes Stichwort, hab gerade die 10.3 DVD (Goldmaster) fertig gesaugt (wird im Laufe des nächsten Tages wohl überall auf den Mirrors sein). Oder hast du dich als "alter Linuxer" inzwischen einer andere Distri zugewandt? Grüße
@Björn Wieck Hammer, diese Tastatur. Das Hackbrett ist doch bestimmt noch so massiv gebaut, dass man damit Schwiegermutter erschlagen könnte, oder?
Angehängte Dateien:
-
110 KB
Dann will ich auch mal was beisteuern. Hab ausnahmsweise mal die Tische aufgeräumt und das muss ich gleich mal festhalten :-)) Eimal der Schreibtisch.
Angehängte Dateien:
-
66 KB
Das Lager musste leider wegen chronischen Platzmangels in einen anderen Raum weichen. Die Werkstatt fürs grobe hab ich im Keller. Die knipse ich mal nach dem momentanen großumbau. Ist noch totales Chaos, da ich da ne CNC unterbringen muss, die noch meine Wohnung blockiert.
@Michael:
>> Tobias, check mal Deine mails ;D Oder schreib einfach mal per ICQ:
307682079.
Ich hab kein Mail von dir :(
werde heute Abend mal ICQ einrichten ;))
Grüsse
Tobias
Hi Tobias, ich hab dir ne private message geschickt und da stand Du wurdest bemailt..... (= Wenn Du Windows benutzt versuche es mal mit nem Multi-Messenger. Freu mich. > @ Michael G. > "suse" ist ein schönes Stichwort, hab gerade die 10.3 DVD (Goldmaster) > fertig gesaugt (wird im Laufe des nächsten Tages wohl überall auf den > Mirrors sein). Oder hast du dich als "alter Linuxer" inzwischen einer > andere Distri zugewandt? Ja ich verwende (noch?) SUSE ;) > Grüße Geniesser: Wo willst Du die her haben. Nach meinen (zuverlaessigen) Informationen war der RC3, also zumindest der, der Goldmaster wurde, nicht oeffentlich. Daher wage ich mal zu bezweifeln dass Du auch diesen hast, es sei denn, Du hast ihn von intern. Ich warte noch auf's release. Lade es dann direkt auf meinen Server runter. Michael: Schoenes Bauteillager. Wenn's bei mir so weiter geht sieht's auch bald so aus... :d Michael
Michael G. (linuxgeek) >Geniesser: >Wo willst Du die her haben. Nach meinen (zuverlaessigen) Informationen >war der RC3, also zumindest der, der Goldmaster wurde, nicht >oeffentlich. Daher wage ich mal zu bezweifeln dass Du auch diesen hast, >es sei denn, Du hast ihn von intern. Ich warte noch auf's release. Lade >es dann direkt auf meinen Server runter. Na, nicht so ungläubig, hab es nicht nötig hier irgend einen Käse zu erzählen. Ich habe meine 10.3 gestern gesaugt (noch nicht mal über Torrent). Die GM (zwar intern, ist aber die endgültige Fassung wie man an der md5 sieht) war auf vereinzelten FTPs bereits zu haben und wird auch schon fleißig in den Foren diskutiert. Jetzt sollte es aber kein Problem mehr sein sie zu bekommen.
Angehängte Dateien:
-
1,2 MB
Na, da will ich auch mal ein Bild beisteuern. Leider habe ich nur ein kleines Eckchen zur Verfügung, auf dem ich herumtoben kann. ;-) MfG Paul
Hier sind noch 2 Bilder von Platinen nach dem Tonerverfahren und meine sogenannte oder auch "Entwicklungsumgebung". ;-) Paul
>Die Tischdecke ist geil!
Die Marmeladengläser sind ein Blickfang :)
Nur Paul, du solltest dir eine Blende vor deine Leuchtstofflampe machen,
so strahlt dir das Teil ins Gesicht.
Grüße
Angehängte Dateien:
-
140 KB
Paul Baumann wrote:
> Hier sind noch 2 Bilder von Platinen nach dem Tonerverfahren ...
Hmm, darf ich dann auch mal angeben? ;-) Mit Fotos der Bastelecke
kann ich gerade nicht dienen. Erstens ist der Tisch nie aufgeräumt :),
zweitens ist davon nicht genug freier Blick, um ihn mitsamt der
darüber an die Wand geschraubten Messgeräte fotografieren zu können.
Ich habe hier mal meine gestern vollendete Platine. Das Format ist um
einiges größer als notwendig wäre...
Angehängte Dateien:
-
95 KB
Jörg Wunsch wrote: > Das Format ist um > einiges größer als notwendig wäre... ...da es hier reinpassen soll. ;-) Der Chip, dessen Beschriftung man nicht lesen kann, ist übrigens ein MAX15004.
@Jörg Die Platine (PSU) ist aber nicht mit dem Tonerverfahren hergestellt? So eine Uhr habe ich auch noch in meinem "Betriebsteil 2" (Keller). ;-) Die ist mit Z570M vom VEB Werk für Fernsehelektronik Berlin ausgerüstet und mit D192 und "Millionen" von Treibertransistoren SS200 bestückt. Das waren noch Zeiten, da haben wir noch den Besen mit "u" geschrieben. Paul
Sehr schön! Was soll das werden, eine Röhrenuhr? Kann sein dass der MAX ein Hinweis ist, bin aber gerade zu faul zu gucken ;^)
Geniesser: So megascharf bin ich auf den Umsteigestress immo nicht... ;) Anyway: Have a lot of fun. Paul: Dein Oszi ist klassisch hehe... Und Joerg hat ein Nixie-Uehrchen gebaut, coole Sache, mit Steckmodulen. Vielleicht sollt ich sowas auch mal andenken hehe. Aber zunaechst mal duerfte ich an Ideen eingedeckt sein. Michael
Paul Baumann wrote: > Die Platine (PSU) ist aber nicht mit dem Tonerverfahren hergestellt? Nö, klassische Fotolithografie. Toner auf Transparentfolie, ist nicht sonderlich toll im Kontrast, aber bislang war ich noch zu faul, mich mal umzusehen, wer einen Satzbelichter in der Nähe hat. Die Detailauflösung des Toners ist gut (120 µm Leiterbreite sind kein Problem), was ihm fehlt, ist eine gleichmäßige Flächendeckung. > Die ist mit Z570M vom VEB Werk für Fernsehelektronik Berlin > ausgerüstet und mit D192 und "Millionen" von Treibertransistoren > SS200 bestückt. Ja, das hier sind auch Z570M, die Platinen ebenfalls mit 11 SS202 pro Stelle bestückt. Teilweise habe ich die SS202 schon ersetzen müssen, aber andere Platinen gehen noch komplett. Ich hatte original nur 4 Platinen, zwei habe ich nachgebaut, damit es 6 Stellen werden. Ja, soll auch 'ne Uhr werden. ;-) Hat sich mein Sohn fürs Kinderzimmer gewünscht. Die Controllerplatine ist schon fertig, aber noch nicht bestückt. Im Moment läuft der Prototyp noch mit einem STK500 angesteuert.
> Nö, klassische Fotolithografie. Toner auf Transparentfolie, ist nicht > sonderlich toll im Kontrast, aber bislang war ich noch zu faul, mich > mal umzusehen, wer einen Satzbelichter in der Nähe hat. Ich drucke die Vorlage doppelt aus und verklebe sie, die Deckung ist dann sehr gut. Damit hab ich bisher die besten Ergebnisse erzielt. Michael
Andreas Schwarz wrote:
> http://www.mikrocontroller.net/topic/gallery/15027
Hey, krass. Gibts irgendwo auch noch einen Link, wenn man sich auf
Thread-ebene befindet? :-)
Noch nicht, ich überlege noch wo ich das am besten verlinke.
Michael G. wrote: >> Nö, klassische Fotolithografie. Toner auf Transparentfolie, ist nicht >> sonderlich toll im Kontrast, ... > Ich drucke die Vorlage doppelt aus und verklebe sie, ... Finde ich toleranzmäßig nicht tragbar. Die bekommt man doch kaum passgenau übereinander, man hat ja schon zu tun, Ober- und Unterseite hinreichend genau in Deckung zu bekommen. Aber das sollten wir vielleicht im Platinenforum dann diskutieren...
Andreas Schwarz wrote:
> Noch nicht, ich überlege noch wo ich das am besten verlinke.
Ganz oben, neben "Forenliste", "Threadliste" irgendwo?
Simon: Wo ist denn Dein Tisch? ;) Joerg: Hast recht...
@ Michael G. nichteinmal ein Papier oder gar Lötkolben... . Und gerademal ein Bildschirm. Bist wohl ein richtiger Kopfarbeiter.
Peter: Wenn Du meinen Arbeitsplatz in der Firma meinst: Das is ne Zeit lang her in Zwischenzeit hat sich etwas mehr gestapelt auf dem Tisch und ich hab nen neues Telefon. Weiter oben ist meine Bastelecke... und wozu brauch ich diverse Bildschirme wenn ich virtuelle Desktops habe. Ach right... Windows :D Nei das verwend ich nich ;)
Michael G. wrote: > Simon: Wo ist denn Dein Tisch? ;) Meiner? Unspektakulär ;) http://klinkerstein.m-faq.de/Arbeitsplatz.jpg Zu beachten das alte Oszilloskop (Zweistrahl! mit Digitalspeicherteil, GPIB Interface aber nur 5MHz Bandbreite, glaube ich) Hab ich von dem Stiefvater meiner damaligen (ersten ;)) Freundin geschenkt(!) bekommen. PS: Mein Lötkolben (Ersa Analog 60) ist hinter dem Monitor. PPS: Zu mehr hab ichs mit meinem Taschengeld noch nicht gebracht an Laborausstattung (Bin ich froh, dass ich wenigstens ein Oszilloskop habe!). Bin schließlich noch Schüler ;)
Hei Simon :D Du hast ja die selbe Olle Tischlampe wie ich... hehe die is noch aus den 70ern ;) Die hat aber reinen Zierwert weil der Schalter kaputt is und ich keine Gelegenheit/Lust hatte das mal zu reparieren. Is eh viel zu gefraeszig mit konventiellen Gluehbirnen. Auf meinem Basteltisch hab ich ne coole Lupenleuchte ;) Ja isch hab ma nen Thread von Dir gelesen Du hast doch was von BaF"OG geschrieben? Machst Du Abitur oder studierst Du schon? lg, Michael
Michael G. wrote: > Hei Simon :D > > Du hast ja die selbe Olle Tischlampe wie ich... hehe die is noch aus den > 70ern ;) Hehe, jou. Ich hatte schon mehrere "moderne" Schreibtischlampen, die dauernd kaputt gingen. Diese ist von meinem Vater ;) Die dient mittlerweile auch als Kopfhörerhalter für meinen Bluetooth-Kopfhörer. > Ja isch hab ma nen Thread von Dir gelesen Du hast doch was von BaF"OG > geschrieben? Machst Du Abitur oder studierst Du schon? Bin zur Zeit in der 13. Klasse auf einer Berufsschule und mache insgesamt bis inkl. 14. Schuljahr um Allgemeine Hochschulreife zu erlangen, dann geh ich studieren. Genauer gesagt bin ich sogar im Moment in Woche 7 von 8 eines Praktikums ;)
@andreas jaa mach das mit dem verlinken der basteltische auf jeden fall !!! ist eine echt geile idee. werde auch noch ein paar bilder beisteuern (wenn ich mal eine vernünftige kamera da habe).
>> Ja isch hab ma nen Thread von Dir gelesen Du hast doch was von BaF"OG >> geschrieben? Machst Du Abitur oder studierst Du schon? > Bin zur Zeit in der 13. Klasse auf einer Berufsschule und mache > insgesamt bis inkl. 14. Schuljahr um Allgemeine Hochschulreife zu > erlangen, dann geh ich studieren. OK also Bayern is das nich. Aber ich hoffe Du machst zumindest Informatik? Unser Hoffnungstraeger Simon? :D
@Jörg Wunsch: Was für eine Induktivität ist das denn bei deiner PSU? Ein Flyback? Warum setzt du nicht auf die Standardlösung (boost converter)? Wieviel Watt bekommst du da raus? Dein Design sieht ja extrem altmodisch aus (alles etwas "größer"). Oder ist das gar nicht alles dein Design? Ich habe meine Nixie Uhr mit einen AVR und ansonsten nur diskreten Bauelementen aufgebaut... hat beides seine Reize (altmodisch ist vlt. authentischer). Ich hätte gerne einen dieser Heathkit Uhrenbausätze die manchmal bei eBay angeboten werden (allerdings viel zu teuer). Deinen Post von 04.10.2007 18:21 hatte ich eben übersehen, damit klärt sich eine meiner Fragen.
Marius Schmidt wrote: > Was für eine Induktivität ist das denn bei deiner PSU? Interessanterweise kann ich mich nicht mehr genau erinnern, wann und wofür ich diesen Trafo mal gewickelt hatte. Er funktionierte aber am Ende am besten. ;-) Das dürfte ein EE-Kern aus einem alten PC- Schaltnetzteil sein, den ich mal für irgendein Experiment neu bewickelt hatte. > Ein Flyback? Ja. > Warum setzt du nicht auf die Standardlösung (boost converter)? Hatte nicht so gut funktioniert, auch wenn es mit gleicher Schaltung möglich gewesen wäre. Ich war auf Anhieb nur so auf (140...150) V gekommen. Der MAX15004 war auch einfach mal nett zum Experimentieren. > Wieviel Watt bekommst du da raus? Habe ich nicht gemessen. Mir hat's gereicht, dass es hinreichend für die Nixies ist. Im Moment zieht die ganze Uhr so zwischen 100 mA und 200 mA bei (12...16) V Eingangsspannung. (*) Der MAX15004 hat noch einen eingebauten 5-V-Regler, den man extern mit einigen 10 mA belasten darf, der versorgt gleich noch die Schieberegisterkette und den AVR mit. (Die AVR-Platine ist mittlerweile auch fertig und funktioniert.) Edit: hatte ihn neulich versehentlich im Leerlauf laufen, da kommen reichlich 300 V raus. Erstaunlich, wie gut der MTA3055 die sich daraus ergebende primäre Rückschlagspannung (irgendwo bei 80 V) verkraftet... (*) Ein guter Teil der Verlustleistung geht in der Erzeugung der Hilfsspannung drauf (war mal 66 V, aber ich habe sie auf 75 V hochgenommen, weil dann das Restglimmen besser in den Griff zu bekommen ist). Jede Stufe hat da einen 100-kOhm-Kollektorwiderstand. Wenn du davon ausgehst, dass 6 Ziffern aktiv sind, sind das also 16,7 kOhm Last, also (4...5) mA. Da diese Spannung aus den 200 V abgeleitet wird, werden dann so ca. 0,5 W im Regeltransistor verheizt. > Dein Design sieht ja extrem altmodisch aus (alles etwas > "größer"). Oder ist das gar nicht alles dein Design? Ist die Frage, was du mit Design meinst. Das gesamte System habe ich bekommen in Form eines Verdrahtungsrahmens mit Steckverbindern. Der war bestückt mit alten Modulen vom Werk für Fernsehelektronik, u. a. vier fertigen Anzeigeplatinen (Nixie + Treiber + Dekoder). Da das gesamte System mechanisch einen recht soliden Eindruck machte, wollte ich es einfach weiter nutzen. So habe ich zwei weitere Anzeigeplatinen geclonet und die anderen beiden Platinen (200-V-Versorgung und AVR-Platine) im gleichen Format aufgebaut. Der sich daraus ergebende Platz ist in der Tat sehr großzügig. ;-) Ich hätte sogar noch zwei Steckplätze frei. Der AVR ist aus diesem Grunde auch eine DIL40-Version, normalerweise hätte ich da sicher eher ein TQFP44 bevorzugt. > Ich habe meine Nixie Uhr mit einen AVR und ansonsten nur diskreten > Bauelementen aufgebaut... Naja, die BCD-zu-1-aus-10-Dekoder auf diesen Platinen brauchen sowohl die 4 BCD-Signale als auch die negierten Signale. Mit 8 Bit pro Stelle wollte ich das nicht mehr parallel vom Controller verdrahten, da wäre ja selbst ein ATmega128 schon knapp geworden. Daher habe ich die ursprüngliche freie Rückverdrahtung durch einen Backplane ersetzt, die für jede Stelle den 74HC595 enthält. Sind zwar immer noch paar Drähte da (man kann ja nur auf einer Seite löten, da lohnte 2-lagig nicht), aber die reine Stellenansteuerung ist auf der Backplane. Ist gewissermaßen eine neumodische Mischung mit historischen Altlasten. ;-) Die Schaltung der Dekoder ist ziemlich genial... Sie haben sich ausgenutzt, dass sie sowieso alle 8 Signale aus den Zählerplatinen (die original immer direkt neben der Anzeige waren) zur Verfügung hatten. Die Flipflops in den Zählern waren noch klassisch mit diskreten Transistoren. f[max] wahrscheinlich kaum größer als 1 MHz, vermute ich mal.
Wozu brauchst du denn eine Hilfsspannung? Ich habe bei meiner Uhr das "Restglimmen" (bzw. Ghosting) durch 55V Z-dioden an den Kathoden weg bekommen. Aber solche Massnahmen muss man eigentlich nur bei gemultiplexten Displays treffen. Dein Display wird wohl parallel angesteuert? Also nicht gemultiplext. Dann sollte Restglimmen kein Problem sein...
Lupin wrote:
> Wozu brauchst du denn eine Hilfsspannung?
Das ist die Kollektorspannung der Ansteuertransistoren. Bei diesen
alten Designs hat man auf diese Weise die Spannungsbelastung der
Transistoren reduziert. 200-V-Transistoren gab es damals noch nicht.
Angehängte Dateien:
-
190 KB
Hi so dann will ich auch mal. Mein Arbeitsplatz auf der Arbeit. Wenn ich zu hause bin werde ich noch mal was nachliefern. Gruß MISZOU
Geiles Ossi! Aber bissken weniger in das Geraet und etwas mehr in nen ergonomischen Bildschirm investiert waere ne tolle Sache gewesen hehe...
>... oder in nen ordentlichen Friseur
Ein richtiger Elektriker läßt sich auch mal seinen Kollektor abdrehen.
;-)
(Hinweis: Motor, Anker, Kollektor....)
MfG Paul
GG Der Monitor tut noch und solange brauch ich auch keinen anderen. Das Oszi ist eigentlich für die Photakustik gedacht, aber solange da noch keiner Arbeitet muss sich ja jemand mit ihm beschäftigen. Nicht dass es an Einsamkeit leidet. @Frisur, die ist gut, nen "ordentlicher Friseur" bekommt ne Glatze auch nicht besser hin. Gruß MISZOU
Die Frisur ist sehr pflegeleicht, das ist doch ein Vorteil oder? Ich seh am Morgen immer aus wie wenn ich grade eben aus dem Bett gefallen wäre. Seit einer kleinen "Frisurveränderung" ist das Problem aber auch weg :D MfG Roland
@ M. M. Wie oft öffnest du vom linken Schreibtischcontainer die unterste Schublade, oder anders gefragt: Warum können die meisten Tüfftler, Genies, praktizierende Dipl.Ings so schlecht Ornung halten? ;-)
Alter nativer wrote: > Warum können die meisten Tüfftler, > Genies, praktizierende Dipl.Ings so schlecht Ornung halten? ;-) Sinnloser Arbeitsaufwand. Aufgeräumt wird erst, wenn die mittlere Suchzeit für einen bestimmten, wahllos herausgegriffenen Gegenstand, multipliziert mit der mittleren Anzahl der Suchvorgänge in einem bestimmten Intervall größer wird, als die vielen Stunden, die man ins Aufräumen investieren müsste.
OXI wrote:
> alles eine frage der ablagefläche
Nein. Eine Grundregel besagt, dass sich alle horizontalen Flächen
binnen kürzester Zeit mit Gerümpel bedecken...
Deswegen ist es ja auch gar keine gute Idee, einen Flachbettscanner auf den Schreibtisch zu stellen ...
Rufus t. Firefly wrote: > Deswegen ist es ja auch gar keine gute Idee, einen Flachbettscanner auf > den Schreibtisch zu stellen ... Naja, es sammeln sich dann diverse STK500s, JTAG ICE, STK-Aufsätze, STK-Kabelsätze usw. darauf an. ;-) Mit bisschen Geschick kann man, ohne selbige alle runterrutschen zu lassen, trotzdem noch eine Scanvorlage einschieben. :-) Der GIMP kann ja zum Glück beliebige Rotationen mittlerweile berechnen, da kann man den Versatz dann wieder rausrechnen lassen... Been there, done that.
Angehängte Dateien:
-
220 KB
Hi so daheim, ist wirklich nicht gerade sehr aufgeräumt, aber im Laufe der Woche sammelt sich immer mal wieder was an. Und wenn man gerade was aufgebaut hat oder was probiert warum sollte Mann dann aufräumen. Das macht Mann nach getaner Arbeit. Abfallcontainer in der Nähe sind immer gut, solange es kein Restmüll ist. Der einzige der mir fehlt ist Elektroschrott, GG. @Jörg und Flächen, wie sagt man auf Neudeutsch "Word" @ganz gut sieht nur so eng aus, die Schublade hat einen Meter Platz wenn ich den Papierabfalleimer wegstelle der davor steht. Sonoch ein Bildchen vom Arbeitsplatz zu hause. Gruß MISZOU
Angehängte Dateien:
-
250 KB
Jörg Wunsch wrote: > Sinnloser Arbeitsaufwand. Aufgeräumt wird erst, wenn die mittlere > Suchzeit für einen bestimmten, wahllos herausgegriffenen Gegenstand, > multipliziert mit der mittleren Anzahl der Suchvorgänge in einem > bestimmten Intervall größer wird, als die vielen Stunden, die man > ins Aufräumen investieren müsste. Kenne ich.. So siehts bei mir auf dem Tisch aus wenn ich mit Basteln quasi fertig bin. Das in der Mitte von Tisch ist der erfolgreiche Nachbau von Andreas sein DDS Funktionsgenerator. Ich konnte mich allerdings nicht mit den R2R Netzwerk anfreunden und habe anstelle einen ZN428 genommen (habe noch mehrere davon). Grüße Björn
Angehängte Dateien:
-
100 KB
OK, überredet. ;-) Hier der Zustand meiner Bastelecke gestern zu ,,Dienstschluss''. Die AVR-Platine für die Nixie-Uhr war dann auch fertig. (Eigentlich wollte ich ein Foto ja erst posten, wenn ich wirklich mal wieder aufgeräumt habe...)
Hmmm, eigentlich wollte ich hier ja nix posten weil ich dache ich blamiere mich weils in meiner Elektronikecke, sowohl im Betrieb wie auch daheim etwas "wild" aussieht. Aber wenn ich hier einige Bilder so ansehe komme ich zu dem schluß daß bei mir eigentlich noch recht gut aufgeräumt ist.... Das Foto von Jörg Wunsch hat mich überzeugt, gegenüber diesem Bild ist bei mir extrem Aufgeräumt :D :D :D Ich werde wohl die nächsten Tage auch mal die Digicam zücken und Fotos machen. :D MfG Roland
Roland Z. wrote: > eigentlich wollte ich hier ja nix posten weil ich dache ich blamiere > mich weils in meiner Elektronikecke, sowohl im Betrieb wie auch daheim > etwas "wild" aussieht. Aber wenn ich hier einige Bilder so ansehe komme > ich zu dem schluß daß bei mir eigentlich noch recht gut aufgeräumt Nur keine verhinderten Bedenken, lass alles raus... Wer ständig auf die Reinheit des Basteltisches aus ist kann nie was zustandebringen. Da wäre ich dann ja in 99% der Zeit mit Aufräumen beschäftigt... Grüße Björn
Ich weiss garnich was Ihr wollt... Kreativitaet und Chaos gehen Hand in Hand :D
Angehängte Dateien:
-
240 KB
Nachdem es hier heute irgendwie so lustig war noch meinen Chaos Platz. Aber jetzt Andreas mach mal das Forum zu, ich kann nicht mehr vor Lachen bei den Beiträgen heute :-) Ich war noch in einem anderen Forum heute und da gab es eine Stilblütensammlung mit den Forum Highlights, sowas sollte hier auch mal angelegt werden.
Also ich wuerd sagen da hab's selbst ich noch ordentlicher... ;)
@ M. M. (miszou) Was sind das auf deinem Bild (vor der Wand mit den CD's) eigentlich für Wassertabks. Machst du da diesen Tankversuch der in Praktika für Regelungstechnik immer sehr beliebt ist?
Hi ist das Ätzgerät1 vom reichelt. http://www.reichelt.de/?;ACTION=3;LA=4;GROUP=C96;GROUPID=3376;ARTICLE=23418;START=0;SORT=artnr;OFFSET=16;SID=28tSWtE6wQARwAADHzJJ45e465157e2e3f9e5dd1595ad08c54554 Gruß MISZOU
Angehängte Dateien:
-
70 KB
Moin Moin aus Bremen, hier mein Basteltisch. Gerade etwas aufgeräumter, gibt auch Zustände wie bei Jörg :-) Ist aber seltener, ich mag nicht suchen ;-) @Jörg: Die Nixieuhr ist fertig, schick mal Fotos. Wenn Du genau hinsiehst, bei mir auf dem Scope steht auch eine im Rohbau (ohne Gehäuse) mit Winzigen IN-17 Röhren. Nun denn viel Spaß Euch allen beim Basteln. Gruß Joachim
Ha Jo wrote: > @Jörg: Die Nixieuhr ist fertig, schick mal Fotos. Naja, im Moment ist sie ein Rohbau so wie deine Uhr. Ich muss noch irgendwo ein passendes Gehäuse suchen, und die Software noch ein wenig aufbohren. Derzeit kann man die Zeit nur mit dem JTAG ICE stellen, das ist fürs Kinderzimmer bissel unhandlich. ;-)
Angehängte Dateien:
-
110 KB
Ich habe bei mir seit kurzem eine Nixieuhr mit 4 Röhren stehen. Komplett ohne µC aufgebaut.
Angehängte Dateien:
-
200 KB
...und die Gesamtansicht von oben. Der Schaltwandler heizt noch etwas sehr.
Angehängte Dateien:
-
57 KB
Man hier gibt es noch mehr Leute, die vom Nixiefieber erfaßt sind :-) Hier ein Produkt von meinem Basteltisch. Das Gehäuse aber nicht. Das war ein Geschenk für die Software der Uhr, die von meinem Basteltisch stammt. Das Gehäuse ist aus dem Vollen gefräst und fräsen kann ich nicht (keine Fräse). Joachim
Angehängte Dateien:
-
52 KB
Und noch eine andere Ansicht. Man sollte vielleicht einen Nixiethread aufmachen :) @Jörg: Das Gehäuse für die IN-17 Uhr muß noch "wachsen" :-) Hab noch keine Idee. Könnte ins Auto :-) Uhrzeit nur mit dem ICE stellen? :-))) Das übt, da fängt der Kleine gleich richtig an ;-) @Omega G.: Der Wandler scheint RICHTIG zu heizen wenn daa sogar ein Lüfter hin muß :-) Aber gerade macht es nichts, es wird Winter. Du hast also ein paar Monate, um Dir was zu überlegen ;-) Fein fein, meine Uhr ist mit AVR gesteuert. Kann man einfacher und vielmehr Spielkrams einbauen :-) Schönen Abend noch am Basteltisch. Joachim
Der Lüfter ist noch eine Übergangslösung. Wie erzeugt ihr die Hochspannung? Ich habe einen MC34063 mit externem Fet, Spule usw. Nur das will nicht wie's soll. Ich habe eine 250µH Spule, einen IRF730. Und der wird warm.
Ich nutze auch den MC34063 mit externem FET. Funktioniert prima. Schaltung siehe bei stefankneller.de. Joachim
Der Unterschied ist die Spule, ich habe eine mit 250µH und überall sieht man eine mit 330µH. Das werde ich irgendwann ändern, habe aber momentan keine Zeit/Lust Spule zu wickeln.
Angehängte Dateien:
-
40 KB
Ha Jo ist deine Uhr netzbetrieben? Wo hast denn die beiden Glasröhrchen für die Neons her? Hab meine einfach eingeschrumpft. Omega: Bei deinem Schaltregler läuft mächtig was falsch... bei meiner Uhr macht's ne SMD Spule und ein SMD Transistor (ohne aktive Kühlung ;)). Hier mal nen Foto von meiner... im Hintergrund liegt das Funkmodul auffer Fensterbank. Das doofe an meiner Uhr ist das teure, aber schöne, Gehäuse (um die 30 euro bei Conrad)... Omega: 250µH oder 330µH macht da keinen großen Unterschied. Es kommt halt auf die Frequenz an. Dreh die mal hoch. Dein Aufbau ist auch ein Problem, das sieht nicht gut aus. Die Spule ist viel zu weit weg vom schaltregler und die Anschlussdrähte der Spule sind zu lang (keine Drähte zur Spule, die gehen direkt zum Schalttransistor. Das was du da als Diode benutzt sieht auch nicht gut aus (vor allem so komisch eingelötet). Du brauchst eine schnelle Diode (<50nS) und die sollte auch nicht wie 'ne Antenne eingelötet werden ;-)
Jörg Wunsch wrote: > fertig. (Eigentlich wollte ich ein Foto ja erst posten, wenn ich > wirklich mal wieder aufgeräumt habe...) Dann hätten wir sicher alle einen Bart gehabt ;-) Ich kenn das auch, es schleppt sich hin und das nächste Projekt ist schneller :-) Joachim
Marius Schmidt wrote: > Ha Jo ist deine Uhr netzbetrieben? Ja, ist sie. Hab nicht sooo dicke Batterien :-) > > Wo hast denn die beiden Glasröhrchen für die Neons her? Hab meine > einfach eingeschrumpft. Waren beim Geschenk des Gehäuses dabei. Sind vom Glasbläser (im Ernst). > Hier mal nen Foto von meiner... im Hintergrund liegt das Funkmodul > auffer Fensterbank. Hast Du die Uhr komplett selbst entwickelt? Also auch die Elektronik? Meine läuft auch mit DCF77, kann aber auch wahlweise mit GPS arbeiten. 2 der Uhren laufen in Paraguay bzw. Chile, dort ist nichts mit DCF77. Was bei meiner Uhr hinten an dem dünnen schwarzen Kabel hängt, ist ein Temperaturssensor. Die Uhr sagt mir auch, wie warm es ist. > > Das doofe an meiner Uhr ist das teure, aber schöne, Gehäuse (um die 30 > euro bei Conrad)... Das kenne ich, mit der Mechanik hab ich es auch nicht so. Aber ich arbeite dran. Uhr Nr. 2 ist schon fast fertig. Joachim
Gehäuse?! Ich finde sowas erst richtig schön wenn man die Innerein sieht!
Omega G. wrote: > Gehäuse?! Ich finde sowas erst richtig schön wenn man die Innerein > sieht! Dann aber bitte so: http://www.stefankneller.de/elektronik/nixieuhr/galerie/fotos/uhrsven1.jpg oder auch so: http://www.stefankneller.de/elektronik/nixieuhr/galerie/fotos/uhrhansjuergen2.jpg
Ha Jo: Ja Elektronik ist selbst entwickelt. Ich hab mal Schaltplan und board als Bild hochgeladen (findest du für eagle auch bei neonixie): http://lupin.shizzle.it/images/lupi-nixie_pcb.jpg http://lupin.shizzle.it/images/lupi-nixie_sch.jpg Die "Highlights" meines Designs finde ich, dass erstmal ziemlich viel SMD ist. Die Transistoren habe ich ohne Basiswiderstand an den Mega gehangen (der hat die Basiswiderstände als Pullups integriert ;)). Der Schaltregler wird vom Mega16 geregelt und kann mit dem Poti abgeglichen werden. Die Uhr ist halt so simplistisch gehalten wie es mir möglich war... Wenn ich's recht überlege hätten die Kapazitäten am Spannungsregler ruhig auch viel kleiner sein können (da habe ich sogar low ESR Typen verbaut ;)). Edit: was ich mit Netzbetrieben meinte war eigentlich ob deine Röhren ihre Spannung aus der Netzsspannung gewinnen (nach gleichrichtung/dicken Vorwiderstand). Und wie gewinnst du ansonsten die nötigen Spannungen aus der Netzspannung? Bei Cathode-Corner gibt es eine Uhr welche einen speziellen Schaltregler benutzt um die Röhrenspannung und die Betriebsspannung der Schaltung bereit zu stellen (ich glaube der hat den Trafo wickeln lassen).
Marius Schmidt wrote: > Edit: was ich mit Netzbetrieben meinte war eigentlich ob deine Röhren > ihre Spannung aus der Netzsspannung gewinnen (nach gleichrichtung/dicken Wie ich oben schon schrieb: Schaltung siehe bei stefankneller.de. 12V rein, einen 5V Längsregler für den MEGA und einen MC34063 für die Röhrenspannung. Ähhhh, ja wir sind hier Offtopic. Sollten mal die Spur wechseln. Joachim
Mann beachte den Werdegang von:
'Eure Basteltische' zu 'Wie baut man ein Nixieuhr'
@Jörg Wunsch > Sorry, der Thread ist, nach 5 Monaten wieder mal aufgeweckt, sowas von > sinnfrei geworden, dass er selbst im off-topic-Forum schon zu > off-topic ist... Ich hab' ihn daher an eine besser geeignete Stelle > geschoben. Sollen die Möchtegern-Ossis und Besserwissis doch hier in > aller Stelle ihrer Leidenschaft frönen. Trifft das auf diesen Thread nicht zu?
Gäste wrote: > @Jörg Wunsch >> Sorry, der Thread ist, nach 5 Monaten wieder mal aufgeweckt, sowas von >> sinnfrei geworden, dass er selbst im off-topic-Forum schon zu >> off-topic ist... Ich hab' ihn daher an eine besser geeignete Stelle >> geschoben. Sollen die Möchtegern-Ossis und Besserwissis doch hier in >> aller Stelle ihrer Leidenschaft frönen. > > Trifft das auf diesen Thread nicht zu? Wo willst ihn denn hinschieben? Gibt es noch ein geheimes Fach?
> Gehäuse?! Ich finde sowas erst richtig schön wenn man die Innerein > sieht! Find ich auch, deswegen hat mein Rechner ja kein geschlossenes Gehaeuse ;) Ich finde Technik aesthetisch.
Hey, da möcht ich doch mein Ührchen auch mal zum Anschauen präsentieren: http://www.mario001.de/elektronik/nixie/nixie4.jpg Ist übrigens auch größtenteils selbstentwickelt, nur den Step-Up-Wandler hab ich von der bereits zitierten Seite von Stefan Kneller übernommen. Ich wollte auch unbedingt ein durchsichtiges Gehäuse und hab mir damals deswegen extra Platinen machen lassen.
ebay und die nennen sich meistens Nixie und nicht Nixi (Numeric Indicator eXperimental No. 1)
Diese Röhrchen scheinen ja voll der Schrei zu sein. Der Wüstens muss ja Millionär sein.
Bei den Preisen bestimmt... da kaufen aber auch nur die, die zu doof sind eBay zu benutzen ;-)
Gibt aber auch Leute, die zu doof sind e-bay zu benutzen und von Betrügern ausgetrickst wurden.
Mag sein dass die ein oder andere Röhre bei E-Bay billiger ist. Aber dann musste für eine Röhre nocht 7 Euro Versand bezahlen. Bei Wuestens bekommste die Dinger in einem Gut gepolsterten Umschlag für 2 Euro und fertig.
Angehängte Dateien:
-
290 KB
Wenn wir schon so schön offtopisch sind, hier mal meine neue dritte Hand. Dieser Standfuß war einfach nur ätzend :-)
Angehängte Dateien:
-
420 KB
Etwas näher. PS: Entschuldigung an die Modem-User. Habe versehentlich auf 100% Qualität gespeichert :/
@Simon, um noch etwas offtopischer zu werden: Wer hat schon noch ein Modem ;) seit 2 Wochen bin sogar ich mittlerweile per DSL online, ind erst vor Kurzem habe ich in diesem Thread endlich mal alle Photos anschauen können. Sonst hat mein Modem schon nur für den Text hier ein paar Minuten oder so zum Laden gebraucht ;) Mein DSL hat zwar nur 768 kbit/s, aber was solls, das ist mehr als Faktor 10 im Vergleich zu meinem Modem ;)
Da bin ich mit meinen ~1700 kbits/s schon ein bischen besser am Start. Warum hast du nicht schon eher auf DSL umgestellt?
@The one: Ich wohne auf dem Land, etwas abgelegen... Bis zur nächsten Telephonzentrale sinds angeblich > ~4km. Und die Telephongesellschaft hat sich bis jetzt geweigert, auch nur versuchsweise einen DSL-Anschluss aufzuschalten... Aber nun haben sie sich endlich doch überreden lassen, und siehe da es funzt. In der nächsten Zeit wird irgendwann mal noch aufgerüstet, sodass ich dann bald mal die vollen 3500 kbit/s nutzen kann, die mir eigentlich zustehen ;)
Bekomme ich arg viel haue wenn ich sage daß ich nen Glasfaseranschluß habe der 100MBit schafft? wegrenn ;))
Roland Z. wrote: > Bekomme ich arg viel haue wenn ich sage daß ich nen Glasfaseranschluß > habe der 100MBit schafft? wegrenn ;)) Du hast die netten Herren vor deiner Tür vergessen.... KNUFF, PUFF! der war für die 100MBit... PAFF, der war fürs weglaufen. Frechheit! ;) Grüße Björn
Hei Tobi ;)) > Da bin ich mit meinen ~1700 kbits/s schon ein bischen besser am Start. > Warum hast du nicht schon eher auf DSL umgestellt? Mehr als 6MBit macht meine Leitung offensichtlich nicht her, ich musste wieder downgraden von 16000KBit.
@Roland z.: Wow, 100 MBit/s?? Schon geil, aber ich meine - du kannst nicht wirklich so schnell surfen oder? Jaja, Glasfasern müsste man haben...
Der Typ mit der Glasfaserleitung muss irgendwo in Raum Köln wohnen. Da hat die T-Kom sowas schon verlegt.
Hmm... jetzt müsste eigentlich jemand kommen und Simon den Link zum Artikel über Bild-Formate nahe legen... komisch Nee ich mach das jetzt nicht.
@The one, der "Typ" mit der Glasfaserleitung (nämlich ich und ich habe auch nen namen siehe oben) wohnt nicht im Kölner raum, die Telekom hat auch schon viele weitere Städte mit Glasfaser beglückt. Du solltest dringend dein Wissen in diesen Dingen auf den neusten Stand bringen bevor du dich dazu äußerst. @Tobias Plüss, je nach Server mit dem du es im Net zu tun hast bekommst du schon ordentlich Geschwindigkeit hin, das ganze natürlich so, daß wenn die "Gegenstelle" nicht so schnell kann, du ebenfalls ausgebremst wirst da der "Flaschenhals" in diesem fall zwar nicht bei dir liegt, aber trotzdem vorhanden ist und dadurch die Transferrate drückt. Downloads von Microsoft (Update usw) sind z.B. gegen Morgen extrem schnell, gegen Abend nur noch so unteres mittelmaß. Aber ich kann damit leben. Die Leitung ist natürlich nicht primär zum "Hardcore-Downloaden" da, die wird auch geschäftlich genutzt. Roland
@Roland Z.: Grade zum "hardcore-downloaden" wäre das doch was ;)) Nee, natürlich nicht wirklich. Meine Festplatte wird auch so immer voller und voller und ich wüsste nicht mal wohin ich ein Backup machen sollte....
@Tobias Plüss, geht mir genau so, die Platte wird immer schneller Voll, obwohl die "Hardcore-Downloaderei" schon lange zurückliegt und nicht mit diesem Anschluß erfolgte. Das war noch damals mit dem "ganz alten" Dsl 768kbit der Telekom. Wir waren eine der ersten Haushalte die das in unserer Stadt damals bekommen haben. :)
Das ärgerliche dabei ist einfach, dass sich ummer mehr Dateien ansammeln, die eigentlich nutzlos sind. Ich bewahre sie dennoch auf, denn wenn ich mal "aufräume" und Zeug lösche, dann habe ich mit Sicherheit genau das gelöscht, was ich am nächsten Tag unbedingt brauche. Und natürlich war das irgendwo aus dem Internet runtergeladen, und die Quelle weiss ich längst nicht mehr.... ;)
Angehängte Dateien:
-
330 KB
Hi, nach dem Neubau ist das jetzt mein Basteltisch ... Gruß Andreas
Sehr großzügig. ;-) Sogar mit Not-Aus-Taster...
Jo, den Notaus-Taster habe ich schon einmal gebrauchen können ... Hab (unbeabsichtigt) einen Lipoly "in die Luft gejagt" (ohne RC-Flieger ;-) ) - Da war der Notaus echt praktisch... Seit diesem Erlebnis schalte ich immer, wenn ich die Werkstatt verlasse, alles mit diesem Taster aus.... Gruß Andreas
da wird aber nicht nur hobbygebastelt oder? Das mit dem Not-Aus spart ja auch standby strom ;)
Hi, "da wird aber nicht nur hobbygebastelt oder?" ähm... doch... Zu meiner Entschuldigung muss ich sagen, dass wir eine Einliegerwohnung gebaut haben und meine Werkstatt irgendwann einmal ein Schlafzimmer wird ... So kann ich alles "stehen und liegen" lassen und kann irgendwann später weiterarbeiten ... "Das mit dem Not-Aus spart ja auch standby strom ;)" Eben - das war der zeite Grund für diesen Schalter Gruß Andreas
Hallo Andreas ( UBoot-Stocki) was ist das für eine Fräse, die Du da stehen hast? Bist du zufrieden mit dem Ding? Ich überlege aauch, mir eine Tischbohrmaschine zu kaufen oder auch gleich einen Tisch-Bohr-Fräse. Kann mich aber noch nicht so recht entscheiden. Frage ist, ob ich sie wirklich(!) brauche. Gruß Joachim
@ Gast: Hast du dir die Teile von Quantum (Optimum) mal angesehen? Für eine Fräse mit guter Werkzeugausstattung biste da schon mit 3000€ dabei! Hochrüstbar mit Magnetmessystem und CNC-Satz (Schrittmotoren, Software). @ UBoot-Stocki: Baust du Modell-U-Boote? Falls ja: kennst du die Modellbaumesse Sinsheim? Dann könnten wir uns im März über den Weg laufen (bzw. schon gelaufen sein)!
Hi, @Joachim: "Ich überlege aauch, mir eine Tischbohrmaschine zu kaufen oder auch gleich einen Tisch-Bohr-Fräse. Kann mich aber noch nicht so recht entscheiden. Frage ist, ob ich sie wirklich(!) brauche." Das war exakt meine Überlegung. Ist eine Optimum BF20 - für meinen Bedarf reicht die völlig. Hat übrigens keine 3000€ gekostet ... auch keine 2000€ .... auch keine .... @Zähler: "Baust du Modell-U-Boote? " UBoot-Modelle? Hüstel: "Beitrag "Re: Eure Basteltische"; oder "http://www.burgunderstube.de/uboot-stocki/uboot.html"; Gruß Andreas
@ Stocki: Frage beantwortet! :) Vielleicht sieht man sich in Sinsheim ja, bin alle 4 Tage auf der Bühne des Wasserbeckens anzutreffen (Licht, Ton, usw.). Das mit den 3k€ meinte ich incl. einer ordentlichen Werkzeugausstattung (Fräser usw.).
Auweia, schon wieder jemand der sich Vista "gegönnt" hat. Netter Breitmaulfrosch, was ist das für einer?
Vista, bist du irre? Sieht nur so aus, gefällt mir besser nach Jahren der Monotonie. ;^) Der Frosch ist ein Lenovo D221. Rechts daneben steht - etwas verdeckt - ein 8-flammiges DIY-Netzteil (Festspannungen).
@Dieter: Da hast du wohl Recht. Allerdings frage ich mich, was man wohl unternehmen kann, wenn Windows XP irgendwann einmal definitiv veraltet ist und man gar nichts anderes mehr kriegt... Umstieg auf Linux habe ich auch schon versucht; Debian läuft auf meinem Rechner (noch) nicht, da keine SATA-Treiber. Nur Suse geht, und irgendwie will mir das ganze nicht recht gefallen... Schon nur, bis ich mal endlich MP3 zum laufen gebracht habe ;) Und dann noch der Treiber für die GraKa.... Das Zeug selber zu compilieren & installl & configure & make und alle der Kram ist echt haarig. Und Mac kommt für einen Elektroniker wohl erst recht nicht in Frage... oder wie siehst du das? Was verwendest du eigentlich?
@pumpkin: Aha, nur Staffage ;-)) ist denk ich auch besser so. @Tobias: Ich hab hier XPprof, in der Firma seit etwa 6 Wochen Vista business. Leider bin ich als "Profi" das Opfer, welches den ersten und bisher auch einzigen PC mit diesem OS bekommen hat. Mit etwa 40 PCs haben wir natürlich auch keine EDV Abteilung im Haus, da braucht es schon einiges an Einfallsreichtum um mit "V" klar zu kommen. Dummes Beispiel Heute war ein Gast im Haus, dem wollten wir eine xls Datei auf den Schlepptop spielen. Sein USB Stick ist mit einem von seiner Firma eingerichteten Kopierschutz versehen, bei dem sich der Benutzer mit Passwort anmelden muss um Schreibberechtigung zu erhalten. Du rätst sicher schon was jetzt kommt ..... Richtig, unter "V" gehts nicht.
das ist hässlich. Es ist sowieso unschön, wenn die meiste Software, die man schon hat, auf dem neuen System nicht mehr laufen soll. Dabei ist die einzige Änderung von V gegenüber XP die, dass es noch mehr Speicher braucht und noch mehr "klicki bunti" ist. Die "schönen" Designs und Animationen sollen wohl darüber hinwegtrösten, dass einfach die meiste Software nicht mehr recht geht...
Aus dem o.g. Grund was man macht wenn XP nichtmehr "aktuell" ist: Ich bin jetzt schon auf Linux umgestiegen und habe festgestellt, das nach 1-2 Tagen die klicks wie bei XP aus dem Unterbewustsein kommen. Klar wenn man bei/nach der Installation die Treiber neu compillieren muss, ist das zwar nervig, da man meist im ersten Moment nicht weiß wie es geht, aber dafür gibt es heute ja das Internet wo alles sehr gut erklärt wird. Die meisten Programme gibt es in einer OS Version ähnlich für Linux und das was nicht auf anhieb läuft kann man ja über Wine oder ein VM zum laufen bringen. Besser jetzt umsteigen und eingewöhnen als mit Zeitdruck, wenn XP nichtmehr ist und Viste keine Alternative ist.
Wie ist das eigentlich unter Vista? Hab mal vor ein paar Monaten gelesen, dass man dort keine Freeware mehr zum laufen kriegt. Also kein Latex, Eclipse usw. Das ist ja grauemhaft! Wie ist denn das bei dir Pumpkin? Wenn das so ist muss ich wohl auch irgendwann auf Linux umsteigen.
Könntet ihr den Thread bitte für die Basteltische belassen? Solche Betriebssystemkriege sprengen doch sonst ganz schnell den Rahmen. Macht einfach 'nen neuen dafür auf um zu diskutieren, ob Vista nun schön und MVS Mist ist, OK?
...und könnte der werte Herr Moderator diese wortlosen lösch/verschiebe-Aktionen unterlassen? Das hier ist ein Off-Topic-Forum, da ist es mal erlaubt wenn ein Beitrag aus dem Ruder läuft und sich wieder fängt (siehe Nixie's weiter oben). Andere Threads in "wichtigeren" Foren werden dermaßen zugeschi**en mit dummen/falschen/beleidigenden/erzieherischen/... Antworten - und da macht komischerweise keiner was. "Ich reg' mich auf!", frei nach Helge. pumpkin
Dass das nicht ernst gemeint war sollten eigentlich meine Flame-Tags andeuten. Solche Diskussionen sind wirklich in aller Regel zwecklos das muesste man schon auf einem technisch anspruchsvollen Niveau diskutieren und wer das kann sieht sowieso von selber ein, was besser ist, es gibt also keinen Streitbedarf ;) q.e.d. Michael
Angehängte Dateien:
-
170 KB
Hallo, das ist ja mal interessant, da werde ich auch mal meinen senf beifügen. hier also mein bastelbereich so ca um 2000, also 7 jahre alt. mittlerweile bin ich 3 mal umgezogen, bilder gibs dann noch. gruß, m.
Angehängte Dateien:
-
220 KB
...das system hat sich mittlerweile völlig geändert, habe ein kleines hochregal für all die sachen... :_)
pumpkin wrote: > ...und könnte der werte Herr Moderator diese wortlosen > lösch/verschiebe-Aktionen unterlassen? [...] Der Thread ist einfach so schon ellenlang (> 200 KiB), das kostet bei einem Modem schon richtig Ladezeit. Ja, der Nixiekrempel gehörte ebenfalls nicht rein, aber diese Betriebssystemdiskussion (zumal provokativ geführt) ufert erfahrungsgemäß derart schnell aus (und fängt sich dann eben nicht von selbst), dass das niemandem mehr zuzumuten ist. Du hattest erläutert, dass es nur ein Lookalike ist, damit ist es doch gut, oder? Ob es andere nun gut finden, ob man Foonix mögen muss oder nicht oder CP/M das beste System aller Zeiten war, dass kannste doch bitte wirklich in einem separaten Thread diskutieren wenn du magst. Mir wäre es lieber gewesen, ich hätte den einen Artikel als Anfang eines separaten Threads verschieben können, statt ihn zu löschen, aber das gestattet die Forensoftware leider nicht. p.s.: Wenn du angemeldet posten würdest, wäre das Löschen nicht ,,wortlos'' gewesen, sondern du hättest eine Mail darüber bekommen und ich hätte dir noch eine separate Mail mit der Begründung hinterher gesendet.
Angehängte Dateien:
-
230 KB
...damals hatte ich noch nicht so das geld für die sortimentskästen... ging aber dennoch super...und kostete nichts! m.
Hast du eingekochte Chips in den Gläsern an der Decke, oder sind da die Bugs für deine Programme drin? Die Bilder sind leider nicht sehr scharf...
Hallo! @maddin Ich finde gut das Du mit deinem "Hochregal" meinen Arbeitsplatz sicherst. Die Tamara Gläser müssten durch "meine" Prüfmaschinen gelaufen sein. gruß, Bjoern
In den Marmeladengläsern sind betimmt Bauteile drin was? Not macht erfinderisch.
Wirklich nett die Gläser an der Decke :^) an Jörg: Schon gut, ich kanns ja verstehen. Hab mich halt von der gestellten Frage verleiten lassen; War nicht so gemeint. Aber dein "Speicher"-Argument zieht nicht mehr, die Texte für die Klärung sind jetzt schon fünf mal so lang ;^) pumpkin, Niveacremedosenfan
Angehängte Dateien:
-
340 KB
ja, so ist es, die not machte erfinderisch.... hier ein etwas aktuelleres bild... ...ich bin gespannt auf weitere bilder :-) @Tishima gern doch, auch wenn ich mittlerweile umgestiegen bin. :-) gruß, m.
Die gleiche Tischkreissäge hab ich auch. Ist ein tolles Ding.^^
rennt halt das moppet... :-) so, mehr gibts von mir nicht, jetzt sind weitere dran... m.
maddin wrote: > rennt halt das moppet... :-) > > so, mehr gibts von mir nicht, jetzt sind weitere dran... > > m. Sind deine Leuchtstoffröhren oben Rechts so klein, oder die 7-Segment Anzeigen so groß? *fg
die anzeigen so groß... vom schraubstock bis zum monitor sind es knapp 5m, sind eigentlich 2 fotos zu einem zusammen gefügt... m.
maddin wrote: > die anzeigen so groß... > > vom schraubstock bis zum monitor sind es knapp 5m, sind eigentlich 2 > fotos zu einem zusammen gefügt... > > m. Das sind 2 Bilder zusammengefügt? Wow nicht schlecht womit geht dass so toll?
...die software war bei meiner 5J alten ixus dabei... aber toll ist das eigentlich noch nicht...der "schnitt" ist doch klar zu sehen, neben dem schraubstock am ersten weller und am ende der ersten röhre hoch, mit 360grad landschaftsbildern klappt es allerdings wirklich gut... das prog heißt: PhotoStitch aber da gibt es sicher noch andere und vor allem bessere... m.
maddin wrote: > Hallo, > > das ist ja mal interessant, da werde ich auch mal meinen senf beifügen. > > hier also mein bastelbereich so ca um 2000, also 7 jahre alt. > mittlerweile bin ich 3 mal umgezogen, bilder gibs dann noch. > > gruß, > m. Sakra is das nen geiler Rechner hehe... (= Selber gebaut? :D
@maddin Ich nehme an du kommst aus der nähe von Hamburg. Dein Akkuschrauber-Hersteller-Logo(Habe auch soeinen) sieht verdammt nach der Hausmarke von MaxBahr aus.
naja, da aber ide meisten maxes in hamburg oder umgebung sind, ist es relativ wahrscheinlich. ;)
Hallo, sowas finde immer interessant, wie so die Basteltische aussehen. Man kann sich da durchaus auch Anregungen holen. Am schönsten finde ich, unabhängig von der vorhandenen Technik, diese Plätze: http://www.mikrocontroller.net/attachment/27016/Bastelecke.jpg Oder diesen Eckplatz, wo man hinterm Oszischirm direkt in den Wald sieht.... http://www.mikrocontroller.net/attachment/4729/schreibtisch.jpg Was mir auffällt, das viele Arbeitstische auch direkt vorm oder am Fenster stehen. Zur Zeit überlege ich, meine beiden Tische (Bastel- und Computertisch) zu einem L zusammenzustellen, womit sich vorteilshaft eine große Arbeitsfläche ergibt. Allerdings müßte der Computertisch dann auch am Fenster, oder genauer réchtwinklig zum Fenster stehen (steht jetzt gegenüber vom Fenster, also im dunklem Teil des Zimmers). Nur weiß ich nicht, ob mich dann das Tageslicht von links kommend zu stark blenden wird.
Angehängte Dateien:
-
270 KB
Hallo, das ist mein wenig professioneller Basteltisch im Badezimmer meiner 1-Zi-Wohnung. Lötkolben mit 12V-Betrieb (Computernetzteil oder Halogenlampentrafo), Lötzinn mit SnPb38. Meßgeräte: Digitalmultimeter und PC. Gruß Thomas
@Thomas Strauss Mein Beileid, aber auch meinen Respekt. Mit so wenig Platz und so einem Lötkolben :( nicht den Spass an der Freude zu verlieren... Aber für ein bissl Massefläche auf der Platine hätts schon gereicht, oder?
@Thomas Strauss wenn schon Lötkolben, sann wenigstens einen ohne Schraube an der Spitze ;) hol dir doch einen Ersa Multitip o.ä. (gibt es vereinzelt auch mal sehr günstig als Gebrauchtware bei .. na wo schon?! ;)
Wer auch mit mäßigem Werkzeug zurechtkommt, ist jeder Situation gewachsen. Herbert
Angehängte Dateien:
-
170 KB
das studentenlabor der fachschaft e-technik an der TUM. sind 3 volle arbeitsplätze mit lötstation, oszi, min 1 labornetzteil und tischmulti. dazu insgesamt 3 rechner. die tischreihe in der mitte hat netzteil und lötstation. dann natürlich zusätzliche sachen wie ein dicker signal analyzer von Tek (links hinten) mir touchscreen (wuuu!), dafür recht alt, oder eine saugpumpen-entlötstation von weller =) und der großteil des bestands aus lehrstuhlspenden und ein teil mit studienbeiträge finanziert. ich finds da drin recht fein =)
Angehängte Dateien:
-
120 KB
Ich gehe zum Basteln immer ins Keller-Verlies ;-) Naja, da hat man wenigstens seine Ruhe, aber mittlerweile (Ist ein älteres Foto) wirds da unten ganz schön eng, weil Nachwuchs ansteht und wir nun unser "Büro" räumen mussten.
Bei Dir geht ja auch ein Abwasser-Rohr durch. Dachte schon das hätte nur ich (Geteiltes Leid ist halbes Leid ;-) ). Mir ging das Gerausche auf die Nerven (und auf den Magen) und habe es daraufhin dick verkleidet. Aber bei Dir ist ja noch schlimmer, da gehts ja komplett einmal rum...
Naja, da es ja ein Einfamilienhaus ist und ich durch Bitumen alles ganz dicht gemacht hab seh ichs mit Humor und versuch am Geräusch zu erraten wers war ;-)
Ich möchte der Fachschaft E-Technik an der TUM ein Lob aussprechen :-) An meiner Hochschule war das Anfassen eines Lötkolbens verpönt (hab's trotzdem gemacht :-), geschweige denn, dass man ein kleines Labor hatte.
vielen dank! das "labor" ist noch relativ neu (eingerichtet SS05). als ich damals an die uni kam, war ich erstaunt, dass es sowas davor noch nicht gab. in meiner ersten vorlesung hab ich mich gefragt, ob ich unter all den bastlern überhaupt mithalten könnte. mittlerweile weiß ich: alles theoriehengste und die bastler stellen nur ein kleines grüppchen der e-technik-studenten. echt schade. aber dank der ganzen theoriehengste, die sich allen ernstes wundern, wenn man ihnen sagt, dass ein opamp als bauteil NICHT dreieckig ist, kommen so lustige sachen wie das hier zu stande: Beitrag "Überspannungsschutz für AD Wandler -10/+10V" ich würde mich fast wetten trauen, dass das ein student ist, der jetzt plötzlich in einer arbeit an die praxis kommt. (auch wenn der letzte post vllt wirklich nicht von ihm selbst ist).
Angehängte Dateien:
-
450 KB
Hallo, hier mal meiner. Dient aber gleichzeitig als "echter schreibtisch" und computertisch. Halt 3in1 ;)
sehr interessant auch der Rechner, muss das Ding Leistung haben, wenn der so eine Kühlung benötigt ... :)
Nicht ganz aktuell, aber bis auf das die Schubfach Schränke mittlerweile die ganze wand voll ist. http://grautier.com/temp/Arbeitzplatz/images.html
Den Bolzenschneider vom 2. Bild gabs diese Woche bei Lidl: 5.99! Viel Spaß damit. Cheers Detlef
Angehängte Dateien:
-
120 KB
Im Anhang ist mein Arbeitsplatz oder zumindest eine Hälfte davon. Sieht normal nicht so ordentlich aus ;) Hab mal wieder sauber gemacht. Ganz rechts an der Wand (sieht man leider nicht) sind die Sortierkästen und das ganze Zeug. Das ganze mechanische Zeug wie Bohrmaschinen, Sägen, Schraubstock etc. steht in einem extra Raum im Keller.
Michael H* wrote: > vielen dank! das "labor" ist noch relativ neu (eingerichtet SS05). als > ich damals an die uni kam, war ich erstaunt, dass es sowas davor noch > nicht gab. In den üblichen Warmen Wortern unserer Profs an die Erstsemester wurde über die Bastler geschimpft, und das man die nicht haben wollte. Das ein E-Technik Studium nichts mit Lötkolben, Basteln usw. zu tun habe. Bla, bla, bla, bla. Meine Profs waren eh alle ein Fall für die geschlossene Anstalt. Nett scheint es hingegen an der FH Bonn-Rhein-Sieg zuzugehen. Mit sagte mal jemand, dass dort die normalen Labore den Studenten für private Projekte zur Verfügung stehen und man dort sogar einen Platinenservice betreibt. > Beitrag "Überspannungsschutz für AD Wandler -10/+10V" > ich würde mich fast wetten trauen, dass das ein student ist, der jetzt > plötzlich in einer arbeit an die praxis kommt. (auch wenn der letzte > post vllt wirklich nicht von ihm selbst ist). Ich wette, der sucht diese "Schutzschaltung" weil ihm bei seiner Beschaltung schon diverse µCs oder ADC weggebrutzelt sind. Zurück zum Thema. Ich warte noch auf ein Bild, auf dem sich ein Ikea Rast findet. Eigentliche ein Nachttisch, aber eignet sich Aufgrund seiner Abmessungen wohl auch als 19"-Rack :-)
Florian Scherb wrote: > Im Anhang ist mein Arbeitsplatz oder zumindest eine Hälfte davon. > > Ist das ein "Roboter" auf dem Nebentisch links ? Was kann denn der ? Gruß Andreas
Uboot- Stocki wrote: > Florian Scherb wrote: >> Im Anhang ist mein Arbeitsplatz oder zumindest eine Hälfte davon. >> >> > Ist das ein "Roboter" auf dem Nebentisch links ? > > Was kann denn der ? Hi Ja, ist ein Roboter ;) Bin noch dran ihn fertig zu machen. Auf dem Bild ist er noch nicht vollständig. Wenn er fertig ist soll man ihn über den Computer per Funk fernsteuern können. Dazu hat er 2 Kameras, Scheinwerfer, Infrarotsensoren, Kompass, beweglichen Kopf und noch einiges mehr. Freu mich schon wenn ich mit dem Ding meine Nachbarn schocken kann :D
Angehängte Dateien:
-
160 KB
Hallo, nach dem ich ja schon oft mit meinen Fragen genervt habe, kann ich vielleicht mal was zu eurer Erheiterung beitragen. Gruß Gerd
Hey, ist das ein Metex-Multimeter? Hab auch so eins mit diesem braunen Case...
> Hey, ist das ein Metex-Multimeter? Hab auch so eins mit diesem braunen > Case... Genau, uralt und tut es immer noch.
> Ja, ist ein Roboter ;) > Bin noch dran ihn fertig zu machen. Auf dem Bild ist er noch nicht > vollständig. > > Wenn er fertig ist soll man ihn über den Computer per Funk fernsteuern > können. Dazu hat er 2 Kameras, Scheinwerfer, Infrarotsensoren, Kompass, > beweglichen Kopf und noch einiges mehr. Freu mich schon wenn ich mit dem > Ding meine Nachbarn schocken kann :D Gibts da auch ein Detailfoto ? Gruß Andreas
Hannes Jaeger wrote: > In den üblichen Warmen Wortern unserer Profs an die Erstsemester wurde > über die Bastler geschimpft, und das man die nicht haben wollte. Das ein > E-Technik Studium nichts mit Lötkolben, Basteln usw. zu tun habe. Bla, oh man, is ja furchtbar. bei uns fristen die bastler zwar auch ein minderheiten-dasein, aber immerhin werden sie "geduldet" =) und ausm studium kommen dann die ganzen 1,0-theoriedeppen raus, die einem zwar alles ausrechnen können, aber nicht mal das RC-glied verstanden haben. und wenns dann an den schaltungsentwurf oder intelligente programmierung geht, haben sie 3 fragezeichen im gesicht. bah! ^^
Angehängte Dateien:
-
130 KB
> Gibts da auch ein Detailfoto ? > > Gruß > > Andreas Aber klar ;) Viel detailierter / näher gehts leider nicht ohne dass man nur noch irgendwelche Leitungen sieht :D
@Dirk J.: Is ja krass, die Handbohrmaschine habe ich auch noch und verwende diese gerne zum Senken. Ist echt praktisch. Und wenn man die beiden Griffe umsteckt, hat man sogar noch einen 2. Gang. :-) Gibts sowas heute noch irgendwo zu kaufen?
Der Vogel-Lötkolbenständer ist auch nicht schlecht..... Der Lötkolben sieht mir irgendwie etwas jünger als 40 Jahre aus(?) - da kein schwarzer/brauner Griff....aber zu dieser Zeit war ich ja auch erst 4 ;-) Seeeeehr schönes Bild !!!!!!!
Gast wrote: > @Dirk J.: > Is ja krass, die Handbohrmaschine habe ich auch noch und verwende diese > gerne zum Senken. Ist echt praktisch. Und wenn man die beiden Griffe > umsteckt, hat man sogar noch einen 2. Gang. :-) > > Gibts sowas heute noch irgendwo zu kaufen? Nee, zu kaufen gibts die wohl nicht mehr. Ich verschenke son Ding, wenns jemand haben will, gegen Portoerstattung. Zu schade zum wegschmeissen, aber für mich nicht richtig nützlich. Einfach Nachricht an mich. Cheers Detlef
Dirk J. wrote:
> Mein Basteltisch vor ca. 40 Jahren...
Hi,
das Tabellenbuch 67 auf Deinem Foto habe ich gesehen, daher glaube ich
Dir das schon... Allerdings bin ich echt überrascht, dass es die
Lötpistole (Engel oder sowas) damals schon gab ???
Gruß
Andreas
Angehängte Dateien:
-
150 KB
>Lötpistole
Dieser Mörder-Hammer wurde, soweit kriminaltechnische Ermittlungen
ergaben, 1971 in einer Serie spektakulärer Anschläge wider die
elektronische Natur als Tatwaffe verwendet, in der selbst die härtesten
und abgebrühtesten Elektronen schon nach kurzer Zeit um Gnade winselten.
Der Täter ist bis heute nicht geständig.
> Gibts sowas heute noch irgendwo zu kaufen? >> Nee, zu kaufen gibts die wohl nicht mehr. Googel sagt doch: http://www.feinewerkzeuge.de/G304001.htm
Norgan wrote: >> Gibts sowas heute noch irgendwo zu kaufen? >>> Nee, zu kaufen gibts die wohl nicht mehr. > > Googel sagt doch: http://www.feinewerkzeuge.de/G304001.htm Ein ganz ähnliches Teil ist mir im Hornbach schon mal aufgefallen. Gibts also wohl noch.
Ich habe auch eine 100W Lötpistole im Einsatz. Vorzüglich, das Teil, wenn man mal etwas mehr Wärme braucht. Ist übrigens von Weller, aus dem Baumarkt.
Angehängte Dateien:
Wenn wir schon bei Nostalgiefotos sind - wer kennt das noch? Stammt aus dem Jahre 1966 und ich hab das Buch irgendwo als Kind aufgegabelt, leider ohne Baukasten. Fand es jedoch mächtig spannend. Wenn ich mir jedoch das anspruchsvolle Niveau von dem Buch so anschaue und mit dem vergleiche was heutzutage in dieser Sparte für Kinder angeboten wird, ist mir dann schon klar warum dieses Buch heute selbst Elektronikstudenten im ersten Semester schon fast überfordern würde ;-)
> Wenn wir schon bei Nostalgiefotos sind - wer kennt das noch? > > Stammt aus dem Jahre 1966 Sicher, dass das eine Ausgabe von 1966 ist? Ich meine mich dunkel zu erinnern, dass das graue Platikpult (Abb. 63) erst in den 70ern in die Kosmos-Kästen kam.
>Sicher, dass das eine Ausgabe von 1966 ist?
zumindestens steht das als Erscheinungsjahr im Buch.
>>Sicher, dass das eine Ausgabe von 1966 ist? >zumindestens steht das als Erscheinungsjahr im Buch. Weißt du, was das bedeutet? Das meine Eltern mir einen uralten Experimentierkasten geschenkt haben. Bähääää, heul. Boah, dass muss ich erst mal verarbeiten und mir einen Termin bei meinem Psychologen geben lassen :-)
>Weißt du, was das bedeutet? Das meine Eltern mir einen uralten >Experimentierkasten geschenkt haben. Bähääää, heul. ... ja ja, das Anspruchsdenken der Kinder der 68er Generation ;-)
Sven L. wrote: >> Mein Basteltisch vor ca. 40 Jahren... > > ... und vorallem ESD-gerecht... Vor 40 Jahren hat einem der ESD-Schutz auch noch ziemlich wurscht sein können ;)
Kupfer Michi wrote: >>Lötpistole > > Dieser Mörder-Hammer wurde, soweit kriminaltechnische Ermittlungen > ergaben, 1971 in einer Serie spektakulärer Anschläge wider die > elektronische Natur als Tatwaffe verwendet, in der selbst die härtesten > und abgebrühtesten Elektronen schon nach kurzer Zeit um Gnade winselten. > Der Täter ist bis heute nicht geständig. Dasselbe Brateisen habe ich 1971 für 19,50 DM in einem Kaufhaus erworben. Funktioniert immer noch...
Florian Scherb wrote: > Sven L. wrote: >>> Mein Basteltisch vor ca. 40 Jahren... >> >> ... und vorallem ESD-gerecht... > > > Vor 40 Jahren hat einem der ESD-Schutz auch noch ziemlich wurscht sein > können ;) Yepp, ich weiß, damals mußten aktive BE (nicht alle) sehr heiß werden um zu funktionieren, heute ist es anders herum.
Angehängte Dateien:
-
250 KB
Nun mal ein Bild von meiner "Wenigkeit".... Zu sehen ist hier mein (in der Familie hart umkämpfter) provisorischer Basteltisch. Es handelt sich hierbei um den Esstisch im Wohnzimmer ;) Zu sehen ist auf dem Bild mein Notebook, 1x STK500, 1 Breadboard mit nem ca. 20 Jahre alten 1MB DRAM-Riegel der Firma Kontron (meiner damaligen Ausbildungsfirma), 1 Crumb128-Modul auf einem selbst gezauberten Breakoutboard im Europakartenformat mit improvisierem CF-Card Interface (kaum zu erkennen) und 2 Li-Ion Kameraakkus (14,4V/5,4Ah) als universelle Stromversorgung. In der tictac-Dose befindet sich übrigens ein selfmade DC/DC-Wandler, welcher die 14,4V schon mal verlustarm auf eine einstellbare Spannung zwischen 5V und 8V drosselt, um die Spannungsregler der angeschlossenen Baugruppen zu schonen. Gruß, Magnetus
Angehängte Dateien:
-
200 KB
[Nachtrag] Ich versuche momentan, den DRAM-Riegel in Eigenregie mit einem Mega128 anzusteuern. Unter anderem möchte ich herausfinden, wie weit man die Refreshrate (welche laut Datenblatt mit 8ms angegeben ist) herunterschrauben kann, ohne dass Datenbits umkippen. [/Nachtrag]
Magnus Müller wrote: > Unter anderem möchte ich herausfinden, wie weit man die > Refreshrate (welche laut Datenblatt mit 8ms angegeben ist) > herunterschrauben kann, ohne dass Datenbits umkippen. Gute Speichertestprogramme bieten die Möglichkeit, die Refreshrate variieren - memtest86 z.B.
Uhu Uhuhu wrote: > Gute Speichertestprogramme bieten die Möglichkeit, die Refreshrate > variieren - memtest86 z.B. Und wo bekomme ich ein solches (ATMEL-basierendes!) Programm her? ;o) Der Riegel soll nicht in einem PC zum einsatz kommen. Ausserdem dürfte es wirklich schwer werden, ein passendes KONTRON-Mainboard aufzutreiben. Ich betreibe hier halt mal Grundlagenforschung... ;) Gruß, Magnetus
Magnus Müller wrote: > [Nachtrag] > > Ich versuche momentan, den DRAM-Riegel in Eigenregie mit einem Mega128 > anzusteuern. Unter anderem möchte ich herausfinden, wie weit man die > Refreshrate (welche laut Datenblatt mit 8ms angegeben ist) > herunterschrauben kann, ohne dass Datenbits umkippen. > > [/Nachtrag] Wenn ich die Flasche Wein ausgetrunken hätte, wäre nichts mehr mit proggen :-) Gruß Andreas
Magnus Müller wrote:
> Ich betreibe hier halt mal Grundlagenforschung... ;)
Fachrichtung Archäologie der Informatik... Ich erinnere mich noch
lebhaft an ein Schönwetterbetriebsystem namens KOS...
Mußt du den Tisch etwa zu jeder Mahlzeit räumen? Könnte ich in meiner Bastel-Ecke* ein Bild machen, dann würde ich es hier reintun. Geht aber nicht: so gut ist die Makro-Funktion meiner Kamera nicht...
STK500-Besitzer wrote:
> Mußt du den Tisch etwa zu jeder Mahlzeit räumen?
Ähm... ja :-/
...aber man gewöhnt sich daran ;)
>...aber man gewöhnt sich daran ;)
An Mr. Widerstand im Essen? In meiner alten Wohnung hatte ich meine
"Werkstatt" mit im Schlafzimmer (33m²...).
Irgendwann meinte meine Freundin "Guck mal, wer da mit im Bett liegt!"
2,2kOhm hatten irgendwie den Weg ins Bett gefunden und sich mit aufs
Kissen gelegt.
gob wrote:
> "Soll ich dir meinen MegaOhm R zeigen?" SCNR ;)
Ist doch eh nur ein nanoWatt widerstand :)
Hi ihr macht mich alle total neidisch was ich jetzt nicht auch gerne alles hätte aber leider alles sehr teuer MfG Hallo
Angehängte Dateien:
-
77 KB
Muß ja nicht immer teuer sein ... muß nur nützlich sein. Nice week, Zardoz
Kupfer Michi wrote: >>Lötpistole > > Dieser Mörder-Hammer wurde, soweit kriminaltechnische Ermittlungen > ergaben, 1971 in einer Serie spektakulärer Anschläge wider die > elektronische Natur als Tatwaffe verwendet, in der selbst die härtesten > und abgebrühtesten Elektronen schon nach kurzer Zeit um Gnade winselten. > Der Täter ist bis heute nicht geständig. OMFG... diese Teile sind sowas von dermaszen sch... zum Loeten ;) Die Waermeuebergang zwischen Heizelement und Spitze ist faktisch nicht vorhanden hehe... naja vielleicht war die hier nicht ganz so mies wie meine.
Angehängte Dateien:
-
410 KB
Hier mal ein update meines expandierenden Workspaces... sogar fast ESD-gerecht... hehe.
Michael G. wrote: > Hier mal ein update meines expandierenden Workspaces... sogar fast > ESD-gerecht... Aber nur wenn der Hund ein geerdetes Halsband trägt :)
Michael G. wrote: > OMFG... diese Teile sind sowas von dermaszen sch... zum Loeten ;) Die > Waermeuebergang zwischen Heizelement und Spitze ist faktisch nicht > vorhanden hehe... Kann ich nicht bestätigen. Ich bastle mir die 'Heizelemente' bei Bedarf selber: 11,5 cm 2 mmm starker Kupferdraht - daraus bestand das Orginal. Das vordere Ende hämmere ich mir so zurecht, wie es mir am brauchbarsten erscheint: Als Schneide zum groben trennen irgendwelcher Thermoplast-Teile oder Folien, eckige Formen zum löten. Zum zusammenbraten irgendwelcher Blechstücke oder dicker Drähte ist die Kanone prima...
Ich hatte schon Kondensatoren (FoKos) im Bett, sind aus dem regal nebenn meinem Bett gefallen.
@Michael G.: Und das Handy daneben als Ersatzteillager? ;)
Hei Simon... nei nei das ist mein hochmodernes Feleton, das ich immer mit mir rumschleppe hehe :p
Michael G. wrote: >>>Lötpistole > > OMFG... diese Teile sind sowas von dermaszen sch... zum Loeten ;) Die > Waermeuebergang zwischen Heizelement und Spitze ist faktisch nicht > vorhanden hehe... Bei der Lötpistole befindet sich im Handgriff ein dicker Niedervolt- trafo, dessen Strom durch die von Dir irrtümlich als Heizelemente bezeichneten Halterungen und durch den Drahtbügel fließt. Die Spitze dieses Drahtes hat einen geringeren Querschnitt und erhitzt sich somit stark, so daß man damit löten kann. Hier entsteht die Erwärmung und nicht in den Aufnahmehalterungen. Das man damit sch... löten kann, kann ich allerdings auch bestätigen. MfG Dirk
den habe ich inklusive bischen hühnerfutter bei ebay geschossen, kennst ihn daher?
Hmm der Rechte sieht aus wie Helmer von Ikea aber der Linke.... Baumarkt oder so würd ich sagen.
der rote ist werkzeug und von ikea. der schwarze ist elektronisches gedöns und von bisley. keine ahnung aber ich glaube das ist sogar eine gute marke.
Ich habe jetzt schon auf so vielen Bildenr leute gesehen die nen Oszi dabei ham... Sowas fehlt mir noch wiel es mir einfach viel zu teuer ist. Bin Informatik Student und hab aus zeitgründen jetzt schon meinen Job gekündigt, wie habt ihr euch die Sachen beschafft? Oder kann es sein das hier größtenteils doch schon im beruf stehende Etechnik Ing. sind? :) Gibts solche Teile nicht gebraucht für ne kleines Geld?
ich habe mein 350mhz lecroy (hammerstolz) günstig bei ebay in frankreich erstanden. ich habe vor meinem studium eine lehre gemacht, nach der ich noch drei monate als geselle gearbeitet habe. mit dem dicken gesellenlohn habe ich meine werkstatt n bischen getunet, da ich wusste das als student geld eher knapp ist.
Angehängte Dateien:
-
1,8 MB
Jetzt will ich auch! Vorallem da ich ne neue DigiCam habe ;) Hier die linke Seite.
P. wrote:
> glaub deine Lötstation ist zu warm... Da kommt ja die Tapete runter ;-)
Ist ne billige selbstklebende Bordüre die leider nicht mehr so gut
klebt.
Robin Tönniges wrote:
> Und die Rechte dazu.
Ja, ja, schön zum Posen den Tisch aufgeräumt, und wie sieht es unter dem
Tisch aus? Ein Saustall :-)
Joa das war mir egal. Ohne HBCI Karte kann da keiner was machen außer mir Geld überweisen und darüber würde ich mich in jedem Fall freuen ;)
Wie man in der ct erfahren konnte, nutzen böse Jungs aber auch nur die Kontonr. für böse Zwecke...
@Robin Tönniges: Seufz... das Hameg Oszi erinnert mich an mein HM604. Das Teil hatte ich mir während meiner Ausbildungszeit (1989 - also noch vor deiner Geburt) für damals 1800 DM gekauft. Vor einigen Jahren habe ich es aus Platzmangel dauerhaft an einen ehemaligen Arbeitskollegen verliehen, welcher sich letztes Jahr selbst gestorben hat... (ja, das hab ich jetzt bewusst so geschrieben!). Ich hab keinen Plan, ob das Ding noch im Keller seiner Witwe liegt. Hab aber auch Skrupel, danach zu fragen... :( Gruß, Magnetus
Dennis Fisch wrote:
[Oszi]
> Gibts solche Teile nicht gebraucht für ne kleines Geld?
Naja, einfache Analog-Oszis bekommst du mittlerweile wirklich für'n
Appel und 'n Ei, gerade die alten DDR-Industriegeräte sind bei ebäh
eigentlich ständig im Angebot. Mit einem Einkanalgerät bist du da
mit vielleicht EUR 30 schon durchaus dabei (suche in der entsprechenden
Kategorie einfach mal nach "EO", so fingen die RFT-Oszi-Typennamen oft
an). Echte Zweistrahler sind schon etwas teurer, eine gängige Methode
damals waren aber Zweikanal-Oszillografen, bei denen mit jedem
Strahldurchlauf zwischen zwei Kanälen hin- und hergeschaltet wurde.
Alte Hamegs oder analoge Tektronix- oder HP-Teile sind sicher auch OK.
Ansonsten kostet bei Oszis vor allem die obere Grenzfrequenz des
Y-Verstärkers (bzw. der Y-Verstärker) Geld. Außerdem gibt's einen
deutlichen Sprung im Preis, wenn du ein Digitalspeicheroszilloskop
dein eigen nennen willst, dafür haben diese insbesondere im Bereich
nichtperiodischer Vorgänge natürlich ein paar Vorteile (und die richtig
guten davon können ein analoges Teil mittlerweile wirklich komplett
ersetzen).
Angehängte Dateien:
-
120 KB
Will euch jetzt auch mal einen Einblick in mein "Reich" geben ... Hier Teil 1, der Schreibtisch mit dem Rechner ....
Und beide Fotos deuten auf Bastelei mit Röhren hin. Was machst Du Schönes damit? Links scheint ein Röhrenverstärker zu stehen. Das es das noch gibt :-)
Das Links ist ein 5W Röhrenoszillator. Zum experimentieren mit HF. Sind 2x EL84. Funktioniert allerdings nicht richtig. Das Gitter von einer der Röhren beginnt immer heftig zu glühen. Und dann mache ich schnell aus.
Ja, hatte damals meine ganze Ausstattung nach und nach aus ELV-Bausätzen zusammengestellt. Das war noch in meiner Jugendzeit :-) Der Röhrenamp auf dem Rack neben dem Schreibtisch ist ein Röhrenkopfhörerverstärker, der größere Bruder ist gerade am Entstehen (dazu gehören auch die drei Trafos auf dem Basteltisch).
Oh wei! Ich dachte das von 900ss wäre auf mich bezogen. Sry schäm
Brauchst dich doch ned schämen, das hat auf uns beide gepasst - Röhrenbastler unter sich :-)
Robin Tönniges wrote: > Das Links ist ein 5W Röhrenoszillator. Zum experimentieren mit HF. Sind > 2x EL84. Eigentlich baut man doch dafür ein Audion mit einer EL12spez. Das kann man sowohl als Empfänger als auch als Sender nehmen. ;-)
Umm, VHF. Dafür ist die EL84 wohl nicht unbedingt mehr das Mittel der Wahl. Russische Sendeendstufenröhren gibt's doch zu Hauf... Aber sei vorsichtig, in dem Frequenzbereich würde ich nicht unbedingt HF abstrahlen wollen. Da dürfte sich einiges noch an Betriebsfunk tummeln (in der DDR lag dort auch das, was man heutzutage BOS-Funk nennt). Aber wenn du darüber mehr diskutieren willst, sollten wir das im HF-Forum tun.
Angehängte Dateien:
-
150 KB
So, auch mal von mir ein kleines Bildchen :) Habe keinen separaten Basteltisch, bei mir muss der Schreibtisch immer herhalten. Für Löten habe ich dann noch ne extra Unterlage.
@Eric D. Was sind das denn für zwei Geräte da in der Mitte? Die mit den silbernen Frontplatten ???? Gruß Andreas
>Was sind das denn für zwei Geräte da in der Mitte?
Sieht aus wie Elektronische Last, 0..2A, mit zwei 9V-Blocks zur
Versorgung unten drin.
Wir haben auch so'n Teil. Arbeitet glaub' ich mit PWM, also mit Vorsicht
zu genießen, oder täusch' ich mich?
UBoot-Stocki wrote: > Was sind das denn für zwei Geräte da in der Mitte? Die mit den silbernen > Frontplatten ???? Sind, wie schon richtig erkannt, zwei Elektronische Lasten von Beha, Typ "EL 100". 0- 50 V, 0-20 A, 100W Dauerleistung (passiv gekühlt), linear geregelt mit opt. Modulationseingang bis 5 kHz (0-10V entspr. 0-20A). Das ganze wahlweise mit Batteriebetrieb (zwei 9V Blöcke) oder per Steckernetzteil. Schon sehr feine Teile, bereuhe den Kauf auf keinen Fall :D
Angehängte Dateien:
-
740 KB
Und so sieht mein Kreativbereich aus: Hier der Platz für die Kopfarbeit ...
Angehängte Dateien:
-
1,1 MB
... und hier das BE-Lager, der Basteltisch fürs Grobe + ein fahrbarer Untersatz für die Messtechnik.
> Hier der Platz für die Kopfarbeit ...
Soso, wessen Kopfarbeit frag ich da?
Auf dem mittleren LCD hast du dein Problem und auf dem linken LCD lässt
du die User von mikrocontroller.net dein Problem lösen. naja..... ;-)
> Auf dem mittleren LCD hast du dein Problem und auf dem linken LCD lässt > du die User von mikrocontroller.net dein Problem lösen. naja..... ;-) ... hätte nicht gedacht, nach 5 Minuten schon entlarvt zu werden ;-(
@Henry, Woher beziehst Du Deine Labortechnik? Der Turm auf dem fahrbaren Untersatz sieht spannend aus. Die Elektronika-Hefte kenne ich irgendwoher, da habe ich auch noch irgendwo einige rumliegen. Jens
@Jens, > Woher beziehst Du Deine Labortechnik? Der Turm auf dem fahrbaren Das HP34401A und den HP33120A gabs gebraucht bei ebäh und die beiden E3632A gabs (mit Original Benq-Inventuraufkleber) bei der "hopf KG" (http://www.hopfonline.de/). Die Vorgeschichte dazu ist folgende: Mit zunehmender Begeisterung verfolge ich die Beiträge, die im Rahmen des c't-Lab-Projekts in der c't veröffentlicht werden: http://www.heise.de/ct/projekte/machmit/ctlab/wiki/WikiStart ... und plante, da es mir sowieso an guter Labortechnik mangelte, mir ein kleines Messtechnik-Rack aufzubauen. Dabei schwebte mir fürs erste folgender Ausbau vor: 2x DCG (programmierbares Netzteil 0-30V, 0-1A) 1x DDS (Funktionsgenerator mit DDS-Chip 500kHz, Sinus/Dreieck/Rechteck) 1x DIV (Digitalvoltmeter-Modul 5 1/2 Stellen) Beim Hochrechnen der notwendigen Materialkosten kam ich incl. aller Interface-Module, Gehäuseteile, etc. und bei Segor-Preisen so etwa auf 1k€, die ich auch bereit war, anzulegen. Parallel habe ich mich bei ebäh umgesehen, mit der Erkenntnis, dass man für gebrauchte HP/Agilent-Geräte ca. das Doppelte anlegen müsste, wobei man aber einige Vorteile hat: - diese Geräte sind mindestens eine 10er-Potenz besser als die c't-Lab-Module, - höhere Zuverlässigkeit (ich würde immer die Messergebnisse meiner Selbstbau-Module anzweifeln), - HP/Agilent-Geräte haben (wenn nicht kaputt) auch nach einigen Jahren noch einen Wiederverkaufswert >0 Lange Rede, kurzer Sinn: Ich habe also in den letzten 12 Monaten meinen Messtechnik-Park (wie oben beschrieben) aufgestockt und bin ganz zufrieden. Zusätzlich habe ich noch ein paar GPIB-Kabel und einen GPIB-USB-Adapter von National ersteigert und bin jetzt dabei, mir LabView zu erschliessen ... Jaja, die Elektronika-Heftchen ... Die habe ich schon bei diversen Umzüge treppauf/treppab geschleppt. Sie sind ja meist auf den Einsatz bestimmter DDR-ICs zugeschnitten und haben heute nur noch Nostalgiewert ;-) Aber ich habe auch noch Schuberts "Radiobastelbuch", mit dem mal alles begann ... Henry
@Henry: Stimmt, die c't Sachen sind schick. Als ich aber die Preise für die Teilesets bei Segor gesehen habe hat es mir auch die Sprache verschlagen. Da wird es halt noch deutlich länger dauern bis der eine oder andere Wunsch an den Gerätepark erfüllt sind. Andererseits, selbermachen ist ja irgendwie ein wichtiger Punkt bei diesem Hobby. Jens
Das ist mein "Bastelreich". http://www.consication.de/Bilder/IMG_0852.JPG http://www.consication.de/Bilder/IMG_0853.JPG http://www.consication.de/Bilder/IMG_0854.JPG Programmiert wird mittels Laptop, wurde zu der Zeit anderweitig eingesetzt. Gruß Hacke
@Jens: Es juckt mich schon noch, wenigstens ein paar Module aufzubauen. Das geplante FPGA-Modul sieht sehr interessant aus: http://www.heise.de/ct/projekte/machmit/ctlab/wiki/VorSchau
@Henry: Ok, aber ich habe vor einiger Zeit über Andreas ein Digilent-Board für ca. 150,- gekauft und wüßte nicht was an der c't-Lösung besser ist. Im Gegenteil, da sind sogar noch ein paar schnelle SRAMs und einige Anschlüße mit drauf. Für eigene Projekte habe ich hier über das Forum die Platine für ein Spartan-Headerboard erstanden. Bis ich die Teile dafür zusammen habe wird sicher noch etwas dauern, aber bis dahin habe ich dann vielleicht auch ein schickes Projekt wo es zum Einsatz kommen kann. Das wird mich in Summe ca. 80,- kosten. Nach dem Preis für's c't-Board frage ich da lieber nicht. Wie schon gesagt, die Sachen sind toll. Aber zumindest aus meiner Sicht auch recht teuer. Jens
@Jens: Die EVA-Kits der HW-Hersteller sind natürlich im Preis/Leistungsverhältnis nicht zu toppen, da hast Du natürlich recht. Bin trotzdem mal auf den c't-Artikel gespannt, wenn sie ihren Zeitplan einhalten, sind wir in zwei Wochen schlauer. Henry
Angehängte Dateien:
-
130 KB
... und wenn ich den Schreibtisch mal für normale Arbeiten benötige müssen die Geräte weggestellt werden :D
Angehängte Dateien:
-
27 KB
Noch nicht die Realität aber in (halbfertiger) Planung. Wollte mir mal Meinungen einholen, ob das so passt. Hinterer großer Tisch ist für Elektronikkrams. Effektive Arbeitsfläche etwa 1,60 * 0,65 m. Der rote Kreis ist mein Aktionsradius bei mittigem Sitzen. Oder ist es praktischer Geräte (Netzgerät, Oszi, Funktionsgenerator, Multimeter + das, was in Zukunft kommt) an einer Stelle zu häufen, damit immer gleich alles griffbereit ist ?
ne :) Ganz links bekommt meine Freundin ihr Plätzchen, haben nur einen Raum für so kram ... Daneben der normale Arbeitstisch muss sein, damit man beim Elektronikkram auch mal alles stehen und liegen lassen kann. Ausserdem ist Arbeiten mit 2 Monitoren schön, man kann sich ja jeweils den anderen Monitor mit an den aktuell benutzen Platz nehmen. Aber darum geht´s nicht ...
Angehängte Dateien:
-
330 KB
Das ist übrigens mein "aktuelles" Zimmer. Es besteht zu 50% aus Bett und zu 49% aus Tisch ;) Der Rest ist Schrank (irgendwo müssen die Klamotten ja hin) und Regal und noch einen Schrank mit Elektronikkram. So sieht man das Zimmer direkt nach dem Hereinkommen. PS: Die Aldi-Kamera ist wohl auch nicht so ganz das Wahre ;)
Eine hübsche Mousepad-Beleuchtung hast du. ;-) Ich habe mich gut daran gewöhnt, dass alle Arten von Messgeräten und Stromversorgung auf mehreren Etagen oberhalb des Tischs angeordnet sind. Einige der Geräte sind auch aus Gründen des Genauigkeitsfetischismus permanent eingeschaltet (der Zählfrequenz- messer hat ohnehin einen warmen Thermostaten, den sollte man nicht laufend ein- und ausschalten). Kleine Handmultimeter und Durch- gangsprüfer liegen auf einem extra Brett griffbereit, während der Arbeit dann allerdings meistens doch auf dem Tisch. :-/ Auf diese Weise hat man die eigentliche Arbeitsfläche frei zum Zumüllen. ;-) Lötkolben und die Heißluftlötstation nehmen davon ohnehin bereits einen nicht unbeträchtlichen Anteil ein. Bauteil- und Werkzeugregale sind dann ringsum angeordnet, sodass man für die wichtigsten Dinge jeweils nicht aufstehen muss.
Jörg Wunsch wrote: > Eine hübsche Mousepad-Beleuchtung hast du. ;-) Ist doch bloß eine Razer Copperhead in blau ;) > Ich habe mich gut daran gewöhnt, dass alle Arten von Messgeräten > und Stromversorgung auf mehreren Etagen oberhalb des Tischs > angeordnet sind. Einige der Geräte sind auch aus Gründen des > Genauigkeitsfetischismus permanent eingeschaltet (der Zählfrequenz- > messer hat ohnehin einen warmen Thermostaten, den sollte man nicht > laufend ein- und ausschalten). Kleine Handmultimeter und Durch- > gangsprüfer liegen auf einem extra Brett griffbereit, während der > Arbeit dann allerdings meistens doch auf dem Tisch. :-/ Finde ich auch gut, hatte ich auch vor, als ich vor ein paar Monaten hier "eingezogen" bin. Seitdem stehen die paar Geräte, die ich besitze (das Oszilloskop sieht man auf dem Bild leider nicht, da es direkt unten Rechts neben mir (dem Kameramann) auf einem Rollwagen steht, da es ein wirklich dicker Schinken ist) so "planlos" auf dem großen Arbeitstisch (der übrigens komplett selbst gebaut ist, yay!) herum. Ich hab schon öfters überlegt wo ich ein solches Regal hinstellen könnte. Vor die Fenster ist Tabuzone, da man ab und zu ja auch noch mal die Fenster wischen möchte. Zwischen den Fenstern ist vielleicht 30cm Platz, aber da ist der Tisch schon fast zu ende an der Stelle. Ansonsten ginge noch direkt neben dem Monitor, aber dann fühle ich mich u.U. beengt beim Computerarbeiten ;)
Wahrscheinlich hat sich Gast selber mit aufgeräumt. Daher auch die Geräusche aus dem Karton links oben: "Hmmpf!!!"
>PS: Die Aldi-Kamera ist wohl auch nicht so ganz das Wahre ;)
Ist doch völlig ok für den Preis. Es gibt Modelle die Faktor drei kosten
und schlechter sind.
Gast wrote:
> bild3
Brrr...
Kontakt 60 ...
Das Zeug frisst sogar die Dose durch, wenn's zu lange 'rumsteht.
Ist bei uns im Geschäft strengstens verboten, da es peinlich genau
wieder entfernt werden muss, was fast unmöglich ist.
:-/
Thilo M. wrote: >Brrr... >Kontakt 60 ... >Das Zeug frisst sogar die Dose durch, wenn's zu lange 'rumsteht. >Ist bei uns im Geschäft strengstens verboten, da es peinlich genau >wieder entfernt werden muss, was fast unmöglich ist. Ich hab auch schon seit fast einem Jahr eine Dose davon im Zimmer stehen. Muss ich mir jetzt sorgen machen?
Thilo M. wrote: > Gast wrote: >> bild3 > > Brrr... > Kontakt 60 ... > Das Zeug frisst sogar die Dose durch, wenn's zu lange 'rumsteht. > Ist bei uns im Geschäft strengstens verboten, da es peinlich genau > wieder entfernt werden muss, was fast unmöglich ist. > > :-/ Das passiert halt, wenn man damit Brennstäbe einsprüht. Dann bekommt die Dose Strahlung ab und geht kaputt.
ich habe mal nachgeschaut die dose auf bild 3 ist etwa 5 jahre alt. ich habe übrigens noch eine dieser dosen. was könnte den schlimmsten falles passieren?
Und ich armer Kerl habe sogar zwei Dosen, die eine ist neu, die andere steht schon etwa 15 Jahre hier rum. Die neue wartet nur drauf, dass die alte leer wird.--
Hallo, kann mir jemand sagen wie diese Tische bezeichnet werden welchen MISZOU in seinem Beitrag vom 05.10.2007 zeigt? Oder weiß vll sogar jemand wo man diese Tische kaufen kann? Danke
Gast wrote: > ich habe mal nachgeschaut die dose auf bild 3 ist etwa 5 jahre alt. ich > habe übrigens noch eine dieser dosen. was könnte den schlimmsten falles > passieren? Dass es eklige Ränder auf dem Tisch gibt! :) Mir kommt die Plörre jedenfalls in keine Schaltung.
Ich habe damit mal - unbeabsichtigt - ein Plastikteil mit eingesprüht. Es dauerte ein paar Stunden, dann war es zerbröselt.
>kann mir jemand sagen wie diese Tische bezeichnet werden welchen MISZOU >in seinem Beitrag vom 05.10.2007 zeigt? >Oder weiß vll sogar jemand wo man diese Tische kaufen kann? Meinst du den Tisch mit Holzdekor? Sind Standard-Büromöbel, die recht verbreitet waren oder vielleicht noch sind. Habe selber noch so einen (relativ kompakten) Tisch dieser Art da. Super Stabil und gut verarbeitet - würde ich auch günstig hergeben aber ich schätze mit einem Tisch von grob geschätzen 1,20m Breite wirst du nicht viel anfangen können ... Ansonsten: regelmäßig in der Bucht mal nach Büromöbeln Ausschau halten
Hallo Chris, ich meine den Tisch auf seinem zweiten Bild, von Zuhause. Dieser hat so einen Oberbau wo man Monitor, Oszi, Generator usw. draufstellen kann und eine Leuchte oben montiert ist. Solche Tische habe ich schon öfter in Elektronik Fertigungen oder an Messplätzen gesehen. Danke
> Dieser hat so einen Oberbau wo man Monitor, Oszi, Generator usw. > draufstellen kann und eine Leuchte oben montiert ist. > Solche Tische habe ich schon öfter in Elektronik Fertigungen oder an > Messplätzen gesehen. IKEA. Früher IKEA Jerker, zu erkennen an den abgeschnittenen Tischecken. Der Tisch hatte Kultstatus, ist aber nicht mehr im IKEA-Programm :-((( Er war sehr massiv. Alles zusammen wog ein Jerker mit den zugehörigen Anbauten bis zu 90kg und war für Selbstabholer bei IKEA ein hartes Stück Arbeit. Der war alleine nicht mal aus dem Lagerplatz zu heben. Heute gibts den IKEA Federik. "Leichtbauweise" (ca. 40kg), keine Anbauteile verfügbar, die würden an den Rundrohren auch schlecht halten :-( http://www.ikea.com/de/de/catalog/categories/series/10216/ Wenn wir schon bei IKEA als Bastlermöbel sind: Immer wieder gerne genommen wird der IKEA Rast. Eigentlich ist das ein Nachttisch, der allerdings von den Abmessungen her als kleines 19" Rack auf einen Tisch passt. http://www.ikea.com/de/de/catalog/products/44361109 http://www.flickr.com/photos/cjw333/29627416/
Ich meine mich zu erinnern, dass unter meinen Bierflaschen auch ein Risch war...
Hi Norgan hat ja schon alles beantwortet. Tisch ist der Jerker vom IKEA. Ist schon seit ein paar Jahren leider nicht mehr verfügbar. Es gab zwar noch eine zeitlang danach die Anbauteile, aber als ich das letzte mal dort war, gab es die auch nicht mehr. Auch nicht in der falschen Farbe :-(, zuletzt hab ich alles genommen, ob es farblich passt oder nicht. Ebay Artikel 130252752565, war der Ursprungzustand. Gruß MISZOU
Hallo, schade dass es den Jerker nicht mehr im Ikea Programm gibt. Aber es gibt diese Tische/Arbeitsplätze mit ähnlichem Aufbau doch auch in der Industrie zB. in der Fertigung bzw. im Labor. Unter welcher Bezeichnung werden denn diese Tische verkauft? Ich habe schon alle möglichen Suchbegriffe versucht. Danke
Hab auch nen Jerker, aber den 160cm breiten ohne Aufbau ... würde mir davon auch zugerne noch einen Zweiten zum Nebenstellen holen ... Habe auch seitlich so nen Monitorhalter dran. Zudem hinten zwei Signum-Kabelhalter drunter :D
Hallo, viele kreative Tische. Aber mir ist kein Amateurfunkgerät oder andere Amateurfunkkram aufgefallen. Sind so wenig Funkamateure hier in den Reihen? Oder habt ihr die Tische strikt getrennt? Gruß Zwischenfrequenz
Zwischenfrequenz wrote:
> Oder habt ihr die Tische strikt getrennt?
Strikt getrennt. Allerdings mache ich zu Hause praktisch nichts,
sondern nur irgendwie portabel, entweder Handfunke beim Wandern oder
irgendwo in der weiten Welt im Urlaub.
> Sind so wenig Funkamateure hier in den Reihen?
Ist ja auch ein Elektroniker-Forum - nur weil sich hier Elektroniker
tummeln heisst das ja nicht, dass hier alle Kellerkinder sind.
Angehängte Dateien:
-
92 KB
Wo gibts eugentlich vernünftige und vor allem günstige Arbeitstische? ... Am besten vllt. welche mit höhergelegener Ablage. Ein paar Seiten habe ich shcon abgegrast, aber da fingen schon "einfachste" Tische bei mehreren Hundert Euro an. Muss auch nicht zwingend EGB/ESD gerecht sein ...
Handwerklich halbwegs begabt ? Selberbauen ! Je nach Möglichkeiten, Fähigkeiten und Kleingeld ist da vieles Drin, angefangen vom einfachen Tisch aus kunststoffbeschichteten Spanplatten über Tische mit selbstgeschweißtem Stahlgestell bis hin zu Konstruktionen aus Alu-Maschinenbauprofil und ESD-gerechten Tischplatten (welche man bei manchen Firmen meines Wissens nach auch einzeln kaufenb kann)
handwerkliches Geschick ist vorhanden, aber soweit keine Werkstatt etc. ;) Also kommt nur Kaufen in Frage ... habe vorhin nochmal geguckt, einfache Tische fangen so ab 250,- Euro an, was schon nicht wenig ist. Tische mit Aufbauten gehen so ab 500 Euro los :(
Wo wohnst du? Könnte dir vielleicht einen Bauen, du hast da recht interessante geräte im Markt Forum eingestellt ;)
@ Erik D.: Ich habs so gemacht, Holzplatte von IKA 20 €, 1 Bein bei Bauhaus 5 € und in der Ecke aufgebaut.
@mec Greifswald, Meckelnburg-Vorpommern ... glaube kaum, dass jemand in meiner Nähe wohnt :D @Anna Nym Wäre ne Idee, aber es sollte schon eine stabiler Stahlrahmen unter der Tischplatte sein. Die Geräte sind teils nicht ganz leicht.
Hi Erik vielleicht sind ja Maschinenbauprofile eine Alternative. Mit den entsprechenden Verbindern kannst Du damit fast alles bauen. Ob das dann günstiger kommt musst Du mal schauen. Vielleicht gibt's Reststücke auch bei dem ein oder anderen Onlineauktionshaus.
Ich wollte mir mal ein "kleines" angepasstest Regal aus solchen Profilen bauen ... das wird definitiv zu teuer. Und ich weiß auch nicht wirklich, ob das so stabil wird wie ein geschweißter Stahlrahmen, wenn ich keine Verstrebungen anbringe. Man bräuchte: 4 Beine ~ 70 cm -> 84,- Euro 2 kurze Streben ~ 80 cm -> 48,- Euro 2 lange Streben ~ 160 cm -> 96,- Euro (Preise von Metallstore) das macht stolze 230 Euro nur für die Rahmenteile, wobei ich bezweifle, dass ich mit solchen Profilen ohne zus. Verstrebungen auskomme.
hallo, ja hast recht, das liegt am anderen ende von der Landkarte ;) War zwar schon mal in Greifswald, Wendelstein besichtigen, aber in der gegend gibt es wirklich nichts los ;) Wie weit ist denn eigentlich Wendelstein 7x schon?
Wissen eigentlich die Leute, die Gegenüber dem IPP einkaufen, überhaupt das da hinter Meterdicken Mauern ein Reaktor gebaut wird?
>(Preise von Metallstore)
vergleiche mal mit Kritec oder so ...
Bei Ebay gibt´s tatsächlich öfters mal ein paar Reste, die mancher
gebrauchen kann. Dabei aber auf das System achten, nicht dass die
Verbinder dann Unsummen kosten.
Mit Schweißgerät und Stahlprofilen wird´s aber tatsächlich noch einmal
stabiler (wer´s braucht) und auch günstiger. Wenn man keine optischen
Ansprüche hat bekommt man auch mal was günstig beim Schrotti,
möglicherweise sogar mit Glück fertige Regale ...
@mec Keine Ahnung wie weit die sind ... mich wollten die jedenfalls nicht einstellen :D @Chris Ja, habe bei EBay auch schon deöfteren Ausschau gehalten. Meistens sind die Reste die da Vertickt werden aber nicht lang genug (meist Reste unter 50 cm), zudem gehen die preise da teils auch ganz schön hoch ... und wie du schon erwähnt hast oftmals auch alle verschiedenen Systeme Durcheinander, da wird es sichelrich Jahre dauern, ales zusammen zu suchen ;)
Früher (tm) hat man einfach einen alten, stabilen Schreibtisch in beliebiger Hässlichkeit in die Werkstatt/Keller gestellt und fertig war die Laube. Heute muss selbst der Herr Bobbybaster mit nem Super-Duper-Labortisch aufwarten. Nobel geht die Welt zugrunde . . . MFG Falk P.S. Ist wohl mehr Wahres dran als uns Allen lieb ist, wenn das Ausland sagt, die Deutschen sind Technik- und Perfektionsverliebt. Böse Zungen nennen das auch http://de.wikipedia.org/wiki/Pedanterie
>P.S. Ist wohl mehr Wahres dran als uns Allen lieb ist, wenn das Ausland >sagt, die Deutschen sind Technik- und Perfektionsverliebt. Dieses Forum ist das beste Beispiel
Falk Brunner wrote: > die Laube. Heute muss selbst der Herr Bobbybaster mit nem > Super-Duper-Labortisch aufwarten. Nobel geht die Welt zugrunde . . . aber nicht doch! mein kämmerlein wurde einst um 1,5 arbeitsplatten billigster sorte ausm baumarkt erweitert, die mit ungehobelten dachbalken be-fuß-t wurden. ergebnis war/ist ein stabiler riesentisch für <50eur. vorteil von einem riesentisch: man muss ihn nicht abräumen, sondern kann neuen platz durch wegschieben schaffen - zumindest bis das schieberegister überläuft =)
> vorteil von einem riesentisch:
An solch einem Schiebetisch hab ich auch mal arbeiten müssen, die sind
sehr weit verbreitet. Aber, keiner arbeitet freiwillig auf einem
Schrottplatz. Drum hab ich dann die Firma gewechselt.
Mein jetziges Büro ist mit einer Knürr-Eckkombination für 6.000 Euro
ausgerüstet. Naja, was soll ich sagen, wenn du Mist entwickelst spielt
die Qualität des Arbeitstisches auch keine Rolle...
Interessanter Ansatz, im Umkehrschluss wird an einem super-Arbeitsplatz automatisch perfekt gearbeitet :-) Nun - ich könnte dir auf Anhieb 3 grössere Elektronikfirmen nennen, wo man denkt, man ist in einer Ausstellung. Kommt trotzdem oftmals ziemlicher Müll raus. Das ist einfach ne Mentalitätsfrage und hat mit der Qualität der Arbeit nichts zu tun. Die einen kriegen die Panik, wenn ein Widerstand einfach so auf dem Arbeitstisch liegt, die anderen haben den ganzen Tisch voll. Sieht man auch im privaten Umfeld, da ist das dann ganz genauso. Ich liebe mein kleines Chaos (das ich aber gut im Griff habe). Ab und zu wird gründlich aufgeräumt, aber das spielt sich schnell wieder ein :-)
Meinte er das nicht andersrum, an einem 6k Euro Tisch arbeitet er auch nicht besser?
Maximale Entropie nennt sich das! Jedes Kabel muss sich zwangsläufig mit mindestens einem anderen verheddern und ein Tisch an dem man arbeitet ist nach spätestens zwei Tagen wieder vollgestellt... --> Aufräumen tut man nur wenn sich die Suchzeit nach Bauteil/Werkzeug-X stark verlängert :)
> ...an einem 6k Euro Tisch arbeitet er auch nicht besser?
Ja, so wars gemeint.
Das "Raumschiff-Enterprice-Gefühl" dauerte nur 2 Wochen.
Das einzige was unbedingt sein muss, ist, dass die Messgeräte nicht wie
Backsteine aufeinander gestapelt sind, sondern jedes Gerät muss frei
entnehmbar sein.
> Wo gibts eugentlich vernünftige und vor allem günstige Arbeitstische? @Eric D. Also den legendaeren IKA "Jerker" bekommst Du in der eBucht schon für 19,99. http://britishexpats.com/classifieds/data/6/jerker.jpg http://www.rebeltradition.com/images1/desk/desktop.jpg
Gast wrote: > @Eric D. > Also den legendaeren IKA "Jerker" bekommst Du in der eBucht schon für > 19,99. Jerker... hoho was fuer ein Name :P Naja fuer 20 Stecken wuerd ich da nich wirklich was draufstellen wollen auf den Tisch ;)
Hi warum hält er wenn er billger geworden ist weniger aus wie zum Neupreis beim IKEA;-) Ich glaub bei mir stehen ca. mit allem ca. 60-70 kg auf seinen Beinen. Bisher (ca. 3Jahre) ist noch nichts zusammengebrochen. Gruß MISZOU
Selbstgebaut. Waren glaube ich etwa 100€ für den ganzen Tisch, wobei wir aber im Nachhinein nur maximal 3/4 von dem gekauften Holz wirklich verbaut haben :-) Die Tischplatten (65 tief, 2,50 lang glaube ich) haben damals im sonderangebot 30 € oder sowas gekostet. Ist natürlich nicht dieses superduper beschichtete Zeugs, aber das wäre auch viel zu Schade bei den Sachen, die ich hier aufm Tisch mache ;) ;) Paar Balken auch noch im Rahmen, die Beine sind von Ikea für 5€/Stück. (8Stück). Der Tisch ist 2,30m x 1,20m an den Außenkanten.
@ Simon Ja, das sieht recht Nett aus ;) @ Michael G. Ich bin zwar kein Schwergewicht aber ich kann mich problemlos auf meinen Jerker stellen ;) Wobei ich als Arbeitstisch vorzugsweise einen mit vier beinen und nem Rahmen unter der Arbeitsplatte habe. @ Gast Jaaa, wenn denn mal einer in meiner Nähe abholbar wäre. Versenden tut den ja keiner, Berlin ist auch gute 200km weg ;)
Baue gerade ein paar Tische aus 27mm starkem Birke Multiplex. Naja ... da braucht´s keinen Metallrahmen :) Allerdings kommt man da mit 100,- Euro nicht ganz hin ...
von meinem "labor" gibts noch keine bilder da ich grad etwas umbaue und man deswegen den tisch nicht mal sehen würde wenn ich ein aktuelles foro poste :-) aufgebaut ist der tisch als arbeitsplatz für 2 leute und besteht aus 4 pc-ecktischen aus dem baumarkt die nacheinander an der wand stehen ( also ca so: |_/.\_|_/.\_| , die . sind jeweils ein Sessel) das ganze habe ich verschraubt und mir im lokalen holzmarkt noch ein paar platten inkl standfüßen zuschneiden lassen und damit am mittelteil 3 ebenen für messgeräte,monitor usw geschaffen. unter den tischplatten gibts ne led-beleuchtung und spiegel, erleichtert die arbeit beim umstecken am pc und ähnlichem sehr :-) maximal können 3 leute an einem teil gleichzeitig rumwerken, zur beleuchtung gibts 2 lupenleuchten und eine 35W t5-röhre an der decke + halogenspots die ich aber durch leds ersetzen will. ich hab über mehrere jahre immer wieder was erweitert, die geamtkosten für den tisch sind ca 4x80€ für die ecktische + etwa 100€ für die zugeschnittenen platten,füße usw fotos kommen sobald man den tisch wieder sehen kann :-)
Angehängte Dateien:
-
190 KB
Malwieder was neues von mir :D Der WJ314 und der AFG3021B sind nur leihweise in meinem Besitz ;) http://dareal.info/misc/labortisch2.jpg
Mal sehen, wie lange es dauert, bis der naechste Depp nach deinem Desktophintergrund fragt.
Noch nicht, aber hier gibt es einige, die sowas noch nie gesehen haben und gleich zu sabbern anfangen... ;)
Wow, dein Desktophintergrund....! :D Kannst den bitte mal hier rein stellen? ;-)
Die Lady hat offensichtlich ein Gewichtsproblem, und zwar liegt es an der Verteilung der Körpermassen; anders kann der Knick im Rückenbereich nicht erklärt werden... Sonst aber durchaus schön sauber der Tisch ! Ich sollte meinen auch mal ablichten, müsste aber vorher unbedingt aufräumen. So Long.
Mittwoch oder Donnerstag kommt mein neuer 20", dann mache ich auch ein Foto...
Manches mal fühle ich mich hier wie beim Schwanzvergleich. Jede Menge teueres Equipment auf dem Tisch, aber sonst nischt. Keine Platine, Bauteile, Lötkolben. Hurra, Du hast den größten. Aber was nützen 20cm wenn man damit nicht umgehen kann?
Angehängte Dateien:
-
230 KB
omg -_- Damit auch "Gast" zufriedengestellt wird. Im übrigen hat das meines Erachtens nach nichts mit "20cm" zu tun mit denen man "umgehen" muss. Zu deiner Info bin ich Fachinformatiker.. denke mal ich kann wohl mit meinen Geräten umgehen (sollte das ganze an mich gerichtet gewesen sein). E-Bastelein sind bei mir nur ein Hobby. Sodass ich nicht mit gewuseltem Schreibtisch dienen kann. ps. über der Tk hängt der Router. Gehäuse war vergilbt ^^ deshalb hängt der jetzt nackt. Zumal wurde die Sendeleistung ein bisschen angehoben hat den Vorteil bessere Kühlung.
>Aber was nützen 20cm wenn man damit nicht umgehen kann? Also wenn du 20 cm schon als extrem groß ansiehst bist du vermutlich bemitleidenswert :) Grundsätzlich hast du ja recht, aber ob man nun Platinen sieht oder nicht: zur Ansicht kauft sich bestimmt keiner die Geräte, auch kein Mittel- bis Oberklasse DSO zum reinen Sichtbarmachen der Audiofrequenzen aus dem MP3-Player :D
@Basti Nene, das ging mehr in Richtung Erik D. (dareal). Deine Ecke sieht hingegen wohnlich, bastelmäßig gemütlich aus.
>Also wenn du 20 cm schon als extrem groß ansiehst bist du vermutlich >bemitleidenswert :) Das mit dem "extrem groß" stammt von Dir. Ich sagte lediglich "den Größten", und die Aussage ist bezogen auf die Gesamtzahl der gemessenen Größen. Extrem Groß ist hingegen reltiv und kann für Dich wohl schon 10cm bedeuten. Somit gebe ich das Mitleid mal an Dich zurück. ;-)
achsuu! Sollte mal aufhören immer immer gleich irgendeinen Schuh anzuziehen. Dann entschuldige ich mich bei dir Gast, für meine barsche Wortwahl :)
seid mal ehrlich: bei wievielen leuten liegt soviel zeug auf dem basteltisch dass man den tisch nicht mehr sieht? (wie bei mir zB :-) ps: der desktophintergrund war mal auf 4chan
Ich bin relativ ordentlich und räume zwischendurch mal auf. Mein Kollege schafft es innerhalb weniger Stunden seinen Tisch komplett vollzumüllen. Bauteile, Platinen, Werkzeug, Papiere, alles durcheinander. Das Ganze wird dan garniert mit Tabakkrümmeln und benutzten Papiertüchern. Diesen Zustand hält er locker 8..12 Wochen, bis er den mal aufräumt. Er ist halt ein Hippie.
Also ich bin kein Hippie und schaffe das auch. Vor Allem die Tabakkrümel und Papiertücher sind ein echtes Problem, entferne die mal zwischen der ganzen anderen Unordnung :)
Ich bin auch ein sehr ordentlicher Mensch. Zumal ich meinen Computertisch auch als Basteltisch nutzen muss, räume ich diesen nahezu jeden Tag auf. Nach einem richtigen Basteltisch suche ich derzeit ... wo man dann auch mal ruhig alles tagelang liegen lassen kann.
Erik D. wrote:
> Malwieder was neues von mir :D
JAWOLL, ist das ein dell 2407wfp? ich nenn zwei davon mein eigen =)
> Aber was nützen 20cm wenn man damit nicht umgehen kann?
Wenn du 20cm hast, dann hast du wenigstens eine gute Ausgansposition um
zu lernen. Wenn du 3cm hast, dann kannst du lernen bis du schwarz wirst,
er wird nicht länger.
Du Armer. Bei 48,26 cm dürfte die Auswahl der kompatiblen Partnerinnen extrem eingeschränkt sein.
Hm, vielleicht solltest du dich im Bereich Zuchtstuten mal umsehen?
Naja, man kann halt nur das erste Drittel versenken. Problem ist eher, dass im erregten Zustand aus Blutmangel das Gehirn aussetzt :) Egal - zurück zum eigentlichen Thema bitte ...
Ob Johannes Richter weiß, wieviel Leute hier schon hineingeschrieben haben? Melde dich wieder mal, wenns dich noch gibt.^^
Angehängte Dateien:
-
300 KB
Sorry wenn ich den alten Thread hier wieder ausgrabe ;-) Aber ich hab beim Aufräumen von meinem PC ein Bild von meinem Arbeitsplatz gefunden (warum hab ich das Foto nur gemacht? ich kann mich echt nicht erinnern, aus welchem Grund ich das fotografiert habe). Ich führe das Foto somit hier seiner letzten Bestimmung zu, bevor ich es von meiner HD tilge ;-) Grüsse an alle
Sagt mal haben manche von euch Geräte am Tisch, mein teuerstes Stück ist ein Weller Lötkolben gefolgt von einem Selbstgebauten LaborNT mit 50VA bin gespannt bis wann mein erstes Oszi kommt ich hoffe schon bald aber Saut euer so ein Teil (halt etwas gutes, 150€ für ein Oszi vom blauen C find ioch zum Fenster hinausgehautes Geld...)
naja über die jahre sammelt sich schon einiges an hab mittlerweile eine sammlung von smd bauteilen die vor 10 jahren bei conrad locker paar tausend € gekostet hätte oszis hab ich mittlerweile 2, eine hameg 2kanal 100mhz mit doppelter zeitbasis ( wurde in meiner schule weggeworfen), gibts im ebay um ca 300€ und ein wittig zum bildermachen um auch ca 300€ ( aber neu) mein teuerstes stück ist aber wohl die lötstation, jbc dm5700 mit entlötkolben und entlötpinzette. aber die geht echt saugut :-)
Lukas B. wrote: > Sagt mal haben manche von euch Geräte am Tisch, mein teuerstes Stück ist > ein Weller Lötkolben gefolgt von einem Selbstgebauten LaborNT mit 50VA jeder fängt klein an. wenn 1992 dein geburtsjahr ist, bist du mit einem selbstgebauten SNT auf einem guten weg! das "war" mal die paradedisziplin zum einstieg.
Lukas B. wrote:
> bin gespannt bis wann mein erstes Oszi kommt ich hoffe schon bald aber
Sowas bekommt man ja mittlerweile für praktisch jeden Geldbeutel.
Als ich so alt war wie du (falls das mit dem 1992 richtig geraten
ist), konnte ich mir nicht einfach irgendwo einen Oszi kaufen gehen.
Ich habe mir dann einen selbst gebaut, der war fertig, als ich 21
Jahre alt war. War lange Zeit der Stolz meines Basteltischs
(zusammen mit dem Sinus- und Impulsgenerator, den ich immer noch
benutze). Dabei konnte man auf der B4S2 (nutzbare Fläche 20x30 mm²)
kaum was erkennen, aber jeder Oszi ist halt erst einmal besser als
gar keiner. Der Eigenbau eines Zweistrahlers mit einer B13S25 ist
dagegen nie geworden, die Röhre habe ich Jahre später dann wieder
verkauft.
Angehängte Dateien:
-
130 KB
Weil ich heute grade mit'm Fotoapparat im Keller war, um das Oszi abzulichten, hab ich auch gleich mal das ganze Chaos fotografiert. Und damit das nicht umsonst war, wärme ich jetzt den alten Thread hier wieder auf. :D /Hannes
Au mann. Hast ja das grösste Schrottscope vom Elektronikramschladen gekauft. Hättest dir besser ein gebrauchtes bei Ebay gekauft, wäre billiger und nützlicher gewesen.
War nicht meine Wahl, das wurde mir ausgesucht und bezahlt, und für das, was es bisher tun musste, langt es allemal. Aber jetzt reichts. Bin grade am Suchen und liebäugele so ein wenig mit dem hier im Forum heiß behandelten W2024A. /Hannes
Johannes Studt wrote: > Weil ich heute grade mit'm Fotoapparat im Keller war, um das Oszi > abzulichten, hab ich auch gleich mal das ganze Chaos fotografiert. Das in der Ecke ist eine Nixie-Uhr, oder?
Jörg Wunsch wrote:
> Das in der Ecke ist eine Nixie-Uhr, oder?
Jo. Das erste Mikrocontrollerprojekt, was ich damals gemacht habe.
Hardware ist aber nicht auf meinem Mist gewachsen, dazu bin ich zu wenig
Elektroniker (wie sicher bereits aufgefallen ist ;).
/Hannes
Norgan wrote:
> Und niemals ohne Handtuch in den Bastelkeller :-)
Falls man sich aus Versehen einschliesst, kann man damit mehrere Wochen
überleben. ;)
/Hannes
Ich muss sagen, dass das doch sehr gemütlich aussieht ... So 'n schöner Basteltisch hat doch was ;)
Angehängte Dateien:
-
250 KB
Bin mir jetzt nicht sicher, ob das hier noch als ordentlich zählt... Highlights gibt's wenige, vielleicht das Labornetzteil, das seit 25 Jahren einen Deckel bräuchte oder mein gutes altes HM208 mit 20 MSamples/s.
Hm, ja, das ist einer von zwei 8Ohm/250Watt Widerständen, die ich genauso wie das Oszi damals beim Räumungsverkauf von Radio RIM (seufz) ergattern konnte. Die Widerstände waren wohl Teil eines Bausatzes für einen Leistungsmesser für Audioendstufen. Und genau dafür nehme ich die Kerle natürlich auch her.
>vielleicht das Labornetzteil, das seit 25 >Jahren einen Deckel bräuchte Nichts hält so lange an wie das Provisorium.
Aber auch hier das offensichtliche Problem: zu wenig Platz ... Ich muss auch immer an meinem PC-Tisch basteln, wo so schon nicht viel Platz drauf ist.
Habe mehrmals in den Bildern das IWATSU Oszi und das HP (Agilent) Netzgerät E3036 gesehen. Beide Geräte halte ich für einsame Spitze. IWATSU: Guter Trigger, man übersieht keine Speikes, 2 Zeitbasen ... E3036 Rauscharm, Fall back Strombegrenzung, 3 Spannungen
Jörg Wunsch schrieb:
> Hat der Holzstuhl schon antiken Wert? :-)
könnt nur scherzhaft werden wenn man sich drauf setzt..... XD
ist leicht kaputt ... aber an stühlen mangelt es nicht... könnt eig. mal
ne sitz-party machen ....
Das ist kein Stuhl, sondern die Zusatzwerkbank! Wird gerne beim Bohren benutzt, damit sich der Meister nicht so tief bücken muss :-)
> Wirklich nett die Gläser an der Decke :^)
Vor allem sind die Gläser an der Decke auch Erdbebensicher.
Ich nenne das Lebensgefahr!
Tim Simon schrieb:
> meine kleine elektro"3 zimmer-wohunung" aber ohne küche =)
Tja da fehlt eig noch en Teil das ist der Chem. berreich aber wenn ich
davon en bild mach dann werd ich wahrscheinlich angezeigt wegen
unbeachtlicher handhabung mit Säuren Laugen usw...
Hab da nur ne selbstgebaute UV Belichtungsmaschine und eine
Ätzschaumbad...
Die einzigste Schutzausrüstung sind Dicke Gummihandschuhe....
Schutzbrille ist so verstaubt das man einbildungen bekommt wenn man die
aufzieht... ;)
> wahrscheinlich angezeigt wegen unbeachtlicher handhabung > mit Säuren Laugen usw... Wieso, haste deine Identität hier schon veröffentlicht?
@Eddy Current (chrisi) Endlich mal ein Seelenverwandter, der Wert legt auf gute Sicht (Eizo) und guten Klang (JBL) ;-)
Ob man an einem einzelnen winzigen Monitor arbeiten kann?
the boogieman schrieb:
> Egal! Hauptsache gute Sicht
Mich nervt schon immer die begrenzte Flaeche meiner beiden 20" und fuer
einen dritten Monitor ist leider kein Platz zwischen den dicken Boxen ;)
@Simon: und zum schlafen kauerst dich in nen ausgepolsterten 19" Schrank? Sieht sehr wohnlich aus.
EIZO macht die besten Monitore thumbsup Aber weniger als 2x20" oder 1x24" geht gar nicht ;)
>Ob man zwei Control One als guten Klang bezeichnen kann? Für einen PC-Arbeitsplatz reichts. Ich habe auch nur eine Motiv2 neben dem PC. >Ob man an einem einzelnen winzigen Monitor arbeiten kann? Das scheint ein L885 oder L995 zu sein. Also 20" oder 21" bei 1600x1200. Das sind geile Teile und nicht so ein Stuhl wie LG oder Samsung bauen. Sicher sind 2 davon besser, aber lieber einen guten Eizo als 2 beknackte Consumer-Geräte. Ich nenne 2 L885 mein eigen und würde die nie gegen 24" Samsung tauschen.
Gast schrieb: >>Ob man zwei Control One als guten Klang bezeichnen kann? > > Für einen PC-Arbeitsplatz reichts. Ich habe auch nur eine Motiv2 neben > dem PC. > >>Ob man an einem einzelnen winzigen Monitor arbeiten kann? > > Das scheint ein L885 oder L995 zu sein. Also 20" oder 21" bei 1600x1200. > Das sind geile Teile und nicht so ein Stuhl wie LG oder Samsung bauen. > Sicher sind 2 davon besser, aber lieber einen guten Eizo als 2 beknackte > Consumer-Geräte. Ich nenne 2 L885 mein eigen und würde die nie gegen 24" > Samsung tauschen. Ja genau, man braucht fuer Eagle, Programmers Notepad oder die Datenblaetter hoechste Farbtreue, die Monitore sind dafuer kalibiriert usw. Not ;)
(-: <o_o> :-) schrieb: > EIZO macht die besten Monitore *thumbsup* > Aber weniger als 2x20" oder 1x24" geht gar nicht ;) mal im ernst sind die eizos echt so gut? ich hatte einen samsung 244T (NP 1200€, angeblich gleiches panel (pva) wie ein ähnlicher eizo. ja das bild war gut, farbe auch, blickwinkel enorm. in meiner fachhochschule stehen einige eizos, hatten eigentlich dasselbe bild. da das teil immer wieder hin war hab ich mir schließlich geld wiedergeholt und nen mittelklasse hp (vivid color irgendwas mit glare panel w2448 oder so) um 400 gekauft und finde der hat ein viel besseres bild, kalibrieren ging auch problemlos mit dem eye-one. einziger "nachteil" ist eine leichte blickwinkelabhängigkeit vertikal, sitzt man knapp dran ist die farbe unten etwas grünlicher und oben etwas rötlicher. ->fazit: ich kauf mir NIE wieder nen teuren monitor zum videoschneiden, preis/leistung stimmt einfach nicht
>samsung 244T (NP 1200€, angeblich gleiches panel (pva) wie ein ähnlicher >eizo. >da das teil immer wieder hin war Eben. Samsung ist kein Eizo. Ein gutes Panel macht noch keinen guten Monitor. Die Elektronik spielt auch eine Rolle. Inzwischen gibt es bei Eizo auch eine günstige Consumer-Reihe. Da bin ich auch skeptisch. 2x L885 (NP jeweils 1100,- Euro). Seit fast 5 Jahren nur Freude damit.
Hab meine Eizo Kombination aus L685+L695 geraden gegen zwei S1961 getauscht :) Was ich Eizo allerdings kaum verzeihen kann ist das es keine 0 Pixelfehler Garantie gibt. Einer der neuen S1961 hat ein ausgefallenes Subpixel. Damit muss man dann halt leben :(
@Jörg S. (joerg-s) Bei Mindfactory gab es mal für 20,- eine Pixelfehlerprüfung. Allerdings haben die IMHO keine Eizo mehr im Programm. Ansonsten Online bestellen und bei Pixelfehler innerhalb von 2 Wochen ohne Angabe von Gründen zurück. Pixelfehler sind inakzeptabel.
Ich habe meine beiden Monitore bei Hardwareversand.de gekauft, mit Pixelfehlergarantie fuer 20 Euro, sind beide noch perfekt.
Ich wundere mich schon lange, wieso nirgends TFTs mit Klasse 1 verkauft werden, sondern immer nur kleiner Klasse 3 garantiert wird. http://de.wikipedia.org/wiki/Pixelfehler TFTs mit Klasse 3 oder 4 habe ich noch nie in der Praxis gesehen, >95% aller verkauften TFTs dürften wohl in Klasse 1 fallen, von daher würde eigentlich nichts dagegen sprechen die TFTs bei der Produktion schon entsprechend zu selektieren und zu verkaufen und den Rest als 2. Wahl. So wie das momentan ist, kann man eigentlich in keinem Geschäft einen TFT kaufen (ohne die 0 Pixelfehler Garantie), denn bis zu 5 defekte Subpixel und 2 volle Pixel sind einfach unzumutbar. Vor allem müsste man unterscheiden zwischen leuchtendem (Sub-)Pixel in der Mitte oder irgendwas am Rand was kaum auffällt.
1920 x 1200 Pixel (24" Standard Auflösung) = 2.304.000 Pixel Das mal 3 wegen RGB macht 6.912.000 TFT Transistoren. Das verteilt auf die 24" Fläche... also das ist schon ganz schön gut da keine Pixelfehler zu produzieren und das auch noch zu garantieren. Naja bei mir hats geklappt meine Monitore sind alle fehlerfrei ;-) Btw. Pixelfehler können auch noch Wochen nach der Produktion auftreten!
Darum: TFTs immer bestellen und bei Pixelfehler innerhalb der 2 Wochen zurück schicken (Fernabsatzgesetz). Fertig ist der Lack.
Der Monitor am Schreibtisch ist ein Eizo FlexScan S2100, 21 Zoll, 1600x1200 funktionierende Pixel ;-)
Angehängte Dateien:
-
690 KB
Huhu hm hab mir jetzt ne kleine Arbeitsfläche im Wohnzimmer eingerichtet hab kein Bock mehr für jede Kleinigkeit die beim Proggen auftritt in den Keller zu laufen.
warum der ist doch noch gut :P ne des lohn nicht nen neuen zu kaufen soviel spass wie meine katze an stühlen hat die sich drehen.
Angehängte Dateien:
-
1,6 MB
So, da ich mir in letzter Zeit das eine oder andere neue "Spielzeug" (sprich Messgerät) angeschafft habe, hier auch noch ein Photo von mir. Ein zweites HP-Netzteil sowie einen Geni habe ich mir schon bei Rosenkranz rausgesucht; also erstmal noch ne runde sparen, bis das Geld wieder reicht ;-)
Angehängte Dateien:
-
460 KB
Ich benutze aufgrund meiner 1 Raumwohnung mein gewöhnlichen Schreibtisch. Zum Platinenbohren gehts aber in die Küche mich der TBM220) Das größte Problem machen die Drahtenen, die ich mit einem Seitenschneider nach dem Löten auf der Rückseite abschneide - die fliegen immer in meiner Notebooktastatur und blockieren die Tasten....
Tobias Plüss schrieb: > So, da ich mir in letzter Zeit das eine oder andere neue "Spielzeug" > (sprich Messgerät) angeschafft habe, hier auch noch ein Photo von mir. > Ein zweites HP-Netzteil sowie einen Geni habe ich mir schon bei > Rosenkranz rausgesucht; also erstmal noch ne runde sparen, bis das Geld > wieder reicht ;-) Proll! ;) ;)
@Erik D. > Greifswald, Meckelnburg-Vorpommern ... glaube kaum, dass jemand in > meiner Nähe wohnt :D Grüße aus Stralsund ;-)
> Das größte Problem machen die Drahtenen, die ich mit einem > Seitenschneider nach dem Löten auf der Rückseite abschneide - die > fliegen immer in meiner Notebooktastatur und blockieren die Tasten.... Seit mir damals(TM) ein alter Radio- Fernsehtechniker verraten hat, warum er eine kleine Metalldose mit einem ca. 1 cm Loch im Deckel auf dem Arbeitstisch stehen hat (so eine in der es Bonbons gibt), habe ich auch so eine Dose. In die Dose kommt alles, was an kleinem Metallabfall anfällt. Sei es, ein Stück gebrauchte Entlötlitze oder kurze Litzen- oder Drahtabschnitte. Auch die Drahtenden von Bauteilen kommen da rein. Links neben der Platine steht die Dose, ein Drahtende wird mit der linken Hand festgehalten, mit dem Seitenschneider in der rechten Hand abgeknipst und ab in die Dose. Mit ein bisschen Übung geht das ganz mechanisch. Seit ich das mache, und ich mache es schon seit Jahren, hat sich die Anzahl von Drahtenden an unerwarteten Orten bei mir fast auf Null reduziert.
Simon K. schrieb:
> Einfach SMD Löten und fertig ;) ;) ;)
Aber nur bei industriell gefertigten Platinen, sonst holt dich das
Problem bei den Drähten für die Vias wieder ein...
Angehängte Dateien:
-
180 KB
Na dann mal das pure Chaos. ich liebe solche Bilder :) Martin
>>Na dann mal das pure Chaos.
Naja, da hat man schon anderes gesehen.
Freie Arbeitsfläche deutlich größer als DIN A4, keine Essenreste/Leergut
zu sehen, Gerätschaften im Regal, nicht gestapelt, nur eine Bastelkiste
zu sehen, Sortimentskästen soweit das Auge reicht.
Oder hast Du für das Foto zwei Tage aufgeräumt?
Cheers
Detlef
Ach ja. So aufgeräumt sah es bei mir auch mal aus. So ca. 1 Tag nach meinem Einzug :lol:
Auffällig bei vielen Arbeitstischen ist das die Arbeitsfläche schnell nit Messgeräten verstellt sind. Mit einem kleinem Tischaufbau, einem Schemel gleich, kann man die Messgeräte auf die 1.Etage verbannen und hat reichlich Bewegungsfreiheit für die Sachen an den man arbeitet will. Hinterrücks kann man eine Steckdosenleiste mit einem Schalter montieren damit man auch gleich den Kabelsalat der Netzleitungen los ist. Wenn unter dem Tisch ein Heizkörper sitzt sollte die Konvektion nach oben durch den Tisch nicht behindert sein. Zusätzlich ist es sehr vorteilhaft an der Tischkante einen Not-Aus-Taster zu montieren der alle Geräte oder je nach Wunsch einige stromlos macht falls mal was plötzlich abfackelt. Für Netzleitungen ist die rechte oder linke Tischkante mit einem gezahnten halben Kabelkanal ein geeigneter Parkplatz. Kleinteilmagazine sollte man an einen Platz unterbringen wo es nicht stört, z.B. rechts oder links oberhalb vom Arbeitstisch. Bei vielen Magazinen könnte sich auch ein Drehgestell lohnen. Da die Magazine langsam etwas aus der Mode kommen sind Klapp- deckelboxen mit Zwischenstegen eine sinnvolle Alternative die man gut in einem Schrank unterbringen kann. Da das Suchen in der untersten Box ein wenig blöd ist(man muss eben die unterste Box vorsichtig raus ziehen ohne den ganzen Stapel mit raus zu ziehen) kann man bei einheitlichen Boxen auch sich ein Boxenregister bauen (lassen) wo jede Box ihr eigenes Fach hat. Klappdeckelboxen haben den Vorteil höcherer Bauteildichte als ein Kleinteilmagazin. Als Arbeitsunterlage hat sich eine rechteckige Gummiunterlage aus dem Autozubehörhandel gut bewährt. Ein neuer Fußabtreifer aus Gummi (gewöhnlich für die Haustür)erfüllt die selbe Aufgabe, ist jedoch nicht überall erhältlich.
Nutze als Unterlage eine 40x40cm große Natursteinfliese, ist absolut Lötkolbenbeständig (auch dauerhaft) und mechanisch stabil genug, dass sie nicht von Skalpellen und Schraubendrehern verkratzt. Als Arbeitsleuchte habe ich eine durchgebrannte 60W Reflektorglühlampe gegen eine 18W Leuchtstofflampe ersetzt (die von Ikea) und bin nicht allzu begeistert, das Licht der Glühlampe war doch etwas besser zum Basteln geeignet. Vorteil jedoch: wenn ich nach oben an die Lampe packe, um sie zu verstellen, macht es der Hand nichts aus, wenn ich dabei die ESL erwische.
Angehängte Dateien:
-
680 KB
Ich hab mir mal ne kleine Arbeitsfläche im Wohnzimmer angelegt immer runter in den Keller ist auch nicht so toll, b.z.w. hab ich schon länger jetzt nur etwas ordentlicher.
K. J. schrieb: > Ich hab mir mal ne kleine Arbeitsfläche im Wohnzimmer angelegt immer > runter in den Keller ist auch nicht so toll, b.z.w. hab ich schon länger > jetzt nur etwas ordentlicher. Und Mizzi freut sich auch über die tollen Bauteile und den warmen Lötkolben... ;-) Oder ist das fellige etwas dein neues Elektronikprojekt?
theborg, was ist das bloß hinter dem Oszi, halb vom Tisch verdeckt? Sieht für mich aus wie eine riesige Cat5-Dose, aber das kann ja wohl nicht sein...
Ulrich 105 schrieb: > theborg, was ist das bloß hinter dem Oszi, halb vom Tisch verdeckt? > Sieht für mich aus wie eine riesige Cat5-Dose, aber das kann ja wohl > nicht sein... hrhr des ist ne Tür :P zur abseite des Dachgiebels falls du das große weise Ding meinst.
>>Oder ist das fellige etwas dein neues Elektronikprojekt? >>Ne damit teste ich nur meine Geräte auf ESD festigkeit ;P Du mußt etwas genauer lesen, hier z.B.: http://leifi.physik.uni-muenchen.de/web_ph10/grundwissen/01reibungselekt/reibungselektr.htm Du muß den Stab mit Katzenfellen reiben, die Katze selbst kann dabei bereits verstorben sein. Cheers Detlef
Angehängte Dateien:
-
88 KB
Martin Kirchner schrieb: > Na dann mal das pure Chaos. > ich liebe solche Bilder :) > > Martin Dann nochmal ein neueres Update :), schlieslich lebt so eine Bastelbude ja. (Diesmal 1 Tag aufgeräumt und dann schnell fotografiert)
Angehängte Dateien:
-
200 KB
So liebe Gemeinde, nachdem ich hier die vielen sympathischen Arbeitsplätze gesehen habe, wurde mir klar, dass die User vom mikrocontroller.net doch nicht so elitär sind, wie ich bisher vermutet habe. Ich wurde vor ungefähr 1 Jahr durch den Arduino infiziert.Mir kam es so vor, dass der hier ein wenig belächelt wurde - keine intimen Registerkontakte, keine kryptischen Assembler-Anweisungen tss, tss, tss. Bringt aber eine schöne Lernkurve, mittlerweile kann ich mir was unter OP-AMPs vorstellen. Nun gebe ich auch mal meinen Senf zu diesem Thread dazu. Also zu meinem Arbeitsplatz (im Wohnzimmer) von links nach rechts: Ein Sortimentskasten von mit heraus nehmbaren Kästchen, sehr praktisch!!! Dann Tabak, ein leeres Bierglas :-( ein Bild meiner Gefährtin, die das alles duldet, Flatscreen, Lautsprecher (winzig, aber ok), unter dem Tisch ein Desktop, nicht blendende Lampe, externes Laufwerk, DVD-Brenner (der nur noch einstaubt), Schleppi Thinkpad X31, Laserdrucker (ja, ich fertige Platinen per Thermotransfer), div. Werkzeug, ja hoppla, was kommt dann? Mein Elektronik-Sekretär :-D von der Elch-Firma mit eigener Inneneinrichtung, d.h. Steckdosen, Notausschalter, hier nicht zu sehen, nicht blendendes Licht, Werkzeughalter etc., diverser Elektrokram (Voltcraft 2040 Osziloskop, ZD 937 Lötstation, Netzteil 0-30 V, 0-3A, Sortimentskästen, Ätzschale, Steckbrettern, unfertige Schaltungen, Werkzeug etc. pp.). Jede Menge Zeug in den Schubladen (nicht zu sehen), obendrauf Kram, von dem ich nicht so recht weiß, wo ich den hin tun soll, ein kaputtes ATX-Netzteil auf dem Boden. Im Bild nicht zu sehen, soll links noch ein geschreinertes Sideboard mit ungewöhnlichen Abmessungen zur Aufbewahrung diverser "Großgeräte" hin kommen, Da muss ich noch einen Entwurf anfertigen. Ja, ja, meine Liebste ist schon gut tolerant. Das Feine an einem solchen Sekretär ist, dass man den mit all dem Chaos einfach mal zuklappen kann und gut ist! :-D Nach gerade einem Jahr Elektronik (pardon, hatte mal so einen Kosmos-Kasten Ende der sechziger, habe mir aber leider zweimal den Transistor verbrutzelt - Ende Feierabend weil damals auf dem Dorf und kein Internet) schon eine Turbo-Infektion. Erstaunt bin ich ebenfalls, wie relativ aufgeräumt es auf dem Bild aussieht. Induktive Grüße Christoph PS.: Fast hätte ich vergessen darauf hinzuweisen, dass die Höllenmaschine auf dem Tisch eine Contraptor Mini-CNC wird/ist http://www.contraptor.org/ Sorry! ;-) Dafür hier noch ein kleines Video http://www.youtube.com/watch?v=TsYjThbbyYQ (Erster Testlauf)
Ah, David jetzt weiß ich, wo ich chavotronic hin sortieren kann. Ich dachte, das sei irgendein Kontakt aus den USA, konnte mich aber nicht so richtig daran erinnern :o
Angehängte Dateien:
-
35 KB
Hallo zusammen Hier auch mal ein Bild von meiner neuen Bastelecke. Bin noch in meinen Anfängen;) Dafür ist das hier eine REINE Bastelecke, mein nromaler PC steht woanders;) Liebe Grüsse
>mein nromaler PC steht woanders;)
Ach so? Ich dachte sofort, das das Geld nicht für ein
Gehäuse gereicht hat.
(Dabei kann man sich vom Wertstoffhof eins schnorren).
>Ach so? Ich dachte sofort, das das Geld nicht für ein >Gehäuse gereicht hat. >(Dabei kann man sich vom Wertstoffhof eins schnorren). Wollte keinen Platz für das Gehäuse verschwenden, zudem fand ichs an der Wand dekorativer;)
Max M. schrieb:
> Dabei kann man sich vom Wertstoffhof eins schnorren
Leider nicht bei jedem...
Bei unserem werden die soo aggro wenn man nur mal den Inhalt des
E-Schrott Containers genauer durchforstet...
Stephan Meder schrieb: > Bei unserem werden die soo aggro wenn man nur mal den Inhalt des > E-Schrott Containers genauer durchforstet... Klar, weil die das brauchbare Zeug selbst bei Ebay verklingeln wollen.
Angehängte Dateien:
-
61 KB -
51 KB
Hier ein Update nach Umzug (nur der Bastelecke). Die Wände sind noch etwas kahl, da ist noch Platz für Regale u.s.w. Die alte Ecke wurde mir zu klein und war in einem Zimmer, wo es mich zunehmend störte. Also eine neue Arbeitsplatte in die freie Ecke eines anderen Zimmers geschnitzt und dort alles wieder aufgebaut. So ist es jetzt hübsch ;-) Edit: Ach ja, die Tür im Hintergrund ist keine Fluchttür ;-) Sie wurde nicht benutzt :-)
Mit ein wenig Mühe hättest Du auch gleich den Paule Baumann machen können :-) > Die Wände sind noch etwas kahl, da ist noch Platz für Regale u.s.w. Die Wände sind noch etwas kahl, da ist noch Platz für ein Regal. > Die alte Ecke wurde mir zu klein und war in einem Zimmer, wo es mich > zunehmend störte. Also eine neue Arbeitsplatte in die freie Ecke eines > anderen Zimmers geschnitzt und dort alles wieder aufgebaut. Die alte Ecke wurde mir zu klein, die mußte in ein neues Zimmer rein. > Edit: Ach ja, die Tür im Hintergrund ist keine Fluchttür ;-) Sie wurde > nicht benutzt :-) Im Hintergrund, auch wenn Ihr's sucht, 's ist keine Türe für die Flucht. Reinhard (dem es einfach mal in den Fingern juckte)
Reinhard R. schrieb: > Mit ein wenig Mühe hättest Du auch gleich den Paule Baumann machen > können :-) Das überlasse ich denen, die das besser können. Dein Ansatz ist schon nicht schlecht :-) Los Paul, jetzt du!
Der Kabelsalat unter'm Tisch! Das haben wir aber schon besser gesehen.. (Nimm die grossen Kabelbinder die sich wieder öffnen lassen. Kannst du prima unter die hintere Tischkante nageln.)
Angehängte Dateien:
-
140 KB
Hier mal meine kleine bescheidene Bastelecke. Mehr Bilder gibt es auf http://www0.fh-trier.de/~berres/meine%20Werkstatt/ Ralph Berres
Ralph Berres schrieb: > Hier mal meine kleine bescheidene Bastelecke. Mehr Bilder gibt es auf > http://www0.fh-trier.de/~berres/meine%20Werkstatt/ > > Ralph Berres Wirklich bescheiden ;-) Da sieht manch professioneller Arbeitsplatz viel schlechter aus.
Luk4s K. schrieb: > Ist da immer so schön aufgeräumt? ;) Meistens nach getaner Arbeit. Irgendwie fühle ich mich unwohl, wenn ich vor lauter Unordnung einen Schraubenzieher nicht mehr finde. Michael S. schrieb: > das Gästezimmer war ja geschmacklich unbeschreiblich Naja es ist eine Notunterkunft, und mehr mein Büro geworden. Ralph Berres
Uhu Uhuhu schrieb: > Waren das obdachlose Meßgeräte? Nee alles legal erworben, über einen Zeitraum von über 30 Jahren. Ralph Berres
Echt geil! Mal sehn, wie mein neuer Bastel- und Arbeits-Platz in Achern aussehen wird. Auf alle Fälle einen Tischlplatte von mindestens 260x100cm. Grüße Michelle
Michelle Konzack schrieb: > Auf alle Fälle einen Tischlplatte von mindestens 260x100cm. Michelle Nimm eine Tischplatte die mindestens 110cm tief ist. Besser 120cm tief. Viele der älteren Messgeräte sind bereits 50cm tief. dann hast du davor nur noch 50cm Platz. Das ist echt zu wenig um vernünftig zu arbeiten. Ralph Berres
nimm dir ne 60 oder 80cm Tischplatte und stell ein Regal hinter den Tisch. Ist viel komfortabler, da sich die unterschiedlichsten Dinge da stapeln und verstauen lassen, außerdem kannst du an den Regalbrettern besser Kabel langziehen, die dann nicht alle von den Geräten herunterhängen.
Michelle Konzack schrieb: > Echt geil! > > Mal sehn, wie mein neuer Bastel- und Arbeits-Platz in Achern aussehen > wird. Auf alle Fälle einen Tischlplatte von mindestens 260x100cm. > > Grüße > Michelle Ich bin auf Fotos gespannt. Wäre super!!!
Luk4s K. schrieb: > Ist da immer so schön aufgeräumt? ;) Bei mir siehts durchaus ähnlich aus (Von der ordentlichkeit) Ab jetzt auch WIN 7 in der Werkstatt, mein UT803 kommt damit gut klar. Sonst nicht viel außer: 2 Tische 2 Oszis, paar Multimeter, Frequenzgeneratoren, Trenntrafos etc. Wenn ich mal aufräume, poste ich mal ein Bild (Soviele Messgeräte habe ich nicht zu bieten) Grüße
@rberres: Ja Du hast recht, aber der Raum ist nur am Boden gemessen 3 meter breit und in der Dachschräge (ab ca 60cm). In meinem Alten tisch in München hatte ich im Tisch einen Ausschnitt mit Scharnier, woruauf ich meine HM206 Stellte und hinten nach unten kippte, somit konnte ich senkrecht auf die Anzeige schauen. Achja, ich habe fast nur noch neue Meßgeräte... @nemon: Kommt nicht in Frage wegen der Dachschräge und zwischen der Dachschräge und der gegenüber liegenden Wand habe ich nur 3,5 meter. Die Wand wird zudem mit meinem Likefa Schubladensystem (36cm tief; 54x 33mm; 90x 50mm; 48x 75mm; Normal und EBG) zugenagelt und ich muß noch nachkaufen. @dominik_: Laß mich erst mal den Umzug sauber über die Bühne bringen, welcher nicht funktioniert, wenn meine Bank noch einen Rückzieher kommende Woche macht. Ich habe auch nicht soviele Meßgeräte. Das sieht mehr nach einem Museum aus... ...nd aufgeräumt sieht es bei mir derzeit auch nicht aus, weil ABSOLUTER Platzmangel. Bei mir stapeln sich Kartons und Kisten bis unter die Decke. Grüße Michelle
Ralph Berres schrieb: > Uhu Uhuhu schrieb: >> Waren das obdachlose Meßgeräte? > > Nee alles legal erworben, über einen Zeitraum von über 30 Jahren. > > Ralph Berres Bist Du sicher, dass alle Deine Geräte noch funtionieren? Mein 25 Jahre altes Scope zeigt jetzt die ersten Ausfallerscheinungen. Bei meinem Gerator von 1995 geht der Wobbler nicht mehr ... Bei so vielen Geräten ist die Wahrscheinlichkeit, dass wasdefekt ist doch sehr hoch. Wie hälst Du die am Leben ? VG Marc
Uboot- Stocki schrieb: > Bist Du sicher, dass alle Deine Geräte noch funtionieren? Mein 25 Jahre > > altes Scope zeigt jetzt die ersten Ausfallerscheinungen. Bei meinem > > Gerator von 1995 geht der Wobbler nicht mehr ... Da bin ich mir aber ganz sicher. Uboot- Stocki schrieb: > Bei so vielen Geräten ist die Wahrscheinlichkeit, dass wasdefekt ist > > doch sehr hoch. Nöö! Uboot- Stocki schrieb: > Wie hälst Du die am Leben ? In dem ich sie benutze und auch regelmäßig warte und gegebenfalls repariere. Ralph Berres
Ralph Berres schrieb: > Hier mal meine kleine bescheidene Bastelecke. Mehr Bilder gibt es auf > http://www0.fh-trier.de/~berres/meine%20Werkstatt/ > > Ralph Berres Bei dir bekommt der Begriff "Messie" wörtliche Bedeutung...
Icke ®. schrieb: > Bei dir bekommt der Begriff "Messie" wörtliche Bedeutung... Naja ich stoße ja auch wieder welche ab. Zur Zeit habe ich ein R&S Modulationsmessgerät bis 120MHz Typ FAM und eine R&S HF-Milivoltmeter Typ URV4 mit IEC-Bus Schnittstelle und einen Durchgangskopf 10KHz-2GHz überzählig. Und noch so paar Kleinigkeiten. Das werde ich irgendwann verkaufen. Ralph Berres
Man muss die Messgerätchen ja auch schon pflegen und hegen (Am besten mit ihnen reden..) Und nicht schreien "Scheiß Skope" Das mögen die garnicht. Allzu grob sollte man natürlich nicht damit umgehen. Hohe Luftfeuchtigkeit mögen sie auch nicht.
Angehängte Dateien:
-
65 KB -
58 KB -
74 KB
Dann will ich auch mal: Mein Arbeitsplatz den ich aber auch als private Bastelecke nutzen kann
Ich hatte für Meine Vera + Halter ~ 20€ gezahlt. Da kann man nicht viel falsch machen!
Dominik µc schrieb: > Ich hatte für Meine Vera + Halter ~ 20€ gezahlt. Da kann man nicht viel > falsch machen! Sag mal, wo bekommt man diesen riesigen Schraubendreher-Halter von Vera her? Nachdem meine Schraubendreher abgelutscht sind (>20 Jahre alt und unvollständig) will ich mir auch was neues für meine NEUES Frickelstudio leisten Ich meine, ich suche eine RICHTIGEN großen Schraubendrehersatz mit so allen Varianten die man sich nur vorstellen kann. Auch für diese verschiedenen angeblich sabotagesicheren Schrauben. :-D Grüße Michelle
@Michelle: Ich habe die kleinen Elektronik Schraubendreher Satz von Vera + die größeren. Torx Schraubenzieher sind so eine Baumarkt dinger ;) Sicherheitsschraubendreher habe ich keine, nur richtig gute Bits für die ich mal 60€ hingelegt habe, halten aber ;) Grüße
Andy N. schrieb: > Dann will ich auch mal: Mein Arbeitsplatz den ich aber auch als private > Bastelecke nutzen kann Wo hast Du den riesigen Schraubendreherhalter her? Sowas suche ich nämlich auch Grüße Michelle
Michelle Konzack schrieb: > Wo hast Du den riesigen Schraubendreherhalter her? Sind bei den Vera Schraubendreher im Set immer dabei. Gibts im Baumarkt um ca. 20-25 Eur -, Grüße
Angehängte Dateien:
-
160 KB
Hier mein bescheidenes Bastelreich. Aus Platzmangel muss der Schreibtisch derzeit für alles herhalten: Platinen sägen, Belichten (hinter den Monitoren), Aufbau und Studium ;-) Gruß Björn
Ist das ein demontiertes ThinkPad? (oder nun ShrinkPad)
und wo bekommt man die? Grüße Michelle
Das ist diese hier: http://www.notebookreview.com/default.asp?newsID=5387 Mein habe ich von notebooksandmore.de
Kann mir nicht helfen, aber irgendwie überzeugt mich der Bericht... Besitze ein TP560, TP760ED und R40 sowie ein T72... Jetzt will ich auch so ne Tastatur haben! 59 Euro sind OK Danke für die Info, denn ich wußte nicht, das es TATSÄCHLICH eine solche Taststur gibt. Lenovo hat DEVINITIV recht mit der Prodution. Grüße Michelle
Angehängte Dateien:
-
220 KB -
220 KB -
260 KB
Der aktuelle Stand bei mir, die Schränke habe ich letztes Jahr angeschafft die ~25 Jahre alten Billy-Regale gingen langsam in die Brüche und darüber hinaus steigt der "WAF" auch wenn man einfach die "Rolltore" runterfahren kann. ;-) Der Werktisch-Umbau/Neubau wird irgendwann dieses Jahr stattfinden.
Geile Schränke, sowas wollte ich mir auch schon besorgen, nur GEBRAUCHT NIRGENDS GEFUNDEN und NEU ZU TEUER Grüße Michelle
Michelle Konzack schrieb: > Geile Schränke, sowas wollte ich mir auch schon besorgen, > nur GEBRAUCHT NIRGENDS GEFUNDEN und *NEU ZU TEUER* > > Grüße > Michelle Vielleicht diese hier? http://www.otto.de/Rollo-Aktenschrank-Made-in-Germany/shop-de_dpip_AKL10512401/?expId=6001
Angehängte Dateien:
-
210 KB -
160 KB
Wow, so ein Budged und so eine riesen Austob-Fläche will ich auch ma haben. Da kann ich einige echt nur beneiden ^^ sabber Hab etz meine erste eigene Bude... Hotel Mama verlassen !! Entlich kann ich mich auch austoben, in einem "HobbyRaum" nur dafür. Sind alte Fotos, jetzt schaud es noch schlimmer aus. Improvisation vom feinsten! Hauptsache Ethernet, PCs und Messzeuch steht erstmal!
Angehängte Dateien:
-
610 KB -
610 KB
So nach dem ich Umgezogen bin habe ich meine Arbeitsfläche in die Abstellkammer verfrachtet, ist noch nicht fertig aber schon mal ein Anfang beim arbeiten wird sich rau stellen obs so taugt.
Angehängte Dateien:
-
330 KB
So, ich bin immer noch auf Arbeit, mittlerweile im Koffeinrausch und lasse mich deshalb auch mal dazu hinreißen meine Bastelecke zu präsentieren.
>Sicher, dass du genug Oszis hast? =)
Die Worte "genug" und "Oszi" gehören doch nicht in einen Satz, solange
kein "nicht" vor genug steht :-). Das Hameg nehm ich als MSO mit
Logikanalysator und Bus-Analyse, das analoge Philips für
Low-Noise-Analoggeschichten und das Rigol wenns mal mobil sein soll. Im
Schrank steht auch noch ein tragbares 20 MHz Teil mit Batterien. Das
Philips habe ich übrigens vom Schrott, geht sogar noch, nachdem ich die
Backupbatterie ausgewechselt habe, bzw. den Klumpen der noch übrig war.
Cooles Teil, 100 MHz, Analog&Digital, nur leider kein XY-Betrieb.
Mike Strangelove schrieb: > So, ich bin immer noch auf Arbeit, mittlerweile im Koffeinrausch und > lasse mich deshalb auch mal dazu hinreißen meine Bastelecke zu > präsentieren. Sehr schön ;)
Angehängte Dateien:
-
27 KB
Marius S. schrieb: > Warum der weisse Balken über das scope? Einer? Zehn! Hab ich einen übersehen? ;-) MfG P.Wassi
Vermutlich InventarNummern oder Frimenname, die nicht unbedingt öffentlich sein sollten?
P. Wassi schrieb: > Einer? Zehn! Hab ich einen übersehen? Also ich hab' zumindest einen mehr gefunden :-P mikrocontroller p_73 schrieb: > Vermutlich InventarNummern oder Frimenname, die nicht unbedingt > öffentlich sein sollten? Aber bei dem Rauschen eh die Frage, ob man das hätte lesen können. Das Bild einfach eine Auflösungsstufe niedriger gespeichert, hätte diese Arbeit erst Recht erspart.
Heißt die Schraubendreherfirma nicht "Wera"? Steht zumindest auf den Dingern drauf, die hier rum liegen. Oder bin ich verarscht worden?
Sven H. schrieb: > Heißt die Schraubendreherfirma nicht "Wera"? Ja, das ist eine der Firmen, die Schraubendreher herstellen. ABer es gibt da durchaus mehrere, denn die Dinger sind nicht (mehr) patentiert ;-) Aber was das mit dem Thema zu tun hat, ist mir trotzdem schleierhaft..
@Mike Strangelove Du arbeitest nicht zufällig in einer Firma, die mit A anfängt und mit t aufhört (seit neuestem mit y xD) Gruß
Mal davon abgesehen, dass ichs wohl nicht zugeben würde, aber da liegst Du leider daneben. Trotzdem wäre es ja nicht schlecht, wenn Du uns Deinen Tisch zeigst, statt dass der Thread von "Eure Basteltische" zu "Euer Arbeitsplatz" mutiert.
Sni Ti schrieb: > Sven H. schrieb: >> Heißt die Schraubendreherfirma nicht "Wera"? > > Ja, das ist eine der Firmen, die Schraubendreher herstellen. ABer es > gibt da durchaus mehrere, denn die Dinger sind nicht (mehr) patentiert > ;-) > > Aber was das mit dem Thema zu tun hat, ist mir trotzdem schleierhaft.. Ich glaube das wegen diesem Posting damit zu tun: Dominik µc schrieb: > Sind bei den Vera Schraubendreher im Set immer dabei. > > Gibts im Baumarkt um ca. 20-25 Eur -, ;-) frank
Frank P. schrieb: > Ich glaube das wegen diesem Posting damit zu tun: > > Dominik µc schrieb: >> Sind bei den Vera Schraubendreher im Set immer dabei... Klingt plausibel :-) Da hätte ich jetzt aber auch selbst drauf kommen können, der Beitrag, auf den sich Sven bezieht, liegt ja erst 30 Postings zurück :-)
Hi, ich hab bei dem einen oder anderen zwei Bildschirme gesehen. Cool. Geht sowas auch an nem zugeklappten Laptop? Sorry für die doofe Frage... aber ich hab keinnen blassen Dunst von so PC Kram.
Joachim ... schrieb: > Hi, ich hab bei dem einen oder anderen zwei Bildschirme gesehen. Cool. > Geht sowas auch an nem zugeklappten Laptop? Sorry für die doofe Frage... > aber ich hab keinnen blassen Dunst von so PC Kram. Wenn dein Laptop einen VGA-Anschluss dafür hat, müsste das gehen, sonst nicht. Ob man bei deinem Laptop eine VGA nachrüsten kann musste deinen Händler fragen und dem das Gerät mal zeigen. Wie man das per Software konfiguriert steht in der Windows-Hilfe die man mit F1 im Desktop aufrufen kann. Das gilt nur bis W2000. Ab XP aufwärts oder andere Betriebssysteme weiß ich auch nicht.
Mit USB-Grafikkarten und dem passenden Betriebssystem sollten auch 2 und mehr Bildschirme am Laptop moeglich sein.
Angehängte Dateien:
-
410 KB
Hallo! Meine kleine & bescheidene Bastelecke. Ich hoffe, das Foto gefällt euch :)
Thomas S. schrieb: > Schöner arbeitsplatz Danke ;) Thomas S. schrieb: > Das selbe LNT hab ich übrigends auch :) Nicht schlecht, günstig.... Grüße, Dominik
Angehängte Dateien:
-
260 KB -
260 KB -
190 KB -
180 KB
-Mein Basteltisch. -Mein Bastelraum. -Meine Jacht.......:-) Gruss aus der Schweiz
Schöner Bastelraum, Volta. Was sagt die Urkunde da an der Wand? Also falls das eine ist, kann man schlecht erkennen.
Hallo Thomas Nein, dass ist/war ein Gutschein zu mein 30 Geburtstag. Ein guter Freund schenkte mir einen Gletscher Flug.
Angehängte Dateien:
-
480 KB -
520 KB -
510 KB -
570 KB -
500 KB -
410 KB -
480 KB
Hallo Mein Liebevoll genannte Harz4 Wohnung. Bild 1 : Schlosser abteil Bild 2 : Schaltanlage für Strom (schaltet den Strom an der Werkbank ab) Licht an der Werkbank und Druckluft. Bild 3 : Meine Alten jugendzimmermöbel Telanlage, und Hausverteilung ( Vorbereitet zum Automatisiren) Bild 5 : Selbsterklärend Bild 6 : Das wichtigste Kühlschrank für Tyskie , TV zum Kopffreimachen Bild 8 : Elektrik Abteil Bild 9 = Bild 1 ..... sorry Lieben Gruss aus NRW
Jaaa. Einbischen.... Mir fehlt nur noch eine Microwelle. WC und Dusche habe ich gegenüber !!! Mfg Patrick
Angehängte Dateien:
-
350 KB
So, hab mal ein bisschen umgestellt ;) auf einem älteren Photo von meinem Bastelplatz hier sieht man meinen alten Monitor. Ich musste vorhin selber schmunzeln; kaum zu glauben, dass ich mal mit dieser 17"-Briefmarke gearbeitet habe! Auch die Messgeräte musste ich ein bisschen anders arrangieren. Da ich sie mal da, mal dort brauche, hab ich einfach alles auf ein fahrbares Wägelchen geladen ;) Das Lager mit den Bauteilen darf ich aber niemandem zeigen. Das Chaos ist unvergleichlich; schaut aus als hätte eine Bombe eingeschlagen....
Patrick Poooooooo schrieb: > Bild 6 : Das wichtigste Kühlschrank für Tyskie , TV zum Kopffreimachen ... und der Druckluftschlauch ist zum Haare Trocken, oder warum hängt das rum?
M. W. schrieb: > Patrick Poooooooo schrieb: >> Bild 6 : Das wichtigste Kühlschrank für Tyskie , TV zum Kopffreimachen > > ... und der Druckluftschlauch ist zum Haare Trocken, oder warum hängt > das rum? Nein. Der ist zur Reserve, Ich habe ja einen an der Werkbank ( Orange )
Patrick Poooooooo schrieb: > Mein Liebevoll genannte Harz4 Wohnung. So eine rießengroß Austob-Fläche hätt ich auch gerne :) Beat St. schrieb: > -Mein Basteltisch. > -Mein Bastelraum. Sehr ordentlich ;-) Tobias Plüss schrieb: > So, > hab mal ein bisschen umgestellt ;) > auf einem älteren Photo von meinem Bastelplatz hier sieht man meinen > alten Monitor. Ich musste vorhin selber schmunzeln; kaum zu glauben, > dass ich mal mit dieser 17"-Briefmarke gearbeitet habe! Auch die > Messgeräte musste ich ein bisschen anders arrangieren. Da ich sie mal > da, mal dort brauche, hab ich einfach alles auf ein fahrbares Wägelchen > geladen ;) > > Das Lager mit den Bauteilen darf ich aber niemandem zeigen. Das Chaos > ist unvergleichlich; schaut aus als hätte eine Bombe eingeschlagen.... Schön ;) Sehr schön! Was ist das für ein Oszi?
Sni Ti schrieb: > Sieht nach einem Agilent Infiniium aus, ein wirklich schönes Gerät ;-) Wirklich schönes Oszi. Ich hab nur ein 20 MHz Analog Oszi )=
Ja, genau, ein Agilent Infiniium ist es. Wie man unschwer erkennen kann, 4 Kanal, mit 4 GSa/s und 600 MHz. Es war ein wirklich toller Zufall, wie ich das Gerät so günstig erwerben konnte :-) Normalerweise sind die Dinger nicht bezahlbar.
Tobias Plüss schrieb: > 4 Kanal, mit 4 GSa/s und 600 MHz. TRÄUM Tobias Plüss schrieb: > so günstig erwerben konnte :-) Preis?
NEID Das ist mein kleiner, schlecht ausgestatteter Bastelplatz: http://www.mikrocontroller.net/attachment/116356/Unbenannt.PNG
Tobias Plüss schrieb: > , genau, ein Agilent Infiniium ist es. Wie man unschwer erkennen kann, > > 4 Kanal, mit 4 GSa/s und 600 MHz. Es war ein wirklich toller Zufall, wie > > ich das Gerät so günstig erwerben konnte :-) Normalerweise sind die > > Dinger nicht bezahlbar. Was den Scope betrifft, beneide ich dich. Da kann ich wirklich nicht mithalten. Ich habe nur ein uraltes HP54602B http://www.mikrocontroller.net/attachment/101041/Labor_Gesamtansicht.jpg Ralph Berres
mikrocontroller p_73, immerhin, eine gute Weller-Lötstation hast du. Meine wäre auch ganz gut, nur leider verheizt es mir immer die Lötspitzen (die das Heizelement direkt integriert haben und darum schweineteuer sind). Weller WD1M. Gut ist, dass der Kolben innert 3s warm ist, und sich abschaltet, wenn man ihn in den Halter legt. Aber irgendwas mache ich in der Handhabung der Lötspotzen wohl falsch; die Standard-Lötspitze ist mir schon 2 mal durchgebrannt und ich habe jetzt keine neue mehr gekauft. In der Firma haben wir nur solche Lötstationen, und nie Probleme gehabt damit.... :o Ralph, ich glaube, du bist aber im grossen und ganzen schon besser ausgerüstet :D So einen Bastelkeller möcht ich auch!
Tobias Plüss schrieb: > immerhin, eine gute Weller-Lötstation hast du. Danke. Ist gerade fertig repariert. Ich suche noch Kolben, aber mir ist das derzeit zu teuer. Ich Plane gerade den Kauf eines Fluke Frequenzzählers und Klirrarmen Sinus Generators ;)
Angehängte Dateien:
-
170 KB -
220 KB -
210 KB -
190 KB -
210 KB -
110 KB
Hallo, nun stelle ich mal meinen (leider) sehr bescheidenen Arbeitsplatz vor. Wie man sehen kann habe ich natürlich nur die hochwertigsten Geräte in meinem "Labor". Naja Spaß beiseite. Wer denkt, dass ich dumm bin, weil ich nur so nen billigen Schrott gekauft habe, der weiß vermutlich nicht, wie es finanziell als Schüler so aussieht. Ich hätte natürlich gerne nur Geräte von Fluke, Agilent und co. Allerdings bekomme ich nicht wie Ihr vom Cheff jeden Monat XXXXX€ auf mein Konto ;) Und wenn jemand meint, dass ich das falsche Hobby habe, weil ich mir keine anständigen Geräte kaufen kann, dann...(keine Ahnung, was dann ist. Das sag ich nur, weil jemand schonmal zu mir gesagt hat, dass ich das falsche Hobby hab, weils Geld knapp ist). Aber Geld für ein anständiges Oszi hab ich schonmal zusammen bekommen. Das Voltcraft hab ich da nur stehen, weils billig war und besser als nichts ist. Demnächst wird was brauchbareres gekauft. Hoffe mein Arbeitsplatz, Labor oder was auch immer gefällt euch trozdem ein wenig. MfG Thomas
Die Lampe hatte ich auch mal - die ist sowas von Schrott. Die würde ich als erstes entsorgen. Weiß auch nicht, warum du dich selber do runtermachst - jeder fängt klein an.
Für den Anfang ist es doch super. Und Markengeräte bringen ohne Plan auch nichts. Das schöne am Hobby ist doch, dass es wächst!
Thomas S. schrieb: > Wer denkt, dass ich dumm bin, weil > ich nur so nen billigen Schrott gekauft habe So ein Unsinn. Als Schüler war ich ähnlich ausgestattet. Du bist mir um den ISP voraus. Den gab es damals noch nicht :-) Thomas S. schrieb: > Hoffe mein Arbeitsplatz, Labor oder was auch immer gefällt euch trozdem > ein wenig. Ich find ihn gut. Der wächst bestimmt noch. Laß dir nichts einreden. Deine Teslaspule hast du schön sauber aufgebaut. In Foto im Betrieb wäre noch schön im Kunstwerke-Thread :-) Mach weiter so. 900ss
Danke für das positive feedback. Uhu Uhuhu schrieb: > Wer hat dir denn so massive Minderwertigkeitskomplexe eingeredet? Das waren einige Spezialisten im Forum. Da muss ich mal meine eigenen Threads durchsuchen. In manchem steht sowas drin. MfG Thomas
Nette Ecke. N bisschen zu ordentlich ^^ Mal so aus persöhnlichem Interesse: kannst du dein Talent in der Schule irgendwie ausleben? Gibt es da Arbeitsgrupppen oder sowas?
900ss D. schrieb: > Deine Teslaspule hast du schön sauber aufgebaut. Die ja, aber die Verdrahtung in Kasten kann man sauberer machen. Ich frage mich, ob die Metallgriffe geerdet sind? Wenn das Gerät Batteriebetrieben ist, gehts ja sowieso nicht. Lüfter deutet eher auf Netzbetrieben. Na ja, jeder fängt mal klein an. Thomas S. schrieb: > vom Cheff jeden Monat XXXXX€ auf mein Konto ;) Dann hat man aber Kosten mit anderen Prioritäten.
Thomas S. schrieb: > Allerdings bekomme ich nicht wie Ihr > > vom Cheff jeden Monat XXXXX€ auf mein Konto ;) Ich auch nicht. Es ist knapp über der Grenze zum vierstelligen Betrag Thomas S. schrieb: > wenn jemand meint, > > dass ich das falsche Hobby habe, weil ich mir keine anständigen Geräte > > kaufen kann, dann...(keine Ahnung, was dann ist. Das sag ich nur, weil > > jemand schonmal zu mir gesagt hat, dass ich das falsche Hobby hab, weils > > Geld knapp ist). Nee hast du nicht. Ich habe vor 40 Jahren auch mal klein angefangen. Mit genau einen Vielfachmessinstrument. Und mein erster Oszi war ein HM207, das war ein 1Kanal 7cm Scope, der nicht mal eine Triggerfunktion hatte. Die Gerätschaften sind nach und nach zusammen gekommen. Vieles auf Flohmärkte und Ebay gekauft, und dann in mühevoller Kleinarbeit restauriert, weil funktionsfähig für mich unbezahlbar. Ich hatte allerdings das Glück vor Ort Leute zu kennen, die richtig Ahnung hatten und mir mit Tips zur Seite stehen konnten. So manches hat sich auch finanziert, durch Vewröffentlichung von Bauanleitungen und Reparaturen von Geräten für Freunde und Bekannten. Und glaube mir Messtechnik ist nicht alles. Man kann vieles improvisieren, und kommt auch ohne teure Nobeltechnik schon ganz schön weit. Es ist halt nur mühseliger und erfordert mehr Nachdenken. Viel Hobbyisten und Funkamateure die in einer ähnlichen Lage sind wie du haben das schon hinreichend bewiesen. Bei mir hat sich das Gebiet Messtechnik, insbesonders HF-Messtechnik mittlerweile als eigenständiges Hobby verselbstständigt. Mir geht es in erster Linie darum die Funktion der Messgeräte bis ins Detail zu verstehen, was nicht unbedingt die Anforderung an einen normalen Hobbyisten sein muss. Also Kopf hoch und viel Erfolg beim kreativen Denken. Ralph Berres
Thomas S. schrieb: > Das waren einige Spezialisten im Forum. Die werdens nötig haben... Nach den Köppen zu suchen ist Zeitverschwendung.
Michael H. schrieb: > Nette Ecke. N bisschen zu ordentlich ^^ Danke :D Ja die Bilder sind direkt nach dem Aufräumen entstanden. > Mal so aus persöhnlichem Interesse: kannst du dein Talent in der Schule > irgendwie ausleben? Gibt es da Arbeitsgrupppen oder sowas? Nein, das kann ich leider nicht. Außerdem gibts hier keine Funkamateure, keine Bastler, niemandem mit einem technischen Hobby, etc. Michael S. schrieb: > Die ja, aber die Verdrahtung in Kasten kann man sauberer > machen. Ich frage mich, ob die Metallgriffe geerdet sind? > Wenn das Gerät Batteriebetrieben ist, gehts ja sowieso nicht. > Lüfter deutet eher auf Netzbetrieben. > Na ja, jeder fängt mal klein an. Naja das Foto ist etwas älter. Die alte Verdrahtung wurde komplett ersetzt. Die Teslaspule werde ich glaube ich lange behalten. Schließlich habe ich diese schon bei 2 Praktikas vorgeführt. Da hängen auch Erinnerungen dran. Und nein, die Griffe sind nicht geerdet, ich wüsste auch nicht wieso es so sein sollte. Schließlich hängen diese sozusagen Frei ohne irgendwelchen Hochspannungskabeln zu nahe zu kommen. Und als Massekontakt nutze ich diese auch nicht. Von daher sind diese nicht geerdet. Falls es ein Problem sein sollte und ich irgendwas nicht beachtet habe dann könnt ihr mich bitte darauf hinweisen und ich werde die Griffe erden. Hinten gibt es neben einem Kaltgerätestecker eine Laborbuchse für die Erdung. Für Batteriebetrieb ist die Teslaspule jedoch nicht geeignet (kann man aber nachrüsten, muss man aber nicht). Ralph Berres schrieb: > Also Kopf hoch und viel Erfolg beim kreativen Denken. Danke :D
Angehängte Dateien:
-
190 KB -
190 KB
Jetzt aber an richtiger Stelle im Thread. Sorry daß ich da versehentlich einen neuen Beitrag gemacht habe.
Ist doch gar nicht so unordentlich, ist nur voll. Das sieht dann halt so aus. Ich find es saugeil und würd da sofort einziehen.
900ss D. schrieb: > Deine Teslaspule hast du schön sauber aufgebaut. In Foto im Betrieb wäre > noch schön im Kunstwerke-Thread :-) Wenn ich das richtig sehe, ist EXAKT diese Teslaspule auf YouTube in Aktion zu sehen... ;-) Oder er hat sie 1:1 nachgebaut... Grüße Michelle
Ralph Berres schrieb: > Thomas S. schrieb: >> Allerdings bekomme ich nicht wie Ihr >> vom Cheff jeden Monat XXXXX€ auf mein Konto ;) > Ich auch nicht. Es ist knapp über der Grenze zum vierstelligen Betrag Aber ihr seid alle kräftige Steuerzahler :-D Ich verdienen derzeit gerade so, das ich davon angenehm leben kann, denn für mein MobilHome zahle ich weder Miete noch sonst irgendwas wie Strom, Wasser oder so. Bin unter der 4stelligen Grenze... Grüße Michelle
Adam Berta schrieb: > Jetzt aber an richtiger Stelle im Thread. Sorry daß ich da versehentlich > einen neuen Beitrag gemacht habe. Aus dem Chaos sprach eine stimme... Grüße Michelle
Michelle Konzack schrieb: > 900ss D. schrieb: >> Deine Teslaspule hast du schön sauber aufgebaut. In Foto im Betrieb wäre >> noch schön im Kunstwerke-Thread :-) > > Wenn ich das richtig sehe, ist EXAKT diese Teslaspule > auf YouTube in Aktion zu sehen... ;-) > > Oder er hat sie 1:1 nachgebaut... > > Grüße > Michelle Hattest du den Link zu dem Video oder hast du es selber gefunden? Ich denke, dass Du mein Video gesehe hast. Hier das meinst Du oder? http://www.youtube.com/watch?v=gXwHjTy3aWM Das Video ist Mist, die Musik ist Mist, alles ist Mist. Nur die Teslaspule ist halbwegs in Ordnung. @Adam Wirklich netter Basteltisch. Aber wie ich das sehe ist die Arbeitsfläche etwas klein.
Ja, genau das isses vom Thomas mit den vielen "s" dran :-D
Thomas S. schrieb: > Das Video ist Mist, die Musik ist Mist, alles ist Mist. Ist das normal, daß nach 1:20 nur noch ein schwarzer Bildschrim und ab ~2:30 garnicht mehr kommt?
Uhu Uhuhu schrieb: > Ist das normal, daß nach 1:20 nur noch ein schwarzer Bildschrim und ab > ~2:30 garnicht mehr kommt? Ja. Ich habe es mit movie maker bearbeitet. Aber irgendwie konnte ich das video später (anfang gings normal) nicht mehr zuschneiden. Wie gesagt, das Video ist Mist.
Angehängte Dateien:
-
510 KB -
550 KB
Hier mal neue Bilder nach Renovierung meiner Werkstatt, und ein Screenshott meines Messprogrammes in HP Instrumentbasic geschrieben Ralph Berres.
Ralph Berres schrieb: > Hier mal neue Bilder nach Renovierung meiner Werkstatt, und ein > Screenshott meines Messprogrammes in HP Instrumentbasic geschrieben > > Ralph Berres. Wirklich sehr schön Ralph :) Die neuen Regale wirken sehr ordentlich, alles bis ins letzte Detail optimiert :) Grüße, Dominik
Ralph Berres schrieb: > Hier mal neue Bilder nach Renovierung meiner Werkstatt, und ein > Screenshott meines Messprogrammes in HP Instrumentbasic geschrieben > > Ralph Berres. Hey, was ist das für eine Software? Ich habe hier einen High-Speed DSP, welcher 4 Signale mit 2GHz Bandweite in echtzeit samplen kann und den will ich in meinem PanelPC als Steckmodul über USB 3.0 Verwenden. Was ich benötige ist eine gute Oszi-Software... Grüße Michelle
Ralph Berres schrieb: > d ein > Screenshott meines Messprogrammes in HP Instrumentbasic geschrieben Michelle Konzack schrieb: > Hey, was ist das für eine Software?
Michelle Konzack schrieb: > Hey, was ist das für eine Software? Das ist eine um 1992 unter HP-Instrumentbasic E2200 geschriebene Software, die ein Freund mal für mich geschrieben hat. Dies versuche ich nach und nach zu verbessern und zu komplettieren. Es ist dafür geschrieben worden , für verschiedene IECbus fähige Generatoren, sowie verschiedene NF und HF Voltmeter zu steuern. Damit kann man dann Frequenz und Pegelgänge aufzeichnen, auch Klirrfaktor über Frequenz oder Pegel. Es läuft noch auf Win311. Aber ich möchte es irgendwann auf HT Basic portieren, sobald ich mir das HT Basic finanziell leisten kann. Momentan bin ich dabei einen Fehler in der Calibrierroutine zu beseitigen. ( Und das mit meinen sehr spärlichen Programmierkenntnissen ). Ralph Berres
Angehängte Dateien:
-
930 KB
Tim Simon schrieb: > meine kleine elektro"3 zimmer-wohunung" aber ohne küche =) So Umbau abgeschlossen jetzt hab ich keine 3 Zimmerwohung mehr.... :D Bild 1: "Büro" alle arbeiten die nicht gelötet oder gebohrt werden müssen Bild 2: ganz rechts platinen entwicklung Bild 3: Alles genau sortiert nach barcode Bild 4: USV Anlage für den gesamten raum... gerne mal stromausfall bei schlecht wetter Viele Teile habe ich allerdings noch nicht eingeräumt... das dauuuuert noch
Uhu Uhuhu schrieb: > Wie benutzt du die Barcodes? Mit einem Barcode Reader und einer Lagerverwaltungssoftware. Barcode Reader gibt es günstig bei ebay über USB.
mikrocontroller p_73 schrieb: > http://dputz.jimdo.com/werkstatt-bilder/ > > Aktuelle Werkstatt Bilder! Nette Werkstatt, Dominik. Du hast echt ne nette Ausstattung aber leider seh ich immer so wenig Projekte von dir :D Wär schön, auch mal n paar Projekte zu sehen. MfG Thomas
Hallo Thomas ;) Nö, das sieht eh "Gaga" aus.. lieber nicht ;) Einige machen nur andere Sachen schlecht, du kennst diese Leute...
Markus Müller schrieb: > EleLa kann das auch. Welche Tim hat weiß ich nicht. Richtig! genau das verwende ich ;)
> Nö, das sieht eh "Gaga" aus.. lieber nicht ;) so'n Quatsch!!! Zeig her! > Einige machen nur andere Sachen schlecht, du kennst diese Leute... Lass dich doch von diesen "Vollkommenen" nicht abschrecken, wo bleibt das Selbstvertrauen? Gruß Michael
Angehängte Dateien:
schnick schnack schrieb: > Ui - sooo viele ELV Kisten auf einem Foto ;) Ich liebe ELV ;) Foto: Teil meines Basteltisches_2
Michael S. schrieb: > mikrocontroller p_73 schrieb: >> Ich liebe ELV ;) > > Und ELV dein Geld :-))) Dabei gibt es Geräte in diesen Gehäusen (7000er Serie) quasi gar nicht mehr zu kaufen.
Andi $nachname schrieb: > Dabei gibt es Geräte in diesen Gehäusen (7000er Serie) quasi gar nicht > mehr zu kaufen. das stimmt, ich habe 20€ für den Stapel gezahlt ;-) Grüße
Angehängte Dateien:
-
200 KB -
210 KB -
200 KB -
220 KB
Damit wieder was zum lästern gibt....faul zu suchen....und weil es Spass macht.
Eddy Current schrieb: > Spannende Position für eine Lötstation :-) Steht nicht im Weg....wer braucht schon den Trafo direkt neben dran `?
>....faul zu suchen....
Die Unordnung ist nicht wichtig, solange EleLa weiß in welcher Kiste das
gute Stück vergraben ist.
Angehängte Dateien:
-
150 KB
der bastelplatz ist neu und noch nicht fertig, hab aber gestern auf die schnelle fürs fahrrad einen dc-dc konverter zusammengewichst (triffts gut, q&d, sieht aus wie sau :) und mir in erinnerung an den thread gedacht: machst mal nen bild.
@camikusch: Was ist das für eine Bohr-(Fräs?)-maschine? Falls Eigenbau fände ich ein größeres Bild interessant.
Hallo, Markus R. schrieb: > Was ist das für eine Bohr-(Fräs?)-maschine? Falls Eigenbau fände ich ein > größeres Bild interessant. sieht schwer nach dergleichen aus: http://www.proxxon.com/de/html/20165.php Mit freundlichen Grüßen Guido
Angehängte Dateien:
-
220 KB -
190 KB
Hi, Bau mir grade ne neue Arbeitsfläche, ist leider noch nicht fertig und eigentlich wollte ich den PC noch nicht aufbauen aber mein Server hatte die Tage gestreikt ;-)
K. J. schrieb: > Hi, > > Bau mir grade ne neue Arbeitsfläche, ist leider noch nicht fertig und > eigentlich wollte ich den PC noch nicht aufbauen aber mein Server hatte > die Tage gestreikt ;-) so eine wandhalterung für ein diplay kommt bei mir auch noch an die wand... die rechner stehen gegenüber an der anderen wand und ich will beim basteln nicht immer den kopp drehen ^^ Guido C. schrieb: > Markus R. schrieb: >> Was ist das für eine Bohr-(Fräs?)-maschine? > sieht schwer nach dergleichen aus: > http://www.proxxon.com/de/html/20165.php die ist es, richtig.
Schüttelreim zur Konstruktion des Tisches: Da werden bald die Ratten lahmen, bei dem stabilen Latten-Rahmen! ;-) MfG Paul
Angehängte Dateien:
Sodelle, jetzt kommt meine e-tinker corner. Wer erkennt das Audioequipment im Hintergrund noch von früher(TM) ? Lötstation Weller WECP-20 Lötkolben *Ersa 31 (Für's grobe) Oszilloskop Rigol DS1052E *Funktionsgenerator Eigenbau auf MAX038 Basis Labornetzgerät Manson NSP-3630 Multimeter Düwi 07980 *Multimeter Metex M-4650 *) Nicht auf dem Bild
Das ist aber mal 'ne schöne TEAC, die waren nicht so häufig :-) Ist auch schade, das Marantz mal von Philips übernommen wurde und dann quasi abgewickelt wurden. Das schönste Teil von denen war m.E. der Quadroverstärker mit Joystick und kleinem AudioScope.
Angehängte Dateien:
-
330 KB -
320 KB -
330 KB -
230 KB -
220 KB
Nachdem ich es jetzt endlich ma geschafft habe, meine Werkstatt wieder aufzuräumen, kann ich euch jetzt die Bilder zumuten. Das Ergebnis kann sich sehen lassen. Gruß Julian
Joa, soviele sinds nicht ganz. Die Semco-Sets bestehen jeweils aus 2 Geräten. Links unten hab ich 2m bzw. 70cm. Die anderen liegen nur unbenutzt da...
Julian G. schrieb: > Nachdem ich es jetzt endlich ma geschafft habe (...) Cooool.... die guten, alten psychedelic-70er-Jahre-Tapeten... =) Wozu benötigst du die Suerstoffflasche?
Die Flasche habe ich neulich in der Nachbarschaft auf dem Sperrmüll gefunden, mit einem Zettel daran: "Zum Mitnehmen"... Hat mich natürlich gefreut, denn das Teil hatte nicht nur noch einen Druckminderer, sondern war auch noch voll. Und es ist sogar medizinischer Sauerstoff :-) Gruß Julian
Dann ist der letzte Nutzer dieser Flasche vermutlich verschieden....
Knapp 15 Funkgeräte. Nicht nur die Tapeten sind Psycho ;-))) Ich hatte mal ne Freundin die hatte nen Ex-Freund über den sie sagte: "... und dann hatte der Heinz immer so n blödes Funkgerät mit dabei..." Jahre später hab auch ich die Prüfung zum Klopfen von 60 Zeichen gemacht. So ist das manchmal im Leben. Aber ich verschweig das immer, besonders gegenüber Nachbarn und Frauen sowieso... 73 de Joachim
Joachim ... schrieb: > Jahre später hab auch ich die Prüfung zum Klopfen von 60 Zeichen > gemacht. So ist das manchmal im Leben. Aber ich verschweig das immer, > besonders gegenüber Nachbarn und Frauen sowieso... Eines Tages wird dich (DIE) eine dieser Frauen anhimmeln, weil du es geschafft hast dir nach dem versehentlichen Aussperren mit dem (an die Tür klopfender Weise) Morsen von 60 Zeichen wieder Zutritt zur eigenen Bude zu verschaffen. STRRRRRRIKE ! =)
Die Tapete ist ja wirklich heftig, wie überlebst du das? ...wäre das Erste, was ich runter reißen würde. Sowas habe ich schon bei meiner Oma gehasst. Wenn du alles hübsch in Weiß machst, gibt es auch mehr Licht in der Bude ;-) Auf dem ersten Foto, ganz oben...ist das ein Fernseher? Gruß Michael
Michael D. schrieb: > Auf dem ersten Foto, ganz oben...ist das ein Fernseher? Vermutlich ein "Tiefbildfernseher".
Draußen ist eine Kamera und das ist der zugehörige Fernseher. Ist aber nur eine Spielerei...
Magnus M. schrieb: > die guten, alten psychedelic-70er-Jahre-Tapeten... Genau deshalb braucht er medizinischen Sauerstoff ;-)
Hey, in mir dreht sich alles - die Tapete tut ihre Wirkung :-P Ansonsten sehr schön - und ich freue mich auch, die guten alten Semco mal wieder zu sehen. Und dazu noch ein schöner Gartenblick, das sieht sehr nett aus.
Angehängte Dateien:
-
200 KB -
200 KB -
190 KB -
160 KB
Noch nicht ganz fertig. Absaugung komm noch in die Decke und Beleuchtung muss ich noch ändern (war ein Denkfehler).
Ich lerne gerade mein Arbeitsplatz direkt aufzuräumen. :) Habe gestern 3 Laptops zum laufen bekommen und heute ganzen Morgen aufgeräumt. Erst dann die Fotos gemacht...
Dimi S. schrieb: > Noch nicht ganz fertig. Absaugung komm noch in die Decke und Beleuchtung > muss ich noch ändern (war ein Denkfehler). Das ist für private Bastelzwecke? Upps, wie groß ist dann erst dein Wohnzimmer? Oder ist es dieses? ;)
Angehängte Dateien:
-
160 KB -
200 KB -
100 KB -
91 KB
Schöne Tische gibts hier, vom Rumpelkeller mit 70er Tapette bis zum Labor. Auch gut zu sehen wer noch so alles zum Aldi rennt wenns mal wieder die 8€ Sortimentsboxen gibt. Hier dann mal mein Tisch in der selten vorkommenden aufgeräumten Form. Vom Ätztisch hab ich jetz kein Foto in der fertigen Form gefunden. Da kommt aber nix weiter zu als Trafos im Gehäuse für die Ätzbadheizung und den Proxxon Handbohrer sowie ne Steckdosenleiste am Rand des Tisches.
Die Aldi Sortimentskästen scheinen ja sehr beliebt zu sein ;). Naja sind ja billig, ich hab sie auch. Bene
Angehängte Dateien:
-
200 KB
Jup hab ich auch jedes Jahr im Mai werden es mehr ;-)
Hallo theborg gibt es die bei euch in Hamburg im Mai? Meine Recherchen ergaben dass es die im Februar gab/gibt, und dann nur die, wie links in der Mitte deines Bildes. Woher hast du denn die anderen? Gruß Andreas
Kann auch sein hab dieses Jahr mal ausgesetzt. Die anderen sind von BAHR sind etwas Stabiler aber kosten 25€/stk. die hatte ich immer geholt bevor es die bei Aldi gab.
Angehängte Dateien:
-
500 KB
Habe auch soweit alles fertig. Die "Küchenplatte" ist nicht durchgebogen !
Angehängte Dateien:
-
500 KB -
580 KB -
510 KB -
630 KB -
600 KB -
480 KB -
520 KB -
610 KB
Kleines UPdate. Neue Möbel und nen Kleinen Lüfter :-) Mfg Wtal P.S. ich habe dieses mal die bilder verkleinert.
Andreas M. schrieb: > Bier Bild 4? > :-) Bier zählt zu den technischen Flüssigkeiten (hier wohl als Flussmittel)! =)
Magnus M. schrieb: > Andreas M. schrieb: >> Bier Bild 4? >> :-) > > Bier zählt zu den technischen Flüssigkeiten (hier wohl als Flussmittel)! > > > =) Als Redeflussmittel Dennis
Mich hat eigentlich die Herkunft interessiert und wie er dazu kommt, hätte ich besser zum Ausdruck bringen sollen. Ich vermute Schweden.
@Andreas M. Tyskie ist ein polnisches Bier. Erhätlich in Getränkemärkten mit großem Angebot.
Angehängte Dateien:
-
230 KB -
260 KB
Eigentlich wollte ich meinen Tisch noch nicht zeigen, da ich noch kräftig am Umbauen bin. Aber weil ich mir gerade aus "Schrott" einen Schraubendreherhalter gebaut habe und den herzeigen wollte, hab ich mal schnell eine Foto geschossen. Hier ist nur eine Seite zu sehen, die Rückseite ist noch nicht herzeigbar. Die Rückseite sieht ähnlich aus, nur höher und durchgehend mit Schubladen Container. Oben drauf steht die CNC Fräse und andere "schwere" Geräte. Bild 1 zeigt den Elektronik-Arbeitstisch. Bild 2 Zeigt dem Schraubendreherhalter Bisher hatte ich immer das Problem, dass ich die Schraubendreher nur in einer Schachtel aufbewahrt hatte. Und beim Basteln fliegen die kreuz und quer rum und man findet einfach die richtige Größe nicht, wenn man sie mal braucht. Dann ist mir aufgefallen, dass die Schraubendreher perfekt in die Kappen von Kanülen reinpassen. Da diese eh weggeschmissen werden, und ich Kanülen nur für das Anbringen von Klebstoff verwende, hab ich schnell mal ein paar abgezogen und die Kanülen ohne aufbewahrt (wie gesagt, Sterilität ist hier wurscht). Ein kleines Aluprofil hat dann ein paar Locher bekommen, wo jetzt die Kappen reingepresst drinstecken. Befestigt ist das ganze an der Wand mit einem anderem Reststück Alu. Das weiße Aluprofil lässt sich dort sehr gut einhaken, und gegen Rausrutschen habe ich etwas Pfuscherkleber angebracht. Somit ist kein Platz mehr zur ungewollten Demontage. Also bloß nicht alles wegschmeißen! Und evtl. hat ja jemand einen Tipp für mich. Heute früh habe ich eine ESD-Matte geliefert bekommen. Wie man auf dem Bild sehen kann, ist die immer noch gewölbt. Gibt sich das mit der Zeit, oder muss ich da nachhelfen? Die liegt immerhin schon 9 Stunden auf dem Tisch...
Cool... für den Schraubendreherhalter bekommst du von mir an dieser Stelle den Recycling-kreativ-Ehrenpreis! (bin echt begeistert) Was die ESD-Matte angeht: Dat legt sich. Je wärmer, desto schneller.
Danke, danke :) Dann lege ich die Matte mal ins Wohnzimmer, weil hier ist es wirklich etwas kühl. Ich hätte nur gedacht, dass die etwas flexibler sind, und sich schneller anpassen...
Jörg P. R. schrieb: > Und als Ausgleich spielst du dann auf dem Spielteppich mit Auto's? ;-) Ja nu...ich muss meinen Sohn (3) doch ab und zu mal Herr Bit und Frau Byte vorstellen. Wenn er dann nicht mehr will, kann er mit seinen Autos spielen. Ist jedenfals besser wie wenn er die IC's als Lego verwendet ;)
Angehängte Dateien:
-
120 KB -
140 KB
mein Bügelbastelbüro ;-) dann hab ich noch ein Teilelager aber das lichte ich erst ab wenns mal aufgeräumt ist...
Für jeden Zweck den richtigen Drucker. Von Links nach Rechts Server: Gehäuse Chenbro ES34169T-120C4 mit 4 3tb Platten im Raid 1 Drucker 1: Samsung Farblaser Drucker 2: HP Tintenpisser für Fotos Drucker 3: Lexmark mit 2000 Blatt Zufuhr, Duplexdruck und Duplex Doku Scanner Oben steht noch mein AKAI Deck und ein ehemaliger HP Scanner nun Belichter ;-) Das Gehäuse auf dem rechten Foto ist ein Lian PC-V354B mit Dämmung. Scope: Tektronix TDS-220 Multimeter: Uni-t UT804 Netzteil: Peaktech 6210 Löte: JBC Weidinger CD-2BC
Angehängte Dateien:
-
360 KB
Ich habe mehrere Basteltische. :) Der große in der Werkstatt, dient gerade zum Test eines automatisch ausfahrenden Handlaufs einer Schachtleiter. Bilder gibt es, wenn die ganze Spielerei eingebaut ist und funktioniert. Grüße Bernd
Ey! Wieso siehtn auf dem Bild http://www.mikrocontroller.net/attachment/192859/1256_2013-10-02_21-00-44.JPG der Tischbelag wie Tanzbodenparkett aus? Das muß doch ne EMV-Matte sein muß dat! Oder tanzte jelejentlich mit der Angetrauten Salsa auf dem Tisch?
Angehängte Dateien:
-
150 KB
Mal nen kleines Update: Unterm Tisch für Ätzschweinereien sind jetz noch 2 kleine Schränke zum erhöhen des Lagerraumes. Passten grade so untern Tisch. Leider passen nicht 3 nebeneinander, dafür habe ich damals die Tischeibe 5mm zu eng angeschraubt...
Angehängte Dateien:
-
140 KB
Martin Wende schrieb: > ... 2 kleine Schränke ... > Leider passen nicht 3 nebeneinander, dafür habe ich damals die Tischeibe > 5mm zu eng angeschraubt... mach die beine ab und benutze die schränke als "beine".
Com Post schrieb: > mein Bügelbastelbüro ;-) dann hab ich noch ein Teilelager aber das > lichte ich erst ab wenns mal aufgeräumt ist... Der rechte Tisch ist ein IKEA GALANT, oder gibt es das auch von anderen Herstellern?
:
Bearbeitet durch User
Andi $nachname schrieb: > Der rechte Tisch ist ein IKEA GALANT, oder gibt es das auch von anderen > Herstellern? mit kabelschacht z.b. http://www.moebelshop24.de/bueromoebel/schreibtische/serie-alexandria/schreibtisch-as20.html
Angehängte Dateien:
-
320 KB -
290 KB
Ihr habt tolle Arbeitsplätze - neidvoll schau. Früher, als ich noch sehr viel Elektronik bastelte, sah meiner ähnlich aus. Mein heutiger Arbeitsplatz muss wegen der kleinen Größe "multifunktional" sein. Es ist immer (überwiegend ;-) nur das drauf, was momentan gebraucht wird. Gerade zimmere ich den RFID-Empfänger von Pollin zusammen. Wenn ich messen muss, fliegt der Bestückungsrahmen und andere Dinge vom Platz und dann stehen Oszi / DSO etc. drauf. Ich räum daher immer alles aus den Schränken/Hängeschränken rein-raus wie Messgeräte, Bauteile, Literatur, Boards... Zum Bohren, Feilen, Sägen, Schleifen etc. gehts in den Keller. Da stehen die dementsprechenden Maschinen wie Standbohrmaschine, Schleifbohrmaschine, Schraubstock... aber auch einige Geräte und Materialien für die ich "oben" keinen Platz hab. Bin also aus Platzmangel zum Ordnunghalten gezwungen. Ich geb zu, das ist mir aber auch von einem früheren Boss angelernt und positiv von mir angenommen worden. Ich hasse zeitverschwenderische Sucherei. Dieser "frühere Boss" war der Ansicht: So, wie es auf deinem Arbeitsplatz aussieht, siehts auch in deinem Kopf aus ;-) Ich hätte ihn zu gern gefragt, weshalb sein Arbeitsplatz immer relativ leer ist ;-) Rechts neben meinem Arbeitsplatz beginnt der Bastelbereich meiner Frau. Nein, keine Elektronik-Bastlerin, falls jemand fragen wollte. Messstrippen hängen in einer anderen Ecke an der Wand. Hinter meinem Bastelplatz ist mein Firmenarbeitsplatz für Webprogrammierung mit PCs, 22" Monis, Drucker, Fax, Scanner, Sever/Netzwerk - was man halt so braucht (noch).
:
Bearbeitet durch User
Angehängte Dateien:
-
340 KB
Das ist meiner. Multifunktional weil ich Schüler bin und MÄCHTG unaufgeräumt weil ich gerade mit µC anfange. MfG. Lukas
sieht doch ok aus :) alledings würde es mich verrückt machen wenn ich so auf dem lappi was tippen müsste.
c. m. schrieb: > alledings würde es mich verrückt machen wenn ich so auf dem lappi was > tippen müsste. Wenigstens ist der Ablagebereich für den linken Unterarm gut beheizt! =)
:
Bearbeitet durch User
Lukas Bunck schrieb: > MÄCHTG unaufgeräumt So sieht es bei den meisten Entwicklern nicht aus wenn sie aufgeräumt haben, man kann ja sogar den Tisch noch sehen.
Magnus M. schrieb: > Wenigstens ist der Ablagebereich für den linken Unterarm gut beheizt! > > =) Hehehe - und nicht vergessen: Giesskannen und Notebooks sind natürliche Feinde :-P
:
Bearbeitet durch User
Ja die Gießkanne ist sehr praktisch ;) Bin ja überrascht. Meine Mutter meint immer ich sei Chaotisch :O -versteh ich nicht ;)
Stefan D. schrieb: > Wo gabs die Gieskanne ? Ich denke in den späten 80ern, ich hab genau die gleiche hier rumstehen.
Stefan D. schrieb: > Wo gabs die Gieskanne ? Die scheint aus Metal zu sein. ich hab die gleiche, aber frag mich nicht wo ich die gekauft habe… muss wohl 10+ jahre her sein. wahrscheinlich aus einem dedizierten blumenladen schulterzuck.
Angehängte Dateien:
-
120 KB
Hallo an alle, bin schon länger im Forum beim "mitlesen" anzutreffen, habe mich aber erst jetzt angemeldet. Anbei mal ein Bild von meinem Basteltisch. Bin mittlerweile recht zufrieden mit der Ausstattung und dem Platz, mein "großer" Tisch (4m Küchenarbeitsplatte + Ikea Tisch) musste dem Platzbedarf meiner Tochter weichen ;-). Denke ich werde in nächster Zeit mal aufhören einzukaufen, langsam wirds eng. Liebe Grüße Marc
c. m. schrieb: > Michael D. schrieb: >> sau eng! ;-) > > wenns dazu noch warm und feucht ist passts doch perfekt! 8) Weder noch. Meine Frau steht eher auf kühle Wohnungen ;-)
Michael D. schrieb: > sau eng! ;-) Ihr habts ja einfach mit euren digitalen Scopes. Mein Hameg verstellt mit seinen satten 40cm Tiefe immer alles :-)
> Ihr habts ja einfach mit euren digitalen Scopes. Mein Hameg verstellt mit seinen
satten 40cm > > > Tiefe immer alles :-)
Dafür haben die andere Nachteile...
Aber das stimmt schon, 20kg vs. 2kg und 40cm vs.10cm tiefe
Matthias Sch. schrieb: > Michael D. schrieb: >> sau eng! ;-) > > Ihr habts ja einfach mit euren digitalen Scopes. Mein Hameg verstellt > mit seinen satten 40cm Tiefe immer alles :-) mein EO 213 ist da nich anders. Und der steht auch noch "in meinem Ruecken". Aber fuer 2-3mal benutzung sehe ich zZ. noch keinen Grund was neues zu kaufen. Gruss Asko. PS: meinen Basteltisch photografier ich lieber nicht. da koennte jemand glatt selbst mit den Augen stolpern.
Michael D. schrieb: >> Ihr habts ja einfach mit euren digitalen Scopes. Mein Hameg verstellt mit seinen > satten 40cm > > > Tiefe immer alles :-) > Dafür haben die andere Nachteile... > Aber das stimmt schon, 20kg vs. 2kg und 40cm vs.10cm tiefe Dem kann ich nur beipflichten. Das Scope ist ein DS1074Z (Dank EEVBlog 1104Z ;-) ) und ist sehr handlich. Mitnehmen? Kein Problem! Finde des Ding einfach nur genial. Dafür ist es halt nen DSO und kann auch nur DSO Dinge. Gruß
@Asko B. > PS: meinen Basteltisch photografier ich lieber nicht. > da koennte jemand glatt selbst mit den Augen stolpern. Los Asko, trau dich! Ich riskier es später auch mal. Ich bin mal wieder umgezogen u. Der Platz wurde auch um Einiges weniger... Gruß Michael
Angehängte Dateien:
-
460 KB -
620 KB
So, nach längerer Bauzeit ist nun auch mein Basteltisch fürs Erste fertiggestellt :) Ganz links habe ich drei schaltbare Steckdosen, die auch auf Laborbuchsen rausgeführt sind. Daneben dann fixe 24V/20A und neben den Voltmeter & Amperemeter dann noch 0-52V/0-10A (max 120W) Schlüsselschalter, Not-Aus und zwei LEDs runden das ganze noch ab :) Beschriften muss ich das ganze erst noch adäquat. Größer ging das ganze vom Platz her leider nicht, da mein WG-Zimmer jetzt schon vollgestopft ist^^ Gruß, Christoph
Michael D. schrieb: > Hohooo...und schön der Sprit in Reichweite, alles klar... Mein Gedanke. Ohne den Schnapsaltar waer mehr Platz da.
Vielleicht kann er seine technischen ( Bastel) Probleme ja nur im Suff lösen :-) Ralph Berres
Ralph Berres schrieb: > Vielleicht kann er seine technischen ( Bastel) Probleme ja nur im Suff > lösen :-) > > Ralph Berres Nja, irgendwo muss ja die Motivation herkommen ;) Außerdem, was währe ich denn für ein Student wenn kein Alkohol in der Nähe währe. Joe J. schrieb: > Ah, Laphroaig. Rauchig, aber lecker. Trinke ich auch manchmal. > Prosit! ;) Ganz Recht, der zählt auch zu meinen Lieblingen. Genauso wie der Ardbeg ganz links :) Gruß, Christoph
Angehängte Dateien:
-
210 KB -
210 KB -
180 KB
Na, dann trau ich mich auch mal... Die Arbeitsplatte ist 3m lang und darauf ist es gerade sehr unordentlich :-((( Ein Pic ist ohne Blitz gemacht. Das brachiale Licht unter dem Selbstbau-LAB sind 3x10W LEDs auf einem CPU-Kühlkörper mit kleinem Lüfter. Die obere und unteren Aluleisten sind je mit LED-Strips bestückt und werden mit einem regelbaren PC-SNT versorgt. Das mittlere Regal habe ich ohne Beleuchtung, damit die Instrumente besser ablesbar sind. Gruß Michael
Angehängte Dateien:
-
310 KB
Michael D. schrieb: > Das brachiale Licht unter dem > Selbstbau-LAB sind 3x10W LEDs auf einem CPU-Kühlkörper mit kleinem > Lüfter. Sieht alles gut aus ! Welche Schätze in der Bananenkiste ? Habe auch etwas ähnliches an LED "Lämpchen"
In der/den Bananenkisten sind noch diverse Modul-Platinen von einem ausgeschlachteten Plasmafernseher. Bin vor ein paar Monaten erst umgezogen, man kommt ja zu nüscht :-( Ähnliches "Lämpchen" ist gut(chicer, futuristischer Halter), liegt das jetzt an meiner Kamera oder hast du Flutlichter in deiner Bude? Ist der 5.1 Panasonic angeschlossen? Ich habe den gleichen. Zynismus ein, Deine obere Arbeitsplatte hängt durch... Zynismus aus, :-))) Gruß Michael EDIT: Über mir wurde mal wieder ein Beitrag gelöscht! War da einer böse?
:
Bearbeitet durch User
Hallo Mike.... Also mit meinem Panasonic Lumix oder so heßt das Teil..kann man das Licht garnicht richtig wiedergeben...ist dimmbar über eine externe Steuerung. Ist wirklich mega mega hell... Ja die Platte, da haben sich schon viele "auggegeilt" das Bild ist etwas älter, heute ist die Platte nicht mehr gebogen, aber ich möchte immer etwas Futter für meine besondere Freunde hier geben ! MWS und Co oder die negatine Beurteilung Freaks. Ja der alte Amp, tut seinen Dienst immer noch tapfer..mein "Test" Amp.
:
Bearbeitet durch User
Angehängte Dateien:
-
370 KB -
320 KB -
510 KB
So, und hier Mein Basteltisch: Links mein kleiner Cluster,In der Mitte Programmieren,und Rechts Basteln.
Lukas Straub schrieb: > So, und hier Mein Basteltisch: > Links mein kleiner Cluster,In der Mitte Programmieren,und Rechts > Basteln. Sieht hübsch aus, bis auf die Tastatur...die könntest du ruhig mal reinigen.
Michael D. schrieb: > Der DELL hat ein bißchen wenig Tastatur... Die hab ich runter "geklappt"(hängt an nem Flachband-Kabel), weil der Laptop schohn bei 10% last nach ner weile ordentlich pustet(was beim kreativen Coden etwas stört). R. S. schrieb: > Sieht hübsch aus, bis auf die Tastatur...die könntest du ruhig mal > reinigen. Sieht auf dem Bild schlimmer aus, als es is.
Angehängte Dateien:
-
79 KB
Da will ich auch mal mein Reich präsentieren. Hab alles was geht so klein wie möglich gehalten. USB Oszi, USB LA... Lötkolben, Netzteile stehen unter den Bildschirmen ( wovon man nie genug haben kann. ;-P) Bauteile stehen alle unter dem Tisch in Kisten...
Bei mir sieht es so chaotisch aus, das darf ich nicht wirklich zeigen.Ungefähr so wie bei Jim Williams.
David P. schrieb: > Bei mir sieht es so chaotisch aus, das darf ich nicht wirklich zeigen. Ach, zeigen darfst du alles. :)
K. J. schrieb: > Glaub bei den wenigsten ist kein Chaos Denke ich auch. Zumindest nicht zu hause. Die Profis raeumen ihren Arbeitsplatz natuerlich auf, allein schon damit es kein Kunde sieht. Arbeitet sich aber dann auch schlechter finde ich. Bei mir ist gerade alles so voll gestellt, ich koennte nichtmal einen Akku laden. Aber wenn man mal so guckt, so richtig platz auf der Werkbank haben die Wenigsten. Wenn da mal der Nachbar mit seinem 70" Fernseher oder vielleicht sogar noch mit so einer riesen Roehrenkiste auftaucht, hier kannste mal gucken... ist in der Tiefe schnell ende.
:
Bearbeitet durch User
Barney G. schrieb: > K. J. schrieb: >> Glaub bei den wenigsten ist kein Chaos > > Denke ich auch. Zumindest nicht zu hause. Die Profis raeumen ihren > Arbeitsplatz natuerlich auf, allein schon damit es kein Kunde sieht. > Arbeitet sich aber dann auch schlechter finde ich. > Bei mir ist gerade alles so voll gestellt, ich koennte nichtmal einen > Akku laden. > Aber wenn man mal so guckt, so richtig platz auf der Werkbank haben die > Wenigsten. Wenn da mal der Nachbar mit seinem 70" Fernseher oder > vielleicht sogar noch mit so einer riesen Roehrenkiste auftaucht, hier > kannste mal gucken... ist in der Tiefe schnell ende. Naja dafür haben professionelle Werkstätten ein Rollwagen, der exakt die gleiche Höhe hat wie der Arbeitstisch. Dort werden dann großvolumige Geräte zur Reparatur draufgestellt und auch geöffnet. Der Rollwagen steht dann meist rechtwinklig zum Arbeitstisch. Ralph Berres
Angehängte Dateien:
-
220 KB -
630 KB -
700 KB -
460 KB
Meine Werkstatt kurz nach dem Umbau. Die Werkbank besteht aus einer Holzkonstruktion mit Laminatbeplankung. Für eine Elektronikwerkbank ist sie ausreichend stabil und mit knapp 150€ sehr günstig. Die vorige Werkbank war ähnlich aufgebaut, aber wesentlich kleiner und instabiler.
David P. schrieb: > Bei mir sieht es so chaotisch aus, das darf ich nicht wirklich > zeigen.Ungefähr so wie bei Jim Williams. So http://2.bp.blogspot.com/-xy9jkJcSejY/Tptd4YCPVqI/AAAAAAAAAGM/L3cVtwHyVq4/s1600/Remember1.jpg sah das angeblich bei Jim Williams aus. https://en.wikipedia.org/wiki/Jim_Williams_%28analog_designer%29 Die Ordnungsliebe der jungen Leute ist für mich schwer nachzuvollziehen, muß ich aber auch nicht können. Cheers Detlef
Angehängte Dateien:
-
120 KB -
120 KB -
120 KB -
93 KB
> Die Ordnungsliebe der jungen Leute ist für mich schwer nachzuvollziehen, > muß ich aber auch nicht können. Schlimm ist das, also wirklich... Obwohl, ich liebe Ordnung u. Sauberkeit, ehrlich ! Jim Williams, schade das es den nicht mehr gibt... In YouTube gibt es irgendwo eine Doku, wo er ein zickendes Oszi auf dem Tisch stehen hat. Sein Tisch sah wirklich so aus! Er wühlte ein paar Sekunden im Chaos, pickte einen "C", lötete ihn ein und das Oszi funzte wieder. Gruß Michael
Irgendwie ist mein VW-Bus eher meine Werkstatt, da ich bei Bullitreffen immer wieder Kombiinstrumente nachlöten darf, oder sonstiges, wie Standheizungen, ist wieder gerade aktuell :-) Daheim habe ich gerade Baustelle, weil ich die Bude renoviere, und dabei fehlplanungsmssig meinen Stromverteiler doch wieder rausreissen darf, weil ich den zu klein geplant hatte. Fünf Zimmer, Küche Bad und WC. War mit vier Sicherungen abgesichert, eine davon für Waschmaschine, eine für Herd. Der Rest für die fünf Räume. Egal, nochmal aufreissen und dreireihig einbauen, wegen Hausautomatisierung und noch mehr Sicherungen. FI war einfach zu breit, und die klassische Nullung kann ich nur sukzessive abschaffen. Daher habe ich nur einen fliegenden Arbeitsplatz für mein Hobby, wo eben gerade Platz ist, kann auch der Wohnzimmertisch sein.
Detlef _. schrieb: > So > > http://2.bp.blogspot.com/-xy9jkJcSejY/Tptd4YCPVqI/AAAAAAAAAGM/L3cVtwHyVq4/s1600/Remember1.jpg > > sah das angeblich bei Jim Williams aus. Nicht nur angeblich. Wenn man sich diese Bilder anguckt: http://www.linear.com/image/Jim%20Williams%201.jpg http://img.deusm.com/planetanalog/2014/10/563605/Jim-Williams-Deskx600.jpg http://www.computerhistory.org/atchm//wp-content/uploads/2012/08/williams-workbench.jpg ... sieht man, dass das oben kein Fake ist.
Michael D., Bild Elektronic-Place-01_.jpg beweist, dass mindestens eine Deiner Uhren falsch geht ;-) 'A man with one clock knows the time, a man with two clocks is never quite sure'. Cheers Detlef
:
Bearbeitet durch User
Detlef _. schrieb: > Michael D., Bild Elektronic-Place-01_.jpg beweist, dass mindestens > eine > Deiner Uhren falsch geht ;-) Rote Uhr: 16:25 Gelbe Uhr: 16:27 EXIF Zeit: 15:58 :)
Detlef _. schrieb: > dass mindestens eine Deiner Uhren falsch geht Ach, die stehen nur in unterschiedlichen Zeitzonen. :-))
Jörg W. schrieb: > Detlef _. schrieb: >> dass mindestens eine Deiner Uhren falsch geht > > Ach, die stehen nur in unterschiedlichen Zeitzonen. :-)) Oder die fetten Spulen neben den Uhren krümmen lokal die Raumzeit. Cheers Detlef
Angehängte Dateien:
Hi, ich bin grad dabei mein neues Arbeitszimmer einzurichten und mache mir Gedanken zur Bastel-Ecke. Das Zimmer befindet sich unter einer 35°-Dachschräge und ich habe mal drei Konzepte skizziert und in einer Animation gegenübergestellt. Im Photo ist der alte Aufbau aus meiner Wohnung dargestellt, wobei der rechte Teil ab der Vitrine kaum produktiv genutzt wurde, allenfalls als Arbeitsfläche. Welche Version würdet ihr bevorzugen? Welche nicht? Warum? Was könnte ich besser machen? Beste Grüße, Marek
Beitrag #5861798 wurde vom Autor gelöscht.
Ralph B. schrieb: > so habe ich das bei mir gelöst Der Meßgerätezoo scheint ja recht gut bestückt :-) Hast Du keine Bedenken, das der Aufbau thermisch kritisch wird, wenn mehrere Geräte laufen?
Fred P. schrieb: > Hast Du keine Bedenken, das der Aufbau thermisch kritisch wird, wenn > mehrere Geräte laufen? Die Regalbretter haben noch ca 5cm Abstand zur Wand. Die luft kann so noch zirkulieren. Auserdem sind selten sämtliche Geräte auf einmal eingeschaltet, sondern nur die , welche für die momentane Messaufgabe benötigt werden. Ralph Berres
OK, du hast viele Messgeräte. So viele Hab ich nicht. Scope, Labornetzteil und Frequenzzähler sieht man schon im Bild. Kommt noch ein Generator hinzu. Andere Messgeräte, überwiegend dickere Netzteile stehen hinter Glastüren in einem BILLY-Regal ausgestellt. Ich hab überwiegend viele SAMLA-Boxen mit Bauteilen.
Hallo zusammen, habe mich mal hier angemeldet. :-) Ein netter und immer wieder mit neuen Bildern gefüllter Beitrag. Ich hatte bisher schon 4 verschiedene Bastelecken im gleichen Haus, jeweils unterschiedliche Räume. Beim letzten Bastelplatz habe ich das so gelöst, L-förmige Küchenarbeitsplatte montiert und einen passenden Schreibtisch in das "L" eingefügt. So können auf der Küchenarbeitsplatte alle Messgeräte stehen und ich habe die volle Tiefe des Schreibtisches als Tischfläche zur Verfügung. Für mich die beste Lösung. Viele Grüße Technikfreund.
Ralph B. schrieb: > so habe ich das bei mir gelöst Schon ziemlich beeindruckend, aber ich sehe da mindestens fünf Geräte, die alles dasselbe machen. Sammelst Du das Zeug weil es cool aussieht?
Philipp G. schrieb: > aber ich sehe da mindestens fünf Geräte, > die alles dasselbe machen. Sammelst Du das Zeug weil es cool aussieht? welche 5 Geräte meinst du denn jetzt? Ja ich habe mehrere Oszillografen und auch weitere Geräte mehrfach. Fangen wir mal bei den Oszillografen an HP54602 ist ein 4 Kanal bis 150MHz HP54645D ist ein 2 Kanal + 16 digital Kanal Oszi bis 100MHz HP54616B ist ein 2 Kanal 500MHz Kenwood CS2110 ist ein 100MHz analoges 4 Kanal Oszillograf Den Hameg 1005 und den Tek2430 habe ich verkauft. Signalgeneratoren R&S SMY02 bis 2GHz R&S SMHU bis 4,3GHZ R&S SML03 bis 3,3GHz R&S SML03 bis 3,3GHZ aber mit Option B8 Stereo, RDS und ARI-Coder Mehrere Generatoren habe ich öfters im Einsatz. z.B. Intermodulationsmessungen an Mischerbausteine. Da braucht man schon mindestens 3 Generatoren. Spektrumanalyzer Taketa Riken 4111 Spektrumanalyzer bis 4,5 GHz war mein zweiter, den ersten HP8555 habe ich verkauft. Tek492 Spektrumanalyzer bis 21GHz ist ein feines Teil. Setze ich am häufigsten ein. TEK 3026 FFT Analyzer bis 3GHz für Schmalbandmessungen ideal, da auf Grund FFT unglaublich schnell bei span von nur 5KHz. HP3562 NF FFT Analyzer bis 100KHz Ich sammel das Zeug nicht weil es so cool aussieht, sondern weil ich es mehr oder weniger regelmäßig benutze. Jedes Gerät für seinen speziellen Einsatzzweck. Ralph Berres
:
Bearbeitet durch User
Angehängte Dateien:
-
390 KB -
420 KB
schöner alter Thread... mein Beitrag war von 2007, Beitrag "Re: Eure Basteltische" Ziehe gerad vom OG in den Keller um, wer möchte helfen auszupacken und aufzuräumen? :-) An die lange Wand soll links noch ein 2,5 m langer Tisch mit zwei Regalreihen hin. Habe dafür mal Aluprofile zusammengerechnet, aber 800€ ohne Holzplatte war mir dann etwas zuviel... Jetzt nehme ich sowas hier und schraube die unter eine 40 mm Holzplatte: https://ktc-tec.de/Profi-Werkbankgestell-Stahl-WBG-650-700-1000-Arbeitstisch-hoehenverstellbar-Packtisch-Werkbank-Werkstatt-Werkbankfuss-Untergestell-Werktisch-Metall-Stahlfuss-1-Stueck-RAL-7016-anthrazitgrau-glaenzend Die Wand ist eine Aussenwand und nicht ganz trocken, habe einen alten Latexanstrich abgeschliffen und durch Kalkrollputz ersetzt, ich hoffe das gibt zusammen mit einem Luftentfeuchter ein besseres Klima, jetzt habe ich knapp 60% rel. Luftfeuchte.
Johannes S. schrieb: > An die lange Wand soll links noch ein 2,5 m langer Tisch mit zwei > Regalreihen hin. Wenn Du so viel Platz hast, wuerde ich das Regal nicht ueber die volle Tischlaenge machen. Mir passiert es oft das mir der Platz noch "oben" und nach hinten ausgeht. Mal eben einen 1m TV drehen ist nicht drin, oder die Messleitungen sind zu kurz. Guck mal wie wenig Platz Ralph z.B. noch hat. Waere mir zu eng. Beitrag "Re: Eure Basteltische" Johannes S. schrieb: > Jetzt nehme ich sowas hier Zwei guenstige Schubladenschraenke rechts und links halten die Platte genauso gut und Du hast wieder Stauraum dazu. Quasi so wie Du das jetzt hinten an Deinem Basteltisch hast.
:
Bearbeitet durch User
Peter W. schrieb: > Wenn Du so viel Platz hast, wuerde ich das Regal nicht ueber die volle > Tischlaenge machen. ja, ist richtig. Das Regal soll auch nur über den neuen Tisch. Der vorhandene Schreibtisch soll erstmal frei bleiben für Monitore. Das erste Regal soll 40 cm hoch werden, da passt auch noch ein Monitor drunter. > Zwei guenstige Schubladenschraenke rechts und links halten die Platte > genauso gut Da wollte ich erstmal abwarten wie sich das mit der Feuchtigkeit entwickelt. Vorher war eine alte Küchenzeile direkt an der Wand und die ist weggefault. Solange suche ich nach alten Rollcontainern mit Schubladen. Marek N. schrieb: > Welche Version würdet ihr bevorzugen? kommt ja auf die Grösse der Teile an. Bei Elektronik ist es viel Kleinkram, ich habe den provisorisch in die Bücherregale geräumt aber in Schubladen wäre das besser aufgehoben. Sonst muss man viel umräumen wenn man an die hinteren Kisten will.
Peter W. schrieb: > Guck mal wie wenig Platz Ralph z.B. > noch hat. Waere mir zu eng. naja es ist 1. noch ein riesige Regalwand voller Bauteile und 2. habe ich noch 3 weitere Räume, wo Bibliothek mechanische Werkstatt und Büro untergebracht sind. Der Raum den man hier sieht ist 4,5m lang und ca 3,5m breit. Ralph Berres
Ich meinte den Tisch auf dem Deine ganzen Geraete stehen. Die nuetzen ja nichts wenn Du das zu messende Geraet im Raaum nebenan hinstellen kannst, weil naemlich auf Deinem Tisch kein Platz mehr ist. Nur mal angenommen da kommt jetzt jemand mit einem alten 20" Vectormonitor an, weil sein SuperMario nicht mehr funktioniert. Sowas bekommst Du bei Dir doch garnicht mehr hin gestellt, und wenn, dann musst Du aufpassen das Du beim drehen Deine Geraete nicht beschaedigst. Rolltisch ran schieben? Also mich wuerde sowas nerven, ich brauche Platz und grosse Tische. Und Platz hat jojo ja offensichtlich genug. Johannes S. schrieb: > Die Wand ist eine Aussenwand und nicht ganz trocken, habe einen alten > Latexanstrich abgeschliffen und durch Kalkrollputz ersetzt, ich hoffe > das gibt zusammen mit einem Luftentfeuchter ein besseres Klima, jetzt > habe ich knapp 60% rel. Luftfeuchte. Das waere meine erste Baustelle gewesen. Bei 60% und Messgeraeten, koennte ich nicht ruhig schlafen.
:
Bearbeitet durch User
die Arbeitsplatte soll 90 cm tief werden, die Regale 35 cm und das Ganze 10 cm von der Wand weg. Bleiben 55 cm, also ein 20"er kann da noch rotieren :) In Raummitte ist noch Platz für einen alten Schreibtisch, da sollen aber noch zwei 3D Drucker drauf. Könnten aber auch temporär für was anderes Platz machen. Ja, Platz ist genug vorhanden, muss nur noch alles ordentlich aufgebaut werden.
Peter W. schrieb: > weil naemlich auf Deinem Tisch kein Platz mehr ist. hmm die Tische sind 1,20m tief und stehen 10cm von der Wand weg. Ich habe vor den Geräten also noch locker 65cm Platz. Weiter weg sollten die Geräte nicht stehen, sonst brauche ich Gorillaarme. Ein Rollwagen für größere Geräte habe ich auch noch, und die Längsseite passt locker noch im 90° Winkel zu dem Arbeitstisch. Ich komme sogar noch dran vorbei. Da passen dann Geräte wie ein 40Zoll Monitor drauf ohne das ich an Messgeräte stoße. Ralph
Angehängte Dateien:
Aktueller Stand. Die Regale sind laut Wasserwaage im Toleranzbereit. Der alte Esszimmertisch ist schief.
Matthias S. schrieb: > Diese Schubladen rechts außen gefallen mir, sind die Ikea? https://www.ikea.com/de/de/p/ekby-alex-regal-mit-schubladen-weiss-20192828/
Angehängte Dateien:
Ja genau, das Schubladenboard rechts ist der IKEA EKBY. Da habe ich mein größeres Werkzeug drin. Die Regalbretter sind an solchen Wandschienen und Winkeln befestigt: https://www.bauhaus.info/regaltraeger-regalschienen/element-system-classic-wandschiene-el-50/p/10582449 Unter dem 120-er Regalbrett habe ich vor Jahren mal zwei kleine Werkzeugschubladen aus Besteckkörben gebastelt, noch in der alten Wohnung (siehe angehängte "Bauanleitung"). Oben drüber dann KALLAX-Regale und links BILLY-Ragle für Bücher und Messgeräte.
[Offtopic - Christian S. schrieb: > Tyskie ist ein polnisches Bier. Erhätlich in Getränkemärkten mit großem > Angebot. Ja,ja. Einmal getrunken. Glukosebier. Wer nichts anderes kennt, erntet ja bekanntlich auch die größten Kartoffeln und knallt sich die Rübe danach mit Kartoffelwasser zu. Kein Vergleich zu edlen fränkischen, belgischen oder tschechischen Bieren, (z.B. Lobkowicz im Sommer bei Norma).] Zum Thema - bin erleichtert diesen Thread gefunden zu haben - Wohne auch gerne in meiner Werkstatt und habe sogar Fillialen. Aber jetzt bin ich durstig und geh zuerst was edles geniessen. Prost!
Marek, falls Du etwas falsches gegurgelt hast, gute Besserung!
:
Bearbeitet durch User
Angehängte Dateien:
-
280 KB -
270 KB -
290 KB -
280 KB -
340 KB -
330 KB -
360 KB
Hier mal mein Basteltisch Natürlich ist die Wandplatte verschiebbar um den Platz dahinter nutzen zu können. Die Wandplatte ist eine SKADIS von Ikea dazu noch nützliche Aufbewahrungen aus 3D gedruckt.
Angehängte Dateien:
Leider ist hier in den letzten Jahren nur noch wenig passiert, dabei müsste sich das Equipment bei den meisten Bastlern doch deutlich verändert haben, würde mich freuen wenn das Thema wieder zum Leben erwacht, ich mache mal den Anfang, ich muss aber zugeben, das ich momentan im Umbau und beim Bestücken von ein paar Kleinteilemagazinen bin, deshalb leider keine vollständige Darstellung, des gesamten Arbeitsbereichs.
Hallo René F., gab es bei den Grundig Messgeräten Mengenrabatt? :-) Steht doch Grundig darauf, oder? (Kann ich nicht so gut lesen)
Angehängte Dateien:
-
240 KB
mein Chaos aus Beitrag "Re: Eure Basteltische" ist jetzt aufgeräumt und sieht mittlerweile so aus. Gut, ich brauche noch dringend ein paar Schubladencontainer für bessere 5S Organisation.
Alexander S. schrieb: > Hallo René F., > > gab es bei den Grundig Messgeräten Mengenrabatt? :-) > Steht doch Grundig darauf, oder? (Kann ich nicht so gut lesen) Leider Nein, ich habe aber selbst nur 2 Geräte neu gekauft, der Rest war gebraucht und recht günstig wenn man sich die üblichen Marktpreise anschaut, Mal steht Grundig drauf, mal digimess, manchmal auch beides, ich mag die Geräte und wenn ich ehrlich bin, nicht alle Geräte sind auf den Bildern sichtbar, die Sammlung ist doppelt so groß, manche Geräte habe ich noch auf Ersatz, falls eins ausfällt ;) ein paar Exoten wie das PN200, AFG100 und RF1000 stehen hier auch ;)
Johannes S. schrieb: > ist jetzt aufgeräumt und sieht mittlerweile so aus. Beruhigt mich unwahrscheinlich, das ich nicht der einzige bin, wo es etwas wilder aussieht oder aussah. Bin grade auch im Aufräumprozess.
Angehängte Dateien:
-
140 KB
Sven L. schrieb: > Beruhigt mich unwahrscheinlich, das ich nicht der einzige bin, wo es > etwas wilder aussieht oder aussah. Danke, und auch den anderen für die unerwartet vielen positiven Bewertungen. Die sind mir aber eher schon peinlich weil ich eigentlich mehr Ordnung halten wollte. In letzter Zeit war die Bestell- aber höher als die Aufräumfrequenz :) Bzw. ist der Stauraum doch schon wieder knapp geworden. Zwei Tipps kann ich aber weiterreichen: Erst hatte ich ja Bedenken wg. Feuchtigkeit im Kellerraum. Die Wand hinter Schreibtisch und Arbeitsplatte ist eine Aussenwand, die war mit einer guten Dispersionsfarbe versiegelt. Das ist aber mit der Zeit abgebröckelt und da hingen vorher Schränke an der Wand. Die sind aber regelrecht weggefault und zerbröselt. Die Farbe wurde dann bei der Renovierung mit einer Powermaschine abgeschliffen, eine Sauarbeit und trotzt Staubsauger konnte man in dem Raum die Hand vor den Augen nicht sehen. Dann wurde die Wand mit Kalk Rollputz von Alpenkalk gestrichen. Nicht billig weil man die Hersteller Mengenangaben für einen gut deckenden Anstrich min. x2 nehmen muss. Aber es hat sich gelohnt, nach wenigen Wochen war das Raumklima deutlich besser und bis jetzt ist alles trocken. Feuchtigkeit aus der Wand kann verdunsten und der saure Kalk verhindert Schimmel. Der zweite Tipp ist ein Monitorhalter den ich letzte Woche angebracht habe. Ich habe lange bei Reichelt gesucht, es gibt ein riesiges Angebot. Empfehlen kann ich den hier: https://www.reichelt.de/index.html?ACTION=446&LA=0&nbc=1&q=manhattan%20461603 Wenn man die Möglichkeit der Wandmontage hat und der Monitor max. 8 kg wiegt. Das Ding ist schwenkbar, höhenverstellbar und neigbar.
Angehängte Dateien:
-
230 KB
Na, dann will ich auch mal. Auf dem Foto ist noch nicht alles wieder an seinem Platz. Wegen Schimmel an der Außenwand musste ich das komplette Regal abbauen. Deswegen sieht es auch so aufgeräumt aus. Inzwischen herrscht aber auf dem Tisch und ab einem Radius von 1 Meter um den Stuhl wieder das gewohnte Chaos :)
Angehängte Dateien:
-
220 KB -
240 KB
Johannes S. schrieb: > ist jetzt aufgeräumt und sieht mittlerweile so aus. Wau, soviel Platz hätte ich auch gerne. Steht da links im Vordergrund ein "Vellemann"? Ich hab gerade auch mal Bilder von meinem Chaos gemacht. Gruss Asko
Asko B. schrieb: > Ich hab gerade auch mal Bilder von meinem Chaos gemacht. Ein Teltow 215! Und ein EKD … Mit dem Teltow verbindet sich zwar für mich Geschichte und Erinnerungen, aber ich glaube, ich würde mir den Koloss nicht zu Hause hinstellen. Einen EKD als Dauerleihgabe habe ich zwar auch hier, aber eigentlich wird er nur sehr selten benutzt. Mal sehen, ob ich Zeit und Gelegenheit finde, damit die nächste SAQ-Aussendung zu verfolgen.
Teltow 215 konnte ich googeln. EKD bringt die Kirche. Was ist das? SRY, bin Westberliner :(( Cheers Detlef
Jörg W. schrieb: > Mit dem Teltow verbindet sich zwar für mich Geschichte und Erinnerungen, > aber ich glaube, ich würde mir den Koloss nicht zu Hause hinstellen. Soll ich ehrlich sein? Das Ding steht seit Jahren bei mir als Staubfänger. Bei mir ist der Teltow eine Dauerleihgabe. Damit wollte ein sehr freundlicher OM mich zur Kurzwelle überreden. Den EKD300 hab ich erst seit ca. 5 Jahren. Vorher hatte ich einen EKD500, den mal jemand unbedingt haben wollte, und dann den versprochenen Gegenwert in Form eines Icom-Transceivers nie abgeliefert hat. Nun, ja, manchmal läufts ebend nicht wie man sich das wünscht. :-( Dem 500derter trauer ich heute noch nach. Das Skelett des EKD700 ist auch beim letzten Umzug abhanden gekommen. DAS !!! wäre was zum vorzeigen gewesen! Es gab ja angeblich nur 70 Vorseriengeräte davon.
:
Bearbeitet durch User
Detlef _. schrieb: > EKD bringt die Kirche. :-) EKDxxx sind diverse kommerzielle Kurzwellen-Funkempfänger des Funkwerk Köpenick. Die Teile waren für die damalige Zeit richtig gut (aber auch teuer [hat in der DDR-Wirtschaft niemanden interessiert] und schwer). Die Empfängerbandbreite umschaltbar bis 100 Hz nach unten (magnetostriktive Filter), und die Empfangsfrequenz geht fast bis 0: ich habe bei meinem EKD300 eine deutliche Pfeifstelle bei 50 Hz. ;-)
Detlef _. schrieb: > Teltow 215 konnte ich googeln. > EKD bringt die Kirche. > Was ist das? > SRY, bin Westberliner :(( Was es genau bedeutete kann ich jetzt aus´m Hut auch nicht sagen. Stell Dir einfach "Einheits-Kurzwellen-Empfänger" vor. ;-) Die Geräte waren (und sind) Referenzempfänger. Etwas vergleichbares gab es nur mit einem NRD-525 oder so.
Asko B. schrieb: > Wau, soviel Platz hätte ich auch gerne. > Steht da links im Vordergrund ein "Vellemann"? Das war mal der Technikraum für ein 5000 L Meerwasseraquarium darüber, und im Keller standen nochmal 3x 5000L Tanks. Die sind mal ausgebaut worden und jetzt ist viel Platz. Nur gegen die Feuchtigkeit hätte man früher mehr tun müssen. Und Vellemann K8200 ist auch richtig. Habe lange gebraucht mich aufzuraffen den fertig zu bauen, hat viel Zeit gekostet weil man viel umbauen musste bis der was taugte. Dafür kann man daran viel über 3D Druck lernen. Habe da jetzt PETG für gröberes drin, einschalten und losdrucken, ein Arbeitspferd.
Angehängte Dateien:
-
230 KB -
230 KB -
240 KB
OK, wenn dieser Beitrag schon wiederbelebt wurde, mache ich auch mit: Hauptarbeitsplatz: Meist alte Geräte, teilweise schon zu Ausbildungs- und Unizeiten vor der Verschrottung bewahrt, einige Eigenbauten. Schrank: Lötkolben, Teilemagazine und Gerümpel
Die Instrumente machen schon was her, aber der kW Zeiger is noch zu weit links ;)
Sehr geil, mit den Instrumenten! Und die hinterleuchteten Schubladenmagazine, sind auch ne schöne Idee.
Misst du mit den Instrumenten "den Strom" in deinem Bastelzimmer oder dem vom Haus/Wohnung? ;-)
Schön wenn man soviel Platz hat um noch "Dekoobjekte" aufzustellen und aufzuhängen.
Andreas M. schrieb: > Schön wenn man soviel Platz hat um noch "Dekoobjekte" aufzustellen und > aufzuhängen. Da hast Du recht, ich ssge mir aber immer wieder, man muss das am Ende auch alles heizen, da ist man froh wenn man keine 400m² hat :D
Angehängte Dateien:
-
130 KB
Und vor ca. 30 Jahren im Kellerzimmer. Multimeter MA-1H, und Voltcraft 2040.
:
Bearbeitet durch User
Matthias S. schrieb: > Misst du mit den Instrumenten "den Strom" in deinem Bastelzimmer oder > dem vom Haus/Wohnung? ;-) Damit messe ich nur das, was der Messplatz aufnimmt. Zum Fotozeitpunkt waren nur wenige Geräte in Betrieb.
Angehängte Dateien:
Moin, zur Abwechslung mal Aufgeräumt
Angehängte Dateien:
-
160 KB
Da bald der Umzug in einen anderen Raum ansteht ein wirklich sehr interessanter Thread! Anbei meine aktuelle Bastelecke. Schönen Sonntag noch Philipp
Bastelst du auch? ;-) So aufgeräumt sah es bei mir wohl nicht einmal nach dem Einzug aus. :-)
Philipp C. schrieb: > Da bald der Umzug in einen anderen Raum ansteht ein wirklich sehr > interessanter Thread! > Anbei meine aktuelle Bastelecke. Was ist das für eine Kiste zwischen der Heißluftlötstation und dem Monitor?
Angehängte Dateien:
Jörg W. schrieb: > Bastelst du auch? ;-) > > So aufgeräumt sah es bei mir wohl nicht einmal nach dem Einzug aus. :-) Ja, und die allermeiste Zeit sieht es auch sehr wild aus. Das Bild war natürlich kurz nach dem Aufräumen. Anbei ein älteres Bild, welches ein etwas realistischeres Bild zeigt ;)
100Ω W. schrieb: > Was ist das für eine Kiste zwischen der Heißluftlötstation und dem > Monitor? Das ist ein Reptilienei-Inkubator welcher als kleine Klimakammer dient. Eine vernünftige Steuerung dafür steht immer noch aus. Die letzten Male habe ich das Peltier mit dem Agilent 6632B angesteuert, Temperaturen mit einigen Multimetern gemessen und die Regelung lief auf dem Raspberry Pi.
Philipp C. schrieb: > Da bald der Umzug in einen anderen Raum ansteht ein wirklich sehr > interessanter Thread! > Anbei meine aktuelle Bastelecke. > > Schönen Sonntag noch > Philipp Du betreibst nicht zufällig hauptberuflich ein Kalibrierlabor ;)? So viele schöne Schätze die da stehen, der alte Fluke Calibrator oder das 3458A da wird man glatt neidisch. Ist das Gerät über dem 3457A ein Transconductance Amplifier? * Sorry doch kein 3457A, glatt übersehen, dass das Gerät keine Front Terminals hat, was ist das ein 3488A?
Angehängte Dateien:
-
240 KB
Philipp C. schrieb: > Ja, und die allermeiste Zeit sieht es auch sehr wild aus. Das Bild war > natürlich kurz nach dem Aufräumen. > > Anbei ein älteres Bild, welches ein etwas realistischeres Bild zeigt ;) Wenn das schon wild sein soll, dann hab ich hier bei mir ein echtes Problem ;)
Das ist eine natürliche und historisch gewachsene Ordnung. Wenn man da "aufräumt" findet man nichts mehr.
Angehängte Dateien:
-
460 KB
Das ist leider nicht mein Basteltisch, sondern der vom verstorbenen
Könner Jim Williams ('Analog circuit design').
Kinder, so sahen früher die scopes aus!
Cheers
Detlef
Angehängte Dateien:
-
75 KB
René F. schrieb: > > Du betreibst nicht zufällig hauptberuflich ein Kalibrierlabor ;)? > > So viele schöne Schätze die da stehen, der alte Fluke Calibrator oder > das 3458A da wird man glatt neidisch. > > Ist das Gerät über dem 3457A ein Transconductance Amplifier? > > * Sorry doch kein 3457A, glatt übersehen, dass das Gerät keine Front > Terminals hat, was ist das ein 3488A? Ja, es ist ein Transkonduktanzverstärker und ein HP 3488A. Ein 3457A hatte ich mal, aber das gefiel mir nicht so richtig. Der HP 3488A mit dem 10 Kanal Multiplexer ist gar nicht schlecht in Bezug auf Thermospannungen. Und ja, das Hobby geht schon in Richtung Präzisionsmesstechnik.
Philipp C. schrieb: > Anbei ein älteres Bild, welches ein etwas realistischeres Bild zeigt ;) Welche Variante der HP-Netzteile ist das in der Mitte unten? Mir hat's hier mal ein 6633B im wahrsten Sinne des Wortes vor der Tür abgeworfen, leider die Variante mit den Anschlüssen nur auf der Rückseite. Aber ansonsten schon sehr hübsch, die Teile. Messen von Akkukapazitäten damit ist schon nett.
Aber eins haben alle Basteltische gemeinsam, egal wie groß der Tisch ist, der Arbeitsbereich schrumpft auf 10x10cm direkt vorm Bauchbereich. :)
Frank D. schrieb: > Aber eins haben alle Basteltische gemeinsam, egal wie groß der Tisch > ist, der Arbeitsbereich schrumpft auf 10x10cm direkt vorm Bauchbereich. > :) Deshalb wurde SMD erfunden. walta
Detlef _. schrieb: > Das ist leider nicht mein Basteltisch, sondern der vom verstorbenen > Könner Jim Williams ('Analog circuit design'). Hoffentlich hat er vorher noch den Stecker vom Lötkolben gezogen.
Dietmar S. schrieb: > Wenn das schon wild sein soll, dann hab ich hier bei mir ein echtes > Problem ;) Markus M. schrieb: > Das ist eine natürliche und historisch gewachsene Ordnung. Wenn man da > "aufräumt" findet man nichts mehr. Frank D. schrieb: > Aber eins haben alle Basteltische gemeinsam, egal wie groß der Tisch > ist, der Arbeitsbereich schrumpft auf 10x10cm direkt vorm Bauchbereich. > :) Und meine Frau dachte immer, daß nur ich dieses Problem habe ... Jetzt habe ich - Danke Forum - ausreichend Argumente, mein Hobby weiter in Ruhe betreiben zu können. Die letzte Aussage meiner besseren Hälfte dazu war, das sie im Falle meines Dahinscheidens einfach die Tür zu meinem 'Kabinett' für immer zuschließt...
Angehängte Dateien:
Moin, hier mein Basteltisch - Zustand in stetigem Fluß.. ich "arbeite" Hobbymäßig an / mit Funkgeräten, Messtechnik, Retrozeugs & Videotechnik und Satellitenfunk. Beruflich im Prüfmittelbau eines SmartHomeGeräte / Sonnenschutz-Antriebe - Herstellers liebe Grüße, guten Rutsch und 73 Jens DL1LEP
:
Bearbeitet durch User
Thread beobachten
Seitenaufteilung abschalten
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
