Der 2021 SAQ Faden

[Henrik V. (henrik_v)]

Es ist wieder so weit :D
https://alexander.n.se/alexanderson-day-2021/?lang=en
am Sonntag den 4. July soll der alte Generator wieder drehen.

[Tom (Gast)]

..und die Frage nach einem einfachen, eigenständigen Empfänger ohne PC

[Henrik V. (henrik_v)]

Kleine Sammlung der SAQ Beiträge ;)

Beitrag "CQ SAQ -.-. --.-.- --.- Grimeton wieder auf Sendung"
Beitrag "CQ CQ CQ SAQ SAQ SAQ"
Beitrag "Längstwellenempfänger bauen? (z.B. SAQ 17,2kHz)"
Beitrag "Induktivität von bikeloop für SAQ-Empfang"
Beitrag "SAQ sendet am 24.10.2018"

[Franz H. (lundabor)]

Ich frag mal hier statt im verlinkten Beitrag:

michl42 schrieb:
> Das Ergebniss war nicht besser als 10 m Draht direkt in den
> Mikrofoneingang +  LC Tiefpass + Klemm-Dioden.

Ich wollte jetzt das mal Anfang Juli versuchen.

Ich habe mir also gedacht Laptop mit der SAQ software, langer Draht an
Tiefpass mit 25kHz Grenzfrequenz davor und zwei 1N4148 anti-parallel als
Suppressor, kann das so funktionieren?

[Helge (Gast)]

Soundkarten haben den Tiefpass in der Regel eh schon drin, meist
22-48kHz.

Meine SAQ-Antenne ist die Demagnetisierungsspule eines Röhren-TV.
Ähnlich gutes Ergebnis mit langem Draht (ca. 20m) oder 1mx1m Rahmen mit
viel Bundeswehr-Telefondraht. Standort Tirol.

[Phasenschieber S. (Gast)]

Helge schrieb:
> Soundkarten haben den Tiefpass in der Regel eh schon drin, meist
> 22-48kHz.

Yep, dazu hier ein Bastelvorschlag: https://elektronikbasteln.pl7.de/lw

[Dieter P. (low_pow)]

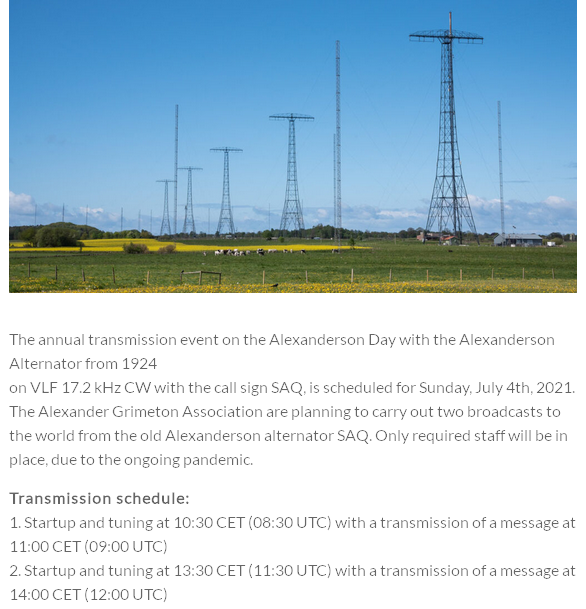

Die geplanten Zeiten der Aussendung.

Alexanderson Day 2021

The annual transmission event on the Alexanderson Day with the
Alexanderson Alternator from 1924
on VLF 17.2 kHz CW with the call sign SAQ, is scheduled for Sunday, July
4th, 2021.
The Alexander Grimeton Association are planning to carry out two
broadcasts to the world from
the old Alexanderson alternator SAQ. Only required staff will be in
place, due to the ongoing pandemic.

Transmission schedule:
1. Startup and tuning at 10:30 CET (08:30 UTC) with a transmission of a
message at 11:00 CET (09:00 UTC)
2. Startup and tuning at 13:30 CET (11:30 UTC) with a transmission of a
message at 14:00 CET (12:00 UTC)

Quelle:
https://alexander.n.se/alexanderson-day-2021/?lang=en

[Henrik V. (henrik_v)]

und da am Freitag davor Generalprobe ist, wird da ggf mit verminderter
Leistung auch schon ein wenig gesendet ;)

[-.-. --.- ... .- --.- (Gast)]

Und hoch mit dem Thread, heute ist es soweit.

[Gerald K. (geku)]

Ich bin schon auf der Lauer.

[Erwin D. (Gast)]

Es sind ja doch Besucher anwesend. Finde ich gut.
Ursprünglich hiess es ja, die Sendung findet ohne Gäste statt.

[Gerald K. (geku)]

Gerald K. schrieb:
> Ich bin schon auf der Lauer.

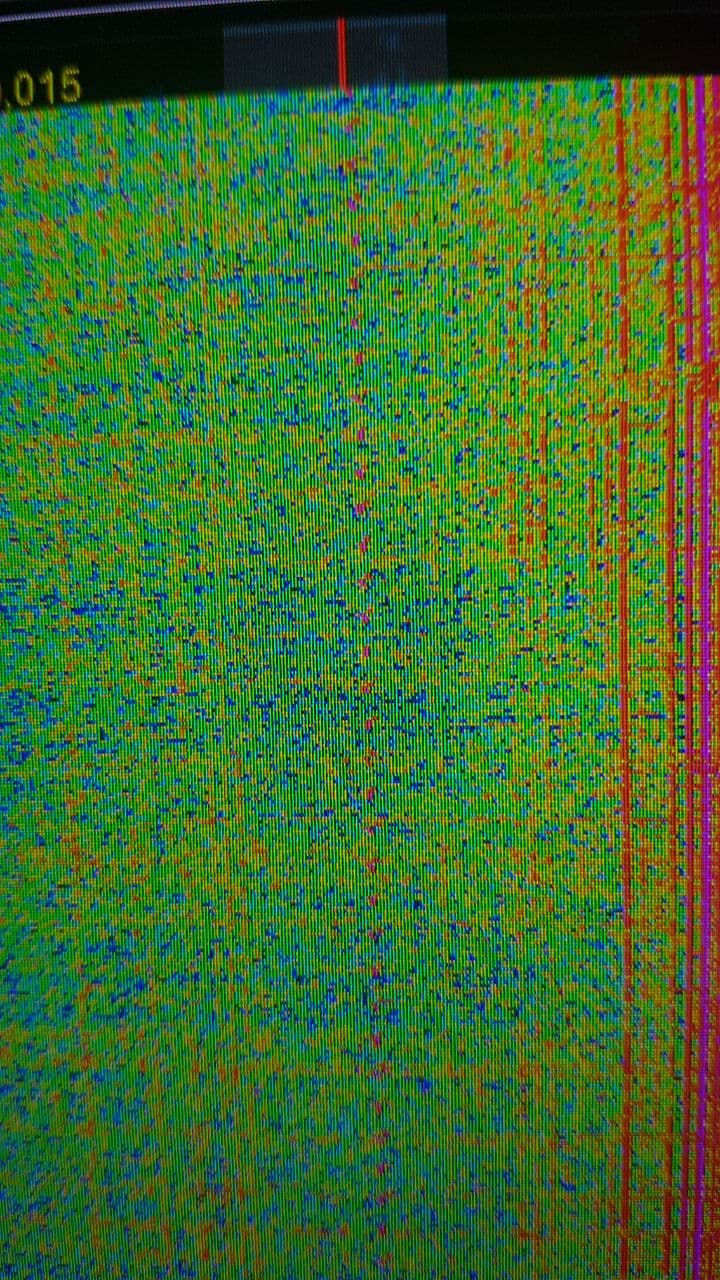

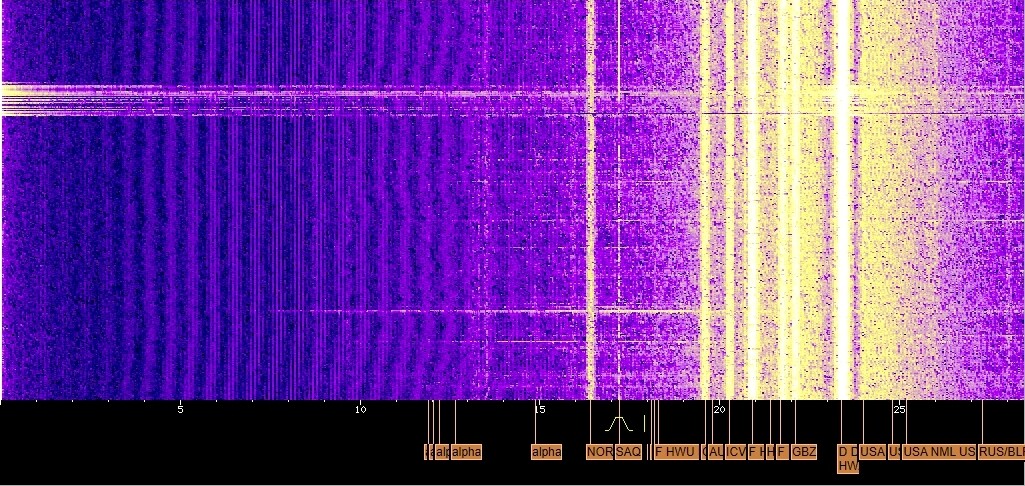

Leider nur einen Störer auf 17,2kHz empfangen (punktierte senkrechte
Linie).
Roter Strich im Bild rechts neben 0,015 markiert 17,2kHz

https://youtu.be/lbvsHUBM18Y

[Mohandes H. (Firma: مهندس) (mohandes)]

... und ich habe es wieder mal nicht geschafft, meinen Direktmisch-Super
fertig zu bekommen. SAQ kommt ja auch immer sooo überraschend %-)

Wäre mal interessant, hier ein paar Empfangsberichte mit Standort zu
erfahren.

Gerald K. schrieb:
> Leider nur einen Störer auf 17,2kHz empfangen.

Du bist natürlich auch weit entfernt von Grimeton. Andererseits sind da
nur ein paar tausend km freie See dazwischen.

Hast Du die Ferritantenne direkt an den Verstärker angeschlossen? Ich
vermute der Verstärker ist breitbandig. Vielleicht könnte da eine
zusätzliche, schmalbandige Stufe direkt hinter der Antenne einiges
bringen.

[Mohandes H. (Firma: مهندس) (mohandes)]

Gerald K. schrieb:
> https://youtu.be/lbvsHUBM18Y

Tolles Video! Die ganze Anlage scheint ja noch im Originalzustand von
vor 100 Jahren zu sein.

Faszinierend wie die Maschine hochgefahren wird. Das ist Technik 'zum
Anfassen'. Und nicht verstaubt in einem Museumskeller sondern
betriebsbereit. Der einzig funktionierende Maschinensender weltweit.

[Tom (Gast)]

Mohandes, hast du da Einen Bauplan für deinen geplanten Empfänger?

[-.-. --.- ... .- --.- (Gast)]

Bei uns im OV wurde da auch mitgehört.

Den besten und klarsten Empfang hatte DL6UU mit:
http://www.funkamateure-dresden-ov-s06.de/index.php?article_id=422&clang=0

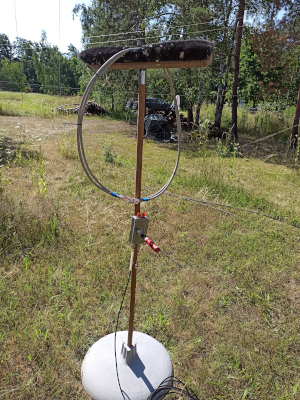

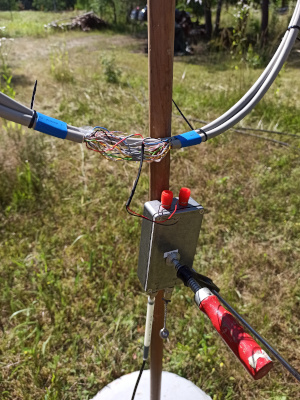

Ein "Clone" dieser Antenne könnt ihr auf den Bildern sehen.

[Tom (Gast)]

Aber auch wieder per Software. Das ist ja ziemlich langweilig einen
mechanischen Sender damit zu empfangen. Eine stufe rudimentärer als mit
pc wäre schon schön

[-.-. --.- ... .- --.- (Gast)]

Tom schrieb:
> Aber auch wieder per Software. Das ist ja ziemlich langweilig
> einen
> mechanischen Sender damit zu empfangen. Eine stufe rudimentärer als mit
> pc wäre schon schön

Wer sagt denn, daß da ein PC dranhing?
In dem Falle ja.
Mit einem Kristalldetector kann ich nicht dienen, aber wir hatten auch
einen RFT EKD 500, afair.
Rudimentär genug?

Kristalldetector, das wär schon cool dafür.

[-.-. --.- ... .- --.- (Gast)]

Sorry,
im verlinkten Artikel bezog ich mich mehr auf die Antenne, war etwas
unverständlich.

[Gerald K. (geku)]

Mohandes H. schrieb:
> Du bist natürlich auch weit entfernt von Grimeton. Andererseits sind da
> nur ein paar tausend km freie See dazwischen.

1240 km weit  entfernt.

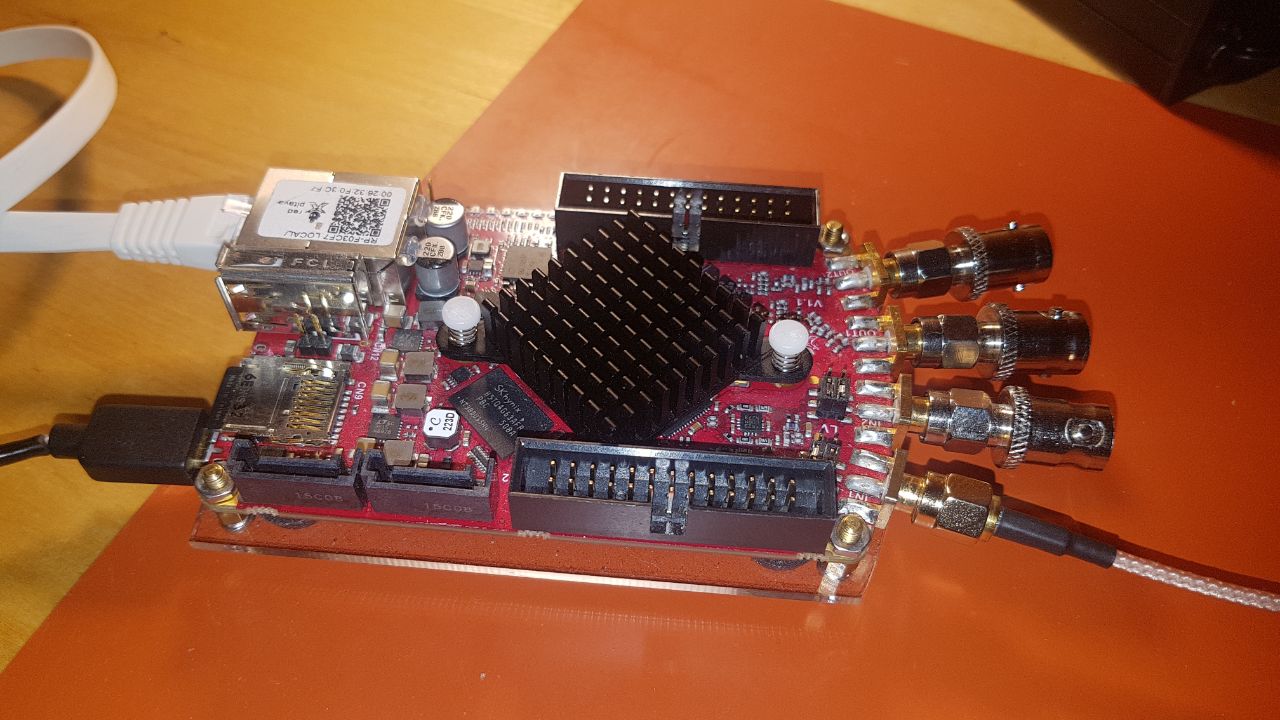

Der Red Pitaya hat eine Auflösung von 0,122mV, der Verstärker ein 60
fache Verstärkung. Damit kann ich keine Signale empfangen die kleiner
als 20uV sind.

Mohandes H. schrieb:
> Hast Du die Ferritantenne direkt an den Verstärker angeschlossen? Ich
> vermute der Verstärker ist breitbandig. Vielleicht könnte da eine
> zusätzliche, schmalbandige Stufe direkt hinter der Antenne einiges
> bringen.

Korrekt.

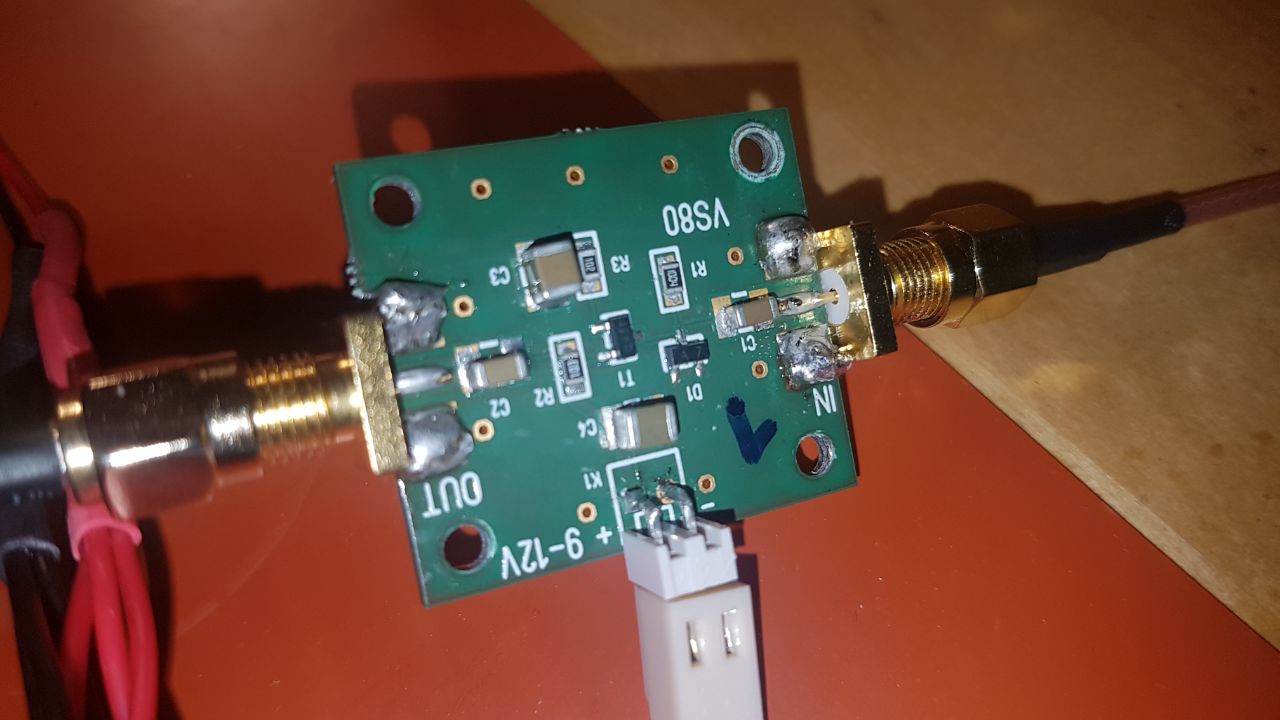

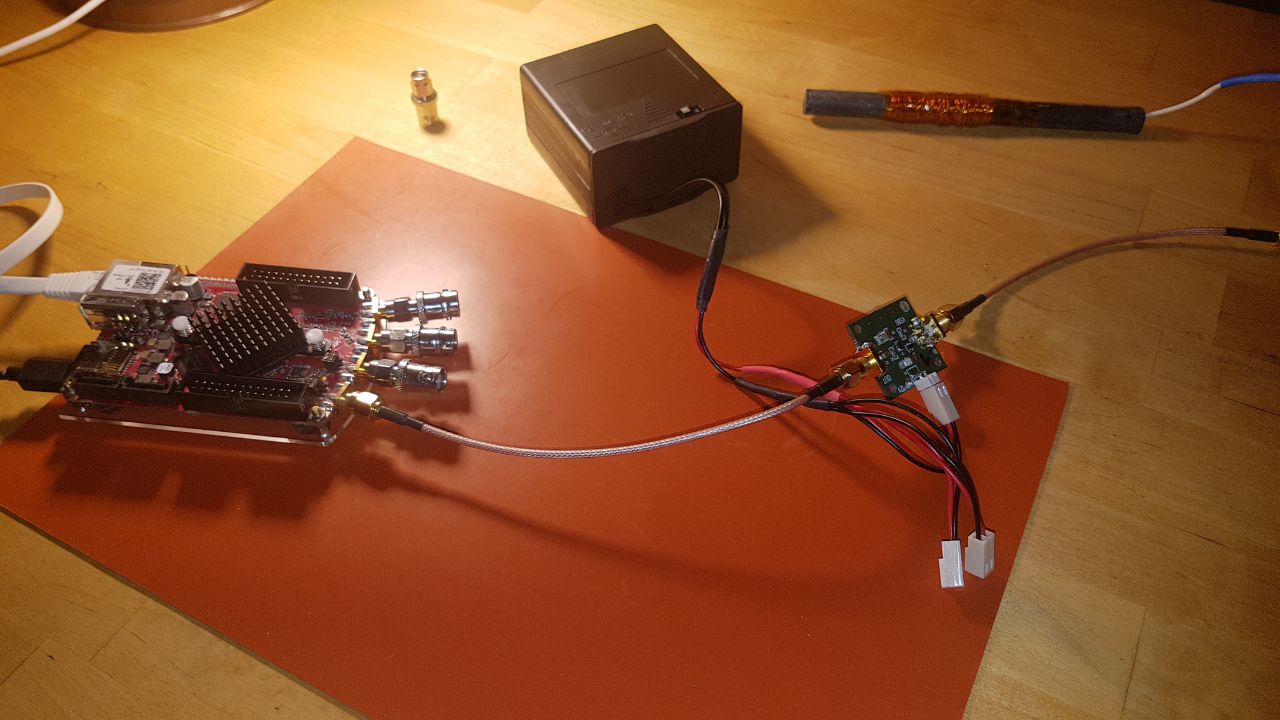

Vorverstärkung siehe Anhang.

[Mohandes H. (Firma: مهندس) (mohandes)]

Tom schrieb:
> Mohandes, hast du da Einen Bauplan für deinen geplanten Empfänger?

Nein, nur ein grobes Konzept im Kopf und ein angefangenes Gerät (was
ursprünglich ein Audion für KW werden sollte). Wenn ich den Empfänger
hoffentlich im Winter fertig habe, poste ich das hier.

Das ist so meine Herangehensweise. Erst viel lesen und nachdenken und
dann einfach anfangen und messen und probieren. So ein Projekt wächst
und reift dann im Laufe der Zeit.

Es macht für mich auch wenig Sinn, einen Empfänger zu bauen für einen
Sender der nur 2x im Jahr sendet. Also ein bestehendes Projekt umändern.

Einen Direktmischempfänger wollte ich schon immer bauen, finde ich ein
interessantes Prinzip. Gerade bei so hohen Wellenlängen.

[Gerald K. (geku)]

-.-. --.- ... .- --.- schrieb:
> Kristalldetector, das wär schon cool dafür.

Aber ohne Modulation wird nichts zu hören sein.

[B e r n d W. (smiley46)]

Empfangen um 14:00
Laut mit S9+10, aber viel Knacken.

Equipment
Drahtantenne 41m lang
Up-Konverter auf 4MHz
YAESU FRdx400

PS
Die Senden immer noch einen Träger. Entweder klemmt der Aus-Schalter
oder sie machen noch einige Experimente.

[Helge (Gast)]

Ich hatte heute 60m x 2m Wildzaun isoliert gespannt als Antenne. Abstand
zum Sender 1097km. Die Störungen durch die umgebende Siedlung sind zu
groß. Dafür ließen sich Sonneneinstrehlung (Solarinverter) und
Schwankungen der Netzfrequenz gut beobachten :/

[Günter R. (guenter-dl7la)]

Heute sehr viel man made noise in der City (JO62PL, dx 525 km) und auch
atmosphärische Störungen um 11:00 MESZ, SNR bis zu ≈ 12 dB entsprechend
ca. RST 549 (ab Sekunde 15). Antenne elektrische Komponente des
DB1NV-Designs auf dem Dach in 2 m Höhe mit extrem starker Verdrosselung
gegen Mantelwellen als Zwangssymmetrierung. Magnetische
Komponenten-Antennen versagen beim lokalen Störpegel des Standorts
vollkommen.

[Dieter P. (low_pow)]

Es war hörbar, der 2. Durchgang hatte empfangsmäßig hier deutlich
mehr Störungen.Wie erwähnt, es gab anschließend noch Tests, mein
Eindruck ist, es scheint die Anlage läuft nicht mehr so wie vor
einigen Jahren.Irgend etwas ist anders, bei den Testtastungen
brach sehr schnell die Frequenz nach Oben oder Unten aus.

Datei:Empfang um 11:00, die ersten Zeichen können fehlen, ob das
lesbar ist kann ich nicht beurteilen, selber kann ich nichts damit
anfangen.

[Gerald K. (geku)]

Kann man Abschätzen wie groß das elektromagnetische Feld in 1200km ist?

Arbeitet der Sender in Grimeton wirklich mit 200kW und wieviel davon
wird abgestrahlt?

[Erwin D. (Gast)]

Gerald K. schrieb:
> Arbeitet der Sender in Grimeton wirklich mit 200kW und wieviel davon
> wird abgestrahlt?

Hier kannst du alles nachlesen, was dich interessiert:
https://alexander.n.se/?lang=en

[Erwin D. (Gast)]

Hier nochmal ein Link speziell zur Sendeanlage:

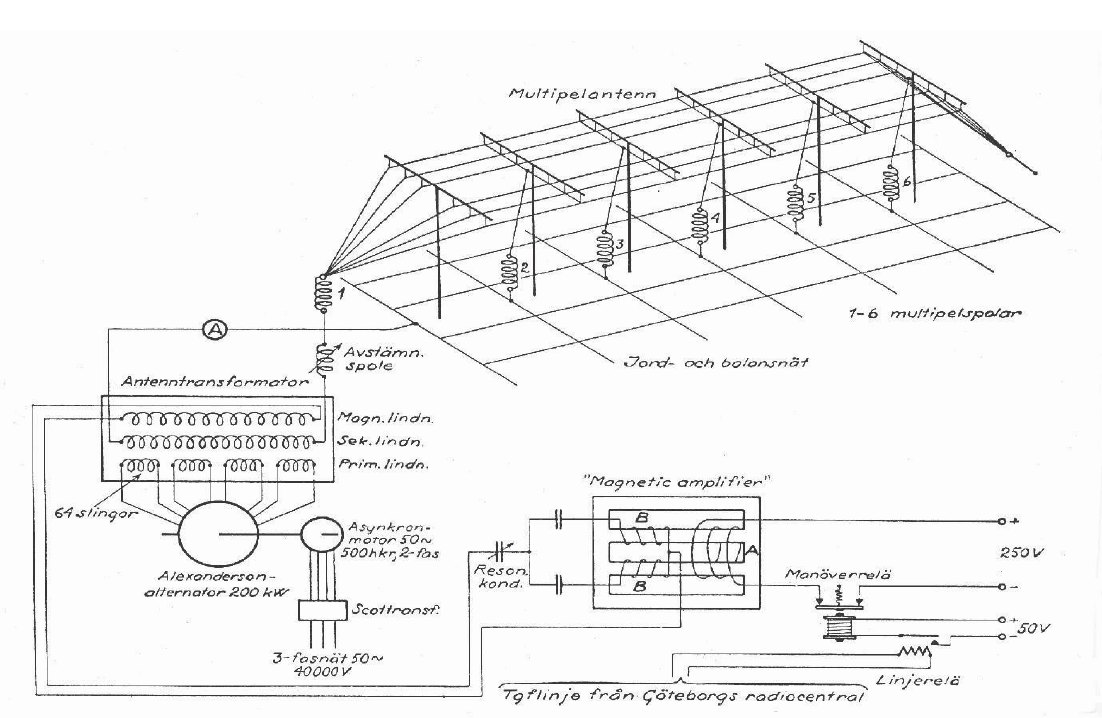

https://alexander.n.se/the-radio-station-saq-grimeton/the-alexanderson-transmitter/?lang=en

[Meister E. (edson)]

Man kommt sicher auch einfacher an diese Info...

Hier mein "Mitschnitt" (das Vorgeplänkel a la "VVV SAQ SAQ SAQ" habe ich
weg gelassen):

04.07.2021, SAQ Nachricht

[t/s]   Code
18.75   -...-                                       ' =
20.5    - .... .. ...                               ' THIS
23.5    .. ...                                      ' IS
24.5    --. .-. .. -- . - --- -.                    ' GRIMETON
30.5    .-. .- -.. .. ---                           ' RADIO
35.0    ... - .- - .. --- -.                        ' STATION
39.7    -..-. ... .- --.-                           ' /SAQ
43.5    .. -.                                       ' IN
45.5    .-                                          ' A
46.2    - .-. .- -. ... -- .. ... ... .. --- -.     ' TRANSMISSION
54.3    ..- ... .. -. --.                           ' USING
58.2    - .... .                                    ' THE
61.3    .- .-.. . -..- .- -. -.. . .-. ... --- -.   ' ALEXANDERSON
69.1    .- --                                       ' AM
71.2    ----- -----                                 ' 00
75.0    -.- .--                                     ' KW
77.5    .- .-.. - . .-. -. .- - --- .-.             ' ALTERNATOR
84.7    --- -.                                      ' ON
87.0    .---- --...                                 ' 17
90.5    .--. -                                      ' PT
92.1    ..---                                       ' 2
93.5    -.- .... --..                               ' KHZ
96.8    .-.-.-                                      ' .

98.7    -...-                                       ' =
100.5   - --- -.. .- -.--                           ' TODAY
105.5   .-- .                                       ' WE
107.5   .- .-. .                                    ' ARE
109.5   -.-. . .-.. . -... .-. .- - .. -. --.       ' CELEBRATING
117.5   - .... .                                    ' THE
119.5   ..--- ..... - ....                          ' 25TH
124.0   .- -. -. .. ...- . .-. ... .- .-. -.--      ' ANNIVERSARY
132.0   --- ..-.                                    ' OF
134.5   - .... .                                    ' THE
136.5   ..-. --- ..- -. -.. .- - .. --- -.          ' FOUNDATION
144.5   --- ..-.                                    ' OF
147.5   - .... .                                    ' THE
149.5   .-  .-.. . -..- .- -. -.. . .-.             ' ALEXANDER
156.0   .- ... ... --- -.-. .. .- - .. --- -.       ' ASSOCIATION
164.5   .- -. -..                                   ' AND
167.2   -. --- -- .. -. .- - .. --- -.              ' NOMINATION
175.0   --- ..-.                                    ' OF
177.5   - .... .                                    ' THE
179.5   --. .-. .. -- . - --- -.                    ' GRIMETON
185.5   .-. .- -.. .. ---                           ' RADIO
189.5   ... - .- - .. --- -.                        ' STATION
194.7   .- ...                                      ' AS
196.5   .-                                          ' A
197.2   -. .- - .. --- -. .- .-..                   ' NATIONAL
204.0   .-.. .. ... - . -..                         ' LISTED
207.9   -... ..- .. .-.. -.. .. -. --.              ' BUILDING
214.4   --..--                                      ' ,
216.5   --- -. .                                    ' ONE
218.7   .. -- .--. --- .-. - .- -. -                ' IMPORTANT
226.0   ... - . .--.                                ' STEP
229.0   - --- .-- .- .-. -.. ...                    ' TOWARDS
235.0   - .... .                                    ' THE
237.1   ..- -. . ... -.-. ---                       ' UNESCO
242.0   .-- --- .-. .-.. -..                        ' WORLD
247.1   .... . .-. .. - .- --. .                    ' HERITAGE
252.5   .-.. .. ... -                               ' LIST
255.3   . .. --. .... -                             ' EIGHT
259.7   -.-- . .- .-. ...                           ' YEARS
263.0   .-.. .- - . .-.                             ' LATER
267.1   .-.-.-                                      ' .

269.0   -...-                                       ' =
270.1   ... .. --. -. . -..                         ' SIGNED
274.4   .- -                                        ' AT
276.0   .-- --- .-. .-.. -..                        ' WORLD
281.0   .... . .-. .. - .- --. .                    ' HERITAGE
286.0   --. .-. .. -- . - --- -.                    ' GRIMETON
292.0   .-. .- -.. .. ---                           ' RADIO
297.0   ... - .- - .. --- -.                        ' STATION
301.0   .- -. -..                                   ' AND
304.0   - .... .                                    ' THE
306.0   .-  .-.. . -..- .- -. -.. . .-.             ' ALEXANDER
312.4   -....-                                      ' -
313.8   --. .-. .. -- . - --- -.                    ' GRIMETON
319.5   ...- . - . .-. .- -.                        ' VETERAN
324.0   .-. .- -.. .. --- ...                       ' RADIO
327.8   ..-. .-. .. . -. -.. ...                    ' FRIENDS
333.0   .- ... ... --- -.-. .. .- - .. --- -.       ' ASSOCIATION
341.5   .-.-.-                                      ' .

343.5   -...-                                       ' =
345.1                                                               X
348.5   ..-. --- .-.                                ' FOR
352.0   --.- ... .-..                               ' QSL
355.5   .. -. ..-. ---                              ' INFO
359.0   .--. .-.. . .- ... .                        ' PLEASE
363.1   .-. . .- -..                                ' READ
366.1   --- ..- .-.                                 ' OUR
369.3   .-- . -... ... .. - . ---...                ' WEBSITE:
375.5   .-- .-- .-- .-.-.-                          ' WWW.
380.5   .-  .-.. . -..- .- -. -.. . .-.  .-.-.-     ' ALEXANDER.
388.6   -. .-.-.- ... .                             ' N.SE
392.3   -..-.                                       ' /
394.2   -.. . ... .- --.- ... .- --.- ... .- --.-   ' DESAQSAQSAQ
404.5   .-.-.-                                      ' .
406.5

[gfm (Gast)]

So empfängt man stilecht SAQ:

https://www.youtube.com/watch?v=7NEKmdldQJM

Eine Schaltung von 1919 handwerklich wunderschön umgesetzt


Video mit Eindrücken vm Betrieb des SAQ Maschinen-Senders während
Aussendung am 4.7.21.

https://www.youtube.com/watch?v=zX-T48jwQOM

[Norbert G. (schnobbi)]

gfm schrieb:
> So empfängt man stilecht SAQ:
> https://www.youtube.com/watch?v=7NEKmdldQJM

Klasse!!

[Sven D. (sven_la)]

http://qrp.gr/technology/electromechanical/electromechRX/mechrx.htm

[Günter R. (guenter-dl7la)]

Ohne die Genialität der Realisierung schmälern zu wollen, ist 'no active
devices' angesichts der gesteuerten Transduktoren im Mischer nicht
unbedingt neu gewesen, siehe auch den alten Faden hier, 5. Beitrag.

Beitrag "Re: Der magnetische Verstärker"

[Ben B. (Firma: Funkenflug Industries) (stromkraft)]

> Arbeitet der Sender in Grimeton wirklich mit 200kW und
> wieviel davon wird abgestrahlt?

Der Sender kann 200kW, allerdings werden für den musealen Betrieb soweit
ich gelesen habe nur etwa 70kW genutzt.

[Marc Oni (Gast)]

Gerald K. schrieb:
> Arbeitet der Sender in Grimeton wirklich mit 200kW und wieviel davon
> wird abgestrahlt?

Der Antennenwirkungsgrad inklusive der Abstimmmittel soll 10% betragen.

Siehe hier Seite 33
https://df0che.darc.de/media/grimeton.pdf

[HiWi (Gast)]

gfm schrieb:
> So empfängt man stilecht SAQ:
>
> https://www.youtube.com/watch?v=7NEKmdldQJM
> Gab es damals schon röhren?

[Michael M. (michaelm)]

HiWi schrieb:
>> Gab es damals schon röhren?

Kurz vor dem Ersten WK waren die ersten Röhren-Verstärker da (von GE);
die Patente dazu waren schon ein paar Jahre alt (Quelle: Wiki)

Michael

[HiWi (Gast)]

Michael M. schrieb:
> HiWi schrieb:
>>> Gab es damals schon röhren?
>
> Kurz vor dem Ersten WK waren die ersten Röhren-Verstärker da (von GE);
> die Patente dazu waren schon ein paar Jahre alt (Quelle: Wiki)
>
> Michael

Hätte ich jetzt nicht gedacht. (falls wiki auch stimmt :P)

Ach, das war noch Technik ^^

[Mohandes H. (Firma: مهندس) (mohandes)]

>>> Gab es damals schon röhren?

Gab natürlich in den 20ern schon Röhren, aber keine die im 200kW-Bereich
arbeiteten. Zu der Zeit hatten die Röhren maximal ein paar Watt
Verlustleistung und wurden für Empfänger oder Telegraphie eingesetzt.

Der Sender Grimeton ist schon ziemlich leistungsstark, sollte ja damals
über den Atlantik gehen (deswegen auch der Standort). Solche Leistungen
gingen damals nur mit Maschinensendern.

[Gerald K. (geku)]

Wie sieht es beim SAQ mit der Abstrahlung von Oberwellen aus?
34,4kHz .....

Diese müßten doch durch die verkürzte Antenne bevorzugt abgestrahlt
werden oder verfügt der **Alexanderson Alternator**  über gute
Oberwellenfilter?

[Marc Oni (Gast)]

Gerald K. schrieb:
> Wie sieht es beim SAQ mit der Abstrahlung von Oberwellen aus?
> 34,4kHz .....
>
> Diese müßten doch durch die verkürzte Antenne bevorzugt abgestrahlt
> werden oder verfügt der **Alexanderson Alternator**  über gute
> Oberwellenfilter?

Aarum sollten Oberwellen bevorzugt abgestrahlt werden?

Eine Antenne strahlt eine Welle mit dem besten Wirkungsgrad ab, wenn
Senderausgangsimpedanz auf die Antenneneingangsimpedanz angepasst ist.
Zwischen dem Alternator und der Antenne sind Abstimmmittel zur Anpassung
eingefügt. Die sind selektiv für die Sendefrequenz ausgelegt.

[Bodo (Gast)]

Und ich denke auch, dass der Maschinensender schon vom Prinzip her einen
sehr guten Sinus erzeugt. Das einzige, was sein könnte(?) sind eventuell
einige Oberwellen bei der CW-Tastung. Aber dagegen werden auch
Massnahmen getroffen...

[Gerald K. (geku)]

Ich dachte an die Verzerrungen, die durch den "Magnetic Amplifier"
entstehen. Die Hysterese des Eisenkerns sorgt für Nichtliniaritäten.

https://en.m.wikipedia.org/wiki/Magnetic_amplifier#Limitations

[Gerald K. (geku)]

Marc Oni schrieb:
> Eine Antenne strahlt eine Welle mit dem besten Wirkungsgrad ab, wenn
> Senderausgangsimpedanz auf die Antenneneingangsimpedanz angepasst ist.
> Zwischen dem Alternator und der Antenne sind Abstimmmittel zur Anpassung
> eingefügt. Die sind selektiv für die Sendefrequenz ausgelegt.

Anpassung ist nicht alles, aber durch die Verlängerungsspule werden
Oberwellen reduziert.

https://www.dl3ftz.de/swr-nicht-das-mass-der-dinge-fuer-die-abstrahlung-einer-antenne/

Danke für den Anhang, der die Funktion gut beschreibt.

[Al Adin (Gast)]

Gerald K. schrieb:
> Arbeitet der Sender in Grimeton wirklich mit 200kW und wieviel davon
> wird abgestrahlt?

Im SAQ-Forum wurde die gleiche Frage gestellt und beantwortet:

Der Sender wird heute nur noch mit 80 kW gefahren.
Davon strahlt die Antenne ca. 10 kW ab.

[Gerald K. (geku)]

Al Adin schrieb:
> Davon strahlt die Antenne ca. 10 kW ab.

Danke!

Welche Feldstärke kommt bei 1500km Entfernung noch zustande?

Die Energiedichte nimmt mit dem Quadrat der Entfernung ab. Liege ich da
mit rund 300uV/m richtig?

[Holger (Gast)]

Es ist bald wieder soweit. Am 24. Oktober, dem UN Tag, wird SAQ ob Air
sein.

https://alexander.n.se/en/saq-grimeton-un-day-transmission-on-october-24th-2021/

[Dieter P. (low_pow)]

SAQ, ein Schubs nach Oben.

24. Okt. 2021

https://alexander.n.se/en/saq-grimeton-un-day-transmission-on-october-24th-2021/

[B e r n d W. (smiley46)]

Er sendet: "VVV VVV VVV DE SAQ"!

[Josef L. (Gast)]

Ich selber bin mit meinem Gerät nicht rechtzeitig fertig geworden; habe
ab 16:20 auf 17,2 kHz per SDR Twente gehorcht, um 16:30 war noch nix -
die Übertragung fing erst gegen 16:43 an, ging bis 16:59, dann war etwa
1 min Pause, und um 17 Uhr gings nochmal los bis 17:10, ob das eine
Wiederholung war - ich kann leider Morsecode nicht live mitlesen :-))
Bei 0.14 kHz Bandbreite war der Störpegel etwa -80dB, der Träger mit
-65dB abzulesen. Bis auf gelegentliche kräftige Störungen war das Signal
aber klar lesbar, vergleichbar mit der Stärke des Funkfeuers Münster
(MYN 371 kHz). Die Entfernung Twente-Grimeton ist 650 km.
Für Heiligabend habe ich einen Umbau eines nicht mehr benötigten
Zeitzeichenempfängers für HBG Prangins (75 kHz) vor, außerdem bekomme
ich vetl von einem befreundeten om einen Konverter 0-30kHz zum Testen.

[B e r n d W. (smiley46)]

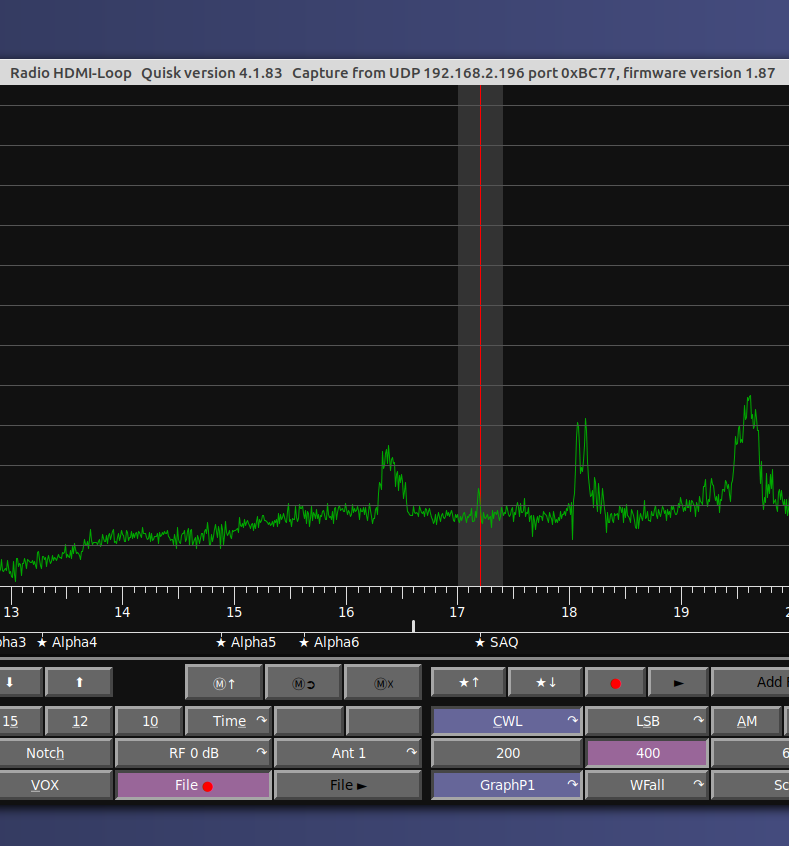

Bei mir war das Signal "nur" 10dB über dem lokalen QRM. Drei Alphas
waren heute Nachmittag klarer zu hören als der SAQ. Der Störnebel fängt
hier erst oberhalb 15kHz an. Bei schlechtem Wetter hab ich üblicherweise
besseren Empfang, weil die PV-Anlagen nicht stören.

Die Warmlaufphase war ab 16:30 MEZ geplant, die fingen damit jedoch
etwas später an. Während des Warmlaufvorgangs wird "VVV VVV VVV DE SAQ
SAQ SAQ" gesendet.
Pünktlich um 17:00 startete dann die eigentliche Übertragung.

[Josef L. (Gast)]

B e r n d W. schrieb:
> Der Störnebel fängt hier erst oberhalb 15kHz an.

Naja, schau dir mein Diagramm von Twente aus an - der Störnebel von
DHO38 23.4 kHz (Saterland Lkr. Cloppenburg) ist ja nicht zu übersehen.
Saterland-Twente sind nur 108 km, zu mir immerhin 390 km.

Wie es lokal hier aussieht auf VLF habe ich allerdings noch keine
Ahnung. Aber mit Ferrit- oder Rahmenantenne ist der Empfänger ja
transportabel und man kann aufs freie Feld ausweichen.

[Dieter P. (low_pow)]

SAQ war zwar am 24. Okt. 2021 hier nachweisbar, aber nicht
lesbar.Als Vergleich dann auch bei SDR Twente mitgehört,
sollte mit Morsekenntnissen lesbar sein.Beispieldatei
der Testschleife mit eingestellter Filterbandbreite 0,26 kHz.

[Josef L. (Gast)]

Dieter P. schrieb:
> Beispieldatei der Testschleife

Ich habe die komplette Sendung von 16:43-17:12 (ca. 25 MB), kann da
sicher noch nur 17:00-17:10 rausschneiden - wenn jemand das haben
möchte. Gibt's nicht irgendwelche Morse-Decoder wo man das als .wav oder
.mp3 drüberlaufen lassen kann???

[Heiner (Gast)]

Josef L. schrieb:
> Gibt's nicht irgendwelche Morse-Decoder wo man das als .wav oder
> .mp3 drüberlaufen lassen kann???

voila
https://morsecode.world/international/decoder/audio-decoder-adaptive.html

[Heiner (Gast)]

besser, aber zum Installieren. Akzeptiert nur wav

https://www.dxsoft.com/en/products/cwget/history/

[Josef L. (Gast)]

@Heiner
Für die Online-Version habe ich einen kurzen Ausschnitt als MP3
hochgeladen, visuell schaut es gut aus, man sieht die Punkte und
Striche, aber auch die Störungen dazu, die die korrekte Dekodierung
sabotieren. Fürs Auge kein Problem, aber zu schnell. Vielleicht kann man
noch am "treshold"-Regler was erreichen.
Die Download-Version vergweigert den Dienst mit "Sampling-Rate wird
nicht unterstützt".

[Stefan F. (s_m_f)]

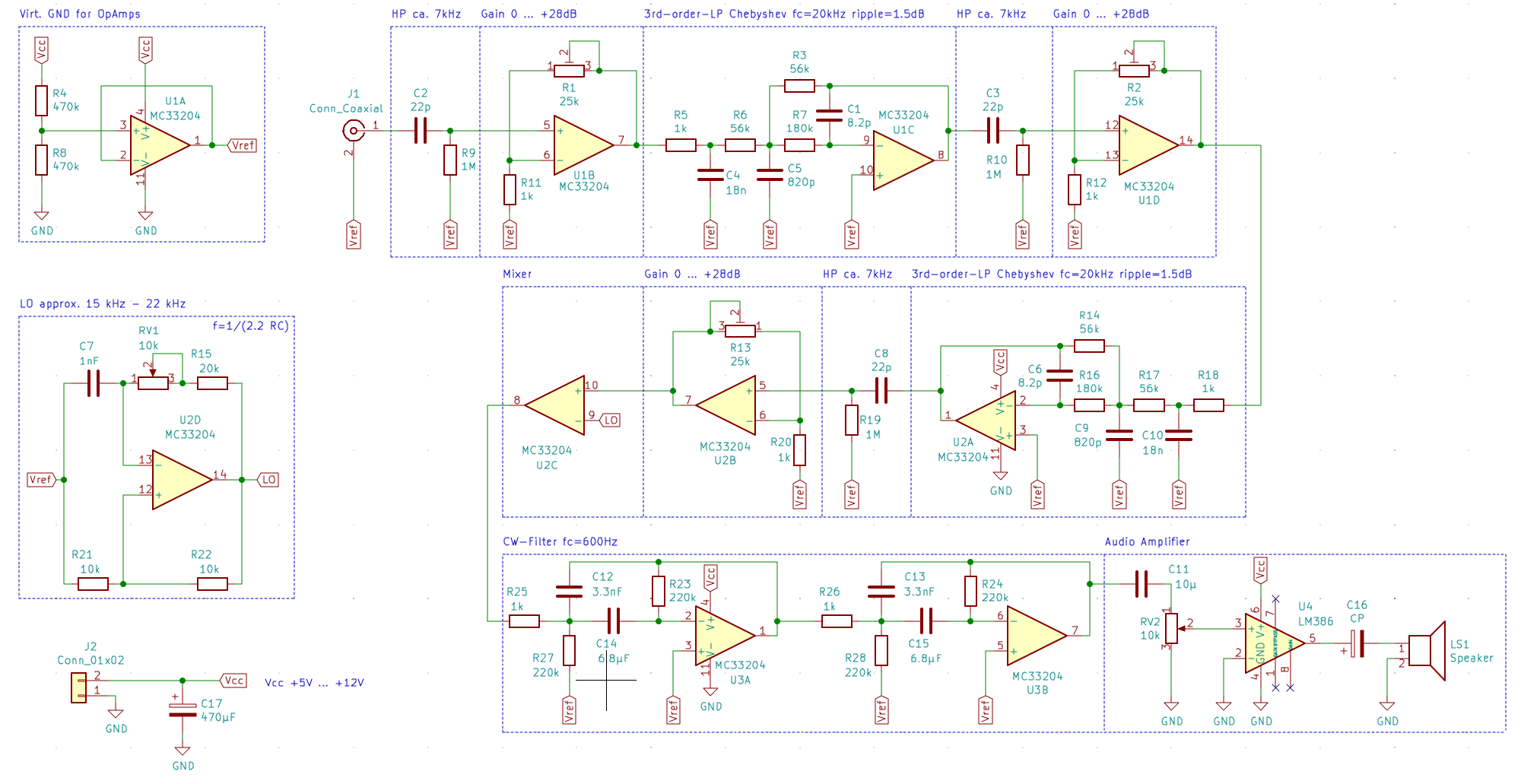

Da es ja vermutlich zu Weihnachten wieder eine Übertragung von SAQ geben
wird und ich das nicht unbedingt mit dem PC empfangen möchte, habe ich
mir überlegt, wie es als Standalone-Empfänger gehen könnte...

Die Schaltung ist bisher in weiten Teilen nur eine unerprobte Idee.
Vermutlich wird sie so also gar nicht funktionieren oder nur in Teilen.
Andererseits sind das alles Dinge, die in der Bastelbox ggf. schon da
sind und die Frequenz ist ja so schön tief, dass man es auch auf einem
Steckbrett aufbauen/testen könnte?

Stefan

Was ich ausprobiert habe, ist der "Mischer" (hust). Der funktioniert
tatsächlich so...

[Elliot (Gast)]

Das aufwendige Eingangsfilter könnte man z.B. durch einen
OPV-Doppel-T-Bandfilter ersetzen, der über 33dB Verstärkung macht, 2kHz
-3dB-Bandbreite hat und eine 2f- / 0,5f-Dämpfung von über 20dB. So
jedenfalls eine schnelle Simulation. Kann man auch schärfer auslegen.

[B e r n d W. (smiley46)]

Vom Mischer bis zum Lautsprecher macht die Schaltung Sinn.

Ein aufwändiger Hochpass ist jedoch nicht erforderlich, sondern günstig
gewählte Koppelkondensatoren reichen vollkommen aus.

Der Mischer kann auch die doppelte und dreifache Frequenz usw. ins
Basisband mischen. Diese Frequenzen müssten per Tiefpass entfernt
werden. Also sollten schon 34kHz um >=40 dB gedämpft werden.

[Josef L. (Gast)]

Ich bin sicher es reiche drei Transistoren wie bei meinem
(vereinseigenen) HBB/HBG-Empfänger, den ich gerade auf DCF umrüste,
HF-Teil siehe
Beitrag "Re: Was tun mit altem Zeitzeichenempfänger"
und Schaltbild einige Beiträge vorher. Wobei man die beiden
HF-Verstärkerstufen mit Bandfiltern mit OPV lösen kann, den
BFO-Oszillator (hier zB. 16384 Hz oder ca. 18 kHz mit einem NE555.
Dioden-Demodulator, RC-Tiefpass und 3-stufiger NF-Verstärker hinterher -
heute 1 IC.

[Arno H. (arno_h)]

Zu der Erzeugung des Virtual GND für die OPV empfehle ich dringend die
Lektüre der AN-581 von AD. Bei deinem MC33204 ist in Fig.12 im DB die
negative PSRR (wie bei vielen OPV) bis zu 20dB schlechter als die
positive, ein Spannungsregler auf ca. halbe Betriebsspannung vor dem U1A
wäre da wesentlich besser.

Arno

[Stefan F. (s_m_f)]

B e r n d W. schrieb:

> Vom Mischer bis zum Lautsprecher macht die Schaltung Sinn.

Na immerhin etwas... :-) Ich hatte Schlimmeres befürchtet :-)

> Ein aufwändiger Hochpass ist jedoch nicht erforderlich, sondern günstig
> gewählte Koppelkondensatoren reichen vollkommen aus.

Je länger ich darüber nachdenke.. ja, das stimmt wohl. Der Hochpassteil
ist damit weitestgehend "flüssig"...

> Der Mischer kann auch die doppelte und dreifache Frequenz usw. ins
> Basisband mischen. Diese Frequenzen müssten per Tiefpass entfernt
> werden. Also sollten schon 34kHz um >=40 dB gedämpft werden.

Die dreifache ist mir absolut klar (der LO liefert ja ein Rechteck...),
die doppelte allerdings nicht so ganz... Andererseits macht es das Ganze
einfacher, wenn man ohnehin nur SAQ hören möchte. Und ich habe mir eben

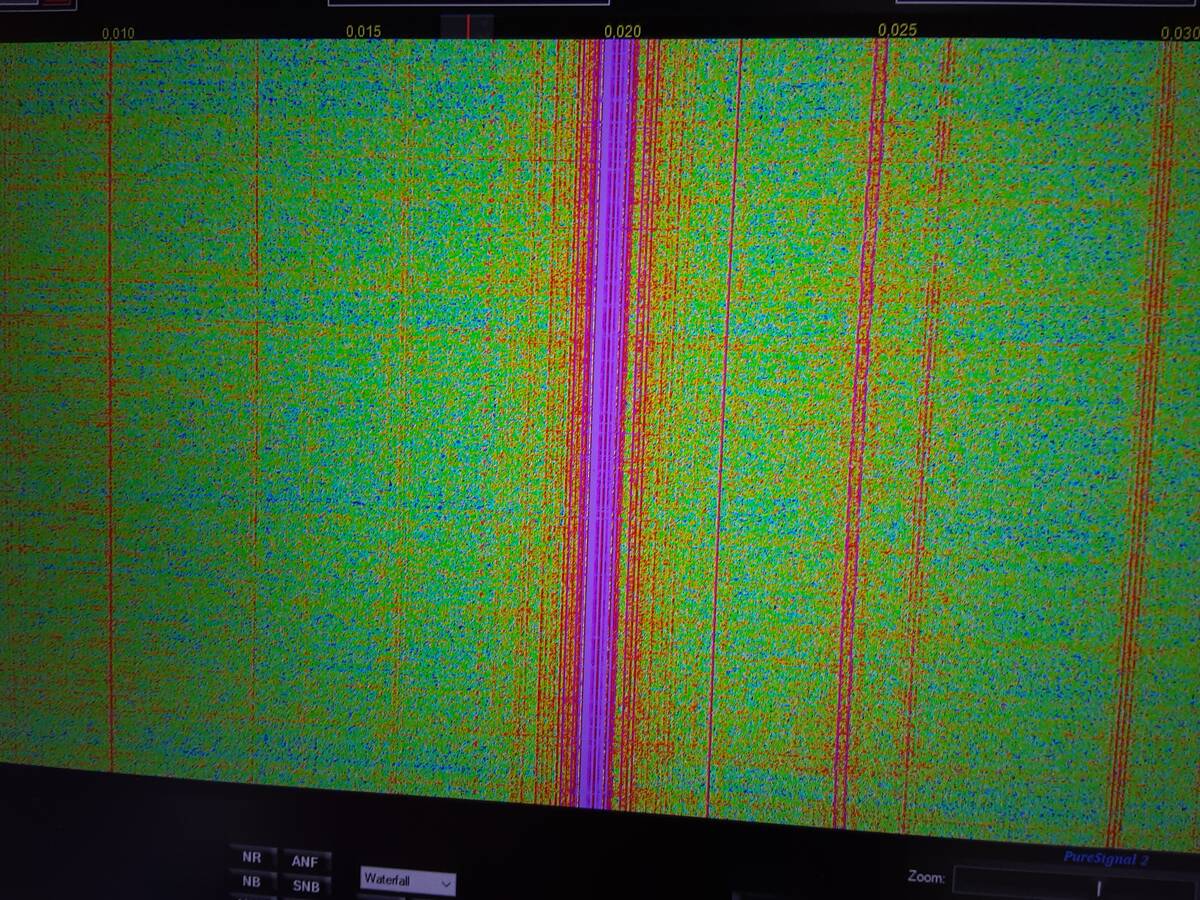

noch einmal mit Twente den Bereich zwischen 0...70kHz (bis dahin geht
der STN-TRX hier herunter) angesehen bzw. angehört. Ja, die ganzen
phasenmodulierten UBoot-Signale und auch die Zeit-Sender hören sich nett
an. Muss ich aber nicht unbedingt dauerhaft anhören. Und mehr als das
(anhören...) wäre da ja ohnehin nicht möglich...

Es reicht also ein LO mit einem Einstellbereich von (k.A.) ca 15-20 kHz.
Das macht es auch leichter SAQ zu treffen. Und dann ein Tiefpass, der
möglichst gründlich alles oberhalb von 25 bis 30 kHz abklemmt.

Stefan

[Stefan F. (s_m_f)]

Arno H. schrieb:
> Zu der Erzeugung des Virtual GND für die OPV empfehle ich dringend...

Hallo Arno,

spielt das nicht nur dann eine Rolle, wenn Vcc stärker schwankt? So
hatte ich diesen Paramter bisher jedenfalls im Oberschlundganglion
abgelegt. Weil, ich hatte da bisher wirklich nie Probleme mit?

Stefan

[Stefan F. (s_m_f)]

B e r n d W. schrieb:
> Diese Frequenzen müssten per Tiefpass entfernt
> werden. Also sollten schon 34kHz um >=40 dB gedämpft werden

Um das hinzubekommen, müsste das Filter schon bei ca. 20kHz einsetzen.
Das berechnete Filter (3rd order) hat dann bei 34kHz so ca. -20dB. Daher
immer noch zwei von den Teilen...

Das sieht dann nach einem reinen SAQ-RX aus :-P nun gut, mehr muss er ja
auch nicht können.

Ich habe die Schaltungsidee einfach mal dahingehend angepasst.

[B e r n d W. (smiley46)]

Ich möchte doch noch etwas (konstruktiv) bemängeln.
Vom virtuellen Ground gibt es keinen HF-Pfad nach GND. Falls die
Schaltung zu eigenartigem Schwingen neigt, sollte vom Pin 1 des U1A zu
Ref ein 100 Ohm Widerstand eingefügt werden und anschließend je ein
100µF und ein 100nF Kondensator nach GND.
Noch besser wären mehrere getrennte RC-Glieder für jeweils maximal zwei
Verstärkerstufen.

Zu C3  R10 und C8  R19:
Ein Widerstand von 1Meg erzeugt ein thermisches Rauschen von ~20µV im
Hörbereich. Eine Kombination von 2,2nF und 10kOhm hat als Hochpass die
selbe Grenzfrequenz, erzeugt jedoch nur 2µV Rauschen. Gleichzeitig ist
die Schaltung weniger empfindlich gegen Brummeinstreuung.

Zu C2 und R9 (ähnlich wie zuvor):
Hängt auf der anderen Seite des Koaxkabels der Schwingkreis, so möchte
man diesen nicht bedämpfen. Das Rauschen kann also in dem Fall nicht
durch verringern von R9 bewirkt werden. Jedoch kann der Kondensator C2
auf 10nF oder sogar auf 100nF vergrößert werden, wodurch er den größten
Anteil der Rauschspannung über die Schwingkreisspule nach GND
kurzschließt.

[Josef L. (Gast)]

Hat jemand die Testaussendung von SAQ am Donnerstag 23.12. zwischen 13
und 16 Uhr MEZ empfangen können?

An Heiligabend wird der Sender ab 08:25 MEZ hochgefahren, die Sendung
soll um 09:00 Uhr beginnen.

[Ben B. (Firma: Funkenflug Industries) (stromkraft)]

Läuft bei denen. Oder dreht.

[Günter R. (guenter-dl7la)]

>25 dB stabil über City-Noise in Berlin, schönes Signal. Allerdings Störträger 100
Hz tiefer, wahrscheinlich lokal, etwa 10 dB über noise.

[Josef L. (Gast)]

Ich konnte es wieder nur auf SDR Twente verfolgen, da war heute Nacht
noch ein Sender mit Bandbreite zwischen 16.9 und 17.2 kHz zu sehen, der
war heute morgen weg. SAQ sendete die "Weihnachtsbotschaft" von 9:00 bis
9:04:30 etwa. Die Signalstärke lag bei -62dB, in den Pausen bei
-80...-78dB, also mindestens ca. 16dB S/N. Frequenzmäßig war nach unten
aller Platz der Welt, nach oben knapp 1 kHz zum nächsten Sender. Erst
mit einem Filter ab 1.4 kHz Bandbreite kamen Störungen rein.

Damit hätte man theoretisch sogar mit einem Einkreiser (Ferritantenne
mit Güte über 100 + FET oder Röhre) eine reelle Chance. Vielleicht
schaffe ich das bis zum Anderson Day.

[Stefan M. (derwisch)]

Heute hatte ich auch Glück.

Equipment:
-Handscanner Icom IC-R20 (Mode CW)
-VLF Umsetzer mit 10 MHz ZF (alles wird auf 10 MHz hochgesetzt) mit
NE602 und 10 MHz TXCO.

RX Frequenz auf dem Scanner folglich: 10,0172 MHz.

Das Signal geht von der Antenne direkt in den NE602 (kein VV davor).
Antennenspule 13cm Drurchmesser ca. 20 Wdg Cul.

Mit dieser kleinen Antenne hatte ich mir keine Chance ausgemalt, aber
trotzdem kam das Signal schwach aber gut lesbar an (!)
Und das im Haus im Erdgeschoß.

Danke SAQ... sowas macht echt Freude!

Das SDR in Twente hatte natürlich ein lauteres Signal zu bieten...

P.S.: QTH 10km südlich von Hannover

[Josef L. (Gast)]

Stefan M. schrieb:
> Das SDR in Twente hatte natürlich ein lauteres Signal zu bieten...

Grimeton-Twente sind 650km, zu dir nur 565km! Bis zu mir sind es 825km.

[Gerald K. (geku)]

Josef L. schrieb:
> An Heiligabend wird der Sender ab 08:25 MEZ hochgefahren, die Sendung
> soll um 09:00 Uhr beginnen.

Sind nicht gerade um diese Uhrzeit die Ausbreitungseigenschaften auf
dieser Wellenlänge sehr schlecht?

[Josef L. (Gast)]

Je größer die Wellenlänge, umso größer die Reichweite der Bodenwelle.
Die Wellenlänge beträgt 17.44 km, daher sind 565km nur gut 32
Wellenlängen - das ist fast noch "Nahfeld" :-)
Die Welle verläuft zwischen Erdboden und Ionosphäre (D-Schicht) wie in
einem Hohlleiter, folgt also quasi der Erdkrümmung. Je besser die
Reflexion, umso besser die Ausbreitung.

[Al Adin (Gast)]

Die paar km Unterschied machen nicht so viel aus.
Stärker kann sich auswirken, dass DE im Übergangsbereich
von Boden- zu Raumwelle liegt und durch Überlagerung
starke lokale Schwankungen auftreten. Bei DCF77 ist das bekannt.

[Josef L. (Gast)]

Ja, aber das ist nur 1/5 der Wellenlänge. An sich sind die 17.2 kHz gut
gewählt, wie man sieht:
https://de.wikipedia.org/wiki/Ionosph%C3%A4rischer_Wellenleiter#/media/Datei:Transmissionfunc.jpg

[Ben B. (Firma: Funkenflug Industries) (stromkraft)]

Das SDR Twente hatte aber trotzdem ein richtig gutes Signal. Eigentlich
müsste man sich so einen Empfänger direkt mal nachbauen wenn das immer
noch möglich ist bzw. der Plan und die Software dafür noch zur Verfügung
gestellt wird.

[Antenne (Gast)]

Ben B. schrieb:
> Eigentlich
> müsste man sich so einen Empfänger direkt mal nachbauen wenn das immer
> noch möglich ist bzw. der Plan und die Software dafür noch zur Verfügung
> gestellt wird.

Software - die Lösung mit der Soundkarte braucht nur eine gute Antenne.

z.B. Entmagnetisierungsspule von ausgemustertem Röhren-TV

ungeladener Weidezaun soll auch manchmal funktionieren ;)

[Josef L. (Gast)]

Interessant ist dass die für den ganzen Frequenzbereich 0-30MHz eine
einzige "Mini-Whip"-Antenne benutzen! Deren wirksame Länge geht bei
17.2kHz ja gegen Null! Trotzdem scheint sie nicht schlechter zu sein als
eine Ferritantenne.

Naja, bei DCF77 ist es nicht viel anders. Bei richtig ausgerichtetem
Ferritstab sehe ich das Signal am Antennenschwingkreis schön auf dem
Oszilloskopschirm, und wenn ich die Antenne anfasse, steigt es aufs
Doppelte oder Dreifache, obwohl ich nachweislich nicht ferromagnetisch
bin.

[guenter-dl7la (Gast)]

Josef L. schrieb:
> Bei richtig ausgerichtetem
> Ferritstab sehe ich das Signal am Antennenschwingkreis schön auf dem
> Oszilloskopschirm, und wenn ich die Antenne anfasse, steigt es aufs
> Doppelte oder Dreifache, obwohl ich nachweislich nicht ferromagnetisch
> bin.

OK, aber wenn du in Würzburg-Gegend sitzt, bist du auch nur 40 km vom
Sender entfernt, das hilft enorm;-)

[Josef L. (Gast)]

guenter-dl7la schrieb:
> auch nur 40 km

Das kommt nicht ganz hin, so groß ist der Lkr WÜ nicht. Abgesehen davon
dass die DCF-Antennen auf 1km² verteilt stehen sind es vom auf GuglEarth
gezeigten Mittenpfeil bis zu mir 74.42 km.

[Günter R. (guenter-dl7la)]

Oh ja, mein Fehler, doch so weit (ich Dussel habe wohl die Meilenanzeige
genommen)... immerhin nur rund 19 Wellenlängen, schon besser als 400 km
bis Berlin oder in dem anderen Faden bis nach Rugby zu MSF. Der lokale
Störpegel hier ist City-bedingt grässlich. Mein Ferritantennenmodul von
Conrad funktioniert nur mit Batterie am Südfenster, die ELV-WS2000 auch
nur mit Batterien; mit Netzgerät fängt sich das Gerät auch zu viele
kapazitive Störungen ein, trotz heftiger Verdrosselung. Vielleicht
tröstet das den einen oder anderen hier.

SAQ war damit hier 25 dB leiser als DCF77 (gleiche E-Feld-Antenne nach
DB1NV)

[Al Adin (Gast)]

guenter-dl7la schrieb:
> Ferritstab sehe ich das Signal am Antennenschwingkreis schön auf dem
>> Oszilloskopschirm, und wenn ich die Antenne anfasse, steigt es aufs
>> Doppelte oder Dreifache, obwohl ich nachweislich nicht ferromagnetisch
>> bin.

womit bewiesen ist, dass der Ferritstab keine "magnetische" Antenne ist,
sondern gleichermaßen auf elektrisches Feld anspricht,
auch wenn der kleine Bastler sich das nicht vorstellen kann.
Das Märchen von den E- und H-Antennen ist eine Krücke für
Halbgebildete ohne physikalisches Grundwissen.
In den Maxwell-Gleichungen sind E und H gleichberechtigt.
Die Gesetze der Induktion und Influenz gelten für jedes
Stückchen Draht und somit auch für jede Antenne.

Aber es ist sinnlos, das Fehlwissen von 100 Jahren aus
den Köpfen herausholen zu wollen. Sie werden immer wieder
irgendwelche genauso falschen Gegenargumente bringen.
Wo der Verstand nicht ausreicht, hilft nur der Glaube.
Die Besserwisserei verschafft zudem ein Überlegenheitsgefühl.
Siehe Corona.

[Günter R. (guenter-dl7la)]

@Gast "Al-Adin"
Wer schrieb eigentlich:
...Bei richtig ausgerichtetem
Ferritstab...?

a) Wenn du wenigstens  die Forumsfunktionen begriffen hättest, würdest
du nicht mich damit zitieren, sondern den, der das schrieb. Lesen
hilft, Verstehen noch mehr, daraus folgt richtiges Zitieren (nicht nur
bei den sog. Wissenschaftlern in der Politik ;-)


Dein Statement: "womit bewiesen ist, dass der Ferritstab keine
"magnetische" Antenne ist" und andere Sottisen

b) Über Zusammenhänge  zwischen E- und H-Feld bei Antennenformen wurde
im gesamten Thread nichts Relevantes - geschweige denn Falsches - außer
dem üblichen Grundlagenwissen zitiert. Es geht um Erfahrungen beim
Empfang von Langwellensendern wie z.B. SAQ mit verschiedenen Aufbauten.

[Timo (Gast)]

Günter R. schrieb:
> ein Statement: "womit bewiesen ist, dass der Ferritstab keine
> "magnetische" Antenne ist" und andere Sottisen

Kurt, bist du das?

[Feldheini (Gast)]

Al Adin schrieb:
> Aber es ist sinnlos, das Fehlwissen von 100 Jahren aus
> den Köpfen herausholen zu wollen.

Die wissenschaftliche Welt hat 100 Jahre auf jemanden wie dich gewartet,
um klarzustellen was niemand bestreitet.

[MisterX (Gast)]

Am So, 03.07.2022 findet der Alexanderson's Day wie gewohnt statt, nur
dass aufgrund Ersatzteil-Beschaffungsproblemen (ohne weitere Angaben,
welche Teile) keine Aussendung stattfindet. :-(

Mir ist nicht klar, ob
- (wie weiter unten im Bericht) nur keine Leistung auf die Antenne
gegeben wird, d.h. der Generator wird gestartet, aber es findet keine
Aussendung statt.  -oder-
- der Generator gar nicht gestartet wird  -oder-
- die ganze Veranstaltung ausfällt.

https://alexander.n.se/en/saq-unable-to-air-on-alexanderson-day/

SAQ unable to air on Alexanderson Day
-Zitat-
The Alexander Association welcomes all visitors to Alexanderson Day,
Sunday, July 3, 2022, 10-16.
After the pandemic restrictions of the last two years, we are happy to
welcome all visitors again.
Together with the World Heritage Grimeton Radio Station, we will offer
many activities, for the whole family, during the day.

We will make two transmitter startups with SAQ, but this year without
any transmission over the antenna due to difficulties in obtaining
components in the ongoing maintenance work.

Both transmitter startups will be broadcasted live via our YouTube
channel, https://www.youtube.com/c/AlexanderSAQ.
This year we will give a more in depth technical presentation of the
Alexanderson alternator during the startups.

Here is the program, subject to change (All times are CEST):
10:10 Start live broadcast.
-Zitatende-

Ja was jetzt? live broadcast oder nicht?
Wie mir scheint, haben sie nur oben die paar Zeilen hinzugefüt, die
unteren Zeilen (aber welche und welche nicht) gelten eingeschränkt.

[Ben B. (Firma: Funkenflug Industries) (stromkraft)]

Steht doch recht eindeutig da...

Sie machen zwei Starts mit der Anlage, aber ohne sie auf die Antenne zu
schalten. Also "Broadcast" nur via Youtube, nicht via Maschinensender.

[Al Adin von (Gast)]

Sie erwärmen diesmal nur den Kühlwasswerteich.
