Hallo,

an einem Atmega8 sind 10 Sensoren und 10 Aktoren angeschlossen.
(Sensoren und Aktoren sind binär)

Der 1.Atmega8 soll die Signale der Sensoren abfragen und über 2
Leitungen an einen 2.Atmega8 weitergeben dieser soll dann die Signale an
eine SPS weitergeben und die Ausgangssignale der SPS aufnehmen und an
den 1.Atmega8 weitergeben der diese zu den Aktoren weitergibt.
Gibt es evtl Code Beispiele zu einer solchen bidirektionalen Übertragung
zwischen den 2 Atmega 8 find nur Beispiele zur unidirektionalen
Übertragung.

Wäre Dankbar für Beispiele oder Tips dazu danke

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
falls es Beispiele geben sollte wäre es gut wenn die in C wären.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>an einem Atmega8 sind 10 Sensoren und 10 Aktoren angeschlossen.
>(Sensoren und Aktoren sind binär)

Schön, aber wie schnell ist das Ganze?

>Der 1.Atmega8 soll die Signale der Sensoren abfragen und über 2
>Leitungen an einen 2.Atmega8 weitergeben dieser soll dann die Signale an
>eine SPS weitergeben und die Ausgangssignale der SPS aufnehmen und an
>den 1.Atmega8 weitergeben der diese zu den Aktoren weitergibt.

Und wozu zwei Prozessoren? Denkst du, ein AVR ist dem nicht gewachsen?

>Gibt es evtl Code Beispiele zu einer solchen bidirektionalen Übertragung
>zwischen den 2 Atmega 8 find nur Beispiele zur unidirektionalen
>Übertragung.

UART, ist bidirektional.

>Wäre Dankbar für Beispiele oder Tips dazu danke

Nimm EINEN AVR, der reicht wahrscheinlich dicke und die Programierung
wird einfacher.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Schön, aber wie schnell ist das Ganze?

Von der Gewschwindigkeit her müsste man ca 2kHz erreichen ohne
Protokoll.

>Und wozu zwei Prozessoren? Denkst du, ein AVR ist dem nicht gewachsen?

zwischen den beiden Prozessoren muss eine Strecke von ca 2m überbrückt
werden auf diesen 2m stehen nur 2 Leitungen zur Verfügung.
der erste Prozessor hängt an den Sensoren und Aktoren(20 an der Zahl).
Dann kommen die 2m mit nur 2 Leitungen.
Und dann der zweite Prozessor der wieder jedes Signal einzeln pro Pin an
die SPS ausgibt.

>UART, ist bidirektional.

OK dann werde ich da mal nach ein paar Codebeispielen suchen.
Da machen die 2m zwischen den beiden Prozessoren kein Problem?

>Nimm EINEN AVR, der reicht wahrscheinlich dicke und die Programierung
wird einfacher.

Naja das wird ein wenig Problemtisch da ja noch 2m dazwischen liegen
oder hab ich da etwas falsch verstanden?

Danke für die schnelle Antwort freue mich auf weitere Beiträge zum Thema
.

Autor: Philipp Burch (philipp_burch)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast du nur zwei Leitungen, oder zwei Datenleitungen und Masse? Bei
ersterem wird USART etwas komplizierter, das benötigt normalerweise je
eine Leitung pro Datenrichtung. One-Wire wäre da vielleicht was...

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Hast du nur zwei Leitungen, oder zwei Datenleitungen und Masse? Bei
>ersterem wird USART etwas komplizierter, das benötigt normalerweise je
>eine Leitung pro Datenrichtung. One-Wire wäre da vielleicht was...

eine Masse habe ich noch..

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hat jemand schonmal eine Datenübertragung per UART hinbekommen??
Wenn ja hat er noch den Queltext evtl mit Kommentaren??
blicke da noch nicht so ganz durch..Danke

Autor: 1234 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, eine Datenuebertragung per UART ist Standard. Dazu ist das UART da.
Mit passenden Treibern erreicht man eine Meile. Fuer 2m und nur 2
Stationen ist RS232 passend. Das waeren dann MAX232 treiber.

Autor: Marvin M. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)


>Von der Gewschwindigkeit her müsste man ca 2kHz erreichen ohne
>Protokoll.

Was meinst du mit 2 kHz? Sollen 2000 mal pro Sekunde alle Kanäle
übertragen werden (-> 40.000 Bit/s) oder sollen pro Sekunde 2000 Bits
übertragen werden (-> 100 mal alle Sensoren / s übertragen). Beides ist
keine grosse Sache für so einen AVR.

>Und dann der zweite Prozessor der wieder jedes Signal einzeln pro Pin an
>die SPS ausgibt.

Ohje. Naja, SPS halt. Hat die keinen seriellen Eingang?

>OK dann werde ich da mal nach ein paar Codebeispielen suchen.
>Da machen die 2m zwischen den beiden Prozessoren kein Problem?

Nöö.

>Naja das wird ein wenig Problemtisch da ja noch 2m dazwischen liegen
>oder hab ich da etwas falsch verstanden?

Wenn das wirklich nur mit 2 Datenleitungen + Masse verbunden werden kann
brauchst du zwei AVRs.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Was meinst du mit 2 kHz? Sollen 2000 mal pro Sekunde alle Kanäle
>übertragen werden (-> 40.000 Bit/s) oder sollen pro Sekunde 2000 Bits
>übertragen werden (-> 100 mal alle Sensoren / s übertragen). Beides ist
>keine grosse Sache für so einen AVR.

genau es sollen alle Sensoren bzw. Aktoren im 10 ms Takt zyklisch
abgefragt bzw. angesteuert  werden dh pro Sensor/Aktor eine Zeit von
500µS
also alle Kanäle 2000 mal in der Sekunde bzw. jeder Sensor/Aktor 100 mal
in der Sekunde das ist ja das gleiche denn es sind ja 20
Sensoren/Aktoren und 20*100=2000


Danke freue mich über weitere Hilfe

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>genau es sollen alle Sensoren bzw. Aktoren im 10 ms Takt zyklisch
>abgefragt bzw. angesteuert  werden dh pro Sensor/Aktor eine Zeit von
>500µS

Schnarchlangsam.

>also alle Kanäle 2000 mal in der Sekunde bzw. jeder Sensor/Aktor 100 mal
>in der Sekunde das ist ja das gleiche denn es sind ja 20
>Sensoren/Aktoren und 20*100=2000

Vorsicht, deine Formulierung ist falsch. Richtig wäre 2000 Kanäle/s, was
bei 20 Kanälen 100 Hz Abtastfrequenz bedeutet.

Naja, alles in allem ist das nix weiter als ein
Multiplexer/Demuliplexer.

Multiplexen

Dafür reicht ein kleiner Tiny2313 + 3 Schieberegister 74HC595 + 3
Schieberegister 75HC165 zur Porterweiterung mit SPI.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Schnarchlangsam.

OK gut zu wissen das mir die Geschwindigkeit keine Probleme machen wird.

>Naja, alles in allem ist das nix weiter als ein
>Multiplexer/Demuliplexer.

das heiß Sensoren/Aktoren über I/O Register.
und dann per usart übertragen.
ok so richtig blick ich da noch nicht durch wie das mit dem usart
funktionieren soll.
http://www.mikrocontroller.net/articles/AVR-GCC-Tu...
wollte keinen normalen Multiplexer nehmen wegen dem Vollduplex.
Danke schonmal

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>das heiß Sensoren/Aktoren über I/O Register.

Quasi. Da du aber allein für sie Sensoren/Aktoren 20 IO/s brauchst,
musst du entweder einen grossen AVR nehmen (8515, mega16 oder so) oder
über Schieberegister IO/Pins schaffen.

>und dann per usart übertragen.

Jo.

>ok so richtig blick ich da noch nicht durch wie das mit dem usart
>funktionieren soll.
>http://www.mikrocontroller.net/articles/AVR-GCC-Tu...

Dann denk nochmal drüber nach und lies diverse Texte im Netz.

>wollte keinen normalen Multiplexer nehmen wegen dem Vollduplex.

Ein normaler Multiplexer braucht auch Steuerleitungen, die du nicht
hast.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
gg ok
dann werde ich mal sehn wie das mit dem usart hinhaut.
falls jemand ein Beispiel hat kann er es aber trotzdem posten vieleicht
erspart das ein wenig zeit.
Vielen Dank

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael Dietz (Firma na) (michaeld)

>falls jemand ein Beispiel hat kann er es aber trotzdem posten vieleicht
>erspart das ein wenig zeit.

Die Beispiele findest du im Tutorial, wahlweise Assembler oder C.

AVR-Tutorial: UART
AVR-GCC-Tutorial

Ist ja praktisch nix zu machen.

Timer mit 10ms Aufsetzen
Wenn  der Timer eine Interrupt auslöst, alle Ports einlesen
Ports in drei Bytes verpackt über UART verschicken.

In der Gegenrichtung quasi das gleiche.

MfG

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
muss ich einen extra quarz mit anschließen oder bekommt ein Atmega8 das
so hin  mit dem Uart..?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael Dietz (Firma na) (michaeld)

>muss ich einen extra quarz mit anschließen oder bekommt ein Atmega8 das
>so hin  mit dem Uart..?

RTFWA!!!

MFG
Falk

R read T he F ine W iki A rticle.

Autor: Markus Berent (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich denke sein Problem liegt darin, dass er wohl etwas per UART vrsenden
oder empfangen kann. Aber er muss ja die Verbindung in irgendeiner weise
Zeitlich steuern oder? Also die Bidirektionalität. Wenn ein uC sendet
kann der andere ja nicht gleichzeitig senden oder?!

Also müsste man eine Art Protokoll einbauen das die uCs dazu veranlasst
abwechselnd zu senden bzw. zu empfangen...

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
jap soweit ich das jetzt gelesen hab kann man das nach ein bzw 2
gesendeten bytes umstellen aber wie ich das bei den beiden dann synchron
hinbekommen soll ist die frage.

Autor: Manni (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael Dietz

Ich habe am 4.1.2008 TWI Kommunikationsroutinen in die Codesammlung
gestellt (AVR TWI Master und Slave Funtionen in C ). Vielleicht kannst
du diese für deine Zwecke gebrauchen.

Beitrag "AVR TWI Master und Slave Funtionen in C"

Gruß
Manni

Autor: David Madl (md2k7)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Markus Berent wrote:
> Wenn ein uC sendet
> kann der andere ja nicht gleichzeitig senden oder?!

Warum sollte er das nicht können? Es gibt ja 2 Datenleitungen, jeweils
eine für eine Richtung.

> Aber er muss ja die Verbindung in irgendeiner weise
> Zeitlich steuern oder?

Einfach einen Timerinterrupt verwenden, wie schon geschrieben.

Michael Dietz wrote:
> muss ich einen extra quarz mit anschließen oder bekommt ein Atmega8 das
> so hin  mit dem Uart..?

unbedingt ein Quarz nehmen, damit erspart man sich viel Ärger!

Du hast übrigens die andere Richtung, also SPS -> anderen Controller
noch nicht spezifiziert.

Falls du in C programmieren willst:
Im Roboternetz gibt es übrigens auch einen wunderschönen Wiki-Artikel
mit Beispielcode über FIFO-gepufferte, interruptgesteuerte
UART-Kommunikation.
http://www.roboternetz.de/wissen/index.php/UART_mit_avr-gcc

Gruß,
David

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Du hast übrigens die andere Richtung, also SPS -> anderen Controller
>noch nicht spezifiziert.

was genau meinst du damit??

was für eine baudrate wird der atmega 8 schaffen wo liegen da die
grenzen?

danke für den artikel ja werde es in C programmieren

Als Quarz nehme ich am besten 16MHz und gehe mit jedem pin uber einen
Kondensator ca 22 pf auf Masse oder?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael Dietz (Firma na) (michaeld)

>was für eine baudrate wird der atmega 8 schaffen wo liegen da die
>grenzen?

Schon mal das Datenblatt konsultiert? Er schafft bis zu 1/8 des
Quarztaktes.

>Als Quarz nehme ich am besten 16MHz und gehe mit jedem pin uber einen

AUA!

Fährst du auch mit dem 40-Tonner zum Bäcker um Brötchen zu holen? Ein
Baudratenquarz mit 1,8432 MHz reicht dicke und du kannst immer noch
mit 115200 Baud arbeiten.

>Kondensator ca 22 pf auf Masse oder?

Ja.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
gibt es programme mit denen man das simulieren kann um zu sehen ob die
beiden atmnegas tatsächlich daten austauschen?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>gibt es programme mit denen man das simulieren kann um zu sehen ob die
>beiden atmnegas tatsächlich daten austauschen?

Naja, ZWEI AVRs gleichezitig simulieren geht nicht wirklich. Das kann
man einfacher und schneller real testen. Ein Oszi ist da hilfreich.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hab mal ne frage zum timer und zwar:

TCCR0 |= (0<<CS00)|(0<<CS01)|(1<<CS02);

Quarztakt wird durch 256 geteilt 16MHz/256=62500Hz T=1/f=1/62500=
0,000016
--> 16µS

um einen overflow zu erreichen muss der timer bis 255 hochzählen
welche zeit benötigt er bis zum ersten overflow?

256*16µS=4,096mS ist das die zeit bis zum ersten overflow?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>256*16µS=4,096mS ist das die zeit bis zum ersten overflow?

Ja.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
danke schonmal
wenn ich jetzt genau aller 10ms einen interuppt auslösen will dann
müsste ich ja quasi (10ms/16µS=625) nach 625 einen interuppt auslösen.

kann mir jemand sagen wie das genau geht müsste ja quasi den overflow 2
mal volllaufen lassen 625-256-256=113 und dann bis 113 zählen nur wie
setze ich das um?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>wenn ich jetzt genau aller 10ms einen interuppt auslösen will dann
>müsste ich ja quasi (10ms/16µS=625) nach 625 einen interuppt auslösen.

>kann mir jemand sagen wie das genau geht müsste ja quasi den overflow 2
>mal volllaufen lassen 625-256-256=113 und dann bis 113 zählen nur wie
>setze ich das um?

???
Bleib mal ganz unruhig und liess dir mal ein paar Grundlagen zum Thema
Timer durch. Der hat auch einen Prescaler. Und du brauchst wie
bereits gesagt keine 16 MHz.

AVR-Tutorial
AVR-GCC-Tutorial

MFg
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
die quarze kosten ja alle ca 20 cent rum was macht es also für einen
unterschied oder hat es sonst noch nachteile?

der Prescaler dient nur zum teilen der taktfrequenz so wie ich das
verstanden habe.
mein problem liegt im moment darin den interuppt auszulösen...
irgendwie mit ISR()...und TCNT0 und TOV0 müsste das gehn oder?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael Dietz (Firma na) (michaeld)

>die quarze kosten ja alle ca 20 cent rum was macht es also für einen
>unterschied oder hat es sonst noch nachteile?

Der Controller langweilt sich zu Tode und verbraucht sinnlos Strom.
-> Uncool.

>der Prescaler dient nur zum teilen der taktfrequenz so wie ich das
>verstanden habe.

Ja und? Genau DAS brauchst du, um mit 16 MHz Takt und einem 8 Bit Timer
einen Interrupt alle 10ms auszulösen.

16 MHz / 1024 (Prescaler) = 15625 Hz
15625 Hz / 100 Hz = 156,25.

Nimm also 156. Deine Anwendung braucht nicht GENAU 10ms. Wenn du das
doch haben willst, nimm den Timer 1 (16 Bit) und nutzte den CTC Modus.

>mein problem liegt im moment darin den interuppt auszulösen...
>irgendwie mit ISR()...und TCNT0 und TOV0 müsste das gehn oder?

http://www.mikrocontroller.net/articles/AVR-GCC-Tu...
http://www.mikrocontroller.net/articles/Sleep_Mode...

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>15625 Hz / 100 Hz = 156,25.

da muss doch noch was davor oder sonst teilt man den takt ja im TCCR0.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>da muss doch noch was davor oder sonst teilt man den takt ja im TCCR0.

???
Lies dir bitte mal in Ruhe die Kapitel über den Timer durch.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
so der timer läuft
#include <avr/io.h>   //Bibliotheken(Headerfiles einbinden)
#include <avr/interrupt.h>

#define F_CPU 16000000UL

volatile int a=0;

  ISR ( TIMER0_OVF_vect ) //auslößen des Timerinteruppts
  {

   TCNT0  = 100;  // Vorladen

     a++;  //das gleiche wie a=a+1
    if (a >= 500) //500*9,984ms=4,992s
    {PORTD |= (1<<PD5);} //led1 setzen
  }

int main (void)
{

         DDRD = (1 << DDD5) | (1<<DDD7) | (1<<DDD6); //DDRD 5(Led1) 6(LED2) 7(Summer) als Ausgänge

    // Initialisierung des Timers:

      TCCR0 |= (1<<CS00)|(0<<CS01)|(1<<CS02); //Quarztakt wird durch 1024 geteilt 16MHz/1024=15625Hz

      TCNT0  = 100;  // Vorladen  15625Hz/101,16Hz(9,984ms)=156  256-156=100

      TIMSK |= (1<<TOIE0);  // Interrupts aktivieren und damit Timer starten

        sei();  // globale Interrupts zulassen


   while(1) { }     //endlosschleife um programm nicht zu beenden


   return 0;       //Rückgabewert an das Betriebssystem (wird nie erreicht wegen while Schleife)
}

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich denke das es fast läuft ich habe nur noch ein kleines Problem
und zwar lese ich die verschiedenen Bits von den Sensoren in eine struct
variable ein kann diese aber nicht in den udr schreiben.

Deklaration der Variable:
struct {
       unsigned char Sens1:1;
      unsigned char Sens2:1;
      unsigned char Sens3:1;
      unsigned char Sens4:1;
      unsigned char Sens5:1;
      unsigned char Sens6:1;
       }a;

Einlesen der Sensoren in die Struct Variable(die letzten beiden Bits
bleiben frei):
a.Sens1 = PINC & (1<<PINC0);
      a.Sens2 = PINC & (1<<PINC1);
      a.Sens3 = PINC & (1<<PINC2);
      a.Sens4 = PINC & (1<<PINC3);
      a.Sens5 = PINC & (1<<PINC4);
      a.Sens6 = PINC & (1<<PINC5);

Warten bis sendepuffer frei ist und udr beschreiben:
while (!(UCSRA & (1<<UDRE)));
UDR=(struct)a;

habe es auch schon mit

UDR=(char)a;
probiert aber das geht auch nicht.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>Also ich denke das es fast läuft ich habe nur noch ein kleines Problem
>und zwar lese ich die verschiedenen Bits von den Sensoren in eine struct
>variable ein kann diese aber nicht in den udr schreiben.

Wie auch? Deine Struct besteht aus 5 Bytes. Die musst du einzen senden.
Nimm lieber ein Array.

>Einlesen der Sensoren in die Struct Variable(die letzten beiden Bits
>bleiben frei):

>a.Sens1 = PINC & (1<<PINC0);
>      a.Sens2 = PINC & (1<<PINC1);
>      a.Sens3 = PINC & (1<<PINC2);
>      a.Sens4 = PINC & (1<<PINC3);
>      a.Sens5 = PINC & (1<<PINC4);
>      a.Sens6 = PINC & (1<<PINC5);

Und warum in aller Welt brauchst du ein CHAR, um ein popeliges Bit zu
speichern? Du bist hier in der Mikrocontrollerwelt. Da ist es nicht von
Nachteil, auch mal bissel nachzudenken und Daten sinnvoll zu
strukturieren und zu minimieren.

Sensor = PINC;

ist Dutzende Male schneller und kleiner.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mit der :1 am ende des des jeweiligen sensors gibt man doch an das der
wert genau 1 BIT ist deswegen sollte der komplette struct 6Bit sein die
letzten beiden bleiben frei also genau 1 Byte

oder es ist es falsch was in diesem pdf auf seite 5 steht??

http://ulrichradig.de/site/infos/pdf/AtmelCprogramming.pdf

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>mit der :1 am ende des des jeweiligen sensors gibt man doch an das der
>wert genau 1 BIT ist deswegen sollte der komplette struct 6Bit sein die
>letzten beiden bleiben frei also genau 1 Byte

Aber nur, wenn das Struc "packed" wird. Dazu braucht man einen
kryptischen Zusatz. Alles viel Aufwand für nix.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Damit hat es jetzt funktioniert heißt das jetzt das meine Variable
größer als ein Byte ist?

Variablendeklaration:
union{
    struct {
       unsigned char Sens1:1;
      unsigned char Sens2:1;
      unsigned char Sens3:1;
      unsigned char Sens4:1;
      unsigned char Sens5:1;
      unsigned char Sens6:1;
       }a;
      char a1;
       } Byte1;

Einlesen:
Byte1.a.Sens1 = PINC & (1<<PINC0);
      Byte1.a.Sens2 = PINC & (1<<PINC1);
      Byte1.a.Sens3 = PINC & (1<<PINC2);
      Byte1.a.Sens4 = PINC & (1<<PINC3);
      Byte1.a.Sens5 = PINC & (1<<PINC4);
      Byte1.a.Sens6 = PINC & (1<<PINC5);

Senden:
UDR=Byte1.a1;

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>Damit hat es jetzt funktioniert heißt das jetzt das meine Variable
>größer als ein Byte ist?

Du solltest dich mal mit einem C-Buch auseinandersetzten. Dort steht
drin, was Unions sind. Nämlich zwei verschiedene Variablen, die auf dem
gleichen Speicherplatz liegen. Damit kann man auf ein und die selben
Daten verschiedenartig zugreifen. Ist für deine Anwendung aber Overkill.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
demnach sollte das das gleiche sein und es sollte damit auch klappen?

Variablendeklaration:
char Sensor_1bis6;


Einlesen:
Sensor_1bis6 = PINC;


Senden:
UDR=(char)Sensor_1bis6;

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ahhhh, das Licht geht auf!

MfG
Falk

P.S. Ein Thread reicht dazu.

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benutze statt "char" besser "uint8_t" aus dem Header <stdint.h>

Und merke dir, dass man aus Unions immer nur auf die Weise Werte
herausliest, wie man sie auch hereingeschrieben hat. Wenn die Union also
2 Member hat, darf Member1 nur dann auch wieder durch Member1 gelesen
werden, wenn du durch Member1 geschrieben hast. Würdest du über Member1
schreiben und über Member2 lesen, ist das Ergebnis nicht unbedingt
definiert.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Simon K. (simon) Benutzerseite

>werden, wenn du durch Member1 geschrieben hast. Würdest du über Member1
>schreiben und über Member2 lesen, ist das Ergebnis nicht unbedingt
>definiert.

Aber genau DAS wird ja hier gemacht!

Beitrag "struct in udr schreiben"

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hallo es geht darum ein paar bytes zwischen 2 mikrocontrollern zu
übertragen

muss man um den RXD(µC1) an TXD(µC2) und RXD(µC2) an TXD(µC1)
anschließen oder RXD an RXD und TXD an TXD?

danke

Autor: jonny (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Grundlagen!

Tx1<->Rx2
RX1<->TX2

Also eine art Crossover!

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Falk Brunner wrote:
> @ Simon K. (simon) Benutzerseite
>
>>werden, wenn du durch Member1 geschrieben hast. Würdest du über Member1
>>schreiben und über Member2 lesen, ist das Ergebnis nicht unbedingt
>>definiert.
>
> Aber genau DAS wird ja hier gemacht!
>
> Beitrag "struct in udr schreiben"

Weiß ich. Einer unserer Programmiergötter hat letztens geschrieben, dass
das Ergebnis undefiniert sei (siehe oben.), er aber noch keinen Compiler
gesehen hat, der an dieser Stelle großartig von dem Erwarteten abweicht.

Und wenn Karl Heinz das schon sagt, wird da was dran sein ;)

PS: Okay der Hinweis oben ist somit ein wenig übertrieben. Ich würde es
trotzdem vermeiden, wenn es geht.

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mmmhhhh das habe ich schon trotzdem klappts nicht ansonsten nur die
masse miteinander verbinden oder?
muss man die RXD bzw TXD als ein oder ausgänge definieren?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael Dietz (Firma na) (michaeld)

>mmmhhhh das habe ich schon trotzdem klappts nicht ansonsten nur die
>masse miteinander verbinden oder?

Ja.

>muss man die RXD bzw TXD als ein oder ausgänge definieren?

Nein. Wenn du TXEN und RXEN im UART Register gesetzt hast wird das
automatisch eingestellt.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok dann hier mal die codes für den 1. µC und für den 2.µC

µC1 sender:
#include <avr/io.h>   //Bibliotheken(Headerfiles einbinden)
#include <avr/interrupt.h>

#define F_CPU 16000000UL

#define BAUD       9600UL
#define UBRR_WERT   ((F_CPU/(16UL*BAUD))-1) //16MHz/((16UL*9600UL)-1)= 104,16

  //Variablendeklaration
  char Sensor_1bis6;



int main (void)
{

      DDRA = 0x00;          //Datenrichtungsregister A alles 0 (Eingänge) Sensoren

           init_uart(UBRR_WERT); //Aufruf von uartinitialisierung übergabe von UBRR_Wert

      init_timer(); //Aufruf von timerinitialisierung

        sei();  // globale Interrupts zulassen


   while(1) { }     //endlosschleife um programm nicht zu beenden
   return 0;       //Rückgabewert an das Betriebssystem (wird nie erreicht wegen while Schleife)
}

    void init_timer(void)
      {

      // Initialisierung des Timers:

      TCCR0 |= (1<<CS00)|(0<<CS01)|(1<<CS02); //Quarztakt wird durch 1024 geteilt 16MHz/1024=15625Hz

      TCNT0  = 100;  // Vorladen  15625Hz/101,16Hz(9,984ms)=156  256-156=100

      TIMSK |= (1<<TOIE0);  // Interrupts aktivieren und damit Timer starten

      }

    ISR (TIMER0_OVF_vect) //auslößen des Timerinteruppts
      {

       TCNT0  = 100;  // Vorladen

      //Sensoren einlesen
      Sensor_1bis6 = PINA;

      while (!(UCSRA & (1<<UDRE)));     // warten bis Senden moeglich (bis Sendepuffer frei ist)

      UDR=Sensor_1bis6; //Daten in den Puffer schreiben und damit senden

      }




    void init_uart(unsigned int ubrr)
      {                //nur ein register(8Bit) vorhanden deswegen
          UBRRH = (unsigned char)(ubrr>>8);//die ersten 8 Bit einlesen und um 8 nach rechts verschieben
          UBRRL = (unsigned char)(ubrr);  //die nächsten 8 Bit einlesen

      UCSRB = (1<<RXCIE)|(1<<RXEN)|(1<<TXEN);// Aktivieren des "Daten empfangen"-Interrupts, des Empfängers, des Senders

      UCSRC = (1<<URSEL)|(0<<USBS)|(1<<UCSZ1)|(1<<UCSZ0);//URSEL1=da UBRRH UCSRC gleiches register benutzen wird verhindert das man was überschreibt, USBS 0=1StopBit 1=2StopBits,
                                  //8Bit werden für Datenübertragung benutzt
      }




µC2 empfänger:
#include <avr/io.h>   //Bibliotheken(Headerfiles einbinden)
#include <avr/interrupt.h>

#define F_CPU 16000000UL

#define BAUD       9600UL
#define UBRR_WERT   ((F_CPU/(16UL*BAUD))-1) //16MHz/((16UL*9600UL)-1)= 104,16

  //Variablendeklaration
  char Aktor_1bis6;



int main (void)
{

      DDRA = 0xff;          //Datenrichtungsregister A alles 1 (Ausgänge) Aktoren

           init_uart(UBRR_WERT); //Aufruf von uartinitialisierung übergabe von UBRR_Wert



        sei();  // globale Interrupts zulassen


   while(1) { }     //endlosschleife um programm nicht zu beenden
   return 0;       //Rückgabewert an das Betriebssystem (wird nie erreicht wegen while Schleife)
}



    void init_uart(unsigned int ubrr)
      {                //nur ein register(8Bit) vorhanden deswegen
          UBRRH = (unsigned char)(ubrr>>8);//die ersten 8 Bit einlesen und um 8 nach rechts verschieben
          UBRRL = (unsigned char)(ubrr);  //die nächsten 8 Bit einlesen

      UCSRB = (1<<RXCIE)|(1<<RXEN)|(1<<TXEN);// Aktivieren des "Daten empfangen"-Interrupts, des Empfängers, des Senders

      UCSRC = (1<<URSEL)|(0<<USBS)|(1<<UCSZ1)|(1<<UCSZ0);//URSEL1=da UBRRH UCSRC gleiches register benutzen wird verhindert das man was überschreibt, USBS 0=1StopBit 1=2StopBits,
                                  //8Bit werden für Datenübertragung benutzt
      }

    ISR(USART_RXC_vect) //Empfangsinteruppt wird ausgelößt sobald ein Byte empfangen wurde
      {        //das empfangene byte wird im UDR gespeichert
      // Empfangsregister auslesen
          Aktor_1bis6= UDR;
      //Werte an Aktoren ausgeben
      PINA=Aktor_1bis6;
      }




Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael Dietz (Firma na) (michaeld)

>ok dann hier mal die codes für den 1. µC und für den 2.µC

Das nächste Mal bitte als Anhang.

>µC1 sender:

Wenn du den RXC Interrupt aktivierst, musst du auch eine ISR zur
Verfügung stellen. Sonst gibt es ein böses Erwachen.

>µC2 empfänger:

>          Aktor_1bis6= UDR;
>      //Werte an Aktoren ausgeben
>      PINA=Aktor_1bis6;

Das wird nix. Eher so

PORTA = UDR;

MfG
Falk

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
mmhhh hab jetzt einfach mal die ISR wieder zur Verfügung gestellt und
den rest geändert aber es klappt nicht hab die Quelltexte im Anhang.

Autor: Markus Diefenbach (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Includiere mal das Headerfile "stdint.h" und nutze statt "char" besser
uint8_t.

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
muss man die uint8_t so wie die struct deklarieren?
finde dazu irgendwie nix

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
irgendwie klappts auch so nicht weiß nicht woran das liegen kann

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok die ersten bytes fliegen hin und her hab nur das ein paar leds nach
dem empfänger schon dunkler werden wenn ich mit der hand in die nähe der
platine komme

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>Dateianhang: sender_und_empf_nger.txt (4 KB, 3 Downloads)

häng das direkt al *.c Quelltext, ggf mach zwei Postings.

>mmhhh hab jetzt einfach mal die ISR wieder zur Verfügung gestellt und
>den rest geändert aber es klappt nicht hab die Quelltexte im Anhang.

Tja, wie wäre es, wenn man wenigsten die Minimalfunktion in der ISR für
RXC bedient?

tmp = UDR;

Damit wird nämlich erst der Interrupt gelöscht. Ohe bleibt den
Lieblings-AVR ewig in der ISR hängen. Oder was im Moment sinnvoller ist,
aktiviere den RXC Interrupt einfach nicht!

>ok die ersten bytes fliegen hin und her hab nur das ein paar leds nach
>dem empfänger schon dunkler werden wenn ich mit der hand in die nähe der
>platine komme

Und jetzt das Ganze nochmal auf Deutsch.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
oh sorry ja hab mich da irgendwie verschrieben.

Also bin soweit das ich ein Byte übertragen kann.

Habe mir quasi eine kleine Schaltung zum Testen gelötet am 1.µC habe ich
ein paar Schalter die beim schließen eine eins auf die Pins geben die
ich einlese.

Am 2. µC hab ich an den Ports an denen ich das übertragene Byte ausgebe
ein paar LEDs drangelötet.

Problem ist das die LEDs alle dunkel leuchten und wenn ich dann den
Taster 1 am 1.µC betätige dann wird die dazugehörige LED am 2.µC etwas
heller dh es ist ja schonmal teilweise richtig aber außerdem ist da noch
das Problem das ich nur mit den Fingern in die nähe der Platine kommen
muss und schon werden die LEDs teilweise heller oder dunkler.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>Habe mir quasi eine kleine Schaltung zum Testen gelötet am 1.µC habe ich
>ein paar Schalter die beim schließen eine eins auf die Pins geben die
>

Warum hast du dir nich mal in RUHE das AVR Tutorial angeschaut?
Denn auch so triviale Sachen wie Taster muss man richtig machen. Warum
schaltest du deine Taster nicht gegen GND und nutzt die internen
Pull-Ups? Macht 99% der Welt so. Erfolgreich.

AVR-Tutorial: IO-Grundlagen

>das Problem das ich nur mit den Fingern in die nähe der Platine kommen
>muss und schon werden die LEDs teilweise heller oder dunkler.

Ja, es fehlen die Pull-down Widerstände.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja habe gerade mal anstatt mit den tastern einzulesen fertige hex werte
übertragen und siehe da die übertragung ist sauber dann werde ich jetzt
mal nochmal genauer die IO Grundlagen anschauen.

DANKE

Autor: Michael Wilhelm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Damit wird nämlich erst der Interrupt gelöscht. Ohe bleibt den
>Lieblings-AVR ewig in der ISR hängen.

Nee, der bleibt nicht in der ISR hängen, sondern springt immer wieder
rein, bis UDR gelesen wurde (erst dann löscht die Hardware das Bit).

MW

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Wilhelm (Gast)

>>Damit wird nämlich erst der Interrupt gelöscht. Ohe bleibt den
>>Lieblings-AVR ewig in der ISR hängen.

>Nee, der bleibt nicht in der ISR hängen, sondern springt immer wieder
>rein,

Ist das ein wesenlticher Unterschied?

> bis UDR gelesen wurde (erst dann löscht die Hardware das Bit).

Was im geposteten Quelltext nie passiert. Vorsicht, dort sind die
Quellen von ZWEI uCs drin. Was auch nicht wirklich sinnvoll ist.

MFg
Falk

Autor: Michael Wilhelm (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Falk:
>Ist das ein wesenlticher Unterschied?
Ist natürlich kein wesentlicher Unterschied. Aber, wenn solch
elementaren Fehler gemacht werden, trägt die korrekte Darstellung
hoffentlich zum besseren Verständnis bei.

MW

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Wilhelm (Gast)

>Ist natürlich kein wesentlicher Unterschied. Aber, wenn solch
>elementaren Fehler gemacht werden, trägt die korrekte Darstellung
>hoffentlich zum besseren Verständnis bei.

Stimmt!

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
so schonmal vielen dank habe jetzt ne saubere übertragung. habe jetzt
wie schon angesprochen einfach die pull up widerstände eingeschaltet.

nochmal vielen dank

und jetzt muss ich das ganze noch zu vollduplex machen und zusätzlich
crc cheksumme und wenn das nicht reicht noch andere prüfwerte berechnen.

hat schonmal jemand probiert mit uart zu übertragen direkt neben nem
motor der  von nem fu angesteuert wird über ungeschirmtes kabel glaubt
ihr das bekommt man softwaremäßig hin?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>und jetzt muss ich das ganze noch zu vollduplex machen und zusätzlich
>crc cheksumme und wenn das nicht reicht noch andere prüfwerte berechnen.

Mach mal halblang. Parity reicht hier vollkommen aus. Das ist doch keine
Hochsicherheitsanwendung in einem Flugzeug.

>hat schonmal jemand probiert mit uart zu übertragen direkt neben nem
>motor der  von nem fu angesteuert wird über ungeschirmtes kabel glaubt
>ihr das bekommt man softwaremäßig hin?

???
Hat mit Software gar nix zu tun. Und warum willst du ein ungeschirmtes
Kabel nehmen? So geizig? Wenn das aber genutzt werden MUSS, weil kein
anderes verfügbar ist, dann braucht man entsptrechende
Hardwaremassnahmen, um die Übertragung zu sichern. Z.B. RS485 mit
MAX485. Die ist differentiell und damit wesentlich störsicherer.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Mach mal halblang. Parity reicht hier vollkommen aus. Das ist doch keine
>Hochsicherheitsanwendung in einem Flugzeug.

ist den crc ein erheblicher mehraufwand?

>Und warum willst du ein ungeschirmtes
>Kabel nehmen? So geizig?

das ist eins von diesen hochflexibelen die viel bewegt werden mit schirm
gehen die immer verdammt schnell kaputt.

>dann braucht man entsptrechende Hardwaremassnahmen, um die Übertragung zu
>sichern. Z.B. RS485 mit MAX485.

da ändert sich dann nix an der software dh. man schaltet nur diesen
Baustein  MAX485 dazwischen?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>ist den crc ein erheblicher mehraufwand?

Naja, eigentlich schon.

>da ändert sich dann nix an der software dh. man schaltet nur diesen
>Baustein  MAX485 dazwischen?

Nicht ganz. Du sagtest ja, dass du nur zwei Adern + Masse zur Verfügung
hast. Da muss du dann mit Halbduplex arbeiten, weil RS458 zwei Adern für
ein Signal braucht (differentiell). Etwa so.

- Beide uC sind auf Empfang geschaltet
- Der Master schaltet nach 10ms (Timer) auf Senden und sendet seine
Daten.
- Am Ende der Übertragung (TXC-Interrupt) schaltet der Master sofort
wieder auf Empfangen
- Der Slave empfängt die Daten
- Der Slave schaltet auf Senden und sendet seine Daten
- Am Ende der Übertragung (TXC-Interrupt) schaltet der Slave sofort
wieder auf Empfangen
- Der Master empfängt die Daten vom Slave
- Alles von vorn

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Keramikschwinger/Oszillator statt Quarz/Oszillator??

welcher ist da genauer was hat der keramikschwinger für vorteile außer
das er keine kondensatoren braucht?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>welcher ist da genauer

Quarz (ca, +/- 0.01%). Keramikschwinger ca. +/- 1%

> was hat der keramikschwinger für vorteile außer
>das er keine kondensatoren braucht?

Er schwingt schneller an, ca. 1ms, gegenüber ca. 10ms beim Quarz.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo
ich hab meinen Atmega jetzt vom Evaluation Board runter genommen und auf
ne Lochplatine draufgelötet will mit der seriellen Schaltung
ISP(http://s-huehn.de/elektronik/avr-prog/avr-prog.htm) auf ihn
einspeißen
aber irgendwie klappt es nicht geht das mit der Schaltung nicht beim
Atmega16? normal schon oder?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>aber irgendwie klappt es nicht

Tja, alles prüfen. Betriebsspannung, Lötstellen, Kondensatoren, richtige
Verbindungen etc.

> geht das mit der Schaltung nicht beim
>Atmega16? normal schon oder?

Doch, der wird ganz normal programmiert.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
am Atmega kommt 4,3 Volt an reicht das aus?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja.

Autor: Hatmut Semken (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
4,3 kann noch reichen, ist aber schon grenzwertig.
Das Problem ist hier, dass die am LPT-Port angeschlossenen Programmer in
der regel volle 5V Spannung liefern.
Wenn der zu programmierende AVR weniger Bestriebsspannung hat, dann kann
da gelegentlich der MISO.Pin durchbrennen - und dann ist der AVR nicht
mehr viel wert (weil nicht mehr programmierbar).
Besser ist es daher, Programmer zu verwenden, die aus der
Target-Spannung selbst versorgt werden.
Für Deinen Mega16 würde ich ggf. den AVR Dragon empfehlen: nicht teuer
und JTAG kommt voll cool, wenn man mal wieder ein Interrupt-Problem
debuggen muss :-)

Auch auf einem 2m-Kabel würde ich schon nicht mehr mit Logik-Pegeln
arbeiten, speziell wenn Störungen aus Motoren oder dergl. zu erwarten
sind.
Hier ist in der Tat ein Halbduplex auf einer RS485 besser geeignet.
Für Vollduplex spendiert man dann eben noch ein Aderpaar für die
Gegenrichtung.
Gegen Logikpegel sprechen vor allem Masseschleifen und die geringen
Treiberleistungen der Portpins. Mit Treibern (232er oder 485er Typ) hat
man hier bessere Karten, die Kabel auch treiben zu können.

Die Max485 sind nette Bausteine, ich benutze aber idR. SN75176 als
Bustreiber. Die sind billiger und genauso störsicher. Brauchen nur mehr
Strom und werden ab ca. 25 Busteilnehmern ggf. etwas zickig, aber wann
hat man die schon? :-) Hier jedenfalls nicht .-)

Die Umschaltung der Senderichtung (also wer grad sendet) mache ich wie
im CB-Funk: am Ende der Sendung steht dann ein "Over"-Zeichen, aus dem
der Empfänger sehen kann, dass er jetzt reden darf.

Man liest immer, dass für UART-Übertragung der RC-Oszillator nicht
geeignet ist sonder dass ein Quarz sein muss.
Das stimmt bedingt, aber nicht ganz :-)

In der Tat kann man mit dem Quarz wenig falsch machen, wenn der damit
getaktet AVR nicht zu vielen Vibrationen ausgesetzt ist (Vibrationen
verstimmen einen Quarz doch deutlich).
Aber der RC-Oszillator reicht aus, wenn man wirklich will und wenn die
Betriebsspannungen der AVRs genau sind.
Die Vcc spielt eine grosse Rolle, denn der RC-Oszillator ist spürbar
spannungsabhängig. ATMega8 liefern bei 5V bei mir in der Regel sehr gute
Baudraten bis 19200, bei 3V dagegen nur noch Bitmüll bis man den
Oszillator nachgetrimmt hat (oder eben die 2 Pins für den Quarz
opfert...).

Wenn man mit der Wortlänge allerdings auf 5Bit runter geht, dann klappt
es selbst bei 3V noch ganz passabel auch ohne Rekalibrierung (wenn auch
schon an der Grenze).

Der Grund ist, dass mit zunehmender Wortlänge (8N1 sind ja 10 Bit
Wortlänge) die Anforderung an die Takte von Sender und Empfänger starkt
ansteigt: Bei 5N1 ist ein grösserer Unterschied zwischen den beiden
Takten erlaubt als bei 8N1.

Also: wenn zwei AVRs miteinander reden sollen über die UARTs und beide
haben dieselbe Spannung und Temperatur, dann tut es auch der
RC-Oszillator normalerweise sehr gut, besonders bei kurzen Wortlängen.
Und wenn man sich nicht den Wolf machen will, jedes Byte als zwei
Nibbles in je einem 5Bit-Wort zu übertragen, dann eben Quarz nehmen :-)

Die Idee, die Übertragung mit CRC zu sichern, halte ich nicht für falsch
oder Overkill.
Zum einen kann man da fertige Routinen in C hernehmen, ist also wenig
Aufwand, hat aber den Vorzug, dass das Ping-Pong-Protokoll zwischen den
beiden AVRs sicherer wieder aufsetzen kann, wenn eine Störung mal
dazwischengefunkt hat und das Spiel der beiden aus dem Tritt gekommen
ist.
ich würde das vermutlich so designen, dass es einen Master gibt, der den
Takt der Kommunikation vorgibt und den Slave quasi pollt. Der Slave
reagierte dann nur auf korrekte Prüfsummen und wartet sonst einfach, bis
die nächste Sendung beginnt.

Ein Problem, das man immer lösen muss, ist, den Start einer Sendung
zuverlässig feststellen zu können.
Ich halte nicht viel davon, eine Break-Condition dafür zu verwenden,
denn die kann auch als Störung mal auftreten und die eingebauten UARTs
können die auch nicht sehr gut erkennen.
Meine bevorzugte Methode ist eine Sync-Praeambel, z.B. eine halbe
Sekunde 0-1-Wechsel. kostet aber Zeit und Programmieraufwand, denn das
muss man zu Fuss programmieren (Pins als IO definieren, UART abschalten
und so), macht man also nur, wenn Übertragungsfehler richtig Geld
kosten...
Alternativ sendet man Datenpakete, die mit einem Magic-Wert anfangen,
der sonst in der Übertragung nicht vorkommen kann. Das erlaubt dann eine
recht zuverlässige Resynchronisierung, wenn einer der Redner nicht mehr
weiss, wo hinten und vorn vom Datenstrom ist.

Für Dein nächstes Projekt möchte ich Dir noch raten, Dir die RS422/RS485
Treiber nochmal anzusehen.
Wenn man ein paar mehr Leitungen spendiert (2 je Signal und Richtung),
dann kann man damit hervorragend Daten übertragen, nicht nur asynchron
sondern auch synchron seriell.
Und bei synchroner Übertragung ist dann wenigstens die Quarzfrage
endgültig gelöst :-)

Gruß
hase

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Hatmut Semken (Gast)

>Hier ist in der Tat ein Halbduplex auf einer RS485 besser geeignet.
>Für Vollduplex spendiert man dann eben noch ein Aderpaar für die
>Gegenrichtung.

Das ist nicht verfügbar, siehe Anfang des Threads.

>Die Max485 sind nette Bausteine, ich benutze aber idR. SN75176 als
>Bustreiber. Die sind billiger und genauso störsicher. Brauchen nur mehr

Aber hornalt und brauchen Strom ohne Ende!

>Die Umschaltung der Senderichtung (also wer grad sendet) mache ich wie
>im CB-Funk: am Ende der Sendung steht dann ein "Over"-Zeichen, aus dem
>der Empfänger sehen kann, dass er jetzt reden darf.

Flow Control nennt man das wohl, XON/XOFF.

>Man liest immer, dass für UART-Übertragung der RC-Oszillator nicht
>geeignet ist sonder dass ein Quarz sein muss.
>Das stimmt bedingt, aber nicht ganz :-)

Es simmt genug, um einen Quarz zu verwenden.

>In der Tat kann man mit dem Quarz wenig falsch machen, wenn der damit
>getaktet AVR nicht zu vielen Vibrationen ausgesetzt ist (Vibrationen
>verstimmen einen Quarz doch deutlich).

Aber kaum soviel, wie ein RC-Oszillator falsch geht. Dazwischen liegt
mehr als der Faktor 100.

>Aber der RC-Oszillator reicht aus, wenn man wirklich will und wenn die
>Betriebsspannungen der AVRs genau sind.

Du bist ein Seelenverkäufer.

>Die Vcc spielt eine grosse Rolle, denn der RC-Oszillator ist spürbar
>spannungsabhängig. ATMega8 liefern bei 5V bei mir in der Regel sehr gute
>Baudraten bis 19200, bei 3V dagegen nur noch Bitmüll bis man den

Jaja, deine drei die du aufgebaut hast.

>beiden AVRs sicherer wieder aufsetzen kann, wenn eine Störung mal
>dazwischengefunkt hat und das Spiel der beiden aus dem Tritt gekommen
>ist.

Die Synchronisiation hat mit CRC wenig zu tun.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

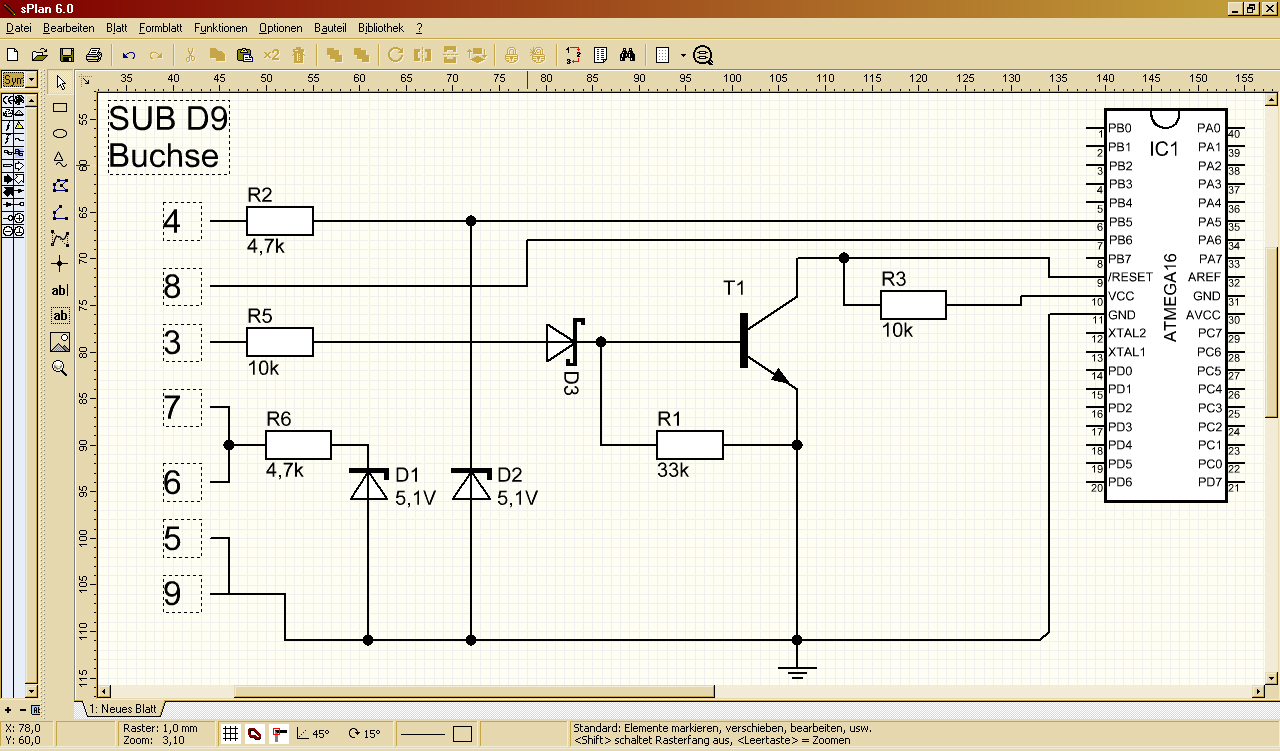

Ich habe die Schaltung (Serielles Interface für AVR und Pony Prog)der
folgenden Seite nachgebaut aber kann einfach nicht in den µC übertragen.
Es kommt immer ein Fehler im Pony Prog wenn ich allerdings bei der
Fehlermeldung auf "ignore" gehe dann fängt er an zu übertragen und die
Leds am schon programmiertem Atmega die normalerweise bei
betriebsspannung leuchten gehen für die Zeit des Schreibevorgangs aus.
Danach kommt allerdings "Writing fail".
Hatte jemand das schonmal??Weis einfach nicht was ich da noch machen
soll.

http://s-huehn.de/elektronik/avr-prog/avr-prog.htm  <Seite mit Schaltung
Serielles Interface für AVR und Pony Prog

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Da habe ich mal die Schaltung drangehangen mit der ich über Com vom PC
aus den Flash im Atmega beschreiben will klappt aber nicht.

externer Quarz ist angeschlossen und geht über kondensatoren 22pF auf
Masse

AVCC und VCC gehen über Kondensator 100nF auf Masse.

Kann einfach nicht auf der Atmega schreiben.

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
yeeeeeeeeeeaaaaaaaaaaaahh it works.....verdammte kalte Lötstelle die hat
mich bestimmt 20 Stunden aufgehalten

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
an einem µC empfange ich 2 Bytes hintereinander dadurch wird aber immer
der empfangsinteruppt ausgelößt und er schreibt ihn in die gleiche
variable aber das zweite Byte soll ja in die 2te Variable.

Deswegen habe ich vor in jedes der beiden Bytes 6 Bit Nutzdaten und 2
Bit quasi als Schlüssel einzufügen um zu sehn ob es in die erste oder
zweite Variable geschrieben wird.

Deswegen die Frage wie schreibe ich Bits von zwei verschiedenen Ports in
eine Variable?

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mmhhh habe meine übertragung die vorher funktioniert hat jetzt mit einem
kabel probiert was ca 30cm lang ist. macht der uart da schon schlapp?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael Dietz (Firma na) (michaeld)

>Deswegen die Frage wie schreibe ich Bits von zwei verschiedenen Ports in
>eine Variable?

Also wirklich. Wen SOOOOO eleentat einfach Dinge schon unklar sind, wie
willst du den Rest schaffen?

IF( obere Bits) ...

>mmhhh habe meine übertragung die vorher funktioniert hat jetzt mit einem
>kabel probiert was ca 30cm lang ist. macht der uart da schon schlapp?

Kaum. Sag mit bitte nicht, dass du keine Masse verbunden hast....?!
Und denk dran, RXD und TXD kreuzen.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
denke vom Verständnis her ist das schon klar was ich mit den Bits tun
muss es hackt halt bissl an der Syntax.

Ja habe die Masse verbunden und RXD und TXD gekreuzt.

das seltsame ist das bei der übertragung jeweils das erste und das
letzte bit stimmen die dazwischen aber nicht.

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habe die Schalter gegen Masse und die internen Pull Ups des µC aktiviert
dabei ist mir aufgefallen das wenn die Schalter offen sind fast alle
Pins des µC auf 5V sind aber einer immer nicht obwohl der PullUP
aktiviert ist. Kann es sein das der µC nicht so viele Pull Ups schhafft?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>denke vom Verständnis her ist das schon klar was ich mit den Bits tun
>muss es hackt halt bissl an der Syntax.

Bitmanimpultation

if ((rx_data & 0xC0) == 1) {
  // erstes Byte
  PORTA = rx_data;
}
else {
  // zweites Byte
  PORTB = rx_data;

}


Ja habe die Masse verbunden und RXD und TXD gekreuzt.

>das seltsame ist das bei der übertragung jeweils das erste und das
>letzte bit stimmen die dazwischen aber nicht.

Hast du bei BEIDEN AVRs die gleichen Quarze dran und die AVR Fuses
richtig gesetzt?

>dabei ist mir aufgefallen das wenn die Schalter offen sind fast alle
>Pins des µC auf 5V sind aber einer immer nicht obwohl der PullUP
>aktiviert ist. Kann es sein das der µC nicht so viele Pull Ups schhafft?

Nein, die Pull-up laufen alle problemlos. Klingt nach ne Lötbrücke oder
Programmierfehler.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
hab die lötbrücken nochmal alle überprüft die stimmen soweit.

habe festgestellt das immer die ersten beiden und die letzten beiden
bits sauber übertragen werden die mittleren 4 bits allerdings nicht das
ist mir ein rätsel

ich post mal meine beiden codes.

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
2ter code

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
oh habe grad den code gepostet wo ich mit halbduplex probiert habe hier
nochmal der in vollduplex

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
2ter

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>oh habe grad den code gepostet wo ich mit halbduplex probiert habe hier
>nochmal der in vollduplex

Wo soll da der Unterschied sein? Dein Code sieht erstmal OK aus.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
bei dem einen ist noch ein Teil auskommentiert und die Register werden
erst nochmal in Variablen geschrieben und dann in den UDR.
Naja kein wesentlicher Unterschied hast recht.

Kann sich das denn jemand erklären wie es dazu kommt das die mittleren 4
Bits immer fehlerhaft übertragen werden.

Am Register an dem eingelesen wird habe ich einen 8 poligen DIP Schalter
wenn ich dei beiden äußeren Schalter umschalte so ändert sich auch auch
der Zustand der Leds am Ausgangsregister des anderen µCaber bei den
mittleren Bits passiert nix da leuchten die Leds immer.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>Kann sich das denn jemand erklären wie es dazu kommt das die mittleren 4
>Bits immer fehlerhaft übertragen werden.

Glaub ich nicht. Sende mal statt PINC eine Konstante, z.B. 0x01, 0x02,
0x04 etc.

>Am Register an dem eingelesen wird habe ich einen 8 poligen DIP Schalter
>wenn ich dei beiden äußeren Schalter umschalte so ändert sich auch auch
>der Zustand der Leds am Ausgangsregister des anderen µCaber bei den
>mittleren Bits passiert nix da leuchten die Leds immer.

Mit dem popeligen DIP-Schalter hast du dich schonmal vertan. Prüfe die
Verbindungen und Lötstellen. Prüfe an Pin des uC , ob du sauber schalten
kannst.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
von den verbindungen an sich stimmt alles der dip schaltet sauber das
einzige problem was ich festgestellt habe und das auch noch an beiden µC
ist das der PINC4 wenn der schalter zu ist 0V hat klar der schltet auf
Masse aber wenn ich ihn aufmache nur 0,8V gibt das ist an beiden
Atmega16 der gleiche PIN am C register bei allen anderen gibt es 5V wenn
der schalter auf ist

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hab gerade rausgefunden das die pins am register c fürs jtagn benutzt
werden bin hab also in den fuses jtagn ausgestellt und siehe da die
mittleren 4 bits klappen

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
soso dh jetzt geht es daran die bytes crc zu prüfen muss man das manuell
machen?

oder gibts da fertige möglichkeiten?

wenn ihr paar gute links habt postet einfach mal

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
;-)

Autor: Markus Diefenbach (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich keine Ahnung von CRC...der Falk kann da bestimmt etwas zu sagen.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>soso dh jetzt geht es daran die bytes crc zu prüfen muss man das manuell
>machen?

Mit einer Funktion.

>oder gibts da fertige möglichkeiten?

Sicher, hab aber keine Links auf fertigen Code.

CRC

MfG
Falk

P.S. Bei 2 Byte / Datenpaket ist CRC Overkill. Sende einfach die Bytes
doppelt, und das zweite Mal invertiert. Vergleich alles am Empfänger und
gut.

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So habe mal versucht zwischen den beiden Bytes zu unterscheiden beim
empafangen es klappt aber noch nicht so ganz. hier mal der code und gn8

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
2ter n8

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>So habe mal versucht zwischen den beiden Bytes zu unterscheiden beim
>empafangen es klappt aber noch nicht so ganz. hier mal der code und gn8

Tja, man sollte doch hin und wieder mal über Bitmanipulation
nachdenken.


>        Sensor_1bis6 = (Sensor_1bis6 | 0x00); //00 f�r Byte Sensor_1bis6

Völlig unsinning, die Variable wird NIE verändert.

>        Sensor_7bis12 = (Sensor_7bis12 | 0xC0); // 11 f�r Byte

Knapp daneben ist auch vorbei. Hier werden definitiv Bit 6 und 7
gesetzt. ABER! In Sensor_1bis6 können die auch gesetzt sein :-0. Eher so

        Sensor_1bis6 &= ~0xC0);    // Bits 6 & 7 loeschen
        Sensor_7bis12 |= 0xC0);    // Bits 6 & 7 setzen

Und die Auswertung ist auch falsch.

             //das empfangene byte wird im UDR gespeichert
          rx_data= UDR;    // Empfangsregister auslesen

>      if ((rx_data & 0xC0) == 1) //11 als h�chste Bits?

Dieser Ausdruck kann NIE wahr werden.

Ja, ist von mir, hab da wohl im Eifer des Gefechts was falsches
geschrieben. Eher so.

      if ((rx_data & 0xC0) == 0xC0)

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
oh da hätte man auch selber drauf kommen können....gg es klappt

Wenn ich allerdings einzelne Schalter(Sensoren) so schalte das die reihe
der nutzbits 101010 ist dann kommt es zu fehlern auf der übertragung
zeigt sich durch blinken benachbarter leds. Glaube das ist weil uart nur
ein Stopbit verwendet habs auch schon mit 2 probiert aber da ändert sich
nix bei bestimmten Kombinationen ist die Übertragung nicht mehr sauber.
Wird sich dieses Problem geben wenn ich die Bytes prüfe?

mal wieder vielen dank Falk

MfG

Michael

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>Wenn ich allerdings einzelne Schalter(Sensoren) so schalte das die reihe
>der nutzbits 101010 ist dann kommt es zu fehlern auf der übertragung
>zeigt sich durch blinken benachbarter leds. Glaube das ist weil uart nur
>ein Stopbit verwendet habs auch schon mit 2 probiert aber da ändert sich
>nix bei bestimmten Kombinationen ist die Übertragung nicht mehr sauber.

Nein, das hat nix mit der Anzahl Stopbits zu tun. Prüfe nochmal genau,
ob auf beiden AVRs die gleichen UART-Einstellungen vorhanden sind.

>Wird sich dieses Problem geben wenn ich die Bytes prüfe?

Nein, das ist ein anderes Problem. Erstmal muss es ohne Prüfung sauber
laufen.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
die UART einstellungen sind komplett identisch:
#define F_CPU 16000000UL

   #define BAUD       9600UL
   #define UBRR_WERT   ((F_CPU/(16UL*BAUD))-1)

   UBRRH = (unsigned char)(ubrr>>8);
   UBRRL = (unsigned char)(ubrr);
   UCSRB = (1<<RXCIE)|(1<<RXEN)|(1<<TXEN);
   UCSRC = (1<<URSEL)|(0<<USBS)|(1<<UCSZ1)|(1<<UCSZ0);

kann es sein das es daran liegt das ich die Quarze an nicht Baugleichen
Kondensatroen gegen Masse habe.
Oder sind die nur beim einschwingen von Bedeutung?

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
fehler gefunden fuse bit ckopt war nicht gesetzt was ja ab 8MHz gesetzt
sein sollte

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
so habe jetzt vor die zwei bytes die ich sende jeweils nochmal negiert
zu senden also beim sender an
    Byte1 11 in die höchstwertigen Bits schreiben
an negiert_Byte1 00 in die höchstwertigen Bits schreiben

an         Byte2 10  in die höchstwertigen Bits schreiben
an negiert_Byte2 01  in die höchstwertigen Bits schreiben

das hab ich soweit schon realisiert

un dann beim empfänger mit

if(Byte1 == ~negiert_Byte1)
{an ausgangsregister weitergeben}

wenn nicht verwerfen und auf das nächste warten und evtl alle 5ms senden

nur wie kann ich abwarten bis alle 4 Bytes da sind um sie zu vergleichen
kann ich da 4 if schleifen hintereinander machen?

MfG
Michael

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>fehler gefunden fuse bit ckopt war nicht gesetzt was ja ab 8MHz gesetzt
>sein sollte

Oder einfach einen niederfrequenten Quarz nutzen. Wie bereits mehrfach
gesagt, 1,8432 MHz reichen für dich LOCKER .

>un dann beim empfänger mit

>if(Byte1 == ~negiert_Byte1)
>{an ausgangsregister weitergeben}

>wenn nicht verwerfen und auf das nächste warten und evtl alle 5ms senden

>nur wie kann ich abwarten bis alle 4 Bytes da sind um sie zu vergleichen

Ganz einfach. Du weist ja, dass dein Sender immer in einer bestimmten
Reihenfolge sendet, z.B. so

sensor_1bis6
sensor_1bis6 negiert
sensor_7bis12
sensor_7bis12 negiert

Also musst du in deiner Empfangsroutine nur die Bytes erstmal zwischen
speichern und wenn du am Anfang wieder angekommen bist weisst du, dass
du alle einmal empfangen hast. Dann kannst du alle prüfen und ausgeben.
Etwa so.

// in der ISR des Empfängers

tmp = UDR;
code = tmp >>6;
tmp &= ~0xC0;

switch (code) {
  case 0: sensor_1bis6=tmp; break;
  case 1: sensor_1bis6_negiert=tmp; break;
  case 2: sensor_7bis12= tmp; break;
  case 3: sensor_7bis12_negiert=tmp;
          if (sensor_1bis6 == (~sensor_1bis6_negiert & ~0xC0))
            PORTA = sensor_1bis6;
          if (sensor_7bis12 == (~sensor_7bis12_negiert & ~0xC0))
            PORTB = sensor_7bis12;
          break;
}

>kann ich da 4 if schleifen hintereinander machen?

Es gibt keine "if Schleifen", nur If Abfragen. Du kannst auch tausend
hintereinander machen. Aber wozu? Siehe oben.

MfG
Falk

P.S. Du bist wohl eine Nachteule? Wenn man so die Zeiten einiger deiner
Postings so betrachtet ;-)

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo so klappt das nicht
Sender:
ISR (TIMER0_OVF_vect)

    {
      TCNT0  = 100;


        //Einlesen
        Sensor_1bis6 = ~PINC;
          negiert_Sensor_1bis6 = ~Sensor_1bis6;
        Sensor_7bis12 = ~PINB;
        negiert_Sensor_7bis12 = ~Sensor_7bis12;

        //Aufbereiten
        Sensor_1bis6 &= ~(0xC0);          // Bits 6 & 7 loeschen 00 am höchstwertigem Bit


        negiert_Sensor_7bis12    |=  (0xC0);    // Bits 6 & 7 setzen   11 am höchstwertigem Bit

        Sensor_7bis12 &= ~(0xC0);        // Bit 6 7 löschen 00
                Sensor_7bis12 |= (0x80);        // Bit 7  setzen   10

        negiert_Sensor_1bis6 &= ~(0xC0);    // Bit 6 7 löschen 00
                negiert_Sensor_1bis6 |= (0x40);      // Bit 6  setzen   01


         while (!(UCSRA & (1<<UDRE)));         // warten bis Senden moeglich (bis Sendepuffer frei ist)

           UDR=Sensor_1bis6;          //Sensor_1bis6;//Daten in den Puffer schreiben und damit senden  00

        while (!(UCSRA & (1<<UDRE)));

          UDR=negiert_Sensor_1bis6;           //01

        while (!(UCSRA & (1<<UDRE)));

          UDR=Sensor_7bis12;             //10

        while (!(UCSRA & (1<<UDRE)));

          UDR=negiert_Sensor_7bis12;            //

      }
Empfänger:
ISR(USART_RXC_vect)     //Empfangsinteruppt wird ausgelößt sobald ein Byte empfangen wurde
    {
      rx_data = UDR;
          code = rx_data >> 6;   //schreibt die  Prüfbits in code
          rx_data &= ~0xC0;

      switch (code)
      {
          case 0: SPS_in1bis6 =   rx_data; break;     //00? ja-->schreibe niedrigsten 6 Bits
          case 1: negiert1bis6 =  rx_data; break;    //01
          case 2: SPS_in7bis12 =  rx_data; break;     //10
          case 3: negiert7bis12 = rx_data;      //11

          if (SPS_in1bis6 == ((~negiert1bis6) & ~0xC0))
                PORTA = SPS_in1bis6;

              if (SPS_in7bis12 == ((~negiert7bis12) & ~0xC0))
          PORTB = SPS_in7bis12;
              break;
      }

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>Hallo so klappt das nicht

Was was klappt denn nicht? Und wenn dann bitte vollständigen Quelltext
als Anhang.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Da oben ist Sende und Empfangsroutine beim Sender wird 00,01,10,11 in
die beiden höchstwertigen Bits geschrieben und beim Empfänger wird
dieses ausgewertet und dadurch die Bytes wieder den richtigen Variablen
zugeordnet.
Hier nochmal die Codes ganz.

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
2ter Code

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>Dateianhang: Atmega16_2.c (3,7 KB, 0 Downloads) | formatierter Code

>2ter Code

Ja und? Was geht denn nicht? Ich seh keinen Fehler.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mmmmhhhh ich habe auch nichts gesehen...die Übertragung ohne die
Prüfwerte klappt aber mit klappt es nicht deswegen glaube ich das der
Fehler irgendwo da ist wo der empfänger die einzelnen Bytes den
richtigen Variablen zuordnet.
Außer ich bekomme auf meinen 30 cm so viele Fehler das jedes Byte falsch
ist das glaube ich allerdings nicht.

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
kann es sein das er es nicht schafft in 10 ms an die 4 Packete den code
dranzuhängen und runterzuschicken bzw er unten diese nicht schnell genug
auswerten kann?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>kann es sein das er es nicht schafft in 10 ms an die 4 Packete den code
>dranzuhängen und runterzuschicken bzw er unten diese nicht schnell genug
>auswerten kann?

Rechnen?

4 Bytes / 10ms -> 400 Bytes/s

Du arbeitest mit 9600 Baud also 960 Bytes/s.

Lass dir mal jeweils eins der vier Daten auf LEDs anzeigen.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok wenn ich die bytes einzeln verschicke dann kommen die daten sauber an
denke dann liegt der fehler irgendwo bei den beiden prüfbits. die werden
falsch verechnet und er gibt nix mehr raus

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>ok wenn ich die bytes einzeln verschicke dann kommen die daten sauber an
>denke dann liegt der fehler irgendwo bei den beiden prüfbits. die werden
>falsch verechnet und er gibt nix mehr raus

Du sollst sie nicht einzeln verschicken sondern ANZEIGEN. Ein Griff zum
Oszi wäre auch nicht verkehrt.

Mfg
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja habe sie anzeigen lassen die kommen alles richtig an und der negierte
wert ist auch immer negiert zu seinem Wert, dh der fehler muss in der if
anweißung unten liegen oder?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>ja habe sie anzeigen lassen die kommen alles richtig an und der negierte
>wert ist auch immer negiert zu seinem Wert, dh der fehler muss in der if
>anweißung unten liegen oder?

GENAU!

MfG
Falk

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich seh keinen Fehler. Hast du auch SPS_in1bis6 etc. anzeigen lassen und
nicht rx_data? Hast du auch das richtige Programm in beiden
Controllern drin?

Mfg
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
aber die stimmt hab das jetzt nochmal haarklein durchgerechnet.
wo kann denn da noch der fehler liegen

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja hab das alles überprüft richtiges programm in jeweiligem µC und auch
die richtigen variablen rausgegeben

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wenn ich die beiden if abfragen rausnehme gibt er alle richtig aus
ISR(USART_RXC_vect)     //Empfangsinteruppt wird ausgelößt sobald ein Byte empfangen wurde
    {
      rx_data = UDR;
          code = rx_data >> 6;   //schreibt die  Prüfbits in code
          rx_data &= ~0xC0;

      switch (code)
      {
          case 0: SPS_in1bis6  =   rx_data;  break;     //00? ja-->schreibe niedrigsten 6 Bits
          case 1: negiert1bis6 =  rx_data; break;    //01
          case 2: SPS_in7bis12 =  rx_data;  break;     //10
          case 3: negiert7bis12 = rx_data;      //11

          //if (SPS_in1bis6 == ((~negiert1bis6) & ~0xC0))
                PORTA = SPS_in1bis6;

              //if (SPS_in7bis12 == ((~negiert7bis12) & ~0xC0))
          PORTB = SPS_in7bis12;


Autor: Falk Brunner (falk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
OH Shit! Ich hasse C! Blöder Mist!

So gehts. Stichwort Integer Promotion. Grrrr.


          if (SPS_in1bis6 == (~negiert1bis6 & ~0xC0))
                PORTA = SPS_in1bis6;

die Konstante 0xC0 wird auf 16 Bit aufgebohrt und DANN invertiert. Macht
dann NICHT 0x3F, sondern 0xFF3F. Und da kann der Vergleich NIE wahr
sein.

Korrigierte Version im Anhang. Und sag mal, hast du die Compilerwarungen
alle ignoriert? Deine Funktionen müssen VOR main() im Quelltext liegen,
wenn du keine Headerfiles nutzt.

MFG
Falk

Autor: Falk Brunner (falk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier für den anderen

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
es klappt nice da wäre ich niemals drauf gekommen

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hab diese warnung vom compiler irgendwie nie realisiert weil wenn ich
das zweite mal compiliert habe war sie nicht mehr da dachte das wäre ein
bug im avr studio.

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Das senden in die eine richtung klappt jetzt habe jetzt auch mal das für
die andere richtung eingebaut aber das klappt noch nicht so ganz.
poste hier mal wieder beide.

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
zwei

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

das musst du auch mal alleine debuggen können. Der Simulator ist dein
Freund.

MFG
Falk

Autor: Rainer Milenski (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Thread: Etwas ähnliches hatte ich auch mit 2 ATMEGA8 vor. Dieser Thread
ist zwar riesengroß, hat aber sehr weitergeholfen!

@Falk Brunner:

Woher hast du eigentlich dein ganzes Wissen rund um uC?
Arbeitest du in der Branche? Und wie alt bist du eigentlich wenn man
fragen darf.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Rainer Milenski (Gast)

>Woher hast du eigentlich dein ganzes Wissen rund um uC?

Hat sich in den Jahren so angesammelt. Das meiste über Hobby, später
Studium, ein wenig im Job.

>Arbeitest du in der Branche?

Ja. Hardwareentwicklung.

> Und wie alt bist du eigentlich wenn man fragen darf.

Staatsgeheimnis! Aber ich darf/muss schon zur Ü30 Party ;-)

MfG
Falk

Autor: Simon K. (simon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael Dietz wrote:
> hab diese warnung vom compiler irgendwie nie realisiert weil wenn ich
> das zweite mal compiliert habe war sie nicht mehr da dachte das wäre ein
> bug im avr studio.

Nein keinesfalles!
Die Datei wird nur neu kompiliert, wenn du diese auch verändert hast.
Und wenn die Datei nicht kompiliert wird (da nicht verändert zum
vorherigen Buildvorgang) werden auch keine Kompilier-Fehler dieser Datei
angezeigt.

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
haber meine beiden Quelltexte von oben nochmal genau überprüft und der
fehler liegt daran das er beim Aktor_1bis8_negiert das 4,5 und 6 Bit
immer als eins rausgibt.
hier nochmal sende und empfangs routinen:

sender:
ISR (TIMER0_OVF_vect)            //auslößen des Timerinteruppts
    {

       TCNT0  = 178;            // Timer Vorladen

      //Einlesen
      tx_data = ~PINC;

      SPS_out_1bis4 = tx_data & 0x0F;        //löscht höchsten 4 Bits

      SPS_out_5bis8 = tx_data >> 4;             //schiebt die höchsten 4 Bits an niedrigsten 4 Stellen in SPS_out_1bis4

      SPS_out_1bis4_negiert = ~SPS_out_1bis4;
      SPS_out_5bis8_negiert = ~SPS_out_5bis8;

      //Aufbereiten
      SPS_out_1bis4 &= ~0xC0;          // Bits 6,7 loeschen 00 am höchstwertigem Bit

      SPS_out_1bis4_negiert &= ~0xC0;    // Bit 6,7 löschen 00
            SPS_out_1bis4_negiert |= 0x40;    // Bit 6  setzen   01

      SPS_out_5bis8 &= ~0xC0;        // Bit 6,7 löschen 00
            SPS_out_5bis8 |= 0x80;        // Bit 7  setzen   10

      SPS_out_5bis8_negiert |= 0xC0;      // Bits 6 & 7 setzen   11 am höchstwertigem Bit


      //Senden
         while (!(UCSRA & (1<<UDRE)));       // warten bis Senden moeglich (bis Sendepuffer frei ist)

           UDR = SPS_out_1bis4;      //Daten in den Puffer schreiben und damit senden  00

        while (!(UCSRA & (1<<UDRE)));

          UDR = SPS_out_1bis4_negiert;

        while (!(UCSRA & (1<<UDRE)));

          UDR = SPS_out_5bis8;

        while (!(UCSRA & (1<<UDRE)));

          UDR = SPS_out_5bis8_negiert;

    }

empfänger:
ISR(USART_RXC_vect)   //Empfangsinteruppt wird ausgelößt sobald ein Byte empfangen wurde
    {          //das empfangene byte wird im UDR gespeichert
                // Empfangsregister auslesen und zu register A geben
           rx_data = UDR;
          code = rx_data >> 6;   //schreibt die  Prüfbits in code
          //rx_data &= ~0xC0;

        switch (code)
        {
            case 0: Aktor_1bis4      = rx_data;  break;     //00? ja-->schreibe niedrigsten 6 Bits
            case 1: Aktor_1bis4_negiert = rx_data;   break;    //01
            case 2: Aktor_5bis8     = rx_data;  break;     //10
            case 3: Aktor_5bis8_negiert = rx_data;          //11


                  Aktor_5bis8 = Aktor_5bis8 << 4;                      //schiebt niedrigsten 4 Bits an 4 höchsten stellen

          Aktor_1bis8 = (Aktor_1bis4 | Aktor_5bis8);

          //PORTA = Aktor_1bis8;

          Aktor_5bis8_negiert = Aktor_5bis8_negiert << 4;

          Aktor_1bis8_negiert = (Aktor_1bis4_negiert | Aktor_5bis8_negiert);
          PORTA = Aktor_1bis8_negiert;
            //if (Aktor_1bis8 == ~Aktor_1bis8_negiert)
                  //PORTA = Aktor_1bis8;


          break;
          }



    }



SPS_Out beim sender entspricht Aktor beim Empfänger

Autor: Tobias Plüss (hubertus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Michael Dietz:
Diese Frage "Datenübertragung zwischen zwei ATxx" taucht andauernd
wieder auf.  Normalerweise mag ich es ja gar nicht, wenn die Leute
solche Kommentare abgeben, aber für einmal muss ich es einfach auch
erwähnen: Benutz doch bitte mal die Suchfunktion. Praktisch jeden Tag
taucht ein Thread auf, mit ner Frage wie "ich will Daten vom ATMEGA xy
zum ATMEGA xyz übetragen, wie geht das?".
Auch im AVR-Tutorial wird sowas eingehend beschrieben.
Also bitte, an alle: schaut doch erst mal da rein oder benutzt die
Suchfunktion, wenn ihr was zu der Datenübertragung wissen wollt.

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
gg ja die übertragung an sich klappt ja soweit darum geht es hier auch
nicht mehr es geht nur noch darum den einen kleinen fehler da zu finden
der rest klappt schon.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bitmanipultaion ist manchmal schwerer als man denkt.
So sollte es laufen. Und versuch mal deinen Quelltext ordentlich zu
formatieren, das ist wesentlich für die Lesbarkeit und Fehlersuche!
Und arbeite mal mit lokalen Variablen, sonst kommts du bald in Teufels
Küche.
/*
Empfangsinteruppt wird ausgelößt sobald ein Byte empfangen wurde
Das empfangene Byte wird im UDR gespeichert
Empfangsregister auslesen und an PORTA ausgeben
*/
ISR(USART_RXC_vect) {
    uint8_t rx_data, code;
    static uint8_t Aktor_1bis4, Aktor_1bis4_negiert, Aktor_5bis8, Aktor_5bis8_negiert;

    rx_data = UDR;
    code = rx_data >> 6;   //schreibt die  Prüfbits in code
    rx_data &= 0x0F;

    switch (code) {
        case 0: Aktor_1bis4         = rx_data;  break;     //00? ja-->schreibe niedrigsten 6 Bits
        case 1: Aktor_1bis4_negiert = rx_data;  break;     //01
        case 2: Aktor_5bis8         = rx_data;  break;     //10
        case 3: Aktor_5bis8_negiert = rx_data;             //11

                Aktor_1bis4 |= (Aktor_5bis8 << 4);
                Aktor_1bis4_negiert |= (Aktor_5bis8_negiert << 4);
                if (Aktor_1bis4 == ~Aktor_1bis4_negiert)
                  PORTA = Aktor_1bis4;
                break;
    }

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mmhhh es funktioniert nich sehe aber auch keinen unterschied außer das 2
Variablen weniger da sind und und jeweils um eine zeile gekürzt wurde

bei der if abfrage bleibt der PORT A komplett auf null

gebe ich Aktor_1bis4 einzeln heraus so stimmen die werte mit den
gesendeten überein

gebe ich aber Aktor_1bis4_negiert einzeln heraus so bleiben die Bits 4
und 5 immer gesetzt auch wenn ich eine null sende

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael Dietz (Firma na) (michaeld)

>mmhhh es funktioniert nich sehe aber auch keinen unterschied außer das 2
>Variablen weniger da sind und und jeweils um eine zeile gekürzt wurde

Doch, es ist ein elementarer Unterschied da. Nämlich

rx_data &= 0x0F;

Damit werden die oberen 4 Bit ausmaskiert. In alles vier Bytes. Nur dann
klappt die "Rückvereinigung" per ODER.

>bei der if abfrage bleibt der PORT A komplett auf null

OK, wir sind wieder drauf reingefallen. Integer Promotion. Ich könnte
kotzen!

So gehts.

/*
Empfangsinteruppt wird ausgelößt sobald ein Byte empfangen wurde
Das empfangene Byte wird im UDR gespeichert
Empfangsregister auslesen und an PORTA ausgeben
*/
ISR(USART_RXC_vect) {
    uint8_t rx_data, code;
    static uint8_t Aktor_1bis4, Aktor_1bis4_negiert, Aktor_5bis8, Aktor_5bis8_negiert;

    rx_data = UDR;
    code = rx_data >> 6;   //schreibt die  Prüfbits in code
    rx_data &= 0x0F;

    switch (code) {
        case 0: Aktor_1bis4         = rx_data;  break;     //00? ja-->schreibe niedrigsten 6 Bits
        case 1: Aktor_1bis4_negiert = rx_data;  break;     //01
        case 2: Aktor_5bis8         = rx_data;  break;     //10
        case 3: Aktor_5bis8_negiert = rx_data;             //11

                Aktor_1bis4 |= (Aktor_5bis8 << 4);
                Aktor_1bis4_negiert |= (Aktor_5bis8_negiert << 4);
                if ((uint8_t)Aktor_1bis4 == (uint8_t)~Aktor_1bis4_negiert)
                  PORTA = Aktor_1bis4;
                break;
    }

Mfg
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja es hat wieder an den integerwerten gelegen....
diesmal hat der compiler nix gesagt.

ok jetzt habe ich vor mit dem PC und AVR Terminal verschiedene Bytes zu
versenden und am anderen µC die Daten wieder an den PC zu geben und dort
dann gesendete mit angekommenen zu vergleichen.
eignet sich AVR Terminal dazu arbeitet es mit dem SI Prog I/O zusmmen?

werde es mal testen aber könnt gerne Vorschläge posten wie man es besser
machen könnte

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>eignet sich AVR Terminal dazu arbeitet es mit dem SI Prog I/O zusmmen?

Was ist AVR Terminal? Denk dran, dass du einen MAX232 brauchst, wenn du
mit dem PC kommunizieren willst.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
das problem ist das ich ja den uart schon verwende aber den brauche ich
auch wenn ich die daten an den pc geben will oder?

gibt es ne möglichkeit entweder die übertragung zum pc oder die
übertragung zwischen den beiden µC auf andere pins als RXD und TXD von
uart aufzulegen..?

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
avr terminal hatte ich auf soner seite gesehn war aber wohl nix
vernünftiges hab es auch nicht zum download gefunden. habe jetzt
Hyperterminal aber mit meiner schnittstelle über miso und mosi kann ich
da nix senden bzw empfangen.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>das problem ist das ich ja den uart schon verwende aber den brauche ich
>auch wenn ich die daten an den pc geben will oder?

Wäre von Vorteil. Dann nimm einen Multiplexer und schalte zwischen
Datenübertragung zum anderen AVR und PC um. 74HC157 ist dein Freund.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo
um die Datenübertragung zum PC hinzubekommen habe ich vor die bytes
einfach an IO Ports rauszugeben bzw. einzulesen und diese mit der
parallelen schnittstelle lpt1 zu verbinden und im PC weiter mit Delphi
zu verarbeiten so das ich die Datenübertragung mal zB. 30 min laufen
lassen kann und ne grafische auswertung der fehler machen kann.

Ist das ne gute Idee das über die parallele schnittstelle zu machen?
Hat jemand evtl schonmal sowas gemacht und tips?
Was gibt es da noch für möglichkeiten?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>Ist das ne gute Idee das über die parallele schnittstelle zu machen?

Nein. Nimm seriell oder besser USB mit virtuellem COM-Port. FTDI232R ist
dein Freund.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
klappt das ganze auch ohne zusätzliche hardware.

wenn ich das mit dem FTDI232Rrealisiere klappt es mit diesem über die
normalen IO Ports die UARTS sind ja belegt und wollte wenn möglich nicht
mehr soviel hardware draufbauen.

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
so wie ich das gelesen habe arbeitet der FTDI232R auch nur mit dem Uart
zusammen dann bräuchte ich auch noch en multiplexer dazwischen.

gibte es keine möglichkeit das mit den normalen IO Pins zu regeln ohne
viel zusätzliche Hardware?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>so wie ich das gelesen habe arbeitet der FTDI232R auch nur mit dem Uart
>zusammen dann bräuchte ich auch noch en multiplexer dazwischen.

Ja.

>gibte es keine möglichkeit das mit den normalen IO Pins zu regeln ohne
>viel zusätzliche Hardware?

Was bitte ist an einem 16pinnigen IC viel Hardwareaufwand?

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Was bitte ist an einem 16pinnigen IC viel Hardwareaufwand?

der 16 pinnige IC!

mein Lehrer meinte ich soll das ganz einfach über die IO Ports lösen von
da aus einfach an die parallele schnittstelle senden und mit delphi
einlesen und auswerten.

Aber da habe ich auch keine ahnung wie ich das synchronisieren soll usw.
also denke ich ist die schnellste Lößung einfach den Atmega164P zu
bestellen da dieser zwei Uarts hat und dann das ganze mit dem FTDI232R
an den PC zu übertragen.
Ist es denn da möglich über einen COM Port (habe nur einen) an den
ersten µC das bitmuster zu senden und das vom zweiten zu empfangen?

Was bietet sich am besten an um das gesendete mit dem empfangenen zu
vergleichen und auszuwerten.

Danke

MfG

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
kennste nen günstigen shop wo ich direkt den atmega164P und den FTDI232R
in diskreten bauteilen bestellen kann?

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
das mit dem com port hat sich erledigt der geht ja direkt auf usb..aber
der kleine ic kostet 7,99eur :( und habe ihn bisher nur in smd gefunden.

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
http://elmicro.com/de/ft232r.html

das müsste ich mir quasi selber bauen will ja nicht so viel augeben.

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
en kumpel hat das mit diesem ftdi mal gemacht und er meinte die
übertragung wäre sehr unzuverlässig.

versuche das jetzt mit nem max232 und dem atmega mit 2 hardware uarts.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>en kumpel hat das mit diesem ftdi mal gemacht und er meinte die
>übertragung wäre sehr unzuverlässig.

Dann hat er was falsch gemacht.

>versuche das jetzt mit nem max232 und dem atmega mit 2 hardware uarts.

Meinetwegen.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mmhhh ist es deiner meinung nach denn mit dem ftdi die bessere lösung?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
habe den FTDI232R nur in smd gefunden und wollte keinen fertigen adapter
holen gibt es die auch als diskrete bauteile für lochplatinen?

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
weshalb ist ftdi so viel besser als die daten per max232 die rs232
schnittstell zu senden kann da keinen nachteil erkennen. außer das ich
halt 2 comports brauche.

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@  Michael Dietz (Firma na) (michaeld)

>weshalb ist ftdi so viel besser als die daten per max232 die rs232
>schnittstell zu senden kann da keinen nachteil erkennen.

Wer sagt denn VIEL besser? Es ist besser, weil die meisten PCs keinen
COM-Port mehr haben.

MfG
Falk

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Habe jetzt 2 Atmega 164P hier die haben jeweils zwei uarts.
Habe den Code auch schon soweit angepasst mit hilfe von diesem tutorial.

http://www.atmel.com/dyn/resources/prod_documents/...

Das Problem ist allerdings das kein interuppt beim empfangen ausgelößt
wird und senden tut er wohl auch nicht habe an der anderen seite noch
den atmega 16 mit dem es schon funktioniert hat aber auf dem atmega 164P
wird nix empfangen und auch nix gesendet.

Außerdem macht der Atmega164P oft Probleme beim beschreiben hab die
fuses BOOTSZ0 und BOOTSZ1 im ponyprog gesetzt.


MfG

Autor: Jankey (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
uchar Send2WOne()
{
  if( !R || !W )         // Checken ob beide Leitungen High Sind
    return 0;

  R = 0;              // Red Leitung Runter gehen

  StartTimeout();

  while( W && timeout)     // Auf Antwort warten
    ;

  if(!timeout)         // Zu lange gewartet!
    return 0;

  R = 1;             // Antwort bestätigen & Leitung wieder Freigeben

  StartTimeout();

  while( !W && timeout)   // Auf Freiwerden der Leitung warten.
    ;

  if (!timeout)         // Zu lange gewartet.
    return 0;

  return 1;          // Comm Succ
}

uchar Send2WZero()
{
  if( !R || !W )        // Checken ob beide Leitungen High sind!
    return 0;

  W = 0;            // White Leitung Runter gehen

  StartTimeout();

  while( R && timeout )  // Auf Antwort warten
    ;

  if(!timeout)        // Zu lange gewartet!
    return 0;

  W = 1;            // Antwort bestätigen & Leitung wieder Freigeben

  StartTimeout();

  while( !R && timeout )  // Auf Freiwerden der Leitung warten.
    ;

  if(!timeout)        // Zu lange gewartet
    return 0;

  return 1;          // Comm Succ
}

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mmmhhhhh?

irgendwie wird der timerinterrupt einfach nicht ausgelöst seit ich den
Atmega164P draufhabe.

hier mal der code:

#include <avr/io.h>
#include <avr/interrupt.h>
#include <stdint.h>

#define F_CPU 4000000UL


int a=0;

    void init_timer(void)
  {

      //Initialisierung des Timers:

      TCCR0A |= (0<<CS00)|(0<<CS01)|(1<<CS02);      //Quarztakt wird durch 256 geteilt 4MHz/1024=15625Hz

      TCNT0  = 178;                   // Vorladen  15625Hz/200,Hz(5ms)=78,125  256-78,125=178

      TIMSK0 |= (1<<TOIE0);                  // Interrupts aktivieren und damit Timer starten

  }


  ISR (TIMER0_OVF_vect)

    {
      TCNT0  = 178;

      a++;
      if (a>3000)//30sekunde
      {
      PORTA |= (1<<PA0);
      }
      }

  int main (void)
  {


      DDRA = 0xFF;





      init_timer();       //Aufruf von timerinitialisierung

        sei();          // globale Interrupts zulassen


       while(1) { }                   //endlosschleife um programm nicht zu beenden
       return 0;                       //Rückgabewert an das Betriebssystem (wird nie erreicht wegen while Schleife)

  }

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
kann es sein das sich hier was an der Schaltung ändert normal nicht
oder??
ich kann den Fehler einfach nicht finden.

wäre dankbar wenn jemand noch eine idee hat

Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Michael Dietz (Firma na) (michaeld)

>irgendwie wird der timerinterrupt einfach nicht ausgelöst seit ich den
>Atmega164P draufhabe.

Hast du den Controller im AVR-Studio richtig eingestellt?
Hast du die richtigen Pins angeschlossen, dieser AVR hat ja zwei UARTs.

MFG
Falk

Autor: Michael D. (michaeld)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

ja habe alles richtig angeschlossen aber will eigentlich erstmal nur nen
timerinteruppt auslößen aber das klappt nicht.

Im AVR Studio ist er unter: Project -->configuration options richtig
eingestellt (Atmega164P)und die frequenz (4000000Hz)ebenfalls.

Unter: Debug ->Select Plattform and Device ist AVR Simulator und
Atmega164P gewählt.

Unter Pony Prog zum programmieren gibt es nur den Atmega164 aber er
beschreibt ihn mitr "write successful" und die "Configuration und
Security Bits" lassen sich auch lesen und schreiben habe bei denen
BOOTSZ0 und BOOTSZ1 angehackt.

Könnte es sein das an den fusebits etwas nicht stimmt.

den c code (hauptsächlich die registernamen)habe ich nach der migration
pdf geändert.

http://www.atmel.com/dyn/resources/prod_documents/...

habe den code nochmal anbei.

an den Interrupt befehlen ändert sich nix oder?


MfG

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
jetzt gehts!!

1.fuse bits bei cksel auf "Full Swing Crystal Oscillator"

2.TCCR0A=0x00; register auf null setzen obwohl es normal standartmäßig
auf 0 sein sollte

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
so n8 morgen gehts weiter

Autor: Michael D. (michaeld)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bin jetzt soweit das ich zwischen Atmega und PC Daten übertragen kann
allerdings ist dies sehr fehlerhaft.

ich benutze docklight1.7 um daten zu senden und zu empfangen.
mit hyperterminal geht es nicht weiß nicht warum.

ich lasse die daten die im Mikrocontroller ankommen einfach wieder
zurück schicken aber es kommt nicht immer was zurück und oft auch noch
fehlerhaft.

woran kann das liegen?

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.
Hinweis: der ursprüngliche Beitrag ist mehr als 6 Monate alt.
Bitte hier nur auf die ursprüngliche Frage antworten,
für neue Fragen einen neuen Beitrag erstellen.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
