Für die kommenden Wintertage suche ich noch eine Beschäftigung und
möchte mir ein Tool zur Visualisierung von Microkontroller Daten anhand
von virtuellen Instrumenten erstellen. Wie so etwas aussehen könnte habe

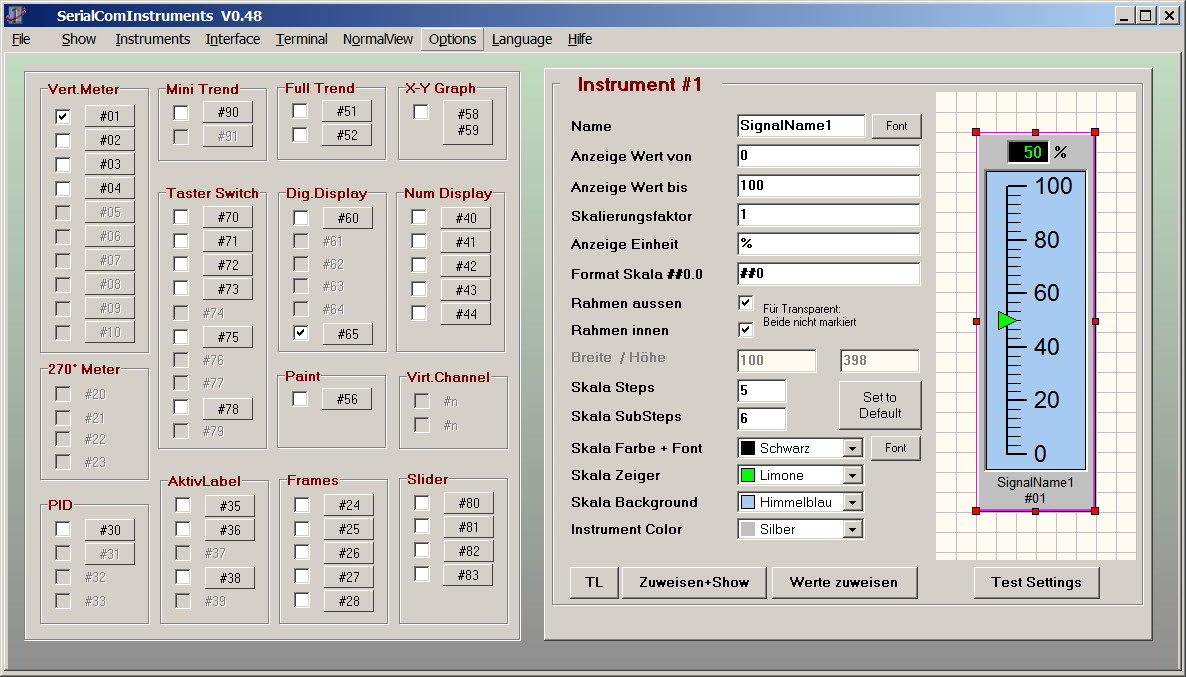

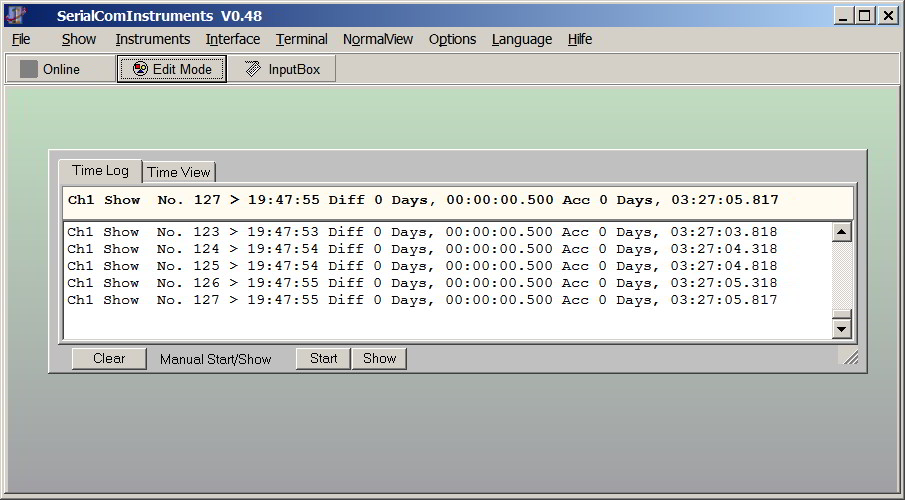

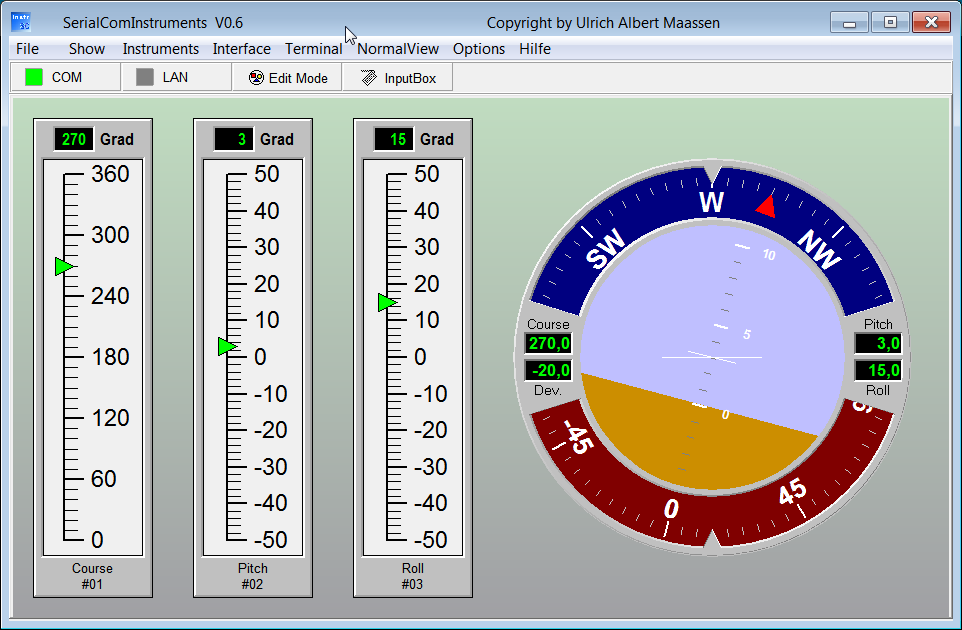

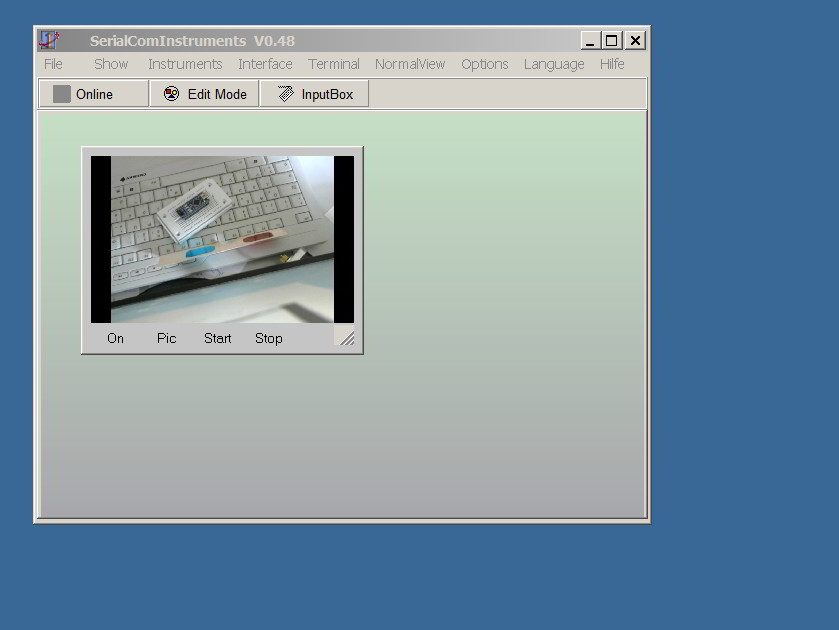

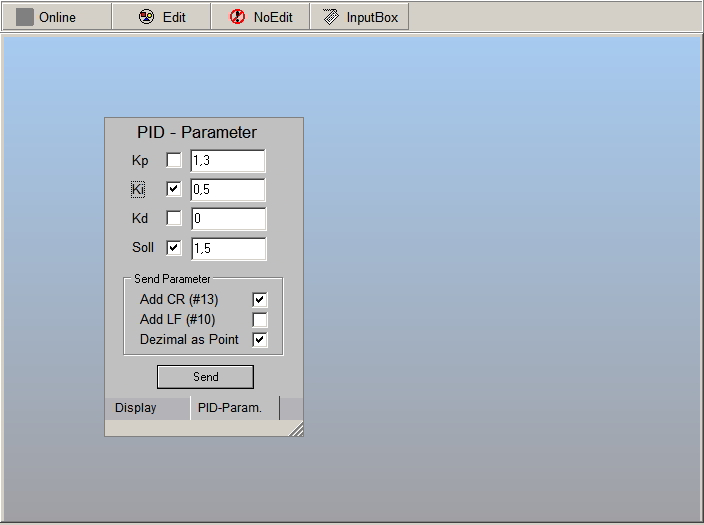

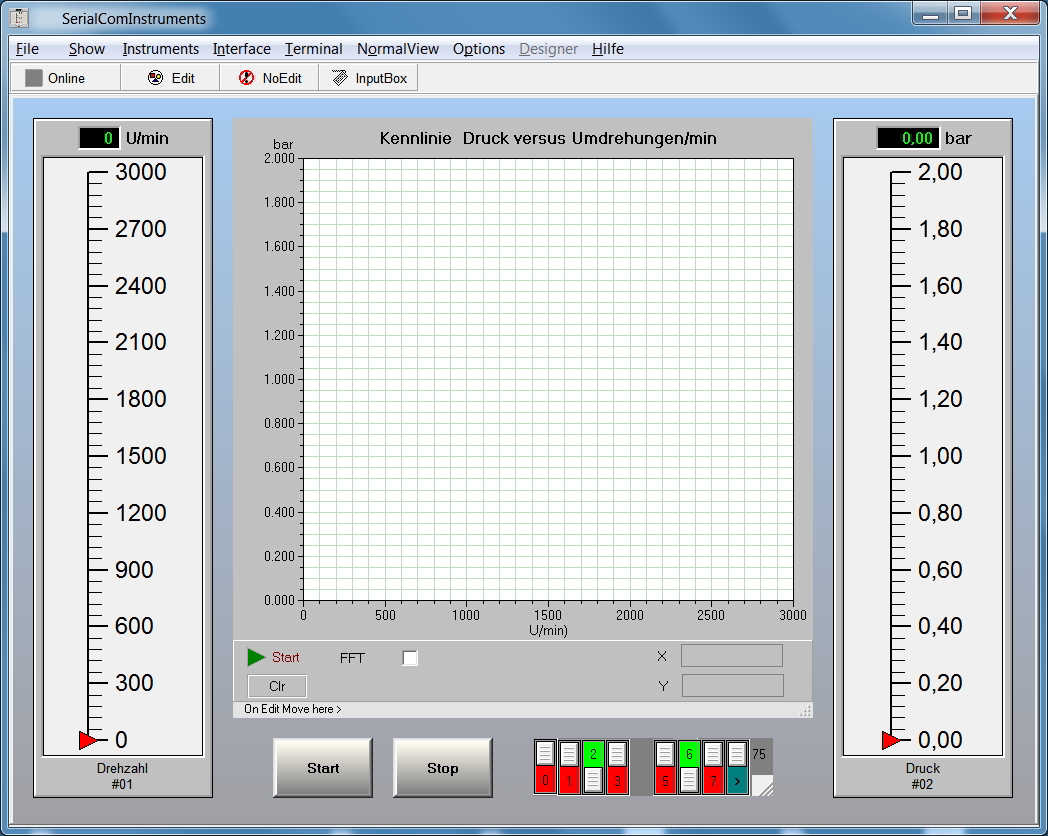

ich mal anhand des beigefügten Bildes skizziert.
Prinzip: Der MC sendet Daten in einem festgelgten Format an den PC
(Windows) und meine Software stellt die dekodierten Daten an den
zugewiesenen Instrumenten dar. Sowas gibt es zwar schon als Payware, ich
kenne aber bisher keine Freeware die sowas macht. Aber da lass ich mich
auch eines Besseren belehren.
Wenn euch das Projekt interessiert, könnt ihr gerne eure Ideen
beisteuern. Allerdings sollte es nicht ausufern und überschaubar
bleiben.

Siehe auch meine bisherigen Freeware Projekte hier im Forum:
Beitrag "PolynomMaker - Funktion für nichtlineare Bauelemente finden"
Beitrag "Daten von der seriellen Schnittstelle einfach darstellen"

: Verschoben durch Admin
Autor: Quak (Gast)
Datum:

Bewertung
-17 lesenswert
nicht lesenswert
Albert M. schrieb:
> Sowas gibt es zwar schon als Payware, ich
> kenne aber bisher keine Freeware die sowas macht.

Hoffen wir mal, dass nicht morgen einer kommt, der deinen Job fuer lau
macht.

Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ohh, bevor ich zum Strom kam, war ich bei der Software - und da hat man
sofort einen Haufen an Ideen. Du scheinst ja recht fit zu sein - deine
bisherigen Sachen sehen sehr gut aus; funktional, wie auch die Optik!

Wieviel Zeit planst Du denn ein? Ich hätte da schon eine "kleine" Idee,
aber das macht natürlich auch nur Sinn, wenn man entsprechend viel
Entwicklungsarbeit investieren möchte.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
@Quack

Das musst Du mir jetzt mal erklären. Welchen Job und was für lau?
Falls Du es wirklich nicht verstehst: Das wird eine Freeware.

: Bearbeitet durch User
Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
... schöne Grafik
(und aus Erfahrung weiß ich, dass das eine Heidenarbeit ist, so etwas so
zu programmieren, dass es gut aussieht, weitgehend konfigurierbar ist
und dann auch noch fehlerfrei arbeitet)

Doch, sowas, denke ich, können wohl viele brauchen. Ein Programm, mit
dem man sich ein Frontend auf einfache Art und Weise zusammenklicken
kann.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Martin Schwaikert schrieb:
> Wieviel Zeit planst Du denn ein? Ich hätte da schon eine "kleine" Idee,
> aber das macht natürlich auch nur Sinn, wenn man entsprechend viel
> Entwicklungsarbeit investieren möchte.

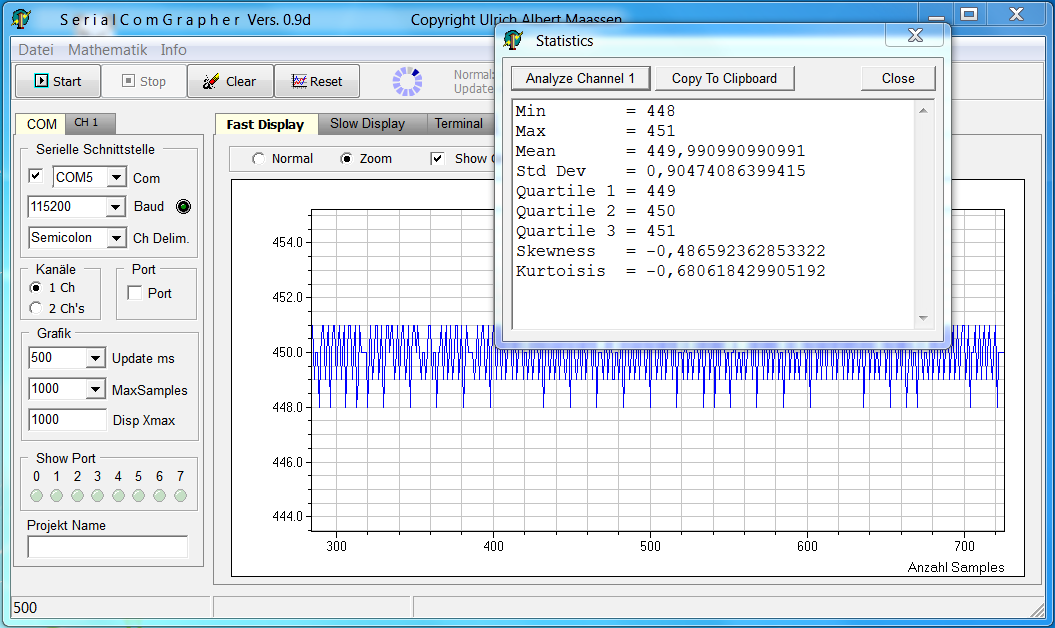

Für mein Projekt SerialComGrapher habe ich alles zusammengerechnet ca.
14 volle Tage investiert. Für das neue Projekt wird wohl ungefähr die
selbe Zeit oder etwas mehr rauskommen, natürlich über einige Monate
verteilt.

Autor: Karl Heinz (kbuchegg) (Moderator)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab jetzt den anderes Projekt nicht im Detail studiert. Was ich mir
wünschen würde, währen Elemente, denen ich mit einer eingebbaren Formel
irgendwelche einfache Logik unterjubeln kann.
zb. Ein LED-Anzeigeelement. Mit einer Formel kann ich ich zb bestimmen,
dass die LED bei einem angebundenen Messwert von 287 einschalten soll
und darunter ausschalten. Wobei ich in diesem Fall das eben nicht mit
einem Schwellwert erledigt sehen möchte, sondern dass ich tatsächlich
(ähnlich wie bei Excel) einen kleinen Formelparser dahinter liegen habe,
mit dem ich auch Werte zuerst verknüpfen kann, die mglw. aus einer
Datenbank kommen etc.

Wenn du sowas sowieso schon im Angebot hast, dann will ich nichts gesagt
haben.

: Bearbeitet durch Moderator
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Karl Heinz Buchegger schrieb:
> ... schöne Grafik
> (und aus Erfahrung weiß ich, dass das eine Heidenarbeit ist, so etwas so
> zu programmieren, dass es gut aussieht, weitgehend konfigurierbar ist
> und dann auch noch fehlerfrei arbeitet)
>
> Doch, sowas, denke ich, können wohl viele brauchen. Ein Programm, mit
> dem man sich ein Frontend auf einfache Art und Weise zusammenklicken
> kann.

So gross ist der Arbeitsaufwand auch nicht. Ich programmiere in Delphi
und habe für die virtuellen Instrumente fertige Delphi-Componenten.
Daher bleibt "nur" der Aufwand für die Dekodierung und Verteilung des
Datenstromes und die Logic für die freie Platzierung der Instrumente.

Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also das erste, was mir in diesem Zusammenhang gefallen würde, wären n
Instrumente, die frei anzuordnen sind, sodass man etwas "Grafik"
hineinbringen kann. Die Elemente könnten dann über Datenquellen
angeschlossen werden, wobei eine Datenquelle ein Objekt ist, dass aus
dem Com-Datenstrom generiert wird, und z.B. alle Pakete beinhaltet, die
mit 0x25 anfangen.

Also in etwa: Der Prozessor schickt 0x01 0x05 0x02 0x10, das ganze wird
dann dekodiert und auf Instrument 1 (0x01) der Wert 5 angezeigt, auf
0x02 der Wert 16.

Im Grunde ein stark abgespecktes Labview.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
@ Martin Schwaikert
Genau so habe ich mir das vorgestellt.

Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Prinzip: Der MC sendet Daten in einem festgelgten Format...

O je, Steinzeit-Ideen. Was passiert, wenn du was Neues brauchst? Oder
wenn du neben der Visualisierung auch noch ne Kommunikation brauchst?

Denk dir lieber ein flexibles Protokoll für die serielle Schnittstelle
(oder VCP über USB) aus. So eines, wo man ohne Mühe die Synchronisation
wiederfindet, falls der Nachwuchs mal über die Strippe gestolpert ist
und was einigermaßen beliebig erweiterbar ist.

Ein Beispiel von vielen: NMEA

Albert M. schrieb:
> Ich programmiere in Delphi

HA! noch einer. Da sind wir ja schon zwei in diesem Forum...

W.S.

Autor: spess53 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

>> Ich programmiere in Delphi

>HA! noch einer. Da sind wir ja schon zwei in diesem Forum...

Drei.

MfG Spess

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> Albert M. schrieb:
>> Prinzip: Der MC sendet Daten in einem festgelgten Format...
>
> O je, Steinzeit-Ideen. Was passiert, wenn du was Neues brauchst? Oder
> wenn du neben der Visualisierung auch noch ne Kommunikation brauchst?
>
> Denk dir lieber ein flexibles Protokoll für die serielle Schnittstelle
> (oder VCP über USB) aus. So eines, wo man ohne Mühe die Synchronisation
> wiederfindet, falls der Nachwuchs mal über die Strippe gestolpert ist
> und was einigermaßen beliebig erweiterbar ist.

Meine Aussage bezieht sich auf einen festgelegten Präfix als
Kennzeichnung für die einzelnen Instrumente, meinetwegen A bis Z oder
wie auch immer.
Zuerst wird es mal nur Einbahnstrasse sein, MC > PC. Danach könnte man
auch die andere Richtung PC < MC ins Auge fassen, was ja wahrscheinlich
sinnig ist. Aufgeblähte Protokolle sind meines Erachtens nicht unbedingt
notwendig. Es reicht ein Start- und Endezeichen für einen kompletten
Zyklus aus. Damit wird auch die Synchronisation nach Übertragungsabruch
problemlos wiedergefunden.
Je einfacher umso besser, z.B. so (die Zahlen stehen für Messwerte):

Start A24536 B45378 C83643 Ende

oder

Start Z93643 C74352 K73844 A73843 Ende

Das bekommt im MC auch jeder Hobbybastler hin.
Oder wo siehst Du darin ein Problem?

: Bearbeitet durch User
Autor: hoppla ! (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
es muss ein Master-Slave Protokol sein, der Pc ist der Master. Dann muss
es ueber einen (logischen) Bus laufen, dh die Geraete muessen adressiert
sein, sonst sind sie ja nicht unterscheidbar. Ich wuerd dynamische
Adressierung vorziehen. Also muessen folgende Standard Commands
implementiert sein.
-Devicedescriptor , als binary und als text, damit man erkennt, was fuer
ein Device
-Userdescriptor, als binary und als text - damit kann man identische
einheiten unterscheiden kann.
- Adressierungsmechanismus, neue Geraete werden gefunden und adressiert

vorzugsweise :
- Das Benutzermenu als Baumstruktur wird vom Device geliefert.

fuer schnelle Geschichten:
- Gemeinsamen Referenzclock auf den Bus
- gemeinsamen Trigger auf dem Bus

Ich mach solches Zeug in Hardware und aufm Pc mit Delphi

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hoppla ! schrieb:
> es muss ein Master-Slave Protokol sein, der Pc ist der Master. Dann muss
> es ueber einen (logischen) Bus laufen, dh die Geraete muessen adressiert
> sein, sonst sind sie ja nicht unterscheidbar. Ich wuerd dynamische
> Adressierung vorziehen. Also muessen folgende Standard Commands
> implementiert sein.
> -Devicedescriptor , als binary und als text, damit man erkennt, was fuer
> ein Device
> -Userdescriptor, als binary und als text - damit kann man identische
> einheiten unterscheiden kann.
> - Adressierungsmechanismus, neue Geraete werden gefunden und adressiert
> vorzugsweise :
> - Das Benutzermenu als Baumstruktur wird vom Device geliefert.
> fuer schnelle Geschichten:
> - Gemeinsamen Referenzclock auf den Bus
> - gemeinsamen Trigger auf dem Bus


Nö - das ist unnötig Aufwendig.
Was meinst Du denn wie viele virtuelle Instrumente ich anbiete oder
wieviele überhaupt sinnvoll sind? Mehr als 10 bis 15 sind das nicht,

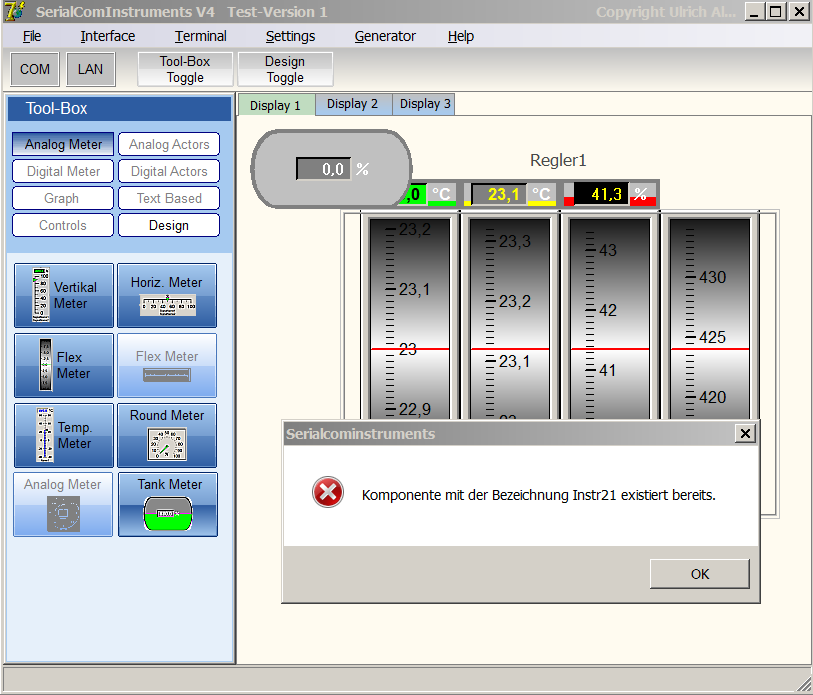

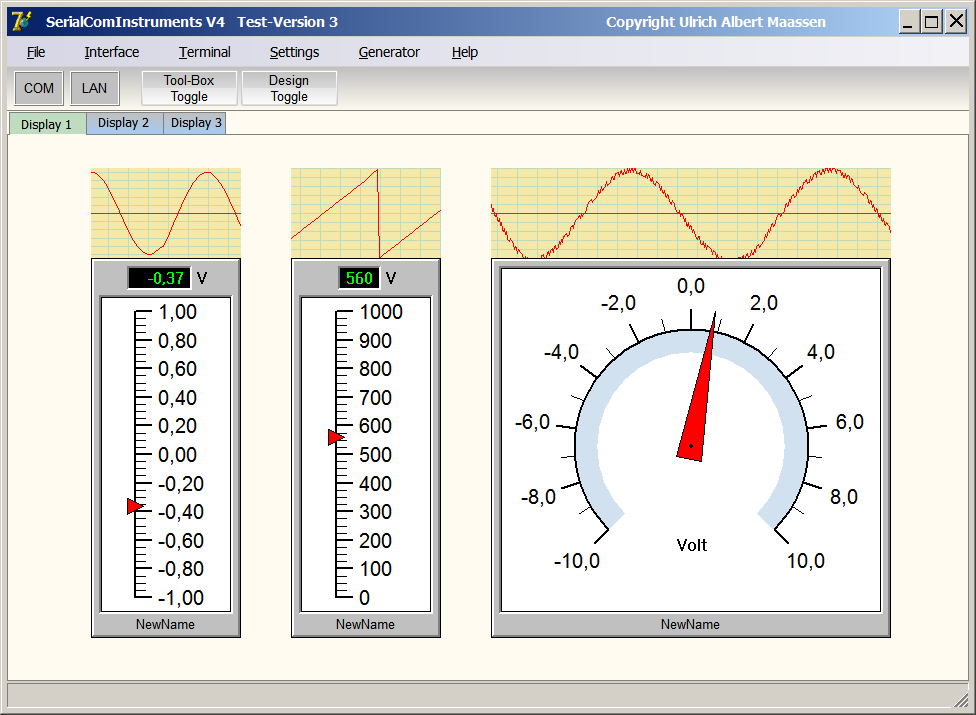

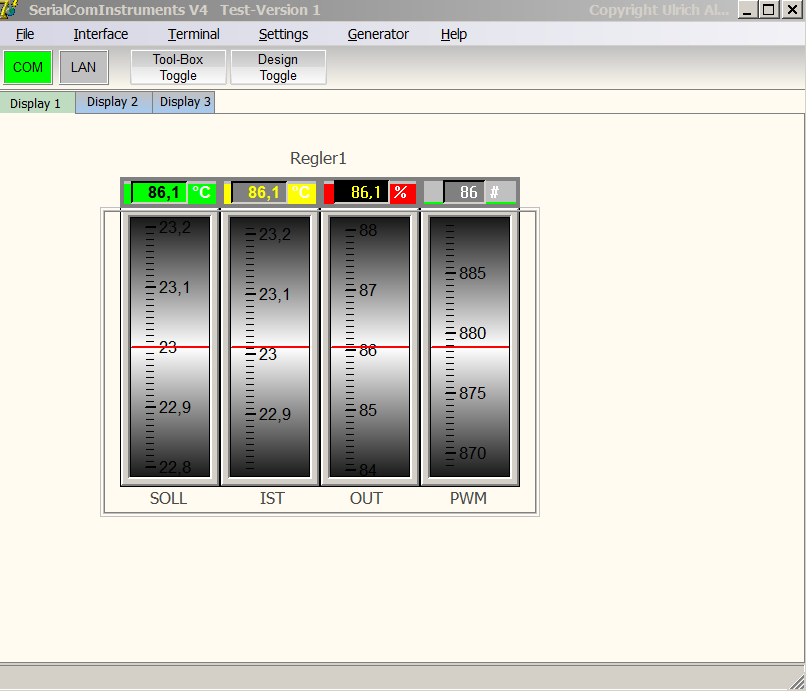

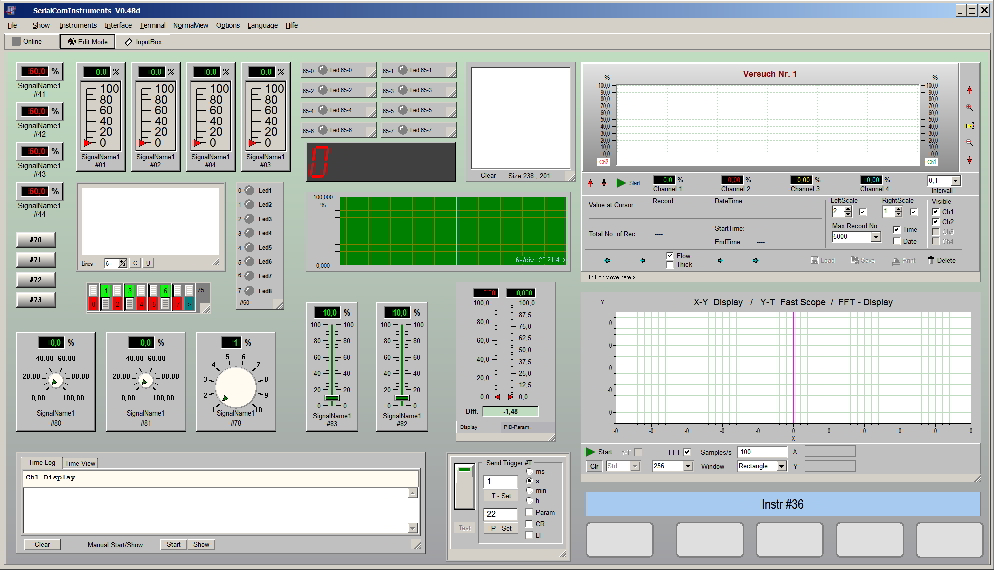

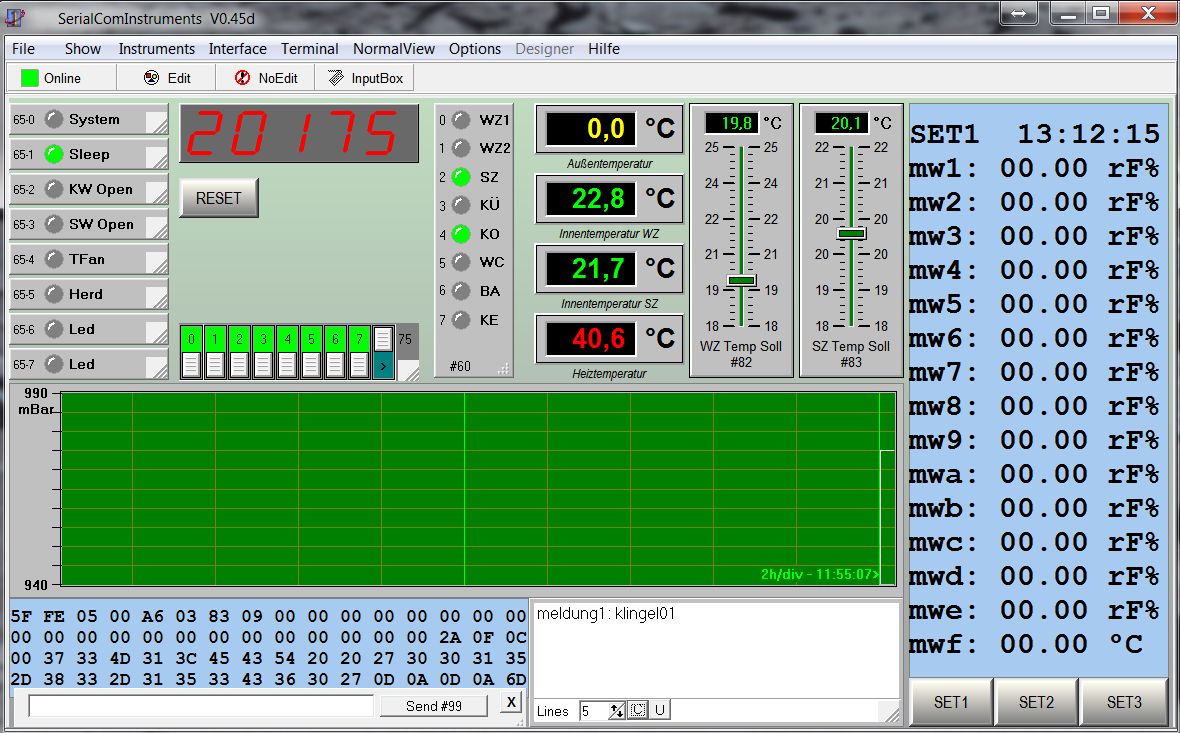

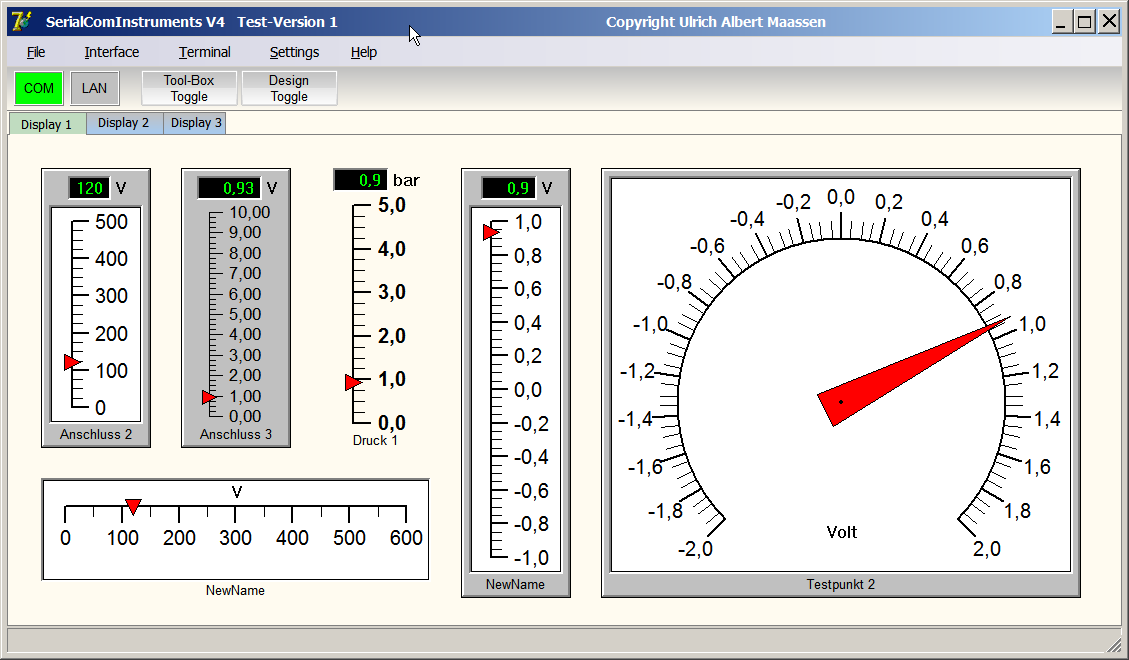

wenn überhaupt. Schau mal auf meinen Screenshot und denk Dir noch einige
dazu. Als Bezeichner reichen da die Buchstaben A bis Z aus und alle
Instrumente (Kanäle / Messdatenquellen) sind damit unterscheidbar.
Deine Master Slave Problematik sehe ich auch nicht:
Der MC schickt was oder der PC schickt was. Da braucht man über Master
oder Slave nicht nachdenken und eine gemeinsame Referenzclock auf dem
Bus wird auch nicht benötigt.

Es fängt schon an wie bei meinem vorigen Projekt SerialComGrapher. Alles
wird viel zu kompliziert gesehen und Bedenken getragen. Keep it simple!
Das ist KEIN Projekt für die Industrie und hat auch nicht den Anspruch,
sondern für Bastler die ihre Messdaten einfach visuell darstellen wollen
ohne komplizierte Protokolle für dem Microkontroller programmieren zu
müssen.

: Bearbeitet durch User
Autor: Sascha E. (baracuss)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich bin schon sehr gespannt auf dein Projekt.
Habe auch schon öfters nach so einer Software gesucht.
Werde das aufjedenfall ausprobieren wenn es fertig ist.

Schön wäre es wenn die Instrummente frei Verschiebar wären.
Zudem wäre auch die Komunikation von PC > MC praktisch.
So wäre es ganz schön wenn man z.B. ein Paar Virtuelle Schalter hatt.

Eine eingebaute Screenshot Funktion wäre auch ganz Praktisch.
So das man einfach ein Bild machen kann von seinen Messwerten.

Evt. auch die aufzeichnung von Werten wäre gut.
Die man dan nacher z.B. nach Excel expotieren kann, für anwendungen wie
nen Datenloger z.B.

Ich hoffe ich denke jetzt nicht schonwieder viel zu Kompliziert.

Autor: randy (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
...als anregung fuer die GUI:

im DMX feld benutze ich die opensource software Q Light Controller

http://qlc.sourceforge.net/ (MacOS X, Linux, Win32)

damit kann man z.b. lineare regler, buttons etc.. recht einfach
"zusammenklicken". vielleicht sind diese routinen fuer das projekt
hier auch brauchbar?

gruss,
-- randy

Autor: Hoppla ! (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, Bezeichner A-Z sind genuegend. Aber wie kommen die ins Geraet ?
Erstens muessen die im Geraet gespeichert sein, und zweiten aussen am
Geraet sichtbar. Dann moechte man vielleicht zwei, drei identische
Geraete ansteuern. Die brauchen also verschiedene Bezeichner. Auch
aussen sichtbar.
Dann moechte man zu einem laufenden System noch eins hinzufuegen, ohne
alles neu booten zu muessen. Oder eines auswechseln.

Jedes Geraet hat seine eigene Schnittstelle am PC ? Kann man machen.
Dann hat man einen Tisch voll gestaffelter USB Hubs und an jedem einen
USB-to-Serial. Und wenn man dann ein Neues einsteckt, muessen alle neue
im PC numeriert werden. Das macht der PC zwar von selbst, die laufende
Messung ist aber kaputt. Besser waere alle Geraete an einem Bus laufen
zu lassen, der Hot-plug kann, ohne Aufstand. Vielleicht verschwinden ein
paar Messwerte, aber die Messung muss nicht abgebrochen werden. Sobald
man einen Bus hat kann nicht jeder Teilnehmer etwas plappern. Und so
weiter.
Der Witz daran ist, es ist eher guenstiger als jedem seine eigene
Schnittstelle am PC zu geben.

Autor: Markus R. (maggus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nur zur allgemeinen Information: Eine LabVIEW Studentenversion gibts für
ca. 20 Euro, alternativ beim Buch "Einführung in LabVIEW" dabei oder
ganz einfach in der nächsten Uni-Bibliothek.

Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Markus R. schrieb:
> Nur zur allgemeinen Information: Eine LabVIEW Studentenversion
> gibts für
> ca. 20 Euro, alternativ beim Buch "Einführung in LabVIEW" dabei oder
> ganz einfach in der nächsten Uni-Bibliothek.

Jap, das ist schon richtig. Aber nicht jeder hat Lust auf Labview und
außerdem ist das COM-Getue mit Labview auch nicht unbedingt der größte
Spaß. Vor allen Dingen, dass es riesen Probleme mit nicht geschlossenen
COM-Verbindungen gibt.

Autor: Hoppla ! (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Aaaahhhhh ... Labview. Extrem unpraktisch. Klotzig aufm Rechner und
unheimlich invasiv. Labview laesst eine ganze Menge Prozesse aufm
Rechner laufen, auch wenn das dazugehoerige Programm gar nicht laeuft.
Und die sind schwer wieder loszuwerden. Labview ist also quasi als Virus
anzusehen.
Nebenbei hat man keine Kontrolle ueber den Ablauf des Geschehens.

Autor: ./. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wen die $25 nicht stoeren, kann sich ja mal MakerPlot ansehen.

Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
./. schrieb:
> Wen die $25 nicht stoeren, kann sich ja mal MakerPlot ansehen.

Wen die 50.000 Euro nicht stören, kann sich ja mal nen gebrauchten
Porsche ansehen. Ist zwar auch ganz nett, tut hier aber ebensowenig zur
Sache.

Autor: obscurity (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich würde heute keine Desktoplösung für diesen Zweck mehr neu anfangen
zu Programmieren. Vielmehr würde ich die virtuellen Instrumente in
html/javascript bauen und per Ajax die Daten von einem selbst
geschriebenen Webserver holen der gleichzeitig auch die Kommunikation
mit der Sensorhardware und das Logging abwickelt. Das kann man als
portablen Code für alle gängigen Betriebssysteme schreiben. Da auf der
Serverseite die GUI entfällt ist das wesentlich entspannter zu
programmieren. Als Client dient dann nur noch ein beliebiger Webbrowser.
Der Server kann z.B. auf einer Fritzbox o.ä. laufen, ne serielle
Schnittstelle gibts da denke ich.
Der große Vorteil von so einer Lösung ist, dass jedes Handy und Tablett
als Frontend verwendet werden kann. Zu irgendwas müssen die Geräte von
heute ja in 2 Jahren noch nützlich sein wenn man sich gerade das
übernächste neue angeschaft hat.
Wenn sich für so ein Konzept Mitstreiter finden würden, wäre ich dabei.
Das ganze noch mit Plugins für unterschiedliche Sensorquellen (CAN,
Ethernet, SPI...) und ein WebLabView wäre geboren. Als
Programmiersprache käme aber nur sowas in Frage was sich auch gut von
Windows uber Linux(x86 und Arm)sowie Osx portieren lässt. Da hier auch
Zugriffe auf die Hardware eine Rolle spielen bleibt fast nur C/C++
übrig.

Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hey das klingt ja fast nach Windows 7. Verbraucht unendlich viel Platz
auf der Festplatte, kann auch nicht mehr als Windows XP und ist dabei in
vielerlei Hinsicht auch noch unsagbar langsam.

Autor: Hoppla ! (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hardwarezugriffe ? Nee. Braucht's nicht. Ein einzelnes Serialport
genuegt. Dieses Serialport kann auch Ethernet, Bluetooth, WLan sein.
Denn Javascript/Ajax, kann auch Serial/Hardwarezugriffe  Zugriffe
machen. Eine Frage der Library.

Vergesst das mal. Immer mit diesem C/C++...

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hoppla ! schrieb:
> Ja, Bezeichner A-Z sind genuegend. Aber wie kommen die ins Geraet ?
> Erstens muessen die im Geraet gespeichert sein, und zweiten aussen am
> Geraet sichtbar. Dann moechte man vielleicht zwei, drei identische
> Geraete ansteuern. Die brauchen also verschiedene Bezeichner. Auch
> aussen sichtbar.
> Dann moechte man zu einem laufenden System noch eins hinzufuegen, ohne
> alles neu booten zu muessen. Oder eines auswechseln.
>
> Jedes Geraet hat seine eigene Schnittstelle am PC ? Kann man machen.
> Dann hat man einen Tisch voll gestaffelter USB Hubs und an jedem einen
> USB-to-Serial. Und wenn man dann ein Neues einsteckt, muessen alle neue
> im PC numeriert werden. Das macht der PC zwar von selbst, die laufende
> Messung ist aber kaputt. Besser waere alle Geraete an einem Bus laufen
> zu lassen, der Hot-plug kann, ohne Aufstand. Vielleicht verschwinden ein
> paar Messwerte, aber die Messung muss nicht abgebrochen werden. Sobald
> man einen Bus hat kann nicht jeder Teilnehmer etwas plappern. Und so
> weiter.
> Der Witz daran ist, es ist eher guenstiger als jedem seine eigene
> Schnittstelle am PC zu geben.

Ich glaube Du hast mein Konzepz noch immer nicht verstanden :)
Es gibt da keine physischen Geräte in die Bezeichner hinein müssten.
Noch gibt es gestaffelte USB-Hubs und mehrere Schnittstellen.

Nochmal für Dich:
Du hast EIN Mikrocontroller-Board mit analogen und digitalen
Ein-/Ausgängen. Das schickt dem PC über EINEN USB/Seriell-Wandler Daten
von den Ein-/Ausgängen über ein simples Protokoll. Ab und an schickt
auch der PC mal (wenige) Daten zum MC-Board, z.B. Schalter in der GUI
betätigt.
Die "Instrumente" sind nichts anderes als die bildliche Darstellung in
der GUI am PC, die den einzelnen analogen und gitalen I/O des MC
zugeordnet werden.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
obscurity schrieb:
> Ich würde heute keine Desktoplösung für diesen Zweck mehr neu anfangen
> zu Programmieren. Vielmehr würde ich die virtuellen Instrumente in
> html/javascript bauen und per Ajax die Daten von einem selbst
> geschriebenen Webserver holen der gleichzeitig auch die Kommunikation
> mit der Sensorhardware und das Logging abwickelt. Das kann man als
> portablen Code für alle gängigen Betriebssysteme schreiben. Da auf der
> Serverseite die GUI entfällt ist das wesentlich entspannter zu
> programmieren. Als Client dient dann nur noch ein beliebiger Webbrowser.
> Der Server kann z.B. auf einer Fritzbox o.ä. laufen, ne serielle
> Schnittstelle gibts da denke ich.
> Der große Vorteil von so einer Lösung ist, dass jedes Handy und Tablett
> als Frontend verwendet werden kann. Zu irgendwas müssen die Geräte von
> heute ja in 2 Jahren noch nützlich sein wenn man sich gerade das
> übernächste neue angeschaft hat.
> Wenn sich für so ein Konzept Mitstreiter finden würden, wäre ich dabei.
> Das ganze noch mit Plugins für unterschiedliche Sensorquellen (CAN,
> Ethernet, SPI...) und ein WebLabView wäre geboren. Als
> Programmiersprache käme aber nur sowas in Frage was sich auch gut von
> Windows uber Linux(x86 und Arm)sowie Osx portieren lässt. Da hier auch
> Zugriffe auf die Hardware eine Rolle spielen bleibt fast nur C/C++
> übrig.

Deine Überlegungen in Ehren, da mag man mal so machen, aber ich glaube
Du unterschätzt den Aufwand für Deine Lösung gewaltig.
Du sparst nichts an Aufwand, indem Du das Ganze in Richtung Webserver
verschiebst. Du verschiebst das GUI nur eine Instanz weiter. Das GUI ist
der extreme Aufwand, da Du dann nicht auf fertige Tools für die
virtuellen Instrumente zurückgreifen kannst. Hast Du eine Ahnung wieviel
Mann-Monate es benötigt um nur einen Satz ansehnlicher virtueller
Instrumente zu erstellen mit jeweils hunderten von Properties?
So ein Projekt ist als One-Man Show nicht zu stemmen.

Autor: Hans Mayer (hansilein)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Cooles, Projekt!

Schau mal, es gibt schon ein etabliertes Protokoll, Firmware und PC
Software, darauf könntest Du aufbauen:
http://firmata.org/wiki/Main_Page

Eine tollere, konfigurierbare Oberfläche fänden bestimmt viele Leute
gut,
firmware für weitere Controllerfamilien auch.

Autor: Hoppla ! (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Aha. Sorry. Das hab ich schon lange. Fuer ein neues Device klopp ich mir
auf die schnelle jeweils ein GUI mit meinen Delphi Komponenten zusammen.
Meine Komponenten:

vom System :
Button, Memo, Slider, Progress bar, ..

eigene Komponenten:
-XY Graph, mit reelen und komplexen Datentypen, fuer log, loglog und
anderer Anzeige.
-diverse online bearbeitungsfunktionalitaeten der Daten
-Loggerfunktionalitaet
-Prozessueberwachung, zB Abschalten und Restarten
-..

Das bisherige ist nicht so schwierig.

Ich hab alles an einem Bus. Mit einem Controllerservice, sodass mehrere
unabhaengige GUIs auf mehrere Devices am Bus zugreifen koennen. Routing
des Serialports ueber Sockets, sodass das GUI nicht aufm lokalen Rechner
sein muss.

Fuer Tablets wuerd ich gerne mal ein Bluetooth interface bauen. Also mit
Bluetooth auf den seriellen Bus. Und fuer schnellere Devides fehlt mir
noch der Synch & Trigger auf dem Bus.

Autor: obscurity (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Martin Schwaikert schrieb:
> Hey das klingt ja fast nach Windows 7. Verbraucht unendlich viel Platz
> auf der Festplatte, kann auch nicht mehr als Windows XP und ist dabei in
> vielerlei Hinsicht auch noch unsagbar langsam.

Falls du da meine Vorschlag meinst, kann ich nur sagen sagen: Schuß
nicht gehört. Im  Moment betreibe ich meine Heizungs- und Haussteuerung
auf diese Art und Weise. Der komplette statisch gelinkte Server besteht
aus einer einzigen Datei und ist ca. 180kb bzw. 780kb mit ssl gross. Der
macht die komplette CAN-Kommunikation mit meinen Hausnetz, das Logging
der Daten und den http/https-Server der die Daten als auch den
html/js-Teil bereitstellt. Das passt auch ganz entspannt auf einen
Rasperry.

Ich bin hier aber weit davon entfernt eine Diskussion darüber los zu
treten zu wollen. Jeder soll es so machen wie er will. Und die Klappe
halten wenn man von was keine Ahnung hat.


Hoppla ! schrieb:
> Denn Javascript/Ajax, kann auch Serial/Hardwarezugriffe

Im Browser? Scherzkeks! Und dieses unsägliche NodeJs ist das letzte mit
dem ich sowas auf der Serverseite schreiben würde. Die ganzen C++ Hasser
sind aber die die das geil finden.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hoppla ! schrieb:
> Aha. Sorry. Das hab ich schon lange. Fuer ein neues Device klopp ich mir
> auf die schnelle jeweils ein GUI mit meinen Delphi Komponenten zusammen.
> Meine Komponenten:
> vom System :
> Button, Memo, Slider, Progress bar, ..
> eigene Komponenten:
> -XY Graph, mit reelen und komplexen Datentypen, fuer log, loglog und
> anderer Anzeige.
> -diverse online bearbeitungsfunktionalitaeten der Daten
> -Loggerfunktionalitaet
> -Prozessueberwachung, zB Abschalten und Restarten
>
> Das bisherige ist nicht so schwierig.
> Ich hab alles an einem Bus. Mit einem Controllerservice, sodass mehrere
> unabhaengige GUIs auf mehrere Devices am Bus zugreifen koennen. Routing
> des Serialports ueber Sockets, sodass das GUI nicht aufm lokalen Rechner
> sein muss.
> Fuer Tablets wuerd ich gerne mal ein Bluetooth interface bauen. Also mit
> Bluetooth auf den seriellen Bus. Und fuer schnellere Devides fehlt mir
> noch der Synch & Trigger auf dem Bus.

Super,
wenn Du das schon alles hast, stell es uns hier einfach zur Verfügung
und ich brauche mir die Mühe das Rad neu zu erfinden nicht mehr machen.
Bin mal gespannt auf Deine Software!

: Bearbeitet durch User
Autor: HennesB (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich werfe mal folgenden Link in den Raum:

http://www.mitov.com/products/instrumentlab#overview


Vor Jahren gab es das mal kostenfrei für Delphi 7 und war ganz nett zu
benutzen. Keine Ahnung wie es heute ist.

Autor: obscurity (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Albert M. schrieb:
> Du verschiebst das GUI nur eine Instanz weiter. Das GUI ist
> der extreme Aufwand, da Du dann nicht auf fertige Tools für die
> virtuellen Instrumente zurückgreifen kannst. Hast Du eine Ahnung wieviel
> Mann-Monate es benötigt um nur einen Satz ansehnlicher virtueller
> Instrumente zu erstellen mit jeweils hunderten von Properties?
> So ein Projekt ist als One-Man Show nicht zu stemmen.

Das ist mir schon klar. Ich habe das für mich auch nur soweit gemacht
wie ich es brauche. Nicht mehr und nicht weniger. Allerdings gibt es mit
html5 einen Standard den es für GUIs auf den verschiedenen Systemen
leider nicht gibt. Und auf den Systemen muss nichts installiert sein
ausser einem überall vorhandenen Browser. Mit was macht man denn eine
GUI die auf allen Rechnern, Handy und Tabletts läuft? Mir fällt da
leider nichts ein was auch nur im Ansatz überall laufen würde. Delfi ist
in dieser Beziehung das letzte.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
obscurity schrieb:
> Das ist mir schon klar. Ich habe das für mich auch nur soweit gemacht
> wie ich es brauche. Nicht mehr und nicht weniger. Allerdings gibt es mit
> html5 einen Standard den es für GUIs auf den verschiedenen Systemen
> leider nicht gibt. Und auf den Systemen muss nichts installiert sein
> ausser einem überall vorhandenen Browser. Mit was macht man denn eine
> GUI die auf allen Rechnern, Handy und Tabletts läuft? Mir fällt da
> leider nichts ein was auch nur im Ansatz überall laufen würde. Delfi ist
> in dieser Beziehung das letzte.

Sorry, aber das geht mir zu weit an meinem Thema vorbei.
Ich erstelle eine Software für den PC unter Windows. Da interessieren
mich Webbrowser-Lösungen für Tabletts und Handys eher wenig.
Du kannst ja dafür einen eigenen Thread aufmachen.
Und was in Delphi geht bist Du auch nicht auf dem neuesten Stand. Geh
mal auf die Embarcadero Seite :)

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HennesB schrieb:
> Ich werfe mal folgenden Link in den Raum:
> http://www.mitov.com/products/instrumentlab#overview
> Vor Jahren gab es das mal kostenfrei für Delphi 7 und war ganz nett zu
> benutzen. Keine Ahnung wie es heute ist.

Danke für den Hinweis. Ja Mitov kenne ich schon lange. Ist super aber
mir zu teuer. Die wollen 150 Euro, mit Source Code 510 Euro. Eine freie
Version gibt es da wohl nicht mehr.

: Bearbeitet durch User
Autor: Armin Klose (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schau dir mal uCProbe an, macht inn Prinzip das was du willst, und gibt
es auch für verschiedene Prozessoren.

http://micrium.com/tools/ucprobe/trial/

Für Studi´s und Non-Profit ist es wohl kostenlos, ich habe da mal ein OS
von denen gekauft, da war es auch dabei. Ist auf jedenfall eines der
besten was ich da kenne, da ist das Protokoll und die GUI schon fertig.
Super zum Debuggen von embedded SW.

mfg Armin

Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
obscurity schrieb:
> Martin Schwaikert schrieb:
>> Hey das klingt ja fast nach Windows 7. Verbraucht unendlich viel Platz
>> auf der Festplatte, kann auch nicht mehr als Windows XP und ist dabei in
>> vielerlei Hinsicht auch noch unsagbar langsam.
>
> Falls du da meine Vorschlag meinst, kann ich nur sagen sagen: Schuß
> nicht gehört.

Obach Bürschle, sonst ziag'ad Dir'd Ohrawatschla lang!

> Im  Moment betreibe ich meine Heizungs- und Haussteuerung
> auf diese Art und Weise. Der komplette statisch gelinkte Server besteht
> aus einer einzigen Datei und ist ca. 180kb bzw. 780kb mit ssl gross. Der
> macht die komplette CAN-Kommunikation mit meinen Hausnetz, das Logging
> der Daten und den http/https-Server der die Daten als auch den
> html/js-Teil bereitstellt. Das passt auch ganz entspannt auf einen
> Rasperry.

Yea, muss ich jetzt auch noch eine Heizung mit dran hängen, um ein paar
Werte über die serielle Schnittstelle zu übertragen?

Was Du vorschlägst mag mit Sicherheit technisch interessant sein, und in
Deiner Umgebung gut funktionieren, ist hier aber totale Übertötung!

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Armin Klose schrieb:
> Schau dir mal uCProbe an, macht inn Prinzip das was du willst, und gibt
> es auch für verschiedene Prozessoren.
> http://micrium.com/tools/ucprobe/trial/
> Für Studi´s und Non-Profit ist es wohl kostenlos, ich habe da mal ein OS
> von denen gekauft, da war es auch dabei. Ist auf jedenfall eines der
> besten was ich da kenne, da ist das Protokoll und die GUI schon fertig.
> Super zum Debuggen von embedded SW.

Da gibt es nur eine Trail, lauffähig 45 Tage und ansonsten verraten die
alle Preise nur auf Anfrage, was vermuten lässt, dass die Software wohl
im 4 stelligen Euro Bereich liegt. Ansonsten sieht es ja nicht schlecht
aus.

: Bearbeitet durch User
Autor: obscurity (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Martin Schwaikert schrieb:
> Yea, muss ich jetzt auch noch eine Heizung mit dran hängen, um ein paar
> Werte über die serielle Schnittstelle zu übertragen?

Sag ich doch, du hast nichts verstanden. Es ging nicht darum um ein paar
Werte über die serielle Schnittstelle zu übertragen. Es ging darum die
zu Loggen und zu Visualisieren. Und mein Vorschlag war das in einen
Serverteil und eine GUI die im Browser läuft zu teilen um damit
universeller zu sein. Wenn beides auf der selben Maschine läuft ist es
vergleichbar mit einer nativen Applikation. Man hat aber die Option den
Server auf beliebiger Hardware laufen zu lassen und die verschiedenen
anderen Geräte als Frontend zu verwenden. Bei mir läuft der Serverteil
auf einem NAS der sowieso an ist und als Interface wird ein einfaches
CAN-USB-Interface verwendet. Der Rasperry war nur als Möglichkeit
genannt.

Was deine sinnlosen Kommentare damit zu tun haben erschließt sich mir
nicht.

Autor: Philipp Petzo (pippo_88)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Für die kommenden Wintertage suche ich noch eine Beschäftigung und
> möchte mir ein Tool zur Visualisierung von Microkontroller Daten anhand
> von virtuellen Instrumenten erstellen. Wie so etwas aussehen könnte habe
> ich mal anhand des beigefügten Bildes skizziert.
> Prinzip: Der MC sendet Daten in einem festgelgten Format an den PC
> (Windows) und meine Software stellt die dekodierten Daten an den
> zugewiesenen Instrumenten dar. Sowas gibt es zwar schon als Payware, ich
> kenne aber bisher keine Freeware die sowas macht. Aber da lass ich mich
> auch eines Besseren belehren.
> Wenn euch das Projekt interessiert, könnt ihr gerne eure Ideen
> beisteuern. Allerdings sollte es nicht ausufern und überschaubar
> bleiben.
>
> Siehe auch meine bisherigen Freeware Projekte hier im Forum:
> Beitrag "PolynomMaker - Funktion für nichtlineare Bauelemente finden"
> Beitrag "Daten von der seriellen Schnittstelle einfach darstellen"


Hallo Albert,

klingt nach einem spannenden Projekt!
Wünsch dir viel Ausdauer und Erfolg bei deinem Vorhaben - kenne mich
persönlich nicht mit der Materie aus, aber vielleicht hilft dir diese
Infoseite (grad ergooglet) : http://serielleschnittstelle.com/

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ist ja echt putzig :)

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

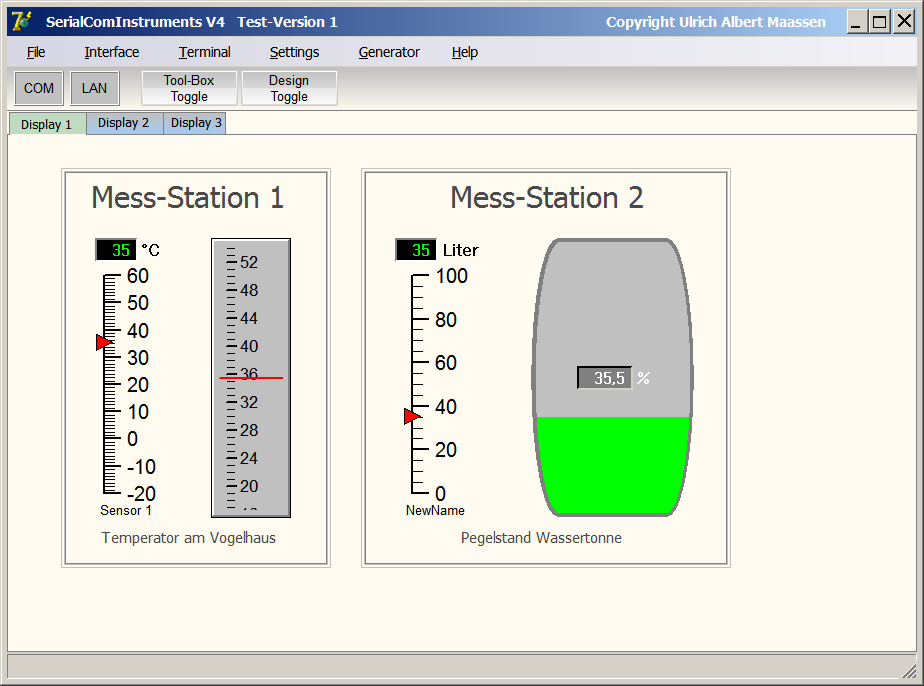

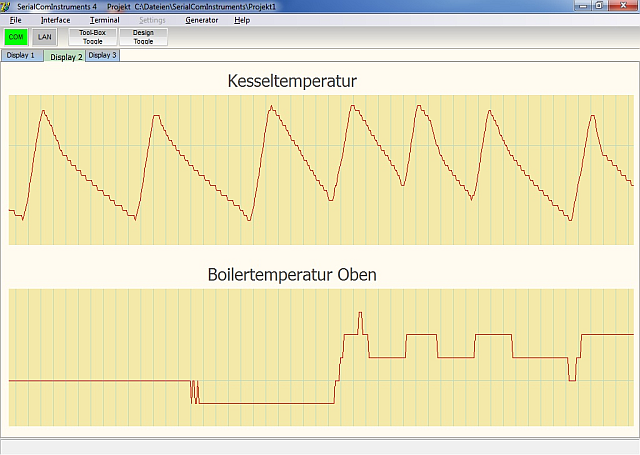

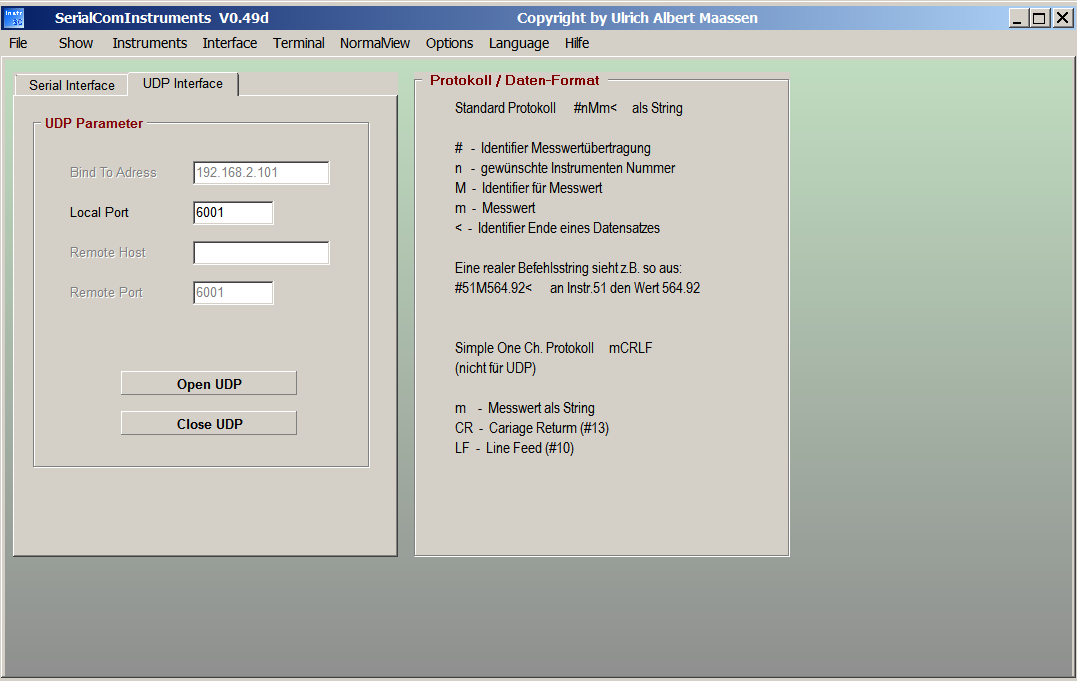

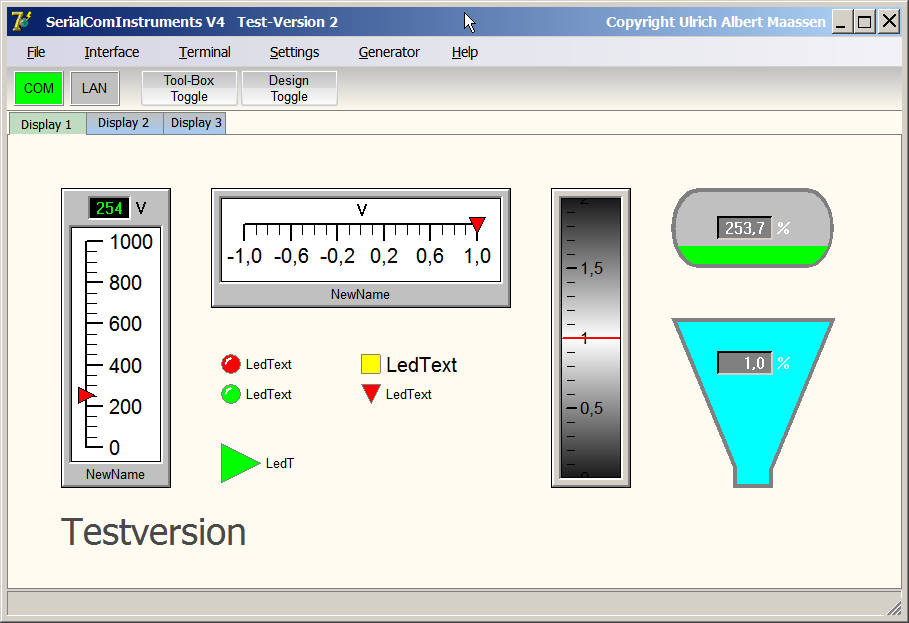

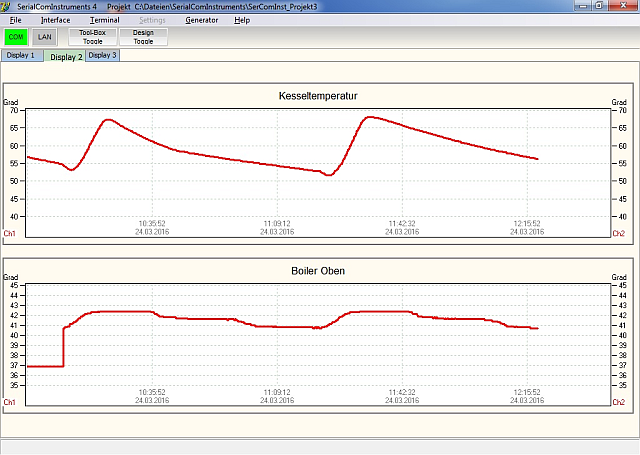

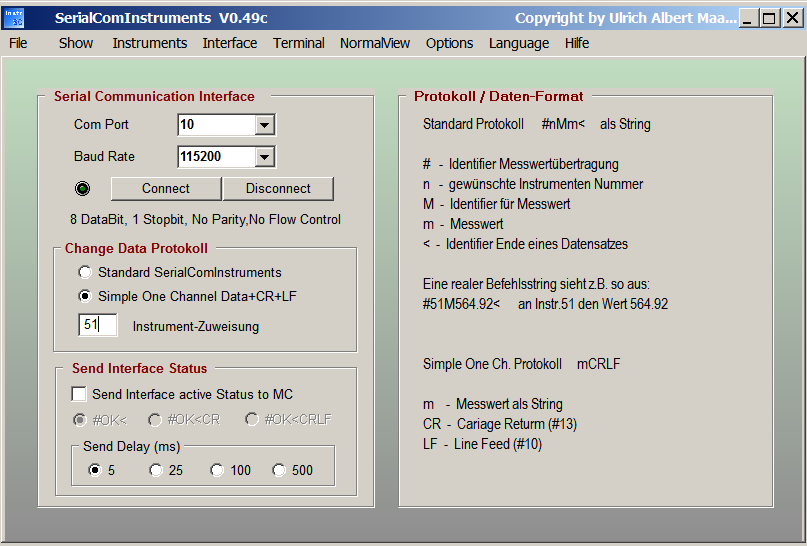

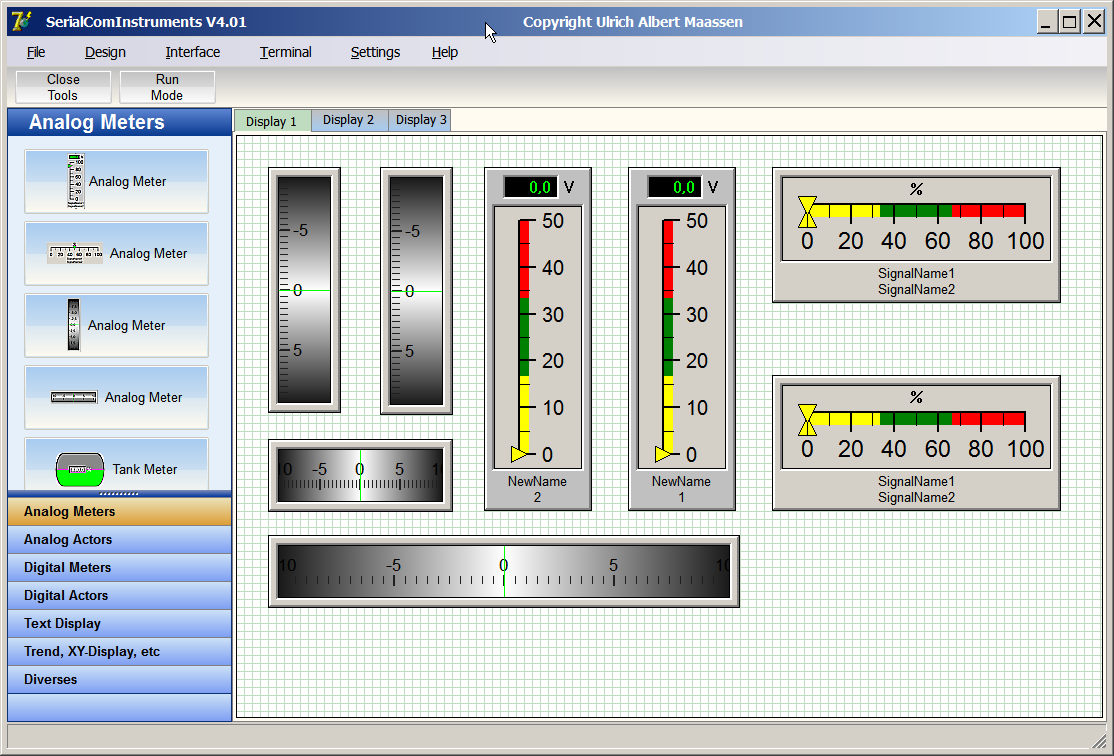

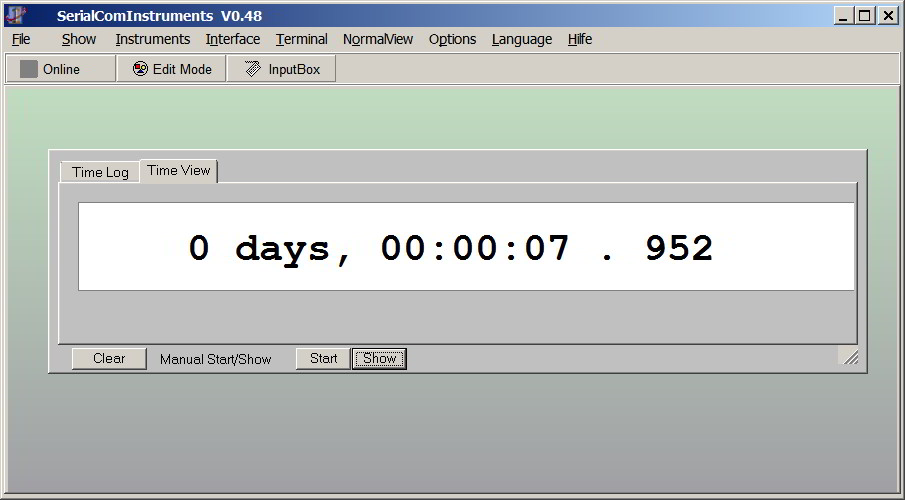

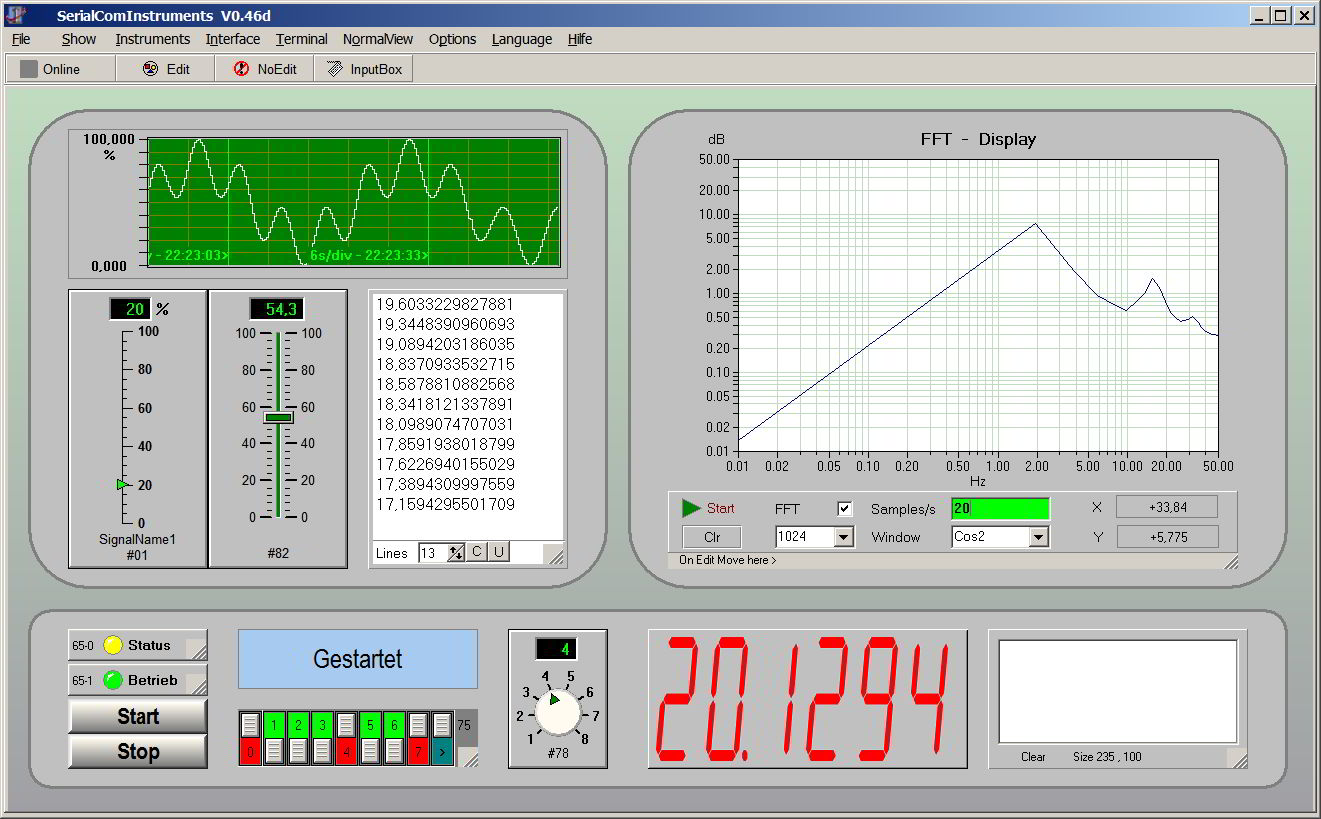

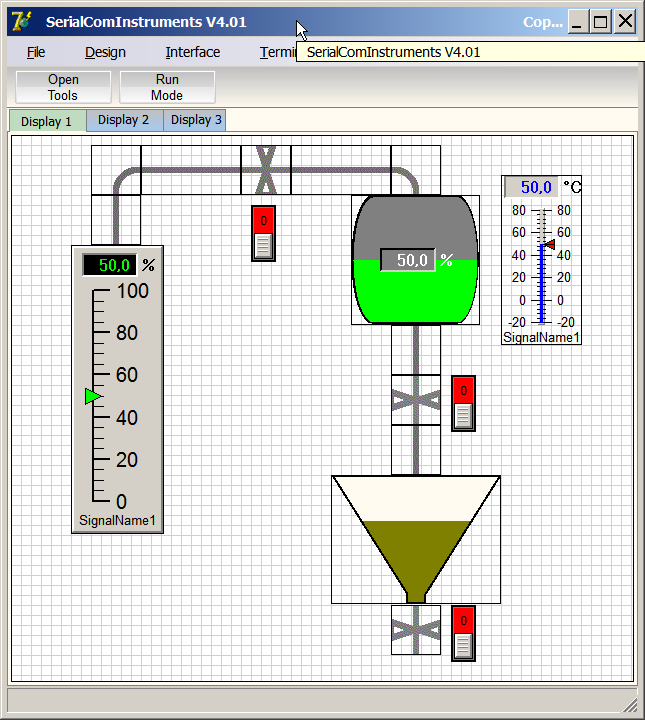

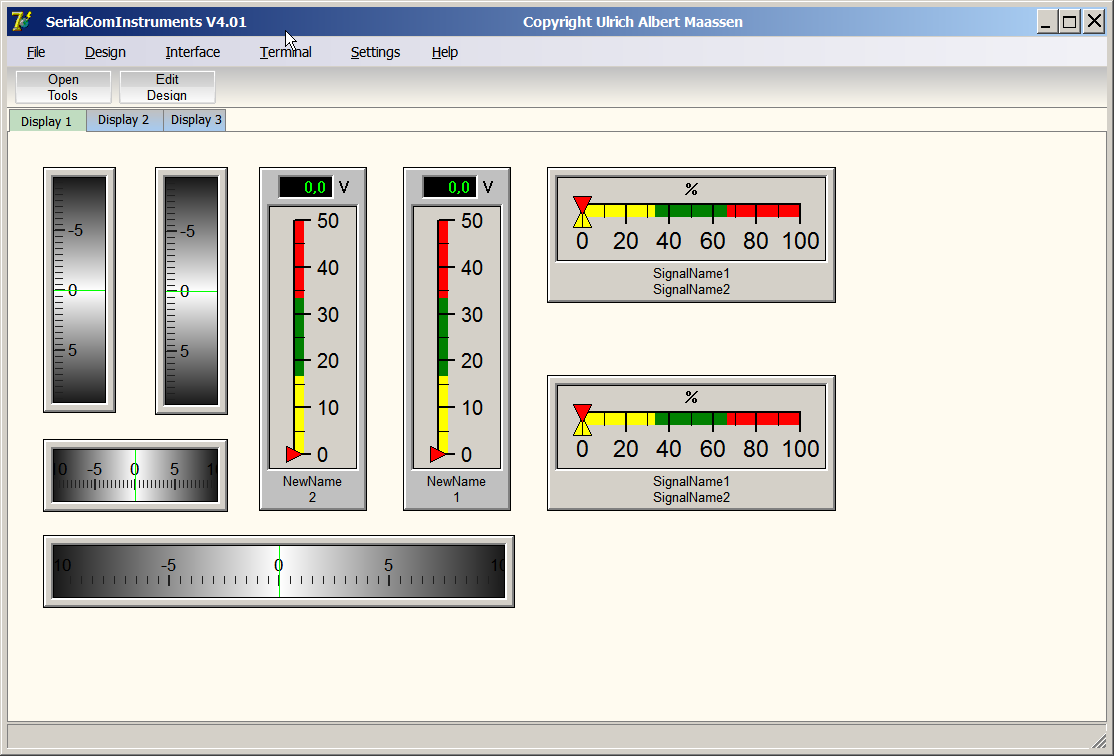

Ich habe mal übers Wochenende was gebastelt.
Was bereits funktioniert:

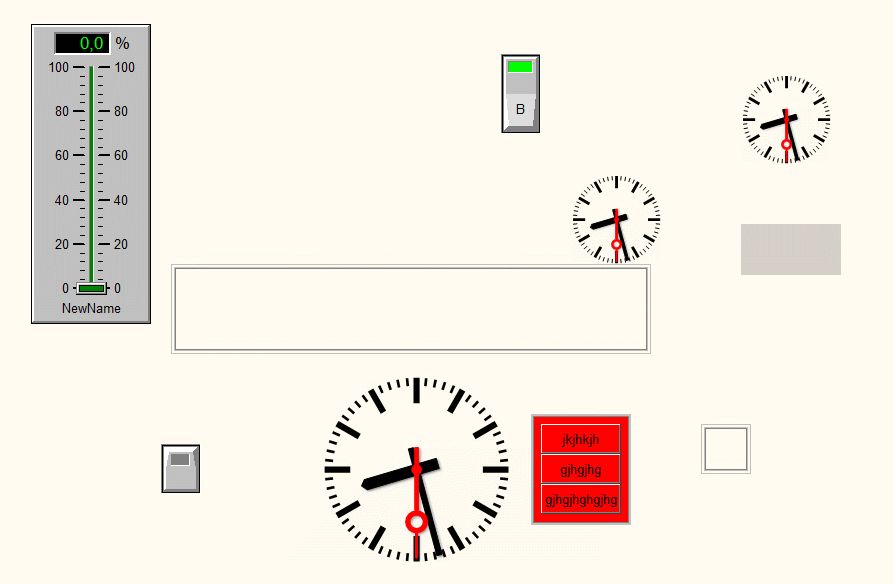

- Erzeugen, Darstellen und Verschieben per Mouse von Instrumenten
  Die Instrumente können in der Grösse verändert und
  beliebig gemischt werden. Die Parameter können auch nachträglich
  editiert werden.
  Alle in den Check-Boxen markierten Instrumente werden angezeigt.

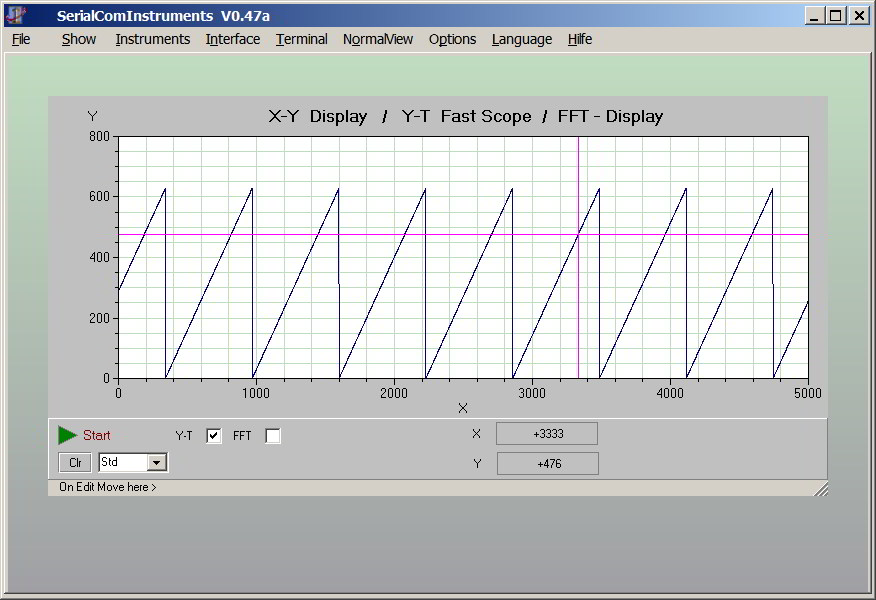

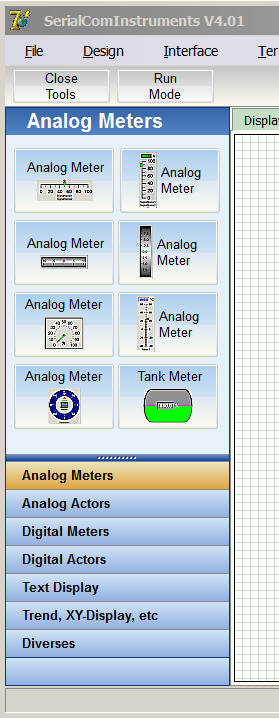

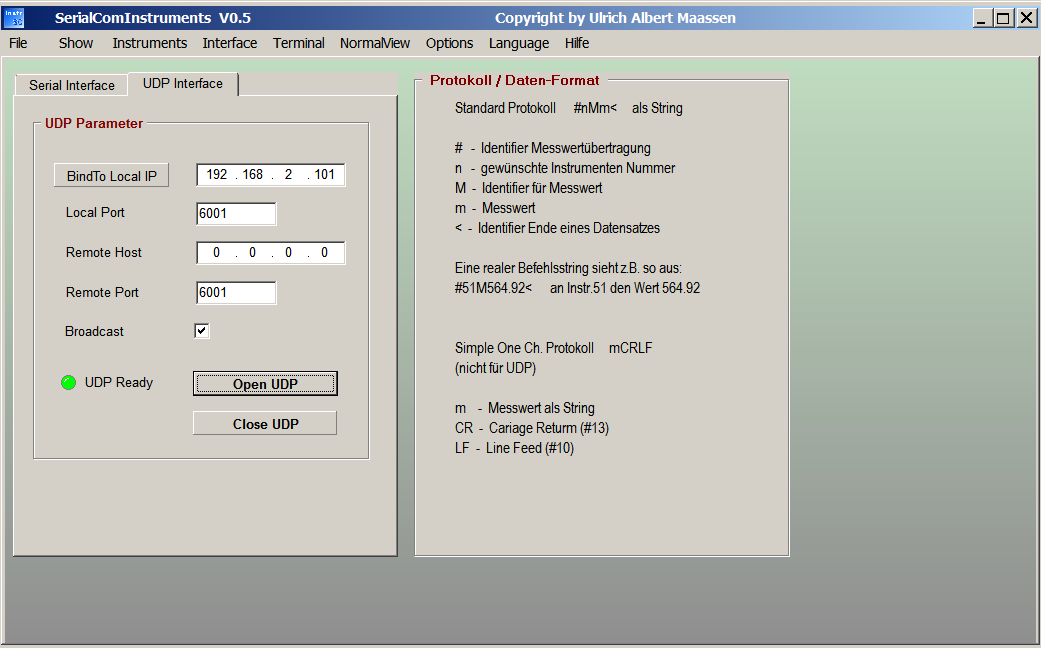

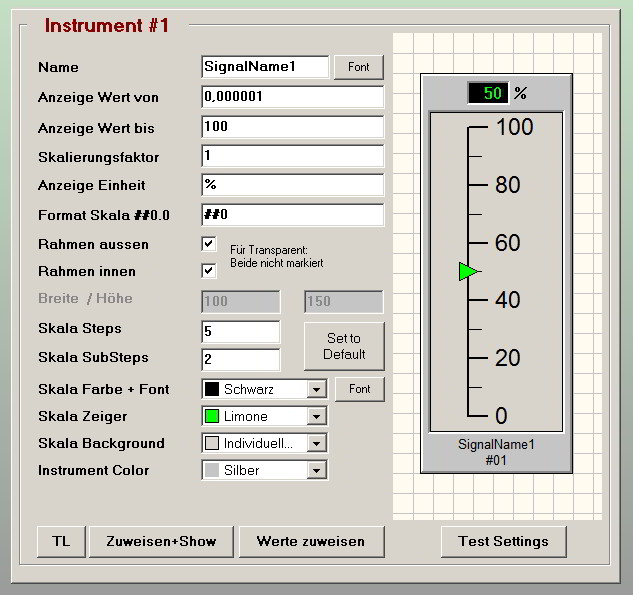

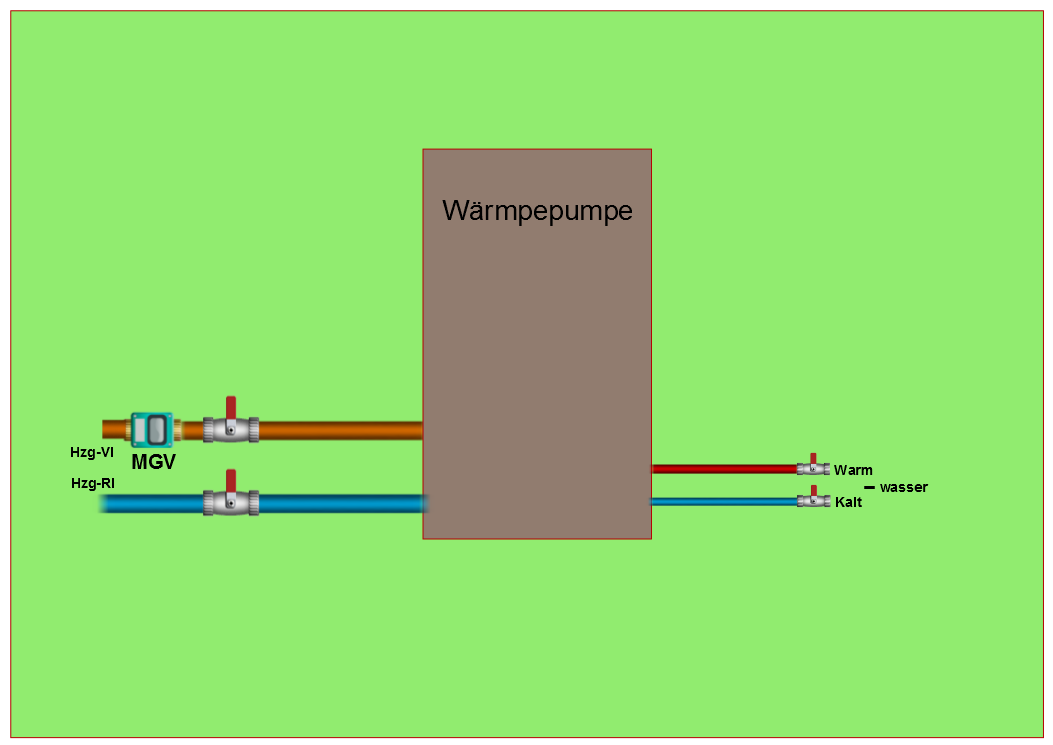

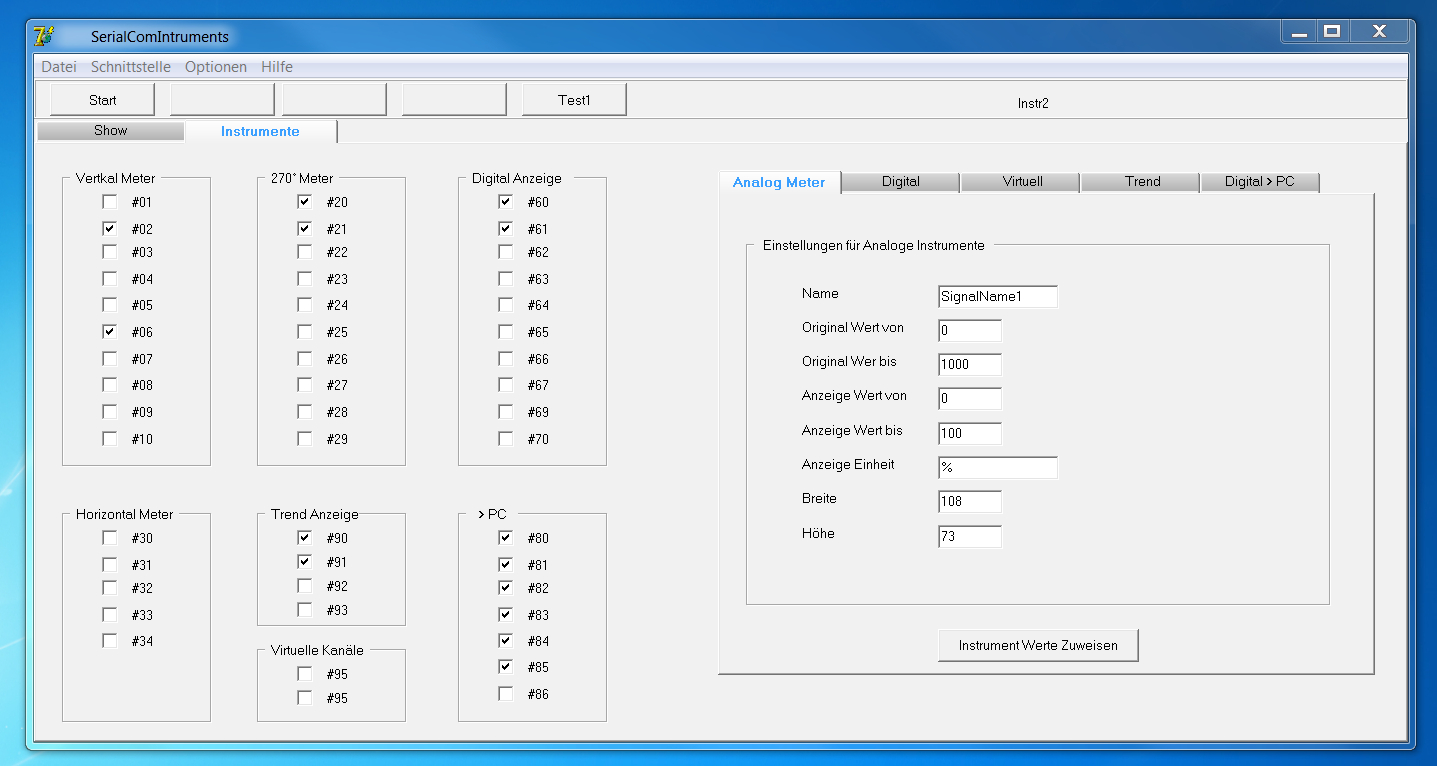

- Zuordnung von Kanälen(Instrumenten):
  Alle möglichen Instrumente haben eine feste Kennung,
  wie z.B. #05 (siehe Bild 2). Vom Mikrocontroller werden
  die Werte als Strings dann im folgenden Format gesendet:
  '#KanalNr'Messwert, . . . . . ,'#KanalNr'Messwert'CRLF

- Die Trend Anzeige kann bis zu 4 Kanäle darstellen

- Mit Virtuellen Kanälen können Berechnungen durchführt werden
  und diese dann einem Instrument zugeordnet werden.

- Es gibt Rückmelde Kanäle (Gruppe #80) die Informationen
  vom PC zum Mikrokontroller schicken können.

: Bearbeitet durch User
Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mir gefallen deine drei Projekte und vor allem deine Arbeitseinstellung
betreffend Effektivität. Weiter so! Das scheint brauchbare Tools zu
ergeben.

Autor: Hans Wilhelm (hans-)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein paar möglicherweise interessante Links:

http://en.wikipedia.org/wiki/Standard_Commands_for...

http://en.wikipedia.org/wiki/Virtual_Instrument_So...

http://sigrok.org/wiki/Main_Page

Letztere könnte dir beim Interpreterscheiben helfen (sources zum
nachschaun)...

73

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@ Abdul
> Mir gefallen deine drei Projekte und vor allem deine Arbeitseinstellung
> betreffend Effektivität. Weiter so! Das scheint brauchbare Tools zu
> ergeben.

Danke !


@ Hans Wilhelm
Danke für die Links Wilhelm. Mein "Protokoll" habe ich allerdings
bewusst so simpel gehalten, das der "Interpreter" nur den jeweilig vom
MC gesendeten String in die einzelnen Bestandteile aufdröseln muss, was
sehr einfach ist. Die extrahierten Substrings (Instrument Nummer und
Messwert) werden dann an die einzelnen Instrumente passend verteilt.
Dafür ist nun wirklich keine hohe Programmierkunst notwendig. Das ganze
Projekt ist eher eine reine Fleissarbeit.

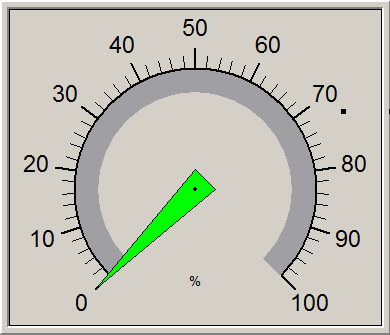

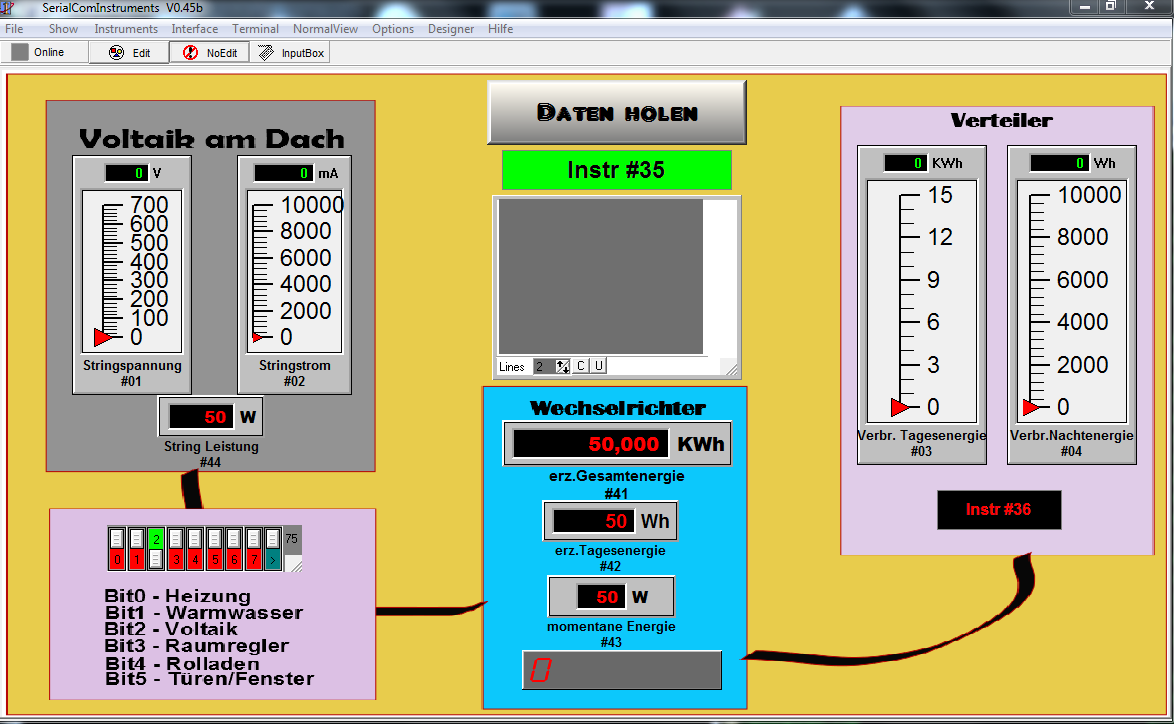

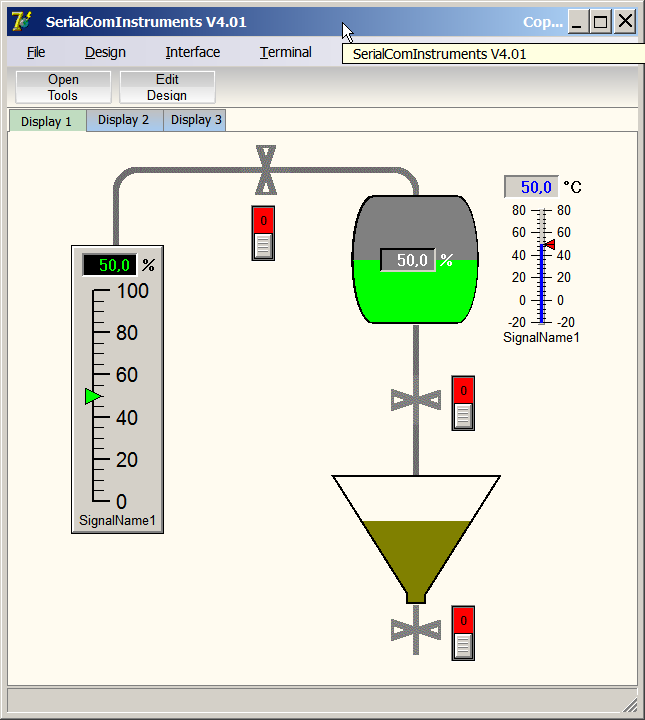

Ansonsten habe ich noch mal Prinzipbilder eingefügt was so alles an
Darstellung möglich ist :)

: Bearbeitet durch User
Autor: GrobiG (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi, wirklich ein sehr coole Projekt, die UI Elemente sehen recht schick
aus!
Kleine Anmerkung, wenn ich darf, falls du das mal irgendwann etwas
flexibler ausbauen möchtest... z.B. könnte man die Logik(Funktionalität)
des Instruments von der UI lösen. Man könnte z.B. sowas wie interfaces
oder templates für z.B. Kippschalter, Taster, Lineare Anzeigen, Lampen,
Drehknöpfe usw. erstellen, diese mit dem Nötigsten an Logik ausstatten
und dann dem Endanwender selbst überlassen wie er das Element visuell
gestaltet, indem er seine eigene "Klasse" ableitet oder vorhandene
vervollständigt oder überschreibt. Wie ein Baukastensystem aus dem man
sich das Nötigste raussucht und damit das Instrument aufbaut, aber die
Freiheit hat jedes Teil des Instruments individuell in Visualisierung
und Funktionalität zu gestalten, wenn man mag. Dazu evtl. noch die
Möglichkeit eine Art "Theme" z.B. als xml Datei oder ähnliches zu laden
was Grundlegendes wie z.B. Hintergrundfarbe etc. generell festlegt.
Das ganze "Werk" dann noch schön als .Net assembly und bis morgen und
ich bin glücklich ;-)

VG
GrobiG

Autor: Bernd N (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Albert,

schöne Idee, ich habe schon deinen SerialComGrapher im Einsatz. Freu
mich schon deine 1ste Version zu testen.

Lg,

Bernd

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
GrobiG schrieb:
> Kleine Anmerkung, wenn ich darf, falls du das mal irgendwann etwas
> flexibler ausbauen möchtest... z.B. könnte man die Logik(Funktionalität)
> des Instruments von der UI lösen. Man könnte z.B. sowas wie interfaces
> oder templates für z.B. Kippschalter, Taster, Lineare Anzeigen, Lampen,
> Drehknöpfe usw. erstellen, diese mit dem Nötigsten an Logik ausstatten
> und dann dem Endanwender selbst überlassen wie er das Element visuell
> gestaltet, indem er seine eigene "Klasse" ableitet oder vorhandene
> vervollständigt oder überschreibt.

Der Aufwand hierfür entspricht in etwa fast dem Gesamtaufwand des
vorgesehen Projektes. Das ist mir zu viel. Davon abgesehen mache ich
viele Properties der Instrumente zugänglich, die das Aussehen verändern.
Also warte mal ab was da kommt :)

> Das ganze "Werk" dann noch schön als .Net assembly und bis morgen und
> ich bin glücklich ;-)

Was meinst Du warum ich in Delphi programmiere?
Um das Endprodukt unabhängig von DLL's, Net Framework's und dem ganzen
sonstigen Microsoft-Käse zu halten. Die fertige Distributable besteht
einzig aus einer EXE-Datei. Und es werden keine Registry-Einträge
benutzt, nur eine Ini-Datei wird geschrieben. Damit ist mein Programm
von Hause aus auf allen Windows Versionen sofort lauffähig.
Du kennst doch bestimmt inzwischen meine Devise:
KEEP IT SIMPLE
- Weil das Projekt in absehbarer Zeit fertig werden soll
- Weil der Anwender es auch ohne Handbuch verstehen soll

: Bearbeitet durch User
Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genau!

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

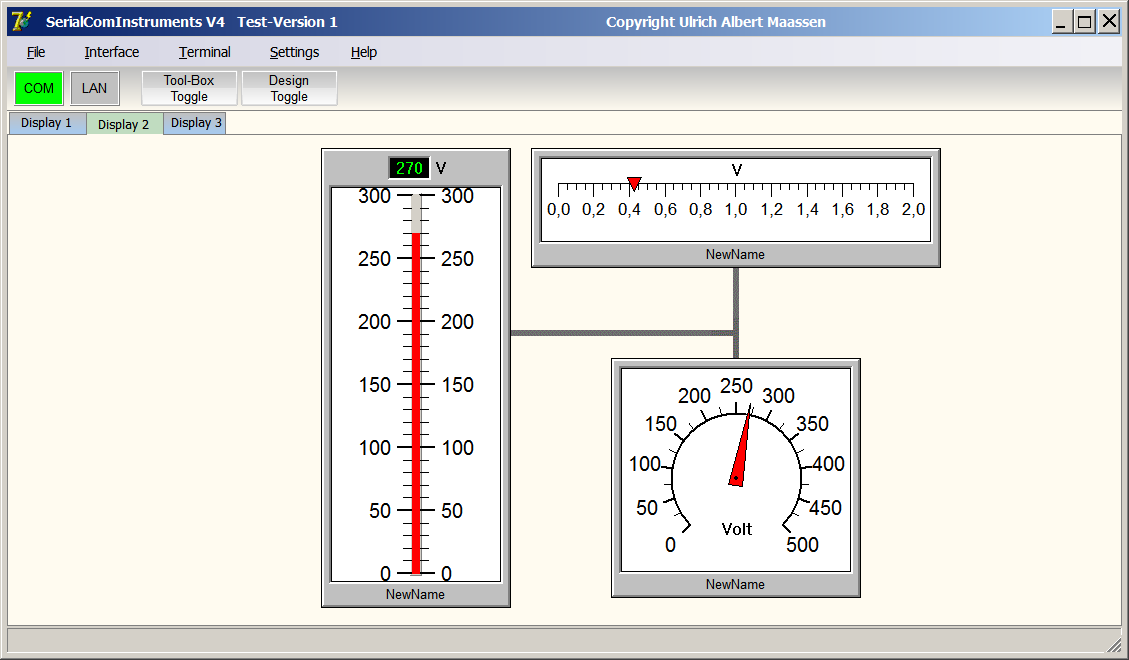

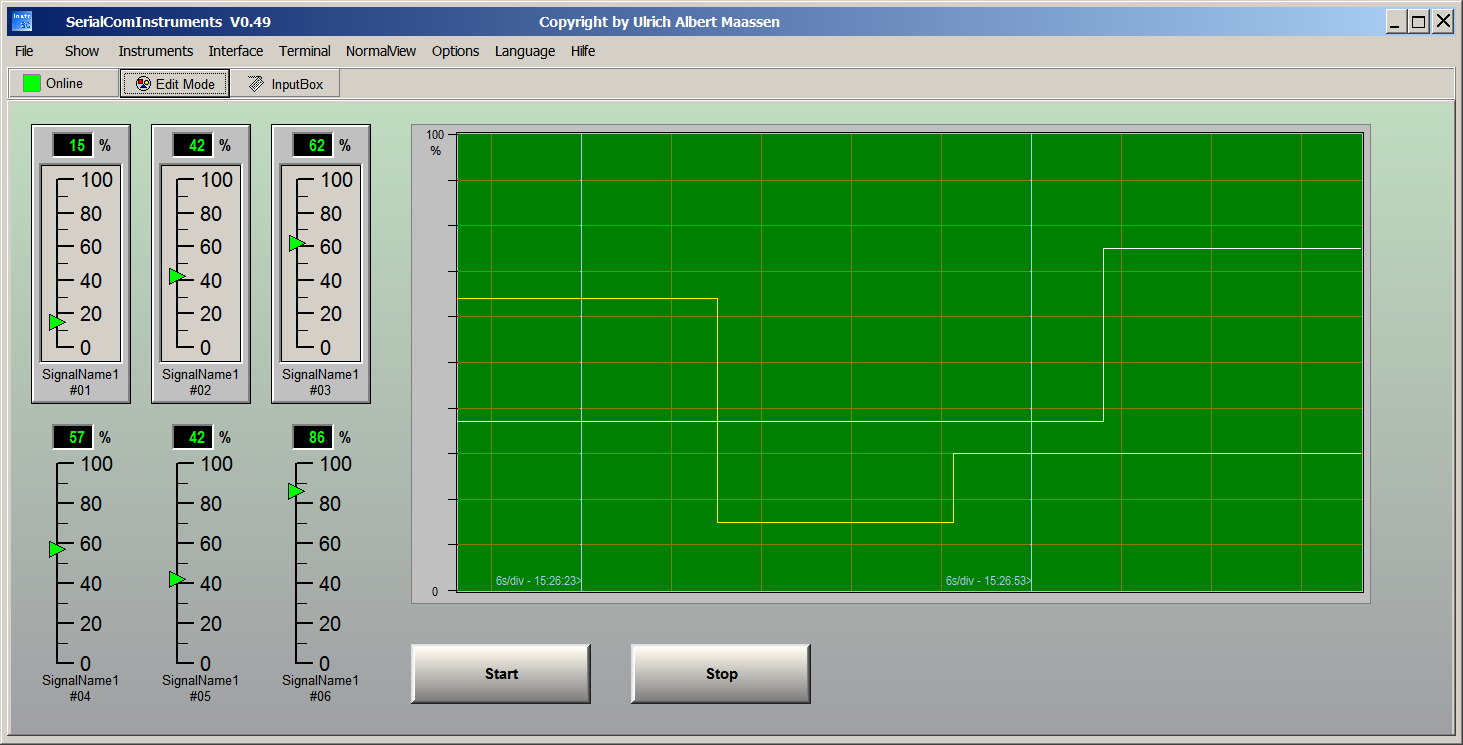

Das GUI Konzept ist soweit fertig und mit der ersten Instrumentengruppe
"Vertikal Meter" funktionsfähig (siehe angehängtes Programm).
Ihr könnt es ja mal testen :)

Die Bedienung ist einfach:

- Auf "Instrumente" klicken
- Klick auf gewünschte Instrumentenbezeichnung z.B #01
- Rechts können nun die Instrument Eigenschaften eingegeben werden
- Die Einstellungen mit dem Button "Instrument Werte zuweisen bestätigen
- Links die darzustellenden Instrumente in der Checkbox aktivieren
- Die Einstellungen mit"Instrumente Status zuweisen" übernehmen
- Auf "Show" klicken
- Die Instrumente mit der Mouse an die gewünschte Stelle platzieren

Für die Instrumente eignet sich als Standardgrösse Breite = 130 und Höhe
= 400, als Skala Steps =5 und Skala Substeps = 2.
Für Instrument Name und Einheit die gewünschten Bezeichnungen als Text
eingeben.

Die ini Datei wird zur Zeit in C:\Users\Anwender\AppData\Local
geschrieben. Der Ordner und Dateiname wird aber später frei wählbar
sein, da in der ini die kompletten Einstellungen des jeweils aktuellen
Projektes gespeichert sind. Damit lässt sich also das individuelle
Projekt dann speichern und wieder laden.

: Bearbeitet durch User
Autor: Bernd N (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
>> "Vertikal Meter" funktionsfähig

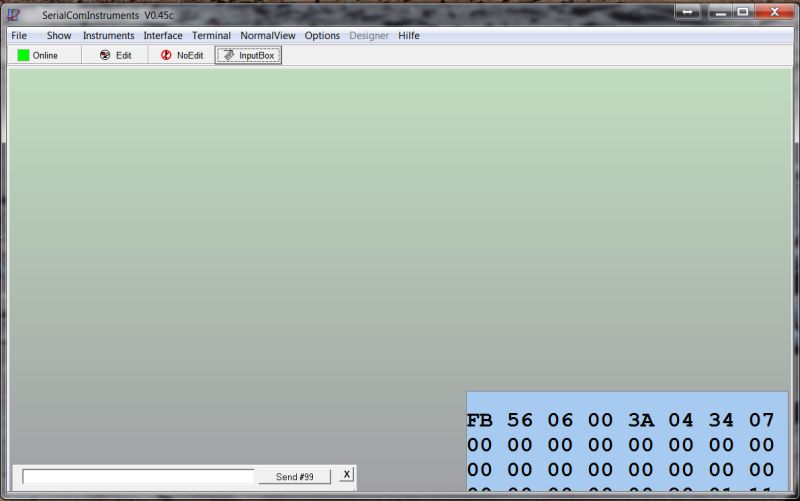

Man kann ein Anzeigeinstrument erzeugen aber ich denke da verbirgt sich
noch keine weitere Funktionalität dahinter. Eine Schnittstelle kann ich
nicht zuweisen, ein Wert wird schon angezeigt wo auch immer der her
kommt. Screenshot anbei.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Bernd N
Genau, habe ich auch nirgends behauptet:

Albert M. schrieb:
> Das GUI Konzept ist soweit fertig

Und der angezeigte Wert hat überhaupt keine Bedeutung. Wie gesagt es
geht hier zuerst mal NUR um das GUI Konzept der Instrumente. Das Andere
kommt in den nächsten Tagen :)
Hast Du keine Steps und Substeps zugewiesen?

: Bearbeitet durch User
Autor: Bernd N (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok,

>> Hast Du keine Steps und Substeps zugewiesen?

Nein, funktioniert aber, gerade ausprobiert.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert

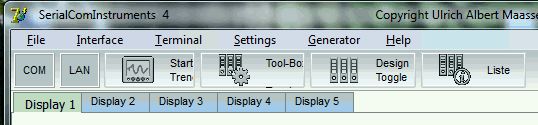

Ich dachte schon es wäre ein seltsamer Grafikfehler in den Komponenten.

Als nächstes kommt die Schnittstelle dran, damit man das Ganze auf
prinzipielle Funktionsfähigkeit testen kann. Und danach die anderen
Instrumentarten.

Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Meine Aussage bezieht sich auf einen festgelegten Präfix als
> Kennzeichnung für die einzelnen Instrumente, meinetwegen A bis Z oder
> wie auch immer.

Mir kommt das schon ein bissel SEHR zu eng vor. Wirklich, ich meine es
ernst: Denk lieber JETZT nochmal gründlich über ein gutes Protokoll
nach, das sich auch dann noch kompatibel erweitern läßt, wenn bereits
die ersten Anwendungen damit laufen.

BTW: Für was für Update-Geschwindigkeiten hast du das Ganze denn so
vorgesehen? Deine (wie mir scheint) doch eher textlastige Übertragung
sieht eher nach "langsam" aus. Immerhin muß ja die Firmware im µC
jeweils darauf abgestimmt sein.

Weswegen ich das schreibe?
Nun, ich hatte vor Jahren mich schwarz geärgert über die Software zum
damaligen "Funkamateur-Netzwerktester", weil diese ausgesprochen
unflexibel war (und immer noch ist). Ich hatte mir damals was Eigenes
dazu ausgedacht und herausgekommen ist ein Protokoll, mit dem ich quasi
gleichzeitig:
- mehrkanalig mit einstellbarer Bitbreite wobbeln kann
- Kommandos vom PC zum µC schicken kann (mit Echo zwecks Kontrolle oder
wenn mal ein Terminalprogramm dran hängt)
- Geräte-Kennwerte vom µC zum PC senden kann
- eine IR-fernbedienung via Wobbler zum PC durchgeschleift wird, damit
man auf dem Basteltisch nicht ne Tastatur rumfliegen haben muß

Mittlerweile verwende ich dieses Protokoll auch woanders, es macht sich
ganz gut. Auf der PC-Seite benutze ich im Delphi-Programm einen
dedizierten Thread, der das gesamte I/O erledigt und dabei die
verschiedenen Ströme (Org-Datenverkehr, Wobbeldatenverkehr,
Fernbedienungsverkehr usw. auseinandernimmt, so daß er eigentliche
Oberflächenkram sich damit nicht befassen muß.

Wahrscheinlich paßt mein Entwurf zu deinem Vorhaben nur mit einigem
"Umschliff", aber eines weiß ich: Wenn man sowas nicht vorher sich gut
überlegt und genau niederschreibt, dann kommt man später ganz gewaltig
ins Stolpern.

Ach ja, nochwas: Für so einen Datenverkehr auf nem seriellen Kanal
braucht es nicht zu sein, daß alles im Klartext vorliegt. Damit vergeigt
man sich bloß ne Menge Möglichkeiten.

W.S.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> BTW: Für was für Update-Geschwindigkeiten hast du das Ganze denn so
> vorgesehen? Deine (wie mir scheint) doch eher textlastige Übertragung
> sieht eher nach "langsam" aus. Immerhin muß ja die Firmware im µC
> jeweils darauf abgestimmt sein.

Bei den Instrumenten, ausser der Trendanzeige, macht eine hohe
Updategeschwindigkeit naturgemäss keinerlei Sinn. Ich denke mal so max.
5-10 Updates pro Sekunde reichen da voll aus. Bei der Trendanzeige darf
es ruhig etwas mehr sein.

Meine vorläufige Protokoll-Idee sieht erst mal so aus:

#x Instrument Nummer
A Analog-Kennung
D Digital-Kennung
danach der Messwert

als Beispiel mal so:

#1A80,52#2A5#3D0#29A6,30#5A10CRLF

Man kann vom MC alle Instrumente in einem Durchlauf bedienen oder aber
z.B. die Trendanzeige zwischendurch öfter mit Daten beaufschlagen.

Danke für Deine Ideen, die für Deinen Fall bestimmt Gold wert waren.
Aber ich will hier keine Eierlegendewollmilchsau kreieren, noch möchte
ich die nächsten Monate nur an dieser Software verbringen. Und ich denke
für die meisten Hobbybastler wird meine Lösung sicherlich ausreichen.
Die Profis mögen sich eigene Programme erstellen oder kaufen.

Nochmal: Keep it Simple.

Das fängt beim Protokoll an. Da dieses Stringorientiert ist, kann man da
schnell auch mal reinschauen mit dem Logic-Analyser oder
Terminal-Programm und sieht in Klartext was da so vom MC kommt. Das geht
mit Binary nicht mehr, obwohl das natürlich auf der Schnittstelle
schneller wäre. Aber Schnelligkeit ist hier nun mal überhaupt nicht
gefragt.

: Bearbeitet durch User
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nochmal zum Protokoll:

Das Protokoll ist einfach und hat jetzt folgende Parameter:

X  -  Identifier für neuen Messwert
n  -  gewünschte Instrumenten Nummer
A  -  Identifier für Analogwert
D  -  Identifier für Digitalwert
m  -  Messwert
S  -  Start eines Datensatzes
E  -  Ende eines Datensatzes
CRLF  -  als Ende Zeichen #13#10 für die Schnittstelle

Ein Datensatz kann dann z.B. so aussehen:

SXnAmXnAmXnDmE  oder auch nur so:  SXnAmE

und sähe mit wirlichen Werten z.B. so aus:

SX1A24,67X25A12,2X31D0E

Das kann von jedem Microcontroller einfach als String geschickt werden
und lässt sich einfach mit jedem Terminalprogramm oder LogicAnalyzer
betrachten.

Die Datenstrings können beliebig gemischt an den Pc übertragen werden,
eine bestimmte Reihenfolge muss nicht eingehalten werden.
Diese Struktur gewährleistet bei mir eine sehr schnelle Verarbeitung bei
der Stringaufdröselung und beim anschliessenden Dispatcher.
Eine spätere Erweiterung ist einfach möglich, insbesondere da meine
Delphi Komponenten für die serielle Schnittstelle eine zusätzliche
universelle DataPaket Verwaltung hat.

: Bearbeitet durch User
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Das Projekt macht gute Fortschritte und ich hoffe nächste Woche die
erste funktionsfähige Version vorstellen zu können.

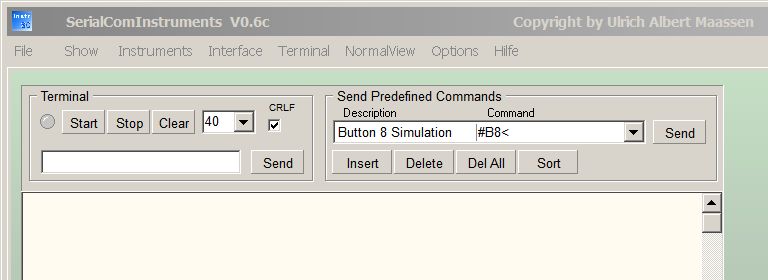

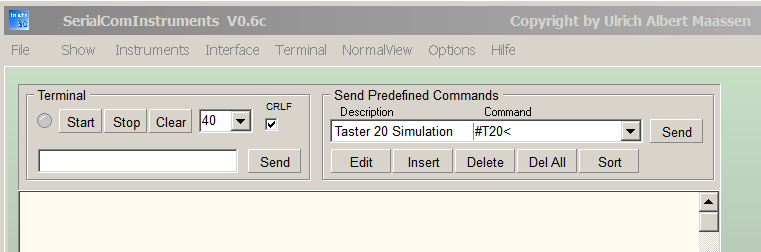

Ich habe noch ein Terminal für die serielle Schnittstelle integriert, um
sehen zu können was da so auf der Schnittstelle ankommt oder um Befehle
zum MC zu schicken. Ich denke mal das die Funktion für Basteleien
hilfreich ist:)

: Bearbeitet durch User
Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und so einen Anzeigepfeil am Thermometer kann ich dann tracken und die
Position wo ich den hinziehe, wird an den uC zurückgeschickt (optional)?
Dann noch die Möglichkeit ein Hintergrundbild anzulegen und die
Instrumente festzunageln und fertig ist die Steuerzentrale für was auch
immer. Schön.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Abdul K. schrieb:
> Und so einen Anzeigepfeil am Thermometer kann ich dann tracken und die
> Position wo ich den hinziehe, wird an den uC zurückgeschickt (optional)?

Für die Kommunikation vom PC in Richtung MC wird es Schieberegler,
numerische Eingabefelder und Taster/Schalter und Ereignisse geben.

> Dann noch die Möglichkeit ein Hintergrundbild anzulegen und die
> Instrumente festzunageln und fertig ist die Steuerzentrale für was auch
> immer. Schön.

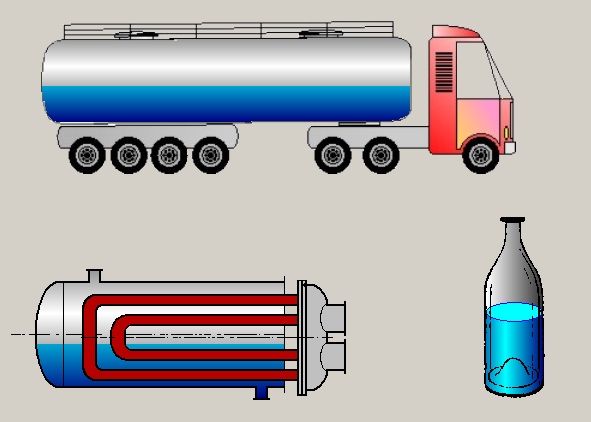

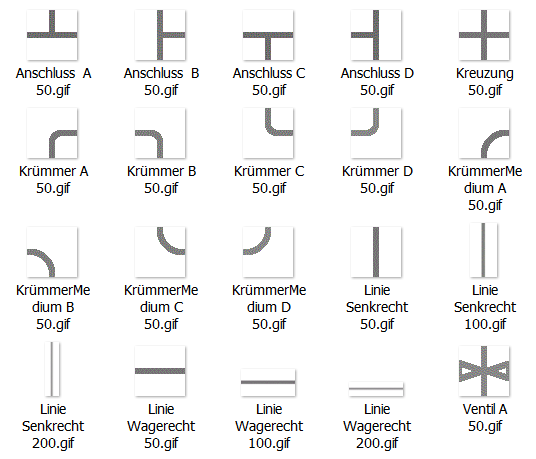

Ein frei wählbares Hintergrundbild (im PNG-Format) ist vorgesehen.
Man kann sich somit ein Prozessbild zeichnen und die Instrumente darauf
setzen. Dafür bekommen die Instrumente noch zusätzliche Eigenschaften,
wie z.B. ohne Umrandung, Transparent usw.

Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und 3... 2... 1... fertig ist die eierlegende Wollmilchsau :)

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Martin Schwaikert schrieb:
> Und 3... 2... 1... fertig ist die eierlegende Wollmilchsau :)

War zwar zuerst nicht so gedacht, da aber nach bereits 11 Tagen, davon
vielleicht 6 Programmiertage, das Ganze im Prinzip funktionsfähig ist
(alles läuft bei mir , incl. Schnittstelle), kann man sich ja mal
Gedanken über einen Ausbau machen.

: Bearbeitet durch User
Autor: Joe G. (feinmechaniker) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein Blick auf diese Software lohnt auch:
http://www.abacom-online.de/html/profilab-expert.html

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joe G. schrieb:
> Ein Blick auf diese Software lohnt auch:
> http://www.abacom-online.de/html/profilab-expert.html

Die Darstellungsart die man da sieht (Verknüpfung der Instrumente anhand
von Linien) könnte patentrechtlich Probleme nach sich ziehen. Ich weiss
aus eigener Erfahrung wovon ich da rede. Ein grosser US-amerikanischer
Hersteller von Messtechnik und Messtechnik-Software hält ein grosses
Paket von Patenten, bezogen auf die Darstellung von Messtechnik und
versteht da nicht viel Spass. Das kann gutgehen, solange man denen nicht
gross in die Quere kommt, muss es aber nicht.

: Bearbeitet durch User
Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Albert M. schrieb:
> Das kann gutgehen, solange man denen nicht
> gross in die Quere kommt, muss es aber nicht.

Softwarepatente gehören eh abgeschafft. Worin besteht denn bitte eine
"erfinderische Leistung", wenn ich mir ein umstricheltes Kästchen
patentiere?

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Martin Schwaikert

Das ist auch meine Meinung, leider ist es aber so.
Wobei nicht das "Kästchen" ansich patentiert ist, sonder die Verbindung
von Kästen mit eigener Funktionalität und die Darstellung des
Signalflüsses zwischen diesen Kästchen.
Wie gesagt ein heikles Thema, das schon 2 mal ganz böse geendet hat.

: Bearbeitet durch User
Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Aber ich will hier keine Eierlegendewollmilchsau kreieren, noch möchte
> ich die nächsten Monate nur an dieser Software verbringen.

OK, schon klar.

Mir ist nur beim Lesen eingefallen, daß du ja eventuell später mal
sowas wie eine grafische Anzeige (also Oszi-Bild, Kurvendarstellung oder
so) haben möchtest - und für sowas braucht man schon ein bissel
Bandbreite auf der Seriellen.

Nur als Anregung (unterste Stufe aus meiner Protokoll-Definition):
00h .. 0Fh = Bereich für Steuerzeichen  (CR, LF usw.)
10h .. 1Fh = Bereich für Meßpunkt-Infobytes (synchronisieren von
Blöcken)
20h .. 5Fh = Bereich für Klartext aller Art
60h .. 6Fh = Bereich für Kurvenprotokoll-Infos
70h .. 7Fh = spezifisch je nach Kurvenprotokoll
80h .. FFh = binäre Meßwerte. Bedeutung je nach Art des aktuellen
Kurvenprotokolles.

Im Prinzip ist das sogar jetzt schon mit deinen Vorstellungen
kompatibel, solange bei dir die Kleinbuchstaben und alles >0x7F nicht im
Text vorkommen.

Albert M. schrieb:
> SXnAmXnAmXnDmE  oder auch nur so:  SXnAmE

Hmm..
Naja, kann man alles so machen, ich hab aber dazu noch nen Vorschlag:
Du programmierst geradeaus und eher doch aus PC-Sicht als aus µC-Sicht.

Albert M. schrieb:
> X  -  Identifier für neuen Messwert
> n  -  gewünschte Instrumenten Nummer
> A  -  Identifier für Analogwert
> D  -  Identifier für Digitalwert
> m  -  Messwert
> S  -  Start eines Datensatzes
> E  -  Ende eines Datensatzes
> CRLF  -  als Ende Zeichen #13#10 für die Schnittstelle

Deshalb hast du ne Menge eigentlich überflüssiger Steuer- und
Ende-Kenner und damit ne Menge Zeugs, was sich der jeweilige Empfänger
zum Dekodieren merken muß. Finde ich so nicht günstig. Dreh das ganze
doch um, etwa so:
123K4711.0815A92K1D
was bedeutet das:
K selsktiert ein Gerät
A liefert nen Analogwert
D liefert nen Digitalwert
Also ünersetzt sich obiges zu

- selektiere Gerät 123
- gib dem Gerät den Analogwert 4711.0815
- selektiere Gerät 92
- gib dem Gerät den Digitalwert 1

Die Dekodier-Regel dafür ist extrem simpel:
kommt eine Ziffer (oder ein Dezimalpunkt) dann wird das unmittelbar zu
einer Zahl zusammengesetzt. Einen String oder einen führenden Buchstaben
braucht sich niemand zu merken.
Kommt ein Buchstabe, dann beendet er die zuvor übertragene Zahl und löst
die zugehörige Aktion aus, also z.B. eines der Geräte auswählen, wo
nachfolgende Infos hingehen sollen, oder eine Analog- oder Digital-Info
an das selektierte Gerät geben oder je nach anderen Buchstaben
irgendwelche anderen Aktionen auslösen. Dabei löscht jeder Buchstabe
nach seiner Abarbeitung die zuvor übertragene Zahl.

Das hat den Vorteil, daß du kein Rahmen-Protokoll brauchst, also dein S
oder E nebst CR-LF sind überflüssig. Ebenso kannst du bei Bedarf
unendlich viele (auch unterschiedliche) Infos an dasselbe Gerät
übertragen, ohne es jedesmal wieder auswählen zu müssen. Die
übertragenen Kommandos sind also atomar und damit nicht an irgendwelche
einengenden Rahmenbedingungen gebunden. Damit ist das Protokoll offen
für Erweiterungen aller Art.


W.S.

Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag: Sorry für die Tippfehler..

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ W.S.

Danke für die Info über Dein Protokoll, sehr interssante Lösung.

Mein Pakethandler(fertige Delphi-Komponente) erlaubt es mir das alles
sehr zu vereinfachen. Der erzeugt aus einem Datenfluss durch Angabe von
Start und Endzeichen den Sub-String zwischen Start und Ende. Das
ermöglicht es mir ohnen riesen Protokoll ein einfaches Extrahieren der
ankommenden Daten.
Mein Protoll konnte ich jetzt noch mehr abspecken:

- CRLF sind jetzt überflüssig wie bei Dir
- Senden eines oder mehrer Messwerte mit:
  #IMw;   wobei
  #=Startkennung, I=Instrumenten-Nummer
  M=Kennung für Messwert, w=Messwert, ;=Endennung

Das lässt sich beliebig anderandergefügt oder auch einzeln senden.
Durch die Instrumenten-Nummer ist die Funktionalität eindeutig in beide
Datenflussrichtungen gekennzeichnet. Die Instrumenten-Nummer
kennzeichnet automatisch ob der empfangene oder gesendete Wert numerisch
oder alphanumerisch ist.
Das Protokoll lässt sich einfach erweitern, indem ich in weiteren
Pakethandlern andere Start - und Endekennungen angebe.

: Bearbeitet durch User
Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Noch ne Anregung in Bezug auf Protokolle: Man könnte auch die Syntax von
SPICE übernehmen. Das mag zwar komisch klingen, aber so wie ich es
momentan ohne jetzt tiefe philosophische Gedanken umherschweifen
gelassen zu haben, sehe, könnte das klappen.
Der Vorteil ist schlicht, daß man nicht noch eine Syntax lernen muß. In
ferner Zukunft wäre vielleicht eine Anbindung an ein SPICE möglich mit
einem Helper-Programm. Das was an physikalischen Daten geliefert wird,
würde so zu einer fertigen Simulationslandschaft...
Schau es dir einfach mal an.

Wichtiger ist mir aber eine funktionsfähige Software in naher Zukunft.
Egal was du als Protokoll festlegst. Man verliert ja auch leicht die
Lust an sowas und dann ist es nur wieder eine halbfertige Baustelle, die
niemanden nützt außer Staub und Zeit aufgewirbelt zu haben :-)


Ich bin nicht ganz unvorbelastet, da ich mal an einem Projekt zur
Prozeßsteuerung mitarbeitete. Sozusagen als Betatester. Die Sache war
aber auf dem Mac und ist lange gestorben. Kann mich noch an die
Diskussionen erinnern, wie man den Signalfluß in Software gegossen
kriegt und das alles in Echtzeitanforderung. Und wir hatten Linien
zwischen den Boxen ;-)

Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Der erzeugt aus einem Datenfluss durch Angabe von
> Start und Endzeichen den Sub-String zwischen Start und Ende.

Jajaja doch.
Tokenizer gibt's wie Sand am Meer.
Aber du hast PAKETE -  das isses.

Du hast keine atomaren Aktionen und damit hast du immer, immer immer!!
wieder die Not, Strings hereinzuholen und Substrings zu bilden und
obendrein ne ausgiebige Fehlerbehandlung, weil eben deine Daten im Paket
daherkommen und nicht in einzelnen Brocken. Im PC mit seinen riesigen
Ressourcen ist das nur ne simple Fleißaufgabe, aber du mußt ja auch
derartige Info-Pakete (oder eben Atome) vom PC zum µC schicken und dort
wird es dann eng. Schließlich soll die Kommunikation ja nicht den µC
voll ausbuchen und für den Rest, nämlich die eigentliche Funktionalität,
nur den Katzentisch lassen.

Abdul K. schrieb:
> Das mag zwar komisch klingen,..

ähemm.. naja isses auch. Irgendwelche Spice-Notationen sind nicht für
nen bidirektionalen Datenverkehr zwischen zwei völlig unterschiedlichen
Geräten gedacht. Was dir vorschwebt, ist also ne andere Baustelle.
Ansonsten gibt es bei dem hier andiskutierten Projekt keine "noch ne
Sprache" auswendig zu lernen.

Das einzige, was es geben MUSS, ist die Korrespondenz zwischen einem
Stück Programm im µC und einem grafischen Element auf dem Bildschirm des
PC. Das muß jeweils aus einem "Guß" sein und folglich wohl am besten aus
einer Hand kommen.

Wie das aussieht mit verschiedenen µC Sorten und auf denen mit nach
außen gleichgesichtigen Programmelementen, das wäre eine der vielen
sofort aufkommenden Folgefragen. Insofern hat jedes Entwurfsdetail an
der jetzigen Stelle mit Sicherheit schwerwiegende Folgen.

W.S.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du interessierst dich nur für deinen Ansatz. Das akzeptiere ich, mehr
aber auch nicht. Die SPICE-Syntax gibt einiges her:

Vthermometer max=42 min=35 level=36,8

als Beispiel. Wäre vollkommen SPICE-kompatibel und den Inhalt brauche
ich wohl nicht weiter zu erklären. Das könnte ein Thermometer sein, was
sich der µC nun für den Benutzer wünscht. Oder als Alarmmeldung
aufpoppt.

Nicht das ich SPICE toll fände, aber ich lernte die Vorteile durch
schnöde tägliche Arbeit kennen.

: Bearbeitet durch User
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> Aber du hast PAKETE -  das isses.
> Du hast keine atomaren Aktionen und damit hast du immer, immer immer!!
> wieder die Not, Strings hereinzuholen und Substrings zu bilden und
> obendrein ne ausgiebige Fehlerbehandlung, weil eben deine Daten im Paket
> daherkommen und nicht in einzelnen Brocken.

Das erledigt, wie bereits gesagt, mein Pakethandler zu 90% intern. Der
Rest sind Peanuts. Fehlerbehandlung wird keine durchgeführt, weil das
erstens kein Industrieprojekt ist und zweitens meine Test mit 115200
Baud und vielen aktivierten Instrumenten keinerlei Fehler im Datenstrom
ergeben haben. Wenn dann doch mal unwahrscheinlicherweise ein Fehler auf
der Schnittstelle sein sollte, wird entweder der Messwert nicht
weitergereicht, weil z.B. die Kennung falsch ist oder eben einmal ein
falscher Wert angezeigt. So what, das ist ein Projekt für Hobbyisten und
wer das nicht akzeptiert, braucht es ja nicht nutzen. Das Protokoll
werde ich auf keinen Fall weiter aufblähen. Ich bleibe bei meinem
Konzept das Ganze so einfach und funktional wie möglich zu halten, sowie
nur Strings und keine Binärwerte über die Schnittstelle zu schicken.

W.S. schrieb:
> aber du mußt ja auch
> derartige Info-Pakete (oder eben Atome) vom PC zum µC schicken und dort
> wird es dann eng. Schließlich soll die Kommunikation ja nicht den µC
> voll ausbuchen und für den Rest, nämlich die eigentliche Funktionalität,
> nur den Katzentisch lassen.

Die Kommunikation vom PC zum MC läuft genau so ab wie umgekehrt.
Anhand der Instrumenten-Nummer weiss der PC von welchem Element die
Daten kommen. Ein "Instrument" kann dabei durchaus auch ein Taster,
Schalter oder Eingabefeld sein.
Also so: # Instr.-Nr M Messwert;
Damit dürfte die MC Seite nicht ungewöhnlich belastet sein, insbesondere
auch deshalb, weil diese Datenrichtung ja nur einen Bruchteil der Zeit
in Anspruch nimmt. Man ist ja am PC nicht andauernd mit Eingaben für den
MC beschäftigt.

: Bearbeitet durch User
Autor: W.S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Das erledigt, wie bereits gesagt, mein Pakethandler zu 90% intern.

OK, sieh es bitte so: sowohl Abdul's als auch meine Beiträge zum Thema
sind Vorschläge, eben Vorschläge.

Aber mal ne andere Frage: Hast du diesen Pakethandler auch schon für die
µC-Seite und wenn, für welche Prozessorfamilien?

W.S.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
W.S. schrieb:
> Aber mal ne andere Frage: Hast du diesen Pakethandler auch schon für die
> µC-Seite und wenn, für welche Prozessorfamilien?
>
> W.S.

Der Pakethandler gehört zu den Delphi-Components für die serielle
Schnittstelle.

Autor: --chloro (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lasst doch den Albert. Er zieht ja nur sein Ding durch. Dabei gab's
sicher viel zu lernen. Der Rest kommt ein anderes Mal. Egal.

Autor: Reiner O. (elux)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
--chloro schrieb:
> Lasst doch den Albert. Er zieht ja nur sein Ding durch. Dabei gab's
> sicher viel zu lernen. Der Rest kommt ein anderes Mal. Egal.

Lass Ihn doch sein Ding machen! Eine Menge Leute haben sicher Bedarf an
grafischen Sachen, ohne die Cracks in Sachen Java Scrpt, CGI oder so zu
sein. Von daher...

Ich habe mir den ganzen Faden interessenhalber duchgelesen und ich frage
mich, wozu ich im Protokoll eigentlich eine Kennung A und D brauche...
Entweder ein Instrument ist digital oder analog, oder? Anhand der
Instrumentennummer weiss ich ja, wer was ist...

Ich habe mich seit gewisser Quälereien mit einem Turbo-Pascal 7 nie
wieder mit Abkömmlingen der Fa. Borland befasst, aber es scheint mir für
Einsteigerzwecke ist diese Lösung schon sehr gut geraten! Und mehr soll
sie wohl auch nicht sein...
Klar gibt es immer was zu bemängeln, aber braucht man das wirklich? Muss
es immer ein z.B. ein CRC32 sein, oder reicht nicht auch ein einfaches
XOR (like xmodem) um zu wissen, das was schief gegangen ist ?

Just my 3 Cents.

Gruss aus Peking

Elux

Autor: Zwölf Mal Acht (hacky)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
>Muss es immer ein z.B. ein CRC32 sein, oder reicht nicht auch ein einfaches XOR
(like xmodem) um zu wissen, das was schief gegangen ist ?

Das ist immer eine Frage gegen was eine Pruefsumme denn schuetzen soll.
Ein CRC16 zB schuetzt 2^16 bit (= 8kByte) gegen Einzelbitfehler. Ein
CRC32 schuetzt 2^32bit = 500MByte gegen Einzelbitfehler.
Ein XOR ist vielleicht auch gut...
Man kann einmal ein gutes Protokoll fuer alle kommenden Applikationen
implemetieren, oder sich eben langsam dorthin bewegen. Die Fuersprecher
eines guten Protokolles waren einfach schon dort.

Eigentlich geht das Ganze etwas weiter. Man kann ein Protokoll einem
Kontext folgen lassen, oder eben auf kontextlos optimieren. Kontextlos
bedeutet ein Command und seine Antwort beziehen sich auf keine
Vorgeschichte, sind in sich abgeschlossen und haben keinen versteckten
Zustand.

zB auslesen eines Loggers :

mit Zustand/Kontext
-ReadHeader
-ReadNext
-ReadNext
-ReadNext
-..

ohne Zustand/Kontext
-ReadHeader -> pointer
-ReadRecord(1) bezuegl pointer
-ReadRecord(2) bezuegl pointer
-ReadRecord(3) bezuegl pointer
-ReadRecord(4) bezuegl pointer
..

Wenn man im ersten Fall einen Block verliert ist der Rest fuer die
Tonne.

Autor: flädu (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Welche Felder in einem Protokoll bringen was fuer Vorteile? Eigentlich
trivial, wenn man's schon mal gehoert hat.

-Header
zeigt wo die Meldung beginnt, falls man denn mal ein Zeichen verloren
hat. Oder den Anfang des Blockes verpasst hat.

-Laenge
zeigt wie lange die Meldung ist. Was verschieden lange Meldungen
erlaubt.

-Command code
erlaubt als Selektor verschiedene Funktionalitaet auszuloesen.

-Adressierung
erlaubt verschiedene Endgeraete zu unterscheiden

-Escape Sequenz
schuetzt den Header, falls man in minimaler Zeit neu synchronisieren
moechte/muss.

-Checksumme
ausgefuehrt als CRC, XOR, oder irgendwas. Gibt eine Indikation in die
Zuverlaessigkeit der Daten

-Ack/Nack
Soll man Befehle implizite Antwort beantworten oder nicht?

Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Reiner O. schrieb:
> Ich habe mir den ganzen Faden interessenhalber duchgelesen und ich frage
> mich, wozu ich im Protokoll eigentlich eine Kennung A und D brauche...

Es ist doch toll, wenn man Analoganzeigen auch für digitale Aufgaben
nutzen kann. Bei Digitial ist 1 gleichzeitig auch Messbereichsendwert.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier gibt es eine erste Testversion mit bis zu 10
Vertikal-Analog-Metern.
Weitere Instrumente folgen.
Bedienung:
- Auf "Instrumente" klicken
- Klick auf gewünschte Instrumentenbezeichnung z.B #01
- Rechts können nun die Instrument Eigenschaften eingegeben werden
- Die Einstellungen mit dem Button "Instrument Werte zuweisen bestätigen
- Links die darzustellenden Instrumente in der Checkbox aktivieren
- Die Einstellungen mit"Instrumente Status zuweisen" übernehmen
- Auf "Show" klicken
- Die Instrumente mit der Mouse an die gewünschte Stelle platzieren

Die Einstellung der Schnittstelle nicht vergessen.
Die Schnittstelle kann noch nicht an den MC senden, empfangen geht mit
bis zu 115200 Baud.

Das aktuelle Protokoll ist unter Schnittstelle erklärt.

Für die Instrumente eignet sich als Standardgrösse z.B. Breite = 130 und
Höhe = 400, als Skala Steps =5 und Skala Substeps = 2.
Für Instrument Name und Einheit die gewünschten Bezeichnungen als Text
eingeben.

Die ini-Datei wird zur Zeit in C:\Users\Anwender\AppData\Local
geschrieben. Der Ordner und Dateiname wird aber später frei wählbar
sein, da in der ini die kompletten Einstellungen des jeweils aktuellen
Projektes gespeichert sind. Damit lässt sich also das individuelle
Projekt dann speichern und wieder laden.

Zum schnellen Test und Beispiel für 8 Instrumente habe ich noch ein
Bascom Programm angehängt.

: Bearbeitet durch User
Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Instrument wird nicht groß, sondern bleibt so ein kleiner Knopf.
Durchschaue die Einstellerei nicht wirklich. Naja, warten wir auf die
nächste Version.
Die Fenster werden übrigens auch nicht automatisch am gegebenen
Bildschirm begrenzt/skaliert.

Und die ini-Datei bitte einfach im Projektordner suchen lassen.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Abdul K.

Da brauchst Du nicht auf die nächste Version warten, sondern Dich nur an
meine obige Kurzanleitung halten, dann werden die Instrumente auch so
wie Du möchtest :)

Und nicht vergessen:
- Die Einstellungen mit dem Button "Instrument Werte zuweisen bestätigen

: Bearbeitet durch User
Autor: Abdul K. (ehydra) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Sorry, bevor ich frage probier ich es mindestens 3x aus und variiere es
auch mal wenn ich nicht weiterkomme. Offensichtlich kennst du mich noch
nicht lange.

Und ich habe es gerade nochmal exakt probiert. Das sieht dann so aus.

Das "- Die Einstellungen mit dem Button "Instrument Werte zuweisen
bestätigen" heißt wohl "Instrument #1 Werte zuweisen", oder?

Ne Konfigurationsdatei zum Selbereditieren würde mir reichen.

Es sind auch noch andere Unstimmigkeiten in deiner Beschreibung. Z.B.
warum soll ich ein Instrument extra aktivieren, wenn es bereits beim
Öffnen des Fenster aktiv ist?

Irgendwie reden wir aneinander vorbei. Hat das jemand anders auf Anhieb
zum Laufen gebracht?

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
... und hier auch noch was zum Programm testen mit Luna

Ich glaube das Protokoll ist so simpel, dass jeder damit sofort zurecht
kommt. Das dürfte in C genau so einfach sein wie in Bascom oder Luna.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Abdul K. schrieb:
> Und ich habe es gerade nochmal exakt probiert. Das sieht dann so aus.

Das zeigt, dass Du dem Instrument die Werte entweder nicht zugewiesen
hast oder keine sinnigen Einträge in Höhe und Breite vorgenommen hast.
Ich habe dazu oben extra als Beispiel Standardwerte angegeben.

> Das "- Die Einstellungen mit dem Button "Instrument Werte zuweisen
> bestätigen" heißt wohl "Instrument #1 Werte zuweisen", oder?

Die linken Buttons #01 ... #10 aktivieren auf der rechten Seite die
Einstellungen für das zugehörige Instrument und zeigen die bereits
zugewiesenen Werte.

> Es sind auch noch andere Unstimmigkeiten in deiner Beschreibung. Z.B.
> warum soll ich ein Instrument extra aktivieren, wenn es bereits beim
> Öffnen des Fenster aktiv ist?

Das brauchst Du nicht. Der Button "Instrumenten Status zuweisen" braucht
Du nur drücken wenn sich Veränderungen ergeben habe, entweder
Instrumente zugefügt oder abgeschaltet.


> Irgendwie reden wir aneinander vorbei. Hat das jemand anders auf Anhieb
> zum Laufen gebracht?

Ja

: Bearbeitet durch User
Autor: Bernd N (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So, hab es ausprobiert. Max Anzeige ist wohl 3 Stellig, ansonsten
funktioniert es. Kannst du das auf 4 Stellen erweitern ? Danke.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OK, dann gehts. Dachte beim Sehen da du bereits Werte eingetragen
hattest, die kann ich einfach übernehmen. Nur war die Fenstergröße viel
zu klein eingestellt.

Danke.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Pfeil draggen geht aber nicht. Noch nicht drin?

Autor: matze (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich hoffe das es keinen stört aber ich lege den Finger nochmal in die
Laview-Wunde.

zur Ehrenrettung muss man sagen das Programme wie Step 7, Rockwell
automation usw. in sachen unterprogramme und Hintergrundprozesse nicht
besser sind! Eine so mächtige Software benötigt auch Rechenleistung.

zum Thema Visa - Serieller Treiber,

was soll jetzt daran schwierig sein???
1. konfigurieren
2. Lesen oder Schreiben
3. Fehler auswerten

das sind 4 Blöcke, 10 Konstanten und ein paar verbindungen!!

dafür gibts jedemenge Beispiele im Netz, sogar bei NI selbst. Wer meint
das Labview selbst den Rechner zu sehr belastet kann sich, auch mit
einer Studenten oder Demo Version, eine Autarke exe Datei erzeugen! wir
haben so in der Schule einen Mega32 als Messkarte benutzt über...
genau... RS232!

nicht falsch verstehen, hatte mal was ähnliches mit Java gemacht (nicht
in dem Umfang) und bin von solchen Projekten immer wieder fasziniert!
ich werde den Threat aufjedenfall weiterhin folgen!

gr
matze

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd N schrieb:
> So, hab es ausprobiert. Max Anzeige ist wohl 3 Stellig, ansonsten
> funktioniert es. Kannst du das auf 4 Stellen erweitern ? Danke.

Kein Problem, Fehler gefunden :)
In der nächsten Version stellt sich das numerische Anzeigenfenster
automatisch auf die vom Anzeige Format String vorgegebene Grösse ein.
Für z.B. 4-stellige Anzeige dann Format String ###0 eingeben.

Autor: Bernd N (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Pefekt.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
matze schrieb:
> ich hoffe das es keinen stört aber ich lege den Finger nochmal in die
> Laview-Wunde.
>
> zur Ehrenrettung muss man sagen das Programme wie Step 7, Rockwell
> automation usw. in sachen unterprogramme und Hintergrundprozesse nicht
> besser sind! Eine so mächtige Software benötigt auch Rechenleistung.
>

Naja. Die Software an der ich beteiligt war, lief auf einem Mac anno
1996 ohne ihn voll auszulasten, mit einem Batterie-Teststand. Heute
laufen die PCs 10x schneller oder mehr.
Man konnte problemlos in Echtzeit den Ablauf verändern, Icons
rumschieben usw.

Also kein Argument. Ich weiß auch nicht was Labview so aufwändig
rechnet. Firmen wie TI benutzen es ja für ihre Demos und ich bekomme da
immer das Kotzen wenn ich nur daran denke sowas runterladen zu müssen.

Labview ist wirklich irre langsam.

Autor: Renixor (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Guten Abend/Nacht erstmal ;)

@albertm
Hab eben mal dein Programm ausgetestet und ein kleines C Programm/ Ne
Funktion für das Protokoll geschrieben. (Hier, falls es jmd gebrauchen
kann. (Sollte selbsterklärend sein))
#include <stdlib.h>
void setInstrument(uint8_t nr, uint32_t wert)
{
  unsigned char str_nr[5];
  itoa(nr, str_nr, 10);

  unsigned char str_wert[14];
  itoa(wert, str_wert, 10);

  uart_sendstring("#");
  uart_sendstring(str_nr);
  uart_sendstring("M");
  uart_sendstring(str_wert);
  uart_sendstring("<");
}


Zuerst einmal: Tolles Projekt! Werde das mal weiter verfolgen, wird
bestimmt toll :)

Während ich bissel gedebuggt hab sind mir 2 kleine Bugs/Nervige Dinge in
deinem Programm aufgefallen:

1. Wenn man das Programm frisch startet ist es bei mir so, dass als
COM-Port schon die Nr. 2 ausgewählt ist (bei "Schnittstelle"), ich aber
mit einem Fehler Nr. 2 nicht connecten kann ( Denke Fehler Nr.2 ist
"COM-Port nicht vorhanden" o.Ä) bei einem Blick auf "Terminal" zeigt
sich das in Wahrheit noch COM-Port 10 ausgewählt ist! Beheben lässt sich
dies durch erneutes klicken auf COM 2 bei "Schnittstelle".

2. Während des Debuggens von der String Übertragung vom µC habe ich dein
Terminal genutzt, bin aber nach kurzer Zeit zurück zu Putty, da es bei
deinem unpraktisch ist, dass die Zeile einfach weitergeht und nicht bei
Bildschirm-/Fensterende umbricht.

3. Ein Instrument, dessen Einstellungen nicht verändert wurden, man
sondern nach dem Aktivieren einfach nur auf "#0n" und dann "[...] Wert
zuweisen" drückt, übernimmt es diese Standardwerte nicht und bleib ohne
Skala.

Das alles dürfte sich schnell beseitigen lassen.

Ansonsten finde ich es echt gut ! :)
Auch die "Eingewöhnungszeit" war total kurz, innerhalb von ein paar
Minuten versteht man wie du dir das gedacht hast..

Zu dem Protokoll: Ich denke es ist so sehr einfach gehalten und so
effektiv . Es ist leicht zu verstehen.

Alles in allem ein wirklich nettes Projekt.


Das war's von mir soweit, werde auch die nächsten Versionen testen!

MFG Renixor

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Renixor

Danke für Dein konstruktives Interesse!
Die Behebung der Fehler ist in Arbeit.

Da ist ja mal einer dem mein Protokoll gefällt :)

Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> @Renixor
>
> Danke für Dein konstruktives Interesse!
> Die Behebung der Fehler ist in Arbeit.
>
> Da ist ja mal einer dem mein Protokoll gefällt :)

So ists ja nicht ;)

Glaube es gibt nochn paar mehr denen das Gefällt.

Viel Spaß bei der Fehlerbehebung ;),
Renixor

Autor: Leonard S. (renixor)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So habe gerade mal ein bisschen weiter getestet.

Mir sind keine weiteren Fehler (außer dem schon angesprochenen Problem
mit den 4-stelligen Zahlen.
Anbei ein Bild von allen 10 Instrumenten, mit Zufallszahlen vom µC.
Hab auch mal die maximale mögliche BAUD ausprobiert. Bei meinem
verwendeten Mega8 mit 8MHz liegt sie bei 56000. Funktioniert mit der
Geschwindigkeit auch noch einwandfrei.

Das wars dann erstmal mit Testen bis zur nächsten Version! :)

MFG Renixor

Autor: chris_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vor einiger Zeit habe ich mich auch mit euerem Thema befasst.
Meiner Meinung nach ist es am Besten, wenn man vom Mikrocontroller aus
die graphischen Elemente platzieren kann. Das heist, die Konfiguration
der GUI soll im MC stecken. Der Vorteil ist, dass dann das MC-Programm
immer zur GUI passt.
Ein sehr nützliches GUI-Element ist auch eines, bei dem der MC einfach
Punkte oder Linien zeichnen kann. Das kann man verwenden, falls gerade
kein passendes, vorgefertigtes Element GUI-Element vorhanden ist.
Hier habe ich das Prinzip in einem Python Script umgesetzt:
http://www.hobby-roboter.de/forum/viewtopic.php?f=...
Damit ich es schnell implementieren konnte und das Prinzip gut
verdeutlicht wird, habe ich Klartextkommandos verwendet. Dadurch ist die
Datenübertragung natürlich entsprechend langsam. Das solte man in einer
entgültigen Version natürlich verbessern.

Autor: Sebastian E. (s-engel)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Dein Programm gefällt mir sehr gut.
Genau so etwas fehlt mir häufig.

Einen eigenen Ansatz hatte ich auch mal. (Siehe angehängten Screenshot)

Da war mir wichtig:
- mehrere Balkendiagramme zu haben um mehrere AD Kanäle zu vergleichen
zu können
- Beliebige Zahlen in Anzeigen darzustellen (Umschaltbares Zahlenformat)
- Buttons, welches einen einstellbaren Wert senden.
- Ein Mini Terminal um alles ankommende darzustellen (Debugging)

Dein Programm geht in die gleiche Richtung, nur mit deutlich mehr
Software Know How.
Ich bin auf das Ergebnis gespannt.

VG!
Se

Edit: Nur im Gegensatz zu meinem Vorredner würde ich so wenig wie
möglich im µC machen lassen.
Wenn die Einstellungen im Programm speicherbar sind kann man sich
Projektspezifisch die Gui ablegen.

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
chris_ schrieb:
> Meiner Meinung nach ist es am Besten, wenn man vom Mikrocontroller aus
> die graphischen Elemente platzieren kann. Das heist, die Konfiguration
> der GUI soll im MC stecken. Der Vorteil ist, dass dann das MC-Programm
> immer zur GUI passt.

Da muss ich dir widersprechen und s-engel beipflichten. :)
Ich denke auch, man braucht nicht den µC unnötig zu belasten und ihn die
ganzen Elemente platzieren lassen. Ich würde es so machen wie in dem
Projekt auch schon angedeutet:
Datei->Projekt Speichern/Laden. Dann z.b. die Projekt-Datei aufm Desktop
mit entsprechendem Name und gut is. Dann öffnet man die einfach und hat
alles.

chris_ schrieb:
> Ein sehr nützliches GUI-Element ist auch eines, bei dem der MC einfach
> Punkte oder Linien zeichnen kann. Das kann man verwenden, falls gerade
> kein passendes, vorgefertigtes Element GUI-Element vorhanden ist.

Ich bin mir nicht sicher ob ich das richtig verstanden habe, aber meinst
du nicht einen einfachen Graph? Habe auch kurz dein Python Script
angeguckt. Aber dort ist das ja auch nur im Grunde ein Graph und der ist
hier ja schon im ersten Post drin. ( Bild )

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das eine schließt das andere nicht aus. Und ich hatte bereits dafür ein
Beispiel gebracht: Alarmmeldung.

Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Warum sollte der uC bei einer Alarmmeldung die Instrumente setzen?
Erwarten würde ich sowas wie z.b. ne Füllstandsanzeige und wenns
überläuft setzt der uC einfach ein LED Instrument...
Müsstest nochmal erklären was du meinst :)

MFG Renixor

Autor: Plod (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Ansatz mit den selbstanzeigenden Instrumenten ist passend fuer ein
unbestimmte Vielfalt und ebenfalls unbestimme Entwicklungsrichtung
dieser Geraete, die unter immer demselben GUI sich selbst anzeigen
sollen. Dh man sollte da auf einen hinreichend verbreiteten Standard
setzen. zB Python.
Wir haben das auch mal probiert und haben Javascript und AJAX verwendet.
Anzeige war dann der Internetbrowser. Das ging. Jedes Device hatte die
konstanten Elemente seiner Anzeige in einem 500kByte AT45DB041D Flash.
Dieses Flash wurde dann fuer jeden refresh der Anzeige abgespult und die
passenden Messwerte wurden dann in den Stream eingefuegt, sodass der
Browser das dann umsetzen konnte. Floatingpoint Berechnung zur
Skalierung der Messwerte wurden dann per Javascript auf dem Browser
gerechnet.

Ein abgehobenes Projekt, nett zum Ueberlegen, sehr aufwendig zum
Implementieren.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
@Plod

Vergiss Phyton für so ein Projekt wie meines.
Phyton ist gegenüber Delphi schnarchlangsam und könnte die schnellen
Abläufe nicht handeln. Ich habe hier Tests laufen mit 115200 Baud und 50
Instrumenten. Wie willst Du das "realtime-mässig" in Phyton handeln? Nix
für Ungut, aber das ist Wunschdenken. Bis dass Du mir das Gegenteil
beweist.

Dein Ansatz mit den selbstanzeigenden Instrumenten vom MC aus ist genau
so abwegig. Willst Du freiwillig damit noch wesentlich mehr Daten über
die Schnittstelle schaufeln und den MC übermässig auslasten?
Und was machst Du, wenn Du z.B. nur einen anderen Monitor mit
kleinerer/grösserer Auflösung am PC hast. Schreibst Du dann Deine MC
Firmware neu? Hört sich alles ziemlich nach Elfenbeinturm an.

Wie auch immer, mein Projekt ist inzwischen gut weiter gediehen:
- Fehler beseitigt
- weitere Instrumenten Eigenschaften,
  wie z.B. transparent, ohne Rahmen usw.
- Hintergrundbild (z.B. Prozess-Schema) kann eingefügt werden

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Wie auch immer, mein Projekt ist inzwischen gut weiter gediehen:
> - Fehler beseitigt
> - weitere Instrumenten Eigenschaften,
>   wie z.B. transparent, ohne Rahmen usw.
> - Hintergrundbild (z.B. Prozess-Schema) kann eingefügt werden

Schön zu hören :)

MFG Renixor

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier mal ein Beispiel mit Hintergrunbild, zwar noch nicht ganz perfekt,
aber sieht doch gut aus.
Die ganzen Grafikelement kann man sich für 5,95 Euro im Web runterladen.
Das hab ich mal investiert :)
In einem beliebigen Vektor-Zeichenprogramm dann damit ein Prozessbild
gezeichnet und als Hintergrundbild geladen. Darauf dann die Instrumente
vom Programm auf transparent gestellt und plaziert.

Das Ganze soll nur zeigen was man mit meiner Software so alles anstellen
kann. Macht mir selber richtig Spass.

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Abend zusammen,
Ich habe mal eben das Programm in ein kleines "Projekt" eingebunden:
Mein Mega8 mit ner Photodiode, die mitm Widerstand nen Spannungsteiler
bilden und an ADC0 geht. Funktioniert klasse und man sieht SEHR schön
den Zusammenhang der ADC Werte und der ADC-Spannung. Die Werte im Bild
sind bei normaler Zimmerbeleuchtung und gehen bei Dunkelheit in Richtung
5V. Ganz nette Sache ;)

Albert M. schrieb:
> Hier mal ein Beispiel mit Hintergrunbild, zwar noch nicht ganz perfekt,
> aber sieht doch gut aus.
> Die ganzen Grafikelement kann man sich für 5,95 Euro im Web runterladen.
> Das hab ich mal investiert :)

Sieht zwar noch nicht perfekt aus, aber schon ganz gut ;) Ist natürlich
vieeel schöner so als.

Autor: chris_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Wir haben das auch mal probiert und haben Javascript und AJAX verwendet.
>Anzeige war dann der Internetbrowser.
@Plod
Die Version mit Internetbrowser finde ich sehr gut, weil man dann nur
einen Server braucht und die Anzeige auch über das Internet visualiseren
kann.
Ich hatte die Idde auch schon, aber ich hätte nicht gewusst, wie man
dynamische Vorgänge darstellen kann.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert, niemand will dir dein gelungenes Projekt zerreden. Das sind
einfach nur Gedankengänge, die man vielleicht mal umsetzen kann oder
eben nicht realisiert werden. Die wurden ja auch schon x-mal woanders
durchgekaut. Jeder hat so seine Erfahrungen und Träume.

Mach es einfach fertig und nimm kleinere Ideen mit auf. Dann wird das ne
super Sache und eigentlich weiß ich nicht, wieso sowas nicht schon von
jemand anders in Angriff genommen wurde.

Auch wenn ich dafür gerade keine Anwendung habe. Eine kommt bestimmt.


Teiltransparente Hintergründe/Vordergründe wären übrigens toll in fast
allen Programmen. Mir ist genauso unverständlich, warum das nicht
generell verwendet wird. Zumal es Windoof seit XP standardmäßig
unterstützt. Die Anwendungen sind vielfältig, z.B.:
- Diagramme aus Datenblatt zum Vergleich mit selbergeschriebenen
SPICE-Modell hinterlegen und Parameter dann justieren.
- Fertiges Layout oder Maßzeichnung eines Gehäuses hinter ein Layout
einer Platine legen und Bauelemente passend platzieren.

Komischerweise findet man diese Funktion nur sehr selten und oft nur
umständlich realisiert.

Autor: Benedikt K. (benek)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wow ich muss sagen, ich bin wirklich begeistert von deiner Arbeit! Werde
die Software demnächst mal Ausprobieren. Was ich persönlich noch
spannend fände, die Projekte als eigentstänige .exe Dateien exportieren
zu können.

MfG Bene

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Benedikt K. schrieb:
> Was ich persönlich noch spannend fände, die Projekte als eigentstänige
> .exe Dateien exportieren zu können.

Das geht jetzt schon. Du gibst die exe- und ini-Files, sowie event. das
Hintergrundbild mit. Die installierst Du irgendwo anders und alles läuft
sofort :)

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

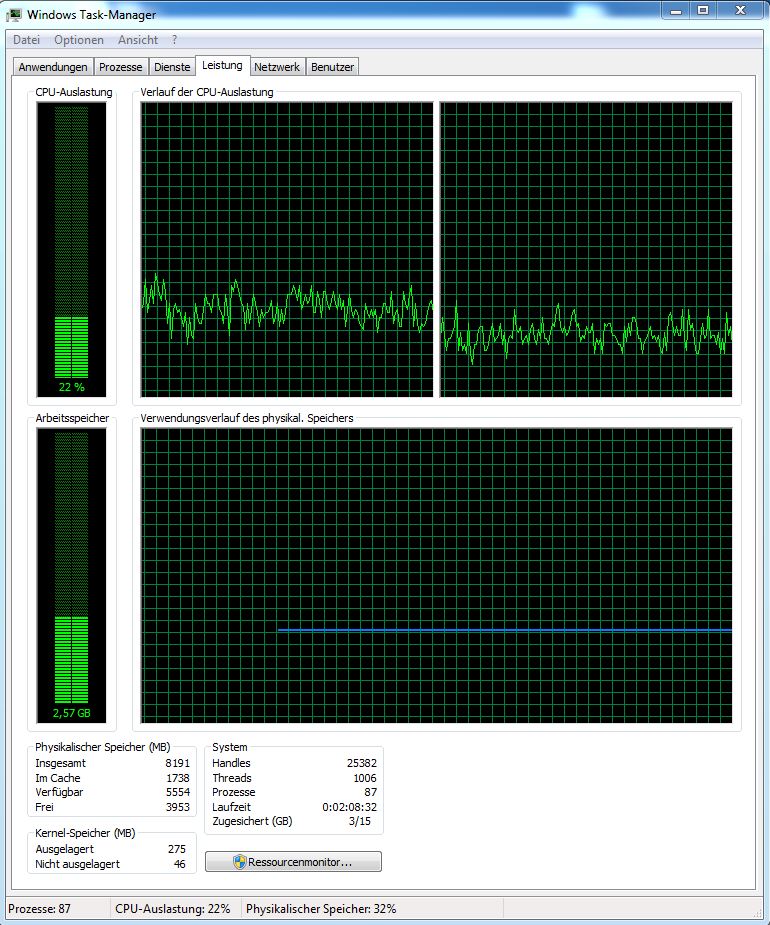

Ich muss leider jetzt auch nochmal ein Problem berichten:

Haben das Programm mal so im Hintergrund laufen lassen (mit meinem
kleinen Photodioden Projekt) und dann weiterprogrammiert. Wunder ich
mich irgendwann warum das denn so ruckelt. Programm ausgemacht -> läuft
wieder flüssig. Das Programm kann scheinbar mit der hohen Baudrate nicht
umgehen. Die Bilder sagen wahrscheinlich einiges... Mein ATMega8 schickt
~ 20 Werte/s. Mit einer BAUD von (wieder) 19200 ist es dann "normal",
zwar immer noch ~20% Auslastung aber das ist in Ordnung. Hoffe das hat
einen Programmierfehler Hintergrund... :)

MFG Renixor

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Leonard S.

Deine Programmversion hatte noch Probleme.
Mit meiner aktuellen Version liegt die Prozessorauslastung des PC bei
kontinuierlicher Übertragung mit 115200 Baud und 5 Instrumenten bei 3%.

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist ja Super ! ;) Dann ist ja alles in Butter..

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habs gerade mal mit dem Logic-Analyzer angeschaut. Zur Zeit schaffe ich
mit einem ATMega328 und 115200 Baud durchschnittlich 700 Messwerte/s
(incl. Protokol). Die stellt meine Software ohne ohne zu mucken dar.

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das klingt ja gut :) Glaube man braucht selten 700 Werte/s ;)

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Leonard S. schrieb:
> Das klingt ja gut :) Glaube man braucht selten 700 Werte/s ;)

Es komm ja noch eine Trendanzeige hinzu, die darf dann was schneller
beaufschlagt werden :)
Aber im Prinzip hast Du recht, mit zu hoher Updaterate lastet man nur
den MC zu stark aus. Da muss man eben abwägen. Ich wollte nur mal
schauen was mit meinem Protokoll so geht. Beschränkt man die Messwerte
auf Integer, kommt man locker über 1000 Messwerte/s.

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja sehe ich genau so. Bei mir würden auch 10 Werte/s reichen und das ist
ja wenig... Kommt immer aufs Projekt an.

EDIT: Wann glaubst du kommt die nächste Version raus ? ;)

: Bearbeitet durch User
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Leonard S. schrieb:
> EDIT: Wann glaubst du kommt die nächste Version raus ? ;)

Ich hoffe diese Woche noch, kanns aber nicht versprechen.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nochmal was mit dem Hintergrundbild rumgespielt. Dabei hat sich
rausgestellt, dass die Instrumenten-Darstellung weitere Eigenschaften
braucht, insbesondere bei den Zusatztexten und Schriftfarbe. Das
Ergebnis sieht jetzt wie oben aus.

: Bearbeitet durch User
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier gibt es die Version 0.22 zum Testen.

Erstaunlich was Delphi bei dem doch inzwischen schon umfangreicherem
Projekt für kleine exe-Dateien zaubert. Nach Entpacken nur ca. 1,3 MB.

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe natürlich ;) gerade eben getestet, Ergebnis:
Ich habe nur ein kleines Problem gefunden :D, und zwar ist es mir nicht
möglich die substeps einzustellen. Wenn ich sie änder und auf
"zuweisen+Show" klicke passiert gar nix. Sieht man auch oben im Bild
"neueAnzeige.jpg", bei #1 stehen die substeps auf 5, bei #2 auf 2. Bei
beidem habe nicht ich die Werte gemacht, sie waren einfach da.

Ansonsten: Wirklich klasse Arbeit! Man kann jetzt alles schön gestalten
und mit dem Hintergrundbild sieht man direkt was wofür ist. Das
Hintergrundbild hab ich nicht getestet, da ich kein passendes hatte.
Alle anderen Fehler wurden behoben und das Terminal ("terminal.jpg") ist
auch gut lesbar.

Ich denke das Projekt wird was!

MFG Renixor

//EDIT: Fast vergessen, dabei ist das ja so wichtig: Wie du gesagt hast,
Prozessor-Auslastung bei ~3%: Als wär dein Programm gar nicht da :). Bin
jetzt auch zurück zur 56000 BAUD. Klappt wunderbar.

: Bearbeitet durch User
Autor: Grafiksucher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Die ganzen Grafikelement kann man sich für 5,95 Euro im Web runterladen.

Wo hast die denn runtergeladen?

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Grafiksucher schrieb:
> Albert M. schrieb:
>> Die ganzen Grafikelement kann man sich für 5,95 Euro im Web runterladen.
> Wo hast die denn runtergeladen?

http://www.iconshow.de/shop/show_product.php?products_id=137
und hier kann man sich online eine Hintergrundschematik erstellen.
Anschliessend kopieren oder Screenshot, in png umwandeln und in mein
Programm laden:
http://www.engineeringtoolbox.com/p-id-drawing-d_1639.html
und hier gibt es ein passendes gratis DrwaingTool als Starteredition:
http://www.serif.com/int/de/freedownloads/free-gra...
Damit habe ich mein Hintergrundbild erzeugt.


Leonard S. schrieb:
> Ich habe nur ein kleines Problem gefunden :D, und zwar ist es mir nicht
> möglich die substeps einzustellen. Wenn ich sie änder und auf
> "zuweisen+Show" klicke passiert gar nix.

Danke für's Testen. Fehler ist behoben.
Korrigierte Programmversion anbei :)

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
WoW, dass ging ja schnell :)
Getestet und funktioniert. Alles gut jetzt denke ich :)
Freue mich schon auf die nächsten Instrumente ;)

MFG Renixor

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Was haltet ihr von der Implementation einer Realtime 3-D Anzeige?
3 von einander anhängige Messwerte können so dargestellt werden.
Das ganze lässt sich mit der Mouse drehen und von allen Seiten
betrachten.
Oder geht da jetzt der Spieltrieb mit mir durch :)
Funktionsfähige Demo wie so was aussehen könnte anbei.

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mhh einen gute Frage.
So auf Anhieb fällt mir nichts wirklich ein wofür man das gebrauchen
könnte.
Höchstens sowas wie ein Regensensor, der den Niederschlag auf einer
bestimmten Fläche so anzeigt..

Albert M. schrieb:
> 3 von einander anhängige Messwerte können so dargestellt werden.

Dann wäre das doch nur ein einzelner Punkt im Koordinaten System !? Also
müsste der µC mehre Koordinaten setzten.

Ich denke das ist dann doch schon eher Spielerei ;)

MFG Renixor

Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Außerdem müsste man dann ein eigenes Protokoll für das Modell einführen.
So ala #px100y250z300< könnten man einen Punkt setzten.(beispiel)

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Renixor schrieb:
> Außerdem müsste man dann ein eigenes Protokoll für das Modell einführen.
> So ala #px100y250z300< könnten man einen Punkt setzten.(beispiel)

Nein - wieso denn?
Das 3-D Instrument bekommt 3 freie Kanäle zugewiesen,
z.B. #70, #71, #72.
Das ist schon alles und zeigt wie flexibel mein simples Protokoll ist :)

: Bearbeitet durch User
Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja aber wenn man z.b. 3 Punkte hat P(12|24|32) P'(1|9|16) P''(32|16|8)
Und angenommen #70 == X #71 ==  Y #72 == Z
Dann müsste ja #70 3 Werte gleichzeitig haben, nämlich 12,1,32.
Verstehe noch nicht ganz wie das gehen soll

Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Renixor schrieb:
> Ja aber wenn man z.b. 3 Punkte hat P(12|24|32) P'(1|9|16) P''(32|16|8)
> Und angenommen #70 == X #71 ==  Y #72 == Z
> Dann müsste ja #70 3 Werte gleichzeitig haben, nämlich 12,1,32.
> Verstehe noch nicht ganz wie das gehen soll

Richtig angefangen, falsch gefolgert. Die drei Kanäle repräsentieren die
XYZ-Koordinaten. Dass der Prozessor dann auch diese drei Punkte schicken
muss, ist ja keine Frage des Anzeigeprogramms, sondern der Firmware :)

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Renixor schrieb:
> Ja aber wenn man z.b. 3 Punkte hat P(12|24|32) P'(1|9|16) P''(32|16|8)
> Und angenommen #70 == X #71 ==  Y #72 == Z
> Dann müsste ja #70 3 Werte gleichzeitig haben, nämlich 12,1,32.
> Verstehe noch nicht ganz wie das gehen soll

Denk noch mal drüber nach. Die Kanäle #70, #71, #72 representieren doch
bereits den kompletten Datensatz. Also:
Du schickst jeweils EINEN Messwert an die drei Kanäle. X > #70, Y > #71,
und Z nach #72. Dann wird intern die 3-D Grafik upgedatet. Fertig.

Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Denk noch mal drüber nach. Die Kanäle #70, #71, #72 representieren doch
> bereits den kompletten Datensatz. Also:
> Du schickst jeweils EINEN Messwert an die drei Kanäle. X > #70, Y > #71,
> und Z nach #72. Dann wird intern die 3-D Grafik upgedatet. Fertig.

Bin ich gerade zu Doof dafür?! Die drei Kanäle haben dann nur einen Wert
-> ein Punkt.
Also muss man mehrere Punkte schicken. Also hat dann jeder Kanal mehere
Werte.

Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Renixor schrieb:
> Also muss man mehrere Punkte schicken. Also hat dann jeder Kanal mehere
> Werte.

Klar, für ein Diagramm braucht es natürlich x*y*z Datensätze.

Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habs nun verstanden :) Hast Recht: Funktioniert so mit den Kanälen. Also
an sich ein Nice-to-have aber nicht zwingend notwendig.

MFG Renixor

Autor: Basti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super Projekt, hat potential uns sieht echt genial aus...

Mir fällt gerade noch eine kleine Idee ein, bin mir nur nicht sicher ob
das sinnvoll wäre:

Bei einer MC Berechnung haben ich den Wert 3540 welcher eine Spannung
oÄ. repräsentiert (zB. 3,540V). Diese Zahl ist aber nicht der Endwert,
mit dem wird weitergerechnet. Will ich diesen Wert nun aber korrekt
darstellen müsste ich ihn erst in eine Fließkommazahl umwandeln, was
verschwendete Rechenleistung wäre.
Könnte man nun im Tool einen Skalierungsfaktor angeben (*0,001) dann
kann ich die Zahl einfach Übertragen, die Software stellt aber die
Korrekte Spannung von 3,540V dar.

Hoffe das war verständlich, evtl ist das ja sinnvoll?

Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Seh ich auch so. Momentan rechne ich den ADC *4.883 also auch Kommazahl.
Momentan nicht schlimm, da der nix anderes macht aber wäre natürlich
einfacher und besser.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Basti schrieb:
> Könnte man nun im Tool einen Skalierungsfaktor angeben (*0,001) dann
> kann ich die Zahl einfach Übertragen, die Software stellt aber die
> Korrekte Spannung von 3,540V dar.

Ja, ein Skalierungsfaktor ist sinnvoll und wird bei der nächsten Version
berücksichtigt.

Autor: Basti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Ja, ein Skalierungsfaktor ist sinnvoll und wird bei der nächsten Version
> berücksichtigt.

Super, freut mich wenn ich was beitragen konnte :)

Eine weitere Idee wäre evtl eine Vorschau beim Einstellen des
Instruments zwecks Größe und so. Damit man nicht immer auf Zuweisen+Show
klicken muss, um dann festzustellen Farbe oder Größe sind noch nicht
zufriedenstellen. Dann wieder zu Instrumente, das passende anwählen und
ändern...

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Basti schrieb:
> Eine weitere Idee wäre evtl eine Vorschau beim Einstellen des
> Instruments zwecks Größe und so.

Muss ich mal sehen. Allerdings kann das aus Platzgründen bei sehr hohen
oder sehr breiten Instrumenten schwierig werden. Ich probiers aber mal
aus.

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich denke das ist nicht sooo wichtig, da man ja meist eh nur 1x
einrichtet und das dann speichert. z.b. für mein kleines Photodioden
Projekt hat sich 300x900 als "Standardgröße" herausgestellt. Ich denke
es wird einfach viel Arbeit bleiben das einzurichten (wenn man fast
alles benutzt) da wird man nicht drum rum kommen, deshalb gibts ja ne
Speicherfunktion. Allerdings weis man mit der Zeit auch was gut ist und
was nicht so..

MFG Renixor

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nett. Eine Frage: Ich kann den Reiter (Momentanwert) nicht verschieben
auf einer Skala. Ist das noch nicht drin? Die neue Position sollte ja an
den MC geschickt werden.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Abdul K. schrieb:
> Nett. Eine Frage: Ich kann den Reiter (Momentanwert) nicht verschieben
> auf einer Skala. Ist das noch nicht drin? Die neue Position sollte ja an
> den MC geschickt werden.

Versteh ich jetzt nicht. Das sind ANZEIGE-Instrumente, mit denen wird
nichts zum MC geschickt.
Regler-Elemente, Taster und Eingabeboxen um irgendwas zum MC zu schicken
sind einer späteren Version vorbehalten.
Die einzige Möglichkeit zur Zeit was zum MC zu schicken ist über das
integrierte Terminal.

Zuerst muss mal mit den Anzeige-Instrumenten alles perfekt sein. Dann
schauen wir weiter :)

: Bearbeitet durch User
Autor: Lutz M. (themroc)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hi Albert!

Ja, das klingt nach nem netten Projekt...

Is vlt. schon bisschen spät das noch zu erwähnen, aber das ganze
GUI-Gedöns gibts fertig und ausführlichst getestet für lau (opensource),
ist portabel (Linux, Windows, Mac, BSD, ...). Die Oberfläche lässt sich
in paar Minuten mit

https://glade.gnome.org/

zusammenclicken und mit so gut wie jeder Programmiersprache mit Leben
füllen. Nachteil: Standardmässig fehlt einiges, was auf ner virtuellen
Frontplatte öfter mal gebracht wird, z.B. runde Potiknöppe oder diese
alten Zeigerinstrumente. Da ist aber etliches im Netz zu finden und wenn
wirklich mal was fehlt, lässt es sich sehr einfach programmieren und
einbinden, weil GTK vorbildlich objektorientiert ist. Beispiel:
https://developer.gnome.org/gtk-tutorial/2.22/x2310.html

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
glade sieht für mich nur aus wie ein Template-Editor. Kann das noch
mehr? Für die Anzeige von physikalischen Meßwerten brauch es ja doch
noch etwas Logik im Hintergrund! Ich habs aber auch nur kurz überflogen.

Template-Editor gabs vor 20 Jahren schon auf dem Apple Newton und
vermutlich schon früher, denn Apple greift meist nur günstige Strömungen
anderer auf.


@Albert:
OK, die Sendefunktion gibts also noch nicht.
Ich muß aber nochmal drauf rumhacken, bevor es in die falsche Richtung
läuft:
Willst du das Senden als weitere Anzeigeobjekte definieren oder integral
in den bereits vorhandenen? Wie gesagt, der Anzeige-Leveller soll dem
Meßwert folgen und (mir wegen optional aktivierbar) auch dragbar sein.
Zeigt der Heizkessel z.B. 80°C Wassertemperatur an, dann möchte ich den
Zeiger einfach mit der Maus auf 60°C ziehen können und dieser Wert wird
dann an den MC geschickt.
Im Prinzip könnte man so auch die Voreinstellungen realisieren. Also das
Programm schickt diese Werte einmal beim Programmstart an den MC.

Autor: Leonard S. (renixor)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Zu Lutz M. Beitrag:

Hab mir das Ding mal runtergeladen:
Ist ein Installer -> Installiert unter dem Standard Pfad. Dann Installer
geschlossen auf Desktop geguckt : NIX! In den Installationsordner
(appdata/local/) rein: auch nix, erst im 'bin' Ordner wird man fündig.
Also Programm gestartet, und mal versucht irgendwas auf die schnelle
hinzubekommen. Fehlanzeige: Nach 15min hat ich das Bild im Anhang
zustande gebracht und dann aufgegeben. Ich muss anmerken das die Buttons
keinerlei Funktion aufweisen. Ich denke dieses Programm ist vieeeeeel zu
komplex, man wird sehr viel Zeit brauchen um sich da zurecht zu Finden
und eigentlich ist es am Thema vorbei. So wie ich das verstanden hab
muss man da auch erst selbst irgendwas Programmieren damit die Buttons
ne Funktion bekommen. Also ich ziehe diesem Programm die
SerialComInstruments vor.

: Bearbeitet durch User
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lutz M. schrieb:
> GUI-Gedöns gibts fertig und ausführlichst getestet für lau (opensource),
> ist portabel (Linux, Windows, Mac, BSD, ...). Die Oberfläche lässt sich
> in paar Minuten mit
> https://glade.gnome.org/
> zusammenclicken und mit so gut wie jeder Programmiersprache mit Leben
> füllen.

Wenn Du mitgelesen hättest, wäre Dir aufgefallen, dass ich in Delphi
programmiere. Was soll ich da mit fremden Oberflächen-Templates? Das
alles ist in Delphi mehr als genügend vorhanden.
Und im übrigen ist die Bedienoberfläche bei diesem Projekt das geringste
aller Probleme.


Abdul K. schrieb:
> OK, die Sendefunktion gibts also noch nicht.
> Ich muß aber nochmal drauf rumhacken, bevor es in die falsche Richtung
> läuft:
>Wie gesagt, der Anzeige-Leveller soll dem
> Meßwert folgen und (mir wegen optional aktivierbar) auch dragbar sein.
> Zeigt der Heizkessel z.B. 80°C Wassertemperatur an, dann möchte ich den
> Zeiger einfach mit der Maus auf 60°C ziehen können und dieser Wert wird
> dann an den MC geschickt.

Ein Einsteller der dem Messwert folgt ist nicht sinnvoll. Wenn Du den
eingestellt hast, folgt er ja danach sofort wieder dem Messwert. Wie
willst Du denn damit was einstellen und die vorgenommene Einstellung
auch sehen?
Du kannst (wenn es denn mal implementiert ist) einen Regler mit der
selben Skalierung nebem der Messwertanzeige plazieren und an diesem die
Einstellung vornehmen. Dann siehst Du wenigsten was Du eingestellt hast.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenns wirklich nur ein Template-Editor ist, dann müßtest du die Buttons
DANACH mit Funktion (Programmcode) füllen. Das Template erzeugt einfach
nur die GUI-Basiselemente, Anordnung, Default-Zustand usw. durch
grafisches Geschubse. Irgendwo in dem Programm wirds ne Funktion zur
Erstellung des fertigen Templates geben. Das ist dann der Rumpf deines
Programms.

Delphi wird sowas genauso haben und Albert eben den eigentlichen Code
einfügen.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
>> Wie gesagt, der Anzeige-Leveller soll dem
>> Meßwert folgen und (mir wegen optional aktivierbar) auch dragbar sein.
>> Zeigt der Heizkessel z.B. 80°C Wassertemperatur an, dann möchte ich den
>> Zeiger einfach mit der Maus auf 60°C ziehen können und dieser Wert wird
>> dann an den MC geschickt.
>
> Ein Einsteller der dem Messwert folgt ist nicht sinnvoll. Wenn Du den
> eingestellt hast, folgt er ja danach sofort wieder dem Messwert. Wie
> willst Du denn damit was einstellen und die vorgenommene Einstellung
> auch sehen?

Du meinst es ergibt sich ein Zustand, der nicht logisch ist?
Sehe ich anders. Der MC bekommt ja nur dann Strings gesendet, wenn ich
was ändere. Änderungen sind aber nun nur:
1. Ich schiebe wie beschrieben den Leveller auf einen anderen Wert. Und
lasse dort die Maus los.
2. Das Programm wird gestartet und überträgt alle Voreinstellungen an
den MC.

Der Trigger, den du implementieren müßtest, ist das Loslassen der
Maustaste.

Auf der anderen Seite haben wir den MC, auch der muß dem Zustand des
Programms folgen können:
Sobald er einen String vom PC bekommt, übernimmt er diese Einstellung
als Vorgabe (Das ist nicht der Meßwert). Letztlich überschreibt er nur
den ersten Wert, der aus der Zeit stammt als das Programm auf dem PC
startete und die Startwerte schickte.

Was nun wenn der PC sich nie oder nicht mehr meldet?
Dann sollte der MC autonom die Regelung aufrechterhalten. Das kann er,
denn er hat die Startwerte vom PC und wenn die nicht kamen, eben die
eigenen Startwerte aus seinem Flash.

Danach sendet der MC einfach weiter seine aktuellen Meßwerte.

> Du kannst (wenn es denn mal implementiert ist) einen Regler mit der
> selben Skalierung nebem der Messwertanzeige plazieren und an diesem die
> Einstellung vornehmen. Dann siehst Du wenigsten was Du eingestellt hast.

Da sind wir ja fast einer Meinung.

Damit man Vorgabe und Meßwert unterscheiden kann als Anwender, könnte
man die Leveller mit unterschiedlicher Helligkeit zeichnen. Ich gehe mal
davon aus, daß man die Farbe irgendwann selbst definieren kann.

Beim Heizkessel-Beispiel würden also beide Leveller solange übereinander
liegen, solange es keine vorherige Voreinstellung gab (also z.B. der
float ist gleich NAN oder NIL wars wohl in Pascal). Das heißt der
Vorgabe-Leveller folgt immer den aktuellen Meßwert-Leveller mit. Sobald
eine Vorgabe erfolgt ist (Eben in dem die Maus mal losgelassen wurde)
bleibt der Vorgabe-Leveller stehen. Der Meßwert-Leveller wird ja nur vom
MC in seiner Position bestimmt. Falls die Regelstrecke im MC-Part
funktioniert, wird dieser sich also dem dem Vorgabe-Leveller immer
weiter nähern. Bis dann bei voller Ausregelung der Vorgabe-Leveller
hinterm Meßwert-Leveller optisch verschwindet.

Hört sich komplizierter an als es zu programmieren ist. Ich finde das
deutlich eleganter als zwei Skalen nebeneinander auf einer eh
beschränkten Monitorfläche.

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es gibt dafür ne ganz m.M.n elegante Lösung: Im ersten Post hier in dem
Bild dort sind auch zwei Regler, die nicht einen sondern zwei Pfeile
haben. Da nimmt man einen als schiebbaren Regler (edit: welcher auch
deaktiviert werden kann) und der andere folgt dann ja. z.b der Rechte.
Den schiebt man hoch, der µC erhält neue Werte und ändert so auch den
Linken bis sie wieder auf gleichem Level währen. Sieht dazu bestimmt
auch Cool aus ;)

MFG Renixor

: Bearbeitet durch User
Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das zweite Panel von rechts könnte sowas sein. Stimmt.

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Genau das meinte ich :)

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Neue Version 0.23 verfügbar.

Änderungen:
- Zu jedem Instrument kann ein Skalierungsfaktor zugewiesen werden.

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Funktioniert an sich, allerdings würde ich mit mehr als 1
Nachkommastelle wünschen. Momentan geht nur 4,9 aber exakt wären es z.b
4,883. Das Programm sollte auch damit noch Rechnen können. :)

MFG Renixor

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Leonard S. schrieb:
> Funktioniert an sich, allerdings würde ich mit mehr als 1
> Nachkommastelle wünschen. Momentan geht nur 4,9 aber exakt wären es z.b
> 4,883. Das Programm sollte auch damit noch Rechnen können. :)

Das funktioniert schon so wie es soll.
Für die Anzahl der Nachkommastellen gibt es die Eingabe
unter "Format Skala".
Versuch es da z.B. so:

##0.000 gibt 3 Nachkommastellen aus
##0     gibt keine Nachkommastelle aus

: Bearbeitet durch User
Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein, dass meinte ich nicht. Bei dem Feld "Skalierung" kann man nur
Zahlen mit einer Nachkommastelle eingeben. Gibt man dort z.b 4,883 ein,
rundet das Programm automatisch auf 4,9.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ist korrigiert, anbei Version 0.23a

Änderungen:
- Zu jedem Instrument kann ein Skalierungsfaktor zugewiesen werden.
- Fehler in Zahlenformaten behoben

Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super, kanns aber heute ich mehr testen :)
Gutes Nächtle,
Renixor

Autor: Lutz M. (themroc)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Wenn Du mitgelesen hättest, wäre Dir aufgefallen, dass ich in Delphi
> programmiere.

Deshalb hab ich mit "Is vlt. schon bisschen spät das noch zu erwähnen,
aber..." angefangen, weil ich nämlich gelesen hab, dass Du schon mit
einem weniger guten Werkzeug losgelegt hast und jetzt vermutlich nicht
mehr auf ein besseres umstellen möchtest.

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lutz M. schrieb:
> dass Du schon mit
> einem weniger guten Werkzeug losgelegt hast und jetzt vermutlich nicht
> mehr auf ein besseres umstellen möchtest.

Darüber lässt sich Streiten ;)

Komplexer != Besser

Autor: Lutz M. (themroc)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Abdul K. schrieb:
> Wenns wirklich nur ein Template-Editor ist, dann müßtest du die Buttons
> DANACH mit Funktion (Programmcode) füllen. Das Template erzeugt einfach
> nur die GUI-Basiselemente, Anordnung, Default-Zustand usw. durch
> grafisches Geschubse.

Korrekt. Nur die Bezeichnung "Template-Editor" find ich etwas komisch,
nennen wirs doch lieber "GUI-Designer" oder so...

> Irgendwo in dem Programm wirds ne Funktion zur
> Erstellung des fertigen Templates geben. Das ist dann der Rumpf deines
> Programms.

So wars früher mal, inzwischen spuckt das Ding nur noch ne XML-Datei
aus, die dann (wie gesagt, in praktisch jeder Programmiersprache) mit
1 Befehl reingesaugt und umgesetzt werden kann.

> Delphi wird sowas genauso haben und Albert eben den eigentlichen Code
> einfügen.

Was bei Delphi/Kylix m.W. nicht dabei ist: die Sourcen vom GUI-Editor.
Den würde ich nämlich hacken wollen, um das ganze überflüssige Zeugs
raus- und fehlendes (z.B. LED-Anzeigen) reinzubauen.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lutz M. schrieb:
> Albert M. schrieb:
>> Wenn Du mitgelesen hättest, wäre Dir aufgefallen, dass ich in Delphi
>> programmiere.
>
> Deshalb hab ich mit "Is vlt. schon bisschen spät das noch zu erwähnen,
> aber..." angefangen, weil ich nämlich gelesen hab, dass Du schon mit
> einem weniger guten Werkzeug losgelegt hast und jetzt vermutlich nicht
> mehr auf ein besseres umstellen möchtest.

Sorry, aber Du fällst für mich in die Kategorie "Ich will auch mal was
in die Diskussion einwerfen".

Es ist das Tool für mich das Beste, in dem ich firm bin und das mir
hilft die Aufgabe am schnellsten zu lösen.
Ich arbeite an meinem Projekt jetzt gerade mal 2 Wochen und das auch nur
ab und an stundenweise. Mit den von Dir propagierten
Oberflächentemplates wärst Du noch nicht mal ein Viertel soweit wie ich.
Und wie willst Du mit Deinen Templetes die visuellen Instrumente
erzeugen?
Alles ziemlicher Dummschwatz.

Und im übrigen solltest Du nicht über Programmiertools wie Delphi
urteilen, von denen Du ganz offensichtlich nicht den geringsten Schimmer
hast.

Autor: Lutz M. (themroc)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Leonard S. schrieb:
> Darüber lässt sich Streiten ;)
>
> Komplexer != Besser

Aber: Universeller = Besser ;)

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lutz M. schrieb:
> Aber: Universeller = Besser ;)

Nur was bringts einem, wenn man DIE Eierlegende-Woll-Milch-Sau hat, es
aber Stunden dauert bis man auch nur zu einem kleinem Ergebnis kommt?

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die schlichte Antwort ist, wieviel Stunden hats am Ende insgesamt
gedauert.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Features der nächsten Version:

-  Redesign des User-Interface
   Verschieben und Grösseneinstellung mit der Mouse

-  Interaktion mit dem Mikrocontroller
   über zuweisbare Buttons, d.h. Befehle senden
   (später auch Schieberegler und Eingabefelder)

Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schön. Wann kommt sie denn Vorraussichtlich raus ? :)

MFG Renixor

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Renixor
Schön, dass Du Dich noch für mein Projekt interessierst.
Anscheinend bist Du aber der Einzige, wenn man mal die nicht zum
eigentlichen Thema passende Posts aussen vorlässt.
Daher ist wohl die Veröffentlichung weiterer Versionen nicht so
dringlich.

Was bei mir bereits alles funktioniert, aber noch nicht vollständig
ausgetestet ist:
- Trendanzeige mit bis zu 4 Kanälen
- Drehzeigerinstrumente
- Schieberegler, Befehlsbuttons und Eingabefelder
- math. Formelparser für frei zuweisbare Funktionen
- PID-Regler (verlangt bisher jedoch zeitäquidistante Werte)

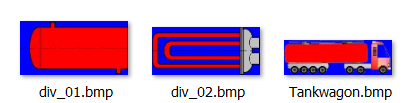

- diverse verschiebbare Teil-Hintergründe
  wie Umrandungen, Pfeile, Linien, Kessel
  und animierte Bitmaps (in Abhängigkeit vom Wertezustand)

Ob ich das allerdings noch veröffentliche weiss ich nicht, meine
Motivation dazu wird ehrlich gesagt immer geringer.

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> @ Renixor
> Schön, dass Du Dich noch für mein Projekt interessierst.
> Anscheinend bist Du aber der Einzige, wenn man mal die nicht zum
> eigentlichen Thema passende Posts aussen vorlässt.
> Daher ist wohl die Veröffentlichung weiterer Versionen nicht so
> dringlich.

Naja, ich denke es gibt schon noch mehr Leute als mich, denen das
gefällt, schau einfach mal den Thread durch..(Vorallem so Mittig/weiter
oben sprechen sich doch einige FÜR die Idee aus.) ;) Außerdem wäre der
Thread hier nicht so lang wie er jetzt ist(und das auch noch mit
sinnvollen Beiträgen!), würde es niemanden Interessiern. Die
Veröffentlichung/das Projekt ist natürlich komplett dir überlassen.

Albert M. schrieb:
> Was bei mir bereits alles funktioniert, aber noch nicht vollständig
> ausgetestet ist:
> - Trendanzeige mit bis zu 4 Kanälen
> - Drehzeigerinstrumente
> - Schieberegler, Befehlsbuttons und Eingabefelder
> - math. Formelparser für frei zuweisbare Funktionen
> - PID-Regler (verlangt bisher jedoch zeitäquidistante Werte)
> - diverse verschiebbare Teil-Hintergründe
>   wie Umrandungen, Pfeile, Linien, Kessel
>   und animierte Bitmaps (in Abhängigkeit vom Wertezustand)

Das ist ja schon wieder ne ganze Menge. Wenns ums Testen geht, kannste
es mir auch gerne mal so schicken.

Autor: Grafiksucher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe auch Interesse.

Bin aber leider mit meiner Testumgebung noch nicht so weit.

Autor: Basti (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch ich bin noch da, als stiller mitleser... ;)

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Grafiksucher schrieb:
> Bin aber leider mit meiner Testumgebung noch nicht so weit.
Das ist ja das schöne daran: Man braucht nur nen µC und nen
Pegelwandler, UART-Libs gibts im Internet oder einfach selber schreiben
und dann noch die Funktion von mir (weiter oben), die man auch easy
selber schreiben kann und ab gehts.. Da ich UART Header schon habe für
z.b den Mega8 musste ich nur die Funktion schreiben und schon war meine
'Testumgebung' fertig :)

Autor: ErsterBeitrag (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich finde dieses Projekt auch erste Sahne! Bitte mache weiter, das ist
genau das was ich benötige. Leider bin ich noch beim Layouten meiner
Hardware.

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
[x] sehr beeindruckend und defeinitiv interessant
Das ist sowas wie INCA oder CANape in klein.

Kann man auch Parameter verstellen?

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Toll wäre es, wenn man die Anzeigeelemente einfach selber als Bitmaps
hinterlegen kann. Du kopierst dann einfach diese Bitmaps übereinander.
In die Länge ziehen ist ja auch kein Problem, damit man Balken bekommt.
Wäre halt schön für den eigenen Style (Deine Elemente finde ich optisch
überladen).

Das ist natürlich für dich nur unangemessene Kritik. Damit behalte ich
also damit recht, das das Interesse deinerseits bald einschlafen wird.

Vielleicht hilft Geld. Dann aber muß es schon richtig fertig sein.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Abdul K. schrieb:
> Toll wäre es, wenn man die Anzeigeelemente einfach selber als Bitmaps
> hinterlegen kann. Du kopierst dann einfach diese Bitmaps übereinander.
> In die Länge ziehen ist ja auch kein Problem, damit man Balken bekommt.
> Wäre halt schön für den eigenen Style (Deine Elemente finde ich optisch
> überladen).

Steht ja schon bereits hier (wenn auch nicht weiter erklärt):

Albert M. schrieb:
> Was bei mir bereits alles funktioniert, aber noch nicht vollständig
> ausgetestet ist:
> - diverse verschiebbare Teil-Hintergründe

Abdul K. schrieb:
> Das ist natürlich für dich nur unangemessene Kritik. Damit behalte ich
> also damit recht, das das Interesse deinerseits bald einschlafen wird.

Nö, das ist keine unangemessene Kritik, da es sich im Gegensatz zu
vielen anderen Beiträgen hier tatsächlich auf mein Projekt bezieht.
Und zu dem zweiten Satz sag ich jetzt mal garnichts ...

: Bearbeitet durch User
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Karl schrieb:
> [x] sehr beeindruckend und defeinitiv interessant
> Das ist sowas wie INCA oder CANape in klein.
> Kann man auch Parameter verstellen?

Lade Dir einfach die letzte Version runter und spiel damit. Für die
Zeigerinstrumente lassen sich die wichtigsten Parameter verstellen.

Wenn Du aber damit die Kommunikation vom PC zu MC meinst, so kommt das
in den nächsten Versionen.

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meinte damit, dass man vom PC aus Parameter auf dem µC verstellen kann.
Z.B. die Filterkonstante von einem PT1. Zur Laufzeit natürlich.

Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In der hier veröffentlichten Version ist das noch nicht möglich, aber
Albert M. hat ja schon geschrieben, dass es in seiner schon geht. Schau
einfach ein Stück weiter oben, da stehts.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie gesagt, kommt in den nächsten Versionen (auch als Eingabebox für
numerische oder alphanumerische Werte).
Testen kannst Du das aber jetzt schon, indem Du im integrierten Terminal
die Eingabebox benutzt und auf SendString klickst (impliziert, dass der
Wert als String gesendet wird).

Autor: Simon L. (dfgh)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> @ Renixor
> Schön, dass Du Dich noch für mein Projekt interessierst.
> Anscheinend bist Du aber der Einzige, wenn man mal die nicht zum
> eigentlichen Thema passende Posts aussen vorlässt.
> Daher ist wohl die Veröffentlichung weiterer Versionen nicht so
> dringlich.

> Ob ich das allerdings noch veröffentliche weiss ich nicht, meine
> Motivation dazu wird ehrlich gesagt immer geringer.

Bitte weitermachen!

Ich verfolge das Projekt ebenfalls sehr aufmerksam und finde es
beachtlich, mit welcher Geschwindigkeit sich das hier entwickelt hat. In
den meistens Threads hier wird sonst ewig diskutiert, wie man
[Beliebiger Projektname] am besten realisiert, aber du sorgst dafür,
dass auch mal etwas fertig wird!

Autor: Dominic A. (neo123)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auf jeden Fall ein super Projekt.
Ich fände es praktisch wenn du noch einen kleinen Graphen integrieren
könntest.

Autor: Karl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hab gerade mal probiert. Mangels Windows unter Linux+Wine.

Startet, allerdings lässt sich keine serielle Schnittstelle auswählen
(ja, Wine emuliert die und das funktioniert mit anderen Programmen.)

Weiterhin bekomme ich nur die "Vertikal Meter" unter "instrumente"
klickbar. Der Rest bleibt stumm.

Hast Du Interesse an Linux+Wine-Unterstützung?

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon L. schrieb:
> Ich verfolge das Projekt ebenfalls sehr aufmerksam und finde es
> beachtlich, mit welcher Geschwindigkeit sich das hier entwickelt hat. In
> den meistens Threads hier wird sonst ewig diskutiert, wie man
> [Beliebiger Projektname] am besten realisiert, aber du sorgst dafür,
> dass auch mal etwas fertig wird!

Als ich noch im Beruf stand habe ich gelernt Dinge zu organisieren und
auf den Punkt zu bringen. Kannst ja hier mal schauen was ich so gemacht
habe:
http://www.natur-mg.de/Myself.html
Damit habe ich es geschaft seit 1992 nicht mehr zu arbeiten. Ich glaube,
damit ist auch meine Aversion gegen Labertaschen und Dummschwätzer
verständlich. Alles was Du hier so siehst betreibe ich ab und an als
Hobby.
Übrigens ich sehe, dass Du Amateurfunker bist. Damit liebäugele ich auch
schon einige Zeit und ich glaube ich gehe das mit meinen 63 Jahren auch
noch an :)
Und danke, dass Dir mein Projekt gefällt.

: Bearbeitet durch User
Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon L. schrieb:
>> Anscheinend bist Du aber der Einzige, wenn man mal die nicht zum
>> eigentlichen Thema passende Posts aussen vorlässt.

Nene, da gibts noch mehr :) Wir sind die stillen Mitleser. Aber momentan
mangelt es an Zeit.

Autor: Werner A. (homebrew)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Martin Schwaikert schrieb:
> Simon L. schrieb:
>>> Anscheinend bist Du aber der Einzige, wenn man mal die nicht zum
>>> eigentlichen Thema passende Posts aussen vorlässt.
>
> Nene, da gibts noch mehr :) Wir sind die stillen Mitleser. Aber momentan
> mangelt es an Zeit.

Geht mir genauso. Ich lese auch mit und über lege schon, ob und wie ich
es im nächsten Projekt nutze.
Mir gefällt das total gut, von daher: "Weiter so!"

Autor: Lutz M. (themroc)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Albert M. schrieb:

> ... ziemlicher Dummschwatz.

Jaja, scho recht...

Ich hab dann mal ein kleines Alternativprojekt angefangen:

Beitrag "Virtual uC Controlpanel"

Wenn Du in der Lage (und vor allem willens) bist, einfach mal sachlich
zu diskutieren, könnten wir ja mal versuchen, uns auf ein gemeinsames
Protokoll für die serielle Schnittstelle zu einigen. Das fänd ich schon
schick, wenn sich ein uC ohne umprogrammierung mit verschiedenen
Oberflächen fernsteuern liesse.

: Bearbeitet durch User
Autor: Grafiksucher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich habe gerade unter Windows 7 64-bit testen wollen und dabei bemerkt
das die Menüpunkte im Menü "Datei" keinerlei Funktion haben.

Sobald man das Programm beendet sind bisher getätigte Einstellungen
verschwunden.

Ist das so korrekt?

Autor: Läubi .. (laeubi) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Lutz M. schrieb:
> uns auf ein gemeinsames Protokoll

Man könnte den Code auch so auslegen, das er einfach verschiedene
Protokolle unterstützt, z.B. per Plugin ;-)

: Bearbeitet durch User
Autor: Alter Freund (kupferstecher)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Albert,

die Programmidee finde ich auch sehr gut! Es ist echt selbsterklärend
(wenn man etwa weiß, was es kann) und übersichtlich.

Das zuvor geschilderte Problem mit "Projekt Laden/Speichern" und dass
nur Vertikalmeter auswählbar sind, besteht bei mir auch (Win7, 64bit).
Die Schnittstelle wird erkannt, ob auch was ankommt, hab ich noch nicht
getestet.


Was ich mir noch als weiteres Element vorstellen könnte ist ein
Konsolenfenster, das man wie die Instrumente in die Anzeige legen kann,
als Std-out quasi.
Protokoll könnte entsprechend so aussehen:
#100T"Fehler 1\n"<
T als Text-Identifier (z.B.)

Interressant wäre evtl. auch eine zweite Oberfläche, also "Show 1" und
"Show 2"

Edit: Wenns rund läuft, wäre das Programm doch auch was fürs
AVR-Tutorial

: Bearbeitet durch User
Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alter Feind schrieb:
> Das zuvor geschilderte Problem mit "Projekt Laden/Speichern" und dass
> nur Vertikalmeter auswählbar sind, besteht bei mir auch (Win7, 64bit).

Das ist kein "Problem" ;)
Weiter oben in den Changelogs ist ja beschrieben, dass diese Funktionen
einfach noch nicht Implementiert sind. Kommen aber unter Umständen noch.

Albert M. schrieb:
> @ Renixor
> Schön, dass Du Dich noch für mein Projekt interessierst.
> Anscheinend bist Du aber der Einzige, wenn man mal die nicht zum
> eigentlichen Thema passende Posts aussen vorlässt.
> Daher ist wohl die Veröffentlichung weiterer Versionen nicht so
> dringlich.

Deshalb bin ich nicht 100% sicher ob da noch was kommt. Hoffe (und
denke) ich aber schon, da es ja doch Interesse gibt.

MFG Renixor

Autor: gatsby (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hallo an alle,

ich hoffe ebenfalls, daß du, Albert, noch an dem Threat weiterarbeitest.
Da ich zur Zeit an einer Motorradzündung rumprogrammiere, wäre es toll
den Tacho und den Drehzahlmesser als Rundinstrument zu haben.
Und am Drehzahlmesser noch einen Schleppzeiger, der den Maximalwert für
2 Sekunden hält (RTL Formel 1 lässt grüßen).
Zum Testen deines Programms habe ich ein kleines Arduino Programm
geschrieben und es für die Allgemeinheit hier einmal angehängt.

Ich würde mich freuen, wenn es mit dem Programm weitergeht.

Viele Grüße
gatsby

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
gatsby schrieb:
> Zum Testen deines Programms habe ich ein kleines Arduino Programm
> geschrieben und es für die Allgemeinheit hier einmal angehängt

Schön. u.U kann man ja mal für "Noobs" im Programmieren eine kleine Art
von Sammelung von Funktionen fürs setzten von Instrumenten in
verschiedenen Sprachen erstellen. Wir hätten dann schon C und wenns dir
möglich wäre dein Programm noch in ne handliche Funktion zu packen
hätten wir auch Arduino.

Autor: Grafiksucher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Renixor schrieb:
> Alter Feind schrieb:
>> Das zuvor geschilderte Problem mit "Projekt Laden/Speichern" und dass
>> nur Vertikalmeter auswählbar sind, besteht bei mir auch (Win7, 64bit).
>
> Das ist kein "Problem" ;)
> Weiter oben in den Changelogs ist ja beschrieben, dass diese Funktionen
> einfach noch nicht Implementiert sind. Kommen aber unter Umständen noch.

Ok, sowohl unter Win7 32-bit als auch 64-bit haben alle Menüpunkte im
Menü "Datei" noch keine Funktion.

Ich bin fälschlicherweise davon ausgegangen das wenigstens der Menüpunkt
"Datei Beenden" funktionieren müsste. Das er das nicht tut stand
zumindest bis jetzt noch nicht in diesem Thread.

Aber dennoch gibt es unter Windows 7 einen weiteren Bug. Man muss das
Programm als Administrator ausführen. Tut man das nicht sind bei einem
erneuten Start des Programms alle Daten weg.

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Grafiksucher schrieb:
> Ich bin fälschlicherweise davon ausgegangen das wenigstens der Menüpunkt
> "Datei Beenden" funktionieren müsste. Das er das nicht tut stand
> zumindest bis jetzt noch nicht in diesem Thread.

Das stimmt ! Dachte ich auch, aber Albert hat wohl einfach diesen
Menüpunkt schonmal erstellt, mehr auch nicht.

Grafiksucher schrieb:
> Aber dennoch gibt es unter Windows 7 einen weiteren Bug. Man muss das
> Programm als Administrator ausführen. Tut man das nicht sind bei einem
> erneuten Start des Programms alle Daten weg.

Interessant. Danke für diesen Hinweis. Habe bis jetzt immer alles neu
eingerichtet :S Wusste das noch gar nicht :D

MFG Renixor

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sorry, wenn ihr im Moment nicht viel von mir hört. Aber wenn ich allen
antworte, verzettele ich mich nur. Ich lese aber mit und nehme die
Hinweise auf.

Was die Admin-Rechte zum Ausführen des Programms angeht:
Wenn man das Programm in einem neu erstellten Ordner (NICHT unter
C:/Programme) speichert und ausführt braucht es eigentlich keine
Admin-Rechte. Die ganzen Programm-Daten werden als ini-File zur Zeit in
C:\Users\Anwender\AppData\Local gespeichert, wozu es auch keine
Admin-Rechte braucht.

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Sorry, wenn ihr im Moment nicht viel von mir hört. Aber wenn ich allen
> antworte, verzettele ich mich nur. Ich lese aber mit und nehme die
> Hinweise auf.

Also gehts hier noch weiter mitm Programm ! (?)

MFG Renixor

Autor: ecki007 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich wollte auch mitteilen dass ich an dem Projekt interessiert bin. ;-)

Gruß Eckard

Autor: Rene A. (r_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Albert,
sehr gute Arbeit Daumenhoch!!!
Hast Du schon mal über ne Loggingfunktion nachgedacht?
Sowas wie load/Save in txtDatei ; getrennt und im Programm
rec/stop/play/rev/fwd...
Dann könntest auch unbeaufsichtigt die Daten aufnehmen und später auch
in Excel oder so auswerten.

Grüße Rene

Autor: Grafiksucher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Was die Admin-Rechte zum Ausführen des Programms angeht:
> Wenn man das Programm in einem neu erstellten Ordner (NICHT unter
> C:/Programme) speichert und ausführt braucht es eigentlich keine
> Admin-Rechte. Die ganzen Programm-Daten werden als ini-File zur Zeit in
> C:\Users\Anwender\AppData\Local gespeichert, wozu es auch keine
> Admin-Rechte braucht.

Ich hab das Programm eigentlich auf dem Desktop liegen.

Wenn man der Datei die Berechtigung "Jeder" mit Vollzugriff hinzufügt
kann die Datei liegen wo sie will.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

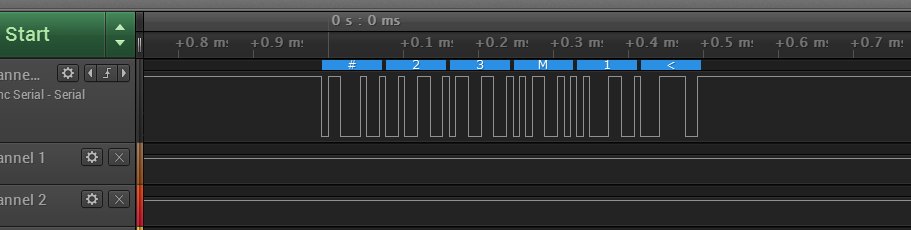

Anbei neue Version SerialComInstruments V0.24

Änderungen:

-  Neue Instrumente (Taster) für die Kommunikation zum MC.
   Mit Click auf einen Taster wird die Instrumenten-Nummer #nn
   über die serielle Schnittstelle an den MC geschickt.
   (Diskussionswürdig hier ob die Information als String,
   wie jetzt, oder nur als einzelnes Byte (Werte z.Z. 70...73)
   gesendet werden soll. Im MC ist es ja als einzelnes Byte
   wesentlich einfach abzufragen.
   Nachteil auf dem LA nicht so schön.

-  Alle Instrumente (auch die Taster) können jetzt vollständig
   mit der Mouse in Postion, Höhe und Breite geändert werden.
   Es können auch Instrumente übereinander platziert werden, wie
   man oben im Bild sieht.
   Bedienung:
   Doppel-Click auf das Instrument, dann an den schwarzen
   Markierungspunkten ziehen (ist bischen frickelig, geht aber :)
   Nicht vergessen nach der Änderung eines Instrumentes mit der
   Mouse einmal auf den Hintergrund zu clicken, um den
   Editiermodus zu deaktivieren.

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ahhhhh.... Was ist das denn nu ?

//Edit: Hab das gefunden:


"Zitat von smart:
Wofür wird die Datei qtintf70.dll benötigt?
DIe Datei ist die QT-Bibliothek von Delphi 7.
Die Datei wird benötigt wenn dein Programm CLX verwendet und du es unter
Windows laufen lassen willst."

Quelle:
http://www.delphipraxis.net/46699-wofuer-wird-die-...

//EDIT 2: Läuft jetzt, musste die manuell noch runterladen.

: Bearbeitet durch User
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mit welcher Version ist der Fehler aufgetreten?

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Deiner Neusten.. gerade runtergeladen. Soll ich die .DLL mal anhängen ?

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wahrscheinlich habe ich testeshalber irgendwelche Fremdkomponenten
probiert und die in den Deklarationen anschliessend nicht mehr entfernt.
Ich schau das mal in Ruhe durch.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nett. Rechter Mausclick auf Objekt öffnet Einstellungsdialog, wäre
schön. Und dann natürlich ne Sperrfunktion irgendwo im Menü, damit
Frauchen beim Einschalten des Boilers nicht alle Instrumente neu
einsortiert...

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Leonard S
Also ich benutze keine CLX's in meiner Software. Und bei Abdul geht es
ja. Kann ich mir jetzt auch keinen Reimdrauf machen.

@Abdul K
Der rechte MouseButton öffnet entweder die Instrumenten Seite oder bei
den Tastern einen Beschriftungs-Dialog.

Autor: Abdul K. (ehydra) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Abdul hat die Lib, aber nicht jeder.

Rechter Mausclick geht. Muß mir vorher entgangen sein oder eine meiner
Modifier-Tasten hing mal wieder.

Autor: Grafiksucher (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> @ Leonard S
> Also ich benutze keine CLX's in meiner Software. Und bei Abdul geht es
> ja. Kann ich mir jetzt auch keinen Reimdrauf machen.

Ich habe leider den gleichen Fehler (Win 7 32-bit)

Autor: Leonard S. (renixor)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ja, denke ich auch. Einfach dass man unter "Optionen" diesen Editier
Mode komplett ausmachen kann... (@abdul)

Außerdem, Bugs ;) : Wenn man ein Vertikal Meter nimmt und es
"umkrempelt", also es doppelklickt und den rechten äußern Punkt nach
links über das Instrument drüber zieht, zeigt es nichts mehr an. (Hoffe
das ist so verständlich)

Dann haben Buttons einen komischen Bug: Wenn man sie per Doppelklick
auswählt und das wieder deaktiviern will, geht das nur wenn man in den
Gelb umrandenten Bereich im Bild klickt. Sonst passiert nichts. (Nur bei
mir so ? evntl. wegen der Bildschirmgröße (1920x1080 Programm auf
Fullscreen))

Sonst ist aber alles gut und ich mag das neue System.. Irgendwie
"handlicher".

MFG Renixor

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Für alle die die .DLL nicht haben: im Anhang!

MFG Renixor

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Anbei SerialComInstruments V0.24a

Bugs behoben:

-  Auf einigen PC's fehlende qtintf70.dll beigefügt.
   Wenn es Probleme gibt, diese DLL einfach in das
   Programmverzeichnis oder unter /Windows/System32 speichern.

-  Wenn rechter Instrumentenrand nach links über den linken
   Instr.-Rand gezogen wurde, war kein Zugriff mehr möglich

-  Beenden des Edit-Modus war nur im oberen linken Bereich
   durch Click auf den Hintergrund möglich

Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super, kanns aber nicht mehr testen heute... Hab morgen Schule :D

MFG Renixor

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hier mal eine Vorschau auf die nächste Version mit frei platzierbarer
und in der Grösse veränderlichen Mini Trend Anzeige.
Eine umfangreiche Trendanzeige, ähnlich wie bei meiner Software
SerialComGrapher (Beitrag "Daten von der seriellen Schnittstelle einfach darstellen"),
kommt allerdings erst später.

Im übrigen habt ihr bei der Version 0.24a sicher schon bemerkt, dass
jetzt ein Verschieben/Grössenveränderung der Instrumente mit
Doppel-Click eingeleitet und auch wieder mit Doppel-Click beendet wird.

: Bearbeitet durch User
Autor: Oscar K. (sieges)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Albert,
einfach Klasse, was Du uns hier zur Verfügung stellst und ein Dankeschön
dafür.
Bitte laß Dich nur von konstruktiver Kritik motivieren und nicht von
destruktiver demotivieren
cheers
sieges

Autor: Lutz M. (themroc)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Läubi .. schrieb:
> Man könnte den Code auch so auslegen, das er einfach verschiedene
> Protokolle unterstützt, z.B. per Plugin ;-)

Richtig. Aber warum unnötige Komplexität einbauen, wenns auch einfacher
ginge?

Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Bugs behoben:
>
> -  Auf einigen PC's fehlende qtintf70.dll beigefügt.
>    Wenn es Probleme gibt, diese DLL einfach in das
>    Programmverzeichnis oder unter /Windows/System32 speichern.
>
> -  Wenn rechter Instrumentenrand nach links über den linken
>    Instr.-Rand gezogen wurde, war kein Zugriff mehr möglich
>
> -  Beenden des Edit-Modus war nur im oberen linken Bereich
>    durch Click auf den Hintergrund möglich

Stimmt ;)

Oscar K. schrieb:
> Hallo Albert,
> einfach Klasse, was Du uns hier zur Verfügung stellst und ein Dankeschön
> dafür.
> Bitte laß Dich nur von konstruktiver Kritik motivieren und nicht von
> destruktiver demotivieren

Sehe ich genau so :)

Albert M. schrieb:
> Hier mal eine Vorschau auf die nächste Version mit frei platzierbarer
> und in der Grösse veränderlichen Mini Trend Anzeige.

Sieht schon mal ganz gut aus ;) Hab auch schon Test-Werte für die
Anzeige.

Was ich mir in folgenden Versionen wünschen würde ist, dass man die
Instrumente im Edit Mode auch mit den Pfeiltasten verschieben kann, mit
der Maus kann man sie nicht perfekt Positionieren.

MFG Renixor

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein Beispiel für die Programmierung des ATMega Mikrocontrollers in Luna.
Das Protokoll wird hier in eine Funktion verpackt.
Wenn der zu übertragenden Wert ein Integer oder Byte ist, sollte man das
in der Funktion entsprechend deklarieren um den seriellen Bus und den MC
weniger auszulasten. Oder eben passend zwei Funktionen für Integer/Byte
und Floating Werte erstellen.
C oder Bascom Programmierer können das sinngemäss übernehmen.
avr.device = atmega328p
avr.clock = 16000000
avr.stack = 100
uart.baud = 115200
uart.Send.enable

Dim i, f as single

do                            ' Erzeugt Rampe (i) und Sinus (f)
  for i =0 to 6.28 step 0.02
    f = fsin(i) + 5
    print SendString(1,i);    ' Sendet an Instrument  1 den Wert i
    print SendString(90,f);   ' Sendet an Instrument 90 den Wert f
                              ' oder auch so:
    print SendString(1,i);SendString(90,f);
    waitms 100
  next
loop



' Funktion erzeugt den kompletten Protokoll-String
function SendString(InstrNr as byte, MWert as single) as string
  return "#" + Str(InstrNr) + "M" + str(MWert) + "<"
endfunc

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich war so frei (@Albert), die C Funktion und die Luna Funktion beide
hier, der übersichtlichkeit halber, nochmal zu Posten.


(Hatte weiter oben den Fehler, dass nur Positive Werte geschick werden
können, da MWert uint32_t war.)

C Funktion:
#include <stdlib.h>
void setInstrument(uint8_t InstrNr, int32_t MWert)
{
  unsigned char str_InstrNr[2];  //Einen 3 großen Buffer für die Nummer.
  itoa(InstrNr, str_InstrNr, 10);//(MaxWert von 255 -> [0][1][2])

  unsigned char str_MWert[10];//Einen 11 großen Buffer für den Wert.
  itoa(MWert, str_MWert, 10); //(11, da int32_t 10 Stellen hat plus das
                              //Minus als Vorzeichen)

  uart_sendstring("#");         //Die 'uart_sendstring()' Funktion muss
  uart_sendstring(str_InstrNr); //selber deklariert werden oder es muss
  uart_sendstring("M");         //eine eigene Funktion genutzen werden!
  uart_sendstring(str_MWert);
  uart_sendstring("<");
}

Luna Funktion:
function setInstrument(InstrNr as byte, MWert as single) as string
  return "#" + Str(InstrNr) + "M" + str(MWert) + "<"
endfunc

Aufrufe gehen wie folgt:

In C:
int main(void)
{
    uint8_t Nr = 1;
    uint8_t Wert = 12345;
    while(1)
    {
        setInstrument(Nr, Wert);
    }
}

In Luna:
do                            ' Erzeugt Rampe (i) und Sinus (f)
  for i =0 to 6.28 step 0.02
    f = fsin(i) + 5
    print SendString(1,i);    ' Sendet an Instrument  1 den Wert i
    print SendString(90,f);   ' Sendet an Instrument 90 den Wert f
                              ' oder auch so:
    print SendString(1,i);SendString(90,f);
    waitms 100
  next
loop

: Bearbeitet durch User
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Anbei SerialComInstruments V0.25

Änderungen:

-  MiniTrend als Instrument #90 eingefügt.
   Mini Trend ist nur eine einfache Trend-Darstellung
   für langsamere Erfassung.
   Eine umfangreichere und schnellere Version (bis 8 Kanäle)
   und mehr Einstellmöglichkeiten kommt später.

-  diverse Bugs behoben

: Bearbeitet durch User
Autor: Leonard S. (renixor)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Guten Abend,

Also an sich finde ich die Trendanzeige sehr gut! Wie schon von dir
geschrieben kann man MAXIMAL 10 Werte/s schicken, alle anderen werden
ignoriert (siehe Bild "zuschnell.jpg"), dass musste ich auch feststellen
( nur überflogen und nicht richtig gelesen... ;) ) Das andere Bild zeigt
einen 24h Helligkeits Verlauf. Von Nachts um 24 Uhr bis zur nächsten
Nacht 24 Uhr. Die Werte werden im Abstand von 210ms geschickt. (hohe
Werte = Dunkel, niedrige = Hell) Man kann die Anzeige auch noch um den
Faktor 100 verlangsamen (Time Scale). Ich denke, dass die Anzeige für
Sensoren, die nur eine geringe Auslesefrequenz haben sehr gut geeignet
ist, allerdings würde ich mir eine, zumindest grobe y-Achsen
beschriftung wünschen. Sonst weiss man leider überhaupt nicht WAS das
für Werte sind nur, nur dass sie sich unterscheiden. Ich habe in dieser
Version noch keine Bugs gefunden :)

//EDIT: Leider ist bei den Bilder irgendetwas schief gelaufen, sehen
komisch aus, das wesentliche ist aber erkennbar.

MFG Renixor

: Bearbeitet durch User
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Anbei SerialComInstruments V0.25a

Änderungen:

-  Zum MiniTrend-Instrument rudimentäre Y-Achsenbeschriftung zugefügt.
   Weitergehender Ausbau bleibt dem 8-Kanal Trend-Instrument
   vorbehalten. Dies hat jedoch z.Z. keine Priorität.
   Event. gibt es aber bald zum MiniTrend einen 2. Kanal #91

Im übrigen habe ich das MiniTrend Instrument mal testeshalber
mit ca. 100 Werten/s beaufschlagt (siehe Bild und Testprogramm für Luna
oben). Es gehen dabei keine Werte verloren. Es werden dabei höchsten,
durch die niedrige Vorschubgeschwindigkeit der Grafik, Pixel mit
weiteren Werten überschrieben, aber zu Signalabrissen in der Grafik
kommt es dabei nicht.

: Bearbeitet durch User
Autor: Benedikt K. (benek)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Habe mal die neue Version an einem Helligkeitssensor (LDR) ausprobiert.
Interssant ist hier, dass die Trendanzeige das Flackern (?) meiner
Schreibtischlampe mit aufgezeichnet hat (siehe Anhang).

MfG Bene

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Anbei neue Version SerialComInstruments V0.26

Änderungen:

-  LED-Panel mit 8 Led's, Instrumenten-Nummer #60

   Das 8 Kanal Led Panel (Led' 0 ...7) wird mit einem einzigen
   Byte angesprochen und stellt den Inhalt binär mit 8 bit
   (die Leds 0 bis 7) dar.
   Damit kann z.B. ein ganzer MC-Port dargestellt werden.

   Der Mikrocontroler schickt den Wert m  0...255 als String.
   Protokoll: : #60Mm<
   Beispiel:    #60M16<  schaltet Led 4 ein
                #60M255< schaltet alle Led's ein

   Ein Programmierbeispiel in Luna ist beigefügt. Der Code kann
   einfach für C oder Bascom als Vorlage dienen. Es zeigt das
   MC-Programm für obiges Bild (ohne die zwei Buttons).

   Bei der Verschiebung/Grössenänderung muss der Doppel-Click
   in der Nähe des Randes vom Panel erfolgen, da bei Click auf
   Led oder Text nicht reagiert werden kann.

: Bearbeitet durch User
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Anbei neue Version SerialComInstruments V0.26a

Korrektur:

-  Es wurde versehentlich die Version mit meinem Debug-Panel
   veröffentlicht :)

: Bearbeitet durch User
Autor: Einhart Pape (einhart)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank Albert!
Was du da baust ist wirklich Klasse. Ich werde das gut für meine neue
Heizungssteuerung gebrauchen können.

Gruß
Einhart

Autor: Leonard S. (renixor)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hey, schöne Version.
Wie immer ein Bild von dem funktionierendem Instrument, in dem Fall die
LED anzeige. Für diese Anzeige eignet sich es besonders, die Binär
schreibweise zu verwenden, im AVR Studio geht das ja mit "0b00101010".
Habe mal die Instruments Funktion auf eigene Header und Sourcefiles
ausgelagert, da ich ein paar #define's gemacht habe und es doch größer
ist und noch wird. Jetzt kann ich einfach jedes Element über seinen
Namen ansprechen:
    setInstrument(LEDPANEL01, 0b01010101);

Damit erzeug man die Ausgabe auf dem Bild "leds.jpg". Andere Instrumente
werden ähnlich angesprochen, einfach in "instruments.h" nach den defines
gucken. Hab das mal angehängt.

/EDIT: Fast vergessen ;), wie immer klasse Arbeit Albert.
Das Projekt wächst.

MFG Renixor

: Bearbeitet durch User
Autor: HAL2000 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
super Arbeit!
Ich habe das Beispiel in Luna abgeändert, sodass die
Speicherverwaltungs- und String-Bibliotheksfunktionen nicht eingebunden
werden müssen (spart 1,1 kb), in diesem Zusammenhang möchte ich den
Vorschlag machen den Messwert wahlweise als Festkommazahl senden zu
können. Dann würde man sich auch die Floating-Point-Bibliothek sparen
(1,3 kb).
'  Luna Beispiel :  SerialComInstruments 8 LED Panel (#60)
'
avr.device = atmega328p
avr.clock = 20000000
avr.stack = 100
uart.baud = 115200
uart.Send.enable

dim i as byte

do
  for i =0 to 255 step 1
    SendString(1,i)
    SendString(90,i)
    SendString(60,i)
    waitms 100
  next
loop


' Funktion erzeugt den kompletten Protokoll-String
procedure SendString(InstrNr as byte, MWert as int32)
  print "#";str(InstrNr);"M";str(MWert);"<"
endproc

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HAL2000 schrieb:
> in diesem Zusammenhang möchte ich den
> Vorschlag machen den Messwert wahlweise als Festkommazahl senden zu
> können.

Meinem Programm ist egal ob da Festkommazahl oder Floatingpoint kommt.
Du kannst somit die Funktion etwa so ändern (wobei ich nicht weis, was
Luna da einbindet oder nicht):

procedure SendString(InstrNr as byte, MWert as byte)
  print "#";str(InstrNr);"M";str(MWert);"<"
endproc


Leonard S. schrieb:
> /EDIT: Fast vergessen ;), wie immer klasse Arbeit Albert.
> Das Projekt wächst.

Danke, dass Du so unermüdlich mitwirkst!

Autor: Leonard S. (renixor)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Albert M. schrieb:
> Danke, dass Du so unermüdlich mitwirkst!

Kein Ding ;)

Schönen Abend noch,
Renixor

Autor: HAL2000 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
entschuldige, mein Fehler, es wird ja dezimal ASCII übertragen, perfekt!

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Anbei neue Version SerialComInstruments V0.27

Änderungen

-  Neues Instrument Sollwertgeber mit der Instr.-Nr. #80
   Der Sollwertgeber sendet nach Änderung den eingestellten
   Wert über die serielle Schnittstelle an den Mikrocontroller.
   Bedienung:
   Doppel-Click wie immer für Verschieben/Grösse ändern.
   Mit der Mouse kann am Drehrad der Wert grob eingestellt werden.
   Feineinstellung mit gedrückter linker Moustaste und
   gleichzeitigem Drehen am Mousrad.
   Solange der Drehknopf des Sollwertsgebers rot leuchtet,
   wird der Wert noch nicht übernommen. Dies geschieht erst
   beim loslassen der Mousetaste.

   Das Sendeformat wird wie folgt erzeugt und als String gesendet:
   #80Mm<  wobei m = Sollwertgeberwert

   Wie ihr oben seht habe ich mal mit dem Logikanalyser getestet
   ob auch alles richtig rausgeht.

-  Diverse kleinere Bugs beseitigt.
-  Installationsanleitung beigefügt

Ich denke mal, dass man jetzt schon so langsam mit der Software
richtig was anstellen kann :)

: Bearbeitet durch User
Autor: Renixor (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wow, das geht ja richtig schnell jetzt mit neuen Instrumenten. Muss
jetzt aber zur Schule, meld mich heute Nachmittag mal und gucks mir dann
an ;)

MFG Renixor

Autor: Dieter H. (biker10)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Albert,

verfolge Dein Projekt mit großem Interesse. Es gefällt mir sehr gut.

Ich teste gerade den Sollwertgeber mit der Instr.-Nr. #80.
Die Nachkommastellen des Sollwertes sind bei, Feineinstellung mit
dem Mausrad, abhängig vom "Anzeige Wert bis".

"Format Skala"     = ##0.000
"Anzeige Wert bis" =  99  die Feineinstellung ist dann 0,099, 0,198,
0,297
"Anzeige Wert bis" = 100  die Feineinstellung ist dann 0,1    0,2,   0,3
"Anzeige Wert bis" = 101  die Feineinstellung ist dann 0,101, 0,202,
0,303

D.h je nach Wert von "Anzeige Wert bis" ergibt sich eine andere
Feineinstellung.
Ist es möglich ein weiteres Eingabefeld mit einem Wert für die
Feineinstellung zu programmieren?

Bitte mach weiter so.

Gruß
Biker10

Autor: Chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sieht sehr gut aus.
Ich haette einige Anregungen.
- HW Flusskontroller fuer die Serielle Schnittstelle
  Es gibt Projekte, wo man sowas hat, weil man Timings hat, welche nicht
  gestoert werden duerfen, bzw wo man auch keine verfuegbare rs232 hat.
  Dann werden alle x MS die Schnittstelle fuer 10ms eingeschaltet und
wieder abgeschaltet.
- ID des uC, damit man nicht die falsche Aktion runtersendet.
  Es sollte eine irgendwelche Pruefung der uC Kennung und des Screens
sein,
ev auch unterschiedliche Screens je nach subversionsunterschied.
- Bilder, z.B. Animated Gifs mit Transparenz und der uC waehlt dann ein
  Bild aus. Beispiel ware dann auch "TESTING" "PASS" "FAIL" "RECAL"
"HIGH VOLTAGE" entsprechend angezeigt. Es kann aber auch ein Thermometer
sein, welches hochgeht oder eine sonstige spezielle Anzeige. Am besten
mit LZW Kompressionsunterstuetzung. Patente sind schon laenger
ausgelaufen.
- einen EEprom dump Fenster um Sensordaten zu kalibrieren.
 Also ein Grid in einem separatem Fenster. Dort gibt es dann 4x einen
Button um dat0-3 zu laden und 4x Buttons um diese wieder zu speichern.
Wenn man den Button zur Laden der Config0 drueckt sendet der PC ein
Befehl
runter.
Der uC antworted dann mit der Anzahl von row und cells und schickt die
daten hoch. Gleichzeitig sollte auch die Mòglichkeit vorhanden sein,
diese Daten abzuspeichern, zu laden und zu veraendern. Hex/dec Anzeige
sollte umstellbar sein und ein Button die Werte runterzuladen. 4 Solcher
configurationen sollten reichen. Beim runterladen sollte der uC die
Laenge sowie eine ID bekommen, z.B. die ersten zwei Byte des Datensatzes
und dann
sollter der uC die Laenge der Daten raufschicken, wie er sie haben will,
oder 0 fuer will keine Daten haben. Dies nur als Anregung, ich weiss das
bereits ein Protokoll besteht.
- Ein Dll Interface, welches sich inmitten der seriellen Schnittstelle
und dem Programm einhaengen kann. Bitte keinen Unicode sondern
PCHAR(ANSICHAR(..))
 Dies kann gemacht werden um ein anderes Protokoll zu fahren, oder auch
um
 z.B. einen PID Regler fuer ein Reflow Ofen zu implementieren, wie auch
ev.
ein Log zu erstellen, oder dieses wieder einzuspielen, oder auch fuer
automatische Beriechsumschaltung usw.
- Eventuell ein DLL, welches eine Grafik bekommt, in der er was
reinkopiert und einen Mousehandler wenn da was gedrueckt wurde. Auch
sollte diese DLL gewisse Werte bekommen und eine Methode haben, um eine
Neuzeichnung der Grafik zu forcieren. Damit kònnte die oben erwàhnte
animated gif gemacht werden, bzw custom instrumente.

Autor: Leonard S. (renixor)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So, habs getestet:
Finde das Instrument ganz nett. Die Bedienung finde ich gut gelöst, man
kann nämlich auch mit Rechtsklick auf den Knopf drücken und so bequem
mit dem Mausrad die Feineinstellungen machen. Mit Rechtsklick kann man
den Knopf NICHT drehen. Hab aber nen kleinen Bug gefunden: wenn man
Rechtsklick macht, den Wert verändert(also Mausrad bewegt) wird der
Knopf richtiger weise Rot, aber beim loslassen bleibt er Rot. Ansonsten
denke ich auch, dass es gut wäre, wenn man den Feineinstellungswert
selber festlegen könnte.

Ansonsten wirklich gut, anbei ein Bild mit einer "Nutzmöglichkeit" als
Temperatur Regler. (Hat bei mir jetzt keine Funktion ;) )

MFG Renixor

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Chris

Ich habe mir Deine Ideen angeschaut und finde sie interessant
Allerdings scheint mir, dass die meisten den Hobbybereich überschreiten
und eher für den professionellen Einsatz Bedeutung haben.
Daher möchte ich noch einmal klarstellen:

Meine Software richtet sich an die Hobbbyisten, d.h. an Leute die kein
Geld mit ihren Basteleien verdienen.
Ganz bewusst soll das kein Tool für den Profi sein oder in absehbarer
Zeit werden. Hallo - wer macht denn kostenlose Software mit der dann
andere ihr Geld verdienen?

Um genau diesen Profi-Einsatz zu vermeiden hat meine Software z.B. keine
Hardware Flusskontrolle, keine Fehlerkorrektur für
Datenübertragung/Protokoll, kein komplexes Protokoll usw. und ist auch
sonst ganz gezielt fürs Hobby entwickelt.

Und glaube mir, ich weiss genau was auch die minimalste SCADA Software
kostet. Ich war früher selber in der Messtechnik für Industrie und
Wissenschaft tätig. Nicht dass ich mein Programm auch nur entfernt mit
Profi-Tools vergleichen will, aber zwischen kostenlos und dem kleinsten
Profi-Programm liegen mind. 4-stellig Euro-Beträge und dazwischen gibt
es eigentlich kaum was.

Trotz allem finde ich einige Ideen von Dir auch fürs Hobby
überlegenswert und Danke Dir für die vielen Vorschläge.

: Bearbeitet durch User
Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Dieter und Leonard

Schau mir mal an was sich da machen lässt.

Autor: Didi S. (kokisan2000)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Albert,

klasse Arbeit!!!

Ich teste Dein Programm gerade mal am flotten ARM Prozessor und dabei
bekomme ich Schwierigkeiten mit der Abstimmung der oberen
Geschwindigkeiten.
115200 bekomme ich noch super synchronosiert, 128000 und 256000 sind
aber sehr unüblich. Aufgrund der am UART verbauten Quarze sind eher
üblich:
110, 150, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200,
230400, 460800, 921600

Mein ARM und Rechner machen mit Terminalprogrammen 921600 locker mit.

Darf ich Dich bitten oberhalb 115200 die drei üblichen Speeds 230400,
460800, 921600 in Deinem Programm zur Auswahl zuzulassen. Ich teste das
dann gerne aus.

Gruß
kokisan

Autor: Chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, es waren einfach nur "Anregungen" die mir dazu eingefallen und
die
ich anmerken wollte, keine Wünsche oder Forderungen zwecks kommerziellem
Einsatz. Weiterhin glaube ich daß HW Handshake mehr im Hobby Umfeld als
im professionellen Einsatz verwendung findet. Für professionellen
Einsatz,
zur Verhinderung eines Bufferüberlaufes glaube ich nicht, daß hier bei
der Implementierung eine Gefahr besteht.

Andererseits sehe ich folgende Einsatzgebiete:
Reflow Ofen
Th

Autor: Chris (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, es waren einfach nur "Anregungen" die mir dazu eingefallen und
die
ich anmerken wollte, keine Wünsche oder Forderungen zwecks kommerziellem
Einsatz. Weiterhin glaube ich daß HW Handshake mehr im Hobby Umfeld als
im professionellen Einsatz Verwendung findet. Für professionellen
Einsatz,
zur Verhinderung eines Bufferüberlaufes glaube ich nicht, daß hier bei
der Implementierung eine Gefahr besteht.

Autor: Bernd N (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Habe deine aktuelle Version ebenfalls getestet, sehr schön. Außer ein
paar "kosmetischer" Fehler ist soweit alles ok.

Ich hätte noch einen Vorschlag zu den Instrumenten, denkst du daran auch
7 Segment Anzeigen hinzuzufügen ?

Erst mal ein großes Lob für deine bisherige Arbeit.

Autor: Albert M. (Firma: Bastler aus Mönchengladbach) (albertm) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Didi S. schrieb:
> 115200 bekomme ich noch super synchronosiert, 128000 und 256000 sind
> aber sehr unüblich. Aufgrund der am UART verbauten Quarze sind eher
> üblich:
> 110, 150, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200,
> 230400, 460800, 921600
> Mein ARM und Rechner machen mit Terminalprogrammen 921600 locker mit.
> Darf ich Dich bitten oberhalb 115200 die drei üblichen Speeds 230400,
> 460800, 921600 in Deinem Programm zur Auswahl zuzulassen. Ich teste das
> dann gerne aus.

Die gewünschten Baudraten bis 921600 kann ich implementieren. Ich habe
bis  921600 Baud bereits getestet und es funktioniert ohne
Datenverluste.
Ich habe mal veränderliche Werte mit dieser Datenrate ohne Pause
zwischen den Datensätzen kontinuierlich auf die Instrumente geschickt.
Die machen das alle mit, zu sehen ist aber dann nicht mehr viel, weil
alles tierisch schnell abgeht :)
Zumindest zeigt es, dass in der Software noch viel Luft ist und ich mit
der Auslastung nicht am Anschlag bin.


Bernd N schrieb:
> Ich hätte noch einen Vorschlag zu den Instrumenten, denkst du daran auch
> 7 Segment Anzeigen hinzuzufügen ?

Ich wollte eh noch ein Zahlendisplay erstellen, mal schauen was mit
7-Segment geht (die Darstellungsart finde ich aber ziemlich hässlich).

: Bearbeitet durch User
Autor: Martin Schwaikert (sirnails)
Datum:

Bewertung
0 lesenswert
