Hallo zusammen,

hier eine kleine Anregung für die dunkle Jahreszeit: Leuchten, um
Arbeitsstellen zu beleuchten, wie beispielsweise an einer
Tischbohrmaschine.

Da das Bohren mit der in die Achselhöhle geklemmten Taschenlampe
zunehmend nervte, musste eine Lösung her. In Bastelkiste fanden sich
noch weiße Power-LEDs mit den zugh. Alu-Leiterplatten und Reflektoren
sowie passende Kühlkörper.

Die feste Montage der LED an der Bohrmaschine erwies sich als zu
unflexibel. Ein Schwanenhals musste improvisiert werden. Als geeignet
zeigte sich ein sog. Gelenkschlauch, wie er für das "Verspritzen" von
Kühl-Schmierstoff an Werkzeugmaschinen verwendet wird. Die Adaption
Gelenkschlauch -- Kühlkörper bewerkstelligt ein kleines Bauteil aus dem
3D-Drucker, in welches ein passendes 1/4-Zoll-Wasserrohrgewinde gleich
mit hinein konstruiert wurde. Außerdem passen noch kleiner Kippschalter
und der Vorwiderstand für die LED hinein.

Die Düse am anderen Ende des Schlauchs wurde aufgebohrt und mit einem
M8-Feingewinde versehen, welches den Einsatz eines Hohlsteckers
aufnimmt. In den Riemenkasten der Bohrmaschine wurde die passende
Hohlbuchse montiert, an welche eine kleine 5V-Wandwarze angeschlossen
wurde.

Für den Mobilen Einsatz der Leuchte wurde auch ein kleiner Sockel
konstruiert und mit dem 3D-Drucker erzeugt. Er trägt auf seiner
Oberseite  die Buchse für die Leuchte. Auf der Unterseite befindet sich
ein Magnethalter, der aus 3 Ferritmagneten und 4 Eisenblechstreifen
improvisiert wurde. Außerdem enthält der Sockel verschiedene Buchsen für
die Stromversorgung: USB-Mini, USB-Micro und eine für Hohlstecker.

Grüßle
Volker

: Bearbeitet durch User
von Ralph S. (jjflash)


Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
STM32F103CB Board im (Arduino Uno) r3 Format.

Hab ich gemacht, weil:

- ich Nucleo-Boards F401 und F407 habe
- F103 Bluepill (logischerweise)
- F407 (China) Blackboard
- F429 Disovery habe

Irgendwie ist mir der Formfaktor des Bluepills für manche Dinge
unsympathisch, vor allen Dingen deshalb, weil ich einige Eigenbaushields
im r3 - Format habe (und auch gerne die Prototypenshields zum
Experimentieren verwende). Ich habe seltenst die Erweiterungen der
Nucleoboards verwendet, die über die r3 Connectoren hinaus gehen und mir
sind die Abmessungen der Nucleoboards irgendwie "zu groß".

Erst hatte ich ein Bluepill auf einer r3 - Prototypenkarte verlötet, sah
aber naturgemäß nicht so schön aus und zweitens ist das irgendwie doof,
da dann einen ST-Link anzuschließen.

Das Board hat einen CH340G USB zu RS232 Wandler, einen ATtiny13 der den
Bootloader des F103 aktiviert, ein 24LC256 EEProm und einen I2C
Connector, an dem ein SSD1306 I2C OLED Display angeschlossen werden
kann.

Ein modifiziertes Hostprogramm stm32flash steuert über die DTR - Leitung
den ATtiny13 an, der dann mittels Boot0 und Reset den Bootloader
aktiviert.

Wenn ich uuuuuuunbedingt mit Arduino programmieren wollte, habe ich das
Board in Arduino mit dem modifizierten Uploadtool eingepflegt und es
funktioniert.

Platinenhersteller ist elecrow und die Materialgesamtkosten betragen ca.
7,00 Euro.

Handgelötet

Beitrag #5697923 wurde vom Autor gelöscht.
von Volker B. (Firma: L-E-A) (vobs)


Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Hallo zusammen,

hier die Fortsetzung meines Projekts "pimp my Bohrmaschin".
Angeregt durch einen Thread hier im Forum, in welchem es um die
Reparatur einer Anzeige für die Bohrtiefe bei einer Bohrmaschine ging,
wollte ich in mein Maschinchen auch solch eine Anzeige einbauen.

Am naheliegendsten war es, wie in besagtem Thread, einen
Inkrementalgeber auf der Welle zu montieren, welche die Pinole bewegt.
Da diese Welle bei meiner Maschine mit zwei gekonterten Muttern
gesichert ist, sollte das Geberrad unter diesen fixiert werden. Aus dem
Hub der Pinole von 50 mm und dem zugehörigen Winkel der Welle ergab
sich, dass das Geberrad 153 Stege bzw. Schlitze aufweisen sollte. Zwei
Lichtschranken werten diese vierfach aus, um eine Auflösung von 1/10 mm
zu erhalten.

Das Geberrad sollte mit dem 3D-Drucker erstellt werden. Bei einer
Düsenbreite von 0,4 mm wurde die Stegbreite zu 0,8 mm festgelegt, woraus
sich ein Außendurchmesser des Rades von 69 mm ergab.

Die beiden Gabellichtschranken sollten einen Phasenversatz von einem
Viertel der Periodenlänge bzw. des Winkels von 360°/153 aufweisen. Da
2,35° aufgrund der Breite der Lichtschranken nicht realisierbar war,
wurde ein Winkel von 13,53° gewählt, also 5,75 Perioden.

Um die beiden Gabellichtschranken im richtigen Winkel auszurichten,
wurde ein kleiner Halterahmen konstruiert und mit dem 3D-Drucker
erstellt.
Da die lichtempfindliche Fläche der Fototransistoren größer ist, als die
Schlitzbreite des Geberrades, musste auf der Empfängerseite der
Lichtschranken eine Schlitzblende angebracht werden, welche aufgrund der
technischen Einschränkungen des "Würstlesdruckers" als separates Bauteil
konstruiert wurde.

Die korrekte Ausrichtung der Lichtschranken übernimmt ein Gehäuse,
welches auch die Sensorik vor Staub bzw. Spänen schützt. Der Sensor kann
in diesem durch zwei Paar M3-Schrauben in Langlöchern justiert werden.

Das erste Bild zeigt die an der Maschine montierte Anzeige. In diesem
Bild sind auch die drei Tasten zur Bedienung des Umrichters zu erkennen
(Linkslauf, aus, Rechtslauf). Das Drehspulinstrument zeigt das aktuelle
Drehmoment des Antriebsmotors an. Die Drehzahl wird über das Drehrädchen
am Umrichter eingestellt, der hinten links noch zu erahnen ist. Die
Anzeige des Umrichters zeigt die eingestellte Spindeldrehzahl an. Das

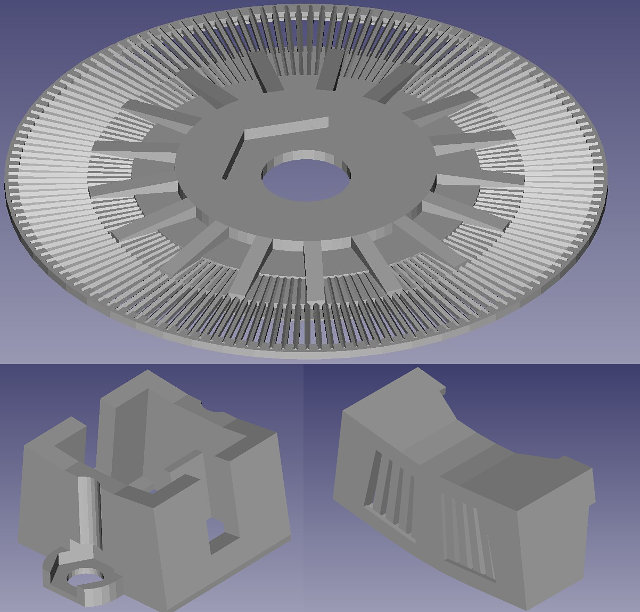

zweite Bild zeigt die 3D-Teile, das letzte den Testaufbau auf einem
Getriebemotor.

Das Gebergehäuse ist auf dem Bild in meinem vorhergehenden Beitrag zu
sehen: Das große rote runde Etwas.

Falls es interessiert, die Elektronik besteht aus einem ATxmega32E5 (der
kleine 8E5 hätte auch genügt). Die MCU wertet den Geber direkt in
Hardware durch sein Eventsystem aus und zählt die Schritte in einem als
Auf-Ab-Zähler konfigurierten Timer. Auch das Multiplexen der
LED-Anzeigen übernimmt die MCU. Mit dem im ersten Bild erkennbaren
Taster kann die Anzeige genullt werden. Neben den 3 Ziffern wird auch
ein Vorzeichen angezeigt.

Grüßle
Volker

: Bearbeitet durch User
von Kritical R. (kritical_r)


Angehängte Dateien:

Bewertung
-4 lesenswert
nicht lesenswert
Hier entsteht mein Low Budget Power Pack für Li-ion Akkus.

Die Ausschnitte in der Roten PVC-Hartschaum(?) Platte habe ich
eingeschnitten Um die Zylinderförmigen Akkus am wegrollen zu hindern.
Dieses Regal ist für die Wandmontage gedacht.

eventuell kann ich noch ne Rückwand annageln, aber ich weiß noch nicht
wie hoch das Power Pack wird wird.

Die Platte habe ich nach einem Sturm gefunden und Die Akkus sind aus
meinen 2 Laptops, die Bretter vom Steinmetz, es ist hartes Holz in dem
Ihm Steine Transportiert werden.

von Gerald B. (gerald_b)


Bewertung
0 lesenswert
nicht lesenswert
Falls das jemand nachnaut, die Nagelei mit den Brettern kann man sich
sparen, wenn man einen Imker kennt und dem ein Rähmchen für Bienenvölker
aus dem Kreuz leiert, das sieht genauso aus :-)

von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
7 lesenswert
nicht lesenswert
das sieht aber eher nach Quick & Dirty aus...

von Maik W. (werner01)


Bewertung
-4 lesenswert
nicht lesenswert
komm lasse es lieber, die runden am wegrollen gehinderten Dinger sind
kein Spielzeug, --> falsch behandelt stecken sie Dir Feuer in die Bude.
verstesde das mein guter...?

von Dieter F. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gerald B. schrieb:
> wenn man einen Imker kennt und dem ein Rähmchen für Bienenvölker
> aus dem Kreuz leiert, das sieht genauso aus :-

Nein - das sieht deutlich besser aus!

Das sind Dachlatten (sägerauh) "unbedarft" zusammengenagelt (oder
geschraubt) :-)

von Uwe S. (der_dreckige_dan)


Angehängte Dateien:

Bewertung
20 lesenswert
nicht lesenswert
Da zur Zeit gleich mehrfach nach bidirektionalen Wandlern gefragt wurde,
hier mal sowas in sehr einfacher, aber starker Ausführung.

Ist einfach nur ein "Step-Down"-Wandler mit festen 50% Tastverhältnis,
und Halbbrücke/Synchrongleichrichtung. Bedeutet immer ein
Spannungsverhältnis von 1:2. Es gibt praktisch keinen definierten Ein-
und Ausgang, nur high- und lowside. Allein die Spannungshöhe von Last
und Quelle bestimmt, wo lang gewandelt wird. Da Spule und Mosfets unter
1mR haben, führen schon wenige mV Abweichung von den 1:2 zu -zig A.

Das Teil kann ungekühlt dauerhaft ca. 18V/120A und 36V/60A. Elkos sind
Polymers, auch auf der Unterseite noch mit jeder Menge hochkapazitiven
Kerkos gestützt.
Man muss sich das Ding wie einen Trafo für DC vorstellen, nur mit noch
besseren Daten, als sie selbst ein größerer Ringkerntrafo hat. Wie bei
einem Trafo auch bestimmt allein das Spannungsangebot, wo Primär und
Sekundär ist.

Ist ideal, um z.B. 12V Akkusystem mit 24V-Akkus zu koppeln. Man kann
dann nach Wunsch sowohl an 12, als auch an 24V alle Akkus ent- oder auch
laden.
Oder halt einfach, wenn man z.B. nur ein 12V-System hat, aber 24V
braucht, und umgekehrt...
Selbst intelligente Lader erkennen den Beschiss nicht, da der Wandler
halt sowohl Ladeströme, als auch etwaige Belastungs-Messpulse 1:2
weitergibt.

Kurz gesagt: ist in allen Situationen super, wo man doppelte Spannung,
oder doppelten Strom braucht. Die Stabilität der Ausgangsspannung ist
nahezu identisch mit der der Eingangsspannung.

Selbst bei Solarzellen funktioniert der Wandler super, im Gegensatz zu
sicher 99% aller geregelten Wandler. Letztere messen fast immer nur ihre
Ausgangsspannung, aber stellen an ihrem Eingang einen negativen
Widerstand dar (ein absolutes No-Go für Solarzellen mit ihrem hohen
Innenwiderstand, man findet nie auch nur ansatzweise den Arbeitspunkt).

Es ist ein Jumper zum Ein-Ausschalten vorhanden. Hier kann man aber auch
eine kleine, externe Versorgung der Elektronik anschließen. So könnte
man auch z.B. nur 1 auf 2V wandeln...


Sorry, keine weiteren Daten mehr in diesem frechen und praktisch
unmoderierten Forum, zu viele selbsternannte Fachkräfte! Nur schauen, so
wie von Andreas in diesem Thread ja auch vorgesehen:

Andreas S. schrieb:
> hier geht's
> nur um Bilder!

von Gerald B. (gerald_b)


Bewertung
0 lesenswert
nicht lesenswert
Uwe S. schrieb:
> Sorry, keine weiteren Daten mehr in diesem frechen und praktisch
> unmoderierten Forum, zu viele selbsternannte Fachkräfte!

schade, das ist ein hochinteressantes Projekt, wo sicherlich viel
KnowHow drinsteckt

von Nachhinkender:-) (Gast)


Bewertung
4 lesenswert
nicht lesenswert
Hier gibt es nähere Informationen zu dieser hochinteressanten
Leistungstechnik:

https://www.pes-publications.ee.ethz.ch/uploads/tx_ethpublications/Diss_Waffler_mit_Links.pdf

Wirklich geniales Konzept;-)

von Klaus R. (klaus2)


Bewertung
-1 lesenswert
nicht lesenswert
Hut ab für die Diss... O.o - Mal was konkretes, sehr gut.

Klaus.

von Wiegalt (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
Uwe S. schrieb:
> Da zur Zeit gleich mehrfach nach bidirektionalen Wandlern gefragt
> wurde,
> hier mal sowas in sehr einfacher, aber starker Ausführung.
>
> Ist einfach nur ein "Step-Down"-Wandler mit festen 50% Tastverhältnis,
> und Halbbrücke/Synchrongleichrichtung. Bedeutet immer ein
> Spannungsverhältnis von 1:2. Es gibt praktisch keinen definierten Ein-
> und Ausgang, nur high- und lowside. Allein die Spannungshöhe von Last
> und Quelle bestimmt, wo lang gewandelt wird. Da Spule und Mosfets unter
> 1mR haben, führen schon wenige mV Abweichung von den 1:2 zu -zig A.
>
> Das Teil kann ungekühlt dauerhaft ca. 18V/120A und 36V/60A. Elkos sind
> Polymers, auch auf der Unterseite noch mit jeder Menge hochkapazitiven
> Kerkos gestützt.


Da war das Motto wohl: Bigger is better! Die Induktivität ist ja riesig.
Wie ist die Schaltfrequenz? Da wäre ein Multiphase-Design wohl kompakter
geworden. Ggf. mit Induktivitäten von der Stange realisierbar. Zeig doch
mal bitte die Unterseite.

von Mathias H. (mathias)


Bewertung
0 lesenswert
nicht lesenswert
Sind das alles 20V Polymer?

Beitrag #5727112 wurde vom Autor gelöscht.
von Uwe S. (der_dreckige_dan)


Bewertung
4 lesenswert
nicht lesenswert
Wiegalt schrieb:
> Da war das Motto wohl: Bigger is better!

Ja, so ungefähr...es gab nicht mal einen konkreten Anlass zum Bau ;-)

Ist eher eine Jugendsünde noch aus Zeiten, wo ich viele viele Bauteile
z.B. bei Pollin oder Ebay zum Schleuderpreis und rein auf Verdacht
kaufte. Man wollte ja irgendwann auch mal irgendwas damit machen...


Heute würde ich es ehrlich gesagt immer noch nicht multiphase bauen,
aber doch schon durchdachter. Auf der Lowside braucht es nämlich kaum
Elkos, auf der Highside hätten es hingegen gern noch mehr sein dürfen.
Dort ist die Belastung halt naturgemäß viel knackiger. Zwar können die
pro Stk. ca. 5A Rippel, aber bei z.B. 100A werden die schon recht warm.
Hat natürlich auch stark mit der Länge der Zuleitungen und der
Pulsbelastbarkeit der Quelle zu tun...
Würde beim nächsten Mal auch die Ausgänge des Treibers tunen, um die
Taktfrequenz höher zu bekommen. So wie hier ist das Ding aber wiederum
auch sehr sehr gutmütig, null Probleme mit Miller und Co..

Die Drossel ist selbstgewickelt. War nicht ganz ohne, diese Anschlüsse
mit fast dem Durchmesser eines kleinen Fingers korrekt und auch innen zu
verzinnen...
Bei gekauften Drosseln hat man meist aus Kostengründen 90% Eisen, und
nur 10% Kupfer. Das ist hier bissl anders, deshalb blieb die noch
vergleichsweise klein. Multiphase wäre ohne Zweifel besser, vor allem
für die Elkos, aber eben auch deutlich komplizierter.

So, das wars jetzt aber wirklich, nur schauen...

von kenny (Gast)


Angehängte Dateien:

Bewertung
13 lesenswert
nicht lesenswert
Derzeit absolviere ich eine Weiterbildung zum Techniker
(Elektrotechnik).
Zum Ende hin, muss ein Projekt durch eine Gruppe realisiert werden.
Dieses Projekt wurde erfolgreich umgesetzt und vor einer Woche
präsentiert.

Mein Teil des Projektes umfasste die Entwicklung eines smarten,
universellen Schalt/Dimm Aktors für die Hutschienen Montage, welchen ich
hier vorstellen möchte.

Schnittstellen:
- Ethernet
- KNX
- RS232/RS485

Features:
- 4 Kanal Universal Dimmer, 5A Dimmen, 10A schalten
- Universelle Dimm Stufe (Phasenan-/ Phasenabschnitt,
Wellenpaketsteuerung,
  PWM,... sind möglich)
- Angeschlossene Last kann überwacht werden
  Messung von Strom, Spannung, Phasenlage, Leitung, Leistungsfaktor,...
- Automatische Auswahl der Dimmodi für jeden Kanal
  (Phasenan-/ Phasenabschnitt)
- 24V DC Spannungsversorgung
- Override Eingang 5-24V (Not Aus)
- Status LEDs sowie Taster zum manuellen Schalten auf der Frontplatte
- Aluminium Gehäuse für die Hutschienen Montage
- Möglichst geringe Verlustleistung um den Einsatz in Schaltschränken zu
  ermöglichen

Aktueller Stand:

Für die Präsentation wurden zwei Smart Home Systeme kombiniert.
Um einen großen Funktionsumfang zu ermöglichen (zb Video Routing,
Steuerung per Tablett, Smartphone, Smart Watch, u.v.m) wurde das
deutsche KNX System mit dem amerikanische Crestron System kombiniert.

Der oben beschriebene Aktor wurde erfolgreich in das Gesamtsystem
integriert und steuerte diverse haushaltsübliche Lichtquellen.

Die Bedienung des Aktors erfolgte durch Tablett, Smart Watch, Smart
Phone, KNX Bedienelemente oder über die Taster an der Frontplatte. Die
Leistungsdaten der angeschlossenen Verbraucher wurden an die Crestron
Steuerung übermittelt und auf Tabletts angezeigt.

Ausblick:

In Zukunft möchte ich die Platine optimieren, damit diese auch
automatisch bestückbar ist. Aus Zeitgründen wurde hierauf beim Prototyp
verzichtet.
Eine Z-Wave Schnittstelle wird noch implementiert um weitere
Funktionalitäten zu ermöglichen. Das Gehäuse soll ebenfalls weiter
optimiert werden.

Beitrag #5731043 wurde vom Autor gelöscht.
von Martin S. (sirnails)


Bewertung
2 lesenswert
nicht lesenswert
Das ist keine Techniker Arbeit mehr!

Respekt!

von Conny G. (conny_g)


Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Hier mein Projekt der Woche:

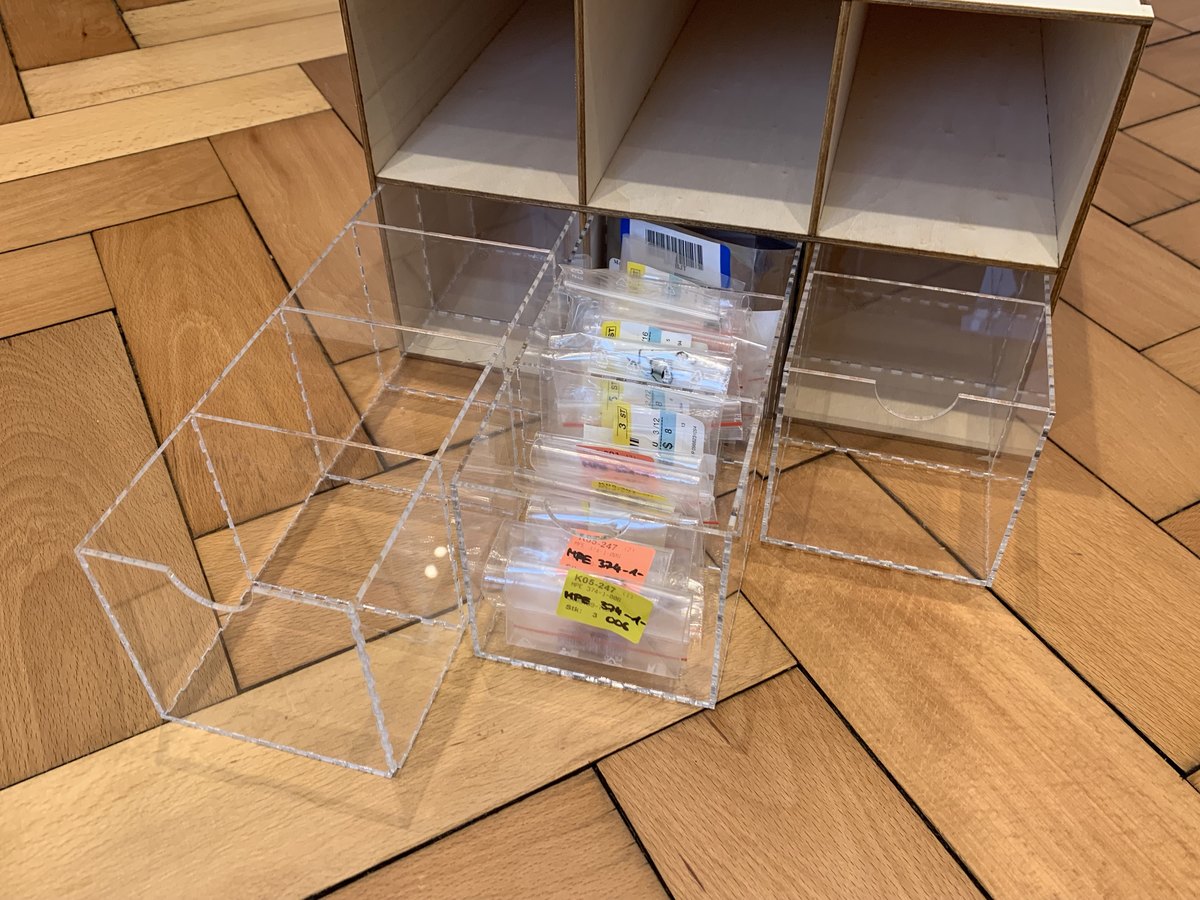

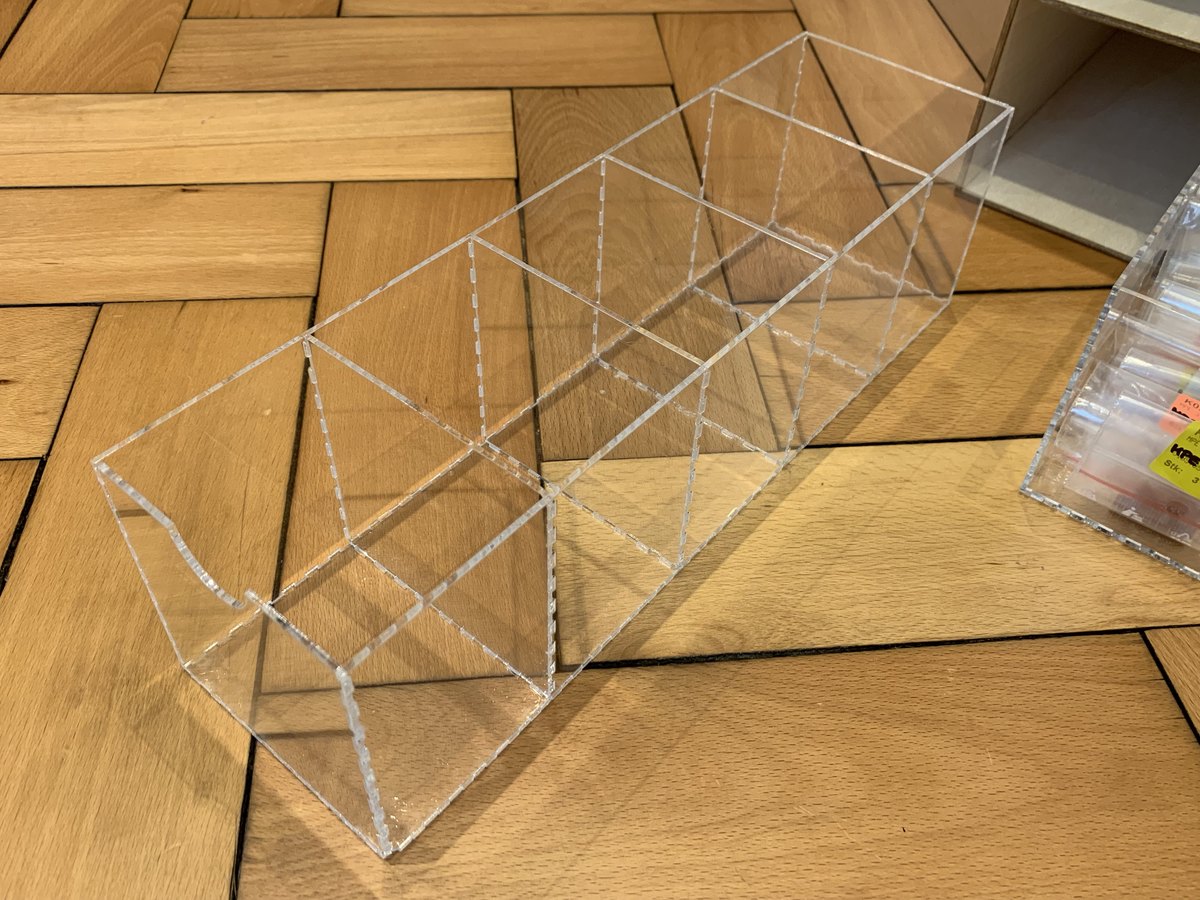

Lagerfächer für SMD-Bauteile, erstellt mit dem Lasercutter.

Bestehend aus 1x Rack aus Pappelsperrholz 4mm (gesteckt und geleimt) und
6x Karteikasten aus Plexiglas (mit Dichlormethan per Pinselchen
geklebt).

Die Karteikästen sind mit mit Spätzles Boxdesigner erstellt:
http://boxdesigner.frag-den-spatz.de

Das Rack ist selbst in Fusion 360 konstruiert, weil ich mir dafür beim
Boxdesigner nicht den gewünschten Ansatz für die Trennwände fand.

von Holzwurm (Gast)


Bewertung
-3 lesenswert
nicht lesenswert
Saubere Arbeit! Du könntest ein zweites Standbein als Schreiner
aufbauen.

von Conny G. (conny_g)


Bewertung
3 lesenswert
nicht lesenswert
Holzwurm schrieb:
> Saubere Arbeit! Du könntest ein zweites Standbein als Schreiner
> aufbauen.

Ich würde sagen eine Kiste mit CAD-Programm und Lasercutter zu erstellen
hat mit Schreinerhandwerk nicht sehr viel zu tun, über die Anwendung von
Holz und Holzleim hinaus :-)
Anders ausgedrückt ermöglichen CNC-Fräse, Lasercutter und 3D Drucker
sich aus den spezifischen Skills eines Schreiners (Handwerkers)
herauszuhalten, die darin bestehen die Vorgehensweisen, Tricks und
Kniffe zu wissen, wie man aus Naturholz und "groben Maschinen"
zehntelmillimetergenau Möbel erstellt.

von Tobias P. (hubertus)


Angehängte Dateien:
  • preview image for a.jpg
    188 KB, 688 Downloads
  • preview image for b.jpg
    269 KB, 693 Downloads

Bewertung
5 lesenswert
nicht lesenswert

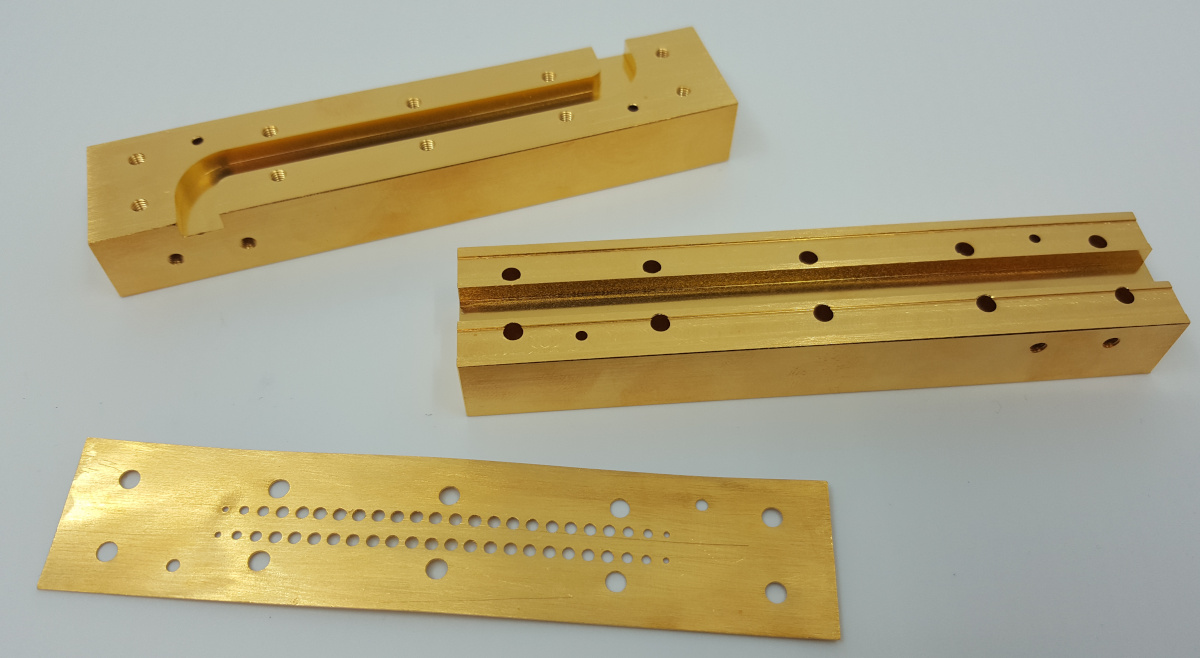

Ich habe auch wieder mal etwas :-)
Ein 10dB Richtkoppler für 26.5-40GHz.

Anwendung habe ich keine dafür, es ging mir nur mal darum, zu testen, ob
ich sowas berechnen und herstellen kann. Offenbar geht es, und die Daten
sind durchaus vergleichbar mit kommerziellen Kopplern. Vielleicht finde
ich demnächst mal noch etwas Zeit, um noch einen Koppler für 100GHz zu
bauen.

Das Teil im Bild ist ca. 30x30x120mm. Ich habe es auf einer CNC-Fräse
aus zwei Aluklötzen gefräst (endlich konnte ich mir wenigstens
rudimentäre Kenntnisse aneignen, wie man so eine Maschine programmiert),
danach die Kontaktflächen plangeschliffen und anschliessend vergoldet.

von Conny G. (conny_g)


Bewertung
0 lesenswert
nicht lesenswert
Hammer :-)
Ist es möglich in 3-4 Sätzen die Funktionsweise zu erklären?

von Teo D. (teoderix)


Bewertung
2 lesenswert
nicht lesenswert
Conny G. schrieb:
> Ist es möglich in 3-4 Sätzen die Funktionsweise zu erklären?

Hier ein Link, für all unsre Leidensgenossen. :)
https://de.wikipedia.org/wiki/Richtkoppler

: Bearbeitet durch User
von Tobias P. (hubertus)


Bewertung
0 lesenswert
nicht lesenswert
Conny G. schrieb:
> Hammer :-)
> Ist es möglich in 3-4 Sätzen die Funktionsweise zu erklären?

Klar :-)
Im Port 1 (das ist einer der beiden, die mit dem geraden Hohlleiterstück
verbunden sind) kann man ein Signal einspeisen. 90% davon werden zum
Port 2 am gegenüberliegenden Ende weitergeleitet, und 10% zweigen nach
links ab.

Vom Signal, welches an Port 2 reflektiert wird, zweigen 10% nach rechts
ab - man könnte es sich also als eine Richtungsabhängige Weiche
vorstellen. Je nach dem, an welchem Port ein Signal rein kommt, wird ein
Teil davon auf einen anderen Port weitergeleitet.

Ein Richtkoppler ist der Grundbaustein für ein Reflektometer, aus
welchem man wiederum einen Netzwerkanalyzer bauen kann.

von Winfried J. (Firma: Nisch-Aufzüge) (winne) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Saubere Arbeit, hätte ich Verwendung dafür, ich würde bei dir bestellen!

Namaste

von Tobias P. (hubertus)


Bewertung
0 lesenswert
nicht lesenswert
Winfried J. schrieb:
> Saubere Arbeit, hätte ich Verwendung dafür, ich würde bei dir bestellen!
>
> Namaste

herzlichen Dank 😀
ja ich hab das erst seit kurzem entdeckt, eine gewisse Vorliebe zur
Herstellung solcher mechanischer Teile. Wenn man dann das Ergebnis
sieht, macht sowas schon Laune ;-)

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Neugierig: womit vergoldest du? Hast du irgendwo Zugriff auf eine
kommerzielle Lösung?

von Tobias P. (hubertus)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Neugierig: womit vergoldest du? Hast du irgendwo Zugriff auf eine
> kommerzielle Lösung?

ich habs bei einer Firma in der Nähe machen lassen. Aber mein Nachbar
vergoldet zu Hause in der Küche - ich wollte ihn eh schon lange mal
fragen, mit welchen mitteln er das macht. Der einzige Grund, weshalb ich
den Koppler in einer Firma habe machen lassen, war, dass ich eine
Anforderung bezüglich der Rauhheit (Ra Wert) hatte.
Sonst hätte ich es auch selber versucht.

von Teo D. (teoderix)


Angehängte Dateien:
  • preview image for ob.jpg
    23,8 KB, 663 Downloads

Bewertung
0 lesenswert
nicht lesenswert
Tobias P. schrieb:
> Aber mein Nachbar
> vergoldet zu Hause in der Küche - ich wollte ihn eh schon lange mal
> fragen, mit welchen mitteln er das macht.

https://www.tifoo.de/aluminium-vergolden

Tobias P. schrieb:
> Der einzige Grund, weshalb ich
> den Koppler in einer Firma habe machen lassen, war, dass ich eine
> Anforderung bezüglich der Rauhheit (Ra Wert) hatte.

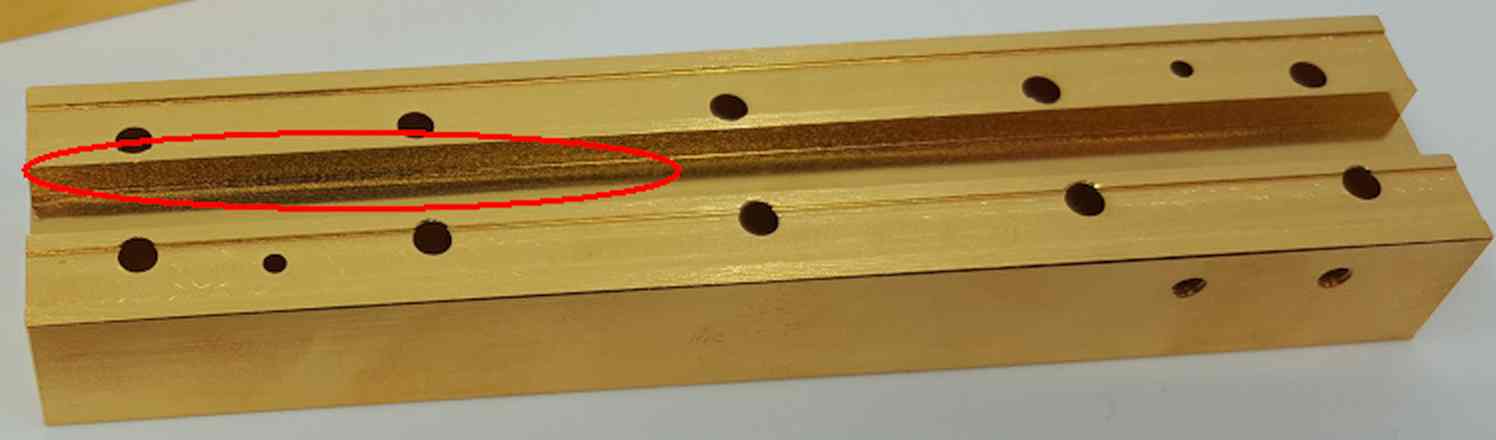

Ist das auf dem Bild zu sehende Absicht, oder lief da die Spindel im
letzten Durchgang nur versehentlich in die falsche Richtung?

von Tobias P. (hubertus)


Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
> Ist das auf dem Bild zu sehende Absicht, oder lief da die Spindel im
> letzten Durchgang nur versehentlich in die falsche Richtung?

hmm ich glaube das ist ein Problem mit der Bildqualität - ich habe das
ganze Teil im Gleichlauf gefräst. Der Hohlleiter ist innen sehr glatt
und spiegelt :-)

von Bulli-Z (Gast)



Bewertung
0 lesenswert
nicht lesenswert

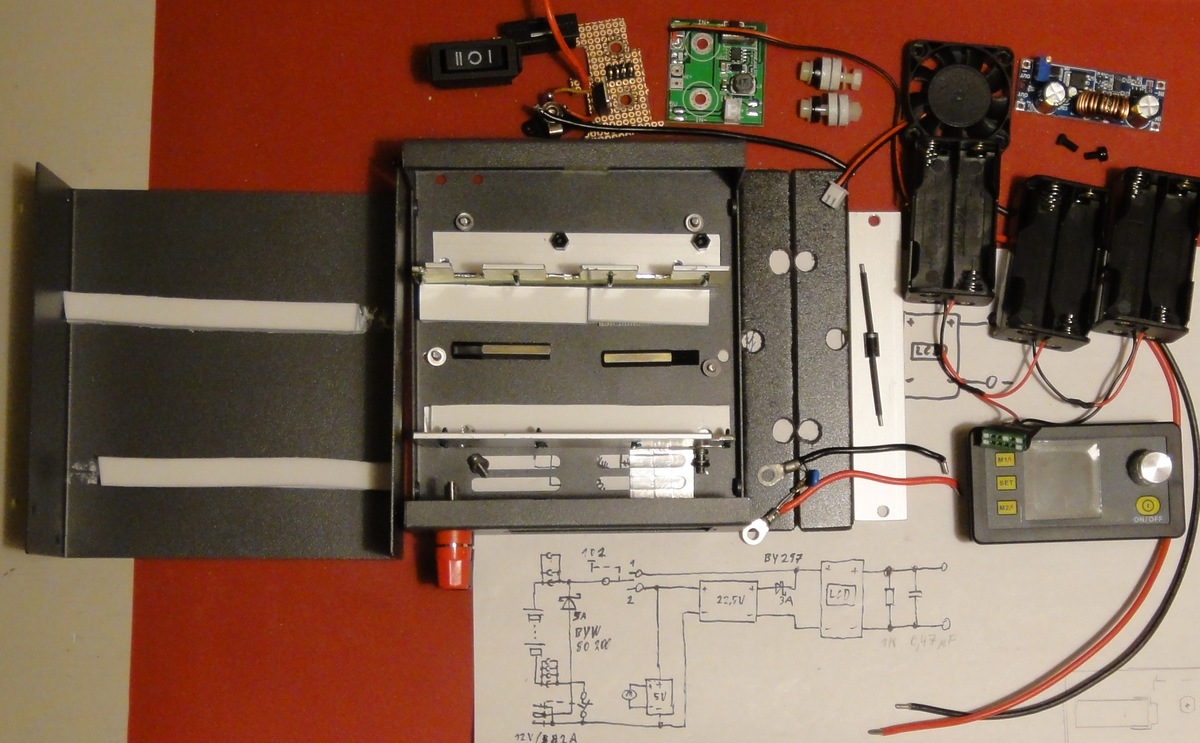

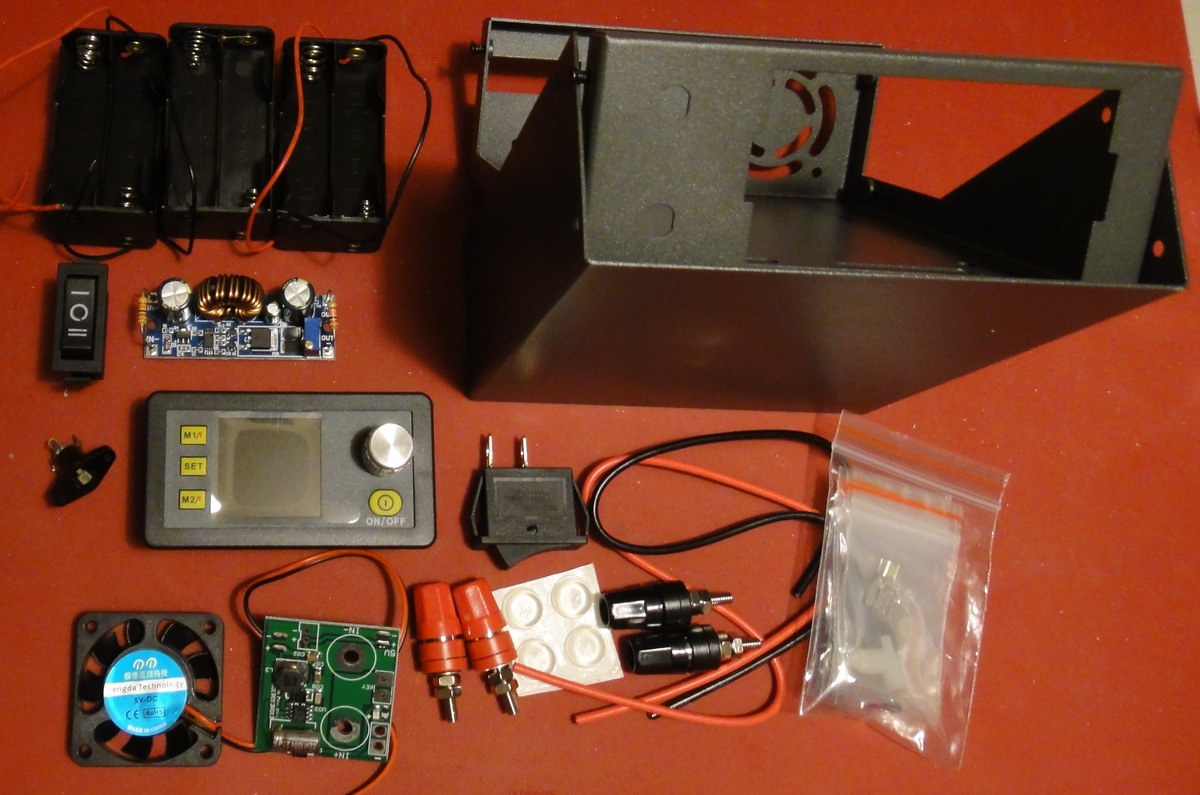

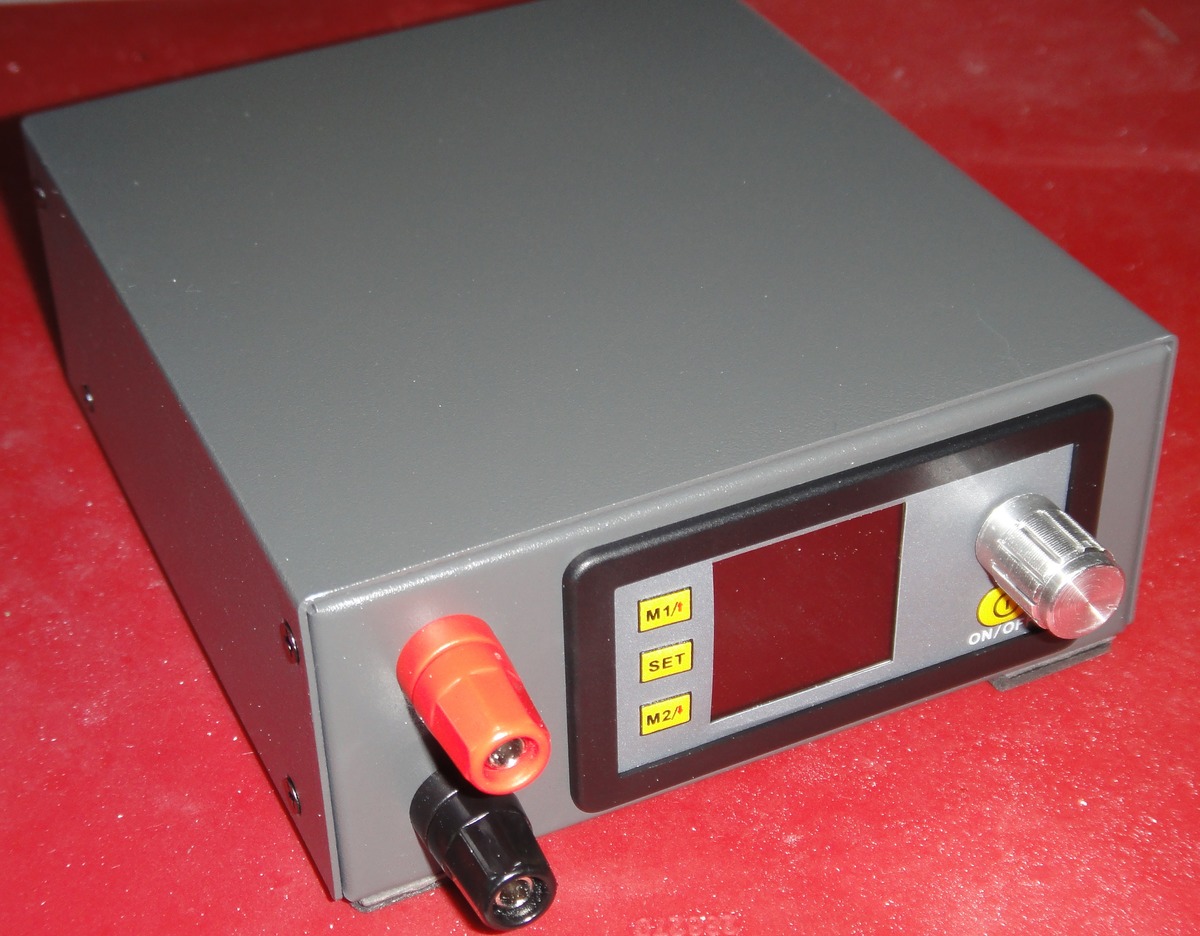

Batteriebetriebenes Netzteil

Irgendwie war dies nun fällig. Labornetzgeräte sind schwer und
Steckernetzteile sind nicht regelbar. Hinzu kommt der Zwang zur
Netzleitung.

Darum hier ein Mobiles Netzteil im Miniaturformat mit eingebauten
Batterien.

Batterien ... sie müssen nicht immer geladen werden. Wenn sie leer sind,
geht es in den nächsten Supermarkt und schon läuft's wieder. Natürlich
könnte man leicht eine Powerbank verbauen.

Durch den Batteriebetrieb machte ein Längsregler keinen Sinn. Somit kam
ein Komplettmodul aus Schaltregler und digitaler Regelung mit CV und CC
namens DP20V2A zum Einsatz. Von dieser Wahl erhoffe ich mir ein präzises
Regelverhalten bei kleiner Spannung und kleinen Strömen. Damit der
Ausgang nie unbelastet ist, kam ein 1 kOhm Widerstand dran.

Das erste Foto zeigt die Standardteile, die gekauft wurden.
- DP20V2A, Komplettmodul, 23 Vin, 20 Vout, 2 Aout
- Step Up/Down, 5,5-30 Vin, 0,5-30 Vout, Fertigmodul
- - Ausgangsspannung einstellbar
- LCD Digital Programmierbare Netzteil Shell Kit
- - Schalengehäuse aus 1 mm Stahl, dunkelgrau lackiert
- - 4mm Buchsen rot/schwarz,
- - Schaltnetzteil für Lüfter, 8-35 Vin, 5 Vout
- - 5V-Lüfter
- Wippschalter EIN-AUS-EIN Umschalter ( I-0-II )
- 3 Stück Batteriehalter, 4x Mignon AA mit Kabel
- Hohlstecker-Buchse 1,9 Stift und 5,8 aussen, mit Öffner
- JST, XH-Serie, 1x2pin-Buchse
= ca. 55 € inklu. Versand

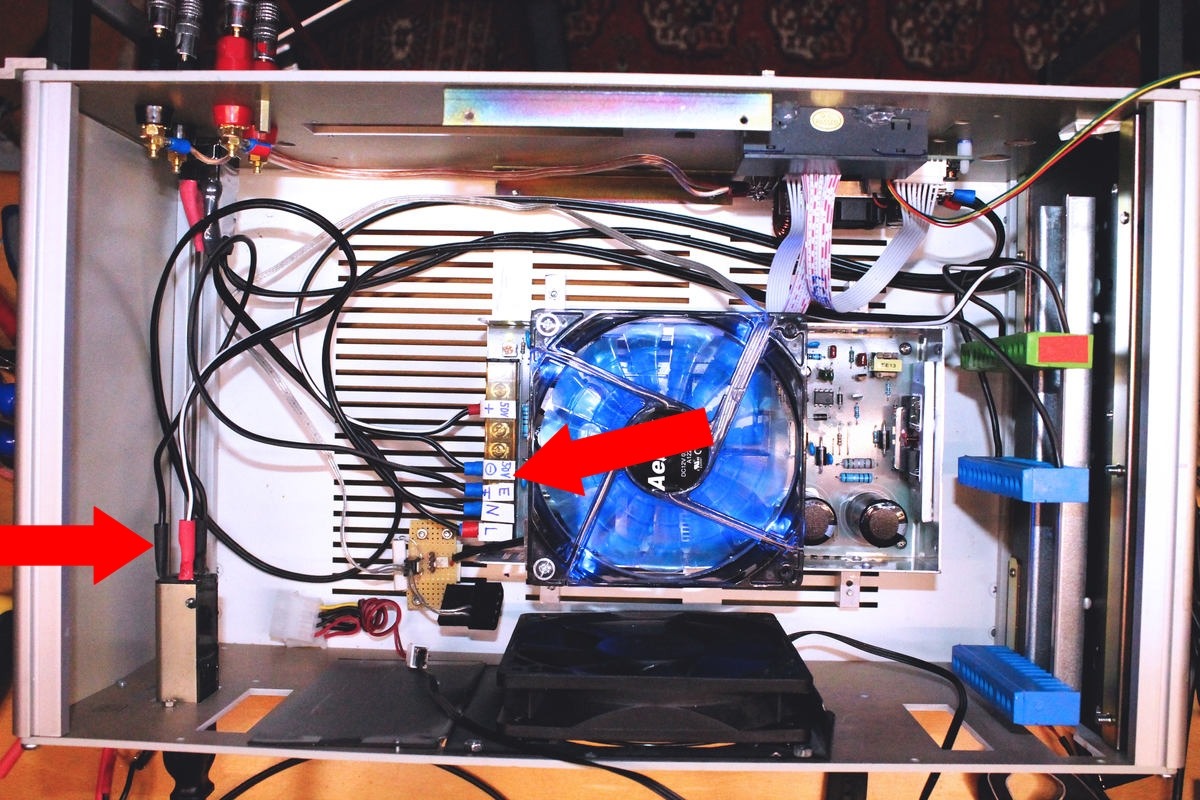

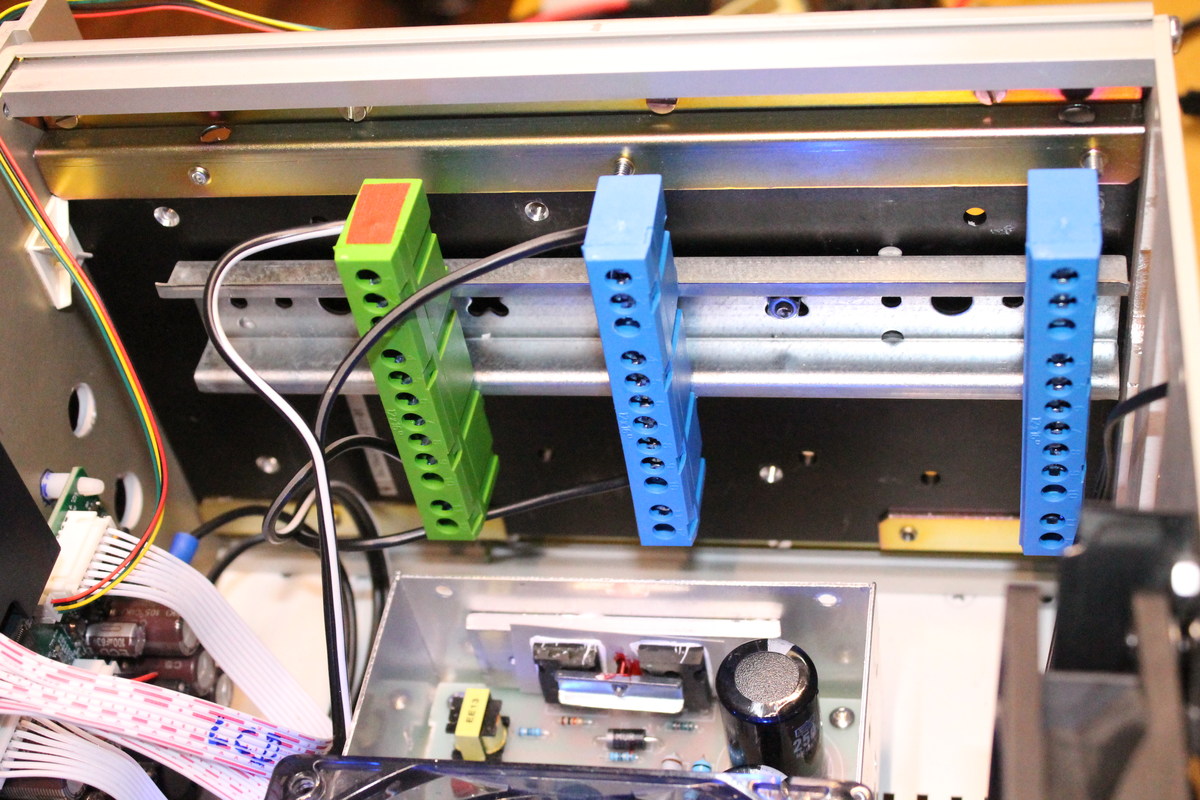

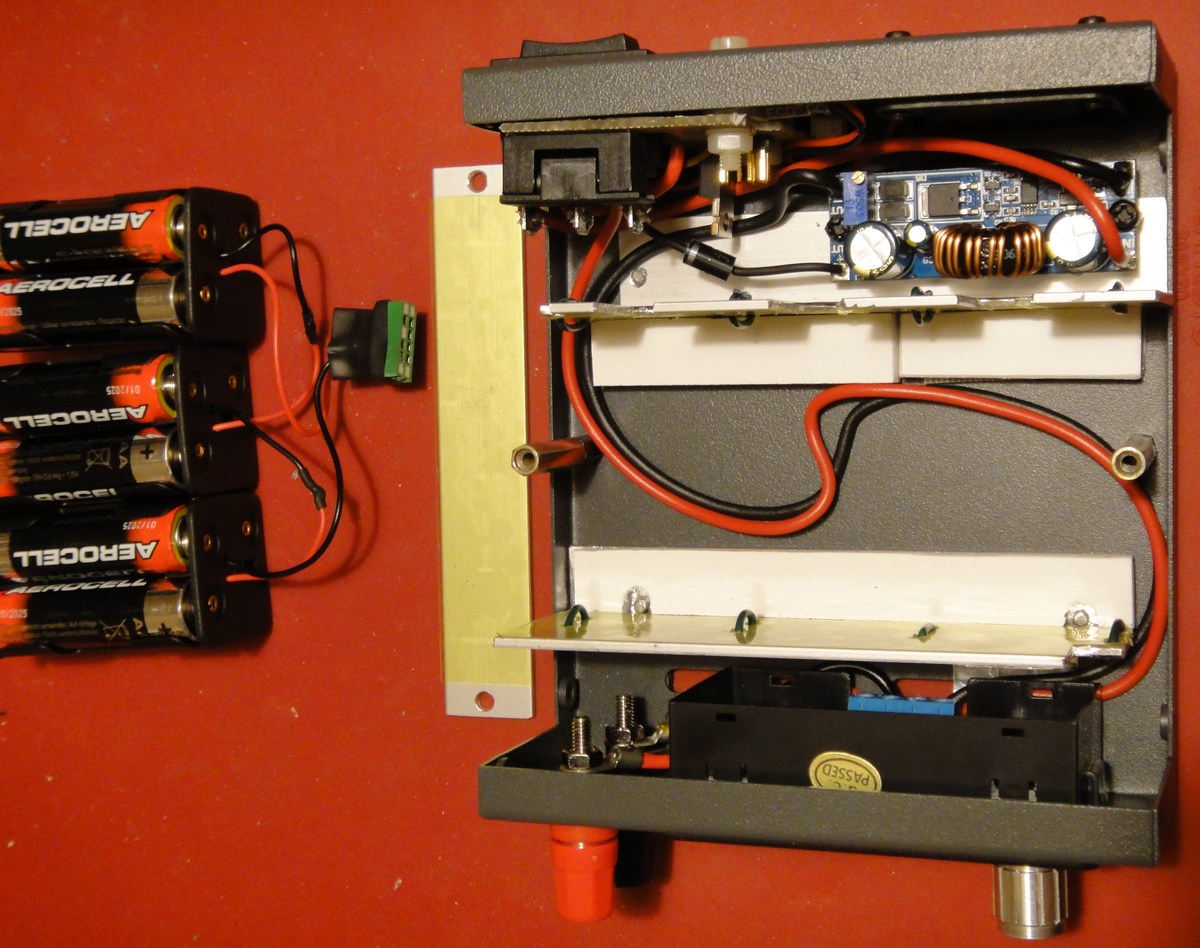

Auf dem zweiten Foto die zusätzlichen Teile um die Batteriehalter sicher
zu befestigen und die zusätzliche Schaltung:

In Stufe 1 (rückseitiger Schalter auf I-Position) werden die Batterien
direkt mit dem Schaltregler DP20V2A verbunden. Die maximale
Ausgangsspannung erreicht 4 Volt unter der Batteriespannung. Null bis
Zehn Volt sind also immer drin. Die Einschaltzeit beträgt maximal 78
Stunden.

In Stufe 2 (Schalter auf II-Position) werden die Batterien mit dem
Lüfter und dem auf 22 Volt (nach Diode) eingestellten Step-Up-Converter
verbunden. Von dessen Ausgang geht es auf den DP20V2A. Die maximale
Ausgangsspannung beträgt 18,3 Volt. Die maximale Einschaltzeit liegt bei
19 Stunden.

Falls die Batterien schwach werden, Strom über 500 mA oder längere
Einschaltzeit benötigt wird, kann über die Hohlstecker-Buchse ein
Steckernetzteil oder ein Laptop-Netzteil mit einer Ausgangsspannung
zwischen 12 V und 18 V angeschlossen werden. Die Buchse trennt
automatisch das Batterien-Array ab und ist verpolungsgeschützt.

Der Batteriehalter-Halter wird gleichzeitig dazu verwendet den Luftstrom
durch das Gehäuse s-förmig zu leiten.

Ich habe mich für diesen Weg entschieden, weil ich nicht sicher war ob
ein  XY-D5005 Fertiggerät innen genügend Platz für fünf 9
Volt-Blockbatterien in serie geschaltet hat und ausreichend gut bei
niedrigen Spannungen und Strömen regelt.

von Klaus R. (klaus2)


Bewertung
2 lesenswert
nicht lesenswert
9V Blockbatterien - seriously???

Ich habe sowas mal aus 4S LiPo gebaut, nutze ich auch oft.

Klaus.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Klaus R. schrieb:
> 9V Blockbatterien - seriously???

Naja, man kann sie halt im Supermarkt kaufen. Das geht mit Lipo nicht.

Wäre trotzdem die Frage, ob man nicht mit 8 x LR6 besser gekommen wäre,
dann natürlich mit einer anderen Wandlertoplogie (kein reiner
Step-Down).

von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
-4 lesenswert
nicht lesenswert
Klaus R. schrieb:
> 9V Blockbatterien - seriously???

why not?

Da kannst bestimmt auch so etliche Batterien aus der Recycling-Kiste
"reanimieren" also ein 2. Mal nutzen, um die dann richtig alle zu machen

von Walter T. (nicolas)


Bewertung
0 lesenswert
nicht lesenswert
Klaus R. schrieb:
> 9V Blockbatterien - seriously???

Warum sehe ich AA-Rundzellen?

von Bulli-Z (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Nachtrag:
Das aktuelle Gerät arbeitet mit 12 Stück AA-Batterien. Das hatte ich
oben nicht deutlich geschrieben.
Die fünf 9V-Blocks in Reihenschaltung waren nur eine Überlegung, weil
sie eine kompakte Alternative zu 5 x 6 x AAA-Batterien sind, leicht ohne
Halter gestapelt bzw. verklebt werden können und einen geringen Strom
bieten.

Die Gerätefüße wurden durch zwei PVC-Schaum-Leisten ersetzt, in denen
die Schraubenköpfe versenkt sind und damit keine Kratzer hinterlassen
können (siehe Foto von der Unterseite).

Inzwischen teste ich Abstandshalter auf der Rückseite, weil ich das
Gerät anscheinend gerne auf die Rückseite stelle. Darum muss der
Schalter geschützt und Weg der ausgeblasenen Luft frei sein.

Die Spannungsstabilität der Regelung habe ich noch nicht untersucht. Mal
sehen.

@Klaus R.
Ich dachte auch an 18650-Zellen mit Ladecontroller. Hat Vor- und
Nachteile.

von Bulli-Z (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Akkubetriebenes Netzteil bis ca. 30 V, 5 A:
Gestern fand ich ein Aluminium-Strangpressgehäuse für die Fertigmodule
der DP-Serie (Step-Down, Anschluss 90°), DPS-Serie (Step-Down, Anschluss
0°, optional USB u. Bluetooth) und DPH-Serie (Step-Up/Down, Anschluss
0°, optional USB u. Bluetooth).
Der Anbieter zeigte u. a. ein Foto des Inneren mit 10 Stück 18650 Akkus
(~ 36 V) inkl. passendem 10 s BMS inklu. Balancer.
Trotz kürzerem Schalter als im Stahlblechgehäuse und dem kurzen
DP50V5A-Modul (90° Schraubklemmen; DPS5005 braucht mehr Platz, wegen der
hohen Schraubklemmen mit 0° Neigung), ist es aber sehr eng im Gehäuse
und das Akku-Pack scheint nur mit doppelseitig klebenden
Neoprenschaumstoffblöcken befestigt.
So viele Akkus hätte ich nicht vorgesehen, aber hat was.
https://www.aliexpress.com/store/product/RD-DPS5015-DPS3012-DPH3205-Power-Supply-housing-Constant-Voltage-current-casing-digital-control-buck-Voltage-converter/923042_32794029335.html

von Jens M. (schuchkleisser)


Bewertung
2 lesenswert
nicht lesenswert
_Akku_betriebenes _Netz_teil?
Ist das nicht eher ein Akkuteil? ;)

Wozu bitte braucht man das?
Ich hatte noch nie die Veranlassung außerhalb der Reichweite einer
Steckdose kaum belastbare verstellbare Spannungen zu brauchen.

von fusi (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Jens M. schrieb:
> _Akku_betriebenes _Netz_teil?
> Ist das nicht eher ein Akkuteil? ;)
>
> Wozu bitte braucht man das?
> Ich hatte noch nie die Veranlassung außerhalb der Reichweite einer
> Steckdose kaum belastbare verstellbare Spannungen zu brauchen.

Sowas habe ich auch, nur nicht so schön und aufwändig. Bei mir
5S/3200mAh LiPo mit China-Balancer/Lademodul und dann zwei LM2596 (oder
so ähnlich, weiss grade nicht genau) Module. Können beide jeweils CC und
CV.

Brauchen kann ich das im Keller, beim LEDs in den Kramkisten suchen,
Radio hören, ...
Löten im Garten an der Solar-Anlage, ohne die Batterien dort zu
belasten, etc.


Das Teil ist auch die einzige Möglichkeit Zuhause im gemeinsamen
Wohnzimmer mit dem Steckbrett was zu machen, ohne dass meine Freundin
sich aufregt, weil wieder ein oder zwei Netzteile am Boden stehen, Kabel
auf Kniehöhe zum Tisch, ...

von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
11 lesenswert
nicht lesenswert

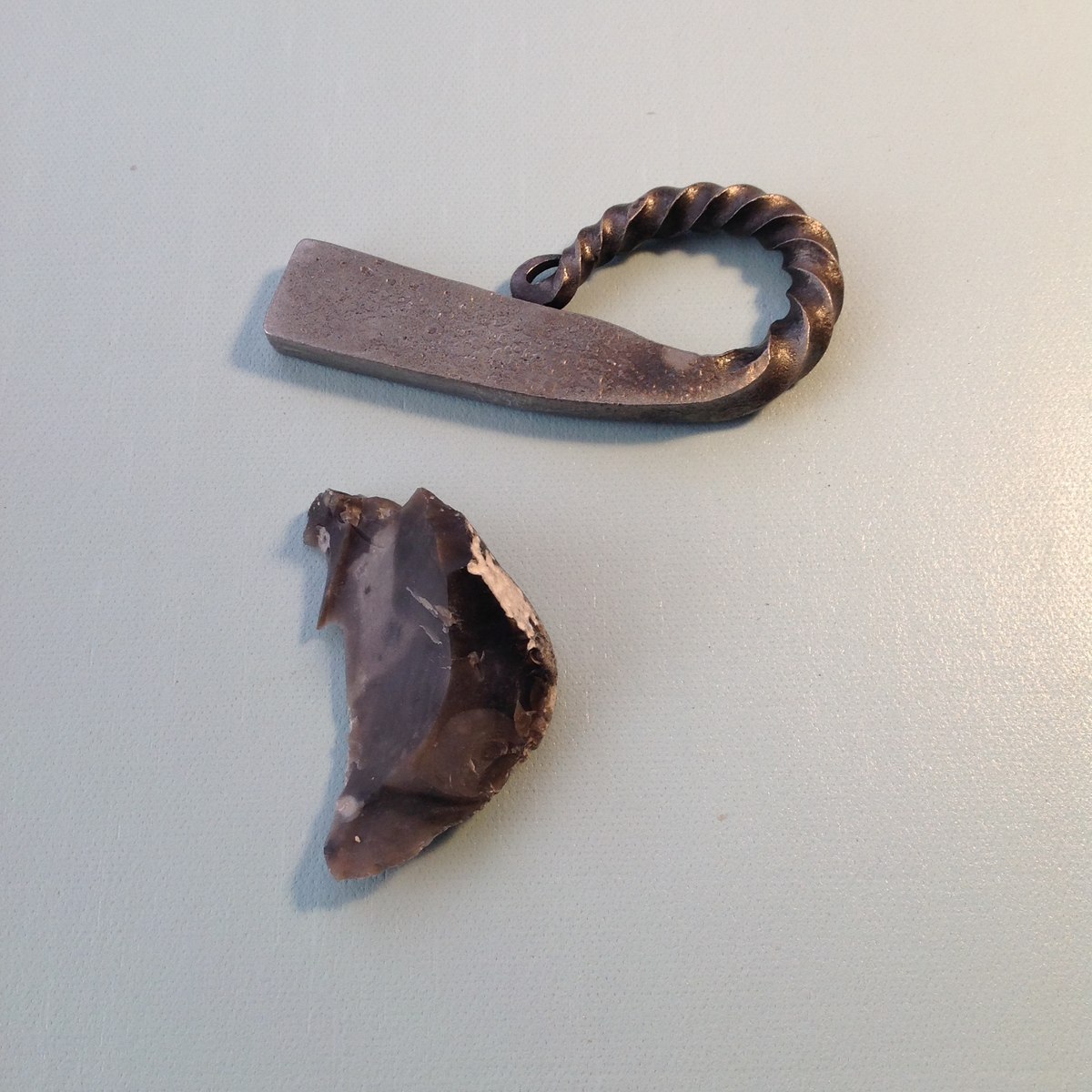

Obwohl es nicht direkt mit Elektronik zu tun hat, stelle ich Euch mein
zukunftstaugliches EMP sicheres Feuerzeug vor:

Geschmiedet mit fachkundiger Hand und nur mit natürlich vorkommenden
Bestandteilen, ist es auf lange Zeit ohne SW Upgrades und Cloudanbindung
benutzbar und Internet unabhängig. In Katastrophenfällen und Freizeit,
dient es zuverlässig dem fachkundigen Benutzer. Es darf natürlich nicht
verschwiegen werden, daß erfolgreiche Benutzung einer gewissen
Fertigkeitsnotwendigkeit nicht entbehrt. Aber, wie sonst im Leben, Übung
macht den Meister.

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Sieht schick aus. Hast du das in irgendeinem Gasbrenner warm gemacht,
oder hattest du ein richtiges Schmiedefeuer?

Ich mache solche Arbeiten auch ganz gern. ;-)

von Gerhard O. (gerhard_)


Bewertung
1 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Sieht schick aus. Hast du das in irgendeinem Gasbrenner warm
> gemacht,
> oder hattest du ein richtiges Schmiedefeuer?
>
> Ich mache solche Arbeiten auch ganz gern. ;-)

In einer richtigen Schmiedewerkstatt mit allen Drum und dran. Habe
Zugang dazu und Hilfe. Bei uns ist die Schmiedekunst ein aktuelles Thema
für viele Leute. Der Altersbereich ist von 14-75+

Danke für das Interesse. Ist halt etwas anderes zur Abwechslung.

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Danke für das Interesse. Ist halt etwas anderes zur Abwechslung.

Wie baust du die Zunderbox? Holz mit schmiedeeiserne Armirrung?(!) :)

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
> Gerhard O. schrieb:
>> Danke für das Interesse. Ist halt etwas anderes zur Abwechslung.
>
> Wie baust du die Zunderbox? Holz mit schmiedeeiserne Armirrung?(!) :)

Fein angeschnitztes Fichtenholz und Rinde. Da muß man experimentieren.
Es hilft es in eine kleine Höhlung zu legen.

: Bearbeitet durch User
von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Fein angeschnitztes Fichtenholz und Rinde. Da muß man experimentieren.
> Es hilft es in eine kleine Höhlung zu legen.

Ich meinte eine BOX für das Zeugs. Zunder, egal ob Birkenporling o.
sonnst was. OK, Stahlwolle wär hier unpassend.

PS wegen meiner langer Leitung: Eine Aufbewahrungs-Box.

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
> Gerhard O. schrieb:
>> Fein angeschnitztes Fichtenholz und Rinde. Da muß man experimentieren.
>> Es hilft es in eine kleine Höhlung zu legen.
>
> Ich meinte eine BOX für das Zeugs. Zunder, egal ob Birkenporling o.
> sonnst was. OK, Stahlwolle wär hier unpassend.
>
> PS wegen meiner langer Leitung: Eine Aufbewahrungs-Box.

Noch keine richtige. Die gezeigten Teile bewahre ich in einer kleinen
Altoid Metalscgachtel. Werde mich heuer wieder etwas mehr damit
befassen. Ich muß zugeben es ist verflixt schwer damit ein Feuer zu
entfachen. Da ist noch Raum für Verbesserungen:-)

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Ich muß zugeben es ist verflixt schwer damit ein Feuer zu entfachen.

Unsere Altvorderen werden sich da auch manches Mal die Finger wund
geschlagen haben. ;-)

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Gerhard O. schrieb:
>> Ich muß zugeben es ist verflixt schwer damit ein Feuer zu entfachen.
>
> Unsere Altvorderen werden sich da auch manches Mal die Finger wund
> geschlagen haben. ;-)

Ja, das stimmt. Trotzdem finde ich diese vorsintflutlichen Entdeckungen
faszinierend.

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Ich muß zugeben es ist verflixt schwer damit ein Feuer zu
> entfachen. Da ist noch Raum für Verbesserungen:-)

Birkenporling-Zunder wurde hierzulande Jahrtausende lang genutzt, auch
wenn dessen Herstellung recht mühsam ist. Die werden schon gewusst haben
warum.
0er Stahlwohl dagegen, wäre schon sowas wie Beschiss. :)

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
> Gerhard O. schrieb:
>> Ich muß zugeben es ist verflixt schwer damit ein Feuer zu
>> entfachen. Da ist noch Raum für Verbesserungen:-)
>
> Birkenporling-Zunder wurde hierzulande Jahrtausende lang genutzt, auch
> wenn dessen Herstellung recht mühsam ist. Die werden schon gewusst haben
> warum.
> 0er Stahlwohl dagegen, wäre schon sowas wie Beschiss. :)

Das stimmt. Birkenborling-Zunder müßte man mal ausprobieren. eigentlich
solte man einen eigenen Thread aufmachen um das hier nicht ausufern zu
lassen.

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> eigentlich
> solte man einen eigenen Thread aufmachen

Von mir aus gerne. Bei solch Versuche bin ich immer dabei, auch wenn
sich nur alle halbe Jahre was tut.

Ich wollt mir schon immer mal, so ein Aborigines-Feuerzeug bauen. Die
brauche nur wenige Sekunden bis das kokelt. :)

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert
Hier wieder mal etwas Elektronisches von mir. Gezeigt ist eine Universal
Unterstützungsleiterplatte für Arduino Pro-Mini, Nano und
selbstentwickelte 328PB und 1284P Bords mit 32/40pins. Ein 5V/2A
Schaltregler mit dem LM2596T stellt die Betriebsspannung bereit. Alle
Anschlusspins sind an die Headers geführt. Die Wannenbuchsen erlauben
externe Verbindungen zu anderen Baugruppen. Mit der Bord lassen sich
alle Variationen der Einsteckbords extern ohne weitere Umstände mit
einem Programmiergerät wie z.B. AVRISP MKII flashen um z.B die
Bootloader zu installieren oder unabhängig vom Arduino IDE mit anderen
Tools arbeiten zu können. Zwei 4 Kontakte Headers führen den I2C Bus
heraus weil ich ein I2C LCD Display habe. An der anderen Buchse kann
irgendwelche andere I2C Baugruppen wie z.B ein RTC etz. anschliessen.
Alle IO Pins sind mit 330 Ohm Widerständen gegen etwaige moderate
Überlastungen beim Experimentieren geschützt.

Die kleine Einsteck LP enthält einen 328PB. Die Schaltung ist konzipiert
um minimalen Stromverbrauch zu ermöglichen. Den Spannungsregler habe ich
deswegen weggelassen. Ferner ist eine deaktivierbare 2.5 oder 3V LM4132
Spannungsreferenz vorgesehen und ein LM2985 3.3V Spannungsregler. Beide
lassen sich mit IO pins bei Bedarf Schlafenlegen. Die zwei LEDs lassen
sich für niedrigsten Stromverbrauch mit Lötbrücken deaktivieren. Im
Schlafbetrieb ist der Stromverbrauch ohne WD unter 200nA. Für den 1284P
existiert noch eine längere Version mit 40-Pins und gleichem Konzept.
Zum Datenloggen ist für die 1284P Version noch eine Huckepack LP
vorgesehen mit DS3231 RTC und MikroSDKarte mit Zusatzlogik um alles
komplett ohne zusätzlichen Stromverbrauch im Schlafmodus deaktivieren zu
können. (Beim 328PB lohnt sich uSD wegen der begrenzten Ressourcen nicht
wirklich). Weiters ist noch eine SDI-12 Schnittstelle und RS485
Schnittstelle vorgesehen. Der Quarz ist absichtlich TH um ihn leicht
jederzeit gegen andere Frequenzen auswechseln zu können. Ich kompilierte
mir entsprechende Bootloader für 4, 2, und 1Mhz (die 1 und 2 Mhz sind
mangels Quarzen noch nicht getestet). Die Pinouts meiner Einsteckbords
sind aus praktischen Gründen nur zum Teil mit Arduino Pro-Mini und Nano
übereinstimmend.

Falls jemand an einen Nachbau interessiert ist stelle ich die CAD/CAM
Unterlagen auf Anfrage im Altium oder PR99SE Format zur Verfügung. Die
Bords ließ ich in China machen.

P.S. Die schlechte Bildqualität bitte ich zu übersehen.

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Obwohl es nicht direkt mit Elektronik zu tun hat, stelle ich Euch
> mein
> zukunftstaugliches EMP sicheres Feuerzeug vor:
>
> Geschmiedet mit fachkundiger Hand und nur mit natürlich vorkommenden
> Bestandteilen, ist es auf lange Zeit ohne SW Upgrades und Cloudanbindung
> benutzbar und Internet unabhängig. In Katastrophenfällen und Freizeit,
> dient es zuverlässig dem fachkundigen Benutzer. Es darf natürlich nicht
> verschwiegen werden, daß erfolgreiche Benutzung einer gewissen
> Fertigkeitsnotwendigkeit nicht entbehrt. Aber, wie sonst im Leben, Übung
> macht den Meister.

Am Wochenende machte ich ein paar Versuche mit dem Feuerzeug und Bilder.
Gezeigt ist noch eine zweite Konstruktion im Leder Etui.

von Reinhard R. (reirawb)


Angehängte Dateien:

Bewertung
26 lesenswert
nicht lesenswert
Zimmerthermometer

Nun ist ja ein selbst gebautes Zimmerthermometer an sich nicht so der
Brüller, die Elektronik, die drin steckt ist (zwar mit µC) auch nicht
weiter erwähnenswert, aber Form und Funktionalität zumindest sollten das
Teil doch zum Kunstwerk -und damit hier richtig platziert-
qualifizieren.

Das Teil auf den Bildern zeigt die aktuelle Temperatur durch Verändern
der vertikalen Position der Kugel auf der nebenstehenden Skala an. Die
Kugel wird duch Drehen der Gewindestange mittels eines Schrittmotors
nach oben bzw. unten bewegt. Temperaturfühler ist ein vergossener
DS18B20, Temperaturabfrage und Schrittmotorsteuerung übernimmt ein
ATtiny84A. Betrieben wird das Ganze mit 3 R14-Zellen. Unter Nutzung von
Schlafzyklen für den µC habe ich die Haltbarkeit eins Batteriesatzes für
länger als 1 Jahr errechnet.

Reinhard

von K. J. (theborg0815) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Sieht super aus, jetzt noch etwas einölen und dann wehre es perfekt, was
sehr schön gelungen ist das man die Elektronik nicht sieht das macht
schon was her und ist mal was anderes.

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Mit unterschiedlicher Beize (hell,dezent?!) noch etwas Kontrast rein
bringen?

von Reinhard R. (reirawb)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
K. J. schrieb:
> Sieht super aus, jetzt noch etwas einölen und dann wehre es perfekt..

Sollte eigentlich so bleiben, ich hatte schon mal eine Gewindestange
behandelt, gefällt mir eigentlich so pur besser.

Teo D. schrieb:
> Mit unterschiedlicher Beize (hell,dezent?!) noch etwas Kontrast rein
> bringen?

Vielleich mal bei einem der nächsten Exemlare, es sind noch einige als
Geschenke für die Verwandschaft geplant.

Reinhard

: Bearbeitet durch User
von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Reinhard R. schrieb:
> Vielleich mal bei einem der nächsten Exemlare, es sind noch einige als
> Geschenke für die Verwandschaft geplant.

Vor dem Zusammenbau tut sich's auch leichter.....
....
Ämm, gibts ne Min/Max Funktion? So schön animiert bekommt man das nur
selten zu sehen, zumindest nicht in 3D.

von Reinhard R. (reirawb)


Bewertung
3 lesenswert
nicht lesenswert
Teo D. schrieb:
> Reinhard R. schrieb:
>> Vielleich mal bei einem der nächsten Exemlare, es sind noch einige als
>> Geschenke für die Verwandschaft geplant.
>
> Vor dem Zusammenbau tut sich's auch leichter.....

Ja, bei dem fotografierten Exemplar geht es auch nicht mehr, die Teile
sind verklebt.

> Ämm, gibts ne Min/Max Funktion? So schön animiert bekommt man das nur
> selten zu sehen, zumindest nicht in 3D.

Nein, keine weitere Funktion, nur Anzeige der aktuellen Temperatur. Das
einzige Extra ist ein von aussen zugängiger Resettaster, bei dessen
Betätigung (oder beim Batteriewechsel) fährt die Kugel ganz runter, dann
auf 0°C und dann auf die aktuell gemessene Temperatur. Bei unter 0°C
bleibt die Anzeige bei 0 und bei über 50°C bei 50 stehen. Sonst ist die
Software unter Nutzung der onewire.c/.h und der ds18x20.c/.h von Falk
(danke, kriegst noch ein Bier :-)) recht einfach aufgebaut. Ich kann ja
morgen mal ein Video machen, wenns interessiert.

Reinhard

von Uhu U. (uhu)


Bewertung
0 lesenswert
nicht lesenswert
Wäre da nicht eine Dampfmaschine als Antrieb passender?

von Reinhard R. (reirawb)


Bewertung
3 lesenswert
nicht lesenswert
Super Idee, baust du mir eine dazu?

von Teo D. (teoderix)


Bewertung
1 lesenswert
nicht lesenswert
Uhu U. schrieb:
> Wäre da nicht eine Dampfmaschine als Antrieb passender?

Du legst dann die Kohlen nach. ;)
(Ein Stirlingmotor der nur zum Stellen gezündet wird, inkl.
Direktantrieb... Oje, wat ne Baustelle)

Reinhard R. schrieb:
> Ich kann ja
> morgen mal ein Video machen, wenns interessiert.

Bidde..... :)
Wenn geht auch mit Ton, der vom normal Betrieb. Turbofahrten zählen da
ja irgend wie nich. Bzw. is überhaupt was zu hören?

von K. J. (theborg0815) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Reinhard R. schrieb:
> K. J. schrieb:
>> Sieht super aus, jetzt noch etwas einölen und dann wehre es perfekt..
>
> Sollte eigentlich so bleiben, ich hatte schon mal eine Gewindestange
> behandelt, gefällt mir eigentlich so pur besser.
>
Ja ok das kann ich verstehen, das gelb ist nicht jedermanns Sache, ich
nutze ganz gerne Leinöhl, aber zumindest beize müsste es Farblos geben
ich finde es immer ärgerlich wen es dann mal Dreckig wird Holz ist ja
recht anfällig.

von Reinhard R. (reirawb)


Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
> Bidde..... :)
> Wenn geht auch mit Ton, der vom normal Betrieb. Turbofahrten zählen da
> ja irgend wie nich. Bzw. is überhaupt was zu hören?

Ja, es ist schon was zu hören, aber -mal abgesehen von den Turbofahrten-
nicht viel.

von Reinhard R. (reirawb)


Bewertung
0 lesenswert
nicht lesenswert
K. J. schrieb:
> Ja ok das kann ich verstehen, das gelb ist nicht jedermanns Sache, ich
> nutze ganz gerne Leinöhl,

Ja, das auf der Gewindestange ist Leinölfirniß.

von Armin K. (-donald-) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ich würde noch die Grad-Striche schwarz hinterlegen.
Super Arbeit!!!

von M. D. (Firma: Speedlimit) (speedlimit)


Bewertung
0 lesenswert
nicht lesenswert
Armin K. schrieb:
> Ich würde noch die Grad-Striche schwarz hinterlegen.
> Super Arbeit!!!
Das wäre chic, aber sehr zeitaufwändig, kann ich mir vorstellen.
Zumindest den Anzeige-Pöppel könnte man einen schwarzen Strich
verpassen.

von Reinhard R. (reirawb)


Bewertung
1 lesenswert
nicht lesenswert
Armin K. schrieb:
> Ich würde noch die Grad-Striche schwarz hinterlegen.
Hatte ich auch überlegt, zumal die Skala bei ungünstigen
Lichtverhältnissen wirklich schlecht zu sehen ist. Ich wollte die
Vertiefungen ausspachteln und dann alles wieder glatt schleifen, das
hätte mich aber von dem puren Holzdesign weggebracht. Und eine echte
Holzintarsienarbeit wäre wohl doch zu aufwändig :-)

> Super Arbeit!!!
Danke.

Wie gestern schon angedroht habe ich heute ein kleines Video auf Youtube
hochgeladen:
Youtube-Video "Holzthermometer"
Mit Lärm :-)
Viel Spass beim ansehen.

Reinhard

von Jens M. (schuchkleisser)


Bewertung
1 lesenswert
nicht lesenswert
Geil.
Auch wenn ich es etwas schlecht sichtbar finde.
Verbesserungsvorschlag:
Eine Trommel mit Zahlen als Schnecke auf dem Umfang, wobei die gültige
Zahl in einem Fenster/Rahmen markiert ist.
Oder statt der Kugel ein Pfeil.

Aber die Idee ist gut.
bietest du einen Bausatz an? ;)

Erstaunlich, das die Batterie so lange hält, wenn sich das Teil fast im
Sekundentakt aktualisiert.

: Bearbeitet durch User
von Teo D. (teoderix)


Bewertung
1 lesenswert
nicht lesenswert
Reinhard R. schrieb:
> Youtube-Video "Holzthermometer"
> Mit Lärm :-)
> Viel Spass beim ansehen.

Geiler Lärm. Passt wie Faust auf Auge. :)

Jens M. schrieb:
> Erstaunlich, das die Batterie so lange hält, wenn sich das Teil fast im
> Sekundentakt aktualisiert.

So schnell ändern sich Raumtemperaturen ja eher selten. Wenn es nicht
immer, beim Lüften am Fenster steht, sollte sich das in Grenzen halten.
Das schöne an Selbstgebastelten ist doch, das man Jederzeit (o. für ein
paar Flaschen Bier:) ein SW-Update aufspielen kann. :)

von Reinhard R. (reirawb)


Bewertung
1 lesenswert
nicht lesenswert
Jens M. schrieb:
> Geil.
Danke.

> Auch wenn ich es etwas schlecht sichtbar finde.
> Verbesserungsvorschlag:
> Eine Trommel mit Zahlen als Schnecke auf dem Umfang, wobei die gültige
> Zahl in einem Fenster/Rahmen markiert ist.
> Oder statt der Kugel ein Pfeil.
Ja, es gibt viele Möglichkeiten.

> Aber die Idee ist gut.
> bietest du einen Bausatz an? ;)
Nein, ist nicht vorgesehen. Würde wahrscheinlich auch keiner bezahlen
wollen, die Fertigung des Gewindes, vor allem des Innengewindes der
Kugel ist doch recht aufwändig.

> Erstaunlich, das die Batterie so lange hält, wenn sich das Teil fast im
> Sekundentakt aktualisiert.
Das irritiert scheinbar etwas. Die Sensorabfrage/-messung dauert 0,8
Sekunden, Stromaufnahme dabei 1,6mA. Dann wird der µC schlafen gelegt
und der Watchdog weckt ihn nach 8 Sekunden, Stromaufnahme 60µA. Nur wenn
eine Temperaturdifferenz einer bestimmten Größe auftritt, wird der
Schrittmotor angesteuert, Stromaufnahme dann allerdings 200mA. In den
Pausen ist der Schrittmotor stromlos.
Im Normalfall steht die Kugel still, im Video habe ich ja mit der Hand
den Sensor erwärmt, wodurch die Temperatur steigt. Nach dem Loslassen
fällt die Temperatur wieder. Deshalb wirkt das so unruhig.

Reinhard

von Jens M. (schuchkleisser)


Bewertung
-2 lesenswert
nicht lesenswert
Dann hätte es aber doch Messen-Drehen-8s-Pause machen müssen.
Und im Film klettert es ~1s nach dem letzten Drehen weiter.

von Reinhard R. (reirawb)


Bewertung
4 lesenswert
nicht lesenswert
Jens M. schrieb:
> Dann hätte es aber doch Messen-Drehen-8s-Pause machen müssen.
> Und im Film klettert es ~1s nach dem letzten Drehen weiter.
OK, muss ich noch ein wenig weiter ins Detail gehen.

Wenn eine Temperaturdifferenz auftritt, die eine Lageänderung der Kugel
zur Folge hat, wird die Schlafzeit ausgesetzt und gleich die nächste
Messung eingeleitet. Wenn keine Differenz mehr auftritt, wird zwischen
den Messungen für die nächsten 10 Perioden nur 2 Sekunden geschlafen,
anschließend geht es wieder mit 8 Sekunden Schlaf weiter bis wieder eine
stellwürdige Differenz auftritt.


Reinhard

: Bearbeitet durch User
von Jens M. (schuchkleisser)


Bewertung
-2 lesenswert
nicht lesenswert
Ah, das klärts natürlich. Und dann kommt das auch hin mit der Batterie.

von Klaus R. (klaus2)


Bewertung
-1 lesenswert
nicht lesenswert
Fehlt noch das BattLow Symbol was der Zeiger dann anfährt...und ne blaue
Led ;) Ich würds auch ölen/lackieren - aber sehr schön gemacht!

Klaus.

von Walter T. (nicolas)


Bewertung
-2 lesenswert
nicht lesenswert
Was für eine furchtbare Geschichte! Lappen im Maschinenbett geht ja gar
nicht! Scherz beiseite - schöne Bastelei.

Reinhard R. schrieb:
> Und eine echte
> Holzintarsienarbeit wäre wohl doch zu aufwändig :-)

Was einen Versuch wert wäre (Probestück): Wenn das Holz gewachst wird,
könnten danach die Vertiefungen mit einem dunkleren Hartwachs
ausgewischt werden, evtl. sogar warm verarbeiten. Das sollte die
Konturen deutlich sichtbarer machen.

Andersherum (erst mit Hartwachs auslegen und dann abschleifen) birgt das
Risiko, dass das Hartwachs zu tief ins trockene Holz einzieht und sich
unscharfe Ränder bilden.

von Teo D. (teoderix)


Bewertung
-1 lesenswert
nicht lesenswert
Walter T. schrieb:
> Was für eine furchtbare Geschichte! Lappen im Maschinenbett geht ja gar
> nicht!

Holzspäne werden zum Glück ja nich so lang. ;)

Walter T. schrieb:
> Was einen Versuch wert wäre (Probestück): Wenn das Holz gewachst wird,
> könnten danach die Vertiefungen mit einem dunkleren Hartwachs
> ausgewischt werden, evtl. sogar warm verarbeiten.

Ich befürchte, das wird mit der Zeit auslaufen. Lieber gleich mit
Pinsel Beizen (Rost,Essig). Das löst sich nicht in Öl, Wachs etc.
(sollte auch Wasserfest sein, habs vergessen. Sorry Pappa).
Mit einem feuchten Tuch, das über/ausgelaufene so verleiben, das es dann
von der helleren Beize überdeckt wird.

von Reinhard R. (reirawb)


Bewertung
-1 lesenswert
nicht lesenswert
Klaus R. schrieb:
> Fehlt noch das BattLow Symbol was der Zeiger dann anfährt
Der Gedanke schwebte mir auch schon im Kopf rum, aber ohne Symbol. Die
Anzeige (Kugel) sollte sich bei Unterspannung nur oberhalb der 50°C
einfinden. Ist aber noch nicht in der Software implementiert, aber wie
schrieb schon
Teo D. schrieb:
> Das schöne an Selbstgebastelten ist doch, das man Jederzeit (o. für ein
> paar Flaschen Bier:) ein SW-Update aufspielen kann. :)


Klaus R. schrieb:
> ...und ne blaue Led ;)
Nöö, LEDs gibt es nicht aus Holz :-)

Walter T. schrieb:
> Was für eine furchtbare Geschichte! Lappen im Maschinenbett geht ja gar
> nicht! Scherz beiseite - schöne Bastelei.
Besser als Holzstaub auf dem geölten Maschinenbett ;-)

>> Holzintarsienarbeit wäre wohl doch zu aufwändig :-)
> Was einen Versuch wert wäre (Probestück): ...
Da muss ich wirklich erst probieren, habe auf dem Gebiet leider
keinerlei Erfahrungen. Aber danke für die Tips.

Reinhard

von Walter T. (nicolas)


Bewertung
-2 lesenswert
nicht lesenswert
Teo D. schrieb:
> Ich befürchte, das wird mit der Zeit auslaufen.

Nur, wenn das Holz drum herum nicht genug gesättigt ist.


Eine andere Möglichkeit, 100% auslaufsicher, wäre die Kugel als Sandwich
mit einem dunklen Furnier in der Mitte herzustellen. :-)

von Klaus R. (klaus2)


Bewertung
-2 lesenswert
nicht lesenswert
Optisch gesehen fände ich "BattLow" ganz unten aber schöner und man
könnte eine kleine Batterie fräsen. Die LED könntest du verstecken,
indem du von innen bis auf 0.5/1mm durchfräst...dann leuchtet sie durch
das Holz, denke ich. Den Zeiger würde ich als Hand wie bei "Rothhändle"
gestalten... :)

Klaus.

von Reinhard R. (reirawb)


Bewertung
-1 lesenswert
nicht lesenswert
Wie tief zieht eigentlich solche Beize ein?
Man könnte ja erst beizen und dann die Skala fräsen.

Reinhard

von Teo D. (teoderix)


Bewertung
-1 lesenswert
nicht lesenswert
Reinhard R. schrieb:
> Nöö, LEDs gibt es nicht aus Holz :-)

Nur für Zukünftige. Schon mal LEDs hinter dünnem Furnier, live gesehen?
Kenn das nur von Bildern, weiß nicht mal obs nicht doch Plaste is.

von qwerzuiopü+ (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
Reinhard R. schrieb:
> Zimmerthermometer

Ich hätte ja statt der Kugel eine Nonius-Skala verbaut, dann hätte man
dieselbe Auflösung wie bei den meisten Digitalthermometern.

Oder alternativ die Kugel "Freischwebend", also weiter von der Anzeige
weg und dann mit einem Magneten in der Kugel + verstecktes Eisenprofil
das Verdrehen verhindert.

Aber das Teil ist ne klasse Idee (Und super umgesetzt)!

von Reinhard R. (reirawb)


Bewertung
0 lesenswert
nicht lesenswert
Klaus R. schrieb:
> Optisch gesehen fände ich "BattLow" ganz unten aber schöner und man
> könnte eine kleine Batterie fräsen.
Dann müsste ich die Skala höher legen, könnte man machen. Gefrästes
Batteriesymbol ist eine gute Idee, werde ich mal drüber nachdenken, das
ins zukünftige Design zu integrieren.

> Den Zeiger würde ich als Hand wie bei "Rothhändle" gestalten... :)
Och nöö, die Kugel gefällt mir so, wie sie ist :-)
Sollte in der ursprünglichen Idee eigentlich ein Würfel werden, Kugel
gefällt mir persönlich aber besser.

Reinhard

von Teo D. (teoderix)


Bewertung
-2 lesenswert
nicht lesenswert
Reinhard R. schrieb:
> Wie tief zieht eigentlich solche Beize ein?
> Man könnte ja erst beizen und dann die Skala fräsen.

Kommt aufs Holz. Kann also auch von cm zu cm unterschiedlich sein. Ich
glaube nicht, das man sich da so ohne weiteres darauf verlassen kann.
Das kann, je nach Holz, Wassermenge, Zeit (,Druck) von einem bis ein
Dutzend mm gehen.

qwerzuiopü+ schrieb:
> Aber das Teil ist ne klasse Idee (Und super umgesetzt)!

Ja, das Teil ist wirklich sehr inspirierend. :)

von Reinhard R. (reirawb)


Bewertung
-1 lesenswert
nicht lesenswert
qwerzuiopü+ schrieb:
> Reinhard R. schrieb:
>> Zimmerthermometer
>
> Ich hätte ja statt der Kugel eine Nonius-Skala verbaut, dann hätte man
> dieselbe Auflösung wie bei den meisten Digitalthermometern.
Ob du es glaubst oder nicht, diesen Gedanken hatte ich auch während der
grundlegenden Ideenfindung :-)

> Oder alternativ die Kugel "Freischwebend", also weiter von der Anzeige
> weg und dann mit einem Magneten in der Kugel + verstecktes Eisenprofil
> das Verdrehen verhindert.
Das mit dem Magneten gegen Verdrehen ist eine super Idee. Damit muß ich
mal experimentieren.

> Aber das Teil ist ne klasse Idee (Und super umgesetzt)!
Danke.

Reinhard

von F. F. (foldi)


Bewertung
-2 lesenswert
nicht lesenswert
Gerhard O. schrieb:
>> zukunftstaugliches EMP sicheres Feuerzeug vor:

Na Gerhard, dann können wir ja zusammen durch eure Wälder streifen. Ich
halte uns die wilden Tiere vom Hals oder anders gesagt, die essen wir
dann auf, wenn sie uns zu nahe kommen und du machst das Feuer dazu. :-)

von Designer (Gast)


Bewertung
-21 lesenswert
nicht lesenswert
Reinhard R. schrieb:
> Zimmerthermometer
https://www.mikrocontroller.net/attachment/408519/Thermometer_1-vorn.jpg

Leider kann mich das Design des Zimmerthermometers absolut nicht
überzeugen. Es macht einen klobigen und hausbackenen Eindruck, was
verursacht wird durch das massige Ober/Unterteil und die vergleichs-
weise riesige Kugel.

Die Proportionen der einzelnen Komponenten zueinander wirken unhar-
monisch und passen einfach nicht zusammen. Ein filigranes, eleganteres
Design könnte etwa so aussehen:

b   Aussendurchmesser Spindel
b   Abstand Spindel (linke Seite) – Temperaturskala
3b  Breite Temperaturskala

Ober/Unterteil sollte linksbündig mit der Temperaturskala
übereinstimmen.
Rechte Seite liegt bei Spindel (rechte Seite) plus b.

Der "Zeiger" auf der Spindel muss natürlich kleiner werden. Optisch
interessant wäre ein unsymmetrisches Teil beliebiger Form mit der
Breite: b – Spindel – 0,5b und der Höhe b.

von Teo D. (teoderix)


Bewertung
8 lesenswert
nicht lesenswert
Da wunder es mich nicht mehr, das mir das alller meiste Designer-Zeug,
abgrundtief hässlich erscheint.

von Reinhard R. (reirawb)


Bewertung
9 lesenswert
nicht lesenswert
@Designer (Gast)
Vielen Dank für deinen konstruktiven Beitrag, der mir endlich die Augen
geöffnet hat. Nicht allein, dass sich das Verhältnis von
Aussendurchmesser der Gewindestange (17mm) zum Kugeldurchmesser (60mm)
von 3,53 in keinen vernünftigen Bezug zur Gewindesteigung von 3,75mm/U
bringen lässt, bringt mich die Skalenteilung von 2,5mm/Grad völlig um
den Schlaf. Ganz zu schweigen von der primitiven Elektronik und dem
Billig-China-Schro(i)ttmotor. Da bleibt mir als letztes nur noch bei der
nächsten Grillfete den Heizwert dieses Machwerkes zu testen.

(Achtung! Beitrag könnte Ironie enthalten)

Schönheit liegt im Auge des Betrachters.

Reinhard

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Reinhard R. schrieb:
> Schönheit liegt im Auge des Betrachters.

OK, sach ich's Ihm halt.

Lieber Designer, all das was du aufgeführt hast, ist genau das "gewisse
Etwas", was dessen "Charme" ausmacht.
Ein seiner Funktion völlig unangemessener Holzklotz, der dennoch Auge
und Hand schmeichelt. Und auch noch die Frechheit besitzt, ab und an
sich mit einem kurzen, recht grobschlächtigen Mechanischen-Geräusch, auf
sich aufmerksam zu machten. Es soll Leute geben die bezeichnen so etwas
als "Kunst". :)

von Paul H. (powl)


Bewertung
7 lesenswert
nicht lesenswert
Was macht ihr euch überhaupt Mühe? Verschwendet eure Zeit doch nicht an
diesen Spinner. Einfach downvoten und ignorieren. Das ist das beste, was
ihr machen könnt. ;-) Hier im Internet bewegt ihr random Leute, die hier
nicht mal angemeldet sind, garantiert niemals zum Umdenken.

Ich find den Thermometer geil!

: Bearbeitet durch User
von K. J. (theborg0815) Benutzerseite


Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert

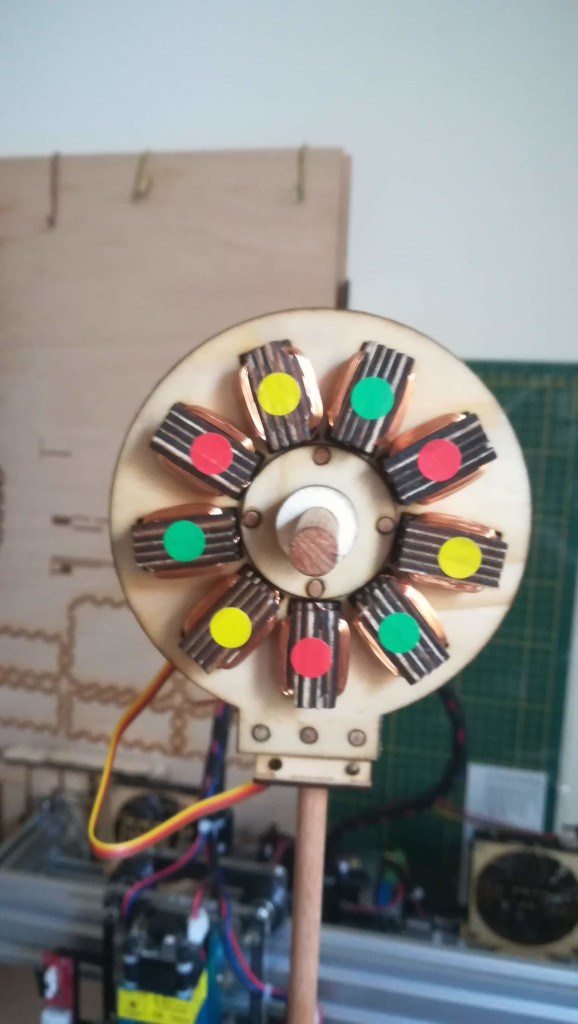

Hier ein kleines Projekt von mir, mich hat eine Befreundete Lehrerin
gefragt ob ich ein kleines Funktionsmodell eines Windrades bauen kann da
ich das schon immer mal machen wollte war das die Gelegenheit, etwas
Strom erzeugt es aber recht wenig um 50mA bei wenig Drehgeschwindigkeit
aber das sollte rechen damit man den "Ossi" für die Schüler dranhängen
kann und etwas messen kann.

Momentan sind die Flügel noch aus Papier, da ich noch keine Folie
gefunden habe die ich nehmen kann die recht stabil ist, und die
Elektronik fehlt noch, da Müssen im Prinzip ne menge Laborbucksen drauf
die mit den Messkabeln in der Schule Kompatibel sind.

Hab keine einzige Schraube verbaut, da ich mal Proberen wollte das
komplett ohne zu machen hat auch gut geklappt zum verbinden ist einfach
Rundholz eingeklebt.

Und das komplette Windrad ist Lutschsicher, der Kleber ist Natürlich und
eingeölt ist das ganze mit Leihnenöhl auch der Kleber im Balsaholz
erfühlt nach dem Hersteller die Vorgabe.

: Bearbeitet durch User
von Asko B. (dg2brs)


Bewertung
0 lesenswert
nicht lesenswert
Reinhard R. schrieb:
> Wie gestern schon angedroht habe ich heute ein kleines Video auf Youtube
> hochgeladen:
> Youtube-Video "Holzthermometer"
> Mit Lärm :-)
> Viel Spass beim ansehen.
>
> Reinhard

Hallo Reinhard

Erst mal, prima Arbeit.
Die Idee gefällt mir.

Beim Video fungiert ja das Fensterbrett als Resonator.
Was auch ein Schrank machen würde, auf dem das Thermometer steht.
Vier kleine Filzgleiter daruntergeklebt, und es müsste
deutlich leiser sein.

Gruss Asko

: Bearbeitet durch User
von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
-1 lesenswert
nicht lesenswert
zum "Holzthemometer":

Das hätte mMn den roten Punkt verdient.

Sprich: Red Dot Design-Award!
vielleicht den Ring in der Kugel noch etwas kontrastreicher gestalten.

-Messing-Einlage? Schwarzen O-Ring rein?

: Bearbeitet durch User
von H.D. M. (simpit)


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hallo Leute,

Der Beitrag schließt an einen Fred an, den ich hier veröffentlicht habe:

Beitrag "Re: Netzteil TDK PD800-230"

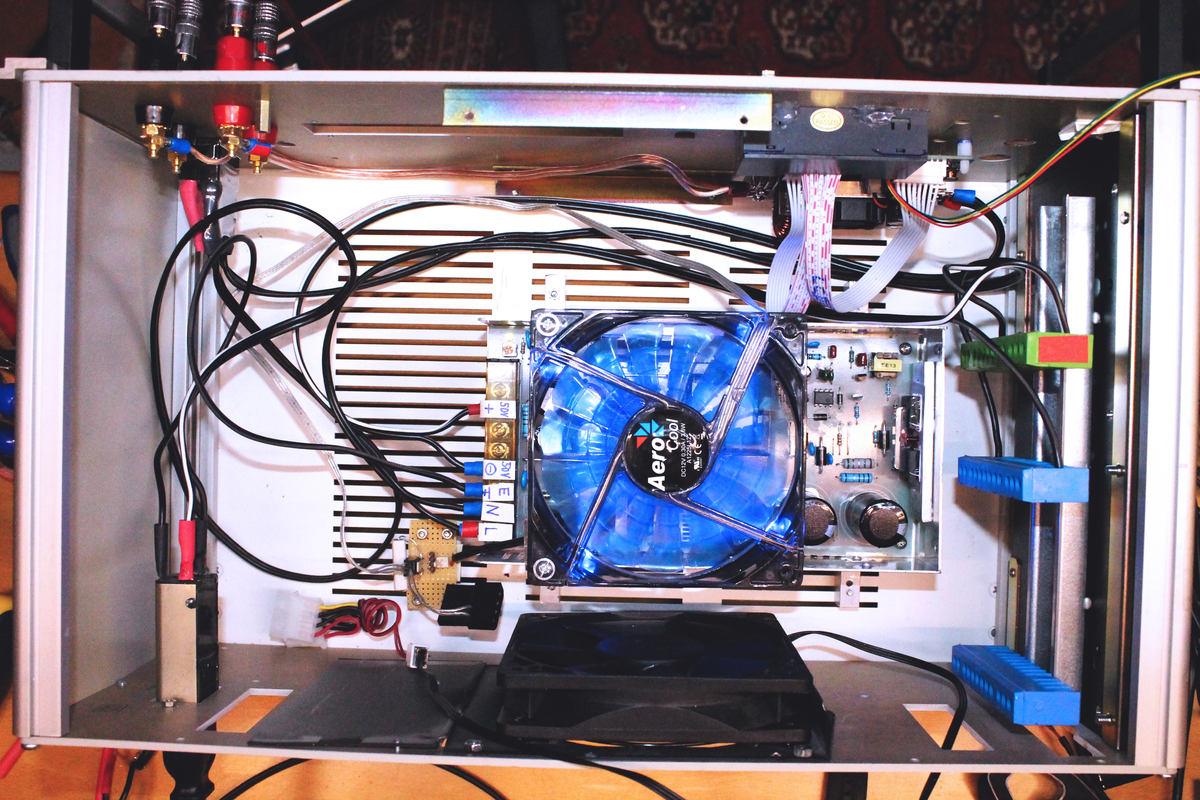

Die Bauteile bestehen aus:

Einem uralten Siemens-Gehäuse, das wahrscheinlich aus einem
Schaltschrank oder etwas ähnlichem besteht (Dachbodenfund). Im Internet
habe ich unter der Typenbezeichnung Siemens S42044-S335-A1-01 nichts
gefunden. Wenn jemand zufällig weiß, wofür das Gehäuse ursprünglich
eingesetzt war wäre ich für einen Hinweis dankbar. Das Gehäuse habe ich
vollständig gereinigt und die vergilbte Oberfläche weiß lackiert.

Als Netzteil kommt ein 60 V Ausgangsspannung -Netzteil zum Einsatz. Über
ein eingebautes Potentiometer kann man die Spannung auch noch locker
weit über 60 V hinaus erhöhen, was aber natürlich dem kleinen
Spannungsregler nicht gut tut. Da der integrierte 60 mm-Lüfter von der
1. Sekunde nach dem Einschalten auf Vollgas läuft und etwa den
Geräuschpegel eines Haar-Föns erreicht, habe ich ihn gegen einen
AeroCool Shark 120mm Blue Gehäuselüfter getauscht, der an dem 12
V-Lüfter Strom des Netzteils hängt und mit einem 50 ohm-Widerstand
gedrosselt ist. Der Lüfter läuft jetzt super leise und gewährleistet
aber trotzdem, dass es selbst unter Last bei meinen Messungen mit dem
Infrarot-Thermometer immer kühl bleibt (bei 4-5 A am Gleichstrom-Regler
ca. 22°). Werde aber in Kürze sicherheitshalber noch einen
Temperaturfühler mit Display einbauen, der den Lüfter bei Überschreiten
einer Temperatur an den Spannungwandlern von über 40 °C auf Volllast und
zusätzlich noch den Gehäuselüfter ein- schaltet. Den offenen Teil des
Netzteils will ich sicherheitshalber demnächst noch verschließen, obwohl
ja das gesamte Gehäuse eine Abdeckung hat. Natürlich wurde an dem
230-Volt-Netzteil keinerlei Änderungen vorgenommen. Lediglich der
Gehäusedeckel wurde durch den Lüfter ersetzt.

Der Controller ist ein RD® DPS5020 (KKmoon). Es handelt sich hierbei um
den stärksten Controller dieses Herstellers für ein regelbares Netzteil,
der bei 60 V Eingangsspannung bis 50 V reicht. Das Teil ist – wie ich
persönlich finde – genial und lässt sich bis auf die 2.-Kommastelle
einstellen. Beim Nachmessen mit dem Multimeter ergeben sich nur
geringste Abweichungen bei der Ausgangsspannung an der Stelle nach dem
Komma. Außerdem gibt es auch noch eine Software, mit der der Regler
vollständig auch vom Computer aus gesteuert werden kann, angeblich auch
mit einem Bluetooth-Controller. Bisher habe ich aber nur über den
USB-Controller eine Verbindung aufbauen können. Mit dem
Bluetooth-Controller würden sich natürlich neue Maßstäbe ergeben, weil
man dann mit dem Notebook auch über größere Entfernung Steuerungen
vornehmen könnte.

Die Bananen-Stecker habe ich bislang noch nicht isoliert. Man könnte
über die Male-Stecker noch einen Schrumpfschlauch ziehen, was aber
schade wäre, da das schöne Deiling dann verloren ginge. Nach Wikipedia
besteht Gefahr angeblich aber erst ab 120 V-bzw. 60 V Gleichspannung in
feuchtem Bereich, die hier nicht erreicht wird (Quelle:
https://de.wikipedia.org/wiki/Ber%C3%BChrungsspannung).

Würde nun gern (neben einer Temperaturanzeige, die ich demnächst
geliefert bekomme) noch ein Oszi  und ein Multimeter einbauen. Bisher
habe ich noch keine geeigneten qualitativ etwas höherwertigen
Einbauteile gefunden.

Für alle Anregungen etc. wäre ich – wie immer – dankbar.

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
H.D. M. schrieb:
> Für alle Anregungen etc. wäre ich – wie immer – dankbar.

Wenn du die alten Löcher nicht mehr brauchst und neu willst. Diese mit
Epox und Glasfaser zuschmieren, spachteln, schleifen. Die Schrauben
auch gleich von hinten sichern und mitverschwinden lassen. Hört sich
jetzt aufwändiger an, als es wirklich ist. Die Vorderseite einfach
möglichst plan abdecken. Kaptonband wäre ein gutes Trennmittel.
Mit Füllgrund und drei Lackschichten, sieht das besser aus als neu
gekauft.

von H.D. M. (simpit)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Theo,

Vielen Dank für den Beitrag.

Die Bohrungen sind noch original vom ursprünglichen Siemens-Gehäuse. Ich
lasse sie drin, weil es etwas nostalgisches hat.

Außerdem  kommen sollen ja noch andere Displays in die Frontverkleidung
eingebaut werden, weshalb durch die Ausschnitte für die Displays dann
die Bohrungen (zumindest teilweise)  verschwinden werden.

Trotzdem vielen Dank für den Tipp!

Habe übrigens vergessen zu erwähnen, dass der Regler auch dadurch
hervorsticht, dass er angeblich bärenstarke 20 A leisten soll. Leider
habe ich noch keine Methode gefunden,, das auszuprobieren – mangels
Gleichstrom-Verbraucher, der bei hoher Spannung eine solche Leistung
zieht.

Admin: bitte im Betreff meines Beitrags noch hinzufügen: 50 V, 20 A.

Vielen Dank!

von Teo D. (teoderix)


Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Hab gad mal dein Erdungskonzept gesucht. Ich konnte leider keins finden.
Eigentlich müsste jedes Gehäuseteil geerdet sein. Min. 1,5mm² und
möglichst nach Vorschrift befestigt.

von Rainer S. (enevile)


Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
> Hab gad mal dein Erdungskonzept gesucht. Ich konnte leider keins finden.
> Eigentlich müsste jedes Gehäuseteil geerdet sein. Min. 1,5mm² und
> möglichst nach Vorschrift befestigt.

Hätte jetzt die Hutschiene mit der grünen Schraubklemme getippt, aber
nur zwei Kabel sind wenig.

von Mathias H. (mathias)


Bewertung
-1 lesenswert
nicht lesenswert
@H.D. M.
tolles Teil!
Möchte mich auch meinem Vorredner (Teo D.) anschließen: Erdung und die
Netzkabel (Spannungsfestigkeit) auf VDE überprüfen und gegebenfals
ändern.

: Bearbeitet durch User
von H.D. M. (simpit)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

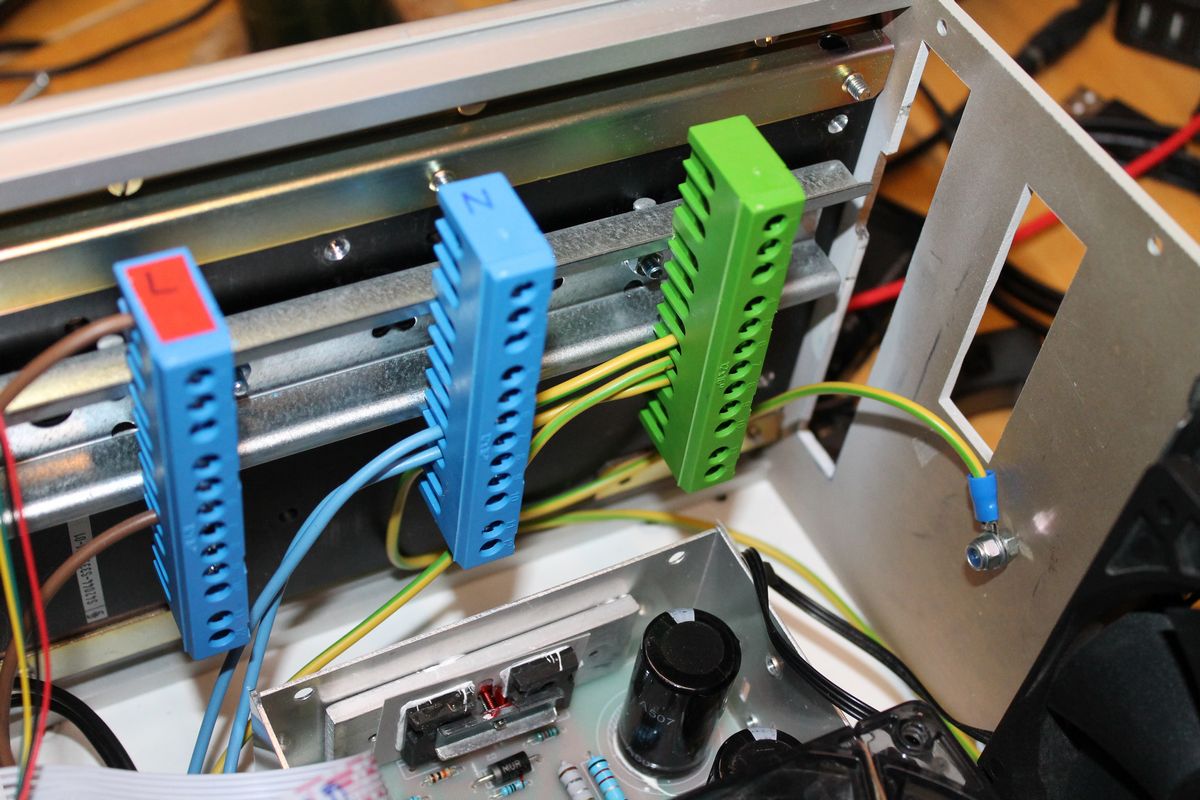

Herzlichen Dank an Euch alle für die vielen Antworten  und den Zuspruch.

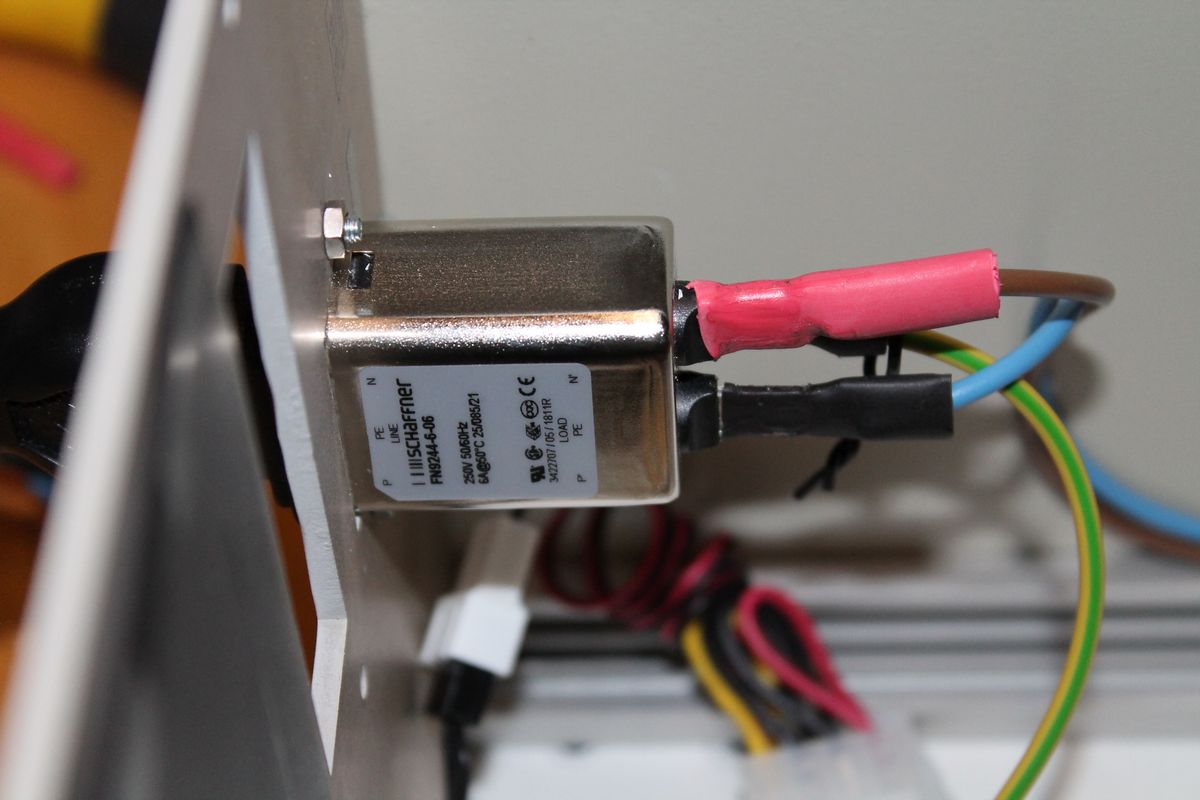

Die Erdung habe ich von dem Erdungs-Ausgang am Netzteil zu dem
Netzgerät-Stecker am Gehäuse-Rückteil verlegt (s. Foto). Ist das
ausreichend oder sollte ich nochmals ein Erdungs-Kabel vom Netzteil zum
Gehäuse-Blech verlegen?

Dumme Frage: Wie testet oder ermittelt man die Spannungsfestigkeit der
Kabel? Das sind Kabel, die ich bei Hombach gekauft habe. Nach meiner
Erinnerung sind sie nach Herstellerangaben für 230 V-Netzspannung
ausgelegt. Werde da aber nochmals nachschauen.

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
5 lesenswert
nicht lesenswert
H.D. M. schrieb:
> Ist das ausreichend oder sollte ich nochmals ein Erdungs-Kabel vom
> Netzteil zum Gehäuse-Blech verlegen?

Genau das war der Vorschlag.

Macht sich übrigens gut, dafür auch immer grün-gelbe Leitungen zu
benutzen, dann weiß man sofort, woran man ist.

von H.D. M. (simpit)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> H.D. M. schrieb:
>> Ist das ausreichend oder sollte ich nochmals ein Erdungs-Kabel vom
>> Netzteil zum Gehäuse-Blech verlegen?
>
> Genau das war der Vorschlag.
>
> Macht sich übrigens gut, dafür auch immer grün-gelbe Leitungen zu
> benutzen, dann weiß man sofort, woran man ist.

Wird gemacht!

von Andre (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
H.D. M. schrieb:
> Bild1.jpg

Puh, das als Kunstwerk finde ich etwas mutig. Man sieht dass du dir
Gedanken gemacht hast, keine Frage. Aber handwerklich geht das
besser/schicker, z.B. mit richtigen Aderfarben, Kabelbaum, Befestigung,
Sicherung, ...
Eigentlich ist das nur ein fertiger China-Schaltregler in einer Box, für
mich wäre das erst mit perfektem Kabelbaum oder eigener Elektronik ein
Kunstwerk.

von H.D. M. (simpit)


Bewertung
0 lesenswert
nicht lesenswert
Wird erledigt!

von SuperGrobi (Gast)


Bewertung
1 lesenswert
nicht lesenswert
@Andre

+1

Aber Kunst liegt bekanntlich im Auge des Betrachters.

von H.D. M. (simpit)


Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Den Titel des Themas habe ich zwanglos so verstanden, dass „Kunstwerke“
natürlich nicht im wörtlichen Sinne zu verstehen sind, vielleicht sogar
der Begriff ironisch gewählt ist.

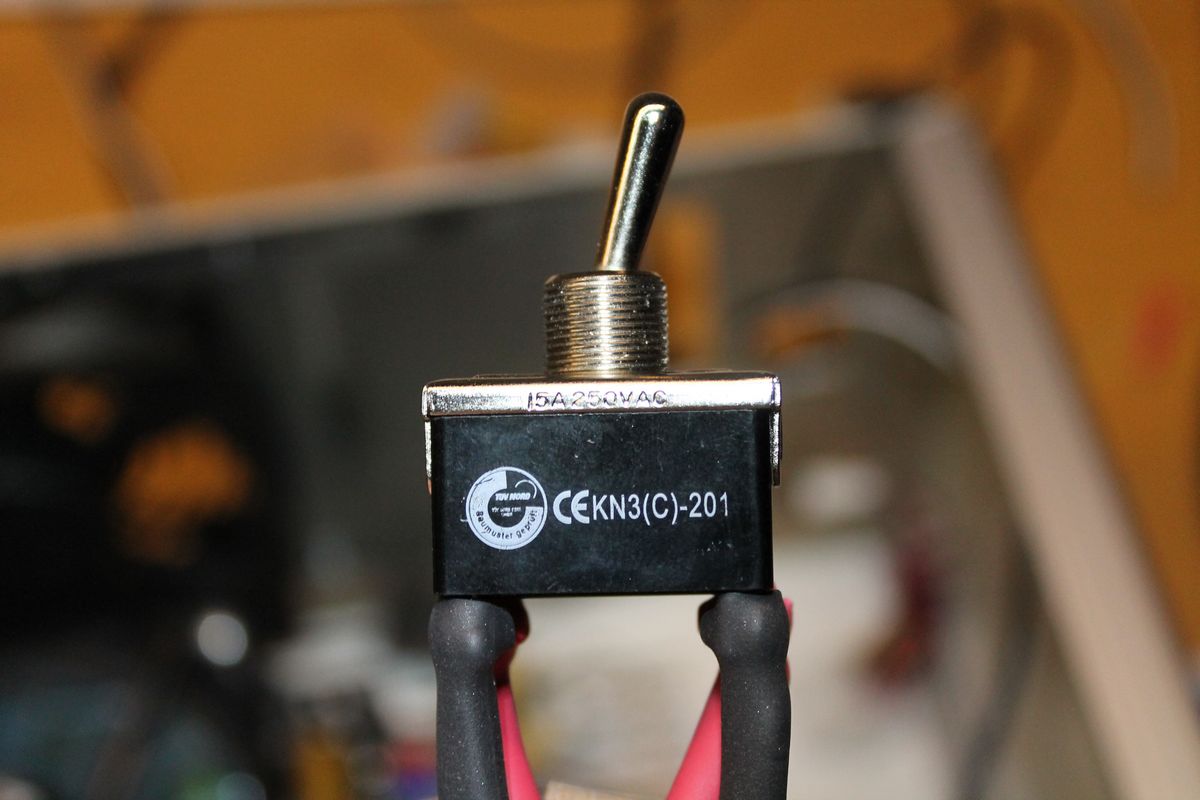

Trotzdem habe ich nachgebessert:

Die Kabel sind jetzt spannungsfest und zugelassen bis 3000 W. Sie haben
jetzt schöne passende Farben. Außerdem habe ich mir einen
Schaffner-Netzfilter mit 6 A zugelegt. Die Verteiler auf der Hutschiene
stimmen jetzt farblich einigermaßen. Grün ist die Erdung. Die Erdung vom
Netzfilter geht zunächst zur und Hutschiene. Von dort habe ich ein
Erdungskabel zum Netzteil gelegt und ein weiteres Erdungskabel zum
Aluminiumsgehäuse. Es besteht jetzt ein vollständiger Durchgang vom
Erdungdanschlusses am Netzfilter bis zu jeder Schraube des Gehäuses. Die
Kabelbäume müssen noch etwas optimiert werden. Der ein-aus-Schalter
schafft auch massenweise Amper. Alle Anschlüsse sind jetzt mit
Kabelschuhen optimiert.

Kann das so abgenommen werden?

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
2 lesenswert
nicht lesenswert
H.D. M. schrieb:
> vielleicht sogar der Begriff ironisch gewählt ist.

Nicht unbedingt – es gibt ja noch den "quick & dirty"-Thread. :)

+1 für die Überarbeitung!

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
H.D. M. schrieb:
> Kann das so abgenommen werden?

Für Privat alle mal. Verkaufen/schenken/erben würde ich's aber nur einem
Fachmann, der weiß worauf er sich einlässt.

Aus eigener schmerzlicher Erfahrung, würde ich noch mit ein paar
Kabelbinder dafür sorgen, das Netz- und Ausgangsleitungen, im falle des
Falles nicht verschmelzen.

von H.D. M. (simpit)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> H.D. M. schrieb:
>> vielleicht sogar der Begriff ironisch gewählt ist.
>
> Nicht unbedingt – es gibt ja noch den "quick & dirty"-Thread. :)
>
> +1 für die Überarbeitung!

Vielen Dank Jörg.

Nachdem ich ein paar andere Kunstwerke in diesem Beitrag angesehen habe,
glaube ich, dass meine Werke zukünftig tatsächlich besser in den "quick
& dirty"-Thread passen ;-).

"Aus eigener schmerzlicher Erfahrung, würde ich noch mit ein paar
Kabelbinder dafür sorgen, das Netz- und Ausgangsleitungen, im falle des
Falles nicht verschmelzen."

Meinst Du das so, dass das Erdungskabel vom Netzteil getrennt verlegt
werden sollte?

: Bearbeitet durch User
von H.D. M. (simpit)


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hier das fertig gestellte Labor Netzteil.

Ebenfalls im Anhang  ein Video, das einen Test mit dem stärksten
Verbraucher im Gleichstrom-Bereich zeigt, den ich finden konnte, nämlich
einen Hacker-Elektromotor  vom Typ  A 50  in einem meiner
Modellflugzeuge.

Video-Link:

Youtube-Video "KKmoon Netzteilmodul DC 0-50.00V / 0-20.00A"

Im Video sieht man auch schön, wie die Temperatur an einem der
Spannungswandler  auf moderate 25,6° ansteigt und dann aufgrund des in
der Temperaturanzeige integrierten Relais der Gehäuselüfter hinten
anläuft.  Selbstverständlich könnte man die Grenz-Temperatur auch locker
noch höher stellen.

: Bearbeitet durch User
von Mampf F. (mampf) Benutzerseite


Angehängte Dateien:

Bewertung
8 lesenswert
nicht lesenswert
Mal wieder was von mir ...

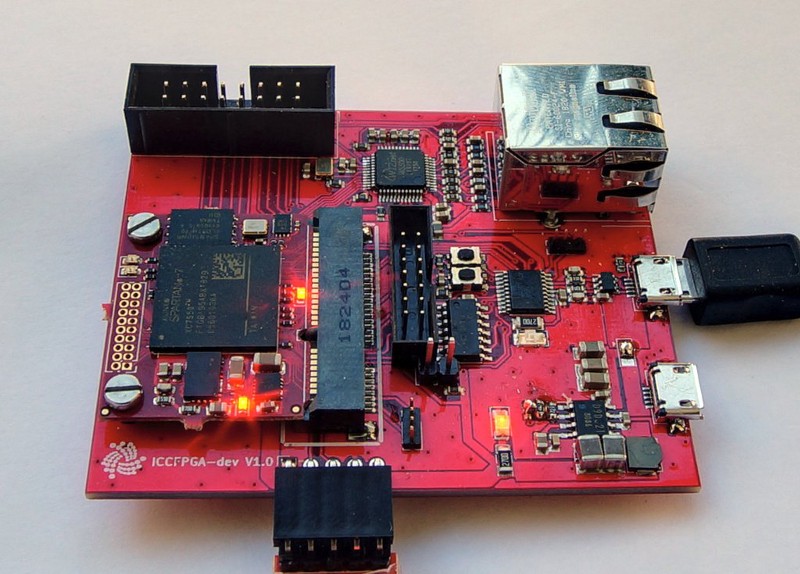

Auf dem Bild sieht man ein FPGA-Modul mit Spartan 7 (50kLE) und ein
Test-Board für das FPGA-Modul.

Das ganze ist Teil eines Projektes in der IOTA Community und ist
komplett Quelloffen und unter MIT Lizenz.

Dokumentation mit Links zu allen Repositories gibt es hier:

https://gitlab.com/iccfpga/iccfpga-core/wikis/home

Dort gibt es dann - bei Interesse - Einzelheiten zum Projekt.

Viele Grüße,
Mampf

von Oliver W. (olanwe)


Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert
Hallo zusammen,

da ich mich gestern neu hier im Forum angemeldet habe, wollte ich meinen
allerersten Post nutzen, um Euch kurz ein schon älteres Projekt zu
zeigen... Eine Uhr mit bistabilen Magnetanzeigemodulen, die ich vor 15
Jahren mal bei Segor bestellt habe.

Die Anzeigeelemente werden über acht Schrittmotortreiber (L293D)
angesteuert und als Controller kommt ein mit 4 MHz getakteter ATmega 8
zum Einsatz (ohne zusätzliches Uhrenquarz oder RTC-Modul). Die Zeit
wird klassisch über ein DCF77-Modul von Conrad geholt.

Eingebaut habe ich alles in einen kleinen CD-Koffer (das DCF77-Modul
befindet sich zwecks besserem Empfang außerhalb des Koffers).

Features:
- Automatische Zeiteinstellung über DCF77
- Laufende Ermittlung und Korrektur der Ganggenauigkeit (jeweils über 18
Stunden) durch Abgleich mit dem Zeitnormal
- Anzeige von Zeit, Datum, Wochentag, Empfang und Quarzdrift
- Empfangsfehleranzeige und anstehende/vergangene Zeitumstellung über
LED
- Silvester-Countdown (die letzte Minute wird automatisch
runtergezählt...)
- Stromausfall-Schaltung - Die Darstellung der Anzeige wird mit
Reststrom erkennbar "ungültig" gemacht durch Umlegen eines weiteren
Segments (Die bistabile Anzeige bleibt bei Stromausfall ja stehen und
erlischt nicht einfach.)

Wichtig war mir außerdem der Schutz der Magnetspulen vor Dauerstrom
durch Fehler des Controllers, was ich mit dem Watchdog sowie einer
CRC-Prüfung des Flash-Speichers bei jedem Neustart gelöst habe.

Die Uhr ist jetzt bereits seit 2008 durchgehend in Betrieb und
verrichtet seitdem klaglos und ohne jegliche Fehler ihren Dienst.

P.S.: Da die Uhr bei uns im Wohnzimmer stehen darf, scheint der WAF
nicht ganz schlecht zu sein. :-)

von Jens M. (schuchkleisser)


Bewertung
0 lesenswert
nicht lesenswert
Heutzutage würde ein Koffer mit Zahlen, Lampen und Knöpfen aber doch so
manche Leute nervös machen.

Ich find die Displays toll, gibt's die noch?
Und wie laut ist das? Die Preisanzeige an der Tanke kann man ein paar
Meter weit hören...

von Paul H. (powl)


Bewertung
-2 lesenswert
nicht lesenswert
Jens M. schrieb:
> Heutzutage würde ein Koffer mit Zahlen, Lampen und Knöpfen aber doch so
> manche Leute nervös machen.

Au ja! Stell den mal am Flughafen neben dich und behaupte, es sei blos
deine selbstgebastelte "Uhr". :-D

Aber bitte auf Video filmen damit wir auch was zu lachen haben!

: Bearbeitet durch User
von Oliver W. (olanwe)


Bewertung
0 lesenswert
nicht lesenswert
Jens M. schrieb:
> Ich find die Displays toll, gibt's die noch?
> Und wie laut ist das? Die Preisanzeige an der Tanke kann man ein paar
> Meter weit hören...

Bei Segor kann man die Module noch finden, wenn man nach "Magnetanzeige"
sucht, aber sie sind wohl leider nicht mehr lieferbar... :-(
Die Lautstärke ist echt OK, vergleichbar mit einer lauten Quarzuhr. Der
Koffer dämpft das Geräusch recht gut ab, und außerdem klackt es ja
sowieso nur jede Minute.

Paul H. schrieb:
> Au ja! Stell den mal am Flughafen neben dich und behaupte, es sei blos
> deine selbstgebastelte "Uhr". :-D

;-)))))
Hehe... Das käme besonders dann gut, wenn die Uhr plötzlich runterzählt
und die LEDs anfangen, dabei hektisch zu blinken.

Vielleicht sollte ich das ja noch einbauen - sozusagen ein
Flug(hafen)modus... ;-)

: Bearbeitet durch User
von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
-1 lesenswert
nicht lesenswert
Paul H. schrieb:
> Jens M. schrieb:
>> Heutzutage würde ein Koffer mit Zahlen, Lampen und Knöpfen aber doch so
>> manche Leute nervös machen.
>
> Au ja! Stell den mal am Flughafen neben dich und behaupte, es sei blos
> deine selbstgebastelte "Uhr". :-D
>
> Aber bitte auf Video filmen damit wir auch was zu lachen haben!



hehe ein Countdown wäre gut...

: Bearbeitet durch User
von Sprengmeister (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
>> Au ja! Stell den mal am Flughafen neben dich und behaupte, es sei blos
>> deine selbstgebastelte "Uhr". :-D
>
> ;-)))))
> Hehe... Das käme besonders dann gut, wenn die Uhr plötzlich runterzählt
> und die LEDs anfangen, dabei hektisch zu blinken.
>
> Vielleicht sollte ich das ja noch einbauen - sozusagen ein
> Flug(hafen)modus... ;-)

Da fehlt dann nur noch ein kleiner Aufkleber mit dem dezenten
Hinweis, dass man den Timer manuell stoppen kann: Blauen Draht
durchtrennen (keineswegs aber den roten)! :-)

von 007 (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
Sprengmeister schrieb:
>>> Au ja! Stell den mal am Flughafen neben dich und behaupte, es
> sei blos
>>> deine selbstgebastelte "Uhr". :-D
>>
>> ;-)))))
>> Hehe... Das käme besonders dann gut, wenn die Uhr plötzlich runterzählt
>> und die LEDs anfangen, dabei hektisch zu blinken.
>>
>> Vielleicht sollte ich das ja noch einbauen - sozusagen ein
>> Flug(hafen)modus... ;-)
>
> Da fehlt dann nur noch ein kleiner Aufkleber mit dem dezenten
> Hinweis, dass man den Timer manuell stoppen kann: Blauen Draht
> durchtrennen (keineswegs aber den roten)! :-)

Da liebe ich die schönen seitenbeleuchteten Anzeigen des S.....körpers
in Goldfinger

von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
-1 lesenswert
nicht lesenswert
007 schrieb:
> Da liebe ich die schönen seitenbeleuchteten Anzeigen des S.....körpers
> in Goldfinger

waren das nicht auch Nixies?

von Jens M. (schuchkleisser)


Bewertung
-1 lesenswert
nicht lesenswert

von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
-1 lesenswert
nicht lesenswert
Oh, ich lerne gerade etwas dazu.
Wie funktionierten diese Dinger?

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Plexiglas oä. Scheiben anbohren (~20%), eventuell etwas sauberer als
das im Film. (als Kollege ist da ja schon Fremdschämen angesagt :´( )
Licht an den Kannten einspeisen. Bei 90° Kanten von allen Seiten. Bei
15-20° (zur Fläche) reicht einseitige Beleuchtung.

von lambda (Gast)


Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert
Ist das hier eigentlich der neuste Kunstwerke-Thread oder gabs da
nochmal einen aktuelleren?

Hier ist zumindest mal meine neuste Bastelei. Ob man sie als Kunstwerk
bezeichnen möchte, darf jeder selbst entscheiden ;)

Anlass des Projekts war die Verlegung eines neuen Parkett-Fußbodens.
Allerdings ist mir da im Laden aufgefallen, dass die dort verlegten
Dielen recht unterschiedlich hell waren. Gegen die Maserung und
Holzstruktur habe ich ja nichts, das gehört schließtlich dazu. Aber wenn
zwei nebeneinander liegende Bretter eine deutlich unterschiedliche Farbe
habe, sieht das finde ich komisch aus.
Daher habe ich mich entschieden, ein Gerät zum Helligkeitsvergleich der
Bretter zu basteln. Da es sich nur um 50 Bretter handelt und mir ein
Vergleichswert ohne Bezug zu irgendeinem Einheitensystem ausreicht, war
der Aufbau entsprechend einfach. Der Grundgedanke ist, dass das Brett
möglichst homogen Beleuchtet und die Intensität des reflektierten Lichts
gemessen wird.

Beleuchtet wird über einen Ring aus 16 LEDs im Format 1206. Diese sind,
zusammen mit ihrem Vorwiderstand und etwas Abstand zueinander, direkt an
zwei dünne Drähte gelötet und somit parallel geschaltet. Der Drahtaufbau
kann dann gebogen und zu einem Ring zusammengelötet werden.
Die reflektierte Lichtintensität wird dann über eine Fotodiode mit
Transimpedanzverstärker in einen sinnvoll messbaren Spannungsbereich
umgesetzt.

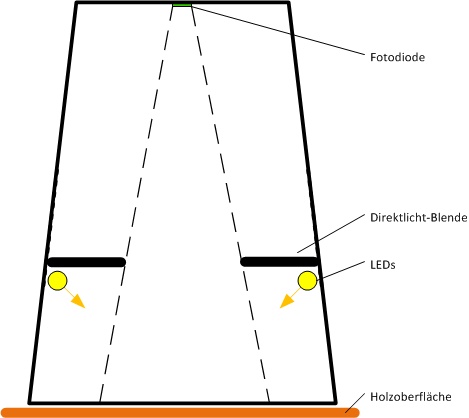

Alles zusammen passt in zwei ineinander gesteckte Plastik-Kaffeebecher.
Im inneren steckt der LED-Ring, eine Blende um direktes Licht der LEDs
abzuschatten und die Fotodiode am anderen Ende. Huckepack am Boden sitzt
die Auswerteschaltung in frei fliegender Dead-Bug-Bauweise. Der äußere
Becher wird nur darüber gestülpt und sorgt für Stabilität, defnierten
Abstand zur Oberfläche und Vermeidung von Streulicht von Außen.

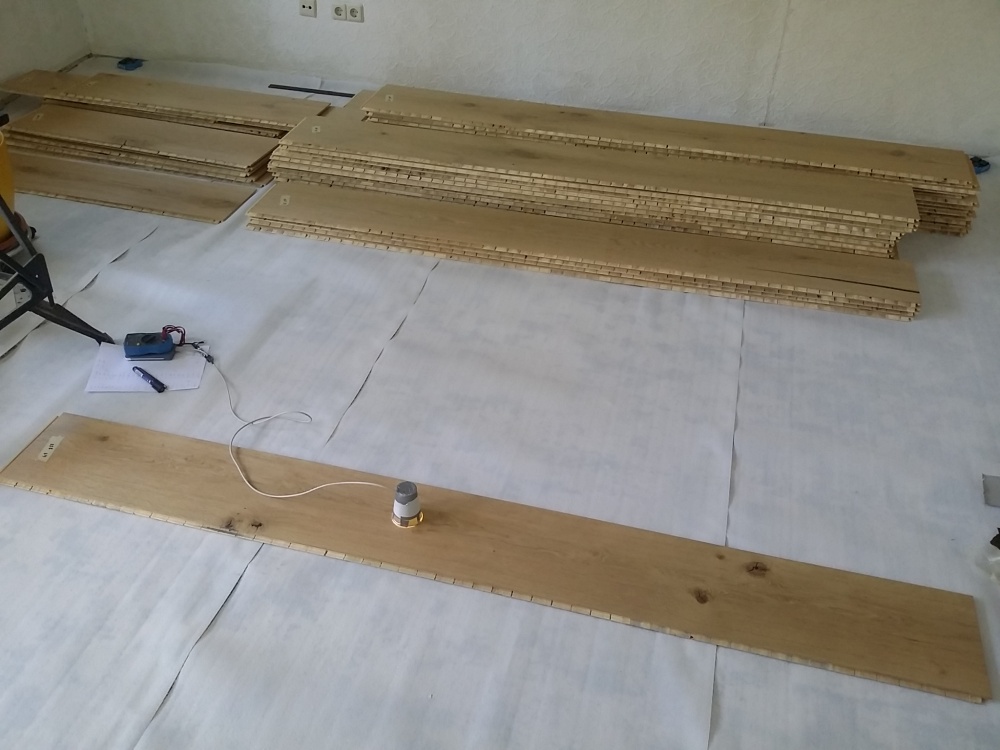

Angeschlossen wird die ganze Sache über ein USB-Kabel, bei dem über den
USB-Stecker die Spannungsversorgung aus einer Powerbank und über die
Datenleitungen das Messsignal zum Multimeter läuft. Damit lässt sich
dann über den angezeigten Spannungswert gut die Helligkeit des
Untergrundes vergleichen.

Im letzten Bild sieht man das dunkelste und hellste Brett aus der
gesamten Lieferung. Die Differenz im Messsignal waren dabei etwa 300mV
und ich finde nebeneinander erkennt man schon einen deutlichen
Unterschied im Holz. Mit bloßem Auge dürfte so eine Sortieraktion
vermutlich sehr aufwändig bis unmöglich sein, so hat es ungefähr eine
Stunde gedauert inklusive Auspacken der Holzpakete. Nicht mit
eingerechnet natürlich die Bastelzeit, aber das ist ja immer so :)

von Teo D. (teoderix)


Bewertung
4 lesenswert
nicht lesenswert
lambda schrieb:
> Ist das hier eigentlich der neuste Kunstwerke-Thread oder gabs da
> nochmal einen aktuelleren?

Für dein Kunstwerk auf alle Falle. ;)
Beitrag "Quick&dirty - schnelle Problemlösungen selbst gebaut"

von GEKU (Gast)


Bewertung
-4 lesenswert
nicht lesenswert
Interessante Seite!
Schon wäre es dir Reihenfolge der Einträge umzudrehen. Den neuesten
Eintrag ganz oben.
Gilt auch für andere Threads.

von F. F. (foldi)


Bewertung
-3 lesenswert
nicht lesenswert
GEKU schrieb:
> Interessante Seite!
> Schon wäre es dir Reihenfolge der Einträge umzudrehen. Den neuesten
> Eintrag ganz oben.
> Gilt auch für andere Threads.

Das wäre wirklich echt ne gute Sache.

von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
F. F. schrieb:
> GEKU schrieb:
>> Interessante Seite!
>> Schon wäre es dir Reihenfolge der Einträge umzudrehen. Den neuesten
>> Eintrag ganz oben.
>> Gilt auch für andere Threads.
>
> Das wäre wirklich echt ne gute Sache.

allerdings (wer Stift und Zettel noch kennt)
schreibt man per Hand so, dass das neueste unten ist.

von Conny G. (conny_g)


Bewertung
2 lesenswert
nicht lesenswert
Vielleicht optional als Seiteneinstellung, aber nicht als Standard.
Denn wenn man per Google auf einen Thread kommt und der ist „andersrum“,
da wird man ja wahnsinnig.

von Reinhard R. (reirawb)


Bewertung
6 lesenswert
nicht lesenswert
Bloß nicht, ist bei "Peters CNC-Ecke" so (andersrum), wenn ich da einen
kompletten Thread lesen will, kriege ich regelmäßig 'ne Krise. Da mußt
du von der letzten Seite an die Beiträge von unten nach oben lesen,
grauenhaft.

Reinhard

von Volker B. (Firma: L-E-A) (vobs)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Hallo zusammen,

angeregt durch den Thread zum MLX90640-IR-Sensor
Beitrag "Wärmebildkamera mit dem MLX90640 und Arduino Due" wollte ich mir ebenfalls
eine kleine Thermocamera bauen. An dieser Stelle mein Dank an Christoph
E. (stoppi), auch für den Hinweis auf den Lieferanten!


Als MCU wurde ein ATxmega32A4U verwendet. Aufgrund dessen
vergleichsweise kleinen RAMs musste jedoch die Programmierung etwas
optimiert werden:

Die Parameter des Sensors wurden über den PC ausgelesen, die zugh.
struct initialisiert und in ein Headerfile geschrieben, so dass die
Parameter der MCU im Flash-ROM zur Verfügung stehen und kein RAM
benötigen.

Die Pixel-Temperaturen werden nicht als float gespeichert, sondern als
16-Bit-Festkommazahl und zwar in dem Datenframe, der auch die
ausgelesenen Rohdaten enthält.

Beim Lesen der Sensor-Rohdaten werden im Datenframe nur die Variablen
überschrieben, die zu den Pixeln der aktuellen Subpage gehören.

Die Umgebungstemperatur wird mit einem MCP9844 gemessen, der mit dem
MLX90640 am selben TWI-Interface hängt.

Das LCD besitzt einen ILI9341-Controller, der via SPI-Interface
angesprochen wird, sowie einen XPT2046-Touchcontroller, der über einen
USART im SPI-Mastermode bedient wird.

Das USB-Interface stellt ein CDC-Device dar, über welches der Host-PC
nicht nur Screen-Dumps auslesen kann, sondern auch den MLX90640-Sensor
lesen und beschreiben kann, so dass die Rohdaten auch auf dem PC
ausgewertet werden können, um beispielsweise die Bilder auf eine höhere
Auflösung zu interpolieren und ggf. weichzuzeichnen.

Das Gehäuse wurde aus zwei günstigen Kunststoffgehäusen (Reichelt)
zusammengeklebt, wobei das längliche Gehäuse ein Batteriefach besitzt.

Versorgt wird die Camera entweder via USB oder mittels MCP1640 aus einer
NiMH-AA-Zelle.

Das PC-Frontend ist leider noch nicht fertiggestellt...

Grüßle
Volker

von Malte _. (malte) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Tolles Projekt,
ich habe sowas auch im Kopf, seitdem die Sensoren für unter 300€ zu
haben sind. Aber der Sensor dort für deutlich unter 100€, damit wirds ja
richtig interessant. Dass die AVRs für Farbgrafiken etwas wenig RAM
haben, hatte ich mir auch schon ausgerechnet und würde entweder externen
RAM dran packen (die Xmega könne ja bis zu 24 Adressleitungen verwenden)
oder auf einen leistungsfähigeren STM wechseln.

von Tobias P. (hubertus)


Angehängte Dateien:

Bewertung
14 lesenswert
nicht lesenswert
Hallo allerseits,

wieder einmal eine Hohlleiterbastelei von mir. Gezeigt ist ein
Bandpassfilter in Hohlleitertechnik für Ka-Band mit einer Mittenfrequenz
von ca. 33 GHz und einer Bandbreite von ca. 5%. Solche Filter wurden im
Thread Beitrag "Hohlleiterfilter mit Blech" einigermassen
ausführlich diskutiert und die ursprüngliche Idee habe ich aus den
UKW-Berichten 3/2015, "Herstellung von mechanischen. Bauteilen für 80,
122 und 242 GHz" von Sigurd Werner.

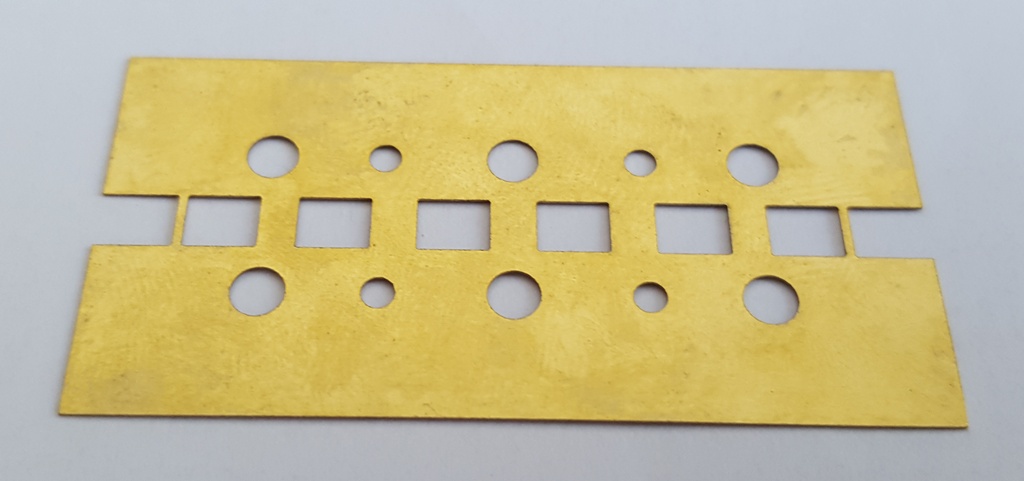

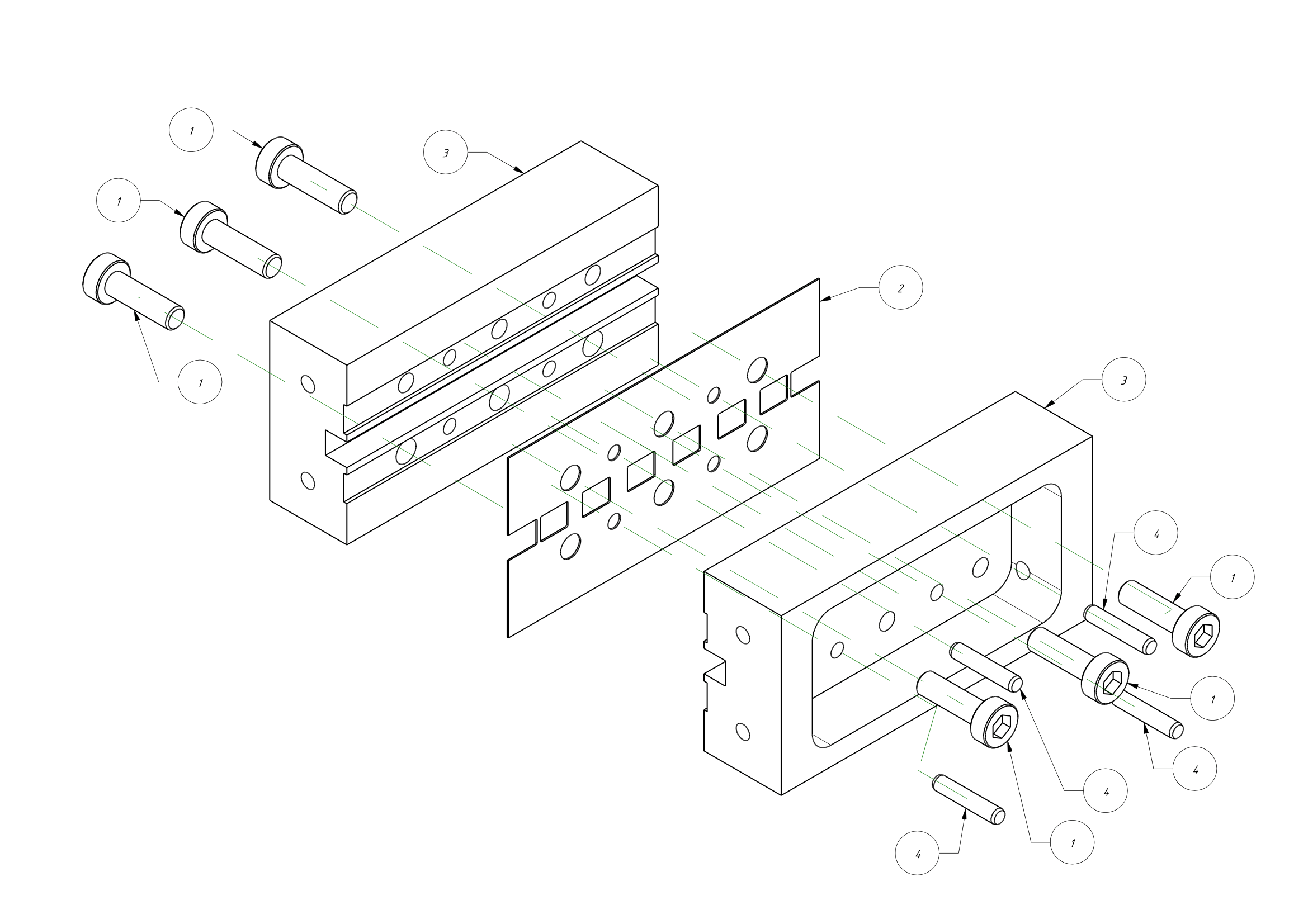

Die beiden Hälften für den Hohlleiter habe ich mit einem normalen
mechanischen CAD konstruiert, ebenso wie das mittig montierte Blech,
welches ein Messingblech von 0.2mm Stärke ist. Eine Firma in der Nähe
hat mir anhand von Stepdaten dann das Blech Wasserstrahlgeschnitten.

Die Dimensionen (Länge der Fenster und Breite der Stege dazwischen) sind
mit Matlab berechnet und auf 0.05mm gerundet. Danach wurden vom Filter
mehrere Simulationen mit einer "echten" FEM-Software gemacht. Ideal wäre
es natürlich, wenn die Fenster einen Eckradius von 0 hätten, aber dies
ist beim Wasserstrahlschneiden natürlich genauso wenig möglich wie beim
Fräsen, weshalb ein Eckradius von 0.2mm berücksichtigt wurde. Daher sind

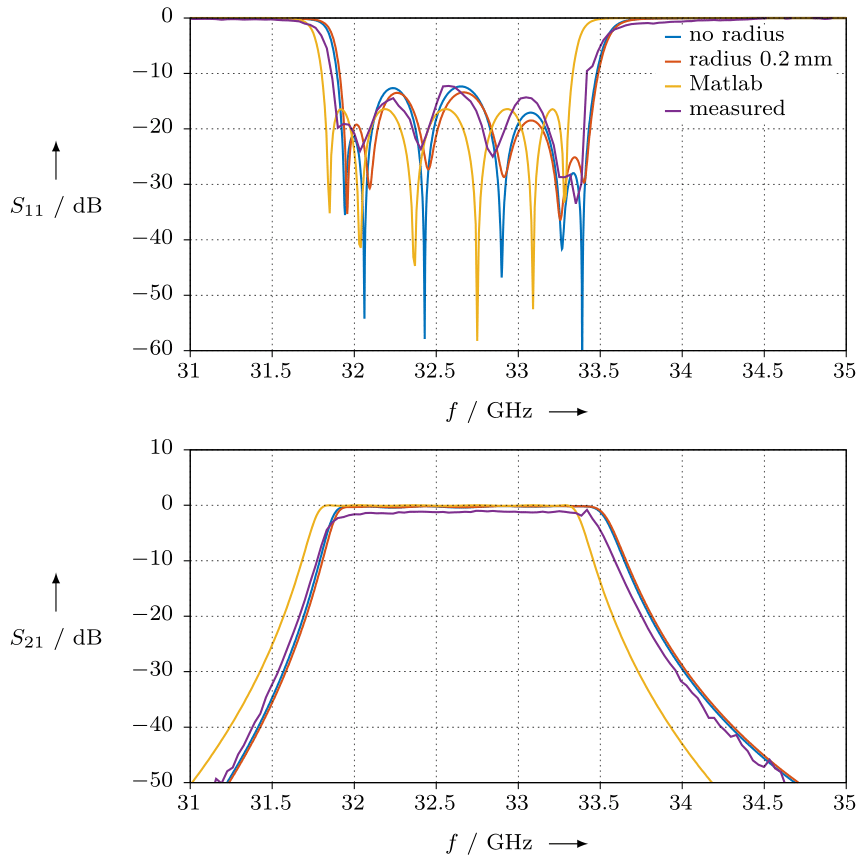

im Diagramm, wo die S-Parameter dargestellt sind, zwei Kurven ('no
radius', 'radius 0.2mm'). Die gelbe Kurve ist das Resultat meiner
eigenen Simulationen in Matlab.

Nachdem das Filter berechnet und konstruiert war, habe ich die Hälften
auf einer CNC-Fräsmaschine hergestellt, das Blech montiert und alles
verstiftet. Da mir im Moment kein anderer Networkanalyser zur Verfügung
stand, als ein alter HP 8510, bei dem das Kalibrierset fehlt, habe ich
mir kurzerhand noch einen Satz Hohlleiter-Kalibrierstandards hergestellt
(Senkerodieren von 3 unterschiedlich tiefen Hohlleiterstücken in kleine
Aluklötze) und den Networkanalyzer damit kalibriert. Da meine
Kalibrierstandards sicher alles andere als optimal sind, und vermutlich
noch ein paar numerische Probleme rein spucken, ist die gemessene
Filterkurve etwas "wacklig", scheint aber alles in allem einigermassen
zur Prognose zu passen. Dass die Matlab-Simulation nicht stimmt,
überrascht nicht weiter, da dort starke Vereinfachungen angenommen
wurden (perfekte Kanten, Blech und Hohlleiter unendlich gut leitend,
...).

Leider fehlt mir immer die Zeit, um solch anspruchsvolle Projekte wie
sie weiter oben immer gezeigt werden bis zum Ende durchzuziehen, deshalb
schaffe ich es immer nur, ein paar einzelne Bauteile herzustellen :-)
Für das Filter habe ich allerdings keine spezielle Applikation. Ich
wollte nur  schauen, ob es mit einfachen Mitteln machbar ist (d.h. ohne
Ätzen, ohne Diamantfräsen und was sonst noch für fancy
Bearbeitungsverfahren angewandt werden für Hochfrequenzbauteile).

Eventuell finde ich die Zeit, zu dem Filter noch einen ausführlichen
Bericht zu verfassen (ähnlich wie beim Richtkoppler,
Beitrag "Re: Zeigt her eure Kunstwerke (2017)",
https://hb9fsx.ch/wordpress/wp-content/plugins/download-attachments/includes/download.php?id=902).

Grüsse,
Tobias

von Reinhard R. (reirawb)


Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert
Hallo,

von einem Modellbahnclub kam über meinen Cousin die Anfrage, ob ich ein
einfaches Gerät zum Überprüfen der Herzstückpolarität bei Weichen und
DKWs entwickeln und bauen kann. Es gibt da wohl öfter Probleme mit der
Kontaktierung. Ist vielleicht auch für den einen oder anderen
Modellbahner hier interessant.

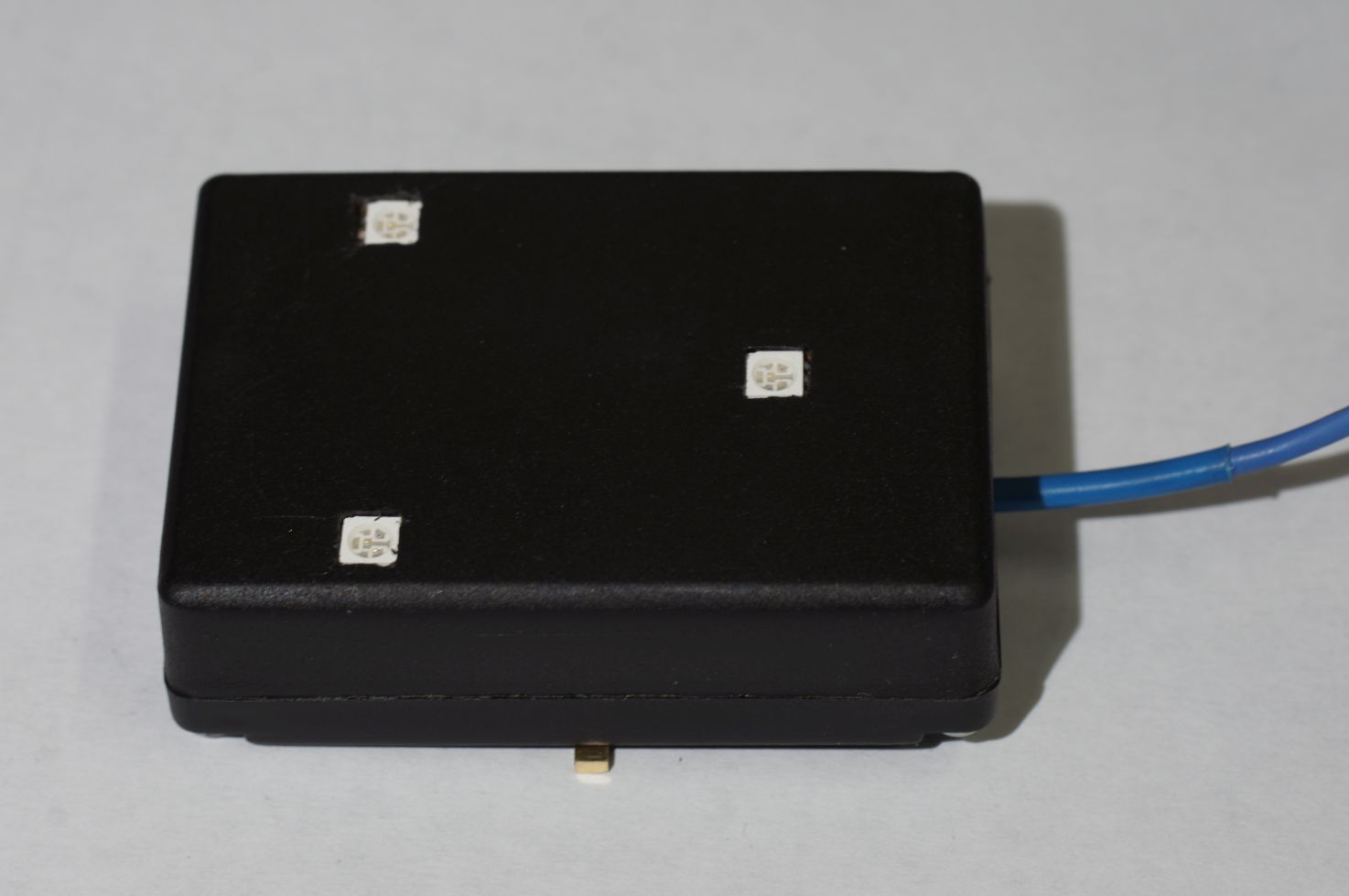

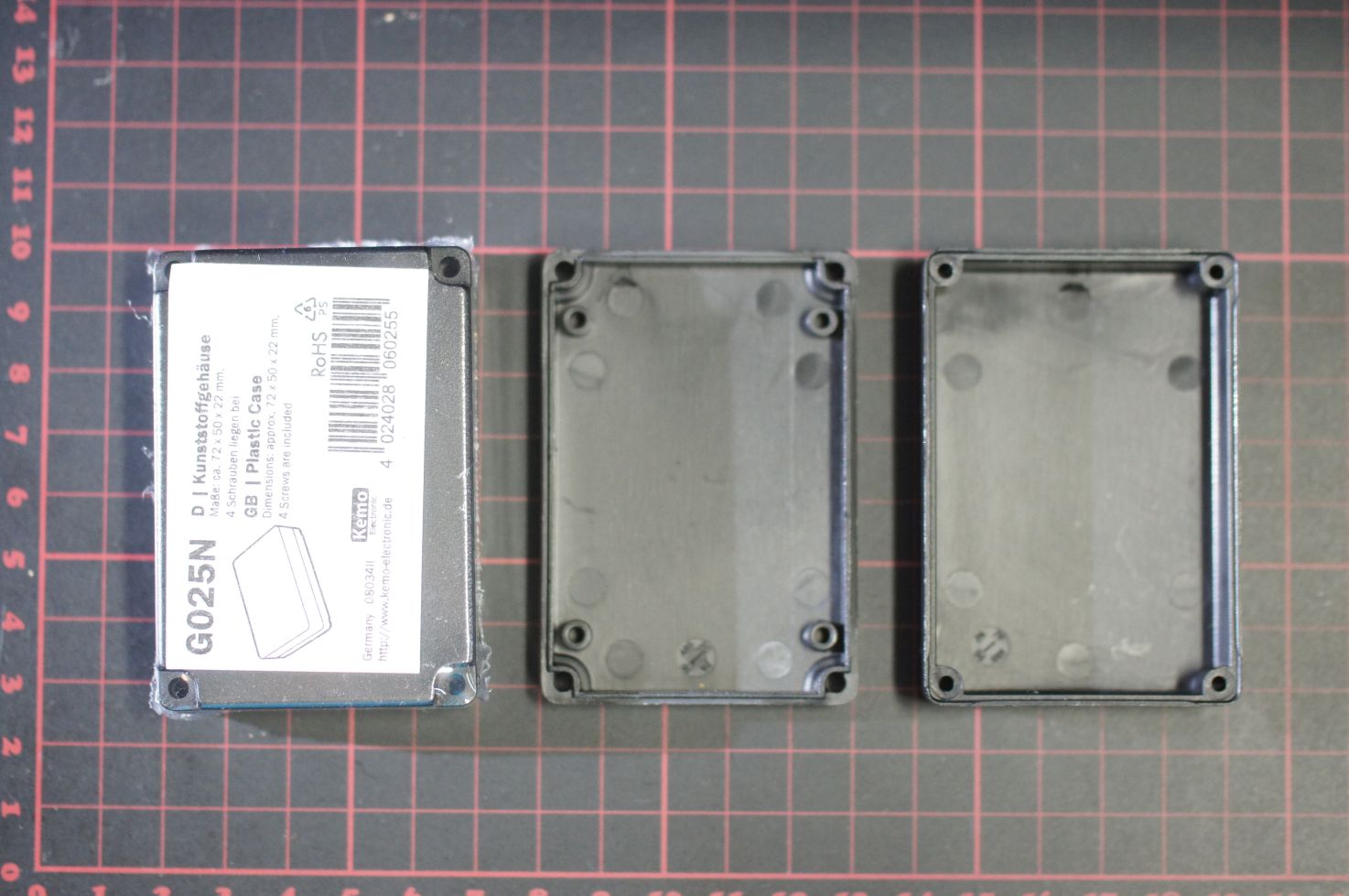

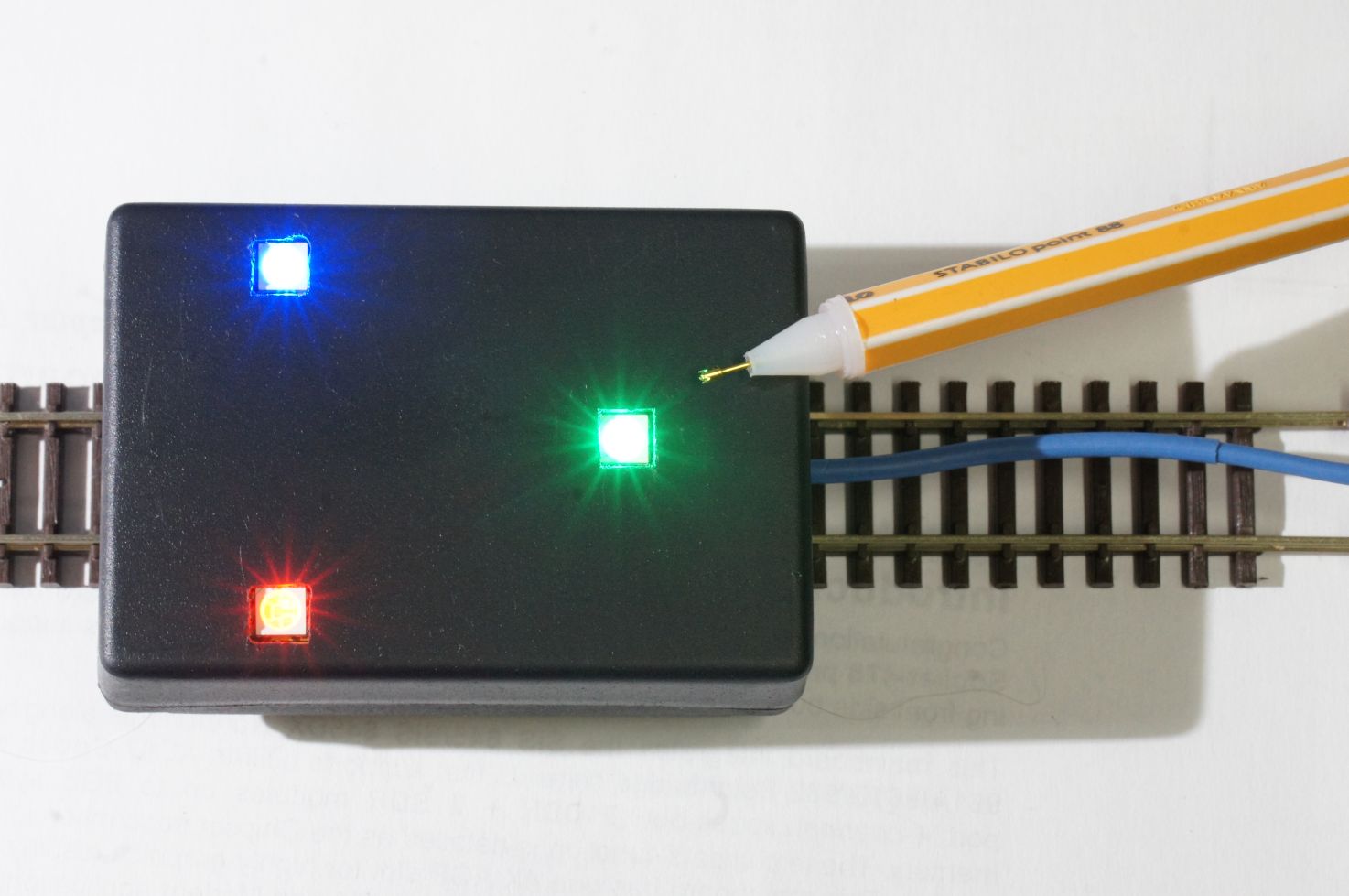

Das Ergebnis will ich euch mal kurz hier vorstellen. Ist ein
schnuckliges kleines Gerät geworden, das einfach auf das Gleis
aufgesetzt wird. Die beiden hinteren LEDs weisen den beiden Schienen
jeweils eine Farbe zu. Mit dem Testpin wird das zu prüfende Herzstück
(oder was auch immmer) kontaktiert. Zeigt die Test-LED grün, ist kein
Kontakt vorhanden, bei rot bzw. blau ist der Testpin mit der der Farbe
entsprechenden Schiene verbunden.

Das Ganze funktioniert mit AC, DC und Digitalspannung, min. 12V, max.
24V.

Reinhard

von Gerhard O. (gerhard_)


Bewertung
8 lesenswert
nicht lesenswert
Deine Testbord erinnert mich an meine Lehrzeit in den 70er Jahren in D
wo ich eine kurze Zeit in der Verstärker Fertigung mithelfen mußte. Dort
wurden modulare NF Leistungsverstärker mit einsteckbaren
Vorstufen/Treiber Modulen hergestellt und wenn notwendig repariert. Es
wurden dort Unmengen an (noch guten) Ausgangstransistoren grundlos
ausgewechselt. (Da durften wir ins die Taschen mit 2N3055 u.ä. für ein
paar DM durch die Verkaufstelle auffüllen. Es gab Berge an (noch
brauchbarer) Komponenten aller Art. War eine schöne Zeit für angehende
Elektroniker).

Jedenfalls, da mir das zu blöd war, nervte ich meinen Chef mich endlich
eine Testplatine entwerfen zu dürfen um die Fehlersuche zu erleichtern.
Er gab mir dann die Erlaubnis um mich loszuwerden und mit Hilfe einiger
LEDs und CMOS Logik baute ich dann innerhalb eines Tages auf Verobord
die einsteckbare Testschaltung. Es wurde angezeigt ob die
Endstufentransistoren funktionierten oder in welcher Weise schadhaft
(Kurzschlüsse, Isolation, Halbleiterstreckenbeschaffenheit). Der
unnötige Austausch wurde komplett eliminiert und die Firma sparte sich
vielleicht etwas. Die Kollegen waren jedenfalls sehr dankbar, daß ihre
Arbeit dadurch erleichtert wurde. Und für mich war es als junger
angehender Technikerlehrling ein nettes Erfolgserlebnis. Vielleicht
lacht man über solche Sentimente. Aber was solls...

: Bearbeitet durch User
von Ayk N. (ayk-ohm)


Bewertung
-1 lesenswert
nicht lesenswert
Reinhard R. schrieb:
> Überprüfen der Herzstückpolarität bei Weichen

Interessantes Gerät. Ich frage mich, ob sich das auch auf ein echtes
Gleis übertragen lässt, um herauszufinden welche die Plus und Minus
Schiene ist...

von Reinhard R. (reirawb)


Bewertung
1 lesenswert
nicht lesenswert
Ayk N. schrieb:
> Interessantes Gerät. Ich frage mich, ob sich das auch auf ein echtes
> Gleis übertragen lässt, um herauszufinden welche die Plus und Minus
> Schiene ist...

Im Prinzip schon, wäre ja aber nur beim DC-Analogsystem interessant.
Wobei, wenn du die Fahrtrichtung umkehrst, änderst du ja auch die
Gleispolarität. Oder wolltest du auf etwas anderes hinaus?

Bei DC ist es so, dass die Farben der Schienen-LEDs der Polarität
entsprechen. Bei falscher Polarität bleibt das Gerät einfach dunkel.
Dann drehst du es auf dem Gleis rum und es zeigt entsprechend an.

Jeder weiß ja, Rot ist Blau und Plus ist Minus. Oder so ähnlich :-)

Reinhard

von Old P. (old-papa)


Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert
Hallo,

ich einigen andere Threads habe ich ja gelegentlich davon geschrieben,
dass ich die bekannten 60 Watt Chinamöppel (ZPB30A1) gleich zu viert in
ein Gehäuse gesteckt habe. Hauptsächlich, um damit einzelne Zellen in
Akkupacks zu testen (messen ist wohl etwas übertrieben).

Hier also ein paar Fotoimpressionen vom noch immer nicht ganz fertigen
Gerät. Eigentlich ist es seit rund 1,5 bis 2 Jahren fertig, nur die
Frontfolie fehlt noch immer. Die kommt aber "die Tage"...

Die Module selber sind ja nicht unbekannt, sie wurden hier im Forum und
bei Youtube rauf und runter diskutiert.

Die vier Module sind untereinander komplett galvanisch getrennt, sie
werden von kleinen Schaltreglerbausteinen versorgt. Nur so ist es ja
möglich in verdrahteten (gepunkteten) Akkupacks bis zu vier Einzelzellen
gleichzeitig zu messen.

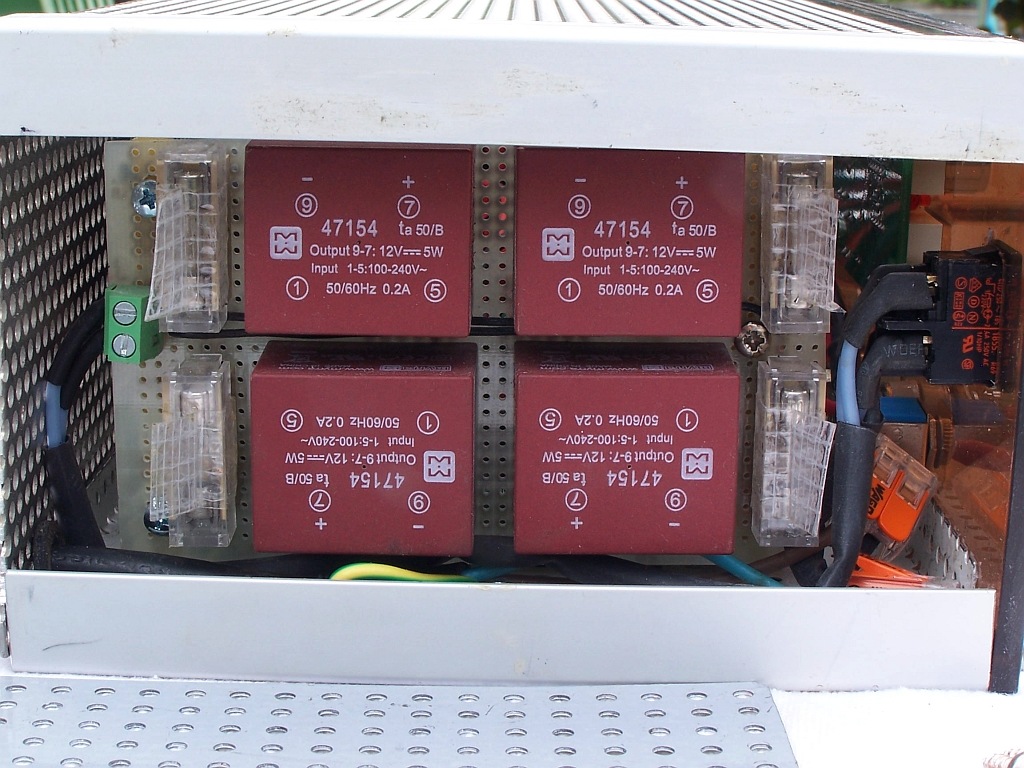

Zum Sicherungswechsel kann ich eine Seitenwand vom Gehäuse herausziehen.
Das Gehäuse entstand aus gerade im Restebereich herumliegenden
Lochblechen und Eckprofilen, wobei ich die Eckprofile teilweise mit
Epoxy mit den Blechen verklebt habe.

Da die Funktion besser in Bewegtbildern zu erklären ist, habe ich mir
mit vielen "ähhs" bei Youtube einen abgestammelt ;-)

Video 1: Youtube-Video "Elektronische Vierfachlast auf Basis ZPB30A1 - Teil 1"

Und danach kurz ein Update: Youtube-Video "Elektronische Vierfachlast auf Basis ZPB30A1 - Teil 2 (Entladeende)"

Also, hier nur mal als Projekt zeigen, aber wenn Fragen sind, gerne ;)

Old-Papa

: Bearbeitet durch User
von Old P. (old-papa)


Angehängte Dateien:

Bewertung
9 lesenswert
nicht lesenswert

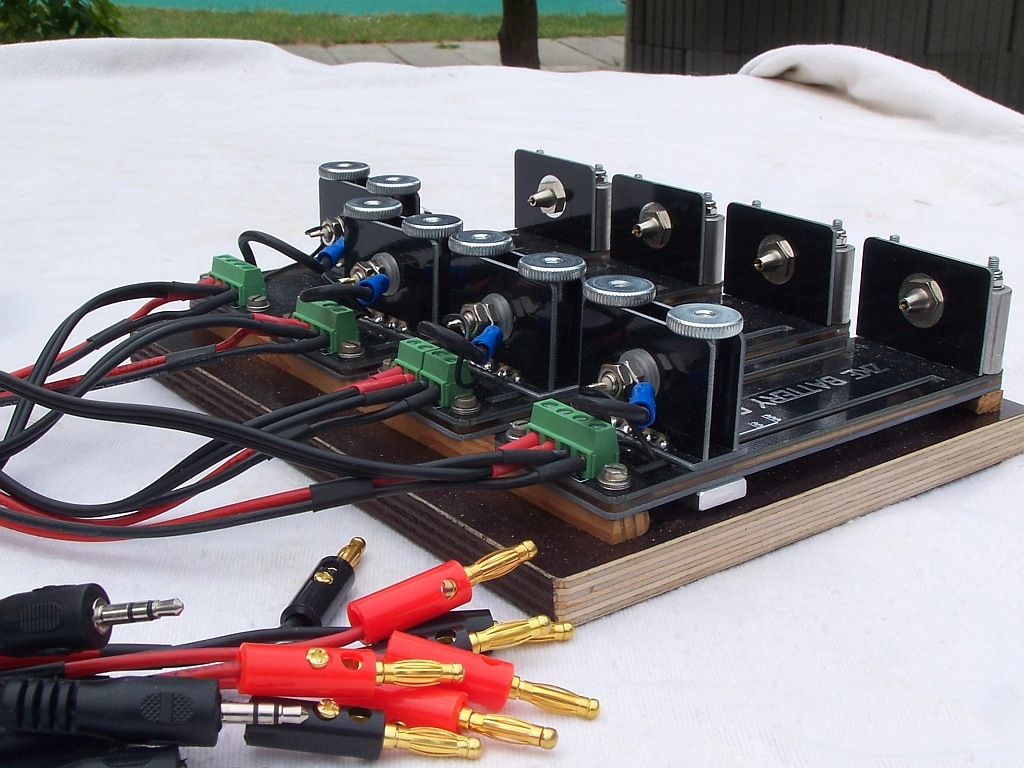

So, dann manch ich also hier weiter....

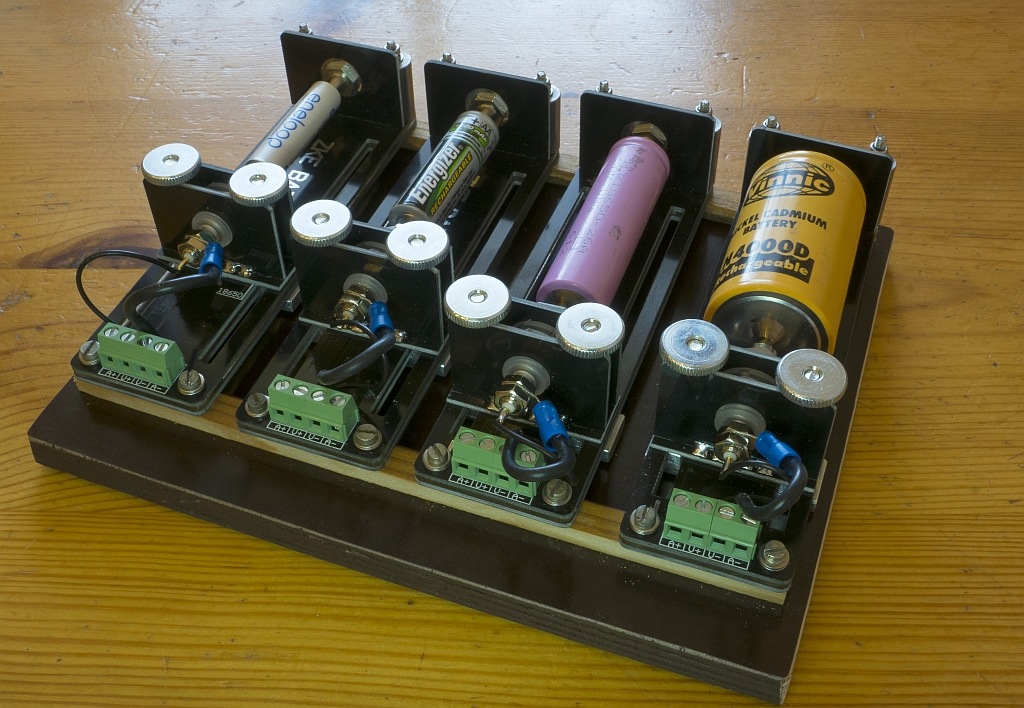

Ich habe seinerzeit noch vier Stück dieser vom Chinamann angebotenen
Messadapter gekauft. Diese gibt es in unterschiedlichen Materialien,
doch in Acryl war mir das zu fragil. Also in FR4 geordert, scheinen
halbwegs stabil.

Doch schon bei den ersten Versuchen war das dann nicht mehr so. Die
beiden senkrechten Bauteile bogen sich bei mäßiger Federbelastung schon
sichtbar zurück. Das wollte ich so nicht lassen, außerdem sollten
(passend zur E-Last) vier Stück auf ein Brett montiert werden.
Doch bei der Montage gibt es die erste Falle: Die beiden Schrauben, die
den  (je nach Zellengröße) verstellbaren Schlitten (mit Minuskontakt)
halten, sind von unten verbaut. Auf ein Brett schrauben ist so also
nicht möglich. Nach einigem Verhirnen habe ich mich entschlossen diese
Befestigung ganz anders und von oben zu gestalten. Also wurden flugs ein
paar Aluteile gefräst, Schrauben durch und Rändelmuttern von oben. So
ist das viel stabiler und eben von oben lösbar.

Dann die Gegenseite (Pluskontakt): Hier steht nur eine kleine FR4-Wand
nach oben, diese hält die Kontaktspitze. Sie ist mit dem Unterteil
verlötet, doch bog sich auch beängstigend nach hinten. Alao habe ich
auch hier Zusatzteile gefertigt. Diesmal in Form von Excenterrollen, die
mit den sowieso notwendigen Befestigungsschauben zum Grundbrett in
passender Position geklemmt werden.

Jetzt können die jeweiligen Zellen auch mit ordentlich Federdruck
geklemmt werden. Kontaktiert werden die Zellen durch massive und kräftig
gefederte Messkegel, in deren Innerem dann (isoliert) die beiden
Sensorfederspitzen verbaut sind. Insgesamt eine sehr gute Lösung.

Auf dem Grundbrett habe ich das mit soliden Einpressmuttern verschraubt,
das hält bis zur nächsten Eiszeit!

Der Rest ist den Fotos zu entnehmen.

Old-Papa
PS: in einem anderen Thread wurde ja gehöhnt, dass die "Schöpfungshöhe"
in der Gestaltung meiner Vierfach-Last nicht so dolle ist, hier bei
diesem Messadapter dann doch hoffentlich höher ;-)

: Bearbeitet durch User
von Teo D. (teoderix)


Bewertung
-1 lesenswert
nicht lesenswert
Old P. schrieb:
> PS: in einem anderen Thread wurde ja gehöhnt, dass die "Schöpfungshöhe"
> in der Gestaltung meiner Vierfach-Last nicht so dolle ist, hier bei
> diesem Messadapter dann doch hoffentlich höher ;-)

Wenn nich, klemmst da ein paar Dilithiumkristalle rein und mach dich vom
Acker. :D

von Old P. (old-papa)


Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
>
> Wenn nich, klemmst da ein paar Dilithiumkristalle rein und mach dich vom
> Acker. :D

Bahnhof, Ägypten...?

von Teo D. (teoderix)


Bewertung
-1 lesenswert
nicht lesenswert
Old P. schrieb:
> Bahnhof, Ägypten...?

Star Treck, Dilithiumkristalle => Andromeda?


PS: Nich falsch verstehen! Du sollst dich nicht verpissen, nur Deine
Möglichkeiten nutzen, wenns die hier zu blöde wird. Ägypten wird da
sicher keine Verbesserung bringen. ;D

von Old P. (old-papa)


Bewertung
-1 lesenswert
nicht lesenswert
Teo D. schrieb:
>
> Star Treck, Dilithiumkristalle => Andromeda?

Aha... ;-)

> PS: Nich falsch verstehen! Du sollst dich nicht verpissen, nur Deine
> Möglichkeiten nutzen, wenns die hier zu blöde wird. Ägypten wird da
> sicher keine Verbesserung bringen. ;D

Ach, wenn ich 5000 Jahre zurück gebeamt serde, dann auch mit heutigem
Wissen nach Ägypten.
Entweder werde ich Pharao oder komme als Scharlatan ins Feuer.

Old-Papa

Beitrag #5902311 wurde von einem Moderator gelöscht.
Beitrag #5902351 wurde von einem Moderator gelöscht.
von Old P. (old-papa)


Angehängte Dateien:

Bewertung
11 lesenswert
nicht lesenswert

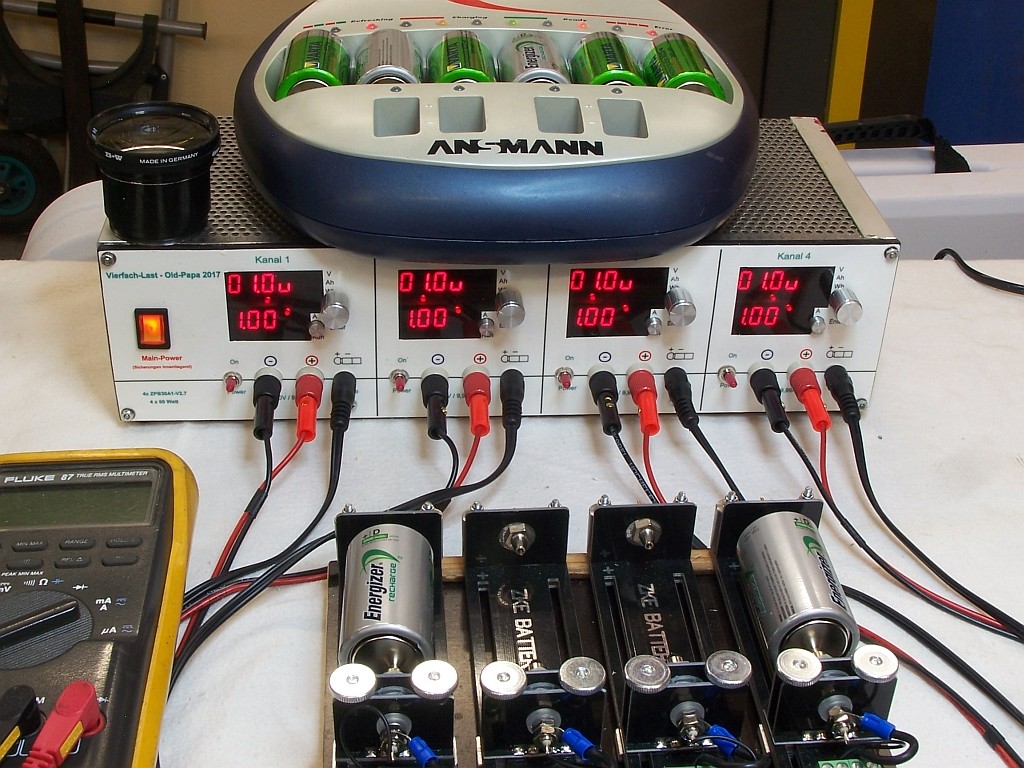

So, ich noch mal mit meiner Vierfach-Last....

Ich bin nun endlich (nach rund 2 Jahren) dazu gekommen, das Dingens auch
vorzeigbar ins Regal zu stellen bzw. gleich ein erster Arbeitseinsatz.

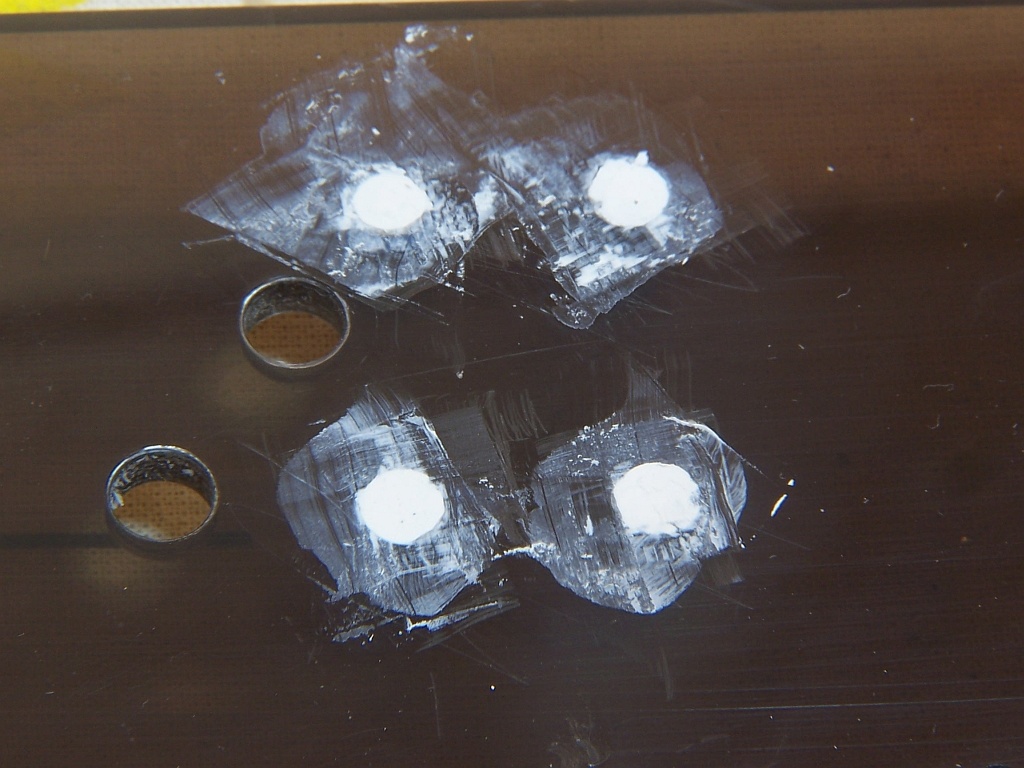

Zunächst die Schraubenköpfe verspachtelt, die rückseitigen Abstandhülsen
wurden mitsamt der Schrauben mit Sekundenkleber (Gel) verklebt.
Danach etwas schaben, das machte mehr Schaden als Nutzen....
Also musste poliert werden. Da sich meine Acrylpolitur irgendwo ins
Nirvana verzogen hat, musste Chrompolitur herhalten. Hauptsächlich die
Bereiche der Sichtfenster mussten bearbeitet werden.

Aber jetzt...: Die Folie wird aufgezogen. Leider bin ich dabei irgendwie
um ein paar Millimeter nach rechts verrutscht, sieht doch nicht so schön
aus.
An den Außenkanten habe ich noch eine kleine Fase angefeilt, ohne zieht
man die Frontfolie beim hantieren am Gerät an den Kanten immer etwas ab.

Egal, ich brauchte das Ding, also weiter... Zunächst wieder alles
montiert und dann das ganze Geraffel zum Fototermin gestellt ;-) Ich
habe noch vier Messstrippen mit "Kelvin-Clips" gebosselt, sodass ich die
Senseeingänge benutzen kann.

Dann gleich erster Einsatz, die Akkus aus zwei meiner Weltempfänger
(Grundig Satellit 700) waren tot. (die Dinger ziehen bei Power-Off wohl
noch etwas Strom). Also Laden-Entladen-Laden-Entladen.... Mal sehen, ob
die noch zu retten sind.

Old-Papa

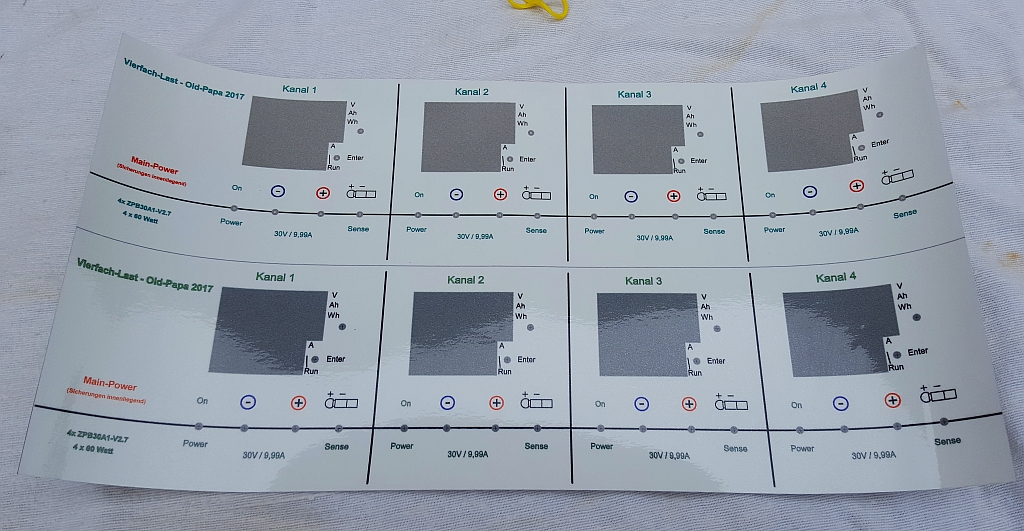

Update: Das Foto der Rohfolien fehlte. Eine habe ich noch, mal sehen, ob
ich meinen Fehler noch fixe....

: Bearbeitet durch User
von Walter T. (nicolas)


Bewertung
0 lesenswert
nicht lesenswert
Der Aufbau sieht doch von außen gelungen aus. Von Innen läßt Du uns ja
nicht gucken. Ehrlich gesagt finde ich es merkwürdiger, wenn die
Frontplatte mit einem Foren-Nickname markiert ist, als der Millimeter,
um den die Folie verrutscht ist. Letzteres kann man ja korrigieren, wenn
es wirklich stört, oder so lassen, wenn nicht.

Welchen Grund haben die L-förmigen Bereiche?

von Old P. (old-papa)


Bewertung
1 lesenswert
nicht lesenswert
Walter T. schrieb:
> Der Aufbau sieht doch von außen gelungen aus. Von Innen läßt Du uns ja
> nicht gucken.

Ein paar Posts weiter oben kannste innen kucken ;-)

> Ehrlich gesagt finde ich es merkwürdiger, wenn die
> Frontplatte mit einem Foren-Nickname markiert ist,

Das ist nicht nur ein Foren-Nickname, sondern quasi mein 2. Echtname.
Damit bin ich inzwischen seit Jahrzehnten im Netz unterwegs, nicht nur
in diversen Foren. Dieser steht auf vielen meiner Eigenbauten drauf, das
passt schon.

> ...als der Millimeter,
> um den die Folie verrutscht ist. Letzteres kann man ja korrigieren, wenn
> es wirklich stört, oder so lassen, wenn nicht.

Ich lass es erstmal, das Folienlayout habe ich jetzt noch korrigiert,
vielleicht lass ich noch mal eine drucken (kostet "Kaffeekasse")

> Welchen Grund haben die L-förmigen Bereiche?

L-Förmig? Meinst Du den Displayausschnitt? Dieser ergibt sich aus der
Anordnung der Elemente auf der Displayplatine. Klar, den "Enter-Knopf"
hätte ich separat machen können, dazu war ich aber zu faul.
Ich musste übrigens die grünen Original-LEDs durch rote ersetzen.

Old-Papa

: Bearbeitet durch User
von Walter T. (nicolas)


Bewertung
0 lesenswert
nicht lesenswert
Old P. schrieb:
> Ein paar Posts weiter oben kannste innen kucken ;-)

Asche auf mein Haupt. Ich habe es übersehen.

Old P. schrieb:
> Klar, den "Enter-Knopf"
> hätte ich separat machen können, dazu war ich aber zu faul.

Das wäre dann wohl mein Haupt-Kritikpunkt am ganzen Aufbau. Ich lasse
bei Drehknöpfen immer mindestens soviel Platz, daß ein ganzer Daumen
dazwischen paßt. Notfalls kommt ein Poti dann sogar an ein Kabel.

Aber besser enge Knöpfe als fummelige Einstellmenüs. Ich gehe mal davon
aus, daß Du Deinen Kompromiß gründlich genug durchdacht hast.

von Old P. (old-papa)


Bewertung
1 lesenswert
nicht lesenswert
Walter T. schrieb:
>...
> Aber besser enge Knöpfe als fummelige Einstellmenüs. Ich gehe mal davon
> aus, daß Du Deinen Kompromiß gründlich genug durchdacht hast.

Das passt schon.
Allerdings würde ich die Frontplatte zur Displayplatinenbefestigung beim
nächsten Versuch nicht mehr bohren, sondern die Displaybefestigung auf
hinterklebten Acrylstreifen machen. Die Schrauben halten darin zwar
nicht gut, vor allem wenn man ein paar mal geschraubt hat, doch wann
muss man da nochmal ran?

Das Material der Frontplatte ist kein Acryl, sondern irgendein Zeugs aus
dem Baumarkt. Das hatte mir mein Mieter mal geschenkt, war bei ihm
übrig. Es ist auch nicht rot, sondern "Rauchglas", geht aber noch
halbwegs. Als alles gebohrt und zum ersten Test verbaut war, fand sich
auch meine extra dafür auf Maß bestelle schön rote Acrylscheibe wieder
an :-(

Vielleicht mal irgendwann... (aber Provisorien halten sich ja soooo
hartnäckig...)

Old-Papa

von Mampf F. (mampf) Benutzerseite


Angehängte Dateien:

Bewertung
6 lesenswert
nicht lesenswert
Mal wieder was von mir ...

Auf dem Bild sieht man:

- XC7S50 FPGA-Modul (rote kleine Platine)
- Linux SoM (ATSAMA5D27 @ 500MHz mit 128MB DDR2)
- "Mainboard" mit 100MBit ethernet, USB (highspeed host), Bluetooth,
WiFi, 3G modem

Ist alles unter MIT veröffentlicht und im Rahmen eines Projektes für die
Kryptowährung IOTA entstanden.

Da das etwas viel zum Beschreiben wäre, gibt es hier den Link zur
Dokumentation:

https://gitlab.com/iccfpga/iccfpga-core/wikis/home

: Bearbeitet durch User
von Klaus R. (klaus2)


Bewertung
0 lesenswert
nicht lesenswert
Fällt das noch unter "Hobby"? :)

Das Ding hat IRDA? :)

Klaus.

: Bearbeitet durch User
von Mampf (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Klaus R. schrieb:
> Fällt das noch unter "Hobby"? :)

jup, klar xD

> Das Ding hat IRDA? :)

jap, der Grund ist, dass das Projekt quasi sowas wie ein
Gateway für Sensoren werden soll, um Sensor Daten in
den Tangle von IOTA zu speichern. Es kann auch
ein LORA Concentrator angeschlossen und Sensoren mit
LORA Transceiver verwendet werden. Weil man da meistens
sowas wie einen STM32 noch drauf hat und die UARTs IrDA
unterstützen, dachte ich mir, wäre das die einfachste
Lösung, Sensoren mit dem Gateway zu koppeln / pairen
(zB Keys für Verschlüsselung usw auszutauschen)

Ist aber noch ungetestet :)

von Mw E. (Firma: fritzler-avr.de) (fritzler)


Angehängte Dateien:

Bewertung
16 lesenswert
nicht lesenswert
Da wurde man vor einiger Zeit darauf hingewiesen, dass ein Dresdner
Schrotti LED Panels reinbekommen hat.
Also hingedüst und die Dinger zum Kilopreis eingesackt.

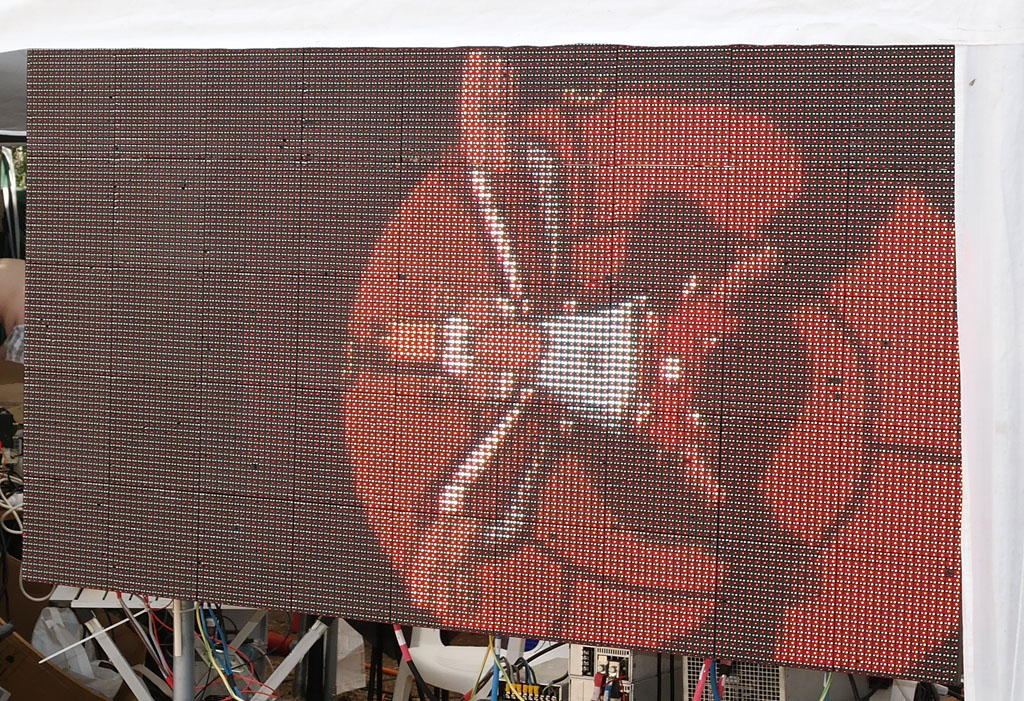

Das Stück hat 16x16px RGB und eine Größe von 192x192mm².
Davon hab ich 50 Stück eingesackt und aus 45 Panels davon wurde ein
Display mit 144x80px mit 2500W Leistungsaufnahme gebaut.
Die Größe ist 1,7x1m².

Die Daten kommen per Netzwerk mit Artnet rein, das sind 2MByte/s bei
60fps.
Ein Hauptcontroller splitet die Daten auf und sorgt für ein OSD.
Die Subcontrolelr sorgen für das eigentliche Pixeltiming damit die
DImmung stimmt.
Diese bekommen die Daten per SPI über LVDS.
Ein mplayer Plugin sorgt dann für bewegte Bilder auf dem Display.

Ja was gibts denn noch weiteres zu sagen?
Ich lass die Bilder sprechen.

von Old P. (old-papa)


Bewertung
0 lesenswert
nicht lesenswert
Mw E. schrieb:
> Da wurde man vor einiger Zeit darauf hingewiesen, dass ein Dresdner
> Schrotti LED Panels reinbekommen hat.
> Also hingedüst und die Dinger zum Kilopreis eingesackt.

Kann ich mir den Schrotti ausborgen?

> Ja was gibts denn noch weiteres zu sagen?
> Ich lass die Bilder sprechen.

Gut gemacht, Daumen hoch!

Old-Papa

von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Mw E. schrieb:
> Da wurde man vor einiger Zeit darauf hingewiesen, dass ein Dresdner
> Schrotti LED Panels reinbekommen hat.
> Also hingedüst und die Dinger zum Kilopreis eingesackt.

hattest Du vorm hindüsen 'ne Info ob die Teile noch funzen?

von Martin S. (sirnails)


Bewertung
0 lesenswert
nicht lesenswert
Ach wie geil! Ein Kindheitstraum wurde wahr :-)

Hättest Du nicht interesse, das ganze in einen Artikel fürs Wiki zu
gießen?

von Mw E. (Firma: fritzler-avr.de) (fritzler)


Bewertung
0 lesenswert
nicht lesenswert
@old papa:
Von den 16x16 px Panels hatte der Schrotti leider nicht so viele.
Von doppelt so großen Panels mit 8x16 px hatte er mehrere Gitterboxen
voll.
Aber die sind dann doch zu groß mit zu wenig Pixeln.
Das Display ist ja jetzt schon sau groß mit recht wenig Pixeln, aber ein
Neukauf von 45 Chinapanels zu 32x32 px würde mich 4 stellig kosten.

● J-A V. schrieb:
> hattest Du vorm hindüsen 'ne Info ob die Teile noch funzen?

Die Leute aus dem Turmlabor der TU Dresden wurden darauf aufmerksam und
hatten welche vorab besorgt und verschickt.
Also ja ich wusste, dass die noch funzen.

Allerdings sind die mechanisch recht zerkloppt, weil die eben vom
Schrotti ohne Rücklicht auf Verluste in GItterboxen gekippt wurden.
Daher gibts eben ein paar tote (Sub)Pixel und bei manchen sind auf der
Rückseite sogar ICs abgerissen.

Martin S. schrieb:
> Hättest Du nicht interesse, das ganze in einen Artikel fürs Wiki zu
> gießen?

Das wird schon noch auf meine Webseite kommen inkl Details zur BAM (Bit
Angle Modulation).
Allerdings sind das keine HUB75 Panels!
Es fehlt also der Aspekt des Multiplexens, alle 256 px des Panels werden
auf einmal reingeschoben.

von A. B. (sfalbuer)



Bewertung
15 lesenswert
nicht lesenswert
Für meine Abschlussarbeit an der Kunsthochschule habe ich ein
Fahrerloses Transportfahrzeug entwickelt um damit Fahrgäste durch eine
Installation zu manövrieren. Die Spur wird induktiv gehalten (Draht mit
16khz Sinus und zwei Schwingkreisen nebst Gleichrichter und OpAmp als
Sensor) und mit einem dritten Motor lässt sich zusätzlich der Oberwagen
drehen. Die Schrittmotoren kommen von Nanotec und laufen im Closed-Loop
sehr sparsam, daher hält der 42V Hoverboard Akku auch recht lange.
Gesteuert wird alles (Kommunikation, PID-Regler, Step-Dir Ansteuerung
der drei Motoren) über ein Teensy 3.0 und einem WLAN Modul. Es findet
ständig eine Kommunikation mit dem Rechner statt, empfängt der uC 100ms
keine Daten bleibt das Fahrzeug stehen. Der Rechner sendet Fahrbefehle
wie Drehung, Geschwindigkeit und Beschleunigung an das Fahrzeug, dieses
sendet die Aktuelle Kursposition und Akkuspannung etc. zurück. Damit
werden dann auch die Sounds und die Objekte innerhalb der Installation
gesteuert. Zusätzlich gibt es zwei induktive Näherungssensoren um im
Stationsbereich besonders genau Positionen zu können, denn hier sind auf
dem Boden Metallstreifen angebracht. Dies verhindert ein Auffahren der
drei Wägen. Jeder Wagen weiß immer welche Position belegt ist und fährt
automatisch auf die nächste freie Position. Ingesamt etwas viel Arbeit,
aber dafür lief das Ding auch fünf Tage im Dauerbetrieb ohne
nennenswerte Störungen.

Ein kurzes Video gibts auf meinem Instagram-Kanal:

https://t1p.de/aii1

von Martin S. (sirnails)


Bewertung
2 lesenswert
nicht lesenswert
Ich glaube das ist so mit einer der einzigen wirklichen Kunstwerke hier.
Beeindruckende Arbeit als Abschlussthema.

von Conny G. (conny_g)


Bewertung
0 lesenswert
nicht lesenswert
Hahaha, das ist ja superwitzig!! Gute Arbeit!

von Thomas W. (goaty)


Bewertung
-2 lesenswert
nicht lesenswert
Boah respekt, das ist aber mächtig kompliziert das alles selbst zu
entwickeln.

Beitrag #5966797 wurde von einem Moderator gelöscht.
Beitrag #5966799 wurde von einem Moderator gelöscht.
Beitrag #5968294 wurde von einem Moderator gelöscht.
Beitrag #5968336 wurde von einem Moderator gelöscht.
von Klaus R. (klaus2)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
...ich habe leider nur feststellen können, dass der "2017" Thread
geschlossen wurde, ohne dass ein neuer aufgemacht wurde? Nun, dann soll
es hier weitergehen - denn ich fands immer sehr spannend!

Mein Beitrag ist aus elektronischer Sicht fern ab von den anderen
Kunstwerken, aber wenn man Zeit und Aufwand in Relation setzt, vll doch
einen Hinweis wert:
Für Geräte die ich dann doch häufiger Nutze (als zunächst geplant) und
die sich somit bewährt habe, fertige ich Gehäusefronten an und zwar mit
"Powerpoint". Da wird dann alles schön positioniert und ein Probedruck
gemacht, geschaut ob Schalter Potis und LEDs dort sind, wo sie sein
sollen und die Löcher mit der Lochzange gestanzt bzw. geschnitten.
Passt das Ganze, gibt es einen neuen Druck und der wird mit Buchfolie
foliert und dann auf 0.5mm stabile Pappe ge-pritt-stiftet. Das Ganze
dann (erneut) geschnitten und gestanzt. Dauerte in diesem Fall in Summe
1h und ich finde das Ergebnis sehr brauchbar - vll ist es ja eine
Inspiration für jemanden (Gezeigt wird ein "Hoch"spannungsnetzteil von
DC 12V auf DC 40...~260V mit einigen Watt - aktuell angezeigt werden
256V).

Gruß, Klaus.

: Bearbeitet durch User
Beitrag #6005621 wurde von einem Moderator gelöscht.
Beitrag #6005626 wurde von einem Moderator gelöscht.
Beitrag #6005629 wurde von einem Moderator gelöscht.
von Ach Du grüne Neune (Gast)


Angehängte Dateien:

Bewertung
23 lesenswert
nicht lesenswert
Ein 65 cm hoher Turm aus alten Bauteilen aus den 70er und 80er Jahren.
Acht Transistoren (BSX45 im TO39 Gehäuse) sind zu vier Multivibratoren
mit einer Blinkfrequenz von etwa ein bis zwei Hertz zusammengeschaltet
und steuern sieben Fahrradglühbirnen und eine Weihnachtsbaumkerze an.
Die vier Eckpfeiler sind aus Kupferdraht (je zwei sind Plus und Minus)
und die Bauteile sind aus Stabilitätsgründen teilweise schräg dazwischen
gelötet.
Auf dem Holzsockel, mit grünem Filzuntersetzer, ist der Trafo montiert.

von Detlef W. (detlefr)


Bewertung
0 lesenswert
nicht lesenswert
Ach Du grüne Neune schrieb:
> Ein 65 cm hoher Turm aus alten Bauteilen ...
Gefällt mir :-)

von Johannes S. (demofreak)


Bewertung
2 lesenswert
nicht lesenswert
@Admin: bitte anpinnen als Ersatz für den alten gesperrten Thread.
Und diesen Beitrag löschen, wenn's Recht ist. ;)

von Mw E. (Firma: fritzler-avr.de) (fritzler)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Nachdem der alte Fred ja wegen den üblichen Verdächtigen gesperrt wurde
und dann wohl der Sommer eher nicht zum Basteln einlud, kommt bei dem
Regenwetter wohl wieder Leben in die Bude.

So habe auch ich wieder etwas vorzuzeigen.

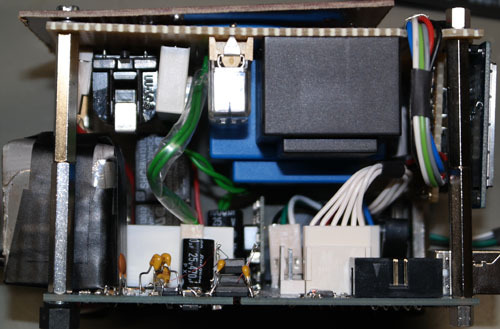

Diesmal ist es ein Wirkleistungsmessgerät für Netzgeräte mit Modbus.
Im Verbund mit meiner modbusfähigen E-Last kann ich jetzt also auch
Netzteile automatisiert durchtesten.
Bisher konnte ich ja nur DCDC Wandler Testen mit einem DPS5005 oder
DPS5020 als Quelle.
Ja, die können Modbus!
(Wieso schafft der Chinamann es Modbus einzubauen und "renommierte"
Hersteller von NTs müssen unbedingt properitären Murks über USB
tunneln?)

Die Resultate finden sich hier:
http://www.fritzler-avr.de/gallery/main.php?cmd=album&var1=DCDC/

Aber weiter zum Wirkleistungsmessgerät:
Dieses basiert auf einem 24Bit doppel ADC von Microchip für
"Smartmeter".
Wobei ich nur 16Bit Nutze und somit den ADC höher Takten kann.
Daher wird mit 125kS/s abgetasten, was 2500 Samples pro Vollwelle sind
für Berechnungen.

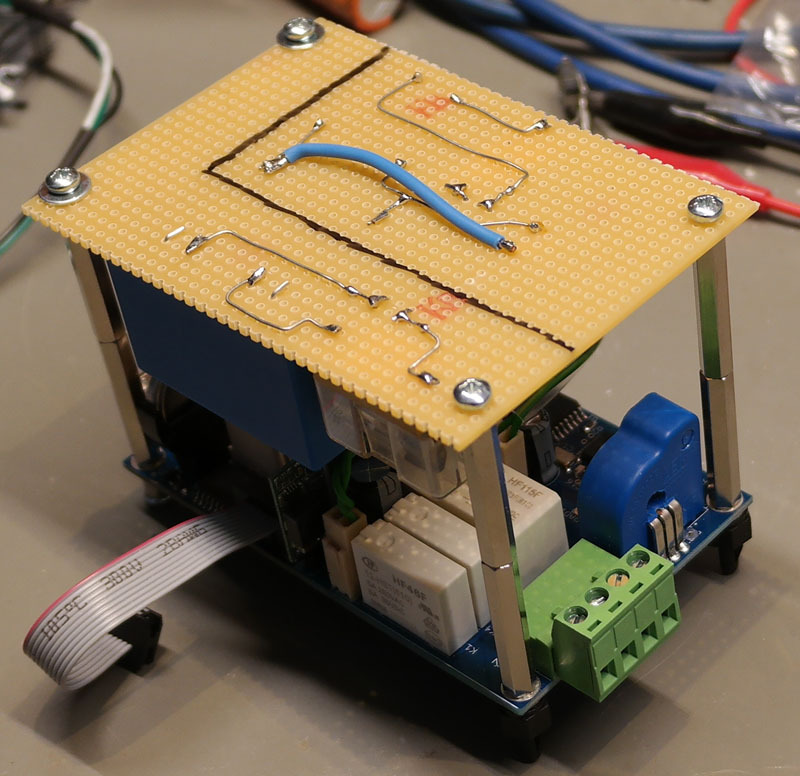

Der Stromwandler ist ein 15A Kompensationswandler von LEM aus der
Bastelkiste.
Dieser hat 3 durchführungen, die ich für die Messbereiche 15A und 5A
Nutze.
Zusätzlich dazu gibt es noch 2 weitere Wicklungen für 1A und 250mA.
Leider hatte ich keine ordentlichen Angaben gefunden wie weit weg so ein
LEM Wandler von andeen Magnetfeldern weg sein muss (Trafos zB).
Tipp: 5cm sind zu wenig!
Aus etwas MU Metal musste ich mir noch eine Abschirmung bauen, weil ich
sonst das Trafomagnetfeld der Eigenversorgung mitgemessen habe.
(Immerhin 10mA im 1A Messbereich!)

Die Netzspannung wird über einen Spannungsteiler gemessen.
Damit ich mich und andere Nutzer nicht grille wird dieser ADC Teil von
einem ADUM getrennt.
Für alle Fälle habe ich 6mm Isolationsabstand vorgesehen.

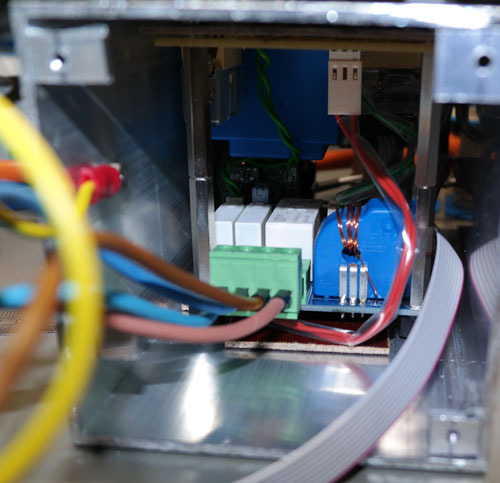

Das Gehäuse ist ein 80x80x150mm Alurechteckrohr.
Also auch recht kompakt das Ganze.

Als Rechenknecht muss ein 120MHz STM32F205 herhalten, der es schafft
jede dritte Vollwelle zu berechnen.
Das Display ist eines dieser sehr günstigen 240x240px SPI IPS LCDs vom
Ali.
(verdammt ist das Ding klein!)

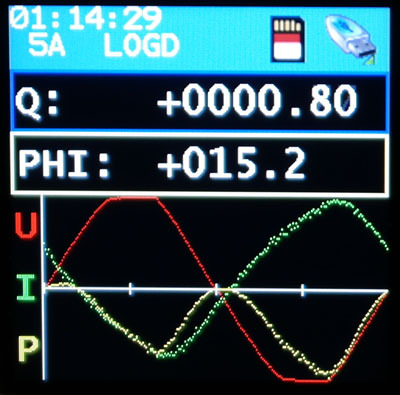

Auf dem Display werden nicht nur die Messwerte angzeigt, es ist auch ein
Digramm einer Vollwelle anzeigbar und das sieht bei diversen lasten auch
sehr interessant aus.
Wenn ich die SCreenshotfunktion fertig habe gibts davon auch vernünftige
Bilder.

Eine Frontblende muss ich noch bauen, bin aber grade zu faul dazu.

Was kann das Ding so alles messen?
Hier die Liste:
enum valitems {
  valit_none = 0,    /**< empty box */
  valit_p = 1,    /**< P: Active power (W) */
  valit_s = 2,    /**< S: Apparent power (VA) */
  valit_q = 3,    /**< Q: Reactive power (var) */
  valit_pf = 4,    /**< PF: Power factor lambda */
  valit_phi = 5,    /**< PHI: Phase shift */
  valit_FU = 6,    /**< FU: Frequency value for the voltage (Hz) */
  valit_FI = 7,    /**< FI: Frequency value for the current (Hz) */
  valit_URMS = 8,    /**< URMS: True root mean square (RMS) voltage (URMS) */
  valit_UAVG = 9,    /**< UAVG: Average voltage */
  valit_UMAX = 10,  /**< UMAX: Amplitude of voltage */
  valit_IRMS = 11,  /**< IRMS: True root mean square (RMS) current (IRMS) */
  valit_IAVG = 12,  /**< IAVG: Average current */
  valit_IMAX = 13,  /**< IMAX: Amplitude of current */
  valit_UTHD = 14,  /**< UTHD: Total harmonic distortion U */
  valit_ITHD = 15,  /**< ITHD: Total harmonic distortion U */
  valit_WHP = 16,    /**< WHP: Watt hours plus */
  valit_WHM = 17,    /**< WHM: Watt hours minus */
  valit_WH = 18,    /**< WH:  Watt hours sum */
  valit_AHP = 19,    /**< AHP: Ampere hours plus */
  valit_AHM = 20,    /**< AHM: Ampere hours minus */
  valit_AH = 21,    /**< AH:  Ampere hours sum */
  valit_UPP = 22,    /**< UPPeak: Maximum voltage (U+pk) */
  valit_UMP = 23,    /**< UMPeak: Minimum voltage (U–pk) */
  valit_IPP = 24,    /**< IPPeak: Maximum current (I+pk) */
  valit_IMP = 25,    /**< IMPeak: Minimum current (I-pk) */
  valit_PPP = 26,    /**< PPPeak: Maximum power (P+pk) */
  valit_PMP = 27,    /**< PMPeak: Minimum power (P–pk) */
  valit_adc = 28,    /**< ADC CRC Errors */
  valit_max = 29,    /**< the num of items in this enum */
  valit_ee = 255,    /**< empty eeprom */
};

Ansonsten: Bilder siehe oben!

von Wegstaben V. (wegstabenverbuchsler)


Bewertung
1 lesenswert
nicht lesenswert
Klaus R. schrieb:
> aktuell angezeigt werden 256V).

Die Anzeige meint 25.5

Wenn das 255 (nicht: 256) Volt darstellen soll, dann ist dies zumindest
verwirrend (wegen dem Punkt)

Ich hätte vielleicht auch noch die Ausgangswerte (Spannung, Strom) auf
der Frontplatte vermerkt

: Bearbeitet durch User
von Klaus R. (klaus2)


Bewertung
0 lesenswert
nicht lesenswert
Ja...255V - bei den China DMM Modulen lässt sich der Teiler nicht
vorgeben und es "sieht" halt 25.5V. Und bei 39V halt 3.9V aber dann
wandert der DP zu 3.90 - schwärzen ging also auch nicht ;) Ist ja auch
nicht für Endkunden gedacht...

Klaus.

von Lutz S. (lutzs)


Bewertung
3 lesenswert
nicht lesenswert
Sieht aber als Bastelprojekt trotzdem gut aus, und auch der Turm hier im
Thread gefällt mir.

Woher kommt eigentlich bei einigen der schreibenden Herren die Neigung,
alles sofort zu zerreissen?

von Klaus R. (klaus2)


Bewertung
-1 lesenswert
nicht lesenswert
Ventil wg der unerträglichen Situation zu Hause,  Versagen im Beruf, etc
pp...mit Anmeldepflicht...aber lassen wir das 😁

Klaus.

von Route_66 H. (route_66)


Bewertung
-3 lesenswert
nicht lesenswert
Wegstaben V. schrieb:
> (wegen dem Punkt)

(Feuerzangenbowle)
wegen des Punktes

von Klaus R. (klaus2)


Bewertung
0 lesenswert
nicht lesenswert
Ist das jetzt DEIN Kunstwerk? ;)

Klazs.

von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Gezeigt hier ist ein einfacher ICSP Programmier-Adapter für ATMEL 28 und
40-pin AVRs wie ATMEGA32-1284 und 328 u.a. Anschlüsse für AVR-ISP MK2
und Serial USB Adapter für avrdude Bootloader sind vorgesehen (Arduino).
Quarz Beschaltung bis auf 24MHz getestet. Den Quarz müssen sich beide
AVR Sockel teilen, was durch sorgfältiges Layout keine Nachteil brachte.

Besonderheiten:

- Steckbarer HC-49/U Quarz mit Präzisions IC-Steckbuchsen.
- Externes steckbares Standard DIL-14 Clock Modul um verschossene Fuses
rückgängig machen zu können. Umschaltmöglichkeit zwischen INT und EXT
Oszillator Beschaltung
- 5V Drei-Bein Regler 9-16V für Betrieb mit AVR-ISP
- RESET Taster
- Ein USER LED
- 6-PIN Standard ATMEL ISP Beschaltung

CAM Dateien und Unterlagen stelle ich auf Anfrage gerne zur Verfügung
obwohl die CAD Dateien im PR99SE/Altium Format sind.

: Bearbeitet durch User
von Mw E. (Firma: fritzler-avr.de) (fritzler)


Bewertung
1 lesenswert
nicht lesenswert
Um das perfekt zu machen hätte jetzt eigentlich nurnoch ein USB ASP
direkt auf der Platine gefehlt.
Der dann benötigte USB Anschluss könnte auch gleich noch die 5V
Versorgung übernehmen.
-> Direkt etwas Kabelgewirr gespart.
https://www.fischl.de/usbasp/


So jedenfalls habe ich meinen uralten AVR Programmer gebaut.

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Mw E. schrieb:
> Um das perfekt zu machen hätte jetzt eigentlich nurnoch ein USB
> ASP
> direkt auf der Platine gefehlt.
> Der dann benötigte USB Anschluss könnte auch gleich noch die 5V
> Versorgung übernehmen.
> -> Direkt etwas Kabelgewirr gespart.
> https://www.fischl.de/usbasp/
>
> So jedenfalls habe ich meinen uralten AVR Programmer gebaut.

Ja. Das ist ein guter Gedanke. Vielleicht bei einem Neubau. Ich bin halt
die bequemen USB Serial Adapter Kabel gewöhnt und dachte das wäre
ausreichend.

Deine Webseite möchte ich mir genauer anschauen. Muß jetzt allerdings
gleich weg...

von Mw E. (Firma: fritzler-avr.de) (fritzler)


Bewertung
1 lesenswert
nicht lesenswert
Also fischl.de ist nicht meine Seite.
Da wird der usbasp beschrieben.

Auf meiner Webseite habe ich dann meine Variante des Programmers
dokumentiert:
http://www.fritzler-avr.de/HP/ispd.php
nur eben nicht mit so schönen Sockeln.
Damals gabs die noch nicht günstig beim Ali und in der 7./8. Klasse gabs
eh nur Taschengeld.

von Gerhard O. (gerhard_)


Bewertung
2 lesenswert
nicht lesenswert
Mw E. schrieb:
> Also fischl.de ist nicht meine Seite.
> Da wird der usbasp beschrieben.
Das hatte ich dann auch entdeckt:-)
>
> Auf meiner Webseite habe ich dann meine Variante des Programmers
> dokumentiert:
> http://www.fritzler-avr.de/HP/ispd.php
> nur eben nicht mit so schönen Sockeln.
> Damals gabs die noch nicht günstig beim Ali und in der 7./8. Klasse gabs
> eh nur Taschengeld.
Das kenne ich auch noch von ganz früher.

ZIF Sockel sind beim wiederholten Einstecken kein Luxus. Mir ist
passiert, daß beim vielfachen Einstecken eines PICs die Anschlußbeine
des PICs immer dünner in Form eines V geworden sind. Ich mußte mal 20
ATMEGA1284P für einen Freund mit Bootloader versehen und steckte in
meinen STK500 drei DIP-40 Fassungen und einen ZIF Sockel um den STK500
zu schonen. Der oberste DIP-40 Sockel ist wegen der breiten ZIF Beine
für normale IC Beine nicht mehr verwendungsfähig.

Ob die billigen China ZIF Sockel "Nachahmungen" gut genug sind muß sich
erst herausstellen. Ich habe mir den 3M / Textool Katalog runter geladen
und es ist offensichtlich, daß der hohe Preis der Originale
gerechtfertigt ist. Kein Vergleich mit der billigen China Nachahmung.
Die Originale haben vergoldete Kontakte und eine gänzig andere
Kontaktkonstruktion. Allerdings, in aller Fairness zu den billigen China
Modellen, sie sind wahrscheinlich gut genug für die paar Mal im Hobby
Gebrauch. In einem Produktions Milieu wären die natürlich indiskutabel.

Ich habe mir übrigens einen kapitalen Schnitzer geleistet: Der 28-pin
ZIF Sockel ist der falsche Typ. Ich habe mir jetzt den richtigen
Universal Sockel für 0.3 bis 0.6" Pin Abstand bestellt. Es war schwierig
den falschen ZIF Sockel wieder von der Bord zu entfernen ohne die
Lötäugen zu beschädigen. Zum Glück habe ich momentan nicht vor ATMEGA328
zu verwenden. Komischerweise ist mir der falsche Sockel Typ überhaupt
nicht rechtzeitig aufgefallen. Erst als ich mir das Bild hier wieder
ansah, fiel mir das auf:-)

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Falls es interessiert, hier ein Nachtrag zu:
Beitrag "Re: Zeigt her eure Kunstwerke (2019)"

Ich erhielt heute den richtigen Universal ZIF28 Adapter. Um den Adapter
so wie vorgesehen einzubauen, musste ich die ZIF-Sockel Hebelarretierung
von linksseitige Betätigung auf rechtsseitige Bedienung umbauen. Dazu
war es notwendig die rechtsseitige Ecke des Oberteils wegzufeilen bzw.
zu fräsen. Siehe auch beiliegende Bilder.

von Dennis (Gast)


Bewertung
-6 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Siehe auch beiliegende Bilder.

...die Bilder (Ausschnitt, Schärfenpunkt, Schärfentiefe etc.) sind nicht
schlecht!

...aber wo ist nun eigendlich das "Kunstwerk"?

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Dennis schrieb:
> Gerhard O. schrieb:
>> Siehe auch beiliegende Bilder.
>
> ...die Bilder (Ausschnitt, Schärfenpunkt, Schärfentiefe etc.) sind nicht
> schlecht!
>
> ...aber wo ist nun eigendlich das "Kunstwerk"?

Hmm. Dann müßten wir erst mal den Begriff Kunstwerk definieren:-)

Wenn es kein Kunstwerk ist, dann hoffe ich, zumindest etwas Nützliches
gebaut zu haben um einige kompatible ATMEGA SPI uC FLASH Speicher bequem
programmieren zu können und falls notwendig zerschossene Fuses zu
restaurieren. Auch zum Installieren von Arduino Bootladern auf 1284 und
328er Basis und anderer AVR uC passend im Pinout ist es nützlich.

Ich habe übrigens jetzt den Eindruck, daß reine Bordkonstruktionen hier
allgemein nicht gerne gesehen werden. Vielleicht sollte man deshalb die
Moderation bitten den Beitrag wieder zu entfernen und werde mich in der
Zukunft hüten Projekte dieser Art hier vorzustellen.

: Bearbeitet durch User
Beitrag #6031642 wurde vom Autor gelöscht.
Beitrag #6033722 wurde vom Autor gelöscht.
Beitrag #6033727 wurde von einem Moderator gelöscht.
Beitrag #6033761 wurde von einem Moderator gelöscht.
Beitrag #6033764 wurde von einem Moderator gelöscht.
von Walter T. (nicolas)


Bewertung
3 lesenswert
nicht lesenswert
Dennis schrieb:
> ...aber wo ist nun eigendlich das "Kunstwerk"?

Gerhard O. schrieb:
> Ich habe übrigens jetzt den Eindruck, daß reine Bordkonstruktionen hier
> allgemein nicht gerne gesehen werden


Ich finde es gut. Ein Programmiergerät ist ja nicht unbedingt eines
jener Geräte, die ohne Gehäuse unvollständig sind.

Der Umbau des ZIF-Sockels sieht auch gelungen aus.

: Bearbeitet durch User
von Dennis  . (nqtronix)


Angehängte Dateien:
  • preview image for 0.jpg
    96,2 KB, 468 Downloads
  • preview image for 1.JPG
    165 KB, 459 Downloads
  • preview image for 2.JPG
    128 KB, 433 Downloads
  • preview image for 3.JPG
    99,3 KB, 414 Downloads
  • preview image for 4.png
    15,9 KB, 370 Downloads
  • preview image for 5.png
    14 KB, 281 Downloads

Bewertung
9 lesenswert
nicht lesenswert
Habe für dieses Weihnachten ein paar mini Weihnachtsbäume gebastelt und
an Familie & Freunde verschenkt.

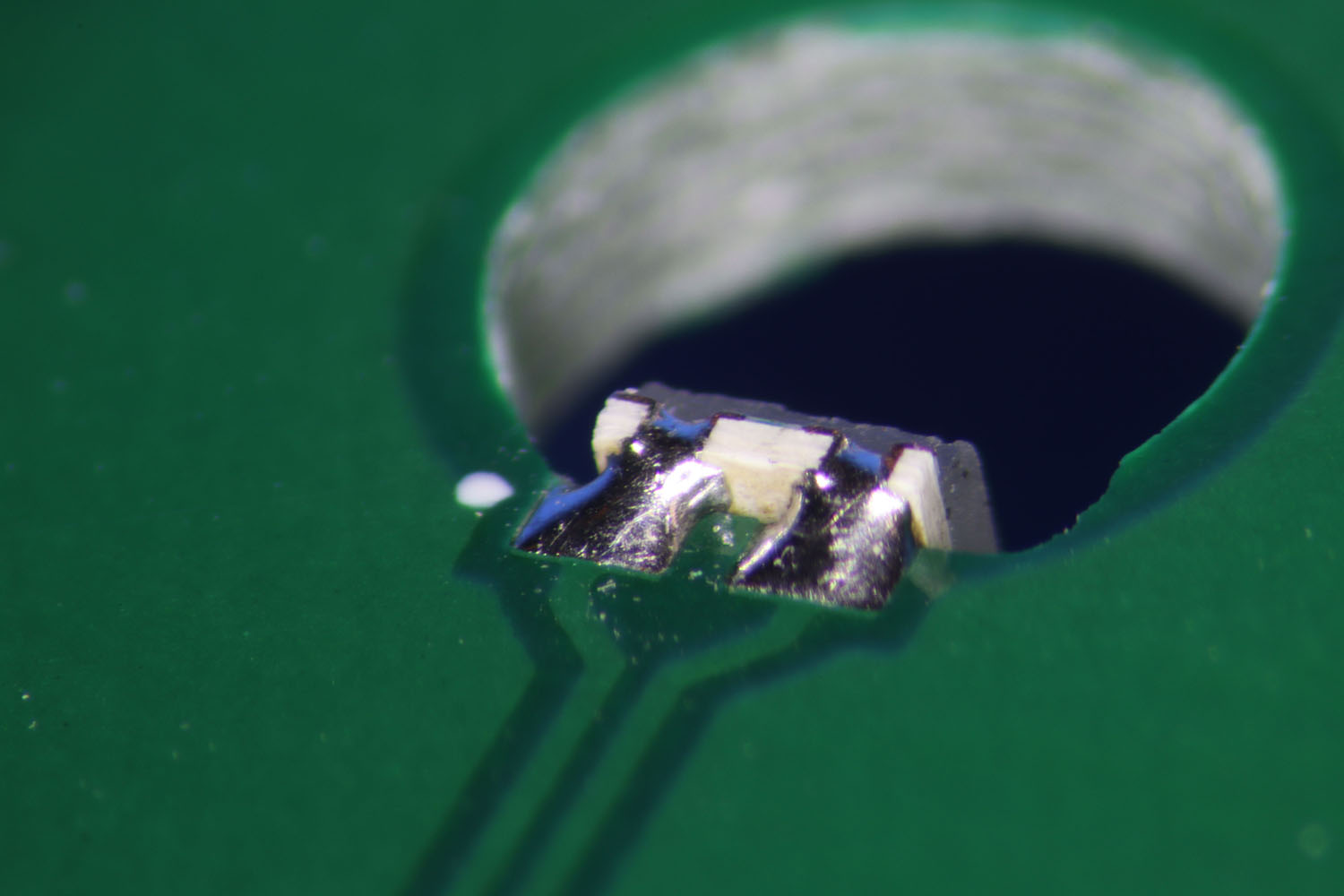

Die zwei Teile des Baumes sind nur ineinander gesteckt um das Versenden
einfacher zu gestalten. Der elektrische Kontakt wird mit Federn
hergestellt, die horizontal auf eine Platine gelötet sind. Ein attiny44a
stuert 12 Rot/Grün LEDs mit Charliplexing an und bietet einige ruhige
Animationen. Ausführliche Dokumentation & mehr Bilder hab ich wie immer
auf instructables.com.

Wünsche allen hier im Forum nachträglich Frohe Weihnachten und einen
Guten Rutsch ins neue Jahr!

- Dennis

von Uhu U. (uhu)


Bewertung
-9 lesenswert
nicht lesenswert
Bau doch lieber einen Weihnachtsmann-Roboter.

Dieser Beitrag ist gesperrt und kann nicht beantwortet werden.
