Ich packe es immer noch nicht, dass dieser Thread, den ich ca 2007
gestartet habe bis heute noch läuft ... irre!

von Joe J. (neutrino)


Bewertung
0 lesenswert
nicht lesenswert

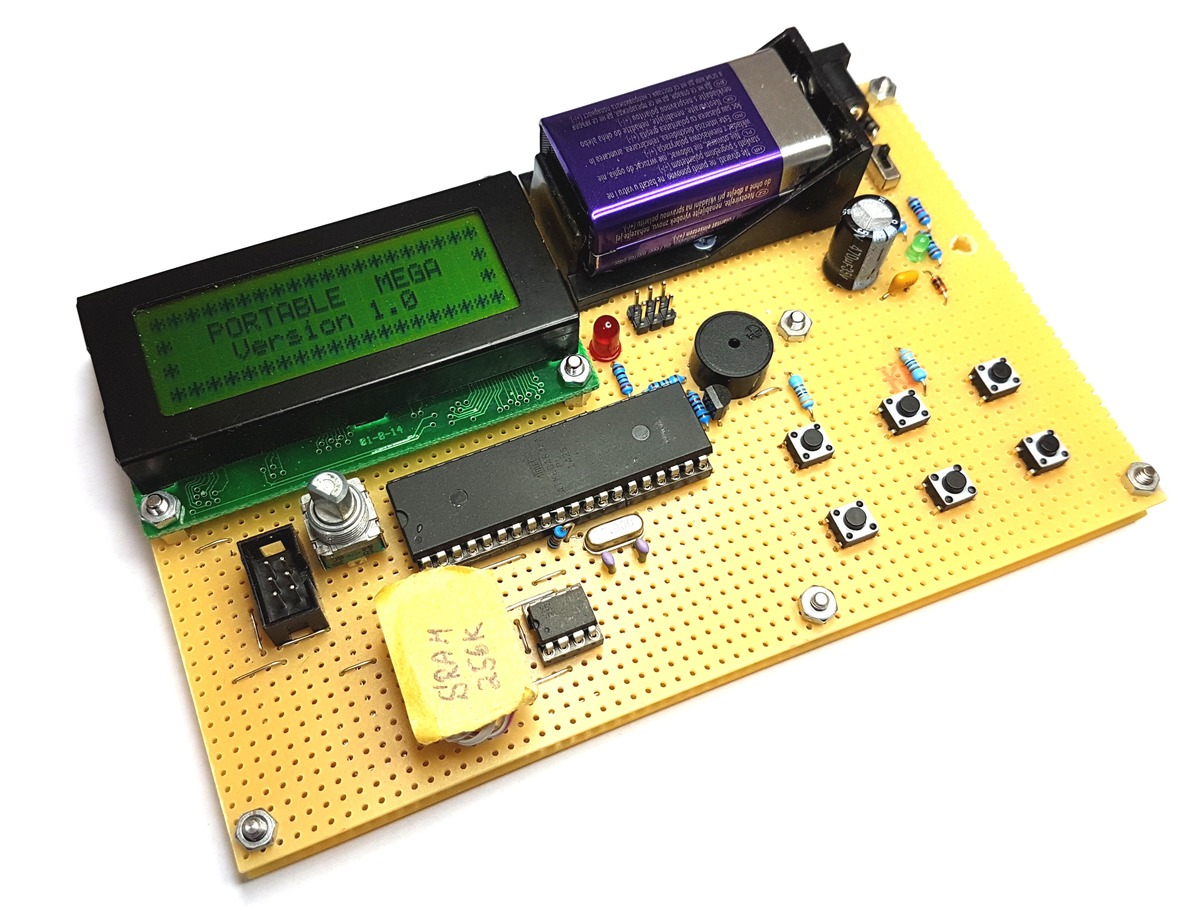

Als "Kunstwerk" würde ich eine Schaltung auf Lochraster nicht gerade
bezeichnen...
Nimm das bitte nicht persönlich - ich möchte damit nur andeuten, dass
ich hier ein Thema mit dem Titel "Zeigt her eure Basteleien" vermisse.
Denn Q&D passt ja auch nicht.

derjaeger schrieb:
> lag halt herum
Nicht nur wegen der netten Idee, sondern vor allem wegen dieser Aussage
+1! :)

Gruß, Joe

von Frank B. (tatus1969)


Bewertung
0 lesenswert
nicht lesenswert
Mw E. schrieb:
> Was soll die Platine denn später mal kosten?
Eine bestückte und getestete Platine dürfte etwa bei 50-70€ liegen, das
hängt aber stark von der Nachfrage und damit der Stückzahl ab.

von Mampf F. (mampf) Benutzerseite


Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Neues von der Smallest IW18 Clock possible

Auf den Bildern sieht man V1 bis V2.1 (alle Versionen funktionieren noch
:) ).

Platine ist nur noch 50*18mm groß und mittlerweile ist alles gefixt. Die
Platinen-Größe war einerseits durch die Preisgestaltung meines
China-PCB-Fertigers und anderseits durch die Breite der VFD bedingt.
Ist so gedacht, dass man von der Platine nichts sieht, wenn man mit dem
richtigen Winkel auf die Röhre schaut.

Muss ich mir jetzt noch überlegen, wie ich die Röhre in Szene setze,
sodass man tatsächlich rätseln muss, wo die Elektronik ist ;-)

Features:

- IR-Control
- USB (ATMEGA88 mit vUSB z.B. zum IR-Codes auslesen oder ScrollText
anzeigen oder so etwas ...)
- AC-Filament-Treiber (40kHz)
- 30V Anoden-Spannung
- Single-Supply 5V (über USB)

Von V2.0 gibts noch ein Video hier:

Youtube-Video "Smallest IW18 VFD clock possible V2"

Jetzt bin ich noch dabei, den Schaltplan aufzuarbeiten und den Code in
eine sinnvolle Form zu bringen und dann findet man das Ding vmtl unter
Projekte&Code :)

: Bearbeitet durch User
von Klaus R. (klaus2)


Bewertung
0 lesenswert
nicht lesenswert

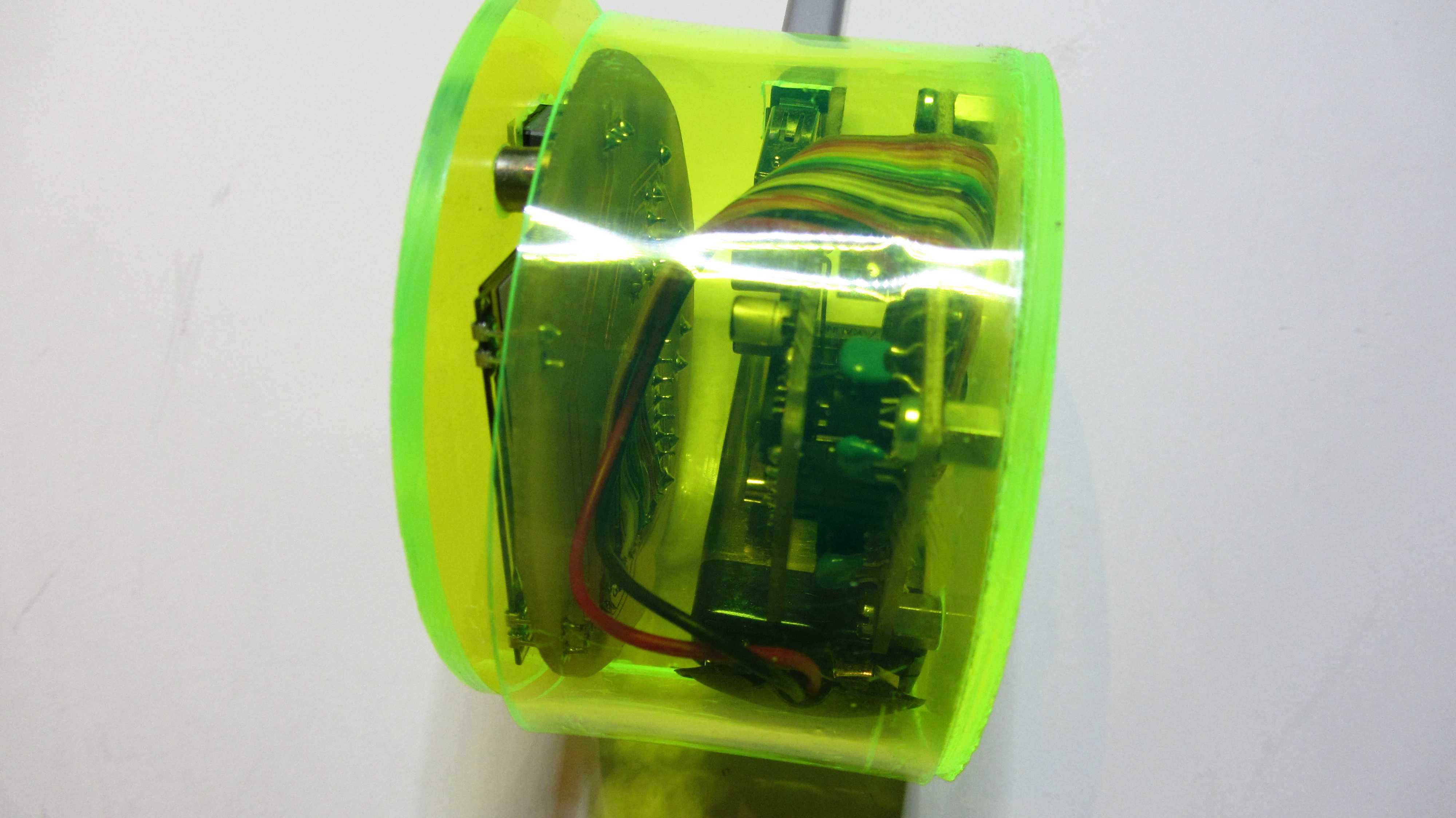

Alurohr fäsen? Sieht gut aus!

Details zur Wordclock Armbanduhr wären cool!

Klaus.

von arras (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo LED-Freunde,

diesmal habe ich eine Leuchte aus 128 Power-LED dargestellt.
Die Leuchte ersetzt eine herkömmliche Leuchte mit Halogen-Leuchtmittel,
die etwa 300 Watt brachte. Die Neue - aus 6 Modulen - erlaubt nicht nur
das Licht-Dimmen, sondern auch den Übergang von kaltem Licht zu warmen
Licht.
(von 6500 K bis 2700 K)

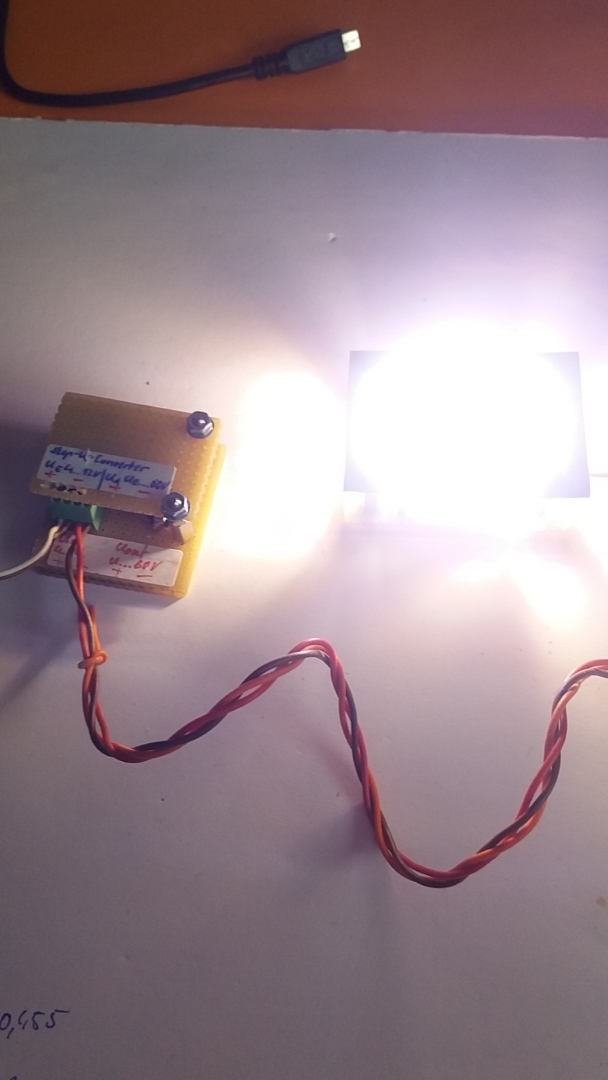

Dazu habe ich ein Plastikgehäuse mit 90 x 40 x 25 mm, ds die gesammte
Elektronik beheimatet und mit 24 Volt betrieben wird.
Ich hoffe, man kann aus den "Bildern" noch was erkennen !??.

Die Ausbeute an Licht ist überwältigend. Insgesammt machen die 128
Power-LEDs einen Lichtstrom von ca. 2000 lm !

Zu den Kosten: 6 mal SmartArray sind die Kostentreiber (Preis pro Modul
EUR ~ 9,00). Die Elektroik  kostet weniger als € 5,00, die Mechanik
(Leuchte) ist aus einem IKEA-Möbel, bei dem ich lediglich den
"Unterteil" verwandt habe.
Alles zusammen kostete es mich weniger als € 100 !

Gruß arras

von Reinhard #. (gruebler)


Bewertung
4 lesenswert
nicht lesenswert
und wenn du jetzt noch die LEDs
richtig herum einzeichnest, freuen
sich alle mit.

von Mampf F. (mampf) Benutzerseite


Bewertung
3 lesenswert
nicht lesenswert
arras schrieb:
> diesmal habe ich eine Leuchte aus 128 Power-LED dargestellt.

Dein Thread wäre eher was für "zeigt her eure Kunstwerke".

Unter Projekte & Code sollte eigentlich nur etwas vollständig
dokumentiertes, damit es Leute nachbauen können.

Infos fehlen bei dir vollständig.

von Gerald B. (gerald_b)


Bewertung
0 lesenswert
nicht lesenswert
Wo sind die Detailaufnahmen, welche LEDs wurden genau verwendet?
Als ich 128 Power LEDs las, habe ich zumindest COBs ab 10W aufwärts
erwartet;-)
Aber da bekommt man ja aus 128x 5630 Midpower LEDs noch mehr Licht raus
:P

von Rufus Τ. F. (rufus) (Moderator) Benutzerseite


Bewertung
2 lesenswert
nicht lesenswert
Mampf F. schrieb:
> Dein Thread wäre eher was für "zeigt her eure Kunstwerke".

Allerdings.

von Berred (Gast)


Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Hi,

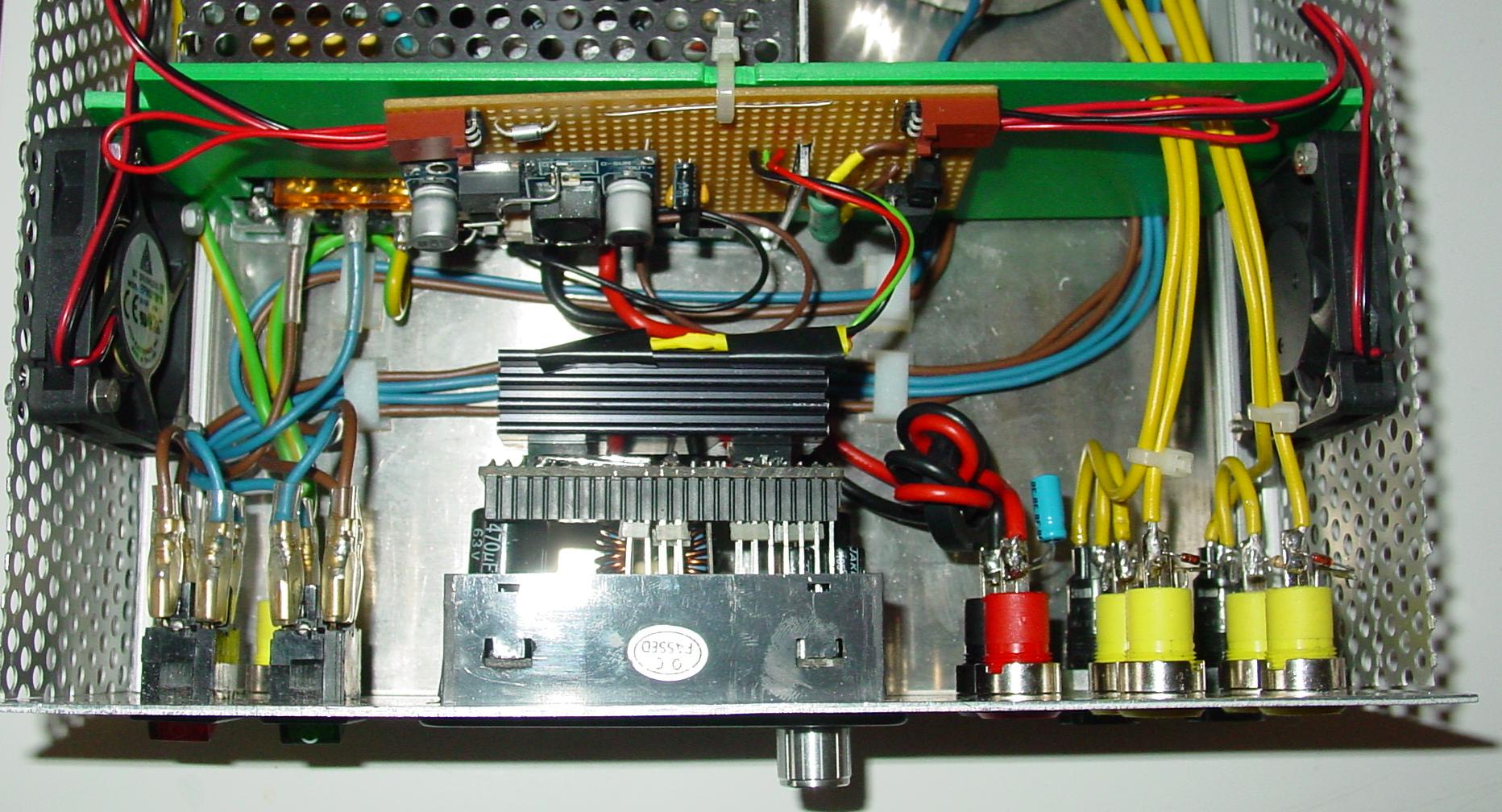

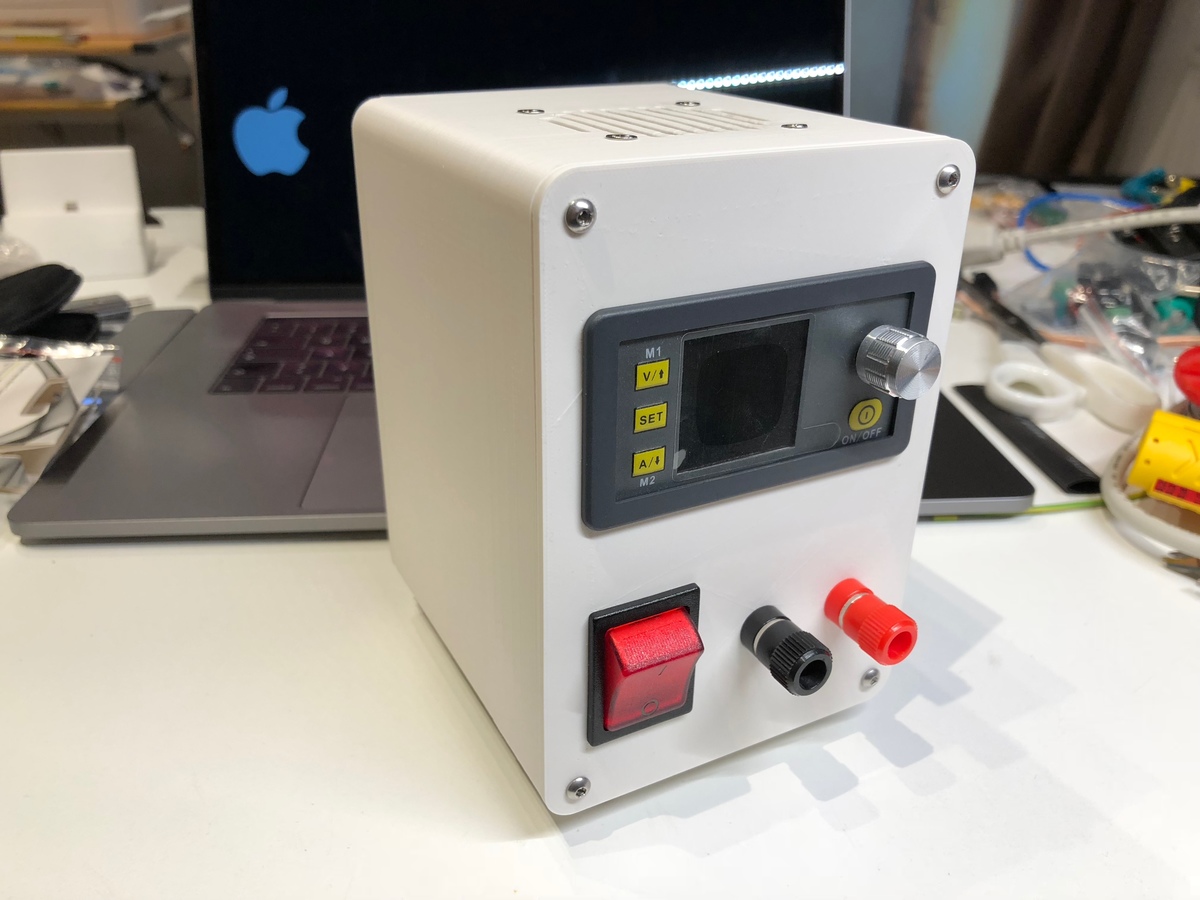

hier mal ein paar Bilder von meinem unspektakulären Labornetzteil,
welches mit einem DPS5005 DC-DC Modul ausgestattet ist. Auf Youtube
gibts bereits ein Video dazu.
Das Projekte ist schon etwas her, aber es hat viel Spaß gemacht, dieses
Netzgerät zu bauen. Für das DPS5005 Modul wird ein großes Schaltnetzteil
zur Einspeisung verwendet. Eine Lüftersteuerung ist ebenfalls vorhanden
(mit attiny13). Auch habe ich einen Ringkerntrafo integriert, damit ich
einen Wechselspannungsausgang nutzen kann.
Das Gerät wurde gut abgesichert und geprüft.



Viele Grüße

Berred

von Mw E. (Firma: fritzler-avr.de) (fritzler)


Bewertung
6 lesenswert
nicht lesenswert
Geht die Erdung am Ringkerntrafo an die Schraube in der Mitte des
Ringerntrafo und diese hat auch Kontakt zum Bodenblech?
Damit hast du quasi eine kurzgeschlossenne Sekundäre Wicklung erzeugt.

von Überfordert (Gast)


Bewertung
-1 lesenswert
nicht lesenswert
> Geht die Erdung am Ringkerntrafo an die Schraube in der Mitte des
> Ringerntrafo und diese hat auch Kontakt zum Bodenblech?
> Damit hast du quasi eine kurzgeschlossenne Sekundäre Wicklung erzeugt.

Den Gedanken musst Du mal näher erläutern. Wo soll sich da eine
kurzgeschlossene Sekundäre Wicklung ergeben?

von Soul E. (souleye)


Bewertung
4 lesenswert
nicht lesenswert
Überfordert schrieb:

> Den Gedanken musst Du mal näher erläutern. Wo soll sich da eine
> kurzgeschlossene Sekundäre Wicklung ergeben?

Wickel einen Draht um den Ringkern (in radialer Richtung, also durch das
Mittelloch gesteckt) und verbinde die Enden. Du hast eine
Sekundärwicklung mit Kurzschluß.

Jetzt ersetze einen Teil des Drahtes durch eine Schraube und ein
Gehäuseblech. Sieht anders aus, funktioniert aber genauso.

von atzem (Gast)


Bewertung
2 lesenswert
nicht lesenswert
Die Erdungstechnik mit einer leitenden Schraube durch Ringkern sollte
man ändern, dh. die Erdung woanders verteilen...
Sonst ein schönes Netzteil ...

von Überfordert (Gast)


Bewertung
0 lesenswert
nicht lesenswert
@soul eye (souleye)

Danke für die Erklärung. Soweit hätte ich garnicht gedacht.

von Michael D. (mike0815)


Bewertung
0 lesenswert
nicht lesenswert
@Berred

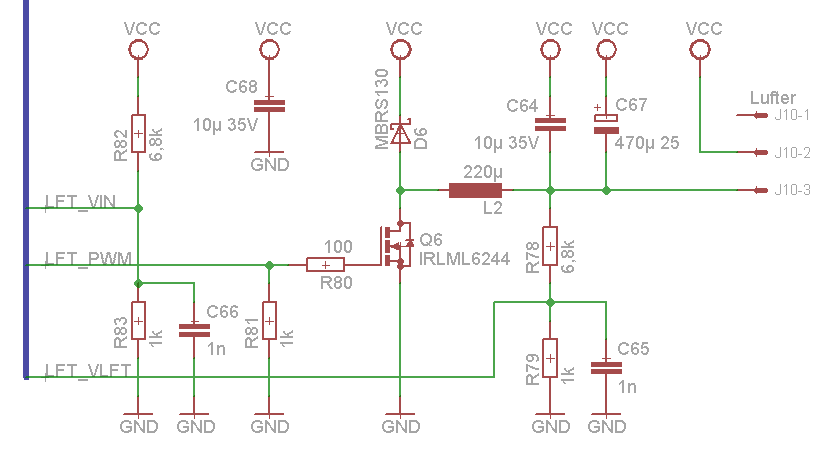

>> Eine Lüftersteuerung ist ebenfalls vorhanden
>>(mit attiny13).

Hallo Berred,
wollte dir ein PN schicken, bist aber leider nicht angemeldet...

Ich bin gerade auf der Suche einer kompakten Lüfter-Reglung mit einem
ATTiny13. Mich würde interessieren(per PN vielleicht), wie deine
Regelung aussieht!?

Gruß
Michael

von Berred (Gast)


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
@Mw En
@atzem
Oh man, da habe ich wohl geschlafen, war blöd dass ich das so gemacht

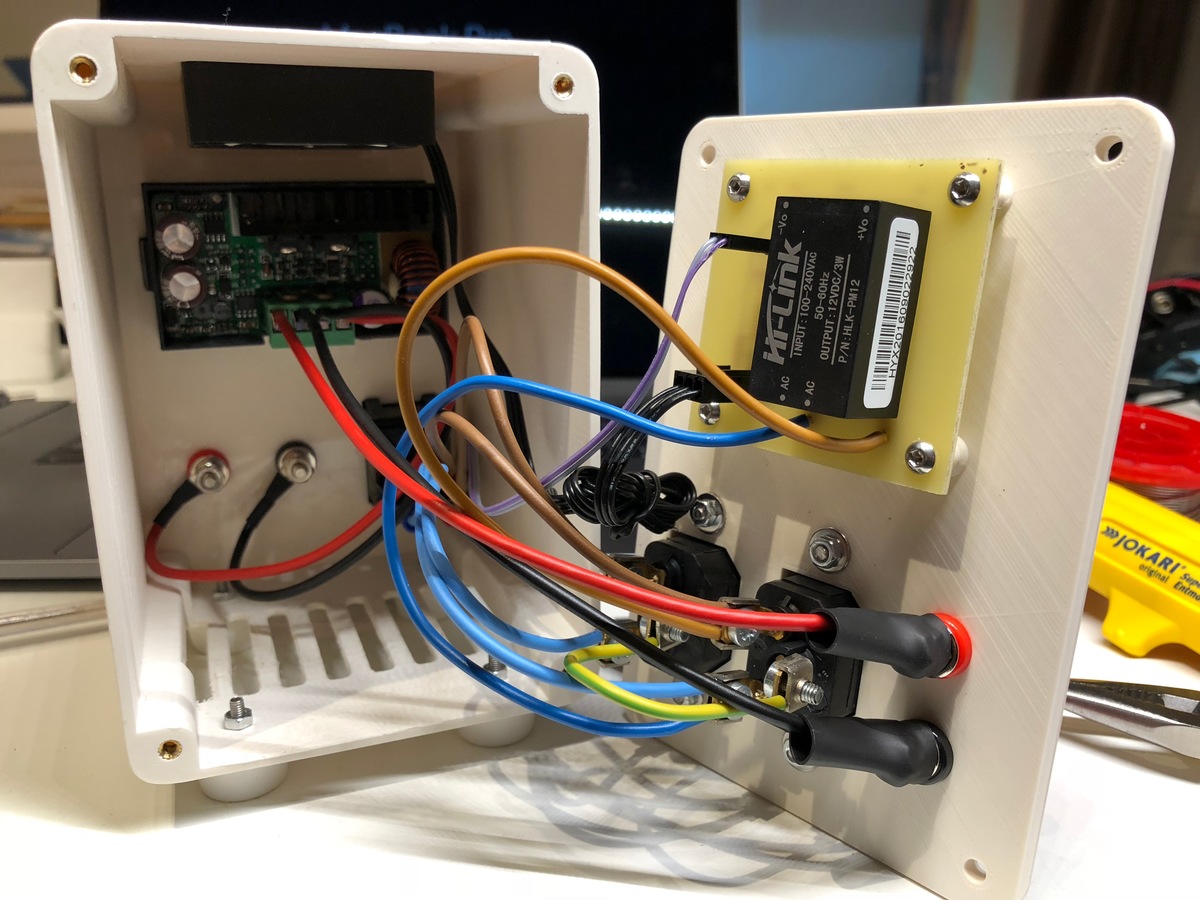

habe, ist geändert, siehe Bild. Schutzleiter wird nun unten rechts in
der Ecke verteilt.

@Michael D. Die Lüftersteuerung ist eigentlich nur aus / "halb ein" /
ein (ohne PWM derzeit) je nach Innentemperatur. Also nichts
kompliziertes. Alles im video zu sehen.


Viele Grüße, Berred

von Klaus R. (klaus2)


Bewertung
0 lesenswert
nicht lesenswert
...halb ein ohne PWM = Lastwiderstand? Ich glaube ich muss mein
altgedientes Bastelnetzteil mit Linearregelung auch mal chinafizieren.

Klaus.

von Michael D. (mike0815)


Bewertung
0 lesenswert
nicht lesenswert
Berred schrieb:
>
> @Michael D. Die Lüftersteuerung ist eigentlich nur aus / "halb ein" /
> ein (ohne PWM derzeit) je nach Innentemperatur. Also nichts
> kompliziertes. Alles im video zu sehen.
>
Also hier schonmal der Link zu deinem 54min Video (Ich hab's gefunden
:-\)
Youtube-Video "Bau eines Labornetzteils mit DPS5005 und AC Ausgang"

Den Code von deiner Lüfter-Regelung habe ich mal von hier:
https://github.com/berred16/Fan-Control

Den Code hast du mit "main.asm" angegeben. Im AVRStudio damit ein
Projekt anzulegen schlug fehl, weil es nicht in Assembler geschrieben
ist, merkte ich dann, wie ich das Source-File öffnete. Ich hab's dann
umbenannt und als GCC-Projekt angelegt, das funktionierte dann auch, bis
auf die Fehlermeldung von Timer0!
Also von:
             //ISR (SIG_OVERFLOW0) // Timer overflow vector
gegen:         ISR(TIM0_OVF_vect )
Jetzt lässt sich das kompilieren und es gibt keine Fehlermeldung mehr!

Wie auch immer, wie kommt man auf den LMT87?
Ein LM35 ist mir da geläufiger und der analoge Ausgang gibt pro 0,1V/1°C
aus. In Verbindung mit der internen Referenz, bekommt man da auch
ziemlich genaue Temperatur-Ausgaben. Die Lüfter ohne PWM anzusteuern
finde ich jetzt nicht so berauschend(Last-Widerstände als Bremse, inkl.
Heizeffekt?)
Im Gehäuse hast du noch einen Ringkerntrafo verbaut, dem ich hätte ich
noch eine Wicklung von 13-14V/AC verpasst und  von dort die Lüfter inkl.
Regelung versorgt!
Ansonsten, ein sehr chicer Aufbau, gefällt mir sehr gut!

Gruß Michael

von Michael D. (mike0815)


Bewertung
0 lesenswert
nicht lesenswert
Kann den Beitrag da oben leider nicht mehr bearbeiten! Es hatte sich da
ein Rechenfehler eingeschlichen :-(
EDIT:
> Ein LM35 ist mir da geläufiger und der analoge Ausgang gibt pro 0,1V/1°C
> aus.
Das ist natürlich Quatsch! Es sind nur 0,01V(10mV)/1°C !!!

Gruß Michael

von Conny G. (conny_g)


Bewertung
0 lesenswert
nicht lesenswert
Cooles Projekt, inspiriert zum Nachbauen!
Was für ein Schaltnetzteil für die 48v ist das?

von L. N. (derneumann)


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hallo!

bin nun schon seit ein paar Monaten (in meiner spärlichen Freizeit)
hartnäckig dabei, einen 8 Kanal WiFi LED Dimmer zu bauen.

Basis ist das ESP8266 auf einem NodeMCU Modul. Was die Software
betrifft, verwende ich den Arduino Core und programmiere in Visual
Studio mit der VisualMicro Extension.

PWM IC ist der PCA9685 und als RTC kommt ein DS3231 zum Einsatz.

Als Eingangsspannung sind 12V vorgesehen. 24V würden auch gehen, dann
wird aber der L7805CV vermutlich zu warm, an dem dann das NodeMCU Modul
und die restliche Peripherie hängt.
Stepdown Converter ist geplant, hab aber ein bisschen Angst davor wegen
der Störungen und weil ein Breadboardaufbau eher nicht so toll geht...

Als MOSFETs habe ich die IRF3708 genommen, da diese bei 3.3V schon einen
schön niedrigen RDS(on) haben.

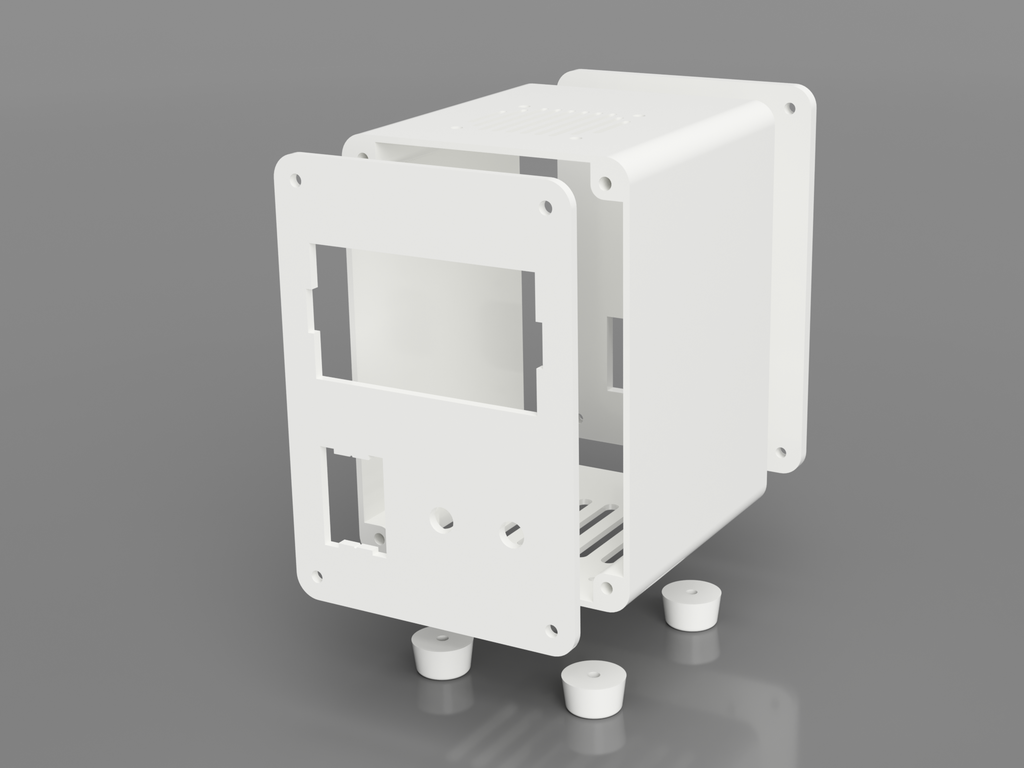

Das Gehäuse habe ich mit Fusion 360 gebaut und mit meinem Prusa i3 Klon
(Anet A8) ausgedruckt.

Pro Kanal sollten die Leiterbahnen ohne nennenswerte Erwärmung so 3-4A
aushalten und in Summe sollten an die 10A möglich sein.

Bis vor einiger Zeit war ich dem ESP8266 eher negativ eingestellt. Dies
lag aber eher an mangelndem Wissen, wie man bei dem Ding zu
programmieren hat und an billigsten China Clones.
Meine Firmware beinhaltet inkl. PROGMEMs fürs Webinterface mittlerweile
über 4000 Zeilen, vom RAM sind nur mehr ca. 30KB frei und trotz dieses
Umfangs gibts keinerlei Abstürze oder Resets. Auch nicht, wenn man das
Webinterface mit HTTP GETs flooded.

Die Pins sind per Windows Config Tool und in Zukunft auch per
Webinterface frei belegbar (Farbe zu Pin mapping). Somit weiß der Dimmer
welche Pins er nutzen muss wenn z.B Rot von ihm gefordert wird.
Eine Lichtwecker Funktion ist integriert und ebenso ein Webinterface mit
Statusanzeige und Ajax Colorpicker.

Bei erstmaliger Inbetriebnahme ist der Dimmer im softap Modus. Man
verbindet sich hin, macht die WLAN settings und startet neu. Danach
verbindet sich der Dimmer mit dem konfigurierten WLAN.

Alle Kanäle sind einzeln ansteuerbar.
Alle Funktionen lassen sich über TCP Bytes steuern und konfigurieren.
Außerdem gibt es eine HTTP API (einfache URL Requests, kein JSON oder
so).

Der Dimmer ist hochkonfigurierbar, bis zur Helligkeit der Status LED.

Da steckt mittlerweile eine Menge Zeit drin, es macht mir aber einen
Heidenspaß.

Auf einem Foto sieht man eine alte (größer) und die aktuelle (kleiner)
Version des Dimmers.

Achja, OTA Update ist auch drin.

: Bearbeitet durch User
von Mw E. (Firma: fritzler-avr.de) (fritzler)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Gut, dass das mit der Sekundärwicklung geklärt ist.
Man denkt einfach nicht drann.

Jetzt die nächste Keule:
Der LM2596 Wandler in dem Netzteil.
Haste mal dem seine Schaltfrequenz gemessen?
Die Chinesen vertreiben gerne Fälschungen.
Die haben dann keine 150kHz Schaltfreuwnz, sondern 52kHz.
Zudem ist bei den Fälschungen die Schaltdiode zu langsam, das gibt
richtig schöne negative Peaks.

Zur Lüftersteuerung, da hätte ich was für euch.
Passt aber NICHT in ein tiny13, da es den PID Regler der Atmel appnote
nutzt.
Dafür kann die Lüftersteuerung aber auch zB 24V bekommen um einen 12V
Lüfter Spannungsgesteuert langsamer laufen zu lassen.

Durch die etwas unkonevtionelle Bauweise des STep Downs spart man sich
den highside FET Treiber, aber braucht ein ADC Kanal mehr (um die Regler
Eingangsspannung zu messen).
Ihr müsst eigentlich nur "adc_getwert(uint8_t kanal)" implementieren,
der den ADC Wert zurückgibt.

von Lutz H. (luhe)


Bewertung
-17 lesenswert
nicht lesenswert
Glückwunsch zur Erfindung und zum Bau des ersten voll funktionsfähigen
3-D Fernsehers auf dieser Welt.

von Michael D. (mike0815)


Bewertung
15 lesenswert
nicht lesenswert
Lutz H. schrieb:
> Glückwunsch zur Erfindung und zum Bau des ersten voll funktionsfähigen
> 3-D Fernsehers auf dieser Welt.

Sehr konstruktive Äußerung!
Hier herrscht manchmal eine Arroganz und Überheblichkeit, das ich kotzen
könnte!
Warum immer so zynisch und herablassend?
Wegen solchen Äußerungen, überlegt sich der Eine oder Andere, seine
Schaltungen oder Vorschläge, hier zu posten!
man, das geht mir auf den Sack!

Gruß Michael

von Lutz H. (luhe)


Bewertung
5 lesenswert
nicht lesenswert
Sorry, ich hatte vor meiner Äußerung einen Drahtwürfel mit vielen LED
gesehen und war so begeistert. Leider im falschen Zusammenhang gesendet.

Nochmals, Entschuldigung

https://www.mikrocontroller.net/attachment/338749/IMG_3364_klein.jpg

: Bearbeitet durch User
von Michael D. (mike0815)


Bewertung
1 lesenswert
nicht lesenswert
@Lutz
Das ist jetzt aber wirklich doof gelaufen, mit dem falschen
Zusammenhang.
Leider kam das wirklich so rüber gegen "fritzler"
Und Hut ab, für die Eier in der...
...dann ist ja alles gut!


@fritzler
Ich würde deine Version gerne mal testen, welchen µC will dein Code denn
sehen? Unter  #include <avr/io.h> ist das leider nicht ersichtlich.

Gruß Michael

EDIT:
Wenn du willst, können wir auch hier hin:

Beitrag "AVR-Lüfter-Regelung-PWM-LM35"

bevor es eine "Abmahnung" gibt ;-)

von Mw E. (Firma: fritzler-avr.de) (fritzler)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Es geht jeder AVR mit nem Timer mit 8Bit Fast PWM und nem ADC.
16MHz empfehlen sich aber, damit die PWM Frequenz so hoch wie möglich
ist.
Der Ausgangselko ist nur so fett wegen dem benutzten Lüfter in der
E-Last.
Der hat 500mA, das braucht zwar nur so 220µ, aber das wär dann der
einzigste dieser Größe in der Schaltung gewesen.

hehe, von mir gibts auch nen kleines getrenntes Projekt Lüftersteuerung.
Mit tiny44.
Die E-Last musste nur schneller fertig werden.

Mit dem Code/Schaltplan kann jeder machen was er will.
Aber die Lizenz das Atmel AVR PID Reglers muss eingehalten werden.
(Darf nur auf AVRs laufen)

von Berred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hi,

Thema Labornetzteil:

@Michael D. habe den Code mit winavr geschrieben, nicht mit dem
AVR-Studio.

@Mw En Den LM2596 habe ich gegen einen 2592 ausgetauscht, da UE > 40V
ist.

Berred

von Conny G. (conny_g)


Angehängte Dateien:

Bewertung
6 lesenswert
nicht lesenswert
Ob das jetzt in Kunstwerk oder Q&D gehört, keine Ahnung. :-)
Für mich ist es echt Q&D, wenn ich was in Lochraster/Streifenraster
mache...

Schon ein paar Mal benötigt, nie was passendes gehabt, deshalb hab ich
mir jetzt mal eine kleine elektronische Last gebaut.
Ich hab das sogar mit Streifenrasterplatine hinbekommen, das ist
eigentlich nicht so mein Ding.
Bei knapp 10W (LiIon Akku dran und auf 2A eingestellt) wird der
Kühlkörper 50 Grad warm. 20W müssten auch noch gehen (solange man den KK
nicht anfasst, der sollte dann seine 80 Grad haben), dann braucht es
wohl noch einen Lüfter und ein Gehäuse.

Wollte es so einfach haben wie es nur geht:
Versorgung mit 7.5+V, Linearregler auf 5V, versorgt Opamp und macht die
Referenzspannung für die Stromeinstellung.
Ein Poti macht einen Spannungsteiler 0-5V, wird durch einen
Spannungsteiler auf 1/10 geteilt (0.1V = 1A Strom), ergibt V_Control.
Die liegt am positiven Eingang des Opamp (ein MCP602, Rail-to-rail), der
Ausgang desselben steuert einen IRLZ34N (hab ich nicht in Eagle, deshalb
im Schaltplan ein IRLZ44N).
Das Feedback auf den negativen Eingang des Opamp kommt von einem 0.1 Ohm
/ 7W Widerstand.
Der 10k im Feedback ist wohl unnötig, ebenso der 100p, das hab ich von
einer uralten Schaltung von ELV so übernommen, die mir als Vorlage
diente. Störte in einer Simulation aber auch nicht, also hab ichs mal
dringelassen.

: Bearbeitet durch User
von Super G. (sag)


Bewertung
2 lesenswert
nicht lesenswert
> Ob das jetzt in Kunstwerk oder Q&D gehört, keine Ahnung. :-)

Ich attestiere Dir, das es sich bei Deinem Konstrukt um Kunst handelt.
Immerhin hast Du eine Lochraster verwendet und es sauber aufgebaut.

Ähnliches habe ich mal mit einem LM350 in Konstantstromschaltung gemacht
um Entladekurven aufzunehmen. Deine Lösung ist natürlich viel präziser.
Daher von mir "Daumen hoch".

: Bearbeitet durch User
von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
was macht die Last, wenn die Versorgungsspannung ausfällt
und der Akku dran bleibt?

: Bearbeitet durch User
von Conny G. (conny_g)


Bewertung
0 lesenswert
nicht lesenswert
● J-A V. schrieb:
> was macht die Last, wenn die Versorgungsspannung ausfällt
> und der Akku dran bleibt?

Input am Opamp geht null sowie seine Versorgung, Output Null, MOSFET
sperrt, Last aus.

von Michael D. (mike0815)


Bewertung
0 lesenswert
nicht lesenswert
sowas fehlt mir auch... ständig benötige ich mal was zum belasten in
verschiedenen Stromstärken. Jetzt würde ich dem Teil noch ein V/A-Meter
spendieren, da fallen dann die ganzen Messstrippen weg, die einem auf
den S*** gehen.

Gruß Michael

von Lutz H. (luhe)


Bewertung
0 lesenswert
nicht lesenswert
Aufpassen, dass der OPV bei  der Eingangsspannung GND arbeitet. schöne
Schaltung könnte ich ach gebrauchen.

von Conny G. (conny_g)


Bewertung
0 lesenswert
nicht lesenswert
Michael D. schrieb:
> sowas fehlt mir auch... ständig benötige ich mal was zum belasten in
> verschiedenen Stromstärken. Jetzt würde ich dem Teil noch ein V/A-Meter
> spendieren, da fallen dann die ganzen Messstrippen weg, die einem auf
> den S*** gehen.
>
> Gruß Michael

Ja, da hab ich schon auch noch Ideen.
uC erzeugt die Steuerspannung (Pwm u Lowpass) mit Drehencoder, Display
und Spannungs/Strommessung, evtl. auch noch Temperaturbremse damit.
Lässt sich auch schön inkrementell dranfummeln, ersetzt einfach das
Poti.
Und Gehäuse mit Lüfter drum dann gehen wahrscheinlich noch 10W mehr.
Und man könnte dann auch noch mehrere Opamp-Mosfet-Kühler Endstufen
dranbauen (gleiche Steuerspannung am Opamp, den Rest duplizieren) und
damit die Leistung skalieren.
Jetzt gehen 20W, mit Lüfter vielleicht noch 30W, also irgendwas 12V 2A.
Das hilft schon mal für einiges, aber bis 5A (60W) wäre auch nicht
schlecht,
Mit 2 Endstufen und guter Lüftung müsste das gehen.

Was mir hier gefallen hat, dass es eine supersimple, erste Lösung ist,
die ich in 3h planen, simulieren und zusammenfummeln konnte, alle
Bauteile da.

von Conny G. (conny_g)


Bewertung
0 lesenswert
nicht lesenswert
Lutz H. schrieb:
> Aufpassen, dass der OPV bei  der Eingangsspannung GND arbeitet. schöne
> Schaltung könnte ich ach gebrauchen.

Und Rail-to-rail ist wichtig, weil man mit niedrigen
Steuer-/Messspannungen unterwegs ist: 0.1V sind 1A, also möchte man auch
weniger als 0.1V können.

von Michael D. (mike0815)


Bewertung
0 lesenswert
nicht lesenswert
ich hab festgestellt, das so mancher MOSFet für den Linearbetrieb, nicht
so geeignet ist. Die Schaltung auf 4x identische MOSFets ergänzt, könnte
ich mir vorstellen, (Klugscheis an:)aber jeder von einem separaten OpAmp
angesteuert. Der TLC ist ja ein Quad, die Voraussetzungen sind schon
gegeben...
(Klugscheiß wieder aus).

Gruß Michael

: Bearbeitet durch User
von Conny G. (conny_g)


Bewertung
0 lesenswert
nicht lesenswert
Michael D. schrieb:
> ich hab festgestellt, das so mancher MOSFet für den Linearbetrieb, nicht
> so geeignet ist. Die Schaltung auf 4x identische MOSFets ergänzt, könnte
> ich mir vorstellen, (Klugscheis an:)aber jeder von einem separaten OpAmp
> angesteuert. Der TLC ist ja ein Quad, die Voraussetzungen sind schon
> gegeben...
> (Klugscheiß wieder aus).

Ja, so war es gemeint, alles ab Opamp duplizieren, inclusive Shunt.

von Mw E. (Firma: fritzler-avr.de) (fritzler)


Bewertung
1 lesenswert
nicht lesenswert
@conny
und schon haste dieselbe Idee, die ich auch hatte:
Beitrag "Re: Zeigt her eure Kunstwerke (2017)"

von Conny G. (conny_g)


Bewertung
0 lesenswert
nicht lesenswert
Mw E. schrieb:
> @conny
> und schon haste dieselbe Idee, die ich auch hatte:
> Beitrag "Re: Zeigt her eure Kunstwerke (2017)"

Der Knackpunkt ist wohl der Kühlkörper, vorhin mal länger mit 16.4V /
0.95A laufen lassen, also knapp 16W.
Da beginnt sich die Temperatur bei 95 Grad zu stabilisieren.
Der Kühlkörper ist aber auch nur ein 3.5-4 K/W, nicht für sowas gemacht.
Was ist der bei Dir?

von Mw E. (Firma: fritzler-avr.de) (fritzler)


Bewertung
0 lesenswert
nicht lesenswert
Das war wohl mal ein Kühlkörper für alte Solidstate Relais.
Mit Lüftung bekommt einer 200W weg.

Ansonsten sind die Kenndaten wie die maximale Leistung/Strom/Spannung
einstellbar bei meiner Software.
Geht also auch mit deinem Kühler.

von Robin (Gast)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert

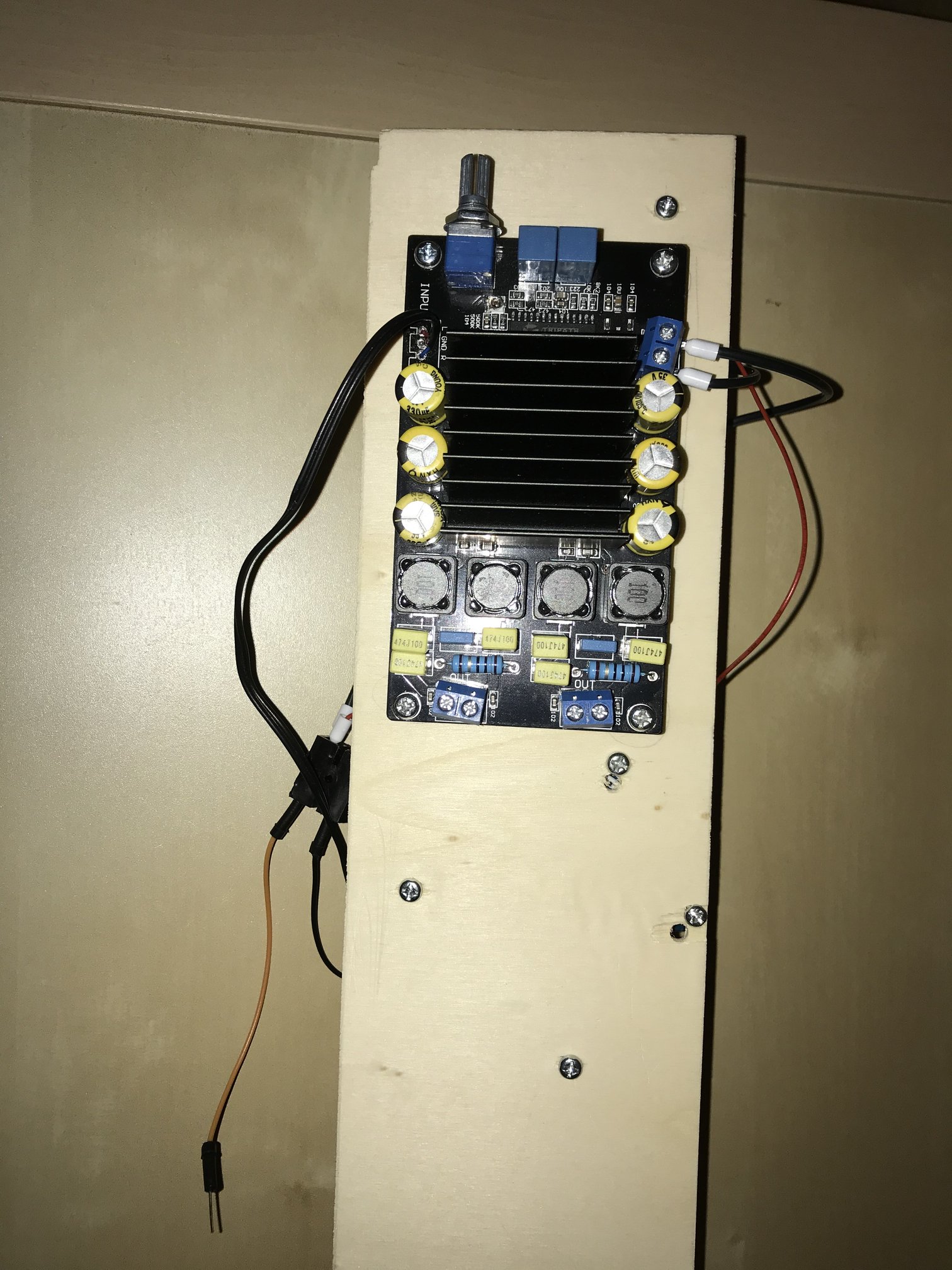

Ein WLAN Radio auf Basis des KaRadio:
https://hackaday.io/project/11570-wifi-webradio-with-esp8266-and-vs1053

Hinter dem Codec ist ein Class D Verstärker angeschlossen. Er wird
sobald kein Sender mehr abgespielt wird automatisch mit dem Relais auf
der Hauptplatine abgeschaltet.
Als Gehäuse habe ich ein 110er HT-Rohr verwendet und mit blau-matter
Autofolie beklebt. Die Stoßkante befindet sich dabei an der Rückseite
und fällt kaum auf. Die Anschlüsse sitzen leider nicht gerade in einer
Reihe. Ich hatte nicht damit gerechnet, dass der Bohrer auf dem Rohr so
stark verläuft.

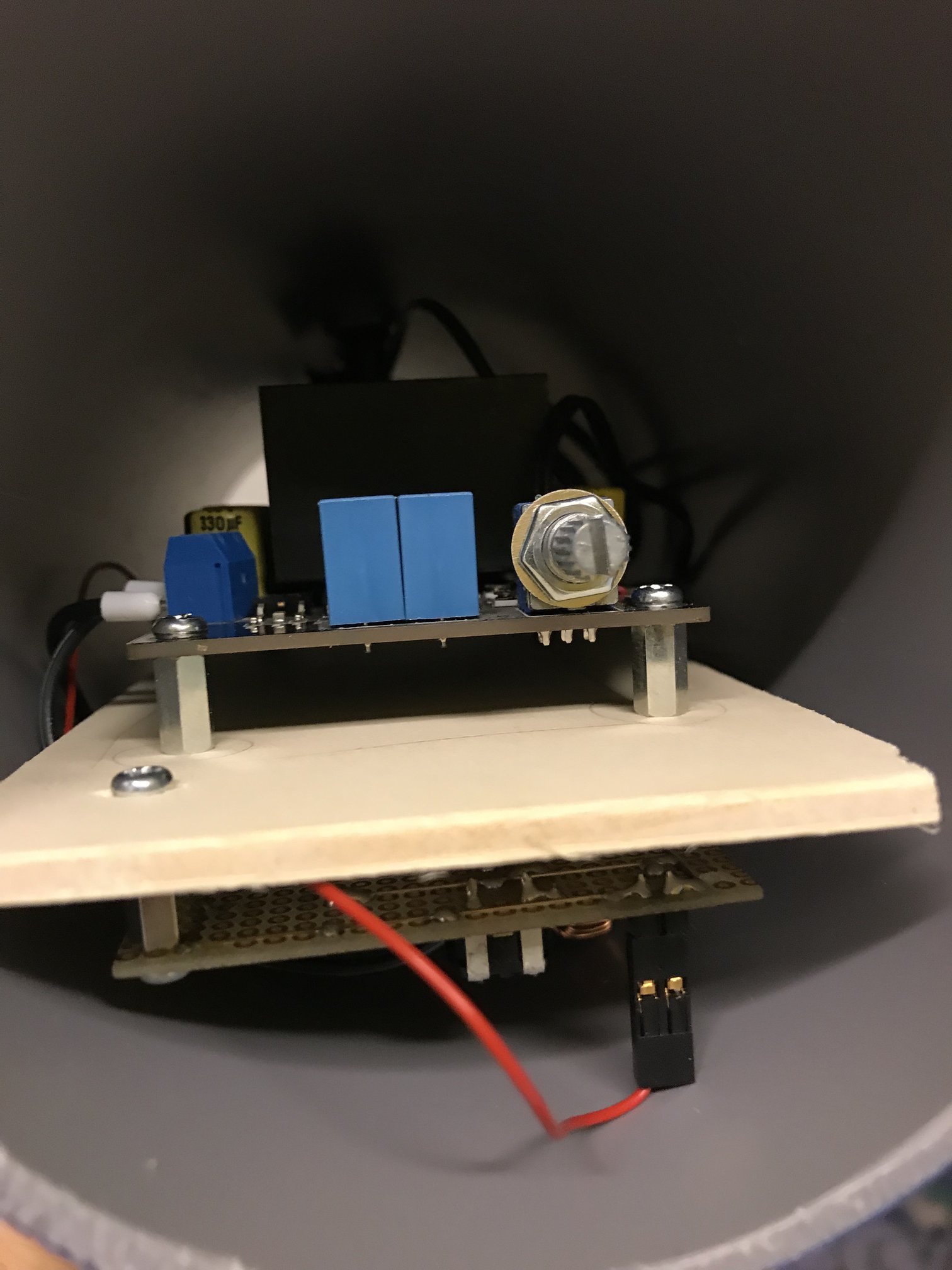

Alle Komponententen sind auf einem Brett montiert, das mittig in das
Rohr geschoben wird. Oben und unten wird dann jeweils ein 3D gedruckter
Deckel aufgesteckt, der bereits die Halterungen für das Brett enhält.
Darin sind auch die Lüftungsschlitze enthalten. Auf weitere
Bedienelemente wird verzichtet. Die Steuerung erfolgt ausschließlich per
Webbrowser.

von Klaus R. (klaus2)


Bewertung
4 lesenswert
nicht lesenswert
Mir würde das mit den schiefen Terminals ja keine Ruhe lassen...ich
müsste da immer dran denken...nachts unruhig schlafen. Sonst schöne
Sache!

Klaus.

von F. F. (foldi)


Bewertung
0 lesenswert
nicht lesenswert
Es ist schon ein Fluch ein Pedant zu sein.

von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Klaus R. schrieb:
> das mit den schiefen Terminals

sieht eher noch wie stürzende Linien im Foto aus.

von Michael D. (mike0815)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
F. F. schrieb:
> Es ist schon ein Fluch ein Pedant zu sein.

Na ja, die Teile sitzen schon extrem schief, das ginge mir jetzt auch
"etwas" gegen Strich! (Die Nachtruhe leidet jetzt aber nicht darunter
;-) )

Meistens kommt das daher, das die Pins beim Löten nicht ganz aufsitzen,
da die im Gehäuse etwas Spiel haben. Abhilfe schaft, jeden Pin nochmal
nachlöten aber mit Druck von oben auf jede einzelne Schraube(nicht auf
das Gehäuse).
Die Dupont-Buchsen, würde ich gegen 4er Blöcke tauschen. Die sind ja
ganz leicht auszutauschen und gibt es für ganz "Kleines" beim Chinesen.

Gruß Michael

bekomme ich jetzt auch ein Minus? :-)

von Michael D. (mike0815)


Bewertung
0 lesenswert
nicht lesenswert
Na also, geht doch...

von Robin (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Michael D. schrieb:
> Die Dupont-Buchsen, würde ich gegen 4er Blöcke tauschen. Die sind ja
> ganz leicht auszutauschen und gibt es für ganz "Kleines" beim Chinesen.

Hatte ich ursprünglich auch. Allerdings waren die Kabel da drin
ebenfalls die für "Kleies" beim Chinesen und hatten Kontaktprobleme. Ich
habe es dann nicht nochmal getauscht.

Michael D. schrieb:
> Meistens kommt das daher, das die Pins beim Löten nicht ganz aufsitzen,
> da die im Gehäuse etwas Spiel haben. Abhilfe schaft, jeden Pin nochmal
> nachlöten aber mit Druck von oben auf jede einzelne Schraube(nicht auf
> das Gehäuse).

Meinst du die auf dem Verstärker? Die waren schon drauf und verdrehen
sich beim Verschrauben. Das mit dem nachlöten wusste ich noch nicht.

Michael D. schrieb:
> bekomme ich jetzt auch ein Minus? :-)

Warum auch immer

von Conny G. (conny_g)


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Conny G. schrieb:
> Schon ein paar Mal benötigt, nie was passendes gehabt, deshalb hab ich
> mir jetzt mal eine kleine elektronische Last gebaut.

Noch eins weitergemacht und ein 3 Euro Voltmeter mit 7-Segment-Display
drangehängt, so eins:
https://www.amazon.de/ELENKER-Digital-Voltmeter-Panelmeter-Messbereich/dp/B015F5SRQI/

Dafür die Spannung des Shunt über den 2. Teil des Opamp-IC gezogen mit
Verstärkung 10x, damit zeigt das Voltmeter genau den Strom an: 1A,
Spannung am Shunt 0.1V, Verstärkung mit 10, Spannung am Voltmeter 1V.

Handselektion der Widerstände (100.5k zu 9.97k+1.19k ergibt genau
Verstärkung von 10) und eine Runde Tausch der Widerstände (1.19k in 670
Ohm) war nötig um die resultierende Spannung noch 5% anzuheben - der
Shunt scheint nicht genau 0.1 Ohm zu haben.

Das Voltmeter löst wohl nur 8 Bit auf, denn im unteren Bereich springt
es immer um ca. 0.04 Volt, also 40mA.
Es geht bis 100V, bei 8 Bit / 256 Stufen kommt man auf ... tadaa, 0.039
Volt.
Aber die Idee war ja nur ohne Multimeter den Strom einzustellen zu
können. Wenn's genauer sein muss, dann muss ich halt doch ein Multimeter
dranhängen.

Konnte die elektronische Last in den letzten Tagen beim Testen einer
Lithium-Akku-Ladeschaltung schon sehr gut brauchen, das wäre ohne eine
einstellbare Last ein größeres Gegurke geworden.

: Bearbeitet durch User
von Mw E. (Firma: fritzler-avr.de) (fritzler)


Bewertung
0 lesenswert
nicht lesenswert
Steht ja auch drauf, dass der bis 10% Abweichung haben kann ;)
Wie warm wird der Widerstand? Unterschätze nicht den
Temperaturkoeffizienten.

von Conny G. (conny_g)


Bewertung
1 lesenswert
nicht lesenswert
Mw E. schrieb:
> Steht ja auch drauf, dass der bis 10% Abweichung haben kann ;)
> Wie warm wird der Widerstand? Unterschätze nicht den
> Temperaturkoeffizienten.

Wenn mein MOSFET an der Grenze ist - Kühlkörper knapp 100 Grad, dann
müsste wegen des Wärmewiderstands jc 2.2K/W die Junction bei 150 Grad
liegen - vielleicht 30 Grad?

Grad mal das Datenblatt angeschaut, der 7W Widerstand hat 40 K/W, bei 1A
/ 0.1V bekommt er 100mW ab, erwärmt sich um 4 Grad.
Ich hatte die Stromsenke letztens mit 16V/1A im Einsatz, da ist die
Kühlung des MOSFET lange an der Grenze, bevor beim Wiederstand relevant
was passiert.

http://cdn-reichelt.de/documents/datenblatt/B400/KH_SERIES.pdf

von Mw E. (Firma: fritzler-avr.de) (fritzler)


Bewertung
0 lesenswert
nicht lesenswert
Ich wollte eher auf die Temperaturabhängige Widerstandsänderung des
Widerstands hinaus.
Bei 4K Erwärmung und den 40ppm/K aus dem DB -> kann man das aber
komplett vernachlässigen.
Das wär viel weniger als 1mA Abweichung.

Würde der Widerstand jetzt 80°C erreichen sähe das schon anders aus ;)

von Conny G. (conny_g)


Bewertung
0 lesenswert
nicht lesenswert
Mw E. schrieb:
> Ich wollte eher auf die Temperaturabhängige Widerstandsänderung des
> Widerstands hinaus.
> Bei 4K Erwärmung und den 40ppm/K aus dem DB -> kann man das aber
> komplett vernachlässigen.
> Das wär viel weniger als 1mA Abweichung.
> Würde der Widerstand jetzt 80°C erreichen sähe das schon anders aus ;)

Ja, richtig, wirkt sich nicht aus.

Ich hab ja Deine Lösung genau angeschaut und mich gefragt wie Du die
Leistung da rausgekühlt bekommst.
Und kam dabei darauf, dass - neben dem Kühlkörper und aktiver
Kühlkühlung - der JC-Wärmewiderstand der Schlüssel ist.
Bei den MOSFETs mit 2,2K/W kommt man bei der Abführung von Wärme nämlich
nicht recht weit, da hilft kein besserer Kühlkörper mehr, wenn es sich
im Gehäuse schon staut.
Da muss man sich dann welche suchen, die bei 0.5 K/W JC-Widerstand sind.
So bei mir - da wird der Kühlkörper "nur" 100 Grad warm und schon ist
die Junction schon an der Grenze.
So verschiebt sich vs. Deiner Lösung bei mir das "Bottleneck" zum
MOSFET, während bei Dir u.U. soviel Wärme aus dem MOSFET geschaufelt
werden kann, das die Widerstände schon gut warm werden.

von Kobold123 (Gast)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

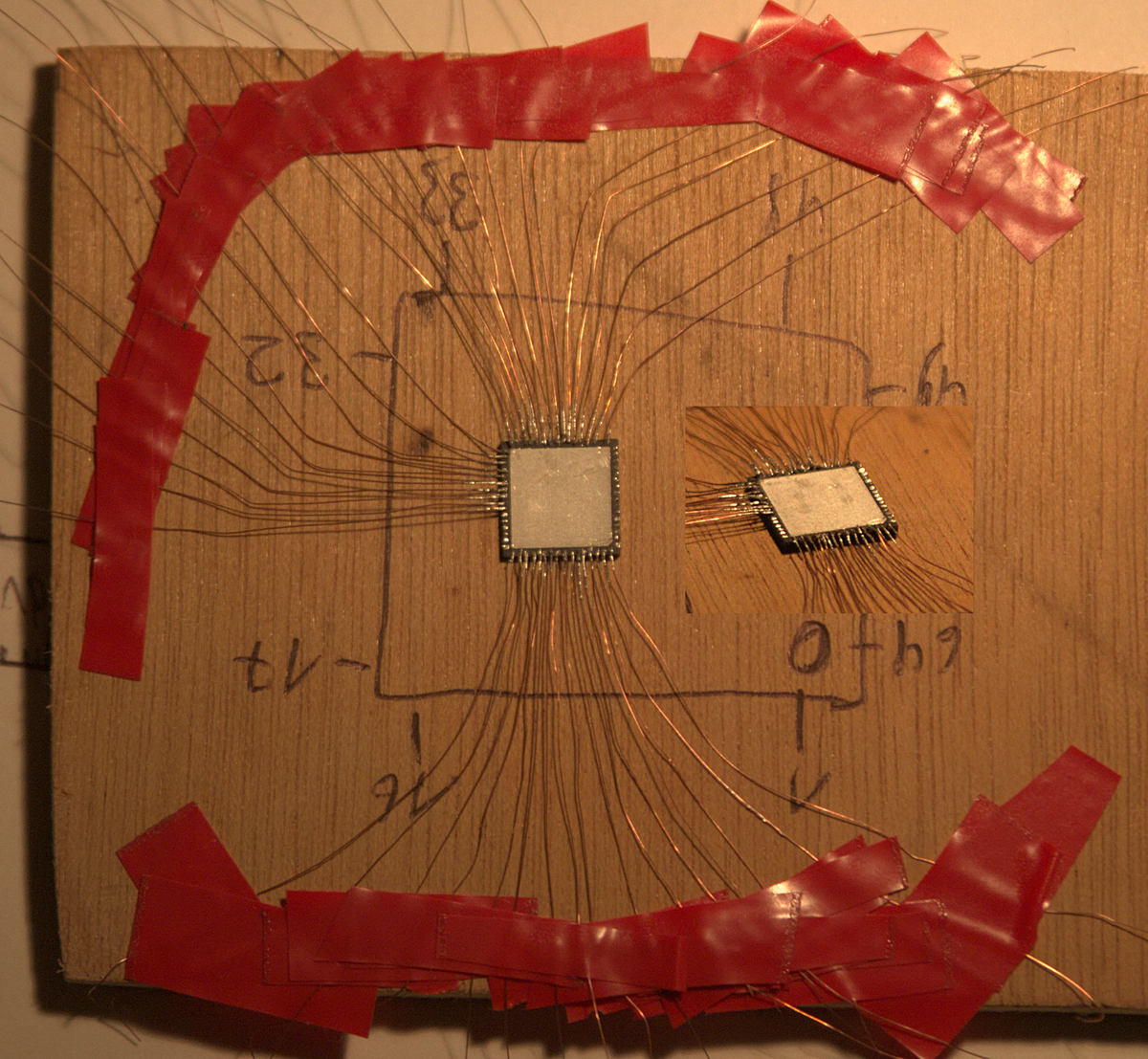

Ist noch WIP...
und völlig unklar ob die Querschnitte für die benötigte Stromaufnahme
reichen.
Für mein Budget ist dies aber die einzige Möglichkeit einen testaufbau
zu erstellen...
Schätze mal das ich in etwa einer Woche durch bin mit Pinanschlüssen.

von Mampf F. (mampf) Benutzerseite


Bewertung
5 lesenswert
nicht lesenswert
Kobold123 schrieb:
> Für mein Budget ist dies aber die einzige Möglichkeit einen testaufbau
> zu erstellen...

D.h. du hast nicht mal $10, um Platinen beim Chinesen zu bestellen? :'(

von Malte S. (maltest)


Bewertung
8 lesenswert
nicht lesenswert
Kobold123 schrieb:
> Ist noch WIP...
> und völlig unklar ob die Querschnitte für die benötigte Stromaufnahme
> reichen.
> Für mein Budget ist dies aber die einzige Möglichkeit einen testaufbau
> zu erstellen...
> Schätze mal das ich in etwa einer Woche durch bin mit Pinanschlüssen.

Eine Woche für die verbleibenden ~20 Anschlüsse?
Okay, vielleicht erklärt das, dass du es nicht bei quick & dirty
reingestellt hast; da hätte es super gepasst.

von Dennis K. (Gast)


Angehängte Dateien:
  • preview image for a2.jpg
    111 KB, 1445 Downloads
  • preview image for b2.jpg
    55,6 KB, 1302 Downloads

Bewertung
16 lesenswert
nicht lesenswert
Hallo,

endlich kann ich auch mal etwas zu diesem tollen Thread beitragen.

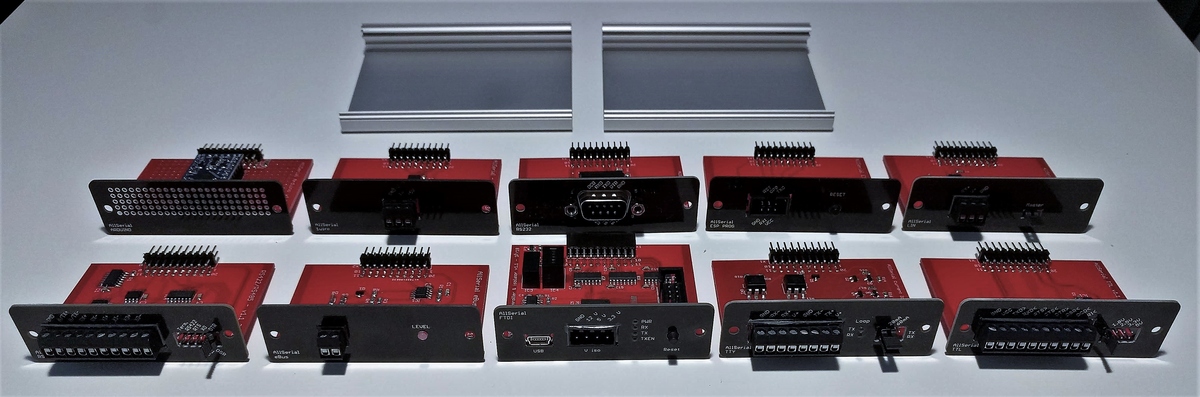

Ich habe für meine Haussteuerung eine neue Hardware gebaut. Sie ist
modular und erweiterbar aufgebaut und besteht aus:

1. Steuermodul mit Raspberry, 2 Relais, Onewire
2. Schaltmodul mit 11 Relais
3. Analogmodul mit 16 Eingängen, Messbereiche mit 16 OPV anpassbar

Die Module sind untereinander per I2C verbunden. So sind max. 88 Relais
und 64 Analogeingänge verfügbar. Über die I2C-Schnittstelle sind
prinzipiell beliebige Module anreihbar, weitere Ideen und Module sind in
Planung... ;)

Eine kleine Besonderheit ist, dass das Steuermodul eine Art
Sicherheitsprozessor (ATTiny45) enthält. Wenn der Raspi hängen bleibt,
werden alle Relais in einen definierten Zustand gebracht.

Die Schaltpläne und die Layouts wurden mit kicad erstellt. Vom Hochladen
der gerber files bis zur Anlieferung der Leiterplatten hat es nur 6 Tage
gedauert, ca. 5€ pro Bestellung. Gelötet wurde mit einer kleinen
Heißluft-Lötstation. Die Beschriftung wurde im Copyshop auf Klebefolie
gedruckt.

von Conny G. (conny_g)


Angehängte Dateien:

Bewertung
9 lesenswert
nicht lesenswert
Meine Variante eines Labornetzteils auf Basis des DPS5005-Moduls.
Habe zwar schon ein Labornetzteil, aber das Modul fand ich so toll und
50V / 5A ist auch schön zu haben.

Das Gehäuse ist vollständig 3D-gedruckt, mit allen Ausschnitten für die
Schalter/Buchsen/Modul und inklusive der Gummifüsse. Dauerte 3
Kalendertage zu drucken (nicht Druckzeit, sondern bis alles fertig war).

Betrieben wird das DPS5005 mit einem Meanwell SP-480-48:
https://www.mouser.de/ProductDetail/?qs=1vPsWa5aeaszUxVa6s%2fjpQ==
Das ist ein "Monster" und hat laute Lüfter, muss deshalb unter den
Tisch.
Damit man es dennoch ein-/ausschalten kann, gehen die 230V erst einmal
in die "Bedieneinheit" über einen Schalter und dann wieder raus zum
Meanwell.
Von dort kommen dann wieder die 55V zurück - man kann es mit dem Trimmer
auf 55V hochdrehen und hat dann im DPS den vollständigen Bereich.

Für höhere Leistungen aus dem DPS5005 ist es empfohlen einen Lüfter zu
montieren, der den Kühlkörper aktiv kühlt. Dafür ist ein Gelid Silent 5
drin, der über eine Opamp-Schaltung und NTC temperaturgesteuert ist.
Läuft bei Zimmertemperatur mit knapp 5V und dreht bis 70/80 Grad auf 10V
hoch, da ist dann Ende weil der LM358 nicht mehr macht, reicht mir aber
hier.
Die Frage war hier, ob ich den Lüfter an die 50V hänge (hatte dafür aber
keinen passenden Buck für >40V zur Hand) oder mit an die 230V.
Habe mich für die 230V und ein Hilink AC-DC 12v-Modul entschieden.
Das ist die Platine auf der Rückwand.

Und ja, ich wurde schon darauf hingewiesen, dass der 230V Strom-Ausgang
der Box auch ein Kaltgeräte-Stecker ist. Habe schon Buchsen bestellt und
werde das noch austauschen.

: Bearbeitet durch User
von Winfried J. (Firma: Nisch-Aufzüge) (winne) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Conny G. schrieb:
> Und ja, ich wurde schon darauf hingewiesen, dass der 230V Strom-Ausgang
> der Box auch ein Kaltgeräte-Stecker ist. Habe schon Buchsen bestellt und
> werde das noch austauschen.

Selbstmordkabel lässt grüßen. Höchst fahrlässig.
Klemm wenigstens den 2. Stecker ab bis du die Buchse hast!
Namaste

: Bearbeitet durch User
von Conny G. (conny_g)


Bewertung
0 lesenswert
nicht lesenswert
Winfried J. schrieb:
> Conny G. schrieb:
>> Und ja, ich wurde schon darauf hingewiesen, dass der 230V Strom-Ausgang
>> der Box auch ein Kaltgeräte-Stecker ist. Habe schon Buchsen bestellt und
>> werde das noch austauschen.
>
> Selbstmordkabel lässt grüßen. Höchst fahrlässig.
> Klemm wenigstens den 2. Stecker ab bis du die Buchse hast!
> Namaste

Da hält sich außer mir niemand auf, übertreibe nicht so.

von Bastler (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Conny G. schrieb:
> Das Gehäuse ist vollständig 3D-gedruckt, mit allen Ausschnitten für die
> Schalter/Buchsen/Modul und inklusive der Gummifüsse.

Das Gehäuse – und ganz besonders auch die Gestaltung der Frontplatte -
finde ich sehr gut gelungen! Designmässig fällt allerdings der silber-
farbige Drehknopf etwas aus der Rolle. Da passt was farbiges/graues
besser hin.

> Und ja, ich wurde schon darauf hingewiesen, dass der 230V Strom-Ausgang
> der Box auch ein Kaltgeräte-Stecker ist.

Zwei (parallel geschaltete) Einbau-Kaltgerätestecker habe ich so auch
in meinen beiden Aktivboxen verbaut. (je 3x60W, 40l).

Aber: Shit happens! Deshalb wird der spannungsführende Einbaustecker
immer dann mit einer Blindkupplung gesichert, wenn er nicht genutzt
wird. :-)

von Conny G. (conny_g)


Bewertung
1 lesenswert
nicht lesenswert
Bastler schrieb:
> Conny G. schrieb:
>> Das Gehäuse ist vollständig 3D-gedruckt, mit allen Ausschnitten für die
>> Schalter/Buchsen/Modul und inklusive der Gummifüsse.
>
> Das Gehäuse – und ganz besonders auch die Gestaltung der Frontplatte -
> finde ich sehr gut gelungen! Designmässig fällt allerdings der silber-
> farbige Drehknopf etwas aus der Rolle. Da passt was farbiges/graues
> besser hin.

Das stimmt. Das Modul kommt halt so. Vielleicht drucke ich da noch was,
mal sehen.

>> Und ja, ich wurde schon darauf hingewiesen, dass der 230V Strom-Ausgang
>> der Box auch ein Kaltgeräte-Stecker ist.
>
> Zwei (parallel geschaltete) Einbau-Kaltgerätestecker habe ich so auch
> in meinen beiden Aktivboxen verbaut. (je 3x60W, 40l).
>
> Aber: Shit happens! Deshalb wird der spannungsführende Einbaustecker
> immer dann mit einer Blindkupplung gesichert, wenn er nicht genutzt
> wird. :-)

:-)

von Magnus M. (magnetus) Benutzerseite


Bewertung
-1 lesenswert
nicht lesenswert
Conny G. schrieb:
> Winfried J. schrieb:
>> Selbstmordkabel lässt grüßen. Höchst fahrlässig.
>> Klemm wenigstens den 2. Stecker ab bis du die Buchse hast!
>> Namaste
>
> Da hält sich außer mir niemand auf, übertreibe nicht so.

Deshalb stimmt Winfrieds Bezeichnung "Selbstmordkabel" trotzdem,
anderenfalls wäre es ein "Mordkabel"! 😆

von Michael D. (mike0815)


Bewertung
3 lesenswert
nicht lesenswert
sind da etwa die Bananbuchsen auf der Rückseite gemeint? Vielleicht eine
eigenen Thread dafür aufmachen, meine Fr....

@Conny
Das nächste mal retuschierst du die Fotos, damit es hier keinen Überlauf
gibt!?
Manche scheinen bei der Arbeit mit Raumanzügen durch die Gegend zu
laufen, damit ja nix passiert :-)))))

von Conny G. (conny_g)


Bewertung
3 lesenswert
nicht lesenswert
Michael D. schrieb:
> sind da etwa die Bananbuchsen auf der Rückseite gemeint? Vielleicht eine
> eigenen Thread dafür aufmachen, meine Fr....

Nein, den 2. 230V Kaltgerätestecker, der eigentlich eine Buchse sein
sollte, weil da Saft drauf ist.

> @Conny
> Das nächste mal retuschierst du die Fotos, damit es hier keinen Überlauf
> gibt!?

Ja, gerne.

> Manche scheinen bei der Arbeit mit Raumanzügen durch die Gegend zu
> laufen, damit ja nix passiert :-)))))

Ja, unsere lieben Reichsbedenkenträger - wie ein Freund von mir immer
sagt.

von Michael D. (mike0815)


Bewertung
1 lesenswert
nicht lesenswert
> Nein, den 2. 230V Kaltgerätestecker, der eigentlich eine Buchse sein
> sollte, weil da Saft drauf ist.
Jetzt hab ich's geschnallt! Wahrscheinlich wollte ich das nicht wahr
haben, das damit der Kaltgerätestecker gemeint ist...
Der Stecker läd aber auch gerade dazu ein, ständig rein zu greifen!
BtW. die Stecker(außer der Schutzleiter Stift) sind um die 5mm im
Gehäuse versenkt, das ist natürlich brandgefährlich ;-)   tschuldigung,
das mußte jetzt mal sein. Auf der anderen Seite, könntest du ja noch ein
Kabel zusätzlich benutzen und ebenfalls in die Steckdose einstecken,
dann wird wohl endlich ruhe sein :-)

: Bearbeitet durch User
von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
5 lesenswert
nicht lesenswert
Michael D. schrieb:
> Auf der anderen Seite, könntest du ja noch ein Kabel zusätzlich benutzen
> und ebenfalls in die Steckdose einstecken, dann wird wohl endlich ruhe
> sein :-)

Endlich Ruhe ist auf jeden Fall, wenn er das zweite Kabel um 180°
verdreht in die Steckdose steckt ;-)

von Michael D. (mike0815)


Bewertung
2 lesenswert
nicht lesenswert
Davon abgesehen, ist das keine so gute Idee.
 Jedoch denke ich nicht, das der conny dämlich ist ;-)

von Conny G. (conny_g)


Bewertung
8 lesenswert
nicht lesenswert
Michael D. schrieb:
> Davon abgesehen, ist das keine so gute Idee.
>  Jedoch denke ich nicht, das der conny dämlich ist ;-)

Würde ich mein Selbstbild aus dem Input vom Forum beziehen hätte ich
schon lange Depressionen weil ich der größte Idiot bin, der rumläuft.

von Conny G. (conny_g)


Bewertung
0 lesenswert
nicht lesenswert
Falls es jemand nachdrucken / -bauen möchte:
https://www.thingiverse.com/thing:2753517

von Walter T. (nicolas)


Angehängte Dateien:

Bewertung
6 lesenswert
nicht lesenswert
Hallo zusammen,

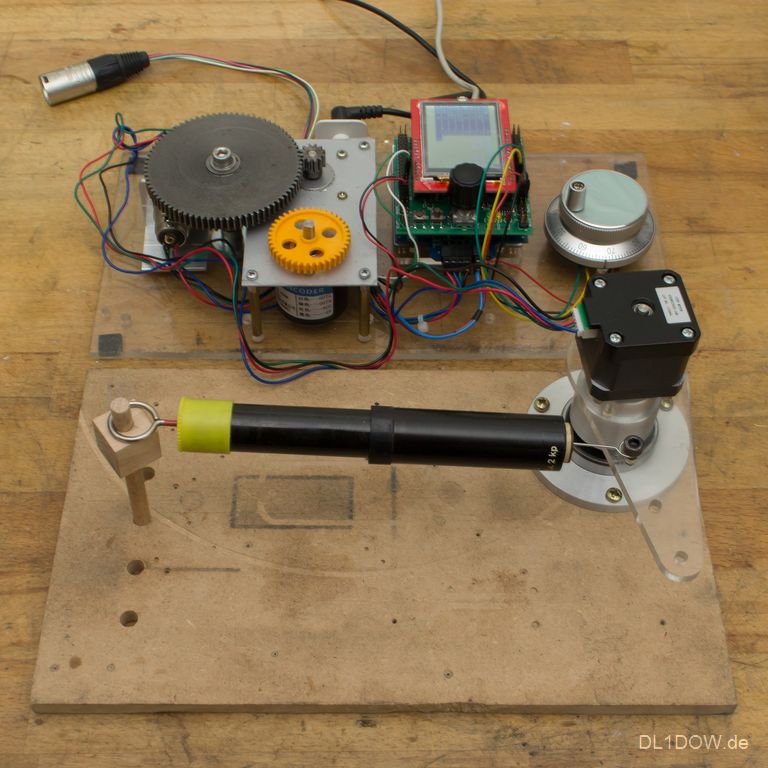

aus aktuellem Anlaß habe ich heute eine kleine Pendelmaschine für die
Drehmomentmessung von Schrittmotoren gebastelt. Vom Aufwand (und von der
Trägerplatte) hätte es auch in die Rubrik "Quick & Dirty" gepaßt - aber
da gefällt mir nicht, wie der Thread gerade zerquatscht wird.

Als Schrittmotortreiber kommt ein Proof-of-Concept eines anderen
aktuellen Projekts zum Einsatz (der Aufbau auf der Plexiglasplatte im
Hintergrund). Treiber ist ein L6474.

Die Kraftmesser sind geliehen und auch etwas älter - aber die Umrechnung
von Kilopond in Newton sollten kein größeres Problem darstellen.

Die Bremstrommel ist in einem einzigen -deshalb sehr großen Wälzlager-
gelagert. Das bedingt, daß das minimale Bremsmoment nicht unerheblich
ist - aber ich will ja keine Uhrenmotoren testen. Als Bremsbelag kommt
einer meiner Finger mit dem abgeschnittenen Finger eines Lederhandschuhs
zum Einsatz.

Für den Stützarm habe ich Plexiglas gewählt. Als Kühlkörper für den
Schrittmotor taugt es nicht, dafür habe ich aber etwas mehr Übersicht.

Was noch fehlt sind ein paar Komfortfunktionen in der Firmware: Momentan
muß ich den Motorstrom und zwischen Halb-, Voll- und Mikroschrittbetrieb
im Debugger umschalten. Aber fürs Vermessen des einen Motors hat es erst
einmal gereicht.

Als künftige Verbesserung ist ein Schwingungsdämpfer angedacht. Ich
hatte gerade nichts Passendes da.

Viele Grüße
W.T.

: Bearbeitet durch User
von Conny G. (conny_g)


Angehängte Dateien:

Bewertung
11 lesenswert
nicht lesenswert
Conny G. schrieb:
> Meine Variante eines Labornetzteils auf Basis des DPS5005-Moduls.
> Habe zwar schon ein Labornetzteil, aber das Modul fand ich so toll und
> 50V / 5A ist auch schön zu haben.
>
> [...]
>
> Und ja, ich wurde schon darauf hingewiesen, dass der 230V Strom-Ausgang
> der Box auch ein Kaltgeräte-Stecker ist. Habe schon Buchsen bestellt und
> werde das noch austauschen.

So, ganz pflichtbewusst habe ich heute nach Erhalt der
Kaltgeräte-Buchsen umgerüstet. Nun ist es sicher :-)

von Michael D. (mike0815)


Bewertung
3 lesenswert
nicht lesenswert
> So, ganz pflichtbewusst habe ich heute nach Erhalt der
> Kaltgeräte-Buchsen umgerüstet. Nun ist es sicher :-)

aber sowas von...
jetzt sind hoffentlich alle zufrieden :-)))

Beitrag #5301026 wurde vom Autor gelöscht.
von Wolf W. (pansensuppe)


Bewertung
1 lesenswert
nicht lesenswert
Conny G. schrieb:

> Nun ist es sicher :-)


Und alle so: YEAH!  :)

von Toto mit Harry (Gast)


Bewertung
0 lesenswert
nicht lesenswert
230V Heimbastelei, nicht vom Ingenieur abgenommen und offiziell
"abgestempelt" (abgestempelt schon)?

Ja fast Lebensmüde bis Fahrlässig.

Ironie Off

Sieht schick aus.

von G. O. (aminox86)


Angehängte Dateien:

Bewertung
17 lesenswert
nicht lesenswert

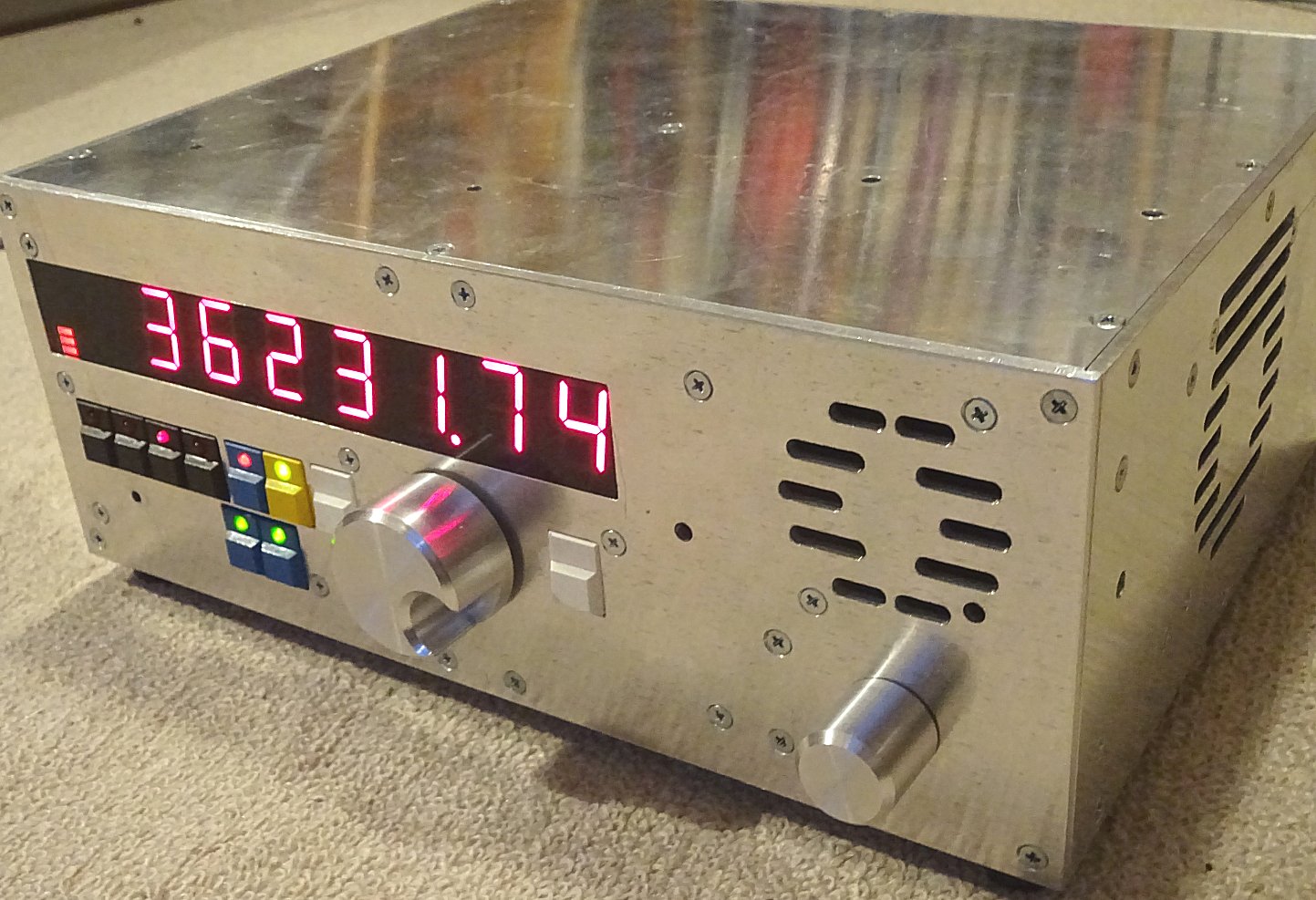

Weil ich vor einiger Zeit bei eBay ein seltenes IC (SL621) und ein 9MHz
Quarzfilter ersteigern konnte, habe ich ein uraltes Projekt wieder
aufgewärmt und zu Ende gebracht. Das Ergebnis möchte ich kurz
vorstellen.
Es ist ein Kurzwellenempfänger für die Amateurfunkbänder, dessen
Signalverarbeitung analog erfolgt, die Oszillatorfrequenz allerdings
digital erzeugt wird. Der Empfänger, ein Einfachsuper für SSB-Empfang,
ist in 5 Module gegliedert, die separat geprüft und in Betrieb genommen
werden können. Im einzelnen sind dies:
- Netzteil und NF-Verstärker
- ZF-Vertärker mit AGC-Generator und den BFO für LSB und USB
- HF-Bandfilter für 80m, 40m, 20m, 15m sowie HF-Verstärker und Mischer
- Prozessorplatine mit DDS-Chip und den zugehörigen
Frequenzvervielfachern
- Anzeige- und Bedienplatine
Das Gehäuse habe ich überwiegend aus Schrottteilen, die ich günstig
erwerben konnte, gefertigt. Hinter der Frontplatte sind Anzeigeplatine
und Prozessorplatine, beide mit einer extralangen Stiftleiste verbunden,
angeordnet. Die Prozessorplatine ist in ein separates Gehäuse aus
Platinenmaterial, das in drei Kammern aufgeteilt ist, eingelötet. Rechts
im Gehäuse befindet sich das Netzteil. Im hinteren Teil sind, auf einem
Zwischenboden auf der Oberseite, die HF-Platine und, auf der Unterseite
des Bodens, der ZF-Verstärker angeordnet. ZF- und HF-teil sind, dem
Alter des Projekts entsprechend, auf HF-Experimentierplatinen aufgebaut,
für die restlichen Module habe ich Leiterplatten anfertigen lassen.
Das Gerät wird durch einen 8049 gesteuert, das Oszillatorsignal von
einem AD9851, dessen Takt 180MHz beträgt, erzeugt. Die
Überlagerungsfrequenz liegt 9MHz über dem Empfangssignal.
Auf der Frontplatte links können die Empfangsbänder angewählt werden,
der zentrale Knopf in der Mitte ermöglicht das Einstellen der
Empfangsfrequenz. Die Schrittweite kann mit den gelben Tasten erhöht
(linke Taste) oder erniedrigt (rechte Taste) werden. Die Anzeige zeigt
die Empfangsfrequenz in Hz an, der Dezimalpunkt kennzeichnet die gerade
aktive Schrittweite. Mit einem Druck auf den Empfangsknopf beginnt der
Empfänger das angewählte Band ab der angezeigten Frequenz in
500Hz-Schritten zu durchlaufen, ein erneuter Druck stoppt den Suchlauf.
Der Suchlauf bewegt sich zwischen den Grenzen des angewählten Bandes,
die Laufrichtung kann mit den gelben Tasten umgekehrt werden.
Die Leistungsfähigkeit des Radios kann ich nur qualitativ beurteilen, da
mir für eine quantitative Bewertung die Messmittel fehlen. Im 80m-Band
kann ich zB am Abend Stationen aus Norddeutschland, Entfernung ca
500-700km, klar und deutlich hören, Italiener und Russen sowieso. Im
40m-Band höre ich am Tage hin und wieder Stationen von der französischen
Atlantikküste, Bordeaux konnte ich identifizieren, Entfernung ca 1200km,
englischsprachige Sender sind häufig anzutreffen. Auf den höheren
Bändern herrscht, bei meinem Empfänger zumindest, mit bisher zwei
Ausnahmen auf 20m, Funkstille.

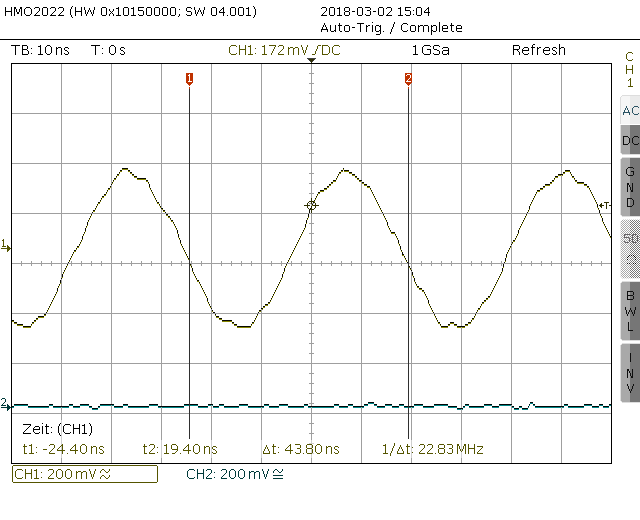

Anbei noch ein paar Ansichten des Radios und das Spektrum des
Oszillatorsignals bei 23MHz. Die Durchlasskurve des DDS-Tiefpass habe
ich zwar auch aufgenommen, sie aber so gurkig, dass ich sie besser
weglasse.

von Walter T. (nicolas)


Bewertung
0 lesenswert
nicht lesenswert
Das nenne ich mal einen soliden Aufbau. Hut ab! Ist der Abstimmknopf
eine Eigenkreation?

von G. O. (aminox86)


Bewertung
0 lesenswert
nicht lesenswert
Walter T. schrieb:
> Ist der Abstimmknopf
> eine Eigenkreation?

Ja.

von Joerg W. (joergwolfram)


Angehängte Dateien:

Bewertung
12 lesenswert
nicht lesenswert

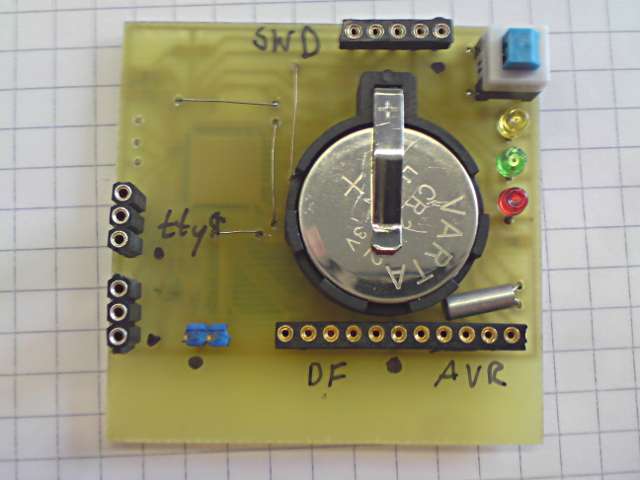

Das ist ein Prototyp der STM32F405-Variante meines PDP11-Emulators. Es
wird eine 64K Maschine emuliert, auf der Mini-Unix mit minimalen
Anpassungen im Kernel läuft. der Rest des Controller-RAMs dient als
Disk- und Swap-cache für das AT45DB642 Dataflash welches als
Mass-Storage dient. Der ATMega88 dient als RTC. Das Ganze ist ein
einseitiges Layout mit 4 (+1) Drahtbrücken, die meisten Steckverbinder
dienen zum Programmieren der IC's. Veröffentlichung des Projekts ist in
den nächsten Wochen geplant, je nachdem wieviel Zeit ich für die Doku
brauche.

von Mampf F. (mampf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Joerg W. schrieb:
> Der ATMega88 dient als RTC.

Wieso verwendest du nicht den RTC, der im STM32F4 eingebaut ist?

von Joerg W. (joergwolfram)


Bewertung
0 lesenswert
nicht lesenswert
Dafür gibt es zwei Gründe:

1. Weil ich dieselbe RTC auch bei den anderen Varianten einsetze, die
keine eingebaute RTC (und auch z.T. kein I2C) haben. Der STM32 ist nicht
die "primäre Plattform" für das Projekt, sondern halt auch für andere
gut verfügbar.

2. Eine Unterstützung der internen RTC muss ich erst noch in meine
I/O-Bibliothek einfügen (und das kompatibel zu bestehenden Lösungen).
Davor stehen aber noch jede Menge anderer Dinge an wie z.B. CAN, der bei
anderen Controllerfamilien schon funktioniert.



Jörg

von Walter T. (nicolas)


Angehängte Dateien:

Bewertung
12 lesenswert
nicht lesenswert
Hallo zusammen,

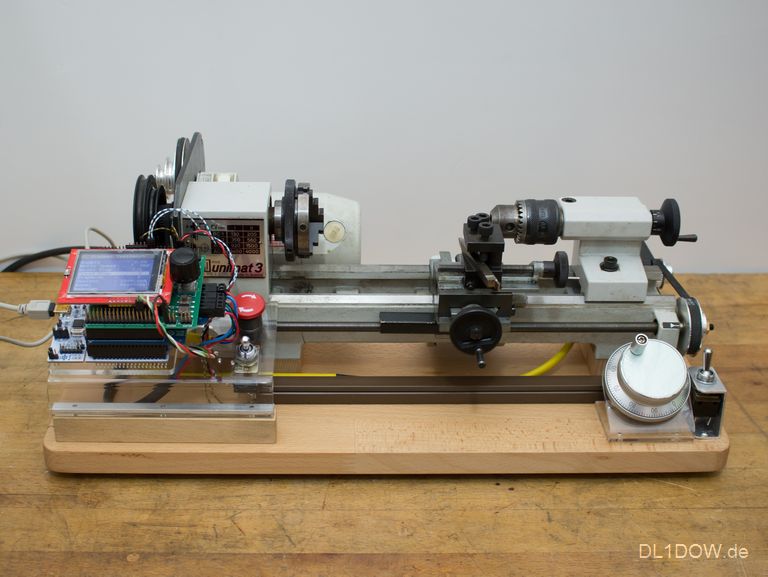

hier ist eines jener Gebilde, die weit jenseits von Quick & Dirty, aber
auch lange noch kein Kunstwerk sind: Ein kleines Eval-Board für einen
STM32F446RE, bei dem als Besonderheit als Peripherie eine kleine
Drehmaschine vorhanden ist.

In meinem aktuellen Bastelprojekt bekommt meine Drehmaschine eine
elektronische Leitspindel. Weil es mir keinen Spaß mehr gemacht hat, in
der kalten Werkstatt  mit dem kleinen Laptop-Monitor zu programmieren,
ist dieses Schreibtischmodell entstanden. Es basiert auf einer
(geschätzt) 25 Jahre alten EMCO Unimat 3. An der ehemaligen Zugspindel
(jetzt Leitspindel) ist ein kleiner NEMA-17-Schrittmotor angebaut und an
der Hauptspindel ein Drehgeber. Als Schrittmotortreiber findet ein L6474
Verwendung, das 320 x 240 Pixel große LCD basiert auf einem ILI9341.

Firmwareseitig funktionieren die Basisfunktionen (Positionsregelung,
automatisches Einspuren etc.) schon seit einiger Zeit recht zuverlässig.
Momentan stehen die Darstellungsfunktionen (z. B. vernünftige
Proportionalschrift mit deutschen Umlauten) und danach die
Bedienelemente im Mittelpunkt der Entwicklung. Bei Letzteren ist das
Funktionsmodell nahezu unverzichtbar, schon allein um
Reiz-Reaktions-Kompatibilität sicherzustellen und kein unbedienbares
Monster zu erschaffen.

Die Bedienelemente muten etwas archaisch an, sind aber für diesen
Anwendungsfall genau richtig: Bei Werkzeugmaschinen ist eine satte
haptische Rückmeldung das A und O. Aus dem gleichen Grund bleibt die
Touchscreen-Funktionalität des LCDs ungenutzt.

Und nicht zuletzt ist beim Anbau des Drehgebers der Spindeldurchlaß frei
geblieben, so daß ich auch noch lange Bleistifte damit anspitzen kann.

Viele Grüße
W.T.

von Maik W. (werner01)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert

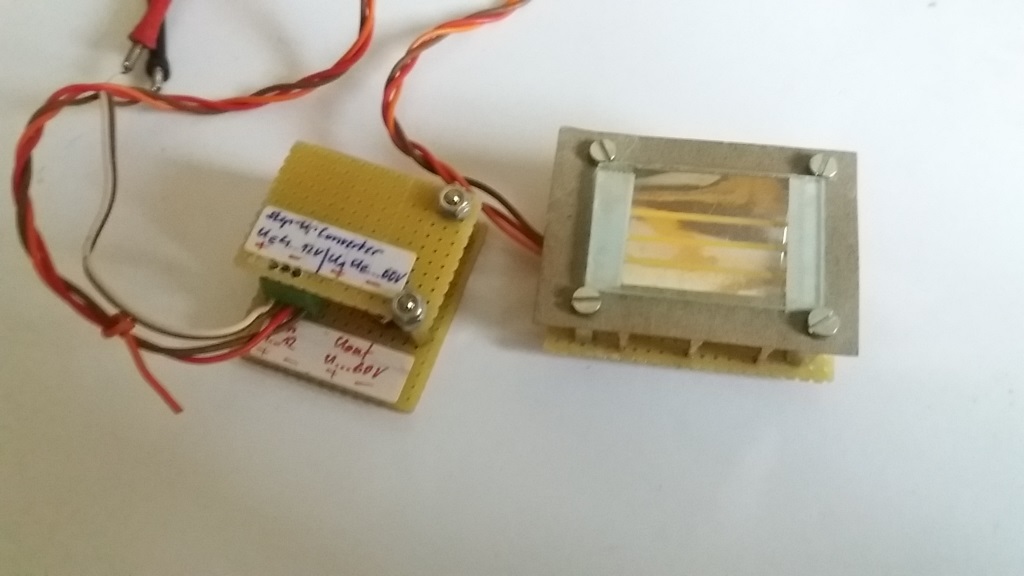

Nun auch mal wieder was von mir,

hier zu sehen ist ein Step-up-Converter, welcher aus 9V bis zu 80V
generiert.
Für die Lampeneinheit habe ich LED-Filamente einer defekten Birne
benutzt.
Die Brennspannung liegt bei max ~80V, so das die Fäden brutalstes Licht
ausgeben...
Das Teil konvertiert bei 74% Wirkungsgrad....

von Klaus R. (klaus2)


Bewertung
0 lesenswert
nicht lesenswert
China Converter oder 100% DIY?

Klaus.

von Maik W. (werner01)


Bewertung
0 lesenswert
nicht lesenswert
habe den Uralttyp mc34063 mit externen Schalttransistor benutzt...

von Ralph S. (jjflash)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Eigenes kleines Arduino-Board bei dem (aus Platzgründen) lediglich die
Anschlüsse für Miso, Mosi, SCK und PB2 auf einen IDC10 Pfostenstecker
(mit der Belegung für ATMEL Controller) sowie 2 GPIO Pins rausgeführt
sind.

Leider ist mir beim Routen ein Fehler unterlaufen: TxD und RxD des CH340
wurden auf der "falschen" Seite des Chips angeschlossen (hatte ich nicht
von der richtigen Seite beim Routen gezählt, weil der Chip auf der
Unterseite der Platine montiert ist und deshalb logischerweise
spiegelverkehrt ist). Bei der nächsten Platinenbestellung wenn darauf
Platz vorhanden ist werde ich eine korrekte Platine haben.

2 SMD-Leds sind auf dem Board als Kontroll-LEDs montiert.

Somit hat das "Board" verfügbare 6 GPIO Pins. Im Prinzip ist das Board
wie ein chinesischer Arduino Nano mit einer CH340G USB zu RS232 Brücke
aufgebaut. Als Controller wurde ATmega8 bestückt weil ich von diesen
noch 10 Stück hatte, aber kein einziges Board dazu (normalerweise
sollten aber alle 32 Pin ATmegas bestückbar sein). Außerdem kann ich so
Fragen zum von mir fast nicht mehr verwendeten ATmega8 nachvollziehen.
Die Verbindung vom CH340 zum Controller (über einen Kondensator) wurde
trennbar gemacht, damit beim Start eines Terminalprogramms der ATmega
NICHT resetet und somit eine Zeit lang im Bootloader verweilt. Im
ATmega8 läuft der Optiboot Bootloader.

Entstanden ist die Platine aus zwei Gründen:

- ich hatte bei einer Leiterplattenbestellung noch genau diesen Platz
übrig

- ich wollte für Experimente mit ISP / SPI nicht jedes mal mit vielen
Einzelleitungen hantieren. Ein "Shield" für einen Arduino mit SPI
Connector hab ich zwar, aber hier kommt das "Ärgernis" des Rücksetzen
des Controllers beim Start eines Terminalprogramms hinzu.

Momentan läuft auf dem Board eine Programmerfirmware für AVR und MCS-51
Controller. Der AVR Programmmodus ist STK500v2 Befehlskompatibel, der
MCS-51 Programmmodus ist proprietär von mir. Mittels Steckbrücke auf
einem Selectorpin kann zwischen beiden Modi gewählt werden.

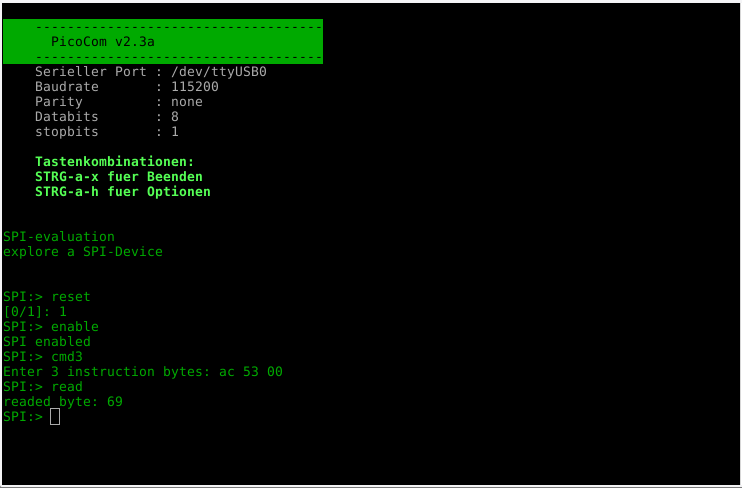

Im MCS-51 Modus ist ein kleiner "Parser" enthalten, mit dem das SPI
manuell gesteuer werden kann.

von Markus M. (mmvisual)


Angehängte Dateien:

Bewertung
11 lesenswert
nicht lesenswert
Beim 3D Druck hatte ich immer wieder das Problem vom Wrap-Effekt an den
Ecken. Selbst die zusätzliche "Drucklplattenhaftung" bringt nichts, da
diese dünne Schicht zu schwach ist.

Nun habe ich an den Ecken einen kleinen Kreis mit 6mm Durchmesser und
0,6mm Höhe ran gesetzt, das ich dann einfach abknipse.
Damit gibt es keine scharfe Ecke mehr und alle folgenden Lagen werden
richtig gedruckt. (0,6mm = 3 Lagen á 0,2mm)

(rechts Druck ohne diesen Punkt)

: Bearbeitet durch User
von Mampf F. (mampf) Benutzerseite


Angehängte Dateien:

Bewertung
8 lesenswert
nicht lesenswert
Hier eines meiner letzten Projekte ...

Ein Hardware-Beschleuniger für Raspberry Pi, der IOTA* Transaktionen um
den Faktor 200+ beschleunigt (schneller als 1 Core meines Core i5 2500K
und nur einen Bruchteil der Energie).

Bei IOTA muss man für eine Transaktion zwei andere Transaktionen
validieren und selbst eine kleine PoW-Aufgabe lösen, die auf
schwachbrüstigen Controllern recht lange braucht (ohne Beschleunigung
auf dem Pi fast 8Min, mit Beschleunigung 2Sek).

Auf dem Board ist ein Cyclone 10 LP (25kLE, Core läuft auf 175MHz) und
ein Cortex ARM (für USB - kann man auch ohne Raspi nutzen).

Projekt-Webseite gibt es hier:

https://microengineer.eu/2018/04/25/iota-pearl-diver-fpga/




*: IOTA ist eine Cryptowährung unter dem Dach der gemeinnützigen IOTA
Stiftung in Deutschland.

: Bearbeitet durch User
von Janos P. (janoslon421)


Bewertung
0 lesenswert
nicht lesenswert
Gregor O. schrieb:
> Ich würde doch nicht mit der armen Aralie experimentieren

Die "Aralie", der KLassiker der Ausreden xD

von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Gezeigt hier ist ein Weller WMRT Lötpinzettenhalter. Ein umgebauter
IEC320 Gerätestecker dient als Basis. Mehr Information gibt es hier:

Beitrag "Re: Weller WMRT-MS Micro-Pinzette Inside ?"

Siehe auch:

Beitrag "Re: Weller WMRT-MS Micro-Pinzette Inside ?"

: Bearbeitet durch User
von Matthias W. (matthias_w40)


Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert

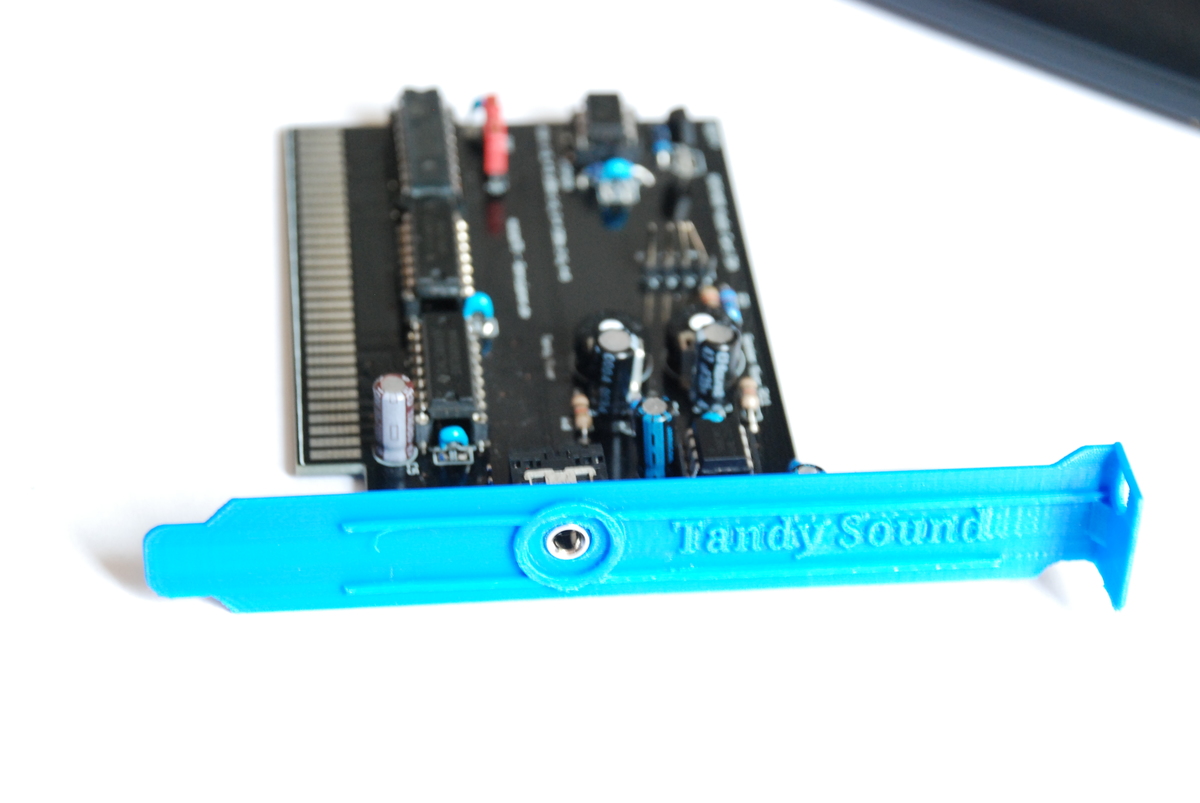

Lochrasteraufbau ISA Karte.

SN76489AN Soundkarte / Tandy.

ATTiny stellt den LM386 auf mute bis ein CE erfolgt.
Und hängt an der Reset Leitung vom ISA Bus, bei Reset wird der
Verstärker erneut gemutet bis auf den Soundchip geschrieben wird.

Youtube-Video "Maniac Manison on the Tandy Soundcard Prototyp"
Youtube-Video "Homemade Tandy Soundcard ISA Prototyp r0 - Playing Might & Magic 3"

: Bearbeitet durch User
von Mampf F. (mampf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Matthias W. schrieb:
> Lochrasteraufbau ISA Karte.
>
> SN76489AN Soundkarte / Tandy.

Interessantes Projekt :)

Hast du vor, das in eine veröffentlichbare Form zu bringen?

von Matthias W. (matthias_w40)


Bewertung
0 lesenswert
nicht lesenswert

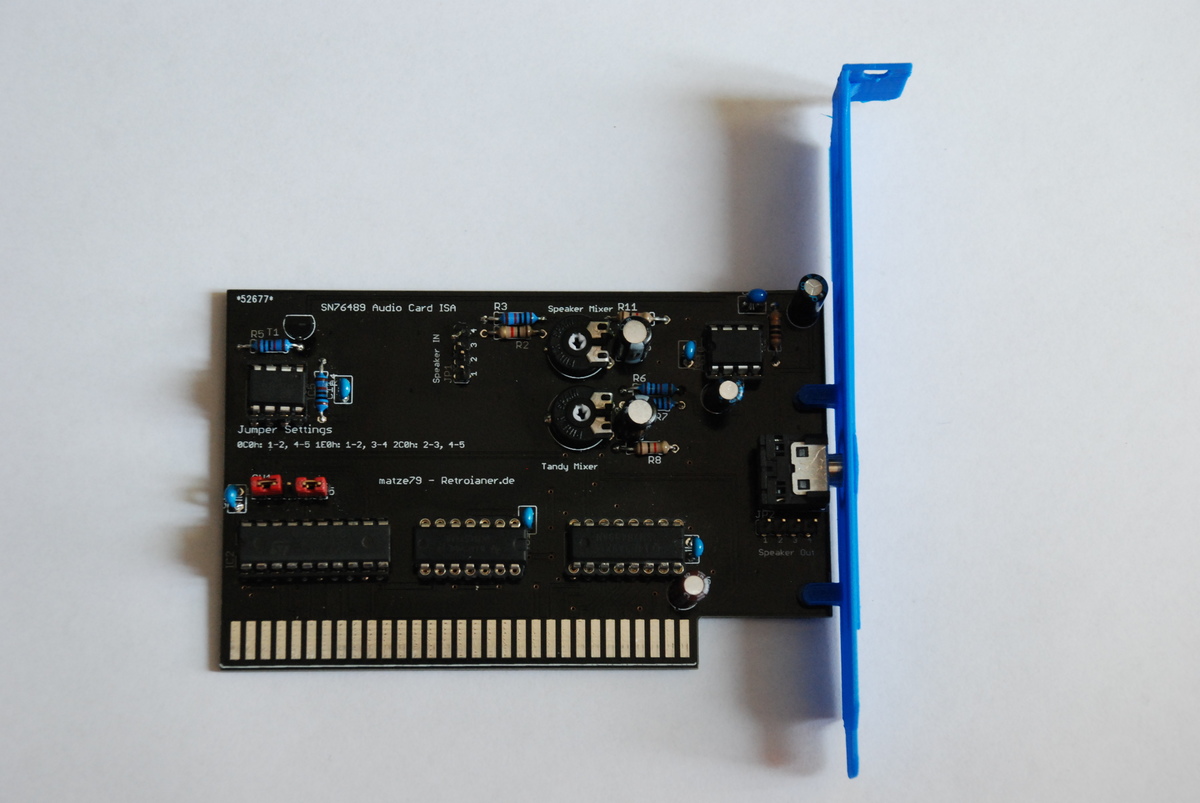

Ich möchte es erstmal auf ein richtiges PCB bringen :)

Die Urversion gab es bei www.lo-tech.co.uk.
Leider nie wirklich fertig geworden.
Und PCBs gibts dort auch keine mehr.

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
11 lesenswert
nicht lesenswert

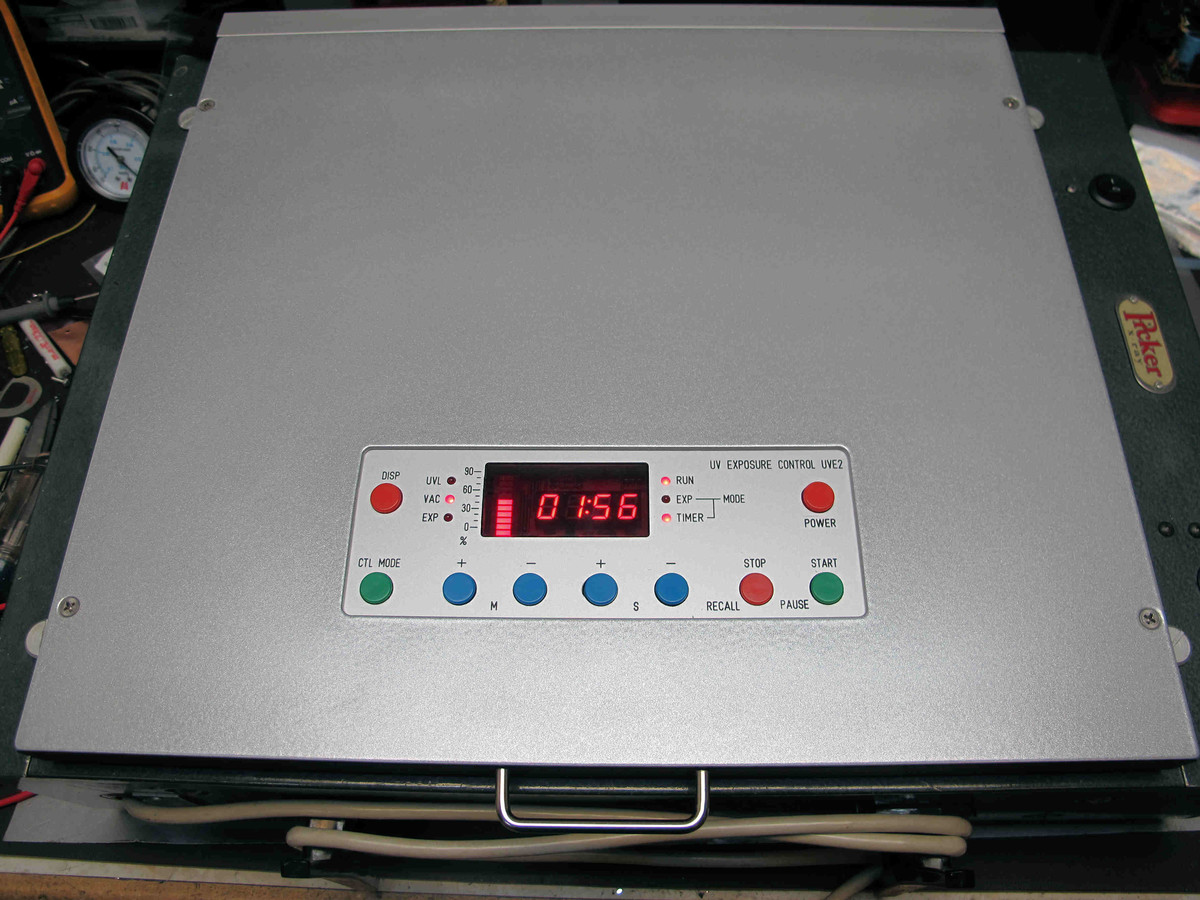

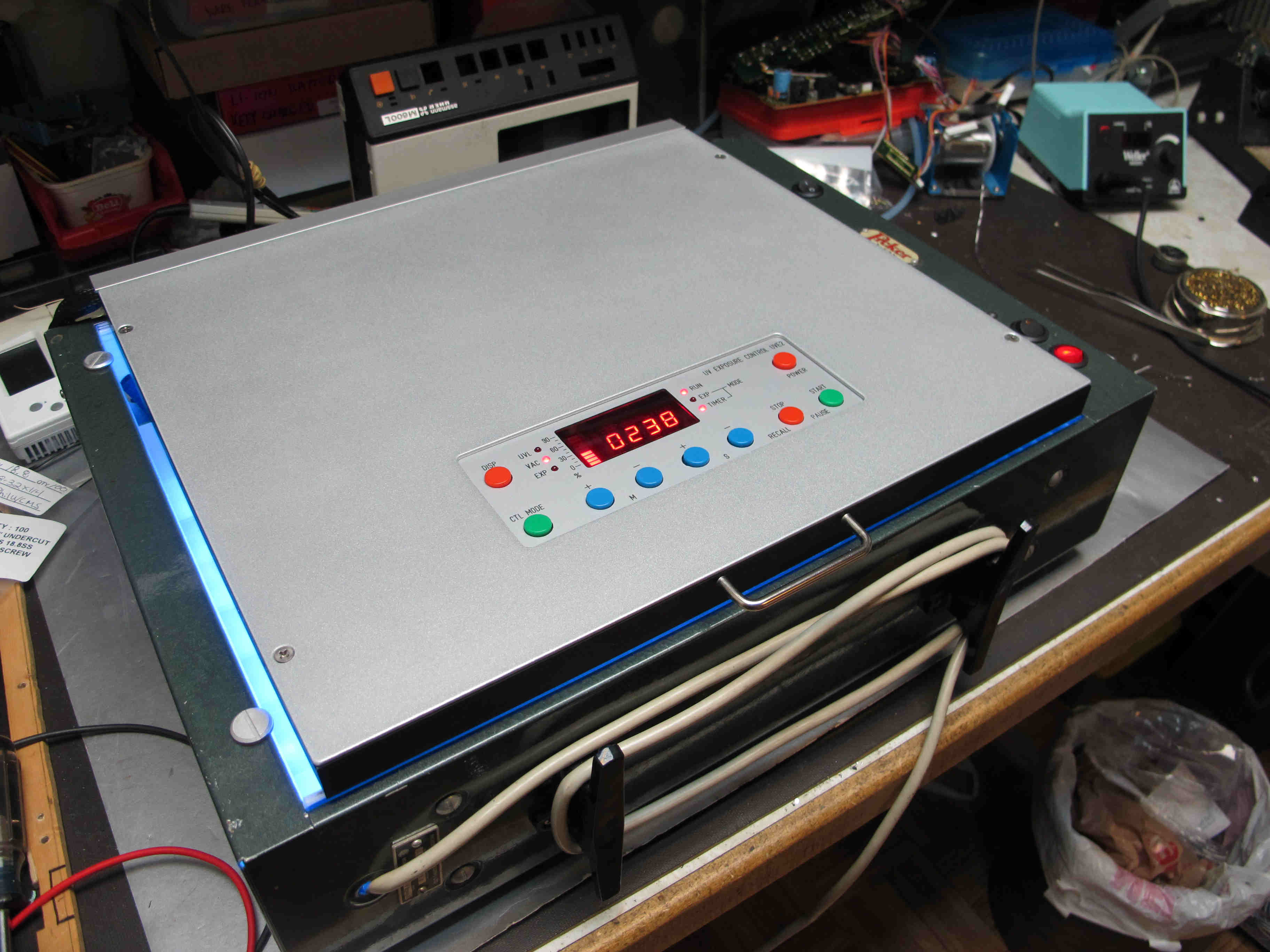

Wenns noch interessiert: Gezeigt hier ist die neu gebaute Steuereinheit
für meinen alten Vakuum UV Belichter. Gesteuert wird die Einheit von
einem Pro-Mini. Die Steuerung mißt auch den Grad des Vakuum mit einem
MPX5100DP. Da das Vakuum für mindestens 15m anhält schaltet sich der
Motor erst dann wieder ein wenn das Vakuum unter einem fest gelegten
Wert absinken würde, was in der Praxis aber nie vorkommt. Die
Vakuumdichtigkeit der duennen Neopren Gummi Matte ist erstaunlich gut.

Der Timer startet erst dann wenn die UV-Röhren aktiv sind. Als
Besonderheiten hat die Steuerung RECALL und PAUSE Möglichkeiten. Die
RECALL  Funktion ist praktisch weil man nur die STOP Taste für 2s
drücken muß um die vorher benutzte Einstellung wieder aufrufen zu
können.

Die Balkenanzeige zeigt je nach DISP Knopf Wahl das augenblickliche
Vakuum, die UV Intensität und die integrierte Lichtmenge an. Alle MUX
LED Anzeigen werden über HC164 SR von der T2 Zeitbasis ISR mit 8Mbit/s
angesteuert und formen eine 56-bit Matrix (7x8). Der Zeitaufwand für die
gesamten LED Abarbeitung in der ISR ist minimal und wird in unter 20us
abgearbeitet. Die ISR ist für die ganze System Timing verantwortlich und
tickt mit 2kHz. Die LEDs werden übrigens ca 60 mal in der Sekunde
gescannt und man sieht kein Flimmern. Alle LED Segmente sind vom Rest
der FW virtuell ohne irgendwelche visuelle Seiteneffekte ansteuerbar.
Der Drucktasten Lesevorgang ist im LED Scan mit integriert. Die
Schaltung und FW ist auf Effizienz gezüchtet um mit den wenigen I/O
Leitungen eines PRO-MINIs auszukommen. Einige Drucktasten haben kurz und
lang Druck Funktionalität und stützen sich auf Code von peda (Danke!)

Verzeiht die altmodische LED Display Technik. Man sieht allerdings noch
alles genau aus großer Entfernung. Bei längeren Nichtgebrauch schaltet
sich die Steuereinheit selber ab und kann durch Drücken des POWER
Knopfes wieder aktiviert werden.

Die Frontplatte wurde von meiner CNC Maschine graviert und mit
Frontdesigner entworfen und mit Protel CAM tüchtig gemacht. Die grosse
Frontplatte wurde Epoxyd Pulver beschichtet. Die farbigen Knöpfe
gefallen mir weniger und ich bin noch auf der Suche nach neutraleren
Farben wie Grau z.B. Der Vakuum Rahmen verwendet einen Eloxierten
Bild-Alurahmen als Gerüst für den Deckel.

Der MODE Knopf erlaubt Wahl zwischen TIMER Modus und Licht Integrations
Modus (LIM). In diesem Modus wird die angesammelte Lichtmenge gemessen
um den Belichtungsprozeß zu beenden. Das hat den Vorteil, daß Alterung
der UV Quelle, verschiedene Arten von Vorlagen automatisch kompensiert
werden. Der LIM ist allerdings noch im Entwicklungsstadium. Ein MLV8511
wird als Lichtsensor verwendet.

Der Vakuum Vorlagen Halter ist auch selbstgebaut und konstruiert und
hält das Vakuum erstaunlich lange. Für zweiseitige Leiterplatten drehe
ich die LP mit den angehefteten Vorlagen einfach um. Eine gleichzeitig
zweiseitige Belichtung lohnt sich für mich nicht und erhöht nur den
Platzverbrauch und Kosten der Anordnung.

Die Feder Scharniere des Oberteils stammen von einem Sharp
Plattenspieler (Die ich mir aus Japan bestellt hatte) Diese Scharniere
haben den Vorteil, daß der Vakuum Deckel alleine geöffnet bleibt und in
der Horizontalen auch Druck nach unten ausübt. Der Luftschlauch und die
Drahtverbindungen sind im Scharnierbereich so angeordnet, daß bei
Bewegung des Deckels das Draht/Schlauchbündel nur axial gedreht wird und
ständiges Abbiegen der Drähte in radialer Richtung dadurch verhindert
wird. Das garantiert jahrelangen verschleißfreien Betrieb ohne möglichen
Drahtbruch. Die Frontplatte wird eventuell auch geerdet sein. Ein
eingepreßter Schraubstutzen ist dafür vorgesehen.

Die Vakuumpumpe ist für 12V und 12LPM ausgelegt. Ein 12V 3.75A SMPS
sorgt für die Stromversorgung. 7 UV Röhren sorgen für die Belichtung.
Mit Film ist eine LP in 45s voll belichtet. Im Unterteil ist noch eine
Breakout LP um bequem die restliche HW anschließen zu können. Dort ist
auch der Bootlader für Logging und FW Updates zugänglich. Ich habe nicht
vor ein USB I/F fest einzubauen. Der Belichter läßt sich übrigens
seriell überwachen und mit LV fernsteuern.

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Nachtrag: Ich vergaß noch zu erwähnen, dass die Vakuumpumpe nur maximal
-0.7 Bar zustande bringt. Ist allerdings natürlich für diesen Zweck
total ausreichend.

Die Steuerung überwacht auch noch die Nummer von Lampenzyklen, die
totale Lampenstandzeit und Langzeit UV Intensität mit einem externen I2C
EERAM (47C04). Das dürfte eventuell interessante Statistik bezüglich der
UV Leuchtstoffröhren Lebensdauer und Nummer von Starts produzieren. Im
Augenblick starten die Röhren innerhalb einer Sekunde. Jedes der beiden
Vorschaltgeräte kann bis zu vier Röhren versorgen und sind voll
elektronisch.

UV-LEDs wollte ich übrigens nicht verwenden weil mir da zu viel
Kontroverses bezüglich Qualität und Alterung von China Import Bulkware
im Internet steht. Manche dieser LEDS sollen bald nach nur einigen zehn
Stunden unwahrscheinlich stark in der Intensität abfallen.

von Gerhard O. (gerhard_)


Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Die Tortur mit Gerhards "Overkill Timer" geht weiter:-)

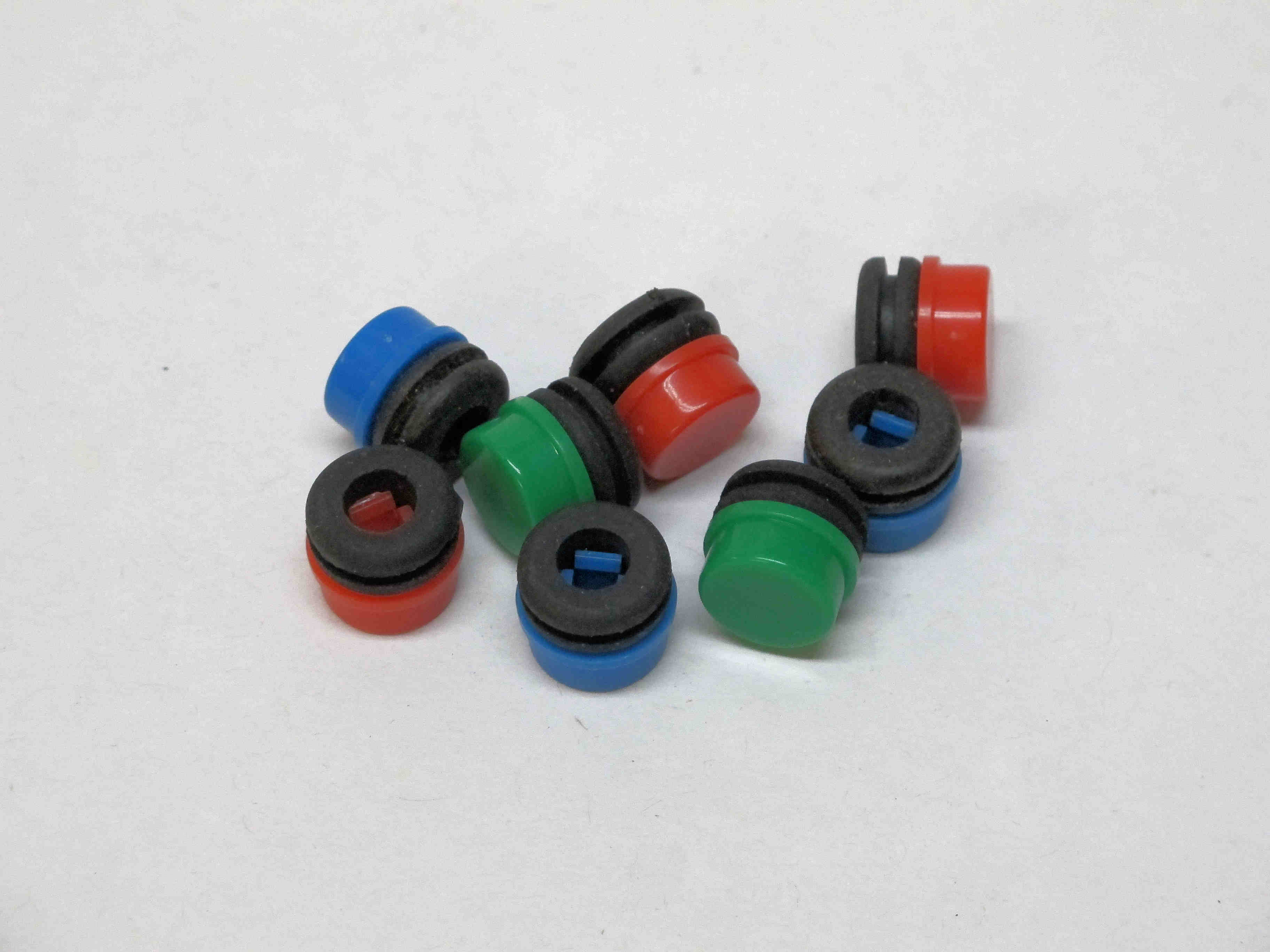

gezeigt hier sind noch eine Ansicht der LP mit der Anordnung der Knöpfe
auf den Drucktastern. Damit der Abstand (0.5" (12.7mm)) zwischen
Frontplatte und Drucktastern stimmt wählte ich die gezeigten
Gummitüllen. Dazu war es notwendig die Gummitüllen zu zentrieren. Das
bewerkstelligen die schwarzen Schrumpfschläuche auf den
Plastikunterlegscheiben. Das taktile Tastengefühl auf den Fingern ist
sehr angenehm.

Die gekreuzten Widerstände sind eine nachträgliche Änderung um 8-bit PWM
mit TIMER0 (OC0A)ausnutzen zu können. Versehentlich wählte ich TIMER1
16-bit PWM (OC1A) was für den Zweck ein Overkill war. Mit der PWM
steuere ich den Vakuum Motor zum Sanftanlauf an.

Naja, man mag denken was man will, man hätte sicherlich den uC direkt im
Leiterplatten Layout mit integrieren können. Aber irgendwie gefiel mir
damals das Konzept beim Design. Diese Art der Pro-Minis haben den
Vorteil, daß ein genauer, richtiger 16MHz Quarz im HC49 Gehäuse
verwendet wurde und auch der uC noch ein leicht auswechselbares TQFP
Gehäuse hat. Viele der Import Pro-Minis haben ungenaue Resonatoren.
Abgesehen davon kann man auch leicht den Quarz auswechseln. Der blaue
Draht verbindet den AREF Pin mit einer auf der LP vorhandenen LM336-2.5
Spannungsreferenz. Durch zwei kleine Modifizierungen lassen sich diese
Pro-Minis übrigens gut für Batterie betriebene Anwendungen verwenden
weil dann keine Stromfresser den Schlafstrombetrieb stören.

Für die LP habe ich noch zwei weitere Anwendungen geplant. Ändern
brauche ich dazu dann nur die Frontplattengestaltung und Beschriftung.
Man mag über LED Anzeigen denken wie man will, gut sichtbar aus großer
Entfernung sind sie auf alle Fälle. Auch ist nutzbare Betrachtungswinkel
besser wie bei LCDs. Allerdings trifft dieser Mangel nicht auf OLED
Displays zu.

Nachtrag:

Folgend ist noch ein Bild mit der Breakout LP die für die Anschlüsse zum
Belichter vorgesehen ist. Der PWM MOSFET ist noch nicht eingelötet weil
ich den erst bestellen muß.

Die nächsten zwei Bilder zeigen die restliche Verdrahtung des
Belichters. In der linken unteren Ecke ist die kleine 12LPM Vakuumpumpe.

Das letzte Bild zeigt die Unterseite des Vakuum Rahmens. Um der Luft
eine Möglichkeit zum entweichen zu geben  befestigte ich eine
zugeschnittene Besteckmatte auf der Unterseite der dünnen Neoprenfolie.
Nicht sichtbar sind auf der Rückseite des Neoprens ein Rahmen aus sehr
weichem Foam um das Neopren sanft auf die Glasplatte zu drücken. Diese
Maßnahme bewirkt genug Anfangs-Vakuumdichtigkeit um die Evakuierung
anlaufen zu lassen. Nach ein paar Sekunden erreicht das Vakuum den
Maximalwert der Pumpe mit ca -0.7Bar. Bei längeren Belichtungen wie z.B.
Lötstoppmasken Härten kann es vorkommen, daß das Vakuum langsam wieder
entweicht. Um einen unzulässigen Unterdruck Abfall entgegenzuwirken,
schaltet die Steuerung die Pumpe automatisch wieder ein sobald das
Vakuum auf unter 50% abgesunken ist.

: Bearbeitet durch User
von Eppelein V. (eppelein)


Bewertung
1 lesenswert
nicht lesenswert
Moin Gerhard,

kann nur den Hut ziehen!

Beste Grüße
Eppelein

von Walter Tarpan (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Hallo Gerhard,

da schaut man nach drei Monaten Foren-Abstinenz mal wieder herein, und
dann bringst Du direkt so ein Kunstwerk! Hut ab!

There's no engineering like overengineering.

Viele Grüße
W.T.

von Max B. (citgo)


Angehängte Dateien:

Bewertung
11 lesenswert
nicht lesenswert
Moin,
ich hatte noch ein paar gebrauchte Gehäuse rumfliegen und da dachte ich
mir, ich baue mir ein paar kleine "Messgeräte" für den Bastelkeller.
Angefangen hatte es mit einem regelbaren Netzgerät auf LM317 Basis,
welches ich gefunden hatte. Das habe ich dann in ein Gehäuse eingebaut.
Hinzugekommen sind dann folgende Geräte..

Von oben nach unten:

- Frequenzzähler, ca. 1Hz bis 50MHz
- DDS Frequenzgenerator bis 66KHz/8MHz softwareseitig (Sinus, Rechteck,
Dreieck, Sägezahn, Rauschen, EKG)
- Multimeter 0-30V, automatische Bereichsumschaltung / Durchgangsprüfer
(Messbereich bis 250V AC/100V DC, 0 Ohm - ca. 10 MOhm
- Oszilloskop, nix wildes, bis max. 7KHz
- regelbares Netzteil, 1,25V-30V, max. 1,5A

2. Bild:
- regelbares Netzteil mit Strombegrenzung, 0-30V, 0-2A, mir fehlt nur
noch ein geeigneter Trafo

Nächstes Projekt ist ein LC Meter, wofür ich nur noch ein Gehäuse
benötige.

Wie gesagt, nichts wildes. Einfach just for fun. Mir gefällt aber dieser
schwarze Gehäuseturm wie zu ELV Zeiten in den 90ern :)

von Gerhard O. (gerhard_)


Bewertung
0 lesenswert
nicht lesenswert
Walter Tarpan schrieb:
> da schaut man nach drei Monaten Foren-Abstinenz mal wieder herein...

Das ist mir auch aufgefallen.

> There's no engineering like overengineering.

Wenn ein Deutscher das mal sagt muss es wirklich schlimm sein:-)
Naja, uC erlauben da Einiges in der Richtung.

: Bearbeitet durch User
von F. F. (foldi)


Bewertung
-1 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Wenn ein Deutscher

Guck mal Whatsapp.

von Mw E. (Firma: fritzler-avr.de) (fritzler)


Bewertung
2 lesenswert
nicht lesenswert
Max B. schrieb:
> Nächstes Projekt ist ein LC Meter, wofür ich nur noch ein Gehäuse
> benötige.

Bau dir doch den AVR Transistortester in ein Gehäuse.
Der kann LC messen und noch viel mehr ;)

von Max B. (citgo)


Bewertung
2 lesenswert
nicht lesenswert
Mw E. schrieb:
> Max B. schrieb:
>> Nächstes Projekt ist ein LC Meter, wofür ich nur noch ein Gehäuse
>> benötige.
>
> Bau dir doch den AVR Transistortester in ein Gehäuse.
> Der kann LC messen und noch viel mehr ;)

Ich muss ehrlicher Weise gestehen, dass ich mir einen "Transistor
Tester" aus Fernost über Ebay gekauft habe und dann erst hier
festgestellt habe, dass die Dinger auf Grundlage des AVR Transistor
Tester nachgebaut wurden.

Ich hatte mich schon gefreut über die Genauigkeit für dieses Chinateil.
Mittlerweile muss ich aber dafür die AVR TT Entwickler huldigen, die das
Ur-Projekt entwickelt haben! Hut ab!

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Mw E. schrieb:
> Der kann LC messen

Aber eher ungenau.  Wenn man HF-Bauteile messen will, ist ein
LC-Meter auf Oszillatorbasis eine ganze Ecke genauer, vor allem
bei sehr kleinen Bauteilwerten.

(Ich habe beides, die box73-Version des Transistortesters und ein
LC-Meter.)

von UBoot-Stocki (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Max B. schrieb:
> Mir gefällt aber dieser
> schwarze Gehäuseturm wie zu ELV Zeiten in den 90ern :)

Das war als Schüler damals mein Traum gewesen: Einen Turm aus ELV-
Geräten mit Netzgerät, Generator, Zähler etc.

von Max B. (citgo)


Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert

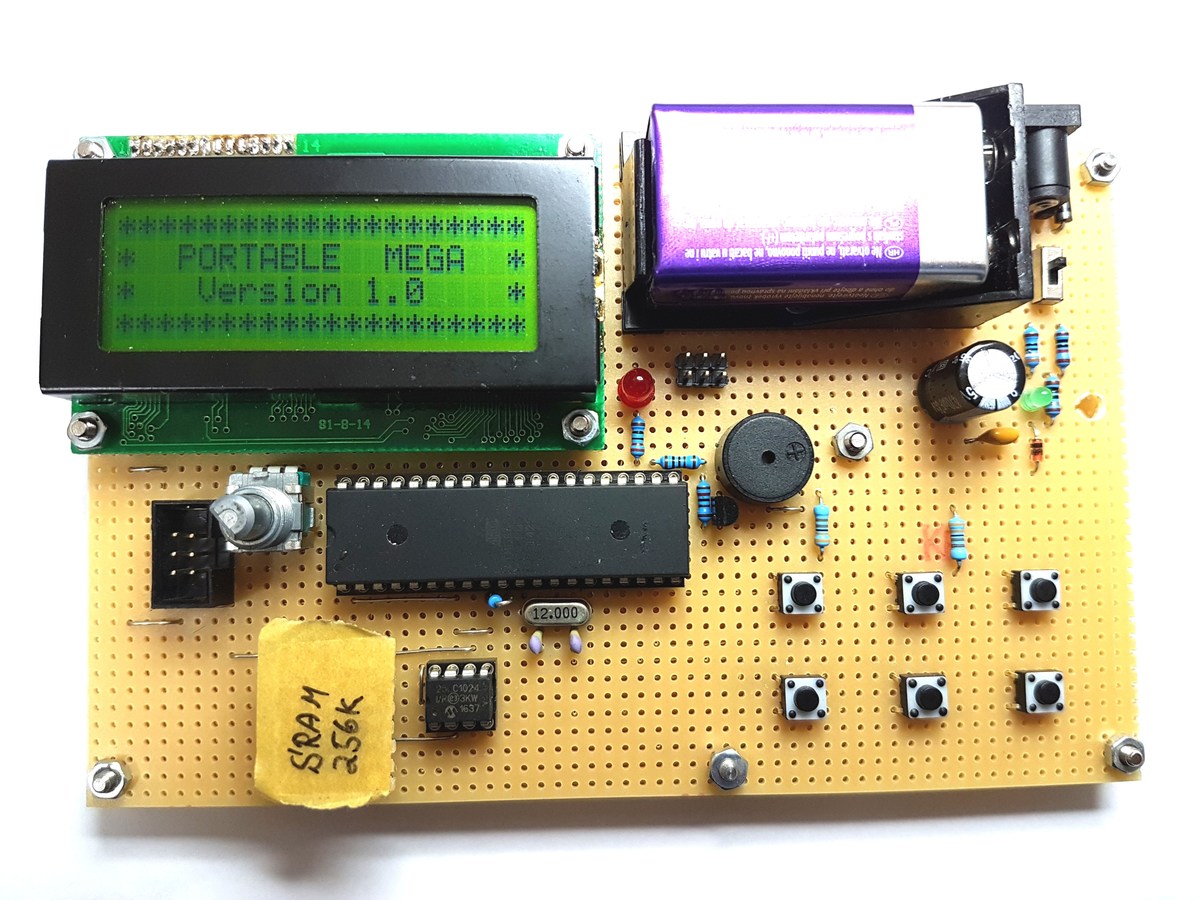

So, mein aktuelles Projekt ist ein kleiner portabler Computer mit einem
Atmega644.
Hier ein paar Eckdaten:

- 32Kb SRAM extern
- Dateimanager und Interepreter
- Prgramme lassen sich in einem Basic ähnlichen Dialekt schreiben
- 6 Tasten Eingabe (up, down, left, right, Enter, Escape)
- LED und 3 Ausgangs-Pins lassen sich per selbstgeschriebene Programme
ansteuern

Für mich ist das ein super Spaßprojekt. Der Computer ähnelt einem alten
Sharp Taschenrechner auf dem man auch programmieren konnte.
Es macht Spaß abends auf der Terrasse einfach mal das Board in Hand zu
nehmen und irgendwas zu programmieren.

Zur Zeit bastel ich noch am Quellcode und ein paar Verbesserungen.
Fertige Programme sind bislang: Guess my number, Lauflicht, Bounce,
Pong, Piano

von Walter T. (nicolas)


Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> (Ich habe beides, die box73-Version des Transistortesters und ein
> LC-Meter.)

Den schönen oder den billigen?

von Klaus R. (klaus2)


Bewertung
0 lesenswert
nicht lesenswert
Max, schönes Ding - wenn auch sehr "speziell" :) Man hätte vll das ganze
noch etwas symmetrischer anordnen können (Display mittig, Batterie auf
die Rückseite, dann steht das Ganze leicht angewinkelt - LiPo wär ja
auch gut gewesen) und das Bedien-/Anzeigeteil mit einem 10er
Pfostenstecker (oder PS2 Buchse und dann mit Schieberegistern) und
Flachbandkabel etwas absetzen - so wie bei einem richtigen 486er :)

Klaus.

von Max B. (citgo)


Bewertung
0 lesenswert
nicht lesenswert
Klaus R. schrieb:
> Max, schönes Ding - wenn auch sehr "speziell" :) Man hätte vll das ganze
> noch etwas symmetrischer anordnen können (Display mittig, Batterie auf
> die Rückseite, dann steht das Ganze leicht angewinkelt - LiPo wär ja
> auch gut gewesen) und das Bedien-/Anzeigeteil mit einem 10er
> Pfostenstecker (oder PS2 Buchse und dann mit Schieberegistern) und
> Flachbandkabel etwas absetzen - so wie bei einem richtigen 486er :)
>
> Klaus.

Danke Klaus!
Joar... ich habe so alles auf die Vorderseite gepackt. Unten drunter
sitzt noch eine Platine ohne Beschichtung. Quasi als Rückwand.

Ich wollte ja auch einen portablen Computer haben! :) Also nix mit
Tastatur und so.
Die Firmware habe ich so angepasst, dass du mit deinen 6 Tasten relativ
flott deinen Code eingeben kannst!

EDIT: Mit dem Display in der Mitte hätte ich weniger Platz an den Seiten
gehabt. Das Board sieht auch etwas überladen aus weil einige Sachen noch
drauf sind bzw. umgebastelt werden mussten zu Testzwecken!

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Walter T. schrieb:
> Jörg W. schrieb:
>> (Ich habe beides, die box73-Version des Transistortesters und ein
>> LC-Meter.)
>
> Den schönen oder den billigen?

Bezieht sich das auf den Transistortester?  Wusste gar nicht, dass es
mehr als einen gab.  Den hier:

http://www.dl1dow.de/bausatz/fifi-bauteiletester/index.htm

Das LC-Meter ist selbst gebaut, von der Idee her dem von AADE
entsprechend, aber alle Bereichsumschaltungen mit Relais und nur
einem Taster.

von Eppelein V. (eppelein)


Bewertung
0 lesenswert
nicht lesenswert
Auf dem 2. Bild sind drei Herren mit Tischlupen zu sehen.
Ist bekannt um welchen Typ es sich hierbei handelt?

Mein Galgenbaum nimmt viel Platz weg, ist quasi wie ein Gartenschlauch -

MfG
Eppelein

von Walter T. (nicolas)


Bewertung
0 lesenswert
nicht lesenswert
Das sind alles billige Tischlupen von Reichelt. In der Mitte das alte
preisgünstigste Modell mit Schwanenhals, an den beiden Seiten die
neueren Varianten.

Jörg W. schrieb:
> Den hier:
>
> http://www.dl1dow.de/bausatz/fifi-bauteiletester/index.htm

Also den schönen. ;-).

von MaWin (Gast)


Bewertung
3 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> neu gebaute Steuereinheit für meinen alten Vakuum UV Belichter.

Gerhard O. schrieb:
> Licht Integrations Modus (LIM). In diesem Modus wird die angesammelte
> Lichtmenge gemessen um den Belichtungsprozeß zu beenden

Hey hey, endlich mal jemand, der daran denkt, um was es bei einer
Belichtungsanlage geht und nicht stumpf den mechanischen Timer nachbaut
den er aus den ausgeschlachteten Höhensonnen rausgeschmissen hat,
sondern vernünftig Elektronik nutzt um die Lichtmenge zu bestimmen. Ich
glaube, es ist der erste Selbstbau-Timer dieser Art von dem ich höre.

von Eppelein V. (eppelein)


Bewertung
0 lesenswert
nicht lesenswert
Walter T. schrieb:
> Das sind alles billige Tischlupen von Reichelt. In der Mitte das alte
> preisgünstigste Modell mit Schwanenhals, an den beiden Seiten die
> neueren Varianten.
>
> Jörg W. schrieb:
>> Den hier:
>>
>> http://www.dl1dow.de/bausatz/fifi-bauteiletester/index.htm
>
> Also den schönen. ;-).

Danke für die Info.

MfG
Eppelein

von Safari (Gast)


Bewertung
1 lesenswert
nicht lesenswert
@Ralph S.:

Sehr praktisch, wenn man herumexperimentieren will.
Eines fiel mir auf: read - read - read. Immer gleich in allen drei
Zeiten.

von Old P. (old-papa)


Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert
Na dann ich auch mal....

Ich habe ja vor ein paar Wochen (Monate?) von MiNo eine seiner
Prototypplatinen zum 10 bis 12-Stelligen Zähler bekommen.
(das Teil hier: Beitrag "DIY Frequency Counter mit 10 bis 12 Digits?" )
Irgendwnn ist das Zeugs in ein Gehäuse gekommen und noch später dann kam
eine Frontfolie drauf ;-)
Nachgerüstet habe ich am Eingang 2 einen 1,3GHz-Teiler (U813BS) und am
Eingang 1 einen Vorverstärker (war kleines Antennenverstärkerprojekt)
Abgeglichen mit meinen GPS-Normal, kontrolliert dann Tage später mit
meinem Rubidium-Normal. 10 oder gar 12 Stellen sind für die geplanten
Anwendungen nicht nötig, passt also auch mit dem von Mino verbauten
TCXO.

Die "geplante Anwendung" ist eigentlich der mobile Einsatz, dafür habe
ich noch diverse andere Messmittel im "HF-Zoo" für unterwegs.
Hier also mal (fast) alles in der Übersicht.
Der Zähler für den ich die gleiche Gehäuseversion wählte wie für den
NWT. Das Monsterdisplay lag halt im Regal ;-)
Darunter ein HF-Generator (4-260MHz) aus dem FA (Silab FA-SY 2)nebst
Steuerplatine (FA-SY-SP), Abschwächer (Eigenbau mit SMD) im passenden
Gehäuse.
Rechts der NWT502M nach DL1ALT (100kHz bis ca. 550MHz)
Darunter eine Messbrücke nach DJ7VY (Version Wippermann)
Die beiden kleinen Möppel sind externe Detektoren für den NWT, lin und
log.
Zum HF-Zoo gehören natürlich noch diverse Adapter, Kabel, Abschwächer,
DummyLoads usw.

Der Zähler hat als Stromversorgung die Innereien einer nicht mehr
verwendeten Powerbank (1000mAh Lipo-Suppentüte) eingebaut und der NWT
versorgt sich aus eingebauten AA eneloop (8 Stück)

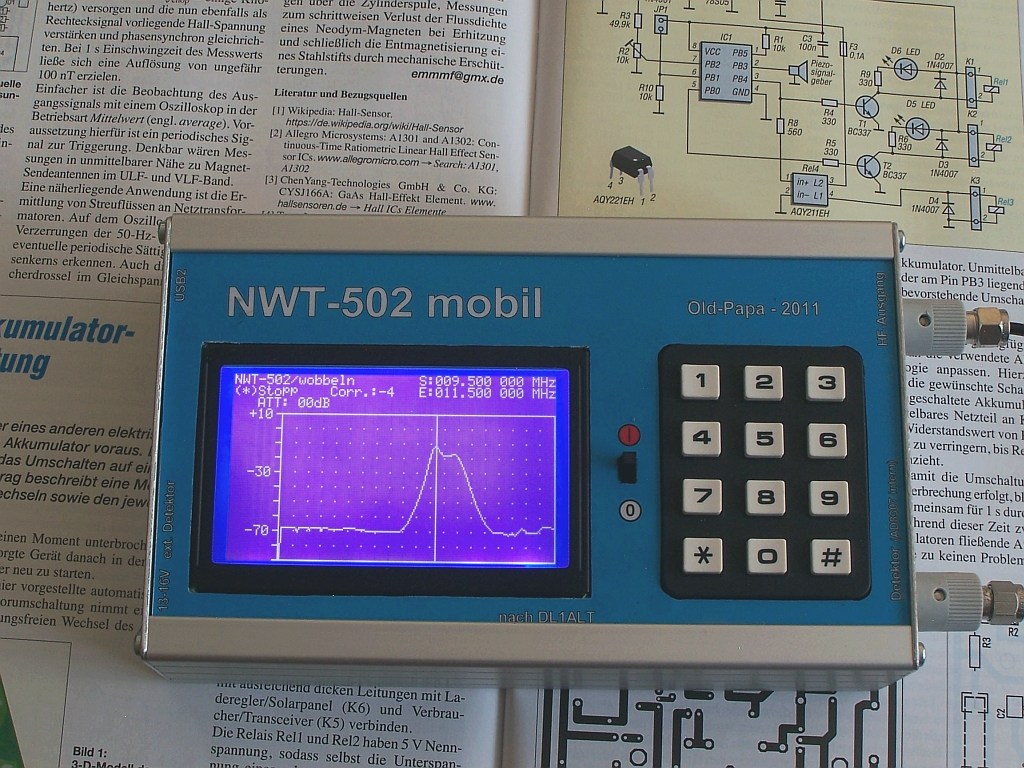

Der NWT wobbelt gerade ein 10,7MHz Keramikfilter. Für schnelle Tests am
Basteltisch reicht das Display vollkommen aus, wenns besser sein soll,
stöpsel ich das Teil an den PC.

Wollte ich auch mal zeigen.... ;-)

Old-Papa

von Max B. (citgo)


Angehängte Dateien:

Bewertung
12 lesenswert
nicht lesenswert
Habe auch mal wieder was gebastelt...
Eine kleine Mini SPS mit einem Tiny-Basic-C Interpreter.

- 12V-24V Versorgungsspannung
- 4 digitale Eingänge über Optokoppler
- 4 analoge Eingänge (0...10V)
- 4 Relaisausgänge
- LC Display 2x8
- 6 Taster Eingabe
- Hilfsspannung für den Anschluss von potentialfreien Kontakten

Das ganze funktioniert autark ohne PC. Man kann in einer Tiny Basic
ähnlichen Programmiersprache seinen Funktionsplan bzw. Ablaufprogramm
eingeben und ablaufen lassen.
Es lassen sich mehrere Programme speichern, bearbeiten und starten. Per
Autostart lässt sich das gewünschte Programm direkt nach Anlegen einer
Spannung starten.

Getestet habe ich bereits das Zusammenspiel zwischen Ein- und Ausgängen
mit Hilfe einer Temperaturüberwachung.
Bin aber noch nicht ganz fertig. Muss am Quellcode noch ein bißchen
feilen dann sollte man die kleine Steuerung für einfache Aufgaben nutzen
können wie:
- Temperaturüberwachung
- Aquarium
- Hausautomation
- etc.

von Klaus R. (klaus2)


Bewertung
3 lesenswert
nicht lesenswert
Mir gefällt besonders der schöne Lochrasteraufbau! Ich bin also nicht
der "letzte Mohikaner", der LRP gerne nutzt :) Erinnert mich jetzt etwas
an C-Control, was ja auch seine Anhänger hatte...

Klaus.

von Old P. (old-papa)


Bewertung
0 lesenswert
nicht lesenswert
Klaus R. schrieb:
> Mir gefällt besonders der schöne Lochrasteraufbau! Ich bin also nicht
> der "letzte Mohikaner", der LRP gerne nutzt :) Erinnert mich jetzt etwas
> an C-Control, was ja auch seine Anhänger hatte...
>
> Klaus.

Gefällt durchaus! Allerdings ist bei Lochraster immer die Rückseite
interessant. Da gibt es echte Könner, es gibt die Normalos (würde mich
dazu zählen) und es gibt .... naja, eben andere ;-)

Old-Papa

: Bearbeitet durch User
von Max B. (citgo)


Bewertung
2 lesenswert
nicht lesenswert
Das ist wohl wahr! :)

In meiner Bastelkiste liegen zig Projekte rum auf Lochraster. Egal was
ich baue oder teste... immer auf Lochraster! Bin kein Freund von
Steckbrettern.

Grundsätzlich schaffe ich es auf der Rückseite alles mit versilberten
Kupferdraht zu verbinden. Schön ordentlich in schönen Winkeln und ohne
Pfusch.
Hier muss ich jedoch gestehen, dass ich bei der MiniSPS ein paar Litzen
ziehen musste. Der Platz auf der Platine war leider nicht ausreichend im
Hutschienengehäuse um alles sauber zu verdrahten.

von Eppelein V. (eppelein)


Bewertung
1 lesenswert
nicht lesenswert
Max B. schrieb:

> Bin kein Freund von
> Steckbrettern.


Was habe ich diese Dinger schon verflucht! Kontaktprobleme sind da oft
das Dilemma.....
Lochraster optimal!

MfG
Eppelein

von Max B. (citgo)


Bewertung
0 lesenswert
nicht lesenswert
Blöd halt nur bei Fehlern oder Bauteile die man hinzufügen muss. Dann
muss man sein Design auf Lochraster wieder aufreissen und es sieht
gebastelt aus.
Wie auch immer... ich liebe Lochraster! :)

btw: Die einzelnen Käbelchen an meiner SPS die man unter dem LCD sieht
sind die Verkabelung vom LCD und von den Tastern.
Somit kann ich die obere Platine abnehmen und durch andere LCD ersetzen,
wenn ich das will.

von Conny G. (conny_g)


Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert

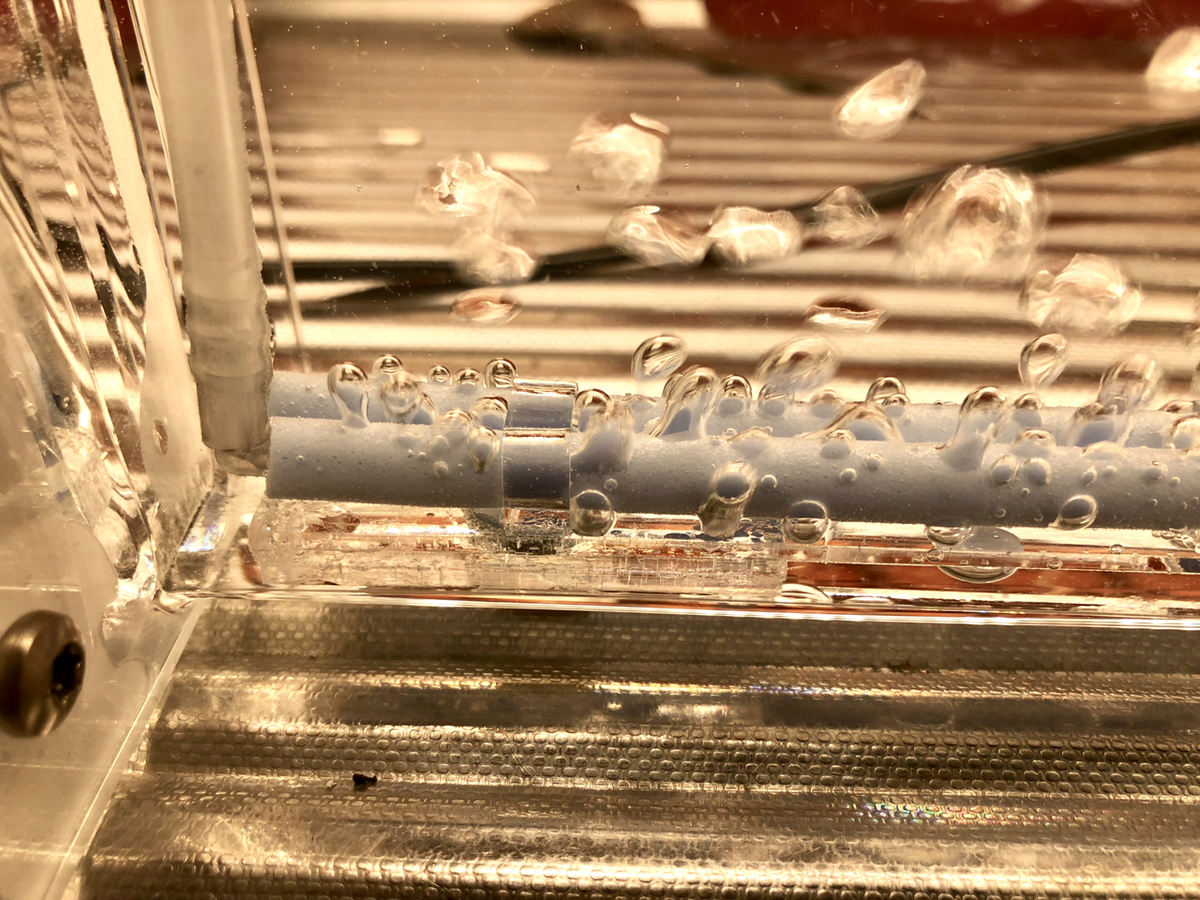

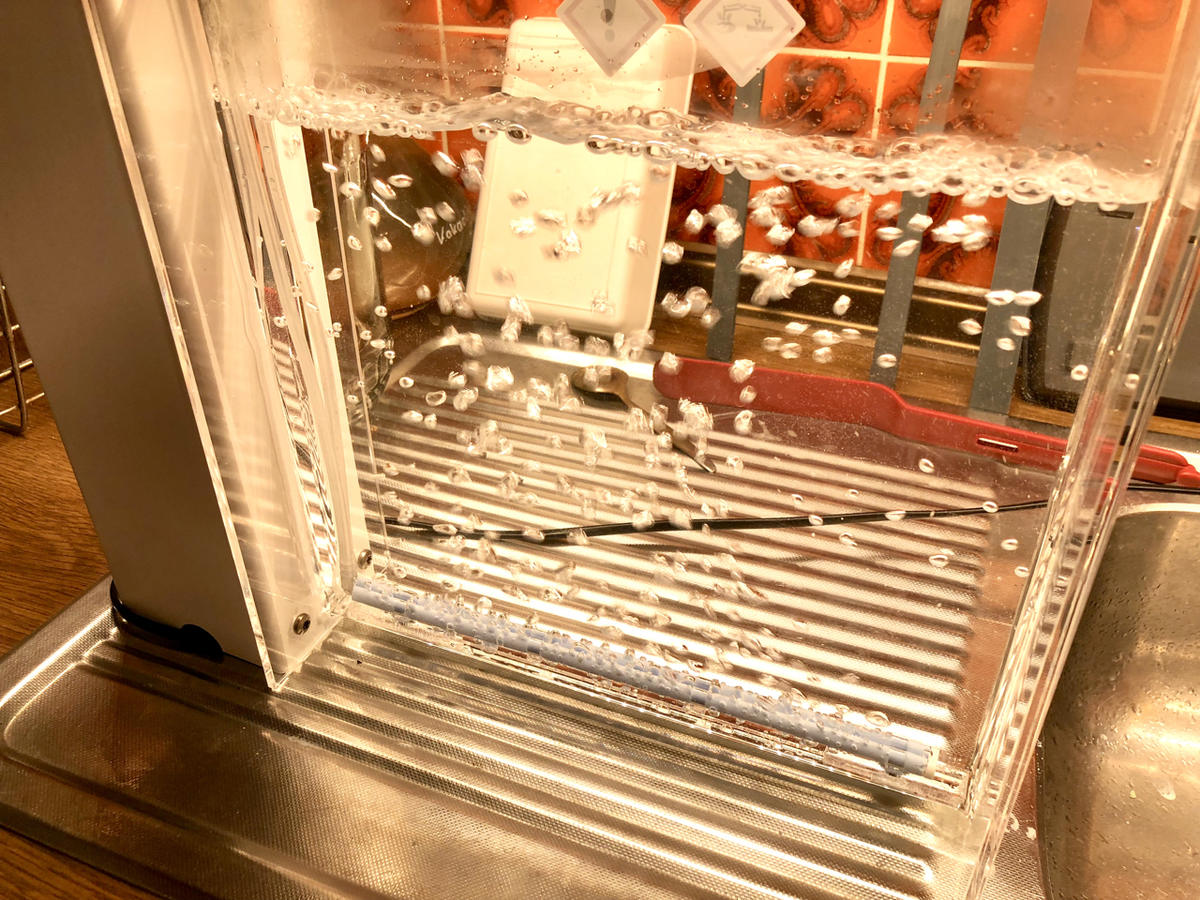

Habe heute meine Ätzküvette gepimpt, Ätzgerät 1 von Gie-Tec.
https://gie-tec.de/produkt/aetzgeraete-fuer-platinen/

Der Bubbel-Schlauch ist im Original mit schwarzen Gummiringelchen an
einem Kunststoffbrettchen befestigt.
Das sollte eigentlich unten liegen bleiben, das tut es nur solange bis
der Bubbelschlauch aktiv wird, dann schwimmt das Ding wegen der Luft im
Schlauch nach oben.
Das ist ziemlich nervig auf Dauer, den Schlauch immer mit der Platine
wieder runterzudrücken.

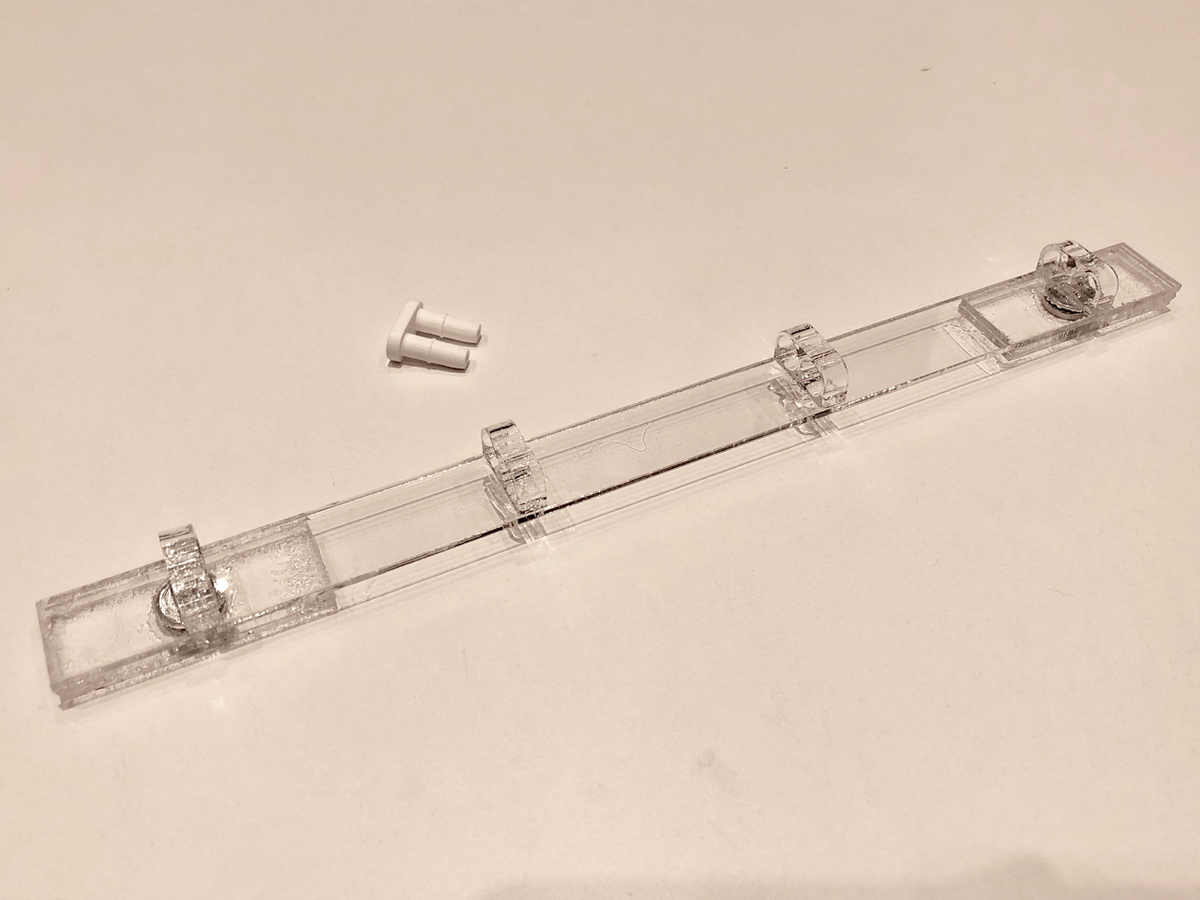

Ich habe mir jetzt mit dem Lasercutter ein Brettchen aus 2,5mm Acryl
gemacht an dem unten an beiden Enden ein kurzes Stück angeklebt ist, das
so ausgeschnitten ist, dass ein 12mm x 2mm Neodym Magnet darin platz
hat. Darauf klebt dann nochmal ein Acrylstück, das ebenso gross ist als
Deckel.
Damit ist es dicht und der Neodym liegt nicht im Ätzbad.

Nun kann man das Acrylbrettchen mit dem Bubbelschlauch mit Magneten von
außen unten fixieren, aber auch jederzeit wieder entnehmen indem man die
äußeren Magnete entfernt.

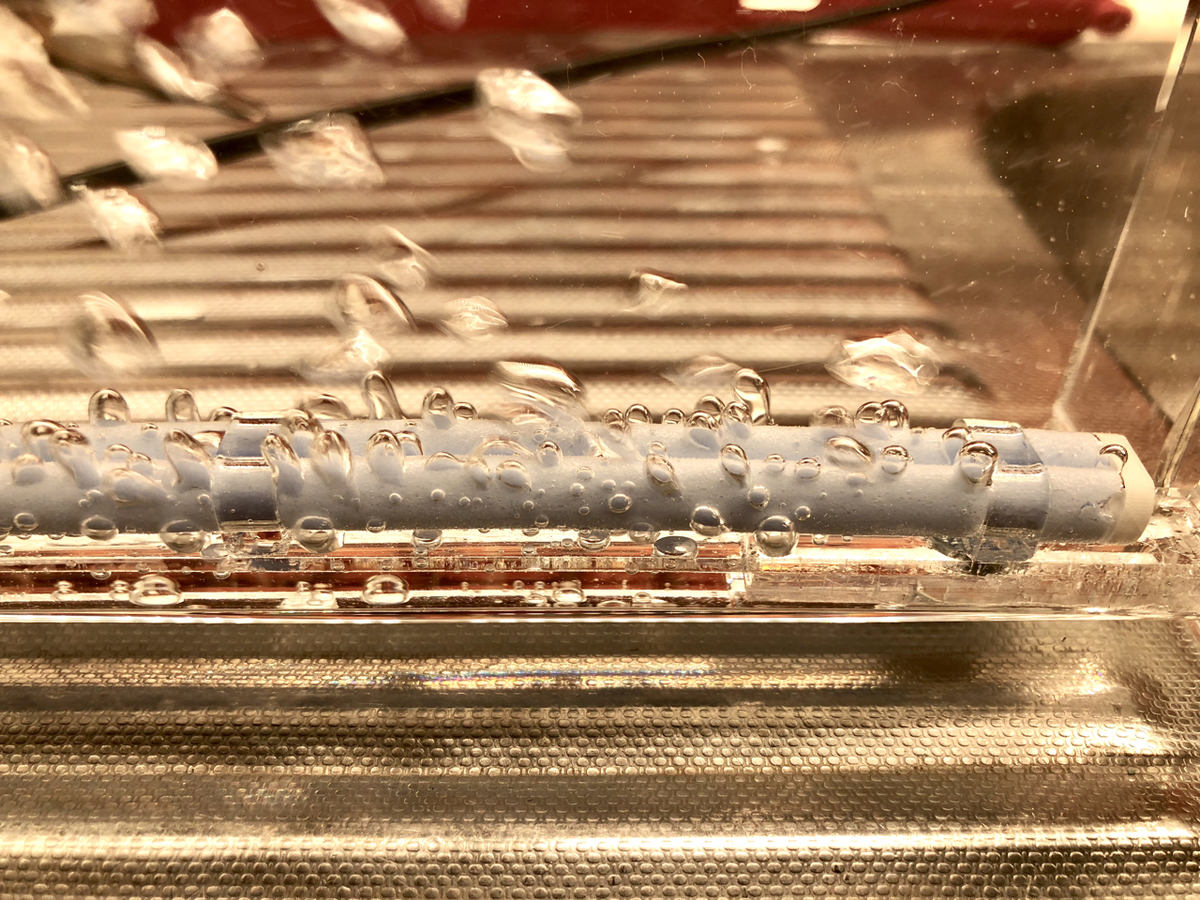

Der Schlauch ist nun mit 4 Schlauchdurchführungen befestigt, die
ebenfalls mit dem Lasercutter ausgeschnitten und auf das lange Brettchen
oben aufgeklebt sind.

Für das Schlauchende habe ich einen Doppelstöpsel gedruckt anstatt dem
Umknicken des Schlauchs wie es im Original gemacht ist.

Habe das übrigens nicht erfunden, hab das mal beim Rumrecherchieren so
ähnlich gesehen und fand es eine hervorragende Idee, den Schlauchhalter
mit Magnet unten zu fixieren.

: Bearbeitet durch User
von Mw E. (Firma: fritzler-avr.de) (fritzler)


Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert
Die elektronische Last von hier wurde jetzt umgebaut:
Beitrag "Re: Zeigt her eure Kunstwerke (2017)"

Der schwachbrüstige AVR flog raus und ein Rechenmonstrum ala STM32F205
mit 120MHz ist eingezogen.

Die Last kann zB Konstantleistung, als auch Konstantinnenwiderstand.
Dazu wird die Spannung gemessen und dementsprechend der Strom gestellt.
Nur war die Hauptschleife im AVR nicht mehr schnell genug, bei einer
Restwelligkeit hinter einem Gleichrichter konnte nicht mehr schnell
genug nachgestellt werden.
Das Anlogamperemeter in der Werkbank bekam daraufhin interessante
zuckungen.
Die AVR Platine steuert jetzt nurnoch das LCD und nimmt Tastendrücke
entgegen.

Durch den 16Bit DAC und 24Bit ADC erreiche ich jetzt bis 1A (wenn nur
ein Kanal aktiv ist) eine genauigkeit von +-1mA, also 0,1%.
Ab 1A sind alle 4 Heizkanäle aktiv und es geht auf +-3mA hoch.
Das ist aber vllt auch nurnoch ne Softwaresache, da ich intern jeden
Kanal nur auf 1mA Stellen kann.
Zum Vergleich: durch den 10Bit ADC und den 10Bit "PWM DAC" kam ich beim
AVR schon nur auf 10mA Auflösung, geschweige von genauigkeit.
Trotz der verbauten OPA213 Opamps mit geringem VIO musste ich dann doch
zu Chopper Opamps greifen (aua mein Geldbeutel!).
Das war einfach immernoch zu viel Offset, daher mussten auf die Platine
noch kleine Huckepackplatinen für die Choppers.

Der ADC liefert 3900mal/Sekunde neue Daten und so oft kann der STM32F205
auch den Strom nachstellen. Dabei sind das auch grademal 35% CPU Last.

D noch jedemenge Flash/RAM und CPU Leistung frei waren wurden mehr
Features eingebaut:

Transient Modus
-> zwischen 2 Werten hin und her schalten zum NEtzteil testen

Step Modus
-> Stufenweise Strom/Leistung erhöhen bis die Stromquelle abbrennt ...
äh bis die in der ELast eingestellte Minimalspannung unterschritten
wurde.

Listing Modus
-> von einem USB Stick wird eine Liste eingelesen welcher Wert für
welche Zeit gehalten werden soll.
Die Listenlänge wird nur von der USB Stick Grüße und von der FAT32
Dateigröße beschränkt.

Logging:
Sobald ein USB Stick angesteckt wird fängt das Teil an zu loggen.

Zudem läuft da jetz nen FreeRTOS drauf.

Da beim ersten Aufbau auffiel, dass die Kühlkörper bei 200W Ptot noch
kühl blieben und die Lüftersteuerung den Lüfter noch nicht voll
aufdrehte, habe ich mich dazu entschieden das Teil auf 400W/32A
aufzupusten.
Die Kühler erreichen damit 65°C-70°C und der Lüfter dreht voll auf
(schön laut bei 12cm zu 3100rpm).

So, dann wär das Fertig und ich kann mich meinem Projekt Dual 2
Quadranten Labor NT widmen.
(Zusammenschaltbar zu 4 Quadranten)

von F. F. (foldi)


Bewertung
0 lesenswert
nicht lesenswert
Interessant und auch schön wieder öfter von dir zu lesen, lieber Martin.

von Matthias W. (matthias_w40)


Angehängte Dateien:

Bewertung
8 lesenswert
nicht lesenswert
Tandy 3 Voice Soundkarte (SN76489) für IBM PC/XT/AT

Jetzt auf Fertigen PCB :)


Prototyp:
-> Beitrag "Re: Zeigt her eure Kunstwerke (2017)"

: Bearbeitet durch User
von Old P. (old-papa)


Bewertung
1 lesenswert
nicht lesenswert
Matthias W. schrieb:
> Tandy 3 Voice Soundkarte (SN76489) für IBM PC/XT/AT
>
> Jetzt auf Fertigen PCB :)

Nice! ;-)))

Old-Papa

von Maik W. (werner01)


Bewertung
-4 lesenswert
nicht lesenswert
abgefahrene *cheiße alter...

von Klaus (Gast)


Angehängte Dateien:
  • preview image for 2.jpg
    452 KB, 799 Downloads
  • preview image for 1.jpg
    385 KB, 712 Downloads
  • preview image for 3.jpg
    479 KB, 683 Downloads
  • preview image for 4.jpg
    493 KB, 653 Downloads
  • preview image for 5.jpg
    493 KB, 947 Downloads

Bewertung
17 lesenswert
nicht lesenswert

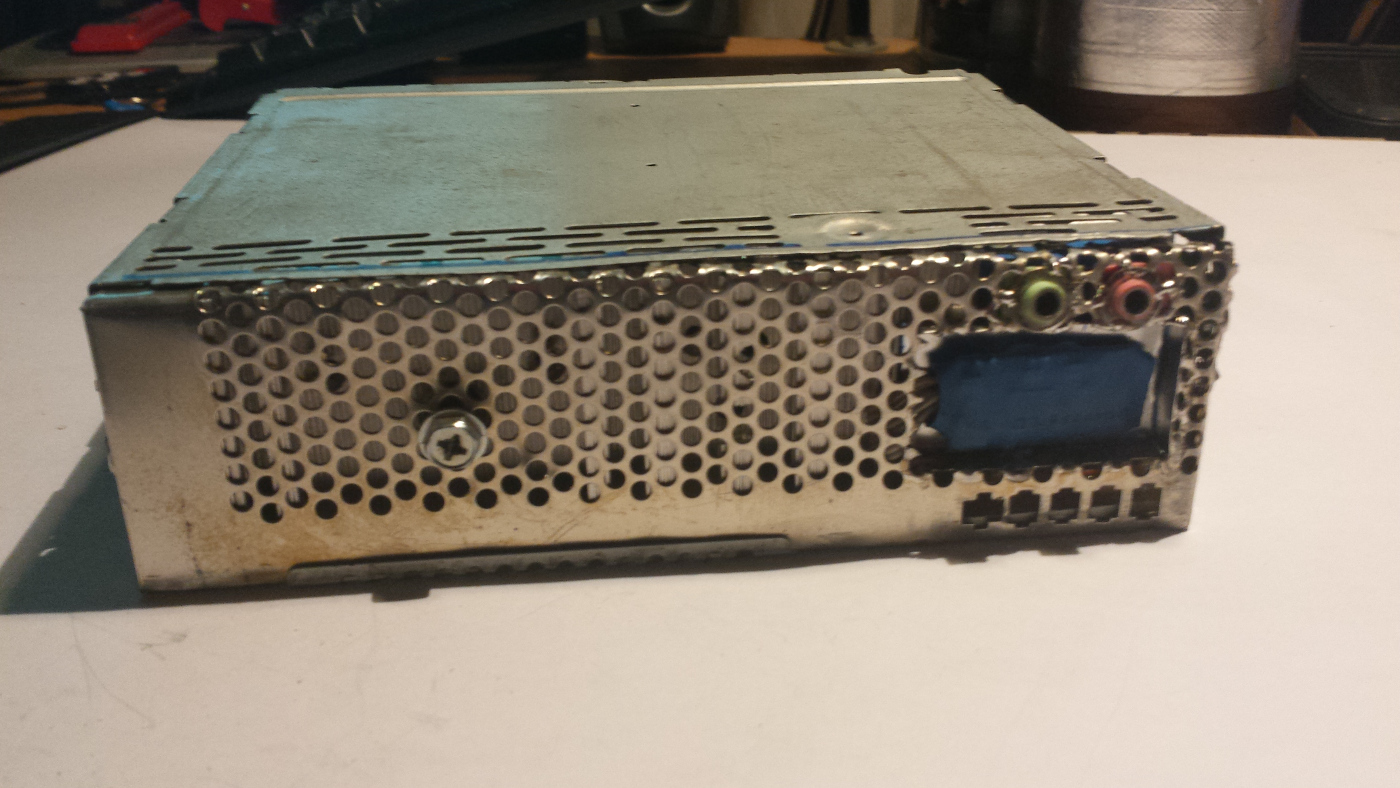

Autoradio mit RDS, Bluetooth und Freisprecheinrichtung. 180W Endstufe.
Alles Handgemacht. Hat 2 Atmel Prozessoren. Einer für RDS und einer für
I2C Steuerung und die Bluetoothgeschichte. Ich nenne das Radio
"Frontless". Wird in den DIN-Schacht gesteckt, Orginale Schachtblende
wieder drüber, fertig.
Die Ansteuerung kommt über ein 7" Tablet. Hardwareseite Arduino IDE,
Androidseite Android Studio. Erkennt automatisch eine
Bluetooth-Audioverbindung und schaltet dann um. Hoffentlich kommen die
Bilder mit, in der Vorschau wird kein Bild angezeigt...

von Klaus R. (klaus2)


Bewertung
0 lesenswert
nicht lesenswert
Hut ab! Was war der Auslöser für den Aufwand? Oder "nur so"?

Was sind die Killer-Fietschas für dich?

Klaus.

von Klaus (Gast)


Bewertung
2 lesenswert
nicht lesenswert
Eigentlich war es am Anfang nur ne Bastelei mit einem SAA6588 (RDS/RBDS
Pre-Processor). Da musste natürlich erstmal ein Tuner dran. Da war immer
der Gedanke, warum ne Dioden-Disco im Auto, wenn ich sowieso das Tab
dabei habe...naja, dann fing der Gedanke an zu nerven :)
Als "Maker" mag ich, aus altem was neues zu machen. Als Elektroniker ist
ein altes Autoradio wie eine Wundertüte: Datenblätter googeln, was man
da für schöne Bauteile hat, als Informatiker mag ich die Kombination von
ansteuerbarer Hardware und programmiermöglichkeiten.


Gruß
  GastKlaus :)

von Joe F. (easylife)


Bewertung
0 lesenswert
nicht lesenswert
Besonders gefällt mir die Steampunk Anmutung des User-Interface.

von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Aber hallo!

Joe F. schrieb:
> Anmutung des User-Interface

ich dachte zuerst an ein Thermometer ;)

von Klaus (Gast)


Bewertung
0 lesenswert
nicht lesenswert
jaa, mir auch..alles animiert: die Knöpfe drehen sich, die Nadel ist
kalibriert und beim Anschalten geht das Licht an, also das
Hintergrundbild
wechselt mit dem gelben Schein im Meßgerät. Beim Tippen auf die Anzeige
öffnet sich ein Menue für Equalizer und Sendersuchlauf...Das neue wird
jetzt digital, nimmt mir viel Arbeit ab: keine Berechnung der RDS-Daten
usw..und nicht so zickig mit Radiotext bei schlechterem Empfang.

von tommy (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Klaus,
mit welcher Software hast Du die Grafik erstellt?

Sehr hübsch das ganze ;-)

von Klaus (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hi tommy,

Altbackend mit Hand. Schicke Frequenzanzeige, oder Knöpfe im Internet
gesucht,die Bilder mit Gimp zurechtgeschnitten/gemalt und dann für das
Tab in Android Studio (Java) mit festen Koordinaten fixiert. Die Bilder
sind gifs, wegen der durchsichtigen Hintergrundfarbe. Als Anmination
werden Bilder umgetauscht, oder gedreht(Regler, Nadel). Funktionen sind
Buttons, die invisible sind und ein Bild als Foreground haben. Der
Lautstärkeknopf dreht sich zb. auf 270 Grad in 45
Stufen(Lautstärkestufen vom Audioprozessor von 0 bis voll)

von tommy (Gast)


Bewertung
0 lesenswert
nicht lesenswert
@ Klaus:
Danke erstmal für die Info.
Ich mache morgen mal einen Thread zum Thema Grafik
auf Grafik-LCD auf.

von Bernd D. (bernd_d56) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Klaus schrieb:
> Alles Handgemacht.

Mir gefällt die "Taschenradio Frequenz Anzeige" sehr gut. Obwohl beim
flüchtigen Hinsehen es wie ein Bimetall Außenthermometer mit Fahrenheit
Skala aussieht :-)

von Klaus (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@ Bernd:

Naja, Ursprünglich sollte die Anzeige aussehen, wie bei einem antiken
Emmerson Radio. Mir gefiel aber bei einem anderen Bild die zentrale
Beleuchtung von der Mitte aus. Aber da war es nur eine schwarze Scheibe
im Zentrum. Deshalb habe ich dann von einem Thermometer die
Bimetallschnecke mit eingebastelt, sah steampunkiger aus :)

von Bernd D. (bernd_d56) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Klaus schrieb:
> @ Bernd:
>
> Naja, Ursprünglich sollte die Anzeige aussehen, wie bei einem antiken
> Emmerson Radio. Mir gefiel aber bei einem anderen Bild die zentrale
> Beleuchtung von der Mitte aus. Aber da war es nur eine schwarze Scheibe
> im Zentrum. Deshalb habe ich dann von einem Thermometer die
> Bimetallschnecke mit eingebastelt, sah steampunkiger aus :)

Japp, sehr gut.
Danke für die beiden Bilder Emmerson war mir nur von Emmerson Lake &
Palmer bekannt ;-)

von Klaus (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Wenn man bedenkt, dass man heutzutage ein 7" Tab gebraucht billiger
bekommt, als ein gleichwertiges Display mit Controller und dazu noch nen
kompletten Computer drin hat...
Ich habe eine Datenkarte von O2 in einem Tablet, was ausschließlich zum
Auto gehört.
Internet, Whatsapp usw., dazu ein Autoradio was noch einige I/O Ports
und ADC Ports frei hat. Da sind noch sooviel Ideen offen: Relaikarte -
Steuerung über Bluetooth, ODB, schöne Anzeige über Motortemp, Öltemp,
Geschwindigkeit usw.,usw.
Aber das setzte ich dann im nächsten Bastelprojekt um: DAB+ Autoradio :)

von Klaus (Gast)


Bewertung
0 lesenswert
nicht lesenswert
OBD, nicht ODB...sorry

von Teo D. (teoderix)


Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Da frisch zur Herbstinspektion rein gekommen, zeig ich auch mal was
Künstlerisches. Ein Dosier-Pümpchen, nicht besonders hübsch aber
klein, 160x80x50mm.
Gehäuse aus einseitigen Basismaterial, Pumpe
(Ebay-Artikel Nr. 282234582594)
u.
Durchflussmesser(Ebay-Artikel Nr. 252833829126),
Handauslöser (uralt Klingel-Taste, Standrohr Solargartenleuchte).
Kodierschalter x10ml, Vorlauf-Taste am Gerät x100ml. Gehäuseboden als
Lecksensor geätzt.
Die eigentliche Kunst ist es das Misstding zusammen zu bauen. :)

Beitrag #5549256 wurde vom Autor gelöscht.
Beitrag #5549263 wurde vom Autor gelöscht.
von Paul H. (powl)


Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
> Gehäuseboden als
> Lecksensor geätzt.

Das ist richtig genial! :-o

von Asko B. (dg2brs)


Bewertung
0 lesenswert
nicht lesenswert
Paul H. schrieb:
> Teo D. schrieb:
>> Gehäuseboden als
>> Lecksensor geätzt.
>
> Das ist richtig genial! :-o

Da musste erst mal drauf kommen.
Ich habe auch schon x-Gehaeuse aus Leiterplatten gelötet.
Aber diese Idee der Benutzung ist mir ehrlich gesagt noch nie gekommen.
Eins auf mit Mappe...
(warum fallen mir nicht immer solche Ideen ein)

von Philipp K. (philipp_k59)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert

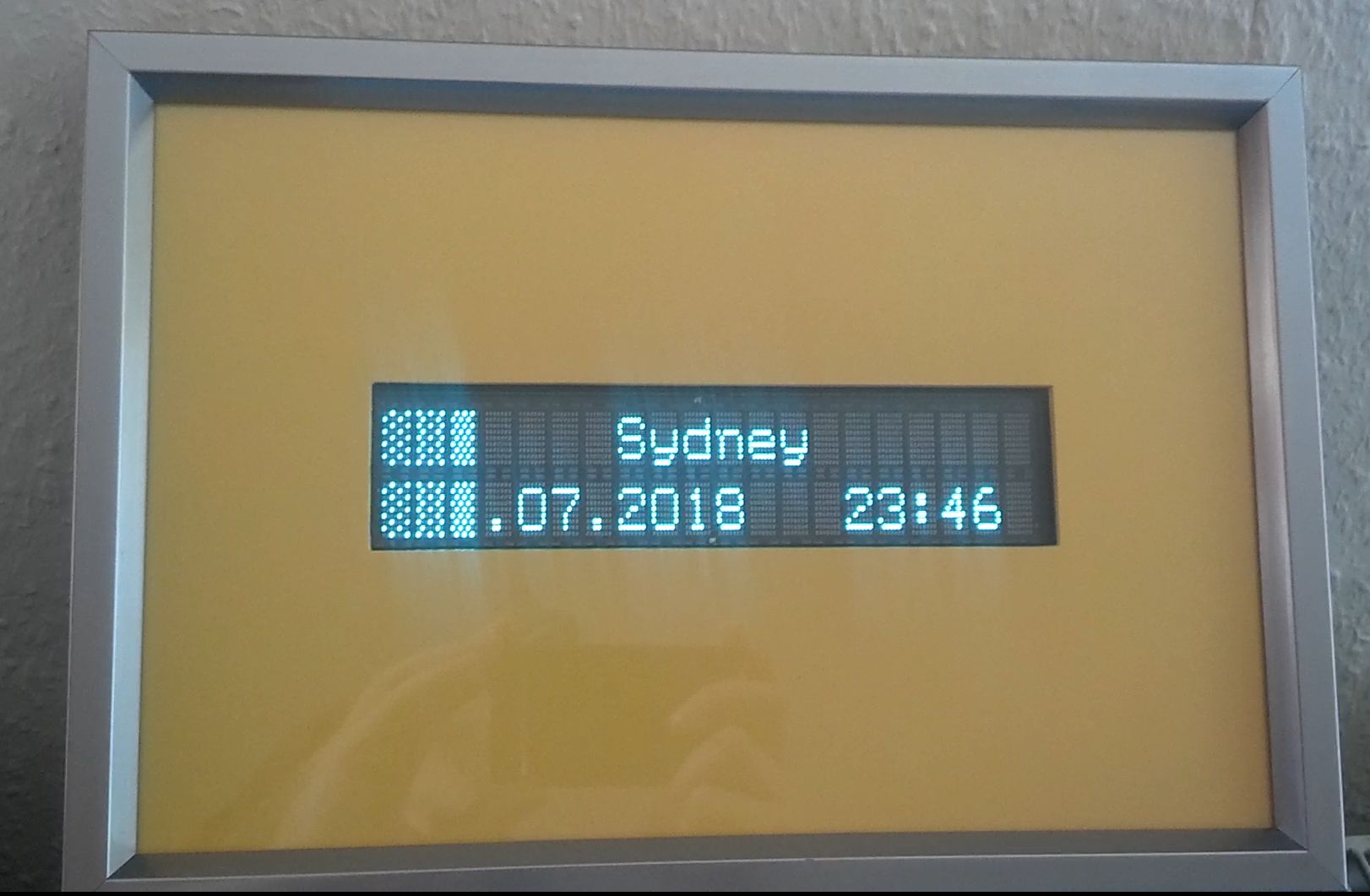

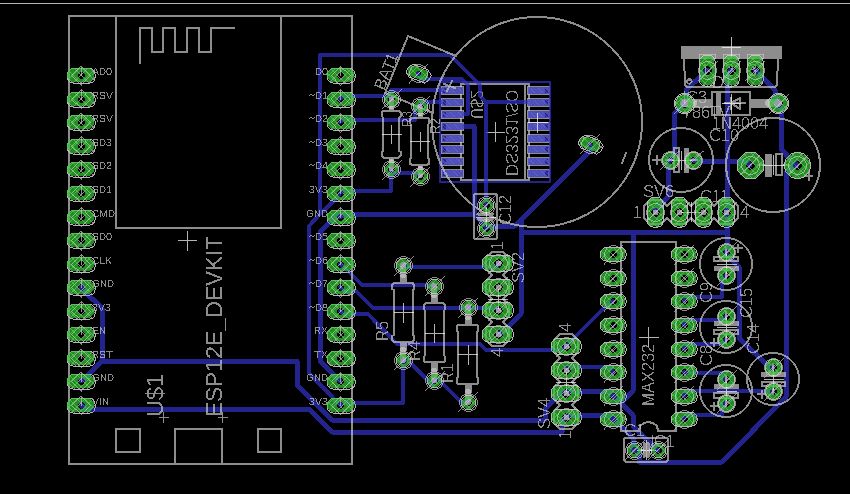

Ich habe ein VFD-Display als Weltzeituhr auf Basis eines Nodemcu mit
DS3231 wiederbelebt..

Kleine Gimmicks sind das Webinterface, freie DST Konfiguration,
konfigurierbare Animationszeiten im Stadtwechsel sowie Optionales NTP
zur DS3231 Unterstützung.

Am Ende dann noch ein Screensaver Modus zur Schonung des VFD mit
Bewegungsmelder.

von Manfred L. (manni)


Angehängte Dateien:

Bewertung
16 lesenswert
nicht lesenswert
Hier ein fertig gestelltes „Wochenendprojekt“ :-)

Die physikalische Avionics Unit des Microsoft Flugsimulator X (FSX) für
das Beech Baron 58 Aircraft, die voll synchron zum FSX läuft. Besteht
aus:

- 5 x ATmega-32
- 70 x 7-Segment LEDs
- 14 x MAX7219 LED Driver
- 29 Drucktaster
- 8 x Rotation Encoder
- und noch ein paar LEDs

Angesteuert werden die 5 ATmega-32 via TWI von einem ATmega-8, der via
UART am PC hängt.

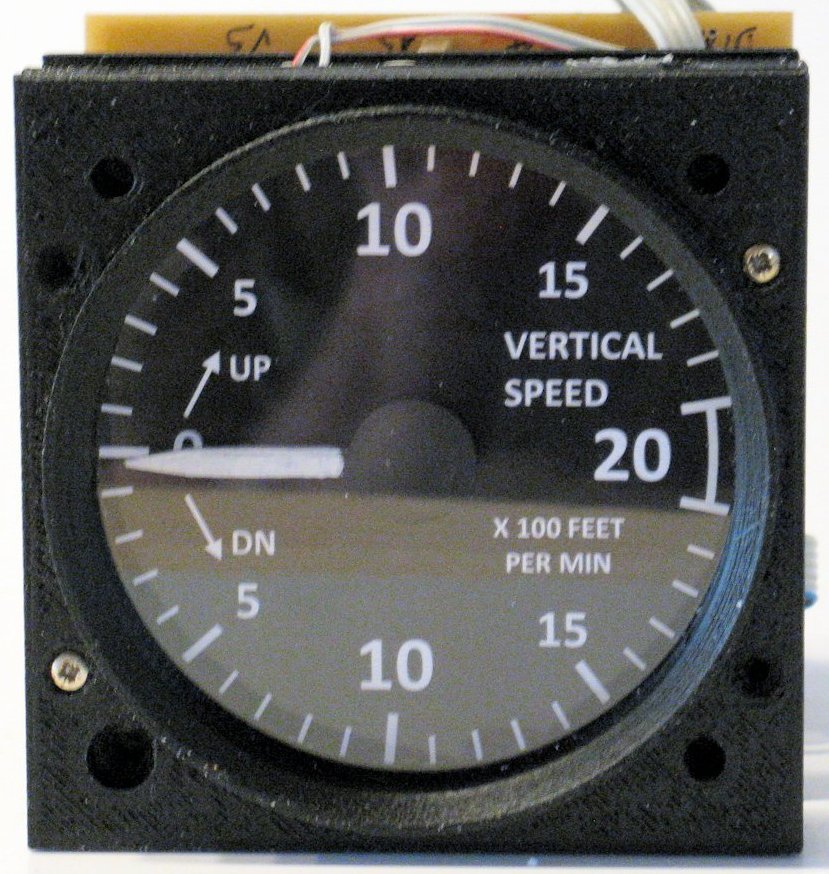

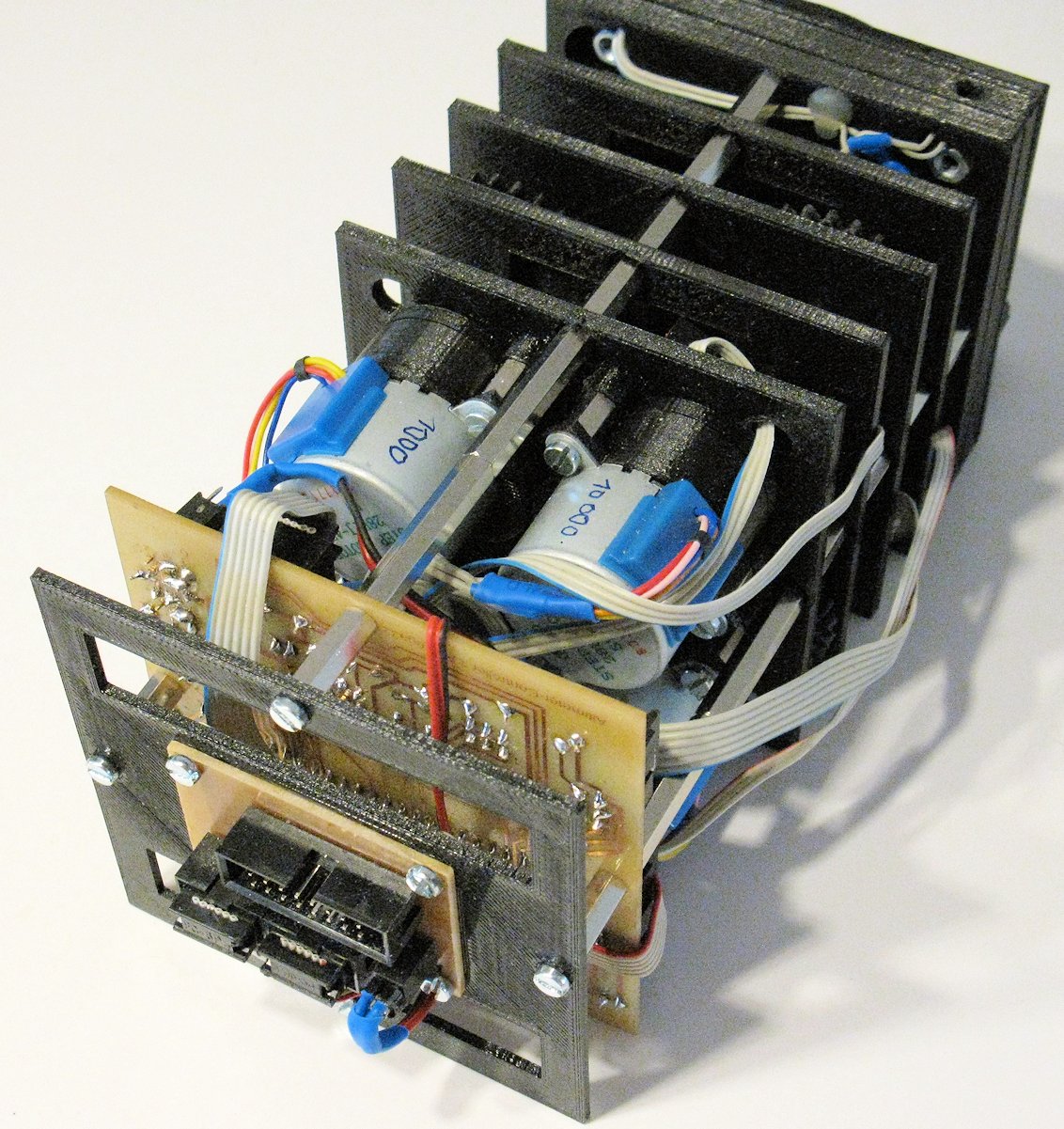

Derzeit sind die Navigationsinstrumente in Arbeit. Hier schon mal eine
Kostprobe von Altimeter, Vertical Speed Indicator und Air Speed
Indicator, jeweils mit Step Motoren und ATmega-32 bestückt. Alle
Anzeigeinstrumente sind dimmbar. Wann das Cockpit komplett und fertig
ist, weiß nur der Herr im Himmel.

von Oliver P. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Respekt, sehr gelungen!

Woher bekommst du die Daten? Hat das Spiel eine extra Schnittstelle, die
diese Daten ausgeben kann?

Würde mich mal interessieren ;)

PS: Fehlt noch die bewegte 3D-Kabine als Projekt.

von Armin K. (-donald-) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Respekt. Wie hast du die Ziffernblätter erstellt?

von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Manfred L. schrieb:
> Hier ein fertig gestelltes „Wochenendprojekt“

einerseits:
Respekt für die Mühe insgesamt .

Aber bekommt das Frontpanel auch noch ein Oberflächenfinish?
3D-Druck sieht ja nach wie vor eher nach Ackerfräse als nach Design aus.

von Manfred L. (manni)


Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Oliver P. schrieb:
> Woher bekommst du die Daten? Hat das Spiel eine extra Schnittstelle, die
> diese Daten ausgeben kann?

Das Zauberwort heißt SimConnect:

https://docs.microsoft.com/en-us/previous-versions/microsoft-esp/cc526983(v=msdn.10)

Habe eine ganze Weile gebraucht, bis ich die Philosophie dahinter
verstanden habe.
Die 3D-Kabine, oder besser gesagt, die 6 Degree of Freedom Platform mit
6 kräftigen Motoren ist schon in Arbeit, dauert aber noch ein Wochenende
länger ;-)

Armin K. schrieb:
> Respekt. Wie hast du die Ziffernblätter erstellt?

PowerPoint macht alles möglich !

J-A V. schrieb:
> 3D-Druck sieht ja nach wie vor eher nach Ackerfräse als nach Design aus.

Wenn in Frontpanel von der Rückseite eingebaut, sieht man nur noch den
runden Bezel und der ist geschmirgelt und schwarz lackiert, so wie in
attached Bild.

von S. P. (elektrolyt)


Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Halli Hallo,

Ihr kennt wahrscheinlich das gute alte Looping Louie als ehhh ..
"Kinderspiel". Ich habe das Spiel umgebaut um es anstatt mit 4 Spieler
mit 8 Spielern spielen zu können. Es wird mit einem ESP32 gesteuert. Die
Spannungsversorgung ist mit einem Batterypack mit 5V versorgt. Es kann
verschiedene Programme:
- langsam
- mittel
- schnell
- plötzlich stoppen und warten für paar Sekunden
- progressiv und dekresive Geschwindigkeitsanpassung

Zusätzlich gibt es auch noch einen Boost knopf mit dem jeder Spieler den
Louie für eine Umdrehung schnell drehen lassen kann :)

EDIT: Leider weiß ich nicht wie ich die doppelten Bilder entfernen kann
:/

: Bearbeitet durch User
von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
S. P. schrieb:
> EDIT: Leider weiß ich nicht wie ich die doppelten Bilder entfernen kann

Beitrag melden o. komplett löschen. Mehr is leider nich drin. :(

: Bearbeitet durch User
von A. K. (Gast)


Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Mein Kunstwerk der letzten zwei Wochen wenn man es so nennen darf.
Eine automatische Webcam inkl. Steuerung.
 Der größte Aufwand war es zuerst eine 30m Erdleitung durch den
steinigen Gebirgsboden zu graben..dann wurde die als Schuppen genutzte
Hütte auch noch gleich mit etlichen Lampen und LED Flutern ausgestattet.

Da die Hütte nicht dicht ist und es im Winter drinnen kälter ist als
draußen wurde eine stabile Box aus Lärchenholz gebaut um die Elektronik
zu schützen und warmzuhalten.

Die kleine Steuerplstine stellt alle nötigen Spannungen zu Verfügung und
sichert diese auch gleich mit ab...dazu gibt es eine automatische
Umschaltung mit Ladeelektronik für den Eingebauten 8Ah Notstromakku, da
im Notstromszenario Teile der Technik abgeschaltet werden würde das so
ca. 12h laufen, eigl. geht es aber mehr um die Überbrückung von
kleineren Stromausfällen.Um die Verlegung von 50m Netzwerkkabel
einzusparen wurde ein UMTS Router miteingebaut...von hier aus soll
demnächts auch die sich im Bau befindliche Wetterstation ins Netz.
Als Kamera wurde eine Sony SNC630 verwenden..wens interessiert....darum
musste auch noch ein Ausleger gebaut werden der such die Antenne für
UMTS trägt.


LG

von Max B. (citgo)


Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Moin,

mein derzeitiges Kunstwerk nach meiner SPS ist ein kleiner
Drumcomputer/Rhythm Composer auf Basis eines ATmega1284P

Einige Features:
- 29 vorinstallierte Samples (.wav Dateien auf 22kHz runtergesamplet)
- 16 oder 32 Steps (jederzeit umschaltbar)
- Ausgabe über 10bit DAC entweder direkt oder über eingebauten
Lautsprecher
- 6 Spuren simultan abspielbar + 1 Trigger Spur für externe Geräte
- Pitch Funktion
- Tempo einstellbar 60-220 BPM
- Gain für jede Spur einstellbar (0dB, +6dB, +12dB)
- 5 vorinstallierte Demo Songs
- 45 freie Speicherplätze um eigene Pattern abzuspeichern (EEPROM)
- Während der Wiedergabe lassen sich gespeichtere Patterns laden,
dadurch ist es möglich einen großen Song zu erstellen (Intro, Verse,
Chorus, Solo, Fill-In, etc.)
- Mute Funktion für einzelne Spuren
- und und und

Die Hardware steht soweit. Momentan feile ich täglich am Code. Bin noch
dabei einige Features zu implementieren, danach wird an der
Codeoptimierung gearbeitet.
Ich habe mich bewusst gegen MIDI entschieden, weil ich eben einen
selbstständigen Drumcomputer haben wollte der so wie er ist Sounds
abspielen kann!

Achso:
Hier gibt's noch ein kleines Video dazu:
Youtube-Video "AVR Drumcomputer Sequencer DIY ATmega Rhythm Composer"

Da war das Ding aber noch im 1/16 Step Modus und hatte einige Features
noch nicht.

: Bearbeitet durch User
von G. O. (aminox86)


Angehängte Dateien:

Bewertung
9 lesenswert
nicht lesenswert
Für den unter
Beitrag "Re: Zeigt her eure Kunstwerke (2016)"
vorgestellten Verstärker hat mir noch der passende Stereovorverstärker
gefehlt. Da ist er nun und, wie bei meinen anderen Projekten auch,
ebenfalls überwiegend aus in der Bastelkiste vorhandenen Teilen
entstanden.

Neben den bei einem Vorverstärker üblichen Einstellmöglichkeiten wie
Eingangswahlschalter, Steller für Lautstärke, Balance usw ist es zB
möglich, die vorhandenen Ausgänge separat zu aktivieren, den Verstärker
"stumm" zu schalten oder, da er über einen Plattenspielereingang
verfügt, Filter in den Signalweg einzuschleifen. Allen angeführten
Funktionen sind dezidierte Bedienelemente auf Frontplatte zugeordnet.
Ebenfalls können diese Funktionen und noch einige mehr mit einer
handelsüblichen IR-Universalfernbedienung aktiviert werden.
Der Verstärker verfügt über 6 Eingänge (2x DIN, 4x Cinch) und 3 Ausgänge
(1x Klinke, 2x Cinch). Für eventuelle Erweiterungen sind zwei
D-SUB-Buchsen vorgesehen. Dem Zustand der Ein- bzw Ausgänge sind Leds
auf der Rückseite zugeordnet. Die Tasterleds bzw Ledskalen auf der
Frontplatte zeigen die Stellung der Bedienelemente an.


Herzstück des Analogteils ist ein TDA8241, der mit elektronischen
Eingangs- und Ausgangswahlschaltern verbunden ist. Der Analogteil ist
galvanisch vom Digitalteil getrennt, die Datenverbindung erfolgt über
Optokoppler.
Die Verwaltung des Gerätes übernimmt ein 8052, ein 8279 ist für die
Anzeigen und die Bedienelemente zuständig, ein SAA3049 bildet die
IR-Schnittstelle.


Ich habe einige Bilder geknipst, die ich kurz erläutern möchte.
 - Innen_Aussen:
selbstklärend
 - Rueck_Kopf_Endst:
Der TDA8241 besitzt einen NF-Pfad, dessen Übertragungscharakteristik
beeinflußbar ist und einen zweiten Pfad, bei dem nur die Lautstärke
verändert werden kann. Die Farben der Ledskalen zeigen, welcher Pfad
gerade aktiv ist. In der Bildmitte Kopfhörer, unten Enstufe. Druck auf
den Lautstärkeregler(ganz rechts) bzw Balancesteller(ganz links)
schaltet die Kanäle um. Im oberen Drittel des Bildes die
Geräterückseite.
 - Hell_Skala_Led:
Ich schätze es, wenn die Helligkeit von Ledanzeigen während des Betriebs
geändert werden kann. Die obere Hälfte des Bildes zeigt die Ledskalen,
die untere die Tastenled in dieser Situation. Druck auf den einen oder
den anderen der mittleren Knöpfe wählt diese Betriebsart. Mit ihnen läßt
sich die Helligkeit verändern.
- Mute_EncErr:
In der oberen Hälfte zeigen die roten Tastenled, dass der Vorverstärker
stumm geschaltet ist. Im Mutezustand sind alle Eingabefunktionen und
natürlich die Ausgänge gesperrt bzw inaktiv. In der unteren Hälfte ist
ein Gerätefehler dargestellt: Die Skala des zuletzt betätigten
Drehgebers blinkt rot.
 - Gesamt:
Der Vorverstärker an seinem Arbeitsplatz.

von Jürgen L. (Gast)


Bewertung
1 lesenswert
nicht lesenswert
G. O. schrieb:
https://www.mikrocontroller.net/attachment/379581/Gesamt.jpg

Gelungenes Frontplatten-Design! Um die professionelle Performance
noch abzurunden, würde ich hier allen drei Geräten einheitliche
Befestigungsschrauben spendieren. Besser als Längsschlitz kämen
dabei sicherlich Kreuzschlitz oder Innensechskant.

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Jürgen L. schrieb:
> Um die professionelle Performance
> noch abzurunden, würde ich hier allen drei Geräten einheitliche
> Befestigungsschrauben spendieren. Besser als Längsschlitz kämen
> dabei sicherlich Kreuzschlitz oder Innensechskant.

Hab ich mir auch gedacht. Wenigstens einheitlich und die Schlitz
senkrecht stellen!?
Beschriftung etc. folgt noch?

von Peter H. (borntopizza)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

hier ein kleiner Ebenentester (zeigt 18/14V + 0/22kHz über die 4 LED´s
an). Hatte das ganze beim Platinen bestellen noch nicht 100%ig zuende
gedacht, deswegen siehts nicht ganz so super aus. Der Transistor im TO66
Gehäuse ist auch nur da, weil das mein einziger Germanium NPN Transistor
war, der Spannungsregler (unter dem Kühlkörper) ist auch nachträglich
erst dazu gekommen :-) Das 22kHz Signal musste ich auch 2 mal
"invertieren", weil der Germanium Transistor nicht ordentlich geschalten
hat (U spitze spitze der 22kHz sind gerade mal ca. 0,7V).

Viele Grüße

Peter

von Paul H. (powl)


Bewertung
0 lesenswert
nicht lesenswert
Was ist denn ein Ebenentester? :-)

von Peter H. (borntopizza)


Bewertung
0 lesenswert
nicht lesenswert
Weiss nicht ob mans so nennt, man kann damit halt herausfinden, was der
receiver bei welchem Sender ans LNB/Multischalter schickt (14/18V +
0/22kHz). Also ob der Sender im Horizontal Low Band / Vertikal Low Band
oder Horziantal High Band / Vertikal High Band liegt. :D

: Bearbeitet durch User
von Peter H. (borntopizza)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

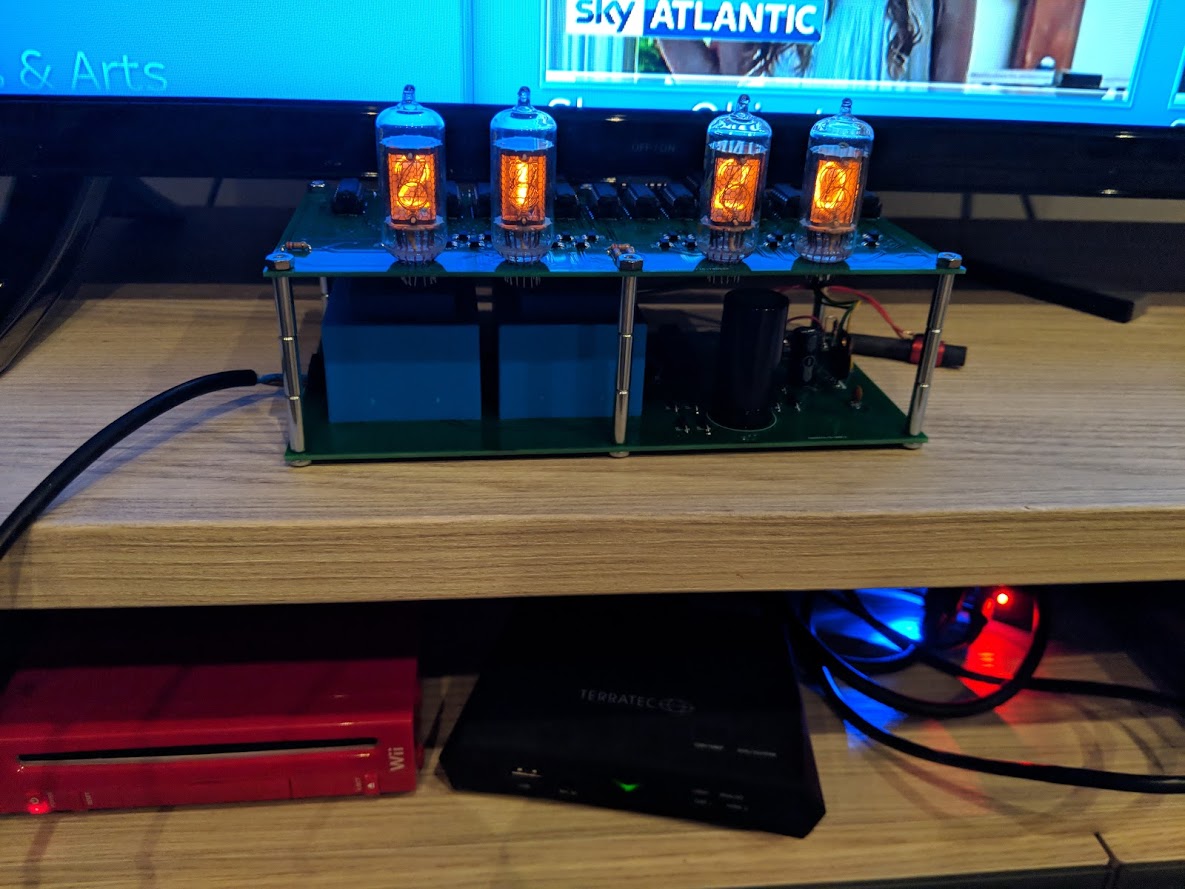

Sorry nochmal ich,

ich hoffe dass das jetzt nicht so schlimm ist, wenn ich gleich 2
projekte hintereinander poste :-/

Eine Nixie Funk uhr. Die Röhren werden über SMD n-Kanal Mosfets von AND
Gattern angesteuert. Der Atmega 328 steuert dann über 13 GPIO Pins die
Gatter an. Zwischenzeitlich hab ich ein zwei mal verkackt und die
falschen Platinen fertigen lassen. Die Spannung für die Nixies kommt aus
2 Trafos die Rücken an Rücken sitzen, somit habe ich "in der Mitte" auch
gleich die spannung für die Gatter und den Mikrocontroller.

Ich wollte das mal mit Logikgattern versuchen, mit diesen Nixie Treibern
gibts das schon 1000 mal. Zwar ein komplettes Gattergrab, aber hat
trotzdem spass gemacht und sieht auch gar nicht mal so übel aus :-).

Beitrag "Nixie Uhr Probleme :-("

Viele Grüße

Peter

von Gerald B. (gerald_b)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert

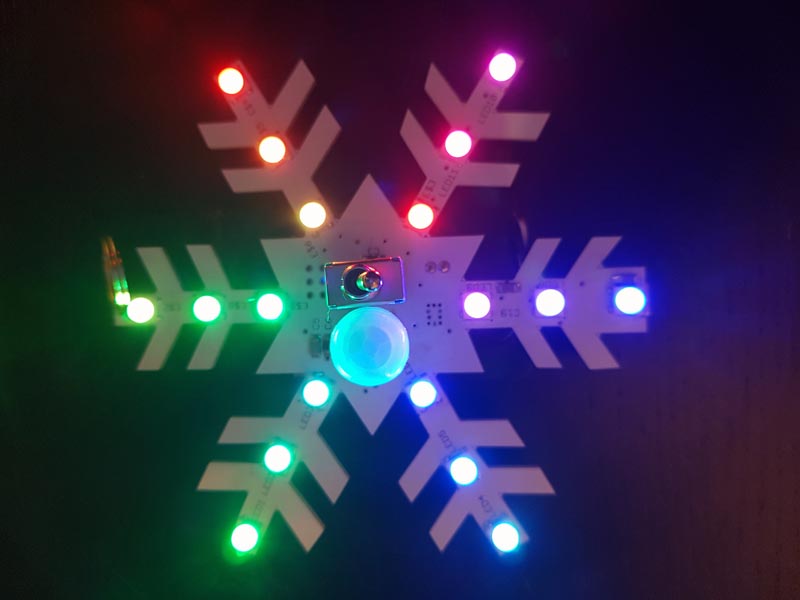

So, hier kommt eine kleine Weihnachtsbastelei, ideal auch zum in
Kleinserie bauen und zum Verschenken :)
Ich habe alles nochmal in ein ZIP Archiv gepackt. Code, Gerberdaten, die
Fotos, falls hier was soweit verkleinert wird, das die Anmerkungen zur
Bestückung in den Bildern nicht mehr lesbar sind usw.
Die Schaltung ist an sich kein Hexenwerk, die Herausforderung bestand
eher darin, das Ganze auf die geometrische Form einer Schneeflocke zu
stopfen :D
Kern des Ganzen sind ein ATiny85, denn ein ATmega wäre hier etwas
oversized, auch platzmäßig. Dazu 18 Stck. Neopixel WS2812. Ausgelöst
wird das Ganze optional duch ein kleines PIR Bewegungsmeldermodul vom
Typ AM312. Versorgt wird das Ganze aus einem kleinen LiPo Akku. Wenn man
noch einen Wechselakku von einem Smartphone rumfliegen hat, ist der
perfekt. Komplettiert wird das dann durch einen LiPo-Lade IC TP4056, wie
man ihn von den kleinen, briefmarkengroßen Ladeplatinchen her kennt und
einem MT3608 StepUp IC, das die 3-4V vom LiPo wieder auf 5V für den µC
und die WS2812 bringt.
Der Code ist im wesentlichen die Demo der Adafruit Neopixel-Lib. Wer
will, kann sich da noch austoben.
Eigener Code ist hier ausdrücklich erwünscht. Ich habe die Helligkeit
mit 50 ziemlich reduziert, um zum einen die Batterie und zum anderen das
StepUp IC zu schonen. trotzdem sind die Pixel immer noch beeindruckend
hell.
Am besten, man beschränkt sich zunächst auf die Bestückung der
Schaltungsteile Laderegler und StepUp. Sollte man da Bestückungsfehler
machen und die Spannung läuft höher, als die geforderten 5V, an können
sich anderenfalls die WS2812, der µC und auch der MT3608 in Schrott
verwandeln!
Ich fange zunächst mit dem MT3608, dem TP4056, der 2-Farb LED und der
USB.Ladebuchse an, mit bestücken. Danach folgen die Widerstände und
Kondendatoren, wie auf dem nächten Bild zusehen ist.
Danach folgt der 22µ KerKo auf der Rückseite der Platine.
Jetzt ist es an der Zeit, für einen ersten Test, nachdem man noch einmal
gründlich alles auf Lötbrücken und korrekte Bestückung kontrolliert hat.
Zunächst einmal schließt man das USB Kabel an die Ladebuchse und
kontrolliert ohne angeschlossenen Akku. Die grüne LED sollte leuchten,
eventuell glimmt die Rote leicht mit. Jetzt schließt man den Akku an,
jetzt sollte die LED auf rot - Laden umschlagen. Noch ein Wort zu den
beiden Archiven Star_V2 und Star_V3 mit den Gerber Daten für die
Leiterplattenfertigung. Bei V2 ist die LED auf der selben Seite, wie der
Hauptteil der Elektronik. Da ich dort aber den Akku mit doppelseitigem
Klebeband fixiert habe, verdeckt dieser die Ladezustands-LED. Darum habe
ich V3 erstellt und die LED auf die andere Boardseite, zu den Neopixeln
gepiegelt.
Die 10 oder 22µH Induktivität sollte mindestens 2A Sättigungsstrom
haben, da die Spitzenströme aus dem Akku ja noch höher sind, als was auf
5V Seite fließt. Würde man die Neopixel ungedrosselt volle Pulle, alle
weiß leuchten lassen, dann sind das 18 x 3 x 0,02A = 1,08 Ampere! um die
Bestückungsseite schön flach zu halten, damit dort der Akku noch
huckepack drauf kann, habe ich mich für die 4 mm flache 10µ Ferrocore
HPI0530--100 entschieden.
Nun testet man mit angeschlossenem Akku und auf position des Enschalters
aufgelöteter Drahtbrücke, die korrekte Funktion des StepUp Wandlers.
Dazu kann man einfach auf 2 Pads für einen Puffer-KerKo der WS2812
gehen. Genug Pads sind ja davon da. Hier sollten ca. 5,1V messbar sein.
Wenn das passt, dann trennt man den Akku und bestückt den Rest der
Bauelemente.
Den 6 pol. Pfostenstecker zum Programmieren des µC habe ich aus
ästhischen Gründen nicht bestückt. Ein Nadeladapter langt zum
Programmieren völlig. Man steckt in in die Durchkontaktierungen und
drückt seitlich gegen den Stecker, so das er verkantet und so sicher
kontakt gibt. Mit der anderen Hand bedient man die Maus und startet das
Flashen.
Bei mir hat sich die Kombination aus USBasp (Chinaclone) und eXtreme
Burner AVR bewährt. Zuerst setzt man die Fuses. Lower C1, Upper D4,
danach überträgt man die HEX Datei. Den Jumper gleich neben der USB
Buchse, zur Drosselung des Programmiertempos sollte man setzen, sonst
wird der µC vor dem Setzen der Fuses nicht erkannt, da er ab Werk einen
langsameren Systemtakt hat.
Danach entfernt man die Brücken für den Schalter und den PIR und
bestückt beides auf Seiten der LEDs. Beim PIR habe ich die
Steckkontaktleiste ausgelötet und ihn direkt im 90° Winkel auf die
Lötpads gelötet. Dazu muß die Seite mit dem kleinen schwarzen Dreibeiner
Richtung Ladebuchse zeigen. Nun verkabelt man den Akku und wäscht die
Platine ausgiebig in einem Bad aus Isopropanol, um die Flussmittelreste
der Optik wegen, zu entfernen. Nun klebt man den Akku auf, läd ihn
nochmal und fertig ist der Weihnachtsstern :thumbup:
Das ganze Projekt stelle ich unter Open Source und Open Hardware, auch
noch auf anderen Plattformen. Falls Bedarf an unbestückten Leiterplatten
oder Kits aus Leiterplatte und Bauelementen als Bausatz besteht, dann
tut das kund, dann kann ich ggf. immer noch auf dem Marktplatz was
einstellen.

von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Erster Gedankengang bei den Eiskristall-Bildern:

>>> oaah mann! Nu' komm doch nicht JETZT schon mit Winter an :]

von Gerald B. (gerald_b)


Bewertung
3 lesenswert
nicht lesenswert
Na ja, bis man die Platinen und die meisten Bauelemente aus China hat,
isses Winter ;-)
...und die Supermärkte verkaufen auch schon seit Anfang Oktober
Pfefferkuchen gg

von Nikolaus (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Gerald B. schrieb:
> Na ja, bis man die Platinen und die meisten Bauelemente aus China
> hat, isses Winter ;-)
> ...und die Supermärkte verkaufen auch schon seit Anfang Oktober
> Pfefferkuchen gg

OT   Da sind wir hier schon einen Schritt weiter. Sobald im letzten
Bundesland die Sommerferien zu Ende gehen (Bayern am 10. September),
liegt auch schon das Weihnachtsgebäck in den Regalen von Supermärkten
und LM-Discountern. :-)

von Christoph P. (m_pfc)


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hier mein neuer Maiskolben.

Keine große elektrotechnische Leistung aber ich fand die Idee für das
"Gehäuse" interessant.

von G. O. (aminox86)


Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
>  Wenigstens einheitlich und die Schlitz
> senkrecht stellen!?

Scheint mir schwer möglich zu sein. Ich verwende diese Schraubenart(DIN
964) weil ich sehr viele davon habe und sie mir als Zierschraube am
besten gefällt.

Teo D. schrieb:
> Beschriftung etc. folgt noch?

Nein. Ich habe nicht die Möglichkeiten, Beschriftungen gefällig
aufzutragen. Aus langer Erfahrung weiss ich, dass Gerätebeschriftungen
eine Wissenschaft für sind und ich habe reichlich Geräte gesehen, deren
Finish durch verunglückte Beschriftung versaut worden ist. Also lasse
ich die Finger davon.

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
G. O. schrieb:
>>  Wenigstens einheitlich und die Schlitz
>> senkrecht stellen!?
>
> Scheint mir schwer möglich zu sein. Ich verwende diese Schraubenart(DIN
> 964) weil ich sehr viele davon habe und sie mir als Zierschraube am
> besten gefällt.

OK, hinten ist's wurscht. Aber bei deinen geliebten (;) din964, kannst
du doch die Schlitze alle senkrecht stellen. So viel Spiel ist da
allemal!?

G. O. schrieb:
> Finish durch verunglückte Beschriftung versaut worden ist. Also lasse
> ich die Finger davon.

Kann ich verstehen. Das braucht schon was an Übung, bis das nicht mehr
so Hausgemacht aussieht. Ich geb mir erst garnicht so viel mühe für
die Gehäuse, dann stört fehlende o. krakelige Beschriftung, mich nicht
so sehr.   :D

von Asko B. (dg2brs)


Bewertung
0 lesenswert
nicht lesenswert
G.O.
Teo D.

ein befreundeter (leider schon verstorbener) Funkfreund meinte immer
-ich geb es zu ich bin ein "Frontplattenschwein".

dieses "Wort" ist mir spontan eingefallen.

Ich selbst bin gelernter Rohrleger. Zu Zeiten von Schlitzschrauben
wurden alle Schrauben 45° ausgerichtet (von Rohrschellen z.B.)
Solche "Kinkerlitzchen" macht heutzutage keiner mehr.
Es wird einfach "irgendwie" hin-ge-"rotzt" wie es gerade geht.

Ich muss zugeben, die Technik der Stereoanlage gefällt mir.
Sieht Technisch aus, ist sauber umgesetzt ... etc..
Thema Schrauben ... siehe oben,


Gruss Asko

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Asko B. schrieb:
> G.O.
> Teo D.
>
> ein befreundeter (leider schon verstorbener) Funkfreund meinte immer
> -ich geb es zu ich bin ein "Frontplattenschwein".
>
> dieses "Wort" ist mir spontan eingefallen.

Also bitte! Immer diese Verallgemeinerung.
Dazu müsste ich erst mal welche anfertigen! ;P
Das Zeug kann froh sein, wenn es ein Gehäuse bekommt. Wenns nich
brandgefährlich is, tuts auch schon mal ne Pappschachtel...


PS:
Mein Letztes, präzise angefertigte Frontplatte, war in der
Zwischenprüfung. (Gesamtnote 1-, wie alle andren auch. Alle wegen des
gleichen Fehlers:)

von Asko B. (dg2brs)


Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
> Alle wegen des
> gleichen Fehlers:)

Verräts Du mir oder Uns "den Fehler" ?

Gruss Asko

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Asko B. schrieb:
> Verräts Du mir oder Uns "den Fehler" ?

Den sollte eigentlich jeder kennen.
Am Anschlusskabel die Erdungsstrippe nicht länger gelassen, als den
Rest. Bei 100% Trefferquote, machst du diesen Fehler NIEEE wieder. :)


PS: Wir waren aber alle ziemlich abgelenkt. Angesicht der Tatsache, das
dies quasi der Letzte Handgriff, an einem ersten (DIY) LNT war. Inl.
ansehnlichem Gehäuse, Strom/Spannungs-Anzeige (und kein DrahtIgel am
Rennbahntrafo, samt Tauchsieder-Kühlung. :).

von Philipp K. (philipp_k59)


Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert

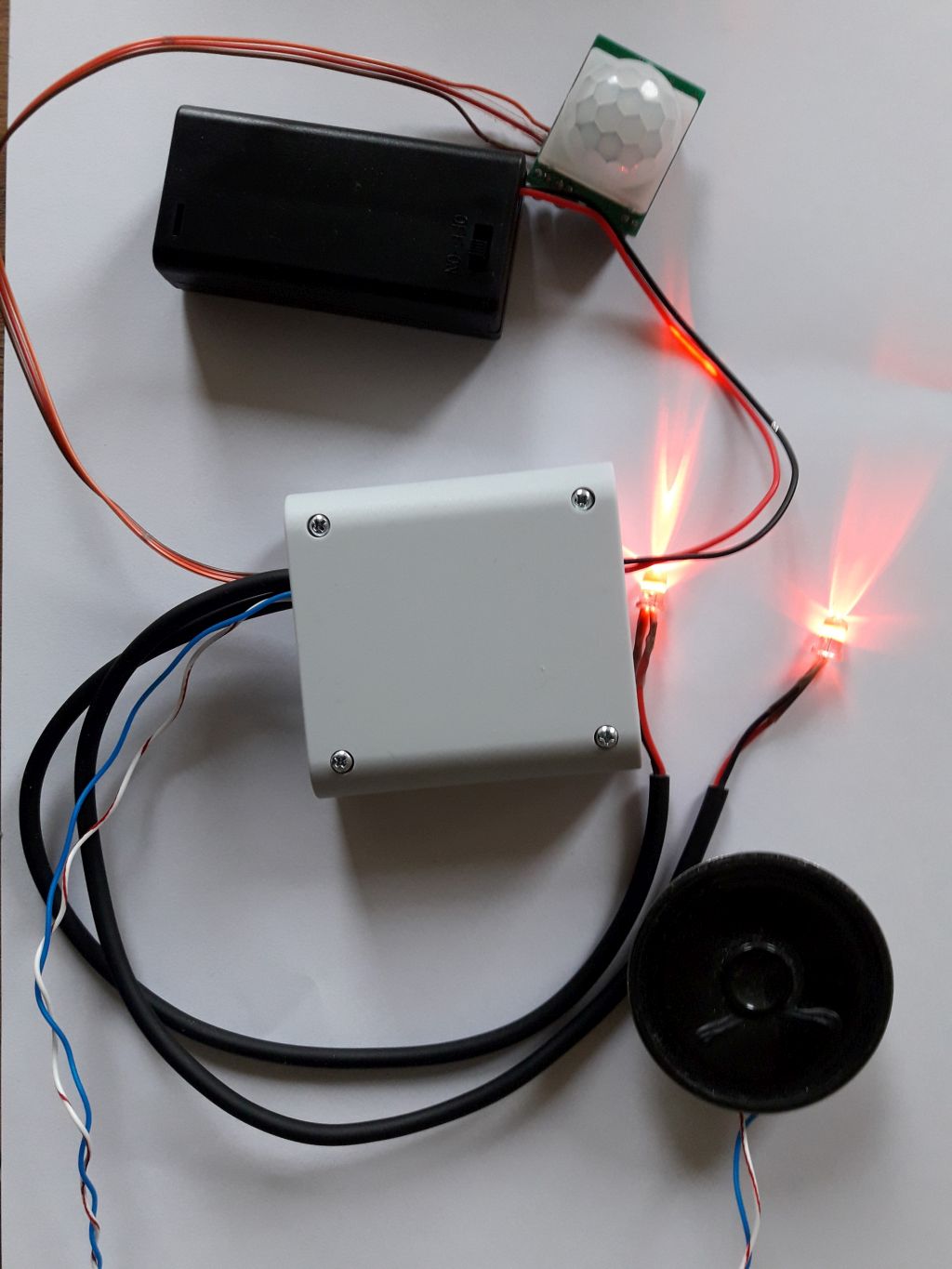

Ein Halloween oder Sound Gimmick..

Features:
Android App / Bluetooth
10 Sounds
Bewegungsmelder
Led Helligkeit und Flackern bei aktiv/inaktiv einstellbar.
Live Update mit CRC16 Check in Beide richtungen.
Onboard Stepup von 0,8-3V

: Bearbeitet durch User
von ● J-A V. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
das ganze in einem Kürbis, der seine Kerne auskotzt ;)

von Malte _. (malte) Benutzerseite


Angehängte Dateien:

Bewertung
8 lesenswert
nicht lesenswert

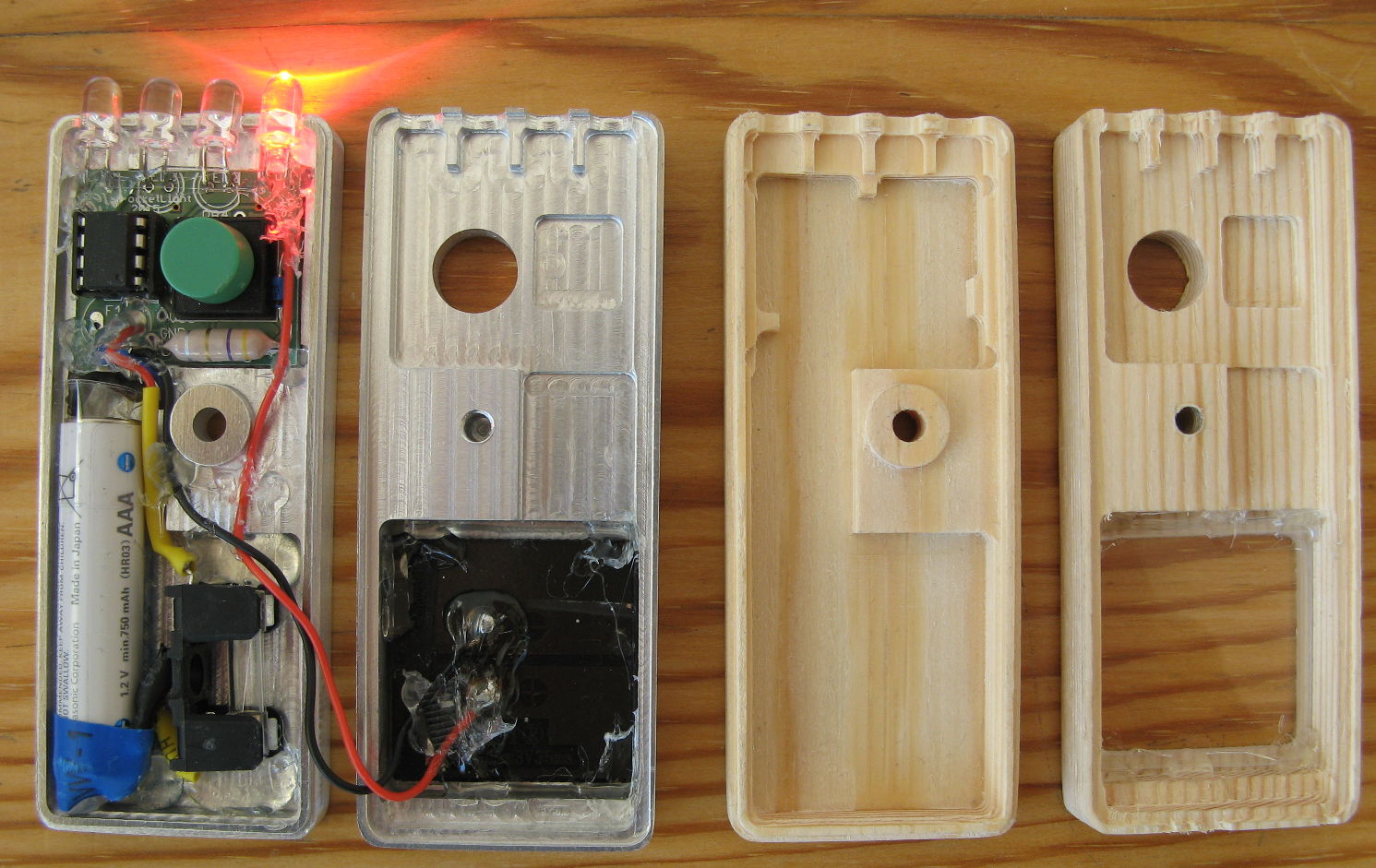

Nachdem ich da noch eine zweite Platine von meiner Solartaschenlampe
Beitrag "Re: Zeigt her eure Kunstwerke (2015)"
übrig hatte, habe ich mich mal an einem eigenem Gehäuse versucht. Die
beiden Schalen sind aus 8mm und 10mm dicken EN AW 7075 Aluplatten
gefräst. Mit Überlappung ergibt das eine Dicke von 17mm fürs Gehäuse.
Nicht alles hat so geklappt wie geplant, aber ich bin zufrieden mit dem
Ergebnis. Auf dem ersten Bild sind rechts zwei von einigen
Holzprototypen zu sehen.

von Johannes S. (jojos)


Angehängte Dateien:

Bewertung
-1 lesenswert
nicht lesenswert
Die Schubladen sind zu voll, so eine Lochwand war längst überfällig.
Heute schnell aufgehängt :-)

von Stefan S. (energizer)


Angehängte Dateien:

Bewertung
11 lesenswert
nicht lesenswert

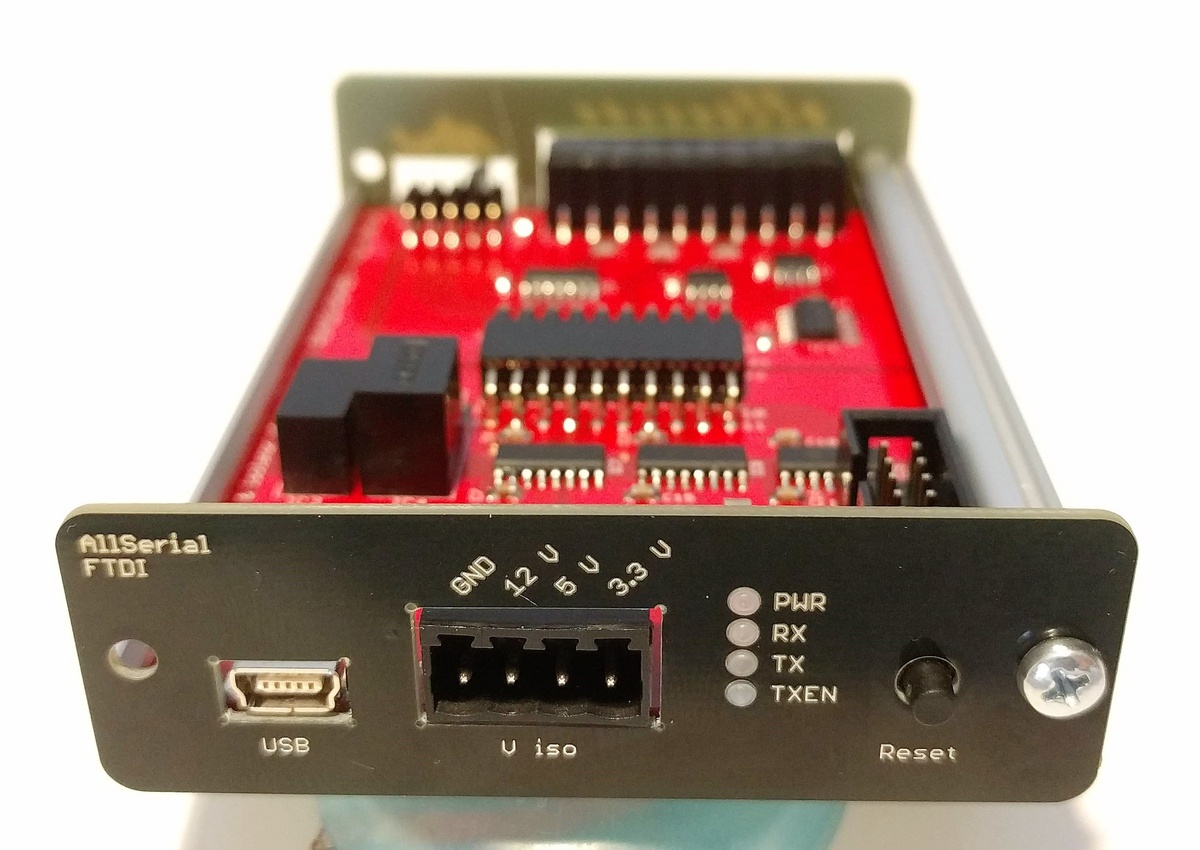

An anderer Stelle im Forum schon gezeigt,
DER Seriell-USB Wandler für alle Fälle: "AllSerial". Das jeweilige
Interface wird mit einem Handgriff umgesteckt. So lässt sich auch
exotische Hardware schnell und einfach ansprechen.

- Alles galvanisch getrennt
- TTL 1,8/2,5/3,3/5 V
- RS232 (voll beschaltet!)
- RS485/422 mit zwei zusätzlichen Handshakepäärchen
- TTY Stromschleife
- LIN
- 1wire
- eBus
- ESP Programmer
- Lochraster mit Arduino Pro Mini

Eagle Bibliothek vorhanden um einfach eigene Slavemodule zu erstellen

Alle Schaltpläne, Layouts, Stücklisten unter

https://github.com/Phunkafizer/AllSerial

Gruß
Stefan

von Maik W. (werner01)


Angehängte Dateien:

Bewertung
8 lesenswert
nicht lesenswert
Hallo Freunde der Bastelage,

hier eine C-NachProgrammierarbeit eines C64 Klassikers. Die Karre fährt
und fährt... Das alles läuft auf einem 16bit Kontroller mit Fcy=900kHz
bei über 20fps und benötigt 8.5 mA. Um das Display kümmert sich eine
SPI-Schnittstelle nahezu CPU unabhängig per eingebauten DMA -
Kontroller....

von Frank G. (frank_g53)


Bewertung
0 lesenswert
nicht lesenswert
Cool, moon patrol. Toll fand ich immer die Federung der Reifen zur
Bodenbeschaffenheit.

von Mampf F. (mampf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Gibt es kein Video?

von Peter K. (peter_k)


Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Hier mal eine Stoppuhr im rundem Designe.
Bessergesagt sind es 2 Stoppuhren.
Sind die normalen Funktionen wie bei einer gekauften
Stoppuhr. Start, Stopp und Zwischenzeit.
Zusätzlich können die Zeiten auf einen USB Stick
gespeichert werden.

von Mampf F. (mampf) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Peter K. schrieb:
> Zusätzlich können die Zeiten auf einen USB Stick
> gespeichert werden.

USB ist ein geiles feature! :)

von Maik W. (werner01)


Angehängte Dateien:

Bewertung
8 lesenswert
nicht lesenswert
Hallo Leute,

habe da einen "Drehstromtischlüfter" gebaut. Der Motor ist bei einer
Copterreparatur angefallen. Eingangsseitig kann von 12 - 24V versorgt
werden.
Ein 3A Stepdownregler erzeugt 7.5V für den Motor.
Drehzahlbereich ist von 100 - 8000 U/min einstellbar.
Eine grüne LED informiert über verschiedene Betriebszustände.

Das Drehfeld wird von einem 8bit Controller erzeugt, wobei die
Drehfeldstärke
der Umdrehungsgeschwindigkeit angepasst wird.

Habe das Teil mit Kupfer schwer gemacht, da der Lüfter bei Vollast recht
starken Schub liefert.



Grüße

von PPB (Gast)


Bewertung
2 lesenswert
nicht lesenswert
Wow sehr schön :) Solche Basteleien mag ich, das Wiederverwenden von
Teilen und die Art wie es zusammengebastelt wurde.

von Klaus R. (klaus2)


Bewertung
0 lesenswert
nicht lesenswert
Sehr schön, dito - und sauberer Aufbau! Gibts ne gute Seite wo die
Drehfelderzeugung am Beispiel erklärt wird?

Klaus.

von Maik W. (werner01)


Bewertung
0 lesenswert
nicht lesenswert
wird in Wikipedia sehr gut erklärt. Wichtig sind die 6 "Arbeitstakte",
welche man programmtechnisch permanent durchläuft in Verbindung mit
einem Phasenakku...

: Bearbeitet durch User
von G. O. (aminox86)


Angehängte Dateien:

Bewertung
9 lesenswert
nicht lesenswert
Ich habe mein Radio,
Beitrag "Re: Zeigt her eure Kunstwerke (2017)",
überarbeitet, auf Neudeutsch sozusagen ein "Upgrade" durchgeführt.
Hiervon sind die HF-Platine, die komplett neu aufgebaut ist, und die
Frontplatte betroffen, da ich das Radio mit weiteren Funktionen
ausgestattet habe.
Auf der HF-Platine sind die ursprünglich vorhandenen HF-Bandfilter gegen
Tschebyscheff- bzw Butterworthbandpässe 3.Grades getauscht. Deren
Einfügedämpfung ist niedriger als die der Bandfilter, sodass der
HF-Vorverstärker vereinfacht werden konnte. Außerdem lassen sie sich
sehr bequem mit 50 Ohm abschliessen. Völlig neu ist ein H-Brückentreiber
zum Betrieb eines Antennenrotors. Der Rotor wird von der Frontplatte aus
bedient, indem die Stromrichtung des dort eingebauten Motors umgekehrt
wird. Das Radio hat jetzt zwei Antennenanschlüsse, einer mit 50 Ohm
Eingangswiderstand und ein zweiter, der für eine hochohmige Drahtantenne
vorgesehen ist. Die Antennen können ebenfalls von der Frontplatte aus
angewählt werden. Weil Pollin zZt HF-Gewindekerne anbietet (und das
Kernmaterial offensichtlich genau zu meiner Anwendung passt), habe ich
den dem Mischer nachgeschalteten Diplexer ebenfalls überarbeitet. Seine
jetzige Bandfilterkurve könnte aus dem Lehrbuch stammen.
Die Frontplatte habe ich den neuen Funktionen entsprechend umgestaltet
und die Rückmeldungen der Tasten sinnfälliger, jedenfalls für mich,
ausgeführt.

Wie immer gibt es Fotos, die das Geschriebene illustrieren sollen und
für Leute, die bewegte Bilder schätzen, habe ich ein Video
zusammengestellt.
https://www.youtube.com/watch?v=YhLKqf6eLJ4

von Sepp (Gast)


Bewertung
0 lesenswert
nicht lesenswert
G. O. schrieb:
> Weil Pollin zZt HF-Gewindekerne anbietet

Hast du ne Bestellnummer dazu?

Ansonsten sher schönes Projekt.

von G. O. (aminox86)


Bewertung
0 lesenswert
nicht lesenswert
Sepp schrieb:
>> Weil Pollin zZt HF-Gewindekerne anbietet
>
> Hast du ne Bestellnummer dazu?

https://www.pollin.de/search?query=gewindekern&channel=pollin-de&sid=EDe31BqjTX9gfzCPrnbtxaaUzI6u0k

von Zähler (Gast)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert

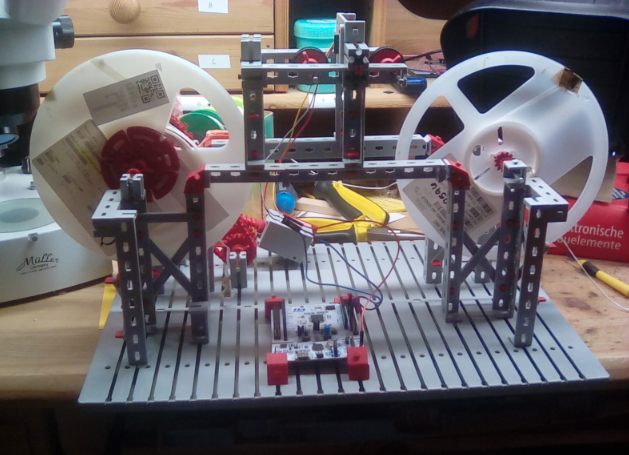

Als kleine Inspiration, ein Bauteilzähler für Arme.

Schafft locker 100+ Bauteile pro Sekunde mit dem KY-010 Modul von Ebay.
Die Kosten hier aufgeschlüsselt:

KY-010: 1 EUR aus China
Fischer Technik: 3 30-40 Jahre alte Sets aus Ebay-Kleinanzeigen (500
EUR)
- daraus wurde unter anderem Spielzeug für die Tochter gebastelt (10 ca
Fahrzeuge, 1 Kugelspiel)
Die Halterung für die Streifen kann flexibel eingestellt werden.
Mikrocontroller: STM32F0 (20 EUR)

Also Effektiv vielleicht 70 EUR (wer sich sowas gezielt bauen will).

Die Löcher werden über in Mac Programm ausgelesen.

von Walter T. (nicolas)


Bewertung
0 lesenswert
nicht lesenswert
Zähler schrieb:
> Als kleine Inspiration, ein Bauteilzähler für Arme.

Schick! Spulst Du die Bauteile nach dem Zählen wieder zurück auf die
Ursprungsspule mit dem passenden Etikett?

von Soul E. (souleye)


Bewertung
0 lesenswert
nicht lesenswert
Walter T. schrieb:

> Schick! Spulst Du die Bauteile nach dem Zählen wieder zurück auf die
> Ursprungsspule mit dem passenden Etikett?

Sonst müsste er einen gespiegelten Feeder bestellen, weil die Gurtlöcher
auf der falschen Seite sind...

von Teo D. (teoderix)


Bewertung
-5 lesenswert
nicht lesenswert
Zähler schrieb:
> Als kleine Inspiration, ein Bauteilzähler für Arme.

Schöne Idee aber was will ein armer Bastler damit?
Der zählt wohl eher selten, Bauteile Rollen weise. Da fehlt mir die
händische Zuführung für kürzerer Streifen und ein Trichter für
Schüttgut. :)
Ich würde das eher bei Q&D einordnen.

von Zähler (Gast)


Bewertung
2 lesenswert
nicht lesenswert
Walter T. schrieb:
> Zähler schrieb:
>> Als kleine Inspiration, ein Bauteilzähler für Arme.
>
> Schick! Spulst Du die Bauteile nach dem Zählen wieder zurück auf die
> Ursprungsspule mit dem passenden Etikett?

Ich zähl damit Streifen und Spulen. Die Genauigkeit liegt bei 99.999%
:-)

Hinten ist ein Motor montiert, ich dreh da nichts das wird von selber
durchgezogen bei den größeren Bändern. Ich zieh da von einem Band auf
das andere rüber.
Streifen ziehe ich halt einfach durch.

Die original Fischer Technik Motoren sind anscheinend etwas schwach auf
der Brust, bei den gebrauchten Sets waren ein paar No-Name
Motor-Nachbauten dabei die sind deutlich stärker.

Die meisten Bauteile kommen aus dem Fischertechnik Statik Baukasten.

Dieser Beitrag ist gesperrt und kann nicht beantwortet werden.
