In diesem Thread könnt ihr Fotos von euren Projekten posten. Wenn ihr
euer Projekt umfassender vorstellen und diskutieren wollt, macht dafür
bitte einen eigenen Thread im Forum "Projekte & Code" auf - hier geht's
nur um Bilder!

Galerieansicht:
https://www.mikrocontroller.net/topic/gallery/354864

Die älteren Threads:
1) https://www.mikrocontroller.net/topic/gallery/136702
2) https://www.mikrocontroller.net/topic/gallery/207947
3) https://www.mikrocontroller.net/topic/gallery/321054

: Bearbeitet durch Admin
Autor: Reinhard ## (gruebler)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert

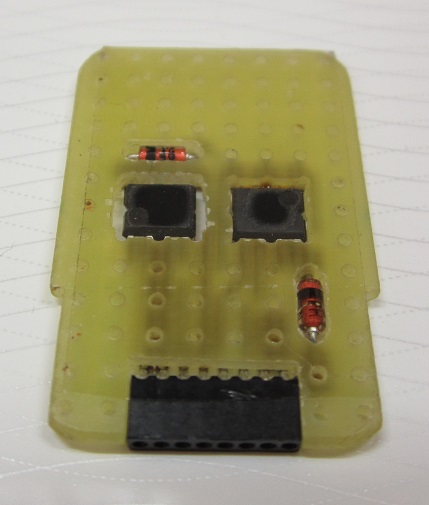

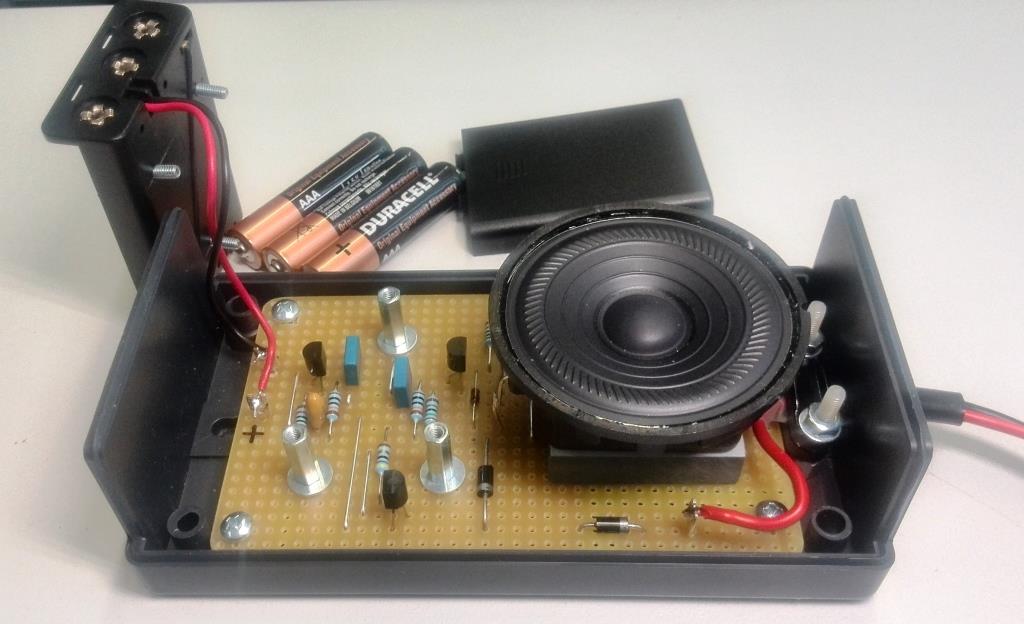

Ich möchte euch hier mein Weihnachtsurlaubsbastelprojekt
vorstelle. Mir fehlte ein einfacher aber universeller
akustischer Durchgangsprüfer. Folgende Punkte standen
im Lastenheft:
__Batteriebetrieb ohne Einschalter.
__Lange Lebensdauer der Batterien.
__Unkaputtbar. D.h. solides Gehäuse und elektrisch
    unzerstörbar bis 400V AC.
__Die Tonhöhe soll Rückschlüssen auf den Widerstand
    erlauben.
__Der Prüfstrom (Spannung) darf auch empfindliche
    Bauteile nicht zerstören. Andererseits sollen LEDs
    (auch blaue) damit prüfbar sein.
__Er soll nicht schon Piepsen, wenn man nur
    die Prüfspitzen berührt.

Herausgekommen ist ein klassischer, leicht asymmetrisch
arbeitender, astabiler Multivibrator. Um eine größere
Bandbreite bei der Berechnung seiner Rs und Cs zu haben,
wurde der Lautsprecher über einen Treibertransistor ange-
steuert. Der Schutz gegen Fremdspannung an den Klemmen
übernehmen die beiden Dioden und der PTC. Der Aufbau
erfolgte auf einer Streifenrasterplatine.

Messstrom bei R-Test = 0 Ohm:   2mA
Betriebsstrom wenn er piept:   20mA
        wenn er nicht piept:    0mA

Arbeitsbereich 0….70kOhm

Autor: Paul Baumann (paul_baumann)
Datum:

Bewertung
-5 lesenswert
nicht lesenswert
Reinhard ## schrieb:
> __Unkaputtbar.

...dann hättest Du aber keinen Tantal-Kondensator (2,2µF rechts im Bild)
nehmen sollen.

MfG Paul

Autor: Nik D. (Gast)
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Hierbei handelt es sich um einen kleinen einfachen Countdown Timer in
einem ausgebohrten Stück Walnussholz. Die Ansteuerung läuft mit einem
Attiny2313 und 5 Transistoren. Zudem eingebaut sind ein Maxim LiIon
Lade-IC und eine LiIon Rundzelle (ungefaehr 40% der Länge einer 18640,
mag mich an die Bezeichnung aber gerade nicht erinnern)

Es ist kein Piezo o.ä. eingebaut, da ich den Timer verwende, um mir den
Fluss der Zeit zu verdeutlichen, nicht deren Ablauf. (Das Teil kommt bei
mir in Prüfungen zum Einsatz)

Dargestellt wird in MMM.SS (ja, die dritte 0 kommt noch ;-)
Eine genaue Sekunde erreiche ich trotz Standard 8 MHz Quarz dank PeDa's
lib: Beitrag "Die genaue Sekunde / RTC"

Autor: Trillian ist ein Cybernaut (Gast)
Datum:

Bewertung
-5 lesenswert
nicht lesenswert
Reinhard ## schrieb:
> Ich möchte euch hier mein Weihnachtsurlaubsbastelprojekt
> vorstelle. Mir fehlte ein einfacher aber universeller
> akustischer Durchgangsprüfer. Folgende Punkte standen
> im Lastenheft:

Echt sauberer Aufbau, hut ab!

Ich habe mich allerdings leicht in die 80er Jahre zurück versetzt
gefühlt :)

Wo ist der Microcontroller? Das geht bestimmt auch mit einem ATtiny.
Dann hätten wir zumindest die 00er Jahre erreicht. Für dieses Jahrzehnt
muss es dann schon ein ARM sein.

Autor: John Bauer (johnbauer)
Datum:
Angehängte Dateien:

Bewertung
42 lesenswert
nicht lesenswert

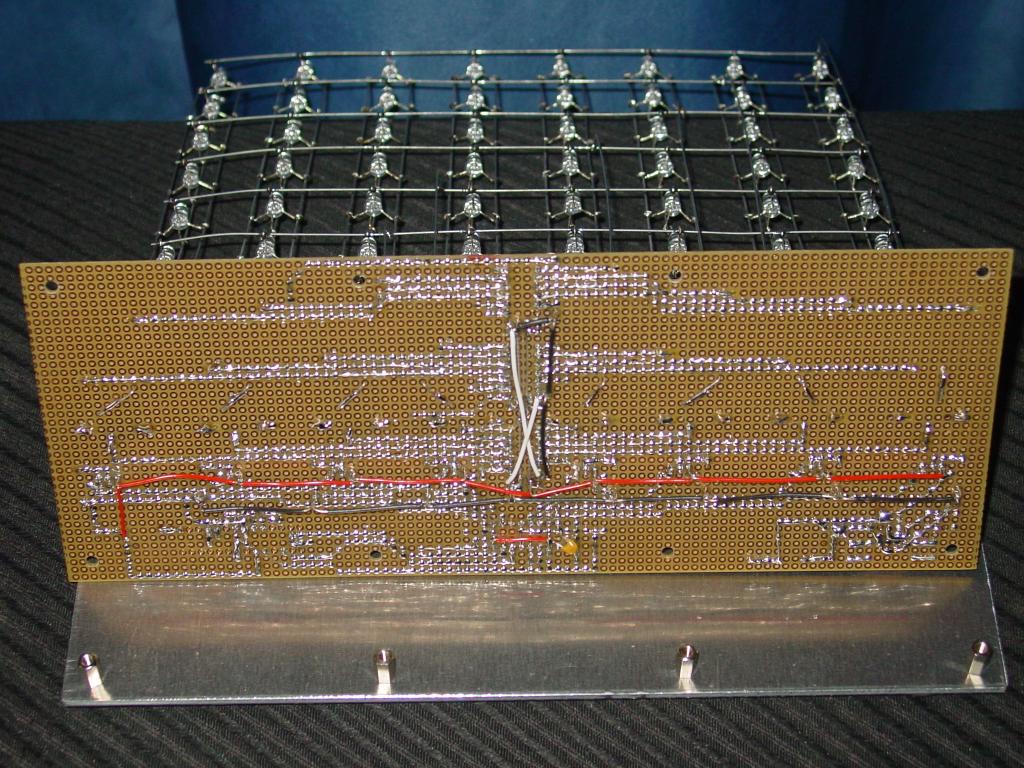

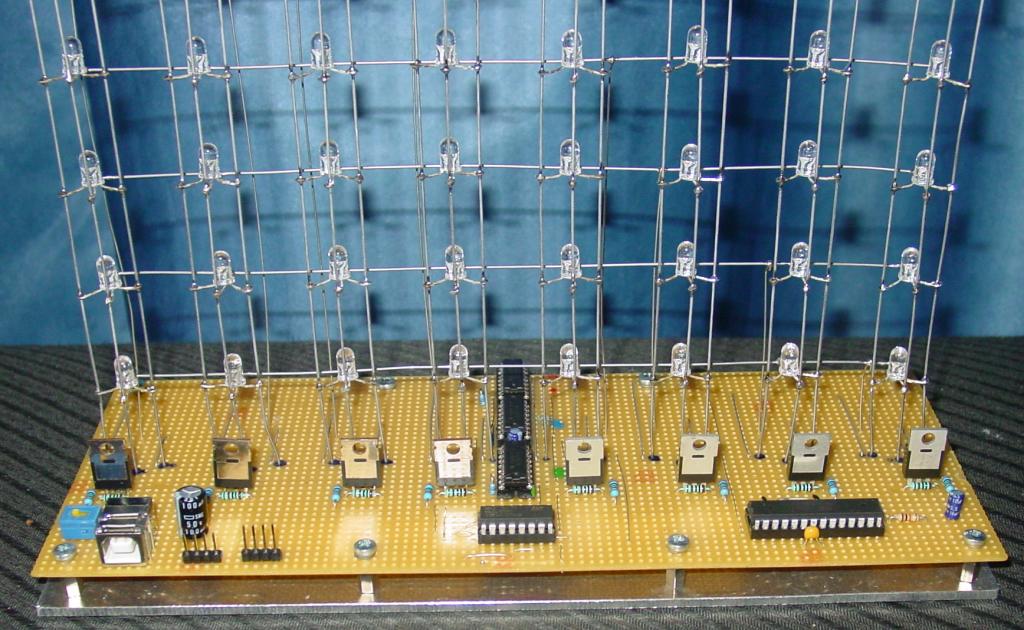

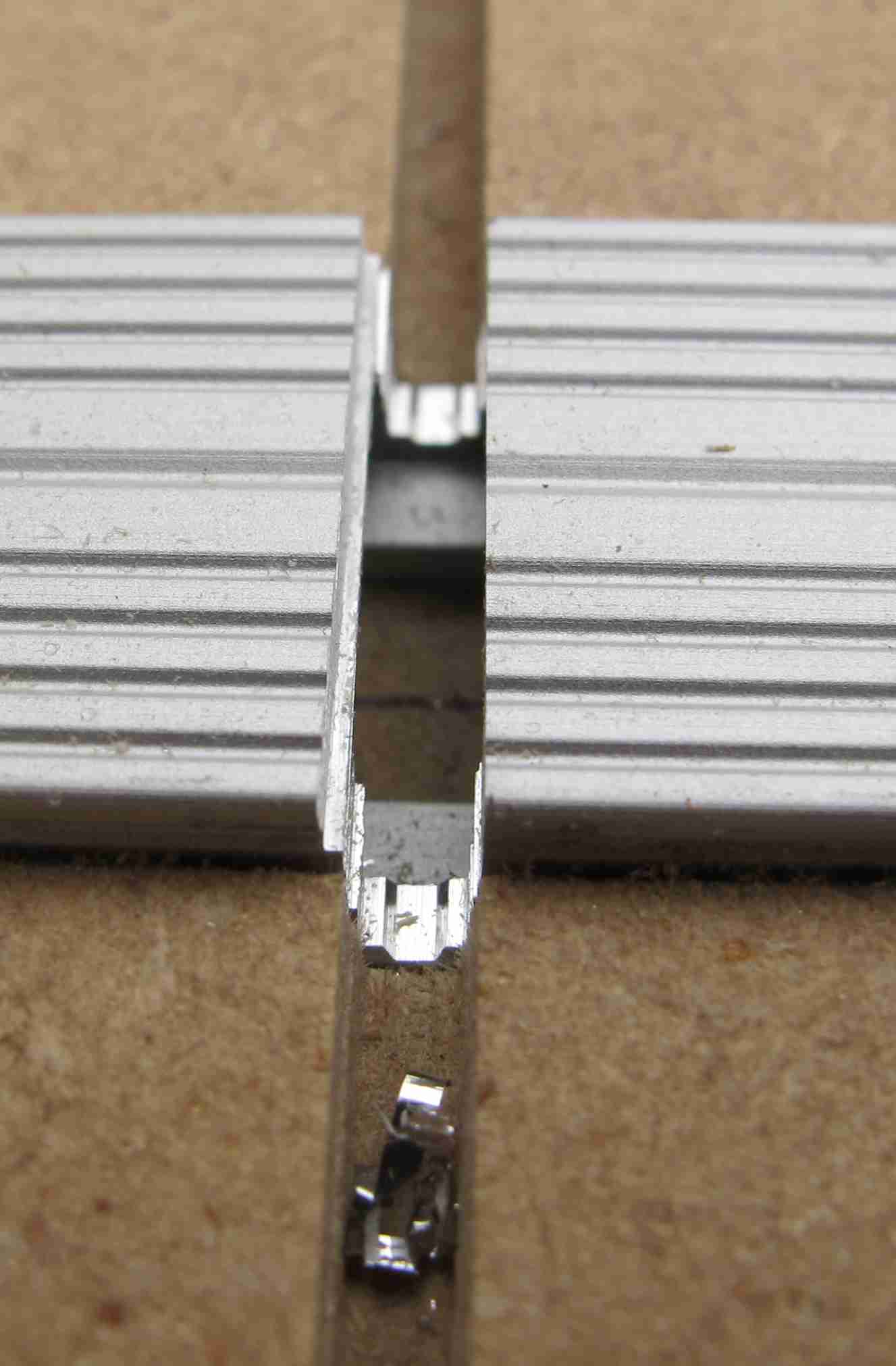

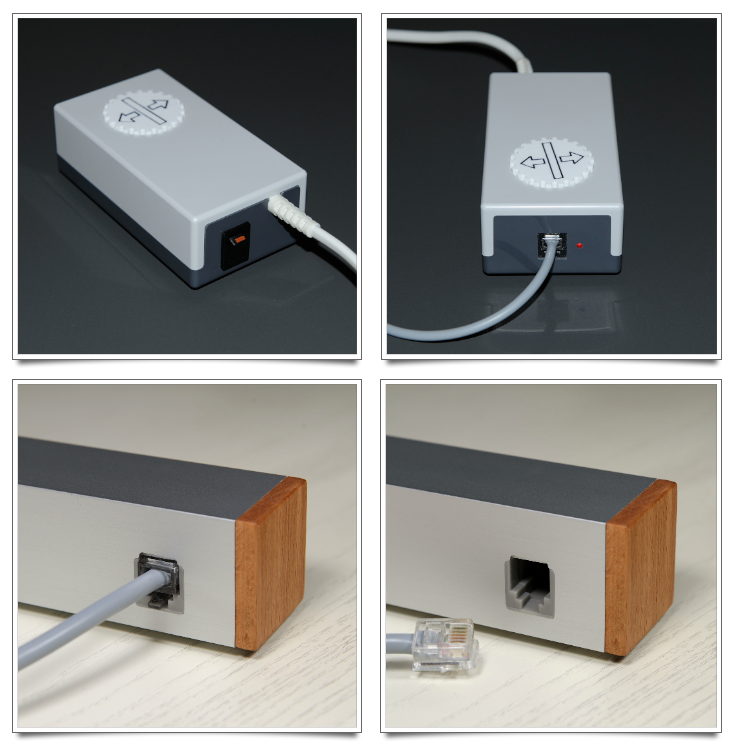

Ich hab mal wieder eine Funkuhr gebaut.
Das Gehäuse ist aus einem Aluporfil aus dem Baumarkt.

 - Display
 - Schieberegister mit Spaltentreiber
 - Zeilentreiber
 - Controller-Board (PIC16F1939)

Gruß
John

Autor: loool (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
boah die uhr sieht mal echt geil aus!

Autor: Felix L. (flex)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
loool schrieb:
> boah die uhr sieht mal echt geil aus!

Muss ich auch sagen. Echt edel gemacht. Sehr gut!

Autor: jera (Gast)
Datum:

Bewertung
5 lesenswert
nicht lesenswert
Die Uhr ist dir wirklich gut gelungen! Wäre schön, wenn du dafür einen
Artikel machen köntest, um weitere Details zu beschreiben. Da werden
sich sicher viele Nachbauer finden.

Darüber würde ich mich echt freuen! :)

Autor: Chris L. (kingkernel)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Wow, echt schöne Uhr. Gibts noch ein paar mehr Details?
- Spannungsversorgung
- Funksignalquelle (Ich hab Probleme mit DCF77, sobald ich im Abstand <
20cm irgendwas Multiplexe)
- Was für LED-Module hast du verwendet? Wie siehts mit der Ablesbarkeit
bei Hellem Tageslicht aus?
- Wie lange hast du daran gesessen?

Autor: John Bauer (johnbauer)
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Das Netzteil liefert ca. 15V (unstabilisiert). Die Stromaufnahme
beträgt, je nach Helligkeit, ca. 9…20mA.
Der DCF-Empfänger befindet sich im Netzteil (mit drehbarer Antenne).

Auf dem Controller-Board befindet sich ein DC/DC-Wandler von Traco
(3,3V). Die Matrix-Module sind von Kingbright: TA07-11SURKWA. Die
Anzeige wird, abhängig von der Umgebungshelligkeit, per PWM gedimmt.

Die LED-Module sind sehr hell. Ich hatte anfangs 68Ω Vorwiderstände
eingebaut. Aber weil mir das zu hell war, habe ich sie durch 120Ω
ersetzt.

Gruß
John

Autor: Conny G. (conny_g)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sehr gut gemachte Uhr!

Autor: Rene H. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hast Du das Profil selbst gefräst?

Grüsse,
René

PS: Saubere Sache! Sehr schön. Ein Artikel fände ich auch Klasse!!

Autor: John (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rene H. schrieb:
> Hast Du das Profil selbst gefräst?

Ja.

Autor: flupp (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
coole Uhr! Sehr schönes Design

Autor: kleinekritik (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ja, eine sehr schöne Uhr. Ich würde aber bei einstelligen Zahlen noch
die führende Null ausgeben, sonst sieht es etwas komisch aus.

Autor: Ralph S. (jjflash)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

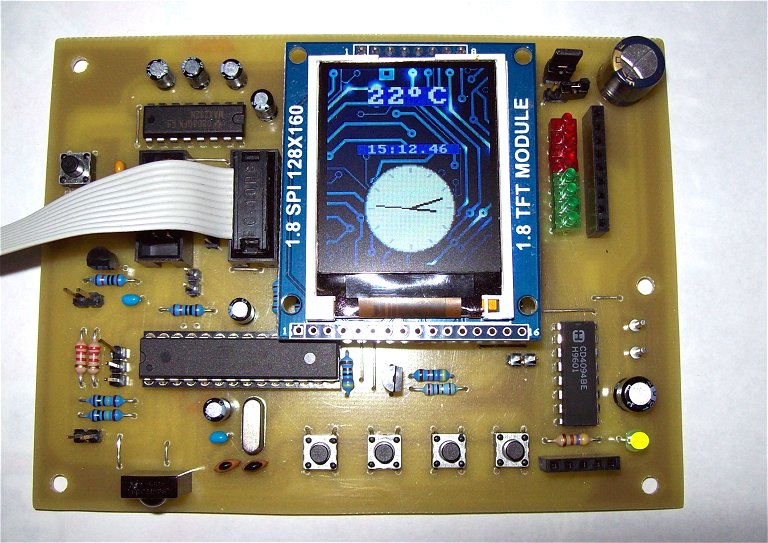

Weil mir die ewige "fummelei" auf dem Steckbrett zu Hause missfällt: Ein
eigenes, meinen "Bedürfnissen" entsprechendes, Entwicklungsboard für die
28pol. ATmegas :

- herausgefuehrter I2C Bus
- 1 Analoganschluss Spannungsmessung (über einen
Präzisionsspannungsteiler)
- Messbruecke für Widerstandsmessung
- LM385 Spannungsreferenz
- RS-232 mit einer aufgelegten Handshakeleitung, damit AVRDUDE bei einem
  aufgespielten Bootloader den Reset durchführen kann
- ISP Anschluß
- 4 Tasten
- IR Empfänger TSOP 31236
- Portexpander über HEF4094 Schieberegister
- Anschluß für "China" / Handydisplays:
      ... Nokia 3310
      ... Nokia 3410
      ... Nokia 5110
      ... 1,8" TFT Module 160x128 (S6D02A oder ST7735 Controller)
      ... 2,2" Module 240x320 (ILI9341 Controller, allerdings unnötig
               weil ATmega hierfür viel zu langsam ist)

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

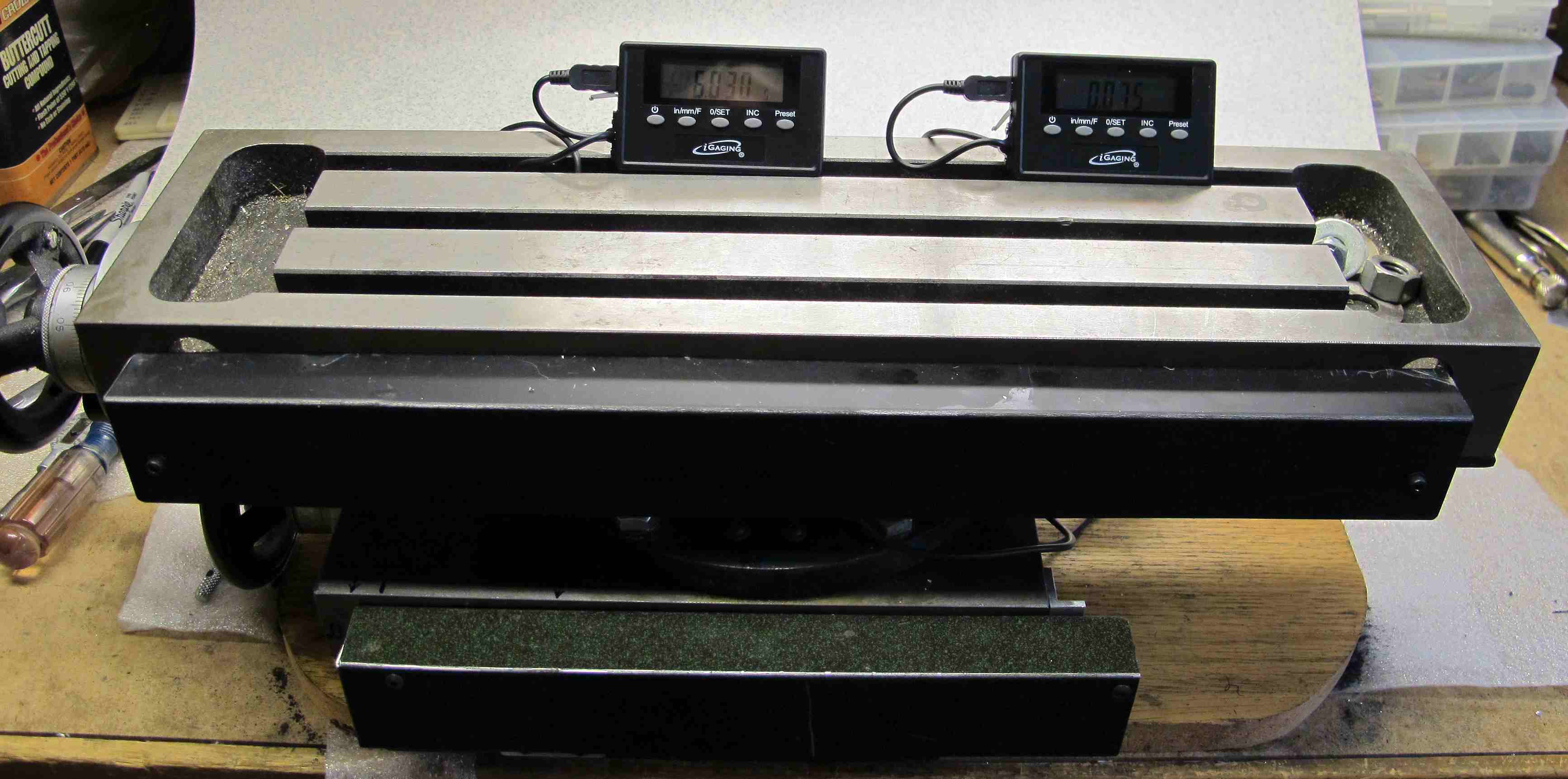

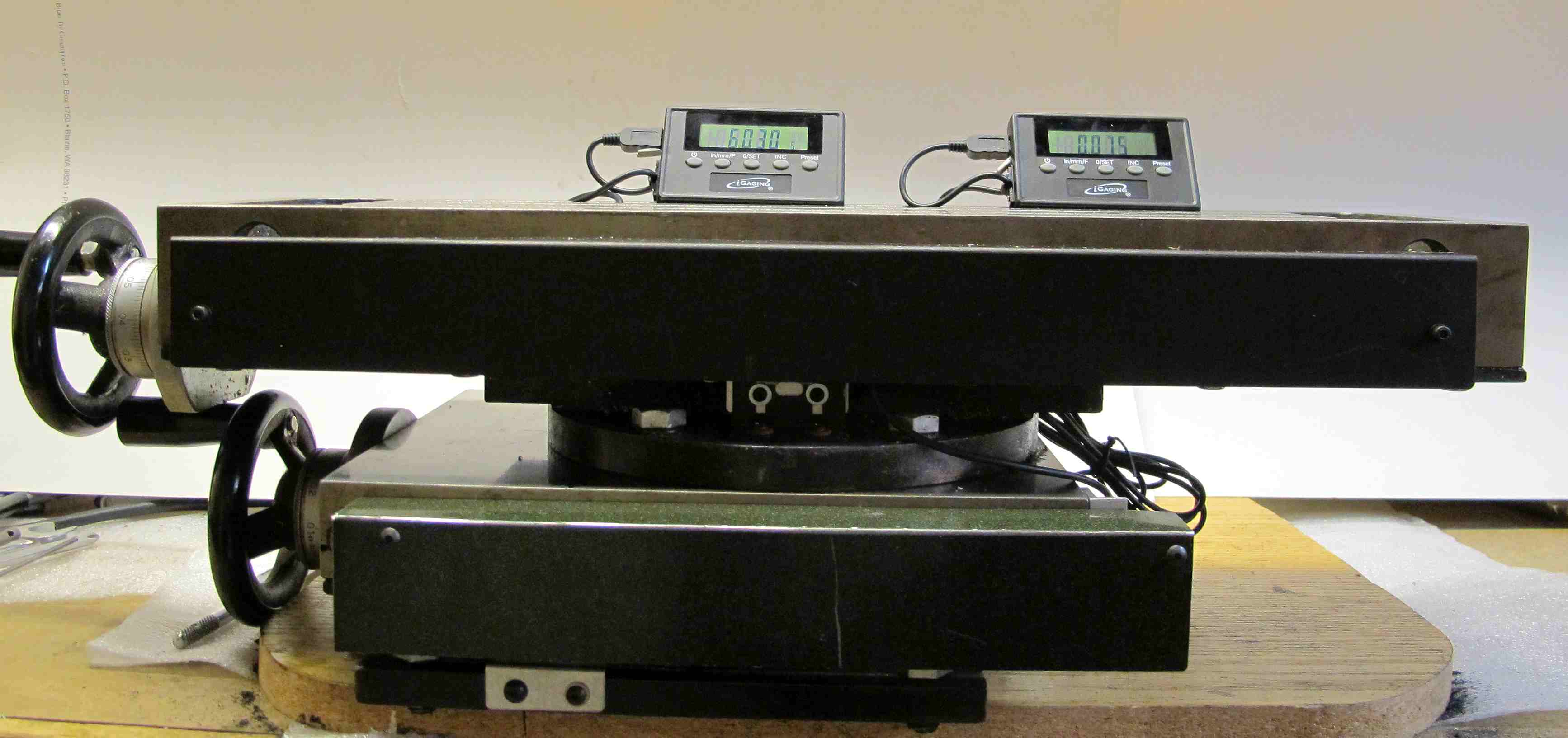

Gezeigt hier sind ein paar Bilder von meinem XY Digitalen Weganzeige
Einbau an dem XY-Koordinatentisch meiner alten Fräse. Die Auflösung ist
0.005mm oder 0.0005". Ich kann allerdings leider keinen Anspruch auf
Eigenbauoriginalität nehmen. Jedenfalls sollte die Anordnung recht
nützlich werden und ist vielleicht von allgemeinen Interesse. Die Kosten
halten sich in Grenzen; jede Achse kostet an die 20 Euro. Für die
Photografie habe ich die X-Achse um 90 Grad gedreht damit beide DRO
meßnehmer gleichzeitig ersichtlich sind.

Die Wegabnehmer sind ähnlich im Prinzip normaler digitalen Schiebelehren
mit kapazitiver Abtastung.

Ich muß mir nur noch eine praktische Anordnung der Anzeigen ausdenken.
Ich dachte da zuerst an einen Schwanenhals mit magnetischer Befestigung.
Die Kabel verwenden übrigens USB-Mini Stecker. Es wäre noch zu überlegen
ob man den digitalen Ausgang irgendwie abzapfen könnte. Ich habe noch
keine Ahnung ob die Meßdaten digital übertragen werden oder das Kabel
nur zur Weiterleitung der Sensorspannungen dient. Das wäre vielleicht
ein eigenes interessantes Projekt an sich. Naja, mal sehen. Die absolute
Position bleibt auch nach dem Ausschalten erhalten und das Meßsystem ist
immer aktiv. Man kann also ruhig bei ausgeschalteter Anzeige and
Handkurbeln drehen. Die zwei CR 2032 Lithium Zellen sollen angeblich
mindestens 6 Monate lang halten.

Die mechanische Anzeige an den Handrädern stimmt über den Wegbereich von
ca. 30cm überall auf der X-Achse mit der digitalen Anzeige auf +/-
0.002" oder 0.0508mm überein. Auf der Y-Achse ist es etwas schlechter.

Ich bin nicht sicher ob das hier der richtige Platz für ein mechanisches
Projekt ist.

mfg,
Gerhard

: Bearbeitet durch User
Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nachtrag: Ich habe inzwischen herausgefunden, dass die Messwertgeber die
Daten im 21-bit Format als SPI-Sklave kommunizieren. Das könnte für
etwaige Selbstbauanzeigen oder mit PC Software von Interesse sein.

http://www.shumatech.com/web/21bit_protocol


mfg,
Gerhard

Autor: Christian J. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
John Bauer schrieb:

> Ich hab mal wieder eine Funkuhr gebaut.
> Das Gehäuse ist aus einem Aluporfil aus dem Baumarkt.
>
> Platinen.jpg
>  - Display
>  - Schieberegister mit Spaltentreiber
>  - Zeilentreiber
>  - Controller-Board (PIC16F1939)
>
> Gruß
> John

Hammer! Ist der Artikel schon online? Schaltplan usw?

Autor: Gregor Ottmann (zappes)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Nachdem ich in den Weihnachtsferien den Entschluss gefasst habe, dass
ich jetzt von Lochrasterplatinen auf richtige Boards umsteigen will,
habe ich mir vor zwei Wochen das ganze benötigte Geraffel beschafft
(siehe
https://www.youtube.com/playlist?list=PLFFlJlvZ--P...)
und ein erstes Projekt umgesetzt.

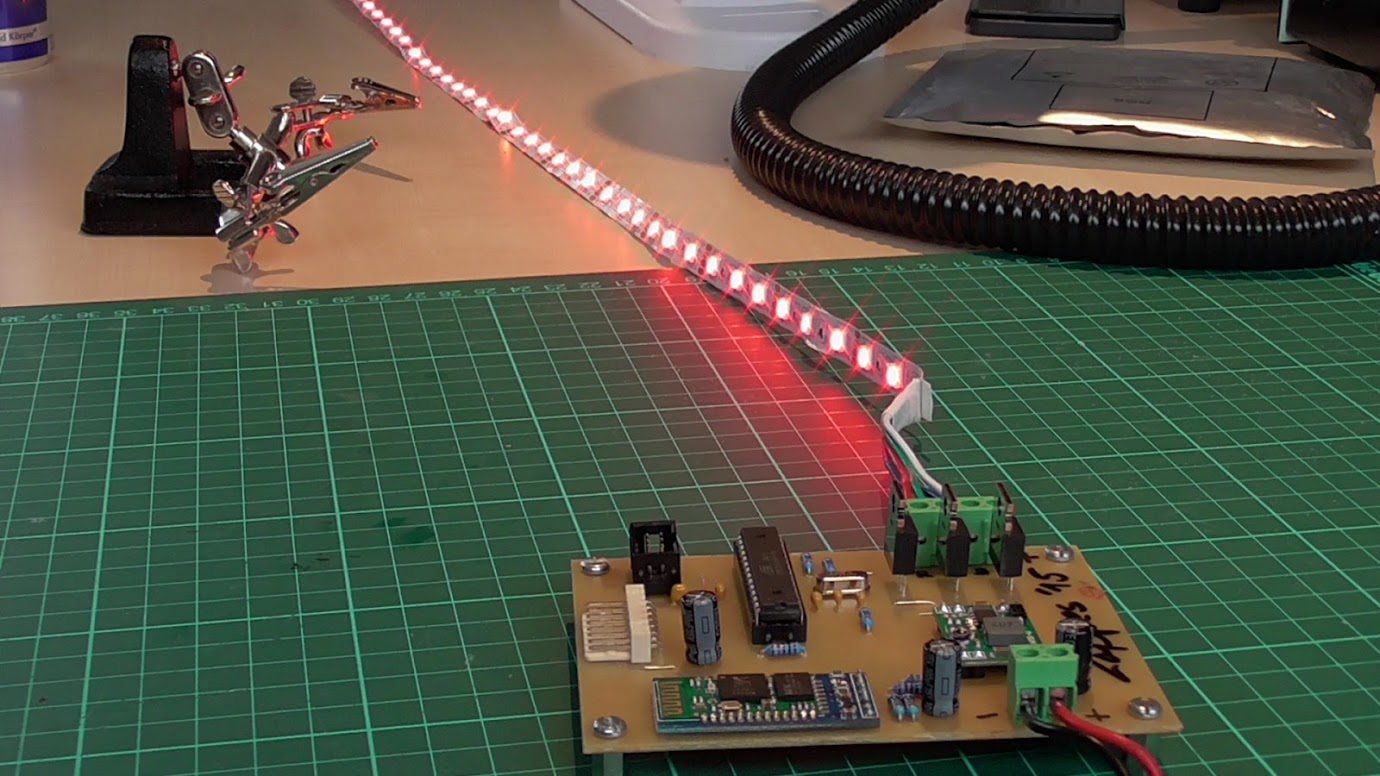

Es handelt sich um einen Controller für RGB-LED-Strips, der als MCU
einen ATmega328 verwendet und über ein HC-05-Bluetooth-Modul
angesprochen wird. Damit man auch ein paar Taster oder sowas anschließen
kann, hat das Teil einen Erweiterungsport, an dem 5V, Masse und 6
Datenpins herausgeführt sind. Das Projekt hat sich angeboten, weil ich
das fast identisch schon mal auf Lochraster hatte und genau wusste wie
es tickt. Wenn irgendwas schief gegangen wäre, hätte ich gewusst, dass
es die Platine ist, nicht die Schaltung.

Auf den Bildern sieht man die zweite Revision der Platine - Revision 1
hatte ich 3 mal geätzt und für Experimente mit Lötstopp und Zinn
benutzt. Die Erfahrungen daraus sind dann in das neue Board
eingeflossen. Im Einsatz sind bei mir derzeit zwei von den Biestern:

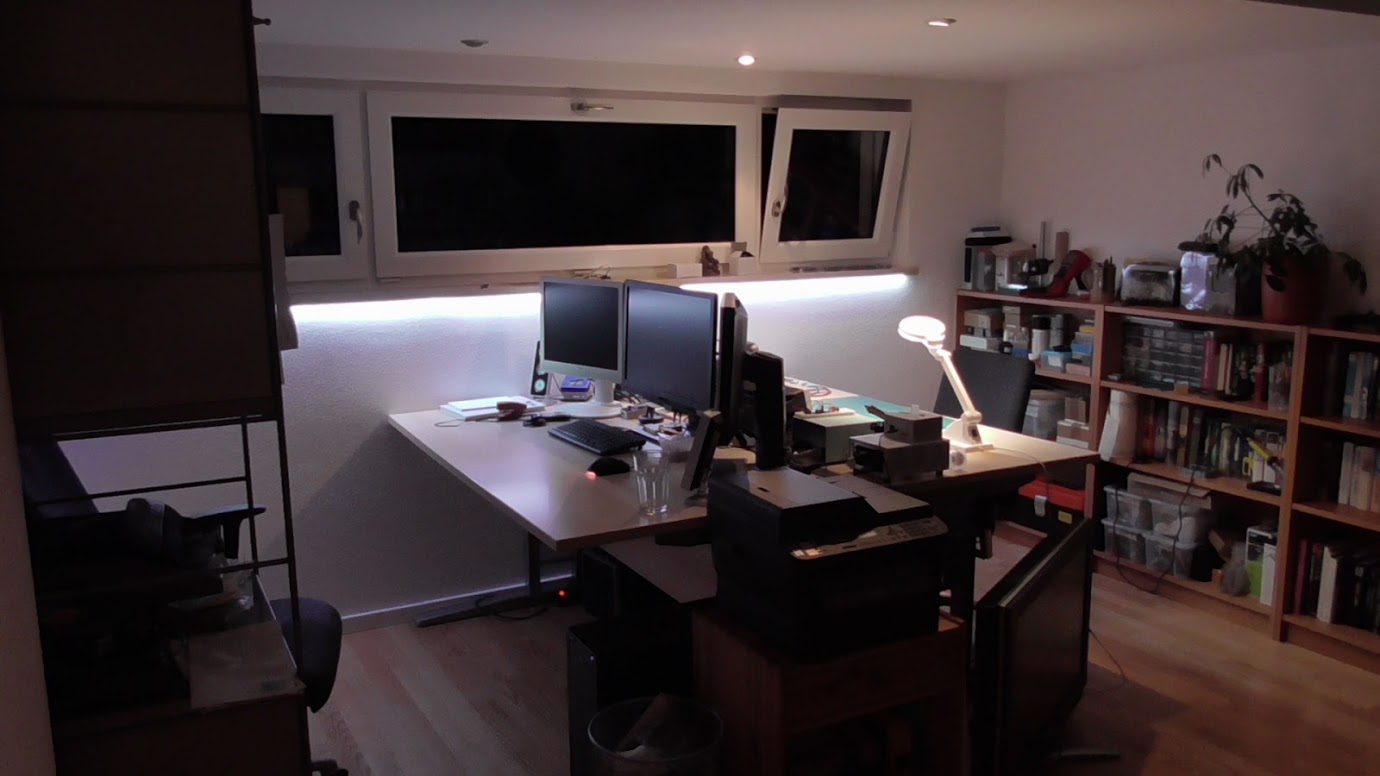

Eines steuert einen Strip unterm Fensterbrett im Bastelraum, eines macht
Gelblicht mit Option auf andere Farben im Kellerlabor.

Autor: Hans-Georg Lehnard (h-g-l)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Paul Baumann schrieb:
> Reinhard ## schrieb:
>> __Unkaputtbar.
>
> ...dann hättest Du aber keinen Tantal-Kondensator (2,2µF rechts im Bild)
> nehmen sollen.
>
> MfG Paul

Warum ?

Der Tantalelko hängt nicht niederohmig an einer Spannungsquelle, und
wenn es z.B. ein 16V Kondensator ist das kein Problem. Und Tantal Elkos
trocknen und laufen nicht aus, dafür können sie brennen. Als Fausregel
galt früher: mindestens die doppelte Spannungsfestigkeit wählen und wenn
direkt an der Speisespannung, dann Vorwiderstand von ca. 3 Ohm /Volt
davorschalten. Die heutigen Tantal Elkos sind wesendlich friedlicher
geworden ;).

Autor: 900ss D. (900ss)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Gregor Ottmann schrieb:
> Auf den Bildern sieht man

sogar Grünzeugs auf dem Regal stehen (oder Reste davon) ;-) Die Pflanze
ist bestimmt für einen biologisches Experiment. ;-)

Autor: Gregor Ottmann (zappes)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
900ss D. schrieb:
> Gregor Ottmann schrieb:
>> Auf den Bildern sieht man
>
> sogar Grünzeugs auf dem Regal stehen (oder Reste davon) ;-) Die Pflanze
> ist bestimmt für einen biologisches Experiment. ;-)

Ich würde doch nicht mit der armen Aralie experimentieren ...

Autor: Marcus H. (Firma: www.harerod.de) (lungfish) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Zu Weihnachten haben wir uns Retrolink N64 USB Controller für Project 64
geleistet. Leider sind die Analogsticks viel zu sensibel, um mit unseren
zittrigen Händen Geschicklichkeitsaufgeben zu meistern (z.B. bei
Adventures über enge Stege gehen).

Da ich softwaremäßig auf die Schnelle nichts gefunden habe, musste eine
Hardwarelösung her:

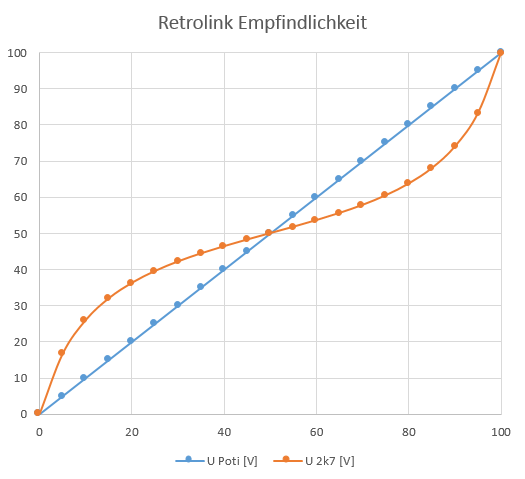

Im Controller sind 10k Potis verbaut. Werden zwischen den Mittelabgriff
und die Versorgungsanschlüsse Festwiderstände parallel geschaltet, so
verformt sich die ursprünglich lineare Kennlinie.

Die wichtigen Punkte - Vollausschläge und Mittellage - bleiben
unberührt.
Im Project 64 konnte die tote Zone auf 0% reduziert werden.

Viel Spaß beim Zocken,
 Marcus

Autor: Joe J. (neutrino)
Datum:
Angehängte Dateien:
  • preview image for l1.jpg
    66,1 KB, 2819 Downloads
  • preview image for l2.jpg
    56,3 KB, 2721 Downloads
  • preview image for l3.jpg
    74 KB, 2783 Downloads

Bewertung
2 lesenswert
nicht lesenswert

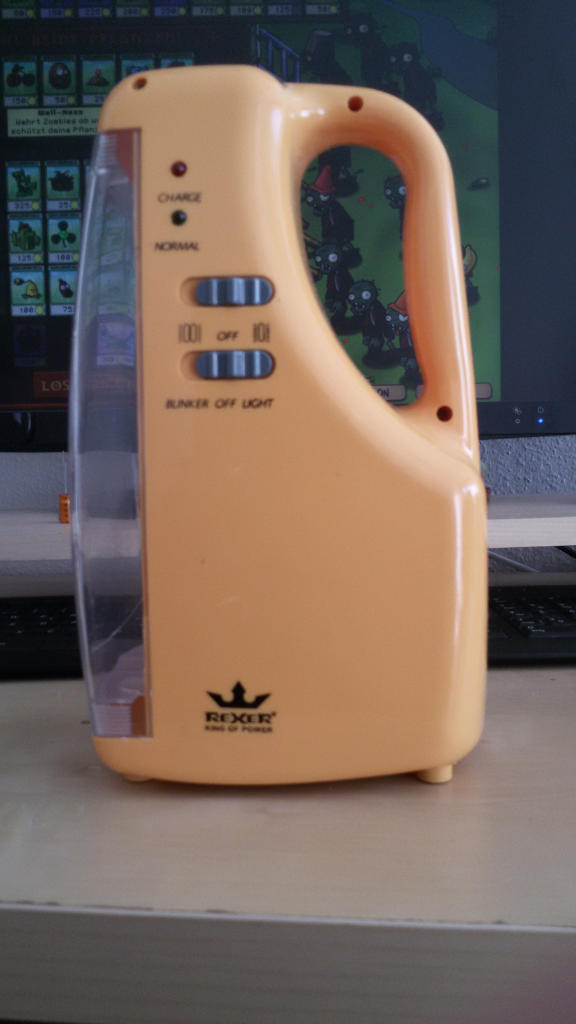

Kein Kunstwerk - nur der Umbau einer Akkulampe: Vorher 6 V Bleiakku
(schon lange defekt), 2 Leuchtstoffröhren und ein Glühlämpchen mit
Reflektor.
Jetzt 12 V 700 mAh NiCd-Akku mit MAX712 als Laderegler und KSQ mit
TS19377 für die 3 W LED. Da einer der beiden dreistufigen Schalter übrig
war, machte ich die Helligkeit umschaltbar zwischen 50, 150 und 300 mA
für die LED.

Autor: Conny G. (conny_g)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

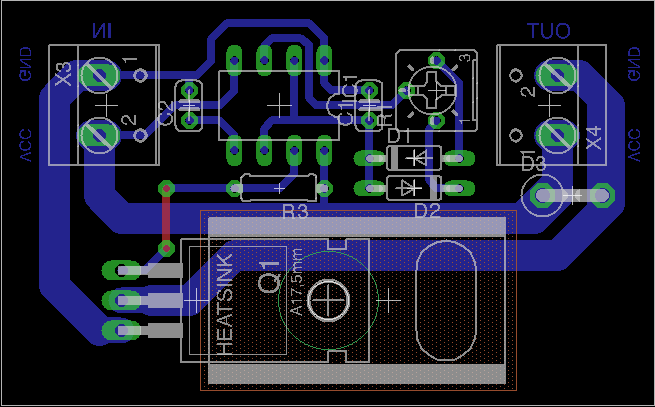

Ein kleines Wochenend-Projekt: ein superprimitiver NE555-basierter
Dimmer um zwei von 40W Halogen auf 20cm / 1W LED-Streifen umgebaute
Regalleuchten zum dezenten Nachtlicht im Flur für die Kinder zu machen.

Leiterbahn und MOSFET (dann mit kleinem Kühler) ausgelegt für etwas über
7A (bei 35µm Cu) und bis zu 18V (max für NE555), also ca. 100W möglich.
PWM-Frequenz um die 500 Hz. Freilaufdiode (bis zum Format DO201, wie
SB320 oder SB520) für induktive Lasten ist vorgesehen.

Platine einlagig, schnell und schmutzig mit Tonertransfer gemacht, hat
leider diesmal besonders schlecht funktioniert, aber noch gut genug.

Bei einer Neuauflage würde ich diese Designfehler ausmerzen:
- Trimmpoti ist quatsch, hätte ein richtiges nehmen sollen
- Vorwiderstand für das Gate für etwas entschärfte Flanken
- Eingangs-LC-Glied um das Netzteil zu entlasten, ein ATX-Netzteil
schaltet ab, wenn man eine 50W Halogenbirne dran hat und im Duty Cycle
niedriger geht
- Montagelöcher fehlen, man könnte es auf ein kleines Gehäuse abstimmen

Autor: Alexander F. (alexf91)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert

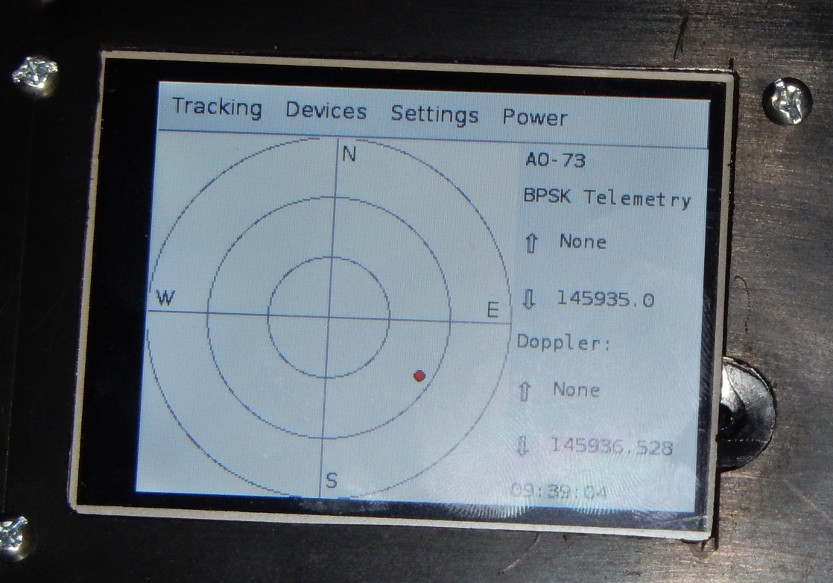

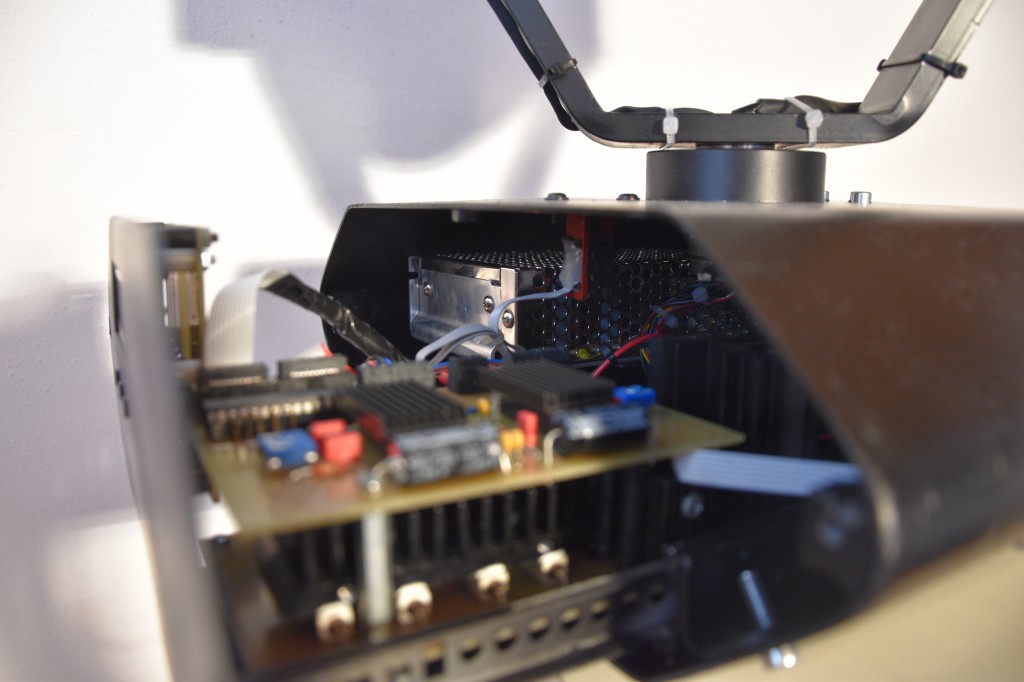

Ein kleines Gerät zum Tracking von Satelliten:

Im Inneren werkelt ein Raspberry Pi. Das Gerät berechnet die Bahn des
Satelliten sowie den Dopplereffekt. Die Empfangsfrequenz wird regelmäßig
am Funkgerät eingestellt.
PTT vom Mikrofon ist direkt an das Gerät angeschlossen, damit beim
Senden vorher die Uplink Frequenz eingestellt werden kann.

Zur Ausrichtung der Antenne ist ein HMC5883 Kompassmodul und ein MMA7455
Beschleunigungssensor auf der Antenne befestigt. Beide sind über I2C
verbunden.

Zusätzlich ist noch ein USB Hub und ein WLAN Stick verbaut.
Die Software selbst ist in Python geschrieben, für die GUI habe ich
Tkinter verwendet. Auf dem Raspberry Pi läuft Arch Linux.

Das Display verursacht leider große EMV Probleme beim aktualisieren
(Empfang über die Antenne praktisch nicht möglich). In dieser Hinsicht
war das Kunststoffgehäuse leider eine schlechte Wahl.
Mal sehen ob ich das abschirmen kann, ansonsten muss ich wohl ein
anderes Gehäuse verwenden.

: Bearbeitet durch User
Autor: dummy (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alexander F. schrieb:
> Das Display verursacht leider große EMV Probleme beim aktualisieren
> (Empfang über die Antenne praktisch nicht möglich).

Was für ein Display hast Du verwendet?

Autor: Conny G. (conny_g)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alexander F. schrieb:
> Ein kleines Gerät zum Tracking von Satelliten:

Wozu braucht man denn sowas?

Autor: Alexander F. (alexf91)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
dummy schrieb:
> Was für ein Display hast Du verwendet?

2.8 Zoll TFT mit 320x240
http://www.adafruit.com/product/1601

Die Ansteuerung erfolgt über SPI, dazu verwende ich aber den fbtft
Kerneltreiber.

Conny G. schrieb:
> Wozu braucht man denn sowas?

Funk über Amateurfunksatelliten, Empfang von Wetterdaten etc.

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Ich bin nicht sicher ob das hier der richtige Platz für ein mechanisches
> Projekt ist.

Absolut!
Gerhard, die Schienen für dieses System, gibt es die in verschiedenen
längen und kann man die zu längeren Schienen zusammensetzen?

Autor: Walter Tarpan (nicolas)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
F. Fo schrieb:
> [...]
>
> Gerhard, die Schienen für dieses System, gibt es die in verschiedenen
> längen und kann man die zu längeren Schienen zusammensetzen?

Zur Frage: Die Schienen gibt es in verschiedenen Längen von
verschiedenen Anbietern für verschiedene Kreuztische. Google-Begriffe
wären "Glasmaßstäbe" oder "Anbau-Meßschieber".

F. Fo schrieb:
> Gerhard O. schrieb:
>> Ich bin nicht sicher ob das hier der richtige Platz für ein mechanisches
>> Projekt ist.
>
> Absolut! [...]

Zur Bemerkung: Ist hier wirklich der richtige Platz für mechanische
Projekte? Nicht, daß sie mich stören würden, und dann hätte ich, der ich
hier ein paar Monate abstinent war, da ich in der letzten Zeit reine
Mechanik gemacht habe, auch wieder etwas in petto - aber will man auf
µC.net wirklich mechanische Projekte vorstellen?

: Bearbeitet durch User
Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also für mich sieht das Messsystem wie etwas Elektronisches aus.

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
F. Fo schrieb:
> Also für mich sieht das Messsystem wie etwas Elektronisches aus.

Hallo, ihr Anhänger von Kunstwerken:-)

Habe gerade wieder mal reingeschaut.

Diese Schienen gibt es bei uns in verschiedenen Längen von 6" bis 36".

http://www.busybeetools.com/search.php?search_quer...

Die beruhen auf dem selben Prinzip wie die üblichen digitalen
Schiebelehren.

Naja, Mechanik vs Elektronik. Ich entschuldige mich schon mal damit,
dass ich vor habe meine eigenen Anzeigen mit gut lesbaren LED Displays
zu bauen. Das Datenformat ist öffentlich dokumentiert und steht dadurch
einer eigenen Verarbeitung nicht im Weg. Da ein MCU werkeln muß, passt
es, wie ich glaube, schon ins uC Forum rein:-)

Ich möchte dieses Messwertsystem schon nicht mehr missen. Zum genauen
Bohren habe ich mir noch einen "Spot Drill" besorgt. Durch die digitale
Überwachung kann ich jetzt genauestens Löcher bohren. Bin wirklich mit
dieser "Verbesserung" sehr zufrieden.

Bin zur Zeit dabei einen Akkordeon Staubschutz hinten einzubauen damit
die Späne nicht mehr auf die Gleitlager fallen können.

Muss mir noch etwas Brauchbares für die Kabelherausführung ausdenken.

Um eine Zerstörung des Messwertgebers beim Erreichen des hinteren
Weg-Endes zu vermeiden möchte ich dort einen mechanischen Stop einbauen.
Der vordere Anschlag ist allerdings kein Problem. Es gibt halt jede
Menge an Detail durchzudenken.

Grüsse,
Gerhard

Autor: Vincent Hamp (vinci)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Frequenzumrichter für meine Hochfrequenz-Spindel (250-1000Hz):
https://www.youtube.com/watch?v=r9-55Eu8-Mo

Der STM32F4 macht die Berechnungen der SVPWM in Echtzeit und benötigt
keinen LookUp-Table. Die Zwischenkreisspannung und die Phasenströme
werden gemessen und überwacht.

Autor: Fritz folker (avrnoob2)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Mein Aufbau besteht aus folgenden Bauteilen:

UKW-Radiomodul vom Conrad-Adventskalender 2012 mit TDA7088
Audioendstufe LM386N
Mikrocontroller AVR ATMEGA328P
8-Bit-Schieberegister mit Latch 4094
Zweifach 2-zu4-Decoder 74LS139
Dreifach LED-7-Segmentdisplay
Kleines Schatztruhengehäuse
Diverse Taster, Potis und Kappen

Die Bedienung ist sehr einfach gestaltet mit programmierbaren
Senderprogrammplätzen, welche einfach mit 4 kleinen Tasten umgeschaltet
werden können. Intern sind 3 UKW-Radiosender fest mit Potis vorjustiert
und Programmplatz 1 kann von vorne aus auf jeden beliebigen Sender jeder
Zeit und an jeden Standort des Radios justiert werden. Aus
schaltungstechnischen Gründen ist nur ein Mono-Betrieb möglich. Für
Stereo wäre ein
aufwendiger Umbau des Moduls nötig gewesen.

Ich habe zwei Aufbauten für den Batteriedeckel. Einmal das
Rote-Samt-Design und einmal das Münzendesign. Beides schaut bei diesem
UKW-Radioschatzkisterl ziemlich gut aus. Die Schaltung erklärt sich von
selbst, da der Aufbau ziemlich gut konstruiert wurde. Bei jedem
Senderwechsel wird die RESET-Schaltung am Modul aktiviert, so dass ein
Abstimmen völlig unproblematisch wird. Denn das Radio war eigentlich nur
für SCAN-/RESET-Betrieb gedacht und daher musste Schaltungstechnisch
getrickst werden. Der Mikrocontroller übernimmt dabei alle Aufgaben
selbstständig, sogar die Programmanzeige des Displays und die
Tastenabfrage.

http://youtu.be/hAJWzTi91us
http://youtu.be/AurGp6inSPc

Autor: Philipp M. (pm_siggi)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Hier mal ein kleiner MPPT-Regler für kleine Solarzellen. Basiert auf dem
LTC3105.

Autor: Philipp K. (philipp_k59)
Datum:
Angehängte Dateien:

Bewertung
6 lesenswert
nicht lesenswert
Nicht schön aber Lustig.. habe einem Logitech 3D Extreme Pro vom
Müllverwerter neues Leben als RC-Sender eingebastelt.. USB Charger,
3000mah 18650 Zelle, nrf24l01+, Atmega328P mit Arduino basierender
Software (zB mit seriellem Kalibrierungsmenü) und einem PPM Empfänger
der auch auf dem gleichen Prinzip basiert.. geplant ist vielleicht noch
eine Rückleitung mit Display für Telemetriedatenanzeige.

Autor: Gregor Ottmann (zappes)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Coole Idee. Was steuerst Du damit? Für einen Quadcopter dürfte ja die
Anzahl der Achsen etwas zu mager sein. :)

Autor: Philipp K. (philipp_k59)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Gregor Ottmann schrieb:
> Coole Idee. Was steuerst Du damit? Für einen Quadcopter dürfte ja die
> Anzahl der Achsen etwas zu mager sein. :)

Habe nur einen Quadcopter, man kann den Drehen, Rollen und Pitchen (3
Achsen).. für Yaw wäre auch das Steuerkreuz auf der Oberseite hilfreich.

Autor: Luca E. (derlucae98)
Datum:
Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert

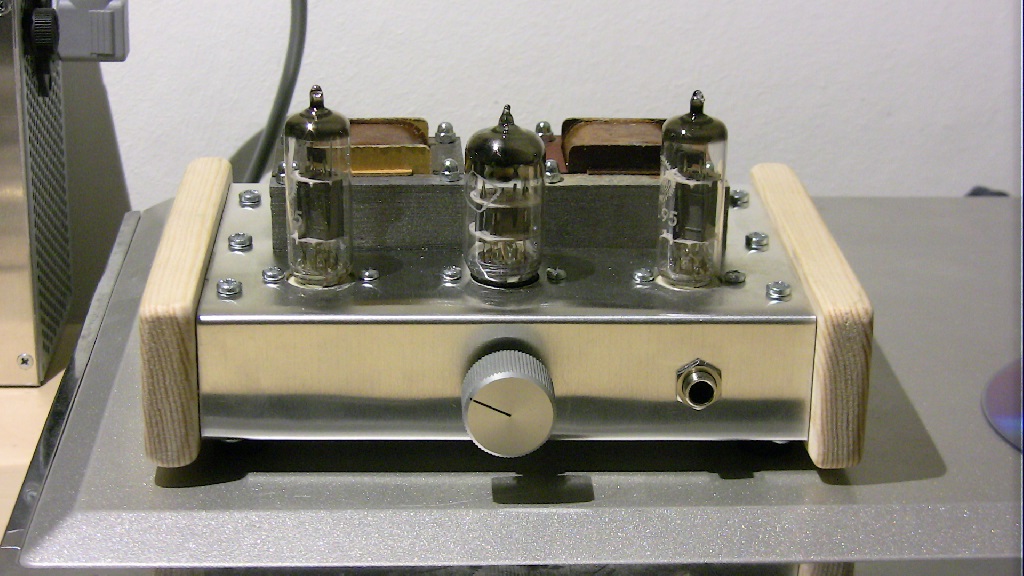

Nun ist er endlich so gut wie fertig. Mein EL95 Kopfhörerverstärker.

Die Schaltung basiert auf dieser:
http://www.jogis-roehrenbude.de/Verstaerker/Verstaerker.htm
jedoch ist die Treiberröhre eine 6N3P und die Schaltung entsprechend
angepasst.
Das Gehäuse besteht aus einem gebogenen 0,8mm Alublech. Gebogen wurde im
Schraubstock mit 2 Kanthölzern, was auf Anhieb sehr gut funktionierte.

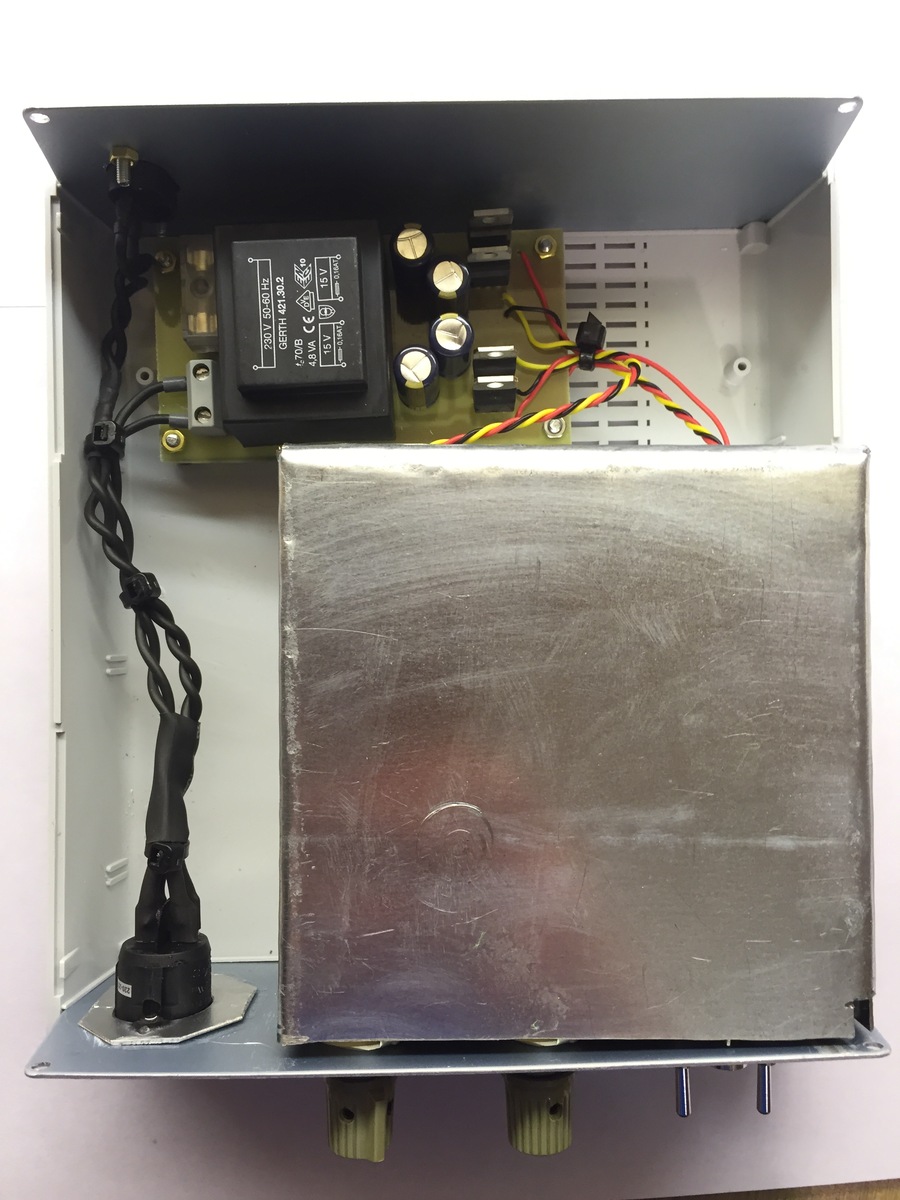

Das Netzteil ist in einem alten ATX-Netzteilgehäuse untergebracht.

Autor: Walter Tarpan (nicolas)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Offene Trafos sind ja nicht so mein Fall. Aber der Aufbau ist sehr schön
geworden.

Autor: SM (Gast)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hallo,

ein Raspberry Pi generiert jede Minute ein Bild, der Kindle 4.1 holt es
sich ab und zeigt es an. (Wifi)


Schwierig war der erste Zugang zum Kindle. Daher habe ich die im Kindle
vorhandene serielle Schnittstelle nach außen geführt. (Bild 2)

Stephan

Autor: Frank M. (ukw) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
SM schrieb:
> ein Raspberry Pi generiert jede Minute ein Bild, der Kindle 4.1 holt es
> sich ab und zeigt es an. (Wifi)

Sehr schön. Hast Du irgendwo einen Link, wie man den Kindle anzapfen
bzw. "übernehmen" kann?

Autor: SM (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Hallo Frank.M,

das "Kunstwerk" existiert schon 2 Jahre und ich habe es leider nicht
dokumentiert.

Installiert wurden auf dem Kindle nur der SSH Zugriff und
Midnightcommander.
Meine Version benötigt kein UBB-Kabel im Gegesatz zu :

http://mpetroff.net/2012/09/kindle-weather-display/
http://imgur.com/a/17Y89
http://www.mobileread.com/forums/showthread.php?p=1897643
##
http://www.mobileread.com/forums/gcs.php?cx=011403...
###
http://wiki.mobileread.com/wiki/Eips
###
root Passwort
https://www.sven.de/kindle/

Stephan

Autor: Frank M. (ukw) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
SM schrieb:
> Meine Version benötigt kein UBB-Kabel im Gegesatz zu :

Danke für die Links, ich beiße mich da mal durch :-)

Autor: Chris Webber (Firma: H.) (vbweber)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Hallo Freunde,

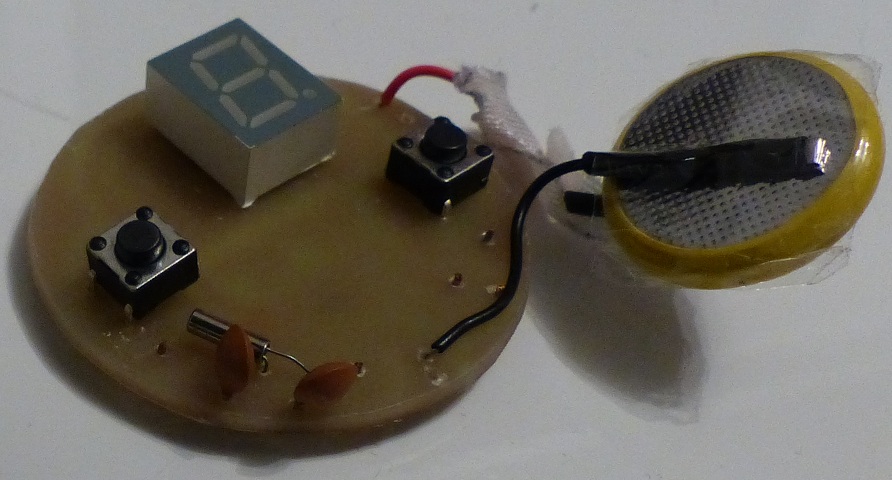

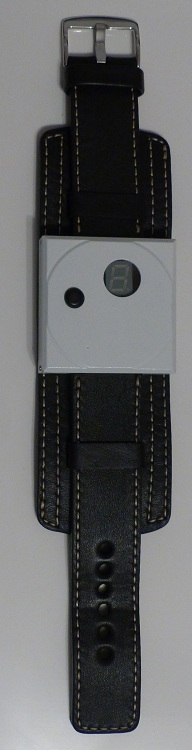

seit Ende 2014 endlich fertig. Meine Armbanduhr. 7-Segmentanzeige,
ATtiny261A SOIC und 32,768KHz Quarz. Nach einem Druck auf den Knopf wird
die Zeit angezeigt. Jede der 4 Stellen für 2 Sekunden. Platine wurde mit
Mirosoft Paint konstruiert :-)

Gruß Chris

: Bearbeitet durch User
Autor: Alexander F. (alexf91)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert

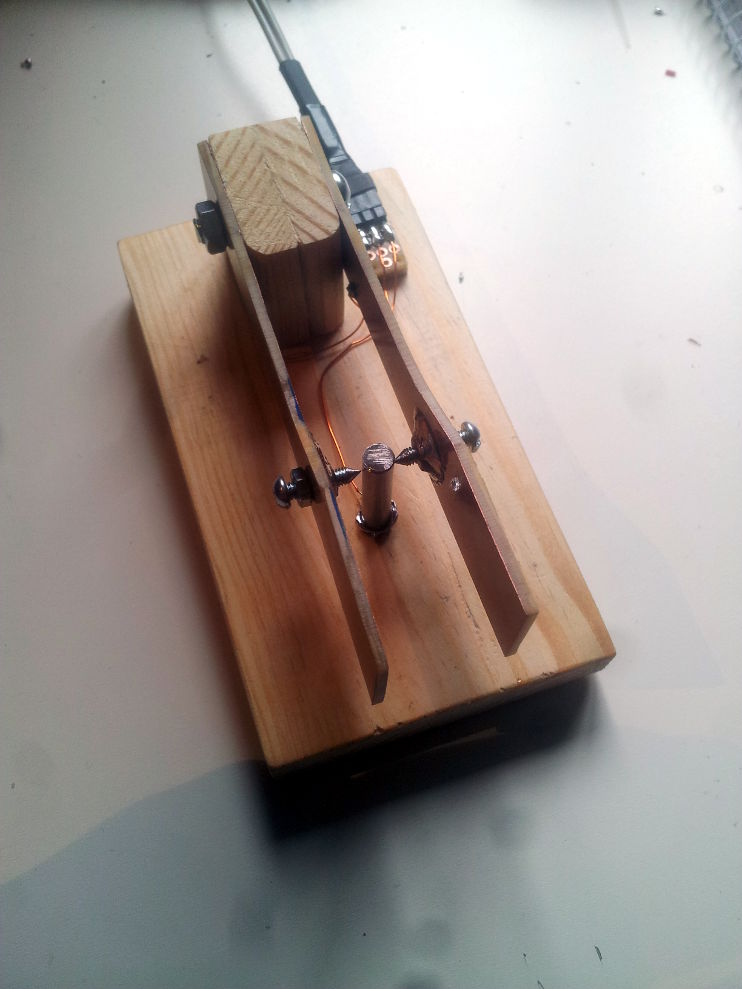

Morsetaste, großteils aus Abfällen hergestellt.
Derzeit bin ich aber noch nicht wirklich fit in CW, also muss sie noch
ein Weilchen auf den Einsatz warten.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alexander F. schrieb:
> Derzeit bin ich aber noch nicht wirklich fit in CW

Und dann gleich mit einem Paddle anfangen? ;-)

Aber nett sieht sie aus.

Der wesentliche Vorteil von CW als Modulation ist ja auch, dass man
zur Not mit zwei abgerissenen Drähten geben kann. :)

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hier möchte ich mein jüngstes Projekt vorstellen. Es handelt sich um
einen Aufsetz-Sägetisch als Basis für eine variable Drehzahl
Schienentauchsäge um hoch-genaue (rechtwinklige) Aluminium- und
Plastikschnitte beim Bau von Laborprojekten ausführen zu können. Die
Platte kann man entweder auf einen Tisch setzen und mit zwei
Schraubzwingen am Rand fixieren oder man kann ihn auf einem sogenannten

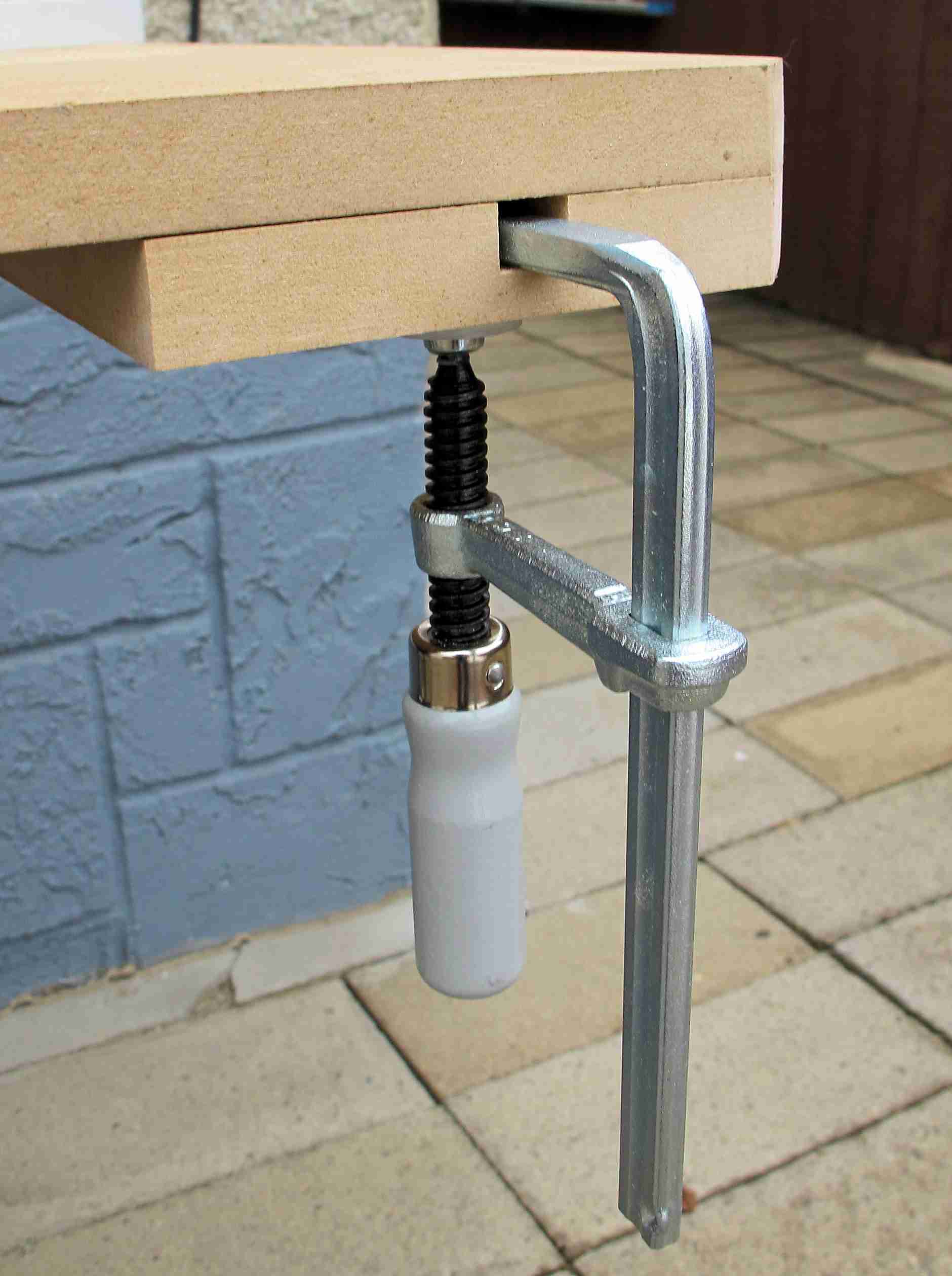

"Workmate" in der Mitte fixieren. Auf der Mitte der Unterseite ist ein
10cm breiter MDF Streifen der von den Backen des Workmates festgehalten
wird. Die Streifen auf der Unterseite sind angeklebt.

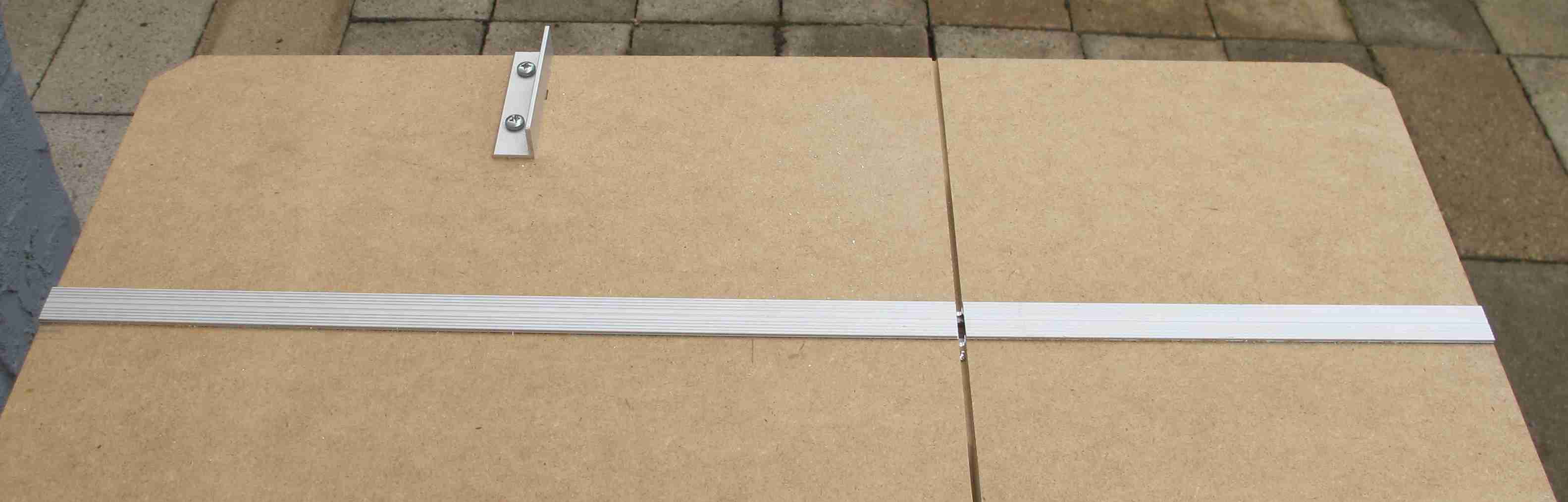

Als Basis dient eine 19mm(3/4") Holzfaserplatte (MDF) und eine 19mm
breite Alu T-Schiene dient als rechtwinkliger Anschlag. Zwei Aluminium
Winkel, links und rechts dienen als genaue Referenz für die Schiene. Die
Anschlagwinkel wurden genau im  rechten Winkel zur Referenzschiene
justiert. Die Schiene hält das Abschneidematerial sehr fest und bis
jetzt hatte ich noch keine Probleme mit verrutschen. Die Abmessungen der
Säge Vorrichtung sind wegen der Herstellerlänge der Schiene 42x24" oder
106x61cm. Da man die Tauchsäge mit beiden Händen bedienen muß, kann sich
nicht einmal der berühmte OM "Waldheini"* absichtlich was antun;-)

Ihr werdet bemerkt haben, daß die Säge von links nach rechts geführt
wird. Bis jetzt hat das auch sehr gut funktioniert. Ich werde allerdings
auch eine umgekehrte Fahrbahn vorsehen um zu sehen ob sich so
moeglicherweise besser arbeitet. Der Grund weil ich von L.n.R. führe,
ist, daß ich so den Schnitt besser beobachten kann. Wenn man also von
vorne arbeitet, sieht man so alles viel besser. Umgekehrt würde ja das
Gehäuse der Maschine den Blick auf das Werkstück verwehren.

Ich habe noch vor einen Längenanschlag vorzusehen damit man mehrere
Teile genau gleich lang abschneiden kann.

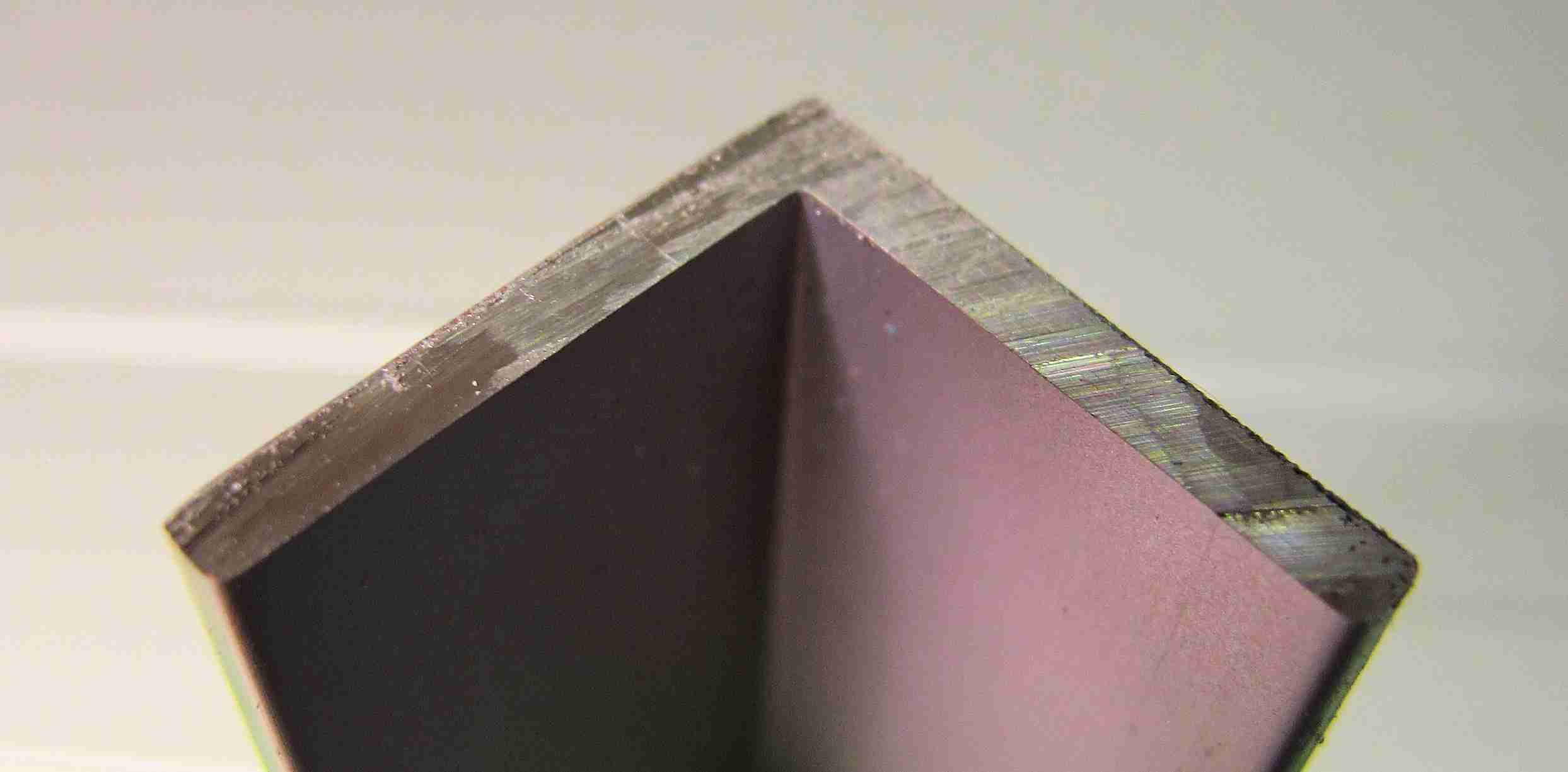

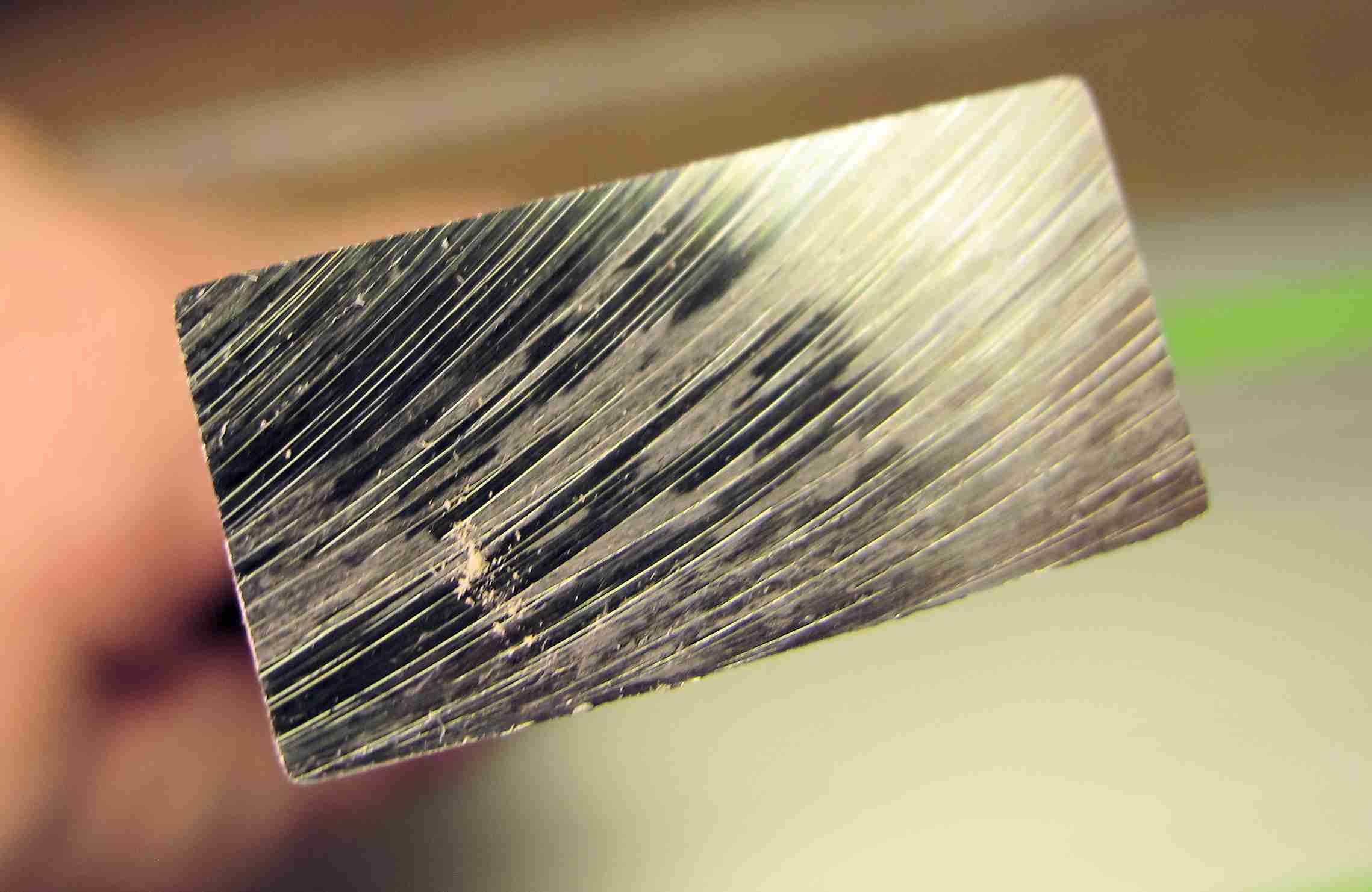

Ich habe bis jetzt erst ein paar Versuchsschnitte in Aluminium bis zu
12mm Stärke, Aluminiumprofilen und einer 6mm Pertinaxplatte durchgeführt
und bin mit der Schnittqualität und Genauigkeit schon vollkommen
zufrieden. Die Lichtspalte gegen ein Lineal gedrückt läßt darauf
schließen, daß der Fehler der Schnittgeradheit leicht unter 0.02mm
liegt. Die Grate sind sehr leicht entfernbar.

Das Spezial Aluminium Sägeblatt schneidet durch 12mm dickes Material
ohne Anstrengung und besondere Erwärmung. Ein Staubsauger mit Hepa
Filter fängt den Sägestaub auf. Leider wird auch etwas Sägestaub nach
vorne ausgespien welche möglicherweise je nach Material
gesundheitsschädlich sein könnten. Ich denke zwar solange man die
Sägestaub sehen kann ist es nicht zu schlimm. Ich habe da allerdings
eher Sorgen vor dem Staub im Mikro Meter Bereich den man nicht sieht. Da
muß ich noch etwas recherchieren. Ich denke Ihr werdet mir hier recht
geben, daß man diesbezüglich sehr aufpassen muß. Oder sehe ich das zu
übertrieben?

Die Qualität der geschnitten Oberfläche ist bedeutend besser als bei
einer leichten Pedalschere wo die Oberfläche sehr rauh ist. Abgesehen
davon erreicht man bei leichten Maschinen schnell die maximal
erreichbare Dickengrenze.

Schönes Wochenende noch!

mfg,
Gerhard

*) OM Waldheini - Siehe alte DL-QTC Ausgaben der 50er Jahre

: Bearbeitet durch User
Autor: R. B. (kenny-gun) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert

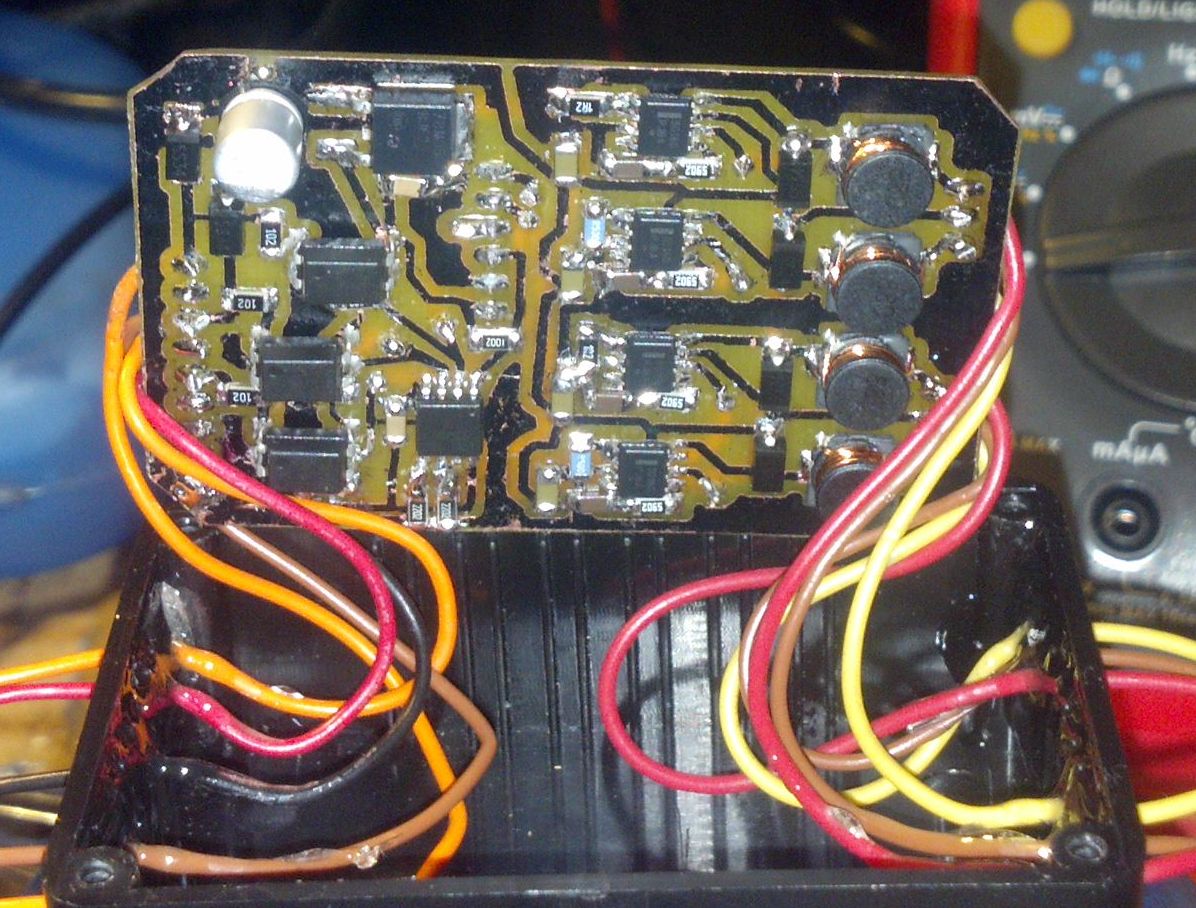

Hier eine kleine Platine von mir. Es ist meine erste komplette SMD
Kontruktion.

Es ist eine LED-Treiberplatine mit Attiny13-PWM-Steuerung.
Ich musste einen NCL30160 LED-Treiber nehmen, weil das LED-Pärchen einen
zusammenhängenden Anodeanschluss hatte.

Die Leiterbahnen sind noch schwarz, da ich den Toner als
Leiterbahnschutz nehmen wollte.
War leider keine gute Idee gewesen, den Toner habe ich später entfernt.

https://youtu.be/ID3b_AUv2NU

Autor: Philipp K. (philipp_k59)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

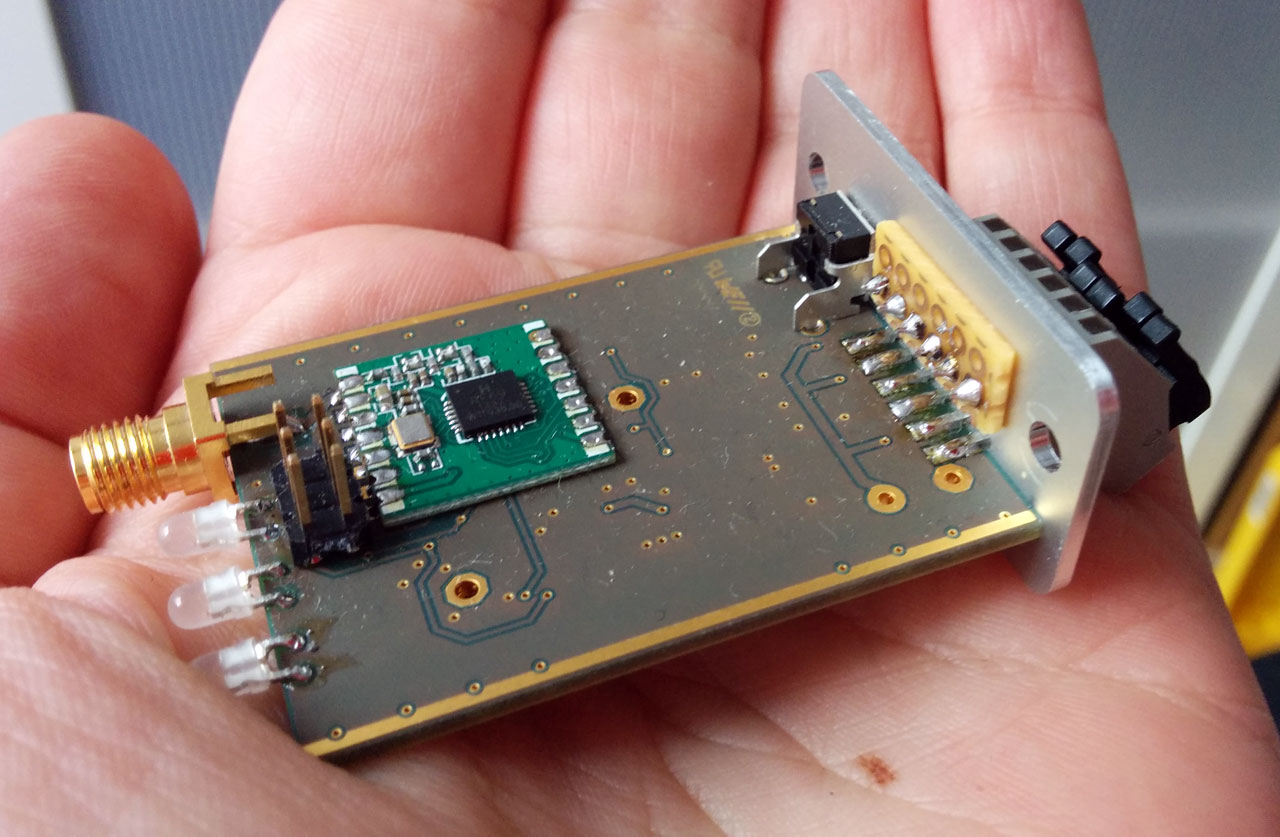

Ein ca 40x40mm RC-Receiver auf Basis eines nrf24l01 mit PPM Generator
für den vorher schonmal geposteten Flighstick ;)..dazu kommt noch ein
Kästchen mit 3 Potis als Alternativsender zur ByPass PPM-Kanal
Einspeisung für das Live-Tuning von PID-Werten.

Autor: B. Re. (Gast)
Datum:
Angehängte Dateien:

Bewertung
8 lesenswert
nicht lesenswert

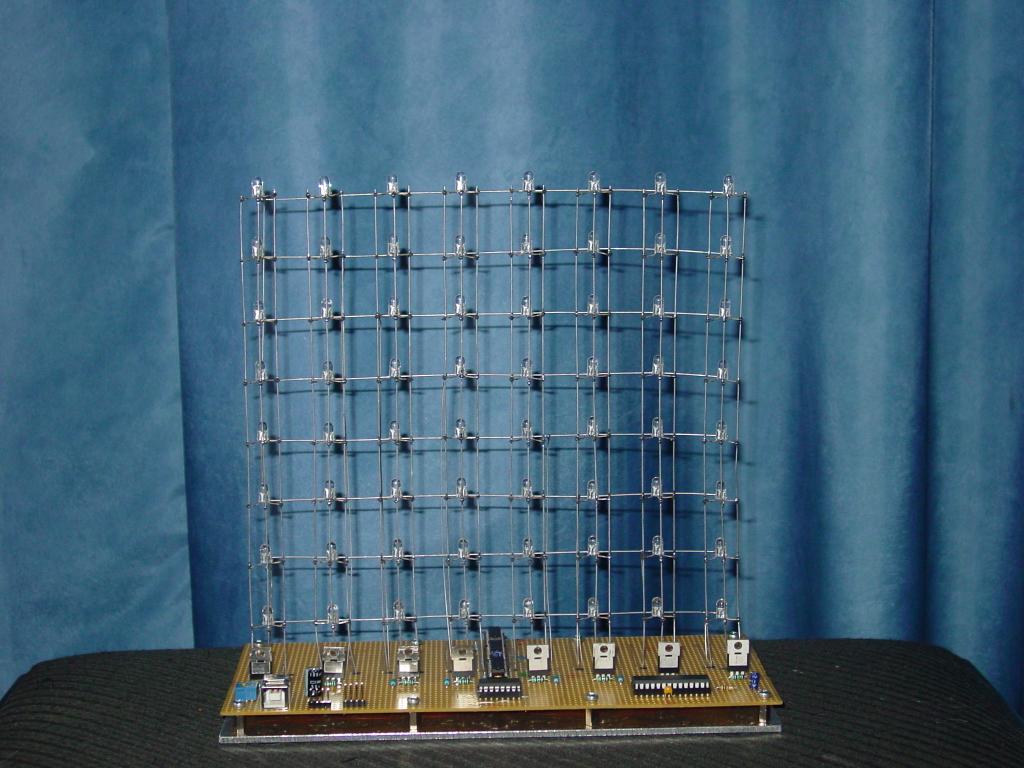

Mal wieder ein RGB-Paneel, 8x8 groß.

Habe das Paneel von Steve Manley (youtube) nachgebaut, weil ich gerade
mit dem Drahtgittergeflecht ein paar Erfahungen sammeln wollte.

Die Konstruktion ist stabil, aber etwas schief, man muss sehr genau die
LEDs biegen und auch die dazu notwendigen Vorrichtungen bauen.

Die Elektronik habe ich auf Lochraster realisiert, weil alles andere zu
kostspielig wäre.
Bauzeit ca. 4 Wochen, wobei ich effektiv ca. 7 Tage dran gearbeitet
habe.

Die SW kann Muster und auch Lauftext erzeugen und kann leicht angepasst
werden. Spannungsversorgung ist 5V, Anschluss USB-B. Controller M328.

Viel Spaß,
Bernhard

Autor: Philipp K. (philipp_k59)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Sodala da hab ich meinen einfachen 3-Kanal Sender fertig. Der ist für
das PID-Tuning gedacht, manche Flugcontroller unterstützen 2 Empfänger
und so kann man dann am zweiten PPM Port den 3Kanal anschliessen und die
Potis freien Kanälen zuordnen.

Autor: Marcel Papst (phpmysqlfreak)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Hallo,


Anbei mal etwas kleines Großes.
Habe seit langem ein VFD (CU40026SCPB-S20A) herumliegen und mich noch
nicht um einen Einsatzzweck bemüht.
Da mich das Display aber schon des Öfteren angelächelt hat, habe ich
mich
eines Abends mal entschlossen, es zum Leben zu erwecken.
Test-Mode funktionierte, also Ansteuerung in ein Programm und: Läuft!

Habe mittlerweile einen übrigen Attiny48 dafür abgerichtet als
I2C-Slave.

Autor: P. W. (deneriel)
Datum:
Angehängte Dateien:

Bewertung
8 lesenswert
nicht lesenswert

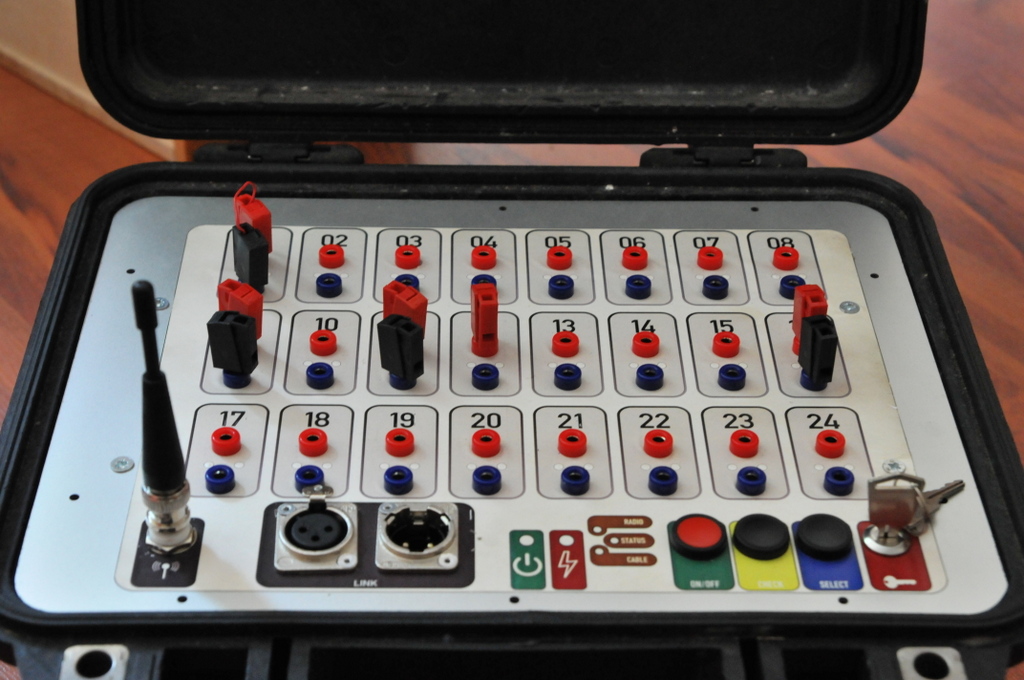

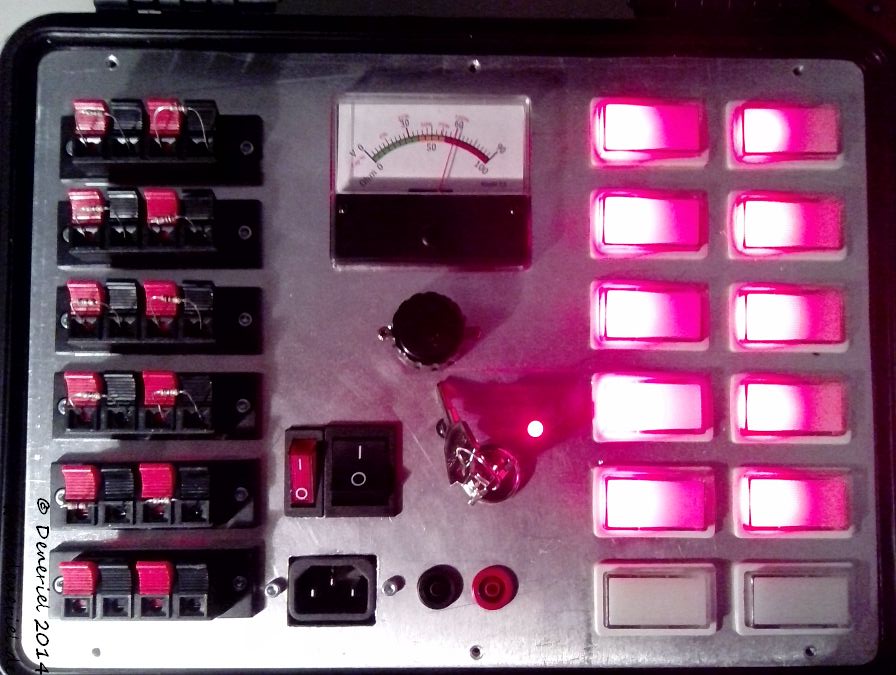

Heute habe ich auch mal was zu zeigen:

Eine Zündbox (Kondensatorzündung) für pyrotechnische Brückenanzünder.
Allerdings im Gegensatz zum Namen der Seite hier mit ohne
Mikrocontrollergedöns ;-)

Für den Anfang habe ich es mal bei 12 Kanälen belassen,
Durchgangsprüfung der Zündkreise mit LED-Anzeige sowie
Widerstandsmessung 0-100 Ohm.

Zur vorab-Info:
Übliche Eigenbau-Zündboxen nehmen einen Bleiakku, einen ausreichend
dicken Taster und eine LED mit Vorwiderstand parallel dazu. Der Strom
über die LED dient als Durchgangskontrolle, mit dem Taster schließt man
den Zünder dann über den Akku kurz und päng...
Klappt ganz gut solang der Strom ausreichend hoch ist. Zünder Typ A sind
mit mindestens 0,6A und Zünder Typ U (unwmpfindlich) mit 1,6A
spezifiziert. Zusammen mit dem Leitungswiderstand (Klingeldraht) ist man
da schnell an der Grenze.

In der Kiste ist daher ein MC34063 als StepUp montiert der eine Batterie
aus 8 Stück Blitzelkos a 100µF (Pollin) auf 60V lädt. Das entspricht
nach meiner Rechnung ca. 1,4J. Die könnten zwar bis ca. 300V, aber dann
stecken da auch über 30J drin und das wäre verdammt ungesund wenn man an
unisolierte Metallteile kommt. Da in der Pyrotechnik durchaus mit
Klingeldraht und verdrillten Drähten gearbeitet wird habe ich mich daher
auf die 60V beschränkt.
1,4J reicht mit Reserve für 10 Zünder Typ U in Reihe.

Um den Laststrom zu schalten benutze ich MosFETs aus der Bastelkiste. Do
kann ich nahezu beliebige Schalter verwenden. Bei Pollin gab es diese
rechteckigen Modelle mit 12V Glühbirnenbeleuchtung mit Datecode 1989.
Belastbarkeit 30V/0,5A mit Mikroschalter. Birnchen raus, je eine helle
LED in Grün und rot rein. DUO-LEDs hätten es auch getan, waren aber
gerade nicht da.

Anstelle eines Vorwiderstandes pro LED und Kanal werden alle Kanäle
zusammen im Testmodus mit einer 5mA-Konstantstromquelle versorgt. Das
reicht aus um über 2 Widerstände a 15k (Sicherheit, falls einer
durchgängig wird, denn ein Kurzschluss würde möglicherweise den Zünder
auslösen) einen BC547 durchzusteuern.
Wenn man im Prüfmodus einen Kanaltaster betätigt fließt praktisch der
komplette Strom über den jetzt niederohmigen MosFET. Der Spannungsfall
wird gemessen und auf einem Messinstrument mit angepasster Skala (wieder
Pollin) in OHm angezeigt. Das geht bis knapp 100 Ohm und ist nach dem
Test mit verschiedenen Widerstandswerten und Gegenprüfung auf rund 1 Ohm
genau, also im Rahmen der Ablesetoleranz.
Der MosFET mit seinen paar mOhm wird einfach mitgemessen. Das geht in
der Toleranz unter. Auf ein Ohm kommt es dabei ohnehin nicht an. 20 Ohm
sind gut, 50 gehen noch, 90 sind schlecht...

Erst wenn mit dem Schlüsselschalter scharf geschaltet wird (Schutz gegen
unberechtigte sowie unbeabsichtigte Auslösung, vorgeschriebener 2.
Schalter) wird der Spannungswandler eingeschaltet. Schaltet man zurück
in den Prüfmodus wird die Kondensatorbatterie über ein Relais und
Zementwiderstand innerhalb von 1-2 Sekunden komplett entladen. Damit ist
eine unbeabsichtige Auslösung eigentlich ausgeschlossen.
Die Durchgangsprüfung ist weiterhin aktiv (jetzt fließen rund 2mA über
die 30kOhm, passt...) als Auslösekontrolle. Aber jetzt in Rot damit auch
der letzte Depp kapiert dass die Kiste scharf ist.

Vorgesehen ist außerdem eine Möglichkeit den internen Bleiakku aus dem
230V-Netz zu laden. Buchse und Schalter sind schon bestückt aber mir ist
noch kein kompaktes Schaltnetzteil geeigneter Spannung über den Weg
gelaufen. Der Koffer ist schon ziemlich voll, insbesondere weil die
Schalter ziemlich tief bauen.
Bis dahin kann ich den Akku über die Laborbuchsen laden.

Die Kabelbäume habe ich mit gewachstem Band gewickelt. Das Auge isst ja
auch mit ;)

Probleme gab es weil in der Bastelkiste zwar eine Ladung MosFETs lag,
einige davon aber dummerweise defekt waren. Gab beim Test seltsame
Fehlfunktionen...
Außerdem war ich mit Heimmitteln (Standbohrmaschine, Stichsäge, Feile)
nicht so präzise bei der Bearbeitung der Frontplatte wie ich es gerne
gewesen wäre. Da ist noch Steigerungspotential vorhanden.


Gruß, Deneriel

PS: Bevor jemand nörgelt: Es handelt sich hier NICHT um Sprengkörper
sondern um ganzjährig ab 18 Jahren frei verkäufliche Anzündmittel die
auch nicht als Initiator für eine Detonation geeignet sind! Die
elektrische Zündung selbst setzt keinen Erlaubsnisschein voraus,
ebensowenig wie das Verleiten mit normaler Zündschnur wenn man die
Knaller selbst nicht modifiziert.
Die technischen Anforderungen an Zündmaschinen und Zünder stehen in der
Anlage 1 zur SprengV.

Autor: Reinhard ## (gruebler)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Steckboard-Adapter für MC-Schaltungen.

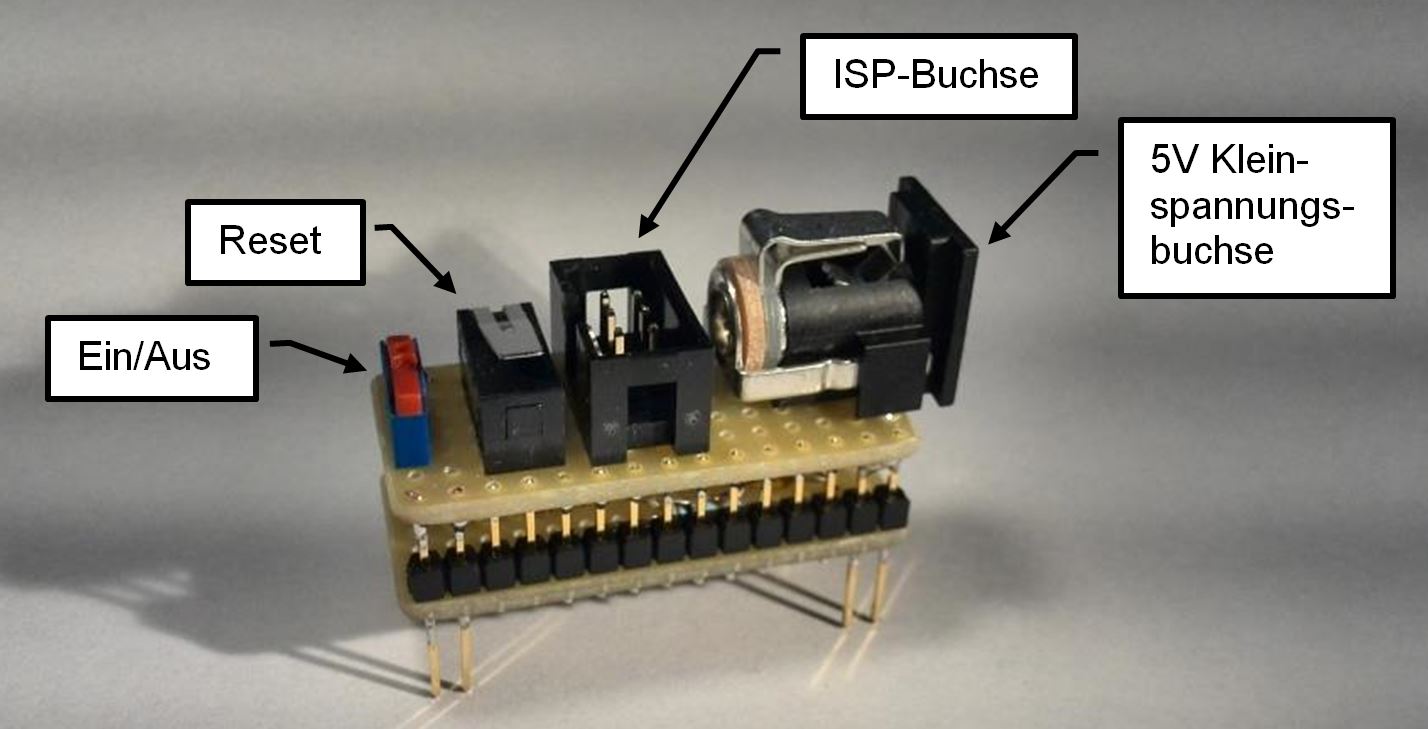

Um den Aufbau von Mikrocontrollerschaltungen
auf einem Steckboard einfacher und funktions-
sicherer zu machen, habe ich mir einen kleinen
Adapter gebaut.
Er enthält neben einer Kleinspannungsbuchse
den ISP-Adapter-Anschluss, eine Reset-Taste
und einen Ein/Aus-Schalter. Die LED für die
Ein-Kontrolle und die anderen Bauteile sind auf
der unteren Platine verlötet.
Alle Signalleitungen und die geschaltete Betriebs-
spannung sind über acht Pfosten herausgeführt,
die in das Steckbrett gesteckt werden.
Der Aufbau ist kompakt und stabile und hat sich
im ersten Einsatz schon bewährt.

Autor: qwertzuiopü+ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sieht ganz ordentlich aus, aber braucht das nicht recht viel Platz auf
dem Steckbrett? Besser wäre es doch, das ganze so zu bauen, dass es
einfach "über" den µC gesteckt wird.

Autor: Philipp K. (philipp_k59)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jo oder hatte gleich die Idee einer IC-Fassung dazu und die Ausgänge
vielleicht gut geordnet an Pins führen..quasie fast wie ein alter
Dip-UNO

Autor: Reinhard ## (gruebler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
qwertzuiopü+ schrieb:
> braucht das nicht recht viel Platz

Nicht mehr als die Bauteile selbst.
Ist aber leichter handhabbar.

Autor: Magnus M. (magnetus) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
12 lesenswert
nicht lesenswert
Es war einmal um die Jahrtausendwende:

Die Firma Sony brachte den ersten DigiBeta Camcorder DVW-700 heraus (für
den Listenpreis konnte man sich alternativ auch eine Limousine der
Oberklasse kaufen). Es gab ein recht umfangreiches Menü um alle
möglichen Parameter zu konfigurieren. Man konnte den Bildern der Kamera
sozusagen einen bestimmten "Look" verpassen. Wollte man nun für einen
anderen Dreh einen anderen "Look", konnte man natürlich die
Einstellungen entsprechend ändern.... aber wie waren jetzt doch noch mal
die Einstellungen für das andere Projekt? Man will ja schließlich keine
Parameterliste von ca. 45 Menüseiten mitführen.

SONY hatte für diesen Fall natürlich eine Lösung parat: eine
Speicherkarte namens "BSC-1" in der Größe einer SD Karte. Kostenpunkt
400,- DM für eine Karte auf die auch nur EIN Setup gespeichert
werden konnte!

Ich fand das nicht ganz so toll, hab das Teil dann mal reverse
engineered und erweitert.

Meine Version kann in der gezeigten Ausführung immerhin zwei Setups
speichern. Die Karte muss dafür nur "gewendet" werden. Eine vierfach
Variante wollte ich ursprünglich auch noch bauen, jedoch hätte ich dazu
kleinere EEPROMs benötigt, an welche ich zur damaligen Zeit leider nicht
ran kam :(

Die beiden EEPROMs und die Dioden sind in der Lochrasterplatine
versenkt. Der Steckverbinder hat 1,27mm Raster.

Materialkosten für den Selbstbau zur damaligen Zeit lagen bei ca. 10 DM.

Autor: Frank Skowronek (Gast)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Wir hatten mal wieder Stromausfall, also einen kleinen 12V-Akku und eine
12V-LED Lampe her ... läuft.
Glück gehabt daß das alles so herumlag und keiner auf der Treppe hastig
wurde. Dies soll fürs nächste mal natürlich anders werden.
Also was soll das Projekt denn können:
1. Bei Stromausfall eine Lampe für min. 1h automatisch einschalten.
2. Einen Akku nach seiner Spezifikation laden und erhalten.
3. Möglichst keinen Strom verbrauchen.
Und als ich nun in der Bastelkiste nach dem passenden Prozessor suchte,
dacht ich mir, das muß doch auch einfacher gehen, früher konnten die das
doch auch in analog.
Heraus kam diese kleine Schaltung. Ergänzt um einen 12V/0,8Ah Blei-Geel
Akku und zwei 1,6W 12V-LED Leuchtmittel machens Treppenhaus hell.
Eckdaten: max.Ladestrom 3,2 mA Ladeendspannung 13,65V
          Verbrauch:62mW also ca.13,5 ct im Jahr.

Autor: Daniel A. Maierhofer (amad) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert
Nachdem ich
http://www.instructables.com/id/How-to-Make-a-Sold...

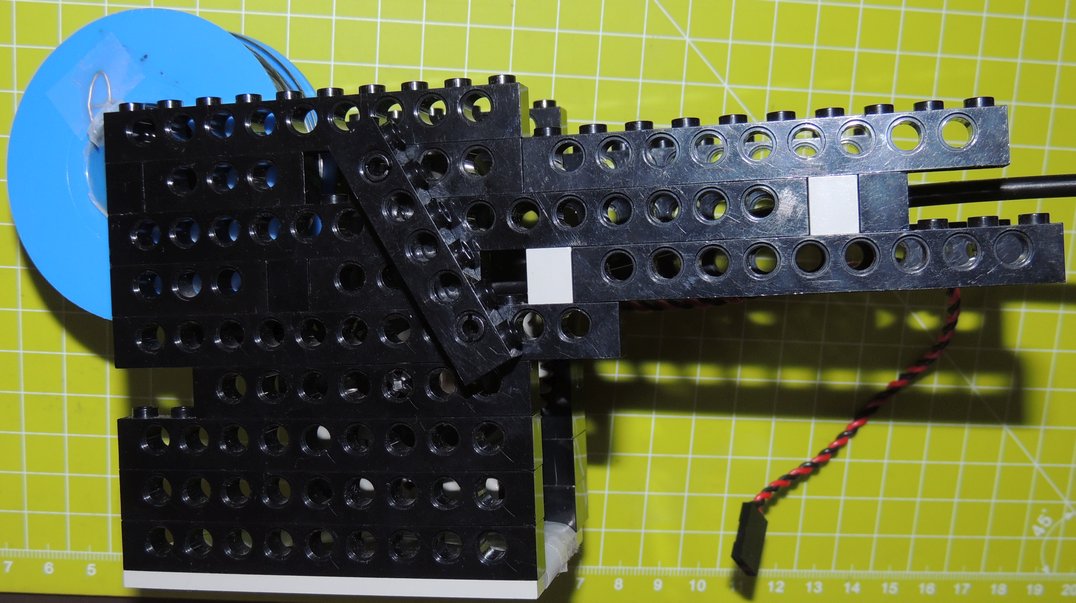

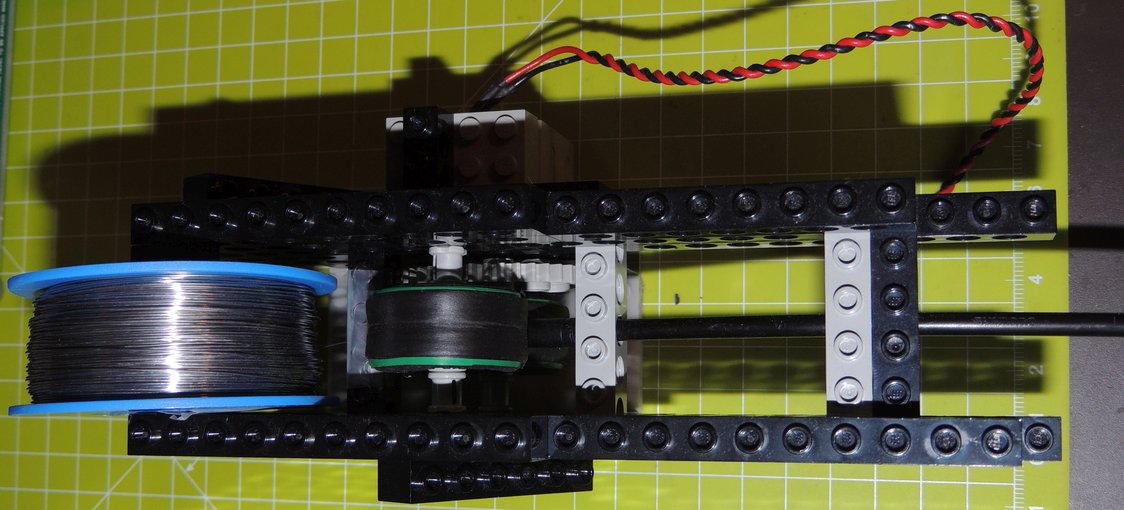

gesehen hatte und vor kurzem bei einer Fahrradreparatur ein Bowdenzug
übrig geblieben war, konnte ich nicht anders. ;)

Autor: Gregor Ottmann (zappes)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
@amad

100 Bonuspunkte für den Bau des Geräts aus Lego. :)

Autor: Philipp K. (philipp_k59)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert

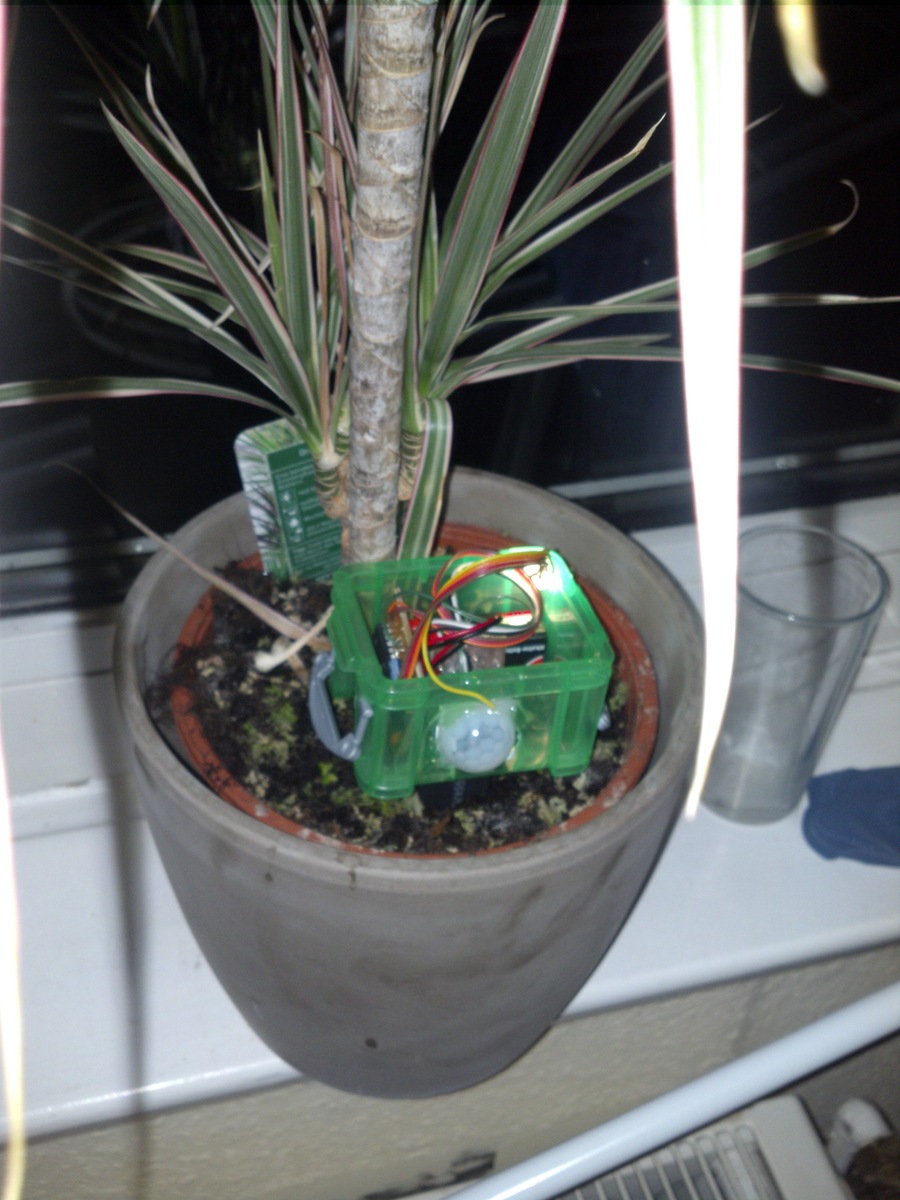

Direktes Kunstwerk isses zwar nicht, hab mich mal vom Bodenfeuchte
Thread inspirieren lassen.. 50uA BWM schaltet den Enable von einem 5V
LDO mit nem auf Kapazitität basierendem Erdsensor.

Angezeigt wirds wenn man vorbeigeht für 5 Sekunden durch eine LED in
Ampelfarben.

Autor: John Bauer (johnbauer)
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Also, seit dem dieser Thread nach 'Projekte & Code' verschoben wurde,
ist hier viel weniger los, als er noch in 'Mikrocontroller und Digitale
Elektronik' war.

Dann poste ich halt mal wieder eine Uhr.
Die rückwärts läuft.
Also einen Timer (Eieruhr).

Herzstück ist ein PIC16LF1903. Der Takt wird von einem Uhrenquarz
erzeugt und als Energieversorgung dient eine 3V Lithiumbatterie.

Die Zeit wird mit einem Drehgeber eingestellt:
 - von 10 sec - 10 min in 10 sec Schritten ([2.3] -> 2 min 30 sec)
 - von 10 min - 99 min in 1 min Schritten

Die Batterie sollte, je nach Gebrauch, ca. 15-20 Jahre halten.

Gruß
John

Autor: Walter Tarpan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist ein schöner, sauberer Aufbau. Vermutlich vom stolzen Besitzer
einer eigenen Fräse.

Autor: Norbert S. (norbert_s73) Flattr this
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Eine einfacher Timer mit 4 Preset Zeiten. Bei mir als UV Platinen
Belichter zusammengebaut.

Das komplette Projekt, kann auf meiner Homepage eingesehen werden.
[[http://pianofortehome.npage.de/uv-belichter-v20.html]]

: Bearbeitet durch User
Autor: ghl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
John Bauer schrieb:
> Dann poste ich halt mal wieder eine Uhr.
> Die rückwärts läuft.
> Also einen Timer (Eieruhr).

Sind die Gehäuse selbst gebaut? Wie hast du die Displayscheibe
bearbeitet, so dass diese bündig mit der Frontseite abschließt?

Autor: Klaus2 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo John,

kann der PIC direkt das LCD treiben oder wie machst du das mit der
nötigen "Wechselspg".? Toller sehr technischer Aufbau, so will ich auch
fräsen können...

Klaus.

Autor: John Bauer (johnbauer)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
ghl schrieb:
> Sind die Gehäuse selbst gebaut?

Ja.

ghl schrieb:

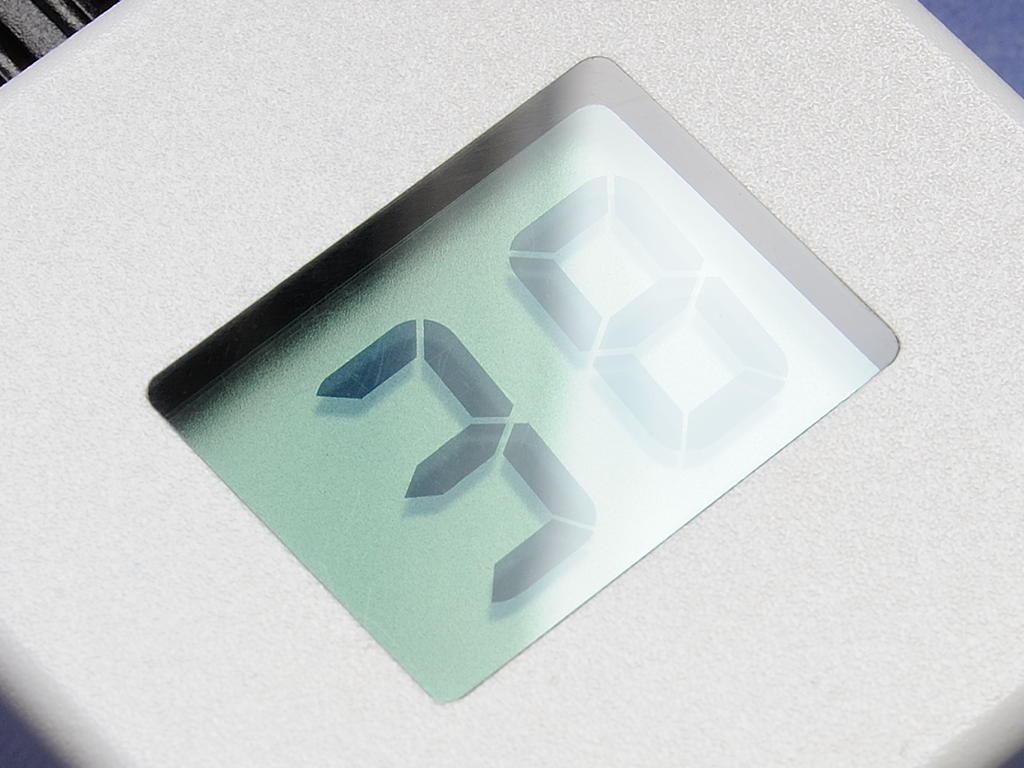

> Wie hast du die Displayscheibe
> bearbeitet, so dass diese bündig mit der Frontseite abschließt?

Ja. Siehe Bild.

Klaus2 schrieb:
> kann der PIC direkt das LCD treiben

Ja.

Gruß
John

Autor: Max D. (max_d)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hier mal eine Sonntags-Bastelei.
Das ist quasi der Bierdeckel-Programmer:
https://www.mikrocontroller.net/articles/Bierdecke... in winzig
und ohne die 470Ω Widerstände.
Ist zwar etwas eng stellenweise, aber dafür wirklich klein.

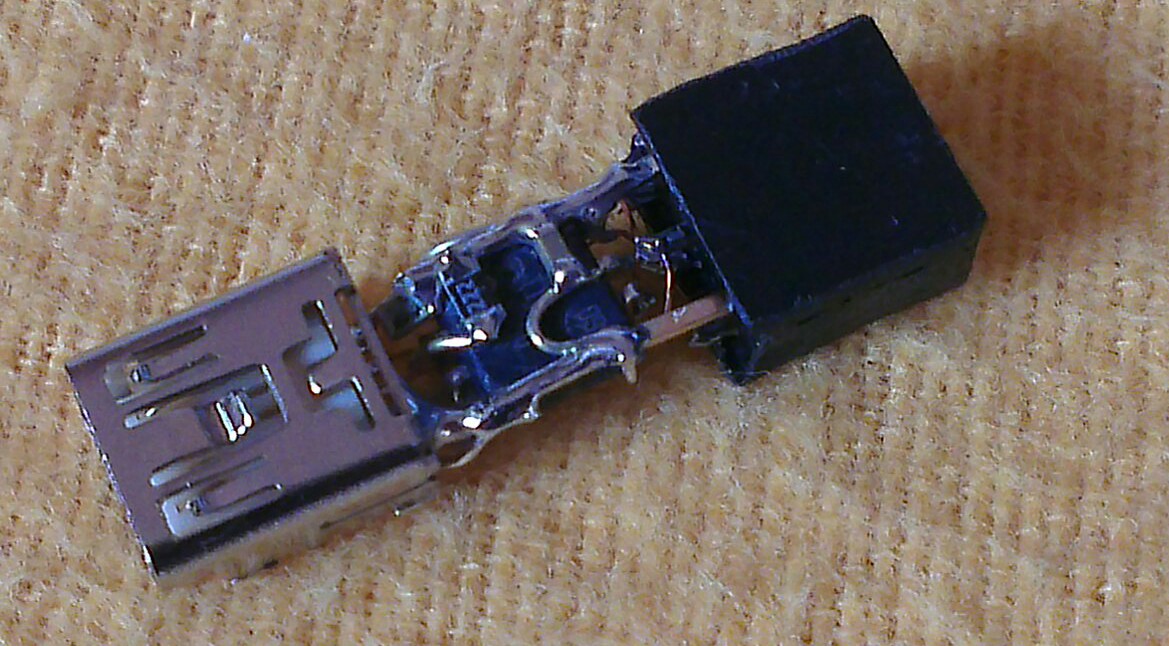

Das schwarze Teil rechts-oben ist eine 6-Pin Buchsenleiste und das
silbrig-weiße unten links eine Mini-USB-Buchse (hatte leider keine
Micro-USBs da).

Hab das Teil inzwischen noch vergossen (guter alter Heißkleber) und
verschrumpft, aber das sieht so ziemlich öde aus (einfach ein schwarzer
Klotz), deswegen davon keine Bilder.

Autor: John (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
John Bauer schrieb:
> ghl schrieb:
>> Sind die Gehäuse selbst gebaut?
>
> Ja.

Ich bin mir jetzt nicht mehr sicher, ob ich Dich richtig verstanden
habe:
"Gehäuse selbst gebaut?"

Es ist das Bopla U 50, welches ich bearbeitet habe:
http://www.reichelt.de/Kunststoff-Kleingehaeuse/BO...;

Gruß
John

Autor: Malte S. (maltest)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Max D. schrieb:
> Hier mal eine Sonntags-Bastelei.
> Das ist quasi der Bierdeckel-Programmer:

Das erinnert mich an...
eine F12-"Taste" zum massenweisen einmaligen Netzwerk-Booten von
Rechnern, ohne mit einer ganzen Tastatur hantieren zu müssen. Dieses
Gerät meldet sich als USB Keyboard (Boot Protocol) an und sendet dann
mit ca. 10 Hz Anschläge der F12-Taste, die die betroffenen Rechner eben
zum einmaligen Netzboot bringt. Reinstecken, booten und warten bis es
piepst (Tastaturpuffer voll). Dann auf zum nächsten.

Zusammenhang zum "Bierdeckel": auch hier werkelt ein Tiny85 mit
VUSB-Stack. Hinten dran und duch den Kabelauslass des USB-Steckers
sichtbar (auf dem grottigen Photo leider nicht so sichtbar) ist noch
eine LED, die bei jedem "Tastenanschlag" kurz aufblinkt.
Ärgerlich die verbrutzelten Stellen nach Kampf mit den
Serienwiderständen an D+ und D- und vor allem der hässliche Kleber, mit
dem ich zunächst den Kerko und die LED fixiert hatte. Blöde Idee ->
gemerkt.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Malte S. schrieb:

> Das erinnert mich an...
> eine F12-"Taste" zum massenweisen einmaligen Netzwerk-Booten von
> Rechnern, ohne mit einer ganzen Tastatur hantieren zu müssen.

Das hätte eigentlich hier:

Beitrag "Quick&dirty - schnelle Problemlösungen selbst gebaut"

besser gepasst. :)

Autor: Malte S. (maltest)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Das hätte eigentlich hier:
>
> besser gepasst. :)

Definitiv! Den kannte ich leider noch nicht.

Autor: Walter Tarpan (nicolas)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Malte S. schrieb:
> Das erinnert mich an...
> eine F12-"Taste" zum massenweisen einmaligen Netzwerk-Booten von
> Rechnern, ohne mit einer ganzen Tastatur hantieren zu müssen.

Das erinnert mich an...

...meinen Mausbeweger. Er meldet sich am PC als Maus an und bewegt sie
alle 10 Sekunden einen Pixel abwechselnd nach links oder rechts. Das
verhindert, daß der Bildschirmschoner anspringt. Ein Projekt ohne
Hardware, da ein billiges Eval-Board vorhanden war und deswegen weder
ein "Kunstwerk" noch ein "Quick & Dirty".

Autor: ghl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
John schrieb:
> Ich bin mir jetzt nicht mehr sicher, ob ich Dich richtig verstanden
> habe:
> "Gehäuse selbst gebaut?"
>
> Es ist das Bopla U 50, welches ich bearbeitet habe:
>
http://www.reichelt.de/Kunststoff-Kleingehaeuse/BO...;

Alles klar. Gehäuse und Displayglas sind aber nicht von Hand bearbeitet,
sondern auf einer (CNC?) Fräse bearbeitet, oder?
Was für Material ist das Displayglas? Acryl/Plexiglas? Oder nur
Hobbyglas? Oder gar Makrolon/Lexan?

Autor: John (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ghl schrieb:
> (CNC?) Fräse

Ja.

ghl schrieb:
> Was für Material ist das Displayglas?

Es ist diese Acrylglasscheibe von Conrad Bestell-Nr.: 530840

Autor: Sascha Weber (sascha-w)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
Walter Tarpan schrieb:
> ...meinen Mausbeweger. Er meldet sich am PC als Maus an und bewegt sie
> alle 10 Sekunden einen Pixel abwechselnd nach links oder rechts. Das
> verhindert, daß der Bildschirmschoner anspringt. Ein Projekt ohne
> Hardware, da ein billiges Eval-Board vorhanden war und deswegen weder
> ein "Kunstwerk" noch ein "Quick & Dirty".
Das hätte man auch völlig ohne Hardware machen können - zumindest unter
Win auch per Software kein Problem.

Sascha

Autor: Tino A. (tinooo)
Datum:
Angehängte Dateien:

Bewertung
11 lesenswert
nicht lesenswert
Na dann meld ich mich doch auch mal zu Wort

LEDCube 8x8x8

Doku sowie Eagle files und Stückliste ist alles hier zu finden!
https://www.dropbox.com/sh/80jxciv5q1jpvph/AABoZJl...

Autor: WorTex (Gast)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
@Timo: Schön gemacht! Ein Tipp: Arbeite Dich im Sinne von/für
wissenschaftliche Arbeiten in LaTeX ein :)

Viele Grüße

Autor: Christian J. (Gast)
Datum:
Angehängte Dateien:

Bewertung
6 lesenswert
nicht lesenswert
So,

mein neues Barometer.. zeigt echt prima an wie das Wetter wird und mit
einer Art Mauspur sieht man auch wie es sich verändert. Ne Uhr gleich
mit drin, die keine 5s pro Monat abweicht. Dimmt natürlich nachts
stufenlos ab, damit es nicht so blendet beim Schlafen und tagsüber
wieder auf volle Lichtstärke. Loggt die Temperatur und Druckdaten mit
über ein Jahr, spielt sie über IRED dann auch als Logfile aus an einen
PC.  It resetfest, behält seine Werte, ständige dynamische Anpassung der
Skala an die Druckwerte. Basis ist Arduino aber umgemodelt auf Atmega32.

Ich mag meinen kleinen Wetterfrosch an der Wand :-)

Autor: Christian J. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tino Mack schrieb:
> Na dann meld ich mich doch auch mal zu Wort
>
> LEDCube 8x8x8
>
> Doku sowie Eagle files und Stückliste ist alles hier zu finden!
> https://www.dropbox.com/sh/80jxciv5q1jpvph/AABoZJl...

Kann man mit sowas echt heute schon ein Diplom machen? Naja... zu meiner
Zeit war das noch deutlich mehr Mathematik und "höhere Wissenschaft" als
einen LED Würfel zu bauen. Wo sind denn die Berechnungen für die
Leistung, Dimensionieren der Bauteile, Nachweis dass Konzept einer
Validation standhält usw.

Zeiten ändern sich wohl.... :-(

Autor: Walter Tarpan (nicolas)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Christian J. schrieb:
> Kann man mit sowas echt heute schon ein Diplom machen? Naja... zu meiner
> Zeit war das noch deutlich mehr Mathematik und "höhere Wissenschaft" als
> einen LED Würfel zu bauen. Zeiten ändern sich wohl....

Das sieht eher nach Semesterarbeit aus. Insofern ist der Ratschlag, sich
für Arbeiten dieser und größerer Länge LaTeX anzuschauen berechtigt - im
Gegensatz zum obigen Kulturpessimismus.

Wobei der Ratschlag nicht unbedingt hilfreich sein muß. Tino scheint
dualer Student zu sein, und als solches schreibt meist der Arbeitgeber
das Format der Arbeiten vor. Und für jemanden, der LaTeX kennt ist das
Schreiben einer Arbeit in Word ein Krampf - da ist es besser, die
Alternative erst gar nicht zu kennen.

P.S.: Dein Lochrasteraufbau sieht sehr gut aus.

: Bearbeitet durch User
Autor: Christian J. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Walter Tarpan schrieb:
> Das sieht eher nach Semesterarbeit aus. Insofern ist der Ratschlag, sich
> für Arbeiten dieser und größerer Länge LaTeX anzuschauen berechtigt - im
> Gegensatz zum obigen Kulturpessimismus.

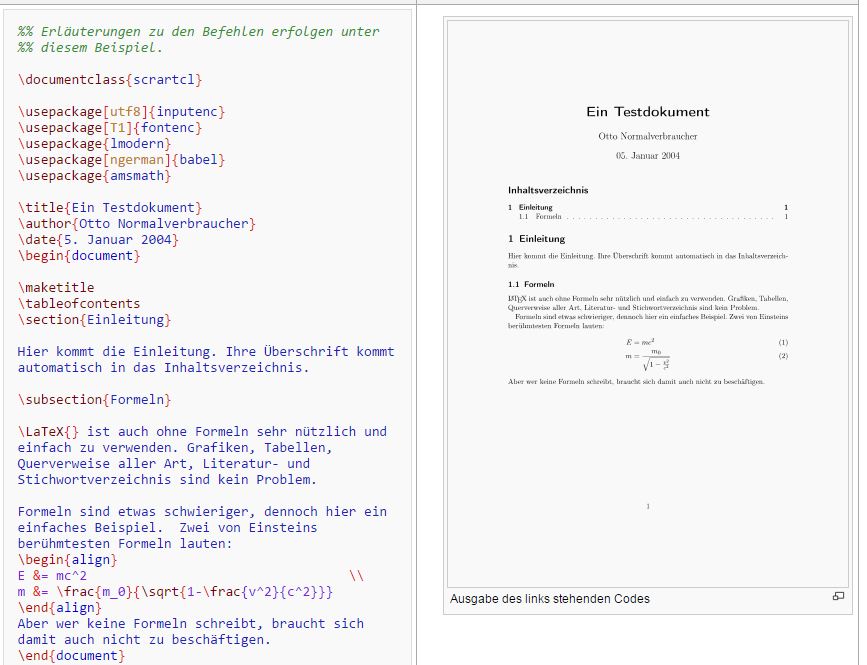

LaTeX ist geil, habe ich 1996 aucb mein Diplomarbeit mit gemacht :-)
Template gabs vom Lehrstuhl, da das Format wiss. Arbeiten strikt
festgelegt war.
Nix mit Wysiwig. sondern "What you get is what you MEAN" man konzetriert
sich auf das Wesentliche und das Herumschlagen mit dem Formatieren,
Einzug und Tabulatoren erspart man sich wirklich.

Autor: Conny G. (conny_g)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Walter Tarpan schrieb:
> Und für jemanden, der LaTeX kennt ist das
> Schreiben einer Arbeit in Word ein Krampf - da ist es besser, die
> Alternative erst gar nicht zu kennen.

http://texpoint.necula.org
Latex Plugin für Office

Autor: Conny G. (conny_g)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian J. schrieb:
> Walter Tarpan schrieb:
>> Das sieht eher nach Semesterarbeit aus. Insofern ist der Ratschlag, sich
>> für Arbeiten dieser und größerer Länge LaTeX anzuschauen berechtigt - im
>> Gegensatz zum obigen Kulturpessimismus.
>
> LaTeX ist geil, habe ich 1996 aucb mein Diplomarbeit mit gemacht :-)
> Template gabs vom Lehrstuhl, da das Format wiss. Arbeiten strikt
> festgelegt war.
> Nix mit Wysiwig. sondern "What you get is what you MEAN" man konzetriert
> sich auf das Wesentliche und das Herumschlagen mit dem Formatieren,
> Einzug und Tabulatoren erspart man sich wirklich.

Wenn man konsequent die Standardformat-Struktur verwendet, ist Word zahm
wie ein Schaf.

Autor: David ... (volatile)
Datum:

Bewertung
11 lesenswert
nicht lesenswert
btt, Leute. Die Latex vs. Word-Diskussion ist so alt wie... Latex und
Word.

Autor: Konrad S. (maybee)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
@Christian J. (hobel)
Wo bekommt man denn diese hübschen weißen Lochrasterplatinen her?

Autor: Christian J. (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Konrad S. schrieb:
> Wo bekommt man denn diese hübschen weißen Lochrasterplatinen her?

Tja.... Sonderanfertigung nach Wunsch... ;-)

Oder man geht in den Baumarkt, sucht sich die Farbe seiner Wahl als
Sprühdose (matt) und nebelt sie nach dem Entfetten mit Isoprop damit
schön ein :-)

Autor: Konrad S. (maybee)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Christian J. schrieb:
> Oder man geht in den Baumarkt, sucht sich die Farbe seiner Wahl als
> Sprühdose (matt) und nebelt sie damit schön ein :-)

Mal sehen, wo dann mehr Farbe dran ist, an der Platine oder an mir! ;-)

Autor: Christian J. (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
NEBELN..... NICHT EINTAUCHEN !

Ich werde mal welche im Miltary Tarn Look machen und dann hier für 10€ /
Stck verkaufen :-)

Autor: Tino A. (tinooo)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Christian J. schrieb:
> Tino Mack schrieb:
>> Na dann meld ich mich doch auch mal zu Wort
>>
>> LEDCube 8x8x8
>>
>> Doku sowie Eagle files und Stückliste ist alles hier zu finden!
>> https://www.dropbox.com/sh/80jxciv5q1jpvph/AABoZJl...
>
> Kann man mit sowas echt heute schon ein Diplom machen? Naja... zu meiner
> Zeit war das noch deutlich mehr Mathematik und "höhere Wissenschaft" als
> einen LED Würfel zu bauen. Wo sind denn die Berechnungen für die
> Leistung, Dimensionieren der Bauteile, Nachweis dass Konzept einer
> Validation standhält usw.
>
> Zeiten ändern sich wohl.... :-(

:D ganz so einfach ist das nicht ;) war ein Projekt im 3. Semester mit
einem Midestzeitaufwand von ich glaube 30-40h, und der fokus lag mehr
oder weniger in der Projektplanung. 30-40h hat mich schon alleine das
Löten des cubes gekostet :D dazu kam die Einarbeitungszeit in µC
programmiereung (bis dato nur in der Ausbildung ein paar mal in asm) und
der Schaltungsentwurf und Lauout. Ebenfalls nicht so ganz ohne, wenn man
den µC zuvor noch nie in gebrauch hatte. Erstmal das Datenblatt
durcharbeiten und verstehen und gucken wo welche interrupts, SPI, URAT,
ADC, ... hat mich einiges an Zeit und vorallem Nerven (nicht zu wissen,
ob alles tatsächlich so funktioniert wie man denkt :D) gekostet.

Eigentlich wollte ich es auch noch in latex machen, aber in Anbetracht
des schon vorhandenen Zeitaufwandes, wollte ich mich hier nicht auch
noch einarbeiten. Für die Dokumentation meines Praxissemesters, nutze
ich gerade Latex ;)!
Und um ehrlich zu sein, ich hatte absolut keine Lust und keinen Nerv
mehr für die Doku :D dementsprechend ist sie auch nichts besonderes. Die
berechnungen haben natürlich statt gefunden (oder eben mal grob
überschlagen :D), will ja schließlich nicht dass er nach kurzer Zeit
schon den Geist auf gibt :D nur eben nicht wirklich in der Doku...


Alles in allem war dieses Projekt wohl etwas in meinem Studium, an dem
ich bisher am meisten gelernt habe :D ebenfalls die nachfolgenden Kurse
zur µC programmierung waren somit für mich mehr oder weniger geschenkt!
Aber ob ich es nochmal machen würde? Ich weiß es nicht. Es macht
definitv keinen spaß 2 Wochenlang jeden Abend LEDs zu Biegen und sich
beim Löten die finger zu verbrennin, in der Hoffung alles halbwegs
gerade und rechtwinklig hin zu bekommen  :D Dennoch bin ich froh es
gemacht zu haben!

grüße aus Singapore

: Bearbeitet durch User
Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tino Mack schrieb:
> 2 Wochenlang jeden Abend LEDs zu Biegen und sich beim Löten die finger
> zu verbrenn

Nach den 2 Wochen Lehrzeit sollte man sie sich eigentlich dann nicht
mehr verbrennen. ;-)

Schönes Projekt!

Autor: Christian J. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

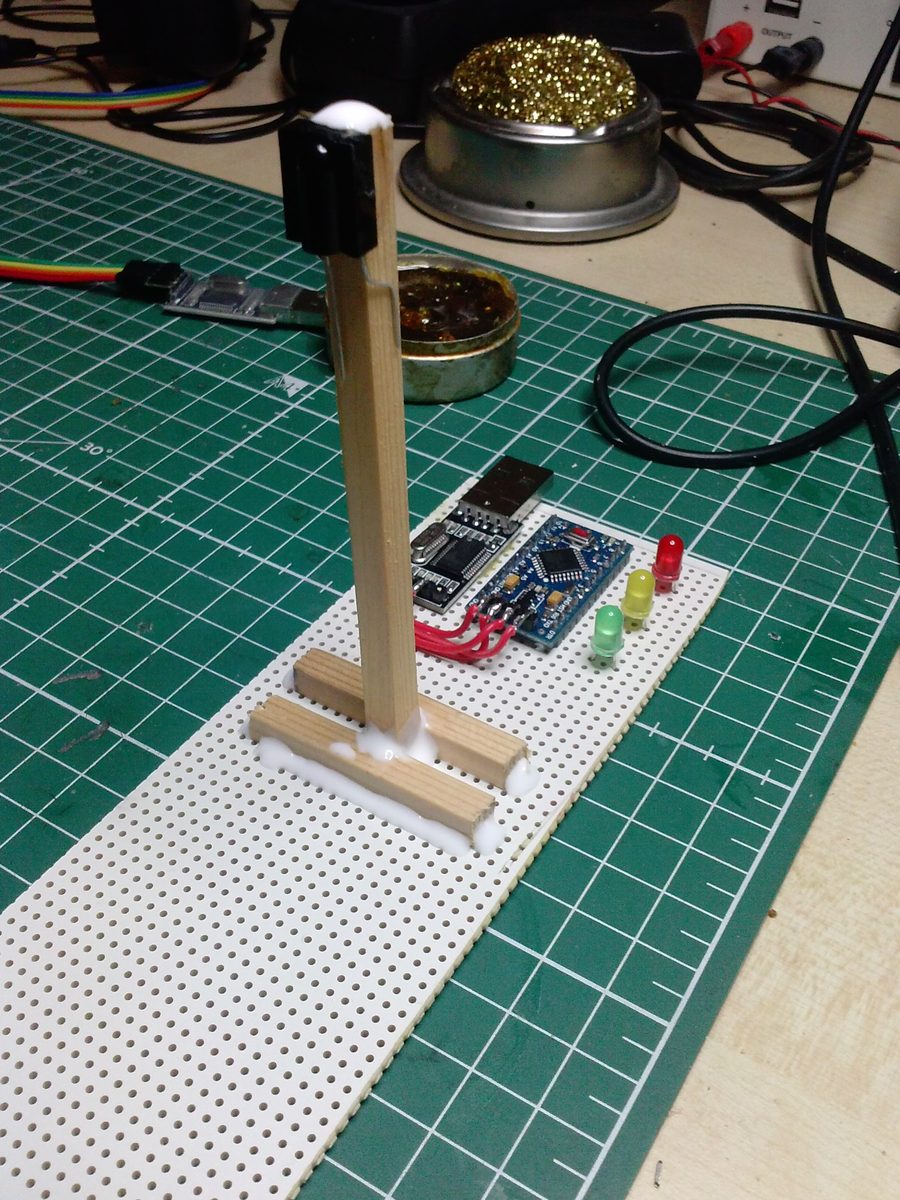

1-Tag-Miniprojekt "Infrarot Empfänger" für mein Arduino Barometer mit
Arduino Pro Mini. Hoffe mal der Leuchtturm bringt auch was :-)

Autor: Christian J. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
B. Re. schrieb:
> Mal wieder ein RGB-Paneel, 8x8 groß.
>
> Habe das Paneel von Steve Manley (youtube) nachgebaut, weil ich gerade
> mit dem Drahtgittergeflecht ein paar Erfahungen sammeln wollte.

Da solltest du mal Schweissdraht aus dem Baumarkt probieren, deutlich
stabiler als Silberdraht. Damit habe ich ähnliche Kunstwerke realisier

B. Re. schrieb:
> Die SW kann Muster und auch Lauftext erzeugen und kann leicht angepasst
> werden. Spannungsversorgung ist 5V, Anschluss USB-B. Controller M328.

Hast du da mal Unterlagen zu? Schaltplan?

Autor: Stefan (Gast)
Datum:
Angehängte Dateien:

Bewertung
8 lesenswert
nicht lesenswert
Hallo,

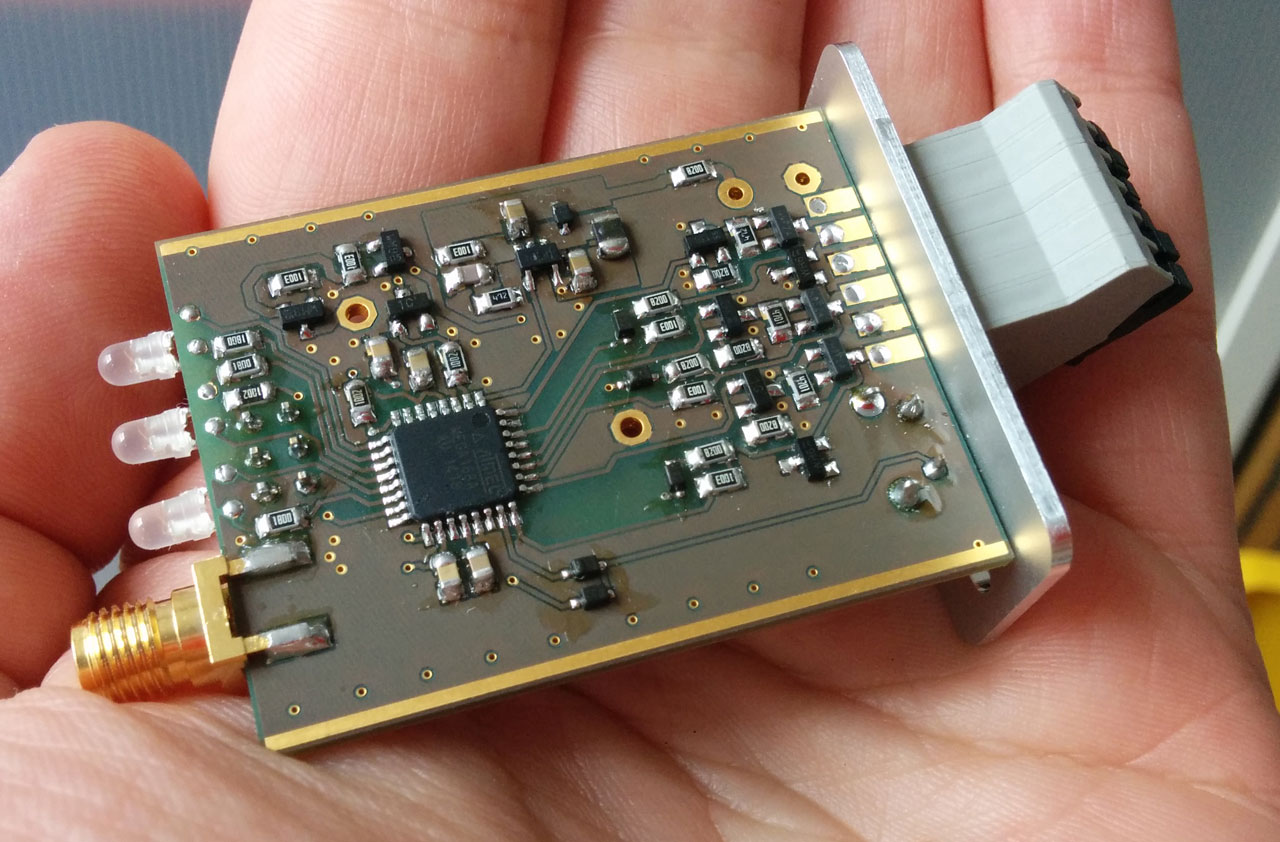

das ist eine kleine 3 Kanal Funkzündanlage für Pyrotechnik. Funkmodul
RFM69 mit AES Verschlüsselung, Step-Up-Regler mit 24 V Zündspannung,
Pillencheck, Stromversorgung über Knopfzelle.

Stefan

Autor: IncreasingVoltage .. (increasingvoltage)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nettes Projekt!

Wo bekommt man denn solche Gehäuse her? Wenn ich in der Bucht
"Leergehäuse" o.Ä. eingebe, dann kommen nur PC Gehäuse.

Und woher kommen die 24V zum Zünden? Bzw. womit wird der Boost-converter
versorgt?

Autor: David ... (volatile)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
IncreasingVoltage .. schrieb:
> Nettes Projekt!
>
> Wo bekommt man denn solche Gehäuse her? Wenn ich in der Bucht
> "Leergehäuse" o.Ä. eingebe, dann kommen nur PC Gehäuse.

http://www.reichelt.de/Fischer-AKG-Geraetebausaetz...
Fuer eins davon habe ich auch ne Eagle-Lib gebaut, bei Interesse such
ich die raus.

Autor: P. W. (deneriel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist mal klein! Hut ab.

Wie lange hält denn die Knopfzelle darin? Die sind ja eher nicht so für
hohe Stromentnahmen geeignet.
Der Elko sieht auch echt nicht groß aus. Das Teil ist für einzelne
Brückenzünder gedacht, oder?

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die Eagle Lib würde mich auch interessieren! Ja, sind für
Brückenanzünder A oder U. Standbyzeit sind  im Moment über 10 Stunden.
Die Knopfzelle hat mit dem Zünden wenig zu tun, das macht der Elko mit
220 uF. Der speichert rund 60 mJ. Ein A Anzünder braucht max. 3 mJ/Ohm,
da gehen also auch mehrere Pillen in Reihe pro Kanal. Für die Knopfzelle
fallen die Zündung kaum ins Gewicht. Die 24 V werden über einen
Schaltregler, 2. BILD oben mitte, erzeugt.

Gruß
Stefan

Autor: Felix L. (flex)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Stefan,

kannst du vielleicht verraten wo die Platine hergestellt wurde.

Gruß
Felix

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>kannst du vielleicht verraten wo die Platine hergestellt wurde.

Bei Würth; ich hatte gerade nen Gutschein. Sehr gute Qualität.

Stefan

Autor: P. W. (deneriel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Stefan: Der Elko hinter der Knopfzelle sah halt ziemlich klein aus. Die
Spezifikationen kenne ich (siehe oben ;-) )
Die Frage mit der Knopfzelle zielte darauf ab was die dazu sagt, wenn
der Wandler kurzzeitig recht hohe Ströme entnehmen muss um den Elko zu
laden.

Autor: Stefan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
>Die Frage mit der Knopfzelle zielte darauf ab was die dazu sagt, wenn
>der Wandler kurzzeitig recht hohe Ströme entnehmen muss um den Elko zu
>laden.

Die ist da recht entspannt ;-) Auf der Eingangsseite des Wandlers ist
nochmal ein Keramikkondensator, und der Ladestrom des Zündelkos ist mit
einem Vorwiderstand auf ein paar mA begrenzt. Man schaltet das Gerät mit
einem Kommando in den "scharf"-Modus, dann wird der Elko geladen, das
dauert grob 1 s.

Hab Deinen Beitrag gesehen, sieht auch gut aus! Wie hast Du den MC34063
auf 60 Volt gepimmt?

Autor: Deneriel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der MC34063 wurde einfach mit einem externen MosFET aufgebohrt. Beim
StepUp muss der ja nur die einfache Betriebsspannung bei genug Strom
aushalten.
Dazu nach einer Schaltung irgendwo aus dem Netz ein PNP-Treiber um das
Gate schneller zu entladen. Das hat nochmal ein paar % Wirkungsgrad mehr
und ein paar ° Celsius weniger gebracht.
In dem Koffer stehen aber auch 12V zur Verfügung, das macht es etwas
einfacher, denn Faktor 5 schafft der IC noch ohne größere Verrenkungen.
Alternativ bliebe noch die Variante mit einem kleinen HF-Trafo.

Getestet habe ich mit einem 390 Ohm Zementwiderstand - Damit als Last
ist der Wandler auf rund 59V eingebrochen was knapp 9W Dauerleistung
entspricht. Bei 0,8A und guten 13V aus dem Labornetzteil ergibt sich ein
Wirkungsgrad > 80%, was durchaus anständig ist. Induktivitäten habe ich
ein paar aus der Bastelkiste durchprobiert bis es passte. Am Ende ist es
dann eine alte Stabdrossel geworden.
Auch hier ist die Kondensatorbank in etwa einer Sekunde aufgeladen.
Entladen über einen Zementwiderstand dauert ca. 2 Sekunden. Danach ist
im Zündkreis keine nennenswerte Energiemenge mehr enthalten.

Autor: Deneriel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich möchte mich korrigieren: Natürlich muss der MosFet beim StepUp die
Ausgangsspannung aushalten und nicht die Eingangsspannung. Da ich aber
noch IRF3710 mit 100V rumliegen hatte, langt das locker.

Autor: Stefan (Gast)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Sehr gut!

...hab da noch ein paar Bilder von einem anderen Pyroprojekt auf der
Platte gefunden...

Links der Bleiakku, in der Mitte der Ladecontroller, rechts die
Hauptplatine mit CPU, Schnittstellen (Funk & RS485), Messschaltung
(Konstandstrom) für Pillencheck und Stepup (60 V), rechts vorne das
Funkmodul, und man sieht etwas die Kanalleiterplatten durchkucken mit
den Relais pro Kanal. Die Kanäle sind im Ruhezustand jeweils
Kurzgeschlossen um statische Aufladungen zu verhindern. Für Test oder
Schuss wird das jeweilige Kanalrelais aktiviert, und der Zündmosfet
aktiviert oder der Messstrom aufgelegt.
Die Kanalrelais- und LEDs werden über I2C Bus angesteuert.

Frontplatte: Antenne, RS485 Bus, Statusleds, Kanalauswahl, Pillencheck,
Schlüsselschalter. Alle Kanalbuchsen 4mm Banane in die dann Wagoklemmen
gesteckt werden, die bei Defekt leicht getauscht werden können.

Autor: Deneriel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das sieht durchaus amtlich aus (und teuer) ;-)
Ich bin nur immer viel zu faul die Schaltpläne in einem Layoutprogramm
zu zeichnen und dann Platinen draus zu bauen. Und dann warten bis die
Dinger geliefert werden, denn ich habe mit keinem meiner verfügbaren
Drucker bisher einen lichtdichten Prozess zum belichten oder
erfolgreichen Tonertransfer hinbekommen.

Autor: Philipp K. (philipp_k59)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Deneriel schrieb:
> denn ich habe mit keinem meiner verfügbaren
> Drucker bisher einen lichtdichten Prozess zum belichten oder
> erfolgreichen Tonertransfer hinbekommen.

Hab einen billigen 40€ Drucker der soweit seinen Dienst tut.. einfach
zwei mal übereinander auf Zweckform Projektorfolie drucken und gut. UV
belichtung 3 Minuten und 15 Minuten in Eisen3chlorid ätzen.

Autor: 0815 (Gast)
Datum:
Angehängte Dateien:

Bewertung
8 lesenswert
nicht lesenswert
Andreas Schwarz schrieb:
> hier geht's
> nur um Bilder

Aber gerne doch.


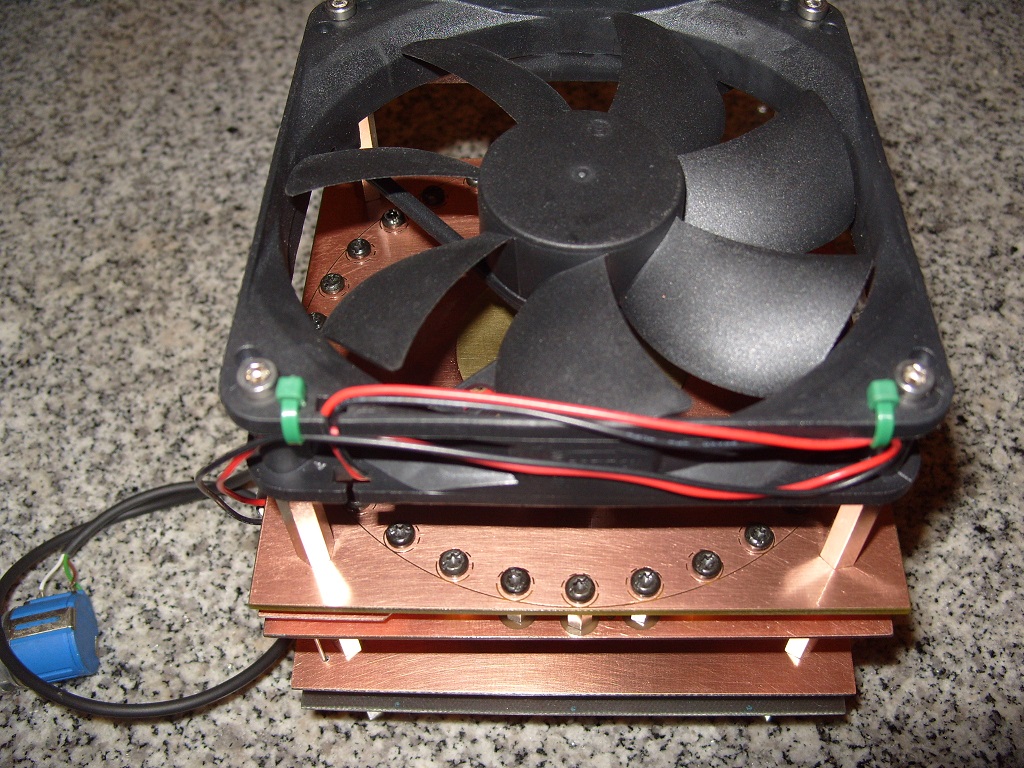

Zu sehen ist ein Drehmomentregler 0-215A, für Versorgung aus 24-60V. Für
eisenlose Motoren wie etwa LEM-200 oder PMG123.
Taktet mit 20KHz, Stromregelung ist brachial schnell (aktualisiert etwa
innerhalb 1µs).
30 Power-Mosfets sind ringförmig angeordnet, und an allen drei
Anschlüssen absolut symmetrisch angesteuert. DAS sucht auf jeden Fall
seinesgleichen...
UV-Abschaltung, Übertemp.-Abschaltung, Motor-ÜT-Abschaltung usw.
Elkos sind Polymers, sonst bräuchte man wohl einen ganzen Schuhkarton
voll...

Lüfter springt auch bei Volllast kaum an, das Teil wäre strommäßig noch
weit mehr ausreizbar, aber wurde nur für einen 215A-Motor gebaut.
Die Fets haben zusammen 2400A Dauerstrom, aber wären problemlos durch
welche mit bis zu 6KA auszutauschen.


Ihr könnt drüber lachen, aber das Ding hat Monate der Planung gekostet.
Ohne Zeichnung allein zum mechanischen Aufbau läuft da gar nichts, auch
wenn es jetzt total easy aussieht.
Also nur PC anschmeißen, und Eagle arbeiten lassen, ist da nicht. Auch
beim Aufbau genügt es nicht, die Platinen zu bestellen und zu bestücken.
Die Anschlüsse sind quasi SMD, anders geht es gar nicht/kaum. M8er
Edelstahlbolzen.

Platinen (3 doppelseitig, 3 einseitig) wie immer mit Sprint und TT
gefertigt...


Bisher leider noch mit extern nötiger Freilaufdiode. Wird demnächst auf
Halbbrücke erweitert, ist mechanisch bereits durchgeplant (2.
Mosfet-Ring).
Die Ansteuerung des oberen Treibers muss dabei durch einen Schraubbolzen
hindurch geschehen...also da kommt nochmal Freude auf ;-)

Natürlich keine Details zu Schaltplan oder irgendwelchen Dingen, die den
Nachbau ermöglichen. Nur schauen...

Autor: Christian J. (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Nebenbei Projekt zur späteren Einhausung:

GPS Tracker TK102 umgebaut zu einer Langzeitüberwachung von
Fahrzeugen/Gegenständen etc. Der Attiny84 wirft den Tracker nur an, wenn
eine Erschütterung oder Beschleunigung erkannt wurde und solange diese
andauert. Um auch eine Beschleunigung zu erkennen wurde ein
Erschütterungsensor pendelnd aufgehängt, so dass er bei Bewegung gegen
die Seitenwände einer Kammer schlägt.
Normal erkennen die Sensoren wirklich nur Erschütterungen kleinster Art
aber nicht stetige Beschleunigung. Als Gewicht wurde eine Diabolo
Luftgewehrkugel angeschrumpft. Die anderen decken die anderen Achsen ab.
Da sich der Tracker nicht über einen Mosfet oder Transistor gegen Masse
einschalten lässt, bzw sich das GSM Modul dann nicht sauber einloggt
beim Provider (zu hohe Stromschwankungen, 0-250mA) wurde ein
Ultra-Low-Current-Relais verwendet, was nur 10mA braucht. Die
Aktivierung erfolgt über die SOS Taste, die über einen Attiny Pin
getriggert wird. Zur Verrwendung kommt noch ein 1.5V -> 5V DC/DC Wandler
mit einem Leerlaufstromverbrauch von 10uA. Die auf extrem kleinen
Stromverbrauch optimierte Software triggert den TK102 so, dass er alle
1h eine Position durchgibt, sonst aber schläft. Es sei denn eine
Erschütterung weckt ihn auf, dann gibt er die Position durch.
Rechnerische Laufzeit sind 3-4 Monate.

Nachteil: Die hohe HF Leistung der GSM Antenne lässt den Attiny schonmal
"irre" werden aber er fängt sich durch Watchdog und den Umstand, dass
der ganze restliche Speicher voller "NOP" ist immer wieder.
Variableninhalte sind per CRC gesichert, kippende Bits werden erkannt
und dann resettet.

Autor: Philipp K. (philipp_k59)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Ein 38mm*45mm großes NRF24l01 Breakout Board mit Atmega328P und Arduino
Serial Bootloader, alle nicht genutzten Pins sind auf Stiftleisten.

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert

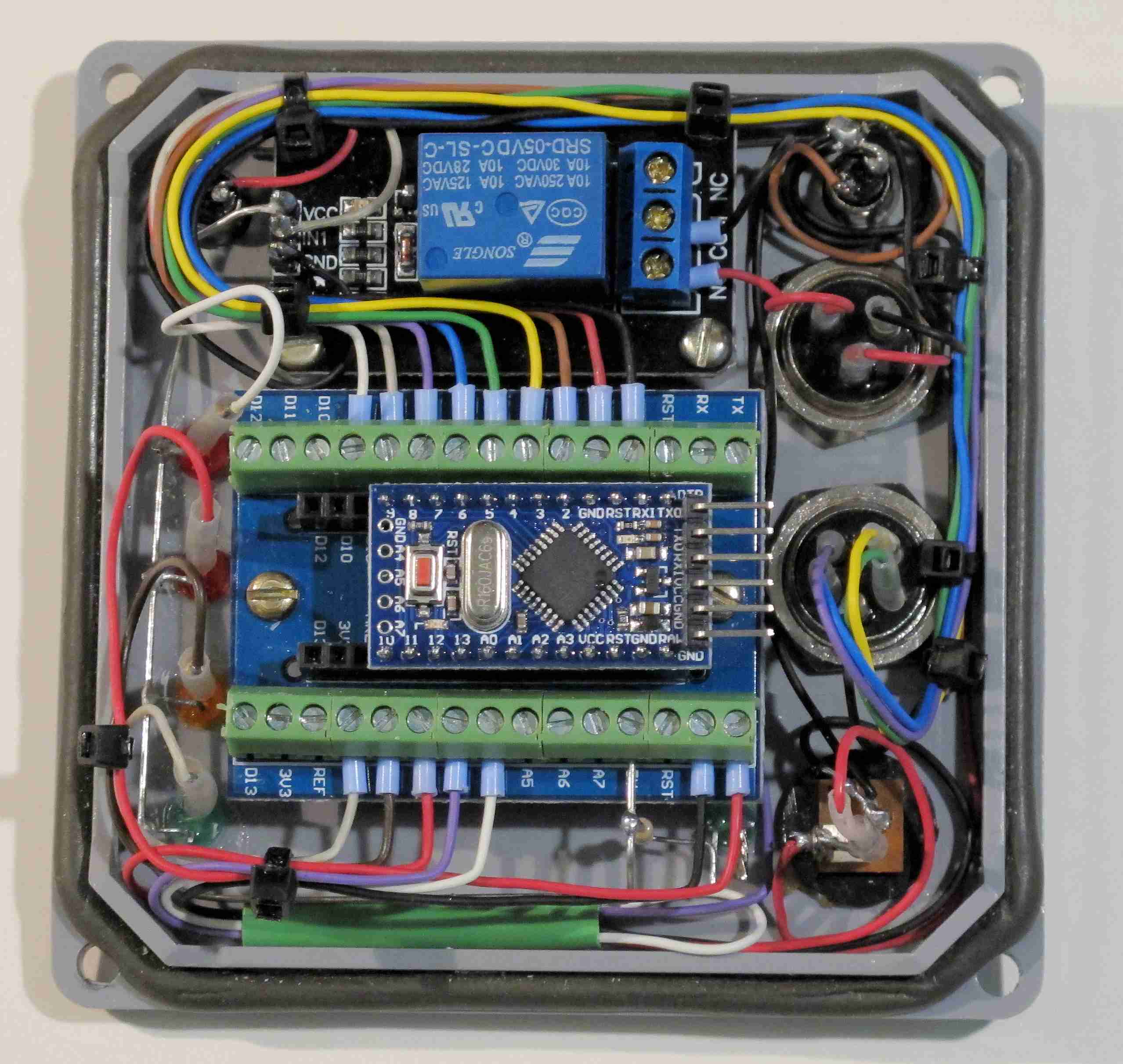

Gezeigt hier ist eine kleine Pumpensteuerung für die
Kondenswasserabführung nach außen einer mobilen Klimaanlage. Als Herz
der Steuerung dient ein chinesisch hergestellter Arduino 5V Pro-Mini.
Als Inputs dienen zwei Schwimmschalter und ein optionaler dritter Sensor
für die Anzeige bzw. Alarm des Wasserhöchststand. Das Programm ist als
eine einfache Timer gesteuerte Zustandsmaschine konzipiert und läuft im
100ms Rhythmus in einer ISR. Die ganze Firmware konnte in einem Abend
fertig gestellt werden. Etwaige Fehlerzustände werden durch LED oder
Summer angezeigt und können mit einem Drucktaster zurückgestellt werden.
Mit einem zweitem Drucktaster kann man die Pumpe manuell betreiben. Die
ganze Anordnung ist also nichts Besonderes. Die Frontplattenbeschriftung
machte ich mit Frontdesigner Software. Für die Beschriftung wählte ich
Spezialpapier mit spezieller Beschaffenheit die es hygroskopisch stabil
und beständig machen soll. Eine Plastikfolie beschützt die Oberfläche.
Die Pumpe stammt aus dem Surplus und ist eine ehemalige Keurig
magnetisch gekoppelte Kreiselpumpe mit einem angekoppeltem
Kugelrückflußventil in Serie. Der zu überwindende Höhenunterschied
beträgt ca. 50cm. Das aufgefangene Kondenswasser wird in einem
Plastikbehälter mit Bodenabfluß aufgefangen. Die Schwimmschalter sind
dort entsprechen eingebaut. Der Abpumpvorgang wird ab einer Wassermenge
von ca. 0.5l eingeleitet. Wenn der Wasserstand den Bodensensorgrenzwert
unterschreitet läuft die Pumpe noch eine gewisse Zeit weiter um so viel
Wasser wie möglich weg zu pumpen. Die Schwimmschalter stammen übrigens
auch aus China. Ursprünglich wollte ich meine selbstgebauten Infrarot
Indexbrechungssensoren zur Wassergrenzwerterkennung einsetzen, entschied
mich später aber dagegen weil die aus praktischen Gründen  noch nicht
"serienreif" sind;-)

Bestimmte Fehlerursachen  wie Unterspannung, Pumpfehler und Sensor
Fehler werden von der Firmware erkannt.

Was mir an den Arduino Bords weniger gefällt ist die Abwesenheit
irgendwelcher Schutzkomponenten die zum Schutz des uC recht
wünschenswert wären und den Unterschied zwischen Hobbyelektronik und
Industrieelektronik ausmachen. Bis jetzt baute ich nur einen
Verpolungsschutz bestehend aus einer Diode ein.

Jedenfalls hat mir das ganze Projekt viel Freude bereitet und ist mein
erstes "Arduino" Projekt. Für Projekte dieser Art kann man wirklich gut
damit arbeiten.


mfg,
Gerhard

: Bearbeitet durch User
Autor: N. J. (Gast)
Datum:
Angehängte Dateien:

Bewertung
20 lesenswert
nicht lesenswert
Mahlzeit,

Steck zwar (noch) keine Technik drinne, aber dafür umso mehr Draht ;P
(knappe 18 m)
Evtl. bekommt jedes Drahtpaar noch eine 0402 LED verpasst und dann ein
µC drunter für irgendwelche Effekte, aber das wohl erst irgendwann mal.

Beste Grüße

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Nachtrag zur Pumpensteuerung:

Gezeigt hier ist eine kleine Pumpensteuerung für die
Kondenswasserabführung nach außen einer mobilen Klimaanlage.

Beitrag "Re: Zeigt her eure Kunstwerke (2015)"

Seit dem ersten Beitrag ergaben sich noch ein paar Änderungen und
Erweiterungen. Hier noch ein paar Hinweise falls es interessiert.

Hardware:

Unterhalb der Anschlußplatine auf der Rückseite der Frontplatte habe ich
einen 7805 Spannungsregler in direkter Verdrahtung eingebaut (mit
Kühlblech) um die 150mA (bei eingeschalteten Relais) im Dauerbetrieb zu
gewährleisten. Bei 12V Eingangsspannung reicht der Spannungsregler im
Pro-Mini natürlich längst nicht mehr aus.

Auf der Unterseite der Anschlußplatine habe ich alle benutzten
ATMEGA328P Eingänge jetzt mit Eingangsschutzschaltungen versehen und
zusätzliche 1K Pullups hinzugefügt  um die Kontakt Schaltzuverlässigkeit
der Reed- und Schalterkontakte zu verbessern.

Ein Piezo-Summer wurde hinzugefügt.

Firmware:


Timeout auch für manuellen Betrieb
PUMP LED blinkt während der Nachlaufphase
PUMP LED blinkt im manuellen Betrieb
MAX.Level Warnungsfunktion fertig
Diverse Fehlererkennungslogik um Funktionsstörungen zu erkennen
(Unterspannung, Sensorunstimmigkeiten).

Kondensatbehälter:

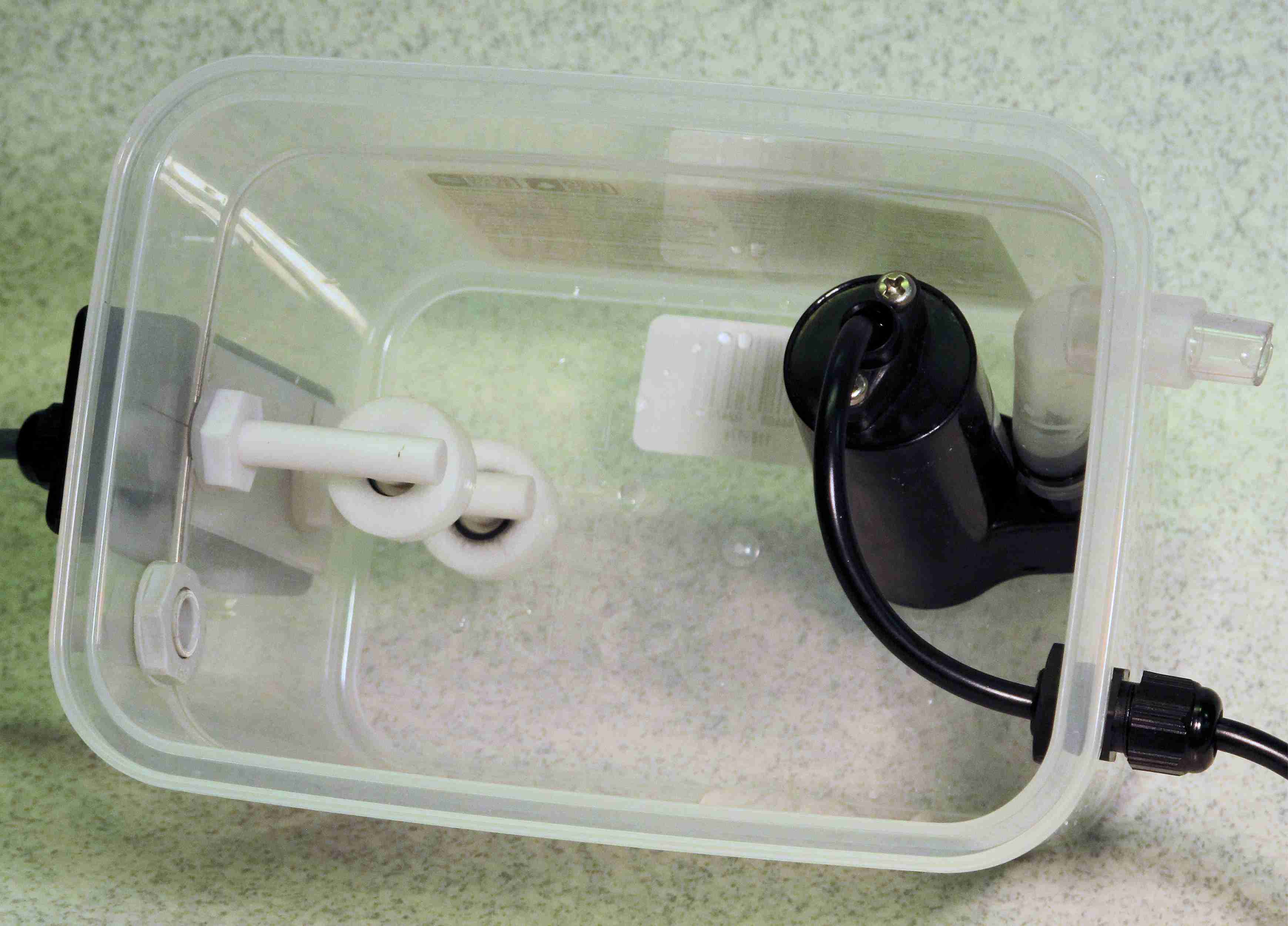

Die zwei Bilder zeigen die Anordnung der beiden Sensoren und der Pumpe.

Im tagelangen Testdauerbetrieb (Siphon Rückführungszyklus) ergaben sich
soweit noch keine Fehler. Die Firmware erfüllt augenscheinlich alle
Vorgaben die ich mir gestellt hatte;-)


mfg,
Gerhard

: Bearbeitet durch User
Autor: HWHardSoft (Gast)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Projekt USB HID IO Modul

Es handelt sich dieses Mal um ein USB IO Modul mit 2 Relaisausgängen und
2 optisch getrennten Eingängen. Die Hardware basiert auf einem ATTINY45
mit V-USB. Treiber benötigt man keine, da dieses Modul via HID
funktioniert. Somit kann man das Modul auch an allen möglichen und
unmöglichen Systemen betreiben (z.B. Raspberry Pi). Zur Ansteuerung auf
dem Raspberry Pi und anderen Linux-Plattformen habe ich ein kleines
Beispielscript unter Python geschrieben. Für Windows ist ein
Beispielprogramm für .NET z.Z. in Arbeit....

Mehr Informationen, Schaltplan, Software stehen hier zum Download
bereit:
http://www.hwhardsoft.de/deutsch/simplibox/io/

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
HWHardSoft schrieb:
> Projekt USB HID IO Modul

Gelungenes Projekt!!!

Gruß,
Gerhard

P.S. Danke für die Infos und Unterlagen.

: Bearbeitet durch User
Autor: Mw En (Firma: fritzler-avr.de) (fritzler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Webseitenartikel zu dem größeren Display wäre endlich fertig:
http://fritzler-avr.de/HP/dasdisp.php

Autor: Mw En (Firma: fritzler-avr.de) (fritzler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: IncreasingVoltage .. (increasingvoltage)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
N. J. schrieb:
> Steck zwar (noch) keine Technik drinne, aber dafür umso mehr Draht ;P
> (knappe 18 m)
> Evtl. bekommt jedes Drahtpaar noch eine 0402 LED verpasst und dann ein
> µC drunter für irgendwelche Effekte, aber das wohl erst irgendwann mal.

Schönes Projekt, aber viel Spaß dabei, die richtigen Drahtpaare raus zu
suchen :) Wird wohl eine Weile dauern.

Die Pilze finde ich allerdings auch super:

https://www.youtube.com/watch?v=D5LjGFkpApw

Wenn ich dazu komme Farbe zu kaufen, werde ich es auch mal versuchen,
evtl. wäre ein langsames und ganz leichtes Faden per µc auch
interessant.

Autor: 0815 (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
IncreasingVoltage .. schrieb:
> Schönes Projekt, aber viel Spaß dabei, die richtigen Drahtpaare raus zu
> suchen :) Wird wohl eine Weile dauern.

Nee, geht recht schnell. Er merkt schon beim ersten Paar, daß
KupferLACKdraht dafür besser gewesen wäre ;-)

Autor: Niels J. (niels)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
0815 schrieb:
> IncreasingVoltage .. schrieb:
>> Schönes Projekt, aber viel Spaß dabei, die richtigen Drahtpaare raus zu
>> suchen :) Wird wohl eine Weile dauern.

Das ist nicht so das Problem, die Drähte habe ich vorher schon paarweise
komplett zusammen gedrillt. Soll heißen: jede "Astspitze" besteht aus
einem Paar, dessen Drähte auf der Platine direkt nebeneinander liegen.
Die Äste räumlich zu sortieren wird schon lustiger, aber auch
überschaubar :)

>
> Nee, geht recht schnell. Er merkt schon beim ersten Paar, daß
> KupferLACKdraht dafür besser gewesen wäre ;-)

<sarcasm>ACH MIST!</sarcasm> ;)
Ne, keine Sorge, das ist Lackdraht. Allerdings irgendwelcher vom C.
Verlöten ließ sich der erst bei 350 °C und der blöde Lack hat mir
andauernd das Lötzinn an der Spitze verdreckt. Wenn ich sowas noch mal
mache, wollte ich eh dünneren Draht nehmen, vielleicht guck ich dann mal
bei der Fähdelfraktion vorbei, ich glaube kaum, dass die sich den Stress
den ich damit hatte dauerhaft antun ;)

Beste Grüße

N. J.

Autor: Luca E. (derlucae98)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hier ein weiteres Projekt von mir: Ein Klirrfaktormessgerät.

Bestehend aus einem Wienbrückenoszillator und einem vierstufigem
Notchfilter misst es bei einer Frequenz von 1kHz bis zu einem
Klirrfaktor von 0,03%.
Die Schaltung befindet sich in einer zusammengelöteten Box aus
Stahlblech, um Einstreuungen von Außen abzuschirmen.
Die Messwerte werden auf einem TrueRMS-Multimeter abgelesen.
Der komplette Schaltplan ist angehängt.

Und hier noch der Thread dazu:
Beitrag "Einfache Klirrfaktormessung"

Autor: Mika Z. (pong_lenis)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Ein Verstärker für den Musikgenuss im Büro mit BUF634 und OPA134 und
Lipo Versorgung. (8x in Reihe, +/- 14,8V nominal, +/-16,8V max.
+/-13,2min. mit Balancer und Lade- Entladeschutzschaltung)
Bewusst eine Monoplatine gemacht um flexibler bei der Anordnung in
verschiedenen Gehäusen zu sein. Die Schaltung orientiert sich an den
Datenblättern des BUF634 und OPA134. Rauscht nicht, brummt nicht, hört
sich auch noch ganz gut an. :)

Grüße :)

Autor: Walter Tarpan (nicolas)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist ein schöner Aufbau. Ist das Gehäuse selbstgefräst?

Autor: Mika Z. (pong_lenis)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

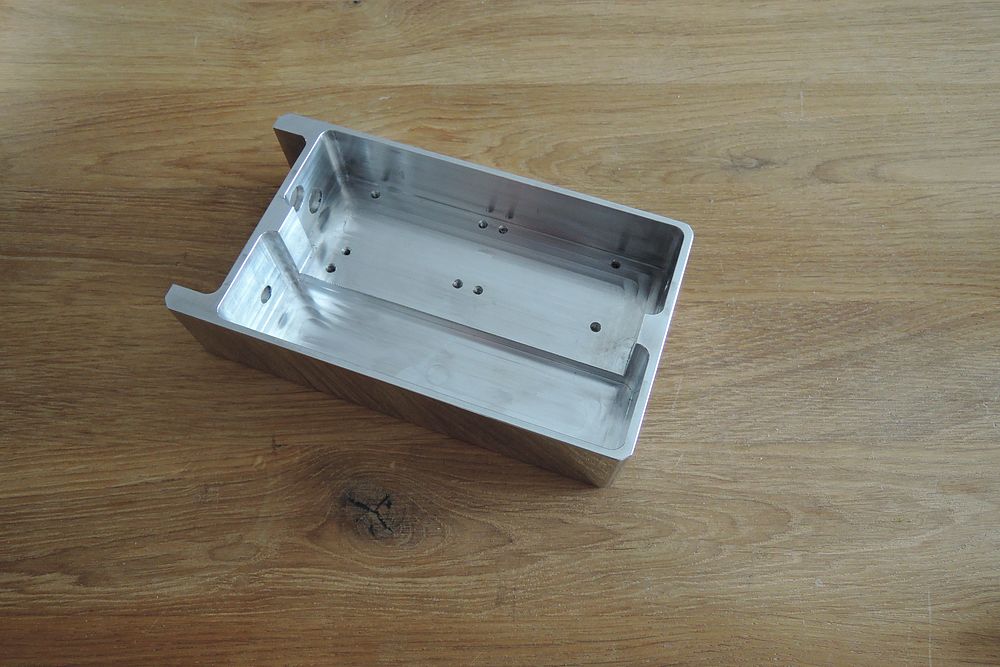

Walter T. schrieb:
> Ist das Gehäuse selbstgefräst?

Gezeichnet und poliert selbst, Fräsarbeiten machen lassen.

Autor: Chris M. (yoblid) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Timer für meinen Platinenbelichter

- einstellbar von 10 - 999 Sekunden
- eingestellte Zeit im EEPROM gespeichert
- akustisches Signal nach Zeitablauf
- Unterbrechung beim Öffnen der Belichterabdeckung

Details:
http://hartgeloetet.blogspot.de/2015/07/led-platin...

Viele Grüße
Chris

Autor: Ich (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Wozu sind da im Verstärker Hochspanungskondis drin? Die brauchen doch da
nur unötig viel platz?

Autor: Mika Z. (pong_lenis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich schrieb:
> Wozu sind da im Verstärker Hochspanungskondis drin? Die brauchen doch da
> nur unötig viel platz?

Der streichelt nur den audiophilen Teil meiner Seele.

Autor: Ultimate Projects (ultimate_projects)
Datum:
Angehängte Dateien:

Bewertung
6 lesenswert
nicht lesenswert
Mein Projekt ist ein Moving Head, selbst gebaut (9 Monate).
Hier ein kleines Video für diejenigen, die Lust und Laune haben:

https://www.youtube.com/watch?v=uouALLsgkzE

(Habe bereits einen eigenen Beitrag für mein Projekt)

Autor: Luca E. (derlucae98)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ultimate P. schrieb:
> Mein Projekt ist ein Moving Head,

Sehr cool, sieht super aus!

Lässt er sich auch per DMX steuern?

: Bearbeitet durch User
Autor: Ultimate Projects (ultimate_projects)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke, nein leider nicht, bin noch etwas zu unerfahren...

Autor: Jochen Alt (jochen_a)
Datum:

Bewertung
6 lesenswert
nicht lesenswert
Hallo zusammen,

das ist mein neuestes Projekt, eine autonome Lampe, die von einem ATMega
und einem ODroid gesteuert wird. Der Odroid erledigt die
Trajektorienplanung und die Gesichtserkennung, der ATMega steuert die
Servos:

https://www.youtube.com/watch?v=dPnp3uZqJPc

Ciao,
Jochen

Autor: Klaus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sehr hübsch! :-)

Autor: Klaus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Es scheint, Du hast ein recht gutes Auge für die Bewegungsabläufe.

Die Lampe bewegt sich fast wie Original (Ich kenne die Vorspänne von
Pixar und den einen Film mit der grossen und der kleinen Lampe).

Niedlich. Schön gemacht.

Autor: Skeptiker (Gast)
Datum:

Bewertung
-6 lesenswert
nicht lesenswert
Nett gemachtes Filmchen, aber ohne Detailinfos zu dem Projekt behaupte
ich einfach mal, dass die Bewegungsabläufe angelernt wurden und die
Personen nicht wirklich mit dem Gerät interagieren, sondern alle nur ihr
"Programm" abspulen :-p

M.E. gehört hier ins Projektforum etwas, was mit mehr
Informationssubstanz aufwarten kann.

Autor: Peter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sau geil! Finde das echt ne super Idee.

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Mehmet Kendi (mkmk)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
F. F. schrieb:
> https://www.youtube.com/watch?v=FFK_XuVqsCQ
>
> ... nur mal so.

Wobei man unterscheiden muss, ob man die Bewegungen als Animation zeigt,
oder als solche eines realen Objektes.

Autor: Ultimate Projects (ultimate_projects)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Ultimate P. schrieb:
> Mein Projekt ist ein Moving Head, selbst gebaut (9 Monate).
> Hier ein kleines Video für diejenigen, die Lust und Laune haben:
>
> https://www.youtube.com/watch?v=uouALLsgkzE
>
> (Habe bereits einen eigenen Beitrag für mein Projekt)

Tut mir leid, wollte noch weitere Bilder anhängen, leider ist ein Fehler
aufgetreten.

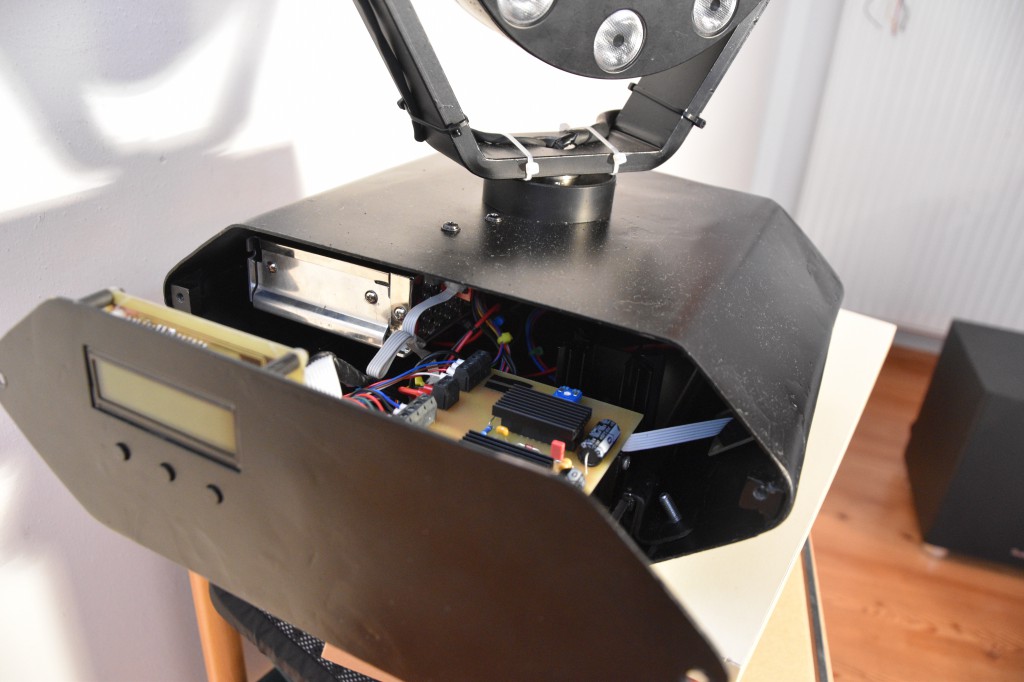

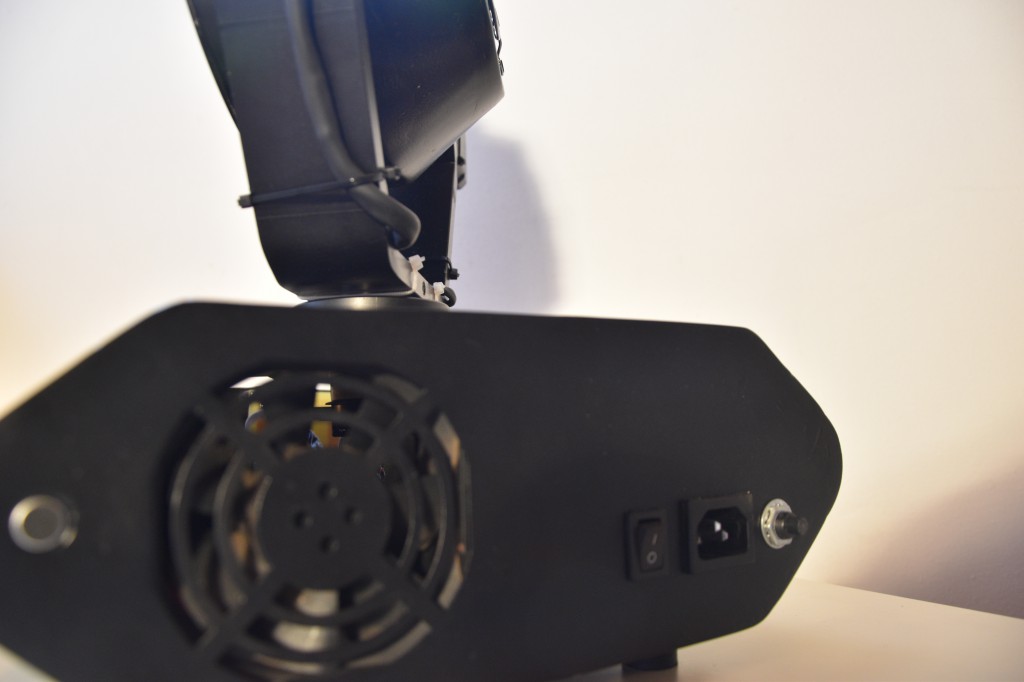

Hier nochmal einige Bilder

Autor: Felix L. (flex)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ultimate P. schrieb:
> Ultimate P. schrieb:
>> Mein Projekt ist ein Moving Head, selbst gebaut (9 Monate).
>> Hier ein kleines Video für diejenigen, die Lust und Laune haben:
>>
>> https://www.youtube.com/watch?v=uouALLsgkzE
>>
>> (Habe bereits einen eigenen Beitrag für mein Projekt)
>
> Tut mir leid, wollte noch weitere Bilder anhängen, leider ist ein Fehler
> aufgetreten.
>
> Hier nochmal einige Bilder

Super Projekt!
Was für LED´s und welche Optik hast du verwendet?

Autor: F. Fo (foldi)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Ein Röhrchen, in dem die Kabel am Bügel versteckt währen, dann sieht es
perfekt aus. Die Kabelbänder trüben den Gesamteindruck.

Autor: Ultimate Projects (ultimate_projects)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
> Super Projekt!
> Was für LED´s und welche Optik hast du verwendet?

Die Wahl der LEDs war eines meiner größten Probleme bei dem Projekt. Ich
habe Tage lang gesucht, um die günstigste Variante zu finden, LED Module
habe ich gar keine gefunden, einzelne LEDs und die dazugehörigen Linsen
zu Kaufen war zu teuer, (mehr als 250€) also suchte ich weiter. Am Ende
habe ich mich entschlossen ein LED PAR 64 zu kaufen und dort habe ich
das gesamte LED Modul sammt Kühlkörper herausgebaut.

Autor: Ultimate Projects (ultimate_projects)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
F. F. schrieb:
> Ein Röhrchen, in dem die Kabel am Bügel versteckt währen, dann sieht es
> perfekt aus. Die Kabelbänder trüben den Gesamteindruck.


Ja die Kabelbänder trüben alles ein bisschen, aber hatte keinen anderen
Einfall.

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Gezeigt hier ist eine Anschlußplatine für einige der kleinen Arduino
Bords wie z.B. der NANO und der MINI-PRO. Obwohl Breakout Bords im
Handel erhältlich sind, wollte ich für mich gewisse Extras. Die
Besonderheiten dieser Konstruktion sind:

1) LM7805 Spannungsregler für höhere Ausgangsströme da der kleine
MIC5205 Regler nur eine sehr kleine Verlustleistungsgrenze aufweist.
Möglichkeit zur Umschaltung zwischen Arduino oder LM7805
Spannungsversorgung.
2) 20V TVS und Verpolschutz mit Schottky Diode.
3) Optionale LM4132 Spannungsreferenz (1.8 bis 4.096V) vorgesehen um
höheren Anforderungen an Referenzspannungsquellenstabilität bei weiten
Temperatur Einsatzbereichen gerecht zu werden.
4) Alle IO-Pins haben 100-330 Ohm Schutzwiderstände zur Strombegrenzung
der IO Pins. Das ist vorteilhaft um direkt LEDS anschließen zu können.
Zusätzlich erhöht die zusätzliche Strombegrenzung auch das
Überlebenspotential bei eventuellen Überlastungen.
5) Für die Analogeingänge sind optionale Spannungsteiler Komponenten
vorgesehen um höhere Eingangspannungen verarbeiten zu können. Es können
auch Filter Cs eingebaut werden. Die Filter sind für digitale Zwecke
durch Lötbrücke bequem abklemmbar.
6) I2C Header mit Lötbrücken Zuschaltung der 3K3 Pullups.
7) Anstatt von Schraubklemmen wurden 5x2 Wannen Headers eingebaut um
andere Baugruppen bequem mit Flachkabel verbinden zu können. Gezeigt
sind auch
einsteckbare Schraubklemmenadapter (Eigenbau) falls notwendig. Diese
Wannenstecker haben zum Teil 8 Port Anschlüsse nebst 5V und Masse an Pin
9 und 10. Die Schraubklemmenadapter haben Links und Rechts
Verschiebungen um beide Adapter nebeneinander einstecken zu können. Das
ist im Bild nicht gut ersichtlich.

8) Serial Header für externen USART Zugang
9) Zwei 5V Dual Pin Header erlauben leichten Zugang zur 5V
Stromversorgung

10) 3.6V Zenerdiode (Optional) um den internen CH340 Spannungsregler
gegen Überspannung beim Experimentieren zu beschützen. (Falls zufällig
Kontakt zur 5V Stromversorgung gemacht wird, kann der CH340 schadhaft
werden)
11) Parallel zu den NANO-Anschlüssen sind noch 2x15 Pin Headers
eingebaut um leichten Zugang mit Steckkabeln zu ermöglichen.

Beim Pro-Mini verliert man die unteren vier Portanschluesse die beim
NANO an den 15-pin Leisten zugänglich sind.

Im Anhang sind die Gerber Dateien um einen etwaigen Nachbau zu
ermöglichen.
(Die Protel99SE Dateien sind von mir über eine PN Anfrage erhältlich.)

Der zweite PDF Stromlaufplan weist kleine kosmetische Korrekturen auf.

Die unbestückten Platinen wurden in China in Zehnerpackung für CDN$1.35
pro Stück hergestellt.

mfg,
Gerhard

: Bearbeitet durch User
Autor: Brater (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Uhrenprojekt von John Bauer finde ich auch sehr gut gemacht!

Als Inspiration am Rande: es gibt ja auch diese Digitaluhren im
Holzdesign, bei denen einfach Furnier über die leuchtende Anzeige
geklebt wird. Mit dieser Anzeige ließe sich eine solche Uhr ebenfalls
gut realisieren.

Da ich keine Erfahrung im Platinenlayout habe, habe ich nach
preisgünstigen "Standardteilen" geschaut. Beim Chinesen gibt es (für den
Arduino) fertige Module mit jeweils einer 8x8 Matrix. Diese lassen sich
seriell ansteuern und kaskadieren.

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Gezeigt hier ist mein kleines Beispiel von "Abfallveredlung" oder
"Upcycling".

Es handelt sich hier um eine kleine RTU Platine aus den 80er Jahren
meiner Firma die nun endlich den Weg zum Müll gefunden hatte. Ohne eine
Sekunde zu zögern oder mit der Wimper zu zucken, rettete ich den "Mist"
um später die "Schätze" nach deren Brauchbarkeit zu untersuchen.

Die kleine RTU Platine ist mit dem NEC78C10 Mikrocontroller bestückt.
EEPROM und RAM sind extern steckbar. Ein vierfach dekodierter SPI Bus
ermöglicht eine Systemerweiterung mit anderen Baugruppen wie z.B. eine
LED Displayeinheit und anderen Erweiterungsplatinen. Die gezeigte
Basisplatine hat 8 Analogeingänge mit Skalierung und Offsetverstärker,
580mV Offset für LM35 Temperatursensoren, 8 Digitale gepufferte IO und
diverse Timer/Counter/Capture/Compare Funktionen. Für Fernsteuerung
sorgt ein RS485 Interface wo jeder RTU seine eigene Addresse hatte. Es
wurden auch 8V und 5V bereitgestellt. Viele dieser RTUS wurden damals
von Ölbohrfirmen zur Gewichtsanzeige und Drehmoments des Bohrgestänges
eingesetzt.

Was für einen Sinn hat nun dieses Abfallveredlungsprojekt? Man könnte
streiten dass ein moderner Mikrocontroller alle diese Funktionen mit
Leichtigkeit bereitstellt. Dagegen kann man abbuchen, dass diese
Baugruppe Signalaufbereitung und Schutzfunktionen erfüllt die eine
"nackte" Baugruppe wie ein Arduino oder uC ohne Zusatzbeschaltung ohne
Änderungen nur unzureichend erfüllen kann. Jedenfalls tat mir das
Schicksal dieser alten Elektronik Leid. Auch lässt sich mit den
bedrahteten Bauteilen leicht arbeiten wenn Änderungen durchgeführt
werden sollen.

Erschwerend kommt zum Originalzustand dazu, dass keine der Original
Entwicklungswerkzeuge noch vorhanden sind oder auf modernen PCs ohne
größere Umstände lauffähig wären. Wie könnte man dem abhelfen?

Nach Inspektion ergab sich, der NEC uC könnte leicht ausgebaut werden
und die leeren uC Platinenanschlüsse mit Steckerleisten versehen werden.

So entstand die gezeigte kleine Einsteckplatine mit einem modernen AVR
Prozessor (ATMEGA1284P). Diese Einsteckplatine hat die folgenden
Eigenschaften:

Großzügig angelegter FLASH Speicher mit 128kB Platz und 16K SRAM.
2Mb EPROM, Steckleisten für DS3231 oder DS1307 RTC und SD
Kartenanschluss.
Arduino kompatibler Bootlader Anschluss
Vier dekodierte SPI Chip-Selects mit HC138 Decoder der auch den
MCP230S08 IO-Expander ansteuert.

Außer den notwendigen Unterschieden zwischen dem AVR und dem NEC uC hat
dieser Umbau die Eigenschaften nicht wesentlich geändert.

Als Entwicklungsumgebung testete ich den Arduino IDE und CodeVisionAVR
der bequem auch auf den Arduino Bootlader zugreifen kann.

Da dieser uC zwei USARTs hat, steuert das zweite den ehemaligen RS485
Port an und der erste ist für den Bootlader und Entwicklungshilfe da.

Die Bilder:

1) Zeigt den geplanten Einbau in ein Gehäuse um ein kompletter
Datenlogger mit SD-Kartenspeicherung zu werden.
2) Originalplatine mit EEPROM Träger

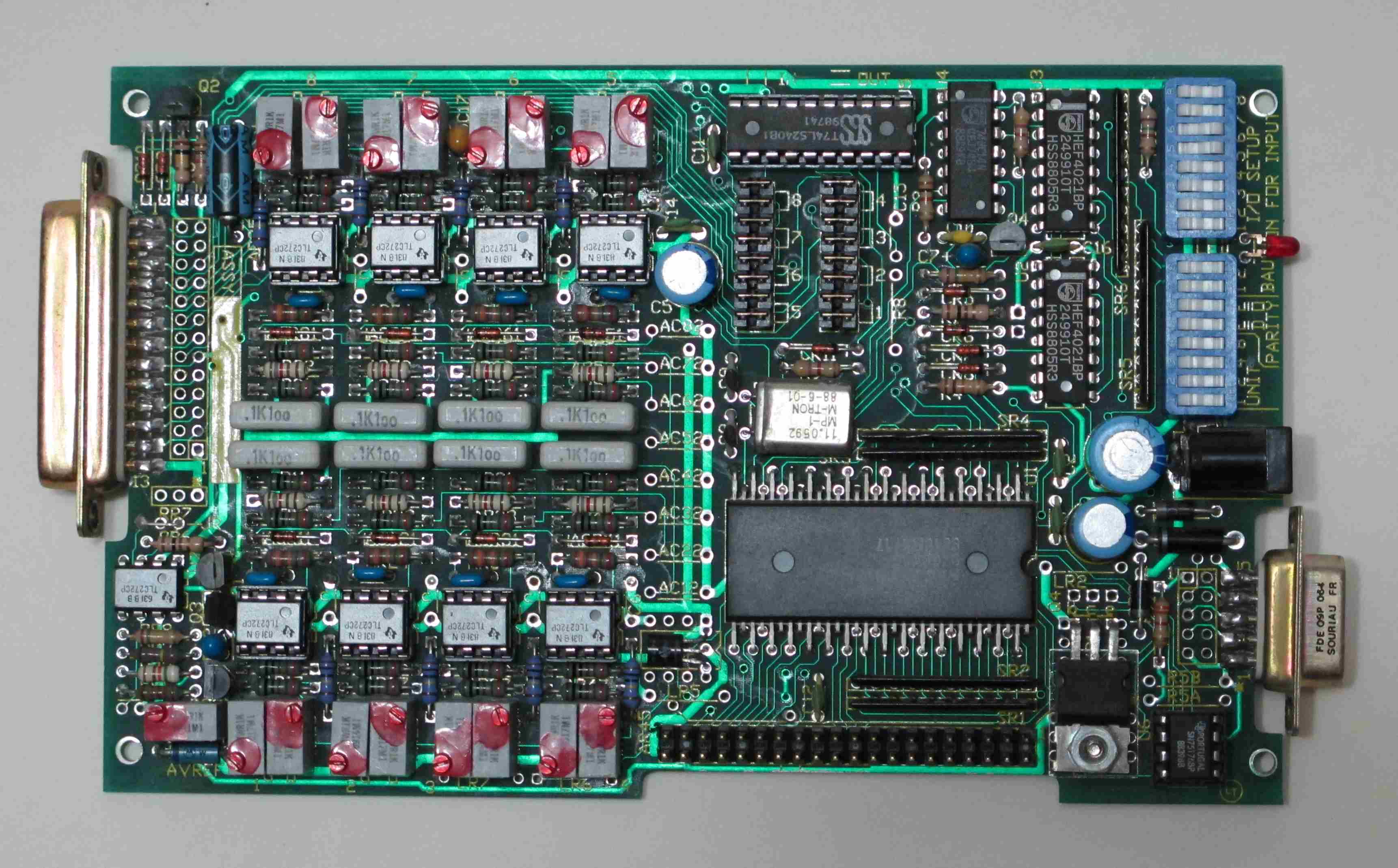

3) Originalplatine mit NEC uC ersichtlich
4) Platine mit NEC entfernt und durch Steckleisten ersetzt
5) Platine mit eingesetzter Upgrade Bord
6,7) Nahaufnahmen der Einsteckplatine


mfg,
Gerhard

P.S. Administrator: Bitte Duplikat löschen - Danke

: Bearbeitet durch User
Autor: Gregor Ottmann (zappes)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Was für einen Sinn hat nun dieses Abfallveredlungsprojekt?

Abgesehen von den anderen völlig validen Punkten, die Du nennst, würde
ich persönlich noch 2 andere anbringen:

- Weil es möglich ist
- Weil es cool ist

Ich finde das Projekt jedenfalls toll, gerade durch das
AVR-Transplantat. :)

Autor: schlank (Gast)
Datum:
Angehängte Dateien:

Bewertung
12 lesenswert
nicht lesenswert
Ich habe das Kirmes-Pferderennen nachgebaut!

Gruss

schlank

Autor: Michael D. (mike0815)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Und wo kann man dieses "wirklich gelungene Kunstwerk" in Aktion sehen?
Auf YouTube konnte ich leider nichts finden...


@Gerhard O.
saubere Arbeit!!! Egal, was Andere behaupten oder sagen, ich find's gut
;-)
Ich bin auch so ein "Recycler"!
Es wird eh schon genug weggeschmissen in unserer Wegwerfgesellschgaft!
Vor Allem Nahrung (über 50%), eine Schande ist das und müsste nicht
sein...

Gruß Michael

Autor: schlank (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!

Ein Video gibt es hier:

https://vimeo.com/131023958

Gruß Schlank

Autor: Konrad S. (maybee)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Eine sehr schöne Arbeit und das Video beantwortet fast alle meine
Fragen. Nur eine bleibt: Wie hast du die Vorwärtsbewegung umgesetzt bzw.
wie sieht der "Pferdefuß" innen aus?

Autor: Martin J. (bluematrix) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Kirmes-Pferderennen
Hallo, das ist ja mal eine tolle Idee und Umsetzung.
Gibt es dazu eine Nachbauanleitung oder Zeichnung? Die Kinder in meiner
Verwandschaft würden sich sicher über soetwas freuen.
Echt toll!!

Autor: schlank (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Hallo!

Die Pferde werden über einen umlaufenden Riemen angetrieben. Auf dem
Rückweg legt der Riemen einen Umweg durch das Pferd zurück um dort für
die Kopf- und Schwanzbewegung zu sorgen. Im Pferdefuss ist außer zwei
Kugellagern zum umlenken des Zahnriemens nichts zu finden.

Eine übersichtliche Doku gibt es hier:

http://das-labor.org/wiki/Kentucky_Derby

Evtl. lade ich die CAD Daten noch hoch. Diese muss ich aber erst noch
aufbereiten!

Autor: Begeisterter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
schlank schrieb:
> Ich habe das Kirmes-Pferderennen nachgebaut!

Traumhaft!

Autor: Martin J. (bluematrix) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
12 lesenswert
nicht lesenswert
Hallo, ich habe in den letten Monaten einen kleinen
Bestückungsautomaten, bzw. einen Pick and Place Automaten gebaut. Soeben
habe ich die ersten erfolgreich Tests mit den Feedern hinbekommen. Die
Software ist noch nicht ganz fertig und somit folgt die Bestückung der
ersten Platine sicher erst  nächste Woche.
kurz noch ein paar Daten:
- 44 Feeder für Rollen
- 18 Fedder für Tubes
- 2 Bestückungsköpfe
- 4 Linearachsen (X,Y,Z1,Z2) und 2 Rotationsachsen (Bestückungsköpfe)
- integrierte Vakuumpumpe
- CNC Controller ist ein TinyG Board
Ein erster Eindruck: https://www.youtube.com/watch?v=XIKzpkfqq60

: Bearbeitet durch User
Autor: Walter Tarpan (nicolas)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das nenne ich einen gelungenen Mechanischen Aufbau. Wie sieht Dein
Workflow vom Leiterplattenlayout bis zu den Achsenbewegungen aus? Hast
Du ein CAM selbstgeschrieben? Welche Sprache versteht der Automat?

Autor: Martin J. (bluematrix) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Layouten in Eagle, Target oder Altium und dann einfach die
Bestückungsdatenausgeben lassen (das ist meist ein txt oder xml-File).
Ich habe mich beim Format am Altium Designer orientiert(
"Designator","Value","Footprint","Mid X","Mid Y","Ref X","Ref Y","Pad
X","Pad Y","Layer","Rotation","Comment"), benötigt werden davon aber nur
einige Werte ("Designator","Value","Footprint","Mid X","Mid
Y","Layer","Rotation").
Das Ganze wird direkt eingelesen. Anschließend wird die Lage der Platine
über ausgewählte Bauteile oder Fiductial bestimmt (x, y und Winkel des
Boards), damit auch die Bauteile richtig Platziert werden. Nun kann es
auch schon mit dem Bestücken losgehen (mit den Bauteilen, die vorhanden
sind).

Autor: Michael Dreher (nospam2000)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Hi,

Ich habe ein 'eXtreme Feedback Device' (XFD) gebaut um die aktuelle
Übertragungsgeschwindigkeit meiner Fritz!Box anzuzeigen. Das Projekt
verwendet einen Rasperry Pi für die Netzwerk Kommunikation (TR-064) und
einen Arduino Pro Micro um die 171 WS2812 LEDs anzusteuern.

Hier noch ein Video dazu [https://youtu.be/7XkRbPDg2mg].
Im Video werden auch die einzelnen Teile der Anzeige erklärt.

Das XFD nimmt auch beim AVM "Pimp my Fritz!" Wettbewerb teil:
[http://www.heise.de/make/sub/pimpyourfritz/]

  Michael

Autor: Walter Tarpan (nicolas)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ein schöner, bunter Aufbau! Sind die runden LED-Leiterplatten
Eigenentwürfe oder gibt es die fertig zu bestellen? Die wären sicherlich
als Makro-Licht zum Fotografieren eine feine Sache.

Autor: Michael Dreher (nospam2000)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Walter T. schrieb:
> Sind die runden LED-Leiterplatten
> Eigenentwürfe oder gibt es die fertig zu bestellen? Die wären sicherlich
> als Makro-Licht zum Fotografieren eine feine Sache

Die LED Ringe gibt es fertig zu kaufen. Ich habe die mit 60 RGB LEDs
verwendet in einem stabilen Ring. Oftmals werden 1/4 Ringe verkauft, die
man dann selbst zusammenbauen muss.

Such mal bei ebay nach "60 ws2812 ring" oder direkt nach dem Verkäufer
fandigist.

Ob das Licht von RGB LEDs wirklich als Licht zu fotografieren taugt,
weiß ich allerdings nicht.

 Michael

Autor: Michael Dreher (nospam2000)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michael D. schrieb:
> Such mal bei ebay nach "60 ws2812 ring" oder direkt nach dem Verkäufer
> fandigist.

anstatt WS2812 vielleicht eher den Suchbegriff "NeoPixel" verwenden.
Gibt es auch bei Adafruit, Mouser, Watterott
[http://www.watterott.com/de/WS2812B-RGB-Ring-60] oder generell im
Arduino Zubehörhandel.

Autor: Mw En (Firma: fritzler-avr.de) (fritzler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schönes Projekt.
Der Wettbewerb ging irgendwie völlig an mir vorbei.
Dabei hätte ich bereits was fertig gehabt dafür.

Das 4x16 16Segment LED Display kann bei mir inzwischen auch die Fritzbox
missed Calls anzeigen und der DSL Speed wird über 2 96mm Schaltschrank
Amperemeter angezeigt.
Aber dafür ist das Ding auf hackaday gelandet :>

Link:
http://www.fritzler-avr.de/HP/ledscreen.php

: Bearbeitet durch User
Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Gezeigt hier ist ein kleiner Open Source HW/SW Datenlogger (Bottle
Logger 1284P) für den Einsatz in der Umweltforschung.
Haupteinsatzbereich ist momentan die weltweite Gletscherbeobachtung. Der
Name "Bottle Logger" wurde durch die Verwendung einer "Nalgene
Wasserflasche" als dichtes Gehäuse für diverse andere Anwendungen
geprägt. Der Zweck dieses Projekts ist einen billigen Datenlogger zu
schaffen um Daten loggen einem größeren Kreis von Forschern zu
ermöglichen. Die oft sehr hohen Kosten kommerzieller Geräte ist oft ein
Problem. Auch etwaiger Verlust durch Umweltgewalten und Vandalismus ist
so leichter zu verschmerzen.

Dieser Datenlogger ist eine Weiterentwicklung der Version 1 des Original
Loggers von Northern Widget LLC mit dem AVR 328P von mir. Hier ein Link
auf den Artikel welche die Inspiration zu diesem Projekt war:

http://www.esajournals.org/doi/pdf/10.1890/0012-9623-95.2.68

Ziel dieses Projekts war die folgenden Verbesserungen zu erreichen:

UC mit groesserem FLASH Speicher; von 328P auf 1284P
Zweites Usart fuer SDI-12 und RS-485
Möglichkeit zur Erweiterung z.B für PT1K mit vielen Eingängen via SPI
Bluetooth zur drahtlosen Datenübermittlung an ein Smartphone
Noch geringeren Stromverbrauch im Vergleich zur Originalschaltung
Externe I2C Schnittstelle mit Shutdown.
Innentemperaturmessungsmöglichkeit

Es wurden durchwegs industrielle Bauteile mit weitem Temperaturbereich
gewählt. Die eingesetzte SD Karte ist auch industrieller Typ mit weitem
Temperaturbereich. Die Schaltung wurde erfolgreich bis zu -50 Grad in
der Temperaturkammer herunter getestet. Der uC ist ein ATMEGA1284P und
man kann, wenn man will, auch mit dem Arduino IDE arbeiten. Die Platine
ist zweilagig und in China hergestellt um Kosten in Grenzen zu halten.

Die Schaltung ist für den Schlafmodus mit geringsten Stromverbrauch
optimiert. Mit drei AA Zellen läßt sich die Schaltung über ein Jahr
betreiben (Meßintervall: 10 min). Trotz der geringen Größe lassen sich
noch bis zu drei externe Zusatzplatinen über die SPI Schnittstelle mit
betreiben. Auch das I2C Interface ist nach außen geführt. Dieses I2C
Interface läßt sich versorgungsmäßig im Schlafzyklus zur Stromersparniss
komplett abschalten. Zur Datenübermittlung ist noch ein steckbares
Bluetooth Module vorgesehen um die Daten ohne öffnen des Schutzgehäuses
direkt an ein Smartphone übermitteln zu können. Das BT Modul kann man
mittels eines extern angebrachten Magneten und Reedkontakt aufwecken.
Man kann natürlich auch zur Datenentnahme die SD Karte auswechseln.

Zur besseren Ausnützung der Stromversorgung ist noch eine externe Hybrid
Solar Ladeschaltung mit Supercap vorgesehen die mittels eines Booster
Konverters (MCP1640) einen weiten Eingangsspannungsbereich von 1.5-5V
ermöglicht. Der Supercap wird von den Batterien oder dem Solar Modul
aufgeladen. Das hat den Vorteil daß der hohe Stromverbrauch der SD-KArte
von bis zu über 100mA auch von schwachen Batterien verkraftet werden
kann die durch den Supercap gestützt werden. Abgesehen davon verlängert
die zusätzliche Energiezufuhr durch das Solar Modul natürlich die
mögliche Lebensdauer der Batterien.  Die Einhaltung der
Versorgungsspannung der SD-Karte ist bekanntlich recht kritisch.

Der Logger hat nun auch eine SDI-12 Schnittstelle um Hydrologische
Sensoren mit betreiben zu können. Es lassen sich nominal bis zu 10
Sensoren anschließen. (Es sind auch mehr möglich).

http://www.sdi-12.org/current%20specification/SDI-...

Die RS-485 Schnittstelle läßt eine zusätzliche Erweiterung des
Sensornetzwerks zu. (z.B. Schneehöhenmesser)

Mit den digitalen Ausgängen könnte man z.B. eine digitale Kamera
triggern um Gletscherbewegungen aufzeichnen zu können.


Kurzdatensteckbrief:

6+1 skalierbare Spannungseingänge
(der 7. Eingang ist zur Stromversorgungsüberwachung vorgesehen)
LM4132 Spannungsreferenz
10 Digitale IO
10-BIT DAC (0-3.3V)
DS3231 RTC
TMP101 Innentemperatur Sensor
2Mb EEPROM
5 externe SPI Chip selects
Aufweckung durch externen Interrupt Eingang möglich
RTC Alarm weckt Logger auf.
5V I2C Schnittstelle (Live)
3.3V I2C Schnittstelle mit Power Down
Stromverbrauch im Schlafzustand unter 0.085mA
Spannungsbereich 3.5-5.2V
USB Schnittstelle mit FT232RL für Bootlader und Konsole an USART1
Bluetooth Schnittstelle an USART1
RS-485 Schnittstelle an USART2
SDI-12 Schnittstelle an USART2

Externe Scanner Boards mit bis zu 40 Eingängen für PT1K/500/100,
Thermistor und Thermoelementen sind geplant.

Alle Konstruktionsdaten und Software Sourcen werden zur maßgeblichen
Zeit öffentlich zugänglich gemacht werden um privaten Nachbau zu
ermöglichen. Die Software wird über Github zugänglich sein.


mfg,
Gerhard

: Bearbeitet durch User
Autor: Thomas H. (pcexperte) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Aus der Not heraus entstanden ;)

Eine Platine auf der sich zwei AMS1117 Spannungsregler befinden um 3,3V
und 5V aus einer Eingangsspannung von 7,5-15V zu erzeugen.

Weitere Infos hier:
http://blog.thomasheldt.de/33v-und-5v-spannungsregler-modul

Das Modul baue ich mittlerweile auch in "Geräte" ein in denen ich die
beiden Spannungen brauche.

: Bearbeitet durch User
Autor: Philipp K. (philipp_k59)
Datum:
Angehängte Dateien:

Bewertung
6 lesenswert
nicht lesenswert
Irgendwie mal wieder eher Quick&Dirty und halbes Kunstwerk..

Habe beim ausschlachten einige Nixie Röhren gefunden und zu meiner
Verwunderung waren es Siemens Röhren mit 5V Kompatiblen Pins an der
Fassung die man mit BCD Code ansteuerte.

Da ich fast alles vor Ort hatte hab ich schnell ne Platine fertig
gemacht.. das 200V Netzteil musste ich dann erstmal wegen Kurzschluss
zukaufen.

Von Idee bis fertige Platine war es ein Samstag Abend.. eine Nixie Uhr.

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Gezeigt hier ist eine Anschlußplatine für einige der kleinen Arduino
> Bords wie z.B. der NANO und der MINI-PRO. Obwohl Breakout Bords im
> Handel erhältlich sind, wollte ich für mich gewisse Extras. Die
> Besonderheiten dieser Konstruktion sind...

Beitrag "Re: Zeigt her eure Kunstwerke (2015)"

Seit einigen Wochen schon nagt an mir die etwas heikle Frage warum mein
Beitrag ohne irgendwelche Begründung eine, wie ich meine, geziehlt
negative -1 Bewertung bekam. Ich kann eine neutrale oder gleichgültige
Einstellung natürlich verstehen und bin auch nicht Punktesüchtig;-)
Trotzdem interessiert mich eine Begründung dieser Bewertung, damit man
auch die Bewertung Anderer nachvollziehen kann. War diese kleine Bord
wirklich so trivial? Im Bereich des persönlichen Gebrauchs finde ich sie
in der Praxis eigentlich recht angenehm. Auch kann ich mir nicht
vorstellen, dass das Wort "Arduino" anscheinend ein solch rotes Tuch
ist.

Ich bitte diese Frage nicht falsch zu verstehen - ich bin einfach nur
etwas neugierig. Ich nehme jede Kritik, ganz gleich ob positiv oder
negativ, gerne dankend zur Kenntnis.

Jetzt war's heraus;-)

Mfg,
Gerhard

: Bearbeitet durch User
Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard, sei mir zunächst gegrüßt!

Ganz einfach, weil du es nicht nur mit solchen Menschen deines Kalibers
zu tun hast. Hier gibt es genug Menschen, die geben, sobald sie den
Namen lesen, sofort ein Minus.
TdB ist jemand, manchmal sicher nicht zu unrecht und er tut auch eine
Menge dafür, dass es so bleibt, der hier immer eher negativ bewertet
wird.

Selbst bei Leuten die ich nicht so mag, vergebe ich gern ein Plus, wenn
der Beitrag in meinen Augen gut war.
Ich glaube aber, dass nur wenige so fair sind und viele von denen die
das sind, gar nicht erst bewerten, weder positiv noch negativ.

OT: Bin jetzt auch für eine Woche weg. Du weißt ja wo. Leider ohne
Richi.:'-(
Mal sehen, ob wir Zeit finden rauf zu fahren. (Deine Heimat)
Liebe Grüße und bis bald
Frank

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Hallo Frank,

Wünsche Euch einen erholsamen Skiurlaub im alten Ö.

Viele Grüsse,
Gerhard


F. F. schrieb:
> Gerhard, sei mir zunächst gegrüßt!
>
> Ganz einfach, weil du es nicht nur mit solchen Menschen deines Kalibers
> zu tun hast. Hier gibt es genug Menschen, die geben, sobald sie den
> Namen lesen, sofort ein Minus.
> TdB ist jemand, manchmal sicher nicht zu unrecht und er tut auch eine
> Menge dafür, dass es so bleibt, der hier immer eher negativ bewertet
> wird.
>
> Selbst bei Leuten die ich nicht so mag, vergebe ich gern ein Plus, wenn
> der Beitrag in meinen Augen gut war.
> Ich glaube aber, dass nur wenige so fair sind und viele von denen die
> das sind, gar nicht erst bewerten, weder positiv noch negativ.
>
> OT: Bin jetzt auch für eine Woche weg. Du weißt ja wo. Leider ohne
> Richi.:'-(
> Mal sehen, ob wir Zeit finden rauf zu fahren. (Deine Heimat)
> Liebe Grüße und bis bald
> Frank

: Bearbeitet durch User
Autor: Michael Dreher (nospam2000)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Seit einigen Wochen schon nagt an mir die etwas heikle Frage warum mein
> Beitrag ohne irgendwelche Begründung eine, wie ich meine, geziehlt
> negative -1 Bewertung bekam.

Ich wars nicht, ehrlich :-). Vielleicht passt einfach jemandem die lange
Beschreibung nicht in diesem Thread in welchem eigentlich nur die
Bilder gepostet werden sollen ("Kunstwerke") und nicht eine ganze
Projektbeschreibung.

 Michael

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Hallo Michael,

Ich glaubs Dir schon;-)

Vielleicht triffst Du tatsächlich mit Deiner Vermutung den Nagel auf den
Kopf und ich werde mich, so schwers mir auch fallen wird, in der Zukunft
zügeln müssen;-(

Ich dachte nur zu einem "Kunststück" gehört von Rechts wegen halt auch
eine kleine Beschreibung oder Steckbrief der Konstruktion.


Gerhard

Michael D. schrieb:
> Gerhard O. schrieb:
>> Seit einigen Wochen schon nagt an mir die etwas heikle Frage warum mein
>> Beitrag ohne irgendwelche Begründung eine, wie ich meine, geziehlt
>> negative -1 Bewertung bekam.
>
> Ich wars nicht, ehrlich :-). Vielleicht passt einfach jemandem die lange
> Beschreibung nicht in diesem Thread in welchem eigentlich nur die
> Bilder gepostet werden sollen ("Kunstwerke") und nicht eine ganze
> Projektbeschreibung.
>
>  Michael

: Bearbeitet durch User
Autor: Walter Tarpan (nicolas)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Seit einigen Wochen schon nagt an mir die etwas heikle Frage warum mein
> Beitrag ohne irgendwelche Begründung eine, wie ich meine, geziehlt
> negative -1 Bewertung bekam.

Hallo Gerhard,
vorneweg: Von mir kam die negative Bewertung nicht. Ich habe nach dem
Lesen der Beschreibung enttäuscht das Browserfenster geschlossen.

Woher die Enttäuschung? Ich habe von Dir einige sehr schöne Kunstwerke,
mal mehr, mal weniger aufwendig gesehen. Aber was Du hier zeigst, ist
eine .... Leiterplatte. Das ist ungefähr so, als würde man in einem
Kuchen-Forum das Foto der mit Teig gefüllten Backform zeigen. Die
Leiterplatte ist - wie Deine Beschreibung und die Fotos zeigen -
grundsolide ausgelegt und ich habe wirklich nichts daran auszusetzen.
Vielmehr noch: Mir fällt auf Anhieb nichts auf, was ich anders machen
würde.

Aber es ist eben noch kein fertiges Projekt. Eine Leiterplatte ist der
Bruchteil eines Projekts. Für die "schönste" Leiterplatte, die ich je
designed habe, bin ich schon seit 2 Jahren an der Firmwareentwicklung -
wenn ich fertig bin, mache ich ein Foto vom Gesamtwerk aus Mechanik,
Gehäuse, Leiterplatte und Firmware (auch wenn man letzteres nicht sieht)
und poste es im Forum.

Es gibt Leiterplatten, sie an sich schon ein in sich geschlossenes
Projekt sind und keine weitere Umgebung brauchen. Diese gehört nicht
dazu. Das sieht man ja schon an den ganzen Steckern, an denen nichts
angeschlossen ist.

Kurz: Ich war enttäuscht, die lange Beschreibung eines unfertigen
Projekts zu lesen.

Aber irgendwann wird es fertig sein. Und dann sicherlich sehr
interessant.

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Walter T. schrieb:
> Hallo Gerhard,
> vorneweg: Von mir kam die negative Bewertung nicht. Ich habe nach dem
> Lesen der Beschreibung enttäuscht das Browserfenster geschlossen.

Hallo Walter,

ich danke Dir für Deine aufrichtige(und für mich überraschende) Kritik
und nehme sie etwas schockiert zur Kenntnis. Da habe ich zumindest bei
Dir den Karren offensichtlich ganz schön verfahren. Aber trotzdem nichts
für ungut.

Vielleicht gehören solche Art von Projekten tatsächlich besser in
irgendeine andere Rubrik. Mir ging es beim Entwurf dieser Adapter
Platine hauptsächlich darum eine verbesserte Anschlußplatine für die
Pro-Minis und den Nano-Boards zu schaffen.

Als fertiges Gerät war sie ja nicht gedacht und sollte eher nur zum
Experimentieren zu dienen. Sie ist also nur Mittel zum Zweck und kein
eigenständiges Gerät.

Die Wannenstecker sind vorgesehen um die lästige Schrauberei mit
Schraubleisten zu vermeiden und andere kompatible Baugruppen bequem mit
Flachkabeln oder mit individuellen Steckerstrippen anschließen zu
können. Diese Adapterplatine ergänzt die "nackten" Einsteckbords mit
nützlichen Extras. Für Schraubleisten habe ich mir noch die
Einsteckschraubleisten angefertigt.

Ich war der Meinung so ein Teil könnte Allgemein von Interesse sein und
stellte sie deshalb hier vor.

So gesehen wären ja eigentlich 80% aller meiner Beiträge in dieser
Rubrik miß plaziert weil viele davon in den letzten Jahren nur Bord
Projekte waren. Für mich sind oft nackte Platinenprojektlösungen eben
das eigentliche "Projekt".

Jetzt lassen wir die Sache aber besser auf sich beruhen bevor ich von
Horden Dir Gleichgesinnter schändlich aus der Stadt gejagt werde und
dieser schöne Thread zugemüllt wird;-)


Grüße,
Gerhard

: Bearbeitet durch User
Autor: Walter Tarpan (nicolas)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> [...] und nehme sie etwas schockiert zur Kenntnis. Da habe ich zumindest bei
> Dir den Karren offensichtlich ganz schön verfahren.

Nanana, jetzt mal nichts überinterpretieren. Es sieht sehr gut aus. Es
ist nur meiner Meinung nach noch nicht fertig. Fertig ist es erst in der
fertigen Anwendung.

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Walter T. schrieb:
> Gerhard O. schrieb:
>> [...] und nehme sie etwas schockiert zur Kenntnis. Da habe ich zumindest bei
>> Dir den Karren offensichtlich ganz schön verfahren.
>
> Nanana, jetzt mal nichts überinterpretieren. Es sieht sehr gut aus. Es
> ist nur meiner Meinung nach noch nicht fertig. Fertig ist es erst in der
> fertigen Anwendung.

Ich glaube hier beruht vielleicht das eigentliche Mißverständnis: Es war
ja nicht als fertiges Gerät gedacht sonder nur als Brücke oder
Erweiterung zwischen den Pro-Minis oder der Nano-Bord um die
Außenbeschaltung zu erleichtern. Mehr habe ich darin ursprünglich nicht
gesehen.

Im Gegensatz dazu war die kleine Pumpensteuerung von mir z.B. ein
fertiges Gerät mit solchen Baugruppen. Aber dazumal hatte ich die neue
Anschlußplatine noch nicht zur Verfügung.



Grüße,
Gerhard

Autor: David ... (volatile)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Wenn das Projekt die Leiterplatte ist, moechte ich sowas gerne weiter
hier sehen!

Autor: Conny G. (conny_g)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
David .. schrieb:
> Wenn das Projekt die Leiterplatte ist, moechte ich sowas gerne weiter
> hier sehen!

Ja, bitte!

Autor: F. Fo (foldi)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Ich auch!

Autor: Da Dieter (dieter)
Datum:

Bewertung
5 lesenswert
nicht lesenswert
Könnt ihr diese vollkommen sonnlose Disskusion vielleicht woanders
führen? Da klick ich auf dieses Thema, weil ich dachte, es hat jemand
was neues zum Thema "Kunstwerke" geschrieben, nur um dann festzustellen,
dass hier nur über Bewertungspunkte geheult wird...

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
12 lesenswert
nicht lesenswert
Gezeigt hier ist ein neuer Temperatur/Luftfeuchtigkeit Sensor mit dem
Sensirion SHT25 als Sensor Element. Eine aufschraubbare Gortex
Schutzhaube beschützt das empfindliche Sensor Element vor Staub und
Wasser. Dieser Sensor ist ein Teil einer neuen Wetterstation.
Datenschnittstelle ist 9600Baud RS485. 6-40V DC. uC ist ein 18F2620 PIC.

Die Thermische Platten Abschirmung nach Gill besteht aus weiß
angestrichenen Pflanzenuntertöpfen und hält den Temperaturfehler bei
direkter Sonneneinstrahlung je nach Windverhältnissen bis zu unter 1
Grad.

Ein ähnlicher Sensor mit dem älteren SHT15 hat sich im Dauerbetrieb von
über 10 Jahren bestens bewährt.

mfg,
Gerhard

: Bearbeitet durch User
Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Die Thermische Platten Abschirmung nach Gill besteht aus weiß
> angestrichenen Pflanzenuntertöpfen und hält den Temperaturfehler bei
> direkter Sonneneinstrahlung je nach Windverhältnissen bis zu unter 1
> Grad.

Das ist wirklich eine hübsche Idee.

Bislang litt mein (SHT-21-basierter) Sensor immer mächtig drunter,
wenn die Sonne drauf scheint.

Autor: Walter Tarpan (nicolas)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Die Thermische Platten Abschirmung nach Gill besteht aus weiß
> angestrichenen Pflanzenuntertöpfen und hält den Temperaturfehler bei
> direkter Sonneneinstrahlung je nach Windverhältnissen bis zu unter 1
> Grad.

Das ist ein wirklich schöner und sauberer Aufbau - und die Idee mit den
Pflanzenuntertöpfen finde ich originell. Das sieht alles so aus, als
gehöre das so.

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Walter T. schrieb:
> ...Das sieht alles so aus, als
> gehöre das so.

Hallo Walter,

dann habe ich mich wieder bei Dir rehabilitiert? ;-)

Gruß,
Gerhard

Autor: Walter Tarpan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> dann habe ich mich wieder bei Dir rehabilitiert? ;-)

Das war nie nötig.

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Da sich hier in letzter Zeit wenig getan hat, mal ein paar alte Sachen
von mir:

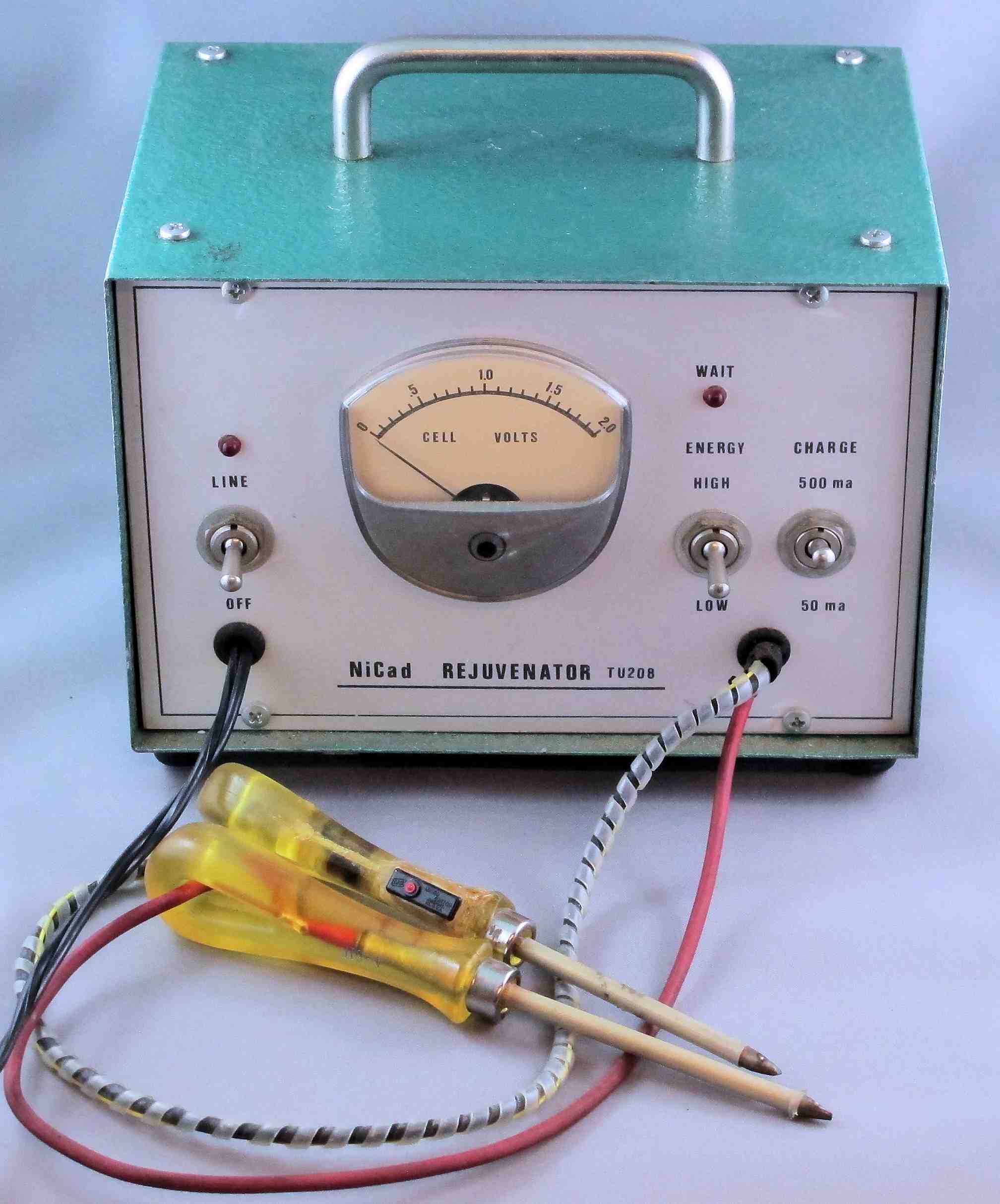

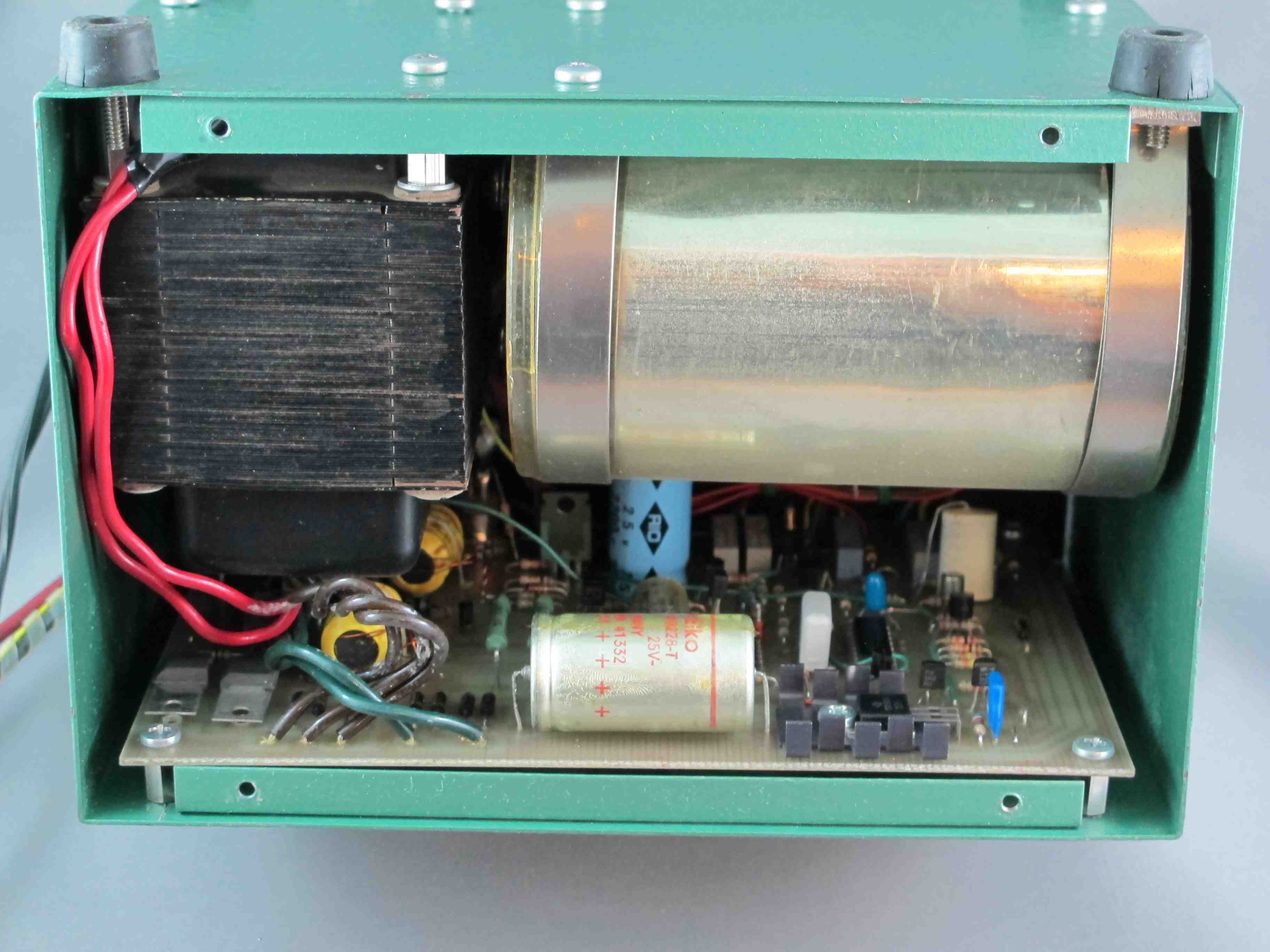

Gezeigt hier ist ein NiCd Rejuvenator auf der Basis einer gesteuerten
Abschmelzung von internen Kurzschlüssen mittels aufgeladenen SCR
Steuerung. Mit dem kleinen Mikroschalter am negativen Elektrodenhalter
löst man den SCR aus welcher die gespeicherte Energie des
Speicherkondensators in die NiCd Zelle einspeist. (ca30-90V, 20000uF)

Die Resultate waren nur zum Teil gut. Leider habe ich die
Schaltungsunterlagen wegen Umzug vor langer Zeit verloren. Das Baujahr
ist um 1980 herum.

mfg,
Gerhard

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
8 lesenswert
nicht lesenswert

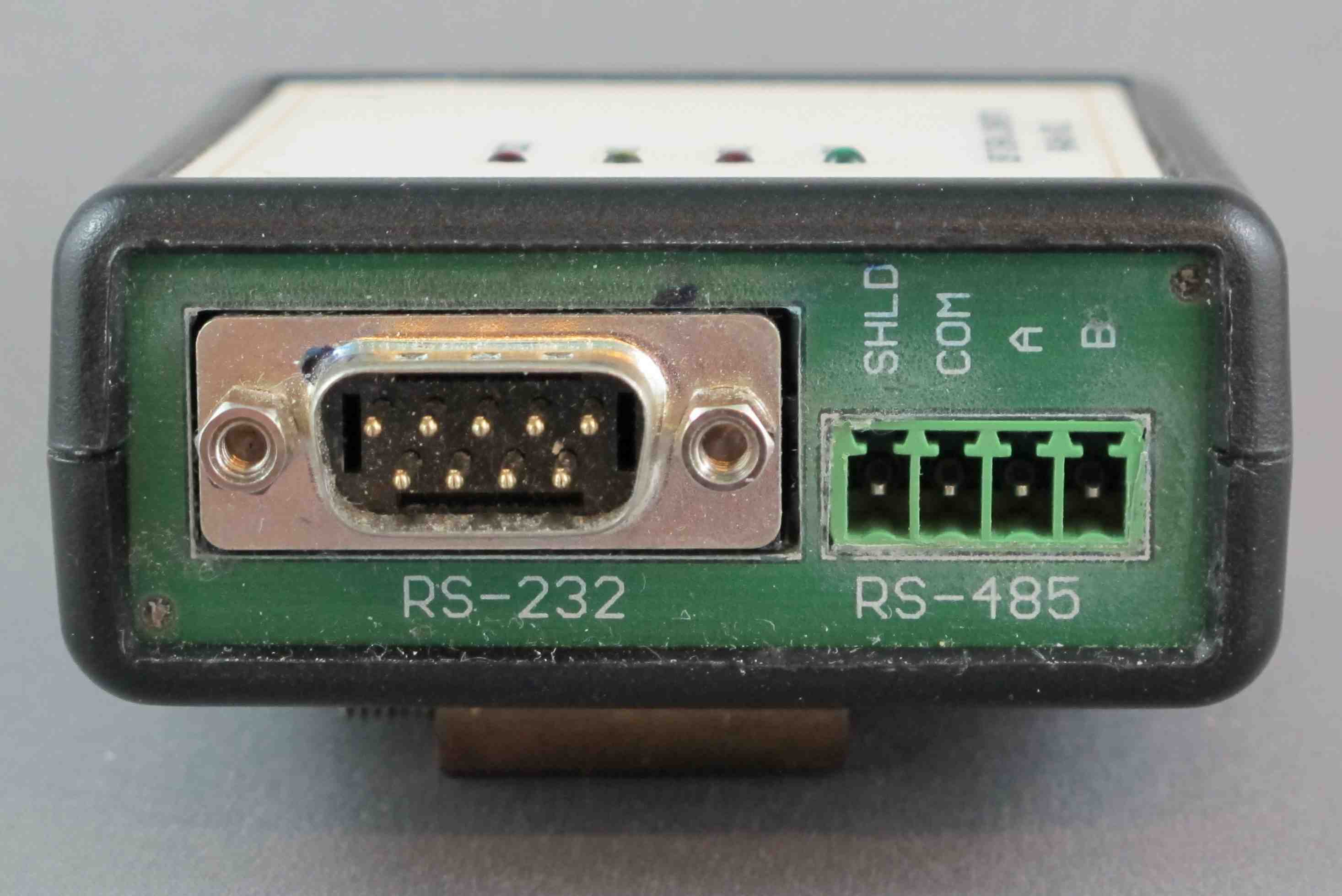

Gezeigt hier ist ein USB auf RS232 oder RS485 Adapter mit automatischer
Umschaltung auf Basis des FT232RL gezeigt. Die automatische Umschaltung
bewirkt der MAX3221 beim Anschluß eines RS232 Geräts. Der
Schiebeschalter erlaubt die Hinzusetzung eines 120 Ohm
Abschlußwiderstands. Der RS485 Bus hat auch noch eine Bias Schaltung im
Masterbtrieb.

mfg,
Gerhard

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert

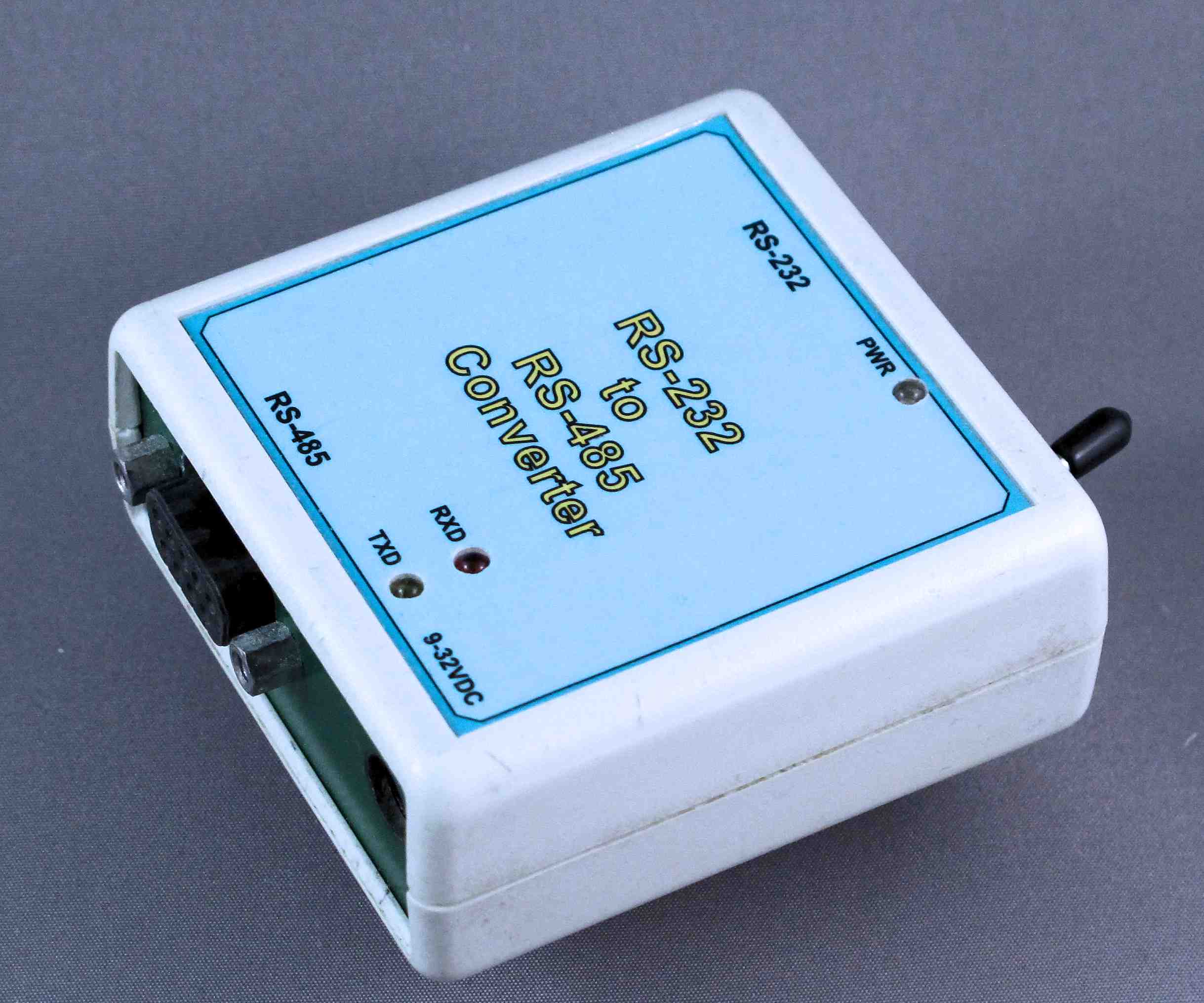

Gezeigt hier ist ein RS232 auf RS485 Umsetzer mit automatischer
Sendeumschaltung. Eine spezielle CMOS Schaltung mit monostabilem
Verhalten steuert die Sende/Empfangsrichtung. Mittels Brücke kann man
die Umschaltdauer den Baudraten gemäß zwischen 1200 bis 115200 Baud
einstellen.
Es hat sich schon viele Jahre recht gut bewährt. Der Schalter fügt den
120 Ohm RS485 Busabschluß nach Bedarf hinzu.

Die Endplatten wurden in beiden Fällen aus gefrästen FR4 hergestellt.

mfg,
Gerhard

: Bearbeitet durch User
Autor: Joe J. (neutrino)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> NiCd Rejuvenator

Nettes Projekt.
Ich habe das immer manuell gemacht: Labornetzgerät 0-30V 6A, 110000µF
Elko parallel, und dann Augen zu und per Hand die Kabel ran an den Akku
"gepulst". Hat ganz schön geknallt und gefunkt... Bei kleineren Akkus
habe ich natürlich auf den großen Elko verzichtet.
Bei alten Akkus habe ich sehr gute Erfahrungen gemacht; die neueren
hielten diese Schockbehandlung meist nicht mehr aus.

Gruß, Joe

Autor: Luca E. (derlucae98)
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Meine elektronische Last ist nun hardwaremäßig fertig, allerdings fehlt
mir aktuell die Zeit, die Software fertig zu schreiben.

Sie kann 20A und 50V bei max. 200W.
Als Testmodi sind Konstantstrom, -widerstand, -leistung und -spannung
vorgesehen (muss halt erst noch programmiert werden).
Zudem lässt sich der Konstantstrom über eine Steuerspannung extern
steuern.
Ein I/U-Ausgang und ein Triggereingang sind ebenfalls vorhanden.
Über die DIN-Buchse auf der Rückseite oberhalb der Kaltgerätebuchse ist
der ISP für den Atmega rausgeführt, was Softwareupdates ohne Entfernen
des Deckels ermöglicht.
Insgesamt befinden sich 3 Lüfter in der Last, davon 2
Temperaturgeregelt.

Hier noch der Thread dazu:
Beitrag "Elektronische Last: Referenz für ADC und DAC"

Autor: Ulrich Radig (Gast)
Datum:

Bewertung
5 lesenswert
nicht lesenswert
Hallo,

hier mal ein Video von meinem Kunstwerk ;-)

https://www.youtube.com/watch?v=kwWO07ZrbCc

Gruß
Uli

Autor: Mw En (Firma: fritzler-avr.de) (fritzler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fehlt jetzt nurnoch der Regenbogeneffekt.
Also alle Buchstaben/Wörter in anderer Farbe ;)

Autor: Walter Tarpan (nicolas)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ulrich Radig schrieb:
> hier mal ein Video von meinem Kunstwerk ;-)

Das ist ein schöner Aufbau, und durch die geschickte Nutzung der
LED-Streifen gar nicht mal so aufwendig. Wird man auch dem nächsten Fifi
das Original bewundern können?

Autor: Ulrich Radig (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

nächster FiFi nicht, Frau hat eine Reise nach Berlin gebucht.

Gruß
Uli

Autor: Markus B. (dalotel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Eine aufschraubbare Gortex
> Schutzhaube beschützt das empfindliche Sensor Element vor Staub und
> Wasser.
In deinem Beitrag zum SHT25 Sensor hast du das schön gelöst.
Ob selber gemacht oder fertig gekauft konnte ich nicht erkennen.
Ich suche auch solche Schutzhauben. Diese sind schwer erhältlich oder
sehr teuer. Hast du mir einen Tipp?


Gruß,
Markus

: Bearbeitet durch User
Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Markus,

in dem weiterführenden  Beitrag weiter unten findest Du einen
Hersteller/Lieferanten Link für die PTFE Schutzhaube:

Beitrag "Temperatur Sensor Strahlungsschutz"

Das Material der Schutzhaube besteht nicht aus Gortex sondern aus einer
1 Mikron PTFE Membran.

Beitrag "Re: Temperatur Sensor Strahlungsschutz"

Alternativ, hat Sensorion für die SHT15 und SHT2X Sensoren auch
Schutzhauben für Platinenmontage im Lieferprogramm.

Der (selbst entworfene) SHT25 Platine sitzt in einem gedrehten 12.7mm
eloxiertem Alustab.

Hoffe, das hilft Dir weiter. Bitte führe den Thread auf der o.g. Link
weiter falls Du noch weitere Fragen hast um den Thread hier nicht zu
stören.


Gruss,
Gerhard


Markus B. schrieb:
> Gerhard O. schrieb:
>> Eine aufschraubbare Gortex
>> Schutzhaube beschützt das empfindliche Sensor Element vor Staub und
>> Wasser.
> In deinem Beitrag zum SHT25 Sensor hast du das schön gelöst.
> Ob selber gemacht oder fertig gekauft konnte ich nicht erkennen.
> Ich suche auch solche Schutzhauben. Diese sind schwer erhältlich oder
> sehr teuer. Hast du mir einen Tipp?
>
>
> Gruß,
> Markus

: Bearbeitet durch User
Autor: Conny G. (conny_g)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ulrich Radig schrieb:
> Hallo,
>
> hier mal ein Video von meinem Kunstwerk ;-)
>
> https://www.youtube.com/watch?v=kwWO07ZrbCc
>
> Gruß
> Uli

Supercool, das ist wirklich die einfachstmögliche Implementation mit den
Streifen!! Schön gemacht!

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert

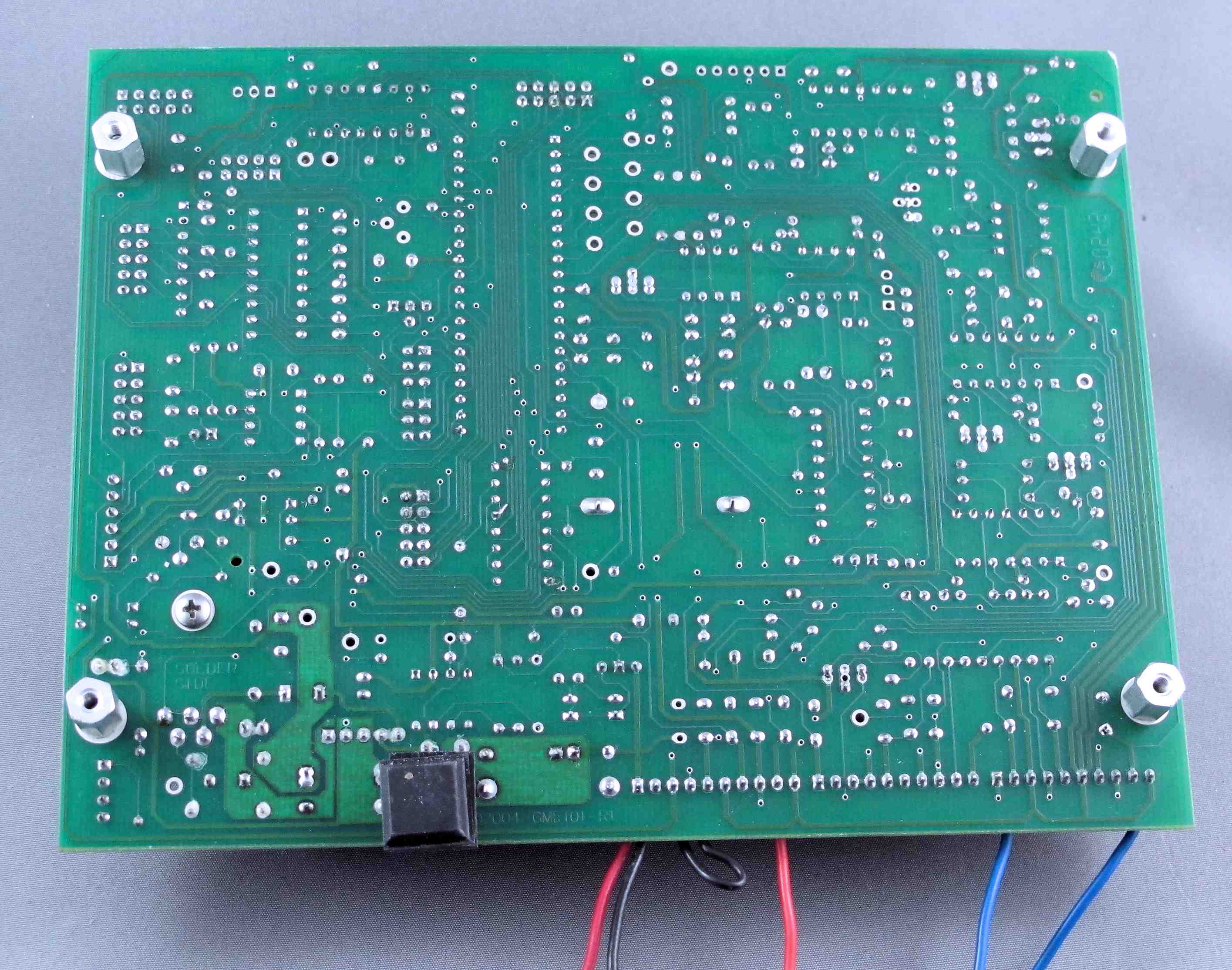

Gezeigt hier ist die Rev1 Hauptplatine meiner Wetterstation die ich
ursprünglich um 2001 (Rev0) entwickelte und seit jener Zeit durchgehend
im Betrieb ist. Zur Zeit arbeite ich daran den ursprünglichen  DS1306
durch einen einsteckbaren DS3234 zu ersetzen weil der DS1306 im Jahr
wegen der großen Temperaturextreme(-40...+35C) um über eine halbe Stunde
falsch geht. Mit dem DS3234 sollte es hoffentlich wesentlich genauer
laufen. Der uC ist ein 16F887A.
Ursprünglich war ein MX4115 Barometer Sensor von Motorola im Einsatz.
Später ersetzte ich den MX4115A mit dem MS5534A von Intersema. Zur
Temperatur und Luftfeuchtigkeitsmessung dient seit ein paar Jahren ein
externer Sensor mit dem SHT21/RS485 Modul. Früher hatte ich einen LM35
und einen Analog RH Sensor(IH3016?) im Einsatz.
Es sind Eingänge für einige Analog Inputs, Tipping Bucket Rain Gauge,
Windgeschwindigkeit und Richtung vorhanden. Als Schnittstellen sind
RS232, RS485, und Datenradio möglich. Ein GPS kann man auch anschließen.
8 Datenleitungen sind für Erweiterungen noch verfügbar.

Auf dem Metboard Bild sieht man auch noch den einsteckbaren ICSP Adapter
um den uC beim Programmieren nicht andauernd umstecken zu müssen.

Die Metboard ist in einem ausreichend großen und dichten wetterfesten
Glasfasergehäuse eingebaut. Ein Dessikant hält die interne
Luftfeuchtigkeit für mindestens 6 Monate niedrig genug um Kondensation
zu verhindern. Das Barometer Modul hat seine eigene Luftzufuhrleitung um
die Luftfeuchtigkeit innerhalb des Gehäuses nicht zu beeinträchtigen.

Die Wetterstation wird mittels RS485 in 100m Entfernung regelmäßig
abgefragt. Am selben RS485 Bus(9600b) hängt noch ein Sonnenscheinsensor
und ein Ultraschall Schneehöhensensor. Da jeder Baustein eine eigene
RS485 Busadresse hat, läßt sich die Station ohne Schwierigkeiten mit
neuen Sensoren ausbauen. Zum Daten loggen dient ein uralter 386SX 25MHZ
Laptop mit SSD und einem selber geschriebenen QB45 Logger Programm.
Mittels dem LPT Port und ein spezielles Datenlinkprogramm lassen sich
die Daten bequem auf einen modernen PC überspielen. Der alte Laptop
verbraucht mit abgeschaltetem LCD nur 0.5A was sich günstig auf den
totalen Leistungsverbrauch auswirkt.

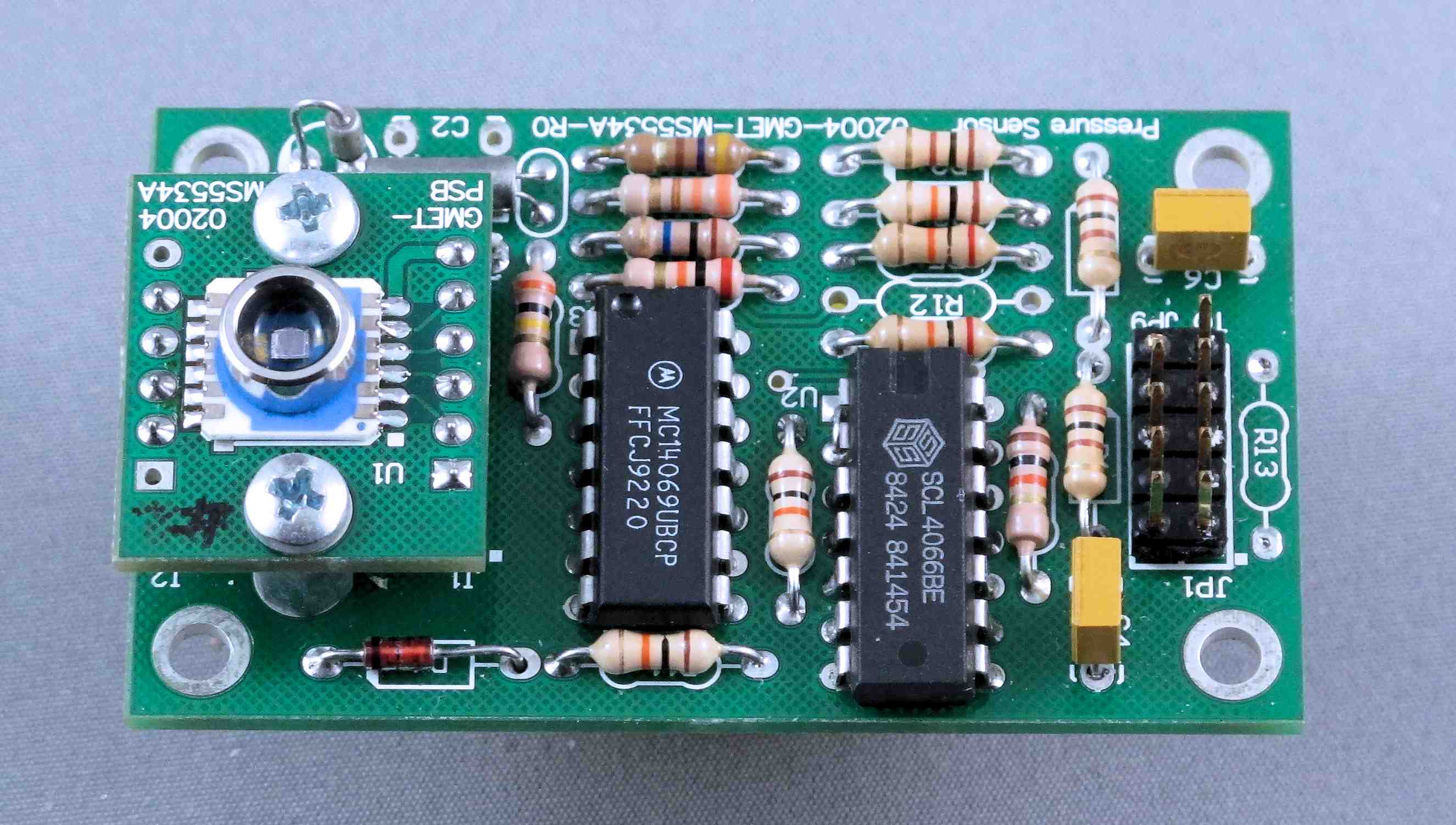

Der MS5534 Sensor ist auf einer kleinen Zusatzplatine aufgebaut welche
in einem isolierten Gehäuse untergebracht ist und mit einer einfachen
Widerstandsheizungsteuerung(2W) im Winter die Temperatur über den
Gefrierpunkt hält. Unter -10 Grad läßt die Genauigkeit sonst zu wünschen
übrig. Die neueren MS5534B haben allerdings eine wesentlich bessere
Genauigkeit unter -10C. Diese Platine erzeugt auch den 32kHz Takt für
den Sensor.

: Bearbeitet durch User
Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> weil der DS1306 im Jahr wegen der großen Temperaturextreme(-40...+35C)
> um über eine halbe Stunde falsch geh

Habt ihr in Kanada ein Pendant zum DCF77?  Vielleicht könnte man ja
damit die genaue Uhrzeit bekommen.

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Habt ihr in Kanada ein Pendant zum DCF77?  Vielleicht könnte man ja
> damit die genaue Uhrzeit bekommen.

Hi Jörg,

Ja. Bei uns kann man zwar den NIST Sender WWVB auf 60kHz gut empfangen.
Der hat PSK+ASK Kodierung der Zeit Daten. Nur war mir das zu viel
Aufwand. Früher gab es mal bei Digikey komplette Empfänger mit
eingebauter Dekodierung der Daten und eine serielle Schnittstelle. Ich
glaube, ein kleines GPS Modul wäre da günstiger zu beziehen um auf die
NEMA Daten zuzugreifen.

Gerhard

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Früher gab es mal bei Digikey komplette Empfänger mit eingebauter
> Dekodierung der Daten und eine serielle Schnittstelle.

Solche Module gibt's für den DCF77 als „dumme“ Module, bei denen man
die Decodierung in Software machen muss.  Dafür gibt's aber genügend
Codebeispiele.

> Ich glaube, ein
> kleines GPS Modul wäre da günstiger zu beziehen um auf die NEMA Daten
> zuzugreifen.

NMEA geht natürlich auch, wenn du GPS-Sicht hast und den Energievorrat,
um einen GPS-Empfänger zu betreiben.

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Solche Module gibt's für den DCF77 als „dumme“ Module, bei denen man
> die Decodierung in Software machen muss.  Dafür gibt's aber genügend
> Codebeispiele.

Dachtest Du an so ein Modul:
https://www.sparkfun.com/datasheets/Wireless/Gener...

Die gibt es noch bei Sparkfun. Die Code Beispiele müsste man sich mal
ansehen.

Power ist kein Problem, da die gesamte Anlage Netz-gespeist(UPS) ist.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, sowas in der Art.  Gibt's hier halt fertig als reine DCF-Module,
aber der da sieht auch nicht schlecht aus.  Am Ausgang bekommt man
dann rein die (AM-demodulierten) Impulse.

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Ja, sowas in der Art.  Gibt's hier halt fertig als reine DCF-Module,
> aber der da sieht auch nicht schlecht aus.  Am Ausgang bekommt man
> dann rein die (AM-demodulierten) Impulse.

Habe gerade gecheckt - Gibt es auch bei Sparkfun nicht mehr. Ist ein
"Retired product" Schade! Naja, so schwer dürfte es ja nicht sein so
einen Empfänger hinzu zaubern. Ein Quarzfilter wäre natuerlich recht
nützlich hier. Nur wird ein Eigenbau höchstwahrscheinlich nicht so schön
klein werden wie das angegebene Modul.

Die WWVB Feldstärke ist bei uns in Edmonton gut - Sind ja nur rund
1600km bis zum Sender. Nur sind die Feldstärke- und Träger
Phasenschwankungen beträchtlich. (Ich verwende WWVB als Referenz für
einen disziplinierten Frequenzstandard.)  An sich wäre das ein
interessantes eigenständiges Projekt.

: Bearbeitet durch User
Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
-1 lesenswert
nicht lesenswert

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Jörg W. schrieb:
>
http://www.digikey.com/product-detail/en/C-2%2060....

Danke. Bald werden wir hier beide vom Forum gedrängt...

Autor: Gerry S. (drachenfriedhof)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hier mein elektronisches mini-roulette
Schaltung ganz einfach mit NE555, Counter und Multiplexer. Ich hab
überlegt die null als 13. zahl dazuzunehmen, doch war zu faul
(sozusagen) ein 13-eck zu konstruieren. Sie wird jetzt einfach durch
"keine LED leuchtet" angezeigt.

Autor: Walter Tarpan (nicolas)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Aufbau sieht gut aus - aber das Foto ist wirklich furchtbar. Als
wäre ein 300 Pixel-Bild aufgebläht worden.

Autor: Franz (Gast)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hallo

Aus Frust wegen SSRs die die angegebenen Ströme nie schaffen, habe ich
was eigenes gemacht.
Ist für den Einsatz in 3D Drucker gedacht, kann 30A im Dauerbetrieb
schalten inkl. PWM.
Grosse Eigenbau-Heatbeds, 12V Heatbed an 24V oder ähnlich;)

Autor: Robin (Gast)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Das Standardprojekt: Ein Würfel mit einem AVR und 7 grünen LEDs.
Untergebracht in einem 3D gedruckten Gehäuse reagiert er auf schütteln
und Stöße (Kugelschalter). Wird er auf die Seite mit den LEDs gedreht,
geht der ATmega8 in den Power Down Modus und schaltet sich erst bei
erneutem Umdrehen auf die Unterseite wieder ein.
Als kleiner Zusatz kann die Helligkeit der LEDs nach dem Einschalten
durch Missbrauch der Pull-Ups eingestellt werden. So wird man bei Nacht
nicht geblendet und sieht auch in der Mittagssonne noch etwas.

Ein kurzes Video gibt es auch noch, ich denke das hat eine höhere
Aussagekraft als eine Beschreibung ;)
https://www.youtube.com/watch?v=fwNr4n2L4TE

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Wenn man jetzt noch einen g-Sensor einbaut, und die LEDs auf alle 6
Seiten verteilt, dann kann man den Würfel auch ganz einfach wieder
mit der Hand würfeln. :-)))

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gut gemacht, aber das Video, mir sind die Ohren fast weggeflogen.

Autor: Robin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Wenn man jetzt noch einen g-Sensor einbaut, und die LEDs auf alle 6
> Seiten verteilt, dann kann man den Würfel auch ganz einfach wieder
> mit der Hand würfeln. :-)))

Da hatte ich tatsächlich mal drüber nachgedacht, aber das wäre im Würfel
zu eng geworden. Die Batterien und Elektronik wollen ja schließlich auch
noch irgendwo hin und richtig gut werfen kann man so einen Riesen auch
nicht mehr...

F. F. schrieb:
> Gut gemacht, aber das Video, mir sind die Ohren fast weggeflogen.

Echt? Also eigentlich war das die Standardlautstärke, so wie ich das
Audio bei YouTube runtergeladen habe. Da werde ich dann demnächst mal
drauf achten müssen.

Autor: Gerhard W. (gerhard_w)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Robin schrieb:
> reagiert er auf schütteln und Stöße (Kugelschalter)
magst den "Kugelschalter" bitte beschreiben?
ist der Selbstgebaut?
Danke!

Autor: Mika Z. (pong_lenis)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Ein Mann sollte im Leben einen Baum pflanzen, ein Haus bauen, Kind in
die Welt setzen oder wie auch immer, beim Elektronik-Bastler kommt noch
hinzu eine Platine für LM317.

Hab versucht für mich alles recht zu machen, LM317 u. LM350 im TO220 und
LT 1083 im TOP-3 / TO247. Dioden für den Gleichrichter axial oder TO220.
Widerstand, Poti auf der Platine oder per Pfostenverbinder.
Kondensatoren nahe am Regler. Ordentlicher Kühlkörper und Klemmen.
Ansonsten so kompakt wie nötig aber noch optisch wertvoll. Rest Standard
nach Datasheet.

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Feine Klemmen. ☺

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg W. schrieb:
> Solche Module gibt's für den DCF77 als „dumme“ Module, bei denen man
> die Decodierung in Software machen muss.  Dafür gibt's aber genügend
> Codebeispiele.

Hallo Jörg,

bestellte mir aus England (PV Electronics) zwei 60kHz Empfänger mit 100
mm langer Antenne. Sind nun inzwischen angekommen und funktionieren
einwandfrei. Die Daten sind hier in Edmonton sehr zuverlässig. Wenn ich
einen Oszi mit dem Tastkopf direkt an der Antenne ankopple, bekomme ich
fast 100mV an Eingangsspannung. Edmonton ist trotz der 1600km Entfernung
von Boulder gut gelegen für WWVB.

Ich habe die Daten mal mit einem Streifenschreiber (25mm/s)
aufgezeichnet und mit der Hand dekodiert. Stimmt alles 100%. Die
Pulsebreiten sind ca. 10-20ms länger wie von WWVB vorgegeben. Das ist
wahrscheinlich auf die Art und Weise der Datenextraktion zurückzuführen.

Die Dekodierung sollte relativ einfach machbar sein. Ich will mal das
Rad neu erfinden und mir meine eigene Extraktions Software schreiben;-)


Gruß,
Gerhard

Autor: Armin K. (-donald-) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ulrich Radig schrieb:
> Hallo,
>
> hier mal ein Video von meinem Kunstwerk ;-)
>
> https://www.youtube.com/watch?v=kwWO07ZrbCc
>
> Gruß
> Uli

Hallo Uli,
darf man deine Uhr nachbauen, gibts da mehr Infos?

Armin

Autor: Frank M. (ukw) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Armin K. schrieb:

> darf man deine Uhr nachbauen, gibts da mehr Infos?

Nicht genau Ulrichs Uhr, aber ähnlich:

Projekt A, wird seit 2009 bis heute nachgebaut

  https://www.mikrocontroller.net/articles/Word_Clock

zusammen mit:

  https://www.mikrocontroller.net/articles/Word_Cloc...


Projekt B von 2015 mit minutengenauer Anzeige, WLAN, Steuerung durch
Android und vieles mehr:

  https://www.mikrocontroller.net/articles/WordClock24h

Gruß,

Frank

Autor: Armin K. (-donald-) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

das Projekt ist mir bekannt, mir hat es nur die kleine Elektronik und
der minimale Aufbauaufwand von Ulrichs Uhr gefallen.
Deswegen steht die Frage noch ;-)

Armin

Autor: Robin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard W. schrieb:
> Robin schrieb:
>> reagiert er auf schütteln und Stöße (Kugelschalter)
> magst den "Kugelschalter" bitte beschreiben?
> ist der Selbstgebaut?
> Danke!

Ich hatte tatsächlich mal drüber nachgedacht den selber zu bauen, dann
aber doch davon abgesehen. Im Endeffekt sind das Ersatzteile für die
anfälligen alten Quecksilberschalter in denen sich anstatt von
Quecksilber zwei Metallkugeln befinden, die je nach Lage den Stromkreis
schließen oder öffnen.
Da ist ein Schalter in dieser Art verbaut:
Ebay-Artikel Nr. 171455853889

Autor: Schleby Na (schleby)
Datum:
Angehängte Dateien:

Bewertung
9 lesenswert
nicht lesenswert
Hier gezeigt ein Drehencoder mit einem Led-Ring mit 48 SMD Leds und 50mm
Durchmesser. Angesteuert werden die 48 Leds durch
6 Schieberegister (74HC595).
Zwischen der Maske und der Deckplatte liegt ein Stück Avery Folie 3491
als Diffusor.
Macht meiner Meinung nach echt was her .

Autor: Christian J. (Gast)
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
So,

ich freue mich natürlich, dass dieser Thread, den ich vor mehr als 6
Jahren ins Leben gerufen habe noch existiert :-)

Hier wieder mal was von mir. Ok, Geschmackssache sich Platinen an die
Wand zu hängen aber einen Knall hat jeder ja.

Barometer, Thermometer mit STM32F407 und einem ILI9341 Display. Es wird
der Verlauf des Druckes angezeigt, ein Sender außen funkt dazu die
Außentemperatur rüber. Die Software ist schon etwas tricky aber war
netter Denksport. Die RTC wurde kalibiert und läuft seitdem mit nicht
mehr als 2s Abweichung pro Woche, schwankend.

Verwendete Software: CMSIS, StdPeriphLibs und HAL von Tilen Majerle

Autor: Luca E. (derlucae98)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Wenn die Multimeter alle eine andere Spannung anzeigen, muss eine
Spannungsreferenz zum Abgleich her.
Die Beste, die ich bei Reichelt finden konnte, ist die MAX6341.
Aus der Referenzspannung werden dann noch 2 umschaltbare Referenzströme
erzeugt.

Edit: Mist! Erst jetzt sehe ich einen weiteren Fehler auf der
Karteikarte. Die Genauigkeit ist 0,02%, nicht 0,2%...

: Bearbeitet durch User
Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Luca E. schrieb:
> muss eine Spannungsreferenz zum Abgleich her.

Ich habe mal für ein Forenmitglied seine selbstgebaute 10-V-Referenz
bei uns im Labor gemessen, gegen drei kalibrierte Agilent 34401A bzw.
34410A.  Interessant ist, dass die Schwankungen seiner Referenz besser
waren als die Messgeräte selbst; man sieht, dass gegen Ende der
Messung eins der beiden 34410A ein wenig wegläuft, die anderen beiden
aber nicht (vielleicht gab's etwas Zugluft im Labor).

Die gesamte Spanne der Messwerte ist mit 170 µV auf jeden Fall besser
als die ±350 bzw. ±400 µV, die für die Messgeräte als Unsicherheit
garantiert wird. ;-)  Am Ende kann man nur garantieren, dass die
Referenzspannung zwischen (10 V + 470 µV) und (10 V + 1000 µV) liegt.

Verbaut waren dort übrigens 4 x REF102C.

http://www.ti.com/product/ref102

: Bearbeitet durch Moderator
Autor: B. R. (da_miez)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Gelaserter Halter für Platinenbohrer :)
