Nachweis der Corioliskraft mit einem Foucaultschen Pendel:

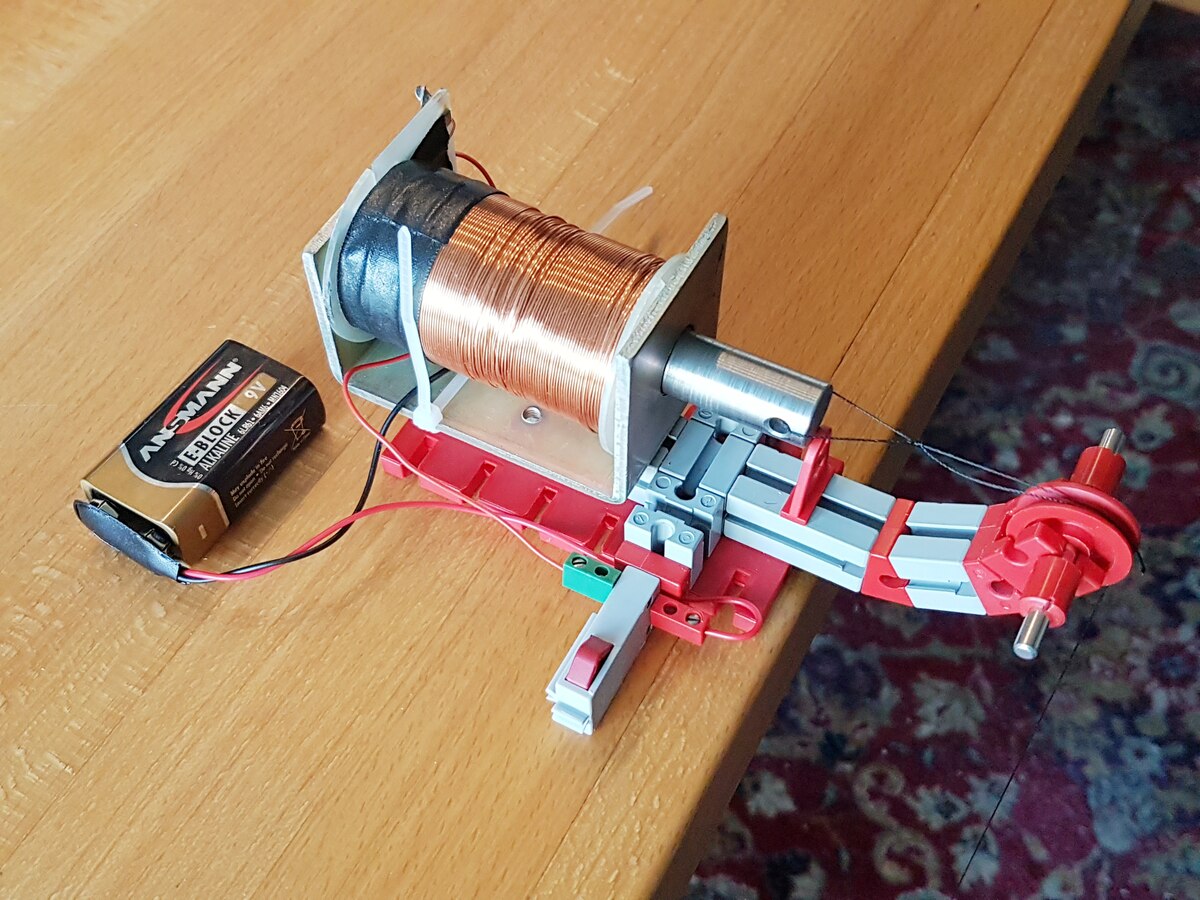

Hier mal ein räumlich bewegliches Pendel mit einer Eisenkugel an einem
80cm langen Bindfaden. Die Pendelbewegung wird dadurch am "Leben"
erhalten, dass der Bindfaden beim Durchpendeln der Ruheposition mit dem
Hubmagneten ein Stück angehoben wird und vor erreichen eines der beiden
möglichen Scheitelpunkte wieder abgelassen wird. Dadurch wird dem Pendel
die Pendelenergie zugeführt.

Beim Versuchsaufbau aus Fischertechnikbausteinen wird die Zufuhr der
Pendelenergie im richtigen Moment noch mit einem Taster bewerkstelligt.
Der Corioliskraftnachweis kann aber ein paar Stunden dauern, deshalb ist
eine Automatisierung durch anbringen eines Induktivsensors mit
nachgeschaltetem Monoflop an der Ruheposition erforderlich (noch nicht
gebaut).

Wahrscheinlich ist ein nur 80cm langes räumliches Pendel von zu vielen
Fehlerquellen umgeben und der Standort in Deutschland ist auch nicht
ganz so optimal. Die besten Bahnkurvenergebnisse erzielt man direkt am
Nord- oder Südpol.

Aber zumindest macht es Spass, zu versuchen das Pendel nur mit dem
Taster am Leben zu erhalten. Für die Konstruktion ist statt eines
Hubmagneten auch ein Schrittmotor mit Seilwinde oder Zahnstange
vorstellbar.

[Christoph M. (mchris)]

Mechanisch könnte es besser gehen, wenn der Magnet unten ist:
https://www.youtube.com/watch?v=1tXmuFA3F6I

[Michael M. (Firma: Autotronic) (michael_metzer)]

Christoph M. schrieb:
> Mechanisch könnte es besser gehen, wenn der Magnet unten ist

Ja, rein mechanisch gesehen ist das zwar besser, aber für den Nachweis
der Corioliskraft ist ein unten angebrachter E-Magnet eine zusätzliche
Fehlerquelle. Je nachdem wie schräg der Permanentmagnet am Bindfaden in
den E-Magneten reinpendelt, wird er um so schräger wieder raus gedrückt
(räumliches Pendel). Am Ende entsteht keine gleichmäßige typische
Bahnkurve, die von der Corioliskraft herrührt, sondern ein chaotisches
Muster!

[Michael M. (Firma: Autotronic) (michael_metzer)]

Christoph M. schrieb:
> https://www.youtube.com/watch?v=1tXmuFA3F6I

So ein Pendel mit Gegengewicht, um die Pendelfrequenz elegant zu
verringern, habe ich auch mal entwickelt. Durch die Achsaufhängung wird
das Pendel auf eine geradlinige Pendelbahn gezwungen. Hier ist der
E-Magnet auch unten und hat auch nur zwei Anschlüsse, so wie im Video.

Die Arbeitsspule wirkt hier aber gleichzeitig auch als Sensor und
erkennt die Annäherung des am Pendel montierten Permanentmagneten.
Dadurch entfällt der Reed-Kontakt!

[Christoph E. (stoppi)]

Über ein Foucaultsches Pendel habe ich auch schon nachgedacht. Dieses
aber mit Elektromagneten anzutreiben halte ich für gewagt. Denn da
bekommt man wohl nur allzu leicht Bewegungen rein, welche die
Schwingungsebene verändern und somit das Ergebnis verfälschen. Die
Fadenaufhängung des Foucaultschen Pendel stelle ich mir auch nicht ganz
simpel vor...

Habe mir auf willhaben.at eine alte Zündspule gekauft und mit einer sehr
einfachen Schaltung angesteuert. Ergbenis bei 19V Eingangsspannung: rund
1-1.5 cm lange Funken. Den Spannungsverlauf habe ich mir dann mittels
1000:1 Spannungsteiler am Oszilloskop angeschaut. Die Spitzen haben
beachtliche 35 kV.

Mehr Informationen: https://stoppi-homemade-physics.de/hv-netzteile/

[Christoph E. (stoppi)]

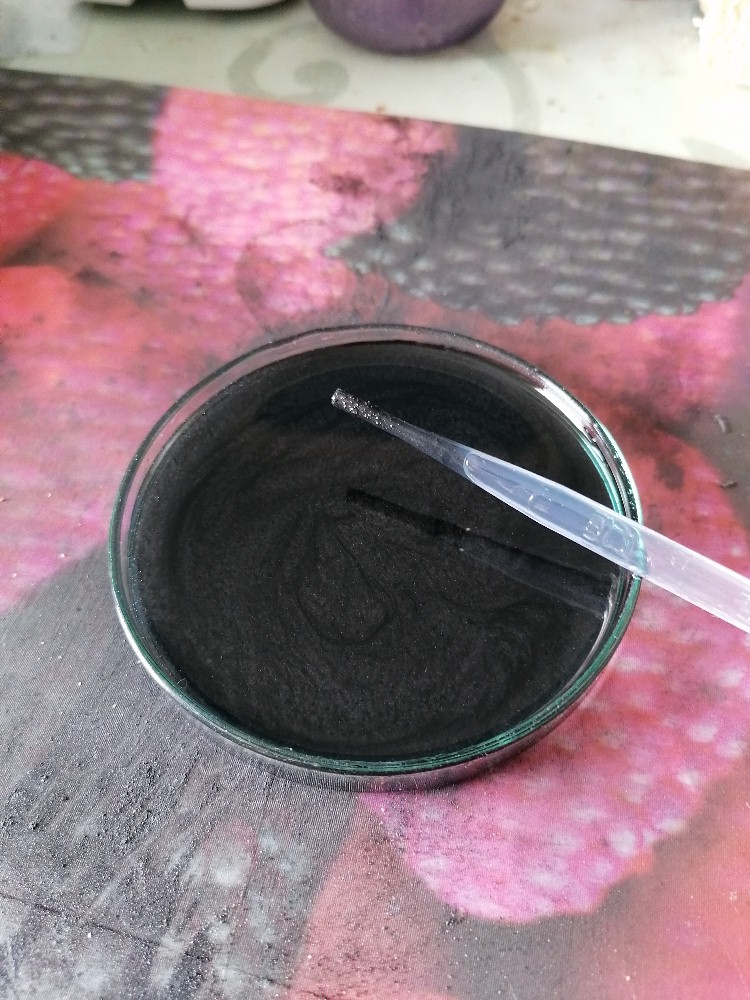

Das Experiment zur Simulation der Sonnengranulation bzw.
Rayleigh-Benard-Konvektion habe ich auch durchführen können. Es
hinterlässt zwar eine mittelgroße Sauerei in der Küche aber zum Glück
wohne ich alleine und keine bessere Hälfte rügt mich deshalb ;-)

Nachdem das kochende Wasser in den Messbecher gegeben wird und die
Petrischale mit dem Öl-Graphit-Gemisch oben draufgelegt wird, zeigen
sich nach kurzer Zeit erste Konvektionsmuster. Diese werden noch feiner,
wenn man die Petrischale vom Messbecher nimmt und auf den Küchenboden
stellt. Die Ähnlichkeit mit der Sonnengranulation ist verblüffend...

mehr Informationen inkl. Video:
https://stoppi-homemade-physics.de/sonne/

[Dieter D. (Firma: Hobbytheoretiker) (dieter_1234)]

Das wäre vielleicht auch eine Idee für ein Physikexperiment:
https://de.wikipedia.org/wiki/Flettner-Rotor

[Christoph E. (stoppi)]

Vielen lieben Dank Dieter für den guten Vorschlag. Leider habe ich ein
Experiment mit dem Flettnerrotor bereits durchgeführt.

Link: https://stoppi-homemade-physics.de/flettner-rotor/

Es gibt wirklich nicht mehr viele Experimente, die ich noch mit
vertretbaren Aufwand durchführen könnte. So Experimente wie den
Stern-Gerlach-Versuch fange ich aber gleich gar nicht an umzusetzen ;-)

Von der Firma Scionix (https://scionix.nl/) habe ich dankenswerterweise
einige Teile (Kopplungsgel für meinen Plasmonenversuch und einige
CsI(Tl)- und BGO-Szintillatoren) zur Verfügung gestellt bekommen. Freue
mich riesig darüber. Mit den Szintillatoren und einem SiPM
(Siliziumphotomultiplier) könnte ich ein kompaktes Gammaspektroskop noch
bauen...

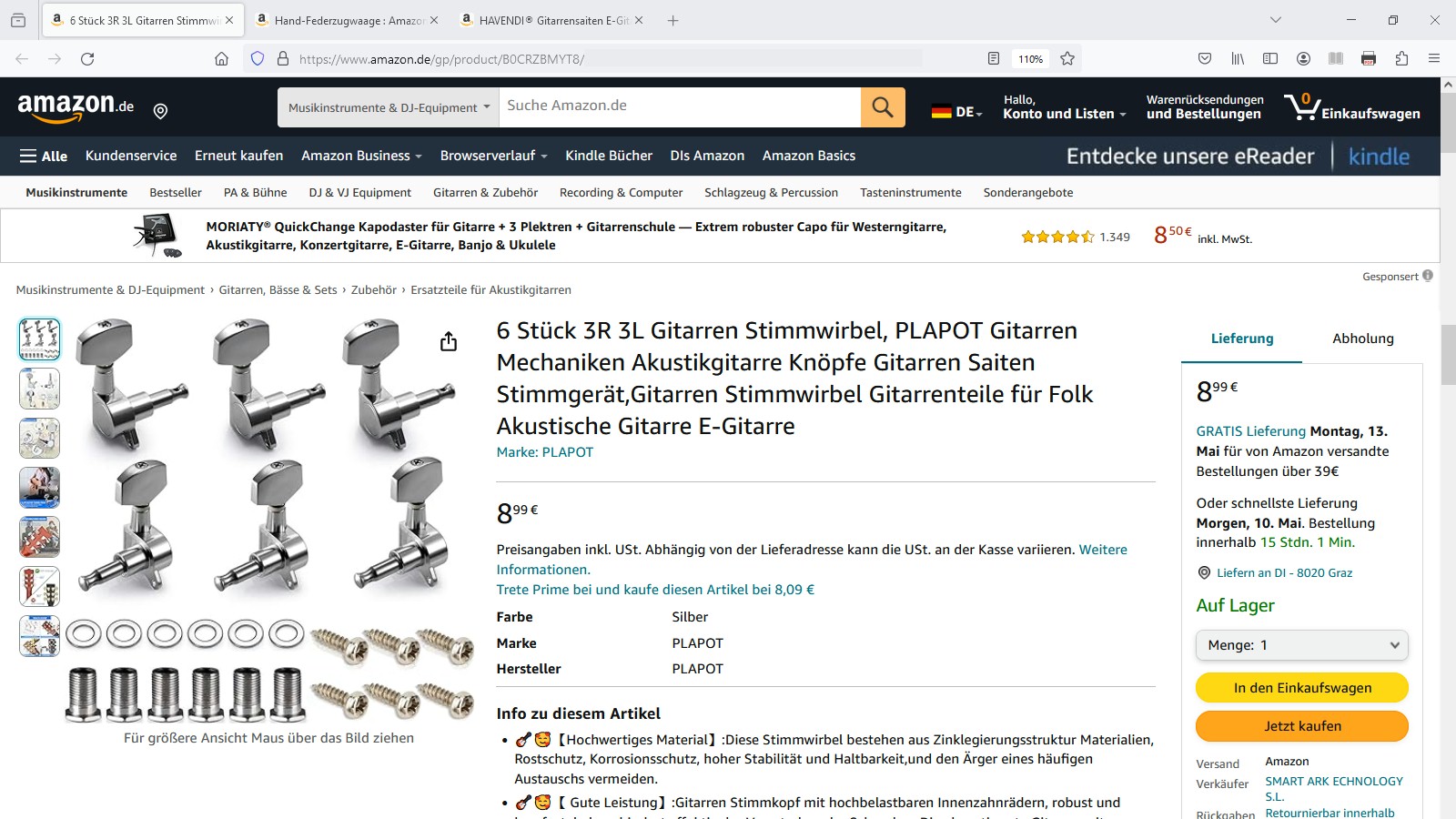

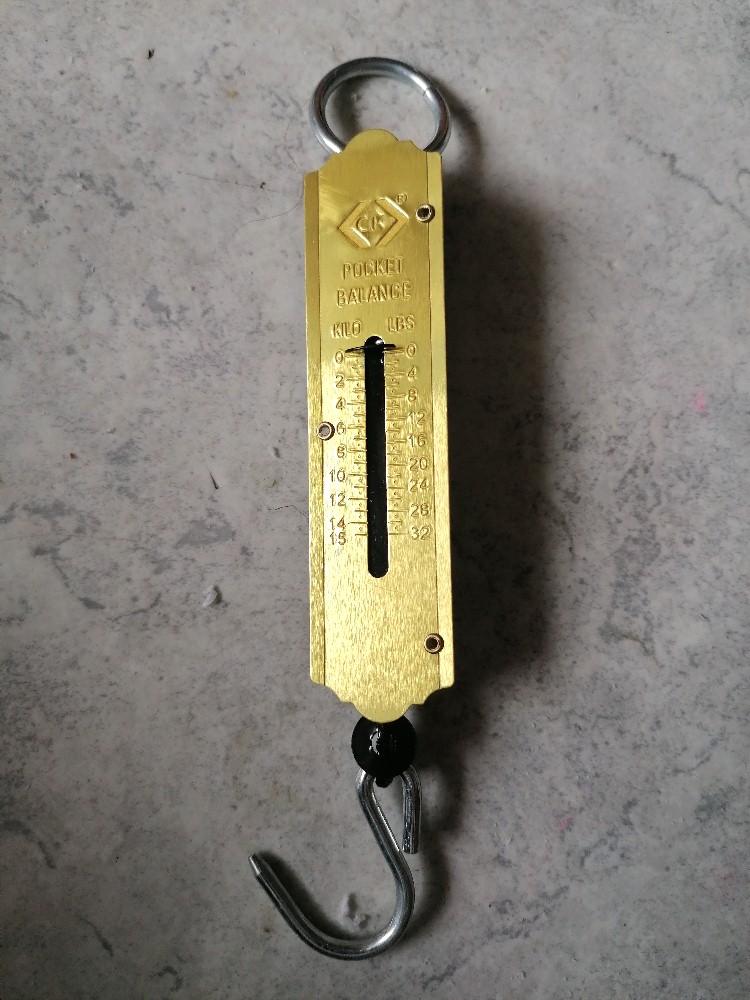

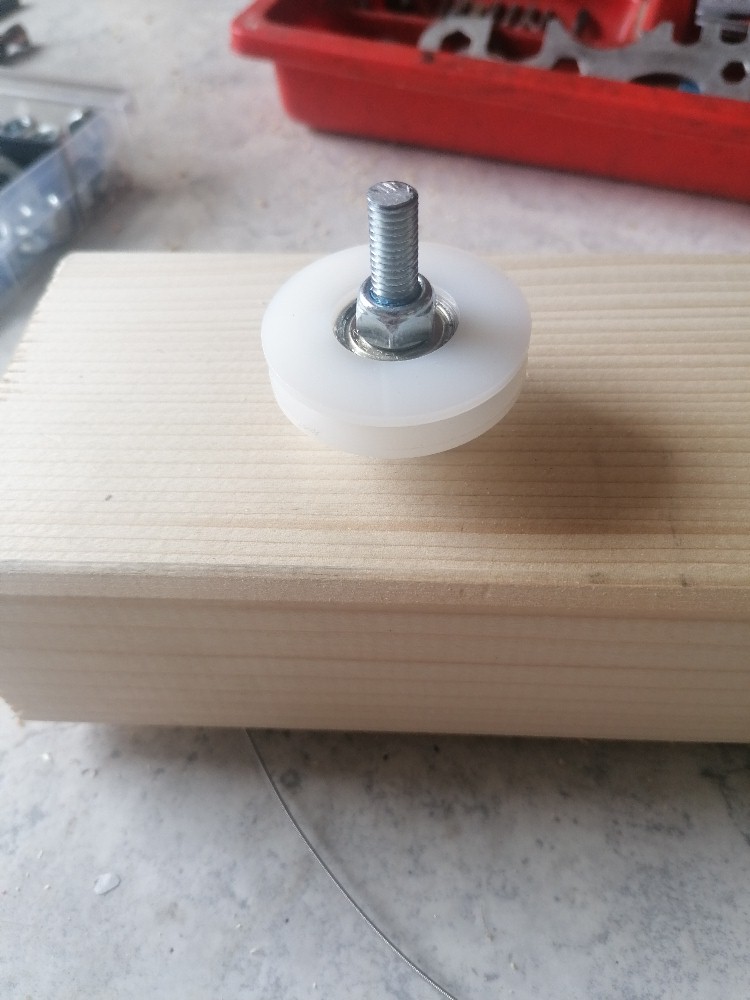

Meine Amazon-Bestellung für ein Monochord ist auch bereits angekommen.

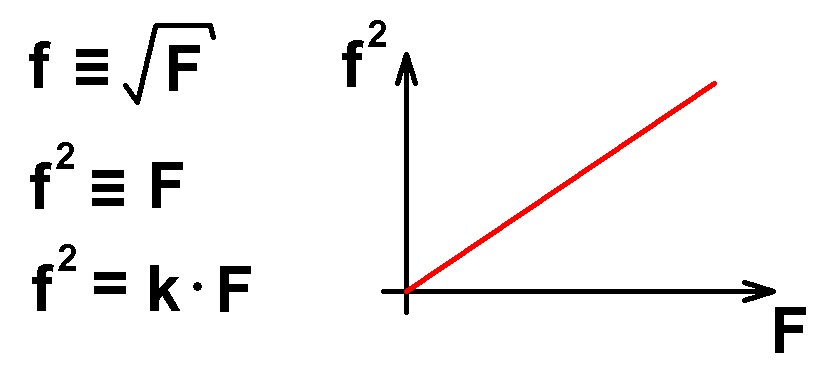

Da möchte ich die Frequenz einer Metallsaite in Abhängigkeit von der
Saitenspannung (f sollte proportional zu Wurzel(F) sein) untersuchen.

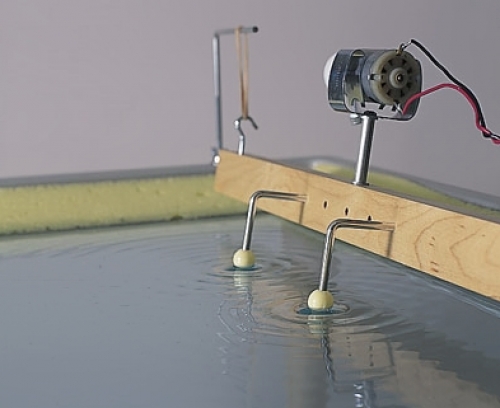

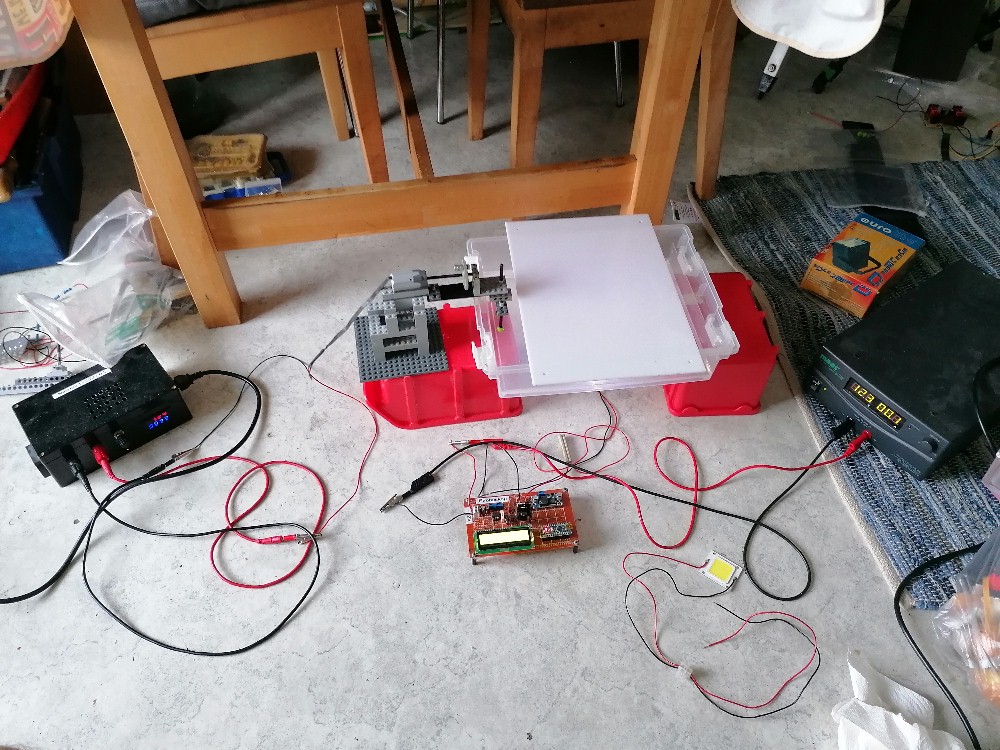

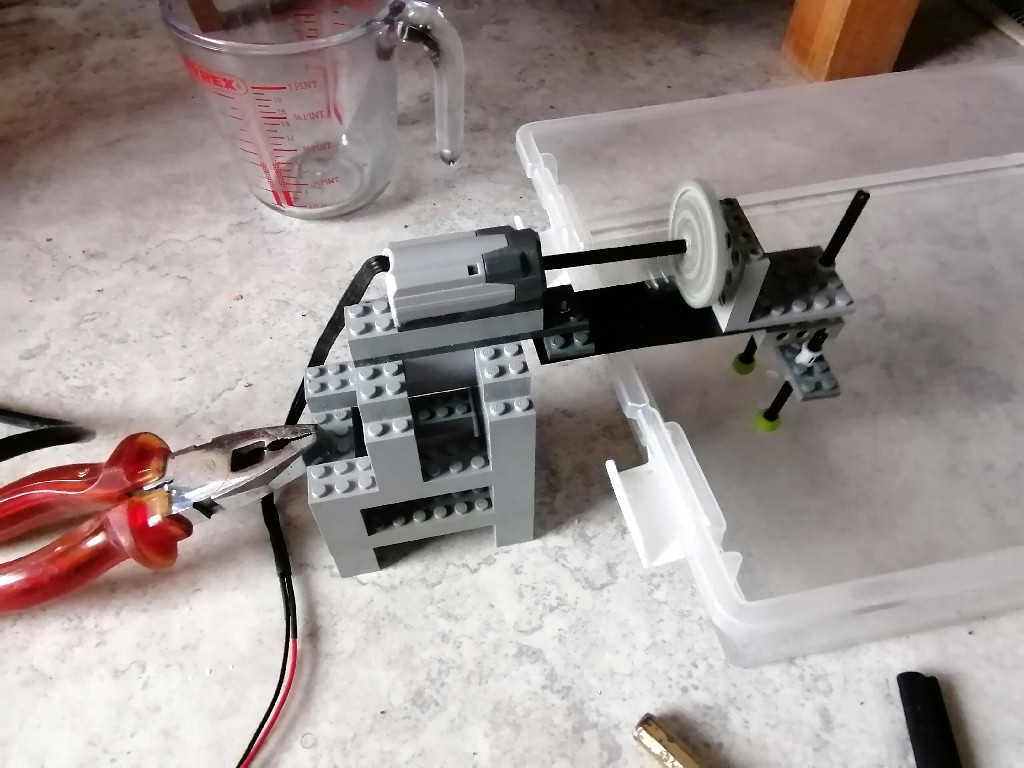

Und für meine Wellenwanne besorge ich mir diese Woche einen
Vibrationsmotor, denn mit dem Lego-Vibrator habe ich keine guten
Ergebnisse erzielt. Fad wird mir also noch nicht...

[Christoph E. (stoppi)]

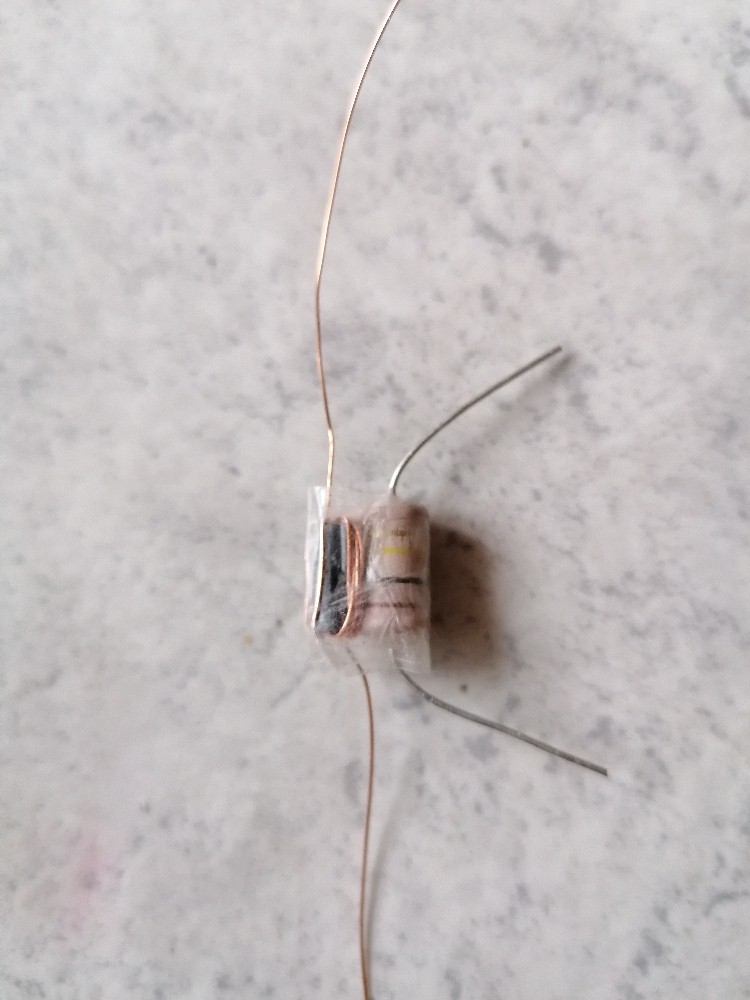

Auf der Seite von Burkhard Kainka bin ich auf ein sehr einfaches
Fluxgate-Magnetometer gestoßen. Dieses musste ich natürlich
ausprobieren. Benötigt werden zwei Drosseln mit je 3.9 mH, einen 1000 pF
Kondensator, 0.2 mm Kupferlackdraht, einen Funktionsgenerator mit etwas
Leistung und ein Oszilloskop.

Link: https://www.elektronik-labor.de/Notizen/Fluxgate.html

Treibt man die beiden Drosseln in Sättigung, so zeigt sich bei einem
externen Magnetfeld ein Signal mit der doppelten Frequenz (also bei mir
40 kHz).

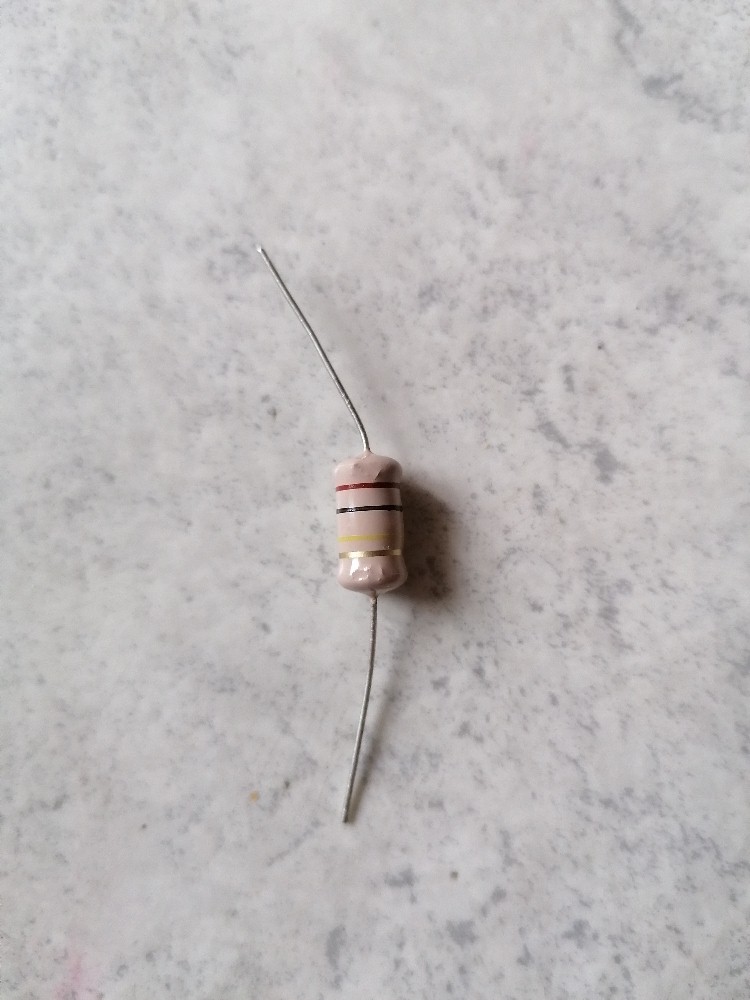

Auf der Seite von B. Kainka wird auch noch auf eine andere Variante
eines Fluxgate-Magnetometers verwiesen. Auch dieses habe ich umgesetzt.
Benötigt werden hier eine 100 mH Drossel und eine Ferritperle. Auch
dieses Fluxmeter reagiert sehr gut auf einen externen Magneten...

Link: https://www.youtube.com/watch?v=pm_8xkX6a7g

[Christoph E. (stoppi)]

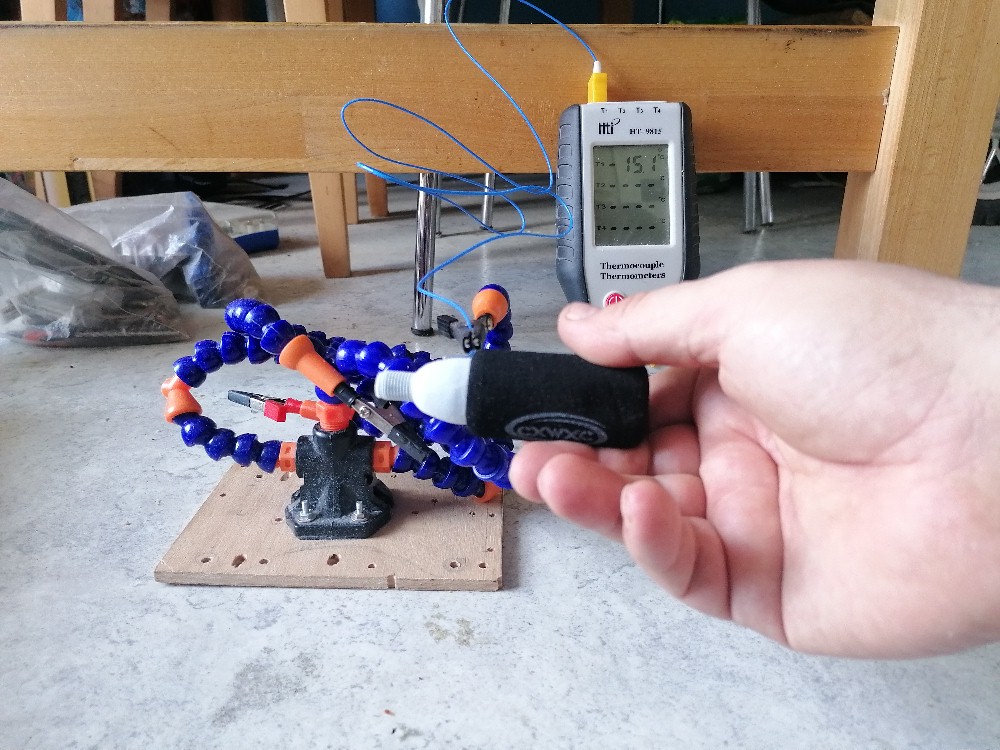

Die CO2-Pumpe für den Joule-Thomson-Effekt ist diese Woche angekommen
und so konnte ich den Versuch zur Bestimmung des
Joule-Thomson-Koeffizienten µ_JT = dT/dp durchführen.

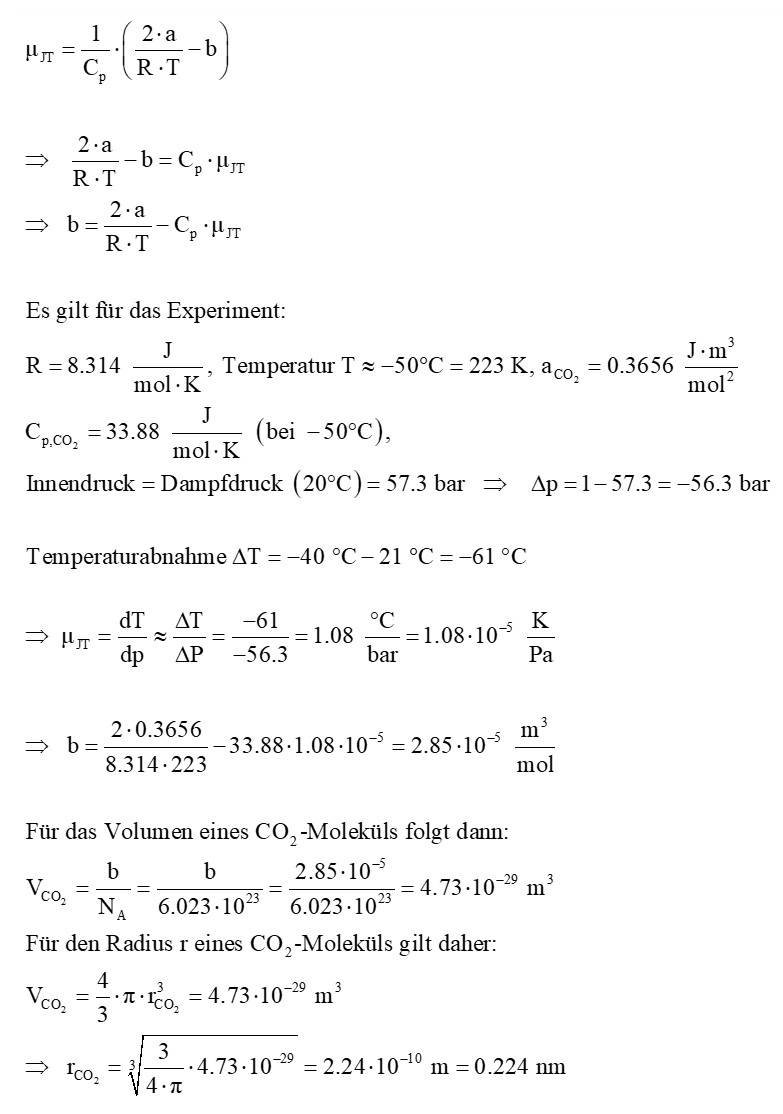

µ_JT hängt mit den Van der Waals-Parametern a und b zusammen. b
entspricht dem Volumen von einem Mol Molekülen. Dividiert man also b
durch die Avogadrokonstante N_A = 6.023 * 10^23, so erhält man das
Volumen eines Moleküls. Genau dies habe ich gemacht und komme auf einen
Radius des CO2-Moleküls von 0.22 nm.

Ich muss aber zugeben, dass die experimentelle Bestimmung der Werte sehr
schwierig ist, da sich die CO2-Patrone während des Versuchs natürlich
stark abkühlt und dies die Berechnung des Joule-Thomson-Koeffizienten
dT/dp stark beeinflusst. Auch die Druckabnahme delta_p ist natürlich
während des Experiments nicht konstant. Weiters muss in die Formel für
die Van der Waalsparameter die Temperatur T eingesetzt werden. Welche
nimmt man da genau, wenn die Temperatur so stark sinkt? Also alles nicht
so einfach. Genauer wäre es natürlich, den Joule-Thomson-Effekt bei nur
geringem Druckabfall und daher auch nur geringem Temperaturrückgang zu
messen. Dann wüsste man besser, welche Werte man in die Formeln
einsetzt. Ich bin daher von "mittleren" Werten ausgegangen ;-)

Mehr Informationen:

https://de.wikipedia.org/wiki/Joule-Thomson-Effekt

https://www.unternehmensberatung-babel.de/industriegase-lexikon/industriegase-lexikon-a-bis-m/joule-thomson-effekt/van-der-waal.html

https://www.chemie.de/lexikon/Liste_der_spezifischen_W%C3%A4rmekapazit%C3%A4ten.html

https://stoppi-homemade-physics.de/joule-thomson-effekt/

[Christoph E. (stoppi)]

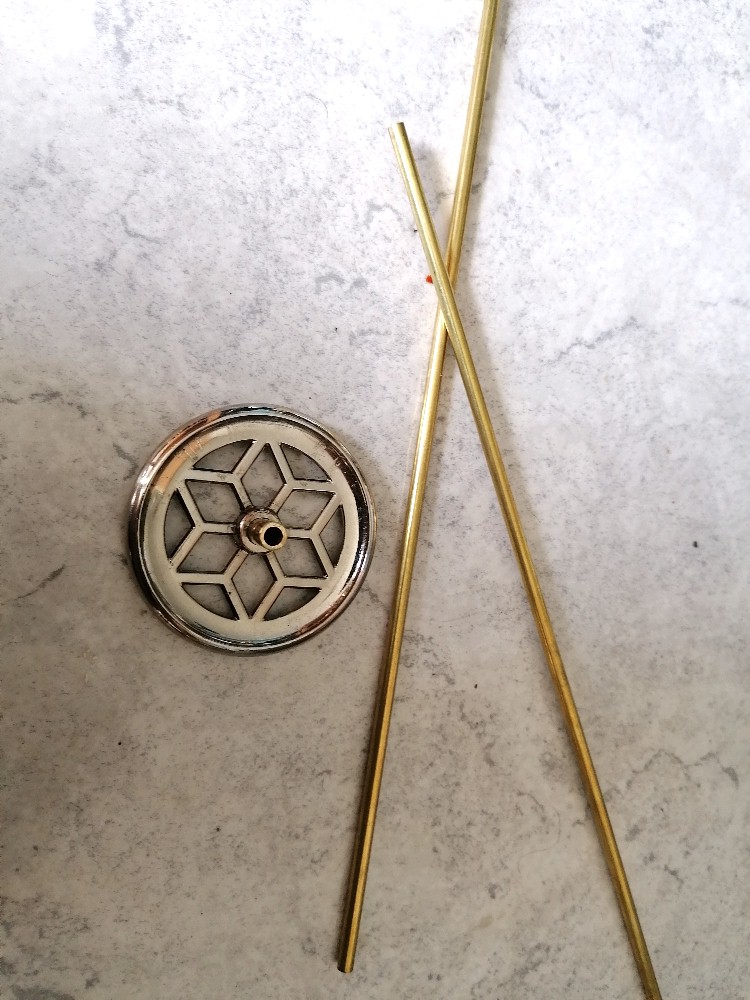

Das bestellte Messingrohr für das Gyrocar ist am Freitag angekommen und
so konnte ich dieses finalisieren. Das Ergebnis ist aber ein wenig
ernüchternd. Das Gyrocar besitzt leider einen viel zu hohen Schwerpunkt
und ist daher extrem instabil bzw. balanciert nicht auf der Monorail.
Wenn ich den Batterieblock abnehme, geht es aber. Das ist aber auch
nicht ganz zufriedenstellend. Deshalb werde ich zwei einzelne
Batteriehalter besorgen und diese dann auf der Unterseite des Gyrocars
montieren. Dann kann es hoffentlich völlig alleine balancieren...

Link mit Video: https://stoppi-homemade-physics.de/gyrocar-kreisel/

Zum Thema Kreisel habe ich aber noch zwei schöne Versuche und zwar eine
Balancier-CD von der Firma Winkler-Schulbedarf
(https://www.winklerschulbedarf.com/de/i/anti-schwerkraftscheibe-per-stk-102242).
Diese ist in 15 Minuten gebastelt und funktioniert sehr gut. Damit kann
man denke ich Schüler schon beeindrucken. Die Physik hinter dem Kreisel
ist aber alles andere als einfach ;-)

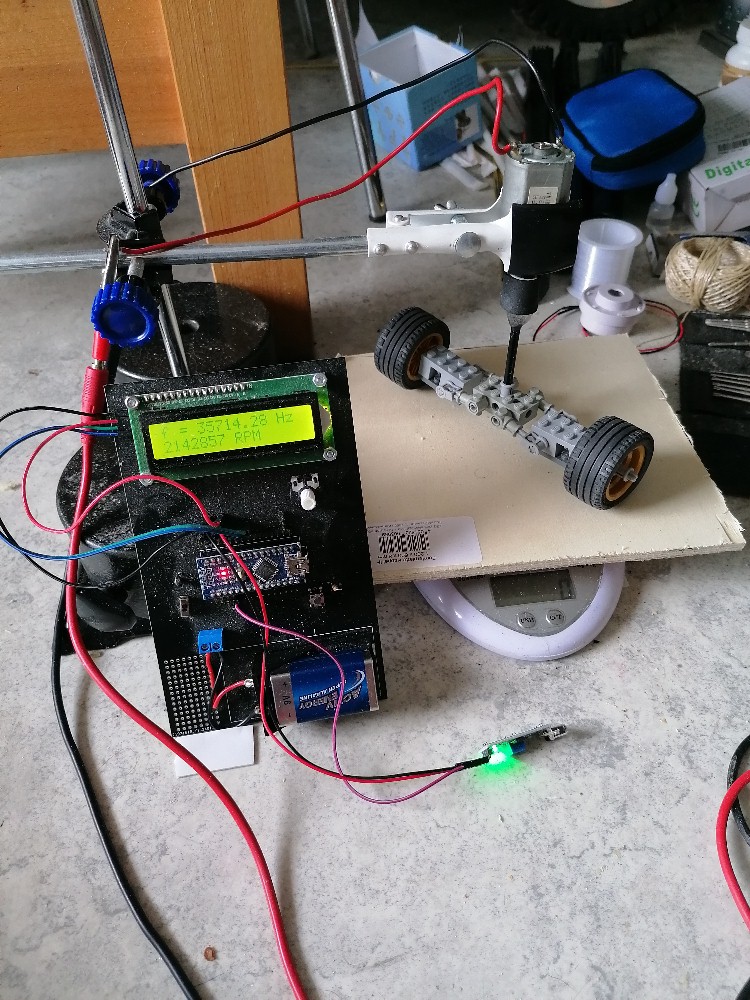

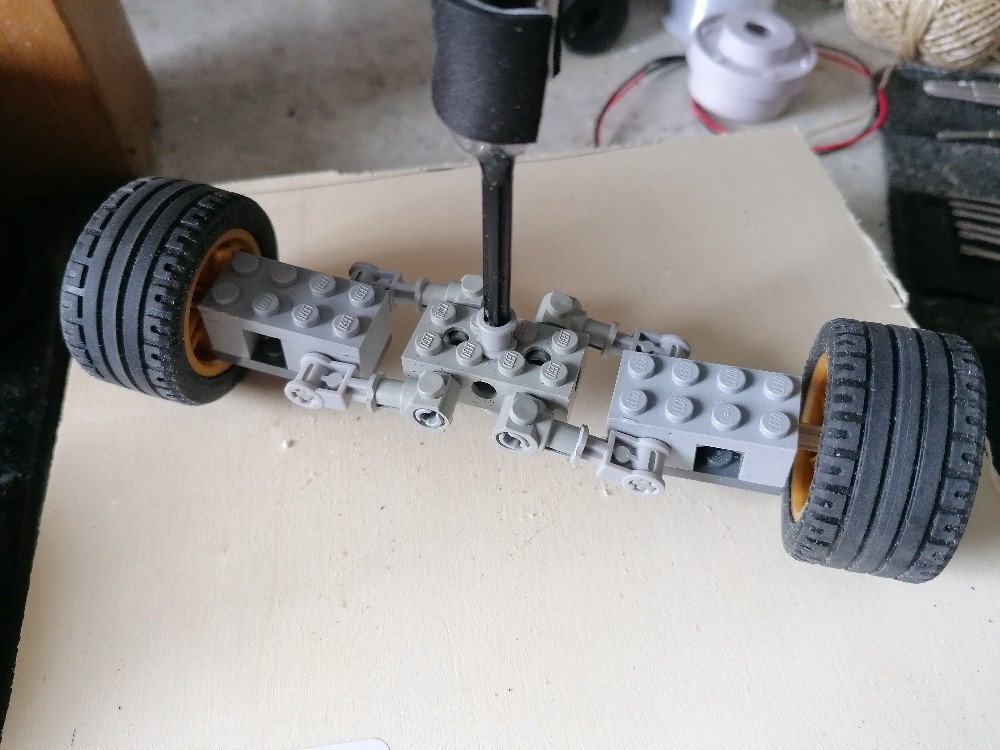

Und dann noch den sog. Kollergang. Für diesen werde ich die zusätzliche
Anpresskraft aufgrund des Kreiselmoments in Abhängigkeit von der
Drehzahl bestimmen. Es sollte eine F = f² Abhängigkeit vorliegen.
Gebastelt habe ich den Kollergang aus LEGO-Techniksteinen...

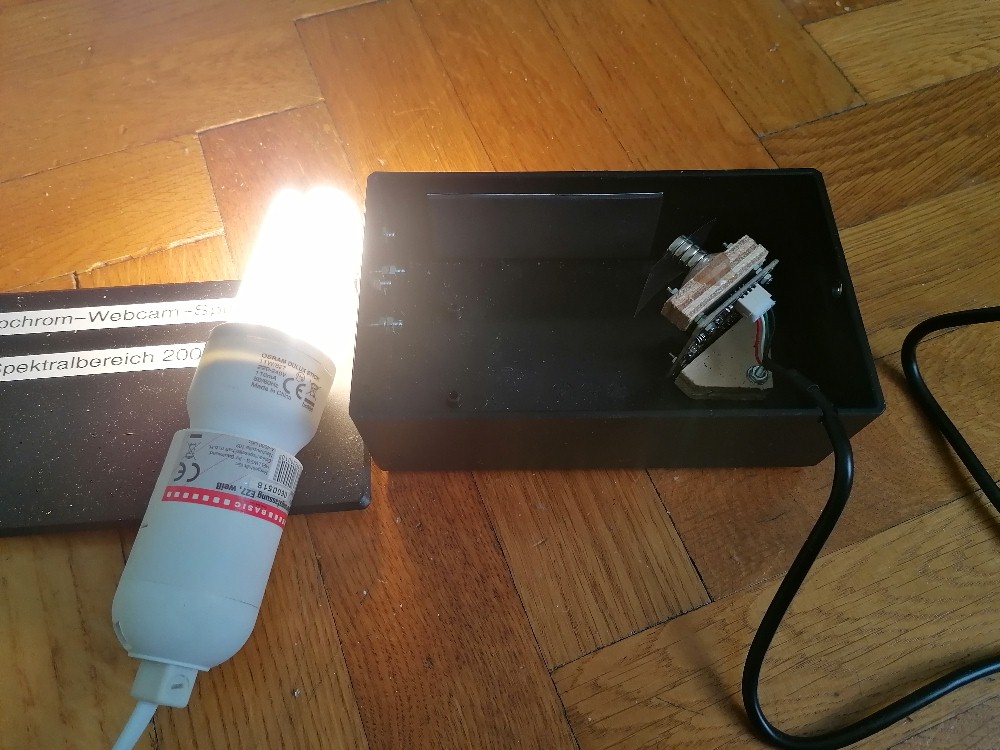

Ich habe ja auch mehrere Spektroskope. Aber für die Aufnahme der
Planckschen Strahlungskurve sind eigentlich (fast) alle nicht geeignet.
Schuld sind u.a. die Bayerfilter der einzelnen Farben, welche die
Intensitäten mehr oder weniger abschwächen, und auch der eingeschränkte
Spektralbereich meiner Spektroskope von nur ca. 400 nm bis 700 nm.

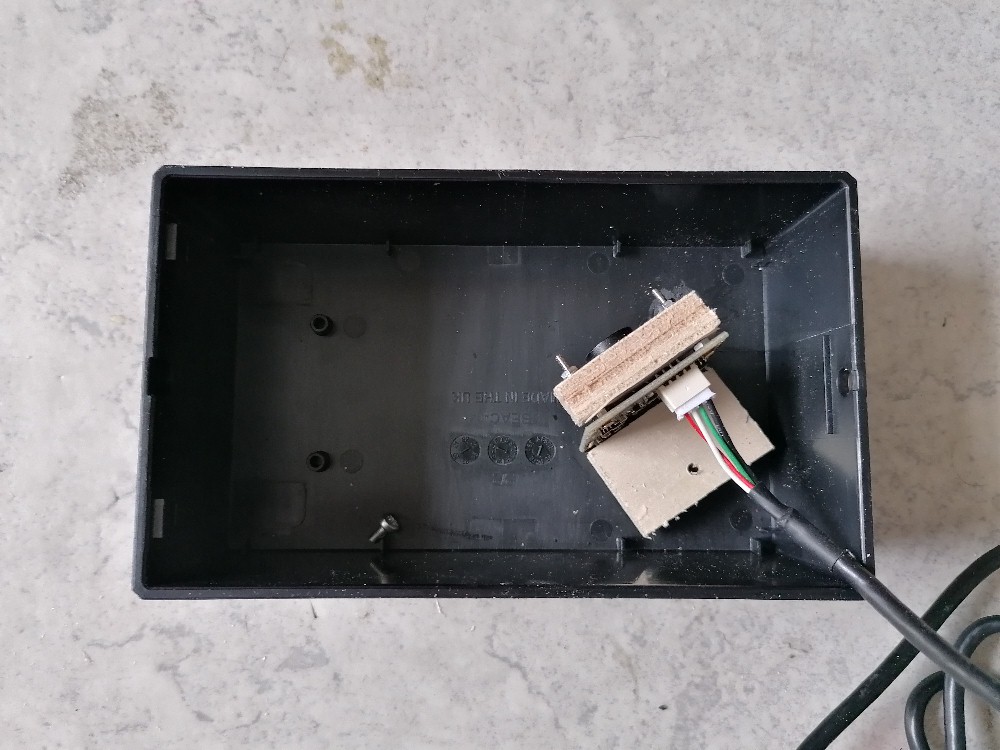

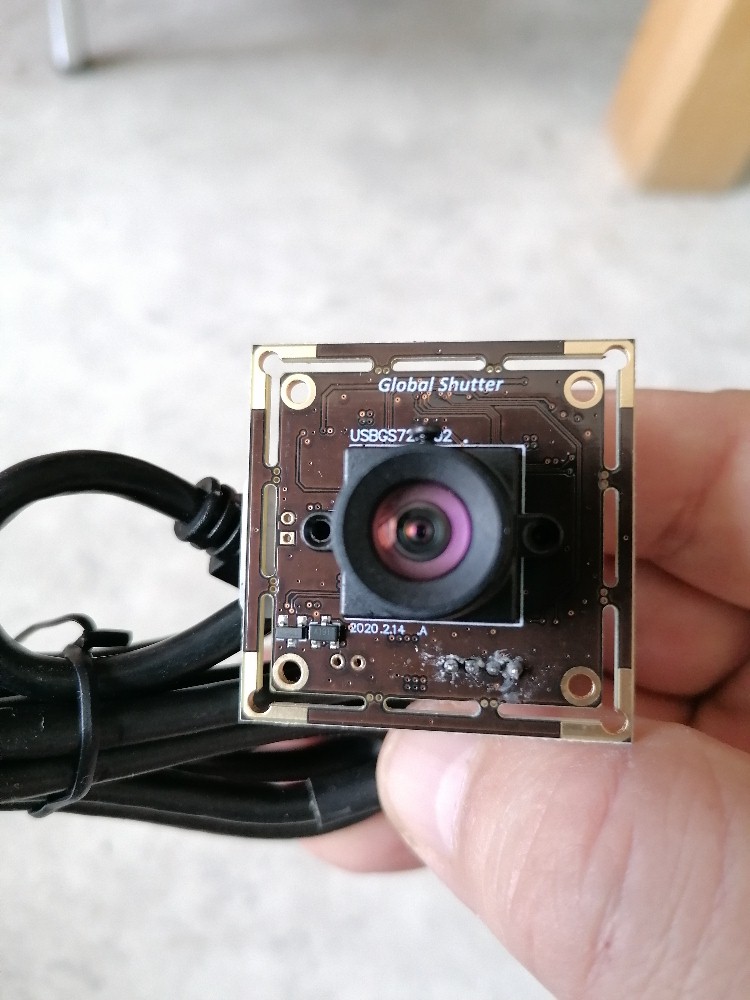

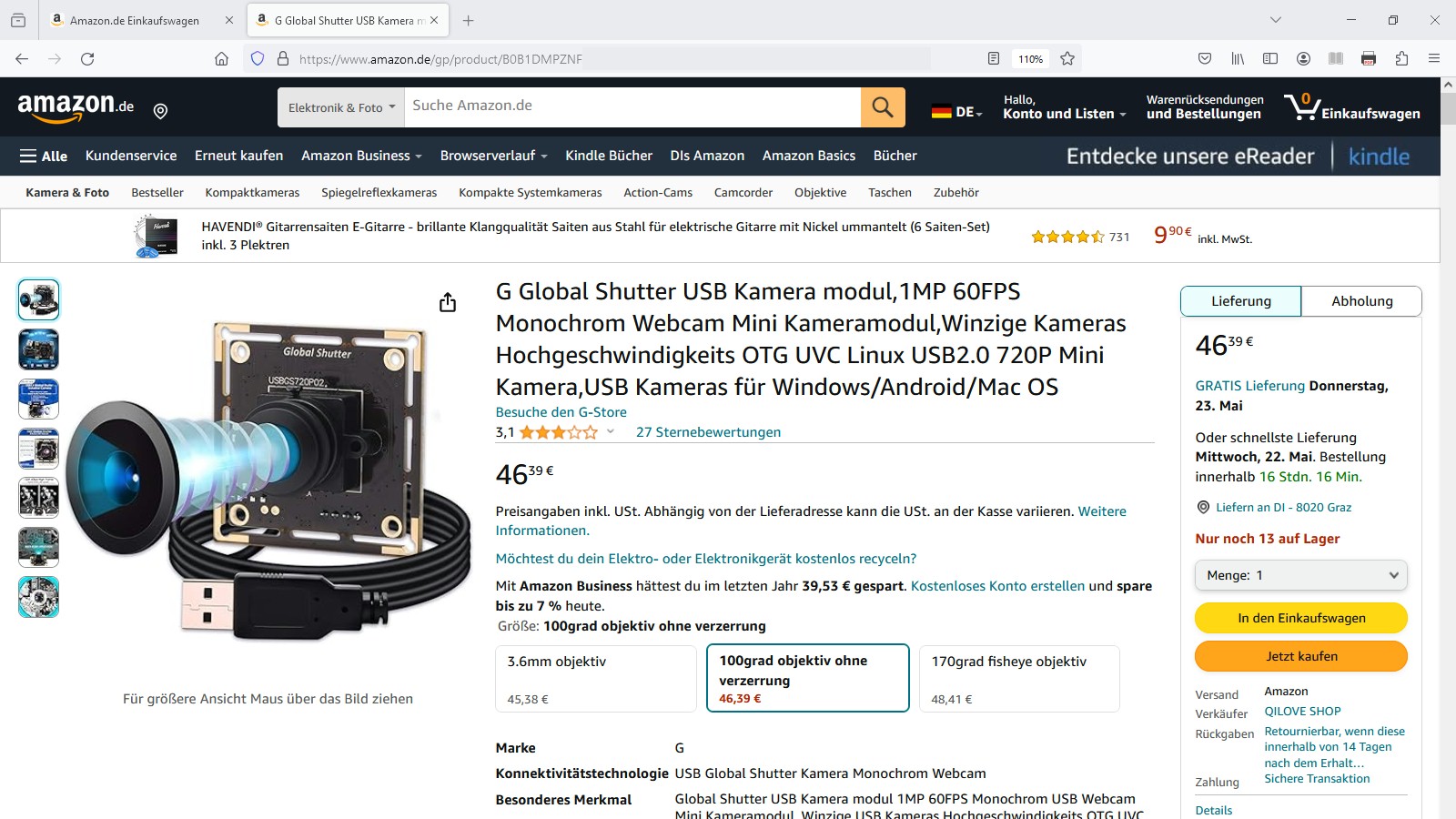

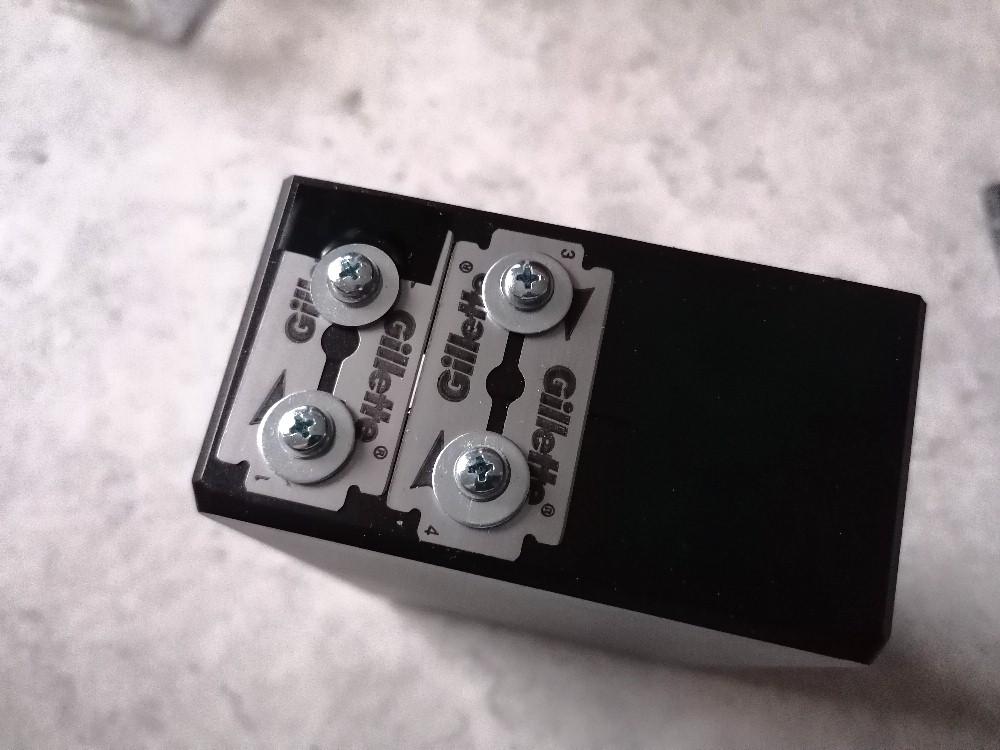

Daher habe ich mir eine monochrome Webcam auf Amazon gekauft. Diese
spricht dann ohne Filter auf die einzelnen Intensitäten an und auch den
erfassten Spektralbereich werde ich durch das Weitwinkelobjektiv auf
hoffentlich fast 1000 nm ausweiten können. Empfindlich ist der Sensor
zumindest schon einmal auf 940 nm LEDs...

Amazon-Link: https://www.amazon.de/dp/B0B1DMPZNF

[Michael M. (Firma: Autotronic) (michael_metzer)]

Christoph E. schrieb:
> Zwei einfache Elektromotoren habe ich inzwischen umgesetzt. Einmal den
> Reed-Kontakt-Motor und dann einen, bei dem ich als Kommutator den
> Kupferlackdraht an den Enden nur an einer Seite abisoliert habe. Einen
> solchen basteln auch die Schüler im Physiklabor...

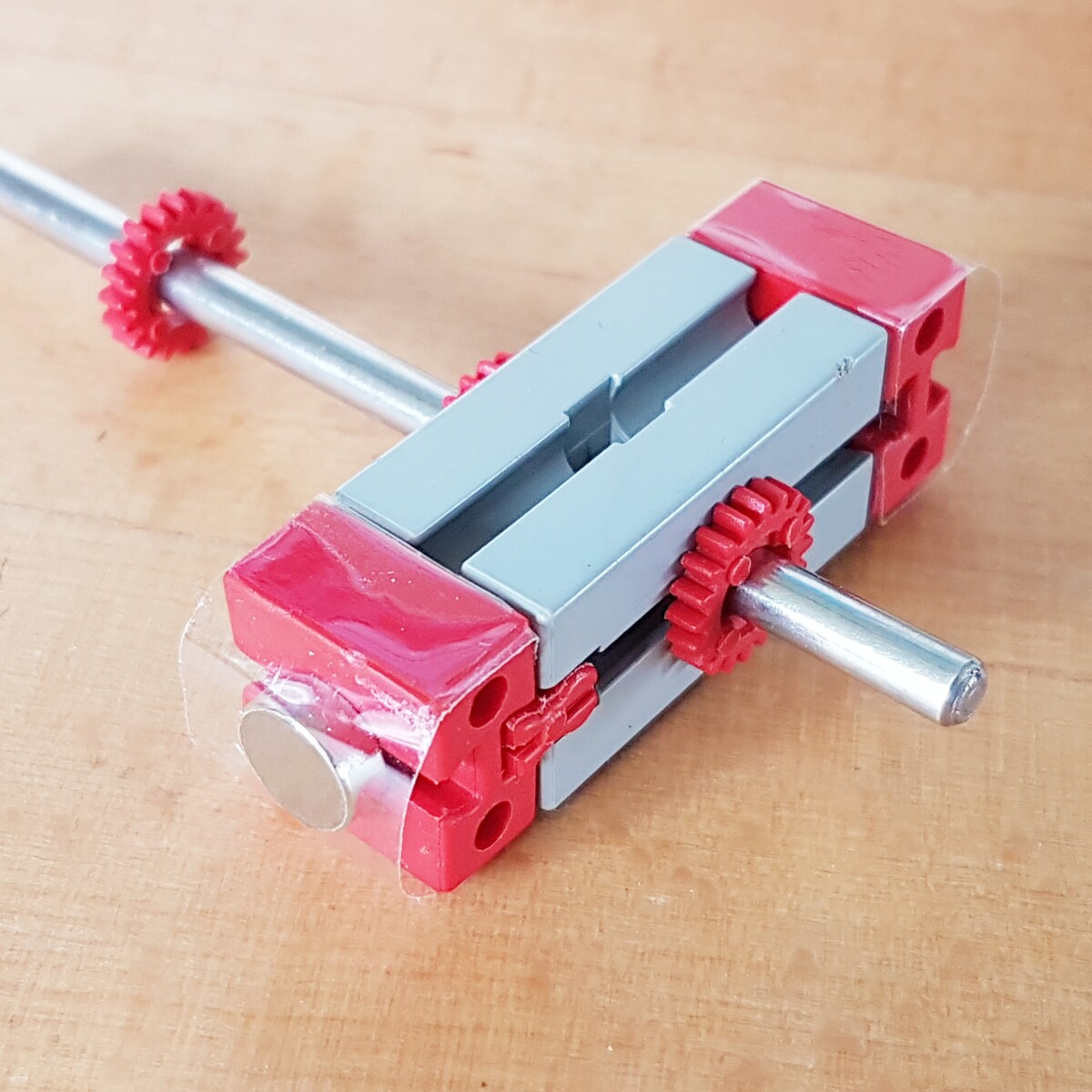

...und dann gibt's da noch so eine Art BLDC-Variante, in dem man das
Pendel von meiner Pendelkonstruktion weiter oben durch einen Rotor mit
aufgeklebten Permanentmagneten ersetzt (provisorisch mit Tesafilm
aufgeklebt).

Die Steuerung vom Pendel kann für den Motor, ohne Umbauarbeiten direkt
eingesetzt werden. Durch die Gegen-EMK arbeitet auch hier die Spule
sowohl als Positionssensor als auch als Antriebsspule für den Rotor.

[Christoph E. (stoppi)]

Die magnetische Feldkonstante µo habe ich ja vor kurzer Zeit mittels
Faradayschen Induktionsgesetz und einer Helmholtzspule experimentell
bestimmt. Hier soll es nun um die elektrische Feldkonstante epsilon_0
gehen. Basis zu deren Bestimmung bilden die verschiedenen Formeln rund
um den Kondensator.

1.) Bestimmung über die Kapazität eines Plattenkondensators

Für die Kapazität C eines Plattenkondensators in Luft gilt ja C =
epsilon_0 * A / d. Kennt man also die Fläche A, den Plattenabstand d und
die Kapazität C, so kann man die elektrische Feldkonstante berechnen.

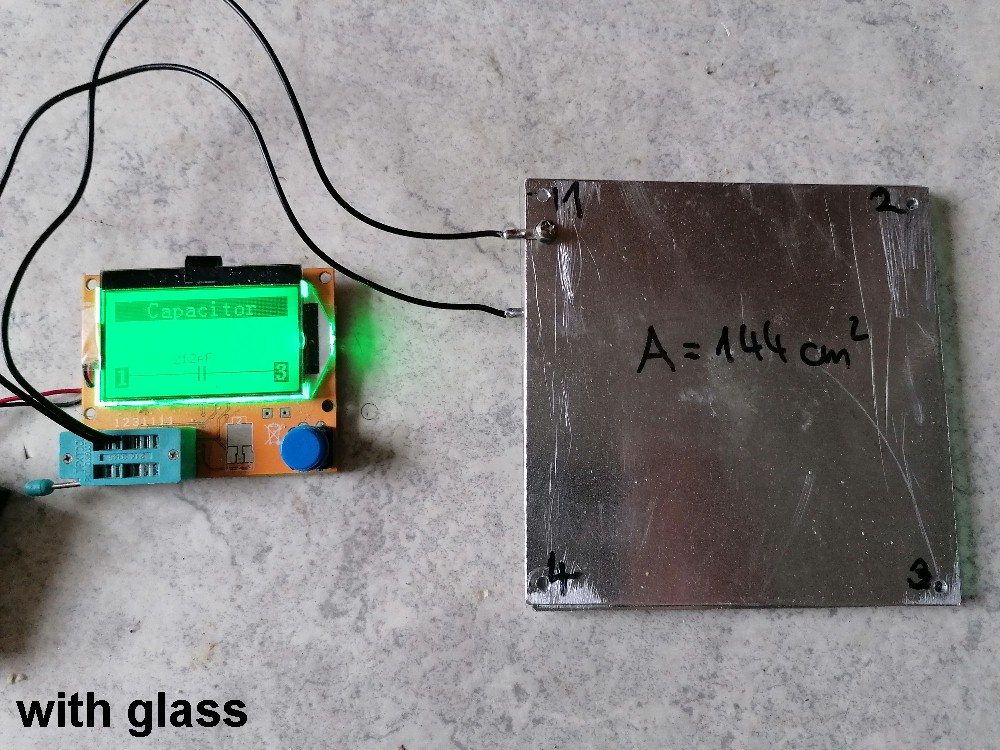

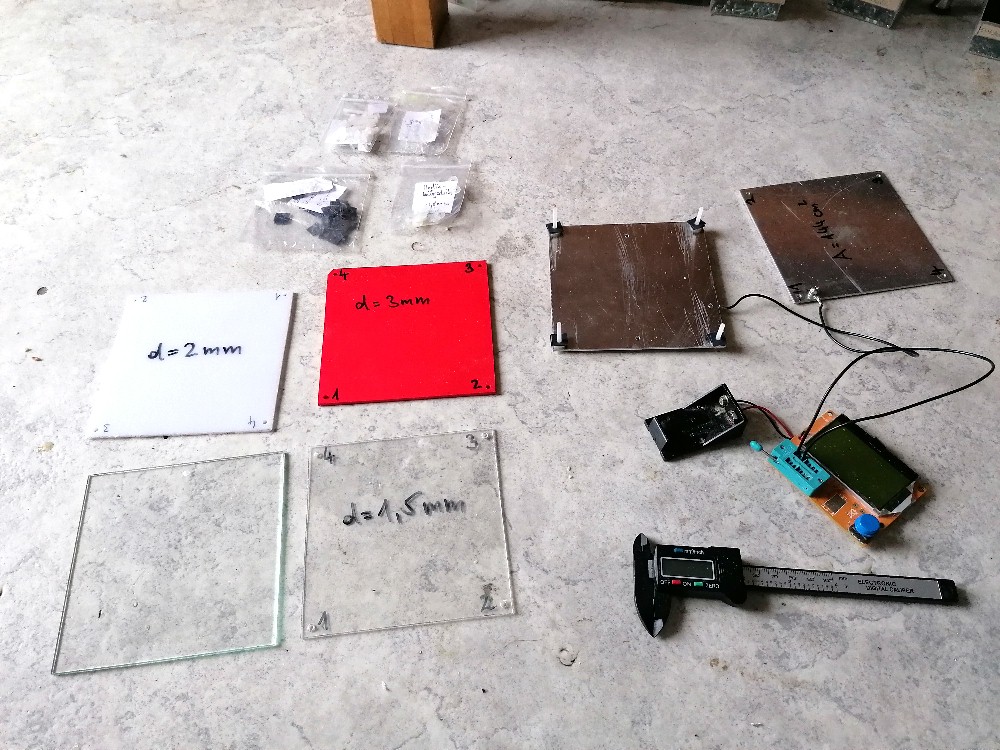

Mein Kondensator besteht aus 2 ALuminiumplatten mit den Abmessungen 12
cm x 12 cm. Mit einem billigen Komponententester habe ich dann dessen
Kapazität in Abhängigkeit von d bestimmt. Trägt man C gegen 1/d auf, so
erhält man eine ansteigende Gerade mit k = epsilon_0 * A.

Mein Ergebnis für die elektrische Feldkonstante liegt nur 1.4% vom
Sollwert 8.854 * 10^-12 A*s/V*m entfernt, Heureka...

2.) Bestimmung über die Ladung eines Kondensators

Für die Ladung Q eines Kondensators gilt ja Q = C * U mit C = epsilon_0
* A / d. Bestimmt man also die Ladung Q in Abhängigkeit von U, so erhält
man wieder eine Gerade mit dem Anstieg k = epsilon_0 * A / d. Für die
Bestimmung von Q verwende ich mein Coulombmeter. Den Kondensator lade
ich mit meinem CCFL-HV-Netzteil auf, welches Spannungen zwischen 30 und
1000 V liefert.

Hier liegt mein experimentelles Ergebnis für epsilon_0 etwas weiter vom
Sollwert entfernt. Berücksichtige ich allerdings nur Ladespannungen bis
200 V, so komme ich aber deutlich näher an den Sollwert. Meine
Q(U)-Kurve flacht nämlich für höhere Spannungen deutlich ab, eventuell
wegen Sprühverlusten...

3.) Bestimmung über die Kraft zwischen zwei Kondensatorplatten

Für die Kraft zwischen zwei Kondensatorplatten gilt die Beziehung F =
1/2  epsilon_0  U² * A / d². Diese messe ich mit meiner
100g-Wägezelle, indem ich eine Platte auf dieser befestige und die
zweite Platte im fixen Abstand d oberhalb postiere. Dann schließe ich an
den Kondensator unterschiedliche Spannungen U und messe jeweils die
(anziehende) Kraft F. Dieser Versuch ist noch ausständig...

4.) Bestimmung über das Coulombgesetz

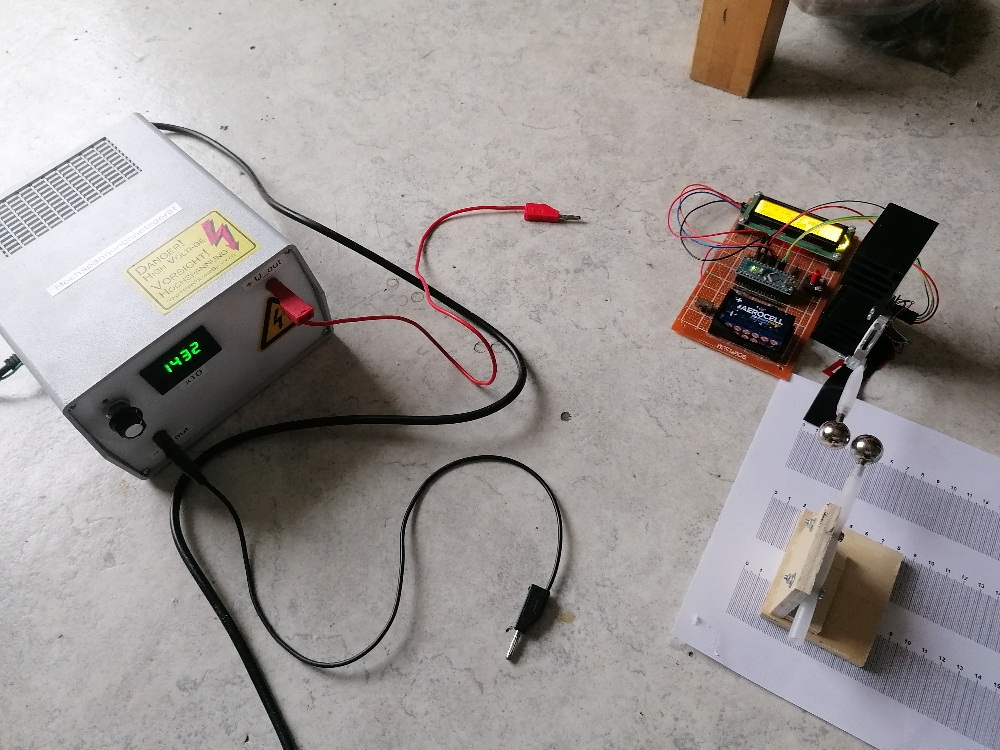

Für die Kraft zwischen zwei Ladungen gilt das berühmte Coulombgesetz F =
1/ 4*Pi*epsilon_0  Q1  Q2 / r². Zwei Konduktorkugeln werden auf eine
Spannung U aufgeladen und dann die Kraft zwischen ihnen im Abstand r
bestimmt. Für die Ladung Q einer Kugel gilt: Q = 4  Pi  epsilon_0 * r
* U. Mein so erhaltenen Ergebnis für die elektrische Feldkonstante
epsilon_0
liegt bei 4.85 * 10^-12 A*s/V*m, also ca. bei der Hälfte des Sollwerts.

[Christoph E. (stoppi)]

Nachtrag zur Bestimmung der elektrischen Feldkonstante: Ich habe nun die
Kraft F zwischen den beiden Kondensatorplatten in Abhängigkeit von der
Spannung U bestimmt und erhalte eine U²-Abhängigkeit so wie es sein
soll. Der daraus ermittelte Wert für epsilon_0 liegt bei 1.02 * 10^-11
As/Vm und somit die Abweichung vom Sollwert bei 15%...

Man darf aber nicht vergessen, dass in die Berechnung von epsilon_0 das
Quadrat des Plattenabstands eingeht und dieser auch bei sorgfältiger
Ausrichtung der Kondensatorplatten nicht überall gleich ist. Meinen
Abstand von d = 3.76 mm habe ich per Photoanalyse ermittelt.

[Christoph E. (stoppi)]

Ein nettes Experiment zum Thema Hausdämmung bzw. Wärmeleitfähigkeit von
Holz. Dazu habe ich mir ein simples Holzhaus gebastelt und dann eine
50W-Halogenlampe im Inneren montiert. Wird diese mit Strom versorgt
(Leistung P = U*I), so steigt die Innentemperatur zunächst schnell an um
sich dann einem Endwert T_innen zu nähern.

Aus der anfänglichen Temperaturerhöhung, so dachte ich es mir zumindest,
kann man die spezifische Wärmekapazität von Luft (Sollwert ca. 1000
J/kg*°C) bestimmen.

Aus der Endtempertur sollte sich die Wärmeleitfähigkeit des Holzhauses
errechnen lassen. Ich komme auf eine Wärmeleitfähigkeit von 0.042
W/m*°C. Laut dieser Internetseite
(https://www.energie-lexikon.info/waermeleitfaehigkeit.html) soll lambda
für Holzfaserplatten bei 0.04 - 0.05 W/m*°C liegen. Das passt also sehr
gut.

Was nicht passt, ist mein ermittelter Wert für die spezifische
Wärmekapazität von Luft. Ich erhalte einen Wert von c_Luft = ca. 49
kJ/kg*°C. Der Sollwert liegt wie schon erwähnt bei nur 1 kJ/kg*°C.

Warum mein experimenteller Wert dermaßen weit vom Sollwert entfernt
liegt ist mir ehrlich gesagt nicht ganz klar. In den ersten 20 Sekunden
erwärme ich ja primär die Luft im Inneren meines Holzhauses... Gut, die
Wärmestrahlung der Halogenlampe wird zu einem Teil vom Holz und nicht
von der Luft absorbiert und die Wärmeabgabe an die Luft erfolgt primär
durch das erhitzte Lampenglas, aber eine Abweichung um den Faktor 50?

[Christoph M. (mchris)]

>Ein nettes Experiment zum Thema Hausdämmung bzw. Wärmeleitfähigkeit von
Holz.

Genau dieses Experiment wollte ich auch schon seit ewigen Zeiten mal
machen. Aber wie heißt es so schön: Machen ist wie wollen, nur krasser.

Eine andere Frage, die mich schon lagen beschäftigt: Baut man über ein
Dach eine Abschattung ( wie z.B. hinterlüftete Solarzellen ), dann
müsste die Oberflächentemperatur des Daches eigentlich stark gesenkt
werden und das Klima im Haus angenehmer.

[Christoph M. (mchris)]

> Warum mein experimenteller Wert dermaßen weit vom Sollwert entfernt
liegt ist mir ehrlich gesagt nicht ganz klar.

Könnte es an der freien Konvektion der Luft und der dadurch entstehenden
Abkühlung liegen?
Die Energieabfuhr gegen Massenstrom geht mit Wurzel vier. Schon geringe
Wärmeunterschiede erzeugen einen leichten Luftstrom und der hat im
langsamen Strömungsbereich schon eine große Kühlwirkung.

[Henrik V. (henrik_v)]

Dazu musste ich spontan an
https://what-if.xkcd.com/35/
denken :)

Einen kleinen 12V Lüfter in die Box?
Die Leistung des Lüfters wird ja auch Wärme und er wird mitgemessen.

[Joe G. (feinmechaniker)]

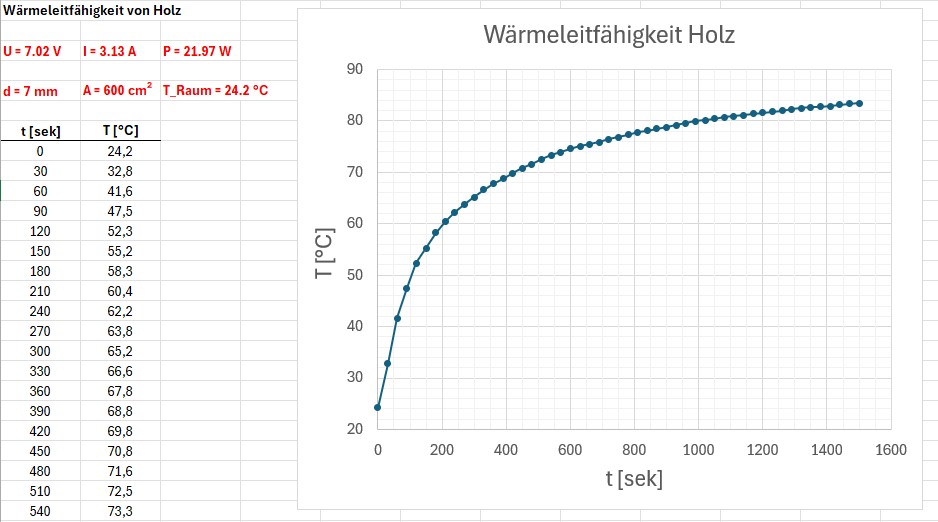

Ich befürchte, dass du mit dieser Messung nicht die spezifische
Wärmekapazität der Luft bestimmen kannst. Ich habe mal deinen Versuch in
LTSpice nachgebaut. Mit den 22W Wärmestrom und dem thermischen
Widerstand von Holz komme ich auf deine Messwerte. Wie du allerdings
siehst, bestimmt die Wärmekapazität vom Holz die Zeitkonstante. Die
geringe Masse der Luft spielt quasi keine Rolle. Oder anders
ausgedrückt, die gespeicherte Wärmeenergie steckt nicht in der Luft,
sondern im Holz.

[Christoph E. (stoppi)]

Vielen Dank für eure Kommentare, vor allem Joe für die tolle Simulation.
Wenn der Hauptteil der Energie/Leistung in der Holzwand steckt, erklärt
dies natürlich meine viel zu große spezifische Wärmekapazität.

Spielerei für zwischendurch, der magische Doppeltrichter, der sogar
bergauf rollen kann ;-)

[Michael M. (Firma: Autotronic) (michael_metzer)]

Christoph E. schrieb:
> Spielerei für zwischendurch

Mit einer vorgehaltenen Facettenlinse vor der Digitalkamera, kann man
sich seine eigenen Bildkunstwerke erstellen.

Das erinnert ein bisschen an das Kaleidoskop. Ein damaliges
Kinderspielzeug.

[Michael M. (Firma: Autotronic) (michael_metzer)]

Der Stehauf- Wendekreisel (Umkehrkreisel) versucht durch seine eigene
"Willenskraft", aus der rotierenden Gesamtenergiemenge die nötige
Portion Energie abzugreifen, um seinen niedrigen Anfangsschwerpunkt,
durch Umkehrung der Pole, freiwillig auf ein höheres Niveau zu bringen.

Wer den Kreisel aus Holz an einer Drehbank nachbauen möchte, sollte
darauf achten, dass das Zapfensenkungsmaß von 11mm nicht überschritten
wird, damit der Kreisel sich auch wirklich aufrichten kann! Die
Zapfensenkung kann mit einem flachgeschliffenen Forstnerbohrer im
Reitstock hergestellt werden.

Auf YouTube gibt es auch einige Videos zum Umkehrkreisel.

[Christoph E. (stoppi)]

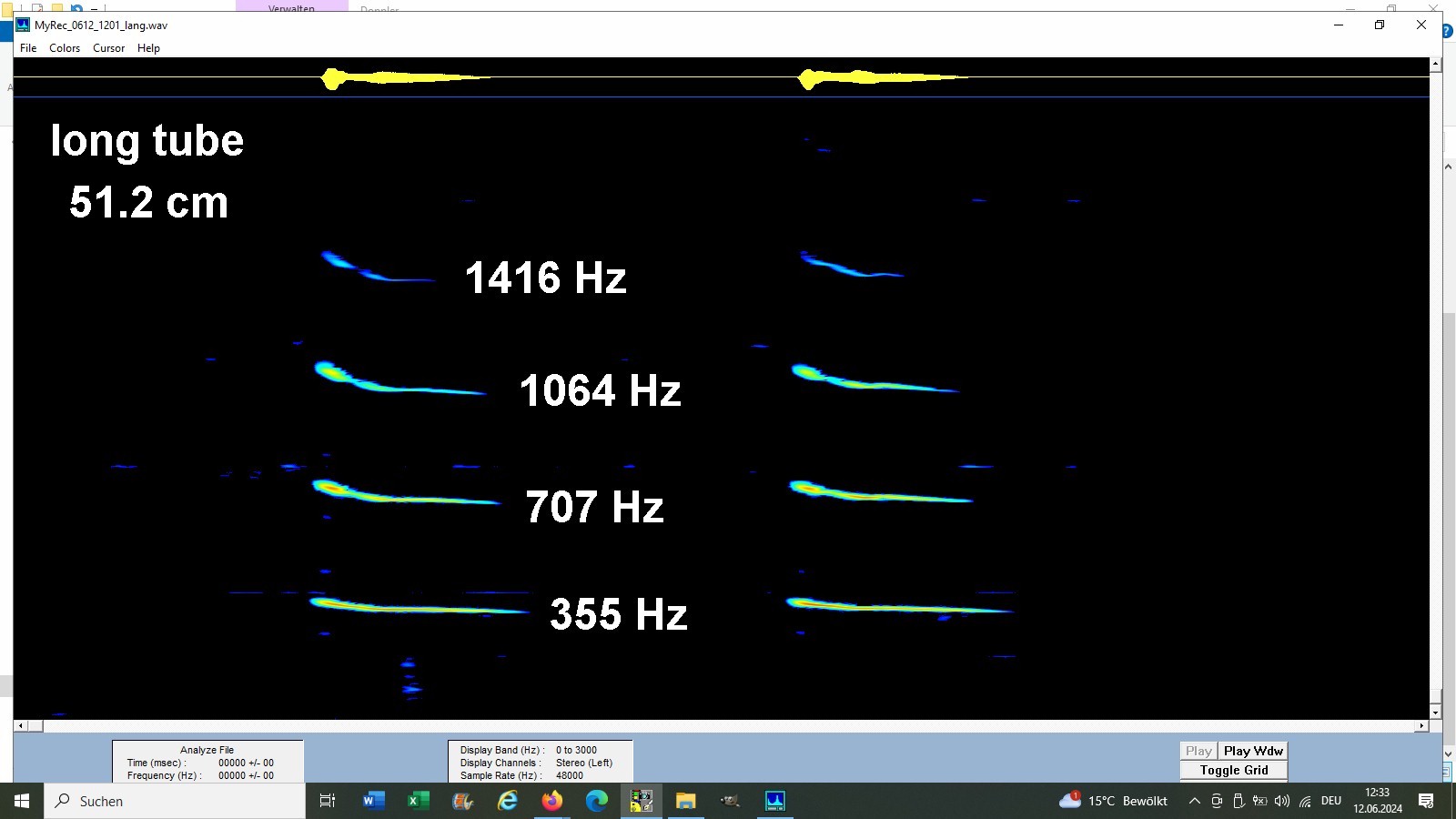

Kann man mit einer Leuchtstoffröhre die Schallgeschwindigkeit bestimmen?

Ja, man kann. Man muss dazu aber die Leuchtstoffröhre öffnen und die
Enden abschneiden. Dies soll wenn möglich im Freien geschehen, denn in
der Leuchtstoffröhre befindet sich eine kleine Menge Quecksilber. Danach
gibt man ein kleines Stück eines Metallsiebs ins Innere der Röhre und
hält diese über einen Bunsenbrenner o.ä. Dadurch entsteht ein schöner
Ton (Grundton + Obertöne), mit dessen gemessener Frequenz und der Länge
L der Röhre die Schallgeschwindigkeit c = lambda * f = 2  L  f
bestimmt werden kann. Ich komme bei meinen beiden Röhren auf eine
Schallgeschwindigkeit um die 360 m/s...

Mehr Informationen:
https://stoppi-homemade-physics.de/schallgeschwindigkeit/

Dann habe ich noch einen analogen Beschleunigungsmesser gebastelt. Dazu
braucht man nur ein Gurkenglas, einen Korken, ein Stück Schnur und eine
Heißklebepistole. Den Korken fixiert man an der Schnur, welche wiederum
an den Deckel des Gurkenglases geklebt wird. Danach füllt man das Ganze
vollständig mit Wasser, verschließt es und dreht das Gurkenglas um.

Bewegt bzw. beschleunigt man nun das Glas, so bewegt sich der Korken
immer in Richtung der Beschleunigung a. Eigentlich würde man ja aufgrund
seiner Trägheit das Gegenteil erwarten. Damit kann man Schüler zunächst
ganz schön aufs Glatteis führen. Grund ist die Trägheit des Wassers.
Dieses erfährt eine Trägheitskraft entgegen der Beschleunigung. Dadurch
kommt es zu einem Druckanstieg im Wasser entgegen der
Beschleunigungsrichtung und in weiterer Folge zu einer Auftriebskraft
auf den Korken in Richtung der Beschleunigung...

Bei einer Kreisbewegung zeigt also der Korken immer nach innen!

Link: https://stoppi-homemade-physics.de/freihandversuche/

[Christoph E. (stoppi)]

Interferenzen spielen in der Physik eine wichtige Rolle und mit
Begriffen wie konstruktiver und destruktiver Interferenz sollte
eigentlich ein jeder Schüler etwas anfangen können. Hier ein schöner
Versuch zu diesem Thema.

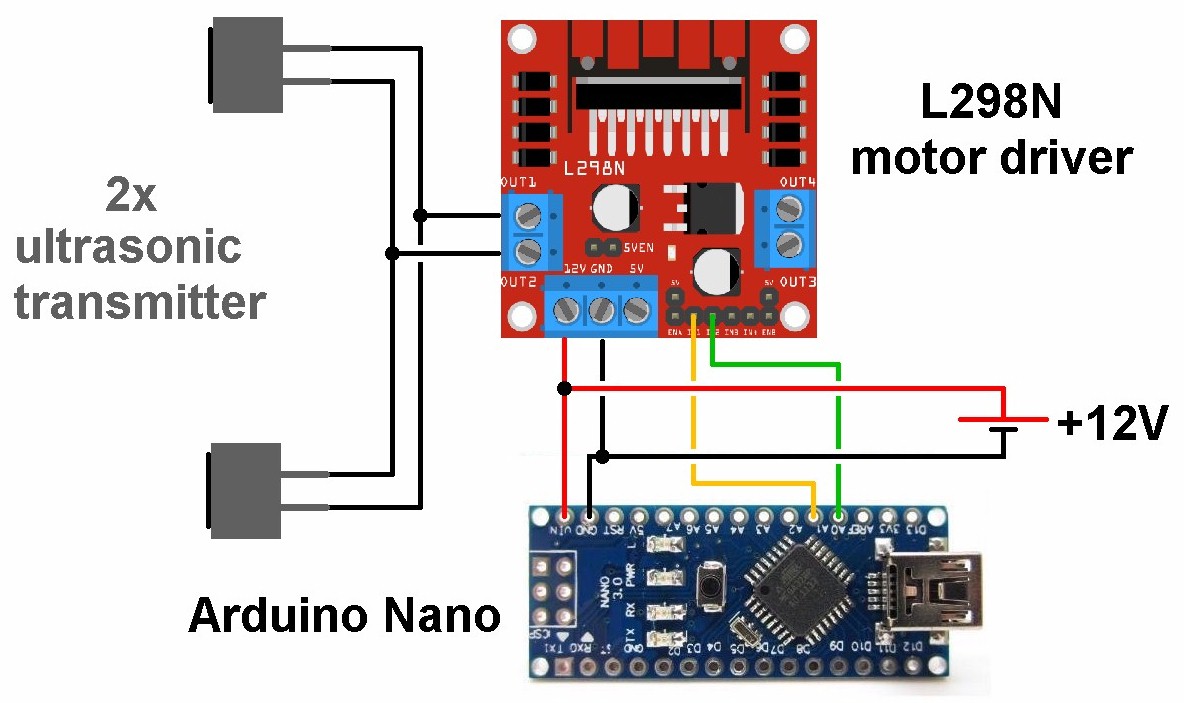

Benötigt werden zwei Ultraschallsender (am besten schlachtet man HC-SR04
Module), ein US-Empfänger, ein L298N-Motortreiber, einen Arduino und ein
Oszilloskop.

Die beiden US-Sender steuert man mit einem 40 kHz-Signal an und postiert
sie in einem Abstand d (bei mir waren es 3.5 cm) voneinander. Dann
wandert man mit dem US-Empfänger um die beiden Sender herum und erfasst
so schön die Stellen/Richtungen konstruktiver bzw. destruktiver
Interferenz. Am Oszilloskop sieht man dann schön die 40 kHz-Schwingung
mit unterschiedlicher Amplitude (nahe 0 bei destruktiver Interferenz
bzw. maximal bei konstruktiver Interferenz).

Mehr Informationen: https://stoppi-homemade-physics.de/interferenz/

[Christoph E. (stoppi)]

Kleine Spielerei mit einer Slinky-Feder. Hängt diese frei, so wird sie
bereits durch ihr eigenen Gewicht gedehnt. Die Dehnungen nehmen von
unten nach oben linear zu, da ja weiter oben auch mehr Windungen
unterhalb sich befinden, welche die Einzelwindung dehnen. Man erhält
eine arithmetische Folge.

Möchte man die Gesamteigendehnung bestimmen, muss man die Folgeglieder
aufsummieren. Man erhält eine (n-1)*n = ca.n² Abhängigkeit der
Gesamtdehnung bei n Einzelwindungen. Die theoretisch ermittelte
Gesamtdehnung deckt sich bei mir gut mit dem Experiment (rund 85 cm
Gesamtdehnung).

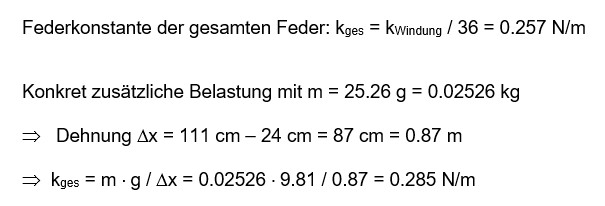

Dann habe ich die Slinkyfeder noch zusätzlich mit einer Stahlmutter
belastet und so aus der Dehnung die Gesamtfederkonstante k_ges
ermittelt. Diese sollte ja bei n Windungen gleich k_Windung/n sein. Hier
erhalte ich eine rund 10%ige Abweichung zwischen Theorie und Experiment.

Mehr Informationen: https://stoppi-homemade-physics.de/hooksches-gesetz/

[Christoph M. (mchris)]

>Interferenzen spielen in der Physik eine wichtige Rolle und mit
>Begriffen wie konstruktiver und destruktiver Interferenz sollte
>eigentlich ein jeder Schüler etwas anfangen können. Hier ein schöner
>Versuch zu diesem Thema.

Ein sehr schöner Versuch. Ich habe vor kurzem mit meinem Bruder einen
Versuch zur Interferenz mit noch einfacheren Mitteln gemacht.

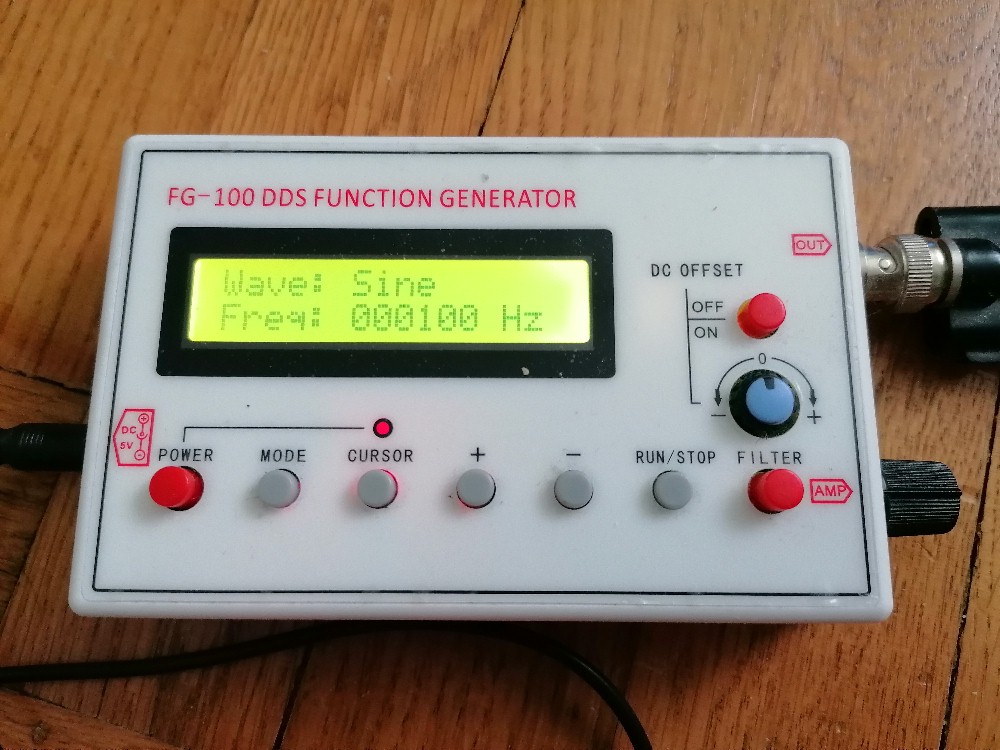

Man nimmt einfach einen Online-Funtkionsgenerator z.B. über das Handy
und gibt diesen Ton auf einer Stereoanlage aus.
Dann läuft man langsam im Abstand von z.B. 3 Metern an den Boxen von
links nach rechts vorbei. Die Amplitudenunterschiede der Wellen und
Täler der Interferenz sind deutlich zu hören.
Ich meine, dass diese Experiment den Schülern auch gut hilft, die
Akustik von Stereo-Hifi-Systemem besser zu verstehen.

Online-Funktionsgenerator:
https://onlinetonegenerator.com/

[Christoph E. (stoppi)]

Hier noch zwei weitere spannende Freihandversuche: Einmal ein Versuch
zur Optik/Wahrscheinlichkeitsrechnung und dann noch ein Experiment mit
einer Nicht-Newtonschen Flüssigkeit.

Schwärzer als Schwarz: Für diesen Versuch benötigt man lediglich eine
Kaffeetasse und ein Stück schwarzes Papier mit einem kleinen Loch. Legt
man das Papier auf die Tasse, welche auch eine weiße Innenseite besitzen
kann, so erscheint das Loch deutlich dunkler als das schwarze Papier.

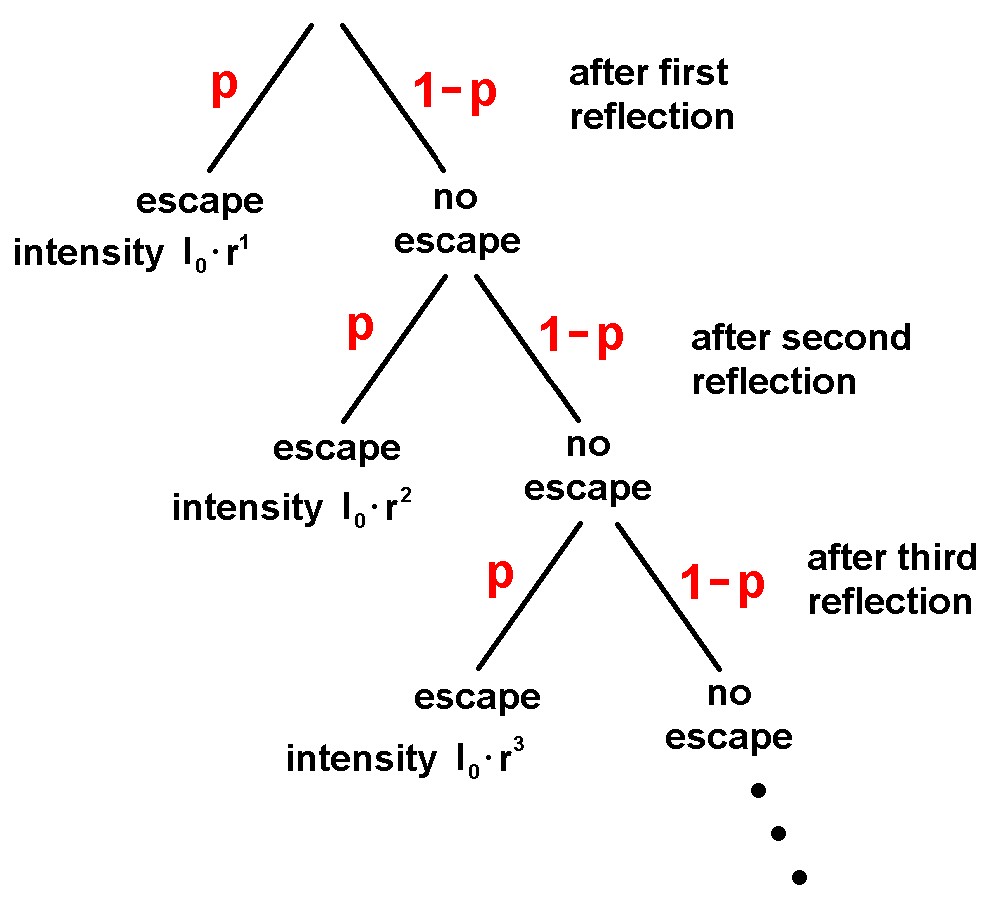

Zur Erklärung zeichnet man einen Wahrscheinlichkeitsbaum auf und
berechnet die mittlere wieder aus dem Loch tretende Lichtintensität.
Dabei kommt man auf einen "Reflexionsgrad" von nur 0.2%. Zum Vergleich:
Das schwarze Papier reflektiert das Licht etwa mit 5%. Deshalb erscheint
das Loch schwärzer als schwarz...

Nicht-Newtonsche Flüssigkeit: Dafür benötigt man Maizena Maisstärke und
Wasser. Ich habe 170 g Maizena mit 130 g Wasser vermischt. Stößt man nun
mit dem Finger langsam in die Mischung, so versinkt dieser und sie
verhält sich wie eine gewöhnliche Flüssigkeit. Stößt man hingegen
schnell in die Mischung, verhält sie sich komplett anders, eher wie ein
Festkörper und blockiert die Bewegung. Diesen Versuch haben Schüler
besonders gerne und jeder möchte einmal seinen Finger in die
Maizena-Wasser-Mischung stecken ;-)

Mehr Informationen: https://stoppi-homemade-physics.de/freihandversuche/

[Joe G. (feinmechaniker)]

Prima Idee mit der Nicht-Newton Flüssigkeit!

Da fällt mir spontan gleich ein Versuch dazu ein.

Man lässt über einen Behälter (Eimer) am unteren Ende eine Newtonsche
Flüssigkeit (Wasser) über ein Rohr auslaufen. Der Behälter (Kapazität)
und das Rohr (linearer Widerstand) bilden ein RC-Glied, dessen
Zeitkonstante man sehr einfach mit einer Stoppuhr bestimmen kann. Jetzt
ersetzt man das Wasser durch die Nicht-Newton Flüssigkeit. Bei gleichem
Füllstand (gleiche Kapazität) kann jetzt über den Versuch der
nichtlineare Widerstand der Nicht-Newton Flüssigkeit bestimmt werden.

[Christoph E. (stoppi)]

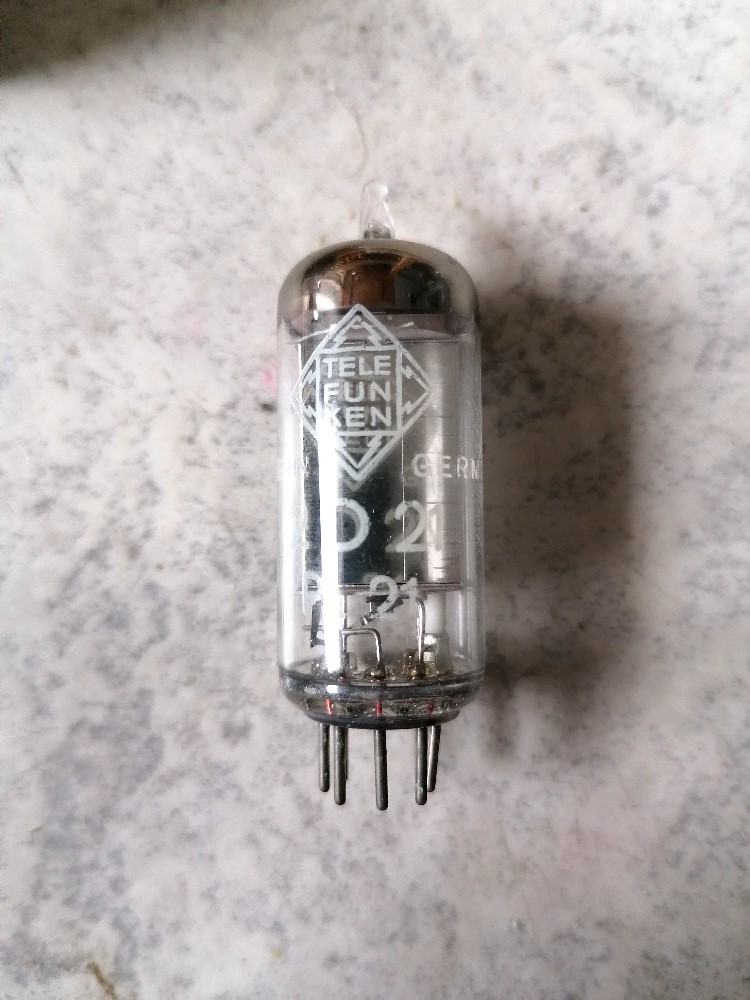

Eine kostengünstige Variante des Franck-Hertz-Versuch mit einer
Thyratron-Röhre habe ich bereits umgesetzt. Jetzt bin ich in einem Buch
auf eine noch etwas simplere Umsetzung gestoßen. Sie verwendet ebenfalls
eine Thyratronröhre und zwar die 2D21. Diese ist, was wichtig ist, mit
Xenon gefüllt. Genau dessen Anregung mit Elektronen wird bei diesem
Versuch beobachtet.

Man braucht neben der Röhre nur noch einen kleinen 6V-Trafo für die
Heizung, ein 24V-Netzteil, einen Widerstand und ein Potentiometer und
dann noch ein µA-Meter.

Die I(U)-Kennlinie sollte im Bereich der Anregungsenergie von Xenon ein
Maximum, gefolgt von einer Abnahme besitzen. Mal schauen, ob ich das
auch beobachten kann.

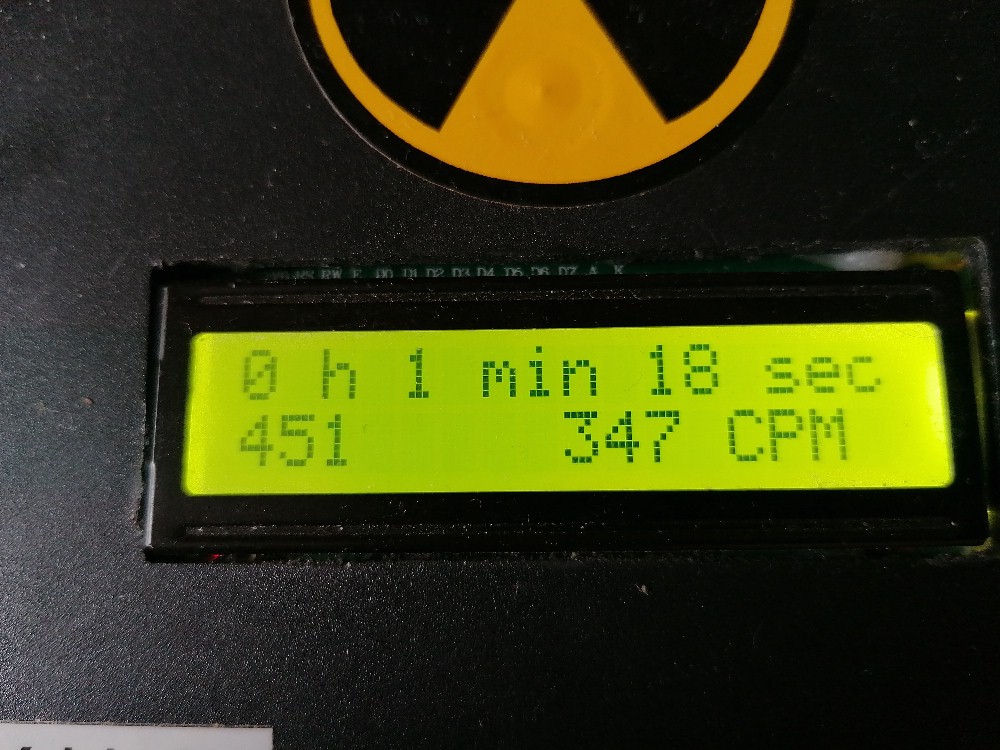

Und dann habe ich noch einen Schwung Cerberus GR17 Röhren bei mir im
Keller wiederentdeckt. Diese enthalten Radium-226. Mein Geigerzähler
spricht ganz schön auf diese an (ca. 300 cpm bei 30 cpm Hintergrund).
Gebe einige von diesen für 18 Euro/Stück her. Wer eine möchte, kann sich
gerne bei mir melden...

[Henrik V. (henrik_v)]

Zur Nicht-Newtonsche Flüssigkeit (NNF):
Lautsprecher lackieren (oder mit Frischhaltefolie auskleiden?), mit der
NNF füllen und mit Sinus beaufschlagen.

[Christoph E. (stoppi)]

Ganz ohne Vakuumpumpe habe ich die Luftdichte bestimmt. Dazu benötigte
ich nur eine Flasche mit Ventil, eine Fahrradpumpe und meine
Arduino-Waage mit einer Auflösung von 0.01 g.

Ich pumpe die Flasche auf und bestimme sodann die Masse m in
Abhängigkeit vom Druck p. Aus der Steigung des linearen Graphen m(p)
erhalte ich die Luftmasse m pro bar bei einem Flaschenvolumen V. Um zur
Dichte zu gelangen, muss ich dann nur noch den Anstieg durch V
dividieren.

Ich erhalten auf diesem Weg eine Luftdichte von ro = 1.242 kg/m³*bar.
Der Sollwert für 20°C liegt bei 1.204 kg/m³. Damit bin ich mehr als
zufrieden...

Mehr Informationen:
https://stoppi-homemade-physics.de/luftdichte-arduino/

[Christoph E. (stoppi)]

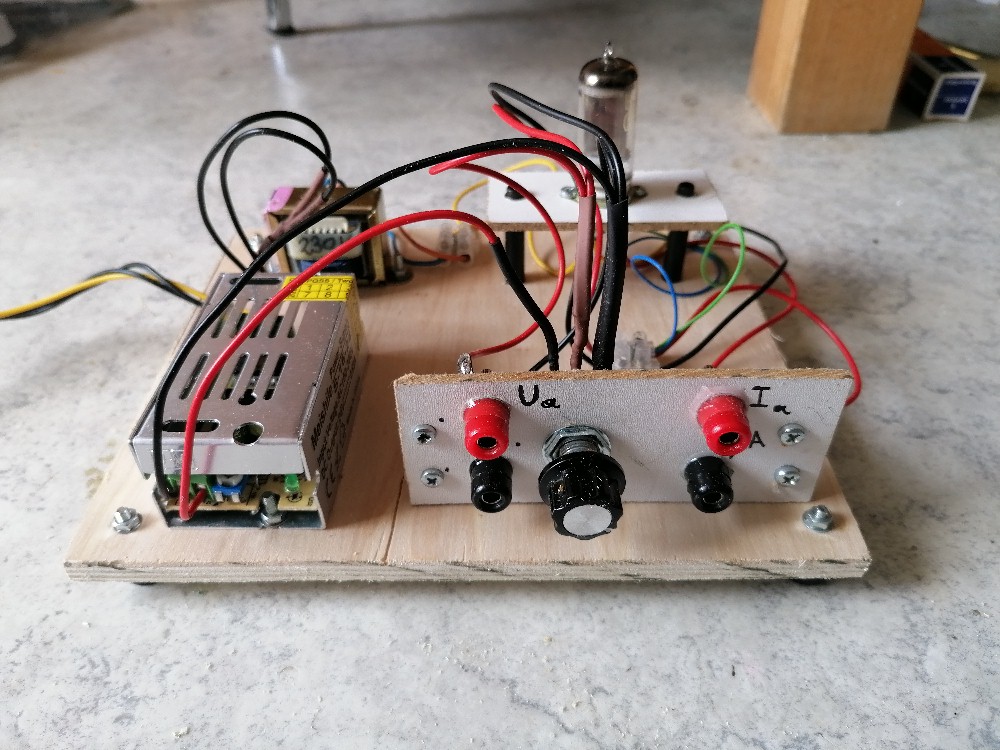

Gestern konnte ich den Aufbau zum Franck-Hertz-Versuch vollenden und
eine Messung durchführen.
Der Anodenstrom steigt zunächst mit zunehmender Gitter-/Anodenspannung
an, um dann durch inelastische Stöße der Elektronen mit den Xenon-Atomen
wieder abzunehmen. Erst bei höherer Spannung steigt der Strom dann
wieder an.

Hier findet man mehr Informationen:
https://stoppi-homemade-physics.de/franck-hertz-versuch/

[Christoph E. (stoppi)]

Zwei weitere schöne Freihandversuche hätte ich da und zwar zuerst die
Spritzenpresse und dann die gekoppelten Kluppen.

Für die Spritzenpresse benötigt man nur zwei unterschiedliche Spritzen,
einen Schlauch und Wasser. Man fixiert den Schlauch an beiden Spritzen
und befüllt dann alles komplett mit Wasser. Nun bittet man ein
schwächlich erscheinendes Mädchen und einen selbstbewussten Burschen,
seine Spritze reinzudrücken. Das Mädchen bekommt rein zufällig die
kleine Spritze zugeteilt. Zur Verwunderung aller kann sie ihre Spritze
hineindrücken, während der starke Bursche scheitert.

Durch den gleichen Druck p = F/A im Wasser wird bei der kleinen Spritze
mit kleinerer Fläche A eine kleinere Kraft F benötigt bzw. können mit
der kleinen Spritze trotz etwas geringerer Kraft durch die deutlich
kleinere Fläche höhere Drücke erzielt werden...

Für den Versuch mit den gekoppelten Kluppen werden nur zwei Kluppen, ein
breiteres Gummiband und ein Stativ benötigt. Fixiert man beide Kluppen
nebeneinander auf dem gespannten Gummiband und stößt eine Kluppe an, so
fängt diese zu schwingen an. Nach einiger Zeit nimmt aber deren
Schwingung ab und zeitgleich beginnt die zweite Kluppe zu schwingen.
Wenn diese dann maximal schwingt, hat die erste Kluppe aufgehört zu
schwingen. Danach schwingt die zweite Kluppe wieder weniger, dafür die
erste. Man hat es mit einer schönen gekoppelten Schwingung zu tun.
Betrachtet man die beiden Einzelschwingungen, so liegt eine Schwebung
vor...

Mehr Informationen: https://stoppi-homemade-physics.de/freihandversuche/

[Christoph E. (stoppi)]

Aufnahme der Hysteresekurve B(H) mit einem 115V-Printtrafo, einem Variac
und einem Oszilloskop im xy-Modus.

Beim Anschluss des Oszilloskops an den Variac ist unbedingt darauf zu
achten, dass GND vom Oszi mit dem Nullleiter N verbunden ist.
Gegebenenfalls muss man den Netzstecker in der Steckdose umdrehen! Dies
aber ohne dem angeschlossenen Oszi vorher mit einem Voltmeter
überprüfen, indem man die Spannung zwischen "unterem" Variac-Ausgang und
Schutzleiter misst. Diese sollte 0V betragen!

Die x-Achse zeichnet die Stromstärke I primärseitig und damit die Stärke
des Magnetfelds H auf. Die y-Achse zeichnet über den Kondensator +
Potentiometer die integrierte Sekundärspannung auf, also das Integral
U_ind dt. Dieses ist nach dem Faradayschen Induktionsgesetz proportional
zur magnetischen Flussdichte B. Wir erhalten am Oszilloskop also eine
B(H)-Darstellung...

Warum meine Hysteresekurve über zwei eigenartige "Beulen" verfügt, kann
ich nicht beantworten. Vielleicht weiß ja jemand von euch Bescheid.

Mehr Informationen:
https://stoppi-homemade-physics.de/barkhausen-effekt/

[Christoph E. (stoppi)]

Ein sehr schöner Versuch zum Thema Kreisel, der sog. Kollergang. Damit
weist man das Kreiselmoment T = omega x L nach. Das rotierende Gestell
habe ich aus LEGO gebastelt. Die beiden auf der Waage befindlichen Räder
werden um die Vertikale rotiert. Durch das Kreiselmoment zeigt die Waage
dann in Abhängigkeit von der Rotationsfrequenz f mehr an. Es müsste sich
eine m = k * f² Abhängigkeit ergeben. Dies konnte ich experimentell
bestätigen, Heureka...

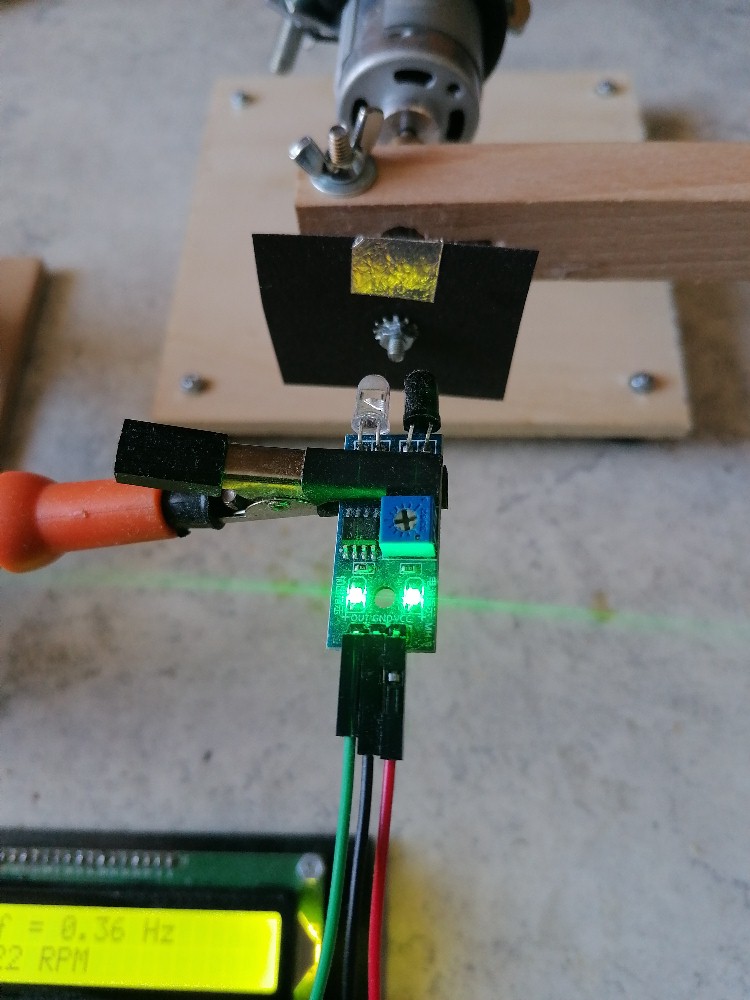

Die Drehzahl bestimme ich mit meinem Arduino-Drehzahlmesser auf Basis
eines IR-Näherungsschalters. Funktionierte besser als der
Laser-Drehzahlmesser von Amazon.

Mehr Informationen: https://stoppi-homemade-physics.de/kreisel/

[Christoph E. (stoppi)]

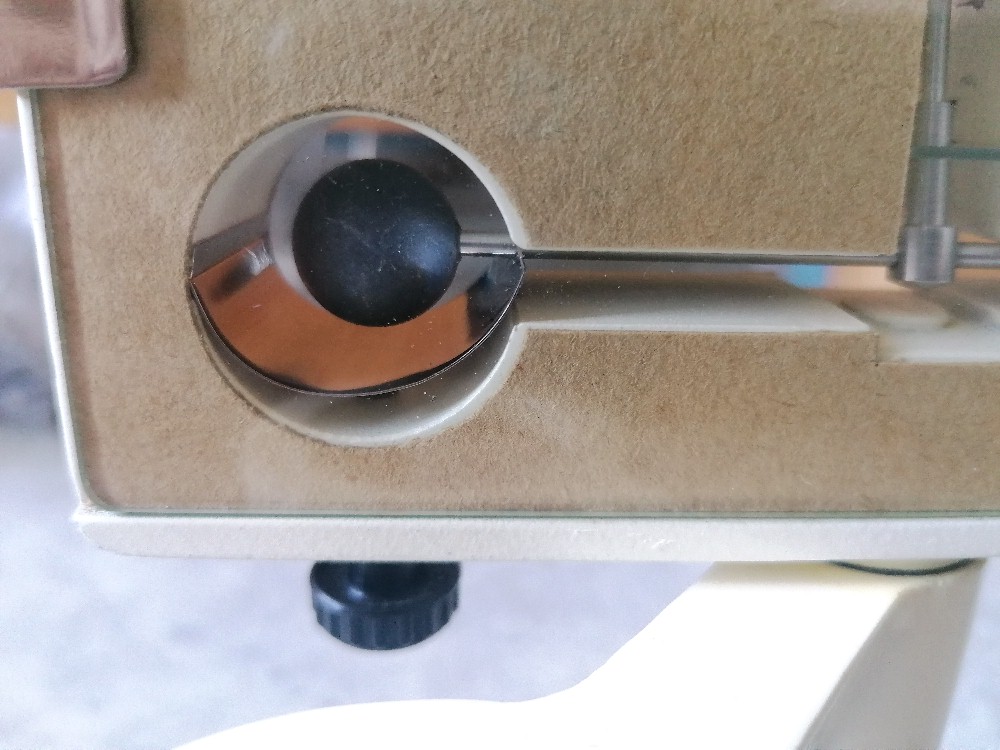

Ich bin ja eigentlich ein sehr sparsamer Mensch und wenn ich etwas
ausgebe, dann zu 90% für meine Physikprojekte. Jetzt habe ich mir eine
Cavendish-Drehwaage zur Bestimmung der Gravitationskonstante G gegönnt.
Diese war auf Kleinanzeigen inseriert und ich bin zufällig auf sie
gestoßen. Der Verkäufer machte mir ein unwiderstehliches Angebot, nur
100 Euro inkl. Versand.

Den Cavendish-Versuch zur Bestimmung von G habe ich ja bereits
durchgeführt mit nur bedingten Erfolg. Meine ermittelte
Gravitationskonstante lag doch sehr deutlich von Sollwert entfernt. Mein
Torsionspendel war auch kaum zur Ruhe zu bringen und schwingte sehr
stark vor sich hin und her.

Link:
https://stoppi-homemade-physics.de/gravitationskonstante-cavendish/

Im Schulbedarfshandel bei Phywe, Leybold & Co kosten diese
Cavendish-Drehwaagen 2000 Euro und mehr. Es fehlen lediglich die beiden
schweren Bleikugeln. Dafür besorge ich mir wohl 1.5 - 2kg schwere
Kugelstoßkugeln von Amazon...

Und dann habe ich mir noch einen Rahmen für eine sog. Kugelschwebe
3d-drucken lassen. Die dafür benötigten Plexiglasscheiben habe ich
bereits bestellt. In den Innenraum kommen dann zwei Kugeln
unterschiedlicher Masse und dann wird der Körper in Rotation versetzt.
Der sich einstellende Winkel alpha hängt dann von der Drehfrequenz f ab.
Für sehr große f strebt alpha gegen 90°. Es gibt sogar eine kritische
Untergrenze für die Frequenz f, unterhalb derer es eigentlich keinen
stabilen Zustand gibt...

Diese Kugelschwebe werde ich auch für ein Zentrifugenparaboloid
verwenden, indem ich den Innenraum teilweise mit Wasser fülle. Es
stellen sich abhängig von der Drehfrequenz f Wasserparaboloide ein der
Form y = (2*Pi²*f²/g)*x². Dies werde ich experimentell überprüfen.

[Michael B. (laberkopp)]

Christoph M. schrieb:
> Eine andere Frage, die mich schon lagen beschäftigt: Baut man über ein
> Dach eine Abschattung ( wie z.B. hinterlüftete Solarzellen ), dann
> müsste die Oberflächentemperatur des Daches eigentlich stark gesenkt
> werden und das Klima im Haus angenehmer.

Uff, du hast das Kaltdach erfunden.

War früher üblich als man noch nicht blöderweise die Dämmung direkt
unters Dach (Flachdach oder Spitzdach) geklebt hat, sondern zumindest
10cm Luftschicht liess oder gleich den leeren Dachboden, und rundrum
Traufe und oben (Firststeine, Giebelfentser des Dachbodens)
Lüftungsöffnungen.

Da muss man maximal Schattentemperatur zu Raumtemperatur dämmen, also
hier 30 GradC zu 25 GradC, mithin 5K.

Während beim Warmdach die in der Sonne aufgeheizte Oberfläche leicht mal
60 GradC hat, macht 35K, die Dämmung müsste 7 mal dicker sein, ist sie
aber nicht.

[Christoph E. (stoppi)]

Mein Versuch zur Braggreflexion mit Gammastrahlen am LiF-Einkristall
lieferte ja aufgrund der viel zu geringen Aktivität meines radioaktiven
Strahlers keine brauchbaren Ergebnisse.

Hier (https://www.forphys.de/Website/qm/braggdual1.html) bin ich aber
auf ein Experiment zur Braggreflexion mit Ultraschall gestoßen. Dies
möchte ich nun auch umsetzen.

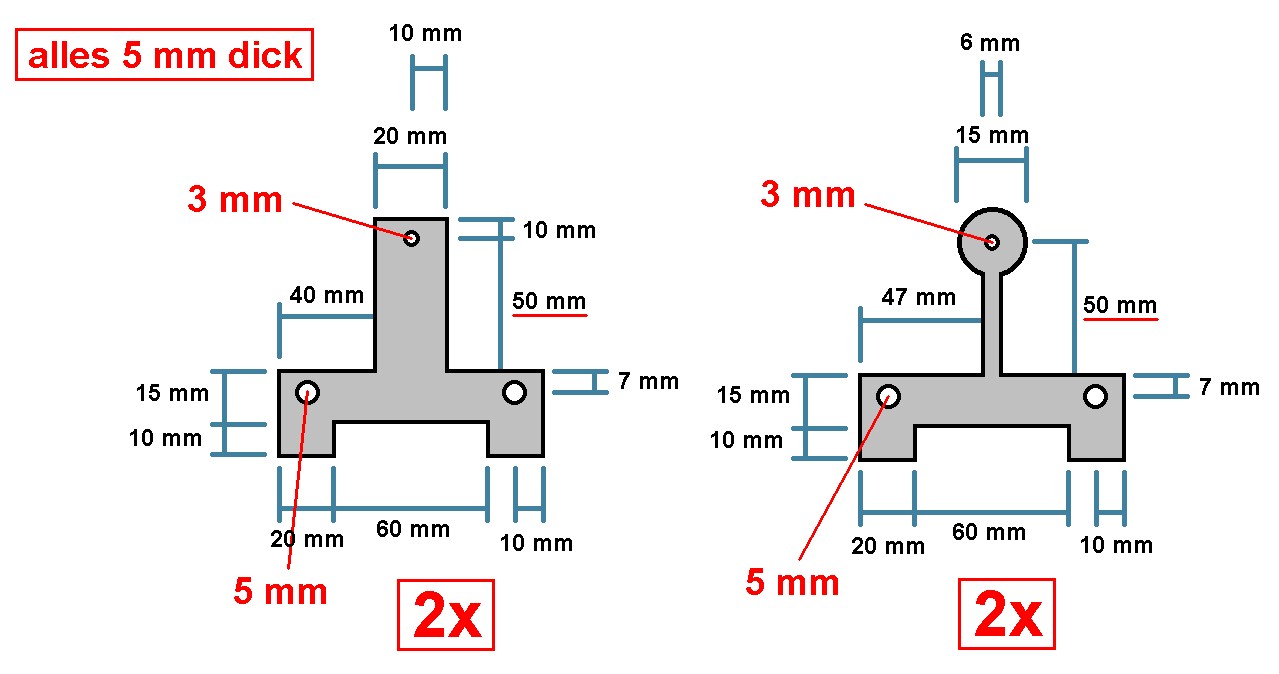

Zum Einsatz kommen meine Ultraschallkapseln auf den Arduino-Modulen
HC-SR04 und eine Ansteuerung über den L298N-Motortreiber. Dies
funktionierte schon bei einigen meiner US-Versuche sehr gut. Zur

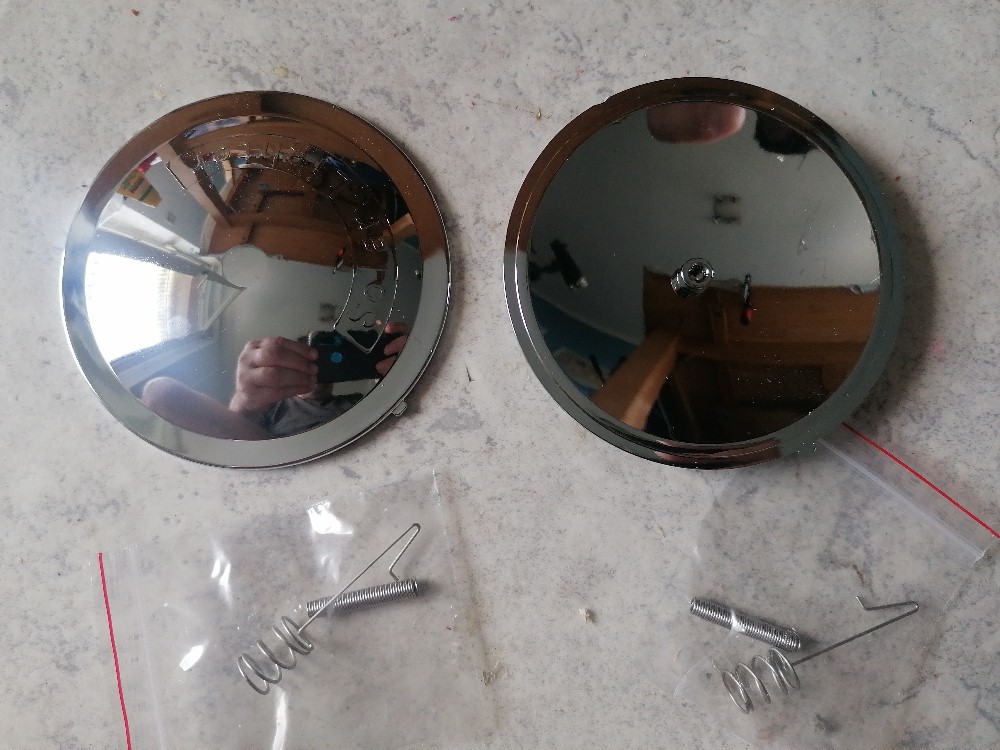

Kollimierung habe ich mir auf Amazon zwei
Solar-Zigarettenanzünderspiegel besorgt. Die US-Kapseln kommen dann
genau in den Brennpunkt.

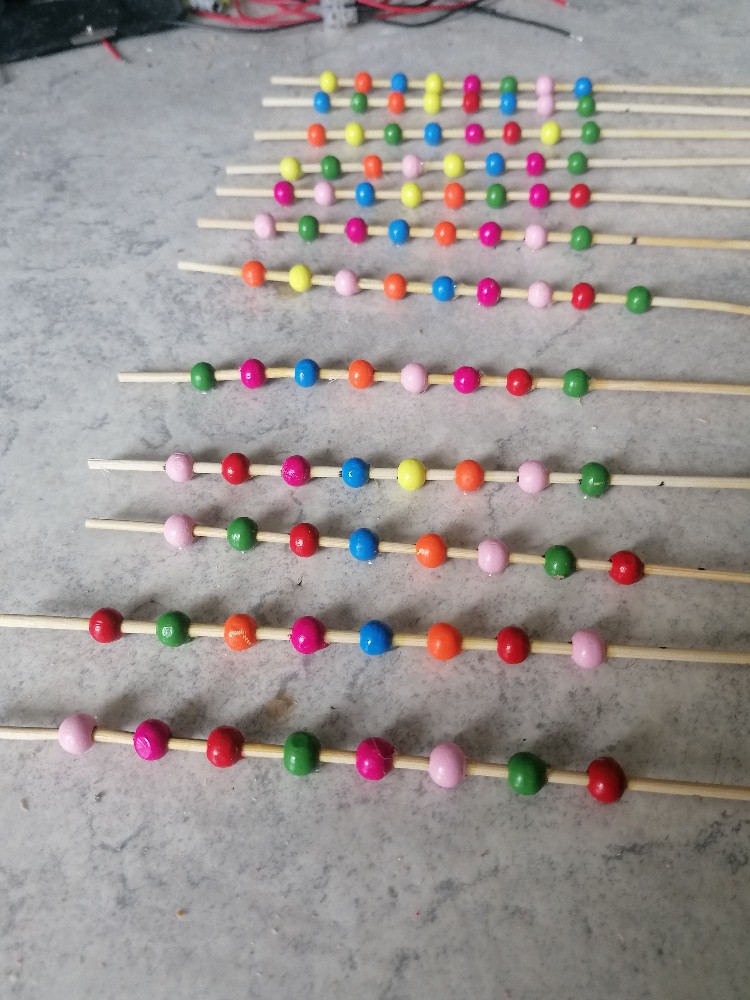

Das Atomgitter besteht aus Schaschlikspießen und Holzkugeln. Deren Loch
muss ich aber per Hand auf 3 mm aufbohren, damit sie über die Spieße
geschoben werden können. Insgesamt sind es 8^3 = 512 Kugeln, die ich
aufspießen und festkleben muss. Eine ziemliche Strafarbeit ;-)

[Henrik V. (henrik_v)]

Warum nicht nach passenden Stäben oder Fäden suchen?
Endlos Dichtschnur ist im Durchmesser variabel....
Kugelpositionierschablone (Nut mit Senke pro Kugel) (Edit: oder der
Deckel des Würfels) , dünnerer Stab und (Heiß)kleber/Leim?

[Christoph M. (mchris)]

Interessant wäre vielleicht auch, das Gitter mit einem 3D-Drucker am
Stück drucken zu lassen.

[Henrik V. (henrik_v)]

Da die Reflektion in einer Ebene gemessen wird, sollten auch Stäbe ohne
Kugeln funktionieren....   sieht aber nicht so schön aus.

Wenn man ein Wassserbecken mit Wellengenerator und Sumpf am anderen Ende
nimmt, müsste mit US auch eine reflektive Braggzelle simulierbar sein...
ob man da je nach Abstrahlordnung den Dopplershift mit einem einfachen
Frequenzzähler noch messen kann?
(Per Soundkarte mit Sinusfit machbar)

[Christoph E. (stoppi)]

Danke für eure Kommentare ;-)

Die Holzstangen mit den Kugeln für das Atomgitter sind fertig. Insgesamt
sind es 64 Stäbe mit je 8 Kugeln. Habe jetzt dafür Blasen an den
Händen...

Die Kugelschwebe bzw. Zentrifugalküvette ist auch bereits fertig
geklebt. Jetzt warte ich nur noch auf die bei Amazon bestellte
Bohrmaschinenhalterung, dann kann ich die beiden Experimente mit zwei
Kugeln bzw. Wasser durchführen.

Und zuguterletzt habe ich noch einen Freihandversuch zu Wirbelströmen
durchgeführt. Da lasse ich einmal eine normale Stahlkugel und dann eine
Magnetkugel durch ein Aluminiumrohr fallen. Die Magnetkugel benötigt für
die 50 cm etliche Sekunden aufgrund des bremsenden, induzierten
Magnetfelds (Lenz'sche Regel). Das Alurohr hat einen Außendurchmesser
von 16 mm (1 mm Wandstärke) und die Magnetkugel von www.supermagnete.de
einen Durchmesser von 12.7 mm. Das passt perfekt...

[Christoph E. (stoppi)]

Nach dem Bau der Atomstäbe dachte ich schon, das schlimmste sei vorbei.
Dem war aber nicht so, denn der Zusammenbau des Gitters erwies sich als
viel herausfordernder als gedacht. Denn wenn man einen Stab in sein Loch
geführt hatte, ging ein anderer Stab aus seinem Loch wieder heraus.

Damit das Einfädeln überhaupt gelingt, habe ich die Schaschlikspieße
stufenförmig abgelängt. So fing ich mit dem Einfädeln der ersten Reihe
mit den längsten Spießen an und ging dann zur nächsten Reihe mit den ein
wenig kürzeren Spießen. Nach 20 Minuten mehr als angestrengter Arbeit
war dann das gesamte Gitter fertig zum Verkleben mit Holzleim. Noch
einmal mache ich diese Arbeit aber bestimmt nicht. Ich habe mich bewusst
für Holzperlen und Schaschlikspieße entschieden, weil diese sehr günstig
zu haben sind. Die Spieße kosten 4 Euro und die 1500 Holzkugeln rund 10
Euro.

Bei Conrad gibt es 1m Metallstäbe mit 2.5 mm Durchmesser. Aber alleine
die 11 benötigten Stäbe würden mich 35 Euro kosten. Ich achte bei all
meinen Projekten auch darauf, sie möglichst günstig umzusetzen...

Die Halterungen für den Parabolspiegel und die Ultraschallkapseln lasse
ich gerade auch 3d-drucken.

Und die beiden 1.5 kg Eisenkugeln für die Cavendish-Gravitationswaage
sind auch angekommen. Eine einzelne Kugel kostete nur 8 Euro, der
Versand nach Österreich 15 Euro. Wie diese kompakte
Cavendish-Gravitationswaage aber funktioniert, ist mir nach wie vor ein
Rätsel. Denn die beiden kleineren Massen dürfen eigentlich nicht am
begrenzenden Glas anstoßen. Damit sie aber nur eine derart geringe
Pendelbewegung vollführen, muss das Richtmoment R des Torsionsfadens
recht groß sein. Ein großes R bewirkt aber eine viel kleinere
Auslenkung, wenn ich die großen Massen zu den kleinen bewege. Also mein
Drehpendel pendelte fröhlich über fast Stunden vor sich hin und das mit
größerer Amplitude. Aber ich lasse mich gerne angenehm überraschen...

[J. S. (engineer)]

Christoph E. schrieb:
> Für die low budget Astrofotografie habe ich mir auf Amazon einen
> 90mm/500mm Achromaten gegönnt. Kann mit Sicherheit durch die starke
> chromatische Aberration nicht ansatzweise mit Apochromaten mithalten,
> dafür hat dieser nur sensationelle 107 Euro inkl. Versand gekostet
In der Tat sensationell, mein Setup tendiert inzwischen zum 20-fachen
Kamera inklusive.

> Meine gebrauchte Canon EOS 1100D hänge ich dann mittels Adapter an den
> 1.25" Okularauszug.
Bei mir Canon 600D, mit AstroMod (IR), bei visueller Beobachtung über
einen Baader-Spiegel, der sperrt IR und UV weg.

> wobei ich erst einmal schauen muss, ob meine motorisierte Montierung
> überhaupt schön nachführt.
Und, wie weit bist du damit gekommen?

[Christoph E. (stoppi)]

@ J.S.: Meine Astromontierung habe ich leider noch nicht im Einsatz
gehabt. Das möchte ich aber bis spätestens Herbst nachholen. Ich glaube,
ich habe zu viele Physikprojekte am Laufen ;-)

Die beiden Versuche zur Kugelschwebe bzw. Wasserzentrifuge habe ich
heute durchführen können.

Die experimentellen Ergebnisse liegen recht nahe bei den theoretischen
Sollwerten.

Wie zu erwarten war, gibt es bei der Kugelschwebe eine kritische
niedrigste Drehzahl, bei der sich eine stabile Kugellage ergibt. Diese
liegt bei rund 2 Hz. Den Positionswinkel alpha habe ich für verschiedene
Drehzahlen f ermittelt und dann die experimentellen Ergebnisse in den
Graphen alpha(f) eingetragen.

Bei der Wasserzentrifuge habe ich für zwei unterschiedliche
Drehfrequenzen f die Parabel mittels der Software Tracker bestimmt und
den Faktor a = y/x² berechnet. Für f = 1.74 Hz erhalte ich Werte für a
im Bereich zwischen 6.9 und 8.4. Der Sollwert beträgt 6.09.

Für f = 2.98 Hz liegt experimentell mein a zwischen 16.3 und 20.7 bei
einem Sollwert von 17.87. Damit kann ich leben...

Mehr Informationen:
https://stoppi-homemade-physics.de/zentrifuge-kugelschwebe/

[Christoph E. (stoppi)]

Inzwischen sind die 3d-Druckteile für das Experiment zur Braggreflexion
von Ultraschall angekommen. Jetzt wartet eigentlich alles nur noch auf
seinen finalen Einsatz...

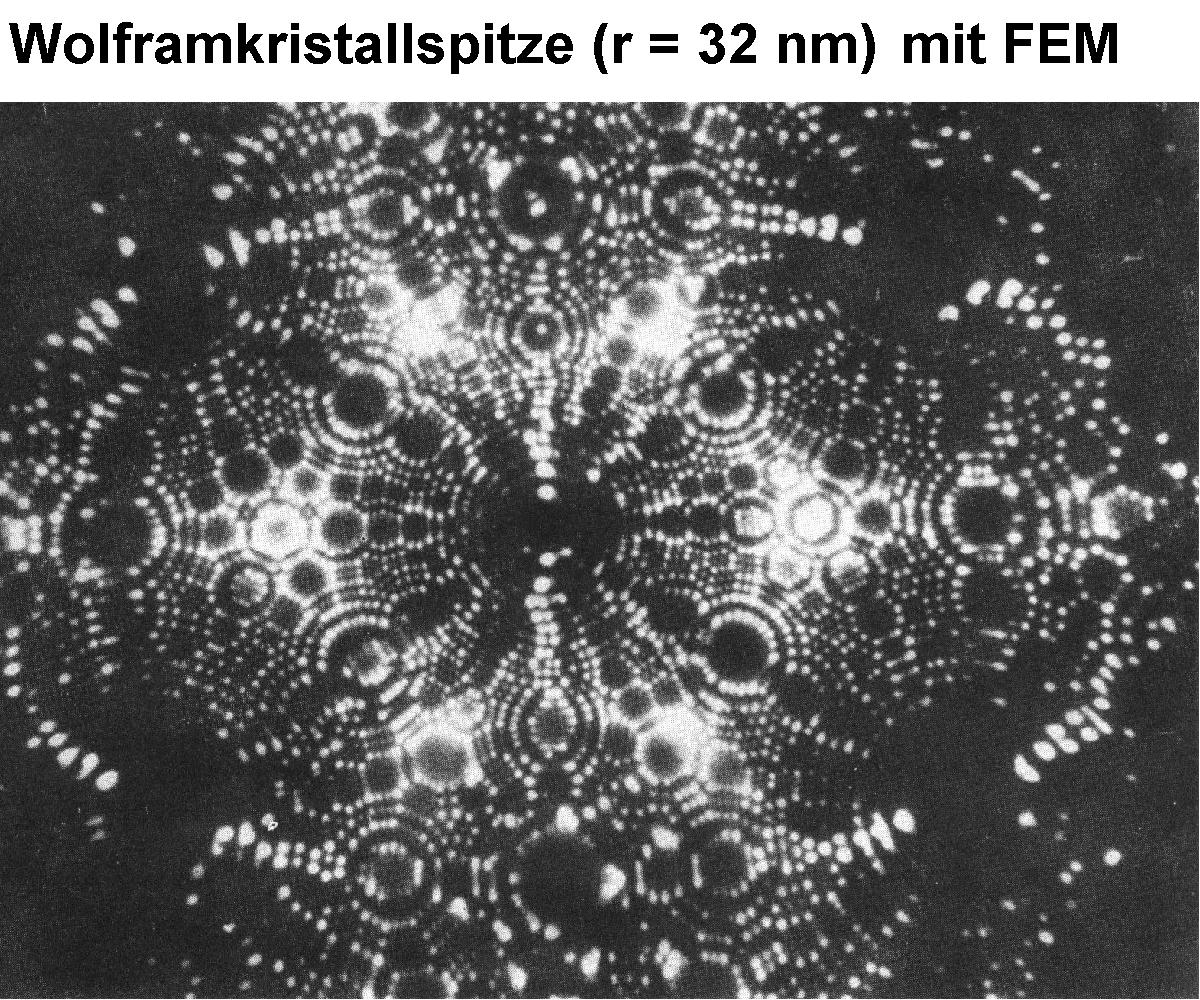

Und dann bin ich noch "zufällig" über ein sehr spannendes Angebot auf
Kleinanzeigen gestoßen und zwar ein Feldelektronenmikroskop. Die
evakuierte Röhre beinhaltet eine sehr feine Wolframspitze mit einem
Krümmungsradius von ca. 100 nm. Legt man zwischen Spitze und Schirm eine
Hochspannung (rund 5-7 kV) an, so werden die Elektronen aus der Spitze
durch Feldemission herausgerissen und dann zum Bildschirm beschleunigt.
Dort ergibt sich dann ein atomares Abbild der Metallspitze mit einer
rund 500 000-fachen Vergrößerung.

Noch habe ich die Röhre nicht, denn die Verkäuferin ist gerade Urlaub
bei mir in Österreich. Ich hoffe aber sehr, dann den Zuschlag für eine
der beiden Exemplare zu erhalten...

Beim FEM werden Erinnerungen wach, denn während meines Studiums habe ich
in einem Praktikum Wolframspitzen geätzt und dann ins FEM eingebaut und
überprüft. Ist aber schon 30 Jahre her ;-)

[Christoph E. (stoppi)]

Beim Schmökern im Physikkatalog der Firma Leybold/LD-Didactic bin ich
auf ein Monochord gestoßen. Dabei wurde u.a. die Schwingungsfrequenz in
Abhängigkeit von der Saitenspannung ermittelt.

Genau dieses Experiment möchte ich ebenfalls umsetzen. Dazu habe ich mir
auf Amazon bzw. im Baumarkt die notwendigen Dinge besorgt. Der
Holzbalken besitzt einen Querschnitt von 10 x 6 cm und ist somit
ausreichend stabil. Saiten, Stimmwirbel und Federwaage kommen wie gesagt
von Amazon.

Zum Bau des Monochords musste ich wieder meine Küche in eine Werkstatt
umfunktionieren ;-)

Heute bin ich mit dem Bau des simplen Musikinstruments fertig geworden.
Die Messungen (Frequenz f in Abhängigkeit von der Spannkraft F) werde
ich in den nächsten Tagen durchführen. Wie ich die Schwingungsfrequenz
ermittle, weiß ich im Moment auch noch nicht genau. Eventuell ebenfalls
mit einer Lichtschranke...

Mehr Informationen: https://stoppi-homemade-physics.de/monochord/

[Christoph M. (mchris)]

>Die Messungen (Frequenz f in Abhängigkeit von der Spannkraft F)

Apropos: Vor ein paar Tagen hatten wir eine Diskussion über Knoten und
Bäuche bei einer gespannten Seite. Eine Meinung war, dass sich die
Knoten abhängig von der Spannung verschieben. Meiner Vorstellung nach
bleiben die Knoten und Bäuche immer an der gleichen Stelle. Durch die
erhöhte Spannkraft ändert sich aber die Schwingfrequenz des Bauches.
Korrekt?

[Gerhard O. (gerhard_)]

Hallo Christoph,

Jetzt maße ich mir an Dir einen fetten Floh ins Ohr zu setzen:

Im RPB Band 45/46 (UKW-Sender- und Empfänger-Baubuch" von H.F.
Steinhauser wurde ein UKW (144MHz) Lecherleitungsfrequenzmeßsystem zur
Erfassung der 144 MHz Amateurfunkbandgrenzen beschrieben. Das wäre für
Dich auch ein interessantes Demonstrations Projekt mit relativ wenig
Aufwand.

Hier steht Näheres:

https://ve6aqo.com/lecherleitung.htm

Als ich noch Schüler war, konnte man im Deutschen Museum (sechziger
Jahre) in einer langen Glasvitrine eine motorbetriebene Anordnung dieser
Art bewundern, die auf einem hin und her gezogenen Schlitten mittels
Glüh- und Glimmlampe die Spannungs- und Strombäuche beobachtungsmäßig
ermöglichte. Als Generator diente ein UHF-Gegentaktoszillator mit einer
QQE03/20, der vielleicht ein paar Watt an HF Energie produzierte.

In der gleichen Vitrine befand sich auch eine Demonstration zur
Wellenpolarisation. Ein ähnlicher Gegentaktoszillator erregte einen
Halbwellendipol. In ungefähr 50cm Abstand befand sich ein gleichartiger
Dipol mit einem Fahrradrücklichtglühlämpchen. Der Lämpchendipol wurde
von einem Motor über Seilzug in seiner Achse gedreht und machte durch
helles Aufleuchten die Übereinstimmung der Polarisation und Ausbleiben
bei 90 Grad Abweichung sichtbar.

Diese Museums Demos hatten damals meine Liebe zur UKW/UHF Technik
vertieft. Für mich war dieses Museum damals schlichthin ein "Haus der
Wunder". Dort konnte man leicht verlorengehen und tagelang Neues
erforschen. Das sind für mich immer noch schöne Erinnerungen. Auch das
Focaultpendel im Treppenhaus ist beeindruckend.

https://www.deutsches-museum.de/museum/pressemappe/museumsinsel/ausstellungen/foucaultsches-pendel

Es ist schade, daß diese Vitrinen schon vor so langer Zeit abgebaut
wurden. Allerdings waren das wahrscheinlich auch ausserhalb der
Museumsmauern beachtliche Störsender:-)

(Von der Radiotechnik war bei meinem letzten Besuch in 1997 nur noch
sehr wenig vorhanden. Eigentlich schade, daß die Geschichte der
Radiotechnik in den Museen kaum noch gewürdigt wird. Man gab sich
zumindest damals dort noch sehr viel Mühe. Das sah man an den mit viel
Sorgfalt und Liebe erstellten Demonstrationsmodellen)

In der Atomforschungsecke gab es auch eine funktionierende Wilsonsche
Nebelkammer. Die Bahnen der sich ausbreitenden Teilchen konnte man in
der verdunkelten Umgebung sehr schön verfolgen. (War das als Schüler
alles herrlich zum Erleben).

Duck und weg,
Gerhard

P.S. laß Dich von meinen Floh nicht stechen oder vom Funkmeßwagen der
PTV*) erwischen:-)

*) https://de.wikipedia.org/wiki/Post-_und_Telegraphenverwaltung

[Joe G. (feinmechaniker)]

Christoph M. schrieb:
> Meiner Vorstellung nach bleiben die Knoten und Bäuche immer an der
> gleichen Stelle. Durch die erhöhte Spannkraft ändert sich aber die
> Schwingfrequenz des Bauches.
> Korrekt?

Wir können ja kurz rechnen. Ich habe mal das tiefe E einer Gitarre (E2)
als Beispiel gewählt. Da die Länge der Saite je nach Hersteller variiert
(Gibson Les Paul: 24,75 Zoll, etwa 62,9 cm, Fender Stratocaster und
Telecaster: 25,5 Zoll etwa 64,8 cm) habe ich fiktiv 64 cm angenommen.
Richtig gestimmt benötigen wir 93.653 N und natürlich sind die
Eigenvektoren (Schwingungsformen) nicht von der Zugkraft abhängig (siehe
Lösung zur Wellengleichung).

[Christoph E. (stoppi)]

So, die Messungen zum Monochord sind im Kasten. Ich habe mich zur
Frequenzmessung der Saitenschwingung für eine Lichtschranke entschieden
und auf ein Arduino-Näherungsmodul zurückgegriffen. Damit dieses auch
auf den roten Laser reagiert, musste ich die IR-Photodiode gegen eine
für den sichtbaren Spektralbereich geeignete tauschen.

Ich habe aber zur Frequenzbestimmung auch eine Smartphone-App
(Spektralanalyzer) ausprobiert. Diese nimmt den Ton wahr und erstellt
mittels Fourieranalyse ein Frequenzspektrum. Also wer auf die
Lichtschranke verzichten möchte, findet hier mit der App eine noch
einfachere Methode...

Die Saitenfrequenz f sollte ja proportional zur Wurzel aus der
Spannkraft F sein. Trägt man also f² gegen F auf, so müsste man eine
ansteigende Gerade erhalten. Genau dies war mit meinen Messergebnissen
der Fall, Heureka.

Jetzt muss ich nur noch einen Platz in meiner Wohnung zum Verstauen des
doch sperrigen Monochords finden, die wohl schwierigste Aufgabe ;-)

[Christoph M. (mchris)]

>Genau dies war mit meinen Messergebnissen der Fall, Heureka.

"Heureka" wird Archimedes von Syrakus zugeschrieben.
Pythagoras war 300 Jahre früher:
https://de.wikipedia.org/wiki/Pythagoras_in_der_Schmiede
Wobei da die Meinungen auseinandergehen, ob er das Monochord für seine
Musiktheorie schon kannte ..
Aber Du könntest ja das Experiment mit den Hämmern nachvollziehen :-)

[Christoph E. (stoppi)]

Danke für den Hinweis, Christoph.

Ein kleines Experiment für Zwischendurch, Wasserschlauchschwingungen.
Man befüllt ein U-Rohr mit Wasser der Masse m und saugt an einer Seite
kurz an. Dadurch versetzt man das Wasser in Schwingung. Die
Periodendauer tau hängt dabei von der Wurzel der Wassermasse m ab. Trägt
man also tau² gegen m auf, so müsste man eine ansteigende Gerade
erhalten. Dies war mit meinen Messwerten sehr gut erfüllt...

Mehr Informationen:
https://stoppi-homemade-physics.de/wasserexperimente/

[Martin H. (horo)]

Christoph E. schrieb:
> Wie ich die Schwingungsfrequenz ermittle, weiß ich im Moment
> auch noch nicht genau. Eventuell ebenfalls mit einer Lichtschranke...

Christoph E. schrieb:
> Ich habe mich zur Frequenzmessung der Saitenschwingung für eine
> Lichtschranke entschieden und auf ein Arduino-Näherungsmodul zurückgegriffen.

Interessehalber: Einen Gitarren-Pickup hast Du wegen der möglichen
Rückwirkung durch den Magneten verworfen? Das wäre ansonsten die
naheliegendste Lösung, die auch fest montiert werden könnte.

[Christoph E. (stoppi)]

@Martin: Ein E-Gitarren-Abnehmer wäre natürlich auch eine Möglichkeit
gewesen. Nur ist dann das Ausgangssignal sehr schwach und ich hätte es
wohl erst verstärken müssen. Wie schon erwähnt hat es auch mit einer App
(Sound analyser) recht gut funktioniert. Da wird das Audiosignal in
seine Frequenzanteile zerlegt und es zeigt mir dann die
Hauptschwingungen der Saite im Frequenzspektrum an. Es führen halt
zumeist mehrere Wege nach Rom ;-)

Gestern habe ich dann noch das Braggreflexionsexperiment mit Ultraschall
durchgeführt. Ich war ja sehr gespannt, ob sich meine Mühe beim Bau des
Atomgitters ausgezahlt hat. Was soll ich sagen, ich erhalte bei den
Glanzwinkeln (15°, 34° und 60°) eindeutig ein viel stärkeres Signal als
bei anderen Winkel. Heureka...

Für den Versuch habe ich auf meinem Küchenboden eine M5-Schraube als
Achse für die beiden Ultraschallmodule festgeklebt. Danach stelle ich
immer Einfallswinkel = Ausfallswinkel und notiere die Spannung am
Multimeter. Bei den Glanzwinkel war diese deutlich erhöht. Damit habe
ich wohl meine experimentelle Gesellenprüfung abgelegt ;-)

Bin selbst sehr positiv überrascht, wie gut der Versuch funktioniert
hat. Das ist aber bei weitem nicht immer so bei meinen Experimenten.

Link für mehr Informationen und zwei kurze Videos:
https://stoppi-homemade-physics.de/bragg-reflexion/

[Christoph E. (stoppi)]

Vor einer Woche habe ich hier ja ein hübsches Wasserexperiment
vorgestellt, die Wasserschlauchschwingungen.
Heute habe ich dann ein weiteres zu diesem Thema durchgeführt und zwar
die Löcherdose.

Dazu benötigt man ein Rohr mit mehreren Löchern. Füllt man dieses mit
Wasser, so strömt Wasser mit unterschiedlichen Geschwindigkeiten v aus
den Löchern und spritzt dann w weit.

Zuerst habe ich die Geschwindigkeit v experimentell und theoretisch
mittels Bernoulligleichung bestimmt. Es sollte v = Wurzel(2*g*h) gelten.
Eine Wurzel(h)-Abhängigkeit konnte ich experimentell bestätigen, die
Werte lagen jedoch um einiges neben den theoretischen Sollwerten.

Und dann habe ich hergeleitet, bei welcher Höhe/Tiefe h das Wasser am
weitesten spritzt. Dies sollte bei h = H/2 = konkret 24 cm der Fall
sein. Dies konnte ich auch experimentell bestätigen, Heureka...

Mehr Informationen:
https://stoppi-homemade-physics.de/wasserexperimente/

[Christoph E. (stoppi)]

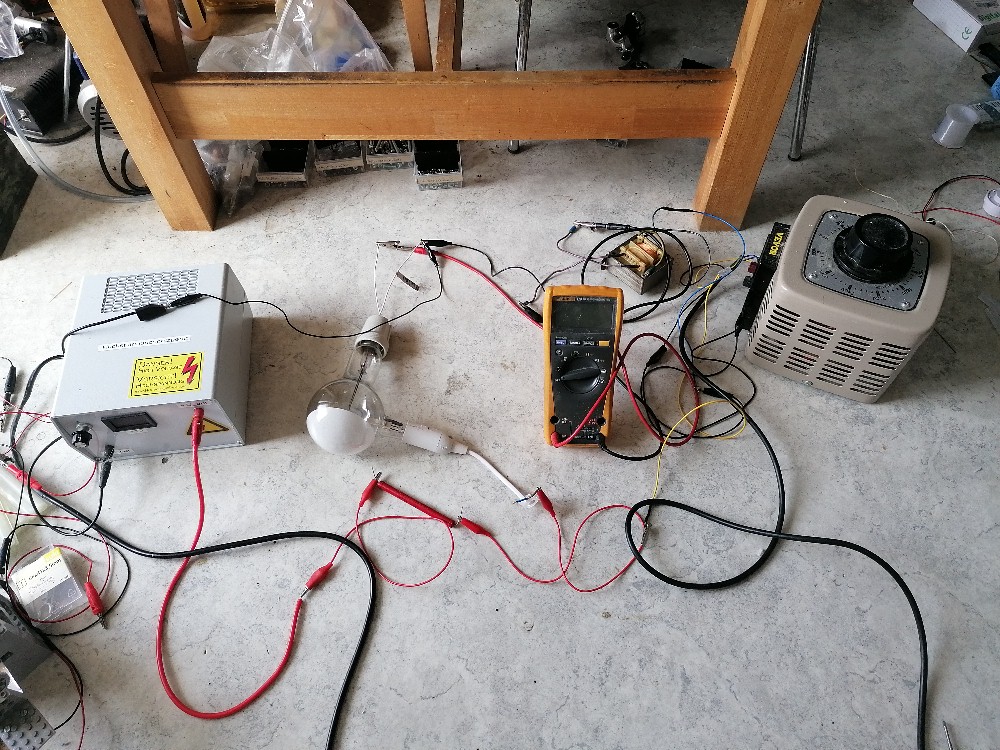

Heute ist das Feldelektronenmikroskop bei mir angekommen. Da ich schon
sehr neugierig war, habe ich den Versuch gleich aufgebaut. Zuerst heizte
ich die Wolframspitze mit rund 1.6 A für 60 sek auf. Danach legte ich
die Anodenspannung an und erhöhte diese. Leider waren keinerlei
Leuchterscheinungen am Bildschirm zu sehen.

Deshalb habe ich mir die Anleitung nochmals genauer angesehen und stieß
auf einen Absatz in dem stand, dass nach längerer Pause zur leitenden
Verbindung des Leuchtschirms mit der Anode Barium verdampft werden muss.

Dies habe ich dann auch getan: Bariumheizstrom 7.5 - 8 A, Dauer rund 90
sek. Jetzt habe ich zumindest Leuchterscheinungen, aber ein richtiges
Bild der Kristallstruktur erhalte ich nicht. Die Leuchterscheinungen
sind auch stark in Richtung Anodenanschluss verschoben und nicht mittig
am Bildschirm.

Hier sieht man ein kurzes Video davon:
https://stoppi-homemade-physics.de/fem/

Es kann also gut sein, dass der Leuchtbildschirm unzureichend mit der
Anode elektrisch leitend verbunden ist. Ob ich daher noch mehr Barium
verdampfen muss, weiß ich nicht genau.

Vielleicht hat ja jemand von euch bereits Erfahrungen mit einem FEM der
Firma Leybold und kann mir einen Tipp geben. Vielen Dank im voraus...

Ich werde mich aber noch ein wenig spielen mit dem Setup. Die
Leuchterscheinungen treten auch erst bei Anodenspannungen um die 8 kV
auf, also bei schon recht hoher Spannung. Eventuell ist dies auch schon
ein Zeichen für eine defekte/unbrauchbare Spitze. Denn je abgeflachter
sie ist, umso höher muss die Anodenspannung sein...

[Christoph E. (stoppi)]

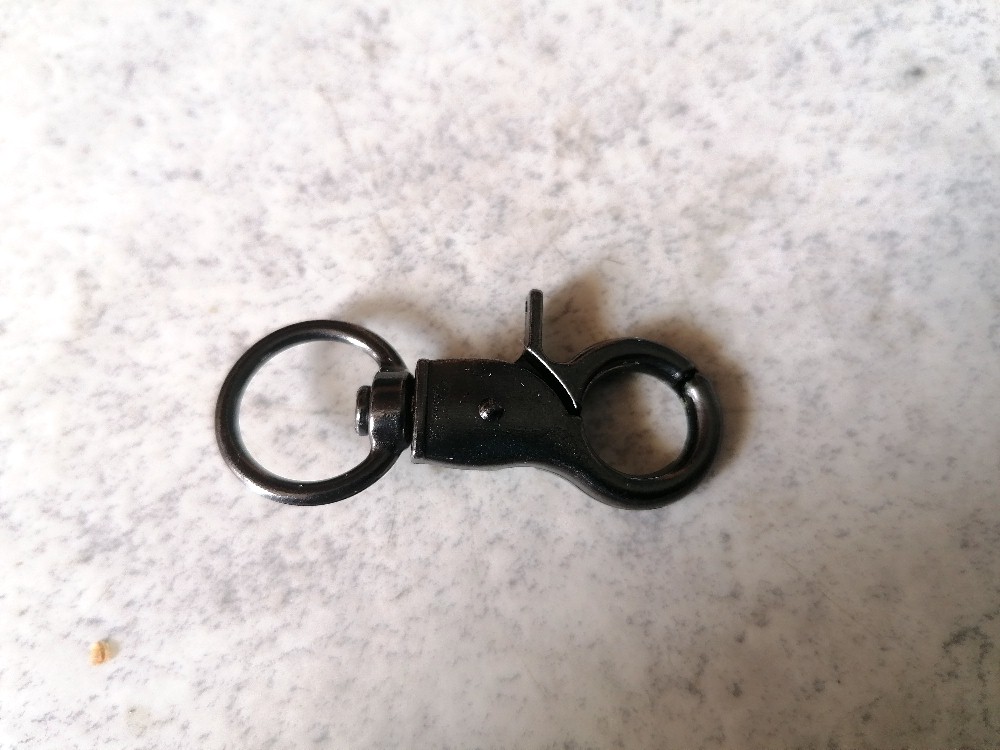

Zwei Experimente zum Thema stehende Wellen und zwar konkret Seilwellen.
Einmal mit zwei kleinen Elektromotoren und dann mit nur einem stärkeren
Motor und einem drehbar gelagerten Seilende.

Schön sieht man die Grundschwingung bzw. die Oberschwingungen...

Mehr Information: https://stoppi-homemade-physics.de/seilwellen/

[Christoph E. (stoppi)]

Derzeit setze ich zwei Experimente um und zwar einmal die Bestimmung der
Elementarladung mittels Elektrolyse und dann die Bestimmung von
Trägheitsmomenten mittels Torsionspendel.

Für den Elektrolyseversuch habe ich mir Kupfersulphat besorgt. An der
Kathode wird dann Kupfer abgeschieden. Aus der Massenzunahme, der
Molmasse von Kupfer und der geflossenen elektrischen Ladung (Stromstärke
mal Zeit) lässt sich dann die Elementarladung e ermitteln.

Mehr Informationen:
https://stoppi-homemade-physics.de/elektrolyse-elementarladung/

Das Torsionspendel baue ich weitestgehend aus Teilen von Amazon auf. Der
mechanische Aufbau ist eigentlich fertig. Jetzt benötige ich nur noch
einen Kraftmesser zur Bestimmung des Richtmoments R = T/phi.

Aus der Periodensauer tau der Torsionsschwingungen lässt sich dann das
Trägheitsmoment I ermitteln...

Mehr Informationen: https://stoppi-homemade-physics.de/torsionspendel/

[Christoph E. (stoppi)]

So, die beiden Experimente zum Torsionspendel sind im Kasten. Zuerst
habe ich über das notwendige Drehmoment T das Richtmoment R des
Torsionspendels bestimmt. Ich komme auf einen Wert von 0.055 Nm/rad.

Danach bestimme ich die Periodendauer Tau der Schwingung in Abhängigkeit
von der Position der beiden Bleikugeln. Mittels Tau und R kann ich das
Trägheitsmoment I der beiden Kugeln experimentell bestimmen. Dieses
sollte näherungsweise I_th = 2*m*d² sein. Zum Schluss vergleiche ich
Experiment und Theorie. Die beiden Werte I_th und I_exp für das
Trägheitsmoment der beiden Kugeln liegen sehr nahe beisammen, Heureka
;-)

Mehr Informationen inkl. Videos:
https://stoppi-homemade-physics.de/torsionspendel/

[Christoph E. (stoppi)]

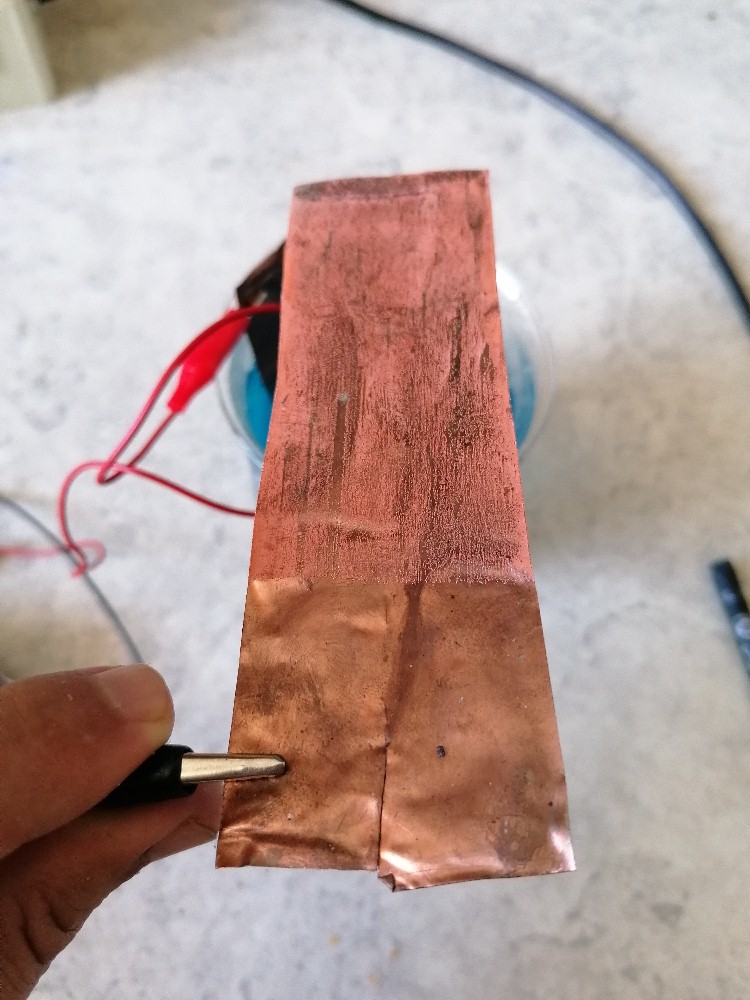

Gestern konnte ich den Versuch zur Bestimmung der Elementarladung
mittels Elektrolyse durchführen. Dazu habe ich rund 130 g Kupfersulfat
in 500 ml destillierten Wasser aufgelöst. Die beiden Kupferelektroden
habe ich dann bei einer Stromstärke von I = 0.5 A für rund 1-3/4 Stunden
in die Lösung getaucht.

Die Elektroden habe ich mit meiner Milligrammwaage vor und nach dem
Experiment gewogen. Die Kathode wurde rund 1 g schwerer, die Anode 1 g
leichter.

Damit konnte ich die Elementarladung e zu 1.63 * 10^-19 C bestimmen. Die
Abweichung vom Sollwert 1.602 * 10^-19 C beträgt somit lediglich 1.7%,
was mich mehr als erstaunt. In diesem Sinne wieder Heureka ;-)

Mehr Informationen:
https://stoppi-homemade-physics.de/elektrolyse-elementarladung/

[Frank M. (ukw) (Moderator)]

Christoph E. schrieb:
> Die Abweichung vom Sollwert 1.602 * 10^-19 C beträgt somit lediglich
> 1.7%, was mich mehr als erstaunt.

Kannst Du eine Fehlerabschätzung Deines ermittelten Wertes machen? Dann
gäbe es auch eine Begründung dafür, ob die 1.7% tatsächlich gut oder
schlecht sind ;-)

[Christoph E. (stoppi)]

@Frank: Die Unsicherheiten der Einzelmessungen kann ich nur abschätzen.
Gehe ich etwa von einer Stromstärke von 0.51 A statt 0.5 A, von 10 sek
Zeitungenauigkeit und einer Massenungenauigkeit von ca. 0.05 g aus,
erhalte ich einen ungünstigsten Wert für e von 1.77 * 10^-19 C.

Im Moment bin ich gerade noch dabei, das Rubensrohr zur Sichtbarmachung
stehender Wellen mittels Flammen umzusetzen.

Ofenrohr, Butangas, Schlauch, Lautsprecher und Verstärker sind bereits
besorgt. Im Moment lasse ich mir gerade die Rohrstopfen 3d-drucken.
Besorgen muss ich mir noch ein Ventil für die Gasdose und die bestellten
Messingadapter sind auch schon auf dem Weg zu mir...

[Michael M. (Firma: Autotronic) (michael_metzer)]

Apropos Rohr. Da gibt's doch noch diesen Wirbelstrombremsversuch.

Ich habe mir 10 Stück von diesen kräftigen Neodymmagnete bestellt und
sie am Stück durch ein 1m langes Aluminiumrohr aus dem Baumarkt fallen
gelassen.

Man spürt deutlich eine Verzögerung von etwa 3 Sekunden, bevor die
Permanentmagnete wie von Geisterhand unten aus dem Rohr wieder
rausfallen.

👻

[Christoph E. (stoppi)]

Ein einfacher Versuch für Zwischendurch: Siedepunkterhöhung durch Salz.
Salz reduziert ja den Dampfdruck von Wasser. Daher liegt der
Gefrierpunkt von Salzwasser tiefer als 0°C und der Siedepunkt höher als
100°C.

Ich habe einfach mit einem Wasserkocher die Siedetemperatur in
Abhängigkeit von der Salzkonzentration ermittelt.

Mehr Informationen: https://stoppi-homemade-physics.de/dampfdruckkurve/

[Dieter D. (Firma: Hobbytheoretiker) (dieter_1234)]

Christoph E. schrieb:
> Siedepunkterhöhung durch Salz.

Daher verkürzt Salz im Wasser die Kochzeit von Kartoffeln.

[Christoph E. (stoppi)]

Ein kurzer Zwischenbericht über die aktuell anstehenden Projekte. Viele
offene Baustellen habe ich ja nicht mehr, da mir ehrlich gesagt die
Ideen für neue Experimente schön langsam ausgehen.

1.) Atwoodsche Fallmaschine: Diese besteht lediglich aus zwei Rollen und
zwei über ein Seil miteinander verbundenen Massen M und m. Lässt man
diese los, beschleunigen beide mit a = g * (M - m) / (M + m). Die
gleichmäßig beschleunigte Bewegung werde ich mit der Software Tracker
analysieren...

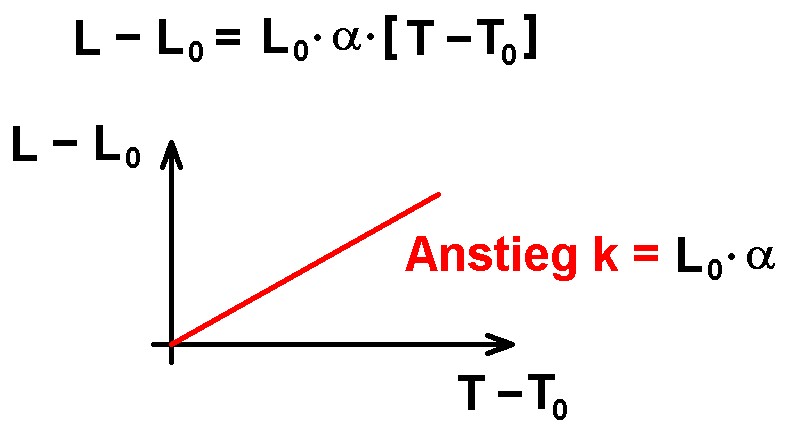

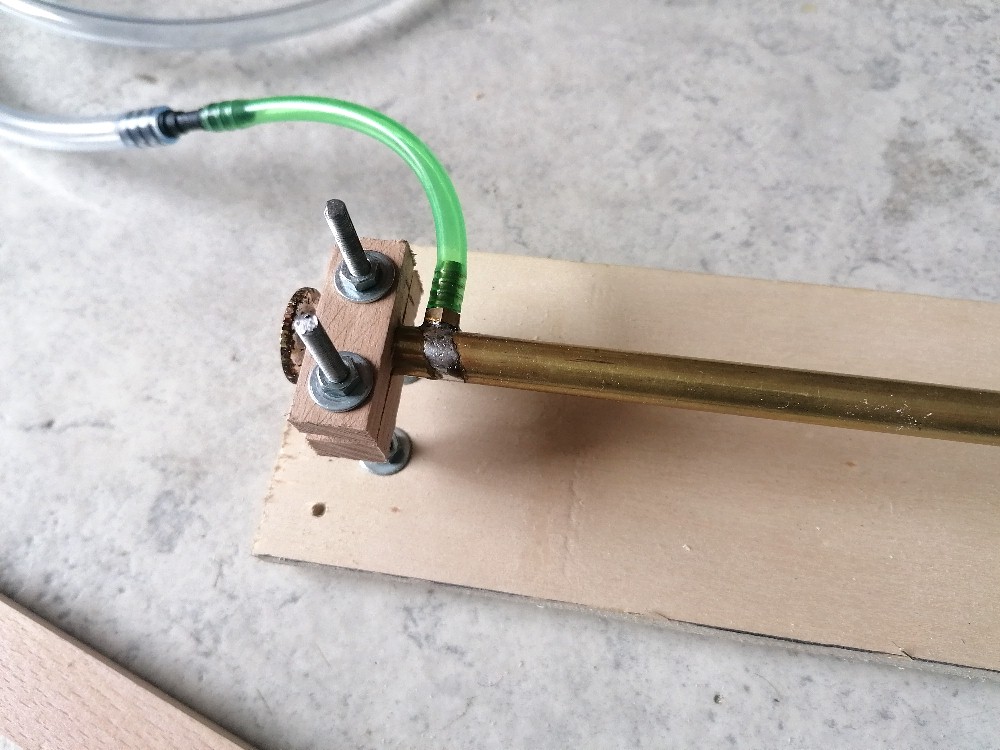

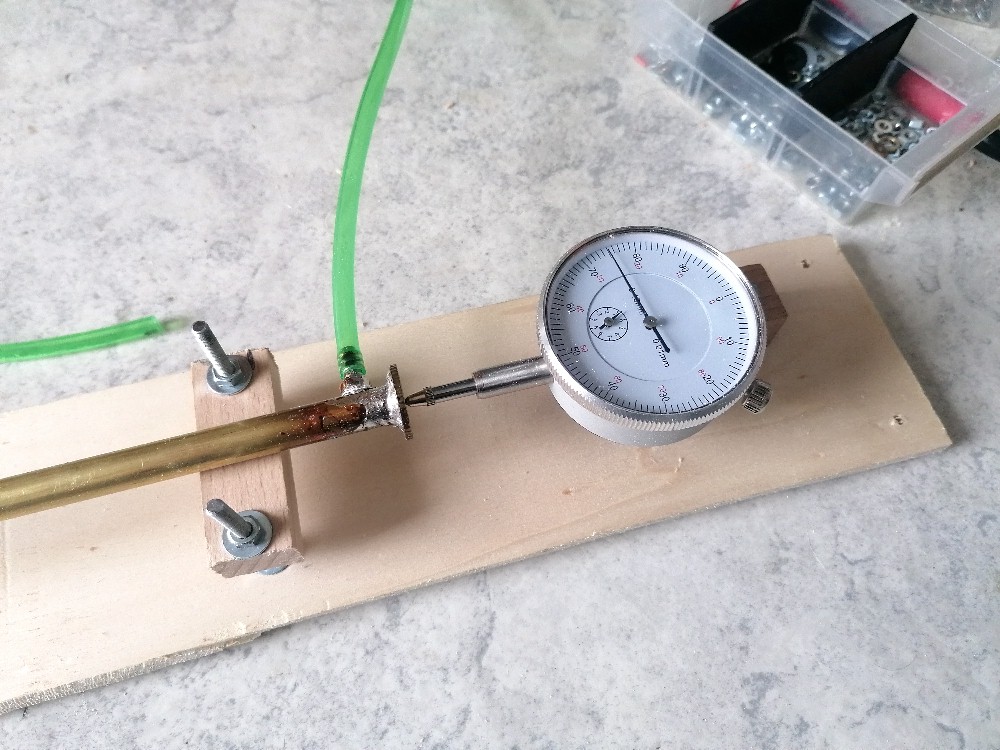

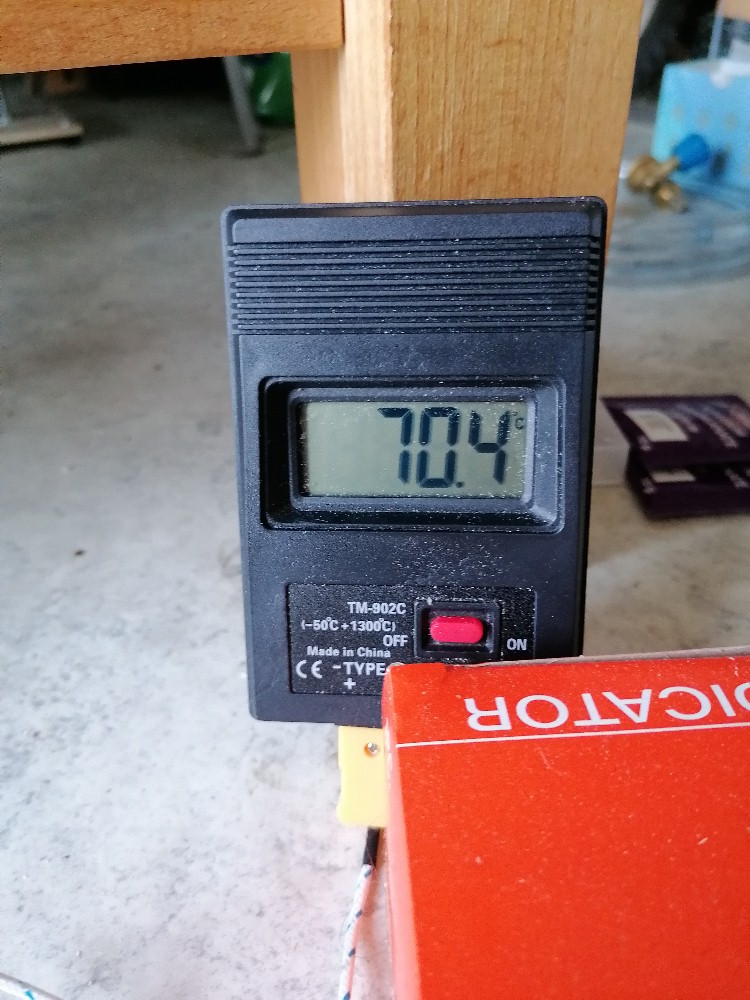

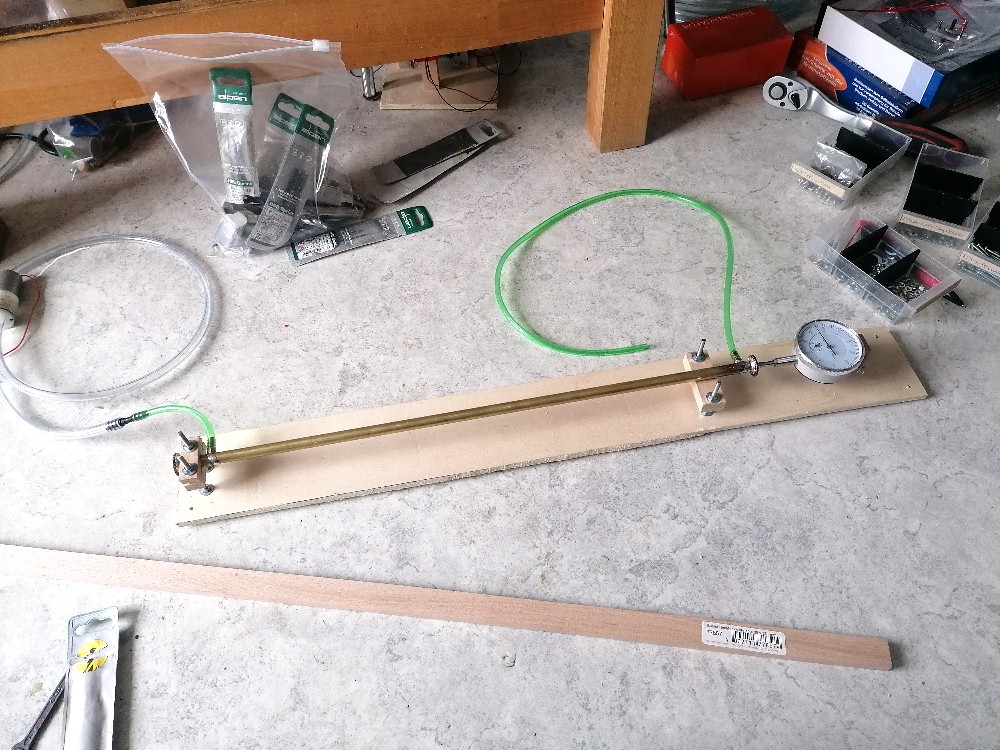

2.) Thermische Längenausdehnung: Bei diesem Experiment werde ich ein
Messingrohr mittels heißem Wasser auf eine höhere Temperatur bringen und
mit einer Messuhr (1/100 mm Auflösung) die Längenänderung erfassen.
Daraus ergibt sich dann der Ausdehnungskoeffizient. Die dafür benötigten
Teile sind gerade aus China zu mir unterwegs.

3.) Pronyscher Zaum: Damit lässt sich das Drehmoment eines Motors
bestimmen. Eine Holzleiste klemmt die Motorenachse verschieden stark und
mittels am Ende der Holzleiste befindlicher Federwaage bestimme ich die
Kraft F bzw. das Drehmoment T in Abhängigkeit von der Drehzahl f. Zudem
kann mittels T und f auch noch die Leistung P des Motors ermittelt
werden.

[Joe G. (feinmechaniker)]

Ich hatte vor einiger Zeit mal die Aufgabe Drehzahl-
Drehmomentkennlinien zu messen. Das einfache Verfahren der Bremse über
Holzbacken war nicht wirklich genau und reproduzierbar. Eine Aluscheibe
auf der Achse, mit starken Neodym-Magneten als Wirbelstrombremse, war
sehr viel genauer. Das Bremsmoment kann prima über den Abstand der
Magnete zur Aluscheibe eingestellt werden.

[Christoph M. (mchris)]

>3.) Pronyscher Zaum: Damit lässt sich das Drehmoment eines Motors
>bestimmen. Eine Holzleiste klemmt die Motorenachse verschieden stark und
>mittels am Ende der Holzleiste befindlicher Federwaage bestimme ich die
>Kraft F bzw. das Drehmoment T in Abhängigkeit von der Drehzahl f. Zudem
>kann mittels T und f auch noch die Leistung P des Motors ermittelt
>werden.

Da könnte es ein Problem mit der Unwucht der Achse geben. Ich kenne eine
professionelle Drehmomentmessmaschine für Kleinmotoren, bei der ein
Faden einmal um die Achse gewickelt wird und dann der Faden so lange
gespannt wird, bis der Motor steht. Aus dem Durchmesser der Achse und
der Fadenspannung wird dann das Drehmoment berechnet.

[Christoph E. (stoppi)]

@Joe: Wie misst du dann mit der Wirbelstrombremse das Drehmoment?

Holzleisten aus Buche für den Pronyschen Zaum habe ich besorgt. Ich
werde aber anstelle von Federwaagen einfach eine Waage verwenden. Das
erleichtert die Sache um einiges...

Die benötigten Teile für das Rubensrohr und die Atwoodsche Fallmaschine
sind eigentlich auch alle jetzt vorhanden.

Und dann habe ich in letzter Zeit immer wieder einmal physikalische
Spielereien, welche günstig auf Amazon, aliexpress oder ebay erhältlich
sind, gekauft. Konkret ein Newtonsches Pendel (habe gleich mehrere für
mein Wellenpendel besorgt), Sublimation von Iod, schwebender
Kugelschreiber, Plasmakugel, Tensegrity-Skulptur, Miniteslaspulen,
Ultraschall-Levitation und Magdeburger Halbkugeln.

Mehr Informationen: https://stoppi-homemade-physics.de/physik-gadgets/

[Christoph E. (stoppi)]

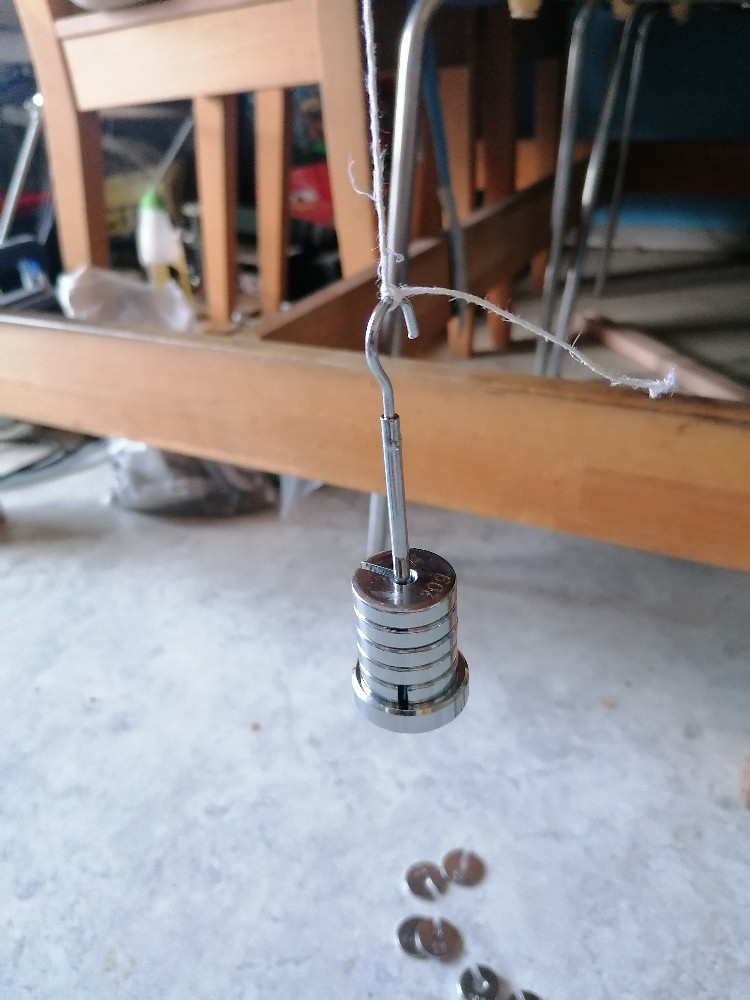

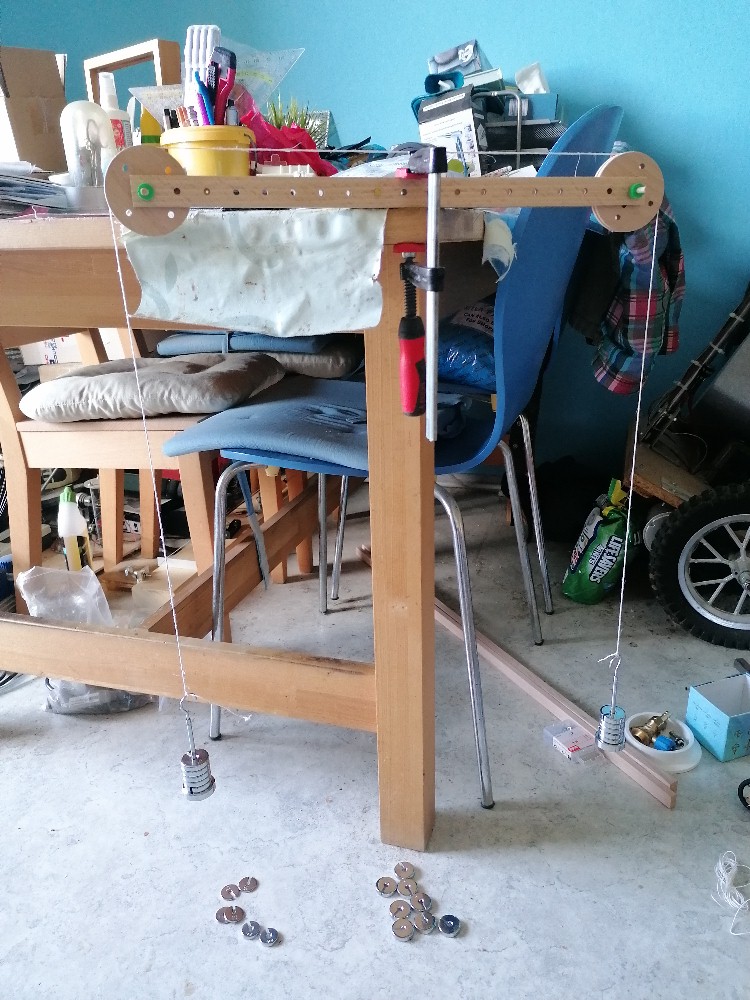

Den Versuch zur Atwoodschen Fallmaschine konnte ich heute am Vormittag
durchführen. Ich wählte eine Gesamtmasse von M + m von 300 g und
steigerte die Differenz M - m.

Mit der Software Tracker habe ich dann die beschleunigte Bewegung
analysiert und aus den v(t)-Diagrammen jeweils die Beschleunigung a
ermittelt. Diese liegt systematisch unter dem theoretischen Wert von a =
g * (M - m) / (M + m).

Mehr Informationen:
https://stoppi-homemade-physics.de/atwoodsche-fallmaschine/

[Christoph E. (stoppi)]

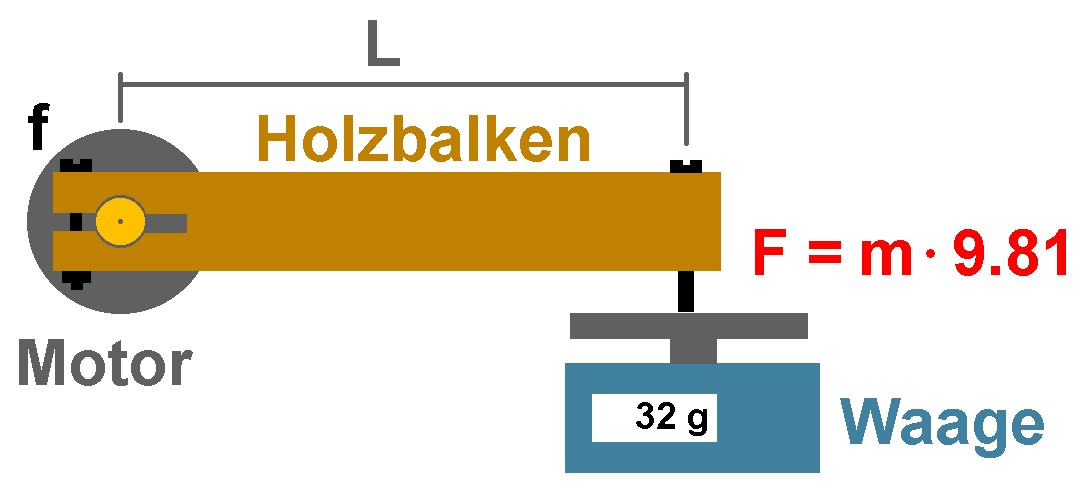

Am Tag des Herren konnte ich das Experiment zum Pronyschen Zaum
durchführen. Dabei geht es ja, das Drehmoment T und die Leistung P eines
Motors in Abhängigkeit von seiner Drehzahl f zu bestimmen. Klar war,
dass bei zunehmender Klemmung des Holzbalkens die Drehzahl abnimmt und
die Kraft bzw. das Drehmoment zunimmt.

Die verschieden starke Klemmung war dann gar nicht so einfach zu
realisieren, denn drehte ich die Flügelmutter zu stark an, blockierte
der Motor komplett. Ganz niedrige Drehzahlen waren also recht schwer zu
erzielen.

Insgesamt bin ich aber mit den Ergebnissen zufrieden. Das Drehmoment
steigt scheinbar linear mit abnehmender Frequenz an und die
Leistungskurve besitzt ein ausgeprägtes Maximum bei ca. mittlerer
Drehzahl.

Mehr Informationen: https://stoppi-homemade-physics.de/pronyscher-zaum/

[Michael M. (Firma: Autotronic) (michael_metzer)]

Christoph E. schrieb:
> Und dann habe ich in letzter Zeit immer wieder einmal physikalische
> Spielereien, welche günstig auf Amazon, aliexpress oder ebay erhältlich
> sind, gekauft.

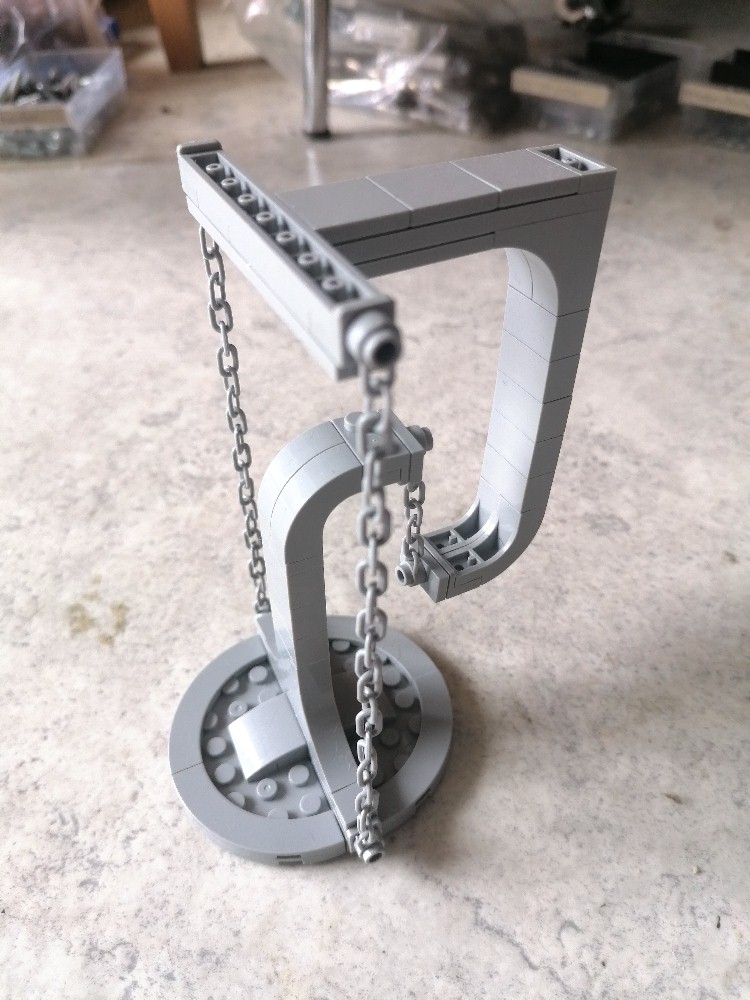

Deine Anti-Gravity-Dynamic-Balance-LEGO-Creator-Skulptur für Euro 7,72
hat mich total geflasht. Diese Konstruktion habe ich mal im Rahmen
meiner legotechnischen Möglichkeiten nachgebaut.

Der Schwebeeffekt verstärkt sich sogar noch, wenn man statt
Kettenglieder einfach nur schwarze dünne Bindfäden verwendet. Erstens
habe ich keine Kettenglieder, zweitens sieht man die Bindfäden nicht so
auffällig auf schwarzem Hintergrund und drittens können Bindfäden nur
auf Zugkraft beansprucht werden. Kettenglieder könnte man ja mit Loctite
verkleben und somit heimlich schummeln ;-)

Ich kann sogar noch eine 100g Tafel Schokolade auf das schwebende Teil
legen und es schwebt trotzdem automatisch noch weiter, aber viel mehr an
Gewicht geht nicht!

Die Schokolade habe ich jetzt gerade leider schon verzehrt, aber ich
versuche die Schwebekonstruktion noch etwas mechanisch zu verstärken,
damit auch noch eine 300g Milka Schokolade sicher schweben kann. Das
sieht dann noch spektakulärer aus :-)

[Christoph M. (mchris)]

Christoph E. (stoppi)
>Insgesamt bin ich aber mit den Ergebnissen zufrieden. Das Drehmoment
>steigt scheinbar linear mit abnehmender Frequenz an und die
>Leistungskurve besitzt ein ausgeprägtes Maximum bei ca. mittlerer
>Drehzahl.

Ja, das entspricht ziemlich genau dem Motormodell eines Permantmagnet
Gleichstrommotors und wird durch die zunehmende BEMF des Motors erzeugt.

https://www.heise.de/select/make/2016/6/1482398401198797

[Christoph E. (stoppi)]

@ Michael: Freut mich, dass ich dich mit einem meiner Beiträge zum
Experimentieren animieren konnte...

@mchris: Danke für den Link zum Drehmoment eines Elektromotors. Dann
scheinen ja meine Messungen nicht komplett verkehrt zu sein ;-)

Einfacher Versuch zur Bestimmung der Schmelzwärme von Wasser. Die dafür
benötigten Dinge hat wohl fast ein jeder zuhause. Gefrorenes Wasser aus
dem Tiefkühlfach, Waage, Thermometer und Wasserkocher. Ich komme auf
einen Wert von 346 kJ/kg; der Sollwert liegt bei 333 kJ/kg.

Für die Bestimmung der Verdampfungswärme von Wasser habe ich mir heute
einen gebrauchten Tauchsieder mit 300 W gekauft. Die Verdampfungswärme
von Wasser liegt ja bei beachtlichen 2260 kJ/kg. Damit könnte man
hypothetisch 1 kg Wasser um 500°C erwärmen...

Dann bastel ich mir gerade ein Osmometer zur Bestimmung des osmotischen
Drucks. Als Diaphragma verwende ich Dialyseschlauch von Aliexpress für
rund 7 Euro. Für die Kammer + Steigrohr kommen Plexiglasteile zum
Einsatz.

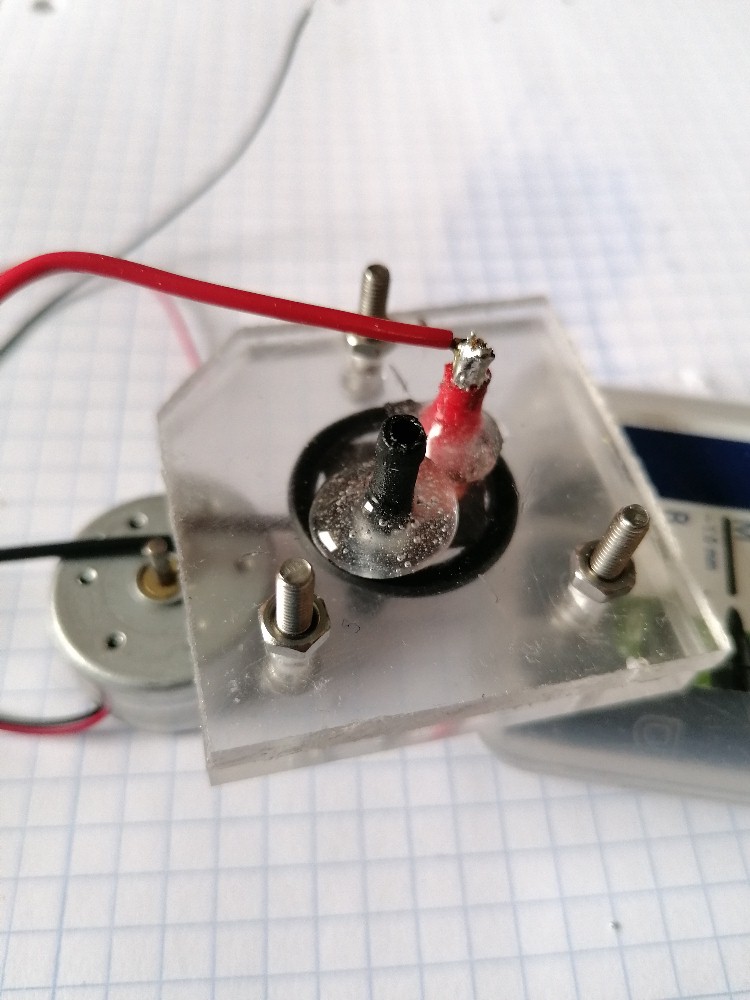

Für Elektrolyseversuche habe ich mir 15%ige Schwefelsäure bestellt. Die
müsste auch bald ankommen. Grafitelektroden hatte ich bereits zuhause.
Zum Auffangen des Wasserstoffs kaufte ich mir auf Amazon noch einen
billigen Zersetzungsapparat. Mit dem gewonnenen Wasserstoff betreibe ich
eine Brennstoffzelle. Diese konnte ich um 15 Euro auf der
österreichischen Verkaufsplattform www.willhaben.at gebraucht ergattern.

Und dann möchte ich noch das Experiment "Venturirohr -
Bernoulligleichung" durchführen. Ebenfalls auf Aliexpress gibt es um
nicht einmal 5 Euro Venturidüsen. An die klebe ich dann noch zwei
Schlauchtüllen für 3 U-Rohr-Manometer an. Damit kann ich den Unterdruck
am Ort der Engstelle anzeigen.

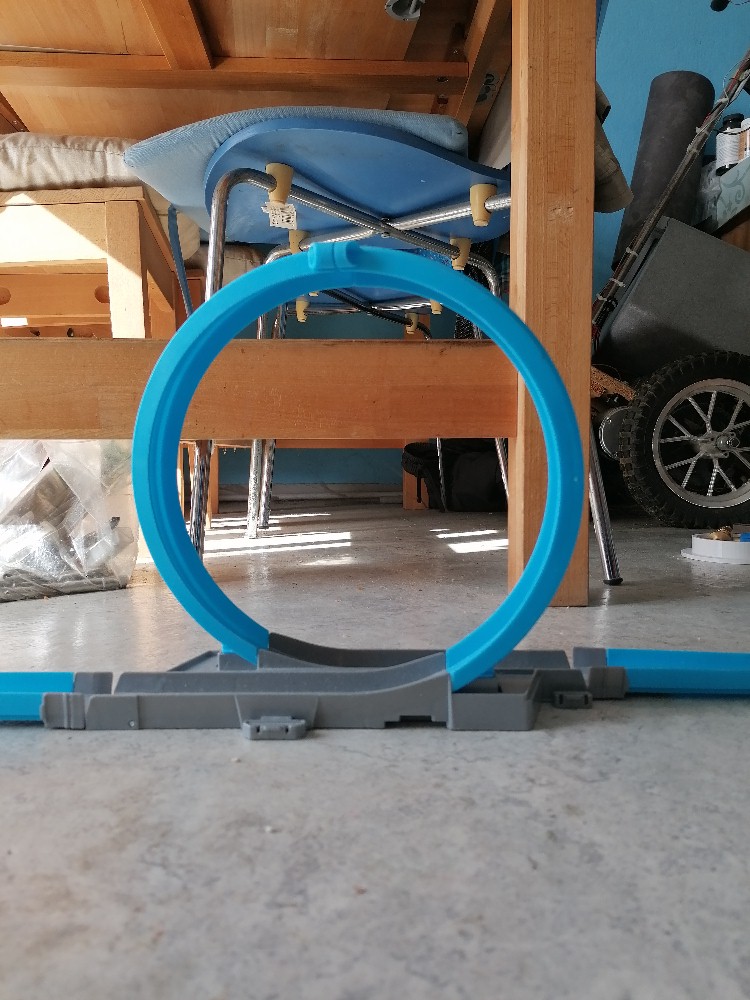

Mit einer gebraucht gekauften Hot wheels Autobahn habe ich 3 Experimente
durchführen können. Einmal die gleichförmige Bewegung (v = konstant),
dann die gleichmäßig beschleunigte Bewegung mittels schiefer Ebene und
zuletzt noch einen Versuch zum Looping mit der Frage, aus welcher Höhe h
das Auto zumindest losgelassen werden muss, damit es den Looping mit dem
Radius r vollständig durchfährt. Ohne Rotationsenergie liefert die
Theorie einen Wert von h > 2.5 * r. In der Praxis war es deutlich
höher...

Mehr Informationen:
https://stoppi-homemade-physics.de/physik-mit-hot-wheels/

[Christoph E. (stoppi)]

Gestern kam der 300 W Tauchsieder bei mir an und so konnte ich damit
unter Verwendung meiner Arduino-Waage die Verdampfungswärme von Wasser
experimentell bestimmen.

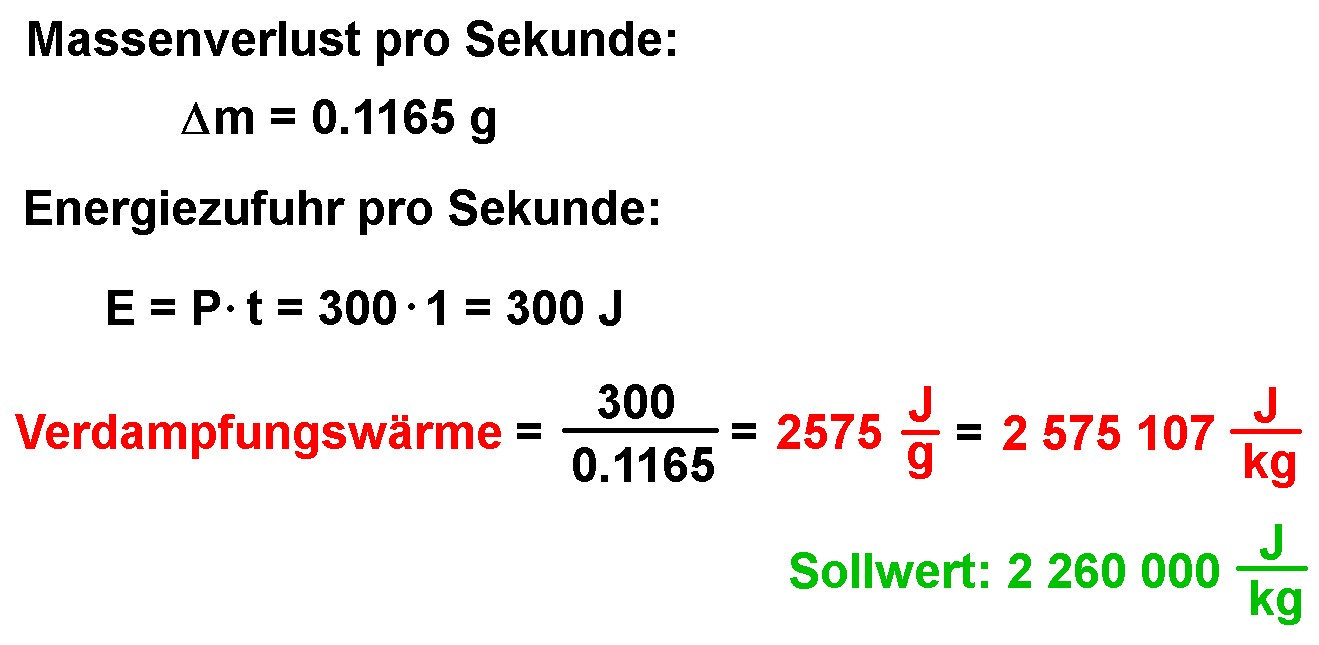

Der Masseverlust betrug rund 7 g/min. Dies ergibt dann eine
Verdampfungswärme von 2 575 000 J/kg. Der Sollwert beträgt 2 260 000
J/kg und somit die prozentuelle Abweichung 14%. Das ist nicht gerade
berauschend aber vielleicht erhält ja einer von euch ein wesentlich
besseres Ergebnis ;-)

P.S.: Das Display hat deshalb so einen dermaßen schlechten Kontrast,
weil alle meine 9V-Batterien fast leer waren...

[Christoph E. (stoppi)]

Thermoelektrischer Generator basierend auf dem Seebeckeffekt unter
Verwendung eines Peltierelements. Dieses befindet sich zwischen zwei
Aluminiumblechen, welche in Eiswasser bzw. heißes Wasser getaucht
werden. Dadurch erzeugt das Peltierelement eine Spannung von ca. 0.5V
welche gerade ausreicht, einen Solarmotor anzutreiben...

Mehr Informationen: https://stoppi-homemade-physics.de/seebeck-effekt/

[Torsten B. (butterbrotstern)]

> und somit die prozentuelle Abweichung 14%.
Hast Du die 300W als gegeben angenommen?  Nachmessen!

In Dampf steckt unglaublich viel Energie!

[Thomas W. (ratos)]

Christoph E. schrieb:
> Der Sollwert beträgt 2 260 000
> J/kg und somit die prozentuelle Abweichung 14%. Das ist nicht gerade
> berauschend aber vielleicht erhält ja einer von euch ein wesentlich
> besseres Ergebnis ;-)

Die Einfachheit des Experiments hat mich motiviert, es mal selbst
auszuprobieren :)
Mit Wasserkocher, Energiekostenmessgerät und Küchenwaage habe ich nur 1%
Abweichung erhalten.
Ich habe den Wasserkocher vor und nach einer Minute sieden gewogen
(währenddessen gibt es so starke Erschütterungen, dass die Waage Mist
anzeigt). Ein Verlust von 46g mit 1745W Leistung ergibt 2276J/g.
Das war aber sehr viel Glück, denn die Genauigkeit der Leistungsmessung
und der Küchenwaage dürfte eher schlecht sein. Außerdem ist die
Zeitmessung fehlerbehaftet, da es beim Einschalten noch eine sehr kurze
Aufheizphase gibt.

Leider habe ich keinen Tauchsieder, sonst könnte ich mal einen Versuch
mit einer Thermosflasche machen, um anderweitige Wärmeverluste zu
minimieren.

[Christoph E. (stoppi)]

Mein Osmometer ist fertig und auch schon mittels Experiment getestet.
Ich wollte ja ursprünglich die Steighöhe h in Abhängigkeit von der
Zuckerkonzentration ermitteln und erwartete eine direkte
Proportionalität.

Eine Überschlagsrechnung zeigte aber, dass etwa bei einer Konzentration
von einem Zuckerwürfel (m = 3.5 g) in der Osmometerkammer (V = ca. 75
ml) die Steighöhe bereits mehr als 30 Meter (!) betragen würde. Also
konnte ich mir diese Messungen aufzeichnen.

Stattdessen habe ich nun die Geschwindigkeit der Steighöhenzunahme bei
unterschiedlicher Zuckerkonzentration experimentell überprüft. Zu
erwarten war ein schnellerer Anstieg bei einer höheren Konzentration.
Dies konnte ich auch messen, jedoch betrug die Steiggeschwindigkeit bei
doppelter Konzentration NICHT das Doppelte...

Mehr Informationen:
https://stoppi-homemade-physics.de/osmotischer-druck/

[Christoph E. (stoppi)]

Das Venturirohr konnte ich bereits testen. Der Unterdruck am Ort der
Rohrverjüngung lässt sich schön anzeigen. An der breiten Stelle konnte
jedoch keinerlei Höhenunterschied im U-Rohr-Manometer festgestellt
werden. Dazu ist dort die Geschwindigkeit bzw. der dynamische Druck
einfach zu klein...

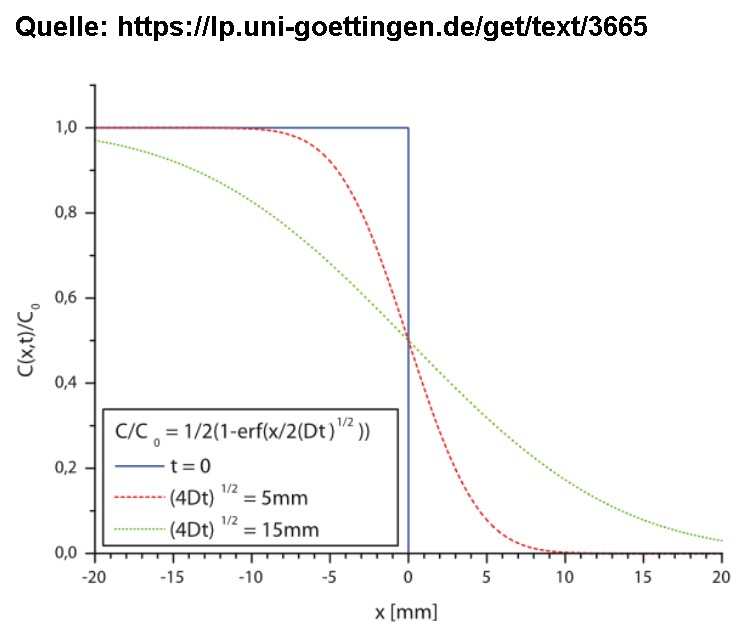

Beim Stöbern nach Physikprojekten im Internet bin ich auf die Fickschen
Gesetze zur Diffusion gestoßen. Einen Versuch dazu möchte ich noch
umsetzen. Dazu fülle ich eine Küvette zuerst mit Wasser und füge dann
vorsichtig oberhalb eine Schicht gefärbtes Wasser (z.B. Methylenblau)
hinzu, sodass sich die Schichten noch nicht vermischen. Mit einem Laser
und einer Photodiode montiert an einem DVD-Laufwerk scanne ich die
Küvette von unten nach oben ab und bestimme jeweils die Abschwächung des
Laserstrahls. Dies wiederhole ich beliebig oft. Auf diese Weise erhalte
ich Konzentrationsprofile. Die anfängliche Stufenfunktion sollte sich
dann in eine horizontale Gerade (= gleiche Konzentration überall)
umwandeln.

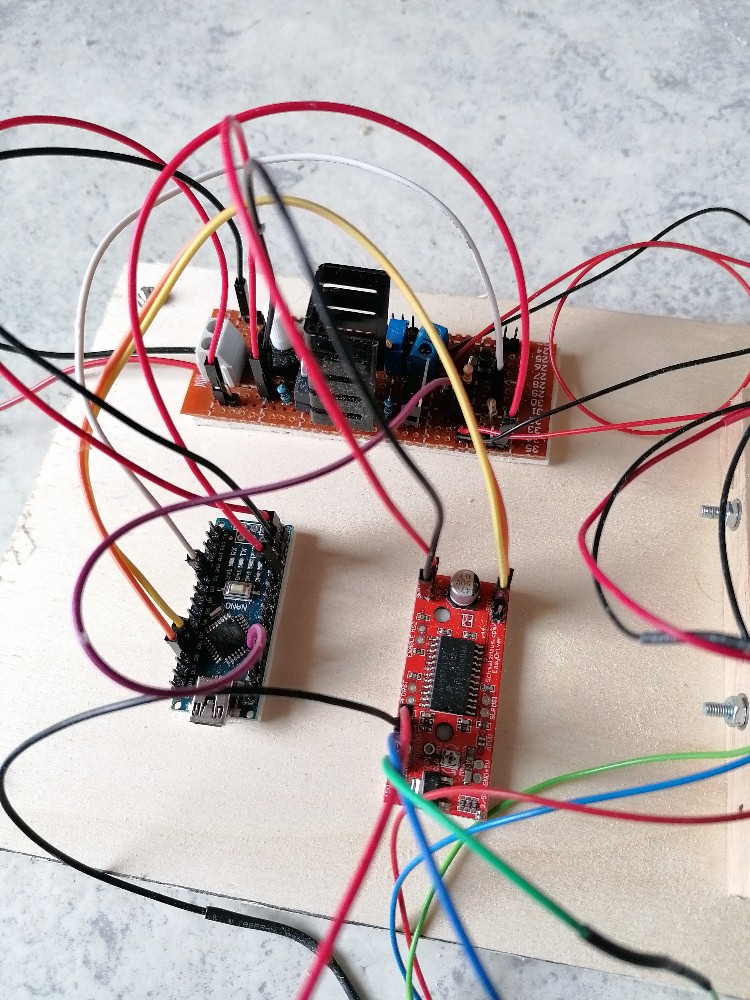

Die Ansteuerung des DVD-Laufwerks habe ich bereits umgesetzt und soweit
funktioniert alles bestens. Jetzt fehlt nur noch der finale Aufbau und
ein Testlauf mit einem Farbstoff.

[Christoph E. (stoppi)]

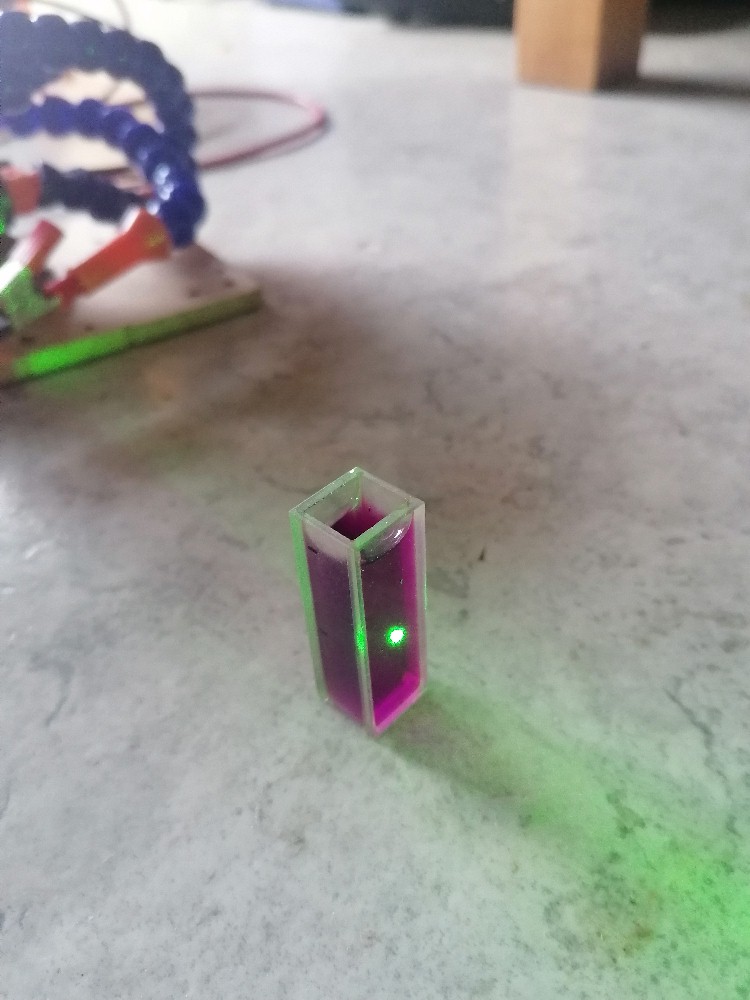

So, der Diffusionsapparat ist fertig. Ich habe es einmal mit blauer
Lebensmittelfarbe gemischt mit etwas Ahornsirup probiert. Das löst sich
leider auch nach einem halben Tag nicht auf. Deshalb bin ich auf
Kaliumpermanganat umgeschwenkt. Testweise habe ich einmal eine Küvette
unten mit der Kaliumpermanganatlösung aufgefüllt. Jetzt kontrolliere ich
den Auflösungsvorgang um später zu wissen, wie viele Scans ich mit
welcher Pause dazwischen durchführen muss.

Methylenblau habe ich aber zur Sicherheit auch noch auf ebay bestellt.
Das kommt allerdings erst in ca. 3 Wochen an.

Der Aufbau für die thermische Längenausdehnung ist eigentlich auch
bereits fertig. Jetzt warte ich nur noch, bis der Wärmeleitkleber zum
Befestigen des Thermosensors hart geworden ist bzw. auch der Holzleim
zum Kleben der Rohrführung trocknet.

[Christoph E. (stoppi)]

Am Tag des Herren sollst du ruh'n oder ein Experiment tun...

Heute konnte ich den thermischen Längenausdehnungskoeffizienten von
Messing bestimmen. Zunächst pumpte ich immer heißer werdendes Wasser
durch das Messingrohr. Bei schließlich 88.4°C schaltete ich Pumpe und
Wasserkocher aus und Begann mit der Messung der Länge in Abhängigkeit
von der Temperatur. Trägt man L - L0 gegen T - T0 auf (wobei T0 = 30°C
war), so erhalte ich einen annähernd linearen Verlauf. Aus der Steigung
k = L0 * alpha lässt sich dann der Ausdehnungskoeffizient ermitteln.

Ich komme auf einen Wert von 2.10 * 10^-5 1/°C. Der Literaturwert liegt
bei 1.9 * 10^-5 1/°C. Mit der Abweichung von rund 10% kann ich mehr als
leben, Heureka...

Mehr Informationen:
https://stoppi-homemade-physics.de/laengenausdehnung/

P.S.: Es ist wirklich verblüffend wie wenig lesenswert meine Beiträge
hier bewertet werden. Wenn ich das vergleiche mit vielen absoluten
Schund hier, der auf mehr Resonanz stößt. Werde mir künftig sehr genau
überlegen, hier im Forum noch weiter meine experimentellen Ergebnisse zu
veröffentlichen...

[Steffen W. (derwarze)]

Christoph E. schrieb:
> Werde mir künftig sehr genau
> überlegen, hier im Forum noch weiter meine experimentellen Ergebnisse zu
> veröffentlichen...

Mach das bloß nicht. Finde es toll wie Du Dich für das anschauliche
Physikerleben engagierst. Erinnert mich immer bissel an meine Schulzeit
wo mein Physiklehrer auch immer an den Experimenten mit uns in der
PhysikAG arbeitete und das dann auch in den Unterricht brachte. So was
ist heute offenbar sehr selten.
Um so wichtiger ist Deine Arbeit die hoffentlich manchen Mitleser
inspiriert. Kann diesen Thread nur jeden Physikleher und den die es mal
werden wollen empfehlen damit sie sich Anregungen für den Unterricht
holen.

>Wenn ich das vergleiche mit vielen absoluten
>Schund hier, der auf mehr Resonanz stößt.

Denke das sind oft 'Umkämpfte' Themen die entsprechend die Emotionen und
so auch die Bewertungen hochbringen. Und bei manchen dieser sieht man
das da einige gewaltig Nachholbedarf in Sachen Physik haben.
Die Sachen die einfach gut sind werden als Normal betrachtet und gelesen
und nicht so bewertet.

Also las Dir nicht die Energie rauben, mach weiter.

[Christoph E. (stoppi)]

Hallo Steffen, vielen Dank für deine netten Worte...

>Die Sachen die einfach gut sind werden als Normal betrachtet und gelesen
>und nicht so bewertet.

Da stimme ich dir völlig zu. Dies führt dann aber leider dazu, dass fast
nur emotionale Themen (ohne wirklichen Tiefgang oder Substanz) mehr
(positives) Feedback erlangen als jene, die es eigentlich weitaus mehr
verdienen würden.

Man darf nicht vergessen, hinter (fast) jedem neuen Beitrag hier von mir
stecken zig Stunden "Arbeit". Aber vermutlich tritt bei der Vielzahl an
Beiträgen eine gewisse Gewöhnung ein und man vergisst eigentlich, dass
der Aufwand meinerseits nach wie vor sehr hoch bleibt. Dann aber kaum
positive Rückmeldung zu bekommen, frustriert halt mal mehr mal weniger.

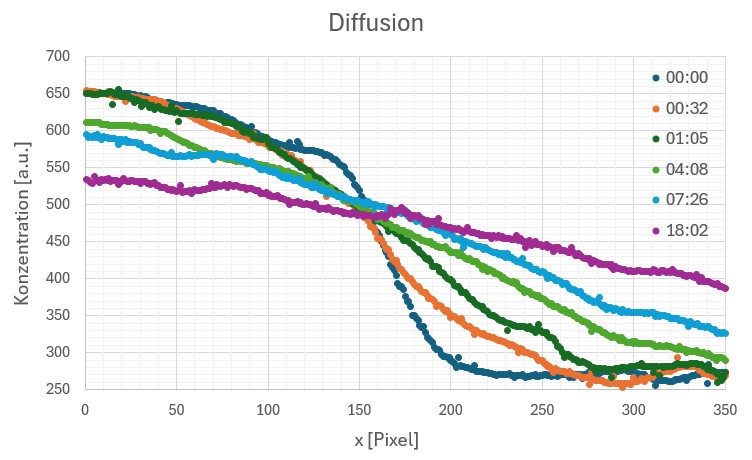

Und damit ich hier nicht auch nur schwafel, meine aktuellsten Ergebnisse
zum Diffusions-Versuch und den Fick'schen Gesetzen. Im ersten Versuch
habe ich die anfängliche Konzentration Kaliumpermanganat am Boden der
wassergefüllten Küvette viel zu hoch gewählt. Dadurch erfasste die
Photodiode selbst bei maximaler Verteilung/Diffusion keinerlei
Laserlicht. Im zweiten Anlauf habe ich dann stark verdünnte
Kaliumpermanganatlösung in die Küvette gegeben. Da war dann die
Absorption des Laserstrahls deutlich geringer und ich erhielt ziemlich
gut "Konzentrationsverläufe", wie sie eben von der Theorie her zu
erwarten wären. Heureka...

[Michael M. (Firma: Autotronic) (michael_metzer)]

Ein kleiner 3D-Holografieprojektor für bewegte Bilder für's Smartphone
lässt sich einfach aus einer durchsichtigen
Schokoladendropsplastikschachtel basteln.

Dazu zerschneidet man den durchsichtigen Deckel zu einer
Projektionsfläche und klebt ihn im 45° Winkel in die durchsichtige
Schachtel und erhält somit den 3D-Effekt-Projektor. Damit sich das Video
im Smartphone gut auf der Projektionsfläche spiegeln kann, klebt man
noch schwarzen Karton hinter die Projektionsfläche.

Ein 10 sekündiges Beispielvideo mit einem schwimmenden Goldfisch auf
schwarzem Hintergrund gibt's bei YouTube unter "goldfish black
background":

https://youtu.be/qUqYBXNyfLI?si=iA7PAVWTlinpEZ0j

Damit das Video in einer Endlosschleife läuft, muss man unter
zusätzliche Einstellungen (roter Kreis) auf "Video wiederholen" klicken!

Das Smartphone sollte für eine gute Bildwiedergabe unter Einstellungen /
Anzeige auf maximale Helligkeit gestellt werden!

Wer ein Videoschneideprogramm hat, kann sich in der bevorstehenden
Halloweenzeit seine eigenen Horrorgesichtervideos auf schwarzem
Hintergrund selbst erzeugen ;-)

🎃

[Christoph E. (stoppi)]

Vielen lieben Dank für die Lesenswert-Bewertungen ;-)

Einen netten Freihandversuch zum Thema Serien-/Reihenschaltung und
elektrische Leistung hätte ich noch. Man benötigt nur drei
12V-Halogenlampen mit stark unterschiedlicher Leistung. Ich verwendete
ein 5W-, 20W- und 50W-Modell. Normalerweise schließt man die drei Lampen
ja parallel an die 12V an. Dann leuchtet die 50W-Birne logischerweise am
hellsten.

Was passiert aber, wenn man die 3 Lampen in Serie an 12V anschließt?

Nun, bei einer Serienschaltung steigt der Spannungsabfall mit
zunehmenden Widerstand. Die 5W-Lampe hat mit Abstand den größten
Widerstand und daher fällt an ihr die meiste Spannung von den 12V ab.
Sie leuchtet mittelhell, während die 20W- und 50W-Birnen dunkel bleiben.
Dies lässt sich auch sehr schnell rechnerisch zeigen...

Mehr Informationen: https://stoppi-homemade-physics.de/freihandversuche/

Dann habe ich mich noch ein wenig mit Elektrolyse gespielt und für
Versuche eine 15%ige Schwefelsäure besorgt (höher konzentrierte
Schwefelsäure darf ja nicht mehr an Privatpersonen verkauft werden).

Mit normalen Leitungswasser und Graphitelektroden ist die erzeugte Menge
Wasserstoff und Sauerstoff sehr gering. Mit Schwefelsäure als Elektrolyt
steigt die H2-Produktion aber deutlich an und auch die Stromstärke
erhöht sich massiv.

Über der Kathode sollte sich eigentlich doppelt so viel Wasserstoff
bilden wie Sauerstoff über der Anode. Dies habe ich mit einem äußerst
günstigen Elektrolyseapparat von Amazon überprüft und konnte es auch
bestätigen.

Mit dem erzeugten Wasserstoff möchte ich eine Brennstoffzelle betreiben.
Dazu habe ich mir eine gebrauchte auf www.willhaben.at gekauft und eine
weitere auf aliexpress bestellt. Damit möchte ich dann einen Solarmotor
betreiben.

Mehr Informationen:
https://stoppi-homemade-physics.de/elektrolyse-brennstoffzelle/

Und zuguterletzt möchte ich die Geschwindigkeit von Alphateilchen
bestimmen. Dazu schieße ich sie in ein elektrisches (vertikal) und
magnetisches Feld (horizontal) ein. Bei einer bestimmten Spannung U an
den Kondensatorplatten und einer bestimmten Flussdichte B innerhalb der
Helmholtspulen sollten die Alphateilchen unabgelenkt den Geigerzähler
erreichen. Aus der Spannung U an den Kondensatorplatten und dem
Magnetfeld B der Helmholtzspulen lässt sich dann die Geschwindigkeit v
ermitteln zu v = U / (d*B).

Als Helmholtzspule habe ich eine vom Elektronenspinresonanz-Versuch
genommen und an die Kondensatorplatten lege ich eine Spannung meines
kleinen Hochspannungsnetzteils (mit CCFL-Inverter) an. Ein erster Test
verlief aber ernüchternd. Der Abstand Alphastrahler-Endfensterzählrohr
ist leider durch die Anordnung bedingt zu groß. Die Zählrate ist auch
ohne E- und B-Feld nur noch sehr gering. Zudem besitzen die
Alphateilchen durch den langen Weg in der Luft stark unterschiedliche
Geschwindigkeiten.

Ich werde es daher mit meiner großen Helmholtzspule probieren und nicht
so langen Kondensatorplatten. Mal schauen, ob das dann funktioniert...

[Christoph E. (stoppi)]

So, kurzer Nachtrag zum Experiment "Alphateilchengeschwindigkeit". Die
kleine Helmholtzspule führte ja nicht zum Erfolg, da der minimale
Abstand Alphastrahler-Zählrohr bereits zu groß war.

Also dachte ich mir eben, ich verwende meine große Helmholtzspule (r = 5
cm) und verfrachte Geigerzähleröffnung und Alphastrahler in den
Kondensatorplattenzwischenraum. So könnte ich ohne Probleme den Abstand
auf z.B. 1 cm reduzieren und es würden noch sehr viele und annähernd
gleich schnelle Alphateilchen den Detektor erreichen.

Heute habe ich mir dann einmal den Krümmungsradius nur im Magnetfeld
ausgerechnet und komme auf 113 m! Dies würde bedeuten, dass nur im
Magnetfeld die Alphateilchen nach 1 cm horizontaler Strecke eine
vertikale Strecke von lediglich 0.4 µm zurücklegen. Das bedeutet aber,
dass egal wie ich das elektrische bzw. magnetische Feld in gewissen
machbaren Grenzen einstelle, es können eigentlich alle Alphateilchen
einen z.B. 2 mm hohen Schlitz vor dem Zählrohr passieren. Ich würde also
keinerlei Änderung der Zählrate feststellen können, wenn ich das E-
und/oder B-Feld ändere.

Gedacht war ja, dass ich ohne E- und B-Feld eine hohe Zählrate erhalte.
Wenn ich dann z.B. nur das B-Feld einschalte, sinkt die Zählrate massiv
ab. Und durch Veränderung der Spannung am Kondensator kann ich die
Zählrate wieder deutlich erhöhen, wenn die Alphateilchen unabgelenkt
durch die beiden Felder fliegen. Diesen Plan kann ich mir jetzt aber
komplett aufzeichnen.

Mit Betastrahlen (Elektronen) wäre der Krümmungsradius viel, viel
kleiner und ich könnte diesen Versuch durchführen (habe ich auch schon
mit meiner Betaspektroskopie). Nur Betastrahlen besitzen nicht nur eine
kinetische Energie sondern ein Geschwindigkeitsspektrum. Also auch nicht
für diesen Aufbau geeignet.

Ich denke mir, dass ich also diesen Versuch vergessen kann. Wenn jemand
von euch eine Idee hat, wie ich die Geschwindigkeit der Alphateilchen
ermitteln kann, nur her damit ;-)

Mehr Informationen:
https://stoppi-homemade-physics.de/alphateilchen-geschwindigkeit/

[Christoph E. (stoppi)]

Der Versuch "Rubensrohr" wartete auch schon auf seine Umsetzung. Heute
konnte ich den Aufbau finalisieren und einen ersten Versuch starten. Bei
Verwendung von Gas habe ich ja immer ein mulmiges Gefühl und deshalb
habe ich mich lange gegen die Umsetzung dieses Experiments gesträubt.

Die richtige Einstellung der Lautstärke und der Gaszufuhr ist gar nicht
so einfach. Wenn die Lautstärke zu groß ist, pustet es mir aus allen
Löchern das Gas stark heraus und ich erhalte nahezu kein Wellenmuster.
Und ein schönes Muster erhalte ich im Moment auch nur bei rund 400 Hz.
Verstelle ich am Funktionsgenerator die Frequenz, so wandert das Muster
nicht wirklich wie ich es erhofft hatte. Gut, schöne Muster wird es wohl
eh nur bei den Resonanzen geben...

Aber selbst bei 402 Hz stimmen Theorie und Experiment nicht wirklich
schön überein. Laut Theorie sollte sich eine Wellenlänge von etwa 82 cm
ergeben, experimentell messe ich 18 Löcher a 4 cm Abstand, also nur 72
cm.

Ich werde mich der Sache aber noch annehmen und versuchen auch andere
Frequenzen als 400 Hz schön als Muster abzubilden...

Mehr Informationen: https://stoppi-homemade-physics.de/rubensrohr/

P.S.: Vielleicht muss ich für eine gesteigerte Reflexion die
3D-gedruckte Rohrkappe innen auch noch mit einer Aluscheibe auskleiden?
Oder eventuell liefert mein Billigsdorfer-Signalgenerator auch kein
schönes Signal und ich muss einen anderen ausprobieren? Dies werde ich
aber alles noch überprüfen...

[Christoph M. (mchris)]

>"Rubensrohr"

Dazu passend:
https://www.youtube.com/watch?v=Q3oItpVa9fs
( Minute 3:31 )

[Christoph E. (stoppi)]

@mchris: Danke für den link.

Bzgl. Zu erwartender Wellenlängen: Die Schallgeschwindigkeit im Rohr ist
mit Sicherheit nicht jene in Luft. Die Schallgeschwindigkeit in Butan
bzw. Propan ist um einiges niedriger als in Luft. Von daher können die
gemessenen Wellenlängen wieder gut passen.

Für f = 402 Hz und lambda = 0.72 m ergibt sich ein c = 289 m/s. Ich
werde die Wellenlänge noch für andere Frequenzen bestimmen und dann die
Schallgeschwindigkeit ausrechnen.

Die Schallgeschwindigkeit in Butan liegt bei nur ca. 210 m/s und in
Propan bei 255 m/s.

Wenn man dann noch die Schallgeschwindigkeit von Luft mit 340 m/s
heranzieht und die resultierende Schallgeschwindigkeit mittels
prozentualer Einzelgeschwindigkeiten berechnet, könnte das mit 289 m/s
wieder gut stimmen...

[Christoph E. (stoppi)]

Wie versprochen habe ich mit dem Rubensrohr noch die Wellenlänge für
zwei weitere Frequenzen bestimmt. Für f = 277 Hz konnte ich eine
Wellenlänge von 0.96 m ermitteln, für 400 Hz lag lambda bei 0.68 m und
schließlich betrug die Wellenlänge für f = 624 Hz ca. 0.4 m.

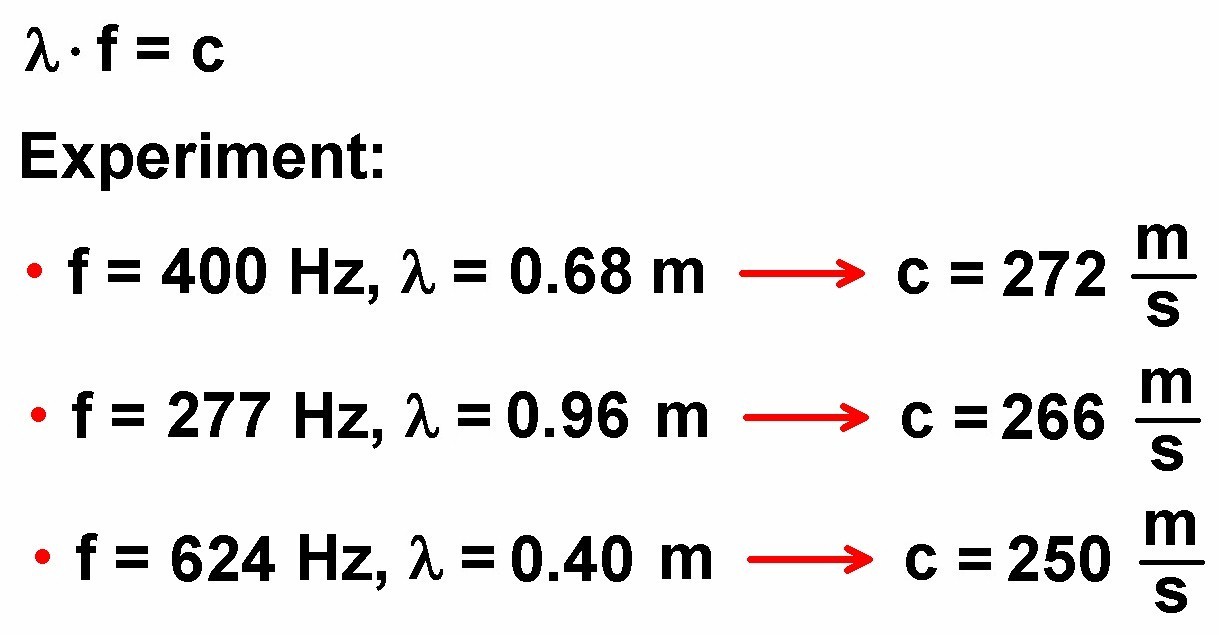

Damit und mittels der Wellengleichung c = lambda * f konnte ich die
Schallgeschwindigkeit zu 272 m/s, 266 m/s bzw. 250 m/s bestimmen.

Wie schon gesagt dürfte sich die Schallgeschwindigkeit als prozentuale
Mittelung über c in Luft (342 m/s), Butan (220 m/s) und Propan (258 m/s)
ergeben. Somit sind meine Ergebnisse durchaus plausibel.

Damit ist dieses durch das Gas nicht ganz ungefährliche Physikprojekt
abgeschlossen und ich kann mich auf ein neues stürzen ;-)

[Christoph E. (stoppi)]

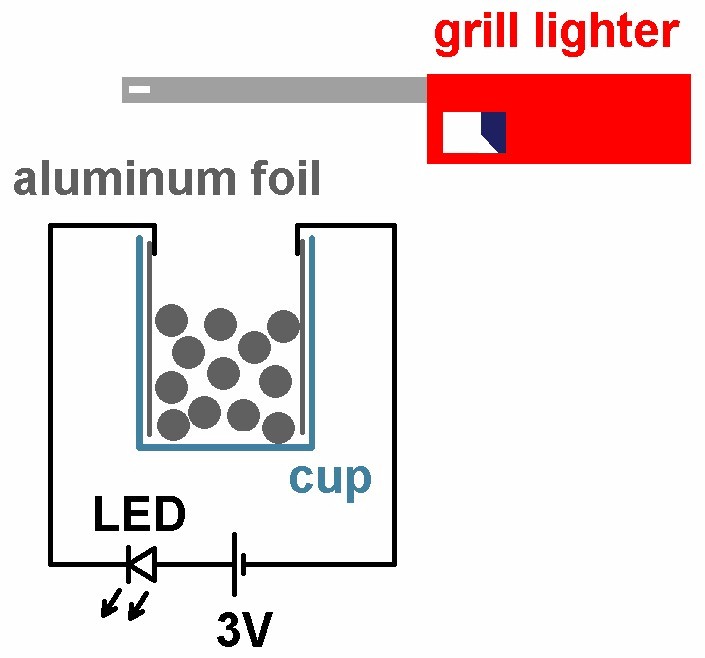

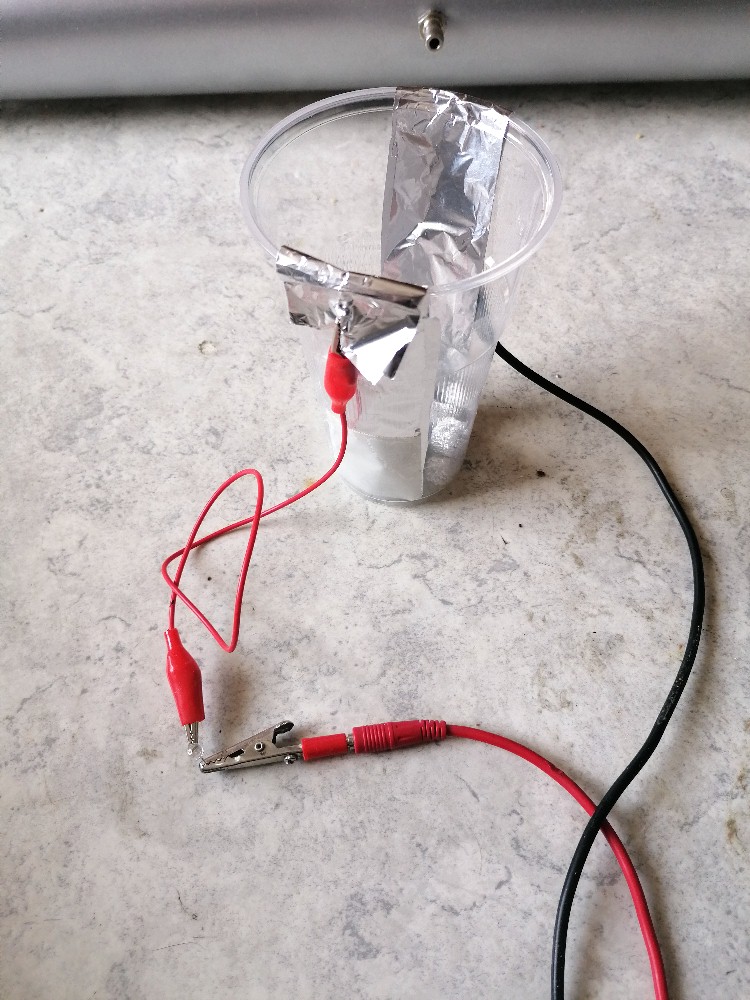

Ein spannender Versuch für Zwischendurch zum Kohärer-Effekt
(https://de.wikipedia.org/wiki/Koh%C3%A4rer):

Man benötigt nur einen Plastikbecher, Aluminiumfolie, Batterie oder
Netzgerät, eine LED und ein Stabfeuerzeug.

In den Becher kommen mehrere Aluminiumkugeln und zwei Elektroden
ebenfalls aus Aluminiumfolie. Diesen "Schalter" verbindet man mit einer
LED und einer 1.5V Batterie. Zunächst darf die LED nicht leuchten. Hält
man nun das Stabfeuerzeug über den Becher und betätigt dieses, so wird
der Schalter durch die erzeugte elektromagnetische Welle geschlossen und
die LED leuchtet. Dies funktioniert nicht aufgrund von Erschütterungen
oder ähnlichem!

Einfach nachbauen und ausprobieren ;-)

Kurzes Video von mir dazu:
https://stoppi-homemade-physics.de/freihandversuche/

[Harald P. (haraldp)]

Der genannte Kohärereffekt (auch Frittereffekt genannt) ist tatsächlich
seit Jahrzehnten bekannt. Als Jugendlicher (vor rund 60 Jahren) wollte
ich mir damals damit eine primitive Funkfernsteuerung bauen. Als Fritter
diente ein Glasröhrchen mit Eisenfeilspäne und 2 Elektroden. Das Gänze
war aber extrem unzuverlässig und der elektromagnetische Impuls musste
aus unmittelbarer Nähe kommen.
Harald

[Joe G. (feinmechaniker)]

Erstaunlich wie gut das mit Aluminium bzw. der Aluminiumoxidschicht
funktioniert!

[Erich J. (erich24)]

wie wäre es  in einer Nebelkammer Fotos mit definierten Zeitintervallen
aufzunehmen und dann den zeitlichen Verlauf der Spuren auszuwerten!
Gruß
Erich

[Dieter P. (low_pow)]

Die Versuche hier sind immer wieder aufs Neue spannend, auch wenn mir
dazu meist die "schulischen Grundlagen" fehlen.

Zum Kohärer-Effekt, das Stabfeuerzeug nutzt eingebaute Piezzo-Zündung,
der durch Druck erzeugte kurze Funke reicht.

Ein Stabfeuerzeug mit Lichtbogen müßte auch gehen, die "Reichweite"
des Lichtbogens dürfte aber nicht sehr groß sein.Mit einem alten
MW-Radio war schon nach wenigen Zentimetern nichts mehr zu hören.

Ein Lichtbogenfeuerzeug macht schon viel Krach, man hörts nur
nicht, weil die Frequenz des Lichtbogens im Ultraschallbereich liegt.
Durch die hohe Frequenz kann der eingebaute Hochspannungstrafo klein
gehalten werden.

Durch Zufall habe ich mal einen Fledermaus-Detektor ( von Franzis ) als
"Empfänger" probiert, die Reichweite des hier vorhandenen Lichtbogen-
Feuerzeugs war umwerfend, ( ca 2 m ! ).
Mit diesem US-Funkensender lassen sich dann auch Morsezeichen via
Ultraschall übertragen.

Einfach ausprobieren ;-)

[Christoph E. (stoppi)]

@Erich24: Danke für den Vorschlag. Alphateilchen mit einer Energie von
z.B. 5.5 MeV haben ja eine Geschwindigkeit von ca. 1.6 * 10^7 m/s, also
c/20. Von daher erwarte ich eigentlich, dass die Nebelspur instantan an
jeder Stelle entsteht. Aber dies könnte ich/man tatsächlich einmal
überprüfen...

@Dieter: Danke für deinen Erfahrungsbericht zum Thema Kohärer-Effekt.

Mit Radioaktivität habe ich eigentlich schon länger nichts mehr gemacht.
Unlängst versuchte ich dann aber den Comptoneffekt (benannt nach Arthur
Compton, Physiknobelpreis 1927) experimentell nachzuweisen.

Beim Comptoneffekt geht es um die elastische Streuung von Gammaquanten
an (freien) Elektronen. Bei diesem "Stoß" übertragen die Gammaquanten
Energie und Impuls auf ein Elektron. Je größer der Streuwinkel, desto
mehr Energie verliert das Gammaquant. Bei 180° ist dieser Übertrag
maximal. Dies sieht man auch sehr schön im Energiespektrum bei der
Gammaspektroskopie. Die auf die Elektronen übertragene Energie reicht
von 0 bis zur sog. Comptonkante (entspricht dann dem Streuwinkel 180°).

Ich wollte aber die abgenommene Energie des Gammaquants erfassen. Aus
diesem Grund streue ich diese in einem Thales-Aluminiumhalbkreis um 90°,
bevor sie den Detektor (meinen Photomultiplier + Szintillationskristall)
erreichen. Ursprünglich besitzen die Gammaquanten eine Energie von 59.4
keV. Nach der Comptonstreuung um 90° nur noch 53.3 keV. Genau diese

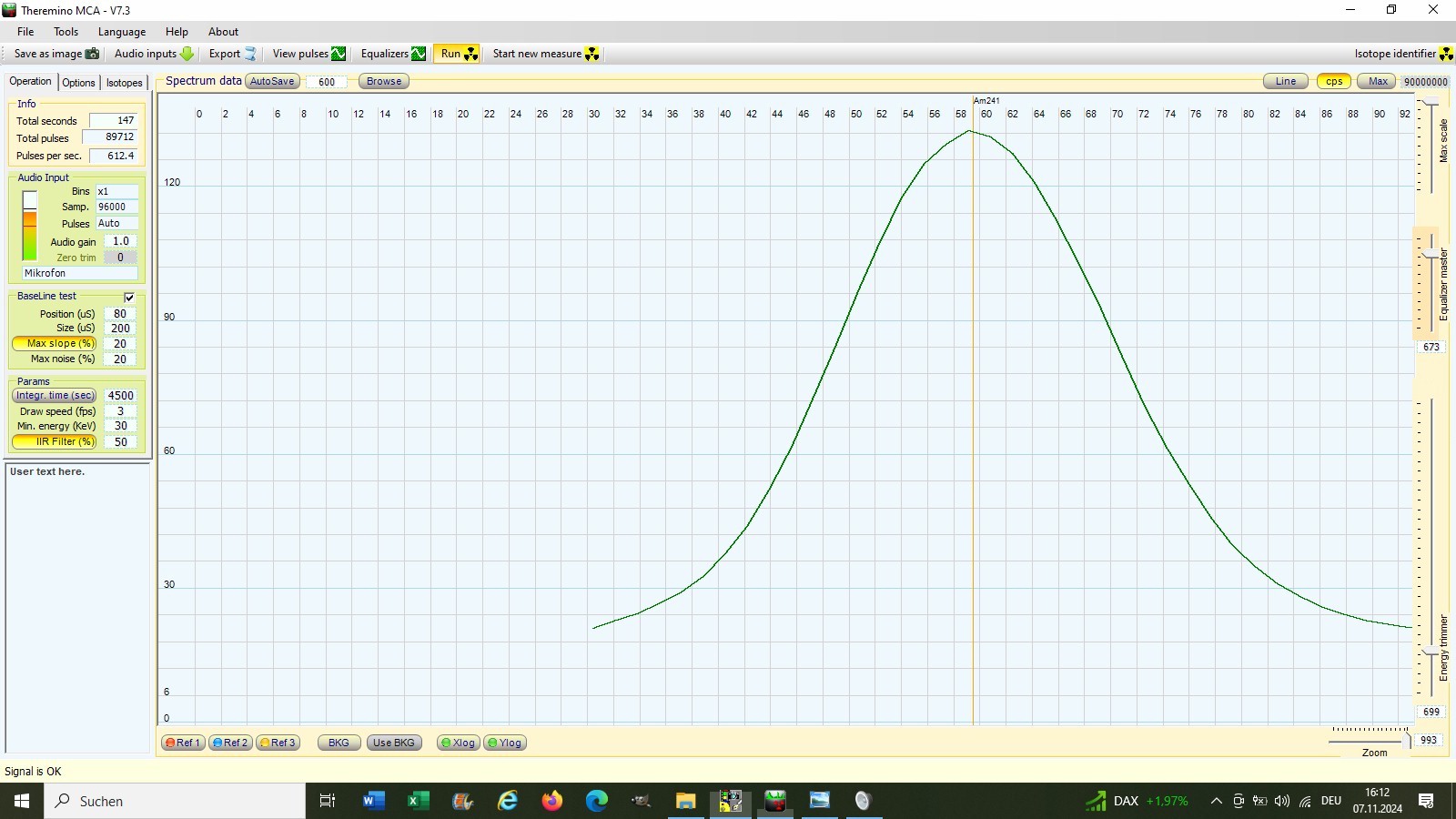

Energieabnahme konnte ich einigermaßen feststellen. Mein Peak liegt
deutlich unterhalb der Ausgangsenergie, knapp über 50 keV, Heureka...

Mehr Informationen: https://stoppi-homemade-physics.de/comptoneffekt/

[Christoph E. (stoppi)]

In meinem uralten Experimentalphysikskriptum steht auch etwas zur
Glühemission von Elektronen. Der Physiker Owen Willans Richardson (1879
- 1959) bekam dafür den Nobelpreis 1928.

In der nach ihm benannten Richardson-Gleichung geht es um die
Stromdichte (Stromstärke pro Fläche) durch Glühemission. Diese wächst
natürlich sehr stark mit zunehmender Temperatur T an.

In ihr steckt auch die Ablösearbeit der Elektronen W_e. Je größer diese

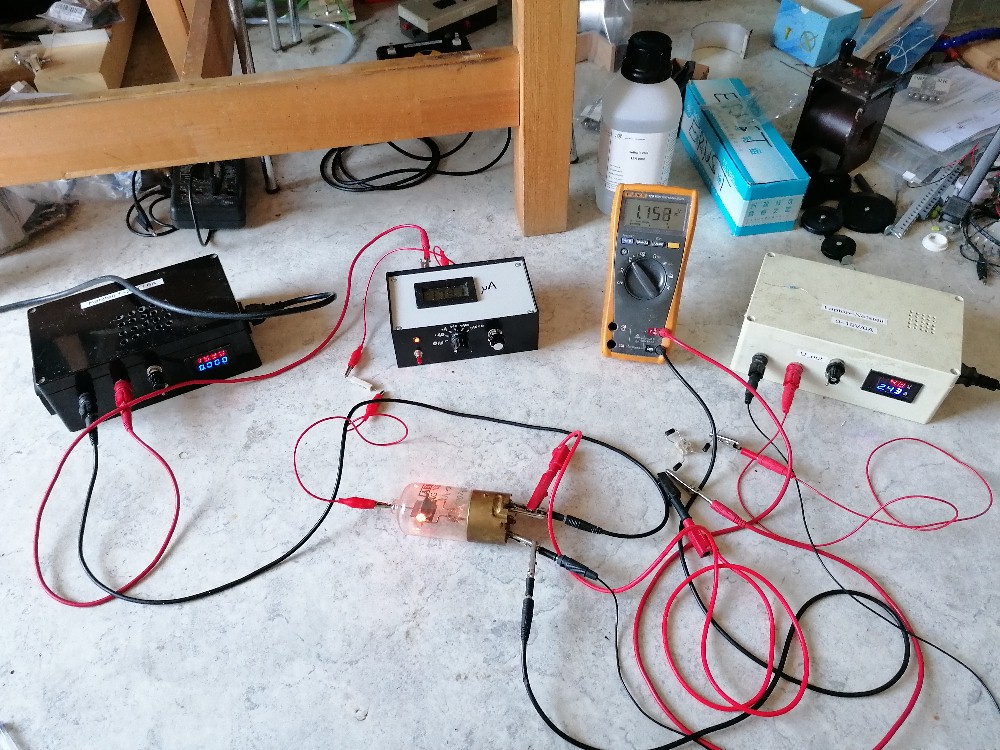

ist, desto kleiner die Stromdichte. In meinem Experiment habe ich
mittels einer alten Elektronenröhre diese Ablösearbeit bestimmt, indem
ich den Anodenstrom (= Stromdichte * Wendelfläche) in Abhängigkeit von
der Temperatur der Glühwendel erfasst habe. Die Temperatur der Wendel
bestimme ich aus deren Widerstand.

Trägt man ln(Ia/T²) gegen 1/T auf, so müsste man eine fallende Gerade
erhalten. Genau dies war in meinem Fall sehr schön gegeben. Aus der
Steigung ergibt sich dann zusammen mit der Boltzmannkonstante die
Ablösearbeit W_e. Sie sollte für thoriertes Wolfram bei 2.6 - 2.7 eV
liegen.

In meinem Experiment habe ich diesen Wert zu 2.43 eV ermittelt. Trotz
der Abweichung vom Sollwert bin ich eigentlich zufrieden damit,
Heureka...

Mehr Informationen:
https://stoppi-homemade-physics.de/richardson-effekt/

[Christoph E. (stoppi)]

Zwei Experimente mit Laser zum sog. Babinetschen Prinzip. Dieses besagt,
dass etwa das Beugungsbild eines Einzelspalts gleich ist jenem eines
Haars, also quasi dem zum Spalt komplementären Beugungsobjekt. Genau
dies habe ich experimentell überprüft.

Den Spalt habe ich mittels zweier Rasierklingen umgesetzt. Zuerst habe
ich mit einem grünen Laser bekannter Wellenlänge die Spaltbreite b
bestimmt. Sodann konnte ich mit dem bekannten Wert für b die unbekannte
Wellenlänge eines roten Lasers ermitteln.

Und zu guter Letzt habe ich das Beugungsbild eines Haars ausgemessen und
die Haardicke berechnet. Ich komme auf rund 80 µm.

Für das Beugungsbild von Einzelspalt und Haar gelten nach dem
Babinetschen Prinzip dieselbe Formel!

Mehr Informationen:
https://stoppi-homemade-physics.de/babinetsches-prinzip/

[Michael M. (Firma: Autotronic) (michael_metzer)]

Christoph E. schrieb:
> Zwei Experimente mit Laser

Das erinnert mich an das Doppelspaltexperiment aus der Quantenmechanik,
was im Prinzip jeder zuhause nachbauen könnte. Das Doppelspaltexperiment
wurde schon mal hier in diesem Forum behandelt und einige haben das
sogar tatsächlich nachgebaut:

Beitrag "Doppelspltexperiment [Quantenmechanik] zuhause"

[Christoph E. (stoppi)]

@Michael: Danke für den Link. In diesem habe ich meine Variante des
Doppelspaltexperiments mit der Erfassung einzelner Photonen mittels
Photomultiplier vorgestellt. Ansonsten hat der Doppelspaltversuch noch
nicht wirklich etwas mit Quantenphysik zu tun ;-)

Ich habe doch noch einige Physikprojekte auf der To-Do Liste und zwar:

1.) Quantenpunkte - quantum dots: Hier
(https://www.jugend-forscht.de/projektdatenbank/quantenpunkte-aus-der-kueche.html)
bin ich auf einen entsprechenden Jugend forscht Beitrag gestoßen.

Ameisensäure und Harnstoff habe ich mir schon besorgt. Bin gespannt auf
die Ergebnisse...

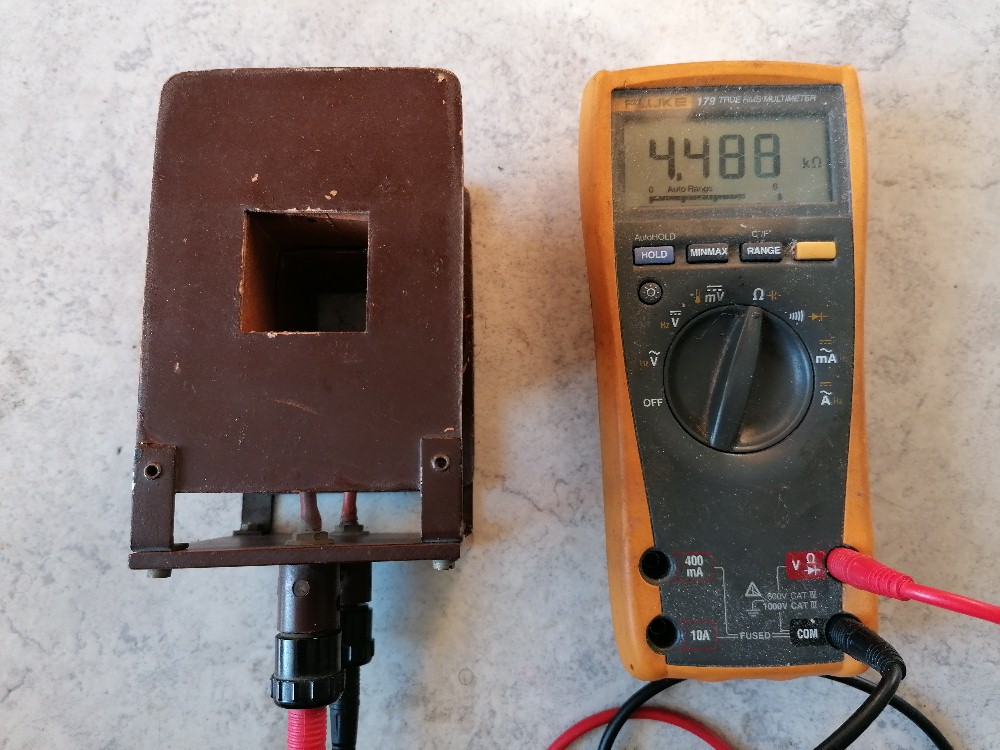

2.) Funkeninduktor: Ein gekauftes Modell steht schon bei mir herum, nun
möchte ich einen selber bauen. Dazu habe ich mir eine Hochspannungsspule
(15000 Windungen) über Kleinanzeigen gekauft.

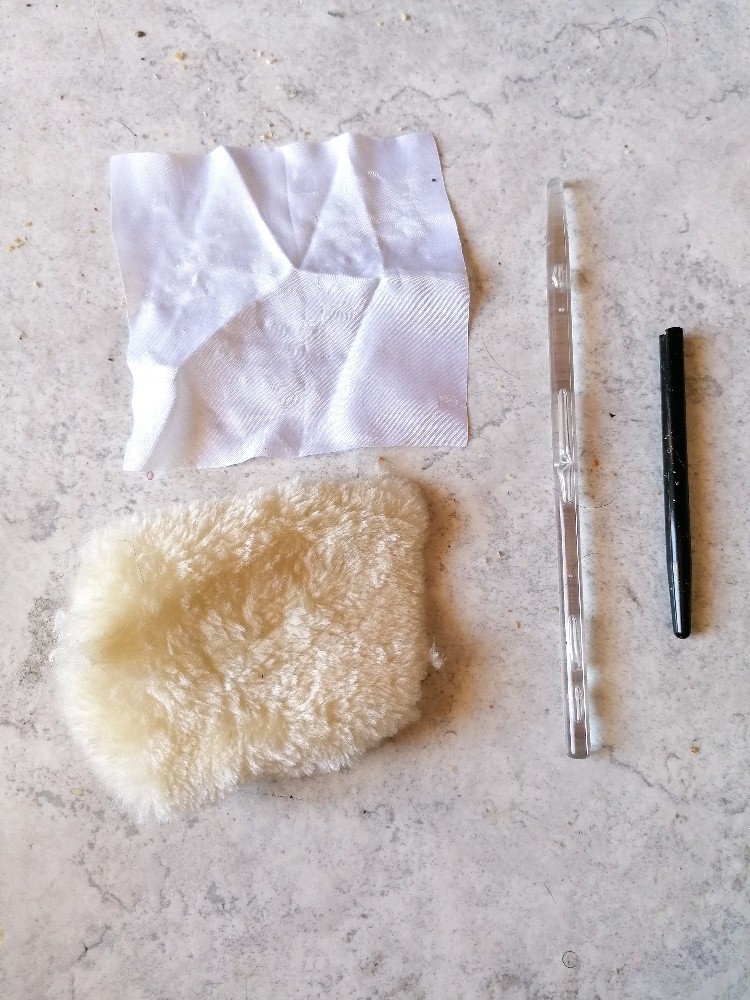

3.) Paulfalle: In einer Paul-Falle (auch Paul-Ionenkäfig) werden
elektrisch geladene Teilchen mittels eines elektrischen Wechselfeldes
gefangen gehalten. Der deutsche Physiker Wolfgang Paul erhielt für die
Entwicklung den Physik-Nobelpreis 1989.

Hierfür habe ich mir Kugelelektroden (20 mm bzw. 30 mm Durchmesser)
besorgt und ein 3 kV/50 Hz Trafo (mosquito killer) von aliexpress müsste
nächste Woche ankommen

4.) Nach dem Motto "mit aliexpress um 10 Euro Physikforschung betreiben"
bestellte ich mir einen Messaufbau zur Lichtbrechung. Damit möchte ich
die Brechzahl n einer Zuckerlösung in Abhängigkeit von der Konzentration
bestimmen. Es sollte gelten: n(c) = 1.333 + 0.0016 * c (in % g/ml)

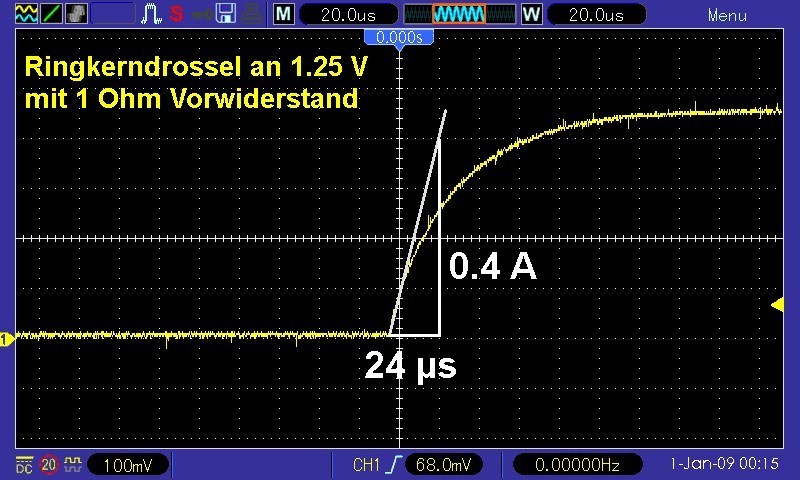

Und zu guter Letzt noch ein Verweis auf meinen neuesten Homepage-Beitrag
und zwar die Ermittlung der Induktivität L einer Spule auf
unterschiedliche Arten:
https://stoppi-homemade-physics.de/induktivitaet-l/

[Christoph E. (stoppi)]

So, den Versuch zur Bestimmung der Brechzahl n einer Zuckerlösung mit
der Konzentration c konnte ich gestern noch durchführen. Ich habe
allerdings nur eine einzige Konzentration um die 50% getestet.

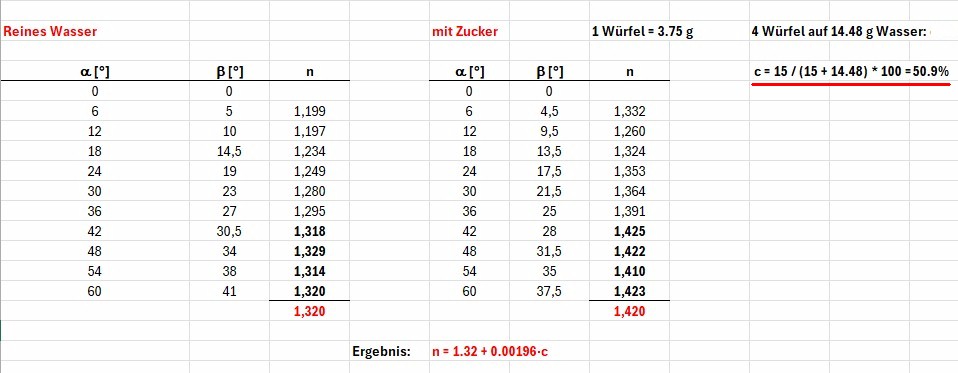

Mein Ergebnis: n(c) = 1.320 + 0.00196 * c

Sollwerte: n(c) = 1.333 + 0.0017 * c

Damit ist bewiesen, dass man auch für nur 15 Euro "richtige" Physik
betreiben kann, Heureka...

Mehr Informationen:
https://stoppi-homemade-physics.de/brechungsindex-von-fluessigkeiten/

[Joe G. (feinmechaniker)]

Christoph E. schrieb:
> Und zu guter Letzt noch ein Verweis auf meinen neuesten Homepage-Beitrag
> und zwar die Ermittlung der Induktivität L einer Spule auf
> unterschiedliche Arten:

Deine Versuche zur experimentellen Bestimmung der Induktivität sind sehr
gut aufgebaut und anschaulich dokumentiert. Damit kann ein geneigter
Experimentator wunderbar die Versuche nachvollziehen und selbst
übernehmen.
Dennoch ein kleiner Hinweis von mir. Deine Experimente hatten alle eine
kleine Ringkernspule eines geschlossenen Eisenkreises mit konstantem myr
als Grundlage. Somit ist die Flussdichte über die mag. Feldstärke eine
lineare Funktion und die ermittelte Induktivität eine Konstante.
Vielleicht sollte man Einführend diesen Hinweis geben bzw. auf die
allgemeine Abhängigkeit der magnetischen Permeabilität in Materie von
der Feldstärke hinweisen.

[Christoph E. (stoppi)]

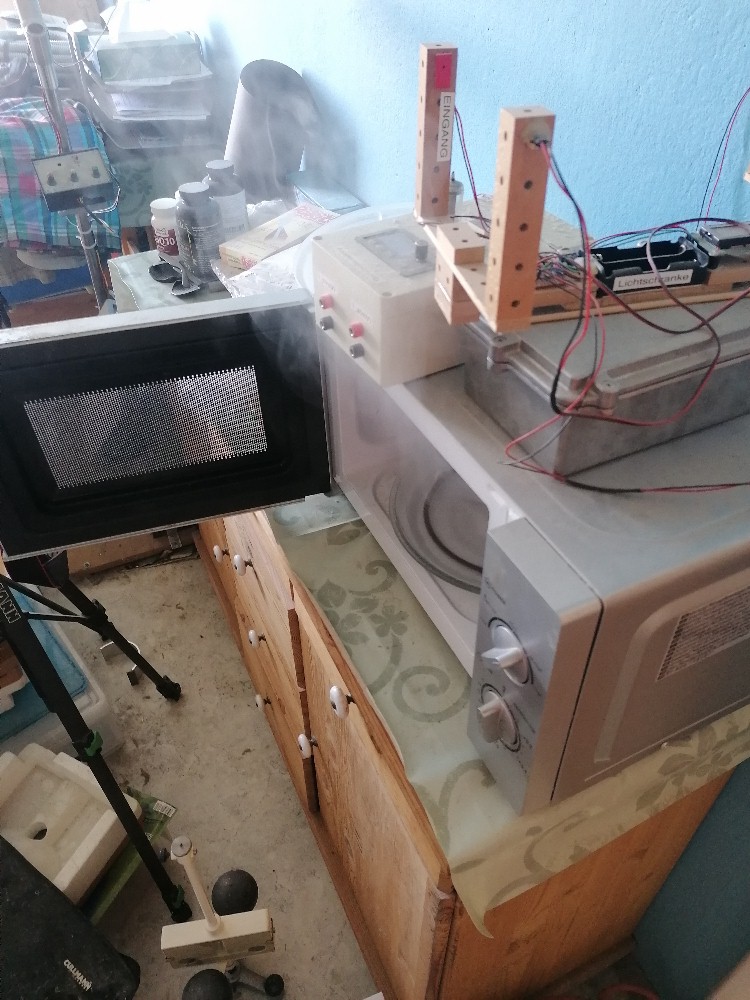

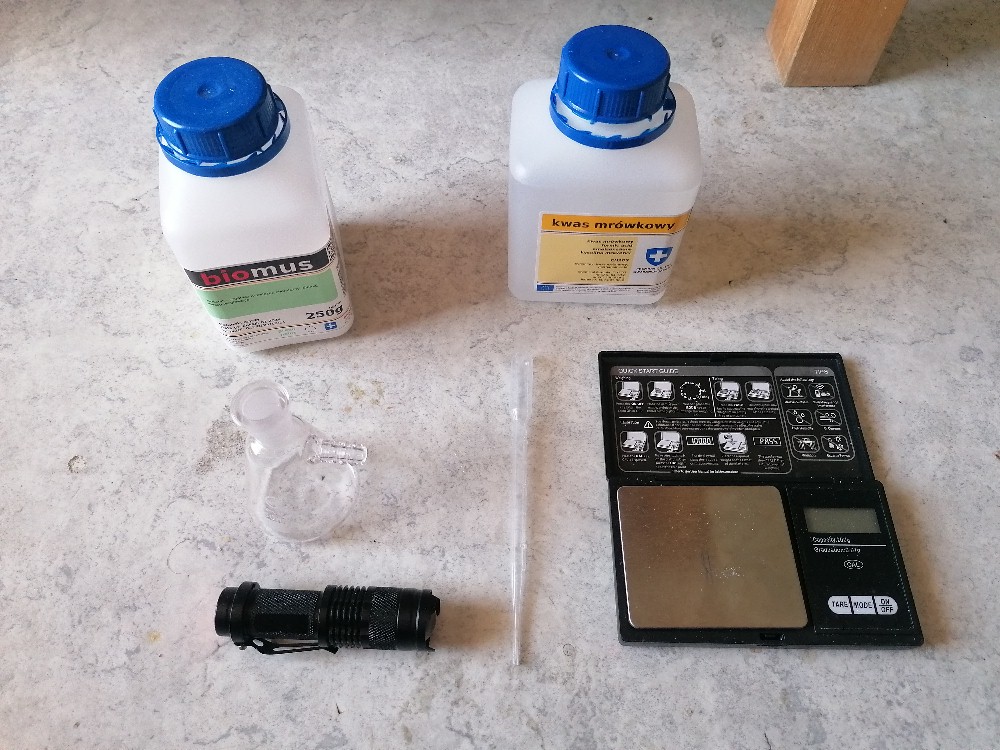

Das Experiment zu den Quantenpunkten (quantum dots) konnte ich
inzwischen auch durchführen. Gleich vorweg: Die Herstellung ist nur in
sehr gut durchlüfteten Räumen durchzuführen. Meine Küche war in einen
Nebel aus verdampfter Ameisensäure verhüllt, nachdem ich die Lösung in
der Mikrowelle erhitzte ;-)

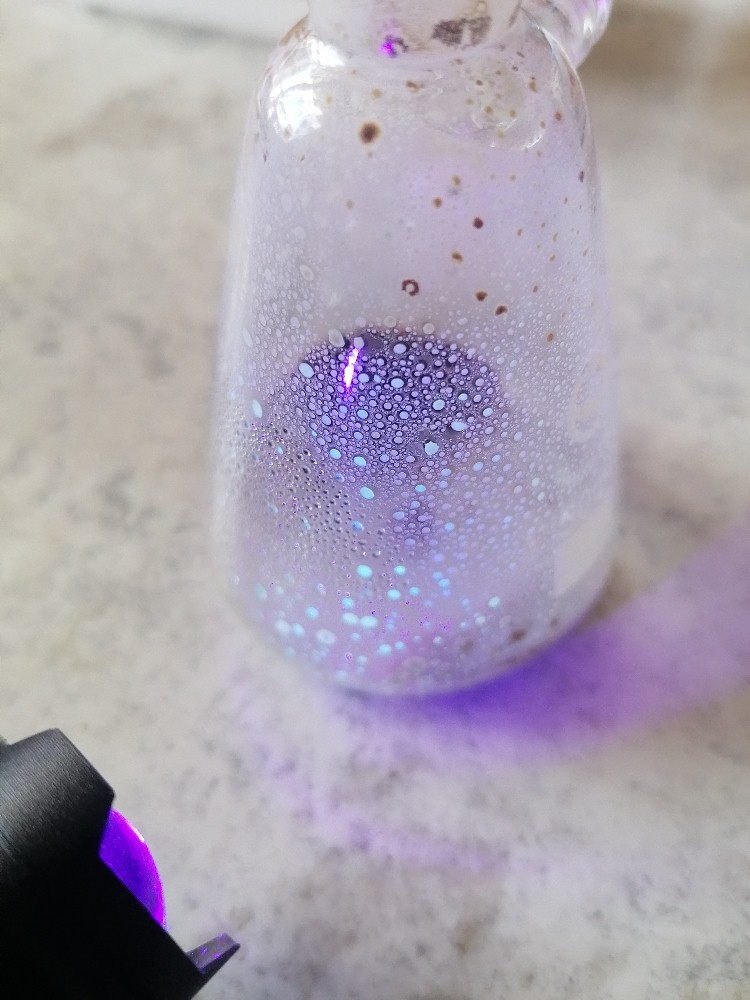

Es bildeten sich aber braune, feste Rückstände und kleine Tröpfchen an
der Wand meines kleinen Glaskolbens. Diese fluoreszierten auch sehr
schön. Danach habe ich sie mit ein wenig destillierten Wasser ausgespült
und filtriert. Beleuchtet man nun die fertige, klare Lösung mit den
Quantenpunkten mit einer UV-Lampe, so erstrahlt diese im abgedunkelten
Raum in einem wunderschönen Blau, Heureka...

Ich werde es auch noch mit Zitronensäure probieren in der Hoffnung, eine
andere Fluoreszenzfarbe zu erhalten. Diese ergibt sich ja aus der
Zusammensetzung der quantum dots und deren Größe.

Mehr Informationen:
https://stoppi-homemade-physics.de/quantenpunkte-quantum-dots/

[Christoph M. (mchris)]

> Und zu guter Letzt noch ein Verweis auf meinen neuesten Homepage-Beitrag
> und zwar die Ermittlung der Induktivität L einer Spule auf
> unterschiedliche Arten:
> https://stoppi-homemade-physics.de/induktivitaet-l/

Apropos Spule:

Beitrag "Eine Frage, die 90% aller E-Techniker nicht oder falsch beantwortet"

Ok, die Leute die diesem Physik-Thread folgen, werden die Frage eher
leicht beantworten können. Oft ist es aber so, dass die Leute meinen es
zu wissen, aber trotzdem falsch liegen.

[Christoph E. (stoppi)]

Kurzer Nachtrag zu den Quantenpunkten: Habe im Drogeriemarkt noch
Zitronensäure besorgt und den Versuch wieder mit 4 ml Säure und 2 g
Harnstoff wiederholt. Rauchte wieder aus der Mikrowelle, aber für was
sonst hat man die in der Küche stehen ;-)

Nun leuchten die Quantenpunkte schön gelblich-grün. Leider konnte ich
die braunen Inhaltstoffe nicht mit dem Filter auffangen, sodass ich
keine klare Lösung erhielt. In den bereits ausgespülten Glaskolben gab
ich dann noch einmal etwas destilliertes Wasser, sodass ich eine
einigermaßen klare und fluoreszierende Lösung erhielt.

Wer also keinen dichten, ätzenden Nebel in seiner Küche scheut, für den
ist dieser Versuch sicher genau das Richtige...

Übrigens, für die Arbeiten zu den Quantenpunkten erhielten Moungi
Bawendi, Louis Brus und Alexei Ekimov den Nobelpreis in Chemie 2023. Das
Thema ist also brandaktuell.

[Christoph E. (stoppi)]

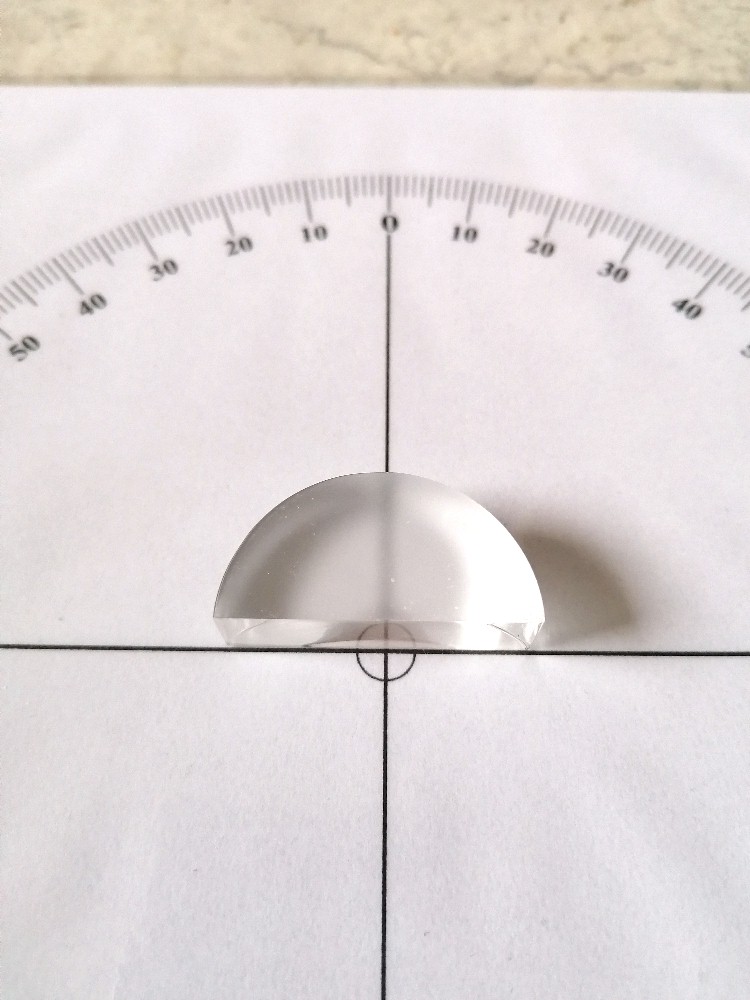

Einen günstigen Versuch zum Thema Optik - Brechungsindex hätte ich noch
und zwar die Bestimmung der Dispersionskurve n(λ) konkret von Acrylglas.

Dazu habe ich mir ein günstiges Optikset auf Amazon gekauft. Enthalten
war auch der für dieses Experiment benötigte Halbkreis aus Acrylglas.
Als verschiedenfärbige Lichtquellen verwendete ich meine Diodenlaser mit
einem Linienaufsatz.

Zuerst hatte ich vor, eine Winkelskala in mehr als 1 m Abstand zum
Acrylglashalbkreis zu verwenden, damit ich eine größere Winkelauflösung
erziele. Die zu erwartenden Winkelunterschiede waren nämlich extrem
gering. Leider erhielt ich in keinster Weise eine schöne, gebrochene
Laserlinie auf der weit entfernten Skala.

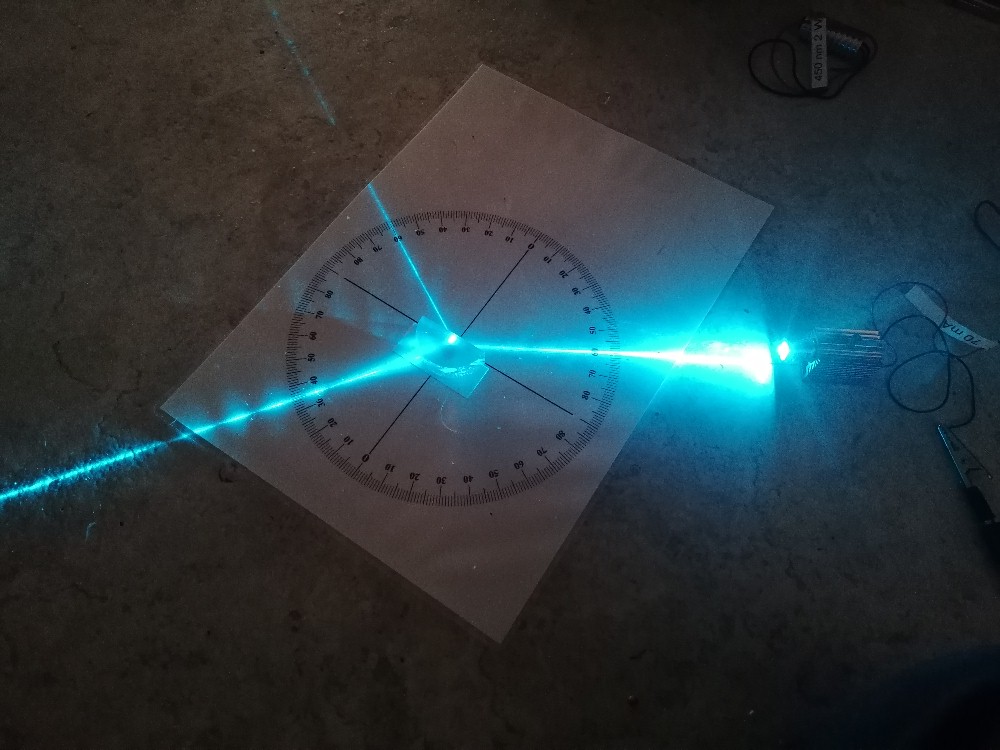

Daher musste ich mit meiner auf einer A4-Seite ausgedruckten Winkelskala
das Auslangen finden. Der Einfallswinkel betrug für alle Laser 60°. Die
zu erwartenden Ausfallswinkel lagen um die 35°. Der eingestellte
Einfallswinkel musste natürlich für alle verwendeten Laser sehr genau
stimmen. Hierzu habe ich eine dünne Linie beim Einfallswinkel 60°
aufgemalt.

Die leicht unterschiedlichen Ausfallswinkel habe ich dann mit meinem
Smartphone vergrößert fotografiert und dann mit der Software Tracker
ausgewertet. Das genaue Prozedere habe ich auf meiner Homepage
ausgeführt.

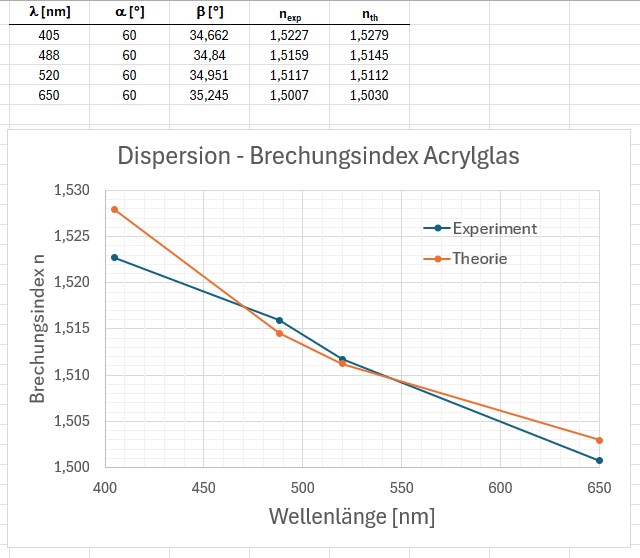

Für die Dispersionskurve n(λ) gibt es auch eine Gleichung, die
sogenannte Cauchy-Gleichung. Ich habe ChatGPT nach den Koeffizienten
dieser Gleichung für Acrylglas befragt und dann die so erhaltene,
theoretische Dispersionskurve mit meiner verglichen. Die Übereinstimmung
ist mehr als verblüffend, Heureka.

Mehr Informationen: https://stoppi-homemade-physics.de/dispersionskurve/

[Walta S. (walta)]

Die meisten Experimente gehen zwar über mein Physikwissen weit drüber,
trotzdem schaue ich immer wider gerne hier rein.

Dankeschön
Walta

[Christoph E. (stoppi)]

@Walta: Freut mich zu hören, dass dir meine Seite Freude bereitet...

In einem sehr schönen Experiment gehe ich der Frage nach, welche
elektrische Leistung ein Windrad in Abhängigkeit von der
Windgeschwindigkeit liefert. Dazu habe ich mir ein günstiges Windrad auf
Amazon gekauft.

An dieses schließe ich einen Lastwiderstand R = 150 Ohm (= ca.
Innenwiderstand des Generators) und messe den Spannungsabfall U in
Abhängigkeit von der Windgeschwindigkeit v. Für die erzeugte elektrische
Leistung gilt dann P = U*I = U²/R.

Zu erwarten ist eine v³-Abhängigkeit von P, da der Luftwiderstand mit v²
zunimmt und für die Leistung P = F * v gilt. Ich erhalte in der Tat
experimentell eine schöne Funktion P = k * v³, Heureka...

Eine doppelte Windgeschwindigkeit liefert also die 8-fache Leistung!

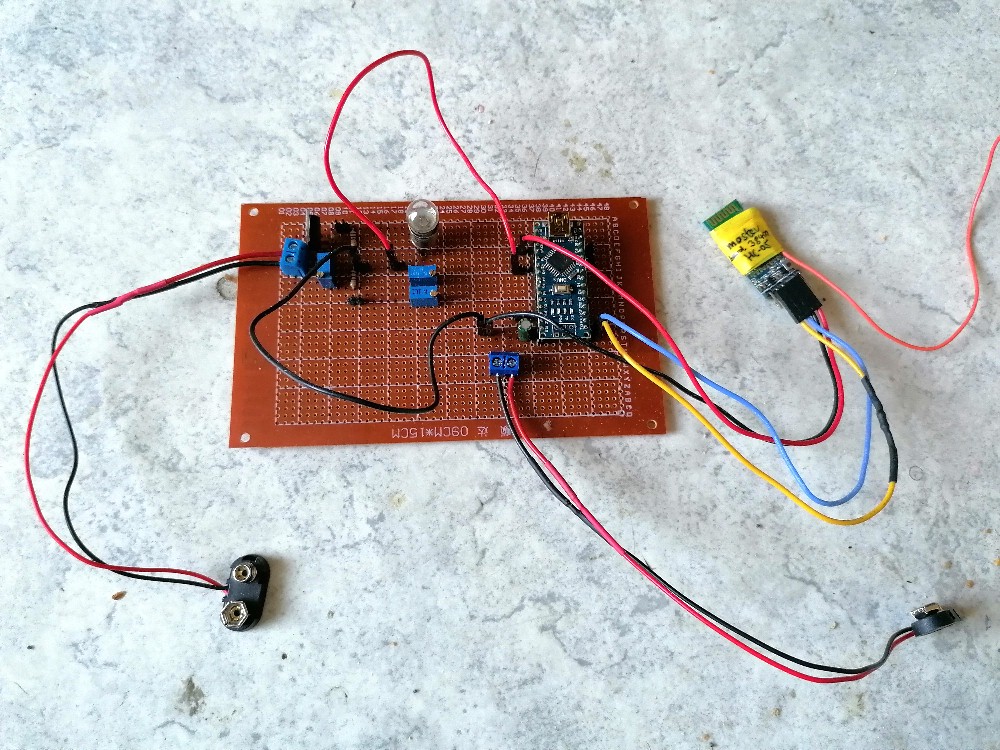

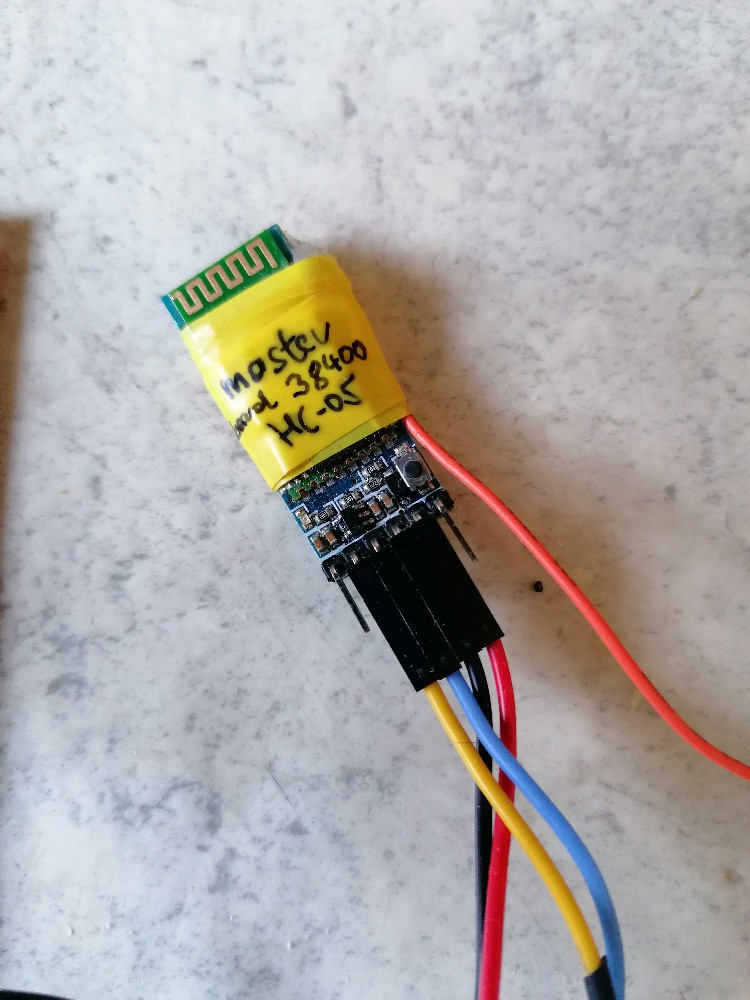

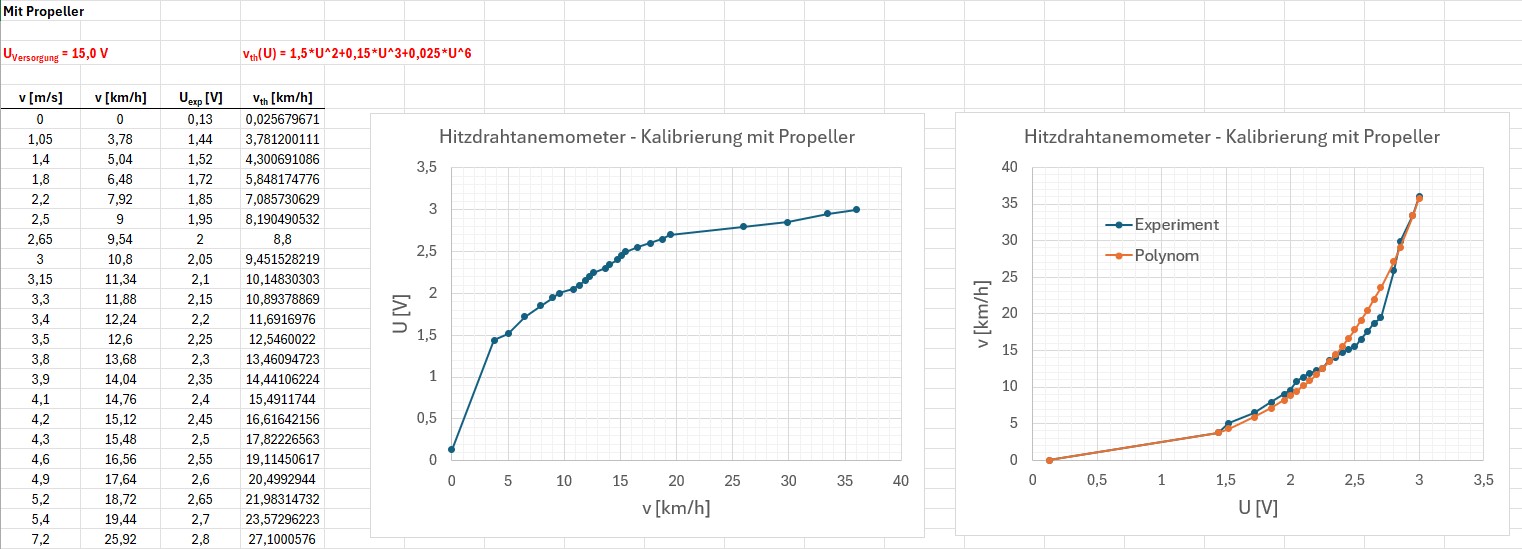

Die Windgeschwindigkeiten betrugen maximal 10 m/s und gemessen habe ich
sie mit einem Hitzdrahtanemometer, welches ich von einem sehr netten
Forumsmitglied hier geschenkt bekommen habe :-)

Mehr Informationen: https://stoppi-homemade-physics.de/windenergie/

[Rbx (rcx)]

Christoph E. schrieb:
> Eine doppelte Windgeschwindigkeit liefert also die 8-fache Leistung!

Hast du auch schon mal sowas hier getestet?
https://www.ingenieur.de/technik/fachbereiche/energie/windturbine-usa-angeblich-sechsfach-effizienter-windrad/

Mein Lieblings Paradebeispiel diesbezüglich ist aber eher der
Termitenbau, also natürliche Kühlung bei heißem Wetter.

[Christoph E. (stoppi)]

@Rbx: Nein, die Windturbine aus den USA habe ich nicht getestet. Ist mir
auch ein wenig zu sperrig für meine kleine Wohnung ;-)

Zum Wochenstart ein kleiner netter Versuch, der Leidenfrost-Effekt. Man
benötigt nur eine klassische Herdplatte, eine Pipette und Wasser. Lässt
man Wassertropfen auf die heiße Herdplatte fallen, so überleben die
Tropfen deutlich länger als erwartet auf dieser und beginnen zu tanzen.
Der Grund ist die sich zwischen Tropfen und Herdplatte bildende
Dampfschicht, welche eine geringe Wärmeleitfähigkeit besitzt. Der
Tropfen schwebt dann quasi auf dieser wärmeisolierenden Schicht. Schöner
Versuch für zuhause...

Das gleiche passiert dann auch, wenn man sich zum Beispiel flüssigen
Stickstoff auf die Hand tropfen lässt. Hier ist dann die Hand sozusagen
die heiße Herdplatte für den extrem kalten Stickstoff...

[Christoph E. (stoppi)]

Die Corioliskraft hatte ich bisher noch in keinem meiner Projekte als
Thema. Nun arbeite ich gerade an einem experimentellen Aufbau unter
Verwendung eines Drehtellers.

Diesen versetze ich mit einem starken Elektromotor in Rotation, bestimme
die Drehfrequenz f und lasse dann gesteuert von einer IR-Fernbedienung
und einem Servo eine Kugel seitlich in den Drehteller rollen. Das Ganze
filme ich mit dem Smartphone von oben.

Die Kugel sollte dann aufgrund der Corioliskraft eine Kurve vollführen
und nicht das Drehtellerzentrum erreichen. Ich bestimme dann mittels
Software "Tracker" die Coriolisbeschleunigung und vergleiche den
experimentell erhaltenen Wert für a mit der Theorie a_c = 2 * v x omega
(vektorielles Kreuzprodukt).

Ich habe auch ein EXCEL-Programm erstellt zur Simulation der
Corioliskraft bei der Bewegung einer Kugel auf dem Drehteller.

Ganz fertig ist der Aufbau noch nicht, es fehlen noch der Elektromotor
und die IR-Fernbedienung.

Mehr Informationen: https://stoppi-homemade-physics.de/corioliskraft/

[Michael M. (Firma: Autotronic) (michael_metzer)]

Christoph E. schrieb:
> Nun arbeite ich gerade an einem experimentellen Aufbau unter Verwendung
> eines Drehtellers.

Gute Idee!

👍

Durch die Verkleinerung des Bezugssystems kommt man schneller, als durch
die Verwendung eines Pendels, an die langersehnten Ergebnisse ran und
muss nicht 24 Stunden warten, bis sich die Erde einmal um sich selbst
gedreht hat.

Joko und Klaas haben auch mal das Bezugssystem von einem
Corioliskraftmodell für ein spannendes Studiospiel auf "Menschengröße"
gebracht:

https://youtu.be/hUTrVGpcvqc?si=odMKaUBn2buJdyPP

[Joe G. (feinmechaniker)]

Kurze Frage. Gab es eigentlich schon einen Versuch zum
magnetokalorischen Effekt? Gadolinium läßt sich ja heutzutage recht
einfach beschaffen.

[Christoph E. (stoppi)]

@Joe: Vielen Dank für den Tipp, das Thema hatte ich bisher noch nicht
behandelt. Gleich auf ebay einen Würfel aus Gadolinium gekauft ;-)
K-type Thermometer und starke Neodymmagnete habe ich eigentlich noch
zuhause...

Ich habe ja auf Youtube derzeit Videos zu meinen Physikprojekten bis
Dezember 2026 (!) in der Warteschlange und bereits hochgeladen. Heute
war der Standardversuch aus der Wärmelehre an der Reihe und zwar die
Bestimmung der spezifischen Wärmekapazität c von Wasser.

Da habe ich dann bemerkt, dass ich eigentlich noch gar keinen Beitrag
dazu auf meiner Homepage veröffentlicht habe. Dies holte ich heute am
Nachmittag nach.

Link: https://stoppi-homemade-physics.de/spezifische-waermekapazitaet/

Dort dokumentiere ich wie immer das Experiment und erläutere auch den
physikalischen Hintergrund. Im konkreten Fall auch den Zusammenhang
zwischen der Wärmekapazität und der Anzahl der Freiheitsgrade f eines
Atoms/Moleküls.

Der Versuch selbst ist sehr simpel: Zwei 1 Ohm-Leistungswiderstände
tauche ich in Wasser bekannter Masse und schließe sie an ein Netzgerät
an. Bei bekannter elektrischer Leistung P = U * I kann man dann aus der
linearen Temperaturzunahme mit der Zeit t die spezifische Wärmekapazität
ermitteln. Der Sollwert von Wasser liegt bei ca. 4180 J/kg*°C, was ja
genau 1000 cal/kg*°C entspricht. Denn um 1 g Wasser um 1°C zu erwärmen,
benötigt man genau 1 Kalorie.

Es ist immer wieder lustig zu beobachten, wie Menschen den Brennwert von
Lebensmittel in Kalorien z.B. pro 100 g angeben, obwohl es Kilokalorien
sind...

Durch Wärmeverluste erhält man experimentell immer einen zu hohen Wert
für c. Die sehr hohe spezifische Wärmekapazität von Wasser hat ja
weitreichendste Auswirkungen z.B. aufs Klima. Nicht nur deshalb eignet
sich dieser einfache Versuch sehr gut für das naturwissenschaftliche
Praktikum in der Schule.

[Christoph E. (stoppi)]

Physiklehrmittelkataloge zählen ja zu meiner Lieblingslektüre, denn
darin finde ich viele Anregungen für meine experimentellen Projekte.

Bei 3b scientific bin ich auf folgendes Stromliniengerät gestoßen:
https://www.3bscientific.com/de/wasserstromliniengeraet-1006784-u8404248-3b-scientific,p_858_16536.html?searchword=wasserstromlinienger

Das hat mich gleich fasziniert und so machte ich mich an die möglichst
einfache und kostengünstige Umsetzung.

Velourspapier habe ich im Internet bestellt, die beiden Plastikschalen
stammen von TEDI um nur 2 Euro, 4 mm Plexiglas und Holzspieße hatte ich
noch zuhause und die Tinte stammt von PAGRO.

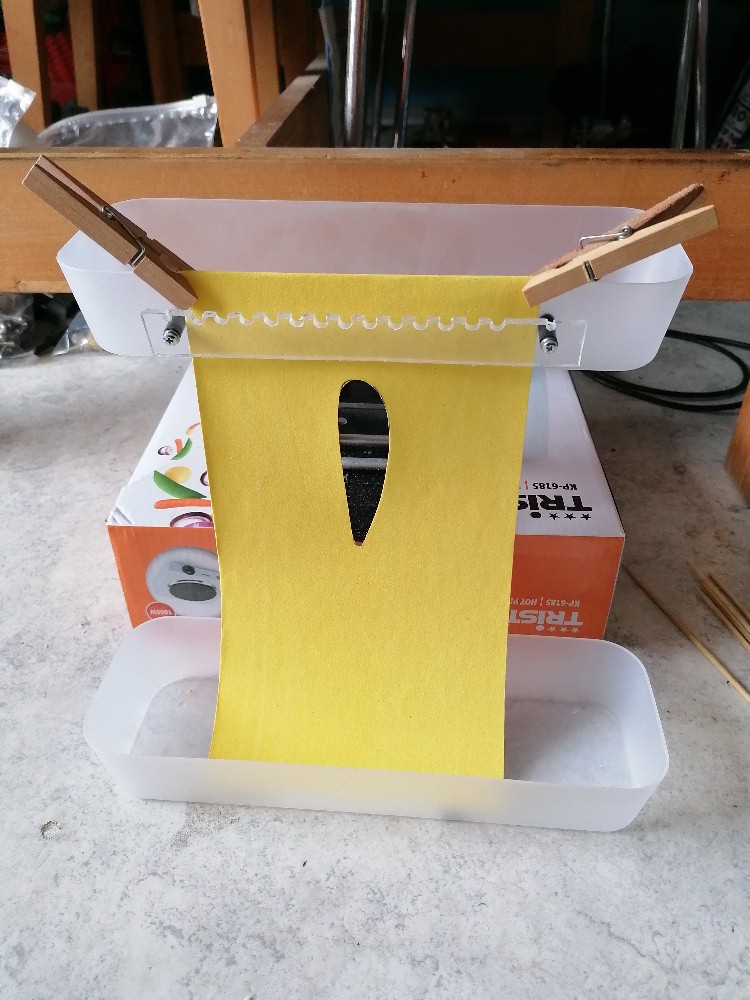

Man schneidet den zu untersuchenden Strömungskörper aus dem
Velourspapier aus, tränkt das Papier gut in Wasser und hängt es dann
vertikal auf, wobei das obere Ende in den Wassertank hineintaucht. Mit
dem Holzspieß bringt man dann Tinte in regelmäßigen Abständen auf das
Velourspapier. Hierfür habe ich mir aus Plexiglas eine Schablone mit
regelmäßigen Mulden gebastelt.

Durch die Schwerkraft fließt nun ständig Wasser im Velourspapier von
oben nach unten und nimmt die Tinte mit. So entstehen im Idealfall
schöne Strömungslinien um die jeweiligen Strömungskörper herum. Meine
Ergebnisse sind zwar nicht ganz so schön wie im Physikkatalog
dargestellt, aber ich bin dennoch zufrieden.

Ich liebe ja Strömungslinien und habe diese auch mit einem meiner
Windkanäle bereits schön sichtbar gemacht. Aber die Methode mit dem
Velourspapier ist einfacher und kostengünstiger und eignet sich auch
sehr gut für das Physiklabor in der Schule. Gekostet hat mich diese
Methode mit ausreichend Velourspapier nur rund 20 Euro...

Youtube-Link zum Windkanal: https://www.youtube.com/watch?v=EviSJvzaRuM

Link zu meiner Homepage: https://stoppi-homemade-physics.de/windkanal/

[Christoph E. (stoppi)]

Da ich selbst kein Auto mehr besitze habe ich mir von meinen Kindern zum
Geburtstag gewünscht, dass sie mich zum Hornbach fahren, um einige Dinge
für meine Physikprojekte zu kaufen. Damit habe ich ehrlich gesagt die
größte Freude...

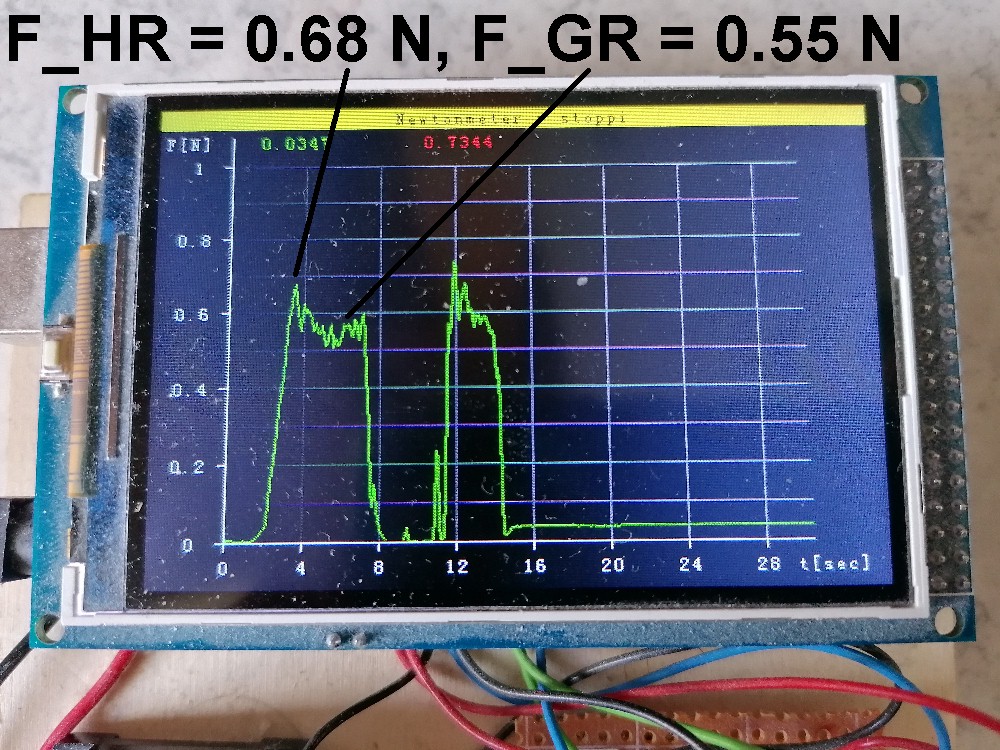

Im Baumarkt führten wir dann gleich ein noch ausständiges
Physikexperiment zum Thema Haft-/Gleitreibung durch, für das ein
gewöhnlicher Straßenbesen benötigt wird. Man legt den Besen auf seine
beiden Zeigefinger, welche zunächst noch einen sehr großen Abstand
voneinander haben. Dann bewegt man einfach beide Zeigefinger aufeinander
zu.

Was passiert? Nun, der Zeigefinger mit dem zunächst größeren Abstand zum
Schwerpunkt wird durch die geringere Haftreibung zu gleiten beginnen.
Übersteigt dann dessen Gleitreibung die Haftreibung des anderen Finger,
so wird sich der andere Finger in Bewegung setzen. Diese Spiel
wiederholt sich, bis sich beide Finger genau beim Schwerpunkt treffen.

Ich möchte mich noch ausdrücklich bei Hornbach-Seiersberg bedanken, dass
sie für uns und diesen Versuch den gesamten Gang 15 vorübergehend
gesperrt haben ;-)

Weitere Versuche zum Thema Reibung:
https://stoppi-homemade-physics.de/reibungsexperimente/

[Christoph E. (stoppi)]

So, das Projekt Corioliskraft ist auch beendet, nachdem ich die
fehlenden Teile im Baumarkt besorgt habe.

Ich habe mich aber nicht nur mit der "krummen" Bahn der Kugel auf dem
Drehteller zufrieden gegeben, sondern mittels der Software Tracker
(https://physlets.org/tracker/) auch die Startgeschwindigkeit v und die
Coriolisbeschleunigung a_c zu Beginn der Bewegung ermittelt. Am Anfang
wirkt nämlich die Coriolisbeschleunigung noch fast ausschließlich in
x-Richtung und die Zentrifugalbeschleunigung stört diese nicht, da in
y-Richtung wirkend.

Mittels der gemessenen Drehfrequenz f und der Geschwindigkeit v habe ich
dann die theoretisch wirkende Coriolisbeschleunigung a_c = 2*2*Pi*f*v
berechnet und sie der experimentell per Videoanalyse ermittelten
gegenübergestellt. Die Übereinstimmung ist zufriedenstellend.

Zu guter letzt habe ich dann eine gesamte per Video vermessene Bahn mit
meiner EXCEL-Simulation verglichen. Hier erhalte ich eine sehr gute
Übereinstimmung bei leicht unterschiedlicher Startgeschwindigkeit (0.7
m/s vs. 0.83 m/s).

Zusammenfassend hat der Versuch aber sehr gut funktioniert und er
beinhaltet mMn sehr schön Theorie inkl. Simulation und Praxis. Gekostet
hat mich der Spaß um die 65 Euro inkl. Arduino-Fernbedienung und
Arduino-Frequenzmesser.

Mehr Informationen: https://stoppi-homemade-physics.de/corioliskraft/

Ich wünsche allen ein frohes Weihnachtsfest und für 2025 vor allem
Gesundheit und mögen die vielen Krisen auf dieser Welt ein wenig
reduziert werden. Und für dieses Forum wünsche ich mir mehr
Selbstbauprojekte und weniger Geschwafel ;-)

[Christoph E. (stoppi)]

Ich hoffe, ihr hattet ein schönes Weihnachtsfest. Dieses Jahr muss ich
scheinbar äußerst brav gewesen sein, denn ich bekam fast nur Geschenke,
mit denen ich auch wirklich etwas anfangen kann. Zum Beispiel von meinen
Söhnen ein IKEA-Regal mit vielen Fächern zum Unterbringen meiner
Experimente und von meiner Tochter einen Elektronikgeschäft-Gutschein
(https://www.neuhold-elektronik.at/). Ich habe ja eigentlich so gar
keine Konsumgelüste im herkömmlichen Sinn. In diesem (letzten)
Elektronikladen überkommen aber sogar mich Glücksgefühle beim Einkaufen
;-)

Einen wirklich extrem schönen und auch einfachen Versuch zum Thema
Quantenphysik möchte ich euch am Christtag präsentieren und zwar die
Bestimmung der Stefan-Boltzmann-Konstante sigma mittels einer
gewöhnlichen Glühbirne.

Das Plancksche Strahlungsgesetz beschreibt ja die Strahlungsdichte in
Abhängigkeit von der Wellenlänge eines schwarzen Strahlers. Integriert
man diese Funktion über alle Wellenlängen auf, so erhält man die
Strahlungsintensität, also die pro Sekunde und Quadratmeter emittierte
Strahlungsenergie eines schwarzen Strahlers der Temperatur T.

Es gilt das Stefan-Boltzmann-Gesetz: P = (alpha)  sigma  A * T^4.

Die Strahlungsleistung P nimmt also mit steigender Temperatur T sehr
stark zu. Eine doppelte Temperatur bedingt die 16-fache
Strahlungsleistung...

Die von einer Glühbirne der Temperatur T abgegebene Strahlungsleistung
habe ich zum Beispiel mit meiner Thermosäule erfasst. Wesentlich
einfacher ist es aber, anstelle der abgegebenen Strahlungsleistung die
aufgenommene elektrische Leistung P = U*I in Abhängigkeit von T^4 -
T_Raum^4 zu bestimmen. Dabei sollte sich eine ansteigende Gerade
ergeben.

Die Temperatur T der Glühwendel bestimme ich über den elektrischen
Widerstand R = U/I der Glühbirne. Man benötigt für dieses Experiment
also lediglich eine Glühbirne und ein Netzgerät mit Spannungs- und
Stromanzeige.

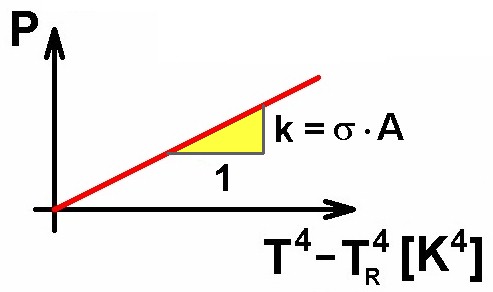

Der Anstieg k der Geraden entspricht dann der Stefan-Boltzmann-Konstante
sigma mal der Oberfläche der Glühwendel. Um letztere zu bestimmen, messe
ich zunächst den ohmschen Widerstand der Glühbirne. Da dieser recht
klein ist, habe ich ihn mittels eines einfachen Spannungsteilers eruiert
und komme auf R = ca. 3 Ohm. Dann bestimme ich mit einem Mikroskop und
einem 10 µm-Maßstab den Radius r des Glühwendeldrahts. Bei mir waren es
rund r = 20 µm. Kenne ich nun den ohmschen Widerstand R, den
spezifischen Widerstand von Wolfram ro und den Drahtradius r, so kann
ich die Länge L der Glühwendel berechnen. Dies sind bei mir konkret rund
7 cm.

Nun bin ich eigentlich fertig, denn die Drahtoberfläche A = 2  r  Pi *
L. Zum Schluss dividiere ich den erhaltenen Anstieg k der Geraden im
Graph P(T^4 - T_Raum^4) durch die bestimmte Drahtoberfläche A und
erhalte die Stefan-Boltzmann-Konstante sigma.

Bei mir wich sie doch um den Faktor 2 vom Sollwert ab. Aber ich kann
durchaus auch einen zu großen Drahtradius r ermittelt haben. Ist nämlich
das wahre r kleiner, so ist auch die Drahtlänge L deutlich kleiner und
die Oberfläche A noch stärker kleiner, was ein größeres sigma zufolge
hätte. Die Fehlerrechnung überlasse ich anderen ;-)

Man kann im Schulmittelhandel "spezielle" Stefan-Boltzmann-Lampen um ca.
100 Euro erwerben. Es geht aber auch mit einer gewöhnlichen 12V Lampe um
1 Euro. Dieser Versuch vereint wie ich finde extrem viele Aspekte der
Physik und kostet pro Aufbau ohne Netzteil und Mikroskop (diese Sachen
dürften wohl in jeder Schule zu finden sein) keine 5 Euro. Was will man
mehr...

Weiterführende Informationen:
https://stoppi-homemade-physics.de/stefan-boltzmann-gesetz/

[Christoph E. (stoppi)]

Mit diesem Experiment möchte ich zeigen, dass normales Glas auch unter
bestimmten Bedingungen undurchsichtig sein kann...

Die Fresnelgleichungen beschreiben ja den Reflexionsgrad von
unterschiedlich polarisiertem Licht in Abhängigkeit vom Einfallswinkel
und den Brechzahlen n1, n2 der beiden Medien. Für senkrechten Einfall
(alpha = 0°) gilt dann:

Reflexionsgrad R = (n1 - n2)² / (n1 + n2)²

Für den Übergang Luft-Glas folgt daraus konkret R = (1.5 - 1)² / (1.5 +
1)² = 0.04, also nur 4%.

Für die Transmission gilt dann I_t = I_0 * 0.96. Verwende ich eine
Glasplatte, so besitzt diese zwei Grenzschichten Luft-Glas und bei
Vernachlässigung von Absorption innerhalb des Glases folgt für die
hindurchtretende Intensität I_t = I_0 * 0.96².

Habe ich mehrere Glasplatten hintereinander, konkret x Stück, so gilt
weiters:
I_t = I_0 * 0.96^(2*x). Bei zum Beispiel 30 Gläsern dringen nur noch 10%
des Lichts hindurch, das Glas wird also zunehmend undurchsichtig.

Gebe ich aber nun zwischen die Gläser Wasser (n = 1.33), so beträgt der
Reflexionsgrad pro Grenzfläche nur noch 0.36 % und demnach die gesamte
Transmission I_t = I_0 * 0.9964^(2*x). Jetzt beträgt die Transmission
bei 30 Gläsern ca. 80%, also um ein Vielfaches mehr als nur an Luft.

Für dieses Experiment benötigt man Mikroskop-Objektträger, einen Laser
und einen Lichtdetektor. Ich verwendete den TSL252R. Da dieser aber
selbst beim 5mW-Laser übersteuerte, musste ich die Laserintensität
mittels Neutraldichtefilter abschwächen.

Meine Intensitätskurve in Abhängigkeit von der Anzahl der Gläser für
Wasser liegt deutlich über jener für Luft, Heureka.

Mehr Informationen:
https://stoppi-homemade-physics.de/undurchsichtiges-glas/

[Christoph E. (stoppi)]

Ein Experiment habe ich noch im alten Jahr und zwar eine Form der
Paulfalle. Dabei werden durch eine hochfrequente Wechselspannung und
mehrere Elektroden Ionen eingefangen und stabilisiert.

Der Physiker Wolfgang Paul hat dafür 1989 den Physiknobelpreis erhalten!

In meinem Fall möchte ich anstelle der Ionen geladene Bärlappsporen
(Lycopodium) fangen. Die Frequenz der Hochspannung liegt dann nur noch
bei Netzfrequenz 50 Hz. Dazu habe ich mir auf Aliexpress einen 3.5 kV/50
Hz Trafo für rund 30 Euro gekauft. Diesen werde ich dann mit meinem
Stelltrafo betreiben, da laut Internet die Spannung für "meine" Art der
Paulfalle bei rund 1500 V liegen soll.

Als Elektroden kommen bei mir zwei Stahlkugeln (habe welche mit 20 mm
bzw. 30 mm Durchmesser) und dazwischen ein Ring aus Kupferdraht zum
Einsatz. Sichtbar macht man dann die schwebenden Bärlappsporen mit einem
Laser, in meinem Fall ein roter mit nur 5 mW Leistung.

Die Bärlappsporen müssen bevor sie in die Paulfalle gegeben werden
elektrostatisch aufgeladen werden. Dazu verwende ich ein
Elektrostatikset (Fell und Stäbe), welches ich einmal für ein anderes
Physikprojekt auf Aliexpress gekauft habe.

Der Aufbau der Paulfalle ist soweit fertig, sodass ich erste Versuche im
neuen Jahr starten kann.

Mehr Informationen: https://stoppi-homemade-physics.de/paulfalle/

Ich wünsche euch einen guten Rutsch ins neue Jahr und für 2025 vor allem
Gesundheit aber auch die Motivation für das eine oder andere
Elektronik/Physikprojekt ;-)

[Christoph E. (stoppi)]

Joe G. (feinmechaniker) hat mich unlängst auf den magnetokalorischen
Effekt angesprochen, vielen Dank nochmals. Da ich diesen noch nicht
umgesetzt hatte, besorgte ich mir auf ebay einen Gadoliniumwürfel.

Kurz zum magnetokalorische Effekt: Gibt man bestimmte Materialien wie
zum Beispiel Gadolinium in ein Magnetfeld, so steigt dessen Temperatur.
Entfernt man wieder das Magnetfeld, so nimmt die Temperatur wieder ab.
Auf diese Weise kann man kühlen.

Der Aufbau ist sehr simpel: Der Gadoliniumwürfel befindet sich auf einer
schmalen Holzleiste. Diese schiebt man dann zwischen der Führung hinein,
sodass sich der Gadoliniumwürfel genau zwischen den beiden starken
Würfelmagneten befindet. Am Gadolinium ist ein Temperaturfühler
festgeklebt.

Die Starttemperatur betrug bei mir 16.4 °C. Diese stieg dann durch den
magnetokalorischen Effekt auf 17.2 °C an. Nach dem Herausschieben des
Gadoliniumwürfels aus dem Magnetfeld fiel die Temperatur auf 16 °C,
Heureka...

Mehr Informationen inkl. Video:
https://stoppi-homemade-physics.de/magnetokalorischer-effekt/

[Joe G. (feinmechaniker)]

Wunderbar! Sehr gut umgesetzt.
Ich frage mich schon seit einiger Zeit, ob dieser Effekt auch reziprok
ist wie der Seebeck-Effekt / Peltier-Effekt. Oder anders ausgedrückt;
entsteht bei einer Temperaturänderung ein Magnetfeld in einem Material
wie Gadolinium?

[Christoph E. (stoppi)]

Nach einigen anfänglichen Schwierigkeiten habe ich meine Paulfalle nun
doch zum Laufen gebracht.

Hier ist alles ausführlich dokumentiert inkl. Video:
https://stoppi-homemade-physics.de/paulfalle/

Die Wechselspannung musste ich von den im Internet angegebenen 1500 V
auf über 3000 V erhöhen. Zum Glück hatte ich mir in weiser Voraussicht
einen HV-Trafo auf aliexpress gekauft, der bis zu 3600 V kann.

Die untere Kugelelektrode erdete ich und die obere verband ich einmal
direkt mit der unteren bzw. hob ihr Potential mit einem zusätzlichen
HV-Gleichspannungsnetzteil um ca. +40V an.

Damit konnte ich ein weiteres Physikprojekt erfolgreich beenden,
Heureka.

Viele neue Projekte habe ich jetzt dann aber wirklich nicht mehr, obwohl
ich ähnliches bereits vor 2 Jahren behauptete ;-)

[Michael M. (Firma: Autotronic) (michael_metzer)]

Christoph E. schrieb:
> Viele neue Projekte habe ich jetzt dann aber wirklich nicht mehr, obwohl
> ich ähnliches bereits vor 2 Jahren behauptete ;-)

Da gibt's noch das Hooper-Monstein-Experiment und dem damit verbundenen
Nachweis des Raum-Quanten-Generators, Skalarwellen-Generator,
Spannungserzeugung mit einem Hallelement durch die Lorentzkraft bzw.
Seebeck-Effekt, Spannungserzeugung durch Thermoelement und
Prozesswärmeerzeugung durch kalte Fusion.

Für letzteres benötigt man allerdings Palladium, dieses Schwermetall
bekommt man aber nicht so einfach in jeder Apotheke!

[Christoph E. (stoppi)]

@ Michael M.: Vielen lieben Dank für deine interessanten Vorschläge
bzgl. zukünftiger, noch ausstehender Physikprojekte.

Den Halleffekt hatte ich bereits experimentell umgesetzt und zwar mit
Kupfer und Bismut: https://stoppi-homemade-physics.de/halleffekt/

Den Seebeck-Effekt ebenfalls:
https://stoppi-homemade-physics.de/seebeck-effekt/

Hooper-Monstein-Experiment: Meinst du dieses Experiment hier mit den
beiden Magneten und dem Draht, wo selbst bei B = 0 T eine Spannung
induziert wird?

Link: http://jnaudin.free.fr/html/hoopmnst.htm

Ich werde mir das einmal anschauen und hoffen, dass es sich nicht um
Esoterikkram handelt ;-)

kalte Fusion mit Palladium: Auf jeden Fall spannend, nur schrecken mich
die Palladiumpreise "geringfügig" ab...

250 Euro für einen 164 mm langen und 1 mm dicken Palladiumdraht:
https://www.bioleria.com/fr/products/palladium-elektroden-kaufen?gad_source=1&gclid=CjwKCAiA7Y28BhAnEiwAAdOJULGzuzUH7RgLN9NZVM0QWWtJepZtTnHrlJZnYFGjxUlbzF4Qhr49IRoCMMEQAvD_BwE

400 Euro für 1 mm und 10 cm:
https://www.laboratoriumdiscounter.nl/de/palladium-draht-1-mm-999.html?gQT=1

Link: https://anthrowiki.at/Kalte_Fusion

Und damit ich nicht nur Text veröffentliche, anbei noch einige Bilder
von meiner wohl "heroischen" Aufräumaktion in den letzten 10 Tagen, um
in meiner kleinen 55 m² Wohnung wieder einigermaßen für Ordnung zu
sorgen. Es sind doch mehr als 300 Physikprojekte, die es gilt
unterzubringen. Davon nehmen einige wie zum Beispiel das Segway oder die
Teleskope doch erheblich viel Platz ein. Die kleinen habe ich nun alle
in Zip-Plastikbeutel und alphabetisch geordnet in IKEA-Körben
untergebracht.

Insgesamt betrachtet gleicht meine Wohnung aber dennoch vielmehr einem
Labor als einem Wohnraum. Aber jetzt kann man sich zumindest wieder an
den Küchentisch setzen ;-)

[Torsten B. (butterbrotstern)]

Danke für Deine Mühen! Kann es sein, dass Dein schwarzes
Techtron-Multimeter eine neue Batterie braucht? Wenn die Spannung zu
gering wird, sinkt auch die interne Referenzspannung (ca. 3V) und das
Messgerät zeigt einen falschen (in der Regel zu hohen) Wert an. Bei
Widerstandsmessung wird die Batterie stärker belastet.

[Christoph E. (stoppi)]

@Torsten B.: Vielen Dank für deinen Hinweis, habe soeben die 9V Batterie
ausgetauscht. ;-)

Zwei schöne physikalische Effekte möchte ich noch experimentell umsetzen
und zwar den Coandă-Effekt und den photoakustischen Effekt.

Mit dem Sammelbegriff Coandă-Effekt werden verschiedene ursächlich nicht
zusammenhängende Phänomene bezeichnet, die eine Tendenz eines Gasstrahls
oder einer Flüssigkeitsströmung nahelegen, an einer konvexen Oberfläche
„entlangzulaufen“, anstatt sich abzulösen und in der ursprünglichen
Fließrichtung weiterzubewegen.

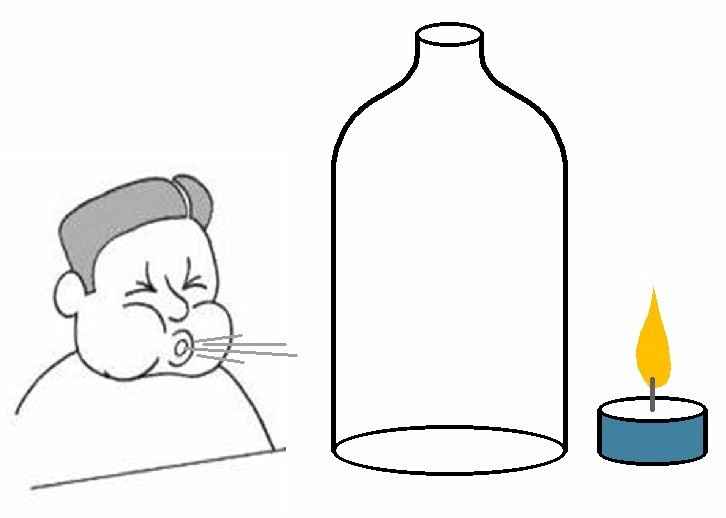

Das Experiment dazu ist denkbar einfach: Hinter einem Glaszylinder
postiert man ein Teelicht. Dann pustet man genau auf der
gegenüberliegenden Seite gegen das Glas. Durch den Coandaeffekt strömt
die Luft quasi am Glas haftend um dieses herum und die Kerzenflamme
erlischt.

Auf den photoakustischen Effekt bin ich durch einen spannenden Artikel
gestoßen:
https://www.researchgate.net/publication/250564481_Kann_man_Licht_horen_Photoakustische_Experimente_in_der_Kuche

Es geht darum, Licht hörbar zu machen. Dazu das wiederum einfache
Experiment: Man berußt zunächst die halbe (!) Innenseite eines ca. 750
ml großen Gurkenglases. Danach bohrt man in den Deckel ein 2-3 mm großes
Loch. Nun bestrahlt man das Gurkenglas mit einer starken 230 V
Halogenlampe, wobei die nichtberußte Seite zur Lampe zeigt. Durch die
Lichtenergie erwärmt sich die Rußschicht. Da die Halogenlampe mit
Wechselstrom betrieben wird, schwankt die Helligkeit mit einer Frequenz
von 100 Hz. Dadurch schwankt auch der Innendruck mkt 100 Hz und man
müsste, wenn man das Ohr an das kleine Loch im Deckel hält, einen 100 Hz
Ton wahrnehmen.

Für ein weiteres Experiment, die sog. Kugelrutschbahn, habe ich mir
einen gebrauchten Gymnastikball besorgt. Man lässt eine Metallkugel von
der Spitze weg nach unten rollen. Bei einem bestimmten Positionswinkel
verlässt dann die Kugel die Balloberfläche. Ohne Rotationsenergie sollte
dies bei phi = 41.8° der Fall sein, mit Rotationsenergie erst bei 36°.
Ich werde den Ablauf von der Seite filmen und Bild für Bild
analysieren...

Und zu guter Letzt habe ich mich noch an einem selbstgebauten
Funkeninduktor probiert und bin gescheitert. Da ich keine Sekundärspule
mit gefühlt unendlich vielen Windungen wickeln wollte, habe ich mit auf
Kleinanzeigen vor einiger Zeit eine Hochspannungsspule mit 15000
Windungen besorgt. Die Primärspule mit 50 Windungen habe ich zunächst
auf 4 quadratischen Eisenstangen mit jeweils a = 12 mm gewickelt.
Schließe ich den Stromkreis primärseitig abrupt, so erhalte ich leider
nur Spannungsamplituden um die 3 kV bei einer Primärspannung von bis zu
20 V. Bei sehr geringer Spannung von z.B. nur 3-4V erhalte ich aber
nicht viel geringere Sekundärspannungen. Also schien mein Kern bereits
übel in Sättigung zu gehen.

Deshalb besorgte ich mir über Amazon 300 mm langen, geraden Blumendraht
mit Lackisolierung. Diesen schnitt ich dann kürzer und wickelte abermals
50 Windungen darüber. Aber auch mit diesem neuen Kern erhalte ich nur um
die 4 kV Spannungsamplitude bei 20 V Primärspannung. Auch hier beträgt
bei nur 3-4 V die Sekundärspannung bereits 2 kV und wächst dann bei
Erhöhung der Primärspannung nicht mehr viel an, also in keinster Weise
proportional zur Primärspannung.

Zum Abschluss habe ich dann noch anstelle des manuellen Schließens des
Primärstromkreises einen Mosfetschalter mit IRL3803 gelötet und diesen
mit einem günstigen PWM-Modul angesteuert. Den duty-cycle habe ich auf
nur 1-2 % gestellt. Auch hier erziele ich maximale Spannungen von nur 3
kV :-(

Vielleicht hat ja jemand von euch einen Tipp für mich bzw. den Hinweis,
dass ich mit einer solchen Spule wohl keine brauchbaren Ergebnisse
erzielen werde. Danke im voraus...

[Torsten B. (butterbrotstern)]

Sehr gut!
Welchen Gleichstromwiderstand hat die Spule? Ich schätze um 2 kOhm.
Die Spule ist für 50 Hz Sinusspannung. Die hohe Eigenkapazität ergibt
mit der Induktivität eine ungünstige Kombination, wenn hohe
Frequenzanteile durch die zerhackte Gleichspannung auftreten.
Induktorspulen sind oft in Scheibenbauweise ausgeführt.
Es gibt von den bekannten Physikherstellern passende schraubbare /
klemmbare Kerne und Primärspulen für 230V Netzbetrieb.
Auch Hochstromspulen mit 6 Windungen zum Nagelglühen und mit 1 Windung
(Kreisrinne) zum Wasserkochen / Zinnschmelzen.
https://www.phywe.de/geraete-zubehoer/elektrische-magnetische-komponenten/spulen-eisenkerne/
https://www.phywe.de/geraete-zubehoer/elektrische-magnetische-komponenten/spulen-eisenkerne/spule-10000-windungen_1023_1954/

https://www.ebay.de/itm/154846741904  nur Kern, bereits verkauft für 40
Euro

[Christoph E. (stoppi)]

@Torsten B.: Vielen Dank für deinen Kommentar. Die Hochspannungsspule
besitzt einen ohmschen Widerstand von rund 4.5 kOhm.

Kann ich es also vergessen, mit dieser Spule einen funktionierenden
Funkeninduktor zu basteln? Wie gesagt, meine Kerne scheinen doch
erheblich in Sättigung zu gehen. Bei nur 2-4 V Primärspannung erhalte
ich noch vielversprechende Sekundärspannungen um die 2 kV. Bei höheren
Primärspannungen steigt dann die Sekundärspannung nur mehr marginal...

Die Kugelrutsche mit dem Gymnastikball konnte ich inzwischen auch
durchführen. Den Ball habe ich gebraucht um 4 Euro gekauft. Ich achte
eigentlich sehr darauf, möglichst günstig meine Physikprojekte
umzusetzen und kaufe auch öfters dafür gebrauchte Artikel.

Ohne Rotationsenergie sollte die Metallkugel die Halbkugeloberfläche bei
42° verlassen, mit Rotationsenergie bei 36°. Mit der Software Tracker
habe ich einen Ablösewinkel von 36.4° ermittelt, Heureka...

Mehr Informationen inkl. Video:
https://stoppi-homemade-physics.de/freihandversuche/

[Christoph E. (stoppi)]

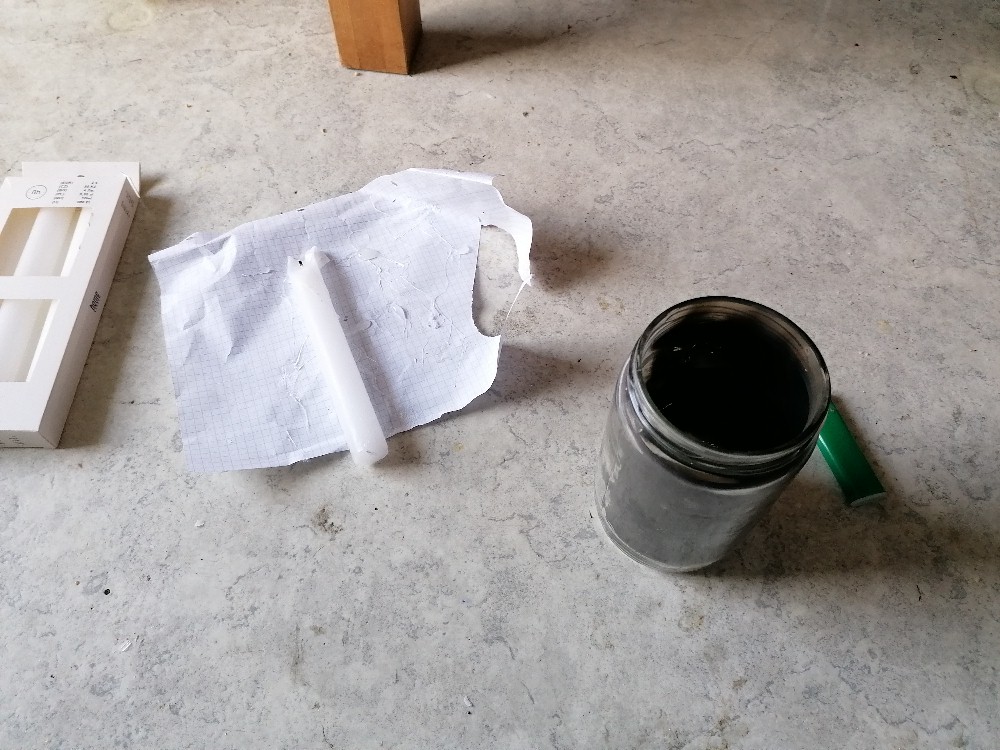

Gestern konnte ich den Versuch zum photoakustischen Effekt durchführen.
Mit einer Halogenlampe leuchtet man dabei auf ein verschlossenes
Gurkenglas, dessen eine Innenhälfte mit einer Wachskerze verrußt wurde.
Die Halogenlampe erwärmt diese Rußschicht im 100 Hz Takt. Dadurch
schwankt auch der Innendruck mit dieser Frequenz und durch ein kleines
Loch im Deckel kann man mit dem Ohr einen sehr, sehr leisen 100 Hz Ton
wahrnehmen.

Das menschliche Ohr ist schon faszinierend. Es kann Intensitäten von
10^-12 W/m² bis ca. 10 W/m² wahrnehmen. Kein anderes Mikrofon kann da
mithalten.

Ich habe dann auch versucht diesen wirklich extrem leisen Ton mittels
Lautsprecher hörbar zu machen. Zuerst habe ich es mit einem
Elektretmikrofon + LM386 und 200-facher Verstärkung probiert. Da hört
man aber nicht viel durch ein in ear headphone.

Mit einer Kombination aus "Spionageabhörschaltung" + zweiten Verstärker
mittels Operationsverstärker konnte ich dann den Ton durch den Kopfhörer
deutlich wahrnehmen.

Heute habe ich dann einen sehr sensiblen Audioverstärker mit
Elektretmikrofon und gain = 1000 gelötet. Das Ausgangssignal sieht schon
einmal vielversprechend aus. Daran werde ich ein neues in ear headphone
anschließen, denn das alte habe ich mir bei den Versuchen durch einen
unerwünschten Gleichstromanteil zerschossen.

[Christoph E. (stoppi)]

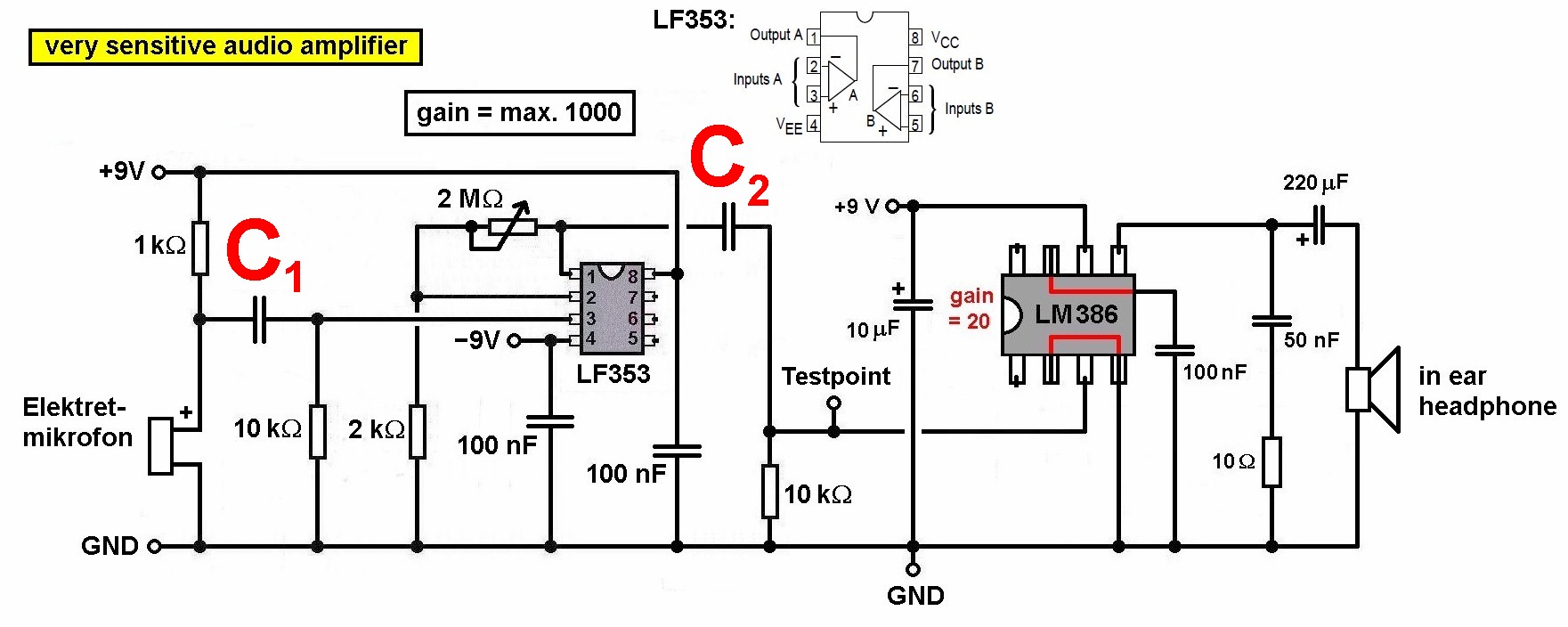

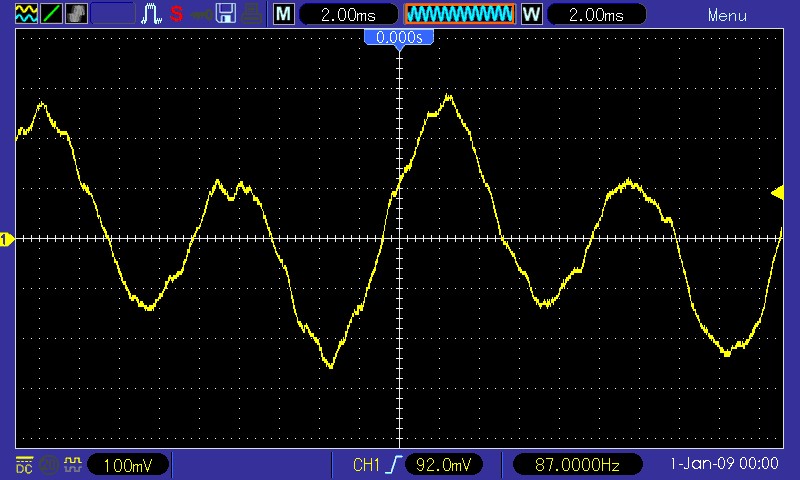

Update zum Photoakustischen Effekt: Das Ausgangssignal nach der ersten
Verstärkung besaß ja eine Amplitude um die 250 mV. Dies reichte nicht
aus, um mit dem Kopfhörer am Ausgang + Smartphonemikrofon den 100 Hz Ton
aufzunehmen. Also musste eine weitere Verstärkung her.

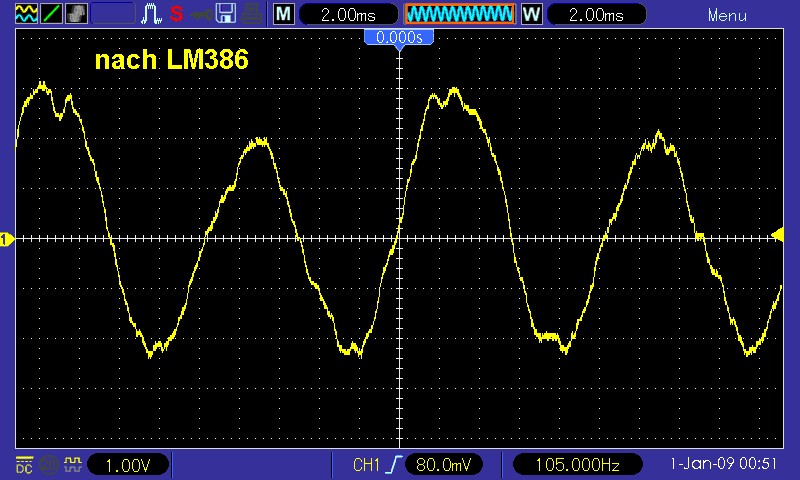

Diese habe ich mit dem LM386 umgesetzt. Nun besitzt das Ausgangssignal
eine Amplitude bis zu 3 V. Damit konnte ich dann mit dem in ear
headphone am Ausgang und dem Smartphonemikrofon den Ton aufzeichnen bzw.
man hört nun auch im Video ein leises, tiefes Brummen.

Ich habe dann aber noch die Frequenz des aufgezeichneten Brummens
bestimmt. Zu meiner Überraschung war es aber kein 100 Hz Ton, sondern er
lag bei 300 Hz.

Deshalb kontrollierte ich das mit einer App aufgezeichnete
Frequenzspektrum, wenn ich den Kopfhörer ans Smartphonemikrofon halte.
In diesem ist zwar auch ein peak bei 300 Hz zu sehen, aber primär eben
der 100 Hz Ton. Also prinzipiell erfasst mein Smartphone den 100 Hz Ton.

Nehme ich aber mit einer anderen Recorder-App den Ton auf, indem ich
wieder den Kopfhörer ans Smartphonemikrofon halte, und spiele diesen mit
dem Computer ab, so fehlt im Frequenzspektrum nun der 100 Hz Ton
vollständig und nur der 300 Hz Ton ist präsent.

Deshalb meine Frage: Schneidet die Recorder-App im Gegensatz zur
Frequenzspektrum-App tiefere Frequenzen einfach ab?

Übrigens, analysiere ich das Frequenzspektrum des Tons im aufgenommenen
Video, so fehlt auch dort der 100 Hz Ton und es ist nur jener bei 300 Hz
zu sehen...

[Cyblord -. (cyblord)]

Warum arbeitest du immer auf dem Boden?

[Michael M. (Firma: Autotronic) (michael_metzer)]

Christoph E. schrieb:
> Zu meiner Überraschung war es aber kein 100 Hz Ton, sondern er lag bei
> 300 Hz.

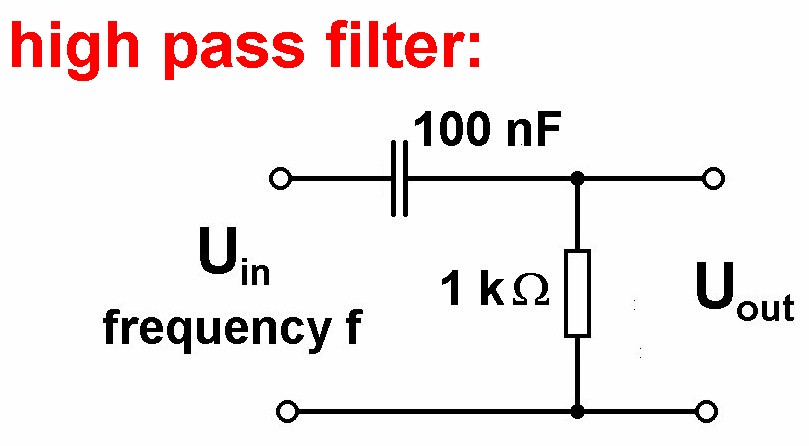

Du hast in deiner Verstärkerkette zweimal hintereinander einen 100nF
Koppelkondesator verwendet und mit je 10k abgeschlossen. Das entspricht
einem Hochpassfilter 2. Ordnung, also 12dB/Okt. Alle Frequenzen unter
160Hz werden gedämpft. Nimm mindestens 470nF als Kpppelkondensatoren.

[Christoph E. (stoppi)]

@Cyblord: Bis vor kurzem war der Fleck am Küchenboden die einzige noch
freie Stelle in meiner kleinen Wohnung. Wie schon öfters erwähnt, ich
habe mehr als 300 Physikgerätschaften, viele so groß wie ein kleiner
Koffer, die es gilt unterzubringen. Da bleibt dann zwangsläufig nicht
mehr viel Platz zum Leben/Experimentieren. Aber ich habe ja erst
unlängst mittels dreier Regale Ordnung in die ganze Sache gebracht...

@Michael M.: Danke für deinen Tipp. Ich habe nun die beiden
Koppelkondensatoren variiert mit 1 µF, 100 nF, 82 nF und 47 nF. Bei 1 µF
habe ich leider deutlich schlechtere Ergebnisse erzielt und der 100 Hz
peak war kleiner als jener bei 300 Hz. Bei 100 nF an beiden Stellen war
der 100 Hz peak um einiges höher als jener bei 300 Hz.

Ich bin dann noch der Sache auf den Grund gegangen. Wenn ich das mit
einem Schmalbandfilter bearbeitete Audiosignal abspiele, höre ich ja
einen 300 Hz Ton. Ich habe mir das Signal in Audacity angeschaut. Es ist
fast ein Rechteck. Daher war klar, woher die 300 Hz kommen. Das
Fourierspektrum eines 100 Hz Rechtecks besteht ja aus 100 Hz, 300 Hz,
500 Hz usw. Die 100 Hz hören wir fast nicht mehr. Die Amplitude der 500
Hz Komponente ist schon zu gering. Bleibt also die 300 Hz Komponente
übrig, die wir dann hören.

Dass wir oder zumindest ich die 100 Hz eigentlich nicht mehr höre, habe
ich auch experimentell überprüft. Dazu habe ich auch ohne den Umweg
Kopfhörer + Smartphonemikrofon das Ausgangssignal meines
Mikrofonverstärkers direkt mit einer externen Soundcard aufgezeichnet.
Da erhalte ich einen einigermaßen schönen 100 Hz Sinus. Spiele ich
diesen nun mit Audacity ab, ist eigentlich nichts mehr zu hören. Und
halte ich dann mein Smartphone + Frequenzspektrum-App an den
Lautsprecher vom Laptop, zeichnet diese auch kein 100 Hz Signal mehr
auf.

Die 100 Hz sind also direkt so nicht mehr zu hören in meinem Video. Was
ich höre, ist die 300 Hz Fourierkomponente. Ob es auch diese Komponente
ist, die man hört wenn man das Ohr direkt ans Loch hält oder ob es
tatsächlich die 100 Hz sind, weiß ich im Moment (noch) nicht.

Auf jeden fall war es ein überaus spannendes Experiment mit allerlei
Erkenntnisgewinn ;-)

P.S.: Ich habe auch die mit der Soundcard gemachte "Audioaufnahme"
hochgeladen. Vielleicht hört sich diese ja von euch jemand an und kann
berichten, ob er oder sie die 100 Hz hört. Mein Gehör ist dafür
scheinbar bereits zu sehr im Eimer...

[Christoph E. (stoppi)]

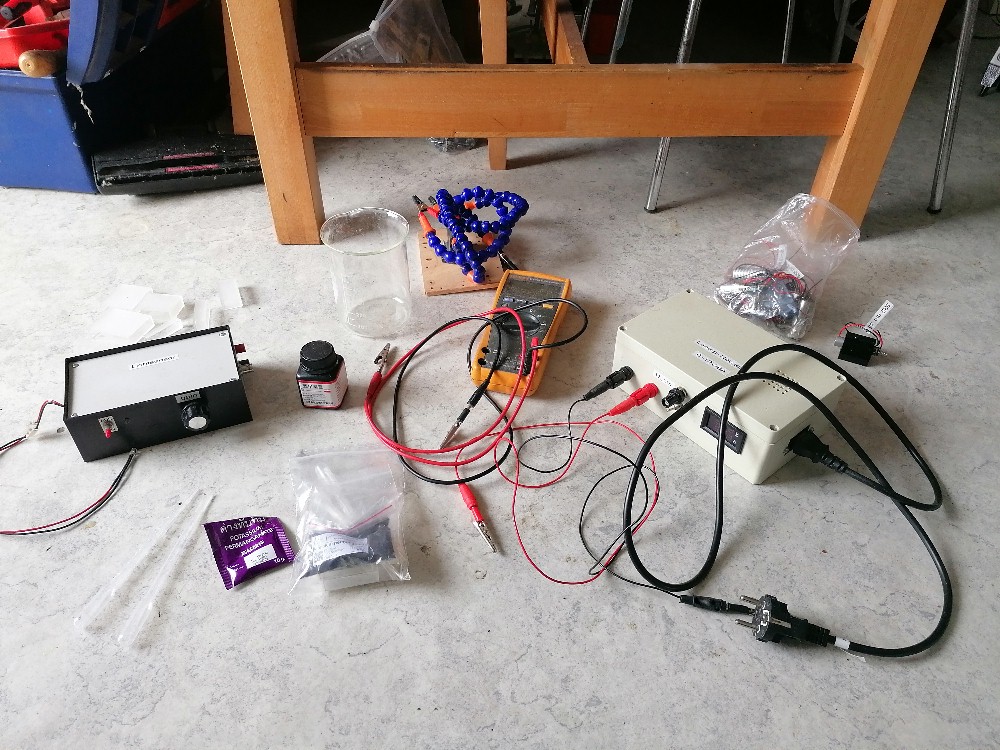

Aus China habe ich mir unlängst Glasküvetten unterschiedlicher Länge
besorgt. Damit will ich das Lambert-Beer-Absorptionsgesetz überprüfen.
Die lineare Abhängigkeit der Extinktion E = lg(I0/I) von der
Konzentration c habe ich schon einmal mit meinem Photometer erfolgreich
durchgeführt.

Dies möchte ich noch einmal wiederholen und dann noch die lineare
Abhängigkeit der Extinktion von der Länge x des Lichtwegs bestätigen.

Das Lambert-Beersche Gesetz lautet ja: I = I0 * exp(-k  c  x)

Der Faktor k hängt von der jeweiligen gelösten Substanz und natürlich
auch von der Wellenlänge lambda ab. Ich werde aber nur einen einzelnen
Laser verwenden. Habe folgende Laserwellenlängen zur Auswahl: 405nm,
450nm, 488nm, 520nm, 532nm, 638nm, 650nm.

Als Absorptionsmaterialen stehen Kaliumpermanganat und Methylenblau zur
Verfügung.

Die Lichtintensität messe ich mit meinem Photodetektor auf Basis einer
Photodiode und eines Transimpedanzverstärkers (TIA) mit veränderbarer
Verstärkung.

Wenn Ergebnisse vorliegen, veröffentliche ich sie hier...

[Christoph E. (stoppi)]

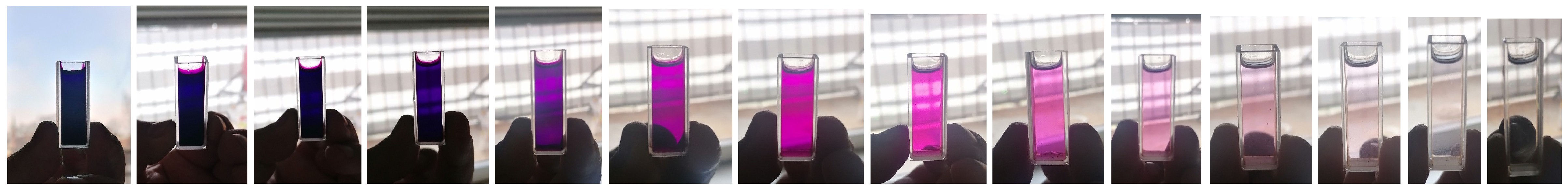

Die beiden Versuchsreihen zum Lambert-Beer-Lichtabsorptionsgesetz habe
ich heute durchführen können. Einmal war die Konzentration des
Kaliumpermanganats konstant und die Länge x der Küvette variierte, dann
ließ ich die Küvette gleich und veränderte die Konzentration c.

Die Extinktion E = lg(I_0/I) sollte direkt proportional zu x bzw. c
sein. Dieser lineare Zusammenhang gilt allerdings nur für nicht zu große
Konzentrationen. Bei zu großem c flacht die Kurve E(c) nämlich ab (siehe
angehängte Abbildung).

Für kleinere x- bzw. c-Werte erhielt ich einigermaßen schöne Geraden,
Heureka...

Mehr Informationen:
https://stoppi-homemade-physics.de/lambert-beer-gesetz/

[Christoph E. (stoppi)]

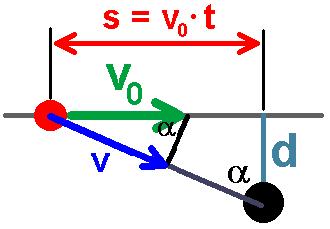

Vergangene Woche konnte ich auch zusammen mit meinem jüngsten Sohn ein
Experiment zum Dopplereffekt durchführen, vielen Dank für seine
Unterstützung. Mein Sohn fuhr mit einer Schallquelle (Piezotöner)
ausgestattet mit dem Fahrrad an mir vorbei und ich nahm den sich
ändernden Ton mit meinem Smartphone auf.

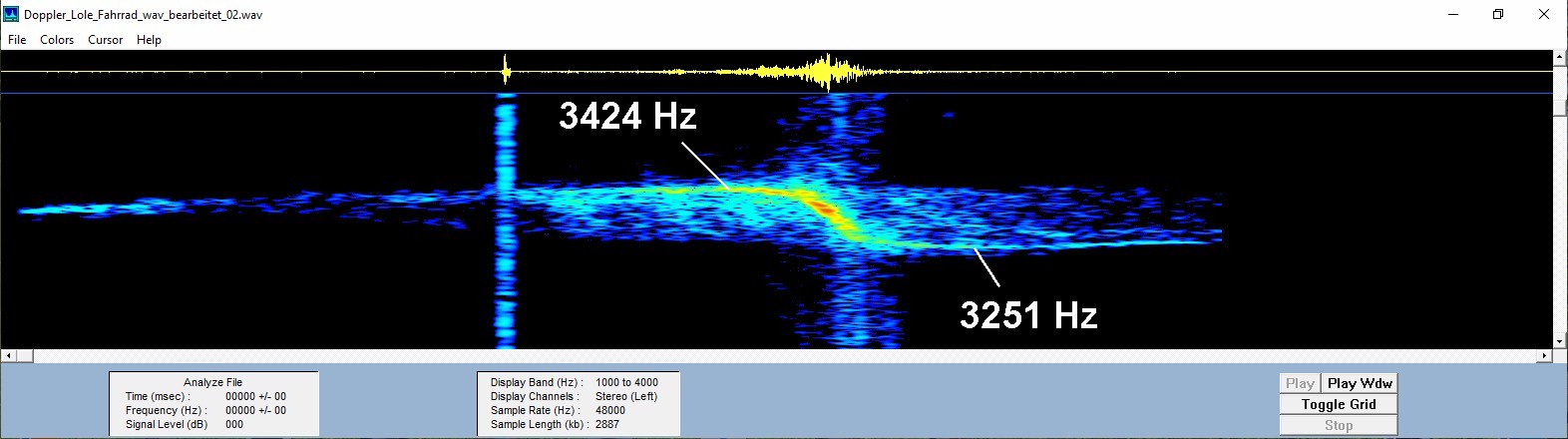

Danach bestimmte ich mit einer alten Frequenzspektrum-Software die
Frequenz bei Annäherung und bei Entfernung. Mit diesen beiden Werten und
der Schallgeschwindigkeit konnte ich seine Geschwindigkeit mit dem
Fahrrad berechnen. Ich kam auf einen Wert von 31.5 km/h, ein sehr
plausibler Wert, Heureka...

Zum Glück bekam mein Sohn keinen Strafzettel aufgrund der
Geschwindigkeitsübertretung in der 30er Zone. Lustige Anekdote zum
Experiment: Die Frequenz des Piezotöners liegt bei rund 3.3 kHz, also
ein für Hunde bestimmt kein angenehmer Ton. Deshalb führten wir den
Versuch nicht durch, sobald ein Hund zu sehen war. Und wie es der Zufall
so will, kam ein Hund nach dem anderen vorbeispaziert. Und war es kein
Hund, so schoben Eltern einen Kinderwagen mit Baby vorbei. Mein Sohn und
ich kamen uns vor wie im Film "Truman-Show" und der Szene, wo Jim Carrey
mit dem Auto die Stadt verlassen wollte und ständig daran gehindert
wurde ;-)

Mehr Informationen: https://stoppi-homemade-physics.de/dopplereffekt/

Youtube-Video: https://www.youtube.com/watch?v=_1I6L2ZCxbM

[Michael M. (Firma: Autotronic) (michael_metzer)]

Christoph E. schrieb:
> Mein Sohn und ich kamen uns vor wie im Film "Truman-Show" und der Szene,
> wo Jim Carrey mit dem Auto die Stadt verlassen wollte und ständig daran
> gehindert wurde ;-)

https://youtu.be/yojiRs2khWs?si=egrsSvrxp7OKntF3

Das Gefühl habe ich manchmal auch wenn ich beim REWE an der Fleischtheke
in der Schlange stehe.

[Henrik V. (henrik_v)]

Zum letzten Dopplerexperiment:
Durch Auswertung der Form und Dauer des Frequenzsprungs müsste sich auch
der Messabstand Quelle-Aufnahemgerät abschätzen lassen.

Und Danke! für Deine Beiträge Stoppi, immer gerne gelesen.

EDIT: Und 3 km/h sind in D (< 100 km/h)  die zulässigen Fehlergrenzen,
also alles im grünen Bereich ;)

[Christoph E. (stoppi)]

@Henrik V.: Danke für den Hinweis bzgl. Auswertung. Die Simulation zum
Experiment habe ich schon vor Jahren mit Excel durchgeführt. Eingeben
kann man die Ruhefrequenz, Geschwindigkeit und den Normalabstand...

In den letzten 4 Wochen habe ich mich intensiv um meine Wohnung
gekümmert und diese aufgeräumt. Jetzt stehen insgesamt 4 neue Regale im
Schlafzimmer, Küche und Wohnzimmer. Und trotzdem finden nicht alle meine
Experimente darin Platz. So stößt man etwa unter dem Bett, auf dem
Kühlschrank, im Vorraum usw. noch auf weitere Experimente. Aber immerhin
kann ich mich jetzt verglichen zu vorher ausgezeichnet bewegen. Wie
schon mehrmals erwähnt: Über 300 Physikprojekte galt es unterzubringen
auf knapp 54 m².

Übrigens: Ich löte meine Elektroniksachen auf einem kleinen
Kunststofftisch im Wohnzimmer und das mit einem 5 Euro Lötkolben von
Conrad. Geht auch ;-)

[Christoph E. (stoppi)]

Experiment zur Curietemperatur: Oberhalb dieser verlieren
ferromagnetische Stoffe ihren Ferromagnetismus. Für Eisen liegt diese
bei 768°C, für Nickel bei 360°C und etwa für Gadolinium, welches ich für
den Nachweis des magnetokalorischen Effekts erst unlängst besorgt hatte,
bereits bei 19.3°C.

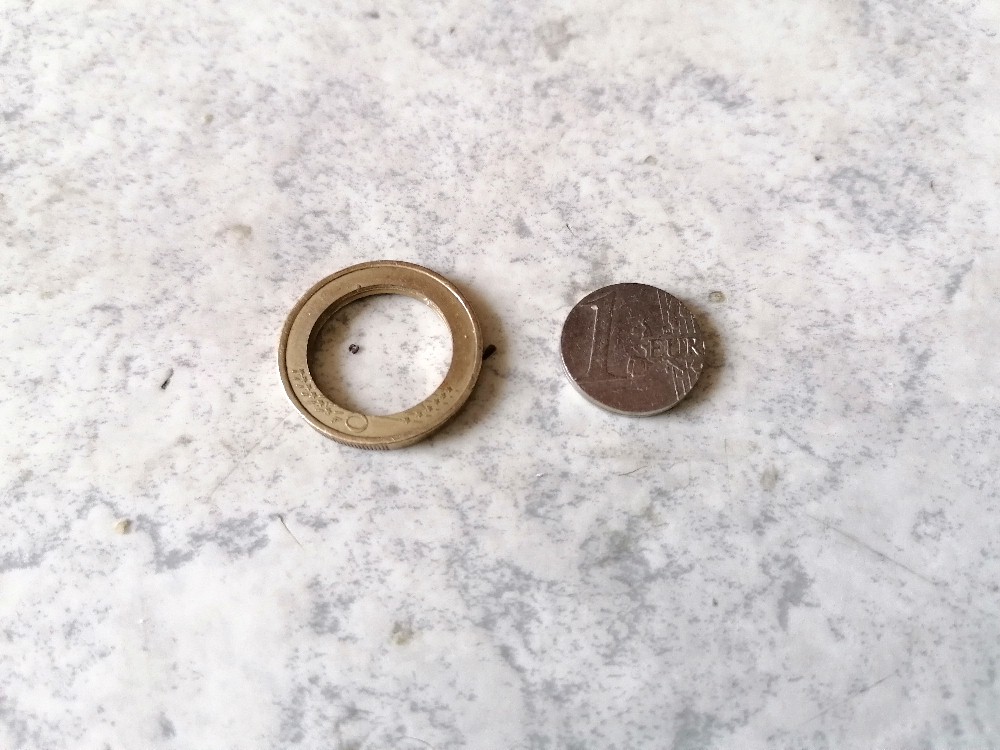

Den Eisenstab hatte ich aus einem zerlegten DVD-Brenner, für die
Nickelprobe zerlegte ich eine 1 Euro Münze. Der innere Teil besteht
nämlich zum Teil aus Nickel.

Für den Eisenstab verwendete ich meinen Flambierbrenner, beim Nickel
reichte bereits die Kerzenflamme. Mit etwas Geschick kann man Magnet,
Kerze und Nickelmünze so anordnen, dass die kalte Münze zunächst
angezogen wird, dann über der Flamme erhitzt wird über die
Curietemperatur und dann wieder aufgrund des fehlenden Ferromagnetismus
zurückschwingt....

Mehr Informationen: https://stoppi-homemade-physics.de/freihandversuche/

[Cyblord -. (cyblord)]

Christoph E. schrieb:
> In den letzten 4 Wochen habe ich mich intensiv um meine Wohnung
> gekümmert und diese aufgeräumt. Jetzt stehen insgesamt 4 neue Regale im
> Schlafzimmer, Küche und Wohnzimmer. Und trotzdem finden nicht alle meine
> Experimente darin Platz. So stößt man etwa unter dem Bett, auf dem
> Kühlschrank, im Vorraum usw. noch auf weitere Experimente. Aber immerhin
> kann ich mich jetzt verglichen zu vorher ausgezeichnet bewegen. Wie
> schon mehrmals erwähnt: Über 300 Physikprojekte galt es unterzubringen
> auf knapp 54 m².

Das beantwortet auch direkt die Frage ob du allein wohnst...

[Dieter P. (low_pow)]

Durch Versuche bin ich über die Magnetostriktion gestolpert.
Ich befürchte, der Effekt fehlt noch in der Sammlung...
Im Internet etwa unter

https://de.wikipedia.org/wiki/Magnetostriktion

https://websrv.physik.uni-halle.de/Praktikum/gp/anleitungen/o27.pdf

Der Nachweis der Magnetostriktion ist sehr aufwendig, im 2. Link
mit einem Michelson-Interferometer, als Versuch erwähnt.

Selbst kann ich nur den Effekt nachweisen, Links im Bild.Eine Spule mit
Ferritstab,
die mit Niederfrequenz gespeist wird, erzeugt akustisch hörbar /
nachweisbar
die doppelte Frequenz, das abgestrahlte Magnetfeld des Schwingkreises
ist
die Grundfrequenz des verwendetenen LC-Oszillators.Die Schaltung erzeut
von
sich aus auch Oberwellen, der Unterschied zwischen akustischer
Mikrofonaufname
( Elektretmikrofon ) und Aufnahme über eine Spule ist jedoch eindeutig.

Die Magnetostriktion wurde erzeugt mit einem Lawinen Pieps I, der auf ca
2275 Hz
die unverkennbare direkt hörbare Aussendung erzeugt, BJ ca 1978.
Die neueren LVS-Geräte verwenden schon seit langer Zeit ausschlieslich
eine Frequenz von 457 kHz.

[Christoph E. (stoppi)]

@Dieter P.: Vielen Dank für deinen Tipp zur Magnetostriktion. Diese habe
ich aber bereits mit einem meiner Michelson-Interferometer nachgewiesen
und zwar bei Nickel. Habe auch die relative Längenänderung pro
Magnetfeldstärke H bestimmt und erhalte eine recht gute Übereinstimmung
mit der Literatur.

Mein Ergebnis für Nickel: delta_l/l/H = 1.55 * 10^-9 1/A/m.

Link zum Projekt auf meiner Homepage:
https://stoppi-homemade-physics.de/michelson-interferometer/

So ganz werde ich aber aus deinem Versuch zur Magnetostriktion nicht
schlau. Kannst du vielleicht noch näheres dazu sagen bzw. erläutern?

Heute ist übrigens mein Youtube-Video zur Braggreflexion mit Ultraschall
erschienen. Dazu habe ich ja aus gefühlt unendlich vielen Holzkugeln und
Schaschlikspießen ein Atomgitter gebastelt. Vielleicht mag es sich ja
der eine oder andere anschauen. Ich war sehr positiv überrascht, die
peaks nur bei bestimmten Einfallswinkeln detektieren zu können...

Link: https://www.youtube.com/watch?v=cARrMQSV_bY

[Dieter P. (low_pow)]

Vielen Dank für die Rückmeldung, das hatte ich nicht gesehen.

Wenn ich über Magnetostriktion richtig gelesen habe,
tritt dort wenn Wechselspannung durch eine Spule mit
geeignetem Kern ( Ferrit ) geschickt wird die doppelte
Frequenz akustisch hörbar auf.Bei 50 Hz Netztrafos
entstehen so 100 Hz, beim Pieps I mit Ferritstab hat
der LC-Oszillator eine Frequenz von ca 2275 Hz.
Doppelte Frequenz dann etwa 4550 Hz, was mit einem
Elektretmikrofon akustisch aufgefangen wurde.

Welche Materialien beim Ferritstab verwendet wurden,
weiss ich nicht.In einem Buch dazu wird dieser Effekt
aber erwähnt.

Magnetostriktion
Siemens SIFFERIT Material bei Sättigungsmagnetisierung
K12   -21 10^-6
K1  -18 10^-6
N48  -1,5 10^-6
aus Siemens Ferrite und Zubehör 1994

Bei grossen Netztrafos wird das offensichtlich richtig
laut.

https://blogs.sw.siemens.com/simcenter/magnetostriction-a-source-of-noise-in-transformers/

[Christoph E. (stoppi)]

Mit meinem Plattenkondensator habe ich bereits die elektrische
Feldkonstante epsilon_0 ermittelt. Nun habe ich ihn dazu verwendet, die
relative Permittivität (Dielektrizitätskonstante) epsilon_r
verschiedener Isolatoren zu bestimmen.

Folgende Materialien kamen zum Einsatz: Glas, Plexiglas und Hartschaum.
Die Plattenfläche beträgt 144 cm². Der Plattenabstand kann mittels
Beilagscheiben eingestellt werden. Dazu habe ich mir neben den M3
Nylonbeilagscheiben noch eine Plastikfolie und eine Lochzange besorgt.
Die Folien haben eine Dicke von 0.3 mm bzw. 0.13 mm.

Die relative Permittivität ergibt sich ganz einfach als Verhältnis der
Kapazität mit Isolator zur Kapazität mit Luft. Für die Kapazitäten kommt
ein günstiger Komponententester zum Einsatz.

Meine experimentellen Ergebnisse für epsilon_r liegen zum Teil im
Sollbereich aber für Plexiglas auch außerhalb.

Mehr Informationen:
https://stoppi-homemade-physics.de/relative-permittivitaet-dielektrizitaetskonstante/

[Christoph E. (stoppi)]

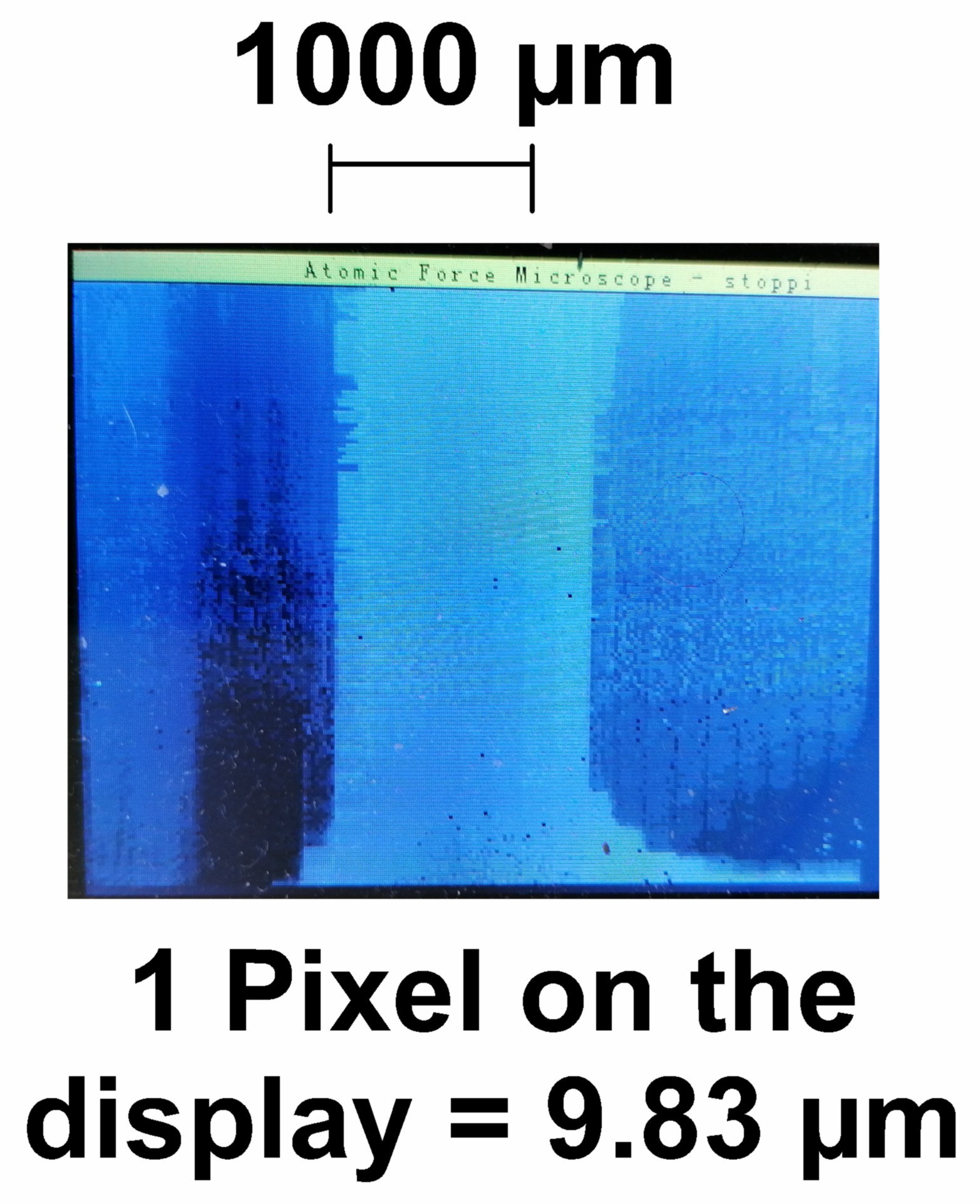

Ich verweise hier noch auf mein atomic force microscope (AFM), welches
ich hier auf microcontroller.net gesondert präsentiert habe.

Link: Beitrag "atomic force microscope (AFM) für Arme mit Arduino"

Homepage:
https://stoppi-homemade-physics.de/atomic-force-microscope-afm/

[Christoph E. (stoppi)]

Heute möchte ich euch zwei schöne Freihandversuche vorstellen.

1.) Hertzscher Dipol - Antenne - elektromagnetische Wellen

Man benötigt einen längeren, dicken Draht, eine Neon-Glimmlampe und
einen Gasanzünder. Aus letzteren baut man den Piezozünder aus. Diesen
schließt man mit den beiden Kabeln an zwei etwa je 20 cm lange
Drahtstücke an, deren Spitzen einen Abstand zueinander von ca. 4-5 mm
haben sollten.

Die Glimmlampe lötet man dann an zwei weitere, ebenso lange Drahtstücke.
Die beiden Antennen werden parallel im Abstand von wenigen Zentimetern
orientiert. Betätigt man nun den Piezozünder, so wird ein Funken
zwischen den beiden Sender-Drahtstücken erzeugt und an der
Empfängerantenne leuchtet die Glimmlampe kurz auf. Falls man dies nicht
erkennen kann ist es ratsam, den Raum ein wenig abzudunkeln.

Dies ist wohl der einfachste Versuch zum Hertzschen Dipol. Heinrich
Hertz, welcher nur 36 Jahre alt wurde und nach dem die Einheit der
Frequenz benannt wurde, wäre stolz auf uns ;-)

2.) Schleuderschlauch

Dieses Experiment ist noch einfacher, denn es wird lediglich ein
geriffeltes Isolierrohr aus dem Baumarkt benötigt. Mit einem
Bastelmesser schneidet man ein ca. 1 m langes Stück ab. Dieses wird dann
über dem Kopf mit unterschiedlicher Geschwindigkeit geschleudert. Mit
zunehmender Drehfrequenz erhöht sich der zu vernehmende Ton. Mit dem

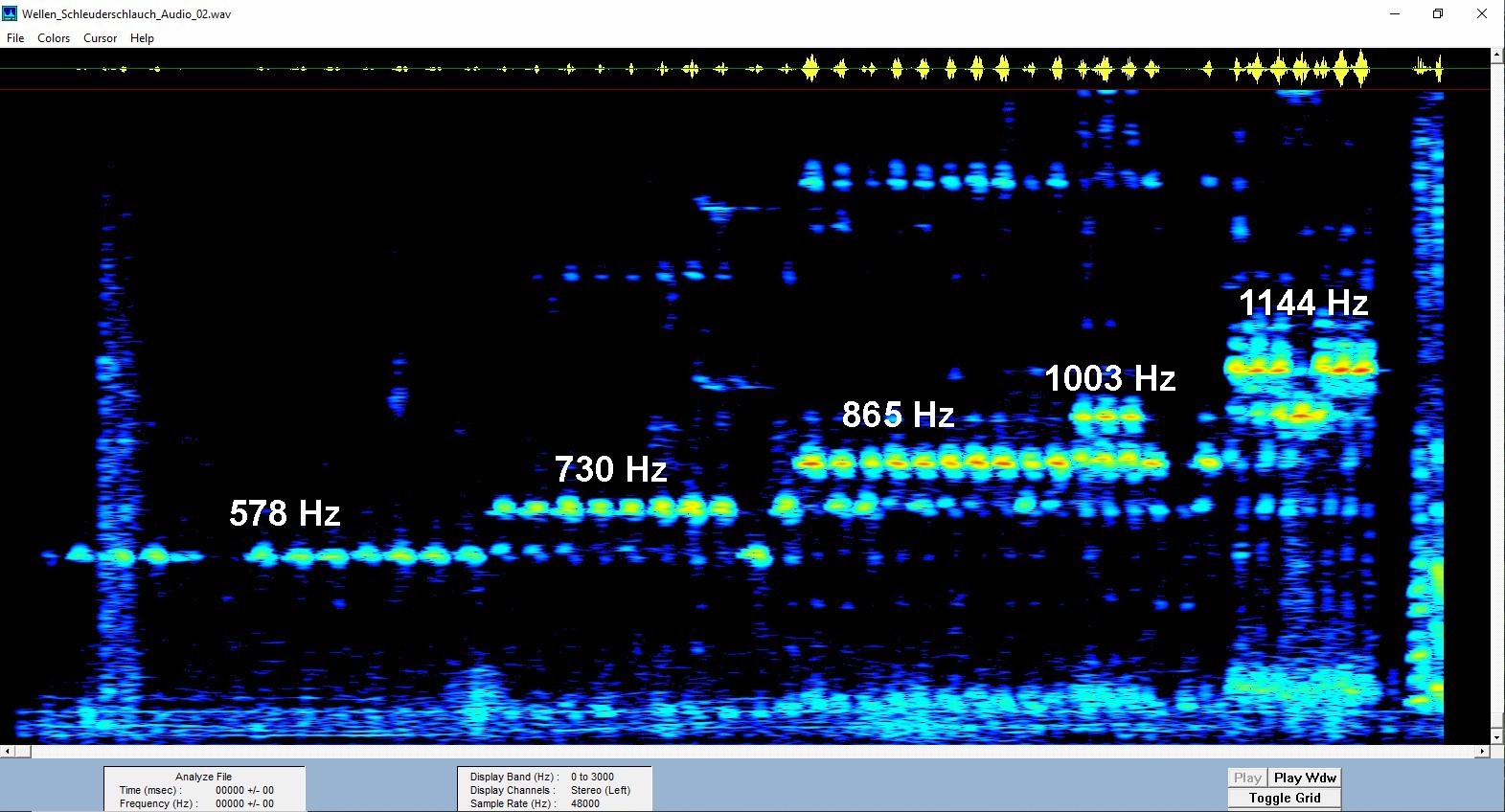

Smartphone kann man eine Audioaufnahme machen und diese dann mit einer
Frequenzspektrumsoftware analysieren. Die einzelnen Töne sollten einen
gleichen Frequenzabstand von c / (2*L) haben...

Mehr Informationen: https://stoppi-homemade-physics.de/freihandversuche/

[Christoph E. (stoppi)]

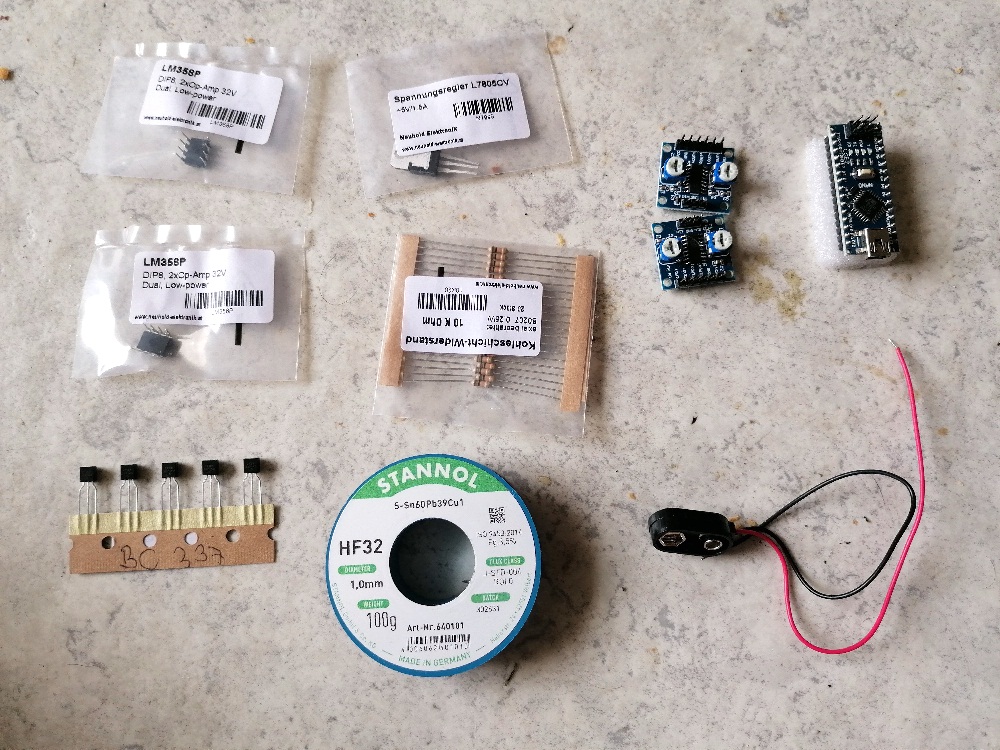

Sprachübertragung per Laser kommt immer sehr gut bei den Schülern an.
Eine sehr einfache Schaltung habe ich in dem Buch „15 dangerously mad

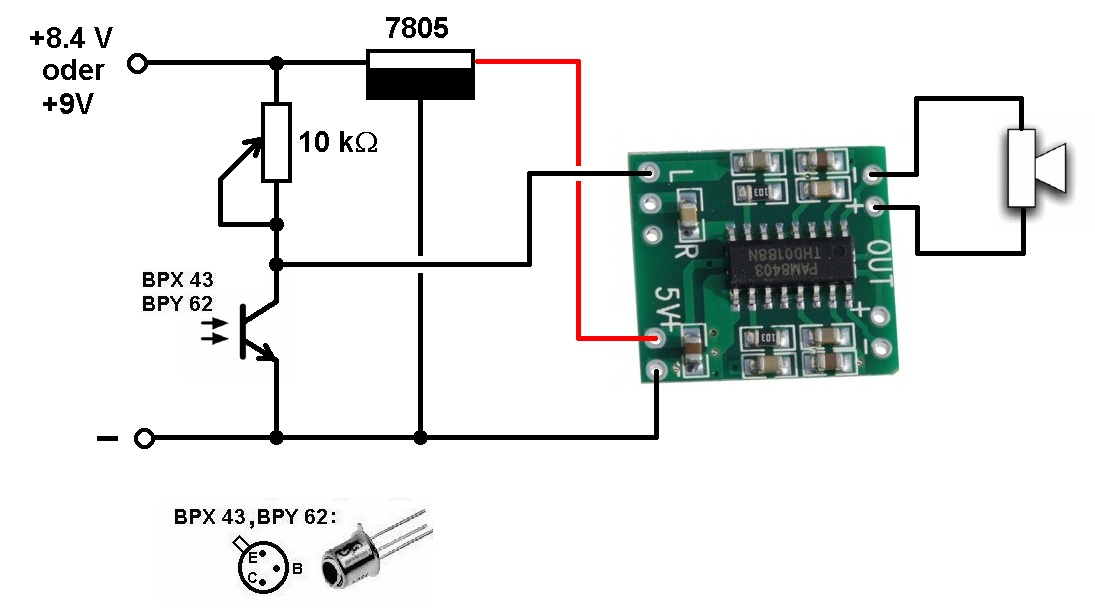

projects for the evil genius“ von Simon Monk entdeckt. Als
Audioverstärker im Laserempfänger kommt ein fertiges Modul zum Einsatz.
Dieses habe ich im örtlichen Elektroladen günstig erstanden. Übrigens,
in dem Laden gibt es zum Glück auch noch bleihaltiges Lötzinn ;-)

Spannend wäre es herauszufinden, bis zu welcher Entfernung (ggf. mit
einem deutlich stärkeren Laser) die Signalübertragung funktioniert. Als
Audioquelle habe ich mir unlängst einen alten, gebrauchten MP3-Player
gekauft, da ich ja mein Smartphone zum Filmen benötigte.

Mehr Informationen: https://stoppi-homemade-physics.de/lasermodulation/

[Uwe S. (bullshit-bingo)]

Ein sehr einfacher, aber doch interessanter Test ist die Antipodische
Fokussierung. Man nehme zwei Bälle unterschiedlicher Größe, lege den
kleineren genau mittig auf den größeren, lasse beide zeitgleich auf den
Boden fallen. Der Kleine springt daraufhin deutlich höher, als er zuvor
losgelassen wurde. Er übernimmt also nachweislich Energie aus dem
großen/schweren Ball.
Das ist zwar ein recht häufiger Effekt, z.B. bei Tennisschläger und
Ball, dort ist der Ball auch schneller als der Schläger. Aber beim hier
genannten Experiment kann man den Effekt sehr einfach und deutlich
sehen.
Je nach Abstimmung der Bälle schafft man es durchaus, daß der obere Ball
bis an die Zimmerdecke springt. Sicherlich ließe sich der Effekt durch
drei Bälle noch erweitern.

[Dieter P. (low_pow)]

Zur Laser-Modulation würde ich noch erwähnen. das es auch
LEDs mit schmalem Öffnungswinkel gibt.Die sollten weniger
empfindlich und leichter zum auftreiben sein.Meine kürzlich
"verstorbene optische PC-Maus" dürfte so eine LED haben...
Die Technik ist lange bekannt, auch immer wieder mal
veröffentlicht, es gab in DE etwa die TV-Sendereihe Hobbythek.
Das Bausatzgerät hies dann Lichttelefon Hobbyphon ( mit LED-Diode ),
wie erwähnt vor langer Zeit.
Laserdioden sind auch im Elektronikschrott ( Blue-Rayplayer ),
man sollte damit aber umgehen können und die Sicherheit für
die Augen in den Vordergrund stellen.Normale CD / DVD-Player haben
meines Wissens IR-Laserdioden ( nicht verwenden ! ).

[Joe G. (feinmechaniker)]

Christoph E. schrieb:
> Spannend wäre es herauszufinden, bis zu welcher Entfernung (ggf. mit
> einem deutlich stärkeren Laser) die Signalübertragung funktioniert.

Mehr als 100 km [1]

[1]
https://www.qsl.net/oe1ffs/AMTEURFUNK/LASER/REICHWEITENERFOLGE/reichweiten.htm

[Torsten B. (butterbrotstern)]

> Je nach Abstimmung der Bälle schafft man es durchaus, daß der obere
> Ball bis an die Zimmerdecke springt. Sicherlich ließe sich der
> Effekt durch drei Bälle noch erweitern.

Da kam mir eine elektrische Analogie (die Bälle durch Schwingkreise
ersetzen) in den Sinn:
https://www.coe.ufrj. br/~acmq/tesla/magnifier.html
https://www.coe.ufrj. br/~acmq/tesla/mag345.html
https://www.coe.ufrj. br/~acmq/tesla/mres6.html
Leerzeichen löschen  ^   wegen Spamverdacht der Forumsoftware.
Da Du ja ein Tesla-Anlage hast, könntest Du diese dahingehend erweitern.
So könnte Dein Marx Konkurrenz bekommen.

Leider ist der Autor Queiroz verstorben. In meinen Augen hat niemand die
Tesla-Theorie treffender beschrieben.

[Christoph E. (stoppi)]

@ Uwe S.: Vielen Dank für deine Anregung. Den Versuch mit den
Supergummibällen (klein über groß fallen lassen) habe ich leider schon
umgesetzt. Man kann sich das ideale Ergebnis so herleiten: Beide
Gummibälle kommen mit der Geschwindigkeit v am Boden an. Der schwere
untere wird reflektiert und fliegt mit nahezu v nach oben. Von diesem
aus betrachtet kommt ihm der leichte Gummiball mit 2v entgegen. Da er
viel leichter ist als der untere Gummiball, wird er vom schweren aus
betrachtet mit 2v nach oben reflektiert. Wechselt man nun wieder das
Bezugssystem, so fliegt der leichtere Gummiball mit 3v nach oben.

Mir Experimente vorzuschlagen, die ich noch nicht umgesetzt habe, ist
wirklich nicht einfach ;-) Danke aber...

Link: https://stoppi-homemade-physics.de/gummiball-experimente/

@ Dieter P.: Über die Hobbythek Signalübertragung per Licht bin ich
schon einmal vor geraumer Zeit gestolpert. Tolles Projekt und es stellt
sich mir die Frage, warum es heute eigentlich keine wirklichen
Technik/Wissenschaftsfernsehsendungen gibt, die auch zum Nachmachen
animieren. Die Qualität der Sendungen in den 70er und 80ern war mMn
wirklich um einiges besser als heute um es einmal vorsichtig zu
formulieren. Ich habe auch Physikfachbücher aus den 50er und 60er
Jahren, welche eine wahre Fundgrube für z.B. Experimente sind. So etwas
findet man heute leider eigentlich fast nicht mehr...

@ Joe G.: Beeindruckend. Ich stelle es mir die Ausrichtung des Lasers
sehr herausfordernd vor, wenn man eigentlich fast keinen Sichtkontakt
zum Ziel hat...

@ Torsten B.: Vielen Dank für die links, werde ich mir anschauen.

Anbei noch zwei sehr einfache aber schöne Freihandversuche. Einmal der
selbstgebaute Kompass bestehend aus einem magnetisierten 1 mm Bohrer auf
einem Korken, welcher sich im Wasser immer in Nord-Süd-Richtung
orientiert. Und dann der Cartesianische Taucher, für den man nur einen
Kugelschreiberstöpsel und Büroklammern benötigt. Funktioniert sehr gut
und hat durchaus Begeisterungspotential.

P.S.: Das ist übrigens der (NE)555ste Beitrag in diesem Faden. Ganz
schön umfangreich mittlerweile ;-)

[Dieter D. (Firma: Hobbytheoretiker) (dieter_1234)]

Joe G. schrieb:
> Mehr als 100 km [1]

https://www.esa.int/Space_in_Member_States/Germany/Laserkommunikation_zwischen_Mond_und_Erde

[Dieter D. (Firma: Hobbytheoretiker) (dieter_1234)]

Christoph E. schrieb:
> So etwas findet man heute leider eigentlich fast nicht mehr...

Produkthaftung :(

[Dieter P. (low_pow)]

Es ist schön, das unter

https://stoppi-homemade-physics.de/lasermodulation/

weitere Schaltungen gezeigt werden.
In DE gelten inzwischen für Laserpoiner und so auch
für Laserdioden neue strenge Vorschriften.

Die 2022 veröffentlichte Norm DIN EN 50689 „Sicherheit von
Laserprodukten –
Besondere Anforderungen an Verbraucher-Laserprodukte“
sieht vor, dass Laserpointer den Laserklassen 1 oder 2 angehören müssen.

Legale Laserpointer dürfen in Deutschland eine Ausgangsleistung von 1 mW
nicht überschreiten, was den Klassen 1, 1M, 2 oder 2M entspricht.

https://www.bussgeldkatalog.net/laserpointer-verboten/

Bei Schaltungen, die etwa vor 20 Jahren entstanden sind, wird man
vermutlich LED-Versionen statt Laser verwenden, einfach weil es sonst
bei Versuchen im Freien sehr teuer werden kann.

> Produkthaftung :(
Es sind keine Fertiggeräte, mir sind nur Bausätze bekannt.

Nur wenige Funkamateure scheinen Interesse an dieser Technik zu haben.

Seit langer Zeit ist der Grossteil der Anwender solcher Technik
nicht öffentlich damit tätig, vermutlich soll das auch so bleiben.
( schöne Umschreibung )

[Christoph E. (stoppi)]

Vielen Dank für eure Anmerkungen ;-)

Ich habe ja schon einige Spektroskope zur Lichtanalyse umgesetzt, sind
eines meiner Lieblingsgeräte. Was mir bislang fehlte war ein Spektroskop
mit sehr breitem Spektralbereich tiefer ins Infrarote hinein und auch
ohne störenden Bayerfilter vor den Lichtsensoren. Denn wenn ich zum
Beispiel das Spektrum einer Glühbirne mit einer Farbkamera aufzeichne,
erhalte ich eben nicht eine Plancksche Strahlungskurve. Im grün-gelben
Bereich gibt es immer einen Intensitätseinbruch.

Daher habe ich mir eine monochrome Webcam auf Amazon um rund 45 Euro
gegönnt. Erste Versuche hinsichtlich der IR-Tauglichkeit verliefen
positiv. Heute habe ich dann den mechanischen Aufbau fortgesetzt. Damit
ich bei der Kameraposition noch flexibel bin, verwendete ich starke
Neodymwürfelmagnete zur Fixierung. Leider ist mir dabei einmal einer der
beiden Magnete scheinbar zu heftig auf die rückseitige Platine gekracht
und seitdem habe ich wandernde Streifen im Bild (siehe Anhang).

Offensichtliche Defekte auf der Platine habe ich nicht entdeckt. Hat
jemand von euch vielleicht eine Idee, welches Bauteil möglicherweise
eine solche Störung verursachen kann? Danke im voraus...

Vom erfassten Spektralbereich bin ich sehr zufrieden, geht theoretisch
bis über 1200 nm. Und das mit einem 1000 Linien/mm Beugungsgitter. Das
bestellte 500 Linien/mm Gitter werde ich wohl gar nicht benötigen.

[Christoph E. (stoppi)]

Ich möchte auch noch einige Experimente zum Hertzschen
Dipol/elektromagnetische Wellen machen. Dazu habe ich mir einen fertigen
433 MHz Sender, einen 433 MHz Verstärker und Bauteile für den Bau eines
eigenen 433 MHz Senders auf aliexpress gekauft.

Der fertige Sender FST4000M
(https://de.aliexpress.com/item/1005004448323221.html) ist bereits
angekommen. Ich möchte ihn ohne Modulation als kontinuierlichen 433 MHz
Sender verwenden. Dazu muss man nur einen der Input-DATA-pins auf HIGH
(5V) setzen.

Mit der Software Airspy und einem RTL-USB-Stick + Antenne habe ich dann
geprüft, ob er auch wirklich sendet, was er auch tat. Dann habe ich mir

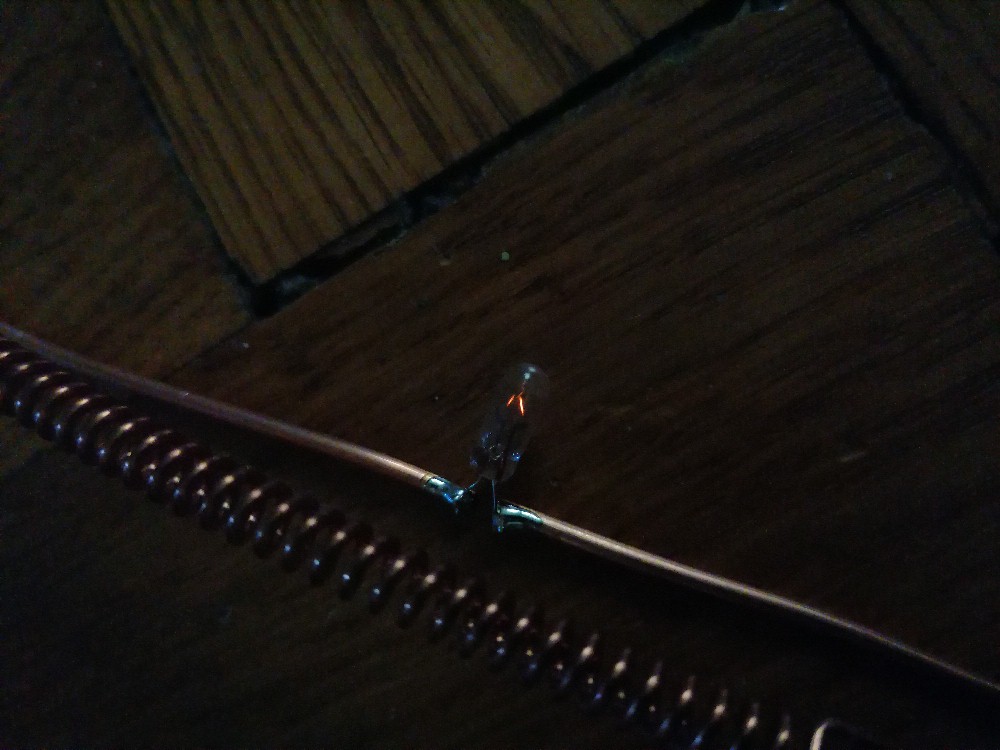

aus Kupferdraht und einer 6V/40mA Miniaturglühlampe eine
Empfängerantenne gebastelt. Bei 433 MHz muss die Antenne genau 34.5 cm
(= lambda/2) lang sein, ein Schenkel also 17.3 cm. Ich konnte dann
wirklich auch die Glühbirne zum Leuchten bringen, allerdings nur bei
einem sehr geringen Abstand zum Sender von 1-2 cm. Mit einer LED
anstelle der Glühbirne funktionierte es aber nicht!

Ich habe mir dann auch noch eine Antenne für den Betrieb in Wasser
gebastelt. Bei 433 MHz beträgt die relative Permittivität von Wasser
rund 80. Für den Brechungsindex n = Wurzel(epsilon_r * µ_r) folgt dann
ein Wert von rund 9. Daher muss die Antenne in Wasser 9-mal so kurz sein
wie an Luft, konkret 3.8 cm.

Damit ich dann aber noch die Glühbirne zum Leuchten bringe, benötige ich
mit Sicherheit einen Verstärker. Ich habe mich für diesen entschieden:
https://de.aliexpress.com/item/1005006712020118.html

An den Eingang kommt mein gelöteter 433 MHz Oszillator (Schaltplan siehe
Anhang) und an den Ausgang werde ich eine Antenne mit der Länge l = 34.5
cm bestehend aus zwei Stücken mit je 17.3 cm anschließen. Da ich keine
Probleme mit der Rundfunkbehörde haben möchte, werde ich den Sender nur
ganz kurz immer in Betrieb nehmen.

Wenn es Neuigkeiten gibt, geht es hier weiter...

[Christoph E. (stoppi)]

Ich habe mir ja das monochrome Kameramodul für mein Spektroskop mit
einem Magneten zum Teil zerschossen, weshalb ich mir ein zweites
(gebraucht auf Amazon und dadurch zum Glück deutlich günstiger) gekauft
habe. Der damit erfasste Spektralbereich geht von 200 nm bis 1300 nm.
Dieses aber auch tatsächlich zu detektieren ist illusorisch, zumal ja
das Objektiv nicht aus Quarzglas gefertigt ist bzw. der Sensor auch nur
bis ca. 1000 nm sensibel ist.

Ich wollte aber bewusst ein weiteres Spektroskop (habe schon um die 5
Stück), mit dem ich auch Planck'sche Strahlungskurve zumindest
andeutungsweise erfassen kann. Das dazugehörige Experiment konnte ich
bereits durchführen, indem ich eine Halogenlampe mit steigender Spannung
betrieb.

Der Widerstand der Wolframwendel bei Raumtemperatur beträgt 0.19 Ohm.
Aus dem Widerstand R bei Betrieb lässt sich dann einfach die Temperatur
der Glühwendel berechnen. Damit bestimme ich wiederum mittels Wienschen
Verschiebungsgesetz die Lage des Intensitätsmaximums der Planckschen
Strahlungskurve. Bei z.B. T = 1782 °C liegt es zum Beispiel bei lambda =
1410 nm. Dies ist zwar außerhalb des Detektionsbereichs meiner Kamera
aber ich konnte sehr schön bei zunehmender Temperatur eine Verschiebung
meiner Strahlungskurve in Richtung kürzerer Wellenlängen beobachten,
Heureka...

Jetzt möchte ich eigentlich nur noch zum Abschluss das Sonnenspektrum
aufzeichnen. Dies sollte ein Maximum bei ca. 500 nm besitzen. Demnach
beträgt die Temperatur der Sonnenoberfläche nach Wien T = 2897.8 / 0.5 =
ca. 5800 K.

Mehr Informationen: https://stoppi-homemade-physics.de/spektroskopie/

[Torsten B. (butterbrotstern)]

Lieber Stoppi,   vielen Dank für Deinen unermüdlichen Einsatz:
> Mit einer LED anstelle der Glühbirne funktionierte es aber nicht!

Das ist klar, weil die LED als Gleichrichter arbeitet, dann ist einfach
ein Anschluss ~3V höher als der andere, aber in Sperrrichtung.
Abhilfe: eine schnelle Diode oder eine zweite LED antiparallel.

Zur Berechnung der Glühwendeltemperatur: allein aus den Angaben
Verhältnis Heiß- zu Kaltwiderstand und Wendelmaterial kann man seine
Temperatur berechnen.  Bei Halogenlampen ist dies ca. 10:1 bis 14:1  bei
4000K (genaue Werte müsste ich nachschauen).

[Christoph E. (stoppi)]

@Torsten: Vielen Dank für deine Hinweise.

Ja genau, mittels Widerstand bei Raumtemperatur und aktuellen Widerstand
lässt sich die momentane Temperatur der Wolframglühwendel einfach
bestimmen. Ich hänge einmal meine für Wolfram geltende Formel an. Kann
man bestimmt einmal brauchen ;-)

Ich habe hier im Forum einen separaten Beitrag rund um meine
Radiowellen-Antennen-Experimente  eröffnet, hier der Link:

Beitrag "Probleme mit 433 MHz Sender"

Heute habe ich die Messungen mit dem kleinen, kommerziellen 433
MHz-Sender und den beiden für Luft und Wasser abgestimmten
Empfangsantennen abschließen können.

Zusammenfassung: Die 34.5 cm Antenne liefert an Luft wie zu erwarten war
ein hohes Signal und unter Wasser ein sehr geringes. Die 3.9 cm kurze
Antenne, welche auf die Wellenlänge der 433 MHz Radiowelle unter Wasser
angepasst ist, erzeugt an Luft eine geringe und unter Wasser eine hohe
Ausgabespannung. Genau so hatte ich es mir erhofft.

Die Kosten für die Experimente sind minimal: Rund 10 Euro für das 433
MHz-Sendemodul (https://de.aliexpress.com/item/1005004448323221.html)
und dann noch ca. 25 Euro für die beiden Empfangsantennen (BAT43,
Miniaturglühbirnen, starrer Kupferdraht, Kupferbeschichtete Platine,
Kondensatoren und RG173 Kabel).

Die Firma Leybold bietet ja auch einen ähnlichen Versuch an:
https://www.leybold-shop.de/physik/geraete/elektrik-elektronik/elektromagnetische-schwingungen-und-wellen/dezimeterwellen/587551.html

Alleine für den 70 cm UHF-Sender mit 0-3 W verlangt sie allerdings
stolze 1160 Euro inkl. MWSt (Stand 2012), also vermutlich im Jahr 2025
noch teurer. Dazu kommen dann noch die Antennen.

Aber genau das ist ja immer mein Ziel: Auch anspruchsvolle
Physikexperimente kostengünstigst umzusetzen und zwar mit leicht
beschaffbaren Materialien.

Link zum Artikel auf meiner Homepage:
https://stoppi-homemade-physics.de/hertzscher-dipol/

Ich werde meinen Selbstbau-433 MHz-Oszillator ganz kurz (!) an meinen
eben angekommenen 2W Breitbandverstärker anschließen + Selbstbauantenne
und dann das Signal mit SDRSharp detektieren.

Und zuguterletzt habe ich ja dann auch noch ein Baofeng GT-5R
(https://www.ebay.de/itm/256314825508) um nur 30 Euro gekauft. Auch mit
diesem werde ich ganz kurz (!), da ich ja keine Funklizenz besitze, das
eine oder andere Experiment durchführen.

In diesem Sinne, Heureka ;-)

[Christoph E. (stoppi)]

Wie ich in meinem vorletzten Beitrag anmerkte, wollte ich noch mit
meinem monochromen Spektroskop das Sonnenspektrum aufzeichnen und
eventuell einige der Fraunhoferlinien darin identifizieren. Heute schien
die Sonne schön in meine Küche und so schnappte ich mir das unlängst
erst fertiggestellte Spektroskop mit dem monochromen Kameramodul und
hielt es in die Sonne.

Und siehe da, ich konnte eine wunderschöne Plancksche Strahlungskurve
mit einem Maximum bei ca. 500 nm erblicken. Und zu meiner Überraschung
waren auch einige (!) der Fraunhoferlinien zu entdecken, wie etwa
H-alpha, H-beta und H-gamma der Wasserstoff-Balmerserie aber auch einige
von anderen Elementen (Ca, O, Na).

Ich muss sagen, dieses Ergebnis gefällt mir fast am besten von all
meinen verschiedenen Spektroskopen. Leider hatte ich ja das erste
Kameramodul durch eine Unachtsamkeit etwas beschädigt. Aber der Kauf
eines gebrauchten zweiten um ca. 24 Euro auf Amazon hat sich mehr als
gelohnt.

Damit kann ich dieses Projekt abschließen, denn ich habe alle Spektren
(Sonne, Halogenlampe in Abhängigkeit von der Temperatur T) die ich
wollte. Gekostet hat mich das Gerät (ohne dem zweiten Kameramodul) ca.
60 Euro, also wieder einmal nahezu spottbillig.

Bleibt mir nur noch zu sagen, Heureka ;-)

[Christoph E. (stoppi)]

Mit einer Wheatstonebrücke und einer "kaputten" Glühbirne (in meinem
Fall 24V/2-3W) lässt sich ein simples Hitzdrahtanemometer basteln. Ich
lese die Spannung mit einem Arduino aus und sende dann diese per
Bluetooth mit einem HC-05 Modul an mein Smartphone. Diese Übertragung
brauche ich nämlich während der Kalibrierung.

Ich schnalle das Gerät nämlich auf eine im Kreis fahrende
Modelleisenbahn und bestimme die Ausgabespannung in Abhängigkeit von der
Zuggeschwindigkeit (= Windgeschwindigkeit) in der Hoffnung einen
möglichst linearen Zusammenhang zu erhalten. Falls nicht, wäre dies aber
auch nicht schlimm, denn dann rechnet der Arduino später einfach um und
gibt das Ergebnis am Display oder eben am Smartphone aus.

Ein solches Hitzdrahtanemometer habe ich bereits einmal gebastelt noch
ohne Arduino und Funk. Es reagiert aber auf allerkleinste
Luftströmungen. Wenn ich nur ganz sachte gegen die Glühwendel blase,
ändert sich die Ausgabespannung um mehrere Volt...

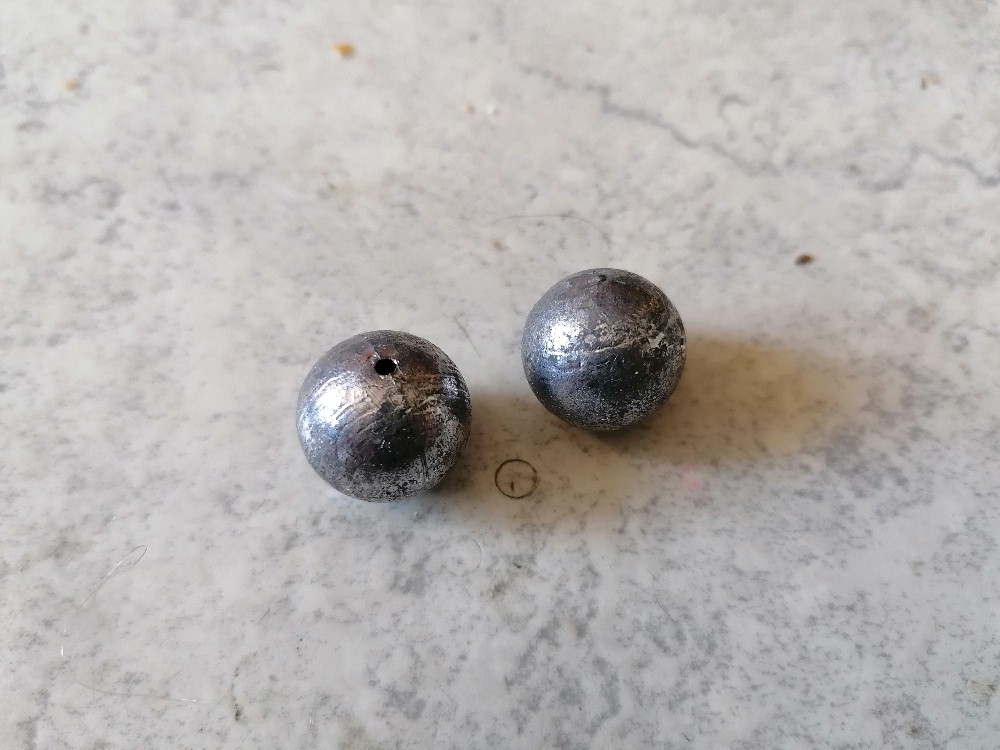

Und dann habe ich noch einen netten einfachen Freihandversuch und zwar
der kippende Schaschlikspieß mit Kugel. Man benötigt nur einen
Holzspieß, Tixo und eine schwerere Kugel, welche man auf dem Spieß in
unterschiedlicher Höhe postiert. Die Frage an die Schüler lautet:
Welcher der beiden Spieße kippt schneller, der mit der Kugel in der
Mitte oder mit der Kugel am Spießende?

Vereinfacht ausgedrückt ist das Drehmoment T bei der Kugel am Ende etwa
doppelt so groß (wenn die Kugel verglichen mit dem Spieß sehr schwer
ist). Das Trägheitsmoment I ist aber durch den doppelten Abstand 4-mal
so groß. Daher ist die Winkelbeschleunigung alpha = T/I beim Spieß mit
der Kugel am Ende nur halb so groß wie beim anderen mit der Kugel in der
Mitte und kippt daher langsamer...

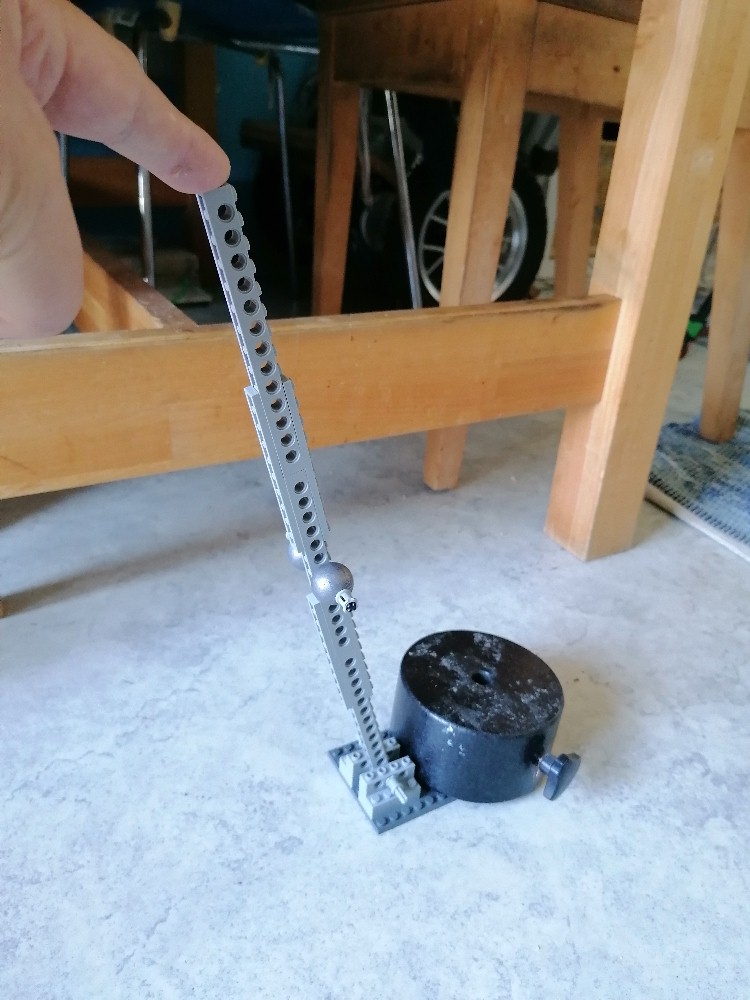

Ich habe mich für einen Aufbau mit LEGO-Teilen entschieden, da ich diese
noch vorrätig hatte und ich sehr flexibel sein kann was die Position der

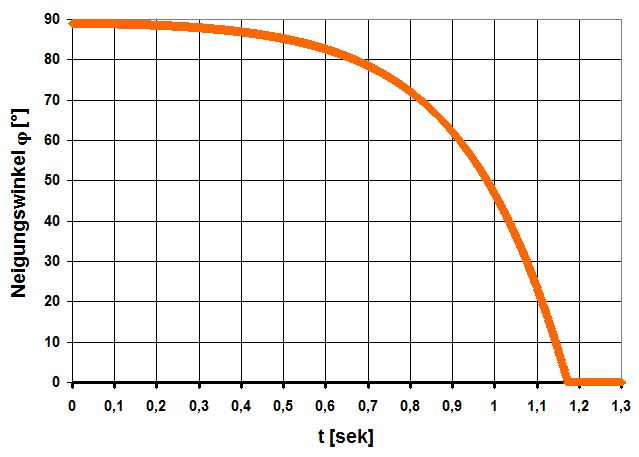

Bleikugel betrifft. Ich habe den Kippvorgang mit EXCEL simuliert und
dann auch noch die Kippzeit in Abhängigkeit von der Kugelposition
ermittelt. Die Kippzeit sinkt zunächst auf ein Minimum um dann mit
zunehmendem Abstand der Kugel wieder stark anzusteigen. Dies bestätigt
die Vermutung, dass der Spieß mit der Kugel am Ende langsamer kippt.

Ich werde die Bewegung mit der Software Tracker auswerten und mit meiner
EXCEL-Simulation vergleichen. Mal schauen, wie gut die Übereinstimmung
ist...
