von Richard K. (richi123)


Bewertung
29 lesenswert
nicht lesenswert
Guten Abend!


Ich denke ein eigener Thread für Transistoren-Bilder wäre eine ganz
nette Sache. :)


Die verschiedenen Bauteile fasse ich künftig hier zusammen:

https://www.richis-lab.de/Transistoren.htm


Einige ältere Beiträge in dieser Rubrik sind
- die verschiedenen 2N3055-Transistoren (Siemens, RCA, ST, ST-Fake)
- der Sanken 2SC2922 mit seinem perforated Emitter
- der HFO SS109 Kleinsignaltransistor
- der Eingangs-JFET des Keithley 617 Elektrometer
- zwei mehr oder weniger unbekannte Dual-MOSFETs
und seit neustem der Tesla KD501.

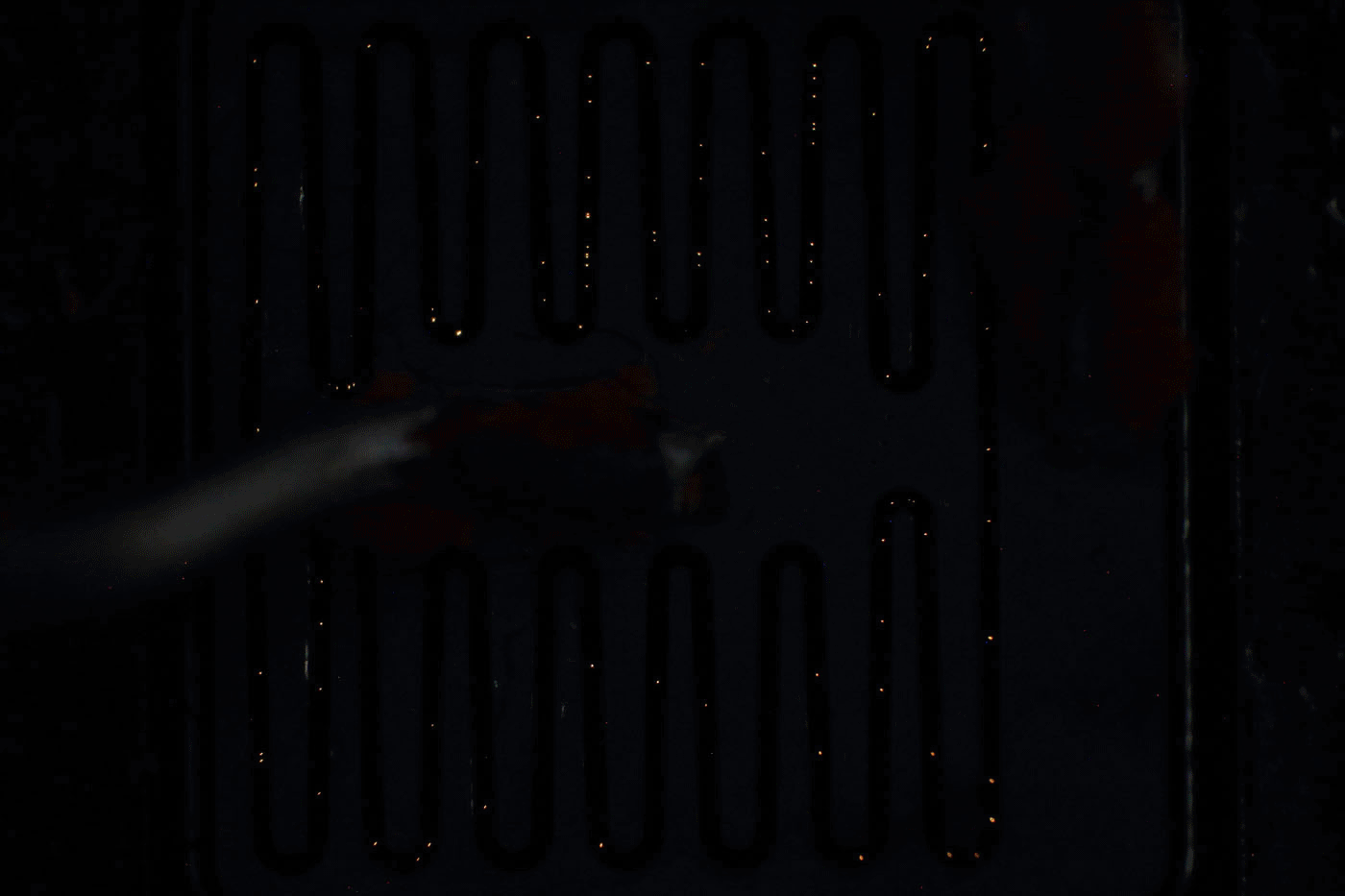

Beim KD501 habe ich mich mal wieder mit den Leuchterscheinungen des
Lawinendurchbruchs in der Basis-Emitter-Strecke beschäftigt und ein
nettes animated GIF erstellt (ganz am Ende des Beitrags).


Grüße,

Richard

von Manfred (Gast)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Tolle Bilder!

Richard K. schrieb:
> und seit neustem der Tesla KD501.

Da sagst Du "Das Gehäuse ist anders aufgebaut als der westliche
TO3-Standard."

Wo ist da jetzt der Unterschied zu Motorola, wo ich auch das augefräste
Unterteil mit dem aufgesetzten Aludeckel sehe? Motorola würde ich 'als
westlich' bezeichnen wollen.

So ein bis drei Motorola TO-3 kann ich Dir spendieren, schreibe es hier,
dann melde ich mich an und bei Dir.

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Manfred!

Danke für das Lob und den Hinweis. Ich habe den Text angepasst.
Ein solches TO3-Package hatte ich bisher noch nicht gesehen, daher ging
ich davon aus, dass es sich um eine Eigenart von Tesla handelt.

Neue Anschauungsobjekte nehme ich gerne. Du kannst mir hier oder über
info@richis-lab.de schreiben.

Grüße,

Richard

von Richard K. (richi123)


Bewertung
3 lesenswert
nicht lesenswert
Nachtrag:
Ich wurde darauf aufmerksam gemacht, dass die Stufe im Die des KD501
darauf hinweisen könnte, dass es sich um einen MESA-Transistor handelt.
(Danke Wolfgang!)
Für mich klingt das äußerst plausibel! Bei MESA-Transistoren muss man
den Rand des Dies ein Stück weit zurück ätzen, da die Schnittfläche mit
den vielen Störstellen ansonsten die Basis-Emitter-Grenzfläche, die sich
bis zum Rand erstreckt, negativ beeinflussen würde.

von Dieter W. (dds5)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Richard,
das Logo auf dem Keithley Fet könnte von Micro Power Systems sein.

von Marek N. (bruderm)


Bewertung
-2 lesenswert
nicht lesenswert
Cool!
Da ist es wieder, das mysteriöse Leuchten.

Eigentlich(TM) darf ja Silizium nicht im sichtbaren Bereich
rekombinieren, da es ein indirekter Halbleiter ist, wo also die
Niveaus von Leitungs- und Valenzband nicht übereinander sondern versetzt
ist im Energie-Impulsdiagramm.
Der Energieaustausch bei Rekombination erfolgt also nicht nur über
Photonen, sondern auch mittels Phononen, also Wärmeschwingungen.
Gibt es weiterführende Literatur zu diesem Thema?

Richard, könntest du bitte eine Kennlinie zu der Leuchterscheinung
nachholen?
Wäre interessant zu sehen, wann das Leuchten einsetzt und in welchem
Arbeitspunkt sich die einzelnen Frames der Animation befinden.

Noch eine Frage: der 2N3055 ist ja ein Darlington, ich hätte ja
eigentlich einen kleinen und einen großen Transistor auf dem Die
erwaret. Welchen Trick hat man hier angewendet?

von René F. (therfd)


Bewertung
8 lesenswert
nicht lesenswert
Marek N. schrieb:
> Noch eine Frage: der 2N3055 ist ja ein Darlington, ich hätte ja
> eigentlich einen kleinen und einen großen Transistor auf dem Die
> erwaret. Welchen Trick hat man hier angewendet?

Der Trick ist: 2N3055 ist kein Darlington Transistor.

von Richard K. (richi123)


Bewertung
3 lesenswert
nicht lesenswert
Marek N. schrieb:
> Cool!
> Da ist es wieder, das mysteriöse Leuchten.
>
> Eigentlich(TM) darf ja Silizium nicht im sichtbaren Bereich
> rekombinieren, da es ein indirekter Halbleiter ist, wo also die
> Niveaus von Leitungs- und Valenzband nicht übereinander sondern versetzt
> ist im Energie-Impulsdiagramm.
> Der Energieaustausch bei Rekombination erfolgt also nicht nur über
> Photonen, sondern auch mittels Phononen, also Wärmeschwingungen.
> Gibt es weiterführende Literatur zu diesem Thema?
>
> Richard, könntest du bitte eine Kennlinie zu der Leuchterscheinung
> nachholen?
> Wäre interessant zu sehen, wann das Leuchten einsetzt und in welchem
> Arbeitspunkt sich die einzelnen Frames der Animation befinden.
>
> Noch eine Frage: der 2N3055 ist ja ein Darlington, ich hätte ja
> eigentlich einen kleinen und einen großen Transistor auf dem Die
> erwaret. Welchen Trick hat man hier angewendet?

Hallo Marek,

Bezüglich Literatur zur Rekombination kann ich aus dem Stand nicht
dienen, aber die Erklärung für das Leuchten ist der Lawinendurchbruch.
Dabei kommt es nicht nur zur "normalen" Rekombination, sondern auch zur
Rekombination von Ladungen, die per Stoßionisation auf bedeutend höhere
Energieniveaus gehoben wurden.

Messungen kann ich noch machen. Mal sehen wie ich das zusammenführe.
Hoffentlich raucht mir der Transistor dabei nicht ab. :)

Und wie hier bereits geschrieben wurde: Der 2N3055 ist kein Darlington.

Grüße,

Richard

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Dieter W. schrieb:
> Hallo Richard,
> das Logo auf dem Keithley Fet könnte von Micro Power Systems sein.

Sieht gut aus, danke!
Allzu viel findet man über die Firma ja nicht (auf die Schnelle)... :(

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Messungen kann ich noch machen. Mal sehen wie ich das zusammenführe.
> Hoffentlich raucht mir der Transistor dabei nicht ab. :)

OK, bin mal gespannt. Dachte, vielleicht hast du dir bei den
"Leucht-Bildern" notiert, bei welcher Spannung und Strom das Bild
aufgenommen wurde.

2N3055 kein Darlington? Huch, dann war ich fast 25 Jahre im Irrglauben!
Zumal die V_BE von rund 1,5 V dafür sprach. So lernt man doch immer
wieder was neues. Danke!

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Marek N. schrieb:
> Richard K. schrieb:
>> Messungen kann ich noch machen. Mal sehen wie ich das zusammenführe.
>> Hoffentlich raucht mir der Transistor dabei nicht ab. :)
>
> OK, bin mal gespannt. Dachte, vielleicht hast du dir bei den
> "Leucht-Bildern" notiert, bei welcher Spannung und Strom das Bild
> aufgenommen wurde.
>
> 2N3055 kein Darlington? Huch, dann war ich fast 25 Jahre im Irrglauben!
> Zumal die V_BE von rund 1,5 V dafür sprach. So lernt man doch immer
> wieder was neues. Danke!

Ungefähr kann ich es dir sagen: Der Durchbruch erfolgt zwischen 9V und
10V (eher 10V). Das geringste Leuchten dürfte bei 10-20mA aufgenommen
worden sein. Hochgedreht habe ich bis 0,8A oder 1A, da bin ich mir nicht
mehr ganz sicher. In den Arbeitspunkten wird es schnell warm. :)
Aber eine kleine "Messreihe" wäre schon mal interessant.

von Archive (Gast)


Bewertung
1 lesenswert
nicht lesenswert
... Datenblatt gibt maximal -7V für die Basis-Emitter-Strecke an. In
diesem Transistor tritt der Durchbruch bei ungefähr -12V auf. Der Strom
muss natürlich begrenzt werden, um die Strukturen nicht sofort zu
zerstören....

... Das gleiche Experiment lässt sich mit dem großen von Siemens
gefertigten 2N3055-Transistor durchführen. Der Durchbruch der
Basis-Emitter-Strecke erfolgt hier erst bei enormen -70V.

Bei welchem Strom sollen sich die 70V einstellen?

Vermutlich weit jenseits der Prüfbedingungen. Das der Durchbruch erst ab
etwa dieser Spg. erfolgen soll mag ich nicht so recht glauben.


Bei KleinsignalTrans. sind das üblicherweise 100-300μA wie das bei den
Elefanten war müßte man ggf. mal alte Datenbücher durchforsten. Auch ein
z.B. BC547 läßt locker 10-20mA revers vom Emitter zur Basis zu dann sind
es ~ 10-12V bei höherem Strom bspw. 50mA verabschiedet er sich nat. weil
er eben mehr als die ~500mW nicht los wird. Die Angabe im Datenblatt
bezieht sich aber auf die 100μA. Das ein ? ~125-150W Elefant mehr
verträgt ist jetzt nicht so sehr verwunderlich.

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
Kannst du eigentlich auch TO92-Gehäuse öffnen?
Da gäbe es auch sicher was Interessantes: LM35, LM234, TL431, DS1821...

von Teo D. (teoderix)


Bewertung
1 lesenswert
nicht lesenswert
Marek N. schrieb:
> 2N3055 kein Darlington? Huch, dann war ich fast 25 Jahre im Irrglauben!
> Zumal die V_BE von rund 1,5 V dafür sprach.

OK 1,5V Vbe (bei ~7A is das normal für ne Si-Diode) aber ein hFE von
~40-200 MUSS doch stutzig machen! Für einen Darlington fehlen da doch
2-3 Nullen.

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Archive schrieb:
> ... Datenblatt gibt maximal -7V für die Basis-Emitter-Strecke an. In
> diesem Transistor tritt der Durchbruch bei ungefähr -12V auf. Der Strom
> muss natürlich begrenzt werden, um die Strukturen nicht sofort zu
> zerstören....
>
> ... Das gleiche Experiment lässt sich mit dem großen von Siemens
> gefertigten 2N3055-Transistor durchführen. Der Durchbruch der
> Basis-Emitter-Strecke erfolgt hier erst bei enormen -70V.
>
> Bei welchem Strom sollen sich die 70V einstellen?
>
> Vermutlich weit jenseits der Prüfbedingungen. Das der Durchbruch erst ab
> etwa dieser Spg. erfolgen soll mag ich nicht so recht glauben.
>
>
> Bei KleinsignalTrans. sind das üblicherweise 100-300μA wie das bei den
> Elefanten war müßte man ggf. mal alte Datenbücher durchforsten. Auch ein
> z.B. BC547 läßt locker 10-20mA revers vom Emitter zur Basis zu dann sind
> es ~ 10-12V bei höherem Strom bspw. 50mA verabschiedet er sich nat. weil
> er eben mehr als die ~500mW nicht los wird. Die Angabe im Datenblatt
> bezieht sich aber auf die 100μA. Das ein ? ~125-150W Elefant mehr
> verträgt ist jetzt nicht so sehr verwunderlich.

Was genau ist nun deine Frage oder was genau irritiert dich?

Den Strom habe ich meist im ersten Moment auf 10-20mA begrenzt, ohne auf
den genauen Wert zu achten. Es geht mir ja nur darum nicht zu viel
Verlustleistung zu erzeugen, schließlich betreibe ich die Transistoren
immer freifliegend.
Der Ablauf ist folgendermaßen: Strombegrenzung am Netzteil auf
unkritischen Wert einstellen und dann die Spannung hochfahren bis die
Strombegrenzung zuschlägt.
Dass die Durchbruchspannung bei niedrigeren, spezifizierten Strömen
etwas geringer ist, ist schon klar, da bewegen wir uns aber bei einem
2N3055 sicher nicht im V-Bereich.

Dass die alten weniger hoch dotierten 2N3055 erst später durchbrechen
erscheint mir logisch.
Dass ich auch wirklich die Basis-Emitter-Strecke gequält habe kann ich
sicher sagen, da sie mich in der Zeit angeleuchtet hat. :)

Dass ein 120W-Transistor mehr Verlustleistung verträgt ist in der Tat
keine große Erkenntnis. Dass der alte 2N3055 erst bei 70V durchschlägt
ist schon interessanter.


Marek N. schrieb:
> Kannst du eigentlich auch TO92-Gehäuse öffnen?
> Da gäbe es auch sicher was Interessantes: LM35, LM234, TL431, DS1821...

Ich kann alles aufmachen. Entweder Dremel oder Brennofen. :)
Bei Epoxidpackages ist der Verlust etwas höher, bewegt sich aber
üblicherweise auch nur bei 5%...

von Archive (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:


> keine große Erkenntnis. Dass der alte 2N3055 erst bei 70V durchschlägt
> ist schon interessanter.


Na genau das glaube ich nicht so recht.

Nehme ein Netzteil 20V werden schon reichen, minimal möglichen Strom
einstellen, Spannung auf Null dann langsam hochdrehen. Jede Wette der
geht im Bereich 7V in den Durchbruch.

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Archive schrieb:
> Richard K. schrieb:
>
>
>> keine große Erkenntnis. Dass der alte 2N3055 erst bei 70V durchschlägt
>> ist schon interessanter.
>
>
> Na genau das glaube ich nicht so recht.
>
> Nehme ein Netzteil 20V werden schon reichen, minimal möglichen Strom
> einstellen, Spannung auf Null dann langsam hochdrehen. Jede Wette der
> geht im Bereich 7V in den Durchbruch.


Aber genau das hab ich den Test durchgeführt:
1. Strombegrenzung des Netzteils auf Minimal einstellen.
Im Detail: Das ist ein billiges Netzteil bei dem ich die Strombegrenzung
von 0A einfach soweit hochdrehe bis es aus CC in CV rein kommt. In
dieser Einstellung begrenzt es (falls notwendig) auf ungefähr 10-20mA.
2. Spannung von 0V aus langsam hochfahren. (ok, meistens stand es schon
bei 1-3V, aber nicht höher)

Der Test lief genau so ab wie du es dir jetzt wünscht und dann kam ich
bei 70V raus.
Wie gesagt: Die niedrigere Dotierung, die damals üblich war, würde das
Verhalten erklären.
Ich musste das Doppel-Netzteil erst mal noch seriell schalten weil eines
nur bis 40V hoch kommt und in dem Bereich kein Durchbruch auftrat.

Übrigens: Auch die enorme Erwärmung sprach für eine Durchbruchspannung
bei 70V. Der SIEMENS-2N3055 wurde bei gleichen Strömen sehr viel wärmer
als die anderen. 70V und 20mA sind eben auch schon über 1W.

: Bearbeitet durch User
von Archive (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Und wir reden hier auch von E-B?


Die Kollektor - Emitter (base-open ?)   Durchbruchspg. läge wimre bei
70V

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Archive schrieb:
> Und wir reden hier auch von E-B?
>
>
> Die Kollektor - Emitter (base-open ?)   Durchbruchspg. läge wimre bei
> 70V

Wie gesagt: Ich hatte die direkte Rückmeldung der Basis-Emitter-Strecke
in Form eines hübschen Leuchtens... :)

von Axel S. (a-za-z0-9)


Bewertung
0 lesenswert
nicht lesenswert
Archive schrieb:
> Bei welchem Strom sollen sich die 70V einstellen?

Lies es nochmal. Durchbruch

Auch bekannt als Avalanche-Effekt oder deutsch Lawinendurchbruch. Da
steigt der Strom über ein paar Zehntel Volt sehr schnell an. Ob das bei
1mA oder bei 10mA oder bei 100mA gemessen wird, spielt für die Höhe der
Spannung fast keine Rolle mehr. Für die Verlustleistung und die damit
einhergehende Gefahr der Zerstörung allerdings schon.

> Vermutlich weit jenseits der Prüfbedingungen. Das der Durchbruch erst
> ab etwa dieser Spg. erfolgen soll mag ich nicht so recht glauben.

Das sei dir unbenommen. Aber nachdem Richard den Test durchgeführt
hat, ist das etwas albern. Wiederhole den Test halt selber.

Nachdem der Wert so weit von den abs. max. Spezifikationen liegt (das
Siemens Datenblatt bei alldatasheet.com sagt 7V) darf man da auch eine
größere Exemplarstreuung erwarten. Allzuviele Exemplare dürfte Richard
nicht für den Test gehabt haben. Wahrscheinlich nur das eine. Zumal
2N3055 von Siemens an sich schon Oldtimerstatus haben. Die findet man im
ehesten, wenn man alte Geräte schlachtet.

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Ich wollte gerade mal testen wie sich der Kollektor-Emitter-Durchbruch
darstellt. Diese Grenzfläche ist ja nicht oder kaum sichtbar.
(Dazu muss man erst mal das Gehäuse kontaktieren, so leicht vergreift
man sich in diesem Fall nicht).

Beim KD501 (40V spezifiziert) komme ich mit meinen maximal erreichbaren
78V nicht in den Durchbruch. (Übrigens auch bemerkenswert. Die Streuung
war damals sicherlich recht hoch) Es ist folglich mit diesem Test noch
einmal unwahrscheinlicher, dass ich die Kollektor-Emitter-Strecke des
2N3055 (60V spezifiziert) erwischt hatte.

von Dieter (Gast)


Bewertung
1 lesenswert
nicht lesenswert
@Richard
Es ist immer wieder schön Deine tollen Bilder vom Innenleben der Chips
anzusehen. Nebenbei kam mir da so eine Idee in Verbindung mit diesem
Thread:
Beitrag "Wie werden Halbleiterbauelemente produziert - aber nicht technisch sondern :"
Habe ihn mal dazu angeschrieben.

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Danke! :)

Meine Meinung zum Thema "Kleinserien-Neuproduktion" von alten
Transistoren/ICs ist folgende:

"Es ist eine faszinierende Idee per reverse engineering alte
Transistoren und ICs wieder zum Leben zu erwecken.
Ich fürchte nur, dass man dafür etwas mehr Know-How braucht, wenn man
nicht sehr viel Lehrgeld bezahlen will.
Dazu kommt, dass sich wahrscheinlich mit so manchen neuen Prozessen die
alten Aufbauten gar nicht mehr darstellen lassen.
Dennoch, die Idee ist es wert noch ein bisschen darüber nachzudenken."

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Marek N. schrieb:
> Richard, könntest du bitte eine Kennlinie zu der Leuchterscheinung
> nachholen?
> Wäre interessant zu sehen, wann das Leuchten einsetzt und in welchem
> Arbeitspunkt sich die einzelnen Frames der Animation befinden.


So, ich habe noch einmal "das Leuchten" aufgezeichnet und die Bilder mit
mehr Abstufungen und mit Stromwerten beschriftet hochgeladen:

https://www.richis-lab.de/Bipolar02.htm

Viele Bilder... :)


Mir ist dabei auch noch der positive Temperaturkoeffizient der
Durchbruchspannung aufgefallen:
Stellt man am Netzteil eine Spannung ein, die knapp für den Durchbruch
der Basis-Emitter-Strecke reicht und erhöht dann den Strom, so sperrt ab
einem gewissen Punkt die Emitter-Basis-Strecke wieder. Der Grund dafür
ist die mit steigender Temperatur steigende Durchbruchspannung.
Schön wie sich wieder die physikalischen Gesetzmäßigkeiten zeigen: Eine
"Z-Diode" mit einer Durchbruchspannung von 10V hat einen positiven
Temperaturkoeffizienten. Stimmt!

von hinz (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Z-LED Beleuchtung eignet sich besonders fürs Après-Ski, des
Lawineneffekts wegen.

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Ich habe den Text angepasst.
Danke.

> Neue Anschauungsobjekte nehme ich gerne.
> Du kannst mir hier oder über info@richis-lab.de schreiben.

Ich gehe die nächsten Tage mal durch mein Lager und sage Dir per eMail,
was ich über habe.

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Ich danke! :)

von Dieter W. (dds5)


Bewertung
0 lesenswert
nicht lesenswert
Ich hab hier auch noch so an die 20 schon abgedeckelte ICs, alles
mögliche durcheinander. Sind schon laaange offen und daher kräftig
eingestaubt.
Alles entweder Keramik DIP oder TO99 Blechdosen.
Bei vielen ist die Typbezeichnung noch erkennbar, aber einige sind auch
echte Rätsel.

Kleiner Auszug: AD574, MC14433, MK5005, ICL7134, MEM1056, INA101,
LH0042, OPA111, e1109 und ein APEX Power OP auf BeO Substrat.

Trantoren: 2N1671 UJT und ein durchgeschossener 150W Darlington im TO3,
2N6unbekannt.

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> So, ich habe noch einmal "das Leuchten" aufgezeichnet und die Bilder mit
> mehr Abstufungen und mit Stromwerten beschriftet hochgeladen:
>
> https://www.richis-lab.de/Bipolar02.htm
>
> Viele Bilder... :)

Super danke!

von Christian M. (Gast)


Bewertung
0 lesenswert
nicht lesenswert

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Dieter W. schrieb:
> Ich hab hier auch noch so an die 20 schon abgedeckelte ICs, alles
> mögliche durcheinander. Sind schon laaange offen und daher kräftig
> eingestaubt.
> Alles entweder Keramik DIP oder TO99 Blechdosen.
> Bei vielen ist die Typbezeichnung noch erkennbar, aber einige sind auch
> echte Rätsel.
>
> Kleiner Auszug: AD574, MC14433, MK5005, ICL7134, MEM1056, INA101,
> LH0042, OPA111, e1109 und ein APEX Power OP auf BeO Substrat.
>
> Trantoren: 2N1671 UJT und ein durchgeschossener 150W Darlington im TO3,
> 2N6unbekannt.

War das ein Angebot? :)
Wenn die Teile schon offen sind fehlt immer ein bisschen der Reiz. :)
Dazu kommen dann noch oftmals ungenügende Vorher-Bilder und nicht selten
kleinere Schäden.
Der APEX wäre interessant, da habe ich aber gerade schon einen PA88 in
Bearbeitung.
Trotzdem danke!

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
Christian M. schrieb:
> Hier wäre ein Darlington:
> https://zeptobars.com/en/read/Fairchild-BSP52-NPN-Darlington-BJT
>
> Gruss Chregu

Cool! Ein richtiger Darlington mit zwei Transistoren auf einem Die und
genauso verschaltet, wie im Lehrbuch.

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> War das ein Angebot? :)

Hast du irgendwo eine Wunschliste? :)

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Teo D. schrieb:
> Richard K. schrieb:
>> War das ein Angebot? :)
>
> Hast du irgendwo eine Wunschliste? :)

Ich bin offen für alles. :)
Es ist immer wieder überraschend wie interessant selbst scheinbar
unauffällige Teile sind:
- Den KD501 hat man schon offen gesehen und die ineinander greifenden
Strukturen von Basis und Emitter kennt man auch. Trotzdem findet sich
(für mich) wieder etwas neues, unerwartetes darin: Die
MESA-Treppenstruktur am Rand des Dies.
- Der SS109 ist ein Kleinsignaltransistor. Was will man erwarten. Aber
siehe da: Eine Struktur wie im Lehrbuch und dazu die Maskensätze, die
ich bei einfachen Transistoren noch nicht gesehen habe.

Aber ich muss jetzt erst mal den Stapel abarbeiten. Der Posteingang ist
doch recht voll. Sobald ihr merkt, dass ich nichts mehr hochlade könnt
ihr mich gerne wieder mit interessanten Teilen beliefern! :)

von Richard K. (richi123)


Bewertung
8 lesenswert
nicht lesenswert
So, heute haben wir einen Germanium-Transistor, einen Philips AU301. Es
handelt sich um einen Legierungstransistor. Sieht man als
Leistungstransistorvariante auch nicht jeden Tag:

https://www.richis-lab.de/Bipolar03.htm

von Dieter W. (dds5)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
So sieht mein geschlachteter Apex Power Op ohne Makroausrüstung aus.
Natürlich sind alle Bonddrähte abgerissen und zwei geklebte
Keramikkondis fehlen auch.

von Richard K. (richi123)


Bewertung
3 lesenswert
nicht lesenswert
Ja der hat schon ein bisschen was mitgemacht. Trotzdem schön zu sehen.
Mit zwei großen Darlingtons...

von Dieter W. (dds5)


Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert

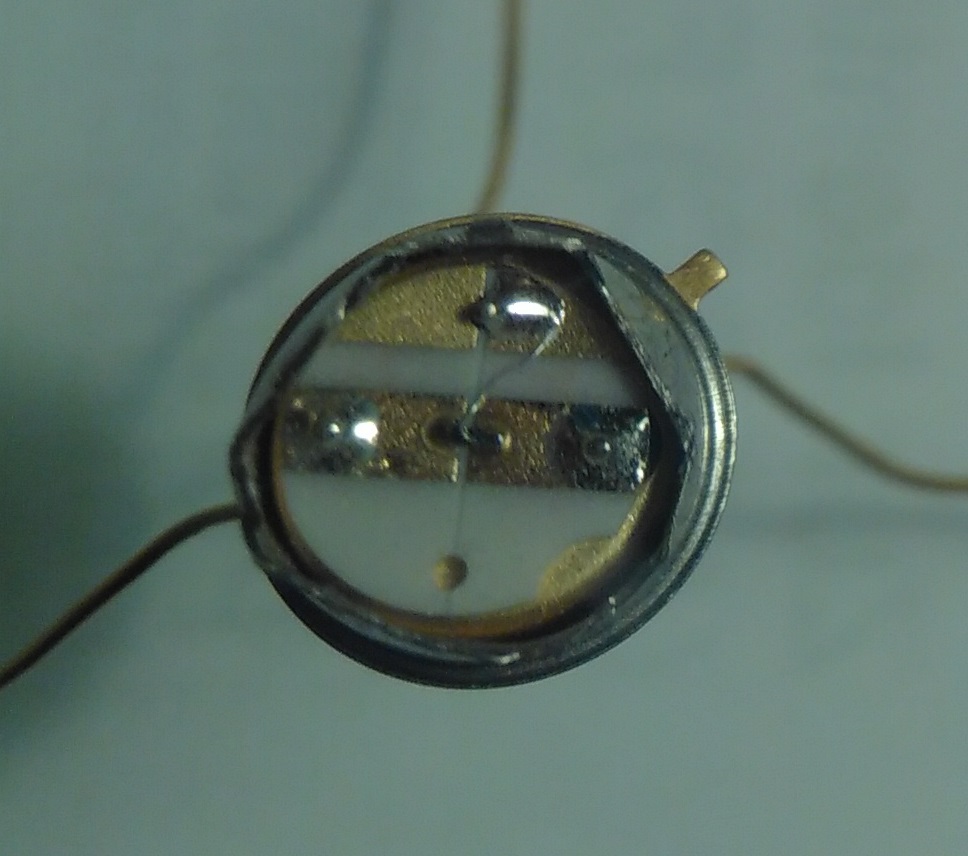

Hier noch ein anderer Exot, 2N1671B Unijunction von TI, Datecode 6919.
Da geb ich aber nur den auf dem Foto her, die Broker verlangen 80 bis
200$ für die Dinger.

Schick mir bitte mal eine PN mit deiner Adresse, dann mach eine kleine
Transistorsammlung fertig.

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Richard K. schrieb:
> So, ich habe noch einmal "das Leuchten" aufgezeichnet und die Bilder mit
> mehr Abstufungen und mit Stromwerten beschriftet hochgeladen:

Jetzt auch als animated GIF:
https://www.richis-lab.de/images/Transistoren/02x12.gif

von Jochen F. (jamesy)


Bewertung
0 lesenswert
nicht lesenswert
Nachdem ich all diese faszinierenden Bilder gesehen habe (und gehörig
gestaunt ob der Qualität!) stellt sich mir eine Frage:
In einem Buch der Elektor-Schaltungsreihe "30X Schaltungen" war ein
2N3055 aufgesägt und als Solarzelle in Gebrauch, sogar mit Tabelle der
erreichbaren Spannungen und Ströme. Nun frage ich mich, ob das damals
wirklich echt war, denn ab und zu waren in den Büchern auch ganz bewußt
Unsinnsschaltungen drin (heute würde man es Fake nennen), die aber nicht
extra als solche gekennzeichnet waren.
Ist es realistisch, 6 mA aus einem aufgesägten älteren 2N3055 im prallen
Sonnenlicht zu erhalten?
Die Bilder mit dem Licht lassen ja eventuell auch den Schluß zu, daß es
tatsächlich auch anders herum geht, also Licht zu Strom.
Oder bin ich komplett auf dem Holzweg und dem Elektor-Verlag auf den
Leim gegangen?

: Bearbeitet durch User
von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Grundsätzlich funktioniert das schon.
6mA bei prallem Sonnenlicht klingt mir aber auch nach etwas viel.
Ich kann es beim KD501 mal ausprobieren sobald ich wieder davor sitze...

von Teo D. (teoderix)


Bewertung
1 lesenswert
nicht lesenswert
Jochen F. schrieb:
> als Solarzelle in Gebrauch

Ich kann mich nur an einen Lichtsensor (Phototransistor) erinnern!?
...
Hab dazu was gefunden, leider nicht für lau:
https://www.elektormagazine.de/magazine/elektor-198407/47862

von Richard K. (richi123)


Bewertung
7 lesenswert
nicht lesenswert
Guten Abend!

Heute habe ich einen 2N2222A für euch:

https://www.richis-lab.de/Bipolar04.htm

Auch die kleinen Transistoren können leuchten. :)
Ich habe den 2N2222 dann auch gleich mal zerstört und ein paar
interessante Bilder davon gemacht.


Teilespender war Marek.
Danke!

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
Cool, danke👍
Wusste gar nicht, dass auch sowas triviales wie ein 2N2222A dabei war.
Das mit dem Leuchten ist immer wieder faszinierend.

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Heute habe ich einen 2N2222A für euch:

2N2222A habe ich da und setze die auch aktuell noch ein!

Ich glaube, ich muß Dir noch ein paar TO-18 wie BC10x / BCY59 andrehen
:-) TO-5 / TO-39 sind auch noch da.

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Manfred schrieb:
> Richard K. schrieb:
>> Heute habe ich einen 2N2222A für euch:
>
> 2N2222A habe ich da und setze die auch aktuell noch ein!
>
> Ich glaube, ich muß Dir noch ein paar TO-18 wie BC10x / BCY59 andrehen
> :-) TO-5 / TO-39 sind auch noch da.

Die kann man durchaus noch verwenden!

...hat jemand Zeit übrig, die er abgeben kann? :)

von Arno H. (arno_h)


Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Richard K. schrieb:
> So, heute haben wir einen Germanium-Transistor, einen Philips AU301. Es
> handelt sich um einen Legierungstransistor. Sieht man als
> Leistungstransistorvariante auch nicht jeden Tag:

Das ist ja schon eine modernere Ausführung :)
Die Älteren wurden noch richtig zusammengebastelt, siehe AUY21K.

Arno

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Arno H. schrieb:
> Richard K. schrieb:
>> So, heute haben wir einen Germanium-Transistor, einen Philips AU301. Es
>> handelt sich um einen Legierungstransistor. Sieht man als
>> Leistungstransistorvariante auch nicht jeden Tag:
>
> Das ist ja schon eine modernere Ausführung :)
> Die Älteren wurden noch richtig zusammengebastelt, siehe AUY21K.
>
> Arno

Hallo Arno!

Stimmt, das sieht schon sehr wild aus! :)

Grüße,

Richard

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert

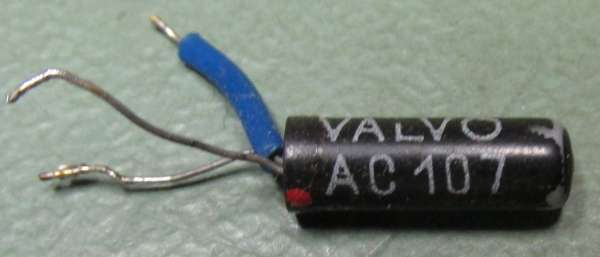

Mein einziger Ge-Transistor, den ich geöffnet habe, war ein AC107(?) imi
länglichen, silbernen Metallgehäuse.
Gefüllt war er mit einer weißen Masse. War das Wärmeleitpaste?

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Marek N. schrieb:
> Mein einziger Ge-Transistor, den ich geöffnet habe, war ein AC107(?) imi
> länglichen, silbernen Metallgehäuse.
> Gefüllt war er mit einer weißen Masse. War das Wärmeleitpaste?

Ich hatte das ja mal bei dem alten Siemens-2N3055:

https://richis-lab.de/2N3055.htm

An der Stelle würde Wärmeleitpaste keinen Sinn ergeben. Ich vermute,
dass das eine Art Trocknungsmittel war...

: Bearbeitet durch User
von äxl (Gast)


Bewertung
0 lesenswert
nicht lesenswert
SU111 SU311 hab ich n paar hier.
DDR-Darlington TO3 /TOP3 aus Stahnsdorf.
2N5160 auch, (nein, nicht aus Stansdorf :) )
desweiteren n paar KP303, SMY50, U105 und sowas...

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
äxl schrieb:
> SU111 SU311 hab ich n paar hier.
> DDR-Darlington TO3 /TOP3 aus Stahnsdorf.
> 2N5160 auch, (nein, nicht aus Stansdorf :) )
> desweiteren n paar KP303, SMY50, U105 und sowas...

Danke, aber ich muss jetzt erst mal abarbeiten was in meinem Posteingang
zu liegt. Ich bekomme sonst ein schlechtes Gewissen. :)
Ich melde mich auf jeden Fall wenn mir wieder langweilig wird!

von Arno H. (arno_h)


Bewertung
2 lesenswert
nicht lesenswert
äxl schrieb:
...
> 2N5160 auch, (nein, nicht aus Stansdorf :) )

Du weißt, dass das der PNP zum 2N3866 ist und deswegen häufig gesucht
wird?
R&S hat den oft verbaut. Der Erkenntnisüberschuss gegenüber anderen
ähnlichen HF-Transistoren wäre mager, also besser in die Rubrik Markt
damit (einen 2N3866 könnte ich ersatzweise spenden).

Arno

von Manfred (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Marek N. schrieb:
> Mein einziger Ge-Transistor, den ich geöffnet habe, war ein AC107(?)

Der Bastlertyp war AC125 (PNP), etwa das, was in Sizilium später der
BC107 (NPN) wurde. Habe ich beide noch als Einzelstück da!

Der AC107 hat ein Glasgehäuse, die fettartige Füllung habe ich nur in
den Alutöpfen gesehen.

von Mohandes H. (mohandes)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Heute habe ich einen 2N2222A für euch:

Ganz toll! 2N2222 leuchtet - sowas wußte ich nicht. Gerne mehr davon!

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Jochen F. schrieb:
> ...
> Ist es realistisch, 6 mA aus einem aufgesägten älteren 2N3055 im prallen
> Sonnenlicht zu erhalten?
> ...

Also der KD501 macht 3mA wenn ich meine Handy-LED direkt darüber halte.
(Meine Handy-LED ist verdammt hell.)
Interessanterweise ist der Strom zwischen Basis und Emitter ungefähr
gleich dem Strom zwischen Basis und Kollektor.
Die Leerlaufspannung beträgt ungefähr 0,55V. Zwischen Basis und
Kollektor evtl. 0,05V mehr. Messen kann ich zwar genau genug, aber die
LED halte ich natürlich nicht jedes Mal reproduzierbar gleich.

Bei den Germaniumtransistor sind es ungefähr 0,8mA und nicht ganz 0,1V.

von Jochen F. (jamesy)


Bewertung
0 lesenswert
nicht lesenswert
Wenn ich aus dem Homeoffice wieder im Job vor Ort erscheinen muß, dann
kann ich auch mal so einen alten 2N3055 aufdremeln. Dann teste ich das.
Es war also tatsächlich etwas dran an dem Eintrag im Elektor-Buch. Die
Werte kommen in etwa hin. Ich bin beeindruckt!

von Richard K. (richi123)


Bewertung
6 lesenswert
nicht lesenswert
Hier ein eher billiger Leistungstransistor:

3DD15D
https://www.richis-lab.de/Bipolar05.htm

Der Aufbau erinnert an die 2N3055-Fälschungen. Ich könnte mir gut
vorstellen, dass da gewisse Parallelen sind...

von manfred scheer (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Super Arbeit !

von manfred scheer (Gast)


Bewertung
1 lesenswert
nicht lesenswert
..Der Germaniumtransistor OC71 war mein erster Transistor als ich im
Alter von 13 Jahren 1973 zum Elektronik basteln anfing. Nach
Schaltplanbeispielen des "Werkbuch für Jungen"...

von Tom T. (tomth)


Bewertung
0 lesenswert
nicht lesenswert
Die Bilder sind dir gut gelungen richi123. Sind schön anzusehen.

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Danke! :)

von Richard K. (richi123)


Bewertung
5 lesenswert
nicht lesenswert
Heute nur eine Kleinigkeit: eine alte BAV45-Low-Leakage-Diode

https://richis-lab.de/Diode01.htm

Nachdem eine Diode ein halber Transistor ist, darf die BAV45 in diesen
Thread. :)


(Danke Marek!)

von Ben B. (Firma: Funkenflug Industries) (stromkraft)


Bewertung
0 lesenswert
nicht lesenswert
Zeigen diese Dioden bei Stromfluß oder im Bereich des Breakdowns
ebenfalls Leuchterscheinungen?

von Richard K. (richi123)


Bewertung
3 lesenswert
nicht lesenswert
Gute Frage! Die habe ich mir natürlich auch gestellt. :)

Es hat sich aber herausgestellt, dass die Diode bis 80V nicht
durchbricht. Das Datenblatt gibt eine Durchbruchspannung von 35V an.
Physikalisch klingt das logisch für mich: 1V Flussspannung => geringe
Dotierung => hohe Spannungsfestigkeit. Vielleicht bricht die BAV45 bei
mehr als 35V noch nicht durch, degeneriert aber langsam... Vielleicht...

(Die Flussrichtung habe ich nicht getestet, da darf bei einem
Siliziumhalbleiter eigentlich nichts leuchten.)

von Richard K. (richi123)


Bewertung
7 lesenswert
nicht lesenswert
Ich hatte noch ein paar Bilder eines SS109 im Durchbruch, sind jetzt
hier zu sehen:

https://www.richis-lab.de/Bipolar01.htm

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
Cool, was so einfache Bauteilchen für beeindruckende Geheimnisse haben
können!?

von Richard K. (richi123)


Bewertung
3 lesenswert
nicht lesenswert
Marek N. schrieb:
> Cool, was so einfache Bauteilchen für beeindruckende Geheimnisse haben
> können!?

Das war unter anderem möglich weil in deiner Sammlung mehr als ein SS109
war. :)


Ich habe wild spekuliert warum der Bereich über dem Emitteranschluss bei
geringem Strom dunkel bleibt:

- Einfluss des Emitterpotentials?
Dagegen spricht das Leuchten unterhalb der Emitteranbindung.

- Einfluss der fehlenden Basis-Metallisierung (höherer Widerstand zum
aktiven Bereich)?
Dagegen spricht ebenfalls das Leuchten unterhalb der Emitteranbindung.

- Zufall mit einem der beiden Punkte von oben?
Wer weiß...

???

Aber schön, dass man wie beim 2N2222 wieder erahnen kann wie der Ausfall
wahrscheinlich ablief.

von Jörg R. (solar77)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Richard,

schöne Bilder...wie immer😀👍

Ich hatte Dir ja auch noch ICs wie den CA3161 bzw. CA3162 versprochen.
Das habe ich nicht vergessen, und die kommen auch noch.

An was hast Du noch Interesse? Ich habe z.B. auch noch einen Uhrenchip
ICM7045, Gehäuse DIL28, um nur ein Beispiel zu nennen. Mein Fundus ist
recht umfangreich und ich stelle Dir gerne einiges kostenlos zur
Verfügung. Darunter sind auch Epromms und vieles anderes. Halt was sich
in 35 Jahren ansammelt😀😫

Wie sieht es mit Led-Displays aus? Besteht hier Interesse? Sind die
überhaupt interessant?

: Bearbeitet durch User
von Richard K. (richi123)


Bewertung
6 lesenswert
nicht lesenswert
Danke! :)

Interesse hab ich grundsätzlich an allem. Je ausgefallener desto
interessanter. Moderne ICs haben oft so geringe Strukturbreiten, dass
ich nicht mehr viel auflösen kann. Dennoch helfen Bilder von solchen
Teilen manchmal. So konnte ich zum Beispiel zeigen, dass die
Mikrocontroller der CH55x-Serie zum Großteil das gleiche Die enthalten:
https://richis-lab.de/CH55x.htm
LEDs habe ich auch schon mal freigelegt:
https://richis-lab.de/LED_02.htm
Das Material ist da meist schwieriger, das zieht sich wie flüssiger
Kunststoff und wird nicht spröde unter Hitze. Oder meintest du ganze
LED-Bildschirme? Sowas wie hier:
https://richis-lab.de/tcm_rg.htm
Nicht ganz uninteressant aber man sieht nicht allzu viel...

Ich freue mich über dein Angebot, aber lass dir ruhig noch ein bisschen
Zeit. Mein Posteingang ist mittlerweile echt sehr gut voll. Das muss ich
erst mal abarbeiten, sonst bekomme ich ein schlechtes Gewissen.

von Carsten S. (dg3ycs)


Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hi Richard,

Interessante Bilder,
einigen davon kann man definitiv auch aus ästhetischer Sicht das
Prädikat "gelungen" zusprechen.

Da du jetzt auch Transistoren "bearbeitest" mal die Frage ob du an ein
paar älteren Exoten aus meinem Fundus interessiert bist.
Ich hätte da z.B.

* 2N2081 im lange ausgestorbenen TO36 Gehäuse anzubieten.
Germanium PNP Leistungstransistor mit wahnsinnigen 10kHz als
Transitfrequenz.
(NOS)

* 2N1561 - Ge- HF Transistor im TO-107 Gehäuse
(Noch in OVP)

* 2N3375 - Si-NPN HF Leistungstransistor im TO-60 Gehäuse
(Ich habe NOS und Ausgelötete. Der Gehäuseboden besteht aus
Keramikmaterial. Die NOS Bauteile haben weißes Material, mit hoher
Wahrscheinlichkeit BeO, gebrauchte habe ich aber auch mit
rosa-Keramikboden, also mit chance auf etwas unkritisches, zum öffnen
sicher besser - trotzdem vorsicht)

An IC habe ich leider, zumindest dem Wissen nach, leider nichts so
wirklich spannendes. Was vielleicht interessant sein könnte wäre ein
SO42P, ein symetrischer HF Mischer
https://www.box73.de/file_dl/bauelemente/SO42.pdf

Falls interessant hätte ich auch noch HF Endstufenmodule in
Hybridtechnik. (z.B. BGY38) Diese enthalten BeO, allerdings nur in Form
von zwei kleinen Plättchen unter den beiden Leistungstransistor-Die
(Die sind als Inseln mit umlaufendem "Wassergraben" in das Modul
eingelassen. Mit etwas wissen gefahrlos zu öffnen, könnte dir aber auch
ein bereits geöffnetes Schicken. (das ganze Modul ist innen aber mit
einem klarem weichen Schutzüberzug überzogen)

Einfach mit Adresse melden Falls Interesse vorhanden, dann mache ich ein
Päcken fertig.

Gruß
Carsten

P.S. Was mir gerade noch einfällt: Ich hätte auch noch frühe Eproms vom
Typ CDP18u42 die sich elektrisch anders verhalten als die typischen
27er.
GGF interessant ob da auch im Aufbau unterschiede sind.
Dann noch Bipolar Proms vom Typ Fujitsu MB7128 (Ich weiß da aber nicht
op die intern Eprom sind oder mit Fuse-Strecken arbeiten)
Und noch Siemens S353, eine art Prom mit sehr geringer Dichte die
tatsächlich nach dem fuse Prinzip programmiert wird.
(Alles Bausteine die zur Kanalprogrammierung in Betriebsfunkgeräten aus
der Zeit ende 70er bis Ende 80er Jahre verwendet wurden)

von Marek N. (bruderm)


Bewertung
7 lesenswert
nicht lesenswert
Gratuliere! Jetzt hat unser Richard es sogar auf die Startseite
geschafft!
Beitrag "Das Innenleben von Transistoren und Operationsverstärkern"

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Sehr schön! :)

@Carsten: Ich habe dir eine PN geschrieben.

von Jörg R. (solar77)


Bewertung
0 lesenswert
nicht lesenswert
Marek N. schrieb:
> Gratuliere! Jetzt hat unser Richard es sogar auf die Startseite
> geschafft!
> Beitrag "Das Innenleben von Transistoren und Operationsverstärkern"

Zurecht!😀

Ein klasse Projekt was Richard da macht. Meinen Respekt hat er👍😀

von Richard K. (richi123)


Bewertung
7 lesenswert
nicht lesenswert
Hallo Leute,

heute habe ich einen Siemens ASY25 für euch, einen
PNP-Kleinsignal-Germanium-Legierungstransistor. :)

https://www.richis-lab.de/Bipolar06.htm

Das waren noch Zeiten...

Danke an Roland!

Viele Grüße,

Richard

von Marek N. (bruderm)


Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Wunderschön!
Bereits vor über 22 Jahren durfte ich diesen Aufbau für meine
Amateurfunk-Prüfung lernen und auch heute noch ist der
Legierungstransistor mit Indiumpille Prüfungsstoff:
https://www.darc.de/der-club/referate/ajw/lehrgang-te/e13/
Denn wir alle wissen: "Der Funkamateur ist fortschrittlich. Er hält
seine Station stets auf dem Stand der Technik" [1], [2] -- Auf dem Stand
von 1928 wohlgemerkt, denn aus genau diesem Jahr stammt das Zitat ;-)

[1] http://www.arrl.org/amateur-code
[2]
http://www.arrl.org/files/file/DXCC/Eth-operating-EN-ARRL-CORR-JAN-2011.pdf

von Roland F. (rhf)


Bewertung
1 lesenswert
nicht lesenswert
Hallo,
Richard K. schrieb:
> heute habe ich einen Siemens ASY25 für euch, einen
> PNP-Kleinsignal-Germanium-Legierungstransistor. :)

Faszinierend! Die Strukturen wirken gegenüber der heutigen Technik doch
ziemlich grobschlächtig, das sieht ja teilweise aus wie gedengelt. :-)
Man kann deutlich sehen das es sich um Fertigungsverfahren aus den
Anfängen der Halbleitertechnik handelt.
Und wieder musste ich sofort bei den Bildern mit dem eingefügten
200µm-Massstab an die heute möglichen Strukturgrößen denken. Was für
eine Entwicklung von den Anfängen bis heute!

rhf

P.S.
Die Bildqualität ist wieder exzellent und zeigt das solche
Dokumentationen alter Technik auch ihren ästhetischen Reiz haben. Einige
Aufnahmen könnte ich mir gerahmt gut an der Wand vorstellen.

von Roland F. (rhf)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,
Marek N. schrieb:
> ...und auch heute noch ist der Legierungstransistor mit
> Indiumpille Prüfungsstoff:
> https://www.darc.de/der-club/referate/ajw/lehrgang-te/e13/

Unglaublich...

> Denn wir alle wissen: "Der Funkamateur ist fortschrittlich. Er hält
> seine Station stets auf dem Stand der Technik" [1], [2] -- Auf dem Stand
> von 1928 wohlgemerkt, denn aus genau diesem Jahr stammt das Zitat ;-)

Naja, stimmt ja irgend wie. Immerhin beschäftigt man sich schon mit
Transistoren statt nur mit Röhren.

rhf

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
Bei der orangen Pampe meinte Frauchen: "Tomatensauce" ^.^

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Vielleicht muss ich doch mal einen Kalender oder einen Bildband
rausbringen... :)

Zum Thema Tomatensoße: Probiert habe ich das Zeug nicht, also wer weiß.
:)

von 2 Cent (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Marek N. schrieb:
> "Tomatensauce"
Mein Spontangedanke: Ajvar, also lecker eingekochte/getrocknete Paprika
in Olivenöl... das leitet die Wärme vielleicht wirklich besser als
Vaseline :D

@Richard: wie immer; geniale Bilder, danke!
+1000


Idee zum Thema leuchten der revers bestromten Basisstrecke: Bei der
nächsten Gelegenheit (vulgo: bei mir wohl eher nicht in den nächsten 150
Jahren) könnte ein Soundfile interessant sein. Rauschen in Abhängigkeit
des Stromflusses. Zu erwarten: Mit steigendem Konstantstrom wird die
sich einstellende Spannung weniger rauschen.

EDIT: bitte nicht missverstehen, ist nur eine Schnappsidee, keinerlei
Forderung an dich. Du hast dir schon mit den gezeigten visuellen
Eindrücken die maximal erreichbare Punktzahl verdient :D

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Ajvar könnte es auch sein, stimmt! :)

Danke für das Lob!

Anregungen sind immer willkommen. Solange sie mit für mich vertretbaren
Aufwand umsetzbar sind baue ich sie gerne ein.
Das "nächste Leuchten" ist "leider" schon dokumentiert, das werde ich
heute Nacht wahrscheinlich noch hochladen. Sehr interessant mal wieder.
:)
Ich habe gerade mal schnell das Oszilloskop angeschlossen (1/10, 100MHz,
20mV/div). Da sehe ich auf den ersten Blick nur das Rauschen von
Netzteil, Oszilloskop und dem ganzen Aufbau. Muss mal ausprobieren wie
das mit einem besseren Aufbau aussieht...

von Richard K. (richi123)


Bewertung
7 lesenswert
nicht lesenswert
Heute habe ich ein BUX22 für euch, einen recht eindrucksvollen
Leistungstransistor:

https://richis-lab.de/Bipolar07.htm

Neben dem imposanten Aufbau an sich bietet dieser BUX22 noch eine
Überraschung und eine Erkenntnis:
1. Es handelt sich zwar um ein Originalteil, allerdings um ein Altes,
das einen neuen Deckel erhielt. Das habe ich auch noch nicht gesehen.
Meine Vermutung: ST hat alte Teile requalifiziert (oder requalifizieren
lassen) und dann mit einem neuen Deckel als Neuteile deklariert.
2. Im Rahmen der Analyse der LTZ1000 wurde schon mal spekuliert, ob
unregelmäßige Leuchterscheinungen im Lawinendurchbruch durch nicht
homogene pn-Grenzflächen entstehen oder ob an Unregelmäßigkeiten neben
den pn-Grenzflächen freie Ladungsträger leichter rekombinieren und es
daher dort zu einzelnen Leuchtpunkten kommt.
Dank des BUX22 kann man die Frage jetzt beantworten. Auf einem Die
befinden sich mehrere Störstellen. In diesem Bereichen tritt das
Leuchten des zweiten Durchbruchs zuerst und heller auf. Im Detail
betrachtet leuchten aber nicht die Störstellen, sondern der Bereich
daneben. Das bedeutet das punktuelle Leuchten tritt an Stellen mit
höherer Feldstärke auf.

Danke an Stephan D. für den BUX22!

: Bearbeitet durch User
von Mohandes H. (mohandes)


Bewertung
0 lesenswert
nicht lesenswert
Ganz tolle Bilder Richard, wie üblich! Besonders hat mir der
ASY25 gefallen. Gerne mehr, auch ältere Typen.

Das mit dem Leuchten der BE-Strecke hatte ich letztens auf Deiner Seite
erstmals gesehen. Ist das eine Wellenlänge oder mehrere. Und welcher
Effekt findet da eigentlich im Detail statt (habe ich evtl. überlesen)?

von Richard K. (richi123)


Bewertung
6 lesenswert
nicht lesenswert
Mohandes H. schrieb:
> Ganz tolle Bilder Richard, wie üblich! Besonders hat mir der
> ASY25 gefallen. Gerne mehr, auch ältere Typen.
>
> Das mit dem Leuchten der BE-Strecke hatte ich letztens auf Deiner Seite
> erstmals gesehen. Ist das eine Wellenlänge oder mehrere. Und welcher
> Effekt findet da eigentlich im Detail statt (habe ich evtl. überlesen)?

Danke, freut mich!

Bei den Bauteilen arbeite ich mich quer durch die Bank. Technik, Alter,
Bauform, ich versuche alles abzudecken. :)

Zum Thema "Leuchten":
Rekombinieren in einem Siliziumhalbleiter Ladungsträger, so kommt es
erst mal zu keinem sichtbaren Leuchteffekt. Die Energieniveaus der
Ladungsträger sind so niedrig, dass die abgestrahlte Wellenlänge im
Infraroten liegt (SiC-Halbleiter leuchten übrigens im Normalbetrieb
blau).
Betreibt man einen pn-Übergang allerdings im Lawinendurchbruch, so kommt
es zu Stossionisationen. Das heißt die im elektrischen Feld
beschleunigten Elektronen schlagen andere Elektronen aus den Atomen. Das
ist ein eher undefinierter Prozess, bei dem die Elektronen auf
verschiedene und auch höhere Energieniveaus gehoben werden. Von da aus
führen Rekombinationen zur Abstrahlung von diversen Wellenlängen, auch
im sichtbaren Bereich.

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
So kann man dann ja auch die Qualität der Masken checken.

Richard, machst du gut!

NE602 und TDA7396 würden mich interessieren.

von Soul E. (souleye)


Bewertung
0 lesenswert
nicht lesenswert
Abdul K. schrieb:

> (...) und TDA7396 würden mich interessieren.

So einer grinst mich hier gerade an. Falls Richard K. noch keinen hat
--> pn, dann tüte ich den ein.

von Abdul K. (ehydra) Benutzerseite


Bewertung
-1 lesenswert
nicht lesenswert
Mit dicken Backen oder wie?

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Danke!

Ein LM3886 hat letztens lieber das zeitliche gesegnet als sein Inneres
zu offenbaren. Ich hoffe, dass ich mit diesen Packages keine Pechsträhne
erwischt habe... :)

Den NE602 habe ich mal auf die Liste genommen, aktuell liegt aber noch
zu viel rum. :)

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Achso, wegen dem Metallflansch. hm


Den NE602 hatte ich mal auf Offsetspannung untersucht. Da gabs krasse
Offsets aus einer Tüte gutgemischter Jahrgänge. Vielleicht offenbart ja
das Chipfoto, wieso das so ist. Die Struktur müßte ja dann extrem
asymmetrisch sein.

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Normalerweise habe ich mit einem Metallflansch kein Problem. Schließlich
habe ich auch den Sanken-Brocken gut aufbekommen:
https://www.richis-lab.de/2SC2922.htm
Das Die des LM3886 zerbröselte irgendwie absolut grundlos... :( Naja,
muss nichts heißen. So schnell wird nicht aufgegeben. Die Erfolgsquote
liegt eben "nur" bei 85-95%...

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
"Nach einem Überstreichen des Chips mit Kreide lässt sich die
Beschriftung relativ gut ablesen."
Gute Idee, muß ich mal ausprobieren.

von Joerg B. (thals)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Richard: Besteht Interesse an einem HF-Power-MOSFET (1.8-2GHz)?
Ist allerdings im Keramikgehaeuse.

https://www.nxp.com/docs/en/data-sheet/MRF18060A.pdf

von Richard K. (richi123)


Bewertung
3 lesenswert
nicht lesenswert
Joerg B. schrieb:
> @Richard: Besteht Interesse an einem HF-Power-MOSFET (1.8-2GHz)?
> Ist allerdings im Keramikgehaeuse.
>
> https://www.nxp.com/docs/en/data-sheet/MRF18060A.pdf

Hallo Jörg,

da besteht auf jeden Fall Interesse!
Nachdem ich so ein Schätzchen noch nicht aufgemacht habe kann ich nichts
versprechen, aber ich würde es gerne versuchen.

Grüße,

Richard

von Ben B. (Firma: Funkenflug Industries) (stromkraft)


Bewertung
-1 lesenswert
nicht lesenswert
@Jörg
An so einem Transistor hätte ich eher Interesse, um den seinem
ursprünglichen Verwendungszweck zuzuführen. Den zu schlachten wäre
irgendwie schade.

von Richard K. (richi123)


Bewertung
5 lesenswert
nicht lesenswert
Ben B. schrieb:
> @Jörg
> An so einem Transistor hätte ich eher Interesse, um den seinem
> ursprünglichen Verwendungszweck zuzuführen. Den zu schlachten wäre
> irgendwie schade.

...aber dennoch interessant... :)

Ich kann jeden verstehen, der bei der Zerstörung eines solchen,
funktionsfähigen Teils einen gewissen Schmerz oder vielleicht sogar
etwas Ärger verspürt.
Andererseits denke ich mir, dass es nur ein Teil ist, das ich zerlege.
Dabei generiere ich mindestens interessante Bilder, teilweise auch ein
paar Erkenntnisse. Das alles ist ja nicht für die Tonne. Wenn der eine
oder andere etwas lernt oder etwas hilfreiches mitnehmen kann, dann hat
das Opfer schon einen Sinn.

von Ben B. (Firma: Funkenflug Industries) (stromkraft)


Bewertung
-1 lesenswert
nicht lesenswert
Hmm Ärger ist das falsche Wort. Es ist eben nur irgendwie schade um
funktionsfähige Teile. Bei Teilen, die eine Beschädigung haben oder
außerhalb ihrer Specs sind, ist's mir völlig egal, da sehe ich auch
lieber Bilder vom Inneren **gg**, aber bei hochwertigen voll
funktionsfähigen Teilen finde ich es irgendwie "unnnötig" würde ich
sagen.

Oder auch bei sehr alten Teilen, die sowieso niemand mehr einsetzt weil
es weit bessere gibt oder bei billigen Teilen ist's mir auch egal.

Gibt aber eben Teile, die teuer sind oder die generell außergewöhnliche
Werte haben (z.B. 150V/30A OPVs) und da finde ich es nicht sinnvoll,
intakte Exemplare nur für Bilder zu schlachten.

: Bearbeitet durch User
von Richard K. (richi123)


Bewertung
7 lesenswert
nicht lesenswert
Solange die Teile noch einigermaßen verfügbar sind sehe ich es weniger
kritisch. Dann geht es nur noch um Geld, das für den Besitzer mehr oder
weniger real ist. Und wenn jemand "das Geld" für ein paar schöne Bilder
und gewisse Erkenntnisse spenden will, so nehme ich es dankend an.
Natürlich könnte der Besitzer das Bauteil auch für ein nettes Projekt
stiften, das wollte er aber anscheinend nicht. Gerade bei besonderen
Bauteilen habe ich die Erfahrung gemacht, dass sie gerne von Leuten (die
sie durchaus wertschätzen) eingelagert werden und nie wieder das Licht
zu sehen bekommen. Es gibt natürlich auch Ausnahmen...

von Mohandes H. (mohandes)


Bewertung
2 lesenswert
nicht lesenswert
Richard K. schrieb:
> Gerade bei besonderen Bauteilen habe ich die Erfahrung gemacht, dass sie
> gerne von Leuten (die sie durchaus wertschätzen) eingelagert werden und
> nie wieder das Licht zu sehen bekommen.

Finde ich auch: besser ein (seltenes) Bauteil wird im Dienst der
Wissenschaft und der Allgemeinheit 'geschlachtet' als daß es auf ewig in
den Untiefen eines Kellers liegt und nie wieder ans Licht kommt!

Bei Röhren wäre ich da zurückhaltender, es gibt aber auch welche die man
einigermaßen gut fotografieren kann ohne den Glaskolben zu zerstören.
Z.B. die russische 2SH27L bei der man sehr schön Steuer-, Schirm- &
Bremsgitter sehen kann. Oder eben defekte Röhren nehmen.

Mir fehlt allerdings das richtige Equipment um da schöne Bilder zu
machen.

Richi, weiter so! Ganz tolle Bilder und gute Erklärungen dazu (vor allem
die farblich unterlegten Blöcke samt Erläuterungen gefallen mir).

: Bearbeitet durch User
von Joerg B. (thals)


Bewertung
5 lesenswert
nicht lesenswert
Ich unterstelle mal, dass die wenigsten einen konkreten Anwendungszweck
fuer Spezialteile wie meinen 60W-Transistor fuer das GSM-Band, oder
einen 150V/30A-OPV haben. Spieltrieb gildet nicht, DAS faende ich schade
um die Teile :)
Ich finde die Arbeit von Richard sehr unterstuetzenswert, da ist der
Transistor schon an der richtigen Stelle - und wir koennen alle etwas
davon lernen.

@Richard: Post ist auf dem Weg.

: Bearbeitet durch User
von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Dankeschön! :)

von Richard K. (richi123)


Bewertung
6 lesenswert
nicht lesenswert
So, heute habe ich einen anderen BUX22 hochgeladen:

https://richis-lab.de/Bipolar08.htm

Hier handelt es sich anscheinend wirklich um ein neueres Bauteil im
Gegensatz zum ersten, nur neu eingehausten BUX22
(https://richis-lab.de/Bipolar07.htm).

Und siehe da, der neue BUX22 ist auf Halbleiter-Niveau anders aufgebaut!
Er besitzt einen sogenannten perforated emitter wie er auch im Sanken
2SC2922 eingesetzt wurde (https://richis-lab.de/2SC2922.htm).

Ich gehe davon aus, das beide, der alte und der neue BUX22,
Originalteile aus verschiedenen Generationen sind.

von Sven S. (schrecklicher_sven)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Ein einzelner Chip mit der gleichen Fläche hätte gerade so noch Platz.
Ich habe früher auch gerne Gehäuse geöffnet, um zu sehen was da drin
ist.
Da gab es durchaus so riesige Chips. Einer davon war der BDY57.
Welchen Grund gibt es, zwei Transistoren in einem Gehäuse parallel zu
schalten?

von Richard K. (richi123)


Bewertung
4 lesenswert
nicht lesenswert
Ich könnte mir vorstellen, dass es mehrere Gründe für zwei Dies gibt.
Ein Punkt ist die Ausbeute bei der Herstellung: Je größer die Fläche der
einzelnen Chips desto höher der Ausschuss bei gleicher Fehlerverteilung
auf einem Wafer.
Dazu kommt dann noch die Variabilität: Mit einem Die macht man den
"kleinen Transistor", mit zwei Dies macht man den "großen Transistor".
Mehr Teile, weniger Variationen => weniger Stückkosten

von Abdul K. (ehydra) Benutzerseite


Bewertung
2 lesenswert
nicht lesenswert
Zwei Dies passen doch auch besser in die runde Form des Gehäuses.
Bestimmt wären sowieso doppelte Bondierungen notwendig gewesen, bei den
Strömen.

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Ein Nachtrag zum älteren BUX22:
https://www.richis-lab.de/Bipolar07.htm

Ich habe die Bücher gewälzt. Mir ist ja schon aufgefallen, dass die
Metallage die Emitterfläche nur in einem auffällig dünnen Streifen
kontaktiert. Dieser Aufbau hat einen Namen: "wide-emitter
narrow-contact". Der dadurch leicht erhöhte Widerstand im Emitter sorgt
dafür, dass sich der Stromfluss gleichmäßig über den Transistor
verteilt. Wahrscheinlich ist das auch ein Grund warum man ohne Weiteres
zwei Dies parallel schalten konnte.
Ich habe den Text entsprechend aktualisiert.

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
Also eine Art Emitter-Gegenkopplung.

von Hp M. (nachtmix)


Bewertung
0 lesenswert
nicht lesenswert
Dieter W. schrieb:
> Hier noch ein anderer Exot, 2N1671B Unijunction von TI, Datecode 6919.
> Da geb ich aber nur den auf dem Foto her, die Broker verlangen 80 bis
> 200$ für die Dinger.

Warum auch immer.
Den 2N2646 gibts sogar bei Reichelt für 1,99€

von Hp M. (nachtmix)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Zum Thema "Leuchten":
> Rekombinieren in einem Siliziumhalbleiter Ladungsträger, so kommt es
> erst mal zu keinem sichtbaren Leuchteffekt. Die Energieniveaus der
> Ladungsträger sind so niedrig, dass die abgestrahlte Wellenlänge im
> Infraroten liegt (SiC-Halbleiter leuchten übrigens im Normalbetrieb
> blau)

Doch, auch in Flussrichtung leuchten Si-Sperrschichten - wenngleich mit
sehr miserablem Wirkungsgrad. Das ist, wie vieles in der Quantenwelt,
eine Frage von Wahrscheinlichkeiten, die für ein Leuchten beim Übergang
hier sehr gering sind. Natürlich kann man das emittierte IR-Licht auch
nicht mit blossem Auge sehen, und Lichtdetektoren oder Kameras, die auf
Si-Technologie beruhen, werden auch nicht darauf ansprechen.
Immerhin hat man dieses Restleuchten schon vor langer Zeit benutzt um
die Funktion von oder Fehler in ICs zu analysieren.
Da die Strukturen moderner ICs aber viel kleiner als 1µm sind, hat sich
dieses Thema aber wohl weitgehend erledigt.
Heute gibt es ja auf dem Surplus-Markt für kleines Geld APD der 1550nm
Glasfasertechnik. Vielleicht bastelt trotzdem mal jemand einen Scanner
damit?

: Bearbeitet durch User
von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Hp M. schrieb:
> Richard K. schrieb:
>> Zum Thema "Leuchten":
>> Rekombinieren in einem Siliziumhalbleiter Ladungsträger, so kommt es
>> erst mal zu keinem sichtbaren Leuchteffekt. Die Energieniveaus der
>> Ladungsträger sind so niedrig, dass die abgestrahlte Wellenlänge im
>> Infraroten liegt (SiC-Halbleiter leuchten übrigens im Normalbetrieb
>> blau)
>
> Doch, auch in Flussrichtung leuchten Si-Sperrschichten - wenngleich mit
> sehr miserablem Wirkungsgrad. Das ist, wie vieles in der Quantenwelt,
> eine Frage von Wahrscheinlichkeiten, die für ein Leuchten beim Übergang
> hier sehr gering sind. Natürlich kann man das emittierte IR-Licht auch
> nicht mit blossem Auge sehen, und Lichtdetektoren oder Kameras, die auf
> Si-Technologie beruhen, werden auch nicht darauf ansprechen.
> Immerhin hat man dieses Restleuchten schon vor langer Zeit benutzt um
> die Funktion von oder Fehler in ICs zu analysieren.
> Da die Strukturen moderner ICs aber viel kleiner als 1µm sind, hat sich
> dieses Thema aber wohl weitgehend erledigt.
> Heute gibt es ja auf dem Surplus-Markt für kleines Geld APD der 1550nm
> Glasfasertechnik. Vielleicht bastelt trotzdem mal jemand einen Scanner
> damit?

Dann war meine Aussage
"Rekombinieren in einem Siliziumhalbleiter Ladungsträger, so kommt es
erst mal zu keinem sichtbaren Leuchteffekt"
aber schon richtig. IR sehe ich nicht. :)

Mit IR-sensitivem Equipment kann man natürlich auch dieses Leuchten
sichtbar machen.

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Marek N. schrieb:
> Also eine Art Emitter-Gegenkopplung.

Genau!


Hp M. schrieb:
> Unijunction

Wenn mich gerade nicht alles täuscht liegt sowas schon in der Inbox. :)

von Axel R. (axlr)


Bewertung
0 lesenswert
nicht lesenswert
Arno H. schrieb:
> äxl schrieb:
> ...
>> 2N5160 auch, (nein, nicht aus Stansdorf :) )
>
> Du weißt, dass das der PNP zum 2N3866 ist und deswegen häufig gesucht
> wird?
> R&S hat den oft verbaut. Der Erkenntnisüberschuss gegenüber anderen
> ähnlichen HF-Transistoren wäre mager, also besser in die Rubrik Markt
> damit (einen 2N3866 könnte ich ersatzweise spenden).
>
> Arno

Sicher weiss ich das. ich stelle hier aber nichts mehr ein.
Am Ende wird's eh wieder komplett zerrissen. Hab ich keine Lust drauf
und auch nicht nötig.
Aussderdem gibts die Dinger günstig beim e b a y. Da kann ich mir gut
vorstellen, was hier wieder abgeht, wenn ich auch nur "Pfümpf Euro" für
einen haben wöllte...

Gruß, Äxl

von Richard K. (richi123)


Bewertung
5 lesenswert
nicht lesenswert
N´Abend!

Heute habe ich die BUX22-Trilogie mit einem gefälschten BUX22
komplettiert:

https://richis-lab.de/Bipolar09.htm

Dieser BUX22 kann mich den Originalen sicherlich nicht mithalten.
Interessant ist aber seine MESA-Struktur.

von Hp M. (nachtmix)


Bewertung
0 lesenswert
nicht lesenswert
"Wie beim 3DD15D wurde auch hier eine halbdurchsichtige, gelbliche Masse
verwendet, um das Die auf dem Heatspreader und den Heatspreader auf der
Grundplatte zu befestigen. Vermutlich handelt es sich um eine Art
Wärmeleitkleber. Der Wärmeleitkleber vereinfacht die Montage im
Vergleich zu einer Lötverbindung, die Wärmeleitfähigkeit ist allerdings
schlechter."
Gold und darüber Silikonpampe evtl?
Gold bildet mit Silizium ein Eutektikum, das schon bei 370°C schmilzt
und öfter zum Hartlöten der Dice verwendet wird.
https://en.wikipedia.org/wiki/Eutectic_bonding

von Richard K. (richi123)


Bewertung
3 lesenswert
nicht lesenswert
Gold mit einer durchsichtigen Silikonschicht halte ich für
unwahrscheinlich.
Sind Dies mit Gold gebondet, so ist das außerhalb des Dies noch zu
sehen. Davon sehe ich hier aber nichts.
Beim vorletzten Bild ist diese Pampe besser zu sehen. Das scheint mir
durchaus ein von sich aus leicht gelblicher Kleber zu sein.

von F. F. (foldi)


Bewertung
4 lesenswert
nicht lesenswert
Richard K. schrieb:
> Heute habe ich die BUX22-Trilogie mit einem gefälschten BUX22
> komplettiert:

Sehr geil Richard. Tolle Bilder und tolle Erkenntnisse, die wir hier
durch dich gewinnen.

von Hp M. (nachtmix)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Beim vorletzten Bild ist diese Pampe besser zu sehen. Das scheint mir
> durchaus ein von sich aus leicht gelblicher Kleber zu sein.

Dann könnte es sich um ein Polyimid-Harz (Kapton) handeln, wie es wohl
auch die Dice auf den linken Transistor im letzten Bild bedeckt. Dieser
Kleister hält kurzzeitig auch 400°C aus. Ich habe ihn bisher aber nur
bei manchen DRAMs im Keramikgehäuse gesehen, wo er als Schutz vor
Entladung der Speicherkondensatoren durch die Alpha-Teilchen aus dem
Gehäuse dient. Andere Hersteller verwenden an der Stelle glasklares
Silikon.
K.A. ob die Materialwahl technische Gründe hat oder nur zur
Patentumgehung dient.

: Bearbeitet durch User
von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Polyimid nutzt man auch bei Speicherbausteinen im Epoxid-Package.
Der verzicht auf eine Lotverbindung dürfte auf jeden Fall in der
Fertigung günstiger sein.

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Dank Manfred haben wir jetzt mal ein paar Bilder eines RCA 2N3055H:

https://richis-lab.de/2N3055_05.htm

Ich werde hier nicht alles noch einmal schreibe, lest selbst. :)

Die 2N3055-Seite habe ich allgemein überarbeitet:

https://richis-lab.de/2N3055.htm

Der RCA 2N3055 (ohne H) folgt demnächst, dann haben wir da auch endlich
bessere Bilder. Die bisherigen Bilder des RCA 2N3055 sind halt doch
schon "recht alt".

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Dank Manfred haben wir jetzt mal ein paar Bilder eines RCA 2N3055H:
> https://richis-lab.de/2N3055_05.htm

> Die 2N3055-Seite habe ich allgemein überarbeitet:
> https://richis-lab.de/2N3055.htm

Danke!

> Der RCA 2N3055 (ohne H) folgt demnächst,
> dann haben wir da auch endlich bessere Bilder.

Einen RCA 2N3055 hast Du, ich sehe da am Die keinen Unterschied zu dem
2N3055H. Da könnte die Erklärung greifen, dass RCA den Prozess
umgestellt hat und die H eigentlich die ursprüglich alten 3055 waren.

https://de.wikipedia.org/wiki/2N3055#Entwicklungsgeschichte

Ich kann nicht nachvollziehen, wann ich die 2N3055 eingesackt habe, in
der Fertigung hatte ich etwa 1973..75 damit zu tun.

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Manfred schrieb:
> Danke!

Gerne!

Manfred schrieb:
>> Der RCA 2N3055 (ohne H) folgt demnächst,
>> dann haben wir da auch endlich bessere Bilder.
>
> Einen RCA 2N3055 hast Du, ich sehe da am Die keinen Unterschied zu dem
> 2N3055H. Da könnte die Erklärung greifen, dass RCA den Prozess
> umgestellt hat und die H eigentlich die ursprüglich alten 3055 waren.
>
> https://de.wikipedia.org/wiki/2N3055#Entwicklungsgeschichte
>
> Ich kann nicht nachvollziehen, wann ich die 2N3055 eingesackt habe, in
> der Fertigung hatte ich etwa 1973..75 damit zu tun.

Wie gesagt, die Bilder des 2N3055(ohne H) sind relativ alt und daher
nicht so gut. Der RCA 2N3055 passt daher sehr gut in die Reihe. Danke!
:)
Die Oberflächen scheinen anders zu sein. Das wird die nächsten Tage noch
besser zu sehen sein. Die Oberfläche des 2N3055 mit H scheint gröber
strukturiert zu sein als die Oberfläche des 2N3055 ohne H. Das würde
meines Erachtens zu den Herstellungsprozessen passen: Die Oberflächen
der hometaxialen Transistoren entstehen durch mechanische Prozesse, die
Oberflächen der epitaxialen Transistoren kristallisieren auf dem
Kollektor und könnten so durchaus feinere Strukturen aufweisen.

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Die 2N3055-Seite habe ich allgemein überarbeitet:

Irgend wie fehlt da noch ein Leichtgewicht von Motorola?!

von ### (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
> Richard K. schrieb:
>> Die 2N3055-Seite habe ich allgemein überarbeitet:
>
> Irgend wie fehlt da noch ein Leichtgewicht von Motorola?!

BDX18 daneben legen, falls mal einer auftaucht.
---
Siemens ab 1973 lt. dl7avf.info

von ### (Gast)


Bewertung
0 lesenswert
nicht lesenswert
> ---
> Siemens ab 1973 lt. dl7avf.info


Als Notiz aus dem
Einzelhalbleiter Industrie-Typen, Datenbuch 1976/77;

Einfach-diffundiert

wie RCAs H bzw. deren Urversion.

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Teo D. schrieb:
> Richard K. schrieb:
>> Die 2N3055-Seite habe ich allgemein überarbeitet:
>
> Irgend wie fehlt da noch ein Leichtgewicht von Motorola?!

Kommt noch! Es ist noch viel zu tun... :)

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
>> Die 2N3055-Seite habe ich allgemein überarbeitet:
> Irgend wie fehlt da noch ein Leichtgewicht von Motorola?!

Ich bin mir sicher, dass der noch kommt.
Dann fehlt noch der kleine Bruder 2N3054, leider nicht RCA.

Wenn Richard die heil auf bekommt, auch noch der Texas TIP3055.

Sein Problem wird sein, dass der Tag nur 24 Stunden hat :-)

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Sehr richtig, die 24 Stunden schränken schon extrem ein. :)

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Manfred schrieb:
> Ich bin mir sicher, dass der noch kommt.

Sicherheitshalber schick ich im einen... und noch 2-3 andre Teile. :)

von Manfred (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Teo D. schrieb:
>> Ich bin mir sicher, dass der noch kommt.
>
> Sicherheitshalber schick ich im einen...

Die hat er schon, und noch drölf andere Halbleiter.

von Teo D. (teoderix)


Bewertung
0 lesenswert
nicht lesenswert
Manfred schrieb:
> Die hat er schon, und noch drölf andere Halbleiter.

Wenn du das sagst.... Dann bekommt er halt nicht von mir und spar mir
die 1,90!

von Fabian H. (fabianh84)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab Richard auch schon meine Bauteil-Listen geschickt, mit dem
Hinweis auf freie Auswahl ;-).

Was 3055er angeht, kann ich noch die Folgenden bieten :-)

Schönen Abend!

von Richard K. (richi123)


Bewertung
3 lesenswert
nicht lesenswert
Lasst mich noch ein paar Teile abarbeiten, dann können wir den Stapel
gerne wieder aufstocken. :)

Jetzt erst mal der RCA 2N3055 von Manfred:

https://richis-lab.de/2N3055_02.htm

Mit den neuen, besseren Bildern bin ich mir ziemlich sicher, dass man
bei genug Vergrößerung hometaxial und epitaxial über die
Oberflächenstruktur unterscheiden kann. Über die
Basis-Emitter-Durchbruchspannung lässt sich das Fertigungsverfahren
anscheinend nicht sicher bestimmen (15V vs. 19V).

Interessant... :)

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Fabian H. schrieb:
> Was 3055er angeht, kann ich noch die Folgenden bieten

Richard K. schrieb:
> Lasst mich noch ein paar Teile abarbeiten,

Ich denke, Du solltest von Fabians Bild den 3055 oben links anfordern.
Der ist deutlich älter als meine und mit grösster Wahrscheinlichkeit ein
H ohne H.

Hat jemand eine Idee zu dem 2N3055 rechts unten mit dem inversen S, wer
der Hersteller war? Ich vermute die ursprüngliche SGS (Italien), bevor
sie mit Ates vereinigt und später von Thomson gefressen wurden?

von Armin X. (werweiswas)


Bewertung
0 lesenswert
nicht lesenswert
Manfred schrieb:
> Hat jemand eine Idee zu dem 2N3055 rechts unten mit dem inversen S, wer
> der Hersteller war?

Ich mag irgendwie nicht glauben, dass die Jahrgang 69 sind. Die hätten
ja damals sicher auch ein Vermögen gekostet!

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Fabian H. schrieb:
> Ich hab Richard auch schon meine Bauteil-Listen geschickt, mit dem
> Hinweis auf freie Auswahl ;-).
>
> Was 3055er angeht, kann ich noch die Folgenden bieten :-)
>
> Schönen Abend!

Die finde ich aber nicht alle in den Bauteil-Listen, oder? :)
Ja ich muss den Vorrednern zustimmen, die Teile hätte ich schon gerne.
Also wenn dir etwas Wartezeit nichts ausmacht und auf die Gefahr, das
ich später nochmal nach anderen Teilen frage:
Magst du mir einen der alten RCA links, einen ITT, einen mit dem S (Das
dürfte Siliconix sein, siehe auch hier:
https://www.richis-lab.de/IC_04.htm) und vielleicht noch den untersten
Motorola (der sieht anders aus) zuschicken?
Würde mich freuen. :)

von Manfred (Gast)


Bewertung
1 lesenswert
nicht lesenswert
Armin X. schrieb:
> Ich mag irgendwie nicht glauben, dass die Jahrgang 69 sind.
> Die hätten ja damals sicher auch ein Vermögen gekostet!

Ca. 1971 gab es als Lehrling 150 DM pro Monat, ein 2N3055 kostete etwa
35 DM, und zwar nicht von RCA.

Gucke ich in das Möchtegernlexikon:
"Er wurde in den frühen 1960er Jahren von RCA auf den Markt gebracht und
später von vielen amerikanischen, japanischen und europäischen
Herstellern mit zum Teil nicht unerheblich abweichenden Daten
produziert."

Ich sehe dort ein Bild vom Innenleben, was mich erheblich an der
Echtheit des Transistors zweifeln lässt:
https://de.wikipedia.org/wiki/Datei:Power_transistor.jpg

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Manfred schrieb:
> Ich sehe dort ein Bild vom Innenleben, was mich erheblich an der
> Echtheit des Transistors zweifeln lässt:
> https://de.wikipedia.org/wiki/Datei:Power_transistor.jpg

Der hat immerhin noch einen Heatspreader, es gibt auch diese "kleinen
2N3055" ohne Heatspreader. :)
https://www.richis-lab.de/2N3055_04.htm

von Fabian H. (fabianh84)


Bewertung
0 lesenswert
nicht lesenswert
> Die finde ich aber nicht alle in den Bauteil-Listen, oder? :)

Doch, die stehen drin. Hab ich eben nochmal nachgesehen. Nach Hersteller
sind die Bauteile jedoch nicht sortiert. Solltest Du also Typen finden,
die von Interesse sind und eine größere Stückzahl drinnen steht, schicke
ich gerne vorab ein Foto wie oben.

Ich hab Zeit, meld dich einfach, wenn Du wieder welche hast ;-)

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Magst du mir einen der alten RCA links, einen ITT, einen mit dem S (Das
> dürfte Siliconix sein, siehe auch hier:
> https://www.richis-lab.de/IC_04.htm) und vielleicht noch den untersten
> Motorola (der sieht anders aus) zuschicken?
> Würde mich freuen. :)

Bist du sicher das es ein Doppel-MOSFET ist? Nicht ein PNP- oder
JFET-Paar?
https://electronix.ru/forum/index.php?app=forums&module=forums&controller=topic&id=152186

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Abdul K. schrieb:
> Richard K. schrieb:
>> Magst du mir einen der alten RCA links, einen ITT, einen mit dem S (Das
>> dürfte Siliconix sein, siehe auch hier:
>> https://www.richis-lab.de/IC_04.htm) und vielleicht noch den untersten
>> Motorola (der sieht anders aus) zuschicken?
>> Würde mich freuen. :)
>
> Bist du sicher das es ein Doppel-MOSFET ist? Nicht ein PNP- oder
> JFET-Paar?
>
https://electronix.ru/forum/index.php?app=forums&module=forums&controller=topic&id=152186

Ja, bin ich. :)

Ich kenne den Foren-Beitrag. Und siehe da, der Übersetzer liefert:

"... Ich habe es herausgefunden ... Der Ladungsverstärker hat
funktioniert ...
Ich habe die Dokumentation nicht gefunden, ABER:
[…]
MD5034 von der Eingangsstufe des Ladungsverstärkers - Zusammenbau von
zwei angepassten P-Kanal-MOS-Transistoren mit einem induzierten Kanal
und einer kombinierten Quelle."

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ich finde das Logo für Siliconix nur seltsam. Vielleicht doch z.B.
Signetics? Siliconix hatte früher ein verschachteltes Doppel-S.

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Abdul K. schrieb:
> Ich finde das Logo für Siliconix nur seltsam. Vielleicht doch z.B.
> Signetics? Siliconix hatte früher ein verschachteltes Doppel-S.

Wie man an dem Screenshot sieht war auch meine erste Interpretation
Signetics, der russische Kollege hatte aber meines Erachtens Recht:
"Dies ist definitiv keine Signetik, sie haben den Buchstaben "S"
quadratischer."

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Kannst ja in einer amerikanischen Markennamen-Datenbank nach den Logos
suchen gehen. Lohnt doch nicht.

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Besser 2SC1971 und dann davon einen finden, der echt ist. Oder die
berühmten Reichelt 7805.

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Abdul K. schrieb:
> Das dürfte Siliconix sein

Das bezweifele ich, Siliconix kenne ich als geschweiftes S mit einem
kleinen i drin.

Richard K. schrieb:
> Signetics

hat eine andere Schriftart für das S und druckt nicht unbedingt invers,
das kenne ich von diversen DIL-ICs.

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ich hatte Siliconix angezweifelt. Bitte lese richtig und zitiere dann
auch richtig.

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Hm... Ich meinte noch einen Hinweis auf Siliconix gehabt zu haben, finde
den aber nicht mehr. Nachdem ich nicht (mehr) nachweisen kann, dass
Siliconix das Teil hergestellt hat, habe ich den Text etwas relativiert.
=> Hinweise auf einen möglichen Hersteller sind willkommen!

von Dieter W. (dds5)


Bewertung
1 lesenswert
nicht lesenswert
Ein ähnliches "S" gab es auch von Solitron, die haben aber m.W. nur
Transistoren gefertigt.

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert

von Richard K. (richi123)


Bewertung
3 lesenswert
nicht lesenswert
Heute ein FET, ein V-MOSFET: BD522

https://richis-lab.de/FET01.htm

Spender war Roland.

von Richard K. (richi123)


Bewertung
6 lesenswert
nicht lesenswert
Heute etwas moderneres, ein TIP3055 von ST:

https://richis-lab.de/Bipolar10.htm

Ich hätte ja auch noch den TIP3055 von Manfred, da ist mir aber der
erste von den zweien abgetreten. Dieses ältere Mold-Material ist wie
Teer im Ofen. Schmilzt, wirft lustige Blasen aber verbrennt nur sehr
langsam. Nachdem ich mechanisch nachgeholfen habe, war das Die dann
ziemlich tot. Beim zweiten dieser älteren TIP3055 werde ich mal eine
längere Backzeit probieren. Irgendwann scheint das Material nämlich
durchaus zu veraschen, es braucht aber enorm Zeit.

Der obige TIP3055 ist ein sehr neuer Vertreter und stammt direkt von
Mouser, dürfte also ein Originalteil sein.

Das Die blieb nicht perfekt erhalten. Da ist es dann immer von Vorteil,
wenn man einen zweiten Kandidaten hat. Hatte ich hier leider nicht...

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Ich hätte ja auch noch den TIP3055 von Manfred, da ist mir aber der
> erste von den zweien abgetreten. Dieses ältere Mold-Material ist wie
> Teer im Ofen. Schmilzt, wirft lustige Blasen aber verbrennt nur sehr
> langsam.

Schade - aber die weiteren zwei Texas TIP3055 bleiben hier!
Man weiß ja nie, ob die doch noch mal gebraucht werden könnten.

von F. F. (foldi)


Bewertung
2 lesenswert
nicht lesenswert
Habe gerade eine lustige Assoziation zu den Bahnen auf den Transistoren.
Wenn man die Gänge der Pyramiden so sieht, da sind auch solche
Strukturen.
Vielleicht waren das ja riesige Transistoren?
(Bitte nicht all zu ernst nehmen)

von Richard K. (richi123)


Bewertung
3 lesenswert
nicht lesenswert
So, heute habe ich nochmal einen neueren Transistor für euch, nämlich
den Komplementärtyp zum TIP3055, den TIP2955:

https://richis-lab.de/Bipolar11.htm

Sehr ähnlich zum TIP3055 das Teil. Jetzt wäre es noch interessant warum
die perforated emitter Struktur minimal unterschiedlich ist. Da müsste
man wahrscheinlich die Details der Fertigungsprozesse kennen.

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> den TIP2955

Und jetzt bitte den Kollegen von Texas zum Vergleich daneben.

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Manfred schrieb:
> Richard K. schrieb:
>> den TIP2955
>
> Und jetzt bitte den Kollegen von Texas zum Vergleich daneben.

Wenn ich das nächste Mal den Ofen anheize habe ich hoffentlich mehr
Glück mit diesen "Teer-Packages".
I´ll do my very best...

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Wenn ich das nächste Mal den Ofen anheize
> habe ich hoffentlich mehr Glück mit diesen "Teer-Packages".

Bitte nicht alle drei verheizen ...

von Richard K. (richi123)


Bewertung
8 lesenswert
nicht lesenswert
Hier noch ein TIP2955 von OnSemi (ebenfalls von Mouser):

https://richis-lab.de/Bipolar11.htm

Es handelt sich um eine klassische Struktur. Das Die ist größer als das
Die des TIP2955 von ST. Das würde dazu passen, dass der perforated
Emitter allgemein als leistungsfähiger angenommen wird.
Außerdem besitzt der OnSemi TIP2955 eine MESA-Struktur.


Kleine Info am Rande, falls sich mal jemand wundert in welcher
Reihenfolge die Teile kommen.
Grundsätzlich versuche ich first-in-first-out zu bieten. Es gibt aber
einige Punkte, die das oftmals durcheinander würfeln:
Ich arbeite mittlerweile Blockweise.
Ist der Ofen an, dann gehen da gleich eine Hand voll Bauteile durch.
Muss ein Bauteil noch ein zweites Mal in den Ofen, so muss es auf den
nächsten Slot warten.
Wenn ich Fotos mache, dann sind es gleich mal 10GB. Stelle ich beim
Aufarbeiten fest, dass mir noch etwas fehlt, dann kommt das erst beim
nächsten Foto-Slot.
Es ist immernoch ein Hobby. Fällt mir etwas vor die Füße, wo ich
unbedingt reinschauen will, dann wird das auch mal vorgezogen.
Große Lieferungen werden aufgeteilt, ansonsten würde ein 100-Teile-Block
dazu führen, dass ein halbes Jahr kein anderer mehr dran kommt.
Hab ich gerade nur Zeit für eine kleine Doku ist ein Transistor
natürlich eher geeignet als ein komplexer DAC.
Nur damit ihr wisst was sich so im Hintergrund abspielt. :)

von Richard K. (richi123)


Bewertung
4 lesenswert
nicht lesenswert
Nach dem Reparaturbericht gestern
(https://www.richis-lab.de/beka-max.htm) konnte man es sich fast denken,
dass ich einen Blick in einen solchen SMART-MOSFET geworfen habe. :)

Somit habe ich heute einen VN02H für euch:
https://richis-lab.de/FET02.htm

Wie üblich meiner Meinung nach recht interessant, aber lest selbst...

von Ben B. (Firma: Funkenflug Industries) (stromkraft)


Bewertung
0 lesenswert
nicht lesenswert
Hey, wieder sehr schöne Bilder, auch von der Kernschmelze. Schön, daß Du
Dir bei dem ebenfalls die Mühe für ein gutes Foto gemacht hast.

Ich würde aber sagen, daß die Bonddrähte nicht generell als Sicherung
fungieren, sondern bei satten Kurzschlüssen nach der Zerstörung des
Halbleiters einfach das schwächste Glied sind, was dann die meiste Hitze
abbekommt.

Bei Leistungstransistoren mit beispielsweise TO220- oder TO247-Gehäuse
sieht man es auch recht häufig, daß bei massivem Überstrom das Gehäuse
zwischen Pin 2 und 3 großzügig zerstört wird, weil dort der Bonddraht
des Lastkreises liegt. Kommt gerne bei Audio-Endstufen vor wenn der
Stromverstärker stirbt, dann brennt der 50Hz-Ringkerntrafo des Netzteils
so richtig schön die Scheiße da raus. Oder bei Netzteilen von
KFZ-Endstufen, wenn der Bastelprofi beschlossen hat, es geht auch ohne
Sicherung. Um den Gegenbeweis kümmert sich dann die Autobatterie,
mitunter werden sogar Kerben in den Alu-Kühlkörper gebrannt... oder die
Platine verbrennt in dem Bereich der FETs richtig, so daß manchmal gar
keine Reparatur mehr möglich ist weil alles zerbröselt.

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Gerade ausgefallene Teile finde ich sehr interessant. Leider sind
Schäden oft nicht sichtbar oder gleich so massiv, dass nichts mehr übrig
bleibt.

Bonddrähte fungieren nicht grundsätzlich als Sicherung, da hast du schon
recht. Das wollte ich damit auch nicht sagen. Wie du schon schreibst
sind sie eben meist das schwächste Glied.

Kerben im Kühlkörper von Auto-Endstufen habe ich noch nicht gesehen,
aber kann ich mir gut vorstellen! :)

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Wird nicht mehr lange dauern, da findest du einen Bonddraht als
Induktivität eines Schwingkreises. Das gibts auch.

Schöne Bilder, dachte erst, jetzt zeigt er einen Fake High-Side Treiber,
aber er war wohl echt.

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Abdul K. schrieb:
> Wird nicht mehr lange dauern, da findest du einen Bonddraht als
> Induktivität eines Schwingkreises. Das gibts auch.

Das hab ich noch nicht gehört. Na mal sehen...

> Schöne Bilder, dachte erst, jetzt zeigt er einen Fake High-Side Treiber,
> aber er war wohl echt.

Danke!

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert

Beitrag #6323229 wurde von einem Moderator gelöscht.
von Udo K. (udok)


Bewertung
0 lesenswert
nicht lesenswert
Könntest du den MJL21193G auf deine Liste setzen?
(https://www.digikey.com/product-detail/en/on-semiconductor/MJL21193G/MJL21193GOS-ND/919549)

Das sollte noch ein klassischer Leistungstransistor sein.
Der SOA Bereich und die Spannungsfestigkeit
ist den moderneren Multi-Emitter Transistoren aber überlegen.

Es wäre interessant, welche Tricks da angewendet werden :-)

Danke!
Udo

von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Kann ich machen. :)

von Marek N. (bruderm)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Somit habe ich heute einen VN02H für euch:
> https://richis-lab.de/FET02.htm

Am Rande des Dies sind noch diverse Schriftzeichen, Logos etc. erahnbar.
Ist es Absicht, dass wir diese nicht sehen dürfen?

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Soweit ich weiß kommt das vom ewigen Sparen. Teststrukturen und
Beschriftungen hat man mittlerweile großteils in den Bereich geschoben,
in dem später gesägt wird. So kann man weiterhin alles testen und
dokumentieren muss aber dafür keine kostbare Siliziumfläche spendieren.

von Jochen F. (jamesy)


Bewertung
0 lesenswert
nicht lesenswert
So, endlich hat ein Kollege den Dremel zurückgegeben.
Ein OC24 und 2 Stück 2N3055 hatten dann "Kirmes", einer von ST und ein
RCA.
Der OC ging erst bei 80 Volt Ube reverse "durch" und sieht doch sehr
"basic" aus.
Das Leuchten der 2 Stück 3055 war dann aber einfach nur gut! Das Ganze
bei etwa 13 Volt.
Echt beeindruckend!

: Bearbeitet durch User
von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Schön!
Das bestätigt noch einmal, dass es Transistoren mit "unnatürlich" hoher
Basis-Emitter-Durchbruchspannung gibt.

von Arno H. (arno_h)


Bewertung
0 lesenswert
nicht lesenswert
Die alten Ge-Transistoren hatten meines Wissens ziemlich hohe zulässige
UEB im 20V-Bereich.

Arno

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
So, heute einen BD911:

https://richis-lab.de/Bipolar12.htm

Die Spezifikationen des BD911 sind dem TIP3055 sehr ähnlich. Die
Sperrspannung ist etwas höher und die Verstärkung ist im Mittel auch
etwas höher. Es zeigt sich allerdings, dass das Die etwas kleiner ist
als das des TIP3055.
Die grundsätzliche Architektur ist ähnlich, beide besitzen einen
perforated Emitter. Die Metalllage ist engmaschiger. Anscheinend wurde
die innere Struktur optimiert. Vermutlich trägt die engmaschigere
Kontaktierung einen Teil zu den besseren Spezifikationen bei.

von Udo K. (udok)


Bewertung
1 lesenswert
nicht lesenswert
Ein Vorschlag für neuere Technik:

Der UF3C120040K4S ist ein 1200Volt (65A, 0.05 Ohm) Silicum-Carbide JFET,
bei dem ein SiC Mosfet mit einem SiC JFET eine Kaskode bilden:

https://www.digikey.com/product-detail/en/unitedsic/UF3C120040K4S/2312-UF3C120040K4S-ND/12083419

Wäre sicher interessant, was sich die letzen Jahre  getan hat.

: Bearbeitet durch User
von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Udo K. schrieb:
> Ein Vorschlag für neuere Technik:
>
> Der UF3C120040K4S ist ein 1200Volt (65A, 0.05 Ohm) Silicum-Carbide JFET,
> bei dem ein SiC Mosfet mit einem SiC JFET eine Kaskode bilden:
>
>
https://www.digikey.com/product-detail/en/unitedsic/UF3C120040K4S/2312-UF3C120040K4S-ND/12083419
>
> Wäre sicher interessant, was sich die letzen Jahre  getan hat.


SiC hatte ich schon im Auge, sind halt noch hübsch teuer.
Ich hätte wahrscheinlich gleich einen SiC-MOSFET eingeplant (noch
teurer), aber die "alte" Variante als JFET mit steuernden MOSFET ist
vielleicht sogar interessanter.

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Hat der LM723 nun diese Buried Zener oder doch nicht? Oder nur manche
nicht? Habs versucht auf deiner Seite zu finden, aber ich bin wohl zu
doof.

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Wenn du nichts findest ist auch keine da. :)

Spaß beiseite:
Ich habe die LM723 nicht bis ins letzte Detail analysiert, aber ich habe
bisher keine Struktur gefunden, die zu einer buried zener gepasst hätte.
...und ich habe mittlerweile schon so manche buried zener gesehen. :)
Der etwas bessere LM723J (https://www.richis-lab.de/LM723_02.htm)
arbeitet mit einer Bandgap-Referenz. Davon habe ich noch besser Bilder
gemacht, die ich demnächst mal hochladen werde. Man kann die Struktur
aber auch so finden: Mittig (oberhalb der zwei runden Transistoren)
befinden sich nebeneinander zwei Transistoren, der linke besteht aus
einem Emitter und der rechte besteht aus zehn Emittern. Der klassische
Bandgap-Referenz-Aufbau, in diesem Fall mit einem Faktor 1:10.

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Manfred schrieb:
> Richard K. schrieb:
>> Wenn ich das nächste Mal den Ofen anheize
>> habe ich hoffentlich mehr Glück mit diesen "Teer-Packages".
>
> Bitte nicht alle drei verheizen ...


Das Gehäusematerial dieser alten TIP3055/2955 ist weiterhin äußerst
hartnäckig, aber ich habe es geschafft ein paar brauchbare Bilder zu
machen (erst mal der TIP3055):

https://www.richis-lab.de/Bipolar10.htm

Er enthält ein einfaches Design, das aber nicht direkt altbacken ist. Im
TIP2955 von OnSemi sieht es ähnlich aus.

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Wenn du nichts findest ist auch keine da. :)
>

Danke danke :-))


> Spaß beiseite:
> Ich habe die LM723 nicht bis ins letzte Detail analysiert, aber ich habe
> bisher keine Struktur gefunden, die zu einer buried zener gepasst hätte.

Also doch nur ein Gerücht von wegen Grund des niedrigen Rauschens, hm.

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Ganz sicher ausschließen kann ich es nicht, dass manche LM723 eine
buried zener besitzen. Schließlich versteckt sich eine buried zener per
definition unter der Oberfläche.
Aber wie gesagt habe ich schon so manche buried zener Struktur gesehen
und in den LM723 findet sich in meinen Augen nichts derartiges.
Dazu kommt, dass es Applications Notes gibt, bei denen der Einsatz einer
buried-zener-Referenz in Kombination mit einem LM723 vorgeschlagen wird.
Mit dem Hintergrund, dass der bessere LM723J eine Bandgap-Referenz
besitzt, fände ich es auch nur logisch, dass die einfacheren LM723 nicht
mit einer buried zener sondern eher mit einer einfachen Zenerdiode
arbeiten.

von Manfred (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Richard K. schrieb:
> Das Gehäusematerial dieser alten TIP3055/2955 ist weiterhin äußerst
> hartnäckig, aber ich habe es geschafft ein paar brauchbare Bilder zu
> machen (erst mal der TIP3055):
>
> https://www.richis-lab.de/Bipolar10.htm

Das ware halt zähe Dinger, die guten alten Transistoren.
(In meiner Anfängerzeit habe ich sie trotzdem kaputt bekommen).

> Er enthält ein einfaches Design, das aber nicht direkt altbacken ist. Im
> TIP2955 von OnSemi sieht es ähnlich aus.

Hier müsste man mal die Historie der Hersteller beleuchten.

Ich behaupte, das Texas mit der Bezeichnug "TIP" der Erste war, der
diese 3055 im TOP-3 auf den Markt gebracht hat. Mag das jemand
widerlegen oder bestätigen?

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Ich stimme Manfred zu (ohne es beweisen zu können): Die Bezeichnung
lässt vermuten, dass TI als erstes den TIP3055 produziert hat.
Da ist die Formulierung auf meiner Seite vielleicht etwas irreführend.
Das ändere ich noch...

von Elias K. (elik)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Hallo Richard und Interessenten,

inspiriert von deinen Bildern habe ich das mit dem leuchtenden
pn-Übergang ebenfalls testen wollen. Zur Verfügung stand ein BU208. Da
ich bei dir noch keine Bilder von dem gefunden habe, erlaube ich mir,
die hier beizutragen.

Das öffnen mit der Säge ging ausreichend gut. Dabei habe ich die
Bonddrähte verbogen. Egal. Auf dem Die war so eine weiße Paste drauf,
wie Kaugummi. Nicht einfach abzubekommen. Dabei habe ich die Oberfläche
ordentlich zerkratzt. Funktioniert aber noch.

Interessant ist bei dem Transistor, dass eine Ecke nicht richtig
metallisiert ist. Es scheint, als wäre das ein Die vom Waferrand. Dort
kenne ich es, dass einige Schichten, untere anderem Metallisierungen,
einige Milimeter Abstand vom Waferrand haben. Und genauso sieht das hier
aus. Das erstaunlich ist, dass dadurch einige Bereiche vom Transistor
nicht richtig angeschlossen und somit kauf aktiv sind. Das der
Transistor immer noch als "in Specification" verkauft wurde, ist
beachtlich.

Wir hatte noch einen Test gemacht, ob die Farbe des Leuchtens vom Strom
abhängt. Durch angepasste Belichtung und gleichem Weißabgleich lässt
sich das ganz gut vergleichen. Wir konnten mit dem bloßen Auge aber
keine Abhängigkeit feststellen. Nur eine Veränderung der Helligkeit.

VG

von Elias K. (elik)


Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Und falls es interessiert, zeige ich meinen Aufbau mit Objektiv in
Retrostellung und Balken. Ist vieles zusammengebastelt. Vor allem
bräuchte ich mal ein paar dritte Hände, um DUT und Beleuchtung
ordentlich aufzubauen. Aber die Bücher haben den Vorteil, dass man die
Höhe ganz gut einstellen kann. Die Feineinstellung geht mit ein paar
Blatt Papier. :-)

Durch den Balken ist das Objektiv fast genau auf der Naheinstellgrenze
vom Objektiv. Die Abbildungsleistung ist sehr gut. (Hatte ich in einem
anderen Thread schonmal gezeigt.) Das Bild von der Transistorecke ist
mit der geringsten Vergrößerung bei 85 mm aufgenommen. Bei 16 mm ist die
Vergrößerung enorm.

Die genzen Adapter zu bekommen, war nicht trivial. Da sind ein paar
ungewöhnliche Sachen dabei. Aber die Platte mit der Mikrometerschraube
ist richtig gut für den Fokus. Wer hat, kann dafür bestimmt auch gut
einen Makroschlitten nehmen. Die ganzen Halterungen unten dran haben gut
Gewicht, wodurch die Kamera relativ stabil steht.

Ärgerlich ist, dass man bei Nikon-Objektiven immer den Blendenhebel auf
Offenblende festhalten muss. Aber immerhin gibt es noch einen, und die
Blende ist nicht elektronisch angesteuert.

Die anderen Bilder, die den Die im Gesamten zeigen, habe ich mit einem
60 mm Makroobjektiv bei ca. 1:1 Abbildungsmaßstab aufgenommen, ohne die
Retrokonstruktion.

von Richard K. (richi123)


Bewertung
3 lesenswert
nicht lesenswert
Na das sieht doch ganz gut aus!
Ich habe mittlerweile einen einstellbaren "Probenhalter", der neben x
und y auch tilt und shift zulässt. Das ist schon nicht schlecht. Ein
geeigneter Makroschlitten hätte aber den Vorteil, dass man besser
Focus-Stacking betreiben kann. Da kann ich aktuell nur den Focusbereich
des Objektivs ausnutzen.

Zum BU208:
Ich habe den Eindruck, dass vor allem China-Transistoren und Fälschungen
diese weiße Schicht besitzen. Das würde auch dazu passen, dass darin ein
Die vom Wafer-Rand eingesetzt wurde.
Die Farbänderung des Leuchtens beim Lawinendurchbruch habe ich bisher
nur bei kleinen Transistoren gesehen. Ich vermute, dass dort die
Stromdichten und damit die lokalen Temperaturen sehr viel höher sind und
sich das auf die Wellenlänge auswirkt. Aber das ist nur eine
Spekulation.

von gustav (Gast)


Bewertung
2 lesenswert
nicht lesenswert

von M. K. (sylaina)


Bewertung
0 lesenswert
nicht lesenswert
gustav schrieb:
> Balgen nicht Balken.
> https://de.wikipedia.org/wiki/Balgenger%C3%A4t

Hihihi, das hab ich mir auch grad gedacht :D

von Abdul K. (ehydra) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Was ich beim 723 nicht verstehe: Wenn eine Zenerdiode als Referenz
besser ist als eine PTAT-Referenz, und beide ungefähr gleiche Chipfläche
brauchen, warum nehmen sie dann trotzdem meistens einen PTAT?

von Richard K. (richi123)


Bewertung
2 lesenswert
nicht lesenswert
Abdul K. schrieb:
> Was ich beim 723 nicht verstehe: Wenn eine Zenerdiode als Referenz
> besser ist als eine PTAT-Referenz, und beide ungefähr gleiche Chipfläche
> brauchen, warum nehmen sie dann trotzdem meistens einen PTAT?

Ich bin kein Experte für Referenzen, aber einen Z-Diode alleine ist ja
erst mal nicht sooo prickelnd. Der Temperaturdrift muss ebenfalls
kompensiert werden. Und der Prozess eine buried Zenerdiode zu fertigen
scheint auch nicht ganz in die 08/15-Prozesse zu passen. Desweiteren
werden einer normalen Z-Diode nicht unerhebliche Drifts nachgesagt.

von Armin X. (werweiswas)


Bewertung
3 lesenswert
nicht lesenswert
Udo K. schrieb:
> Ein Vorschlag für neuere Technik:
>
> Der UF3C120040K4S ist ein 1200Volt (65A, 0.05 Ohm) Silicum-Carbide JFET,
> bei dem ein SiC Mosfet mit einem SiC JFET eine Kaskode bilden:
>
>
https://www.digikey.com/product-detail/en/unitedsic/UF3C120040K4S/2312-UF3C120040K4S-ND/12083419
>
> Wäre sicher interessant, was sich die letzen Jahre  getan hat.

Hallo
Nicht nur wünschen. Einfach ein Stück kaufen, dem Richhard spendieren
und dann warten bis er das gute Sück präsentiert.
Das was der da treibt artet ja schon in einen Zweitjob aus und hat sich,
soweit ich das als "Beobachter übers Web" beobachten kann, gefühlt vom
anfänglichem Hobbyfotografieren deutlich entfernt.

Gruß an alle die wie ich von den Bildern fasziniert sind.



Nachtrag: Es sind nicht nur die Bilder. Es sind auch die super
erklärenden Texte und die Verweise auf die zugehörigen Datenblätter
welche für mich als interessierten Laien die Beiträge so interessant
machen. All das braucht auch viel Zeit.

: Bearbeitet durch User
von Richard K. (richi123)


Bewertung
4 lesenswert
nicht lesenswert
Hallo Armin!

Danke für den Zuspruch. Und ja, es hat sich in Richtung eines Zweitjobs
entwickelt. :)
Seid froh, dass ich so viel Gefallen dran finde, nur so kann ich die
Taktrate derart hoch halten. :)

Den SiC-FET habe ich aber tatsächlich schon bestellt, nachdem ich
sowieso noch eine Bestellung zu tätigen hatte. Ist aber vorerst nur
einer. Die Teile sind mir zu teuer um sie auf Lager zu legen. Wird schon
funktionieren...

Grüße,

Richard

von Jochen F. (jamesy)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Richard,
ich habe heute mal versucht, mit der Heißluftpistole Epoxy von einem BU
2508 zu entfernen. So zehn Minuten draufgehalten, es hat ein wenig
gerochen. Aber da tat sich gar nichts.
Kann es sein daß es verschiedene Arten von Epoxy gibt, und manche sich
einfach besser eignen zum Entfernen? Ich hatte mal ausgelötete BC 557,
da hat sich bei Lötkolbentemperatur an den Pins das Gehäuse wie Teig
verhalten, auch bei kurzer Erwärmung.
Gibt es noch einen Tip, wie ich das erreichen kann - eventuell ein
bestimmter Transistor?

von Richard K. (richi123)


Bewertung
1 lesenswert
nicht lesenswert
Hallo Jochen,
die Temperatur einer Heißluftpistole reicht einfach nicht, um das Epoxid
zu zersetzen. Auch wenn man die Teile auf 450°C oder 500°C einstellen
kann reicht die Temperatur nicht. Ich spekuliere, dass die Temperatur am
Ausgang des Gebläses schon ein ganze Stück niedriger ist.
Auch Lötkolben sind (normal betrieben) zu kalt.
Das günstigste, funktionierende Werkzeug ist ein
Creme-Brulee-Gasbrenner. Der ist allerdings schon ein ganzes Stück
heißer, daher immer mit etwas Vorsicht zu verwenden.

von Abdul K. (ehydra) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Im Thread von Sibille werden schon genug SiC-Defekttransen abfallen.
Einfach warten und anfragen.

von Ben B. (Firma: Funkenflug Industries) (stromkraft)


Bewertung
0 lesenswert
nicht lesenswert
Die sind dann auch gleich oben offen,
so kann man sich die Mühe mit dem Teer kochen sparen.

von Jörg R. (solar77)


Bewertung
0 lesenswert
nicht lesenswert
Etwas OT:

Würde man auf den Fotos von Richard erkennen wenn ein Chip einen
ESD-Schaden hat?🤔

: Bearbeitet durch User
von Richard K. (richi123)


Bewertung
0 lesenswert
nicht lesenswert
Ich würde sagen es kommt drauf an.
Sind die Strukturen nicht zu klein und der Schaden ist nicht zu tief
vergraben und der Schaden ist nicht zu klein, so wird man schon etwas
sehen denke ich.

Eine ESD-Pistole habe ich nicht, sonst hätte ich das schon mal
ausprobiert. Die Auswirkungen einer plumpen 20kV-Entladung mit nicht
allzu viel Leistung sieht so aus:
https://www.richis-lab.de/hv-mixed_3.htm
:)

von Soul E. (souleye)


Bewertung
2 lesenswert
nicht lesenswert
Ich könnte ja mal ein paar Teile beschießen. 2 kV, 4 kV, 6 kV etc, die
könnte man dann gegenüberstellen. Sag mal Bescheid wenn Du wieder
Leerlauf hast.

von Richard K. (richi123)


Bewertung
3 lesenswert
nicht lesenswert
Können wir gerne machen. Muss nur erst etwas "aufräumen". :)

von F. F. (foldi)


Bewertung
0 lesenswert
nicht lesenswert
Richard (mein Gott, du heißt auch noch wie mein verstorbener Sohn und
wirst ja sicher auch "Richi" gerufen), das ist so irre interessant. Auch
was Soul E. jetzt vor hat. Ich freue mich regelmäßig über deine neuen
Beiträge.

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
