Hallo Richard,

die DSE-FAQ in der Version vom 24.5.2020 schreibt folgendes:
[...
Alte 2N3055 hielten mehr aus als Neuere ab 1970. Gab es damals auch
schon Fälschungen ? Quasi, es gab 2N3055 in einem anderen, billigeren
Verfahren, epitaxial statt Mesa (hometaxial), sogar vom
Originalhersteller (RCA). Als das auffiel, stempelte man die guten als
2N3055H. Motorola(OnSemi) stempelte aber einfach auch die epitaxialen
2N3055H, die guten hiessen 2N3055A bei denen. Auch BD130 und KD503 sind
epitaxial, aber wenigstens nicht gefälscht, oder BD249/TIP3055 (aber nur
bis 150 statt 200 GradC wegen Plastikgehäuse).
...]

Kann man diese Verfahrensänderung auch anhand Deiner hochauflösenden
Bilder sehen?

Vielen Dank nochmal für Deine aufgebohrten und kommentierten Bilder,
insbesondere die der Spannungsreferenzen!

Gruß
Peter

Hallo Peter,

es freut mich, dass meine Beschreibungen interessierte Leser findet.

Also MESA-Transistoren kann ich identifizieren. Die typische
Treppenstruktur hatte ich in letzter Zeit zweimal vor der Linse:
https://richis-lab.de/Bipolar02.htm
https://richis-lab.de/Opamp04.htm

Diese berühmte H-Variante des 2N3055 habe ich mittlerweile auch
rumliegen, wie es darin aussieht werden wir also mittelfristig sehen. Im
selben Paket waren auch noch andere alte 2N3055, die habe ich aber noch
nicht inventarisiert.

Das epitaxial allerdings grundsätzlich schlechter ist als MESA würde ich
jetzt nicht so einfach unterschreiben. Vielleicht war die Herstellung
damals noch etwas problematisch.

Grüße,

Richard

Interessent schrieb:
> Eine sehr schöne und informative Seite (auf der man "schnell" mal einige
> Stunden verbringen kann).
>
> Eine Frage an den Autor Richard: Hast du das Decapping von
> Epoxidgehäusen schon mal mit einem Heißluftgebläse getestet (eventuell
> in einem Rohr - das würde auch die Probleme der Rauchgasabblasung
> lösen)?


Das freut mich. :)

Ich habe schon Tests mit einem (billigen) Heißluftgebläse durchgeführt,
da reicht die Temperatur allerdings nicht ganz. Meinen Brennofen stelle
ich meist auf 400°C ein, die Packages sehen am Rand aber vermutlich
höhere Temperaturen. Außerdem erfolgt das Aufheizen im Ofen sehr
gleichmäßig, was sicherstellt, dass das Epoxid durch und durch zerfällt.

Gibt es auch ein Bild vom Innenleben eines LM7812 in TO3 Gehäuse?

Michael M. schrieb:
> Gibt es auch ein Bild vom Innenleben eines LM7812 in TO3 Gehäuse?

Einen LM7812 im TO3-Gehäuse habe ich aktuell nicht, aber auf der
Festplatte sind Bilder eines LT1083. Das Teil ist recht imposant. :)

Hallo Neidhammel,

Grafickdesigner schrieb im Beitrag #6279793:
> Oh wie toll. Wenn man keine Inhalte zu präsentieren hat, füllt man den
> Raum mit bunten Bildern. Wir lieben alle mikrocontroller.net für die
> stetig wachsende Qualität.

Richard ermöglicht uns mit seinen Fotos den Blick durch das
Schlüsselloch in Welten, die uns ansonsten verschlossen blieben.
Nun bleibt es aber nicht bei den Fotos - er versucht Schaltungen
nachzuvollziehen und kommentiert und coloriert.

In meinen Augen ist das eine tolle Leistung.
Ich könnte das weder sogut photographieren noch kommentieren, selbst
wenn ich wollte.

Ich denke, dass Richard zu denjenigen gehört, denen man Respekt bezeugen
muss - denn offensichtlich bewegen ihn Neugier und Entdeckerfreude.

Das sind für mich als Fachfremden wichtige Zutaten, wenn man ein guter
Ingenieur, bzw. Entwickler werden will!!!

Grafickdesigner schrieb im Beitrag #6279793:
> Oh wie toll. Wenn man keine Inhalte zu präsentieren hat, füllt man den
> Raum mit bunten Bildern. Wir lieben alle mikrocontroller.net für die
> stetig wachsende Qualität.

Oh wie toll! Wenn man selbst nichts auf die Reihe bekommt, dann macht
man einfach die Beiträge von anderen madig.

Ich finde die "bunten Bilder" interessant. Wenn sie Dir zu technisch
aussehen, dann sieh Dir einfach einen Hundehaufen aus der Nähe an; der
passt vielleicht besser zu Dir und Deinen Ansprüchen.

Hallo Manfred,

Manfred schrieb:
> Peter M. schrieb:
>> Auch BD130 und KD503 sind epitaxial, aber wenigstens nicht gefälscht,

Zur Klarstellung, ich zitiere hier die DSE-FAQ. Ich könnte "epitaxial"
noch nicht einmal erklären. :)

Habe gerade nachgesehen - den BD 130 habe ich nicht in neu. Ob
gebraucht, ist noch nicht im Excel erfaßt.
Generell habe ich etwa 7000 Transistoren in TO-3 hier, alles mind. 30
Jahre alt und NOS. Bin für Nachfragen offen. Gemeinsam mit ICs und
anderen Halbleitern komme ich auf etwa 500000 Stück, alle NOS. Alles in
Excel erfaßt und durchsuchbar.
Ebenso bin ich gerade dabei, meine ausgelöteten ICs zu erfassen, bin bei
gut 66000 Stück, davon auch einige im Metallgehäuse.
Fühlt sich jemand angesprochen?

Transistor 3 schrieb:
> Das wäre ne nette Wandinstallation:
>
> https://richis-lab.de/images/transistoren/02x08h.jpg

Vielleicht sollte ich mal einen Kalender zusammenklicken... :)


Jochen F. schrieb:
> Habe gerade nachgesehen - den BD 130 habe ich nicht in neu. Ob
> gebraucht, ist noch nicht im Excel erfaßt.
> Generell habe ich etwa 7000 Transistoren in TO-3 hier, alles mind. 30
> Jahre alt und NOS. Bin für Nachfragen offen. Gemeinsam mit ICs und
> anderen Halbleitern komme ich auf etwa 500000 Stück, alle NOS. Alles in
> Excel erfaßt und durchsuchbar.
> Ebenso bin ich gerade dabei, meine ausgelöteten ICs zu erfassen, bin bei
> gut 66000 Stück, davon auch einige im Metallgehäuse.
> Fühlt sich jemand angesprochen?

Das klingt verlockend und wird abgespeichert. Ich muss jetzt aber echt
erst mal das Lager abarbeiten, bekomme sonst ein schlechtes Gewissen!

Was mich betrifft, mag ich diesen Halbleiter "P0rno"!

Es ist eine Bereicherung für uns alle die an Technik Interesse haben.

Vielen Dank, Richard! Lass Dich nicht ablenken;-)

Hallo,
Manfred schrieb:
> Du bist ein Flegel...

Da stimme ich dir zu.

> ...und ich hoffe, dass die Moderation Deine Ausfälle löscht.

Warum? Er hat doch das Recht Richards Arbeit Sch..... zu finden.
Aber er hat nicht das Recht für seine Meinung Beachtung zu finden.
Deshalb sollte man Menschen wie ihn einfach ignorieren, denn fehlende
Rückmeldung ist die größte Strafe für solche Leute.

rhf

Ich bin nicht nur von der Qualität der Bilder restlos begeistert,
sondern ebenso auch von der akribischen Schaltungsanalyse, die aus den
Bildern ermöglicht wird.
Ich habe die ersten EPROMs gekauft auf Flohmärkten, und besonders darauf
geachtet, daß sie ein möglichst planes Fenster hatten, damit ich mit dem
Mikroskop besonders gut gucken konnte. Später kamen noch so der ine oder
andere IC im Keramikgehäuse dazu, die kommte man gut auflöten, bis die
ganze Sache dann für Beobachtung mit "normalen optischen Wellenlängen"
viel zu filigran wurde. So etwa 486-er Prozessoren.
Aus diesem Grund bin ich immer gespannt wie ein Flitzebogen, was als
nächstes aus der Kamera von Richard purzelt..... ;-)

Danke für das positive Feedback!

Ich habe zu meiner Arbeitsweise eine How-To-Seite erstellt:
https://richis-lab.de/Howto.htm
Die Beschreibung ist nicht mehr ganz aktuell, enthält aber das
Wesentliche.

Im Kern handelt es sich um eine Spiegelreflexkamera, an der ich ein
Objektiv in Retro-Stellung (verkehrt herum) montiert habe.
Die gedrehte Anwendung führt zu einem recht hohen Vergrößerungsfaktor,
vor allem wenn man kleine Brennweiten benutzt.
Zwischen dem Objektiv und der Kamera befinden sich zusätzlich
Distanzringe. Zum einen sind diese Ringe vorteilhaft, um in die Nähe der
Naheinstellgrenze des Objektiv zu kommen (jetzt zwischen Objektiv und
Sensor). Auf diese Naheinstellgrenze ist das Objektiv noch optimiert,
was zu besserer Bildqualität führt. Außerdem erhöhen die Distanzringe
den Vergrößerungsfaktor weiter.
Der Vergrößerungsfaktor ist aber nicht alles, die Abbildungsqualität
muss stimmen. Da steckt viel Ausprobieren und Erfahrungen sammeln
dahinter. Das eine Objektiv ist besser, das andere schlechter. Aus den
Gesetzen der Optik heraus ist für ein hohes Auflösungsvermögen eine weit
offene Blende notwendig.

Der große Trick ist dann noch das Licht. Es gibt sehr schlechte
Lichtquellen (z.B. LED direkt) und es gibt bessere Lichtquellen (z.B.
Gasentladung indirekt). Auch da ist viel Erfahrung dabei.
Die Kunst ist es diese Farbigkeit hinzubekommen. Dabei entstehen
Resonanzen in den dünnen Schichten. Das geht eigentlich nur mit
Auflicht-Mikroskopen. Ich kann den selben Effekt erzeugen, indem ich von
hinten auf das Objekt leuchte. Dabei reflektiert das Objektiv
anscheinend genug Licht im richtigen Winkel, so dass es wirkt als würde
das Licht durch das Objektiv kommen. So kann ich bei 95% der ICs diese
bunten Bilder erzeugen, die es erst ermöglichen die Schaltungen
ordentlich zu analysieren.

Etwas Nachbearbeitung kommt natürlich auch dazu: Focus Stacking bei
schrägen Bildern, HDR-Umwandlung für mehr Kontrast, Tonwertkorrektur zum
Schluss,...

Grafickdesigner schrieb im Beitrag #6279851:
> Tommy schrieb:
>> Oh, das tut mir leid, dass Deine Wahrnehmungsverzerrung es Dir nicht
>> ermöglicht, die dargebotenen Inhalte zu erkennen.
>
> Ich erkenne sehr wohl, dass auf der Startseite von mikrocontroller.net
> die nichtvorhandenen Inhalte durch große, bunte Bilder ersetzt werden.
> Darauf bezog ich mich. Dass eine Antwort auf einen Aufmacherbullshittext
> dann einfach so in einem Forum landet statt als Kommentar zum
> Aufmacherbullshittext auf der Startseite, ist auch so ein Designfehler.
>
>> Es gibt hier Dutzende, die sich an den "bunten Bildern" erfreuen.
>
> Und dutzende dutzende, die darauf sch...
>
>> Hast Du auch Halbleiter, die Du gerne mal von innen sehen möchtest?
>
> Nein, und wenn ich es wollte, bräuchte ich dafür keinen Link zu
> Webseiten im 50er-Jahre-Stil.

Was will man auch von Jemanden für ein Niveau erwarten wenn er entweder
Grafikdesigner nicht richtig schreiben kann oder seinen Schreibfehler
bewusst lustig findet?

Da hat sich ein kleiner oberflächlicher Wichtigtuer einfach mal
ausgelassen. Wen interessiert das Design der Website? Auf den Inhalt
kommt es an.

Die Aufnahmen sind technisch interessant und es steckt einige Arbeit und
Mühe in den ganzen Aufnahmen.
Aber das sehen so Leute halt nicht.

Richard K. schrieb:
> Der große Trick ist dann noch das Licht. Es gibt sehr schlechte
> Lichtquellen (z.B. LED direkt) und es gibt bessere Lichtquellen (z.B.
> Gasentladung indirekt). Auch da ist viel Erfahrung dabei.
> Die Kunst ist es diese Farbigkeit hinzubekommen. Dabei entstehen
> Resonanzen in den dünnen Schichten. Das geht eigentlich nur mit
> Auflicht-Mikroskopen. Ich kann den selben Effekt erzeugen, indem ich von
> hinten auf das Objekt leuchte. Dabei reflektiert das Objektiv
> anscheinend genug Licht im richtigen Winkel, so dass es wirkt als würde
> das Licht durch das Objektiv kommen. So kann ich bei 95% der ICs diese
> bunten Bilder erzeugen, die es erst ermöglichen die Schaltungen
> ordentlich zu analysieren.

Hast Du es schon mal mit einem Ringblitz probiert?

Ste N. schrieb:
> Hast Du es schon mal mit einem Ringblitz probiert?

Direktes Blitzlicht ist ganz schlecht. Man bekommt keine farbigen
Flächen und oft überstrahlt die Metalllage mit einem starken "Glitzern".
Diffuses Blitzlicht kann man verwenden. Da nutze ich oft ganz primitiv
ein Blatt Papier und stelle meine drei Systemblitze drum herum. Das
eignet sich aber eher für Schrägbelichtungen und Übersichtsbilder, die
nicht nur auf einen IC abzielen.
Insgesamt bin ich aber ein Freund meiner "flexiblen Schreibtischlampe"
(OSRAM Dulux S) in Kombination mit Langzeitbelichtungen. Das gibt in 90%
der Fälle das beste Bild.

Hi,
Beitrag "2N3055 echt oder Fake?"
ist das so ein Fake oder nicht?
ciao
gustav

Karl B. schrieb:
> Hi,
> Beitrag "2N3055 echt oder Fake?"
> ist das so ein Fake oder nicht?
> ciao
> gustav

Mit der Auflösung und dem Winkel lässt sich das nicht sagen.
So wie ich das mit den zwei alten Generationen verstanden habe würde ich
aber keinen als Fake bezeichnen. Da wurde das Design überarbeitet und
entsprechend änderten sich die Eigenschaften. Das mag für manche
Anwendungen schlecht sein, würde ich aber nicht als Fake bezeichnen...

Grüße,

Richard

Karl B. (gustav)

>Hi,
>Beitrag "2N3055 echt oder Fake?"
>ist das so ein Fake oder nicht?
>ciao
>gustav

Also bißchen komisch sieht das schon aus. Man könnte meinen, die
Bonddrähte sind gar keine Bonddrähte, sondern Lötdrähte, denn die Drähte
sehen eher wie auf dem Chip aufgelötet aus.

hinz schrieb:
> Jens G. schrieb:
>> Also bißchen komisch sieht das schon aus. Man könnte meinen, die
>> Bonddrähte sind gar keine Bonddrähte, sondern Lötdrähte, denn die Drähte
>> sehen eher wie auf dem Chip aufgelötet aus.
>
> Das gabs durchaus so.

Hatte ich auch schon:
https://richis-lab.de/2N3055.htm

Gerhard O. schrieb:
> Was mich betrifft, mag ich diesen Halbleiter "P0rno"!
>
> Es ist eine Bereicherung für uns alle die an Technik Interesse haben.
>
> Vielen Dank, Richard! Lass Dich nicht ablenken;-)

Dem möchte ich mich vollumfänglich anschließen. ;)

Ich finde es auch sinnvoll, solchen Themen einen angemesenen Platz auf
der Startseite zu widmen. Andreas und Richard, danke dafür!

### schrieb:
> …

Sehr interessant, danke dafür!

Auf meiner Seite ist die Überschrift (bisher) der einzige englische
"Text". Es geht ja nicht um Lab für die Käserei. :) Da sollte das
Apostroph korrekt und notwendig sein.

Marvin leidet schrieb:



> Nein! Gerade weil sich eine Horde nackter Klugscheisser echauffiert über
> den Apostroph sollte man es so oft wie möglich verwenden. Denn, wer sich
> schon über die Zeichen auf dem Ladensschild in Vandalenhafte Rage
> versetzt wie ein Opernkenner über 'ne falsch gestimmte Violine, den will
> man nicht im Laden haben!
>
Und auch ein Fugen-s lässt sich kunstvoll deplacieren.

> Und wenn diese Rechtschreibdroiden nach eine Begründung verlangen, sag
> "Künstlerisches Stilmittel" - Ein Ladenschild ist schließlich ein
> Kunstwerk und kein juristischer Schriftsatz!
>
Besondere Akzente kann man setzen, wenn man es nachfolgend wieder
weglässt ...

Könnte es sein, dass Du Vandalen und Berserker vertauscht hast, um uns
zu foppen?

Hier mal der Hinweis, dass ich jetzt auch einen LM317 unter der Rubrik
Spannungsregler hochgeladen habe:

https://www.richis-lab.de/LM317_01.htm
Beitrag "Spannungsregler - Die-Bilder"

### schrieb:
> eher Diffussions- vs. Epitaxialtransistor
> und ggf. MESA vs. Planartechnik
>
> aber auch daß bedarf einer weiteren Erleuterung.
> Schließlich gibts auch epitaxial MESA ;)
>
>
> Die Hs waren  Diffusionstransistoren.
>  Das homogene Ausgangsmaterial wurde in einem Arbeitschritt (single
> diffused) beidseitig unterschiedlich stark im Diffussionsofen dotiert
> anschließnd die Basis freigeätzt und die Emitter-MESA blieb stehen.
>
> `Epi-Typ' dort stellt das Grundmaterial den Kollektor und der weitere
> Aufbau entsteht durch Epitaxie, Kristallwachstum. können
> selbstvertändlich auch "MESA sein" MESA sagt da erstmal nichts ausser
> das ohne nähere Bezeichnung etwas durch ätzen freigestellt wurde und
> exponiert stehen bleibt.
>
>> Dafür ist der Innenwiderstand bei Epitaxialtransistoren geringer. Hat
>> alles Vor- und Nachteile.

Nachdem wir uns in diesem Thread über hometaxial und epitaxial
unterhalten haben hier der Link zu meinem neuesten Beitrag im Bereich
"Transistoren - Die-Bilder":
Beitrag "Re: Transistoren - Die-Bilder"

Den Gatetreiber TC4429 füge ich mal hier ein.

https://www.richis-lab.de/TC4429.htm

Bauteil kam von Marek.

Marek N. schrieb:
> Danke!
> Wie kriegt man denn eigentlich so ein Keramik-Gehäuse auf?

Gerne!

Diese Keramik-Packages lassen sich einfacher als alle anderen
Gehäusearten öffnen. Ein Schlag auf den "Mörtel" mit einem
Schlitzschraubenzieher reicht. Etwas Übung schadet natürlich nicht. Der
Schlag muss fest genug sein, gleichzeitig sollte man aber nicht mit dem
Schraubenzieher einmal über das Die kratzen. Außerdem muss man das
Package etwas fixieren, da ansonsten alles durch die Gegend fliegt. Es
klingt vielleicht komisch, aber ich lege immer den kleinen Finger auf
das Package und bearbeite dann wie beschrieben den "Mörtel" mit Hammer
und einem kleinen Schraubenzieher. Es funktioniert...

Danke für den Hinweis, werde ich gleich noch aktualisieren!
Interessant, dass sie die Metalllage aber dann noch angepasst haben, um
das Microchip-Logo und den Schriftzug zu integrieren.

Ist der Chip noch genauso groß wie bei Teledyne?

Abdul K. schrieb:
> Ist der Chip noch genauso groß wie bei Teledyne?

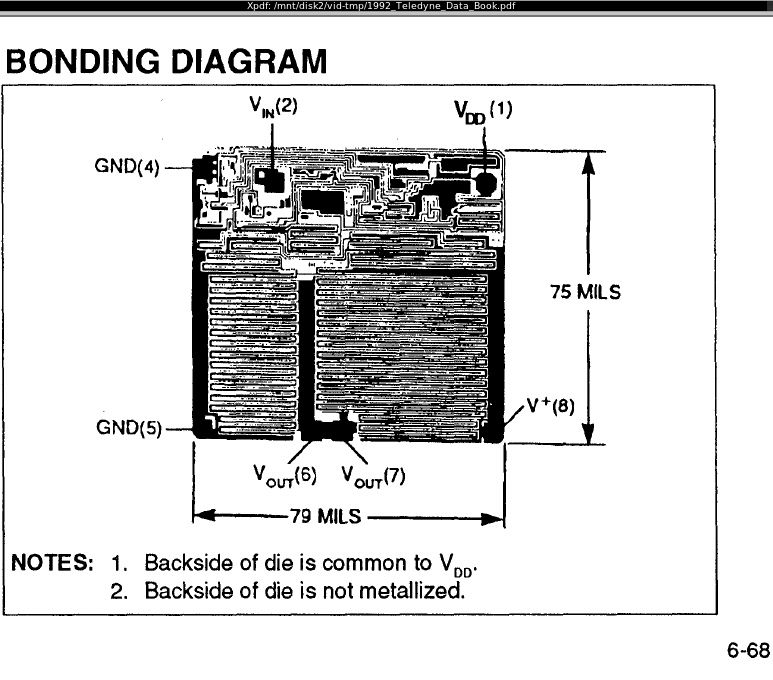

Der Datenblattausschnitt sagt 79x75mil, das sind 2,01x1,91mm. Ich habe
"2,0mm x 1,9mm" gemessen. Daran hat sich also nichts geändert. Das Bild
der Metalllage sieht auch sehr ähnlich aus.

Neue Masken erstellt, nur um das Logo zu ändern?? Ich dachte das wäre
teuer.

Abdul K. schrieb:
> Neue Masken erstellt, nur um das Logo zu ändern?? Ich dachte das wäre
> teuer.

Mich wundert das auch sehr. Daher ging ich auch erst davon aus, dass es
ein Microchip-Design ist.

Ich könnte mir vorstellen, dass man das Design auf einen anderen
(aktuelleren) Fertigungsprozess umstellen und daher die Masken sowieso
anfassen musste. Oberflächlich blieb das Design gleich, aber gewisse
Feinheiten waren anzupassen und in dem Zusammenhang hat man dann auch
die Beschriftung angepasst. Eine Vermutung meinerseits...

Hallo Richard,

ich hatte Dir ja CA3161 und CA3162 versprochen. Davon schicke ich Dir
jeweils 2 Stück. Es ist aber noch etwas? mehr geworden, siehe Bilder.

Ich kann Die Teile gut entbehren und möchte dein wirklich
beeindruckendes Projekt unterstützen. Respekt vor dem wie gut deine
Fotos sind und die Mühe auch noch Text hinzuzufügen?

Es sind einige Spannungsregler, Relais-Treiber, Displaytreiber,
Uhrenchip und Eproms dabei. Fast jedes Teil ist zweimal dabei, falls
beim öffnen etwas schiefgeht. Des weiteren sind auch einige Displays
dabei, auch intelligente.

Ich habe nicht kontrolliert ob Du Teile davon schon seziert hast.
Was Du davon daher nicht benötigst, weil uninteressant, kannst Du frei
verwenden. Es bleibt Dir überlassen was Du damit machst.

Hier ein Auszug:
ICM7045 Uhrenchip bzw. Stoppuhr
CA3161, CA3162 A/D Wandler und Displaytreiber
ICM7218 Displaytreiber
ICM7217
L200 Spannungsregler
LM317 Spannungregler TO3 und TO220
HDSP2000 Intelligentes Display 4 Stellen
74C922 Tastaturencoder
TDE1737
TDE1747

usw. usw.

Die Teile sind unbenutzt, aber schon in die Jahre gekommen.
...unbenutzt mit Ausnahme der CA3161 und CA3162.

Gibt es noch ICs die Dich besonders interessieren?
Gibt es Teile die Dich gar nicht interessieren?

Vermutlich Dienstag oder Mittwoch gehen die Teile auf die Reise.

Viele Grüße
Jörg

Hallo Jörg!

Na das sind ja ein paar Teile. :)

Es gibt kaum etwas was ich ausschließen würde. Meist findet sich auch in
den scheinbar uninteressanten Teilen etwas Interessantes. Schließlich
schaut man nur selten in die Bauteile rein.
Wenn ICs zu neu sind, dann kann ich meistens nicht mehr viel auflösen.
Trotzdem können daraus interessante Bilder entstehen.
Von Speichern habe ich bisher etwas Abstand genommen weil selbst die
älteren meist schon zu hochintegriert sind, aber ausschließen möchte ich
sie auch nicht. :)
LED-Gehäuse sind meist hartnäckig. Da habe ich auch nicht viel Erfahrung
bisher. Mal sehen was ich da erreichen kann.

Auf jeden Fall ist es sehr gut, dass du von den meisten Teil zwei
entbehren kannst. Das erhöht die Erfolgswahrscheinlichkeit.

Ich führe nebenbei eine kleine noch-zu-tun-Liste:
LH0075
LH0070 (alt)
TDA1034
ISO120
OPA512
LT1019
LT1029
U243B
DAC706
LM35
LM234
TL431
NE602
AD565 (ohne A)
DS1820 oder DS1821
LM10
:)

Viele Grüße,

Richard

Richard K. schrieb:
> Na das sind ja ein paar Teile. :)

Die nun unterwegs sind.

Ich müsste auch noch ältere AD-Wandler haben die nicht in deiner Liste
stehen. Soll ich mal danach suchen?

Jörg R. schrieb:
> Ich müsste auch noch ältere AD-Wandler haben die nicht in deiner Liste
> stehen. Soll ich mal danach suchen?

Mein A/D-Wandler-Portfolio wollte ich auf jeden Fall nochmal aufstocken,
also bitte gerne. :)

Ein paar historische ICs habe ich auch noch gefunden.
C565 und C670 sind DDR Bauteile DAC und ADC, für den 670D gibt es
anscheinend kein Datenblatt.

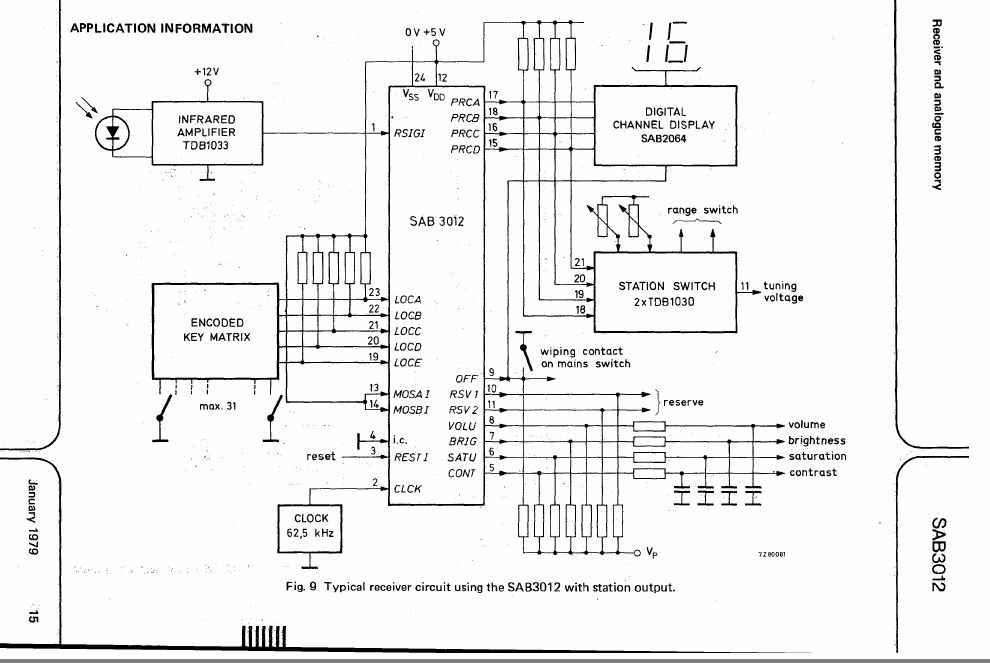

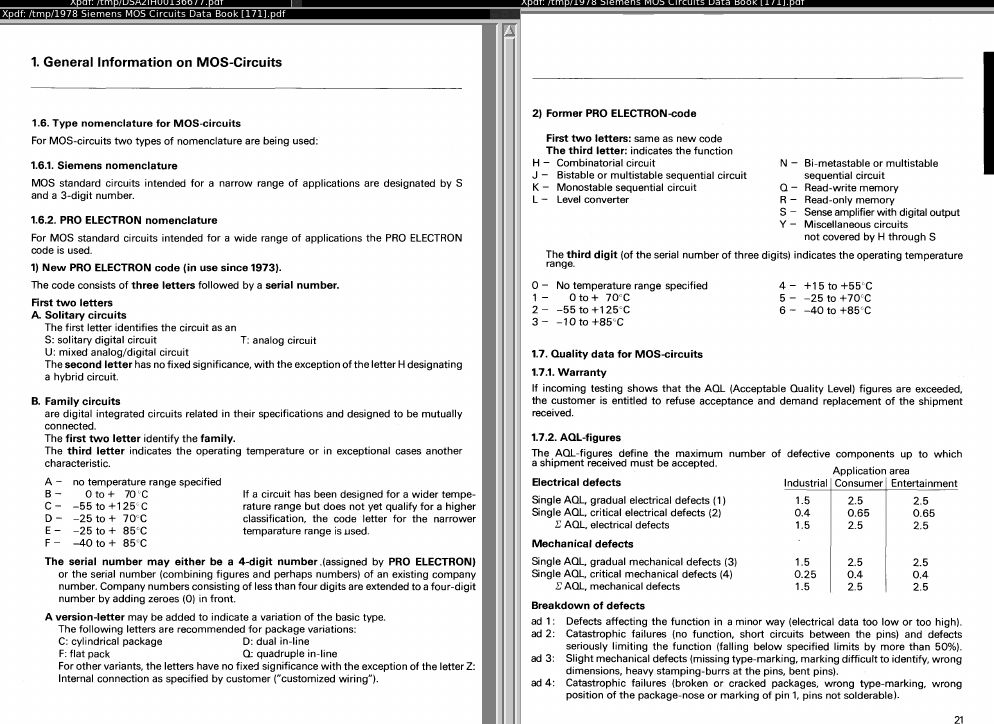

Der SAB3012 ist etwas mysteriös, er wird als TV-Fernbedienungsbaustein
von Philips gefunden, aber ein IC in dem Gehäuse für Consumerelektronik
scheint mir etwas teuer. Zumal das V906-V2 eher in Richtung Siemens
weist, wäre also quasi ein Forschungsauftrag :).
Die Runden sind ein Uralt Spannungsregler LM300, daneben ein MC1456-OPV.
In der unteren reihe ein ICL8211 (MAX8211) µC Voltage Monitor, ein
748-OPV von Fairchild und ein LM709C von 1967.
Interesse?

Arno

Arno H. schrieb:
> Ein paar historische ICs habe ich auch noch gefunden.
> C565 und C670 sind DDR Bauteile DAC und ADC, für den 670D gibt es
> anscheinend kein Datenblatt.
> Der SAB3012 ist etwas mysteriös, er wird als TV-Fernbedienungsbaustein
> von Philips gefunden, aber ein IC in dem Gehäuse für Consumerelektronik
> scheint mir etwas teuer. Zumal das V906-V2 eher in Richtung Siemens
> weist, wäre also quasi ein Forschungsauftrag :).
> Die Runden sind ein Uralt Spannungsregler LM300, daneben ein MC1456-OPV.
> In der unteren reihe ein ICL8211 (MAX8211) µC Voltage Monitor, ein
> 748-OPV von Fairchild und ein LM709C von 1967.
> Interesse?
>
> Arno


Hallo Arno,

auch interessant.
Den C565 brauche ich nicht, den habe ich schon.
Spoiler: Der AD565 ist ja schon online, der C565 als Nachbau mit
Erweiterung folgt noch und danach kommt die Weiterentwicklung des C565
die nie verkauft wurde... :)
Der C670 sagt mir garnichts. Aber ich habe da mittlerweile ein paar ganz
gute Kontakte. Bin gespannt.

Langer Rede kurzer Sinn: Ich nehme dir die Teile gerne ab. Es kann aber
etwas dauern bis sie online sind. Nun, ich hoffe ich unterhalte euch in
der Zwischenzeit gut genug, dass die Wartezeit nicht zu schwer wiegt. :)

Grüße,

Richard

Jetzt fehlt dem Richie die richtige Zauberformel um den Besen zu
stoppen: "in die Ecke Besen, seis gewesen".
Naja, meine Chips sind auch schon auf dem Weg, warscheinlich musst du
bald anbauen ?

Je mehr zu tun ist desto effizienter arbeitet man meist. :)

Der SAB3012 erinnert mich so vom Feeling her an Nebenstellenanlagen der
Post. Mit denen hatte ich so ca. 1984 zu tun. Relaisgräber mit
PMOS?-Steuerchips. Richtige Datenblätter hatten wir für die nicht. Es
gab nur Relais-Ablaufpläne ähnlich einer heutigen SPS-Steuerung. Die
Pläne ähnelten denen der heutigen Kfz-Schaltpläne.

Das erste IC bei der Post war übrigens ein 4-Bit Zähler für die damals
gerade eingeführte Begrenzung der Gesprächszeit auf Abrechnung in
Takten. Kürzere Takte waren für Ferngespräche. Beim Ortsgespräch zählte
das Ding alle 30 Sekunden eins weiter.
Vor dieser Zeit rief der Metzger von zuhause nur alle paar Tage mal an
und ließ dazwischen den Hörer einfach daneben liegen. So konnte man
immer quasi kostenlos telefonieren.

Abdul K. schrieb:
> Der SAB3012 erinnert mich so vom Feeling her an Nebenstellenanlagen der
> Post. Mit denen hatte ich so ca. 1984 zu tun. Relaisgräber mit
> PMOS?-Steuerchips. Richtige Datenblätter hatten wir für die nicht. Es
> gab nur Relais-Ablaufpläne ähnlich einer heutigen SPS-Steuerung. Die
> Pläne ähnelten denen der heutigen Kfz-Schaltpläne.
>
> Das erste IC bei der Post war übrigens ein 4-Bit Zähler für die damals
> gerade eingeführte Begrenzung der Gesprächszeit auf Abrechnung in
> Takten. Kürzere Takte waren für Ferngespräche. Beim Ortsgespräch zählte
> das Ding alle 30 Sekunden eins weiter.
> Vor dieser Zeit rief der Metzger von zuhause nur alle paar Tage mal an
> und ließ dazwischen den Hörer einfach daneben liegen. So konnte man
> immer quasi kostenlos telefonieren.

Interessante und amüsante Hintergrundgeschichte! :) Mal sehen was sich
darin findet...

Das Datenblatt sieht nach Philips aus. SAB war aber Siemens und ein
Keramikgehäuse in einem Consumergerät??

Vxxx war typisch für Siemens. Bei Philips/Valvo/NXP habe ich das nie
gesehen.

Das wird ja spannend!

Arno H. schrieb:
> Ein paar historische ICs habe ich auch noch gefunden.

Ich habe noch einen Uhrenchip ICM7045 im Fundus. Der müsste von Mitte
1978 sein. Ich vermute 7829 ist ein Datecode.

Sorry Richard, den gebe ich leider nicht ab, davon habe ich nur 2.

Hm,
http://webcache.googleusercontent.com/search?q=cache:-5jNereigPcJ:www.edaboard.de/alte-siemens-chips-t12605.html+&cd=1&hl=de&ct=clnk&gl=de
Waren wohl doch Sxxx beschriftet. Man findet dazu nix, Internet war noch
nicht erfunden...

Heute mal etwas anderes. Ich habe einen alten Wafer abgelichtet:

https://richis-lab.de/wafer.htm

:)

Nachtrag (für die, die den Bericht in der Nacht bereits gelesen haben):
Mit dem Wafer sollte wahrscheinlich der D220 dargestellt werden (zweimal
Vierfach-NAND).

Heute ein E-Paper-Controller:

https://richis-lab.de/E-Paper-Controller.htm

Heute mal wieder etwas anderes, nämlich ein USB-Host (USB2534):

https://www.richis-lab.de/usb2534.htm

Das Teil kam von Stephan D. (50plus)

Bernd schrieb:
> Richard K. schrieb:
>> Heute mal wieder etwas anderes, nämlich ein USB-Host (USB2534):
> Sind die 'wolkigen' Strukturen im rechten, unteren Teil auf dem Die?
> Wenn ja, dann erinnert mich das an die Darstellung von genutzten
> Logikressourcen im FPGA:
> https://blog-imgs-29-origin.fc2.com/m/a/r/marsee101/MCB_test_10_090711.png

Das sind üblicherweise die "verworrenen" Verbindungen eines
Logikbereichs, passt also dazu. ...wobei der Link bei mir nicht geht...

Bernd schrieb:
> https://blog-imgs-29-origin.fc2.com/m/a/r/marsee101/MCB_test_10_090711.png

Das sind die nächsten Chips die Du zum sezieren bekommst.
Ich könnte das nicht, ich kann kein Blut sehen?

Es sind auch einige Leds dabei. 2 Displays kommen auch mit, ich meine es
sind TIL311. Dazu noch 2 verschiedene Quarzoszillatoren.

Die Leds bestehen aus 4 einzelnen Leds. Die sind gut zu erkennen wenn
die Led leuchtet, die Fläche wird nicht homogen ausgeleuchtet. An die
bin ich mal durch Zufall geraten. Eine Sorte von denen ist Bicolor. Ich
meine rot und gelb. Die besteht dann aus 8 Einzel-Leds.

In den nächsten Tagen gehen die Sachen auf die Reise.

Gibt es ICs die Dich überhaupt nicht interessieren?

Viel Spaß damit?

Oha! Langweilig wird mir also die nächsten Monate nicht. :)
Die Veröffentlichung könnte aber etwas auf sich warten lassen. Die
Warteliste ist mittlerweile ganz schön gewachsen. :) Ich hoffe ich kann
die aktuelle Zerlegungs-Taktfrequenz noch eine Zeit lang halten.

Richard K. schrieb:
> Ich hoffe ich kann
> die aktuelle Zerlegungs-Taktfrequenz noch eine Zeit lang halten.

Mach Dich nicht verrückt...Hauptsache der Kalender kommt kurz vor
Weihnachten?

Und was ist mit meinen ? Wieso sind die immer noch nicht seziert ? Hm ?
;-)

Ich habe da so einen Paypal-Link auf meiner Seite. Wie bei den
Onlinespielchen kann man sich darüber ein besseres Ranking erkaufen. :D

Richard K. schrieb:
> Ich hoffe ich kann
> die aktuelle Zerlegungs-Taktfrequenz noch eine Zeit lang halten.

Es kommt noch ein Display dazu. Hierzu habe ich vor 4 Jahren einen
Thread eröffnet, weil ich ein Datenblatt dazu gesucht habe. Leider
bisher ohne Erfolg;-(

Siemens DLSF 1414

Beitrag "(S) Datenblatt zum Display Siemens DLSF 1414"

Leider kann ich nur ein Display opfern. Vielleicht kannst Du auch
Nahaufnahmen machen bevor Du es sezierst.


Richard K. schrieb:
> Ich hoffe ich kann
> die aktuelle Zerlegungs-Taktfrequenz noch eine Zeit lang halten.

Du bist niemanden verpflichtet, setze Dich also nicht selbst unter
Druck;-)

Jörg R. schrieb:
> Es kommt noch ein Display dazu. Hierzu habe ich vor 4 Jahren einen
> Thread eröffnet, weil ich ein Datenblatt dazu gesucht habe. Leider
> bisher ohne Erfolg;-(
>
> Siemens DLSF 1414
>
> Beitrag "(S) Datenblatt zum Display Siemens DLSF 1414"
>
> Leider kann ich nur ein Display opfern. Vielleicht kannst Du auch
> Nahaufnahmen machen bevor Du es sezierst.

Schaue ich mir an. Gute Nahaufnahmen sind auf jeden Fall kein Problem.
Mit diesen LED-Kunststoffgehäusen habe ich noch nicht so viel Erfahrung,
mal sehen wie gut ich an die Innereien komme.
Man tut was man kann. :)


> Richard K. schrieb:
>> Ich hoffe ich kann
>> die aktuelle Zerlegungs-Taktfrequenz noch eine Zeit lang halten.
>
> Du bist niemanden verpflichtet, setze Dich also nicht selbst unter
> Druck;-)

Kein Thema. Ich bin psychisch sehr ausgeglichen.

So, ich muss noch was hochladen... :)

Richard K. schrieb:
> Heute mal wieder etwas anderes, nämlich ein USB-Host (USB2534):
>
> https://www.richis-lab.de/usb2534.htm
>
> Das Teil kam von Stephan D. (50plus)

Ich habe noch ein Bild hochgeladen. Der Inhalt ist nicht übermäßig
interessant, es zeigt aber schön wie leistungsfähig mein optisches
System ist.
Die gerade noch zu erkennende Zahlenfolge 100 besitzt eine Strichbreite
von ungefähr 1µm und bestätigt damit das was ich immer sage: 5µm kann
ich in jedem Fall auflösen, alles darunter ist ein Stück weit
Glückssache und Bedarf zunehmender geistiger Interpolation. Mit
Abstrichen scheinen 1-2µm möglich zu sein.

So, hier mal die Querverlinkung.
Ich habe einen Thread für Referenzspannungsquellen erstellt:

Beitrag "Referenzspannungsquellen - Die-Bilder"

Heute habe ich mal wieder etwas moderneres hochgeladen, den
Tastaturmatrix-Controller TCA8418:

https://www.richis-lab.de/TCA8418.htm

Kleine Strukturen und auf Grund der Schutzschicht nicht so schön zu
fotografieren, aber dennoch ganz nett anzusehen.

Richard K. schrieb:
> Heute mal etwas anderes. Ich habe einen alten Wafer abgelichtet:
>
> https://richis-lab.de/wafer.htm
>
> :)


So, ich habe den Artikel über den D220-Wafer mit einem kompletten D220
aktualisiert.

https://www.richis-lab.de/wafer.htm

Dann wollen wir mal mit dem H11L1 von Clemens L. (c_l) die
Optokoppler-Lücke füllen:

https://www.richis-lab.de/Opto01.htm

Für die Apple-Freunde heute mal ein Apple-ASIC

https://www.richis-lab.de/apple.htm

Kennt jemand das Logo des oberen Copyright-Verweises, dieses S?

Super, danke!
Jetzt kenne ich schon so viele Halbleiterhersteller und dann gibt es
doch immer wieder neue Namen. :)

Hat der IC nicht 6 Masken oder zählst Du die Metall-Lage ganz oben nicht
mit?

Ben B. schrieb:
> Hat der IC nicht 6 Masken oder zählst Du die Metall-Lage ganz oben nicht
> mit?

Eine interessante Frage.

Ich schreibe nur es sind fünf Masken abgebildet. Die Nummerierung endet
aber natürlich bei der Zahl 6.

Entweder handelt es sich um einen Prozess der sechs Belichtungsschritte
bieten könnte, von denen aber nur fünf genutzt wurden oder der fünfte
Prozessschritt hinterlässt keine optisch wahrnehmbaren Spuren.

Dann wollen wir die Masken mal interpretieren:
6 lässt sich optisch sehr gut als Metalllage identifizieren.
5 dürften die Durchkontaktierungen von der Metalllage zum aktiven
Bereich sein. Das ist an der Stelle notwendig und die optische
Erscheinung könnte auch passen.
4 scheint die Polysiliziumlage zu sein, die auch die Gateelektrode
ausbildet. Das würde zu den Strukturen und Farben des darunterliegenden
Transistors passen.
So bleiben noch die Masken 1, 2 und eventuell 3.
Für mein Verständnis eines NMOS-Prozesses würde hier sogar eine Maske
reichen, die zu Beginn die aktiven Bereiche definiert.
Über die Funktion der zweiten Maske kann man nur spekulieren. Vielleicht
war das noch kein self-aligned-Gate-Prozess und man benötigte daher für
die Drain/Source-Dotierung eine eigene Maske.
Eine Maske 3 vermisse ich folglich absolut nicht.
Für einen CMOS-Prozess fehlen meiner Interpretation nach "oben rum",
nach der Polysiliziumlage weitere Masken.

Kleine Korrektur im oberen Bereich:
"...oder der dritte Prozessschritt hinterlässt keine optisch
wahrnehmbaren Spuren."

Heute habe ich den CM632 hochgeladen, einen Prawez-Nachbau des Apple
344-0022:

https://www.richis-lab.de/prawez02.htm

Ich habe mir auch noch einmal Gedanken über die Masken der damaligen
Prozesse gemacht. Die Gedanken schreibe ich hier nicht noch einmal
nieder. Ihr findet sie auf der obigen Seite.

Richard K. schrieb:
> ...Prawez-Nachbau...

So, ich hatte hier noch eine Kleinigkeit zu korrigieren:
Die bulgarischen Prozessoren und Chipsätze kamen nicht von Prawez,
sondern von Mikroelektronika Botevgrad und wurden dann in
Prawez-Computern eingesetzt.

Heute habe ich den zweiten Apple-2-ASIC hochgeladen, den 344-0011, die
Memory-Management-Unit:

https://www.richis-lab.de/apple.htm

Richard K. schrieb:
> Heute habe ich den zweiten Apple-2-ASIC hochgeladen, den 344-0011, die
> Memory-Management-Unit:
>
> https://www.richis-lab.de/apple.htm

Und dazu der Nachbau von Mikroelektronika Botevgrad, der CM631:

https://www.richis-lab.de/prawez03.htm

So, da hätte ich noch einen 2"-Wafer:

https://www.richis-lab.de/wafer02.htm

Darauf findet sich der A210-Audio-Verstärker...

Richard K. schrieb:
> Heute mal etwas anderes. Ich habe einen alten Wafer abgelichtet:
>
> https://richis-lab.de/wafer.htm
>
> :)

Der Wafer des A210 wird Ausschuss sein.
Wie man sieht, ist das Raster schief gegenüber dem röntgenographisch
vermessenen Flat.
https://de.wikipedia.org/wiki/Wafer#Kennzeichnung
Die Trennung der Dies erfolgt ja gewöhnlich nicht durch Sägen, sondern
durch Ritzen und Brechen.
Da die mittels des Flat bekannt gegebenen Kristallebenen auch für die
Spaltbarkeit entscheidend sind, kann man wahrscheinlich aus diesem Wafer
keine brauchbaren Dies herausbrechen.

Das klingt plausibel. So habe ich das noch gar nicht gesehen.

Der D220 ist diesbezüglich einigermaßen gut ausgerichtet, der A210 ist
aber schon extrem krumm.

Da stellt man sich nur die Frage warum der Wafer so spät aussortiert
wurde. Es klingt irgendwie unplausibel, dass man die Ausrichtung bis
fast zum Ende der Fertigung überhaupt nicht überwacht, aber dann kurz
vor dem Ende doch noch einmal einen Blick darauf wirft.
Ein paar Hintergrundinformationen zum Werdegang dieses Wafers wären
schon recht interessant...

Passend zum A210 wollen wir uns heute mal den TDA7396 anschauen:

https://www.richis-lab.de/audioamp01.htm

Der Danke für das Teil geht an Soul E. (souleye).
...und hier war ich mal wieder froh zwei Teile bekommen zu haben. Diese
Polyimidbeschichtungen kosten mich immer wieder Nerven...


Für eine bessere Sortierung habe ich eine Audio-Verstärker-Seite
erstellt:

https://www.richis-lab.de/audioamp.htm

Dann hätte ich hier noch den C630, den 6502-Nachbau von Mikroelektronika
Botevgrad:

https://www.richis-lab.de/prawez04.htm

Der CM633 rundet das "Apple-2-Portfolio" von Mikroelektronika Botevgrad
ab. Es handelt sich um einen 16R8-PAL:

https://www.richis-lab.de/prawez05.htm

Vielen Dank für dieses tolle und überaus interessante Projekt! Man
bekommt Einblicke in eine Welt, die dem Anwender normalerweise verborgen
bleibt, wirklich klasse! Bemerkenswert, wie früh bereits programmierbare
Logik zum Einsatz kam. Was mich darüber hinaus noch brennend
interessieren würde, wäre die Ansicht des Innenlebens des Shifter und
des Glue, welche im Atari ST verwendet wurden. Auch einfache Soundchips
aus dieser Ära wären sicherlich nicht uninteressant.

Richtig und ich muss gerade zugeben, dass ich gar nicht sicher sagen
kann ob der CM633 ein PAL oder ein HAL ist. Das sollte ich noch
ergänzen.

...und ja, es gäbe noch so viele interessante Teile... :)
Aber ein Masken-ROM hatte ich zumindest schon mal:
https://www.richis-lab.de/images/HP8165A/23a.jpg

Matthias F. schrieb:
> Vielen Dank für dieses tolle und überaus interessante Projekt! Man
> bekommt Einblicke in eine Welt, die dem Anwender normalerweise verborgen
> bleibt, wirklich klasse! Bemerkenswert, wie früh bereits programmierbare
> Logik zum Einsatz kam. Was mich darüber hinaus noch brennend
> interessieren würde, wäre die Ansicht des Innenlebens des Shifter und
> des Glue, welche im Atari ST verwendet wurden. Auch einfache Soundchips
> aus dieser Ära wären sicherlich nicht uninteressant.

Danke! :)
Ich muss in meinem Lager erst mal noch "ein bisschen" aufräumen, dann
nehme ich gerne auch wieder neue "Aufträge" und "Anregungen" in Angriff.

Richard K. schrieb:
> Richtig und ich muss gerade zugeben, dass ich gar nicht sicher sagen
> kann ob der CM633 ein PAL oder ein HAL ist. Das sollte ich noch
> ergänzen.

Das konnte ich natürlich nicht auf mir sitzen lassen. Also habe ich die
Linsen nachgeschliffen und neue Bilder gemacht.
Siehe da, es handelt sich um einen HAL-Baustein. Die
Durchkontaktierungen sind gut zu erkennen
https://www.richis-lab.de/images/prawez/05x04.jpg

Ich habe auch den ganzen Artikel noch etwas überarbeitet:
https://www.richis-lab.de/prawez05.htm

Soul E. schrieb:
> Richard K. schrieb:
>
>> Siehe da, es handelt sich um einen HAL-Baustein. Die
>> Durchkontaktierungen sind gut zu erkennen
>> https://www.richis-lab.de/images/prawez/05x04.jpg
>
> Du hast anhand der Bilder sicherlich längst die Fusemap extrahiert. Zum
> Abgleich hänge ich nochmal eine Kopie an ;-)

Danke! Sobald mir mal wieder langweilig ist... :)

Demnächst werde ich wahrscheinlich noch ein paar Leuchtdioden hochladen.
Ich habe daher auf meiner Seite eine neue Bauteilgruppe für
optoelektronische Bauelemente erstellt und erstelle auch hier einen
neuen Topic dafür:

Beitrag "Optoelektronische Bauelemente - Die-Bilder"

Schon faszinierend, absolut.

Diese kleinen Halbleiter prozesssicher in hohen Stückzahlen und mit
geringen Kosten fertigen, zerteilen, platzieren und bonden, das ist
schon eine Herausforderung. Dann kommen natürlich noch viele kleine und
große Stolperstellen dazu, die wir hier gar nicht alle überblicken
können.

Ich habe keine Kosten und Mühen gescheut und ein Tütchen Blink-LEDs über
Ebay gekauft:

https://richis-lab.de/Opto03.htm

Gerne!

Hoppla, die LED hätte sich eigentlich in den neuen Optoelektronik-Topic
gehört... Naja, verlinke ich mal schnell der Ordnung halber...

Heute mal etwas anderes, ein alter Einspritztreiber, der L584:

https://richis-lab.de/ECU01.htm

Dann hätten wir hier noch ein recht mysteriöses Bauteil, einen
Bosch-Einspritztreiber, zu dem fast nichts bekannt ist:

https://richis-lab.de/ECU02.htm

Interessanter Hinweis, danke dafür!
Hatte Siemens da ein Halbleiterfertigung?

Heute haben wir einen kleinen 2,1W-Verstärker von Sanyo (der Danke dafür
geht an Soul E. (souleye)):

https://richis-lab.de/audioamp02.htm

Wie so oft könnte man meinen, dass in einem solchen kleinen
Verstärkerchen kaum etwas Interessantes stecken kann, aber siehe da:
- Eine außergewöhnliche Ruhestromeinstellung, die auf die geringe
Versorgungsspannung optimiert ist.
- Eine interessante Variantenbildung.
- Perforated Emitter Transistoren!

Dann hätten wir heute nochmal einen Baustein aus einem Motorsteuergerät,
über den fast nichts bekannt ist, den 2438 von Interdesign, der zur
Auswertung von zwei induktiven Drehzahlsensoren genutzt wurde:

https://richis-lab.de/ECU03.htm

Marek N. schrieb:
> SGE könnte Siemens Germersheim bedeuten.

Nein, ganz sicher nicht, ich komme aus der Gegend. In Germersheim gab es
in den letzten Jahrzehnten keinen Entwicklungs- oder Produktionsstandort
von Siemens. In der Umgebung gab bzw. gibt es Standorte in Speyer (jetzt
Tyco), Bruchsal (plattgemacht) und Karlsruhe.
In Germersheim selbst kannst Du bestenfalls Haushaltsgeräte mit der
Aufschrift "Siemens" kaufen ;-)

Heute hätte ich noch einen CM8116 von Mikroelektronika Botevgrad:

https://www.richis-lab.de/prawez06.htm

Es handelt sich um einen 16kBit-RAM.
Und siehe da, tatsächlich ist es ein ITT4116.

Heute hätten wir dann einen HA12045, einen Baustein zur
Rauschreduzierung nach Dolby B Standard:

https://www.richis-lab.de/HA12045.htm

Bauteil kam von Soul E. (souleye)!

Dann hätte ich noch einen Waferbruch eines A3520:

https://www.richis-lab.de/wafer03.htm

Bernd schrieb:
> Der ist schon so komplex, da ist es schwierig Schaltungsteile bzw.
> Funktionsblöcke zu erkennen.

Deswegen habe ich mich auch gar nicht erst an einer tieferen Analyse
versucht. Der Aufwand wäre kaum gerechtfertigt gewesen...


Bernd schrieb:
> Trotzdem interessant. Es wäre mal interessant zu wissen, mit wieviel
> Computerunterstützng diese Layouts entstanden sind.

In diesem Fall könnte es gut sein, dass man den TDA3520 "abgezeichnet"
hat. :)


Bernd schrieb:
> Danke,
> Bernd

Sehr gerne!
Ich habe noch ein paar interessante Teile im Lager... :)

So, dann erlaube ich mir hier mal den "Doppel-Post".

Falls jemand den High-Power-Operationsverstärker-Thread nicht verfolgt,
der Kalender für 2021 ist fertig:

https://www.meinbildkalender.de/richis-lab/

Kennt jemand dieses Logo bzw. das Kürzel SPT:

https://www.richis-lab.de/temp/dunno.jpg

Abgebildet ist das Logo auf einem 12Bit-Analog-Digital-Wandler.
Entwickelt wurde er nicht vor 1996.

Besten Dank!
...hatte ich bisher noch nicht gehört gehabt...

Richard K. schrieb:
> So, dann erlaube ich mir hier mal den "Doppel-Post".
>
> Falls jemand den High-Power-Operationsverstärker-Thread nicht verfolgt,
> der Kalender für 2021 ist fertig:
>
> https://www.meinbildkalender.de/richis-lab/

Moin,

der Kalender liegt seit zehn Minuten auf dem Tisch. Schöne Bilder!
Frage: Kannst Du noch eine Legende nachliefern, was auch den Bildern
genau zu sehen ist?

Danke & Gruß
Carsten

Carsten W. schrieb:
> Richard K. schrieb:
>> So, dann erlaube ich mir hier mal den "Doppel-Post".
>>
>> Falls jemand den High-Power-Operationsverstärker-Thread nicht verfolgt,
>> der Kalender für 2021 ist fertig:
>>
>> https://www.meinbildkalender.de/richis-lab/
>
> Moin,
>
> der Kalender liegt seit zehn Minuten auf dem Tisch. Schöne Bilder!
> Frage: Kannst Du noch eine Legende nachliefern, was auch den Bildern
> genau zu sehen ist?
>
> Danke & Gruß
> Carsten

Hallo Carsten,

das ist das Quiz, man muss herausfinden um welche Bauteile es sich
handelt! :)

Titel: MEMS-Mikrofon ST MP23DB01
Januar: Hochleistungs-Operationsverstärker OPA541
Februar: Hochfrequenz-Germanium-Transistor 2N1561
März: STM32-Clone GigaDevice GD32
April: Spannungsregler LM317K
Mai: Leistungstransistor BUX22
Juni: HF-Leistungstransistor MRF18060A
Juli: Digital-Analog-Wandler DAC800
August: Digital-Analog-Wandler DAC709
September: Digital-Analog-Wandler DAC32 COB10
Oktober: Referenzspannungsquelle LTZ1000
November: Spannungsregler LT1083
Dezember: Digital-Analog-Wandler AD1139

Grüße,

Richard

Danke!

Hallo

Wäre das Frevel einen 2N277 für die allgemeine Ansicht zu schlachten?
https://datasheetspdf.com/pdf-file/1311787/Motorola/2N277/1

MfG

Armin X. schrieb:
> Wäre das Frevel einen 2N277 für die allgemeine Ansicht zu schlachten?

Nein, ich denke nicht. :) :) :)

Sehr gerne! :)

So, der Kalender 2021 ist jetzt auch im Format A3 verfügbar:

https://www.meinbildkalender.de/richis-lab

:)

Richard K. schrieb:
> So, dann erlaube ich mir hier mal den "Doppel-Post".
>
> Falls jemand den High-Power-Operationsverstärker-Thread nicht verfolgt,
> der Kalender für 2021 ist fertig:
>
> https://www.meinbildkalender.de/richis-lab/

Ich habe ihn gerade bestellt, in A3 und mit Glanzfinish.

Deine Arbeit und Mühe verdient Anerkennung und Unterstützung;-)

Sehr schick, ist bestellt!

Vielleicht kannst Du ja auch einzelne Bilder auf Alubond anbieten. Bei
Whitewall gibt es z.B. eine Option bei der weiß nicht gedruckt wird, da
schimmert dann das gebürstete Alu durch. Für die-shots dürfte das sehr
gut wirken.

Danke!
Habe gerade wieder 15GB neue Bilder gemacht. :)

Alubond ist auch eine gute Idee!
Ich bräuchte nur einen Anbieter, der es mir ermöglicht einen Shop zu
erstellen...

Eine "Referenz-Kaffeetasse" mit LTZ1000 wollte ich auch schon immer mal
erstellen. :)

Zur Info: Ich habe mal einen eigenen Thread für Audio-Verstärker
erstellt:

Beitrag "Audio-Verstärker - Die-Bilder"

Ihr habt ja fleißig über den SAB3012 spekuliert. Nun, es handelt sich
tatsächlich um diesen Fernbedienungsempfänger von Philips:

https://www.richis-lab.de/SAB3012.htm

Bauteil kam von Arno H. (arno_h).

Lasst uns einen Blick auf einen Magnetschalter mit einem Hallsensor
werfen:

https://www.richis-lab.de/hall01.htm

Die Sechsfach-Endstufe 30221 besitzt ein paar interessante Eigenheiten:

https://www.richis-lab.de/ECU04.htm

Ich habe gerade den Tektronix P6461 Differenztastkopf von Klaus H.
(hildek) hochgeladen:

https://www.richis-lab.de/diffprobe.htm

Auch interessant...

Sehr gerne!
Ich betreibe da durchaus immer einen gewissen Aufwand. Daher dauert es
oft auch etwas bis eine Dokumentation/Analyse online ist. :)

Nein nein, ich fühlte mich auch nicht bedrängt, kein Thema!
Ich wollte nur bei der Gelegenheit nochmal darauf hinweisen. Manchmal
erschrecke ich selbst, wenn ich sehe wie lange manches schon hier liegt.
Aber die Aufbereitung der Bilder soll schließlich einem gewissen
Anspruch genügen. :)

Ich danke vielmals. :)

Richard K. schrieb:
> Ich habe gerade den Tektronix P6461 Differenztastkopf von Klaus H.
> (hildek) hochgeladen:
>
> https://www.richis-lab.de/diffprobe.htm
>
> Auch interessant...

Sag mal, kann es sein, dass dein Schaltplan nicht stimmt? Auf dem
Substrat sind doch R1 || C1 und R2 || C2 geschaltet. Oder habe ich da
einen Knick in der Optik?

Carsten W. schrieb:
> Richard K. schrieb:
>> Ich habe gerade den Tektronix P6461 Differenztastkopf von Klaus H.
>> (hildek) hochgeladen:
>>
>> https://www.richis-lab.de/diffprobe.htm
>>
>> Auch interessant...
>
> Sag mal, kann es sein, dass dein Schaltplan nicht stimmt? Auf dem
> Substrat sind doch R1 || C1 und R2 || C2 geschaltet. Oder habe ich da
> einen Knick in der Optik?

Das sollte schon passen.
R1 und R2 sind die winzigen Widerstände gleich am Eingang.
R3 und R4 sind die ersten abgeglichenen Widerstände parallel zu den
"Streifen-Kondensatoren".
Die anderen beiden abgeglichenen Widerstände sind R5 und R6, die die
Threshold-Signale zuführen.
Sollte passen...

Stimmt, Du hast recht. Ich habe diese Bonsai Widerstände direkt hinter
den Klemmen nicht als solche wargenommen.

Richard K. schrieb:
> Ich habe gerade den Tektronix P6461 Differenztastkopf von Klaus H.
> (hildek) hochgeladen:
>
> https://www.richis-lab.de/diffprobe.htm
>
> Auch interessant...


Noch ein Nachtrag dazu:
Der Kurzschluss am Eingang dürfte abgesehen vom ESD-Schutz auch
vorteilhaft gewesen sein, um die Widerstände abzugleichen. Mit dem
Kurzschluss stehen nicht nur sicher 0V am Eingang an, die 0V sind auch
frei von Gleichtaktpotentialen, die sich mit einer externen Quelle
natürlich immer ergeben können.

Auf mehrfachen Wunsch ist jetzt eine LTZ1000-Tasse verfügbar:

https://www.redbubble.com/de/i/tasse/LTZ1000-von-Richis-Lab/63614214.9Q0AD

Als Uhr macht sich die LTZ1000 irgendwie auch ganz gut. :)

Heute habe ich den Spannungswächer TL7705A von Jörg R. (solar77) für
euch:

https://www.richis-lab.de/TL7705.htm

Nicht uninteressant!

Hier finden sich ab jetzt Analog-Digital-Wandler:

Beitrag "ADCs - Die-Bilder"

:)

Heute mal wieder etwas moderneres, ein BT815-Touch-Display-Controller
von Bridgetek:

https://www.richis-lab.de/BT815.htm

Habe ich tatsächlich vergessen hier den Hinweis auf den B461 zu posten?
Ich wollte mich zitieren, habe aber nichts dazu gefunden.
Naja, egal, hier kommt der Hinweis gleich mit einem kleinen Update
(Innenschaltplan ergänzt):

https://www.richis-lab.de/hall01.htm


Im Rahmen des B461 habe ich auch gleich eine Rubrik Magnetfeldsensoren
erstellt. Ich denke da wird noch mehr kommen.


Ich korrigiere mich. Hier ist der B461 erwähnt:
Beitrag "Re: Das Innenleben von Transistoren und Operationsverstärkern"
Es fehlt nur der Name.

Heute habe ich mal wieder etwas sehenswertes, den U821
Taschenrechner-Controller:

https://www.richis-lab.de/calc01.htm

Dunkelwind (aka bITmASTER), von dem der Baustein stammt, konnte mit
Hilfe meiner Bilder einen Emulator programmieren. Der findet sich auch
auf der Seite.

Richard K. schrieb:
> Heute habe ich mal wieder etwas sehenswertes, den U821
> Taschenrechner-Controller:
>
> https://www.richis-lab.de/calc01.htm
>
> Dunkelwind (aka bITmASTER), von dem der Baustein stammt, konnte mit
> Hilfe meiner Bilder einen Emulator programmieren. Der findet sich auch
> auf der Seite.

Ich habe das Analyse-PNG aktualisiert. Das war noch nicht der aktuellste
Stand. Wer besonderes Interesse an der detaillierten Funktion des U821
hat, sollte sich das PNG neu laden.

Heute habe ich wieder mal einen Wafer für euch, einen 4"-Wafer mit einem
MOS-Schaltkreis (U3230):

https://www.richis-lab.de/wafer04.htm

Heute habe ich wieder mal etwas anderes, den Spannungs-Frequenz-Wandler
VFC110:

https://www.richis-lab.de/vfc01.htm

Das Bauteil verdanken wir Dieter W. (dds5).

Hier habe ich etwas interessantes:
KA601, ein ASIC, der auf einem IA60 basiert. Aber lest selbst:

https://www.richis-lab.de/KA601.htm

Marek N. schrieb:
> Wow! Ich bin überrascht, dass es in der DDR schon "damals" ISDN gab.

Wobei PCM30 noch nicht gleichbedeutend mit ISDN war. Als digitales
Übertragungsverfahren zwischen analogen Vermittlungsstellen wurde PCM30
in der DDR übrigens vor der Bundesrepublik eingeführt, konnte so aber
seine Vorteile noch nicht richtig ausspielen (mehrfache A/D - D/A
Wandlung im Übertragungsweg).

So wie ich das verstanden habe wollte man mit dem Umstieg auf die
digitale Übertragung auch Ressourcen sparen, die ja nicht immer so
verfügbar waren wie es wünschenswert gewesen wäre.

Faszinierend finde ich aber vor allem das Konzept die Effizienz der
Halbleiterentwicklung und -produktion innerhalb der Rahmenbedingungen zu
steigern, indem man auf diese Master Slice ICs und daraus entwickelte
ASICs setzt bzw. gesetzt hat.

Richard K. schrieb:
> Hier habe ich etwas interessantes:
> KA601, ein ASIC, der auf einem IA60 basiert. Aber lest selbst:
>
> https://www.richis-lab.de/KA601.htm

Update:
Ich konnte noch ein paar Spezifikationen des IA60 ergänzen.
(F5 drücken ist ratsam)

Siemens S556, der Steuer-IC der weltweit ersten IR-TV-Fernbedienung:

https://www.richis-lab.de/S556.htm

Heute mal etwas ganz anderes:

https://www.richis-lab.de/phone01.htm

Der U1001 ist ein NF-Filter und gehört zu einer Familie von integrierten
Schaltkreisen, die in der DDR für Telefon-Vermittlungssysteme entwickelt
wurden.
Vor allem interessant ist die Technik der Switched-Capacitor-Filter.
Aber lest selbst! :)

Im Rahmen der Magnetfeldsensoren hätten wir hier einen Zahnradsensor,
der auf dem GMR-Effekt basiert:

https://www.richis-lab.de/hall02.htm

U114, ein Schaltkreis zur Steuerung eines Quarz-Weckers:

https://www.richis-lab.de/U114.htm

Super Arbeit !

Richard K. schrieb:
> Der U1001 ist ein NF-Filter ...

Anatomie eines NF-Filters - das finde ich echt spannend! Auch Deine
Erläuterungen dazu. Das ist mal was anderes als OPs oder Transistoren.

Und so Kleinigkeiten wie:
> Auf dem Die wurde die Silhouette eines alten Telefonhörers integriert.
machen das lebendig. Klasse!

Thomas W. schrieb:
> Super Arbeit !


Mohandes H. schrieb:
> Richard K. schrieb:
>> Der U1001 ist ein NF-Filter ...
>
> Anatomie eines NF-Filters - das finde ich echt spannend! Auch Deine
> Erläuterungen dazu. Das ist mal was anderes als OPs oder Transistoren.
>
> Und so Kleinigkeiten wie:
>> Auf dem Die wurde die Silhouette eines alten Telefonhörers integriert.
> machen das lebendig. Klasse!


Danke für das positive Feedback! :)

Dieser U1001 war mal wieder so ein unscheinbares Teil, von dem ich mir
erst nicht viel versprochen habe, das aber doch mit ein paar sehr
interessanten Hintergründen aufwarten konnte!

Richard K. schrieb:
> Zahnradsensor, der auf dem GMR-Effekt basiert.

Von diesem Effekt hatte ich noch nie gehört. Interessant finde ich auch
den Link zur 'Western Digital Caviar 22500'. So eine hatte ich mal.
Meine erste Festplatte hatte 20 MB (8086, XT, 5MHz und mit 'Turbotaste'
sagenhafte 10MHz). Die defekten Sektoren waren gekennzeichnet, später
wurde die Fertigungstechnik immer besser. Das sind wahre feinmechanische
Wunder. Heute erleben wir den Siegeszug von Halbleiterspeichern - das
mechanische Zeitalter geht dem Ende zu?

Danke für solche Bilder!

Mohandes H. schrieb:
> Interessant finde ich auch
> den Link zur 'Western Digital Caviar 22500'.

In diesem Zusammenhang empfehle ich auch eine etwas ältere Analyse der
Seagate ST-177I:

https://www.richis-lab.de/HDD_Seagate_ST-177I.htm

Die hatte noch eine eigene Platte für Hilfsinformationen wie Spur- und
Sektormarkierungen.

So, dann hätten wir hier noch einen Stromsensor von Sensitec, der auf
dem GMR-Effekt basiert:

https://www.richis-lab.de/hall03.htm

So, nach dem U1001 (NF-Filter) haben wir nun hier den zweiten Teil des
in der DDR entwickelten, digitalen Vermittlungssystems, den U1011:

https://www.richis-lab.de/phone02.htm

Der U1011 ist der Codierer/Decodierer, der die Analog-Digital- und die
Digital-Analog-Wandlung inklusive Kompandierung übernimmt. Der U1011 ist
der erste Switched-Capacitor-ADC/DAC auf meiner Seite.

Welche der Pins sind extra für "Horch und Guck" eingebaut worden? ;-)

Jochen F. schrieb:
> Welche der Pins sind extra für "Horch und Guck" eingebaut worden? ;-)

Die Vermittlungs-ICs kommen erst noch... :)

Danke! :)

Die hatten quasi eine Standleitung, sauber!

Der U1500PC050 gehört zum bereits beschriebenen digitalen Telefonsystem
und übernimmt dort die Anschlusssteuerung:

https://www.richis-lab.de/phone03.htm

Leider gibt es kein Datenblatt zu dem Baustein.

Ein kleines Update: https://www.richis-lab.de/phone.htm
Ich habe ein Übersichtsbild eines sogenannten Teilnehmersatzes
eingefügt. So wird es verständlicher was die Aufgabe der einzelnen
Bausteine ist.

Hier hätten wir einen speziellen, von Fluke entwickelten
Vierfach-Analogschalter, den 700013. Der Baustein findet sich zum
Beispiel im 8842A:

https://www.richis-lab.de/aswitch01.htm

Die 4 Noten könnten BACH darstellen - ein Kenner also in dem Team.

Jochen F. schrieb:
> Die 4 Noten könnten BACH darstellen - ein Kenner also in dem Team.

Kann man das mit den vier Noten tatsächlich sagen? Interessant...

Es sind zahlreiche Musikstücke geschrieben worden über dieses Thema, z.
B. von Mendelssohn-Bartholdy und Reger. Bach selbst hat es auch
verwendet, und soll sogar während der Verwendung des Themas in "Die
Kunst der Fuge" verstorben sein.

Darüber hinaus ergibt sich die Form eines liegenden Kreuzes, in der
Musik als "Chiasmus" bekannt, ein christliches Symbol, das vertont
werden kann.
