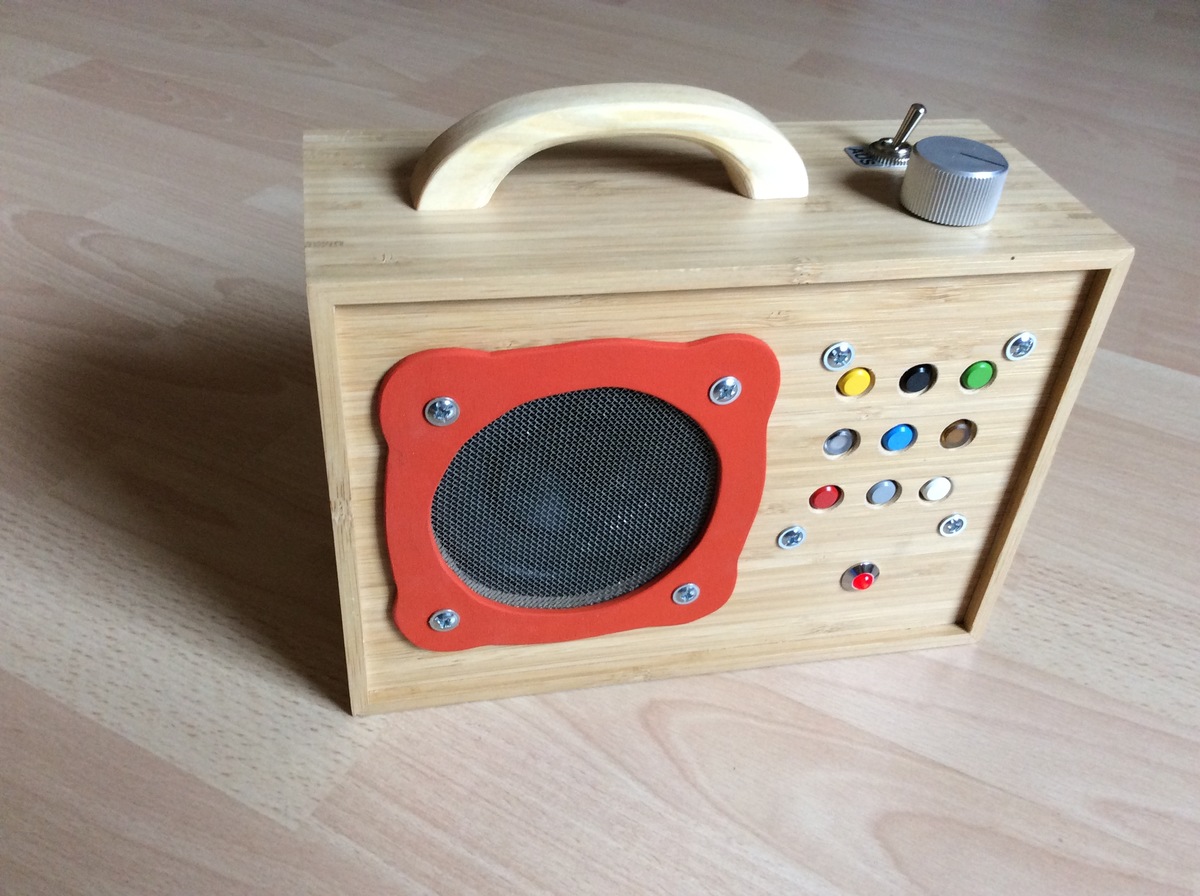

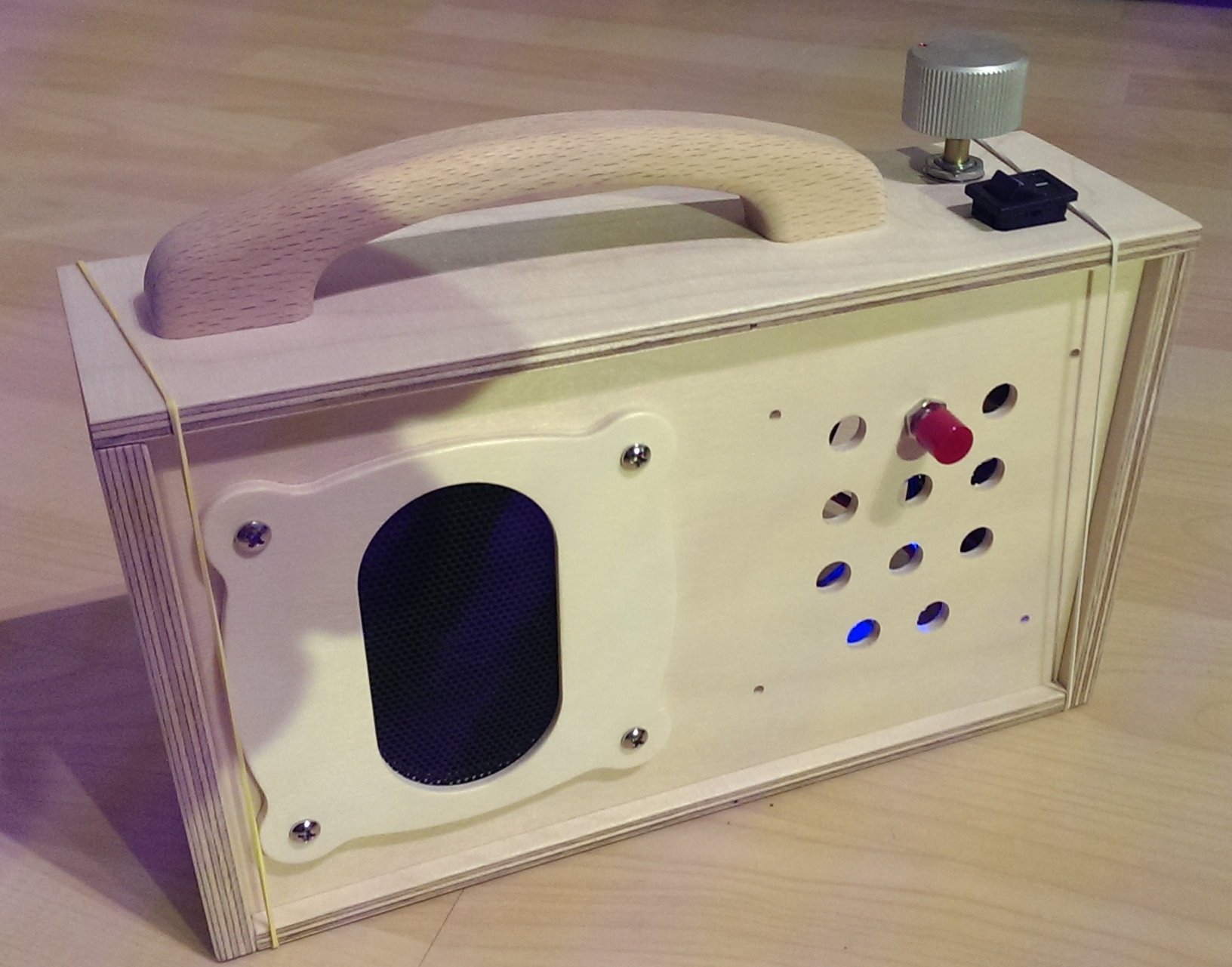

Falls jemand Freude am Nachbau eines portablen und kindgerechten MP3-Player auf ATTiny-Basis hat, bedient Euch (sicher auch ein nettes Weihnachtsgeschenk): https://github.com/ghmartin77/KidsMP3Player Have fun :-) Viele Grüße ghmartin77
Angehängte Dateien:
-
180 KB
Da fehlt noch der Schaltplan für den Anschluß der Tasten.
schönes Projekt! - wirklich toll!
Die Mechanik ist wirklich niedlich. Ich war schwer beeindruckt vom Titel "MP3 Player ... auf ATTiny-Basis". Die Erkenntnis, dass der AVR nur das Tastaturinterface für ein fertiges MP3-Modul darstellt, sorgte dann für schlagartige Ernüchterung. Die Tatsache, dass der AVR, genau wie im Schaltplan gezeigt, nicht mal einen Blockkondensator spendiert bekommen hat, macht das ganze Projekt passend für die heutige Zeit.
Marcus H. schrieb: > Die Mechanik ist wirklich niedlich. > > Ich war schwer beeindruckt vom Titel "MP3 Player ... auf ATTiny-Basis". > Die Erkenntnis, dass der AVR nur das Tastaturinterface für ein fertiges > MP3-Modul darstellt, sorgte dann für schlagartige Ernüchterung. > > Die Tatsache, dass der AVR, genau wie im Schaltplan gezeigt, nicht mal > einen Blockkondensator spendiert bekommen hat, macht das ganze Projekt > passend für die heutige Zeit. Naja, ich hoffe ja doch, dass in diesem Forum insofern Profis unterwegs sind, die klar wissen, dass sich mit 8k kaum ein MP3-Decoder implementieren lässt :) Insofern war mit dem Begriff "MP3 Player" die Holzkiste im gesamten gemeint. Hast aber schon recht, wenn man Worte klauben möchte, dann ist auf ATTiny-BASIS tatsächlich Unfug. Die eigentliche Arbeit erledigt der DFPlayer-Chip (Filesystem und MP3-Decoding, ja sogar 3W-Verstärkung für den Lautsprecher). Der ATTiny hat nur ein bissel Logik im Bauch, um die Tastatureingaben an den Player zu vermitteln und Minifeatures wie einen Sleep-Timer zu implementieren. So what? Deshalb jetzt alles Kacke und die Welt schlecht, schlimm und schwarz? Ich denke nicht :) Tipps nehm ich allerdings gern entgegen. Bisher lief der AVR auch ohne Kondensator mit der billigen China-Powerbank (, die eigentlich auch eher nur ein Akku ist,) stabil. Welche Gründe gäbs noch für nen Kondensator, außer halt, dass der Profindas halt so macht? Grüße ghmartin77
ghmartin77 schrieb: > Tipps nehm ich allerdings gern entgegen. Bisher lief der AVR auch ohne > Kondensator mit der billigen China-Powerbank (, die eigentlich auch eher > nur ein Akku ist,) stabil. Welche Gründe gäbs noch für nen Kondensator, > außer halt, dass der Profindas halt so macht? Ohne Worte ...
...die flachen breiten Schrauben stören das Gesamtbild etwas, den Lautstärkeknopf hätte ich etwas zentraler gesetzt (vll auch vorne drauf) - ansonsten SEHR schöne Umsetzung, vor Allem auch mechanisch sauber. Die notorischen Nörgler sind zu ignorieren, die können es ja gerne besser machen! Und fertige Module zu verwenden ist mehr als iO, denn nur das Ergebnis zählt, vor Allem wenn es so "schick" ist! Klaus.
ghmartin77 schrieb: > So what? Deshalb jetzt alles Kacke und die Welt schlecht, schlimm und > schwarz? Ich denke nicht :) Der sogenannte "Clickbait" ist halt nicht so gern gesehen. ghmartin77 schrieb: > Bisher lief der AVR auch ohne > Kondensator mit der billigen China-Powerbank (, die eigentlich auch eher > nur ein Akku ist,) stabil. Welche Gründe gäbs noch für nen Kondensator, > außer halt, dass der Profindas halt so macht? Die Gründe dafür sind genau die, warum Profis das so machen. Controller mögen Störungen nicht sehr gerne. Bei dir treten keine auf, deshalb funktioniert es, aber jemand anderes benutzt das Gerät vielleicht in einer anderen Umgebung. Bei mir knackt es deutlich im Kopfhörer, wenn ich meine Schreibtischlampe ein- oder ausschalte. Da ist es nicht schlimm, weil danach neue Daten kommen und es weitergeht. Einen Controller kann eine solche Störung aber komplett aus dem Tritt bringen. Denk dran, wenn eine Störung nur eine tausendstel Sekunde dauert, führt der Controller schon tausend oder mehr Taktzyklen undefiniert aus. Ein Kondensator filtert solche Störungen zu einem gewissen Maße weg.
> Controller mögen Störungen nicht sehr gerne. Bei dir treten keine auf, > deshalb funktioniert es, aber jemand anderes benutzt das Gerät > vielleicht in einer anderen Umgebung. > Bei mir knackt es deutlich im Kopfhörer, wenn ich meine > Schreibtischlampe ein- oder ausschalte. Da ist es nicht schlimm, weil > danach neue Daten kommen und es weitergeht. Einen Controller kann eine > solche Störung aber komplett aus dem Tritt bringen. > Denk dran, wenn eine Störung nur eine tausendstel Sekunde dauert, führt > der Controller schon tausend oder mehr Taktzyklen undefiniert aus. > Ein Kondensator filtert solche Störungen zu einem gewissen Maße weg. Danke für die konstruktive Erläuterung, Dussel. Klingt vernünftig (und hat vor allem nicht diesen süffisanten Unterton wie in anderen Kommentaren :)). Welche Größenordnung und/oder Kombinationen sind notwendig/sinnvoll? "Großer" Elektrolytkondensator für die "längeren" Störungen PLUS "kleiner" Keramikkondensator für die "schnellen" Störungen? Nur eins von beiden? Braucht's das nur nah an VCC/Ground des ATTiny oder sollte das auch an VCC/GND des DFPlayers angebracht werden? In welchen Größen/Kombinationen würdest Du dort Kondensatoren empfehlen? Darüber hinaus gibt es einige Stimmen im Netz, die besagen, der Lautsprecher sollte tunlichst mit einem möglichst großen Elektrolytkondensator (>1000uF) entkoppelt werden, statt ihn direkt an SPK1(+) und SPK2(-) anzuschließen. Was ist Deine Meinung zu dieser Behauptung? Vorab schonmal vielen Dank für (D)eine Antwort. Viele Grüße ghmartin77
Dussel schrieb: > Controller mögen Störungen nicht sehr gerne. Das hatte ich heute bei meiner LED-Schreibtischleuchte mit Touch-Funktion gemerkt. Ein Signalkabel vom Funktionsgenerator (5Mhz/5V) hatte das Kunststoffgehäuse der Lampe berührt. Lichtfunktionen (drei Modi) wurden dadurch sehr schnell durchgeschaltet. Danach war die Lampe nicht mehr zu bedienen. Gewartet bis der Akku leer war und USB angestöpselt. Aber es ging nichts mehr. Alles auf Risiko: Gehäuse geöffnet und Controller kurzgeschlossen, in der Hoffnung er startet sein Programm neu. Hat funktioniert, alles wieder prima.
ghmartin77 schrieb: > "Großer" Elektrolytkondensator für die "längeren" Störungen PLUS > "kleiner" Keramikkondensator für die "schnellen" Störungen? Nur eins von > beiden? Die üblichen 100 nF direkt am µC sollten genügen. Dein Aufbau verwendet ja wohl einen Akku, also brauchst Du Dir um Störungen eines Netzteils keine Gedanken machen. > oder sollte das auch an VCC/GND des DFPlayers angebracht werden? Das Modul enthält selbst schon entsprechende Kondensatoren, hat aber auch keine Probleme damit, wenn Du auch ihm den üblichen 100-nF-Kondensator spendierst. > der Lautsprecher sollte tunlichst mit einem möglichst großen > Elektrolytkondensator (>1000uF) entkoppelt werden Das wäre der Fall, wenn er asymmetrisch angesteuert würde, d.h. wenn der Verstärker einen Audioausgang hätte, und der Lautsprecher zwischen diesem und GND angeschlossen würde. Dein DFPlayer aber nutzt eine Brückenschaltung, und da wäre so ein Ausgangsentkopplunskondensator kontraproduktiv. Solche Kondensatoren bräuchtest Du, wenn Du einen Stereoverstärker in Brückenschaltung (der dann also vier Lautsprecheranschlüsse hätte) an einen Kopfhörer anschließen wolltest (der nur drei Leitungen hat, je ein Lautsprechersignal und eine gemeinsame Masse).
Hallo Rufus, viele Dank für Deine Antworten. > Die üblichen 100 nF direkt am µC sollten genügen. Dein Aufbau verwendet > ja wohl einen Akku, also brauchst Du Dir um Störungen eines Netzteils > keine Gedanken machen. Richtig. Kein Netzteil im Einsatz, nur ein/e Akku/Powerbank. Kannst Du noch ein wenig erklären, warum dann "die üblichen 100nF" genügen sollten, damit ich über mein ungesundes Halbwissen hinauskomme? Mein Verständnis bisher ist, dass die "kleinen" Keramikkondensatoren sinnvoll sind, um "schnelle" (evtl. rapide, in jedem Fall aber kurze) Einbrüche in der Spannungsversorgung abzufangen, wohingegen die höherkapazitiven (Elektrolyt-)Kondensatoren für "langsame" Einbrüche (quasi zur Stabilisierung von Schwankungen) dienlich sind. Letztere z.B. um bei einem Brückengleichrichter das Abfallen der durch die Wechselspannung verursachte Wellenbewegung der Spannung zu glätten. Welche Störungen können wodurch in welchem Umfang in meinem Aufbau (eben ohne Netzteil und Anschluss an die Netzversorgung) induziert werden? Warum sind 100nF in diesem Kontext ausreichend, nicht aber 10nF ausreichend oder 1uF notwendig? Sind das empirisch ermittelte Werte oder kann man die benötigte Kapazität berechnen? Bonusfrage :) Beim Rumspielen und Erweitern des auf Github dokumentieren Standes mit Kondensatoren am AVR (auch größeren) in Verbindung mit dem Sleep-Modus des Gerätes kommt es zu folgendem Szenario (zumindest meine Interpretation): Nach Ablauf der Sleep-Timer-Zeit schaltet der AVR die Stromversorgung des DFPlayers aus und versetzt sich selber in den tiefstmöglichen Schlafmodus (ADC aus, SLEEP_MODE_PWR_DOWN). Damit wird der Stromverbrauch so klein, dass auch die Powerbank ihre Stromversorgung abschaltet. Das ist insofern prima, als dass das der sparsamste Zustand ist, den ich haben kann. Allerdings lässt sich das Gerät durch Aus-/Einschalten nicht wieder starten. Meine Vermutung ist, dass der Kondensator am AVR genügend Strom liefert, um ihn mehrere Minuten am Leben zu erhalten, so dass er nicht neu gestartet wird, sobald der Strom vom Akku wieder verfügbar ist. Somit schläft der AVR fleißig weiter und das Gerät bleibt tot. Entferne ich den Kondensator aus der Schaltung, klappt der Neustart problemlos. Auch ein 100nF-Kondensator funktioniert, wenn man ein Ein-/Ausschalt-Wartezeit von wenigen Sekunden einhält. Wie würde man das lösen, wenn ein großer Kondensator zum Entstören nötig wäre? Kann man ihn durch eine geschickte Schaltung beim Ausschalten entladen, resp. beim Einschalten den Reset-Pin des AVRs kurz triggern? Grüße ghmartin77
ghmartin77 schrieb: > Wie würde man das lösen, wenn ein großer Kondensator zum Entstören nötig > wäre? Normalerweise gehen Controller ja in den Tiefschlaf, aus dem man sie mit einem Interrupt wieder aufwecken kann. Neustart sollte eigentlich nicht nötig sein, weil die Latenz dann sehr lang wäre, und dann wäre der ganze Zustand des Tiefschlafes ja auch unsinnig.
Nop schrieb: > Normalerweise gehen Controller ja in den Tiefschlaf, aus dem man sie mit > einem Interrupt wieder aufwecken kann. Neustart sollte eigentlich nicht > nötig sein, weil die Latenz dann sehr lang wäre, und dann wäre der ganze > Zustand des Tiefschlafes ja auch unsinnig. Jepp, man könnte den Controller mit einem Interrupt wieder aufwecken. Ich weiß aber nicht, wie ich das bei meinem Setup umsetzen könnte: Mein Ausschalter steht auf EIN, der Akku hat den Stromlieferdienst eingestellt, weil er keinen ausreichenden Verbrauch mehr festgestellt hat, der AVR döst im Tiefschlaf vor sich hin, weil er scheinbar aus dem Kondensator noch für geraume Zeit mit Energie versorgt wird. Wenn ich jetzt per Aus-/Einschalten das System neu starte, schläft der AVR fröhlich weiter und das System bleibt deshalb unbedienbar. Neustart des AVR ist für mich eine völlig valide Option, da dessen Startzeitlatenz im Vergleich zum DFPlayer völlig vernachlässigbar ist. Der Sleep-Modus ist auch nicht unsinnig, nur weil ich den AVR danach resette. Durch den Sleep-Modus kann ich signifikant Strom sparen, insbesondere, da die Powerbank sich sogar ganz abschaltet, wenn der AVR nur noch winzigste Mengen Strom zieht. Die Lösung -ob Interrupt oder Reset-Triggern- ist aber vermutlich technisch die selbe. In beiden Fällen muss entweder der Reset-Pin oder ein definierter Interrupt-Pin kurzzeitig auf High gezogen werden. Frage ist, wie löst man das "in Elektronik", wenn der Ein/Aus-Schalter bedient wird. Oder alternativ -falls technisch einfacher- meine Ausgangsfrage: Wie entleere ich den Kondensator beim Ausschalten? Viele Grüße ghmartin77
Wechselschalter und Entladewiderstand.
Achtung: Die Powerbanken stellen NUR den Wandler ab, aber prinzipbedingt ist dann Ubatt = Uout! Klaus.
MP3-Player mit 8-Bit-uC: http://elm-chan.org/works/mp3/report_e.html http://elm-chan.org/works/sd8p/report.html (Mit Konvertierung) Geht schon.
Mitleser, afaik liest der nur WAV du Experte :) "The SD audio player supports only RIFF-WAVE format sound files known as Microsoft wave file in LPCM, 8/16-bit, mono/stereo and upto 48kHz sampling rate." Klaus.
Mitleser schrieb: > MP3-Player mit 8-Bit-uC: > > http://elm-chan.org/works/mp3/report_e.html > > http://elm-chan.org/works/sd8p/report.html (Mit Konvertierung) > > Geht schon. Hier Beitrag "Software MP3 decoder for ATmega/ATxmega" gibt's einen (den einzigen?) echten MP3-Decoder für AVR8.
Angeregt durch eure Kommentare hat meine Recherche mit Tante Google folgende Seite zu Tage gefördert, die mir ganz eingängig scheint: http://rn-wissen.de/wiki/index.php/Abblockkondensator Danke für Eure (Rat)schläge :)
ghmartin77 schrieb: > Allerdings lässt sich das Gerät durch Aus-/Einschalten nicht wieder > starten. Meine Vermutung ist, dass der Kondensator am AVR genügend Strom > liefert, um ihn mehrere Minuten am Leben zu erhalten, so dass er nicht > neu gestartet wird, sobald der Strom vom Akku wieder verfügbar ist. Das hatte ich auch schon. Grund bei mir war, das der µC im Sleep Modus problemlos mehrere Minuten aus dem Elko versorgt werden kann. Wenn Du jetzt beim Testen nicht jedesmal eine Viertel Stunde wartest, dann hat der µC noch gar nicht gemerkt das die Powerbank abgeschaltet hat. Der läuft einfach weiter in seinem Sleep Modus und ist mit sich zufrieden.
Seltsam. Hörbert (http://de-de.hoerbert.com) sieht fast identisch aus. Zufall? Absicht? Nicht das die Firma noch Lizenzgebühren verlangt...
:
Bearbeitet durch User
Sieht nach einem Nachbau aus, die Fragen von ghmartin77 deuten daraufhin. Wenn es der Prototyp wäre von Hörbert wäre,würde ich diese Fragen nicht erwarten. Ich werde mir das Teil nachbauen, denn 239,00 für Hörbert finde ich etwas übertrieben, da kann ich ja auch gleich eine Toniebox kaufen.
Deutlich interessanter ist dieses ältere Projekt: https://forum-raspberrypi.de/forum/thread/13144-projekt-jukebox4kids-jukebox-fuer-kinder/
Manfred F. schrieb: > Seltsam. Hörbert (http://de-de.hoerbert.com) sieht fast identisch > aus. > Zufall? Absicht? Nicht das die Firma noch Lizenzgebühren verlangt... Das Wayback Archiv sagt, den Hoerbert-Player gäbe es schon seit April 2016 ... Gibt es ja öfters, dass gute Opensource-Projekte zu kommerziellen Produkten verwertet werden, da sie zB der GPL unterliegen oder garkeine Lizenz haben. In diesem Fall wohl nicht.
Laut CT: Seit Mitte Dezember 2014 ist der Musikspieler Hörbert auch als Bausatz verfügbar. Also ist das Teil noch älter.
Da wird sicher was anderes drin verbaut sein, bei diesem Kasten kommt man auf Materialkosten von 20-30€.
Meinst Du die hier vorgestellte Version oder den Hörbert? Aber ich denke das beide vom Preis etwa gleich sein dürften. Ich habe nur die von weiten aufgenommenen Bilder vom Hörbert gesehen und ich denke das da nichts wildes drauf ist. Machen wir mal eine Fallstudie für das Teil: - Kleiner Cortex M3/M4 (MP3 & Bedienung), SD, Spannungsregler - interner DAC auf einen Treiber für den Speaker - der ganzen Rest wie Gehäuse Taster, Batteriehalter, Speaker, ... Der Prozessor und der Speaker sollten das teuerste sein, gefolgt vom Gehäuse. Wäre nichts wildes, macht man zwar nicht mal so eben in der Mittagspause, aber wenn man (wie ich) MP3 und das ganze händling darum schon fertig hat könnte man das in wenigen Tagen bauen. Nur ich werde es nicht machen, da baue ich mir lieber die hier vorgestellte Version und ich bin in 2-4 Stunden fertig. Wenn es mich allerdings packt und im Kindergarten schreien plötzlich viele "Will ich auch haben" dann könnte ich mal darüber nachdenken, aber das sehe ich nicht.
Marcus H. schrieb: > Die Mechanik ist wirklich niedlich. > > Ich war schwer beeindruckt vom Titel "MP3 Player ... auf ATTiny-Basis". > Die Erkenntnis, dass der AVR nur das Tastaturinterface für ein fertiges > MP3-Modul darstellt, sorgte dann für schlagartige Ernüchterung. > > Die Tatsache, dass der AVR, genau wie im Schaltplan gezeigt, nicht mal > einen Blockkondensator spendiert bekommen hat, macht das ganze Projekt > passend für die heutige Zeit. Ich finde das aber durchaus sinnvoll. Der DFPlayer Mini kostet 1,5 Euro und hat schon einen SD-Slot + DAC + Stereo Audioverstärker integriert. Ich finde es sinnvoll mit vorhandenen Modulen zu arbeiten. Das spart Zeit und ist effizienter. Andererseits kann ich natürlich verstehen, wenn es einem um das Bauen als solches geht und man deshalb den umständlichen Weg gehen möchte. Ich finde das Projekt ganz nett.
Nach all den Mutmaßungen: Ich suchte einen kinderkompatiblen MP3-Spieler und habe in diesem Zuge natürlich auch den Hörbert im Netz gefunden. Die Optik der einen Version, die ich mir gebaut habe, ist klar der des Hörberts nachempfunden (ist ja auch ein gefälliges Design). Ich hatte das Ergebnis aber wegen der Elektronik und Software eines einfachen MP3-Abspielers hier geteilt, nicht wg. der Holzoptik meiner Eigenbau-Variante drumrum. Ist ja ein Mikrocontroller-Forum und kein Schreiner-Forum, oder? :) Wer sich für die Elektronik des Hörberts interessiert, findet hier hochauflösende Details: https://www.heise.de/ct/zcontent/15/02-hocmsmeta/1420327506115668/contentimages/504_Hoerbertbausatz_neu_80896-sha-jg_PR.jpg Mir gefiel weder Hardware (ATTINY-861) noch Bespielkonzept (MP3-Dateien werden auf dem PC dekodiert und als WAV auf das Gerät gebracht), zudem bastel und programmiere ich halt selber gern. Außerdem fehlte mir ein Sleep-Timer... Auch an der Raspberry-Pi-Jukebox, die oben verlinkt ist, bin ich vorbeigekommen. Ebenso ein tolles Projekt, allerdings war mir für meinen Bedarf ein Raspberry leistungsmäßig und vom Energieverbrauch völliger Overkill, nur um ein bissel Musik zu machen. Wie Flips anmerkte, schien mir auch der 1,2€-Mini-DF-Player die eindeutig bessere Wahl, um MP3s abzuspielen. Zum Thema Kosten: Der Hörbert ist sein Geld allemal und absolut Wert. Die "Schreinerei" und auch die Software (auch wenn das letztlich nur ein paar Zeilen sind) hat mich etliche Tage gekostet, u.a. weil der DF Player "bescheiden" dokumentiert ist (falsche Doku, Doku in verschiedenen Varianten, fehlerhafte Libs) und eine insgesamt etwas seltsame API hat (Warum ruft man play(folderid, songid) auf, kriegt dann aber einen Callback, wenn das Lied zu Ende gelaufen ist, bei der eine Id mitgegeben wird, die nichts mit den Aufrufparametern zu tun hat?). Ansonsten in Geld: Ikea-Kiste Dragan 10€ Henkel aus dem Baumarkt 7€ Pappelsperrholz, 4mm 4€ Lautsprecher 8€ DF Player 1,2€ Attiny 1€ SD-Karte, 16GB 8€ Powerbank 10€ Elektrokleinscheiß 5€ Poti-Knopf 5€ Schrauben und Gekröse 5€ Roundabout 65€ Viele Stunden Bastel- und Programmierspaß: Unbezahlbar :) Gut, letzterer ist euch mit dem fertigen Code auf GitHub genommen :) Bleibt zusammengefasst: Nein, ich war nicht der erste, der auf die Idee kam, mit einem Lautsprecher Töne abzuspielen, auch nicht der erste, der die brilliante Idee hatte, MP3s per Knopfdruck abzuspielen und auch den DF Player hab ich nicht selbst zusammengelötet. Vermutlich ist nicht mal die Kombi Attiny+DF Player einzigartig, sondern schlicht naheliegend. Alles, was ich Euch vorstellen wollte, war der Code, der in der Attiny/DF-Player-Kombi einen funktionstüchtigen Player abgibt. Obacht für die Nörgler: der ist doch tatsächlich in einer Programmiersprache verfasst, die ich nicht erfunden habe und verwendet Bibliotheken aus offenen Quellen. Grüße ghmartin77 PS: Hier habt ihr noch eins meiner Projekte zum Zerpflücken: https://github.com/ghmartin77/SmartLEDLamp (und nein, ich habe das Licht nicht erfunden)
> Obachtfür die Nörgler
Nörgler gehören zu diesem Forum dazu wie die Weißwurst zu Bayern.
Dieses Forum ist quasi eine Sammelstelle für das Nörgeltum schlechthin
:-)
Das ist völlig normal hier und kein Grund zur Besorgnis oder sich zu
ärgern.
:-))
Warum sollte man über deine Lampe meckern, ist doch eine nette Idee das so zumachen. Das Du ca. 65€ ausgegeben hast hätte ich nicht gedacht, aber Du hast da eininges aufgezählt wo ich sagen würde "ganz schön teuer". Ich habe anscheinen meine Player auch zu teuer eingekauft (2,8€). Nunja so ist das leben. Uli
Hey ghmartin77 Tolles Projekt!! Mir gefällt was du gemacht hast. Darf ich fragen, was du für Taster und Kappen verwendet hast? Ich habe nach den "original" Tastern vom Hörbert gesucht und habe die Serie 5G von APEM/MEC gefunden. Allerdings sind die Kappen dazu aktuell schwer zu bekommen (Je nach Farbe LZ = 20 Wochen!?). Der Druckpunkt von den "original" Tastern hat mir jedoch gut gefallen. Die knacken nicht gleich wie die normalen/billigen Kurzhubtaster. Wie ist das bei deinen? VG heissezwerge
ghmartin77 schrieb: > Falls jemand Freude am Nachbau eines portablen und kindgerechten > MP3-Player auf ATTiny-Basis hat, bedient Euch (sicher auch ein nettes > Weihnachtsgeschenk): > > https://github.com/ghmartin77/KidsMP3Player > > Have fun :-) > > Viele Grüße > ghmartin77 Für Weihnachten wirds zwar eng aber zum Geburtstag für meine Nichte wird das auf jeden Fall umgesetzt. Super Idee, dank dir für dieses tolle Projekt!
Eike S. schrieb: > Hey ghmartin77 > > Tolles Projekt!! Mir gefällt was du gemacht hast. Darf ich fragen, was > du für Taster und Kappen verwendet hast? Ich habe nach den "original" > Tastern vom Hörbert gesucht und habe die Serie 5G von APEM/MEC gefunden. > Allerdings sind die Kappen dazu aktuell schwer zu bekommen (Je nach > Farbe LZ = 20 Wochen!?). Der Druckpunkt von den "original" Tastern hat > mir jedoch gut gefallen. Die knacken nicht gleich wie die > normalen/billigen Kurzhubtaster. Wie ist das bei deinen? > > VG heissezwerge Die Serie, von der Du schreibst, sieht sehr gut aus... Ich hab lange gestöbert, bin dann aber letzten Endes bei den allgegenwärtigen Standard-China-Tastern ausgekommen, z.B. https://de.aliexpress.com/item/Tactile-Push-Button-Switch-Momentary-Tact-Cap-12-x-12-x-7-3mm-KeyCaps-Assorted-Kit/32813514030.html Knacken, billig wie sie sind, sind leider scheinbar nur in 7 Farben zu bekommen, aber die Caps haben zumindest einen überstehenden Ring, so dass sie nicht aus dem Gerät fallen können :) Druckpunkt fand ich ok. Von den Maßen kriegst Du die ohne Ausfräsen maximal in 4mm dicker Platte unter. Dann gucken sie gerade noch soweit raus, dass man sie g'scheit drücken kann. Grüße ghmartin77
ghmartin77 schrieb: > PS: Hier habt ihr noch eins meiner Projekte zum Zerpflücken: > https://github.com/ghmartin77/SmartLEDLamp (und nein, ich habe das Licht > nicht erfunden) Sehr schöne Lampe! Und nein, kein Zerpflücken oder Nörgeln :), bloss die Frage, ob das die "echte" funktionierende Codeversion ist? Ich hab's gerade mal versucht zu kompilieren, und nur mit Mühe hinbekommen: - ohne ein zus. "include <IRrecv.h>" tut's nicht - HeatColorsBlue_p u. HeatColorsGreen_p sind unbekannt (habe ich mal mit CRGB::Blue umschifft - habe leider k.A. von FastLed) - WS2801_RBG gibt's nicht (habe mal WS2801_RGB eingesetzt) Ich überlege, das für andere LED-Strippen umzustricken...
Mich erinnert die Lampe stark an unseren Kratzbaum, den wir an ein Regal angebunden haben. Der hat auch drei Elemente.
Jan L. schrieb: > ghmartin77 schrieb: >> PS: Hier habt ihr noch eins meiner Projekte zum Zerpflücken: >> https://github.com/ghmartin77/SmartLEDLamp (und nein, ich habe das Licht >> nicht erfunden) > > Sehr schöne Lampe! Und nein, kein Zerpflücken oder Nörgeln :), bloss die > Frage, ob das die "echte" funktionierende Codeversion ist? Ich hab's > gerade mal versucht zu kompilieren, und nur mit Mühe hinbekommen: > - ohne ein zus. "include <IRrecv.h>" tut's nicht > - HeatColorsBlue_p u. HeatColorsGreen_p sind unbekannt (habe ich mal mit > CRGB::Blue umschifft - habe leider k.A. von FastLed) > - WS2801_RBG gibt's nicht (habe mal WS2801_RGB eingesetzt) > > Ich überlege, das für andere LED-Strippen umzustricken... Hallo Jan, ja, der Code ist der "echte". Allerdings brauchst Du ein paar Libs dazu, zu denen mir Dank Deiner Anmerkungen just einfällt, dass ich die teilweise gepatcht und auch nicht explizit aufgeführt habe: 1) Für das IRecv.h-Problem brauchst Du die Lib https://github.com/markszabo/IRremoteESP8266. Eigentlich solltest Du auch einen "Header not found"-Fehler für #include <IRremoteESP8266.h> erhalten haben. 2)Die WS2801-Lib ist jene hier: https://github.com/adafruit/Adafruit-WS2801-Library Weil meine Stripes aus China eine interessante Aufschaltung hatte, musste ich in die Lib noch WS2801_RBG reinpatchen, das im Original nicht drin war. Das kannst Du hier auf existierende Werte umstellen: https://github.com/ghmartin77/SmartLEDLamp/blob/master/LEDMatrix.h#L6 (Solltest Du Stripes haben, die auch RBG aufgeschaltet sind, kann ich auch gern den Patch verfügbar machen). 3) HeatColorsBlue/Green hatte ich in die FastLED-Lib reingepatcht. Dein Workaround sollte vorübergehend funktionieren. Danke für Deine Hinweise. Ich werde mal sehen, dass ich entsprechende Patches für die Libs mit ins GitHub-Repository packe. Viele Grüße ghmartin77
Stefan U. schrieb: > Mich erinnert die Lampe stark an unseren Kratzbaum, den wir an ein > Regal > angebunden haben. Der hat auch drei Elemente. ;-) Vielleicht hatte der Ikea-Designer auch Deinen Kratzbaum vor Augen als er Vidja schuff :) Wenn Du den Code etwas anpasst, dass Du einen Laufpunkt hast, gehen die Miezen bestimmt ähnlich gut ab, wie bei einem Laserpointer :) Grüße ghmartin77
ghmartin77 schrieb: > Hallo Jan, > > ja, der Code ist der "echte". Allerdings brauchst Du ein paar Libs dazu, > zu denen mir Dank Deiner Anmerkungen just einfällt, dass ich die > teilweise gepatcht und auch nicht explizit aufgeführt habe: Nee nee, die beschriebenen Probleme traten auf nachdem ich das halbe Dutzend Libs sukzessive nachgerüstet hatte... Ich vermute mal, es läuf eher auf das „gepatcht“ hinaus ;-) Wie gesagt, das Kompilieren lief letztlich durch, mit dem genannten Gefummel. > 1) Für das IRecv.h-Problem brauchst Du die Lib > https://github.com/markszabo/IRremoteESP8266. Eigentlich solltest Du > auch einen "Header not found"-Fehler für #include <IRremoteESP8266.h> > erhalten haben. Ja. Danach gibt es einen Fehler, dass das IR-Objekt unbekannt ist. Bis man die Lib IRecv.h ebenfalls einbindet, was die Examples aus der IRremoteESP8266 im Übrigen auch machen... :) > > 2)Die WS2801-Lib ist jene hier: > https://github.com/adafruit/Adafruit-WS2801-Library Jo, vorhanden... > Weil meine Stripes aus China eine interessante Aufschaltung hatte, > musste ich in die Lib noch WS2801_RBG reinpatchen, das im Original nicht > drin war. > Das kannst Du hier auf existierende Werte umstellen: > https://github.com/ghmartin77/SmartLEDLamp/blob/ma... > (Solltest Du Stripes haben, die auch RBG aufgeschaltet sind, kann ich > auch gern den Patch verfügbar machen). Würde wohl normale WS2812 nehmen, oder lpd8806; deswegen wird das so vermutlich eh‘ nicht 1:1 laufen. > > 3) HeatColorsBlue/Green hatte ich in die FastLED-Lib reingepatcht. Dein > Workaround sollte vorübergehend funktionieren. > > Danke für Deine Hinweise. Ich werde mal sehen, dass ich entsprechende > Patches für die Libs mit ins GitHub-Repository packe. Ja, hilfreich wäre auch jeweils eine kleine Info im Code, welche Lib genau es sein soll. Ich glaube z.B. ‚Websocket‘ gibt‘s auch diverse, die die betreffende .h haben. > > Viele Grüße > ghmartin77
Hallo Jan, habe Dank Deiner Hinweise die Dokumentation und Sourcen auf GitHub überarbeitet. Damit die Threads inhaltlich nicht verwischen, habe ich hier einen separaten für die Lampe aufgemacht: Beitrag "SmartLEDLamp/Mood Light (IKEA Vidja-Korpus + WS2801 Stripes + ESP8266)" Danke Dir für Dein Feedback! Grüße ghmartin77
In der neuesten Elektor ist ein CORTEX M4 Player drin. Wenn ich mit den so ansehen dann liest sich das fast so wie meine Fallstudie vom 14.12.. Nur das ich mit der Software einiges weiter wäre wie die.
Mir gefällt die Umsetzung auch sehr, vor allem wegen der Mechanik, wo ich eine Niete bin.. :-) Die Stromversorgung Standby Wecken mit Interrupt hättest Du halt vorher genauer austesten können - Aber das lässt Bastelspaß und Raum für eine Version 2.0!
Angehängte Dateien:
-
230 KB

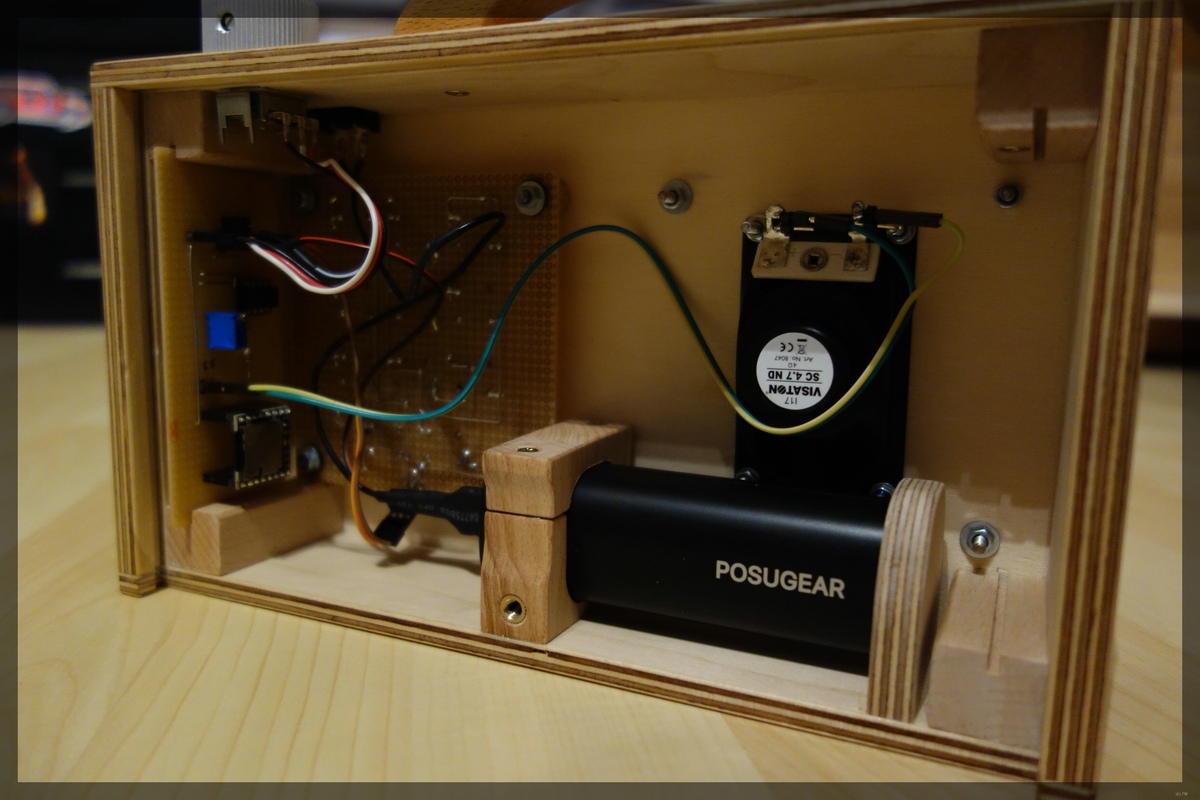

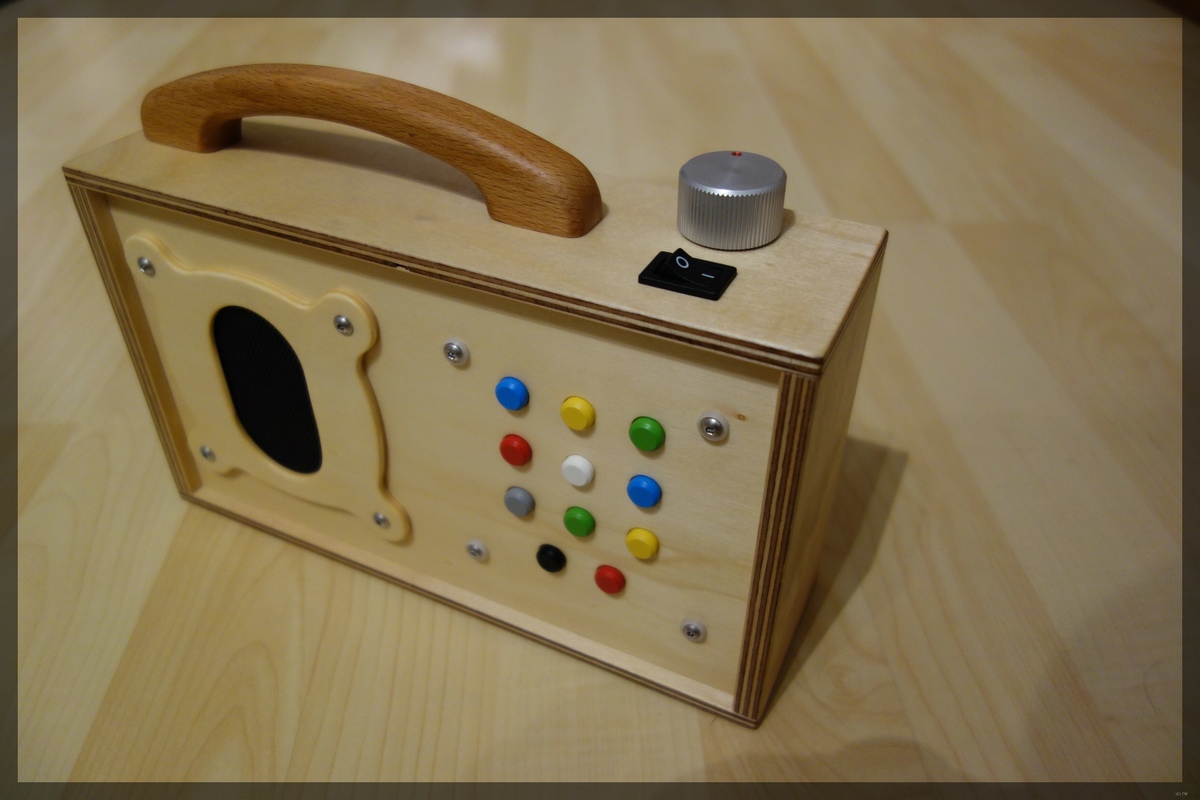

Hallo allerseits, zuerst mal veiel Dank an ghmartin77 für die Idee, die Umsetzung und vor allem für das Teilen. Ich habe der Player jetzt für meinen Enkel (mechanisch) nachgebaut und scheitere jetzt an der Programmierung des Controllers. Das ist mir schon ziemlich peinlich, da ich mich nicht gerade als Anfänger in Sachen Elektronik und Mikrocontroller einschätzen würde, aber mit Arduino habe ich (bisher) nichts gemacht. ich habe mir also die aktuelle IDE heruntergeladen und installiert, die mitgelieferte ino-Datei geladen und versucht zu compilieren. Die erste fehlermeldung ist, dass er "Softwareserieal.h" nicht findet. Ich dachte, die ist bei Arduino dabei? Also die zugehörigen Dateien aus dem Arduno-Pfad in eine Zip-Datei gepackt und dann als Bibliothek wieder eingebunden (so hatte ich mir das von der Bibliothek für den DFPlayer abgeschaut). Jetzt kommt der Compiler schon ein ganzes Stück weiter, beschwert sich aber nun (unter anderem) über mehrfache Definitionen der Funktion "Softwareserial::read". Irgendwie bin ich da wohl zu blöd bzw. steige nicht durch das sicherlich vorhandene System bei den Bibliotheken durch. Ich möchte als Hardware nicht einen einzelnen Attiny85 verwenden sondern habe hier noch ein paar Digispark-Module mit diesem Prozessor liegen und habe diese auch (hoffentlich richtig) als Plattform angegeben (mit Boardinformationen von Digispark). Aber daran sollte doch das einfache compilieren nicht scheitern, oder? Die CPU stimmt ja. Kann mir bitte einer der Arduino-Freaks da auf die Sprünge helfen. Ich würde (diesmal) gern die Software "out of the box" verwenden. Als "Gegenleistung" biete ich schon mal ein erstes Bild meiner Umsetzung. Jörg
...sehr schöne Umsetzung - ich finde die Schrauben in den Ecken hübsch, die am Tastenfeld hätte ich aber weggelassen (und das anders gelöst). Hast du das Gehäuse slebst gemacht, ist das Bambus? Klaus.
Hallo, vielen Dank für das Lob. Das Gehäuse ist das vom Initiator auch verwendete "Kistchen" aus dem schwedischen Möbelhaus. Allerdings habe ich die kleinere Kiste aus dem Set verwendet und auch den Original-Boden als Front genutzt. Ist also Bambus und das habe ich dann auch an einigen Stellen zu spüren bekommen. Das große Loch für den Lautsprecher mit der (wahrscheinlich nicht mehr sonderlich scharfen) Lochkreissäge war eine Geduldsprobe, die ich allerdings leider nicht ganz betsanden habe. Im Ergebnis ist die Frontplatte dabei leicht gerissen. Beim genauen Hinsehen ist das sicher auch erkennbar. Als Rückwand habe ich übrigens den Boden der flachen Schale aus dem Set "aufbereitet". Damit bleibt die Optik "stimmig". Die Schrauben an der Tastatur tragen die Tastenleiterplatte. Was besseres ist mir nicht eingefallen. Ja, es sind ziemlich viele Schrauben, aber die mechanische Bearbeitung hat so schon ziemlich viel Zeit in Anspruch genommen. Beim zweiten wirds besser ;-)) Jörg
Hallo, ich frage hier nochmal vorsichtig nach, ob mir jemand die Hex-Datei für dieses Projekt "bauen" kann, ich bin da offensichtlich zu blöd für. Und ehe ich das ganze außerhalb des "Arduino-Biotops" selbst zurechtschmiede oder nachbaue, würde ich es mir hier ausnahmsweise mal einfach machen wollen. Und im Github-Archiv ist leider keines drin. Jörg
Zuerst braucht man den Quelltext und eine Angabe, mit welcher Toolchain es compiliert werden muss. Oft spielt die konkrete Version eine Rolle. Verlinke diese Sachen hier, dann kann man Dir weiter helfen. Außerdem solltest du dich registrieren, damit man dich persönlich kontaktieren kann. Erfahrungsgemäß laufen solche Anfragen von Gästen nämlich ins Leere, so dass jede Mühe reine Zeitverschwendung ist.
So, ich habe es jetzt hinbekommen. Wo genau der oder die Fehler waren, kann (und will) ich (vorerst) nicht nachvollziehen. Freunde werden Arduino und ich aber wohl erstmal nicht ;-) Vielen Dank nochmal an den "Spender". Jörg
Angehängte Dateien:
-
230 KB

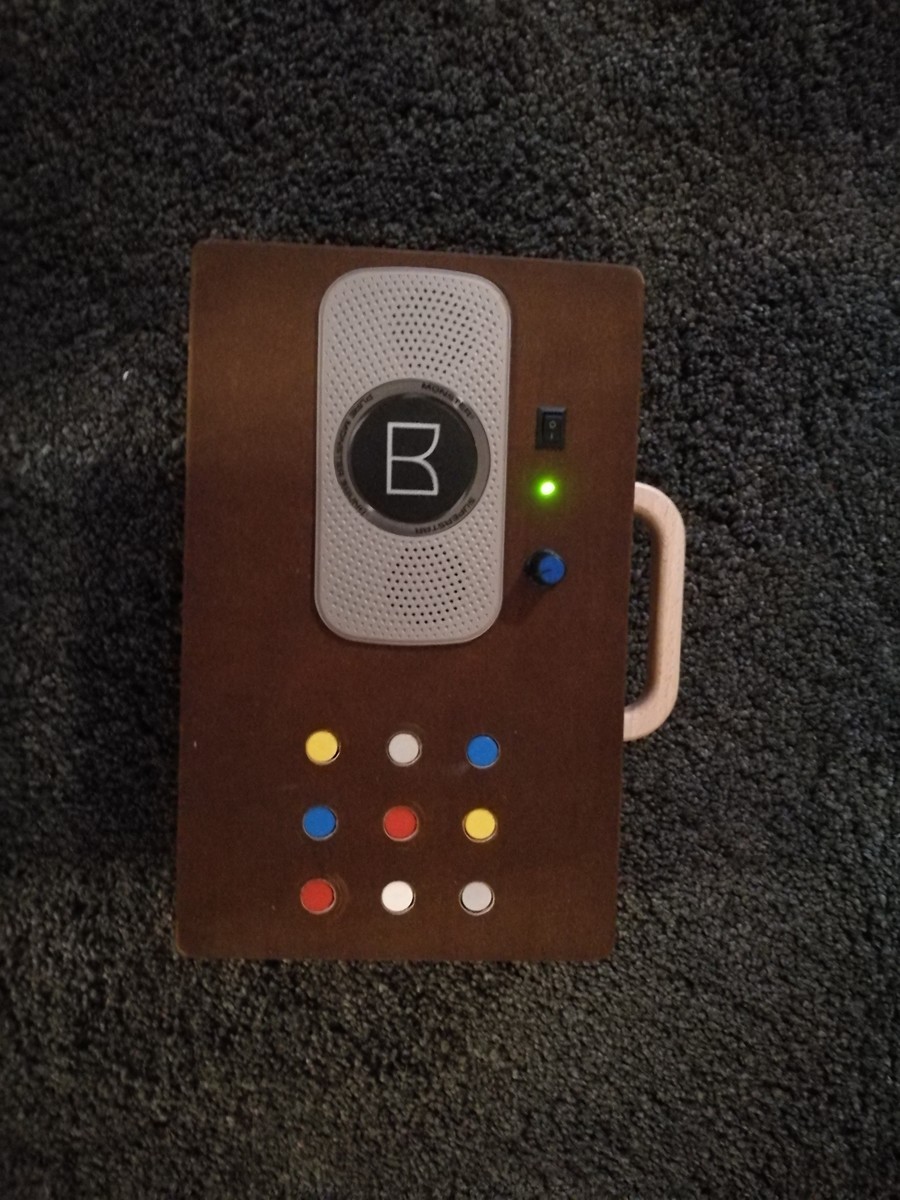

Hallo, Ich habe den Player leicht modifiziert auch aufgebaut. Ich habe einen Arduino Pro Mini 3.3V verwendet (hatte ich noch da) und nur 9 Taster. Eingebaut habe ich das Ganze in eine Kiste in der Geschenkkiste (war Mal Grappa drin). Vielen Dank fürs Teilen des Projektes.
Hallo Jörg, hallo F., sehr, sehr schöne Umsetzungen! Was mir an dem Teil am meisten gefällt, dass es den großen (Spiel-)Kindern Freude beim Bauen macht und den kleinen beim Nutzen... Win-Win :) Hatte übrigens auch zunächst versucht, den Boden der Bambuskiste zu nutzen, aber direkt beim Bohren des zweiten Button-Lochs, ist das spröde Zeug zersplittert. Wenn Euch beim Bau oder Code irgendetwas aufgefallen ist, was für die Nachwelt ins Git-Repo einfließen sollte, lasst es mich bitte wissen... Ansonsten wünsche ich den Beschenkten leuchtende Kinderaugen und viel Freude! Viele Grüße ghmartin77
Beitrag #5379170 wurde von einem Moderator gelöscht.
Nach langer Pause wollte ich meine Player nun auch endlich fertig machen. Bis Mittwoch Abend muss das fertig sein! In der Mini SD Card File Structure sind im Ordner /ADVERT einige Files drin. Gibt es die schon fertig irgendwo zum laden oder muss ich mir diese selber bauen? Viele Grüße, Uli
...unter Zeitdruck klappt sowas eh immer am besten und es gibt kaum unangenehme Überraschungen (da man ja keine Zeit hat und Kollege Murphy da sehr rücksichtsvoll ist)... ;) Viel Glück! Klaus.
Musik spielt das Teil schon nur die ganzen Sleep Sachen habe ich noch nicht getestet. Und dafür sind ja anscheinen die ganzen Files die ich suche. Ich hoffe das es an einer vollen SD Karte liegt, aber bei mir braucht das System gut 90 Sekunden bis ich mal aus dem Setup raus komme. Ich erwarte jetzt nicht mehr soooo viele Überraschungen. VG, Uli
> In der Mini SD Card File Structure sind im Ordner /ADVERT einige > Files drin. Advert wie "Advertising" (=Werbung)?
1 | /ADVERT |
2 | 0001.mp3 - Audio file "Sleep Timer OFF" |
3 | 0002.mp3 - Audio file "Sleep Timer 5 mins" |
4 | 0003.mp3 - Audio file "Sleep Timer 10 mins" |
5 | 0004.mp3 - Audio file "Sleep Timer 15 mins" |
6 | 0005.mp3 - Audio file "Sleep Timer 20 mins" |
7 | 0006.mp3 - Audio file "Sleep Timer 25 mins" |
8 | 0007.mp3 - Audio file "Sleep Timer 30 mins" |
9 | 0008.mp3 - Audio file "Sleep Timer 35 mins" |
10 | 0009.mp3 - Audio file "Sleep Timer 40 mins" |
11 | 0010.mp3 - Audio file "Sleep Timer 45 mins" |
12 | 0011.mp3 - Audio file "Sleep Timer 50 mins" |
13 | 0100.mp3 - Audio file "Mode Set Sleep Timer" |
14 | 0200.mp3 - Audio file "Continuous Play ON" |
15 | 0201.mp3 - Audio file "Continuous Play OFF" |
16 | 0300.mp3 - Audio file "Playlist Loop ON" |
17 | 0301.mp3 - Audio file "Playlist Loop OFF" |
18 | /MP3 |
19 | [Copy same content as in /ADVERT here] |
Die lange Startdauer liegt vermutlich an der vollen SD-Karte. Der Code scannt beim Start die Ordner, um zu wissen wie viele Files hinter jedem Knopf liegen. So wird der Loop durch die Tracks beim Knopfdrücken schnell(er). Dafür kostet dann leider die Initialisierungsphase etwas mehr Zeit. Was die Audio-Tracks angeht, könntest Du diesen Dienst nutzen: https://www.text2speech.org/de.html @Stefanus: Jepp, Advert wie Advertising. Hat mit den Strukturen zu tun, die der DFPlayer benötigt. Die Firmware sieht vor, dass man laufende Audios nur mit Dateien aus dem Advert-Ordner unterbrechen kann, so dass das laufende Audio danach an der Stelle fortsetzt, wo es unterbrochen wurde. Da das Teil Files unter Advert nur abspielt, wenn gerade ein Audio-Track läuft, benötigt man alle Files als Kopie nochmal im Ordner MP3, damit man die Meldungen auch abspielen kann, wenn gerade kein Audio-Track läuft. Grüße ghmartin77
Mit einer frischen SD-Karte mit allem was ich haben will dauert es nur noch gut 10 Sekunden bis es los geht. Waren wohl die 5GB Bilder und MP3 auf der alten Karte, hatte das alles extra in ein Verzeichniss verschoben, nunja jetzt geht es. Die Audio Dateien habe ich mir erzeugt und die gehen auch. Ersetzen werde ich die aber später noch mal, die Aussprache ist ja schlimm. Jetzt muss ich nur noch den Sleep testen, Gehäuse fräsen, alles zusammen schrauben und noch ein Bild fürs Forum machen. VG, Uli
T-1h -> fertig! Bilder kommen noch, sind aber wie zu erwarten nicht sehr spannend.
...da der Kreativität des Gehäuses keine Grenzen gesetzt sind, immer her damit! Glückwunsch! Klaus.
Bin gerade dabei ein zweites Gerät fertig zu machen und habe da ein Problem. Ich habe 2 verschiedene DF-Player gekauft. Auf einem steht MP3-TF-16P wie bei ghmartin77, der geht. Auf dem anderen DF-Player, der will nicht immer richtig starten. An der Hardware drummherum scheint es nicht zu liegen, habe die Player gewechselt und es beleibt dabei der DF-Player will nicht richtig. Wenn der mal gestartet ist dann spielt die Musik auch ab, nur das ist selten. Habe schon 100uF direkt daran gehangen, hat aber auch nicths gebracht. Hat jemand von euch auch so was erlebt und dazu eine Lösung? VG, Uli
Foto beider Player zum HW Vergleich? Klaus.
Fotos helfen da nicht, der einzige sichtbare Unterschied ist der Aufdruck und das bei dem "DF-Player" die Beschriftung der IC's entfernt wurde. Ich habe mal ein Labornetzteil (5V) angeschlosen, direkt am Modul! Dabei kann ich einbrüche von gut einem Volt beim Softreset von diesem Modul erkennen, und das ohne Speicher OSZI. Scheint aber zu reichen um die 2,7V vom Prozessor zu treffen. Das Andere Modul ist da deutlich humaner. Ich glaube das ich mir bei dem 1. Lieferanten einfach noch ein Modul kaufen sollte und den anderen als Schrott entsorgen kann. Außer jemand halt da noch eine Idee. Was ich beim Lesen über diese Player gesehen habe so sollte man den Pin 1 vom Verstärker (nicht Modul) besser von seinem Dauer-An mit einem Draht vom Prozessor schalten lassen. Dann könnte man den erst einschalten wenn das ganze Setup durch ist und beim Poweroff den wieder abschalten. VF, Uli
Uli schrieb: > Was ich beim Lesen über diese Player gesehen habe so sollte man den Pin > 1 vom Verstärker (nicht Modul) besser von seinem Dauer-An mit einem > Draht vom Prozessor schalten lassen. > Dann könnte man den erst einschalten wenn das ganze Setup durch ist und > beim Poweroff den wieder abschalten. Jepp, so was ähnliches habe ich im Netz auch gefunden, probiert und verworfen: http://work-now-dammit.blogspot.com/2016/08/dfplayer-mp3-module-power-onoff-clicks.html Hier wird der Busy-Output-Pin direkt mit dem Enable-Pin für den Verstärker verbunden. Klappt auch, führt aber zu einem (in meinen Ohren) unangenehmen Knacken im Lautsprecher, sobald der Verstärker aktiviert wird. Wg. der Busy-Pin-Verbindung war das dann mit jedem frisch gestarteten Audio-Track der Fall, was mich so nervte, dass ich es wieder umgelötet habe. Wenn man das dediziert über einen Pin des ATTiny steuert kriegt man das sicher etwas "feinfühliger" hin, wann der Verstärker deaktiviert wird, die Frage ist aber, ob das sooo viel Strom spart. Zu Deinem anderen Modul: IMHO lohnt sich für 2,23€ der Forschungsaufwand nicht, wenn Du eine neue Lieferung abwarten kannst --> Ich würde auch die "Tonne und neu bestellen"-Strategie fahren... Grüße ghmartin77 PS: Du wolltest uns noch Photos von Deinem Werk zeigen... :)
Ein neues Modul ist bestellt. Fotos mache ich wenn ich das Teil mal von den Kindern bekomme, die weigern sich das Teil herzugeben. Dabei müsste ich auch noch ein Loch nachfräsen, damit ich den Lautstärke Regler mal richtig fest schrauben kann. Das mit dem umsetzen auf den Busy Pin habe ich auch probiert, das macht alles nur schlimmer (Plop zwischen den Titeln). Man muss das schon über den Prozessor machen. Man soll schon einige mA (ca. 15mA) sparen wenn ich die Messungen im WWW glauben darf. VG, Uli
Uli schrieb: > Man soll schon einige mA (ca. 15mA) sparen wenn ich die Messungen im WWW > glauben darf. So habe ich es auch gelesen. Aber wann und für wie lange kannst Du in diesen Sparmodus und dann wirklich 15mA sparen? Die paar Sekunden beim Systemstart machen den Brei nicht fett. Zwischen einzelnen Tracks machst Du den Verstärker wg. des Plopps/Knacken auch nicht aus (das wird ja nicht weggehen, nur weil der Signalgeber nun der Prozessor ist). Bliebe noch nach konfigurierbarer Pause nach Abspielen des letzten Tracks (wenn weder Loop noch Sleeptimer eingestellt ist; Mit Sleeptimer wird der DAC und Verstärker sowieso per Software ausgeknipst). Ist der verbleibende Anwendungsfall fürs Stromsparen interessant genug? Eine weitere Schwierigkeit kommt hinzu: Am ATTiny ist nur noch ein Pin frei, der Reset-Pin. Wenn Du den nutzen willst, brauchst Du zum Flashen danach eine High-Voltage-"Konfiguration", was echt lästig für's Entwickeln ist :) Ich hatte mit dem Pin rumgespielt und mittels Transistor die Stromzufuhr zum DFPlayer komplett abgeschaltet (also mehr noch, als nur den Verstärker), habe aber u.a. wg. der nervigen Flashproblematik ganz schnell den Herrn Knuth in mein Ohr flüstern hören: Premature optimization is the root of all evil! Dann wird halt der Akku einmal mehr geladen :) Außerdem geht auch der Spannungswandler in der Powerbank aus, wenn zu wenig Strom gezogen wird (siehe Diskussion oben), was dazu führt, dass man das Teil nur noch durch Ein-/Ausschalten wiederbeleben kann (wie beim Sleep-Timer halt). Grüße ghmartin77 PS: Ja, ich weiß, das Reset-Pin-Argument ist ein schwaches. Wenn man die Volume-Pots geschickter verkabelt, braucht man nur einen Pin und hätte einen weiteren wieder frei...
Angehängte Dateien:
-
160 KB
Hier ein Bild von heute morgen. Wie man sehen kann ist der Lautstärkeregler noch nicht richtig fest und man sieht noch 3 Löcher die falsch gebohrt wurden. Nunja 1. Gerät. Das ist das kleine Gehäuse, von den 2 IKEA Boxen. Das 2. Gerät habe ich gleich richtig gefräst, das habe ich das grosse Gehäuse genommen. Das mit dem Reset-Pin hatte ich nicht bedacht. Du hast recht das nur wenige Ecken gibt wo man den Verstärker abwürgen kann. Aber er wird nicht abgeschaltet durch das Modul, auch nicht im Powerdown, Standby oder sonst was, der ist fest auf AN verdrahtet. VG Uli
Hi Uli, das sieht sehr gut aus. Ich frag mich ja noch, womit man dieses spröde Bambus-Zeugs gebohrt kriegt. Bei meinen handwerklichen Fähigkeiten (und/oder Werkzeug) zersplittert mir das immer :) Hut ab! Gefällt gut mit den deutlich weniger Schrauben. Wie klappt das mit dem Griff mittig? Ich hatte meinen extra versetzt montiert, weil der Schwerpunkt durch den Lautsprecher schwer in dessen Richtung geht. Meine Modulabschalttheorie geht so: Der DFPlayer hängt -wie Du schreibst- dauerhaft an VCC und GND. Wenn der Player vom Sleep Timer ausgeschaltet wird, wird hier der DAC deaktiviert: https://github.com/ghmartin77/KidsMP3Player/blob/master/KidsMP3Player/KidsMP3Player.ino#L56 Das führt zu deutlich weniger Stromverbrauch (zumindest wenn mein China-USB-Durchfluss-Messgerät halbwegs verlässliche Zahlen raushaut :)). Zusätzlich geht der ATTiny in den Tiefschlaf. Die Stromverbrauchsreduktion reicht bei mir in Summe aus, um den Spannungswandler meiner Powerbank auszuknipsen. Damit bricht die Spannung ein auf deutlich unter 5V und es gibt keine ausreichende Versorgungsspannung mehr für den DFPlayer. In der Powerbank steckt vermutlich so ne 18650er und die liefert ohne Spannungsregler halt nur noch ~3.irgendwas Volt, also ganz am unteren Ende der Spec des DFPlayers. Ob der dann wirklich damit keinen Strom mehr verbraucht, kann ich allerdings nicht sagen... Grau ist alle Theorie und das ganze Gebastel nur Hobby :) Vielleicht kann jemand aus dem Forum hier was fundiertes zur Thematik beitragen? Grüße ghmartin77
...das mit dem Bambus frage ich mich auch. Die sehr schlichte Umsetzung gefällt! Woher der Griff? Klaus.

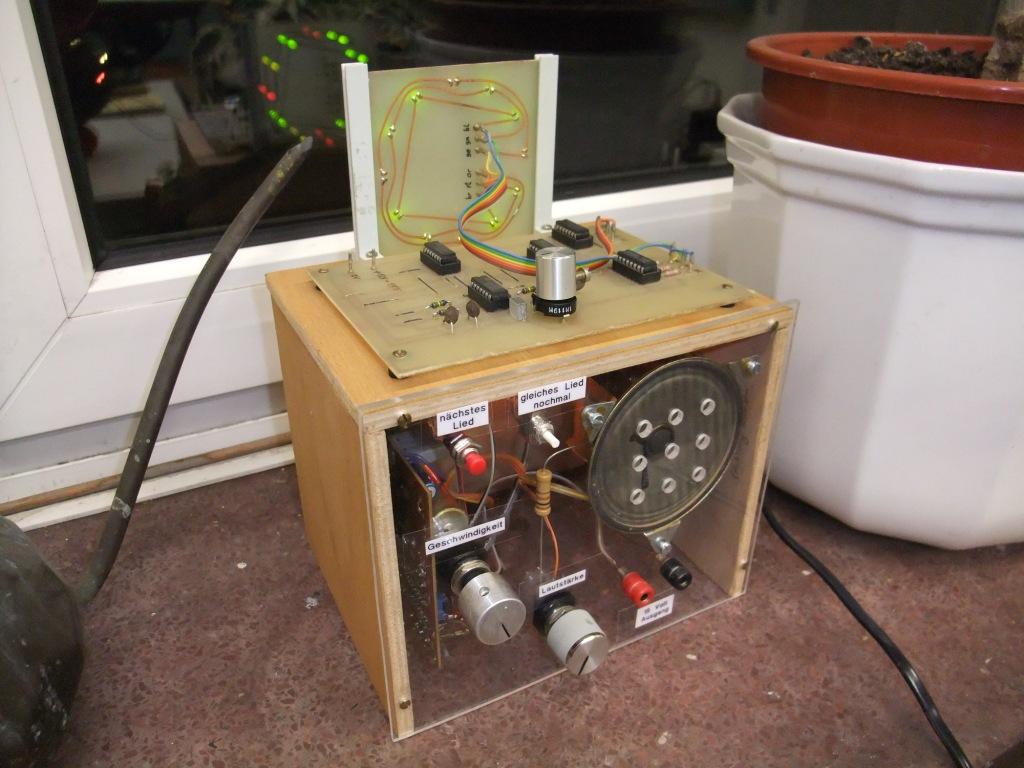

Angehängte Dateien:
-
94 KB
Klaus R. schrieb: > Die sehr schlichte Umsetzung > gefällt! Mir auch. Vor 30 Jahren gab's mal bei Conrad ein 12-Melodien IC, daraus habe ich mir so eine Musikbox mit Innen- und Außenbeleuchtung gebastelt. Die Abspielgeschwindigkeit konnte auch noch eingestellt werden. Oder sollte ich das besser in den Parallelthread verschieben (Alte_Elektronik_Basteleien)? :-)
Das habe ich einfach auf einer Fräse mit einem 3mm Fräser gemacht. Den Nullpunkt hatte ich mir zuvor markiert und das Teil dann etwas fest geklemmt und zur Sicherheit noch festgehalten. Da gab es überhaupt keine Probleme, musste sogar das Programm beim kleinen Kasten 2 mal drüber laufen lassen, weil mir 0.2mm fehlten um durch den Deckel sauber zu kommen. Der Deckel von dem grossen Gehäuse war etwas locker und darum hatte ich beide vorher mit Holzleim fest geklebt. Ist auch für die Akustik besser. Nur bei der Oberseite hatte ich die Innereien vergessen und dann noch vergessen die Seite zuwechseln, darum die 3 Fehlbohrungen. So gesehen könne ich von Gehäuse aus in die Serienproduktion gehen. Nur die Lochrasterplatinen, Gewerbe, WEEE, .... hindern daran. Das mit dem Abschalten habe ich auch ersteinmal verschoben, komme sowieso nicht an das Gerät, das Teil läuft zur Zeit noch ca. 10h am Tag. Hoffe mal das die neuen Player in 3 (2-4) Wochen kommen, dann kann ich den 2. auch fertig machen. VG , Uli
Der Giff kommt auch von IKEA, der ist mittig weil meine Frau sagte das der da hin soll. Bei der grösse stört irgentein Gewicht im inneren nicht wirklich, durch den Akku ist das schon gut verteilt.
Noch zum Gewicht: Da ich nur einen Visatron SC4.7ND verbaut habe bringt der auch nicht so ein Gewicht in die Kiste. Der ist übrigens laut genug, ich habe den schon anständig runter regeln müssen. Vom Klang hatte ich nichts (Blecheimer) erwartet und bin positiv überrascht worden. Der Player und der Lautsprecher arbeiten für den Preis gesehen recht anständig. Hat zwar nichts mit HIGHEND zu tun, aber das erwartet hier ja auch niemand. Hatte mal einige Kauf-Player im Fachgeschäft mir angehört und war teilweise enttäuscht wie die Klingen, da hätte ich oft mehr erwartet, besonders wenn ich dann auf das Preisschild gesehen habe. Aber so ist das halt, marketing siegt oft über Qualität. VG, Uli
Ein kleiner Beitrag von mir. Die Taster, die im org. Aufabu verwendet werden sind Apem Multimec 3F, bzw die 5G gehen auch. Weiter oben wurde das schon mal in Erwägung gezogen. Reichelt bietet einige Tasterkappen, vollständiges Farbensortiment (zumindest für den 3F) hat Mouser im Angebot. Tasterkappe für (xx=Farbcode): 3F: 1Dxx 5G: 1DSxx Farbcodes: 58 metal bordeaux 08 red 30 ultra blue 02 green 34 melon 40 dusty blue 00 blue 38 noble red 32 mint green 50 metal dark blue 57 metal dark grey Vollständige Farbübersicht im Datenblatt beim Hersteller https://www.apem.com/de/1ds-232.html Meiner Meinung nach ein sehr schöner Vorteil, bei den Tasterkappen: Sie haben einen Durchmesser von 9,6mm und benötigen eine 10mm Bohrung, was die Sache recht einfach macht. Selbst beim Nachbau ist es, mit den org. Komponenten schon recht ostenintensiv.
Hallo alle zusammen Eigentlich ein Ärgernis der Woche oder die Temperatur vernebelt mir alles Ich versuche auch gerade so einen Player ans Leben zu kriegen, aber mit dem Dateisystem auf der SD Karte stehe ich auf Kriegsfuß. Gibt es vielleicht irgendwo ein Muster zum runterladen? Die Erklärungen auch im DaBla habe ich gelesen, es kommt aber immer "File Error" oder kann mir sonst noch einer auf die Sprünge helfen. Gruß fredfromflett
Was ist den daran unklar? Das ist doch alles gut beschrieben, wenn Du das hier nachbaust! Schau doch nochmal in die Readme.md rein da steht es eigentlich sehr gut drin. 01/001.mp3 01/002.mp3 .. 11/001.mp3 ADVERT/.... und mp3/.... sind da schon etwas kompizierter, aber auch ich habe es geschaft die paar Dateien anzulegen.
Genau so hab ich das gemacht. aber das Ding sagt halt "File Error" oder kommet es auf die Reihenfolge an, in der man die Dateien auf die SD kopiert hat? ich stell das ganze nachher hier mal rein.
Da bin ich raus, da habe ich keine Ahnung. Ich habe alles auf dem PC zusammen gestellt und einfach alles kopiert. Da hatte ich keine Probleme. Ich hatte mal irgendwo gelesen das die FAT Einträge die Reihenfolge bestimmen sollen, wenn den so ist dann habe ich wohl alles richtig gemacht.
Es gibt ein Tool dirsort damit kann man die Einträge auf sdkarten sortieren. Braucht man auch für billige mp3 Autoradios.
Bist Du mit Deiner SD-Karte im Rahmen der Spec des DF-Players? ...supports FAT16 , FAT32 file system, maximum support 32G of the TF card... Was auch noch sein könnte ist, dass er den Kartentyp einfach nicht "mag". Hast Du's schonmal mit einer anderen Karte (anderer Hersteller) probiert? Grüße ghmartin77
@Friedhelm E.: Problem behoben oder kann Dir noch geholfen werden?
Hallo, Ich bin dabei, einen weiteren Player aufzubauen. Ich habe das Problem, dass zwar das Abspielen von MP3s funktioniert, jedoch kann ich während des Abspielens weder die Lautstärke verändern noch eine andere Datei auswählen. Es scheint als ob der Player in folgender Zeile hängt:
1 | curTrackFileNumber = readPlayerCurrentFileNumber(READ_RETRIES); |
Hat vielleicht jemand eine Idee, woran das liegen könnte?
Hi Florian, spaßig, welch verrückte Fehlerbilder es so geben kann. Dieses habe ich noch nie gesehen. Ich stell einfach mal ein paar Fragen, vielleicht kommen wir dabei in die Ecke, woran's liegen könnte: 1) Code ist 1:1 der von GitHub? Keinerlei Anpassungen? Zeile 277 ist nicht wegverschwunden? 2) Binärsuche betrieben? ATTiny ausgetauscht, DFPlayer ausgetauscht (nach Möglichkeit jeweils aus dem funktionstüchtigen ersten Gerät)? 3) Was lässt Dich denken, dass der Code bei readPlayerCurrentFileNumber hängenbleibt? Der Code gibt -soweit ich das sehe- eigentlich keinen Punkt her, dass er dort hängenbleiben könnte. Die Retries in Verbindung mit einem Timeout sorgen eigentlich genau gerade dafür, dass der Code in jedem Fall zurückkommt. 4) Lässt sich die Lautstärke einstellen, wenn noch kein Titel abgespielt wurde? 5) Lässt sich nach Abspielen eines Titels ein weiterer Titel starten? ...die Lautstärke ändern? 6) Lässt sich während des Abspielens der Sleep Timer aktivieren? (Falls ja, spräche das gegen die Blockier-Theorie bei readPlayerCurrentFileNumber.) 7) Hast Du einen Arduino zur Hand? Der Code sollte sich auch darauf ausführen lassen und der erlaubt Dir mittels Serial ein paar Log-Ausgaben rauszuschreiben, um der Ursache auf den Grund zu gehen... Toitoi... Grüße ghmartin77 PS: Nicht ganz Ernst gemeint: Spec des DFPlayers geprüft? Vielleicht funzelt der bei >35 Grad nicht mehr so wirklich gut :) Dann wird's ab Donnerstag gehen...
ghmartin77 schrieb: > @Friedhelm E.: > Problem behoben oder kann Dir noch geholfen werden? Hallo ghmartin77 Danke für die Antworten werde ich probieren, musste das Projekt aber zurückstellen.
Hallo ghmartin77, vielen Dank für die Antwort, ich denke ich habe das Problem gefunden: Nr 2. hat mir auf die Sprünge geholfen, mit dem anderen Modul funktioniert es wie gewünscht. Ich habe da offensichtlich ein Fakemodul aus CHina bekommen. Wie hier (https://forum.arduino.cc/index.php?topic=241021.45) beschrieben erkennt man diese u.a. an der roten LED und daran, dass Basisfunktionen wie die Wiedergabe funktionieren, aber ein List der Verzeichnisse nicht. Ich habe bereits vom Händler das Geld zurückbekommen. Ich hatte extra bei dem selben Händler gekauft, bei dem ich auch das letzte Modul gekauft habe. Hat jemand eine günstige Bezugsquelle für Module aus Europa? Habe keine Lust wieder 6 Wochen zu warten... Der Vollständigkeit halber noch die Antworten auf die restlichen Fragen: 1) Code ist 1:1 der von GitHub, Anpassungen lediglich bei den ADC Pins und den Werten für die Buttons (habe nur 9 Buttons) und kompiliert für Arduino Pro Mini 2) s.o. 3) Habe den Arduino per Serial.print debugged und so herausgefunden ab welcher Stelle die main-loop hängen bleibt 4) Ja, funktioniert 5) nein, sobald ein Titel läuft geht gar nichts mehr 6)... auch kein anderer Titel oder der Sleeptimer 7) s.o. Und da ich im Keller bastle kann ich auch die Hitze ausschließen :-) Vielen Dank für deine Unterstützung
Hi Florian, watt et allet gibt. Werd' ich in diesem Leben nicht mehr schnallen, warum es sich lohnt, solche 1,15€-Dinger als Fake zu verticken. Kann ja nur über Stückzahlen halbwegs lukrativ sein. Und warum die Kaspers es dann nicht auf die Kette kriegen, wenigstens die farblich richtige LED aufs Board zu tüddeln, erschließt sich mir auch nicht. Naja, zumindest gut für den Endverbraucher :) Mir wurden mal Fake ATTinys untergejubelt. Seinerzeit hatte ich diesen Artikel gefunden (spaßig zu lesen): https://www.sparkfun.com/news/384 Das sieht fast so aus, als würden manchmal ein paar Firmen hinten links im Lager noch ein paar tausend alte Chips finden. Dann wird die Beschriftung runtergeschliffen und die Dinger auf etwas umgelabelt, was von außen gleich aussieht. Auch ne Form von Recycling :) Preiswerte Bezugsquelle in Europa kenne ich leider keine, sorry. Grüße ghmartin77
Ich habe ja auch Probleme mit 5 von 6 Playern, bei 2 davon gehe ich auch davon aus das das Fake Typen sind (Beschriftungen entfernt). Bei den andern 3 bin ich mir noch nicht zu 100% sicher, die sehen wie die funktionierende aus. Mir zerreist es immer den AVR, sieht zumindestens so aus. Hatte mal nur die Spannung angelegt und eine der Originaltasten betätigt, Musik machen kann der Player wenn er will. Nur unter AVR Kontrolle geht nichts. Parallel habe ich mal eine Platine gemacht wo ich alles selber in Software mache. Mal sehen was schneller fertig ist der 2. DF-Player oder mein eigenes Teil. VG Uli
Es sind bei mir 5 Fake Player. Ohne AVR gehen die alle und machen Musik, aber mit AVR geht nichts. Original: blaue LED + YX5200 chip Fake: rote LED + abgeschliffen oder andere Bezeichnung Also Augen auf beim einkaufen.
Hallo, ich habe dieses Projekt gefunden, als ich im Internet auf der Suche nach einem Kinderradio für meinen 2,5 Jahre alten Sohn war. Das einzige kommerzielle Radio, welches in Frage gekommen wäre war der „Hörbert“. Somit ist diese Variante für meinen kleinen ideal :-). Also erstmal vielen Dank für die tolle Idee. Da wir die Bambusbox vom großen Schwedischen Kaufhaus eh im Bad rumstehen hatten, konnte ich mich auch gleich an die Arbeit machen. Ich habe dabei auch den Boden der Box als Front genommen und ein Lochraster für den Lautsprecher mit einem Holzbohrer gebohrt (Bilder folgen). Die Optik des Radios gefällt mir richtig gut. Den Elektronikpart habe ich 1:1 von diesem Projekt übernommen. Derzeit habe ich lediglich den IC Sockel des Attiny per Kabel mit dem Arduino Uno verbunden. Auf die SD Karte habe ich die Ordner 01 bis 11 mit jeweils zwei mp3s angelegt. Bisher konnte ich folgende Funktionen erfolgreich testen: 1. Wenn ich auf einen der 11 Knöpfe drücke, wird jeweils der erste Track dieses Ordners abgespielt. 2. Lautstärkeregelung funktioniert vor und nach dem Abspielen des Tracks. Was derzeit nicht funktioniert: 3. Lautstärkeregelung während der Wiedergabe. 4. Nachdem das erste Lied zu Ende ist, geht der yC wieder in den loop. Er spielt also nicht automatisch das zweite Lied. 5. Während der Wiedergabe kann ich kein anderes Lied ansteuern. Wenn ein Lied abgespielt wird, läuft das Programm bis zur folgenden Zeile: ret = player.readCurrentFileNumber(DFPLAYER_DEVICE_SD); Wenn das Lied zu Ende ist, geht es direkt wieder in den loop. Was mich noch stört: 6. Sobald der DFPlayer Strom bekommt knackt der Lautsprecher 7. Während die 11 Ordner durchsucht werden, knackt der Lautsprecher jeweils 1mal. Den "Advert" und "MP3" Ordner habe ich noch nicht angelegt. Müssen hier bestimmte Tracks abgelegt werden??? Ich würde mich freuen, wenn mir irgendjemand weiterhelfen kann ;-)
...hast du den Thread gelesen? Du hast vermtl eine fake DFPlayer. Klaus.
Hallo Klaus, ja ich habe den Thread gelesen. Ich kann den DFPlayer über die seriellen Schnittstelle TX RX ja ansteuern. Sowohl die Ordnerauswahl, in der die MP3s liegen sowie die Lautstärke kann ich ändern. Dies funktioniert aber nur bevor ich ein Lied starte und wenn dies zuende ist. Ich habe es bisher so verstanden, dass bei den Fakes keine Kommunikation über die serielle Schnittstelle möglich ist. Ach ja, die LED wenn ein Track abgespielt wird leuchtet blau :-)
...ah, OK - dann hätte ich vll genauer lesen sollen. Dachte genau der Effekt wäre auch beim Abspielen mal aufgetreten, aber da du ja ne blaue LED hast, kann es ja quasi kein fake sein ;) Klaus.
Hi Swen, dann sammeln wir mal, in der Hoffnung, dass Dir irgendwas weiterhilft: zu #3) Ist durch die Punkte #4 und #5 erklärbar. Das Lautstärke-Handling erfolgt in der Main-Loop, die scheinbar nach Start eines Tracks nicht weiter ausgeführt wird. zu #4) Hängt mit #5 zusammen. Der Code versucht nach Track-Start die ID des aktuell laufenden Tracks vom Player abzuholen (readCurrentFileNumber), um nach dessen Ende den nächsten Track zu starten. Wie du schreibst kommt readCurrentFileNumber aber nicht mehr zurück, damit ist der "Continuous Play"-Mechanismus kaputt. zu #5) Die gute Nachricht: Wenn Du das gelöst bekommst, sind Deine anderen Probleme auch weg :-) Die schlechte Nachricht: Ich habe keine Ahnung, was die Ursache ist, aber ich rate mal fleißig: Variante A: Es gibt noch eine andere Fake-Version des DFPlayers. Variant B (darauf tippe ich): Vor 15 Tagen gab es eine Änderung im Github-Repo https://github.com/DFRobot/DFRobotDFPlayerMini. Evtl. hat die Änderung meinen Code inkompatibel werden lassen. Solltest Du die frischeste Version aus dem Repo nutzen, kannst Du ja mal in der Zeit etwas zurückreisen und die Version vor dem 1.0.3-Commit probieren. Randbemerkung dazu: Eigentlich sollte es (Fake-Chips mal außen vor) "virtually impossible" sein, dass der Code an der Stelle hängen bleibt, die Du beschreibst: Die DFPlayer-Lib sieht extra einen Timeout vor, nachdem diverse Funktionen (u.a. auch readCurrentFileNumber) zurückkehren müssen, auch wenn keine Antwort vom Player kommt. Dieser Timeout steht auf 1sec. Da ich davon ausgehen, dass Deine Test-MP3s länger sind, muss was anderes verquer sein. DASS der Code trotz meiner "Kann eigentlich nicht sein"-Argumentation dort hängenbleibt, zweifle ich übrigends nicht an. Alle Deine anderen Fehlerbeschreibungen bestätigen das und von den Erfahrungen mit Fake-Modulen, passiert es dort offensichtlich auch nachweislich. zu #6) Ein einmaliges Knacken ist bekannte "Funktion": Das passiert, sobald der Verstärker auf dem DFPlayer aktiviert wird. Ist halt ein Billig-Low-End-Modul. Da kannst Du nichts Großes erwarten. Falls Du dauerhaftes Knacken/Störgeräusch hörst, weist das auf einen fehlenden (oder falsch dimensionierten) Widerstand zwischen TX-ATTiny-Pin und RX-DFPlayer-Pin hin. zu #7) Das ist mir bisher nicht aufgefallen. Da hierbei fleißig mit dem Player über UART "gesprochen" wird, tippe ich auf zu klein dimensionierten Widerstand (siehe #6). Nummernlos: Den "Advert" und "MP3" Ordner habe ich noch nicht angelegt. Müssen hier bestimmte Tracks abgelegt werden??? Ja, so ist es. Ist auf der GitHub-Seite beschrieben. Dann man viel Erfolg und lass mal hören, woran's gelegen hat... Grüße ghmartin77
Hallo zusammen, da mein Junior total auf Hörspiele abfährt bin ich gestern, auf der Suche, über diesen Beitrag gestolpert, und war gleich mal hin und weg: KLASSE PROJEKT! Gefällt mir richtig gut, und genau das was ich/wir brauchen. Zum Nutzen für den Junior, und für mich, um den Spieltrieb zu befriedigen. Leider ist hier vieles für mich Neuland (schon wieder einer dieser Sorte ;-) ). Würde mich freuen wenn ihr mir zur Realisierung des Projektes weiterhelfen würdet: - Wenn ich das richtig verstanden habe muss ich einen Programmcode auf den DFplayer kopieren!? Wie und mit was realisiere ich das? Oder ist der Player vorkonfiguriert? - Ist der Widerstand auf der Platine für die Lautstärkebegrenzung?
:
Bearbeitet durch User
Hi Tim, > - Wenn ich das richtig verstanden habe muss ich einen Programmcode auf > den DFplayer kopieren!? Wie und mit was realisiere ich das? > Oder ist der Player vorkonfiguriert? Den DFPlayer kannst Du so nehmen wie er ist (vorausgesetzt, Du erwischt keinen Fake (s.o.)). Der Programmcode kommt (compiliert) in den ATTiny-Mikrocontroller. Dazu gibt's mehrere Wege. Empfehlen würde ich ArduinoIDE und einen Arduino zum Flashen. Entsprechende Anleitung hier: https://www.frag-duino.de/index.php/maker-faq/37-atmel-attiny-85-mit-arduino-arduinoisp-flashen-und-programmieren Das sollte zum Einlesen und Abschätzen, worauf Du Dich im "Neuland" einlässt ausreichen. Aber sei beruhigt: "Wir schaffen das" :) > > - Ist der Widerstand auf der Platine für die Lautstärkebegrenzung? Solltest Du die Widerstände auf der Button-Platine meinen, dann nein. Wenn Du mit DEM Widerstand auf der Platine den auf der Hauptplatine zwischen DFPlayer und ATTiny meinst, dann bedingt. Guxtu hier: https://www.dfrobot.com/wiki/index.php/DFPlayer_Mini_SKU:DFR0299 Ohne den Widerstand gibt's zuweilen starke Stromgeräusche. Die Doku sagt "But if you find the noise is quite loud, then you could attach an 1K resistor to the TX pin." Die Lautstärkebegrenzung, die Du meinst steckt eher in den beiden Potis: Eins für den externen Regler und ein zweites für die Maximaleinstellung. Grüße ghmartin77
Angehängte Dateien:
Hallo ghmartin77, erstmal vielen Dank für Deine schnelle Unterstützung. Dank Deiner Hilfe konnte ich das größte Problem lösen. Der Player bleibt jetzt nicht mehr hängen und geht nach start des Tracks direkt wieder in den loop. Somit kann ich die Lautstärke während des Abspielens verändern und mit einer anderen Taste ein anderes Lied starten. Das Problem lag tatsächlich an der library. Allerdings hatte ich nicht die neuste sondern eine älter drin 1.0.2 Somit ist mein DFPlayer i.O. :-) Momentan ist es aber so, dass er nur das erste Lied aus dem jeweiligen Ordner spielt. Drücke ich den selben Knopf noch mal, spielt er wieder das erste Lied. Nachdem das Lied zu Ende ist wird kein weiters automatisch gestartet. Das Knacken der Lautsprecher habe ich nur noch beim Einschalten. Das mit dem "Advert" und "MP3" Ordnern habe ich irgendwie noch nicht so richtig verstanden. Auf der GitHub-Seite ist zwar beschrieben wie die Ornerstruktur aussehen soll. Mir ist aber nicht klar, ob ich da jetzt normale Lieder rein packe oder ob da bestimmte Files hinein müssen. Werde mich jetzt weiter auf die Fehlersuche begeben. Nochmals vielen Dank für die Unterstützung. Grüße Swen
Hi Swen, klingt lösbar :) Jetzt bist Du vermutlich soweit im DFPlayer-GitHub-Projekt zurückgegangen, dass Du Dir einen anderen Fehler eingehandelt hast. Schau mal bitte, ob du in Deiner jetzigen Version von DFRobotDFPlayerMini.cpp solche Zeilen findest:
1 | int DFRobotDFPlayerMini::readFileCounts(){ |
2 | readFileCounts(DFPLAYER_DEVICE_SD); |
3 | }
|
4 | |
5 | int DFRobotDFPlayerMini::readCurrentFileNumber(){ |
6 | readCurrentFileNumber(DFPLAYER_DEVICE_SD); |
7 | }
|
Falls ja, pack doch vor jeden der read*-Aufrufe im Inneren der Methoden ein beherztes "return ". Den Fehler haben sie mit diesem Commit mal behoben aber nachträglich oder vorher wohl mal was anderes kaputt-gefixt: https://github.com/DFRobot/DFRobotDFPlayerMini/commit/0cf620c20da92716404efcffbdc089e3a29b9e24 Vermutlich kommt dann Dein Knacken beim Start zurück, wenn er die Verzeichnisse scannt (Widerstands-Theorie dazu hast Du ja bereits von mir). Zum Verständnis der Folder "Advert" und "MP3" habe ich mal ein Manual mit ins GitHub-Repository hochgeladen: https://github.com/ghmartin77/KidsMP3Player/blob/master/assets/Manual%20German.pdf Seiten 3,4 und die letzte lassen hoffentlich ein Glöckchen bei Dir klingeln, was das soll :) Hinweis: "Es spricht..." Warum die gleichen Dateien als Replik in "Advert" UND "MP3" liegen müssen, steht weiter oben in diesem Thread. Und das Wichtigste zuletzt: Cooles Kistlein ist's geworden!!! Respekt! :) Grüße ghmartin77
@Tim: Meine "Stromgeräusche" im Text oben sollten "Störgeräusche" sein. Poti zur internen Maxlautstärkeeinstellung siehst Du im soeben hochgeladenen Manual: https://github.com/ghmartin77/KidsMP3Player/blob/master/assets/Manual%20German.pdf Seite 8, "Have It Your Way" zeigt's... Hoffe's hilft Dir weiter...
Hallo ghmartin77, danke für deine Unterstützung! Ja, ich meinte den Poti auf der Platine. Schöne Anleitung hast du da noch hinzugefügt! Gestern hab ich einige Bauteilbestellungen angestoßen, ich kanns kaum abwaren bis die einflattern. Jetzt muss ich mir mal genau durchlesen wie ich den Programmcode in den attiny bekomme... Sollte ich am Besten nen Arduino UNO R3 beschaffen? (Da gibts ja tausende "nachbauten!?) Nochmals Danke, neue Fragen kommen garantiert.... ;-)
:
Bearbeitet durch User
Tim M. schrieb: > Sollte ich am Besten nen Arduino UNO R3 beschaffen? Welcher Arduino, ist relativ wurscht, da er in diesem Fall nur zum Flashen des ATTiny genutzt wird. Ich persönlich nutze dazu am liebsten einen Arduino Nano. Der hat -selbst in Deutschland geordert- ein halbwegs vernünftiges Preis-/Leistungsverhältnis, kann auf ein Breadboard neben den zu flashenden ATTiny gesteckt werden und macht damit alles, was ich brauche. Die oben verlinkte Anleitung funktioniert auch mit einem Nano... (relevante Pins sind beim UNO und beim Nano gleich beschriftet)
Hallo, Zuerst einmal: Tolles Projekt. Das möchte ich unbedingt für meine kleine basteln. Leider hab ich überhaupt keine Erfahrung mit sowas und daher noch ein paar fragen. Den Arduino Nano brauche ich um den attiny zu flashen? Kann ich den einfach draufstecken oder wird der auch gelötet? Welchen Widerstand hat dein Lautsprecher? Den gibts ja mit 4 und 8 ohm. Funktioniert das auch mit 2 Ls in Stereo? Schöne Grüsse
Hallo Marcus, Marcus schrieb: > Leider hab ich überhaupt keine Erfahrung mit sowas und daher noch ein > paar fragen. Völlig ok. > Den Arduino Nano brauche ich um den attiny zu flashen? Wenn man keine Erfahrung hat, sollte man zumindest ein kleines bissel Aufwand in Recherche stecken. Nur einen Eintrag über Deiner Frage steht in diesem Thread:
1 | Welcher Arduino, ist relativ wurscht, da er in diesem Fall nur zum |
2 | Flashen des ATTiny genutzt wird. |
Insofern kann ich Deine Frage überhaupt nicht nachvollziehen. Ich helfe
gern weiter, aber dann möchte ich auch ein gewisses Maß an
Eigeninitiative wahrnehmen.
> Kann ich den einfach draufstecken oder wird der auch gelötet?
Ebenfalls im Eintrag direkt vor Deinem steht1 | Die oben verlinkte Anleitung... |
Mit minimalstem Aufwand ist besagter Link auf diese auch direkt hier im Thread zu finden. Da hat sich jemand anders bereits viel Mühe gegeben, zu beschreiben, wie man einen ATTiny mit einem Arduino flasht. Kurz lesen und Du weißt, ob was gelötet wird oder aufgesteckt. > > Welchen Widerstand hat dein Lautsprecher? Den gibts ja mit 4 und 8 ohm. > Auf der GitHub-Anleitungsseite steht
1 | Visaton 8006 Speaker |
Den finde zumindest ich nur in einer 8Ohm-Version. > Funktioniert das auch mit 2 Ls in Stereo? Ja, der DFPlayer hat Ausgänge für R und L, allerdings dafür keinen Amplifier an Board (den nur für Mono). D.h. Du bräuchtest einen separaten Stereo-Amplifier, z.B. PAM8403 oder PAM8610. > > Schöne Grüsse Grüße ghmartin77
Es geht vorwärts, die ersten Bauteile trudeln langsam ein... Hab mich gestern mit dem Arduino laut Anleitung oben versucht, und beim "Testen" der "KidsMP3Player.ino" bekomme ich die Fehlermeldung dass er "DFRobotDFPlayerMini.h" nicht findet (#include <DFRobotDFPlayerMini.h) ... Der DFPlayer hat wohl nen Transportschaden, da wurden alle Pins beim Transport durch die Verpackung gedrückt. Hab gestern dann mal 5V und gnd angeschlossen, da leuchtete allerdings keine LED (auch nicht mit Karte). Wann leuchtet diese? (wollte testen ob blau oder rote LED :-) ) @Marcus Den attiny kannst nicht direkt aufstecken. Geht über ein "Breakout Board" (schimpft man das so!?) und einzelne Kabel die am Board und am Arduino eingesteckt werden.
Moin, danke für die Antworten, . @ghmartin77 Genau der thread über meinem hat mich ja auf due Frage gebracht. Da hab ich mich wohl falsch ausgedrückt. Ich wollte eigentlich nur wissen ob der attiny gesteckt oder gelötet wird. Danke@Tim. Ich gelobe Besserung und werde mich erstmal gründlich einlesen. Wenn ich das richtig verstanden habe dauert es ja eh etwas bis ich die Teile zusammen habe. Thx
> Ich wollte eigentlich nur wissen ob der attiny gesteckt oder gelötet wird.
Fest einlöten würde ich Mikrocontroller nur, wenn ich ganz sicher bin,
dass ich ihn niemals austauschen werden muss. Also eher: IC's Immer
stecken. Selbst wenn das nicht ausdrücklich im Bauplan steht.
Hi Marcus, genau wie Stefanus schreibt. Immer in einen Sockel. Würde ich auch für den DFPlayer empfehlen. Da gibt's keinen Sockel zu, aber weibliche Stiftleisten, die man auflöten kann, und den Player dann da reinstecken. Hintergrund: Manchmal sind die Komponenten sehr hitzeempfindlich und gehen beim Löten (gerade, wenn man Anfänger ist) kaputt, wenn man sich außerhalb der "Lötspezifikation" der jeweiligen Komponente bewegt. Also erst immer unbestückte(!) Sockel/Stiftleiste verlöten, dann einstecken (dabei natürlich korrekte Ausrichtung beachten). Grüße ghmartin77
Hi Tim, Tim M. schrieb: > Hab mich gestern mit dem Arduino laut Anleitung oben versucht, und beim > "Testen" der "KidsMP3Player.ino" bekomme ich die Fehlermeldung dass er > "DFRobotDFPlayerMini.h" nicht findet (#include <DFRobotDFPlayerMini.h) > ... ArduinoIDE unterstützt externe Bibliotheken und die DFRobotDFPlayer ist genau eine solche. Auf GitHub hier zu finden: https://github.com/DFRobot/DFRobotDFPlayerMini Zwei Varianten, das lauffähig zu bekommen: 1) Als Library in ArduinoIDE einbauen. 2) Oder einfach die Files DFRobotDFPlayerMini.h und DFRobotDFPlayerMini.cpp neben das KidsMP3Player.ino-File legen. Hinweis: Die frischeste Version der DFRobotDFPlayerMini-Files aus dem Repo scheint aktuell nicht vollständig zu funktionieren. Siehe Diskussionen in diesem Thread weiter oben. Grüße ghmartin77
Hallo Martin, biete doch fertig geflashte AT85 auf ebay (oder hier) an? Dann ist es "nur noch" ein Bausatz...ich finde dein Projekt super und es werden sich noch viele Nachbauer finden, doch wenn jmd NULL Ahnung hat, ist auch diese Hürde schon hoch ;) Die Bauteile zu sockeln sollte eine Empfehlung in der Beschreibung zu sein, ja. Klaus.
….. mein Radio ist endlich fertig und funktioniert so wie es soll :-) Nach vielen Stunden, die ich für die Fehlersuche benötigt habe, war die Lösung so einfach. Ich habe mir als erstes die besagten Zeilen angeguckt. Der „return “ Befehl war dort vorhanden. Trotzdem wurden weder die FileCounts noch die CurrentFileNumber zurückgegeben. Da ich mir bis zu Letzt nicht 100% sicher war, ob es vielleicht doch am DFPlayer liegt, habe ich mir bei einem offiziellen Distributor von DFRobot einen weiteren Player bestellt. Den neuen schnell aufs Board gesteckt, Speicherkarte rein und siehe da, es funktioniert!!! Jetzt habe ich hier drei Player liegen, die alle unterschiedlich viel können: Player 1. direkt aus China -> rote LED, spielt Lieder ab, muss direkt angesteuert werden, serielle Schnittstelle funktioniert aber nicht! Player 2. Bezug über Amaz* -> blaue LED, serielle Schnittstelle funktioniert, die Performanz ist sehr langsam, Initialisierung der 11 Ordner dauert extrem lange ca. 1min, Es wird immer nur das erste Lied pro Ordner abgespielt. Player 3. Bezug über offiziellen Disti -> blaue LED, Initialisierung der 11 Ordner dauert ca. 3sec, voller Funktionsumfang. In den nächsten Tagen werde ich noch zwei weitere Player aus China bekommen. Mal gucken ob einer von denen funktioniert. In Summe hatte ich mit dem Radio drei Probleme, die ich lösen musste: 1. Beim drücken der Knöpfe ist nichts passiert. Lösung: die Abfrage über die Höhe des Stroms musste etwas gesenkt werden. Mein Multimeter gab mir in der Schaltung 998mA bis 1008mA aus. Somit habe ich den Wert für das handleKeyPress von original 1000 auf 985 gesenkt. 2. Während des abspielen eines Tracks konnten keine weiteren Eingaben getätigt werden Lösung: Ich hatte eine alte Library 1.0.2 des DFRobotDFPlayer genutzt. Version 1.0.3 sowie 1.0.5 funktionieren. Habe beide getestet! 3. Es konnte immer nur der erste Track eines Ordners abgespielt werden Lösung: DFPlayer fake gegen original ausgetauscht. Ich werde das Gehäuse jetzt noch um eine USB Buchse auf der Rückseite erweitern, da ich zum Aufladen der Powerbank nicht immer den Deckel abschrauben möchte. Anschließend werde ich mal gucken was sich sonst noch so modifizieren lässt ;-) Ich möchte mich noch mal recht herzlich bei ghmartin77 für diese tolle Idee und konstruktive Unterstützung bedanken.
Was kostet der DFPlayer vom Distri? (link) Gibt es einen günstige Chinaquelle, deren DF Player auch nachweislich funktionieren? Die teile sind ja super, da kann man mal welche bunkern...aber natürlich lieber für 1.20 als 3.99 :) Klaus.
@Klaus: beim Distri in Deutschland habe ich 5,99 Euro + Versand bezahlt. In China habe ich jetzt zwischen 2 und Euro inkl Versand bezahlt. Bei Amaz* in Deutschland habe ich für den "defekten" 6,99 Euro bezahlt! Werde versuchen diesen umzutauschen!
...ich habe mal einen für 1.17 in China bestellt und werde mein Geld zurückfordern, falls der nicht geht. Die Chinesen können sehr gerne direkt an mich verkaufen - aber dann bitte kein fake (was auch meistens nicht der Fall ist), wegen mir dann auch für 2.34 Klaus.
Hallo, habe den Player nachgebaut und funktioniert auch so weit. Allerdings habe ich Probleme mit der Tastenerkennung. Einige Tasten werden falschen Ordnern zugeordnet. Die Tasten 7 und 4 werden als Taste 1 erkannt und Ordner 1 wird dann auch abgespielt. Sieht nach einem Offset aus . Die Hardware ist Okay, habe ich schon zweimal nachgesehen. Da ich kein SW Profi bin, weiß ich nicht wo ich drehen muss. Kann mir jemand helfen ? Gruß Hermann
Hallo Hermann, das Tastenfeld ist als Spannungsteiler ausgelegt, das die Spannung am ATTiny-Eingangspin auswertet. Das entsprechende PCB geht davon aus, dass alle verbauten Widerstände den gleichen Wert haben. Den unterschiedlichen Spannungen, die sich je nach gedrücktem Knopf aus der Spannungsteiler-Funktion ergeben, stehen im Quellcode entsprechende Werte gegenüber. Da Widerstände produktionsbedingt Toleranzen haben, kann's sein, dass die Werte im Code nicht mit der Hardware zusammenpassen. Ab hier sind die "spannenden" Teile im Code: https://github.com/ghmartin77/KidsMP3Player/blob/master/KidsMP3Player/KidsMP3Player.ino#L243 1000, 949, 894, usw. sind die Zahlen, die Du passend zu Deinem Setup drehen musst. (Randnotitz @Klaus: Das ist übrigens ein gewichtiger Grund, warum das mit den vorgeflashten ATTinys nicht so leicht ist. Dann bräuchte man einen "Anlernmodus" und muss schauen, dass man die Werte irgendwo im EEPROM unterbekommt.) Welche Werte nun für Deine Hardware die richtigen sind, kannst Du auf drei Arten herausfinden: 1) Spannungsteiler-Rechnung + Dreisatz: Der Wert 1024 entspricht VCC am Tastenfeld. Der Wert 0 entspricht GND. Je nach gedrücktem Knopf ergibt sich eine andere Spannung am Ausgangspin des Tastenfeldes (kannst Du rechnen oder messen). Die Spannung gemäß Dreisatz auf einen Wert in das Fenster [VCC=1024 und GND=0] umrechnen. 2) Wenn Du einen Arduino zur Hand hast, spielst Du den Sketch darauf und packst ein Serial.println(keyCurrent) an entsprechende Stelle. Dazu sind allerdings grundlegende Arduino/Programmierkenntnisse notwendig. 3) Ausprobieren, Flashen, Ausprobieren, Flashen... Wenn Du dabei strukturiert vorgehst (Binärsuche) kommst Du mit < 1000 Versuchen hin, ist aber müüüüüüßig :) Grüße ghmartin77
Swen N. schrieb: > ….. mein Radio ist endlich fertig und funktioniert so wie es soll :-) Herzlichen Glückwunsch!!! Das freut mich, dass nun alles klappt :-) Vielen Dank für die ausführliche Analyse Deiner Fehler-Odyssee. Ein Anmerkung zu: > 1. Beim drücken der Knöpfe ist nichts passiert. > Lösung: die Abfrage über die Höhe des Stroms musste etwas gesenkt > werden. Mein Multimeter gab mir in der Schaltung 998mA bis 1008mA aus. > Somit habe ich den Wert für das handleKeyPress von original 1000 auf 985 > gesenkt. Dein Fix ist sicher richtig, aber der Weg dahin und die Schlussfolgerungen vermutlich nicht. Fast 1A Stromfluss in der Schaltung fände ich überraschend viel. Der Input-Pin "reagiert" nicht auf Stromstärke (bei 1A wäre der ATTiny auch tot), sondern auf Spannung in Bezug auf Referenz VCC. Dass Du den Wert reduzieren musstest, kann mit deinen Hardwareteilen zusammenhängen (siehe auch vorhergehender Eintrag), aber es gibt keine (direkte) Verbindung zwischen Deiner Stromstärken-Messung und der Zahl im Quell-Code. Geholfen hat's aber glücklicherweise trotzdem :) > Anschließend werde ich mal gucken was sich sonst noch so modifizieren lässt ;-) Da lass uns doch bitte dran teilhaben. Vielleicht kann ich was auf die GitHub-Seite übernehmen. Grüße ghmartin77
Hallo ghmartin77 , vielen Dank für die Erklärungen, das werde ich schon hinbekommen. Nach meinem Verständnis ist aber auch noch ein pullup an dem Keyport geschaltet. Wenn der auch beim Tastendruck aktiv ist , verändert der natürlich auch den Spannungsteiler. Und der Tastentoleranzwert von 25 ist auch noch da. Am Besten wird sein, life messen , umrechnen und programmieren. Übrigens ist es sehr hilfreich, wenn man sich kurze mp3s (ca 10s) mit den Ordnernamen erzeugt und die dann jeweils als erstes „Lied“ in den Ordnern ablegt. Dann weiß man sofort ob die Zuordnung der Tasten stimmt. Gruß Hermann
Hallo Hermann, da hast Du absolut Recht:
1 | Zeile#156 pinMode(PIN_KEY, INPUT_PULLUP); |
...und der gehört mit in die Rechnung rein. --> Im Betrieb messen (wie Du schreibst) :) Toitoi! Grüße ghmartin77 PS: Sehen wollen :) Reichst Du noch ein Bild nach?
@ghmartin77: So einen Anlernmodus habe ich mal bei einer IRMP Universal-FB eingebaut, das ist an sich kein Hexenwerk (war aber nur eine Übung, gebraucht hätte ich das nicht) ;) Man muss halt beim Init einmalig die Tasten in der Lern-Reihenfolge drücken...mit etwas "Toleranz" um den erkannten Wert (+/-50) war das eine sehr saubere Sache. Wenn man "PWR" (schaltet direkt auf Masse) beim Startup halten würde, wird der Anlernprozess neu gestratet. -> mMn dürfte das aber mit 1% Rs auch so kein Problem sein...? Klaus.
Klaus R. schrieb: > @ghmartin77: So einen Anlernmodus habe ich mal bei einer IRMP > Universal-FB eingebaut, das ist an sich kein Hexenwerk (war aber nur > eine Übung, gebraucht hätte ich das nicht) ;) > Man muss halt beim Init einmalig die Tasten in der Lern-Reihenfolge > drücken...mit etwas "Toleranz" um den erkannten Wert (+/-50) war das > eine sehr saubere Sache. Wenn man "PWR" (schaltet direkt auf Masse) beim > Startup halten würde, wird der Anlernprozess neu gestratet. > > -> mMn dürfte das aber mit 1% Rs auch so kein Problem sein...? > > Klaus. Hi Klaus, die Idee als solche finde ich durchaus interessant. Der Anlernmodus selbst ist von der Programmierung her auch nicht das Problem. Mein Kopf kriegt im Moment nur noch nicht unter, wie ich den Anlernmodus triggern soll. Klar, frisch geflashter ATTiny ist einfach. Da kann ich dann gucken, ob im EEPROM schon Werte stehen. Wenn nicht, dann Anlernmodus beim Einschalten. Prima. Aber wenn dann der Anlernmodus einmal durch ist, habe ich Werte im EEPROM und keinen Pin mehr frei, über den ich sagen könnte, dass ich den Anlernmodus erneut starten möchte (weil ich z.B. nur mal mit einem Testbutton in einem Versuchsaufbau rumgespielt habe). Der einzige noch freie Pin ist der Reset-Pin. Den kann ich aber nicht auf High ziehen, weil der ATTiny dann resettet. Ich hab zwar was gelesen, das man den als analogen IN-Pin konfigurieren kann und dann kleine Spannungen "lesen" kann, weil er erst an einem Schwellwert resettet, aber das ist von der Bedienung ein bissel schwierig... Aber wo ich mich gerade mittels dieser Zeilen klardenke: Man könnte die Filestruktur auf der SD-Karte nutzen. Über den DFPlayer kann man zwar keine Files lesen, aber man kann ANZAHLEN von Files in Ordnern auslesen (also bei den Non-Fake-DFPlayern zumindest :)). Darüber könnte man steuern, ob der ATTiny beim Einschalten in den Lernmodus geht. Wenn z.B. im Folder 12 (heute unberücksichtigt) 1 File liegt, dann Anlernmodus. Ist Folder 12 leer oder nicht vorhanden, dann normaler Start. Hmmmmm... Könnte klappen... Mach ich aber nur, wenn ausreichend Interesse an vorgeflashten ATTinys besteht. Und was man noch überlegen müsste, wäre ob und wie man Varianten mit unterschiedlich vielen Knöpfen unterstützen möchte... Man kann bspw. zum Abbruch des Lernmodus einfach die erste Taste drücken lassen und dann kann jeder gemäß seiner HW-Config stoppen... Mal gucken, ob hier ein paar Leute "Haben wollen" posten, dann könnte ich den Code ändern. Dann findet sich bestimmt noch wer, der vorgeflashte ATTinys anbieten möchte :) Grüße ghmartin77
...ein Taster muss direkt auf Masse schalten, dann sieht der ADC immer "0" - wenn DIESER beim PowerUp gedrückt ist, wird neu gelernt. So mache ich es. Aber nochmal: Bei 1% Widerständen sollte es mit einer stabilen Vcc (die kann man aber intern messen, oder?) und einer Toleranz von +/- x Counts (das müsste man einmal ermitteln) immer klappen? ...wobei natürlich der Lernfaktor bei selber flashen und Code editieren größer ist ;) Klaus.
Klaus R. schrieb: > ...ein Taster muss direkt auf Masse schalten, dann sieht der ADC > immer > "0" - wenn DIESER beim PowerUp gedrückt ist, wird neu gelernt. So mache > ich es. Ah, geschnallt. Jepp, das geht natürlich. Brett vorm Kopf bei mir :) > > Aber nochmal: Bei 1% Widerständen sollte es mit einer stabilen Vcc (die > kann man aber intern messen, oder?) und einer Toleranz von +/- x Counts > (das müsste man einmal ermitteln) immer klappen? > Ja, da bin ich voll bei Dir. Die "+/-"-Toleranz ist bereits im Code. Mal sehen, was bei Hermanns Messungen rauskommt. Dass 1,4 und 7 zusammen als 1 interpretiert werden, ist zumindest mal verdächtig und könnte am Ende doch noch ein Hardware-Problem sein. Auch mit größeren Abweichungen, als bei 1%-Widerständen, sind derart große Abweichungen ungewöhnlich bis unmöglich (intakte Bauteile vorausgesetzt). Anlernen bei vorgeflashten ATTinys wäre trotzdem sinnvoll, denn sonst muss man bei einer Variante mit weniger Knöpfen einen "Kompensationswiderstand" einbauen, damit das Spannungsteilerverhältnis auf die sonst fix einprogrammierten 11 Buttons und deren Widerstandsverschaltung passt. > ...wobei natürlich der Lernfaktor bei selber flashen und Code editieren > größer ist ;) Definitiv. Aber in einer Marktwirtschaft bestimmt die Nachfrage das Angebot :) Wenn's also ausreichend gemeldeten Bedarf vorgeflashter ATTinys gäbe, hack ich das Anlernen in den Code. Grüße ghmartin77
Hallo ghmartin77, so, jetzt habe ich gemessen in meinem Aufbau : Versorgungsspannung war 5,02V Taste 11= 4,56V / T9= 4,14V / T6= 3,72V T3= 3,30V / T2= 2,89V / T5= 2,47V T8= 2,03V / T10= 1,57V / T7= 1,09V T4= 0,56V / T1= 0V Bei den kleineren Spannungswerten wirkt sich der pullup schon spürbar aus. Laut Datenblatt hat der pullup einen Wert zwischen 20-50kOhm, die Spannung am port steigt dadurch um ca 0,2V bei den kleineren Werten. Die daraus resultierenden Werte für das scetch sind bei mir : T11=930 / T9=844 / T6=759 / T3=673 / T2=590 / T5=504 T8=414 / T10=320 / T7=222 / T4=114 / T1>0 Diese Werte habe ich in das Programm eingetragen und den Attiny neu programmiert. Jetzt funktioniert es so wie es soll, alle Ordner werden richtig angesprungen und abgespielt :-) Ich freu mich. Gruß Hermann
Hi Hermann, Ick freu mir auch :-) Prima, dass Dein Gerät nun läuft, wie's soll. Dann war die Krux allerdings nicht etwaige Abweichungen von Standard-Widerständen, sondern vermutlich die verbaute Spannweite von Pullup-Widerständen in verschiedenen ATTinys. 20k-50kOhm ist ja schonmal ein breites Spektrum. Den internen Pullup zu nutzen, ist -wenn man den Code unverändert lassen möchte- scheinbar keine gute Idee von mir. Wieder was gelernt. Danke dafür! Wollst Du Dein Werk denn noch per Photo zeigen? Grüße ghmartin77
Ich komme besser mit externen Pull-Up Widerständen klar. Die Internen sind recht hochohmig. Wenn mehr als 10cm Draht dran hängen, fängt man sich leicht Radiowellen ein.
Angehängte Dateien:
-
230 KB -
210 KB
ghmartin77 schrieb: > ArduinoIDE unterstützt externe Bibliotheken und die DFRobotDFPlayer ist > genau eine solche. Auf GitHub hier zu finden: > https://github.com/DFRobot/DFRobotDFPlayerMini Bibliothek war das Stichwort... hat mir weitergeholfen, DANKE! Es geht weiter... Gehäuse ist im Bau, die erste Platine soweit fertig. Warte aktuell auf den Attiny85 und die Taster. Habe leider nen DFPlayer mit ner roten LED erwischt, werde jetzt einen beim Distribotor bestellen.
Wowy! Sehr sauber. Du handwerkerst nicht zum ersten Mal :) Das mit der hohen Schlagzahl an DFPlayer-Fakes dieser Tage ist echt nervig. Da guck ich mir mal meine Vorräte an. Mal sehen, ob ich bei meinen Vorratsbestellungen (aliex…) auch betuppt worden bin. Apropos LED: Habe die bei meinem Player mit nem scharfen Teppichmesser runtergekratzt. Dann gibt's kein nerviges Leuchten im Kasten und es spart nochmal ein paar wenige mA... Grüße ghmartin77
Schöne Alternative hab ich gerade gefunden (wer gern RFID haben mag): https://www.voss.earth/tonuino/ Pfiffige Idee, die ganze Elektronik direkt in eine fertige Box reinzubasteln. Grüße ghmartin77
ich schon wieder... am verzweifeln... Inzwischen sind fast alle Bauteile da. Auch ein "blauer" DFPlayer. :-) Aktuell scheitert es allerdings beim "brennen" des Bootloaders. Bekomme immer Fehlermeldung: avrdude: stk500_recv(): programmer is not responding avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x56 ... Bin strikt nach Anleitung vorgegangen, Beispiele, Arduino ISP, Boardverwalter, ATTiny85, Programmer: Arduino as ISP und dann Bootloader brennen. Is aber nicht. Hab auch mal die Verbindung zwischen ATTiny und Arduino durchgemessen, das passt alles. Im Bordverwalter hab ich auch schon 2 verschiedene "Pakete" probiert, jedoch ohne Änderung. (Arduino 1.8.6, AAtiny Core by Spence Kode 1.1.5) Freue mich über eure Hilfe...
Hast du denn den Arduino ISP Sketch auf dein "Arduino as ISP" Board installiert? Sind dessen Fuses korrekt gesetzt? Hast du MISO und MISO 1:1 verbunden oder gekreuzt (muss 1:1 sein)?
Stefanus F. schrieb: > Hast du denn den Arduino ISP Sketch auf dein "Arduino as ISP" Board > installiert? Sind dessen Fuses korrekt gesetzt? Im Sketch Ordner ist ArduinoISP.ino drin und unter Beispiele Arduino ISP angewählt (es geht ein neues Fenster auf) Unter Programmer hab ich dann 2 Auswahlmöglichkeiten: Adruino as ISP oder Arduino as ISP (ATTiny Core) Was sind Fuses? Die Einstellungen? Board: ATTiny 25/45/85 Save EEprom: EEprom retained Timer 1 Clock: CPU LTO: disabled B.O.D.: disabled Chip: ATTiny85 Clock: 1MHz (internal) Port: COM 6 (Arduino...) MISO? = Pin6 am ATTiny? ist verbunden mit Pin 12 am Arduino!
Wild guesses: 1) https://www.heise.de/make/artikel/Arduino-Nano-mit-neuem-Bootloader-4011641.html 2) Kondensator am Arduino vergessen Ansonsten: Um zu schauen, ob das mit dem Flashen funktioniert, ist "Bootloader brennen" nicht so entscheidend. Im ATTiny-Fall macht der nichts außer sog. Fuses zu setzen. Die sind aber im Normalfall schon passend gesetzt, so dass Du mal schauen kannst, was Du für Meldungen bekommst, wenn Du einen Sketch auf den ATTiny hochlädst. Vielleicht gibt Dir die dann kommende Meldung noch eine weitere Idee, was schief sein könnte...
Schau dir mal im Internet die Doku zum Arduino ISP Sketch an, dort sind viele wichtige Fragen geklärt.
Ist ein ganz neuer originaler Arduino... und ich dachte damit fährt man besser... hehe Kondensator ist dran einfach hochladen is nich :-( Der Sketch verwendet 7344 Bytes (89%) des Programmspeicherplatzes. Das Maximum sind 8192 Bytes. Globale Variablen verwenden 237 Bytes (46%) des dynamischen Speichers, 275 Bytes für lokale Variablen verbleiben. Das Maximum sind 512 Bytes. avrdude: stk500_recv(): programmer is not responding avrdude: stk500_getsync() attempt 1 of 10: not in sync: resp=0x8e ... Problem beim Hochladen auf das Board. Hilfestellung dazu unter http://www.arduino.cc/en/Guide/Troubleshooting#upload.
Nochmal langsam getze. Bin nicht sicher, ob wir nicht aneinander vorbeireden. Fragen und Antworten passen noch nicht so richtig zusammen und für mich ist noch nicht ausgeschlossen, dass Stefanus' allererste Frage nicht schon das Problem löst: > Hast du denn den Arduino ISP Sketch auf dein "Arduino as ISP" Board installiert? Du schreibst: > Im Sketch Ordner ist ArduinoISP.ino drin und unter Beispiele Arduino ISP angewählt Wenn das wörtlich zu verstehen ist, dann kann ich sagen, dass das so nicht reicht und auch nicht gehen wird. Die Logik ist folgende: Der Arduino wird mittels Sketch zu einen ATTiny-Flasher. Dazu benötigt man den ArduinoISP.ino-Sketch aus den Beispielen. Der muss für Board Arduino compiliert werden und mittels "AVR ISP" auf den Arduino gespielt werden. Das ist Schritt eins. Erst wenn das erfolgreich ist, kann's Richtung ATTiny, Bootloader usw. weitergehen. Dann kommen die Schritte, dass Du einen dedizierten ATTiny-Sketch (Beispielsweise die KidsMP3Player.ino für das Board ATTiny compilierst und dann "durch" den Arduino über "Arduino as ISP" auf den ATTiny spielst... @Tim: Jetzt nochmal Du. Passt das soweit zu Deinem Setup und Deinen Vorbereitungsschritten? Grüße ghmartin77
Du hast noch nicht verstanden, welche Rolle der Arduino bei dem ganzen Konstrukt hat. Irgendwie muss der Sketch von dem MP3 Player in den ATtiny85 geladen werden. Außerdem müssen vermutlich die Fuses des ATtiny85 eingestellt werden. Sie heißen EFUSE, HFUSE und LFUSE (Extended-, High- und Low-Fuse). Siehe: http://www.engbedded.com/fusecalc/ und das Datenblatt des ATtiny85. Irgendwie muss dieser ATtiny85 mit deinem PC verbunden werden. Einen USB Anschluss hat er nicht, als muss ein Adapter her. Diesen Adapter nennt man: ISP Programmer. Die meisten Leute kaufen einen fertigen ISP Programmer irgendeines mehr oder weniger namhaften Herstellers, um Sketche in "nackte" Mikrocontroller zu laden. Zum Beispiel diesen: https://www.conrad.de/de/diamex-programmieradapter-usb-isp-stick-avr-7200-842379.html Als Alternative zu Fertigprodukten kann man einige Arduino Module mit dem "Arduno ISP Sketch" ausstatten, dadurch wird das Arduino Modul faktisch zu einem ISP Programmieradapter. Arduino Module werden vorprogrammiert verkauft. Sie enthalten bereits ein Programm namens Bootloader, welches es ermöglicht, Sketche direkt über den USB Anschluss zu laden. Doku https://www.arduino.cc/en/Tutorial/ArduinoISP Die Arbeitsschritte sind also diese: 1) Arduino Modul per USB mit dem PC verbinden. 2) Den Arduino ISP Sketch auf das Arduino Modul laden. Als Verbindung wird der Arduino Bootloader verwendet (Achtung: Es gibt inzwischen zwei Varianten. Der alte hat 57600 Baud Geschwindigkeit, der neue 115200 Baud). 3) Du hast nun einen ISP Programmieradapter vorliegen. 4) Den ATtiny85 mit dem ISP Programmieradapter verbinden, gemäß der Doku auf https://www.arduino.cc/en/Tutorial/ArduinoISP 5) Installiere nun den Bootloader mit der Arduino IDE auf den ATtiny85. Dadurch werden die Fuses so gesetzt, wie das bei Arduino vorgesehen ist. Der Bootloader wird durch den nächsten Schritt wieder gelöscht, Schritt 5 ist trotzdem wegen der Fuses notwendig - denke ich jedenfalls. 6) Nun den MP3 Player Sketch öffnen und auf den ATtiny85 laden. Die Übertragungsmethode ist wieder "Arduino as ISP". Jetzt solltest du fertig sein. Du machst gerade folgenden Fehler: Du versuchst, das Arduino Modul als ISP Programmieradapter zu verwenden, aber er ist noch kein ISP Programmieradapter, weil du den Arduino ISP Sketch noch nicht installiert hast. Du versucht, den Arduino ISP Sketch auf den ATtiny zu laden, der gehört aber auf das Arduino Modul. Da das Arduino Modul noch kein ISP Programmieradapter ist, bekommst du die Fehlermeldung, dass der Programmieradapter nicht antwortet. Das Stichwort "stk500" ist der Name des Übertragungsprotokolls zwischen PC und Programmieradapter. Es entspricht einem alten Entwicklungs-Kits vom Atmel mit dem Namen STK500.
@ghmartin77 @Stefanus F. Hatte gestern leider keine Zeit mehr zum Testen, das werde ich heute nachholen. Ich glaub ich hab den Fehler gefunden: ghmartin77 schrieb: > ...auf dein "Arduino as ISP" Board > installiert? Ich ging von einer Installation im Arduino Windows Programm aus. Stefanus F. schrieb: > Du machst gerade folgenden Fehler: Du versuchst, das Arduino Modul als > ISP Programmieradapter zu verwenden, aber er ist noch kein ISP > Programmieradapter, weil du den Arduino ISP Sketch noch nicht > installiert hast. Richtig, hab ich eindeutig versucht (geht so nicht ;-) ) Danke euch schonmal für eure Geduld und ausführlichen Tipps, heut abend gehts weiter, ich werde berichten...
:
Bearbeitet durch User
Hallo zusammen, ich hab es gestern hinbekommen und den Microcontroller beschrieben. Danach musste ich noch etwas an den Einstellwerten für die Taster feilen bis die Tastenzuordnung gepasst hat. Bin erstmal begeistert das es soweit funktioniert. Habe dann festgestellt das der DFRobot kurze Titel wohl überhaupt nicht mag. (Hab zur Kontrolle der einzelnen Ordner/Tasterzuodnung entsprechende Ansagen erstellt). Da Spielt er einzelne Titel hintereinander ab, ignoriert Tasteneingaben und stürzt dann ab. Aktuell sind noch sporadische Fehler aufgetaucht: - Wenn ein Timer eingestellt ist, funktioniert die Lautstärkeregelung manchmal nicht. - Nach dem Einschalten (Wartezeit 2-3sec?) reagiert er manchmal nicht auf Tasteneingaben. Dann muss ich 1-2mal Aus- und Einschalten. Diese Fehler treten aber nicht immer auf. Möglicherweise stört er sich noch an den Dateinamen? Habe an manche Dateinamen nur die Nummern vorne angehängt und dahinter den Text gelassen. Das werde ich heut nochmal ändern. Ansonsten: - Wird die Lautstärke zu laut, schaltet sich das Ganze ab. (Ich denke das ist normal, oder mangelt es hier an der Stromversorgung? Kondensator?) Bisher auf jedenfall ein tolles "Spielerlebnis" und begeisterndes Zwischenergebnis! Jetzt geht es mit dem Gehäuse weiter...
Tim M. schrieb: > ich hab es gestern hinbekommen und den Microcontroller beschrieben. Chapeau :) Sehr gut! > Habe dann festgestellt das der DFRobot kurze Titel wohl überhaupt nicht > mag. > (Hab zur Kontrolle der einzelnen Ordner/Tasterzuodnung entsprechende > Ansagen erstellt). Da Spielt er einzelne Titel hintereinander ab, > ignoriert Tasteneingaben und stürzt dann ab. Ob Du da den DFPlayer richtig in Verdacht hast, kann ich nicht sagen. Das Ding ist tatsächlich in bestimmten Situationen etwas "zickig" und die Programmier-API ist auch ein wenig schräg, als Komponente in einem Setup, das grundsätzlich läuft, ist er aber recht zuverlässig. Kontinuierliches Abspielen von Titeln innerhalb einer Playlist ist Feature des Codes im ATTiny und der Code ist (im Zusammenspiel mit der DFPlayer-API) darauf angewiesen, dass die Einzeltitel >1 Sekunde lang sind. Sind sie kürzer, geht das kontinuierliche Abspielen nicht richtig, aber abstürzen sollte da nichts. Was konkret interpretierst Du als Absturz? > Aktuell sind noch sporadische Fehler aufgetaucht: Ich will nicht vollständig ausschließen, dass mein Code definitiv schuldlos ist, aber die (Hard- und Software-)Version, wie sie auf GitHub gezeigt ist, läuft sehr zuverlässig. Habe nach jetzt fast einem Jahr Betrieb keine Fehlermeldung erhalten. > - Wenn ein Timer eingestellt ist, funktioniert die Lautstärkeregelung > manchmal nicht. Das ist seltsam. Funktioniert dann ein Track-Wechsel noch oder ist es nur die Lautstärkeregelung? > - Nach dem Einschalten (Wartezeit 2-3sec?) reagiert er manchmal nicht > auf Tasteneingaben. Dann muss ich 1-2mal Aus- und Einschalten. > Diese Fehler treten aber nicht immer auf. Auch das ist seltsam. Nach dem Einschalten dauert es ein paar Sekunden, weil die Anzahl der Files pro Track-List Ordner vom DFPlayer geholt werden. Danach muss der Player aber bedienbar sein. > Möglicherweise stört er sich noch an den Dateinamen? Habe an manche > Dateinamen nur die Nummern vorne angehängt und dahinter den Text > gelassen. Welchen Text dahinter? Das Namensschema ist auf der GitHub-Seite und nochmal in der dort verlinkten Bedienungsanleitung beschrieben. An keiner Stelle ist ein Text hinter der Nummer erwähnt. > Das werde ich heut nochmal ändern. > > Ansonsten: > - Wird die Lautstärke zu laut, schaltet sich das Ganze ab. (Ich denke > das ist normal, oder mangelt es hier an der Stromversorgung? > Kondensator?) Was bedeutet "schaltet sich das Ganze ab"? Stellt Deine Powerbank dann die Versorgung ein (LED geht aus)? Der Verstärker auf dem DFPlayer verspricht 3W. Damit dürfte der Gesamtaufbau unter Volllast etwas über 0,6A bei 5V fressen (ATTiny, Tastaturfeld und Rest vom DFPlayer kann man vernachlässigen). Eine Powerbank, die dann schon aussteigt, scheint mir recht schwachbrüstig. Konnte ich mit meiner nicht beobachteb. Andersrum wird bei mir ein Schuh draus: Wenn zu wenig Strom "verbraucht" wird, geht der Spannungswandler der Powerbank aus und das System schaltet wegen Unterversorgung (in Bezug auf Spannung) ab. Den ATTiny allein kann man nicht über solch eine Powerbank versorgen, weil der einfach zu sparsam ist. Auch wenn man den Verstärker des DFPlayers ausschaltet, bricht der Verbrauch so weit ein, dass meine Powerbank-Testkandiaten alle abgeschaltet haben. Diesen Umstand mache ich mir im Code für den Sleeptimer zu Nutze. Du kannst ja für Deinen Volllasttest mal ein USB-Ladegerät mit mind. 1A Ausgangsleistung anschließen und schauen, ob Dein Setup dann funktioniert. Ist dem so, tippe ich als Fehlerursache auf die Powerbank. Weiterhin frohes Schaffen ghmartin77
Die Abschaltung könnte auch mit einem zu dünnen Kabel oder zu lockerem Stecker in der Stromversorgung zusammen hängen.
ghmartin77 schrieb: > aber abstürzen sollte da nichts. Was konkret interpretierst Du als > Absturz? Dann sind jegliche Tastereingaben wirkungslos! >> Aktuell sind noch sporadische Fehler aufgetaucht: ... >> - Wenn ein Timer eingestellt ist, funktioniert die Lautstärkeregelung >> manchmal nicht. > > Das ist seltsam. Funktioniert dann ein Track-Wechsel noch oder ist es > nur die Lautstärkeregelung? Track-Wechsel ist auch nicht möglich. Wenn ein Timer eingestellt ist, stoppt dann der Titel nach Ablauf der Zeit, oder auch wenn ein Titel zu Ende ist? Aktuell endet die Wiedergabe nach Beendigung des Titels. (z.B. 5min Timer eingestellt, Titel 3min) > Was bedeutet "schaltet sich das Ganze ab"? Stellt Deine Powerbank dann > die Versorgung ein (LED geht aus)? Die Power Bank schaltet sich nicht ab, nur die Wiedergabe bricht ab und lässt sich nicht mehr starten. > Du kannst ja für Deinen Volllasttest mal ein USB-Ladegerät mit mind. 1A > Ausgangsleistung anschließen und schauen, ob Dein Setup dann > funktioniert. Ist dem so, tippe ich als Fehlerursache auf die Powerbank. Wird gemacht! Danke für eure schnelle Hilfe!
Tim M. schrieb: > Wenn ein Timer eingestellt ist, stoppt dann der Titel nach Ablauf der > Zeit, oder auch wenn ein Titel zu Ende ist? Aktuell endet die Wiedergabe > nach Beendigung des Titels. (z.B. 5min Timer eingestellt, Titel 3min) https://github.com/ghmartin77/KidsMP3Player/blob/master/assets/Manual%20German.pdf Seite 4, dann Seite 3, dann nachdenken... :) Zu den anderen Fehlerbildern -ergänzend zu Stefanus' wichtiger Anmerkung oben- fällt mir noch siedendheiß die Diskussion über Abblockkondensatoren am ATTiny ganz oben in diesem Thread ein. In meinem Build habe ich einen 100nF-Keramikkondensator in den Hohlraum zwischen Sockel und ATTiny reingestopft (natürlich mit Anschluss an VCC und GND des ATTiny), das aber nie im Schaltbild nachgezogen. Werd ich alsbald nachrüsten. Das wäre auch etwas, was Du mal probieren kannst. Vielleicht fällt tatsächlich der ATTiny um, wenn der DFPlayer unter Volllast losrockt, weil das Auswirkungen auf die Spannung hat. Grüße ghmartin77
Kann sein. Abblock-Kondensatoren haben allerdings primär die umgekehrte Aufgabe: Sie sollen die Spannungsversorgung vor Störungen bewahren, die vom IC kommen.
Neuigkeiten bzgl. vermeintlicher Fake-Chips: Habe meine Vorräte an DFPlayern ausgepackt. Auf den ersten Blick sehen sie gleich aus, wie die Variante, mit der ich entwickelt habe: Blaue LED, gleiche "MP3-TF-16P"-Aufschrift neben dem MiniSDCard-Slot. Funktioniert haben sie nur nicht. Habe viele Fehlerbilder wiedergefunden, die oben im Thread beschrieben sind. Der wesentliche Unterschied: Die eine Version hat einen Chip mit der Aufschrift YX5200 an Board (meine Entwicklungsversion), die anderen einen mit MH2024K. Damit ein wenig gegoogelt und diverse Stellen gefunden, an denen Leute drüber weinen, dass mit dem MH2024K die Serial-Schnittstelle nicht ginge. Der Treffer, der mich auf die richtige Spur brachte, war der hier: https://github.com/DFRobot/DFRobotDFPlayerMini/issues/12 Meine Tests sind noch nicht final vollendet, aber vermutlich gehen Eure als Fake vermuteten Player, wenn ihr ab Zeile 164 den folgenden Code...:
1 | while (!player.begin(softSerial)) { |
2 | delay(200); |
3 | }
|
durch den hier ersetzt...:
1 | player.begin(softSerial, false, false); |
Das Serial-Antwortverhalten des MH2024K ist scheinbar nicht sauber (kein ACK), zudem macht er beim Reset einen ziemlichen Krach über den Lautsprecher. Die beiden "false"-Parameter schalten beides ab: Reset und keine ACK-Erwartung. Das macht die Kommunikationsschnittstelle zwar etwas "unzuverlässiger", funktioniert aber scheinbar sowohl mit MH2024K als auch mit YX5200. Ich teste noch ein bissel und packe dann eine aktualisierte Fassung ins GitHub-Repo... Grüße ghmartin77
Habe den Abblockkondensator installiert, Kabelquerschnitte vergrößert, Lötstellen kontrolliert , SD- Karten getestet und das Ganze mit dem Labornetzgerät betrieben. Trotzdem läuft das Ganze nicht zuverlässig :-( Muss das System mehreremale Neustarten bis es funktioniert. Beim Einschalten knackt es mehrmals laut, manchmal reagiert es auf Eingaben, manchmal nicht. Habe ich trotz offiziellem Distributor evtl. einen Fake erwischt?
Hi Tim, hast Du meinen Post direkt über Deinem gelesen? Welchen Chip hast Du auf Deinem DFPlayer (Unterseite)? Ggfs. hilft die vorgeschlagene Codeänderung. Ansonsten kann ich Dir noch einen Sketch für den Arduino anbieten, mit dem Du Debug-Output erhältst, wenn Du den Arduino als Steuereinheit für den Player nimmst. Vielleicht kommen wir auch so dahinter, wo's klemmt... Deinen berichteten "Absturz" bei voller Lautstärke konnte ich mit einem ausreichend dimensionierten Lautsprecher (Visaton, 8Ohm, 10W) nachvollziehen. Bei mir schaltet dann der DFPlayer ab lässt sich aber nach Reduzieren der Lautstärke per Knopfdruck wieder zum Abspielen des nächsten Titels überreden. Grüße ghmartin77
Auf dem "originalen" steht bei mir: DFROBOT LISP3 (großer chip) XY8002D 170721 Auf dem Fake: JC AA1752CJ3J13.1-94 auf dem kleinen Chip steht beim Fake nichts. Wenns es bei kir zum Absturz kommt bekomm ich das Teil nicht mehr gestartet. Wenn ich es an der Powerbank betreibe, geht diese dann nach einiger Zeit aus.
Brotzeit schrieb: > Auf dem "originalen" steht bei mir: > DFROBOT LISP3 (großer chip) > XY8002D 170721 Nach den jüngsten Recherchen und der Lernerfahrung "YX5200 vs MH2024K" bin ich vorsichtig mit "Fake" rufen, aber das Internet kennt verdächtigerweise keinen Chip und auch keinen DFPlayer mit der Aufschrift "LISP3". Falls Du die o.g. Code-Änderung (ist auch mittlerweile auf GitHub) nicht bereits probiert hast, würde ich das noch vorschlagen... Ansonsten Fake oder -wenn doch Original- hat das Teil vielleicht nen Schlag weg. Wenn wir den ATTiny noch als Fehlerverursacher ausschließen wollen, gib mir Bescheid, dann lade ich den Sketch für den Arduino hoch. Dann kannst Du damit nochmal rumprobieren. > Wenns es bei kir zum Absturz kommt bekomm ich das Teil nicht > mehr gestartet. > Wenn ich es an der Powerbank betreibe, geht diese dann nach einiger Zeit > aus. Auch das ist mindestens mal verdächtig. Wie oben beschrieben, konnte ich mit hoher Last erzwingen, dass der DFPlayer die Wiedergabe abbricht (dann schickt er allerdings noch eine Abbruchsmeldung und lässt sich danach weiter ansteuern). Wenn Deine Powerbank kurz darauf ausschaltet, ist das ein Indiz dafür, dass der DFPlayer sich wirklich komplett weggehängt hat, zumindest aber den ADC deaktiviert. Nur dann fällt der Gesamtstromverbrauch unter eine Schwelle, dass eine Powerbank ausgeht. Grüße ghmartin77
ghmartin77 schrieb: > Ggfs. hilft die vorgeschlagene Codeänderung. Mit der Codeänderung kann ich den Player zwar zuverlässig mit einer der Tasten starten, aber dann reagiert er auf keinerlei Eingaben mehr. Auch die Lautstärkeregelung ist außer Funktion. Beim Einschalten ist diesmal kein Knacken zu hören. Hab das ganze jetzt mit nem zweiten ATTiny getestet. Identische Funktion zum Ersten. Ich glaub ich order noch einen DFPlayer von nem anderen Distributor...
Hallo zusammen, hab noch ein weiteres Feature im GitHub-Code nachgerüstet: Über Taste 3 (2 Sekunden halten) kann man nun einstellen, ob der Player beim Einschalten, den zuletzt nicht vollständig abgespielten Track, bei dem ausgeschaltet wurde, automatisch erneut startet. Grüße ghmartin77
Angehängte Dateien:
-
230 KB
ghmartin77 schrieb: > Über Taste 3 > (2 Sekunden halten) kann man nun einstellen, ob der Player beim > Einschalten, den zuletzt nicht vollständig abgespielten Track, bei dem > ausgeschaltet wurde, automatisch erneut startet. Genau das hat noch gefehlt. Ist bei längeren Hörspielen die nicht gesplittet sind von Vorteil. Hab gestern das Gehäuse soweit fertiggestellt, jetzt muss ich nur noch die Technik hinbekommen und einbauen... Ich hoffe mit nem neuen DFPlayer läuft die Kiste...
Mir gefällt dieses Projekt sehr, ganze besondere die hübsche Kiste - obwohl ich selbst dafür keinen Anwendungsfall habe. Ich behalte es aber als Geschenk-Idee im Hinterkopf. Es ist wirklich schade, das so schlechte DFPlayer Klone im Handel sind.
Tim M. schrieb: > Genau das hat noch gefehlt. Ist bei längeren Hörspielen die nicht > gesplittet sind von Vorteil. Genau lesen: > den zuletzt nicht vollständig abgespielten Track, bei dem > ausgeschaltet wurde, automatisch erneut startet. An exakt der Stelle aufsetzen, an der ausgeschaltet wurde, bringt der DFPlayer in seiner API nicht mit (genausowenig wie Spulen). Bei langen Hörspielen ohne Split hilft das Feature leider nicht, wohl aber wenn ein aufgeteiltes Hörspiel in mehreren Tracks in einer Playlist liegt (oder mehrere Folgen einer Serie). > Hab gestern das Gehäuse soweit fertiggestellt Sieht super aus!!! > Ich hoffe mit nem neuen DFPlayer läuft die Kiste... Da bin ich zuversichtlich. Wenn's ganz dicke kommt, kann ich Dir einen meiner Player zuschicken, damit die "Bestelllotterie" ein Ende hat und Du einen Player mit YX5200 oder MH2024K hast... Grüße ghmartin77
ghmartin77 schrieb: ... > Genau lesen: >> den zuletzt nicht vollständig abgespielten Track, bei dem >> ausgeschaltet wurde, automatisch erneut startet. Ah, OK. Aber das hilft auch. Dann kann man ja die mp3 in viele Teile splitten und es geht am Trackanfang wieder los. Hilft auf jedenfall auch! >> Hab gestern das Gehäuse soweit fertiggestellt > Sieht super aus!!! Freut mich wenn es gefällt! >> Ich hoffe mit nem neuen DFPlayer läuft die Kiste... > Da bin ich zuversichtlich. Wenn's ganz dicke kommt, kann ich Dir einen > meiner Player zuschicken, damit die "Bestelllotterie" ein Ende hat und > Du einen Player mit YX5200 oder MH2024K hast... Das wäre natürlich SUPER! Bin jetzt mal gespannt was ich geliefert bekomme.... Kann dir auch gerne ein paar Fakes anbieten. Aufgrund defekter Verpackung habe ich eine Lieferung doppelt bekommen...
:
Bearbeitet durch User
Was mir noch positiv aufgefallen ist: Der Klang! Bin total überrascht wie gut die Tonqualität ist, welche der kleine Lautsprecher in dem Gehäuse abliefert. Sowohl für Musik als auch für gesprochene Texte!
Hallo, mein Dfplayer hat den Aufdruck DFROBOT/LISP3 Ist identisch zu dem in diesem shop https://www.robotshop.com/de/de/dfplayer-mini-mp3-player.html#Lieferantenproduktcode Da gibt es auch Datenblätter und library Bislang ist mir keine Fehlfunktion aufgefallen Der Player ist allerdings auch noch nicht im Gebrauch , Gehäuse fehlt noch Gruß Hermann
Heute ist mein zweiter Player gekommen, ebenfalls mit dem Aufdruck DFROBOT LISP3 Dieser startet allerdings genauso schlecht und unzuverlässig wie der Erste.
Wie viele DF-Player Vesionen gibt es den inzwischen die funktionieren? Von den anderen kann ich inzwischen ein kleines Geschäft aufmachen unter dem Motto: "Super Fake Player, China schrott exterem billig". Muss gerade noch 2 Player bauen und freue mich schon auf die neuen FAKE Player.
Gerade mal das neueste Programm mit der Trackwiederholung für den ATTiny getestet. Funktioniert bei mir nicht. Keine Lautstärkeregelung möglich, keine Reaktion auf Tastereigaben... Aber: startet zuverlässig immer mit dem gleichen Track... hehe
Hmmm, jetzt wird's langsam gleichsam interessant wie verwirrend. @Hermann: Danke für den Link und die Auskunft, dass besagter Player bei Dir funktioniert. Ich habe zwar -wie oben beschrieben- (per Google) keinen Chip mit der Aufschrift DFPlayer/LISP3 gefunden, aber die Shop-Aufmachung wirkt hinreichend professionell, vor allem auch mit einem Photo der Chip-Unterseite, dass ich verleitet bin zu glauben, dass auch dieser Chip vernünftig laufen sollte. Damit hätten wir in Summe die Theorie, dass Chips mit folgenden Aufschriften funktionieren: -YX5200 -MH2024K -DFPlayer/LISP3 Folgender scheint tatsächlich insofern ein Fake zu sein, als dass die UART-Schnittstelle zumindest mal nicht so läuft wie die DFPlayer-Library das erwartet: -JC AA1752CJ3J13.1-94 Bleibt die Frage, warum die zwei DFPlayer/LISP3-Chips von Tim nicht funktionieren. Entweder sind das Fakes, bei denen jemand die Aufschrift geschickt nachahmt, oder das Problem steckt doch im konkreten Aufbau. Ich würd' mich mit Ankunft des zweiten Players und gleichem Problem mal auf letzteres einschießen und Dich, Tim, bitten, folgendes zu prüfen: 1) Sind die Verbindungen zwischen ATTiny und DFPlayer (i.e. RX, TX) exakt gemäß dem Schaltplan auf der GitHub-Seite verbunden? 2) Ist der Widerstand in der richtigen Leitung eingebaut? 3) Ist es sicherlich ein 1KOhm-Widerstand? 4) Jetzt wird's etwas esoterisch: Ich habe irgendwo mal gelesen, dass SoftSerial nur mit bestimmter Taktung des ATTiny aufgrund von Timing-Issues korrekt funktioniert: Mit welcher Clock-Angabe ist Dein ATTiny-Bootloader "gebrannt"? 1 MHz (internal) oder 8 MHZ (internal)? Im Zweifel probier beides aus und schau, ob sich was am Verhalten Deines Systems ändert. ACHTUNG!!! Bitte keinesfalls einen der "x MHz (external)"-Menüpunkte probieren, sonst kriegst Du ohne Zusatzmaterial Deinen ATTiny nicht mehr ans Laufen. Alle Einträge mit "internal" im Namen sind aber safe. Bin gespannt auf Deine Rückmeldungen :) Grüße ghmartin77
Hallo, ganz wichtig ist meiner Meinung nach auch, die Spannungswerte in der Tastaturwiderstandskette zu messen und falls notwendig die Zahlenwerte im Programm zu ändern. Nur dann werden die Keys sicher erkannt und man hat eine mögliche Fehlerquelle weniger. Gruß Hermann
ghmartin77 schrieb: > leibt die Frage, warum die zwei DFPlayer/LISP3-Chips von Tim nicht > funktionieren. Entweder sind das Fakes, bei denen jemand die Aufschrift > geschickt nachahmt, oder das Problem steckt doch im konkreten Aufbau. Da ich bei zwei verschiedenen offiziellen Distributoren bestellt habe, kann ich mir nicht vorstellen dass es sich um Fakes handelt. Ich werde heute nochmal die Verdrahtung, Lötpunkte Widerstand etc. Prüfen! Vielleicht bau ich nochmal ne Platine auf. Bauteile hab ich inzwischen genug rumliegen.... hehe >Mit welcher Clock-Angabe ist Dein > ATTiny-Bootloader "gebrannt"? 1 MHz (internal) oder 8 MHZ (internal)? Habe den Bootloader mit 1 MHz (internal) gebrannt, kann die 8MHz gerne testen. @Hermann Das Ändern der Werte zur Spannung war bei mir ebenfalls Pflicht. Mit den Standardwerten gingen nur wenige Tasten, bzw. mehrere Taster waren dem gleichen Ordner zugewiesen.
ghmartin77 schrieb: > Jetzt wird's etwas esoterisch: Ich habe irgendwo mal gelesen, dass > SoftSerial nur mit bestimmter Taktung des ATTiny aufgrund von > Timing-Issues korrekt funktioniert Tja, was soll ich sagen... der Kandidat erhält 100 Punkte! Bootloader mit 8MHz gebrannt und schon läuft die Kiste perfekt. Kein Knacken beim Einschalten, zuverlässige Titelanwahl! Großes Lob! Danke für eure Mühen und Geduld, ganz besonders dir ghmartin77!!! Jetzt kann ich die Kiste fertig bauen, Bilder werden folgen... Mit den Vorräten an Bauteilen, muss ich bestimmt noch nen zweiten bauen ;-)
Tim schrieb: > ...und schon läuft die Kiste perfekt. Ja mei, da kriegst Pippi inne Augen :) ...und mir deucht, ich sollte in der Doku auf GitHub noch ein wichtiges Detail hinterlassen :) Die 8 MHz sind nach Datenblatt scheinbar auch der Default. Deshalb hatte da bisher wohl auch niemand Stress mit. Ich würd mal sagen: Projektziel vollumfänglich erfüllt :) Haben wir alle einiges gelernt. Weiß zwar nicht, ob Du Dir das so vorgestellt hattest, Tim, oder einfach nur einen Player basteln wolltest... Ich für meinen Teil freu mich, ob der spannenden Erkenntnisse... Chapeau!
ghmartin77 schrieb: > Ich würd mal sagen: Projektziel vollumfänglich erfüllt :) Haben wir alle > einiges gelernt. Weiß zwar nicht, ob Du Dir das so vorgestellt hattest, > Tim, oder einfach nur einen Player basteln wolltest... Dazulernen war eindeutig mit eingeplant. Bin schon davon ausgegangen, dass die eine oder andere Stolperfalle dazukommt. Das Playerroulette war zwar etwas nervig, aber ansonsten hats viel Spaß gemacht. Mission erfüllt, das Ding funktioniert! Außerdem ist mein Junior Feuer und Flamme, und gibt den Player nicht mehr aus der Hand, das entschädigt alles!
> Außerdem ist mein Junior Feuer und Flamme, und gibt den Player nicht > mehr aus der Hand, das entschädigt alles! Truly the only thing that matters :)
Angehängte Dateien:
-
220 KB -
240 KB -
220 KB

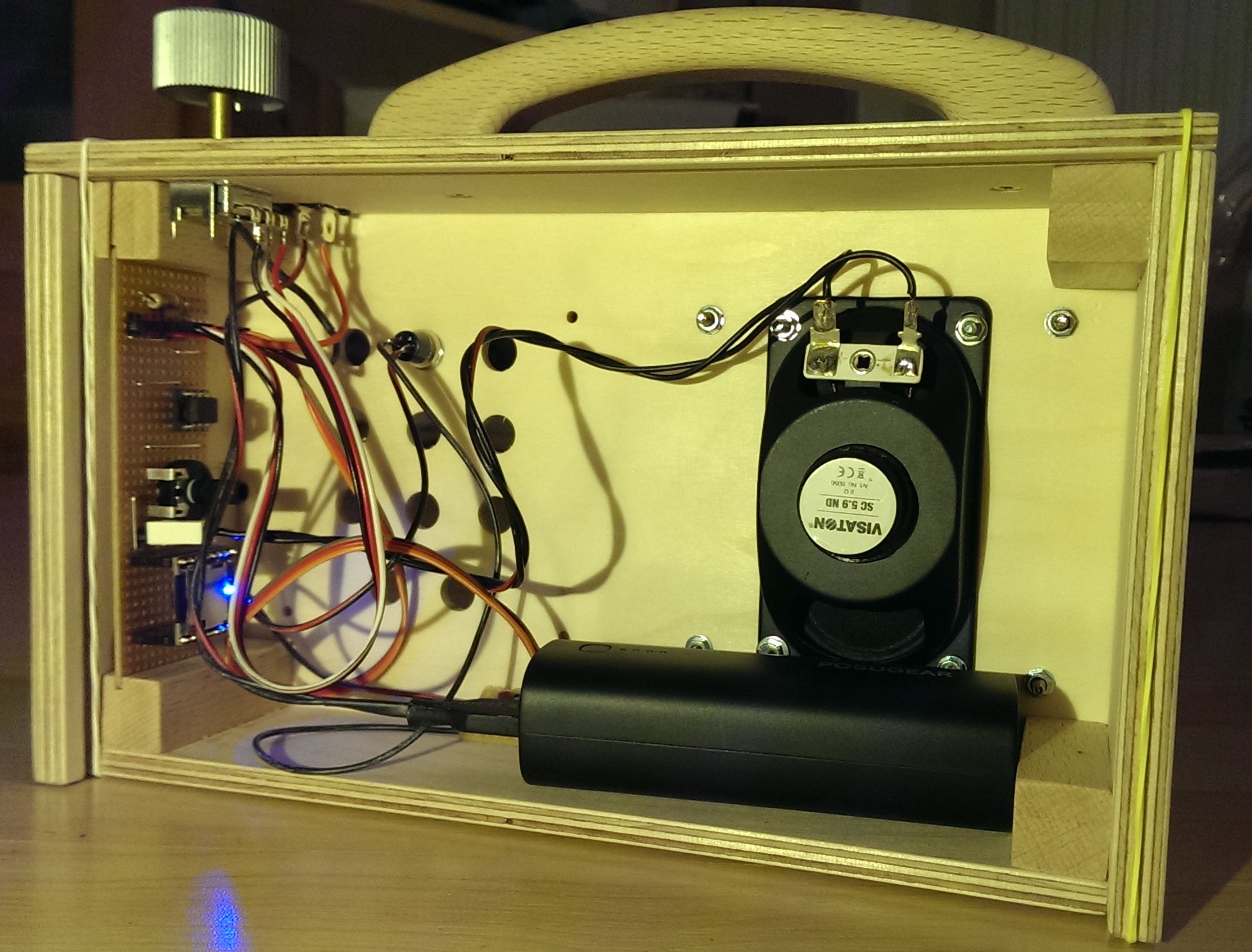

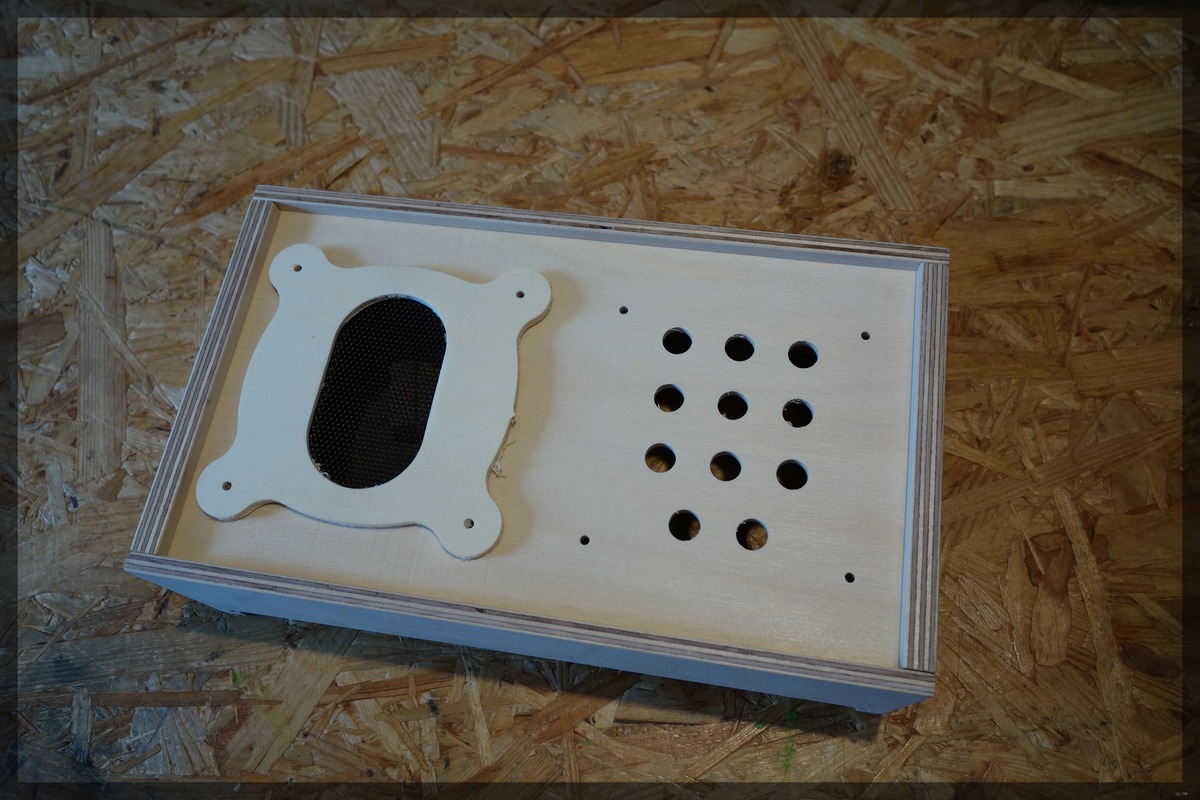

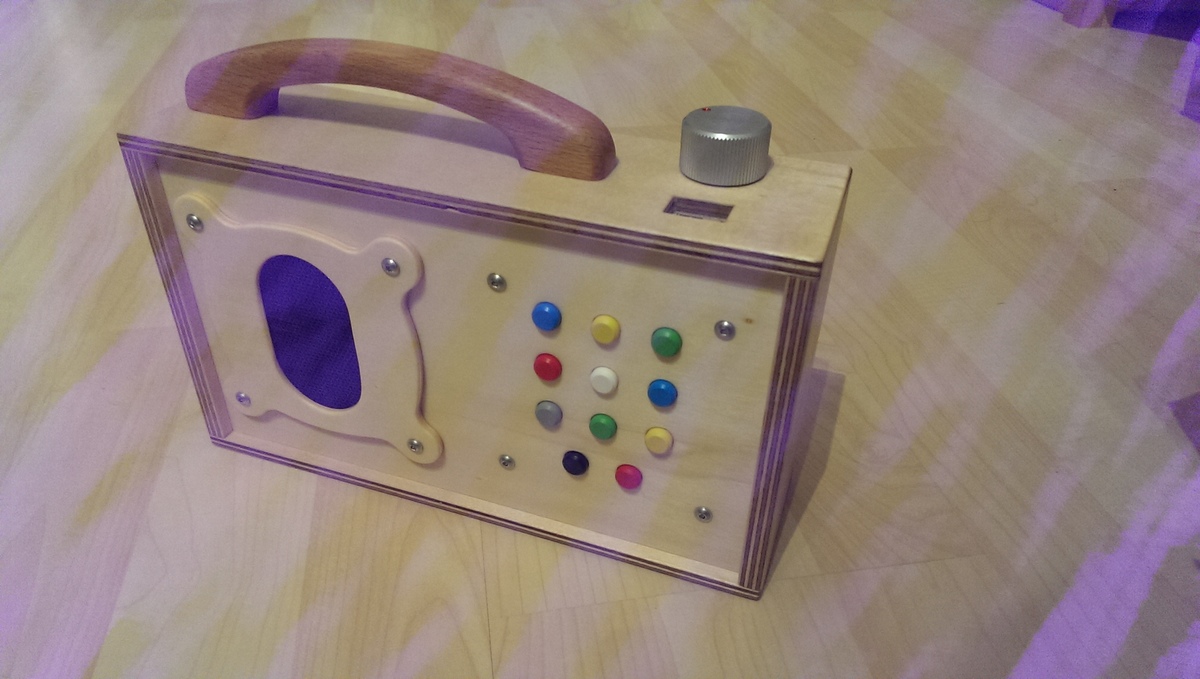

Wie versprochen noch ein paar Bilder...
Saubere Sache! Das ist eine andere Hausnummer als meine Heißkleber-Montagetechnik für die Powerbank :) Das nächste Gehäuse bestelle ich bei Dir :) Grüße ghmartin77
ghmartin77 schrieb: > Die 8 MHz sind nach Datenblatt scheinbar auch der Default. Nein, per Default ist bei allen AVR die CLKDIV8 Fuse gesetzt. Aber bei den für Arduino verkauften Chips mit Bootloader ist sie aus. Am Besten wäre, wenn du alle drei Fuse-Bytes ausliest und dokumentierst, nicht nur dieses eine Bit.
Recht hast Du... in beiderlei Hinsicht. Habe die Doku auf GitHub entsprechend ergänzt. Grüße ghmartin77
ghmartin77 schrieb: > Habe die Doku auf GitHub entsprechend ergänzt. Sehr gut, das ist ein tolles Projekt. Ich finde die vielen Fotos dazu auch sehr hilfreich. Das könnte man sicher gut auf dem Weihnachtsmarkt verkaufen - ich aber nicht, ich würde die Box nicht so schön hinbekommen. Ein Verbesserungsvorschlag: Bei der Tastenabfrage würde ich den internen Pull-Up durch einen externen ersetzen, wegen seiner Präzision. Ich denke, dann entfällt das Manuelle Anpassen der ADC Schwellwerte.
Hallo, noch eine Frage zu den Fuse Bits: Ist es denn ausreichend, den Clock auf 8 Mhz intern, beim brennen des Boatloaders zu stellen? Mir ist nicht klar, wie ich an die drei Fuses herankomme mit dem Arduino Ide? Zusatzfrage: Wenn ich einen schon einmal programmierten Attiny85 neu programmiere, kann ich dann auch den Boatloader auf 8 Mhz (von ehemals 1Mhz) neu brennen? Gruß Hermann
Hermann schrieb: > Hallo, > noch eine Frage zu den Fuse Bits: > Ist es denn ausreichend, den Clock auf 8 Mhz intern, beim brennen des > Boatloaders zu stellen? > Mir ist nicht klar, wie ich an die drei Fuses herankomme mit dem Arduino > Ide? > Zusatzfrage: > Wenn ich einen schon einmal programmierten Attiny85 neu programmiere, > kann ich dann auch den Boatloader auf 8 Mhz (von ehemals 1Mhz) neu > brennen? > Gruß > Hermann Hallo Hermann, diese "Bootloader brennen"-Geschichte ist historischer Unfug aus der Welt, aus der die ArduinoIDE ursprünglich kommt: Arduino. Dort kann mit dieser Funktion genau das getan werden, was der Name vermutet, nämlich einen Bootloader zu brennen. Das ist einfach ein Mini-Stück-Code, das beim Starten des Chips für wenige Sekunden schaut, ob jemand über ein vereinbartes Protokoll neuen Code hochladen möchte, diesen dann entgegennimmt und in den Chip packt (ohne den Bootloader zu überschreiben und ohne, dass man den Chip mit Low-Level-Mechanismen flashen muss, die teilweise recht aufwändig sind). Im ATTiny-Falle gibt es dagegen keinen Bootloader. Stattdessen wird diese Funktion genutzt, um die sog. Fuses zu setzen. Das sind Konfigurations-Bits, verteilt auf 3 Byte, die den Chip in einen bestimmten Zustand konfigurieren, beispielsweise die Taktfrequenz setzen. Wenn Du in der ArduinoIDE unter "Datei" -> "Voreinstellungen" die beiden Häkchen bei "Ausführliche Ausgabe" setzt, siehst Du etwa so was im unteren Konsolen-Fenster:
1 | C:\***/bin/avrdude -CC:\***avrdude.conf -v -pattiny84 -cstk500v1 -PCOM5 -e -Uefuse:w:0xFF:m -Uhfuse:w:0b11010111:m -Ulfuse:w:0xE2:m |
Daran kannst Du die Werte der Fuses sehen, die er setzen will (der hfuse-Wert ist hier als Binärwert angegeben (entspricht Hex 0xD7)). Mit dem Tool avrdude kannst Du sie auch "per Hand" setzen. Abgeleitet werden sie in ArduinoIDE von den Settings für den Chip (Taktfrequenz, Brown-out-Detection (BOD), etc.). In der ArduinoIDE reicht es für den MP3-Player, wenn Du die Clock-Frequenz auf 8MHz (internal) setzt. Der Rest kann bei den Defaults bleiben. Da die Fuses erhalten bleiben, brauchst Du das nicht jedesmal beim Hochladen eines Programms machen. Wenn ein ATTiny schon passend konfiguriert ist, reicht es, nur noch den Sketch hochzuladen. Lustige Effekte kriegst Du aber, wenn Fuses und Compile-Schalter nicht zusammenpassen. Beispiel: Deine Fuses stehen auf 8MHz. Dann setzt Du die Taktfrequenz in der ArduinoIDE auf 1MHz um und lädst den kompilierten Sketch hoch. In diesem Fall werden "Pausenzeiten" zur Compile-Zeit auf 1MHz berechnet, der Chip läuft aber immer noch mit 8MHz. Was dann bspw. mit einer Funktion wie "delay()" passiert, überlasse ich Deiner Phantasie :) Zur Zusatzfrage noch die explizite Antwort: Du kannst Fuses und Programm jederzeit und so häufig es die Speicherstellen aushalten, neu brennen. So lange Compile-Zeit-Einstellungen und Fuses zusammenpassen, reicht es aber, immer nur das Programm neu hochzuladen. Grüße ghmartin77
...und statt "brennen" würde man "schreiben" (ND: flashen) sagen, da ich vermute dass der Begriff noch aus der Zeit kommt, als mit "richtigen Programmern" bei OTPs sie Zellen "verbrannt" wurden, was dann einer logischen 0 entsprach? Aber das hat sich so eingebürgert und ist daher natürlich weiterhin verständlich ;) Klaus.
Hallo Hermann, hallo Stefanus, hallo Klaus R., hab mir die Sache mit den Key-Werten im Programm nochmal angeschaut, weil mich die Abweichungen verwirrten. Angehängt ein kleines LibreOffice-Calc-Sheet. Jetzt ist mir einiges klarer :) 1) Vorweg und am wichtigsten: Stefanus hat weiterhin Recht: Den internen Pullup zu benutzen, ist für ein zum Nachbau vorgesehenes Projekt eine blöde Idee, weil der laut Datensheet von 20kOhm bis 50kOhm schwanken kann. 2) Mein Fritzing-Diagramm und der Code passen nicht zusammen: Ich habe im Fritzing-Diagramm 1kOhm-Widerstände reingemalt, verbaut habe ich aber 10kOhm (Braun, Schwarz, Orange). Bei einem internen Pullup mit 36kOhm komme ich dann rechnerisch (siehe auch Sheet) auf 950, 896, 850, 806, 759, 706, 642, 560, 448, 281, 0. Das ist sehr nah an den Werten, die ich im Programm-Code stehen habe (seinerzeit durch Messen ermittelt). 3) Mache ich die selbe Rechnung für 1kOhm-Widerstände bei gleichem internen Pullup auf (Zelle E1 ändern, dann rechnet das Sheet neu), ergibt sich rechnerisch: 933, 846, 761, 676, 591, 505, 415, 322, 223, 116, 0. @Hermann: Kommen Dir diese Werte bekannt vor? :) 4) Nummer 1 ist immer noch richtig und der einzig vernünftige Weg, dem Problem aus dem Weg zu gehen... Grüße ghmartin77
Kleiner Zwischenbericht: Die Freude am Player ist ungebrochen und er hat schon stundenlang Hörbücher abgespielt. Er funktioniert zuverlässig und fast perfekt. Einen Bug hab ich noch: Ab und an bleibt er nach einem Titel stehen, und spielt den nächsten erst bei betätigen der Taste aus dem gleichen Ordner. (Die Powerbank ist an!) Ist allerdings nicht immer der gleiche Titel, sondern unterschiedlich... Aus den restlichen Bauteilen bau ich gerade nen 2. Player. Komischerweise schaltet sich die 2. Powerbank bei leiser Lautstärke ab. Hab jetzt nen 130Ohm Widerstand parallel geschaltet, damit scheint das Problem gelöst zu sein. Die Powerbank schaltet sich auch weiterhin ab wenn kein Titel abgespielt wird. Ich hoffe das ist "elektrisch vertretbar"!? Teste den zweiten Player gerade mit nem Visaton SC 5.9 ND (8056)
Hi Tim, schön zu hören, dass ihr Spaß mit dem Gerät habt :) Zu Deinen Fehlerbildern: 1) "Kontinuierliches Abspielen zuweilen unzuverlässig": Kann -wie immer im Leben- mehrere Ursachen haben: a) Rückmeldung, dass ein Track zu Ende ist, wird nicht sauber erkannt. Code dazu steckt hier: https://github.com/ghmartin77/KidsMP3Player/blob/master/KidsMP3Player/KidsMP3Player.ino#L339 (ff). Ursächlich könnte das eine Störung auf der Leitung vom DFPlayer zum ATTiny (die ohne Widerstand) sein. Damit wird evtl. das Callback-Paket komplett nicht oder in den entscheidenen Punkten falsch gelesen. Dem könnte man evtl. mit Entstörkondensatoren entgegenwirken (bin ich aber nicht bewandert, soll mal jemand was aus diesem Forum zu sagen, der echte Ahnung hat). Wenn's keine Störung ist, könnte es auch eine Timing-Frage sein. Die Kommunikation zwischen DFPlayer und ATTiny läuft mit 9600 Baud (https://github.com/ghmartin77/KidsMP3Player/blob/609a59758d550903c2a1ad18d126d9e76df3ef7c/KidsMP3Player/KidsMP3Player.ino#L193). Wg. leichter Timing-Fehler könnte eine Antwort -genau wie bei Störungen- Verschütt gehen. Probieren kannst Du mit leicht größerer oder leicht kleinerer Baudrate. b) Die jetzige Rückmeldungsverarbeitung prüft, ob der abgespielte Track mit dem zuletzt gestarteten übereinstimmt: https://github.com/ghmartin77/KidsMP3Player/blob/609a59758d550903c2a1ad18d126d9e76df3ef7c/KidsMP3Player/KidsMP3Player.ino#L343 und https://github.com/ghmartin77/KidsMP3Player/blob/609a59758d550903c2a1ad18d126d9e76df3ef7c/KidsMP3Player/KidsMP3Player.ino#L336 Das kann in zwei Ecken in die Hose gehen: Lesefehler im Callback-Paket, deshalb falsche Tracknummer. Alternativ ist die Pause in Zeile 335 zu klein und der Player gibt nach 500ms noch die falsche curTrackFileNumber zurück. In allen Fällen hilft vermutlich nur Rantasten (ist bei "Nur-Manchmal"-Fehlern immer ein hartes Brot :)). Ich würde in folgender Reihenfolge vorgehen (wenn's jeweils nicht hilft, nächsten Schritt angehen): 1) Zeile 335: delay(500) erhöhen auf delay(1000). 2) Zeile 343: Tracknummer-Vergleich entfernen. 3) Hardware: Kabelabschirmung (so überhaupt ein Kabel und keine Leiterbahn) und Entstörungsversuche. 4) Spielen mit der Baudrate. Zu Deinem anderem Punkt: 2) "Powerbank geht aus": Der neue Lautsprecher, den Du gewählt hast, hat wesentlich weniger Watt, als der vorherige. Damit ist vermutlich bei leisem Abspielen der Gesamtstromverbrauch nicht mehr hoch genug für die Powerbank und sie schaltet den Spannungswandler ab. Ein parallelgeschalteter Widerstand erhöht den Stromverbrauch für ein bissel Wärme und behebt Dein Problem. Achte drauf, dass der Widerstand "hinter" dem Ein-/Ausschalter liegt, damit die Powerbank nicht dauerhaft leergesaugt wird. Ansonsten gibt's elektrisch betrachtet von meiner Warte nichts zu meckern. Kriegst nur keinen grünen Umweltstempel mehr :) Grüße ghmartin77
ghmartin77 schrieb: > 1) Zeile 335: delay(500) erhöhen auf delay(1000). Brachte keine Besserung > 2) Zeile 343: Tracknummer-Vergleich entfernen. Die Zeile bis zur Klammer löschen? Welche Funktionen sind dann nicht mehr gegeben? Beim Einschalten des kontinuierlichen Abspielens springt er automatisch nen Track weiter!?!
Testplayer ;-)
Tim schrieb: >> 2) Zeile 343: Tracknummer-Vergleich entfernen. > Die Zeile bis zur Klammer löschen? > Welche Funktionen sind dann nicht mehr gegeben? > Beim Einschalten des kontinuierlichen Abspielens springt er automatisch > nen Track weiter!?! Neenee, nicht die ganze Zeile löschen, ich meinte nur den Tracknummer-Vergleich:
1 | if (type == DFPlayerPlayFinished /* && value == curTrackFileNumber */) { |
Beim nochmaligen Drübernachdenken und Code-Analyse der DFPlayer-Lib schwindet meine Sicherheit, dass das helfen könnte. Habe gesehen, dass in der DFPlayer-Lib eine Prüfsumme ausgewertet wird, so das eine Nachricht vom Player nur verarbeitet wird, wenn die Prüfsumme passt. Insofern ist Erhalt der DFPlayerPlayFinished-Nachricht mit falscher Tracknummer (mit ausreichender Wahrscheinlichkeit) nicht möglich. Trotzdem kannst Du das mal probieren, auch wenn das -wie Du richtig vermutet hast- Seiteneffekte hat, die ich initial nicht bedacht hatte (Abspielen von Konfigurationstexten (z.B. Sleep Timer), wenn der Player gerade nichts abspielt, könnte den Effekt haben, dass danach einfach ein Track aus den Playlists abgespielt wird). Trotzdem hilft uns das evtl. weiter. Solltest Du mit ausreichender Genauigkeit sagen können, dass das Problem dann weg ist (ja, ja, ich weiß, man kann Ausbleiben eines Fehlers nicht beweisen :)), liegt die Ursache bei Erfassung der curTrackFileNumber und wir können an der Ecke weitersuchen. Das wäre zumindest mal eine Einschränkung des Problems. Bleibt das Problem bestehen, wissen wir, dass die DFPlayerPlayFinished-Meldungen nicht immer vom ATTiny gesehen werden. Siehst Du das beschrieben Verhalten in beiden Deiner Player? Wie häufig kommt das vor? Gibt's in Deinen Augen irgendeine Gemeinsamkeit der Tracks, nach denen das kontinuierliche Abspielen abbricht? Besonders kurz, besonders lang, besonders laut? Wenn es bei einem Track passiert, passiert es bei diesem Track dann immer? Kriegst Du das Verhalten auch mit der KidsMP3Player.ino-Version vor Einbau der Funktion des erneuten Start eines unvollendeten Tracks beim Einschalten? https://github.com/ghmartin77/KidsMP3Player/tree/77621df2cf0c73cfc919e383d6546d23f876d431 (die Key-Referenz-Values müssen noch angepasst werden). Grüße ghmartin77
ghmartin77 schrieb: > Wie häufig kommt das vor? Gibt's in Deinen Augen irgendeine > Gemeinsamkeit der Tracks, nach denen das kontinuierliche Abspielen > abbricht? Besonders kurz, besonders lang, besonders laut? Wenn es bei > einem Track passiert, passiert es bei diesem Track dann immer? Ich kann es nicht reproduzieren. Lautstärke, Track, kurz, lang... immer unterschiedlich > Kriegst Du das Verhalten auch mit der KidsMP3Player.ino-Version vor > Einbau der Funktion des erneuten Start eines unvollendeten Tracks beim > Einschalten? Ich teste aktuell deine Version "vor Disable ACK" War die Erste Version die ich nach meiner Anmeldung runtergeladen hatte. Scheit bis jetzt problemlos zu laufen. Ich hab das Gefühl die Pausen nach dem Track sind etwas länger und der Player spielt dadurch zuverlässiger weiter.
Tim schrieb: > Ich teste aktuell deine Version "vor Disable ACK" > War die Erste Version die ich nach meiner Anmeldung runtergeladen hatte. > Scheit bis jetzt problemlos zu laufen. Ich lehn mich mal aus dem Fenster und schließe den Fehler mit der Version aus. Der erste Player läuft damit auch durch...
Interessant. Mit und nach dem "Disable ACK"-Commit habe ich insgesamt noch zwei Änderungen eingebaut, die die Ursache sein könnten: "Disable ACK" eben oder das Wiederanspielen des letzten unvollendeten Tracks. Würde gern noch den Root-Cause des Problems finden: Kannst Du mal den Head aus dem GitHub-Repo nehmen und die Änderung des "Disable ACK"-Commits manuell zurückdrehen? D.h.
1 | player.begin(softSerial, false, false); // disable ACK to work with MH2024K-24SS chips |
ersetzen durch
1 | while (!player.begin(softSerial)) { |
2 | delay(200); |
3 | }
|
Btte "automatisches Wiederanspielen" aktivieren (Taste 3). Wie verhält sich der Player dann, was das kontinuierliche Abspielen angeht? Danke für's Experimentieren! Grüße ghmartin77
Tim schrieb: > Wie versprochen noch ein paar Bilder... Sieht etwas ambivalent aus: Die modernen bunten Knöpfe und das altbackene dunkle Holz der 80er. Aber trotzdem nette Arbeit!
Let the Music Play schrieb: > Tim schrieb: > Wie versprochen noch ein paar Bilder... > > Sieht etwas ambivalent aus: Die modernen bunten Knöpfe und das > altbackene dunkle Holz der 80er. Aber trotzdem nette Arbeit! Das Holz ist nichg wirklich dunkel. Multiplex Ahorn. Lediglich def Griff ist etwas dunkler (Buche) @ghmartin77 Experiment wird noch durchgeführt. Hatte bisher noch keine Zeit...
Angehängte Dateien:
-
120 KB -
220 KB
Hi, Auch wenn der Code bei mir nicht läuft :-( möchte ich Euch schon mal mein Design vorstellen. Ich werde die Teile dafür auf die eigens dafür gebaute cnc Maschine Fräsen und dann verleimen. Die ersten Tests verliefen sehr gut. Den Code werde ich wohl noch anpassen werden, ich denke das liegt am china Klon. Player.playfolder(1, 1); zum Beispiel läuft nicht zuverlässig. Player.playLargeFolder(1, 1); dagegen schon... Aber das teste ich mal noch :-) Danke auf alle Fälle für die Inspiration. Vg Ronny
Hut ab, holztechnisch bench und ein schönes Design (vor Allem der Lautsprecher gefällt mir im dänischen Design viel besser!)... Klaus.
Beitrag #5599441 wurde von einem Moderator gelöscht.
Beitrag #5599580 wurde von einem Moderator gelöscht.
Ronny D. schrieb: > möchte ich Euch schon mal > mein Design vorstellen. Respekt! Ist das Gehäuse mit dem Griff aus dem 'Vollen' geschnitzt (gefräst) worden?
Hallo Ronny, sieht gut aus was du da ausgefräst hast mit deiner CNC Fräse. Habe mir seit längerem Gedanken zu einem Hörbert ähnlichen mp3 Player gemacht und hab auch noch eine Menge guter Ideen was die Funktionen anbelangt. Mein einziges Problem ist, das ich nicht programmieren kann. Und bis jetzt einige Prototypen mit fertigen China mp3 Boards realisiert habe. Leider kann ich die super Funktionen die mir im Kopf rumschweben leider so nicht umsetzen, deswegen wäre ich super dankbar wenn ich jemand hätte der mich beim programmieren unterstützen könnte und im Gegenzug dafür einiges an Funktionsideen und mechanischen Lösungen bekommen würde. Wenn du Lust hast ein Projekt zusammen zu starten schreib mir einfach kurz eine mail, dann setzen wir uns in Verbindung, würde mich freuen. :-) mail: berd.schlehe@web.de
Angehängte Dateien:
-
230 KB
Hi, ja der wird direkt ausgefräst. Bin noch am experimentieren mit dem Setup, habe aber gestern den Test aus dem Foto gefräst. Über den Lautsprecher kommt auch noch eine Blende, dann sieht es nicht so nackt aus. Für mehr aktuelle Infos könnt ihr bei Instagram schauen https://instagram.com/ronbal1308 Oder bei Github, da werde ich dann meinen Form veröffentlichen. Wenn Interesse besteht kann ich das Gehäuse als fusion360 Datei auch bereitstellen. Https://Github.com/ronbal Vg Ronny
:
Bearbeitet durch User
Hi Ronny, das sieht sehr schick aus! Coole Idee, das Gehäuse "in Scheiben" zu Fräsen. Wenn Du in das Sandwich noch eine passend gefräste Plexiglas-Scheibe reinbaust, kannst Du mit ein paar Zusatz-LEDs noch eine schicke Beleuchtung dabeizaubern. Auch die Abrundungen Deines Designs finde ich sehr gelungen und dazu wesentlich verletzungsärmer, als die doch recht spitzen Ecken und Kanten der Ikea-Box. Top! Top! Ronny D. schrieb: > Auch wenn der Code bei mir nicht läuft :-( Na, das kriegen wir auch noch hin :-) Was steht denn für eine Bezeichnung auf deinem Chip des DFPlayers? (Die Diskussionen oben im Thread zum Thema Klone hast Du schon gelesen?) Grüße ghmartin77
ghmartin77 schrieb: > Interessant. Mit und nach dem "Disable ACK"-Commit habe ich > insgesamt > noch zwei Änderungen eingebaut, die die Ursache sein könnten: "Disable > ACK" eben oder das Wiederanspielen des letzten unvollendeten Tracks. > > Würde gern noch den Root-Cause des Problems finden: > Kannst Du mal den Head aus dem GitHub-Repo nehmen und die Änderung des > "Disable ACK"-Commits manuell zurückdrehen? D.h. > player.begin(softSerial, false, false); // disable ACK to work with > MH2024K-24SS chips > ersetzen durch while (!player.begin(softSerial)) { > delay(200); > } > > Btte "automatisches Wiederanspielen" aktivieren (Taste 3). > Wie verhält sich der Player dann, was das kontinuierliche Abspielen > angeht? > > Danke für's Experimentieren! > > Grüße > ghmartin77 Da jetzt endlich meine Taster aus China angekommen sind, konnte ich heute die "Tastatur" fertigstellen und experimentieren. Soweit ich das bis jetzt beurteilen kann läuft der Player mit der Codeänderung zuverlässig durch...
Angehängte Dateien:
Hallo Zusammen, bei meinem player war es auch so wie bei Tim, dass mit der aktuellen SW , ab und zu stehen blieb und erst durch drücken einer Taste weiter spielte . Nachdem ich das „Disable ACk „ wieder rückgänglg gemacht habe, wie gmartin77 vorschlug, läuft der player einwandfrei durch, spielt Lied auf Lied und bleibt nicht mehr hängen . Noch ein Hinweis, bei Reichelt gibt es klare transparente Tastenkappen für die Multimec Taster. Man kann einen Tropfen Lack, z.B. Revell Farblack, von innen in die Kappe geben und so beliebig farbige Kappen erzeugen
Angehängte Dateien:
Hallo, noch ein Bild vom Aufbau
Hallo zusammen, könnte mir jemand vl. einen ATTiny programmieren und auf dem Postweg zukommen lassen. Kann leider nicht programmieren und hätte somit auch kein Programmer....AVR Studio usw. würde trotzdem gerne ein paar Player bauen für die Kinder in unserem Familien und Freundeskreis. Wäre jemand so nett und würde mir welche bespielen wenn ich die ATTinys mit der Post schicke? Würde mich freuen wenn jemand so nett wäre. Viele Grüße Michael
Hallo, Attiny und Dfplayer sind nun angekommen und ich wollte langsam mal die Anderen Bauteile zusammenbestellen. Ich habe jetzt die Multimec Taster bei Reichelt gefunden, aber welche muss ich denn bestellen? Wechsler oder Schließer? SMD oder THT? schonmal Danke und schöne Grüße
Hallo Marcus, als Taster kannst du diese verwenden https://www.reichelt.de/multimec-taster-ohne-beleucht-printanschluss-taster-3fth9-p156904.html?&trstct=lsbght_sldr::82189 Die zugehörigen Tastenkappen sind https://www.reichelt.de/kappe-fuer-taster-3f-rund-trans-kappe-1d11-p82189.html?
Ich vermute mal, dass ich einen Wechsler brauche, da ich ja die Playlists durchschalten will. Und den Unterschied zwischen THT und SMD habe ich auch herausgefunden. Hat irgendjemand eine komplette Materialliste? Ich als totaler Neuling scheitere ja schon an der Auswahl der Widerstände. Ich hab jetzt mal die hier genommen https://www.reichelt.de/widerstand-kohleschicht-10-kohm-axial-500-mw-5-arc-rcc050-10k-j-p237477.html?&trstct=pol_1 bzw die 1KOhm Variante.
Hermann schrieb: > Hallo Marcus, > als Taster kannst du diese verwenden > https://www.reichelt.de/multimec-taster-ohne-beleu... > > Die zugehörigen Tastenkappen sind > https://www.reichelt.de/kappe-fuer-taster-3f-rund-...? Moin Hermann, vielen Dank. Hab ich mal bestellt. Mal sehn ob ich den ganzen Kram zusammengebaut kriege.
Angehängte Dateien:
Hi ghmartin77, Ja habe ich gelesen. Habe jetzt den code soweit angepasst, das es grundlegend läuft. Player.readstate() unterstützt mein klon nicht... Ergebniss ist immer -1 Es gibt einen blanko Chip und den vom Foto. Deswegen hat er weder advertise und mp3folder nicht gespielt. Kleiner Tip an alle, ich lasse jetzt ein Hallo Name des Kindes nachdem einschalten abspielen. Mein Sohn freut sich gerade bei jeden neustart ? Vg Ronny
Michael schrieb: > Hallo zusammen, könnte mir jemand vl. einen ATTiny programmieren und auf > dem Postweg zukommen lassen. > Kann leider nicht programmieren und hätte somit auch kein > Programmer....AVR Studio usw. würde trotzdem gerne ein paar Player bauen > für die Kinder in unserem Familien und Freundeskreis. > Wäre jemand so nett und würde mir welche bespielen wenn ich die ATTinys > mit der Post schicke? > > Würde mich freuen wenn jemand so nett wäre. > > Viele Grüße Michael Hi Michael, Kaufe doch einfach einen Arduino Nano. Dann hast Du alles in einen Chip und du kannst Ihn direkt bespielen ohne extra Hardware. Vg Ronny
Ronny D. schrieb: > Kleiner Tip an alle, ich lasse jetzt ein Hallo Name des Kindes nachdem > einschalten abspielen. Hi Ronny, sehr coole Idee. Das nehme ich mit ins Github-Repo, sobald ich Zeit habe. Der Chip von Deinem Photo ist der oben in diesem Thread (und im Internet) diskutierte JC AA1752CJ3J13.1-94. Bisherige Gerüchte gehen, er sitze auf einer Platine mit roter LED und wäre ein Fake. Erfahrungsberichte gehen von "Funzelt überhaupt nicht" über "Geht nicht per UART" bis "eingeschränkt nutzbar". Interessant, dass Du das Ding ans Laufen bekommen hast. Hab nie so einen bei meinen Bestellungen in die Hand bekommen. Den hätte ich mir gern mal mit einem Logic-Analyzer angeschaut. Vermutlich hält der sich einfach nur nicht exakt an das Kommunikationsprotokoll, wie die DFPlayer-Lib das erwartet. Was waren denn die Kernänderungen, die Du vornehmen musstest, damit das Teil lief? Und: Läuft es mit vollem Funktionsumfang oder musstest Du Dinge entfernen? Grüße ghmartin77
Ronny D. schrieb: > Hi Michael, > > Kaufe doch einfach einen Arduino Nano. Dann hast Du alles in einen Chip > und du kannst Ihn direkt bespielen ohne extra Hardware. > > Vg > Ronny +1 Relevante Schritte sind weiter oben in diesem Thread verlinkt, z.B. Beitrag "Re: Projekt fertiggestellt: MP3 Player für Kinder auf ATTiny-Basis" Alles kein Hexenwerk und gibt Dir die Flexibilität auch Änderungen am Code vorzunehmen (selbst als Nichtprogrammierer). Grüße ghmartin77
Hallo Ronny. Ich hab sowas von keine Ahnung vom Programmieren und schon gar nicht von Arduino Programmierung, hab da schon bissl mit einem Arduino micro und Nano und einem Schild mit einem VS1053 rumgespielt, hat alles zu nix geführt :-) Such schon lange jemand der einfach gut programmieren kann und meine Ideen die wirklich sinnvoll sind für die Benutzung des mp3 Players (vor allem für Kinder) in relativ kurzer Zeit wenn möglich auf Arduino Basis umsetzen kann. Im Grunde gibt es ja bereits viele Bibliotheken gerade für den VS1053B allerdings das drumrum was man eben an Programm schreiben kann das fehlt mir. Wenn du bereit wärst mir da zu helfen können wir gerne auch mal per email schreiben, und ich erzähle dir was ich so vor habe. Ich denke die eine oder andere Erweiterung wirst du sicher für dich übernehmen können. Habe mir da echt schon sehr viele Gedanken dazu gemacht. Toll wäre doch wenn wir zusammen ein Projekt auf die Beine stellen könnten das genau so von allen in einfachen Schritten ohne große Programmierkenntnisse umgesetzt werden kann, sodass sich jeder einen Kinder mp3 Player bauen kann. Habe bereits preiswerte und leichtgängige Taster gefunden, Passende Kappen dazu, ein LiIOn Akku und passende Ladeelektronik, einen 3W Stereo Verstärker usw.... alles schon zuhause, fehlt mir nur noch der Arduino mit der Software.... Wäre doch eine tolle Sache. Email: Kunibertkamel@web.de Ist wirklich meine Email Adresse :-) Grüße Michael
Angehängte Dateien:
-
210 KB -
230 KB
ghmartin77 schrieb: > Was waren denn die Kernänderungen, die Du vornehmen musstest, damit das > Teil lief? Und: Läuft es mit vollem Funktionsumfang oder musstest Du > Dinge entfernen? > Im Prinzip musste ich nur in Zeile 327 player.playFolder(curFolder, curTrack); Durch player.playLargeFolder(curFolder, curTrack); ersetzen. Weiterhin versteht er in playoradvertise den readstat nicht und somit weiß der Arduino nicht ob gerade gespielt wird. Ich habe das erstmal so gelöst, das er es als playmp3folder abspielt. Dann stoppt zwar die Wiedergabe, das wäre aber ok für mich. Alternativ müsste ich halt den vorherigen Titel speichern und den neu starten. Vielmehr war es bis jetzt nicht. War halt viel debuggen ? Hatte 3 von denen Bestellt und werde mal einen anderen testen, vielleicht ist das ja auch nur ein Einzelfall. Wenn du magst schick ich Dir den 3. dann kannst du testen. Soszusagen als Lohn für Deine Mühe hier :-) Im Anhang noch 2 Bilder vom Gehäusestatus. Für das erstmal sehr gut bisher. Vg Ronny
:
Bearbeitet durch User
Hi, gestern hier den Thread gefunden und direkt mal die Teile bestellt ;-) Drei kleine Fragen zum Aufbau, da ich eher mehr mit Software und weniger mit Löten etc vertraut bin: - Der zweite interne Poti... ist das in der schematischen Abbildung der 10kOhm Widerstand R1? - Platine für die Taster. Ist das eine Streifenrasterplatine obwohl die eher wie eine Lochrasterplatine ausschaut? Ich wundere mich nur über das Bild, da die Taster an sich einzeln verlötet sind, aber keine Verbindung analog der schematischen Abbildung untereinander haben. Hätte hier noch zusätzliche Litzen zwischen Tastern erwartet. - Die Nachbauten sehen sich sehr ähnlich. Gibt es irgendwie eine Bohr- oder Fräßschablone, die ich noch nicht gefunden habe? Danke vorab!!
Hallo Irenäus, Irenäus B. schrieb: > - Der zweite interne Poti... ist das in der schematischen Abbildung der > 10kOhm Widerstand R1? Exakt. In meiner Aufbaute ist das in den Photos der kleine, blaue, rechteckige "Klotz". In der Benutzungsanleitung, die auf GitHub liegt, ist das auch im Photo explizit ausgewiesen. > - Platine für die Taster. Ist das eine Streifenrasterplatine obwohl die > eher wie eine Lochrasterplatine ausschaut? Ich wundere mich nur über das > Bild, da die Taster an sich einzeln verlötet sind, aber keine Verbindung > analog der schematischen Abbildung untereinander haben. Hätte hier noch > zusätzliche Litzen zwischen Tastern erwartet. Falls Du von dem Photo meiner Platine auf GitHub sprichst: Das ist eine Lochrasterplatine (siehst Du deutlich an den Kupferringen, um die Rasterlöcher). Die Verbindung zwischen den Buttons besteht genau wie im Schaltbild, aber evtl. lässt sich das Auge täuschen. Die Verbindungen (Widerstände auf der einen Seite, Draht auf der anderen) sind zwischen den Buttons, nicht innerhalb eines Knopfes (,was ja auch keinen Sinn ergäbe). > > - Die Nachbauten sehen sich sehr ähnlich. Gibt es irgendwie eine Bohr- > oder Fräßschablone, die ich noch nicht gefunden habe? Ich habe keine. Der Übertrag zum Bohren aufs Holz ist aber recht simpel, da es genau das Lochraster der Platine abbildet: Einfach gucken, wieviel Löcher Abstand zwischen Deinen Tastern liegen würde. dann kannst Du das mit einer "nackten" Platine und einer Stecknadel/Fineliner entsprechend übertragen. Passend großer Bohrer bei und los geht's. Für's Schneiden der Platine musst Du allerdings den Versatz der Löcher einkalkulieren: Das Rastermaß stimmt, aber die Mitte der Taster/Deiner Bohrlöcher kommt nicht auf einem Loch aus, wenn der Taster auf der Platine sitzt. Bei Eintritt von Kopfrauchen bei Verarbeitung der vorhergehenden Sätze: Nochmal lesen, einmal im Kopf oder mit Material durchspielen, danach wird's klar, versprochen :) Grüße ghmartin77
ghmartin77 schrieb: > Die Verbindung zwischen den Buttons besteht genau wie im > Schaltbild, aber evtl. lässt sich das Auge täuschen. Die Verbindungen > (Widerstände auf der einen Seite, Draht auf der anderen) sind zwischen > den Buttons, nicht innerhalb eines Knopfes (,was ja auch keinen Sinn > ergäbe). Ergänzend dazu fehlt vermutlich noch dieses Puzzleteil: Die verwendeten Taster sind so aufgebaut:
1 | 1-----2 |
2 | T| |
3 | 3-----4 |
Damit sind die 4 Füße (1,2,3,4) paarweise miteinander verbunden (1 mit 2 und 3 mit 4). Der Taster T schließt bei Betätigung die Verbindung zwischen den "Leitungen" 1/2 und 3/4. Grüße ghmartin77
Danke dir für die Rückmeldung! Ich habe tatsächlich im Bild 05pcbkeys_back.png gedacht, dass die Füße mitteinander verdrahet sind... Danke für die Auflösung des Gehirnknotens. Jetzt fehlt nur noch die Paketlieferung und dann hoffe ich auf schnelle Erfolge.
Angehängte Dateien:
-
1,6 MB

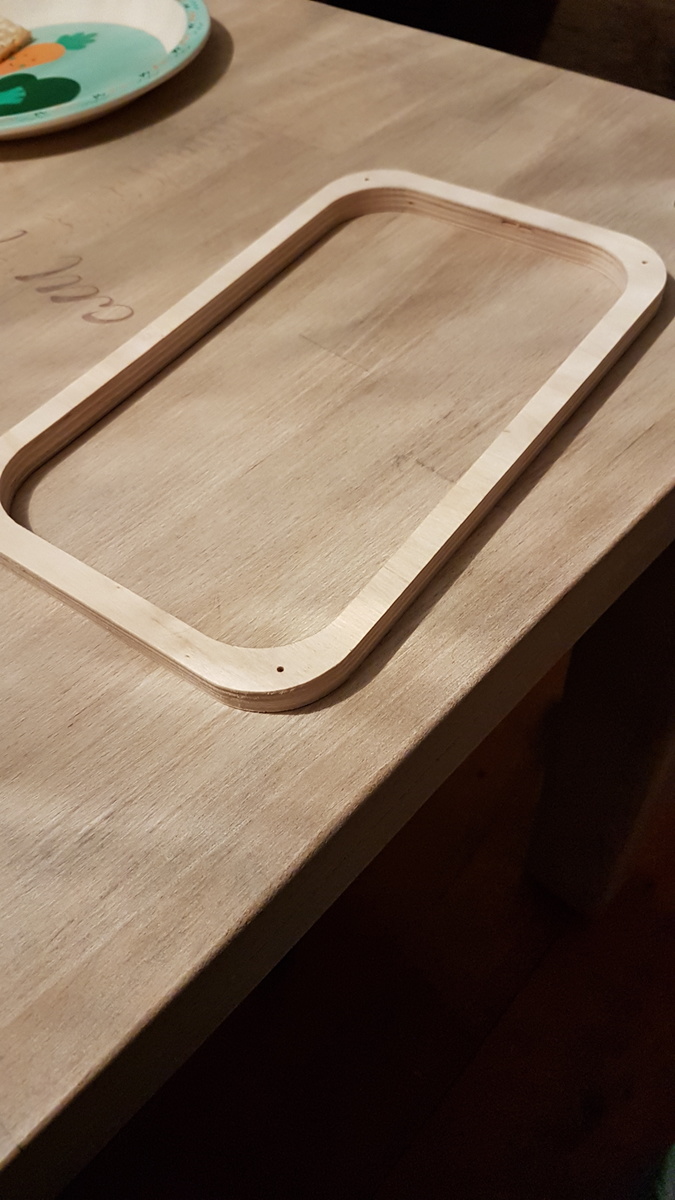

So langsam nimmt die Front formen an... Wie findet ihr den Entwurf?
Ronny S. schrieb: > Wie findet ihr den Entwurf? Lass es mich so ausdrücken: Shut up and take my money :) Grüße ghmartin77 PS: Du brauchst auf jeden Fall einen vollwertigen DFPlayer. Wär schade, bei dem geilen Gehäuse auf den vollen Funktionsumfang des Player-Codes verzichten zu müssen (z.B. kontinuierliches Abspielen).
Ronny S. schrieb: > Wie findet ihr den Entwurf? Sieht gut aus!!! @ghmartin77 Würde dir für deine Mühen auch einen Player wie oben abgebildet spendieren. Hab einige davon hier rumliegen!
Hab mich nochmal mit der DFRobotDFPlayerMini-Library und den Unterschieden zwischen den Chips MH2024K-24SS und YX5200 beschäftigt und ein paar Dinge herausgefunden: 1) MH2024K reagiert auf ACK-Anforderungen nicht bei allen Kommandos, wie die Library das erwartet (und bspw. der YX5200 es tut). Meist kommt einfach nur die Antwort auf die Kommandoanfrage, die ACK-Antwort bleibt aus. ==> Um Kompatibilität des Codes für beide Chips zu erreichen, muss der ACK-Modus ausgeschaltet werden. Das ist die Änderung, die ich bereits mit commit 77621df2cf0c73cfc919e383d6546d23f876d431 ins Repo gebracht hatte. 2) Wenn ich die Library recht verstanden habe, hat sie ein generelles konzeptionelles Problem, das zu seltsamen Effekten führen kann, die meinen Code speziell bei der Abfrage nach dem aktuell abgespielten File aus dem Tritt bringen kann: Die Kommunikation mit dem Player ist grundsätzlich bidirektional. Er schickt über die UART-Schnittstelle sowohl Antworten auf Anfragen von einem Mikrocontroller als auch Callback-Nachrichten, die vom Player zu beliebigen Zeitpunkten initiiert werden. Letztere sind beispielsweise Callbacks für "SD Karte eingesteckt", "SD Karte entfernt" oder eben auch "Abspielen von File Nummer 4711 beendet". Leider scheint es keinerlei Synchronisation oder Entkopplung für die zwei Paketversandgründe durch den Player (Callback oder Anfrageantwort) zu geben. Der Kommando-Teil ist vom Grundschema in folgender Art implementiert:
1 | Schicke Kommando-Paket an Player |
2 | Warte Timeout ms auf Antwort (d.h. verfügbare Daten auf UART) |
3 | Wenn die Antwort vom Typ DFPlayerFeedBack ist |
4 | gebe das Anfrageergebnis zurück |
5 | sonst |
6 | gebe -1 zurück (Fehler) |
Stecken im Puffer der UART-Schnittstelle (SoftSerial-Lib) noch alte Pakete vom Player (z.B. nicht mit read() abgeholte Antwortpakete) oder kommt bei der Kommandoausführung zwischendurch ein Callback-Paket des Players an (z.B. "Abspielen von File Nummer 4711 beendet"), gilt der Kommandoaufruf als fehlgeschlagen, was bei meiner Implementierung beispielsweise das kontinuierliche Abspielen stören kann, weil manchmal die Nummer des aktuell abgespielten Files nicht gelesen werden kann. @Tim: Das passt zu dem Verhalten, das Du nach der "Disable ACK"-Version gesehen hast. Habe den Code jetzt robuster gestaltet, indem sowohl Overflows des SoftSerial-Buffers (meine delay()s im Code sind eigentlich auch nicht mit der Funktionsweise der Lib vereinbar) als auch zwischenfunkender Gesprächsbedarf seitens des DFPlayers an den entscheidenden Stellen hartnäckiger gehandlet werden. Liegt im GitHub und sollte für MH2024K-24SS und YX5200 stabil laufen. Erfahrungsberichte nehme ich gern entgegen :) ...und Danke für die bisherigen! Grüße ghmartin77 PS: @Tim und @Ronny: Danke für das Angebot, mir einen der JC AA1752CJ3J13.1-94 zuschicken zu wollen. Da ich nur zu diesem Zweck nicht noch extra eine Packstation-Anmeldung machen möchte und ich meine Privatadresse im Internet nicht herausgebe, klappt das nicht. Trotzdem weiß ich euer Angebot aber sehr zu schätzen. Danke nochmal!
Angehängte Dateien:
-
190 KB
Lautsstärkeknopf werde ich auch selbst bauen. Gerade ersten Versuch mit ner Bohrmaschine und Schraubendreher als Drechselmesser ;-) Gar nicht so schlecht. Ist ein Ast von einem Kirschbaum gewesen. Vg Ronny
So, ich hätte da noch einen, frisch via Amazon Prime geliefert: JC/JT AA1828CJ5M2U.1-94 Musik abspielen klappt aber problemlos... sprich Taster, Nächster Titel etc. Läuft hier seit ca. 45 Minuten durch. Das mit Advert und den Funktionstasten habe ich aber noch nicht aktiv probiert. Habe weiterhin das .ino von vor vier Tagen verwendet sowie die DFPlayer Bibliothek 1.05. Kleine Anmerkung: Anscheinend passt dein Fritzing nicht ganz zum Lötbild; bei der Verbindung zum Key-Pad sind VCC und GND vertauscht. Aber hier fluppt jetzt alles. Ist mir nur aufgefallen, da ausschließlich "Folder 07" gespielt wurde, egal welcher Taster betätigt wird. Meine Powerbank steigt immer aus, mit Batterien klappt alles. Habt ihr eine USB Powerbank Empfehlung? Widerstand von 130 Ohm führt ja zu zusätzlichen 40mA Verbrauch, was eine 2000mAh Powerbank im Betrieb ja quasi halbiert (mein DF Player braucht ca. 40mAh bei Zimmerlautstärke). @Ronny: Kannst du das mit dem personalisierten Ansprechen hier darstellen? Würde das ebenfalls sehr gerne übernehmen. Danke vorab! Danke vorab!
Doch noch eine Anmerkung: restartLastTrackOnStart funktioniert bei mir nicht für Folder "01", bei allen anderen aber scheinbar problemlos.
Irenäus B. schrieb: > So, ich hätte da noch einen, frisch via Amazon Prime geliefert: > JC/JT AA1828CJ5M2U.1-94 Ei geh, noch a neues Modell :) > > Musik abspielen klappt aber problemlos... sprich Taster, Nächster Titel > etc. Läuft hier seit ca. 45 Minuten durch. Das mit Advert und den > Funktionstasten habe ich aber noch nicht aktiv probiert. > Habe weiterhin das .ino von vor vier Tagen verwendet sowie die DFPlayer > Bibliothek 1.05. > Na, zumindest vorerst gute Neuigkeiten für den neuen Chip-Kandidaten. > Kleine Anmerkung: Anscheinend passt dein Fritzing nicht ganz zum > Lötbild; bei der Verbindung zum Key-Pad sind VCC und GND vertauscht. Verstehe nicht, was Du meinst. VCC/GND/DATA sind im Fritzing-Diagramm bei beiden Anschlusspins richtig ausgewiesen... Was meinst Du mit Lötbild? Wenn Du auf das Photo der Platine abzielst, dann ja, da muss es keine Überdeckung geben. Die schematische Darstellung des Fritzing-Diagramms hat wenig mit der Pinposition des konkreten Boards zu tun. Das ist ja auch ein Schema, kein PCB-Layout. > Aber hier fluppt jetzt alles. Ist mir nur aufgefallen, da ausschließlich > "Folder 07" gespielt wurde, egal welcher Taster betätigt wird. > > Meine Powerbank steigt immer aus, mit Batterien klappt alles. Habt ihr > eine USB Powerbank Empfehlung? Widerstand von 130 Ohm führt ja zu > zusätzlichen 40mA Verbrauch, was eine 2000mAh Powerbank im Betrieb ja > quasi halbiert (mein DF Player braucht ca. 40mAh bei Zimmerlautstärke). > Kannst Dich mit größer werdenden Widerständen rantasten, wieviel Stromabruf Deine Powerbank benötigt, damit der 5V-Wandler anbleibt. Vorschläge für ein gutes Modell habe ich leider keine. Meine Variante war ein Noname-Teil vom Grabbeltisch eines Discounters. Vielleicht können die anderen Mitleser aber Empfehlungen aussprechen. > @Ronny: Kannst du das mit dem personalisierten Ansprechen hier > darstellen? Würde das ebenfalls sehr gerne übernehmen. Danke vorab! Quickhack: Leg Dir ein File /20/001.mp3 an mit einer Aufnahme "Hallo <Kindname>..." + vorgeschaltetem THX-Sound versteht sich :) Dann füge in Zeile 209 ungefähr Folgendes ein:
1 | player.playFolder(20, 1); |
2 | delay(<dauer_des_mp3_in_msec>); |
> > Danke vorab! > Doch noch eine Anmerkung: restartLastTrackOnStart funktioniert bei mir > nicht für Folder "01", bei allen anderen aber scheinbar problemlos. Das guck ich mir demnächst mal tiefer an. Vom scharfen Angucken des Codes in den letzten 5 Minuten wollte sich mir ein solches Verhalten nicht erschließen, aber das heisst nix :) Grüße ghmartin77
ghmartin77 schrieb: > annst Dich mit größer werdenden Widerständen rantasten, wieviel > Stromabruf Deine Powerbank benötigt, damit der 5V-Wandler anbleibt. Ich habe am 2. Player nen Vorwiderstand und dahinter nen Drehpotti angebracht. So kann man den Stromverbrauch genau einstellen.
ghmartin77 schrieb: >> Doch noch eine Anmerkung: restartLastTrackOnStart funktioniert bei mir >> nicht für Folder "01", bei allen anderen aber scheinbar problemlos. > > Das guck ich mir demnächst mal tiefer an. Vom scharfen Angucken des > Codes in den letzten 5 Minuten wollte sich mir ein solches Verhalten > nicht erschließen, aber das heisst nix :) Fehler gefunden. Danke für Deinen Hinweis! In Deinem Folder "01" lag nur ein File, richtig? In diesem Fall funktionierte das Wiederanspielen des letzten Tracks nicht. Hab den Code überarbeitet. Liegt korrigiert im GitHub-Repo. Zusätzlich habe ich die DFPlayerMini-Library wg. ihres Konzeptproblems (s.o.) durch eine andere ersetzt, die mit Callbacks arbeitet und dieses Problem nicht hat. Hoffe, ich habe dabei keine neuen Fehler eingebaut :) Grüße ghmartin77
Ich komm mit den Softwareversionen gar nimmer hinterher... das geht ja ratz fatz. Hab gestern erstmal die letzte Version draufgespielt. Die läuft nicht schlecht. Bei der ganz aktuellen kann ich z.B. im ersten Ordner keinen Track wechseln...
Hallo Tim, ich kann selbiges Verhalten bestätigen, sprich bei der aktuellen Version vom 11.11.2018 kann ich im Folder 01 nur Lied 001.mp3 abspielen. Bei allen anderen Foldern klappt das problemlos. VG
Hallo ghmartin77, mal eine andere Frage. Ich habe das Projekt auch nachgebaut, aber mit einem kleineren Lautsprecher. Da die Stromentnahme nicht ausreicht schaltet die Powerbank natürlich nach ein paar Sekunden ab. Eine probate Lösung ist natürlich, einen "Entladewiderstand" zwischen Vcc und Gnd zu schalten. Bei mir würde dann aber die Laufzeit auf ein drittel reduziert. Zudem müsste man die Schwelle suchen, an dem die Schaltung mit Widerstand die Powerbank an lässt und wenn der Player nix mehr tut die Powerbank auch abschaltet. Wäre dies nicht einfacher, wenn man einen Port am Attiny freischaufelt und man dort eine Programmgesteuerte Impulsentladung über einen Widerstand mittels Transistorschaltung realisiert? Die Powerbanks benötigen meistens keine dauerhafte Entladung um angeschaltet zu bleiben. Oft reicht ein kurzer Impuls von wenigen ms ([[http://www.mino-elektronik.de/Powerbank/powerbank.htm]]). Das würde dann die Akkulaufzeit deutlich wieder nach oben schrauben. Zudem könnte man, wenn der Prozessor in den SleepModus geht, das Aussenden des Impulses einstellen und die Powebank geht garantiert aus! Mein Vorschlag wäre es, man verzichtet auf die interne Volume-Einstellung und hat den Pin frei. Alternativ könnte man diese Einstellung doch auch über einen Tasten-Shortcut realisieren, ähnlich wie beim Sleep-Modus. Z.B. Taste 5 für 3 Sek. drücken und anschließend Tasten 1-11 für die gewünschte maximale Lautstärke. Der Wert könnte auch im EEProm gespeichert werden. Das spart schon mal ein Bauteil, etwas Lötarbeit und ist später auch leichter zu Handeln. Zur Sicherheit, dass das fixe Kind es nicht verstellt wäre eine "Codeabfrage" denkbar. Grüße gabunz
Aus meiner Sicht ist da einfach die PowerBank ungeeignet. Wieso sollte man hierfür eine extra Softwareversion schaffen? Meistens lassen sich die PowerBanks Recht leicht öffnen. Guck doch Mal rein, evtl hast du eine Strommessung über einen Shunt oder andere Beschaltung, welche du ruckzuck anpassen kannst.
Die Idee, den Lastwiderstand pulsierend an die Powerbank anzulegen ist nicht neu. Irgendwo habe ich das als komplettes Projekt mit Dokumentation gesehen. Dazu brauchst du nicht einmal einen Transistor, denn die I/O Pins der AVR Mikrocontroller vertragen 40mA, das sollte genügen. Wenn etwas weniger Strom reicht, kann man dazu vermutlich einfach den TxD Ausgang des Mikrocontrollers verwenden.
...die Strom- bzw Verbrauchermessung ist bei den einfachen PBs (schätzungsweise damit der Großteil der hier verwendeten!) im für diesen Zwekc hochintegrierten Chip enthalten. Forget it (falls das damit nicht klar sein sollte). Es reichen oft WENIGE xx mA bei den SO8 Spezial-Chips um "aktiv" zu triggern. Klaus.
:
Bearbeitet durch User
Habe zu dem Thema auch nochmal ein wenig gegoogelt. Der von Stefanus angeaprochener Threads sollte der hier sein. Beitrag "Powerbank-Shut-Off überlisten" Ansonsten einen einfachen mosfet nehmen und einen pulldown gegen Masse schalten. Der attiny kommt mit seinen Pins langsam an die Grenze, aber auch ein arduino für wenig Geld und schon inkl. USB Schnittstelle tut hier seinen Dienst. Werde hierzu meinen Aufbau Mal übernächste Woche Posten, dann habe ich hoffentlich alles zusammen.
Christian S. schrieb: > Aus meiner Sicht ist da einfach die PowerBank ungeeignet. Wieso sollte > man hierfür eine extra Softwareversion schaffen? Nun, man muss es nicht, aber man kann es. Zudem hätte es den Vorteil, dass man die Software nur einmal anpasst, eine kleine, wenige Cent kostende Schaltung integriert und ich und jeder andere sich keine Gedanken mehr um die Powerbank machen muss. Zwei Widerstände, ein Transistor oder Mosfet und gut iss. Hab derzeit einen 57 Ohm Widerstand in der Versorgungsspannung hängen, der mir etwa 87mA unnütz verbrät. Alle 5 Sek. einen kurzen 0,5 Sek.-Impuls am Attiny-Ausgang erzeugen, würde diesen Verbrauch auf umgerechnet <10mA Dauerlast senken. > man hierfür eine extra Softwareversion schaffen? müsste man gar nicht. Man könnte das mit einbauen und in der Software nach bedarf toggeln. Genug Speicher sollte noch da sein. vg
Pin 1 ist ja noch ungenutzt... wäre der dafür geeignet?
OK, ihr habt mich mit der SW Variante überzeugt. :D Mal gucken was meine PowerBank nach dem Zusammenbau des Players macht, ich werde berichten . Pin 1 ist auch als IO verwendbar. Wenn du das eingestellt hast, kannst du den attiny danach aber nicht mehr per SPI programmieren. Also eher schlecht. Du brauchst einen HV programmer um dies zurück setzen zu können. Evtl gibt's da Möglichkeiten eines speziellen Bootloaders? Aber was spricht gegen einen größeren Controller? Der Preis bei 1St ist es wohl nicht.
:
Bearbeitet durch User
Beitrag #5622297 wurde vom Autor gelöscht.
Erneutes Löten :) Ansonsten erstelle ich einfach eine zweite Mini-Platine mit einem weiteren Attiny85, Transistor und Widerständen. Hat sonst schon jemand die aktuelle Software von ghmartin77 getestet? Tim und ich haben ja Probleme mit dem Folder 01
Beitrag #5622490 wurde von einem Moderator gelöscht.
Hallo zusammen, Danke für die Fehlermeldung mit Folder 1. War ein Timing-Problem. Hatte die neue Variante nur mit einem Arduino Nano probiert, der etwas länger zum Startup benötigt als der ATTiny. Letzterer will dann bereits die Anzahl der Files im ersten Folder vom DFPlayer wissen, wenn der Player noch nicht initialisiert ist, kriegt keine korrekte Anzahl und geht von 0 Files aus. Das führt dazu, dass man nur das erste im Ordner enthaltene File abspielen kann. Hab ein paar Pausen und Retries eingebaut. --> Einen Fix findet ihr im GitHub-Repo. Die Sache mir dem KeepAlive der Powerbank finde ich ganz interessant. Der Reset-Pin eignet sich nicht, weil dann erneutes Flashen "unbequem" ist (wie oben bereits erwähnt). Allerdings hatte ich ja weiter oben schon angemerkt, dass internes und externes Lautstärken-Poti bei cleverer Verschaltung auch mit nur einem Pin auskämen. Damit hätte man einen Pin frei, um einen Mosfet zu triggern, der einen kurzen Peek-Strom aus der PowerBank zieht, um sie wach zu halten. Lasst mal hören, ob ihr euch bereits was als Workaround gebastelt habt, oder ob noch Interesse an entsprechendem Code besteht. Grüße ghmartin77
ghmartin77 schrieb: > Allerdings hatte ich ja weiter oben schon angemerkt, dass internes und > externes Lautstärken-Poti bei cleverer Verschaltung auch mit nur einem > Pin auskämen Mir fällt das nur die Möglichkeit ein, die Potis mittels Multiplexer umzuschalten. Aber selbst dafür fehlt ein Digital Pin um den Multiplexer um zu schalten. Schaltest du sie in Reihe, tastest du nur das Verhältnis ab und beeinflusst beide Lautstärken gegenseitig. Die einzigen Möglichkeiten, die ich mit einem Attiny88 sehe sind - interne LS per Software, was aber u.a. auf Reisen und auch sonst schlecht im Alltag umzusetzen ist (Meine Frau kann nicht mal eben neu Flashen) - über einen Bootloader zu gehen. Aber hier habe ich auch nichts passendes gefunden um den ResetPin frei zu bekommen.
Christian S. schrieb: > Mir fällt das nur die Möglichkeit ein, die Potis mittels Multiplexer > umzuschalten. Aber selbst dafür fehlt ein Digital Pin um den Multiplexer > um zu schalten. Nun, was wäre mit der Option, eine Taste für 3 Sek. zu drücken, dann die Tasten 1 - 11 abzufragen für die gewünschte Maximallautstärke? Genau so, wie auch der Sleep-modus eingestellt wird. Das hätte den Vorteil, man braucht das interne Poti gar nicht --> weniger Lötarbeit. Auch muss das Kästchen nicht geöffnet werden für diese Einstellung. Und nur der, der dann die Keep-Alive-Funktion braucht, der schaltet einen Widerstand am feiern Port an, der dann per Software periodisch ein- und ausgeschaltet wird. Vg
Hallo, in meinem player habe ich diese powerbank von Reichelt eingebaut https://www.reichelt.de/powerbank-li-ion-4400-mah-usb-xlyne-x41-p153236.html?&trstct=pol_10 Die schaltet auch bei sehr kleinen Strömen von wenigen mA nicht ab. Mit nur 5mA LED Last läuft die powerbank durch. Gruß Hermann
ghmartin77 schrieb: > --> Einen Fix findet ihr im GitHub-Repo. Die Version funktioniert bei mir nicht. Der Player ist mit keiner Taste zum Leben zu erwecken...
Hi Tim, bitte hilf mir, das etwas einzugrenzen. Wenn ich Dich recht verstehe, dann 1) ...lief die Version vom 11.11. (https://github.com/ghmartin77/KidsMP3Player/tree/c1f444d317912c850930e528ac0618a07d701efd) grundsätzlich gut bei Dir, nur über Taste 1 konntest Du nur den ersten Track abspielen. 2) ...läuft die jetzige Head-Version aus dem Repo bei Dir gar nicht bei. 3) Aussagen #1+#2 beziehen sich jeweils auf die selbe Hardware. So richtig? Kannst Du mir bitte noch die Chipbezeichnung Deines DFPlayers nennen? Danke Dir! Grüße ghmartin77
Hallo Tim, ghmartin77, habe heute mal den aktuellen Code aus dem Repo auf den Attiny85 hochgeladen. Bei mir klappt alles wunderbar, sprich kann nun Folder 01 auch wieder durchklicken. Danke
Hallo Irenäus, Danke für die Rückmeldung. Irenäus B. schrieb: > Bei mir klappt alles wunderbar, sprich kann nun Folder 01 > auch wieder durchklicken. Genau so war mein Fix auch beabsichtigt :) Mal sehen, was Tim noch berichtet, dass wir das bei ihm bestehende Problem weiter einkreisen können... Grüße ghmartin77
ghmartin77 schrieb: > 1) ...lief die Version vom 11.11. > (https://github.com/ghmartin77/KidsMP3Player/tree/c1f444d317912c850930e528ac0618a07d701efd) > grundsätzlich gut bei Dir, nur über Taste 1 konntest Du nur den ersten > Track abspielen. > RICHTIG! > > 2) ...läuft die jetzige Head-Version aus dem Repo bei Dir gar nicht bei. > Richtig! Keine Reaktion vom Player. > > 3) Aussagen #1+#2 beziehen sich jeweils auf die selbe Hardware. > > So richtig? Richtig! > Kannst Du mir bitte noch die Chipbezeichnung Deines DFPlayers nennen? DFROBOT LISP3 XY8002D 170721 Aktuell läuft der Player mit der Version, bei der in Folder 1 das Wiederanspielen nicht funktioniert, recht gut. So langsam verlier ich den Überblick mit den ganzen Versionen...
Hi Tim, seltsam, seltsam. Ich stell mal noch ein paar Fragen (bis auf 1+2 alle in Bezug auf die Head-Version aus dem GitHub-Repo): 1) Wie lange benötigt Dein Player ungefähr mit der Variante, die funktioniert, bis ein erster Ton aus dem Lautsprecher erklingt? 2) Sind in Deinem Folder 01 viele oder große Files enthalten? Entspricht das Benennungsmuster den Vorgaben? 001.mp3, 002.mp3 usw.? 3) Was passiert, wenn Du die Files aus Folder 02 in den zuvor geleerten Folder 01 kopierst? 4) Was passiert, wenn Du nur ein File 001.mp3 in den Folder 01 kopierst? 5) Was passiert, wenn Du den Folder 01 komplett leer lässt? Grüße ghmartin77
Gerade nochmal mit einem zweiten Attiny gecheckt und folgendes in Zeile 208 eingebaut: player.playFolderTrack(20, 1); delay(2000); Fluppt alles wunderbar. Tim, wird denn dein Attiny fehlerfrei beschrieben / überschrieben?
ghmartin77 schrieb: > Ich stell mal noch ein paar Fragen (bis auf 1+2 alle in Bezug auf die > Head-Version aus dem GitHub-Repo): > > 1) Wie lange benötigt Dein Player ungefähr mit der Variante, die > funktioniert, bis ein erster Ton aus dem Lautsprecher erklingt? > Sieben Sekunden > 2) Sind in Deinem Folder 01 viele oder große Files enthalten? Entspricht > das Benennungsmuster den Vorgaben? 001.mp3, 002.mp3 usw.? > 45 Tracks mit ca. 4MB je Track > 3) Was passiert, wenn Du die Files aus Folder 02 in den zuvor geleerten > Folder 01 kopierst? > Dann funktioniert es !!???!!!! > 4) Was passiert, wenn Du nur ein File 001.mp3 in den Folder 01 kopierst? > > 5) Was passiert, wenn Du den Folder 01 komplett leer lässt? Komisch, hab jetzt alles mögliche probiert. Folder 1 leer, nur ein Track, mehrere Tracks -> Keine Funktion. Seit ich die Tracks von Folder 2 in 2´1 kopiert habe, scheint es zu funktionieren! Edit: Kopiere ich dann allerdings die 45Tracks wieder zurück in Folder 1, geht nix mehr...
Hi Tim, sieht mir nach einem Timing-Issue aus. Probier mal bitte folgendes: Ersetze bitte Zeile 115 durch folgenden Code:
1 | delay(1000); |
2 | softSerial.setTimeout(2000); |
Grüße ghmartin77
ghmartin77 schrieb: > Ersetze bitte Zeile 115 durch folgenden Code:delay(1000); > softSerial.setTimeout(2000); Zeile 115 = delay(250); ??? ersetzen durch: (Zeile 115:) delay(1000); (Zeile 116:) softSerial.setTimeout(2000); Bin ich da richtig?
ghmartin77 schrieb: > Ersetze bitte Zeile 115 durch folgenden Code:delay(1000); > softSerial.setTimeout(2000); Funktioniert trotzdem nicht. Player ohne Reaktion.
Tim, hast du mal die MP3 Dateien aus Folder 01 geprüft? Hat da eine Datei ggfs. eine komische Bitrate etc? Ist ja schon auffällig, dass die Dateien aus Folder 02 in Folder 01 funktionieren. Sonst mach mal eine Rekodierung mit Audiograbber etc.
In Folder 2 waren auch nur vier Tracks. Ich vermute es liegt an der Menge der Dateien. Bei der älteren Version werden die Files ja aucn abgespielt...
Angehängte Dateien:
-
220 KB -
230 KB -
240 KB -
230 KB -
240 KB

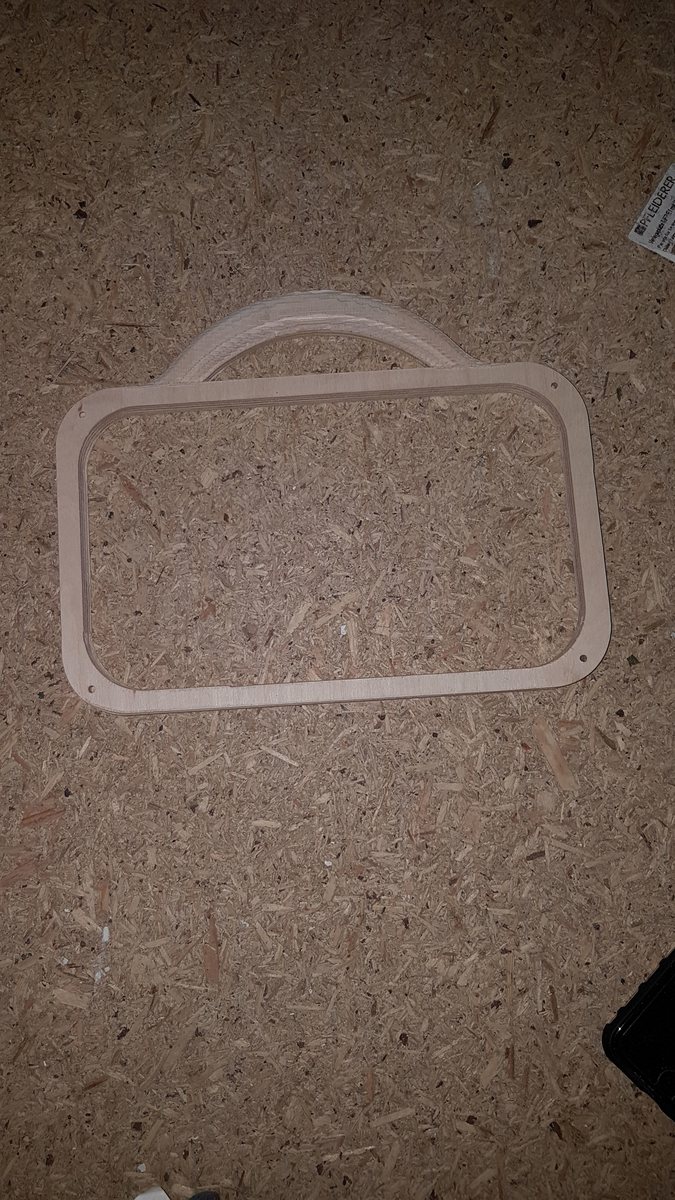

So langsam geht es wieder weiter. Hatte die letzten 3 Wochen keine Zeit. der Originale DFPlayer ist auch bestellt. Ich habe jetzt noch 4 LEDs für den Akkustand der Powerbank integriert. Dafür ist dann das Plexiglasteil. Mal schauen ob ich die Originale Anzeige verwende oder sogar ws2812b LEDs mit Farbfunktion. Dann könnten diese in der Farbe der jeweiligen Playlist Leuchten ;-) Frontplatte werde ich wohl noch einmal neu machen müssen, da hat die Fräse nicht gut gearbeitet. noch viel schleifarbeit :-)
:
Bearbeitet durch User
Angehängte Dateien:
-
240 KB -
230 KB -
240 KB
WoW, schaut sehr professionell aus. Ist das mit einer CNC-Fräse hergestellt? Hast du da einen Hersteller bzw. Modell-Tipp für die Zukunft etc oder kannst du sogar diesen Bären bei Interesse herstellen und verschicken? Natürlich gegen Vergütung! Ich selbst bin nun auch mit der "Mädels"-Version fertig und habe heute alles fertigestellt. Siehe Fotos. Im Grunde hat sich mein Powerbank-Problem von selbst erledigt, da diese keinen Verpolungsschutz hatte und damit direkt (durch 5V !) zerstört wurde. Habe eine neue besorgt, die auch problemlos mit 30-40mAh Verbrauch funktioniert: https://www.ebay.de/itm/173589965885
Ich fine die versetzten Kanten auf der Front-Seite irritierend.
Irenäus Becker schrieb im Beitrag > Ich selbst bin nun auch mit der "Mädels"-Version fertig und habe heute > alles fertigestellt. Und wieder ein Player fertig, wunderbar. Jetzt noch die Kanten etwas verrunden, und vorsicht dass der Griff nicht abbricht. Kinder sind gnadenlos mit dem Player, ruck zuck ist da was hinüber! Welchen Lautsprecher hast du verbaut? Die CAD-Daten von dem Bär könnte ich auch brauchen ;-)
:
Bearbeitet durch User
Vermutlich Art. Nr. 2008 bei 8Ohm!? Haut das hin mit den 10Watt? Da sollte doch der Player in die Knie gehen!?
Hi, die Kanten habe ich vorhin nochmal geschliffen und natürlich diese Multiplex-Kante geölt. Sieht jetzt noch etwas besser aus. Der FR8 hat ja dieselben Leistungsdaten wie der SC5.9; ehrlicherweise ist der voll aufgedreht sehr laut, der DF hat das auch ohne Probleme durchgehalten; demnach bin ich aber froh, dass die Lautstärke über den zweiten Poti reduziert wird. (@Martin: Danke für dieses tolle Feature in der Planung!) Ist ja für schließlich auch für Kinder gedacht; insofern mache ich mir da keine Sorgen. Falls der DF doch mal defekt ist, habe ich hier noch einen Backup-DF für 5€ rumfliegen. @Stefanus: Im Grunde ist es Geschmackssache; ich wollte erst die Anleitung 1:1 mit Ikea-Rahmen nachbauen, aber dann hat meine Frau ein ähnliches Design bei Hoerbert-Nachbauten gefunden... da durfte ich dann umplanen. Anfangs war das Gehäuse einfach nur geölt, wir haben es dann noch nachlasiert. Deshalb sieht es ein wenig "Shabby" aus... sieht aber in Natura viel besser aus als auf den Fotos. @Tim: Mir persönlich gefällt der runde Lautsprecher optisch besser als der SC5.9/4.7. Klanglich reicht der VIS FR 8-8 vollkommen aus! @Tim #2: Der Griff ist verleimt und von unten mit zwei Schrauben 3x16mm verschraubt; bin selber gespannt wie lange der halten wird ;)
Hallo Martin, habe doch nochmal eine Frage... "Continuous Play ON/OFF" meint, dass die Lieder im Folder kontinuierlich durchgespielt werden, korrekt? Gäbe es eine Möglichkeit bei PowerON das Lied ab der letzten abgespielten Position weiter abzuspielen? Die DFMiniMp3 Bibliothek hilft mir da nicht weiter... und Dr. Google findet leider auch nichts. VG Irenäus
Irenäus Becker schrieb: > eine Möglichkeit bei PowerON das Lied ab der letzten > abgespielten Position weiter abzuspielen? Hi Irenäus, das kann der DFPlayer leider nicht. Das höchste der Gefühle ist der bereits eingebaute Wiederanlauf des zuletzt spielenden Tracks. Dieser aber von Anfang an. Die Spielposition kann man sich weder merken noch beim Abspielen anspringen. Grüße ghmartin77
Irenäus Becker schrieb: > "Continuous Play ON/OFF" meint, dass die > Lieder im Folder kontinuierlich durchgespielt werden, korrekt? Genau das heisst es. Zusätzlich gibt es noch die Einstellung zur Endlosschleife innerhalb einer Playlist, die separat aktiviert werden kann. Siehe auch Seite 4 der deutschsprachigen Anleitung: https://github.com/ghmartin77/KidsMP3Player/blob/master/assets/Manual%20German.pdf Grüße ghmartin77
Irenäus Becker schrieb: > WoW, schaut sehr professionell aus. Ist das mit einer CNC-Fräse > hergestellt? Hast du da einen Hersteller bzw. Modell-Tipp für die > Zukunft etc oder kannst du sogar diesen Bären bei Interesse herstellen > und verschicken? Natürlich gegen Vergütung! > Hi ja mit einer Eigenbau Größe habe ich die Sachen gegrüßt und dann zusammengeklebt. Wie groß sollte der Teddy werden? Auch mit dem Lautsprecherloch?
Hi, Ich habe heute die Akkuanzeige integriert. Der Arduino Nano misst die Spannung des Akkus und zeigt diese mittels 4 ws2812 LEDs an. Zusätzlich habe ich es jetzt so programmiert, dass die LEDs anzeigen welche Playlist, also welche Knopfarbe gerade spielt. Hier ein kleines Video dazu: https://youtu.be/DxMN2CIl4x8 Vg Ronny
Hi, Coole Idee. Ich darf wohl nächstes Jahr ein zweites bauen. Magst du hier ggfs den Code und die Verkabelung mit dem Nano teilen? VG Irenäus
Angehängte Dateien:
-
180 KB -
240 KB
Irenäus, Klar habe mal das Repository von Martin geforked. Ich werde den code Mail bei gelegenheit aktualisieren. https://github.com/ronbal/KidsMP3Player Bin gerade am lackieren.
Hallo, ich bräuchte etwas Hilfe. Ich habe mir ein Attiny85 von digispark gekauft ( wie oben beschrieben) funktioniert dieser (scheinbar) nicht mit softwareserial. Auch mit softserial habe ich keine Lösung hinbekommen. Könnte mir jmd. einen Tipp/ Hilfe geben? Vielen Dank im voraus!!! Generell auch ein Danke für dieses Projekt! MfG Steffen
