EtherSex klappt auf Anhieb! Vorgehen: Das beste zu erste: Die Seite http://spielplatz.metafnord.de/cgi-bin/firmware-builder2/input.cgi?profile=avr-net-io nimmt einem alles ab: Hier kann auch der unbedarfte Anfänger hostname, MAC-address, IP, netmask sowie gateway-Adresse angeben (einfach in die entsprechenden Felder "klicken" und die eigenen Werte eintragen) und die Website (ja, ihr habt richtig gelesen) generiert daraus das persönliche HEX-file für´s spätere Flashen. Also Schluss mit Linux, Schluss mit irgendwelchen C-Compilern, ... einzig ein ISP-Programmer zum Programmieren des HEX-files ist noch erforderlich. Geflashed habe ich mit einem STK500 (wichtig dabei ist sicherlich die Angabe, daß der Mikro-Controller später mit einem externen Quarz betrieben wird). EtherSex hat übrigens genau das Feature, welches hier schon öfter nachgefragt wurde: Alle Ports mit allen Bits im unmittelbaren Webzugriff. Die vom AVR-Net-IO generierte Webseite "refreshed" sich dabei mittels JAVA-Script ständig neu. Einfacher geht´s nun wirklich nicht mehr. Bei Verwendung eines größeren Prozessors kann man sich (dann ist jedoch "Hand anlegen" mittels COmpiler angesagt) auch sein eigenes System aus verschiedenen Softwaremodulen zusammenstricken. Hier ist selbst openVPN möglich. Feature list gibt´s hier: http://www.ethersex.de/tiki-index.php?page=EthersexFeatureList Meines Erachtens eine interessante Firmware-Alternative.
Da ich lange danach gesucht habe.... hier für alle anderen "Einsteiger" Im Anhang eine Routine zum Auslesen der ROM-ID der 1-wire Sensoren. Angepasst auf Port A7. Sofort lauffähig auf dem pollinboard. Ausgabe der Ids über RS232. Vielen Dank nochmal an RoBue für den immer besser zu lesenden Code. Da ich auch noch die Relaiskarte dran hab, hab ich mir den Code wieder umgestrickt, auf die entsprechenden Ausgänge. Jetzt darf ich noch lernen, wie ich abhängig von Eingangswerten (ow / analog / digital) schalten kann. gruss an alle
Hallo son, danke für Dein Ausleseprogramm. Wenn Du nichts dagegen hast, werde ich das in ein Gesamtpaket einbauen (AVR-NET-IO-Webserver, Bootloader, 1-Wire-ID-Auslesen). Als mögliche Hilfe ein Codeschnipsel von mir, das ich in main.c mal eingebaut habe. ----- // Schaltbedingungen (evtl. in config.h auslagern!) uint8_t temperatur1 = 20; // -> 20 Grad uint8_t temperatur2 = 19; // -> 19 Grad unsigned char hh1 = 21; // -> 21:45 Uhr unsigned char mm1 = 45; unsigned char hh2 = 22; // -> 22:00 Uhr unsigned char mm2 = 00; ... // RoBue // Schalten der Ports über bestimmte Bedingungen if ( ss == 05 ) { // Über Temperatur (evtl. in ow-Rotine einfuegen!) // temperatur1 // Sensor0 if ( ow_array[0]/10 < temperatur1 ) { PORTD |= (1 << PD2); // ein } else { PORTD &= ~(1 << PD2); // aus } // temperatur2 // Sensor1 if ( ow_array[1]/10 < temperatur2 ){ PORTD |= (1 << PD3); // ein } else { PORTD &= ~(1 << PD3); // aus } // Über Zeit: ein/aus if ( hh == hh1 ) { if ( mm == mm1 ) { PORTD |= (1 << PD4); // ein } } if ( hh == hh2 ) { if ( mm == mm2 ) { PORTD &= ~(1 << PD4); // aus } } } // -> if ss == 05 ----- Gruß RoBue
Hallo, ich habe leider noch ein Problem mit meinem Pollin-Board: Zunaechst wollte ich die Firmware von U. Radig in AVR-Studio portieren. Ich habe die SS-Leitung angepasst und fuer das Makefile den Atmega32 und 16000000Hz ausgewaehlt. Der Compiler laueft ohne Fehler durch. Nun kann ich danach ueber RS232 die IP-Adresse aendern, die Aenderung awird auch richtig bestaetigt. Nur auf die Demo-Website komme ich nicht. Spiele ich einfach nur das hex-File drauf, das in der Code-Sammlung verlinkt ist, klappt alles wunderbar. Nehme ich den Radig-Code und passe im Programmers-Notepad die SS-Leitung und den Controller an, compiliert auch alles, nur werden IP-Adress-Aenderungen nicht bestaetigt, ich erhalte nur einfach alle Zeichen zurueck. Ein Aufruf der Demo-Website misslingt ebenfalls. Mache ich noch was falsch oder habe ich etwas uebersehen, dass ich eigentlich aendern muesste? Gruss Christoph
Achso, kurzer Nachtrag: Auf dem Board laeuft noch der Bootloader von Peter Fleury. Der sollte aber eigentlich kein Problem darstellen, oder?
Ich werde die Software wohl so lassen und einfach zwei Boards nehmen. Unter Visual Basic lassen sich da trotzdem nette Sachen anstellen, indem man einfach winsock1 oder winsock2 benutzt. Nun zu meiner Frage. Ich möchte an den digitalen Eingängen Zustände abfragen, nämlich Durchgang gegen Masse oder nicht, was zB. mit Getport 1 auch ganz gut funktioniert, auch wenn da zum Schutz sowohl an Masse als auch am Eingang je ein Wiederstand mit 47k davor ist. Nun soll da auch kurzzeitig eine Spannung von 12V anliegen können. Reichen da die 2x 47k oder raucht mir da was ab. Eine interessante Entdeckung habe ich dabei auch noch festgestellt. Schalte ich eine Diode mit der Anode an den Eingang, so läßt sich der Durchgang trotzdem auslesen, die 12 V bleiben der Schaltung aber fern. Trotzdem würde ich gern wissen, wie groß die Wiederstände zum schutz der Schaltung bei 12 bzw. 24V sein sollten. mfg Gizmore
Hallo Experten ich wollte als Erweiterung bei Pollin folgendes bestelen, welches weiter oben als geeignete Erweiterung angesprochen wurde -USB Steckdosenleiste (Art. 450310) -K8IO 8-fach Relaiskarte ich kann das aber nicht mehr finden. Weiß da jemand was? Danke Achim
Sucher wrote: > Hallo Experten > > -USB Steckdosenleiste (Art. 450310) > -K8IO 8-fach Relaiskarte Die hat die Art. nr. 710722, scheint aber momentan ausverkauft zu sein. Das war schon mal bei der Relaiskarte so. Nach einer Weile kam eine verbesserte Version zum gleichen Preis. Brauchst Du sofort eine, gibt es auch bei C**r*d etwas, allerdings zum Apothekenpreis von knapp 30€.
Sucher wrote:
> ok ...hat sich erledigt. K8IO ist wieder da!
Und wie vermutet in einer verbesserten Version. Es gibt jetzt einen
Kühlkörper und andere Relais. Vielleicht hat man denen jetzt sogar einen
Umschaltkontakt gegönnt. kannst ja mal schreiben, wenn der Bausatz
eingetroffen ist.
Tobias Born wrote: > Vielleicht hat man denen jetzt sogar einen > Umschaltkontakt gegönnt. kannst ja mal schreiben, wenn der Bausatz > eingetroffen ist. Da es sich bei den abgebildeten Schraubklemmen wieder um 2-fach Schraubklemmen handelt wird dem wohl leider nicht so sein.
Hi, bin total neu hier, und absoluter DAU in Sachen Mikrocontroller. Könnt Ihr mir sagen ob ich mit dem Pollin-Bausatz (falls ich ihn zum Laufen bekomme) folgendes machen kann: Mit TCP verbinden, und dann über Änderungen an den Eingangs-Pins benachrichtigt werden. Ich will also nicht dauernd abfragen wie der Status der Eingänge ist, sondern sofort sehen wenn was passiert. Es geht um die Geschwindigkeit der ganzen Geschichte, ich müsste sptestens 50ms nach dem Schaltevent schon mit meiner Software darauf reagieren. Wer das Dingens also am Laufen hat, könnte für mich mal per telnet darufgehen, einen Eingang schalten und schauen ob dann was angezeigt wird. Wenn das nicht geht, gibt's hier Leute, die die Firmware dahingehend ändern können/wollen? Vielen Dank, Matthias
Matthias wrote: > Ich will also nicht dauernd abfragen wie der Status der Eingänge ist, > sondern sofort sehen wenn was passiert. > Es geht um die Geschwindigkeit der ganzen Geschichte, ich müsste > sptestens 50ms nach dem Schaltevent schon mit meiner Software darauf > reagieren. Das geht ganz einfach mit der Originalen Firmware und Visual Basic. Einfach den Winsock auf die Form ziehen. 'Dann brauchst Du einen kleinen Timer: Dim Antwort As String Dim Kontrollampe As String Dim spannung As String Dim ServerIP1 As String 'Zu finden hier: Sub Pause(Seconds As Single) Dim Timer1 As Single, Timer2 As Single, currentDate As Date currentDate = Date Timer1 = Timer + Seconds Timer2 = Timer1 - 86400 '24 Stunden While ((Timer() < Timer1) And (currentDate = Date)) Or _ ((Timer() < Timer2) And (currentDate + 1 = Date)) DoEvents 'andere Prozesse werden nicht behindert Wend End Sub 'Nun noch etwas, um den Winsock scharf zu machen: ' Da steht, wie man den Winsock benutzt: http://www.vbarchiv.net/tipps/tipp_616.html 'Angepaßt sieht das so aus: Command1.Enabled = False ' Die IP-Adresse oder Computer-Name des Servers ServerIP1 = "192.168.2.90" ' 2. Parameter: Portnummer Winsock1.Connect ServerIP1, 50290 ' Wenn eine direkte Verbindung aufgebaut ist Private Sub Winsock1_Connect() ' Jezt können wir mit dem Button die Nachricht senden Command1.Enabled = True ' Wenn die Verbindung geschlossen wird Private Sub Winsock1_Close() Command1.Enabled = False Nun ist es so, dass der die Schaltung nicht die Schnellste ist. Sende ich einen Getport 1, dann muß ich erst kurz warten, bis ich den Zustand dann abfragen kann. Das sieht dann so aus: Private Sub Command1_Click() nochma1: Winsock1.SendData "getport 1" 'Port abfragen Pause 0.009 Winsock1.GetData Kontrollampe 'Antwort holen Pause 0.009 If IsNumeric(Kontrollampe) Then GoTo ja1 Else GoTo nochma1 'Falls Antwort_ unzutreffend (zB. ACK oder NAK Command) dann noch mal holen ja1: If Kontrollampe = 1 Then Command2.Enabled = True 'Bei 1 ist Eingang offen If Kontrollampe = 0 Then Command2.Enabled = False ' Das Command nimmt_ ausgeschaltet grüne Farbe an. Pause 0.05 GoTo nochmal End Sub Einen analogen Port kannst Du so abrufen: Private Sub Command27_Click() spannung_abrufen: Winsock1.SendData "getadc 2" Pause 0.009 Winsock1.GetData spannung Pause 0.009 If IsNumeric(spannung) Then GoTo spannung_errechnen Else GoTo spannung_abrufen spannung_errechnen: spannung = spannung * 0.0049068 Text1.Text = spannung Pause 0.5 GoTo spannung_abrufen End Sub Wobei 0.0049068 Dein Multiplikator ist, mit dem Du das Ding eichen kannst. Hat einer einen einfacheren Weg gefunden, der ohne die Pausen auskommt, dann würde mich das auch interessieren.
Hallo zusammen, könnte jemand dass ganz evt. zusammen fassen ? Sprich, die verwendeten Tools und Sources ? Gruß AVRNew
Danke Tobias, aber ist mit so einer Timer-Lösung muss ich ja ständig abfragen. Belastet das Programm und evtl. auch das Netzwerk. Genau das wollte ich eigentlich vermeiden - sondern "benachrichtigt" werden, wenn sich der Status ändert. Mir ist schon klar, daß die Software die Eingänge ständig abfragen kann, will das aber nicht. Vielen Dank für Deine Mühe!
@RoBue hast du schon eine Einbindung der 1Wire search Routine gemacht? Wenn ja, könntest du die komplette Soft mal hier reinstellen? Schon mal vielen Dank dafür!!
Hallo zusammen, gibts eigentlich zu dem Pollin-Board schon einen LAN-Bootloader? Ich habe zwar schon die Suchfunktion gequält, aber nur UART-Bootloader gefunden. Ansonsten werde ich mich mal daran begeben. Tobias
@RoBue danke für die Codezeilen, habe daraus was gebastelt ;) @Sypatikus mein gepostetes hex flashen, Sensor(immer nur Einer) anschließen, Rom ablesen(terminalprogramm), in config eintragen, glücklich sein. ich bin jetzt gerade dran folgende Baustellen noch abzuarbeiten: - LCD am Ext.Stecker - SD-Karte am Ext.Stecker - Daten im Intervall auf SD ablegen - Variablen für Schaltbedingungen über Website einstellen - config auf sd-Karte ablegen, um eine allgemeingültige Firmware zu machen ich denke, der letzte Punkt ist der schwierigste. Was haltet ihr davon speziell für das Pollin-AVR ein separates Forum (würd ich auch bereitstellen) zu machen. Dann könnte man das alles etwas übersichtlicher gestalten?
Hallo Synapticus, bin zur Zeit wie son (Stephan Gross) daran, die Eingabekanäle (1-Wire, Uhr, digital, analog) mit den Schaltausgängen (D2-7) zu verknüpfen, um damit z.B. eine Heizungssteuerung zu ermöglichen (oder gar eine Haussteuerung!). Dies sollte am besten noch über das Webinterface verwaltet werden. Dabei habe ich ein Riesenproblem: Der Platz im Atmeg32 wird langsam wirklich saueng. Ganz abgesehen davon blicke ich für diese Funktionen beim Webinterface noch nicht so recht durch (webpage.h und httpd.c/h). Bisher kann ich für die 1-Wire-Suche nur auf das hex-File von son verweisen, das ich noch etwas modifiziert habe, so dass man mehrere Sensoren anschließen und auslesen kann. Dann alle in config.h eintragen ... (1-Wire an PORTA7). Hallo son, bin z.Z. bei ähnlichen Aufgaben. Vielleicht können wir uns absprechen, wer was macht. Ich bin mir noch nicht ganz im Klaren, ob die Administration über UART/Telnet oder Web (oder beides?) erfolgen soll. Wenn UART ganz wegfällt, wäre wieder Platz, aber andere (s.o.) wären darüber eher wieder unglücklich. Oder doch ein neuer Prozzi mit 64MB? Ein neues Forum wäre sicher gut, oder wenigstens ein neuer Thread hier. Dabei müsste man klarer nach den "Software-Familien" trennen, also z.B. die Linie "Radig_mudman_RoBue_...", "SimonK", "ethersex_und_-rape", Radig_kurtcontroller, ...) Mich würde z.B. noch interessieren, wer alles mit "meiner" Familie (Radig_mudman_RoBue) arbeitet und weiterprogrammiert. Wenn das viele sind, wäre zumindest ein Thread dafür nicht schlecht. Gruß RoBue
Tobias wrote: > > gibts eigentlich zu dem Pollin-Board schon einen LAN-Bootloader? Hallo Tobias, schau mal auf die Seiten von EtherSex (http://ethersex.de/). Dort gibt es das was Du suchst auf BootP-Basis; wird dann eventuelle nicht mehr in den Mega32 passen. Aber der 644 passt ja auch ins Board. Viel Erfolg!
Hallo Webserver-Experten, eigenes Forum über Webserver wäre gut. Es sollte jedoch nicht auf das Pollinboard beschränkt sein, sondern die Thematik "Webserver-Baukasten" mit Atmegas. Was haltet ihr davon, dass man die zusätlichen Aufgaben wie 1-Wire, DCF77 Zeitschaltuhr, Relaisplatine und und und..auslagert und mit einem eigenen Atmega8 (?) betreibt und die Boards so dimensioniert, dass man diese aufeinander stabeln kann und mit I2C (SPI?) an die Webserverplatine koppelt (Halbes Europakartenformat?). Der Webserver wäre dann weitgehend unäbhängig von den individuellen Entwicklungen der einzelnen Entwickler. So könnte ein Baukasten entstehen den man im Forum diskutiert. Was haltet Ihr davon? Bis denne Achim
@sucher genau das habe ich vor .... i2c zu verwenden ... jedoch wofür atmega 8 ? zusätzliche io´s bekommst du mit nem pfc .... temperatur über nen lm75 .... ich werde wenn ich das soweit wie ichs brauche mir noch nen dimmer auf basis eines atmega8 bauen ... mal schauen wann das so weit sein wird ...
Hallo @Martin ich nehme mal an du meinst PCFxx Bausteine. Ich würde den Atmega8 als Ersatz für die PCFxx dafür nehmen. Der Vorteil man kann diesen programmieren. Ausserdem kann man darauf Logik implementieren. Zum Beispiel die 1-Wire Sensoren abfragen und Relais schalten, ohne das in die Webserver-Software integrieren zu müssen. Der Webserver sieht nur die I2C Schnittstele und kann über diese die aktuellen Temperaturen, Schaltzustände abfragen oder eben Steuerparameter setzen. Ich sehe den Vorteil darin, man muß am Webserver nichts ändern bzw. kann den Datenaustausch Webserver<=> Atmega8 Substem mit I2C Schnittstelle universell gestalten. Der preis von den PCF's und dem Atmega8 macht auch keinen Unterschied.
RoBue wrote: > > Ein neues Forum wäre sicher gut, oder wenigstens ein neuer Thread hier. > Dabei müsste man klarer nach den "Software-Familien" trennen, also z.B. > die Linie "Radig_mudman_RoBue_...", "SimonK", "ethersex_und_-rape", > Radig_kurtcontroller, ...) Mich würde z.B. noch interessieren, wer alles > mit "meiner" Familie (Radig_mudman_RoBue) arbeitet und > weiterprogrammiert. Wenn das viele sind, wäre zumindest ein Thread dafür > nicht schlecht. > > Gruß RoBue Hallo RoBue, ich bin Anfänger und arbeite mit deinem Code. Ich versuche das LCD auf EXT zu legen, damit bei der Sub-D Anschlußplatine die Klemmen frei werden. Die Leitung RW und DB0-DB3 will ich auf Masse (low) legen. Dann benötige ich nur noch 6 Ports für RS, E, DB4-DB7. Gruß karleido
@karleido Ich hab ein Display erfolgreich mit 7 Pins an EXT angeschlossen und den übriggebliebenen noch für die Hintergrundbeleuchtung verwendet. Ist halt nicht mehr so hübsch wenn man ein bisschen in der LCD.c Routine rumfrickeln muss weil 2 Pins auf Port B liegen... Ich hab mir den RoBue-Code noch nicht angeschaut aber wenn der LCD-Teil Radig-Kompatibel ist kann ich dir was schicken... Viel Spaß wep
-> karleido, wep Code ist Radig-Kompatibel! Gruß RoBue PS: Habe mir den Bus am Sub-D-Anschluss erweitert, so dass A0-A3, C0-C7 und D2-D7 dran liegen.
Hallo jasmin und ruebi, Habe die arp-tabelle gelöscht --> ohne Erfolg. Host und AVR neu gebootet --> ohne Erfolg Die arp-Tabelle zeigt zwar die IP und die richtige MAC aber die Kommunikation und auch ein Ping gehen nicht. Das ist momentan nur ein Schönheitsfehler, aber spätestens wenn ich das nächste AVR-NET-IO zusammengelötet habe wird es sicherlich Konflikte geben. Hat denn sonst niemand das Problem? Gruss Georg
Georg wrote: > Habe die arp-tabelle gelöscht --> ohne Erfolg. > Host und AVR neu gebootet --> ohne Erfolg Hallo Georg, letzter Versuch: Verbinde Deinen PC direkt mit dem NET-IO (mittels korrekt gekreuztem Ethernet-Kabel) und überprüfe nochmal Deine netmask-Einstellungen. Das MUSS funktionieren!
@Georg: Ich habe stk200 zum Programmieren benutzt, wenn es auf dem NET-IO gesteckt blieb ging bei mir auch keine Ethernet-Kommunikation! Gruß Andreas
Hallo, ich habe einen anderen Rechner (Laptop) mit einem crossed Patchkabel an den AVR-NET-IO angeschlossen, nach dem ich vorher mit dem Entwicklungsrechner die gewünschte MAC eingespielt habe. Anschließend AVR-NET-IO eingeschaltet. Ohne Erfolg! Egal ob mit gestecktem Programmierstecker oder nicht. Flashe ich mit der MAC-Adresse, die RoBue in seinen Sourcen drin stehen hat, kann ich selbst mit gestecktem Programmierstecker und mit Jumper auf "prog" sofort über TCP/IP kommunizieren. Also alle Tips funktionieren bei mir nicht! Kann es vielleicht sein das ich nicht nur im config.h die MAC-Adresse ändern muss sondern auch noch wo anders bzw. muß ich die MAC-Adresse noch in den ethernet-controller schreiben? wenn ja wie? Georg
Hallo, ich habe auch das Pollin-Board, aber noch mit der Firmware 1.01. Kann mal bitte einer die Pollin-Software mit der Firmware 1.03 hochladen damit ich auch ein LCD benutzen kann ? Bei der aktuellen runterladbaren Software kann man kein Firmware-Update mehr machen. Danke in voraus Toni
Hallo RoBue, ich habe d mal eine Frage! Ich Arbeite und will Versuchen deine Software auf meine Bereiche zu ändern! Aber jetzt wollte ich mal etwas Schalten aber bekomme nicht wirklich einen guten Kontakt am Pollin-Bord am J3! Habe wenn ich mit dem Schaltplanarbeite von Pollin schon etwa 2,3 V an dem Ausgang liegen! Das ist doch nicht normal oder? Nun zu meiner anderen Frage ist das bei dir auch so? Oder habt ihr an den Port etwas geändert? Könntest du mir diese Frage bitte beantworten? Danke schon mal! Gast
Hallo, kleiner Hinweis, bin auch auf der Fehlersuche (habe aber mehrere Boards zur Verfügung - davon 1 defektes). Habe mir sowohl den Hex-Code als auch den EEP Inhalt von intaktem und Buggy Board ausgelesen. Lässt sich sehr gut mit Tiny Hexer vergleichen (FREEWARE, keine Shareware!) Zu finden auf http://www.chip.de/downloads/Tiny-Hexer-1.8.1.6_13014623.html Habe damit rausgefunden, dass EEPROM Mist enthält. Interessanter Fehler: Board antwortet über die RS232, in dem es (lediglich) die Befehlsfolge Byte für Byte zurücksendet - mehr aber nicht. Denke das ist das simple Protokoll auf der seriellen Schnittstelle, dass jedes Byte zur Kontrolle sofort zurückgesendet wird. Weitere Vermutung: Code im Mega32 dürfe o.k. sein ... Tiny Hexer bestätigt das. Have fun
Tip an den Gast, >aber bekomme nicht wirklich einen guten Kontakt am Pollin-Bord am J3! >Habe wenn ich mit dem Schaltplanarbeite von Pollin schon etwa 2,3 V an >dem Ausgang liegen! Das ist doch nicht normal oder? du mußt sicherstellen das die Port-Pins die du als Ausgang nutzen willst auch als Ausgang konfiguriert sind! Füge im Source-Code folgendes ein (da sollten ähnlich Zeilen für die anderen Ports stehen): in main: DDRC = OUTC; // Richtung der Port-Pins setzen in config.h #define OUTC 0xFF //-> mit FF sind alle PINs auf "OUTPUT" gesetzt mit den obigen Zeilen sind alle PORTC-PINs auf Ausgang gesetzt und es erscheinen satte 5 V am Ausgang auch bei gesteckter Relaiskarte. Viel Erfolg Georg
für verwendung mit dem Pollin NET/IO: ENC28J60_PIN_SS wird von Ulis Webserver nicht genutzt. (siehe PB4 in seinem Schaltplan und definition von ENC28J60_PIN_SS im original quellcode) #define ENC28J60_PIN_SS kann komplett gelöscht werden und in enc28j60.c folgendes abändern:
1 | DDRB |= (1<<ENC28J60_PIN_SS)|(1<<ENC28J60_PIN_CS)|(1<<ENC28J60_PIN_MOSI)|(1<<ENC28J60_PIN_SCK); |
in
1 | DDRB |= (1<<ENC28J60_PIN_CS)|(1<<ENC28J60_PIN_MOSI)|(1<<ENC28J60_PIN_SCK); |
Vielleicht kann dies jmd überprüfen. Fand den eintrag
1 | #define ENC28J60_PIN_SS 3 --> AVR-NET-IO Version 1.0 PIN 2 PORTB sonst keine Funktion
|
http://www.mikrocontroller.net/articles/AVR_Net-IO_Bausatz_von_Pollin etwas verwirrend und hab des ding zuerst auf 2 gesetzt und der controller ist in eine Endlosschleife gelandet, wodurch nur der Server funktioniert hatte, aber nicht das Terminal^^ Wenn man ENC28J60_PIN_SS auf 3 definiert, dann Funktioniert zwar alles, kann aber später eine spannende Fehlersuche zur folge haben ;) Sascha
Was kann passieren? Wenn schon denn schon! Ich konnte noch keinen Fehler feststellen. Bye Paul
PB3 ist ueber die EXT-Buchse nach aussen geführt und würde mit
1 | DDRB |= (1<<ENC28J60_PIN_SS)|(1<<ENC28J60_PIN_CS)|(1<<ENC28J60_PIN_MOSI)|(1<<ENC28J60_PIN_SCK); |
als Ausgang Konfiguriert werden. Schlecht, wenn man den Pin als Eingang haben will ;)
Hallo Sacha, Danke für die Information. Ich habe an PB3 den seriellen Ausgang zum LCD. // LCD Data PIN Definition (DataDirectionRegister, Port, Pin) #define LCD_DATA_DDR DDRB #define LCD_DATA_PRT PORTB #define LCD_DATA_BIT PB3 Grüße aus Neuwied Kurt http://pieper-online.dyndns.org admin tim
Hallo son, danke für Dein Ausleseprogramm, hat super geklappt. leider funktioniert meine änderung in der config.h nicht. ausgelesen wird ID: 10 F3 96 65 01 08 00 37 T: 0150 = 21.0øC eingetrage hab ich #define OW_ID_T01 {0x10,0xf3,0x96,0x65,0x01,8,0,37xbb} ist das ok? wer kann helfen? orfix
{0x10,0xf3,0x96,0x65,0x01,0x08,0x00,0x37) müsste normalerweise funktionieren. Gruß RoBue
Hi, darf ich mal nach einem kompletten Zip inkl. AVR-Studio Projektfile fragen? Wenn ich einzelne Sourcen öffnen will, bekomme ich immer eine "is not a AVR Studio 4 Savefile" Ich verspreche mir, das ich mich dann einfacher durchwurschteln kann mit einem funktionierenden Projektfile anstatt mein eigenes Süppchen zu kochen. Ich hoffe, das wird nicht falsch verstanden und ist nicht zu "Dreist". Gruß Clyde
RoBue wrote: > {0x10,0xf3,0x96,0x65,0x01,0x08,0x00,0x37) > müsste normalerweise funktionieren. > > Gruß RoBue Hallo RoBue, vielen herzlichen dank hat funktioniert. temp differenzen bei 2 fühler von < 0,8 Grad sind ok oder? wenn ich einen mit kältespray bearbeite geht die temp auf 50 grad, wird das vorzeichen nicht angezeigt? wie kann kann ich 4 sensoren an einen 2 zeiligen display anzeigen? deine idee mit der Software-Familien und die heizungsteuerung finde ich sehr gut. vielen dank für deine mühe mfg orfix
Hallo orfix " ... das vorzeichen nicht angezeigt" Ja, leider. Ist ein Fehler im Original von Wil. Im Thread bei Ulrich Radig habe ich das gefunden. Werde versuchen, das zu korrigieren. Eine Lösung ist wohl, dass man statt uint16_t besser int16_t für ow-array benutzt. Mal schauen. " ... 4 sensoren an einen 2 zeiligen display" Steht auch auf meinem Plan, aber ich muss sehen, dass ich noch Platz im Flash des Atmeg32 habe. RS232/Telnet/cmd, LCD und Webinterface sind einfach als Datenkanäle mindestens einer zu viel. Vielleicht kann man das alternativ so einstellen, dass dann eben nur die Temperaturen angezeigt werden und die anderen Funktionen (z.B. Counter, Zeit etc.) nicht. Heizungssteuerung (Bitte um Mithilfe!) Das ist eigentlich mein Hauptziel. Die Schwierigkeit ist die Administration, also wie man z.B. die Einschalttemperaturen verändert. Dies könnte über RS232/Telnet und/oder Webinterface geschehen. Wenn mir hierbei einer/eine einen Codeschnipsel liefern könnte ... das wäre super. Ich blicke weder in httpd noch in cmd, wie Eingabewerte weiterverarbeitet werden. Ausgabe ist kein Problem. Konkrete Aufgabe: Eingabe einer 2-stelligen Zahl (=Temperatur) über webpage.h und Übergabe in httpd in eine Variable. Meien Lösung sind bisher nur feste Zahlenwerte und die Abfrage dieser in main.c. Ich bin mal gespannt, ob was kommt. Gruß RoBue
Hallo orfix, habs doch gleich mal ausprobiert. Ein Beispiel für 2 Werte in 1 Zeile: // Temperatur auf LCD ausgeben lcd_print(1,0," "); lcd_print(1,0,"%i C",ow_array[0]/10); lcd_print(1,8,"%i C",ow_array[1]/10); Neue main.c im Anhang. Habe darin auch Schaltfunktionen eingebaut. Gruß RoBue
Ist im Flash noch genug Platz für eine SD-Kartenansteuerung zusätzlich zur Displaysteuerung? Wäre es dann möglich HTML-Seiten von der Karte zu laden? Genug Anschlüsse für ein Display und die SD-Karte sollten ja vorhanden sein. Ansonsten tolles Projekt! Danke!
Hallo und danke schon aml an alle die hir viel Probieren! Ich wollte eine Kamera an das Board von Pollin bauen und im Code ist ja alles dafür vorhanden aber ein Problem habe ich doch noch! Ich habe keine Ahnung wo die Kamera angeschlossen werden soll! ( Welche Pins oder welchen Port?) Vielleicht könnt ihr mir Helfen bei meinem Problem! Danke schon mal! Gruß Gast
Hallo, ich habe die Kamera (gibt es im Shop von Ulrich Radig für 4,99 Euronen) erfolgreich in Betrieb. Du mußt den MAX232-Chip entfernen und die Anschlüsse der Kamera an RxD und TxD anschließen. (Die Betriebsspannung und Masse darf natürlich auch nicht fehlen.) Auf Urich Radigs Homepage und in seinem Forum findest Du genügend Informationen dazu. Was Du beachten solltest wäre eine kurze Zuleitung zur Kamera und das Dein Netzteil genügend Strom liefern kann (ich hatte das Problem, das die Spannung von meinem Steckernetzteil zusammenbrach und ich nur 4,6V auf der 5V-Leitung hatte - damit funktionierte die Kamera nicht).
>Es geht um die Geschwindigkeit der ganzen Geschichte, ich müsste >sptestens 50ms nach dem Schaltevent schon mit meiner Software darauf >reagieren. Das funktioniert mit irgendwas ueber Ethernet angeschlossenem zwar in der Regel, aber wenn "spaetestens" da steht, kann Ethernet diese Bedingung nicht erfuellen. Telefonfritze
RoBue wrote: > Hallo orfix, > habs doch gleich mal ausprobiert. > Ein Beispiel für 2 Werte in 1 Zeile: > > // Temperatur auf LCD ausgeben > lcd_print(1,0," "); > lcd_print(1,0,"%i C",ow_array[0]/10); > lcd_print(1,8,"%i C",ow_array[1]/10); > > Neue main.c im Anhang. Habe darin auch Schaltfunktionen eingebaut. > > Gruß RoBue hallo RoBue, vielen dank, habs am laufen, funktioniert super, warte nun auf deine weitern projekte. Würde dich gerne helfen aber ich bin schon froh wenn ich eine hex datei erzeugen kann und den mikroc. flashen kann. mfg orfix
Hallo Versuche ich irgend eine MAC in dem Source-Code von RoBue/Radig einzustellen bekomme ich noch nicht mal ein Ping hin!? Ich würde mich freuen wenn jemand mal die MAC-Adresse verändert und testet ob es geht? Ich bin sonst ziemlich sicher das im Source-Code von RoBue/Radig mit der MAC-Address-einstellung etwas nicht so läuft wie es sollte. Wenn ich bei Ethersex den Online Firmwarebuilder benutze http://spielplatz.metafnord.de/cgi-bin/firmware-builder2/input.cgi?profile=avr-net-io und genau meine MAC und IP einstelle bekomme ich ein Hexfile das nach dem flaschen bei mir auch einwandfrei mit meiner IP und MAC ansprechbar ist, leider bekomme ich die so konfigurierten Sourcen nicht. Das runterladen und lokal konfigurieren läuft leider bei mir nicht sauber durch, da immer irgend eine Variable gerade nicht deklariert ist und der Compiler mit einer Fehlermeldung kurz vom Hex-File abbricht. Da find ich die Sourcen von RoBue/Radig doch übersichtlicher, bis auf die kleine Macke, deren Beseitigung mir nicht gelingt. Hat denn sonst keiner das Problem, dass er mehr als nur einen Webserver laufen lassen will und das mit den jeweils richtigen MAC-Adresse? Gruss Georg
Hallo, der Bausatz von Pollin lief nach dem Zusammenbau sofort einwandfrei, konnte alle Funktionen von jedem Rechner im Netzwerk per Pollin Software "NetServer" abrufen. Auch serielle Verbindung hat einwandfrei geklappt. Nun wollte ich die Software nach U. Radigs Webserver benutzen, habe mir ein modifiziertes File runter geladen, einen Programmer für den parallel Port mit einem 74HC244 aufgebaut und mit PonyProg mein Glück versucht. Glück, weil ich mit der Programmierung von µProzessoren und der Bediehnung von PonyProg keinerlei Erfahrung habe. Lange Rede kurzer Sinn, irgendwie habe ich die Originalfirmware bei der Aktion gelöscht und bekomme jetzt nichts mehr übertragen, auch den Bootlader nicht. Könnte mir irgend jemand gegen einen Unkostenbeitrag den Amega mit der Webserver Software programmieren? Für die feste Anwendung für die ich ihn benötige wird mir das zu aufwendig jetzt zu prüfen ob mein Programmer i.O. ist und mich intensiver mit der Software zu beschäftigen. Für eine Antwort bin ich vorab dankbar.
-> Probleme mit MAC (Software Radig/RoBue) Hallo Georg, dazu kann ich z.Z. nichts sagen, da ich bisher die Adresse nicht geändert habe. Ich merke mir das Problem mal vor, aber ich habe z.Z. zu viele Baustellen (z.B. Steuerung über Webinterface), um das gleich anzugehen. Vielleicht kann auch sonst jemand weiterhelfen ? Es freut mich, dass das Einarbeiten in den Radig-Code und das Kommentieren einigen weiterhilft. Gruß RoBue
Hallo, der Tipp mit der Kamera war super!! Aber kann man nicht auch eine normale Kamera dort anschliesen ohne den MAX232-Chip zu entfernen? Ich will also nur das Video Signal verarbeiten und weiter senden ( Abfragen ) hat da nicht noch einer eine Idee wie man das machen kann! Gruß Gast
Hallo Gast (der mit der Kamera), die Phillips-Kamera wird seriell angesteuert (RS232 aber 5V Pegel). Die Software des Webservers ist speziell für diese Kamera ausgelegt. Ich denke die Aufbereitung eines Videosignal mit dem AVR-Controller ist zu aufwändig. Nimm lieber die Phillipskamera! (5 Euronen bei Ulrich Radig)
@Georg (wegen ethersex geht nicht mit der firmwarebuilder config) du hast die nach dem builden runtergeladen, nach .config kopiert ( das ganze mit der aktuellen git verseion), einmal make menuconfig aufgerufen ( damit die .config in die autoconf.h uebertragen wird? Was kommt dann genau fuer ein fehler? Koenntest du des mal in $paste-service reintun? Weil der Firmware-builder eigentlich immer mit der aktuellen git version Arbeitet. grusz didi
Hallo zusammen, ich wollte nun auch mal einen DS1820 an das Pollin Board anschließen. Ich habe eure Hex Datei zum Auslesen der Adressen auf einen neuen ATMEGA 32 geladen, die Fuse gesetzt und zwei DS1820 an Port PA7(AC4) angeschlossen, hab auch schön einen 4,7K Wiederstand zwischen 5V und PA7 angeschlossen. Über die Serielle Schnitstelle kann ich folgendes sehen 1-Wire-Reader: No Sensor found No Sensor found wiederholt sich regelmäßig An was kann es liegen, das keine Adresse zurück kommt? Gruss Stefan
Hallo zusammen, kann mir jemand mal sagen, welche Compiler Version genutzt wird? Ich habe WinAVR und auch AVR-Studio auf den neusten Stand gebracht, aber ausser Fehlermeldungen ernte ich nix...(no rule to make Target beim Notepad und no such file or Directory bei AVR studio) Ich krieg es einfach nicht auf die Kette und glaub ich steh im Wald... Hilfe!!! :-( Gruß Clyde
@Clyde ma vom Sourcepfad ausgehend die Directory ´hexfiles´ , ohne Akzent erstellen, dann geht !! Gruß DirkG
Ist jemandem schonmal aufgefallen, dass das Board nur "bootet", wenn das serielle Kabel angeschlossen ist? Oder hab ich mir den code zu sehr verwurschtelt??
Hallo, ich kann Georgs Feststellung nur bestätigen. Wenn man die MAC im config.h ändert, reagiert das NET-IO Board nicht mehr auf Ping und nicht mehr auf HTTP-Anfragen. Ping habe ich sowohl von PC aus wie vom Net-IO aus probiert. Wenn man sich die Pakete im Netz (mit Wireshark) ansieht, sind durchaus ARP-Anfragen und Antworten zu finden zum Übersetzen von MAC in IP4-Adresse. Die ARP-Tabellen sowohl im Net-IO-Board als auch in den beteiligten Routern und PCs bleiben bzgl. der Gegenstelle leer. Was mich v.a. wundert, ist, dass insbesondere die ARP-Tabelle im Net-IO völlig leer bleibt! In stack_init() werden die Adressen (IP, MAC, Gateway-IP, Netmask) aus dem EEPROM initialisiert. Selbst wenn ich die Zeilen auskommentiere, ändert sich nichts (d.h. das Board antwortet weiterhin nicht).
Hallo Stephan Gross, Quatsch - das Board geht auch ohne serielles Kabel. Eigentlich brauchst Du nur eine Stromversorgung (mind. 8 V bei normalem 7805-Regler). Mit einem Netzwerkkabel kann man dann auch über ethernet auf das Board zugreifen ;-). Gruß
NET-IO-Fan wrote: > Mit einem Netzwerkkabel kann man dann auch über ethernet auf das Board > zugreifen ;-). ja, ist mir klar. Habe nur gestern Abend die Beobachtung gemacht, dass ich bei abgezogenem RS232-Kabel kein Lebenszeichen bekomme, kein Netzzugriff, keine Anzeige im LCD... Ich vermute ja mal Fehler in meinem code, nur erschliesst sich mir nicht, was da schief sein kann...könnte auch das LCD sein... hmmm
Hallo Zusammen! Ich würde mich auch für das Board interessieren. Allerdings gibts das zur Zeit bei Pollin nicht mehr und laut deren Aussage wissen die auch nicht, wann es das wieder gibt. Hat jemand eine Idee, wo ich das sonst herbekommen kann? Evtl. will ja jemand seines verkaufen? Bernhard
Wieso sollte es das nicht mehr geben? Also ich hab meinen vor einer Woche erhalten und beim pollin steht der immer noch drin --> Bausätze
das ist ja schön :-) der steht dann aber erst wieder seit kurzem drin. gestern war er nicht drin und heut morgen auch nicht.
Hallo Zusammen. Habe auch das Board von Pollin, die Software AVR-NET-IO_RoBue_V1.2.zip drauf, die main.c vom 25.11.2008 drin soweit geht alle super nur möchte ich den Intervall beim Temperaturmessen von einer Min auf 15 sec ändern. Irgendwie stehe ich wie der Ochs vorm Berg über ein Tipp wäre ich dankbar.
Bernhard Mayer wrote: > der steht dann aber erst wieder seit kurzem drin. gestern war er nicht > drin und heut morgen auch nicht. 28.11.2008 17:52: Wieviele bräuchtest Du denn? Reichen Dir nicht die derzeit lieferbaren 783 Bausätze? :-)
@Georg (Gast) Ich habe im Source von Radig, nach meinen Änderungen, auch "meine" MAC eingestellt. Bei mir geht alles bestens, auch wenn ich die MAC mal ändere. Woher nimmst du die MAC, die du in den NET-AVR flashen willst denn her?
Hallo licher -> kürzerer Messintervall Also der Schlüssel liegt in main.c bei der Abfrage der Sekunden: ss == 55 -> Auslösen des Messvorgangs ss == 58 -> Auslesen der Werte, die in ow_array abgelegt werden. ss == 00 -> Abfrage der Schaltbedingungen (ab Version 1.3, bisher nur Versuch) Ich hatte das Intervall schon verkürzt, bekam aber dann Probleme mit der Webabfrage. Sie blieb immer wieder hängen. Ob es da einen direkten Zusammenhang gab/gibt, ist mir nicht klar. Probiers einfach aus. Du musst aber auf jeden Fall 1 Sekunde (eig. 750ms) für den Messvorgang einplanen, bevor Du die Messwerte auslesen kannst. Viel Erfolg und Gruß, RoBue
@Rolf Die MAC steht auf einem Aufkleber im Bausatz und entspricht auch der MAC der original Pollin-SW
Meiner Erfahrung ... Das Pollin Board funktioniert mit dem Radig Code, aber nicht immer zuverlässig. Wenn mit WinAVR20080610 (oder dem altuellen Beta3) compiliert kommt es zu Hängern. Auf meinem Linux habe AVR-GCC 4.2.2. Mit diesem Compiliert gibt es "Null Problemo". Die erste Vermutung sind Stack Probleme wenn auf lokale Variablen mit Pointern zugegriffen wird, bzw. Pointer auf lokale Var. an Unterprogramme übergeben werden (bei optimiertem Code). Ich werde am WE versuchen das in einem kleinen Beispiel zu reproduzieren, der WebServer ist dazu zu umfangreich. Abgesehen davon. Wenn ihr in zentralen Header-Files etwas ändert ist es am besten danach erst ein "make clean" zu machen.
so, auch mal ein paar gekauft, Version vom 18.11.2008 - komplett problemlos (ausser dass ein Widerstand fehlte, damit kann ich leben:-)) Änderungen: Reset-Taster und Kondensator für Vref verbaut. Stromversorgung direkt aus einen 5V-Netzteil, wird kaum was warm. Grösse stört mich ein wenig, aber ok. Ich werde wohl ein paar von den Dingern hier im Haus verbauen, u.a. will ich auf Heizung und Solaranlage schauen, evtl. Gas/Wasser/E-Zähler mit erfassen. Habe mich noch gar nicht weiter mit der Software beschäftigt - die SPI ist jedenfalls schon ganz schön zugestopft mit der Kommunikation zum ENC... Ob ich da noch den MPC2515 und ne SD-Card zeitmässig reinbekomme..., mal schauen. Ansonsten ist das Ding wirklich zu empfehlen, insbesonders die Qualität der Platine macht einen durchaus soliden Eindruck. EMV-mässig dürfte sie durchfallen, aber ist ja ein Bausatz :-)
achso, ja, was ich eigentlich sagen wollte - sind ja etliche wirklich nützliche Infos in diesem trööt enthalten, neben ner ganzen Menge Müll. Alles zu lesen hat man gut zu tun... Vielleicht könnte man das ja mal etwas verdichten...
Hallo zusammen, kann man statt 9V ~ auch 9V = Spannung anlegen? habe kein Netzteil mit Wechselspannung :-( MfG Mentox
@mentox (Gast) Lesen und Suchen hilft dir weiter! Dein kleines Problrem ist schon beschrieben worden.
Hallo, gesucht hatte ich schon einwenig. Habe jetzt ne schoene zusammen Fassung vom Board gefunden. http://www.mikrocontroller.net/articles/AVR_Net-IO_Bausatz_von_Pollin Habe gerade ein Steckernetzteil mit 5V 600mA (normalisiert) gefunden. kann ich das nicht nutzen und schmeisse den ganzen Spannungswandler kram raus? Mich verwirren nur die AUssagen das dann komische Muster auf der Leitung sind und ähnliches. Bitte klärt mich auf :-) Danke Gruesse Mentox
Hallo zusammen, manchmal tut Dummheit schon weh. Wenn man lesen kann ist man klar im Vorteil. Wenn im Datenblatt Button View steht sollte man auch von unten auf die Pins schauen nicht von oben. Aua. DS1820 umgedreht jetzt kommen auch die Daten. Gruss Stefan
Nachlangem lesen hier im thread hab ich leider noch nicht 100%ig verstanden wie ich jetzt eigene software auf den atmel bekomme. also wenn ich es richtig verstanden habe brauche ich zwingend einen programmer .. und zb ponyprog zum schreiben. da brenne ich das sogenannte hex file rein .. ist das richtig? geht der hier? http://www.lancos.com/e2p/betterSTK200.gif die pins sehen gut aus wenn ich das richtig verstanden habe. kann ich auch ohne programmer eigenen code einspielen. zb den jumper auf prog. stellen und per serial .. muss ich den atmel dann aus dem sokel jedes mal raus nehmen oder wie .. irgendwie hats bei mir noch nicht klick gemacht .. schade eigentlicha ber leider ist es so .. mfg mentox ..
Huhu, bei mir klappt es. Sowohl Radig Original als auch RoBue inkl. 4bit LCD... Hatte wohl ein paar sachen vermurkst weil ich auch mit AVR Studio rum hantierte... Nun bleibe ich erstmal beim PN(evtl. hat ja jemand das Projekt portiert auf AVR-Studio, ich ernte nur Fehlermeldungens....) Jetzt werde ich damit erstmal spielen und gucken, ob OW funktioniert und dann von SimonK mal das T6963-Source auf meinem Display probieren. Wie sieht es eigentlich mit DCF77 aus? Meint ihr das gibt konflikte mit der Software wegen Interupt usw oder hat das schon jemand erfolgreich eingebunden? Habe das DCF77 Modul vom C hier und auf ner anderen Hard/Software am laufen und würde es gerne übernehmen. Dafür könnte man die Ntp Source ja rauswerfen...gibt platz. Ebenfalls sollte man bei Platzproblemen(Flash) evtl. mal die Webpage etwas abmagern(Pseudo-LED Anzeigen usw. entfernen...) Naja, erstmal basteln... :-) Gruß Clyde
Hallo AVR-NET-IO und 1-Wire Fans: Bin jetzt einigermaßen mit Version 1.3 fertig. Man kann jetzt über die Webseite die Einschalttemperatur zwischen 5 und 30 Grad einstellen. Sehts Euch an und probiert herum (müsste noch starke 4 Stunden gehen): http://91.20.127.62:44444 Sourcen kommen noch, wenn die gröbsten Fehler dann beseitigt sind. Viel Spaß und viele Grüße, RoBue
Hallo RoBue, Biste wieder offline ? Der Server unter 91.20.127.62 braucht zu lange, um eine Antwort zu senden Auch von mir mal ein Dank für Deine großartige Arbeit. Natürlich auch den anderen. Gruß DirkG
Hallo, mein Board funktionierte auf Anhieb. TCP/IP und RS232 sind funktional. Mein Problem: Da ich mich noch nicht mit der Programmierung und vor allem der nötigen Hardware-Varaussetzungen auskenne, habe ich viel Tutorials gelesen und soweit es ging nachvollzogen. Leider stecke ich jetzt fest. Eigentlich möchte ich mit Telnet über DOS programmieren, aber da werden nur port 1-1024 zugelassen. Ergo möchte ich in der Firmware den Port 23 eingestellt haben. Was muß ich tun und evtl. kaufen, damit ich das erreichen kann. Ich weiß Ihr habt eine Lösung oder Anleitung für mich! Danke
Hallo alle zusammen! So bin jetzt etwas weiter das mir vielleicht hir geholfen werden kann! Habe bei mir einen Temperatur Sensor PT100 angeschlossen aber irgend wie kommt an den Board nichts an! Wo habt ihr den Temperatur Sensor angeschlossen? Habe auch hir schon alles gelesen Webserver zur Temperaturmessung aber bin mir nicht sicher ob das auf den normalen Pollin-Board auch läuft! Aber ihr habe ja auch schon Temperatur messungen am laufen! Und zwar habe ich meine PT100 an dem ADC 1 an GND und dann an 5V angeschlossen aber da passiert nichts! Da habe ich woll was falsch gemacht! Also mich würde intressieren wo die Temperatur Sensor angeschlossen werden muß? Viel leicht kann mir dort einer Helfen! Danke schon mal! Gruß Thorsten
Du weist schon, dass da ein Strom fließen muss? D.h. du musst den PT100 mit einem Wiederstand in Reihe schalten und die Spannung über dem PT messen
Hallo Jochen Rösch, nein das wuste ich noch nicht! Bin nicht so gut in der Technik! Kannst du mir noch den Tipp mit dem Wiederstand etwas genau erklären? Gruß Thorsten
Ok, ich erklär dir mal das Grundprinzip, ich hoffe ich werd jetzt hier nicht gesteinigt weil ich vom Thema abweiche... Der PT100 verändert seinen Widerstand in Abhängigkeit von der Temperatur, Schaltest du ihn nun mit einem anderen Widerstand in Reihe, fließt durch dein PT10 ein Stromm, erhöht sich nun der Wiederstand, sinkt der Strom und die Spannung am PT erhöht sich (I=U/R). Diese Spannung kannst du nun mit dem ADC auswerten. Benutz mal die Suche, da findest vlt genauere Infos
aber mit dem PT100 direkt am Eingang wird das eher nicht viel sinnvolles.
Danke habe zwar schon gesucht aber ich werde es noch mal Probieren! Danke erstmal hat mir geholfen! Gruß Thorsten

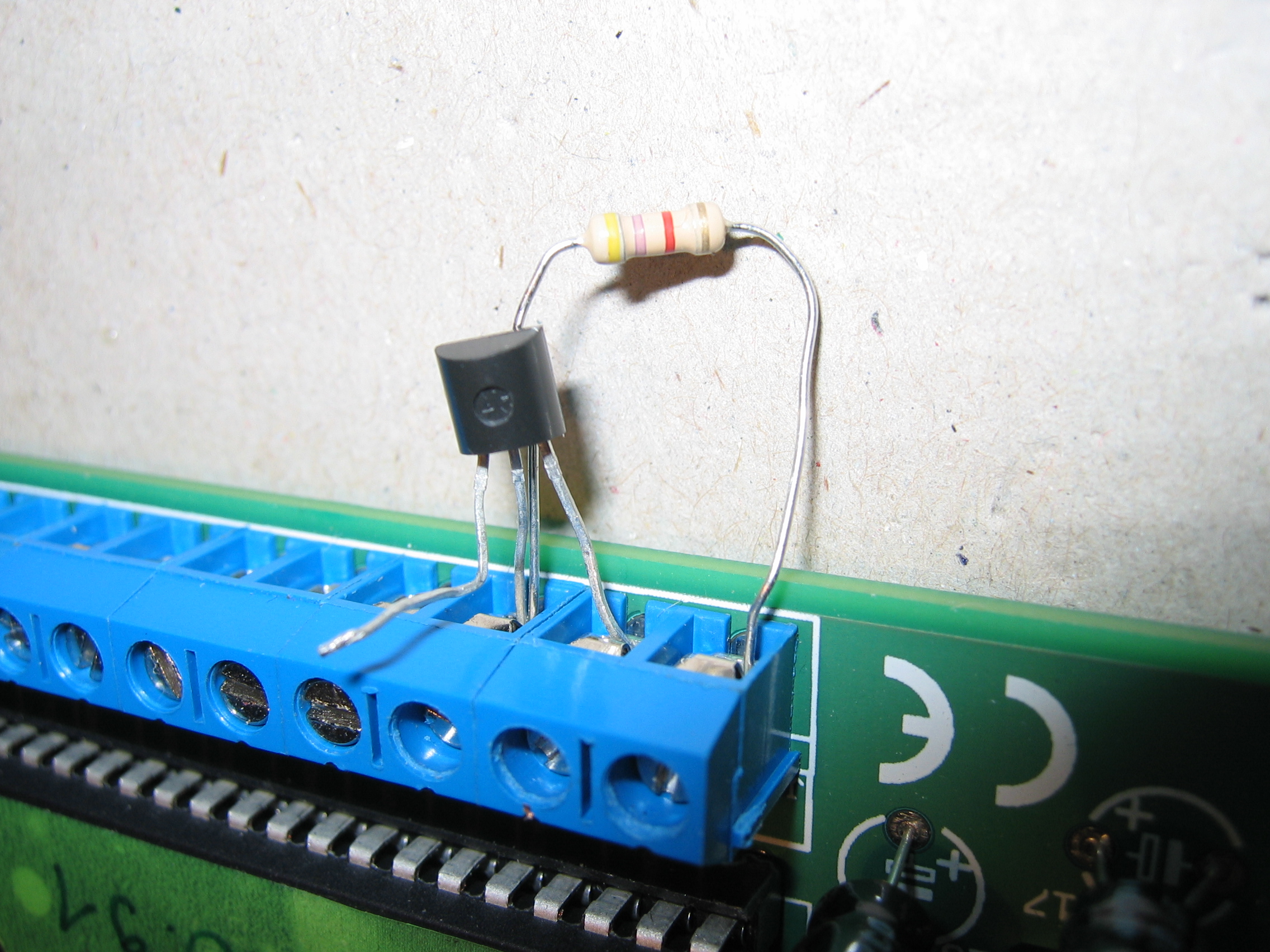

Hi, wie habt Ihr eure OW-Sensoren DS18S20 angeschlossen? In meiner bisherigen Schaltung, habe ich 1k Pullup ohne Parasite Power und es läuft recht zuverlässig. Am AVR-NET IO kommt nix... Ich habe natürlich meine RomCodes in die Source eingetragen, aber evtl. gibts ja besondere Feinheiten. Im Webintrface bekomme ich 0,0 angezeigt obwohl sie funktionieren... Leider ist der Funktionierende Code in CodeVision und somit nicht portierbar(für Anfänger wie mich). Gruß Clyde
@ TypeR Vielleicht schreibst du noch dazu welche Programmiersprache du verwendest und warum du DOS verwendest?
mentox wrote: > http://www.mikrocontroller.net/articles/AVR_Net-IO_Bausatz_von_Pollin Danke. Vielleicht schaffe ich es damit doch noch, eine der beiden AVR-Net-IO einzusparen. Ich benötige 16 digitale Ausgänge und 16 digitale Eingänge. > Habe gerade ein Steckernetzteil mit 5V 600mA (normalisiert) gefunden. > kann ich das nicht nutzen und schmeisse den ganzen Spannungswandler kram > raus? Klar geht das. Ich persönlich habe den DC-DC Wandler vom C***r*d mit 3A genommen. Da hängen jetzt 2 AVR-Net-IO und ein DL-624+ dran. Das Ganze ist in einem schönen Koffer und gibt eine Zündvorrichtung für Großfeuerwerke mit 64 Kanälen. Die Stromaufnahme bei 12V liget bei 600mA. > Mich verwirren nur die AUssagen das dann komische Muster auf der Leitung > sind und ähnliches. Wie ist das denn gemeint?

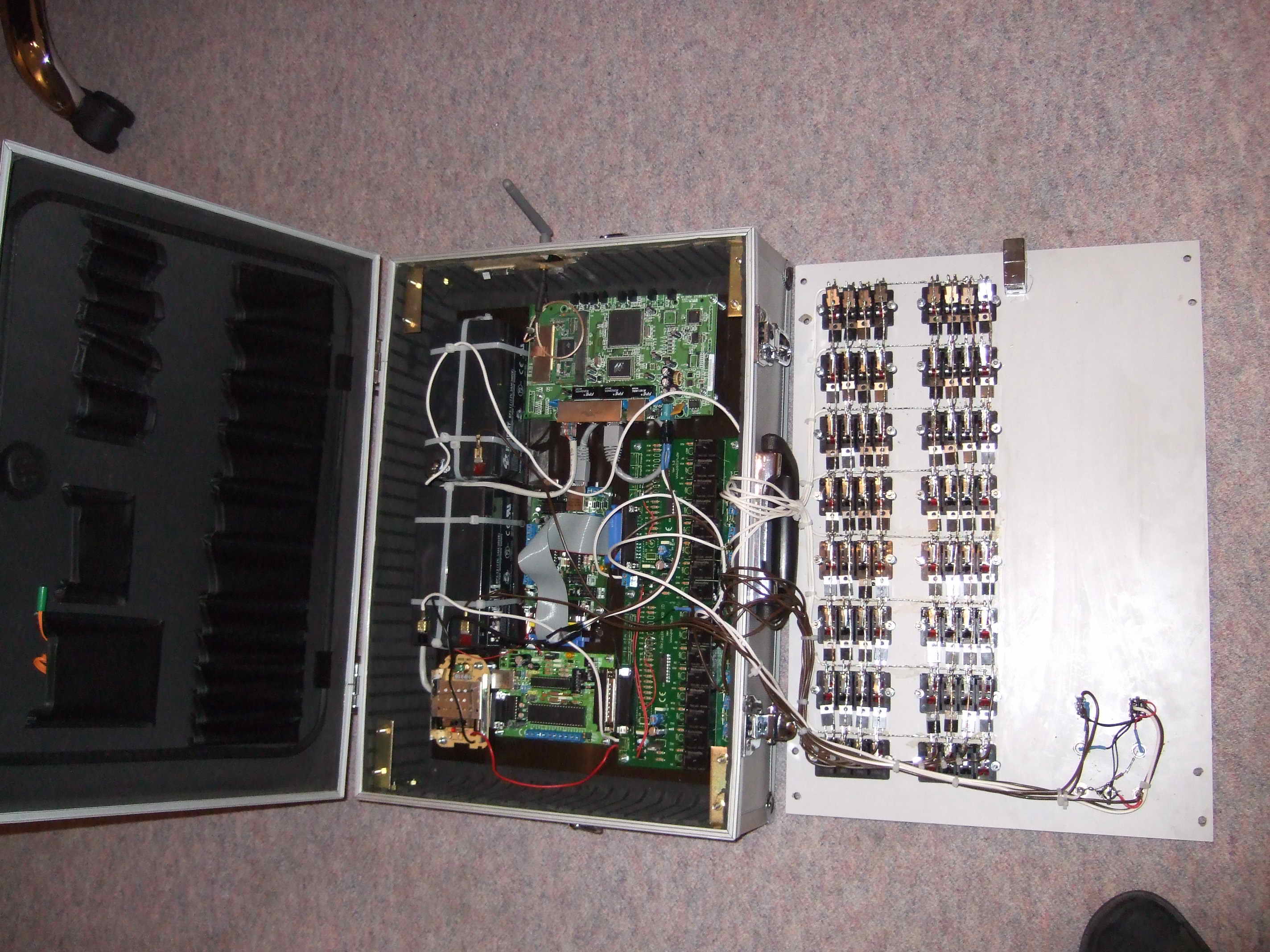

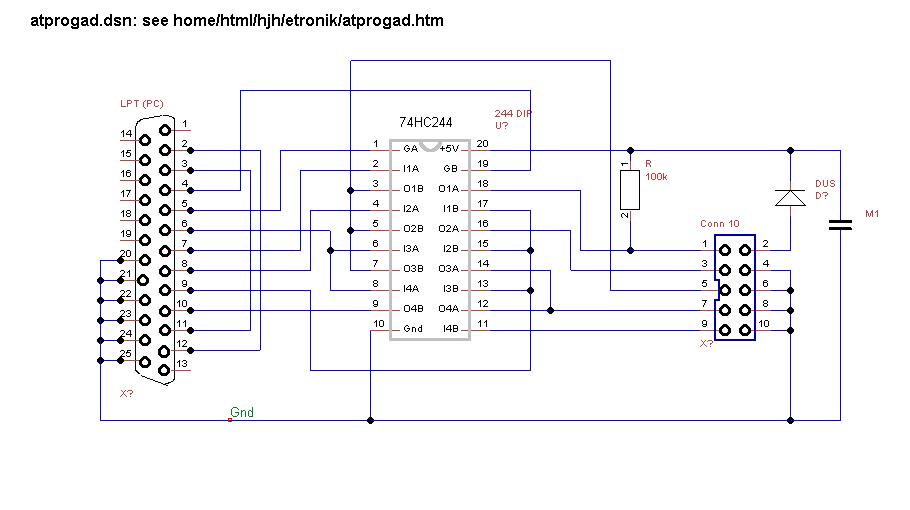

so habe jetzt nen einfachen progger bebastelt .. mit fligender verdrahtung. progpony kann schon mal das device auslesen :-) @ Tobias Born: irgend wo oben sdand das das da dann brummen oder so entsteht?! .. was genau muss ich denn tun bzw beachten um auf 5v umzustellen ?! danke und gruss mentox
hiho super... haben eben test weise mal das Webserver_MEGA32.hex aus dem AVR-NET-IO_RoBue_V1.2.zip gebrannt. funzt auf anhieb. dadrauf kann ich jetzt auf setzen .. danke fuer die gemeinschafts arbeit die hier im thread schon gelestet wurde. jetzt stellt sich die frage der entwicklungs umgebung. ich wuerde am liebsten was haben was unter linux laeuft. was koennt ihr da empfehlen? fuer win gibts ja winavr bzw avrstudio mfg mentox
@ Tobias Born Pass in der Nähe von Flughäfen und Bahnhöfen mit deinem Koffer besser auf ;) und irrer Tread. p.s. Das muss jetzt sein ^^ 900er Post. Gruß ErgoProxy
@mentox wg. Entwicklungsumgebung, schau' Dir vielleicht mal Kontrollerlab an (http://www.cadmaniac.org/projectMain.php?projectName=kontrollerlab), das erinnert auch an das AVR-Studio. Ansonsten gibt's noch ein Eclipse-Plugin, ich persoenlich bevorzuge ab GNU Emacs ^^ cheers stesie PS: Ethersex kann jetzt Onewire-Temperaturen auslesen (mit automatischer Discovery) und im Webinterface anzeigen, auch grafisch, siehe http://ethersex.de/files/onewire-svg.png -- die Grafiken werden mittels SVG und JavaScript direkt im Browser erstellt.
Für alle mit den MAC-Problemen : Hatte ich auch, aber das ist nunmal nur die Faulheit. "make clean" vergessen ! Dann klappts auch mit dem Nachbarn (MAC) Gruß DirkG
Hallo erstmal, An Christian D. (stettberger) dein Tip mit den aktuellen Sourcen hat bei mir gezündet! Habe die aktuellste ethersex-sourcen nochmal runtergeladen und siehe da ich kriege auch ein "make menuconfig" hin und anschließend mit make auch ein Hexfile zustande. Nach einigen Versuchen habe ich auch eine Konfiguration (und zwar nur eine) gefunden bei der ein Ping funktionierte. Soweit so gut. Nur das was hier bei RoBue alles entstanden ist, ist wenigstens so dokumentiert das ich das verstehe und meine Änderungen rein bekomme. (Erinnerung ich brauche nur eine telnetartige Verbindung über die ich Kommandos an das Board schicken kann, dann noch ein paar PWM-Ausgänge mit denen ich LED-Ketten dimmen will). Das läuft auch schon in der RoBue-Version. Leider zickt ein Netzwerk wenn es zwei Boards mit identischer MAC findet! Dann an Rolf D. (mudman) Die weltweit einzigartige MAC-Adresse liegt beim Pollin-Board jedem Bausatz bei! Ich hatte bei Radig in den Sourcen gestöbert und keinerlei unterschied im c-code-file enc28j60.c zu der RoBue-Version gefunden und gleich aufgegeben. Ich habe gerade Radigs newStack1_1_2 runtergeladen, nur im Moment geht noch garnichts. Also ich bleibe bis auf weiters bei der RoBue Version und hoffe ich oder jemand anderes findet heraus wie man seine MAC da rein kriegt. Vielen Dank noch mal an RoBue und an alle die an den hier veröffentlichten Sourcen gearbeitet haben! Linux: Ah ja da war noch ein Linux-Fan der die tool-chain für Linux sucht: Unter Debian oder Ubuntu solltest Du einfach alles installieren was mit dem avr zu tun hat (dann sollte der Compiler Befehl avr-gcc zur Verfügung stehen). Dann das Paket uisp (ich habe diesen Programmer genommen es gibt da wohl noch andere Phony... oder so ähnlich) falls noch nicht automatisch installiert auch noch installieren. Dann in einer Kommandoshell einfach in das Verzeichnis mit den Sourcen z.B. denen von RoBue wechseln und den Befehl "make" eintippen. Das Flaschen geht mit dem Befehl "uisp" über einen ganz einfachen LPT-Adapter (4 Pins in Serie mit 4 Widerständen an den ISP-Anschluss des Boards.) Wenn Details gewünscht sind dann mal melden, denn uisp benutzt offensichtlich andere LPT-Pins als sonst üblich. Gruss Georg
Hallo DirkG Super! make clean hat endlich mein MAC Problem beseitigt! Aber von wegen faul ich habe einige Tage alles möglich ausprobiert! Aber egal das wars: Danke!!!!! Georg
Ich meinte nicht das Du faul bist, ich war es ! Prima das ich weiterhelfen konnte Gruß DirkG
mentox wrote: > entsteht?! .. was genau muss ich denn tun bzw beachten um auf 5v > umzustellen ?! Also ich habe eigentlich nur den 5V Spannungsregler wieder ausgelötet und die 5V direkt an den 5V Klemmen angeklemmt. Natürlich können auch die Graetz, C2 und C3 weg. Wenn man ein Schaltnetzteil oder eines mit einer vernünftigen Stabilisierung nimmt, dann dürfte da eigentlich nichts brummen. @ Andreas K. Einen Großfeuerwerker mit Erlaubnis - un Befähigungsschein nach Sprengstoffgesetz wird man sicher nicht sein Arbeitsmaterial weg nehmen. Trotzdem ist es eine gute Idee, die Dokumente mitzunehmen, wenn man den Koffer dabei hat. :-)
Da fällt mir gerade ein: Hat jemand schon mal ein Meßgerät für die Windgeschwindigkeit mit dem AVR-IO gebaut?
Hallo Tobias Born (gizmore) wenn du ein kleinen DC-Motor mit aufgestecktem Propeller in den Wind hältst erzeugt der eine geschwindigkeitsroportionale Ausgangsspannung, die kannst du mit dem AVR direkt messen. Du solltest nur 5Volt nicht über steigen. viel Spass Georg
Georg wrote:
> wenn du ein kleinen DC-Motor mit aufgestecktem Propeller in den Wind
Ja schon. Nur muß ich den in den Wind drehen. Gibt es vielleicht so
etwas schon fertig, was man nicht in den Wind drehen muß (so ein Teil
mit diesen offenen Halbkugeln) oder ähnliches irgendwo zu kaufen. (Keine
Mondpreise)
Moin, gibt es jemand, der ein HEX-Image für das Board hat, so dass darauf Telnet läuft? Habe das im Thread immer nur als Möglichkeit gelesen.. Ich möchte das (bereits funktionierende) Bord lediglich dazu verwenden, um darüber auf einen weiteren seriell angeschlossenen Controller zuzugreifen. Danke für die Mühe der Antwort snafu
Hallo zusammen, nachdem bei mir soweit alles läuft, auch die 1Wire sensoren(bei mir 4 Stück). Nun wollte ich aus dem Elektro ATM18 Projekt gerne die Relaiskarte mit einbinden, da nur 2 Datenleitungen benötigt werden... Nachdem ich die .c/.h integriert habe und auch die entstandenen Fehlermeldungen(Elektor macht ja mit CodeVision) compiliert WinAvr ohne probleme, aber leider ohne Funktion. Die LED´s rühren sich nicht. Auf dem Originalen Projekt funktioniert die Schaltung, so das ich ein elektronisches Problem ausschliessen kann. Hat einer sowas schon gemacht und kann mir helfen? Gruß Clyde
HI, leider kann ich kein make aufrufen :-( bzw meldet es eine fehlermeldung. unter ubuntu 8.10 mit allem was avr heisst :-) hier die ausgaben... -------- begin -------- avr-gcc (GCC) 4.3.0 Copyright (C) 2008 Free Software Foundation, Inc. This is free software; see the source for copying conditions. There is NO warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. make: *** Keine Regel vorhanden, um das Target »Hexfiles/Webserver_MEGA32.eep«, benötigt von »all«, zu erstellen. Schluss. mentox@mars:~/neues_avr$ davor einige von den hier aber alle ohne fehler set -e; avr-gcc -MM -mmcu=atmega32 -I. -g -Os -funsigned-char -funsigned-bitfields -fpack-struct -fshort-enums -Wall -Wstrict-prototypes -Wa,-adhlns=main.lst -std=gnu99 main.c \ | sed 's,\(.*\)\.o[ :]*,\1.o \1.d : ,g' > main.d; \ [ -s main.d ] || rm -f main.d hat jemand eine idee wieso der nicht das hex file erstellen kann .. bzw auch nicht das eep krams ?! danke mentox
habe mich jetzt mal mit makefiles beschaftigt.. habe % durch $(TARGET) ersetzt. jetzt komme ich weiter. habe dann manche <config.h> durch "config.h" oder "../config.h" ersetzt. dann kabe ich noch um weiter zu kommen im makefile hard CFLAGS += -std=gnu99 durch das CFLAGS += -std=gnu99 -D__AVR_ATmega32__ ersetzt. jetzt komme ich bis hier her... mentox@mars:~/neues_avr$ make makefile:381: Warnung: Die Befehle für das Ziel »Hexfiles/Webserver_MEGA32.o« werden überschrieben makefile:369: Warnung: Alte Befehle für das Ziel »Hexfiles/Webserver_MEGA32.o« werden ignoriert -------- begin -------- avr-gcc (GCC) 4.3.0 Copyright (C) 2008 Free Software Foundation, Inc. This is free software; see the source for copying conditions. There is NO warranty; not even for MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE. avr-gcc -g -Os -funsigned-char -funsigned-bitfields -fpack-struct -fshort-enums -Wall -Wstrict-prototypes -Wa,-adhlns=main.lst -std=gnu99 -D__AVR_ATmega32__ -c -o main.o main.c avr-gcc -g -Os -funsigned-char -funsigned-bitfields -fpack-struct -fshort-enums -Wall -Wstrict-prototypes -Wa,-adhlns=usart.lst -std=gnu99 -D__AVR_ATmega32__ -c -o usart.o usart.c avr-gcc -g -Os -funsigned-char -funsigned-bitfields -fpack-struct -fshort-enums -Wall -Wstrict-prototypes -Wa,-adhlns=stack.lst -std=gnu99 -D__AVR_ATmega32__ -c -o stack.o stack.c stack.c: In function ‘create_new_tcp_packet’: stack.c:1144: error: insn does not satisfy its constraints: (insn 247 142 221 4 stack.c:1121 (set (reg:HI 30 r30) (reg/v/f:HI 45 [ ip ])) 8 {*movhi} (nil)) stack.c:1144: internal compiler error: in reload_cse_simplify_operands, at postreload.c:395 Please submit a full bug report, with preprocessed source if appropriate. See <http://gcc.gnu.org/bugs.html> for instructions. make: *** [stack.o] Fehler 1 hat da jemand nen plan .. mein latei in sachen c und make ist erstmal am ende .. hier muss ich erst lernen wie es weiter geht :-) lg mentox
hier noch die sourcen die ich dann benutze ... imgrunde ist es das AVR-NET-IO_RoBue_V1.2.zip nur versucht anzupassen das ich es uebersetzen kann :-)
Hallo, habe jetzt mal mein 4x16 Dislay von Pollin (POWERTIP 1604-A)an den EXT gehangen. Benutze hier Kontakt: EXT LCD 1 --> Pin 4 RS 2 --> Pin 6 E 3 --> Pin 11 DB4 4 --> Pin 12 DB5 5 --> Pin 13 DB6 6 --> Pin 14 DB7 7 --> N/C 8 --> N/C 9 --> Pin 1 GND 10 --> Pin 2 +5V GND --> Pin 5 GND --> Pin 7 GND --> Pin 8 GND --> Pin 9 GND --> Pin 10 Leider bekomme ich das LCD mit der modifizierten Radig-Software an dem Port D nicht zum laufen! Bitte um einen Tipp! Gruß Andreas
Clyde H. wrote: > Hallo zusammen, > > nachdem bei mir soweit alles läuft, auch die 1Wire sensoren(bei mir 4 > Stück). Nun wollte ich aus dem Elektro ATM18 Projekt gerne die > Relaiskarte mit einbinden, da nur 2 Datenleitungen benötigt werden... > > Nachdem ich die .c/.h integriert habe und auch die entstandenen > Fehlermeldungen(Elektor macht ja mit CodeVision) compiliert WinAvr ohne > probleme, aber leider ohne Funktion. Die LED´s rühren sich nicht. Auf > dem Originalen Projekt funktioniert die Schaltung, so das ich ein > elektronisches Problem ausschliessen kann. > > Hat einer sowas schon gemacht und kann mir helfen? > > Gruß > Clyde Ich Antworte mir mal selbst :-) Nachdem ich den ganzen Tag auf Fehlersuche war, bin ich darauf gestoßen, das bei der Portzuweisung die Bitverschiebungen fehlten um die richtigen Ports(Pins) anzusprechen. Warum das bei Codevision nicht notwendig ist(oder ich habe es übersehen) weiß ich nicht, aber mit dem GCC klappte es jetzt freu Gruß Clyde
@Andreas wo hast Du denn den R/W Anschluss angeschlossen? Ich habe das nicht weiter verfolgt, weil mein 2x20 Display an PortC läuft und später einem GLCD weicht. Wenn ich das im Debugger(und im Code) heute richtig gesehen habe, wird das BusyFlag vom Display gelesen, daran könnte es evtl. hängen... Gruß Clyde
@Clyde R/W habe ich auf Masse, habe ich hier so gelesen! Wie wird den das BusyFlag vom Display gelesen? Gruß Andreas
Hier in LCD.c
1 | void lcd_write (char data,char cd) |
2 | {
|
3 | #if USE_LCD_4Bit
|
4 | unsigned int timeout = 0; |
5 | //Wait until LCD is ready
|
6 | while ((Read_LCD(0)&(1<<BUSYBIT)) > 0 && timeout++ < 500) {}; |
da wird aufs Busybit gewartet. Und da dürfte es nach groben Blick evtl. hängen... Nur eine vermutung! Gruß Clyde
Habe das LCD.c für ein anderes Projekt verwendet und R/W auch auf Masse gelegt. Aber so läßt sich das BUSYBIT natürlich nicht mehr abfragen. Also while ((Read_LCD(0)&(1<<BUSYBIT)) > 0 && timeout++ < 500) {}; durch ein wait mit ein paar ms ersetzen. Grüße Frank
Samuel Brauns wrote: > Moin, > > gibt es jemand, der ein HEX-Image für das Board hat, so dass darauf > Telnet läuft? Habe das im Thread immer nur als Möglichkeit gelesen.. > > Ich möchte das (bereits funktionierende) Bord lediglich dazu verwenden, > um darüber auf einen weiteren seriell angeschlossenen Controller > zuzugreifen. > > Danke für die Mühe der Antwort > snafu Die Radig-Firmware reagiert auf "Telnet". Wenn das Modul auf dem Telnet Port 23 angesprochen wird, schaltet es der COM-Port "durch". Und fertige HEX-Files hochladen ist wegen der MAC-Adresse nicht so einfach.... die sollte immer einmalig sein. Hier Beitrag "Re: AVR für wenig Geld im LAN" hatte ich mal was gepostet. Damit kannst du es ja mal testen.
Hallo AVR-NET-IO-Fans, habe nun die Version 1.3 fertig. Neu: - Minuswerte bei Temperatursensoren - Schalten über Temeperatur (2) und Analog (1) - Einstellungen über Weboberfläche Zum testen und Spielen: -> http://91.20.78.243:44444 Liebe Grüße und viel Spaß, RoBue Über Rückmeldungen würde ich mich natürlich freuen.
RoBue, du bist ja mal ein Ass ... Danke Ich kann zwar nicht wirklich alles Deiner Veränderungen gebrauchen, aber doch einen Teil. Selbst habe ist auch einiges beigesteuert, aber nicht wirklich etwas was man in eine x.xx Version einbringen könnnte. Daran arbeite ich. Allerdings bin ich beim 644p angelangt unbd habe den 32er Geschichte werden lassen... Gruß DirkG P.S: Und immmer wieder -> Danke Ulrich Radig etc. für die Vorarbeit und den Sourcecode, ohne den wir garnicht so weit wären.
Hallo mentox, deine sourcen (neues_avr) erzeugen bei mir Warnungen und einen Fehler. Kannst du denn die Orginal-sourcen von RoBue compilieren? Ich mußte am makefile nichts verändern um die RoBue-sourcen zu compilieren. (ich habe eine tool-chain unter ubuntu 8.04 installiert) Gruss Georg
Hallo, mein Router trennt z.Z. immer wieder die Verbindung. Neue Adresse zum Testen von AVR-NET-IO_RoBue_V1.3: -> http://91.20.100.28:44444 (Ich hoffe, die hält heute (06.12.) noch) (Natürlich hat die Hauptarbeit Ulrich Radig gemacht! Ich hab nur ein wenig dran gedreht und mit anderen Projekten kombiniert.) Gruß RoBue
Hallo Tester, noch ein Versuch mit meiner IP. -> http://91.20.93.246:44444 Versuchen da irgendwelche Hackies den Router abzuschießen? RoBue
Hier nun meine "gepatchte" LCD.h für LCDs im 4bit Modus am EXT-Anschluss. Enable hängt an PB0 und die Hintergrundbeleuchtung an PB3... Der Rest müsste selbsterklärend sein, wenn nicht fragen... Viel Spaß
Hallo, ich gebts auf mit einer IP zum Testen meines AVR-NET-IO. Sorry. Irgendwas ist faul. Ständig schaltet der Router ab. Gruß RoBue
Da ich es gerade so hübsch gesehen hab: EXT LCD 1 --> Pin 4 RS 2 --> Pin 6 E 3 --> Pin 11 DB4 4 --> Pin 12 DB5 5 --> Pin 13 DB6 6 --> Pin 14 DB7 7 --> Pin 7 RW 8 --> Hintergrundbeleuchtung 9 --> Pin 1 GND 10 --> Pin 2 +5V GND --> Pin 5 GND --> Pin 7 GND --> Pin 8 GND --> Pin 9 GND --> Pin 10
@RoBue: Normal kann jeder Router DynDNS Updates machen, du koenntest dir also eine Dyndns addresse anlegen und diese immer aktualisieren lassen, wenn sich dein Router neu einwaehlt, das wuerde die Postings in diesem ewig langem thread wohl um einige Prozent verringern. PS: Ein eigenes Forum fuer Megas+Netzwerk waer scho nit schlecht
Stephan Gross wrote: > > Da ich auch noch die Relaiskarte dran hab, hab ich mir den Code wieder > umgestrickt, auf die entsprechenden Ausgänge. > Hallo Stephan, ich benutze auch die Relaiskarte. Was muss ich am Code verändern, damit die RoBueV1.3 funktioniert? Gruß JAD
die 1.3 habe ich noch nicht angepackt, momentan bin ich dienstlich unterwegs und habe die Sachen nicht hier. soweit ich mich erinnern kann, die ports in config.h anpassen, wegen dem lcd, welches sonst auf dem portc liegt. in der webpage ?? oder http ?? jedenfalls dort, wo die schaltvariablen sind, auf portc ändern. Bin in 2 Wochen wieder da, dann gehts bei mir weiter..... gruss Stephan
Hallo son und jad24: Anbei die veränderten Dateien für LCD an PORTD und PORTC zum Schalten. Ich hoffe, es funktioniert, da ich gerade keine Lust habe, meine Hardwaru umzustricken. Bitte rückmelden, obs klappt (oder nicht). Gruß, RoBue
Hallo RoBue, die Port's, und somit die Relaiskarte, funktionieren jetzt :-) SUPER Jetzt muss ich noch verstehen wie die Temperaturabhängige Schaltung funktioniert. Im Moment schalten einige Ausgänge nach wenigen Sekunden auf ein, weil keine Sensoren angeschlossen sind, denke ich. Gruß Jürgen
@Peter Neumann (wep) EXT LCD 7 --> Pin 7 RW GND --> Pin 7 Hallo, Was macht den dein Display Pin 7 jetzt genau? Und brauche ich R/W denn unbedingt? Reicht da nicht immer auf Masse? Gruß Andreas
-> jad24, Nutzung ohne Sensoren: Entweder Du gehst zurück zur Version 1.2. Der Ausstausch der Dateien müsste auch dort funktionieren (?). Oder Du kommentierst in main.c zwischen // RoBue: // Schalten der Ports durch bestimmte Bedingungen ... //Wetterdaten empfangen (Testphase) aus (// vor jede Zeile, oder /* ... */ vor ganzen Block). In webpage.h kannst kannst Du dann noch die unnötigen Einträge und Variablen entfernen (Ausg_D2, ...D3, ...D5). -> akku75 RW erleichtert das timing der Displays. Theoretisch kann man das schon auf Masse legen, aber leider muss man dann Warteschleifen einbinden, die je nach Displaytyp variieren können. LCDs sind eine super Sache, aber leider nicht ganz problemlos zu programmieren. Gruß RoBue
Hi zusammen, hab meinen webserver soweit auch am laufen http://roesch.hobby-site.org/ allerdings werden mir die Eingänge falsch angezeigt, wisst ihr ob es in der Software noch irgendwelche verknüpfungen gibt, die das verursachen? Außerdem werden die Haken beim setzen von Ports nicht gesetzt (gehen also nach dem senden wieder weg) und an den Ausgängen kommt auch nichts an... Ich vermute ja, dass das ganze durch routinen gestört wird, die ich eigendlich gar nicht brauche (lcd, wol, etc...) Ist euch da wasd bekannt? Gruß
Hallo RoBue, vielen herzlichen dank hat wieder mal super funktioniert. Hatte anfangs Problem mit der Temp. Einstellung, hab viel Kältespray versprüht bis es geklappt hat, hab die Wartezeit nicht berücksichtigt. Damit man die Aktualisierung besser kontrollieren kann möchte ich auf der Webseite bei der Serveruhrzeit auch die Sekunden anzeigen, hab leider die Variable nicht gefunden. Jetzt fehlt nur noch die Temp. Aufzeichnung auf SD Karte auch eine Balkenanzeige der Temperaturen wäre nicht schlecht. Ist eine Email benachrichtigung auch möglich, hab was in der main.c gesehen? Wo kann ich den Default wert „15 Grad C aus“ ändern? Vielleicht kannst du mir ein paar Tips geben? Mit freundlichen Grüßen orfix
Hi orfix, freut mich, dass soweit alles funktioniert und Du die Sachen nutzen kannst. -> Uhrzeit ist Variable %TI in webpage.h und in httpd.c. Ich habe die Sekunden (wie auch andere Dinge, z.B. eMail, Balken) nicht eingebaut, weil der Platz sehr eng geworden ist. Außerdem musst Du aufpassen, dass bei den Sekundenzahlen (ss) von 0-9 nur eine Ziffer augegeben wird. Du musst also eine if-Abfrage einbauen (siehe Minuten, mm). -> Die 15 Grad default-wert kannst Du in main.c ändern: // RoBue: // Variablen-Array // zum Abspeichern verschiedener Werte // und zum Einfügen in die Webseite %VA@00 bis %VA@19 // VA4-7 -> Analogwert von PORTA4-7 // VA10-13 -> Schalttemperaturen <<<---- hier // VA14-17 -> Schaltzeiten ein/aus hh,mm,hh,mm // VA18 -> Schaltwert analog // VA-Ende -> Counter unsigned int var_array[MAX_VAR_ARRAY] = {10,50,30,0,0,0,0,0,0,0,15,15,0,0,21,45,22,0,750,0}; hier Gruß, RoBue
Hi RoBue, ich arbeite nun daran meinen einzigen Sensor den ich habe einzubinden. Ich habe ihn mit Digitemp ausgelesen! _______________________________________________ Searching the 1-Wire LAN 1044A3E900080083 : DS1820 Temperature Sensor ROM #0 : 1044A3E900080083 Dec 08 20:14:35 Sensor 0 C: 22.88 F: 73.18 _______________________________________________ Wie man sieht zeigt er eine Temperatur von 22,88 °C an. und eine MAC, daraus habe ich folgendes gemacht und in die config.h eingebaut. 0x10,0x44,0xa3,0xe9,0x00,0x08,0x00,0x83 leider funktioniert es nicht.... Den Sensor habe ich mit der DATA-Leitung am Pin 9 des 25-Pol-Steckers angeschlossen und die GND-Leitung an GND des Bords. Was mach ich falsch? Gruß JAD24
Hallo JAD24, wenn Du nichts umgemodelt hast, ist auf jeden Fall der Anschluss falsch: PORTA7 geht nicht an die Sub-D-Buchse, sondern nur an die blauen Schraubklemmen (ADC4 - J17). Dann musst Du noch einen 4,7 (3,3) kOhm Widerstand zwischen +5V und PORTA7 (ADC4) legen (einklemmen). Der Sensor wird dann an GND und PORTA7 angeschlossen. Vielleicht klappts jetzt, RoBue
RoBue wrote: > Hallo JAD24, > wenn Du nichts umgemodelt hast, ist auf jeden Fall der Anschluss falsch: > PORTA7 geht nicht an die Sub-D-Buchse, sondern nur an die blauen > Schraubklemmen (ADC4 - J17). Dann musst Du noch einen 4,7 (3,3) kOhm > Widerstand zwischen +5V und PORTA7 (ADC4) legen (einklemmen). Der Sensor > wird dann an GND und PORTA7 angeschlossen. > > Vielleicht klappts jetzt, RoBue Habe es jetzt mal schnell "umgefriemelt" und es geht! SUPER Wieder ein Schritt weiter! Das mach Spass! :-) DANKE RoBue für deine Hilfe. Morgen geht's weiter. Gruß JAD
Mal ein Problem meinerseits: Ich hab mir die Firmware von Ulrich Radig heruntergeladen, in der config.h die IP angepasst, compiliert (WinAVR) & mit PonyProg auf mein AVR-NET-IO geflasht. Nur: geht nicht. Keine Reaktion an seriell & LAN. Mit der ethersex-Firmware funktionierts, also muss es eine Software-Geschichte sein. Will die Radig-Ware andere Fuses? Würde mich etwas wundern. Danke für Antworten :)
Hallo Reinhard, schau dir mal die Datei "enc28j60.h" im Verzeichnis "Networkcard" an. Ändere dort folgende Zeilen ab: von #define ENC28J60_PIN_SS 4 #define ENC28J60_PIN_CS 3 nach #define ENC28J60_PIN_SS 3 #define ENC28J60_PIN_CS 4 Das muss man tun wenn man die Pollinkarte nicht umbaut auf die "Radigbauweise". Gruß JAD
>Auf dem Board ist Chip von Mikrochip!
Nein, auf dem Board ist ein Chip von Microchip
Hi, wie kann ich nochmal rausfinden welche ID mein DS1820 hat? Kann ich auch DS1820 Sensoren verwenden oder nur DS18S20? Wenn ich das LCD an den EXT anschliessen will und die Firmware 1.3 nutzen will. Gibt es dafür eine entsprechende Anpassung hier im Forum? @Robue: Könntest du die Firmware noch dahingehend erweitern, das man per Telnet die I/O-gänge schalten kann? Sonst echt super Sache und läuft ja echt spitzen mässig. :) Cu kami
<OT> Gab es schonmal einen Beitrag der die 1000-Post-Grenze überschritten hat? <\OT>
hallo kami, ich habe das so gemacht, lies mal etwas weiter unten auf der Seite: http://lena.franken.de/hardware/temperaturmessung.html dort gibt es eine einfache Schaltung und das Programm digitemp. DS1820 und DS18S20 funktionieren. Gruß JAD
Hallo @ all im forum, ich möchte nochmal auf die frage im post von neunhundertirgendwas zurückkommen. "wie kann das Modul bei einer änderung am Digitaleingang direkt eine Meldung geben?" 50ms müssen für mich nicht in frage kommen allerdings sollte es auch 1s nicht überschreiten. manuelles ständieges abfragen der Eingänge kommt für mich nicht in Frage aufgrund der Programm-/Netzwerkbelastung. hatte sowas in der art gedacht, dass bei einer änderung am D/I das NET I/O Modul direkt eine Meldung an eine hinterlegte IP Adresse schickt. Wie/wo muss/kann ich das im Modul modifizieren? wäre für die lösung des Problems sehr dankbar
Hallo kami! -> LCD an EXT: Gibt es schon. Siehe weiter oben. Einfach die entsprechenden Source-files in V1.3 ersetzen. http://www.mikrocontroller.net/attachment/43395/LCD_PORTD.zip -> Erkennung Sensoren: Es gibt ein hex-file für AVR-NET-IO in den Sourcen der Version 1.3, das die ID der Sensoren ausliest. Siehe auch weiter oben: http://www.mikrocontroller.net/attachment/42669/AVR-NET-IO_1Wire-Sensoren_A7.hex -> Schalten über Telnet/seriell Würde ich gerne machen, aber ich blick es keinen Millimeter, wie in der cmd-Source Daten von der Eingabe übernommen werden. Ausgabe verstehe ich und habe ja auch schon weitere Befehle integriert. Aber wie kann ich Werte übergeben?????? Für Hilfen wäre ich dankbar. (Die Frage wurde übrigends auch schon im Forum von Ulrich Radig gestellt, aber bisher wurde keine hilfreiche Antwort verfasst!) Gruß RoBue
> Hallo Reinhard, > schau dir mal die Datei "enc28j60.h" im Verzeichnis "Networkcard" an. > Ändere dort folgende Zeilen ab: > > von #define ENC28J60_PIN_SS 4 > #define ENC28J60_PIN_CS 3 > > nach #define ENC28J60_PIN_SS 3 > #define ENC28J60_PIN_CS 4 Hab das geändert, aber mein Problem besteht nach wie vor :-(
Mein AVR NET-IO läuft jetzt soweit. Temperaturen werden gemessen und angezeigt. Eine automatische Aktualisierung habe ich so realisiert in webpage.h: "<html><head><meta http-equiv=\"refresh\" content=\"5\" text/html; charset=iso-8859-1\">\r\n" Ich probiere nun schon länger an folgendem herum: Ich möchte mit einem Button eine Temperatur voreinstellen können und dann soll bei Unterschreitung der eingestellten Temperatur ein Ausgang eingeschaltet werden. Gruß JAD
@Reinhard S. Netzwerktechnisch hast Du alles überprüft? Gleicher IP-Bereich und so....? Gruß JAD
Ja hab ich, IP AVR 192.168.1.99, mein PC 192.168.1.150, sollte also klappen. Seriell hab ich inzwischen hinbekommen, er spuckt mir auch meine Einstellungen aus wie es sein soll, Netzwerkmäßig ist aber weiterhin alles dunkel.
Ist es normal das der ENC28J60 bei "VER" Version 0 meldet oder ist da irgendwie die Kommunikation fehlerhaft?
Über einen Switch. Link-LED´s leuchten, Daten scheinen ab und an auch zu fließen.
@Reinhard S. Ich habe zwar nicht in den Code von RoBue reingeschaut und eigentlich auch mehr mit ethersex am Hut. Aber ich denke ich kann dir etwas weiterhelfen. Wenn im Atmega der SS pin nicht vom Hardware SPI verwendet wird so muss er trotzdem als Ausgang geschalten oder mit einem pullup auf high gehalten werden. Sonst gehts SPI nicht. Scheinbar wird das nicht gemacht. Jochen
Hallo jad24, danke für den Tip mit refresh der Webpage. Werde ich einbauen. Hatte ich zwar vor, aber immer wieder vergessen. Muss noch testen was dabei mit den gesetzte "Häkchen" geschieht bzw. nicht geschieht. -> Einschalten ab bestimmter Temperatur: Entweder Du macht einfach Invertser an die Ausgänge, oder Du drehst einfach in main.c die Abfrage um: // Über Temperatur: var_array[10] - Sensor0 if ( ow_array[0]/10 > var_array[10] ) { PORTD |= (1 << PD2); // ein } else { PORTD &= ~(1 << PD2); // aus } Die Temperatur kannst Du ja über die checkboxen in der Weboberfläche verstellen bzw. fest in var_array eintragen. Gruß RoBue
Der SS-Pin/PB4 dient beim AVR-NET-IO als CS, bei Radig ist er offen. Radig nutzt dafür PB3, was wiederum beim AVR-NET-IO offen ist. Also versteh ich das grad nicht da der SS/PB4-Pin bei mir ja gar nicht offen ist, sondern PB3. Und das ist allgemein offen da es auf eine Steckleiste führt. Um die Vertauschung PB3/PB4 zu realisieren gabs ja schon das hier: enc28j60.h: > von #define ENC28J60_PIN_SS 4 > #define ENC28J60_PIN_CS 3 > > nach #define ENC28J60_PIN_SS 3 > #define ENC28J60_PIN_CS 4 Hat aber einfach nix gebracht :-(
@RoBue, zum Problem zur erkennung der Eingänge. so schwer kann das doch nicht sein. Es muss theoretisch intern jeder Eingang nach dem anderen abgefragt werden, ob ein Signal anliegt und diesen Zustand dann speichern. Beim ungleich vom Speicherstand muss nur die E/ID an eine hinterlegende IP gesendet werden. (Praktisch die arbeitsweise einer SPS) Ist das so möglich oder mache ich da einen denkfehler? Gruß mamsoft
Hallo mamsoft, ich hoffe, wir reden über das gleiche Problem: Die Sourcen von U.Radig enthalten ein File namens cmd.c. Dies regelt die Ausgabe und Eingabe von Anweisungen von dem bzw. an den Webserver. Man kann z.B. die IP abfragen und auch ändern. Das lässt sich über RS232 und auch über telnet nutzen. Mein Problem: Ich habe zwar kapiert, wie man z.B. einen Befehl eingibt und dann auf diesen Befehl reagiert wird, so dass irgendetwas ausgegeben wird (z.B. die aktuelle IP). Aber ich kapier nicht, WO z.B. die Eingabe einer neuen IP abgelegt (Buffer, Array?) und WIE sie dann weiterverarbeitet wird. Ich steh irgendwie auf dem Schlauch. Nochmal: Du gibst einen Befehl ein, der dann mit einer Tabelle verglichen und ausgeführt wird. Wenn darauf nur was ausgegeben wird, ist das kein Problem. Aber wenn zugleich mit dem Befehl noch ein Wert oder ein Text eingegeben wird, blick ich nicht, wo der landet. Gruß RoBue
@ Reinhard S. hast du vor dem erneuten Übersetzen auch zuerst ein make clean durchgeführt?
@RoBue: zu Deinem Problem: also wenn Du eine neue IP über Telnet eingibst, dann wird diese IP in den EEPROM geschrieben. Das ganze geschiet in der Funktion "write_eeprom_ip" die als Parameter die Adresse bekommt, an die die IP im EEPROM geschrieben werden soll (IP_EEPROM_STORE deklariert in stack.h). Wenn jetzt die IP wieder ausgelesen werden soll, dann geschiet das mit der Funktion "get_eeprom_value" (deklariert in stack.c und zugreifbar über stack.h) welche als Parameter wieder die Adresse im EEPROM bekommt und einen default-Wert, der zurückgegeben wird falls die IP noch nicht in den EEPROM geschrieben wurde. Der Rückgabewert ist dann die IP aus dem EEPROM bzw. der default-Wert. Ich hoffe damit konnte ich Dir helfen. Falls noch etwas nicht ganz klar ist bzw. ich Fehler gemacht habe, dann teilt mir das mit :) Gruß, Jacob
Kann mir jemand bei meinem problem helfen, welches ich weiter oben schonmal gepostet hab?
> danke für den Tip mit refresh der Webpage. > Werde ich einbauen. Schaut Euch doch mal die Sourcen von EtherSex an: Ist alles drin, ist modular, hat all die Bells&Whistles die hier immer wieder nachgefragt werden. Und selbst Dinge, an die hier im Thread noch keiner gedacht hat sind dort schon längst drin (zB Funk-Unterstützung, um nur mal eine zusätzliche Option zu nennen). Wäre es nicht effizienter und von oftmals schnellerem Erfolg gekrönt, wenn sich alle an einem einzigen Contentbaum austoben und nicht jeder sein eigenes Süppchen kocht? Die Arbeit die sich hier schon einige gemacht haben, möchte ich keinesfalls runterreden. Prinzipiell: Hut ab, Klasse! Ehrlich! Aber warum nicht gemeinsam an EINEM einzigen Repository arbeiten. Hier scheint mir insbesondere EtherSex der mit Abstand größte Nenner zu sein auf den alle bislang im Hobbybereich verfügbaren und mit einem Atmel Prozessor realisierten Mini-Webserver ohne großen Aufwand laufen. Siehe: git clone http://git.ethersex.de/ Und die unter uns, die es mit dem Generieren von Code nicht so haben, sondern sich Ihr System lieber "zusammenklicken" könnte man über eine Erweiterung des bereits vorhandenen FirmwareBuilder http://spielplatz.metafnord.de/cgi-bin/firmware-builder2/list.cgi sicherlich auch glücklich machen. Ich habe selbst absolut keine Aktien in EtherSex, EtherApe, Pollin, U.Radig, RoBue oder wie Sie sonst noch alle heißen. Ich find´s einfach nur schade, wenn der Einsatz zu unkoordiniert erfolgt. Linux wäre nie soweit gekommen, wenn jeder sein eigenes Süppchen gebraut hätte. Just my2Cent!
Hallo ruebi, auf der einen Seite hast Du völlig Recht und ich hätte mir auch gerne die Mühe gespart, mich in einen anderen Code einzuarbeiten, um das zu ermöglichen, was Ethersex schon lange kann. Aber für einen Anfänger wie mich hat der Radig-Code einen Riesenvorteil: Er lässt sich mit WinAVR compilieren. Und damit habe ich nun mal angefangen. Ich habe es mit Ethersex probiert und bin damit immer gescheitert. Hilferufe wurden nicht beantwortet oder man wurde abgekanzelt, dass man nur zu faul wäre. Wenn es etwas zum Zusammenklicken gibt oder/und eine WinAVR-Version rauskommt, steige ich gerne ein. Außerdem habe ich nun sehr viel gelernt, weil ich immerhin einen funktionierenden Code hatte, den ich schrittweise verändern konnte. Wie gesagt: Das hätte ich gerne auch (oder nur) mit Ethersex so gemacht, das ich von den Möglichkeiten her absolut super finde, aber leider s.o. ... Gruß RoBue
hiho, so habe das ganze schon ganz gut am laufen .. bekomme aber 1wire nicht hin :-( RoBue oder jemand der es am laufen hat: koennt ihr nicht mal nen foto machen wie ihr euer ds1820 angefrickelt habt? ... irgend wie kapier ich es besser wenn ich es mal sehe glaub ich :-) danke und gruss mentox
eines vorweg, ich finds klasse wenn sich jemand damit beschäftigt und auch auch seinen code unter der gpl frei gibt. daumenhoch robue (u. u.radig ;-)). > Aber für einen Anfänger wie mich hat der Radig-Code einen Riesenvorteil: > Er lässt sich mit WinAVR compilieren. Und damit habe ich nun mal > angefangen. Ich habe es mit Ethersex probiert und bin damit immer > gescheitert. das ist richtig, denn ethersex ist von Anfang auf Opensource ausgelegt. sprich avr-libc, gcc-avr, geda usw. Wenn es jemand anders auch darunter ins laufen bekommt - prima - nur können wir das einfach nicht testen oder mithelfen, den hier hat keiner mehr ein win im Einsatz. Allerdings war jemand auf der Mailingliste der es hinbekommen hat. Aber auch nicht mit winavr ;-) > Hilferufe wurden nicht beantwortet oder man wurde > abgekanzelt, dass man nur zu faul wäre. Ich (wir) haben nichts von dir schlecht geredet, tu das bitte auch nicht bei uns. Ich kann mich an keine mail erinnern die du an uns geschrieben hättest. Vielleicht habe ich sie auch nur übersehen, denn seit dem pollin-board is ja nun wirklich die hölle los. > Wenn es etwas zum > Zusammenklicken gibt oder/und eine WinAVR-Version rauskommt, steige ich > gerne ein. Das denke ich wird nicht passieren, denn ethersex ist in der zwischenzeit zu komplex dazu. das wird weiter hauptsächlich unter linux/gcc-avr weiterentwickelt. das heisst aber nicht das es nicht auch von windows aus angesteuert werden kann. > Außerdem habe ich nun sehr viel gelernt, weil ich immerhin einen > funktionierenden Code hatte, den ich schrittweise verändern konnte. und das ist wie ich finde das wichtigste, lernen damit umzugehen und den code verstehen was er tut. Ethersex ist auch nicht über Nacht entstanden. > Wie gesagt: Das hätte ich gerne auch (oder nur) mit Ethersex so gemacht, > das ich von den Möglichkeiten her absolut super finde, aber leider s.o. eben jedem was er eben möchte ;-) Jochen (zerties.org/ethersex.de)
Hi ethersexfans und -programmierer, ich habe nicht Euch beschuldigen wollen, sondern nur beschrieben, wie es mir erging, als ich versuchte in der Anfangsphase hier im mikrocontroller-net Hilfe zu bekommen (z.B. Beitrag "Webserver & 1-Wire"). Letzten Endes musste ich mir also selbst helfen und irgendwo auf sicherem Grund beginnen, und da fiel meine Wahl auf WinAVR und Radig-Code (und SimonK). Diese Kombination hat als erste funktioniert und deshalb habe ich da weitergemacht. Trotz Firmewarebuilder habe ich noch keine lauffähige Version von ethersex zusammenbekommen. (Ist das Programm vielleicht sauer, weil ich mich zuerst für den Radig-Code entschieden habe ? ;-) ) Trotzdem werde ich sicher noch mal einen Anlauf nehmen und mich mit Eurer Entwicklung auseinandersetzen. Gruß, RoBue

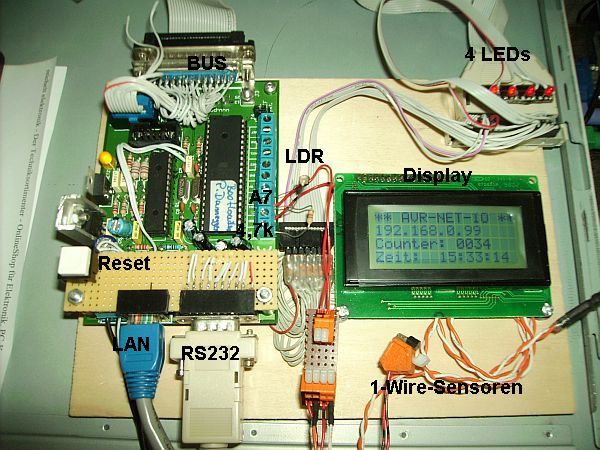

@RoBue Ich vergucke mich doch jetzt bestimmt: Ist das eine Metallplatte auf dem der Krempel liegt und auf der du dann sicher auch arbeitest? Da würde ich nicht mal mit Gummistiefeln und Neoprenanzug dran arbeiten. Ich bin zwar nur Hobbybastler, aber was ich hier manchmal so sehe ... ne ne ne.
@Werner-B: Danke, seitdem funktionierts. Ich wunder mich noch ein bisschen :) Leicht OT: Gibts eigentlich auch einen Gigabit-Ethernet-Controller & µC der sowas verarbeiten kann?
Liebe Profis, sorry, dass ich wohl den falschen Code und Compiler benutzt habe, sorry, dass ich andern gerne helfen wollte, sorry, dass ich anscheinend vom Elektronikbasteln nicht viel verstehe, sorry, dass ich hier mitarbeiten will ... Können wir uns jetzt wieder um das Wesentliche kümmern: Programmierung und Weiterentwicklung des AVR-NET-IO? Da gibt es noch genug Fragen, die auf Antworten oder Hilfen harren. Gruß RoBue
OK, ich hab den Mund aufgemacht, nun muss ich auch mit den Konsequenzen klar kommen :-) Halten wir Fest: EtherSex läuft NUR mit GCC ! Da kämen mir gleich drei Möglichkeiten in den Sinn: 1. Knoppix (wohl am einfachsten) 2. cygwin (LINUX-API unter Windows) 3. vmWare mit ner aktuellen Debian-Distribution (vielleicht der Overkill) Oder sehe ich das Problem noch nicht?
Hallo ruebi, ich arbeite sehr gerne mit DamnSmallLinux. Es ist kurz und gut. Ist ein reduziertes Knoppix. Vielleicht könntet ihr dafür eine Erweiterung (mit Anleitung) für ethersex erstellen, die man zuladen kann oder gleich integriert, so dass man das Ganze z.B. von CD oder besser von USB-Stick booten kann. Das Konzept von DSL ist dafür eigentlich optimal geeignet. Ich könnte mir dabei sogar eine Mithilfe vorstellen 8und anbieten), aber ich hab den Eindruck dass bei Euch genug Profis sitzen. Gruß RoBue
OT: Sorry, hätte ich gerne per PM gemacht,geht jedoch nicht: Hallo RoBue, wie schon geschrieben: Ich habe mit EtherSex nichts zu tun, Ehrlich! Dennoch: Ich werd´ mich gerne mal in das DSL einlesen/einarbeiten. Vielleicht schaff ich ja das von Dir gewünschte. Parallel dazu teste ich derzeit noch cygwin (was ich ansonsten nicht wirklich mag!!!).
Hallo RoBue, vielen herzlichen dank hat wieder mal super funktioniert dank deiner Hilfe. Hab nun 5 Sensoren http://bauerer.dyndns.org/ über ca. 20m Kabel laufen. Mit freundlichen Grüßen orfix
Hi orfix, sieht gut aus. Freut mich natürlich saumäßig, dass es so gut klappt. Weißt Du, wie man den unteren Teil (Schaltbedingungen) an die eigenen Bedürfnisse anpasst? Gruß RoBue
Hallo RoBue, an -> Sensor 0 ist eine led angeschlossen, geht auch bei > 20 grad aus, ist ok. Hab bis jetzt nur ein 2 zeiliges display, hier werden nur 4 Temp. angezeigt. Möchte das Pollin LCD SC1604A, 16x4 Bestellnr. 94-120 572, bestellen funktioniert das? Mein Traum wäre natürlich immer noch die Temperatur Aufzeichnung. Mit freundlichen Grüßen orfix
Hi orfix, ich glaub, ich hab auch das Display. Müsste also klappen. Aufzeichnung geht wohl nur mit SD-Erweiterung. Ich trag mich mit dem Gedanken eine eigenständige Erweiterung zu machen, die dann über die serielle Schnittstelle angesprochen werdenkann. Mal sehen. Gruß RoBue
Hi RoBue, ruebi, others ... vielleicht noch kurz in Ergaenzung zu dem Post von ruebi, es gibt von fd0 eine sehr schicke Live-CD (basierend auf Ubuntu 8.04), die (beinahe) allen Kram, den man zum AVR entwickeln braucht, mitbringt. Unter http://ethersex.de/tiki-index.php?page=EtherSexMitLiveCd finden sich auch die Anfaenge einer Anleitung wie man damit am besten arbeitet. Wer laengerfristig mitentwickeln moechte, sollte eine Installation auf Festplatte in Erwaegung ziehen (laeuft dann auch schneller), aber gerade fuer den Anfang reicht's auch von CD und das Frustrationspotential ist erheblich geringer :-) cheers, stesie
Hi RoBue, wir haben das gleiche Problem aber eine andere Funktion. So wie ich dich verstanden habe, liest du D/I Werte ein und gibts die an einem Webserver weiter. Ich möchte die D/I Werte einlesen -> Werte (0/1) speichern -> Werte vergleichen -> bei änderung D/I ID an eine IP senden. Ich habe auch schon in der main.c und config.h rumgestöbert. Allerdings weiß ich nicht genau welche Befehle ich verwenden und wo ich das Programm anpassen muss. Gruß mamsoft
@ Stefan Siegl Vielen Dank für den Tipp mit der Live-CD und Ethersex, endlich nach vielem rumprobieren ist es mir auch gelungen selbst das Ethersex zu kompilieren^^ Kompilieren klappt, nun muß ich mich mal mit dem möglichkeiten von Ethersex befassen. Es erschlägt einen ja wenn man sieht "was" es alles kann... Ich hatte vor einigen Wochen schonmal nachgefragt und ein Hex für das Pollin-Board von Dir (glaube ich) auch mal erhalten welches auch soweit ging. Aber ohne selbst etwas machen zu können hat es damals dann keinen rechten Spaß gemacht und ständig nach dem Hex bitten ist auch keine Lösung.. Jetzt kanns mal losgehen... Andere Frage hier im Allgemeinen. Wie wäre es mit einem neuen Treat für das Board in bezug auf Ethersex und auch Ulrich Radigs source den ich ebenfalls gern verwende. Langsam blickt man hier ja überhaupt nicht mehr durch. Grüße Harry
@ mamsoft weiß zwar nicht ob es so geht aber als Idee: Schau mal wie das mit/bei WOL (in U.Radigs Source) gemacht wird, vielleicht kannst Du so auch Pakete mit deinen Werten ins Netz schicken? Grüße Harry
Hallo robue Du hast noch vergessen: sorry, dass ich das falschen Betriebssystem benutzt habe... ;-)))
Nur zu Info: http://www.tomshardware.com/de/Pollin-AVR-NET-IO-Ethernet-Netzwerk-Stromsparen,testberichte-240209.html Grüße Dio
Hi, @RoBue sieht bei mir aehnlich aus :-) .. nur ohne display usw .. wollte mich erstmal auf 1wire stuerzen :-) wo hast du den reset taster angeschlossen? aber ich bekomme immer CRC Error (lost connection?) FC:8e ( ? )SN: 0 8 1 21 5b 6 CRC:10 CRC FAIL ich glaub ich hab was putt gemacht .. am pc mit einem usb 1wire adapter funzt der baustein gruesse mentox
ahhhhhhhhhhh ich brech ins essen ... man muss die adresse falsch rum eingeben. bzw so wie ich sie ausgelesen habe war es falsch rum .. wer jetzt falsch rum ist ist ja egal :-) einmal alles gedreht und schwupps gehts... juhuuuuu
Hi, @RoBue bei mir kommen diese Zeilen: System Ready Compiliert am Dec 12 2008 um 21:12:20 Compiliert mit GCC Version 4.2.2 (WinAVR 20071221) NIC init:READY! My IP: 192.168.0.99 Kein NTP Server gefunden!! CRC Error (lost connection?) FC:10 (18S)SN: 7a 8c 48 1 8 0 CRC:67 CRC O.K. CRC Error (lost connection?) FC:10 (18S)SN: 44 9e 53 1 8 0 CRC:ca CRC O.K. Die Werte, entsprechen denen in der config.h. Also werden wohl nicht die richtigen Adressen ausgelesen.
Halli wrote: > Problem gelöst. Sensor klappt bestens :) > Hab mir auch ein kleines Bascom Programm geschrieben und so die Adresse > rausgekriegt. Hallo, wärst Du auch so freundlich, etwas unbedarfteren unter uns, das Programm zur Verfügung zu stellen? Gruss Marcel
Hallo, es ist ja schon mehrmals angeklungen... ein eigenes Forum speziell für das Pollinboard wäre gut. So langsam wirds arg unübersichtlich. Ich hab mal ein kleines cms auf meinem Server installiert und angefangen hier aus dem Board die Infos zu sammenzutragen. Ich hoffe, das System gefällt (ist z.Z. das Einzigste, welches ich einigermassen gut kenne) Die ersten Downloads sind schon drin, ein paar pdf's auch. die Sourcen von RoBue sind auch schon drin Wenn dagegen Einwände bestehen...raus damit... ansonsten: http://son.ffdf-clan.de einfach ma anmelden und testen/spielen gruss stephan
"einfach ma anmelden und testen/spielen gruss stephan" Ja, aber Bilderrechte werden wohl beim Hersteller liegen. Du nutzt Bildmaterial von P....!
komme irgend wie nicht mit dem stack kram klar... mein ziel war es eigentlich den 1-wire port als tcp port frei zu geben, damit ich quasi den 1wire bus uebers netzwerk verlaengern kann. ich will dann aus einem anderen programm auf dem server den port oeffnen und die bytes die ich sende direkt auf den 1-wire bus geben. quesi fast das selbe wie den comport uebers netzwerk. aber ich bekomme es nicht hin das ich dem net-io was sende und der mir antwortet. hatte mir jetzt die telnetd hergenommen und angefangen umzubauen .. aber ich verstehe nicht mal wie das handling der lib ist.. wie kann ich da weiter kommen? hat jemand nen tip? gruesse mentox
> Autor: Stephan Gross (son) > Datum: 12.12.2008 23:15 > > muss ich noch eigene machen... Zumindest musst du P****n fragen, ob sie mit der Benutzung der Bilder auf deiner Page einverstanden sind - ich könnte mir aber vorstellen, dass sie nichts dagegen haben... Gruß, tiemo
gefragt hatte ich, bisher keine Antwort. hab jetzt aber eigene in Arbeit, bzw. fertig. werd mich jetzt ma so langsam um Inhalte bemühen....
Hi, ich wolle gerade mit diesem File hier das LCD an den EXT Port anschliessen: http://www.mikrocontroller.net/attachment/43395/LCD_PORTD.zip Wie muss den die Pinbelegung sein für alle 14 Pins? Cu kami
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
