1 | Wichtig: Die ID Eures Sensors in config.h eintragen und neu compilieren. |
Wie bekomme ich die ID des Sensors raus? Muß ich den sensor voher einmal auslesen und dann die ID eintragen?
>@kay1971 (Gast) Sieh dir mal den von mir geänderten Source an; [Beitrag "Re: AVR für wenig Geld im LAN"] und ließ dir diesen Thread durch (ist 'ne Menge, aber sehr informativ) und guck mal hier [http://www.mikrocontroller.net/articles/AVR_Net-IO_Bausatz_von_Pollin]. Ab und zu ist unter [mudman.dnsalias.org] auch mein NET-IO zu erreichen. Mittlerweise habe ich schon wieder einige Änderungen vorgenommen, aber ich will das erst mal alles Dokumentieren bevor ich es wieder Online stelle.
-> Halli, 1-Wire-Sensor-ID Leider macht das "mein" Programm (noch) nicht. Dass die ID nicht vom Webserver automatisch ausgelesen und eingetragen wird, spart natürlich auch Speicherplatz, der für diese Routine benötigt würde. Angelegt ist die Routine in den 1-Wire-Sourcen, aber sie wird nicht aufgerufen. Ich hab ein kleines BASCOM-Programm, das die ID ausliest. Wenn Interesse besteht, schreibe ich es für AVR-NET-IO um. Gruß RoBue
@Rolf D. Hallo Rolf, Ich habe mir den Beitrag durchgelesen, aber keinen Hinweis finden können, wie/wo ich etwas ändern muß, um Schaltimpulse anstelle von Dauersignalen setzen zu können. Den Source für den Webserver und die Änderungen in der config habe ich bereits vorgenommen.
Hier ist einer build-script für avr-gcc 4.2.2 unter linux http://www.avrfreaks.net/index.php?name=PNphpBB2&file=viewtopic&t=42631 mfg Bingo
>@kay1971 (Gast)
Sorry, mit den Pulsen hab ich überlesen.....
Du könntest in der timer.c etwas einbauen. Ganz am Ende gibt es die
Routine "Timer Interrupt". Diese wird jede Sekunde aufgerufen. Dort
könntest du den ganzen Port, oder einzelne Bits wieder löschen. So gibt
es nur kurze Pulse am Ausgang.
Ethersex Firmware builder: http://spielplatz.metafnord.de/cgi-bin/firmware-builder2/list.cgi Da kann man sich mal ein fertiges .hex fuer verschiedene zwecke runterladen. Vielleicht ganz gut zum mal testen.
Hallo, habe den Fehler selbst gefunden. Habe unter -Project die -Configuration Options den falschen Controller eingestellt gehabt. Gruß karleido
Problem gelöst. Sensor klappt bestens :) Hab mir auch ein kleines Bascom Programm geschrieben und so die Adresse rausgekriegt.
@Andreas Schneider Ich habe als Vorlage den Sourcecode des Radig Webservers verwendet. Das Display habe ich direkt an Port C gelötet ( wie auch im sourcecode corgesehen). Die Dateien werde ich bei Gelegenheit mal hier anhängen. Daniel
So, hier mal das ganze Projekt. Neu sind eine Routine fürs Display, eine Taste und eine Automatik für das Licht. (display.c, taste.c, auto.c
Mal ne andere Frage: Ich würde gerne die WEB Seiten der U.R. Software am PC entwerfen und dann in das Format der webpage.h umwandeln (also mit Anführungszeichen vorn und hinten und \r\n am Ende). Auch das Umwandeln von GIFs in das webpage.h Format würde ich gerne irgendwie automatisieren. Gibt es dafür ein Programm? Oder muss ich mir das z.Bsp. in Excel zusammenfrickeln? Geht das auch rückwärts (also von U.R. Sourcecode in normales html)? Danke. Sven
Hallo, kann mir jemand sagen was ich machen muss, damit ich meine gesetzten Ausgänge vom AVR-NET-IO (mit der Radig-Software) in EXCEL über Ethernet oder RS232 einlesen kann? Habe schon einiges gelesen und probiert, aber nichts funktioniert. Vieleicht benutzt ja schon jemand ein VBA Prog., das läuft. Gruß Andreas
Hallo, Das Board hat bei mir nur ein einziges mal funktioniert, beim Ändern der IP Adresse mittels serieller Schnittstelle und setip. Des Rätsels Lösung: Eine 9V Blockbatterie reicht NICHT! Am Netzteil funktioniert es jetzt. Selbst ein Ping auf die neue IP klappt. Warum aber mit der mitgelieferten Software außer dem Einspielen einer neuen Firmware nichts klappt bleibt mir ein Rätsel. Er bringt die Fehlermeldung: "AVR-NET-IO meldet ungültige IP". seltsam. Der Stromverbrauch leigt bei 190,9mA bei 9,36V Gleichstrom. Was mich betrifft, so möchte ich etwas auf 64 Kanälen fernsteuern, also 2 8 Kanal Relaisplatinen anschließen, mit einer die Massen auf 8 Kanäle verteilen und mit der anderen den Plus. Idealerweise hat man dazu 8 weitere Ausgänge. Wenn es nicht anders geht, dann muß die Software eben binär arbeiten und noch zwei 74154 dahinter. Mal sehen. Erst mal muß das Beispielprogramm funktionieren.
Also ich finde ja das das board total überteuert ist 1x Spannungsregler 7805 0,20€ Pollin-Preis 1x Spannungsregler LM317T 0,35€ Pollin-Preis 1x ENC28J60 2,50€ http://www.microchip.com/wwwproducts/Devices.aspx?dDocName=en022889 1x MAX232 0,40€ Pollin-Preis 1x ATmega32-16 PU 3,50€ Pollin-Preis 6x Anreihklemme 2pol 0,10€ 0,60€ Pollin-Preis (Nr450 858) 1x RJ45-Buchse 0,25€ Pollin-Preis (Nr450 914) 1x Sub-D-Steck. 25-pol. 0,15€ Pollin-Preis (Nr450 224) 2x Steckerleiste 3-pol. 1x0,05€ Pollin-Preis (Nr450 929) 1x Sub-D-Buchs. 9-pol. 0,20€ Pollin-Preis (Nr450 987) 2x Steckerleiste 10pol 1x0,20€ Pollin-Preis (Nr451 074) 1x LED rot 0,05€ Pollin-Preis (Nr120 001) 1x Quarz 25 MHz 0,26€ Pollin-Preis (Nr230 017) 1x Quarz 16 MHz 0,20€ Pollin-Preis (Nr230 013) 15x Widerstand 0,011€ 0,165€ Pollin-Preis (100er Sets) 2x Spule 10µH 0,19€ 0,38€ Pollin-Preis (Nr250 254) 4x Kondens. 100nF 0,07€ 0,28€ Pollin-Preis (Nr200 608) 1x Kondens. 470 μF 0,08€ Pollin-Preis (Nr210 211) 2x Kondens. 10nF 0,10€ 0,20€ Pollin-Preis (Nr200 602) 5x Kondens. 10uF 0,04€ 0,20€ Pollin-Preis (Nr120 199) 4x Kondens. 22pF c.a.0,04€ 0,16€ nicht gefunden 1x Kondens 100uF 0,04€ Pollin-Preis (Nr120 177) 5x 1N4936 0,012€ 0,06€ Pollin-Preis (Nr140 372) 1x Platine c.a. 2€ =12,775€ Ich habe heite einen eigenen Topic aufgemacht der sich mit dem Nachbau beschäftigt Netzwerksteuerung
Wo bekommt man diese Platine für 2 € geätzt und gebohrt und Lötstop drauf ?
1x RJ45-Buchse 0,25€ Pollin-Preis (Nr450 914) dir ist schon aufgefallen das es keine normale rj45 buchse ist ?! da ist nen überträger drin ... die ist deutlich teurer 1x Platine c.a. 2€ klar weil ne professionel gefertige platiene so billg ist... wenn du schon tolle dinge machst ... dann mach doch mal ne platine mit nem atmega 128 und dem enc !
Markus Hahnenkamm wrote: > Also ich finde ja das das board total überteuert ist > > .... > > =12,775€ ...schöne Theorie, denn die Bausätze hüpfen leider nicht von alleine in die Beutelchen und derjenige der das Zeugs sortiert arbeitet weder gerne im Dunkeln, noch im Kalten, noch ohne Lohn. Also muss man irgendwas mit Heizung und Stromanschluss mieten sowie (mindestens) einen Tisch und einen Stuhl besorgen. All das gibt es bekanntlich selten umsonst. Und weil das mit all diese zusätzlichen Kosten so gemein ist, nennt man sie auch Gemeinkosten. :) Rechnet man die auf Deine nackten Bauteilpreise drauf, kann man froh sein, dass es die Bausätze bei Pollin für unter 20€ gibt. Ich glaube, es gibt lohnendere Objekte für's Pfennigfuchsen als diesen Bausatz.
Ach so also ihr denkt wirklich das das nicht überteuert ist?
>Ach so also ihr denkt wirklich das das nicht überteuert ist?
Nein überhaupt nicht.
Guck mal zu welchen Preis manche ähnliches anbieten.
Dann biete uns doch den Bausatz für 15 Euro an. Da hast du sogar noch Gewinnn gemacht! Danke und Grüße, Jürgen
Wie du bemerkt hast, verkauft Pollin die Widerstände 100er weise. Hast du aber nicht berücksichtigt, da dir Pollin die R's für "deinen billigen" Bausatz nicht einzeln verkauft. kannst also auch nicht 1/100 des beutels pro Widerstand rechnen, sondern 1Tüte mit 100 Stück, von denen dann z.B. beim 2,2k dann 99 übrig sind.
Ach ja und der jenige der die Software Programmiert hat, kostet auch noch was. Auch das gibt es nicht umsonst.
Ich hab einfach bloß mal die Einzelteile so zusammengerechnet. Dann werde ich mir doch das Set kaufen.
Hallo zusammen! Ich habe mir gestern auch den netten Bausatz zusammengelötet und bin recht positiv überrascht. Funktionierte auf Anhieb. Stehe jetzt allerdings vor einem Problem und bräuchte bitte eure Hilfe: Hab mir die geänderte Firmware von U. Radig runtergeladen und wollte diese drauf spielen. Zu diesem Zweck hab ich mir einen AVR JTAG-ICE USB Programmer ausgeliehen. 1. Problem: Der ISP-Pfostenstecker ist falsch rum, obwohl laut Bestückungsdruck richtig. 2. Problem: der Programmer erkennt den ATmega32 nicht (mit AVR Studio 4) und ich bekomm die Firmware einfach nicht drauf. (trotz Jumper auf Prog.) Habt ihr evtl. einen Tipp für mich, was ich falsch mache oder was ich noch ausprobieren könnte? DANKE schon mal! Gruß Tobias
Hallo ihr alle! ich habe ein großes Problem! Ich habe mir das ganze Forum hier durch gelesen aber es hat mir nicht wirklich geholfen! Ich habe mir also ein IO-Board gekauft habe auch alles zu sammen gebaut und hatte auch Glück mit der Orginal Software läuft es! Aber jetzt kommt es! Ich wollte aber von U.R. die Software auf das Bord spielen aber ich habe es nicht geschaft! Ich muß gestehen das ich sowas noch nicht gemacht habe unnd noch nicht mal weiss ob ich ein Null-Modenkabel brauche oder ein serielles Kabel brauch! Habe auch alles eigentlich schon Probiert aber ich hbae es nicht geschaft! Ich hätte das gerne wie bei Kurt Pieper nur das noch die Analogen angezeigt werden! Und auch das ich das mit PHP abfragen kann! So das war erstmal alles! Ich hoffe das ihr mir Helfen könnt aber da ich sowas noch nie gemacht habe stehe ich wirklich etwas auf dem Schlauch! Ich habe zwar auch nicht soviel Ahnung von PHP aber das habe ich bis jetzt immer hin bekommen! Nur das mir der Software ändern das habe ich nicht nicht kapiert! Ich lese jetzt schon seit 4 Tagen hir im Forum und habe auch schon alles Probiert aber es klapt leider nicht! Hoffentlich hat einer Zeit von euch mir zu Helfen! Gruß Thorsten(Komet16)
Hallo Thorsten, dann hast du das gleiche Problem wie ich. Nur, dass ich es bereits mit einem AVR ISP Programmer und AVR Studio versucht habe (siehe Beitra zwei weiter oben). Eine ausführliche Anleitung für Laien wäre schön :-) DANKE euch schon mal recht herzlich! Gruß Tobias
@Tobias avr studio funktioniert meine ich nicht mit den 1€ ISP .... dann must du ponyprog nutzen ...
@Rolf D. Danke für den Tipp, ich habe mir das auch schon mal angeschaut, sitze aber da un "glotze wie ein Schwein in's Uhrwerk" :-) Wie schon geschrieben, C fähigkeiten sind quasi nicht worhanden. Kann ich mir aus dam http-Teil die Port-Variablen herleiten oder muß ich anders vorgehen?
@billX das hab ich auch schon ausprobiert, allerdings kann ich da die entsprechende schnittstelle und den verwendeten Programmer gar nicht auswählen. Gibt es noch Alternativen bzw. gibt es eine mögliche, das über die serielle Schnittstelle hinzukriegen? DANKE!
Hallo Leute, zu Begin, ich bin ein "newbee" was das Thema Atmel anbelangt ;-) ich hätte ein paar Fragen an euch! Meine Hardware ist NET-IO und ein Eval. Board (ca. 2 Jahre alt) von Pollin. Meinen NET-IO habe ich einwandfrei am laufen und würde nun gerne die Software von U.Radig proggen. Zuerst wollte ich den Flash und den Eprom sichern, dazu habe ich den ATMEGA32 in das Eval. Board gesteckt und mittels SER-ISP und Ponyprog ausgelesen. Der EProm dauerte ca. 15min, den Flash habe ich nach 4h abgebrochen, dauert das Auslesen so lange? Als ich die Original Pollin Software mit der mitgelieferten SW gebrannt habe, hat dies 5min gedauert. Wenn ich nun das HEX File (für den Net-IO) von U.Radig einspielen möchte läuft dies dann auch über diesen Weg und so lange? Gibt es einen schnelleren Weg (z.B. über den Pollin Netserver)? Noch zum Verständnis, im Eprom ist die Firmware und Bootloader und im Flash das Programm? Wenn der Bootloader einmal auf dem Eprom ist, muß dieser nicht mehr angepackt werden? Mit den Fuse Bits werden die Prozessor Grundeinstellungen programmiert (Takt, Kopier Sicherung usw.) Für eure Bemühungen erstmal Danke Chris
Hallo, ich bins schon wieder! Jetzt habe ich etwas verstanden! Hoffe ich! Man brauch auf jeden Fall ein Teil um das IC neu zu programieren! Ist das richtig oder bekomme ich das auch auch mit IO-Bord hin! Gruß Thorsten
Hallo Thorsten, bei Verwendung der parallelen Schnittstelle am PC kannst Du diesen billigen Adapter verwenden http://www.mikrocontroller.com/de/ISP_Adapter.php Er klappt mit PonyProg und AVRDude Gruß Pico
Man o Man. Warum behaupten die Leute immer, sie hätten alles durchgelesen und genau so gemacht wie es hier steht und dann kommen immer noch solche Fragen? Es steht wirklich alles hier in diesem Thread, was man machen muss um die Software von U. Radig auf dem Pollinboard zum Laufen zu bekommen. Und nein, ihr bekommt die Software von U.R nicht mit dem Bootloader auf den Atmega. Dazu benötigt ihr ein Programmiergerät welches das Programm über die ISP Schnittstelle auf den Atmega brennt. Im einfachsten Fall tut es eine Schaltung für ca. 1,- € am par. Port des PCs. Und dabei kann der Atmega im Pollinboerd bleiben. Das habe ich aber alles schon hier geschrieben´, zuletzt am 20.10. Suchfunktion hilft dabei. Ach ja. Ich konnte vor dem NET-IO auch kein C und kannte die AVR nur von der "Kongurenz". Muss man halt sich mal ein wenig mit beschäftigen... Sven
@Sven Hallo ich habe ehrlich gesagt den Fanden in diesem Threat verloren, insbesondere da Ihr bei den Themen hin und her springt. Ich habe auch in meinem ersten Zeilen geschrieben, dass ich ein newbee bin und bis jetzt noch nicht durchgestiegen bin. Du hast jede Menge Text geschrieben, es wäre schön gewesen, wenn du meine Fragen beantwortet hättest ein Ja/Nein hätte gereicht. Schade! Sorry, dass ich mich hier erkundigen wollte, scheint wohl die falsche Plattform zu sein. Gruß Chris
Hey, ich suche für meinen Hausbus welcher noch nicht Public ist noch eine Schnittstelle zum PC. Dafür bietet sich das AVR-Net IO Kit natürlich gradezu an. Ich habe es inzwischen mit der U.Radig Software auch am laufen. Zur Zeit Suche ich noch einige Designvorschläge für die Visuallisierung am PC. Bisher habe ich dies oben angehängte. Vieleicht habt ihr ja ein paar gute ideen speziel zum Net-IO. Funktionen die es Konfiegurieren können soll... Daten zum Bus senden (Seriel, Can, RF12) SD-Karte Verwalten (FTP) FTP Verbindung LCD Steuerung (Über Netzwerk und Seriell) Ports Setzen, Rücksetzen, Lesen usw. (eventuell PWM, 0 bis 5V usw.) Bilder der Kamera Abhollen (FTP, HTTP) E-Mails Empfangen (SMTP, POP3) einiges weiteres. PS: Das eine frühe Alpha version und dient nur der Design vorlage für die Ideen.
Chris wrote: > @Sven > > > Sorry, dass ich mich hier erkundigen wollte, scheint wohl die falsche > Plattform zu sein. > > Gruß Chris Nein, dass ist durchaus die richtige Plattform. Schwer wird es allerdings für Leute, die erst jetzt in diesen Thread einsteigen. Da gebe ich dir durchaus recht, bei über 600 Beiträgen wird es allmählich unübersichtlich. Aber nun zu deinen Fragen (soweit ich sie beantworten kann). >Zuerst wollte ich den Flash und den Eprom sichern, dazu habe ich den >ATMEGA32 in das Eval. Board gesteckt und mittels SER-ISP und Ponyprog >ausgelesen. Der EProm dauerte ca. 15min, den Flash habe ich nach 4h >abgebrochen, dauert das Auslesen so lange? Ich kenne das Eval. Board nicht. Meiner Meinung nach dauert es aber deutlich zu lange. Bei mir wird der Atmel32 mit meinem par. ISP Brenner in ca. 60 Sekunden gebrannt (Flash+ EEPROM) und auch ausgelesen. >Als ich die Original Pollin Software mit der mitgelieferten SW gebrannt >habe, hat dies 5min gedauert. Selbst das ging bei mir schneller. Ca. 1 Minute. >Wenn ich nun das HEX File (für den Net-IO) von U.Radig einspielen möchte >läuft dies dann auch über diesen Weg und so lange? Gibt es einen >schnelleren Weg (z.B. über den Pollin Netserver)? Das HEX-File von U.R. wird so nicht auf dem Pollinboard laufen. Beide Boards benutzen zwar die selbe HW allerdings ist der ENC Chip an anderen Portleitungen angeschlossen. Du musst also erst die Änderungen zum ENC Chip mit AVR Studio machen und das HEX File neu compilieren. Das neue HEX File kannst du dann mit Ponyprog brennen. Dauert ca. 1 Minute. Der Netserver funktioniert nur mit der Pollinfirmware. Wenn du die SW von U.R. drauf hast, kannst du den getrost weglegen. >Noch zum Verständnis, im Eprom ist die Firmware und Bootloader und im >Flash das Programm? Nein. Sowohl Programm als auch der Bootloader sind im Flash. Der EERPOM dient nur dazu Werte zu speichern, welche auch nach dem Abschalten der Versorgungsspannung erhalten bleiben sollen. Der µC kann sämtlichen Programmcode nur aus dem Flashspeicher heraus abarbeiten. >Wenn der Bootloader einmal auf dem Eprom ist, muß dieser nicht mehr >angepackt werden? Ist im Prinzip richtig die Aussage. Allerdings unterstützt die SW von U.R. den Bootloader von Pollin nicht. Deshalb musst du seine SW ja auch über ISP brennen. Damit wird der Bootloader von Pollin gelöscht. Bitte auf die Fusebits achten. Die sind bei der U.R. SW anders wie bei der Pollin SW. >Mit den Fuse Bits werden die Prozessor Grundeinstellungen programmiert >(Takt, Kopier Sicherung usw.) Ja. >Für eure Bemühungen erstmal Danke >Chris Bin ich jetzt wieder ein Guter? Sven
@Sven YEP thx hat mir geholfen, ich werde mich mal um meinen Progger kümmern. Chris
>YEP thx hat mir geholfen, ich werde mich mal um meinen Progger kümmern. Und während Du darauf wartest oder ihn baust guckst Du hier : http://www.mikrocontroller.net/articles/AVR-Tutorial Das hat auch schon so manchen geholfen. Danach solltest Du doch dann schon etwas mehr Durchblick haben ;-)
Chris wrote: >Zuerst wollte ich den Flash und den Eprom sichern, dazu habe ich den >ATMEGA32 in das Eval. Board gesteckt und mittels SER-ISP und Ponyprog >ausgelesen. Der EProm dauerte ca. 15min, den Flash habe ich nach 4h >abgebrochen, dauert das Auslesen so lange? Das hört sich für mich so an, als ob dein rechner keinen seriellen Anschluss hat, und du versuchst das Eval. Board mit nen USB-seriell-Wandler zu betreben. MfG Turbotoni
Hallo ihr guten Helfer, ich habe jetzt wenn ich alles richtig gemacht die U.R. Software drauf! Und wenn ich die Karte an Pinge kommt auch was zurück aber wenn ich im Explorer die IP Eingeb kommt nichts woran könnt es leigen? Könnt ihr mir Helfen?
Hallo AVR-NET-IO-Fans, Unter folgender Adresse kann man "meinen" Server mal testen (4./5.11): http://91.20.82.246:44444 Möglichkeiten: - 6 Schaltausgänge (PORTD2-7) - 4 dig. Eingänge (PORTA0-3) - 3 analoge Eingänge (PORTA4-6, an PORTA6 hängt z.Z. ein LDR) - 1-Wire-Unterstützung (an PORTA7, z.Z. zwei Sensoren) - LCD-Spielerei (PORTC) Herzlichen Dank für alle Ratschläge und Hilfen. Stelle Code gern zur Verfügung, teste ihn noch ein weinig. Vorversionen sind ja schon in diesem Thread zu finden. Grüße, RoBue
Mit den Änderungen fürs Pollin-Board? Siehe http://www.mikrocontroller.net/articles/AVR_Net-IO_Bausatz_von_Pollin
Hat schon jemand die 1 wire unterstüzung von RoBue weiter gestrickt das weitere Sensoren angeschlossen werden können?
Hallo Gerd, ich glaube das es mir der Software drauf spielen auch nicht geklapt hat! Ich will also mit PonyProg die Software drauf spielen aber bekomme immer Write failed Wie oder wo kann ich das einstellen oder ändern! Bin leider ja immer noch neu auf den Gebiet und habe mich schon fast Wund gelesen aber nicht das richtige gefunden! Danke für die immer netten Antworten und auch die promten Antworten
Hallo Halli, um es richtig zu stellen: ICH habe relativ wenig selbst gemacht. Ich habe überall Routinen "zusammengeklaut": - Webserver von U.Radig - Modifikation durch mudman - 1-Wire-Routinen von Wil, die teilweise wohl von P.Dannegger stammen. Inzwischen kann ich mehrere 1-Wire-Temperatursensoren auslesen. Ich bin mir nur nicht sicher, ob das bei vielen nicht doch Probleme machen könnte, wenn ich sie auf einmal zur Sekunde 00 auslese. Da sind die Profis gefragt. Super wäre jetzt noch die Kombination von Temperatur und Schaltausgängen (Heizungsteuerung und so). Oder auch eine Zeitschaltuhr. Mal sehen, ob hier anderen weiterdenken und weitermachen. Gruß RoBue
Hallo RoBue, bist du noch da? Ich habe mal eine Frage wie hat du die Software auf das Board bekommen? Vielleicht kannst mir ja auch Helfen! Was hast du wenn wo eingestellt? Gruß Thorsten
Hallo Halli, Code ist im Anhang. Sicher nicht der Weisheit letzter Schluss, aber immerhin das Ding läuft und für einen Anfänger bin ich doch recht zufrieden. Hallo komet16, ich habe mit Ponyprog und Parallelbusinterface zuerst den Bootloader von Peter Dannegger draufgebrannt und dann kann ich die hex-Files über die Serielle Schnittstelle (es geht auch USB-Seriell-Wandler) nach einem Reset draufladen. Gruß RoBue
Hallo, @RoBue, könntest du deinen Sourcecode bitte mal zur Verfügung stellen...ich Interessiere mich dafür wel ich 1 Wire sensoren an das Board connecten will... Gruss Holger
Hallo RoBue, danke erstmal für deinen "zusammengeklauten" Code. den habe ich die tage mal als grundlage zur anbindung an ein bussystem benutzt, und das klappt super. lcd anbindung habe ich mir heute auf die schnelle mal drangestrickt, aber hab keinen platz mehr im mega32.(mega644 kommt.) im moment versuche ich mal einen enocean rcm120 dranzuhängen, was auch schon per tastenabfrage geht, aber auswertung der seriellen signale vom rcm120 hätte schon was. da werde ich mich mal demnächst mit auseinandersetzen. mir schwebt da eine abfrage von ca 16 enocean sendern vor, die verschiedene schalt(tast)aufgaben auslösen sollen. gruss tomgr - danke an alle für die arbeit !
Wenn man jetzt noch den NET-IO mit dem RFM12 Modul von Flashcraft kombinieren könnte. Ui jui jui. Mir kommen die Tränen. Was da alles möglich wäre...
@Sven Stefan Kann es sein das du auch den gedanken hast, den ich habe? Ich möchte das Board als Enwicklungs Board für einen Roboter nutzen. Ich dachte erst an eine W-Lan verbindung zum Robi, aber mit dem RFM12 wäre es warscheinlich etwas leichter.
Also an Roboter hatte ich nicht gleich gedacht. Aber man könnte ja die UART des NET-IO mit der UART des RFM12 Funkmoduls verbinden. Aus meiner Sicht wäre es dann denkbar, Sensordaten über Funk an das NET-IO zu senden und im Brower darzustellen. Auch könnte man vom Browser aus verschiedene Kommandos per Funk an die Empfänger senden. Das RFM12 Modul von Flashcraft kann ja wohl bis zu 128 Empfänger steuern. Ich bin mir zwar nicht sicher, aber vorstellbar wäre doch ein Modul am NET-IO und mehrere Empfänger/Sender welche auf unterschiedlichen Frequenzen senden. Der NET-IO Empfänger müsste dann natürlich in Zeitintervallen die Sender abfragen. Ist sicher nicht so einfach. Sollte doch aber machbar sein oder? Auf diese Weise könnte man den NET-IO als Zentrale Steuerung im Haus einsetzen ohne viel Kabel zu verlegen. Was haltet ihr von der Idee? Prinzipiell machbar oder nicht? Sven PS: Falls ihr euch fragt, welches Funkmodul ich meine: Es gibt hier einen aktuellen Thread "Nachbaubares Funkmodul auf Basis des RFM12" von Florian Scherb. Durch diesen Beitrag bin ich auf die Idee gekommen, beides miteinander zu verbinden.
guckt euch ethersex an ... die haben quasi eine art "wlan" mit rfm12 entwickelt sehr cool ;)
Genau auf den Gedanken bin ich schon gekommen. RFM12 Module zum steuern und Regeln verschiedener Aktoren. Und der Webserver dient zur Anbindung an das Netzwerk oder Internet. Nur an der Umsetzung happerts noch.
Hallo ihr alle! Ich habe aber immer noch das Problem das ich eine Fehler meldeung nach dem Versuch mit PonyProg zuschreiben! Fheler Meldung: Write failed Woran liegt das? Habe schon gesucht und auch etwas gefunden aber nach dem ich dieses schon ausprobiert habe und immer noch kein Erfolg hatte muß ich leider wieder Fragen! Gruß Thorsten
@kay1971 Hallo, sorry das ich erst jetzt Antworte, war 2 Tage nicht da. Die Variablen brauchst du nicht. In der timer.c mußt du nur den Port oder den einzelnen "PIN" wieder auf 0 setzten. Da wo time++; steht einfach eine Zeile einfügen mit z.B. PORTC = 0; Damit wir der PortC spätestens 1 Sekunden nach dem setzen über die Website wieder gelöscht. Und meine C Kenntnisse ware für 4 Wochen bei fast 0 :-).
AVR-NET-IO und 1-Wire, wer noch eine wenig mit "meinem" Webserver spielen möchte (5./6.11.): -> http://91.20.89.112:44444 Sourcen finden und Erklärungen finden sich weiter oben. -> Beitrag "Re: AVR für wenig Geld im LAN" Wäre an Kommentaren interessiert. Oder auch an weiteren Ideen. Gruß RoBue
Hallo, kann mir keiner Helfen? Ich habe jetzt gelesen das bei mir der Quarz nicht im richtigen Takt läuft deshalb bekomme ich immer die Melden: Write failed Ist das Richtig und was kann ich dagegen machen! Mann kann irgend wie einen Quarz anschliesen um ihn in den Richtigen Takt zu bekommen aber habe nichts gefunden wo un wie ich das mache! Kann mir den keiner Helfen bei diesen Problem? Habe sowas noch nie gemacht und kann deshalb nicht sagen wissen was ich da machen soll? Gruß Thorsten
Hallo nochmal, so habe jetzt mal ausprobiert ob ich mit der Orginal-Software von pollin noch daruf komme und es klapt! Also kann es ja nicht am Quarz liegen aber trotzdem kommt immer die Meldung: Write failed Was mache ich falsch! Bei PonyProg wenn man Setup man das Interface einstellt und dann auf Probe geht ist alles O.K. dann will ich Software drauf spielen und immer kommt die Meldung :Write failed !!!! Also irgend was mache ich Falsch! Brauche Hilfe! Komme so nicht weiter Probiere es jetzt schon seit drei Tagen! Gruß Thorsten
>@komet16 Ich schreibe nur, damit du nicht denkst daß die keiner helfen will. Ich kann dir leider nicht helfen, da ich ein AVR500 mit dem AVR-Studio 4 verwende. Mit dem Pony-Prog kenne ich micht nicht aus, leider.
Hi komet16, welches Interface hast du und welsches hast du eingestellt? Ich hab dunkel in Erinnerung, dass ich auch solche Probleme hatte bis ich ein anderes Interface (eigentlich das Falsche!) eingestellt habe: DT-006 I/O und nicht DT-006 Api. Ich habe ein einfaches Parallelport(=Drucker)interface. Gruß RoBue
Ich habe das einfache Kabel unter XP nie richtig zum laufen bewegen können .... ich habe darauf hin auf einem alten PC ein 98 installiert und dies passend zum kabel konfiguriert... ich meine unter xp braucht du noch eine Software die den Parallelport software mäßig für vollzugriff frei macht (also nicht über das os) und natürlich noch das richtige Kabel einstellen in ponyprog.... das hängt so ein bischen von der belegung ab ... ich hab da zwei alte rum liegen die unterschiedlich belegt sind....
Hallo RoBue, ich benutze dieses Interface habe ich mir selber gebaut! http://www.mikrocontroller.com/de/ISP_Adapter.php und habe das eingestellt: DT-006 I/O Danke und Gruß
Hallo Martin Pfeiffer, oh das habe ich ja noch garnicht hier gelesen! Aber das währe noch eine Idee aber dann muß ich wohl passen oder ich habe im Keller noch genu Teile das ich ein 98 PC zusammen bekomme! Aber Danke für den Tipp! Gruß Thorsten

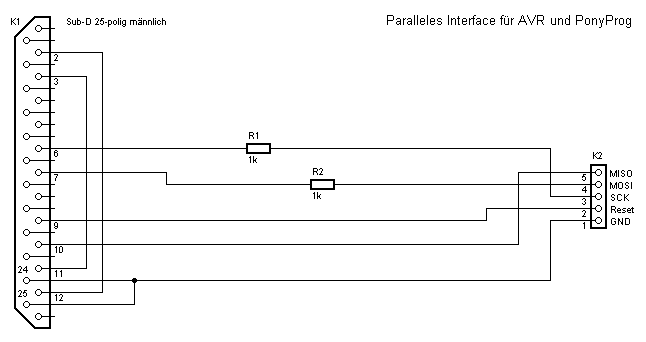

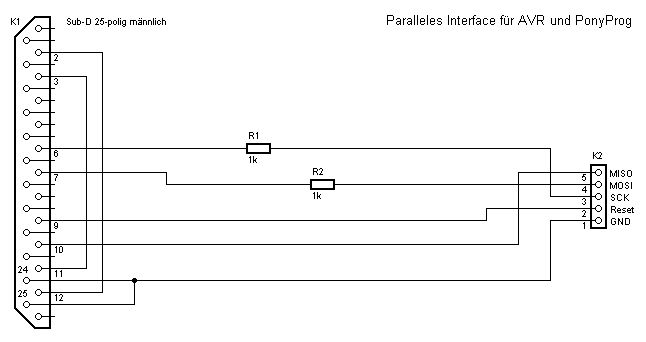

Und ich benutze dieses hier (auch selbst gebaut): http://rumil.de/hardware/avrisp.html und habe AVR ISP I/O eingestellt.
-> komet16 Ich benutze das Gleiche wie Du unter W2000. Dann weiß ich auch keinen Rat mehr. Ich kann Dir höchsten anbietetn einen ATmeg32 mit dem Bootloader von Peter Dannegger zu versehen, so dass Du über die sereille Schnittstelle arbeiten kannst. Gruß RoBue
Hallo RoBue, na das währe eine Idee nur mich Wurmt es das ich das nicht hin bekomme! Und diese Meldung muß ja ein Grund haben! Aber wie könnten wir das denn machen das du mir einen mit der Software bespielst? Das währe nicht schlecht! Gruß Thorsten
Komet16 Wo wohnst du denn ? Vielleicht findet sich ja jemand in deiner umgebung ;)
Hallo ! Schon mal Danke für die Hilfe! Also ich Wohne am Harz und der Ort ist EISDORF ! Kann das eigentlich auch an dem PC liegen? DA habe ich noch einen anderen aber das habe ich noch nicht ausprobiert! Ob wohl ja PonnyProg bei den Einstellungen ( Probe ) sagt das alles O.K. ist! Thorsten
Hallo komet16, Harz ist nicht so ganz meine nächste Umgebung. Ich wohne auf dem Kleinen Heuberg. Wo isch au des? Grob zwischen Stuttgart und Bodensee (Schwobaländle). Entweder Du schickst mir einen, zwei ... oder ich kaufe Dir einen und brenne ihn. Leider habe ich z.z. keinen übrig und auch keine Bestellung in Aussicht. Wohne halt in der Pampa. RoBue
Hallo RoBue, ja das ist nicht ganz in meiner Umgebung! Aber ich wohne auch in der Pampa! JA ich werde es noch mal mit einem anderen Rechner probieren und wenn ich es wirklich nicht schaffe dann werden wir diese Option machen mit dem zu schicken. Vielleicht finde ich ja noch einen der mir so Helfen kann oder ich finde noch etwas im Forum was mir Hilft aber sonst könnten wir das so machen! Gruß Thorsten
@ robue Hallo, reicht es wenn ich in der config.h ein #define USE_OW 1 eintrage damit die id eines ds1820 ausgelesen wird und dieser dann funktioniert ? (jetzt macht es sich bemerkbar jahrelang nur mit bascom rumgespielt zu haben ;-( ) Es fällt mir schwer die Zusammenhänge im Programm zu verfolgen, sorry ich arbeite daran.....
Hallo jasmin, leider muss man auch die ID der einzelnen Sensoren manuell in config.h eintragen. -> #define OW_ID_T01 ... Ich habe sie zuvor mit einem einfachen BASCOM(!)-Programm ausgelesen, aufgeschrieben und dann eingetragen. Anschließend neu compilieren und dann müsste es funktionuckeln. (Ich finde übrigens BASCOM super und bei C habe ich mich für den AVR-NET-IO brutal durchwursteln müssen! Aber es hat dann doch irgendwie geklappt.) Gruß RoBue
@robue ok, etwas statisch aber "zur Not" auch akzeptabel. Wäre der Codeumfang zum Auslesen der ID so groß, dass es in einem atmega 32 zu eng würde, oder hast Du bisher einfach keine Zeit gefunden um das zu implementieren ? Wo ist das eigentliche Problem ? Danke, Dietmar
Angehängte Dateien:
-
4 KB
hallo, wollte hier nun auch mal meine Erfahrungen als abs. Anfänger mit dem Board posten... Lieferung komplett Aufbau problemlos Stromversorgung AC Trafo (von Modelleisenbahn) gemessene 15 V~ Funktionstest OK 7805 wurde sehr heiss ! (>80°C) ---riesigen Kühlkörper drauf => ca. 50°C Softwareupdate auf 1.03 OK Stromversorgung auf Gleichspannung umgebaut, jetzt Netzteil 7,5 V-- 7805 mit Minikühlkörper < 50°C Analogeingänge ausprobiert, OK Nachdem alles 100%ig funktioniert, wollte ich natürlich die andere Software flashen. Habe mir dazu ein Billigteil gelötet (die 2 Widerstände auf dem Bild sind bei mir 120k) Ponyprog installiert AVR-Studio und WinAVR installiert Ausleseversuch gemacht - OK fertiges Hex hier aus dem Forum geflasht ... OK ??? er hat den Hex geschrieben obwohl der Jumper auf "normal" steht ! seriell ips gesetzt Im AVR-Studio das Beispielprojekt angelegt, Files importiert, individuelle Anpassungen gemacht Make ... OK Hex geflasht (wieder mit Jumper auf normal) Alles geht !!! und das alles mit meinem "gefährlichen Halbwissen" - ich Danke euch für die klasse Arbeit und guten Erklärungen..... gruss Stephan
Für alle die Probleme mit den parallelen ISP Programmer haben: Versucht mal den Treiber von dieser Seite hier zu installieren http://www.myplace.nu/avr/yaap/ DLPortIO Driver (1.6M exe) Ist nur so eine Idee. Vieleicht hilfts ja.
Hi jasmin, beides trifft irgendwie zu: Der Platz im ATmeg32 wird langsam eng, da ich auch gerne noch irgendwelche Schaltverknüpfungen (Uhrzeit, Temperatur) einbauen möchte. Im Code ist zwar eine Ausleseroutine angelegt, aber meine Vorlage von Wil nutzt diese nicht und ich war froh, dass mit meinem Wissen mal so weit gekommen bin. Gruß RoBue
@RoBue und alle anderen Super Leistung bis jetzt. Ich habe gerade die neue Software eingespielt und bin begeistert, wie gut alles funktioniert. Danke
@RoBue: Wenn Du folgende Routine nach dem Starten aufrufst, werden alle Sensoren am Bus versucht zu finden und man muss keine Festen Werte nehmen, Du lässt halt einfach den Index von 0 bis nSensors laufen....
1 | uint8_t search_sensors(void) |
2 | {
|
3 | uint8_t i; |
4 | uint8_t id[OW_ROMCODE_SIZE]; |
5 | uint8_t diff, nSensors; |
6 | |
7 | uart_puts_P( "\rScanning Bus for DS18X20\r" ); |
8 | |
9 | nSensors = 0; |
10 | |
11 | for( diff = OW_SEARCH_FIRST; |
12 | diff != OW_LAST_DEVICE && nSensors < MAXSENSORS ; ) |
13 | {
|
14 | DS18X20_find_sensor( &diff, &id[0] ); |
15 | |
16 | if( diff == OW_PRESENCE_ERR ) { |
17 | uart_puts_P( "No Sensor found\r" ); |
18 | break; |
19 | }
|
20 | |
21 | if( diff == OW_DATA_ERR ) { |
22 | uart_puts_P( "Bus Error\r" ); |
23 | break; |
24 | }
|
25 | |
26 | for (i=0;i<OW_ROMCODE_SIZE;i++) |
27 | DS18B20IDs[nSensors][i]=id[i]; |
28 | |
29 | nSensors++; |
30 | }
|
31 | |
32 | return nSensors; |
33 | }
|
Bin immernoch relativ neu in der Materie. Habe mit Winavr die Sourcen kompiliert, LCD läuft auch und ich kann kleine Änderungen machen. So wirklich fit bin ich aber noch nicht. Vielleicht könnt Ihr mir kurz helfen: Ist es wohl möglich, einen Taster anzuschließen, der beim Drücken einen URL aufruf macht oder ein Kommando an einen Netzwerkport sendet? Also entweder z.B. sowas wie http://meinserver/avr.asp?taster=1 aufrufen oder "t1" an Port 8000 senden. Wäre für jeden Codeschnipsel dankbar!
Hallo nochmal alle zusammen!
Bei mir läuft das Board jetzt auch schon mit
selbst kompiliertem Webserver.
Hätte allerdings noch eine Frage:
Wie wird das bei Pollin erhältliche 2x 16 LCD physikalisch
an das Board angebunden?
Gibt es dazu evtl. eine Anleitung für Laien?
@Stephan: Was genau heißt bei dir "Spannungsversorgung angepasst".
Hast du einfach nur ein anderes netzteil verwendet, oder auf
dem board was umgelötet?
DANKE schon mal im Voraus!
Gruß
Tobias
Ich habe die Dioden wie hier: http://www.mikrocontroller.net/articles/AVR_Net-IO_Bausatz_von_Pollin beschrieben entfernt/gebrückt und ein 7,5V / 1 A Gleichspannungsnetzteil angeschlossen. gruss Stephan
Tobias wrote: ... > Hätte allerdings noch eine Frage: > Wie wird das bei Pollin erhältliche 2x 16 LCD physikalisch > an das Board angebunden? Siehe Beitrag "Re: AVR für wenig Geld im LAN" (mein Beitrag vom 21.10.08)[/url]
Hallo, ich habe mir gestern auch das Board bestellt. Ich möchte es zur Ansteuerung meiner Cocktail-Maschine verwenden. 1. ziel: Senden eines Befehls (vom PC ans Board) mit x,y wobei x die Pumpe (also den Port) angibt welche geschaltet werden soll und y die Zeit in ms (über die Laufzeit der Pumpe soll eine bestimmte Menge abgegeben werden). Die Zeit könnte man natürlich auch am PC abwarten und dann die Pumpe wieder abschalten. Dafür kann man ja die Pollin-Firmware noch benutzen. Möchte aber lieber, dass alles "vor Ort" geregelt wird. 2. Ziel: Eine elektronische Küchenwaage soll ans Board angeschlossen werden. Statt der Zeit soll dann die Menge übermittelt werden. Das Board soll dann bei erreichen der gewünschten Menge die Pumpe abschalten. Hier wird wohl die Schwierigkeit darin liegen, die Werte der Waage in den AVR zu bekommen. Über Kommentare/Ideen eurerseits würde ich mich freuen.
Hallo SoN, ich habe das jetzt genau so gemacht wie du! Aber ich habe es nicht geschaft! Habe sogar das Kabel nach gebaut aber auch damit hat es nicht geklapt! Bekomme auch damit immer die Meldung : Write failed Habe jetzt ein neues Kabel gebaut und auch schon den Rechner gewechselt! Aber es kommt immer das selbe! Kannst du mir vielleicht Helfen! Oder auch noch jemand anders! Habe vor mir am Wochenende mir ein Win 98 Rechner auf zu setzten vielleicht klapt es damit! Gruß Thorsten
@Rolf D Danke für die Hilfe, etwas ähnliches habe ich mir auch schon gedacht. Leider klappt das nicht so, wie ich mir das vorstelle, da dann alle PortC wieder auf 0 gesetzt werden, wenn ich das richtig sehe. Und ein PortC0 = 0 führt zu einem Fehler beim Compilieren. Im source finde ich bei cmd.c PORTC = PORTC & ~(1<<variable[0]); zu setzen eines Bits auf 0 Wie muß ich variable setzen, um nur einzele Ports zurückzusetzen? Grüße Kay1971
@komet16: ich hoffe, du hast beim Nachbau bedacht, dass du die Pins an die richtige Stelle des 10-pol Steckers gelegt hast. hier nochmal meine Belegung des Parallelkabels: Im 25-pol Stecker Pin 2 nach 12 und Pin3 nach 11 gebrückt. Anschlüsse: 25 pol Stecker --------> 10 pol Stecker 7 über 120k auf 1 9 auf 5 6 über 120k auf 7 10 auf 9 24+25 auf 10 Länge des Flachbandkabels ca. 10cm In Ponyprog 2000 unter I/O Port setup folgendes: parallel - avr isp i/o alle Checkboxen ohne Haken auf dem Board jumper auf normal mein Kabel hängt sogar noch an einer 1,2m Verlängerung. Habe damit schon ca. 15 Flashvorgänge hinter mir, alle ok. Ich hoffe, das hilft.... lg SoN
Hi Leute, nach dem Einbinden der 1-Wire-Routinen wäre eine Art Schaltleiste im Webinterface eine tolle Sache. Beispiel ist im Anhang. Man könnte darin jedem Schaltausgang eine bestimmte Schaltbedingung zuordnen: - manuell - abhängig von einem Eingang (dig/analog) - abhängig von der Zeit - abhängig von der Temperatur (1-Wire) Die Eingabe der Werte würde über das Webinterface erfolgen und/oder UART. Joachim Börke hat so etwas in seinem Webserver eingebaut, aber der lässt sich vorerst nicht einfach auf AVR-NET-IO übertragen, da keine ENC-Unterstützung und mein WinAVR Fehler beim Compilieren ausgibt. Könnte an diesem Punkt jemand mal weiterdenken und -machen? Ich versuche es auch, aber Hilfe wäre sicher gut. Gruß RoBue PS: Danke an den "Gast" für die 1-Wire-ID-Einleseroutine. Werde sie testen und gerne einbauen.
@Sepp hast du lebensmittel echte pumpen? wenn ja woher? was kostet sowas?irgend eine günstige quelle ?
@kay1971 Wenn du bestimmte Pins zum Steuern (Tasten) haben willst, so kannst/mußt du genau diese in der Timer.c wieder löschen. Für den ganzen Port wäre es PortX=0;. Wenn du nur bestimmte Pins löschen willst, so kommst du mit PORTC = PORTC & ~(1<<variable[0]); schon weiter. Du brauchst aber keine Variable, sondern nur den Pin 0...7 angeben. Ich müßte es erst mal ausprobieren, da meine C-Kenntnisse auch schlecht sind. Trail and Error :) Versuche es mal mit PORTC = PORTC & ~(1<<X); wobei X dir Pin-Nummer angibt (0...7). Bitte um Mithilfe an die Leute, die C können!!!!
Hallo Stephan Gross, das was du mir geschrieben hast hat mir sehr geholfen! Jetzt bekomme ich die HEX datei auf das Board! Aber jetzt habe ich schon das nächste Problem vielleicht kannst du mir da auch helfen oder auch andere! Ich erreiche jetzt das Board noch nicht über das Netzwerk oder auch nicht über Serial! Ich kann jetzt aber nicht sagen ob ich was falsch mache um dort rein zukommen! Kann aber eine andere Hex-datei drauf spielen! Kann einer dort nochmal Helfen??? Gruß Thorsten
komet16 .... teil uns doch mal mit was das problem war.... dann was hast du versucht um an die kiste zu ereichen ? hast du die Fuses angefasst? ist dein pc im gleichen subnetz wie die kiste ?
@Martin Pfeiffer Nein, keine Lebensmittelechten. Aus dem Autozubehör (Scheibenwaschanlage) für ca. 16€. Eigentlich viel zu teuer wenn ich sowas hier bei Pollin sehe: Wasserpumpe 22127652. Aber die waren neu und vom Auto mit dem Stern. Mache mir da keine Gedanken wenn man bedenkt, dass man sich damit im Wohnmobil die Zähne putzt, etc. Wir haben auch schon etlich Liter eingenommen und die wirkung des Alkohols war das einzige was uns aufgefallen ist ;-) zurück zum Board: Meine Küchenwage hat leider keinen DMS sondern zwei Platten dessen Abstand sich ändert. Ich müsste also die Kapazität messen :( Lohnt sich der Aufwand oder besorge ich mir leiber eine neue für 13€ mit DMS? Weiß nicht genau wie ich das anstellen soll mit der Kapazität.
So jetzt, also ich habe die Software: AVR-NET-IO_LCD+1Wire+NTP.hex auf das Board gespielt mit PonnyProg. Dann habe ich probiert das Board an zu pingen über 192.168.0.99 oder was ich noch gelesen hatte 192.168.0.90 aber bekomme kein Kontakt. Dann habe ich mit Versucht mit AVR Studio 4 und Serial auf das Bord zu kommen aber auch das ging nicht! Habe auch meine IP in den selben IP-Bereich gebracht! Und Subnetz ist bei mir 255.255.255.0 Ich muß aber auch sagen das ich nicht genau sagen kann was und wie ich das alles ändere aber wäre schön wenn ihr mir Helfen könnt! Wenn ich erstmal drauf komme werde ich den rest bestimmt auch noch finden oder ihr werdet mir das viel ja auch sagen können! Nur ich kann bis jetzt nicht sagen ob ich bis jetzt alles richtig gemacht habe!
@Rolf D. ich könnte dich Knutschen, --------- Versuche es mal mit PORTC = PORTC & ~(1<<X); wobei X dir Pin-Nummer angibt (0...7). --------- War genau der richtige tipp :-) Jetze kämpfe ich nur noch um die richtige umrechnung der temperatur meines analogen Temperatursensors an adc1 Kay1971
Hallo Sepp, Danke für den Tipp, ich hatte aber vergessen zu erwähnen, das ich den Sensor bereits mit der Pollinsoftware betrieben habe und ich jetzt noch an der Lösung für den Webserver arbeite.
Hallo Martin Pfeiffer und alle andren, hat keine eine Idee zu den Problem was ich 3 Thresd vorher habe? Gruß Thorsten
@komet16 also laut der Config.h aus dem Zip ist die IP azf 192.168.0.99 gesetzt. schau mal mit IPCONFIG (ich gehe von einem Windows PC aus) nach, bo dein PC auch eine IP 192.168.0.XXX hat. Wenn ja, hast du den Bausatz direkt an deinen PC oder über einen Router oder Switch angebunden? Bei Direkt muß natürlich ein Cross Over Kabel verwendet werden. Bei einem Router muß auch der Router im IP-Bereich sein, bei einem Switch ist dies egal, da dieser über keine Inteligenz verfügt. Grüße Kay1971
Hallo kay1971 und alle die mir schon geholfen haben und hoffentlich noch Helfen werden, ja das hatte ich schon probiert und kontroliert! Aber ich habe jetzt AVR-NET-IO_LCD+1Wire+NTP.hex drauf und sie läuft jetzt lag woll doch an der Fuses habe da was anderes eingestellt und es ging dann! Danke! Ich habe jetzt aber noch ein Problem wie kann ich jetzt die Hex-Datei öffnen und ändern und das mit dem Complitieren habe ich auch noch nicht verstanden! Habe Versucht das ich es mit AVR Studio 4 hin bekomme aber da mache ich noch was Falsch weil geht nicht! Wie schon gesagt mit dem Complitieren weiß ich auch nicht! Denn es muß ja wieder eine Hex-Datei werden! Ich will damit eigentlich nur alles Schalten können mit einem Eingang möchte ich mA Messen den ich habe hir eine Nivea-Sonde ( Ultraschall) und möchte die gerne dann in eine Web-Seite ein binden und auch Schalten können! Das ist zu mindest mein Gedanke! Vielleicht kann mir dabei noch einer Helfen oder mehrer! Ich habe hir eine kleine Spielerei aufgebaut da ich öfter mit Hochwasser zu tun habe! Dabei würde es mir sehr viel Helfen! Vielleicht hat ja einer eine Idee wie ich damit auch einen SMS oder E-Mail seinen kann bei einer bestimmten mA Wert oder bei einem Werrt eine Bestimmte WEB-Seite aufrufen kann weil dann kann man ja eine PHP-Seite die E-Mail senden lassen! Offe das es jetzt nicht zu viele Wünsche sind aber vielleicht wenn ich mich noch etwas in die Programierung ein Arbeite kann ich das ja vielleicht auch selber! Aber ich müßte halt erstmal ins das Programm kommen! Und ich habe eine Art Vortschrittbalken gesehen das währe natürlich auch schön! Naja vielleicht hat ja einer zu meinen wünschen ein paar Ideen und kann mir etwas schreiben dazu! Gruß an alle und auch schon danke für die Hilfe! Gruß Thorsten
'Ich habe jetzt aber noch ein Problem wie kann ich jetzt die Hex-Datei öffnen und ändern und das mit dem Complitieren habe ich auch noch nicht verstanden!' Was ist Complitieren? Kenne ich nicht.
Hi! @komet16 Ich glaube du haust da was durcheinander. Die HEX-Datei lässt sich so nicht ändern. Das ist eine in Maschienensprache geschriebene Datei. Die ist für Menschen nicht lesbar. Was du brauchst ist der Quellcode, also die in C-Geschriebenen Dateien. Diese kannst du dann (mit C Kenntnissen) ändern und daraus durch Compelieren mit WinAVR eine neue HEX-Datei erstellen.
Hallo Alexander, das habe ich jetzt verstanden! Da war ich auf dem Holzweg! Jetzt habe ich mit AVR Studio 4 die Dateien in so geändert das ich meine IP habe! Jetzt wollte ich mit WinAVR die Datei Compelieren aber das ist mir noch zu hoch! Denn wie bekomme ich welche Datei in WinAVR und das dann eine Hex-Datei raus kommt? Vielleicht kann mir dabei einer Helfen oder gibt es noch ein andres Programm was ich vielleicht besser Verstehe? Gruß Thorsten
@komet16: AVR-GCC-Tutorial Arbeite das mal durch, sonst kann dir keiner helfen. Deine Fragen zeigen absoult dass du die Basics noch nicht verstanden hast!

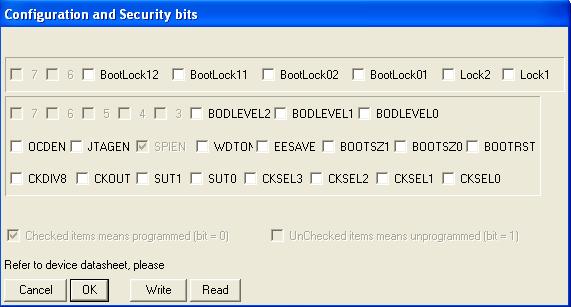

Hi, hat jemand die Fuses für das Pollin Board mit Atmega644 und der Radig Source, irgendwie will der bei mir nicht. Atmega32 läuft. Gruß Nickodemus
Hi Nickodemus. Schau in den Anhang. WebServer mit ATMEGA 644 http://pieper-online.dyndns.org admin tim Gruß Kurt
Hallo Lorenz und auch alle anderen, Also ich habe jetzt den ganzen Tag mir das AVR-GCC-Tutorial angeschaut und habe auch viel gefunden und auch viel geschaft! Aber jetzt habe ich immer noch das Problem das ich es nicht schaffe Makefile zu wandeln in eine HEX_Datei kann mir da noch einer einen Tipp geben! Irgend wie habe ich dort eine Denk fehler oder habe was vergesen! Aber es kommt keine HEX_Datei raus! Kann mir bitte noch einer Helfen! Mit einen Tipp! Bitte um Hilfe! Gruß Thorsten
Angehängte Dateien:
-
32 KB
Nickodemus wrote: > Hi, > > hat jemand die Fuses für das Pollin Board mit Atmega644 und der Radig > Source, irgendwie will der bei mir nicht. Atmega32 läuft. > > > Gruß > Nickodemus Bei Ponyprog hab ich alle Häkchen raus gemacht (siehe Bild). Sven
@komet16 Ich bin, wie Du, nur einer der aus den Erkenntnissen anderer lernen will. Nein, ich habe nicht den Sourcecode anderer versucht zu ändern, und nein, ich frage nicht nach "Hilfe" um etwas fertig zu stellen was ich nie begonnen habe. Deshalb : Nein, ich frage nicht nach "Fusebits", nein, ich frage nicht nach Compilieroptionen, nein, ich frage nicht nach ..... Meiner Ansicht nach ist Sinn und Zweck des Forums Leuten welche ein Problem haben mit eigenen Erkenntnissen zu helfen. Weiterhin, seine Denkanstöße mithilfe anderer umzusetzen. Dem Wohl der Allgemeingheit genüge zu tun. Nein, nicht um Projekte zu "schaffen" die auf anderer "Mist" gewachsen sind, so z.B. Herrn Radig, simon ... etc. Ja, ich habe genauso wenig Ahnung wie Du, vielleicht "a breckerl mehr", da "ALTER" Fernsehtechniker, aber genug Grips, hier Anstöße zu holen und evtl. mal nachzufragen, was bislang nier geschah. Ein wenig Selbstinitiative ist gefragt, nicht sich auf kosten anderer eine Wahnsinnslösung zu schaffen. Dies mal als Denkanstoß .... P.S. Ich habe viele Fragen, lese mich aber erstmal (seit 2 Monaten) durch. Ich habe noch einige (Top-Köpfe) nicht erwähnt, denen gebührt trotzdem meine volle(!) Anerkennung Dirk G. Apel
Eine gute Anleitung findet man auch bei Ulrich Radig auf der Seite: http://www.ulrichradig.de/home/index.php/info_datas/avr_sourcecode_erstellen_winavr Damit sollte es eigendlich gehen.
DirkG wrote: > P.P.S. Lese "alle" AVR Threads ... > > Und sorry, das mußte ich OT mal loswerden So was ähnliches wollte ich gestern auch schon an komet16 schreiben. Habe mich aber noch zurückhalten können. @komet16: Bitte nicht böse sein, aber deine Fragen zeugen von großen Wissenslücken in Bezug auf die Programmierung und das Brennen von µC. Grundsätzlich ist das ja nichts schlimmes. Auch nicht, dass du in Foren versuchst diese Lücken abzubauen. Allerdings passen diese Fragen nicht so recht in diesen Thread. Die Leute die sich hier mit dem NET-IO beschäftigen sind über solche Fragen inzwischen hinweg bzw. wissen wie man ein Programm ändert, neu compiliert und dann in den AVR brennt. Dieser Thread ist inzwischen schon sehr lang und beschäftigt sich mit den unterschiedlichsten Problemen, da wirken deine Fragen eher störend als hilfreich. Aber als Vorschlag zur Güte: Mach doch einen neuen Thread auf mit deinen Fragen. Erfahrungsgemäß bekommt man da eher Antworten. Ich denke, dass die Leute hier im Thread deine Fragen einfach übergehen und einfach keine Lust haben darauf zu antworten, da sie zu sehr zu den Basics zählen. Sven PS: Der NET-IO ist auch mein erster AVR und ich kann auch kein C. Allerdings habe ich wohl den Vorteil PICs in Assembler programmieren zu können. Und vieles ähnelt sich ja nur und man kann sich das Ganze zusammenreimen.
Hallo, habe meinen AVR-NET-IO etwas "zersemmelt" und keine Sicherung von der Originalsoftware. Bei Pollin finde ich keine Downloadmöglichkeit. Woher bekomme ich ein Hexfile ? Dietmar
Sorry, noch ne Frage: Kann ich mein STK500 direkt nach dem Compilerlauf zum Brennen des Controllers einbinden ? Bisher gehe ich immer den Umweg über das AVR-Studio, was sehr schön funktioniert. Danke für Antworten ! Dietmar
@Dietmar (jasmin) Die beigefügte Software generiert das hex-File und schiebt es per ISP wieder ein. hex-file selbst ist leider nicht dabei Gruß DirkG
Bausatz ist gestern eingetroffen, Aufbau gelich am Nachmittag durchgeführt, Bausatz war komplett, Elkos für den MAX232 entsprachen nicht dem Raster auf der Platine (wurden sowieso ausgetauscht) Änderungen: low current LED für Spannungzanzeige, Präzi-Sockel für IC, Nach Anlegen der Betriebsspannung funktioniert alles ohne Probleme, Update von 1.01 auf 1.03 erfolgreich, Test im Netzwerk erfolgreich, Lediglich die Ausgänge 3(PC2) ,4(PC3) und 6(PC6) habe ständig high-Pegel (5V), sie lassen sich nicht umschalten über die Software. Sie sind unmittelbar nach dem Anlegen der Spannungsversorgung auf high und verändern sich nicht. Hat da jemand eine Idee woran das liegen kann? Oder ist dies normal? Gruss Wolfgang
@Wolfgang (Gast) Hallo Wolfgang, Ich bin zwar noch recht neu hier in der Materie, vermute aber, das du auf deiner Platine irgendwo einen Fehler im Aufbau hast. Am besten mal das Board Spannungsfrei machen, den Atmega raus und die ausgänge durchklingeln mit einem Durchgangsprüfer.
wir haben einen neuen inoffiziellen Moderator. Autor: Sven Stefan (stepp64) Datum: 09.11.2008 12:14
@Mensch_Z (Gast): ... der sich zumindest nicht so wie Du hinter dem Gast versteckt. Ich kann übrigens Sven´s extrem sachlichen Beitrag auch nur voll zustimmen. So, genug OT.
Wenn die Leute vieleicht nur Ansatzweise mal die Antworten lesen würden, kämen sie vieleicht auch zum Erfolg!
@Wolfgang (Gast) Da ist bei dir die JTAG-Fuse falsch gesezt. Wenn du mit Pony-Prog oder nen anderen Proggi die Fuse änderst, sollten die 3 Ausgänge richtig funktionieren
Hallo AVR-NET-IO-Fans: Wieder etwas zum Spielen (10./11.11.): http://91.20.76.222:44444 Funktionen: 6 Schaltausgäne 4 dig. Eingänge 3 analoge Eingänge 1-Wire (z.Z. 2 Sensoren) Ausgabe der Systemzeit (Danke Stefan Wimmer, s.o.) LCDisplay an PORTC Gruß RoBue
Hallo RoBue, das sieht echt gut aus! Und bewundere dich! Habe immer Fehler beim Compile und bin noch dort am Arbeiten! Wie hast du das mit der Uhr gemacht? Kannst du vielleicht mal deinen Code hier reinstellen? Könnte mir vielleicht Helfen meinen Fehler zu finden! Gruß
Hallo an alle Bin noch nen echter Anfänger hab mir aber auch mal den Bausatz geholt... Hab hier noch nen Problem und da Pollin anscheinend auf Emailanfragen nicht reagiert grml hoffe ich das mir hier jemand helfen kann. Bei dem Bausatz habe ich 4 Kondensatoren 35V 10uf aber auch einen Kondensator 50V 10uf. Das soll doch so nicht sein oder doch ? Ich ging davon aus es seien 5 Stück 35V 10uf... Wie sollte es nun sein ?
RoBue wrote: > Wieder etwas zum Spielen (10./11.11.): > ... Jupp, nicht schlecht! Jetzt hast du's auch endlich ein bischen wärmer als zuvor ;-) Wie wär's mit einem Inputfeld um dir was auf's LCD zu schreiben? Kompliziert? ... noch'n Nachtrag. Klingt vielleicht Kindisch, aber mach aus dem "anal. Eingang" :-) vielleicht lieber "Analog Eing." ... entspr. -> "Digital Eing."
@ Turbotoni (Gast) @ Heinrich (Gast) @ kay1971 (Gast) Danke für die Hinweise, ich denke es sind die Fusebits, werde diese Woche den JTAG-Fuse mal ändern. @RoBue sieht gut aus, vielleicht veröffentlichst Du deinen Code Gruss Wolfgang
Hi Leute, anbei der Code zum Weiterentwickeln. Bin für Tipps und Hilfen dankbar. Gerade in Bezug auf Input-Feld wäre ich da sehr dankbar! Würde gene eine Steuerung der Schaltausgänge durch Zeit und Temperatur einbauen. Wer könnte helfen? Codeschnipsel sind auch wilkommen. Gruß RoBue
Es sind doch noch Leute da kann den keiner mal eben auf seine Platine schauen und gucken ob alle Kondensatoren 35V,10Mikrofarad sind oder ob da auch ein 50V,10Mikrofarad bei ist ?
Bei einer 5V Spannungsversorgung (OK, am MAX232 könnens es maximal 12V werden) spielt es überhaupt keine Rolle ob 35V oder 50V.
Hallo RoBue, habe deinen code, wie schon gesagt, benutzt und für ein bussystem erweitert. die anzeigen auf dem display habe ich lt radig aber mit dem serielen display gelöst, dadurch einige ports mehr frei. auch nutze ich jetzt einen 644 auf dem board, mir ging der speicher aus. und mein code ist grotten-schlecht, da immer noch c noob. (arbeite aber dran.) gruss tomgr
Klasse Sachen habe ich hier gelesen. Sehr lebendig dieses Forum! Ich habe am Wochenende mein AVR-NET-IO zusammengelötet. Eine super Hardware sehr preiswert und effizient! Habe ein kleines C-Programm geschrieben um im LINUX-Stil dem AVR-NET-IO Befehle direkt von einer beliebigen Console zu schicken. Damit ist das Board mit all den Linux Tools wie z.B. cron kombinierbar. Nun würde ich gerne -wie viele hier auch- mit eigener Software das Board erweitern. Am liebsten hätte ich gerne die Orginal-Pollin-Sourcen, habe aber das Gefühl das die bisher keiner bekommen hat und das der obige Web-Server von RoBue (funktioniert super) die Antwort darauf ist: ihr habt das Ding noch mal programmiert und noch ein drauf gesetzt. Ich bräuchte die gleiche Schnittstelle wie beim Pollin-Orginal, also was ganz einfaches ohne Webserver aber mit TCP/IP über irgend einen Port. Gebe gerne mein Codeschnipsel weiter falls es jemanden interessiert. Sollte sich auch unter Windows kompilieren lassen und dort in der Kommando-Schell funktionieren (hatte ich mal vor einiger Zeit erfolgreich probiert). Also langer Vorspann kurzer Sinn: Orginal-Pollin-Source oder ähnliches gesucht. Georg
Moin, kann man die Firmware von Robue auch ohne Webserver verwenden? Will nur den zugriff über telnet zum auslesen der 1-wire sensoren und keinen Webserver oder LCD haben? was muss ich noch verändern um einen 644 zu verwenden? cu kami
Ja das ist was ich auch will, nur war es kürzer als mein Beitrag. Georg
Der Code von Ulrich Radig hat ja eine Telnet Verbindung mit drin. Dort werden soweit ich das sehe und probiert habe alle Daten die sonst Seriell ausgegeben werden über das Telnet gesendet. Sollte also kein Problem sein. Einfach in der Config.h ganz unten bei " #define CMD_TELNET 0" eine 1 eintragen und schon sendet der Server seine Daten via Telnet.
Hallo Halli, danke für Deinen Link. Das sieht recht vielversprechend aus. Brauche aber etwas Zeit, um das umzusetzen. Hallo Georg und Stefan, in der Datei cmd.c finden sich die Befehle für den Terminalzugang, der auch für ja auch für telnet nutzbar sein soll. Vielleicht hilft das weiter. Man müsste dann "nur" alles Überflüssige Schritt für Schritt entfernen. Gruß RoBue
Hallo RoBue, um die Sensoren automatisch zu ermitteln müsste folgende Änderung funktionieren (entnommen aus Martin Thomas' DS18x20 Demoprogramm - hab's aber noch nicht getestet): In der ds18x20.h definiert man sich ein Array für die Sensor-IDs:
1 | uint8_t gSensorIDs[MAXSENSORS][OW_ROMCODE_SIZE]; |
und eine Variable für die Anzahl der gefundenen Sensoren:
1 | uint8_t nSensors; |
(MAXSENSORS kommt aus der config.h und OW... aus der onewire.h) Dann macht man die Suchfunktion noch bekannt:
1 | extern uint8_t search_sensors(void); |
Nun baut man die leicht modifizierte Suchfunktion aus den Demoprogramm in ds18x20.c ein:
1 | /*----------- end of "debug-functions" ---------------*/ // <--z.B. hier |
2 | |
3 | // search_sensors copied from Martin Thomas' demo program by wsw
|
4 | |
5 | uint8_t search_sensors(void) |
6 | {
|
7 | uint8_t i; |
8 | uint8_t id[OW_ROMCODE_SIZE]; |
9 | uint8_t diff, nSensors; |
10 | |
11 | nSensors = 0; |
12 | |
13 | for( diff = OW_SEARCH_FIRST; |
14 | diff != OW_LAST_DEVICE && nSensors < MAXSENSORS ; ) |
15 | {
|
16 | DS18X20_find_sensor( &diff, &id[0] ); |
17 | |
18 | if( diff == OW_PRESENCE_ERR ) { |
19 | // usart_write("No Sensor found\r\n");
|
20 | break; |
21 | }
|
22 | |
23 | if( diff == OW_DATA_ERR ) { |
24 | // usart_write("Bus Error\r\n");
|
25 | break; |
26 | }
|
27 | |
28 | for (i=0;i<OW_ROMCODE_SIZE;i++) |
29 | gSensorIDs[nSensors][i]=id[i]; |
30 | |
31 | nSensors++; |
32 | }
|
33 | |
34 | return nSensors; |
35 | }
|
In main.c kann man nun z.B. nach der ADC-Init die Sensoren suchen lassen:
1 | usart_write("\rScanning Bus for DS18X20\r\n"); |
2 | nSensors = search_sensors(); |
3 | usart_write("%1i", nSensors); |
4 | usart_write(" DS18X20 Sensor(s) available\r\n"); |
...und dann mit dem gSensorIDs-Array weiterarbeiten... Statt die Sensoren stumpf in der Timer.c abzufragen könnte man die Messung auch jeweils anwerfen, wenn die HTML-Seite mit den Temperaturen angefordert wird (z.B. in der Funktion httpd_header_check in httpd.c). Dann dauert es halt ein Sekündchen länger, bis die aufgebaut wird...
Herzlichen Dank für Eure Ideen und Vorschläge. Ich werde versuchen, sie umzusetzen. Bin zur Zeit leider anderweitig etwas ausgebucht. Deswegen müsst Ihr wohl etwas warten (ein paar Tage?). Wichtig: Wenn Ihr selbst etwas in "meinem" Webserver eingebaut habt, dann wäre es sinnvoll dies hier einzustellen. Man muss das Rad ja nicht wieder neu erfinden. Hallo Georg und Stefan: Der Webserver von Axel Schnell (s.o.) hat eine erweiterete Kommandoschnittstelle. Theoretisch müsste man sie auch mit meinem Webserver nutzen können. Ich habe auf jeden Fall vor, sie einzubauen - wenn ich Zeit dazu finde. Außerdem möchte ich auch die 1-Wire-Sensoren damit abfragen lassen. "Kommandoschnittstelle (rs232) ergänzt um Befehle: GP (getport status) SPP (setportpin) und GV (getvar um Analogwerte abzufragen) Befehle können auch mit Putty (oder anderen Applikationen) über Telnetport eingegeben werden, damit können Portwerte auch wie mit der Pollinfirmware gelesen/geändert werden." Hallo Stefan Wimmer, wenn man die Temperaturwerte mit einem Schaltausgang koppeln will, dann müssen sie periodisch ausgelesen und verglichen werden. Was ich mir noch überlege ist, ob es Sinn macht die Konfiguration auch in den Webserver zu integrieren (Speicherplatz!!!) oder ob man zurerst mit einem Konfigurationsprogramm (evtl. in BASCOM) alles Wichtige einstellt (1-Wire-IDs, IP, Router, Namen, ...) und dies im EEPROM ablegt. Erst dann wird die eigentlich Serversorftware geladen, die dann die entsprechenden Werte aus dem EEPROM ausliest. Wenn man den Bootloader von P.Dannegger dazu nutzt, ist das alles kein Problem. Gruß, RoBue
RoBue wrote: > > Hallo Stefan Wimmer, > wenn man die Temperaturwerte mit einem Schaltausgang koppeln will, dann > müssen sie periodisch ausgelesen und verglichen werden. Ok, das ist ein Argument. :-)
************************Zitat*************************** Wie der Zufall so will: Nimm das Finder-Subminiaturrelais, 1x UM, 250V 10A, 5V (Reichelt Nr. FIN 36.11 5V). Das sollte genau passen, da die Bohrungen gleich sind. Du müsstest dann nur das eine Beinchen abkneifen wegen Umschalter oder in die Platine noch ein Loch bohren. Das Relais ist aber für 5V nicht für 9V. Überprüfe die Platine aber bitte darauf, ob die Leiterbahnen der 230V Seite den erforderlichen Abstand zur Niedervoltseite haben (ca. 5mm). Und ob die Leiterbahnbreite deinen Strom ab kann (10Ampere entspricht ca. 10mm Leiterbahnbreite!). Sonst könnte es wirklich gefährlich werden. Ach ja: Von den Finder Relais zieht eins ca. 70mA Strom, macht bei 8 Stück 560mA. Plus die 190mA vom Net-IO bist du bei 750mA. Das hält deine USB-SS nicht aus, da USB nur für max. 500mA gebaut wurde. Du solltest dir also Gedanken um ein entsprechendes Netzteil machen, oder die 5V aus dem internen Netzteil deines PCs beziehen. Sven **************************************************** Wenn ich mir die Relais hole und sie schon bei 5V schalten, kann ich die dann einfach nehmen mit den 9Volt oder gehen die dann kaputt? Wenn sie kaputt gehen, was für nen Wiederstand sollte ich am besten austauschen und durch welchen? Gruß Space
Hallo Space24, ich habe die 12V-Relais von Finder eingesetzt (Finder 36.11.9.012 Reichelt Best. Nr. FIN 36.11 12V). Die ziehen (zumindest bei mir) auch schon bei 9V (ab etwa 7.5 Volt) sicher an und sind (natürlich bis auf den zusätzlichen Wechsler-Pin) pinkompatibel. Grüße dieter
@oldowl Lässt du auch 230Volt über die Relais laufen? Wenn ja klappt das gut?
@ space24 Ja, mache ich (zumindest bei einem Board; das andere steuert 12V DC für Getriebemotoren). Die Daten des (für Haushaltgeräte vorgesehen) Finder-Relais sind Elektrische Werte Schaltspannung 250 VAC Schaltleistung 2500 VA Spannung DC 12 V= Innenwiderstand (Ri) 400 Ohm Strom 10 A Prüfspannung 2500 V Approbation Zulassung: VDE, UL, Gost Maße Länge 21,5 mm Breite 15,5 mm Höhe 17,5 mm Aber denke daran (wie irgendwo oben in einem Thread geschrieben wurde, daß bei hoher Last eine dicke Verzinnung der Leiterbahnen dringend anzuraten ist (und nicht vergessen: 230V können recht schmerzhaft sein ...) Grüße dieter
Ja hallo Ich werde mir jetzt auch bald das board kaufen und verfolge schon länger den thread Und jetzt meine Frage: Könnte man den vielleicht mit einer LAN\WLAN Fernbedienung mit einem mikrikontroller ansteuern? Gruß
> Ich werde mir jetzt auch bald das board kaufen und verfolge schon länger > den thread > Und jetzt meine Frage: > Könnte man den vielleicht mit einer LAN\WLAN Fernbedienung mit einem > mikrikontroller ansteuern? Wen willst Du ansteuern? Den Thread? Was hast Du vor?
nein das IO-AVR Nur so eine Idee von mir, da ich das IO-AVR für meine Weihnachtsbeleuchtung verwenden möchte
Hi, mal noch ein paar Fragen: Verwendet ihr die 16Mhz Quarz auch beim 644 oder nehmt ihr da einen anderen? Wird das System langsamer wenn der Webserver mit einkompiliert ist aber nur eine Sensoren Abfrage über Telnet erfolgt? Kann irgendjemand die Befehle für Telnet so erweitern, das ich die gleichen Befehlen auch unter der Robue Firmware nutzen kann? Also Sensoren abfragen und Ein/Ausgänge schalten? Also auch 1-Wire Sensoren auslesen (das wäre eigentlich das wichtigste) ? Kann man irgendwie eine Cam anbinden und die Bilder per wget oder so downloaden? Cu kami
Markus Hahnenkamm wrote: > Ja hallo > Ich werde mir jetzt auch bald das board kaufen und verfolge schon länger > den thread > > Und jetzt meine Frage: > > Könnte man den vielleicht mit einer LAN\WLAN Fernbedienung mit einem > mikrikontroller ansteuern? > > Gruß Schlecht formuliert deine Frage... Das NET-IO IST eine LAN-Fernbedienung mit Mikrokontroller (Wenn man die Steuerung über iNet als Fernbedienung ansieht). WLAN kann er allerdings nicht.
Ich glaub ich hab die wirklich schlecht formuliert könnte man das Net-IO denn hardwaremäßig(Mikrokontroller) über LAN ansteuern? Ich würde nämlich gerne nicht immer nen PC anschalten
Markus Hahnenkamm wrote: > Ich glaub ich hab die wirklich schlecht formuliert > könnte man das Net-IO denn hardwaremäßig(Mikrokontroller) > über LAN ansteuern? Rein hardwaremäßig natürlich nicht, denn in einem µC steckt ja auch immer Software drin. Aber bei entsprechender Programmierung kannst Du einen zweiten NET-IO oder einen anderen µC mit Ethernet-Anschluß nehmen und die beiden übers LAN miteinander reden lassen, so daß die Eingänge des einen die Ausgänge des anderen steuern.
das klingt nach einem projekt für die sommerferien
Hab ich schon betrieben, da allerdings mit atmega8 + rfm12, jedoch mit ner IP Schicht drueber. Jedes Funkrelais hatte 2 eingaenge und 2 ausgaenge, die sich wechselseitig geschalten haben, also ein Funkrelais das andere: http://dokucode.de/tiki-index.php?page=FunkRelais Das ganze mit ethersex + watchcat gemacht
Klar. Nimm doch das AVR Evolution Board von Pollin gleich dazu. Das hat bei mir mit Ponyprog auf Anhieb funktioniert. Habe den Atmel ausgelesen und disassembelt. Werde aber nicht schlau draus. Ich brauche nur einen analogen Eingang, dafür aber 15 Ausgänge.
Hallo, Hat jemande einen Plan, wie man mit wenig Aufwand bei der AVR IO Net von Pollin die Eingänge zu Ausgängen macht? Das Hexfile kann man ja nicht wirklich verwenden und disassembliert verstehe ich da auch nur Bahnhof. Bleibt also nur, die Soft von UlrichRading entsprechend abzuändern, oder sehe ich das falsch?
@Mensch_Z: "hetero" Das Projekt kenn ich noch garnicht und mittels Google konnte ich leider auch nichts finden. Sicherlich kannst Du uns einen Link nennen, wo wir mehr Infos zu diesem ganz beststimmt sehr interessanten Projekt finden. Dank im voraus für Deinen hilfreichen Beitrag! Mehr Details zu ethersex finden sich übrigens unter http://ethersex.de/tiki-index.php?page=EtherSex Kleiner Auszug aus der Seite " Das Ethersex-Projekt ... wurde im August 2007 von stesie als alternative Firmware für fd0's Etherrape ins Leben gerufen. Namensgebend war seinerzeit die Erweiterung um IPv6-Unterstützung. Seither hat sich jedoch viel getan, sodass inzwischen nicht mehr nur die Etherrape-Hardware als Plattform unterstützt wird, sondern u.a. auch das AVR Net-IO von Pollin."
ich glaube er meinte mit hetero das gegenteil von homosexuell
Hmm, dazu mußt du wohl einiges im C-Code ändern. Ich verstehe aber noch nicht so ganz, was du machen willst.
Hallo, ich habe ein Bedienfeld mit 3 Tastern, die wiederum über den µC 3 LEDs schalten. Es kann aber auch immer nur eine LED leuchten. Also wenn z.B. PortC Bit 3 (LED1) high hat, soll dies über den UART gesendet werden. Ich brauche das, damit ich diese Änderung in Excel über VB auswerten kann.

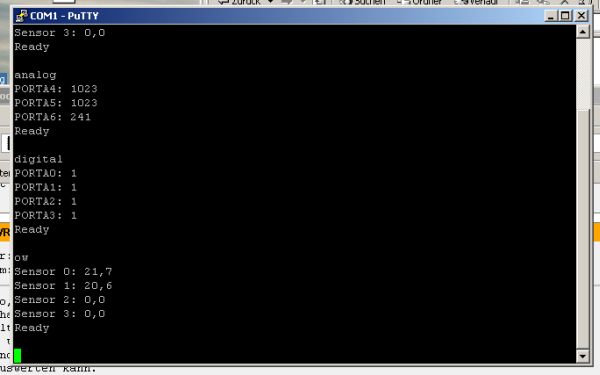

Hallo Georg und Stefan, ich habe den Kommandointerpreter für UART erweitert: - OW -> Ausgabe der Temperaturen - ANALOG -> Ausgabe der Analogwerte von PORT4-6 - DIGITAL -> Ausgabe der Digitalwerte von PORTA0-3 (eine Zahl!) Dateien sind im Anhang. Einfach cmd.h und cmd.c in meinem Webserver (AVR-NET-IO_RoBue_LCD+1Wire+NTP_V1.zip s.o.) ersetzen. Wieder etwas zum Spielen (Version 1.2): http://91.20.98.93:44444 Neu ist neben cmd.c/h, dass man den Webserver jetzt über ein Konfigurationsfile (config.h) einstellen kann.
PS: Webserver-Sourcen: http://www.mikrocontroller.net/attachment/42012/AVR-NET-IO_LCD_1Wire_NTP.zip Viel Spass, RoBue
Zum Weiterspielen und Ausprobieren am Wochenende: http://91.20.79.143:44444 Besteht überhaupt noch Interesse an Weiterentwicklungen? Gruß RoBue
Hi, RoBue danke für die neue Source. Also ich habe mal deine Source getestet. Also das abschalten des LCDs klappt leider nicht gibt es da vielleicht eine Möglichkeit das in der Source zu ändern? Will das eigentlich gar nicht mit einkompilieren. Bei den 1-wire Sensoren muss ich da die Adresse der Sensoren wissen? Oder wie merkt der das? Wie soll ich das jetzt mit dem Telnet verstehen? Kann ich per Telnet die einzlnen Ein / Ausgänge alle beschalten? Wäre es vielleicht möglich auch noch per Telnet einen zweiten 1-wire Sensor auszulesen. Benutze das System nämlich für die aufnahme von Innen und Außentemperatur :) Inwieweit läuft die Cam schon? Vielen dank schonmal Änderungen sind klasse. Cu kami
Angehängte Dateien:
-
19 KB
Hallo kami, -> LCD kann man abschalten, wenn man in config.h #define USE_SER_LCD 1 in #define USE_SER_LCD 0 umändert. -> ID der Sensoren muss man vorher mit einem Programm auslesen und ebenfalls in config.h eintragen. (Man kann das automatisieren, aber der Vorteil dieser Lösung ist, dass man mit dem Eintrag in die Tabelle dann selbst bestimmen kann, welcher Sensor dann welche Aufgabe übernimmt.) -> Telnet Damit habe ich bisher keine Erfahrung. Ich arbeite nur mit der seriellen Schnittstelle. Theoretisch müsste man das aber auf Telnet umleiten können. (Siehe wieder config.h!) Werde es mal in nächster Zeit probieren. -> 1-Wire-Sensoren Versteh die Frage nicht richtig, da inzwischen mehrere Sensoren über Webinterface und UART ausgelesen werden - so man hat. -> Schalten über serielle Schnittstelle (und Telnet?) Habe ich bisher nicht integriert. Wäre auch so was, was mal gemacht werden sollte, aber alles kann ich in so kurzer Zeit nicht übernehmen. Ich habe mich bisher mit dem Auslesen begnügt, um dann an anderer Stelle (z.B. PC) die Daten weiterverarbeiten zu können. -> Cam habe ich nicht. Läuft mit 16MHz wohl nicht sauber - steht im Sourcecode. Ich bleibe weiter dran. Macht saumäßig Spass, aber ohne weitere Hilfe dauert es eben. Bin letztlich wirklich nur ein Anfänger. Es freut mich aber, dass manche etwas von dem, was ich mache, brauchen können. Gruß RoBue PS: Im Anhang Bild von neuen Kommandos für serielle Schnittstelle
@ RoBue Danke für deine Anregungen, ich habe mir die cmd übertragen wollen in die von mir angepasste 1.098, da ich sonst alle meine modifikationen hätte neu machen müssen. Aber die Idee ist gut, mach weiter so. Kay
Hi RoBue, also das mit dem LCD abschalten habe ich zwar gesehen. Verursacht beim Kompilieren aber immer Fehler, weil in den anderen Files noch LCD-Befehle mit drin stehen. Die ID der 1-wire sensoren habe ich. Wenn man die über Befehle auslesen kann dann habe ich das nur falsch übersehen. Was ich noch nicht ganz verstehe ist dann was ich mit dem Telnet zur Zeit machen kann? Kann ich darüber auch deine Kommandos senden und empfangen wie über Uart? Nicht wundern bin zur Zeit nicht zu hause und kann das gerade nicht testen. Cu kami
Hi kami! -> Fehlermeldungen Vielleicht hast Du noch eine alte main.c. Schicke hier eine neue, in der die LCD-Routinen sauber ausgeblendet werden. Warnungen zu "mm" und "hh" einfach ignorieren. -> telent Wie gesagt: Ich hab's noch nicht getestet. Aber anscheinend soll es möglich sein, die Kommandos auch über telnet zu nutzen. Irgend ein Trick muss jedoch dabei sein, denn an sich gebe ich (und Radig) ja die Werte direkt über "usart_write" aus. Vielleicht kann ja ein anderer hier weiterhelfen. Gruß RoBue
Hi kami, siehe mal hier zum Thema Telnet/UART nach: http://www.ulrichradig.de/home/index.php/avr/eth_m32_ex/webserver-software Gruß RoBue
Kann bitte jemand so lieb sein, den Controller mit der Original-Pollin-Software auslesen und das .hex-File hier als Anhang posten? Danke!
@tester: Das Copyright liegt bei Pollin, daher wäre ich an Deiner Stelle mit derartigen Aufforderungen sehr vorsichtig!!! PS: Hätte dies deutlich lieber per PN gepostet, ging jedoch nicht, da tester den GAST-Account genutzt hatte.
@tester: Geh auf die Pollin Seite --> zum AVR-NET-IO --> lade die Software runter --> erstelle das hex selbst !
Hi
wenn LCD Routinen in main.c angesprochen werden, sollte
die Source ergänzt werden:
In der config.h wird auch festgelegt, welche Programmteile angesprochen
werden.
1.Beispiel siehe U.Radig
//Spielerrei mit einem LCD
#if USE_SER_LCD
udp_lcd_init();
lcd_init();
lcd_clear();
back_light = 1;
lcd_print(0,0,"System Ready");
#endif
2.Beispiel bei 2wire_lcd
#if USE_LCD_2wire_4line
lcd_init();
lcd_write_str_xy(0,0,"** System Ready **");
lcd_goto_xy(1,1);
lcd_write_str(" Compiliert am ");
lcd_goto_xy(5,2);
lcd_write_str(_DATE_);
lcd_goto_xy(5,3);
lcd_write_str("um "__TIME__"");
#endif
Gruß
Kurt
http://pieper-online.dyndns.org
admin
tim
Hi, ich versuche momentan auf dem AVR Webmodul Board von Ulrich Radig die ethersex Software einzuspielen. Klappt leider nicht so auf Anhieb (sonst würde ich hier nicht schreiben) aber vielleicht hat jemand anderes da mehr Erfahrung oder einen Tipp für mich. Das AVR Webmodul spricht im Gegensatz zum etherrape SPI_CS_NET mit PB3 an. Das habe ich bei ethersex geändert, und die Fuses für den Boot angesprochen und per Programmer geflashed. Via serielle Console gibt es diese Ausgabe: D: debugging enabled D: disabling watchdog D: booting ethersex firmware 0.2... D: net: loading base network settings dann gibt es keine weitere Ausgabe und weder via ethernet oder Terminal gibt es keine weitere Reaktion. Laut eigner Debuginfos liegt das vermutlich an dem loop in "void reset_controller(void)" (enc28j60.c) mit "while (!(read_control_register(REG_ESTAT) & _BV(CLKRDY)))" Ich verstehe nicht ganz was an dieser Stelle dann nicht stimmt und frage ich mich ob das CS für den ENC28j60 richtig gesetzt ist ( geändert von PB4 nach PB3 oder ob noch irgendetwas an den FUSE Bits falsch ist (HFUSE=DC, LFUSE=FF, EXT=FF). Für sachdienliche Hinweise wäre ich sehr dankbar. Gute Nacht Stefan
Hallo Stefan. Das Board von U.Radig kenne ich nicht. AVR-NET-IO ist mir besser bekannt und wird auch hier behandelt. Schau mal im Forum bei U.Radig oder mache einen neuen Beitrag auf. Have nice day
@tester wenn du das hex file brauchst drück bei der pollin software auf Firmwareupdate und wähle Bootloader erzeugen P.S. registrier dich doch
Hi, ich habe Probleme mit dem Atmega 644 auf dem Pollin Board, leider tut sich nahc dem Flashen garnichts. Die Ethernet LED blickt zwar aber ansonsten ist tote Hose. Mit ATmega 32 läufts. Habe in der Radig Software die #define ENC28J60_PIN_SS 3 ;#define ENC28J60_PIN_CS 4 gesetzt und in dem makefile den 644 ausgewählt. Danach noch die Fusses angepasst,wie weiter oben beschrieben, an denen sollte es also nicht liegen. Hab ich moch was vergessen? Grüsse Nickodemus
Angehängte Dateien:
-
32 KB
Ging bei mir auf Anhieb. Bei den Fuses musst du zum 644 all Häkchen raus machen (Ponyprog) siehe Bild. Sven
Hallo Sven, hab die Fuses genauso gesetzt, daran liegts wohl nicht. Grüsse Nickodemus
Hallo, vielen Dank an RoBue, Rolf D. (mudman) und an die AVR-Tutorial Schreiber und vor allem an U. Radig. Von jedem ein bisschen mehr oder weniger und es läuft. Hier meine Erfahrungen: 1.) unter ubuntu 8.04 so ziemlich alles mit dem Paketmanager installiert was mit avr zu tun hat. 2.) mit dem Turorial gelernt wie man mit den linux-Tools avr-gcc und uisp das Programm compiliert und ins Flash bringt. Ist ein ganz simples makefile, so dass ich es kapieren konnte. Leider wusste ich nicht wie ich so ein ganzes Sammelsorium von Unterprogrammen wie das AVR-NET-IO-Projekt nun mal ist zu einem Programm compilierern und linken konnte. 3.) von mudmanns Quellen das makefile rüber kopiert. Funktioniert bis auf das Flashen gut. Leider muss ich das Flash mit zusätzlichen Kommandos löschen und beschreiben. Ich kriege es im makefile nicht aktiviert. avrdude regt sich da genauso wenig wie meine versuche dort uisp einzu bauen. Aber das ist nur ein kleiner Schönheitsfehler, denn ich kann jetzt das ganze Projekt mit Hilfe des makefiles compilieren und linken. 4.) uisp will eine ganz andere PIN-Belegung auf dem LPT-Stecker als das sonst wohl so üblich ist. Ich habe aber die Verbindung mit 220 Ohm Widerständen und nicht direkt gemacht. ------------------------------------ Connect AVR with parallel port AVR Parallel Port Signal name Pin Pin Signal name Pfostenfeldverbinder 10polig GND ------------ 19 GND ------ 8 GND ------------ 21 GND ------ 10 SCK 8 ------------ 1 Strobe ------ 7 MOSI 6 ------------ 2 Data 0 ------ 1 MISO 7 ------------ 11 Busy ------ 9 Reset 9 ------------ 16 Init ------ 5 This scheme works with all parallel port modes (EPP,ECP, classic). ------------------------------------- Also meine Tool-Chain unter Linux läuft! Bei dem eigentlichen Vorhaben über die Telnet-Verbindung Kommandos zu schicken habe ich einige Probleme: Befehle mit einem Parameter konnte ich bereits hinzufügen, aber diese bisher nur über die serielle Schnittstelle bedienen. Das "#define CMD_TELNET 0" scheint nur in eine Richtung zu gehen. Die Kommandos kommen zwar an, weil man das gerade gesendete Telnet-Kommando als Echo auf der Seriellen Schnittstelle sieht, aber eine Antwort gibt es weder auf der seriellen noch auf der Telnetseite. Der letzte von RoBue hier veröffentlichte Projektstand vom 14.11 ist meine Ausgangsbasis. Ich konnte erfolgreich meine IP-Adresse und die des Routers eintragen, aber sobald ich meine MAC-Adresse eintrage geht TCP/IP nicht mehr (weder Ping, Telnet noch Webserver).? Hat jemand eine Idee wie ich zunächst meine MAC-Adresse rein kriege? Gruss Georg
Kleiner Tippfehler: Da sollte eigentlich "#define CMD_TELNET 1" stehen, ich hatte natürlich aktiviert sonst wäre Telnet ja garnicht zu einem Contact fähig gewesen. Georg
Juhu bei mir läuft jetzt auch der 644. Hab nochmal alles neu compilert und jetzt gehts! Habe aber noch eine andere Frage zur webpage.h . Die Bilder auf dem Radig Webserver sind ja als "HEX-Werte" dargestellt. Wie kann ich da eigene kleine Bilder einbinden? Gibts da spezielle Tools? Nickodemus
Georg wrote: > ... aber sobald ich meine MAC-Adresse eintrage geht > TCP/IP nicht mehr (weder Ping, Telnet noch Webserver).? > > Hat jemand eine Idee wie ich zunächst meine MAC-Adresse rein kriege? In dem Moment, wo sich ein IP-basiertes Gerät das erste mal mit einem anderen IP-basierten Gerät "verbindet" merken sich beide Geräte in der Regel ihre MAC-Adresse. Diese Adresse wird nun fortan für das AddressResulutionProtocol verwendet. Wenn das Gerät neu gestartet wird ist die ARP-table leer. Sie wird immer nur zur Laufzeit neu gebildet. Gib mal in Deinem Windoof-Rechner folgenden Befehl im CMD-prompt ein:
1 | arp -a |
Und schon siehst Du, welchen "Internetadressen" welche "physikalischen Adressen" zugeordnet sind. Mit
1 | arp -d |
läßt sich die Tabelle wieder leeren. Unter http://de.wikipedia.org/wiki/Address_Resolution_Protocol findest Du eine umfassendere und wirklich sehr gute Beschreibung des Themas. Ich nehme mal an, dass dies Dein Problem ist.
@ Klaus Diese sog. ARP Caches werden in Abhänggkeit der Betriebssysteme nach ca. 15 bis 20 Minuten automatisch gelöscht ! Wie machen das eigentlich die IP-Stack's von Radig und co ? Oder macht das der Ethernetcontroller ? Dietmar
Hallo ruebi! habe das Problem mit einer Linux-Kiste, aber der Befehl ist der selbe. Werde das mal ausprobieren. Danke für den Tip!
AVR-NET-IO - LCD und 1-Wire (RoBue) =================================== Sourcen: ------- Grundkonzept: Ulrich Radig (ETH_M32_EX) Modifikationen und Tips: Wil (FTP-Webserver mit 1-Wire) Rolf D. (mudman, Vereinfachungen) Kurt Piper (kurtcontroller) Stefan Wimmer (wswbln, Uhrzeit in Webpage) ... Grundaufbau des Boards und seine Erweiterungen (Belegung der Ports): ------------------------------------------------------------------- PORTA0-3 digitale Eingänge Test ein/aus (0V/+5V) PORTA4-6 analoge Eingänge Digitalwandler 0-1023 PORTA7 1-Wire Temperatursensoren PORTB0 frei PORTB1 Jumper Bootkontrolle (?) PORTB3 frei PORTB2,4-7 ENC28J60 Netzwerkcontroller PORTC0-3 LCD D4-7 Datenleitungen PORTC4 LCD RS Registerselect PORTC5 LCD R/W Read/Write PORTC6 LCD E Enable PORTC7 frei PORTD0-1 UART Datenausgabe, Kontrolle PORTD2-7 Ausgänge Schalten LCD (PORTC): ----------- Das LCD dient eigentlich nur zur einfachen Kontrolle, ob der Server (noch) richtig läuft. Es werden IP, Counter und Uhrzeit ausgegeben. Abschalten in config.h: #define USE_SER_LCD 0 1-Wire (PORTA7): --------------- Es werden bisher nur Temperatursensoren vom Typ -> DS18S20 (DS1820B?) mit ID 0x10 unterstützt. Die IDs und die Anzahl müssen per Hand in den Sourcecode eingetragen werden. NTP: --- Zeit wird über das Internet geholt. IP: 192.168.0.99 -- Gateway: 192.168.0.3 ------- Änderungen Version 1.1: ---------------------- -> main.c wurde noch etwas vereinfacht: ow_array[i] = DS18X20_temp_to_decicel(subzero, cel, cel_frac_bits); anstelle von: //TWert = DS18X20_temp_to_decicel(subzero, cel, cel_frac_bits); //ow_array[i] = TWert; UART Testroutinen deaktiviert -> webpage.h und httpd.c: Uhrzeit (Variable %TI) wurde in Webpage integriert Änderungen Version 1.2: ---------------------- -> config.h Alle wichtigen Einstellungen sind nun in config.h integriert, so dass man nur noch hier Veränderungen vornehmen muss, bevor man sich ein passendes hex-File erstellt. -> main.c Die Berechnung der Uhrzeit erfolgt zentral über main.c Die Variablen sind: hh,mm,ss -> webpage.h Die Ortsbeschreibung der 1-Wire-Sensoren werden in config.h definiert und über die Platzhalter T01, T02, T03 und T04 eingebunden. Die Uhrzeit wird aus main.c übernommen -> cmd.h/c Erweiterung des Kommandointerprters für UART/RS232 Weitere Befehle: - OW -> Ausgabe der Temperaturwerte - PORTA -> Ausgabe der dig. u. analog. Werte von PORTA - PORTD -> Ausgabe des Schaltstatus von PORTD2-7 (0/1) Die Uhrzeit - TIME wird nicht neu berechnet, sondern aus main.c übernommen.
Thread beobachten
Seitenaufteilung abschalten
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
