Forum: Markt Platinensammler - Leiterkarten für 30ct/cm²


von Jakob K. (jakobk)


Lesenswert?

[Edit note: das ist der Stand von 2013-03-19.]

Hallo zusammen,

seit einiger Zeit biete ich die Möglichkeit sich bei mir an
Leiterplattenbestellungen "dran zu hängen".

Inzwischen bestelle ich fast monatlich einen Multinutzen bei
einem deutschen Leiterplattenhersteller.

Die Nutzen baue ich selber zusammen. Zwar ist die Laufzeit einer
Bestellung durch den Aufwand (Nutzen setzen und "Unterverteilung"
der Teilbestellungen) höher als bei einer Bestellung bei einem
Leiterplattenhersteller. Allerdings kommt so ein attraktiver Preis
zu Stande.

Jeder Quadratzentimeter eines Layouts kostet 30ct/cm².

Überproduzierte Platinen könnt ihr für 10ct/cm² bekommen.

Basis für die Preisberechnung ist die tatsächliche Platinenfläche
zzgl. einem 3mm breiten umlaufenden Fräsgraben.

Klingt ein bisschen kompliziert . isses aber nicht =)

Ein Beispiel:

Ihr braucht mindestens 2 Platinen eines Layouts, dass 3x2cm groß ist
(ungefähr ein DIP28 Gehäuse) und nehmt bis zu 2 überproduzierte dazu (
man kann sich ja mal total beim Bestücken verhauen oder ein Kollege
findet das Platinchen ganz toll ..)

Dann ergeben sich die Kosten für diese Bestellung wie folgt:

1. Berechnete Fläche = (3 + 0,6) cm * (2 + 0,6) cm = 9,36 cm²

2. Die ersten beiden Platinen kosten demnach 9,36 cm² x 0,30 €/cm² =
2,81 €

3. eine überproduzierte Platine kommt nur noch auf 9,36 cm² x 0,10 €/cm²
= 0,94€

=> Alle Platinen kommen dann also zusammen auf:
        2 x 2,81 € : 5,62 €
+       2 x 0,94 € : 1,87 €
        -------------------
                     7,49 € (inkl. MwSt. zzgl. Verpackung und Versand)

Da die 4 Platinen in diesem Fall vermutlich unter 20g wiegen, kämen hier
nochmal 1,50€ für Porto und Versand dazu.

Ich verschicke die Platinen immer im Luftpolsterumschlag. Je nach Größe
und Gewicht variieren die Versandkosten.

So lange das Gesamtgewicht einer Bestellung unter 500g und die
Platinenmaße innerhalb der Maxibriefgrenzen liegen, kommen maximal 2,50€
für Porto und Versand dazu.

Um mit in den Nutzen zu können müssen eure Layouts den folgenden
Designregeln entsprechen:

Leitbahnstärke und -abstand     0,15mm
mind. Bohrdurchmesser           0,3 mm
mind. Abstand Kupfer zu Kontur  0,2 mm


Ich bestelle immer doppelseitige Platinen mit 35µm Kupferstärke, mit
E-Test, HAL-Verzinnung (RoHS), Stoplack auf beiden Seiten und
Bestückungsdruck auf der Oberseite.

Und noch eine Anmerkung:

Dieser Thread ist entstanden, um den Alten (und sehr unübersichtlich
gewordenen) abzulösen. Daher habe ich nachfolgend einfach die für
die Sammelbestellung wichtigen Infos zusammengeschrieben.

Bitte stellt noch offene Fragen nicht hier sondern per Mail, PN
oder im Platinensammlung-FAQ-Thread.
Beitrag "Platinensammlung-FAQ"

Lob und Tadel könnt ihr im Platinensammlung-Feedback-Thread
hinterlassen.
Beitrag "Platinensammlung-Feedback"

In diesem Thread werde ich nur noch den jeweils aktuellen
Annahmeschluss, den voraussichtlichen Lieferzeitraum, den nächsten
Sammeltermin und ggf. andere wichtige Informationen bzgl. der
Sammelbestellungen posten.

[Edit 2013-02-15]
Alle Platinen bekommen beim Platzieren auf dem Nutzen ein kleines
ID-Feld.  Wer Wert darauf legt, dieses an einer bestimmten Stelle
bzw. in einer bestimmten Lage zu haben, kann es selbst platzieren,
siehe auch:

Beitrag "Layoutnummerierung"
Beitrag "Re: Platinensammlung-FAQ"

(Am besten im Bestellformular mit vermerken.)

Alles zur Sammelbestellung findet ihr auch nochmal hier im Artikel
Platinensammler.

von Jakob K. (jakobk)


Lesenswert?

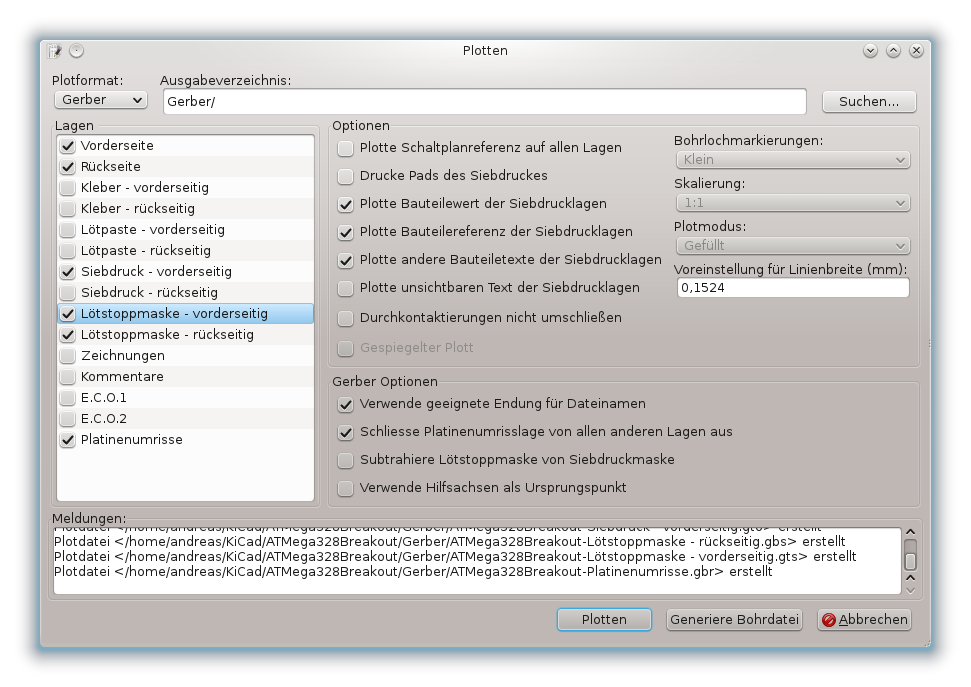

Ihr könnt mir eure Layoutdaten in den folgenden Formaten mailen.
- Eagle brd-file
- KiCad brd-file
- RS-274-X (Extended Gerber) / Excellon

Bei den Extended Gerber und Excellon Daten müssen eure Daten die
folgenden
Endungen für die Lagen zuordnung haben:
Kontur                            - *.l00
Stoplack Lötseite (Unten)         - *.l02
Kupfer Lötseite                   - *.l03
Kupfer Bestückungsseite (Oben)    - *.l06
Stoplack Bestückungsseite         - *.l07
Bestückungsdruck Bestückungsseite - *.l08

durchkontaktierte Bohrungen       - *.dk
nicht durchkontaktierte Bohrungen - *.ndk

Außerdem müssen sie der folgenden Formatierung entsprechen:

Gerber
Format          : metric
Integer Digits  : 2
Decimal Digits  : 4
Type            : absolute
Zero Suppressing: leading

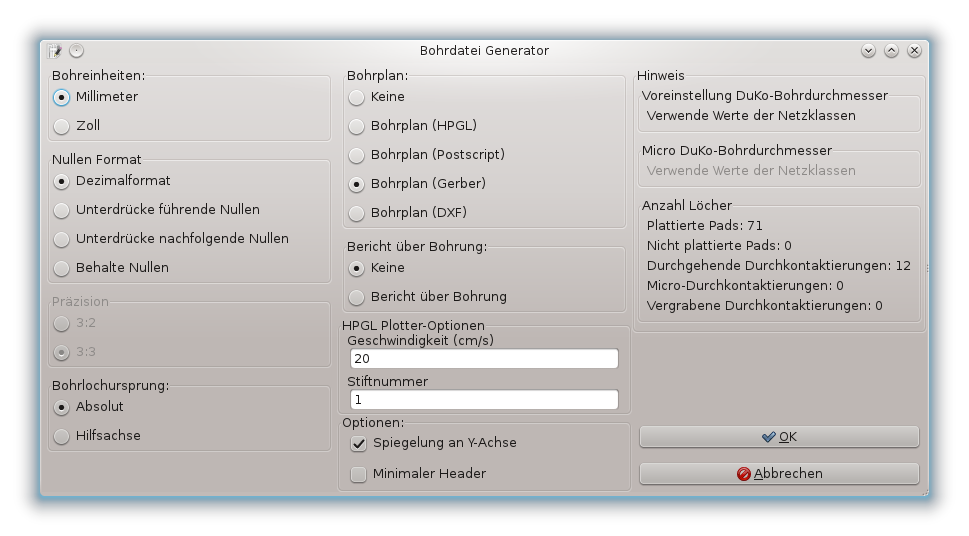

Excellon
Format          : metric
Integer Digits  : 2
Decimal Digits  : 4
Type            : absolute
Zero Suppressing: none

von Jakob K. (jakobk)


Lesenswert?

Bei der Leiterplattenherstellung werden oft mehr Platinen produziert,
als eigentlich bestellt wurden. Dies machen die Hersteller, um ggf.
im Falle von Produktionsmängeln bei einzelnen Leiterkarten ohne
Mehraufwand Ersatzplatinen zu haben.

Diese überproduzierten Platinen schmeißt mein Lieferant nicht einfach
weg, sondern schickt sie einfach mit. d.h. ich bekomme evtl kostenlose
Zusatzplatinen. (meistens ein manchmal auch zwei mal so viele wie
eigentlich bestellt)

Da ich an den 25ct/cm² fast nichts verdiene, aber ja durchaus einen
nicht unwesentlichen Aufwand mit dieser Aktion habe, biete ich diese
überproduzierten Leiterplatten zum halben Preis an. Es steht dabei
jedem frei zwischen keiner und allen Überproduzierten zu wählen.
(auch wenn ich mich natürlich darüber freue diesen Service nicht nur
"für die Sache" zu machen)

von Jakob K. (jakobk)


Lesenswert?

Normaler Weise verschicke ich die Platinen in einem Luftposterumschlag
auf dem normalen Postweg.

Je nach Gewicht der Bestellung kommen also für Porto und Versand
  1,95€ - für bis zu 80cm² (c.a. eine halben Eurokarte)
  2,50€ - für bis zu 1200cm² (gute 7 Eurokarten)

von Jakob K. (jakobk)


Lesenswert?

Wer sich an einer Sammelbestellung beteiligen möchte, muss bitte sein(e)
Layout(s) auf die oben angegebenen Designregeln hin überprüfen. (für
Eagle habe ich hier ein passendes DRU-File hochgeladen)

Die geprüften Layoutdaten schickt ihr dann bitte zusammen mit dem
ausgefüllten Bestellformular an platinensammler(at)gmail.com

Bitte beachtet, dass ich nur vollständige Bestellungspakete
berücksichten kann (auch die Wiederbesteller bitte). Außerdem solltet
ihr mir bitte keine "Schnellschüsse" mit "Schönheitsfehlern schicken,
die ihr dann noch drei mal bis zum Stichtag nachbessert.

Wenn sich jemand nicht sicher ist, ob sein Layout produzierbar ist,
schaue
ich gerne vorab unverbindlich drüber. Grade bei Layoutneulingen kann das
schon mal ganz nützlich sein, um grobe Fehler zu vermeiden und um ggf.
Unsicherheit entgegen zu wirken.

Sobald ich die Daten geprüft und in den Nutzen übernommen habe,
bestätige ich die Bestellung per Mail. In dieser Mail steht dann eure
Adresse sowie Anzahl, Größe und Kosten eurer Platinen. Wenn ich nichts
von euch höre gehe ich davon aus, dass ich eure Bestellung richtig
übernommen habe. (Auch wenn ich mich über eine kurze Bestätigung freue)

Die Abgabetermine lege ich immer auf Freitage. So kann ich den Nutzen
übers Wochenende fertig bauen.

Außerdem erkläre ich die Bestellrunde hier im Forum für geschlossen und
gebe den nächsten Sammeltermin bekannt.

Wenn jemand diesen Hinweis sieht, aber noch keine Auftragsbestätigung
bekommen hat, sollte er sich so schnell wie möglich bei mir melden.
Bis Sonntag Mittag des Abgabewochenendes kann ich das meistens noch
korregieren.

Sonst kann ich verlorengegangene Bestellungen erst beim nächsten
Durchgang berücksichtigen.

Sobald ich die Platinen hier habe (und damit dann auch weis, wie viele
Überproduzierte dabei sind) verteile ich die Rechnungen.

Wenn die Rechnung bezahlt ist, schicke ich die Platinen los.

Wer mag kann auch per Paypal bezahlen. Dann kommen zwar noch die
Gebühren in Höhe von 0,35€ + 1,9% des Rechnungswerts mit auf die
Rechnung, aber grade bei Bestellungen aus dem Ausland kann das evtl.
günstiger sein als die Auslandsüberweisungsgebühren.

von Jakob K. (jakobk)


Angehängte Dateien:

Lesenswert?

Was man so zu später Stunde alles Vergisst ... hier noch das
Bestellformular und das dru-File für Eagle.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:

> Gerber
> Format          : metric
> Integer Digits  : 2
> Decimal Digits  : 4
> Type            : absolute
> Zero Suppressing: leading

Metrisch kann ich in BAE nur 3.4 ... 3.6 auswählen.  Soll ich dann 3.4
nehmen?

von Osche R. (Gast)


Lesenswert?

> Zero Suppressing: leading

wenn Du leading zeroes suppresst, dann sind im Bereich bis 099.9999 2.4
und 3.4 nicht wirklich unterschiedlich. Die SW nimmt die letzten vier
Ziffern als Nachkommastellen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

om pf schrieb:
>> Zero Suppressing: leading
>
> wenn Du leading zeroes suppresst, dann sind im Bereich bis 099.9999 2.4
> und 3.4 nicht wirklich unterschiedlich.

Stimmt latürnich. ;-)

von Jakob K. (jakobk)


Angehängte Dateien:

Lesenswert?

Hallo Zusammen,

das DRU-File hatte noch einen Fehler.

Ich hatte zwar in der Beschreibung angegeben, dass der Abstand zwischen
Kupfer und Kontur 0,2mm sein muss, aber im entsprechenden Feld hatte ich
0,15mm stehen.

Also bitte das platinensammler_02 verwenden.

Danke

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> Ich hatte zwar in der Beschreibung angegeben, dass der Abstand zwischen
> Kupfer und Kontur 0,2mm sein muss, aber im entsprechenden Feld hatte ich
> 0,15mm stehen.

Eine Frage dazu: das ist doch sicher nur dahingehend interessant,
dass das Kupfer nicht durch den Fräsprozess beeinträchtigt wird, oder?
Hintergrund der Frage ist, dass man manchmal Kupferflächen bis an den
Rand brauchen kann (bei denen es natürlich egal ist, ob noch 100 µm
weggefräst werden), beispielsweise für direkte Steckverbinder oder
an die Kanten lötbare SMA-Buchsen und dergleichen.

von Jakob K. (jakobk)


Lesenswert?

Jörg Wunsch schrieb:
> Eine Frage dazu: das ist doch sicher nur dahingehend interessant,
> dass das Kupfer nicht durch den Fräsprozess beeinträchtigt wird, oder?

Deine Frage kann ich nachvollziehen, aber die 200µm möchte der der
Hersteller vor allem zum Schutz des Fräseres haben.

Aber ich habe nachgefragt und ein paar Pads "auf Kante legen" ist
erlaubt.

Wer das in seinem Layout nutzen möchte, sollte das nur bitte schon mal
im Bestellformular unter Anmerkungen erwähnen :-)

von Peter (Gast)


Lesenswert?

Ist es vielleicht mal geplant, einen Schwung Platinen mit schwarzem
Lötstopplack (oder generell eine andere Farbe als grün) zu machen?
Natürlich nur, wenn dies nicht den preislichen Rahmen sprengt bzw.
überhaupt von deinem LP-Hersteller angeboten wird ;). War nur mal eine
Idee, die mir so spontan in den Kopf gekommen ist ;).

von Jakob K. (jakobk)


Lesenswert?

naja ... wir proftieren hier davon, dass wir was mitbestellen was viele
haben wollen ... Extratouren dieser Art würden mich auch locken, aber
sind mir die zu erwartenden Mehrkosten nicht wert.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> Extratouren dieser Art würden mich auch locken, aber
> sind mir die zu erwartenden Mehrkosten nicht wert.

Das Einzige, was mir ggf. Mehrkosten wert wäre (bzw. es auch selbst
schon bei eigenen Bestellungen wert war) wäre Ni/Au als Oberfläche,
statt HAL.  Gerade, wenn man mal irgendwas dekorativ benutzen will,
sieht das irgendwie schicker aus, und die Lötfähigkeit dürfte
vergleichbar sein.  Außerdem kommt man dann bei Schrift oder Symbolen
im Lötstopplack auf kleinere mögliche Strukturen; 150 µm sind da
allemal drin, während bei HAL zuweilen 300 µm breite Öffnungen nicht
mehr verzinnt werden.

Weiß ja nicht, ob das bei deinem Anbieter überhaupt drin wäre und
wieviel es dann teurer wird.

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

da mich heute über Tag schon einige "nervöse" Mails bezüglich des
voraussichtlichen Liefertermins erreicht haben ...

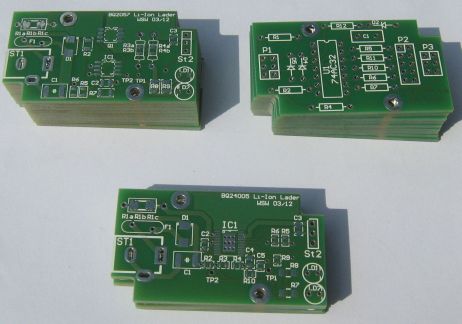

Zunächst mal ... die Platinen sind da. Aber leider erst seit gestern und
daher noch nicht "unterverteilt".

Ich hoffe ich komme heute Abend noch dazu, aber übers Wochenende gibts
auf jeden Fall die Rechnungsverteilung.

Die Verzögerung liegt daran, dass es diesmal abstimmungsbedarf mit dem
Hersteller gegeben hat. Leider hat Eagle 6.0 beim Gerberdatenexport
Schriften die in Polygonen liegen falsch frei gerechnet, so dass
Schriften teilweise schlecht oder gar nicht lesbar waren. (weil halt im
Kupfer verschwunden)

Außerdem sind ein paar Restringe "sehr schmal" ausgefallen.

Dazu gab es keinen Hinweis von Cadsoft, sondern nur eine Rückfrage
meines Zulieferers. Auf Rückfrage bei Cadsoft wurde das Problem
bestätigt und darauf hingewiesen, dass es in 6.1.1 behoben ist.

Für einige Layouts konnte ich noch nachbessern, aber es gibt ein paar
mit schlecht lesbaren Schriften im Kupfer.

Funktional sind die entstandenen "Abweichungen" aber unbedeutend.

Zusammengefasst bedeutet das, dass es diesmal leider ein paar
Unschönheiten bei den Platinen dabei sind (sofern Ihr in euren Layouts
Schrift im Kupfer in einem Polygon habt). Die kleinen Restringe an
einigen Vias sehen interessant aus, sind aber dank E-Test nicht
dramatisch)

Ihr bekommt also funktionsfähige Platinen!

von Jakob K. (jakobk)


Lesenswert?

Jörg Wunsch schrieb:
> Das Einzige, was mir ggf. Mehrkosten wert wäre (bzw. es auch selbst
> schon bei eigenen Bestellungen wert war) wäre Ni/Au als Oberfläche,
> statt HAL.

Grundsätzlich fänd ich beidseitigen Bestückungsdruck auch noch nett. Ich
werde mal nachfragen was das preislich ausmacht, wenn wir mit
beidseitigem Bestüngsdruck und Ni/Au (oder vielleicht wenigstens chem.
Zinn) bestellen würden.

von Dennis (Gast)


Lesenswert?

Jakob Kleinen schrieb:
>
> Zusammengefasst bedeutet das, dass es diesmal leider ein paar
> Unschönheiten bei den Platinen dabei sind (sofern Ihr in euren Layouts
> Schrift im Kupfer in einem Polygon habt). Die kleinen Restringe an
> einigen Vias sehen interessant aus, sind aber dank E-Test nicht
> dramatisch)
>
> Ihr bekommt also funktionsfähige Platinen!

Danke für das Update, da haben uns die Eagle 6 Probleme ja doch noch
eingeholt, aber gut dafür kannst Du natürlich nichts...


Jakob Kleinen schrieb:
> Grundsätzlich fänd ich beidseitigen Bestückungsdruck auch noch nett. Ich
> werde mal nachfragen was das preislich ausmacht, wenn wir mit
> beidseitigem Bestüngsdruck und Ni/Au (oder vielleicht wenigstens chem.
> Zinn) bestellen würden.

Das wäre sehr interessant, vor allem beidseitiger Bestückungsdruck.

von Jakob K. (jakobk)


Lesenswert?

So ... es ist getan ;-)

der Nutzen ist aussortiert und die Rechnungen verteilt.

Falls ich das noch nicht angekündigt habe ... der nächste Sammeltermin
ist der
                             24 . 02 . 12

Also bis dahin

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> Ni/Au (oder vielleicht wenigstens chem.
> Zinn) bestellen würden.

OK, beidseitiger Bestückungsdruck ist für mich kein wirkliches
Kriterium (Freistellung im Lötstopp genügt mir in der Regel als
Beschriftung), aber man könnte da sicher etwas sinnvolles damit
anfangen. ;-)

Vorsicht mit chemisch Zinn: ich habe von Kollegen gehört, dass sich
das schon nach kurzer Lagerung nur noch sehr schlecht löten lässt.
Da gerade Hobbybastler sicher dies oder jenes eine Weile liegen
lassen, bevor es wirklich verarbeitet wird, wäre das fatal.  HAL
und Ni/Au sind in dieser Hinsicht unbedenklich.

von Thilo (Gast)


Lesenswert?

Hi,

wie sieht es mit Kosten für Durchkontaktierungen aus?


Grüße Thilo

von Alexandre T. (alexandre_t)


Lesenswert?

@Thilo:
von Anfang an inklusive dabei

von Simon B. (nomis)


Lesenswert?

Jörg Wunsch schrieb:
> Vorsicht mit chemisch Zinn: ich habe von Kollegen gehört, dass sich
> das schon nach kurzer Lagerung nur noch sehr schlecht löten lässt.
> Da gerade Hobbybastler sicher dies oder jenes eine Weile liegen
> lassen, bevor es wirklich verarbeitet wird, wäre das fatal.  HAL
> und Ni/Au sind in dieser Hinsicht unbedenklich.

Das kann ich nur bestätigen. Ich habe neulich auch eine kleinen Satz
Platinen mit chem. Zinn gehabt, die dann ein paar Wochen rumgelegen
haben. Anschließend waren die nur sehr lästig mit viel Flussmittel zu
löten. Sehr anstrengend.

Viele Grüße,
        Simon

von Klaus D. (kolisson)


Lesenswert?

Ich bin ja bisher nur ein kleiner Kunde von Jakob aber ich muss
sagen, dass die Platinen, wie sie bisher waren, das Beste waren,
was ich jemals in den Händen hatte.
Warum sollte man da jetzt was ändern ?

k.

von Dennis X. (Gast)


Lesenswert?

Hallo,

da ich gerne das nächste mal mitbestellen möchte wäre meine Frage jetzt,
ob ein EAGLE V6 Layout in Ordnung ist?

Dennis

von Jakob K. (jakobk)


Lesenswert?

Inzwischen ist zwar noch ein Problem mit einem V6er Layout aufgetaucht.

Da hat das mit dem Ausschneiden eines Polygons so gut geklappt, dass
eine Leiterbahn gleich mit ausgeschnitten wurde.

Auch dieses Problem ist in 6.1.0 behoben. Ich denke so langsam sollten
die für die Sammelbestellung "kritischen" Bugs raus sein.

Also sollte auch ein V6 (6.1 oder höher) Layout kein Problem sein.

von Dennis X. (Gast)


Lesenswert?

Okay, perfekt!
Derzeit bnutze ich die Version 6.1.0 für Linux. Schicke dir dann einfach
die .BRD Daten oder?

von Martin S. (drunkenmunky)


Lesenswert?

ja

von Jakob K. (jakobk)


Lesenswert?

Dennis X. schrieb:
> Okay, perfekt!
> Derzeit bnutze ich die Version 6.1.0 für Linux. Schicke dir dann einfach
> die .BRD Daten oder?

Jepp. Denk bitte an den DRC und das ausgefüllte Bestellformular.

von Dennis X. (Gast)


Lesenswert?

Klar! DRC passt und Bestellformular ist ausgefüllt ;)

von Dennis X. (Gast)


Lesenswert?

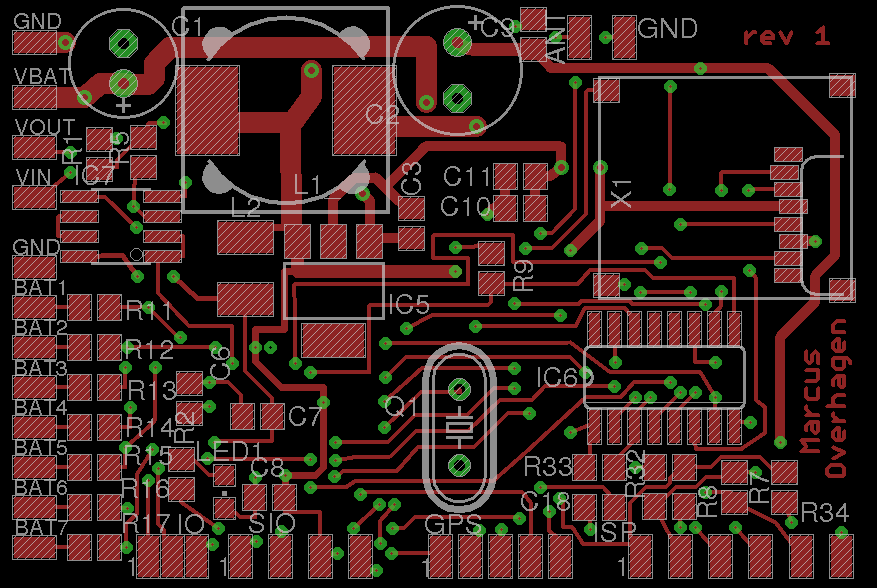

Ähh ja... Also ich habe gestern die Datei überprüft. Heute erhalte ich
etliche Stop Mask Fehler.
Auf welchem Layer habt ihr die immer, bzwauf welchem sollten die bei
Eagle sein?

Danke schonmal

von Jakob K. (jakobk)


Lesenswert?

Die Fehler kann ich nicht erklären, aber sie stören auch nicht.

ich blende die stoplack lagen einfach aus. dann prüft der die nicht mit
und ich bekomme nur noch die wichtigen Fehler angezeigt.

von Dennis X. (Gast)


Lesenswert?

jo so mach ich das jetzt auch. weil dann ist die Platine fehlerfrei...

von egberto (Gast)


Lesenswert?

Ich habe ein ähnliches Problem....

Ich brauche keinen Bestückungsdruck! Ohne t_place Layer wird das DRC
fehlerfrei durchlaufen, mit t_place bekomme ich diverse "Kollisionen"
des Bestückungsdrucks mit der Stopmaske.

Ist das für die Herstellung ein Problem?

Viele Grüße,

egberto

von Dennis X. (Gast)


Lesenswert?

mache mit smash die beschriftungen variabel und schalte dann nur die
name und value layer ein.  jetzt kannst du alles markieren und löschen.

von egberto (Gast)


Lesenswert?

Hall Dennnis X,

ich dachte, es wird nur t_place gedruckt? t_names und t_values auch?

OK, die kann ich löschen, aber die Gehäuseumrisse in t_place?

Viele Grüße,

egberto

von Dennis X. (Gast)


Lesenswert?

also t_names ja auch, sonst wäre der BESTÜCKUNGSDRUCK ja keine so große
hilfe xD. die values allerdings nicht. du kannst sie höchstens
ausblenden.

von egberto (Gast)


Lesenswert?

Und t_place?

von Gelöscht (kami89)


Lesenswert?

Das habe ich schonmal gefragt, im FAQ-Thread:
Beitrag "Platinensammlung-FAQ"

Schade, dass hier in diesem Thread so viele Fragen gestellt werden, wo
es doch extra den FAQ-Thread gibt. So wird dieser Thread wieder genau so
unübersichtlich wie der alte ;-)

mfg

von egberto (Gast)


Lesenswert?

1. Ok, kannte ich nicht (hier ist auch kein Link darauf gewesen).
2. Das t_place Problem wird dort auch nicht behandelt (ich frage das
jetzt da an).

Viele Grüße,

Mirko

von Gelöscht (kami89)


Lesenswert?

egberto schrieb:
> 1. Ok, kannte ich nicht (hier ist auch kein Link darauf gewesen).
Doch, im ersten Beitrag.

> 2. Das t_place Problem wird dort auch nicht behandelt (ich frage das
> jetzt da an).
Das stimmt. Ich glaube aber kaum, dass man die Gehäuseumrisse ausblenden
kann.

von egberto (Gast)


Lesenswert?

Du hast recht, den Link hatte ich übersehen.
Mal sehen, was Jakob dazu sagt - ansonsten muß ich wohl das Haka
Zwillingsangebot nutzen (da ist das problemlos - die machen keinen
Bestückungsdruck).

Viele Grüße,

Mirko

von Michael .. (bigneal)


Lesenswert?

Gerber dateien erzeugen + Bestückungsdruck weglassen = kein
Bestückungsdruck

von Alexandre T. (alexandre_t)


Lesenswert?

@egberto
Du kannst ohne Auf- oder Minderpreis die Platine ohne Bestückungsdruck
bestellen, auch aus Eagle-BRD (Schreib doch das bei der Bestellung im
Formular, dass Du keinen Bestückungsdruck willst)

von Jakob K. (jakobk)


Lesenswert?

egberto schrieb:
> Ich habe ein ähnliches Problem....
>
> Ich brauche keinen Bestückungsdruck! Ohne t_place Layer wird das DRC
> fehlerfrei durchlaufen, mit t_place bekomme ich diverse "Kollisionen"
> des Bestückungsdrucks mit der Stopmaske.
>
> Ist das für die Herstellung ein Problem?
>
> Viele Grüße,
>
> egberto

@ Egberto:
grundsätzlich nehme ich in den Bestückungsdruck tplace und tNames rein.
Wenn der drc bei dir ohne tPlace und tNames durchläuft und du die
sowieso nicht haben möchtest, ist das kein Problem.

Schreib einfach in die Anmerkungen im Bestellformular, dass du keinen
Bestückungsdruck haben möchtest. Dann lasse ich den für dein Layout
einfach weg und er macht bei der Fertigung keine Probleme.

@ ALL:
wenn sich layoutspezifische Fragen ergeben, schickt mir am Besten eure
Layouts unverbindlich zu und stellt eure Fragen in der Mail.
Das macht mir das Verstehen der Frage leichter und im Zweifel hab ich
auch gleich was, woran ich die nötigen Änderungen erklären kann.

Wenn ihr ne Telefonnummer oder Skype-ID mit in die Mail schreibt und mir
da noch zu sagt wann ich euch da erreichen kann (nicht über Tag, aber
Abends)Dann denke ich lassen sich die meisten Fragen schnell und
eindeutig klären ... ohne das wir diesen Thread wieder total überlasten
;-)

von egberto (Gast)


Lesenswert?

Das ist ja Service!!
Da route ich doch glatt schnell noch 2 Platinen.

Viele Grüße,

egberto

von egon (Gast)


Lesenswert?

Hallo Jakob,
muss ich dir das .dru file mitschicken,
wenn ich die design rules verändert habe?
(kann ja auch sein, dass das im .brd mit gespeichert wird)

von Jakob K. (jakobk)


Lesenswert?

egon schrieb:
> Hallo Jakob,
> muss ich dir das .dru file mitschicken,
> wenn ich die design rules verändert habe?
> (kann ja auch sein, dass das im .brd mit gespeichert wird)

Hi Egon,

du kannst mir deine abgeänderten Regeln gerne mitschicken, aber wenn du
den drc drüber laufen läßt und danach dann dein brd-file speicherst und
mir schickst, habe ich deine designregeln ja eh.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich muss den Abgabetermin um 2 Tage auf den 22.2. vorverlegen. Sollte
das für jemanden zu knapp werden, muss er sich dann an die nächste Runde
dran hängen.

Die wird voraussichtlich bis zum 30.3. laufen.

Gruß

Jakob

von Jakob K. (jakobk)


Lesenswert?

Sö ... jetzt sollten alle Teilnehmer, die bis jetzt ihre Daten abgegeben
haben, ihre Auftragsbestätigung haben.

Wenn jemand noch keine hat ... bitte melden!!!

Will noch jemand Daten abgeben und hat sich bis jetzt noch nicht
gemeldet?

Sonst kläre ich nur noch die letzten drc-Fehler und gebe den Nutzen in
Auftrag.

von Tobias M. (twam) Flattr this


Lesenswert?

Ich kam gerade erst wieder nach Hause und habe dir sofort mein Zeug
geschickt :)

von Jörg H. (dr_coolgood)


Lesenswert?

Jakob, welcher Termin gilt nun - 22. oder heute?

von Jakob K. (jakobk)


Lesenswert?

Nur die Ruhe ... wenn noch jemand bis Mittwoch braucht, hat er die Zeit
auch noch. Er soll sich nur bitte bei mir melden.

Diesmal hat das mit dem rechtzeitigen abgeben der Daten nämlich
(zeitlich) so gut geklappt, dass ich nur noch auf ein korregiertes
Layout warte.

Und wenn sonst keiner mehr am Feb-Nutzen teilnehmen will ... je früher
ich bestelle desto früher sind die Platinen da ...

von Michael .. (bigneal)


Lesenswert?

Ich würde mich gerne noch anschliessen.
Bin aber erst schätzungsweise morgen abend soweit.

falls nicht möglich, auch nicht so tragisch.

von el f. (elfreako)


Lesenswert?

Hallo Jakob.

Hab auch einen fehler im Layout bzw. Schematic gefunden und korregiert.

Ich hoffe ich verwirr dich nicht, denn ich hab im Betreff der mail
"Korrektur der Platine XMEGA_TFT" geschrieben.

Bitte um Entschuldigung

elfreako

von Tueftler (Gast)


Lesenswert?

Hallo,
Ich würde auch gerne noch was mitbestellen!
Ist das noch möglich, wenn ich dir die Daten heute im Verlauf des Tages
zukommen lasse?
mit freundlichem Gruß,
Tueftler

von Jakob K. (jakobk)


Lesenswert?

Ok ... es gibt doch noch ein paar Leute die noch bis Mittwoch brauchen
... also bleibt der 22.2. als Abgabetermin.

von Jörg H. (idc-dragon)


Lesenswert?

Oops,

die Vorverlegung erwischt mich auch gerade etwas kalt, sehe ich jetzt
erst. Ich wäre auch gerne mal wieder mit einer Platine dabei. Jakob, du
kennst sie im Prinzip schon, ca. 100,3 * 165 mm.

Mache ich dann heute abend fertig, wenn das noch passt.

Edit: hat sich mit Jakobs Posting überkreuzt, da steht ja schon die
beruhigende Antwort.  :-)

Jörg

von Dennis (Gast)


Lesenswert?

puhh dann bin ich auch beruhigt, würde mich auch noch mit 2 kleinen
Platinen dranhängen, brauche aber auch noch bis morgen Abend. Hatte die
ganze Zeit den 24ten im Hinterkopf, gut das ich nochmal den Thread
gecheckt habe ;).

von Nico H. (nico84)


Lesenswert?

Hallo Jakob,
ist meine Mail angekommen?

von Jakob K. (jakobk)


Lesenswert?

jain ... da hat der Spamfilter mal wieder zugeschlagen =| du bist aber
auf alle Fälle noch dabei!

Das bringt mich auf ein ähnliches Thema ... vermisst sonst noch jemand
seine Auftrgasbestätigung oder will noch Daten einreichen?

von Jörg H. (idc-dragon)


Lesenswert?

Es gibt Auftragsbestätigungen?
Ich habe keine, hab' mein Design gestern abend eingereicht.

Jörg

von Jakob K. (jakobk)


Lesenswert?

Bei den letzten Durchgängen gabs immer Auftragsbestätigungen ... das
macht das Nachhalten einfacher, das keiner Verloren gegangen ist.

Aber 23:54 ist nicht mehr unbedingt "Abend" ;-)

Wie du siehst, deine Daten hab ich ... nur noch nicht weiter verarbeitet
und daher bekommst du zusammen mit den anderen, die seit gestern ca
22:00 noch Daten eingereicht haben deine Auftragsbestätigung irgendwann
heute Nacht ... denke ich.

Gruß

Jakob

von Jörg H. (idc-dragon)


Lesenswert?

Alles klar!

War keinesfalls drängelnd oder fordernd gemeint, im Gegenteil, mehr als
Erklärung.

Ich hätte vielleicht ausführlicher schreiben sollen: "Ich habe
allerdings noch keine Auftragsbestätigung, vermutlich weil ich mein
Design erst gestern spät abends eingereicht habe?"

Sorry für den (zu) knappen Stil, ich habe hier noch ein bischen zu
tun...

Danke
Jörg

von M. K. (avr-frickler) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> jain ... da hat der Spamfilter mal wieder zugeschlagen =| du bist aber
> auf alle Fälle noch dabei!
>
> Das bringt mich auf ein ähnliches Thema ... vermisst sonst noch jemand
> seine Auftrgasbestätigung oder will noch Daten einreichen?

Auftragsbestätigung habe ich, hatte aber noch einmal eine Frage
gestellt, ist bestimmt auch im Spamfilter hängen geblieben.

Ging eigentlich nur um die Abwicklung der Bezahlung, genauer gesagt um
den Zeitpunkt. Vorkasse ist klar, steht ja weiter oben irgendwo. Ich
vermute mal du schickst nochmal eine Mail wenn du den Nutzen in der Hand
hältst und sicher bist das die Platinen "korrekt" gefertigt wurden?

von Jakob K. (jakobk)


Lesenswert?

Die Frage hab ich überraschend oft gelesen und wollte das nicht jedem
einzeln per mail erklären. Daher nochmal hier für alle.

Wenn der Nutzen fertig ist, schicke ich den auf den Weg.

Sobald ich die gefertigten Platinen hier hab (und dann auch weiß wie
viele Überproduzierte dabei sind) verteile ich per Mail die Rechnungen.

Wenn das Geld dann bei mir auf dem Konto ist schicke ich die Platinen
los.

Grob überschlagen bedeutet das, dass ihr eure Rechnung um den 11.3.
bekommen und dann im Laufe der anschließenden Woche eure Platinen haben
werdet.

von Jakob K. (jakobk)


Lesenswert?

So ... das letzte mir bekannte Layout ist eingetroffen.

Damit erkläre ich die Februarbestellung für geschlossen!

von Jörg H. (dr_coolgood)


Angehängte Dateien:

Lesenswert?

Das ist Service auf höchstem Niveau! Vielleicht ist Deutschland doch
eine Service Oase?!! :-)
Zünden wir die nächste Stufe: Nächster Abgabe-Termin als .ics!

von Jakob K. (jakobk)


Lesenswert?

Ok ... in Zunkunft lege ich die Termine bitte wieder selber fest, aber
der 30.3. geht klar =)

Allerdings muss ich die Preisstruktur ein bisschen anpassen.

Es haben sich zwar viele über das Gegenprüfen von Layouts gefreut und
einige haben bereits eingereichte Layouts nochmal ausgetauscht (auch
mehrmals), aber viele von denen haben ihre Platinen genau einmal
bestellt. Das kann ich verstehen, wenn sie wirklich nur eine haben
wollen, aber dann muss ich halt schon an der ersten Platine was
verdienen.

Also gelten ab sofort die folgenden Preise:

Die erste Platine eines Layouts      : 30 ct/cm²
jede zusätzliche des gleichen Layouts: 20 ct/cm²
Überproduzierte                      : 10 ct/cm²

von Alexandre T. (alexandre_t)


Lesenswert?

@Jakob

Dann schreibe das doch auch in die erste Posting ober rein, damit
wenigstens die aktuell bleibt und man nicht suchen muss

von Thomas D. (thomasderbastler)


Lesenswert?

@Jakob

Hast die Bestellungen nun abgeschickt ? gibt es schon evtl.
Liefertermine ?
Ich habe noch keine Rechnung von Dir.

von Hans (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> Sobald ich die gefertigten Platinen hier hab (und dann auch weiß wie
> viele Überproduzierte dabei sind) verteile ich per Mail die Rechnungen.
>
> Wenn das Geld dann bei mir auf dem Konto ist schicke ich die Platinen
> los.
>
> Grob überschlagen bedeutet das, dass ihr eure Rechnung um den 11.3.
> bekommen

Ein paar Posts vor deinem @ Thomas ;)

von Martin H. (marrtn)


Lesenswert?

Nur mal so als Anregung...

Wie wär's mit einer Wiki-Seite, auf der alle aktuellen Informationen
(Preis, Technologie, etc.), die FAQs sowie der jeweils aktuelle
"Abgabetermin" in einer übersichtlichen Art und Weise aufgeführt sind?

von Jakob K. (jakobk)


Lesenswert?

Ich werde mich bald um eine übersichtlichere Form kümmern, aber das wird
wohl April werden ... vorher komme ich da nicht zu.

von Martin H. (marrtn)


Lesenswert?

Jakob Kleinen schrieb:
> einige haben bereits eingereichte Layouts nochmal ausgetauscht (auch
> mehrmals)

OK, man kann sich ja mal verhauen, aber das sollte ja wirklich nicht zu
Deinen Lasten gehen. Wie wäre es mit einer "Austauschpauschale" im
Gegenwert von einem Bier oder so - also ein kleiner Strafbetrag, der dem
Wirt um die Ecke zu Gute kommt ;-)

von Besteller (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> Also gelten ab sofort die folgenden Preise:

Soll das ab dem 30.3 gelten oder schon jetzt dh. für die Bestellung zum
22.2?

Weil sonst ist das schon hmmm.

Besteller

von Tobias M. (twam) Flattr this


Lesenswert?

Besteller schrieb:
> Soll das ab dem 30.3 gelten oder schon jetzt dh. für die Bestellung zum
> 22.2?

Du hast doch für deine aktuelle Bestellung bestimmt eine
Auftragsbestätigung mit Preisen bekommen.

von Thomas D. (thomasderbastler)


Lesenswert?

Hmm..also ich habe für meine aktuelle Bestellung noch keine AB von
Jakob.

von Besteller (Gast)


Lesenswert?

Tobias Müller schrieb:
> Du hast doch für deine aktuelle Bestellung bestimmt eine
> Auftragsbestätigung mit Preisen bekommen.

Ja hab ich, aber es kann sich ja immer was ändern.

Nun wie auch immer der Preis ist so viel ich weiß einfach heiß ;)

MfG Besteller

von Mitbesteller (Gast)


Lesenswert?

Ich verstehe nicht, warum hier so viele Fragen gestellt wurden,
folgendes steht doch klipp und klar im ersten Thread:

Jakob Kleinen schrieb:
> Bitte stellt noch offene Fragen nicht hier sondern per Mail, PN
> oder im Platinensammlung-FAQ-Thread.
> Beitrag "Platinensammlung-FAQ"

Im jetzigen Fall vermüllt der Thread ganz schnell wieder, wie auch der
alte Mega-Thread und wichtige Sachen gehen unter.

Noch etwas zur Preiserhöhung:
Der aktuelle Preis sollte unbedingt im ersten Posting und auch im
Betreff aktualisiert werden, damit keine Ungereimtheiten entstehen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Mitbesteller schrieb:
> Der aktuelle Preis sollte unbedingt im ersten Posting und auch im
> Betreff aktualisiert werden, damit keine Ungereimtheiten entstehen.

Jakob, schick mir die gewünschte Neufassung des ersten Postings per
Mail, ich ändere das Posting (und das Subject) dann ab.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Mitbesteller schrieb:
> Der aktuelle Preis sollte unbedingt im ersten Posting und auch im
> Betreff aktualisiert werden, damit keine Ungereimtheiten entstehen.

Jakob hat mir einen aktualisierten Text zugesandt, den ich oben
eingetragen habe.

von Jakob K. (jakobk)


Lesenswert?

Es gab da einige Fragen bezüglich der Bezahlung. Daher hier nochmal für
alle.

Ich werde die Platinen vermutlich am Wochende 10.-11.3.
auseinanderdröseln und die Rechnungen dann per mail verteilen. (Also
bitte auch erst dann Überweisen)

Um die Wartezeit ein bisschen zu verkürzen, werde ich diesmal auch
gleich die Platinen verschicken.

Mit ein bisschen Glück werden also die Ersten ihre Platinen am Montag
den 12.3. haben (sofern es keine Verzögerungen seitens der Post oder der
Herstellung gibt)

Die Änderung des Versandablaufs ist ein Experiment. Bisher hatte ich nur
einen Zechpreller dabei und würde daher gerne den Ablauf ein bisschen
verschlanken und beschleunigen.

Wenn das funktioniert und ich niemandem wegen dem Geld hinterherlaufen
muss, werde ich das in Zukunft auch weiter so machen.

von Thomas D. (thomasderbastler)


Lesenswert?

Smile, ganz klar die schnellzahler bekommen schneller ihre Platinen.

von Besteller (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> ...werde ich diesmal auch
> gleich die Platinen verschicken.

Jakob Kleinen schrieb:
> ...ist ein Experiment

Lass das lieber gleich sein.
Ich würde auf das Geld nicht verzichten wollen.

Langsam hasse ich das zu sehen wie einige großherzig den "Menschen"
gegen über sind.

Klar, es wird deine entscheidung bleiben.

MfG

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Besteller schrieb:
> Lass das lieber gleich sein.
> Ich würde auf das Geld nicht verzichten wollen.

FUD?

Ja, ich habe auch schon mit Leuten zu tun gehabt, denen ich wegen der
Kröten hinterher rennen musste.  Aber es war die absolute Minderzahl
im Vergleich zu denen, die ordnungsgemäß etwas bezahlen, das sie auch
bekommen.

Das ist doch wie mit den blöden "Wir wollen Sie nur mal auf das
Urheberrecht hinweisen"-Vorspannen auf DVDs etc: die, die sich
ordnungsgemäß verhalten, werden davon genervt.  Die, die sich asozial
verhalten (wer sich beleidigt fühlt, möge sich mal die Bedeutung des
Worts in Erinnerung rufen), werden sich einen *** drum scheren und am
besten auch gleich noch diesen Hinweis beim Kopieren wegschmeißen.

Analog zu Jakob: nur, weil ein <zensiert> sich danebenbenommen hat,
müssen alle diejenigen, die ohnehin ordnungsgemäß bezahlen werden,
länger auf die ersehnten Platinen warten.  Oder?

Vielen Dank, Jakob, fürs entgegengebrachte Vertrauen, und ich wünsche
dir und uns, dass die Zahl der "schwarzen Schafe" im Rauschen
untergeht.

von Besteller (Gast)


Lesenswert?

Jörg Wunsch schrieb:
> FUD?
>>Als Fear, Uncertainty and Doubt (englisch für Furcht, Ungewissheit und
>>Zweifel), meist abgekürzt als FUD, wird eine Werbe- oder
>>Kommunikationsstrategie bezeichnet, die der gezielten Bekämpfung eines (in der
>>Regel wirtschaftlichen oder politischen) Konkurrenten dient, insbesondere, wenn
>>dieser bislang ein gutes Image hat. Auch zur Kommentierung von
>>Einschüchterungsversuchen durch Unternehmen, Verbände oder staatliche Behörden
>>wird die Formel benutzt.
>>WIKI

?????

> Analog zu Jakob: nur, weil ein <zensiert> sich danebenbenommen hat,
> müssen alle diejenigen, die ohnehin ordnungsgemäß bezahlen werden,
> länger auf die ersehnten Platinen warten.  Oder?

Was soll den daran so schlimm sein zu warten?
Ich zahle bei ihm für drei Platinen ein drittel was ich
bei anderen Anbietern nur für eine Platine ausgeben würde.
Für den unterschied kann ich auch warten.

Auch von mir Vielen Dank, Jakob, fürs entgegengebrachte Vertrauen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Besteller schrieb:

>> FUD?

> ?????

Dann lies' dir deinen Text nochmal durch.  Der impliziert, dass Jakob
bei seiner angedachten Vorgehensweise sein Geld nicht bekäme ("ich
würde auf das Geld nicht verzichten").

> Was soll den daran so schlimm sein zu warten?

Es ist nicht schlimm, aber wenn es andersrum auch funktioniert, wäre
es natürlich schön.

von Jakob K. (jakobk)


Lesenswert?

hüstel wir kommen hier ein bisschen vom Thema ab ;-)

von Alex S. (Gast)


Lesenswert?

Hi, Jakob.
Mir hast du schon mal Platinen geschickt, wo das Geld bei dir noch nicht
drauf war.
Ich habe das Geld überwiesen, am nächsten Tag, kammen schon die
Platinen.
Gruss Alex

von Alexandre T. (alexandre_t)


Lesenswert?

@Alex S.
Hast du die letzten Postings hier gelesen? ;-)
vor allem die hier: Beitrag "Re: Platinensammler - Leiterkarten für 30ct/cm²"

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

leider sind die Platinen immernoch nicht bei mir. Und nach nachfragen
muss ich auch sagen, dass sie noch nicht mal auf dem Weg zu mir sind.

Der LP-Hersteller hat wohl Probleme in der Fertigung gehabt und muss
jetzt einen relativ hohen Fertigungsrückstand aufholen.

Bis jetzt bin ich aber zuversichtlich, dass die Platinen noch im Laufe
dieser Woche zu euch auf den Weg gehen.

I ll keep you posted!

von Jörg H. (idc-dragon)


Lesenswert?

Danke Jakob!

Ich persönlich hab's mit den Platinen selbst nicht eilig. Ich wüßte aber
gern wieviele es geworden sind, um bei der Digikey-Bestellung hier
passend mitzumachen.
Sobald du das weißt wär's nett wenn du das posten/mailen könntest.

Nochmals danke,
Jörg

von Jakob K. (jakobk)


Lesenswert?

kurzes Update: die Platinen sollten morgen in den Versand gehen und dann
am Donnerstag bei mir sein. Dann werde ich die Lieferung auseinander
dröseln und weiterschicken.

@Jörg: leider kann ich dir auch dann erst sagen wie viele Platinen es
diesmal sind.

von Thomas D. (thomasderbastler)


Lesenswert?

Jakob :

sind die Platinen angekommen ?

von Jakob K. (jakobk)


Lesenswert?

jepp ... ich sortiere grade

von Jakob K. (jakobk)


Lesenswert?

ok ... verteilt ist, aber die Rechnungen gibts erst morgen.

von Jörg H. (idc-dragon)


Lesenswert?

Und, wieviele sind es geworden?
(Sorry falls ich nerve, es geht halt um die Digikey-Mitbestellung.)

von Thomas D. (thomasderbastler)


Lesenswert?

Wenn ich morgen die Rechung bekomme wäre nicht schlecht ( ab Sonntag 2
Wochen Urlaub )

von Jakob K. (jakobk)


Lesenswert?

so ... jetzt sollten auch alle ihre Rechnungen haben.

Wenn nicht ... bitte mail an mich.

von Nico H. (nico84)


Lesenswert?

ich noch nicht. ich schreib dir nachher eine Mail

von Nico H. (nico84)


Lesenswert?

Mail ist grad eben raus.(nur falls sie wieder im Spam ist) ;)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

die Februarplatinen sind auf dem Weg zu ihren "Schöpfern" und die ersten
Märzplatinen sind schon bei mir angekommen.

Für alle die mir schon Daten geschickt haben ... ich hab diese Woche
noch ziemlich viel um die Ohren. d.h. die übliche Auftragsbestätigung
kann noch bis nächste Woche auf sich warten lassen (bitte erst danach
mal nachfragen, wenn jemand noch keine bekommen hat)

Ich hab mir diesmal bald die Ohren dabei gebrochen alle Boards aus
einander zu sortieren.
Daher muss ich in Zukunft in eine Ecke der Platine eine Kennziffer in
den Stoplack auf der Unterseite packen.

Dafür brauche ich 3,2 x 1,2 mm

Wenn irgendwer da einwände hat ... bitte kurze Mail an mich bzw.
schreibt nen Kommentar ins Bestellformular.

Bis denn

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> Daher muss ich in Zukunft in eine Ecke der Platine eine Kennziffer in
> den Stoplack auf der Unterseite packen.

Vielleicht könnte man sich ja auf ein System einigen dafür?  Sowas
wie Kundennummer + laufende Nummer, dann könnte sich das (wer will)
schon selbst an eine passende Stelle eintragen.  Wer sich nicht
selbst festlegen will, kann es ja immer noch dir überlassen.

von Dennis X. (Gast)


Lesenswert?

Hallo Jakob!
Danke für die Sammelbstelung, heute sind meine Platinen gut bei mir
angekommen!

von Thilo (Gast)


Lesenswert?

Meine Platinen sind heute Morgen auch angekommen :-)

von M. K. (avr-frickler) Benutzerseite


Lesenswert?

Meine Platinen sind heute auch angekommen. Danke für die
Sammelbestellung.

Jörg Wunsch schrieb:
> Jakob Kleinen schrieb:
>> Daher muss ich in Zukunft in eine Ecke der Platine eine Kennziffer in
>> den Stoplack auf der Unterseite packen.
>
> Vielleicht könnte man sich ja auf ein System einigen dafür?  Sowas
> wie Kundennummer + laufende Nummer, dann könnte sich das (wer will)
> schon selbst an eine passende Stelle eintragen.  Wer sich nicht
> selbst festlegen will, kann es ja immer noch dir überlassen.

Ich hatte auf meiner Platine in der Topseite eine Bezeichnung, davon hat
leider nur die Versionsnummer überlebt. Die Boardbezeichnung hatte ich
leider auf den falschen Layer und die anderen Texte hatten eine
Text-Size von 0,8128mm.

Wenn ihr also eine Bezeichnung in Kupfer macht dann Text-Size >0,8128mm,
1,27mm hat bei mir geklappt.

von Dennis X. (Gast)


Lesenswert?

M. K. schrieb:
> Ich hatte auf meiner Platine in der Topseite eine Bezeichnung, davon hat
> leider nur die Versionsnummer überlebt.

Soetwas ist immer ärgerlich...

von Jörg H. (idc-dragon)


Lesenswert?

Meine Platinen sind auch angekommen, obwohl ich dem Jakob schrieb das es
nicht eilt.  ;-)

Der Bestückungsaufdruck ist diesmal gestochen scharf, fällt mir auf. Da
machen die jetzt wohl was anders. "Früher" war der Auftrag erhaben,
erinnert an Fahrbahnmarkierungen. Jetzt ist er plan und scharf, wie aus
dem Laserdrucker.
Der Lötstopplack hat etwas Versatz, aber noch im Rahmen, war die letzten
Male auch so.


Jörg Wunsch schrieb:
> Jakob Kleinen schrieb:
>
>> Daher muss ich in Zukunft in eine Ecke der Platine eine Kennziffer in
>
>> den Stoplack auf der Unterseite packen.
>
>
>
> Vielleicht könnte man sich ja auf ein System einigen dafür?  Sowas
>
> wie Kundennummer + laufende Nummer, dann könnte sich das (wer will)
>
> schon selbst an eine passende Stelle eintragen.

Das fände ich auch gut. (Auf meiner Platine stand zwar mein Name, aber
ich verstehe wenn Jakob das formeller haben will.)

Danke für alles!
Jörg

von Axel (Gast)


Lesenswert?

wann startet denn die nächste Runde? Ich hätte da auch mal Interesse
daran.

von reverse (Gast)


Lesenswert?

Falls das Beitrag "Re: Platinensammler - Leiterkarten für 25ct/cm²"
noch stimmt dann der 30.3.2012

ps hab meine Platinen auch erhalten und eine gerade eben
zusammengelötet, sieht gut aus.

von Alexandre T. (alexandre_t)


Lesenswert?

Axel schrieb:
> wann startet denn die nächste Runde?

Am 30.3, wenn nichts geändert wird, ist der Endtermin für die nächste
Runde. Du kannst aber die Daten an Jakob bis dahin jederzeit zuschicken,
nicht unbedingt am Tag vorher, wenn's stressig sein könnte.

von Axel (Gast)


Lesenswert?

ok super. Wie lange dauerts dann üblicherweise bis man die Platine hat?

von Andreas B. (andreasb)


Lesenswert?

Bitte nicht schon wider diesen Thread zuspamen, sondern zuerst einfach
mal lesen

Am besten den ersten Post.


Jakob Kleinen schrieb:
> Bitte stellt noch offene Fragen nicht hier sondern per Mail, PN
> oder im Platinensammlung-FAQ-Thread.
> Beitrag "Platinensammlung-FAQ"
>
> Lob und Tadel könnt ihr im Platinensammlung-Feedback-Thread
> hinterlassen.
> Beitrag "Platinensammlung-Feedback"
>
> In diesem Thread werde ich nur noch den jeweils aktuellen
> Annahmeschluss, den voraussichtlichen Lieferzeitraum, den nächsten
> Sammeltermin und ggf. andere wichtige Informationen bzgl. der
> Sammelbestellungen posten.



Danke.


mfg Andreas

von Jakob K. (jakobk)


Lesenswert?

Ich hab da jetzt mal was bzgl. der Leiterplattennummerierung
vorbereitet.

Ihr findet im FAQ-Thread
Beitrag "Layoutnummerierung"

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

ich hab bis grade die neuen Bestellungen in den Märznutzen aufgenommen
und bis auf eine kleine Rückfrage passt das auch alles soweit ... aber
die Auftragsbestätigungen sind noch nicht raus ... aber die kommen in
den nächsten Tagen =)

Bis dann

Jakob

von Dennis X. (Gast)


Lesenswert?

kann ich dir am donnerstag noch eine Platine dazu schicken?
hätte da noch was.

von Jakob K. (jakobk)


Lesenswert?

Klar ... Annahmeschluss bleibt ja der 30.3. (also Freitag)

Nur da solltest du nicht drüber rutschen, da ich nur den Samstag
vormittag zum Nutzenbauen habe.

von Dennis X. (Gast)


Lesenswert?

alles klar dank dir!

von Thilo (Gast)


Lesenswert?

Ich habe bei einer meiner Februar-Platinen ein Problem festgestellt. Für
einen Schiebeschalter habe ich ovale Bohrungen in KiCAD ausgewählt und
die Löcher auch passend dimensioniert. Allerdings sind auf der Platine
keine Bohrungen vorgenommen wurden und es wurde auch nicht
durchkontaktiert.

Letzteres hätte ich mir vorher denken können, aber ersteres wundert mich
doch. Ich dachte eigentlich, dass das Bohr-/Fräswerkzeug das kann. Da
ich die Platine sowieso nochmal ein wenig überarbeite ist das jetzt
nicht weiter schlimm. Ich werde die Pads jetzt auf normale runde Pads
ändern und ggf. die Füßchen zurecht feilen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Thilo schrieb:
> Ich dachte eigentlich, dass das Bohr-/Fräswerkzeug das kann.

Sowas muss man typischerweise als separate Fräslinie angeben (und
dann geht's vermutlich auch nicht durchkontaktiert).  Habe ich in
meiner Februar-Platine übrigens auch vergessen, ist aber dort nicht
tragisch.

Der von Jakob empfohlene Lagenaufbau besitzt allerdings gar keine
Datei für eine separate Fräsung, insofern wäre erstmal zu klären,
ob das beim Fertiger überhaupt vorgesehen ist (oder ggf. dann einen
Aufpreis für den ganzen Nutzen kostet), und wenn ja, wie diese
Datei heißen soll.

In einer Excellon-Datei was anderes als normale Bohrungen anzugeben,
ist sicher nicht zweckmäßig.  Ich habe jedenfalls noch keine ovalen
Bohrer gesehen. :-)

von Thilo (Gast)


Lesenswert?

Ah, danke für die Info :-)

Es war unter Zeitdruck und bei meiner ersten Platine einfach zu
verlockend, dass man in KiCAD einfach oval für die Bohrung auswählen
konnte, da habe ich gar nicht weiter darüber nachgedacht.

Wie sieht es denn mit den Durchkontaktierungen aus, gibt es da bestimmte
Größen oder können die alle Bohrlöcher durchkontaktieren?

von Thilo (Gast)


Lesenswert?

Thilo schrieb:
> Wie sieht es denn mit den Durchkontaktierungen aus, gibt es da bestimmte
> Größen oder können die alle Bohrlöcher durchkontaktieren?
>
Da sollte wohl eher Durchmesser als Bohrlöcher stehen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Thilo schrieb:
> Wie sieht es denn mit den Durchkontaktierungen aus, gibt es da bestimmte
> Größen oder können die alle Bohrlöcher durchkontaktieren?

Das wird sich alles durchkontaktieren lassen, sofern man es halt
bohren kann, denn sie werden kaum einen zusätzlichen Fräs-Schritt
vor dem ganzen Chemiegepansche für die Durchkontaktierung einlegen.

Vielleicht kann Jakob ja nochmal Details erzählen.  Manche Fertiger
fertigen Bohrungen von mehr als 2 mm Durchmesser automatisch als
Fräsungen; kann sein, dass sie dann nicht mehr durchkontaktierbar
sind.

von Osche R. (Gast)


Lesenswert?

Es gibt zwei Bohrgänge. Einen vor der Galvanik, einen danach. Je nach
dem in welchem Excellon-File Du die Bohrung definierst, ist sie
durchkontaktiert oder nicht. Bei Eagle heissen die entsprechenden Layer
"drills" bzw "holes".

Fräsen geht sowohl vor als auch nach der Galvanik. Das ist immer ein
Sonderschritt, der mit dem Hersteller besprochen werden muss. Daher
dürfte das bei dieser Sammelbestellung ausscheiden. Wir verwenden z.B.
Randmetallisierung für ISM-Antennen. Prozesstechnisch ist das eine
Fräsung am Leiterplattenrand, die vor dem Durchkontaktieren erfolgt.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

om pf schrieb:
> Je nach
> dem in welchem Excellon-File Du die Bohrung definierst, ist sie
> durchkontaktiert oder nicht.

Wenn die Bohrung aber als Fräsung ausgeführt wird, ist dann die
Frage, ob sie dafür nun extra einen Fräsgang vor der Chemie noch
einlegen wollen oder nicht.  Kostet ja schließlich Aufwand (und
damit Geld).

Das wird also nur Jakob klären können.

> Daher
> dürfte das bei dieser Sammelbestellung ausscheiden.

Naja, die Fräsung nach der Galvanik müssen sie ja ohnehin ausführen
(zum Vereinzeln des Nutzens), insofern wäre es kein zusätzlicher
Aufwand, da auch noch Kundenfräsdaten für Ausbrüche etc. mit
unterzubringen.  Jakob wird ja die Fräslinien fürs Vereinzeln ohnehin
selbst abliefern müssen.

von Jakob K. (jakobk)


Lesenswert?

@ Thilo: kannst du mir bitte mal deine Platine scannen oder
fotografieren? Ich sehe mir die Daten dann heute Abend nochmal an.

@ all:

einfache metalisierte Langlöcher (wie man sie zum Beispiel bei
DC-Buchsen hat) sind kein Problem. Bisher waren die dann einfach im
Konturlayer (*.l00 bzw. Dimension-Layer) über die eigentlichen
Bohrlöcher gezeichnet.

Allerdings hatte ich das noch nicht so oft dabei.

Ich werde mich erkundigen, wie der Hersteller das haben möchte und mich
dann nochmal melden.

von Stefan W. (wswbln)


Lesenswert?

...ich habe diesmal Layouts dabei, die solche duchkontaktierten
Langlöcher haben (wollen). Altium Designer warf dafür automatisch eine
extra Datei aus, die ich brav mit in die Unterlagen gezipt habe. Mal
sehen was Jakob und der LP-Fertiger daraus machen... :-)

von Frank M. (framuel)


Lesenswert?

Jakob Kleinen schrieb:
> ich hab bis grade die neuen Bestellungen in den Märznutzen aufgenommen ...
> die Auftragsbestätigungen sind noch nicht raus ... aber die kommen in
> den nächsten Tagen =)

Hallo Jakob,
sind die Auftragsbestätigungén inzwischen raus?
Ich habe noch keine bekommen, meine Bestellung (netzteil_2_0_1) hatte
ich dir am 21.3. 9:33 geschickt ...???...
Oder soll ich das nochmal schicken?

von Jakob K. (jakobk)


Lesenswert?

Ne ne ... Mein Makro hakelt noch ein bisschen, daher gibts noch keine
Auftragsbestätigungen.spätestens Morgen gehen die aber raus.

von Robert B. (robertb)


Lesenswert?

Jakob Kleinen schrieb:
> Hallo Zusammen,
>
> ich muss den Abgabetermin um 2 Tage auf den 22.2. vorverlegen. Sollte
> das für jemanden zu knapp werden, muss er sich dann an die nächste Runde
> dran hängen.
>
> Die wird voraussichtlich bis zum 30.3. laufen.
>
> Gruß
>
> Jakob

Ist der 30. (heute) fix?

Grüße
Robert

von Jakob K. (jakobk)


Lesenswert?

Jepp, heute ist Annahmeschluss

von Chris (Gast)


Lesenswert?

Hallo, ich würde gerne noch was abgeben, ist es ok wenn ich bis
Mitternacht
noch dranhänge ? Gruß Chris

von Stefan W. (wswbln)


Lesenswert?

...blätter mal hoch!

Jakob schrieb am 26.03.2012 08:32:
"Klar ... Annahmeschluss bleibt ja der 30.3. (also Freitag)

Nur da solltest du nicht drüber rutschen, da ich nur den Samstag
vormittag zum Nutzenbauen habe."

Sollte also klappen - oder?

von Jakob K. (jakobk)


Lesenswert?

Also ich mache heute nix mehr und baue morgen Vormittag den Nutzen.

Was bis dahin da ist, nehme ich noch mit rein :-)

von Kevin K. (nemon) Benutzerseite


Lesenswert?

Jakob, hast du meine Bestellung erhalten?

von Chris (Gast)


Lesenswert?

Leider schaffe ich es nicht mit den geforderten DRU von 0.7mm für Vias,
ich brauche 0.6mm, sprich 24mil. Kannst du bitte Nachfragen, ob 24 mil
150µm restring für die Vias in Ordnung geht, bzw was der minimale
Restring
ist.

von Jakob K. (jakobk)


Lesenswert?

??? Welches DRU benutzt du? 150µm Kupfer ist kein Problem und
Bohrdurchmesser bis 0,3mm auch ... also solltest du keine Probleme
haben.

Wenn du dein Layout soweit hast, schaue ich gerne mal drüber.

von Jakob K. (jakobk)


Lesenswert?

Söö ... ich hab die letzten Daten geprüft und die zugehörigen
Auftragsbestätigungen verschickt ... wenn irgendwer noch keine bekommen
hat, bitte melden!

von Egberto (Gast)


Lesenswert?

Ich hab noch keine!

Habe dir das noch mal an die platinensammler Adresse geschickt.

Viele Grüße,

Egberto

von Alexandre T. (alexandre_t)


Lesenswert?

OK, nach der Bestellung ist vor der Bestellung ;)
Jakob, plannst Du bereits die nächste Runde? ;)

von Jakob K. (jakobk)


Lesenswert?

Erstmal vorab ... Die Bestellung ist gestern Morgen beim LP-Hersteller
aufgeschlagen und ich denke das wir die aktuelle Bestellung durch die
Ostertage in der Woche ab dem 16.4. bekommen werden.

Für die nächste Runde sammele ich bis zum 4.5.

von Thilo (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> Erstmal vorab ... Die Bestellung ist gestern Morgen beim LP-Hersteller
> aufgeschlagen und ich denke das wir die aktuelle Bestellung durch die
> Ostertage in der Woche ab dem 16.4. bekommen werden.
>
Da war wohl jemand etwas voreilig, ich habe gerade meine Platinen vom
Postboten übergeben bekommen :-)

Pünktlich zum Wochenende, besser kann es ja gar nicht laufen. Danke.



Grüße Thilo

von Nico H. (nico84)


Lesenswert?

Meine ist auch da. Dankeschööööön ;)

von Thomas R. (Gast)


Lesenswert?

Hallo Jakob,
planst du auch, einseitige Platinen zu sammeln?
Beste Grüsse
Thomas

von Thomas D. (thomasderbastler)


Lesenswert?

Meine ist auch da, Hammer Qualität !!!!!!!!!!!!!!!!!

Rechung habe ich noch nicht...

von Dennis H. (t1w2i3s4t5e6r)


Lesenswert?

Hallo!

Wenn hier so viele schreiben, bin ich auch gleich mal zum Briefkasten
gegangen und siehe da, ich hab meine Platine auch bekommen, der Hammer.
Ich dachte aber auch, das gerade ich als Erstbesteller erst die Rechnung
bekomme, und dann die Platine, aber danke für dein Vertrauen, werde
sobald ich die Rechnung hab gleich überweisen, echt top Qualität die
Platine.


MfG Dennis

von Stefan W. (wswbln)


Angehängte Dateien:

Lesenswert?

Thilo schrieb:
> Pünktlich zum Wochenende, besser kann es ja gar nicht laufen. Danke.

...besser hätte ich es nicht schreiben können!


Nun kann ich auch einige der weiter oben gestellten Fragen beantworten:

+++ Die Qualität ist dem Preis mehr als angemessen (iaW: LeitOn, EuroPCB
etc. sind auch nicht anders)!

+ Durchkontaktierte Schlitze sind problemlos möglich.

+ Die Übergabe der Daten von Altium Designer in einem leicht vom
gewünschten abweichenden Gerber-Format scheint gut geklappt zu haben
(oder Jakob schweigt vornehm über aufgetretene Probleme).


- NDK-Löcher haben (diesmal?) nicht geklappt - stört mich aber (diesmal)
nicht, die Schrauben passen noch durch.

Weitere Bilder und Diskussionen dann wohl besser hier:
Beitrag "Platinensammlung-Feedback"

von Jakob K. (jakobk)


Lesenswert?

Thomas R. schrieb:
> Hallo Jakob,
> planst du auch, einseitige Platinen zu sammeln?
> Beste Grüsse
> Thomas

Fürs erste wird das nicht kommen, da das preislich keinen Vorteil bringt
... und dann spare ich mir die mühe der doppelten Datenhaltung für
verschiedene Nutzen.


@all: beim letzten mal hat das mit der Übernachtzustellung nicht
geklappt, daher bin ich davon ausgegangen, dass ich das Wochenende zur
Rechnungsstellung hab ;-)

Aber freut mich das jetzt alle schon dieses Wochenende zum "spielen"
kommen!

Nur bitte überm basteln nicht vergessen zu überweisen ;-) (Rechnungen
kommen heute irgendwann)

von spess53 (Gast)


Lesenswert?

Hi

Ich hebe den Thread nicht durchgelesen, aber die Suche hat nichts
gefunden:

Kannst du eigentlich auch Nicht-Eagle-Formate, also vorzugsweise Gerber
RS274X verarbeiten?

MfG Spess

von Jakob K. (jakobk)


Lesenswert?

jepp das geht =) ... weiter oben stehen dann meine Wünsche bzgl. Format
und Dateiendungen.

Hier nochmal:

Endungen für die Lagen zuordnung:
Kontur                            - *.l00
Stoplack Lötseite (Unten)         - *.l02
Kupfer Lötseite                   - *.l03
Kupfer Bestückungsseite (Oben)    - *.l06
Stoplack Bestückungsseite         - *.l07
Bestückungsdruck Bestückungsseite - *.l08

durchkontaktierte Bohrungen       - *.dk
nicht durchkontaktierte Bohrungen - *.ndk

Außerdem müssen sie der folgenden Formatierung entsprechen:

Gerber
Format          : metric
Integer Digits  : 2
Decimal Digits  : 4
Type            : absolute
Zero Suppressing: leading

Excellon
Format          : metric
Integer Digits  : 2
Decimal Digits  : 4
Type            : absolute
Zero Suppressing: none

von Steffen H. (avrsteffen)


Lesenswert?

HAllo,

ich würd auch gerne mal eine Platine hier bestellen. Doch leider hab ich
noch nicht so richtig rausfinden können an wen/wohin (-> Jacob Kleinen
<-) ich meine Daten schicken kann.

Ich muss dazu sagen, ich hab noch nie sowas in Auftrag gegeben und weiß
somit nicht was genau gebraucht wird.

Ich benutze !! Target 2001 !!

Habe da unter Export leider nichts gefunden in Sachen Gerber/Exellon
-Format,-Digits,-Type,-Zero Suppressing Einstellungen.

Wenn ich wüsste wohin ich mal eine Datei schicken kann, könnte sich das
ja mal jemand ansehen ob es so geht?!

Steffen

von Jakob K. (jakobk)


Lesenswert?

Kein Problem =) schick mir die Daten an platinensammler(at)gmail.com

Und hier Beitrag "Downloads:" findest du
noch das Bestellformular, dass du mir bitte ausgefüllt mit deinen
Gerberdaten zuschickst ;-)

von Holger G. (Gast)


Lesenswert?

Die Platinen sehen wirklich sehr gut aus!

Danke für das Vertrauen, erst die Platinen zu verschicken und dann die
Rechnung.

Geld ist bereits unterwegs :-)

von Jakob K. (jakobk)


Lesenswert?

Ich hab grade mal die aufgelaufenen Bestellungen abgearbeitet ... wenn
jemand noch keine Auftragsbestätigung bekommen hat, aber schon Daten
abgegeben hat, bitte melden!

von Tobias M. (twam) Flattr this


Lesenswert?

Gibt's schon einen neuen Termin? Irgendwie konnte ich nichts entdecken.

von Alexandre T. (alexandre_t)


Lesenswert?

@Tobias: Beitrag "Re: Platinensammler - Leiterkarten für 30ct/cm²" wenn beim
Jakob nichts anderes dazwischen kommt

von Markus G. (thechief)


Lesenswert?

Steffen H. schrieb:
> HAllo,
>
> ich würd auch gerne mal eine Platine hier bestellen. Doch leider hab ich
> noch nicht so richtig rausfinden können an wen/wohin (-> Jacob Kleinen
> <-) ich meine Daten schicken kann.
>
> Ich muss dazu sagen, ich hab noch nie sowas in Auftrag gegeben und weiß
> somit nicht was genau gebraucht wird.
>
> Ich benutze !! Target 2001 !!
>
> Habe da unter Export leider nichts gefunden in Sachen Gerber/Exellon
> -Format,-Digits,-Type,-Zero Suppressing Einstellungen.
>
> Wenn ich wüsste wohin ich mal eine Datei schicken kann, könnte sich das
> ja mal jemand ansehen ob es so geht?!
>
> Steffen

Hallo Steffen,

hast Du Deine Gerber-Dateien aus Target 2001 schon an Jakob geschickt?
Wenn ja, weißt Du schon ob der Export aus Target 2001 tauglich ist?


Viele Grüße

Markus

von Steffen H. (avrsteffen)


Lesenswert?

Hallo Markus

Naja, fast tauglich würde ich mal sagen. Ich habe jetzt die exportierten
Daten zum Jakob geschickt und er hat sie für gut befunden.
Also: Datei -|- Ein/Ausgabe Formate -|- X-Gerber Ausgabe (RS272X)
Dann die Gerber-Datein nach Jakob's Angaben ausgeben lassen. (hab dazu
einfach die Endungen geändert)

ABER:
Ich musste die Bohrdatei anpassen. Die gibt TARGET2001 nicht korrekt
aus.
Am besten wäre es, wenn du deine Bohrdatei hier mal hochlädst. Dann
ändere ich sie dir so ab, dass sie funktionieren sollte.

Zum Sichten/Einsehen deiner erzeugten Gerberfiles kann ich dir "Gerbv"
empfehlen.
http://gerbv.gpleda.org/index.html

Gruß Steffen

von Steffen H. (avrsteffen)


Lesenswert?

Hallo,

hab gerade gesehen, dass der link oben nicht direkt zur gewünschten
Stelle zeigt. Hier nochmal der Richtige:
http://gerbv.geda-project.org/

Gruß
Steffen

von A. H. (klara_vorteil)


Lesenswert?

Hi Jakob,

ich würd gern mal deine Dienste in Auftrag nehmen. Ich schick dir gleich
EAGLE-Board und Bestellformular zu. Sind leider noch 3 Fehler drin. 2
Davon müssten egal sein, da sie nur b_place betreffen und du ja keinen
Bestückungsdruck auf Bottom machst. Den anderen Fehler kriege ich leider
nicht so leicht weg, da das Teil aus der Library so ist... Sollte aber
auch kein großes Problem sein, da es nur um einen Abstand geht, der
etwas knapp ist. ;)

Gruß Andi

von Markus G. (thechief)


Angehängte Dateien:

Lesenswert?

Steffen H. schrieb:
> Hallo Markus
>
> Naja, fast tauglich würde ich mal sagen. Ich habe jetzt die exportierten
> Daten zum Jakob geschickt und er hat sie für gut befunden.
> Also: Datei -|- Ein/Ausgabe Formate -|- X-Gerber Ausgabe (RS272X)
> Dann die Gerber-Datein nach Jakob's Angaben ausgeben lassen. (hab dazu
> einfach die Endungen geändert)
>
> ABER:
> Ich musste die Bohrdatei anpassen. Die gibt TARGET2001 nicht korrekt
> aus.
> Am besten wäre es, wenn du deine Bohrdatei hier mal hochlädst. Dann
> ändere ich sie dir so ab, dass sie funktionieren sollte.
>
> Zum Sichten/Einsehen deiner erzeugten Gerberfiles kann ich dir "Gerbv"
> empfehlen.
> http://gerbv.gpleda.org/index.html
>
> Gruß Steffen

Hallo Steffen,

erst einmal Danke für die Infos!

Das Tool Gerbv habe ich mir gleich installiert und damit meinen Entwurf
angesehen, sieht gut aus! :-)

Ich habe die Gerber-Dateien meines Entwurf, wie von Dir vorgeschlagen,
hier angehangen.
Diese Daten sind aber aus Target 3001! V15 discover (aktueller
Patch-Stand) NICHT aus Target 2001!

Die Dateiendungen habe ich, den Vorgaben von Jakob entsprechend,
angepasst.

Nun bin ich gespannt, ob auch meine Bohr-Datei noch angepasst werden
muss!

Vielen Dank für die Unterstützung!


Viele Grüße

Markus

von Jakob K. (jakobk)


Lesenswert?

Hi Markus,

ich hab deine Daten grade mal eingelesen und gecheckt ... das passt
soweit und der drc läuft auch durch ... kannst du also gerne bestellen
=)

Nur schick mir bitte mit deinem Bestellformular auch nochmal deine
Gerberdaten.

@all: Stellt fragen wie die von Markus bitte im
Beitrag "Platinensammlung-FAQ" oder gleich mit den
Daten per mail an platinensammler(at)gmail.com

von Andreas G. (and1g)


Angehängte Dateien:

Lesenswert?

Danke für die ausführliche Antwort, das hat mich wirklich
weitergebracht!

Ich habe hier mal meine KiCad .brd Datei und die Gerberdateien
angehangen, die ich mir daraus erstellt habe. Sieht in GerbView ganz in
Ordnung aus, nur einige Bauteilbezeichnungen stören etwas, aber die hab
ich nicht weg bekommen.

Es wäre nett, wenn da kurz jemand drüber gucken könnte, ob das alles so
richtig ist. Die Einstellungen mit denen die Gerberdateien erstellt
wurden sind im Bildschirmfoto 1. Dort habe ich leider nicht alles
gefunden, was im Thread als Einstellungen für die Dateien vorgegeben
war.

Bei Bildschirmfoto 2 habe ich mich an den Durchkontaktierungen versucht,
habe allerdings keine Ahnung, ob das so passt...

Oder reicht die brd-Datei sogar aus? Bin nämlich etwas verwirrt, im
Thread steht, dass Eagle und KiCad Formate in Ordnung sind, aber
trotzdem wird hier so viel über Gerber diskutiert :)

Danke schonmal!

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich habe grade wieder nen Schwung Layouts in den Nutzen übernommen. Alle
die mir bis vorhin (2.5. um ca. 22:00) ihre Daten geschickt haben,
sollten auch ihre Auftragsbestätigung bekommen haben.

Sollte ich jemanden vergessen haben ... bitte melden.

seit dem sind noch weitere Daten bei mir angekommen, aber für heute ist
gut =)

Alle die mir noch Layouts schicken wollen, können das gerne auch noch
tun. Nur werde ich erst wieder am Wochenende wieder am Nutzen basteln.
Von daher bitte nicht wundern, wenn ich nicht sofort reagiere.

Also erstmal frohes Basteln ;-)

von Alexandre T. (alexandre_t)


Lesenswert?

Wenn's so weiter geht, wirst du bald Hilfe brauchen :)
Mein Tipp: eine nette Elektrotechnik-Studentin kann vieles übernehmen
:):)

von Jakob K. (jakobk)


Lesenswert?

na ja ... noch komme ich klar ;-)

von Sönke O. (soenio)


Lesenswert?

Guten Abend Herr Kleinen,

ich habe ihnen noch schnell ein Layout geschickt, ich hoffe Sie haben es
erhalten.

Gruß Sönke

von Michael D. (etzen_michi)


Lesenswert?

Bei mir das gleiche.

Vielen Dank schonmal für die bisherige Hilfe.

*Was ich vergessen habe: Sollte es aufpreis geben weil es teilweise
durchs Kupfer geht ist das für mich in Ordnung.

von ... (Gast)


Lesenswert?

Alexandre Terentiev schrieb:
> Mein Tipp: eine nette Elektrotechnik-Studentin kann vieles übernehmen

Die kann er sich ja als Freundin angeln....

von Jakob K. (jakobk)


Lesenswert?

ehm ... ja ... ich denke dieses Thema gehört mal bestimmt nicht in
diesen Thread ...

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

... schrieb:
> Alexandre Terentiev schrieb:
>> Mein Tipp: eine nette Elektrotechnik-Studentin kann vieles übernehmen
>
> Die kann er sich ja als Freundin angeln....

Dann hat er aber keine Zeit mehr, des Nachts Platinen-Nutzen
zusammezustellen. ;-)

von Osche R. (Gast)


Lesenswert?

Deshalb brauchst Du eine Frau und eine Freundin. Dann kannst Du jeweils
der einen erzählen, Du wärst bei der anderen, und in der Zeit in Ruhe
was arbeiten ;-)

von Obi-Wan K. (spacebrain)


Lesenswert?

phaha das klingt nach einem hervoragendem Plan :D

von Michael D. (etzen_michi)


Lesenswert?

Erzähl mal deiner Frau das du den ganzen Abend bei deiner Freundin bist.

von Jakob K. (jakobk)


Lesenswert?

witzige Idee ... aber ich muss doch hier nochmal zur Ordnung rufen!

von Marcus O. (marcus6100)


Lesenswert?

Guten Abend,

ich habe auch noch 5 kleine Layouts zugeschickt, in 2 Stunden ist
Deadline oder? Vielen Dank schonmal.

Gruß
Marcus

von Rene Z. (rzimmermann)


Lesenswert?

So, habe auch noch schnell 2 Layouts eingereicht. ;-)

Gruß Rene

von Jean P. (fubu1000)


Lesenswert?

Um Himmels Willen, ok moin erstmal.
Muss man sich hier melden, das man ein Layout JAKOK geschickt hat ???
Oder über seine privates Leben diskutieren ???

Freue mich wenn meine Bestellung klappt, ansonsten Pech gehabt und ich
bestelle selber irgendwo.
Aber muss hier jeder posten, ich habe DIR was geschickt ist ja
fürchterlich,
Ich denke JAKOB postet was und lese hier mit.
Stattdessen immer irgendwelche POSTS, ich habe Dir geschrieben, ...
Kein Wunder wenn sein Spam Ordner Randvoll ist.

Vielen Dank an Jakob wenns klappt ansonsten auch ;-)

Gruss, JEAN.

P.S: JA DIESER POST IST AUCH SPAM, ABER DAS MUSSTE MAL RAUS.

von Alexandre T. (alexandre_t)


Lesenswert?

Spaßverderber...

von Sönke O. (soenio)


Lesenswert?

ich habe Jakob vor knapp drei Tagen eine Email gesendet, mit einer Frage
und noch keine Antwort erhalten, daher habe ich hier im Forum nochmal
nachgefragt ob er meine Mail erhalten hat. Sollte doch wohl legitim
sein, zumindest wenn bekannt ist das schnell mal Mails bei ihm im
Spam-Ordner landen.

von Jakob K. (jakobk)


Lesenswert?

Jepp ... guter einwand ... deine Mail war (warum auch immer) im
Spamordner gelandet.

Ist aber soweit kein Problem ... nur dass ich wohl noch bis morgen mit
dem Nutzenbauen zu gange sein werde.

Daher bitte ich um nachsicht, wenn die noch offenen Autragsbestätigungen
erst morgen Abend/Nacht verteilt werden =)

von Alexandre T. (alexandre_t)


Lesenswert?

Es ist ein Grund mehr, eine halbautomatisierte Webseite dafür zu machen.
Der Aufwand ist aber verdammt groß...

von Sönke O. (soenio)


Lesenswert?

Kein Problem mit den auftragsbestätigungen.
Eine automatische Webseite würde ich nicht wichtig finden. Das ganze
reicht wenn man das mit einem office-packet macht. Der aufwand sollte
sich in grenzen halt, um die kosten niedrig zu halten. Das ist ja was
eine sammelbestellung ausmacht. Wenn ich das alles auf Homepage brauch
kann ich das dann auch bei Firmen machen lassen...

von Udo S. (udo)


Lesenswert?

Jakob Kleinen schrieb:
> Jepp ... guter einwand ... deine Mail war (warum auch immer) im
> Spamordner gelandet.

Aus dem Grund frage ich dann auch jetzt mal nach ob mein Auftrag
angekommen ist.

Gruß
Udo

von Jakob K. (jakobk)


Lesenswert?

Sö ... Eigentlich sollten jetzt alle ihre Auftragsbestätigungen bekommen
haben.

Sollte irgenwer noch keine Post bekommen haben ... Bitte melden!

Ach ja, nochmal für alle "Erstbesteller" diese Auftragsbestätigung ist
keine Rechnung.

Die Rechnungen verschicke ich, sobald ich die Platinen habe (also in gut
2 Wochen).

Bis jetzt muss und sollte noch niemand irgendwas überweisen ... Auch
wenn ich mich natürlich freue Zahlungsfreudige Kunden zu haben ;-)

von Jakob K. (jakobk)


Lesenswert?

Ach so ... der nächste Annahmetermin ist der 1.6.

Und wer sein Layout lieber nicht auf den letzten Drücker abgeben möchte
... ich nehme auch jetzt schon Daten an ;-)

von Andreas G. (and1g)


Lesenswert?

Kann denn etwas schiefgehen, wenn man dir brd-Dateien von KiCad schickt?
Bin halt etwas verwirrt, weil ich soetwas noch nie in Auftrag gegeben
habe und alle hier immer nur von Gerber-Dateien reden...

von Jakob K. (jakobk)


Lesenswert?

Du kannst mir inzwischen auch dein KiCad brd-file zuschicken. Dann trag
das nur bitte als Anmerkung ins Bestellformular ... Eagle hat ja die
gleiche Dateiendung :-)

von Thomas T. (knibbel)


Lesenswert?

Hallo Jakob,

bevor ich am 01.06. gerne wieder mitmache, habe ich noch eine Frage zu
der Eagle-DRC-Datei, welche hier zur Prüfung verwendet werden soll.

Ich habe auf meiner Platine ein TQ144-Gehäuse. Wenn ich dein
unverändertes DRC-File verwende (platinensammler_02.dru), dann wird der
Stopplack zwischen den Pins nicht mehr gedruckt und jede Seite des
TQ144-Gehäuse hat als freigestellte Stopplack-Fläche nur ein "großes"
Rechteck.

Wenn man im DRC-File unter "Masks" die "Min"- und "Max"-Werte für den
Stopplack statt auf 4 mil auf 2 mil setzt, dann hat jeder Pin des
TQ144-Gehäuses seine eigene (etwas kleinere) freigestellte
Stopplack-Fläche.

Dies würde das Löten per Hand etwas erleichtern.

Da hier noch nicht über diese Werte (und deren Grenzen) diskutiert
wurden, meine Frage:

Können wir die Mask-Werte auf 2 mil ändern?

Gruß,
Thomas

von Alex S. (Gast)


Lesenswert?

Hall Jakob,
wie sieht es aus?
Die Platinen müssen schon langsam fertig werden? ;)

Sind schwarze Platinen möglich?

Danke
Gruß Alex

von Jakob K. (jakobk)


Lesenswert?

Ich hab noch nichts von den Platinen gehört, aber das ist bis mitte /
ende dieser Woche ja noch ok =)

Eine andere Stoplackfarbe ist im Prinzip machbar ... aber in diesem
Multinutzen kann ich das nicht unterbringen.

von Alexandre T. (alexandre_t)


Lesenswert?

So wie es aussieht, dauert dieses mal (Mainutzen) die Bestellung etwas
länger?... ;)

von Thomas D. (thomasderbastler)


Lesenswert?

Hast schon die Platinen versendet ?

von Jakob K. (jakobk)


Lesenswert?

Ich habe die Platinen am Donnerstag Abend in die Post gegeben. Also
sollten sie eigentlich heute ankommen ... jedenfalls die innerhalb von
Deutschland verschickten ;-)

Ach ja  ... die Rechnungen gehen dann übers Wochenede raus.

von Thomas D. (thomasderbastler)


Lesenswert?

Jakob, perfekt wie immer !!

Wenns Ebay wäre... 5 Sterne postivie Bewertung

Smile..zu früh gefragt, gerade war die Post da !!

Hammer Qualität wie immer !!

von Alexandre T. (alexandre_t)


Lesenswert?

check! :)

von Bernhard S. (b_spitzer)


Lesenswert?

Platinen sind heute angekommen. Die ersten beiden sind auch schon
bestückt... :-))

Danke!
Bernhard

von Volker G. (voga2073)


Lesenswert?

Hallo Jakob,

meine waren heute auch in der Post.

Allerdings hab ich leider etwas zu bemängeln: bei mir ist auf einer
Platine der Bestückungsdruck "zerhackt". An den Stellen, wo im
bStop-Layer was ist, fehlt der Bestückungsdruck. Vielleicht ein
generelles Problem, was nur hier auffällt, da diese Platine beidseitig
SMD-bestückt.

Ist nicht wirklich tragisch, wollte das nur mal loswerden. Die Platine
an sich ist tadellos.

VG
Volker

von Marcus O. (marcus6100)


Angehängte Dateien:

Lesenswert?

Volker G. schrieb:

> Platine der Bestückungsdruck "zerhackt". An den Stellen, wo im
> bStop-Layer was ist, fehlt der Bestückungsdruck. Vielleicht ein

So wie es aussieht wurde zum freirechnen des Bestückungsdruck der bStop
anstatt tStop Layer benutzt. Das führt auch dazu, das Bestückungsdruck
auf einigen pads ist. Ich hatte mich auch schon gewundert was das fürn
Fehler ist.

Die Platinen sind trotzdem benutzbar, aber schön ist das nicht.

Beispiel anbei

Gruß
Marcus

von Jakob K. (jakobk)


Lesenswert?

Oh mist ... da war gut gemeint woh das Gegenteil von gut gemacht ...
danke für die Rückmeldung.

Beim nächsten mal werd ich besser aufpassen.

von Markus G. (thechief)



Lesenswert?

Hallo Jakob,

bei meiner Platine ist der Fehler wohl auch aufgetreten (s. Anhänge).
Die Ursache schein ja schon gefunden zu sein, ich schildere meinen Fall
nur der Vollständigkeit halber, weil meine Quelldaten X-Gerber Dateien
waren!

Ist zwar nicht schön aber auch kein Beinbruch... :-)


Viele Grüße

Markus

von ich (Gast)


Lesenswert?

Wann wäre denn die nächste Möglichkeit zur Layoutabgabe? Weis man schon
was?

von Alexandre T. (alexandre_t)


Lesenswert?

@ich
Wenn ich mich richtig errinnere - 1.06. - also jetzt :)
Beitrag "Re: Platinensammler - Leiterkarten für 30ct/cm²"

von Jakob K. (jakobk)


Lesenswert?

Jepp ich nehme noch bis zum 1.6. (also kommenden Freitag) Layouts an.

Ach ja, ich habe grade an alle die bis jetzt bestellt haben ihre
Auftragsbestätigungen verteilt.

Wenn irgendwer noch keine bekommen hat ... bitte melden.

von Jakob K. (jakobk)


Lesenswert?

So ... ich hab grade die letzten Auftragsbestätigungen verschickt ...
wer noch keine bekommen hat oder einen Fehler findet ... bitte melden =)

Ach ja ... da die Frage auch schon mehrfach kam ... Wenn alles passt,
sollten die Platinen aus dieser Runde dann zum Wochenende 22.-23.6. bei
ihren "Schöpfern" sein.

von Dennis H. (t1w2i3s4t5e6r)


Lesenswert?

Hallo Jakob!

Ich habe dir schon gestern noch ne Mail zurück geschickt, weil ich deine
Rechnung nicht ganz verstehe, vielleicht ist die Mail ja im Spam Ordner
gelandet.


MfG Dennis

von fleißiger layouter (Gast)


Lesenswert?

Hallo Jakob,

klasse Angebot! Plane bei der nächsten Runde teilzunehmen. Gibt es schon
einen Termin?

von Alex S. (Gast)


Lesenswert?

Hi Jakob,

habe immer noch keine Rechnung von dir bekommen.
Gruß Alex

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

die aktuelle Runde ist zwar noch in der Mache, aber ich hab nichts mehr
vom LP-Hersteller gehört und das werte ich als gutes Zeichen =)

Mir ist nur aufgefallen, dass ich den nächsten Termin noch nicht
veröffentlicht habe.

Ich möchte den Ablauf leicht abändern.

Auf Grund der regen Nachfrage sammle ich ab jetzt durchgehend Layouts
und wenn der Nutzen voll ist, bestelle ich.

Damit jeder aber sicher sein kann, dass er seine Platinen auch
spätestens nach einer definierten Zeit hat, sammle ich maximal einen
Monat lang (das ist so mehr oder weniger das bisherige Intervall).

Ab 80% Auslastung warne ich hier im Forum vor und wenn der Nutzen voll
ist, läuft die Uhr wieder von Vorne.

Ich gebe aber immer feste Endtage an ... und um damit gleich loszulegen
...

Der nächste späteste Abgabetermin ist der 6.7.

von Jakob K. (jakobk)


Lesenswert?


von Michael .. (bigneal)


Lesenswert?

das sollte wohl eher in den FAQ-Thread rein?

von Kevin K. (nemon) Benutzerseite


Lesenswert?

Besteht die Möglichkeit, mal einen 4-lagigen Nuten sammelzubestellen?

von Jakob K. (jakobk)


Lesenswert?

Im Prinzip spricht da nichts gegen ... der würde dann doppelt so viel
kosten ... also:

1. Platine eines Layout 60ct/cm²,
jede Weitere des gleichen Layouts 40ct/cm²
und die Überproduzierten dann 20ct/cm²

(Auch hier gilt wieder die Fräsgrabenregel)

vorrausgesetzt es finden sich genug abnehmer ?!?

von Dr. G. Reed (Gast)


Lesenswert?

4-Lagig wär schonmal eine feine Sache, ich hab zwar momentan nichts in
der Art, bin aber prinzipiell schon interessiert daran!

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich hab heute die Platinen bekommen. Ich hoffe, dass ich die morgen
fertig auseindander gedröselt und in die Post kriege.

Theoretisch sollten die Platinen dann am Wochenende verteilt sein.

von Thomas D. (thomasderbastler)


Lesenswert?

Goil....!!

von Hans B. (Firma: ohne) (dc4mg)


Lesenswert?

Hallo Jakob,
was  wäre die Mindestfläche bei Dir für 4 lagig ?
Hans

von Jakob K. (jakobk)


Lesenswert?

Da sollte genau wie beim 2-Lagigen der 1cm² gelten. Ich setze für den
4-lagigen Nutzen nur keinen festen Termin an und schaue mal, wie die
Resonanz ist.

Ich hoffe mal, dass sich in den kommenden rund 4 Wochen genug leute
finden die mit bestellen (früher ist mir natürlich auch recht) ... an
sonsten muss ich das Konzept für die 4 lagigen nochmal überdenken.

von Simon B. (nomis)


Lesenswert?

Jakob Kleinen schrieb:
> Da sollte genau wie beim 2-Lagigen der 1cm² gelten.

Ich glaube Hans meinte eher, wie groß der Nutzen insgesamt sein muss,
damit es sich lohnt.

Viele Grüße,
         Simon

von Jakob K. (jakobk)


Lesenswert?

Achso ... insgesammt brauchen wir pro Nutzen rund 4 Eurokarten

von Jakob K. (jakobk)


Lesenswert?

So ... die Platinen sind in der Post und die Rechnungen sind auch raus.

von Alex S. (Gast)


Lesenswert?

Hallo,

ich will unbedingt eine 4-Lagige Platine bestellen.
Meine wäre ca. 100mm x 80mm.

Meldet Euch, vielleicht kriegen wir den Nutzen bald voll.

Gruß Alex

von Steffen H. (avrsteffen)


Lesenswert?

Hallo,

ich würde auch min. eine 4-lagige mal mit bestellen. Muss nur noch
geroutet werden. Vieleicht schaff ich es bis nächstes WE.

Gruß Steffen

von Wolfram K. (wolees)


Lesenswert?

Hallo,
ich habe Eagle 4.15 die Lib ist für 4.60.
Kann mir jemand die Lib als Script exportieren. Dann kann ich sie wieder
importieren.
Danke !

In den FAQ, scheint keiner mehr reinzuschauen.

Gruss,
WoleES

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

Ich hab grade nen ganzen schwung größerer Layouts bekommen und werde
wohl am Montag schon mal alle bis dahin abgegebenen Layouts in einem
Nutzen verhackstücken ... wenn also noch jemand was "schneller" haben
möchte ... ich könnte vor allem noch kleine Platinen brauchen ;-)

Für alle die den Montag nicht schaffen ... nur die Ruhe ... ich sammle
einfach direkt für den nächsten Nutzen weiter und den 6.7. als spätesten
Abgabetermin behalte ich auch bei!

von Charly B. (charly)


Lesenswert?

Wolfram Kaisser schrieb:
> Hallo,
> ich habe Eagle 4.15 die Lib ist für 4.60.
> Kann mir jemand die Lib als Script exportieren. Dann kann ich sie wieder
> importieren.
> Danke !
>
> In den FAQ, scheint keiner mehr reinzuschauen.
>
> Gruss,
> WoleES

sobald mir die Glaskugel verraten hat um welche es sich handelt .....

vlG
Charly

von Jakob K. (jakobk)


Lesenswert?

So ... ich hab beim letzten durchgang die Lötmaske mit 2mil statt mit 4
mil von den Pads weg zu rechnen und das hat für mich zufriedenstellend
geklappt.

Wer das also möchte, kann das in Zukunft gerne in seinen design regeln
anpassen. Aber bitte im zweifels fall nicht beschweren, wenn dann an den
Pad-Rändern evtl. mal ein bisschen Stoplack auf den Pads landet :-)

von Wolfram K. (wolees)


Lesenswert?

Hi Charly,
da musst du deine Glaskugel mal putzen. Ich kenne nur die eine vom Jakob
mit der Bestell ID zum zuordnen.

Habs jetzt mal ohne raus geschoben. Der Jakob wird schon ein Plätzchen
für die ID finden.

Gruss,
Wole aus ES

von Jakob K. (jakobk)


Lesenswert?

Ich hab grade die bis jetzt abgegebenen Daten geprüft, übernommen und
die Auftragsbestätigungen verschickt.

Sollte ich jemanden vergessen haben ... bitte melden!

von Jakob K. (jakobk)


Lesenswert?

Ich hab gestern Abend den Wochenendschwung übernommen und die
zugehörigen Auftragsbestätigungen verschickt.

Der Nutzen ist mit den neunen Layouts jetzt fast zu 80% voll.

Wer also umbedingt noch in die nächste Bestellung möchte, sollte sich
evtl. beeilen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:

> Wer also umbedingt noch in die nächste Bestellung möchte, sollte sich
> evtl. beeilen.

Da häng' ich mich doch glattweg mal mit rein.

Da du deine gmx.de-Adresse nicht mehr hast und ich mit gmail schlechte
Erfahrungen gemacht habe, dass denen meine Mails wohl "zu stinknormal"
sind und dann als Spam einsortiert werden (vielleicht liegts auch an
meinem "etwas anderen" Domainnamen, keine Ahnung, das sagen die
einem ja nicht): guck mal ggf. noch in deinen Spam-Ordner ...

von Jakob K. (jakobk)


Lesenswert?

Der Nutzen ist voll!

ich habe eben die letzten Daten übernommen und die Auftragsbestätigungen
Verschickt (auch an dich Jörg ;-) )

Aber ich sammle gleich weiter. Der neue Nutzen läuft bis spätestens zum
27.7. aber wenn der wieder früher voll ist, geht der entsprechend
schneller raus.

von Wolfram K. (wolees)


Lesenswert?

Hallo Jakob,
ich habe keine Bestätigungsmail bekommen.
Dann bin ich nicht mit dabei oder habe ins Nirwana gemailt.
(platinensammler bei gmail)

Kundennnummerfeld
Kannst du mir die Lib dazu exportieren bzw. beschreiben was du da
brauchst.

Gruss,
Wole

von Wolfgang R. (portside)


Angehängte Dateien:

Lesenswert?

Hallo
Habe Platinensammler.lbr für Eagle 4.x portiert

Kundenummern auf Kupfer Layern bringen
mit platinensammler_02.dru Restrict Fehler.

Ich habe deshalb LP_NUMBER_SILK_TOP benutzt und
Kundennummer in den Bestückungsdruck gelegt.


Damits keine Namensprobleme gibt platinensammler-e4x.lbr genannt.

von Wolfram K. (wolees)


Lesenswert?

Hallo Wolfgang,
vielen Dank das ging ja super fix.
Die ID ist ja super klein, da muss der Jakob wohl mit der Lupe suchen.

Gruss,
Wolfram

von ... (Gast)


Lesenswert?

Jörg Wunsch schrieb:
> Da du deine gmx.de-Adresse nicht mehr hast und ich mit gmail schlechte
>
> Erfahrungen gemacht habe,

Wie lautet denn jetzt die aktuelle Email-Adresse von Jakob?

von M. B. (Firma: TH Nürnberg) (ohmen)


Lesenswert?

platinensammler a googlemail com

von Bernd T. (bastelmensch)


Lesenswert?

Vor zwei (oder3?) Tagen habe ich meine Platinen bekommen und ich muß
sagen das ich total begeistert bin. Es sind 5 verschiedene kleinere
Designs.

Super Qualität und alles wo es hingehört.

Ich habe Jakob Gerber Dateien gegeben die ich vorher schon gecheckt
hatte.

Auf jeden Fall werde ich mich wieder beteiligen. Einen kleinen
vergessenen Nachzügler habe ich schon in Auftrag gegeben.

Vielen Dank an dieser Stelle an Jakob!

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

eigentlich sollten jetzt alle ihre Auftragsbestätigung (oder Rückfragen
zu ihren Layouts) haben.

Wenn ich jemanden vergessen hab ... noch ist Platz im Nutzen, also bitte
zeitnah melden!

von F.e (Gast)


Lesenswert?

Hallo Jakob,
Ich hatte dir schon ein paar mal ne Email geschrieben aber noch keine
Antwort erhalten.
Kam Email nicht an?
Gruß Felix Benutzer Kappos

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

der neue Nutzen (20120008) ist jetzt zu ca.80% voll und ich hab an alle
mitbesteller die Auftragsbesätiungen verteilt.

Der letzte Nutzen ist auch auf dem Weg und sollte theoretisch zum
Wochenende verteilt sein.

von Jakob K. (jakobk)


Lesenswert?

So ... ich hab grade die Platinen aus dem 20120706-Nutzen auseinander
gedröselt und schicke sie morgen raus.

von WoleES (Gast)


Lesenswert?

Hallo Jakob,
ich habe leider noch keine Mail bekommen. Ich würde so gerne mal mit
machen.
Was hab ich falsch gemacht ? Stimmt was mit dem Layout nicht.
"kleine 2 Lagen" am 24.06 und 04.07 an platinensammler ät gmail com
Soll ich noch mal an eine andere Mail schicken ?

Gruss,
Wolfram Kaisser

von Wolfram K. (wolees)


Lesenswert?

Ist ja der Hit, jetzt hat es echt noch geklappt. Ich hab schon an mir
gezweifelt ;-)

Gruss,
Wole

von Thomas D. (thomasderbastler)


Lesenswert?

Habe heute an meine PCBs bekommen, Klasse wie immer !!!

von F. E. (kappos)


Lesenswert?

Hallo Jakob,
Platine ist heute angekommen!
Super Qualität! Danke!

Ist das aktuelle Nutzen schon voll? Hätte durchaus nochmal was zu
bestellen.

Gruß Felix

von Thomas D. (thomasderbastler)


Lesenswert?

Wann ist wieder "Annahmeschluss" ?

von Jakob K. (jakobk)


Lesenswert?

Es fehlen noch etwas über 10% um den Nutzen "reif" zu kriegen. Wann
genau das sein wird, kann ich nicht sagen.

Ich nehme mal an, dass es aber spätestens kommende Woche soweit ist.

Wer umbedingt diesmal dabei sein möchte, sollte sich aber sputen. Was
nicht mehr mit rein passt, bildet den Anfang für den nächsten Nutzen ...

von M. K. (kichi)


Lesenswert?

Ich wäre noch mit 1St. mit 18.2mm x 15.9mm dabei, wenn möglich. Daten
schicke ich dir morgen.

von Norbert S. (norbert)


Lesenswert?

Ich würde auch eine in 40x12mm mitbestellen. Gibt es etwas besonderes
bei dem Export aus Altium zu beachten?


Gruss
Norbert

von Jakob K. (jakobk)


Lesenswert?

Hi Norbert,

eigentlich nicht ... die Lagenbezeichnungen stehen ja hier:

Beitrag "Mögliche Datenformate"

bitte beachten (weil schon häufiger falsch gewesen) die Dateiendung ist
*.L0x und nicht *.10x.

An Sonsten sollte das eigentlich klar sein ... ggf. wäre es gut, wenn du
mir deine Formatierung dabei schreibst. (ggf. wäre auch ne Telefonnummer
hilfreich, um Fragen kurzfristig klären zu können)

Also immer her damit =)

von Jakob K. (jakobk)


Lesenswert?

So ... der aktuelle Nutzen ist voll und grade richtung Fertigung raus
gegangen.

Alles wie immer ... die Sammlung geht weiter und den neuen Nutzen werde
ich spätestens am 31.8. schließen.

von Rene Z. (renezimmermann)


Lesenswert?

Hallo,

wie sieht es denn auf dem aktuellen Nutzen aus? Bräuchte kurzfristig 4
Platinen.

Gruß Rene

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich habs zwar noch vor dem Wochenende geschaft die PLatinen in die Post
zu geben, aber die Rechnungen muss ich noch fertig machen.

Teilweise sind ja nicht so viele Überproduzierte dabei gewesen wie
eigentlich bestellt und nicht jeder hat die vollen Protokosten ( weil ja
leichter).

Also wartet mit den Überweisungen noch bis ich die Rechnungen
rumgeschickt hab ... ich hoffe, dass ich das noch übers WE hinkriege =)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

die Rechnungen sind raus und in den letzten Tagen sind so viele neue
Layouts bei mir aufgeschlagen, dass ich noch nicht fertig mit der
Datenkontrolle und Übernahme bin.

Ohne wie gesagt schon alle Daten geprüft zu haben, würde ich sagen der
Nutzen ist schon ziemlich voll. Aber ein paar kleinere Sachen könnten
noch passen.

Alle die bis jetzt noch keine Auftragsbestätigung haben ... bitte ruhig
bleiben, bis jetzt ist der Nutzen noch nicht voll und da euere Daten ja
schon bei mir sind, seid ihr auch auf alle Fälle mit dabei und die
Aufttragsbestätigungen gehen so schnell wie möglich (nur nicht mehr
heute Nacht) raus.

von Jakob K. (jakobk)


Lesenswert?

So ... ich hab grade alle noch offenen Auftragsbestätigungen verteilt.

Ein bisschen Platz wäre noch, aber wenn bis Morgen Nachmittag nichts
mehr kommt, setzte ich morgen Abend dann den Nutzen.

Dann kann der diese Woche noch in die Produtkion =)

von power_supply (Gast)


Lesenswert?

Hallo Jakob,
kannst du schon sagen wann der nächste Nutzen in produktion geht bzw.
bis wann du die gerber files benötigst?

lg

von Tim H. (hotty) Benutzerseite


Lesenswert?

Hallo,

ich würde diesmal auch mitmachen. Brauche einen Prototypen. Oder dauert
es noch lange? Sonst würde ich nämlich wo anders fertigen lassen.

Gruß

von Axel J. (axeljaeger)


Lesenswert?


von M. B. (Firma: TH Nürnberg) (ohmen)


Lesenswert?

Kontur mit Strichstärke 0 im Layer Dimension hat bisher immer den
gewünschten Erfolg gebracht...

Für spitze Ecken den Fräserradius beachten!

von Axel J. (axeljaeger)


Lesenswert?

ok also die Kontur und nicht die Fräsbahn. Was hat der Fräser für einen
minimalen Radius?

von M. B. (Firma: TH Nürnberg) (ohmen)


Lesenswert?

Ich glaube ist Durchmesser 2mm, steht aber auch irgendwo im Fred...

von Jakob K. (jakobk)


Lesenswert?

Oha ... da war ja wieder was los übers WE ...

also bzgl. der Platinenkonturanfrage:

die Kontur sollte sich mit einem 2mm Fräser fahren lassen. sonst musst
du da ggf. nachfeilen.

allerdings sieht das so aus als sollten die Außenkanten metalisiert
werden ... das könnte schwierig werden.

Um ganz sicher zu gehen, solltest du mir aber dein Layout schicken.

bzgl. Nutzen:

Ich hab vor ner Woche einen vollen Nutzen bestellt und hab auch schon
wieder einiges für den jetzt Laufenden bekommen.

Wann genau der voll sein wird kommt letztlich ja auf euch an =) aber
wenn ich die neuen Aufträge verhackstückelt hab meld ich nochmal. Dann
kann ich sagen, wie viel Prozent des Nutzen noch fehlen.

Einen Termin gebe ich nicht mehr ab. das hat eher zu verwirrung geführt,
als das es genützt hat.

von WoleES (Gast)


Lesenswert?

Hallo Jakob,
die Aussenkante Metalisiert ist aber nur das Modul was er drauf gelötet
hat.
Ich denke er meint nur die Trägerplatine.
Wenn er alles auf eine macht braucht er die Aussenkante auch nicht
metalisieren.

Gruss,
Wole ES

von Jakob K. (jakobk)


Lesenswert?

Ahso ... ja macht Sinn =)

von Jakob K. (jakobk)


Lesenswert?

Ich hab grade alle neuen Bestellungen geprüft und übernommen. Die
Auftragsbestätigungen sind auch raus.

Wenn also jemand noch keine Post bekommen hat ... buisness as usual ;-)

Der laufende Nutzen ist übrigens fast halb voll.

von Bernd T. (bastelmensch)


Lesenswert?

Hi Jakob,

bist Du mit miener Anfrage schon weiter gekommen?

Gruß Bernd

von Jakob K. (jakobk)


Lesenswert?

Kurzer Zwischenstand ... der aktuelle Nutzen (20120011) ist zu 2/3 voll.

von Axel J. (axeljaeger)


Lesenswert?

Wie groß ist denn der Nutzen absolut?

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

ich hab heute die Platinen bekommen und angefangen sie auseinander zu
dröseln. Wird aber wohl noch bis Morgen dauern ... zum kommenden WE
sollte aber jeder seine Platinen haben =)

die letzten Bestellungen die übers WE gekommen sind, hab ich nicht
bearbeiten können ... werde ich aber machen, wenn ich die Platinen
rausgeschickt hab.

Gruß

Jakob

von Michael H. (michael_h45)


Lesenswert?

Hallo Jakob,

ich bräuchte 2 Stück jeweils 182 x 85mm. Wäre der Nutzen damit
vielleicht schon voll?

Grüße,
Michael

von Jakob K. (jakobk)


Lesenswert?

Jepp, das würde ziemlich gut passen =)

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Hallo Jakob,

ich benötige noch 10 Stück 16mm x 20mm. Ist noch Platz auf dem Nutzen?
Gruß Joe

von Michael H. (michael_h45)


Lesenswert?

Jakob Kleinen schrieb:
> Jepp, das würde ziemlich gut passen =)
Ja super, dann schreib ich dir gleich ne Mail!

von Jakob K. (jakobk)


Lesenswert?

Joe G. schrieb:
> ... Ist noch Platz auf dem Nutzen?


Jain ... der Nutzen ist nach der Bestellung von Michael eigentlich voll,
aber wenn du mir deine Daten schickst, häkle ich die Falls möglich noch
irgendwo zwischen.

Prinzipiell ist aber ja nach dem Nutzen auch vor dem Nutzen ... ich
sammle also jetzt schon wieder für den Nächsten und was jetzt noch kommt
und nicht mehr passt ist dann halt beim kommenden dabei =)

von Michael H. (michael_h45)


Lesenswert?

Jakob Kleinen schrieb:
> der Nutzen ist nach der Bestellung von Michael eigentlich voll
Sehr schön! Dann kann ich so in 2..3 Wochen mit den Platinen rechnen,
richtig?

von Jakob K. (jakobk)


Lesenswert?

Ja ... ich hab zwar diese Woche noch keine Auftragsbestätigungen
verschicken können, da ich zu viel anderes zu tun hatte, aber das hole
ich übers WE nach und dann geht der Nutzen am Montag raus.

von Frank W. (wesoft) Benutzerseite


Lesenswert?

Hi Jakob,

ich hatte Dir letzte Woche auch eine Platine geschickt, hab aber (noch)
keine AB bekommen. Ist meine Mail bei Dir angekommen?

LG,
-Frank-

von Jakob K. (jakobk)


Lesenswert?

Hi Frank,

zu bahupten, dass ich grade viel zu tun hätte wäre noch untertrieben ...
ich bemühe mich so schnell wie möglich mit der Datendurchsicht fertig zu
werden.

Habt da bitte noch ein bisschen geduld mit mir.

Gruß

Jakob

von Kevin K. (nemon) Benutzerseite


Lesenswert?

Hab dir nachträglich noch die .brd statt der .sch geschickt...

von Michael H. (michael_h45)


Lesenswert?

Jakob Kleinen schrieb:
> Habt da bitte noch ein bisschen geduld mit mir.
Bei dem Preis kann man locker n bisschen Geduld aufbringen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> zu bahupten, dass ich grade viel zu tun hätte wäre noch untertrieben ...

Nur mal zur Sicherheit: bist du immer noch im "swamped under"-Modus,
oder muss man sich allmählich Sorgen machen, wenn man eine Auftrags-
bestätigung noch nicht erhalten hat?  (Ich wäre schon gern in der
aktuellen Runde mit dabei.)

von Jakob K. (jakobk)


Lesenswert?

jepp ... aber auf meiner ToDo-Liste fürs Wochenende ist das AB
verschicken schon FETT markiert ... steht vor dem Checken der diese
Woche gekommenen Daten =)

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

OK, OK, lasst dir die Zeit, die du brauchst.  Man weiß nur bei
heutigen Mailsystemen nicht mehr, was sie da alles so ins
Spamfilter schmeißen. ;-)

von Chris L. (chk1987) Benutzerseite


Lesenswert?

Ähm, dumme Frage, aber wo finde ich nochmal die mail Adresse?

von Michael H. (michael_h45)


Lesenswert?

platinensammler bei googlemail punkt com.

von Chris L. (chk1987) Benutzerseite


Lesenswert?

Danke, habs in der *02.DRU dann auch schon gefunden! Na dann mal los mit
dem File ;-)

von Peter C. (spacetec)


Lesenswert?

funktioniert statt googlemail auch gmail?

von Michael H. (michael_h45)


Lesenswert?

Nicht zwingend - man kann es bei googlemail auswählen.
Sollte die Mail nicht ankommen, kommt sie aber auch wieder zurück - du
kriegst es also mit.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich hab den 2012-0011er Nutzen jetzt endlich auf den Weg gebracht. Jeder
der bis jetzt eine AB bekommen hat ist mit auf diesem Nutzen.

Wer mir Daten geschickt hat und noch keine AB hat ( das sind schon
wieder einige) ist mit auf dem 2012-0013er (ja ich weiß, dass da ne 12
fehlt, aber die war ne eillige Sonderbestellung)

Die noch offenen Bestellungen versuche ich im Laufe der Woche zu
bearbeiten, aber der 2012-0013er ist grob geschätzt knapp halb voll ...
je nach beteiligung sollte der also auch bald reif und auf dem Weg sein
=)

von Bernd T. (bastelmensch)


Lesenswert?

Hi Jakob,

wie siehts mit meinem Sonderwunsch aus?

Gruß Bernd

von Bernd T. (bastelmensch)


Lesenswert?

Hallo Jakob,

habe eben Deine Email entdeckt, super das es geht, ich schicke Dir die
Daten!

Gruß Bernd

von Lars P. (codda)


Lesenswert?

Hallo Jakob,

ich hatte Dir am letzten Freitag noch eine Mail geschickt für eine 1Zoll
große Rundplatine. Falls die im Spam gelandet ist, melde Dich noch,
ansonsten warte ich einfach auf Deine Auftragsbestätigung.

Grüße,
Lars

von Michael H. (michael_h45)


Lesenswert?

Jakob Kleinen schrieb:
> ich hab den 2012-0011er Nutzen jetzt endlich auf den Weg gebracht. Jeder
> der bis jetzt eine AB bekommen hat ist mit auf diesem Nutzen.
Sehr schön!
Nachdem gestern schon die Bauteile eingetroffen sind, wird das Warten
jetzt hart =)
Ich schätze mal, Ende kommender Woche sind die Leiterplatten bei dir,
oder?

von Jakob K. (jakobk)


Lesenswert?

Michael H. schrieb:
> Ich schätze mal, Ende kommender Woche sind die Leiterplatten bei dir,
> oder?

Ich hoffe es, aber mit dem Feiertag heute kann es auch Anfang kommender
Woche werden.

Ungeachtet des schon bestellten 20120011er Nutzen hab ich heute dank
Feiertag endlich geschaft den 20120013er zu bearbeiten und grade ALLE
noch offenen AB's verschickt.

Wenn jetzt noch jemand auf Post wartet ... bitte melden!

Zur Info: der 20120013 ist jetzt zu ca 70% voll.

von Michael H. (michael_h45)


Lesenswert?

Jakob Kleinen schrieb:
> Michael H. schrieb:
>> Ich schätze mal, Ende kommender Woche sind die Leiterplatten bei dir,
>> oder?
>
> Ich hoffe es, aber mit dem Feiertag heute kann es auch Anfang kommender
> Woche werden.
Super, Danke für die Rückmeldung!

von Jakob K. (jakobk)


Lesenswert?

So schnell kanns gehen ... der 20120013er ist grade voll geworden. Also
sollten alle, die eine 20120013er AB bekommen haben in ca 3 Wochen ihre
Platinen haben.

Ab sofort ist also Annahme für 20120014 ;-)

von Andreas G. (and1g)


Lesenswert?

Wie sieht das eigentlich aus mit vierlagigen Platinen?
Bin grad dabei mir ein Layout zu machen. Dauert aber noch mindestens
eine Woche. Wären 65x85mm, ich bräuchte mindestens 2 davon. Ist in der
Hinsicht etwas möglich?

von Chris (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> So schnell kanns gehen ... der 20120013er ist grade voll geworden. Also
> sollten alle, die eine 20120013er AB bekommen haben in ca 3 Wochen ihre
> Platinen haben.
>
> Ab sofort ist also Annahme für 20120014 ;-)

super!!!

von Jakob K. (jakobk)


Lesenswert?

Andreas G. schrieb:
> Wie sieht das eigentlich aus mit vierlagigen Platinen?
> Bin grad dabei mir ein Layout zu machen. Dauert aber noch mindestens
> eine Woche. Wären 65x85mm, ich bräuchte mindestens 2 davon. Ist in der
> Hinsicht etwas möglich?

Die Frage kommt nicht zum ersten mal ... daher hab ich jetzt mal den
Testballon hier Beitrag "Platinensammler - Multilayerleiterkarten für 60ct/cm²" auf
den Weg gebracht.

von Bernd T. (bastelmensch)


Lesenswert?

Heute habe ich wieder LPs vom Jakob bekommen.

Bin wieder sehr zufrieden und schalte jetzt gleich mal den Lötkolben
ein. :-)

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Bernd T. schrieb:
> Heute habe ich wieder LPs vom Jakob bekommen.

Ich auch.

> Bin wieder sehr zufrieden und schalte jetzt gleich mal den Lötkolben
> ein. :-)

Geht's dir gut.  Ich muss warten, bis mein Sohn seine anderen noch
offenen Aufgaben erledigt hat, damit er seine Platine dann
bestücken kann. ;-)  (Ihr wisst ja, dass SMD-Löten kinderleicht
ist. :)

von Volker G. (voga2073)


Lesenswert?

Jakob,

kann es sein, dass der Hersteller diesmal das Fräsen vergessen hat?

Ich hab auf einer Platine den WBTOR1 aus der con-lumberg, da haben die
Pads einfach nur Löcher gekriegt. Im Layer 46 (Milling) ist aber eine
Ellipse innerhalb der Pads eingezeichnet, die eigentlich ausgefräst
gehört.

Zumindest kriege ich das Bauteil nicht auf die Platine... :-(

Volker

von Axel J. (axeljaeger)


Lesenswert?

Meine sind leider noch nicht da, hoffentlich morgen.

von Michael H. (michael_h45)


Lesenswert?

Meine sind auch angekommen. Alles einwandfrei und tadellos! Besten Dank!

von Michael H. (michael_h45)


Lesenswert?

Hm, auf den ersten Blick zu früh gefreut... beim Bestücken hab ich schon
gesehn, dass das Leiterbild deutlich überätzt ist. Und bei
Inbetriebnahme bei lausigen 5mA für eine LED hats die erste 150µm-soll
Leiterbahn zerlegt: die LED hat geleuchtet, dann kurz geflackert, danach
wars dunkel. Auch sind ein paar Restringe deutlich dünner als 150µm
geworden und dann beim Bohren angerissen worden, wobei das ja nicht
weiter tragisch ist.
Mal sehn, wies bei den restlichen 23 Kanälen so läuft.

Hats mich da als einzigen erwischt oder sind eure Leiterbahnen auch
dünner als erwartet?

von Bernd T. (bastelmensch)


Lesenswert?

Bei mir sind die Leiterbahnen OK.

von Michael H. (michael_h45)


Lesenswert?

Hab mal mit einem 1200dpi Scan nachgemessen. Referenz dabei war ein
Mittel aus dem 7mm Raster der Kanäle.
Die Leiterbahnen sind zwischen 60 und knapp 100µm dick. Das ist schon ne
Menge... und die Erfahrung mit der LED lässt mich stark daran glauben,
dass es da noch wesentlich feinere Stellen gibt. Schade...

von Jakob K. (jakobk)


Lesenswert?

Hi Michael,

bisher gabs solche Probleme nicht, aber für dein Layout sind auch keine
Überproduzierten mitgekommen. Scheint also bei der Herstellung
schwieriger gewesen zu sein.

Kannst du mir mal die Bilder mailen? dann kläre ich mal mit dem
LP-Hersteller, was denn da los war.

von Jakob K. (jakobk)


Lesenswert?

Volker G. schrieb:
> Jakob,
>
> kann es sein, dass der Hersteller diesmal das Fräsen vergessen hat?
>
> Ich hab auf einer Platine den WBTOR1 aus der con-lumberg, da haben die
> Pads einfach nur Löcher gekriegt. Im Layer 46 (Milling) ist aber eine
> Ellipse innerhalb der Pads eingezeichnet, die eigentlich ausgefräst
> gehört.
>
> Zumindest kriege ich das Bauteil nicht auf die Platine... :-(
>
> Volker

Morgen Volker,

das Problem dürfte sein, dass langlöcher nicht im Milling sondern als
Kontur um ein Pad gezeichnet sein müssen.

Problem hatten wir hier schon mal diskutiert.

von Volker G. (voga2073)


Lesenswert?

Hallo Jakob,

seltsam ist das schon. Ich hatte schon häufiger DC-Buchsen in meinen
Platinen, die waren immer problemlos.

Jetzt hab ich mir eben mal die DC-Buchse in der Eagle-Library angesehen,
die hat nix im Dimension-Layer, trotzdem wurden die Langlöcher sauber
ausgeschnitten.

Im letzten Post zu dem Thema fand ich von Dir:
>Ich werde mich erkundigen, wie der Hersteller das
>haben möchte und mich dann nochmal melden.
, fand aber dann keine weitere Antwort mehr darauf.

Wie ist denn jetzt das offizielle Procedere? Wenn ich im Dimension-Layer
ein Rechteck reinlege, mit dem das Langloch ausgeschitten werden soll,
nimmt der Hersteller da nicht auch seinen 3mm Fräser?

Grundsätzlich ist das für die jetzige Platine kein Problem, da das nur
ein Testballon war. Für spätere große Designs würde ich nur gerne
wissen, was wie zu beachten ist.

Gruß, Volker

von Michael D. (etzen_michi)


Lesenswert?

Wie schaut es aktuell mit der Zeit zur nächsten Bestellung aus, bräuchte
da was relativ kurzfristig und überlege zwischen bestellen und selber
fertigen.


Bei der Gelegenheit:
Wie groß ist ein Nutzen?
Gibt es einen Sonderpreis bei bestellung eines ganzen Nutzen?

von Axel J. (axeljaeger)


Lesenswert?

Hi,
bei mir ist leider immer noch nichts angekommen. Sind die Platinen ggf.
schon wieder zurück bei dir, Jakob?

von Jakob K. (jakobk)


Lesenswert?

Michael: der 20120014er ist noch nicht so sehr voll ... aber wenn du
viel hast, kann sich das ja ändern ;-)

Allerdings kann ich da preislich nichts machen.

@Axel: ??? bis jetzt sind sie noch nicht zu mir zurückgekommen, aber
wenn die wieder hier landen, melde ich mich.

von Michael D. (etzen_michi)


Lesenswert?

Vielen Dank für die Info ... die "kruzfristige" Platine ist nur 1-2cm²
groß.



Die Frage nach Sonderpreis ging darum was wenn ich einen Kompletten
Nutzen mit "einem" Layout voll machen würde.

von Michael H. (michael_h45)


Lesenswert?

Michael H. schrieb:
> Hab mal mit einem 1200dpi Scan nachgemessen. Referenz dabei war ein
> Mittel aus dem 7mm Raster der Kanäle.
> Die Leiterbahnen sind zwischen 60 und knapp 100µm dick. Das ist schon ne
> Menge... und die Erfahrung mit der LED lässt mich stark daran glauben,
> dass es da noch wesentlich feinere Stellen gibt.

Michael H. schrieb:
> Mal sehn, wies bei den restlichen 23 Kanälen so läuft.

Die Platine ist jetzt voll bestückt und getestet: keine weiteren
Ausfälle, alle restlichen Leiterbahnen sind heil geblieben.

von Axel J. (axeljaeger)


Lesenswert?

So meine Platinen sind heute auch angekommen und augenscheinlich in
Ordnung.

von D.E. (Gast)


Lesenswert?

Hallo Jakob,

meine Leiterplatten sind alle einwandfrei.
Vielen Dank für den super Service, ich werde bestimmt wieder mitmachen!

D.

von D.E. (Gast)


Lesenswert?

Noch 'ne Frage...

Kannst Du schon mit Eagle V6 Daten etwas anfangen?

Grüße

D.

von Chris L. (chk1987) Benutzerseite


Lesenswert?

D.E. schrieb:
> Noch 'ne Frage...
>
> Kannst Du schon mit Eagle V6 Daten etwas anfangen?
>
> Grüße
>
> D.

Ja, kann er... Zumindest mit meinen...

von Alexandre T. (alexandre_t)


Lesenswert?

Jakob, sagst Du uns Bescheid, wenn Du die aktuelle Sammelaktion
bestellst?

von Jakob K. (jakobk)


Lesenswert?

Jepp mache ich ... der 20120014er ist bis jetzt knapp halb voll ... aber
das kann sich ja laufend ändern.

Ich würde schätzen Ende dieser oder Anfang nächster Woche ist es soweit
(vermutlich)

Die Platinen aus dem 20120013er sind übrigens gekommen und gehen morgen
früh in die Post.

Ach und ja ... Eagle 6.x geht auch =)

von Jakob K. (jakobk)


Lesenswert?

@Martin M.:

kannst du bitte deinem Spamfilter sagen, dass er meine Mails nicht
ablehnen soll?

Sonst ist das mit der Auftragsbestätigung schwierig ;-)

deine Platine vom 11.10. ist auf jeden Fall mit im 20120014er Nutzen

von Chris L. (chk1987) Benutzerseite


Angehängte Dateien:

Lesenswert?

Platine ist angekommen. Eine Frage hab ich jedoch.

Meine Beschriftung ist im Design sauber, auf der Platine ist die
Übereinander (siehe Anhang). Woran liegt das, bzw. bin ich dran Schuld?
Was muss (kann) ich anders machen?

von Kay (Gast)


Lesenswert?

Chris L. schrieb:
> Platine ist angekommen. Eine Frage hab ich jedoch.
>
> Meine Beschriftung ist im Design sauber, auf der Platine ist die
> Übereinander (siehe Anhang). Woran liegt das, bzw. bin ich dran Schuld?
> Was muss (kann) ich anders machen?

Das nächste mal den Text als Vektor einfügen !

Gruß Kay

von Michael H. (michael_h45)


Lesenswert?

Chris L. schrieb:
> Was muss (kann) ich anders machen?
Eagle kann keine Gerber-Daten aus Proportionalschrift
(nicht-Festbreiten-Schrift) erzeugen. Es gibt eine Option, die die
Verwendung von Proportionalschrift abschaltet. Eagle nennt das dann
Vector-Font.
1
help set
verrät dir mehr.
IIRC gibt das auch einen DRC-Fehler.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Kay schrieb:
> Das nächste mal den Text als Vektor einfügen !

Bzw. die Gerberdaten selbst kontrollieren.

von Jakob K. (jakobk)


Lesenswert?

Nabend Zusammen,

heute ist ein recht großer Schwung Layouts auf einmal bei mir
aufgeschlagen.

Ich bin zwar noch nicht ganz durch mit der Datenübernahme, aber es ist
jetzt schon klar das der 14er Nutzen damit voll ist.

Morgen gehen dann die letzten AB's raus und Anfang kommender Woche werde
ich den Nutzen dann in die Fertigung geben.

Ab jetzt eingehende Layouts (und evtl. auch die letzten von Heute)
eröffnen den 15er Nutzen.

Also immer her damit ... je mehr kommen, um so schneller kommen die
nächsten Platinen =)

von Alexandre T. (alexandre_t)


Lesenswert?

@Alle:

Bis jetzt habe ich an Jakob die Eagle-Dateien zugeschickt und er hat sie
selbst überarbeitet, dafür bin ich ihm sehr-sehr dankbar! Irgendwann
(schon vor langer Zeit) habe ich festgestellt, dass die
Standardbibliotheken von Eagle durch die DRC von Jakob nicht
durchkommen, weil die Markierungen (t/bPlace, t/bDocument usw.) sehr oft
auf Stopmasken liegen.

Einige von Bibliotheken habe ich für mich überarbeitet, das ist aber
sehr aufwendig. Einige anderen Platinen habe ich einfach ohne Siebdruck
bestellt, dies ist mir aber auf Dauer zu schade. Deswegen habe ich mir
überlegt, die Gerber-Dateien selbst zu generieren, zu bereinigen und zu
kontrollieren, bevor ich die an Jakob zuschicke.

Gibt es Tools zur Bearbeitung der Gerber-Dateien (Viewer kenne ich
schon)? Welche könnte man empfehlen (freie natürlich beforzugt)? Wie
macht ihr die Datenaufbereitung? Ich bin doch nicht der einzige, dem der
Funktionsumfang vom Eagle genug ist und der die Problematik entdeckt
hat... :)

PS. Gibt es evtl andere Lösungen für das Problem?

von M. B. (Firma: TH Nürnberg) (ohmen)


Lesenswert?

Das überarbeiten des Bestückungsdruckes in den Libs kannst Du Dir
sparen, der Druck muss eh für Vias etc. freigerechnet werden.

von Alexandre T. (alexandre_t)


Lesenswert?

Vias habe ich fast nie, aber den Bestückungsdruck hat Jakob bei meinen
Platinen schon paar mal bemängelt...

von Martin H. (marrtn)


Lesenswert?

@Alexandre: Den SMASH-Befehl von EAGLE kennst Du?
Ich "Smashe" grundsätzlich alle Bauteile. Nach dem Layouten werden alle
Layer ausgeblendet und nur tStop, tPlace und tNames eingeblendet. Mit
dieser Ansicht ist der Bestückungsdruck in ein paar Minuten aufgeräumt.

von Alexandre T. (alexandre_t)


Lesenswert?

@Martin H:
Selbstverständlich.
Es geht nicht um die Namen, sondern um Linien. Ich habe eine
Problemstelle auf dem Bild umkreist
https://lh6.googleusercontent.com/-Gddy77I6lpI/UHvfDnmITdI/AAAAAAAAC6Q/pW025cdnsQ8/s800/soic2dil8a.png

von K. D. (deka)


Lesenswert?

Hab mal angefangen mit nem Artikel. Muss man noch dran arbeiten !

https://www.mikrocontroller.net/articles/Platinensammler

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> der 20120014er ist bis jetzt knapp halb voll

Gibt's schon eine Schätzung, wann er in Auftrag geht?  Obiger Text ist
ja nun schon 3 Wochen her ...

von Axel J. (axeljaeger)


Lesenswert?

Jupp und ich hab seit ner Woche Layouts in der Pipe und noch keine AB...

von Alexandre T. (alexandre_t)


Lesenswert?

@Jörg
Noch später am 25.10 gab es die Aussage:

>aber es ist jetzt schon klar das der 14er Nutzen damit voll ist.

So ich hab gehofft, dass der 14er schon raus ist.

von Rene Z. (renezimmermann)


Lesenswert?

meiner Meinung nach ist der 14er Nutzen raus:

>heute ist ein recht großer Schwung Layouts auf einmal bei mir
>aufgeschlagen.
>Ich bin zwar noch nicht ganz durch mit der Datenübernahme, aber es ist
>jetzt schon klar das der 14er Nutzen damit voll ist.
>Morgen gehen dann die letzten AB's raus und Anfang kommender Woche werde
>ich den Nutzen dann in die Fertigung geben.

Gruß Rene

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

Die "funkstille" tut mir leid, aber ich hab noch immer recht viel zu
tun.

Daher hab ich nicht nochmal ausdrücklich gemeldet, dass der 14er schon
letzte Woche in die Produktion gegangen ist.

Also jeder der eine 14er AB hat sollte spätestens Anfang kommender Woche
seine Platinen
bekommen.

Der 15er ist inzwischen für eine Sonderbestellung raus. Das heißt der
aktuelle Nutzen ist der 16er und zu dem bin ich noch gar nicht gekommen
... Also sind alle ohne AB im 16er.

Ich werde die aufgelaufenen Bestellungen im Laufe dieser Woche
bearbeiten.

Sobald ich damit durch bin, gebe ich den "Füllstand" durch.


Wie gesagt ... Ist grade viel zu tun .... Ich muss ja nebenbei noch
arbeiten ;-)

von Henrik H. (Gast)


Lesenswert?

Welche Fläche wird bei nicht rechteckigen Platinen für die
Preisgrundlage benutzt? Die wirkliche Fläche oder das umschließende
Rechteck (plus 3mm Rand)?

von Alexandre T. (alexandre_t)


Lesenswert?

@Jakob:
Die Platinchen reichen also noch nicht für das Leben? :)

@Henrik H:
Es gilt das umschließende Rechteck (plus 3mm Rand).

von Jakob K. (jakobk)


Lesenswert?

Alexandre Terentiev schrieb:
> @Jakob:
> Die Platinchen reichen also noch nicht für das Leben? :)
>
nope ... aber die Übung hier dient ja nicht dem reich werden, sondern
dem Basteln ;-)


> @Henrik H:
> Es gilt das umschließende Rechteck (plus 3mm Rand).

Jepp ... genau so.

von K. D. (deka)


Lesenswert?

Servus,

Jakob meinst du, du könntest den Bestellstatus und die aktuellen
Bestellungen im Artikel eintragen? Ich hab ne Tabelle mit Erklärung
angelegt.

https://www.mikrocontroller.net/articles/Platinensammler#Bestellungen

Mir fällts ziemlich schwer den Überblick zu behalten bei den
Bestellungen. Was noch offen ist und wie lange der aktuelle Nutzen noch
offen ist.

von Electronics'nStuff (Gast)


Lesenswert?

Lies doch einfach den Thread..?

von Jakob K. (jakobk)


Lesenswert?

> Jakob meinst du, du könntest den Bestellstatus und die aktuellen
> Bestellungen im Artikel eintragen? Ich hab ne Tabelle mit Erklärung
> angelegt.
>


gute Idee ... werde ich so schnell wie möglich füllen.

von D Greed (Gast)


Lesenswert?

Hat schon jemand Platinen aus dem 14er Nutzen erhalten ?

Ich hab eine Auftragsbestätigung von vor fast 4 Wochen, aber noch keine
Platinen....

von Alexandre T. (alexandre_t)


Lesenswert?

@D Greed
Zwischen Auftragsbestätigung ung Lieferung gab es schon längere Zeiten
Und nein, ich habe noch auch keine Platinen aus dem 14er

von Jakob K. (jakobk)


Lesenswert?

Die lange Reaktionszeit tut mir leid, aber im Moment gehts nicht anders.

Heute hat UPS versucht die Platinen abzugeben ... Leider ohne Erfolg.
D.h. dass ich die 14er Lieferung wohl morgen bekomme.

Wenn das so ist, versuche ich auch Sie gleich weiter zu schicken, so
dass sie zum WE bei euch sind.

Der 16er ist übrigens halb voll und heute Abend gehen noch die letzten
ABs raus.

von Jakob K. (jakobk)


Lesenswert?

so ... was lange wärd wird endlich gut =)

ich hab gestern Abend die 14er Platinen aus dem UPS-Depot geholt, grade
auseinander gedröselt und jetzt gehen die in die Post!

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> ich hab gestern Abend die 14er Platinen aus dem UPS-Depot geholt, grade
> auseinander gedröselt und jetzt gehen die in die Post!

Danke, wohlbehalten angekommen!

von Alexandre T. (alexandre_t)


Lesenswert?

Ich danke auch!

von ... (Gast)


Lesenswert?

Alexandre Terentiev schrieb:
> Gibt es Tools zur Bearbeitung der Gerber-Dateien

z.B. Target 3001. Aber dann kannst du die Layouts ja auch gleich damit
machen ;)

von bernte_one (Gast)


Lesenswert?

halle
wenn ich die daten im sprintlayout format verwenden könnte wäre ich
dabei
aber alles umschreiben ist mir zu viel

falls es irgendwann mal geht?

gruß

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Kann denn Sprint kein RS-274-X (extended Gerber) exportieren?

Doch, natürlich kann es das:

http://www.abacom-online.de/uk/html/sprint-layout.html

"Gerber / Excellon export
Sprint Layout produces GERBER files (RS-274X) that are used to exchange
layout data with PCB manufacturers."

von kitestudent (Gast)


Lesenswert?

Hi,
gibt es schon Aussichten auf den nächsten Nutzen?
wann ist letzter Tag zum einreichen?

Danke nochmal für das super Angebot ;-)

Viele Grüße, kitestudent

von Alexandre T. (alexandre_t)


Lesenswert?

@kitestudent
es gibt keinen 'letzten Tag', nach dem Nutzen ist vor dem Nutzen :)
wenn ein Nutzen voll ist, wird es bestellt und ds nächste ist dran

von Thomas D. (thomasderbastler)


Lesenswert?

Er wollte wissen, wie weit der aktueller voll ist ?

von kitestudent (Gast)


Lesenswert?

Oh achso, dann hat sich das Konzept geändert.
Ich hab schonmal im November 2011 mitbestellt, und da gab es einen
Endtermin. Hatte das Gefühl das läuft Monatsweise....

von Alexandre T. (alexandre_t)


Lesenswert?

> dann hat sich das Konzept geändert
jup, exactamente

von Jakob K. (jakobk)


Lesenswert?

Nabend Zusammen,

ich muss mich für die lange offlinezeit entschuldigen, aber ich stecke
grade im Umzug und hab daher nur unregelmäßig Zeit am Rechner.

Aber ich habe grade alle noch offenen ABs verteilt und der Nutzen ist im
"Reif"

Da das aber für dieses Jahr die letzte Runde ist, warte ich mal noch bis
zum Wochenede.

Wenn ich den Nutzen am Montag in die Produktion gebe, sollten alle ihre
Platten bis Weihnachten haben =)

von Alexander V. (avogra)


Lesenswert?

Juhuu, darauf hab ich still gehofft, sehr schön :-)

von Bernhard S. (b_spitzer)


Lesenswert?

Hallo Jakob,

"You've got mail..."
Danke im Voraus.

Bernhard

von Daniel C. (cecky)


Lesenswert?

Hallo Jakob,

ich hatte dir schon 2 Mails geschrieben, aber leider keine Antwort
bekommen. Ist meine Bestellung von 19.11 bei dir angekommen, oder im
Spam-Filter gelandet? Da ich bei der letzten Runde zu spät war, wäre ich
doch bei dieser gerne dabei :-)

Gruß
Cecky

von Stephan G. (greeny)


Lesenswert?

Hallo Jakob,

das gleiche gilt für mich - auch zwei emails. Das board heisst amp.brd.

Soll ich es dir nochmal schicken oder ist es schon drin ?

Gruß
Stephan

von Gerhard W. (gerhard_w)


Lesenswert?

Hallo Stephan,

so schließt sich der Kreis :-)
Jakob hatte mir die Auftragsbestätigung zu DEINEN Platinen (amp.brd)
geschickt. Ich selbst bin in dieser Runde nicht mit dabei.
Bist also schon mal mit drin und Jakob wird sich sicher bald bei Dir
melden...


Gruß
Gerhard

von Stephan G. (greeny)


Lesenswert?

Alles klar,

ist dann wohl Jakobs Umzugsaktivitäten zu schulden. Kein Problem.

Gruß Stephan

von Jakob K. (jakobk)


Lesenswert?

So ... ich hoffe ich hab jetzt Keinen und oder kein nachgereichtes
Layout vergessen.

Auf jeden Fall sollten jetzt alle ihre (vollständige) AB haben.

von Jannis C. (kabelwurm)


Lesenswert?

Wie voll ist der aktuelle Nutzen für 2-lagige Platinen? Ich hätte da
sonst noch eine kleine Bestellung.
Gruß Jannis

von Michael D. (etzen_michi)


Lesenswert?

Gleiche Frage.

Wenn noch PLatz ist würde ich noch ein wenig Optimieren.
Wenn fast voll würde ich gerne Abschicken.

von M. B. (Firma: TH Nürnberg) (ohmen)


Lesenswert?

Jakob Kleinen schrieb:
> Aber ich habe grade alle noch offenen ABs verteilt und der Nutzen ist im
> "Reif"
> Da das aber für dieses Jahr die letzte Runde ist, warte ich mal noch bis
> zum Wochenede.
> Wenn ich den Nutzen am Montag in die Produktion gebe, sollten alle ihre
> Platten bis Weihnachten haben =)

Das war am 4.12. ...

von Ale (Gast)


Lesenswert?

Gibt's neuigkeiten ?

von Thomas D. (thomasderbastler)


Lesenswert?

Hätte ich auch schon gerne gewusst, was Stand der Dinge sind

von LP (Gast)


Lesenswert?

Schade, die Platinen unterm Baum gabs dann doch nicht.

von Jakob K. (jakobk)


Lesenswert?

Nabend Zusammen,

Die Platinen sind leider erst Sonntagabend in die Post gegangen. Also
sollten sie zum "3ten Weihnachtstag" ankommen.

Die zugehörigen Rechnungen werde ich auch nach  den Feiertagen
fertigmachen und verteilen.

Ich wünsche dennoch ein frohes Fest!

von Jannis C. (kabelwurm)


Lesenswert?

Wie viele neue Bestellungen hast du den jetzt schon wieder? Wann Plannst
du in etwa die nächste Bestellung?
Gruß Jannis

von Bernhard S. (b_spitzer)


Lesenswert?

Hallo Jakob,
Platinen sind angekommen. Bei den Platinen aus Target ist seltsamerweise
auf allen Pads ein horizontaler Streifen Lötstoplack drübergedruckt. Die
Platinen sind lötbar, aber hast Du eine Idee, wie es dazu kam?

gruß
Bernhard

von Marcel S. (marcel_74)


Lesenswert?

Hallo Jakob,

die Platinen sind angekommen und sehen sehr gut aus. Bei mir ist alles
in Ordnung.

Vielen Dank noch einmal fürs Sammeln!

Viele Grüße
Marcel

von Lars P (Gast)


Lesenswert?

Bei mir sind die Platnen auch angekommen, funktional sollten die iO
sein, aber leider passen die Abmaße der Fräskontur nicht (Rundplatine,
Sollduchmesser: 25.3mm, Istdurhmesser: 26.2mm). Kennt jemand vielleicht
eine Möglicheit, die Platinen manuel nachzubearbeiten? So passen die
leider nicht in mein vorhandenes Gehäuse :-(

Bisher hatte ich solche Abweichungen noch nicht.

Generell könnte im ersten Post auch nochmal eine Toleranz eingegeben
werden, die für die Fräskontur gilt.

Gruß,
Lars

von Michael .. (bigneal)


Lesenswert?

Lars P schrieb:
> (Rundplatine,
> Sollduchmesser: 25.3mm, Istdurhmesser: 26.2mm)

klingt so, als hättest du den Rand 1mm versetzt gezeichnet?

von Lars P (Gast)


Lesenswert?

Ich hab im Dimension Layer (eagle) einen Kreis mit 13.15mm Radius und
1.016mm Strichstärke eingezeichnet. Ergibt also (26.3-1.016) = 25.284mm
Innendurchmesser der Fräskontur.

In der Auftragsmail und der Auftragsbestätigung war auch jeweils das
korekte Maß genannt.

von Michael H. (michael_h45)


Lesenswert?

Lars P schrieb:
> Ich hab im Dimension Layer (eagle) einen Kreis mit 13.15mm Radius und
> 1.016mm Strichstärke eingezeichnet.
tjo, das ist dann dein fehler.
woher soll jemand wissen, dass da das innenmaß gemeint ist? warum hast
du es nicht wie der rest der welt in strichstärke 0 gezeichnet?
und wenn du schon mit ner dicke zeichnest, dann doch gleich im layer
milling und in werkzeugbreite - die kennst du hier natürlich nicht,
musst sie aber ja auch nicht kennen.

wenn deine platine eine zentrische bohrung hat, konter eine schraube
dran, spann die schraube in die bohrmaschine und halt bei drehender
maschine eine feile an die außenkante.

von Thomas D. (thomasderbastler)


Lesenswert?

Ich habe meine Platienen gestern erhalten. Perfekt wie immer !

von Alejandro P. (alejandro_p)


Lesenswert?

Meine Platinen sind auch da. Ich habe schon dir überwiesen mit der daten
von dem Angebot.

Danke nochmals

von Lars P (Gast)


Lesenswert?

Michael H. schrieb:
> tjo, das ist dann dein fehler.

Ja, dass hat Jakob mir (inhaltlich) auch per Mail geschrieben. Relevant
ist die mittlere Kontur im Dim-Layer. Eine Werkzeugradienkorrektur wird
nachträglich eingerechnet, bzw. im Falle einer Kontur mit Dicke ~= 0
wird keine Radienkorrektur rausgerechnet (was in meinem Fall nötig
wäre), da die Strichstärke im Dim-Layer beim Übersetzen der brd-Dateien
nicht ausgewertet wird.

Michael H. schrieb:
> woher soll jemand wissen, dass da das innenmaß gemeint ist?

Naja, wenn ich eine Fräskontur eintrage, ist es doch (zumindest für
mich) logisch, dass der innerste Verlauf die gewünschte Kontur
beschreibt. Aber dass ist letztlich eine psychologische Frage.
Mein Irrtum war letztlich, dass der Dim-Layer eben keine Fräskontur
beschreibt.

Michael H. schrieb:
> warum hast du es nicht wie der rest der welt in strichstärke 0 gezeichnet?

Ganz einfache Antwort: Da Eagle mir in dem Fall weit über 100 DRC-Fehler
rausschmeißt.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

freut mich zu hören, dass die Platinen wohlbehalten bei ihren Schöpfern
angekommen sind.

Ich bin durch die Feiertage noch nicht zum Rechnungen schreiben gekommen
und werde das auch durch diverses Familienprogramm zwischen den Tagen
auch nicht mehr schaffen.

Die Rechnungen entsprechend erst im neuen Jahr.

Also an dieser Stelle von mir erstmal guten Rutsch und auf ein Neues in
2013!

von Gelöscht (kami89)


Lesenswert?

So, nun sind die Platinen auch bis in die Schweiz gekommen :-)

Sieht soweit alles gut aus, nur etwas stimmt nicht ganz. Bei einer
Platine habe ich mit dem Layer "tStop" ein Polygon gezeichnet, um eine
Kupferfläche zu erhalten. Das hat auch funktioniert, doch leider wurde
der Bestückungsdruck ("tPlace") trotzdem über die Kupferfläche gedruckt.

Hätte das nicht freigerechnet werden müssen?
Oder habe ich einen Fehler gemacht?

Ist zwar halb so schlimm, den Lack kriege ich (hoffentlich) schon
irgendwie wieder vom Kupfer. Wollte es nur melden, damit es vielleicht
beim nächsten mal klappt (falls es wirklich nicht mein Fehler war).

Jakob Kleinen schrieb:
> Also an dieser Stelle von mir erstmal guten Rutsch und auf ein Neues in
> 2013!

Vielen Dank, das wünsche ich dir ebenfalls!
Und herzlichen Dank für deinen tollen Service! :-)

von Martin S. (drunkenmunky)


Lesenswert?

Wie sieht's denn mit der nächsten Bestellung aus? Ich habe in den
nächsten Tage eine kleine Platine fertig. Manch anderer ist über die
Feiertage wahrscheinlich auch dazu gekommen ein Layout zu machen...

Wie viele Bestellungen gibt's schon für einen neuen Nutzen?

von Michael H. (michael_h45)


Lesenswert?

Lars P schrieb:
> Michael H. schrieb:
>> warum hast du es nicht wie der rest der welt in strichstärke 0 gezeichnet?
>
> Ganz einfache Antwort: Da Eagle mir in dem Fall weit über 100 DRC-Fehler
> rausschmeißt.

Gerade ausprobiert: passiert bei mir nicht. Was kreidet der DRC da an?

von Temp (Gast)


Lesenswert?

Meine Platine ist auch angekommen, sieht sehr gut aus, ich bin
zufrieden...

...ausser mit mir selbst: ich hab mir ne Via auch genau zwischen zwei
Leitungen gelegt, die jetzt beide nach GND kurzgeschlossen sind :-/

Naja, muss ich wohl aufbohren...

von Dominic A. (neo123)


Lesenswert?

Hallo,

Heute sind auch meine Platinen in der Schweiz angekommen. Alles TipTop.
Vielen Dank!

Grüsse

von Lars P (Gast)


Angehängte Dateien:

Lesenswert?

Michael H. schrieb:
> Gerade ausprobiert: passiert bei mir nicht. Was kreidet der DRC da an?

Im Prinzip wird jede Leitrbahn x-mal als kollisionsbehaftet mit dem
Dim-Layer markiert (siehe Screenshot).

Vielleicht hab ich da auch wieder einen Fehler/Unerfahrenheit. Arbeite
mich über das Projekt gerade nebenbei in Eagle und Platinendesign ein.

von Michael H. (michael_h45)


Lesenswert?

Hast du das als Polygon angelegt?
Das richtige Werkzeug dazu ist circle oder arc.

von Lars P (Gast)


Lesenswert?

Nein, ich habe Circle verwendet, sonst könnte ich ja auch nicht den
Durchmesser ändern.

von Axel J. (axeljaeger)


Lesenswert?

Hm meine sind immernoch nicht da. Das letzte Mal hatte es ja auch ein
paar Tage länger gedauert. Wenn die Platinen jetzt ankommen, hoffentlich
morgen oder so, sollte man dann  mal nachforschen, warum die Post bei
mir deutlich länger braucht.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Lars P schrieb:
> Kennt jemand vielleicht
> eine Möglicheit, die Platinen manuel nachzubearbeiten?

Sandpapier. ;-)  Kann man ja mechanisiert machen, mit Proxxon und
einem kleinen Sandpapierschleifer.  HM-Fräser geht natürlich auch,
wenn du einen hast, aber die Gefahr damit ist immer groß, dass die
Dinger sich "reinfressen", wenn man damit nur etwas unbedacht aus
der Hand arbeitet.  (In einer Richtung ziehen sie sich durch die
Antriebskraft selbst ins Werkstück, in der anderen dagegen heraus.)

Ansonsten: gib doch Jakob lieber RS-274-X-Dateien ab.  Da kannst du
dir vorher ansehen, dass alles passt, mit einem (von Eagle unabhängi-
gen) Gerber-Viewer deiner Wahl.

von Jannis C. (kabelwurm)


Lesenswert?

Wie sieht das aus, wie voll ist der aktuelle Nutzen? Wann denkst du, das
die nächste Bestellung raus gehen wird?
Gruß Jannis

von Simon K. (simon) Benutzerseite


Lesenswert?

Per Definition ist ein Circle mit Width=0 ein voll ausgefüllter Kreis!
Der richtige Weg ist es, ein Rechteck mit runden Kanten, die den
entsprechenden Radius haben, zu verwenden, sodass man dann einen Kreis
erhält.

von Johannes E. (cpt_nemo)


Lesenswert?

Simon K. schrieb:
> Per Definition ist ein Circle mit Width=0 ein voll ausgefüllter Kreis!

Was ist denn das für eine seltsame Definition? Hab ich so noch nie
gesehen.
Ist das so in Eagle?

von Andreas G. (and1g)


Lesenswert?

Hätte auch etwas für den nächsten Nutzen auf der Halde... Allerdings
steht noch die Frage aus dem FAQ-Thread in dem wohl fast niemand
liest...
Wie stellt man es richtig an, in ein Layout bei dem die Ecken
ausgespart sind, noch etwas unterzubringen? Ist es in Ordnung, einfach
noch eine Kontur mit >3mm Fräsabstand reinzuzeichnen?
Und wie sieht das bei KiCad aus mit dem Feld für die Nummer? Eine
Bibliothek wie bei Eagle ist dafür hier ja nicht bereitgestellt...
Wenn die Fragen geklärt sind, kann ich das Layout sofort abschicken.

von Jakob K. (jakobk)


Angehängte Dateien:

Lesenswert?

Hallo Zusammen und ein frohes Neues!

zuerstmal die Rechnungen ... sind in Arbeit bzw. der erste Schwung grade
raus (rest kommt morgen)

Über den neuen Nutzen hab ich noch keinen vollständigen Überblick, aber
ich denke zum kommenden Wochenende sollte er reif sein ... jedenfalls
halte ich mir den Sonntag zum Nutzensetzen frei ;-)

Und dann noch zu den FAQ-Fragen ...

Wenn Ihr mehrere Platinen in ein Layout zusammenfassen wollt, müsst ihr
bitte 6mm Abstand zwischen den einzelnen Platinen lassen (wenn ich hier
zwei Layouts neben einander setze komme ich ja bei 3mm pro Layout auch
auf 6mm)

Wenn ihr dichter packen wollt, könnt ihr einen 2mm Fräsgraben zur
Trennung der Platinen verwenden. Dann MÜSST ihr aber ein paar Stege
übriglassen und
die Plateinen dann später selber auseinander Dröseln.

Und Zum Platzhalter für die ID ... ich bin leider nicht so Fit im Umgang
mit KiCad, aber evtl. findet sich ja ein Freiwilliger der so eine Lib
mal anlegen kann?!? ;-)

Eine Skizze füge ich mal bei ...

von Jakob K. (jakobk)


Lesenswert?

soo ... die letzten Rechnungen sind raus.

Gegen Ende dieser Woche werde ich die eingegangenen Bestellungen
bearbeiten ... also bitte noch ein bisschen Geduld mit den ABs.

Ich gehe immernoch davon aus, dass ich den 20130001er Anfang kommender
Woche in die Fertigung gebe.

von Andreas G. (and1g)


Lesenswert?

Hab grad meine beiden Layouts abgeschickt :)
Die KiCad Vorlage kann ich mir mal annehmen allerdings habe ich grad
nicht viel freie Zeit wegen dem Studium und bin noch kein
Bauteile-Profi. Aber vielleicht schaffe ich es ja.

von QQQ (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> Ich gehe immernoch davon aus, dass ich den 20130001er Anfang kommender
> Woche in die Fertigung gebe.

Es wäre dann an der Zeit, einen neuen '13er Fred aufzumachen!

von msretro (Gast)


Lesenswert?

Hallo Jakob,

da ich auf meine Mails leider keine Antwort von Dir erhalte, check doch
bitte vor der Bestellung mal Deinen Spamordner... soll ja vorkommen, daß
da mal was verschwinet ;)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

die Woche war leider voller, als ich gedacht hab. Also werde ich erst am
Sonntag die Aufträge bearbeiten (und ABs verschicken) und am Mittoch den
Nutzen setzen und weg schicken.

Also in diesem Sinne ein schönes Wochenede =)

von Andreas G. (and1g)


Lesenswert?

platinensammler ... gmail.com ist doch noch die richtige Adresse oder?
Habe am Montag 2 Layouts losgeschickt und auch noch keine Bestätigung
erhalten...

von Jakob K. (jakobk)


Lesenswert?

jepp ... Adresse passt, aber wie gesagt ich komme erst morgen dazu die
Bestellungen zu verhackstücken ... daher noch keine AB (gilt übrigens
für alle Bestellungen seit Weihnachten)

von Jakob K. (jakobk)


Lesenswert?

so ... ich hab grade alle AB's verteilt.

Bitte nicht wundern, wenn jemand schon eine bekommen hat obwohl noch
Layoutkorrekturen anstehen.

Ich hab einfach alle, die Daten eingeschickt haben benachrichtigt. Wenn
jetzt jemand vergessen wurde, kann er sich jetzt noch bis Dienstag Abend
melden.

An sonsten ist nach dem Nutzen vor dem Nutzen ... also immer her mit den
Layouts ;-)

von Michael D. (etzen_michi)


Lesenswert?

Habe keine AB erhalten .. :) aber auch erst ein paar Stunden nach deinem
Beitrag abgesendet.

von Gelöscht (kami89)


Lesenswert?

Ich warte auch noch auf eine Antwort, nämlich auf den PayPal Link zum
bezahlen :-) Scheint wohl keine Eile zu haben :-D

von Jakob K. (jakobk)


Lesenswert?

ja ja ...  kommt die Woche ;-)

von Dr G. Reed (Gast)


Lesenswert?

Kommen noch Auftragsbestätigungen ?

Ich hab noch keine!

von Jakob K. (jakobk)


Lesenswert?

Also inzwischen sind alle raus ...

von Peter (Gast)


Lesenswert?

bis wann läuft denn das nächste Nutzen, Mitte Februar? Ich wäre auch mal
wieder dabei ;)

von Alexandre T. (alexandre_t)


Lesenswert?

@Peter
Vor dem Nutzen ist nach dem Nutzen :) Das läuft mittlererweile bis es
voll ist und dann läuft das nächste.

von Jakob K. (jakobk)


Lesenswert?

> Vor dem Nutzen ist nach dem Nutzen :) Das läuft mittlererweile bis es
> voll ist und dann läuft das nächste.

so isses ... aber bis jetzt ist da noch gut Luft auf dem 20130002er ;-)

von Alexandre T. (alexandre_t)


Lesenswert?

@Jakob
ich versuche schon seit einiger Zeit, Deine Weibseite zu beobachten und
den Status des aktuellen Nutzens zu bekommen :)
kommt das irgendwann? :):)

von Jakob K. (jakobk)


Lesenswert?

ich sag mal so ... der Geist ist willig, aber die Zeit ist knapp ;-)

das wird also noch ein bisschen dauern, aber kommen.

von Dominik T. (dom) Benutzerseite


Lesenswert?

Gibt es schon einen Liefertermin für den aktuellen Nutzen?

von Jakob K. (jakobk)


Lesenswert?

Grob überschlagen würde ich da Anfang Feb ansetzen ... aber halt wie
immer ohne Gewähr ;-)

von Jakob K. (jakobk)


Lesenswert?

Kurzes Update:

der 20130001er ist seit heute auf dem Weg zu mir .. ich hoffe also, dass
ich die Platinen zum WE habe und verteilen kann.

der 20130002er ist zu knapp 80% voll. wenn sich noch genug bei mir
einfindet, dann würde ich den Nutzen am Sonntag setzen und dann auch
schon auf den Weg bringen ...

von Gelöscht (kami89)


Lesenswert?

Urban B. schrieb:
> Ich warte auch noch auf eine Antwort, nämlich auf den PayPal Link zum
> bezahlen :-)

...gilt übrigens immernoch :-)

von Gelöscht (kami89)


Lesenswert?

Hehe, geht doch! :-D

Vielen Dank und bis zum nächsten mal :-)

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

ich denke jetzt haben alle ihre AB's. Aber wenn noch jemand was hat ...
für ein oder zwei eurokarten wäre noch platz ...

von Daniel C. (cecky)


Lesenswert?

Hallo Jakob

Also ich hab noch keine AB bekommen. Vielleicht war meine Bestellung zu
klein und du hast sie übersehen? ;-) Ging am 01.02.13 an dich raus.

von Jakob K. (jakobk)


Lesenswert?

oh ... ehm ... die ist mir wohl durch gegangen ... aber jetzt solltest
du deine AB haben

von Thomas D. (thomasderbastler)


Lesenswert?

Hallo Jakob, sind die PCBs bei Dir schon angekommen ?

von Michael S. (mistreit)


Lesenswert?

Hallo Jakob,

wann ist Annahmeschluss für den 20130002er Nutzen, oder war der schon am
Sonntag?
Ich habe da noch eine kleine Platine, die im Laufe der Woche fertig
wird.

von Jakob K. (jakobk)


Lesenswert?

also der 20130001er ist heute in die Post gegangen und der 20130002er
hat noch ein bisschen Platz ... aber ob das noch bis zu We so ist, kann
ich nicht versprechen.

von Michael D. (etzen_michi)


Lesenswert?

Yay .. grad angekommen .. wolln mal öffnen :)

von Martin S. (drunkenmunky)


Lesenswert?

Bis zum Bodensee braucht's mal wieder länger... :-(

von Einhart P. (einhart)


Lesenswert?

Danke, Jakob. Die Platinen sehen erstklassig aus. Bohrungen und Lötstopp
ohne sichtbaren Versatz - absolut professionell!

Gruß
Einhart

von Thomas D. (thomasderbastler)


Lesenswert?

Martin S. schrieb:
> Bis zum Bodensee braucht's mal wieder länger... :-(

im Stuttgarter Raum war der Bote auch noch nicht ...(((

von Hans .. (Firma: Private) (erty21)


Lesenswert?

Hi ho

ich bräuchte zwei Gertboard's

Beitrag "Bertboard für den Raspberry Pi"

Kann die wer mitmachen lassen ?

Dank und Gruß
Hans

von Alexandre T. (alexandre_t)


Lesenswert?

@Hans ..
Wieso lässt du die Platinen einfach nicht vom Jakob machen?

von Michael S. (mistreit)


Lesenswert?

Hallo Jakob,

..."also der 20130001er ist heute in die Post gegangen" aus Deinem
Beitrag vom 04.02. bedeutet also, daß die Platinen nicht unterwegs zu
Dir sind, sondern zu Deinen Kunden. Das habe ich jetzt erst verstanden,
da offensichtlich die ersten ihre Boards bekamen. Ich habe alledings
noch gar keine Rechnung bekommen (die Paltinen auch nicht). Müsste die
Rechnung nicht erst mal kommen, bevor Du versendest?
Sorry für die dumme Fragerei, aber ist halt das erste mal...

von Michael H. (michael_h45)


Lesenswert?

du bist auf dem ...002er nutzen. nicht dem, der schon verschickt wurde.

von Martin S. (drunkenmunky)


Lesenswert?

Aber Rechnungen gab's trotzdem noch keine, oder?

von Michael H. (michael_h45)


Lesenswert?

Platinensammler - da steht alles.

von Alexandre T. (alexandre_t)


Lesenswert?

@Martin S.
Stell dir das so vor: du hättest die Platinen vom Jakob bekommen, die
Rechnung käme später. Deine weitere Schritte? :)

von Michael S. (mistreit)


Lesenswert?

@michael_h45
Woher nimmst Du das Wissen, das ich nicht im 0001er Nutzen bin?
Natürlich habe ich in dem 0001er Nutzen Boards bestellt, aber egal.
Aber vielen Dank für den Link, der fasst wirklich alle Infos gut
zusammen und war mir neu.

@drunkenmunky
Genau das war eigentlich meine Frage, vielleicht etwas blöd formuliert.

von Jakob K. (jakobk)


Lesenswert?

Michael Streit schrieb:
> Hallo Jakob,
>
> ..."also der 20130001er ist heute in die Post gegangen" aus Deinem
> Beitrag vom 04.02. bedeutet also, daß die Platinen nicht unterwegs zu
> Dir sind, sondern zu Deinen Kunden. Das habe ich jetzt erst verstanden,
> da offensichtlich die ersten ihre Boards bekamen. Ich habe alledings
> noch gar keine Rechnung bekommen (die Paltinen auch nicht). Müsste die
> Rechnung nicht erst mal kommen, bevor Du versendest?
> Sorry für die dumme Fragerei, aber ist halt das erste mal...

Also ... ALLE Platinen aus dem 20130001er Nutzen sind am Montag in die
Post gegangen.

Rechnungen haben aber erst die Leute, die auch ihre Platinen schon haben
(die habe ich nämlich beigelegt)

Ich mache das so, um die Laufzeit der Bestellungen so kurz wie möglich
zu halten. Bis jetzt sind alle Rechnungen beglichen worden, so dass ich
das so machen kann.

von Jakob K. (jakobk)


Lesenswert?

Der 20130002er Nutzen währe dann jetzt voll genug, damit ich ihn in die
Fertigung geben kann.

ein bisschen Platz für kleinere Platinchen währe aber noch.

Wenn da noch jemand "mit will", sollte er bitte bis heute 16:00 seine
Daten zuschicken.

Was nicht mehr drauf passt, nehme ich dann schon in den 20130003er auf.

von Michael S. (mistreit)


Lesenswert?

Hallo Jakob,

die Platinen sind heute bei mir angekommen. Die Qualität ist 1A,
wirklich super. Vielen Dank!
Ich möchte gerne umgehend per PayPal bezahlen. Kannst Du mit bitte die
Email-Adresse für Dein Paypal Konto nennen?
Selbstverständlich werde ich die 0,35€+1,9% Gebühr auch bezahlen!

von M. B. (Firma: TH Nürnberg) (ohmen)


Lesenswert?

Seit wann akzeptiert Jakob Paypal? Sowas klärt man doch vorher ab...

von Michael S. (mistreit)


Lesenswert?

@ohmen
Warum wird man hier ständig blöd angemacht?
Was mischen Sie sich da ein?
Übrigens steht auf der Info Seite
http://www.mikrocontroller.net/articles/Platinensammler
..."Wer mag kann auch per Paypal bezahlen. Dann kommen zwar noch die
Gebühren in Höhe von 0,35€ + 1,9% des Rechnungswerts mit auf die
Rechnung, aber grade bei Bestellungen aus dem Ausland kann das evtl.
günstiger sein als die Auslandsüberweisungsgebühren."

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Michael Streit schrieb:
> Warum wird man hier ständig blöd angemacht?

Warum fühlen sich manche Leute sofort angep***?

Davon abgesehen: für derartige Fragen, die sowieso nur Jakob selbst
beantworten kann, gibt's auch email als Kommunikationsmittel.

Nichts destotrotz hättest du ihm das wohl vorher sagen sollen, denn
wie soll er sonst die Paypal-Gebühren auf der Rechnung ausweisen,
die du (vermutlich) nun schon in Papierform in der Hand hälst?
Selbige wäre natürlich auch ein prima Medium, um explizit die
Paypal-Adresse zu benennen, schließlich steht bei normaler
Überweisung dort auch die Bank-Kontonummer mit drauf.

von Gelöscht (kami89)


Lesenswert?

Es hat mal geheissen, man soll in der Bestellung unter "Bemerkungen"
angeben, dass man mit Paypal zahlen möchte. Dann bekommt man auch direkt
eine Zahlungsaufforderung per Mail, die man nur noch bestätigen muss.
Seine Paypal-Adresse und den genauen Rechnungsbetrag braucht man nicht
zu wissen, die Mail schickt er dem Kunden und der Rechnungsbetrag ist
direkt ausgefüllt.

von Andreas G. (and1g)


Lesenswert?

Sooo, nun war ich leider am Tag der Bescherung nicht zuhause, sodass ich
die Platinen erst heute in Händen halten konnte.
Die Qualität seitens Jakob ist wieder mal 1 A, da habe ich wie zu
erwarten nichts dran auszusetzen. Dafür, dass ich einige Lötpäds leider
Bauteilseitig und nicht Lötseitig vom Stoplack freigestellt habe kann er
ja nichts ;)
In diesem Sinne wieder einmal vielen Dank für den tollen Service!

von Dennis H. (t1w2i3s4t5e6r)


Lesenswert?

Hallo!

Ich hab nochmal zwei grundsätzliche Fragen zu deinem Service. Ich habe
ja nun schon mehrfach mitgemacht und bin auch sehr zufrieden. Die erste
Frage bezieht sich auf die Layer Markierung, die du ziemlich am Anfang
mal rausgegeben hast. Benötigst du diese überhaupt noch? Bis jetzt mache
ich diese auf jedes Layout drauf. Nur ist in dem oben verlinkten Artikel
davon nix zu lesen oder ich habs überlesen.

Und die zweite Frage geht um die ID auf der Platine. Bis jetzt habe ich
diese auch immer irgendwo auf der Platine untergebracht und dir jedesmal
in der Mail mit geschrieben, wo diese zu finden ist, nur nutzt du diese
nicht sondern suchst dir selbst noch einen Platz. Ich habe damit kein
Problem nur kann ich dann meine Platzierung ja auch weglassen, wenn du
dir selbst einen kleinen Fleck raussuchst.

MfG Dennis

von Jakob K. (jakobk)


Lesenswert?

hi Dennis,

du bist einer der wenigen, die das ID-Feld setzen.  daher  mache ich das
inzwischen  immer selber... gleiches gilt  für die Layermarkierung.

gruß

Jakob

von Matthias Larisch (Gast)


Lesenswert?

Wenn das mit dem ID-Feld im Eröffnungspost gestanden hätte, hätte ich
das auch gemacht :-) Die FAQ hab ich nämlich erst gelesen/gefunden,
nachdem ich das Layout abgeschickt hatte.

Eventuell kann das da ja mal ein Mod mit reinschreiben?

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Matthias Larisch schrieb:
> Eventuell kann das da ja mal ein Mod mit reinschreiben?

Hab' ich gemacht.

von Michael D. (etzen_michi)


Lesenswert?

Wollte mal nach dem Status des 02 / 03er Nutzen fragen.

von Frank W. (wesoft) Benutzerseite


Lesenswert?

Hallo Jakob,

hast Du die Möglichkeit und die Lust Dein Angebot auf SMD-Schablonen
auzudehnen?

Für den Hobbybereich reicht es doch oft aus, wenn die Schablone nur
etwas größer als die Platine ist. Da könnte man dann doch mehrere
Schablonen zusammenführen und die dann gemeinsam fertigen. Insbesondere
bei kleinen Platinen ergeben sich da bestimmt gute Preise.

Wäre das nicht eine gute Erweiterungs-Idee für Deinen tollen
Platinen-Service?

LG,
-Frank-

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich habe den 2er Nutzen letztes WE bekommen, aber da ich grade an einer
Grippe rum laboriere noch nicht auseinander gedröselt. (Ich hoffe das
die Platinen zum kommenden WE aber bei euch sind)

Der 3er Nutzen ist etwas über halb voll.

von Chris (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> aber da ich grade an einer
> Grippe rum laboriere n

Gute Besserung! So viel Zeit muss sein ;)

von Daniel H. (Firma: keine) (commander)


Lesenswert?

Jep, gute Besserung, hab den Mist zum Glück schon überstanden :D

von JHN (Gast)


Lesenswert?

Moin,

was genau ist der Unterschied zwischen den beiden Dingen im
ID-Platzhalter ? Dort gibt es einmal diese vier eckigen Achten für
Kupfer, Stop und Bestückungsdruck und dann noch ein Feld mit
verschiedenfarbigen Zahlen. Welches muss ich wo platzieren ?

Gruß

von Steffen H. (avrsteffen)


Lesenswert?

Jakob Kleinen schrieb:
> hi Dennis,
>
> du bist einer der wenigen, die das ID-Feld setzen.  daher  mache ich das
> inzwischen  immer selber... gleiches gilt  für die Layermarkierung.
>
> gruß
>
> Jakob

Ich hab es dieses mal weg gelassen.

Oder wie will Jakob da die Schrift ändern, wenn da 'ID' drin steht?
Außerdem finde ich die Schrift viel zu klein. Wie will man die denn
lesen können?


Gruß Steffen

von Hunt W. (hunt_work_er)


Lesenswert?

Platinen sind heute angekommen! Sehen sehr professionell aus (hab ich ja
auch entworfen :)) Bald sind Klausuren fertig, dann kanns losgehen!

von Christoph M. (maije)


Lesenswert?

Auch ins schöne Steirerland haben es die Platinen geschafft :)
Schauen super aus, jetzt muss nur der letzte Rest von Reichelt
eintrudeln dann kanns losgehen. Danke Jakob, ich werd dich sicher mal
wieder beehren :)

von Jakob K. (jakobk)


Lesenswert?

Steffen H. schrieb:
> Ich hab es dieses mal weg gelassen.
>
> Oder wie will Jakob da die Schrift ändern, wenn da 'ID' drin steht?
> Außerdem finde ich die Schrift viel zu klein. Wie will man die denn
> lesen können?
>
>
> Gruß Steffen

Das ist schon ok. Ich finde schon ein Plätzchen für die Markierung und
ja die ist recht klein, aber mir reichts zur Identifizierung der
einzelnen Platinen und von daher muss es auch nicht größer sein.

@All: Wie sich ja schon rumgesprochen hat, sind die Platinen aus dem 2er
Nutzen in der Post bzw. schon verteilt.

Grade eben ist der 3er Nutzen richtung Fertigung gegangen, so dass die
bisher bestätigten Platinen in rund 3 Wochen bei ihren "Schöpfern" sein
sollten.

Ich habe eine knappe Hand von Bestellungen nicht mehr in den 3er Nutzen
bekommen und auch noch nicht bestätigt. Wer also noch keine AB hat (auch
nicht versehentlich im Spamfilter, dessen Layouts haben es nicht mehr
auf den grade bestellten Nutzen geschaft.

Aber die noch unbearbeiteten Bestellungen sind damit dann die ersten für
den 4er Nutzen, der damit eröffnet ist.

Ich hoffe ich komme bis zum Wochenende dazu alle noch offenen
Bestellungen zu bearbeiten und zu bestätigen.

von Steffen H. (avrsteffen)


Lesenswert?

Hallo Jakob

Ich hoffe, es geht dir schon wieder besser.

Also ich hab noch keine AB bekommen. Vielleicht ist meine Bestellung
untergegangen oder du hast sie übersehen? ;-) Ging am 03.03.13 an dich
raus.
Kd.-Nr.: 00150


Gruß Steffen

von Dominic A. (neo123)


Lesenswert?

@Steffen H.

Jakob Kleinen schrieb:
> Ich habe eine knappe Hand von Bestellungen nicht mehr in den 3er Nutzen
> bekommen und auch noch nicht bestätigt. Wer also noch keine AB hat (auch
> nicht versehentlich im Spamfilter, dessen Layouts haben es nicht mehr
> auf den grade bestellten Nutzen geschaft.

von Jakob K. (jakobk)


Lesenswert?

so ... ich hab grade die übrigen ABs verschickt und siehe da der 4er
Nutzen ist schon knapp halb voll ... nach dem Nutzen ist eben vor dem
Nutzen ;-)

von Ralf (Gast)


Lesenswert?

Hi Jakob,

mich würde interessieren, wie groß das Fertigungspanel ist. Und warum
ist es ein 3mm umlaufende Fräskontur, das sind 6mm Abstand zwischen den
Platinen. Üblich ist eigentlich 2mm. Soll damit der Werkzeugverschleiß
niedrig gehalten werden?

Ralf

von Jakob K. (jakobk)


Lesenswert?

so ein panel ist ca 1/5m^2 und der LP-Hersteller fordert bei Multinutzen
6mm zwischen den Layouts.

ich glaube die setzen da dann auch noch irgendwelche Passermarken rein.

aber ich fand den sich ergebenden cm^2 Preis ok, deshalb habe ich da
jetzt nicht weiter nachgefragt und das so hingenommen.

von Jakob K. (jakobk)


Lesenswert?

so ... ich habs dann endlich mal geschaft den Artikel auf Stand zu
bringen.

Bei dieser Gelegenheit habe ich zwei Änderungen einflließen lassen:

1. Wer fräsen will kann das jetzt einfach in einem Milling-Layer tun
(näheres im Artikel)

2. Da in den letzten Bestellungen die Abnahme der Überproduzierten
Platinen spürbar zurück gegangen ist und ich ohne Die das ganze aber
fast für die hole Hand mache, sind die 20ct/cm² für Vielfache des
gleichen Layouts weg gefallen. (Der 4er Nutzen ist der Letzte bei dem
ich das noch so Rechne, weil der noch so los gelaufen ist)

Ach ja und ganz unten gibt es jetzt eine Tabelle in der ich die Nutzen
und ihren Status eintrage.

von Ralf (Gast)


Lesenswert?

Hi Jakob,

wieso 20ct für überproduzierte? Ich dachte die überproduzierten kosten
10ct pro cm²?

Ralf

von Vn N. (wefwef_s)


Lesenswert?

Jakob Kleinen schrieb:
> Jeder Quadratzentimeter der ersten Platine eines Layouts kostet
> 30ct/cm².
>
> Wenn ihr mehrere Platinen dieses Layouts bestellt, kosten diese
> Platinen 20ct/cm².
>
> Überproduzierte Platinen könnt ihr für 10ct/cm² bekommen.

Punkt 2 fällt jetzt weg.

von Peter Z. (Gast)


Lesenswert?

> und ich ohne Die das ganze aber
> fast für die hole Hand mache,

Sonst tust du eben die Preise einfach "etwas" nach oben.
Irgendwann kommt dann die Routine, und es ist nicht mehr so spannend
alles "gratis" zu machen.

von Kevin K. (nemon) Benutzerseite


Lesenswert?

In welchen Zeitabständen bestellst du 4-lagige Platinen? Ist da schon
eine Deadline abzusehen, sodass ich mich beeilen müsste?

von Volker G. (voga2073)


Lesenswert?

Hallo Jakob,

> 1. Wer fräsen will kann das jetzt einfach in einem Milling-Layer tun
> (näheres im Artikel)

Im Artikel steht aber nichts dazu. Jetzt also im Milling-Layer und nicht
mehr im Dimension-Layer, korrekt?

Was passiert mit "alten" Layouts, die ich nochmal einreichen möchte?
Muss ich die ändern oder kannst Du Den Dimension-Layer trotzdem als
Fräsmarkierung verwenden?

Volker

von Jakob K. (jakobk)


Lesenswert?

Volker G. schrieb:
...
> Was passiert mit "alten" Layouts, die ich nochmal einreichen möchte?
> Muss ich die ändern oder kannst Du Den Dimension-Layer trotzdem als
> Fräsmarkierung verwenden?
>
> Volker

das mit dem Milling Layer soll das Einhalten der 2mm für den Fräser
erleichtern.

wer seine Fräsungen weiterhin im Dimensionlayer zeichnen möchte (oder es
in einem bestehenden Layout schon hat), kann das auch weiterhin tun.

von Jakob K. (jakobk)


Lesenswert?

Ich hab grade alle noch offenen Bestellungen abgearbeitet und die ABs
verschickt.

Wenn noch jemand Daten geschickt und noch keine AB hat ... wie immer
bitte melden.

Mit den neuen Bestellungen ist der 2013-0004er jetzt zu 65% voll.

von Jakob K. (jakobk)


Lesenswert?

um da aktuell zu bleiben ... der 2013-0004 ist inwischen zu 84% gefüllt.

von Jakob K. (jakobk)


Lesenswert?

Ich hab grade alle noch aufgelaufenen Bestellungen abgearbeitet und hab
die ABs verschickt.

Der 2013-0004er Nutzen ist jetzt zu 92% voll. Ich denke also, dass ich
ihn am WE setzen werde.

von Arnold (Gast)


Lesenswert?

Ist noch Platz im 04er? Hab dir grad noch ein Board geschickt...

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

der 4er Nutzen ist voll und einige die mir in letzter Minute ihre
Layouts geschickt haben (und die noch keine AB von mir haben) sind
leider schon nicht mehr mit drauf gekommen.

Ich rechne damit, dass die Platinen des 4er Nutzen in der Woche nach
Ostern bei mir und dann zügig bei euch sind.

Die noch offenen Bestellungen nehme ich wie gehabt als Grundstock für
den nächsten Nutzen.

von Jakob K. (jakobk)


Lesenswert?

Ich hab eben für alle noch offenen Bestellungen die
Auftragsbestätigungen verschickt.

Wenn jetzt noch jemand auf eine AB wartet, bitte melden.

Achso ... für alle die den Artikel nichtim Blick haben ... der 5er
Nutzen ist zu 33% voll.

von Jakob K. (jakobk)


Lesenswert?

Und noch ein bisschen was Organisatorisches:

1. bitte schreibt den Bestelltext nicht in die Email, sondern hängt das
Bestellformular mit den übrigen Daten an.

2. bitte packt nur die Gerberdaten eines Layouts in einem Archiv
zusammen und nennt das dann so wie das Layout im Bestellformular heist.

Wer KiCad oder Eagle-Files abgibt, braucht die auch nicht zu packen.

3. Achtet bitte darauf das Layoutdaten und die Bezeichner im
Bestellformular gleich sind.

4. Wenn möglich zeichnet die Platinenkontur bitte in 1-mil Stärke

für jeden Einzelnen eine Kleinigkeit, aber mir macht es die
Datenaufbereitung einfacher ;-)

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Ich habe den Eingangsartikel entsprechend Jakobs Wünschen nochmal
angepasst.  Damit geht das, was dort geschrieben ist, konform mit
dem Wiki-Artikel (Wegfall der 20 ct/cm² für Mehrfachexemplare, Jakob
versendet jetzt grundsätzlich im etwas teureren Luftpolsterumschlag).

von Steffen H. (avrsteffen)


Lesenswert?

Und dich dann noch im Datum vermacht ^^

Jakob Kleinen schrieb:
> [Edit note: das ist der Stand von 2012-03-19.]

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Steffen H. schrieb:
> Und dich dann noch im Datum vermacht ^^

Danke für den Hinweis.  Ich hatte mir zwar Jakobs Änderungen angesehen
und gesehen, dass er das Datum geändert hat (OK), aber nicht gemerkt,
dass er das Jahr vergessen hat zu ändern.

Ist korrigiert.

von M. D. (mavrxmega)


Lesenswert?

Hat sich eigentlich schonmal jemand überlegt ein ähnliches Angebot wie
Jakob zu machen, nur mit Stencils (Lötpaste-Schablonen)?
Ich denke der Bedarf für solche wäre bestimmt gedeckt.
Oder vielleicht hat Jakob ja das bereits in Planung?

https://www.schablonenservice.com/

von Daniel (Gast)


Lesenswert?

Ich habe schon vor längerer Zeit überlegt so etwas anzubieten, aber ich
bin bisher noch nicht dazu gekommen das dann auch umzusetzen...

Ich denke dabei an einen Service ähnlich wie diesem:
http://www.smtstencil.co.uk/

Mit dem Unterschied, dass dann auch per cm² abgerechnet wird, damit man
flexibel bei der Größe ist.

Wie sieht denn das allgemeine Interesse an so einem Service aus? Evtl.
würde ich mich dann doch mal darum kümmern.

von Jakob K. (jakobk)


Lesenswert?

Ich bin da grade mit ein paar Stencilherstellern dran ... Wenn ich da
was neues hab, melde ich mich.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich hab grade nochmal nen ganzen Schwung Layouts übernommen und die ABs
verschickt.

Wenn jemand vergessen wurde ... wie immer, bitte melden ;-)

Der 5er Nutzen ist damit bei 76% Füllung.

von temp (Gast)


Lesenswert?

Ich habe nochmal eine Frage zu den Überproduzierten. Wenn ich Platinen
bestelle, habe ich immer das Problem, dass man die Überproduzierten ja
gut gebrauchen könnte, aber halt nur dann wenn das Layout auch
fehlerfrei oder zumindest brauchbar war. Das kriegt man aber erst raus
nachdem der Lötkolben im Gang war. Würde nicht die Möglichkeit bestehen
auch nachträglich noch die Überproduzierten "aufzukaufen"? Das würde
eine Entsorgung im Müll verhindern. Die benötigte Lagerkapazität dürfte
nicht so groß sein und länger als ca. 2 Monate wird auch niemand
brauchen seine Entwürfe in der Realität evaluiert zu haben.
mfg
Jürgen

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

temp schrieb:
> und länger als ca. 2 Monate wird auch niemand
> brauchen seine Entwürfe in der Realität evaluiert zu haben.

Och, sag das nicht.  Ich habe noch Dinge da liegen, zu deren Verarbei-
tung ich dann doch nicht so schnell gekommen bin wie erhofft. ;-)

Wenn allerdings Jakob bereit wäre, die Verschrottung der nicht
bestellten Überproduzierten für einen Monat aufzuschieben, würde
auch ich vermutlich gelegentlich davon Gebrauch machen.  Kommt halt
ein zweites Mal Versandkosten drauf dafür.

von R. M. (rmax)


Lesenswert?

Jörg Wunsch schrieb:

> Kommt halt ein zweites Mal Versandkosten drauf dafür.

Oder man läßt es halt bei der nächsten regulären Bestellung mitschicken.

Aber wieviel Überproduktion fällt denn üblicherweise überhaupt an?

von Christoph M. (maije)


Lesenswert?

Aus dem Artikel:

> Anmerkung: i.d.R. kommen zweimal mehr Überproduzierte wie mindestens
> bestellt werden (sofern die mindestmenge bei 1-4 Stk liegt)

Wenn Jakob das machen würde würd ich das auch toll finden. Das könnte
ich sicher das eine oder andere Mal gut brauchen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

R. Max schrieb:
> Aber wieviel Überproduktion fällt denn üblicherweise überhaupt an?

Bis zu zweimal so viel.

von qinomo (Gast)


Lesenswert?

Hallo Jakob,

ich habe dir gestern (vor knapp 23 Stunden) eine E-Mail geschickt,
in welcher ich mich mit 5 Platinen beteiligen wollte.
Mir scheint es, als hättest du sie nicht erhalten. Kann das sein?

Gesendet: 25. März 2013 23:30
Betreff: Platinensammler - 5 Platinen

Gruß, qinomo

von Chris (Gast)


Lesenswert?

qinomo schrieb:
> Mir scheint es, als hättest du sie nicht erhalten. Kann das sein?

Ruhig Blut! Jakob macht das nicht hauptberuflich... 3-4 Tage muss man
schon mal bis zur Bestätigung planen ;)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich hab diese Woche recht volles Programm und außerdem sind einige
Layouts von "Neulingen" bei mir aufgeschlagen.

Für die habe ich mir ein bisschen Zeit genommen und bin daher nicht ganz
so flott durch die Bestellungen gekommen.

Aber ich werde wohl übers Wochenende die noch offenen Bestellungen
abarbeiten und den Nutzen (der bis dahin wohl voll sein dürfte) setzen.

Ich mache so schnell ich kann.

von Fabian (Gast)


Lesenswert?

Hallo Jakob,

hab dir eine Mail geschickt. Ich hoffe, meine kleine Platine geht sich
noch auf dem aktuellen Nutzen aus.

Aber eigentlich wollte ich dir nur mal Danke für deinen coolen Service
sagen! :)

Lg,
Fabian

von Chris (Gast)


Lesenswert?

Fabian schrieb:
> Aber eigentlich wollte ich dir nur mal Danke für deinen coolen Service
> sagen! :)

FullACK

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich hab grade alle offenen Bestellungen übernommen und werde die
passenden ABs vermutlich heute Abend los schicken.

Der Aktuelle Füllstand liegt bei 82%.

von Blackmore (Gast)


Lesenswert?

Ich würde heute noch eine Platine basteln, nur wie mache ich das mit der
Bestellung???

Hab auf dem aktuellen Nutzen schon Platinen drauf...

Einfach neue Bestellung mit Kundennummer machen???

Gruß Blacky

von Jakob K. (jakobk)


Lesenswert?

genau so ... und nen kleinen Kommentar in die Mail ;-)

von Alexander Hofmann (Gast)


Lesenswert?

Hallo Jakob,

ich hatte dir am Mittwoch Daten für eine Platinenbstellung gesendet,
habe aber bis jetzt noch keine Rückmeldung bekommen.

Gruß
Alex

von Fabian K. (fabian_k31)


Lesenswert?

Geht mir genauso. Ich habe auch noch keine Auftragsbestätigung bekommen.

LG, Fabian

von Dominic A. (neo123)


Lesenswert?

Alexander Hofmann schrieb:
> ich hatte dir am Mittwoch Daten für eine Platinenbstellung gesendet,
> habe aber bis jetzt noch keine Rückmeldung bekommen.

Fabian K. schrieb:
> Geht mir genauso. Ich habe auch noch keine Auftragsbestätigung bekommen.
>

Chris schrieb:
> Jakob macht das nicht hauptberuflich... 3-4 Tage muss man
> schon mal bis zur Bestätigung planen ;)

Viele Leute haben während Ostern auch andere Sachen zu tun als Aufträge
durchzuarbeiten.

von Fabian K. (fabian_k31)


Lesenswert?

Dominic A. schrieb:
>
> Viele Leute haben während Ostern auch andere Sachen zu tun als Aufträge
> durchzuarbeiten.

Danke, das weiß ich auch!

Jakob hat aber geschrieben, er hat alle Bestellungen durch, und wollte
die ABs am 29. am Abend verschicken.
Nachdem ich keine bekommen hab, dachte ich mal, ich meld mich. Ist das
wirklich so tragisch?

Kein Grund, dass du Alex und mich jetzt maßregeln musst!

von Jakob K. (jakobk)


Lesenswert?

Morgen zusammen,

ich muss hier ein bisschen abbitte leisten. Das Osterwochenende ist
spontan der art voller geworden, dass ich jetzt zum ersten mal seit
Freitag Vormittag wieder am Rechner sitze..

Demnach stehen die schon angekündigten ABs noch auch und die
Bestellungen vom Wochenende liegen auch noch unbearbeitet im
Posteingang.

Bitt habt ein bisschen geduld. Ab Heute ist wieder Alltag und ich beille
mich.

von Jakob K. (jakobk)


Lesenswert?

So ... ich hab jetzt alle noch offenen Bestellungen abgearbeitet und
bestätigt. Damit ist der 5er Nutzen auch voll und der 6er eröffnet ;-)

von Besteller (Gast)


Lesenswert?

Gibt es ein Erfahrungswert wann so circa die Platinen fertig sein
werden?

von Besteller (Gast)


Lesenswert?

Ungefähr ... ich brauche keine verbindliche Antwort ...
1/2/3 Woche(n), 1 Monat?

von Hans B. (Firma: ohne) (dc4mg)


Lesenswert?

Besteller schrieb:
> Ungefähr ... ich brauche keine verbindliche Antwort ...
> 1/2/3 Woche(n), 1 Monat?

Aus Erfahrung: Ab Nutzen fertig bis zum Posteinlauf der vereinzelten
Platinen knappe 3 Wochen

von Jakob K. (jakobk)


Lesenswert?

der 4er Nutzen sollte zum Wochenende bei euch in der Post sein und der
5er wohl so in 2 Wochen.

von Besteller (Gast)


Lesenswert?

Hallo,

ich hab auch mit beim 5er bestellt.
Bestätigung hab ich bekommen.
Wann kommt die Rechnung/Zahlungsaufforderung?

von Jakob K. (jakobk)


Lesenswert?

Rechnung lege ich den Platinen bei ... sonst dauert das ja alles noch
länger ;-)

von Franz (Gast)


Lesenswert?

Ja Hallo,

Du Jakob wann wird das nächste mal bestellt???

MFG

von Jakob K. (jakobk)


Lesenswert?

kommt darauf an wie viel du bestellst ;-)

nein Spaß bei Seite ... der 6er Nutzen ist zu gut 10% voll.

Wenn sich die Beteiligung ähnlich wie bei den anderen verhält, dann
sollte er in ca. 2 Wochen "reif" sein.

von Besteller (Gast)


Lesenswert?

Woher weiß man auf welchem Nutzen man nun ist? 4er oder 5er?

von Jakob K. (jakobk)


Lesenswert?

das kann man der Auftragsbestätigungsnummer entnehmen

von Borsty B. (mantabernd)


Lesenswert?

Ich hab dieses mal auch was, ich hoff ich krieg das Layout rechtzeitig
fertig. Meld mich dann bei Jakob.

von Jakob K. (jakobk)


Lesenswert?

Zur Info: Ich habe heute Morgen die Platinen aus dem 4eer Nutzen in die
Post gegeben.

Also wenn die jetzt nicht zum WE bei euch sind, kann ich nix dafür ;-)

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> Zur Info: Ich habe heute Morgen die Platinen aus dem 4eer Nutzen in die
> Post gegeben.

Die Post hält ihr Versprechen von x+1: heute angekommen, danke!

von D a v i d K. (oekel) Benutzerseite


Lesenswert?

Gibt es eine Zusammenfassung der Bedingungen für Eagle?
Wie z.B. läuft es mit dem Bestückungsdruck und anderem Text. In welche
Layer werden beachtet und welche gedruckt?
Habe die ersten 10 Beiträge gelesen und das DRU-File 2 gibt keine
Fehler.

Grüße Oekel

von Dennis H. (t1w2i3s4t5e6r)


Lesenswert?

D a v i d K. schrieb:
> Gibt es eine Zusammenfassung der Bedingungen für Eagle?

Dafür gibts den Artikel hier:

http://www.mikrocontroller.net/articles/Platinensammler

MfG Dennis

von Timo B. (spida)


Lesenswert?

Wenn ich eine Ringförmige Platine haben will - kann ich innerhalb des
Rings weitere Platinen anlegen, solange des Fräsabstand gewahrt bleibt?

von Michael H. (michael_h45)


Lesenswert?

Timo Boettcher schrieb:
> Wenn ich eine Ringförmige Platine haben will - kann ich innerhalb des
> Rings weitere Platinen anlegen, solange des Fräsabstand gewahrt bleibt?

Jakob Kleinen schrieb:
> Wenn Ihr mehrere Platinen in ein Layout zusammenfassen wollt, müsst ihr
> bitte 6mm Abstand zwischen den einzelnen Platinen lassen (wenn ich hier
> zwei Layouts neben einander setze komme ich ja bei 3mm pro Layout auch
> auf 6mm)
>
> Wenn ihr dichter packen wollt, könnt ihr einen 2mm Fräsgraben zur
> Trennung der Platinen verwenden. Dann MÜSST ihr aber ein paar Stege
> übriglassen und
> die Plateinen dann später selber auseinander Dröseln.

von Timo B. (spida)


Lesenswert?

Michael H. schrieb:
> Timo Boettcher schrieb:
>> Wenn ich eine Ringförmige Platine haben will - kann ich innerhalb des
>> Rings weitere Platinen anlegen, solange des Fräsabstand gewahrt bleibt?
>
> Jakob Kleinen schrieb:
>> Wenn Ihr mehrere Platinen in ein Layout zusammenfassen wollt, müsst ihr
>> bitte 6mm Abstand zwischen den einzelnen Platinen lassen (wenn ich hier
>> zwei Layouts neben einander setze komme ich ja bei 3mm pro Layout auch
>> auf 6mm)
>>
>> Wenn ihr dichter packen wollt, könnt ihr einen 2mm Fräsgraben zur
>> Trennung der Platinen verwenden. Dann MÜSST ihr aber ein paar Stege
>> übriglassen und
>> die Plateinen dann später selber auseinander Dröseln.

SO einfach ist es vermutlich nicht - der Dienstleister muss beim Fräsen
der Kontur die Reihenfolge einhalten und erst die innere, dann die
äußere Platine "befreien". Mein Leiterplattenfertiger meinte auf die
selbe Frage: "Bitte nicht."

von Walter S. (avatar)


Lesenswert?

Timo Boettcher schrieb:
> Dann MÜSST ihr aber ein paar Stege
>>> übriglassen und
>>> die Plateinen dann später selber auseinander Dröseln.

von Jakob K. (jakobk)


Lesenswert?

also das mit den 2mm Fräsungen und den Stegen funktioniert bisher ohne
Probleme und mein Platinenproduzent hat sich auch noch nicht beschwert
=)

von Moritz A. (moritz_a)


Lesenswert?

Hast du eine Schätzung, wann 2013-0006 voll sein wird?

Ich habe hier je ein Board zu 56x67mm, 20x26mm und 45x30mm; aber
Erfahrungsgemäß fallen mir die nächsten Tage immer noch ein paar
Verbesserungswürdige Kleinigkeiten ein (Maße bleiben aber gleich) – und
ich will dich vor Zwischenänderungen verschonen

von Jakob K. (jakobk)


Lesenswert?

ich denke das Wochenende hast du noch zum Nachbessern. Aber wenn du auf
der sicheren Seite sein willst, kannst du ja auch jetzt schon mal
bestellen.

Wenn dir bis der Nutzen voll ist noch was einfällt, dann kann ich ja zur
Not ein Layout austauschen. (Dafür solltest du natürlich die Kontur
schon mal fix haben)

von Jakob K. (jakobk)


Lesenswert?

Irgendwie scheint die Info nicht gleichmäßig verteilt zu sein das Eagle
schriften IMMER in Vector-Font umwandelt wenn man die Gerberdaten
exportiert.

Leider ist Vector leicht größer als Protorional. Das wiederum führt dazu
das gut platzierte Texte plötzlich über Bauteile, Pads oder Leiterbahnen
liegen.

Im Bestückungsdruck ist das unschön und im Kupfer kann das schon mal zu
ernsthaften Kurzschlüssen führen.

Also achtet bitte darauf, dass ihr nur Vector-Schrift verwendet.

Wenn ihr gleich zu Anfang "set vector_font on" in die Konsole eingebt,
gibts keine Möglichkeit mehr das falsch zu machen.

von 05 (Gast)


Lesenswert?

Die 05 Platinen sind gestern bei mir angekommen. Sehen gut aus :-))

von Fabian K. (fabian_k31)


Lesenswert?

Bin schon sehr gespannt freu

von Bernd T. (bastelmensch)


Lesenswert?

Gibt es was neues zu Schablonen? Da hätte ich interesse.

von Eberl Florian (Gast)


Lesenswert?

Hallo,

die 05er Platinen sind gestern auch bei mir angekommen. Sehen perfekt
aus und funktionieren nach langem löten auch schon :) Super!

Mfg,
Flo

von Nachtaktive (Gast)


Lesenswert?

Meine Leiterkarte ist auch am Freitag angekommen. Beim ersten
drüberschauen zumindest sah die schonmal top aus. Bisher kam ich aber
noch nicht dazu diese auszupacken und zu bestücken da ich am Wochenende
einen Einsatz hatte.

von Stefan H. (Firma: dm2sh) (stefan_helmert)


Lesenswert?

Was ist eigentlich mit mir? Ich hatte auf die Auftragsbestätigung
geantwortet, dass ich sie annehme, dann kam nichts mehr.

von Jakob K. (jakobk)


Lesenswert?

Normaler Weise beantworte ich die Rückmeldung auf eine AB nicht, aber du
hattest ja noch eine Rückfrage reingeschrieben.

Das ist mir durchgegangen, sorry.

Alles Weitere maile ich dir direkt.

von temp (Gast)


Lesenswert?

Ich hatte bei meiner letzten Bestellung 1 Platine dabei mit der Größe
100*60mm. 2 Überproduzierte hätte ich gern genommen. Leider habe ich
keine Überproduzierte erhalten. Bei den anderen Platinen aus dem 05er
Nutzen waren aber welche dabei. Auf eine Mail vom 21.4. hat Jakob nicht
geantwortet. Da es die 20Cent Variante nicht mehr gibt, muss ich da wohl
in Zukunft andere Wege gehen, wenn ich mehr als eine Platine benötige.
Leider hat Jakob auch auf meine Frage hier im Forum nach der Möglichkeit
des Nachkaufs der Überproduzierten nicht geantwortet. Die Qualität der
Platinen war aber gut.
Falls Jakob mitliest, die Angebotsnummer war: A-20130005-16-00239-0.

von Alexandre T. (alexandre_t)


Lesenswert?

@temp
Wenn Du mehr als eine benötigst, bestellst Du halt mehr als eine. Das
war früher auch nicht anders, nur etwas günstiger.
Die Überproduzierten waren ja auch früher kein Muss, mal eine, mal zwei,
mal gar keine. Statistisch gesehen habe ich aber in jeder Bestellung
mindestens eine gehabt.

Die Frage über die Nachkaufmöglichkeit interessiert mich auch, obwohl
ich nicht allzu viel bestelle. Ich denke Jakob wird mal doch eine
Aussage dazu treffen.

von temp (Gast)


Lesenswert?

Alexandre Terentiev schrieb:
> @temp
> Wenn Du mehr als eine benötigst, bestellst Du halt mehr als eine. Das
> war früher auch nicht anders, nur etwas günstiger.
> Die Überproduzierten waren ja auch früher kein Muss, mal eine, mal zwei,
> mal gar keine. Statistisch gesehen habe ich aber in jeder Bestellung
> mindestens eine gehabt.

Das ist schon richtig und ich erhebe auch keinen Anspruch darauf. Auch
ich hatte bisher immer welche dabei. Es kommt allerdings aus einem
Nutzen, d.h. ich wollte nur mal Nachfragen warum bei 2 Platinen aus dem
selben Nutzen Überproduzierte dabei waren und bei einer nicht. Es hätte
ja auch ein Versehen sein können. Ohne eine Antwort von Jakob kann ich
das aber nicht beurteilen.

Der Preis für 2 Stück 100x60mm mag noch in Ordnung gehen, spätestens bei
3 Stück nicht mehr. Da ist ein bekannter deutscher LP-Hersteller
schneller und preiswerter. Überproduzierte liegen dann auch in der Regel
kostenlos bei.

von Simon B. (nomis)


Lesenswert?

temp schrieb:
> Das ist schon richtig und ich erhebe auch keinen Anspruch darauf. Auch
> ich hatte bisher immer welche dabei. Es kommt allerdings aus einem
> Nutzen, d.h. ich wollte nur mal Nachfragen warum bei 2 Platinen aus dem
> selben Nutzen Überproduzierte dabei waren und bei einer nicht.

Naja, es kann halt sein, dass auf den anderen Exemplaren im Nutzen
irgendwelche Fehler waren - letztlich ist das ja der Grund warum der
Leiterplattenhersteller eigentlich immer mehr herstellt als bestellt
wurden. Mit ein bischen Pech haben die Qualitätsmängel und nur eine ist
gut genug um ausgeliefert zu werden...

Viele Grüße,
        Simon

von Jakob K. (jakobk)


Lesenswert?

@temp:

Das deine Anfrage untergegangen ist tut mir leid, aber vielleicht ist es
ganz gut das doch hier und nicht nur direkt mit dir zu klären.

Mit den Überproduzierten ist es nun mal so, dass ich nichts weitergeben
kann was ich nicht bekomme. Wenn also, obwohl mit bestellt, keine ÜPs
mit geliefert werden, dann gibt es auch wirklich keine.

Bzgl. der Nachkaufoption habe ich noch keine abgeschlossene Meinung,
aber im Augenblick scheue ich den Mehraufwand. Ich müßte die Platinen ja
auf verdacht irgendwie lagern um sich dann evtl. wieder zur Hand zu
haben.

Auf jeden Fall müßte ich den aufwand auch preislich weitergeben. Also
wenn es das dann mal geben wird, dann werden die Nachgelieferten ÜPs
vermutlich 15ct/cm² kosten.

Ob das dann immernoch interesant ist, kann ich nicht sagen.

von D a v i d K. (oekel) Benutzerseite


Lesenswert?

Wurden die Preise denn zwischenzeitlich erneut geändert?
Laut FAQ ist doch
Platine 1 =  30ct/cm²
Platine 2,3,4,.. =  20ct/cm² (bei gleicher Vorlage)
Platinen aus ÜP = 10ct/cm² (aus gleicher Vorlage)

@Jakob: Sind denn wirklich schon Mal so viele ÜPs mitgekommen, dass man
daran Pleite gehen könnte? Ansonsten hätte ich mich immer als Bastler
für die Angabe "MAX" im Feld ÜPs deines Formulars entschieden.

Ich habe leider noch nie mitbestellt und kenne daher die Papiermenge
nicht, die du bewältigen musst. Wäre es vielleicht möglich bei dem
Umverteilen der Platinen auf der Rechnung oder auf einem Postit zu
vermerken, wie viele wirklich produziert worden sind. Dann könnten
diejenigen unter den Bestellern, welche dich auf ÜPs haben sitzen
lassen, es sich überlegen. Deadline könnte man ja auf den Nächsten
Lieferungstermin deines PCB-Lieferanten setzen. (Sonst kommst du ja ganz
durcheinander)

Grüße Oekel

von temp (Gast)


Lesenswert?

D a v i d K. schrieb:
> Wurden die Preise denn zwischenzeitlich erneut geändert?
> Laut FAQ ist doch
> Platine 1 =  30ct/cm²
> Platine 2,3,4,.. =  20ct/cm² (bei gleicher Vorlage)
> Platinen aus ÜP = 10ct/cm² (aus gleicher Vorlage)

ja, wurde geändert. die 20ct/cm²-Variante gibt es nicht mehr.

von Jakob K. (jakobk)


Lesenswert?

Zur Info: Der 6er Nutzen ist mit 95% jetzt fast voll und die ABs sind
raus ... wenn jemand noch auf eine wartet sollte sich also zügig melden.

von Andreas G. (and1g)


Lesenswert?

Na wenn  noch Platz ist habe ich grad nochmal zwei kleinere Layouts
abgeschickt. Vielleicht passt es ja noch, ansonsten hätte ich bis zur
nächsten Bestellung gewartet.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

der 6er Nutzen ist voll und alle ABs sind raus. Daraus ergibt sich
naturgemäß der Start des nächsten Nutzens =)

Der heist dann aber 2013-0008 weil der 7er für die Multilayerbestellung
eröffnet worden ist.

In diesem Sinne ... frohes routen ;-)

von Jakob K. (jakobk)


Lesenswert?

Ich hab im Moment viel zu tun, daher fehlen für den 8er Nutzen noch die
ABs, aber ich habs inzwischen geschaft mir einen Überblick über die
eingegangenen Bestellungen machen zu können und dabei festgestellt, dass
der Nutzen schon wieder zur Hälfte voll ist.

Außerdem gibt es einen Nachtrag zum 6er Nutzen.

Der ist leider wegen eines Nachzüglers erst gestern in die Produktion
gekommen. Daher werden die Platinen wohl erst nach Pfingsten bei euch
aufschlagen.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich habs endlich geschaft mich durch die Bestellungen zu wühlen und alle
(so hoffe ich jedenfalls) in den 8er aufgenommen zu haben.

Die ABs sind grade alle raus und es ist noch ein bisschen Platz frei ...
Wer also noch ein Layout abgegeben hat und trotzdem noch keine AB hat
oder noch ein Layout abgeben möchte ... jetzt wäre ein guter Zeitpunkt
;-)

von M. K. (avr-frickler) Benutzerseite


Lesenswert?

Wie viel Platz ist ein "bisschen Platz"?
Ich da noch eine runde Platine mit einem Durchmesser von 100mm! Die
Platine kann ich aber erst Montag senden, da ich noch das Rastermaß
eines Bauteils kontrollieren muß, welches ich gerade nicht hier habe.

von Jakob K. (jakobk)


Lesenswert?

Ach das passt schon noch drauf :-)

von Tillomar S. (tillomar)


Lesenswert?

Ich bin gerade mit meinem Layout fertig geworden... es fehlt nur noch
der Review (und ggf. Fixes...). Nettofläche aktuell 32 x 25 mm2, plus
Fräsrand.

Welcher Nutzen ist denn jetzt gerade "offen"?
Und welche Mindestanzahl gilt für den?
Deadline? (Review geht verm. erst morgen Abend...)

Gruß,
Tillomar

von Jakob K. (jakobk)


Lesenswert?

Hi Tillomar,

das ist ja das schöne ... die Mindestmenge ist Eins =)

allerdings hab ich gestern Abend bzw. letzte Nacht nochmal einen Schwung
Daten zugeschickt bekommen. Daher kann ich dir nicht sagen, ob du noch
mit auf den 8er Nutzen kommst oder eher einer der Ersten für den 9er
wirst.

von Jakob K. (jakobk)


Lesenswert?

kurzer Zwischenstand ... der 8er Nutzen ist zu 94% gefüllt.

und da die Frage immer wieder kommt ... ich kann natürlich nicht genau
sagen wann die Platinen geliefert werden, aber 1te bzw. 2te Juni-Woche
sollte passen.

von Tillomar S. (tillomar)


Lesenswert?

Moin Jakob,

hast Du mein Layout bekommen? Ich hab' nichts von Dir gehört, deshalb
wollte ich einfach sicherheitshalber nachfragen...

Gruß,
Tillomar

von M. K. (avr-frickler) Benutzerseite


Lesenswert?

Ich habe auch noch nichts gehört .. aber einfach mal das Wochenende
abwarten :-)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich hab die Platinen aus dem 6er Nutzen gestern bekommen und werde sie
hoffentlich heute Abend fertig verteilen.

Dann gehen sie morgen früh in die Post, so dass die meisten am Samstag
ihr Ziel erreichen sollten.

Um in Zukunft nicht jede einzelne Anfrage per Mail beantworten zu
müssen, haber ich hier:
https://www.mikrocontroller.net/articles/Platinensammler#Bestellungen
die Spalte Liefertermin eingefügt.

von Moritz A. (moritz_a)


Lesenswert?

Jakob Kleinen schrieb:
> Um in Zukunft nicht jede einzelne Anfrage per Mail beantworten zu
> müssen, haber ich hier:
> https://www.mikrocontroller.net/articles/Platinens...
> die Spalte Liefertermin eingefügt.

Ich vermute mal, du hast dich beim Monat vertan, bis in den August
wollte ich dann doch nicht warten ;)

von Jakob K. (jakobk)


Lesenswert?

ehm ja ... ich meinte ja auch diesen Samstag =)

Danke für den Hinweis. Hab ich korrigiert

von Michael D. (etzen_michi)


Lesenswert?

08.06.

Ok ... das Passiert wenn man erst ein paar Minuten nach dem Lesen
schreibt.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich hab schon wiede einen ganzen Schwung neuer Bestellungen bekommen,
aber ich muss jetzt erstmal meine Steuererklärung fertig kriegen und
dann kann ich die alle ab arbeiten.

Also habt bitte noch ein bisschen geduld. Ich hoffe ich komme am
nächsten Wochenende dazu.

Ach ja ... und die Platinen aus derm 6er Nutzen sind leider erst Freitag
Abend in die Post gegangen ... also werden die wohl erst ab Morgen bei
euch aufschlagen.

von Moritz A. (moritz_a)


Lesenswert?

Jakob Kleinen schrieb:
> Ach ja ... und die Platinen aus derm 6er Nutzen sind leider erst Freitag
> Abend in die Post gegangen ... also werden die wohl erst ab Morgen bei
> euch aufschlagen.

Jipp, kamen heute an. Aber anscheinend hat der Hersteller immer noch
leichte Probleme mit der Beschriftung, an manchen Stellen fehlen bei mir
Teile der Buchstaben. Und da sind keine Pads oder Leiterbahnen in der
Nähe, das ist mitten in der "Leere" auf dem GND-Pad.

Elektrisch sehen sie aber auf den ersten Blick alle sauber auf, und das
ist das worauf es mir eigentlich ankommt ;)

von Kevin K. (nemon) Benutzerseite


Lesenswert?

Dann warte ich mal auf meinen ersten Multilayer.

von Jakob K. (jakobk)


Lesenswert?

Das mit dem Bestückungsdruck ist mir diesmal auch aufgefallen und ich
mich heute mit dem LP-Hersteller in Verbindung gesetzt.

Allerdings warte ich da noch auf eine Rückmeldung.

Wenn es da was neues gibt, melde ich mich wieder.

von D a v i d K. (oekel) Benutzerseite


Angehängte Dateien:

Lesenswert?

Hi,
ich habe eine sehr sehr kleine Platine, welche zusammengebaut so
aussehen soll:
http://cgi.ebay.de/ws/eBayISAPI.dll?ViewItem&item=271213457904
Dabei ist die Maßhaltigkeit sehr wichtig, da die Platine selber später
in einen Sockel gedrückt werden soll.

Nun suche ich nach Personen, die eigentlich ihr Layout schon fertig
haben, aber von den Außmaßen noch "Löcher" frei haben. Ich bräuchte von
dem gezeigten Set 24-96 Stück.
Wer es verwursten kann, möge sich doch bitte bei mir melden.

Aber vielleicht drückt Jakob auch ein Auge zu und ich kann diese
"normal" bestellen? (keine Seite kleiner 5mm: JA, eine Seite min 10mm: 9
& 13 :(, mindestens 1cm²: JEIN. Teil A schon B nicht)

Grüße Oekel

von Moritz A. (moritz_a)


Lesenswert?

Jakob Kleinen schrieb:
> Das mit dem Bestückungsdruck ist mir diesmal auch aufgefallen und ich
> mich heute mit dem LP-Hersteller in Verbindung gesetzt.
>
> Allerdings warte ich da noch auf eine Rückmeldung.

Braucht der >1 Woche für eine Rückmeldung?

von Jakob K. (jakobk)


Lesenswert?

Moritz A. schrieb:

> Braucht der >1 Woche für eine Rückmeldung?

tja ... wenn man nur hin und wieder mal ein paar "Einmalbestellungen"
abgibt, hat man wohl ne niedrige Prio =|

Aber letztes Wochenende kan die neue Lieferung und die sieht wieder gut
aus (und ist auch schon in der Post).

Sollte ich trotzdem noch was zu dem Ausreißer erfahren gebe ich es
natürlich weiter.

von Jakob K. (jakobk)


Lesenswert?

Kurze Info für alle die mehr dem Thread als dem Artikel folgen ...

Der 2013-0009 ist seit gestern Abend voll (die letzten ABs gehen heute
Abend raus) ich rechne damit, dass die Platinen also bis ende Juni
geliefert und verteilt werden.

Ab sofort läuft also der 2013-0010er Nutzen und an dieser Stelle der
Hinweis ... bitte achtet auf die Designregeln und wer eaglet bitte auch
auf die Schriftartumstellung auf Vector (einfach einmal "set vector_font
on" in die Konsole hacken und gut)

von Thomas D. (thomasderbastler)


Lesenswert?

Jakob Kleinen schrieb:
> (einfach einmal "set vector_font
> on" in die Konsole hacken und gut)

Kann man es als default einstellen, daß bei jedem Projekt automatisch
eingestellt wird ?

von René Z. (dens)


Lesenswert?

Ja, in die eagle.scr im scr ordner

von Alexandre T. (alexandre_t)


Lesenswert?

Ich bin mir nicht sicher, aber in V6 in Control Panel, im Menü
"Options-User Interface" gibt es im Bereich "Misc" einen Checkbox
"Always vector font".

Ist das evtl. die gesuchte Einstellung?

von Thomas D. (thomasderbastler)


Lesenswert?

René Z. schrieb:
> Ja, in die eagle.scr im scr ordner

Und wo genau in der Datei ?
--------------------------------------------------
# Configuration Script
#
# This file can be used to configure the editor windows.

BRD:

#Menu Add Change Copy Delete Display Grid Group Move Name Quit Rect \
#     Route Script Show Signal Split Text Value Via Window ';'  Wire
Write Edit;

SCH:

Grid Default;
Change Width 0.006;
#Menu Add Bus Change Copy Delete Display Gateswap Grid Group Invoke
Junction \
#     Label Move Name Net Pinswap Quit Script Show Split Value Window
';' \
#     Wire Write Edit;

LBR:

#Menu Close Export Open Script Write ';' Edit;

DEV:

Grid Default;
#Menu Add Change Copy Connect Delete Display Export Grid Move Name
Package \
#     Prefix Quit Script Show Value Window ';' Write Edit;

SYM:

Grid Default On;
Change Width 0.010;
#Menu Arc Change Copy Cut Delete Display Export Grid Group Move Name
Paste \
#     Pin Quit Script Show Split Text Value Window ';' Wire Write Edit;

PAC:

Grid Default On;
Change Width 0.005;
Change Size 0.050;
#Menu Add Change Copy Delete Display Grid Group Move Name Pad Quit \
#     Script Show Smd Split Text Window ';' Wire Write Edit;
------------------------------------------------------------------------

von Thomas D. (thomasderbastler)


Lesenswert?

Alexandre Terentiev schrieb:
> Ist das evtl. die gesuchte Einstellung?

Ja genau , super, Danke

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

ich bin zwar noch nicht durch alle aufeglaufenen Aufträge durch, aber
inzwischen läuft der 10er Nutzen und ist auch schon zu 30% voll.

Außerdem war der Multilayernnutzen durchaus erfolgreich, so dass ich
auch gleich den entsprechenden Anschlussnutzen (das ist dann der 11er)
eröffnet hab.

Details zu beiden wie immer auch im Arktikel:
https://www.mikrocontroller.net/articles/Platinensammler#Bestellungen

von Jakob K. (jakobk)


Lesenswert?

Ach ja .. es gab da ja die geschichte mit dem Bestückungsdruck.

Eine echt brauchbare Erklärung habe ich (leider) bis heute nicht gehört.
Daher habe ich mal angefangen nach ner alternativen Quelle zu suchen und
bin auch fündig geworden.

Ob der Wechsel kostenneutral ablaufen kann muss ich noch klären, aber
ich möchte den 10er Nutzen gerne bei dem "Ausweichlieferanten"
bestellen.

Es bleibt aber bei einem in Deutschland produzierenden LP-Hersteller der
professionell fertigt. Also rechne ich mit ähnlich gutem Ergebnis wie
bisher ... halt nur wieder mit brauchbarem Bestückungsdruck ;-)

Für diese Runde bleibt der Preis auf alle Fälle wie gehabt und als
kleinen Anreiz zum mit Testen spendiere ich für den Testnutzen
beidseitigen Bestückungsdruck =)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich werde zwar wohl erst morgen Abend die ABs verschicken, aber ich
wollte schonmal anmelden, dass der 10er Nutzen schon wieder zu 60%
gefüllt ist.

von Jakob K. (jakobk)


Lesenswert?

Nabend zusammen,

der 10er Nutzen ist inzwischen bei 67% aber es fehlen noch ein paar ABs
... da bitte ich um etwas Geduld, da ich heute erstmal den frisch
eingetroffenen 9er Nutzen auseinanderdröseln und in die Post geben mußte
;-)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich habe gerade die letzten offenen ABs verschickt und damit ist der
10er Nutzen bei 73%.

Wenn jetzt noch jemand keine AB hat ... noch wäre Platz um das zu
korrigieren ;-)

von da-kid (Gast)


Lesenswert?

Hallo,
ich würde mich hier gerne anschließen, da es sich für meine Platine
nicht lohnt, einen extra Auftrag abzugeben; sie ist 29,52 mm auf 17,77
mm groß, mit 3mm 'Rahmen'.
Ist da noch Platz?
Gruß,
da-kid

von Jakob K. (jakobk)


Lesenswert?

na dafür ist allemal noch Platz ... ich hab da noch ein paar
unbearbeitete Bestellungen liegen, aber ich ich würde sagen der Nutzen
ist im Augenblick bei 85-90%

von Daniel A. (Gast)


Lesenswert?

Ich hab mich jetzt mal hier registriert.
Wann denkst Du, schickst Du den Auftrag ab, und wann wird ungefähr der
nächste abgesendet?
- da-kid

von Jakob K. (jakobk)


Lesenswert?

die letzten ABs fehlen zwar noch, aber der 10er ist jetzt bei 96%

Ich würde sagen das es kann jetzt nicht mehr lange dauern, bis ich die
10 in die Produktion gebe ... wann genau der 11er dann "reif" ist kann
ich nicht sagen ... aber könnte schon einen Monat dauern ... im Moment
scheinen viele lieber dem Sommer nach zu geben als zu routen ;-)

von Dennis H. (t1w2i3s4t5e6r)


Lesenswert?

Jakob Kleinen schrieb:
> im Moment
> scheinen viele lieber dem Sommer nach zu geben als zu routen

Also ich kann auch gut auf meinem Balkon routen :-)

Wenn du noch zwei drei Tage Zeit hast, hätte ich noch ein kleines
Layout, so ca. 35mm x 37mm, ungefähr, wäre gut, wenn das noch beim 10er
Nutzen mit dabei sein könnte.

Aber mir ist nochwas aufgefallen, kann das sein, das ich meine letzte
Bestellung bei dir noch nicht bezahlt habe? Das war im 5er Nutzen,
irgendwann Mitte April steht als Datum auf der Rechnung. Ich habs in
meinen Auszügen nicht gefunden, ich glaub, das hab ich voll vergessen.

Dennis

von Moritz A. (moritz_a)


Lesenswert?

Macht es Sinn dass ich mich mit 100x40 etwas beeile (spätestens
übermorgen), oder kann ich mir nun sowieso Zeit lassen?

von Jakob K. (jakobk)


Lesenswert?

Nabend Zusammen,

der 10er Nutzen ist reif und ich hab gerade die letzten ABs verschickt.

Wenn jemand noch nichts von mir gehört hat und auch sein Spamordner nix
bekommen hat ... bitte melden.

von Jakob K. (jakobk)


Lesenswert?

So ... seit gestern ist der 10er in der Produktion und damit der 12er
eröffnet (die 11 ist der aktuelle Multilayernutzen).

Also laßt euch mal nicht von dem schönen Wetter am Layouten hindern ;-)

von axeljaeger (Gast)


Lesenswert?

Ich habe eine Frage zu Ausfräsungen: Für diesen USB-Stecker hier soll
man zwei Schlitze in die Kante fräsen:

http://www.gct.co/usb-connectors/pdf/USB3100.pdf

Wie soll ich das im Eagle-File abbilden? Im Milling-Layer einen Strich
ziehen mit der entsprechenden Fräserbreite, also die Fräsbahn? Oder
lieber ein Rechteck und dem Fertiger überlassen, wie er eine Fräsbahn
draus generiert? Oder einfach ein Rechteck in den Dimension-Layer?

von Jakob K. (jakobk)


Lesenswert?

Bitte leg die "Aussparungen" ins Milling-Layer.

Aber das sind ja nur noch 0,85mm Fräsbreite ... ich denke, dass das
nicht gehen wird. Mein letzter Stand sind min 1mm ... also wäre es wohl
gut, wenn du direkt zwei 1mm Schlitze zeichnest.

von axeljaeger (Gast)


Lesenswert?

Die Fräsbahn als Bahn mit Strichstärke 1mm oder das gewünschte Resultat
als Rechteck?

von Jakob K. (jakobk)


Lesenswert?

bitte einen Strich mit der Stärke 1mm

von robbin (Gast)


Lesenswert?

Weiß jemand ob Bauteile im TQ100 gehäuse ohne probleme gefertigt weden
können?

Gruß

von Tillomar S. (tillomar)


Lesenswert?

Ich gehe mal davon aus, daß Du TQFP-100 meinst...
Ja, diese Gehäuse können problemlos gefertigt werden, ich habe sie schon
oft verwendet, und sie funktionieren auch...

:-)

So long
Tillomar

von robbin (Gast)


Lesenswert?

Ja genau die meine ich, also können die hier bei jakob problemlos auf
den platinen verwendet werden.

das wollte ich nur wissen, danke

von Jakob K. (jakobk)


Lesenswert?

Hi Robbin,

du kannst mir auch gerne deinen Footprintentwurf vorab schicken und ich
prüfe den schon mal ... dann kannst du ggf. noch was anpassen während du
sowieso noch routest.

von Jakob K. (jakobk)


Lesenswert?

Anmerkung am Rande ... trotz "Sommerloch" ist der 12er Nutzen seit eben
bei 49%

Die ABs sind auch alle Raus ... wenn also noch jemand auf eine wartet
... ihr kennt das ja ;-)

von Walter T. (nicolas)


Lesenswert?

Guten Morgen Jakob,
wenn ich Entwürfe für mehrere Leiterplatten habe: Ist es für Dich
bequemer, alle Entwürfe auf einmal zu bekommen (damit ein Besteller als
Ganzes abgewickelt werden kann) oder eher hintereinander (um früher die
Fläche abschätzen zu können)?

Viele Grüße
Nicolas

von Jakob K. (jakobk)


Lesenswert?

Du kannst mir die Daten ruhig schicken wie sie fertig werden.

Das hat für mich den Vorteil, dass ich nicht mit einem mal einen ganzen
Stapel Layouts prüfen und weiterverarbeiten muss.

Und wenn du schon weist wie groß deine Layouts sind und du einen
Zeitrahmen bis zur Fertigstellung absehen kannst, kann ich dir die
Flächen auch frei halten.

Dafür müßtest du alle Layouts die kommen sollen in das Bestellformular
eintragen und dann unter den Anmerkungen einfach den Hinweis auf das
"Nachreichdatum" machen.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich hab gestern mal wieder ein paar kleine Layouts übernommen und
bestätigt.

Der 12er Nutzen ist damit dann jetzt bei 57%.

von Flo (Gast)


Lesenswert?

Hallo jakob,

weisst du ungefähr wann der 11er Nutzen bei dir eintrifft? Nur damit ich
eine ungefähre Zeiteinteilung erstellen kann :)

Mfg,
Flo

von Jakob K. (jakobk)


Lesenswert?

Hi Flo,

der 11er ist der aktuelle multilayernutzen ... der geht erst Ende des
Monats in die Produktion. Da kann ich noch nichts zu sagen.

Aber ich nehme mal an, dass du den 10er meinst und der soll bis Dienstag
bei mir sein. Dann muss ich den noch auseinander dröseln und
verschicken.

Ich hab im Artikel mal das Ende der kommenden Woche (10.8.) als
Liefertermin angegeben.

von Kevin K. (nemon) Benutzerseite


Lesenswert?

Hast von mir mal wieder eine Mail bekommen.

von Florian E. (fofi1)


Lesenswert?

Servus Jakob,


PERFEKT. Danke. Dann kann ich das Projekt bald abschliessen :)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich hoffe ich hab jetzt alle offenen Bestellungen abgearbeitet. Auf
jeden Fall ist der 12er Nutzen jetzt bei 84%.

von Jakob K. (jakobk)


Lesenswert?

So ... der 12er hat es dann endlich bis auf 95% geschaft. Hat noch
jemand was um den Rest noch voll zu kriegen? dann könnte der auch
endlich auf den Weg.

von Julian W. (julian-w) Benutzerseite


Lesenswert?

Ich schick dir heut Abend noch ein paar kleine Layouts ;)

von Tillomar S. (tillomar)


Lesenswert?

Meine Platinen sind am Sonnabend angekommen. Danke!

Gruß,
Tillomar

von Bernd T. (bastelmensch)


Lesenswert?

Heute angekommen. Wieder alles 1A!

von Jakob K. (jakobk)


Lesenswert?

so ... der 12er Nutzen ist raus und in Produktion ... also ist damit der
13er Nutzen eröffnet =)

von Lothar S. (loeti)


Lesenswert?

Könntest Du einen neuen Thread aufmachen. Der hier braucht ewig zum
laden.

Grüße

von Bernd T. (bastelmensch)


Lesenswert?

Ja finde ich auch! 1,374 Sekunden ist eine Frechheit! ;-)

von Schneller (Gast)


Lesenswert?

Lothar S. schrieb:
> Könntest Du einen neuen Thread aufmachen. Der hier braucht ewig zum
> laden.
>
> Grüße

Bist du noch mit einem Holzmodem unterwegs oder wie?

von Lothar S. (loeti)


Lesenswert?

Nee 16T

von Moritz A. (moritz_a)


Lesenswert?

16 Tesla?

Kleiner Tipp: Es gibt hier einen Knopf »Seitenaufteilung einschalten«

Und sonst lade mal Beitrag "Transistortester AVR", der ist
noch viel größer.

von Jakob K. (jakobk)


Lesenswert?

Ok ... dann lassen wir den Thread mal nicht unnötig größer werden =)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

es gibt bei mir organisatorisch ein Update. Ab sofort gebe ich alle zwei
Wochen eine Bestellung in die Produktion.

d.h. ich mache am kommenden Wochenende die 13te Bestellung fertig und
gebe sie in die Produktion.

Der vermutete Liefertermin ist dann der 14.9.

von Jakob K. (jakobk)


Lesenswert?

kleiner Reminder ... ich werde dieses Wochenende wieder eine Bestellung
raus schicken.

Braucht noch jemand wirklich bis Sonntag um abzugeben? Sonst würde ich
nämlich heute Abend "den Sack zu machen".

von Philipp X. (caradhras)


Lesenswert?

Moin Jakob,

ich hätte wahrscheinlich noch zwei Platinen für deinen Nutzen. Ich kann
die aber erst nach der Arbeit fertig machen, wenn dir das reicht.

Bis wann musst du die Daten haben?

Viele Grüße

von Jakob K. (jakobk)


Lesenswert?

wenn du es schafst wäre bis 20:00 gut ... wenn das zu knapp ist, könnte
ich die Bestellung auch morgen früh fertig machen ... dann würde
irgendwann heute Nacht reichen =)

von Philipp X. (caradhras)


Lesenswert?

Jakob Kleinen schrieb:
> wenn du es schafst wäre bis 20:00 gut ... wenn das zu knapp ist, könnte
> ich die Bestellung auch morgen früh fertig machen ... dann würde
> irgendwann heute Nacht reichen =)

ok, ich beeile mich! ;)

von Rene Z. (renezimmermann)


Lesenswert?

Hi,

habe dir auch noch schnell eine geschickt.

Gruß Rene

von Philipp X. (caradhras)


Lesenswert?

Moin,

ich pack es leider nicht mehr, muss noch größere Sachen ändern... :(

von Bernd T. (bastelmensch)


Lesenswert?

Vielleicht schaffe ich es noch bis morgen früh. :-)

von Jakob K. (jakobk)


Lesenswert?

mach mal ruhig fertig ... ich komme heute vermutlich doch noch nicht
dazu die Bestellung fertig zu machen.

aber bis morgen Früh wäre schön gut :-)

von Jakob K. (jakobk)


Lesenswert?

Morgen Zusammen,

ich hatte vergessen bescheid zu geben, dass der 13er Nutzen seit Anfang
dieser Woche in der Produktion ist. Ich rechne damit, dass die Platinen
dann bis zum 14.9. bei ihren "Schöpfern" sind.

Der 15er Läuft auch schon wieder und ich würde ihn gerne am kommenden
Wochenende eintüten, da ich sonst von meinem Urlaub nicht mehr zum
Verteilen komme.

Der nächste Nutzen läuft dann bis an meinen Urlaub ran und wird dann
erst Mitte Oktober verteilt sein.

Um das ganze für euch planbar zu halten, aber ich im Artikel
(https://www.mikrocontroller.net/articles/Platinensammler#Bestellungen)
die kommenden Nutzen mit Zeitraum und geplantem Liefertermin
eingetragen.

Also in diesem Sinne, viel Spass beim Routen =)

von Axel J. (axeljaeger)


Lesenswert?

Wann rechnest du denn mit dem 12er nutzen?

von Jörg E. (jackfritt)


Lesenswert?

7.9? Steht so im Artikel?

von Julian W. (julian-w) Benutzerseite


Lesenswert?

Kam meine Mail vom 27.08.2013 um 22:55 an? Hab noch keine Bestätigung...

von Jakob K. (jakobk)


Lesenswert?

Hi Julian,

ich hab deine Daten bekommen, aber da ich nebenbei noch arbeiten muss
bin ich noch nicht dazu gekommen mir dein Layout anzusehen ;-)

Alle bisher eingegangenen Layouts für den 15er Nutzen sollten morgen
Abend ihre Bestäigungen haben.

von Julian W. (julian-w) Benutzerseite


Lesenswert?

Okay Danke für die Info!

Ist es sinnvoll eine Empfangsbestätigung bei dir anzufordern?
Beantwortest du die? Ich traue irgendwie Mail nicht sonderlich viel,
nicht das mal was im SPAM-Filter hängen bleibt oder gar nicht erst raus
geht...

von Jakob K. (jakobk)


Lesenswert?

wenn ich die Daten geprüft und übernommen habe, verschicke ich eine
Auftragsbestätigung (oder es kommt halt eine Rückfrage, wenn was nicht
in Ordnung ist)

Auf die Empfangsbestätigung reagiere ich normaler Weise nicht.

von Jakob K. (jakobk)


Lesenswert?

So ... die ABS sind raus und die Bestellung auch.

Ab jetzt läuft der 17er Nutzen ( nicht wundern ich halte die Graden
Nutzen für die Multilayer frei)

Den werde ich dann vor meinem Urlaub in die Produktion geben, so dass er
dann nach meinem Urlaub verteilt werden kann.

Näheres zu den Terminen findet ihr hier:
http://www.mikrocontroller.net/articles/Platinensammler#Bestellungen

von Jakob K. (jakobk)


Lesenswert?

Ich muss mich für die Funkstille seit dem letzten Wochenende
endschuldigen, aber ich war unterwegs und hatte keinen Internetzugang.

Heute sind die Platinen aus dem 12er Nutzen angekommen und ich werde sie
am Freitag morgen in die Post geben.

Also hoffe ich, dass sie am Samstag bei euch sind.

von Daniel R. (daro6)


Lesenswert?

Da ich zum ersten mal mitmache wollte ich mal fragen, wie es jetzt
abläuft.

Du hast geschrieben, dass du die am Freitag in die Post gibst.
Machst du das schon, bevor du das Geld bekommen hast?

Gruß, Daniel

von Ro n. (rwth2212)


Lesenswert?

Hi

wieviel Platz ist noch auf dem aktuellen Nutzen?

von Thomas D. (thomasderbastler)


Lesenswert?

Hallo Jakob, habe keine AB erhalten..etwas übersehen ?

von Dominic A. (neo123)


Lesenswert?

Daniel R. schrieb:
> Du hast geschrieben, dass du die am Freitag in die Post gibst.
> Machst du das schon, bevor du das Geld bekommen hast?

Schau mal im Wiki unter 5 Zahlungsarten
http://www.mikrocontroller.net/articles/Platinensammler#Zahlungsarten

von Daniel R. (daro6)


Lesenswert?

Dominic A. schrieb:
> Daniel R. schrieb:
>> Du hast geschrieben, dass du die am Freitag in die Post gibst.
>> Machst du das schon, bevor du das Geld bekommen hast?
>
> Schau mal im Wiki unter 5 Zahlungsarten
> http://www.mikrocontroller.net/articles/Platinensammler#Zahlungsarten

Ahh, Danke :-)

von Jakob K. (jakobk)


Lesenswert?

Ro nny schrieb:
> Hi
>
> wieviel Platz ist noch auf dem aktuellen Nutzen?

Morgen zusammen,

auch wenn ich die Abs aus der vergangenen Woche noch schuldig bin ...
der 17er Nutzen läuft noch bis zum 20.9. also genau noch eine Woche.

von Torsten C. (torsten_c) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> der 17er Nutzen läuft noch bis zum 20.9.

Hallo Jakob, ich werde nun auch als Besteller einsteigen. Ich habe einen
Haufen Projekte, die im Breadboard-Statium OK sind und nun nach einer
Platine schreien. Die erste will ich bis zum Stichtag 20.09. fertig
haben.

Sie ist ca. 24mm x 12mm klein, alles SMD,
Mindestmenge: 1 Stück, also ca. 10€.

Ich versuche, Dir bis spätestens Mittwoch eine Vorabversion der
Eagle-Dateien zu schicken, damit Du schauen kannst, ob das Layout
produzierbar ist.

VG Torsten

von Florian E. (fofi1)


Lesenswert?

kann man noch irgendwo erfahren, in welchem Nutzen man war? Bei mir hats
das komplette Mailpostfach zerlegt und jetzt ist alles weg :( .

Ich hatte so in verdacht dass ich in dem nutzen war, der am Freitag
versendet wurde, aber bis jetzt ist noch nichts angekommen...könntest du
mal schnell nachschauen Jakob?


Danke

mfg,
Flo

von Jakob K. (jakobk)


Lesenswert?

Moin Florian,

deine Platinen sind im 13er Nutzen und den erwarte ich im Laufe dieser
Woche.

von Axel J. (axeljaeger)


Lesenswert?

Jakob: Was ist denn mit den Platinen, die du Freitag verschicken
wolltest? Sind die schon losgeschickt? Bei mir ist noch nichts
angekommen, es berichtet aber ja auch noch niemand anderes, dass er
schon bekommen hätte.

von Jakob K. (jakobk)


Lesenswert?

Die Platinen aus dem 12er Nutzen sind leider auf Grund einer
"Meinungsverschiedenheit" mit meinem Rechner erst heute in die Post
gegangen ... aus dem gleichen Grund sind übrigens für den 17er Nutzen
noch keine ABs raus gegangen =|

Aber auch das hole ich heute nach!

von Jakob K. (jakobk)


Lesenswert?

so jetzt sind alle ABs raus ... wenn jetzt noch irgendwer noch keine
Bestätigung hat ... bitte melden =)

von Dennis X. (Gast)


Lesenswert?

Hallo Jakob,
meine Platinen sind gestern sauber mit 1-A-Qualität bei mir angekommen.
Geld habe ich natürlich gleich überwiesen.

Jakob Kleinen schrieb:
> und
> Bestückungsdruck auf der Oberseite.

Bestückungsdruck habe ich nun auf beiden Seiten. Habe die wichtigen
sachen gleich auf die TOP Seite geholt und unten mich nicht so sehr drum
gekümmert, aber jetzt hab ich gesehn dass der auf dem BOTTOM Layer auch
drauf ist. Ist das jetzt immer Standard bei dir?
Sonst mal wieder TOP! Danke!

von Jakob K. (jakobk)


Lesenswert?

Na ja .. als Standard will ich es mal noch nicht raus geben, aber im
Moment stehen die Chancen gut, dass das zum Standard wird.

Freut mit, wenn du mit der Qualität zufrieden bist.

von Daniel R. (daro6)


Lesenswert?

Schade, bei mir ist noch nichts :-(
Aber dann bestimmt morgen :-)

von Torsten C. (torsten_c) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> im Moment stehen die Chancen gut, dass das zum Standard wird.

Nur für die Statistik: Ich bin zwar noch ein "Greenhorn" hier, aber
ich würde das im SMD-Zeitalter sehr begrüßen. Ich bin gerade dabei,
alle Teile, die ich benötige, in eine validierte Eagle-Bibliothek zu
überführen. Da wird dann auch der "tPlace" stimmen.

von Dennis X. (Gast)


Lesenswert?

Ja prinzipiell wäre es schon praktisch. Dennoch wäre ich nicht bereit
(mehr) zu zahlen. Mir reicht es eigentlich auf der TOP Seite und die
wichtigen Sachen leg ich dann auch da drauf.

von Bad U. (bad_urban)


Lesenswert?

Ups, hatte ich garnicht mitbekommen, dass, zumindest teilweise, unten
auch ein Druck draufkommt. Zum Glück hatte ich den vor der Bestellung
auch passend angeordnet.

von externer Gast (Gast)


Lesenswert?

Wieviel Platz ist denn noch auf dem 17er-Nutzen?

von axeljaeger (Gast)


Lesenswert?

Platinen sind hier angekommen!

von Jakob K. (jakobk)


Lesenswert?

externer Gast schrieb:
> Wieviel Platz ist denn noch auf dem 17er-Nutzen?

auf jeden Fall noch genug =)

Aber heute ist definitiv letzter Abgabetag. Sonst kriege ich die
Bestellung nicht vor meinem Urlaub raus :-)

von Daniel R. (daro6)


Lesenswert?

Daniel R. schrieb:
> Schade, bei mir ist noch nichts :-(
> Aber dann bestimmt morgen :-)

Ach sry, mein Fehler...
Hatte gedacht ich wäre bei dem 12er Nutzen dabeigewesen :-D. Bin aber im
13er...

Aber das müsste ja morgen abgeschickt werden, oder?

Gruß,
Der ungeduldige Daniel :-D

von Florian E. (fofi1)


Lesenswert?

So, der 13er ist angekommen. Alles wie immer tiptop :) .

Einziger Kritikpunkt: bitte sag nächstes mal wenn der b_place und
b_names  auch gedruckt wird. ich hatte da die komplett falschen Namen
für die Pads und muss mich jetztz jedes mal daran erinnern, dass der
aufdruck nicht stimmt ^^ .

von Alexander T. (Firma: Arge f. t. abgeh. Technologie) (atat)


Lesenswert?

Meine (ersten) Platinchen sind in aller Schönheit angekommen, vielen
Dank!

Und danke auch für die Individualberatung!
(für diese Runde ist es sich nicht ausgegangen, sie zu berücksichtigen,
aber beim nächsten Mal - und die Platinen sind trotzdem wunderschön)

von Daniel S. (cyber)


Lesenswert?

Hat schon jemand was vom 15er gehört?

von Heiko (Gast)


Lesenswert?

Daniel S. schrieb:
> Hat schon jemand was vom 15er gehört?

Nein, aber ich weiß aus der Antwort auf meine Bestellung für den 19er,
dass Jakob bis heute im Urlaub ist. Soweit ich weiß, war der 15er vor
seinem Urlaub noch nicht da, so dass er vor Ende des Urlaubs am 15er zu
nichts mehr kommen dürfte :)

MfG, Heiko

von Daniel S. (cyber)


Lesenswert?

Ahh, danke für die Info. Ich hatte nur die Information das er das vor
dem Urlaub erledigt haben wollte.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

zunächst will ich mich mal aus dem Urlaub zurück melden. Leider bin ich
ziemlich lädiert wieder gekommen, so dass ich im Moment nur einhändig
Tippen und sortieren kann.

Aus meiner Urlaubszeit habe ich eine ganze Reihe Bestellungen noch nicht
bestätigt. --> bitte habt da aus gegebenem Anlass noch ein bisschen
Geduld.

Die noch offenen Platinen sind noch nicht bei mir und werden wohl daher
auch eine Woche später als geplant ankommen.

von Frank W. (wesoft) Benutzerseite


Lesenswert?

Oje, Jakob. Im Urlaub sollst Du Dich doch erholen und nicht gefährlichen
Dingen nachgehen :-) Hoffentlich ist es nicht zu arg und alles wird
wieder heil. Gute Besserung!

Frank

von Oscar K. (sieges)


Lesenswert?

Hi,
wohnt nicht Jemand in seiner Nähe und könnte ihn unterstützen ?
Ich wohne leider zu weit weg...
Gute Besserung

von Jakob K. (jakobk)


Lesenswert?

Danke, aber ich hab hier helfende Hände ... nur wenn man denen sagen
muss was man sonst "automatisch" macht, dauerts halt länger =)

von Daniel (Gast)


Lesenswert?

Wenn ich nach dem Ort Seiner Homepage gehe, sind das ca. 95Km und ich
könnte erst ab 17:00 Uhr

von Matthias I. (matze5)


Lesenswert?

Hi,

kann man auch von einer pdf datei (von der brd) eine Platine machen
lassen ?
ich besitze leider keine .brd Datei :(

Gruss Matze

von Matthias I. (Gast)


Lesenswert?

Hat sich erledigt, ich habe die BRD Datei gefunden :)

Grüße Matze

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

irgenwie gibts bei meinem Zulieferer auch noch Probleme, die die
Laufzeit etwas unberechenbar machen.

Gestern sind (fast) alle offenen Platinen aus dem 15er Nutzen gekommen
und ich hab sie vorhin in die Post gegeben.

Die sollten dann zum Wochenende da sein.

Der 17er Nutzen ist leider noch nicht da, aber ich gehe davon aus, dass
ich ihn zum nächsten Wochenende verteilen kann.

Also drückt uns die Daumen!

von Nico H. (nico84)


Lesenswert?

Hab dir was geschickt. Letztes Jahr ist meine Mail im Spam gelandet. Ich
hoffe diesmal nicht :D

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Bitte öffnet für die Lieferzeiten-Diskussion einen separaten Thread,
damit dieser hier nicht zumüllt.

von Daniel S. (cyber)


Lesenswert?

Meine beiden Platinen sind heute eingetroffen. Die sehen geradezu
perfekt aus. Vielen Dank Jakob

Edit: Ich habe doch tatsächlich einen Fehler gemacht beim erstellen...
Es sollten Null-Kraft Sockel einsetzen und habe als Bauteil natürlich im
Schaltplan den IC genutzt und die löcher sind zu klein. :(

: Bearbeitet durch User
von Julian W. (julian-w) Benutzerseite


Lesenswert?

Ich hab dir gestern noch 2 Layouts geschickt, kamen die an und kommen
die noch in den bis heute offenen Nutzen?

von Jakob K. (jakobk)


Lesenswert?

jepp sind da =)

von Nico H. (nico84)


Lesenswert?

Meine auch? ;)

von Jakob K. (jakobk)


Lesenswert?

denke schon ... aber da du hier ja nicht deinen vollen Namen angibst,
bleibt eine gewisse "unschärfe" ;-)

Aber jetzt fragt bitte nicht alle einzeln hier im Forum nach ob ich eure
Layouts habe ... ich hoffe bis morgen Abend alle offenen Bestellungen
bestätigt zu haben.

von Jakob K. (jakobk)


Lesenswert?

In den letzten Bestellungen sind zwei Themen häufiger aufgetaucht:

1. Ja ich habe hier die aktuelle Version von KiCad. Ich kann also auch
die Dateien mit der neuen Endung weiterbearbeiten =)

2. Teilweise sind die vorplatzierten Platzhalter für die ID so gut
versteckt, dass ich ziemlich lange danach suchen muss bzw. sie häufiger
gar erst sehe, wenn ich die Platinen in der Hand hab.

Daher braucht ihr den Plathalter nicht mehr setzen. Ich suche mir schon
eine unauffällige Stelle dafür.
Z.B. unter Bauteilen, so dass man sie nach dem Bestücken nicht mehr
sehen kann.

von Peter C. (spacetec)


Lesenswert?

Hallo Jakob,

da ich noch keine Antwort erhalten habe wollt ich mal kurz fragen ob du
mein Layout bekommen hast?

LG,
Peter

von Jakob K. (jakobk)


Lesenswert?

so ... geschaft ... jetzt sollten alle ihre Auftragsbestätigen haben ...
falls nicht ... ihr wist schon =)

von Jakob K. (jakobk)


Lesenswert?

Aus gegebenem Anlass noch ein kleiner Hinweis an alle Eagler ...

wenn man aus Eagle die Gerberdaten exportiert, wird der Schrifttyp IMMER
in Vector umgewandelt.

Leider verändert das nicht nur das "Aussehen" sondern auch die Größe.

Für Schriften im Bestückungsdruck bedeutet dass, das ein ordentlich
aufgräumter Bestückungsdruck halt nicht mehr ganz so aufgeräumt ist.

Wenn man nun aber (wie ja nicht unüblich) Layoutname und Versionsstand
o.ä. im Kupfer hat und dicht an der Schrift mit Leiterbahnen vorbei
geht, kann diese Veränderung zu Kurzschlüssen führen die weder beim
Designcheck, noch beim E-Test auffallen.

* der DRC in Eagle "sieht" ja noch die richtige Schrift

* der DRC der Gerberdaten sieht halt komische Leiterbahnen, die er aber
ohne Netzliste nicht als kritisch erkennen kann

* Der E-test prüft nach einer Netzliste, die aus den (ja flaschen)
Gerberdaten erzeugt wurde

Um also nich mehr bei spätestens jeder dritten Bestellung einzeln auf
dieses Problem hinweisen zu müssen hier nun die "Abstellmaßnahme"

Am Besten gebt ihr in der Konsole (bzw. Befehlszeile) von Eagle "set
vector_font on" (ohne die "") ein.

Dann wandelt schon der Brd-Editor alle Texte in Vector um und ihr seht
auch wirklich das, was später hinten raus fällt.

Da mir das schon ein ganzes Stück Arbeit erspart, währe ich euch Dankbar
wenn ihr dies in Zukunft "unerinnert" berücksichten würdet.

Thx

von Jakob K. (jakobk)


Lesenswert?

Ach so ... der 19er Nutzen ist seit Dienstag in der Produktion und
sollte dann Mitte November bei euch sein.

Damit ist der 21er Nutzen natürlich eröffnet und läuft bis zum 1.11.

von Matthias Larisch (Gast)


Lesenswert?

Moin,
Stimmt die Lieferzeitangabe zum 17er im Wiki? Dort ist nun der 9.11.
gelistet, ich ging irgendwie davon aus, dass es nun doch eher zum
WE/Anfang nächster Woche wird.

In diesem Fall würde ich die Platine vermutlich schleunigst nochmal wo
anders per Express ordern, da ich sie leider am WE zum 2.11. einsetzen
wollte. Wie ist der Stand, weißt du, wann du sie vom Fertiger nun
bekommst?

Dankeschön und Gruß,

Matthias

von Florian E. (fofi1)


Lesenswert?

Servus Jakob,

kommt der 17er nun dieses WE oder nicht? ;) .

Ich sitz lansgam auf heissen Kohlen weil das Wetter mir bald nen Strich
durch Projekt macht wenn es sich noch mehr verzögert :(

Mfg,
Flo

: Bearbeitet durch User
von Mathias (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> Ach so ... der 19er Nutzen ist seit Dienstag in der Produktion und
> sollte dann Mitte November bei euch sein.
>
> Damit ist der 21er Nutzen natürlich eröffnet und läuft bis zum 1.11.

Moin,

mit welchen Zeitspannen muss ich rechnen? Z.B. für den 19er Nutzen vom
1.11. bis zum Versand?


Gruß.

von Mathias (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> Ach so ... der 19er Nutzen ist seit Dienstag in der Produktion und
> sollte dann Mitte November bei euch sein.
>
> Damit ist der 21er Nutzen natürlich eröffnet und läuft bis zum 1.11.

Moin,

mit welchen Zeitspannen muss ich rechnen? Z.B. für den 21er Nutzen vom
1.11. bis zum Versand?


Gruß.

von Jakob K. (jakobk)


Lesenswert?

Vielleicht ist das nochmal ein guter Moment um auf den Artikel zur
Platinensammlung hinzuweisen =)

http://www.mikrocontroller.net/articles/Platinensammler

Da gibt es den Unterpunkt 9. Bestellungen, in dem ich versuche die
Termine beisammen zu halten.

Also der 21er Nutzen wird wohl Ende November bei euch aufschlagen.

von Florian E. (fofi1)


Lesenswert?

Hi Jakob,

das ist mir schon klar ;) . Den Artikel hab ich auch jeden Tag offen.

Bloss nach Artikel sind die 17er Platinen schon seit 20.10.13
ausgeliefert...und gleichzeitig in Produktion......

Deßhalb auch meine Frage ;)

von Frank W. (wesoft) Benutzerseite


Lesenswert?

Florian Eberl schrieb:
> Bloss nach Artikel sind die 17er Platinen schon seit 20.10.13
> ausgeliefert...und gleichzeitig in Produktion......

Ich lese da nur, daß am 20.10. die Termine für den 17er aktualisert
worden sind.

von Florian E. (fofi1)


Lesenswert?

Ach verdammt....ich war zu blöd die richtige Zeile zu finden :P .


Wow...der Liefertermin ist ja mal heftig

von Jakob K. (jakobk)


Lesenswert?

ich hätte auch gerne günstig und zügig ... aber da habe ich noch keinen
Hersteller gefunden ;-)

Ich habe die Laufzeit aber vor dem Hintergrund der letzten Verzögerungen
auch ein bisschen konservativer geschätzt um nicht wieder drei mal
nachbessern und vertrösten zu müssen.

von Florian E. (fofi1)


Lesenswert?

Das ist mir schon klar ;) Ist bloss ungewohnt lange. Die letzten male
gings um einiges schneller.

Naja,dann warten. Express bringt auf 2 Wochen auch nix mehr.

von Jakob K. (jakobk)


Lesenswert?

so ... grade sind die letzten offenen Auftragsbestätigungen raus
gegegangen ... sollte noch irgendwer keine haben ... ihr kennt das ja
;-)

von Jakob K. (jakobk)


Lesenswert?

ok ... ich bin dann jetzt der Meinung, alle offenen Bestellungen
zusammen und bestätigt zu haben.

Da aber sowieso ja Montag erst Produziert werden kann und noch Platz ist
... ;-)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

der 21er ist seit Dienstag in der Produktion. Ich habe aber die letzten
ABs noch nicht raus geschickt, da ich inzwischen auch den 17er Nutzen
bekommen habe und den jetzt erstmal auseinander dröseln und weiter
schicken möchte.

Also werden (so die Post denn will) die Platinen aus dem 17er am Samstag
bei euch sein.

von Jakob K. (jakobk)


Lesenswert?

so ... die Platinen sind in der Post und die letzten ABs raus.

von Torsten C. (torsten_c) Benutzerseite


Angehängte Dateien:

Lesenswert?

Jakob Kleinen schrieb:
> die Platinen sind in der Post

Cool, da müsste ich dabei sein. :-) Premiere. :-)

Ich benötige 12 Star-Platinen. Du schreibst: "Es wird immer das
überdeckende Rechteck berechnet." Wenn ich Dir nun ein Layout mit einem
Star schicke, entsteht aber mehr "rot" (s. Bild), als wenn ich Dir so
ein 12er-Feld schicke und das nur einmal bestelle.

Außerdem sind 12 einzelne sicher einfacher für Dich, um Lücken im Nutzen
zu "stopfen".

Wie soll ich das Layout vorbereiten?

von Jakob K. (jakobk)


Lesenswert?

jepp ... sollten morgen bei dir sein =)

was deine "Sterne" angeht ... ich hab da so meine Zweifel, dass die
Zusammenfassung wirklich weniger Platz braucht als 12 Einzelne ... du
mußt ja auch zwischen den Sternen 2mm Platz für den Fräser lassen und du
hast dann umlaufend immer "Halbe" ungenutzte Stellen.

Aber in welcher Form du mir die Platinen gibst, ist für mich gleich ...
normaler Weise sind auch so genug kleine Layouts zum Füllen dabei ;-)

von Thomas D. (thomasderbastler)


Lesenswert?

Bei mir sind die Platinen angekommen 1A wie immer, heute habe ich erst
bemerkt, daß beim Bestückungsdruck nur 25tNames vorhanden sind, die
27tValues nicht. ist es normal ?

von Simon B. (nomis)


Lesenswert?

Thomas der Bastler schrieb:
> Heute habe ich erst bemerkt, daß beim Bestückungsdruck
> nur 25tNames vorhanden sind, die 27tValues nicht. ist es normal ?

Ja, das ist so üblich.

Viele Grüße,
        Simon

von Thomas D. (thomasderbastler)


Lesenswert?

Achso..habe nämlich gerade geschaut, ich hatte mal die Bauteilwerte auch
mal umgeschwicht gehabt, da ware es gedruckt.
Also alles was gedruckt werden soll, muss auch den 25er Layer..

von Tillomar S. (tillomar)


Lesenswert?

Meine Platinen sind auch da, alles ok soweit, und vielen Dank an Jakob.

Ich habe mal testweise -- weil die Auflösung des Siebdruckrasters für
den Bestückungsdruck so mies ist -- eine Beschriftung über einer
Massefläche in die Stop-Lage gelegt. Was soll ich sagen -- sieht prima
aus, und ist viel besser lesbar, trotz Proportional-Font.

Gruß,
Tillomar

von Bad U. (bad_urban)


Lesenswert?

Meine Platinen sind heute auch angekommen. Sehen top aus und auch mit
Bestückungsdruck auf Bottom. Scheint ja jetzt wirklich Standard geworden
zu sein.

von Daniel C. (cecky)


Lesenswert?

Auch meinen Briefkasten haben die Platinen heute erreicht. Wieder alles
Super, wie immer! Danke Jakob!!

Gruß
Daniel

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

freut mich, dass das mit der Zustellung in den meisten fällen wohl
geklappt hat =)

Ich hab grade dann mal die neuen Aufträge für den 23er Nutzen (der noch
diese Woche läuft) abgearbeitet und bestätigt ... wenn ich noch
irgendwer keine Rückmeldung hat ... ihr kennt das ja ;-)

von Bernhard M. (boregard)


Lesenswert?

Meine Platinen sind gestern auch angekommen.
Mit dem Bestückungsdruck auf Bottom sieht das sehr gut aus!

Gruß,
Bernhard

von Julian W. (julian-w) Benutzerseite


Lesenswert?

Mal ne Frage, ist es hinterher noch möglich mehr "überproduzierte" zu
bekommen bzw einfach alle?

von Arno (Gast)


Lesenswert?

@Julian: So war der Stand vor einem halben Jahr, ich hab nicht
mitbekommen, dass sich daran etwas geändert hätte:

Jakob Kleinen schrieb:
> Mit den Überproduzierten ist es nun mal so, dass ich nichts weitergeben
> kann was ich nicht bekomme. Wenn also, obwohl mit bestellt, keine ÜPs
> mit geliefert werden, dann gibt es auch wirklich keine.
>
> Bzgl. der Nachkaufoption habe ich noch keine abgeschlossene Meinung,
> aber im Augenblick scheue ich den Mehraufwand. Ich müßte die Platinen ja
> auf verdacht irgendwie lagern um sich dann evtl. wieder zur Hand zu
> haben.
>
> Auf jeden Fall müßte ich den aufwand auch preislich weitergeben. Also
> wenn es das dann mal geben wird, dann werden die Nachgelieferten ÜPs
> vermutlich 15ct/cm² kosten.
>
> Ob das dann immernoch interesant ist, kann ich nicht sagen.

MfG, Arno

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

die Nachlieferung der nicht abgenommenen Überproduktion ist nach wie vor
nicht möglich. wie schon richtig zitiert, ist das für mich hier ein
erheblicher Mehraufwand.

Nichts desto trotz, wollte ich kurz mitteilen das heute morgen die
letzten ABs (für alle bis gestern aufgeschlagenen Bestellungen) raus
gegegangen sind.

Da ich am Wochenende recht viel zu tun habe, wäre ich dankbar wenn alle
Teilnehmer der 23er Bestellung auch wirklich heute noch abgeben würden.

thx

von Oliver (Gast)


Lesenswert?

Halle Jakob,

wie geht es eigentlich nach dieser Charge weiter - laut dem Wiki-Artikel
gibt es (noch) keinen weiteren Nutzen nach 2013-0023 ?


Grüße,
Oliver

von Jakob K. (jakobk)


Lesenswert?

ich versuche grade raus zu kriegen, von wann bis wann mein Zulieferer
zwischen den Tagen zu hat um eine halbwegs brauchbare Lieferzeitprognose
abgeben zu können.

sobald ich die Infos habe, werde ich die nächsten Termine
veröffentlichen.

von Jakob K. (jakobk)


Lesenswert?

also ... die zukünftigen Termine sind jetzt bis ins neue Jahr
hinterlegt.

Da ich schon wieder Probleme mit dem Zulieferer habe, muß ich den 19er
Nutzen neu bestellen. Daher kommt der auch erst zum Ende des Monats.

Ich hoffe, dass ich in Zukunft die Termine wieder planbar einhalten
kann.

Auf jeden Fall habe ich eben die letzten offenen Bestellungen geprüft,
übernommen und bestätigt.

Sollte mir in dem Hin und Her irgendjemand durchgegangen sein, bitte ich
um Nachsicht.

Alles was ich bis morgen früh im Posteingang habe, kann ich ggf. noch
mit bestellen =)

von Julian W. (julian-w) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> Da ich schon wieder Probleme mit dem Zulieferer habe, muß ich den 19er
> Nutzen neu bestellen. Daher kommt der auch erst zum Ende des Monats.

Kam meine Mail dazu noch an? Hab leider keinerlei Reaktion weder positiv
noch negativ erhalten.
Aber du denkst schon das er diesen Monat noch da ist? Wenn nicht muss
ich mir die Platinen woanders auf die schnelle organisieren... :(

: Bearbeitet durch User
von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

die verzögerungen tun mir wirklich leid, aber seit heute Morgen sind die
Platinen aus den Nutzen 19, 21 und 23 in der Post und auf ihrem Weg.

Außerdem läuft dieses Wochenende die letzte Sammelrunde für dieses Jahr.
Wer also noch mit dabei sein möchte, sollte bitte bis Sonntag morgen
seine Daten bei mir haben.

Der erste Nutzen in 2014 geht dann gleich in der ersten Januarwoche in
die Produktion.

Hier auch nochmal der Hinweis:
In der ersten Januarwoche bestelle ich auf jeden Fall auch einen
4lagigen Nutzen!

: Bearbeitet durch User
von Jakob K. (jakobk)


Angehängte Dateien:

Lesenswert?

Ach ja ... bitte nehmt in Zukunft dieses Bestellformular

von Jakob K. (jakobk)


Lesenswert?

Nabend Zusammen,

zum kommenden Jahr werde ich einige Dinge bei meiner Platinensammlung
anpassen.

Zum einen wirds leider teurer, zum anderen gibts aber die
Überproduzierten kostelos dazu (was das teurer hoffentlich ein wenig
kompensiert).

Außerdem wird aber häufiger und immer mit doppelseitigem
Bestückungsdruck bestellt.

Und ich belebe die Multilayerbestellung wieder.

Aus diesem Grund habe ich den Artikel (
http://www.mikrocontroller.net/articles/Platinensammler ) nochmal auf
neusten Stand gebracht.

Wie gesagt, die Änderungen kommen mit dem neuen Jahr. Sie gelten also
erst ab dem 2014-001er Nutzen.

von Kappos (Gast)


Lesenswert?

Wie voll ist denn der Nutzen schon, kann es noch knapp werden drauf zu
kommen hätte zwei Platinen, eine ca 6x4cm und eine 'ca 3x3cm.
Brauch aber bis Morgen noch zum fertig stellen

von Jakob K. (jakobk)


Lesenswert?

mach mal ... Sonntag Morgen muss ich die Layouts bitte haben ;-)

von Heiko (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> die verzögerungen tun mir wirklich leid, aber seit heute Morgen sind die
> Platinen aus den Nutzen 19, 21 und 23 in der Post und auf ihrem Weg.

Jupp, sind auch schon angekommen - dann werde ich dieses Wochenende mal
eine Reichelt-Bestellung fertigmachen und dann schauen, ob das Bestücken
gut klappt oder wie sehr ich meine Lötkünste überschätzt habe :)

Überweisung ist auch auf dem Weg, dauert zur Comdirect erfahrungsgemäß
aber immer ein paar Tage...

MfG, Heiko

von Thomas D. (thomasderbastler)


Lesenswert?

Jakob :
Stimmt es, daß alles was auf dem Top Layer, als Bstückungsdruck gedruckt
werden soll, muss auf dem Layer 25 ?

von Torsten C. (torsten_c) Benutzerseite


Lesenswert?

Ja, und denk' an Vector-Fonts (sorry, bin nicht Jakob).

: Bearbeitet durch User
von Jakob K. (jakobk)


Lesenswert?

jain ;-)

Bestückungsdruck der Oberseite wird aus 21-tPlace und 25-tNames und der
Bestückungsdruck der Unterseite aus 22-bPlace und 26-bNames erzeugt ...
also bei Eagle ...

von Jakob K. (jakobk)


Lesenswert?

ach ja ... das ist ein guter Hinweis ... steht aber auch hier
Beitrag "Re: Platinensammler - Leiterkarten für 30ct/cm²"

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich grade dabei den letzten Bestellungsschwung abzuarbeiten. Daher gibt
es noch keine ABs. Das wird sich bald ändern und ich schreibe hier
nochmal, wenn alle ABs raus sind.

Hoffentlich haben alle Beteiligten Verständnis dafür, dass ich bis dahin
nicht auf Rückfragen bzgl. der AB eingehen kann.

von Jakob K. (jakobk)


Lesenswert?

so ... jetzt hab ich alle Platinen verhackstückt und bestätigt =)

In diesem Sinne einen schönen ersten Avent!

von Matthias I. (matze5)


Lesenswert?

Danke alles angekommen :)

Überweissung schicke ich raus.

von Genervter Oberlehrer (Gast)


Lesenswert?

Überweißen unnötig -- einfach weiß ist ausreichend...
Achtet doch BITTE mal auf die Rechtschreibung.

von Thomas T. (knibbel)


Lesenswert?

Meine Platinen waren auch Samstag in der Post.

Ich hatte zwar bei meinem wirklich kleinen Bestückungsdruck Bedenken, es
ist aber alles wunderbar gedruckt worden!

Überweisung ist raus...

Gruß,
Thomas

von Martin D. (martin_d69) Benutzerseite


Lesenswert?

Thomas T. schrieb
> Ich hatte zwar bei meinem wirklich kleinen Bestückungsdruck Bedenken, es
> ist aber alles wunderbar gedruckt worden!

Kannst du mir bitte mal ein Bild davon Posten und dazu sagen was du für
Werte bei size und ratio genommen hast? Das währe sehr nett!

von Thomas T. (knibbel)


Angehängte Dateien:

Lesenswert?

Martin D. schrieb:
> Kannst du bitte mal ein Bild davon Posten und dazu sagen was du für
> Werte bei size und ratio genommen hast? Das wäre sehr nett!

Hallo Martin,

anbei meine Platine, die ich letztes Wochenende von Jakob bekommen habe
(Nutzen 19).

Hier die verwendeten Werte:

Text: "PMOD Debug Display"
Size: 40 mil
Ratio: 10%
Font: vector

Text: "DIGIT0" "DIGIT1" "JP1" "JP2"
Size: 32 mil
Ratio: 10%
Font: vector

Text: "0x60" "0x61" "0x62" "0x63"
Size: 24 mil
Ratio: 8%
Font: vector


Die Qualität hängt aber auch vom verwendeten Verfahren ab. Ich habe
schon auf Platinen Drucke gesehen, die aus einem Punktraster bestanden.
Da ist dann in dieser Größe nichts mehr lesbar.

Auch kann sich die Qualität verschlechtern, sollte Jakob seinen
Lieferanten wechseln ...

Gruß,
Thomas

: Bearbeitet durch User
von Tillomar S. (tillomar)


Lesenswert?

Hi Thomas,

welchen Display-Treiber verwendest Du auf dem Board?
Der Baustein hat nur 16 Pins, d.h. nach Stromversorgung und I2C bleiben
günstigstenfalls 12 Pins übrig, das reicht für ein einfaches
Multiplexing von 64 LEDs (oder ohne Dezimalpunkte: 56 LEDs) nicht aus...
gibt's da auf der Rückseite noch einen Decoder, oder übersehe ich was
Wesentliches?

Gruß,
Tillomar

von Thomas T. (knibbel)


Lesenswert?

Tillomar Sondermann schrieb:
> Hi Thomas,
>
> welchen Display-Treiber verwendest Du auf dem Board?
> Der Baustein hat nur 16 Pins, d.h. nach Stromversorgung und I2C bleiben
> günstigstenfalls 12 Pins übrig, das reicht für ein einfaches
> Multiplexing von 64 LEDs (oder ohne Dezimalpunkte: 56 LEDs) nicht aus...
> gibt's da auf der Rückseite noch einen Decoder, oder übersehe ich was
> Wesentliches?
>
> Gruß,
> Tillomar

Nur kurz, da es sonst zu sehr Off-Topic wird:

Alle LEDs werden verwendet, auch die Dezimalpunkte. Platinenbestückung
nur auf der Oberseite.

Treiber ist ein MAX6951, angesteuert über SPI (drei Leitungen: Data,
Clock und Enable). Steuert das Display über Charlie-Plexing und arbeitet
von 2.7V bis 5.5V, also schön universell verwendbar. Alle LEDs können
einzeln angesteuert werden (wahlweise blinkend), Helligkeit kann für
jedes Digit eingestellt werden. Ich schwärme für diese Displaytreiber
von Maxim...

Gruß,
Thomas

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich wollte nur mal bescheid geben, dass die Platinen aus dem 25er Nutzen
heute in die Post gegangen sind.

Also viel Spass damit =)

von biker10 (Gast)


Lesenswert?

Hallo Jakob,

eine kurze Rückmeldung, ich habe die Platinen heute erhalten.
Bin sehr zufrieden.

Gruß Dieter

von biker10 (Gast)


Lesenswert?

Bin so vertieft in die Bestückung der Platine dass ich doch ganz
vergessen habe mich zu Bedanken.

Hiermit herzlichen Dank.
Dieter

von HighLow (Gast)


Lesenswert?

Schönene Dank Jakob.
Die Platine war heute in meinem Briefkasten, sieht super aus.

Hat zwar eine Stunde gekostet einen Fehler zu finden der durch meinen
Beschriftung zustande kam, ein paar kleinere Fehler sind auch noch auf
dem Board, aber ich bin trotzdem rundum zufrieden.

Dem Rest viel Spaß noch beim löten.
HL

von sharpay (Gast)


Lesenswert?

Meine sind auch heute angekommen.
Vielen Dank

von Jakob K. (jakobk)


Lesenswert?

Freut mich, dass die Platinen gut (und rechtzeitig) angekommen sind.

Ich wollte nur kurz zu den Bestellungen für Januar sagen, dass ich schon
eine ganze Reie Layouts hier hab. Aber ich bin noch nicht zum abarbeiten
gekommen und da Weihnachten jetzt vor der Tür steht, könnte es auch noch
ein paar Tage dauern ...

Solbald die ABs raus sind, melde ich mich hier und wenn dann noch jemand
nichts gehört hat, finden wir noch rechtzeitig vor der Bestellung raus
welcher Spamfilter es diesmal war ;-)

An sonsten wünsche ich hier schon mal frohe Weichnachten und einen guten
Start in 2014!

von Walter T. (nicolas)


Lesenswert?

Hallo Jakob,
auch von mir ein herzliches Dankeschön für die vielen schönen
Leiterplatten in diesem Jahr.

Durch Dein Angebot hat das Basteln mit richtigen Leiterplatten wieder
angefangen Spaß zu machen.

Viele Grüße
W.T.

von Dimitri R. (Firma: port29 GmbH) (port29) Benutzerseite


Lesenswert?

Hallo Jakob,

sorry dass ich den ganzen Thread hier nicht gelesen habe, evtl. hast du
die Frage schon einmal beantwortet. Ich brauche demnächst ein paar runde
Platinen, 53mm im Durchmesser. Ist es kein Problem die über dich
anfertigen zu lassen? Was berechnest du da als Preis? Nimmst du dann das
Quadrat oder tatsächlich nur die Kreisfläche?

Gibt es bei dir eigentlich irgendwelche Mindestflächen? Ich brauche
nämlich ca. 25 Platinen 10x13mm. Schön gefräst müssen die Kannten nicht
sein, da reicht ein v-groove dazwischen.

Ach ja, wann brauchst du das Layout, um bei der nächsten Bestellund
dabei zu sein?

von Tillomar S. (tillomar)


Lesenswert?

Dimitri Roschkowski schrieb:
> sorry dass ich den ganzen Thread hier nicht gelesen habe

Sorry nutzt nix.
Hol' das Lesen des Threads nach, dann weißt Du Bescheid. Und den Rest
erfährst Du aus dem Platinensammler-Wiki.

Tillomar

von Jakob K. (jakobk)


Lesenswert?

naja ... der thread ist schon ziemlich lan geworden ... daher gibts ja
hier:
http://www.mikrocontroller.net/articles/Platinensammler

ne Zusammenfassung ;-)

Zu der Frage mit der Runden Platine  ... bei einem Durchmesser von 53mm
wird schlussendlich mit dem Fräsgraben eine Fläche von 59x59mm
berechnet.

Aber auch dazu findet sich eine Erklärung im Artikel

von Matthias I. (matze5)


Lesenswert?

Was ist den die Maximal Mögliche Größe ?

Gruß Matze

von Jakob K. (jakobk)


Lesenswert?

Hi ... da kam mir Weihnachten irgendwie "dazwischen" ;-)

normaler Weise geht alles, was ins A4-Format (ca 200x300mm) passt.

Alles Andere muss ich mir angucken ob und wie ich es in den Nutzen
kriege.

von Jakob K. (jakobk)


Lesenswert?

ach ja ... ich bin vor Weihnachten nicht mehr dazu gekommen, mir die
eingegangenen Bestellungen anzusehen. habt da also bitte noch ein
bisschen geduld.

Aus dem gleichen Grund habe ich übrigens den Abgabetermin für den 1.
Nutzen im neuen Jahr noch eine Woche raus geschoben (auf den 10.1.).

von Dennis H. (t1w2i3s4t5e6r)


Lesenswert?

Im Artikel kannst du ja mal in der FAQ den Punkt rausnehmen, das der
4-Lagen Nutzen eingestampft wurde, dem ist ja nicht so. Ich würde es ja
selbst ändern, ich will aber nicht in deinem Artikel rumpfuschen.


Dennis

von Ralf E. (r_e)


Lesenswert?

Hallo Jakob,

meine letzte Bestellung ist ja schon etwas länger her, deshalb hier noch
kurze Fragen:

> Fräsungen

> Innerhalb der Leiterplatten können Fräsungen beliebiger Form eingebracht
> werden. Auch diese müssen mit einem 2 mm-Fräser herstellbar sein. Daher
> sollte man diese in einer eigenen Lage mit einer Strichstärke von min.
> 2 mm Zeichnen.

Auf welcher Lage?
Oder doch Kontur mit 1 MIL / 0,0254 mm (bzw. Width=0) und mind. 2mm
Abstand auf Lage 20 (Dimension)

Verringert sich die Größe bei metallisierten Fräsungen durch die
Metallisierung oder wird das bei der Fertigung berücksichtigt?

> Bohrungen

> Der kleinste verfügbare Bohrdurchmesser beträgt 0,3 mm.

Gibts dafür Empfehlungen / bevorzugte Durchmesser?
Bohrungen lieber Metrisch (in 0,1mm Stufen) oder Zoll verwenden?

LG
Ralf

von Henning (Gast)


Lesenswert?

Hey Jakob,

wann kann ich den mit einer Bestätigug per Mail rechnen oder bin ich
womöglich hinten herunter gefallen?
Ich habe zwei Leiterplatten bei dir per Mail angefragt.

Grüße Henning

von Jakob K. (jakobk)


Lesenswert?

@ Ralf:

Ausfräsungen müssen mit einem 2mm-Fräser machbar sein. Das kannst du mit
einer Strichstärke von 2mm machen oder (besser) zeichne mit einer
Strichstärke von 1MIL (genau wie die Kontur) einen Rahmen um den Bereich
der Ausgefräst werden soll.

Ich bin bisher davon ausgeangen, dass die angegebenen Bohr und
Fräsdurchmesser enddurchmesser (also nach dem Metallisieren) aber ich
frage da noch mal nach. Auch wegen der Bohrschrittauflösung.

@ Henning:

nein nein, du bist nicht vergessen worden. Ich hab noch keine ABs
verschickt. Ich hoffe, dass du sie bis Donnerstag hast. Es soll ja auch
noch genug Zeit für Korrekturen bleiben ;-)

von Jakob K. (jakobk)


Lesenswert?

so .. hier noch der Nachtrag bzgl. der Bohrungen:

die Bohrdurchmesser sind Enddurchmesser. Und da die Platinen aus lokaler
Produktion stammen, sollten die Bohrer in Metrischen Maßen und in 0,1mm
Schritten gewählt werden.

von Tillomar S. (tillomar)


Lesenswert?

Hi Jakob,

wann willst Du spätestens die 4-Lagen-Layouts haben?

Kannst Du evtl. den 4L-Nutzen als 2x2L-Stack produzieren lassen? Also
nicht 1+2+1, sondern 2+2. Das sorgt dafür, daß die beiden innenliegenden
Lagen sehr eng beieinander liegen; nur so bekommt man die nötige
Flächenkapazität für die verschiedenen EMV-Maßnahmen hin.

Falls das jetzt nicht mehr klappt, würde ich es auch mal mit dem
"normalen" Stack versuchen, aber die Wirkung der Pufferfläche ist min.
um den Faktor 15 schlechter. Ist evtl. schon ein weiterer 4L-Nutzen
geplant -- bei dem Du das dann berücksichtigen könntest?

Gruß,
Tillomar

von Jakob K. (jakobk)


Lesenswert?

Hi Tillomar,

für den 4L-Nutzen gilt auch der kommende Freitag als Annahmeschluss. Ob
ich den Stack ändern kann, muss ich klären ... kannst du mir den für
dich besten Stack mailen?

von Stefan (Gast)


Lesenswert?

Hallo,
ich benutze Target 3001 V12. Bei dem Export der Gerber und Excellon
Files habe ich leider keine Einstellmöglichkeiten. Das Datenformat ist
immer Inch. Kannst du die Daten konvertieren? Hat jemand ähnliche
Probleme, bzw kann man das in der neuen Target 3001 V16 einstellen?

viele Grüße
Stefan

von Henning (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> Es soll ja auch noch genug Zeit für Korrekturen bleiben ;-)

...du meinst ich sollte noch scchnell bis Donnerstag ne Revision
nachlegen?! ;-D
Ich dachte, das hätte ich beim letzten mal schon überreizt, da wollte
ich mich eigentlich dieses mal zurückhalten :-)

grüße Henning

von Jakob K. (jakobk)


Lesenswert?

@Stefan:
schick mir die Daten ruhig. Wo es möglich ist, vermeide ich das mit dem
Konvertieren zwar, aber inzwischen kriege ich das meistens selber hin
;-)

@Henning:
Ich meinte eigentlich nur Korrekturen im Sinne von "Wo ist denn mein
Zweites Layout" oder "ich wollte doch 2 Stk haben" ... nicht im Sinne
von "Ich hab da noch nen Fehler in der schon bestellten Platine
gefunden" ;-)

@All:
Ich bin gestern mit den ABs nicht mehr fertig geworden. Also habt da
bitte noch bis heute Abend / morgen Früh geduld =)

von Walter Tarpan (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> @All:
> Ich bin gestern mit den ABs nicht mehr fertig geworden. Also habt da
> bitte noch bis heute Abend / morgen Früh geduld =)

Bist Du mit dem Multilayer schon durch? Ich habe gerade noch einen
ärgerlichen, aber drahtbehebbaren Bug gefunden
(DOW_Steuerplatine_4lagig). (Kann gerade nicht per PM anfragen, da ich
meine Logindatan nicht auswendig kenne).

Viele Grüße
W.T.

von Jakob K. (jakobk)


Lesenswert?

Sowas kommt schon mal vor und wäre ja schon unschön.

Schick mir ruhig die korrigierten Daten nochmal zu. Aber schau bitte
nochmal in Ruhe drüber (es reicht mir, wenn ich sie bis Morgen Abend
habe), damit ich nich die korrigierten Daten nochmal korrigieren muss
(hat es alles schon gegeben).

von Jakob K. (jakobk)


Lesenswert?

So ... die Auftragsbestätigungen für alle Bestellungen, die ich bis
gestern Morgen hatte sind eben raus gegangen.

Die noch offenen bearbeite ich heute und morgen ... plus noch einen Tag
sicherheit ... wer Samstag Abend noch keine Post von mir hat, bitte
melden ;-)

von Tillomar S. (tillomar)


Lesenswert?

Hi Jakob,

ich habe Dir den Stack gemailt, aber nichts weiter von Dir gehört --
hast Du die eMail nicht bekommen, oder bist Du nur zu beschäftigt?

Gruß,
Tillomar

von FrankJ (Gast)


Lesenswert?

Hallo Jakob,

Jakob Kleinen schrieb:
> So ... die Auftragsbestätigungen für alle Bestellungen, die ich bis
> gestern Morgen hatte sind eben raus gegangen.

hab meine Bestellung am 7.1. geschickt (3 Layouts) aber keine AB
bekommen (auch nix im Span-Ordner).
KundenNr ist die 00332.

Gruß & Danke

von Markus H (Gast)


Lesenswert?

Hallo Jakob,
hab dir am 30.12 was geschickt (an platinensammler(at)g ma i l . com),
und auch noch keine AB erhalten.
Kunden Nr. ist 00318

Grüße & Danke,
Markus

von Bad U. (bad_urban)


Lesenswert?

Hallo,

ich habe noch eine Frage zum Bestückungsdruck. Werden die Pads
mittlerweile automatisch freigerechnet?
Der Hintergrund ist der, dass ich bei meiner aktuellen Platine bei
manchen Bauteilen eine Alternativbestückung vorsehe. Daher kommt es vor,
dass der Bestückungdruck des einen Bauteils auf den Pads des anderen
liegen kann.

von Jakob K. (jakobk)


Lesenswert?

jupp ... ich mache das inzwischen selber und bei jedem Layout

von Bad U. (bad_urban)


Lesenswert?

Ah, super. Danke für die schnelle Antwort. Dann kann ich mir das Ändern
der Bibs sparen.

von Julian W. (julian-w) Benutzerseite


Lesenswert?

Hallo,

ich habe leider noch keine Auftragsbestätigung erhalten :( Gesendet habe
ich dir am 09.01 um 20:11 eine Mail und jetzt gerade wieder eine zur
Sicherheit ;)
Anhang ist als zip ist das ein Problem?

Viele Grüße
Julian

von Markus R. (maggus)


Lesenswert?

Hallo Jakob,

habe dir meine Bestellung am 09.01. um 17:38 geschickt und ebenfalls
noch keine Auftragsbestätigung erhalten. Ist die Mail bei dir
angekommen?

Viele Grüße,
Markus

von Jakob K. (jakobk)


Lesenswert?

Bitte habt da noch ein bisschen geduld ... in den letzten zwei Tagen ist
hier ein bisschen das Chaos ausgebrochen.

ich bemühe mich die Ab's so schnell wie möglich raus zu schicken

von Jakob K. (jakobk)


Lesenswert?

so ... jetzt sind die letzten AB's sind jetzt raus =)

von Henning (Gast)


Lesenswert?

wann sind die PCBs ungefähr bei dir?

von Jakob K. (jakobk)


Lesenswert?

Die Platinen sollten bis Anfang Feb. verteilt sein ... hier:
http://www.mikrocontroller.net/articles/Platinensammler#Bestellungen

gibt's aber auch die Spalte "Liefertermin" ;-)

von Jakob K. (jakobk)


Lesenswert?

So ... gestern Abend habe ich die letzten offenen AB's rausgeschickt.
Ich hoffe ich habe niemanden vergessen.

Aus gegebenem Anlass weise ich nur mal wieder auf den Schrifttypbug in
Eagle hin ... bitte achtet darauf, dass ihr alle Texte in Vector-Font
umwandelt.

Ich hatte das hier

Beitrag "Re: Platinensammler - Leiterkarten für 30ct/cm²"

schon mal beschrieben.

von Johanson (Gast)


Lesenswert?

Heißt das, dass der aktuelle Nutzen (läuft bis 24.01) bereits
voll/geschlossen ist?

von Thomas D. (thomasderbastler)


Lesenswert?

Ich wollte heute Abend bzw. Morgen auch noch etwas in Auftrag geben.
Ist der Nutzen voll ?

: Bearbeitet durch User
von Jakob K. (jakobk)


Lesenswert?

nein nein ... ich wollte nur vermeiden, dass ich jemanden vergessen hab
der schon abgegeben hat.

der 2014-2er Nutzen läuft normal bis Freitag ... also immer her mit den
Platinen ;-)

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

Fūr alle die auch Pastenschablonen benötigen habe ich hier
Beitrag "SMD Pastenschablonen"
Eine Testrunde für einen Stencil Pool eröffnet

von Walter R. (alte-fritz)


Lesenswert?

Ahoi Jakob,

habe erfahren, daß sich Deine Produktionskosten aufgrund von Deinem
unzuverlässigen Zulieferer erhöht hat.

Weiter wird eine Bearbeitungsgebühr von € 5,-- je Layout erhoben. Im
Gegenzug erhält man eine Überproduktion gratis zu dem eigentlichen
Auftrag dazu.

Überproduktionen werden bei der eigentlichen Produktion mit
einkalkuliert, sprich, sind schon mit einkalkuliert worden.
Der Absatz von Überproduktionen dürfte eher schleppend sein und somit
ein "Gewinnausfall".
Dieser "Gewinnausfall" wird mit der Erhebung von einer
Bearbeitungsgebühr je Layout geschickt kompensiert, was der Auftraggeber
dann quasi doppelt bezahlt -

Selbst habe ich schon Hunderte von Euros in Deine hervorragenden
Platinenproduktionen investiert und war bis dato immer vollstens
zufrieden.

Deine neueste Verkaufstrategie wird langfristig nicht aufgehen, denn die
Konkurrenz schläft nicht und Abstriche, wie auch immer, in der
Produktion, kann man sich heraussuchen, wo man Einsparungen vornehmen
kann.

"Eine Kuh wird solange gemolken, wie sie Milch gibt", sagt ein altes
Sprichwort.
Meine Kuh gibt keine Milch mehr.

GW

von Bad U. (bad_urban)


Lesenswert?

Ja, es ist teurer geworden. Aber jedem steht ja frei sich einen anderen
Anbieter für seinen Auftrag zu suchen.

>Der Absatz von Überproduktionen dürfte eher schleppend sein und somit
>ein "Gewinnausfall".

Ich bin kein Vielbesteller, aber hat sich das mit dem Verkauf der
Überproduktion nicht schon längst erledigt?

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

es ist mal wieder so weit. Ich habe alle offenen Bestellungen durch und
auch die zugehörigen Auftragsbestätigungen sind raus.

Sollte ich jemanden vergessen haben, bitte melden. Der Nutzen geht dann
am Montag in die Produktion.

Schönes Wochenende

Jakob

von Jakob K. (jakobk)


Lesenswert?

ok ... könntet ihr euch dann wieder einkriegen? Hier gehts jetzt weder
um Rechtschreibfehler, noch um Überprojekte.

es geht schlicht um Platinensammelbestellungen. Für die ich übrigens
grade nach Möglichkeiten suche, um den Preis wieder nach unten zu
kriegen.

Ich will dabei aber weder auf ausländische Zulieferer zurückgreifen,
noch technisch abstriche machen.

Habt da bitte Geduld. Sobald es da was neues gibt, melde ich mich.

von ... (Gast)


Lesenswert?

Habe mir mal deine Preiskalkulation
http://www.mikrocontroller.net/articles/Platinensammler#Kosten
angesehen. Für eine Europakarte bezahle ich also bei dir 75,38 +
Versandkosten 2,50€. Also 77,88€. + 1x Überschuß-Leiterplatte kostenlos
dazu.

Wenn ich bei Fischer-Leiterplatten ungefähr deine Nutzengröße zugrunde
lege (dort 200 mm x 330 mm), komme ich dort, bei sonst gleichen
Designregeln und Ausführungen, auf 52,28€ / Europakarte incl. MwSt. und
Versandkosten.

Nehme ich den dort angebotenen größeren Nutzen von 400 mm x 330 mm liegt
der Preis pro Europakarte sogar nur noch bei 46,82€ incl. MwSt. und
Versand.

Fischer-Leiterplatten liefert Überproduktionen (1+x Leiterplatten) immer
kostenlos dazu.

Läßt man den, für Hobbybastler absolut unsinnigen, doppelseitigen
Bestückungsdruck noch weg, wird es gleich nochmal günstiger:
Bei einem Nutzen von 200 mm x 330 mm kostet die Europakarte dann nur
noch 34,43€ incl. MwSt. und Versand.

Bei einem Nutzen von 400 mm x 330 mm kostet die Europakarte dann 31,94€
incl. MwSt. und Versand.

Dabei werden die einzelnen Leiterplatten aus dem Nutzen kostenlos
vereinzelt.

von Thomas D. (thomasderbastler)


Lesenswert?

... schrieb:
> angesehen. Für eine Europakarte bezahle ich also bei dir 75,38 +
> Versandkosten 2,50€. Also 77,88€. + 1x Überschuß-Leiterplatte kostenlos
> dazu.

kommen, glaube ich noch € 5,- Bearbetungsgebühr dazu

von ?!? (Gast)


Lesenswert?

da will jemand nicht nur aus Nächstenliebe seine Freizeit opfern,
Software anschaffen, Layouts gegenprüfen, Nutzen setzen ... die Welt
geht vor die Hunde ...

von ... (Gast)


Lesenswert?

Thomas der Bastler schrieb:
> kommen, glaube ich noch € 5,- Bearbetungsgebühr dazu

Die waren schon eingerechnet.

?!? (Gast)schrieb:
> da will jemand nicht nur aus Nächstenliebe seine Freizeit opfern,
> Software anschaffen, Layouts gegenprüfen, Nutzen setzen ... die Welt
> geht vor die Hunde ...

Keine Frage, dass er dabei nicht zu kurz kommen soll.

Nur wenn die Kosten höher sind, als wenn ich es selbst bestelle, macht
es doch keinen Sinn mehr.

von Simon B. (nomis)


Lesenswert?

... schrieb:
> Nehme ich den dort angebotenen größeren Nutzen von 400 mm x 330 mm liegt
> der Preis pro Europakarte sogar nur noch bei 46,82€ incl. MwSt. und
> Versand.

Ich fasse mal zusammen:

"Wenn ich mir einen günstigeren Anbieter suche, wird es ja günstiger!"

So eine Überraschung.

Jakobs Angebot ist doch nicht für Europlatinen gedacht. Mach die gleiche
Kalkulation nochmal für eine 20x30mm-Platine (die man nicht in
dutzendfacher Ausfertigung braucht) und plötzlich sieht man, was man an
dem Angebot von Jakob hat. Selbst mit der Bearbeitungsgebühr...

Meine Güte.

Viele Grüße,
        Simon

von ... (Gast)


Lesenswert?

Simon Budig schrieb:
> Jakobs Angebot ist doch nicht für Europlatinen gedacht. Mach die gleiche
> Kalkulation nochmal für eine 20x30mm-Platine

Mit ein wenig nachdenken wärst du darauf gekommen, dass das Europaformat
hier nur als Vergleichsmaßstab gilt.
Dann überlege doch mal wieviele 20x30 mm Leiterplatten in einen Nutzen
von 400 x 330mm hinein passen und dann mach dir deine Kalkulation doch
mal selbst.

von Simon B. (nomis)


Lesenswert?

... schrieb:
> Simon Budig schrieb:
>> Jakobs Angebot ist doch nicht für Europlatinen gedacht. Mach die gleiche
>> Kalkulation nochmal für eine 20x30mm-Platine
>
> Mit ein wenig nachdenken wärst du darauf gekommen, dass das Europaformat
> hier nur als Vergleichsmaßstab gilt.
> Dann überlege doch mal wieviele 20x30 mm Leiterplatten in einen Nutzen
> von 400 x 330mm hinein passen und dann mach dir deine Kalkulation doch
> mal selbst.

Jeder Hinz-und-Kunz Leiterplattenfertiger hat die Europlatinengröße im
Angebot. Ab etwa dieser Größe herrscht Wettbewerb, entsprechend sind die
Preise gut.

In deine Nutzengröße passen (mit Fräsrand) ca. 190 Platinen mit 20x30mm.

Aber was will ich als Hobbyist mit 190 Platinen meines Layouts, von dem
ich in der ersten Runde nicht mal sicher bin ob es funktioniert?

Klar, wenn ich 200 Platinen brauche, dann gehe ich nicht zu Jakob, weil
jeder direkt beauftragte Fertiger günstiger ist. Aber wenn ich nur 2-3
für einen Prototypen brauche?

Mit Jakobs Angebot lande ich bei ca. 10 EUR, bei Fischer zahle ich das
vierfache. Für ein vierlagiges Layout wird es noch günstiger.

Es ist einfach unsinnig, an Jakobs Angebot die Maßstäbe einer
Massenproduktion anzulegen. Klar, die Bearbeitungsgebühr macht es etwas
unattraktiver, aber jetzt darüber zu meckern, dass große Platinenmengen
teurer sind als bei anderen fertigern ist doch hirnrissig.

Viele Grüße,
        Simon

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich habe eben die Platinen aus dem 1. Nutzen verteilt und in die Post
gegeben. Leider war ich erst nach der Lehrung da. Also werdet ihr die
Platinen wohl frühestens Samstag haben.

Ach ja und was den 3er angeht, so sind alle ABs raus ... ich hoffe es
ist niemand auf der Strecke geblieben =)

von Speedy G. (Firma: ACME) (speedy-g)


Lesenswert?

Angekommen und perfekte Leiterplatten, geiler Service.

Vielen Dank!

von Thomas D. (thomasderbastler)


Lesenswert?

Auch angekommen, alles OK

von F. E. (kappos)


Lesenswert?

Auch angekommen leider sind die DuKos nicht gebohrt. Habe dir dazu
gerade schon eine Email geschrieben.

von Dennis H. (t1w2i3s4t5e6r)


Angehängte Dateien:

Lesenswert?

Hallo!

Meine Platine ist auch angekommen. Bin diesmal nicht ganz so zufrieden,
aber alles eher kleine Mängel, die der Funktion der Platine warsch
keinen Abbruch tun.

Ich habs mal als Bild angehangen, nicht die beste Qualli, aber mein
Handy ist bisschen älter und hat auf so kurze Entfernungen so seine
Probleme.

Die zwei großen Kondensatoren sind im Bestückungsdruck nicht rund
gemalt, sondern mit Unterbrechungen, die ich mir so nicht erklären kann.
Am linken Bild-Rand sieht man auch die beiden Pins SDA und SCL, wo SDA
auch zur Hälfte fehlt. Solche Fehler sind einige auf der Platine
verteilt, aber alle nur im Bestückungsdruck.

Sind also alles rein optische Fehler, von ihrer el. Funktion wird die
Platine wohl funktionieren, denke ich mal ganz stark, werd ich ja die
nächsten Tage sehen, wenn ich sie gelötet habe. Ich will jetzt auch
keinen riesen Aufriss deswegen machen, vielleicht liegts ja auch an mir,
ich wollte es einfach mal erwähnen, das es diesmal nicht ganz rund lief.
Ich hab ja bisher schon einige PLatinen bestellt, bisher waren alle ohne
erkennbare Mängel.

Dennis


Edit:

Ich hab mir mein Layout nochmal angesehen, einen Fehler habe ich bei mir
entdeckt, ich habe meine Schrift nicht als vector geschrieben. Aber ich
sehe auf der Platine, das du es anscheinend für mich umgewandelt hast.
Also kann es ja daran nicht so richtig liegen, auch wenn ich bei der
nächsten Bestellung darauf achten werde :-)

: Bearbeitet durch User
von Harald A. (ngf_fo)


Lesenswert?

Die Platinen sind da. Alles bestens!

von Markus H (Gast)


Angehängte Dateien:

Lesenswert?

Hallo,
bei meiner Platine fehlt leider auch enfach mittendrinn etwas vom
Bestückungsdruck, obwohl da keine vias o.ä im Weg sind.
Bei dieser Platine zwar überhaupt nicht schlimm, aber merkwürdig ist es
ja schon.

Grüße,
Markus

von Dietmar (Gast)


Lesenswert?

Hallo Markus H,

bei deiner Leiterplatte fehlt nicht nur etwas vom Bestückungsdruck,
sondern, und das ist viel wichtiger , sitzen die Bohrungen von den Vias
nicht mittig.
Das ist bei meiner Leiterplatte leider auch so. Ist hart an der Grenze
von "geht gerade noch".

Mit welchem Programm hast du die LP gemacht?

Gruß Dietmar

Bilder kann ich heute abend erst nachreichen, wenn gewünscht.

von Thomas D. (thomasderbastler)


Angehängte Dateien:

Lesenswert?

Bei mir fällt auch etwas, ist absolut nicht schlimm, aber anscheinend
gibt es auch Probleme bei den anderen mit Bestückungsdruck auch.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

tut mir leid, dass ich mich erst jetzt melde. Das WE war voller als
erwartet =)

Aber ich habe mir die Sachen jetzt mal in Ruhe angesehen und die
fehlenden Bohrungen kann ich leider nur durch Produktionsfehler
erklären.

Es gab zwar auch ein KiCad-Board wo die Langlöcher eine DC-Buchse nicht
gebohrt wurden, aber das wiederum liegt an der Langlochdefinition in
KiCad.

Sollte da noch jemand Fehler finden, bitte schnell melden. Dann kann ich
die Reklamationen bündeln.

Was die Fehler im Bestückungsdruck angeht habe ich mir die Sache auch
nochmal angesehen.

Da gab es zwei Fehlerquellen.

Zum einen habe ich wohl versehentlich Teilweise den Bestückungsdruck der
Oberseite von den Pads der Rückseite frei gerechnet (Markus und Dennis)
und zum anderen sind Teilweise Linien die auf den Bestückungsdruck
sollten im Value-Layer gezeichnet worden (Thomas) und daher dann nicht
mitgekommen.

Aber das Problem mit den Schriften im Proportionaltyp tritt leider
immernoch recht häufig auf. Daher nochmal der Hinweis, dass ALLE Texte
bitte im Vector-Format sein sollten ;-)

von Thomas D. (thomasderbastler)


Lesenswert?

Jakob Kleinen schrieb:
> Bestückungsdruck
> sollten im Value-Layer gezeichnet

Hallo Jakob,

Der Value Layer ist Layer 27

Bei der vorletzten Bestellung fehlte alles, was auf Layer 27 Value war..

Ich kann mich gut erinnern, habe Dich mal gefragt auf welchen Layer
solle die Sachen sein, die als Bestückungsdruck gelten.
Damals hast gesagt Layer 25 tNamens.

Bei der letzten Lieferung war alles was ich auf den Layer 25 gesetzt
habe auch gedruckt! Also OK.

Warum die Linie fehlt, führe ich zurück auf die Bibliothek von der LCD.
Da ist wahrscheinlich der Fehler drin.

von Thomas D. (thomasderbastler)


Angehängte Dateien:

Lesenswert?

Ich hab mal die Sache angeschaut.

Also die Aussage stimmt definitv nicht :
"sollten im Value-Layer gezeichnet worden" also Layer27


Die Elemente auf Layer21 sind da, was fehlt ist die Layer27

: Bearbeitet durch User
von Jakob K. (jakobk)


Lesenswert?

??? mir ist grade nicht ganz klar, ob du den Fehler jetzt erkannt hast
oder ich deine Anmerkung nicht verstehe ...

Wie du schon gesagt hast, kommen die Layer27 (tValues) nicht mit in den
Bestückungsdruck.

Ausserdem hast du klar gemacht, dass in der Lib wohl die fehlende Linie
in eben diesem Layer liegt.

Der Fehler in meiner "Aussage" ist wohl ein vergessenes Komma ...
"(...)Linien die auf den Bestückungsdruck sollten" KOMMA "im Value-Layer
gezeichnet worden(...)"

Ist das soweit richtig?

: Bearbeitet durch User
von Thomas D. (thomasderbastler)


Lesenswert?

Jakob Kleinen schrieb:
> Der Fehler in meiner "Aussage" ist wohl ein vergessenes Komma ...
> "(...)Linien die auf den Bestückungsdruck sollten" KOMMA "im Value-Layer
> gezeichnet worden(...)"
>
> Ist das soweit richtig?

Jops...passt

von Dennis H. (t1w2i3s4t5e6r)


Lesenswert?

Jakob Kleinen schrieb:
> Zum einen habe ich wohl versehentlich Teilweise den Bestückungsdruck der
> Oberseite von den Pads der Rückseite frei gerechnet

Okay, mit so einem Fehler kann ich leben. Bis zur nächsten Bestellung
:-)


Dennis

von Markus H (Gast)


Lesenswert?

@Dietmar

Das mit den Bohrungen ist mir noch gar nicht aufgefallen.
Ist aber in meinen Augen (wenns keine größere Abweichung als wie auf dem
Bild zu sehen gibt) absolut okay.

Das Layout ist mit Eagle gemacht.

Grüße

von Sebastian K. (gurash)


Angehängte Dateien:

Lesenswert?

Bei mir hat es auf der TOP Seite an einer Stelle die Schrift zerbröselt,
ansonsten klasse wie immer.

Gruß

von Jakob K. (jakobk)


Lesenswert?

So .. ich hab grade (meiner Meinung nach) die letzten offenen
BEstellungen bestätigt.

Wenn ich jemanden vergessen haben sollte ... ihr kennt das ja ;-)

von Bad U. (bad_urban)


Angehängte Dateien:

Lesenswert?

Hallo Jakob,

Ich habe heute meine Platinen bekommen und bin wie immer zufrieden.
Nur zum Bestückungsdruck habe ich da noch eine Frage:
Seit Neuem rechnest Du ja die Pads vom Bestückungsdruck frei. Nun ist es
bei den Platinen so, dass dieser z.B. bei 0805er Widerständen komplett
fehlt. Wahrscheinlich war er zu nahe an den Pads. Welche Abstände sollte
man denn da am besten einhalten?
Was mich auch gewundert hat, dass bei C9 der Druck drauf ist, bei C11
darunter jedoch nicht (Bild). Die Bauteile haben beide das selbe
Package.

Gruß
Bad Urban

von Thomas D. (thomasderbastler)


Lesenswert?

Hallo Jakbo, meine PCBs sind auch angekommen alles perfekt, fehlerfrei.

von Ben D. (bendd)


Lesenswert?

Hallo!
Habe heute meine Leiterplatten erhalten, waren wohl länger bei der Post,
da die Adresse korrigiert werden musste. Bei der PLZ hat die führende 0
gefehlt ;). Die Platten sehen allesamt gut aus, vielen Dank, werde
unverzüglich die Zahlung auslösen.
Gruß

von Jakob K. (jakobk)


Angehängte Dateien:

Lesenswert?

Hallo Zusammen,

ich habe beim letzten Druchgang mal eine Testplatte mit verschiedenen
Bestückungsdruckparametern fertigen lassen.

Wie man sehen kann, kommt es darauf an, ob man nur eine einzelne Linie,
komplexere Strukturen oder Texte gedruckt haben möchte. Bei einfachen
Linien kann man bis 50µm Strichstärke runter. Aber der Abstand zwischen
den Linien sollte wenigstens 100µm betragen. Was die Lesbarkeit kommt es
da natürlich auch auf euer Sehvermögen an. Für mich wäre eine
Schrifthöhe von 0,6mm mit einer Strichstärke von ca. 50µm (8% von 0,6mm
sind ja 48µm) grade eben die Unterkannte.

: Bearbeitet durch User
von Thomas S. (tommythecomputer)


Lesenswert?

Hallo, ich hätte ein paar Fragen:

Ich bin eigentlich aus der Baubranche und mach elektrische Sachen nur
als Hobby (also nie professionell gelernt):

1. Wenn ich im Eagle die Platine designt habe, muss ich dann erst noch
Lötstopmaske usw. erstellen oder?

2. würdest du auch nach Österreich verschicken?

3. Bis wann müssen die Datein bei dir sein damit sie bei der Nächsten
Bestellung mit dabei sind?

Danke
Lg

von Jakob K. (jakobk)


Lesenswert?

Hi Thomas,

eigentlich fällt die Stopmaske schon automatisch aus Eagle raus, aber
wenn du nicht grade am letzten Tag abgibst, schaue ich mir dein Layout
gerne vorab schon mal an.

Versand nach Österreich ist kein Problem und die aktuelle Runde läuft
bis zum 28.2.

Du findest aber auch nochmal einiges im Artikel
https://www.mikrocontroller.net/articles/Platinensammler

Schau dir bitte vor allem mal den Punkt
https://www.mikrocontroller.net/articles/Platinensammler#Eagle an ...
das mit dem Schrifttyp wird leider immernoch oft vergessen.

Viele Grüße

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich habe grade die letzten Auftragsbestätigungen verteilt. Sollte noch
jemand auf eine AB warten, bitte melden.

Frohes Layouten =)

von Gibts N. (schneeblau)


Lesenswert?

Hallo,

ich habe das Thema schonmal grob durchsucht aber nichts gefunden:

kann man auch eine Ringplatine bestellen? Der Innenraum kann ja
wahrscheinlich noch anders genutzt werden, sodass man wirklich nur den
Ring bezahlen muss oder? Der Ring hat ungefähr die Maße einer
Leuchtstoffringlampe einer Lupenleuchte.

http://www.weidinger.eu/shop/wl13667

von Christoph M. (maije)


Lesenswert?

Also laut
http://www.mikrocontroller.net/articles/Platinensammler

Beim Abschnitt Kosten:
>Anmerkung: Die genaue Kontur der Platine spielt für den Preis keine Rolle.
>Es wird immer das überdeckende Rechteck berechnet.

Gruß,
Christoph

von Gibts N. (schneeblau)


Lesenswert?

hm danke, hätte ja sein können das bei großen Kreisen eine Ausnahme
gemacht wird...:)

von Gibts N. (schneeblau)


Lesenswert?

hm danke, hätte ja sein können das bei großen Ringen eine Ausnahme
gemacht wird...:)

von Simon B. (nomis)


Lesenswert?

Gibts Ne schrieb:
> hm danke, hätte ja sein können das bei großen Ringen eine Ausnahme
> gemacht wird...:)

Du kannst natürlich nach Absprache mit Jakob selber den Innenraum mit
was anderem füllen.

Alternativ: zerlege den Kreis z.B. in Achtelsegmente, damit solltest Du
dann mit deutlich weniger Fläche klarkommen.

Viele Grüße,
        Simon

von Gibts N. (schneeblau)


Lesenswert?

Das wäre Plan B gewesen:)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich habe eben endlich alle offenen Bestellungen abgearbeitet.

Sollte ich jemanden vergessen haben, immer her damit =)

Davon abgesehen, habe ich ein paar Voranfragen wegen Pastenschablonen
und mache da jetzt nochmal einen Versuch.

Vielleicht finden sich hier ja auch noch interessenten.

näheres findet ihr hier:
Beitrag "Re: SMD Pastenschablonen"

von Jakob K. (jakobk)


Lesenswert?

So ... ich habe grade die letzten AB's verschickt.

Sollte ich noch jemanden vergessen haben ... noch kann ich Layouts
übernehmen =)

von Marek W. (ma_wa)


Lesenswert?

Zu Wann wäre den die nächste Sammlung geplant?

von Jakob K. (jakobk)


Lesenswert?

der nächste Annahmeschluss ist der 11.4.

von Jakob K. (jakobk)


Lesenswert?

Also wenn noch jemand "mit will" ... ich habe da noch gut eine Eurokarte
frei ...

von Jakob K. (jakobk)


Lesenswert?

ok ... jetzt ist der Nutzen raus und ich im Feierabend.

Alles was jetzt kommt, kommt auf den 6er Nutzen =)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich habe eben die letzte noch offene Bestellung für den 6er Nutzen
bearbeitet und bestätigt.

Wer also jetzt noch auf eine Rückmeldung von mir wartet ... bitte melden
=)

An dieser Stelle auch nochmal der Hinweis, dass ich ebenfalls zum Ende
dieser Woche eine Testsammlung für Pastenschablonen zu folgenden
Konditionen abschließe:

Bezeichnung |   Größe   | Anzahl inkl. Pads | Preis
------------+-----------+-------------------+-------
     XL     | 147 x 209 |       1800        | 35,00€
      L     | 104 x 147 |        900        | 20,00€
      M     |  73 x 104 |        450        | 15,00€
      S     |  51 x  73 |        225        | 10,00€
     XS     |  36 x  51 |        120        |  5,00€

Vielleicht ist das ja für den ein oder anderen auch noch interessant.

von Jakob K. (jakobk)


Lesenswert?

so ... die letzten AB's sind raus. Wenn jetzt noch was fehlt ... Den
Nutzen werde ich erst morgen Vormittag setzten ... Also Zeit und Platz
währe noch ;-)

von Dennis H. (t1w2i3s4t5e6r)


Lesenswert?

Und wie stehts mit dem 5er Nutzen? Lt. Artikel ist heute Liefertermin,
er steht aber noch auf Produktion. Hast du ihn schon erhalten und
fortgeschickt, oder dauerts noch ein paar Tage?

Ich möchte nicht drängeln, geht nur wegen planen, damit ich es mir
einrichten kann, wann ich wieder basteln kann :-)


Dennis

von Jakob K. (jakobk)


Lesenswert?

Hi Denis,

ich habe die Platinen gestern morgen in die Post gegeben und vergessen
den Artikel zu aktualisieren.

eigentlich sollten die Platinen also heute in der Post sein ... sonst
leider erst am Montag.

Gruß

Jakob

von Dennis H. (t1w2i3s4t5e6r)


Lesenswert?

Hey!

Alles bestens, die Postfrau war heute etwas spät dran, ich hab alles
bekommen.

Ich finde es krass, wieviele Überproduzierte es sind. Ich habe 6x mein
Layout bestellt und 15 Platinen bekommen. Das hatte ich nicht erwartet.
:-)

Dennis

von Jakob K. (jakobk)


Lesenswert?

Das probelm ist halt nur, dass man sich da nicht so drauf verlassen
kann.

Ich hatte diesmal auch wieder zwei Layouts, die keine Überproduzierten
hatten =|

von Jakob K. (jakobk)


Angehängte Dateien:

Lesenswert?

Hallo Zusammen,

es ist soweit ... ab dem 7er Nutzen kann ich wieder auf die 30/10ct
zurück gehen.

Den Artikel habe ich schon wieder auf Stand gebracht. Und damit ihr
jetzt auch wieder angeben könnt, wie viele Überproduzierte ihr haben
möchtet ... hier noch das neue Bestellformular =)

von Bad U. (bad_urban)


Lesenswert?

Hallo Jakob,

danke für die Info. Im Artikel so am Anfang steht noch, dass es die
Überproduzierten kostenlos gibt. Das solltest Du dann noch ändern.

Wie sieht es denn mit der Bearbeitungsgebühr aus? Darüber konnte ich
leider nichts finden.

von Jakob K. (jakobk)


Lesenswert?

Danke für den Hinweis, ich habe den Artikel korrigiert.

Die Bearbeitungsgebühr habe ich erstmal wieder raus genommen, weil die
ja vor allem die kleinen Layouts belastet und die ja grade hier
interessant sind.

Wer die Platinensammlung unterstützen will, nimmt halt wie früher die
überproduzierten Platinen ab.

von Harald A. (ngf_fo)


Lesenswert?

Der 6er Nutzen ist im Artikel seit ein paar Tagen als versandt markiert.
Bei mir ist allerdings nichts angekommen. Ist das im Artikel ein
Versehen?

von Jakob K. (jakobk)


Lesenswert?

das war mein Fehler ... danke für den hinweis.

Ich habe eben übrigens mit dem Hersteller gesprochen und erfahren, dass
die Platinen wegen der Feiertage wohl erst am Freitag bei mir sind.

Entsprechend habe ich den Liefertermin auf den folgenden Montag gelegt.

von Jakob K. (jakobk)


Lesenswert?

Ach ja ... Ich bin noch nicht dazu gekommen die ABs für den 7er Nutzen
zu verschicken ... da bitte ich noch um etwas geduld.

von Jakob K. (jakobk)


Lesenswert?

so ... jetzt sind alle AB's raus.

Wer vergessen wurde, bitte melden ... wer noch mit will, auch melden =)

ach ja ... achtet bitte auf die neue emailadresse
bestellung(at)platinensammler.de

von Jakob K. (jakobk)


Lesenswert?

so ... die letzten ABs sind raus ich hoffe jetzt ist keiner mehr ohne
Fahrschein =)

von Leo H. (Gast)


Angehängte Dateien:

Lesenswert?

Hallo zusammen,

für die letzte Platine habe ich noch eine Test-Pastenschablone (Größe
XS) bei Jakob bestellt. Die Schablone ist heute stabil verpackt
angekommen, sieht soweit gut aus :)

Auf die Platine kommt 0603er Hühnerfutter und zwei VSSOP8-ICs mit 0.5mm
Rastermaß. Das Foto ist etwas seitlich aufgenommen damit man die
Schnittkanten besser sieht.

Alle Ausschnitte sind passgenau, zumindest soweit das bei der Größe XS
erkennbar ist. Wie gut sich die Paste ablöst muss ich noch ausprobieren,
vorher werde ich die Ränder etwas entgraten.

@ Jakob: Unterstützt dein Fertiger keine Passermarken?
Im Layout hatte ich zwei Marken zum Ausrichten der Schablone drin, die
sind nicht ausgeschnitten obwohl sie im passenden Layer liegen.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich muss die Fertigstellung des 8er Nutzen leider ein paar Tage
verschieben, da die Steuererklärung grade "pressiert"

Alle Mitbesteller sollten eigentlich auch eine Mail bekommen haben, aber
sicher ist sicher =)

von Thilo H. (thaala)


Lesenswert?

Hallo Jakob,

ich denke es ist besser wenn ich doch mal eine Nachfrage stelle:
Ich hatte Dir am 25.5. eine Mail gesendet - ist das angekommen ?

Gruß Thilo

von Jakob K. (jakobk)


Lesenswert?

@Thilo: jepp habe ich

@All: ich bin noch nicht zu den noch offenen Layouts gekommen. Wenn ich
meiner Meinung nach durch bin, melde ich das hier aber nochmal damit
keiner verloren geht =)

bitte noch ein wenig geduld

von Charly B. (charly)


Lesenswert?

Hi Jakob,

hab dir am 27.05 eine Anfrage geschick, keine reaktion... ;(
wie lange ist denn die Antwortzeit ?

vlG
Charly

von Jakob K. (jakobk)


Lesenswert?

Grundsätzlich bearbeite ich die Layouts bevorzugt während meines
Arbeitswegs (ich bin Berufs-Bahn-Pendler)

Das führt das zu, dass in der frühen Sammelphase von einem auf den
anderen Tag geantwortet wird ... also bei Abgabe Mo-Do g

Evtl. rutsche ich auch schon mal über das Anschlusswochenende.

Das gilt aber nur für die frühe Annahmephase ... wenn dann aber kurz vor
Annahmeschluss viele Leute ihre Layouts abgeben, kann das schon mal ein
bisschen länger dauern.

Und diesmal sind Steuererklärung, Krankheit und viele auf dem letzten
Meter abgegebene Layouts gleichzeitig aufgetreten =)

Ich hoffe aber, dass ich morgen Abend alle offenen Bestellungen
abgearbeitet habe ... wie schon erwähnt ... wenns soweit ist, melde ich
mich hier nochmal ;-)

von Thilo H. (thaala)


Lesenswert?

Don't Panic...

Da Du sonst immer so schnell warst ...!? es kann ja immer mal was
passiert sein....

Gruß Thilo

von Jakob K. (jakobk)


Lesenswert?

so ... jetzt sind die Auftragsbestätigungen bzw. Rückfragen raus ... ab
jetzt also wieder wie immer ... wer noch auf Post wartet ... bitte
melden =)

von Jakob K. (jakobk)


Lesenswert?

ok ... ich habe jetzt alle Bestellungen verarbeitet ... wenn ich nichts
anderes mehr höre, werde ich morgen den Nutzen setzen und Bestellen.

von Dennis R. (dennis_ec) Flattr this


Lesenswert?

Hallo Jakob, ich hatte dir 2 mails geschrieben jedoch noch keine antwort
erhalten, check mal dein Spamordner bitte.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

jetzt haben sich doch noch ein paar Abstimmungssachen ergeben. Da ich
also noch auf zwei korrekturen warten muss und auch noch ein bisschen
Platz auf dem Nutzen ist, könnt ihr mir bis Sonntag noch Layouts
schicken.

Bis der Nutzen voll ist, nehme ich die dann noch mit rein.

von Thilo H. (thaala)


Lesenswert?

Lieber Jakob,


wenn das so ist würde ich Dir gerne am Samstag noch ein Layout senden.
es ist ca. 80 x 100 groß und 2 lagig.

Gruß Thilo

von Jakob K. (jakobk)


Lesenswert?

Ich reserviere dir gerne die Ecke im Nutzen. Schick mir dafür nur bitte
schon mal das Bestellformular.

Dann habe ich neben der Größe auch noch die Anzahl und kann schon mal
Planen =)

Ausserdem bekommt die Reservierung damit eine gewisse Verbindlichkeit
;-)

von GS (chromosoma)


Lesenswert?

Hi,

ich habe gerade mein Layout  und den  Bestellformular geschickt.
ich hoffe es gib noch  ein wenig Platz für meine SON6 Breakoutboards:)

von PIC N. (eigo) Benutzerseite


Lesenswert?

Ich warte auch noch auf Rückmeldung :-)

von Harald A. (ngf_fo)


Lesenswert?

Meinen herzlichen Dank an Jakob der sehr, sehr! kurzfristig noch ein
Layout von mir angenommen hat. Danke.

von Jakob K. (jakobk)


Lesenswert?

So ... der 8er Nutzen ist in der Produktion und damit der 9er eröffnet.

Da ich die für den Preis benötigte Fläche nicht immer zu den festen
Terminen voll gekriegt habe, gehe ich mit dem 9er Nutzen wieder auf das
ursprüngliche Sammelprinzip zurück.

Den Füllstand und Status der Sammlungen findet ihr wie gehabt im
Artikel.

von Markus W. (feuerrot)


Lesenswert?

Ohai,

Jakob Kleinen schrieb:
> Den Füllstand und Status der Sammlungen findet ihr wie gehabt im
> Artikel.

da steht zur Zeit nur was von t.b.d. - kommt da der Füllstand noch?

von Jakob K. (jakobk)


Lesenswert?

Sorry ... das war unter gegangen =)

der 9er Nutzen liegt bei 35% und freut sich weiter über "Zuspruch" ;-)

von Suchender (Gast)


Lesenswert?

Wie sieht es mit dem 8er Nutzen aus?

von Jakob K. (jakobk)


Lesenswert?

der 8er Nutzen ist gestern Morgen in die Post gegangen ... also sollten
die Platinen heute oder Morgen da sein.

von Thomas T. (knibbel)


Lesenswert?

Yep, meine Platinen sind heute angekommen!

Habe gerade die Überweisung losgetreten.

Bin wieder mal sehr zufrieden!

Danke,
Thomas

von Sarah S. (magicsarah)


Lesenswert?

Habe heute auch meine erste Lieferung im Briefkasten gehabt.

Soweit ich auf den ersten Blick sehen konnte, passt alles und entspricht
meinen Dateien.

Vielen Dank an Jakob...

Sarah

PS: Die Überweisung ist auch schon raus...

von Fabian (Gast)


Lesenswert?

Servus,

Ist es auch möglich eine IMS Platine (Alu + CU Schicht)

fertigen zu lassen?

Grüße Fabian

von Jakob K. (jakobk)


Lesenswert?

Also ich kann das mal anfragen, was es kosten würde.

Aber im Rahmen der Sammelbestellungen macht das kaum Sinn. Schick mir
die Daten einfach mal und wir schauen, was dabei raus kommt.

von Tillomar S. (tillomar)


Lesenswert?

> Aber im Rahmen der Sammelbestellungen macht das kaum Sinn.

Naja... da würd' ich aber an Deiner Stelle ruhig mal fragen: Mit so
vielen, die hier mit Leds basteln, ist ein Nutzen vermutlich schnell
zusammen.

Mit ausreichend Vorlauf wär ich auch dabei...

Tillomar

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

der 9er Nutzen ist jetzt bei 65% und ich wollte schon mal darauf
hinweisen, dass ich nach dem 9er eine Sommerpause einlege und es dann
erst ab dem 1.9. wieder weiter geht.

Ach ja ... die ABs zum 9er sind auch raus. Also wenn jemand noch wartet,
bitte melden=)

Bzgl. der Alu-Platten, können sich interessenten gerne über
info(at)platinensammler.de bei mir melden. Wenn das Sinn machen sollte,
kümmere ich mich gerne drum.

von Jörg H. (idc-dragon)


Lesenswert?

Jakob Kleinen schrieb:
> der 9er Nutzen ist jetzt bei 65% und ich wollte schon mal darauf
> hinweisen, dass ich nach dem 9er eine Sommerpause einlege und es dann
> erst ab dem 1.9. wieder weiter geht.
>
> Ach ja ... die ABs zum 9er sind auch raus. Also wenn jemand noch wartet,
> bitte melden=)

Ich hätte auch noch 2 Designs beizusteuern. Habe ich bisher mangels
Termin noch nicht gemacht, das baut irgendwie keinen Druck auf...
Ich schicke Jakob eine Email.

Jörg

von Harald A. (ngf_fo)


Lesenswert?

Jörg H. schrieb:
> Jakob Kleinen schrieb:
>> der 9er Nutzen ist jetzt bei 65% und ich wollte schon mal darauf
>> hinweisen, dass ich nach dem 9er eine Sommerpause einlege und es dann
>> erst ab dem 1.9. wieder weiter geht.
>>
>> Ach ja ... die ABs zum 9er sind auch raus. Also wenn jemand noch wartet,
>> bitte melden=)
>
> Ich hätte auch noch 2 Designs beizusteuern. Habe ich bisher mangels
> Termin noch nicht gemacht, das baut irgendwie keinen Druck auf...
> Ich schicke Jakob eine Email.
>
> Jörg

Haltet euch ran Leute damit der Nutzen voll wird.

von Marian (phiarc) Benutzerseite


Lesenswert?

Harald A. schrieb:
> Haltet euch ran Leute damit der Nutzen voll wird.

Es gibt doch keinen festen Termin mehr...

von Harald A. (ngf_fo)


Lesenswert?

Marian B. schrieb:
> Harald A. schrieb:
>> Haltet euch ran Leute damit der Nutzen voll wird.
>
> Es gibt doch keinen festen Termin mehr...


Eben. Genau das ist der Punkt. Jeder denkt ist ja noch Zeit. Dadurch
wird der Nutzen nie voll. Und diejenigen denen es zulange dauert ziehen
ihre Platinen zurück oder gehen gleich woanders hin. Wäre schade um die
tolle Arbeit von Jakob für die Community wenn er seine Dienstleistung
einstellen müsste.

von Marian (phiarc) Benutzerseite


Lesenswert?

Ach keine Sorge, der Nutzen wird sicher noch voll o)

Momentan mach ICH mir eher sorgen, dass der Nutzen voll ist, bevor ich
mein (letztes) Layout fertig habe...!

: Bearbeitet durch User
von Jakob K. (jakobk)


Lesenswert?

kurze Randnotiz ... der 9er ist jetzt bei 90%

von Gelöscht (kami89)


Lesenswert?

Jakob Kleinen schrieb:
> kurze Randnotiz ... der 9er ist jetzt bei 90%

Hast du mein letztes Mail noch gesehen, dass in der AB die falschen
Bestellmengen stehen? Nicht dass die Hälfte meiner Bestellung dann
keinen Platz mehr hat im 9er Nutzen ;-)

mfg

von Jakob K. (jakobk)


Lesenswert?

Morgen Zusammen,

ich habe zwar die letzten Bestellungen noch nicht durch aber letzte
Nacht kam nochmal ein ganzer Schwung rein (den ich in den 9er wohl schon
nicht mehr ganz rein kriegen werde)

Daher habe ich mir überlegt, dass ich unter vorbehalt nochmal bis
Samstag weiter zu sammeln. Wenn bis dahin nochmal genug zusammen kommt,
mache ich dann zwei Nutzen fertig.

Wenn der zweite Nutzen nicht voll genug wird können die Teilnehmer des
"10er" dann entscheiden, ob sie ihre Bestellung stehen lassen oder
nicht.

Gretz

Jakob

von Markus H. (Gast)


Lesenswert?

Hi Jakob,
sind meine Mails evtl. bei dir nicht angekommen?
Habe vor einigen Wochen mal eine geschickt wegen
der fehlerhaften Platine aus dem letzten Nutzen
und vor ein paar Tagen hatte ich eine Frage zu dem aktuellen Nutzen.
Kunden Nr. ist 00318

Grüße,
Markus

von Jakob K. (jakobk)


Lesenswert?

@Markus: Doch habe ich bekommen, ich bin nur noch nicht zum Antworten
gekommen ... du bist aber noch im 9er dabei =)

@ALL: der 9er Nutzen ist zwar voll, aber ich komme mit dem Überhang an
Bestellungen schon auf knapp 45% eines zusätzlichen Nutzen.

Übers Wochenende könnt ihr mir noch Layouts schicken ... wenn das so
weiter geht, schicke dann halt zwei Nutzen weg ;-)

: Bearbeitet durch User
von Jakob K. (jakobk)


Lesenswert?

der 10er ist jetzt bei 80%, aber ich habe noch keine ABs verschickt.

Also bitte noch was Geduld.

von Ben D. (bendd)


Lesenswert?

Moin! Habe eben festgestellt, dass es inzwischen auch eine Mailadresse
passend zur (etwas neueren) Webseite gibt. Hatte meine Bestellung
allerdings noch an jakob.kleinen Ä'T googlemail.de geschickt... Soll ich
nochmal an die neue, oder geht das ausnahmsweise trotzdem klar?

Gruß

von Jakob K. (jakobk)


Lesenswert?

Da bist du nicht allein =) ich schaue aber z.Z. noch bei beiden Adressen
nach.

von Jakob K. (jakobk)


Lesenswert?

ich muss mich leider krank melden. also bitte noch was Geduld mit den
AB's

von Thomas S. (tommythecomputer)


Lesenswert?

Hallo Jakob, würde auch gern so 10 Platinen der Größe 26,5mm*20mm mit
bestellen.
Kannst du mir vll. deine E-Mail addresse geben damit ich dir das
Eagle-File zuschicken kann?

Danke

Lg Thomas

: Bearbeitet durch User
von Marian (phiarc) Benutzerseite


Lesenswert?


von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

der 10er ist jetzt auch voll und ich habe die ABs eben verschickt.

Ich hoffe ich habe jetzt alle dabei.

Gute Woche

Jakob

von Ben D. (bendd)


Lesenswert?

Hallo, habe keine AB bekommen, ist da was durchgerutscht?

Grüße

von Sarah S. (magicsarah)


Lesenswert?

Ich habe bisher auch keine AB bekommen.

Lg,
Sarah

von Jörg H. (idc-dragon)


Lesenswert?

Ich auch nicht, weder für 9 noch 10.

Trotzdem danke und gute Genesung,
Jörg

von Jakob K. (jakobk)


Lesenswert?

So ... ich hoffe jetzt habe ich alle ABs verteilt =)

die beiden Nutzen 9 und 10 sind zwar rand voll, aber ich habe sie noch
nicht in die Produktion gegeben.

Da es bei den letzten beiden Bestellungen ein paar Probleme mit
fehlenden DK's gab, bin ich im Moment damit beschäftigt heraus zu finden
wo da das Problem lag.

Aktuell sieht es aber so aus, als könnte es im Laufe dieser Woche noch
weiter gehen.

Sobald die Nutzen dann in der Produktion sind, melde ich das nochmal.

Bis dahin bitte ich noch um etwas Geduld.

von Thomas S. (tommythecomputer)


Lesenswert?

Danke Marian B.

Hab schon bei ihm Bestellt.

Lg Thomas

von Erlang E. (erlang)


Lesenswert?

Bei mir ist noch keine AB angekommen. War aber auch eher spät dran ;-)
Haben sonst alle hier ihre breites erhalten?

von Thomas O. (bluesurfer)


Lesenswert?

Hallo,

ich habe auch noch keine AB bekommen.

@Jakob du hattest mir vor einiger Zeit noch geschrieben, dass die
Bohrdurchmesser aus dem Bohrfile verloren gegangen sind. Hab dir
geantwortet und jetzt nichts mehr von dir gehört. Ist meine Platine bei
dieser Bestellung jetzt dabei oder nicht?

Viele Grüße,
Thomas

von Tobias M. (twam) Flattr this


Lesenswert?

Gibt's in Zukunft auch mal wieder etwas mit 4 Lagen? Jetzt wo ich das
erstmal dafür was hätte, stelle ich fest das die letzten ja nur in
2-lagig waren :)

von Jakob K. (jakobk)


Lesenswert?

also bisher gab es viel zu wenig interesse an regelmäßigen 4-lagern ...
daher kann ich das nicht einschätzen, ob und wann es da nochmal einen
Nutzen gibt.


@ALL: Ihr habt ja sicherlich vom Münsteraner Unwetter gehört ... das hat
mich leider von der BEstellung abgehalten ... daher wird sich der 9er
und 10er leider nochmal verschieben.

von Harald A. (ngf_fo)


Lesenswert?

Haben sich die fehlenden DK's inzwischen eingefunden?

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich muss die Liefertermine für den 9er und 10er leider noch mal
korrigieren, da ich hier buchstäblich abgesoffen bin.

Ich hoffe das ihr eure Platinen zum 23.8. habt, aber wenns dumm Läuft
muss ich das Wochenende noch auszählen und dann kommen die Platinen in
der Folgewoche.

Die verzögerung tut mir leid und ich hoffe, dass sich die
Liefersituation in Zukunft wieder normaliesiert.

Viele Grüße

Jakob

von Thomas D. (thomasderbastler)


Lesenswert?

Jakob Kleinen schrieb:
> Liefersituation in Zukunft wieder normaliesiert.

Betrifft mich nicht mehr.
- Hohe Preis ( War noch OK, wo Überproduzierte kostenlos gab )
- Warte seit 26 Juni auf die Lieferung.

von Thomas D. (thomasderbastler)


Lesenswert?

Möchte mal wissen, ob Jakob neues Angebot präsentieren kann. Also bei
diesen Konditionen ist für mich die Sache bereits durch, also letzte
Bestellung gewesen.

von Jakob K. (jakobk)


Lesenswert?

Thomas der Bastler schrieb:
> Möchte mal wissen, ob Jakob neues Angebot präsentieren kann. Also bei
> diesen Konditionen ist für mich die Sache bereits durch, also letzte
> Bestellung gewesen.

Schade, aber man kann es ohnehin nicht allen recht machen.

von Jörg H. (idc-dragon)


Lesenswert?

Hallo, was geht denn hier für ein Flamewar ab? Das finde ich völlig
unangemessen.

Ich möchte Jakob für sein Angebot danken, nicht zuletzt macht er sich
viel Arbeit damit, für andere, für uns. Habt ihr auch verstanden, daß da
ein Privatmensch in seiner Freizeit diese Nutzen zusammenschiebt, zig
Rückfragen und Korrekturen von uns Laien hat, die Platinen nahe
Portopreis eintütet und verschickt? Und falls da mal ein paar Euro für
hängenbleiben, die Neider auf den Plan rufen: kann so wild nicht sein,
vermutlich ist jede andere Hilfsarbeit einträglicher.

Hoffentlich läßt Jakob sich durch Trolle nicht entmutigen.

Ich finde, das Angebot ist gerade wieder attraktiver geworden, wo es
wieder 30 ct sind und keine Grundgebühr. Für kleine Layouts ist das doch
eine schöne Mitfahrgelegenheit. Wo sonst kriegt man günstig z.B. einen
TSOP-Adapter nach Wunsch? Die Qualität der Platinen ist hervorragend, so
einen sauberen Bestückungsdruck habe ich sonst nicht. Und in den letzten
Runde war der sogar auf beiden Seiten, ohne daß dies extra kostet oder
groß beworben wurde. (Vielleicht habe ich's auch übersehen).

Wer größere Layouts in der Art von Eurokarten und wohlmöglich mehrere
davon braucht, der findet anderswo bessere Konditionen. Die kann er auch
gerne nutzen, ohne hier destruktiv rumzumosern. Oder wie wäre es damit:
selbst was besseres auf die Beine stellen?

Nochmal: Jakob, vielen Dank, ich hoffe dieser Service bleibt uns noch
lange erhalten. Du hast dieses Forum damit bereichert. Zusammen mit der
regelmäßigen Mouser-Sammelbestellung von Frank ist das für mich die
wichtigste "Infrastuktur" zum Bastel-Hobby.

Jörg

von Volker G. (voga2073)


Lesenswert?

Thomas der Bastler schrieb:
> Möchte mal wissen, ob Jakob neues Angebot präsentieren kann. Also bei
> diesen Konditionen ist für mich die Sache bereits durch, also letzte
> Bestellung gewesen.

Kaum zu glauben, dass ich TdB doch Mal recht geben muss...

Ich bin seit geraumer Zeit (seit dem ersten Experiment, plötzlich die
Preise zu erhöhen) auch nicht mehr dabei und fahre mit Jakobs Konkurrenz
recht gut.

Volker

von dideldum (Gast)


Lesenswert?

Thomas der Bastler schrieb:
>> Liefersituation in Zukunft wieder normaliesiert.
>
> Betrifft mich nicht mehr.
> - Hohe Preis ( War noch OK, wo Überproduzierte kostenlos gab )
> - Warte seit 26 Juni auf die Lieferung.

WIESO war mir zu 100% klar dass du als Erster hier meckern wirst?!
Bestell halt deine hingepfuschten Layouts wieder beim PCB Pool.

Was stört dich an den Preisen? Für "ich brauch da mal was zum Testen"
oder "hier nen Streifen LEDs hinter den Taster" ist das Angebot absolut
unschlagbar!
Solche mini Aufträge will kein anderer Fertiger haben und zockt dich mit
Stopplack- Film- und Sonstwas-Gebühren ab.
Ohne Jakob hätte ich viele Projekte nicht machen können, oder gleich
eine Eurokarte in den Sand gesetzt!

Wenn du mit deiner Salzstreuer-THT Bauweise selbst den LED-Streifen nur
auf 1/2 Eurokarte bekommst und das gleich zehnfach bestellst kann dir
echt keiner helfen. Da ist Jakob & seine Preisgestaltung auch wirklich
der falsche Punkt zum kritisieren.

@Jakob:
Mach weiter so, ich werde noch oft bestellen! Und das nächste mal für
die Kaffeekasse aufrunden, wenn du nichts dagegen hast.

Gibt es nochmal eine Rund SMD-Schablonen?

DANKE FÜR ALLES!

von Eppelein V. (eppelein)


Lesenswert?

Jörg H. schrieb:
> Hallo, was geht denn hier für ein Flamewar ab? Das finde ich völlig
> unangemessen.
>
> Ich möchte Jakob für sein Angebot danken, nicht zuletzt macht er sich
> viel Arbeit damit, für andere, für uns. Habt ihr auch verstanden, daß da
> ein Privatmensch in seiner Freizeit diese Nutzen zusammenschiebt, zig
> Rückfragen und Korrekturen von uns Laien hat, die Platinen nahe
> Portopreis eintütet und verschickt? Und falls da mal ein paar Euro für
> hängenbleiben, die Neider auf den Plan rufen: kann so wild nicht sein,
> vermutlich ist jede andere Hilfsarbeit einträglicher.
>
> Hoffentlich läßt Jakob sich durch Trolle nicht entmutigen.
>
> Ich finde, das Angebot ist gerade wieder attraktiver geworden, wo es
> wieder 30 ct sind und keine Grundgebühr. Für kleine Layouts ist das doch
> eine schöne Mitfahrgelegenheit. Wo sonst kriegt man günstig z.B. einen
> TSOP-Adapter nach Wunsch? Die Qualität der Platinen ist hervorragend, so
> einen sauberen Bestückungsdruck habe ich sonst nicht. Und in den letzten
> Runde war der sogar auf beiden Seiten, ohne daß dies extra kostet oder
> groß beworben wurde. (Vielleicht habe ich's auch übersehen).
>
> Wer größere Layouts in der Art von Eurokarten und wohlmöglich mehrere
> davon braucht, der findet anderswo bessere Konditionen. Die kann er auch
> gerne nutzen, ohne hier destruktiv rumzumosern. Oder wie wäre es damit:
> selbst was besseres auf die Beine stellen?
>
> Nochmal: Jakob, vielen Dank, ich hoffe dieser Service bleibt uns noch
> lange erhalten. Du hast dieses Forum damit bereichert. Zusammen mit der
> regelmäßigen Mouser-Sammelbestellung von Frank ist das für mich die
> wichtigste "Infrastuktur" zum Bastel-Hobby.
>
> Jörg

Letztendlich geht es um ein Geschäft, da ist es egal, ob eine
"Privatperson" oder ein "Hauptgewerblicher" dahintersteht. Ob jemand das
in seiner Freizeit macht oder nicht, ist mir so etwas von egal, denn ich
muß gutes Geld für seine "Freizeittätigkeit" berappen.

Vor 30 Jahren hatte man sich noch eine goldene Nase verdienen können, in
kürzester Zeit. Heute ist die Konkurrenz, zum Glück, sehr groß.

Jakob liefert ohne Frage super Qualität ab, jedoch sollte man bedenken,
daß auch der Konsument nicht konstant abgezockt werden kann, sich
abzocken läßt. Irgendwann ist das Ende der Fahnenstange erreicht, was
hiermit der Fall sein dürfte.

Einen guten Namen in seiner Branche zu erlangen dauert teils Jahre, über
Nacht kann dieser jedoch den Bach hinunter gehen, so schnell schaut man
gar nicht. Jakob hat eindeutig den Bogen überspannt.

Mein lieber Jörg, Du sprichst von Trollen ..., ich würde Dich als
Heuchler betiteln, denn nichts anderes machst Du.

Eppelein

von Sinus T. (micha_micha)


Lesenswert?

Was soll diese ganze sinnlose Diskussion? Jakob hat schon vielen
geholfen und wird das hoffentlich weiterhin tun.
Wem das Angebot gefällt, nutzt es, wem nicht, nutzt es eben nicht.
Ihr rennt doch auch nicht in den Kaufmannsladen um die Ecke und pöbelt
den Verkäufer an, dass es im Supermarkt vieeel billiger ist.

Und nicht vergessen: Jakob schaut auch nochmal rüber, ob die Layer
stimmen usw., da hätte es bei Manchen auch schon mal böses Erwachen
gegeben.

Und dann gab es eine ähnliche Diskussion schon mal, in der ja
klargestellt wurde, dass es sich bei großen Platinen/Stückzahlen
wirklich nicht lohnt, sondern eher bei kleinen und Einzelstücken, die
sonst unverhältnismäßig teuer würden.

: Bearbeitet durch User
von Harald A. (ngf_fo)


Lesenswert?

Jakob lass Dir's nicht vermiesen. Ich bin dankbar für Dein Angebot und
werde es weiterhin nutzen, obwohl es einige Probleme gab/gibt. Fehlende
DK's, Ferigungsprobleme, Verzögerungen. Mach einfach weiter. Wer Dein
Angebot nicht nutzen will kann es ja lassen. Aber möglichst ohne hier
rumzunöhlen und den Thread zu verschmutzen. Bislang sehe ich für kleine
Platinen und Mengen keine Alternative. Also Kopf hoch und weiter. Danke.

von Jakob K. (jakobk)


Lesenswert?

Wenn jemand der Meinung ist, dass das so viel billiger geht, dass man
die "Geiz-ist-Geil-Sau" mal wieder durchs Dorf treiben muss ... bitte
...

Ich sehe mir gerne alternative Hersteler an, wenn jemand einen
"Günstigeren" auftut ... wenn sich eine Möglichkeit findet den Preis zu
senken, bestehe nicht auf die 30ct.

Aber ich werde meine Zeit nicht kostenlos zur Verfügung stellen und ich
bestehe auf einen lokalen Hersteller.

Gerade Bastelplatinen müssen nicht über den halben Globus geflogen
werden nur um ein paar Cent oder gar Euros zu sparen.

So lange es genügend Leute gibt denen meine Konditionen nicht zu teuer
sind, wird es den Platinensammler geben!

Dieses Geblubber von oben finde ich enttäuschend ... sich nicht mal
einloggen und hier den großen Weltverbesserer geben ist einfach nur
erbärmlich.

Wer meint es so viel billiger und besser zu können soll es einfach
machen ... dann kann ich meine Zeit wieder für anderes Nutzen.

Aber bis es soweit ist, werde ich meinen Dienst weiter anbieten ;-)

von provokant (Gast)


Lesenswert?

Naja hab dies mal durch gerechnet ohne die Menge (Platinen Fläche) zu
kennen. 90 cent bei 4 Kopien oder 70 cent bei 3 kopien. Je cm2 und 6€
mindestbestellwert. Je 20 cm2 kann ein cent am cm2 preis abgezogen
werden. MM wird aufgerundet. Versandkosten sind eingerechnet.
Ein etwas anderes geschaftsmodell. EV. Überproduktion wird
weitergegeben. Oberfläche chemisch Zinn oder silber.

von Thomas S. (tommythecomputer)


Lesenswert?

Jeder der meint das er es anders günstiger/schneller/besser kann solls
machen, aber hier jetzt in seinem Tread mit dem Angebot, das gerade für
Kleinserien und Kleinstplatinen sehr interessant ist herumzujammern das
es doch so schlecht ist find ich persönlich unter aller Sau.


Dann macht es doch einfach und macht das Angebot nicht schlecht.

Kann ja jeder machen wie er will, aber ich finds nett und toll das Jakob
sich diese Arbeit antut und das für n paar cent bis paar Euro.

Danke an Jakob jedenfalls für seine Mühe.

Lg

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> Gerade Bastelplatinen müssen nicht über den halben Globus geflogen
> werden nur um ein paar Cent oder gar Euros zu sparen.

Sehe ich auch so.

> Dieses Geblubber von oben finde ich enttäuschend ... sich nicht mal
> einloggen und hier den großen Weltverbesserer geben ist einfach nur
> erbärmlich.

Da der Herr es vorgezogen hat, hier unter drei oder vier verschiedenen
Namen zu posten und damit eindeutig gegen die Nutzungsbestimmungen des
Forums verstößt, habe ich sein Geblubber mal entsorgt.

von Markus H. (Gast)


Lesenswert?

Ich finde es auch dermaßen unfair,
wie hier über die Sache hergezogen wird, als wenn es über die
Kraftstoffpreise gehen würde!

Leute, kauft eure Platinen doch einfach woanders.
Oder, wie schon oft gesagt, zieht etwas eigenes Platinensammler-mäßiges
auf.
Bevor man nur meckert, sollte man sich auch überlegen, ob man es besser
machen könnte und die Zeit investieren würde.
Ich möchte nicht wissen, wie viel Zeit es Jakob immer kostet, bis ein
Nutzen vom Auftrag bis zur Auslieferung komplett durch ist.
Bei den ganzen Rückfragen, Sonderwünschen, Änderungen kurz vor
Abgabetermin (dazu zähle ich auch) etc.

Ich benötiger oft recht kleine Platinen, da gibt es in meinen Augen
keine bessere Alternative.
(von dem Zeitraum abgesehen, als Jakob eine Grundgebühr verlangt hat)

Schade ist für mich z.Zt. nur, dass der aktuelle Nutzen so oft
verschoben werden musste, ich die Platinen aber dringend benötigte.
Dadurch war ich gezwungen, die PCBs parallel bei einem anderen und
teureren Anbieter zu kaufen.
Aber gegen eine Erkältung/Krankheit und ein Unwetter und all dem, was es
mit sich bringt,
kann man nun mal nichts machen, das war nicht absehbar und ist für uns
alle jetzt einfach Pech.

Ich werde auch in Zukunft bei dir bestellen, Jakob.

Grüße,
Markus

von Bad U. (bad_urban)


Lesenswert?

geld zum fenster schrieb im Beitrag #3760451:
> bekomme bei elecrow 5(!) eurokarten beidseitig für 30$

Eigentlich lese ich über solche Beträge einfach drüber....
Aber....

Wie hier schon oft geschrieben wurde, das Angebot richtet sich in erster
Linie an Bastler, die kleine Platinen in kleiner Stückzahl benötigen.
Und wenn man dann für 20qcm den 100qm Preis zahlen muss ist das nicht
mehr so günstig.

Hier werden mal wieder Äpfel mit Birnen verglichen. Das Angebot richtet
sich an eine ganz andere Zielgruppe. Wäre so wie wenn jemand ins
Autohaus geht und sagt: für 500PS muss ich fünfzehn von euren billigsten
Autos kaufen. Da ist ein Porsche mit 500PS billiger...

So, das musste jetzt mal raus. Ansonsten ist ja alles gesagt. Wer wo
anders besser bedient ist, geht dahin. Schlechtmachen ohne es selber
besser machen zu wollen oder zu können ist halt nur Geschwätz...

Allen einen schönen Abend.

PS: Jungs, seid doch mal stolz. Aus wievielen Versuchen von gemeinsamer
Zusammenarbeit ist hier in den Threads nichts geworden. Da ist es doch
schön, dass das Angebot von Jakob hier angenommen wird und sich schon
lange hält.

: Bearbeitet durch User
von Jakob K. (jakobk)


Lesenswert?

So ... die letzten ABs sind raus. Für alle bis jetzt bestätigten
Bestellungen gilt der gleiche Liefertermin.

Der nächste Annahmeschluss ist der 29.8.

von Marian (phiarc) Benutzerseite


Lesenswert?

Und was will ich mit 10 Platinen, wenn ich nur eine brauche?

Will sagen: es ist einfach falsch die Mehrfachproduktionskosten mit den
Kosten einer Einzelproduktion gleichzusetzen. Einmal hast du nämlich
m*10n und einmal 10m*n.

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Bitte bleibt hier beim Thema: Platinensammler.

Wenn jemand über Sinn und Unsinn der Produktion in Fernost referieren
will, möge er einen Thread in OT öffnen.

Thomas, wenn du deine Kreationen präsentieren willst, öffne bitte
einen eigenen Thread.

Es ist nichts dagegen, Jakobs Preisgestaltung zu hinterfragen,
aber ausufernde Diskussionen gehören in separate Threads.  Es gibt
genügend Interessenten hier im Thread an Jakobs Angebot, und man
muss den Leuten deshalb nicht durchweg Blödheit unterstellen oder
glauben, sie missionieren zu müssen.

von D. M. (da_miez)


Lesenswert?

Jörg Wunsch schrieb:
> Bitte bleibt hier beim Thema: Platinensammler.
>
> Wenn jemand über Sinn und Unsinn der Produktion in Fernost referieren
> will, möge er einen Thread in OT öffnen.
>
> Thomas, wenn du deine Kreationen präsentieren willst, öffne bitte
> einen eigenen Thread.
>
> Es ist nichts dagegen, Jakobs Preisgestaltung zu hinterfragen,
> aber ausufernde Diskussionen gehören in separate Threads.  Es gibt
> genügend Interessenten hier im Thread an Jakobs Angebot, und man
> muss den Leuten deshalb nicht durchweg Blödheit unterstellen oder
> glauben, sie missionieren zu müssen.

Er hat nur gezeigt, dass die Qualität durchaus mit Platinensammler
gleich steht. Warum muss man den Thread löschen? So kann man sich ein
Bild machen(und ansehen), ohne den ganzen Beweihräucherungen von Itead
etc. blind zu vertrauen.

Wobei ich sagen muss, dass ich bei dieser Art Zensur eh allergisch
reagiere, grundsätzlich ;)

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

B. R. schrieb:
> Er hat nur gezeigt, dass die Qualität durchaus mit Platinensammler
> gleich steht.

Das hat doch sowieso keiner bestritten, oder?  Wenn die kommerziellen
Platinenhersteller keine ordentliche Qualität abliefern würden, wären
sie schnell weg vom Fenster.  (Aus eigener Erfahrung: die
Qualitätsprobleme sieht man sowieso nicht auf so einem Foto. Die
stecken in gelegentlich fehlinterpretierten Gerberdaten oder solchen
Dingen, die reine Ausführung sieht trotzdem noch bilderbuchmäßig aus.)

Nochmal: wer über etwas anderes reden möchte als Jakobs Angebot,
möge bitte einen eigenen Thread dafür eröffnen, statt diesen hier
weiter zuzumüllen.  Das ist völlig OK und wird (sofern es nicht in
Beschimpfungen ausartet) auch gewiss nicht „zensiert“.  Dieser Thread
hier ist einfach so schon lang genug, da muss er nicht noch mit
themenfremden Dingen beladen werden.

Wer ein alternatives Angebot zum Herstellen vieler kleiner einzelner
Platinen hat (also nicht „da bekomme ich 10 gleiche Platinen vieeel
günstiger“, denn das ist nicht das Thema dieses Threads), kann ja
hier einen Verweis auf einen entsprechenden Thread anbringen.

von zensurwemzensurgebührt (Gast)


Lesenswert?

Jörg Wunsch schrieb:
> Das ist völlig OK und wird (sofern es nicht in
> Beschimpfungen ausartet) auch gewiss nicht „zensiert“.  Dieser Thread
> hier ist einfach so schon lang genug, da muss er nicht noch mit
> themenfremden Dingen beladen werden.

Enttäuscht mich ein bisschen deine Vorgehensweise. 85% Deiner Zensur
waren weder Beschimpfungen und gar nicht Themenfremd, im Gegenteil. Der
Rest waren die letzten Beiträge von TdB, die aber wohl auch nur kamen,
weil du seine konstruktiven Beiträge ohne Grund gelöscht hattest..

Und meine Vorstellung von Unterstützung und Hilfe für unsere Forumuser
ist  auch, darauf hinzuweisen, dass es gleiche Qualität für 4cent pro
cm² gibt und nicht für 30cent. Ist doch nur fair!

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

zensurwemzensurgebührt schrieb:
> Ist doch nur fair!

Nun, über Fairness solltest du wohl eher nicht reden.  Dass du
trotz vorhandener Anmeldung hier als Gast schreibst, ist zwar dein
gutes Recht, hinterlässt aber schon einen schalen Beigeschmack, wenn
es um  ‚Fairness‘ geht.  Dass du aber insgesamt (mindestens) elf
verschiedene Namen benutzt, verstößt völlig eindeutig gegen die
Nutzungsbestimmungen, und damit disqualifizierst du dich selbst.

Da du aber offenbar nicht in der Lage bist, für nicht in diesen
Thread gehörende Diskussionen einen eigenen Thread zu öffnen, habe
ich das für dich getan:

Beitrag "Leiterplatten für 4 ct/cm²"

Dort könnt ihr nun alles diskutieren, was nicht direkt mit dem Thema
dieses Threads hier (welches in der Überschrift ja ausreichend gut
beschrieben ist) in Zusammenhang steht.

Diskussionen über die Art und Weise der Moderation gehören ohnehin
nie in einen Fach-Thread.  Daher habe ich euch den hier eröffnet,
auf dass ihr dieses Thema dort diskutieren könnt:

Beitrag "Ärger mit der Moderation im „Platinensammler“-Thread"

Nun belasst bitte diesen Thread hier endlich Jakob und denjenigen,
die seine Dienste in Anspruch nehmen möchten.

von Mathias O. (m-obi)


Lesenswert?

Hallo,

wenn ich die Kontur der Platine in 1 Mil zeichne. Rechnen die dann den
Offset von 1mm für den 2mm-Fräser selber drauf oder muss ich das mit
einplanen? Und kommt die Kontur in den Layer Dimension?

von Jakob K. (jakobk)


Lesenswert?

Die Mitte deiner Konturlinie wird die Außenkante deiner Platine. Du
musst dir also keine Gedanken um den Fräseroffset machen.

Und ja, bei Eagle gehört die Kontur ins Dimensionlayer.

von Mathias O. (m-obi)


Lesenswert?

Du hast auch noch geschrieben, dass der Lötstop 6 Mil weit weg vom Pad
am besten sein soll. Hab das im DRC von 4 auf 6 dann geändert. Er
meckert nun ja auch jede Beschriftung an in tPlace, da diese dann ja 1-2
Mil drüber gehen. Muss ich die Beschriftungen dann auch noch ändern oder
soll ich einfach die Warnungen ignorieren?

Sorry, dass ist meine erste Platine.

von Jakob K. (jakobk)


Lesenswert?

um den Bestückungsdruck mußt du dich nur in sofern kümmern, dass du
einmal "set vector_font on" in die Komandozeile von Eagle eingeben mußt,
damit der ALLE Texte in den Schrifttyp Vector umwandelt ... wenn du mit
Bestückungsdruck über Pads kommst, rechne ich die Pads frei.

von Mathias O. (m-obi)


Lesenswert?

Ah ok. Das "set vector_font on" hab ich schon gemacht :).

von Jörg H. (idc-dragon)


Lesenswert?

Apropos Lötstopplack, ich hätte auch noch eine Frage zu den
Designregeln:

Auf der nächsten Platine habe ich einen Stecker in SMD-Ausführung, aus
der Hirose DF9 Serie. Mein Problem: Zwischen den Pads dieses Steckers
muß ich noch eine Leiterbahn durchkriegen (oder brauche eine 4-lagige
Platine).

Der Stecker hat 1 mm Raster, die Beinchen sind 0,4mm breit, also max.
0,6 mm Zwischenraum wenn ich die Pads auch nur 0,4 mm schmal mache.
(Hirose empfielt 0,7 mm Pads, das würde nix.)

Laut Designregeln geht das so gerade, mit zwei mal 0,15 mm Zwischenraum
und ein mal 0,15 mm Leiterbahn brauche ich also 0,45 mm Pad-Abstand,
habe noch ein bischen Sicherheit zu verteilen.
Die Leiterbahn dazwischen soll aber sicher vom Lötstopplack bedeckt
sein, sonst wenn die blank ist dürfte es unmöglich sein den Stecker ohne
Kurzschlüsse einzulöten.
Wie gehe ich da am besten vor, habe ich darauf Einfluß? Ich habe den
Eindruck, bei Pads wird der Lötstopplack noch etwas weiter freigestellt
als Eagle das von sich aus tut? Eagle macht 0,1 mm Platz drumrum, schon
in den Bauteilebibliotheken, keine Ahnung ob und wo man das einstellen
kann. Bei den bisherigen Platinen habe ich meist keinen Stopplack mehr
zwischen den SMD-Padreihen.

Jörg

von Marian (phiarc) Benutzerseite


Lesenswert?

Spar die die Probleme und den Stress und mach die eine Trace
frei/fliegend.

von chris (Gast)


Lesenswert?

Die Tolleranz ist meistens 150um beim Loetstopplack, also 0.15mm.
Also sollte der Loetstopplack bei einer 150um Leiterbahn mindestens
500um
breit sein. Wenn man platz hat den 0.4mm Pin auf der anderen Seite um
0.2mm
erweitern oder 0.46mm Pin nehmen und Abstand Kupfer Loetstopplack in den
DRU
auf 20um stellen. Die zweite ist die einfachere Lòsung.

Wenn man sowas macht sollte man es aber dem Leiterplattenhersteller
unter
den Anmerkungen mitteilen, ansonsten kann es passieren dass es bei
seinen
DRU auffàllt und im schlimmsten Falle einfach von sich aus ohne
Rueckmeldung
den Loetstopp zwischen den Pins entfernt.

von Jörg H. (idc-dragon)


Lesenswert?

Marian B. schrieb:
> Spar die die Probleme und den Stress und mach die eine Trace
> frei/fliegend.

Ich hätte schreiben sollen "zwischen den Pads dieses Steckers
muß ich je noch eine Leiterbahn durchkriegen". Wollte nur den Eindruck
vermeiden, daß da mehrere zwischen 2 Pads durch müsssen.

Vielleicht komme ich mit jeder 2. aus, so daß ich das Pad auf der
anderen Seite etwas breiter gestalten kann.

Jörg

: Bearbeitet durch User
von Thomas D. (thomasderbastler)


Lesenswert?

Laut
http://www.platinensammler.de/termine/

sollte der 9 er Nutzen auf morgen terminiert sein. Stimmts ?

von Harald A. (ngf_fo)


Lesenswert?

Hallo Jakob,

Ich habe auf Platinensammler.de gerade gerade die Datei
platinnensammler_03.txt entdeckt, die für den DRC unter Eagle benutzt
werden kann. Im Moment benutze ich noch platinensammler_02.dru. Hat sich
da was geändert und sollte die .._03.txt benutzt werden? Warum heißt sie
nicht *.dru*? Einfach umbenennen?

Harald

von Markus R. (maggus)


Lesenswert?

Hallo Jakob,
ich habe auch wieder eine 4-lagige Platine am Start (ca. 55 x 35 mm),
für die mir die Bestellung direkt beim Hersteller zu teuer ist. Ich
nehme an du gibst hier Bescheid, wenn sich wieder genug Leute für einen
Multilayernutzen gemeldet haben?

von Jakob K. (jakobk)


Lesenswert?

Thomas der Bastler schrieb:
> Laut
> http://www.platinensammler.de/termine/
>
> sollte der 9 er Nutzen auf morgen terminiert sein. Stimmts ?

also in der Post sind die Platinen ... also sollte morgen, spätestens
aber übermorgen wohl passen.

von Jakob K. (jakobk)


Lesenswert?

Harald A. schrieb:
> Hallo Jakob,
>
> Ich habe auf Platinensammler.de gerade gerade die Datei
> platinnensammler_03.txt entdeckt, die für den DRC unter Eagle benutzt
> werden kann. Im Moment benutze ich noch platinensammler_02.dru. Hat sich
> da was geändert und sollte die .._03.txt benutzt werden? Warum heißt sie
> nicht *.dru*? Einfach umbenennen?
>
> Harald

im 3er dru habe ich nur die Freistellung für den Stoplack um Pads
verkleinert, um auch bei feineren Pitches den Stoplack nocht zwischen
Pads zuzulassen.

Funktionieren tun aber beide Varianten.

Die Dateiendung habe mußte ich leider ändern, weil ich die Datei sonst
nicht bereitstellen konnte. Aber ja ... einfach umbenennen und ab gehts
=)

von Mathias O. (m-obi)


Lesenswert?

Hallo,

wenn ich eine 1,9mm Bohrung haben möchte, kommt die doch in den
Milling-Layer oder? Und soll ich dann mit Width 0 zeichnen und den
fertigen Durchmesser?
Hast du meine Mail bekommen am 24.08.?

von Jakob K. (jakobk)


Lesenswert?

ehm wenn es wirklich eine Bohrung ist, dann setz auch bitte eine
Bohrung. Das gibt sonst nur Theater mit dem Hersteller =)

In Eagle also im Layer44 für Drills ... es sei denn es soll
durchkontaktiert sein, dann Layer45.

von Mathias O. (m-obi)


Lesenswert?

@Jakob:
Hast du meine brd per Mail bekommen?

von Jakob K. (jakobk)


Lesenswert?

Jepp habe ich ... leider ist es nur kurz vor Annahmeschluss immer so,
dass ich ziemlich viele Layouts bekomme und dann nur verzögert antworten
kann.

Daher bitte ich um etwas Geduld bei den letzt ABs.

Danke

von Dennis R. (dennis_ec) Flattr this


Lesenswert?

Platinen sind vorgestern angekommen , vielen Dank nochmal an dieser
Stelle.

von Marian (phiarc) Benutzerseite


Lesenswert?

Platinen sind auch bei mir gestern gut angekommen, danke!

von Harald A. (ngf_fo)


Lesenswert?

Hallo Jakob,

wann ist der nächste Nutzen geplant? Sind schon Bestellungen möglich?

von Jörg H. (idc-dragon)


Lesenswert?

Ich hätte auch eine kleine Platine (39*24mm) fertig und bereit zum
Sammeln...

Jörg

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

die letzte Woche war was stressig, daher die kurze "Funkstille".

Ich rechne morgen mit den Platinen aus 11 und 12. Wenn die guten Stücke
verteilt und in der Post sind gebe ich nochmal bescheid.

Was den nächsten Nutzen angeht muss ich da um ein wenig Geduld bitten.
Da ich in den nächsten Wochen beruflich viel um die Ohren habe, werde
ich erst ab dem 12.10. wieder Bestellungen bearbeiten.

Der 13er wird dann bis spätestens 31.10. laufen (es sei denn er ist vor
voll)

Also wer mir schon mal was schicken will, sollte sich nicht wundern wenn
er recht lange auf eine Antwort wartet ;-)

von Gelöscht (kami89)


Lesenswert?

Hallo Jakob,

Ich warte übrigens immernoch auf den PayPal Link für die letzte
Bestellung :-)

mfg

: Bearbeitet durch User
von bendd (Gast)


Lesenswert?

Hallo!
Habe gestern meine Bestellung erhalten, sieht alles gut aus. Werde
nachher überweisen. Danke für den Service.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Meine sind auch angekommen, sehen ebenfalls gut aus, danke!

von A. D. (adnc)


Lesenswert?

Auf welchen Nutzen beziehen sich denn die letzten beiden Einträge?

von Bad U. (bad_urban)


Lesenswert?

Das sollte der 12er sein. Ich habe meine Platinen aus dem 12er auch am
18.9. bekommen.

von A. D. (adnc)


Lesenswert?

Bad Urban schrieb:
> Das sollte der 12er sein. Ich habe meine Platinen aus dem 12er auch am
> 18.9. bekommen.

Kann ich das irgendwie in der Rechnung sehen? Ich habe die
Auftragsbestätigung am 30.8 bekommen. Weiss jemand, ob sich die 12 in
A-2014-01228-00 auf den Nutzen bezieht?

Weil ich bisher noch nichts erhalten habe und zu Jakob bekomme ich
keinen Kontakt.

: Bearbeitet durch User
von Bad U. (bad_urban)


Lesenswert?

Ich denke an der Rechnungsnummer. Die beginnt bei mir mit
"R-2014-012...". Das wird dann sicher die Nutzennummer sein.

: Bearbeitet durch User
von A. D. (adnc)


Lesenswert?

aber warum habe ich dann meine nicht bekommen?

von Bad U. (bad_urban)


Lesenswert?

Das musst Du dann wirklich mit Jakob klären. Er hatte ja gesagt, dass er
z.Zt. unterwegs ist.

von Dietmar (Gast)


Lesenswert?

Zur Info:

Ich habe gerade bei Jakob Platinen bestellt. Als Autoresponder kam die
Nachricht das er wohl vor dem 12.10 nichts bearbeiten kann.

Er scheint also beschäftigt zu sein.

Gruß Dietmar

von A. D. (adnc)


Lesenswert?

Gibt es noch jemanden, der vom 12'er Nutzen auf seine Platinen wartet?

von Harald A. (ngf_fo)


Lesenswert?

Jakob?

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich bin zwar seit dem letzten Wochenende wieder grundsätzlich zu Hause,
aber leider noch nicht bis zu den Bestellungen durchgekommen.

Vermutlich wird es auch noch bis Anfang kommender Woche dauern, bis ich
zu den Bestellungen komme, aber der 13er Nutzen läuft wie angekündigt
bis spätestens Ende Oktober oder aber halt bis er voll ist.

Auf bald

Jakob

von Jakob K. (jakobk)


Lesenswert?

so ... ich bin zwar noch nicht durch mit allen Bestellungen, aber
trotzdem mal ein kurzes Update ... ich bin jetzt bis zum 3.10. bei den
Bestellungen und der 13er Nutzen ist jetzt bei 64%.

von Roland H. (batchman)


Lesenswert?

Jakob Kleinen schrieb:
> ich bin jetzt bis zum 3.10. bei den
> Bestellungen

inklusive oder exklusive dem 3.10.?

Bei Mails an "bestellung@platinensammler.de" kommt noch eine
Abwesenheitsnachricht, und für meine Bestellung vom 3.10. kam noch keine
Bestätigung.

Mit der Bitte um Klärung

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

es ist wieder soweit ... der 14er Nutzen ist voll =)

Wie bei der letzten Runde gibt es wieder einen leichten "Überhang", der
den Start für den 15er Nutzen bildet.

Der 15er Nutzen ist übrigens der letzte Nutzen des Jahres und ist so
geplant, dass er mit ein bisschen Glück vor Weihnachten - spätestens
aber zwischen den Tagen bei euch ist.

Aktualisierungen zum Stand des Nutzen mache ich nur noch im Artikel und
auf der Platinensammler Website.

von Beobachter (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> dass er mit ein bisschen Glück vor Weihnachten - spätestens
> aber zwischen den Tagen bei euch ist.

Also lockere 5 Wochen Lieferzeit ?
Respekt !

von Torsten C. (torsten_c) Benutzerseite


Lesenswert?

Beobachter schrieb:
> Also lockere 5 Wochen Lieferzeit ?

Immer diese Trolle!

Von "Spätester Abgabetermin" bis "Vor Weihnachten" sind es weniger als
drei Wochen. Der Rest ist die Sammel-Zeit. Daher heißt es ja auch
Platinen-Sammler.

von Bad U. (bad_urban)


Lesenswert?

Ich habe meine Platine heute erhalten. Sieht im Prinzip ganz gut aus.
Was mir auffällt ist, dass wohl die Pads vom Toplayer auch im
Bestückungsdruck auf Bottom freigestellt worden sind. Ist das noch
jemandem bei seinen Platinen aufgefallen?

Es handelt sich um den 13er Nutzen.

: Bearbeitet durch User
von Bad U. (bad_urban)


Lesenswert?

ja, ich finds auch blöd, dass es die Tage so schnell dunkel wird und man
sich eine Beschäftigung drinnen vorm PC suchen muss...

Aber wenn jemand noch was sinnvolles beizutragen hat, mich würds
wirklich interessieren, ob das Problem auch bei anderen aufgetreten ist,
oder ob es evtl. einen Fehler in meinem File gab.

Für den Rest: Beitrag "Leiterplatten für 4 ct/cm²"

von Jakob K. (jakobk)


Lesenswert?

hast du mal deine Rechnungsnummer ... dann schaue ich mal nach ...

von Bad U. (bad_urban)


Lesenswert?

Hab Dir eine PN geschickt mit den Daten.

von Jakob K. (jakobk)


Lesenswert?

ok ... da war schon mal nichts in den Daten Falsch. Auch nach meiner
Aufbereitung war der Bestückungsdruck noch i.O. ich frage da gleich mal
nach, was da passiert sein kann.

von Bad U. (bad_urban)


Lesenswert?

Ich bin mal gespannt an was es gelegen hat.

von Jakob K. (jakobk)


Lesenswert?

Bzgl. des Bestückungsdrucks habe ich leider noch keine Neuigkeiten, aber
ich bleibe da dran ... wäre ja schon wünschenswert, dass das nicht mehr
vorkommt =)

Bzgl. des Jahresabschlussnutzens ... seit der letzten AB ist der jetzt
bei 75%. Wer also noch mit will, sollte vielleicht nicht bis zum letzten
Tag warten.

von Joachim (Gast)


Lesenswert?

Hallo,
wie liegen momentan die Preise für 2 Lagige Platine?

von Jakob K. (jakobk)


Lesenswert?

Bevor ich hier jetzt alles Runterschreibe, der Link auf den Artikel:
http://www.mikrocontroller.net/articles/Platinensammler#Kosten

Da findest du eigentlich alles, was du brauchst.

von Joachim (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> Bevor ich hier jetzt alles Runterschreibe, der Link auf den Artikel:
> http://www.mikrocontroller.net/articles/Platinensammler#Kosten
>
> Da findest du eigentlich alles, was du brauchst.

Alles klar.
Dann lohnt sich hier leider nur für klene Platine.

von Bad U. (bad_urban)


Lesenswert?

Joachim schrieb:
> Alles klar.
> Dann lohnt sich hier leider nur für klene Platine.

Genau. Dafür ist das Angebot hier auch gedacht und ausgelegt.

von Hui (Gast)


Lesenswert?

Wo bekommt man denn für 4-6 Cent in 2 Wochen ? (unter
Massenproduktion-Volumen)
Würde mich itneressieren

von Bad U. (bad_urban)


Lesenswert?

Wichtig ist auch noch die Design Rules zu beachten. Je nach Bauteil und
Platinenhersteller kanns da auch, zumindest theoretisch, probleme geben.

von booby der baumeister (Gast)


Lesenswert?

Hui schrieb:
> Wo bekommt man denn für 4-6 Cent in 2 Wochen ? (unter
> Massenproduktion-Volumen)
> Würde mich itneressieren

Jörg Wunsch, der ist auch Mod hier, hat mal nen Thread aufgemacht.
Dauert halt 4 Wochen vs. 2 Wochen. Dafür hat man am Ende genug Platinen
zum testen haha und außerdem viel günstiger!

Beitrag "Leiterplatten für 4 ct/cm²"

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich bin eben mit der letzten offenen Bestellung fertig geworden. Bis
jetzt ist der 15er Nutzen bei 93%.

Wer noch keine AB hat oder noch mit möchte ... ihr kennt das ja ;-)

von Jakob K. (jakobk)


Lesenswert?

So der 15er ist voll und ich habe auch noch ein paar kleine Layouts als
Überhang hier liegen.

Wenn sich beim puzzeln noch Lücken ergeben, fülle ich die dann mit den
noch offenen Layouts auf und bestätige diese dann auch.

Also gibt es im Moment noch unbestätigte Layouts, die aber evtl. doch
noch mit in die Produktion kommen ... habt da bitte noch geduld, die
letzten ABs gehen spätestens morgen Abend raus.

von Stephan G. (loethonigesser)


Lesenswert?

Meine Platinen aus dem 15er Nutzen sind heute angekommen, vielen Dank.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Meine auch, optisch alles OK, war aber diesmal auch keine besondere
Herausforderung.

von Mathias O. (m-obi)


Lesenswert?

Meine ist auch gestern angekommen. Ist alles in Ordnung, war aber auch
nix besonderes.

von Matthias I. (matze5)


Lesenswert?

Möchte gern wieder was neues Anfertigen lassen, sind die Bohrungen wo
Leiterbahnen auf Ober und Unterseite zusammen Treffen durchkontaktiert ?
(Z.b. an Beinen von IC)
(Eagle CAD BRD file)

: Bearbeitet durch User
von Jakob K. (jakobk)


Lesenswert?

Hi Matthias,

grundsätzlich sind durchkontaktierte Bohrungen möglich. Wenn du Pads aus
Eagle bzw. Standardbauteile aus der Eagle-Lib und Vias für die
Lagenwechsel verwendest, sollte das auch klappen.

Wenn du sicher gehen willst, kannst du in deinem Layout Layer 44
(Drills) ein und Layer 45 (Holes) ausblenden. Alle Bohrungen die du
jetzt siehst, werden durchkontaktiert.

Viele Grüße

Jakob

von Matthias I. (matze5)


Lesenswert?

Warum liest du nicht einfach die FAQ ? da steht alles drin.

@Danke Jakob für die Antwort.

Grüsse

Matthias

von Jakob K. (jakobk)


Lesenswert?

Ich wünsche allseits ein frohes neues Jahr und wollte mal wieder
bescheid geben, dass ich alle offenen Bestellungen abgearbeitet habe.

Der erste Nutzen für dieses Jahr ist damit jetzt bei 60%.

: Bearbeitet durch User
von Jakob K. (jakobk)


Lesenswert?

So ... zwischenstand ist bei 76% und alle ABs sind raus ... wenn ich
jemanden vergessen haben sollte ... wie immer ;-)

von Jakob K. (jakobk)


Lesenswert?

so ... der erste Nutzen für dieses Jahr ist raus und der nächste läuft
=)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich muss den nächsten Nutzen leider aus beruflichen Gründen auf Eis
legen.

Die Platinen aus dem 1er sind in Produktion und gehen auch wie geplant
raus, aber bis zum nächsten Nutzen kann es leider 3-6 Monate dauern.

Sobald es da was Neues gibt, melde ich mich hier wieder.

Bis dahin

Jakob

von Björn C. (Firma: privat) (blackmore)


Lesenswert?

Oh... 3-6 Monate - das ist lang...

Ich hoffe nur, das der Service nicht ganz gecancled wird...

von Jörg H. (idc-dragon)


Lesenswert?

Ja, sehr schade. Jakobs Platinenservice war für mich die zweitwichtigste
Resource in diesem Forum, nach der regelmäßigen Mouser-Sammelbestellung.

Mein TinyTOSLINK-Projekt läuft mangels Platinen nun gerade trocken.
Naja, auch ich kann die Zeit dafür nicht mehr aufbringen, das ist
eigentlich das Hauptproblem.

Jakob, ich hoffe es entwickelt sich beruflich alles so wie es für dich
gut ist. Bis hoffentlich später, und danke für all die Platinen!

Jörg

von Simon B. (nomis)


Lesenswert?

PCB schrieb im Beitrag #4021095:
> Meine Aktuelle Platine (30*10mm²) würde hier inkl. Versand
> 2,85€ kosten, kennst du eine Alternative?

Ohne Jakobs' Service schlecht reden zu wollen: je nachdem was man
braucht ist oshpark.com eine gute Alternative. Braucht halt u.U.
deutlich mehr Zeit weil es erst aus den USA beikommen muss. Ansonsten
aber gut vergleichbar.

Viele Grüße,
         Simon

von PSchneider (Gast)


Lesenswert?

Hallo Leute,

ich weiß nicht wieso man darüber immer wieder diskutieren muss. Wer das
Angebot von Jacob nicht will der muss nicht bei Jacob bestellen. Ich
denke das sich jeder vorher ausrechnet woher er seine Platinen am
billigsten bekommt. Für mich hat da bis jetzt immer Jacob gewonnen weil
ich immer nur 1 - 2 kleine Platinen benötige und froh bin das ich diese
Möglichkeit habe.

von D a v i d K. (oekel) Benutzerseite


Lesenswert?

Alles Gute Jakob!
Falls es nicht in 6 Monaten weiter geht, könntest du mir das Know-How
vermitteln, dann mache ich damit weiter. (Habe ab August auch
halbjährlich Bedarf an einem 50er-200er Nutzen)

Grüße Oekel

von Marc S. (marc_s86)


Lesenswert?

Ich fand es relativ sinnvoll alternativen zu nennen solange jakob seinen
service nicht anbietet..

von Whatis (Gast)


Lesenswert?

Marc S. schrieb:
> Ich fand es relativ sinnvoll alternativen zu nennen solange jakob
> seinen
> service nicht anbietet..

Ja, ist es auch...

von PCB (Gast)


Lesenswert?

Whatis schrieb im Beitrag #4022687:
> Unglaublich... wo bleibt die Meinungsfreiheit ?
In einem Thread wo sie etwas zu suchen hat. Wenn ihr gerne Alternativen
diskutieren wollt hab ich euch hier einen Thread aufgebacht:
Beitrag "Alternativen: Platinensammler - Leiterkarten für 30ct/cm²"

von Torsten C. (torsten_c) Benutzerseite


Lesenswert?

Marc S. schrieb:
> Ich fand es relativ sinnvoll alternativen zu nennen solange jakob seinen
> service nicht anbietet..

"fand" = Vergangenheit. Das bleibt m.E. weiterhin sinnvoll.

Thomas der Bastler schrieb im Beitrag #4022735:
> Nicht in diesem Forum...

Doch, aber in anderen Threads, wie
PCB schrieb:
> Beitrag "Alternativen: Platinensammler - Leiterkarten für 30ct/cm²"

Beitrag "Leiterplatten für 4 ct/cm²"
Beitrag "Alternativen: Platinensammler - Leiterkarten für 30ct/cm²" (wozu der neue?)

von pcb (Gast)


Lesenswert?

Beitrag "Re: Alternativen: Platinensammler - Leiterkarten für 30ct/cm²"
Es wird ein Durchlauf gemacht, privat, und dann sieht man weiter ob so
ein Service angeboten wird oder nicht und zu welchen Konditionen.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich freue mich den Platinensammler wieder aufzunehmen =)

Ab jetzt könnt ihr bei mir wieder Platinen im Sammelnutzen mitbestellen.

von Thomas D. (thomasderbastler)


Lesenswert?

Sind die Kondition gleich ?
- Keine überproduzierte umsont dazu
- ca 4 Woche Lieferzeit ?

von Alexander T. (Firma: Arge f. t. abgeh. Technologie) (atat)


Lesenswert?

Hallo Jakob,

nachdem ich in den vergangenen Monaten so manches in diversen Threads
gelesen habe möchte ich einen Kommentar anbringen.

Manche Leute erwarten von Dir, dass du dir diese Arbeit antust - und das
auch noch dauerhaft - ohne irgendeinen Profit davon zu haben.
Hobbymäßige Selbstausbeutung auf Lebenslänglich sozusagen.

Beziehungen sollten meiner Meinung zum beiderseitigen Vorteil sein. Dein
Angebot ist auf jeden Fall vorteilhaft (wer das anders sieht, braucht's
ja nicht anzunehmen) und ich hoffe und gehe davon aus, du hast auch
einen Nutzen von der Sache. Für mich eine Frage der Fairness.

In diesem Sinne: Lass Dich von Nörglern nicht verdrießen und herzlich
Willkommen zurück!

Alexander

: Bearbeitet durch User
von Bad U. (bad_urban)


Lesenswert?

Von mir auch ein herzliches Willkommen zurück, Jakob.

Ich finde Deinen Service wirklich klasse, und freue mich, dass Du ihn
jetzt weiter anbietest.

von Thi L. (flothi)


Lesenswert?

Welcome back!

Eine Frage am Rande: Bestünde die Möglichkeit, gegen Mehrpreis auch
direkt Stencils für die PCB zu ordern? Das würde denke ich dem ein oder
anderen das Arbeiten erleichtern.

VG

von Jakob K. (jakobk)


Lesenswert?

hi ... das mit den Stencils hatte ich versucht, aber unter Bastlern
kommt das Pasten wohl nicht so oft vor ... also nein ...
Pastenschablonen kann ich zur Zeit keine beisteuern, sorry.

von Jakob K. (jakobk)


Lesenswert?

Kurzes Update zum 2er Nutzen ... die Platinen sind heute Morgen Post
gegangen und sollten also zum Wochenende bei euch sein.

von Jakob K. (jakobk)


Lesenswert?

So ... der 3er Nutzen ist jetzt bei 95% ... wenn noch jemand "mit
möchte", wäre jetzt eine gute Gelegenheit ;-)

von Marc S. (marc_s86)


Lesenswert?

Hallo Jakob,

ich bräuchte eine 15*15cm² große Platine. Rechnerisch wäre ich damit bei
73€. Kannst du bei so einer Größe Rabatt geben?

Gruß,
Marc

von Eppelein V. (eppelein)


Lesenswert?

Dem kann ich nur zustimmen!

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Marc S. schrieb:
> ich bräuchte eine 15*15cm² große Platine.

Eine Platine dieser Größe kannst du immer irgendwo selbst fertigen
lassen, dafür ist Jakobs Sammel-Nutzen weder gedacht noch sinnvoll.
Abgesehen von den diversen chinesischen Angeboten (die in der Regel
mindestens 10 gleiche Platinen verkaufen wollen), wenn du sowas
beispielsweise bei PCB-Pool mit 12 Tagen Laufzeit einhämmerst, dann
leiten sie dich zu Jackaltac um, die dafür EUR 60 nehmen würden.

von Frank L. (frank_l)


Lesenswert?

Hallo,

aktuelles Beispiel von Fischer Leiterplatten:

1 Stück 100 x 280 mm, Preis rund 65 € inkl. Mwst., geliefert 3 Stück.
Lieferzeit 14 Tage. Die Überlieferung lässt sich natürlich nicht
pauschalisieren. Kann bei einem anderen Projekt eine andere Menge
ergeben.

Gruß
Frank

von Jakob K. (jakobk)


Lesenswert?

Ok, dann nochmal ... wie schon mehrfach richtig bemerkt wurde ... der
Platinensammler ist eigentlich nicht für Platinen im Eurokartenbereich
und größer gedacht.

Die meisten Pool-Service liefern ja ab 1dm² und dann kann jeder für sich
entscheiden, ob und wie viel Bestückungsdruck er haben will, ob es
bleifrei Verzinnt sein soll oder nicht, ob die Produktion in Deutschland
oder einem Billiglohnland liegen soll, ob Hobbyplatinen um den halben
Globus geflogen werden oder lieber einfach nur auf der Straße mit der
Post kommen sollen.

Das alles kann, darf und soll jeder für sich entscheiden.

ABER wer beidseitigen Bestückungsdruck auf Platinen aus Deutschland
haben möchte und versteht, dass ich meine Arbeit nicht für eine halbe
Tasse Reis am Tag mache, für den ist der Platinensammler immernoch eine
gute Möglichkeit Platinen zu beziehen.

Das schöne ist, dass es viele Leute gibt, die mit dem Angebot
einverstanden sind. Denen klar ist, dass Sie mit großen Platinen die
Kleinen in gewissermaßen subventionieren. Die bei kleinen Layouts oder
wenn Sie ihr Layout noch mal austauschen, auch alle Überproduzierten
nehmen, um Ihrerseits den Aufwand zu vergüten.

Bis jetzt geht die Mischung auf und daher gibt es den Platinensammler
nun schon seit über drei Jahren und wenn es nach mir geht auch noch
lange weiter!

An alle die bisher dabei waren und oder planen in Zukunft dabei zu sein,
an dieser Stelle ... Vielen Dank für eure Unterstützung!

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich habe am vergangenen Wochenende die Platinen aus dem 3er Nutzen
verschickt. Also sollten die spätestens Morgen bei euch sein (Österreich
und Schweiz evtl. auch erst Übermorgen)

Außerdem sind in den letzten Tagen nochmal eine ganze Rutsche Layouts
für den 4er aufgeschlagen. Aktuell steht der Nutzen bei 72% ... wer also
noch mit will ... ihr kennt das ja

von Jakob K. (jakobk)


Lesenswert?

So ... ich habe eben die Platinen aus dem 4er Nutzen verteilt und
eingetütet ... Morgen gehen die dann in die Post.

von Jakob K. (jakobk)


Lesenswert?

Ich bin der Meinung alle offenen Bestellungen für den 5er Nutzen
bearbeitet zu haben.

Sollte noch jemand auf Antwort warten, dann bitte melden. Und wenn noch
jemand mit will ... ein bisschen Platz ist noch =)

von John-eric K. (mockup)


Lesenswert?

Hallo Jakob,

schön das es deinen Service noch gibt. War mit deinen Platinen damals
auch total zufrieden.

Ich hätte eine kleine (3,75 x 2,9 cm = 10,9cm^2) 4 lagen Platine die ich
mehrfach haben wollen würde. Machst du 4-lagen noch und wenn ja wie viel
hast du zusammen zwecks ungefähre Zeitabschätzung wie lange es wohl
dauern würde? Ich wäre wenn es absehbar ist mit 5 und Überlieferung
dabei.

Gilt für 4 lagen der gleiche Preis? Irgendwie finde ich im Artickel und
im Thread hier nicht wirklich etwas beim suchen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Ich hatte auch schon mal eine Projektidee für 4lagig, war laut Jakob
aber seinerzeit der Einzige.

Ich würde das Projekt aber nur beginnen, wenn es auch eine Chance auf
Fertigung hat, da das Design (Impedanzen etc.) vom konkreten
Lagenaufbau abhängt.  Ob wir es gemeinsam schaffen, eine sinnvolle
Nutzengröße zusammen zu bekommen?  Eine mögliche Alternative wäre
ansonsten OSH Park.

von John-eric K. (mockup)


Lesenswert?

Also bei mir ist es ein Bluetooth 4.0 Temperatursensor mit
Feuchtigkeitssensor und da sollte, der Vorgaben wegen, die Platine
4-Lagig sein. Sicherlich testweise würde auch 2-Lagig gehen. Vielleicht
stelle ich einfach mal mein Projekt hier vor und falls noch wer Lust hat
kommen ein paar mehr zusammen.

Die Frage ist für mich, ob der Preis der gleiche ist und wenn nein
wieviel höher? Dann würde ich sonst einfach mehr Platinen nehmen. Mit 9
wären das schon etwas mehr als 1dm^2 bei mir. Ich weiß jetzt nicht was
seine minimum Nutzengröße ist, dass man sich da einig werden könnte und
wie groß geschätzt deine wäre. Da z.B. PCB-Pool aber für 1dm^2 130€
nehmen würde wäre alles darunter bei mehr Platinen natürlich
interessanter.

Danke für den Anbieter OSH Park. Kannte ich noch nicht. 4 Layer Medium
run damit es vom Preis passt beinhaltet aber mindestens 150inch^2 =
9,67dm^2. Erstmal Jakobs Nutzengröße und Preis abwarten.

Hm Standard run wären 1,55$/cm^2 bei 3 Platinen, also ~0,51$/cm^2. Das
geht ja auch. Übersehen.

: Bearbeitet durch User
von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Habe mal einen eigenen Thread aufgemacht:

Beitrag "Sammelnutzen 4lagig?"

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

da für den 7er Nutzen bis jetzt noch nicht genug zusammen gekommen ist,
verlängere ich ihn noch um 2 Wochen bis zum 27.11. und mache ihn damit
dann auch zum letzten Nutzen in diesem Jahr.

Entsprechend ist der neue Liefertermin der 18.12.15

Weiter als bis zum 27.11. verschiebe ich den Nutzen garantiert nicht und
wenn er früher voll ist, gebe ich ihn auch früher in die Produktion.

So oder so ... das wird der letzte Nutzen in diesem Jahr.

Der erste Nutzen im neuen Jahr läuft dann bis zum 8.1.16

Also allseits frohes Layouten =)

von Jakob K. (jakobk)


Lesenswert?

So ... ich habe jetzt alle offenen Bestellungen bearbeitet. Wenn noch
irgendwer keine Rückmeldung hat oder noch mit in den 7er Nutzen möchte
... wie immer einfach melden =)

von Ste N. (steno)


Lesenswert?

Hallo Jakob,

ich hatte dir heute Mittag eine Mail mit Gerber-Files zukommen lassen.
Ist sie angekommen?

Gruß, Steffen

von Mathias B. (bzzz)


Lesenswert?

Für die Januarbestellung schauts eher düster aus, oder?

von Jakob K. (jakobk)


Lesenswert?

Ich wünsche allen erstmal ein frohes neues Jahr!

Zum Januar Nutzen kann ich in soweit Entwarnung gegeben, als das ich in
den letzten Tagen einige Bestellungen bekommen habe.

Ich komme aber leider erst ab Montag zum bearbeiten.

Grundsätzlich ändern sich mit dem neuen Jahr aber ein paar Dinge beim
Platinensammler.

1. der Grundpreis sinkt auf 22ct/cm2
2. für die Bearbeitungsgebühren erhöht sich der "Fräsrand" von 3 auf
13mm
3. die Überproduzierten gibt es immer dazu
4. der Rückseitige Bestückungsdruck entfällt
5. die Nutzen laufen nur noch 2 Wochen

Leider bin ich zwischen den Tagen nicht dazu gekommen die Webseite und
den Artikel anzupassen, aber das hole ich so schnell wie möglich nach.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob K. schrieb:
> 2. für die Bearbeitungsgebühren erhöht sich der "Fräsrand" von 3 auf
> 13mm

Das ist für sehr kleine Platinen bisschen schade.  Ich hatte schon mal
Platinen von 15 x 30 mm².

Ansonsten klingen die Änderungen natürlich nett, danke und viel Erfolg
im neuen Jahr!

: Bearbeitet durch Moderator
von Mathias B. (bzzz)


Lesenswert?

Jakob K. schrieb:
> 3. die Überproduzierten gibt es immer dazu

Kannst du das kurz erklären? Je nachdem, wie du die große Platine voll
bekommst, muss man X Stück zusätzlich zum vergünstigten Preis nehmen?
Oder sind die jetzt für Umme und die Besteller kleiner Platinen werden
mit den Lückenfüllern überhäuft? ;)

Ich hab gestern mein erstes Platinchen fertiggestellt und werd dir die
Tage ne Mail dazu schreiben. Hab noch was anderes vor, aber wenn sich
der Sammelzeitraum verkürzt, wart ich ggf. noch auf die Resultate der
ersten. Mir eilts da nicht, und ein Vergleich von produzierter Platine
vs. meinen Eagle-Daten würde schon sehr helfen.

Welche DRC-Errors sind akzeptabel, welche nicht? Hab hier bei ner Buchse
(nicht von mir erstellt...) Bestückungsdruck über ein Lötpad, das regt
Eagle natürlich total auf.

von Jakob K. (jakobk)


Lesenswert?

"Überproduzierte dazu" bedeutet, dass ihr die einfach immer ohne
Mehrkosten dazu bekommt.

Dadurch relativiert sich hoffentlich die Kostenverlagerung zu Lasten der
kleinen Platinen etwas.

Was die Designrules angeht, kannst du die Bestückungsdruck-Fehler zwar
nur vermeiden, wenn du die Bauteile selber erstellst, aber da ich die
Pads immer freirechne kannst du diese Fehler einfach ignorieren.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Mathias B. schrieb:
> Je nachdem, wie du die große Platine voll bekommst, muss man X Stück
> zusätzlich zum vergünstigten Preis nehmen?

Nein, das hat nichts mit dem Füllstand des Nutzens zu tun.

Die Platinenhersteller produzieren zuweilen einfach mal mehr.  Falls
beim E-Test welche durchfallen, ist es für sie billiger, gleich eine
Alternative schon „auf Halde“ liegen zu haben, statt dann nochmal
einen kompletten Nutzen erneut produzieren zu müssen (offenbar ist
der Aufwand für das Einrichten höher, als wenn sie gleich mehr machen).

Falls sie dagegen alle durch den E-Test durchkommen, werden sie mit
ausgeliefert.  Früher hatte Jakob diese zum halben Preis weitergereicht
(es hat ihm also bei Finanzieren seines Zeitaufwands geholfen, wenn du
ihm welche abgekauft hast), aber künftig gibt er einfach alles mit, was
er bekommen hat, ohne dass du dafür noch was mehr zahlen musst.

von Bad U. (bad_urban)


Lesenswert?

Jörg W. schrieb:
> Das ist für sehr kleine Platinen bisschen schade.  Ich hatte schon mal
> Platinen von 15 x 30 mm².

Ja, das trifft meine in Arbeit befindliche 10x10mm Platine auch enorm :)
Aber ich kanns nachvollziehen. Ist die selbe Arbeit wie grössere
Platinen und bei einem Preis dann um 1€ auch eher ein Minusgeschäft.

von Jakob K. (jakobk)


Angehängte Dateien:

Lesenswert?

ach ja ... da ihr jetzt die Überproduzierten immer dazu bekommt, habe
ich das Bestellformular nochmal angepasst.

Bitte nehmt ab jetzt das Bestellformular_v6

von Jakob K. (jakobk)


Lesenswert?

so ... jetzt habe ich alle offenen Bestellungen abgearbeitet und
bestätigt.

von Manfred F. (manfred_f)


Lesenswert?

Jakob K. schrieb:
> 4. der Rückseitige Bestückungsdruck entfällt

Gibt es da einen besonderen Grund?
Eigentlich wollte ich dieses Jahr endlich mal deinen tollen Service in
Anspruch nehmen aber der fehlende Bestückungsdruck auf der Rückseite ist
leider ein KO-Kriterium für mich.

von Jakob K. (jakobk)


Lesenswert?

das ist schade, aber alles in allem wurde der Rückseitige Druck selten
benutzt und mit beidseitigem Druck wäre der Grundpreis halt höher.

von PIC N. (eigo) Benutzerseite


Lesenswert?

Hallo Jakob,

ich bin bald mit einem neuen Layout fertig bei dem es auf dem Top-Layer
nahezu keinen Bestückungsdruck gibt, dafür jedoch sehr viel auf der
Rückseite. Kann man das Layout irgenwie "spiegeln", so dass mein Bottom
als Top und umgekehrt betrachtet wird ohne dass sich dabei die Schaltung
verabschiedet ^^

Ich hoffe es ist klar was ich meine.

Viele Grüße

von Jakob K. (jakobk)


Lesenswert?

Gedanke ist rübergekommen ... das sollte kein Problem sein. Schreib das
einfach unter Anmerkungen in das Bestellformular.

: Bearbeitet durch User
von Bad U. (bad_urban)


Lesenswert?

PIC N. schrieb im Beitrag #4420970:
> ich bin bald mit einem neuen Layout fertig bei dem es auf dem Top-Layer
> nahezu keinen Bestückungsdruck gibt, dafür jedoch sehr viel auf der
> Rückseite. Kann man das Layout irgenwie "spiegeln", so dass mein Bottom
> als Top und umgekehrt betrachtet wird ohne dass sich dabei die Schaltung
> verabschiedet ^^

Falls Du mit Eagle arbeitest sollte das auch mit dem Mirror-Befehl
gehen. Zumindest funktioniert es bei Gruppen. Kann nur sein, dass es Dir
den Name-Layer zerhaut.

von Bernd T. (bastelmensch)


Lesenswert?

PIC N. schrieb im Beitrag #4420970:
> ich bin bald mit einem neuen Layout fertig bei dem es auf dem Top-Layer
> nahezu keinen Bestückungsdruck gibt, dafür jedoch sehr viel auf der
> Rückseite. Kann man das Layout irgenwie "spiegeln", so dass mein Bottom
> als Top und umgekehrt betrachtet wird ohne dass sich dabei die Schaltung
> verabschiedet ^^

Wie bei Eagle ist es auch bei Target kein Problem. Einfach alles
markieren und dann Spiegeln mit umklappen. Wenn es eine Fehlermeldung
gibt waren z.B. nicht alle Layer eingeblendet die am Bauteil hängen.

Ich denke jedes Proggi sollte das Heutzutage können.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich wollte nur kurz mal prüfen, ob alle die für den 2er Nutzen abgegeben
haben auch ihre AB bekommen haben?

Außerdem hätte ich die Bitte, dass ihr immer das Bestellfile verwendet
und nicht seinen Inhalt in die Mail schreibt. Und packt das Bestellfile
bitte nicht in irgendwelche Archive.

Grundsätzlich solltet ihr nur Archive verwenden, wenn ihr
Gerberdatensätze schickt. Alles Andere ist eigentlich nicht so groß,
dass man es komprimieren müsste und das handling ist ohne entpacken für
mich einfacher.

Danke schon mal

von Julian W. (julian-w) Benutzerseite


Lesenswert?

kurze Frage zum aktuellen Nutzen: bis wann kann ich abgeben? 22.01 23:59
oder wann ist Deadline? ;)

von Jakob K. (jakobk)


Lesenswert?

Na ja ... ich werde den Nutzen am Samstag setzen, also kannst die Frist
auch noch bis Samstag Morgen strecken ... aber ich übernehme die Layouts
entsprechend der Eingangsreihenfolge und je später du abgibst, um so
eher könnte deine Bestellung in den nächsten Nutzen wandern.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich habe den Nutzen grob voll und noch ein paar offene Bestellungen
hier, wer in den letzten Tagen erst abgegeben hat und noch keine AB hat,
möge bitte noch warten bis ich den Nutzen übers WE gesetzt habe.

Wer früher bestellt und noch keine AB hat, sollte sich so schnell wie
möglich bei mir melden.

von Mathias B. (bzzz)


Lesenswert?

Heute lag schon was in der Post... ;)

Meckerei zuerst:
* Meinem Wunsch nach platzsparendem Zusammenschieben der beiden fast
identischen Boards (wegen der neuen 13mm-Regelung) wurde nicht
entsprochen, auch die Rechnung bezieht sich auf die Einzelboards und
nicht die selbst nachgeschobene 2-zu-1-Version. Macht etwa vier Euro
oder 15-20% aus. Dabei wollt ich doch nur nett sein und nicht ein großes
Quadrat einreichen, sondern zwei kleinere, besser positionierbare
Einzelteile.
* Ein Miniminiteil des Silkscreens ist nicht vorhanden, da wars um den
eckigen Pin1 von nem Pinheader wohl zu eng.

La-la:
* Zwei Vertiefungen sind zu Bohrungen geworden, glücklicherweise sind
die nicht durchkontaktiert und auf der Rückseite ist nichts wichtiges.
Wohl mein Fehler, da keinen Hinweis auf eine Bohrtiefe zu setzen.
Anfänger ;)
* Meine Fehlplatzierung von nem Bauteilnamen hat nen ganzen Buchstaben
gekostet weil da ne Via durchgeht, dabei wär massiv Platz nebendran
gewesen (relativiert Meckerei #2)

Positiv zu erwähnen:
* 1 Set bestellt, 2 Sets bekommen (hebt Meckerei #1 auf) :)
* Platinen sind sehr schön ausgeschnitten, praktisch rundum geroutet,
Knick-knack-Ränder hättens auch getan
* Sehr hochwertiges Platinenmaterial. Ich hab nur reflow-taugliche
Micro-USB-Buchsen da, wollte aber trotzdem schonmal aufbauen. Also
wirklich böse Braterei, bis die halb abgedeckten Pins alle Kontakt haben
und keine Brücken mehr untereinander. Unter Heißluft riecht die Platine
nicht, und mit endlosem Lötkolbengeschrubbe haben sich auch winzige
Leiterbahnenden wie eben µUSB-Pads nicht abgelöst. Echt guter Stoff.

Fazit: Rev2 mit kleinen Änderungen wird Open Hardware und Jakob kriegt
demnächst nen weiteren Auftrag, diesmal was mit aktiven Bauelementen...

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Mathias B. schrieb:
> Wohl mein Fehler, da keinen Hinweis auf eine Bohrtiefe zu setzen.

Naja, solche mechanischen Feinheiten wirst du bei den meisten
Herstellern wohl nur gegen Aufpreis bekommen.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

es tut mir leid, aber ich muss nach der laufenden Runde den
Platinensammler für vermutlich wenigstens ein halbes Jahr ruhen lassen.

Aus diesem Grund verlängere ich die laufende Sammelphase um eine Woche,
damit "fast fertige" Layouts noch eine Chance haben mit in die
Produktion zu gehen.

Die Pause ist auch für mich ärgerlich, da die ersten Runden im neuen
Jahr gut angelaufen sind und ich den Sammler gerne auch in Zukunft
wieder anbieten möchte.

Der Grund für die Pause ist für mich aber umso erfreulicher. Ich werde
demnächst Vater und da müssen Hobbies erstmal ein bisschen hinten
anstehen.

Ich danke euch für euer Verständnis,

Jakob

von Mathias O. (m-obi)


Lesenswert?

Einen kleinen Kleinen noch ;)
Herzlichen Glückwunsch. Ich glaube, dass kann Jeder (99%) verstehen.
Eine schöne Kennenlernzeit!

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob K. schrieb:
> Ich werde demnächst Vater und da müssen Hobbies erstmal ein bisschen
> hinten anstehen.

Na dann, willkommen im Klub, herzlichen Glückwunsch! :)

von Bad U. (bad_urban)


Lesenswert?

Von mir auch herzlichen Glückwunsch, Jakob.

Wann ist denn jetzt Deadline für die Sammlung?

von Jakob K. (jakobk)


Lesenswert?

Der Termin rutscht von diesem Freitag (5.2.) auf nächsten Freitag
(12.2.)

von Max B. (theeye)


Lesenswert?

Alles Gute deiner Familie! Ich hoffe der Platinensammler kommt zurück,
ich bin gerne wieder Kunde!

Gruß Max

von Jakob K. (jakobk)


Lesenswert?

So ... ich habe eine jetzt alle offenen Bestellungen bearbeitet ...
falls noch jemand keine Bestätigung hat ... bitte melden.

von Thomas V. (Gast)


Lesenswert?

lieber Jakob, Glückwunsch und alles Gute dem Nachwuchs!!!

Ich hab heute noch eine LP fertiggestellt und Dir die Bestellung
zugeschickt.
Wäre schön wenn ich noch mit reinrutschen kann.

Daaaaaaanke :-)

Gruß
Thomas

von Julian (gurkenfresser)


Lesenswert?

Jakob K. schrieb:
> Der Grund für die Pause ist für mich aber umso erfreulicher. Ich werde
> demnächst Vater und da müssen Hobbies erstmal ein bisschen hinten
> anstehen.
>
> Ich danke euch für euer Verständnis,
>
> Jakob

Herzlichen Glückwunsch! Gibt es schon Pläne, wann und ob du den Betrieb
wieder aufnimmt?

von Thomas V. (Gast)


Lesenswert?

Hallo Jakob,

hast Du schon Pläne ob und wann Du den Service wieder aufleben lässt?

danke und frohe Festtage
Thomas

von P. F. (pfuhsy)


Lesenswert?

Hallo Jacob,

ich hoffe der Nachwuchs hat sich super entwickelt.
Ich habe mir nach deinen "Ausstieg" selbst ein paar Chemiekalien
zugelegt und die anfallenden Layouts erstmal selber gemacht. Das ging
auch ganz gut, bis jetzt. Das Entwickeln der Platinen funktioniert bei
nicht mehr richtig. Ich hatte mal eine neue Platine gekauft, weil ich
mal gelesen habe, dass die Fotobeschichtung irgenwann mal nicht mehr
richtig vorhanden ist. Doch das war nicht die Lösung. Ich kann mich
daran erinnern, dass man bereits wenige Sekunden nachdem einlegen in die
Flüssigkeit die Leiterbahnen sichtbar waren, was jetzt nicht mehr der
Fall ist. Deswegen ist meine Vermutung ist, dass der Entwickler
(Natriumhydroxid) nicht mehr das tut was er soll. Stimmt das ? Haben die
so eine Art ein Verfallsdatum ? Jedenfalls hab ich keine Lust mir für
jede Miniplatine die ich alle 2 Jahre mache neue Chemiekalien zu kaufen.

Hast Du vor in absehbarer Zeit zum Platinensammler zurückzukehren ? Ich
hatte bis jetzt zwar nur eine Platine bei Dir bestellt, die sah aber Top
aus und war obendrein noch recht günstig. Oder gibt es vielleicht jemand
anderen, der solche kleinen Arbeiten für einen humanen Münzeinwurf unter
seine eigenen Layouts miterledigen kann ?

Gruss

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Bitte stell deine Fragen bezüglich der Selbstfertigung in einem
separaten Thread. Dieser hier ist voll genug, aber vielleicht kann Jakob
ja die Fragen aus deinem letzten Absatz beantworten.

(Ich selbst habe hin und wieder eigene Sammelbestellungen gemacht, aber
nur sehr sporadisch. Kann ich gern im Forum anbieten, wenn es wieder mal
passt.)

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
