Ostern- Vielleicht mal wieder Detektorempfänger ?

[Edi M. (edi-mv)]

Kurt schrieb:
> Noch eine: Gravitation ist Anziehung, ist sie nicht, es ist
> Eigenbeschleunigung.
>  Kurt

He, das ist ja ganz allerliebst- Kurt ist Flacherdler !
Genau die sagen ja, es gibt keine Schwerkraft, die Erde wird (nach oben)
beschleunigt, es fällt also nichts herunter, sondern die Erde kommt dem
scheinbar fallendem Gegenstand entgegen.

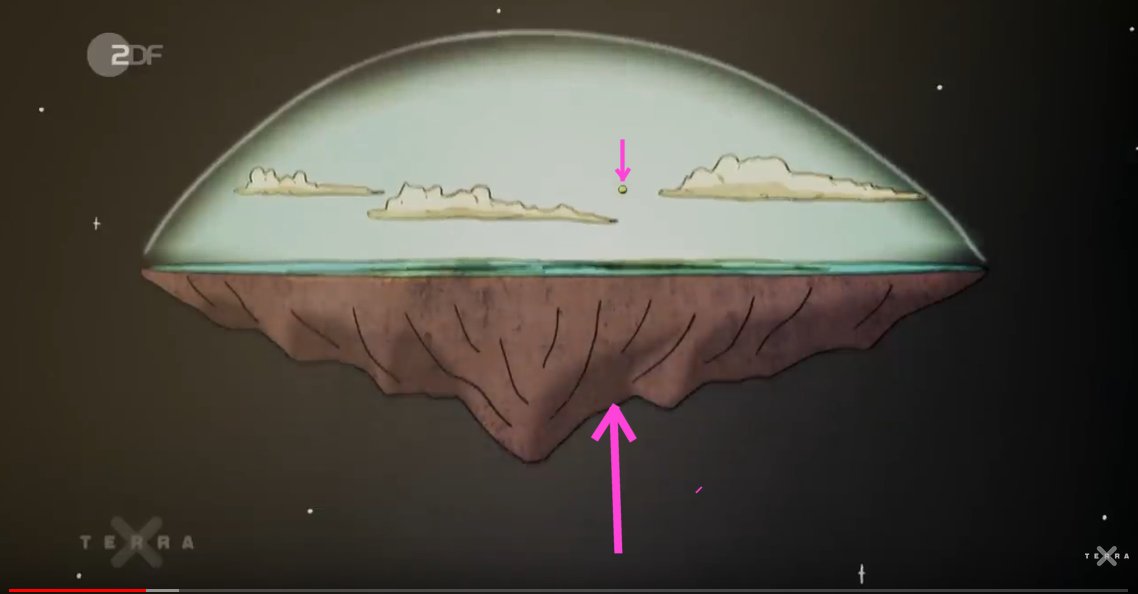

Ich habe mir erlaubt, aus einem Video das Erklärbild zu extrahieren.

Erklärt in "Verschwörungstheorien - Ein Fall für Lesch & Steffens"
(ab 4:52)

https://www.youtube.com/watch?v=f7UvligKPCE

Kurt, wenn das so ist- Ja klar- dann haben Sie mit allen Ihren Theorien
recht !

Na, das ist doch was- ich seh' es schon: Da strahlt die
Sonntagsvormittagssonne gleich viel heller auf die Erdscheibe.

[Zeno (Gast)]

Josef L. schrieb:
> dasss die verschiedenen Abstände (wie auch
> bei der Philetta) eine frühe Art von Verpolungsschutz sind, da bin ich
> überfragt.

Vermutlich ja. Bei den alten Kisten hatte der Tonabnehmereingang, sofern
vorhanden 3 Stifte.  2 normale Stecker mit 19mm Abstand und dazwischen
in der Mitte einen Flachstecker. Es gab auch Lautsprecherstecker mit 3
Stiften, da war der mittlere Stift aber rund.
Die Beschaltung war nicht immer einheitlich. Ob es da überhaupt eine
Norm gab weis ich nicht.
https://de.wikipedia.org/wiki/Tonabnehmerstecker

Eine recht gute Übersicht über die Anschlüsse alter Geräte findet sich
hier https://www.welt-der-alten-radios.de/r--z-stecker-buchsen-263.html.

[Kurt (Gast)]

Edi M. schrieb:
> Kurt schrieb:
>> Noch eine: Gravitation ist Anziehung, ist sie nicht, es ist
>> Eigenbeschleunigung.
>>  Kurt
>
> He, das ist ja ganz allerliebst- Kurt ist Flacherdler !
> Genau die sagen ja, es gibt keine Schwerkraft, die Erde wird (nach oben)
> beschleunigt, es fällt also nichts herunter, sondern die Erde kommt dem
> scheinbar fallendem Gegenstand entgegen.

@Edi, ich meine es ist besser wenn du bei deinen Einkreisern mit
Stocherdiode bleibst.
Bei diesem Thema hier ist ein wenig mehr an Verstehen gefragt, Spotten
zieht da nicht, das fällt nur zur Quelle zurück.
Aber halt, es ist ja eigentlich ganz einfach und unkompliziert.
Versuchs nochmal, aber in dem Sinne wie ich es geschrieben habe.
Und! Nimm nur ein Teilchen, nicht gleich die ganze Ware.

 Kurt

[Edi M. (edi-mv)]

Kurt schrieb:
> @Edi, ich meine es ist besser wenn du bei deinen Einkreisern mit
> Stocherdiode bleibst.

Kurt, SIE kommen ja immer mit Ihren absonderlichen Theorien.

> Bei diesem Thema hier ist ein wenig mehr an Verstehen gefragt

Immerhin haben wir hier Erkenntnisse gewonnen- mit denen man die
Funktionsweise des Detektors/ Detektorempfängers besser verstehen kann.

Das könnten Sie ja auch- Sie wollen es nur nicht.

[Jasmin Buchholz (Gast)]

Edi M. schrieb:
> die Erde wird (nach oben) beschleunigt,

Sie kann aber nur ein Jahr und 3 Monate nach oben beschleunigt werden,
um die gewohnte Fallbeschleunigung von 9,81m/s^2 zu erzeugen. Danach hat
die Erde bereits die Lichtgeschwindigkeit erreicht und spätestens dann
gibt es laut Einstein keine Beschleunigung für Materie mehr! Dann hat es
sich ausbeschleunigt und wir fangen an zu schweben.

Eine realistische Möglichkeit eine dauerhafte Fallbeschleunigung bis zum
St. Nimmerleinstag zu erzeugen, wäre wenn die Erdscheibe eine
kreisförmige Bewegung macht. Durch die so entstehende Fliehkraft fühlt
es genauso an wie die gewohnte Fallbeschleunigung.

Dafür reicht die Kreisbahn um die Sonne in 365 Tagen aber nicht aus. Die
Erdscheibe müsste für eine künstliche Erzeugung der gewohnten
Schwerkraft, die Sonne in 54 Minuten umrunden. Bei 60 Minuten würde der
Mensch schon 10% weniger auf die Waage bringen. 😃

[Kurt (Gast)]

Jasmin Buchholz schrieb:
> Edi M. schrieb:
>> die Erde wird (nach oben) beschleunigt,
>

> Dafür reicht die Kreisbahn um die Sonne in 365 Tagen aber nicht aus. Die
> Erdscheibe müsste für eine künstliche Erzeugung der gewohnten
> Schwerkraft, die Sonne in 54 Minuten umrunden. Bei 60 Minuten würde der
> Mensch schon 10% weniger auf die Waage bringen. 😃

Das wäre zwar ganz gut, aber durch die Kreisbahn würde eine
Seitwärtsbeschleunigung auftreten.
Heisst: alle würden schräg stehen.

 Kurt

[Kurt (Gast)]

Kurt schrieb:
> Jasmin Buchholz schrieb:
>> Edi M. schrieb:
>>> die Erde wird (nach oben) beschleunigt,
>>
>
>> Dafür reicht die Kreisbahn um die Sonne in 365 Tagen aber nicht aus. Die
>> Erdscheibe müsste für eine künstliche Erzeugung der gewohnten
>> Schwerkraft, die Sonne in 54 Minuten umrunden. Bei 60 Minuten würde der
>> Mensch schon 10% weniger auf die Waage bringen. 😃
>
> Das wäre zwar ganz gut, aber durch die Kreisbahn würde eine
> Seitwärtsbeschleunigung auftreten.
> Heisst: alle würden schräg stehen.
>

Lässt sich durch Eigenrotation der Flacherde vermeiden, muss halt immer
direkt von oben von der Sonne beschienen werden, dann passts.
Jedoch kommt es, wegen der Auf/Abwärtsbewegung und dem Runterfalleffekt
wegen einer anderen "Delle" zu unterschiedlicher Winkelgeschwindigkeit
auf der Kreisbahn.
Was hilft dagegen?
Schieben und Bremsen.

 Kurt

[Jasmin Buchholz (Gast)]

Kurt schrieb:
> alle würden schräg stehen.

Nein, alle würden ganz normal aufrecht stehen, weil die Geschwindigkeit
konstant ist. Die Beschleunigung resultiert von der Fliehkraft!

[Kurt (Gast)]

Jasmin Buchholz schrieb:
> Kurt schrieb:
>> alle würden schräg stehen.
>
> Nein, alle würden ganz normal aufrecht stehen, weil die Geschwindigkeit
> konstant ist. Die Beschleunigung resultiert von der Fliehkraft!

Ja schon, darum muss sich die Flacherde ja auch drehen, der Sonne immer
ihre Oberfläche zuwenden.
Aber im "nach Oben/Unten"-Kreisflug wird sie mal schneller/langsamer,
sie ist ja dem "Delle-Effekt" des zentralen SL ausgeliefert.
Es sei denn sie kreist senkrecht dazu.
Aber dann hat sie eine ständige Beschleunigung in Richtung SL und jemand
muss das durch "(hoch)Halten" ausgleichen.

 Kurt

[Zeno (Gast)]

Kurt schrieb:
> Noch eine: Gravitation ist Anziehung, ist sie nicht, es ist
> Eigenbeschleunigung.
Das ist jetzt aber Kurt'sche Physik.
Jeder Körper übt auf andere Körper eine Gravitationskraft aus. Diese
Kraft ist direkt proportional den Massen beider Körper und für beide
Körper gleich. Die Beschleunigung die der Körper erfährt kann man
einfach durch Umstellung der Gleichung für die Gravitationskraft
ermitteln, indem man die Gravitationskraft durch die Masse dieses
Körpers dividiert damit ergibt sich für den Körper 1 folgende
Beschleunigung : a1=F/m1=G*m2/r^2. Man setze jetzt für m1 die Masse
eines Menschen ein und für m2 die Masse der Erde. Im 2. Schritt
vertausch man einfach mal m1 und m2 und dann sollte ganz schnell klar
werden, wer hier wen beschleunigt und in welche Richtung.

[Zeno (Gast)]

Kurt schrieb:
> Heisst: alle würden schräg stehen.

Du steht rein zufällig nicht etwas schräg?

[Edi M. (edi-mv)]

Ja, ja, jetzt werdenn die Flacherdler langsam wach...

So, jetzt habe ichj es gefunden, lange gesucht:

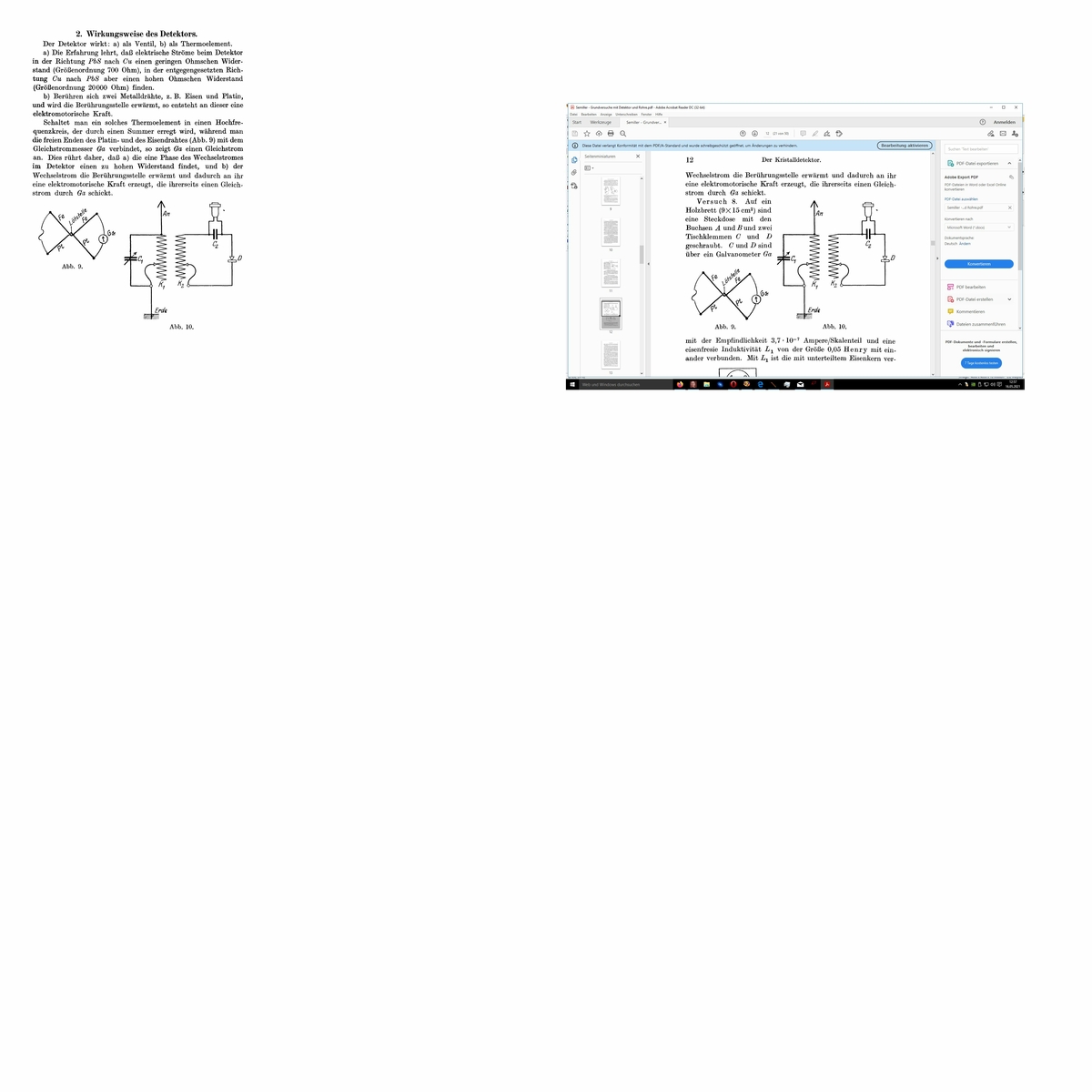

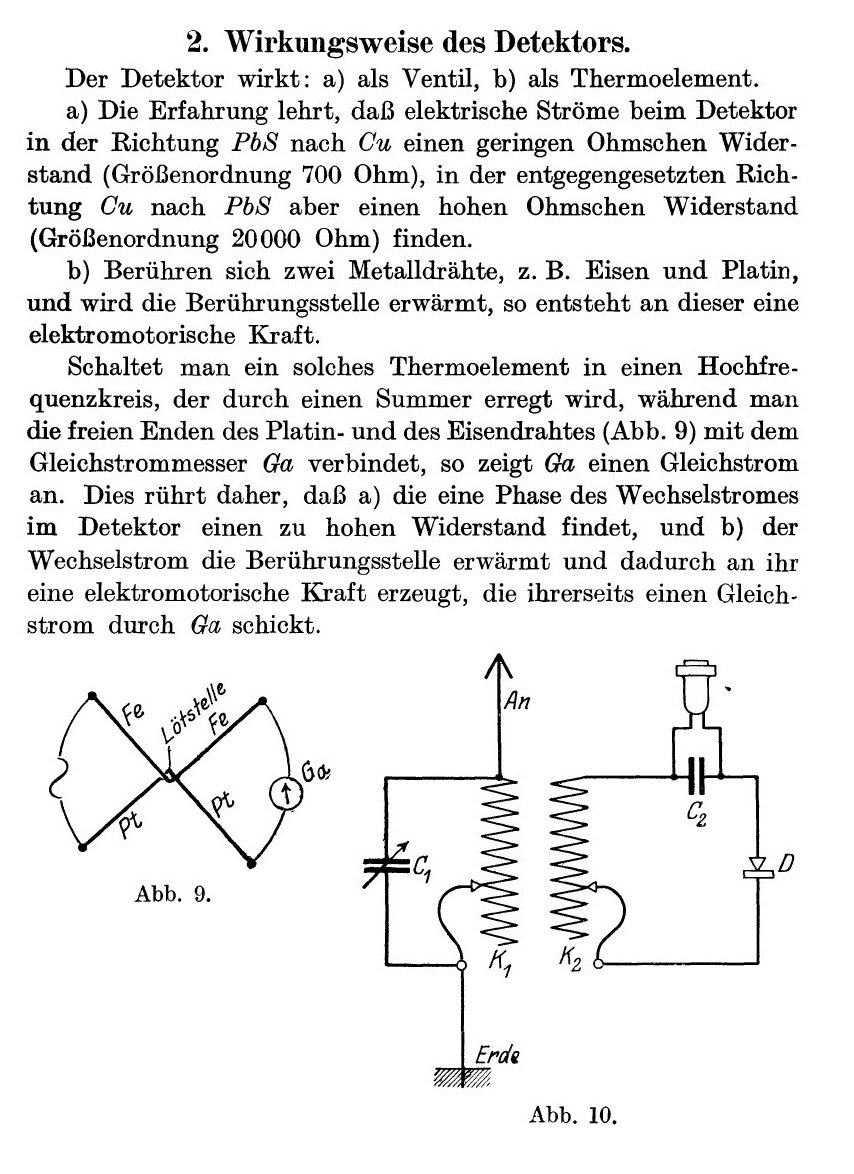

Der Detektor ist eigentlich ein Thermoelement !

Ich hatte es bei Nesper gefunden, aber ich erinnerte mich, daß ich es
als Junge woanders gelesen hatte, etwas ausführlicher, mit einer SKizze.

Der Adolf war's. Der Semiller.

Aber mit dem Kristalldetektor hatte man's noch lange... hier noch ein
Ausschnitt aus einem Buch von 1950, das zeigt die auch heute noch
überall verwendeten Kennlinien, und den "Kennlinienknick" =
"Schwellspannung", usw., von der wir ja nun wissen, daß die gar nicht
relevant ist, weil bei schwächsten Sendern auch nur schwächstre
Spannungen vorhanden sind, Kilometerweit von der Schwellspannung
entfernt.

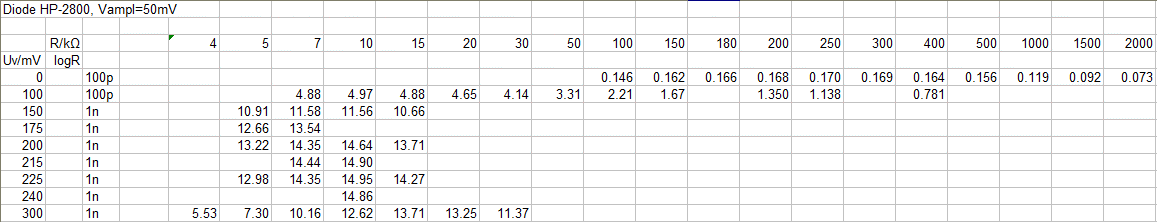

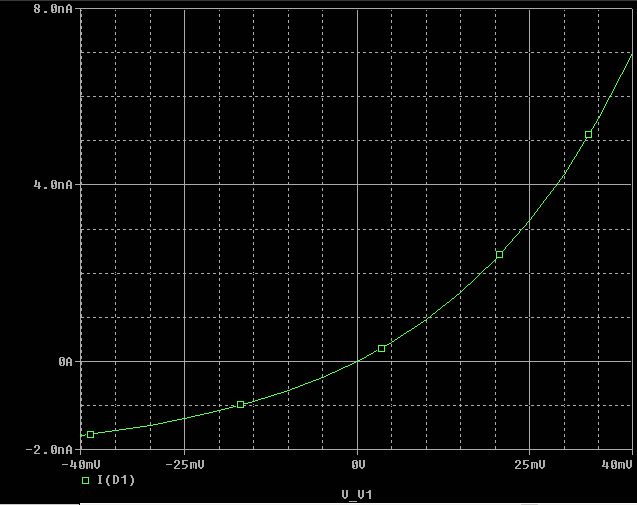

Ein "Detektor- Manual" aus heutiger Zeit, Quelle unbekannt, welches ich
zugeschickt bekam, zeigt Kurven im Niedrigstspannungsbereich, wie Josef,
auch der differentielle Widerstand der Diode wird erwähnt und in einer
Graphik gezeigt- leider nur im Durchlaßbereich- und wie wir ja
feststellten, muß auch der im Sperrbereich beachtet werden bei gleicher
Kennlinienform in den Bereichen gibt es die gleiche Differenz auf beiden
Seiten, aber keine gegeneinander, die Spannungen heben sich gegensetig
auf- und damit keine Funktion.

[Josef L. (Gast)]

Jetzt kommt bitte mal wieder auf den Boden des Detektorempfangs.

<OT>Kurt, soll jemand für dich einen Thread über die Ausbreitung von
Funkwellen in der Hohlwelt starten? Mit der Reziprokformel kann man
sogar das ganze Universum in den eigenen Schädel projizieren, alles
außenrum wäre dann Illusion.

Kennt übrigens jemand noch den Dr. Schati aus Heidelberg? (eric
vielleicht, wenn er noch mitliest)
https://www.geni.com/people/Joseph-Schati-Dr/6000000017239160437
Buchempfehlung: ISBN 978-3-548-26966-5 - Kurt, du wirst es mögen!

OK, </OT>

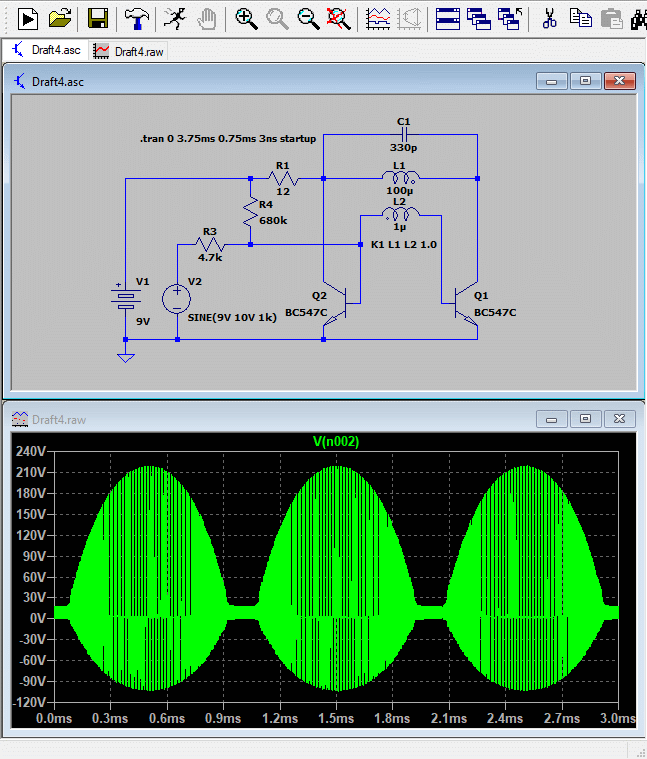

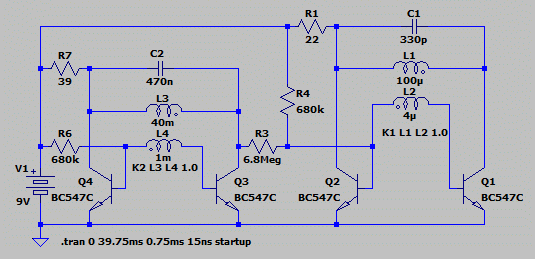

Übrigens: Ich bekomme den Mini-Sender, der eigentlich ein Wechselrichter
ist, einfach nicht auf eine höhere Frequenz eingestellt. Ich habe jetzt
bereits alle Kondensatoren ausgelötet, verwende von der symmetrischen
Schwingkreisspule nur die Hälfte, es sind jetzt also nur 2 Widerstände,
2 Transistoren und die Spule mit Rückkopplung, das Ding schwingt immer
noch, aber halt auf nur 340kHz! Ohne Schwingkreiskondensator!

[Edi M. (edi-mv)]

Sorry, falsches Bild, hier nochmal der Thermoelement- Detektor.

Übrigens auch Angaben zum Widerstand des Detektors in Durchlaß- und
Sperrichtung- in etwa in den von uns besprochenen Größenordnungen.

[Josef L. (Gast)]

Edi, drehe das rum: Peltier-Effekt!
https://de.wikipedia.org/wiki/Peltier-Element

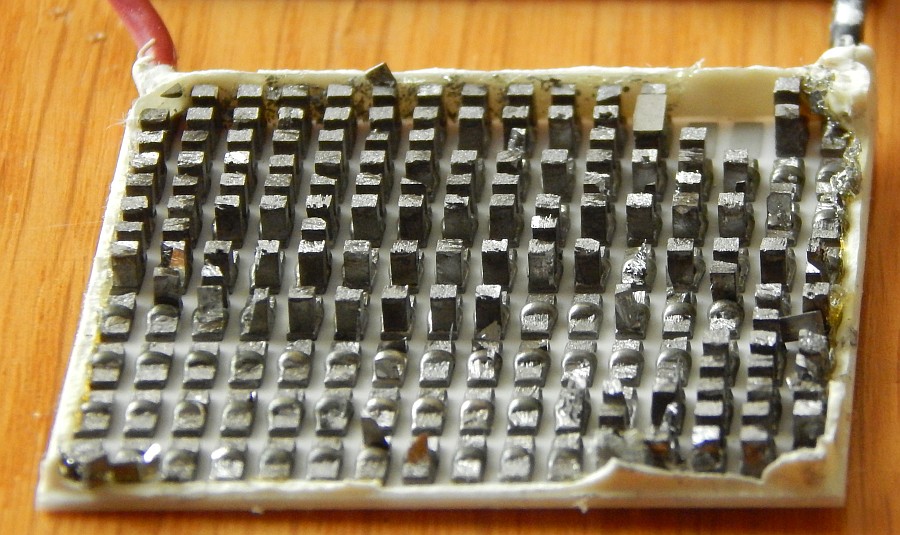

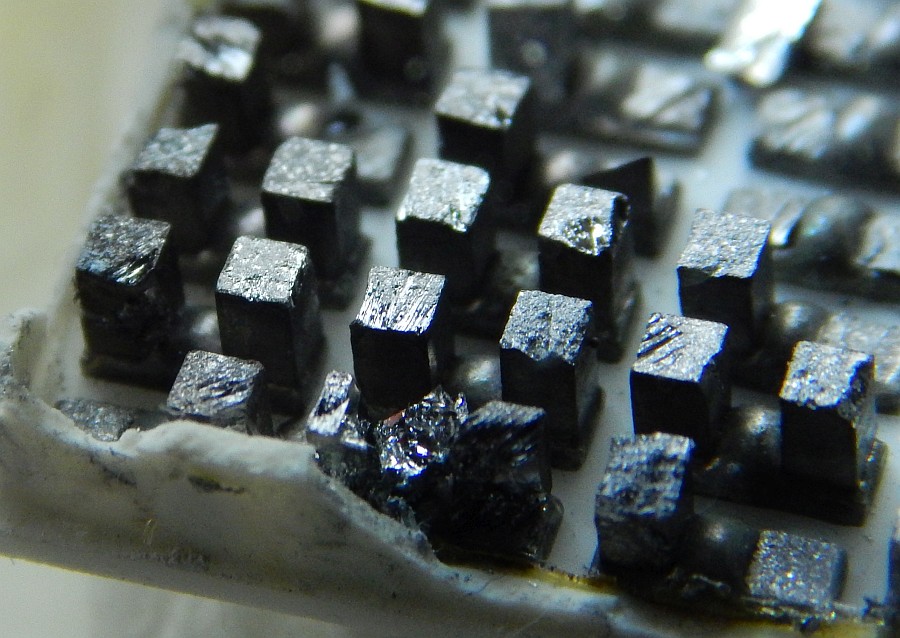

Dann eröffnet sich gleich noch eine Quelle für Kristalle zum
Ausprobieren, falls irgendwo eine defekte Campin-Kühlbox herumliegt:

"Ein Peltier-Element besteht aus zwei oder mehreren kleinen Quadern je
aus p- und n-dotiertem Halbleitermaterial (Bismuttellurid,
Siliciumgermanium)"

Ich geh gleich mal wieder in den Keller, suchen!

[Kurt (Gast)]

Josef L. schrieb:
> Edi, drehe das rum: Peltier-Effekt!
> https://de.wikipedia.org/wiki/Peltier-Element
> Dann eröffnet sich gleich noch eine Quelle für Kristalle zum
> Ausprobieren, falls irgendwo eine defekte Campin-Kühlbox herumliegt:
>
> "Ein Peltier-Element besteht aus zwei oder mehreren kleinen Quadern je
> aus p- und n-dotiertem Halbleitermaterial (Bismuttellurid,
> Siliciumgermanium)"
>
> Ich geh gleich mal wieder in den Keller, suchen!

Ich meine da so ein kleines Ding (wenige cm), rumliegen zu haben, wenns
wer braucht, einfach Adresse mitteilen.
Dann geh ich suchen.

 Kurt

[Edi M. (edi-mv)]

Entkurtung ist beantragt.

So, noch kurz, bervor ich wieder auf Arbeitstour bin:

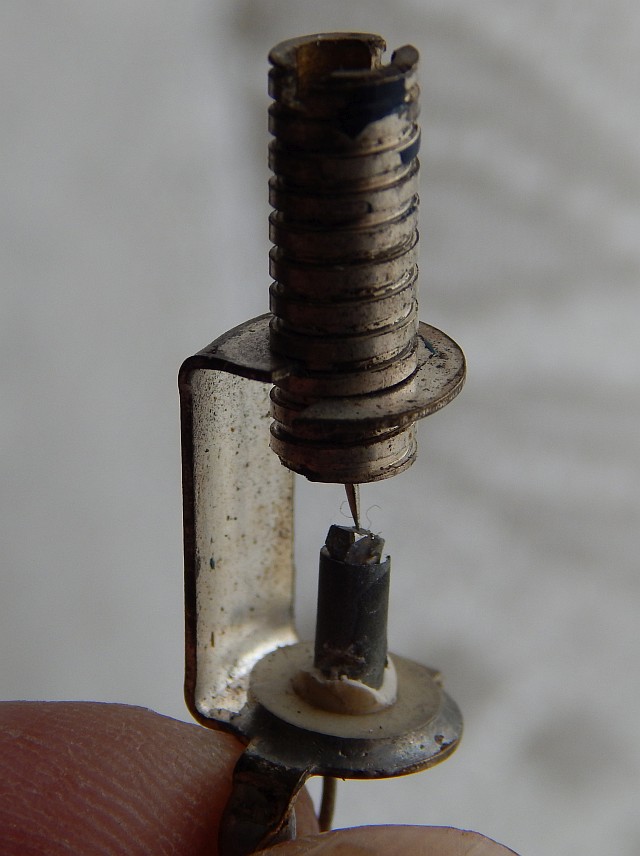

Ich habe versucht, den Bleiglanz- Kristalldetektor zum Schwingen zu
bringen. Laut einiger Listen soll auch Bleiglanz (Galena) funktionieren
können.
Im Prinzip nach der Pickard- Schaltung:

http://edi.bplaced.net/?Edi%60s_Specials___Special%3A_Detektorempfaenger_und_ihre_Schaltungstechnik-_Schaltungssammlung___Kristall-_Detektor-_Empfaenger_mit_Verstaerkung_%21%3F_Die_Crystadyne-_Schaltungen

(unten)

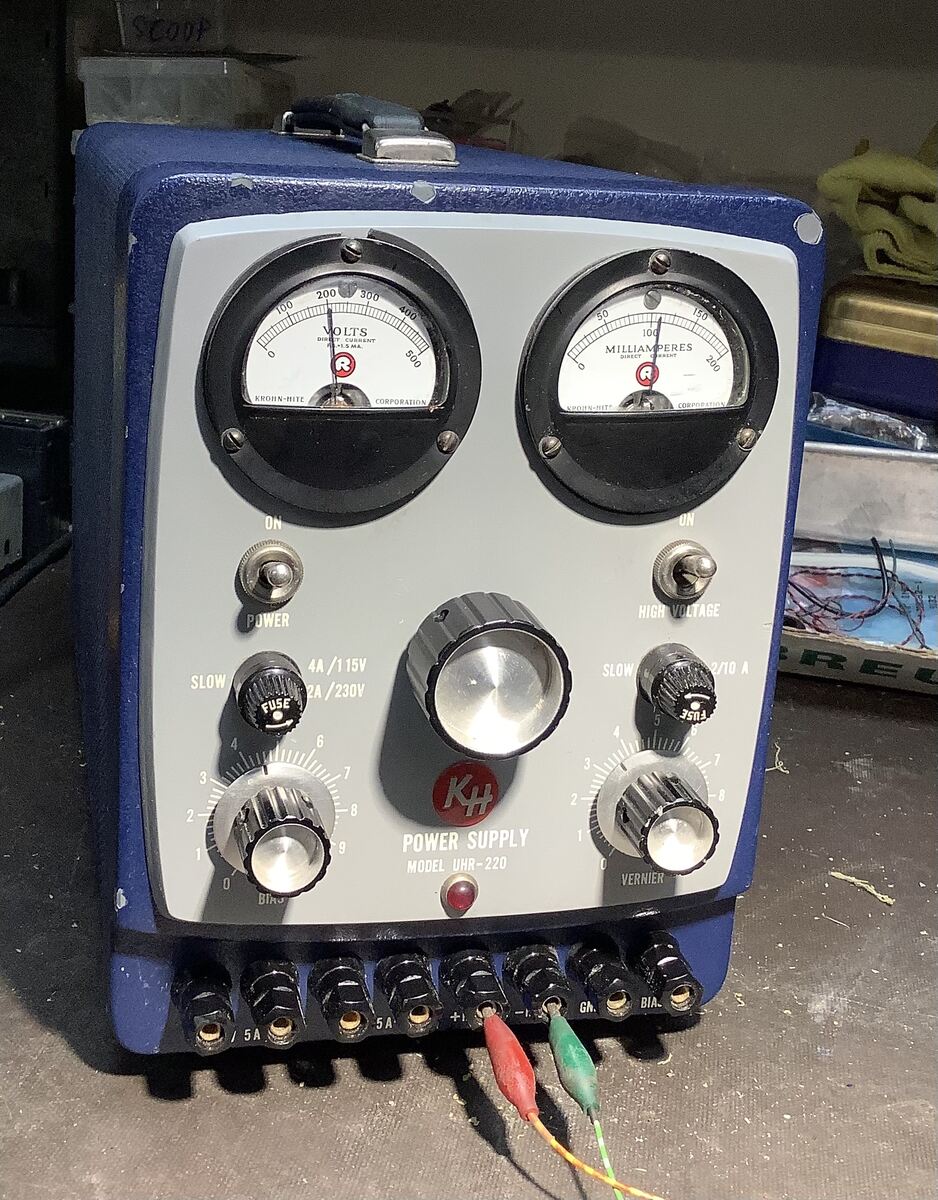

Einfach ein Netzteil zwischen Masse und Übertrager- Fußpunkt
eingeschleift, die Netzteilanschlüsse sind mit einem Elko und
Folienkondensator überbrückt.

Klappte nicht so, daß der Schwingkreis loslegt, aber immerhin kam am
Ausgang sehr lautes Rauschen- als Rauschgenerator arbeitet  der Kristall
also bereits. Bei 1-3 V.
Darüber gibt es dann laute Knack- und Knall- Störgeräusche, als ob der
Kristall "brutzelt".
Ich habe einen Schutzwiderstand 5 kohm vorgeschaltet- das ändert kaum
etwas.

Es scheinen wirklich "Überschläge" zu sein, nach einer Zeit war der
Kristall "taub", ich habe dann die Spitze etwas gedreht, und es ging
wieder.

Wie wir festgestellt haben ist der Detektor ein schlechter
Gleichrichter, eher in beiden Richtungen nur ein Widerstand,
folgerichtig kann ich den Effekt bei beiden Polungen der Speisespannung
erzeugen.

Allerdings habe ich bemerkt, daß ich die Schaltung falsch betrieben
habe, ausnahmslos alle Schwingschaltungen verwenden den Detektor in der
L/C- Reihenschaltung, ich hatte den Schwingkreis parallel betrieben.
Die korrekte Schaltungsänderung schaffe ich heute nicht mehr.

Mit einem neuen Detektor werde ich demnächst die geeigneteren
Schwingkristalle, wie Rotzinkerz, testen.

[Zeno (Gast)]

Kurt schrieb im Beitrag #6693641:
>> Kurt schrieb:
>>>> Jeder Körper übt auf andere Körper eine Gravitationskraft aus.
>>>
>>> So die übliche Annahme.
>>> Durch nichts bewiesen und durch die Wissenschaft wohl widerlegt.
>>> Alle versuche die "Stricke zu finden gingen leer aus.
>>
>> Sorry, das ist nun erwiesenermaßen falsch.
>
> Nein.
Das ist natürlich nicht falsch, dann hätten sich Newton und Einstein
geirrt. Das die zwei nicht so falsch liegen ist mittlerweile mehrfach
nachgewiesen und darüber braucht man auch nicht zu diskutieren.

Kurt schrieb im Beitrag #6693641:
> Die beiden Körper beschleunigen sich aufeinander zu.
Hier hat Kurt nicht ganz unrecht, es bewegen sich nach dem
Gravitationsgetz tatsächlich beide Körper aufeinander zu, allerdings
efahren sie hierbei unterschiedliche Beschleunigungen. Laut
Gravitationgesetz ist Gravitationskraft F ~ m1*m2. Setzen wir jetzt mal
Werte ein. Ein Mensch wiegt  ca. 100kg=10^2kg(es rechnet sich damit
leichter) und dies sei Masse m1. Die Erde bingt ca 6*10^24kg auf die
Waage, das sei Masse m2. Gemäß einem gewissen Herrn Newton ist die Kraft
die auf einen Körper mit der Masse m wirkt das Produkt aus eben dieser
Masse und der Beschleunigung a die dieser Körper erfährt, also F=m*a.
Die Bschleunigung ist demnach a=F/m.
Wenden wir dies mal auf die Proportionalitätsbeziehung und dividieren
wir diese durch m1. Ergibt F/m1~m2 mit a=F/m ergibt das a~m2. Das ist
die Beschleunigung die die ERde dem Menschlein mit gibt. Für die
Beschleunigung der Erde durch die Gravitationskraft des Menschen gilt
F/m2~m1, also a~m1.
Sezten wir jetzt die o.g. Massen ein sieht man sofort das die
Beschleunigung die dem Menschen durch die Gravitationskraft der Erde zu
Teil wird um den Faktor 6*10^22 größer ist. Die Beschleunigung der Erde
durch das Menschlei ist also so verschwindent gering, daß man die Erde
in diesem Zusammenhang als ruhend betrachten kann. Das ist doch nun
wirklich nicht so schwer.

So Kurt und nun bist Du wieder dran.
Aber komm nicht mit so etwas:
Kurt schrieb im Beitrag #6693450:
> Ich kann unvoreingenommen "Philosophieren", und das denken was anderen,
> bedingt durch ihre Programmierung, verwehrt ist.
Du darfst natürlich Philosophieren so viel wie Du magst, das bringt aber
alles nichts, wenn Du es nicht beweisen kannst und derzeit bist Du uns
noch den Beweis schuldig.

Es soll ja auch Querdenker geben die meinen es gäbe kein Corona, leider
lehrt uns die Praxis das Gegenteil und beweisen tun die es auch nicht.

[Al Adin (Gast)]

Edi M. schrieb:
> Entkurtung ist beantragt.

leider nicht auch ein bisschen Entedung.

Aber vielleicht beruhigt sich der Faden einsichtig
(sagt der Optimist).

[Dieter P. (low_pow)]

>Josef L.  16.05.2021
>Übrigens: Ich bekomme den Mini-Sender, der eigentlich ein Wechselrichter...

Das würde ich so nicht weiterverfolgen.
Im Forum gibt es mehrere Beispiele für AM-Senderchen.
Eine Möglichkeit wäre etwa

https://www.mikrocontroller.net/attachment/426820/Sender_alles_zusammen.jpg

Das ist zwar aufwendig, IC1 könnte durch einen Transistor ersetzt
werden,
der Oszillator dann wahlweise freischwingend oder mit Quarz betrieben
werden.
Mit IC2 diskrekt aufgebaut würde auch eine Simulation gehen.
Leistung / Reichweite könnte mit der Höhe der Betriebsspannung
und der Antenne eingestellt werden.
Weiter möchte ich das hier aber nicht ausführen, es wäre ein
eigenes Thema.

OT
Weil das Thema Peltierelement erwähnt wurde, es gibt für Astronomen
irgendwo eine Anwendung dazu, um damit einen klaren Himmel nachts
nachzuweisen.
Klarer Himmel kalt, bewölkt ( unbrauchbar, weiterschlafen ) kann
irgendwie mit einem Peltierelement detektiert werden.Die Quelle dazu
weis ich aber nicht mehr.

[Kurt (Gast)]

Zeno schrieb:
> Kurt schrieb im Beitrag #6693641:
>>> Kurt schrieb:
>>>>> Jeder Körper übt auf andere Körper eine Gravitationskraft aus.
>>>>
>>>> So die übliche Annahme.
>>>> Durch nichts bewiesen und durch die Wissenschaft wohl widerlegt.
>>>> Alle versuche die "Stricke zu finden gingen leer aus.
>>>
>>> Sorry, das ist nun erwiesenermaßen falsch.
>>
>> Nein.
> Das ist natürlich nicht falsch, dann hätten sich Newton und Einstein
> geirrt. Das die zwei nicht so falsch liegen ist mittlerweile mehrfach
> nachgewiesen und darüber braucht man auch nicht zu diskutieren.
>

> So Kurt und nun bist Du wieder dran.

Schön von dir, danke fürs Wort.

Ich hab was für dich, kannst es ja Abends mal durchgehen.

http://www.bindl-kurt.de/media/9668cbeec8c760affff8082fffffff1.pdf

 Kurt

[Kurt (Gast)]

Dieter P. schrieb:
>
> OT
> Weil das Thema Peltierelement erwähnt wurde, es gibt für Astronomen
> irgendwo eine Anwendung dazu, um damit einen klaren Himmel nachts
> nachzuweisen.
> Klarer Himmel kalt, bewölkt ( unbrauchbar, weiterschlafen ) kann
> irgendwie mit einem Peltierelement detektiert werden.Die Quelle dazu
> weis ich aber nicht mehr.

Bei Bewölkung wird die Wärmestrahlung, die von der Erde kommt,
zurückreflektiert, bei klarem Himmel nicht.
Anhand der mehr oder weniger "verlorengegangenen" Heizleistung kann das
erkannt werden.

 Kurt

[Al Adin (Gast)]

Dieter P. schrieb:
> Das ist zwar aufwendig,

viel zu sehr.
Als MW-Oszillator reichen 2 beliebige Transistoren.
Siehe Differentialverstärker-Osz. bei Wikipedia.
Modulieren kann man duch Einspeisung über R1.

[Zeno (Gast)]

Al Adin schrieb:
> Als MW-Oszillator reichen 2 beliebige Transistoren.
> Siehe Differentialverstärker-Osz. bei Wikipedia.
> Modulieren kann man duch Einspeisung über R1.

Der Edi hat einen Mittelwellensender für seine historischen Radios. Er
will halt sehen ob man auch mit einem Detektorkristall einen Oszillator
bauen kann - aka Tunneldiodensender. So habe ich es zumindest
verstanden.

[Dieter P. (low_pow)]

>MW-Oszillator
Das mag sein, es gibt von mir dazu aber keine weiteren Kommentare.

> mit einem Detektorkristall einen Oszillator bauen

Dagegen spricht auch nichts, es gibt dazu ja auch mehrere
Beschreibungen.
Oder auch als Röhrenschaltung, vieles ist möglich.
Es mag auch nicht so sehr beliebt sein, unter B-Kainka Bastelecke finden
sich einige Schaltungen über alles mögliche.

[Zeno (Gast)]

Kurt schrieb:
> Ich hab was für dich, kannst es ja Abends mal durchgehen.
>
> http://www.bindl-kurt.de/media/9668cbeec8c760affff8082fffffff1.pdf

Um es kurz zu machen, Du widerlegst da gar nichts.

Allein die Behauptung "Die Wissenschaft hat festgestellt das bewegte
Uhren langsamer gehen als unbewegte. Heisst dann: Wenn eine Uhr unbewegt
ist, taktet sie am schnellsten." wäre erst mal zu beweisen. Nur weil es
die "Wissenschaft" sagt ist es kein Beweis für die Richtigkeit dieser
These. Wer sagt das konkret, wie wurde der Nachweis geführt das es so
ist etc. etc.. Also Fragen über Fragen die erst mal.

Allein Dein Brett mit den Uhren ist so wie Du es beschreibst falsch oder
besser gesagt nicht korrekt. Um Rückschlüsse auf die Geschwindigkeit zu
ziehen mußt Du schon das Bezugssystem benennen. Das unterläßt Du aber
geflissentlich.

Das ist wie mit Homöopahie, ab einer bestimmten Verdünnung des
Wirkstoffes sollte man an die Wirksamkeit glauben damit es hilft.

[Josef L. (Gast)]

@Zeno
Sei so nett und sehe ein dass Diskussionen mit Kurt endlos ausufern. Es
reicht ja schon dass er auf seine Posts selbst antwortet wenn es keiner
tut! Ich werde nur noch auf sinnhafte Beitäge eingehen. Solche gab es ja
durchaus.

Er wird ja wohl nicht leugnen dass aus einem an einen Detektorempfänger
angeschlossenen Hörer mit den Ohren nachweisbarer Schall kommt und der
nur über Antenne/Erde/Schwingkreis/Demodulator/Übertrager/Hörer
zustandekommen kann, und wenn man eines davon weglässt hört man weniger
oder garnichts. Damit ergeben sich schon eine Reihe von
Optimierungsmöglichkeiten und Experimente. Hier unterscheiden sich
unsere Vorstellungen darüber, was die eintelnen Teile bewirken, wie sie
funktionieren. Wenn ich von einer falschen Theorie ausgehe, kann, muss
sie aber nicht durch Experimente widerlegbar sein. Manches mag
funktionieren, anderes nicht. Siehe Welle-Teilchen-Dualismus,
geo-/heliozentrisches Sonnensystem. Ich würde aber gerne meinen Detektor
anhand der aus der gängigen Lehrmeinung resultierenden Vorschläge
optimieren und nicht mit alternativen Theorien experimentieren.

[Zeno (Gast)]

Josef L. schrieb:
> Sei so nett und sehe ein dass Diskussionen mit Kurt endlos ausufern. Es
> reicht ja schon dass er auf seine Posts selbst antwortet wenn es keiner
> tut! Ich werde nur noch auf sinnhafte Beitäge eingehen. Solche gab es ja
> durchaus.

Bei Kurt ist das eben so eine Sache. Es ist ja nicht alles falsch was er
sagt. Andererseits stellt er Behauptungen auf, da zuckt es einem, der
einen Großteil seines Studiums mit Physik (auch wenn es größtenteils
keine Experimentalphysik war) zu gebracht hat, schon in den Fingern.

Aber wahrscheinlich ist es besser nicht weiter auf so schräge Ansichten
einzugehen.

[Zeno (Gast)]

Kleine Nachtrag zum letzten Post
Josef L. schrieb:
> Siehe Welle-Teilchen-Dualismus,
> geo-/heliozentrisches Sonnensystem.
Auch diese von Dir genannten Dinge sind letztenlich
physikalisch/mathematisch erklärbar. Manche Dinge sind ja entstanden,
weil man es nicht besser wußte. Das geozentrische Sonnensystem ist ein
gutes Beispiel dafür.

[Gerhard O. (gerhard_)]

Moin,

Jetzt werde ich wieder mal ins Fettnäpfchen steigen müssen. Um was geht
es uns hier im Thread?

Beim Detektor Empfänger muß man eben immer eine Reihe von Kompromissen
schliessen. Da muß man sich hauptsächlich entscheiden ob man
Trennschärfe oder Lautstärke erzielen will. Bei Trennschärfe geht es um
die Bewahrung der Schwingkreisgüte die durch Antennenankopplung und
Detektorabgriff direkt abhängig ist. Beim Zweikreiser hat man noch mehr
Verluste zu verkraften die auf Kosten der erzielbaren Lautstärke gehen.

Was den Detektor betrifft, probiert man halt alle vorhandenen HF-Dioden
aus, bis es nicht mehr besser geht. Da ist es dann gleich welche
Kennlinie sie hat - die lauteste oder die mit der besseren Trennschärfe
gewinnt.

Wenn man das erreicht hat, befindet man sich auf dem Gipfel des
Erzielbaren und alles darüber hinaus ist der Tanz um den Kaisers Bart.

Da ist dann auch keine Schande den alten Ohren mit einem NF-Verstärker
zur Seite zu stehen.

Alles was darüber hinausgeht ist dann halt Neugierde und, jetzt hab´ ich
heraus, Spieltrieb;-)

Nichts für ungut und noch gute Nacht mit viel DX,
Gerhard

[Gerhard O. (gerhard_)]

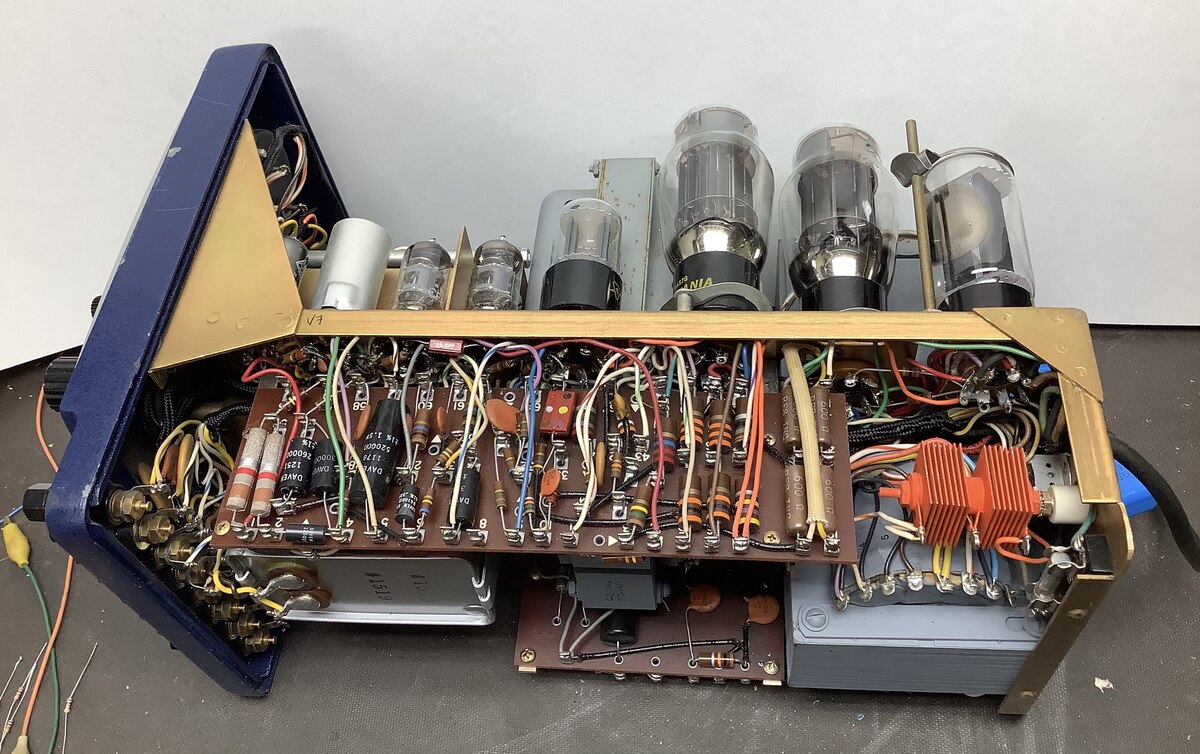

Es ist mir bewusst, daß das folgende etwas OT ist.

Ich holte mir heute von der Garage ein altes zugelaufenes BJ1963
Krohn-Hite UHR-220 LNG ins Haus herein das dort schon seit 2014 ein
einsames Dasein fristete und säuberte es intern und extern und nahm es
mittels Stelltrafo langsam in Betrieb um den Elkos eine Chance zur
Neuformierung zu geben. Jedenfalls funktionierte es noch einwandfrei.

Das Benutzerhandbuch fand ich auch noch gleich im Netz und war nach dem
ersten Lesen der Kennwerte sprachlos, daß man damals schon, und mit
Röhrentechnik, so ein präzises Netzteil bauen konnte. Hier ist ein Link
zum Handbuch und seht für Euch selber:

http://www.byan-roper.org/steve/manuals/Krohn-Hite/Krohn-Hite%20UHR-220.pdf

Lastsprungausregelzeit von 0.001ms! Da kommen alle meine Niederspannungs
LNGs um den Faktor 20 nicht mit. Auch die Langzeitstabilität ist sehr
beeindruckend.
Ausgangsimpedanz ist 10mOhm
Usw.

Ich glaube wir sollten uns alle unser Lehrgeld wieder zurück geben
lassen;-)

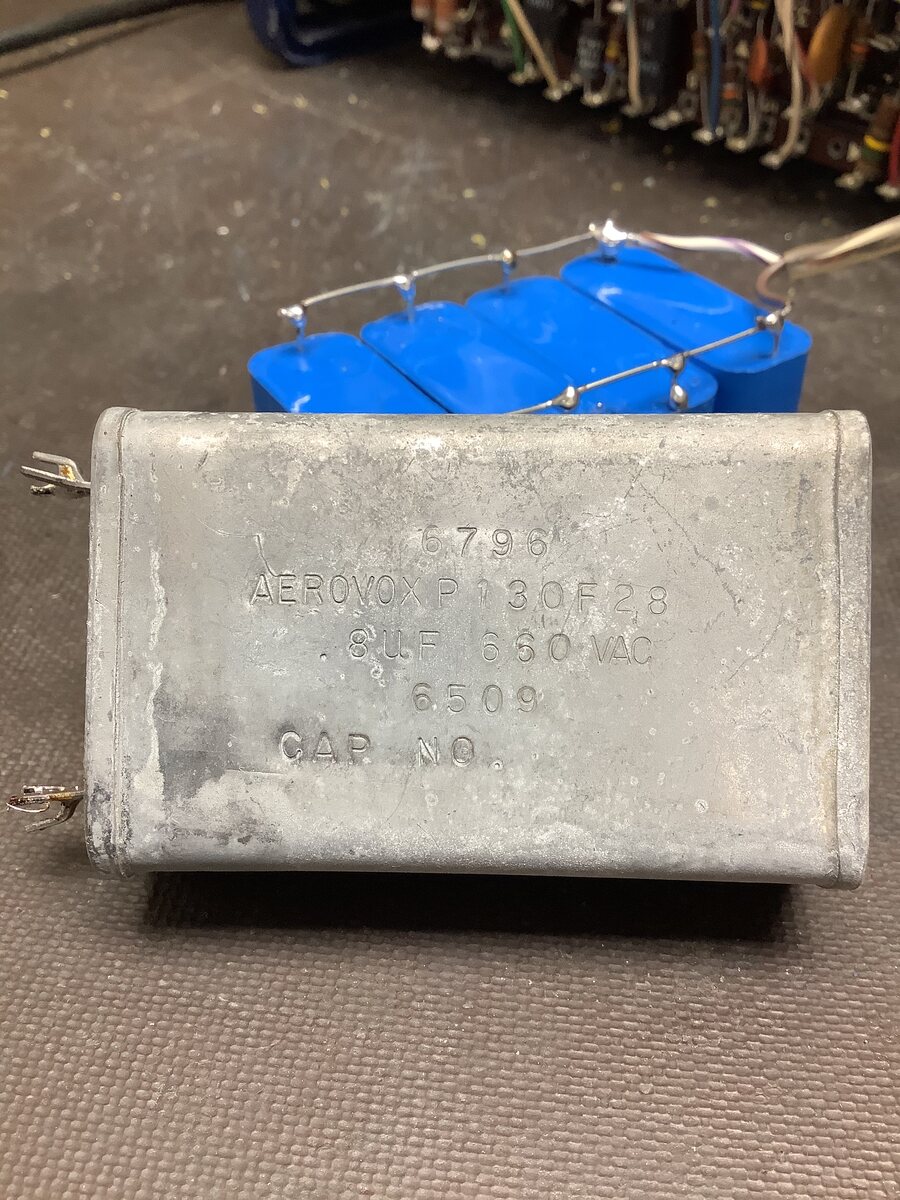

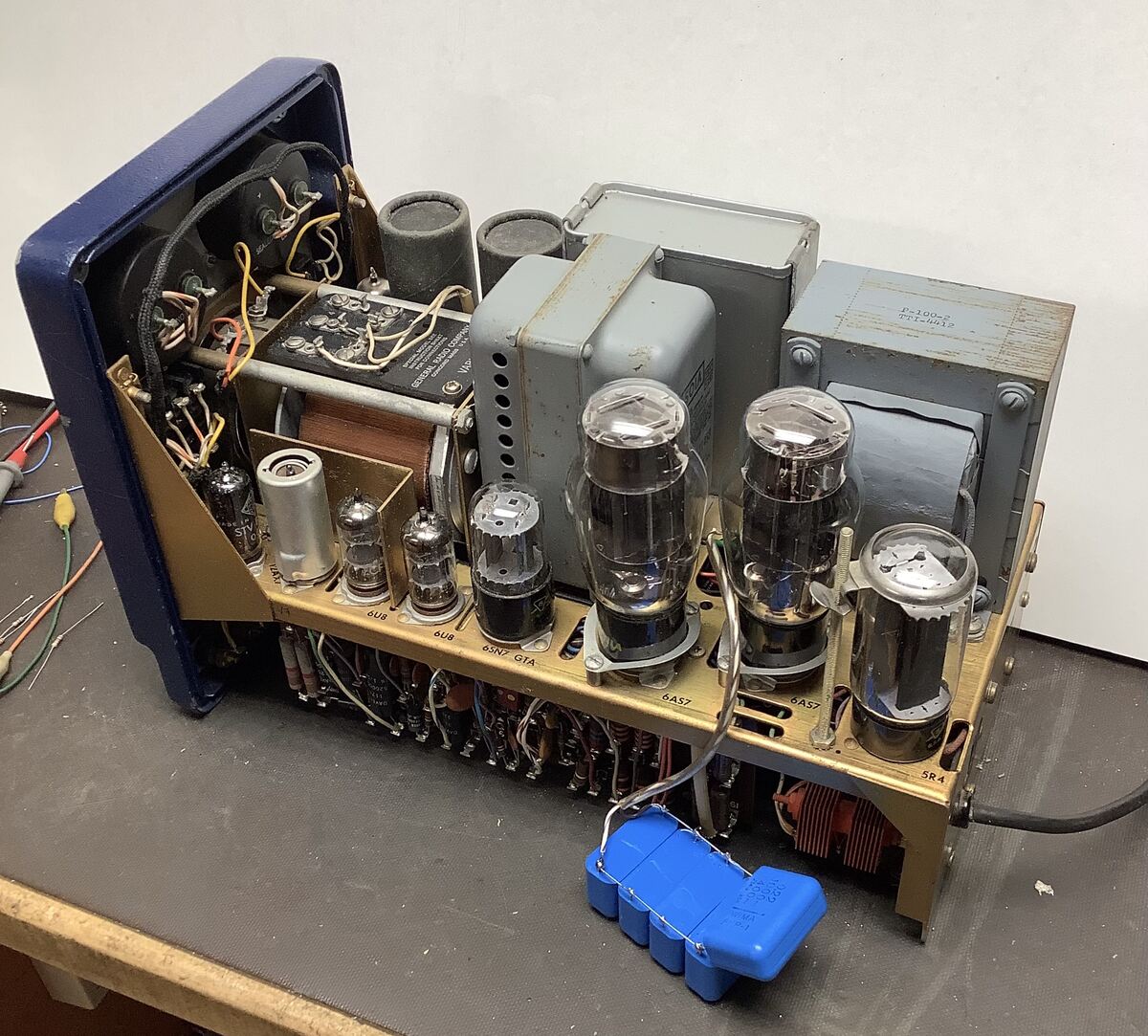

Es ist wegen guter Leistungsbilanz auch ein Stelltrafo eingebaut um die
Längsröhren nicht zu braten. 0-500V und bis zu 200mA.

Ich dachte dieser Bericht wird Euch etwas amüsieren.

[Zeno (Gast)]

Gerhard O. schrieb:
> Ich holte mir heute von der Garage ein altes zugelaufenes BJ1963
> Krohn-Hite UHR-220 LNG ins Haus herein  ...

Hallo Gerhard, was für ein geiles Teil. Die Messinstrumente sind ja
oberaffengeil. Ganz ehrlich, das Ding hätte ich gern auf meinem
Arbeitsplatz stehen. Herzlichen Glückwunsch zu diesem wunderschönen
Gerät.

[Kurt (Gast)]

Zeno schrieb:
> Kurt schrieb:
>> Ich hab was für dich, kannst es ja Abends mal durchgehen.
>>
>> http://www.bindl-kurt.de/media/9668cbeec8c760affff8082fffffff1.pdf
>
> Um es kurz zu machen, Du widerlegst da gar nichts.

Ist wohl dein Wunsch.

>
> Allein die Behauptung "Die Wissenschaft hat festgestellt das bewegte
> Uhren langsamer gehen als unbewegte. Heisst dann: Wenn eine Uhr unbewegt
> ist, taktet sie am schnellsten." wäre erst mal zu beweisen. Nur weil es
> die "Wissenschaft" sagt ist es kein Beweis für die Richtigkeit dieser
> These. Wer sagt das konkret, wie wurde der Nachweis geführt das es so
> ist etc. etc.. Also Fragen über Fragen die erst mal.
>

Stichwort:  Hafele und Keating usw.

> Allein Dein Brett mit den Uhren ist so wie Du es beschreibst falsch oder
> besser gesagt nicht korrekt. Um Rückschlüsse auf die Geschwindigkeit zu
> ziehen mußt Du schon das Bezugssystem benennen. Das unterläßt Du aber
> geflissentlich.
>

Auf der Plattform ist alles notwendige vorhanden, alle Bezüge
klargestellt, was fehlt dir denn noch?

 Kurt

[Zeno (Gast)]

Dieter P. schrieb:
> OT
> Weil das Thema Peltierelement erwähnt wurde, es gibt für Astronomen
> irgendwo eine Anwendung dazu, um damit einen klaren Himmel nachts
> nachzuweisen.
> Klarer Himmel kalt, bewölkt ( unbrauchbar, weiterschlafen ) kann
> irgendwie mit einem Peltierelement detektiert werden.Die Quelle dazu
> weis ich aber nicht mehr.

Immer noch OT, aber wenn es Dich interessiert schau mal hier
http://www.dd1us.de/Downloads/Wolkensensor%202v1.pdf

[Zeno (Gast)]

Kurt schrieb:
> Stichwort:  Hafele und Keating usw.

Das Thema ist immer noch OT, deshalb hier meine letzte Antwort darauf:

Dummerweise bestätigen die Experimente dieser beiden Herren Einsteins
Relativitätstheorie. Zitat aus Wikipedia:
"Gemäß der speziellen Relativitätstheorie geht eine Uhr am schnellsten
für einen Beobachter, der relativ zu ihr ruht. In einem relativ dazu
bewegten System läuft die Uhr langsamer (Zeitdilatation); dieser Effekt
ist proportional dem Quadrat der Geschwindigkeit. Er wurde inzwischen in
zahlreichen Tests der speziellen Relativitätstheorie nachgewiesen, siehe
Ives-Stilwell-Experiment und Zeitdilatation bewegter Teilchen.

Gemäß der allgemeinen Relativitätstheorie gehen Uhren im höheren
Gravitationspotential in größeren Höhen schneller als im tieferen
Gravitationspotential nahe der Erdoberfläche. Auch dieser Effekt wurde
in zahlreichen Tests der allgemeinen Relativitätstheorie wie dem
Pound-Rebka-Experiment bestätigt.

Beim Hafele-Keating-Experiment werden beide Effekte zugleich
nachgewiesen. Ähnliche Experimente wurden inzwischen mehrmals mit
gesteigerter Präzision wiederholt, beispielsweise im Maryland-Experiment
(siehe unten). Auch die Funktionsweise des Navigationssystems GPS
bestätigt die Theorie. "


Ebenso die im Test verlinkten Artikel bestätigen das was Einstein schon
vor 100 Jahren wußte.
Die 2 von Dir genannten Herren haben auch nicht irgendwelche Uhren auf
Brettern hin und her geschoben, sondern haben mit den ihnen zur
Verfügung stehenden Mitteln versucht das so erdfern wie möglich zu
machen. Man muß den Artikel schon vollständig lesen, verstehen und nicht
nur das herauspicken was einem gerade gefällt.
Mag sein das die Uhren in Bayern anders gehen, aber das ist auch ein
anderes Thema und hier mehr als OT.

Für mich ist diese Thematik damit abgeschlossen und ich werde mich
diesbezüglich auch nicht mehr äußern.

[Kurt (Gast)]

Zeno schrieb:
>
> Für mich ist diese Thematik damit abgeschlossen und ich werde mich
> diesbezüglich auch nicht mehr äußern.

Kann ich verstehen.
Manche sagen auch: Selbstschutz dazu.

 Kurt

[dxinfo (Gast)]

Josef L. schrieb:
>> Reusenantenne
> Was ist jetzt da der Vorteil?

Beim Empfang von MW Rundfunk wohl kaum einer. Der Gewinn an Bandbreite
wird trotzdem nicht das MW Rundfunkband überstreichen. Und einen auf der
Empfangsfrequenz resonanten Strahler wirst du auch nicht bauen können
oder bauen wollen.

[Josef L. (Gast)]

@zeno
SELBSTSCHUTZ! Jaul!

[dxinfo (Gast)]

Josef L. schrieb:
> Mit meinem "Hörlicht" kann ich nicht so zufrieden sein

[?] Ist dir klar, welche Optimierungspotentiale du noch nicht genutzt
hast?

Josef L. schrieb:
> So - Hörer ist fertig. Bild mit einem kleineng Gruß aus dem Garten.
> Funktionstest bestanden

[?] Josef, hast du dir überlegt, einen Balanced Armature Hörer zu bauen?
[?] Oder siehst du da unüberwindliche Hürden?
[?] Und wäre das nicht eine interessantere Herausforderung?

Da wäre doch deutlich mehr Empfindlichkeit raus zu holen.

[Kurt (Gast)]

Josef L. schrieb:
> @zeno
> SELBSTSCHUTZ! Jaul!

Ist doch offensichtlich.


 Kurt

[Josef L. (Gast)]

dxinfo schrieb:
> Balanced Armature Hörer

Auf Wikipedia ist das Prinzip beschrieben, mit der Zeichnung komme ich
allerdings nicht klar, da muss ich andere Quellen nehmen, wurden hier ja
schon verlinkt.
Momentan ist die finanziell und zeitlich günstigste Alternative, einen
alten hochohmigen Hörer über e* zu besorgen. Obwohl ich mich da
bezüglich Zahlmöglichkeiten extrem einschränke.
Nein, ich muss nicht um alles in der Welt alles und jedes selbst
schnitzen. Und ich könnte mich schon jetzt in den Hintern beißen weil
ich vor Jahren 2 alte Kopfhörer entsorgt habe. Aber da lag die
Beschäftigung mit Elektronik schon 20 Jahre zurück.

[dxinfo (Gast)]

Josef L. schrieb:
>> Balanced Armature Hörer
>
> Auf Wikipedia ist das Prinzip beschrieben, mit der Zeichnung

Ja, die Zeichnung ist unvollständig und teilweise irreführend. Und wie
es oft so ist, haben andere Veröffentlichungen den selben Fehler. Der
Grund scheint wieder einmal die weit verbreitete Abschreiberei zu sein.

Dennoch, aus der verbalen Beschreibung wird doch deutlich, worauf es bei
einem Nachbau ankommen würde. Wo siehst du die Schwierigkeiten?

[Josef L. (Gast)]

dxinfo schrieb:
> Wo siehst du die Schwierigkeiten?

In der Konstruktion des Ankers und der Verbindung zur Membran. Letztlich
ist das ja sowas wie Steigbügel/Anker im Ohr, wobei da über den Hebel ja
noch eine Kraftübersetzung eingebaut ist. Im Prinzip ist das ja zB in
einem Barometer so vorhanden wie benötigt, nur halt für Frequenzen nicht
im kHz, sondern µHz-Bereich geeignet. Das Barometer hatte ich eh wegen
des Brettchens für den Detektor schon im Auge ;-)
Andererseits habe ich so das Bauchgefühl, dass an der Idee was nicht
stimmt. Die Membran muss bewegt werden, sie hat eine Steifheit - hier
soll sie sogar noch höher sein als beim normalen Kopfhörer - und die
muss zusätzlich überwnden werden. Bei einem normalen Lautsprecher (und
bei den niederohmigen Kopfhörern) ist die Membran dagegen extrem steif,
soll sich auch nicht verformen, ist aber am Rand extrem weich gelagert,
so dass sie sich nahezu kraftlos bewegen lässt. Und das tut sie ja durch
die Tauchspule im Magnetfeld, die im Auf und Ab der Welle vor- und
zurückbewegt wird. Hier wird stattdessen der Anker so wie die
Lautsprechermembran aufgehängt und soll seine freien Schwingungen auf
die Membran übertragen. Soweit ich mich entsinne gab es das bei ganz
frühen Lautsprecherkonstruktionen bereits und wurde dann aufgegeben.
Warum? War es besser und wurde totgebissen, wie damals das Elektroauto?
Oder war es unterlegen und das bessere hat sich durchgesetzt? Das wüßte
ich gerne vorher, bevor ich auf ein abgehalftertes Pferd setze.

[Zeno (Gast)]

Josef L. schrieb:
> @zeno
> SELBSTSCHUTZ! Jaul!
Josef, habe ich doch gar nicht nötig.

[Josef L. (Gast)]

Nochmal AM-Testsender für den Detektor: Wieso sollte ich das Gepfriemel
an der vorhandenen Teillösung aufgeben? Ich habe mehrere dieser Module,
die Schaltung ist in etwa wie in https://i.stack.imgur.com/l5irt.jpg nur
mit einer iduktiven Rückkopplung ähnlich
https://sites.google.com/site/anilandro4/_/rsrc/1472779391699/02140-niep-001d/iep-117.jpg
- Nur komme ich mit der vorhandenen Spule nicht höher als 350kHz, aber
ein Nachbau mit 6 Teilen schwingt schön auf ca. 850-880 kHz.
Durch Austauschen der Schwingkreiswicklung gegen die
Hochspannungswicklung und Parallelschalten eines 2.7µF-MKF komme ich auf
1550Hz zunter, aber das ist mir noch zu piepsig, ich bevorzuge etwas
niedrigere Töne.
Aber in der Kiste liegen noch andere Spulen/Drosseln, da wird was
passendes dabei sein. Erst wenn das Ende der Einbahnstraße erreicht ist
kehre ich um, momentan sind da noch 2 Abzweigungen, hinter die ich noch
nicht geguckt habe ;-)
Ich will ja keinen Prototypen für die Serienfertigung, sondern ein
Einzelstück aus sowenig (vorhandenen) Bauteilen, das den Anforderungen
genügt. Mit Betonung auf "genügt", nicht labormäßig geprüften
DIN-Normen! Sprich, sowohl HF als auch NF sollen visuell am Oszilloskop
nach Sinus aussehen und im Sony ICF-SW7600 auf der Grundfrequenz sauber,
auf der 2./3. Oberwelle kaum oder garnicht hörbar sein. Und da hat der
Gegentaktoszillator viele Vorteile.

[Nichtverzweifelter (Gast)]

Kurt hat sich aus reinem Selbstschutz beharrlich geweigert, sein
angebliches notwendiges "Medium" zu benennen, zu erklären.

Er hat nur gesagt:"Das ist halt so", oder "ist doch klar".

Erklären, gar nur andeutungsweise beschreiben, konnte er es natürlich
nicht.
Daher hat er sich "aus reinem Selbstschutz" beharrlich geweigert, es
auch nur zu versuchen. Er hats gleich komplett sein lassen.

Man hätte ihm ja auf die Schliche kommen können.

[dxinfo (Gast)]

Josef, du hast dir da anscheinend schon einige Gedanken gemacht.

Josef L. schrieb:
>> ... Schwierigkeiten?
>
> In der Konstruktion des Ankers und der Verbindung zur Membran.

Ein Weicheisenteil und ein Kunststoffstäbchen das wäre noch nicht
schwierig.

> noch eine Kraftübersetzung ...

Naja, die Membran sitzt am längeren Ast des Hebels, als die magnetische
Kraft. Das bringt mehr Auslenkung. Diese Übersetzung haben aber nicht
alle Sound Powered Kapseln.

Diese Dinge habe ich mir auch angesehen. Möglicherweise übersehe ich
etwas, aber unüberwindliche Probleme habe ich noch nicht gefunden. Mit
Säge, Feile und Bohrmaschine müssten solch effizente Kapseln doch zu
bauen sein. Vielleicht kannst du deine Bedenken konkreter beschreiben?

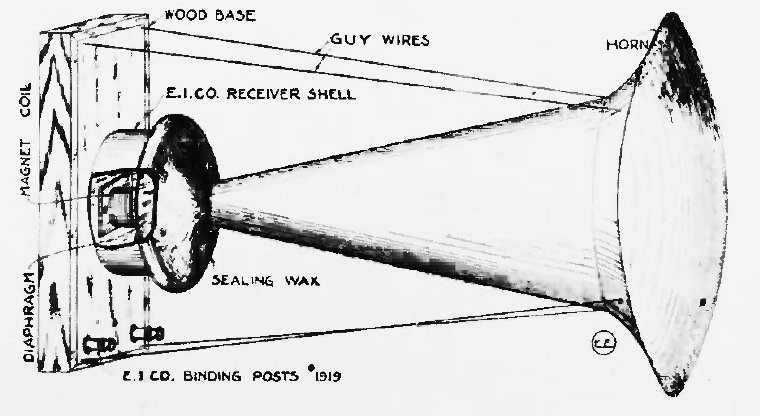

> Andererseits habe ich so das Bauchgefühl, dass an der Idee was nicht
> stimmt. ... Soweit ich mich entsinne gab es das bei ganz
> frühen Lautsprecherkonstruktionen bereits und wurde dann aufgegeben.

Die Idee wurde nicht aufgegeben. Sie wird bis heute eingesetzt. Nur in
einem Teilbereich worde sie aufgegeben.

Im Bereich der Wohnzimmer- und Veranstaltungssaal füllenden klangtreuen
Musikwiedergabe, hat man auf die masseärmeren Schwingspulen gesetzt.
Solche Systeme haben weniger Trägheit und sind daher leicher im
Frequenzgang zu optimieren.

Im Bereich von robuster, möglichst wartungsfreier und von externer
Energiezuführung unabhängiger Telefonie und auch beim Detektorempfang
sind die Balancierten Anker optimal und immer noch die gängige Lösung.
Also überall dort, wo Effizienz wichtiger ist, als ein optimierter
Frequenzgang bis in die höchsten Töne der Musik.

Es ist anscheinend vor Allem die fixmontierte Spule und das Vermeiden
der allzu steifen Stahlblechmembran, was die Effizienz höher werden
lässt. In einer fixien Spule bringt man mehr Windungen mit grösserem
Drahtquerschnitt unter.

Womöglich lässt sich ein Selbstbau auch wieder anders optimieren, als
ein Decktalker. Ein Hobbykopfhörer wird nicht so grob behandelt wie die
Ausrüstung auf einem Kriegsschiff. Da kann man teilweise Masse einsparen
und dadurch den Frequenzgang nach oben hin verbessern.

[Josef L. (Gast)]

Das war'n noch Zeiten!

[Kurt (Gast)]

Nichtverzweifelter schrieb:
> Kurt hat sich aus reinem Selbstschutz beharrlich geweigert, sein
> angebliches notwendiges "Medium" zu benennen, zu erklären.
>
> Er hat nur gesagt:"Das ist halt so", oder "ist doch klar".
>
> Erklären, gar nur andeutungsweise beschreiben, konnte er es natürlich
> nicht.
> Daher hat er sich "aus reinem Selbstschutz" beharrlich geweigert, es
> auch nur zu versuchen. Er hats gleich komplett sein lassen.
>
> Man hätte ihm ja auf die Schliche kommen können.

Soso, Schliche auch noch.
Ich habe mehrmals angeregt woanders einen neuen Faden einzurichten um
Edis frei zu halten. (Er hat ja auch gesagt das er seinen Faden
freigehalten sehen will. Ist ja auch verständlich, auch das er gebeten
hat seinen zu entkurten. Alles verständlich.)

Das ist alles nicht geschehen, ich habe dann für ein Thema selber einen
eingerichtet, dieser wurde dann "versteckt", zeitlich begrenzt, und nur
zum Niedermachen hergenommen.
(und da wundert sich so mancher weil ich von Selbstschutz rede. Ist doch
offensichtlich)

Selbstverständlich kann ich den Träger/die "Substanz", ihre vermuteten
Eigenschaften, darlegen.
Halt nicht hier.

Ich bin echt gespannt ob sich jemand traut konstruktiv und ehrlich auf
die "Plattform" einzugehen.
Das Ziel ist klar, zeigen das die Behauptung von Albert Einstein nicht
stimmt. Damit fällt die RT.

 Kurt

[Josef L. (Gast)]

dxinfo schrieb:
> In einer fixien Spule bringt man mehr Windungen mit grösserem
> Drahtquerschnitt unter.

Die Optimierung lief ja für Lautsprecher dann dahin, dass eine Spule mit
weniger Ohm weniger Windungen braucht, damit leichter ist, weil ja (in
den Anfängen) keine so hohe Leistung verbraten wurde dass einem die
Spule oder zuminest der Lack schmilzt. Das Gewicht wurde in den
Übertrager verlagert. Bei 100 Watt an 4 Ohm  --> 20V / 5A schaut das
dann anders aus, da müssen richtug dicke Drähte ran. Und flexible
Kupferlitze zur Anbindung nach außen.

[Kurt (Gast)]

Josef L. schrieb:
> Das war'n noch Zeiten!

Ja,
damals habe ich für einen 2N2219A einen ganzen Tag auf der Baustelle
geschwitzt habe um den dann, nachdem er mit 3 Flachbatterien noch
durchhielt, ihn mit vieren zu killen.
Ich meine den UKW-Sender der auf dem Fahrrad war und ich damit mehrere
KM überbrückte (Sprechfunk auf UKW).
(zu Hause war eine ECC85)


 Kurt

[W.S. (Gast)]

Zeno schrieb:
> Kurt schrieb:
>> Heisst: alle würden schräg stehen.
>
> Du steht rein zufällig nicht etwas schräg?

Laß mal... mir fällt zu dieser Gelegenheit der Satz von den
abertausenden Geisterfahrern ein.

Kurt hat seine eigene Welt mit den dort herrschenden Naturgesetzen und
eigentlich gibt es ihn gar nicht. Solipsismus ist eine durchaus der
Fachwelt bekannte Philosophie-Richtung. Und Bekanntheit ist nicht
Richtigkeit.

W.S.

[Jasmin Buchholz (Gast)]

Kurt schrieb:
> Ich habe dann für ein Thema selber einen neuen Faden eingerichtet, dieser wurde
dann
> "versteckt"

Ich habe den Faden wiedergefunden. Der Threadtitel lautet
"Überlagerung". Dort können wir uns gesittet in gewohnter Frische weiter
austoben:

Beitrag "Überlagerung [Endet 23.05.]"

Dann können wir Edis Faden hier langsam einschlafen lassen.

[Josef L. (Gast)]

Jasmin Buchholz schrieb:
> Dann können wir Edis Faden hier langsam einschlafen lassen.

Das könnte euch so passen! Dort könnt ihr auch das hier vorgestellte
Thema entsprechend weiter wiederkäuen. Da ist genügend
Diskussionsbedarf, allein schon der Weltäther!

[dxinfo (Gast)]

Josef L. schrieb:
> dxinfo schrieb:
>> In einer fixien Spule bringt man mehr Windungen mit grösserem
>> Drahtquerschnitt unter.
>
> Die Optimierung lief ja für Lautsprecher dann dahin, dass eine Spule mit
> weniger Ohm weniger Windungen braucht, damit leichter ist, weil ja (in
> den Anfängen) keine so hohe Leistung verbraten wurde dass einem die
> Spule oder zuminest der Lack schmilzt. Das Gewicht wurde in den
> Übertrager verlagert. Bei 100 Watt an 4 Ohm  --> 20V / 5A schaut das
> dann anders aus, da müssen richtug dicke Drähte ran. Und flexible
> Kupferlitze zur Anbindung nach außen.

Ja, das ist bekannt, doch was hat das mit dem Thema "Selbstbau eines
effizienten Kopfhörers" zu tun?

[Josef L. (Gast)]

dxinfo schrieb:
> was hat das mit dem Thema "Selbstbau eines effizienten Kopfhörers" zu tun?

Da interpretierst du mehr rein als da ist. Mein Unterthema im Thema
"Selbstbau eines Detektorempfängers" war, nachdem die vorhandenen 3-5
niederohmigen Hörer (und beim 1. Test ohne nötigen theoretischen
Hintergrund auch die 2-3 Piezos) sich als untauglich erwiesen, der
Nachbau einer hochohmigne Kopfhörerkapsel mittels des vorhandenen
50V-Relais und einen kleinen Neodym-Magneten.

Nachdem das auch zu unempfindlich ist, zumindest bei der aktuellen
Leistung des Empfängers, sehe ich da zwar noch eine Möglichkeit mit
Anpassungsübertrager, aber an sich habe ich nicht vor, noch einen 2.
oder 3. Hörer selbst zu basteln, wenigstens vorerst nicht. Ausprobieren
kann ich noch den Piezo mit Parallelwiderstand. Ansonsten wird ein Hörer
gekauft.

Aber natürlich trotzdem Danke für die Tipps, vielleicht fällt mir ja
irgendwann die Decke auf den Kopf.

[Gerhard O. (gerhard_)]

Zeno schrieb:
> Gerhard O. schrieb:
>> Ich holte mir heute von der Garage ein altes zugelaufenes BJ1963
>> Krohn-Hite UHR-220 LNG ins Haus herein  ...
>
> Hallo Gerhard, was für ein geiles Teil. Die Messinstrumente sind ja
> oberaffengeil. Ganz ehrlich, das Ding hätte ich gern auf meinem
> Arbeitsplatz stehen. Herzlichen Glückwunsch zu diesem wunderschönen
> Gerät.

Moin,

Dankeschön!

Kann es selber nicht glauben, daß ich mir es seit der Schenkung nicht
einmal angeschaut hatte.

Allerdings gab es beim längeren Testen ein paar Stunden später ein

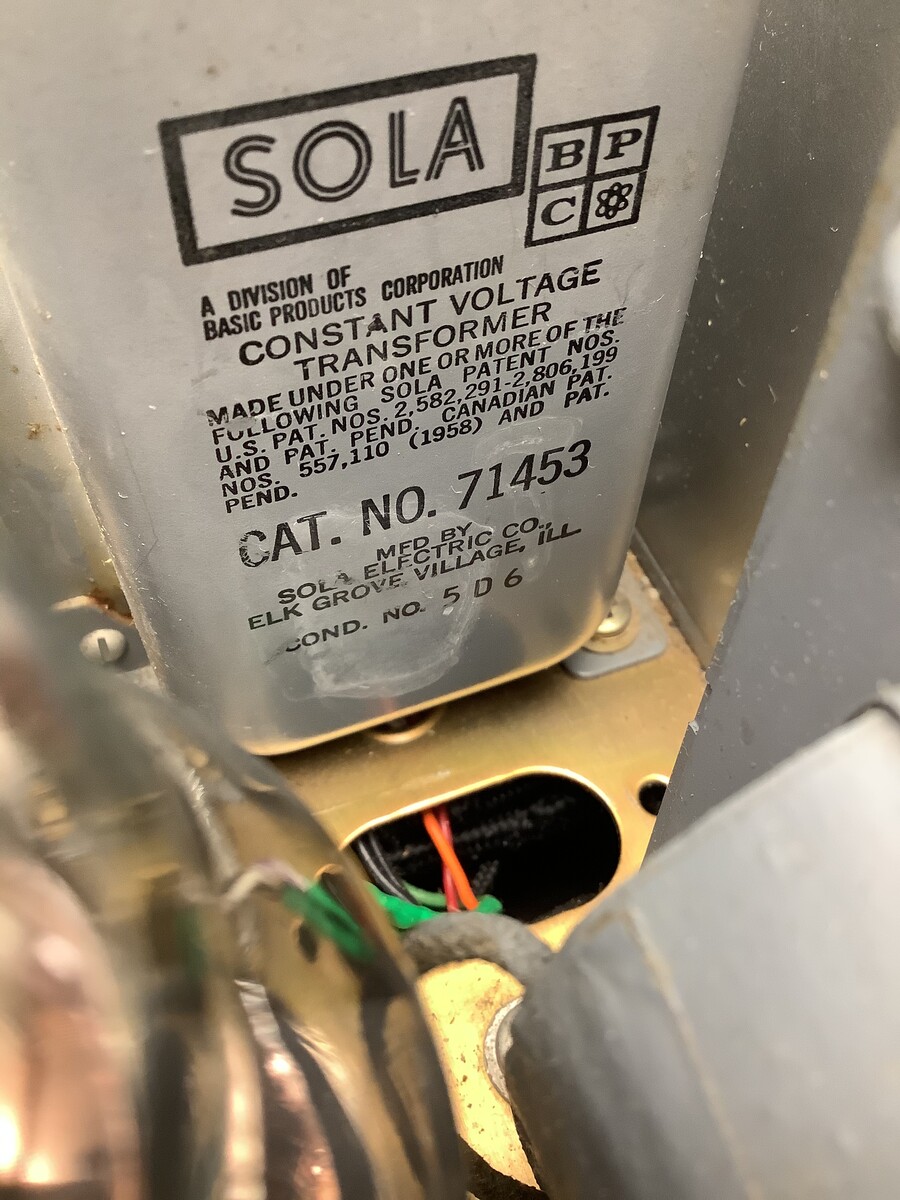

Malheur: Der ölgefüllte 0.85uF 66VAC Sola-Ferroresonanztrafo
Schwingkreis C (C401) hauchte mit plötzlichem unfeinen Brutzeln sein
armseliges Leben mit einem 1 Ohm Kurzschluß und dicken Bauch aus. Darauf
stellte der Sola-Konstanthaltertrafo seinen Betrieb umgehend ein. Auf
dem C steht, daß er nur mit Sola CVT S/N so und so verwendet werden
sollte. Zum Glück ist der Spezialtrafo dadurch nicht durchgeschmort.

Da Beschaffung solcher Cs mit dem geforderten Wert nicht gerade einfach
ist, habe ich mir einen 0.88uF C aus vier Stück WIMA FKP-1 0.22uF mit

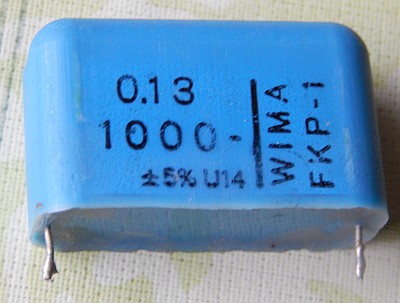

1kV/400VAC Cs gebastelt und ausprobiert. Funktioniert soweit damit ganz
gut. Nur stört es mich, daß sie spannungsmässig etwas überlastet werden.
Obwohl sie selbstheilend sind, sollte man es nicht darauf ankommen
lassen. Die RMS Spannung mit Fluke 87 gemessen ist 600VAC und der Strom
ist 0.315A. Mit dem Oszi differenziell gemessen ist Vpp ~ 750V. Die
Ausgangsspannung des Sola ist konstant zwischen 80-130VAC am Eingang.

Ich bin mir (noch) unsicher ob ich es riskieren soll. Viel kann
allerdings nicht passieren weil der Trafo im Kurzschlußfall einfach
nicht mehr funktioniert und wenig Strom zieht und kalt bleibt. Auch geht
keine Sicherung.

Jetzt muß ich mal sehen was für einen vernünftigen Preis beschaffbar
ist. Das preislich und elektrisch günstigste Angebot bis jetzt wäre ein
Mikrowellen 0.8uF, 3kV Öl-Becher-Kondensator. Leider ist er etwas zu
dick und paßt an der vorgesehen Stelle nicht hinein. Allerdings wäre mit
einer Anschlußverlängerung genug Platz über dem Stelltrafo vorhanden.
Ich habe mit Werten zwischen 0.68-1uF experimentiert und kann mit den
Meßgeräten keine nennenswerte Komponentenempfindlichkeit feststellen.
Die Stabilität der Sola Ausgangsspannung zwischen 80-130VAC ist
gleichbleibend.

Noch am Rande bemerkt:

Wahrscheinlich ist es kein großer Verlust weil die alten Becher-Cs in
dem Gerät altersgemäß wahrscheinlich sowieso "böses" PCB-Öl enthalten.
Heutzutage wird ja deswegen in solchen Cs angeblich irgendein
umweltfreundliches Pflanzenöl verwendet.

Allerdings werde ich wegen PCBs in (vorhandenen) Cs auch nicht
hysterisch werden solange es nicht von den Bechern herausleckt. Da wären
noch zwei andere Öl-Cs (2x7uF und 10uF) im Netzteil die sich
wahrscheinlich mit modernen äquivalenten Teilen ersetzen ließen. Es
hätte allerdings Sinn unten im Gehäuse vielleicht eine Auffangwanne
anzubringen damit das Zeug im Ernstfall nur eine begrenzte Sauerei
anrichtet.

Ja ja, so geht’s;-)

Schönen Tag noch,
Gerhard

[Josef L. (Gast)]

Gerhard O. schrieb:
> was für einen vernünftigen Preis beschaffbar ist

sowas vielleicht, nur dicker?

[Gerhard O. (gerhard_)]

Josef L. schrieb:
> Gerhard O. schrieb:
>> was für einen vernünftigen Preis beschaffbar ist
>
> sowas vielleicht, nur dicker?

Ja, das ist einer derselben Serie wie ich sie versucht habe.
Meine haben 0.22uF, 1kVDC, 400VAC Nennwerte. (FKP10132207F)

Die kosten im Handel auch so um die CDN$5 herum pro Stück.

Wenn ich nicht über etwas Besseres stolpere werde ich wahrscheinlich das
Risiko eingehen und die FKP-1ser verwenden weil bei einem möglichem
Kurzschluß der Konstanztrafo sich selber schützt.

Sonst wäre trotz der Einbauunannehmlichkeiten ein Mikrowellen 0.8uF. 3kV
C wahrscheinlich noch der beste Ersatz.

[dxinfo (Gast)]

Danke für die ausführlichen Antworten.

Josef L. schrieb:
> Da interpretierst du mehr rein als da ist.
Ja vielleicht, ...

Josef L. schrieb:
> In der Konstruktion des Ankers und der Verbindung zur Membran. Letztlich
> ist das ja sowas wie Steigbügel/Anker im Ohr, wobei da über den Hebel ja
> noch eine Kraftübersetzung eingebaut ist.

... denn da habe ich vermutet oder gehofft, dass dahinter noch weiter
gehende Überlegungen deinerseits stehen.

Jedenfalls, viel Erfolg!

[Kurt (Gast)]

Josef L. schrieb:
> Gerhard O. schrieb:
>> was für einen vernünftigen Preis beschaffbar ist
>
> sowas vielleicht, nur dicker?

Diese wurden in den Ablenk/Hochspannungsstufen von Farbgeräten
eingesetzt.
Gingen die hops, stieg die Bildröhrenhochspannung und es kam
gelegentlich zu Durchschlägen im "Hals" der Bildröhre durchs Glas zur
Ablenkeinheit.

 Kurt

[Zeno (Gast)]

Gerhard O. schrieb:
> wahrscheinlich sowieso "böses" PCB-Öl enthalten.
> Heutzutage wird ja deswegen in solchen Cs angeblich irgendein
> umweltfreundliches Pflanzenöl verwendet.

Ob das Pflanzenöl besser ist? Ich glaube nicht.
Die alten schädlichen Farben waren auch besser als das wasserlösliche
Gelumpe was es jetzt gibt.
Naja belassen wir es dabei ist eh OT.

Wegen Deinem Kondensator schau mal hier
http://www.die-wuestens.de/dindex.htm (mußt etwas nach unten scrollen).
Die sind zwar für 1500V DC aber die dürften   Deine Spannung locker
aushalten. Der Preis ist auch moderat.
Evtl. mal hier https://oppermann-electronic.de/html/kondensatoren.html
schauen oder anfragen.

[Josef L. (Gast)]

Gerhard O. schrieb:
> Wenn ich nicht über etwas Besseres stolpere

https://www.reliableparts.ca/product/inv_5304455389

wäre wohl die Variante für ein 200%iges Sicherheitsplus, für den
zehnfachen Preis. Dafür mit Selbstabholung!

[Zeno (Gast)]

Hallo Gerhard, jetzt habe ich gerade die Bilder vom Innenleben Deines NT
gesehen - einfach nur klasse. Ja die hatten damals schon was drauf.
Halte das Schätzchen in Ehren.

[Gerhard O. (gerhard_)]

Moin,

danke für alle Eure Kommentare und Links. Reliable.ca haben sogar ein
paar Verkaufsstellen in der Stadt wo ich nur hinzufahren brauche. Beim
Wuestens habe ich beim schnellen überfliegen allerdings noch keinen
geeigneten Ersatz gefunden.

Direkt über dem Stelltrafo ist genug Platz für den 0.9uF Mikrowellen C.
Ein Original C darf an der alten Stelle nur rund 26-28mm Dicke
aufweisen. Mit einer kleinen Schraubhalterung dürfte der gezeigte 0.9uF
schon recht gut reinpassen. Allerdings ist der Preis etwas heftig.
Andrerseits kommen sonst natürlich noch Währungsumrechnung, Einfuhr und
Versandkosten dazu - ist also vielleicht doch vernünftig. Ja, ich werde
das NT es in Ehren halten. Ich habe ein AFU Projekt wo ich es zum Testen
brauche. Deshalb interessierte mich das vergessene NT in der Garage.
Wertmäßig scheint 0.9-1uF sowieso etwas günstiger zu sein weil sich die
Schwingamplitude noch etwas verbessert.

Muß mich erst wieder an den Umgang mit lebensgefährlichen Spannungen
eingewöhnen und keine vermeidbaren Risiken eingehen. Früher als
Jugendlicher war ich zwar einigermaßen vorsichtig aber ab und zu bekam
ich schon eine gewischt wenn man nicht aufpaßte. Wenn jetzt was
passieren würde, wäre keiner da mir zu helfen. Und FI-Schalter sind beim
Umgang mit solchen Geräten und hohen Spannungen da auch nicht hilfreich.

Bin eigentlich schon ein bißchen überrascht warum der alte Sola C das
Leben aushauchte. Man sollte meinen diese Art Cs sind sehr robust.
Anhand der Meßwerte hält sich auch der Betriebsstrom in Grenzen. Sehr
schwer muß der eigentlich nicht arbeiten...

Es war übrigens interessant den Oszi zu beobachten während ich mit dem
Stelltrafo den Regelbereich ausforschte. Im Bereich von 80-130V blieb
die Schwingamplitude absolut konstant. Nur die Breite veränderte sich
etwas. Diese Ferroresonanten-Trafos sind eigentlich schon faszinierend.
Ich liebe diese Physik orientierten Lösungen - Es müssen nicht immer
Berge von Silizium sein;-)

Wußte gar nicht, daß die FKPs in Fernsehgeräten eingesetzt wurden obwohl
das Datenblatt Impulsbetrieb herausstellt.

Gruß,
Gerhard

[Edi M. (edi-mv)]

Al Adin schrieb:
> Edi M. schrieb:
>> Entkurtung ist beantragt.
>
> leider nicht auch ein bisschen Entedung.
>
> Aber vielleicht beruhigt sich der Faden einsichtig
> (sagt der Optimist).

Edi hat aber die Beitragsfolge aufgebracht.
Und einige Mitschreiber machen mit, und beschäftigen sich auch- der
Anregung gemäß- genau...
...mit dem Detektorempfänger !!!

Bauen sogar solche.
Müssen auch nicht "Edi folgen", bauen eigene Versionen- das ist der Sinn
der Sache.
Auch kein Wettbewerb. Nur "Just for Fun".

Aber der Zweck dieses Themas geht in die kleinen Birnen von Trollen und
Störern nicht rein.

Kurt... nutzt die Beitragsfolge wieder zum Stören- mit seinen Theorien.

Wie auch... einige andere Schreiber, die nichts beitragen, außer eben...
zu stören.

Wem die Beitragsfolge nicht gefällt- gehe einfach woandershin.
Punkt.

Jasmin Buchholz schrieb:
> Dann können wir Edis Faden hier langsam einschlafen lassen.

Ja ! Gute Idee ! Tschüs !

**********************************************************

So, zum Thema Detektorempfänger:

Zeno schrieb:
> Der Edi hat einen Mittelwellensender für seine historischen Radios.

Ja, ein kleiner Mittelwellensender ist bei mir in Betrieb, um eine
Anzahl reiner AM- Radios mit Programm zu versorgen, ich setze einen
Regionalsender von einem normalen UKW- Radio auf MW um.
Ich habe auch einen Werkstattgenerator, einen Pegelsender und einen
Leistungsmeßsender, möchte aber nicht die Werkstattgeneratoren im
Dauerbetrieb quälen.

> Er will halt sehen ob man auch mit einem Detektorkristall einen
> Oszillator
> bauen kann - aka Tunneldiodensender. So habe ich es zumindest
> verstanden.

Das haben Sie falsch verstanden.
Daß man einen Oszillator bauen kann, weiß ich.
Ich möchte das, was mit Röhren und Transistoren möglich ist, erreichen-
die Entdämpfung eines Schwingkreises, und damit die Erhöhung von
Empfindlichkeit und Trennschärfe eines Schwingkreises im
Detektorempfänger.

Das ist also eine Arbeitsweise, bei der KEINE Schwingung erzeugt wird
-Ausnahme Pendelempfänger.

Ich bin nicht sicher, ob das möglichkeit- die Schaltungen, in denen der
Detektor als Schwingungserzeuger verwendet wird, scheinen nicht darauf
abzuzielen, sondern sie arbeiten -den Beschreibungen nach- lediglich als
Oszillator, der eine Überlagerungsschwingung erzeugt- nämlich, um
tonlose Träger hörbar zu machen.

Das war mir nicht von Anfang an klar., ich habe inzwischen noch etliche
Quellen durchgearbeitet, überall wird es eigentlich so beschrieben.

Die Schaltungsvarianten könnten m. E. auch so verwendet werden, wie ich
das beabsichtige- ein negativer Widerstand müßte eigentlich die
beabsichtigte Verwendung ermöglichen, es muß einen passenden
Arbeitspunkt geben.

Genau das ist eben Sinn dieser Beitragsfolge- Bauen eines
Detektorempfängers und Experimente damit.

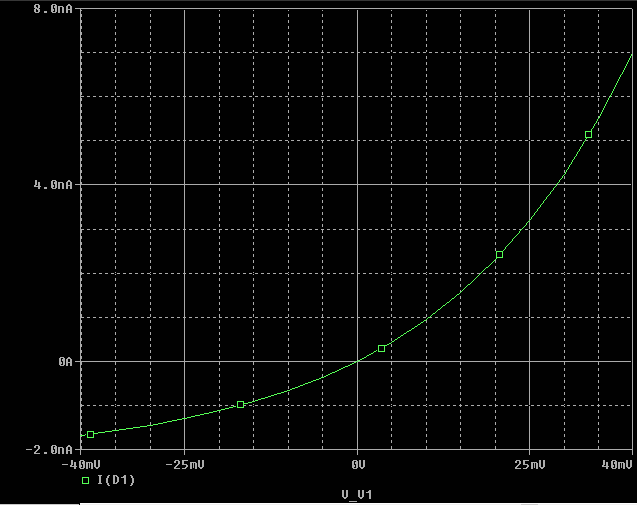

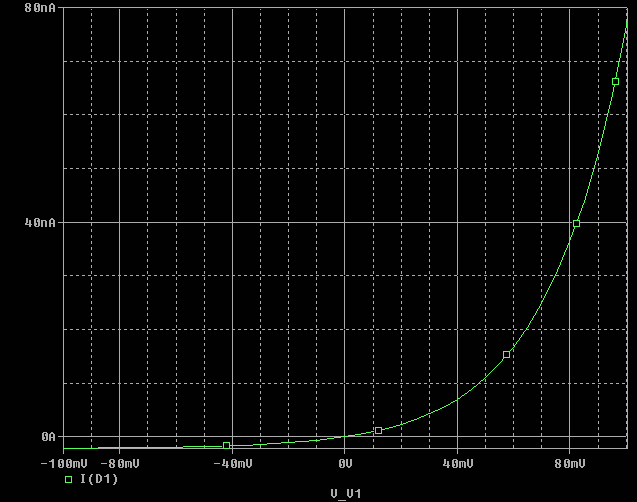

Ich erinnere daran, daß wir zur Grundfunktion des Detektors in der
Anwendung als Empfänger in Mikro-/ Millivolt- Bereich Erkenntnisse
gewonnen und herausgearbeitet haben, die so vielleicht nicht nachlesbar
sind- ich fand bisher jedenfalls nichts in der Richtung. Die Kennlinien
sind meist im Volt- Bereich, in welchem der Detektorempfänger nicht
arbeitet.

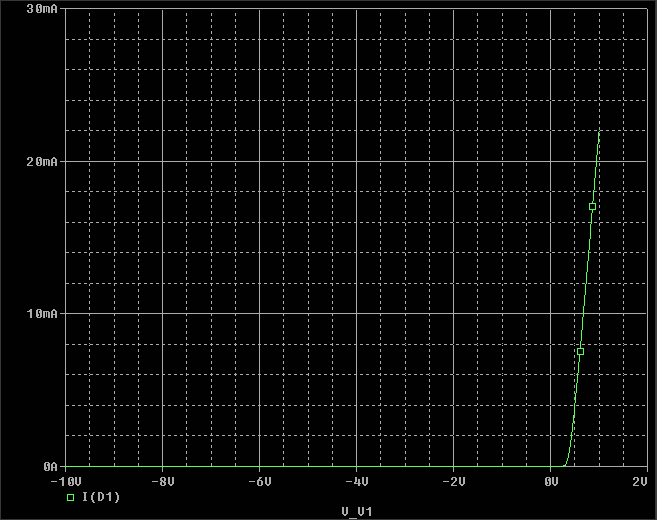

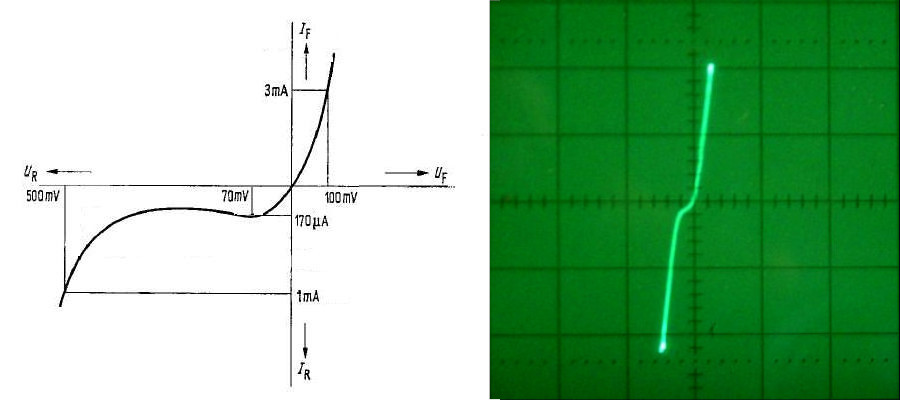

Die manchmal zu findenden Hinweise auf den differentiellen Widerstand
sind nicht ausreichend, die abgebildeten Graphiken, die ich fand, weisen
aus, daß man einige wichtige Details nicht beachtete.

Die korrekte Funktionserklärung haben wir nun, und diese konnten wir nun
meßmäßig, rechnerisch, graphisch und auch mit dem Simulator hinreichend
belegen.

Ich überlege noch, ob ich für die spezielle Verwendung des Detektors
eine Beitragsfolge aufmache- hier scheint es keinen Sinn mehr zu haben.

[eric (Gast)]

Edi M. schrieb:
> Ich erinnere daran, daß wir zur Grundfunktion des Detektors in der
> Anwendung als Empfänger in Mikro-/ Millivolt- Bereich Erkenntnisse
> gewonnen und herausgearbeitet haben, die so vielleicht nicht nachlesbar
> sind- ich fand bisher jedenfalls nichts in der Richtung. Die Kennlinien
> sind meist im Volt- Bereich, in welchem der Detektorempfänger nicht
> arbeitet.
> Die manchmal zu findenden Hinweise auf den differentiellen Widerstand
> sind nicht ausreichend, die abgebildeten Graphiken, die ich fand, weisen
> aus, daß man einige wichtige Details nicht beachtete.


Ich hoffe, dass Deine Jünger nicht so einfältig sind,
Dir in dieser Selbsthudelei zu folgen.

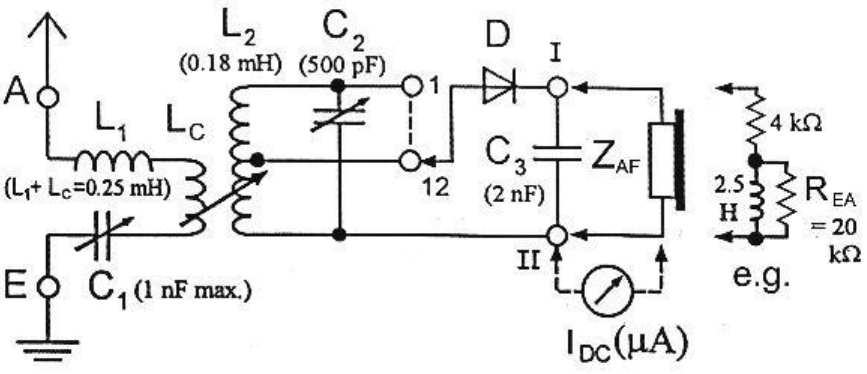

Deine "neuen Erkenntnisse" sind alte Hüte,
von Tongue und Bosch nur klar formuliert und
auf Crystal Radio angewendet.
Dass die Hinweise, die ich Dir gab, "nicht ausreichend" waren,
bedeutet nur, dass Du die nicht kapiert hast.

Hier zeigt sich mal wieder, dass Fachwissen nicht dadurch ersetzt wird,
dass sich einer auf die stolzgeschwellte Brust trommelt
und lautstark verkündet, dass man kein Hochschulprofessor sein muss,
um Fachwissen zu haben und einen Detektor zu bauen.

[Edi M. (edi-mv)]

> Deine "neuen Erkenntnisse" sind alte Hüte,
> von Tongue und Bosch nur klar formuliert und
> auf Crystal Radio angewendet.

Tja... nur erklären die eben... alles andere, nur nicht das, was hier
herausgearbeitet wurde.

Aber von sowas sind Sie Lichtjahre entfernt. Außer irgendwie
Aufgeschnapptes einzuwerfen, bringen Sie... Nichts.

eric schrieb:
> Ich hoffe, dass Deine Jünger nicht so einfältig sind,
> Dir in dieser Selbsthudelei zu folgen.

Was andere Leute machen, müssen Sie diesen überlassen.
Und vielleicht fragen Sie sich mal, wer IHNEN folgt.
Vermutlich nicht mal ein Hund.

Schade, daß Beitragsfolgen hier immer wieder von anonymen .....en
gestört werden.

[eric (Gast)]

Primitive Grobheiten, aber sachlich nichts.
Woher auch ?

[Zeno (Gast)]

eric schrieb:
> Ich hoffe, dass Deine Jünger nicht so einfältig sind,
> Dir in dieser Selbsthudelei zu folgen.
> Deine "neuen Erkenntnisse" sind alte Hüte,
> von Tongue und Bosch nur klar formuliert und
> auf Crystal Radio angewendet.
> Dass die Hinweise, die ich Dir gab, "nicht ausreichend" waren,
> bedeutet nur, dass Du die nicht kapiert hast.
>
> Hier zeigt sich mal wieder, dass Fachwissen nicht dadurch ersetzt wird,
> dass sich einer auf die stolzgeschwellte Brust trommelt
> und lautstark verkündet, dass man kein Hochschulprofessor sein muss,
> um Fachwissen zu haben und einen Detektor zu bauen.

Warum nur immer wieder diese Stänkereien. Was Du da wieder geschrieben
hast ist doch so überflüssig wie ein Kropf. Das ist doch ganz bewußtes
Provozieren. Alle hier im Thread wissen wie das aus geht und wie Edi auf
so etwas antwortet und das ist nicht immer Balsam für die Seele. Edi's
Antwort im erwarteten Stil hat dann natürlich auch nicht lang auf sich
warten lassen.
Es wäre schön wenn diese Provokationen zukünftig unterbleiben würden, es
leben dann alle etwas ruhiger. Wer etwas zum Thema beizutragen ist
herzlich eingeladen hier mit zu diskutieren und seine theortischen sowie
praktischen Erkenntnisse mit den anderen zu teilen.
Abweichungen ins OT sind sicher auch nicht schlimm, aber wer nur
stänkern will sollte doch lieber die Griffel still halten und es beim
Mitlesen belassen.

[Nichtverzweifelter (Gast)]

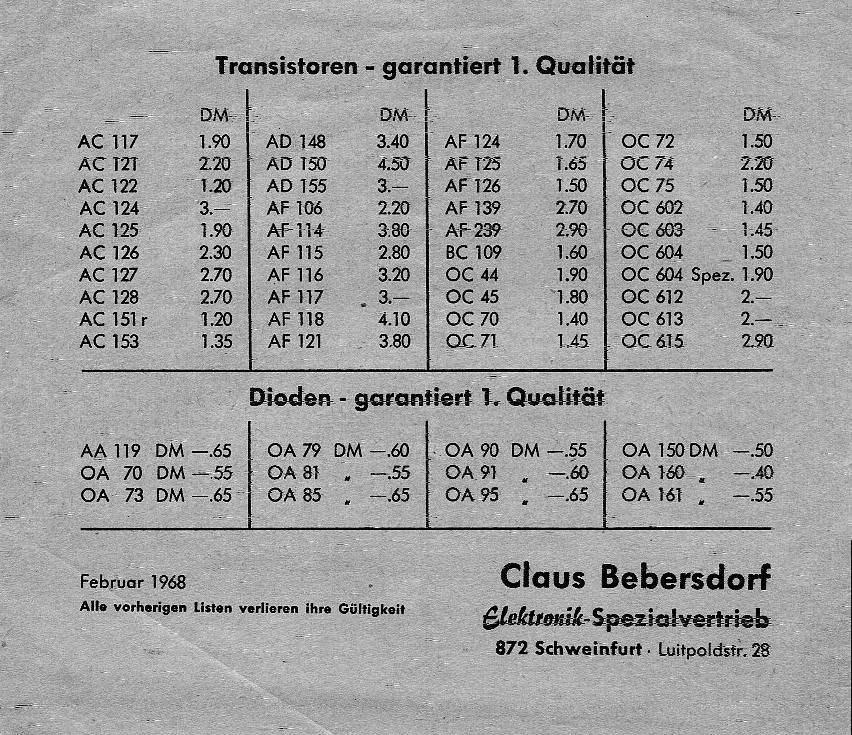

Mal zur Auflockerung meine "damaligen" Erfahrungen der frühen 1980er
Jahre, sozusagen Empfangspraxis anno dunnemal...

So ein Detektorempfänger hat für mich einen ganz besonderen Reiz gehabt.
Heutzutage ist es ja leicht, sich quasi kostenlos mit Lektüre übers
Internet zu versorgen, gelegentlich liest man von Schaltungswettbewerben
um die geringstmögliche Anzahl von verwendeten Bauteilen: minimum count.

So ein Detektor ist nichts anderes, längst überholt, aber eben
"rekordverdächtig" (etwas reisserisch). Damals gabs halt die
Stadtbücherei mit Altbestand an Büchern von Heinz Richter, Limann,
Rhein, etc..

Nur...die nötigen Teile gabs halt nicht: " Kopfhörer mit 2*2000 Ohm,?
hammwernich.."(Conrad), Detektoren, danach traute man sich gar nicht
erst zu fragen, man wollte sich nicht zum Deppen machen, neben der
Bauteiletheke gabs brandneue Commodore 64... Fertige Spulen, brauchts
nicht, Klopapierrolle genügt für den Anfang. Aber immerhin, die
"Quetscher" gabs beim Conrad und Drehknöpfe und Bananenbuchsen, und
Kupferlackdraht. Zigarrenkiste irgendwoher. Irgendwann, nach vielen
Wochenenden auf Flohmärkten dann tatsächlich ein Uraltkopfhörer.

Funktion auf Anhieb, aber leise, so furchtbar leise. Weil vor dem
Fenster eine Freileitung des örtlichen Energieversorgers verlief,
"durfte" ich nicht mit der Langdrahtantenne aus dem Fenster raus, nur
drinnen im Zimmer und Erde vom Heizkörper. Glück im Unglück war halt,
dass das Langwellen und Mittelwellenband rappelvoll belegt war. Abends
ging es also einigermassen, also gerade so "laut genug" und immerhin
waren elementare Erfahrungen damit zu machen: Fading, Gewitterstörungen,
nächtlicher Fernempfang, Überlagerungspfeifen zu dicht benachbarter
Sender.

Heutzutage: Nichts. Gähnende Leere. Aus, Ende, vorbei.

Was bleibt, ist die "gute Erinnerung", das olympische Ziel,
(rechtzeitig) dabei gewesen zu sein.

Von daher finde ich den Thread recht unterhaltsam, die Bilder (auch aus
den alten Büchern) schön.

Mag jemand anderes von seinen ersten "Gehversuchen" berichten.

Neidisch bin ich ja geradezu auf den Gerhard, der in Kanada "einfach
so", ganz selbstverständlich, vier Stationen trennen und empfangen kann
- heute!

[Henrik V. (henrik_v)]

Wie war das? Ostern ist vorbei...  SAQ  steht vor der Tür :)
https://alexander.n.se/alexanderson-day-2021/?lang=en

CW mit Detektor?

[Josef L. (Gast)]

Nichtverzweifelter schrieb:
> Gerhard, der in Kanada "einfach
> so", ganz selbstverständlich, vier Stationen trennen und empfangen kann

Ja, Gerhard, "nur" 4 Stationen? Was ist mit

790   CFCW   Edmonton, Alberta
930   CJCA   Edmonton, Alberta

senden die nicht mehr? Und bekommst du auch weiter entfernte Stationen
rein, wie

540   CBK   Regina, Saskatchewan
660   CFFR   Calgary, Alberta
680   CJOB   Winnipeg, Manitoba
730   CHMJ   Vancouver, British Columbia
770   CHQR   Calgary, Alberta
910   CKQD   Drumheller, Alberta
960   CFAC   Calgary, Alberta
980   CKNW   Vancouver, British Columbia
1010   CBR   Calgary, Alberta
1040   CKST   Vancouver, British Columbia
1060   CKMX   Calgary, Alberta
1130   CKWX   Vancouver, British Columbia
1140   CHRB   50/46   High River, Alberta
1320   CHMB   Vancouver, British Columbia
1410   CFUN   Vancouver, British Columbia
1470   CJVB   Vancouver, British Columbia

670   KBOI   Boise, Idaho
710   KIRO   Seattle, Washington
950   KJR   Seattle, Washington
1000   KOMO   Seattle, Washington
1030   KTWO   Casper, Wyoming
1190   KEX   Portland, Oregon

(Liste anhand von https://cromwell-intl.com/radio/mwdx.html )

Das würde entfernungsmäßig etwa dem entsprechen, was wir in Deutschland
reinbekommen, nur dass eure Stationen fast alle 50kW haben, in Europa
aber einige mit > 500kW dabei sind.

[Josef L. (Gast)]

Henrik V. schrieb:
> CW mit Detektor?

Ja klar! Statt Hörer hängst du einfach ein µA-Meter ran oder einen
Widerstand und parallel ein mV-Meter, oder ein Oszilloskop! Bei
letzterem bräuchtest du nicht mal einen Gleichrichter, Schwingkreis
reicht.

[Henrik V. (henrik_v)]

Josef L. schrieb:
> Henrik V. schrieb:
>> CW mit Detektor?
>
> Ja klar! Statt Hörer hängst du einfach ein µA-Meter ran oder einen
> Widerstand und parallel ein mV-Meter, oder ein Oszilloskop! Bei
> letzterem bräuchtest du nicht mal einen Gleichrichter, Schwingkreis
> reicht.

Scope...dann kann ich auch gleich die Soundkarte nehmen :)
Habe hier ein 20µA Messwerk mit Ri 3,7k  oder ein Spiegelgalvanometer
mit 6nA/mm WIMRE, sind beide aber recht träge. Der Draht/Zeiger/Spiegel
will halt beschleunigt werden. Laser, Fühlerblech/Rasierklinge und
Fernmelderelais? Vormagnetisierung braucht es nicht,soll RMS anzeigen :)

[Gerhard O. (gerhard_)]

Josef L. schrieb:
> Ja, Gerhard, "nur" 4 Stationen? Was ist mit
>
> 790   CFCW   Edmonton, Alberta
> 930   CJCA   Edmonton, Alberta
>
> senden die nicht mehr?

Moin,

Mit dem Piccolo Audion oder dem EE20 Reflex-RX kann ich sie einwandfrei
aufnehmen. Auf Grund der schlechteren Trennschärfe am Detector-RX gehen
sie an 880 CHQT verloren. Da müsste zuerst die Trennschärfe verbessert
werden was auf Kosten der Lautstärke gehen dürfte.

Viele andere Stationen kassen sich mit besserem RX und Antenne
aufnehmen. Manche MW Stationen haben aber auf Grund ihrer Lage und Art
der Sendeantenne keine große Reichweite. Manche MW Stationen sind nur
als Ortssender gedacht. Das merkt man oft beim Autofahren wenn man in
eine Ortschaft reinfährt und Empfang hat und dann hört man ein paar km
außerhalb der Ortsgrenze schon nichts mehr.

Gruß,
Gerhard

[Josef L. (Gast)]

Gerhard O. schrieb:
> Da müsste zuerst die Trennschärfe verbessert
> werden was auf Kosten der Lautstärke gehen dürfte.

Das ist wohl beim Einkreiser so.

Thema Detektormaterialien (Kristalle): Ich habe meine defekte
Aktiv-Kühlbox jetzt definitiv zur Passiv-Kühlbox umgewandelt, es ist
sogar ein extra Passiv-Deckel dabei gewesen. Im Inneren: Neben
Elektronik und Ventilator zwei schöne große Alu-Kühlkörper, dazwischen
ein massiver Alublock - alles mit Styropor isoliert - und auf der
Kühlseite das 4x4 cm große Peltierelement aus 2 Aluplatten ca. 0.5 mm
dick, dazwischen die einzelnen kleinen Peltier-Elemente, 16x16 also
zusammen 256 Stück. Jedes 1.3x1.3mm, etwa 2.5mm hoch. Mit einzelnen
Bröckchen werde ich mal erste Versuche machen. Bodenstege und
aufgesetzte Quader müssten unterschiedliche Halbleitermaterialien sein,
wie bereits geschrieben (laut wikipedia) Wismuttellurid und eine
Silizium-Germanium-Legierung.

Wenn der Test positiv verläuft, gebe ich auch gerne was ab.

[Gerhard O. (gerhard_)]

Josef L. schrieb:
> Wenn der Test positiv verläuft

Das interessiert mich auch sehr.

Am Rande vermerkt, hat der 0.85uF (C401) Bösewicht C seinen internen
Kurzschluss von selber beseitigt und funktioniert wieder. Eine Nacht
Pause hat gereicht. Mit 300V betrieben ist der Leckstrom im uA Bereich.
Ich habe mir allerdings gestern einen Mikrowellen 0.9uF für $7 + $7
Versand bestellt und werde den neuen dann trotzdem einbauen, da zu
erwarten ist, daß der alte C wahrscheinlich nicht mehr zuverlässig sein
wird.

Gruß,
Gerhard

[Dieter P. (low_pow)]

Stationskennung Museumsradio, um ca 22 Uhr.
Empfang allerdings nicht mit Detektor, Entfernung über 100 km,
Sendeleistung ca 400 W, oder in kW "null komma vier" Kilowatt.
Das Grundrauschen macht der Empfänger.

[Josef L. (Gast)]

Dieter P. schrieb:
> Museumsradio

Das ist auf 1476 kHz, Bad Ischl/AT?

[Dieter P. (low_pow)]

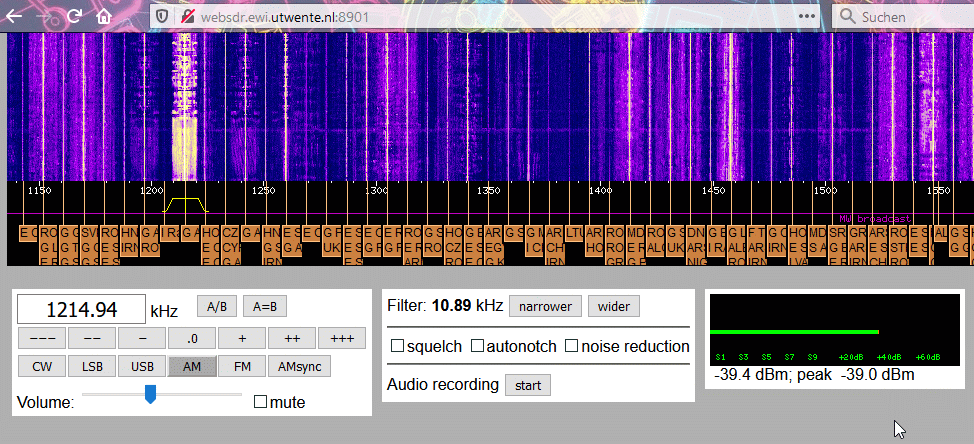

Richtig, ja.Kann bei guten Bedingungen auch manchmal im
websdr von Holland gehört werden.Oft gibts dann dort aber
"Wellensalat" mit einer engischen Station.

[Dieter P. (low_pow)]

Rechtschreibkorrektur
"Wellensalat" mit einer englischen Station.

[Josef L. (Gast)]

Dieter P. schrieb:
> "Wellensalat" mit einer englischen Station.

Die bekomme ich hier rein, allerdings auch nicht mit dem Detektor,
sondern mit dem Sony-ICF7600. Und auch nur schwach und gestört durch
Prasseln und Brummen. Um 24 Uhr war nur eine kurze Ansage auf englisch,
das kam so plötzlich dass ich nichts verstanden habe, dann wieder Musik.

[Josef L. (Gast)]

Nach reiflicher Überlegung habe ich einen meiner Spindeltrimmer (bitte
keine Diskussion über den Begriff anfangen) geopfert und in einen
Mini-Detektor umfunktioniert. Keramikröhrchen ist "entfernt", ein halber
Peltier-Minikristall aufgelegt, und in die Spindel eine Stecknadel
eingeklemmt.

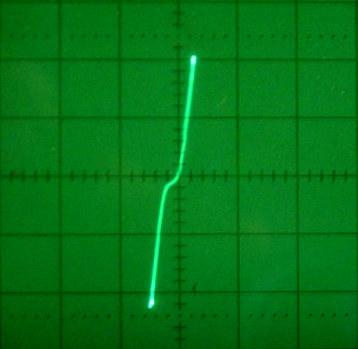

Erste Messungen zeigen, dass sich der aktuell bestehende Punktkontakt
nahezu wie ein ohmscher Widerstand verhält. Der Widerstandswert ist
empfindlich abhängig von Position auf dem Kristall und Andruck, es sind
Werte um 15...150 Ohm. Es sieht so aus, als ob Unterschiede von bis zu
20% in Vorwärts- und Rückwärtsrichtung vorhanden sind. Damit wäre die
Demodulatorfunktion gegeben, allerdings mit einem sehr kleinen
Innenwiderstand.

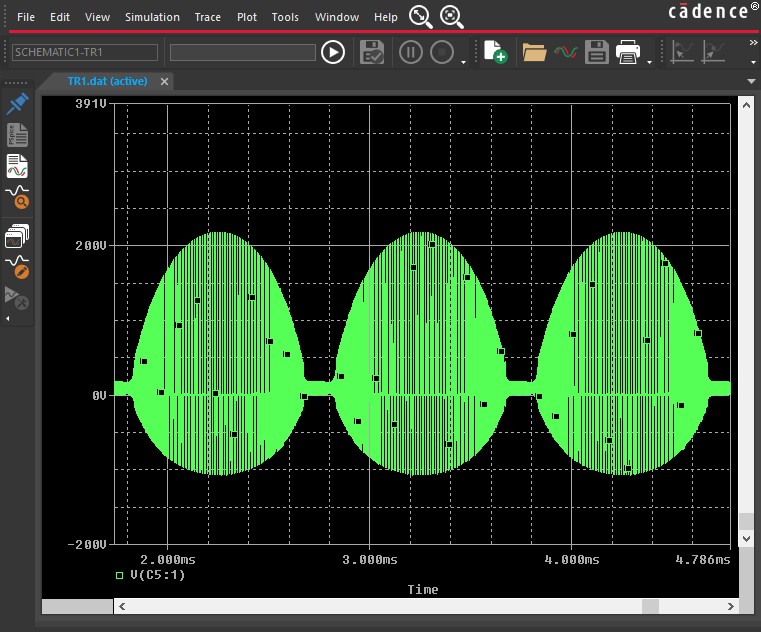

Einen echten Praxistest kann ich nur am Detektorempfänger
machen,entweder mit eingespeistem Signal vom Meßsender oder aber lieber
mit dem Testsender. Der ist auf gutem Wege, mit 40mH/470nF bekomme ich
einen schönen Sinus um 1kHz, mit 100µH/365pF eine genauso schönes
Sinussignal von 833 kHz. Mit dem ersteren moduliere ich dann an der
Basis des HF-Teils, Anpassung über Spannungsteiler. Schaltbild mit
Werten folgt sobald es zusammen funktioniert.

[Edi M. (edi-mv)]

Nichtverzweifelter schrieb:
> Mal zur Auflockerung meine "damaligen" Erfahrungen der frühen 1980er
> Jahre, sozusagen Empfangspraxis anno dunnemal...

Solche Diskussionsbeiträge, sowie themenbezogene, die diejenigen, die
hier was in Gang bringen, weiterbringen- dann gibt's überhaupt kein
Probleme !

Josef L. schrieb:
> Nach reiflicher Überlegung habe ich einen meiner Spindeltrimmer (bitte
> keine Diskussion über den Begriff anfangen) geopfert und in einen
> Mini-Detektor umfunktioniert. Keramikröhrchen ist "entfernt", ein halber
> Peltier-Minikristall aufgelegt, und in die Spindel eine Stecknadel
> eingeklemmt.

Josef, Sie sind ja richtig kreativ !

Ich finde das auch interessant- und einen alten Camping- Kühlschrank zum
Ausschlachten eines Peltier- Elements habe ich auch, sowie auch noch
professionelle Peltier- Kühler aus der Halbleiterproduktion des "WF",
die waren dort in Produktionsanlagen verbaut, jedes gleich mit einem
Kupferblock dran. Gerettet aus dem Abriß der Produktionsstätten nach der
Wende, die liegen auch schon 20 Jahre herum.
Messen sie doch bitte mal Ihr Peltier im Kleinstspannungsbereich.
Ich vermute, daß es funktioniert, aber im Detektorempfänger eine
Anzapfung der Schwingkreisspule oder eine Auskoppelwicklung nötig ist,
um den Schwingkreis nichzt zu sehr zu belasten.

Ein Detektor für anderes Kristallmaterial (Rotzinkerz o. a.) ist fertig,
ist unterwegs.

Ich habe alte Schaltbilder der "Crystadyne" und Pickard- Schaltungen,
vor allem aber deren Beschreibungen, untersucht.
Eigentlich wird immer eine "Überlagerung" beschrieben.
Damit macht man tonlose Telegraphie hörbar.
Die Funkamateure nennen das BFO ("Beat frequency Oscillator").
Damals sicher absolut sinnvoll, speziell bei komerziellen Empfängern.

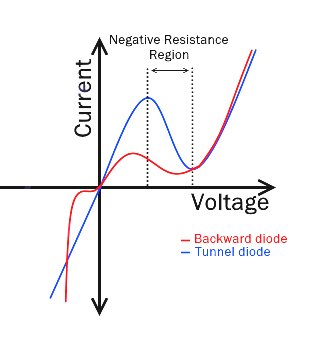

Ich nehme an, daß eine Entdämpfung = Audion- Funktion sehr schwierig
wird, daß der Kristall entweder oszilliert oder nicht, also ein
plötzliches Umschalten.
Es wird das Problem sein, die Schwelle unterhalb der Oszillation, bei
der der Schwingkreis nur entdämpft wird,  zu finden und zu
stabilisieren.

Sollte das nicht funktionieren, könnte man die Überlagerung aber auch
nutzen- zum Mischen.
Ja, ich weiß- nichts Neues, Tunneldiode, Gunn- Diode... aber vielleicht
kann man trotzdem was draus machen. Da der Schwingkreis ja definitiv
entdämpft wird, um schwingen nzu können, ist vielleicht eine gewisse
Mischsteilheit erreichbar, und eine Resonanzüberhöhung eines
Ausgangskreises, die das nutzen kann.
Nur so eine Idee. Mit Mischröhren geht das ja.

Mal sehen, ob es ohne Röhre geht- wennn auch eine zusätzliche
Batteriespeisung erforderlich- Immerhin ist es doch schon interessant,
ein Stück einer bunten Klamotte elektronisch zu nutzen.

[Josef L. (Gast)]

Hier ein interessantes Zwischenergebnis bei der Optimierung des
MW-Testsenders mit minimalem Bauteileeinsatz - das kommt raus wenn der
Modulationsgrad zu hoch eingestellt ist: Ostern! Mal wieder ein
Detektorempfänger!
Die Frage ist natürlich, ob die BC549C die 320Vss an den Kollektoren
überstehen würden...

[Josef L. (Gast)]

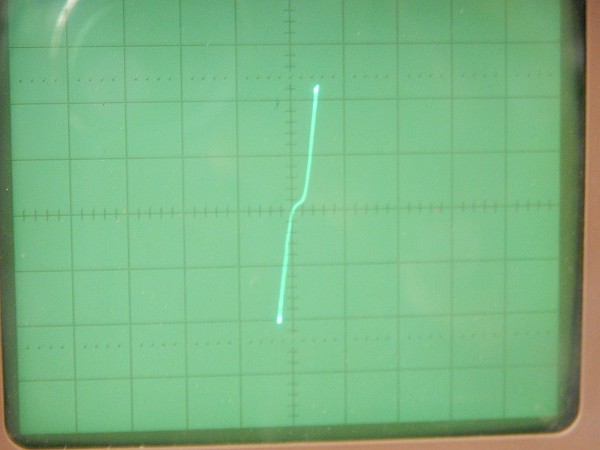

Hier mal die erreichbare Kennlinie mit dem Peltier-Material als Detektor
mit dem Komponententester vom HAMEG. Der Kristallkontakt ist leider
extrem empfindlich, was Position und Andruck der Spitze betrifft. Eine
leichte Erschütterung, und schon ist nur ein durchgehender steiler
Strich (geringer ohmscher Widerstand) zu sehen, oder ein waagrechter
(Unterbrechung, kein Kontakt).
Für genauere Messungen muss ich jetzt erstmal einen Versuchsaufbau
machen, bei dem der Detektor erschütterungsfrei steht (zum Glück gibt's
hier keine U-Bahn und momentan auch keine Baustelle) und für Vertauschen
von Plus und Minus nicht bewegt oder umgestöpselt werden muss.

[Bernd M. (berndma)]

Hallo Josef,

vielleicht mal die Spitze auf eine Bruchstelle und dann auch im
90°-Winkel aufsetzen . Eine dünnere und gefederte Spitze verwenden. Auch
andere Materialien für die Spitze probieren - Federbronzedraht 0,1mm
oder Graphitspitze oder eine Goldspitze aus einer zerbrochenen
Spitzendiode oder, oder, oder .....

Viele Grüße
Bernd

[Edi M. (edi-mv)]

Ich habe auch -erfolgreich- versucht, den Kristall zu reinigen- immerhin
lagen meine Stückchen über 50 Jahre herum, zwar in einer
Plstikschachtel, aber ich nehme an, daß auch das eine dünne Schicht
Ablagerungen erzeugte.
Ich habe Isopropanol verwendet.

Und bei meinem Bleiglanz- Detektor bewährte sich ein hoher Anpreßdruck
der Spitze durch eine Feder, die  z. B.für das Öffnen von
Kassettenklappen in Radiorekordern verwendet wird ("Haarnadelfeder"),
ich brauche nicht ständig eine neue Position auf dem Kristall suchen,
ich drehe die Spitze nur. Der Detektor ist bei einer guten Stelle
trennscharf und hat gute Ausgangsspannung, und ist nicht
klopfempfindlich.

Gleiches gilt für den Silizium- Kristall, den ich ber nur ohne
Detektorkonstruktion testete.
Der Si-Kristall bring auf dem Kennlnienschreiber ähnliche Kennlinien wie
Ihr Peltier- die verschiedenen Kontaktstellen bringen annähernd gleiche
Kurvenform, nur verschiedene Steigungswinkel.

[Josef L. (Gast)]

Bernd M. schrieb:
> oder eine Goldspitze aus einer zerbrochenen Spitzendiode

das hatte ich mit anderen Kristallen erfolgreich probiert, der
Anpressdruck ist sicher aufgrund der winzigen Spitze hoch, aber schlecht
zu regulieren: sie verbiegen sich nur sehr leicht oder brechen gleich
ab; außerdem zerbrechen Spitzendioden von alleine nicht so oft, und wenn
ich hier berichte, dass ich das eventuell gefördert habe gibt's wieder
Daumen runter ;-)

@edi
Die Kristalle aus dem Peltierelement sind zum einen sehr winzig, wie
gesagt nur 1,3mm, und sehr brüchig. Die Größe hätte ich aber anhand

https://www.reichelt.de/de/de/thermo-modul-peltierelement-15x15x4-2mm-tec1-017-03-p149023.html

bereits abschätzen können. Das hat aber nur 30 dieser Kristallstäbchen.

[Bernd M. (berndma)]

Hallo Josef,

im Sinne des technischen Fortschrittes darfst Du das. Wenn wir mal nicht
mehr sind, landet das Meiste sowieso im Müll.  Und wir hier, alt und
zittrig, zerdeppern schon mal was.
Also von mir Daumen hoch.

Viele Grüße
Bernd

[Helmut Hungerland (Gast)]

Josef L. schrieb:
> Hier ein interessantes Zwischenergebnis...

Perfekt! Die Ostereier auf dem Bildschirm passen ausgezeichnet zu diesem
Threadtitel.

🥚😄

[Al Adin (Gast)]

Helmut Hungerland schrieb:
> Perfekt! Die Ostereier auf dem Bildschirm passen ausgezeichnet zu diesem
> Threadtitel.

So spinnt man den Faden weiter, damit er nicht abreisst.

[W.S. (Gast)]

Nichtverzweifelter schrieb:
> Mag jemand anderes von seinen ersten "Gehversuchen" berichten.
Klopapierrolle mit Draht aus einem alten Netztrafo bewickelt, Quetscher
als Abstimmung, alles per Bananenbuchsen auf Pertinax-Platte, das Ganze
in eine leere Zigarrenkiste, vom Opa gestifteten "Detektor"
(Bleiglanz-Polykristall im Glasröhrchen mit Spiralfeder von einer
Stirnseite und das Ganze auf Sockel mit 2 Bananensteckern) von außen -
und dann a) suchen einer Stelle am Kristall wo man etwas hören konnte
und b) suchen mit dem Quetscher nach einem Sender. Zumeist ausländisches
Gelaber (vermutlich russisch) gehört.

Ich hatte nie gewußt, auf welche Frequenz der Schwingkreis abgestimmt
war. Und so ähnlich ging es mir mit meinem ersten selbstgebauten
KW-Superhet. Seitdem bin ich ein Fan vom Messen und den dafür benötigten
Geräten - damit man wenigstens weiß, was ist.

W.S.

[Josef L. (Gast)]

Auf vielfachen Wunsch zum Nachbauen fürs nächste Ostern!

[Al Adin (Gast)]

Josef L. schrieb:
> Die Frage ist natürlich, ob die BC549C die 320Vss an den Kollektoren
> überstehen würden...

Natürlich nicht.
Dass überhaupt so hohe Spannungen angezeigt werden,
zeigt dass in den Vorgaben was nicht stimmt.

[Josef L. (Gast)]

Al Adin schrieb:
> Dass überhaupt so hohe Spannungen angezeigt werden, zeigt dass in den Vorgaben
was nicht stimmt.

Das kann ich so nicht stehen lassen ;-)

Da ist ein Schwingkreis, und an dem können leicht so hohe Spannungen
auftreten. Was an den Vorgaben bzw. der Schaltung nicht stimmt ist, dass
verlustlose Spulen (und Kondensatoren) benutzt werden. Da ist ein
Ferritkern drin, der auch (um-)magnetisiert werden will usw.

Korrekt eingestellt - und ohne Modulation - liefert die Schaltung am
rechten Kollektor einen schönen Sinus mit Mittelwert 9V und Amplitude
10V, schwankt also zwischen -1 und +19 Volt. Den hohen Peak bekommt man
nur beim Einschalten bzw. Einschwingen. Bei falscher Einstellung brechen
die Schwingungen immer wieedr ab und es beginnt ein neuer
Einschwingvorgang.

Ist aber hier alles solange OT, bis das Ding fertig ist und ich damit
den Detektorempfänger testen und optimieren kann.

[Josef L. (Gast)]

Fertig: Testsender für AM, HF 747 kHz, NF etwa 1 kHz. Modulation schaut
einigermaßen sauber aus, optimiert ist noch nichts - lässt sich durch
Größe des Widerstandes zwischen den beiden Oszillatoren beeinflussen und
evtl. noch durch einen kleinen Kondensator zwischen Kollektor und Basis
des 4. Transistors symmetrisieren. Hauptsache die 2 Wechselrichtermodule
sind sinnvoll verwendet. Die HF-Spule ist eine Ferritantenne, bei im
Mittel 12Vss HF und 20-30mA Kollektorstrom sollte genug HF für den Test
da sein. Die aufmodulierte NF ist 2.5Vss, also 0.9Veff.

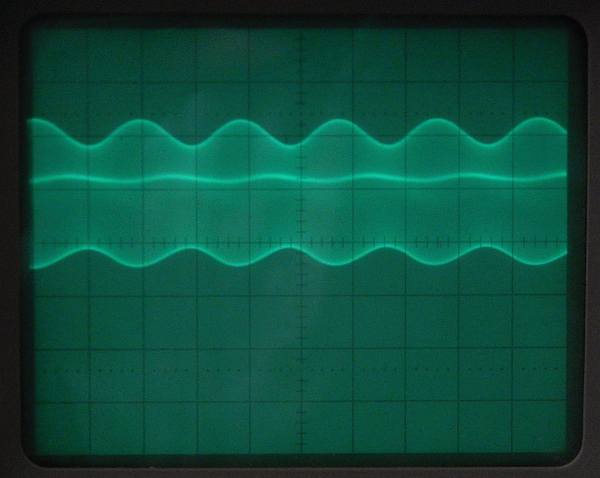

Bild vom Scope hat 5V/div. und 0.5ms/div.

[Edi M. (edi-mv)]

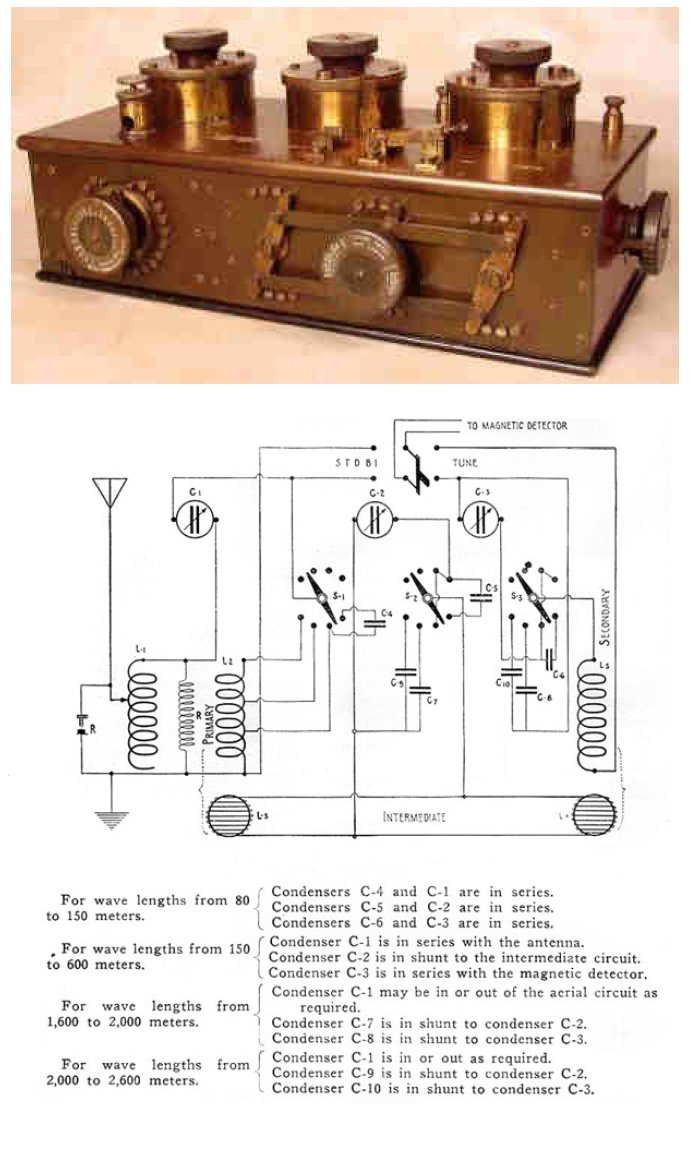

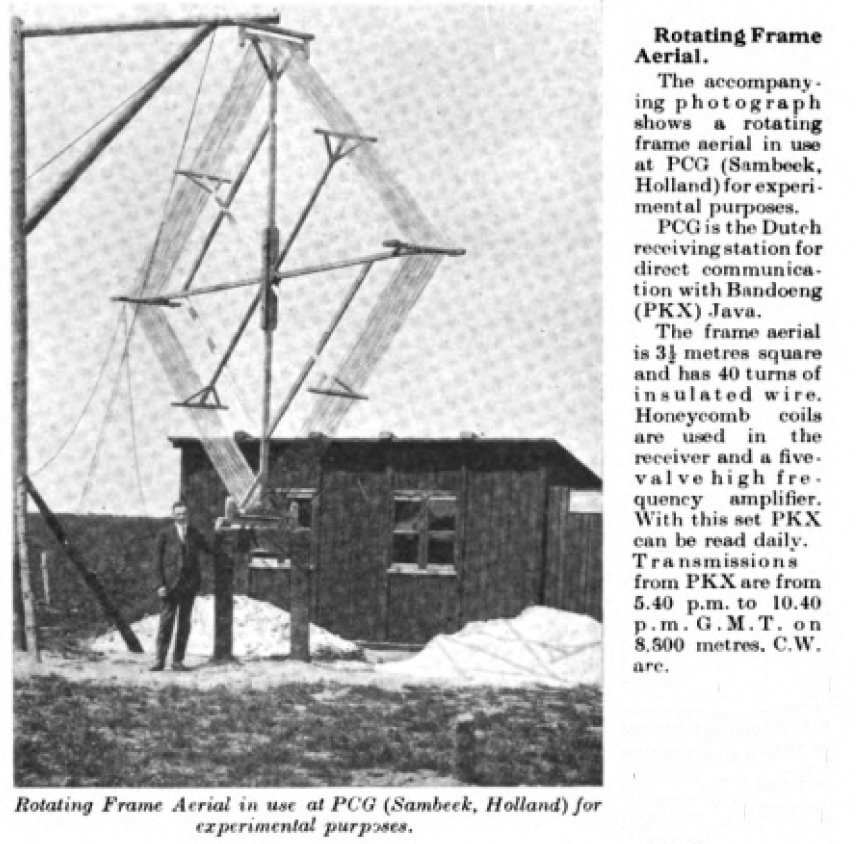

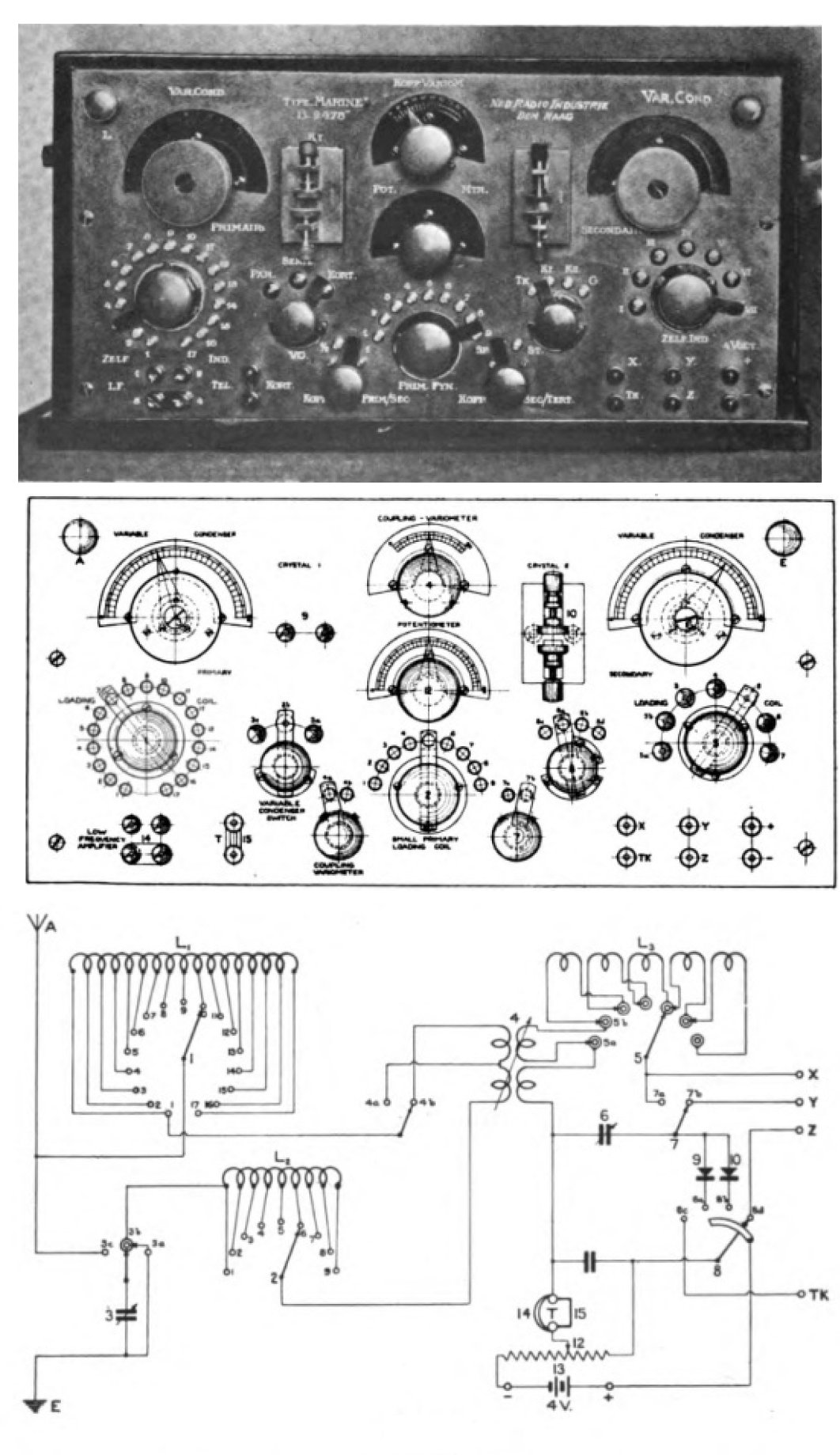

Hier mal Detektorempfänger, die 1907- 1921 gebaut wurden, die zeigen,
welchen enormen schaltungstechnischen Aufwand man damals trieb, ein
holländischer und ein englischer Marine- Detektorempfänger.

Der holländische Marine- Empfänger ist so gut beschrieben, daß man ihn
nachbauen könnte.

Besonders beachtenswert ist beim englischen Marine- Detektorempfänger
der große Empfangsfrequenzbereich: 3,5 MHz bis 150 KHz, sowie die
Kombinationen der L/C- Umschaltungen.

Beide Geräte sind zweikreisig, und besitzen jede Menge Möglichkeiten zur
Einstellung der Anternnen- und Detektor- Ankopplung, sowie der Kreise
untereinander, mittels Umschalten und Spulenanzapfungen, Umschaltern mit
Einzelwicklungen, schaltbare Festkondensator- oder- Drehko- Ankopplung,
und große Variometer.

Bei der Anzahl der Bedienungselemente ist wohl immer eine optimale
Einstellung zu finden, bei der durch das bestmögliche L/C- Verhältnis
(Güte !), Kreiskopplung, Antennen- und Detektor- Ankopplung das beste
Empfangsergebnis erzielt wird.

Allerdings kam man wohl nicht umhin, ein Empfangs- Logbuch mit
Bemerkungen zu den Einstellungen zu führen.

Zumindest war es möglich, eine Voreinstellung für einen Bereich zu
finden, so daß man nur noch mit wenigen Handgriffen feinjustieren mußte.

(Bilder: Marconi- Tuner (1907-1918), "Radio Review" Juli 1921,

[Zeno (Gast)]

Edi M. schrieb:
> Besonders beachtenswert ist beim englischen Marine- Detektorempfänger
> der große Empfangsfrequenzbereich: 3,5 MHz bis 150 KHz, sowie die
> Kombinationen der L/C- Umschaltungen.
Ich finde auch beachtenswert wie der 3-fach Stufenschalterrealisiert
wurde. Die Idee mit den Koppelstangen (-blechen) finde ich irgendwie,
drücken wir's mal jugendlich aus, geil. Viel mehr Stufen dürfen es aber
nicht werden, weil sonst dieses Prinzip nicht mehr funktionnieren wird.

Habe gestern und heute an dem Plattenkondensator für meinen Detektor
gewerkelt. Da habe ich gestern 1x mechanische Konstruktion komplett in
den Sand gesetzt. Die zweite hat dann geklappt, aber da hatte ich dann
noch einen konstruktiven Fehler drin, wo ich gerade dabei bin den zu
beheben. Die Neuanfertigung eines Teles und Umbau eines 2. Teiles ließen
sich da leider nich umgehen. Mal sehen obes jetzt klappt. Wenn ich das
Teil fertig habe, stelle ich es hier natürlich vor.

[Edi M. (edi-mv)]

Zeno schrieb:
> Viel mehr Stufen dürfen es aber
> nicht werden, weil sonst dieses Prinzip nicht mehr funktionnieren wird.

Wird es.

Hier sind es ja "nur" Schalter.

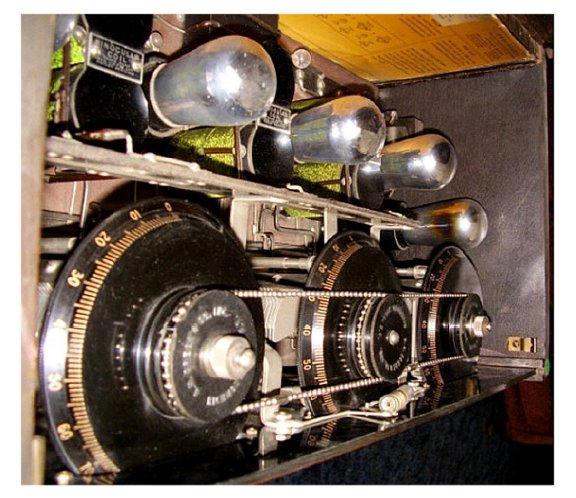

Grebe (USA) koppelt mit Kettentrieb 3 Kreise.
Mechanisch gekoppelte Variometer, die 3 Kreise mittels Schubstangen-
Aggregats abstimmen, gab es in hunderttausenden Autoradios.
Lorenz koppelte 6 Kreise per Drehko mit Zahnradtrieben, 2 x 3, wenn ich
mich recht entsinne.
Mein Tuner (in Arbeit) koppelt mechanisch 15 Kreise- Drehkos/
Seiltrieb.

[Josef L. (Gast)]

Die Geräte bestehen ja offensichtlich vornehmlich aus einer großen
Platte mit den Drehschaltern und Kontakten, die beiden Detektoren sind
auch vorne montiert, lediglich die beiden Drehkos sind hinten und
natürlich die Verdrahtung. Ja, dieses Gerät ist durchaus zum Nachbau
geeignet, wenn man eine Werkstatt hat, das sollte dann alles aus
Mahagoni, Messing und Bakelit gemacht werden. Immerhin ist hier der
Schaltplan bekannt und nicht wie bei anderen, kleinen Geräten alles in
einem verschraubten und versiegelten Kasten, damit keiner die aus 3
Drähten bestehende Verdrahtung kopiert!

[Gerhard O. (gerhard_)]

Edi M. schrieb:
> Zeno schrieb:
>> Viel mehr Stufen dürfen es aber
>> nicht werden, weil sonst dieses Prinzip nicht mehr funktionnieren wird.
>
> Wird es.
>
> Hier sind es ja "nur" Schalter.
> Grebe (USA) koppelt mit Kettentrieb 3 Kreise.
> Mechanisch gekoppelte Variometer, die 3 Kreise mittels Schubstangen-
> Aggregats abstimmen, gab es in hunderttausenden Autoradios.
> Lorenz koppelte 6 Kreise per Drehko mit Zahnradtrieben, 2 x 3, wenn ich
> mich recht entsinne.
> Mein Tuner (in Arbeit) koppelt mechanisch 15 Kreise- Drehkos/
> Seiltrieb.

Jetzt muß ich aber einwerfen, daß gerade deswegen der Superhet erdacht
wurde um den herausfordenden Gleichlauf über den interessierenden
Frequenzbereich leichter zu bekommen. Auch ändert sich die
Empfangsbandbreite nicht mit wechselnder Frequenz. Ausserdem hat man mit
Bandfilter gekoppelten ZF Filterkreise die Möglichkeit eine etwas
rechteckige Durchgangskurve für alle Eingangsfrequenzen zu erzwingen.

Ja, ich weiß. Euch ist das alles bekannt denn darum geht es hier nicht.
Aber ich mußte doch etwas schmunzeln wenn man sich vor Augen hält wie
schwierig automatischer Gleichlauf beim TRF RX zu erzwingen ist. Das
Superhetprinzip löst zumindest einige der Empfängerkonstruktionsprobleme
höchst elegant - und erzeugt andere Probleme;-)

Jedenfalls macht es mir Freude Eure Projekte zu verfolgen. Also nichts
für ungut und ignoriert meinen Beitrag nach dem Lesen. Habe zur Zeit
etwas wenig Zeit zu Ablenkung. Garten, Arbeit...

[W.S. (Gast)]

Edi M. schrieb:
> Grebe (USA) koppelt...
> Lorenz koppelte...
> Mein Tuner...koppelt...

Wettbewerb: wer koppelt am meisten?
Nö, ein Detektorempfänger ist per se ein Gerät, das genau die
Leistung, die es per Antenne dem HF-Feld entnimmt schlußendlich an die
Kopfhörer gibt (abzüglich Verluste aller Art) - und je mehr
herumgekoppelt wird, desto mehr Verluste bzw. Leistungsverluste bei
jeder Kopplung muß man in Kauf nehmen. Das ist etwas Anderes als in
anderweitigen Radios, die verstärkende Elemente besitzen.

W.S.

[Edi M. (edi-mv)]

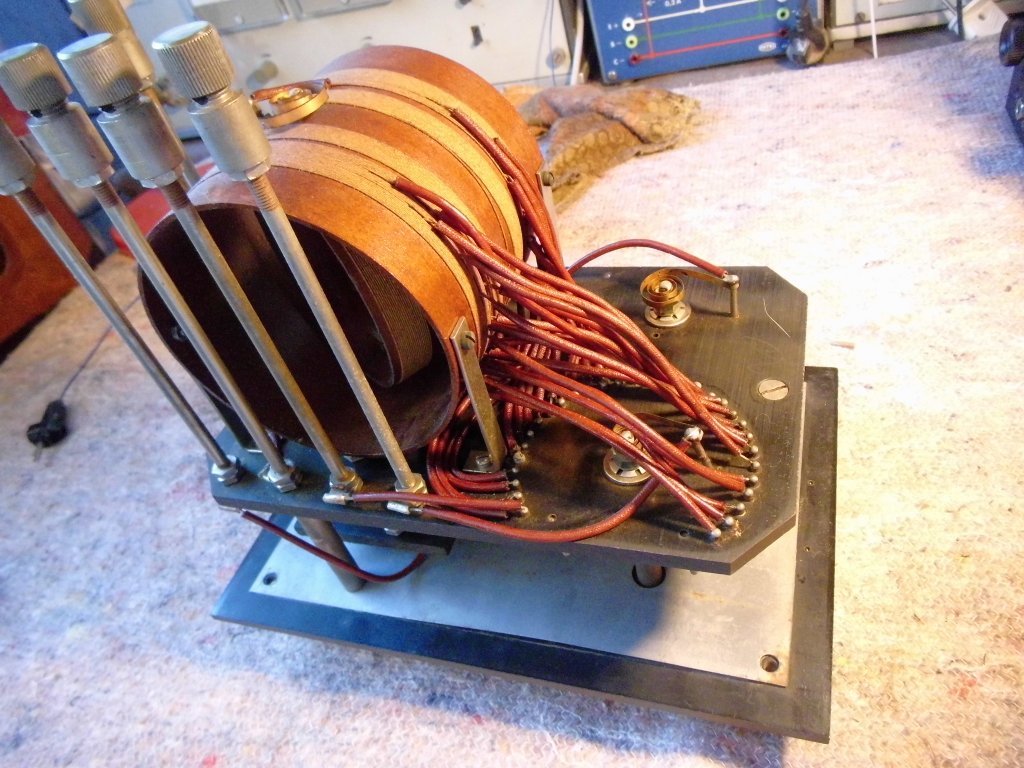

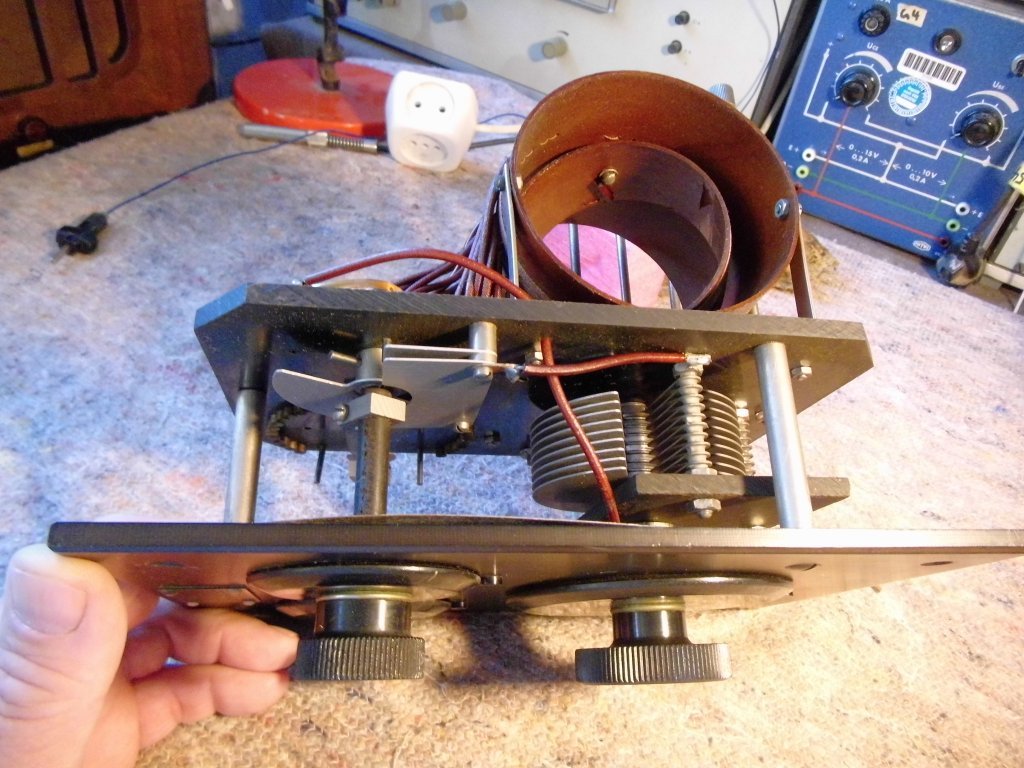

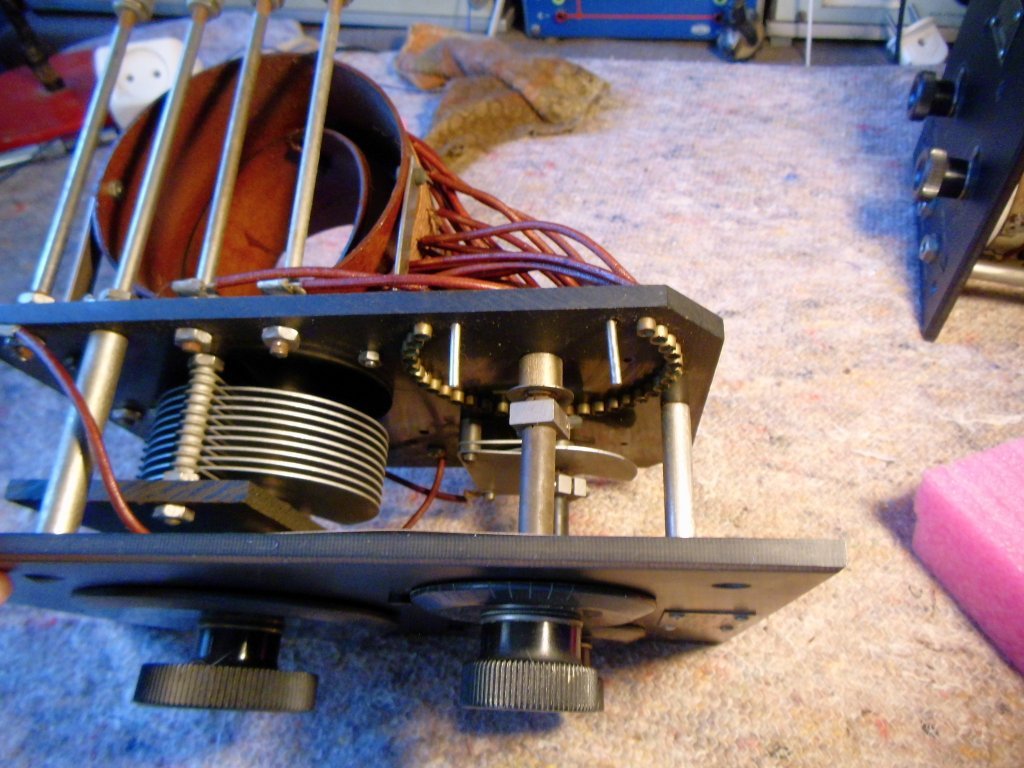

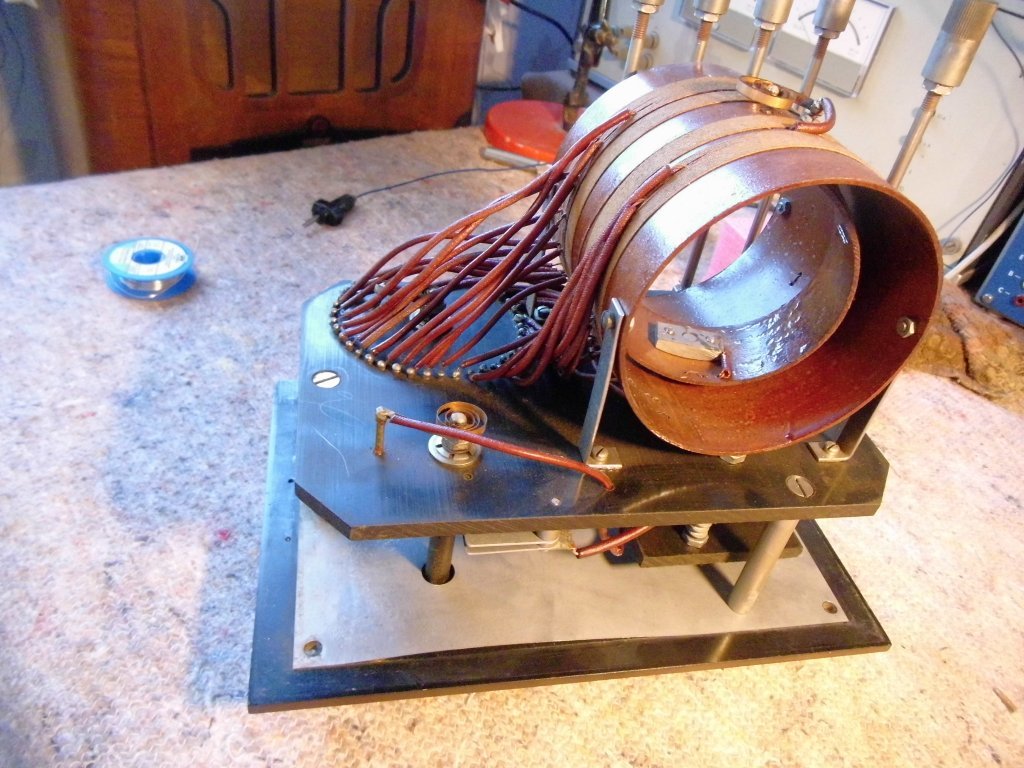

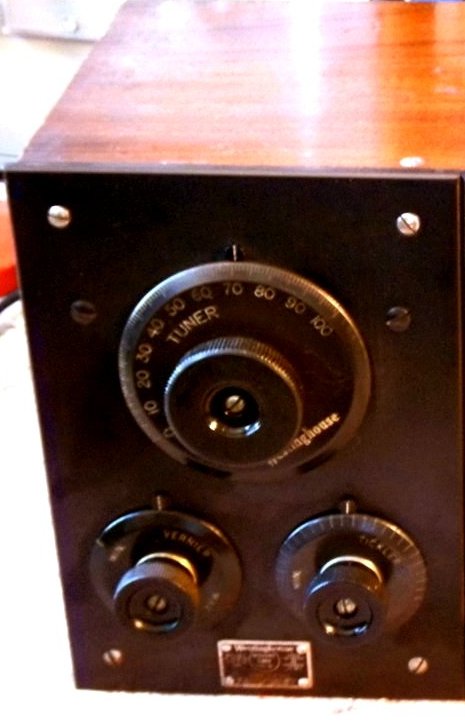

Hier eine Gerätekombination, zu denen ich sogar Details eines Gerätes
zeigen kann:
Westinghouse "RA"- Tuner + Detektor "DB".
"RA" ist eine Abstimmeinheit, "DB" ist ein Doppel- Kristalldetektor, es
gibt 2 Versionen  (Bild).

Die hat es aber in sich- es ist nicht aus dem Schaltplan ersichtlichj:
Ein Variometer ist mit einem Drehko gekoppelt, und zwar so, daß sich
immer das optimale LC- Verhältnis ergibt.
Dazu eine Koppel- oder Rückkoppelspule mit 32 Anzapfungen.

Ich habe den Tuner "RA" in Verbindung mit dem Detektor "DA", das ist
aber kein Kristalldetektor, sondern ein Audion mit 2 NF- Stufen
dahinter. Die beiden Komponenten gab es 1921 noch als Eionzelgeräte,
1922 wurden sie in ein gemeinsames Gehäuse ("Cabinet") geschoben, das
Gerät hieß "RC" = "Radio Cabinet".
Es hgab sogar noch einen Antennen- Tuner "RT" nahezu gleicher
Konstruktion wie "RA", und einen 3- stufigen (!) HF- Verstärker "AR".
3 oder 4 Geräte nebeneinander haben schon die Abmessungen eines
Großsupers.

Fotos aus "Antique Radio", Juni 1991, und Edi's eigenes Gerät.

[Edi M. (edi-mv)]

W.S. schrieb:
> Wettbewerb: wer koppelt am meisten?
> Nö, ein Detektorempfänger ist per se ein Gerät, das genau die
> Leistung, die es per Antenne dem HF-Feld entnimmt schlußendlich an die
> Kopfhörer gibt (abzüglich Verluste aller Art) - und je mehr
> herumgekoppelt wird, desto mehr Verluste bzw. Leistungsverluste bei
> jeder Kopplung muß man in Kauf nehmen. Das ist etwas Anderes als in
> anderweitigen Radios, die verstärkende Elemente besitzen.
>
> W.S.

Detektorempfänger wurden meines Wissen mit bis zu 4- vielleicht 5
Kreisen gebaut.
Natürlich hat man eine Dämpfung durch die Koppelelemente, aber auch eine
Resonanzüberhöhung in den Kreisen, und... die Detektorempfänger wurden
mit hochwertigsten  und verlustarmen Materialien und Bauweisen erstellt-
riesige Spulen aus HF- Litze, geringe Auflageflächen, weiter Abstand zu
Abschirmungen, Keramik- Dielektrika, sogar Spulen mit Luft als
Spulenkörper, usw.

[Edi M. (edi-mv)]

Gerhard O. schrieb:

> Ja, ich weiß. Euch ist das alles bekannt denn darum geht es hier nicht.

Im Prinzip schon, wenn man mehrkreisig bauen will.

> Jetzt muß ich aber einwerfen, daß gerade deswegen der Superhet erdacht
> wurde um den herausfordenden Gleichlauf über den interessierenden
> Frequenzbereich leichter zu bekommen.

Falsch- über Gleichlauf machte man sich anfangs Null Gedanken !
Da hatten noch der Vorkreis, Eingangskreis, Oszillator und JEDES ZF-
Filter einen eigenen Skalen- Stellknopf.

Zweck war es, anstelle eines Frequenzbandes nur noch 1 Frequenz, die die
Eigenschaften der Empfangsfrequenz "geerbt" hatte, weiterverstärken zu
müssen. EIn HF- Verstärker läßt sich leichter für 1 Frequenz bauen-
Stichworte gleichmäßiger Frequenzgang, Schwingneigung, Neutralisation.

Wie man diese Frequenz mit hoher Genauigkeit und Konstanz erzeugt,
lernte man später.

Körting- Superhets Anfang- Mitte 30er Jahre ("Cyclo Super", "Supramar")
waren bereits Hochklasse- Geräte im Vergleich zur großen Masse, sie
hatten jedoch noch einen "1- Punkt- Gleichlauf", der also nur an einem
Punkt der Skale volle Empfindlichkeit gewährleistete (Beide Geräte bei
mir vorhanden).

>  Ausserdem hat man mit
> Bandfilter gekoppelten ZF Filterkreise die Möglichkeit eine etwas
> rechteckige Durchgangskurve für alle Eingangsfrequenzen zu erzwingen.

Mit der Anzahl der Kreise generell. Wobei es mit steigender Frequenz
schwieriger wird.

> Auch ändert sich die
> Empfangsbandbreite nicht mit wechselnder Frequenz.

Doch- das ist ja beim Geradeausempfänger das Problem.
Aber- auch das ist lösbar.

[Zeno (Gast)]

Edi M. schrieb:
> Wird es.

Aber nivht mit den Koppelblechen. Kettentrieb ist ja ein anderes
Wirkprinzip. Versuch mal mit den Koppelblechen 360° hin zu kriegen - es
wird Dir nicht gelingen, mit dem Kettenantrieb hingegen schon.

[Edi M. (edi-mv)]

Zeno schrieb:
> Aber nivht mit den Koppelblechen. Kettentrieb ist ja ein anderes
> Wirkprinzip. Versuch mal mit den Koppelblechen 360° hin zu kriegen

Aber Zeno...
Edi kriegt das hin.
Variometer und Drehkos haben üblicherweise 90 bis max. 180°, aber auch
360° geht.
Mit 2 Stück VE301- Drehkos ist das die leichteste Übung.
(Die haben eine durchgehende Achse, man kann diese entfernen, eine
längere Achse durchstecken, und auf jede Seite ein Antriebsrad stecken).

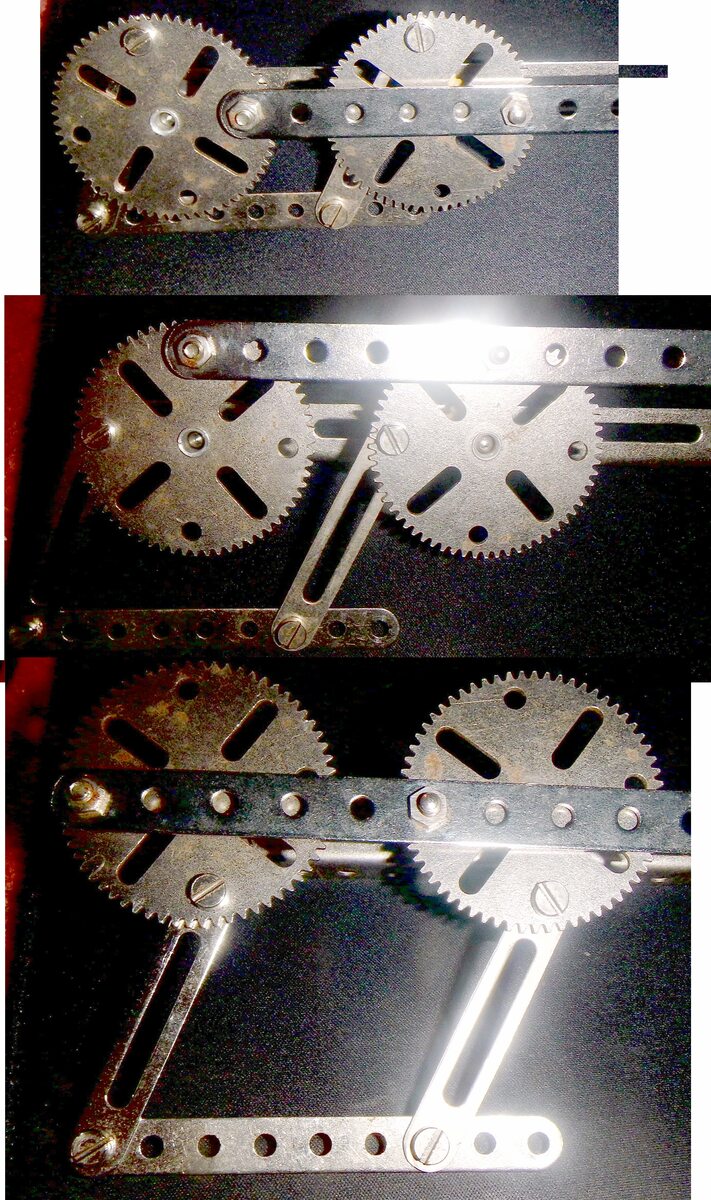

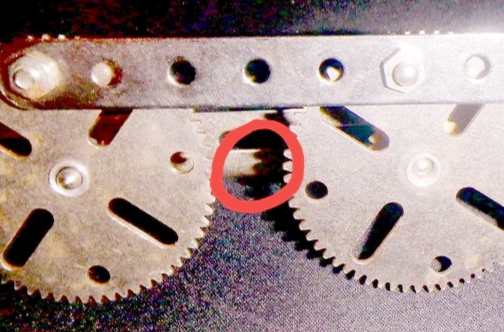

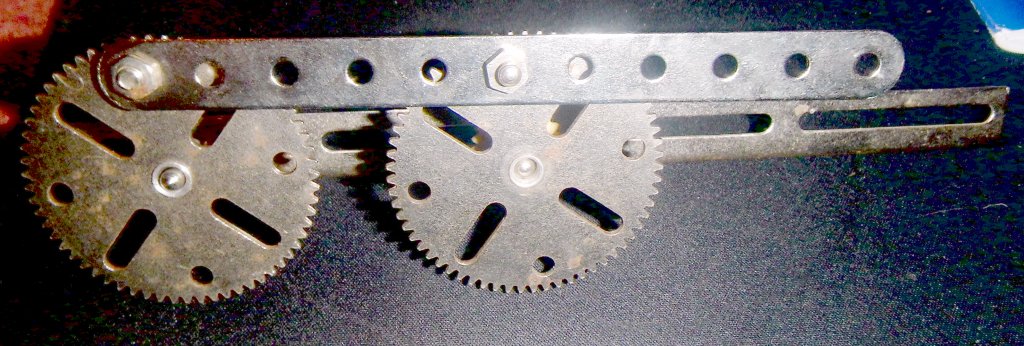

Ich hab' mal schnell aus dem Metallbaukasten was zusammengebaut.
Auf der anderen Seite (des Drehkos) müßte dasselbe montiert werden, aber
versetzt, damit man um den Totpunkt kommt.

[Al Adin (Gast)]

Edi M. schrieb:
> Der holländische Marine- Empfänger ist so gut beschrieben, daß man ihn
> nachbauen könnte.

Dazu gehören nicht nur hübsche Bilderchen, sondern auch eine exakte
Funktionsbeschreibung, die aus dem Schema nur grob zu entnehmen ist.
Warum lieferst Du die nicht dazu?

[Helmut Hungerland (Gast)]

Edi M. schrieb:
> Ich hab' mal schnell aus dem Metallbaukasten was zusammengebaut.

Vielleicht ist im Metallbaukasten noch ein kleines Zwischenzahnrad
vorhanden?

[Zeno (Gast)]

Edi M. schrieb:
> Zeno schrieb:
>> Aber nivht mit den Koppelblechen. Kettentrieb ist ja ein anderes
>> Wirkprinzip. Versuch mal mit den Koppelblechen 360° hin zu kriegen
>
> Aber Zeno...
> Edi kriegt das hin.

Ja so geht das schon, aber bei dem von Dir gezeigten Detektor eben
nicht, da wären dann die Achsen/Drehköppe im Weg. Laß mal bei Deiner
Konstruktion eine der Achsen ordentlich vorstehen, dann geht es eben
nicht mehr.
Bei dem von Dir gezeigten Detektor geht es auch nicht, es sei denn die
Koppelbleche liegen höher als die Drehköppe, aber dann ist es schlecht
bedienbar und man klemmt sich die Fingerchen ein.

[Edi M. (edi-mv)]

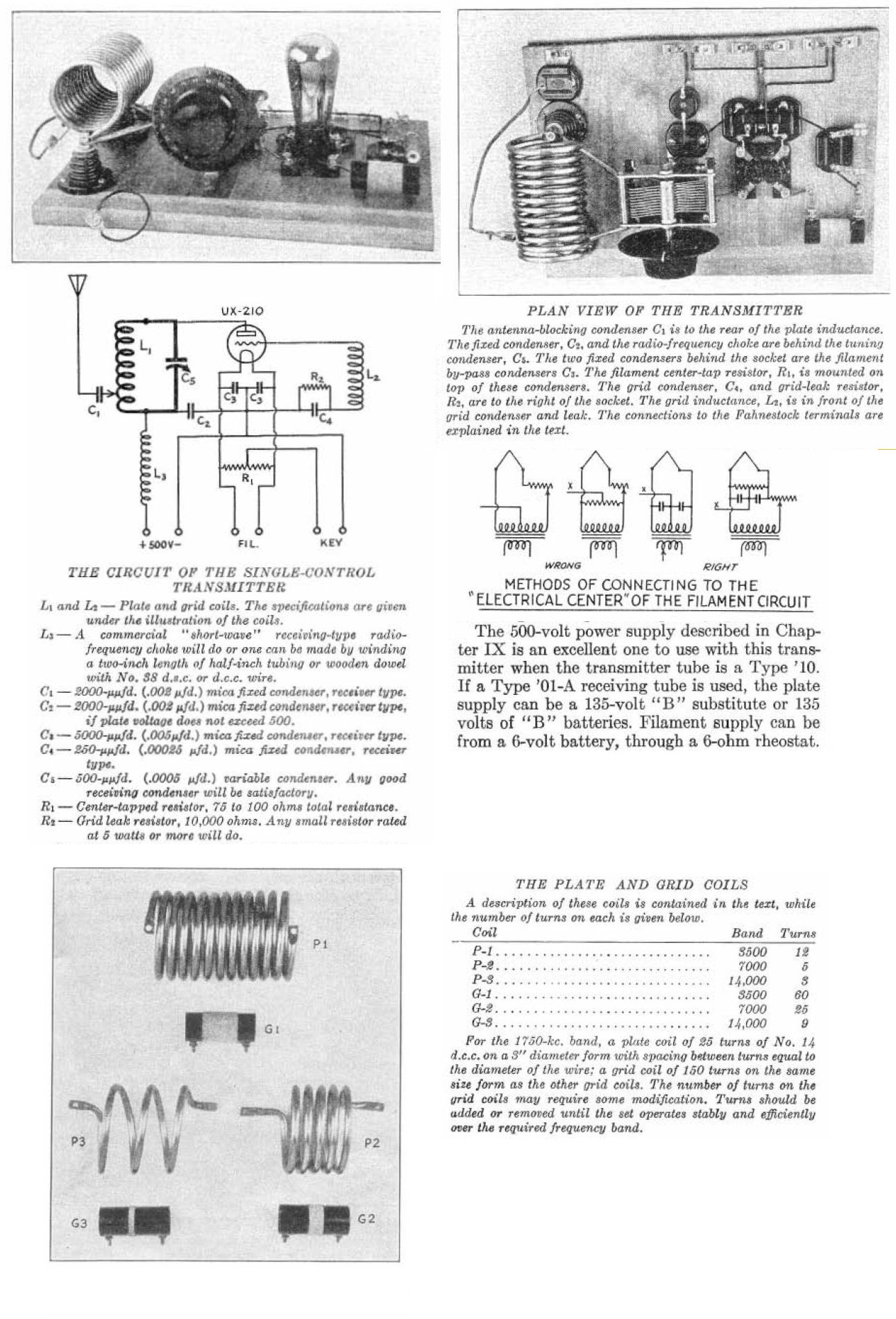

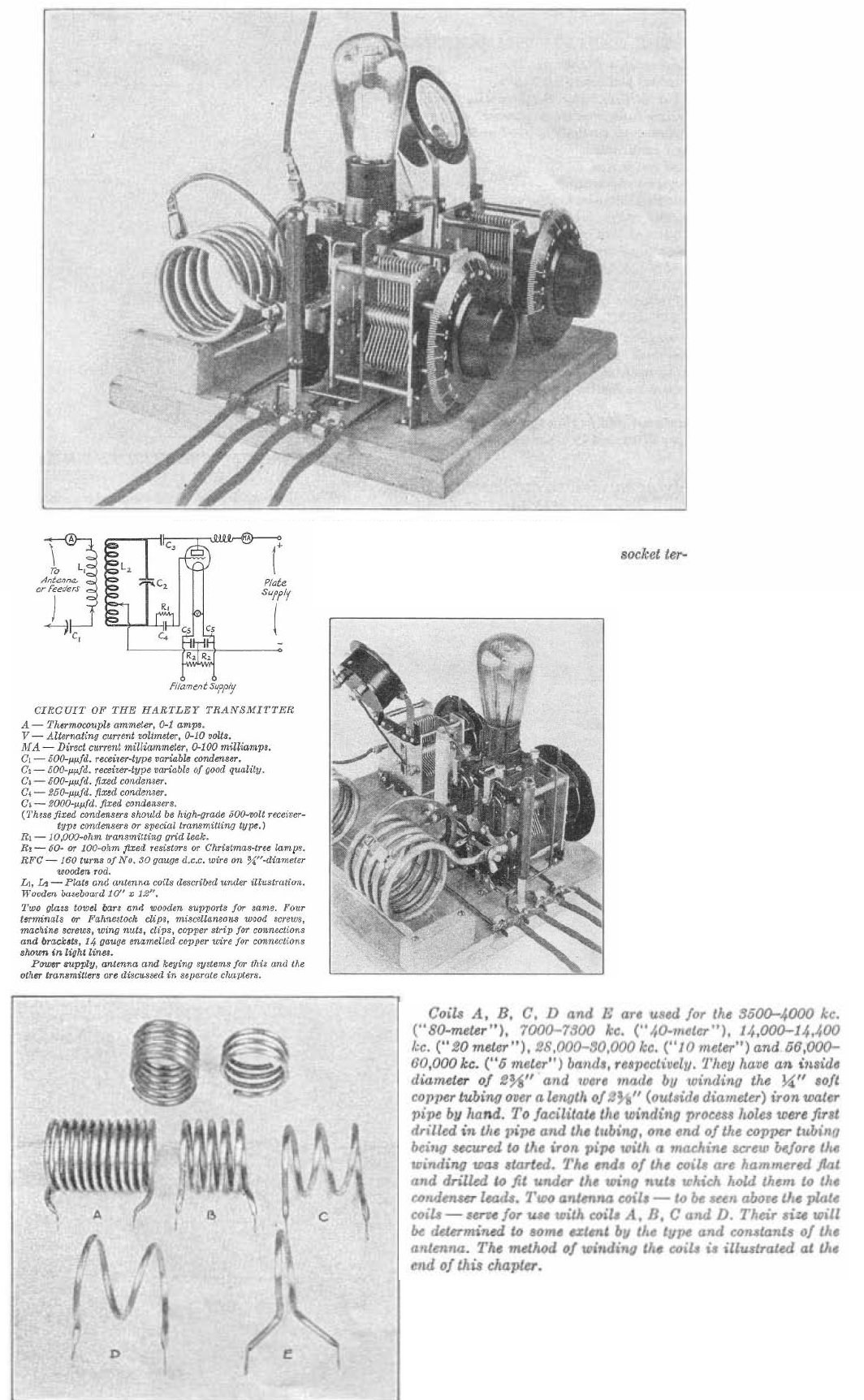

Hier noch eionige Anregungen- ein passender Sender in "Breadboard"-
Bauweise.
(ich nehme diesen Ausdruck als Eigennamen für eine Schaltungskategorie-
es gibt keine deutsche Entsprechung !)

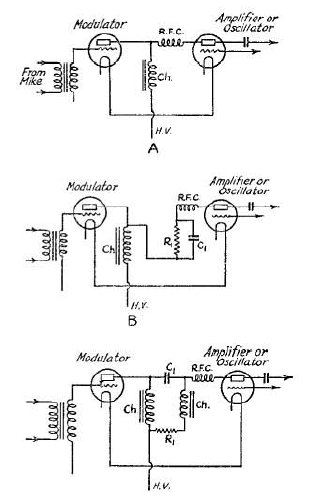

Eine unmodulierte Schaltung- eine Gittermodulation, Drosselmodulation
oder auch Modulation an einer Antennenspule sollte das schnell ergänzen
können

[Edi M. (edi-mv)]

Zeno schrieb:
> Laß mal bei Deiner
> Konstruktion eine der Achsen ordentlich vorstehen, dann geht es eben
> nicht mehr.

Das ist eben Konstruktion.
Da muß man sich Gedanken machen.
"Schwer geht... gibt's. Geht nicht... gibt's nicht !"

:-)

[Zeno (Gast)]

Edi M. schrieb:
> Zeno schrieb:
>> Laß mal bei Deiner
>> Konstruktion eine der Achsen ordentlich vorstehen, dann geht es eben
>> nicht mehr.
>
> Das ist eben Konstruktion.
> Da muß man sich Gedanken machen.
> "Schwer geht... gibt's. Geht nicht... gibt's nicht !"
>
> :-)

Es ist sinnlos mit Ihnen darüber zu diskutieren.
Ja es ist alles machbar, die Frage ist ob es sinnhaft ist.

[Edi M. (edi-mv)]

Helmut Hungerland schrieb:
> Vielleicht ist im Metallbaukasten noch ein kleines Zwischenzahnrad
> vorhanden?

Ja.
Ich habe 10 Metallbaukästen, Märklin, Vero (DDR) u. a., da ist eine
Unmenge Konstruktionsmaterial drin. Passen sogar zusammen.

Es geht ja nicht um Zahnradtrieb, sondern Schubstangenantrieb.
Für 90-180° würde der gehen.

[Edi M. (edi-mv)]

Zeno schrieb:
> Es ist sinnlos mit Ihnen darüber zu diskutieren.
> Ja es ist alles machbar, die Frage ist ob es sinnhaft ist.

Sinnhaft ist es, wenn es zum Funktionieren zu kriegen ist.
Und wenn es noch so aufwendig und wirtschaftlich sinnlos ist.
Na und ? Ist doch Hobby.

WARUM wollen Sie da diskutieren ?

[Zeno (Gast)]

Edi M. schrieb:
> (ich nehme diesen Ausdruck als Eigennamen für eine Schaltungskategorie-
> es gibt keine deutsche Entsprechung !)

Da muß ich Ihnen widersprechen. Da gibt es ein schönes deutsches Wort,
nämlich "Brettschaltung" (s. Schlenzig "Amateurtechnologie" 1.Aufl.
S.30) oder auch "Brettaufbau" (K.-H. Schubert "Das große
Radiobastelbuch" 4.Aufl. S.112).

[Edi M. (edi-mv)]

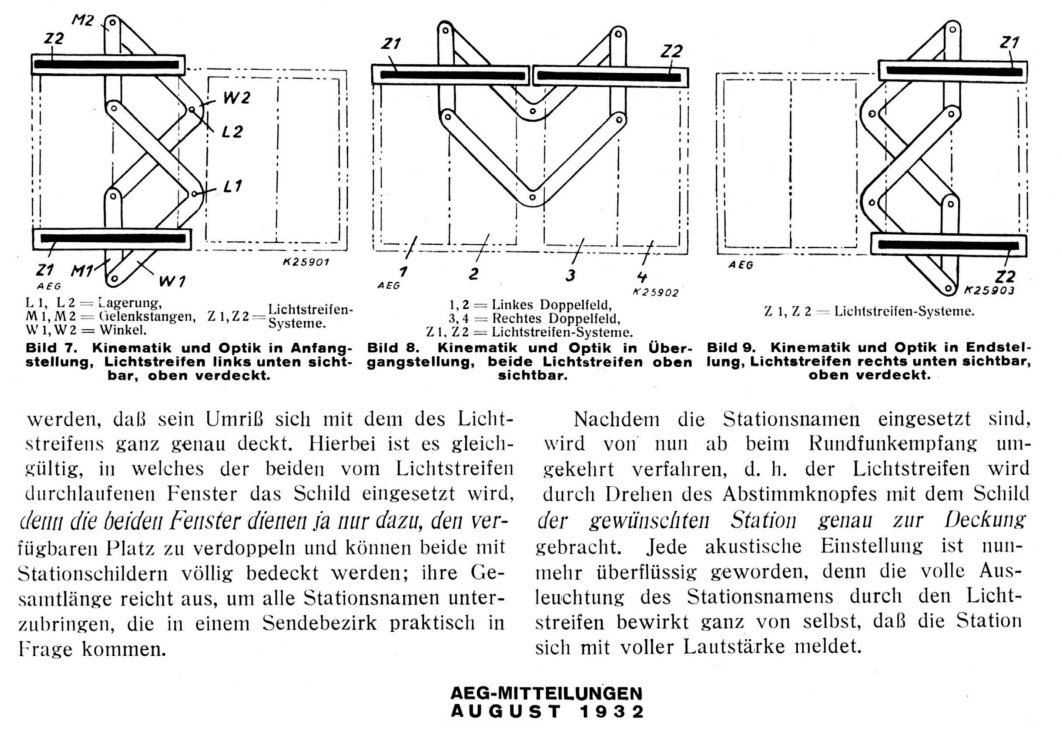

Nicht ganz Schubstangenantrieb, aber ähnlich- und damals hat wohl auch
keiner wegen der Sinnhaftigkeit genörgelt.

http://edi.bplaced.net/?Restaurationsberichte___Restauration_AEG_Ultra_Geadem_von_1932-_Eine_Ueberraschung___Der_Skalentrieb-_DIe_Paternoster-_Skale

[Edi M. (edi-mv)]

Zeno schrieb:
> Da muß ich Ihnen widersprechen. Da gibt es ein schönes deutsches Wort,
> nämlich "Brettschaltung"

ok

[Edi M. (edi-mv)]

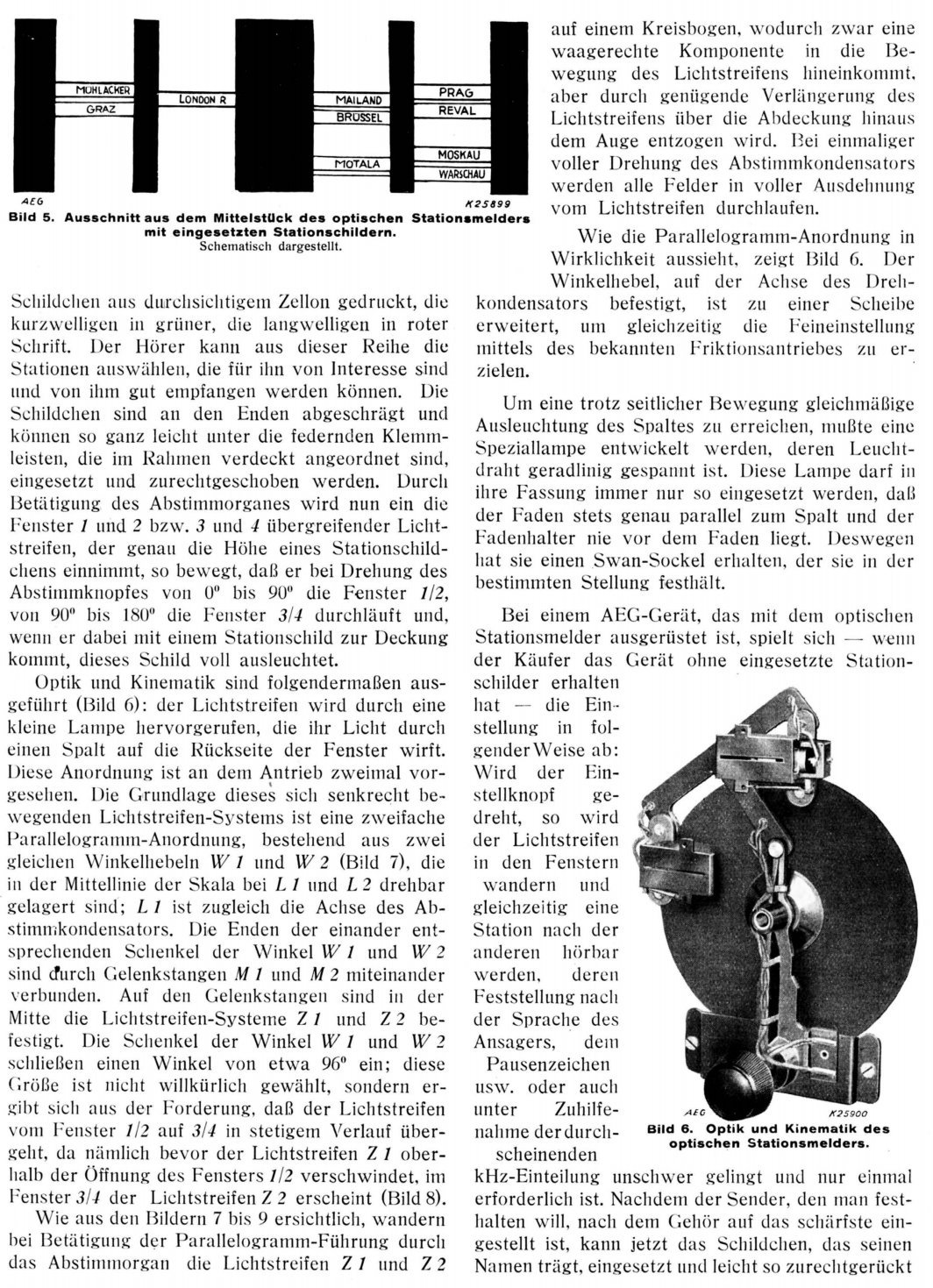

Sorry, vorletzter Beitrag wein Bild falsch, hier richtig.

[Zeno (Gast)]

Edi M. schrieb:
> Zeno schrieb:
>> Es ist sinnlos mit Ihnen darüber zu diskutieren.
>> Ja es ist alles machbar, die Frage ist ob es sinnhaft ist.
>
> Sinnhaft ist es, wenn es zum Funktionieren zu kriegen ist.
> Und wenn es noch so aufwendig und wirtschaftlich sinnlos ist.
> Na und ? Ist doch Hobby.
>
> WARUM wollen Sie da diskutieren ?

Sie wissen genau was ich meinte und kommen dann mit ner Konstruktion aus
dem Stabilbaukasten und ner Lokomotive rum.
Ich weis schon was mechanisch möglich ist - habe schließlich 35 Jahre
einen nicht unerheblichen Teil meiner Brötchen verdient.
Nochmal ich sprach von der Konstruktion des von Ihnen vorgestellten
Marineempfängers und bei dieser Konstruktion, so wie sie dort ist ist es
eben nicht möglich.

[Zeno (Gast)]

Edi M. schrieb:
> Nicht ganz Schubstangenantrieb, aber ähnlich- und damals hat wohl auch
> keiner wegen der Sinnhaftigkeit genörgelt.
Das war durchaus innhaft und sah noch schick dazu aus. Die mechanischen
Verbindungsbleche/-stangen was auch immer, laufen da aber über den
Achstummel bzw. die Bleche sind so angeordnet, das auch dieser
übereinander laufen. Lassen Sie da mal bei den Gelenkstangen eine der
Achsen odentlich vorstehen, dann ist ganz schell Schluß mit
Paternosterskale.

[Zeno (Gast)]

Zeno schrieb:
> meiner Brötchen verdient.
Korrektur:
... meiner Brötchen damit verdient ...

[Edi M. (edi-mv)]

Zeno schrieb:
> assen Sie da mal bei den Gelenkstangen eine der
> Achsen odentlich vorstehen, dann ist ganz schell Schluß mit
> Paternosterskale.

Wenn man das Harar in der Suppe nicht findet, schmeißt man schnell eoins
rein.

Hier ist Ihr Bemühen allerdings sinnlos- da steht nichts vor. Seit 90
Jahren nicht.

[Edi M. (edi-mv)]

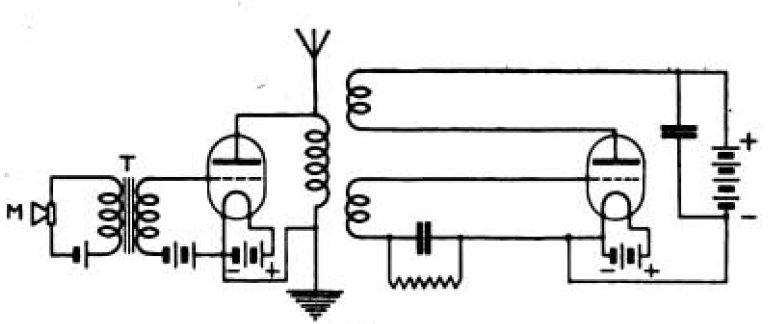

Nachtrag zum Beitrag vom 22.05.2021 20:31
Modulation an der Antennenspule- die Röhre bekommt keine eigene
Anodenspannung.
("Radio Review" August 1921)

[Al Adin (Gast)]

Lokomotivantriebe, Schubstangen, Metallbaukasten, Zahnräder,
Superhetgleichlauf, Sendermodulation ....
Habt ihr zum Thema "Detektorempfänger bauen" nichts mehr zu sagen?


Dann mache ich hier weiter:
Der erste Abstimmkreis ist die Antenne. Um die maximal mögliche Energie
heraus zum holen, sollte der Antennenkreis auf die Empfangsfrequenz
abgestimmt sein.

Leider sind die Verlustwiderstände der Antenne meist groß
im Verhältnis zu den Impedanzen, die Güte und damit die Selektivität
also schlecht. Darum bedarf es eines zweiten Abstimmkreises,
den man auf maximale Selektivität trimmen kann.

Dabei sollte man es aber bewenden lassen, weil jeder weitere Kreis
ein bisschen der kostbaren Antennenenergie kostet.

Fazit: Der gute Detektorempfänger ist ein 2-Kreiser.

Diese Überlegungen sind im Prinzip schon 100 Jahre alt,
darum hat man früher auch überwiegend "Sekundärempfänger" gebaut.

[Zeno (Gast)]

Edi M. schrieb:
> Wenn man das Harar in der Suppe nicht findet, schmeißt man schnell eoins
> rein.
>
> Hier ist Ihr Bemühen allerdings sinnlos- da steht nichts vor. Seit 90
> Jahren nicht.
Tja, der Edi muß halt recht behalten - egal wie.

Al Adin schrieb:
> Lokomotivantriebe, Schubstangen, Metallbaukasten, Zahnräder,
> Superhetgleichlauf, Sendermodulation ....
> Habt ihr zum Thema "Detektorempfänger bauen" nichts mehr zu sagen?
Doch geht schon noch weiter, sobald mein Plattenkondensator montiert
ist, gibt es davon ein Bild und dann ist Gehäusebau oder besser Brettbau
mit Frontplatte für den Detektor angesagt. Wenn's gut läuft ist der in
einer Woche, also pünktlich zum nächsten Ostern fertig.

[Josef L. (Gast)]

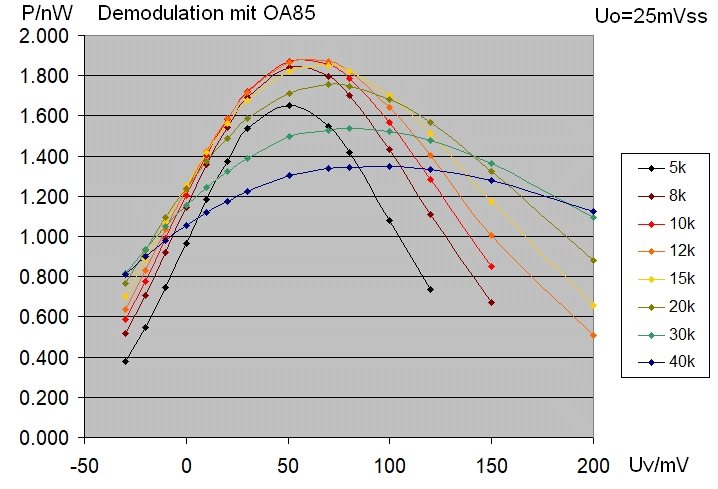

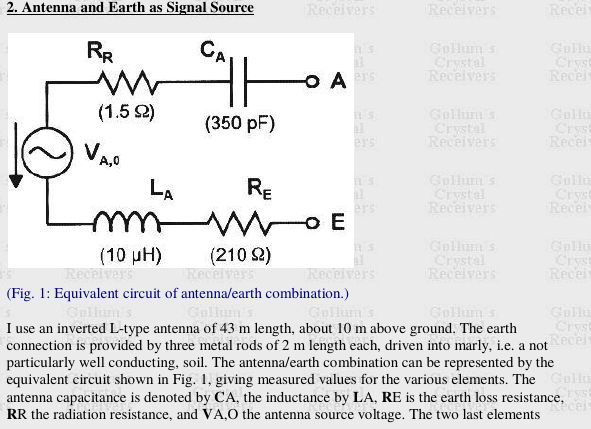

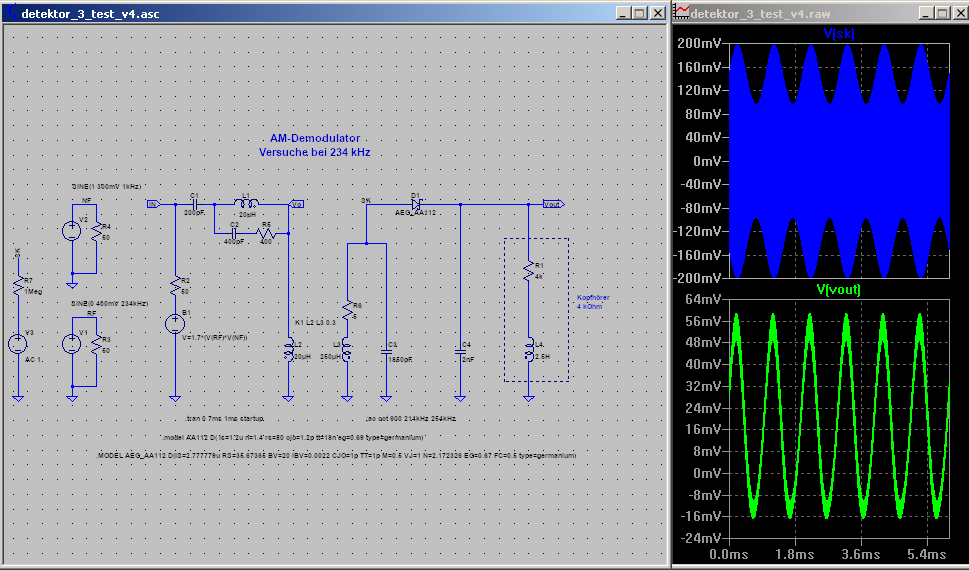

Hier meine ersten Simulationsergebnisse zur Diode mit Vorspannung: In
die schon mehrfach gezeigte primitive Detektorschaltung (Generator,
Antennenersatzschaltung, Einkopplung induktiv in Schwingkreis, Diode,
Last rein ohmscher Winderstand mit Kondensator 1nF parallel habe ich
hinter die Diode eine Spannungsquelle eingefügt.
Während ich den ganzen Nachmittag ferngesehen habe, lief nebenbei die
Simulation, die ich ständig mit neuen Werten gefüttert und die
Ergebnisse abgelesen habe. Das farblich aufbereitete Ergebnis zeigt -
hier für die von mir ausgemessene Diode OA85 und eine an der
Antennenspitze ankommende HF mit 25mVss aufmodulierter NF die im
jeweiligen Lastwiderstand umgesetzte Leistung in Nanowatt. Das Maximum
liegt mit knapp 1.9nW bei R = 11kΩ und einer Vorspannung von +60mV. Ohne
Vorspannung liegt das Maximum mit 1.25nW bei 15kΩ.
Das Maximum ist aber relativ breit, zwischen 8-15kΩ und 40-70mV bie etwa
-3dB.
Ich probiere über Pfingsten noch durch, inwieweit das von der Höhe der
NF-Spannung abhängt (bzw. der HF-Amplitude bei festem Modulationsgrad)
und wie andere Dioden reagieren (AA113/116/119/143).

[Nichtverzweifelter (Gast)]

Siemens TU 1 B.

Germanium-Backwarddiode von 1967, der ganz heisse Scheiss. Eine
Tunneldiode, deren "negativer Widerstand" vom Halbleiterhersteller
soweit angehoben wurde, dass es zum selbstständigen Schwingen der
Schaltung (mehr als Entdämpfung) nicht mehr reicht.
Aber in der eigentlichen Sperrichtung wirkt nun der Tunneleffekt. Sie
wird als Detektordiode genau "verkehrt herum" genutzt, daher der Name.
Eignet sich als idealer "Detektor".

1967 waren die Gemini-Projekte in der erdnahen Umlaufbahn abgeschlossen
(Koppelmanöver, Aussteigen aus der Raumkapsel), das Farbfernsehen und
die "dritten Programme" gabs, der Zeitplan für die erste bemannte
Landung auf dem Mond wurde gut eingehalten, und dann das, eine perfekte
"Detektordiode" für sehr kleine Signale, von Siemens, glatt 50 Jahre zu
spät ;-)

Datenblatt z. B. bei radiomuseum.org

[Edi M. (edi-mv)]

Zeno schrieb:
> Ich weis schon was mechanisch möglich ist - habe schließlich 35 Jahre
> einen nicht unerheblichen Teil meiner Brötchen verdient.
> Nochmal ich sprach von der Konstruktion des von Ihnen vorgestellten
> Marineempfängers und bei dieser Konstruktion, so wie sie dort ist ist es
> eben nicht möglich.

Der Marineempfänger koppelt nicht über 360°, der Greve- Kettentrioeb
auch nicht, weil die Bauteile das nicht benötigen.

180° wäre also gar kein Problem. Sogar die Koppelbleche alle vorn.
Anstelle des Halters mit festen Achsen die Zahnräder auf 2 Drehkos
gesteckt- wären die starr miteinander gekoppelt.

[Edi M. (edi-mv)]

Al Adin schrieb:
> Lokomotivantriebe, Schubstangen, Metallbaukasten, Zahnräder,
> Superhetgleichlauf, Sendermodulation ....
> Habt ihr zum Thema "Detektorempfänger bauen" nichts mehr zu sagen?

Den Sender zum Betreibenm eines Detektors ist doch passend.

Und ein Mehrfachantrieb auch- der Marconi hat das ja für seine
Umschalter, Greve für die Abstimmung, es ist also auch für Sekundär-,
Tertiär- Empfänger und ähnliche Konstruktionen möglich.
Die "Schubstangensteuerung" wäre sogar arretierbar/ lösbar, also
Einzelabstimmung/ gemeinsame Abstimmung.

[Al Adin (Gast)]

@ Edi
Du kannst es nicht lassen.
Man merkt richtig, wie es Dir in den Gedärmen rumgeht.
Zeno hat schon recht.

[Zeno (Gast)]

So mal weiter im Thema.

Mein variabler Plattenkondensator ist fertig. Das erste Bild zeigt alle
Einzelteile - ich habe ordentlich Drehbank und Fräse malträtiert. Dazu
kommen noch 4 Muttern M2, 4 2'er Scheiben und zwei Lötösen für den
elektrischen Anschluß.

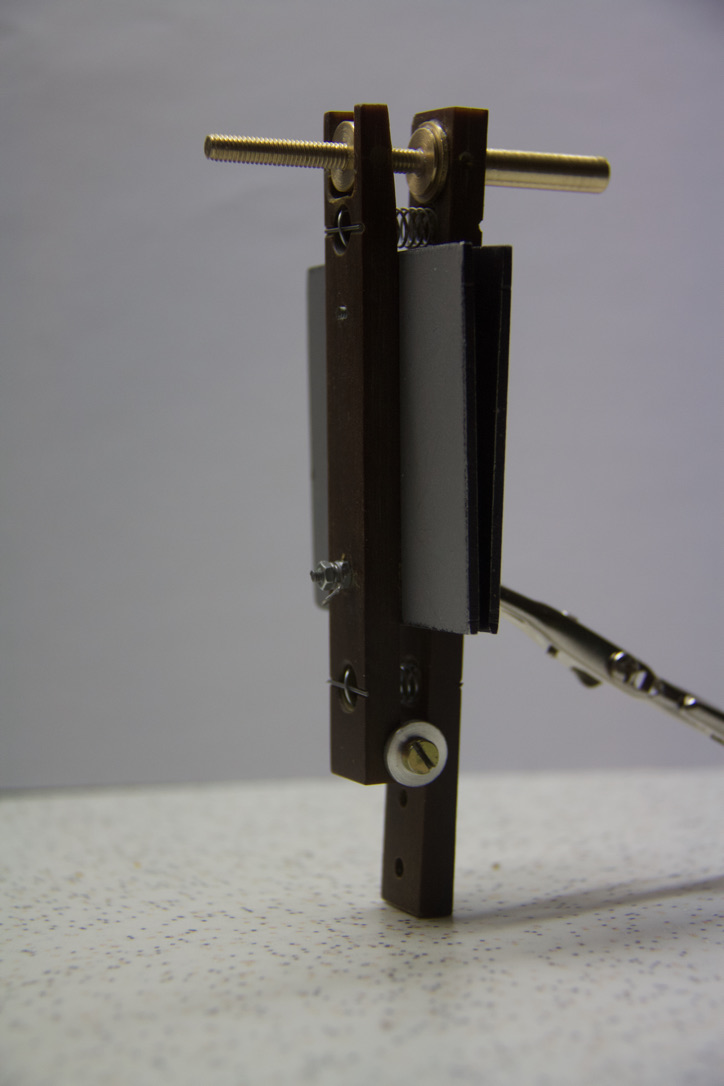

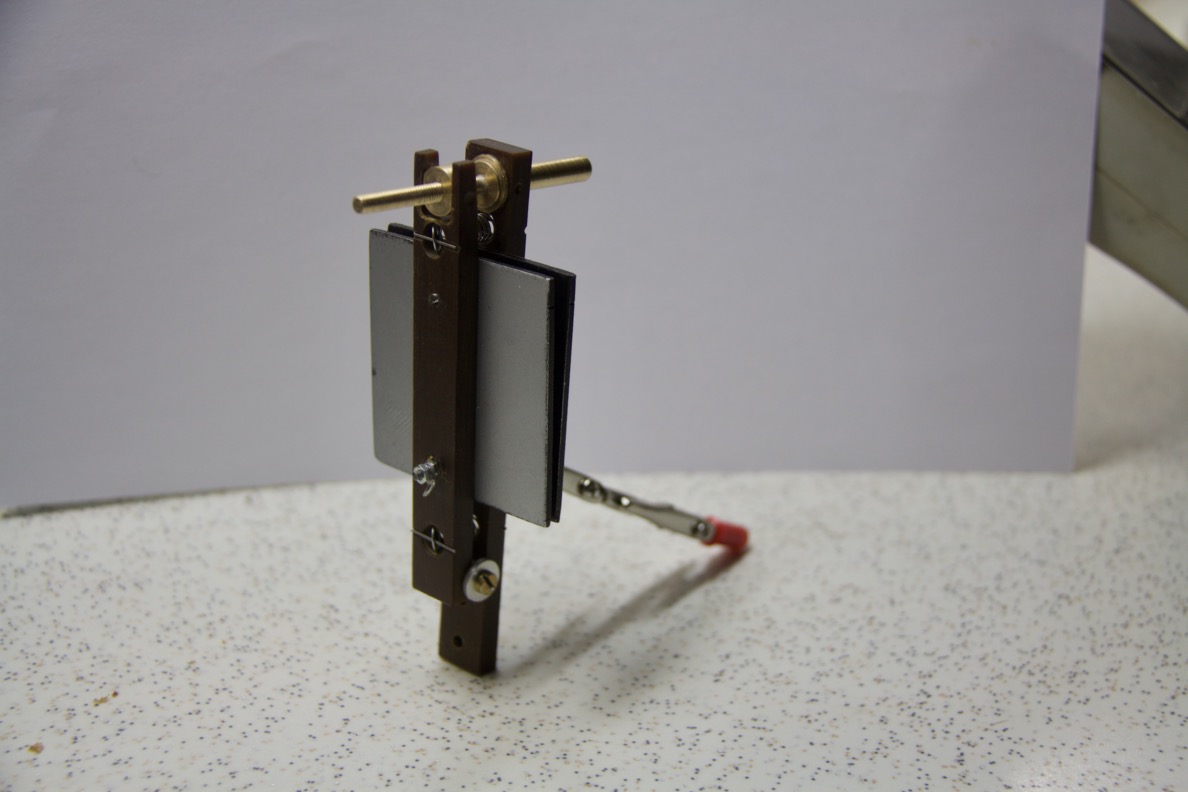

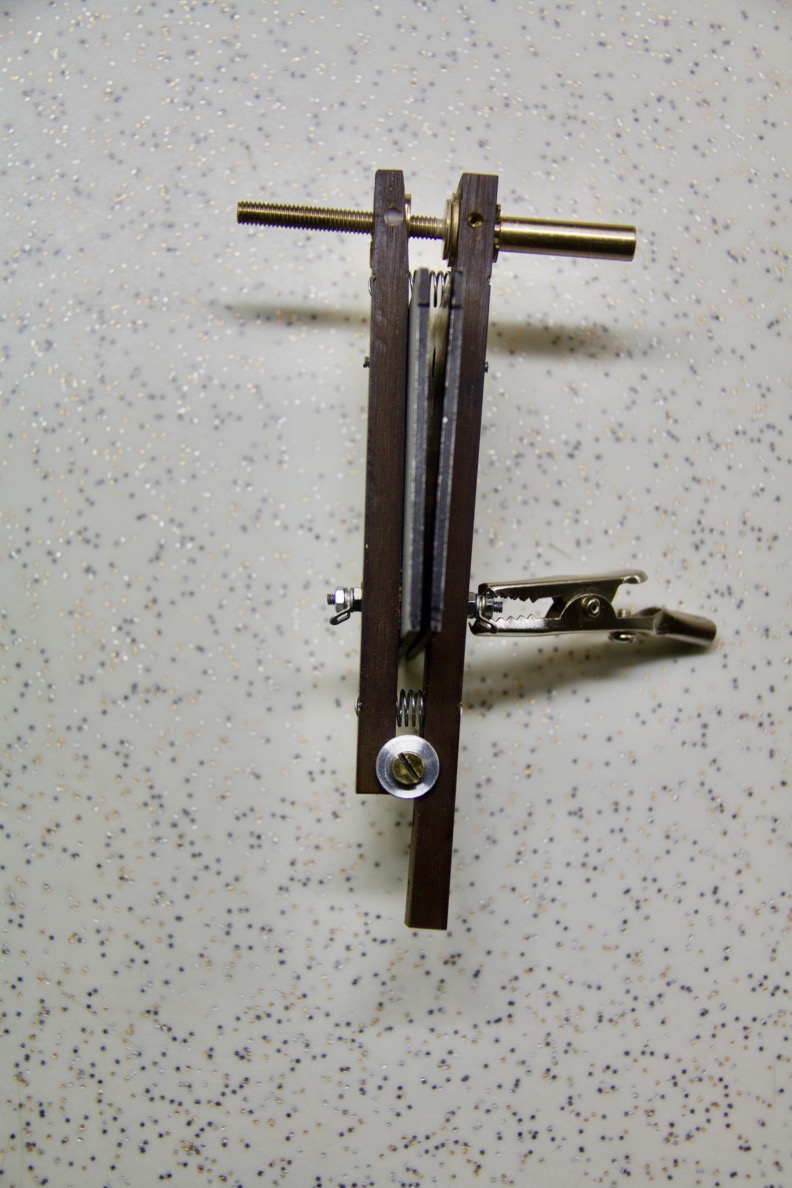

Zusammengebaut sieht das Ganze dann so aus wie auf den folgenden 3
Bildern.

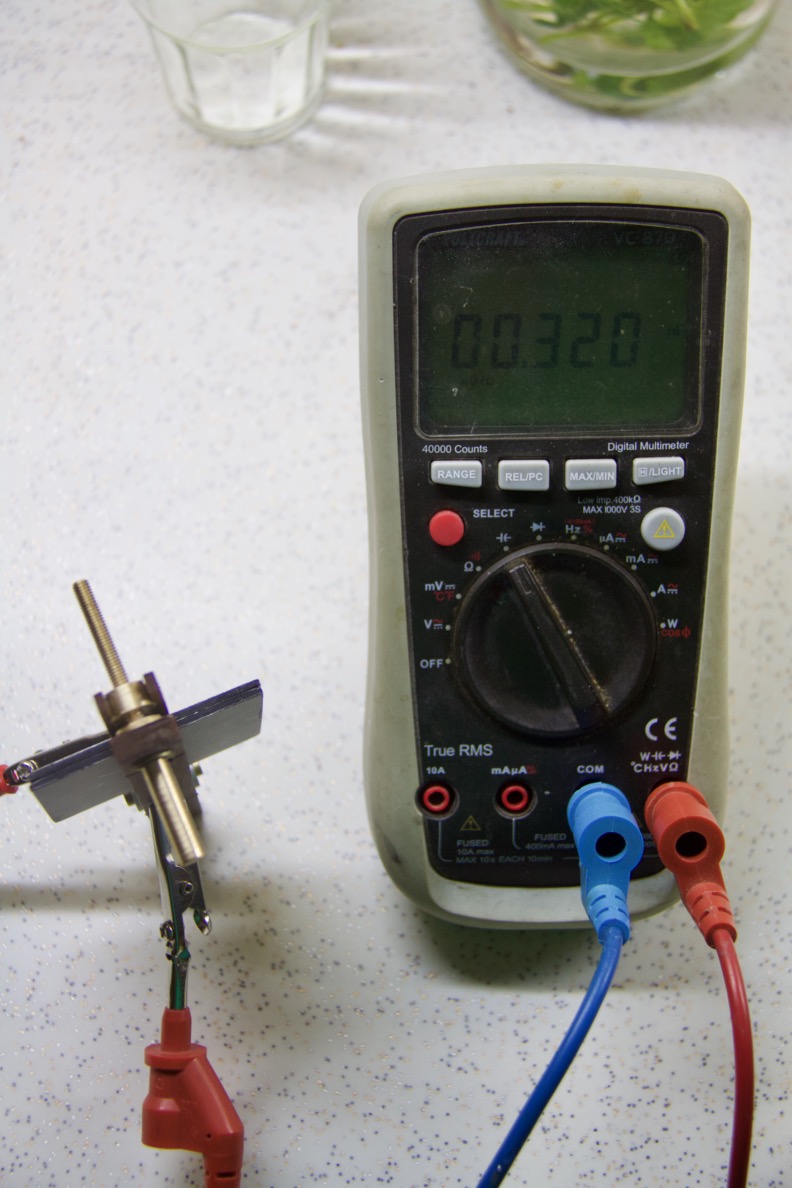

Der Kondensator hat max. 320pF und weit unter 1pF, was ich allerdings

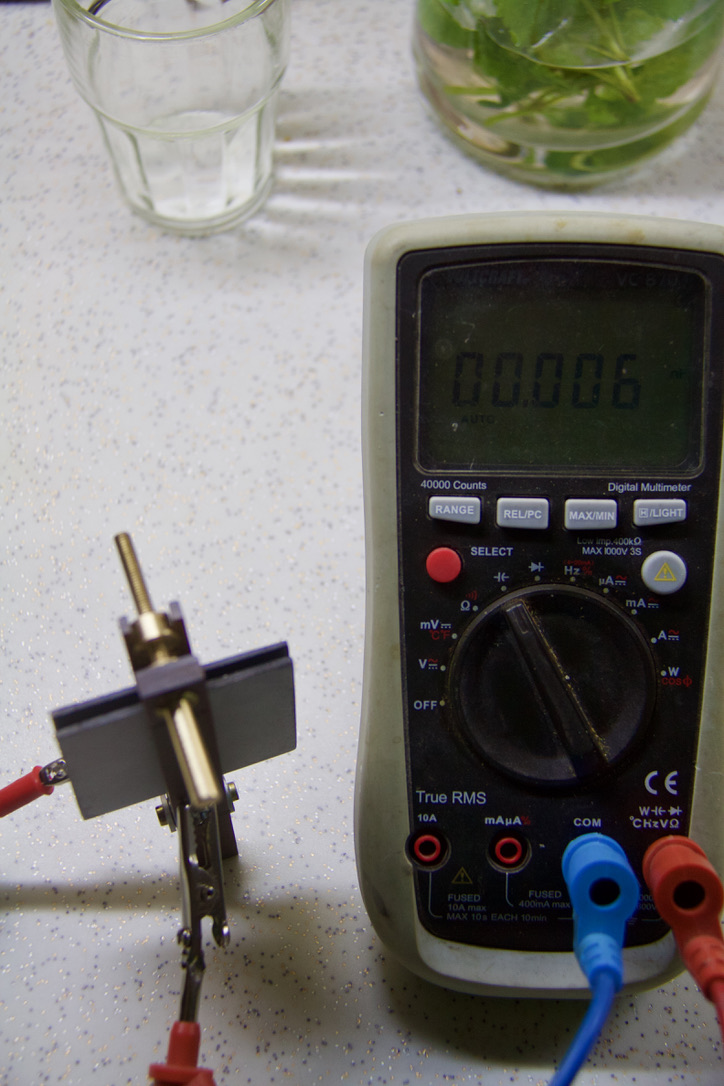

nicht mehr messen kann. Habe mal ein Bild mit 6pF angehangen. Der
Kondensator ist sehr empfindlich, man muß also vorsichtig drehen.
Der Kondensator ist für den Fußpunkt der Antennenspule vorgesehen, da
ist die steile Kennline denke ich mal kein Problem. Eigentlich sind dort
500pF vorgesehen, deshalb werde ich schaltbar noch einen kleinen
Festkondensator vorsehen.

Die Herstellung war schon etwas Arbeit, aber ich meine das sich das
Ergebnis sehen lassen kann.  Ich finde der ist besser als das Original,
welches ich zum Vorbild genommen habe - hatte ich mal in einem früheren
Post gezeigt.

[Zeno (Gast)]

Al Adin schrieb:
> @ Edi
> Du kannst es nicht lassen.
> Man merkt richtig, wie es Dir in den Gedärmen rumgeht.
> Zeno hat schon recht.
Laß mal, der Edi ist halt der Edi und der ist manchmal etwas speziell.

[dxinfo (Gast)]

Nichtverzweifelter schrieb:

> ... und dann das, eine perfekte
> "Detektordiode" für sehr kleine Signale, von Siemens, glatt 50 Jahre zu
> spät ;-)

Wie kommst du zu der Einschätzung "zu spät"?

[Josef L. (Gast)]

Nichtverzweifelter schrieb:
> Siemens TU 1 B.

dann schau dir mal die Kennlinie an die ich schon vor ein paar Tagen
gezeigt habe, die mit dem Peltier-Kristall gewonnen wurde. Hier nochmal
um 180° gedreht, also "backward" - 1 Kästchen sind 2V. Und vergleiche
mit https://de.wikipedia.org/wiki/Backward-Diode

[Nichtverzweifelter (Gast)]

dxinfo schrieb:
> Wie kommst du zu der Einschätzung "zu spät"?

Was hätten die "Radioten" der frühen Zwanziger Jahre gegeben, so ein
"Fertigbauteil" beziehen zu können. Ganz ohne "Stochern", welches auch
in der zeitgenössischen Literatur ausgiebig erwähnt wurde.

Aber es ist schon wieder "zu spät" ;-)

Bemusterung seitens Siemens wird nach über 50 Jahren auch nicht mehr
erfolgen.

[Nichtverzweifelter (Gast)]

Josef L. schrieb:
> dann schau dir mal die Kennlinie an die ich schon vor ein paar Tagen
> gezeigt habe, die mit dem Peltier-Kristall gewonnen wurde

Ja, Josef, da muss man aber immer erst eine Kühlbox opfern, ein
Peltierelement zertrümmern.

Die TU 1 B hingegen war fertig lieferbar. 😉

Quelle: SIEMENS, Halbleiter-Datenbuch 1967/1968, Industrie-Typen
(zerfällt auch schon in einzelne Blätter)

[Nichtverzweifelter (Gast)]

Bei den Daten der TU 1 B ist eine "schädliche" Parallelkapazität von nur
0,8pF angegeben, bei "...rechtwinklig abgebogenen Anschlüssen".

Der kapazitive HF-Nebenschluss auf den Kopfhörer ist hier sensationell
gering, oder einfacher ausgedrückt, "es fliesst keine HF-Energie
ungenutzt ab".

[Josef L. (Gast)]

Nichtverzweifelter schrieb:
> SIEMENS, Halbleiter-Datenbuch 1967/1968, Industrie-Typen

Ich habe nur "Bauelemente, Teschnische Erläuterungen für Studierende"
ohne Jahresangabe, da sind 20 Tunneldioden wie AEY 30, TU205,...
gelistet aber als Backwarddiode nur TU 300. Die finde ich nirgends wo
mehr angeboten.

[W.S. (Gast)]

Edi M. schrieb:
> Detektorempfänger wurden meines Wissen mit bis zu 4- vielleicht 5
> Kreisen gebaut.
> Natürlich hat man eine Dämpfung durch die Koppelelemente, aber auch eine
> Resonanzüberhöhung

Leistung kann man schaltungstechnisch nicht vermehren - dazu ist ein
Verstärker nötig, der aus dem Stromnetz oder Batterie Energie entnimmt
und in die Signalenergie wandelt.
Genau DAS macht jedenfalls der klassische Detektorempfänger nicht, dazu
wäre heutzutage die Kombi aus Detektorempfänger + Verstärker +
Kopfhörer/Lautsprecher erforderlich.

W.S.

[Josef L. (Gast)]

W.S. schrieb:
> Kombi aus Detektorempfänger + Verstärker +
> Kopfhörer/Lautsprecher

Das hatte ich ja schon bemerkt dass das zwei verschiedene Paar Schuhe
sind! Mit dem Detektor ohne Verstärker muss man eine Leistungsanpassung
der von der Diode gelieferten Spannung an den Hörer vornehmen, da die
hörbare Lautstärke die in Schall umgewandelte an den Hörer gelieferte
Leistung ist. Das ist beim "normalen" Detektor deswegen so kritisch,
weil - wie schon verschiedentlich bemerkt und bestätigt - die
detektierte NF bei halber HF-Spannung auf ein viertel sinkt und da die
Leistung gemäß P = U²/R quadratisch von der Spannung abhängt, sinkt die
Leistung auf 1/16!

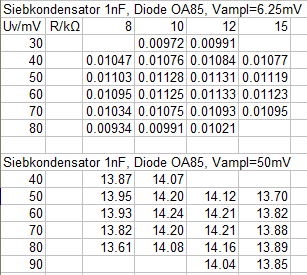

Anbei die inzwischen durchgeführte Erweiterung meiner Simulation auf
50mVss und 6.25mVss (12.5 habe ich dazwischen auch, 1. Test und Grafik
von gestern waren 25) eingespeiste HF-Amplitude, 30% Modulationsgrad.
Gezeigt wird die am Lastwiderstand (in kOhm) umgesetzte Leistung in
Nanowatt abhängig von der (positiven) Vorspannung der Diode. Man sieht
dass bei 6.25mV nur noch etwa 1/1250 der Leistung wie bei 50mV ankommt,
aber das ist immerhin mehr als die zu erwartenden 1/4096. Man sollte es
also andersherum betrachten: bei 50mV kommt (statt des 4096-fachen) nur
die 1250-fache Leistung an.
Das Maximum ist fast unabhängig von der HF-Spannung etwa bei 10-12 kOhm
und 60mV Vorspannung.
Setzt man einen hochohmigen Verstärker dahinter, verstärkt man praktisch
nur die Spannung, so dass der Lastwiderstand viel höher ausfallen kann.
Bei Lastanpassung bekommt man ja nur die Hälfte der möglichen Spannung.

[dxinfo (Gast)]

Josef L. schrieb:
> Der Widerstandswert ist
> empfindlich abhängig von Position auf dem Kristall und Andruck, es sind
> Werte um 15...150 Ohm.

Das ist recht interessant.

Wenn eine Diode eine sehr niedrige Impedanz besitzt, ist sie für die
Demodulation von sehr kleinen Signalen im quadratischen Bereich weniger
geeignet. Man braucht für eine effiziente Demodulation dort sowohl
Impedanzanpassung, als auch eine möglichst hohe Spannung, was man nur
bei höherer Impedanz erreicht. Zu hohe Impedanz nützt aber wie bereits
geschrieben auch wieder nicht.

[Nichtverzweifelter (Gast)]

Josef L. schrieb:
> dann schau dir mal die Kennlinie an die ich schon vor ein paar Tagen
> gezeigt habe

Selber!!! 😉

Sperrstrom Deiner plumpen Peltier-Diode ist ja viel zu hoch, das
ausgedehnte, horizontale Plateau im 3. Quadranten fehlt auch völlig.

[Josef L. (Gast)]

Nichtverzweifelter schrieb:
> horizontale Plateau im 3. Quadranten fehlt auch völlig.

Ich habe extra um 180° gedreht, hast du das nicht gelesen??? Es heißt ja
deswegen "Bachward-Diode", weil sie in Sperrichtung benutzt wird! Der
Knick links ist bei etwa 0,5 Volt, und vorher ist ein Plateau!

[Nichtverzweifelter (Gast)]

Du hast die unterschiedliche Skalierung der y-Achse für positive und
negative Werte in der Zeichnung nicht gelesen!!!

Unterschiedlich skalieren für pos. und neg. Werte tut Dein Oszi
sicherlich nicht!

[Nichtverzweifelter (Gast)]

Der gute Bach hat - so ganz nebenbei - genau so wenig damit zu tun, wie
Beethoven oder Mozart. Sie heisst immer noch "backward" mit Vornamen,
mit Nachnamen ganz schnöde "Diode".

[Josef L. (Gast)]

@Nichtverzweifelter
Bist du der Erfinder der Goldwaage oder warum reitest du so auf einem
schlichten Tippfehler herum? Da gäbe es noch viel mehr zu entdecken, und
bei meinen Beiträgen möglicherweise im Schnitt eher weniger!

Abgesehen davon habe ich nur auf eine gewisse Ähnlichkeit der Kurven
hingewiesen und nicht behauptet, die Backward-Diode nacherfunden zu
haben.

[Nichtverzweifelter (Gast)]

Kann es sein, dass Du das Wirkprinzip überhaupt nicht verstanden hast?

[Edi M. (edi-mv)]

W.S. schrieb:
> Leistung kann man schaltungstechnisch nicht vermehren -

Natürlich nicht.
Die Verluste sind jedoch -Dank der beschriebenen, gegenwirkenden
Effekte- nicht so hoch- 3 bis 5 Schwingkreise KÖNNEN sind in
verschiedenen Detektorempfängern durchaus gekoppelt worden. Und da gab
es noch nicht die Feldstärken, die spätere AM- Sender aufbrachten.

Josef L. schrieb:
> Abgesehen davon habe ich nur auf eine gewisse Ähnlichkeit der Kurven
> hingewiesen und nicht behauptet, die Backward-Diode nacherfunden zu
> haben.

Trotz Brille und Sehproblemen: Das Peltier- Relikt hat keine ähnliche
Kurve, und wird vermutlich auch in der Realität keine Ähnlichkeit mit
der Wirkungsweise einer Backward- Diode haben, auch wenn gering, ist ja
der "negative Widerstand" zu sehen, der eine Entdämpfung ermöglichen
sollte.

Als Detektor kann es gut funktionieren, vermute ich.

Übrigens: Eine genau solche Kurve, wie Sie zeigen, zeigt der
Kennlinienschreiber bei mir mit dem Si- Kristall, den Sie mir zukommen
ließen.

[Edi M. (edi-mv)]

Josef, hier ein Vorschlag zur Nutzung Ihres Monaurel.
("Electrical Experimenter", Mai 1913)

[Josef L. (Gast)]

Edi M. schrieb:
> Josef, hier ein Vorschlag zur Nutzung Ihres Monaurel.

Wenn ich jetzt noch diesen Bausatz hätte!
http://www.coverbrowser.com/image/yps/81-1.jpg

Aber ich glaube, sowas gibt's auch von unserem Würzburger Millionär, der
die Sonnenfinsternisbrille erfunden hat. Ja,
https://astromedia.de/Edisons-Taschen-Phonograph

[Edi M. (edi-mv)]

Josef L. schrieb:
> von unserem Würzburger Millionär

???

Josef L. schrieb:
> Wenn ich jetzt noch diesen Bausatz hätte!

Den Trichter brauchen Sie nicht aus Papier basteln- kriegen Sie von der
Dorfkapelle... Dank Corona brauchen die die Tröten nicht mehr.

[Edi M. (edi-mv)]

Falls es mit der Langdrahtantenne nicht klappt- hier eine Rahmenantenne,
die mal nicht die üblichen Maße hat.
Laut Text für 8500 m, das sind 35,27 KHz.
("Wireless World", Oktober 1921)

[Josef L. (Gast)]

Edi M. schrieb:
> ???

https://www.mainpost.de/regional/wuerzburg/sonnenfinsternis-brille-der-ganz-grosse-coup-des-klaus-huenig-art-10291825

Aber die Rahmenantenne! Auf wieviel? 35kHz von NL nach Java? Mann, das
sind 11.600 km! Irre!

[Edi M. (edi-mv)]

Josef L. schrieb:
>
https://www.mainpost.de/regional/wuerzburg/sonnenfinsternis-brille-der-ganz-grosse-coup-des-klaus-huenig-art-10291825

Kannte ich nicht.
Muß man auch nicht, oder ?

> Aber die Rahmenantenne! Auf wieviel? 35kHz von NL nach Java? Mann, das
> sind 11.600 km! Irre!

Na ja... Die Sendeleistungen damals waren beachtlich.
Hinweise auf eine STation auf Java finden sich auf:

https://www.funkzentrum.de/fuz-fokus-mainmenu-1168/funk-mainmenu-1376/5034-vergessen-im-dschungel-radiostation-malabar.html

2400 Kilowatt !!!
Heute unvorstellbar.

Und ein 5- Röhren- HF- Verstärker hiner Rahmen und Eingangskreisen, da
ging schon was.
Da die Frequenzen kaum belegt waren, und Schaltnetzteile noch nicht
erfunden, war das Hören noch entspannter als heute.

Auf Skalen von Vorkriegsradios findet man gelegentlich den Sendernamen
Bandoeng, aber schon auf der normalen Langwelle oder Mittelwelle.

[Josef L. (Gast)]

Edi M. schrieb:
> Kannte ich nicht.
> Muß man auch nicht, oder ?

Ist nicht verkehrt. Der Mann ist ein Tüftler, hat seinen Beruf an den
Nagel gehängt nachdem er 1999 mit den Papierbrillen ein Vermögen gemacht
hat, und auch seither aus Sch... immer wieder Bonbons gemacht. Bausätze,
alles aus Pappe - sogar eine Dampfmaschine! Wenn du ihm erzählst, es
ginge auch ein Detektorempfänger aus Pappe, schafft er auch das und
verlangt 39 € für den Schnittmusterbogen, vielleicht mit Spulen aus
Büroklammern...

Java: Ja gut, vor 100 Jahren gab es wenig Sender und wenig Störer, man
müsste herausfinden ob es damals schon Wechselstromnetz in NL gab, was
hätte stören können, bei Gleichstrom wären es ja nur Elektromotoren in
der Nähe.

[Edi M. (edi-mv)]

Josef L. schrieb:
> Ist nicht verkehrt. Der Mann ist ein Tüftler, hat seinen Beruf an den
> Nagel gehängt nachdem er 1999 mit den Papierbrillen ein Vermögen gemacht
> hat, und auch seither aus Sch... immer wieder Bonbons gemacht. Bausätze,
> alles aus Pappe - sogar eine Dampfmaschine!

Nun ja... Sie können ja dem Daniel Düsentrieb nacheifern, Pappdetektoren
bauen, usw.
Immerhin findet er genug Dumme- jeden Tag steht einer auf.

Nicht mein Ding- Solche Leute interessieren mich nicht.

[Josef L. (Gast)]

Auch auf Wikipedia ist das noch erwähnt:

https://nl.wikipedia.org/wiki/Sambeek
"Onder de naam Radio Sambeek heeft, vanaf 1919, in het nabij Stevensbeek
gelegen Radiobos, een ontvangststation voor radiotelegrafie met
Nederlands-Indië gestaan."

Mit Link zu "Radiobos":
https://nl.wikipedia.org/wiki/Radiobos
[Übersetzung
https://translate.google.com/translate?sl=nl&tl=de&u=https://nl.wikipedia.org/wiki/Radiobos
- bei der holprigen Übersetzung muss man teils gedanklich etwas
nachhelfen]

wo über die Empfangsstation näher berichtet wird, auch auf Cebuano, was
man auf Java spricht, mit Verlinkung auf Karte:
http://www.geonames.org/2748349/radiobos.html

[Al Adin (Gast)]

Edi M. schrieb:
> eine Rahmenantenne, die mal nicht die üblichen Maße hat

aber immer noch bescheiden wirkt gegenüber den von Telefunken
im Jahre 1918 für den Amerikaverkehr gebauten Rahmenantennen
mit 800 m2 Empfangsfläche.
Schon 3 Jahre später konnte man allerdings durch den Einsatz
von Verstärkerröhren die Rahmenfläche auf 9 m2 verringern.
Quelle: Artur Fürst, Im Bannkreis von Nauen, 1922

[Dieter P. (low_pow)]

Nachdem die Schaltungssimulation jetzt auch schon einige Tage
zurückliegt, ein Versuch die Werte eines Aufbaues von Hr. Bosch
zu erreichen.Die Antennenankopplung ist anders gewählt.In einer
Tabelle gibt Hr. Bosch bei einer HF-Leistung von 1 uW am Eingang
für den Ausgang eines 4 kOhm-Kopfhörers 24 mV Audio bei
einer AA112 Diode an.Ohne Angabe würde ich von Effektivwerten,
also nicht mVss ausgehen.
Eine genaue Übereinstimmung habe ich nicht erwartet, und auch
nicht erreicht.Die Werte würde ich einfach so stehen lassen,
ohne dies in irgendeiner Form zu kommentieren.
Die Verluste des Aufbaues und die Bauteilegüte sind nicht
ausreichend berücksichtigt, die Simulation kann also bessere
Werte liefern als erreicht werden.
In dieser Versuchsreihe wurde auch eine backward-Diode TU300
untersucht, die wieder Erwarten die schlechteste NF-Ausbeute
brachte.Es wurde nicht die maximale mögliche Leistung an einem
Widerstand ermittelt, sondern ein Vergleich verschiedener Dioden
am vorgegebenen 4 kOhm Kopfhörer gemacht.

Ein Vergleich ist nur bei gleichen Vorgaben möglich,
meine Simulation weicht davon jedoch ab, angegeben wird:
f = 1 MHz, m = 0.4, Audio 1 kHz

Einiges der Schaltung dürfte Josef L. bekannt vorkommen,
geändert ist K, der Wert von 1 oder 0.95 würde für Ringkerne
gehen, weshalb ich für K etwa 0.3 oder ähnlich verwende.

Quelle:
Berthold Bosch ( SK )
Crystal Set Analysis

[Josef L. (Gast)]

Dieter P. schrieb:
> bei einer HF-Leistung von 1 uW am Eingang
> für den Ausgang eines 4 kOhm-Kopfhörers 24 mV Audio

Was rechnet der Hr.Professor da?

1µW am Eingang? Bei Amplitudenmodulation ist die Leistung in beiden
Seitenbändern zusammen

Ps = Pt * m² / 2

[Quelle: Koch, Transistorsender, S. 105]

Detektiert wird nut 1 Seitenband, m = 0.4, also ist

Pd = 1µW * 0.4² / 4 = 0.04µW

Entstehen keinerlei Verluste und ist die Anpassung optimal, könnte davon
die Hälfte im Schwingkreis und der Diode, die Hälfte im Hörer
verbleiben. Aber selbst wenn wir annehmen, dass der Hr. Professor eine
Schaltung ersonnen hat, bei der die komplette NF-Leistung an den Hörer
abgegeben wird, also 0.04µW, wären das an R = 4kΩ  wegen P = U²/R --> U
= √ (P*R) = √ 160µV² = 12.65mV (eff).

Selbst bei Detektierung beider Seitenbänder nur √2 = 1.414 mehr, also
nur 18mV, wegen tatsächlicher Leistungsanpassung bei nur 1 Seitenband
eher 1/√2, also 9mV. JAAA, das sind 25.3mVss! So vielleicht?

Und überhaupt: 1µW (eff) an der Antenne sind 1/1000 mW oder -30dBm; in
Amateursprache (die ich nicht beherrsche) ist S9 50 µV am
50-Ohm-Antenneneingang, also P = (50µV)² / 50 = 0.05nW oder -73dBm, die
von Prof. Bosch angegebene Eingangsleistung ist also S9 + 43dB.

Im Bild der momentan mit am stärksten bei SDR Twente reinkommende
MW-Sender, bringt -39dBm = S9 + 34dB.

[Edi M. (edi-mv)]

Dieter P. schrieb:
> In dieser Versuchsreihe wurde auch eine backward-Diode TU300
> untersucht, die wieder Erwarten die schlechteste NF-Ausbeute
> brachte.

Eine Backward- Diode "einfach so" ?
Ich würde die Diode -ihren Eigenschaften gemäß- mit einer Vorspannung
betreiben, um den beschriebenen Teil der Kennlinie mit "negativem
Widerstand" zu erreichen, auch wenn dieser schwächer ausgeprägt als bei
der Tunneldiode ist.

https://www.electricaltechnology.org/2018/12/types-of-diodes-their-applications.html

Backward- Diode... müßte man auch erst einmal haben. 1 Anbieter, Preis
"auf Anfrage".
Tunneldioden aus russischen Militärbeständen werden dagegen angeboten
wie sauer Bier.

Kristall mit negativem Widerstand ist meine Wahl.

[Edi M. (edi-mv)]

Beim Stöbern gefunden- ein aufwendiger DX- Wettbewerbs-
Detektorempfänger von M. Tuggle:  "LYONODYNE 17" mit 3- fach- Abstimmung
und Sperrkreisen. Wenn alle Kreise entsprechend bemessen sind, bzw. der
ABstimmbereich groß genug ist, wären es sogar 4 Kreise.

https://qsl.net/ve7sl/crystal.html

Deutsch (Google Translate):

https://translate.google.com/translate?hl=de&sl=en&u=https://qsl.net/ve7sl/crystal.html&prev=search&pto=aue

Recht gut die Beschreibung der Funktion von Spulenanzapfungen und deren
Auswahl.

Hier die Seite zum Gerät:

https://gce6364pvdquq277j5zzschdnq-adv7ofecxzh2qqi-crystalradio-net.translate.goog/crystalsets/lyonodyne/index.shtml

[Josef L. (Gast)]

Der Artikel ist gut, auch die weiterführenden Links scheinen
interessant, aber den meisten Nutzen kann allenfalls Gerhard draus
ziehen. Augenmerk ist hier ja vornehmlich auf das Ausblenden naher
Stationen gelegt, die es zwar in Edmonton gibt, aber nicht bei uns. Von
Ministationen abgesehen - mit < 50W - sind praktisch alle außerhalb der
deutschen Grenzen.
Von mir aus steht der näheste Sender in Liblice, Tschechien, 340km
entfernt, ist mit 750kW aber schon ein ordentlicher Brocken. Gilt das
schon als DX? Müsste man deswegen einen Sperrkreis vorsehen? Aber war da
nicht was mit Abschalten tschechischer Sender bis Jahresende?

[Dieter P. (low_pow)]

Manches würde ich einfach mal so lassen, wie erwähnt
ist Hr. Bosch bereits verstorben, grundsätzlich.
Die Teile woraus die Angaben entnommen wurden, füge ich mal
an, sonst hängt es in der Luft wenn der ausführliche Artikel
nicht vorhanden ist.
Die S-Werte vom websdr Twente beeindrucken mich nicht wirklich,
vor etwa 15 Jahren waren die Signale dicker und zum Empfang
wurde statt einer Mini-Whip auch eine richtige Antenne ( Langdraht )
verwendet.
Ich vermute die NF-Leistung ist nicht auf 4 kOhm ( DC-R) bezogen,
siehe Schaltbild.
2,5 H bei 1 kHz Xl = 15,7 kOhm + 4 kOhm ca 20 kOhm

Die Bildschirmfotos sind entnommen von:
Crystal Set Analysis
Berthold Bosch ( SK )
Gollum's Crystal Receivers

[Edi M. (edi-mv)]

Josef L. schrieb:
> Augenmerk ist hier ja vornehmlich auf das Ausblenden naher
> Stationen gelegt, die es zwar in Edmonton gibt, aber nicht bei uns.

Wohl wahr.
Aber manchmal hat man aich hier so auszeichnete Empfangsverhältnisse,
daß man "richtige" Sender empfängt, also keine Störträger, und Sender
neben Sender liegt.

Heute vormittag hatte ich mal mit gutem Detektor- Empfang einen Sender
auf 243 Khz, sollte Kalundborg sein, etwa 1 Stunde lang. ein Glockenton,
Durchsagen, ein klassisches Stück, dann aus.

Ich habe hier aber auch manchmal einen merkwürdigen Effekt- daß gar
nichts auf den AM- Bändern empfangbar ist, nicht mal mit einem
Großsuper, und dazu noch UKW schwach, als ob einer eine
"Dämpfungsglocke" über die Gegend gestülpt hätte.

[Edi M. (edi-mv)]

Dieter P. schrieb:
> Die Teile woraus die Angaben entnommen wurden

Die Tabelle "Diodenvergleich" deckt sich ja auch mit hier erzielten
Ergebnissen. AUch bei mir ist der Kristalldetektor Zweiter, bei mir ist
die Germanium- Spitzendiode  1S79 von  Hitachi Spitzenreiter.

Ich habe eben weitere Schwingversuche gemacht, mit L/C-
Reihenschaltung... erfolglos.
Aber- ich habe von von Josef synthetische Si- Kristalle bekommen, die
sind noch besser als Detektor geeignet, die (NF-) Ausgangsspannung ist
weit höher !

Allerdings- mit Vorspannung, etwa 10 V über einen 100 KOhm, in
Sperrichtung.

Eine Verstärkerwirkung ist es aber nicht, bei Überschreiten bekomme ich
lautes Rauschen, darüber Krachen und Brodeln.
Ebenso bei allen anderen Kristallen, nur Chalkopyrit kann Rauschen, aber
liefert keine Gleichrichtung.
Das Rauschen ist aber bereits eine Art Schwingen, der Detektor ist dann
mikrophonisch, bis zur akustischen Rückkopplung.

[dxinfo (Gast)]

Josef L. schrieb:
> Detektiert wird nut 1 Seitenband,

Josef, wie kommst du auf diese Vermutung?

Sie ist ein Irrtum, wo auch immer sie herkommen möge. Ein Detektor ist
ganz sicher kein Einseitenbandempfänger. Wenn er einer wäre, hätten sich
einige viel Arbeit ersparen können: Hartley, Weaver, und so weiter.

Vielleicht hast du Halbwelle mit Seitenband verwechselt. Das ist aber
Grund Verschiedenes. Das eine kommt in Zeit Domäne vor, das Andere in
der Frequenzdomäne, und die beiden Begriffe entsprechen einander nicht.

[Josef L. (Gast)]

dxinfo schrieb:
> Halbwelle mit Seitenband verwechselt.

Ja, ist wohl so. Aber im Endeffekt kommt es auf dasselbe heraus. In
jedem Seitenband steckt die Hälfte der Modulationsleistung, und - obwohl
es etwas völlig verschiedenes ist - in jeder Halbwelle auch. Wenn ich
alles < 0V in Wärme verwandle, Wärme kann man nicht hören.

[Josef L. (Gast)]

Ich habe jetzt die Erklärung, weshalb Schottky-Dioden - zumindest ohne
Vorspannung - zur Detektion völlig ungeeignet sind: Es ist der für
Siliziumdioden typische aberwitzig niedrige Sperrstrom! Im Bereich um
den Nulldurchgang muss sich gemäß der Formel Is * (e^-x - 1) der Strom
von (hohen) positiven Werten auf -Is, also einen winzigen negativen Wert
ändern. Und damit ist bei den uns interessierenden geringen Spannungen <
100mV der fließende Strom extrem gering.

Ich habe vormittags eine HP-2800 gemessen, was unterhalb von etwa 100mV
und bei negativen Spannungen gar nicht mehr möglich war, weil mein
Strommesser mit 25µA Vollausschlag unter 0.5µA zu ungenau ist, man kann
ja nur schätzen, und mit 3.3kOhm die Messung bereits beeinflusst, und
das Millivoltmeter mit 10MOhm schon mehr als 90% des Stroms für sich
beansprucht. Ich stelle hier die Kennlinie vor, die sich gemäß der
SPICE-Parameter im Datenblatt ergibt, und die meine Messungen recht gut
widerspiegelt. Ich habe zB bei +70mV einen Strom von 27nA, das ergibt
sich zumindest anhand des Vorwiderstandes von 90MOhm und einer
Batteriespannung von 3.2 Volt.

Zwischen 20 und 50mV ist der dynamische Widerstand (Spannungs- gegen
Stromänderung) etwa 12MOhm! Damit liegen die umgesetzten Leistungen im
Bereich unter 0.1nW, da ist nichts mehr was man hören könnte, es nützt
auch nichts, den Widerstand zu transformieren.
Ich sehe noch 2 Möglichkeiten der Anpassung: die Spannungsüberhöhung am
Schwingkreis ausnutzen, also dort bereits auf eine höhere Spannung
transformieren, bei über 1Megohm ist der Schwingkreis ja praktisch nicht
belastet, oder mittels Vorspannung in einen günstigeren Bereich der
Kennlinie zu kommen. Oberhalb von 300mV wird das aber wohl nichts
werden, weil dann der recht hohe Innenwiderstand von 25 Ohm zum Tragen
kommt und die Demodulatoreigenschaft sinkt.

[Josef L. (Gast)]

Zum Selbertesten:

* Diode HP-2800 (5082-2800) model
* Agilent Technologies Datasheet (c) 1999

.MODEL HP-2800 D

+ Bv=75
+ Cjo=1.6p
+ EG=0.69
+ Ibv=100u
+ Is=2.2n
+ N=1.08
+ RS=25
+ M=0.50

.ENDS

[Edi M. (edi-mv)]

Josef L. schrieb:
> Ich habe jetzt die Erklärung, weshalb Schottky-Dioden - zumindest ohne
> Vorspannung - zur Detektion völlig ungeeignet sind: Es ist der für
> Siliziumdioden typische aberwitzig niedrige Sperrstrom!

Der Strom im Durchlaßbereich ist ja auch nur sehr gering.
Ansonsten wäre ein Sperrstrem -> Null doch ideal !

Alle Untersuchungen von Detektor- Freunden, sowie eigene Messungen,
weisen die alten Germanium- Spitzendioden als die besten Dioden für
Detektorempfang aus- und von denen auch noch die Oldtimer, OA9, OA70,
OA90 usw., ich fand einige DDR- Schaltdioden GAZ16 noch recht gut.

Ich denke, da werden kaum noch Erkenntnisgewinne zu erreichen sein.
Wenn Sie guit detektieren woillen- nehemn sie die, da kann man nichts
falsch machen.

Tunneldiode und die vorgeschlagene Backward- Diode wäre noch etwas, was
man sich zu Gemüte ziehen könnte- wenn man nicht unbedingt die reine
Lehre vom Detektorempfang befolgen will- und eine zusätzliche
Energiequelle für den Detektorempfängers zuläßt.

Immerhin ist eine russische Diode verfügbar- Gi401A und Gi401B (deutsch-
transkribiert, aber mit Goggel zu finden), RMorg listet sie als
Backward- Diode, im Verkauf steht sie als "Switching Tunnel Diode".

Tunneldioden vom Iwan gibt's sogar wie Sand am Meer, die Russen haben
wohl Millionen von den Dingern gebaut, und die sind auch leicht zum
Schwingen zu bewegen. Irgendwo müßte ich noch eine haben, finde sie
nicht, sind ja auch winzige Dinger,

[Al Adin (Gast)]

Josef L. schrieb:
> weshalb Schottky-Dioden - zumindest ohne Vorspannung -
> zur Detektion völlig ungeeignet sind:

Das ist so pauschal nicht richtig.
Die bessere Ge- oder Schottky-Eignung ist eine Frage der Anpassung.


Edi M. schrieb:
> wenn man nicht unbedingt die reine
> Lehre vom Detektorempfang befolgen will- und eine zusätzliche
> Energiequelle für den Detektorempfängers zuläßt.

Die Arbeitspunktverschiebung durch einen Vorstrom ist keine
Energiezufuhr, weil keine Verstärkung erfolgt, sondern die
Energie in Wärme verwandelt wird. Sie war schon bei frühesten
Geräten üblich, z.B. der genannte Marineempfänger
https://www.mikrocontroller.net/attachment/518029/Holl_Marine_Detektor.jpg

[Edi M. (edi-mv)]

Al Adin schrieb:
> Die Arbeitspunktverschiebung durch einen Vorstrom ist keine
> Energiezufuhr, weil keine Verstärkung erfolgt, sondern die
> Energie in Wärme verwandelt wird.

Soviel ich weiß, gilt eben die zusätzliche Energiequelle, der Detektor
soll allein mit der Sender- Energier funktionieren.
Wobei man diese ja auch glerichrichten und als Stromversorgung nutzen
kann.
Aber das sind willkürlich festgelegte Regeln.

Das ist hier vollkommen Rille- das hier soll kein Wettbewerb sein.

[dxinfo (Gast)]

Josef L. schrieb:
> Ich habe jetzt die Erklärung, weshalb Schottky-Dioden - zumindest ohne
> Vorspannung - zur Detektion völlig ungeeignet sind.

Na das sollte nicht unwidersprochen stehen bleiben, sonst glaubt es noch
ein angehender Detektorbastler. Diese allgemeine Aussage ist
unzutreffend. Richtig ist viel mehr:

Viele Schottkies sind ganz ausgezeichnet für Detektorempfang geeignet -
auch OHNE Vorspannung. Die einschlägige Literatur gibt viele Beispiele
dazu an und meine eigenen Erfahrungen haben das auch bestätigt.

Manche sind eben weniger geeignet.

Oft empfiehlt es sich, dass man zwei oder mehr Dioden parallel schaltet,
wenn die Impedanz zu hoch ist.

Die Erklärung für die unterschiedliche Eignung ist die altbekannte
Forderung, dass die Impdanzen von Antenne, Tankkreis und Detektor
zusammen passen müssen, oder mit möglichst wenig Verlusten angepasst
werden müssen. Darauf haben andere Teilnehmer und auch ich schon
mehrfach in diesem Thread hingewiesen.

Wie der Sperrsättigungsstrom und die Impedanz zusammenhängen, kann
ebenfalls unschwer nachgelesen werden.

[dxinfo (Gast)]

Al Adin schrieb:

> Das ist so pauschal nicht richtig.
> Die bessere Ge- oder Schottky-Eignung ist eine Frage der Anpassung.

Al Adin war schneller :)

[Josef L. (Gast)]

@aladin, dxinfo
Das habe ich davon wenn ich was schreibe bevor ich Daten dazu liefern
kann. Bin grade dabei nachzurechnen. Die HP-2800 benötigt zumindest in
meiner Simulationsschaltung (936 kHz, Schwingkreisspule 250µH) eine
Anpassung auf 270kΩ, und damit ist klar, dass dann kaum mehr ein Strom
fließt, jedenfalls erheblich weniger als bei einer Ge-Diode, ich komme
im Maximum auf 0.17nW - mit Vorspannung wird das ein Vielfaches! Ich

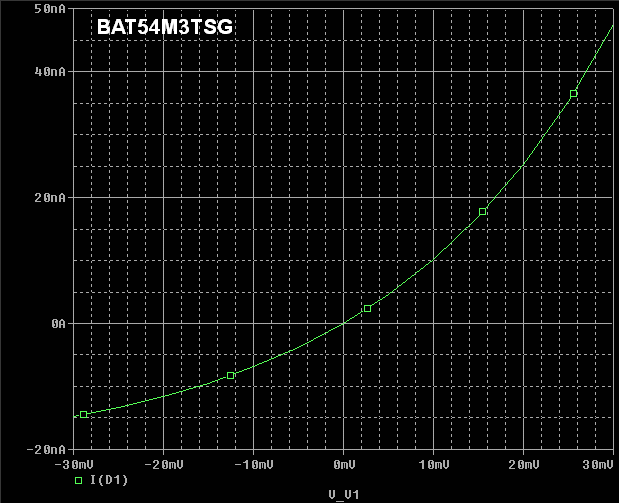

hatte auch mal die BAT54 zur Simulation genommen, die kommt auf die
zehnfache Stromstärke, das scheint also besser auszuschauen.
OK, habt recht, es kommt auf den Typ an. Aber ich habe keine 10 Stück
HP-2800 um die parallel zu schalten, und ist auch Quatsch, wenn eine
Ge-Diode mindestens gleichwertig ist.

[Josef L. (Gast)]

Hier jetzt die Schottky-Diode HP-2800 mit Vorspannung. Man sieht, dass
ohne Vorspannung der optimale Lastwiderstand um 250kΩ liegt, aber nur
0.17nW Leitung rauskommen. Die optimale Vorspannung beträgt um 220mV bei
einem Lastwiderstand von nur 10kΩ, dann bekommt man 15nW, also fast das
100-fache heraus!
Im Post vom 23.05.2021 14:06 habe ich gezeigt, dass unter gleichen
Bedingungen (HF Amplitude 50mV, m=0.3) die OA85 bei 60mV Vorspannung und
ebenfalls 10kΩ Last maximale 14.24nW liefert. Da würde ich jetzt nicht
lautstark behaupten wollen, dass die Schottky-Diode erhebliche Vorteile
zeigt. Die 5% mehr sind nur 0.22dB und sicher weniger als die Streuung
der Einzelexemplare.
Außerdem liefert die OA85 bereits ohne Vorspannung unter sonst gleichen
Bedingungen 12.0nW (oder 1dB weniger!) an 15kΩ und wäre daher
vorzuziehen. Mag sein, dass andere Schottkys besser sind, aber auch die
OA85 ist ja nicht die 1. Wahl.

[dxinfo (Gast)]

Josef L. schrieb:
> Das habe ich davon wenn ich was schreibe bevor ich Daten dazu liefern
> kann.

Nein, das Problem liegt nicht im VOREILIGEN Schliessen.

Ganz allgemein ist der Versuch einer VERALLGEMEINERUNG problematisch.
Was in einer Messanordnung ein Optimum darzustellen scheint, kann in
einer anderen Messanordnung ganz andere Ergebnisse zeigen.

Was in einem Empfänger die beste Diode ist, kann in einem anderen
Empfänger von mehreren anderen Typen übertroffen werden.

Die Rahmenbedingungen der Messungen variieren. Wenn sie unvollständig
beschrieben werden, kann zwar alles Mögliche behauptet werden, aber
mangels Nachvollziehbarkeit sind das sinnlose Behauptungen.
50 mV HF ist schon mal mehr als problematisch. Der Vergleich von
Ausgangsleistungen bei bestimmten Eingangsspannungen sagt nicht das
Wesentliche aus, wenn die Impdanzen variieren.

Aussagekräftig ist das Verhältnis von AusgangsLEISTUNG zu
EingangsLEISTUNG, bei kontant gehaltenem niedrigen LEISTUNGSniveau im
Bereich der beabsichtigten Anwendung.

Die Messungen werden erst sinnvoll, wenn die EingangsLEISTUNG konstant
gehalten wird, und zwar im Nanowattbereich. Wenn man das mit den
vorhandenen Hobbymitteln nicht realisieren kann, lässt man es besser,
denn alles Andere ist Astrologie. Noch dazu sind im Internet genug
seriöse Tabellen mit Messergebnissen verfügbar.

[Josef L. (Gast)]

dxinfo schrieb:
> Noch dazu sind im Internet genug
> seriöse Tabellen mit Messergebnissen verfügbar.

Das wäre doch mal was, die hier zu benennen, damit man nicht auf die
vielen anderen unseriösen Quellen hereinfällt. Es gibt sicher viel mehr
Leute, die sich profilieren wollen und Fakedaten veröffentlichen. Wie es
bei allen Bewertungsportalen inzwischen üblich ist.

Ich habe an meiner Schaltung nichts geändert, variiert wird für die
Eingangsleistung links Vampl, was hier 50mV sind. Ich lasse das auch mit
25/12.5/6.25 oder 20/8/3.2 durchlaufen, nur unterschiedliche Dioden. Bei
den Lastwiderständen über 100k habe ich C15 auf 100p reduziert. Ändert
aber kaum was. Ursprünglich hatte ich mit 25mV gerechnet, die 50 habe
ich nur draufgesetzt um noch einen Datenpunkt bei noch höheren Werten zu
haben.

Bei Vampl=50mV ergibt die Simulation am heißen Ende von L15 32.3mVeff
HF, und die aufmodulierte NF in der positiven wie negativen Halbwelle
jeweils 9.2mVeff. Im Stromkreis fließt ein Effektivstrom von 14µA,
gleichphasig mit der Spannung. Also Effektivleistung 450nW. Dass am Ende
nicht mehr als 15nW NF rauskommen halte ich für plausibel.

[dxinfo (Gast)]

Josef L. schrieb:
> dxinfo schrieb:
>> Noch dazu sind im Internet genug
>> seriöse Tabellen mit Messergebnissen verfügbar.
>
> Das wäre doch mal was, die hier zu benennen, damit man nicht auf die
> vielen anderen unseriösen Quellen hereinfällt. Es gibt sicher viel mehr
> Leute, die sich profilieren wollen und Fakedaten veröffentlichen. Wie es
> bei allen Bewertungsportalen inzwischen üblich ist.
>
> Ich habe an meiner Schaltung nichts geändert, variiert wird für die
> Eingangsleistung links Vampl, was hier 50mV sind. Ich lasse das auch mit
> 25/12.5/6.25 oder 20/8/3.2 durchlaufen, nur unterschiedliche Dioden. Bei
> den Lastwiderständen über 100k habe ich C15 auf 100p reduziert. Ändert
> aber kaum was. Ursprünglich hatte ich mit 25mV gerechnet, die 50 habe
> ich nur draufgesetzt um noch einen Datenpunkt bei noch höheren Werten zu
> haben.
>
> Bei Vampl=50mV ergibt die Simulation am heißen Ende von L15 32.3mVeff
> HF, und die aufmodulierte NF in der positiven wie negativen Halbwelle
> jeweils 9.2mVeff. Im Stromkreis fließt ein Effektivstrom von 14µA,
> gleichphasig mit der Spannung. Also Effektivleistung 450nW. Dass am Ende
> nicht mehr als 15nW NF rauskommen halte ich für plausibel.

Wie gesagt, braucht es für den Vergleich von Dioden:

dxinfo schrieb:
> Aussagekräftig ist das Verhältnis von AusgangsLEISTUNG zu
> EingangsLEISTUNG, bei kontant gehaltenem niedrigen LEISTUNGSniveau im
> Bereich der beabsichtigten Anwendung.

Du verfällst immer wieder in den Fehler, im Zusammenhang mit
Leistungsanpassung mit Spannungen zu operieren, ohne die durch Variation
der Impedanz veränderten Ströme  voll zu berücksichtigen, geschweige
denn die Arbeitspunktverschiebung des nichtlinearen Bauteils.

Zusätzlich wäre es erforderlich, sowohl am Eingang, als auch am Ausgang
die Impedanz der Messschaltung an das Bauteil an zu passen.

Diese Erfordernisse sehe ich in deinem Aufbau nicht realisiert. Daher
ist es nicht sinnvoll, die Ergebnisse zu diskutieren.

[Josef L. (Gast)]

dxinfo schrieb:
> Du verfällst immer wieder in den Fehler, im Zusammenhang mit
> Leistungsanpassung mit Spannungen zu operieren, ohne die durch Variation
> der Impedanz veränderten Ströme  voll zu berücksichtigen

Was tue ich bitte? Ich habe vor Tagen klar gesagt, und ich möchte es
weil es sonst ausufert nicht bei jedem Post widerholen, dass ich hier
(erstmal) nur eine rein ohmsche Last betrachte. Die variiere ich und
sehe auch, dass der Strom durch diese Last gleichphasig mit der Spannung
ist. Daher reicht es die Spannung abzulesen und die Leistung per U²/R zu
berechnen. Ich diskutiere keine Spannungen, sondern Leistungen! Und ich
ändere sowohl Arbeistpunkt und Lastwiderstand, um das Optimum
herauszufinden! Und ich habe auch im Schwingkreis die Induktivität (und
natürlich auch den Wert des Kondensators) bei gleichb leibender
Resonanzfrequenz geändert, nur um festzustellen, dass im Bereich
"üblicher" L/C-Verhältnisse kaum Änderungen festzustellen sind.

Was ist daran fehlerhaft? Dass dir die Ergebnisse nicht passen?
