Peter N. schrieb:
> Soo laut sind heutige Festplatten auch nicht mehr,

Nur der SATA-Billigkram. "Richtige" Festplatten drehen sich auch heute
noch recht schnell und erzeugen deutliche Geräusche. ;-)

von Manfred P. (pruckelfred)


Angehängte Dateien:

Lesenswert?

Ich wollte an einer ausgebauten Autobatterie Spannung messen.
Einen 4,1mm-Bohrer in die Tischbohrmaschine, schon passt ein
Bananenstecker.

von Al. K. (alterknacker)


Lesenswert?

Manfred P. schrieb:
> Einen 4,1mm-Bohrer
Kannte Einen, vor Jahrzehnten, der hat das auch gemacht.
War ein Kräftiger Mensch aus der BRD, bei dem war der Bohre zu lang.
;-))
War dein Messergebnis bei dem Belastungstest o.K.
;-)

MfG
alterknacker

von Manfred P. (pruckelfred)


Lesenswert?

Al. K. schrieb:
>> Einen 4,1mm-Bohrer
> Kannte Einen, vor Jahrzehnten, der hat das auch gemacht.
> War ein Kräftiger Mensch aus der BRD, bei dem war der Bohre zu lang.

Meine Bohrmaschine hat einen einstellbaren Tiefenanschlag.

von Peter N. (alv)


Lesenswert?

Manfred P. schrieb:
> Einen 4,1mm-Bohrer in die Tischbohrmaschine, schon passt ein
> Bananenstecker.

Hauptsache der andere Pol der Batterie berührt nicht irgendwo die
Bohrmaschine...

von Christopher H. (chtech)


Angehängte Dateien:

Lesenswert?

Letztes Jahr habe ich diesen Akku-Lötkolben der Marke "Parkside" stark
reduziert im Wühlregal als Schlussverkauf im örtlichen Lidl für unter
15€ gekauft - weil er halt perfekt für meinen Low-Budget-"Immer im
Kofferraum"-Werkzeugkasten geeignet ist.

Ein Akku-betriebener Lötkolben zum Zusammenbrutzeln von irgendwelchen
Kabeln oder Kleinstreparaturen hat mir da durchaus noch gefehlt. Und da
mein Konzept hinter den Werkzeugkoffer möglichst "billig" und kompakt
ist: Sowas wie ein TS80 oder ein TS100-Lötkolben oder halbwegs
brauchbare Gaslötkolben fallen da preislich völlig raus. Und ich habe
mir deswegen auch nur wenig Gedanken gemacht.

Dieser Parkside-Lötkolben hat ja anfangs durchaus passable Dienste
geleistet, aber die Lötspitze hat sich sehr schnell einfach aufgelöst.
Das liegt zum einen daran, dass der Lötkolben keine Temperatur-Regelung
hat, sondern vermutlich eine Stromregelung. Ich habe aus Neugier mal die
Temperatur der Lötspitze beim ersten Anheizen mit passendem Equipment
gemessen: Die übersteigt gerne mal >500°C. Das ist nun wirklich zu
viel...

Eigentlich gedacht als Quick-Dirty-Lötkolben im Koffer, habe ich diesen
Lötkolben doch viel öfter genutzt als geplant. Und da die Lötspitze
unbrauchbar scheiße ist und sich nach kurzer Zeit auflöst: Wie kann ich
dieses Problem umgehen?

Ersatz-Lötspitzen für diesen Lötkolben kann ich problemlos online
kaufen, aber die kosten mich fast genauso viel wie das gesamte
Lötkolben-Set und sind vermutlich ebenso scheiße und lösen sich ebenso
kurzzeitig auf.

Meine Idee: Die übrige Spitze eines anderen billigen Lötkolbens aus
China modifizieren. Hier und da ein wenig Hammer und Meißel, Erfahrung
und Kupferklebeband...

Das funktioniert! Der Lötkolben braucht zwar etwas mehr Zeit zum
Aufheizen, aber danach bleibt die Temperatur einigermaßen stabil bei
etwa 300°C. Und die neue adaptierte Spitze erreicht keine 500°C mehr. Da
ist halt deutlich mehr thermische Masse...

Meine Lötergebnisse sind durchaus brauchbar und erwartungsgemäß.
Das ist zwar nicht vergleichbar mit den perfekten Lötkolben von Weller,
Hakko oder JBC, aber ich komme damit klar.

: Bearbeitet durch User
von Kilo S. (kilo_s)


Angehängte Dateien:

Lesenswert?

Ich war immer zu geizig mir ein billiges RTC Modul zu kaufen. Aber wenn
mir schon freiwillig ein passendes IC auf einer alten Heizungssteuerung
begegnet...
RTC mit zwei Stücken CU Klebeband direkt auf einen Halter für
Knopfzellen gebastelt.

Läuft nun seit drei Wochen fehlerfrei durch. ;-)

von Teo D. (teoderix)


Angehängte Dateien:

Lesenswert?

Wie ich das Hasse.

Wie "umdrehen", natürlich, auf die Idee bin ich vor 2J auch schon
gekommen...

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Christopher H. schrieb:
> Hier und da ein wenig Hammer und Meißel, Erfahrung und
> Kupferklebeband...

Ich staune, dass sich das Klebeband nicht wieder löst.

von Christopher H. (chtech)


Lesenswert?

Der Klebstoff vom Kupferband ist beim ersten Erhitzen verbrannt und die
Überreste scheinen das irgendwie trotzdem zu halten. ^^

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

ich glaub, dass ich da versucht hätte,
die Spitzen mit dünnem Draht zu umwickeln.

von Thomas W. (goaty)


Lesenswert?

Irgendeine geschlitzte Hülse auf der Drehmaschine aus Kupfer wäre
vermutlich auch gegangen um die Spitze zu halten ?

von Ingo W. (uebrig) Benutzerseite


Lesenswert?

Jörg W. schrieb:
> Ich staune, dass sich das Klebeband nicht wieder löst.

Schätze mal, dass die Klebstoffschicht so dünn ist, dass das Ganze auch
nach dem Wegbrennen immer noch kraftschlüssig hält.

von Klaus R. (klaus2)


Lesenswert?

...zumal es sich ja bei Hitze alles ausdehnen sollte und Kupfer imho
besonders?

Klaus.

von Magnus M. (magnetus) Benutzerseite


Lesenswert?

Thomas W. schrieb:
> auf der Drehmaschine aus Kupfer

🤔... werden Drehmaschinen jetzt schon aus so weichem Metall hergestellt?
😁

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Ist dann das Pendant zur Käsefräse. :-)

von Michael H. (turmalin)


Angehängte Dateien:

Lesenswert?

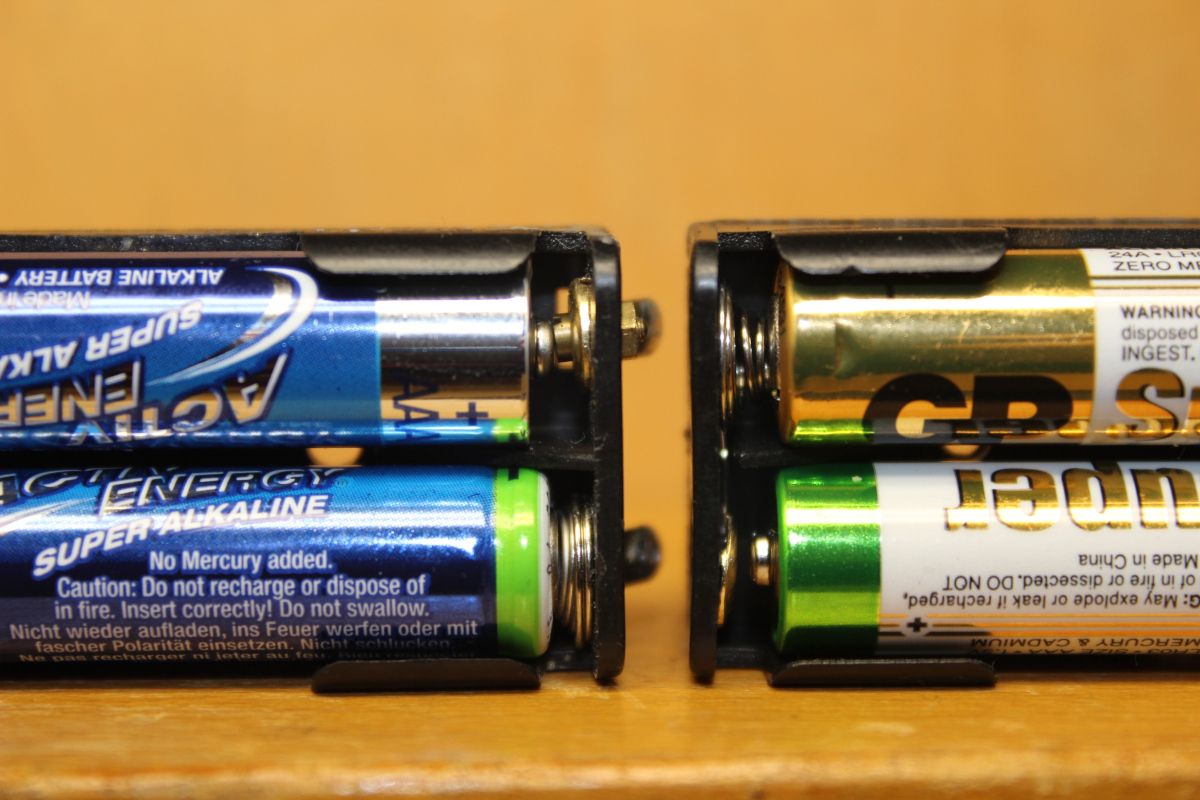

Beim Versender vor einiger Zeit vier Batteriehalter AAAx2 "auf Vorrat"
mitbestellt. Als ich sie nun verwenden will, stelle ich fest: Der letzte
Schrott! Geben alle(!) keinen sicheren Kontakt, da zu eng. Die
Federkontakte können deshalb ihre Aufgabe nicht erfüllen und die Zellen
nicht an die Kontakte andrücken. Im gut sortieren Schraubenkästchen
passende Messingschräubchen zum Längenausgleich gefunden und für diesmal
"Wer billig kauft, kauft zwei mal" vermieden.

Grüße
Michael

von Klaus R. (klaus2)


Lesenswert?

...das nächste ist, dass sie wg dem mech. Zellendruck und Scheißplastik
(TM) aufreißen und die Zelle dann rausspringt - BTDT (dauert aber
etwas).

Klaus.

von Holger P. (scrat382)


Angehängte Dateien:

Lesenswert?

Moin moin,

ein neuer Verstärker für die Musikanlage war notwendig, allerdings hat
dieser keine Möglichkeit, zwei Lautsprecherpaare zu betreiben.
Das zweite Lautsprecherpaar steht in einem anderen Raum und wird nur
selten über diese Anlage betrieben.
Beim alten gab es die Möglichkeit, zwischen zwei Lautsprecherpaaren
umzuschalten.
Der neue ist aber hochwertig und hat weitere Funktionen.
Also was tun?
Klar, einen Umschalter bauen.

Ein alter Portumschalter spendete das Gehäuse und den eigentlichen
Schalter.
Alle nicht benötigten Leitungen wurden entfernt. Die Sub-D Buchsen
hinten wurden durch Bananenbuchsen ersetzt.

Quick: Ja, ein halber Nachmittag an Bastelzeit war ausreichend.

Dirty: Naja, ich sehe den Punktabzug wegen Mangels an Heißkleber ein.

Viele Grüße

Holger

von Jens M. (schuchkleisser)


Lesenswert?

Dafür gibt's Dirty-Pluspunkte, weil die Aufkleber mit Falten und Schief
drauf sind... :D

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

Wie belastbar ist denn dieser Schalter?

von Peter N. (alv)


Lesenswert?

Bananenstecker für Lautsprecher?
Da paßt dann doch nichts mehr zusammen?

von Michael M. (Firma: Autotronic) (michael_metzer)


Angehängte Dateien:

Lesenswert?

Peter N. schrieb:
> Bananenstecker für Lautsprecher?

Habe ich schon oft gesehen.

Peter N. schrieb:
> Da paßt dann doch nichts mehr zusammen?

Und wenn's mal nicht passt, dann wird's eben schnell mit Draht passend
gemacht. Das ist dann aber wirklich noch quickerer und dirtygerer :D

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Michael M. schrieb:
> Und wenn's mal nicht passt, dann wird's eben schnell mit Draht passend
> gemacht. Das ist dann aber wirklich noch quickerer und dirtygerer :D

Das Foto kann man ja schon als Kultbild benutzen. :-)

von Peter N. (alv)


Lesenswert?

Michael M. schrieb:
> Peter N. schrieb:
>> Bananenstecker für Lautsprecher?
>
> Habe ich schon oft gesehen.

Problem dabei ist, die Bananenstecker sind zu dick für die Polklemmen an
HiFi-Verstärkern.
Und darein passende Stecker habe ich noch nie gesehen...

von 900ss (900ss)


Lesenswert?

Michael M. schrieb:
> Das ist dann aber wirklich noch quickerer und dirtygerer :D

Richtig schön gemacht :)

von Stephan S. (uxdx)


Lesenswert?

Michael M. schrieb:
> Und wenn's mal nicht passt, dann wird's eben schnell mit Draht passend
> gemacht. Das ist dann aber wirklich noch quickerer und dirtygerer :D

Da fehlt aber aus der Sicht des HIFI-Esoterikers eindeutig die
Vergoldung des Drahtes, dann könnte man nen Hunderter als Verkaufspreis
erlösen.

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Michael M. schrieb:
> dann wird's eben schnell mit Draht passend
> gemacht.

W-U-N-D-E-R-B-A-R!
Das nenne ich mal Kunst!

von Ben A. (omigron)


Lesenswert?

Sehr geil.
Sogar mit W-Lan Antenne :-D

: Bearbeitet durch User
von Thomas W. (goaty)


Lesenswert?

Ben A. schrieb:
> Sogar mit W-Lan Antenne :-D

Sicher? Ich dachte es ist eine Stichleitung (Stub) um die Anbindung an
Masse zu verbessern.

: Bearbeitet durch User
von Martin S. (sirnails)


Lesenswert?

Michael M. schrieb:
> dirtygerer

Für Dirty ist der Draht viel zu schön gebogen.

Ich würde auch sagen, dass das eher in "Zeigt her eure Kunstwerke"
passen würde. Wunderschön :-)

von Frank O. (frank_o)


Lesenswert?

Jörg W. schrieb:
> Das Foto kann man ja schon als Kultbild benutzen. :-)

Das habe ich auch gerade gedacht.
Würde sich gut auf einem Buch machen.

von Teo D. (teoderix)


Lesenswert?

Frank O. schrieb:
> Würde sich gut auf einem Buch machen.

"Elektronik für Musiker (ohne Löten!)"

von Jens M. (schuchkleisser)


Lesenswert?

Jungs, ihr wisst aber schon, das dieses Bild schon seit Jahren ein Meme
ist?
Das älteste was ich auf Anhieb gefunden habe ist
https://www.reddit.com/r/ProgrammerHumor/comments/gdqmxc/told_vp_my_backend_is_robust_and_versatile/?rdt=51933
da steht "vor 4 Jahren".

von Martin S. (sirnails)


Lesenswert?

Ist doch egal ^^

von Klaus R. (klaus2)


Lesenswert?

...naja, das soll ja hier keine sammlung von internet bildern werden :(

was man nicht selbst fabriziert hat, gehört hier nicht hin.

Klaus.

von Christian M. (christian_m280)


Angehängte Dateien:

Lesenswert?

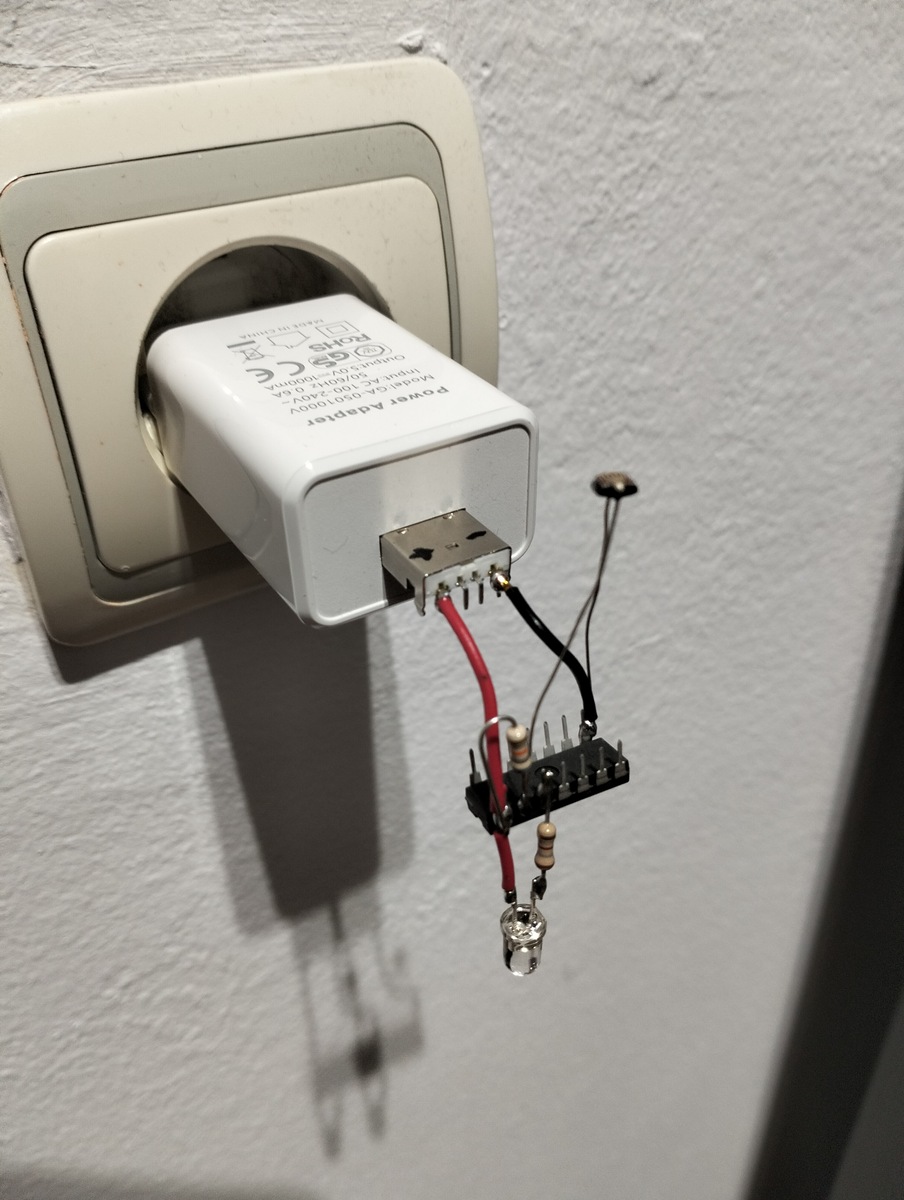

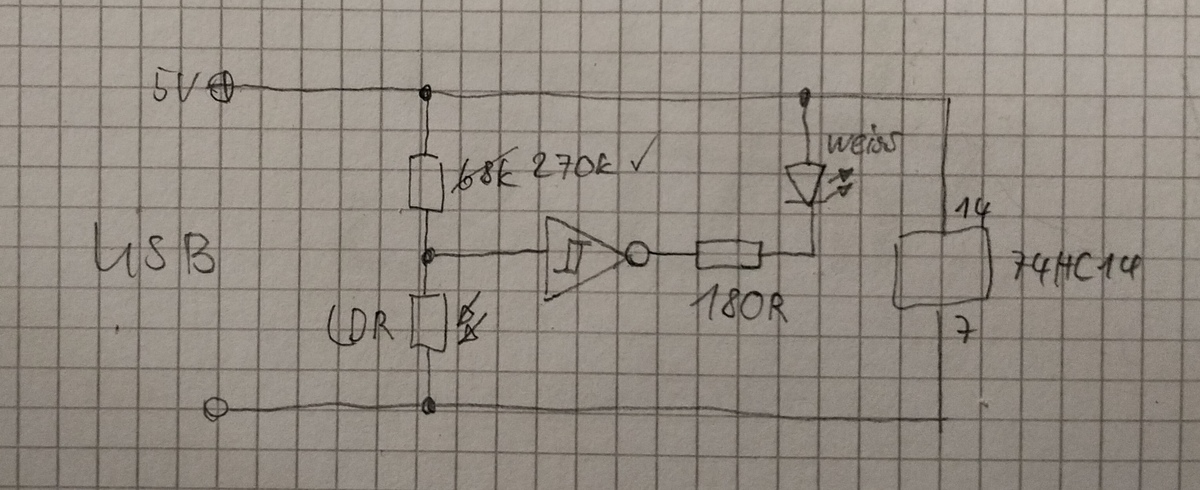

Soeben hurtig zusammengelötet: Nachtlicht mit 74HC14, LDR und weisser
LED. Q&D ohne Abblockkondensator und alle unbenutzten Eingänge offen...

Gruss Chregu

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Kein Heißkleber? Das gibt Punktabzug. :-))

von Magnus M. (magnetus) Benutzerseite


Lesenswert?

Jörg W. schrieb:
> Kein Heißkleber?

Der is ab Werk in der Wandwarze ;)

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Jens M. schrieb:
> ihr wisst aber schon, das dieses Bild schon seit Jahren ein Meme
> ist?

Nö, wusste ich nicht, ist aber etwas enttäuschend - da müsste dann schon
eine Quellenangabe rein. Führt zur Abwertung.

von 900ss (900ss)


Lesenswert?

Matthias S. schrieb:
> Führt zur Abwertung

Ja, hab auch erst "gelobt". Aber so? Na ja, wenn er sonst nichts hat....
:)

von Al. K. (alterknacker)


Lesenswert?

Na dann weiter mit solchen Teilen...
Jetzt muss so ein Provisorium auch noch in 20-30  vorhanden sein
;-))

MfG
alterknacker

von Christian M. (christian_m280)


Lesenswert?

Jörg W. schrieb:
> Kein Heißkleber? Das gibt Punktabzug. :-))

Hab ich mir noch überlegt, aber dann wäre es stabil und berührungssicher
geworden! So muss man beim Vorbeigehen immer aufpassen, dass man nicht
drankommt...

Gruss Chregu

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Christian M. schrieb:
> So muss man beim Vorbeigehen immer aufpassen, dass man nicht
> drankommt...

Die Begründung muss man natürlich auf jeden Fall akzeptieren. :-)

von Gerhard O. (gerhard_)


Lesenswert?

Ich bin der Meinung, was gelötet ist, nicht für Q&D in Frage kommt. Das
müsste alles mit wild aussehenden Strippen auf einer herabhängenden
Breadboard zusammengeschaltet sein. Ich gebe einen Punkt Abzug
😊

: Bearbeitet durch User
von Joe J. (neutrino)


Lesenswert?

Gerhard O. schrieb:
> herabhängenden

Na, wenn die Schaltung von  von Christian M. (christian_m280)
nicht "herabhängend" genug ist ...
;)

von Gerhard O. (gerhard_)


Lesenswert?

Joe J. schrieb:
> Gerhard O. schrieb:
>> herabhängenden
>
> Na, wenn die Schaltung von  von Christian M. (christian_m280)
> nicht "herabhängend" genug ist ...
> ;)

Ich laß mit mir reden...

Beitrag #7573557 wurde von einem Moderator gelöscht.
von Christian M. (christian_m280)


Angehängte Dateien:

Lesenswert?

Ach ja, hier noch der Schaltplan...

Gruss Chregu

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Christian M. schrieb:
> hier noch der Schaltplan

Da ich auch noch ein,zwei Säcke voll mit 74HC14 habe, schätze ich ihn
für alle Schaltungen vom Blinker über PWM Generator bis zum Monoflop
sehr. Ich schalte allerdings die Gatter dann parallel. Bietet sich hier
für die LED Endstufe an.

von Ingo W. (uebrig) Benutzerseite


Lesenswert?

Matthias S. schrieb:
> Ich schalte allerdings die Gatter dann parallel. Bietet sich hier
> für die LED Endstufe an.

Gibt allerdings in diesem Anwendungsfall das Risiko, dass die
Einzelgatter unterschiedliche Schaltschwellen haben und dann zeitweilig
gegeneinander kämpfen.
Besser der erste solo, danach können ja die restlichen fünf Gatter
parallel geschaltet werden.

von Teo D. (teoderix)


Lesenswert?

Matthias S. schrieb:
> Ich schalte allerdings die Gatter dann parallel. Bietet sich hier
> für die LED Endstufe an.

Wozu? Hier gehts um weniger als 10mA!

Ingo W. schrieb:
> Gibt allerdings in diesem Anwendungsfall das Risiko, dass die
> Einzelgatter unterschiedliche Schaltschwellen haben und dann zeitweilig
> gegeneinander kämpfen.

Eben, wozu...

von Jens M. (schuchkleisser)


Lesenswert?

Eine ordentliche Schaltung nach allen Regeln der Kunst wäre auch nicht
mehr dirty.

von Klaus R. (klaus2)


Lesenswert?

...und eigentlich ist die Abschaltung tagsüber eh überflüssig :)

Ich habe mal ne Lösung gesehen die wimre per LDR am Rückzweig
Optokoppler Angriff, das war noch minimalistischer und hat den
Stromverbrauch optimiert.

Klaus.

von Michael M. (Firma: Autotronic) (michael_metzer)


Lesenswert?

Teo D. schrieb:
> Wozu? Hier gehts um weniger als 10mA!

Ganz einfach, weil sonst ein Kurzschluss zwischen zwei oder mehreren
parallel geschalteten Gattern am Ausgang entstehen kann. Bei langsam
wechselnder Helligkeit entsteht garantiert ein Kurzschluss.

von Teo D. (teoderix)


Lesenswert?

Michael M. schrieb:
> Teo D. schrieb:
>> Wozu? Hier gehts um weniger als 10mA!
>
> Ganz einfach, weil sonst ein Kurzschluss zwischen zwei oder mehreren
> parallel geschalteten Gattern am Ausgang entstehen kann. Bei langsam
> wechselnder Helligkeit entsteht garantiert ein Kurzschluss.

Lies noch mal meinen Text!

von Sönke P. (s03nk3)


Angehängte Dateien:

Lesenswert?

Das "Pineberry Pi M2.HAT" wollte nicht mit meiner NVME-SSD.
Schnell war klar, dass nur das SUSClk Signal fehlte.
Also mit dem Cutter ein paar Pads und geschnitten, Uhren-Oszillator mit
32,768kHz aufgelötet und nun geht es.

Nächste Revision von diesem "Hat" kommt gleich mit so einem Oszillator
an Bord.

: Bearbeitet durch User
von Tom G. (masterx244)


Angehängte Dateien:

Lesenswert?

Hackerei während dem Debuggen von nem Arcadeautomat um den an nen
Monitor mit etwas anderen Signalpegeln anzuschließen, erster Versuch war
ein Versuch ein C-Sync-Signal aus V-sync und H-Sync zu machen. ging
nicht. Danach anderer Monitor aus dem Retrolager geholt und mit dem
versucht (der hatte die Signale noch getrennt). Sah absurd aus aber es
ging zum testen wo das Problem lag.

von Klaus R. (klaus2)


Lesenswert?

Tom G. schrieb:
> der hatte die Signale noch getrennt

...aber leider kein Ton! ;)

Klaus.

von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

Ingo W. schrieb:
> Besser der erste solo, danach können ja die restlichen fünf Gatter
> parallel geschaltet werden.

Ja, natürlich. Ich dachte, das verstünde sich von selbst.

von Johannes S. (demofreak)


Lesenswert?

Tom G. schrieb:
> Hackerei während dem Debuggen von nem Arcadeautomat

Grandios.

Zum summa cum laude fehlt nur noch ein klitzekleiner Klecks Heißkleber.
:D

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

Ich weiss auch garnicht, warum Hersteller
soviele Leitungen immer abschirmen, das wird viel zu überbewertet,
geht ja auch so.

von Christian M. (christian_m280)


Lesenswert?

Tom G. schrieb:
> PXL_20231230_192422842s.jpg

Der 1084! Das war mein erster Monitor - am Amiga 500.

Gruss Chregu

von Tom G. (masterx244)


Lesenswert?

Klaus R. schrieb:
> Tom G. schrieb:
>> der hatte die Signale noch getrennt
>
> ...aber leider kein Ton! ;)
>
> Klaus.

War für die Fehlersuche auch egal da zum Monitor eh kein Ton ging.

und @Desintegrator: Das war nur ein temporäres Gehäkel zum was testen um
das Problem einzugrenzen.

@Johannes: heißkleberfrei da das Konstrukt wieder rückstadsfrei abbaubar
sein musste.

von Kilo S. (kilo_s)


Angehängte Dateien:

Lesenswert?

Ich wollte ja schon länger ein Gateway aufbauen.

Verbindungskabel bestehend aus altem headset für das Funkgerät,  zwei
100uf Kondensatoren und einem "Mini AV" kabelstück.

Verbunden per Teamspeak mit insgesamt 16 anderen Gateways und 5
Verlinkungen.

Ich weiß, punktabzug wegen fehlendem heiskleber. 🤣

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

Für richtig dirty hätte man wrappen statt löten müssen.

: Bearbeitet durch User
von Kilo S. (kilo_s)


Lesenswert?

●DesIntegrator ●. schrieb:
> Für richtig dirty hätte man wrappen statt löten müssen.

Das ist mit den einzeln isolierten "seidenkabeln" selbst nach
abisolieren durch anzünden und eintauchen in Spiritus sehr
unzuverlässig.
;-)

Das is die dusselige "hf Litze ähnliche kabelscheiße" die auch in den
meisten Headsets drin steckt.

Ohne löten is das Murks.

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Angehängte Dateien:

Lesenswert?

Da waren grad mal ein paar mehr Schrauben zu verdrehen.
Nun hat man ja schon einen Stabschrauber- aber:

Jede Schraube einzeln in die Hand nehmen?
Das geht effizienter mit einem Schrauben-Zuführ-Werkzeug.
2...3 mal in die Kiste "schaufeln, hat man das Werkzeug voll.

Erstellt aus 100% Sperrmüll/Schrott.
Die Metallstege sind aus Federstahl und stammen aus einem
Scheibenwischer.
Sowas liegt so ziemlich auf jedem Parkplatz rum.

von Martin H. (horo)


Lesenswert?

Nicht „dirty“ genug: sauber auf 90° gesägt und entgratet - trotzdem gute
Idee :)

von Ralf X. (ralf0815)


Lesenswert?

●DesIntegrator ●. schrieb:
> Jede Schraube einzeln in die Hand nehmen?
> Das geht effizienter mit einem Schrauben-Zuführ-Werkzeug.
> 2...3 mal in die Kiste "schaufeln, hat man das Werkzeug voll.

...und bevor man die erste Schraube über Kopf in der Decke hat, ist es
auch schon wieder leer. :-)

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

Martin H. schrieb:
> Nicht „dirty“ genug: sauber auf 90° gesägt und entgratet - trotzdem gute
> Idee :)

Das Holz ist ein Bauklotz für Kleinkinder.
Da stand mal so'n Beutelsack davon rum.

von Christian M. (christian_m280)



Lesenswert?

Christian M. schrieb:
> Soeben hurtig zusammengelötet: Nachtlicht mit 74HC14, LDR und weisser
> LED. Q&D ohne Abblockkondensator und alle unbenutzten Eingänge offen...

Nun noch einen Print gemacht. Damit es hier rein passt: USB-Stecker ist
eine "Buchse" im Footprint, darum "verkehrt". Neu jetzt mit 2 LEDs. ZIP
ist das Gerber für JLCPCB. LDR ist ein A906013. Hühnerfutter 1206.
74HC14 ist SO14.

Gruss Chregu

von Thomas W. (goaty)


Angehängte Dateien:

Lesenswert?

Christian M. schrieb:
> Nun noch einen Print gemacht.

Das ist ja überhaupt nicht dirty .... halt, doch der "Schaltplan" geht
als dirty durch.

Edit: Ach so, nur in der Voransicht hat er keine Verbindungen zwischen
den Bauteilen. Raffiniert.

: Bearbeitet durch User
von Jens M. (schuchkleisser)


Lesenswert?

Thomas W. schrieb:
> Ach so, nur in der Voransicht hat er keine Verbindungen zwischen
> den Bauteilen. Raffiniert.

Komisch, bei mir isses andersrum: die Vorschau hat klar erkennbar grüne
Striche zwischen den Teilen, das große Bild nicht mehr.
Öffne ich es in einem neuen Register oder Fenster, sind die Verbindungen
alle da, aber schwarz.

von Christian M. (christian_m280)


Lesenswert?

Christian M. schrieb:
> Lesenswert?
>   -3

@Mod: Bitte meinen Beitrag löschen!

Gruss Chregu

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Christian M. schrieb:
> @Mod: Bitte meinen Beitrag löschen!

Nachdem Leute drüber diskutieren? Nee, hat nicht viel Sinn.

von Ingo W. (uebrig) Benutzerseite


Lesenswert?

Christian M. schrieb:
> @Mod: Bitte meinen Beitrag löschen!

Hier im Faden sind schon etliche Beiträge, die unter die Kategorie "Das
ist weder quick noch dirty!" fallen und trotzdem
nachbauenswert/lesenswert oder wenigstens eine gute Anregung sind.

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

oohhgoddogott, mein Beitrag kommt nicht gut an...

von Teo D. (teoderix)


Lesenswert?

●DesIntegrator ●. schrieb:
> oohhgoddogott, mein Beitrag kommt nicht gut an...

Laber nich so. Du hast selbst 2-3 Jahre gebraucht, dich daran zu
gewöhnen! Dir blieb aber auch nichts anderes übrig... :DDD

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Angehängte Dateien:

Lesenswert?

Upcycling einer Klemmleuchte

Kabel ab, Verdrehschutz raus knibbeln.
Das war so eine Unterlegscheibe mit nem Steg drin.
Lampenfassung raus, bis auf das Teil womit der Schirm befestigt ist.

Entweder kann eine mit Schaumstoff umwickelte Taschenlampe in den
Reflektor geklemmt werden und das ganze überall fixiert werden.
Z.B. an die Motorhaube vom Auto.

Oder man klemmt die Taschenlampe oder auch altes Linsensystem vonnem
geschrotteten Super-8 Projektor in die Klammer,
dann kann man das ganze so auf den Schirm stellen,
der allerdings Gewicht oben drauf benötigt.

: Bearbeitet durch User
von Thomas (kosmos)



Lesenswert?

ich habe heute einen EPROM Eraser vom mechanischen Timer befreit und auf
einen Treppenlichautomaten umgebaut. Erstmal wurde ein großes Eck mit
Heißkleber aufgefüllt, dann den nackte Treppenlichtautomat drauf gesetzt
und mit ein paar weiteren Punkten befestigt um ihn nicht voll im
Heißkleber zu versenken. Die Vertiefung wurde mit Heißluft erwärmt um
zum größten Teil wieder zurückgedrückt, sah optisch aber nicht so gut
aus und dann habe ich es mit Heißkleber etwas verlaufen lassen. Die
Oberseite habe mit Alufolie beklebt um das nach oben abgestrahlte Licht
für den Löschvorgang zu nutzen. Es fehlt jetzt nur ein Taster für die
Startfunktion und die Drehachse muss noch reingesteckt werden.

von Gerhard O. (gerhard_)


Angehängte Dateien:

Lesenswert?

Fand eine neue Verwendungsmöglichkeit für DP-40 Rails.
Es gefiel mir nicht, daß mein ST-LINK-V3 so ganz nackt und verletzlich
im Arbeitsbereich herumlag. Gerade, als ich die Rail entsorgen
wollte,💡kam es mir in den Sinn, dass der ST-LINK perfekt reinpassen
würde. Gleich umgesetzt, könnt ihr das Ergebnis hier bewundern:-)

: Bearbeitet durch User
von 900ss (900ss)


Lesenswert?

Gerhard O. schrieb:
> Gleich umgesetzt, könnt ihr das Ergebnis hier bewundern:-)

Klasse, find ich sehr gelungen.
Aber das von dir Gerhard? ;)

von Gerhard O. (gerhard_)


Lesenswert?

900ss schrieb:
> Gerhard O. schrieb:
>> Gleich umgesetzt, könnt ihr das Ergebnis hier bewundern:-)
>
> Klasse, find ich sehr gelungen.
> Aber das von dir Gerhard? ;)

Hast recht. Ich muss wohl wirr im Kopf gewesen sein;-)

von Manfred P. (pruckelfred)


Angehängte Dateien:

Lesenswert?

Es muß nicht immer elektrisch sein. Ich möchte wieder Milchreis essen,
beim Aufkochen muß man den rühren, damit er nicht direkt anbrennt. Wie
das so sein soll, verschwand der Rührlöffel mal wieder in der Pampe.

M6-Edelstahl habe ich im Bestand, die Mutter mit einem Trofen
Schraubensicherung, der Silikonlöffel taucht nun nicht mehr im Topf ab.

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

Ich leg sowas immer auf einem Teller ab, der eh gleich genutzt wird.

von Frank O. (frank_o)


Lesenswert?

Manfred P. schrieb:
> der Silikonlöffel

Und für die Zukunft: Kochlöffel aus Holz. Die brennen nicht an, kosten
weniger als einen Euro und haben einen so langen Stiel, dass der nicht
in einen normalen Topf rein rutschen kann.

von Teo D. (teoderix)


Lesenswert?

Manfred P. schrieb:
> Wie
> das so sein soll, verschwand der Rührlöffel mal wieder in der Pampe.

Kochlöffel sind zum rühren da, nicht um sie mitzukochen!
Ist doch ekelig und ungesund, Plastelöffel in einer fetthaltigen "Suppe"
auszukochen.


Manfred P. schrieb:
> Ich möchte wieder Milchreis essen,
> beim Aufkochen muß man den rühren, damit er nicht direkt anbrennt.

Nich wirklich, außer man(n) ist sehr ungeduldig und dreht den Herd zu
hoch.

von Martin S. (sirnails)


Lesenswert?

Gerhard O. schrieb:
> bewundern

Bewunderung ja, aber Begötterung gibt's nur mit Heißkleber :-)

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Martin S. schrieb:
> Bewunderung ja, aber Begötterung gibt's nur mit Heißkleber :-)

Ach, die schiefen Schnitte taugen durchaus auch als Ersatz. :)

von Sönke P. (s03nk3)


Angehängte Dateien:

Lesenswert?

Rpi Pico Board mit USB-C.

Dazu einfach eines dieser billigen (~20Ct) USB-C-Breakout-Boards (ein
wenig versetzt, damit die BOOTSEL-Taste zugänglich bleibt) auf die
Micro-USB Buchse gelötet.
Nun kann man sowohl USB-C-Kabel, wie auch Micro-USB-Kabel verwenden und
doofentauglich ist es auch, weil man nicht gleichzeitig beide einstecken
kann.

: Bearbeitet durch User
von Gerhard O. (gerhard_)


Lesenswert?

Martin S. schrieb:
> Gerhard O. schrieb:
>> bewundern
>
> Bewunderung ja, aber Begötterung gibt's nur mit Heißkleber :-)

Heißkleber lässt sich noch machen😊

von Gerhard O. (gerhard_)


Lesenswert?

Jörg W. schrieb:
> Martin S. schrieb:
>> Bewunderung ja, aber Begötterung gibt's nur mit Heißkleber :-)
>
> Ach, die schiefen Schnitte taugen durchaus auch als Ersatz. :)

Wenn die Schnitte gerade wären, dann wäre es nicht mehr Q&D und gehört
dann in die Kunstwerke Kategorie😊

: Bearbeitet durch User
von Markus M. (Firma: EleLa - www.elela.de) (mmvisual)


Lesenswert?

Teo D. schrieb:
> Ist doch ekelig und ungesund, Plastelöffel in einer fetthaltigen "Suppe"
> auszukochen.

Wer den ganzen Tag gelötet und deren Dämpfe sich ums Gesicht verteilen,
ich denke da ist so ein Plastiklöffel das kleinere ungesunde Problem ;-)

von Gerhard O. (gerhard_)


Angehängte Dateien:

Lesenswert?

Jetzt habe ich mich für Q&D wohl disqualifiziert😊

Ich habe mir, von wegen "schiefe Schnitte", mir das sehr zu Herzen
genommen und eine neue Rail versäbelt, so dass das nicht mehr
beanstandet werden kann.

Der USB Stecker ist jetzt nicht mehr eingeklemmt. Ist wichtig, weil man
hin und wieder das Teil kurzzeitig ausstecken und wieder einstecken
soll.

War allerdings nur eine fünf Minuten Affaire, das Teil
zusammenzuschustern. Ich habe dünne Kartonstreifen eingeschoben, so daß
die LP etwas festgehalten wird und als Hintergrund für die Beschriftung.

Man könnte noch die Kanten vom Sägen entgraten.

Für Hot Glue konnte ich mit besten Willen einen Verwendungszweck finden.

: Bearbeitet durch User
von 900ss (900ss)


Lesenswert?

Gerhard O. schrieb:
> Für Hot Glue konnte ich mit besten Willen einen Verwendungszweck finden.

Du hättest damit aussen einen Streifen dran Pappen können mit der
Beschriftung ;)

Oder einfach irgendwo einen kleinen Klecks machen :)

von Gerhard O. (gerhard_)


Lesenswert?

900ss schrieb:
> Gerhard O. schrieb:
>> Für Hot Glue konnte ich mit besten Willen einen Verwendungszweck finden.
>
> Du hättest damit aussen einen Streifen dran Pappen können mit der
> Beschriftung ;)
>
> Oder einfach irgendwo einen kleinen Klecks machen :)

Dann könnte der Streifen irgendwo hängenbleiben und abgerissen werden
und ohne Beschriftung könnte ich das Teil nicht mehr zuordnen;-)

von Gerald B. (gerald_b)


Lesenswert?

900ss schrieb:
> Gerhard O. schrieb:
>> Für Hot Glue konnte ich mit besten Willen einen Verwendungszweck finden.
>
> Du hättest damit aussen einen Streifen dran Pappen können mit der
> Beschriftung ;)
>
> Oder einfach irgendwo einen kleinen Klecks machen :)

Roten Schmelzkleber nehmen, und ein Siegel "Q&D approved" einstempeln
:-)))

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite



Lesenswert?

quick+dirty Reparatur

Mir lief neben diversem anderen Kabelgekröse
eine Steckdosenleiste mit defektem Schalter zu.
In noch gutem und vor allem schraubbar zerlegbaren Zustand des Gehäuses.
Und das mit ganz unsicheren Kreuzschlitzschrauben :-]
Was kann da alles passieren!!!

Da der Schalter steckdosenseitig ziemlich grottig verlötet war,
halte ich den Ersatz aus Lüsterklemmen sicherer als das,
was der Hersteller liefert. Zumal die Endhülsen jetzt aus Hohlnieten,
besonders lang sind und in der Klemme
auch noch noch parallel zueinander liegen.

Das schwarze Teil vom Schalter kommt ohne die Kontakte
und etwas beschnitten wieder rein.
Passt als wurde das von vornherein so vorgesehen.
Der PE wurde übrigens vom Hersteller auch schon
mit ner Lüsterklemme durchverbunden.

von Thomas W. (goaty)


Lesenswert?

●DesIntegrator ●. schrieb:
> Das schwarze Teil vom Schalter kommt ohne die Kontakte
> und etwas beschnitten wieder rein.

Oh das ist schön, dann denkt irgendwer er könnte nochwas schalten ;-)

von Klaus R. (klaus2)


Angehängte Dateien:

Lesenswert?

Ne, die kappe ist ja weg! Ich frage mich aber wieso man da nicht fix ein
stück plastik mit dem cutter passend macht und als blindeckel aufsetzt
UND wieso man die litzen nicht sauber verlötet und verschrumpft. aber
vermtl ist mein arbeitszimmer AUCH aufgeräumter :)

EDIT: Dazu noch das passende, inverse Gegenstück :)

Klaus.

: Bearbeitet durch User
von Thomas W. (goaty)


Lesenswert?

Klaus R. schrieb:
> Ne, die kappe ist ja weg!
Ach so, hab ich nicht gesehen. Dann wäre es noch besser, wenn
die Glimmlampe noch ein- und ausschalten würde, aber die
Steckerleiste trotzdem immer an.

> Ich frage mich aber wieso man da nicht fix ein
> stück plastik mit dem cutter passend macht und als blindeckel aufsetzt
> UND wieso man die litzen nicht sauber verlötet und verschrumpft.
Was an "dirty" hast du nicht verstanden ? ;-)

von Klaus R. (klaus2)


Lesenswert?

Thomas W. schrieb:
> Was an "dirty" hast du nicht verstanden ? ;-)

...sry: schief ausschneidet und mit heißklebe festsaut.

Klaus.

von Ralf X. (ralf0815)


Lesenswert?

Klaus R. schrieb:
> Thomas W. schrieb:
>> Was an "dirty" hast du nicht verstanden ? ;-)
>
> ...sry: schief ausschneidet und mit heißklebe festsaut.

Muss eben schnell wieder in den Verkauf...

von Reinhard R. (reirawb)


Angehängte Dateien:

Lesenswert?

Hallo,

bei dem Projekt ging schon so einiges schief. Das fing damit an, dass
ich im Entwurf 2 Pins verwechselt habe. Habe ich aber schon vor der
ersten Bestückung gemerkt und vor Auflöten des µCs angefangen zu
korrigieren. Die falschen Beinchen hochgebogen und mit Draht richtig
verbunden.

OK, aber warum habe ich immer einen Kurzschluß wenn das Relais anzieht?
Vielleicht hätte ich mal vor dem Entwurf in das Datenblatt sehen sollen,
ich habe die Kontakte 11 und 12 bzw. 21 und 22 vertauscht. Natürlich
auch bei dem selbst erstellten Footprint :-(

Also Relais wieder raus und auf eine etwas kreativere Art wieder
eingebaut :-)

Leider ohne Heißkleber, was sicher wieder zur Disqualifikation führen
wird.

Reinhard

von Stephan S. (uxdx)


Lesenswert?

Reinhard R. schrieb:
> Also Relais wieder raus und auf eine etwas kreativere Art wieder
> eingebaut :-)

Die Methode ist althergebracht und nennt sich "dead bug", das gibt
Punkteabzug

von Gerhard O. (gerhard_)


Lesenswert?

Moin,


Mit Fehlern, so wie sie der Reinhard gemacht hat, kenne ich mich auch
aus, bzw. habe damit praktische Erfahrung. Z.B. wie hier:

Beitrag "Re: Fehler zum nachbauen :-)"

Damit qualifiziert er sich aber als echter Entwickler!

Zuhause in allen Situationen und weiß sich zu helfen, wenn es darauf
ankommt.

Gerhard

: Bearbeitet durch User
Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
