In Anlehnung an die Mega-Threads zeigt her eure Kunstwerke, dachte ich
mir, ich mache mal einen auf, wo die kleinen aber feinen
Projekte/Basteleien vorgestellt werden können. Ich dachte an etwa so
etwas wie die Rubrik 'Ohne Worte' in der C't Hacks.

Die Bastelei, die ich im Moment ganz schön finde, ist eine Feder aus
einer alten Ikea Lampe, die ich vor kurzem zerlegt habe. Jetzt dient sie
mir als Bildstütze. Man könnte allerdings aus einer Feder, die gespannt
senkrecht an eiener Wand hängt auch ein CD-Speicher bauen.

12V

: Verschoben durch Admin
Autor: 12V DC (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Also, für alle, die diese Rubrik(Ohne Worte) nicht kennen noch einmal
eine Erklärung:
Das ist eine Rubrik in der C't Hardware Hacks, die meistens ohne Worte
ein paar Projekte/Basteleien vorstellt, die nur kleine Basteleien oder
Schrottverwertungen sind. Aso waren da zum Beispiel mal ein Grill aus
einem Festplattengehäuse oder ein Kaugummiautomat aus einem CD Spieler.

Autor: Christian R. (supachris)
Datum:

Bewertung
-8 lesenswert
nicht lesenswert
12V DC schrieb:
> wo die kleinen aber feinen
> Projekte/Basteleien vorgestellt werden

Nee, meine Kinder zeig ich nicht. Das sind kleine Kunstwerke :)

Autor: Klaus I. (klauspi)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Gute Idee finde ich! Auch wenn es das Thema nicht ganz trifft,
präsentiere ich hier überstolz mein "Erstlingswerk" :o)

Die Leuchtlupe hatte ursprünglich eine müde Glühbirnenfunzel und war für
2xAA Batterien ausgelegt. Die war schon bei Lieferung defekt wegen der
billigen Schaltermechanik.

Aber ein 9V-Block hat geradeso Platz wenn man einen Plastik-Steg vom
Handgriff weggedremelt. Dazu zwei superhelle LEDs grob justiert und mit
einen Klecks Heißkleber fixiert. Dann noch einen Schiebeschalter aus der
Krabbelkiste (mechanisch gut, aber optisch hätte das Abblendblech zwei
Millimeter mehr in der Breite gebraucht) und fertig ist die superhelle
Leuchtlupe :o)

Liegt bei mir immer am Schreib-/Basteltisch und wird oft benutzt (wenn
auch nur zum schnellen Beleuchten).

: Bearbeitet durch User
Autor: 12V DC (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja (kleine) Hacks sind eingentlich auch keine schlechte Idee hier. Ich
habe mal zum Beispiel ein Kabel an meinen Ain/aus-Knopf des PC's
gelötet, um eventuell den Computer hochzufahren, wenn bestimmte Dinge
passieren(Lichtschranke/Mikro...)

Autor: Thomas Der Bastler (thomasderbastler)
Datum:
Angehängte Dateien:

Bewertung
-16 lesenswert
nicht lesenswert
Ein kleines Wochendeprojekt.

LM3875 , klingt erstaunlich sauber, kräftige Bässe saubere hohe
Töne.Leistung reicht dicke bei +/- 30V

Da brummt nichts !

PS: Laberei und Gesülze, Motzerei sind nicht erwünscht.

Autor: Florian H. (heeen)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Hier zwei Hacks in einem:

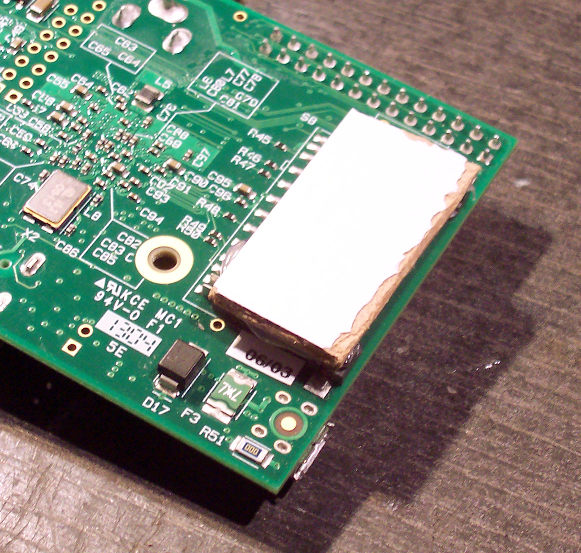

1. Polyfuses am raspi überbrückt um etwas mehr Saft auf die USB Ports zu
bekommen
2. Linse der Raspicam aufgeschraubt ergibt eine super Makro-Kamera

Autor: Julian Baugatz (julinho)
Datum:
Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert
Kennt Ihr das Problem: im Winter ist der Kunststoffgriff vom
Fahrradschlüssel durch die Kälte so spröde dass er bricht. Sind beide
Schlüssel kaputt, kann man das ganze Schloss wegschmeißen. Hier die
Lösung:

Einfach eine Unterlegscheibe dranlöten.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Mieses Foto, diente damals nur der „Beweissicherung“: ein ATmega32U2
im QFN-Gehäuse war verfuset (war einem Forums-Mitglied passiert) und
musste einer Parallelprogrammierung zugeführt werden.  Irgendwo im
Schrott konnte ich eine alte Nullkraftfassung für die Gehäuseform
entdecken, deren Anschlüsse dann mit Kupferlackdraht „bedrahtet“ werden
mussten. :)

Autor: Markus (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Mieses Foto,

Geil.
Höherer Aulösung wäre super.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Markus schrieb:
> Höherer Aulösung wäre super.

Ja, bessere Kamera überhaupt.  Die Belichtung ist ja auch eher
miserabel.  Den „Drahtigel“ selbst gibt es noch, allerdings steckt
der schon lange nicht mehr auf dem STK500, sondern liegt irgendwo im
Schrank in einem Pappkarton.  Es ist zu befürchten, dass sich der
Zustand der vielen Drähte dort nicht gerade gebessert hat. ;-)

Insofern denke ich nicht, dass ich das nur für ein Foto nochmal
aufbauen werde.

Autor: Markus (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Den „Drahtigel“ selbst gibt es noch, allerdings steckt
> der schon lange nicht mehr auf dem STK500, sondern liegt irgendwo im
> Schrank in einem Pappkarton.

> Insofern denke ich nicht, dass ich das nur für ein Foto nochmal
> aufbauen werde.

Spielt keine Rolle Hauptsache kann man den „Drahtigel-SALAT“ sehen.

Autor: Stefan Us (stefanus)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Universelles I/O Interface mit 16 Anschlüssen - als Ersatz zum
herkömmlichen Parallel-Port gedacht.

Die Verbindung geht wahlweise über Ethernet, USB oder Bluetooth mit dem
PC, Handy oder Tablet.

Projektseite: http://stefanfrings.de/avr_io/index.html

Für die großen Kunstwerke war mir das noch zu primitv, aber hier passt
es, denke ich.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Markus schrieb:
> Spielt keine Rolle Hauptsache kann man den „Drahtigel-SALAT“ sehen.

Hier nochmal ein etwas besser auflösendes und besser belichtetes Foto.

Das gute Stück hat allerdings durch Lagerung und Transport doch mächtig
gelitten.  Damals hatte die HV-Programmierung übrigens funktioniert,
jedoch hatte der Controller sich danach als fehlerhaft erwiesen und
musste daher dennoch ersetzt werden.  Die USB-PLL wollte nicht mehr
starten.

: Bearbeitet durch Moderator
Autor: Gerald B. (gerald_b)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Der "Drahtigel" hat mich daran erinnert, das ich was Ähnliches liegen
habe :-)

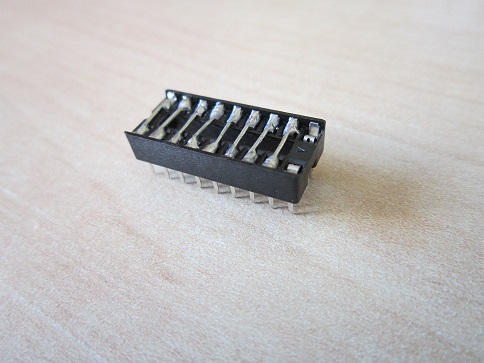

Es ist ein Adapter SO8 auf DIL.
Damit hatte ich mal einen SPI-Flash von einem MoBo "verarztet"
Der Adapter hat nur wenige Cent gekostet und wurde aus dem, was gerade
da war, aufgebaut.
Hinten sind zwei Stiftleisten für den DIL Anschluß. Für den SO8 Anschluß
habe ich einen PLCC Sockel geschlachtet und die Kontaktleisten um 90°
gekippt mit Schmelzkleber fixiert und feinjustiert. Das IC liegt
Kopfüber auf den Federkontakten und wird wärend des Programmierens
leicht mit der Pinzettenspitze angedrückt. Eventuell braucht man mehrere
Versuche, bis man einen Programmierzyklus ohne Wackler hinbekommt.

Gruß Gerald

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Sowas ähnliches habe ich vor 15 Jahren mal gebaut, um die EEPROMs
von Ethernetkarten über einen Parallelportadapter umzuprogrammieren. ;)

Autor: Gerald B. (gerald_b)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Sowas ähnliches habe ich vor 15 Jahren mal gebaut, um die EEPROMs
> von Ethernetkarten über einen Parallelportadapter umzuprogrammieren. ;)

Hast du MAC ID ändern wollen? ;-)
Der Rest ließ sich doch eigentlich über ein Dos Programm komfortabler
einstellen. Ich hatte damals Adaptec AHA2940UW Controller in Kleinserie
wiederbelebt.
Wurde (entgegen der Readme) mit einem SCSI Dev. am Bus geflasht, war die
FW im Flash gebrickt. Wurde (was nicht in der Readme stand) auf die FW
Version 3.10 geupdatet und vorher nicht auf die Default Werte
rückgesetzt, dann zersägte es das EEPROM. Anscheinend wurde in der neuen
FW ein neuer Prüfsummenalgorithmus oder eine andere Zuweisung der
Speicherplätze vorgenommen, das er sich festfuhr.
Ich habe dann das EEPROM rausgeföhnt und gelöscht u. wieder eingelötet.
Beim Neustart hat er dann einen Prüfsummenfeher erkannt und das EEPROM
mit den Defaulteinstellungen neu geschrieben :-)

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald B. schrieb:

> Hast du MAC ID ändern wollen? ;-)

Möglicherweise von einer Karte auf eine andere umziehen wollen, kann
mich nicht mehr genau erinnern.  Möglicherweise aber auch nicht, denn
eigentlich kann ich mir keinen Grund dafür vorstellen.

> Der Rest ließ sich doch eigentlich über ein Dos Programm komfortabler
> einstellen.

No DOS, no Windows. :)  Kann sein, dass ich irgendwas anderes drin
ändern wollte, was irgendwie über den FreeBSD-Treiber nicht ging,
weiß der Geier[tm].  Jedenfalls musste ich irgendwie einen SO8-EEPROM
dafür auslöten (ging noch), extern kontaktieren (war fummelig) und
eine Software schreiben, die da via Parallelport was neues reinhämmert.

Die Daten habe ich heute noch rumliegen. :-)
j@uriah 56% ls
Makefile                           eeprom.1                           image-wd8013epc-00:00:c0:82:3c:61
eeprom-3c509-00:60:8c:62:cf:11     eeprom.c                           image-wd8013wc-00:00:c0:28:c3:63
eeprom-wd8003-00:00:c0:ac:d1:61    image-3c509-00:60:8c:62:cf:11      image-winbond-00:40:33:23:27:dc
eeprom-wd8013-00:00:c0:0f:41:52    image-wd8003ep-00:00:c0:ac:d1:61
eeprom-winbond-00:40:33:23:27:dc   image-wd8013epc-00:00:c0:0f:41:52

Autor: Thomas M. (langhaarrocker)
Datum:
Angehängte Dateien:

Bewertung
22 lesenswert
nicht lesenswert

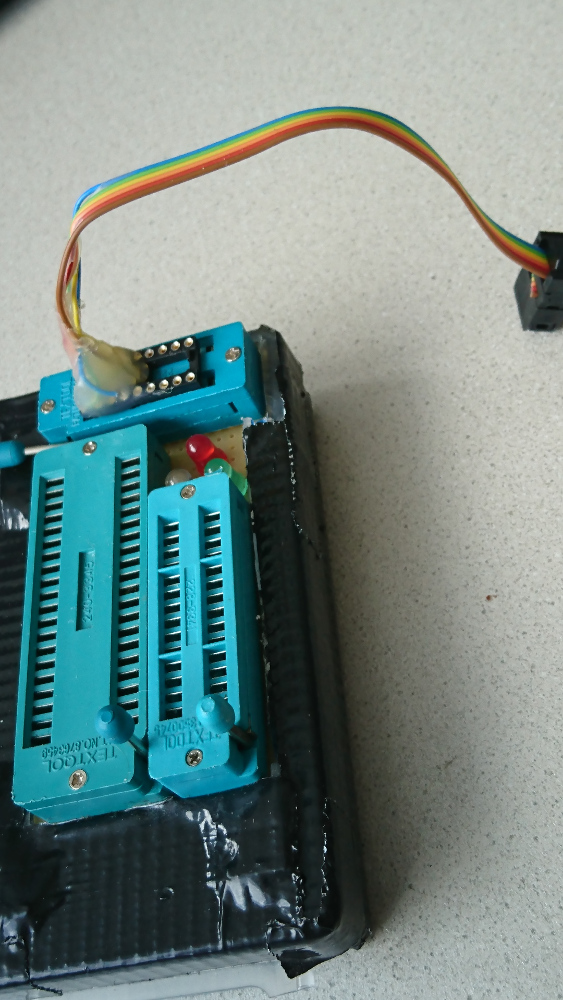

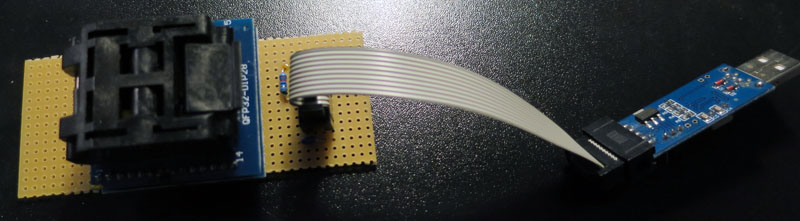

Bestimmt habt Ihr alle für Eure DIL Mikrocontroller auch ähnliche
Adaptersockel gebastelt um mal eben auf dem Steckbrett oder in einer
Schaltung den Controller flashen zu können. Bei Prototypen auf
Lochraster mache ich mir seither nie mehr die Mühe extra den SPI raus zu
führen.

Auch praktisch für Steckbrett Spielereien: Aufkleber mit den Pin
Bezeichnungen. Einfach per Eagle gemacht, auf normales Papier gedruckt,
per billigem Teppichdoppelklebeband zum Aufkleber mutiert, schnipp
schnapp Rand ab und draufgepappt!

Autor: Stefan Us (stefanus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das gefällt mir, vor allem Die Variante mit den Labels an den Seiten.

Autor: Markus M. (adrock)
Datum:
Angehängte Dateien:

Bewertung
9 lesenswert
nicht lesenswert

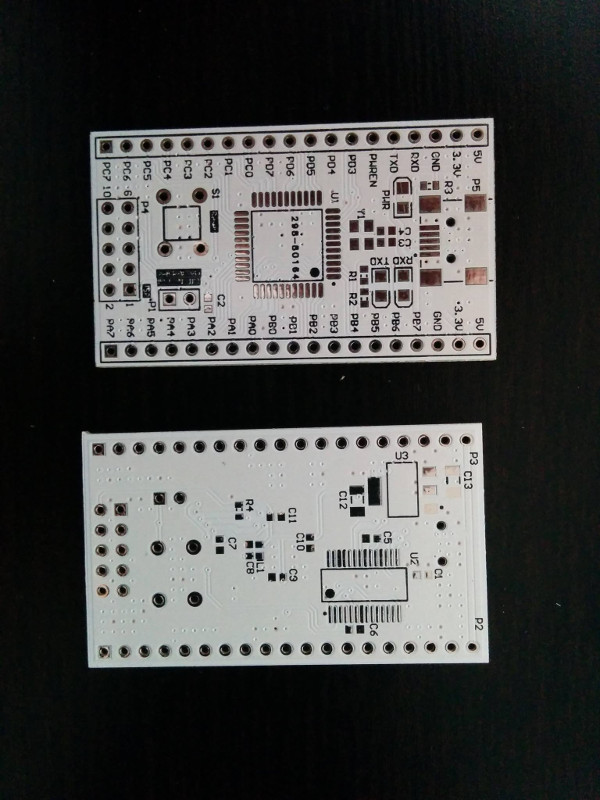

Xmega 192A3 breakout board "per hand" gebaut ;-) Funktioniert...

Grüße
Markus

Autor: Mehmet Kendi (mkmk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Markus
Wie lange hat's gedauert, diese Geduldsarbeit fertigzustellen?

Autor: nichtGast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas M. schrieb:
> Bestimmt habt Ihr alle für Eure DIL Mikrocontroller auch ähnliche
> Adaptersockel gebastelt um mal eben auf dem Steckbrett oder in einer
> Schaltung den Controller flashen zu können. Bei Prototypen auf
> Lochraster mache ich mir seither nie mehr die Mühe extra den SPI raus zu
> führen.

Sehr schön, sowas brauche ich auch.

Autor: nichtGast (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nichtGast schrieb:

> Sehr schön, sowas brauche ich auch.

Jetzt frage ich mich gerade doch, wie das mechanisch funktioniert, was
sind das oben für Buchsen?

Autor: Markus M. (adrock)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mehmet Kendi schrieb:

> Wie lange hat's gedauert, diese Geduldsarbeit fertigzustellen?

...ich glaube an einem Nachmittag war ich durch, also so 3 Stündchen
oder so... sind ja in diesem Fall "nur" 64 Pins gewesen. Wirklich lange
hat das Vorbereiten der vielen kleinen Lackdrahstücken gedauert...

Leider hatte ich beim Aufkleben des Controllers "auf dem Rücken" nicht
bedacht, dass die Pins dann anders numeriert sind... deswegen die etwas
merkwürdige "Drahtführung", um wenigstens dann an den externen
Anschlüssen die normale Reihenfolge zu haben...

Autor: Takao K. (takao_k) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
-7 lesenswert
nicht lesenswert
Markus M. schrieb:
> Xmega 192A3 breakout board "per hand" gebaut ;-) Funktioniert...
>
> Grüße
> Markus

Warum machst du sowas?

SMD Adapter gibts fuer 1 Euro oder noch weniger.

Autor: El Jefe (bastihh)
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Ich schließe mich mal an.

Mein neustes Projekt:

Ein NAND-Flash-Reader um bspw. NAND's aus kaputten USB-Sticks etc. pp zu
dumpen und dann mit recovery Software die Daten wiederherszustellen.

Überschüssige Platinen werde ich demnächst hier im Markt als Bausatz zum
selbstkostenpreis anbieten.

: Bearbeitet durch User
Autor: tommy (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sehr schöne Platine!
Auch das Logo gefällt mir ;-)
Über das Logo gab es hier doch schon einmal eine Diskussion....

Autor: Marius S. (lupin) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
El Jefe schrieb:
> Ein NAND-Flash-Reader um bspw. NAND's aus kaputten USB-Sticks

Wie lange dauert das für z.B. 32 Gigabyte?

Autor: Marian  ​ (phiarc) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
6 lesenswert
nicht lesenswert
Ansteuerung für ein VFD und ein paar Taster.

Autor: Conny G. (conny_g)
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Thomas M. schrieb:
> Bestimmt habt Ihr alle für Eure DIL Mikrocontroller auch ähnliche
> Adaptersockel gebastelt um mal eben auf dem Steckbrett oder in einer
> Schaltung den Controller flashen zu können.

Das auch eine gute Idee.

Zum Thema Programmer-Adapter habe ich auch was: nachdem ich bevorzugt
mit Atmega328 arbeite und die Programmer-Pins alle an einem Ende sitzen
habe ich mir einen DIL-Stecker gebaut, der genau dahin passt. Muss dann
nur noch GND und RESET verbinden.

Autor: Thomas M. (langhaarrocker)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
nichtGast schrieb:
> Jetzt frage ich mich gerade doch, wie das mechanisch funktioniert, was
> sind das oben für Buchsen?

Das ganze Ding besteht aus jeweils einem Lowcost IC Sockel, der Platine
und Pfostenleisten. Praktischerweise passen die Lowcost IC Sockel von
oben und die Pfostenleisten von unten durch die selben Löcher der
Rasterplatine.

Wie es mechanisch funktioniert? Strunzensimpel. Controller der
Orginalschaltung aus dem Sockel ziehen, den Adapter einstecken und den
Controller oben auf den Adapter stecken. Dann noch den Programmer
anschließen und schon kann das Flashen los gehen.
Zur Verwendung auf dem Steckbrett sind die nackten Pfostenleisten
optimal. Steckt man den Adapter jedoch in IC Sockel, dann neigen die
Pfostenleisten dazu dessen Kontakte auszuleiern. Das kann man vermeiden
indem man noch einen Lowcost IC Sockel dazwischen steckt. Stapel aus
mehreren IC Sockeln sind praktisch, wenn man wegen Platzproblemen den
Adapter anheben möchte.

Autor: Martin (Gast)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> ein ATmega32U2
> im QFN-Gehäuse war verfuset (war einem Forums-Mitglied passiert) und
> musste einer Parallelprogrammierung zugeführt werden.  Irgendwo im
> Schrott konnte ich eine alte Nullkraftfassung für die Gehäuseform
> entdecken, deren Anschlüsse dann mit Kupferlackdraht „bedrahtet“ werden
> mussten. :)

Ich glaube jede muss irgendwann so was machen oder!
Ich musste auch mal ein Atmega8535 in TQFP-Gehäuse auslesen bzw. Fuse
waren für externe Quarz eingestellt, auch "im Schott" (vielleicht die
selbe Schrottkiste wie Jörg) habe eine Platine mit eine TQFP-Gehäuse
gefunden, habe die Platine geschnittet, Kabel an Anschlüsse von
TQFP-Gehäuse gelötet und über ein 40 Polig Sockel an STK600 drangehängt.

Autor: Klaus I. (klauspi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Mieses Foto, diente damals nur der „Beweissicherung“: ein ATmega32U2
> im QFN-Gehäuse war verfuset (war einem Forums-Mitglied passiert) und
> musste einer Parallelprogrammierung zugeführt werden.

Ach Du meine Güte :oD Wie teuer waren die Dingens damals oder waren da
sentimentale Gründe gegenüber diesem speziellen Einzelstück im Spiel?
;oD

Autor: Helge A. (besupreme)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Mein Engel-Löter-USB-Lader. Geboren aus einem toten USB-Stick, 2
Krokoklemmen, einer 0,5A Polyfuse und bissel Kleinkram.

Geht auch gut, um kleine Experimente aufm Steckbrett mit Strom zu
versorgen.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Klaus I. schrieb:
> oder waren da sentimentale Gründe gegenüber diesem speziellen
> Einzelstück im Spiel?

In erster Linie ging es natürlich um die Rettung des Geräts, in der
das Teil drin war.  Genau erinnere ich mich auch nicht mehr, kann auch
gut sein, dass die Firmware selbst nicht separat zu haben war und
ohnehin ausgelesen werden musste.

Nach ökonomischen Gesichtspunkten war das sicher unsinnig, andererseits
sollte ein Board damit gerettet werden, was wohl einen reichlichen
Hunderter gekostet hatte.  Das ist für ein Hobby-Budget dann doch schon
wieder etwas Aufwand wert.

Man hätte sicher auch nicht unbedingt alle Drähte da anlöten müssen,
sondern auch vorher separieren können, welche davon für die
HV-Programmierung unbedingt notwendig sind.

Autor: florian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Thomas M. Kannst du bitte die Eagle Datei für den ATmega32 hochladen?

Autor: Thomas M. (langhaarrocker)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
florian schrieb:
> @Thomas M. Kannst du bitte die Eagle Datei für den ATmega32 hochladen?

<achselzuck> Wenn's schee macht ...

Autor: Philipp K. (philipp_k59)
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Handyhalter aus nem Stück Kabelkanal, Ladekabel und 2K Kleber..
dazu noch eine zum Ätzen mit Stift bemalte Touchsensor Platine..

: Bearbeitet durch User
Autor: Gerald *. (pyromane)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Florian H. schrieb:
> 2. Linse der Raspicam aufgeschraubt ergibt eine super Makro-Kamera

Die Linse hast du woher bezogen?

Autor: Walter Tarpan (nicolas)
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Hallo zusammen,
mein Sammlung kleiner Nützlinge hat auch wieder Nachwuchs bekommen.
Nachdem mein AVR-ISP-Isolator (vorgestellt hier:
Beitrag "Re: Zeigt her eure Kunstwerke (2)" ) sich zu
einem ständig verwendeten Werkzeug verwandelt hat, ist das Gleiche
nochmal für I2C entstanden, diesmal mit ADUM 1250. Alles, was bei mir
einen I2C hat, hat das gleiche Pinout (nämlich das, was im Roboternet
beschrieben ist), so auch mein I2C-Sniffer (von hier:
Beitrag "I2C (TWI) Sniffer mit AVR").

Und auf dem Foto sieht man sie zusammen mit dem ISP-Isolator, der
endlich ein Gehäuse bekommen hat. In der Mitte ist ein
5V-Spannungswandler bestückt, falls eine galvanisch getrennte Bus-Seite
mitversorgt werden muß, darunter sind anstelle des Spannungswandlers
einfach zwei LEDs mit eingebauten Vorwiderständen bestückt um sofort zu
sehen, ob beide Seiten versorgt werden.

Und im zweiten Bild sieht man, wie es momentan eingesetzt wird. Aber nur
schematisch. Real sieht das auf meinem Schreibtisch nämlich nicht so
ordentlich aus. Da mein ganzer Aufbau ständig potenzialfrei ist, brauche
ich nicht mehr so aufpassen, wenn ich mit dem Oszilloskop nachschaue.

Viele Grüße
W.T.

Autor: Helge A. (besupreme)
Datum:
Angehängte Dateien:

Bewertung
12 lesenswert
nicht lesenswert
Ein random access Speicher für 78 bits.

Endlich Ordnung für die übriggebliebenen bits aus irgendwelchen
Sortimenten, und das Stückchen Holz hat eine Bleibe gefunden in einem
ausgemusterten Knarrenkasten.

Aufgrund der ungewöhnlichen Architektur von 6 x 13 habe ich auf einen
elektrischen Anschluß verzichtet ;)

Autor: Eppelein Von Gailingen (eppelein)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin Helge,

eine sehr schöne und praktische Idee!

Bei den käuflichen Dingern ist der Abstand der eingesteckten Bits so eng
bemessen, daß man Mühe hat, so einen Bit zu greifen und herauszuziehen.

Grüße
Eppelein

: Bearbeitet durch User
Autor: Walter Tarpan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Helge A. schrieb:
> Ein random access Speicher für 78 bits.

Das ist eine Idee mit gutem Nachbaupotenzial. Danke für's zeigen!

Autor: F. Fo (foldi)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Das ist für mich mit Abstand der coolste Thread hier.
Mir gefallen solche Sachen wie der Handyhalter oder von Jörg ganz
besonders.

Autor: Stefan B. (sibbl) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Hier mal mein kleines "Projekt".

DIY Geigerzähler mit einer Pancake LND 7317, alles in einem kleinen
Gehäuse verpackt. LCD ist ein DOGM. Betrieben wird der Zähler mit einem
9V-Block.

Das LND 7317 ist wesentlich empfindlicher als das kommerzielle Zählrohr
vom Gamma Scout.

Ich wollte einfach mal wissen, ob es nachweisbare Strahlung in meiner
Umgebung gibt. Festgestellt, dass manche Badfliesen erhöhte Strahlung
aufweisen. Lebensmitteltechnisch habe ich bis jetzt nichts feststellen
können.

Autor: Kris M. (kristijan_m)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Energiemanager für Verschiedene Energieerzeuger und Verbraucher.

Abschlussarbeit Elektrotechnik Note 1,0 ;P

Verwendet wurde das Xplained Board mit einem ATxMega 128

Hallsensoren zur messung des Stroms über ADC

SD-Karte um Daten auszulesen und abzuspeichern

Lin Interface zum auslesen der Batteriesensoren

und UART zur Kommunikation

Autor: Marcus W. (marcusaw)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Kris M. schrieb:
> Energiemanager für Verschiedene Energieerzeuger und Verbraucher.

Stimmt - das sieht nicht nach besonders viel Arbeit aus - einfach eine
kurze, knackige idee und ne viertelstunde Zeit - fertig umgesetzt. Ich
glaube du hast den Sinn DIESES Threads nicht verstanden.

Deine (sehr gute) Arbeit gehört eher hierher:
Beitrag "Zeigt her eure Kunstwerke (2014)"

: Bearbeitet durch User
Autor: Teo Derix (teoderix)
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Da hier ja schon ein einzel Bit Speicher vorgestellt wurde.
Helge A. schrieb:
> Ein random access Speicher für 78 bits.
Möchte ich Euch meinen Gigabyte Speicher für kleinere Dokumente
vorstellen.
Funst völlig ohne Scanner oder sonstige zusätzliche Hardware :)

Autor: Marcus W. (marcusaw)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Wow - das ist ne geile Idee. Werd ich mir unbedingt nachbasteln, hab
hier hunderte alte Festplatten.

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Martin schrieb im Beitrag #
> Ich glaube jede muss irgendwann so was machen oder!
> Ich musste auch mal ein Atmega8535 in TQFP-Gehäuse auslesen bzw. Fuse
> waren für externe Quarz eingestellt, auch "im Schott" (vielleicht die
> selbe Schrottkiste wie Jörg) habe eine Platine mit eine TQFP-Gehäuse
> gefunden, habe die Platine geschnittet, Kabel an Anschlüsse von
> TQFP-Gehäuse gelötet und über ein 40 Polig Sockel an STK600 drangehängt.

Der Sockel sieht sehr nach Salvatore Dali aus

Autor: Thomas Z. (tezet)
Datum:
Angehängte Dateien:
  • preview image for s1.jpg
    29,1 KB, 6356 Downloads
  • preview image for s2.jpg
    31 KB, 6236 Downloads

Bewertung
7 lesenswert
nicht lesenswert
Seitenlicht, Landebahnbefeuerung und fliegendes Shuttle sind
Eigenentwicklungen. Die Menschen sind 4mm groß und ich habe über 100
davon angemalt - elend

Autor: Thomas K. (muetze1)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das ist auch ein sehr schönes und gelungenes Kunstwerk. Allein für Größe
bzw. Winzigkeit und dann noch die wirklich gelungene Darstellung.

Autor: Conny G. (conny_g)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas Z. schrieb:
> Seitenlicht, Landebahnbefeuerung und fliegendes Shuttle sind
> Eigenentwicklungen. Die Menschen sind 4mm groß und ich habe über 100
> davon angemalt - elend

Sehe ich das richtig, dass da hinten eine uC-Schaltung zur
Lichtsteuerung ist? Voll cool :-)

Autor: Thomas Z. (tezet)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Conny G. schrieb:
> Sehe ich das richtig, dass da hinten eine uC-Schaltung zur
> Lichtsteuerung ist? Voll cool :-)

Ja ein Tiny im DIL-Format - der passt aber nicht rein. Muss auf smd
umstellen. Die Landebahnbefeuerung ist natürlich animiert. Da ist aber
nur etwas weniger als 1 mm Platz. Ich habe 0,5mm weggefräst und habe
0,8mm LEDs eingebaut. Der Rest ist Software. Die 1,1m Enterprise schwebt
auf  einem 8mm-Carbon-Rohr - Also nur Platz für Strom und RS485-Bus -
Natürlich ferngeseteuert.

Autor: Eppelein Von Gailingen (eppelein)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin Thomas,

einfach spitze Deine Idee wie "Shuttle" - Ausführung.

Grüße
Eppelein

Autor: Fred S. (kogitsune)
Datum:
Angehängte Dateien:

Bewertung
15 lesenswert
nicht lesenswert
Schon ein paar Jahre alt: "rotierendes" Blaulicht für einen 1:87
Modell-Polizei-VW ("Käfer"). Sechs 0402 LEDs ringförmig montiert.
"Haube" aus einem Stück Pralinenkarton tiefgezogen, drübergestülpt, mit
blauem Edding eingefärbt. Angesteuert mit eine Attiny.
Entschuldigt bitte die miese Qualität des Vidoes.

Autor: Fred S. (kogitsune)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hier das Video.

Autor: Th. Baum (thbaum)
Datum:
Angehängte Dateien:

Bewertung
9 lesenswert
nicht lesenswert
Hallo,
dieses Projekt hatte ich mal bei einem ATtiny Programmierwettbewerb
eingereicht. Ein pflegeleichtes Haustier. Erfüllt keinen besonderen
Zweck ist aber ähnlich spannend wie einer Waschmaschine zuzuschauen.

Wurde aus einem defekten Nokia Handy und einem tiny13 gebastelt.
https://www.youtube.com/watch?v=oVeatVkZ8ys

Autor: Konrad S. (maybee)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Fred S. (kogitsune)

Werden die LEDs per PWM auf- und abgeblendet oder einfach
weitergeschaltet?

Ist das bei "Anoden zusammengefasst" eine Kupfer"platte"? Wie hast du
die LEDs da draufgelötet? Gleichzeitig?

Und wie hast du es geschafft, die Winzlinge zu löten, ohne verrückt zu
werden? ;-)

Autor: Marian  ​ (phiarc) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Konrad S. schrieb:
> Und wie hast du es geschafft, die Winzlinge zu löten, ohne verrückt zu
> werden? ;-)

Stereomikroskop bei mittlerer Vergrößerung schätz ich mal.

Autor: Gerald B. (gerald_b)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Konrad S. schrieb:
> @Fred S. (kogitsune)
>
> Werden die LEDs per PWM auf- und abgeblendet oder einfach
> weitergeschaltet?
>
> Ist das bei "Anoden zusammengefasst" eine Kupfer"platte"? Wie hast du
> die LEDs da draufgelötet? Gleichzeitig?
>
> Und wie hast du es geschafft, die Winzlinge zu löten, ohne verrückt zu
> werden? ;-)

Echt mal, Hut ab!
Mir reicht schon Größe 603 herkömmlich aufzulöten.
Die Variante mit dem Blaulicht grenzt an Senfkörner stapeln :-P

Autor: Fred S. (kogitsune)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
@Marian:
Die LEDs habe ich zum Löten in eine Vorrichtung (Foto) gesteckt und an
den Rändern der Anoden (einzeln) zusammengelötet, später dann einen
Draht an die jetzt gemeinsame Anode gelötet. Gelötet habe ich alles mit
Hilfe einer Stereo-Lupe (kann 10- und 30-fache Vergrößerung -- weiß
nicht mehr, welche ich benutzt habe) und häufigem Luftanhalten... Das
Verrückt-Werden ist mir zum Glück erspart geblieben (oder doch nicht?).

Ich habe versucht, eine Methode für die Massenherstellung zu finden
(flexible Leiterplatte o.ä.), habe dazu mit vielen Firmen (u.a.
Hörgeräte-Herstellern) gesprochen, ohne wirklich eine Möglichkeit
angeboten zu bekommen. Das Projekt ist somit ein Unikat geblieben (nicht
ganz, ich habe noch einen Ur-Prototypen mit 5 LEDs) und werkelt fleißig
in einem Schuco 1:87 Polizei-"Käfer".

Aktiv sind immer 3 LEDs gleichzeitig, die Intensität wird per PWM
gesteuert, damit der Eindruck der Rotation entsteht.

Autor: Konrad S. (maybee)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fred S. schrieb:
> Ich habe versucht, eine Methode für die Massenherstellung zu finden
> (flexible Leiterplatte o.ä.), habe dazu mit vielen Firmen (u.a.
> Hörgeräte-Herstellern) gesprochen, ohne wirklich eine Möglichkeit
> angeboten zu bekommen.

Kennst du http://www.ledbaron.de? Der bietet SMD-LEDs mit
Anschlussdrähten an. Irgendwer muss doch diese Dinger fertigen!

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Errm, Jungs und Mädels, diese Projekte sind wirklich schön, aber ich
wollte nochmal daran erinnern, dass der TE einen anderen Zweck
verfolgt hat: „quick hacks“ vorzustellen, oder schräge Dinge wie den
Zettelspeicher aus verbogenen Festplatten und dergleichen.

Für „richtige“ Projekte gibt's schon einen Thread.

Autor: Jan S. (db8jo)
Datum:
Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert
Die OK Taste funktionierte nicht mehr, was den DVD-Player unbedienbar
machte.
Diese Lösung hat sogar einen höheren WAF als ich zu hoffen wagte ;)

Autor: Conny G. (conny_g)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Jan S. schrieb:
> Die OK Taste funktionierte nicht mehr, was den DVD-Player unbedienbar
> machte.
> Diese Lösung hat sogar einen höheren WAF als ich zu hoffen wagte ;)

Wer's auch noch nicht kennt:
http://de.wikipedia.org/wiki/Woman_acceptance_factor

Autor: T.F. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Fred S. schrieb:
http://www.mikrocontroller.net/attachment/216924/S...


Bis in die 70er-Jahre hinein waren Polizeifahrzeuge noch in einem
anderen Farbton lackiert: Entweder entweder komplett dunkelgrün oder
aber dunkelgrün-weiss.

Teilweise stattete man Polizei-Käfer bereits mit einer Funkanlage aus.
Wobei ein duplexfähiges BOS-Funkgerät weitaus mehr kostete als das ganze
Fahrzeug.

Autor: F. Fo (foldi)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Na dann auch mal einen "quick and dirty" von mir.

Es ging mir fürchterlich auf die Nerven, wenn ich mich gerade, möglichst
noch mit etwas zu essen, in den Fernsehsessel setzte, schaltete dieser
doofe HDMI Umschalter nicht um. Das macht er eigentlich automatisch.
Selbst wenn ich dann den Receiver aus und wieder anschaltete,
funktionierte es trotzdem oft nicht.
Es war dann wieder mal, fünfmal aus und wieder eingeschaltet (das Apple
TV ist immer schneller), den wichtigen Anfang verpasst, da war ich es
leid und habe innerhalb von zwei Werbepausen einen Fototransistor dort
eingebaut. Laserpointer hatte ich noch eine ganze Menge, also habe ich
jetzt einen fernbedienbaren Umschalter.

Autor: Bastler (Gast)
Datum:
Angehängte Dateien:

Bewertung
7 lesenswert
nicht lesenswert
Hier mal was von mir:

Ein I2C EEProm Programmierer für RS-232.
Die Minimalbeschaltung vom PonyProg in ein SUB-D Gehäuse gequetscht und
ein 8pol. Sockel reingeklebt.

War mir ein paarmal eine echte Hilfe!

Autor: Reinhard R. (reirawb)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
So was ähnliches von mir, ein serieller Programmieradapter für AVRs, mit
PonnyProg befeuert.
Ist allerdings längst durch eine USB-Version ersetzt worden.

Reinhard

Autor: René K. (cyprius)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Das vermutlich 1000ste ATmega Breakout-Board für's Steckbrett... ;)

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Passt aber auch nicht in den Thread.  Hier ging es um “quick hacks”,
Schrottverwertung, Dinge, die man sich mal so zusammenwurschtelt,
weil man es jetzt genau braucht und nicht auf eine „richtige“ Lösung
warten kann oder will.

Autor: René K. (cyprius)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Dann bräuchten wir noch einen extra Thread für Medium-Kunstwerke :D

Lösch den Beitrag dann einfach, besonders viel hab ich ja nicht
geschrieben.

Autor: Klaus I. (klauspi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
René K. schrieb:
> Dann bräuchten wir noch einen extra Thread für Medium-Kunstwerke :D
Such den Beitrag dann einfach :oP

Autor: Volker Bosch (Firma: L-E-A) (vobs)
Datum:
Angehängte Dateien:

Bewertung
10 lesenswert
nicht lesenswert
Hallo zusammen,

ich möchte Euch heute meine Quick&Dirty Wochenend-Bastelei vorstellen:
Meine kleine Küchenwaage tut nun schon gute 10 Jahre verlässlich ihren
Dienst. Eigentlich wäre alles gut, hätte sie nicht so einen unbändigen
Appetit auf CR2032-Knopfzellen -- und davon braucht sie auch immer
gleich zwei Stück auf einmal...

Abhilfe schafft eine kleine Schaltung mit dem
MCP1640D-Step-Up-Converter. Er kann mit nur einer AA-Zelle bis um die
0,7V herab betrieben werden. Das kleine Platinchen rechts oben trägt den
Schaltregler, die Speicherdrossel, Ein- und Ausgangskondensator sowie
einen PNP-Transistor, der den Regler aktiviert. Über das schwarze Kabel
ist er mit dem Einschalt-Taster der Waage verbunden. Deshalb muss auch
unbedingt der D- oder der C-Typ des Schaltreglers verwendet werden, da
nur diese im ausgeschalteten Zustand die Batteriespannung am Ausgang
anliegen lassen.
Das rote Kabel verbindet die 3-V-Versorgung des Waage-Mikrocontrollers
über einen 100k-Ohm-Widerstand mit dem Enable-Eingang des Schaltreglers
und hält diesen so lange aktiv, wie die Waage eingeschaltet ist.
Der Schaltplan liegt leider nur als Papier-und-Bleistift-Fresszettel
vor.

Von außen verhält sich die Waage also wie eh und je. Sie wird über den
Einschalt-Taster aktiviert und schaltet sich nach ein paar Minuten der
Nichtbenutzung selber wieder aus -- nur mit dem Unterschied, dass sie
jetzt mit den alten AA-Zellen betrieben werden kann, welche von den
DCF77-Uhren und den Heizkörperreglern verschmäht werden :-)

Grüßle,
Volker.

Autor: Michael L. (michaelx)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Ja Volker,

diese Batterie-Fresser ... da fiel mir mein letzter "Fix" wieder ein.

Das IR-Meter ist an sich nicht schlecht, aber bei 4mA Ruhestrom im
"ausgeschalteten" Zustand ist der 9V-Block in kürzester Zeit leer. Also
einfach einen DIP-Switch eingebaut - nix elektronisches.

Autor: ...-. (Gast)
Datum:

Bewertung
-3 lesenswert
nicht lesenswert
Volker Bosch schrieb:
> Der Schaltplan liegt leider nur als Papier-und-Bleistift-Fresszettel
> vor.

Her damit ...

Autor: Volker Bosch (Firma: L-E-A) (vobs)
Datum:

Bewertung
6 lesenswert
nicht lesenswert
...-. schrieb:

> Her damit ...

Ich bin vielleicht etwas altmodisch, aber eine Bitte hört sich für mich
anders an.

Vielleicht probierst Du es einfach noch einmal...

Autor: Moritz A. (moritz_a)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Volker Bosch schrieb:
> ...-. schrieb:
>
>> Her damit ...
>
> Ich bin vielleicht etwas altmodisch, aber eine Bitte hört sich für mich
> anders an.

»...-.«

Was erwartest du von der Telekom :D

Autor: ttt (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Volker Bosch schrieb:
> Der Schaltplan liegt leider nur als Papier-und-Bleistift-Fresszettel
> vor.

>> Her damit ...

> Ich bin vielleicht etwas altmodisch, aber eine Bitte hört sich für mich
> anders an.
>
> Vielleicht probierst Du es einfach noch einmal...

Die Verwendung des (in Deutschland ungebräuchlichen) Begriffs
"Fresszettel" legt die Vermutung nahe, dass der Autor Volker aus dem
schweizerdeutschen Sprachraum postet.

Da Eidgenossen untereinander ja generell einen etwas höflicheren und
verbindlicheren Ton anschlagen als der Durchschnittsdeutsche, können wir
seine Reaktion durchaus nachvollziehen. ;-)

Wobei der saloppe Spruch "Her damit..." auf mich nicht unhöflich wirkt,
sondern eine gewisse Anerkennung ausdrückt für Volkers Projekt und
durchaus konform geht mit dem üblichen Miteinander im Forum.

Also Volker, das Forum erwartet mit Spannung ein Schaltbild deines
Step-Up-Konverters. Es dürfte wohl niemanden stören, wenn einfach nur
der "Fresszettel" (für Deutsche: Schmierzettel, Notizzettel) eingescannt
und hochgeladen wird. ;-)

Autor: ttt (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Volker Bosch schrieb:
> Meine kleine Küchenwaage tut nun schon gute 10 Jahre verlässlich ihren
> Dienst. Eigentlich wäre alles gut, hätte sie nicht so einen unbändigen
> Appetit auf CR2032-Knopfzellen -- und davon braucht sie auch immer
> gleich zwei Stück auf einmal...

Ich habe mich früher™ auch schon darüber geärgert, dass in meinen
erworbenen Elektro-Kleingeräten häufig Knopfzellen verbaut wurden,
die dann wegen ihrer vergleichsweise geringen Kapazität häufig
zu ersetzen waren. Besonders nervte mich der Umstand, dass im Gehäuse
durchaus noch genügend Platz gewesen wäre, um Batterien mit deutlich
grösserem Volumen unterzubringen. (Das hätte aber das Gerät womöglich um
drei Cent verteuert...) Seitdem achte ich bei einem Kauf generell
darauf, dass Batterien im AA- oder AAA-Format verwendet werden.

Autor: Volker Bosch (Firma: L-E-A) (vobs)
Datum:
Angehängte Dateien:

Bewertung
6 lesenswert
nicht lesenswert
Liebe Forengemeinde,

also gut, Ihr habt mich überzeugt...
Aber sagt nachher bitte nicht, ich hätte Euch nicht gewarnt... ;-)

ttt schrieb:

> Die Verwendung des (in Deutschland ungebräuchlichen) Begriffs
> "Fresszettel" legt die Vermutung nahe, dass der Autor Volker aus dem
> schweizerdeutschen Sprachraum postet.

In welcher Ecke von Deutschland wohnst Du, wenn ich mal so frech fragen
darf? Hier im Süden ist der Begriff "Fresszettel" durchaus gebräuchlich.
Aber in Zukunft werden ich von "Schmierpapier" schreiben...

> Da Eidgenossen untereinander ja generell einen etwas höflicheren und
> verbindlicheren Ton anschlagen als der Durchschnittsdeutsche, können wir
> seine Reaktion durchaus nachvollziehen. ;-)

Nein, auch als Deutscher bin ich so erzogen worden, dass ich Bitte sage,
wenn ich etwas haben möchte.

> Wobei der saloppe Spruch "Her damit..." auf mich nicht unhöflich wirkt,

OK, freundlich ausgesprochen und mit einem Lächeln im Gesicht, hätte ich
das auch verstanden. Also wenigstens ein :-) wäre doch wohl möglich
gewesen.
Also nichts für ungut, die nonverbale Kommunikation hat eben so ihre
Tücken.

Grüßle (und kein Gruezi)
Volker.

Autor: Luca E. (derlucae98)
Datum:
Angehängte Dateien:

Bewertung
6 lesenswert
nicht lesenswert
Meine "helfende Hand" ist kaputt gegangen. Da ich aber genau jetzt eine
brauchte, habe ich mir aus einer Krokodilklemme, einem Stück Lochblech
und einer Schraubzwinge einfach eine eigene gebaut.

Autor: Helge A. (besupreme)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Auf dem Wertstoffhof meines Vertrauens vorm Schredder gerettet:
Krachmacher für die Draußen-Bar.

Anschluß über ca. 8m Patchkabel: 2 Adernpaare für Audio, die anderen
beiden für die 23-30V ausm Netzteil.

Bretter zugesägt, zusammengespaxt, lackiert. Die 5 Würfel auch
angespaxt. Eins fehlt noch: Ein Stückchen Fliegengitter, damit nit
nochmal Wespen in der Bassbox nisten (wie gestern).

Das Teil setzt ca. 20-30W in Wärme und Krach um. Klingt sogar brauchbar
:)

Autor: Dieter F. (jim_quakenbush)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
ttt schrieb:
> Die Verwendung des (in Deutschland ungebräuchlichen) Begriffs
> "Fresszettel"

Nö, steht sogar im (deutschen) Duden - nur als Info ...

Autor: Helge A. (besupreme)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wird in ungefähr 10 Minuten angeworfen, da kommen paar Jungs vorbei und
dann gibt's Gulaschsuppe "Hausmarke" :)

Autor: Gerald G. (gerald_g)
Datum:
Angehängte Dateien:

Bewertung
6 lesenswert
nicht lesenswert
So, anbei mein kleiner "Boardcomputer" für den den Bollerwagen vom 1.
Mai.

Die Idee kam zwei Tage vorher, also nur genommen was da war.

Steuerte:

Warnblinker
Unterbodenbeleuchtung
Dimmbare Halogenscheinwerfer vorne

Die großen Löt"punkte" unten, waren für den anschluss der größeren
Drähte von der Verkabelung extra so groß gemacht

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Im Anhang gezeigt ein kurzes Brett zur griffbereiten Aufbewahrung von
Gewindeschneidern. Baujahr um 1980.

Zum Schutz ist eine 3mm orange Plexiglasabdeckung aufgeschraubt. Die
Beschriftung wurde mit Schablone und Tusche gemacht.

mfg,
Gerhard

: Bearbeitet durch User
Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Zum Schutz ist eine 3mm orange Plexiglasabdeckung aufgeschraubt.

Bemerkenswerte Schrauben.^^

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
F. Fo schrieb:
> Bemerkenswerte Schrauben.^^

Hallo foldi!

Diese Art Schrauben sind in Canada als "Robertson Screws" bekannt. Siehe
Weblinks:

http://www.mysteriesofcanada.com/Ontario/robertson...
http://en.wikipedia.org/wiki/P._L._Robertson
http://www.robertsonscrew.com/


mfg,
Gerhard

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Diese Art Schrauben sind in Canada als "Robertson Screws" bekannt.

Vielen Dank für den Hinweis!

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Gezeigt hier sind zwei Interface Adapter zu DIL. Baujahr um 1999.

Die 28-pin Version für ein Altera EP610 EPLD wurde mit einer Eigenbau
CNC Fräse hergestellt.

Mit diesem 42-PIN Adapter hat es eine spezielle Bewandtnis. Damit konnte
man einen MC68HC11 mit EPROM Fenster wie ein normales EPROM belesen oder
schreiben.

mfg,
Gerhard

Autor: Fer T. (fer_t)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Da ich viele SMD Teile herum fliegen habe, aber nicht immer Lust direkt
Platinen löten zu müssen hab ich mir von ein paar Teilen
"Steckbrett-Versionen" bebaut ;)
Sieht nicht so tolle aus, da Freihand mit ner Puksäge aus Lochraster
ausgeschnitten ^^

Aber sie erfüllen ihren Zweck und dank verschiedener Farben kann man
auch Kathoden und Anoden auseinander halten.

Autor: Nörgler (Gast)
Datum:

Bewertung
-7 lesenswert
nicht lesenswert
Deine Platinchen funktionieren sicherlich aber
die Lötstellen sehen ja übel aus. Das geht besser!

Autor: Fer T. (fer_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sehe ich auch so, nur hab ich es beim löten etwas ungeschickt gehalten,
sodass meine Finger heiß wurden ;)
Daher sieht es so "hingerotzt" aus, wobei die leider hier umgedrehten
besser aussehen (Die sichtbare war der erste versuch, hat auch nur
schwarze Beine^^).
Aber vor allem liegt es daran dass das Rastermaß nicht 2,5mm ist wie die
Platine sondern 1,5mm.
MfG

: Bearbeitet durch User
Autor: Gerald Schwarz (geralds)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Fer T. schrieb:
> Sehe ich auch so, nur hab ich etwas ungeschickt es gehalten, sodass beim
> Löten meine Finger heiß wurden ;)
> Daher sieht es so "hingerotzt" aus, wobei die leider hier umgedrehten
> besser aussehen (Die sichtbare war der erste versuch, hat auch nur
> schwarze Beine^^).
>
> MfG

--
Habe ich auch was zum Anschauen :-D

Alles händisch gebaut und gelötet.
1. Projekt - Akkumonitor in einer E-Zigarette
- LED-Ampelfarben mit Dual-Led 1,5x0,8mm.
Vom Prototyp - noch auf IC-Sockel, dann runden Print D 8mm.

2. Projekt - Brosche "Sonne" - gleiche Print, hier eine weiße LED
bei der die Metallteile der Schaltsensor zum Auf/Abschalten arbeiten.

Wie du siehst, alles innerhalb diesen 8mm, bzw. 5mm.

Es geht noch feiner - löten auf SMD Staubkorn mit Fädeldraht -
Der Platz der Dual-LED wurde im 3.Projekt zu einem 3 Farben-LED
umgebaut,
die Anschlüsse dann mit Fädeldraht zum Controller verbunden.
- der selbe Controller jeweils - PIC10F222, bzw. PIC10F322.

Das sind nun für viele zukünftige Projekte die Spiel-Prints.

Grüße
Gerald
----

: Bearbeitet durch User
Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Ein altes Kunstwerk besonderer Art von einem verstorbenen lieben alten
Freund.

mfg,
Gerhard

Autor: René K. (cyprius)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Ich möchte ein OLED-Display mit 0.5mm Pitch Flexconnector in einer
Schaltung einsetzen, wollte aber vorher die Richtigkeit meiner Schaltung
sicherstellen. Das ist das Ergebnis ;)

Nicht sichtbar: Das Displayglas ist mit doppelseitigem Klebeband
befestigt, es baumelt also nix rum.

: Bearbeitet durch User
Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
René K. schrieb:
> Ich möchte ein OLED-Display mit 0.5mm Pitch Flexconnector in einer
> Schaltung einsetzen, wollte aber vorher die Richtigkeit meiner Schaltung
> sicherstellen. Das ist das Ergebnis ;)
>
> Nicht sichtbar: Das Displayglas ist mit doppelseitigem Klebeband
> befestigt, es baumelt also nix rum.

Hallo René,

Wo gibt es solche schöne Displays in D? Gib mir doch bitte die
Teilenummer und den Herstellernamen ggf. einen Link zum Datenblatt.

Welcher Controller ist da drin? Ist das ein 128x32er?


Gruss,
Gerhard

: Bearbeitet durch User
Autor: René K. (cyprius)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Gerhard,

leider habe ich keine Bezugsquelle in DE. Habe sie hier bestellt:

http://www.aliexpress.com/item/0-91-inch-128x32-In...

Bis auf die recht lange Lieferzeit war die Abwicklung aber problemlos.

Falls du nur ein Display zum "spielen" benötigst, kann ich dir gerne
eins zuschicken. Schreib mir dann am besten eine PN.

Gruß, René

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
René K. schrieb:
> Hallo Gerhard,
>
> leider habe ich keine Bezugsquelle in DE. Habe sie hier bestellt:
>
>
http://www.aliexpress.com/item/0-91-inch-128x32-In...
>
> Bis auf die recht lange Lieferzeit war die Abwicklung aber problemlos.
>
> Falls du nur ein Display zum "spielen" benötigst, kann ich dir gerne
> eins zuschicken. Schreib mir dann am besten eine PN.
>
> Gruß, René

Hallo René,

Wow, Deine Antwort kam schnell!

Ich bedanke mich sehr für Dein Angebot, aber da ich in Canada wohne,
wird das für Dich dann doch eine teure Angelegenheit und nehme es
deshalb besser nicht an.

Ich habe mir Deine Link schnell angesehen und denke dass für mich eine
Bestellung relativ problemlos sein dürfte. Es steht dort auch dass der
Versand nach Canada frei sein soll.

Mit welchen Controller betreibst Du übrigens das Display?


Grüsse,
Gerhard

: Bearbeitet durch User
Autor: René K. (cyprius)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Gerhard,

für diesen kurzen Test habe ich einen ATmega644 benutzt, ins fertige
Gerät kommt ein STM32F2.

Die Ansteuerung ist auch äußerst simpel, neben I2C wird nur ein GPIO für
den reset benötigt.

Gruß, René

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
René K. schrieb:
> Hallo Gerhard,
>
> für diesen kurzen Test habe ich einen ATmega644 benutzt, ins fertige
> Gerät kommt ein STM32F2.
>
> Die Ansteuerung ist auch äußerst simpel, neben I2C wird nur ein GPIO für
> den reset benötigt.
>
> Gruß, René

Hallo René,

I2C ist angenehm. Da kommt man mit sehr wenigen Verbindungsleitungen
aus. Da der Buffer nur 512 Bytes gross ist, sollte die
Datengeschwindigkeit mit I2C durchaus akzeptabel sein. Ich stelle mir
vor dass man den Aufbau des Bildes mit den Augen praktisch kaum
verfolgen kann.

Sehe gerade dass ein SSD1306 drin ist. Mit dem habe ich schon früher mal
gearbeitet:-)

Gruß,
Gerhard

P.S. Wir machen besser einen neuen Thread auf bevor dieser sich ins
Uferlose ausartet...

: Bearbeitet durch User
Autor: Henning (Gast)
Datum:
Angehängte Dateien:

Bewertung
5 lesenswert
nicht lesenswert
Moin

Als Student nahe der Uni gewohnt und 1,5 Jahre Internetkosten gespart
und mich per WLAN-Richtantenne von zuhause in Uni-Netz (DFN) eingeloggt.

Ne Zeit lang hatte ich auch nen gehackten Fonera als WLAN Client.
Irgendwann kam ich aus unerfindlichen Gründen mit dem aber nicht mehr
rein.

Da musste am Laptop ne SMA Buchse her. :-D


Grüße

Autor: Marcus W. (marcusaw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
René K. schrieb:
> Das ist das Ergebnis ;)
> Nicht sichtbar: Das Displayglas ist mit doppelseitigem Klebeband
> befestigt, es baumelt also nix rum.

Sichtbar: Gelötet mit was halt da war: Fädeldraaht, ne alte Büroklammer
etc ;)

Autor: F. Fo (foldi)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Klaus I. schrieb:
> Aber ein 9V-Block hat geradeso Platz wenn man einen Plastik-Steg vom
> Handgriff weggedremelt.

Hiervon inspiriert, habe ich kurzer Hand die Knopfzellen gegen richtige
Batterien ersetzt.
Passt nun auch vom Aussehen besser in meinen Haushalt. ;-)

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Aus meiner Klamottenkiste:

Das Bild zeigt ein kleines Zweikanalthermometer auf Basis des AD590
Temperatursensors aus dem Jahre 1979, welches sich sehr bewährt hat. Die
Schaltung ist eine Adaptierung eines Kanadischen RAE3200-Kits die es
derzeit gab. Der Meßwandler ist ein Intersil ICL7106. Kalibrierung
erfolgt mit zwei Potis für Nullpunkt und Bereich. (Eiswasser und bei 100
DEGC). Die Platine ist einseitig geätzt und für das verwendete Gehäuse
dimensioniert.

Der brauchbare Meßbereich liegt zwischen -40 bis 125 C. Der Hauptzweck
ist Temperaturen von elektronischen Bauelementen bei der Entwicklung
bequem erfassen zu können. Beide Fühler sind auch wasserdicht. Der Bau
hat sich gelohnt weil damals Temperaturkonverter von Fluke noch
sündteuer waren. Bezahlbare kontaktlose Infrarot Thermometer Meßgeräte
gab es damals
auch noch nicht.

mfg,
Gerhard

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
F. Fo schrieb im Beitrag #3705969:
> Gerhard O. schrieb im Beitrag #3705964:
>> Das Bild zeigt ein kleines ...
>
> Welches Bild?

Hatte ein Problem mit dem Hochladen.

Gruss,
Gerhard

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> F. Fo schrieb im Beitrag #3705969:
>> Gerhard O. schrieb im Beitrag #3705964:
>>> Das Bild zeigt ein kleines ...
>>
>> Welches Bild?
>
> Hatte ein Problem mit dem Hochladen.
>
> Gruss,
> Gerhard

Dann war es auf einmal da. Dachte es liegt an meinem Browser und so hab
ich den Beitrag gleich gelöscht.

Schick, und für 1979 echt brillant.

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
F. Fo schrieb:
> Gerhard O. schrieb:
>> F. Fo schrieb im Beitrag #3705969:
>>> Gerhard O. schrieb im Beitrag #3705964:
>>>> Das Bild zeigt ein kleines ...
>>>
>>> Welches Bild?
>>
>> Hatte ein Problem mit dem Hochladen.
>>
>> Gruss,
>> Gerhard
>
> Dann war es auf einmal da. Dachte es liegt an meinem Browser und so hab
> ich den Beitrag gleich gelöscht.
>
> Schick, und für 1979 echt brillant.

Das lag an mir weil ich sie sofort löschte. Weil ich eine
Neuinstallation des PCs verwende installierte ich in FF noch schnell das
deutsche Wörterbuch. Beim Restarten des Browsers ging das Bild verloren
obwohl mein Beitrag noch im Fenster war.

Gerhard

: Bearbeitet durch User
Autor: Walter Tarpan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das Thermometer hat wirklich ein schickes Gehäuse. Womit wurde die
Frontplattenbeschriftung damals gemacht?

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Walter Tarpan schrieb:
> Das Thermometer hat wirklich ein schickes Gehäuse. Womit wurde die
> Frontplattenbeschriftung damals gemacht?

Das Gehäuse ist ein ehemaliges kanadisches Hammond Mfr. Produkt. Es ist
schon lange nicht mehr im Lieferprogramm.

Die Frontplattenbeschriftung beruhte auf das damalige Color Key Transfer
System der Firma 3M welches heutzutage praktisch (leider) nicht mehr
erhältlich ist.

http://en.wikipedia.org/wiki/Prepress_proofing


Die Frontplattenbeschriftung fertigte ich zuerst auf einer
durchsichtigen Folie mit Letraset Abreibebuchstaben und Tusche sauber
an.

Sobald die Zeichnung fertig war machte ich danach ein Kontaktnegativ mit
einer orangem Color Key Folie.

Übrigens, die Entwicklung der belichteten Folien ist aus dem Grund
erwähnenswert, daß man die Folie nicht ins Bad legen mußte, sondern mit
einem mit Entwickler befeuchteten Wattebausch abreiben mußte. Nach etwa
30s lösten sich dann die unbelichteten Teile einfach ab. Zum Schluß
wurde noch alles mit Wasser abgespült. In ein paar Minuten war alles
trocken und man konnte weiter arbeiten.

Zum Schluß kam wieder eine Kontaktbelichtung mit einer
Photo-beschichtetem 3M Aluminium Folie. Diese Folie war zur bequemen
Aufbringung auf einer Montageplatte auf der Rückseite schon mit einer
Klebebeschichtung belegt. Die Aluplatte benötigte einen anderen
Entwickler.

(Die Chemikalien stanken furchtbar und es war höchstwahrscheinlich nicht
sehr gesund die volatilen Teile der Verdunstung einzuatmen. Eine
Absaugung der Luft ist sehr zu empfehlen.)

Das Verfahren war damals (Bevor P.C.) sehr praktisch und schnell. In
weniger als einer halben Stunde war alles fertig. Für die Herstellung
eines Labormusters hielt sich der Aufwand durchaus in Grenzen.

Gruß,
Gerhard

: Bearbeitet durch User
Autor: Walter Tarpan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke für die Beschreibung! Für die Möglichkeit, derart hochwertige
Frontplatten herstellen zu können hätte ich vor ein paar Jahren viel
gegeben. Mittlerweile kann ich gravieren - das ist ungefähr
gleichwertig.

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Walter Tarpan schrieb:
> Danke für die Beschreibung! Für die Möglichkeit, derart hochwertige
> Frontplatten herstellen zu können hätte ich vor ein paar Jahren viel
> gegeben. Mittlerweile kann ich gravieren - das ist ungefähr
> gleichwertig.

Hallo Nicolas,

Ja, Eine sauber gravierte Frontplatte ist was Schönes. Die Frontplatte
meines LNG30 hatte ich auch graviert.

Allerdings imponiert mir die tolle Qualität der farbig eloxierten
Frontplatten von Tektronixgeraeten der 60er und 70er Jahre. Deren
Beschriftung ist wirklich eine Klasse für sich.

Gruß,
Gerhard

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Das Bild zeigt ein kleines Zweikanalthermometer

Hätte allerdings trotzdem eher in den regulären "Zeigt her…"-Thread
gehört.

In diesem hier geht's ja eher um "quick hacks" denn um schön und
aufwändig gestaltete Geräte.

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
14 lesenswert
nicht lesenswert
Gezeigt hier ist ein Strommeßadapter um den Stromkreis zum Messen in
Batteriehaltern bequem auftrennen zu können. Das Teil besteht aus einem
0.5mm dicken FR4 Streifen, die Spitze etwas angefeilt um den Streifen
leicht zwischen die Kontakte des Halters und der Zelle einschieben zu
können. Die Meßstrippen lassen sich zum Anschluß einfach durch kleine
Ösen schieben. Nichts besonderes, aber praktisch.

Das letzte Bild zeigt die Messung an einer DS3232 RTC .

mfg,
Gerhard

: Bearbeitet durch User
Autor: F. Fo (foldi)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Nichts besonderes, aber praktisch.

Doch es ist besonders und ich finde darum geht es hier.

Manchmal nervt einen etwas und man beachtet es nicht sonderlich, aber es
nervt immer wieder, ohne dass man es abstellt. Dann sieht man plötzlich
hier genau das oder etwas ähnliches, bekommt einen Impuls etwas zu
bauen.

Als hier einmal der Beitrag über die Bastelecken eröffnet wurde,
lieferte mir Martin Wende eine sehr gute Vorlage für meinen Bastelplatz.

Genau das, so finde ich, sollte dieses "quick & dirty" bewirken.

Man könnte diesen Thread ja dahin umbenennen, dann wäre es eindeutiger.

Autor: Marian  ​ (phiarc) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Die Idee finde ich brilliant und einfach. Daumen hoch!

Eine mögliche Verbesserung wären direkt aufgelötete 4 mm Buchsen.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
F. Fo schrieb:
> Man könnte diesen Thread ja dahin umbenennen, dann wäre es eindeutiger.

Wenn du einen netten Titelvorschlag hast: immer her damit.  Ich kann
den ersten Beitrag dann passend umbenennen, damit ändert sich der
Name auch in der Titelübersicht.

Autor: F. Fo (foldi)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> F. Fo schrieb:
>> Man könnte diesen Thread ja dahin umbenennen, dann wäre es eindeutiger.
>
> Wenn du einen netten Titelvorschlag hast: immer her damit.  Ich kann
> den ersten Beitrag dann passend umbenennen, damit ändert sich der
> Name auch in der Titelübersicht.

"Quick&dirty - schnelle Problemlösungen selbst gebaut."

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
F. Fo schrieb:

> "Quick&dirty - schnelle Problemlösungen selbst gebaut."

OK.

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> F. Fo schrieb:
>
>> "Quick&dirty - schnelle Problemlösungen selbst gebaut."
>
> OK.

Fein! :-)

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
F. Fo schrieb:
> Jörg Wunsch schrieb:
>> F. Fo schrieb:
>>
>>> "Quick&dirty - schnelle Problemlösungen selbst gebaut."
>>
>> OK.
>
> Fein! :-)

Finde ich auch!

Ich möchte allerdings noch vorschlagen einen Schritt weiter zu gehen und
eine neue Forum Rubrik "Schliche und Kniffe" , angelehnt an das RPB Buch
von Fritz Kühne, einzuführen.

Dadurch finden sich solche Threads leichter indem man sie alsSprungbrett
nach solchen Threads benutzt.


Gruss,
Gerhard

: Bearbeitet durch User
Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Marian B. schrieb:
> Die Idee finde ich brilliant und einfach. Daumen hoch!
>
> Eine mögliche Verbesserung wären direkt aufgelötete 4 mm Buchsen.

Danke für den Vorschlag.

Gruß,
Gerhard

Autor: Magnus (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Strommeßadapter
Wirklich eine hübsche Idee. Wenn ich dran denke bau ich immer einen
2fach-Jumper in die Stromversorgung, um den Verbrauch messen zu können.
Aber man denkt ja nicht immer dran...

Worauf man aber achten muß: den Innenwiderstand seines Messgerätes!
Ich hatte schon eine Schaltung mit 3,3V die nicht mehr lief, wenn das
Messgerät im Strompfad war. Der Spannungsabfall über dem Multimeter war
über 1V...

@Gerhard:
Das sollte bei Deinem Fluke nicht die große Rolle spielen, wenn ich das
Datenblatt[1] richtig interpretiere:
Burden Voltage 100 μV/μA

Magnus


[1]
http://support.fluke.com/find-sales/Download/Asset...

Autor: Marian  ​ (phiarc) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Magnus schrieb:
> Worauf man aber achten muß: den Innenwiderstand seines Messgerätes!
> Ich hatte schon eine Schaltung mit 3,3V die nicht mehr lief, wenn das
> Messgerät im Strompfad war. Der Spannungsabfall über dem Multimeter war
> über 1V...

Lösung: Niederohmiger Shunt plus Messverstärker (z.B. µcurrent)
Lösung: Tischmultimeter. Die haben meistens nen 0.1 Ω Shunt für alle
Strommessbereiche.

So wie's scheint, haben aber auch Handmultimeter inzwischen - zumindest
teilweise - weniger Drop.

: Bearbeitet durch User
Autor: Dirk K. (dekoepi)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Bei mir ist eigentlich alles Quick'n'Dirty. Will ich ein Problem lösen,
wird mit vorhandenem Material schnell was zusammengeflickt.

Hier der Tausendste Adapter zum Flashen eines ATtiny85/45/13 ... - das
Zusammenstecken auf Steckbrett habe ich genau ein mal gemacht und dann
schnell Reste zusammengesucht. Etwas Lochraster, Lackdraht,
Male-Stiftleistenreste, DIP-8-Sockel, fertig. Funktioniert alles ohne
Abblockkondensator (wie auch auf dem Steckbrett).

Seit gestern durch einen hiesigen Thread inspiriert mechanischer Schutz
der Löt-Seite durch Heißkleber.

So habe ich auch den Furzsensor umgebastelt. Gleich den Pulldown und die
Feedback-RGB-LED mit Vorwiderstand auf ein Stück PCB, Stiftleistenreste,
Lackdraht-Orgie, Heißkleber - und schon ist das ein Stück fast aus einem
Guss, beliebig an unterschiedliche µCs anzuschließen. :)

Halt nicht so schön wie die säuberlich geätzten/bestellten
Design-Platinen hier, aber es soll schnell gehen und funktionieren. Und
das tut es :)

: Bearbeitet durch User
Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Gezeigt hier ist eine einfache Hitze Styropor Schneidevorrichtung aus
ein paar alten Teilen zusammengebaut, Baujahr 70er Jahre. Ist vielleicht
für die Modellbauer unter Euch von Interesse.

Ein 0.3-1mm Chrom Nickel Draht dient zur Heizung. Mit einem Stelltrafo
läßt sich der Arbeitsstrom genau einstellen. Die Vorrichtung wird
einfach in den Schraubstock eingespannt. Unter dem Tisch befindet sich
ein 2Ohm Vorwiderstand um zum Schutz des Stelltrafos eine gewisse
Strombegrenzung zu erzwingen. Er kann je nach eingestelltem Arbeitsstrom
sehr heiß werden - Brandgefahr!!!

Wichtiger Hinweis:

Zur Elektrischen Sicherheit aufpassen daß der neutrale Leiter des
Stelltrafos an der Stange liegt oder besser noch mit einem extra
Trenntrafo arbeiten. (Das ist eher ein rein europäisches Problem weil
man bei Euch den Stecker verpolen kann. In N.A. ist wegen der
Polarisierung der Netzstecker so etwas nicht möglich.) Sonst kann es
passieren, daß die Sicherung des Stelltrafos fliegt wenn das Rohr etwas
Geerdetes berührt .

Zum Personenschutz ist in der Praxis spannungsmäßig hier wegen dem
niedrigen Lastwiderstand und der niedrigen Arbeitsspannung (<30VAC)
weniger zu befürchten. Also, aufpassen und mit Hausverstand arbeiten.
Wer ganz sicher gehen will  soll auf alle Fälle einen passenden
Trenntrafo (220-> 24V) mit einer 10A Ausgangswicklung einfügen. Ich bin
mir bewußt, daß es nicht gerade ein Paradebeispiel für eine VDE gerechte
Installation ist - Passt doch also zu "Quick and Dirty" ;-)

Ich habe ein paar Detailaufnahmen gemacht um bei einem eventuellen
Nachbau behilflich zu sein. Wer Fragen hat, bitte mir schreiben.

Mit einigen verschieden handgeführten Drahtschlaufen auf einem Holzstab
lassen sich auch blinde Aussparungen erzeugen.


Gruß,
Gerhard

: Bearbeitet durch User
Autor: Michael L. (michaelx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Wichtiger Hinweis:
>
> Zur Elektrischen Sicherheit aufpassen daß der neutrale Leiter des
> Stelltrafos an der Stange liegt oder besser noch mit einem extra
> Trenntrafo arbeiten. (Das ist eher ein rein europäisches Problem weil
> man bei Euch den Stecker verpolen kann. In N.A. ist wegen der
> Polarisierung der Netzstecker so etwas nicht möglich.) Sonst kann es
> passieren, daß die Sicherung des Stelltrafos fliegt wenn das Rohr etwas
> Geerdetes berührt .

Wichtiger Hinweis für die sogenannte "Neue Welt":

1. Das gilt aber nur für 3-polige Stecker we NEMA-5, aber nicht für
NEMA-1. ("Down under" sind dagegen auch 2-polige Stecker durch die
Geometrie verdrehsicher.)

2. Trotz Verdrehsicherheit ist es durchaus möglich, dass der
Neutralleiter durch Installationsfehler am "falschen Pin" liegt, oder
bei Unterbrechnung des Neutralleiters auf das Niveau der Phase (Hot
Line) hochgezogen wird.

3. Die doofen, steckdosentechnisch etwas unterentwickelten Europäer
verwenden wegen Punkt 2 für Geräte mit betriebsmäßig berührbaren
elektrischen Teilen Kleinspannung und Trafos mit Netztrennung!

Spartrafos zu verwenden ist da einfach nur grob fahrlässig.

Autor: Peter M. (barrelshifter)
Datum:
Angehängte Dateien:

Bewertung
9 lesenswert
nicht lesenswert
Für meinen Nachbar, ein armer Paraguayer, habe ich aus einer alten
Leuchtstoffröhre und 300 Ohm Antennenleitung eine Fernsehantenne gebaut.
Auf einen 8m Bambusstab mit ein wenig Isolierband befestigt und fertig.

An den Fernseher angeschlossen, ausgerichtet: Funktioniert einwandfrei!

: Bearbeitet durch User
Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Michael,

Deine Einwände finde ich auf alle Fälle gerechtfertigt und richtig.
Allerdings habe ich auch ein paar Kommentare dazu:

Michael L. schrieb:
> Gerhard O. schrieb:
>> Wichtiger Hinweis:
>>
>> Zur Elektrischen Sicherheit aufpassen daß der neutrale Leiter des
>> Stelltrafos an der Stange liegt oder besser noch mit einem extra
>> Trenntrafo arbeiten. (Das ist eher ein rein europäisches Problem weil
>> man bei Euch den Stecker verpolen kann. In N.A. ist wegen der
>> Polarisierung der Netzstecker so etwas nicht möglich.) Sonst kann es
>> passieren, daß die Sicherung des Stelltrafos fliegt wenn das Rohr etwas
>> Geerdetes berührt .
>
> Wichtiger Hinweis für die sogenannte "Neue Welt":
>
> 1. Das gilt aber nur für 3-polige Stecker we NEMA-5, aber nicht für
> NEMA-1. ("Down under" sind dagegen auch 2-polige Stecker durch die
> Geometrie verdrehsicher.)
>

Was vielleicht nicht unbedingt allgemein bekannt ist, dass 2-polige
Stecker auch bei uns verdrehsicher sind weil der neutralseitige
Steckerkontaktstreifen etwas breiter ist und in normale Steckdosen nicht
falsch hineinpasst. Ich habe nur bei ein paar alten japanischen Geräten
ab und zu 2-polige Stecker mit gleich breiten Anschlussstreifen gesehen.
Normale, CSA genehmigte Geräte müssen den unverpolbaren Stecker
verwenden.

> 2. Trotz Verdrehsicherheit ist es durchaus möglich, dass der
> Neutralleiter durch Installationsfehler am "falschen Pin" liegt, oder
> bei Unterbrechnung des Neutralleiters auf das Niveau der Phase (Hot
> Line) hochgezogen wird.
>

Stimmt natürlich. Da muß man halt nachprüfen oder eine Glimmlampe oder
Relaisschutzschaltung zwischen Schutzleiter und neutral einbauen. Ich
verwende grundsätzlich nur dreipolige Stecker bei mir.

> 3. Die doofen, steckdosentechnisch etwas unterentwickelten Europäer
> verwenden wegen Punkt 2 für Geräte mit betriebsmäßig berührbaren
> elektrischen Teilen Kleinspannung und Trafos mit Netztrennung!
>
> Spartrafos zu verwenden ist da einfach nur grob fahrlässig.

Stimmt. Deshalb schlug ich ja auch vor zusätzlich noch einen Ausreichend
dimensionierten Trenntrafo zu verwenden. Für den nicht-technischen
Benutzer auf alle Fälle. Für den Hobbyelektroniker ist es ein
vertretbares, niedriges Risiko. Wie schon erwähnt solange der neutrale
Leiter richtig angeschlossen ist, kann wegen der niedrigen
Betriebspannung berührungsmässig nichts passieren. Hier muß halt jeder
selbst entscheiden was unter den jeweiligen Umständen entschieden werden
soll.

Bei kommerziellen Geräten sind natürlich ganz andere Gesichtspunkte zu
berücksichtigen.

übrigens ist das grosse Hauptrohr von den elektrischen Kontakten, wie
man an den Bildern sehen kann, isoliert.

Wer ein ausreichend starkes regelbares Gleichstromnetzteil hat, kann das
auch als Stromversorgung verwenden.



Mfg,
Gerhard

: Bearbeitet durch User
Autor: Rufus Τ. Firefly (rufus) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerhard O. schrieb:
> Was vielleicht nicht unbedingt allgemein bekannt ist, dass 2-polige
> Stecker auch bei uns verdrehsicher sind weil der neutralseitige
> Steckerkontaktstreifen etwas breiter ist und in normale Steckdosen nicht
> falsch hineinpasst.

Du solltest sicherheitshalber noch mal erwähnen, daß "bei uns" nicht
in Mitteleuropa ist.

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Rufus Τ. Firefly schrieb:
> Gerhard O. schrieb:
>> Was vielleicht nicht unbedingt allgemein bekannt ist, dass 2-polige
>> Stecker auch bei uns verdrehsicher sind weil der neutralseitige
>> Steckerkontaktstreifen etwas breiter ist und in normale Steckdosen nicht
>> falsch hineinpasst.
>
> Du solltest sicherheitshalber noch mal erwähnen, daß "bei uns" *nicht*
> in Mitteleuropa ist.

Oh, ja. Danke. Allerdings hatte ich den Eindruck dass das aus dem
Kontext hervorging.

Gerhard

: Bearbeitet durch User
Autor: Gerald B. (gerald_b)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Rufus Τ. Firefly schrieb:
> Gerhard O. schrieb:
>> Was vielleicht nicht unbedingt allgemein bekannt ist, dass 2-polige
>> Stecker auch bei uns verdrehsicher sind weil der neutralseitige
>> Steckerkontaktstreifen etwas breiter ist und in normale Steckdosen nicht
>> falsch hineinpasst.
>
> Du solltest sicherheitshalber noch mal erwähnen, daß "bei uns" *nicht*
> in Mitteleuropa ist.

Eben.
Denn nicht jedem wird von Drehstrom schhwindelig ;-)
In Zeiten von (fast) allgegenwärtigen kräftigen Schaltnetzteilen, 24V
SPS oder 12V durch ein ATX-Netzteil, wo man nur 2 Pins brücken braucht,
braucht niemand ein derartiges Risiko eingehen.

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald B. schrieb:
> Rufus Τ. Firefly schrieb:
>> Gerhard O. schrieb:
>>> Was vielleicht nicht unbedingt allgemein bekannt ist...
>
> Eben.
> Denn nicht jedem wird von Drehstrom schhwindelig ;-)
> In Zeiten von (fast) allgegenwärtigen kräftigen Schaltnetzteilen, 24V
> SPS oder 12V durch ein ATX-Netzteil, wo man nur 2 Pins brücken braucht,
> braucht niemand ein derartiges Risiko eingehen.
Wenn ich nicht schon den Variac hätte, würde ich auch ein Schaltnetzteil
mit Ausgangsseitiger PWM Stromreglung (0-10A) einsetzen.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald B. schrieb:
> In Zeiten von (fast) allgegenwärtigen kräftigen Schaltnetzteilen

Er schrieb allerdings was von den 1970er Jahren.

Autor: Gerald B. (gerald_b)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Gerald B. schrieb:
>> In Zeiten von (fast) allgegenwärtigen kräftigen Schaltnetzteilen
>
> Er schrieb allerdings was von den 1970er Jahren.

Ups, hatte ich überlesen.
Ja damals ist man halt noch wie ein Mann gestorben :-)

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gerald B. schrieb:
> Jörg Wunsch schrieb:
>> Gerald B. schrieb:
>>> In Zeiten von (fast) allgegenwärtigen kräftigen Schaltnetzteilen
>>
>> Er schrieb allerdings was von den 1970er Jahren.
>
> Ups, hatte ich überlesen.
> Ja damals ist man halt noch wie ein Mann gestorben :-)

Ja, wie sich 220V anfühlen, daran kann ich mich als fünfjähriger noch
ganz gut erinnern... Wir hatten damals noch keine Schukosteckdosen und
kam mit den Fingern zwischen die Stifte beim Einstecken... Da ist man
dann für Lebzeiten vorsichtig. Allerdings machte  man es sich früher mit
der E-Sicherheit noch etwas leichter. Da gab es auch viele kommerzielle
Produkte die lebensgefährlich waren.

Autor: Michael L. (michaelx)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Peter M. schrieb:
> Für meinen Nachbar, ein armer Paraguayer, habe ich aus einer alten
> Leuchtstoffröhre und 300 Ohm Antennenleitung eine Fernsehantenne gebaut.
> Auf einen 8m Bambusstab mit ein wenig Isolierband befestigt und fertig.
>
> An den Fernseher angeschlossen, ausgerichtet: Funktioniert einwandfrei!

Oh, das ist vor allem Dirty.

"Leuchtstoffröhre als Fernsehantenne"

Das kenn ich noch - war vor ca. 30 Jahren mal der Aprilscherz in einer
Fachzeitschrift. :-D

Das Quecksilber in der Röhre bewirkt nichts, auch wenn es immer wieder
behauptet wird. Statt dessen hätten es genau so 1,5 Meter Bambus getan.

;-)

Autor: Phantomix Ximotnahp (phantomix) Flattr this
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Ein kleiner Font-Renderer für Grafikdisplays. Unterstützt
selbstdefinierte (Bitmap-)Fonts mit Zeichen von 1...255px Größe.
Zusätzlich werden noch ein Paar "Effekte" wie invertieren oder umranden
unterstützt.

Hier auf einem DOGS102-Display, inkl Abstraktion von "display-pages" (y
/ 8) -> "pixel"

Leider ist das ganze noch etwas Ressourcenhungrig (CPU-Zeit), vorallem
die umrandeten Buchstaben.

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Peter M. schrieb:
> An den Fernseher angeschlossen, ausgerichtet: Funktioniert einwandfrei!

Wie oft gibt es bei euch Gewitter ? Nie ?

Autor: MaWin (Gast)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Und wenn es schon um quick & dirty geht, dann findet sich hier eine
Schaltung zur Überprüfung von 3 poligen Leerlaufregelventilen.
 +-----------+--10k--+----+----+--100R--+-----+-----+-- +12V
 |           |       |    |    |        |     |     |
 |   LM358  10k     4k7   |    |     Spule    |   Spule
 +-----|+\   |       |    |  100uF      |     |     |
 |     |  >--+       |    |    |        +-|>|-+-|<|-+
 |  +--|-/   |       |    |    |        | PR4 | PR4 |
 |  |       10k  5kPoti--|+\   |        | 001 | 001 |
 |  |        |       |   |  >--(---+    |     |     |  2x
 |  +--------+-------(---|-/   |   |    +-----(----|I BUZ11
 |           |       |    |    |   |    |     |     |S
10k        100nF    4k7   |    |   +---|I  1000uF   |
 |           |       |    |    |        |S    |     |
 +-----------+-------+----+----+--------+-----+-----+-- Masse

Autor: Gerhard O. (gerhard_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tolles Textschaltbild!



MaWin schrieb:
> Und wenn es schon um quick & dirty geht, dann findet sich hier eine
> Schaltung zur Überprüfung von 3 poligen Leerlaufregelventilen.
>
>
>  +-----------+--10k--+----+----+--100R--+-----+-----+-- +12V
>  |           |       |    |    |        |     |     |
>  |   LM358  10k     4k7   |    |     Spule    |   Spule
>  +-----|+\   |       |    |  100uF      |     |     |
>  |     |  >--+       |    |    |        +-|>|-+-|<|-+
>  |  +--|-/   |       |    |    |        | PR4 | PR4 |
>  |  |       10k  5kPoti--|+\   |        | 001 | 001 |
>  |  |        |       |   |  >--(---+    |     |     |  2x
>  |  +--------+-------(---|-/   |   |    +-----(----|I BUZ11
>  |           |       |    |    |   |    |     |     |S
> 10k        100nF    4k7   |    |   +---|I  1000uF   |
>  |           |       |    |    |        |S    |     |
>  +-----------+-------+----+----+--------+-----+-----+-- Masse
>

Autor: Luca E. (derlucae98)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Schnell gemachte Platine, um aus einer Spannung eine Positive und eine
Negative Spannung mit virtueller Masse zu erzeugen.
Also Spannungsteiler auf VCC/2, dahinter ein OP07 als Spannungsfolger,
der an seinem Ausgang einen BD139 und einen BD138 treibt, um einen
höherem Ausgangsstrom zu bekommen.
Dazu noch etwas Schutzbeschaltung, Verpolschutzdiode am Eingang,
Clampdioden am Ausgang und an jedem Ausgang ein 10R Widerstand, um den
Kurzschlussstrom zu begrenzen.

Das ganze zum testen von Opampschaltungen.

: Bearbeitet durch User
Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Bild (fast) ohne Worte.

Hier etwas super Triviales aber doch extrem nützlich (für mich).

mfg,
Gerhard

Autor: Joe J. (neutrino)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Tach!

Das erste Bild zeigt einen Magneten aus einer alten Festplatte als
Halter für mein Küchenmesser.

An der Stelle mit den drei Glühlampen war früher eine sogenannte
Linienlampe mit 60 Watt. Ich mag diese Dinger nicht, denn sie erzeugen
nur ein gelbliches, schwaches Licht und ihre Lebensdauer ist relativ
kurz. Als die Lampe kaputt ging und eine neue bei uns im im Baumarkt
etwa 11-12 € kostet, habe ich aus einem Stück Kabelkanal und drei alten
E14 Fassungen eine neue Lampe gebaut. Die blauen Dreiecke dienen der
Verschönerung und sind nur draufgelegt.

Das "Werk" auf den letzten beiden Bildern wurde zwar nicht von mir
gebaut, aber ich dachte, es passt gut zum Thema Quick & dirty. ;)
Auf meinem Balkon liegt ein gebrauchter, funktionstüchtiger 12 V
Bleiakku. Letzten Herbst hat sich irgendein Tierchen - vermutlich ein
Insekt - im Gewindeloch des Pluspoles eingenistet und mit einer Art Lehm
zugemacht, um darin zu überwintern. Tierlieb, wie ich nun mal bin, habe
ich den Untermieter in Ruhe gelassen und zur Erhaltungsladung das Kabel
nur mit einer Krokodilklemme angeklemmt. Im Frühling war dann irgendwann
ein Loch im Lehm und die "Wohnung" leer.

Joe

Autor: MaWin (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joe J. schrieb:
> Die blauen Dreiecke dienen der Verschönerung und sind nur draufgelegt.

Vorsicht, das ist vermutlich kein Glas sondern Plastik und selbst wenn
es nur 28W Lampen sind, besteht die Gefahr des Schmelzens (Licht
vergessen auszuschalten).

Ist der Kunststoff feuerfest bromiert so daß er wenigstens nur schmilzt
und nicht brennt ? Bau lieber konstruktiv einen Abstand von mindestens
2.5cm.

Absehen davon, daß im Bad blaues Licht jeden eher wie eine Leiche
aussehen lässt.

Autor: Joe J. (neutrino)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja, die Gefahr des Plastikschmelzens ist mir bewusst. Und ich habe
ehrlich gesagt gar keine Ahnung, ob das Plastik feuerfest ist. Es
handelt sich aber "nur" eine Wandlampe (3 x 15 W) in der Küche, die ich
nur ganz selten und auch nur kurz einschalte. Zu 99% verwende ich die
ESL an der Decke. Da ich ein sparsamer Mensch bin und jede Art von
Verschwendung vermeide, schalte ich nach Gebrauch - so weit nötig - auch
immer alles aus.
Dieser Bau ist auch nur provisorisch; ich möchte - wenn ich mal Zeit und
Lust habe - etwas mit LEDs bauen.

Trotzdem danke für die Info/Warnung.

Autor: Walter Tarpan (nicolas)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hallo zusammen,
bei mir ist mal wieder etwas entstanden, was kein Kunstwerk ist, also
kaum in den "Kunstwerke"-Thread
Beitrag "Zeigt her eure Kunstwerke (2014)" paßt, allerdings zwar etwas
"dirty", aber weniger "quick" entstanden ist:

Eine schöne Sache am Keil uLink2 ist es, daß er direkt Adapter für alle
möglichen JTAG-Pinbelegungen on-Board hat. Allerdings nutze ich für
gewöhnlich einen ST-Link V2/ISOL.

Deshalb habe ich ein kleines Adapter-Platinchen auf alle mir bekannten
JTAG-Pinbelegungen für die STM32 gemacht: Den 20-poligen ARM-Stecker (in
2,54 und 2,0mm-Raster), den 10poligen ARM-Stecker (im 2,54mm, 2,0mm und
1,27mm-Raster), den hier bei µC-net sehr verbreiteten 10-poligen Stecker
(in den gleichen Rastermaßen) und den vierpoligen SWIM-Anschluß (in 2,54
und 1,27mm).

Da ich auf meinen µC-Leiterplattenlayouts grundsätzlich den Reset-Taster
vergesse, hat auch dieser noch hier Platz gefunden. Und für den
10pol-µC.net-JTAG gibt es noch einen kleinen FT232-USB-Adapter.

Viele Grüße
W.T.

EDIT: Rechtschreibfehler verbessert. Offene Klammern machen mich immer
nervös, wenn sie nirgendwo geschlossen werden.

: Bearbeitet durch User
Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Joe J. schrieb:
> Das erste Bild zeigt einen Magneten aus einer alten Festplatte als
> Halter für mein Küchenmesser.

Die Dinger haben bei mir auch vielfältige Verwendung gefunden.  Man
kann damit ganze Stapel von A4-Blättern an den Kühlschrank kleben,
eine zeitlang hatte ich auch mal ein Halogen-Seilsystem damit auf
einem Whiteboard befestigt.

Autor: Marian  ​ (phiarc) Benutzerseite
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Nur immer schön vorsichtig mit den Neodym-Magneten - schon diese kleinen
Flachmagnete aus Festplatten können fies Haut einklemmen und mit großer
Geschwindigkeit zusammenklatschen (und zersplittern).

Autor: Gerald B. (gerald_b)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Marian B. schrieb:
> Nur immer schön vorsichtig mit den Neodym-Magneten - schon diese kleinen
> Flachmagnete aus Festplatten können fies Haut einklemmen und mit großer
> Geschwindigkeit zusammenklatschen (und zersplittern).

Durch Schmerz lernt man am schnellsten! ;-)

Autor: Moritz A. (moritz_a)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Kleine Bastelei um Platinenkanten sauber abschleifen zu können und
andere leichte Schleifarbeiten durchzuführen. Dank 5V-Spannungsregler
reicht ein 12V-Anschluss, eine passende Buchse kommt noch sobald ich sie
habe ;)

Autor: Teo Derix (teoderix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So'n Teil, werd' ich mir wohl auch mal bauen MÜSSEN :)

Autor: Philipp K. (philipp_k59)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
1. Eine alte Fischfutterdose mit gelber und Roter Led als Candlelight
mit harmonischem Fading, sieht echt cool aus.

2. Na da passt doch genau ein 18650 ins 1€ Gehäuse.. einfach eine
Platine quer geteilt und direkt als Konakt aufgeklebt.

3. Quicke Entladungsschaltung mit Zeit/Voltmeter Logging.. die 6800mah
sind getestet 350mah.. gekauft als 2200mah.

Autor: Jens G. (jensig)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Joe J. (neutrino)

>Bleiakku. Letzten Herbst hat sich irgendein Tierchen - vermutlich ein
>Insekt - im Gewindeloch des Pluspoles eingenistet und mit einer Art Lehm
>zugemacht, um darin zu überwintern. Tierlieb, wie ich nun mal bin, habe
>ich den Untermieter in Ruhe gelassen und zur Erhaltungsladung das Kabel
>nur mit einer Krokodilklemme angeklemmt. Im Frühling war dann irgendwann
>ein Loch im Lehm und die "Wohnung" leer.

Nur zur Info: das sind Mauerbienen.

Autor: Moritz A. (moritz_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Teo Derix schrieb:
> So'n Teil, werd' ich mir wohl auch mal bauen MÜSSEN :)

Dann noch als kleiner Hinweis: Es gibt HDDs die ohne Köpfe nicht mehr
anlaufen, zum Test reicht es die Platine abzuschrauben und abzuziehen,
so dass nur noch das Kabel zum Motor steckt.

Das Schleifpapier muss nicht aufgeklebt werden, der kleine Spalt
verschwindet sobald der Stapel auf Geschwindigkeit ist und die Luft
"herausgeschleudert" wird. Ich habe zusätzlich alle Platten aufeinander
gestapelt und die Abstandshalter darunter gepackt für etwas mehr
Stabilität, mit 5400rpm drehendes splitterndes Glas soll eher unangenehm
sein.

Autor: Teo Derix (teoderix)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Danke für Deine extra Tips!

Moritz A. schrieb:
> Es gibt HDDs die ohne Köpfe nicht mehr
> anlaufen,
Hatte ich noch nicht.

Die Teile, die ich zum zerlegen habe, sind uralt. Da is nix drin was
splittern könnte aber extra Schwungmasse tut dem Ding sicher gut :)

Autor: Moritz A. (moritz_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Teo Derix schrieb:
> Moritz A. schrieb:
>> Es gibt HDDs die ohne Köpfe nicht mehr anlaufen,
> Hatte ich noch nicht.

Ich schon, die drehten für 20-30s und danach war Feierabend.

Autor: 12 DC (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Jetzt habe ich den Thread endlich wiedergefunden ;)
Zuerst möchte ich allen Danken, denn ich bin echt erstaunt über die
größtenteils echt super Dinge.
Der "quick" Jack der mich zur Zeit am glücklichsten macht, ist
folgender:
Mich hat an meinemultime5er immer genervt,  dass die Krokodilklemmen
immer von der Spitze abrutschen. Als ich mir neulich bei Conan ein
billig Taschenmultimeter gekauft habe, habe ich gemerkt, dass die für
genau diesen Zweck eine Kerne an den Messspitzen angebracht haben. Also
bin ich mit dem Dremel an meine Messspitzen rangegangen und habe das
auch gemacht. Sieht zwar "dirty" aus, aber erleichtert mir echt die
Arbeit.
Eine andere Idee wäre, sich Klemmen zu kaufen und dranzulöten. Wäre
allerdings nicht so sicher, weil ja meistens unisoliert.

PS: Bilder kann ich z.Zt. nicht machen, reich sie aber bei Bedarf nach.
PPS: Ich weiß, es gibt Krokomessspitzen, habe aber keinen Bock mir
welche zu kaufen.

Autor: Mw En (Firma: fritzler-avr.de) (fritzler)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ansonsten gibts ja noch Messtrippen die Bananenstecker sind, aber am
ende Spitz statt rund.
Da kann man dann zB Krokos draufklemmen.

Mal enn Beispielbild, die Dinger gibts natürlich auch einteilig.

Autor: Alex L. (a_l)
Datum:
Angehängte Dateien:

Bewertung
-1 lesenswert
nicht lesenswert
5v Netzteil mit Schraubanschlüssen
[irrelevant, gelöscht - Mod.]

: Bearbeitet durch Moderator
Autor: Bernd Stein (bernd_stein)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Diese nervigen *Sollbruchstellen...*

Beitrag "Re: GARMIN NAVI laden und gleichzeitig benutzen"


Bernd_Stein

Autor: DAC (Gast)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
************************************************************************

Kleines Labornetzteil , freiverdrahtet, komplett auf Dosendeckel
montiert, in Metalldose.

Als Träger dient ein Platinenstreifen, bei dem die Kupferfläche an
manchen Stellen mit einer Eisensäge unterbrochen wurde.

Die Spannungsanzeige ist ein China-Modul (mit 3-stelligem
7-Segment-Display).
Das Blech wurde an der Stelle, wo das Display rausschaut, nach innen
aufgefaltet. So entsteht nach außen keine scharfe Schnittstelle.

Spannungsbereich ca. 1.25V bis 11.35V, mit Mehrgangpoti genau
einstellbar.


Die komplette Montage auf den Deckel hat den Vorteil, dass man das
Gerät einfach aufbauen und warten kann (keine störenden Kabelstränge zu
externen Steckern, Anzeigen etc.)!!!

************************************************************************

Autor: Zebra (Gast)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Und welches Tier musste wohl für die Dose sterben?!? =:o

Autor: DAC (Gast)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Und welches Tier musste wohl für diesen Frequenzzähler sterben?

Autor: Zebra (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na, das ist einfach: Da hängt ja noch Schwanz und Rüssel raus 8].

Autor: Joe J. (neutrino)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jens G. schrieb:
> Nur zur Info: das sind Mauerbienen.

Thx!

Autor: DAC (Gast)
Datum:

Bewertung
-2 lesenswert
nicht lesenswert
Die E12-Widerstandsreihe in der Karteikartenbox gehört meiner Meinung
nach auch in die Rubrik Quick & Dirty:

Beitrag "E12-Reihe in Karteikartenkiste"

Autor: Franzis I. (reparateur)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Stefan B. schrieb:

> DIY Geigerzähler mit einer Pancake LND 7317, alles in einem kleinen
> Gehäuse verpackt. LCD ist ein DOGM. Betrieben wird der Zähler mit einem

> Das LND 7317 ist wesentlich empfindlicher als das kommerzielle Zählrohr
> vom Gamma Scout.
was heisst das? Heißt hier empfindelcher == falsche werte? Du misst dann
mehr Radiaktivität, als es in der Realität da ist? Oder wolltest du nur
Messungen zum Vergleich machen, also sozusagen relative Readiaktivität
messen?


> ... alles in einem kleinen
> Gehäuse verpackt....

Wo hast du eigentlich das gute Gehäuse her? Was kosten solche? Bin schon
lange auf der Suche nach bezahlbaren gut aussehnden Handheld Gehäusen..

Autor: Conny G. (conny_g)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
DAC schrieb:
> Die E12-Widerstandsreihe in der Karteikartenbox gehört meiner Meinung
> nach auch in die Rubrik Quick & Dirty:
>
> Beitrag "E12-Reihe in Karteikartenkiste"

Genial!

Autor: Daniel (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Franzis I. schrieb:
>> Das LND 7317 ist wesentlich empfindlicher als das kommerzielle Zählrohr
>> vom Gamma Scout.
> was heisst das? Heißt hier empfindelcher == falsche werte? Du misst dann
> mehr Radiaktivität, als es in der Realität da ist? Oder wolltest du nur
> Messungen zum Vergleich machen, also sozusagen relative Readiaktivität
> messen?
Es gibt Substanzen mit kurzen Halbwertszeiten, die schnell zerfallen und
relativ viel Radioaktivität abgeben und Substanzen mit langen
Halbwertszeiten, die langsam Zerfallen und relativ wenig Radioaktivität
abgeben.

Mit empfindlichen Zählrohren kann man letztere besser detektieren. Im
'normalen' Leben, sollte man auch eher mit niedriger Radioaktivität,
statt mit hoher in Berührung kommen...

Autor: Bernd Stein (bernd_stein)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hallo,

wenn man kein oder nicht das passende Stern SIL-Widerstandsnetzwerk hat,
kann man sich so behelfen :

Lochrasterplatine so mit dem Seitenschneider zerschneiden, das halbe
Löcher entstehen.

Widerstände wie auf dem Foto mit einer Anschlußseite schräg in die
halben Löcher legen. Das ganze mit Isolierband auf der Lochrasterplatine
befestigen.

Nun die andere Anschlußseite der Widerstände verzinnen und mit z.B.
0,6mm Silberdraht verlöten, danach den Draht für den Sternpunkt biegen.


Bernd_Stein

Autor: Teo Derix (teoderix)
Datum:

Bewertung
-6 lesenswert
nicht lesenswert
Nette Idee aber etwas mehr mühe beim löten hättest Du Dir schon
geben können. Vorallem wenn Du das auch noch herzeigen willst!

Autor: Marian  ​ (phiarc) Benutzerseite
Datum:

Bewertung
4 lesenswert
nicht lesenswert
Teo Derix schrieb:
> Nette Idee aber etwas mehr mühe beim löten hättest Du Dir schon
> geben können. Vorallem wenn Du das auch noch herzeigen willst!

Nö, wozu. So gut wie nötig, mehr nicht.

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Marian B. schrieb:
> Teo Derix schrieb:
>> Nette Idee aber etwas mehr mühe beim löten hättest Du Dir schon
>> geben können. Vorallem wenn Du das auch noch herzeigen willst!
>
> Nö, wozu. So gut wie nötig, mehr nicht.

Sehe ich auch so. Hier geht es um schnelle und pragmatische Lösungen.

Autor: Teo Derix (teoderix)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Marian B. schrieb:
> Nö, wozu. So gut wie nötig, mehr nicht.

Sorry, aber das sieht so aus, als hättest Er Glück gehabt, das es
funktioniert!



PS:
Brust raus, Bauch rein. Etwas mehr aufrechte(stolze) Haltung bitte!

Autor: MaWin (Gast)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Bernd Stein schrieb:
> wenn man kein oder nicht das passende Stern SIL-Widerstandsnetzwerk hat,
> kann man sich so behelfen :

Ich habe mir früher immer meine Widerstandsnetzwerke so gebaut:

Den ersten Widerstand stehend reingelötet. Den nächsten daneben gesteckt
und den oberen Anschluss um 90 Grad weggebogen und auf den
danebenstehenden Widerstand gelötet. Und so weiter. Ohne Lochraster,
Silberdraht und doppelten Boden.

Autor: Marc Vesely (Firma: Vescomp) (logarithmus)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Teo Derix schrieb:
> Sorry, aber das sieht so aus, als hättest Er Glück gehabt, das es
> funktioniert!

 Die glänzen doch ganz schön, wo siehst du da ein Problem ?

Autor: Mehmet Kendi (mkmk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

Autor: Bernd Stein (bernd_stein)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
MaWin schrieb:
> Ich habe mir früher immer meine Widerstandsnetzwerke so gebaut:
>
> Den ersten Widerstand stehend reingelötet. Den nächsten daneben gesteckt
> und den oberen Anschluss um 90 Grad weggebogen und auf den
> danebenstehenden Widerstand gelötet. Und so weiter. Ohne Lochraster,
> Silberdraht und doppelten Boden.
>
Wieso eingentlich früher ?
Machst Du jetzt nur noch Theorie ? ;-))

Das hört sich einfacher an. Hab da auch schon eine Abwandlung im Kopf.
Ersten Widerstand wie für 2,54 Raster biegen ( Dadurch Sternpunkt
beiläufig erzeugt ).
Zweiten Widerstand an letzter Positon und so wie Du es beschreibst.
Die übrigen, dann an dieser " Querlatte " anlöten - fertig.

Ich hoffe wenn ich nochmals in die Verlegenheit komme mich hier dran zu
erinnern und dies dann mal praktisch zu erleben.

Manhattan Style finde ich eine moderne Art der Reiszweckenmethode
aus den anfängen der Hobbylöterei. Allerdings dürften die erzeugten Pads
besser zu löten sein und die " Platine " kann dünner ausfallen.

Diese mini Kronenfräse sieht interessant aus, weiß jemand wo man das
hier in der BRD herbekommt ? Mit Zentrierbohrung wäre wohl zu viel
verlangt oder ?

Bernd_Stein

: Bearbeitet durch User
Autor: Marian  ​ (phiarc) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Bernd Stein schrieb:
> Zweiten Widerstand an letzter Positon und so wie Du es beschreibst.
> Die übrigen, dann an dieser " Querlatte " anlöten - fertig.

Für richtig große Netzwerke (siehe Anhang) kann man auch versilberten
Draht nehmen und eine Art "Tor" aufspannnen.

Autor: Gerhard O. (gerhard_)
Datum:
Angehängte Dateien:

Bewertung
4 lesenswert
nicht lesenswert
Wieder einmal was von mir. Gezeigt hier ist ein improvisiertes EPROM
UV-Löschgerät aus den 90er Jahren. Als Gehäuse mußte eine nicht
gebrauchte SONY Audio-Kassettenbox herhalten.

Da das Projekt innerhalb einer Stunde fertig wurde; sollte es hier in
"Quick and Dirty" passen;-)

Zum Starten der UV-Röhre muß man den roten Knopf nach Einstellung des
Timers für ca 5s drücken. Für die Zeiteinstellung dient ein kleiner
Uhrwerk Timer.

Das teuerste daran war mit $45 nur die UV-Röhre. Die Fassungen und den
Reflektor schlachtete ich aus einer alten Campinglampe aus.

Nicht gerade als Vorbild zum Nachbau gedacht, aber es erfüllt den Zweck.

Da ich heutzutage nur mit FLASH Speichern arbeite habe ich das Gerät
schon lange nicht mehr gebraucht.


mfg,
Gerhard

: Bearbeitet durch User
Autor: Helge A. (besupreme)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Der EPROM-Löscher funktioniert jedenfalls, und ist hübsch kompakt. Was
will man mehr. Ist vielleicht sogar zum Belichten kleiner Platinchen
geeignet?

Hier mal eine quick&dirty-Lösung zur Beleuchtung einer
Küchen-Arbeitsplatte. Es kam damals durch seltsame Zufälle zu einer WG
in einem Haus mit 2 befreundeten Mädels. Nachdem wir alle "halb
eingezogen" waren und die neue Küche geliefert war, wollten wir abends
mit mehreren Leuten die Küche einweihen und stellten fest, daß man
irgendie ganz schlecht Essen vorbereiten kann, wenn die Deckenlampe
hinter einem ist ;)

Schon nach nur längerem Herumgesuche hatten wir folgendes Material
zusammengetragen: Ein defektes Steckernetzteil, zwei ebenfalls defekte
Energiesparlampen, 40 warmweiße 10°-LED, ein Restchen
Lötpunktrasterplatine mit irgendeinem Versuch drauf, 4m Lampenkabel und
2m 15x15mm-Kabelkanal.

Während die Mädels eine Reihenschaltung aus den 40 LED in den Kabelkanal
bauten, hab ich die Platine entleert und passend zurechtgesägt und die
beiden Energiesparlampen ausgeschlachtet. Mit der Summe der zur
Verfügung stehenden Teile entstand ein Kondensatornetzteil, das die
LED-Leiste mit ca. 15mA versorgt. Die LED im Netzteil zieht sich im
Normalbetrieb nur ca. 1mA. Erlischt diese, ist auch der 10uF/400V-Elko
leer. Leuchtet sie heller, ist in der LED-Leiste was faul. Der Elko
stammte aus einer der Energiesparlampen. Für die Spannungsfestigkeit
habe ich zwischen allen Leiterbahnen jeweils eine Reihe Lötpunkte
entfernt.

Das ganze war in ungefähr einer Stunde fertig und wurde an die Decke
geklebt.
(ed: Mist, das Bild ist grausam schlecht geworden..)

: Bearbeitet durch User
Autor: F. Fo (foldi)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Schaltregler, fix 5V und umstellbar auf regelbar von 5V-(fast)
Betriebsspannung.

Da ich vorher noch nie Schaltregler benutzt hatte, war das eigentlich
mein erster Versuch. Nun hatte ich die Platine schon da liegen und
wollte das mal mit dem Ändern des FB ausprobieren. Aber da mir öfter mal
die zweite regelbare Spannung fehlt, mein Labornetzteil hat 12V und 5V
Festspannungen und eine regelbare Stromquelle.
Im Moment probiere ich etwas mit Endstufen und Mikrofonen und manchmal
möchte ich etwas mehr als 5V haben, die 12V sind dann aber zu viel. Wenn
nun der regelbare Ausgang belegt ist, so muss ich mir immer erst was auf
dem Steckbrett zusammen bauen.
Natürlich habe ich auch diese China Teile, einstellbar, aber hier kann
ich eben bequem zwischen den 5V und irgendwas Eingestelltes umschalten.
Die Lampe dient als optische Anzeige, ob 5V (glimmt nur wenig) oder mehr
eingestellt ist (also Lampe entsprechend heller ist).

Nicht spektakulär, aber vielleicht denkt sich jemand, Mensch, der Ansatz
ist gut, da mach ich mir auch was.

Bevor nun die Fragen nach der Diode kommen, die ist in SMD unten
drunter.

: Bearbeitet durch User
Autor: Walter Tarpan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
F. Fo schrieb:
> Bevor nun die Fragen nach der Diode kommen

Hier kommt eher die Frage: Woher beziehst Du die Trimmerpotis mit
Sechskant?

Autor: Klaus2 (Gast)
Datum:

Bewertung
-6 lesenswert
nicht lesenswert
...letztendlich geht es hier aber um "Quick & Dirty" Alltagshelfer.,
oder? Nicht um so übel zusammengebratenes Zeug. Der Beitrag mit den
Mädels & der Küchenlampe ist originell, das mit dem "Schaltregler-etwas"
nicht.

Btw: Fanden die Damen ihre Aufgabe & die Idee eigentlich "seltsam"?

Klaus.

Autor: Paul Baumann (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
@Helge

Da haben wir die gleiche Idee gehabt!
LED in 1 Meter Kabelkanal und die Helligkeit per PWM einstellbar.

MfG Paul

Autor: Helge A. (besupreme)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klaus2 schrieb:
> Fanden die Damen ihre Aufgabe & die Idee eigentlich "seltsam"?

Nö. Das sind beides Macher und heimwerken-begabte. Wir hatten ja auch
alle 3 das Material beigesteuert aus unseren Restekisten. Für
Verwunderung sorgte nur der Bedarf an durchgebrannten Energiesparlampen.

Irgendwas ähnliches (aber wohl mit einem ausgemusterten 4V-Telefonlader)
werd ich zum Wochenende grad noch mal bauen: In die Küche kommt in die
dunkelste Ecke ein Hängeschrank mit Glasfront. Da der direkt über einer
Verteilerdose sitzt, hab ich Strom zur Verfügung. Sogar die Ader nach
dem Lichtschalter :)

Allerdings ohne Paul's PWM, einmal per Widerstand eingestellt reicht
mir.

: Bearbeitet durch User
Autor: F. Fo (foldi)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Walter Tarpan schrieb:
> Hier kommt eher die Frage: Woher beziehst Du die Trimmerpotis mit
> Sechskant?

Ich weiß es nicht mehr genau. Entweder habe ich die von Reichelt oder
aus Ebay. aber Reichelt kommt mir da eher in den Sinn.

Klaus2 schrieb:
> ...letztendlich geht es hier aber um "Quick & Dirty" Alltagshelfer.,
> oder?

Klaus, dass das nicht spektakulär ist, schrieb ich ja schon. Den Thread
sehe ich mit zwei Seiten. Einmal finde ich können die Dinge hier für
Unterhaltungswert sorgen. So nach dem Motto, "In der Not frisst der
Teufel Fliegen!" und zum anderen finde ich es können Anregungen sein.

Kleines Beispiel aus meinen eigenen Sachen:
In einem anderen Thread ging es um diese Sagrotan Seifenspender. Weil es
diese Nachfüllpackungen kaum gab (dazu noch irre teuer), sah ich mir
verschiedene Möglichkeiten des Nachfüllens im Internet an. War mir alles
zu doof und ich habe das in weniger als 10 Minuten mittels einer kleinen
Wasserflasche sehr praktisch umgebaut.
Den Vorgang steuerte ich in diesem benannten Thread bei, worauf hin
irgend jemand schrieb (sinngemäß), dass ja wohl alle den Spender
mittlerweile so umgebaut haben.

Aber davon abgesehen, von mir aus kann ein Mod den Beitrag löschen, wenn
der nicht würdig ist hier zu stehen.

Autor: Conny G. (conny_g)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Klaus2 schrieb:
> ...letztendlich geht es hier aber um "Quick & Dirty" Alltagshelfer.,
> oder? Nicht um so übel zusammengebratenes Zeug. Der Beitrag mit den
> Mädels & der Küchenlampe ist originell, das mit dem "Schaltregler-etwas"
> nicht.

Naja, wie genau soll denn das Profil dieses Thread definiert sein?
Sollen die Posts erst durch ein Freigabegremium bevor man was einstellen
darf?
Solche Vorgaben töten Kreativität - wer traut sich denn dann noch was
einstellen, wenn dauernd nur rumgenörgelt wird.

Autor: c.m. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
schutz für USB-versorgte billiglausprecher
http://www.voelkner.de/products/226942/Logitech-Z1...

das sind lüfterschutzgitter die ich mit losen drahtschlaufen und 2k
kleber in das angebohrte gehäuse geklebt habe. hält, ist sicher und war
billig :)

zusätzlich habe ich mit neongelbem nagellack den
on-schalter/lautstärkeregelung markiert weil da - billig! - nur eine
kleine mulde im plastik war, die ich mit meinen krummen augen ganz
schlecht gesehen habe.

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c.m. schrieb:
> schutz für USB-versorgte billiglausprecher

Perfekt! Sieht aus als ob das schon immer so war. Hast du toll gemacht.

Autor: Michael L. (michaelx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Marian B. schrieb:

Sicher. Aber der 2. R von rechts sieht eher wie nur angepappt aus, nicht
wirklich verlötet. ;-)

Autor: Moritz A. (moritz_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
F. Fo schrieb:
> Walter Tarpan schrieb:
>> Hier kommt eher die Frage: Woher beziehst Du die Trimmerpotis mit
>> Sechskant?
>
> Ich weiß es nicht mehr genau. Entweder habe ich die von Reichelt oder
> aus Ebay. aber Reichelt kommt mir da eher in den Sinn.

Hat Reichelt, zB als "ACP 9-LRS"

Autor: Bernhard F. (bernhard_fr)
Datum:
Angehängte Dateien:

Bewertung
-2 lesenswert
nicht lesenswert
Nichts wirklich weltbewegendes:

Das Shield war noch nicht fertig. Um aber die ersten Sachen in Software
zu implementieren und testen musste dann schonmal ein Adapter her. Nur
Drähte stecken wäre nicht transportabel bzw es wird mit mehreren Boards
gearbeitet also fix jeh eine "Kabelpeitsche" für JTAG und JTAG->ISP
(muss ja erst die FUSE setzen...) zurechtgelötet. Dirty, da die Stifte
sich langsam aus dem Plastik lösen...
Kleine Markierungen wurden mit neongelben Nagellack durchgeführt. Und
das ganze ist schon 2 Monate alt ich hab also nicht weiter oben
abgeguckt ;)



edit: Tippfehler...

: Bearbeitet durch User
Autor: Wolf W. (pansensuppe)
Datum:

Bewertung
5 lesenswert
nicht lesenswert
Ich nominiere hiermit Bernhard F. für den 'Balls of Steel' Award, für
die Nennung von 'Arduino' und 'Shield' innerhalb eines Postings, plus
Foto eines Arduinos :)

Autor: Bernhard F. (bernhard_fr)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wolf W. schrieb:
> Ich nominiere hiermit Bernhard F. für den 'Balls of Steel' Award, für
> die Nennung von 'Arduino' und 'Shield' innerhalb eines Postings, *plus*
> Foto eines Arduinos :)

Danke jetzt fühl ich gemobbt...
Genau genommen taucht "Arduino" nur im Dateinamen auf, zählt also zum
Foto.
Scheine ja nen absolutes Reizthema getroffen zu haben.
Aber solange mich niemand dafür kritisiert, dass ich es gleich ins Web
stelle, wenn ich 8 Kabel an 3 Steckerleisten löte, kann ich damit super
leben ;)

Autor: Asko B. (dg2brs)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Wolf W. schrieb:
> die Nennung von 'Arduino' und 'Shield' innerhalb eines Postings

So'n Arduino ist auch bloss ein Board mit Atmel drauf.
Wo liegt da das Problem ?

Da faellt mir spontan eine alte Werbung der
Betonindustrie ein:
... es kommt immer darauf an, was man daraus macht ...

Gruss Asko.

Autor: Michael L. (michaelx)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Asko B. schrieb:
> Wolf W. schrieb:
>> die Nennung von 'Arduino' und 'Shield' innerhalb eines Postings
>
> So'n Arduino ist auch bloss ein Board mit Atmel drauf.
> Wo liegt da das Problem ?

Erstens, dass ein Rummel drum gemacht wird, als ginge es um den heiligen
Geist höchstpersönlich. Zweitens, dass deswegen jeder Anfänger, der über
google ein Elektronikforum gefunden hat, glaubt, dass alle User dort zum
Arduino-Supportteam gehören, nur auf seine Frage gewartet haben, und
sofort das ultimative Klick-zusammen-und-denk-bloß-nicht-selbst-Sketch
hervorzaubern.

: Bearbeitet durch User
Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Marian B. schrieb:
> So gut wie nötig

Das ist allerdings beim 7. Widerstand schon nicht mehr unbedingt
gegeben.  Vom Anblick auf diesem Foto her ist der kurz vor „kalte
Lötstelle“.

Autor: H.Joachim Seifert (crazyhorse)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Habe jetzt nicht alles gelesen/gesehen, gabs wahrscheinlich schon:
Tiny25/45/85 SMD-Adapter für das lästige Rastermass (inzwischen gibts
die ja auch im normalen SO8). Reste einer Grafikkarte.

Autor: Klaus R. (klaus2)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
...so, jetzt ich :)

Wenn man mal ausnahmsweise den Kolben kalt lässt und sich zum "WAF
aufbessern" ins Kino begibt, ist das jedes Mal ein Drama mit der 3D
Brille UND ihrer normalen. Also gibts jetzt Aufsetzpolfilter (Heißklebe
und Stücke von Installationsleitung) :) -> das gab 100 Punkte!

Und dem Forumsthema geschuldet das ganze dann aufm Breadboard fixiert,
damit auch etwas Elektronisches dabei ist :)

Klaus.

: Bearbeitet durch User
Autor: Falk Brunner (falk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite

>Das ist allerdings beim 7. Widerstand schon nicht mehr unbedingt
>gegeben.  Vom Anblick auf diesem Foto her ist der kurz vor „kalte
>Lötstelle“.

Die Verwendung von Flußmittel und die richtige Lötkolbentemperatur
scheint auch aus der Mode zu kommen.

Autor: Stefan Krause (stefan_ok)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
quick... check,
dirty... check!

1. ein Adapter um 2reihige Module ohne Kabelgebaumel auf's Breadboard
stecken zu können.

2. ein kleiner billig-Heli, dessen original-LIPO schon als ich ihn
bekommen habe nicht viel getaugt hat. Ich glaube das waren 180 oder
200mAh.
Stattdessen 2 x 240mAh parallel im Scheuklappen-Look.
Das Ding habe ich so schonmal 16 Minuten lang über'm Wohnzimmertisch
schweben lassen, ich finde die Laufzeit kann sich sehen lassen, und die
Gewichtsverteilung fliegt sich auch noch ganz OK.

Autor: Bernhard S. (bernhard)
Datum:
Angehängte Dateien:

Bewertung
9 lesenswert
nicht lesenswert
Einen preisgünstigen Lichtwecker selber bauen - Künstlicher
Sonnenaufgang.


Da macht das Aufstehen wieder Spaß :-)


Einige Minuten vor der Weckzeit erglimmen (per PWM) die großen
LKW-Leuchten, zuerst die Rote dann gesellt sich die Gelbe mit dazu...
ein faßt perfekter Sonnenaufgang.

Ist die maximale Leuchtkraft erreicht, dann klickt ein Relais im
Sekundentakt in diesem alten DVBT-Gehäuse und kündigt den Alarm an...
bis jetzt ist noch alles schön und die Welt ist in Ordnung.

An dieser Stelle sollte man aber lieber eine Taste an diesem Wecker
betätigen bzw. betätigen lassen ;-)

Denn dann wird dieses kleine und unscheinbare Gerät sehr unangenehm.

Der Lautsprecher erschrillt in sehr disharmonischen Tonfolgen
(Frequenzen per Zufallsgenerator), lange hält man das nicht aus...
weil's ganz einfach nur nervt.

Diese kleine "Spielerei" kostete ca. 30 Euro.



Bernhard

Autor: Bernhard S. (bernhard)
Datum:
Angehängte Dateien:
  • preview image for A.JPG
    187 KB, 1359 Downloads
  • preview image for B.JPG
    177 KB, 1452 Downloads
  • preview image for C.JPG
    729 KB, 2000 Downloads
  • preview image for D.JPG
    293 KB, 1893 Downloads

Bewertung
2 lesenswert
nicht lesenswert
Uhrzeit, Datum, Sonnenaufgang, Sonnenuntergang, Aussentemperatur,
Luftdruck... alles auf einem Blick... selbst aus der Ferne und erhellt
noch das Zimmer :-)

Ein I2C / TWI-Bus steuert das LED-Display an (8xATmega8).

Die µC wurden direkt an die Pins der 7-Segment-Anzeigen angelötet, die
Software der Slaves speziell angepasst, um den Lötaufwand gering zu
halten.

Und das Display in einem Sortierkasten "provisorisch" verstaut, dieses
Provisorium existiert nun schon seit vielen Jahren :-)

Schaut mal genau hin, fällt Euch etwas auf ?

Bernhard

Autor: Bernd Stein (bernd_stein)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernhard S. schrieb:
> Schaut mal genau hin, fällt Euch etwas auf ?
>
Ich würd sagen Du meinst das eine Uhr eine Sekunde vor geht.

Dirty => Ja.

Quick => Wohl eher nicht.

Schön, das Du die meisten Sachen in Assembler ( AVR-ASM )
programmierst ;-)


Bernd_Stein

Autor: F. Fo (foldi)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Bernhard S. schrieb:
> Da macht das Aufstehen wieder Spaß :-)

Ich finde vor allem schön wie du deine Schaltpläne machst, das mit den
roten Punkten für Vcc ist eine gute Idee und das habe ich gleich mal bei
mir als neues Bauteil gemacht.
Danke für diese Anregung.

Autor: c.m. (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
F. Fo schrieb:
> das mit den
> roten Punkten für Vcc ist eine gute Idee

dafür habe ich mir extra nagellack gekauft, neonrot und -gelb. kannst
dir nebenbei noch den spass machen beim einkaufen irgendeine tussi am
schminkregal anzuquatschen, und sie zu fragen welcher nagellack wohl
besser wäre (deckkraft u.ä.).

Autor: Mw En (Firma: fritzler-avr.de) (fritzler)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Vorwiderstände sind Mangelware ne?

Autor: Moritz A. (moritz_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernhard S. schrieb:
> Uhrzeit, Datum, Sonnenaufgang, Sonnenuntergang, Aussentemperatur,
> Luftdruck... alles auf einem Blick... selbst aus der Ferne und erhellt
> noch das Zimmer :-)

Wo kommen die Daten her?

Autor: Icke ®. (49636b65)
Datum:

Bewertung
4 lesenswert
nicht lesenswert
Bernhard S. schrieb:
> Schaut mal genau hin, fällt Euch etwas auf ?

Ja, sieht aus wie der Bordcomputer einer Apollo-Mission.

Autor: Bernhard S. (bernhard)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
>>Schaut mal genau hin, fällt Euch etwas auf ?

>Vorwiderstände sind Mangelware ne?

BINGO !!! Die leicht warm werdenden µC treiben die 7-Segment-LED direkt,
ohne Vorwiderstände. An dieser Stelle wurde das Datenblatt / die
Maximalwerte kräftig ausgereizt.


>Wo kommen die Daten her?

Datum und Zeit ===> DCF77 + RTC

Sonnenaufgang / Untergang ==> Tabelle im µC

Luftdruck ==> MPX4115

Temperatur ==> DS18s20 / TSIC206


> ...schön wie du deine Schaltpläne machst, das mit den roten Punkten für Vcc ist
eine gute Idee

Auch die Hardware bemale ich gern, um gewisse Messpunkte schneller zu
finden ... Quick


> Ich würd sagen Du meinst das eine Uhr eine Sekunde vor geht.

Ich vermute, eine Uhr (die mit den vielen 7-Segment-LEDs) geht eine
Sekunde nach, hab diesen Bugg aber noch nicht lokalisieren können.


>Schön, das Du die meisten Sachen in Assembler ( AVR-ASM )
>programmierst ;-)

Danke, denn Assembler hat nicht nur Nachteile :-)

>...nebenbei noch den spass machen beim einkaufen irgendeine tussi am
>schminkregal anzuquatschen, und sie zu fragen welcher nagellack wohl
>besser wäre (deckkraft u.ä.).

Aber Vorsicht, könnte auch nach hinten losgehen, denn die Kombination
Mann und Nagellack, das wirft ggf. Fragen auf :-)

Bernhard

: Bearbeitet durch User
Autor: Klaus I. (klauspi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
c.m. schrieb:
> F. Fo schrieb:
>> das mit den
>> roten Punkten für Vcc ist eine gute Idee
>
> dafür habe ich mir extra nagellack gekauft, neonrot und -gelb. kannst
> dir nebenbei noch den spass machen beim einkaufen irgendeine tussi am
> schminkregal anzuquatschen, und sie zu fragen welcher nagellack wohl
> besser wäre (deckkraft u.ä.).

Es gibt auch gesondere Lackstifte. Ich bin mal in so einem Molotow
Farbgeschäft rein und wurde super beraten.
Molotow 227HS 4mm round tip
"Hybrid-Farbe auf Acrylbasis" steht noch drauf, falls das jemanden was
sagt.

 Da gibt es auch leere Stifte zum selber füllen.

Edit: Naja, aber der Flirt-Faktor fehlt halt.

: Bearbeitet durch User
Autor: Mw En (Firma: fritzler-avr.de) (fritzler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was sprach denn eigentlich gegen komplettes Multiplexing aller Anzeigen?
Bisher werden ja kleine Gruppen direkt von nem AVR gespeist.
Das is doch teuer bei so vielen AVRs ;)

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jungs, darf ich euch mal wieder an das Thema des Threads erinnern?

Es wäre nett, wenn ihr für die Diskussion um dieses Projekt (welches
sowieso nicht so recht zum Gedanken des Eingangspostings passt, es
ist nicht „quick and dirty“) in einen separaten Thread auslagert.

Autor: HN (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Icke ®. schrieb:
> Ja, sieht aus wie der Bordcomputer einer Apollo-Mission.

'Tschuldigung, nur der Vollständigkeit halber:

Als das Apollo-Programm in den frühen 70er-Jahren endete, befand
sich  die LED-Technik  noch in den Kinderschuhen. In den Cockpits
der Raumschiffe waren deshalb 7-Segment-Glühfadenananzeigen verbaut
(Minitron). Die einzelnen Glühfäden wurden mit Unterspannung betrieben
und erreichten so eine MTBF von vielen tausend Betriebsstunden.

https://www.flickr.com/search/?q=numitron

Autor: Klaus I. (klauspi)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Es wäre nett, wenn ihr für die Diskussion um dieses Projekt (welches
> sowieso nicht so recht zum Gedanken des Eingangspostings passt, es
> ist nicht „quick and dirty“) in einen separaten Thread auslagert.

Immer diese pösen Purschen (oder war ich da am Ende gemeint?) ;oP Naja
hast ja recht, aber ein paar Nachfragen sollte man schon im Thread
loswerden dürfen. So wie es jetzt läuft passt es doch.

Hier die Bilder von meinem LED-Tester fix auf 10 mA eingestellt.
Ähnliches habe ich hier schon öfter gesehen. Man bemerke auch die Rote
Markierung durch den oben genannten Molotow-Stift. Die IC markiere ich
jetzt auch immer so bei Pin 1. Zum einen ist es deutlicher bei einbauen
und ich sehe gleich ob der IC schon in Gebrauch war.

Autor: Gregor Ottmann (zappes)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Habe gestern mal eben 12V mit 4A oder mehr gebraucht. PC-Netzteil aus
der Müllkiste geholt, Pins 14/15 mit einem Stück-Pinheaderleiste
gebrückt, bei dem ich einen Klops Lötzinn über die Enden geschmiert
habe, Molex ab, Klemme dran, Isoband drum, fertig.

Quick. Dirty. Trivial. Ausreichend.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Gregor Ottmann schrieb:
> Pins 14/15 mit einem Stück-Pinheaderleiste gebrückt

Eine Pinzette tut's auch. :-)

Autor: DeEsPe (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich muss auch mal trollen :P

Der Thread artet ja in "kunstwerke nr xyz" aus, und nicht q&d hacks :P

Aber nette gadgets bei, der Kabelkanalhändiehalter hat was. Der Zeugt
von Idee :D

Autor: Bernd D. (bernd_d56) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
9 lesenswert
nicht lesenswert
Gerade gestern wollte ich beim Sohn sehen, wer da die Autobatterie über
Nacht leer lutscht.
Da dachte ich, als erstes teste ich mal das Radio.
Ausbauen? Nee, Sicherungskasten.... und ein aus einer Sicherung
geschnitztem Adapter

: Bearbeitet durch User
Autor: Moritz A. (moritz_a)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bernd D. schrieb:
> Ausbauen? Nee, Sicherungskasten.... und ein aus einer Sicherung
> geschnitztem Adapter

Zwar auch eine Lösung, aber ich hätte einfach die passenden Flachstecker
(ich meine 6,3mm) direkt in die Kontakte des Sicherungshalters gedrückt.

: Bearbeitet durch User
Autor: Bernd D. (bernd_d56) Benutzerseite
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
3xNicad Babyzellen in Funkklingel waren immer leer, wenn es darauf
ankam.
Blue LED, Vorwiderstand, Taster in Klingel implantiert.
Kein Schaltbild, keine Innenansicht, müsste ich erst wieder
aufschrauben, aber eine Außenansicht.
Einmal pro Woche gedrückt, solange die blaue LED leuchtet, sind die 3
Akku noch voll genug.
Die LED hat ein ca. 3,2 Volt Durchlasspannung.

Autor: Grünberg (Gast)
Datum:

Bewertung
3 lesenswert
nicht lesenswert
Moritz A. schrieb:
> Zwar auch eine Lösung, aber ich hätte einfach die passenden Flachstecker
> (ich meine 6,3mm) direkt in die Kontakte des Sicherungshalters gedrückt.

Hätte, hätte ... Mach mal und mach Foto.

Autor: Mehmet Kendi (mkmk)
Datum:
Angehängte Dateien:

Bewertung
15 lesenswert
nicht lesenswert
Was tut man, wenn über einen ein neuer Nachbar einzieht, dessen Schlaf-
und Wachzustaende sich ausserhalb der Normen bewegen und zuallem noch
von einem Laermpegel begleitet wird, der selbst innerhalb der Normzeiten
nicht akzeptable waere?
Man klingelt an seiner Türe und bittet ihn, sich etwas leiser zu
verhalten.
Was ich auch tat.
Der geneigte türkische Leser, bzw. Leser mit türkisch Erfahrungen werden
schmunzelnd fragen "Und? Hat's was gebracht?" und dann das Schmunzeln zu
einem Grinsen verziehen.
Nein, natürlich hat's nichts gebracht. Der Nachbar war völlig
zerknirscht, hat sich x-mal entschuldigt und versprochen, das sowas nie
wieder vorkommen werde. Morgens um 3 Uhr wurde ich dann wieder aus dem
Schlaf gerissen, weil üben mir (dem Laerm nach zu urteilen) der Schrank
umgeworfen worden war.

Irgendwo in irgendeiner Kiste war doch ... Griff zu den Schachteln mit
der Anschriften "Relais"  zauberte ein Laecheln auf mein Gesicht: ich
hielt ein Hubmagnet in den Haenden.
Dieser wurde dann an die Decke montiert und über einen Treiben an den
Frequenzgenerator angeschlossen.

Am naechsten Morgen wurde ich um 4 Uhr aus dem Schlaf gerissen und um 6
Uhr stand ich auf. Mein lieber Nachbar über mir steht hingegen
frühestens mittags auf.
Und dann habe ich das Ganze eingeschaltet. Nach ca. 1 Std. begann mein
Nachbar an die Wand zu klopfen.
Das Problem war: es durfte nicht zu monoton werden. Deshalb aenderte ich
staendig die Frequenz zwischen 1Hz und 4Hz. Manchmal ging ich hoch auf
10Hz. Dann schlatete ich das Ding für ein paar Minuten aus, um meinem
lieben Nachbar das Gefühl zu geben "endlich Ruhe!".

Es hat 2 Tage gedauert, bis der Nachbar den Zusammenhang zwischen seinem
Laerm und meinem Laerm erkannte. Seitdem habe ich Ruhe.
Habe aber vorsichtshalber aus China ein paar zusaetzliche Hubmagnete
bestellt und werde bei gelegenheit ein MCU programmieren, der getrieben
vom Zufall mit Frequenz, Hubstaerke und Pause herumspielt.

MfG aus Istanbul

Autor: Falk Brunner (falk)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
@ Mehmet Kendi (mkmk)

>Es hat 2 Tage gedauert, bis der Nachbar den Zusammenhang zwischen seinem
>Laerm und meinem Laerm erkannte. Seitdem habe ich Ruhe.

Feuer mit Feuer bekämpfen! Sehr gut! Pawlow hätte es nicht besser machen
können :-)

http://de.wikipedia.org/wiki/Pawlowscher_Hund

Autor: ...-. (Gast)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Die Türkie ist doch auch ein sehr gut verwaltetes Land, gibt's da keine
Lärschutzverordnungen?

http://www.verwaltungsservice.bayern.de/dokumente/...

Autor: Mehmet Kendi (mkmk)
Datum:

Bewertung
4 lesenswert
nicht lesenswert
...-. schrieb im Beitrag #3793673:
> Die Türkei ist doch auch ein sehr gut verwaltetes Land, gibt's da keine
> Lärmschutzverordnungen?

Die Türkei hat in der Tat für alles eine gesetzliche Regelung, die
meistens sogar als sehr fortschrittlich gelten kann. Nur was nützt das,
wenn sich keiner daran richtet; weder die Polizei, weder das Gericht und
schon gar nicht der Bürger selbst.
Deshalb würde hier keinem wegen sowas in den Sinn kommen, die Polizei zu
rufen. D.h., hier in der Türkei ist man generell bemüht, die Polizei
nicht zu rufen. Deren Slogan ist zwar "wir sind Diener der Justiz und
sorgen für Sicherheit für das Volk" aber ich gehe davon aus, dass irgend
ein Türke mit Ausbildung in GB und entsprechendem schwarzen Humor diesen
Slogen entworfen hat.

Autor: F. Fo (foldi)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Nicht ganz so quick, aber dafür etwas dirty, umgebauter günstiger
Verstärker als "Sprachrohr" für ein Rollstuhltransportfahrzeug.

Die längs eingebaute Platine ist mit einem TDA2822M bestückt, aber da
war die Empfindlichkeit noch nicht ausreichend. Habe dann noch ein LM386
dazu gebaut und nun kann ich aus dem Keller ins Mikro sprechen.

Heute getestet, kann eingebaut werden, wenn ich wieder fit bin.

An der Stelle auch noch mal Dank an alle die mich dabei unterstützt
haben.

: Bearbeitet durch User
Autor: R H (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mehmet Kendi schrieb:

> Das Problem war: es durfte nicht zu monoton werden. Deshalb aenderte ich
> staendig die Frequenz zwischen 1Hz und 4Hz. Manchmal ging ich hoch auf
> 10Hz. Dann schlatete ich das Ding für ein paar Minuten aus, um meinem
> lieben Nachbar das Gefühl zu geben "endlich Ruhe!".
>

... Da wäre es doch auch noch gut, wenn Du den µC über ein Mikro, das
ebenfalls an der Decke hängt, fütterst. So kann ein Feedback gegeben
werden, ohne in der Wohnung zu sein.

Ablauf:

Modus Feuer / Feuer:
wenn krach von oben, zeitverögert den Magneten steuern(dabei Mikro
während des eigenen E-Magnetenklopfens natürlich deaktivieren)


Modus "Du störst mich bei meinem Schlaf, ich bei deinem":

wenn Stille vormittag > 1h, dann fange an zu hämmern :-)

ansonsten gute Idee :-)

Autor: Thomas Der Bastler (thomasderbastler)
Datum:
Angehängte Dateien:
  • preview image for 2.jpg
    282 KB, 2504 Downloads
  • preview image for 6.JPG
    210 KB, 2130 Downloads

Bewertung
4 lesenswert
nicht lesenswert
Es wurde ein Langzeittimer ( bis zu 255 Stunden ) gebraucht, welcher mit
einem Taster starten und Stoppen kann.
Die ereichte Zeit kann man mit einem Taster speichern.

Schnell mal ein Atmega8 und ein Display...in 2 Stunden
zusammengefrickelt.

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Thomas der Bastler schrieb:
> Schnell mal ein Atmega8 und ein Display...in 2 Stunden
> zusammengefrickelt.

Hallo Thomas,
schnell ok, aber gefrickelt? Du kannst gar nicht frickeln, das sieht
schon wieder viel zu gut aus. :-)

Autor: Thomas Der Bastler (thomasderbastler)
Datum:

Bewertung
-1 lesenswert
nicht lesenswert
Morgen Foldi..
Etwas Offtopic.
Habe extra "so" geschrieben, kennst meine spezial Freunde hier..))
Stell Dir vor es wäre ein Kunswerk..LoL

Autor: F. Fo (foldi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin! Ich habe ja auch einige hier, die mich so richtig gern haben.

Autor: 12V DC (Gast)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Ich melde mich auch noch mal...
Ist gestern entstanden als ich  wieder mal über meine Schrottplatz
hergefallen bin.
Alter USB Stick, Speicher abgeschnitten und zwei Kabel an den Stecker
gelötet. Nettes kleines 5V Netzteil. Das einzige was noch fehlt ist ne
Sicherung...

Autor: Helge A. (besupreme)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gönn dir noch eine Schutzschaltung. Hab ich auch gemacht, paßt ins
Gehäuse des geschlachteten Sticks rein
Beitrag "Re: Zeigt her eure KLEINEN Kunstwerke"

Autor: Gerhard O. (gerhard_)
Datum:
