Quick&dirty - schnelle Problemlösungen selbst gebaut

Walter Tarpan schrieb:
> F. F. schrieb:
>> dickes Filter verbaut
>
> Durch den Filter kann man Kaffe schütten, durch das Filter
> Wellenformen.

Kaffee schüttet man IN den Filter.

mannmannalleskeinekaffeetrinkerhiergrrmblbanausen

Stefanus F. schrieb:
>> Kaffee schüttet man IN den Filter.
>
> Wenn man Kaffee in den Brita Filter gießt (nicht schüttet!), kommt dann
> einigermaßen klares Wasser unten heraus? ich glaube das probiere ich
> mals aus, wird bestimmt lustig.

Gutes Expermiment! Interessiert mich jetzt auch! Danke Merkel!

Aber nimm einen alten Filter, sonst schimmelt Dir der wohl danach. Und
sag mir, wie er dann noch schmeckt :-)

Stefanus F. schrieb:
> dass man auch mit totem
> Wasser glücklich werden kann

Das ist ja nicht tot, sondern wird durch das UV (Lebensstrahlung der
Sonne) wieder belebt. ;)

In Österreich ist der Filter offiziell maskulin.

walta

Walta S. schrieb:
> In Österreich ist der Filter offiziell maskulin.
>
> walta

Und das in einem Land, das seine ähh ihre ähhh essen HymnIn geändert
hat, weil das zu ungenderInig war.

Stefanus F. schrieb:
> Ich habe gerade eine Brita Filter versaut. Oben Senseo Kaffee rein,
> unten kam Kaffee Light raus. Schmeckt scheußlich, so also ob man das
> Kaffeepad zweimal verwendet hätte.

Hahahaha was für ein Schwachsinnsexperiment :-)

Also genau das, was zu erwarten war. Außer, dass der Kaffee noch
ziemlich hellbraun ist.

Wenn der Filter jetzt eh schon versaut ist: Du könntest jetzt mal
versuchen, den Kaffee mit Fe-III-Cl auszufällen. So wird das in
Kläranlagen gemacht. Aber vielleicht dann dazu den Filter ohne die Kanne
benutzen.

ein

Beitrag "Fehler zum nachbauen :-)"

Stefanus F. schrieb:
> als ob man das Kaffeepad zweimal verwendet hätte...

Woher weißt du, wie Kaffee schmeckt, wenn man das Pad zweimal verwendet?
;-)

Schicker Filterkaffee, kannst ja versuchen die Brühe einzukochen
vielleicht wird es dann wider kräftiger :)

Aber mal im Ernst, für durchsichtigen Kaffee gäbe es bestimmt einen
Markt.

Holger L. schrieb:
> Aber mal im Ernst, für durchsichtigen Kaffee gäbe es bestimmt einen
> Markt.

Ja, nennt sich Blümchenkaffee. Hält die Verwandtschaft fern! :)
Ein Patent wirds drauf aber sicher nicht geben.
https://www.tchibo.de/kaffeelexikon-bluemchenkaffee-c400093264.html

da könnte man doch sicher auch einen homöopatischen Kaffee draus machen.
Verdünnung mindestens 1-millionstel.
Und sagst, dass das den Magen nicht verdirbt, weil das ja so dünn ist.
Aber die hallo-Wach Wirkung ist voll da,
wenn Du nur künstliches Aroma zusetzt.

na? Ob das auch noch welche glauben?

Haaallooo,

back to topic, pls!

Klaus.

Arbeit für den Löschmod ?  :-)

Bei der letzten Wartung unserer Heizung wurde uns gesagt, die Opferanode
im Tank sei alt und müsste dringend ausgestauscht werden. "Klar kann man
messen ob die noch gut ist, aber dazu muss die ausgebaut werden und eine
Dichtung ersetzt werden. Das lohnt sich nicht."

Das Handbuch/Wartungsanleitung der Heizung sagt was anderes: Ist der
Kurzschlussstrom >0.1mA (messbar ohne Ausbauen) ist die Anode noch gut!
Bei uns waren es 2.4mA...

Regelmäßig Messen ist aber nervig, also schnell einen
"Opferanodenwächter" entworfen. Täglich punkt 19:00 wird die Spannung
über einen 8.2Ohm Shunt gemessen, ist diese unter einem schwellenwert
(aktuell etwa 1.4mA), so wird für bis zu 10min der Alarm betätigt. Dank
RTC ist der Stromverbrauch für den rest der Zeit ~1uA, die 2032 hält
also locker 10 Jahre. Hatte leider keinen sparsamen ATMEGA mit RTC in
DIP, stattdessen habe ich einfach eine Platine von einem aktuellen (noch
nicht fertigen) Projekt zweckentfremdet. (Bild 1)

Programmiert wird die Platine mit einem Pogo-Pin-Adapter mit 1.27mm
Rastermaß, welchen ich hier zum ersten mal selber verwendet hab und
erstaunlich gut funktioniert. Der Adapter besteht aus normalen
Pogo-Pins, die mit etwas Gewalt in eine SMD-Buchsenleiste gesteckt
wurden. Zum stabiliesieren & isolieren wurde Kapton Tape genutzt. Geht
auch wunderbar für 2.54mm Rastermaß. (Bild 2)

Das stellen der Uhr erfolgt automatisch durch den Compiler, mit einem
Macro, was ich vor einiger Zeit schon mal auf stackoverflow gepostet
hatte.
(https://stackoverflow.com/questions/23032002/c-c-how-to-get-integer-unix-timestamp-of-build-time-not-string/44271643#44271643)

Von mir auch "Daumen hoch" :D
Was mich interessiert, sind die Pogo Pin Programmieradapter.
Ich habe mir eine einreihige 10er Leiste Raster 2,54 aus China bestellt
(2 reihig hätte man unrealistische Stückzahlen abnehmen müssen)
2x 3 Pin aneinandergeklebt - da rutschen mir die Pogopins in die Löcher
für die Wannenstecker rein kopfvordiewandschlag
Ich wollte halt den Entwurf 2 gleisig. Entweder Wanne oder Pogo ;-)

Gerald B. schrieb:
> 2x 3 Pin aneinandergeklebt - da rutschen mir die Pogopins in die Löcher
> Ich wollte halt den Entwurf 2 gleisig. Entweder Wanne oder Pogo ;-)

Es gibt Pogo-Pins mit sternförmiger Spitze. An der breitesten Stelle
sind meine 1.25mm, also ausreichend für den typischen 0.9 bis 1.0mm
Bohrdurchmesser. Die Pads für den 1.27mm Adapter sind übrings Vias mit
0.6mm Durchmesser und 0.3mm Bohrung mit Lötstop auf der Unterseite.

Dennis  . schrieb:

> Das stellen der Uhr erfolgt automatisch durch den Compiler, mit einem
> Macro, was ich vor einiger Zeit schon mal auf stackoverflow gepostet
> hatte.

Wenn Du gnu date auf Deinem System hast, kannst Du Dir die ganzen
Konvertierungsmacros sparen, so gibt

1

date +%d

 beispielsweise den Tag als Dezimalzahl zurück,

1

date +%m

 den Monat, wobei hier evtl. die führende Null gefiltert werden müsste,
z.B. mit tr.

Die restlichen Format-Sequenzen zeigt die Manpage oder

1

date --help

Grüßle
Volker

anstatt des Bildschirmschoners kann man doch auch in den
Energiespareinstellungen den Bildschirm ausschalten oder läuft da auch
der Sound drüber?

c.m. schrieb:
> CTRL-taste

Habe mir aus fast ähnlichem Grund das selbe gebaut.
Tip: Nimm die "Rollen"-Taste (2x drücken) - Die Taste hat in kaum einem
Programm eine Wirkung.

ja aber irgend ein Admin, wird das ja wohl umstellen können.

c.m. schrieb:
> alles voreingestellt und gesperrt. nutzer dürfen da garnichts.

Ich kann nicht einmal mehr verschiedene Verknüpfungen von meinem Desktop
löschen.
Alles nur noch Kacke. Da ich mich mit Windows ja wohl noch ein bisschen
auskenne, kann ich immer noch ein paar Sachen, auf die unsere IT nicht
gekommen ist.
Aber man muss wohl auch sagen warum das alles zu ist. Es gibt immer
wieder ein paar Deppen, die alles übertreiben oder ohne Ahnung etwas
kaputt machen.
Darf nicht einmal einen Speicher Stick benutzen, den ich nicht von der
Firma habe.

c.m. schrieb:
> können ja, aber wie ich schrieb: wollen nicht.

Wenn sie wollten, würden sie den halben Tag, nichts andres mehr tun. :)

wenn das Ding nur'n einzelnen
und immer den selben Tastendruck simuliert,
kommen da ja nicht allzuviele Daten rein.

btw ich hab schon leute gesehen, die vorm Bildschirm
ne kleine Gardine hatten.

mein Bildschirm steht in einem Karton. So als Sichtschutz,
wie für so'n Radarschirm.

Weil man das nicht hinbekommt,
die Hausautomation so zu steuern,
dass diese Scheiss Jalousie dicht is',
wenn die Sonne rein gröhlt.

machste das manuell dicht
-schwupps ist der scheiss schon wieder nach 5 Minuten am hochfahren.
Oder es stellen sich die Lamellen parallel zum Einfallswinkel.
ganz nach Tomato... äh Gusto.

Dieser ganze Mist ist sowas von lächerlich, das glaubt man kaum.

...ich hab mal ein paar Kabel an das für mich leider etwas zu entfernte
Bedienteil für die Jalousie gelötet - damit konnte ich das Bedienteil
vom Bus trennen (Master: Ich, nur wenn Rechner eingedockt) und es wurde
über eine kleine Schaltung ein "Jalousie runter" ausgelöst, wenn zuviel
Sonne (und von vorne) auf meinem AP stand. Meine Kollegen waren schwer
beeindruckt.

Dann kam iwann die Haustechnik dahinter und es gab ein "großes Hallo".
Seitdem ist mir untersagt, an der Hauselektrik rumzulöten...die Wi**er
:)

Klaus.

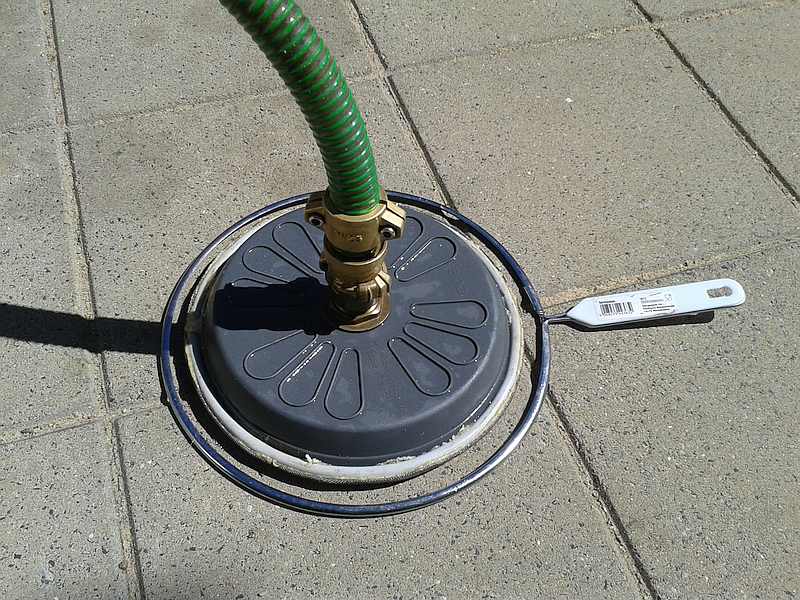

Um auch noch die letzten mm Wasser abpumpen zu können wollte ich einen
(ich nenne es mal ) Saugteller im Baumarkt kaufen. Vor etwa 30 Jahren
hatte mein Vater so ein Teil, war ganz praktisch. Leider nicht fündig
geworden. Also wurde aus einem Planzentopfunterteller , einem
Regenfassanschluß und einem Fettspritzschutz etwas ähnliches
zusammengebastelt.
Das Gitter ist in der Wulst mit PU-Kleber und einem Ring aus NYM 3x1,5
eingeklebt und mit kleinen Linsenschrauben fixiert, die auch gleich für
etwas Abstand zum Boden sorgen. Die Lehrrohrstücke verhindern, dass das
Netz an den Teller gedrückt wird... waren schön verteilt, aber das
verwendete Akryl (Restbestand) war wohl noch nicht ganz trocken (war ja
quick)  und hat sich aufgelöst :D macht nix ..
Tut was es soll :)

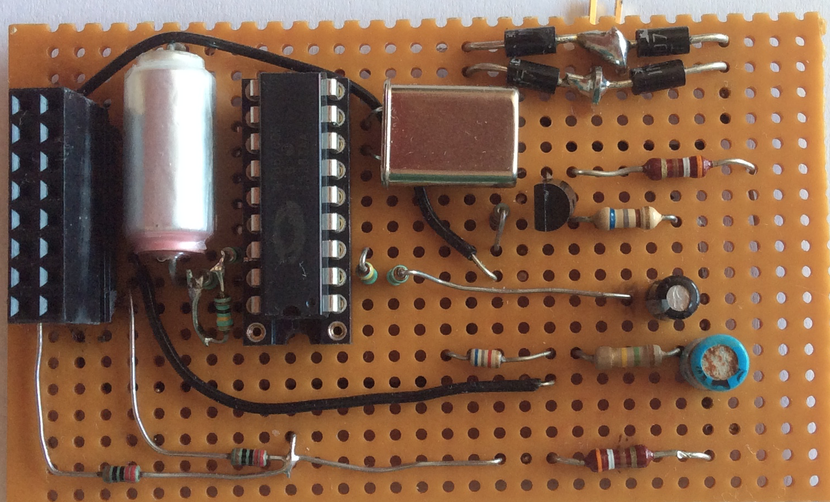

ein DTMF Decoder, mit HOOK, RING, und DTMF-Mischer für den als Interface
zwischen TFT-Maximite 1.4 und Analogtelefonanschluss.
Die Platine wird Rückwärdig am TFT-Maximite aufgesteckt.
eine Audio IO für Debugzwecke war geplant wurde aber nicht benötigt.
Namaste

Da hab ich mal schnell was zusammengeklöppelt:
https://www.fritzler-avr.de/HP/onlinerechner/vref_feedback/vref_feedback.htm

Umgeht das nervige auswürfeln der Widerstände um das Teilerverhältnis
für den Spannungsregler Feedbackpin zu treffen.

Einfach die E-Reihe auswählen und los gehts.
Sollten Werte im heimischen Lager fehlen, so sind diese abwählbar.
Zusätzliche Werte sind in der Inputzeile unter den Werten eintippbar.
Dann noch die Ausgangsspannung wählen und los gehts.

Das Ergebnis kommt inkl einer Fehlerschätzung durch die Abweichungen der
Referenzspannung sowie der Widerstandstoleranzen.

Ihr könnt ja mal Vorschläge machen für weitere Spannungsregler unter
"Vorgespeicherte Reglerwerte".

Mw E. schrieb:
> Umgeht das nervige auswürfeln der Widerstände um das Teilerverhältnis
> für den Spannungsregler Feedbackpin zu treffen.

Sehr schön! Sowas hab ich schonmal gesucht, aber kein gutes Tool
gefunden. Direkt als Bookmark abgelegt. :)

IMHO brauchst du keine weiteren LDOs in die Liste aufnehmen - es gibt
einfach zu viele und der Nutzen ist eher gering. Komfortabel wäre eine
"Fehler [%]" Box unter "U Ref [V]", aber min & max von Hand auszurechnen
ist auch vollkommen in Ordnung. Wünschenswert fände ich einen "Jetzt
berechenen" Button mit einer Checkbox "Automatisch berechnen". Bei der
Einstellung E96 ist zumindest auf meinem PC das Skript sonst sehr träge
(bei 192 hängt sich firefox auf). Die Box "U Out [V]" gibt übrigs einen
Fehler, wenn man ein Punkt statt ein Komma als Dezimalpunkt nutzt.

Wie geht Iref in dei Berechnung der Widerstandswerte ein? Habe bei den
Standardeinstellungen den Wert varriert aber keine Änderung des
Ergebnisses feststellen können.

@Dennis
Bei fast allen Spannungsreglerdatenblättern sind die uref Werte direkt
als min/max angegeben. Ansonsten hab ich noch sehr selten sowas gesehen
wie einen Multiplikator als Abweichung (zB 1.05), aber nie nen direkten
Prozentwert.

E192 ausrechnen dauert bei meinem i5-2500 so 18s.
Javascript is eben sacklahm und in Webassembly kannste keine Arrays
reinwerfen :/
Aber ja kann nerven wenn mehrere Parameter verändert werden sollen, der
Wunsch nach dem Button ist notiert.

Hm, ja die Inputbox mit Pfeilen (input type = number) will Kommas, aber
Zahlen in JS sind mit Punkt.
Was auch immer die da geraucht haben.
Bei den anderen Inputfeldern ist es übrigens egal ob man mit Punkt oder
Komma eintippt, das wird per Hand geparsed.
Die U Out Box hat jetz eigene Buttons. -> fixed

Iref tut noch nix ;)

Mw E. schrieb:
> Umgeht das nervige auswürfeln der Widerstände um das Teilerverhältnis
> für den Spannungsregler Feedbackpin zu treffen.

ElektroDroid, ist nicht nur das und auch belastet berechenbar, auch
insgesamt sehr nützlich.

Bei ElektroDroid kannste bei "Widerstandsverhältnis" zwar die E-Reihe
auswählen, aber nicht abwählen was dann doch nicht auf Lager ist.
Zudem wird E24 direkt mit 5% Toleranz ausgewählt.
Ich hab hier aber alle Werte der E24 Reihe in 1%.
Der Querstrom lässt sich auch nicht einstellen.

Bei "einstellbare Spannungsregler" genau das Gleiche, er überschreibt
dir sogar den gewollten Ausgangswert wenn ers nicht genau trifft und mit
Serien/Paralelschaltung fängt er erst garnicht an.
Zudem wird keine Fehlerberechnung durchgeführt, die Toleranzen von uref
gehen dann doch schon sehr stark ins Endergebnis ein.
Vref und Iadj sind wohl nur in der Pro Variante setzbar? Ist bei mir
jedenfalls ausgegraut.

*Bääääm!* :)

Klaus.

Dennis  . schrieb:
> Wünschenswert fände ich einen "Jetzt
> berechenen" Button mit einer Checkbox "Automatisch berechnen". Bei der
> Einstellung E96 ist zumindest auf meinem PC das Skript sonst sehr träge
> (bei 192 hängt sich firefox auf).

Ist erledigt, is ja auchn guter Vorschlag.

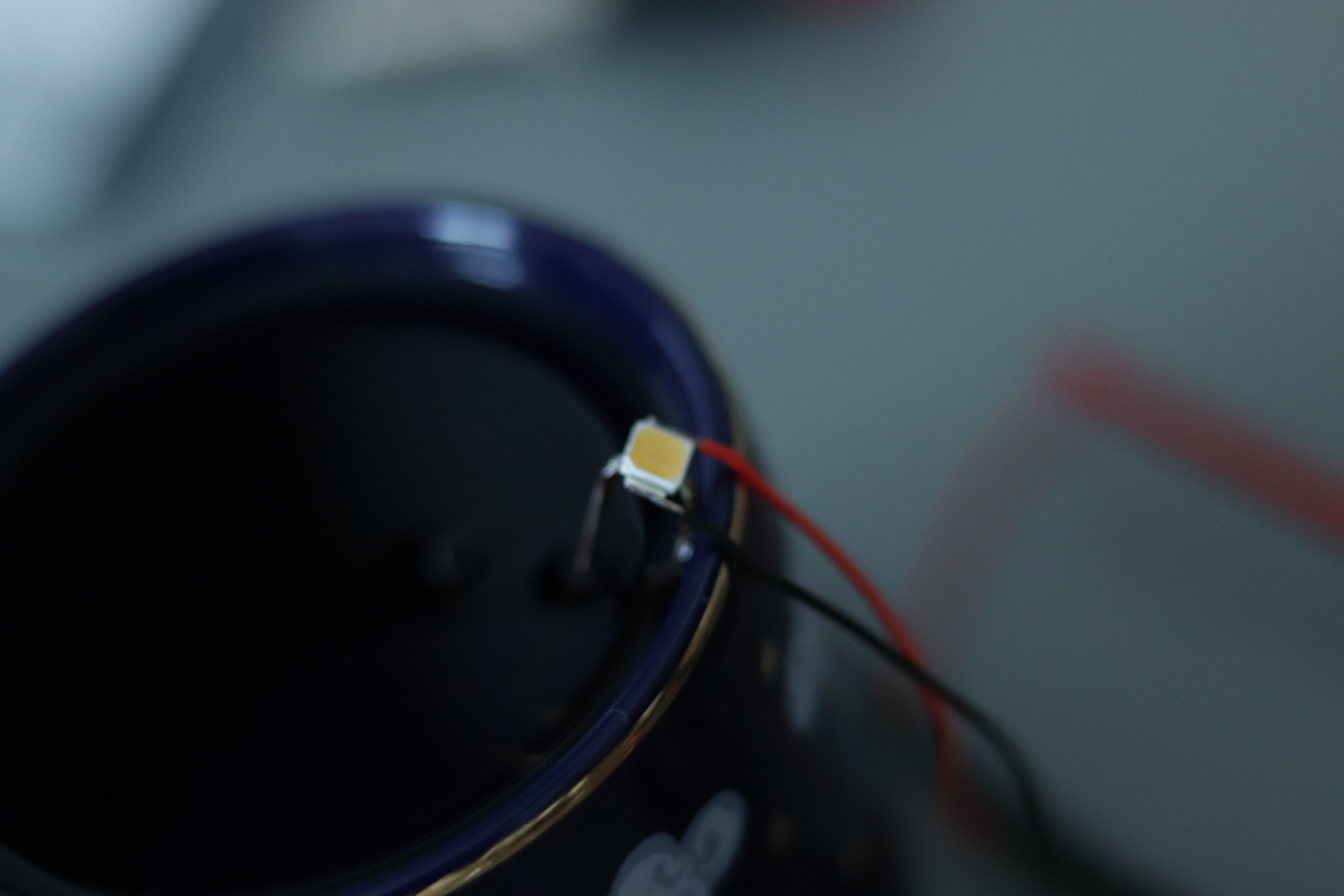

Kurz mal eine Power-LED testen ohne sie zu verglühen?

Ich hab eine Kupfer-Büroklammer an das Kühlpad gelötet und diese in eine
Tasse kaltes Wasser gesteckt. Läuft problemlos. :)

Danish B. schrieb:
> Kurz mal eine Power-LED testen ohne sie zu verglühen?
>
> Ich hab eine Kupfer-Büroklammer an das Kühlpad gelötet und diese in eine
> Tasse kaltes Wasser gesteckt. Läuft problemlos. :)

Mich würde mal interessieren wie lange die LED funktioniert wenn man das
mit nem frischen Kaffe macht. :D

Danish B. schrieb:
> Ich hab eine Kupfer-Büroklammer an das Kühlpad gelötet und diese in eine
> Tasse kaltes Wasser gesteckt. Läuft problemlos. :)

Spar dir das Büroklammer dran gefummle und häng die LED ins Wasser! :)

Danish B. schrieb:
> Ich hab eine Kupfer-Büroklammer an das Kühlpad gelötet und diese in eine
> Tasse kaltes Wasser gesteckt.

Bist du schon mal mit einem Magneten an die "Kupfer"büroklammer
drangegangen? Das ist verkupferter Stahldraht.

Gerald B. schrieb:
> Bist du schon mal mit einem Magneten an die "Kupfer"büroklammer
> drangegangen? Das ist verkupferter Stahldraht.

das ist doch auch in etlichen Kabeln schon längst üblich

Stephan schrieb:
> das Bohrfutter

Und jetzt bohrst du damit Platinen? ;)

Hallo,

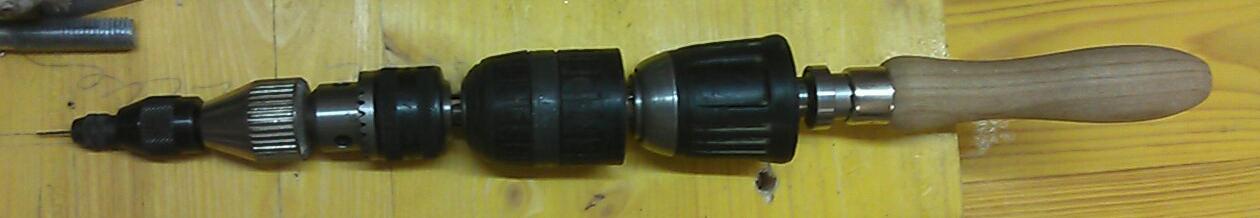

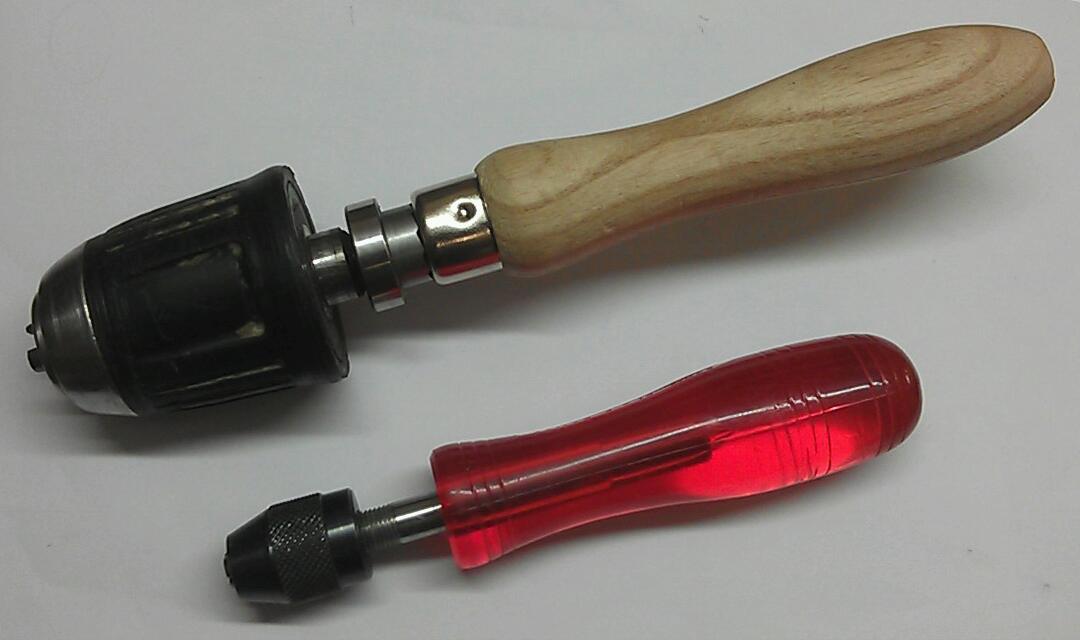

was ist das für ein Gewinde am roten " Bohrer "?
Ich habe auch dieses Proxxon-Bohrfutter, aber weiß nicht was für ein
Gewinde dies ist.


Bernd_Stein

Proxxon hat M8x0,75, also metrisches FEINGewinde.

Matthias L. schrieb:
> Proxxon hat M8x0,75, also metrisches FEINGewinde.

Sieht eher nach 8x1 aus.

Wonach es aussieht war nicht gefragt...

Habe eben mal die Gewindelehre drangehalten - 0,75.

Matthias L. schrieb:
> Proxxon hat M8x0,75, also metrisches FEINGewinde.
>
Danke, mal sehen wo ich solch ein Außenfeingewindeschneider herbekomme.

Bernd_Stein

Bernd, in jedem richtigen Werkzeugladen.

Matthias, nicht jeder hat eine Gewindelehre.
Ich nehme dazu  immer eine Gewindefeile.

Eine Gewindefeile habe ich nun wieder nicht - zum Putzen von gröberen
Gewinden tut es eine Dreikantfeile und bei feinen Exemplaren lasse ich
das Feilen lieber sein...

Ohne Gewindelehre sind auch Schrauben bekannter Steigung hilfreich - 1mm
Steigung hat normales M6 hat 1mm Steigung und das passt definitiv nicht,
hab's eben zur Sicherheit nochmal drangehalten. Eine Standard-Schraube
mit 0,75er Steigung gibt's leider nicht...

Matthias L. schrieb:
> Eine Gewindefeile habe ich nun wieder nicht - zum Putzen von gröberen
> Gewinden tut es eine Dreikantfeile und bei feinen Exemplaren lasse ich
> das Feilen lieber sein...

Drahtbürste. Bei feinerem Kram Messingdraht.

Na ja, die Gewindefeile ist auch nicht zum reinigen da, sondern um
Macken im Gewinde wieder raus zu feilen. Passiert sehr oft bei
Neigezylindern, wenn da was drauf fällt.

Vielleicht hätte ich besser VERputzen schreiben sollen... Klar, manchmal
ist das nötig, auch zum Wiederherstellen des Schrauben-Anfangs nach dem
Kürzen.

Um Verschmutzungen weg zu bekommen nehme ich auch die von J-A VdH
empfohlene Drahtbürste.

Um mal vom OT wegzukommen, ich hab da noch was - medium-quick, aber
quiet dirty:

Eine kleine Kaltkreissäge für, äh, Preisbewusste...

Ich bin im Baumarkt zufällig an einem Restposten vorbeigekommen - einem
kleinen Universal-Winkelschleifer-Ständer von Wolfcraft, heruntergesetzt
von inne 30,- EUR auf 20,- EUR. Hm. Wer billig kauft, kauft 2x, aber
20,- EUR ist ja fast geschenkt, und dem geschenkten Barsch... Also
mitgenommen.

Wie zu erwarten war, war das Teil out of the Box erst mal unbrauchbar.
Der bewegliche Teil hatte für die Lager zwei 15mm-Lagersitze (naja, ca.
15mm...) und die auf dem festen Teil geklemmte Achse hat (ebenfalls ca.)
10mm Durchmesser, da wäre also Platz für ordentliche Lager gewesen. Der
Preisdruck hat aber stattdessen zwei recht weiche Kunststoffringe als
Lager dorthin befördert - das wackelte zum Gotterbarmen.

Ich habe irgendwo in der Bastelkiste noch zwei dünne Kugellager mit 10mm
innen und 15 außen herumzuliegen gehabt. Eines habe ich beim Versuch, es
mit Alufolie zu ummanteln und beides zusammen in den Lagersitz zu
pressen, leider in die ewigen Jagdgründe befördert, das zweite habe ich
mit Uhu Endfest eingeklebt. Das fehlende Lager habe ich aus Messing als
Gleitlager gebastelt, jetzt wackelt das nicht mehr. Also, jedenfalls
nicht mehr, als es die Kappsägen im Baumarkt auch tun...

So. Da kam der alte Winkelschleifer drauf, mit einer
Standard-Trennscheibe für Metall lässt sich damit schon mal Stahl recht
anständig trennen. Aber Buntmetall, Kunststoff usw. absägen zu können,
wäre ja auch schön... Da gibt's von Kaindl ein Kreissägeblatt, was bis
12.400 Umdrehungen/Min. spezifiziert ist. Da ist allerdings eine
Schutzhaube dabei, die ziemlich monströs daherkommt. Auf die wollte ich
gerne verzichten, das haben die Leute bei Kaindl aber geahnt und ihrem
Sägeblatt einen anderen Bohrungs-Durchmesser verpasst als ihn
Trennscheiben haben. Grr. Also habe ich den Messing-Adapterring aus der
Schutzhaube herausoperiert, den überstehenden Kragen abgedreht und jetzt
passt das Sägeblatt auch an den Winkelschleifer. Aber mit voller
Drehzahl wollte ich gar nicht arbeiten; wenn bei dem Drehimpuls
irgendetwas hakt, dann zerlegt's wahrscheinlich den ganzen Ständer.
Dagegen hilft mein ehrwürdiger Drehzalsteller von ELV. Den gab es bei
ELV auch in einer etwas moderneren Version als LD101
(https://www.elv.de/Lastunabh%C3%A4ngiger-Drehzahlregler-LD-101/x.aspx/cid_726/detail_33099),
aber mittlerweile gibt es davon nur noch Bauanleitungen, keine
Fertiggeräte und keine Bausätze. Aber ich hab' ihn ja noch...

Vorhin mal 20mm-Messing abgeschnitten, geht durch wie durch Butter. Und
ich bin frei in der Wahl des Schneidmittels; Sägeblatt, Trennscheibe
oder für besondere Fälle so eine "Allesschneider"-Scheibe. Ich bin erst
mal zufrieden...

Stephan schrieb:
>> was ist das für ein Gewinde am Roten " Bohrer "?
> Ich kann es nicht richtig klassifizieren, Aussendurchmesser 9mm
> (Schieblehre). Proxxon passt nicht.
> Das Teil ist von PB "1200 / 110mm"
>
Hm - dann steh ich ja wieder am Anfang. Proxxon macht da wohl sein
eigenes Ding.

Bernd_Stein

Bernd S. schrieb:
> Hm - dann steh ich ja wieder am Anfang. Proxxon macht da wohl sein
> eigenes Ding.

Definitiv nicht!
Sonnst hätte das China-Billig-Bohrfutter aus Alu, sicher nicht gepasst.
:)
M8 Feingewinde, leider habe ich keine Gewindelehre.

Teo D. schrieb:
> Sonnst hätte das China-Billig-Bohrfutter aus Alu, sicher nicht gepasst.

Vielleicht war das Alu ja so weich, dass Du gar nicht gemerkt hast, dass
Du da versehentlich ein neues Gewinde reingeschnitten hast. :)

Thomas M. schrieb:
> Vielleicht war das Alu ja so weich, dass Du gar nicht gemerkt hast, dass
> Du da versehentlich ein neues Gewinde reingeschnitten hast. :)

Auf solch Ideen, kann nur ein Langhaartrockner o. Sesselpupser kommen.
:P

Bernd S. schrieb:
> Hm - dann steh ich ja wieder am Anfang. Proxxon macht da wohl sein
> eigenes Ding.

Deshalb hatte ich ja das Gewinde von Proxxon gepostet, an den roten
Bohrer von Stephan komme von hier aus aus gar nicht ran...

Zwar nicht ganz so dirty, dafür aber quick.

Für Platinen mit Atmegas die man nur einmal programmieren muss oder
wegen der Bauhöhe kein PinHeader ins Gehäuse passt mal eben einen
PogoPin ISP Adapter gebaut.

Grundlage war ein normaler USB 10<<>>6 Pin Adapter und PogoPin mit einem
meißelförmigem Durchmesser von Ø1,3mm.

Beide Teile von Aliexpress und super praktisch.

Sag mal was zu diesen Federkontakten! Wie genau heißen diese Kontakte.
Müsste mein Mopped Navi umbauen.

Guck ml nach Pogo Pins
https://www.ebay.de/i/361941024080?chn=ps&dispItem=1

Frank G. schrieb:
> Guck ml nach Pogo Pins
> https://www.ebay.de/i/361941024080?chn=ps&dispItem=1

Gekauft. Danke!

Frank G. schrieb:
> Guck ml nach Pogo Pins
> Ebay-Artikel Nr. 361941024080

Die sehen mir aber nicht sehr vertrauenserweckend aus o.O

Bei Feinmetall ist das vollvergoldeter, gehärteter Stahl. Kein
Kuchenblech. Gut, da kosten allerdings auch 2 Stück so viel, wie hier
50.

Unterwegs hab ich ja nicht immer alles an Werkzeug mit.
gestern fielen mir auf einem Wertstoffhaufen
ein paar Gerätschaften in die Hände.

Da wollte ich noch ein paar Teile ernten,
ohne alles mit schleppen zu müssen (per Fahrrad)

Die Krux:
kein'n Torx-Dreher dabei.

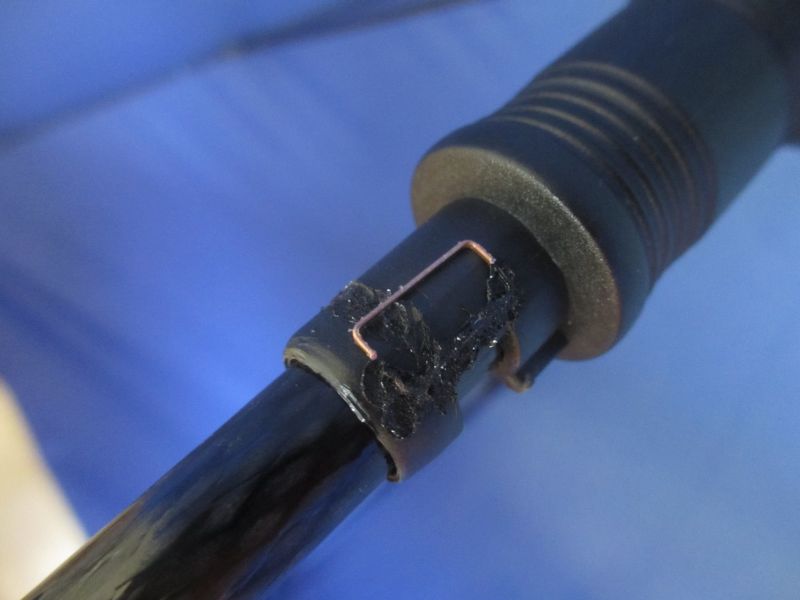

Mit 'ner Zange liessen sich die Schrauben zwar "anlösen",
die dann aber auch noch alle mit der Zange raus zu drehen ist nervig.

Lösung:

Kleines Plastikstäbchen (aus einem Gehäuseteil geseitenschneidert)
an der Seite angeschmolzen und auf den Schraubkopf gedrückt.
Die Schmelze bildet den Schraubkopf bestens nach und wenn hart
kann man die Schrauben dann raus drehen :P

...sauber! Ich habe jetzt auch "Appetit" auf einen Wertstoffhaufen!

Klaus.

● J-A V. schrieb:

 geseitenschneidert

LoL. Gibt es bereist "Technikwort des Jahres?"

Dies ist ein sicherer Kandidat 8-)

Da hat mich doch jemand auf die Idee gebracht, das auch mal hier zu
posten.
Mal sehen, ob es als Q&D durchgeht ;-)

Beitrag "Einfachster 12V-Solarregler"

Bernd_Stein

Was ist an einem Stück vollgekritzeltem Papier Q&D?

Teo D. schrieb:
> Was ist an einem Stück vollgekritzeltem Papier Q&D?
>
Schon mal mit Solar Chargern beschäftigt ?


Bernd_Stein

Stephan schrieb:

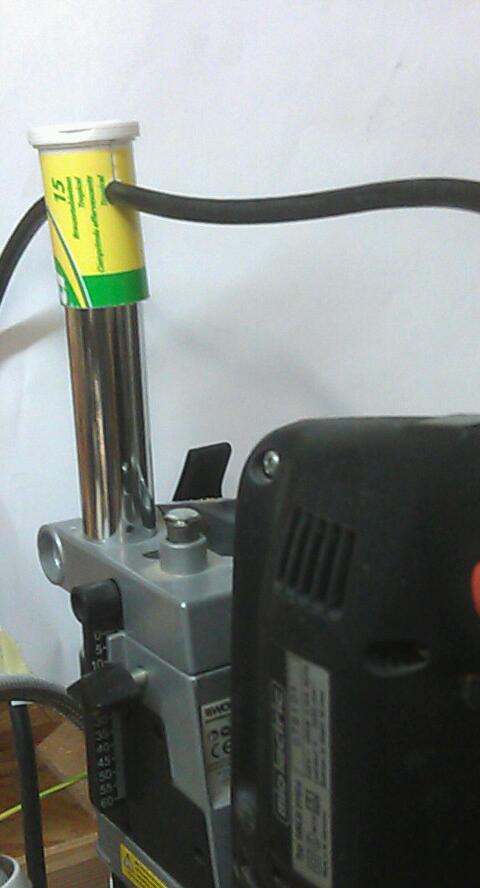

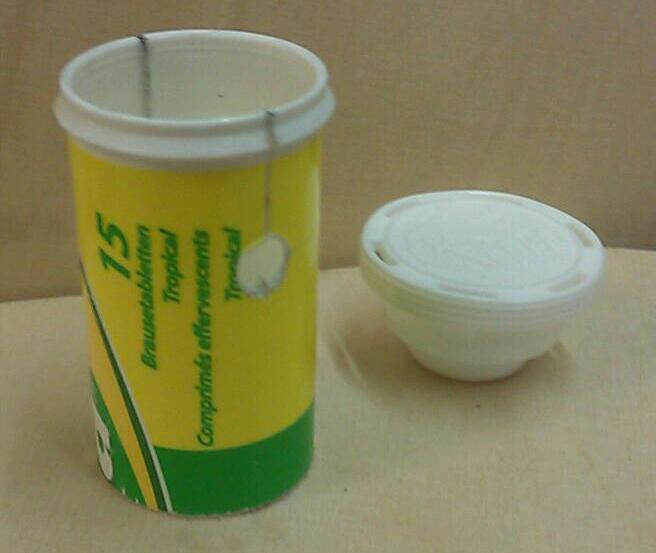

> Nicht vergessen: Plörretabs wegschmeissen

Oh schade, fast wärs nicht nur quickndirty sondern auch nachhaltig
gewesen..

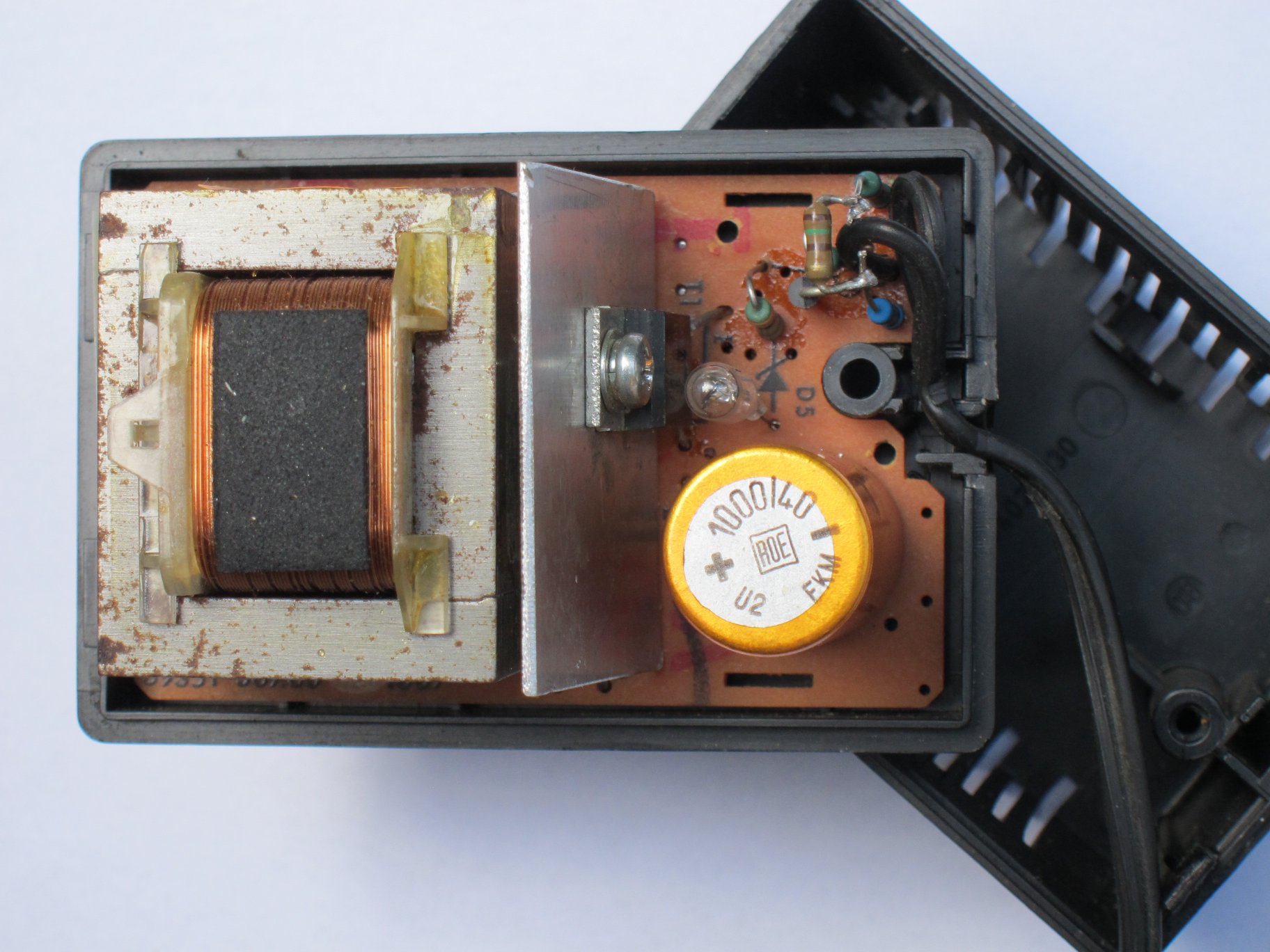

...man könnte den Trafo bis auf die Außenlagen entkernen und ein
komplettes Schaltnetzteil einbauen :)

Klaus.

Hallo,

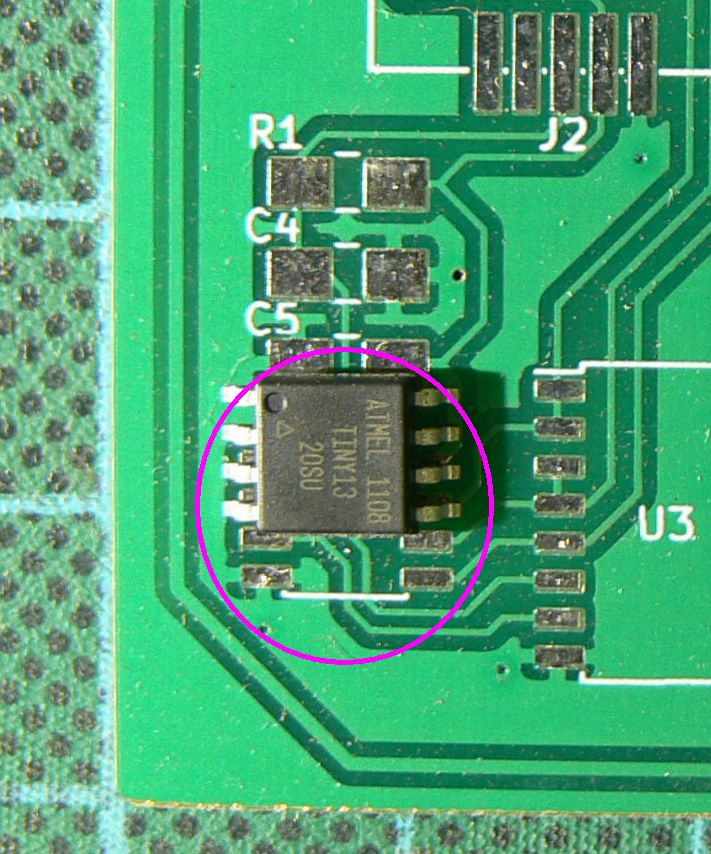

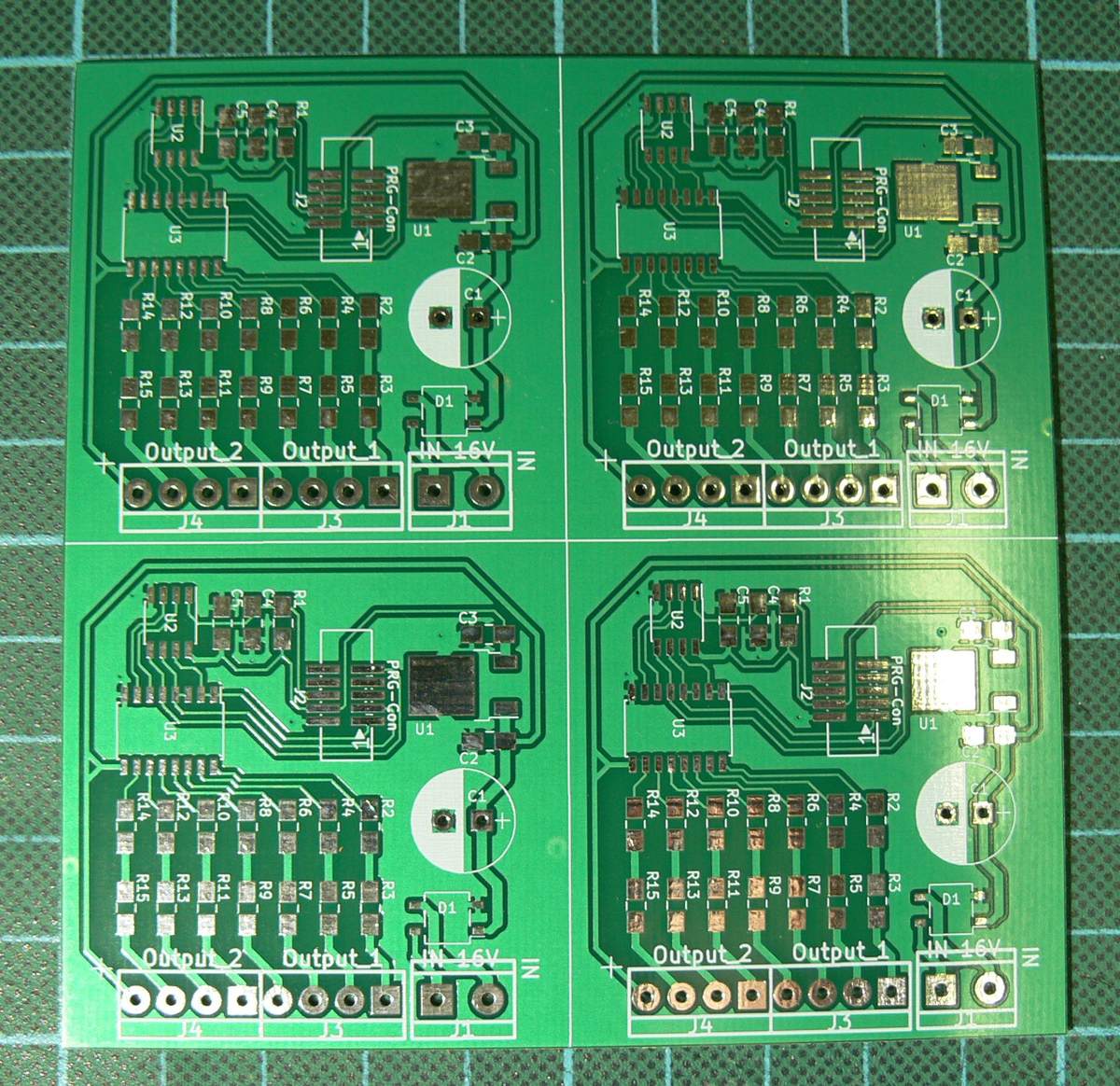

ich hatte Platinen beim freundlichen Chinamann bestellt und geliefert
bekommen.
Leider mußte ich feststellen, dass ich für den ATTiny 13 einen falschen
Footprint genutzt habe.

Das passende Sprichwort: Eigene Schuld ist Goldes wert.

Neu machen lassen? Nee, ist doch nur ein privates Bastelprojekt.

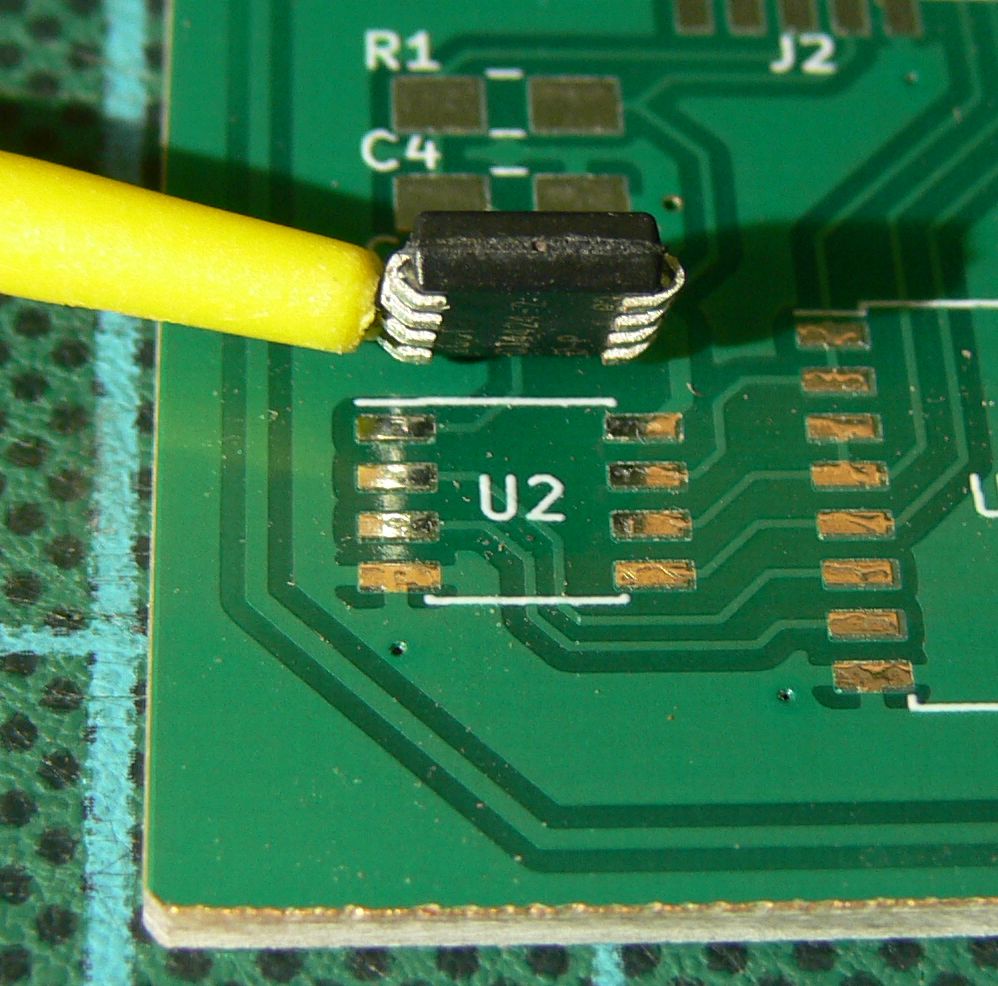

Die Lösung war dann Q&D, aus SOIC mach SOJ (ähnlich PLCC).

Reinhard

Reinhard R. schrieb:
> aus SOIC mach SOJ

Find ich gelungen :)

Sehr gute Idee, super.

Die Platine sieht auch gut aus. Wo bestellst du die, wer ist dein
freundlicher Chinamann?

Cheers
Detlef

Reinhard R. schrieb:
> Neu machen lassen? Nee, ist doch nur ein privates Bastelprojekt.
> Die Lösung war dann Q&D, aus SOIC mach SOJ (ähnlich PLCC).
>
Viel zu gut, es fehlt Dirty ;-)


Bernd_Stein

Danke für die Blumen :)

Detlef _. schrieb:
> Die Platine sieht auch gut aus. Wo bestellst du die, wer ist dein
> freundlicher Chinamann?

Die Platinen bestelle ich bei Elecrow.com, bin mit deren Produkten und
Preisen ganz happy. Die fertigen alles so, wie ich es ihnen schicke,

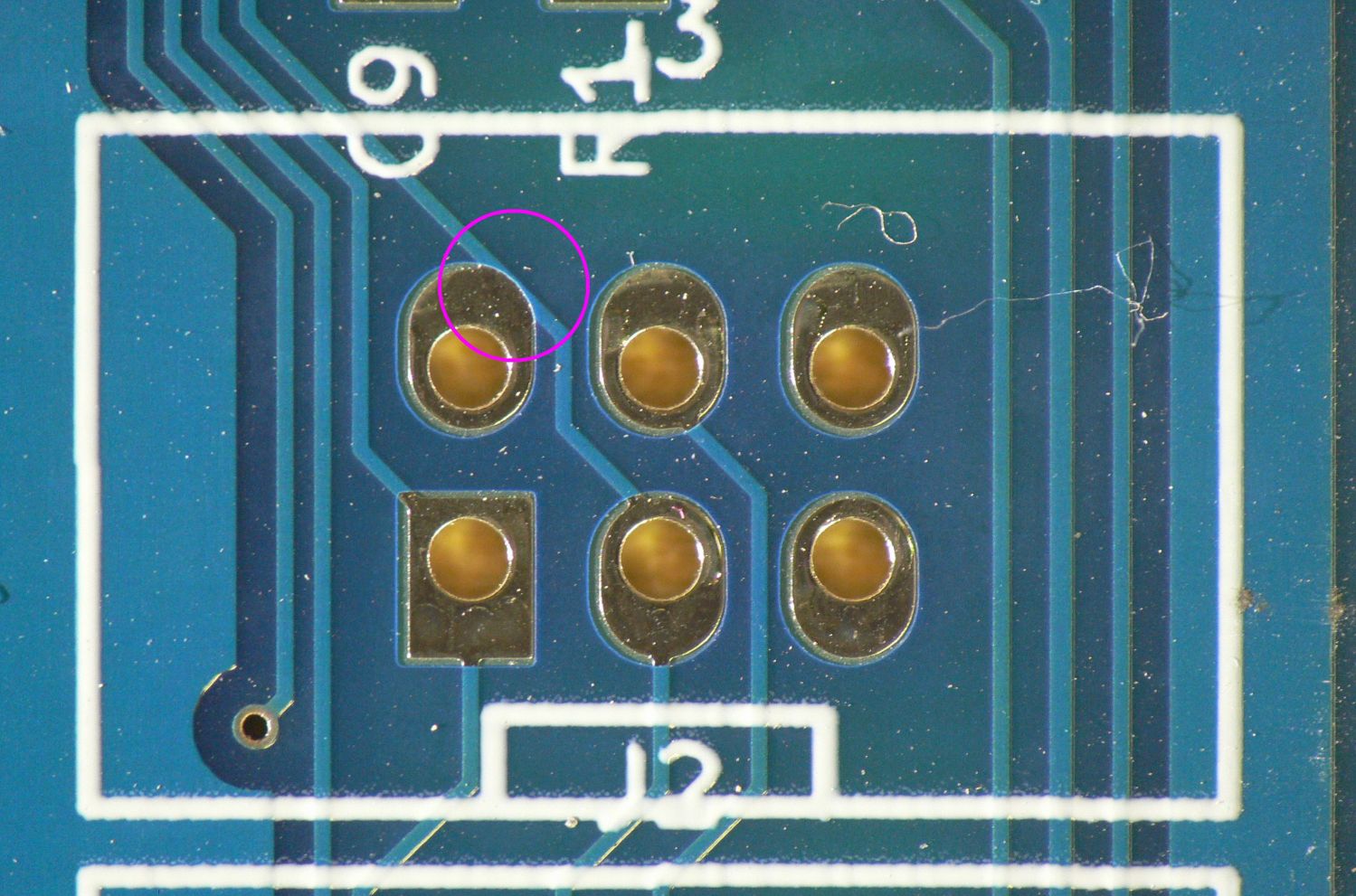

auch die Designfehler ;-) (siehe Bild)
Layoutprogramm ist KiCad. Gerber und Bohrdateien erzeugen, nach Vorgabe
von Elecrow die Dateiendungen anpassen und abschicken. Es kam noch nie
eine Rückfrage sondern immer die fertigen Platinen. Lieferzeit bei
billigstem Versand 2,5..4 Wochen.

Reinhard

Hallo Reinhard,

als Dank fürs zeigen. Die gröbsten Schnitzer sind aber gar nicht
eingekreist: Viele Kondensatoren (am deutlichsten zu sehen an C4 und C5)
sind fast wirkungslos, da über Stichleitungen angeschlossen.

Viele Grüße
Nicolas

Reinhard R. schrieb:
> Die Platinen bestelle ich bei Elecrow.com, bin mit deren Produkten und
> Preisen ganz happy.

Wenn man denen identische Designs als Nutzen schickt (wie bei deinem
Bild), dann ritzten die die Platinen mittlerweile sogar kostenlos
(Stichwort "vcut"). Die Stellen, wo geritzt werden soll, markiere ich in
einem extra Layer und packe es als seperate Gerber Datei zusammen mit
einer kurzen Notiz mit in die .zip Datei. Hat so problemlos funktioniert
:)

die hängen beide mit jedem Pin an U2

Walter T. schrieb:
> Viele Kondensatoren (am deutlichsten zu sehen an C4 und C5)
> sind fast wirkungslos, da über Stichleitungen angeschlossen.

OK, verstehe was du meinst. Die Einspeisung der Prozessorpads sollte
Leitungsmäßig über die Kondensatorpads erfolgen, nicht von der anderen
Seite, wie bei mir. Hatte ich so leider nicht auf dem Fokus, werde deine
Kritik beim nächsten Design mit einarbeiten. Danke.

Aber wie gesagt, ist bei mir nur Hobby. Wenn was nicht geht, heule ich
mich hier im Forum aus :-)

Reinhard

Reinhard R. schrieb:
> Die Platinen bestelle ich bei Elecrow.com, bin mit deren Produkten und
> Preisen ganz happy.
>
Habe da vor kurzen ein schönes Erfahrungsbericht-Video gesehen :

https://www.youtube.com/watch?v=g0LUAcngevg


Bernd_Stein

Dennis  . schrieb:
> Stichwort "vcut"

Danke für den Tip.
Ich wollte da keine Experimente mit Elecrow machen wegen Mehrfachnutzen.
Auf meiner kleinen Proxxon-Tischkreissäge sind die im Nu zerteilt.

Reinhard

Was tun, wenn ein 12V Bleiakku reinkommt und Erhaltungsladung will, aber
das einzige Ladegerät besetzt ist ? Man baut ein in der Wühlkiste
liegendes Steckernetzteil zum Erhaltungslader um. Das Grundig Netzteil
hat einen 20V~ Trafo mit Thermosicherung und früher eine Stabilisierung
per Z-Diode und Emitterfolger auf 16V/150mA aber ohne Strombegrenzung,
und war recht servicefreundlich mit einer Schraube in ein Gehäuse mit
Lüftungsschlitzen gebaut. Schaltplan wie im Datenblatt des L200 mit
12V/1W Glühlampe als Verpolschutz (aber nie ausprobiert ob der wirklich
hilft). Wesentlich für quick & dirty war aber, die vorhandenen Platine
umzuschnitzen auf die neue Schaltung so daß man keine neue Platine
herstellen musste, was, wie man auf Bild IMG_3027 sehen kann, ganz gut
geklappt hat. So hängt der Lader nun schon seit Monaten am Akku und hält
ihn auf 13.8V, händisch durch Reihenschaltung ausgewählter Widerstände
an die ungenaue Referenzspannung des L200 angepasst.

Hallo,

hier Beitrag "Re: Quick&dirty - schnelle Problemlösungen selbst gebaut" hatte

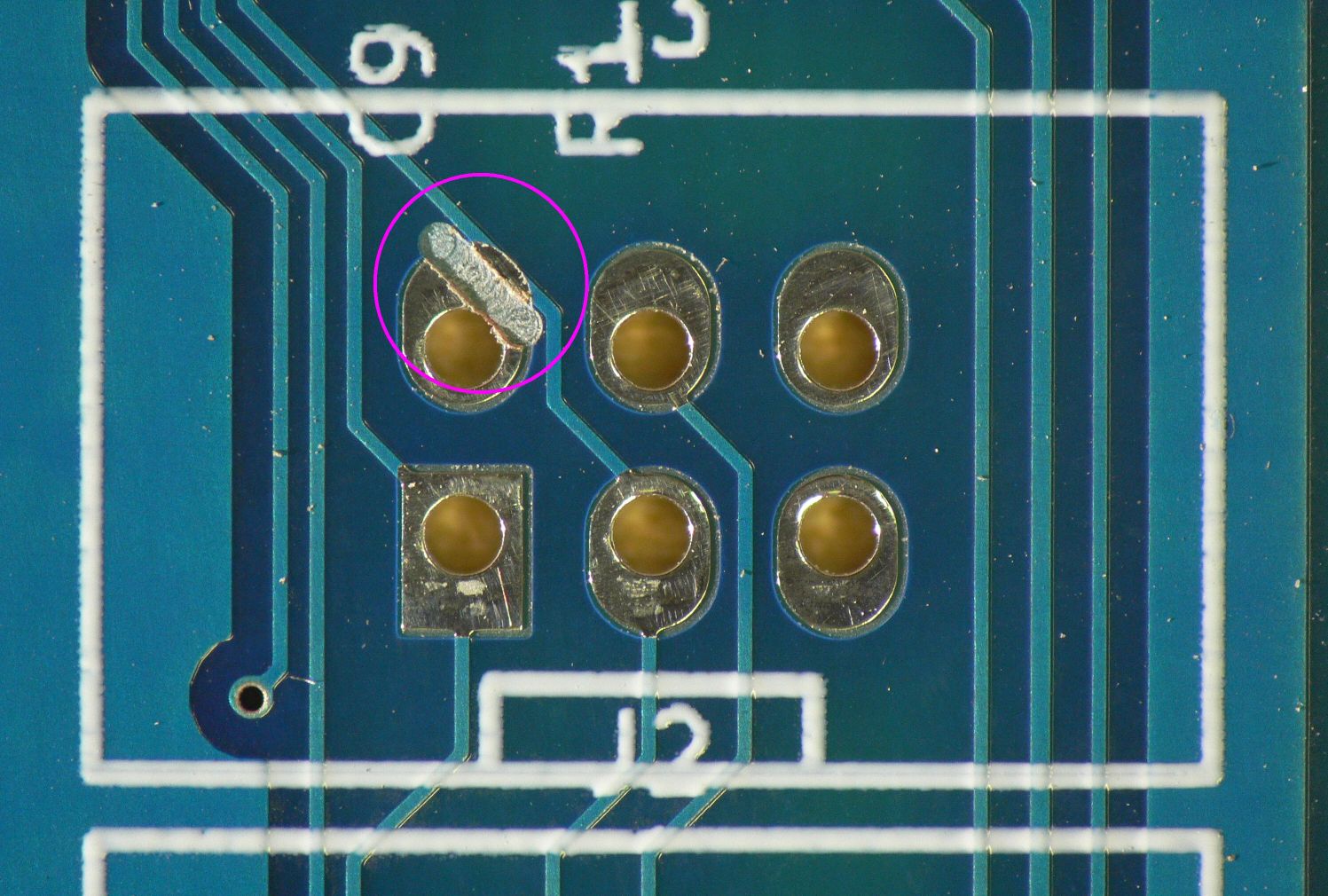

ich eine Platine mit einem Eigenbau-Designfehler gezeigt. Hier nun auf
die Schnelle die Korrektur. Da es sowieso die Bestückungsseite ist, wird
die Stelle dann vom Wannenstecker abgedeckt. Löten von der anderen Seite
sollte dann auch kein Problem darstellen.

Reinhard

Ist weder Q noch D. Einfach eine normale Reparatur oder Workaround.

...und das auch noch mit ner richtigen Fräse. Buuuh! ;)

Klaus.

Drahtschlauchschellenspanner ....
Aus einem Seilspanner 10mm ,Rändelmutter, Messingmutter (Hornybach)
Linksgewinde ausgebohrt , Stück Gewindestange, zwei Stahlnägel,
Bohrungen mit handgeführter BM...
Anleitung:https://www.youtube.com/watch?v=XPLCFX5ma1w

Funktioniert besser als erwartet :)

Gruß Henrik

c.m. schrieb:
> mit der doofen arduino IDE einen 10-zeiler zusammengekloppt der
> sagt "ich bin eine tastatur", und der alle zig minuten einmal kurz den
> druck der CTRL-taste simuliert.

Btw: Hatte vor Jahren ein ähnliches Problem. Ich hatte mich damals dazu
entschieden, dass es am wenigsten stört, wenn der Mauszeiger im
10-Sekunden-Takt einen Pixel nach links und rechts wackelt.

Basis war das einfache STM32F103-Eval-Board.

http://dl1dow.de/artikel/mausbeweger/index.htm

Nicht so quick & dirty, weil ich mich erst einmal mit der USB-Geschichte
auseinandersetzen musste - dafür aber viel dabei gelernt.

Stop it, Harry!

Klaus.

...ich schließe mich aber GUEST an. Niemand interessieren die
Haushalts-Video-Tips von youtube. Vor Allem nicht ohne Bilder ;)

Klaus.

...ne, das mit dem IQ>0 nicht - aber ich bin ja auch angemeldet, da
erlaubt man sich sowas nur wenns nötig ist ;) Ich - und vermtl die
meisten hier - kämen selbst auf die Idee mit dem Backrost. Und auch mit
den Heißklebefüßen (ich habe sogar Formen mit Schraubenhalter dafür :) )
etc. pp...

Klaus.

...ne, mir war das nur zu unwichtig für "hier" ;) So, das war es jetzt
aber zu dem Thema hoffe ich (zumindest von mir).

Klaus.

Harry schrieb:
> Ich teile lieber, auch auf die Gefahr hin, lächerlich gemacht zu werden

Obwohl in diesem Forum manchmal ein rauer Umgangston herrscht, ist ist
nicht das Ziel Leute für ihre Ideen/ Beiträge fertig zu machen.
Allerdings passen deine Beiträge imho nicht gut zu Thema dieses Threads:

In diesem Thread geht es um unerwartete/ungewöhnliche/absurde Probleme,
die eine spontane Lösung erfordern. Möglischst schnell ist natürlich
gut, n bisschen Pfusch ist auch ok, hauptsache es funktioniert irgendwie
(solange wie nötig). Bonuspunkte gibts für elektronik-spezifische
Beiträge, kleine Alltagshelfer, Lösungen für Fehler aus Schusseligkeit
(die uns allen passieren) und insbesondere Bilder zur Veranschaulichung.

Deine "Tipps" sind aus meiner Sicht extrem offensichtlich oder Pfusch
ohne Not, zumindest in der Listenform und ohne Story wie von dir
dargestellt. Natürlich kann man in leere Dosen (wie auch in alle anderen
Leeren Behälter) was anderes reintun - aber muss man das umbedingt
erwähnen? So kommt mir das vor wie eine dieser "Top 10 Lifehacks"
Listen...


Ich weis, meckern kann jeder, daswegen noch ne Kleinigkeit von heute
Nachmittag:

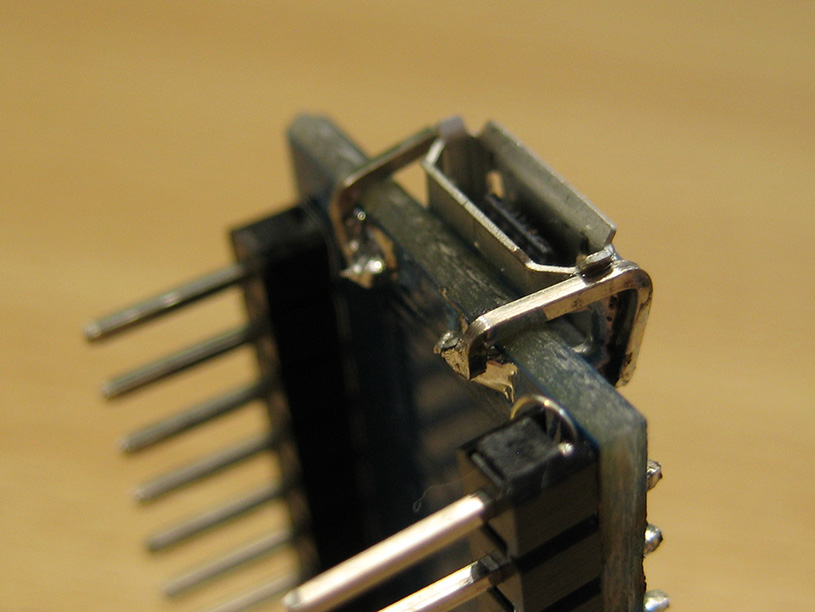

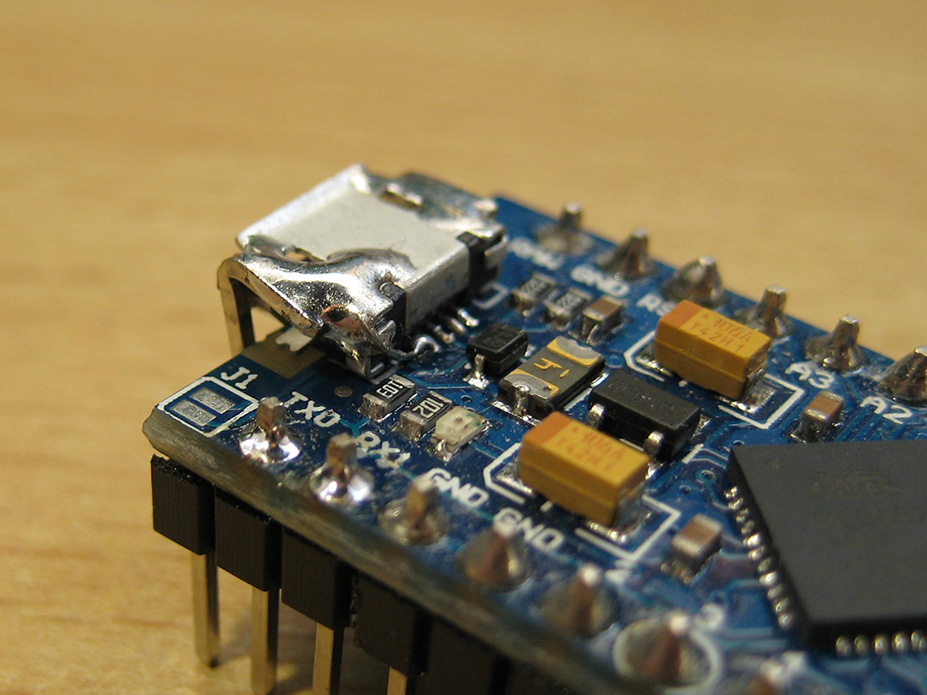

Beim meinem Arduino Pro Micro ist mir die Micro USB Buchse abgeprochen,
zum Glück sind alle Pads bis auf GND + Schirmung auf der Platine
geblieben. Also kurz neue Buchse an die verbleibenden Pads gelötet sowie
GND mit 0.3mm Silberdraht verbunden. Für die Mechanische Stabilität
sorgen 2 Pins von Pin-Headern (die billigen aus China mit Eisenkern),
die mit der Schirmung und der rückseitingen GND Fläche verlötet sind.

Ich weis, ist nix spektakuläres, aber konnte so direkt weiter
programmieren und muss nicht auf eine neue Bestellung warten :) (und
beended hoffentlich diese offtopic-Flut)

Dennis

Dennis  . schrieb:
>
>. Also kurz neue Buchse an die verbleibenden Pads gelötet sowie
> GND mit 0.3mm Silberdraht verbunden. Für die Mechanische Stabilität
> sorgen 2 Pins von Pin-Headern (die billigen aus China mit Eisenkern),
> die mit der Schirmung und der rückseitingen GND Fläche verlötet sind.
>
> Ich weis, ist nix spektakuläres, aber konnte so direkt weiter
> programmieren und muss nicht auf eine neue Bestellung warten :) (und
> beended hoffentlich diese offtopic-Flut)
>
> Dennis

Auf jeden Fall super gemachte Fotos vom Corpus Delicti ;-)

...der Speichenmagnet vom Fahrrad war "verschwunden". Lüsterklemme
aufgesägt, Neodym draufepoxiert.

Klaus.

Das ist ja gar nicht dirty. ;)

++Bewertung;

Alle vorangegangenen Versuche mit Klebeband,
einer Schraube, deren "Pilzkopf" zum Einrasten dient,
Draht und Kabelbinder waren auch nicht eleganter.

Nun ein etwas grösserer Ansatz.

Das Blech stammt aus einem Netzteil und war schon
für die Höhe der Cam geeignet, um die da einzuklemmen.

Bis ich eine Foto+Video Handy-App gefunden habe,
die es möglich macht, im Video-Modus einen fixen Helligkeitswert
einzustellen und zwar so,
dass die Cam bei Belichtungswechsel nicht ständig nachregelt...

bis es das gibt, nutze ich Canon Cams genau dafür.

Gruselig und damit hier genau richtig! Aber wieso nicht das
Dtativgewinde genutzt?

Klaus.

weil ich die Cam so noch auf geradem Grund hinstellen kann.
Kommt hier ziemlich häufig vor. Ohne Stativ.

andernfalls bräuchte ich eine Senkschraube mit diesem Gewinde.
Spezialanfertigung, teuer und das ist dann wieder nicht dirty ;)

Was eine Bohrorgie. Haste keinen kleinen Abos und Meißel?
Geht schneller und sieht fast genauso übel aus. ;)

Teo D. schrieb:
> Bohrorgie

achwatt bohren ;)

-Revolverstanze Format Einarmiger Bandit :-)

ca. 50 mal gehebelt.
und ein Einsatz zum Ausklinken ist da auch noch drin.

● J-A V. schrieb:
> -Revolverstanze Format Einarmiger Bandit :-)

Ich geb mich geschlagen. :DD

● J-A V. schrieb:
> Bis ich eine Foto+Video Handy-App gefunden habe,
> die es möglich macht, im Video-Modus einen fixen Helligkeitswert
> einzustellen und zwar so,
> dass die Cam bei Belichtungswechsel nicht ständig nachregelt...

Gibt es zu genüge, ich benutze z.B. OpenCamera, dort kann man alles
manuell einstellen.

https://opencamera.sourceforge.io/

https://play.google.com/store/apps/details?id=net.sourceforge.opencamera&hl=de

...irgendwann hab ich mir mal angewöhnt, den nassen Regenschirm im
eingefalteten Zustand abzuklopfen - bei diesen verf***** Werbedingern
(auch den solideren) zerbröselt es dann aber immer die Rastnasen. Ich
könnte mir das jetzt abgewöhnen...oder das Ganze mit Lötkolben & damit
eingeschmolzenen Tackernadeln wieder zusammenbraten :) (Aufliegend nur
ein Muster...die anderen sind "im Inneren verschwunden")

Klaus.

Ich habe einen IC in SOIC und DIP, möchte aber nur ein PCB anfertigen
auf dem ich beide verwenden kann. Da ich nirgends einen SOIC16 zu DIP16
Adapter finden konnte, habe ich mir kurzerhand einen entworfen. Die Idee
ist geklaut ;-)

Markus

Markus M. du bist im falschen Thread. Dein Adapter ist weder quick noch
dirty.

900ss D. schrieb:
> Markus M. du bist im falschen Thread. Dein Adapter ist weder quick noch
> dirty.

Den angesägten IC-Sockel  nich gesehen?
Das is sowas von bes..... Passt als prima hier her. ... OK, dann halt
nach dort hin verschieben:
Beitrag "Fehler zum nachbauen :-)"

...es fehlt noch ein Klecks Sosse du Epoxyd, eine Grundzutat bei QnD ;)

Klaus.

findeste in jedem Video das mit "Hack" oder "DIY"
im Titel auf Klickfang geht

Manfred schrieb:
> Da kam mir die
> Idee, einfach eine höhere Außentemperatur vorzulügen, damit ist Ruhe.

Wieso hast Du dann deine Heizung nicht im normalen BWA Betrieb? Wir
stellen immer erst im Oktober/November auf HB um, da das Ziegelhaus bis
dahin genug Wärme vom Sommer gespeichert hat.

der Heizungsbetrieb lässt sich doch abstellen.
Spätestens am Heizkörper selbst

● J-A V. schrieb:
> der Heizungsbetrieb lässt sich doch abstellen.
> Spätestens am Heizkörper selbst

Das geht zwar quick, ist aber wenig dirty.

in dem Format würde ich gerne mal wissen, obs wirklich nötig ist,
dass meine Karre wissen muss,
dass es draussen kalt ist und die deswegen mehr Sprit verbrauchen will.

Das Öl fliesst dadurch jedenfalls nicht schneller.

-oder?

● J-A V. schrieb:
> in dem Format würde ich gerne mal wissen, obs wirklich nötig ist,
> dass meine Karre wissen muss,
> dass es draussen kalt ist und die deswegen mehr Sprit verbrauchen will.
>
> Das Öl fliesst dadurch jedenfalls nicht schneller.
>
> -oder?

Elektrischer / Kraftstoffbetriebener Zuheizer. Verbraucht enorm viel
Sprit, ca. 0,5-1,0 Liter mehr pro 100km.

Die Temperatur muss es wissen, damit es die Luftmasse richtig messen
kann. Dass Dir die Temperatur dann auch im Display angezeigt wird, ist
halt ein nettes Gimmik. Wird als Feature verkauft, ist aber technisch
notwendig.

Martin S. schrieb:
> deswegen mehr Sprit verbrauchen

Das Gemisch wird in der Kaltlaufphase des Motors auch angefettet.

Manfred schrieb:
> Wenn ich über die Bedienung meiner Heizung diskutieren wollte, hätte ich
> es das in Haus & Smart Home bekundet!

Warum so gereizt?

Es hat halt für außenstehende den Eindruck, du löstest damit ein
Symptom, nicht ein Problem. Und um Problemlösungen geht es hier halt.

Wie sich bei einer fix verschraubten Dose eine Ader lösen kann ist mir
aber auch rätselhaft.

Walta

Aufpasser schrieb:
> ...und den möglicherweise
> nicht eingehaltenen Isolationsabständen des Schaltnetzteils (ich kann
> keinen Slot unterm Optokoppler erkennen)

Dafür scheint es ein Optokoppler mit vergrößerten Pinabständen zu sein.
Gegenüber einem Standard-DIL sehen die Löcher in der Platine deutlich
nach außen versetzt aus.

Ein Slot ist weder notwendig noch hinreichend, um die Sicherheit eines
Schaltnetzteils zu bewerten. In letzter Zeit habe ich immer mehr den
Eindruck, dass Einfräsungen gerne auch dazu verwendet werden, um eine
Erhöhung der Sicherheit zu suggerieren, wo gar keine erreicht wird.

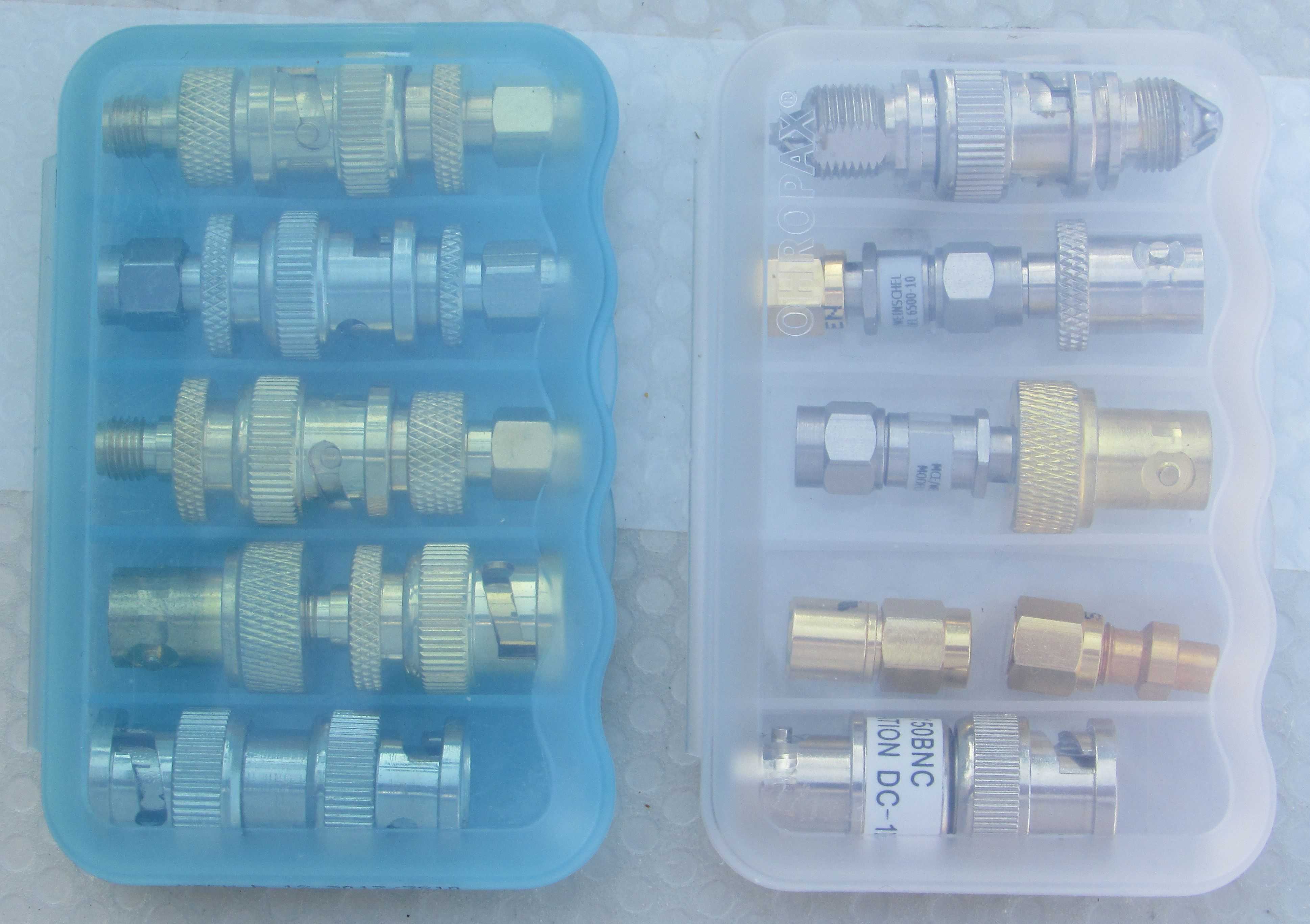

Die Dosen der Ohropax Ohrstöpsel lassen sich zur Aufbewahrung von
Adaptern und Abschlusswiderständen nutzen. Wie für BNC gemacht.

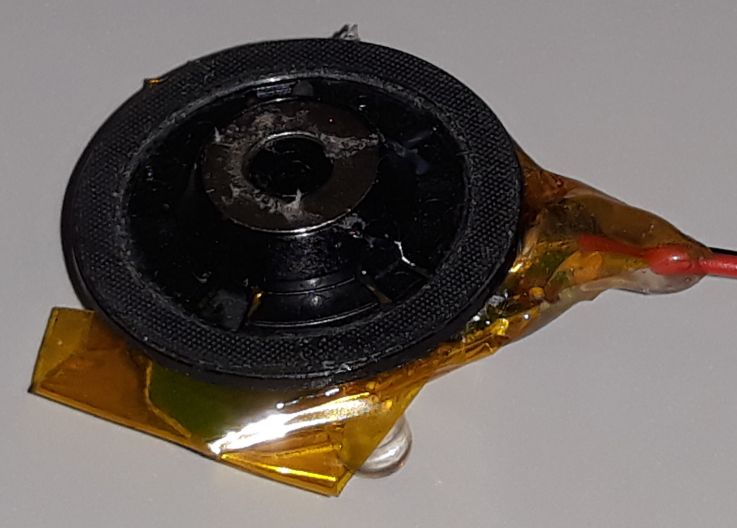

In Wandlern tauchen immer mal wieder summende BE auf und man weiß nicht
immer gleich, um welches es sich handelt. Also kleinen
Ortungs-Mikrophonverstärker im Manhattan-Style zusammengeschustert.

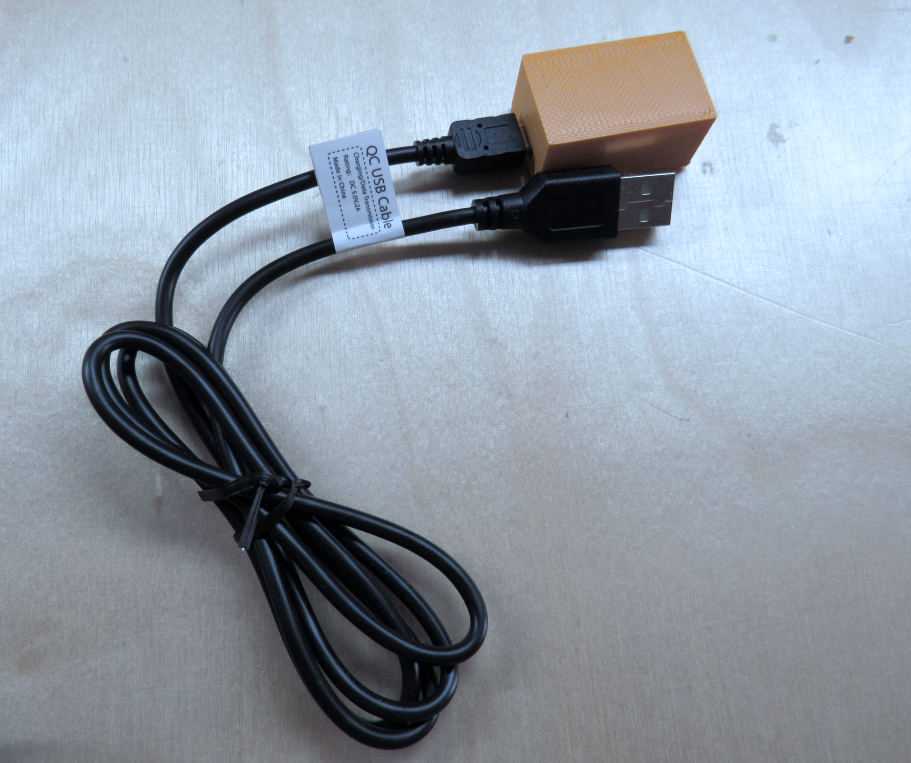

Spannungsversorgung über USB direkt aus dem Scope (einige USB-Ausgänge
sehen übel aus) und ein Koax mit BNC für das Signal. Das USB-Kabel habe
ich zerlegt wegen 0 Datentransfer, war aber logisch bei 2-adriger
Ausführung. Der Stromverbrauch ist deutlich unter 10mA. Nach den Fotos
kommt noch Schrumpfschlauch drüber.

Arno

Arno H. schrieb:
> immer gleich, um welches es sich handelt. Also kleinen
> Ortungs-Mikrophonverstärker im Manhattan-Style zusammengeschustert.

Hehe, der Widerstände-Scheiterhaufen ist ja herrlich.
In welchem CAD kann man denn sowas designen :-))

Aber Spass beiseite: derlei Improvisationskunst bewundere ich immer
sehr, denn das kann ich nicht. Ich muss immer vorher wissen, wie ich es
mache, sonst stresst mich das sehr erheblich. Gilt für Elektronik und
für Heimwerker-Projekte à la Hochbeet-Bau.
Für mich ist das schnelle Zusammenschustern eine Lochrasterplatine mehr
Stress als es im Eagle richtig zu machen.
Habe auch schon mal die Variante versucht eine Lochraster in Eagle zu
designen, aber dann kann ich auch gleich eine geätzte PCB machen...

Arno H. schrieb:
> Manhattan-Style

Oder eher 9/11-Style :-)

Arno H. schrieb:
> Also kleinen
> Ortungs-Mikrophonverstärker im Manhattan-Style zusammengeschustert.

Topp! So muss es sein :-)

Türsprechanlage-Telefon.

Parallel zum Summer Einweggleichricher, Minirelais 12V und einen
potentialfreien Kontakt nach außen geführt. Daran dann nen Sender einer
10-Euro-Funk-Türklingel.
So bekomme ich auch beim Bohren der Platinen 3 Räume weiter mit, wenn
der Postbote die bestellten Teile bringt. Der Summer im Telefon is echt
leise.

Platine im Telefon -> Fernbedienungsempfängermodul 433MHz vom Chinesen
parallel zum Türöffner-Knopf.
Meine Nachbarin ist auf dem einen Auge blind auf dem andern auch nicht
mehr so fit. Wenn die Abends mit 3 Hunden an der Leine, Taschenlampe,
Schlüsselbund immer erst das Schlüsselloch suchen muß, verzweifelt die
meist.
Jetzt kann sie sich selber mit der Fernbedienung am Schlüsselbund den
Türsummer betätigen.

Arno H. schrieb:
> Ortungs-Mikrophonverstärker im Manhattan-Style zusammengeschustert.

das ist ja schon fast elektronische Kunst :D

und "Kunst kommt von Können"
am liebsten +5

dirty Reparatur

Schalter in der Steckdosenleiste kaputt.
Schalter ausgebaut, mit Klemmen ersetzt.
Den Schalter ausgeweidet und das "Leergehäuse"
umgedreht wieder reingeclipt. Ersatz-Leiste grad keine da,
passender Schalter sowieso nicht
und Lieferung dauert zu lange, ich brauch die Verteilung jetzt

...Kappe rausknacken, Kontakte brücken, mit Heißklebe fluten.

Klaus.

Klaus R. schrieb:
> ...Kappe rausknacken, Kontakte brücken, mit Heißklebe fluten.

Die Idee hatte ich auch.... War aber wohl etwas zu viel
Übergangswiderstand (Lot) bei ~0,8kW wurde der wieder flüssig. :D

;)
dauert zu lange.

Genau das Selbe habe ich vor ein paar Jahren auch schon gemacht :-)))

Gerald B. schrieb:
> Genau das Selbe habe ich vor ein paar Jahren auch schon gemacht :-)))

ich lerne halt nur sehr langsam ;)

und wieso kopfüber eingebaut? Wenn er sowieso nicht benutzt wird, kann
er doch drinbleiben wie er war, sieht schöner aus.

Armin K. schrieb:
> und wieso kopfüber eingebaut?

Platz für die Klemmen schaffen!

Gerald B. schrieb:
> Genau das Selbe habe ich vor ein paar Jahren auch schon gemacht

Läuft da grad 'ne Obsoleszenz-Welle bei den Schaltern?

musste just gestern meine Leiste wegen defektem Schalter austauschen
von der Kappe war ein Nippel abgebrochen und dann das komplette Innere
rausgefallen
Obwohl wir den Schalter einbaubedingt seit 5 Jahren wirklich nur mit 1
oder 2 Fingerspitzen (also ohne Gewalt) bedienen können (täglich),
zerbröselt das Teil einfach in seine Einzelteile...

Mike B. schrieb:
> Läuft da grad 'ne Obsoleszenz-Welle bei den Schaltern?

Neee, wir Spacken sind nur so blöde und hängen da unsre PCs dran. ;)

Kann mich noch gut an meinen ersten Fall erinnern. Sporadische Abstürze,
~3Tage Fehlersuche... bis ich plötzlich das Britzeln wahrnahm. :(

Teo D. schrieb:
> Armin K. schrieb:
>> und wieso kopfüber eingebaut?
>
> Platz für die Klemmen schaffen!

exakt.

obsoleszenz:
habe hier auch eine mit zerbröseltem Schalter,
wo der Schalter irgendwie nie betätigt wurde.

● J-A V. schrieb:
>> Platz für die Klemmen schaffen!
>
> exakt.

Naj, wenn man mal ein halbes Dutzend ausgebaut/getauscht hat. :)
Aber auf son Scheiß, wie das Gehäuse Kopfüber einzubauen, bin ich noch
nich gekommen. :D +1

bastel_ schrieb:
> müssen aber aller n Jahre
> ne neue Leiste kaufen.

Man kann auch Glück haben. Bei mir bruzzel und brizzelt der Schalter
schon seit 7-8J und der tut immer noch. :D
OK, ab und an startet der Rechner nich richtig (hängt schon vor dem
Bios) aber was solls.... Solange im Betrieb der Schalter keine Geräusche
von sich gibt, is doch alles Gut. :)



PS: "Nein, er wird nicht warm, bind doch vom Fach!" Waren seine
letzten Worte...

bastel_ schrieb:
> Hab auch erst einen ersetzt. Die Kontakte völlig verbramnt durch
> die
> Schaltnetzteile... das ist ein schöner Markt: die Leute schalten ihre PC
> mit der Leiste weg, um Standbystrom zu sparen, müssen aber aller n Jahre
> ne neue Leiste kaufen. Man spart als Nutzer nichts, hält aber die
> Steckdosenleistenhersteller am Leben :)

5W Standby  10h pro Tag  365 Tage macht 18,25kWh/a
Bei 30ct/kWh sind das 5,50€/a, dafür kriegste tatsächlich ne billige
neue Leiste

aber die Schalter sterben, wenn ich das richtig gelesen habe, nicht
durch elektrische Überlastung sondern durch zu schwaches Plastik

Teo D. schrieb:
> Kann mich noch gut an meinen ersten Fall erinnern. Sporadische Abstürze,
> ~3Tage Fehlersuche... bis ich plötzlich das Britzeln wahrnahm. :(

Genau das selbe Problem hatte ich neulich auch. Als sich die Leiste
überhaupt nicht mehr einschalten ließ dämmerte mir was.

Mike B. schrieb:
> 5W Standby  10h pro Tag  365 Tage macht 18,25kWh/a
> Bei 30ct/kWh sind das 5,50€/a, dafür kriegste tatsächlich ne billige
> neue Leiste

Wenn die 5W mal ausreichen, bei mir ist dort noch ein Monitor, ein
Drucker und ein Ladegerät für Kopfhörer dran.

Die dunkle Jahreszeit is ausgebrochen. Da muss schnell Abhilfe her. WE,
mal schauen was so rumliegt.... Scheibe ich brauch ja noch was um den
Lüfter zu versorgen. So ein kleiner 78L05 kann sich eh nich wehren, also
einfach an die ~32V= KSQ angedröselt... Wie Kondensatoren? Nee hier
nich, macht keinen Sinn.
Der 12V Puster spiraliert bei 5V ausreichen und unhörbar genügen Luft
durch den CPU-Kühler (LED ~60-70°C).

COB-LED WW 50W, KSQ 30W, Decken-Fluter.
78L05 ~50mA(*) -> 1,3W! OHNE Kontakt zum Kühlkörper o. Luftströmung! Tut
ohne Klagen bereits seit 2W täglich ~4h. 8-o
Ich muss da bei Gelegenheit mal das Oszi dranhängen, könnt interessant
werden. :)


*)True-RMS DVM (10MHz)

Teo D. schrieb:
> Wie Kondensatoren? Nee hier
> nich, macht keinen Sinn.
> Der 12V Puster spiraliert bei 5V ausreichen und unhörbar genügen Luft
> durch den CPU-Kühler (LED ~60-70°C).

So eine simple Lüftersteuerung für 45W COB LED habe ich auch gerade
gebastelt. Die LED läuft mit etwa 20V, so das ich einen 7812 und die
anhängende Schaltung direkt am Lüfter verbaut habe. Sieht also genauso
aus wie deine Schaltung, deswegen spar ich mir ein Foto. Der NTC stammt
aus einem Notebook Akkupack und hatte lange isolierte Anschlüsse. Und
steckt jetzt zwischen den Kühlrippen.
Wer allerdings das Tachosignal des Lüfters haben möchte, müsste auf PNP
umbauen.
D1 und C1 sind nur fürs Internet dazugemalt und existieren in der
Realität nicht - man muss ja sparen.

Matthias S. schrieb:
> So eine simple Lüftersteuerung für 45W COB LED habe ich auch gerade
> gebastelt. Die LED läuft mit etwa 20V, so das ich einen 7812 und die
> anhängende Schaltung direkt am Lüfter verbaut habe. Sieht also genauso
> aus wie deine Schaltung, deswegen spar ich mir ein Foto. Der NTC stammt
> aus einem Notebook Akkupack und hatte lange isolierte Anschlüsse. Und
> steckt jetzt zwischen den Kühlrippen.
> Wer allerdings das Tachosignal des Lüfters haben möchte, müsste auf PNP
> umbauen.
> D1 und C1 sind nur fürs Internet dazugemalt und existieren in der
> Realität nicht - man muss ja sparen.

Die Schaltung hängt an V und Tacho, das verstehe ich nicht. Könntest
kurz erklären, wie das funktioniert?
Dazu muss man wissen, die das Tacho-Signal funktioniert?

Conny G. schrieb:
> Die Schaltung hängt an V und Tacho, das verstehe ich nicht.

Nö, tut sie nicht. Sie hängt zwischen 12V und Masse des Lüfters. Lass
dich nicht durch etwaige Zahlendreher bei den Anschlüssen irritieren,
die habe ich nur so skizziert, wie sie mir gerade in den Sinn kamen. Es
kann gut sein, das Pin 1 und Pin 3 vertauscht sind.
Tacho ist freigelassen.

Matthias S. schrieb:
> Conny G. schrieb:
>> Die Schaltung hängt an V und Tacho, das verstehe ich nicht.
>
> Nö, tut sie nicht. Sie hängt zwischen 12V und Masse des Lüfters. Lass
> dich nicht durch etwaige Zahlendreher bei den Anschlüssen irritieren,
> die habe ich nur so skizziert, wie sie mir gerade in den Sinn kamen. Es
> kann gut sein, das Pin 1 und Pin 3 vertauscht sind.
> Tacho ist freigelassen.

Ach sooo. Ja, dann ist es ganz simpel. Wegen der falschen Annahme die
Pins wären so nummeriert wie die von Lüftern hab ich verzweifelt nach
der „Magic“ gesucht, wie das funktioniert... :-)

Matthias S. schrieb:
> D1 und C1 sind nur fürs Internet dazugemalt und existieren in der
> Realität nicht

Köstlich!
++Bewertung

;)

Joe J. schrieb:
> Köstlich!

Hehehe, vielen Dank. Man muss dazu sagen, das es nicht so leichtfertig
ist, wie es aussieht, denn der BC879 ist ein besonderer Transistor.
Nicht nur Darlington, sondern auch eine 'Bodydiode' und ein Widerstand
sind da mit reingebaut. Wird als Spezialtransistor für Relaisanwendung
usw. angeboten.

Matthias S. schrieb:
> So eine simple Lüftersteuerung für 45W COB LED habe ich auch gerade
> gebastelt.
>
Danke, ist wirklich eine super einfache Schaltung. Mal sehen, ob die
auch was taugt. Habe nämlich zwei China PWM-Module für 12V/2Pin Lüfter.
Bin damit aber nicht zu frieden, da sie bei niedriger
Drehzahleinstellung nicht alle anlaufen ( 4 Parallel an einem Modul ).

Matthias S. schrieb:
> Man muss dazu sagen, das es nicht so leichtfertig
> ist, wie es aussieht, denn der BC879 ist ein besonderer Transistor.
>
Hier mal das Datenblatt zum BC879 / BC 875 im Anhang, weiß nicht wie man
es hier bei µC.net anders speichern kann.

Bernd_Stein

Bernd S. schrieb:
> Bin damit aber nicht zu frieden, da sie bei niedriger
> Drehzahleinstellung nicht alle anlaufen ( 4 Parallel an einem Modul ).

Ich habe extra keine PWM benutzt, da die bei modernen Lüftern immer
wieder Probleme macht, sondern verbrate das bisschen Differenzleistung
für den Lüfter im BC879. Durch die sehr hohe Stromverstärkung steuert
der Transistor praktisch sofort durch, wenn die BE Spannung 1,4V
überschreitet. Mit dem Trimmer stellst du diese 'Schwelle' ein. Um
einigermassen reproduzierbar zu bleiben, ist also eine Stabilisierung
der Versorgung zu empfehlen.
Ob die Schaltung für 4 Lüfter gleichzeitig geht, kann ich nicht sagen.

Ach, anbei noch die Schaltung für Lüfter mit Massebezug. So sollte man,
wenn man möchte, auch das Tachosignal weiterreichen können.

Ich mache die Lüftersteuerung über einen ATTiny. Für 1 Sekunde Ausgang
High und danach PWM. Damit läuft er ersteinmal zuverlässig an und die
PWM hält ihn am Laufen, im Flüsterbetrieb. Bei PWM läuft er auch mit
vollem Strom und hat dadurch das volle Drehmoment. Parallelbetrieb ist
so viel sicherer möglich, als irgendwie analog. Und schaltungstechnisch
ist das auch nicht aufwendiger. Falls das Ganze Temperaturabhängig
gesteuert werden soll, dann ist das auch stresslos möglich.
Das sind wenige Zeilen Code in der Arduino IDE.

Gerald B. schrieb:
> Ich mache die Lüftersteuerung über einen ATTiny

Habe ich mir gedacht, das sowas kommt. Aber das ist ja hier der Q&D
Thread.
Die obige Schaltung läuft jedenfalls zuverlässig immer an, wenn sie in
meinem Aufbau auch dazu tendiert, den Lüfter anzudrehen und dann gleich
wieder abzuregeln.
Stört mich aber nur am Rande, weil das ein Klapperlüfter ist, der  mal
ausgetauscht werden sollte.

Gerald B. schrieb:
> Ich mache die Lüftersteuerung über einen ATTiny. Für 1 Sekunde Ausgang
> High und danach PWM.
>
Klingt Interessant. Welcher Controller und wo ist deine Hex-Datei zu
finden ?

Falls jemand dies auch mal in AVR8ASM, also in Assembler für die 8-Bit
AVR's geschrieben hat, würde mich das auch sehr interessieren.


Bernd_Stein

Bernd S. schrieb:
> Klingt Interessant. Welcher Controller und wo ist deine Hex-Datei zu
> finden ?

Mach mal einen neuen Thread auf dafür, das sprengt diesen hier
eindeutig.

Jörg W. schrieb:
> Mach mal einen neuen Thread auf dafür, das sprengt diesen hier
> eindeutig.

Bei so vielen Beiträgen zu dem Thema, würde ich alle einen freundlichen
Umzugsservice spendieren!

Matthias S. schrieb:
> Ob die Schaltung für 4 Lüfter gleichzeitig geht, kann ich nicht sagen.
>
Hm - kann ich leider auch nicht ausprobieren, da mir die passenden
Transen fehlen. Hätte BC516 / BC517, aber die schaffen nur 0,4A und
haben die Diode nicht verbaut. Jeder Lüfter braucht 0,15A.

Reichelt hat leider keinen aus der Serie ( BC875 - BC880 ). Nach
Vergleichstypen die hier aufgelistet werden, habe ich allerdings nicht
geguckt :

https://alltransistors.com/crsearch.php?mat=Si&struct=PNP&pc=0.8&ucb=100&uce=80&ueb=5&ic=1&tj=150&ft=200&hfe=2000&caps=TO92


Teo D. schrieb:
> Bei so vielen Beiträgen zu dem Thema, würde ich alle einen freundlichen
> Umzugsservice spendieren!
>
Würd mich freuen, wenn die µC-Variante weiter besprochen werden würde,
aber woran machst du das Interesse fest, doch nicht etwa an Zahl von
Aufrufen der Bildchen die ich hochgeladen habe oder?


Bernd_Stein
