von Joe J. (neutrino)


Lesenswert?

Soul E. schrieb:
> Quick & dirty wäre eine Z-Diode und ein Kondensator zur Phase.

Dann wären vermutlich bei Stromausfall Uhrzeit und Einstellungen weg.

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

ich glaub das mit der "Batterie-an-Phase-Möglichkeit"
hätte ich auch übersehen.

Omma sagte immer:
kannst nie so blöd denken, wie es kommen kann.

von Max G. (l0wside) Benutzerseite


Angehängte Dateien:

Lesenswert?

Eigenes Board aufgebaut, dran rumgelötet, nicht aufgepasst: prompt war
der 12V -> 3,3V-LDO hin. Ohne passenden Ersatz und mangels zweitem
Netzteil (sollte mal investieren...) lief dann der µC natürlich nicht
mehr.

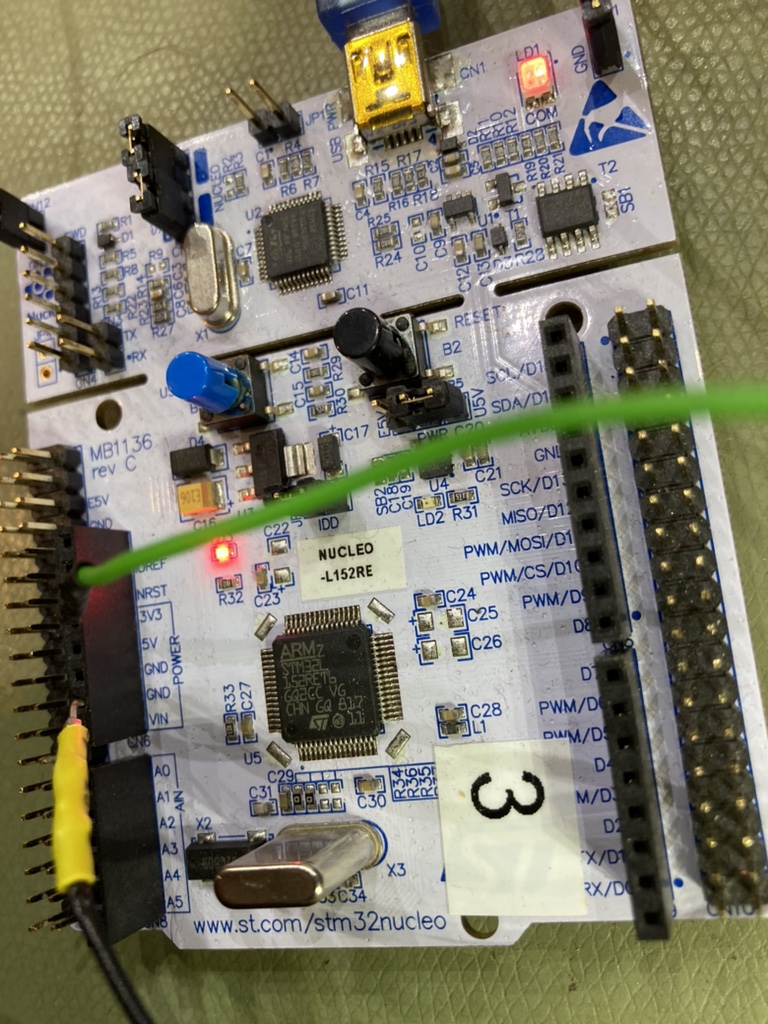

Also flugs das noch vorhandene Nucleo-Board herausgesucht und den µC
darüber mit Spannung versorgt. Tut.
Inzwischen habe ich in den Tiefen der Kollektion doch noch einige
TLV50433 gefunden, das Provisorium schlummert wieder in der Kiste :)

: Bearbeitet durch User
von Matthias S. (Firma: matzetronics) (mschoeldgen)


Lesenswert?

●DesIntegrator ●. schrieb:
> ich glaub das mit der "Batterie-an-Phase-Möglichkeit"
> hätte ich auch übersehen.

Ich hab an so einer Schaltuhr mal dermassen eine gebretzelt bekommen
beim Versuch, die Reset Taste mit einer Büroklammer zu drücken - das
vergesse ich nie wieder :-)

von Thomas W. (goaty)


Angehängte Dateien:

Lesenswert?

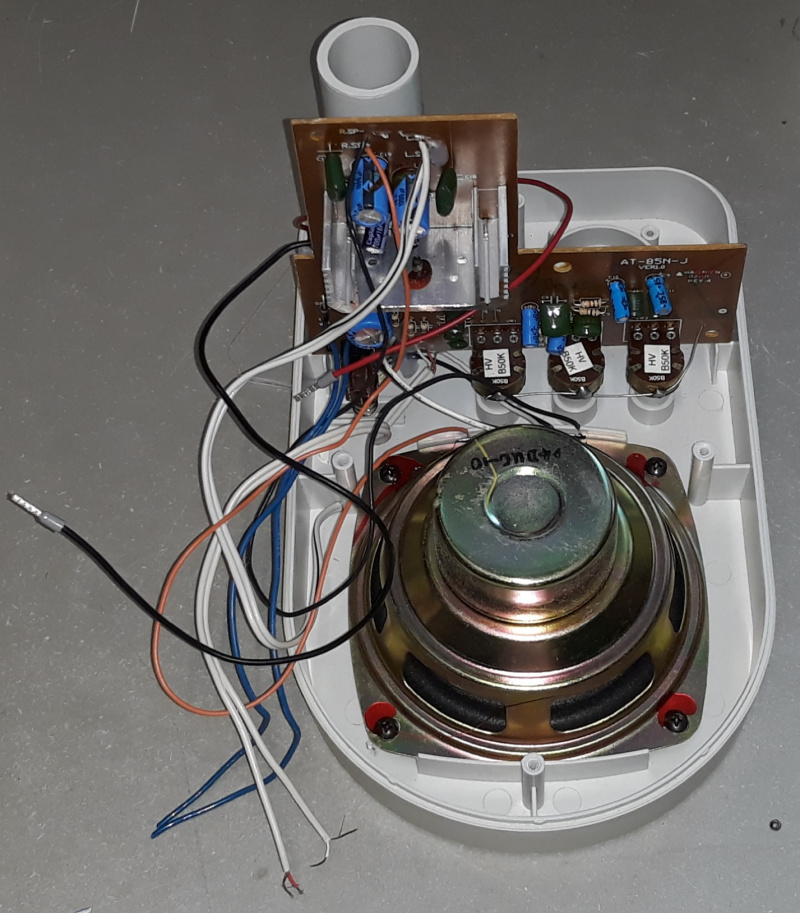

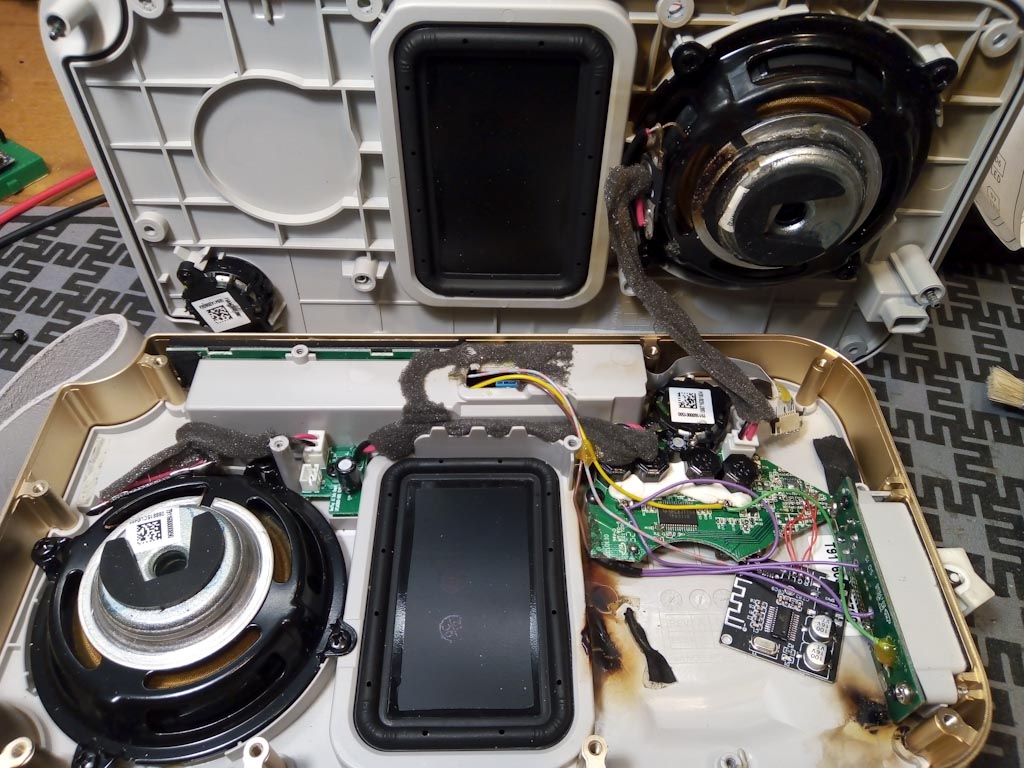

Einen völlig defekten Beoplay A2 mit Schmorspuren wollte ich nicht
wegwerfen, also ein Teil der PLatine abgesägt.
Den Verstärker kann man ja noch gut verwenden.
Dann ein Bluetooth Modul angedengelt und zusätzich den Akku grob direkt
ohne Schutz nach draußen geführt.
In die USB-Buchse kam der Schalter Ein/Aus rein, weil USB ja eh nicht
mehr geht.

P.S. Ich hatte ja nicht gedacht, daß das mit der Säge so astrein geht,
aber kein Kurzschluß und guter Klang.

: Bearbeitet durch User
von Klaus R. (klaus2)


Lesenswert?

Fein, so mach ich das mit der Bose Resolve dann auch bald 😅

Der Amp läuft mit "nur" 7.4v?

Klaus.

von Thomas W. (goaty)


Lesenswert?

Klaus R. schrieb:
> Der Amp läuft mit "nur" 7.4v?

Hat mich auch gewundert, aber ich hab keinen dc/dc gefunden und die
Lautstärke ist ordentlich.

von Patrick L. (Firma: S-C-I DATA GbR) (pali64)


Lesenswert?

Thomas W. schrieb:
> Hat mich auch gewundert, aber ich hab keinen dc/dc gefunden und die
> Lautstärke ist ordentlich.

Der DC/DC ist der Class D-Amp Verstärker selber.
Dazu sind die schwarzen 8-eckigen Drosseln.

MfG

von Martin S. (sirnails)


Lesenswert?

Die erste Lautsprecherbox, die bei jedem Bass-Hub ordentlich stinkt. Ein
Erlebnis für fast alle Sinne :-)

von Klaus R. (klaus2)


Lesenswert?

Patrick L. schrieb:
> Dazu sind die schwarzen 8-eckigen Drosseln.

Nä! :)

Klaus.

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Angehängte Dateien:

Lesenswert?

so ähnlich steht hier ein Verstärkermodul aus am Sperrmüll gefundenen
PC-Lautsprechern bereit.
Trafo darin durchgeschmort,
und die Gehäuse auch ohne Nicotin völlig vergilbt.
Aber der Amp tut auch ganz gut.

die Lautsprecher, die dazu kommen sollen,
stammen ihrerseits von einem
ebenso gefundenen Logitech Soundsystem mit zerklopptem Subwoofer.

die Blende vom Verstärker bleibt wohl mehr oder weniger erhalten
und dann kommt ein externes 12V / 3A Steckernetzteil ran.

auch längst gefunden, aber der Zusammenbau zieht sich hin ;-)

von Patrick L. (Firma: S-C-I DATA GbR) (pali64)


Angehängte Dateien:

Lesenswert?

Klaus R. schrieb:
> Nä! :)

Ja im Richtigen Sinne hast du recht,

Doch wiederum dienen die Drosseln und das "C" als DC/DC Stepdown und
Tiefpassfilter zugleich. ;-)
Ohne oder mit Schlecht Parametrierter Drossel,
kann man keine hohe Wirkungsgrade Erzielen.´\(°;°)/`

Die Doppelte Spannung erreicht der Verstärker durch das Ausgang (P) die
Eine Spannung macht und Ausgang (N) die Spannung Komplementär dazu
macht.
Sind die Drosseln und das "C" gut berechnet kann so einen extrem hohen
Wirkungsgrad erreicht werden (Kaum Abwärme).

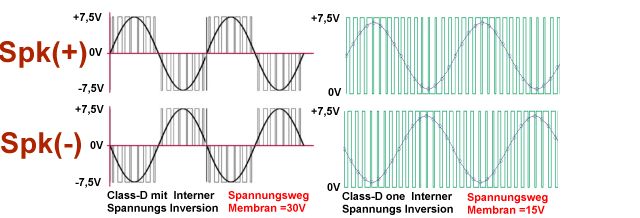

Es gibt Verschiedene Systeme: (Siehe Bild)
Welche mit Interner Spannungsverdopplung,
Mit Externem L (DC/DC-Prinzipp) oder aber auch mit Externem "C" zur
Spannungsinversion
Welche wo vom Netzteil in der Boxe aus der Wicklung jeweils 2 Spannungen
machen (2 Komplementäre Halbweg Gleichrichter)

Oder eben die Simplen die dann nur mit der zur Verfügung stehenden
Spannung arbeiten.

Gegenüber den Halbbrücken Class A Verstärker hat man aber eben den
Vorteil das entweder die Doppelte oder sogar 4 Fache Spannung zur
Verfügung steht.

Es gibt übrigens auch Class B Verstärker, die so eine Spannungsinversion
oder Verdopplung,  mit Externem Speicherkondensator machen, als
Singlechip Amp ;-)

: Bearbeitet durch User
von Martin S. (sirnails)


Lesenswert?

●DesIntegrator ●. schrieb:
> am Sperrmüll gefundenen
> PC-Lautsprechern

Da kommt mir sofort der Duft von 1999 in die Nase. Man, war das ne geile
Zeit.

von ●DesIntegrator ●. (Firma: FULL PALATINSK) (desinfector) Benutzerseite


Lesenswert?

Martin S. schrieb:
> ●DesIntegrator ●. schrieb:
>> am Sperrmüll gefundenen
>> PC-Lautsprechern
>
> Da kommt mir sofort der Duft von 1999 in die Nase. Man, war das ne geile
> Zeit.

Da war ich schneller,
ich hatte die Bauform schon Anno 1996
-die Zeit war noch geiler

von Rene K. (xdraconix)


Angehängte Dateien:

Lesenswert?

Levelshifter für Arme... 😅

Was machen wenn die 3V3 zum Schalten einer Frequenz nicht ausreichen?
Man keine Bauteile für einen Levelshifter hat? Eine WS2812 LED ist
optimal.

5V durch eine SMD Diode (grüner Schrumpfschlauch) aus einem Spielzeug
ausgelötet auf die WS2812 ergibt 4,3V damit reichen die 3,3V zum
Schalten aus und hinten kommt dann moduliert 4,3V raus (blaues Kabel) um
die 5V zu schalten... Man beachte auch das rumgebruzel zum rumtesten. 😅

Funktioniert im übrigen absolut tadellos! Ich mach das aber wirklich
noch schöner, wenn ich Zeit habe.

: Bearbeitet durch User
von Jobst M. (jobstens-de)


Lesenswert?

Rene K. schrieb:
> Ich mach das aber wirklich
> noch schöner, wenn ich Zeit habe.

Damit würdest Du Dich dieses Threads aber als unwürdig erweisen! :-D

Gruß
Jobst

von Tom G. (masterx244)


Angehängte Dateien:

Lesenswert?

Wenn man um an nen undokumentierten Debnugport von nem Gerät ranzukommen
(ja, die haben ihren SPI-Programmierport rausgeführt) sich nen
Spezial-USB-Kabel häkeln muss. (alte Variante für die Micro-USB-Stecker,
die haben die Samsung-MHL-Variante für die extra-Pins genutzt, neue
Variante ist USB-C mit den differenziellen High-Speed-Leitungen
zweckentfremdet).

: Bearbeitet durch User
von Old P. (Firma: nix) (old-papa)


Lesenswert?

@Tom,
Bahnhof?

von Tom G. (masterx244)


Lesenswert?

Gerät hat einen (eigentlich nicht für den Endkunden bestimmten
Debug/Programmierport). Damit kann man dann schön die Firmware patchen
und ein komplett-Dump ziehen. Zum rankommen braucht man aber etwas
Adaptergefrickel. Und das wurde dann direkt mal quick&dirty
zusammengehäkelt.

von Klaus R. (klaus2)


Lesenswert?

DER Gerät??? 😋

Klaus.
