Forum: Projekte & Code Transistortester AVR

welchen Compiler verwenden Sie? Ich benutze winavr 2010
und wie kann man den Platz in Atmega reduzieren? Ich habe auch einige
Funktionen im Makefile deaktiviert, aber das Ergebnis der Datei ist
immer noch groß....

Nach den Schokohasen gibt es nun eine kalorienfreie Leckerei. :)

v1.52m
- Schnelltest von Dioden und LEDs (SW_DIODE_LED).
- Unterstützung vom BH1750VFI Umgebungslichtsensor (HW_BH1750).
- Protokollfehler von IC-Adressierung im Lesemodus in I2C_WriteByte()
für Bit-Bang-I2C beseitigt.
- Skalierungsfehler in der Berechnung des Spannungteilers in T2 vom
Selbsttest behoben.
- Option für komprimiertes Ausgabeformat bei Testausgabe des
Zeichensatzes (FONT_PACKED).
- Neuer Zeichensatz font_8x16_alt_hf.h (FONT_8x16_ALT_HF, Dank an
Feliciano@EEVblog).
- Bitmap für Ö in font_8x16_iso8859-2_hf.h korrigiert (Dank an
Feliciano@EEVblog).
- Problem mit Datenbyte in I2C_ReadByte() für Hardware-TWI beseitigt
(gemeldet von fail@mikrocontroller.net).
- Farben der Multiplikatoren für 0,1 und 0,01 in Funktion
Display_ColorCode() korrigiert (gemeldet von chaoslegion@VRTP).
- Option zum temporären Umschalten in den Auto-Hold-Modus nachdem ein
Bauteil erkannt wurde (im kontinuierlichen Modus, UI_AUTOHOLD_FOUND,
Vorschlag von Maniaxx@EEVBlog).
- Optimierungsoption für Interruptvektortabelle zum Reduzieren der
Firmwaregröße (Makefile: OPTIMIZE_VECTORS, Dank an Viktor Klimkovich).
- UJT-Erkennung verbessert, d.h. Potis mit einem bestimmten Wert (3-15
k) und auf eine Endposition gestellt werden ausgeschlossen (gemeldet von
wandows@EEVblog).
- Problem mit Rückgabewert in Funktion DataStorage() gelöst (Dank an
Viktor Klimkovich).
- Problem mit der Erkennung von kleinen Kapazitäten beseitigt. Wurde
durch den neuen negativen Null-Offset in Funktion LargeCap() verursacht
(gemeldet von Yuriy_K@EEVblog und Obelix2007@EEVblog).

Download auf:
-
https://github.com/madires/Transistortester-Warehouse/tree/master/Firmware/m-firmware
- https://github.com/kubi48/TransistorTester-source/tree/master/Markus
(bald)

AdityaWahyuArdiansah schrieb:
> welchen Compiler verwenden Sie? Ich benutze winavr 2010
> und wie kann man den Platz in Atmega reduzieren? Ich habe auch einige
> Funktionen im Makefile deaktiviert, aber das Ergebnis der Datei ist
> immer noch groß....

Selber nutze ich momentan den avr-gcc 5.4.0 unter Linux. Wenn schon
einige Funktionen abgeschaltet sind, dann könnte evtl. noch eine ältere
Version vom avr-gcc helfen. Schaue dir mal
https://www.eevblog.com/forum/testgear/$20-lcr-esr-transistor-checker-project/msg5150607/#msg5150607
an. Dort hat User vklimk verschiedene Versionen durchgetestet.

Markus R. schrieb:
> welchen Compiler verwenden Sie? Ich benutze winavr 2010
>> und wie kann man den Platz in Atmega reduzieren? Ich habe auch einige
>> Funktionen im Makefile deaktiviert, aber das Ergebnis der Datei ist
>> immer noch groß....

Ich nutze gcc v13.2 mit -Os-flto und habe sehr viele Feature enabled,
Size ist

Program Memory Usage:  31220 bytes 95,3 % Full
Data Memory Usage:     256 bytes   12,5 % Full
EEPROM Memory Usage:   883 bytes   86,2 % Full

@Markus
Wie/wann wird crt1.inc-builder verwendet?

Apollo M. schrieb:
> Wie/wann wird crt1.inc-builder verwendet?

Dazu wird eine Linux/Unix-Umgebung benötigt. Im Makefile die Zeile
"#OPTIMIZE_VECTORS = yes" suchen und einkommentieren ("#" löschen). Dann
ein "make clean" und mit "make" neu übersetzen.

Markus R. schrieb:
> kalorienfreie Leckerei. :)
>
> v1.52m

Update:
https://github.com/Ho-Ro/ComponentTester

Angepasste Version für AY-AT mit 20 MHz:
https://github.com/Ho-Ro/ComponentTester/tree/AY-AT_20MHz

Hallo,

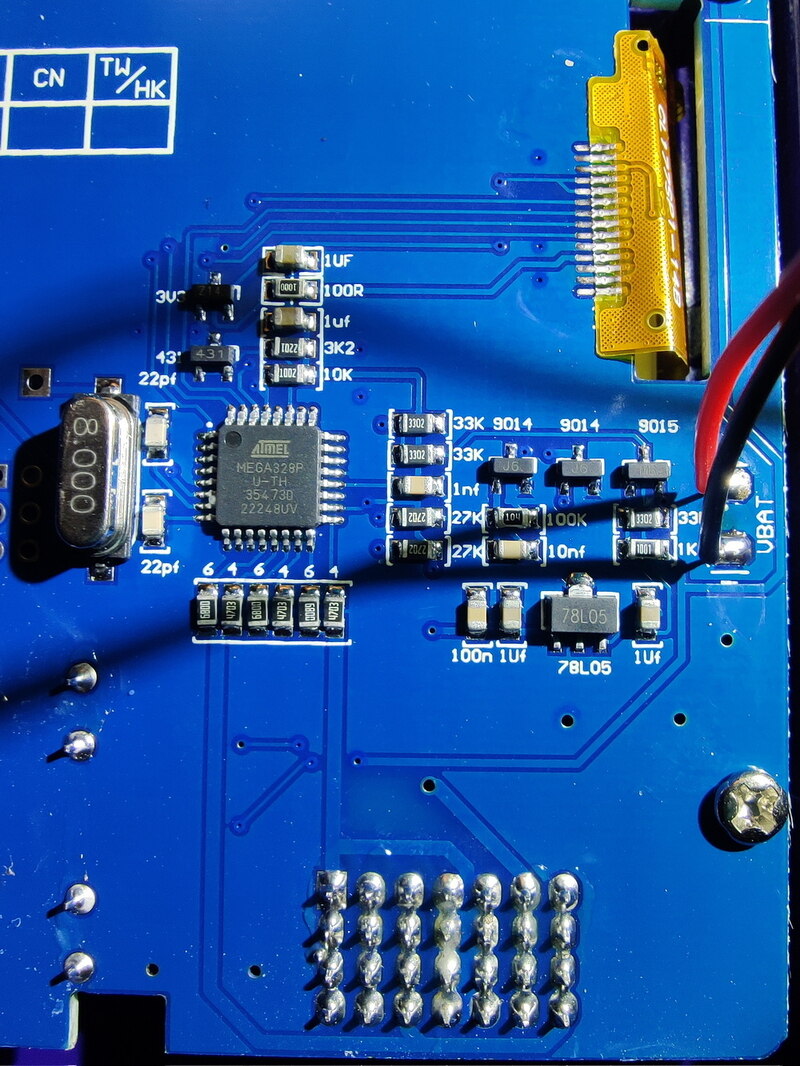

ich habe meinen TC-1 nun erfolgreich mit einem 328P
ausgerüstet/repariert.
Die dafür geänderten Dateien für Windows und Benutzung des Arduino GCC
Compilers sowie Bilder sind hier zu finden:
https://github.com/ArminJo/TransistorTester-TC1_328_Windows

Nun habe ich ein paar Verständnisfragen.

1. Der TC-1 hat einen HW IR Receiver, der an PD3 angeschlossen ist.
Ich habe dazu folgende Konfiguration

1

#undef SW_IR_RECEIVER

2

#define HW_IR_RECEIVER

3

//Pinout for fixed IR detector/decoder:

4

#undef IR_DATA

5

#define IR_DATA          PD3       /* Pin 1 data signal */

6

#endif

Wie sehe ich das Ergebnis einer IR Messung, wie stoße ich sie an?
Wenn ich nach einer normalen Messung ein IR Signal sende, passiert
nichts, im Gegensatz zu der Original Software, wo ein IR Ergebnis
angezeigt wird, wenn man nach einer Messung ein IR Signal sendet.

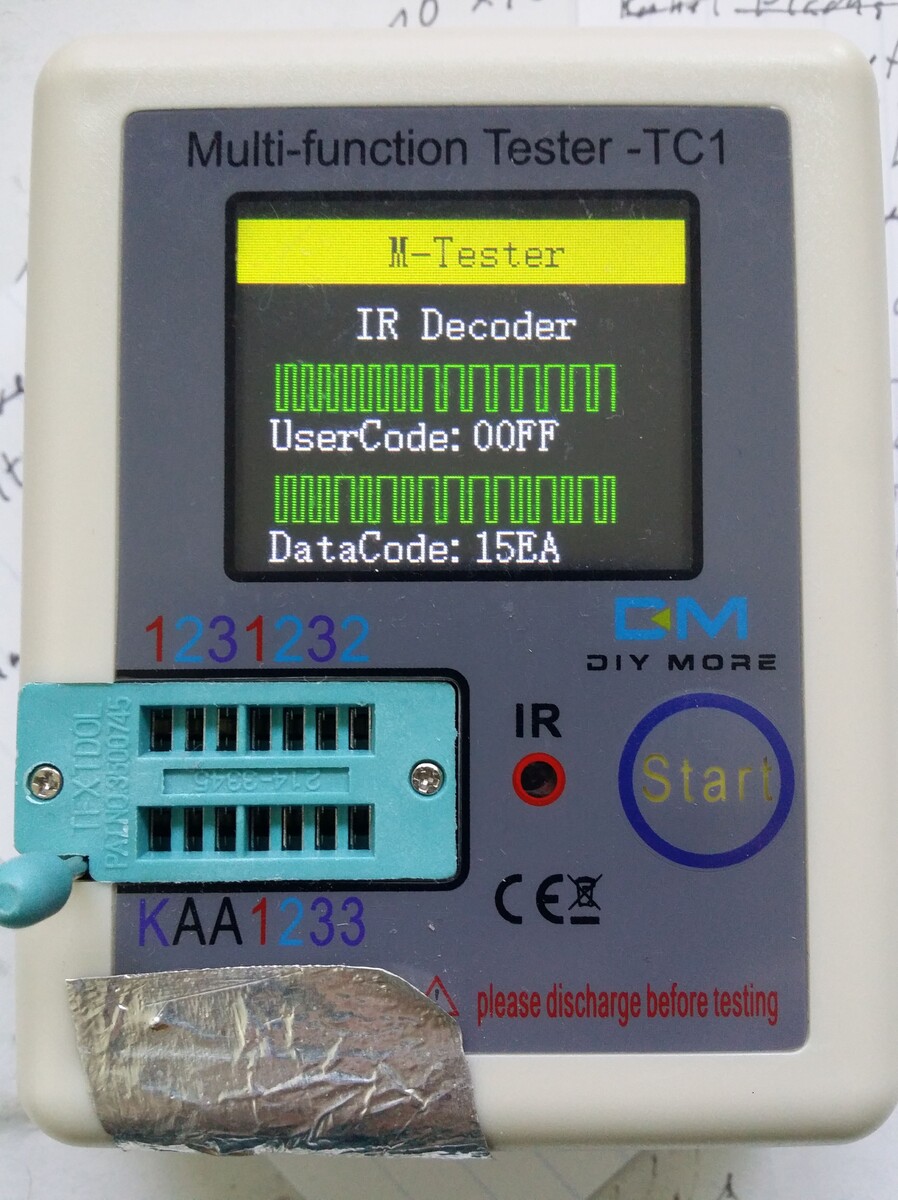

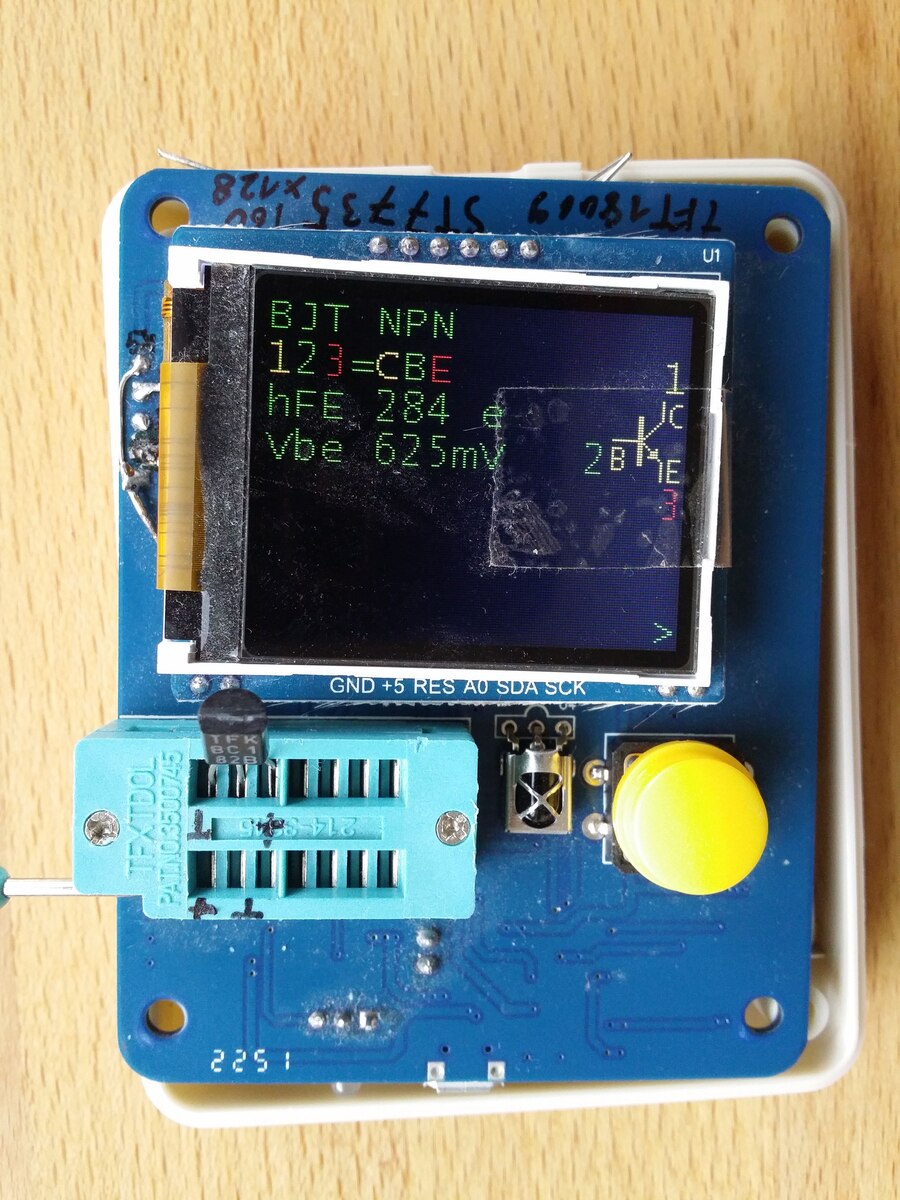

2. Ist es möglich auch solche "großen" Symbole / Anzeigen zu bekommen,

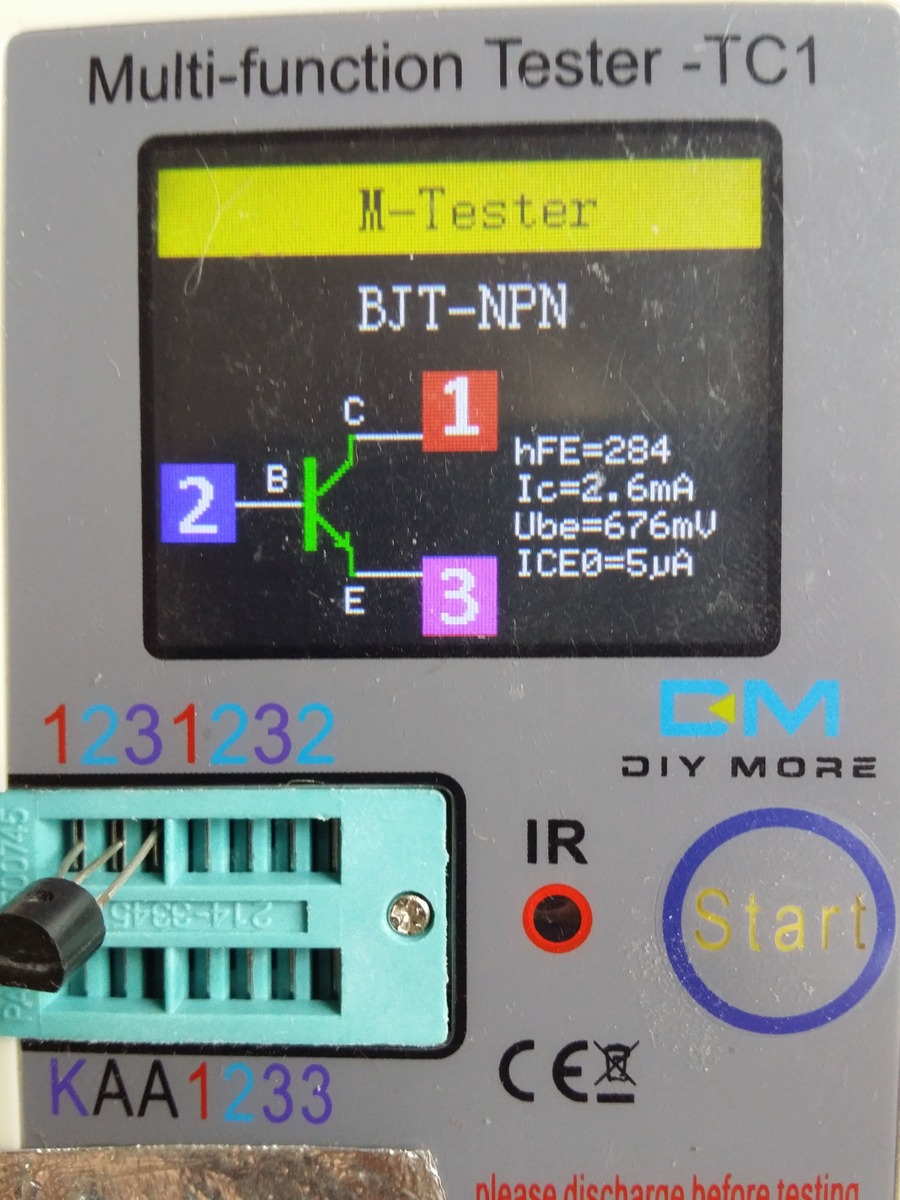

so wie z.B. bei der Original Software des TC-1 für Transistoren (siehe
Bilder)?

Armin J. schrieb:
> 1. Der TC-1 hat einen HW IR Receiver, der an PD3 angeschlossen ist.
> Ich habe dazu folgende Konfiguration
>

1

#undef SW_IR_RECEIVER

2

> #define HW_IR_RECEIVER

3

> //Pinout for fixed IR detector/decoder:

4

> #undef IR_DATA

5

> #define IR_DATA          PD3       /* Pin 1 data signal */

6

> #endif

Wenn es an der richtigen Stelle steht, sollte das funktionieren.
Empfohlen ist in config.h:
  //#define SW_IR_RECEIVER
  #define HW_IR_RECEIVER
und in config_328.h:
  #define IR_PORT          PORTD     /* port data register */
  #define IR_DDR           DDRD      /* port data direction register */
  #define IR_PIN           PIND      /* port input pins register */
  #define IR_DATA          PD3       /* data signal */

> Wie sehe ich das Ergebnis einer IR Messung, wie stoße ich sie an?
> Wenn ich nach einer normalen Messung ein IR Signal sende, passiert
> nichts, im Gegensatz zu der Original Software, wo ein IR Ergebnis
> angezeigt wird, wenn man nach einer Messung ein IR Signal sendet.

Ins Menü gehen und IR-Detektor auswählen (ist im README.de erklärt).

> 2. Ist es möglich auch solche "großen" Symbole / Anzeigen zu bekommen,
> so wie z.B. bei der Original Software des TC-1 für Transistoren (siehe
> Bilder)?

Es gibt Bauteilesymbole für 3-Bein-Halbleiter (SW_SYMBOLS, standardmäßig
aktviert für Grafikanzeigen). Die OSHW-Firmwares sind nicht so
grafiklastig, haben dafür aber mehr Funktionen und geben mehr Werte aus.
Wegen dem begrenzten Flash kann man nicht beides haben. Die
mitgelieferte Firmware beim TC-1 ist übrigens eine modifizierte
k-Firmware, die wahrscheinlich auch Teile von der m-Firmware verwendet.

Ich würde einem Bekannten gern ein Modell des Transistortesters zum Kauf
(nicht zum Selbstbau) empfehlen, mein Exemplar ist aber schon älter und
längst nicht mehr am Markt. Kommerzielle Angebote für "ähnliche"
Testgeräte gibt es ja massenweise, aber gibt es darunter besonders
empfehlenswerte, wenn man lieber Qualität als günstigsten Preis haben
möchte?

Braucht er ein Gehäuse? LCR T4 finde ich sonst nie falsch, vor allem für
Gelegenheitsnutzer.

Klaus.

Klaus R. schrieb:
> Braucht er ein Gehäuse?

Ja, sollte besser nicht von herumliegenden Teilen kurzgeschlossen werden
können :-)

Wegen den vielen Clonen mit alternativer MCU ist das momentan etwas
schwierig. Vielleicht BSide ESR02 / DTU-1701.

Oder man kauft bei einem Bekannten china Verkäufer wie z.B Modultechnik
bei ebay und fragt den vorher ob es ein Original atmel Chip ist

Klaus.

Lutz V. schrieb:
> Klaus R. schrieb:
>> Braucht er ein Gehäuse?
>
> Ja, sollte besser nicht von herumliegenden Teilen kurzgeschlossen werden
> können :-)

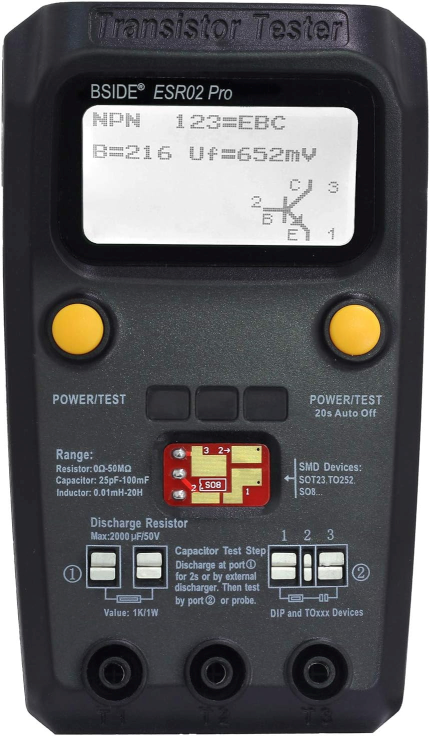

Ich habe keine schlechten Erfahrungen mit dem ESR02 PRO gemacht. Das
Gehäuse (mit Batteriefach und externer Stromversorgungsbuchse) ist
ordentlich verarbeitet. Der Prozessor in meinem Gerät ist ein echter
ATmega328 und lässt sich mit einer aktuellen Firmware (ich benutze die
K-Version) updaten.

Es ist bei einem bekannten Online-Händler erhältlich:
https://www.amazon.de/Transistor-Digitaler-Komponenten-Induktivit%C3%A4ts-Messger%C3%A4t/dp/B07QYZSFS4/ref=pd_day0_d_sccl_2_6/262-1266806-6044269?pd_rd_w=DdN1Y&content-id=amzn1.sym.a3fbe34d-f78c-44d7-9aa7-253cb614f569&pf_rd_p=a3fbe34d-f78c-44d7-9aa7-253cb614f569&pf_rd_r=BT0N28PJTFQWHHQV659Y&pd_rd_wg=Hr3aa&pd_rd_r=445f23dd-4cbc-4a8b-b3a1-7272a6f184e1&pd_rd_i=B07QYZSFS4&psc=1

https://www.amazon.de/dp/B07QYZSFS4 reicht auch. :-)

Marcel D. schrieb:
> Ich habe keine schlechten Erfahrungen mit dem ESR02 PRO gemacht. Das
> Gehäuse (mit Batteriefach und externer Stromversorgungsbuchse) ist
> ordentlich verarbeitet.

Das Gehäuse sieht gut aus, die Idee mit dem "Pad" für SMD-Bauteile
gefällt mir auch. Es bereitet mir allerdings etwas Sorge, wie viele
schlechte Bewertungen sich zu dem Teil (auch bei anderen Händlern)
finden, und für bedrahtete Bauteile finde ich die klassischen
Textool-Sockel eigentlich sehr gut.

Übrigens krass wie hoch das Preisgefälle zwischen Aliexpress und Amazon
bei diesem Modell ist:
https://de.aliexpress.com/item/1005004014945608.html

100 5Sterne Bewertungen, orig. Atmel Mega328, Testfassung !

https://www.banggood.com/de/search/1975262.html

Fröhliches Programmieren!

v1.53m:
- Interrupt-Adressproblem in gcrt1.S (OPTIMIZE_VECTORS) beseitigt,
primär für avr-gcc 8.3.0 (Dank an horo@EEVblog).
- Polnische Texte #2 aktualisiert (Dank an Jacon@EEVblog).
- Fehler im Quellcodemanagement für globale Variablen für Timer1 behoben
(gemeldet von indman@EEVblog).
- Polnische Texte aktualisiert (Dank an szpila@EEVblog).
- Option zum Aktivieren/Deaktivieren des Selbsttests (SW_SELFTEST,
Vorschlag von indman@EEVblog).
- Option zur seitenweisen Ausgabe der Messwerte im Selbst-Test/Abgleich
(UI_TEST_PAGEMODE, benötigt >= 6 Textzeilen).
- Neue Vereinfachungsfunktion Display_Value2() zum Reduzieren der
Firmwaregröße. Alle passenden Funktionsaufrufe entsprechend geändert.
- 5V-Meter mit auswählbarer Eingangsimpedanz (SW_METER_5VDC, Vorschlag
von boneDragon@EEVblog). Optionaler Piep bei Überschreiten eines
Schwellwertes (benötigt Summer/Pieper).
- Option zur Ausgabe von 4-stelligen Werten als Wert mit Präfix
(UI_PREFIX, Vorschlag von Kim Christensen@EEVblog und edgard22@EEVblog).
- Optionale Rücklaufdiode wird nun auch für JFETs angezeigt (Vorschlag
von Yuriy_K@EEVblog). Problem mit D/S-Verdrehung bei p-Kanal JFETs mit
Rücklaufdiode gelöst.
- Brasilianisch-portugiesische Texte aktualisiert (Dank an
wandows@EEVblog).

Download:
-
https://github.com/madires/Transistortester-Warehouse/tree/master/Firmware/m-firmware
- https://github.com/kubi48/TransistorTester-source/tree/master/Markus
(bald)

Hallo zusammen!

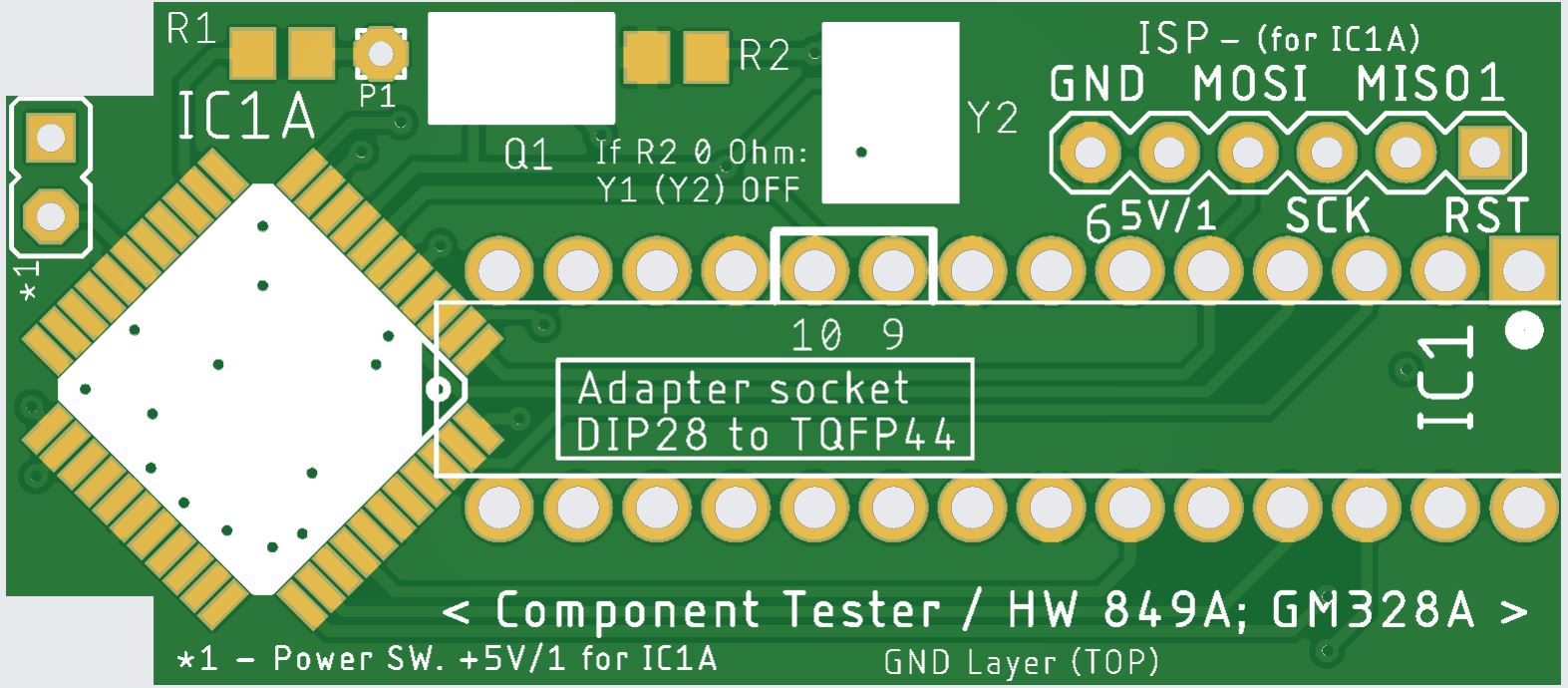

Ich begann mit der Erweiterung des HW-849B-Testers, den ich bei
AliExpress gekauft hatte. Die Grundidee ähnelt der von Boleslaw Jamroz
entwickelten.
Anstelle des Quarzes stehen zwei Quarzoszillatoren unterschiedlicher
Größe zur Auswahl, außerdem wurde der Hülle ein Resonator hinzugefügt.
Der gekaufte ATMega1284AU unterschied sich preislich nicht von der
kleineren Variante, also habe ich mich dafür entschieden.

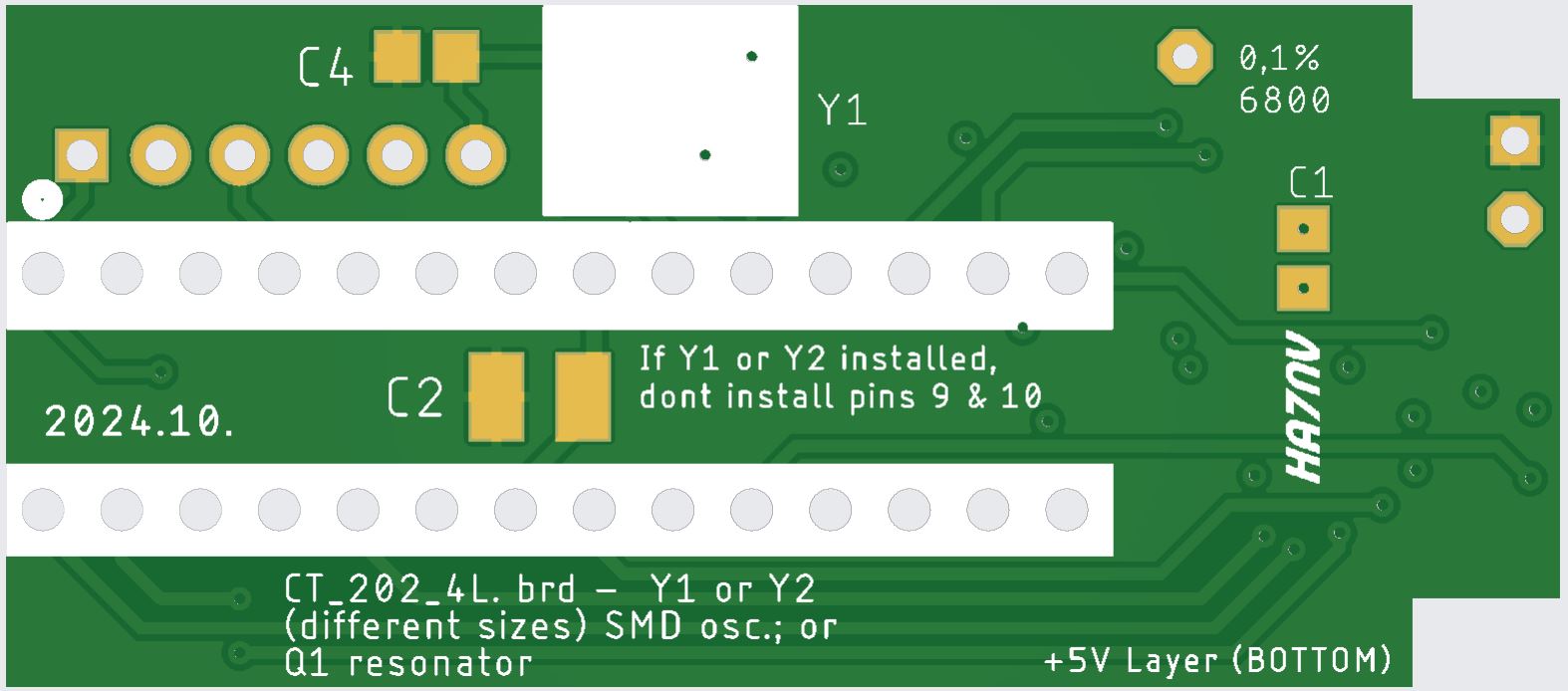

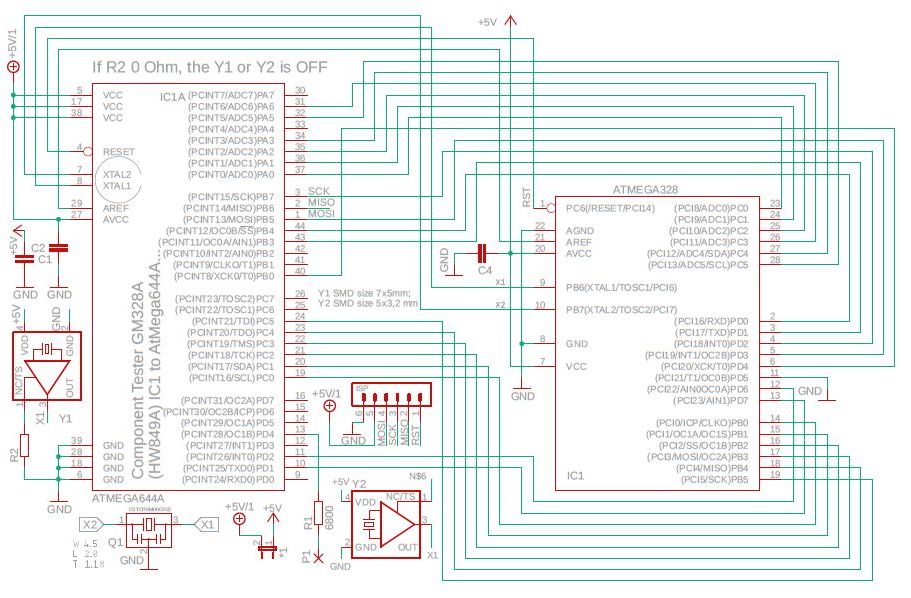

Ich habe den Schleim in 4 Schichten entworfen. Es passt unter das
Display. Die Schaltung ist abgeschlossen. Ich habe einen
16-MHz-5-V-Oszillator eingebaut.
Ich bin nicht gut darin, Software abzugleichen. Bisher habe ich zum
Programmieren kompilierte Hex-Dateien verwendet. Ich werde auf jeden
Fall Hilfe brauchen.
Grüße:
Ferenc V.

Hallo zusammen, willkommen in diesem tollen Thread.
Ich baue diesen Versionstester für ein 2X16-Display.
Ich habe ein Problem beim Kompilieren der neuesten Softwareversion
–1,53m.
Wenn jemand von Ihnen diese Version der Software für ein 2x16-Display

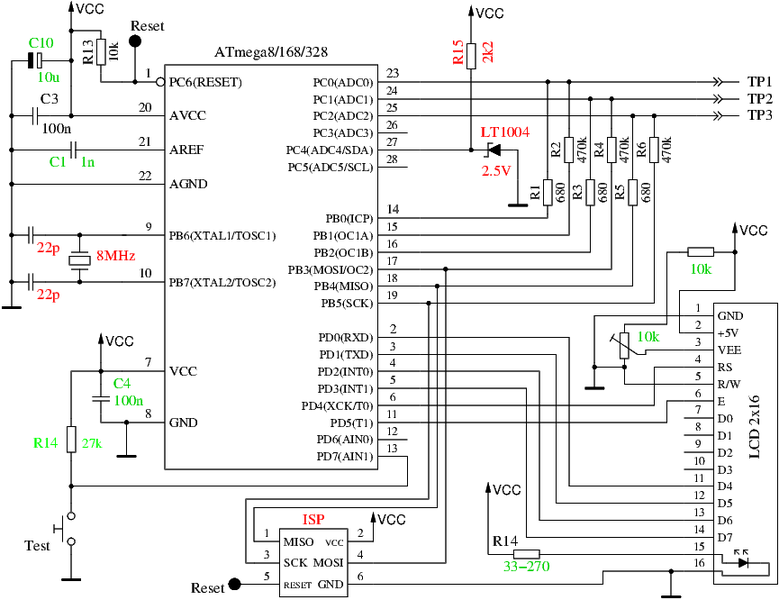

und dieses Hardwarediagramm zusammengestellt hat, wäre ich sehr dankbar.
Grüße an alle.

ATmega8 oder 168 werden nicht von der m-Firmware unterstützt. Vom
Schaltplan her  sollten die Standardeinstellungen überwiegend passen. Da
die Stromversorgung manuell geschaltet wird, bitte POWER_SWITCH_MANUAL
in config.h auswählen. Und in  config_328.h den Block für ST7565R
rausnehmen und stattdessen den für HD44780 aktivieren.

Holger B. schrieb:
> so, ich habe nun an meinem Komponententester (von @obelix2007 umgebauter
> T7) noch etwas gebastelt.

Jetzt auch mit Piezo-Piepser.

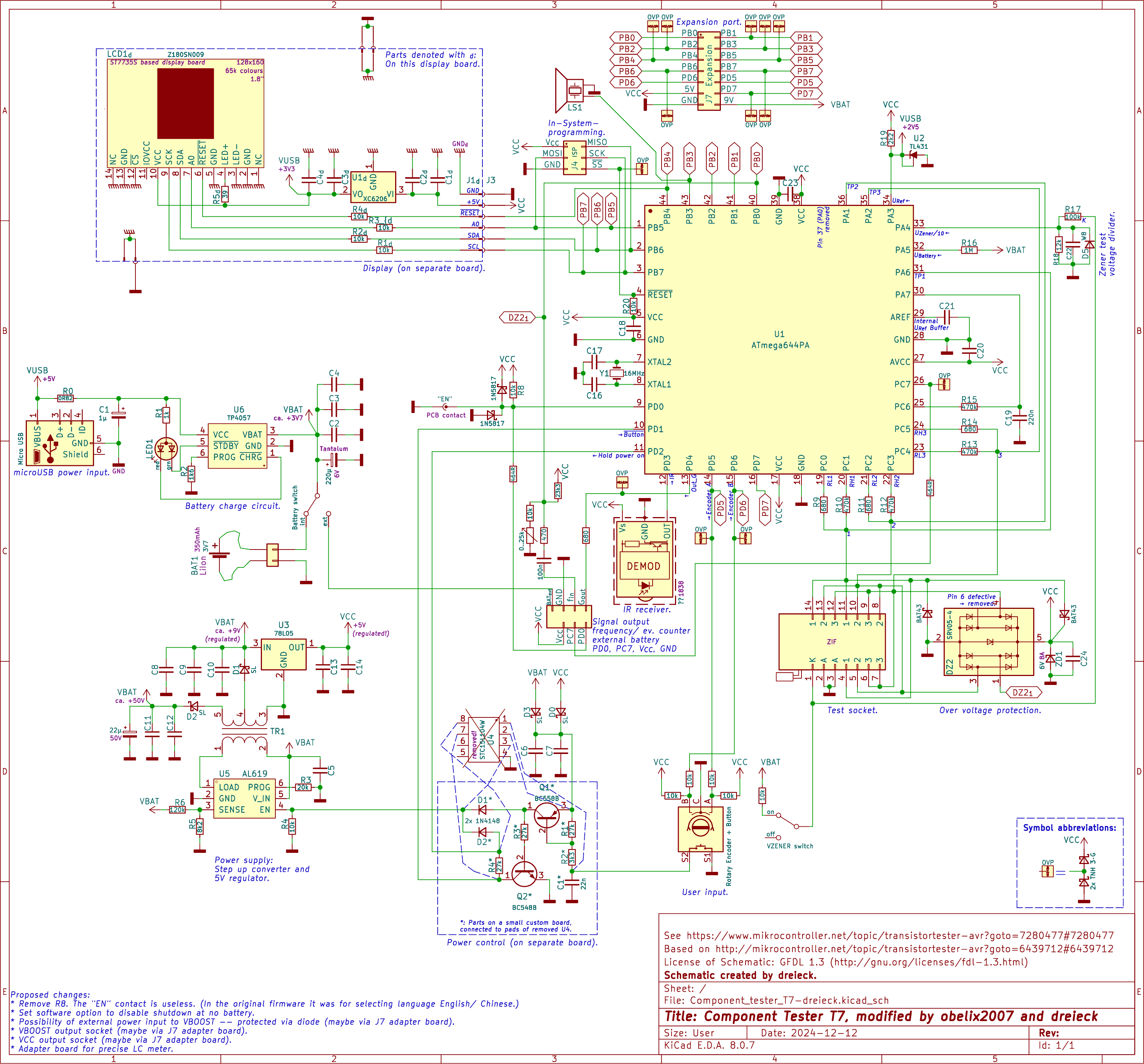

Aktualisierter Schaltplan im Anhang,
weitere Infos und Fotos im zitierten Beitrag.

Was piepst der, Durchgang?

Klaus.

Klaus R. schrieb:
> Was piepst der, Durchgang?

Durchgang, Bauteil-Erkennung fertig, Startup, IR-Detektiert, ggf.
weiteres (lässt sich beim Kompilieren einstellen ("m"-Firmware)).

(Und anbei noch korrigierter Schaltplan: Labels "VBOOST" und "VZENER"
wurden von KiCad irgendwie alle auf "VBAT" gesetzt, und "VREF" auf
"VUSB", und "VCC_d" auf "VUSB" ... was mag da schief gelaufen sein?)

Ein paar kleine Verbesserungen und Fehlerbereiningung:

v1.54m
- Filter für Germanium-BJTs in CheckDepletionModeFET() verbessert (Dank
an KenBC1).
- Schwellenwert zur Ausgabe vom Leckstrom auf 10 nA geändert (Vorschlag
von fafa80@EEVblog und indman@EEVblog). Auch GetLeakageCurrent()
angepaßt für kleine Ströme mit nA-Skalierung.
- Problem bei Kapazitätsmessung von Dioden mit hohem Leckstrom behoben
(war Regression in LargeCap(), gemeldet von fafa80@EEVblog).
- Brasilianisch-portugiesische Texte aktualisiert (Dank an
wandows@EEVblog).
- Compilerfehler für Variable in 5V-Meter behoben (gemeldet von
Alkapton@GitHub).
- Option zur Anzeige der Basis-Emitter-Kapazität C_be von
Bipolartransistoren (SW_C_BE, Vorschlag von edgard22@EEVblog).
- Neues Fernsteuerkommando C_BE für Basis-Emitter-Kapazität von
Bipolartransistoren.
- Andere Position vom Fragezeichensymbol in Funktion Show_Fail(), wenn
UI_CENTER_ALIGN aktiviert ist (gemeldet von carrascoso@EEVblog).
- Spanische Texte aktualisiert (Dank an pepe10000@EEVblog).

Download:
- https://github.com/madires/Transistortester-Warehouse
- https://github.com/kubi48/TransistorTester-source (bald)

PS: Die PDFs von Bohu sind auch schon fertig.
