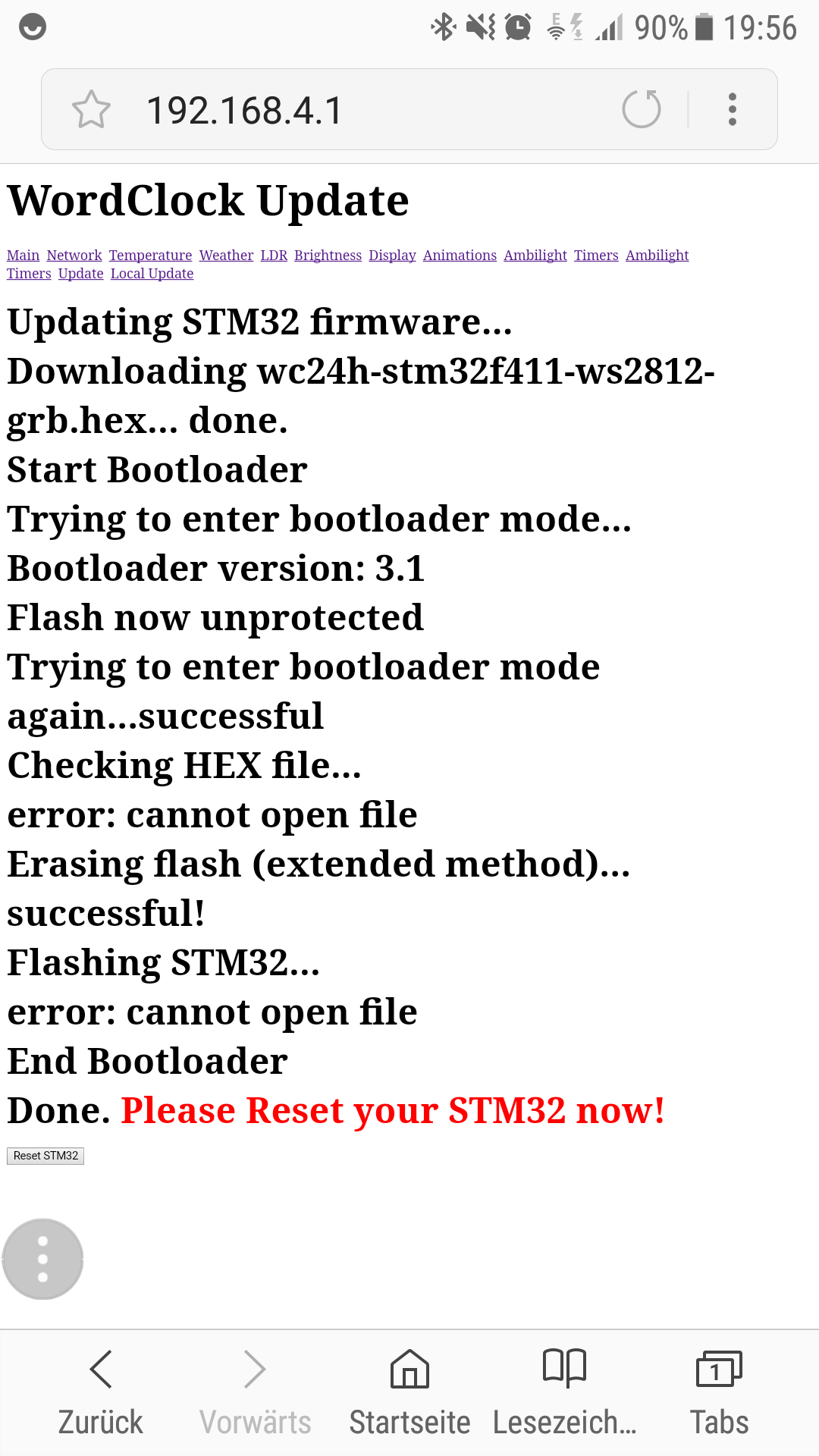

Oh, das ist ärgerlich. Aber dann hat jedenfalls der check des Hexfiles
geklappt und der Fehler liegt auf dem Weg in den Controller, sprich am
Netz.

von Jeffrey L. (the_dude)


Bewertung
0 lesenswert
nicht lesenswert
da ich ihn sowieso noch hier herumfahren habe, möchte ich die Wordclock
mit einem raspi-zero realisieren.
Nach dem einstecken holt sich dieser die Uhrzeit per WLAN und bedient
eben die LED-strips.


Ich habe aber auch noch ein nucleo MB1136 mit STM32F401 hier
herumfahren, deswegen dazu eine Frage:
Wie lange dauert es denn bis das von euch verwendete nucleoboard eine
gültige Uhrzeit empfangen hat? - so wie ich das hier heraus lese benützt
Ihr ein DCF77-Modul? das dauert doch "einige" Minuten bis die komplette
Uhrzeit empfangen wurde?

eine RTC-Modul habe ich noch keines, benötige ich das denn auch wenn ich
die Uhrzeit über DCF77 beziehe?


@Frank (ukw)
hast Du meine PN erhalten? im Nachhinein habe ich Zweifel ob hier im
Forum bei einer PN die E-Mailadresse des Absenders sichtbar ist - In der
Kopie meiner PN an Dich sehe ich nämlich Deine E-Mail-Adresse nicht....

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Jeffrey L. schrieb:
> da ich ihn sowieso noch hier herumfahren habe, möchte ich die
> Wordclock mit einem raspi-zero realisieren.

Viel Spaß :-)

> Ich habe aber auch noch ein nucleo MB1136 mit STM32F401 hier
> herumfahren, deswegen dazu eine Frage:
> Wie lange dauert es denn bis das von euch verwendete nucleoboard eine
> gültige Uhrzeit empfangen hat?

Ein paar Sekunden. Die Zeit wird standardmäßig per NTP aus dem Internet
geholt.

> - so wie ich das hier heraus lese benützt
> Ihr ein DCF77-Modul? das dauert doch "einige" Minuten bis die komplette
> Uhrzeit empfangen wurde?

Das DCF77-Modul ist optional. Ist die Uhr ein Geschenk für Oma/Opa, die
zuhause gar kein WLAN haben, holt die Uhr die Zeit dann per DCF77, wenn
ein solches Modul angeschlossen ist. Ansonsten geht die Uhr über das
RTC-Modul und muss händisch 2x im Jahr nachgestellt werden.

> eine RTC-Modul habe ich noch keines, benötige ich das denn auch wenn ich
> die Uhrzeit über DCF77 beziehe?

Wie es aussieht, weißt Du über die hier behandelte WordClock noch
ziemlich wenig. Schau Dir mal den Artikel

  https://www.mikrocontroller.net/articles/WordClock_mit_WS2812

in Ruhe an - insbesondere die Features, die bereits realisiert sind.
Vielleicht überlegst Du Dir dann noch, ob Du das Projekt wirklich mit
eimem  RaspPI von Null an nochmal beginnen willst...

> @Frank (ukw)
> hast Du meine PN erhalten?

Ja, habe ich.

> im Nachhinein habe ich Zweifel ob hier im
> Forum bei einer PN die E-Mailadresse des Absenders sichtbar ist - In der
> Kopie meiner PN an Dich sehe ich nämlich Deine E-Mail-Adresse nicht....

Dass Du meine erstmal nicht siehst, finde ich vernünftig. Sonst könnte
ja jeder hier im Forum durch simple Test-PNs sämtliche E-Mail-Adresse
der Forumsteilnehmer ausspionieren.

Aber ich sehe Deine E-Mail-Adresse und kann Dir per E-Mail antworten,
wird irgendwann heute sein. In der Antwort siehst Du dann natürlich auch
meine ;-)

von Burkhard Drechsler (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
eine Frage in die Runde:
hat jemand schon die Android App WC24h.apk unter Android 7.0
installiert. Ein Bekannter hat da ein Problem. Er hat ein neues Samsung
S8 und wollte die App installieren. Er öffnet die Seite bei
mikrokontroller.net und klickt auf WC24h.apk. Dann öffnet sich die
nächste Seite auf welcher Versionsverlauf etc.
ist und er klickt auf die verlinkte Datei WC24h.apk
(Dateigröße:1,41MB...zip)
Jetzt sollte eigentlich der Download starten (Freigabe unbekannter
Quellen ist erlaubt) aber es öffnet sich nur eine leere Seite :-(
???
LG
Burkhard

von Jens L. (geo_poldi)


Bewertung
0 lesenswert
nicht lesenswert
Burkhard Drechsler schrieb:
> Hallo,
> eine Frage in die Runde:
> hat jemand schon die Android App WC24h.apk unter Android 7.0
> installiert. Ein Bekannter hat da ein Problem. Er hat ein neues Samsung
> S8 und wollte die App installieren. Er öffnet die Seite bei
> mikrokontroller.net und klickt auf WC24h.apk. Dann öffnet sich die
> nächste Seite auf welcher Versionsverlauf etc.
> ist und er klickt auf die verlinkte Datei WC24h.apk
> (Dateigröße:1,41MB...zip)
> Jetzt sollte eigentlich der Download starten (Freigabe unbekannter
> Quellen ist erlaubt) aber es öffnet sich nur eine leere Seite :-(
> ???
> LG
> Burkhard

Hallo Burkhard,

zum Download der App über das Handy kann ich nix sagen, da ich sie am PC
heruntergeladen und auf dem NAS gespeichert habe, um sie dann (fertig
entpackte APK-Datei) auf dem Handy nur zu installieren.

Das hat auf meinem Android 7 Smartphone (Huawei P9 lite) bestens
geklappt. Ich musste nur noch zustimmen, dass die App Daten auf der
SD-Karte schreiben darf.

Viel Erfolg und Spaß beim Tetris spielen.

von Peik (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Jens L. schrieb:
> Burkhard Drechsler schrieb:
> Hallo,
> eine Frage in die Runde:
> hat jemand schon die Android App WC24h.apk unter Android 7.0
> installiert. Ein Bekannter hat da ein Problem. Er hat ein neues Samsung
> S8 und wollte die App installieren. Er öffnet die Seite bei
> mikrokontroller.net und klickt auf WC24h.apk. Dann öffnet sich die
> nächste Seite auf welcher Versionsverlauf etc.
> ist und er klickt auf die verlinkte Datei WC24h.apk
> (Dateigröße:1,41MB...zip)
> Jetzt sollte eigentlich der Download starten (Freigabe unbekannter
> Quellen ist erlaubt) aber es öffnet sich nur eine leere Seite :-(
> ???
> LG
> Burkhard
>
> Hallo Burkhard,
>
> zum Download der App über das Handy kann ich nix sagen, da ich sie am PC
> heruntergeladen und auf dem NAS gespeichert habe, um sie dann (fertig
> entpackte APK-Datei) auf dem Handy nur zu installieren.
>
> Das hat auf meinem Android 7 Smartphone (Huawei P9 lite) bestens
> geklappt. Ich musste nur noch zustimmen, dass die App Daten auf der
> SD-Karte schreiben darf.
>
> Viel Erfolg und Spaß beim Tetris spielen.

Hallo, habe das S8+ lief alles ohne Problem..
Mit PC runtergeladen und auf S8 geschoben. Von dort über Explorer
installiert..Keine Probleme...

LG Peik

von Burkhard Drechsler (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Okay und Danke.
Habe die Infos weitergeleitet . Mal sehen ob er es hinbekommt.
LG
Burkhard

von bernte (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hatte gestern mal bei Formulor geschaut was ein Lichtgitter in 3mm Birke
ca 40/40cm kosten soll.

Ca. 80€ ! zzgl. Versand hab gedacht ich fall vom Stuhl.

Wäre es möglich hier mal Bezugsquellen für Preiswerte Wordclock Bauteile
einzustellen.   Preiswert bedeutet nicht billig falls ich das denkt.

Ich denke nur das Holz mit Löchern nicht so teuer sein sollte.
Außerdem such ich auch fertige Plexiglas und / oder Metallfrontplatten.

Wenn die Preise allerdings tatsächlich so hoch sind dann kann ich mir
gleich so ein 60W China Laser ordern der würde sich ja nach der 4.
selbstgefertigten Front schon rechnen.

von Thomas K. (tk-ber)


Bewertung
1 lesenswert
nicht lesenswert
Hallo bernte,

den Artikel
https://www.mikrocontroller.net/articles/WordClock_mit_WS2812 zu diesem
Thread kennst Du (ist auch in Einganfsposting von Frank verlinkt)?
Dort finden sich sowohl die Reichelt Warenkörbe für die Bauteile, als
auch im Abschnitt "Sammelbestellungen" Quellen und Preise für 45x45
Zwischenböden und Frontplatten der WC24h, ebenso wie für die shield PCB
und ggf die WS2812 im speziellen Rastermaß für die WC12h.
Die Teile die ich via Sammelbestellung erhalten habe sind aus meiner
Sicht im besten Sinne preiswert.

Good Luck
Tom

: Bearbeitet durch User
von bernte (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Danke Thomas,

hab das jetzt gefunden, man sollte Artikel nicht immer überfliegen.
Trotzdem, etwas überteuert.

Der Preis rechtfertigt sich im Grunde nur durch die Zeitersparnis.
Die Holzbutze um die Ecke kann zb das Mittelteil (Lochmatrix)
für ein "Trinkgeld" +Materialkosten fertigen, wenn man ein Bohrdatei hat
und die sich nicht erst an den Pc setzen müssen

wenn die es als nutzen machen zb 4 Fronten pro Platte
spart das noch die Einrichtungszeit.

Bei den Frontplatten ist das anders da bestimmen natürlich die den Preis
die Zugriff auf Laser, Fräse oder Wasserstrahl haben.

von X. O. (Gast)


Bewertung
2 lesenswert
nicht lesenswert
bernte schrieb:
> Danke Thomas,
>
> hab das jetzt gefunden, man sollte Artikel nicht immer überfliegen.
> Trotzdem, etwas überteuert.

Ansichtssache, es gibt sicher auch Leute, die das Original als günstig
bezeichnen würden.

> Der Preis rechtfertigt sich im Grunde nur durch die Zeitersparnis.

-oder man hat 2 linke Hände
-müsste sich die entsprechenden Gerätschaften erst anschaffen
-wohnt z.B. mitten in der Stadt wo man nicht so ohne weiteres mal
stundenlang im Hinterhof mit der Oberfräse arbeiten kann

Es gibt sicher noch viele andere Gründe, die es rechtfertigen das Ganze
nicht von Grund auf selbst zu machen.

> Die Holzbutze um die Ecke kann zb das Mittelteil (Lochmatrix)
> für ein "Trinkgeld" +Materialkosten fertigen, wenn man ein Bohrdatei hat
> und die sich nicht erst an den Pc setzen müssen
>
> wenn die es als nutzen machen zb 4 Fronten pro Platte
> spart das noch die Einrichtungszeit.

Dann frag doch bitte mal bei 3-4 Schreinern, die über entsprechendes
Equipment verfügen, um Angebote an und lass uns wissen was
50,100,200...Stück kosten würden.
Ohne jegliche Ironie, ich bin wirklich gespannt auf die Preise. :) und
deinen selbstlosen Einsatz das Ganze später dann ohne Aufschlag hier
Forum unters Volk zu bringen.

> Bei den Frontplatten ist das anders da bestimmen natürlich die den Preis
> die Zugriff auf Laser, Fräse oder Wasserstrahl haben.

Beim Schreiner ist es genau das selbe wie beim Schlosser bzw. der
Druckerei. Oder glaubst du beim Schreiner bestimmst du den Preis.
Genausowenig wie du den Preis der Sachen bestimmst,  die hier im Forum
angeboten werden.
Den Kontakt einer Maschinenschlosserei, wo ich die Frontplatten doch um
einiges günstiger lasern lasse hatte ich schon Torsten weitergeleitet.
Keine Ahnung ob die Frontplatten mittlerweile dort gelasert werden oder
auch nicht. Am Preis hat sich auf jeden Fall nichts getan.

von Alidi.ntg@gmail.com (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Gut gebrüllt X.O.
Alidi/Andreas

von Florian B. (monsterflo)


Bewertung
0 lesenswert
nicht lesenswert
Guten Abend zusammen,

inzwischen finde ich mal wieder Zeit, mit dem Zusammenbau der Uhr weiter
zu machen.
Welche LED muß ich denn für das DCF77-Modul in den Nucleo-Shield v3
einlöten? Habe in der Doku und im Thread nichts dazu gefunden.

Danke und Gruß
Florian

von Günter H. (gnter_h534)


Bewertung
0 lesenswert
nicht lesenswert
Florian B. schrieb:

> Welche LED muß ich denn für das DCF77-Modul in den Nucleo-Shield v3
> einlöten? Habe in der Doku und im Thread nichts dazu gefunden.

Das ist eine ganz "normale" 3mm LED in rot - in der Teileliste

https://www.mikrocontroller.net/articles/WordClock_mit_WS2812#Teileliste_f.C3.BCr_WC12h_oder_WC24h_und_Bezugsquellen

ist unter "Optional: DCF-Empfänger" im Warenkorb eine geeignete LED
aufgelistet.

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Neuigkeiten zur nächsten Version:

Der DFPlayer Mini läuft nun in der Uhr, ich höre jetzt zur jeden vollen
Stunde BigBen ein- bis zwölfmal schlagen :-)

Jetzt die Frage: Wann sollen Sounds abgespielt werden? Wie soll man das
im Web-Interface einstellen?

Meine bisherige Idee: Zu jeder vollen Stunde 0001.mp3 bis 0012.mp3
abspielen.

Was gäbe es für sonstige Konfigurationsmöglichkeiten?

Ich bitte um Vorschläge.

von Andreas B. (alidi)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Frank,
das mit dem Schlagwerk/Geläut ist eine tolle Idee.
Ich verstehe das doch richtig, die. Mp3 Datei wird zu jeder Stunde
abgespielt, egal welchen Inhalt diese hat, z.b. Bellen, Wiehern usw.
Wie sieht denn die Hardware dazu aus? Also der Lautsprecher?
Wenn zu jedervollen Stunde die. Mp3 Datei abgespielt wird, geht das
sicher auch jede Viertel Stunde.
 Im Web Interface könnten 4 Zeilen sein mit 2 Feldern,  im ersten wird
die Zeit eingetragen, Um, Viertel, Halb, 3/4,  im zweiten Feld die. Mp3
Daten die abgespielt werden soll.  Wenn es mehr Zeilen wären, könnte zu
jeder beliebigen Zeit ein. Mp3 File abgespielt werden,.
Toll wäre auch wenn die Uhrzeit angesagt werden würde.

In gespannter Erwartung
Alidi/Andreas

von Rene W. (tylon)


Bewertung
0 lesenswert
nicht lesenswert
Ich würde es gut finden wenn ich entweder ein Ruhe Modus einstellen kann
(Nachtruhe 22 Uhr bis 6 Uhr) oder ich kann für jede Uhrzeit es selber
festlegen was abgespielt wird und somit meine eigene Nachtruhe festlegen
kann.

von Klaus L. (kllei)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Jetzt die Frage: Wann sollen Sounds abgespielt werden? Wie soll man das
> im Web-Interface einstellen?
>
> Meine bisherige Idee: Zu jeder vollen Stunde 0001.mp3 bis 0012.mp3
> abspielen.
>
> Was gäbe es für sonstige Konfigurationsmöglichkeiten?

Hallo Frank,
colle Sache mit dem Sound!

Meine Idee war:
Stundensignal so wie Du das schon konfiguriert hast, zusätzlich könnte
man noch alle viertelstunde die Datei 0015.mp3, 0030 und 0045 abspielen,
falls die nicht vorhanden sind kommt kein viertelstundensignal ( genau
wie bei dem Stundensignal optional wohl auch)
Außer bei der 24h WortUhr ruft der Kuckuck Nachmittags auch 13 mal oder
öfter ;-) dann andere Dateinamen...

Im Webinterface könnte man die Signale ab z.B. 22:00 Uhr bis 08:00 Uhr
abschalten, ähnlich wie beim Ambilight.

Oder man nimmt gleich die Dateinamen 0013 bis 0024 mit dazu und lässt
die aus wenn man Nachts keinen Sound möchte.

Zusätzlich würde ich mir eine Schaltuhr (oder Weckerfunktion) wünschen,
bei der ich möglichst mehrere konfigurierbare "Weckzeiten" mit einem
frei konfigurierbaren soundfile einstellen kann.

Ganz wichtig für mich ist die schon per PM angefragte Signalisierung per
UDP Signal, ideal wenn man den Filenamen oder eine laufende Nummer mit
übergeben kann.

Soweit mal meine Ideen, vielleicht ist ja was ohne allzuviel Aufwand zu
realisieren.

Vielen Dank an dieser Stelle mal wieder für Deine Arbeit an der Uhr!
Viele Grüße,
Klaus

: Bearbeitet durch User
von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Erstmal vielen Dank für die Vorschläge. Ich sammle die erstmal und
versuche dann, die Vorschläge unter einen Hut zu bringen. Die Sache mit
den Viertelstunden ist auf jeden Fall auf der Liste.

Bevor ich auf die Fragen antworte, noch noch ein paar Infos:

Das Modul kennt keine Dateinamen, bzw. wertet sie nicht aus. Man kann
nur Tracknummern 1, 2, 3 usw. abspielen. Dabei spielt der DFPlayer die
Dateien, wie sie in chronologischer Reihenfolge auf die SD-Karte kopiert
wurden. Die alphabetische Reihenfolge spielt dabei leider keine Rolle.

Deshalb habe ich erstmal

0001.mp3
0002.mp3
0003.mp3
...
0012.mp3

nacheinander auf die SD-Karte kopiert, d.h. nicht alle auf einmal
unter Windows markiert und dann rüberkopiert, sondern schön einzeln
hintereinander. Beim Kopieren von mehreren Dateien unter Windows ist
nämlich nicht garantiert, dass sie in der Reihenfolge kopiert werden,
wie ich sie selektiert habe. Das Nacheinander-Kopieren könnte man aber
auch mit einer kleinen Batch-Datei automatisieren.

Will man später 0003.mp3 ersetzen, ist das kein Problem. Kopiert man die
Datei später auf die SD-Karte und ersetzt damit die vorhandene Datei,
bleibt sie im Dateiverzeichnis an 3. Stelle, d.h. die Reihenfolge wird
beibehalten. Ein Löschen von 0003.mp3 wäre aber blöd, denn dann rücken
die anderen Dateien 0004.mp3 usw. nach "oben". Man kann sie also nur
ersetzen, zum Beispiel durch eine stumme MP3-Leerdatei.

Daher sollte man zum Beispiel die SD-Karte von vornherein mit 0001.mp3
bis zum Beispiel 0255.mp3 vorher schon mal mit solchen MP3-Dummies
füllen.

Jetzt zu den Fragen:

Andreas B. schrieb:
> Ich verstehe das doch richtig, die. Mp3 Datei wird zu jeder Stunde
> abgespielt, egal welchen Inhalt diese hat, z.b. Bellen, Wiehern usw.

Im Moment wird um 1 Uhr die Datei 0001.mp3, um 2 Uhr die Datei 0002.mp3
usw. abgespielt, also jede Stunde eine andere. Ja, der Inhalt ist egal.

> Wie sieht denn die Hardware dazu aus? Also der Lautsprecher?

DFPlayer Mini (findet man z.B. bei eBay) und dazu diesen 8 Ohm
Lautsprecher, den ich noch rumliegen hatte: BL 50 von Reichelt. Dieser
ist mit 16mm Dicke etwas zu dick für die Uhr. Der Lautsprecher mit der
Artikelnr. "BL 28" wäre wohl besser geeignet: Die Leistung ist höher und
die Dicke ist nur 5,5mm. Den Lautsprecher kann man jedenfalls direkt an
das DFPlayer-Modul anschließen. Ein Zwischenverstärker ist nicht
notwendig.

> Wenn zu jedervollen Stunde die. Mp3 Datei abgespielt wird, geht das
> sicher auch jede Viertel Stunde.

Ja, jederzeit.

Rene W. schrieb:
> Ich würde es gut finden wenn ich entweder ein Ruhe Modus
> einstellen kann (Nachtruhe 22 Uhr bis 6 Uhr) oder ich kann für jede
> Uhrzeit es selber festlegen was abgespielt wird und somit meine eigene
> Nachtruhe festlegen kann.

Ja, auf jeden Fall muss es Ruhezeiten geben.

Klaus L. schrieb:

> Oder man nimmt gleich die Dateinamen 0013 bis 0024 mit dazu und lässt
> die aus wenn man Nachts keinen Sound möchte.

Auslassen ist wegen obiger Gründe nicht möglich. Jede Datei muss einen
"festen Platz" im Dateiverzeichnis haben. Aber mit den konfigurierten
Ruhezeiten ist das ja kein Problem.

> Zusätzlich würde ich mir eine Schaltuhr (oder Weckerfunktion) wünschen,
> bei der ich möglichst mehrere konfigurierbare "Weckzeiten" mit einem
> frei konfigurierbaren soundfile einstellen kann.

Ja, gute Anregung. Zum Beispiel auch so etwas wie "Mittagspause!".

> Ganz wichtig für mich ist die schon per PM angefragte Signalisierung per
> UDP Signal, ideal wenn man den Filenamen oder eine laufende Nummer mit
> übergeben kann.

Ist notiert.

: Bearbeitet durch Moderator
von Wolfgang R. (wri)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Frank,

toll, dass die Uhr bald auch Soundfiles abspielen kann.

Hier mein Vorschlag für das Setup über den Web-Client:

Tabelle mit zwei Werten:   Zeit / Tracknummer
Inhalt:
drei Standardzeilen für Viertelstunden-Sound
  0:15 / Tracknummer oder leer
  0:30 / Tracknummer oder leer
  0:45 / Tracknummer oder leer

weitere Zeilen wahlweise für den Stundensound von 01:00 bis 24:00
jeweils mit zugehöriger Tracknummer

Aktivitäten:
  Viertelstunden-Sound wird abgespielt wenn Tracknummer
        zugeordnet ist und die aktuell Stunde für den Stundensound
        eingetragen wurde

  Stundensound wird in den eingetragenen Stunden abgespielt

Eventuell könnte die Tabelle durch ein drittes Flag-Feld: "Aktiv"
ergänzt
werden, um bei Bedarf einzelne Aktivitäten zeitweilig zu deaktivieren.

Ich freue mich schon auf die nächste Version.
Vielen Dank für Dein Engagement.

Gruss Wolfgang

von Thomas G. (Firma: Frickelhauptquartier) (taximan)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Moin,
Ich hab mich auch an einem Soundmodul versucht, aber aller Anfang ist
schwer...
Ich hatte auch das DF-Modul in Verwendung, und es ist in der Tat so, daß
die Dateinamen egal sind, es zählen je nach Library nur die ersten 3
oder 4 Zeichen. Meine Version wäre erstmal das Modul gewesen, daß die
Zeit mittels ATMEGA vom DS3231 Modul abgreift. Ich hab hier noch die
Soundfiles von meiner Version; dabei ist auch noch ein Ticken, daß alle
zwei Sekunden gestartet wird. In meiner Wohnung stand mal eine zeitlang
das Original, und ich muss sagen: sehr beruhigende Geräusche....
Weiterhin wollte ich mal anfragen, ob ein Radiostream (mit 1053-Modul)
noch eine Option wäre?
Zu den DF-Modulen ist noch zu sagen, daß sich über die Ordnerstruktur
noch Soundschemata einrichten lassen.

von Bernd (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,

erst mal: Danke für all eure Arbeit mit diesem Tutorial/Projekt!

Ich habe meine Uhr (12h mit STM32F103, Shield v2 mit Umbau auf ESP12F,
ohne Ambilight, Softwarestand 2.6.6) schon länger in Betrieb. Sie
funktioniert auch soweit. Jedoch bleibt sie sporadisch stehen und ist
dann auch nicht mehr im WLAN erreichbar.

Ich konnte das auch mal mit Putty beobachten und Stack-Traces
mitschneiden - kann damit aber nichts anfangen. Scheinbar kommen diese
vom ESP selbst. Der Zeitraum ist auch immer unterschiedlich. Mal läuft
sie 3-4 Monate, mal nur ein paar Stunden. Sobald der ESP den Stack-Trace
geworfen hat, bleibt die Uhr stehen (keine Aktualisierung der Uhrzeit
mehr).
Anfangs half ein normaler Neustart (Stromzufuhr oder Reset).
Mittlerweile klappt das aber auch nur noch nach x versuchen. In Putty
sieht man dann, dass er den ESP bei solchen Fehlstarts gar nicht erst
findet und ebenso stehen bleibt.

Ich habe bereits versucht ESP und STM32 erneut zu flashen und auch den
EEPROM leer laufen zu lassen (Batterie raus). Das half, aber auch nur
kurze Zeit - vermutlich zufällig einfach nur den selben Effekt erzielt
wie ein Neustart.

Jetzt bin ich ratlos =(

Gruß
Bernd

PS: Stack-Trace
(Exception (29):)
(epc1=0x401052fa epc2=0x00000000 epc3=0x00000000 excvaddr=0x00000000 depc=0x0000                                                                                                                                                             0000)
(ctx: sys )
(sp: 3ffffd00 end: 3fffffb0 offset: 01a0)
(>>>stack>>>)
(3ffffea0:  00000000 3fff352c ffffffc7 00000000  )
(3ffffeb0:  402218ac 00000000 3ffed10c 00000001  )
(3ffffec0:  00000001 0000003c 40101993 3ffee7b8  )
(3ffffed0:  00000000 00310101 00640100 0000004c  )
(3ffffee0:  3ffed0f0 000000d9 3ffed10c 3ffed0e4  )
(3ffffef0:  3ffed112 3ffed0f0 3ffed0ff 3ffed11d  )
(3fffff00:  00000000 00000000 3ffed194 3ffed161  )
(3fffff10:  3ffed123 3ffed13f 00000000 3ffed1aa  )
(3fffff20:  00000000 00000000 00000027 00000000  )
(3fffff30:  3fff38ec 40221337 3ffee8d0 3fff352c  )
(3fffff40:  00000000 3ffefa90 3ffee8d0 3ffed0cc  )
(3fffff50:  3ffed0cc 00000101 00000000 00000027  )
(3fffff60:  00000000 00000101 40216767 3ffee8d0  )
(3fffff70:  3ffed0c0 3fffdcc0 3ffeaf38 3ffeaf38  )
(3fffff80:  00000080 3ffee8d0 00000000 3fff1b20  )
(3fffff90:  40216093 3fffdab0 00000000 402116e7  )
(3fffffa0:  3ffeaf38 40000f49 3fffdab0 40000f49  )
(<<<stack<<<)
( ets Jan  8 2013,rst cause:2, boot mode:(3,6))
(load 0x4010f000, len 1384, room 16 )
(tail 8)
(chksum 0x2d)
(csum 0x2d)
(v3de0c112)
(~ld)
( ets Jan  8 2013,rst cause:4, boot mode:(3,6))
var_send_buf: expected ESP8266_OK, got 255
(wdt reset)
(load 0x4010f000, len 1384, room 16 )
(tail 8)
(chksum 0x2d)
(csum 0x2d)
(v3de0c112)
(~ld)
(Exception (0):)
(epc1=0x40247163 epc2=0x00000000 epc3=0x00000000 excvaddr=0x00000000 depc=0x0000                                                                                                                                                             0000)
(ctx: sys )
(sp: 3ffff7d0 end: 3fffffb0 offset: 01a0)
(>>>stack>>>)
(3ffff970:  0d3809b4 00000138 0000018c 40247175  )
(3ffff980:  00000000 00000000 00000000 ffffffff  )
(3ffff990:  40247224 00000013 00000000 3fff0582  )
(3ffff9a0:  00000138 00000000 00000003 40241ca9  )
(3ffff9b0:  52312b30 40243adc 00000006 00000000  )
(3ffff9c0:  3fff0582 00000001 00000001 00000002  )
(3ffff9d0:  00000001 3fff0540 3ffe82f0 40241ca9  )
(3ffff9e0:  400061cc 00000004 00000000 40244048  )
(3ffff9f0:  00000000 3fff0540 00000006 40241ca9  )
(3ffffa00:  15151513 19161310 000d000c 000a000c  )
(3ffffa10:  00005630 40241c20 40245884 3fff0540  )
(3ffffa20:  00000ff4 40245899 3fff0540 3fff0540  )
(3ffffa30:  00000001 3fff05ec 00000001 00000001  )
(3ffffa40:  3fff0540 60000600 60000200 401004f4  )
(3ffffa50:  402414c7 00000000 3fff0540 00000001  )
(3ffffa60:  40106396 60000e00 00000024 3fffff10  )
(3ffffa70:  4024663a 3ffffa80 00000008 4022cc9e  )
(3ffffa80:  00000000 00000001 00000014 83a020a6  )
(3ffffa90:  00000001 b2001489 0000d09e 3fff352c  )
(3ffffaa0:  00000000 402069a1 3fff352c 3fff352c  )
(3ffffab0:  3fff00ae 4024ecf0 00000001 00000000  )
(3ffffac0:  00000000 3fff352c 000002f4 003fc000  )
(3ffffad0:  4010589e 000000fe 3fff00ae 4022982f  )
(3ffffae0:  40229ea8 60000e00 3fff352c 40229e83  )
(3ffffaf0:  401050e4 000003fd 000000fe 60000200  )
(3ffffb00:  3fffff10 00000000 00000010 00000000  )
(3ffffb10:  ffffe5fc ffffffff ffff0001 0000000d  )
(3ffffb20:  6167656d 616d6f6c 6361696e ff340073  )
(3ffffb30:  ff39a43f 0000003f 20f40000 00000140  )
(3ffffb40:  00030503 65000003 2e585063 74414373  )
(3ffffb50:  31773721 67422d64 3f006d4e 3ffe9e88  )
(3ffffb60:  3fff3400 00000000 4021172c 3fff1b20  )
(3ffffb70:  4010547c 02e48396 3fff1a68 00000000  )
(3ffffb80:  3fff00e0 00ff1a68 3fcc609e 03e31f58  )
(3ffffb90:  1bb007c5 aceb7b94 62c78c67 08d2bdce  )
(3ffffba0:  fb13f98e 11c46a06 ffffffff ffffffff  )
(3ffffbb0:  ffffffff ffffffff cecc00ff c806d01e  )
(3ffffbc0:  00000011 542d4941 4b4e4948 315f5245  )
(3ffffbd0:  38393834 00000033 00000000 00000000  )
(3ffffbe0:  00000000 00000000 00000000 00000000  )
(3ffffbf0:  00000000 00000000 00000000 00000000  )
(3ffffc00:  00000000 00000000 00000000 00000000  )
(3ffffc10:  00000000 00000000 00000000 00000000  )
(3ffffc20:  00000000 ffffff00 ffffffff ffffffff  )
(3ffffc30:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffc40:  ffffffff 000001ff ffffff04 ffff0001  )
(3ffffc50:  0000000d 6167656d 616d6f6c 6361696e  )
(3ffffc60:  ff340073 ff39a43f 0000003f 20f40000  )
(3ffffc70:  00000140 58506365 4143732e 77372174  )
(3ffffc80:  422d6431 006d4e67 fe9e883f ff34003f  )
(3ffffc90:  0000003f 21172c00 ff1b2040 10547c3f  )
(3ffffca0:  e4839640 ff1a6802 0000003f ff00e000  )
(3ffffcb0:  ff1a683f ffffffff ffffffff ffffffff  )
(3ffffcc0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffcd0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffce0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffcf0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffd00:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffd10:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffd20:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffd30:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffd40:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffd50:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffd60:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffd70:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffd80:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffd90:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffda0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffdb0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffdc0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffdd0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffde0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffdf0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffe00:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffe10:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffe20:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffe30:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffe40:  ffffffff 04080000 001c110c 01010000  )
(3ffffe50:  ffffffff 00000003 00000000 fffead10  )
(3ffffe60:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffe70:  ffffffff ffffffff ffffffff ffff0064  )
(3ffffe80:  00000000 00000000 ffffffff ffffffff  )
(3ffffe90:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffea0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffeb0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffec0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffed0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffee0:  ffffffff ffffffff ffffffff ffffffff  )
(3ffffef0:  ffffffff 3fcc609e 03e31f58 1bb007c5  )
(3fffff:  aceb7b94 62c78c67 08d2bdce fb13f98e  )
(3fffff10 11c46a06 ffffffff ffffffff ffffffff  )
(3fffff20: fffffff ffffffff ffffffff ffffffff  )
(3fffff30:  ffffff ffffffff ffffffff ffffffff  )
(3fffff40:  ffffff ffffffff ffffffff ffffffff  )
(3fffff50:  ffffff ffffffff ffffffff ffffffff  )
(3fffff60:  ffffff ffffffff ffffffff ffffffff  )
(3fffff70:  ffffff ffffffff ffffffff ffffffff  )
(3fffff80:  ffffff ffffffff ffffffff ffffffff  )
(3fffff90:  ffffff 6400fcd7 fafed06e 30823feb  )
(3fffffa0:  400209 446ff6fb ffffff00 55aa55aa  )
(<<<stack<<<)
( ets Jan  8 2013,rst cause:4, boot mode:(3,6))
(wdt reset)
(load 0x4010f000, len 1384, room 16 )
(tail 8)
(chksum 0x2d)
(csum 0x2d)
(v3de0c112)
(~ld)
read rtc: Fr 2017-10-13 10:16:45
RTC temperature: 21

von apollo2mond (Gast)


Bewertung
0 lesenswert
nicht lesenswert
hi,
du musst den bootloader selektieren!
sprich die erste jumper brücke umstecken.

dk4ug

von Klaus L. (kllei)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Daher sollte man zum Beispiel die SD-Karte von vornherein mit 0001.mp3
> bis zum Beispiel 0255.mp3 vorher schon mal mit solchen MP3-Dummies
> füllen.

Das wird darauf hinauslaufen das man ein batch File zum erstellen der
initialen SD Karte braucht. Danach kann man ggf. noch files mit gleichem
Namen austauschen

Thomas G. schrieb:
> Zu den DF-Modulen ist noch zu sagen, daß sich über die Ordnerstruktur
> noch Soundschemata einrichten lassen.

Guter Punkt, je nach Ordner dann z.B. BigBen, Kuckucksuhr, Zeitansage in
verschiedenen Sprachen und Dialekten und ein Ordner für "Userfiles"

Stellt sich mir die Frage woher bekommt man denn die Soundfiles? Und
falls die bereitgestellt werden sollen, sind die ohne
U(h)rheberrechtsverletzung zu bekommen? Hat sich damit schon mal jemand
beschäftigt?

Güße,
Klaus

von Thomas G. (Firma: Frickelhauptquartier) (taximan)


Bewertung
1 lesenswert
nicht lesenswert
Meine Soundfiles stelle ich der Allgemeinheit zur Verfügung!

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Thomas G. schrieb:
> Ich hatte auch das DF-Modul in Verwendung, und es ist in der Tat so, daß
> die Dateinamen egal sind, es zählen je nach Library nur die ersten 3
> oder 4 Zeichen.

Bei meinen Tests sind auch diese egal. Das Datenblatt suggeriert zwar,
das Modul könne Dateinamen lesen, aber das stimmt nicht. Letztendlich
erwarten sie von Dir, dass Du 0001.mp3 usw. in der richtigen Reihenfolge
auf die SD-Karte kopierst. Das Modul kann nur zwischen Ordnern und
normalen Dateien unterscheiden. Du kannst auch eine Ordnernummer
angeben. Die hat aber in Wirklichkeit überhaupt nichts mit der Nummer im
Ordnernamen gemein. Das passt nur dann, wenn Du - wie bei den Dateien
auch - die Ordner in der richtigen Reihenfolge draufkopierst. Das
bestätigen auch mehrere Beiträge in anderen Foren, die ich dazu gefunden
habe.

> Ich hab hier noch die
> Soundfiles von meiner Version; dabei ist auch noch ein Ticken, daß alle
> zwei Sekunden gestartet wird. In meiner Wohnung stand mal eine zeitlang
> das Original, und ich muss sagen: sehr beruhigende Geräusche....

Danke, höre ich mir an. :-)

Vielleicht kann man ja mit der Zeit da Sound-Bibliotheken für die Uhr
zusammenstellen...

> Weiterhin wollte ich mal anfragen, ob ein Radiostream (mit 1053-Modul)
> noch eine Option wäre?

Ich schreibs mir mal auf.

: Bearbeitet durch Moderator
von Klaus L. (kllei)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Vielleicht kann man ja mit der Zeit da Sound-Bibliotheken für die Uhr
> zusammenstellen...

einen Kuckucksuhr-Sound mit Creative Commons Lizenz habe ich hier
gefunden:
https://notificationsounds.com/wake-up-tones/cuckoo-cuckoo-clock-428

Die einzelnen Schläge kann man mit einem Soundeditor rausholen und
separate Files generieren. (habe ich gemacht)
Den müsste man ja unter Nennung der Webseite in die Bibliothek aufnehmen
können?

von Thomas G. (Firma: Frickelhauptquartier) (taximan)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hab da noch was für euch:

http://www.arduinolibraries.info/libraries/df-player-mini-mp3-by-makuna

#include <DFMiniMp3.h>

 {
 mp3.playFolderTrack(11, stunde+100);
 delay (1900); /* siehe Anmerkung */
 mp3.playFolderTrack(11, minute); // wie der Befehl schon sagt: spiele
aus Verzeichnis "11" im Stammverzeichnis die Datei "stunde + 100"
  }

Hat bei mir das gemacht was es sollte. Das die Dateien in irgendeiner
Reihenfolge auf die Karte gespielt werden mussten, konnte ich nicht
feststellen (oder es war purer Zufall, dass es gepasst hat). Ich habe
jetzt nicht explizit ausprobiert, ob die "11" auch durch eine Variable
ersetzt werden kann, aber ich gehe davon aus.

/* siehe Anmerkung */ = das Modul spielt sofort nachdem es einen Befehl
bekommen hat den neuen Track, eine Warteschlange gibt es wohl nicht. Ich
weiss zwar, dass Wartezeiten im Programmablauf tunlichst vermieden
werden sollen, aber mir fiel auf die Schnelle nichts anderes ein.
Übrigens, nach einem Befehl muß man eine Wartezeit von ca 20msec
abwarten, damit der Befehl komplett übertragen wird.

Noch eine Frage an Frank (oder alle): wie ihr vielleicht gemerkt habt,
bin ich sehr dran interessiert eine Radiofunktion zu haben. Ist es
eigentlich eine sehr große Aktion die Internetverbindung anderen
Bausteinen zur Verfügung zu stellen?

: Bearbeitet durch User
von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Thomas G. schrieb:
> mp3.playFolderTrack(11, stunde+100); delay (1900); /* siehe Anmerkung */
>  mp3.playFolderTrack(11, minute); // wie der Befehl schon sagt: spiele
> aus Verzeichnis "11" im Stammverzeichnis die Datei "stunde + 100"
>   }
>
> Hat bei mir das gemacht was es sollte.

Das mit dem Abspielen aus Unterverzeichnissen habe ich noch nicht
probiert, ist mir aber bekannt. Frage: Hattest Du 11 Unterverzeichnisse
auf der SD-Karte oder nur eines? Ich werde das auf jeden Fall noch
testen.

> /* siehe Anmerkung */ = das Modul spielt sofort nachdem es einen Befehl
> bekommen hat den neuen Track, eine Warteschlange gibt es wohl nicht.

Das habe ich schon getestet: Ich habe einfach mal alle 10 Sekunden einen
anderen Track angespielt (BigBen im 10-Sekunden-Takt). War der alte
Track noch nicht fertig, wird einfach die Wiedergabe des aktuellen
abgebrochen und direkt auf den gewünschten Track gewechselt.

> Ich
> weiss zwar, dass Wartezeiten im Programmablauf tunlichst vermieden
> werden sollen, aber mir fiel auf die Schnelle nichts anderes ein.

Der DFPlayer meldet, wenn der aktuelle Track beendet wird. Man bekommt
dann eine Finished-Meldung. Auf dieser Grundlage könnte man mit einer
internen Warteschlange zum Beispiel mehrere Threads hintereinander
abspielen, ohne dass der aktuelle Track unterbrochen wird.

Ich benutze da auch keine fertigen (Arduino-)Libs, sondern eine selbst
programmierte - wie auch sonst die komplette WC-Software
selbstgeschrieben ist. Das ermöglicht mir sämtliche Freiheiten und auch
andere Wege zu gehen. So eine Arduino-Lib schränkt mich da zu sehr ein.

Möglich wäre damit auch eine komplette Zeitansage, die immer in der
eingestellten "Sprache" der Uhr abgespielt wird. Dazu müssen einfach
alle möglichen Wörter der Uhr einzeln als MP3 abgelegt werden. Springt
die Uhrzeit zum Beispiel von 11:02 auf 11:03 um, legt der STM32 in der
internen Warteschlange ab:

"ES" "IST" "DREI" "MINUTEN" "NACH" "ELF"

und sorgt dann im Hintergrund dafür, dass die entsprechenden sechs
MP3-Dateien nacheinander abgespielt werden. Dafür muss er überhaupt
nicht warten, sondern pollt in der Hauptschleife einfach die Meldungen
des DFPlayers. Kommt die Mitteilung, dass die MP3-Datei für "ES" fertig
abgespielt wurde, wird einfach die Tracknummer für "IST" an den DFPlayer
übergeben.

> Übrigens, nach einem Befehl muß man eine Wartezeit von ca 20msec
> abwarten, damit der Befehl komplett übertragen wird.

Braucht man nicht, wenn man auf die Finished-Meldung pollt. Warten ist
böse
und behindert andere Aufgaben, wie zum Beispiel das Faden des Ambilights
im Clock-Modus.

> Noch eine Frage an Frank (oder alle): wie ihr vielleicht gemerkt habt,
> bin ich sehr dran interessiert eine Radiofunktion zu haben.

Ist ganz nett: ein Uhrenradio :-)

> Ist es
> eigentlich eine sehr große Aktion die Internetverbindung anderen
> Bausteinen zur Verfügung zu stellen?

Fragt sich nur, was ein anderer "Baustein" mit der WLAN-Verbindung des
ESP8266 anfangen kann. Ich vermute mal, ziemlich wenig. Welcher
"Baustein" schwebt Dir denn da vor? Soll er über ein paar Drähte mit dem
ESP8266 verbunden werden und dann automatisch "Internetzugriff"
bekommen? Das halte ich für ziemlich unrealistisch.

Was ziemlich leicht zu realisieren ist:

Die Verwendung eines RasPI als Internet-Radio, welches von der Uhr per
WLAN zu bestimmten Weckzeiten ein- und ausgeschaltet werden kann. Dabei
muss der RasPI nicht in der Uhr verbaut werden. Diese Funktion (Ein/Aus)
ist aber derart trivial, dass dies der RasPI mit einer internen RTC auch
selbst erledigen kann.

: Bearbeitet durch Moderator
von Thomas G. (Firma: Frickelhauptquartier) (taximan)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Thomas G. schrieb:

> Das mit dem Abspielen aus Unterverzeichnissen habe ich noch nicht
> probiert, ist mir aber bekannt. Frage: Hattest Du 11 Unterverzeichnisse
> auf der SD-Karte oder nur eines? Ich werde das auf jeden Fall noch
> testen.
>
Ich hab zwei Verzeichnisse auf der Karte "1" und "11", sowie einige
MP3-Dateien und einige Ordner deren Namen aus Buchstaben bestehen.




>> /* siehe Anmerkung */ = das Modul spielt sofort nachdem es einen Befehl
>> bekommen hat den neuen Track, eine Warteschlange gibt es wohl nicht.
>
> Das habe ich schon getestet: Ich habe einfach mal alle 10 Sekunden einen
> anderen Track angespielt (BigBen im 10-Sekunden-Takt). War der alte
> Track noch nicht fertig, wird einfach die Wiedergabe des aktuellen
> abgebrochen und direkt auf den gewünschten Track gewechselt.
>
>> Ich
>> weiss zwar, dass Wartezeiten im Programmablauf tunlichst vermieden
>> werden sollen, aber mir fiel auf die Schnelle nichts anderes ein.
>
> Der DFPlayer meldet, wenn der aktuelle Track beendet wird. Man bekommt
> dann eine Finished-Meldung. Auf dieser Grundlage könnte man mit einer
> internen Warteschlange zum Beispiel mehrere Threads hintereinander
> abspielen, ohne dass der aktuelle Track unterbrochen wird.
>
> Ich benutze da auch keine fertigen (Arduino-)Libs, sondern eine selbst
> programmierte -
Sind ja auch nur einige (10) Bytes die pro Befehl übertragen werden.
Aber als Einsteiger ist man froh, das Ganze überhaupt ans Laufen zu
bekommen.
>
> Möglich wäre damit auch eine komplette Zeitansage, die immer in der
> eingestellten "Sprache" der Uhr abgespielt wird. Dazu müssen einfach
> alle möglichen Wörter der Uhr einzeln als MP3 abgelegt werden. Springt
> die Uhrzeit zum Beispiel von 11:02 auf 11:03 um, legt der STM32 in der
> internen Warteschlange ab:
>
> "ES" "IST" "DREI" "MINUTEN" "NACH" "ELF"
>
> und sorgt dann im Hintergrund dafür, dass die entsprechenden sechs
> MP3-Dateien nacheinander abgespielt werden. Dafür muss er überhaupt
> nicht warten, sondern pollt in der Hauptschleife einfach die Meldungen
> des DFPlayers. Kommt die Mitteilung, dass die MP3-Datei für "ES" fertig
> abgespielt wurde, wird einfach die Tracknummer für "IST" an den DFPlayer
> übergeben.

Ja, stimmt. Hatte ich im Eifer des Gefechts vollkommen ausgeblendet.

>> Übrigens, nach einem Befehl muß man eine Wartezeit von ca 20msec
>> abwarten, damit der Befehl komplett übertragen wird.
>
> Braucht man nicht, wenn man auf die Finished-Meldung pollt.
Oder so
>Warten ist böse
ich weiss, ich weiss... Aber mein Ansatz war, dass ein ATMEGA sich so zu
sagen als Co-Proz darum kümmert. Er muss ja nur mit TWI den
Uhrenbaustein auslesen.
Ich war eigent
> und behindert andere Aufgaben, wie zum Beispiel das Faden des Ambilights
> im Clock-Modus.
>
>> Noch eine Frage an Frank (oder alle): wie ihr vielleicht gemerkt habt,
>> bin ich sehr dran interessiert eine Radiofunktion zu haben.
>
> Ist ganz nett: ein Uhrenradio :-)
>
>> Ist es
>> eigentlich eine sehr große Aktion die Internetverbindung anderen
>> Bausteinen zur Verfügung zu stellen?
>
> Fragt sich nur, was ein anderer "Baustein" mit der WLAN-Verbindung des
> ESP8266 anfangen kann. Ich vermute mal, ziemlich wenig. Welcher
> "Baustein" schwebt Dir denn da vor? Soll er über ein paar Drähte mit dem
> ESP8266 verbunden werden und dann automatisch "Internetzugriff"
> bekommen? Das halte ich für ziemlich unrealistisch.
>
Hatte eigentlich daran gedacht, Diese Verbindung fürs Radio zu
verwenden, um die Bauteileflut ein wenig einzudämmen. Auf der anderen
Seite, bei den Bauteilpreisen...

> Was ziemlich leicht zu realisieren ist:
>
> Die Verwendung eines RasPI als Internet-Radio, welches von der Uhr per
> WLAN zu bestimmten Weckzeiten ein- und ausgeschaltet werden kann. Dabei
> muss der RasPI nicht in der Uhr verbaut werden. Diese Funktion (Ein/Aus)
> ist aber derart trivial, dass dies der RasPI mit einer internen RTC auch
> selbst erledigen kann.

Wäre auch noch eine Möglichkeit, hatte ich über die POWER ON/OFF
Steuerung für die Stripes auch schon in Erwägung gezogen.

Noch eine ganz andere Frage: Wenn ich mich recht entsinne, hattest du
mal geschrieben, der Platz für die Wettersymbole wird knapp. Kann man
die nicht einfach auf ein EEPROM auslagern? Der TWI-Bus wird ja eh
angesprochen.

von Fred F. (Firma: NoNe) (fred_fuchs)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute, da ich leider für die Sammelbestellung zu spät dran war,
suche ich die Eagle-Files für das "Shield für STM32 MiniDevBoard".

Auf der Artikel Seite zum Projekt und hier im Thread kann ich leider
nichts dazu finden, oder überseh ich hier was?

von Matzerus (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich habe meine Uhr mittlerweile fast fertig aufgebaut. Sie funktioniert
auch schon super. Vielen Dank an alle Beteiligten, die sich so ins Zeug
gelegt haben ;)

Ein Problem habe ich aber leider noch. Ich wollte die Acrylplatte, wie
im Tutorial beschrieben, mit Magneten an der MDF-Platte befestigen. Doch
leider kleben die Magnete nicht am Acryl. Ich verwende UHU Plus Endfest
und habe die Platte vorher auch gründlich mit Spüli und und viel Wasser
gereinigt, doch die Magnete halten nicht. Was mache ich falsch? Ich
hoffe ihr könnt mir helfen.

von Günter H. (gnter_h534)


Bewertung
0 lesenswert
nicht lesenswert
Matzerus schrieb:
> Doch leider kleben die Magnete nicht am Acryl.

Die (kaum sichtbare) Schutzfolie auf der Rückseite hast Du entfernt?

Ich hatte den Bereich der Klebestellen mit Ethanol ("Brennspiritus")
entfettet und zusätzlich den Bereich mit einem Glasfaserradierer *ganz
leicht* "aufgeraut" - die helle Schicht muss erhalten bleiben.
Keinesfalls andere Lösungsmittel verwenden.

Welchen Durchmesser haben die Magnete? 8 mm sind aus meiner Sicht die
untere Grenze.

Laut Technischem Merkblatt erhält man "mit einem Mischungsverhältnis von
100 Gewichtsteilen Binder + 120 Gewichtsteilen Härter (ca. 1 cm Binder +
1,5 cm Härter) eine Klebung mit guter Flexibilität und verbesserter
Schälfestigkeit, jedoch mit verminderter Wärme-, Wasser- und
Chemikalienbeständigkeit". Das könnte hier ebenfalls hilfreich sein.

von 900ss D. (900ss)


Bewertung
0 lesenswert
nicht lesenswert
Günter H. schrieb:
> Die (kaum sichtbare) Schutzfolie auf der Rückseite hast Du entfernt?

Das genau ist der Trick. Hatte ich auch übersehen und die Magneten
klebten nur eine kurze Zeit. Dann fielen sie wieder ab.

von Andreas B. (alidi)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Matzerus,
ich hatte auch Probleme mit dem Festkleben der Magnete auf der
Acrylplatte. Den Uhu Plus Endzeit benutze ich im Verhältnis 1:1 und
lasse ihn mindestens 24h aushärten. Ich habe 2 Anläufe gebraucht bis die
Magnete klebten. Die Schutzfolie, nicht die weiße Folie, muss Du vorher
abziehen.
Ich benutze Magnete mit 8mm Durchmesser und 6mm Höhe auf der Acrylplatte
und die gleichen Magnete im Zwischenboden. Die Magnete im Zwischenboden
muss ich noch festkleben. Im Augenblick habe ich einfach noch je 2
Magnete "aufgeschnappt", die Reibung im Holz ist so gross dass die
Frontplatte hält,  aber praxistauglich ist
das nicht.

Grüße
Alidi / Andreas

von Dirk L. (hobbid)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

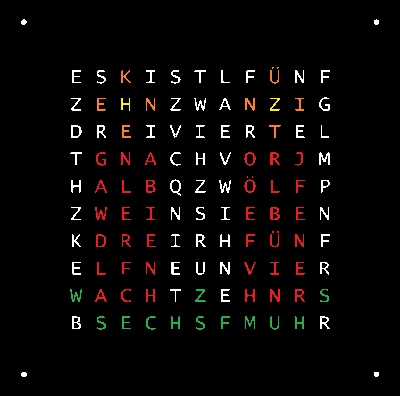

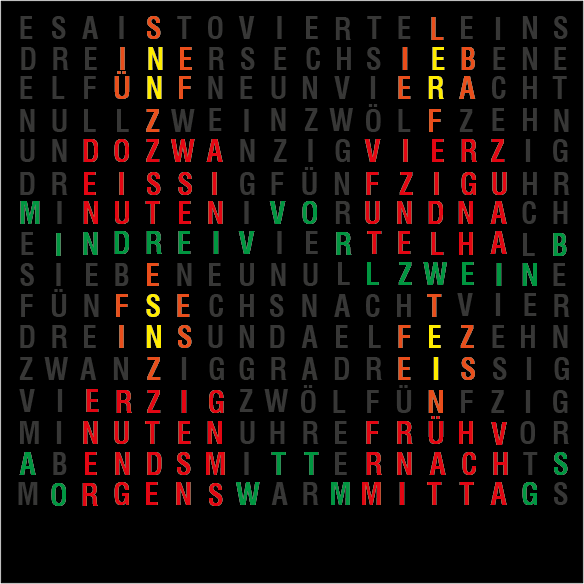

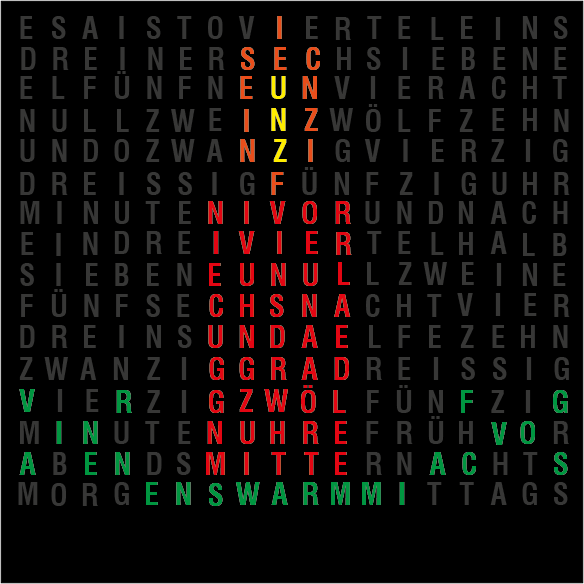

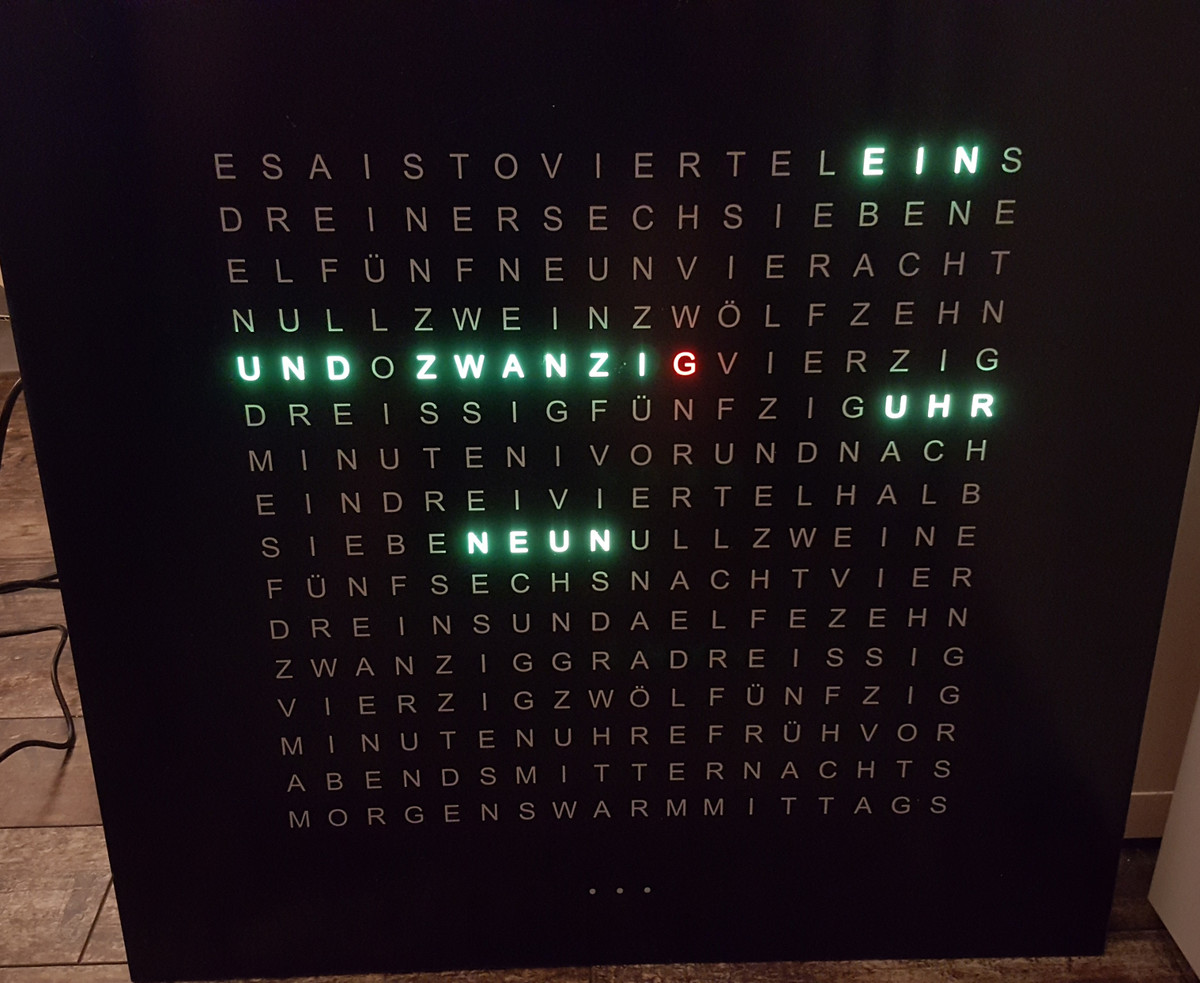

Ich habe schon eine WordClock 24h mit f411re und ws2812 gebaut die auch
wunderbar läuft. Derzeit baue ich mit Freunden auch eine 24h Variante
aber diesmal mit sk6812. Beim ersten Test der LEDs auf der Platte zeigen
die LEDs jedoch farbabweichungen. Z.B. Leuchten beim Displaytest mal
eine grüne und eine Rote abwechselnd anstatt alle in einer Farbe. Siehe
angehängtes Foto/Video vom Displaytest. Als Software Version ist 2.6.6
installiert. Ich bin der Meinung sowas schonmal hier im Forum gelesen zu
haben finde es jetzt aber nicht mehr. Habt ihr eine Idee was das Problem
sein könnte ? Sk6812 sind diesehier:
https://rover.ebay.com/rover/0/0/0?mpre=https%3A%2F%2Fwww.ebay.de%2Fulk%2Fitm%2F142444232662

Vielleicht habe ich ja nur eine Kleinigkeit übersehen.

Gruß Dirk

von Günter H. (gnter_h534)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Dirk,

es gibt SK6812 RGB und SK6812 RGBW Stripes - entsprechend muss die
Firmware ausgewählt werden.

Die Stripes aus dem Link sind wohl SK6812 RGB - ist die dazu passende
Firmware geflasht?

: Bearbeitet durch User
von Dirk L. (hobbid)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ok klassischer Fall von Wald vor lauter Bäumen nicht gesehen. Ich wollte
eigentlich SK612 RGBW hab aber anscheinend RGB bestellt und jetzt auch
RGBW geflashed.

Danke für die schnelle hilfe. Ich Flashe morgen mal RGB und sehe wie es
wird.

Danke und Gruß

von JensW (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute super gemacht. Lob an alle. Ich hatte schon vor ein paar
Jahren eine Uhr mit einer Matrix 15x15 gebaut und auch mit LDR und
weiteren Spielereien wie Laufschrift usw. Nun habe ich mir gedacht baue
ich mir Eure Uhr mal nach ich hab auch fast alles an HW da nur fehlt mir
das Shield für STM32 NucleoBoard - 5,50Eur. Hat noch jemand ein übrig
und würde es mir verkaufen ?

Vielen Dank und schöne Feiertage

von Matzerus (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Günter H. schrieb:
> Die (kaum sichtbare) Schutzfolie auf der Rückseite hast Du entfernt?

Natürlich nicht...

Gut, dann werde ich das noch mal probieren :D

von Jens Walit (Gast)


Bewertung
0 lesenswert
nicht lesenswert
JensW schrieb:
> Hallo Leute super gemacht. Lob an alle. Ich hatte schon vor ein
> paar
> Jahren eine Uhr mit einer Matrix 15x15 gebaut und auch mit LDR und
> weiteren Spielereien wie Laufschrift usw. Nun habe ich mir gedacht baue
> ich mir Eure Uhr mal nach ich hab auch fast alles an HW da nur fehlt mir
> das Shield für STM32 NucleoBoard - 5,50Eur. Hat noch jemand ein übrig
> und würde es mir verkaufen ?
>
> Vielen Dank und schöne Feiertage

Keiner bitte ich möchte so gerne meine Uhr umbauen.

von Harald L. (howy075)


Bewertung
0 lesenswert
nicht lesenswert
Jens Walit schrieb:
> JensW schrieb:
>> Hallo Leute super gemacht. Lob an alle. Ich hatte schon vor ein
>> paar
>> Jahren eine Uhr mit einer Matrix 15x15 gebaut und auch mit LDR und
>> weiteren Spielereien wie Laufschrift usw. Nun habe ich mir gedacht baue
>> ich mir Eure Uhr mal nach ich hab auch fast alles an HW da nur fehlt mir
>> das Shield für STM32 NucleoBoard - 5,50Eur. Hat noch jemand ein übrig
>> und würde es mir verkaufen ?
>>
>> Vielen Dank und schöne Feiertage
>
> Keiner bitte ich möchte so gerne meine Uhr umbauen.

Hallo,
Ich hätte noch eines.
Allerdings wohne ich in Italien...
Schreib mir an harald@alice.it

Grüße
Harald

von Andreas B. (alidi)



Bewertung
2 lesenswert
nicht lesenswert

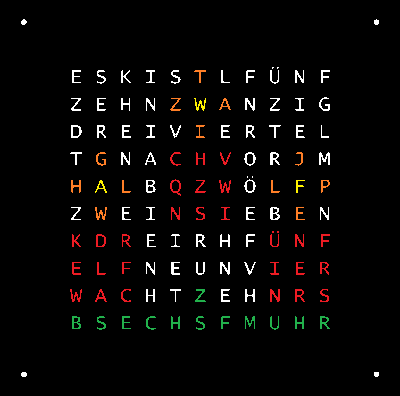

Hallo liebe Wordclock Gemeinde,

meine WC12h ist jetzt fast fertig. Bis auf ein paar Kleinigkeiten bin
ich sehr zufrieden. Anbei findet Ihr Bilder von der WC12h. Ich hoffe den
einen oder anderen inspirieren sie. Sicherlich gibt es für manche
Details andere oder bessere Lösungen. Vielleicht postet ja der eine oder
andere seine Lösungsansätze.

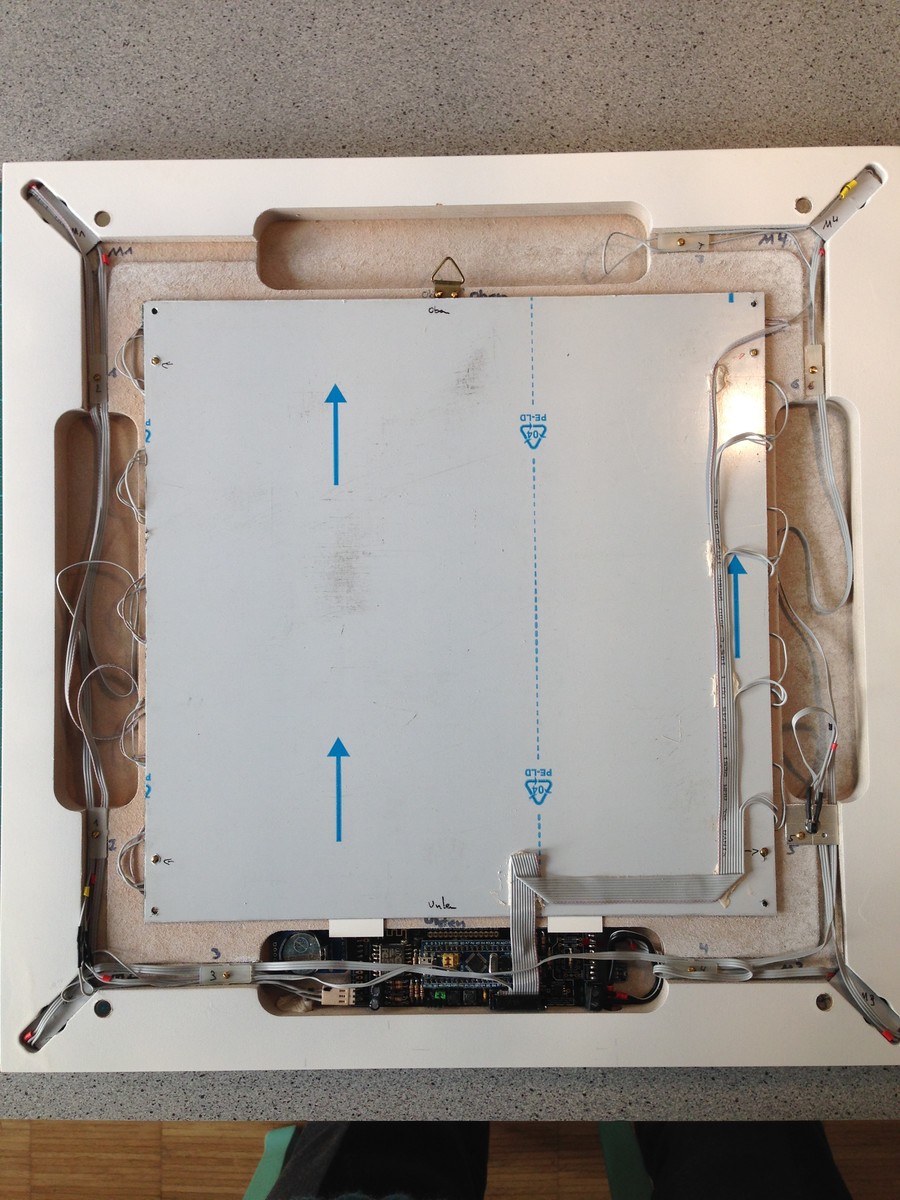

Alle Komponenten der Uhr sind demontierbar, also verschraubt, geklemmt,
gesteckt, usw., ich kann alles zerstörungsfrei wieder auseinanderbauen.

Die Uhr ist rahmenlos, die Kanten des Zwischenbodens habe ich nicht mit
Umleimer beklebt, sondern mit Plastik-Schnellspachtel abgesperrt
(Ahrweitex Schnellspachtel von Jansen).

Den Boden habe ich mit Haftgrundierung (grau, Obi, Spraydose) und
Premium Weißlack (weiß, Obi, Spraydose) lackiert.

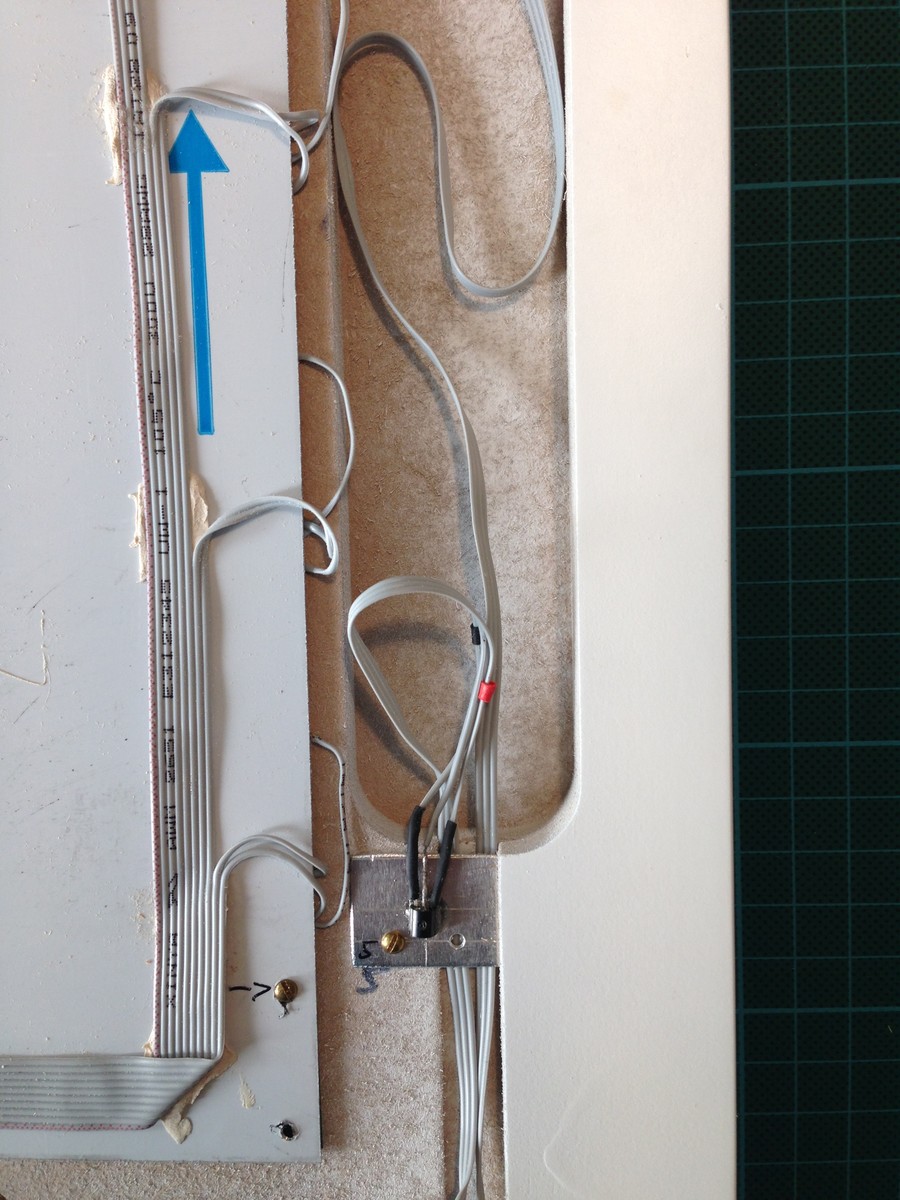

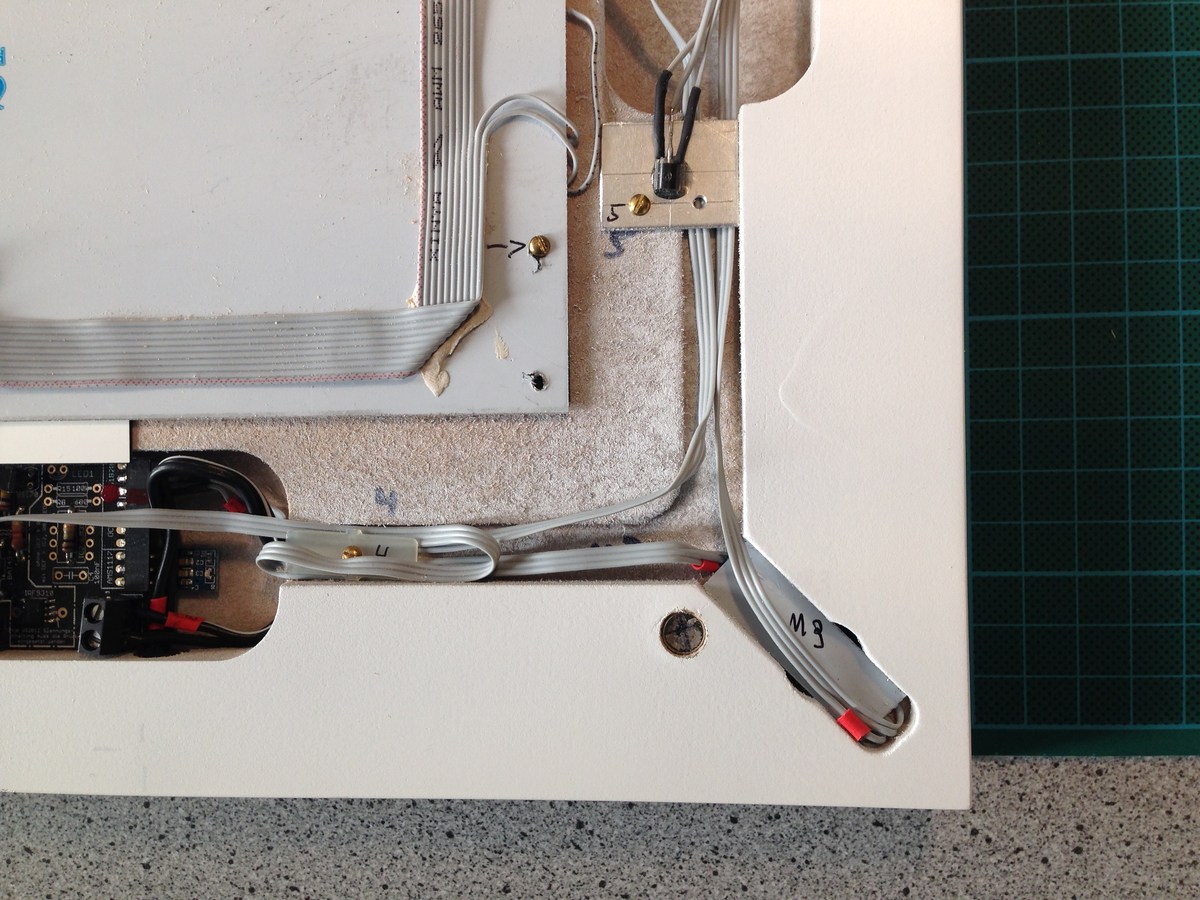

Die Minuten-LED´s und den Temp-Sensor habe ich auf Blechstreifen (übrig
von der Aluplatte für die LED´s)geklebt, die Minuten-LED´s passen dann
genau in die Aussparungen im Zwischenboden.

Der Spannungsanschluß (für Hohlstecker, Stift, 2,5mm, Einbaubuchse, M8x1
Gewinde) geht nach unten, ein Winkelstecker wäre vielleicht besser. Die
Einbaubuchse steckt in einer Plastikbuchse mit Gewinde, die ich dann von
außen reindrücke.

Die Kabel des Helligkeitssensor habe ich in ein Plastikröhrchen gesteckt
und das Röhrchen mit Dichtungsmasse fixiert.

Die Flachbandkabel habe ich mit Plastikplättchen auf dem Zwischenboden
verschraubt bzw. auf der Alu-Platte mit dauerelastischer Dichtungsmasse
(Installationskit, plastik-fermit, weiß, Sanitärgewerbe)fixiert,
geklebt. Doppelseitiges Klebeband bzw. Fixogumm (Grafikerkleber) ist
leider suboptimal. Mal schauen wie sich die Dichtungsmasse bewährt.

Die Magnete (D-Messer 8mm, Höhe 6mm) sind auf der Frontplatte mit Uhu
plus Endfest festgeklebt (vorher hintere Schutzfolie abziehen). Die
Bohrungen habe ich im Zwischenboden durchgebohrt. Dadurch habe ich eine
hohe Passgenauigkeit der Frontplatte. Dort wo die Gegenmagnete im Boden
sitzen, habe ich die Bohrung auf 8,5mm aufgebohrt, damit ich zwischen
Magnet und Boden noch Kleber kriege. Ein eleganterer Ansatz wäre wohl im
Boden 10mm Magnete zu haben und dann die Bohrung auf 10mm zu erweitern
(quasi eine Sackbohrung). Die Gegenmagnete könnten dann einfach auf
Reibung sitzen und müssten nicht geklebt werden. Allerdings sind dass
dann höhere Anforderungen an die Maßhaltigkeit beim Bohren "mit der
Hand".
Frontplatte und Zwischenboden lege ich aufeinander und durch die Bohrung
markiere ich mit wasserfestem Filzstift den Platz des Magneten auf der
Frontplatte. Pro Magnet lege ich 2 Streichhölzer oben/unten oder
rechts/links auf die Frontplatte, mache ein bisschen Kleber an die
Stelle, setze den Magnet drauf und stecke den Zwischenboden auf. Die
Magnete werden jetzt richtig positioniert, die Streichhölzer verhindern
durch den Abstand dass Frontplatte und Zwischenboden aneinanderkleben.
Nach 24h löse ich Frontplatte und Zwischenboden vorsichtig. Dann sieht
man gleich ob die Magnete auch fest sind. Durch die sehr glatte
Oberfläche der Magnete klebt der Uhu nicht sehr gut an den Magneten.

Für die Befestigung mit dem Bilderhaken suche ich noch eine bessere
Lösung. Ist ein bißchen popelig, außerdem hängt die Uhr durch den
Spannungsanschluß ein klein wenig schräg.

Jetzt muss ich noch die vordere Schutzfolie abziehen und die Uhr ist
fertig. Allerdings muss dann ja noch das elektronische Läutwerk
eingebaut werden über dass gerade im Thread gesprochen wird.

Grüße
Alidi/Andreas

von Fred F. (Firma: NoNe) (fred_fuchs)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich wollte mich nochmal nach den Eagle Files fürs "Shield für STM32
MiniDevBoard" erkundigen, hat die wirklich keiner?

Alternativ würde ich auch ein fertiges Shield nehmen, falls da jemand
noch eins übrig hat?

von Andreas M. (andiator)


Bewertung
0 lesenswert
nicht lesenswert
Frage doch Torsten Giese (wawibu)
https://www.mikrocontroller.net/user/show/wawibu per PM, vielleicht geht
es schneller so.

Als Alternative, wenn es die Lötkünste erlauben, auf einer
Lochrasterplatine aufbauen?

MfG,
Andreas

von Fred F. (Firma: NoNe) (fred_fuchs)


Bewertung
0 lesenswert
nicht lesenswert
Andreas M. schrieb:
> Frage doch Torsten Giese (wawibu)
> https://www.mikrocontroller.net/user/show/wawibu per PM, vielleicht geht
> es schneller so.
>
> Als Alternative, wenn es die Lötkünste erlauben, auf einer
> Lochrasterplatine aufbauen?
>
> MfG,
> Andreas

Danke für den Tipp, hab ihm mal geschrieben.

von Jens M. (jbm)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

Kann ich anstelle des STM32F401RE Nucleo auch den STM32L476RG Nucleo
verwenden?

Gruß Jens B.

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Jens M. schrieb:
> Kann ich anstelle des STM32F401RE Nucleo auch den STM32L476RG Nucleo
> verwenden?

Nein. Außer Du baust das Projekt neu für den STM32L476RG, wobei die
PLL-Einstellungen angepasst werden müssen, damit er mit 100MHz läuft.
Dabei sind einige Stellen im Source (überall, wo STM32F4xx von STM32F10x
unterschieden werden) anzupassen. Ist schon ein wenig Aufwand...

Aber Du kannst auch den STM32F411RE nehmen.

von Peik W. (peik_w)


Bewertung
0 lesenswert
nicht lesenswert
Peik W. schrieb:
> Hallo,
>
> eine kurze Frage an die Experten:
>
> - Würde auch ein Nucleo STM32F446RE mit der Software funktionieren ?
> Wenn JA welche müßte ich nehmen? Die 401 oder 411?
> Wenn NEIN könnte man das selber unkompliziert umbauen bzw.
> umprogrammieren?
>
> Vielen Dank für eine Antwort.
> Gruß
> Peik

Passt irgendwie. Frank gilt hier das gleiche Problem wie beim
STM32L476RG

Gruß
Peik

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Peik W. schrieb:
> Frank gilt hier das gleiche Problem wie beim STM32L476RG

Es steht doch im Artikel, welche STM32 unterstützt werden:

  https://www.mikrocontroller.net/articles/WordClock_mit_WS2812#Hardware

  - STM32F103C8T6 Mini-Development Board
  - STM32F401RE Nucleo und STM32F411RE Nucleo

Warum ist das ein Problem? Falsches Board für diese Anwendung gekauft?

von Peik (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Peik W. schrieb:
>> Frank gilt hier das gleiche Problem wie beim STM32L476RG
>
> Es steht doch im Artikel, welche STM32 unterstützt werden:
>
>   https://www.mikrocontroller.net/articles/WordClock...
>
>   - STM32F103C8T6 Mini-Development Board
>   - STM32F401RE Nucleo und STM32F411RE Nucleo
>
> Warum ist das ein Problem? Falsches Board für diese Anwendung gekauft?

Jaahhhaa kapiert :-) Im Alter verwechselt man beim Bestellen mal so das
ein oder andere....

Trotzdem vielen Dank
Peik

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Peik W. schrieb:
> STM32F446RE

Ich würde mit Dir das Nucleo STM32F446RE gegen ein neues (original
verpacktes) Nucleo STM32F411RE tauschen. Ich könnte dann die Software
auf den F446 zusätzlich portieren und Du könntest mit dem F411 direkt
loslegen.

Melde Dich einfach bei mir per PN.

von Florian B. (monsterflo)


Bewertung
0 lesenswert
nicht lesenswert
Florian R. schrieb:
> Frage: Woran erkenne ich, ob ich im Flash-Modus für den ESP bin?
> Mein STM32 ist geflasht. Alles zusammengebaut, Jumper steht auf Prog,
> UART ist am Computer angeschlossen und laut Gerätemanager auf COM4, TX
> ist aktuell noch nicht an den UART angeschlossen, nur GND und RX.
> Ich habe jetzt das Shield mit Strom versorgt. Rote Lämpchen leuchten am
> AMS, am STM32 (zwei Stück), am DS3231 und am UART. Der ESP blitz bei
> Start/Reset mal blau auf.
> Jetzt habe ich wie in der Anleitung Reset gedrückt, User-Taste noch
> dazu, Reset losgelassen, User-Taste zwei Sekunden später auch.
> An den Lämpchen auf dem Board sehe ich aber keinen Unterschied.
> Woher weiß ich, ob ich jetzt im Flash-Modus bin?
> Ich habe dann mal TX angeschlossen (laut Thread hier kann man das ja
> auch dauerhaft anschließen mit dem Shield V3, weil dafür der Jumper auf
> PROG steht?!),
> aber beide Flash-Tools melden FAIL (das simple Tool sagt "Failed to
> Connect".
> Ich habe dann mal, wie von UKW vorgeschlagen, Putty mitlaufen lassen
> (Beitrag "Re: WordClock mit WS2812"),
> also sowohl in Gerätemanager wie auch Putty Baudrate auf 115200
> gestellt, aber da wird kein einziges Zeichen angezeigt. Putty bleibt
> schwarz. Am Computer kommt also offensichtlich gar kein Signal an?!
> Das ist mein UART:
>
https://www.aliexpress.com/item/CH340-module-USB-to-TTL-CH340G-upgrade-download-a-small-wire-brush-plate-STC-microcontroller-board/32354359382.html
> Ist es richtig, dass dieser gelbe Jumper VCC und 3V3 verbindet?
> Wer weiß Rat?

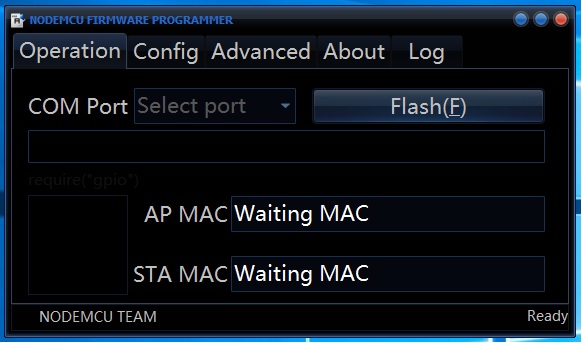

Hallo zusammen,
ich habe ein ähnliches Problem. Der Nucleo ist nun erfolgreich geflasht.
der Alte war wohl defekt. Allerdings bekomme ich den ESP nicht geflasht.
Der Nucleo ist im Geräte-Manager als COM5 aufgeführt und das ESP Flash
Tool habe ich analog zur Anleitung eingestellt. Nach Loslassen der
Reset-Taste am Nucleo leuchtet die grüne LED für kurze Zeit und geht
dann aus. Ich habe zur Unterstützung schon das Netzteil angeschlossen.
Der Stepdown liefert auch korrekt 3,3V. Nach Anschluß des Netzteils
blitzt kurz die blaue LED des ESP kurz auf und ist dann aus.
Ist das WLAN-Modul vielleicht defekt?

Danke und Gruß
Florian

von Michael (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Freunde,

habe heute festgestellt das ich Probleme mit dem OTA Update habe.
Ich verwende ein Nucleo mit Shield V3.

Obwohl ich den Nucleo und den ESP mit der Version 2.6.6 geflasht habe,
dachte ich mir, teste mal OTA. Gemacht getan.
Als erstes habe ich den ESP geflasht. Denke mal es hat geklappt.
Webinterface funktioniert und ich kann alles einstellen.
Wenn ich aber den Nucleo flashe, hängt der sich total auf.
Selbst die Reset Taste funktioniert dann nicht mehr.
Zum Webinterface habe ich aber weiterhin Zugriff, nur reagiert der
Nucleo nicht mehr auf meine Eingaben.
Es bleibt dann nur der Schritt, den Nucleo wieder über Kabel zu flashen.

Ich habe allerdings nur eine WLAN Verbindung mit dem Handy hergestellt,
also
die IP 192.168.4.1 verwendet.

Hat jemand eine Idee, was da falsch läuft?

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Noch ein kurzer Nachtrag:

Ich habe preiswert vier Stück Nucleos kaufen können.

Das Problem taucht bei allen auf.

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Michael schrieb:
> Wenn ich aber den Nucleo flashe, hängt der sich total auf. Selbst die
> Reset Taste funktioniert dann nicht mehr.

Das liegt daran, dass der Flash-Speicher vor dem eigentlichen
Flash-Programm gelöscht wird. Steht auch in Deinem Protokoll:

 - Erasing flash (extended method)

Danach versucht der ESP, den STM32 neu zu programmieren. Das scheitert
aber, weil die HEX-Datei, die sich nun eigentlich im SPIFFS des ESP
befinden sollte, nicht öffnen kann.

Aber wenn der Flash-Speicher erstmal gelöscht ist und das Programmieren
scheitert, dann geht halt nichts mehr.

Deshalb habe ich auch etwas an der Firmware-Version des ESPs geändert,
siehe Artikel:

ESP Version 2.6.6

OTA-Flash des STM32: Der Flash-Inhalt wird nun erst unmittelbar vor dem
eigentlichen Flash-Vorgang gelöscht, d.h. nach allen
Konsistenzprüfungen.

Offenbar benutzt Du aber noch eine ältere ESP-Version. Daher mein Rat:
Erst den ESP aktualisieren auf 2.6.6 und dann erst den STM32!

Zum Fehler selbst:

Ich vermute, dass der ESP das SPIFFS (ein Pseudo-Filesystem im Flash des
ESP) nicht richtig initialisiert ("formatiert") hat. Das passiert
eigentlich, wenn der ESP das erste mal versucht, eine Datei im SPIFFS
das erste mal zu speichern. Ich werde in das Webinterface für die
nächste Version einen "Format SPIFFS" einbauen, damit man das Filesystem
im ESP-Flash neu formatieren kann, um so einen Fehler zu vermeiden.

> Ich habe preiswert vier Stück Nucleos kaufen können.
> Das Problem taucht bei allen auf.

Falsch: Das Problem tritt im ESP auf, nicht im STM32. Daher kannst Du
noch so viele Nucleos probieren. Das nutzt nichts.

Den Fehler sieht man an der Meldung "error: cannot open file".


EDIT:

Ich sehe gerade, dass die IP-Adresse des ESP8266 die 192.168.4.1 ist
(siehe URL-Zeile Deines Browsers). Das ist doch die Adresse, die der ESP
hat, wenn er im AP-Modus ist!?! Wie soll der ESP ein Online-Update
machen, wenn er gar keine Internet-Verbindung hat? Das geht nur, wenn er
WLAN-Client ist, also mit Deinem Router verbunden ist.

: Bearbeitet durch Moderator
von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Frank und danke für die ausführliche Erläuterung.

Allerdings habe ich doch oben erwähnt, das auch der ESP bereits mit der
2.6.6 geflasht wurde, sowie auch der Nucleo.

Also beide die gleiche Softwareversion.

Die Uhr läuft ja einwandfrei, ich wollte halt nur mal die OTA Funktion
testen und dabei ist mir dieser Fehler eben aufgefallen.

Hast du evtl. eine Lösung zu diesem Problem?

Ist ja doof, wenn ich bei zukünftigen Updates jedesmal die Uhr
auseinanderbauen muß um neu zu flashen ;-(

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Zu deinem Edit...

Ich war mir nicht sicher und habe das extra erwähnt das mit der
192.168.4.1

Jetzt fällt es mir wie Schuppen aus den Haaren...
Natürlich hast du Recht!!!!

Der Blödmann sitzt eben immer VOR dem Problem ;-))

Kannst du mir kurz erklären, wie der genaue Ablauf eines OTA läuft?

Ich habe das ja noch nie gemacht und wäre um eine Hilfestellung dankbar.

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Michael schrieb:
> Der Blödmann sitzt eben immer VOR dem Problem ;-))

Naja, das Programm könnte auch verhindern, dass man im AP-Modus
Online-Updates probiert...

> Kannst du mir kurz erklären, wie der genaue Ablauf eines OTA läuft?

Erstmal muss der ESP mit dem Internet, also mit Deinem Router eine
Verbindung haben. Das geht nur, wenn der ESP als WLAN-Client läuft. Das
ist hier erklärt:

https://www.mikrocontroller.net/articles/WordClock_mit_WS2812#Network

Die neue IP-Adresse, die der ESP von Deinem Router erhält, erscheint
dann auf dem Display. Sobald der ESP als WLAN-Client arbeitet, gehst Du
mal mit dem Browser auf die Update-Seite und machst dort mal eine
Hardcopy, die Du hier reinstellst.

Anschließend solltest Du erstmal das ESP-Update ausführen. Dabei kann
eigentlich nichts kaputtgehen. Entweder es klappt oder klappt nicht.
Wenn dann auf der Update-Seite auch gezeigt wird, dass Du die
ESP-Version 2.6.6 benutzt, dann kannst Du auch danach das STM32-Update
wagen. Hier ist dann gewährleistet, dass der ESP nur dann den
STM32-Flash löscht, wenn die heruntergeladene HEX-Datei zuvor alle
Prüfungen durchlaufen hat.

von Michael N. (minigl)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

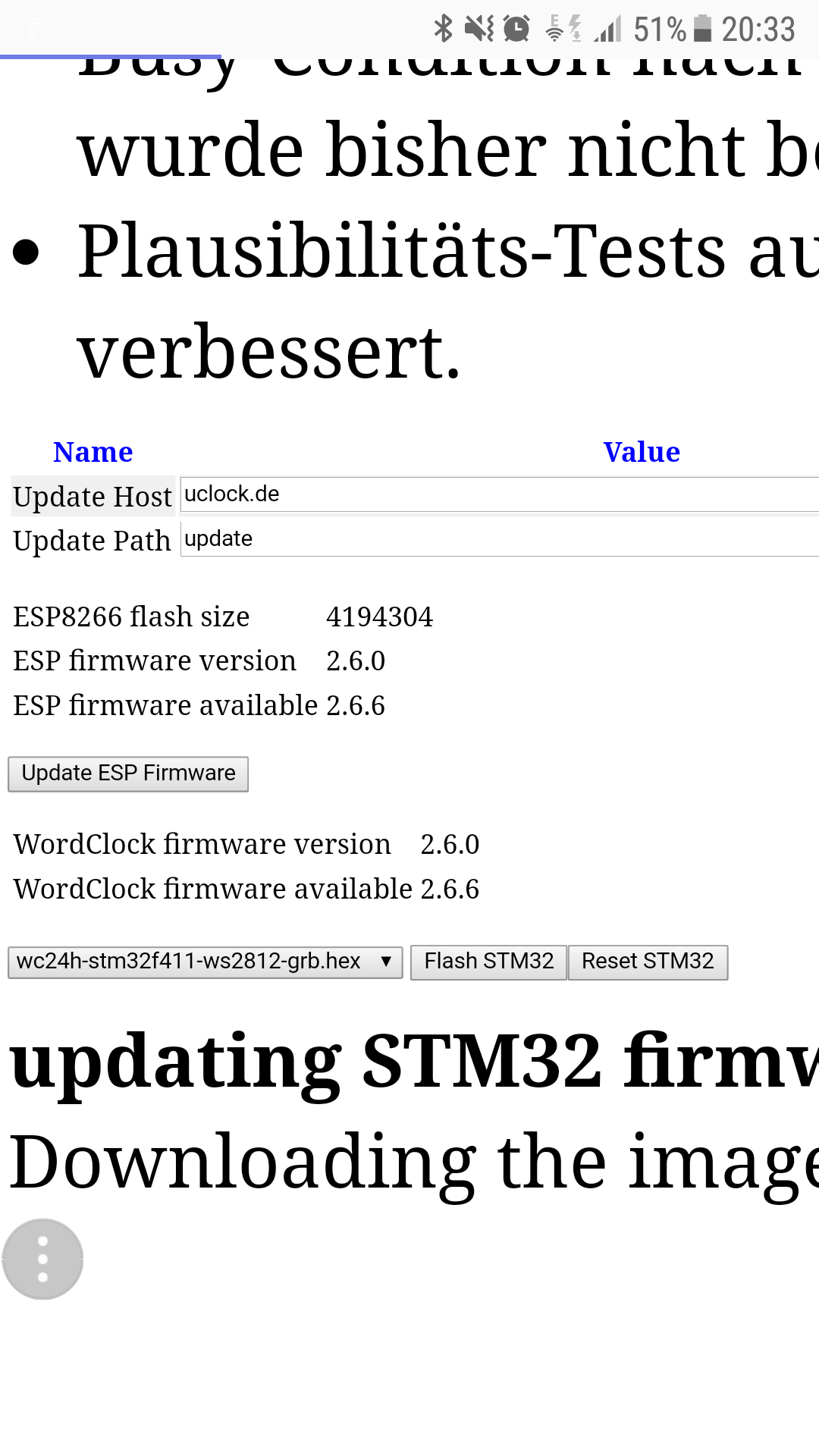

Hallo Frank,

ein Screenshot vom Handy habe ich beigefügt.
Habe mich an deine Anweisung gehalten.
Der ESP ist nun mit dem Internet verbunden und zeigt mir auch eine
andere
IP als die 192.168.4.1 an.
Geprüft habe ich es, indem ich die Wetterdaten aus dem Netzt gezogen
habe.

Leider besteht das Problem immer noch.

Update bricht ab und der Nucleo macht keinen Mucks mehr.

von Michael (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Um noch mehr Verwirrung zu stiften... ;-)

Habe heute ein Downgrade auf 2.6.0 durchgeführt, ESP und STM32.
Mit Kabel klappt das ja wunderbar...

Wenn ich nun ein Update auf 2.6.6 für den ESP durchführe, dauert es ca.
15s und der Update-Bildschirm taucht wieder auf.
Allerdings hat sich die angezeigte Version nicht geändert.
Immer noch 2.6.0

Genauso ist es beim STM32.
Aber... er hängt sich nicht auf, wie weiter oben beschrieben.
Nach ein paar Sekunden erscheint wieder die IP von meiner WLAN Box und
die Uhr läuft weiter.

Es tut sich also rein gar nichts obwohl ich mit dem Internet verbunden
bin...

Ich bin jetzt echt ratlos und hoffe mir kann da jemand helfen.

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ich schaue mir das bis zum Wochenende genauer an. Danke für Deine
"Forschung".

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ich bin neugierig und meine Frage ist nicht böse gemeint!

Hat niemand sonst diese Probleme?
Hat es bei allen sofort mit dem OTA funktioniert?
Nehmt doch mal Stellung dazu ;-)

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Michael schrieb:
> Hat niemand sonst diese Probleme?

Bei den einigen hundert Anwendern wäre hier der Teufel los, wenn alle
das Problem hätten. Ich von meiner Seite kann nur sagen, dass bei mir
OTA sowohl bei WC12 als auch bei WC24 einwandfrei funktioniert. Für ESP
als auch für STM32.

Was ich aber weiß: Es gibt in Einzelfällen Probleme beim Flash des
ESP8266, wo die Ursache bisher nicht einwandfrei geklärt werden konnte.
Hier kam es zu Abbrüchen beim Download, welcher jedoch nicht Bestandteil
des WordClock-Programms selbst ist, sondern eine Funktion des
ESP-Runtime-Systems ist.

Für den Flash des STM32 über OTA ist mir bisher nur Dein Problem
bekannt. Frühere Probleme hier konnten einwandfrei erkannt und gelöst
werden. Die gab es nur zur Anfangszeit, als OTA eingeführt wurde. Das
waren normale Kinderkrankheiten.

Aber wir können ja gern mal eine Umfrage machen, dann aber sowohl für
positive als auch für negative Erfahrungen, die mit OTA gewonnen wurden.

: Bearbeitet durch Moderator
von Jens (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Michael schrieb:
> Hat niemand sonst diese Probleme?

Bei mir klappt OTA nun auch ohne Probleme, wenn ich es von einem
LAN-Rechner mache. Vom Windows-Tablet aus (per WLAN) gab es Probleme bei
der Übertragung (siehe hier im Forum weiter oben).

Kann es bei dir vielleicht auch daran liegen? Mal probiert?

von Thomas H. (supergrobi)


Bewertung
0 lesenswert
nicht lesenswert
Michael schrieb:
>
> Hat niemand sonst diese Probleme?
> Hat es bei allen sofort mit dem OTA funktioniert?

Bis jetzt keine Probleme beim flashen gehabt.
Allerdings ausschließlich mit dem kleinen Board f103. Das nucleo hab ich
noch nicht probiert.

von kllei (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Jens schrieb:
> Bei mir klappt OTA nun auch ohne Probleme, wenn ich es von einem
> LAN-Rechner mache. Vom Windows-Tablet aus (per WLAN) gab es Probleme bei
> der Übertragung (siehe hier im Forum weiter oben).

Hallo Jens,

also wenn das hier:
Beitrag "Re: WordClock mit WS2812" der Eintrag
ist den Du meinst waren die Probleme doch beim "local update" und nicht
beim OTA.
OTA dürfte egal sein von wo aus Du es startest, nur beim local update
kommt die Tablet Verbindung ins Spiel.

Grüße,
Klaus

von Jens (Gast)


Bewertung
0 lesenswert
nicht lesenswert
kllei schrieb:
> OTA dürfte egal sein von wo aus Du es startest

Hallo Klaus,

da hast du natürlich recht! Vielleicht erst wach werden und dann posten.

von JensW (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen gibt es nochmal eine Sammelbestellung. Ich brauche noch
Shields ?

Habe meine Uhren im Moment noch auf einer Lochrasterplatine aufgebaut.

von Günter H. (gnter_h534)


Bewertung
0 lesenswert
nicht lesenswert
JensW schrieb:

> Hallo zusammen gibt es nochmal eine Sammelbestellung. Ich brauche noch
> Shields ?

Warum nicht, wie im Artikel beschrieben

https://www.mikrocontroller.net/articles/WordClock_mit_WS2812#Sammelbestellung_LED_Stripes.2C_Zwischenb.C3.B6den.2C_Shields

Torsten (Benutzer wawibu) anschreiben?

von Jens (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo,

kann es sein, dass die Anleitung des Web-Interface ein falsches Bild
zeigt
(https://www.mikrocontroller.net/articles/WordClock_mit_WS2812#Display).

Hier fehlt doch die Zeile Brightness, oder?

(Kenne mich mit Wiki leider nicht aus, sonst würde ich eine andere
hochladen (falls ich dazu überhaupt die Berechtigung hätte))

Schönes Wochenende!

PS: Sound-Modul ist bestellt. Mal sehen, ob es zu Weihnachten das Update
gibt? pfeifend in die Luft guck ;-)

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Ich schaue mir das bis zum Wochenende genauer an.

Hoffe du kannst eine Lösung anbieten.

Was ich noch nicht erwähnt habe, ich habe immer noch das komplette
Nucleo also nicht durchgesägt.
Der ST-Link befindet sich noch an der Platine.

Hab mich noch nicht getraut den abzusägen, da ich noch nicht weiß, wie
ich
den ST-Link dann am Nucleo anschließen muß.

Gibt es eine Step by Step Anleitung oder ein gutes Tutorial dazu?

Kann eigentlich beim Lokalen Update nur der STM32 geflasht werden, oder
auch der ESP?
Ich werde nämlich nur nach der Datei für den STM32 gefragt.
Durchgeführt habe ich das Update noch nicht.

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Michael schrieb:
> Hoffe du kannst eine Lösung anbieten.

Das hoffe ich auch, bin aber momentan ratlos, warum das bei Dir komplett
in die Hose geht. Im Moment bist Du der einzige, der die Meldung "cannot
open file" bekommt. Die habe ich auch noch nie von einem Anwender zu
Gesicht bekommen.

> Was ich noch nicht erwähnt habe, ich habe immer noch das komplette
> Nucleo also nicht durchgesägt.
> Der ST-Link befindet sich noch an der Platine.

Das ist nicht verkehrt. Das Durchsägen würde ich auch so spät wie
möglich machen.

> Hab mich noch nicht getraut den abzusägen, da ich noch nicht weiß, wie
> ich
> den ST-Link dann am Nucleo anschließen muß.
>
> Gibt es eine Step by Step Anleitung oder ein gutes Tutorial dazu?

Du kannst die Dokumentation am Ende des Kapitels

https://www.mikrocontroller.net/articles/Tutorial_-_Aufbau_WordClock_mit_WS2812#L.C3.B6ten_des_Nucleo-Shields_v3_f.C3.BCr_STM32F401RE_oder_STM32F411RE

fortführen. Hier ist beschrieben, welche Vorbereitungen getroffen werden
müssen, bevor man die Platine durchsägt und an welchen Pins die
entsprechenden Signale zu finden sind.

Leider endet dieses Kapitel dann an der spannendsten Stelle mit "Wie der
ST Link wieder an die Shield/Nucleo Board Kombination angeschlossen
wird, beschreibe ich später."

Im Artikel selbst findest Du sogar eine Zeichnung, wie man die
Verbindungen wieder herstellen muss:

https://www.mikrocontroller.net/articles/WordClock_mit_WS2812#Shield_f.C3.BCr_STM32_Nucleo-Board_.28.C3.A4ltere_Versionen.29

Siehe zweites Bild in diesem Kapitel. Mit der entsprechenden Info links
neben dem Bild, die mit "Ebenfalls integriert sind Anschlüsse, ..."
beginnt, ist es auch für einen Laien einfach, das Tutorial an der
"spannenden" Stelle zu komplettieren.

Du darfst Dich da gerne austoben. Leg los, dann haben alle etwas davon!
:-)

> Kann eigentlich beim Lokalen Update nur der STM32 geflasht werden, oder
> auch der ESP?

Der ESP sieht von Haus aus kein lokales Update vor. Da bin ich noch am
Tüfteln, wie man das tricksen kann, ohne auf seinem PC einen lokalen
Webserver installieren zu müssen. Mit dem würde es nämlich laufen,
allerdings wäre das eine ziemlich aufwendige Lösung.

Ein lokales OTA-Update für den ESP hat aber erstmal geringere Priorität.
Da gibt es wichtigeres.

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Du darfst Dich da gerne austoben. Leg los, dann haben alle etwas davon!
> :-)

Jawoll Sir... ;-)

Frank M. schrieb:
> Ein lokales OTA-Update für den ESP hat aber erstmal geringere Priorität.
> Da gibt es wichtigeres.

Das kann ich verstehen, viel Erfolg dabei.

Wenn ich Zeit finde, werde ich mal anfangen zu sägen und schauen ob ich
den Nucleo flashen kann. Werde dann berichten.

von Günter H. (gnter_h534)


Bewertung
0 lesenswert
nicht lesenswert
Jens schrieb:

> kann es sein, dass die Anleitung des Web-Interface ein falsches Bild
> zeigt

Im Prinzip ja, aber an dieser Stelle

> (https://www.mikrocontroller.net/articles/WordClock_mit_WS2812#Display).
>
> Hier fehlt doch die Zeile Brightness, oder?

kann ich kein falsches Bild erkennen, ich habe gerade noch einmal
verglichen.


>(Kenne mich mit Wiki leider nicht aus,

Macht nichts - auch von mir ein "Leg los".

> sonst würde ich eine andere
> hochladen (falls ich dazu überhaupt die Berechtigung hätte))

Jeder (angemeldete?) darf!

von Peter G. (ingrimsch)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Michael schrieb:
>> Hoffe du kannst eine Lösung anbieten.
>
> Das hoffe ich auch, bin aber momentan ratlos, warum das bei Dir komplett
> in die Hose geht. Im Moment bist Du der einzige, der die Meldung "cannot
> open file" bekommt. Die habe ich auch noch nie von einem Anwender zu
> Gesicht bekommen.

Hi Michael und Frank,

ich kenne das "cannot open file" Problem auch und habe ein paar v3
Shields für das Minidevboard bei denen das so reproduzierbar auftritt.
Ich hatte auch schon Shields, die den ESP partout nicht OTA flashen
wollten. Wollte immer mal einen entsprechenden Bugreport hier
einstellen, aber durch Zeitmangel und da ich offenbar auch allein mit
diesem Problem war (und es ja auch schon länger kein Update gab) ist das
Thema irgendwie untergegangen. Ich meine mich auch erinnern zu können,
dass bei den problematischen Boards weder ESP noch STM Update
funktionierten, was mich aber nicht wirklich wundert wenn das FFS das
Problem sein könnte. Vermutlich macht der ESP sein Update ja auch über
das FFS.

Alle Bauteile der Boards kamen aus einer Bestellung (ESP Module, STM32
Minidevboards, usw.) und von den gleichen Aliexpress Händlern. Bin mir
auch relativ sicher, dass ich mit Teilen der jeweiligen Händler schon
funktionierende Versionen aufgebaut habe, allerdings ein paar Wochen
davor mit einem eigenem SMD Shield, dass ein Kollege sich mal nachgebaut
hatte.

Habe also von "völlig problemlos" bis "file not found" das komplette
Erfahrungsspektrum durch und eben mal ein paar Screenshots mit einem der
problematischen Boards gemacht. Wenn du forschen möchtest und das
irgendwie Sinn macht könnte ich dir auch eins der Boards mal zukommen
lassen.

Ach so: Alle ESPs habe ich mit dem "ESP8266 Download Tool v3.4.4" und
den Einstellungen aus dem Wiki beschrieben. Könnte ich sonst noch
hilfreiche Infos beisteuern?

Grüße und ein schönes Wochenende,
Peter

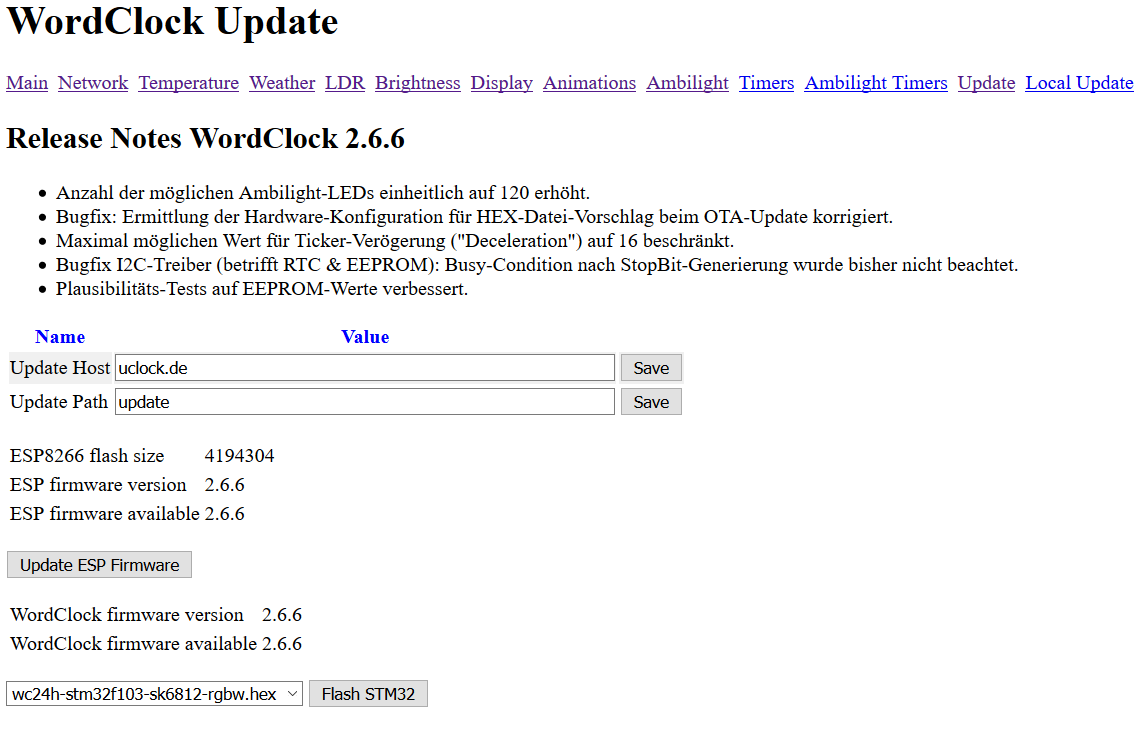

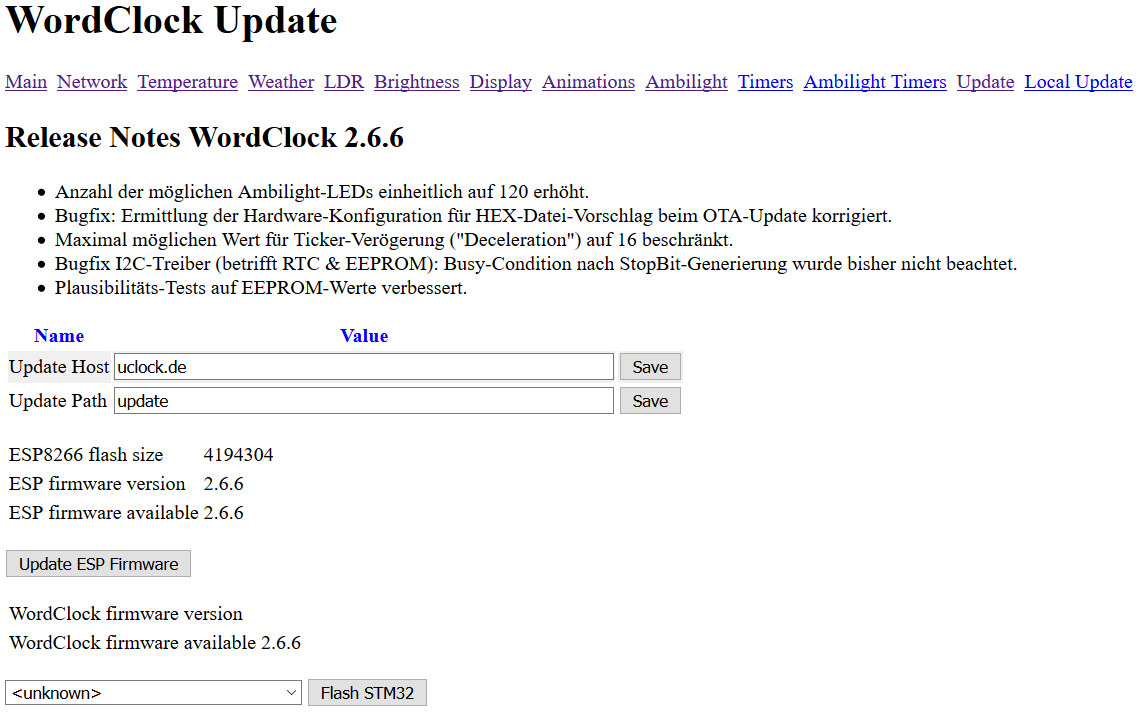

PS: In meinem Screenshot sehe ich Checking HEX File, dann "error: cannot
open file" und dann scheint er den Flash trotz Fehler zu löschen.
Vielleicht ein Sonderfall bei dem die Konsistenzprüfung nicht so richtig
funktioniert?

von Peter G. (ingrimsch)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo nochmal,

ich glaube ich hab die Ursache meiner Probleme gerade selbst gefunden...
ich habe mal nachgeschaut welche Version des ESP8266 Download Tool
gerade aktuell ist und v3.6.1.0 von der Homepage geladen. Danach einmal
den ESP mit den gleichen Einstellungen beschrieben und direkt ein OTA
Upodate getestet: klappte einwandfrei und das Log ist als Screenshot im
Anhang.

Zumindest in meinem Fall kann es durchaus sein, dass ich auf
unterschiedlichen Endgeräten unterschiedliche Versionen vom Flash
Download Tool installiert habe.

@Michael: Kannst du bei dir den ESP nochmal mit der v3.6.1.0 flashen und
das OTA Update nochmal testen? Oder mal prüfen ob es sich bei dir
möglicherweise um ein ähnliches Problem handelt...

Gruß,
Peter

Edit/Update: Gerade mit einem zweiten problematischen Board getestet und
auch dieses hat eben zum ersten mal erfolgreich ein OTA Update hinter
sich gebracht. Ich habe den ESP übrigens zuvor mehrfach mit der alten
Version neu beschrieben, es scheint also ein Problem mit dem veralteten
ESP8266 Download Tool zu geben, was das Erstellen des FFS im ESP
angeht...

: Bearbeitet durch User
von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Peter G. schrieb:
> PS: In meinem Screenshot sehe ich Checking HEX File, dann "error: cannot
> open file" und dann scheint er den Flash trotz Fehler zu löschen.
> Vielleicht ein Sonderfall bei dem die Konsistenzprüfung nicht so richtig
> funktioniert?

Ja, sieht nach einem Bug aus. Der Erase-Befehl sollte auf keinen Fall
durchgeführt werden, wenn der Open-Error kommt. Kommt auf meine
Todo-Liste.

Peter G. schrieb:
> Edit/Update: Gerade mit einem zweiten problematischen Board getestet und
> auch dieses hat eben zum ersten mal erfolgreich ein OTA Update hinter
> sich gebracht. Ich habe den ESP übrigens zuvor mehrfach mit der alten
> Version neu beschrieben, es scheint also ein Problem mit dem veralteten
> ESP8266 Download Tool zu geben, was das Erstellen des FFS im ESP
> angeht...

Vielen Dank für das Testen und auch das erfreuliche Ergebnis! Jetzt bin
ich gespannt, ob das damit auch bei Michael klappt.

Wenn ja, sollte hier auf jeden Fall eine Bemerkung dazu in den Artikel
eingetragen werden.

von JensW (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen. also zum Thema OTA klappt alles wunderbar. Danke für die
Tolle Arbeit.

Ich habe eine frage ich würde gerne über meine Hausautomation die Uhr
ansprechen. Wie werden zb. die Ticker an die Uhr gesendet kann mir
jemand ein Beispiel senden wie ich über TCPIP den Dicker beschreiben
kann.

Danke schon mal.

von JensW (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hat sich erledigt. Hab am laufen. Danke schönes Wochenende.

von Michael (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Peter G. schrieb:
> @Michael: Kannst du bei dir den ESP nochmal mit der v3.6.1.0 flashen und
> das OTA Update nochmal testen? Oder mal prüfen ob es sich bei dir
> möglicherweise um ein ähnliches Problem handelt...

Ich habe mir die Version mal runtergeladen und voller Hoffnung habe ich
den ESP geflasht. Dann die Überraschung... wieder kein Erfolg.

Dann habe ich mal nach verschiedene ESP-Flasher gesucht und auch
gefunden.
Der lief auf Anhieb und siehe da...OTA ist nun kein Problem mehr!!!
Das Bild oben zeigt den Screenshot des Programms.

Also bei fast 99% aller User hier klappt das flashen mit dem hier
angegebenen Tool von ST-Link.

Warum dann der Rest nur mit einem andern Tool arbeitet... keine Ahnung.

Hier sollte, wie Frank M. schon sagt, unbedingt ein Hinweis im Artikel
eingetragen werden.

Frank M. schrieb:
> Du kannst die Dokumentation am Ende des Kapitels
>
>
https://www.mikrocontroller.net/articles/Tutorial_-_Aufbau_WordClock_mit_WS2812#L.C3.B6ten_des_Nucleo-Shields_v3_f.C3.BCr_STM32F401RE_oder_STM32F411RE
>
> fortführen. Hier ist beschrieben, welche Vorbereitungen getroffen werden
> müssen, bevor man die Platine durchsägt und an welchen Pins die
> entsprechenden Signale zu finden sind.

Ich habe gar nicht mehr an diese Beschreibung gedacht, danke Frank.

Direkt mal nach Anleitung verdrahtet und kann sagen, es funktioniert
wunderbar. So kann wirklich jedes Nukleo Board ohne ST-Link neu geflasht
werden.

Danke an alle hier, die geholfen haben!!

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Ganz vergessen, hier noch der Link...

https://github.com/nodemcu/nodemcu-flasher

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Michael schrieb:
> Ganz vergessen, hier noch der Link...
>
> https://github.com/nodemcu/nodemcu-flasher

Musstest Du hier besondere Einstellungen vornehmen und wenn ja, welche?

Welches Flash-Programm hattest Du eigentlich bis dato verwendet? Im
Artikel werden nämlich zwei ESP-Flash-Programme aufgeführt und
dokumentiert. Du kannst gerne die Doku vervollständigen bzgl.
nodemcu-flasher.

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Musstest Du hier besondere Einstellungen vornehmen und wenn ja, welche?
>
> Welches Flash-Programm hattest Du eigentlich bis dato verwendet? Im
> Artikel werden nämlich zwei ESP-Flash-Programme aufgeführt und
> dokumentiert. Du kannst gerne die Doku vervollständigen bzgl.
> nodemcu-flasher.

Bisher habe ich immer das "ESP_DOWNLOAD_TOOL_V2.4" verwendet.
Aber mit der von Peter G. empfohlenen Version 3.6.1.0 hat es (bei mir)
ebenfalls nicht funktioniert.
Erst mit "NODEMCU"

Besondere Einstellungen habe ich nicht vorgenommen, Datei und COM-Port
angeben und Flash drücken.
Es hat mich ja auch gewundert, das es auf anhieb funktionierte.
Egal, das Ergebnis zählt ;-)

von Peter G. (ingrimsch)


Bewertung
2 lesenswert
nicht lesenswert
Hi Frank und Michael,

schön dass es bei Michael auch geklappt hat, allerdings finde ich etwas
merkwürdig, dass sich ESP Module und unterschiedliche Flash Tools hier
so überhaupt nicht gleich verhalten... Den Hinweis im Wiki würde ich
ergänzen, bin mir aber gerade nicht sicher wie ich das am geschicktesten
formuliere. Ein Vorschlag:

--
Fehler beim OTA Update: In Einzelfällen kam es beim OTA Update zu einem
Fehler, der auf ein Problem mit dem im ESP enthaltenen Dateisystem
hinweist. Dieses Dateisystem wird normalerweise beim Flash der Software
in das ESP Modul automatisch erstellt und kann dann z.B. als
Zwischenspeicher für OTA Updates von ESP und STM32 genutzt werden.
Taucht im OTA-Log ein Fehler wie z.B. '''error: cannot open file''' auf,
dann hilft es ggf. die Software mit einem anderen Programm in das ESP
Modul zu schreiben oder das vorhandene Programm in einer aktuelleren
Version zu testen.
Sollte die aktuelle Version der ESP8266 Flash Download Tools
(http://espressif.com/en/support/download/other-tools) Probleme
bereiten, könnte man z.B. den NodeMCU Flasher
(https://github.com/nodemcu/nodemcu-flasher) testen. Dort einfach unter
"Config" das .BIN File laden und dann im Reiter "Operation" den
entsprechenden COM Port auswählen und auf "Flash" klicken.
--

So empfehlen wir nicht auch noch explizit den NodeMCU Flasher als
drittes Programm, haben aber den Hinweis inkl. Tipps im Wiki. Zumindest
ich habe den NodeMCU Flasher noch nie benutzt und da keine
Erfahrungswerte... nicht dass wir uns dann an anderer Stelle ein Problem
einschleppen. Wäre das von eurer Seite OK? Bin natürlich für alternative
Formulierungen offen. ;-)

von Michael N. (minigl)


Bewertung
0 lesenswert
nicht lesenswert
Ich finde es ok so.
Sagt alles und der (neue) User wird sich auf jeden Fall zurechtfinden.


Allerdings stellt sich mir die Frage, was passiert wenn ich mit OTA ein
Update des ESP machen würde?
Nicht das da irgendwas überschrieben oder verändert wird, und das
nächste OTA
wieder nicht funktioniert bzw. abbricht.

Deshalb auch die Frage an Frank, gibt es evtl. schon eine neuere
SW-Version des ESP um es einemal zu testen?

von Peter G. (ingrimsch)


Bewertung
0 lesenswert
nicht lesenswert
Michael N. schrieb:
> Allerdings stellt sich mir die Frage, was passiert wenn ich mit OTA ein
> Update des ESP machen würde?
> Nicht das da irgendwas überschrieben oder verändert wird, und das
> nächste OTA wieder nicht funktioniert bzw. abbricht.

Nein, dass kann so aus mehreren Gründen beim OTA Update eigentlich nicht
passieren. Im Speicher von ESP8266/NodeMCU/Arduino, usw. werden mehrere
Teilbereiche erstellt, die dann unabhängig voneinander agieren, obwohl
es eigentlich der gleiche Speicher ist.

Ein einfaches Beispiel (jetzt nicht auf das WordClock Projekt bezogen):
Die 4MB vom ESP-12F/NodeMCU werden aufgeteilt in 2MB Programmspeicher
und ein 2MB SPIFFS Dateisystem. Wenn du jetzt ein OTA Update der
Software machen möchtest, dann schiebst du deine neue Version in die 2MB
vom Dateisystem und überschreibst dann mit den Daten von dort den
Programmspeicher. Der Teilbereich "Dateisystem" wird dabei gar nicht
schreibend angefasst, sonst sägst du dir, bildlich gesprochen, ja den
Ast ab auf dem du gerade sitzt. ;-) Wenn alles erfolgreich duchgelaufen
ist, haust du noch das Update File aus dem Dateisystem in die Tonne und
kannst dann beim nächsten mal wieder von vorne beginnen. Das Dateisystem
wird also nicht ständig neu erzeugt (wäre ja z.B. auch doof wenn da
neben deinem OTA Update noch andere Daten liegen würden: Webseiten,
Bilder, Config Files, usw.).

Wenn es also einmal funktioniert, dann wirst du durch OTA Updates nicht
wieder in den kaputten Zustand zurückfallen.

Edit: Hab nicht aufgepasst und meinen Denkfehler gelöscht :-)

: Bearbeitet durch User
von Michael N. (minigl)


Bewertung
0 lesenswert
nicht lesenswert
Peter G. schrieb:
> Nein, dass kann so aus mehreren Gründen beim OTA Update eigentlich nicht
> passieren.

Ok, und vielen Dank für den anschaulichen Vergleich.

von Peter G. (ingrimsch)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

zwischen den ganzen "Bestellungen" aus dem Freundeskreis habe ich mir
jetzt endlich auch mal eine eigene 24h aufgebaut und am Wochenende auch
direkt an die Wand gebracht... RGBW, Ambilight, Stromabschaltung... den
ganzen Schnickschnack inklusive, der das featureverwöhnte Technikherz
höher schlagen lässt. <3

Nachdem die Uhr jetzt mehrere Tage an der Wand hängt, sind mir einige
Dinge aufgefallen, die noch nicht ganz ideal laufen.

Animation "Flicker":
Da hier sowohl die neuen als auch die alten Wörter eingeschaltet werden
und dann flackern sieht die Animation ziemlich überladen aus. Ich würde
hier vielleicht die Animation so abändern, dass entweder die alten
Wörter erst ausgeblendet und die neuen dann flackernd eingeschaltet
werden, oder sie erst flackernd aus- und dann wieder eingeschaltet
werden.

Das ist wohl auch Dario hier im Thread
(Beitrag "Re: WordClock mit WS2812") schon
aufgefallen. Laut dem Post darunter steht das Thema schon auf der ToDo
Liste, ich habe es dort aber nicht gefunden, daher hier nochmal der
Hinweis. ;-)


Fehlerhafter Zustand Ambilight bei Kombination aus Ambilight- und
Uhrentimer:
Ich schalte aktuell um 1:30 Uhr das Ambilight (Clock2) ab und um 2:00
Uhr dann das Display. Das klappt auch wie gewünscht. Morgens um 6:30 Uhr
soll das Display eingeschaltet werden, das Ambilight aber erst ab 16:00
Uhr. Der ausgeschaltete Zustand vom Ambilight geht aber leider unterwegs
verloren und beim Wiedereinschalten um 6:30 Uhr geht mit dem Display
auch das Ambilight wieder an. Könnte das vielleicht mal jemand mit
verbautem Ambilight gegentesten? Bei Bestätigung wäre das ein kleiner
Bug.

LDR Probleme mit GL5516 bzw. LDR07 bei mehreren Boards:
Ich habe jetzt mit mehreren v3 MiniDevBoard Shields Probleme einen LDR
zu erkennen bzw. Daten von ihm zu bekommen und frage mich was die
Ursache dafür sein könnte und ob evtl. jemand hier mal ähnliche Probleme
mit seinem LDR hatte. Die Lötstellen sind OK und es macht keinen
Unterschied ob ich den jeweiligen LDR an ein Kabel oder direkt an das
Shield löte. Ich bekomme im Webinterface immer den Wert 0 zurück. Ich
habe hier Boards mit der gleichen Hardware, bei einem funktionierts, bei
mehreren anderen nicht. Wenn ich per Multimeter den Widerstand messe
funktionieren alle Bauteile problemlos. Und wenn ich den funktionieren
LDR auf ein problematisches Board löte gibt er dort auch keinen Mucks
von sich.
R2 ist immer unbestückt und R1 entweder mit 1k (für LDR07) oder mit
680Ohm (für GL5516 - damit hatte ich bei einem Testaufbau eine Auflösung
von >2000 bei den Werten im Webinterface) bestückt. Die 3.3V sehe ich
ebenfalls am Pin vom Shield, ich bin wirklich ratlos wo das Problem
liegen könnte und warum ich mittlerweile gleich mehrere Boards habe, bei
denen das so auftritt. Ist es möglich, dass ich mit dem kleinen 680Ohm
Widerstand den Port A5 vom STM gegrillt habe? Kann doch eigentlich nicht
sein, oder? Hier wäre ich für jeden Tipp dankbar, der mich bei der
Ursachenforschung ein Stück weiterbringt...



Allgemein ist mir noch aufgefallen, dass ich bei den letzten Uhren für
störungsfreien Betrieb den 1k8 Widerstand "R6" für Uhren auf WS2812B
Basis eigentlich immer verbauen musste. Bei den Uhren mit SK6812 RGBW
LEDs musste ich R6 unbestückt lassen, anders war dem Display keine
Ausgabe zu entlocken.

PS: Den Wiki Artikel habe ich heute um den Hinweis zum OTA Update
ergänzt

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Peter G. schrieb:
> Da hier sowohl die neuen als auch die alten Wörter eingeschaltet werden
> und dann flackern sieht die Animation ziemlich überladen aus. Ich würde
> hier vielleicht die Animation so abändern, dass entweder die alten
> Wörter erst ausgeblendet und die neuen dann flackernd eingeschaltet
> werden, oder sie erst flackernd aus- und dann wieder eingeschaltet
> werden.

Ich schreibs jetzt wirklich auch in die TODO-Liste im Artikel. Ich habe
da noch eine interne, da stehen noch ganz andere Sachen drauf ;-)

> Fehlerhafter Zustand Ambilight bei Kombination aus Ambilight- und
> Uhrentimer:

Das kann ich im Kopf nachvollziehen, ohne es zu testen. "Uhr an" hieß
bisher auch immer "Ambilight an". Ich muss hier die Logik ändern: Uhr im
Timer an heisst zukünftig "Nur Display an". Wenn man dann beides
eingeschaltet haben möchte, dann muss man zukünftig zusätzlich auch den
Ambilight-Timer entsprechend einstellen.

> Der ausgeschaltete Zustand vom Ambilight geht aber leider unterwegs
> verloren

Das hat auch einen guten Grund:

Die Uhr merkt sich keine Zustände bzgl. An und Aus. Irgendjemand hat
hier mal vorgeschlagen, dass sich die Uhr nicht nur einen
Umschaltzeitpunkt merken soll, z.B. "gleich 22 Uhr -> AUS", sondern
besser einen ganzen Zeitraum "später 22 Uhr -> AUS". Begründung: Schalte
ich den Strom erst um 22:05 ein, bleibt die Uhr die ganze Nacht an, weil
sie den Umschaltzeitpunkt verpasst hat. Er hat hier deshalb auch einen
Patch der Software vorgestellt.

Auf den ersten Blick erscheint der Änderungsvorschlag sinnvoll, jedoch
habe ich ihn verworfen - und zwar aus folgendem Grund:

Nehmen wir mal an, die Uhr hat das Display automatisch am Samstagsabend
um 22:00 Uhr ausgeschaltet. Um 22:30 komme ich mit ein paar Freunden
nach Hause für eine gemütliche Runde und ich will das Display per
Fernbedienung, App oder Web außerhalb des normalen Timer-Rhytmus wieder
einschalten. Dann würde die Uhr sofort(*) wieder ausgehen, weil
(ätschibätsch!) für den Zeitraum definiert wurde: "Uhr ist aus!".

Da ich solch eine Situation praxisnäher finde als das
In-die-Steckdose-Stecken-um-22-05-Uhr, bleibe ich bei den
Umschaltzeitpunkten. Wer die Uhr so spät in die Steckdose steckt, dass
der Umschaltzeitpunkt verpasst wurde, muss das Display halt dieses eine
mal manuell ausschalten.

(*) "Sofort" heisst hier: zur nächsten vollen Minute.

: Bearbeitet durch Moderator
von Günter H. (gnter_h534)


Bewertung
0 lesenswert
nicht lesenswert
Peter G. schrieb:
> LDR Probleme mit GL5516 bzw. LDR07 bei mehreren Boards

Was passiert denn, wenn Du probeweise den LDR durch einen Festwiderstand
(680 Ohm - 1 kOhm) zwischen 3,3 V und dem "Messeingang A5" ersetzt:
Dann müsste definitiv ein anderer Wert als "0" im Web-Interface
angezeigt werden --> Port A5 sollte dann ok sein. Falls nicht :-( ?

Ich verwende als LDR07-Ersatz den GL5506 mit 1 kOhm als
Teilerwiderstand, eingebaut oben in die Umrandung der Uhr. Damit kam ich
besser zurecht als hinter einen "nicht genutzten" Buchstaben. Auflösung
ca. 2800.

von Daniel Mennig (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

mich würde interessieren, warum bei diesem Projekt ein
Shield für STM32 MiniDevBoard verwendet wird.

Bei ähnlichen Projekten,
z.B. http://jleopold.de/2016/12/11/wordclock-mit-ws2812/

wird nur das STM32 verwendet.

Danke schon mal für etwas Erhellung :)

von Jens L. (geo_poldi)


Bewertung
0 lesenswert
nicht lesenswert
Daniel Mennig schrieb:
> mich würde interessieren, warum bei diesem Projekt ein
> Shield für STM32 MiniDevBoard verwendet wird.

Moin Daniel,

schön, dass du meine Blog-Seite gefunden hast ;-) Ich hab damals kein
Shield verwendet, weil es mein Prototyp war und ich nur die
Basis-Hardware (STM32, RTC und ESP) verwendet habe. Ansonsten sind
beides die selben Projekte!

Mittlerweile (bei weiteren Nachbauten) nutze ich längst auch die Shields
von Torsten. So hat man viel weniger Verdrahtungsaufwand und
Fehlerquellen!

Die Arbeit hier aus dem Projekt ist einfach klasse. Leichter kann man
nicht zu solch einer genialen Uhr kommen!

Wenn du eher die freie Verdrahtung magst, feel free to make it ;-)

Gruß
Jens

: Bearbeitet durch User
von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Eine kurze Frage in die Runde.

Nachdem ich ja mein OTA Problem im Griff habe und auch alle anderen
Funktionen soweit laufen, habe ich gester festgestellt, das ich
plötzlich keine Wetterdaten von http://openweathermap.org abrufen kann.

Wenn ich versuche mit dem Web-Interface die Daten abzurufen, dauert es
ca. 5s
dann erscheint plötzlich nur die IP vom Router.

Es hat vorher wunderbar funktioniert und ich habe nichts an der API
verändert.

Könnt ihr das soweit nachvollziehen oder hat http://openweathermap.org
etwas geändert?

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Michael schrieb:
> Wenn ich versuche mit dem Web-Interface die Daten abzurufen, dauert es
> ca. 5s
> dann erscheint plötzlich nur die IP vom Router.

Das hört sich nach einem (Software-)Reset an. Vielleicht liegts an
irgendwelchen bis dato unerwarteten Wetterdaten. Da muss ich mal
schauen, ob es theoretisch eine Lücke gibt.

> Könnt ihr das soweit nachvollziehen

Das kann man wohl nur nachvollziehen, wenn man dasselbe Wetter empfängt.
Du musst uns schon mitteilen, welchen Ort oder welche GPS-Daten Du
eingetragen hast.

> oder hat http://openweathermap.org etwas geändert?

Eher das Wetter. Es kann sein, dass der Fehler automatisch verschwindet,
sobald wieder die Sonne scheint oder der Wind aus einer anderen Richtung
weht.

von Thomas G. (thomas_g18)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen

Ich kann die Fehler beim Wetter auch so bestätigen.
Wenn jetzt auch andere davon berichten wird es wohl kaum an den
Koordinaten liegen.Eventuell liegt es wirklich am verschieden
Wetter.Teilweise funktioniert der Wetterticker problemlos.

Da aber das Wetter noch nicht automatisch als Intervall-Ticker läuft,
habe ich dem Fehler noch nie gross Beachtung geschenkt, da ich dachte,
dass der Fehler bei mir liegt.

Gruess

von Huber , Karl (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Thomas,

habe noch Interesse an Shields für STM32 MiniDev V4.

Es werden 3 Stück benötigt.

Bitte um Angaben zur Bestell-Abwicklung.

Gruss

Charly

von Günter H. (gnter_h534)


Bewertung
0 lesenswert
nicht lesenswert
Huber , Karl schrieb:

> habe noch Interesse an Shields für STM32 MiniDev V4.
>
> Es werden 3 Stück benötigt.
>
> Bitte um Angaben zur Bestell-Abwicklung.

Warum nicht, wie im Artikel

https://www.mikrocontroller.net/articles/WordClock_mit_WS2812#Sammelbestellung_LED_Stripes.2C_Zwischenb.C3.B6den.2C_Shields

beschrieben, Torsten (Benutzer wawibu) anschreiben?

von Christian S. (duffbeer2000)


Bewertung
0 lesenswert
nicht lesenswert
Ich hätte mal ne Frage zum Netzteil im Artikel. Welche Buchse kaufe ich
denn da am besten?

von TK-Ber (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Wenn Du das Pollin Netzteil meinst. Das hat “...Anschlusskabel 1,5 m mit
Hohlstecker 5,5/2,1 mm, Pluspol innen...”
Du benötigst also irgendeine 5,5/2,1mm Buchse.
Oder pragmatisch: Hohlstecker abschneiden und Kabel direkt ans Shield.

von Rene W. (tylon)


Bewertung
0 lesenswert
nicht lesenswert
Peter G. schrieb:
> mal eine eigene 24h aufgebaut und am Wochenende auch
> direkt an die Wand gebracht... RGBW, Ambilight, Stromabschaltung.

Hast du den "alten" Zwischenboden selber auf Ambilight umgerüstet oder
ist das schon die neuste Version?

von Günter H. (gnter_h534)


Bewertung
0 lesenswert
nicht lesenswert
Christian S. schrieb:
> Ich hätte mal ne Frage zum Netzteil im Artikel. Welche Buchse kaufe ich
> denn da am besten?

TK-Ber schrieb:
> enn Du das Pollin Netzteil meinst. Das hat “...Anschlusskabel 1,5 m mit
> Hohlstecker 5,5/2,1 mm, Pluspol innen...”
> Du benötigst also irgendeine 5,5/2,1mm Buchse.

"Musterbilder" dazu gibt es im Thread.

> Oder pragmatisch: Hohlstecker abschneiden und Kabel direkt ans Shield.

Oder: Farblich passende Zwillingslitze an die Uhr, dann eine solche
Kupplung

https://www.reichelt.de/Hohlstecker/DELOCK-65421/3/index.html?ACTION=3&LA=2&ARTICLE=127462&GROUPID=7488&artnr=DELOCK+65421&SEARCH=%252A

und darein den Stecker vom Netzteil.

von Peter G. (ingrimsch)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Ich muss hier die Logik ändern: Uhr im
> Timer an heisst zukünftig "Nur Display an".

Ah, OK, das erklärt natürlich das Verhalten, vielen Dank schon mal für
die Anpassung! Ich persönlich finde die festen Schaltzeiten aus
ähnlichen Gründen auch sinnvoller als den Zeitraum. Und einmal manuell
Schalten ist im Zweifel angenehmer als gegen die Automatik zu kämpfen...
;-)

Günter H. schreib:
> Was passiert denn, wenn Du probeweise den LDR durch einen Festwiderstand
> (680 Ohm - 1 kOhm) zwischen 3,3 V und dem "Messeingang A5" ersetzt

Mit einem der Boards und 1k fest getestet, leider das selbe Ergebnis :-(
Das muss wohl diese schwarze Null sein, von der alle seit Jahren
reden... ich versuche es nochmal mit einem anderen Widerstand als
Teiler, aber ich habe wenig Hoffnung...

Rene W. schreib:
> Hast du den "alten" Zwischenboden selber auf Ambilight umgerüstet oder
> ist das schon die neuste Version?

Ist tatsächlich noch ein alter Zwischenboden den ich auf der
Tischkreissäge um 5mm an allen Seiten gekürzt habe. Hatte mir mal einige
lange Ambilight Platinen herstellen lassen weil meine Frau ungedingt
eine RGBWW Uhr haben wollte und habe diese dann hinter einem 3D
gedruckten Diffusor versteckt, damit man nicht direkt in die LEDs schaut
wenn man bei uns ins Wohnzimmer kommt. Bilder hänge ich an. Die neuen
24h Böden wurden leider erst nach meiner Bestellung hier angeboten...

von Günter H. (gnter_h534)


Bewertung
1 lesenswert
nicht lesenswert
Peter G. schrieb:

> Mit einem der Boards und 1k fest getestet, leider das selbe Ergebnis :-(
> Das muss wohl diese schwarze Null sein, von der alle seit Jahren
> reden... ich versuche es nochmal mit einem anderen Widerstand als
> Teiler, aber ich habe wenig Hoffnung...

Ich bin  gerade dabei, ein Shield mit dem STM32MiniDevBoard für eine
WC12h in Betrieb zu nehmen und wollte schon fast dem "Club der schwarzen
Null" beitreten - ich bekam als Wert für den LDR auch immer "0"
angezeigt, als Werte für Min. und Max. wurden zu diesem Zeitpunkt
ebenfalls "0" angezeigt.

Bei mir war das Problem gelöst, nachdem ich die Werte für Min. bzw. Max
gesetzt hatte und jeweils über "Save" gespeichert. Jetzt werden im Feld
"LDR" plausible Werte angezeigt.


Edit: Diesen Effekt konnte ich gerade an einem weiteren Shield
reproduzieren.

: Bearbeitet durch User
von Peter G. (ingrimsch)


Bewertung
0 lesenswert
nicht lesenswert
Günter H. schrieb:

> Bei mir war das Problem gelöst, nachdem ich die Werte für Min. bzw. Max
> gesetzt hatte und jeweils über "Save" gespeichert. Jetzt werden im Feld
> "LDR" plausible Werte angezeigt.

Danke für deinen Test Günter, kann ich genau wie beschrieben ebenfalls
hier nachstellen. Ich ergänze das bei Gelegenheit im Wiki. :-)

@Frank
Ich leite mal ein Feature Request meiner Frau an dich weiter: Wäre es
möglich neben dem geplanten LDR Offset noch einen Knopf anzubieten der
die Logik umdreht? Also bei viel Umgebungslicht das Ambilight zu dimmen
und bei wenig Licht die Helligkeit zu erhöhen. So wäre es möglich das
Ambilight automatisch als indirekte Beleuchtung zu nutzen und sogar über
den Timer zu steuern. Die WW LEDs scheinen wirklich gut anzukommen...
;-)

von Michael N. (minigl)


Bewertung
0 lesenswert
nicht lesenswert
Heute sind die Platinen von Torsten angekommen, 1x Mini und 2x Nucleo
Shield.
Habe auch gleich eine (Nucleo) aufgebaut. Die Versionen 2.6.0 für ESP
und STM mit den Tools aufgespielt. Den STM mit den ST-Link Utility und
den ESP mit Nodemcu. Dann das ganze (weil es so schön ist ;-)) mit OTA
auf die aktuelle 2.6.6 geflasht.
Alles eingerichtet...läuft...

Nun die Wetterdaten abgefragt... und?
Nichts!!!

Diesmal allerdings wird mir nicht, wie weiter oben beschrieben, die IP
meines Routers angezeigt, sondern die Uhr läuft unbeirrt weiter, als
wenn nichts war.

Kann es sein, das es hier noch einen Bug gibt?
Es kann doch nicht von den Koordinaten abhängen.

von 900ss D. (900ss)


Bewertung
0 lesenswert
nicht lesenswert
Grad getestet, bei mir geht die Wetteranzeige.
V2.6.6

: Bearbeitet durch User
von Michael N. (minigl)


Bewertung
0 lesenswert
nicht lesenswert
Hm...

Ich versuche später mal andere Koordinaten einzugeben...

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Michael N. schrieb:
> Nun die Wetterdaten abgefragt... und?
> Nichts!!!
>
> Diesmal allerdings wird mir nicht, wie weiter oben beschrieben, die IP
> meines Routers angezeigt, sondern die Uhr läuft unbeirrt weiter, als
> wenn nichts war.
>
> Kann es sein, das es hier noch einen Bug gibt?
> Es kann doch nicht von den Koordinaten abhängen.

Mach mal einen Log auf dem UART, bitte.

von Michael N. (minigl)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Mach mal einen Log auf dem UART, bitte.

Jetzt hast du mich kalt erwischt.

Das habe ich leider noch nie gemacht...

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Peter G. schrieb:
> Ich leite mal ein Feature Request meiner Frau an dich weiter: Wäre es
> möglich neben dem geplanten LDR Offset noch einen Knopf anzubieten der
> die Logik umdreht? Also bei viel Umgebungslicht das Ambilight zu dimmen
> und bei wenig Licht die Helligkeit zu erhöhen.

Ich schreibs mal auf :-)

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Michael N. schrieb:
> Das habe ich leider noch nie gemacht...

TX vom Mini-Dev-Shield an RX vom UART-Adapter, so wie Du das auch zum
Flash des ESP gemacht hast. Die Rückrichtung brauchst Du jedoch nicht
anzuschließen. GND natürlich auch noch verbinden.

PuTTY starten, COM auswählen, 115200 Bd einstellen und am STM32 RESET
drücken. Dann erscheint so ziemlich jedes Event im PuTTY.

: Bearbeitet durch Moderator
von Michael N. (minigl)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> so wie Du das auch zum
> Flash des ESP gemacht hast

Das ist der Knackpunkt.
Ich habe bisher zwar den Mini-Dev. flashen können, allerdinges habe ich
es noch nie geschafft den ESP auf dem Mini Shield zu flashen.
Bisher nur den STM32.

Ich werde mich mal etwas belesen und hoffe dann hier ein LOG
einzustellen.

von Michael N. (minigl)


Bewertung
0 lesenswert
nicht lesenswert
Habe mal Putty herunter geladen und gestartet.
Ich wage mal einen Schnellschuss.

Habe den ST-Link noch nicht von der neuen Platine getrennt.

 read rtc: Th 2017-11-16 20:31:45
RTC temperature: 27
read rtc: Th 2017-11-16 20:32:45
RTC tempower_init() called
switching power on

Welcome to WordClock Logger!
----------------------------
Version: 2.6.6
rtc is online
ws2812: external pullup detected
eeprom is online
current eeprom version: 0x00020600
reading ir codes from eeprom
ESP8266 LOGGER
read rtc: Th 2017-11-16 20:35:54
esp8266 now up
(- setup UDP)
(- local port: 2421)
(- setup server UDP)
(- local port: 2424)
(FIRMWARE 2.6.6)
(- connected to AP)
(AP W6-ELEKTRO)
(MODE client)
(IPADDRESS 192.168.200.83)
info: ip address = 192.168.200.83
esp8266 now online
--> time "192.53.103.103"<0d><0a>
(OK time)
(TIME 3719849764)

Das wurde mir nach drücken der Reset Taste angezeigt.

von Michael N. (minigl)


Bewertung
0 lesenswert
nicht lesenswert
Beim abrufen der Wetterdaten wurde mir folgendes angezeigt:

(- new client)
(CMD R06)
--> weather
"xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx","6.573218","51.43808"<0d><0a>
(- Connected to server)
(- GET
/data/2.5/weather?lon=6.573218&lat=51.43808&lang=de&units=metric&APPID=x
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx  HTTP/1.1<CR><LF>Host:
api.openweathermap.org<CR><LF>Connection: close<CR><LF><CR><LF>)

Denke das wolltest du sehen?

[Mod: APPID gelöscht]

: Bearbeitet durch Moderator
von Michael N. (minigl)


Bewertung
0 lesenswert
nicht lesenswert
Nach gefühlten 400 mal "Get Weather" wurde gerade das Wetter angezeigt.

Habe kurz gewartet danach nochmal gedrückt... wieder nichts!

(- new client)
(CMD R06)
--> weather
"xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx","6.573218","51.43808"<0d><0a>
(- Connected to server)
(- GET
/data/2.5/weather?lon=6.573218&lat=51.43808&lang=de&units=metric&APPID=x
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx  HTTP/1.1<CR><LF>Host:
api.openweathermap.org<CR><LF>Connection: close<CR><LF><CR><LF>)
(WEATHER Wetter: 8.66 Grad, Tr▒b)
info: weather = Wetter: 8.66 Grad, Tr▒b
RTC temperature: 27

[Mod: APPID gelöscht]

: Bearbeitet durch Moderator
von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Sieht eigentlich ganz normal aus. Im ersten Fall kam einfach keine
Antwort von OpenWeatherMap. Komisch.

Da, wo die Antwort kam, ist auch alles ganz normal. Der STM32 hat sich
auch nicht resettet. Wurde der Text "Wetter: 8.66 Grad, Trüb" denn auf
dem Display ausgegeben?

> RTC temperature: 27

Ganz schön warm bei Dir ;-)

P.S.
Ich habe Deine privaten APPIDs aus Deinen Beiträgen ausge-X-t.

von Michael N. (minigl)


Bewertung
0 lesenswert
nicht lesenswert
Danke für das X'en ;-)
Habe ich gar nicht daran gedacht...

Ja, der Text wurde genau so ausgegeben, schön leserlich.

von Michael N. (minigl)


Bewertung
0 lesenswert
nicht lesenswert
ALs ich gerade nochmal das Wetter abrufen wollte, kam kurz danach wieder
die Anzeige der IP meines Routers.

(- new client)
(CMD R06)
--> weather
"XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX","6.573218","51.43808"<0d><0a>
(- Connected to server)
(- GET
/data/2.5/weather?lon=6.573218&lat=51.43808&lang=de&units=metric&APPID=X
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX  HTTP/1.1<CR><LF>Host:
api.openweathermap.org<CR><LF>Connection: close<CR><LF><CR><LF>)
(Soft WDT reset)
(ctx: cont )
(sp: 3fff28d0 end: 3fff2b40 offset: 01b0)
(>>>stack>>>)
(3fff2a80:  3fff158f 3fff15d4 3fff196c 4020e4ba  )
(3fff2a90:  00000000 00000000 00000000 3fff43b4  )
(3fff2aa0:  000001ff 000001f8 00000000 00000000  )
(3fff2ab0:  00000000 3fff433c 0000006f 00000067  )
(3fff2ac0:  3fff15b2 00000000 3fff15c6 00000000  )
(3fff2ad0:  00000000 00000000 3fff39a4 00000000  )
(3fff2ae0:  3fff06e4 3fff2b88 3fff06b8 4020e60c  )
(3fff2af0:  40206fc5 00000000 3fff1b0c 40207048  )
(3fff2b00:  0000002c 3fff06ef 3fff2b88 40211c76  )
(3fff2b10:  00000000 00000000 00000001 3fff1b14  )
(3fff2b20:  3fffdad0 00000000 3fff1b0c 40211778  )
(3fff2b30:  feefeffe feefeffe 3fff1b20 40100718  )
(<<<stack<<<)
( ets Jan  8 2013,rst cause:2, boot mode:(3,6))
(load 0x4010f000, len 1384, room 16 )
(tail 8)
(chksum 0x2d)
(csum 0x2d)
(v3de0c112)
(~ld)
(▒)
DS18xxx temperature: 26.5
(- setup UDP)
(- local port: 2421)
(- setup server UDP)
(- local port: 2424)
(FIRMWARE 2.6.6)
var_send_buf: expected ESP8266_OK, got 8
(- connected to AP)
(AP W6-ELEKTRO)
(MODE client)
(IPADDRESS 192.168.200.83)
info: ip address = 192.168.200.83

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Michael N. schrieb:
> ALs ich gerade nochmal das Wetter abrufen wollte, kam kurz danach wieder
> die Anzeige der IP meines Routers.
> [...]
> (Soft WDT reset)

Also ist hat sich nicht der STM32 resettet, sondern der ESP. Danke, das
hilft mir weiter. Ich habe da nämlich gestern abend im ESP-Source eine
Stelle entdeckt, die dafür verantwortlich sein könnte. Jetzt weiß ich
jedenfalls, wo ich suchen muss. Ich werde dann nochmal ein Update der
ESP-Version rausbringen, sobald ich sicher bin.

: Bearbeitet durch Moderator
von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Ich werde dann nochmal ein Update der
> ESP-Version rausbringen, sobald ich sicher bin.

Das hört sich doch gut an, danke.

von Andreas L. (andreaslink)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich bin schwer beeindruckt von der vielen Zeit und dem Detailgrad,
welche hier in das großartige Projekt reingesteckt wurden und habe
inzwischen riiiichtig viel gelesen, um mein aktuelles Problem im Vorwege
irgendwie vergeblich selbst zu lösen.

*Ich reihe mich leider ein in die Kette derer, die beim allerersten
Flashen des ESP8266-12F via RX/TX über FTDI scheitern.*

Ich habe die W24h mit Shield V4, STM32F103C8T6, ESP8266-12F,
Spannungsabschaltung, LDR, DS18B20, TSOP (letztere drei allerdings
gerade nicht connected). Alle Lötstellen geprüft und beim ESP trotzdem
nochmal nachgelötet. Spannungen sind alle OK und auch sonst sieht es
eigentlich OK aus, die Status LED (erste WS2812B) blinkt beim Starten
und ich bekomme auch im normalen Betrieb eine Logausgabe via RX:
power_init() called
switching power on

Welcome to WordClock Logger!
----------------------------
Version: 2.6.6
rtc is online
ws2812: external pullup detected
eeprom is online
current eeprom version: 0x00020600
reading ir codes from eeprom
ESP8266 LOGGER
read rtc: We 2000-01-04 00:55:24
read rtc: We 2000-01-04 00:55:44
RTC temperature: 25

Ich habe das alles mal in einem Video gezeigt, damit auch klar ist, wie
der genaue Ablauf der Buttons ist, die ich drücke:
http://andreaslink.de/data/WordClock-STM32F103C8T6-ESP8266-Flash-Fail_20171116_233429.mp4

Ich denke, dass prinzipiell alles korrekt gelötet ist, aber ich habe das
Gefühl, als wenn der STM32 die Daten nicht "so richtig" weiterleitet.
Genaueres kann ich nicht sagen, aber man sieht im Video sehr gut, dass
die via TX gesendeten Daten auch am ESP ankommen, also prinzipiell sieht
es nicht schlecht aus, es geht nur einfach nicht los. Geflasht ist das
offiziell vorbereitete "wc24h-stm32f103-ws2812-grb.hex" auf dem STM32,
was ich vor dem Einlöten erfolgreich geflasht hatte.

Ich arbeite unter Linux und habe hier mit dem normalen ESPtool initial
getestet (falls das auch jemand macht):
esptool.py --port /dev/ttyUSB0 --baud 115200 write_flash -fs 4MB -fm dout --flash_freq 40m 0x00000 ESP-WordClock-4M.bin

Dann habe ich die Arduino IDE genommen, mit der ich sonst alle meine
anderen (nackten) ESP8266-12F erfolgreich flashe (baue selbst IoT
Schaltungen mit ESP826612F und Sensoren und flashe seriell via Arduino).
Ich habe dann verschiedene serielle "FTDI"-Flasher genommen (vier
absolut unterschiedliche, die sonst gut funktionieren). Als das noch
immer nicht ging, habe ich sogar mein Windows gebootet und die
klassischen Tools von hier getestet (z.B. ESP_DOWNLOAD_TOOL_V2.4.exe) -
man weiß ja nie.

*Fazit:* In allen Fällen zeigt sich exakt das selbe Verhalten wie in dem
Video zu sehen. Ich denke also, es liegt nicht am Flashen, sondern an
irgendwas anderem, wo ich nun euren Input benötige ;-).

*Plan B:*
Mein Plan B war es, den ESP direkt zu flashen, so wie ich das sonst auch
machen würde, also den STM32 einfach zu umgehen, habe dazu einmal 3,3V
direkt an den ESP gelegt A4 permanent auf Ground und mit A2 und A3 dann
direkt RX/TX versucht zu flashen. Leider macht mir da wohl der STM32
einen Strich durch die Rechnung, weil der einen der Eingänge auf Low zu
ziehen scheint, so dass ich auch direkt nicht durchkomme und alles
auslöten wollte ich nun auch nicht wieder (habe auch keinen Fön), lieber
wäre es mir, wenn der "echte" vorgesehene Weg funktionierte.

*Frage:*
Gibt es jemanden, bei dem das mit dem selben Setup wie bei mir
erfolgreich beim ersten Mal geklappt hat? Also zumindest STM32F103C8T6
mit v2.6.6, ESP 12F und dann Direkt-Flash via RX/TX Pins durch den STM32
hindurch? Vielleicht kann mir so jemand den entscheidenden Tipp geben
:)? Ich wäre seeeeehr dankbar!

PS: Generell wird empfohlen den ESP8266 im DOUT Flash Modus zu flashen,
da es Fälle gab, wo sonst der ESP hängen konnte; das liest man viel mit
Sonoff Schaltern zusammen, wo andere Firmware drauf geflasht wird. Ist
hier aber nicht wichtig, wollte ich nur als Input geben.

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Kurz vorweg, ich habe es auch noch nicht geschafft den ESP über Mini zu
flashen. Beim STM32 Nucleo hatte ich da keine Probleme.
Mir ist aber aufgefallen, das du das Flashen anders vorbereitest als ich
es mache. Ich drücke immer zuerst den Reset dann den User Button dann
Reset loslassen und nach ca. 2s auch den User Button loslassen.
Dann starte ich das Flashen.
Bisher keine Probleme mit dieser Reihenfolge.

Ob es daran liegt kann ich dir leider nicht sagen.

Einfach mal testen.

von Thomas G. (thomas_g18)


Bewertung
0 lesenswert
nicht lesenswert
Hallo

An alle die sich mit dem ESP-Flash Problemen rumschlagen.
Ich war da vor einem Jahr ungefähr an gleicher Stelle und habe viel Zeit
investiert.Ich habe damals auch viel probiert....vieleicht hilft Euch da
folgender Beitrag weiter...

Thomas G. schrieb:
> Ich habe in den letzten Tagen mehrmals Rat gesucht wegen dem Flashen vom
> ESP.
> Ich habe mehrere Abende geopfert und mich in verschiedene Programme und
> Flasher eingearbeitet.Stets mit dem Ergebniss von einen nicht kompletten
> Upload --invalid head of packet--
>
> Nachdem ich schon drei Programmer durchprobiert hatte lötete ich den
> FTDI Chip ab und ersetzte Ihn durch einen den ich schon lange an Lager
> hatte.
> UND SIEHE DA.....der Flashvorgang läuft sauber durch.
>
> Auf diesen Fehler hin bin ich noch auf folgende Seite gestossen welche
> genau mein Problem beschreibt:
> https://vilimpoc.org/blog/2016/05/03/esptool-ck-esp8266-and-ftdi-bug-hunting/
>
> Wahrscheinlich ist mit den gefakten FTDI-Chips irgendetwas im
> Zusammenspiel mit dem ESP nich in Ordnung.
>
> Obwohl es sich möglicherweise um einen Fake-Chip handelte konnte ich
> etwa 5 ESP problemlos flashen was mir bei der Fehlersuche viel
> Kopfzerbrechen machte.

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Andreas L. schrieb:
> Leider macht mir da wohl der STM32
> einen Strich durch die Rechnung, weil der einen der Eingänge auf Low zu
> ziehen scheint,

Du kannst den STM32 per Dauer-Reset in den hochohmigen Zustand bringen.
Dann ist es egal, ob die Leitungen des STM32 am ESP hängen.

> *Frage:*
> Gibt es jemanden, bei dem das mit dem selben Setup wie bei mir
> erfolgreich beim ersten Mal geklappt hat?

Bei mir klappt das immer, nämlich sowohl mit beiden im Artikel
verlinkten Flash-Tools als auch mit der Arduino-IDE. Bei der lettzteren
verwende ich die Einstellungen, die ich in ESP-WordClock.ino ganz oben
im Header dokumentiert habe. Die Arduino-IDE benutze ich bei der
Programmentwicklung zum Flashen - und zwar über den STM32, genauso wie
es im Artikel dokumentiert ist.

Ich benutze dabei jedoch immer mit CP210x UART-Adapter. Auch die CH340G
sollen hervorragend geeignet sein. FTDI nutze ich nicht mehr, Grund s.u.

> Also zumindest STM32F103C8T6
> mit v2.6.6, ESP 12F und dann Direkt-Flash via RX/TX Pins durch den STM32
> hindurch?

Jepp. Dabei muss der Jumper auf Prog und die Reihenfolge von Reset +
User Button ist wichtig.

Michael schrieb:
> Mir ist aber aufgefallen, das du das Flashen anders vorbereitest als ich
> es mache. Ich drücke immer zuerst den Reset dann den User Button dann
> Reset loslassen und nach ca. 2s auch den User Button loslassen.

Genau so muss man vorgehen.

Thomas G. schrieb:
> Wahrscheinlich ist mit den gefakten FTDI-Chips irgendetwas im
> Zusammenspiel mit dem ESP nich in Ordnung.

So ist es. FTDI hat die Windows-Treiber derart manipuliert, dass die
gefakten FTDI-Chips nicht mehr sauber funktionieren. Das hatten wir hier
im Thread schon öfter.

von Andreas L. (andreaslink)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Frank, hallo Michael, hallo Thomas,

vielen Dank für euer schnelles und gutes Feedback zu meinem Problem.

Thomas G. schrieb:
> Auf diesen Fehler hin bin ich noch auf folgende Seite gestossen welche
> genau mein Problem beschreibt:
> https://vilimpoc.org/blog/2016/05/03/esptool-ck-esp8266-and-ftdi-bug-hunting/

Habe das gelesen und diese Probleme scheinen ja noch gravierender zu
sein, ich habe mit den normalen ESP8266 unter Linux gar keine Probleme
mit genau dem fort beschriebenen Problem-Adapter. Sehr interessant aber!

Frank M. schrieb:
> Andreas L. schrieb:
>> Leider macht mir da wohl der STM32
>> einen Strich durch die Rechnung, weil der einen der Eingänge auf Low zu
>> ziehen scheint,
>
> Du kannst den STM32 per Dauer-Reset in den hochohmigen Zustand bringen.
> Dann ist es egal, ob die Leitungen des STM32 am ESP hängen.

Klasse Idee, das werde ich auf jeden Fall nochmal als eine Lösung
angehen und so den ESP ohne Auszulöten direkt flashen!


>> *Frage:*
>> Gibt es jemanden, bei dem das mit dem selben Setup wie bei mir
>> erfolgreich beim ersten Mal geklappt hat?
>
> Bei mir klappt das immer, nämlich sowohl mit beiden im Artikel
> verlinkten Flash-Tools als auch mit der Arduino-IDE. Bei der letzteren
> verwende ich die Einstellungen, die ich in ESP-WordClock.ino ganz oben
> im Header dokumentiert habe. Die Arduino-IDE benutze ich bei der
> Programmentwicklung zum Flashen - und zwar über den STM32, genauso wie
> es im Artikel dokumentiert ist.

Ok, das habe ich mit Arduino aber auch gemacht, habe exakt die selben
Generic ESP8266 Details verwendet, wie von dir dokumentiert. Damit werde
ich fortfahren.

> Ich benutze dabei jedoch immer mit CP210x UART-Adapter. Auch die CH340G
> sollen hervorragend geeignet sein. FTDI nutze ich nicht mehr, Grund s.u.

OK, das ist ebenfalls ein wertvoller Hinweis, denn ich habe die meiste
Zeit mit dem FTDI probiert, weil ich den sonst immer erfolgreich genutzt
habe und das nun seit über einem Jahr kein Problem war. Jetzt werde ich
eine neue Testreihe mit dem CH340G machen, den ich auch liegen habe. Und
ich suche mal, ob ich evtl. auch einen CP210x habe.


> Michael schrieb:
>> Mir ist aber aufgefallen, das du das Flashen anders vorbereitest als ich
>> es mache. Ich drücke immer zuerst den Reset dann den User Button dann
>> Reset loslassen und nach ca. 2s auch den User Button loslassen.
>
> Genau so muss man vorgehen.

OK, verstehe ich, aber spielt es wirklich eine Rolle, ob ich den S2
drücke und danach dann Reset drücke oder aber erst Reset drücke und dazu
dann den S2? Wenn Reset, dann Reset, ob vorher der S2 schon gedrückt
wurde oder erst beim Reseten sollte doch irrelevant sein, da die
Interpretation der Geschichte doch erst mit dem Loslassen des
Resettasters auf dem STM32 seinen Lauf nimmt, oder?


> Thomas G. schrieb:
>> Wahrscheinlich ist mit den gefakten FTDI-Chips irgendetwas im
>> Zusammenspiel mit dem ESP nich in Ordnung.
>
> So ist es. FTDI hat die Windows-Treiber derart manipuliert, dass die
> gefakten FTDI-Chips nicht mehr sauber funktionieren. Das hatten wir hier
> im Thread schon öfter.

Wie gesagt ich nutze eigentlich nur Linux und da war es nie ein Problem,
aber der viele Input dazu macht mich nun nachdenklich und ich werde
umdenken.

Fazit:
- FTDI durch CH340G oder wenn vorhanden CP210x ersetzen
- Button-Drück-Reihenfolge nochmal optimieren
- Wenn nichts davon hilft, nochmal den Plan B Ansatz verfolgen und dazu
den STM32 in Dauerreset setzen und den ESP direkt flashen

Vielen Dank schonmal, Leute! Sitze noch auf Arbeit, bin nun aber heiß
das heute Abend auszuprobieren :-)!

von Targunitoth (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich möchte mir auch eine WordClock24h bauen und mit dem STM32F103C8T6
ansteuern.
Da ich so gut wie keins der Features einbauen möchte habe ich mich
entschieden kein Shield zu verwenden.
Ich habe mir wie in der Anleitung beschrieben ein 5V/4A Netzteil
bestellt, da ja nicht immer alle LEDs gleichzeitig auf weiß Leuchten,
sollte das reichen.
Meine Frage ist nun, ob ich mit diesem Netzteil zusätzlich zu den 288
WS2812B auch noch den STM32F103C8T6 mit Strom versorgen kann, um mir ein
Kabel zu sparen. Ist der mit 5V beschriftete Port dafür vorgesehen?
Da ich auch kein WLAN/Bluetooth Modul einbauen möchte wäre noch für mich
interessant, ob die Uhr auch ohne Webserver funktioniert und alle
nötigen Einstellungen über den ST-Link V2 gemacht werden können?

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Andreas L. schrieb:
> OK, verstehe ich, aber spielt es wirklich eine Rolle, ob ich den S2
> drücke und danach dann Reset drücke oder aber erst Reset drücke und dazu
> dann den S2?

Das einzige, was passieren kann, wenn der ESP bereits eine WC-Firmware
draufhatte:

Wenn Du erst den User-Button drückst, schickt der STM32 den ESP in den
AP-Modus. Nach dem Flash-Vorgang kann es sein, dass Du Dich nachher
wunderst.

Daher besser:

   1. STM32-Reset drücken und festhalten
   2. STM32-User-Button drücken und festhalten
   3. STM32-Reset loslassen
   4. STM32-User-Button loslassen

von Torsten G. (wawibu)


Bewertung
0 lesenswert
nicht lesenswert
Targunitoth schrieb:
> Hallo zusammen,
>
> ich möchte mir auch eine WordClock24h bauen und mit dem STM32F103C8T6
> ansteuern.
> Da ich so gut wie keins der Features einbauen möchte habe ich mich
> entschieden kein Shield zu verwenden.
Welche Features meinst Du denn? Du musst den LDR, IRMP, DS1820 ja alles
nicht bestücken. Ich persönlich würde schon alleine für die
Stromversorgung und die Verbindung zwischen ESP und STM das Shield
nehmen - auch wenn ich die oben genannten Bauteile nicht verbauen würde.

> Ich habe mir wie in der Anleitung beschrieben ein 5V/4A Netzteil
> bestellt, da ja nicht immer alle LEDs gleichzeitig auf weiß Leuchten,
> sollte das reichen.
> Meine Frage ist nun, ob ich mit diesem Netzteil zusätzlich zu den 288
> WS2812B auch noch den STM32F103C8T6 mit Strom versorgen kann, um mir ein
> Kabel zu sparen. Ist der mit 5V beschriftete Port dafür vorgesehen?
Der STM verbraucht nun wirklich nicht viel an Strom, da reicht das
Netzteil noch locker für aus.

> Da ich auch kein WLAN/Bluetooth Modul einbauen möchte wäre noch für mich
> interessant, ob die Uhr auch ohne Webserver funktioniert und alle
> nötigen Einstellungen über den ST-Link V2 gemacht werden können?
Die hier angebotene Variante funktioniert nicht ohne ESP da ein
entscheidender Teil für die Steuerung - die gesamte Konfiguration - aus
dem ESP kommt. (Frank bitte korrigiere wenn ich hier falsch bin)

Torsten

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Torsten G. schrieb:
> Die hier angebotene Variante funktioniert nicht ohne ESP da ein
> entscheidender Teil für die Steuerung - die gesamte Konfiguration - aus
> dem ESP kommt. (Frank bitte korrigiere wenn ich hier falsch bin)

Das ist korrekt. Ich habe desöfteren überlegt, ob ich die
ESP-Kommunikation optional mache. Dann kann man die Uhr halt nur noch
über die IR-Fernbedienung steuern. Da aber die Uhr gerade mit dem ESP
einen enormen Sprung bzgl. Komfort bei der Konfiguration macht, kann ich
mir die Uhr ohne angeschlossenen ESP gar nicht mehr vorstellen.

von JensW (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Leute, kann mir jemand sagen ob ich auch das Nucleo 103 Board
nehmen kann oder wo ich in Code überall die Pins anpassen kann um von
dem Kleinen 103 auf das Nucleo Board 103 wechseln kann. Hab falsch
bestellt. Ich wollte für nen Freund die Uhr nochmal bauen habe aber
gesehen das die GPIO Ports im Projekt 103 und 411 unterschiedlich sind.
Reicht es die Ports anzupassen?

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
JensW schrieb:
> Hallo Leute, kann mir jemand sagen ob ich auch das Nucleo 103 Board
> nehmen kann oder wo ich in Code überall die Pins anpassen kann um von
> dem Kleinen 103 auf das Nucleo Board 103 wechseln kann. Hab falsch
> bestellt. Ich wollte für nen Freund die Uhr nochmal bauen habe aber
> gesehen das die GPIO Ports im Projekt 103 und 411 unterschiedlich sind.
> Reicht es die Ports anzupassen?

Ich denke nicht, das es so einfach ist.

Das sollte dir aber der Frank erklären können.

von Andreas L. (andreaslink)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich bin dank eurer Tips erheblich weiter gekommen und weiß nun, wo das
Problem liegt, nur noch nicht, wie ich es lösen kann.

Andreas L. schrieb:
> Fazit:
> - FTDI durch CH340G oder wenn vorhanden CP210x ersetzen
> - Button-Drück-Reihenfolge nochmal optimieren
> - Wenn nichts davon hilft, nochmal den Plan B Ansatz verfolgen und dazu
> den STM32 in Dauerreset setzen und den ESP direkt flashen

Ich habe alle Tips angewandt, am Ende konnte ich jedoch den ESP nur via
Plan B flashen; der Tipp, den STM32 auf Dauerreset zu ziehen und dann
noch den ESP-Rest (A0) mit 4,7k auf 3,3V zu ziehen haben eine "normale"
Situation zum Direkt-Flashen geschaffen, das hab ich dann "oldschool"
gemacht und alles lief - mit meinem FTDI :-) - einwandfrei, ohne, dass
ich den ESP ausbauen musste! Sah allerdings etwas wild aus mein
Konstrukt (siehe Bild2).

Damit hatte ich nun meinen STM32 vor Einbau geflasht und meinen ESP
direkt im eingebauten Zustand - jedoch ohne durch den STM32 zu gehen.

Jetzt ergibt sich aber das interessante Fehlerbild, wie auf dem ersten
Bild zu sehen ist, das EEPROM ist offline am ESP8266 aber im LOG vom
STM32 ist es einwandfrei zu erkennen und kann auch genutzt werden. Ich
bin auch der Meinung, das selbe schon hier weiter oben gelesen zu haben
bei jemandem, der letztlich das selbe Fehlerbild hat wie ich und auch
den ESP nicht durch den STM32 flashen konnte.

Dieses zeigt nun offensichtlich, dass der ESP einwandfrei ist und auch
dass er tut, was er soll, aber er kommt offensichtlich nicht an das
EEPROM der RTC ran. Dieses ist ja mit I²C an dem STM32 angeschlossen und
funktioniert nachweislich korrekt, wie der Log vom STM32 beweist, da
hier z.B. die Version erfolgreich ausgelesen wird. Es kommt die Info
also nur nicht beim ESP an; die einzige Verbindung zwischen ESP8266 und
STM32 ist die serielle Schnittstelle über A2 und A3, also habe ich mich
da mal drangehängt und mal geschaut, was da so drüber läuft, mal beim Tx
des ESP und dann beim Tx des STM32, einer muss dem anderen ja mal was
sagen wollen.

Das ist das Ergebnis vom ESP8266 an den STM32:
- setup UDP
- local port: 2421
- setup server UDP
- local port: 2424
FIRMWARE 2.6.6
.
- connected to AP
AP Andreas-und-Maike
MODE client
IPADDRESS 192.168.0.171
.
- new client
- new client
CMD N030100
- new client
CMD N030000
- new client
- new client
- new client
CMD S04192.53.103.103

Ich hatte hierfür den STM32 via Reset neugestartet, dann in der
Weboberfläche Power On und Power Off gemacht und letztlich einen
Zeitserver hinterlegt. Die Kommandos flutschen korrekt und wie erwartet
raus an den STM32, der allerdings keine Miene verzieht :-S.

Also den UART mal auf den STM32 gehängt, und das sagt der, wenn er nach
einem Reset bootet:
   var T0001000005131400

Noch ein Reset:
var N152e00

Und sonst nix mehr.

Fazit:
Daher bin ich mir nun ganz sicher, die Wurzel allen(!) Übels liegt an
der seriellen Verbindung vom STM32 zum ESP8266. Das erklärt, warum ich
ihn nicht flashen kann und auch, warum das EEPROM nicht an den ESP
weitergeleitet wird, also warum generell nichts Kluges vom STM32 an den
ESP weiterfließt.

Lösungsgedanken:
Wie kann ich das lösen? Ich habe den STM32 offensichtlich geflasht, aber
vielleicht nicht korrekt? Habe ich eine alte oder falsche Image-Version
genommen? War mein Image nicht korrekt? Gibt es sowas wie Fuses (komme
aus der Atmega Welt) auf dem STM32, die ich vergessen haben könnte?
Könnte mein China-STM32 mit irgendeinem anderen ungünstigen Basis-Setup
gekommen sein?

Kann jemand etwas mit dem Output vom STM32 anfangen? Soll das so? Was
läuft evtl. falsch? Freue mich sehr auf euren Input! Ich werden den
STM32 nun nochmal von einem anderen Computer testweise neu flashen.

von Thomas G. (thomas_g18)


Bewertung
0 lesenswert
nicht lesenswert
Hallo

Meistens wenn sich bei mir die Probleme so häufen und wie Du schreibst
sich die Probleme alle um das Stm-Board drehen, dann tausche ich das
Teil einfach mal aus.
Generell würde ich jedem enpfehlen der eine Wordclock bauen möchte,
nicht nur das nötigste an Bauteilen zu bestellen.Bei den Preisen ist das
auch nicht alle Welt man noch ein Stm-Board oder ein Esp mehr hat.
Ich denke dass bei dir der Stm eventuell eins abbekommen hat.Eventuell
irgend ein Esd-Schaden oder der vielleicht ein kleiner Lötpunkt direkt
beim Chip der dir dein Projekt versaut.

Gruess

von Andreas L. (andreaslink)


Bewertung
0 lesenswert
nicht lesenswert
Thomas G. schrieb:
> Meistens wenn sich bei mir die Probleme so häufen und wie Du schreibst
> sich die Probleme alle um das Stm-Board drehen, dann tausche ich das
> Teil einfach mal aus.
> [...]
> Ich denke dass bei dir der Stm eventuell eins abbekommen hat.Eventuell
> irgend ein Esd-Schaden oder der vielleicht ein kleiner Lötpunkt direkt
> beim Chip der dir dein Projekt versaut.

Ok, im Grunden nen guter Punkt, Thomas, habe hier auch noch drei weitere
liegen, mich nervte nur das Auslöten etwas, da tue ich mich bei der
Menge der Pins etwas schwer ohne Fön; bin daher auf der Suche nach
realistischen Lösungen ohne gleich alles zu tauschen. Ich konnte das
Problem ja schon auf die serielle Schnittstelle des STM32 eingrenzen,
alles andere einschl. WS2812B funktioniert ja, da würde ich einen STM32
defekt erstmal nach hinten setzen, wenn auch nicht ausschließen.
Vielleicht hat ja noch jemand eine Software-Idee, bevor ich austausche
bzw. versuche auszutauschen?

von Thomas G. (thomas_g18)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Andreas

Ja ich kann dir nachfühlen.Es ist wirklich nerverzermürbend wenn es
nicht so tut wies soll!
Das auslöten ist wirklich nicht so toll aber es gienge auch mit einem
starken Lötkolben (ca 60W) und viel Lötzinn.
Gerade die seriellen Schnittstellen sind meiner Meinung nach sehr
Empfindlich auf äussere Einflüsse ausserhalb der
Spezifikationen.Vielleicht weis da jemand noch weiteres über die
Empfindlichkeiten.

Selber kann ich aber bestätigen dass die Software (danke Frank!) und
Hardware sehr zuverlässig laufen.

Hast du eventuell ein Oszi zur Hand?
Dann könntest du Dir mal die Signale anschauen ob die gut sind.Eventuell
verdirbt dir auch ein bisschen Flussmittel den Spass.Hast du mal im
Spannungslosen Zustand die Leitungen durchgemessen?Ich hatte auch schon
dank dem Flussmittel ganz kleine Kriechspannungen untereinander und zu
Vss und Gnd.

Gruess

von JensW (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo kann es sein das auf dem V3 Shield ein Fehler beim ESP ist. BOOT0
kommt nicht an BOOT0 an. Sondern ESP GPIO5 kommt an BOOT0 im
Pfostenstecker an ?
Hab es jetzt zick mal nachgemessen.

von Günter H. (gnter_h534)


Bewertung
0 lesenswert
nicht lesenswert
JensW schrieb im:
> Hallo kann es sein das auf dem V3 Shield ein Fehler beim ESP ist. BOOT0
> kommt nicht an BOOT0 an. Sondern ESP GPIO5 kommt an BOOT0 im
> Pfostenstecker an ?

Meinst Du die Verbindung vom Anschluss Boot0 auf dem Shield zum
mittleren Pin von Boot0 auf dem STM32MiniDevBoard?

Da muss eine Drahtbrücke eingelötet werden, siehe dieses Bild

https://www.mikrocontroller.net/articles/Datei:MiniDev_v3_02.jpg

aus dem Artikel.

von Bernhard S. (b_sa)


Bewertung
0 lesenswert
nicht lesenswert
JensW schrieb:
> Hallo kann es sein das auf dem V3 Shield ein Fehler beim ESP ist.
> BOOT0
> kommt nicht an BOOT0 an. Sondern ESP GPIO5 kommt an BOOT0 im
> Pfostenstecker an ?
> Hab es jetzt zick mal nachgemessen.

Dass der "falsche" GPIO vom ESP an BOOT0 ist nicht weiter tragisch. Das
liegt darin begründet, dass das ESP-Modul in der Bibliothek mit falschem
Pinout hinterlegt war. Daher hat Torsten im Layout statt des GPIO4 den
GPIO5 an BOTT0 geroutet. Ist aber nicht so tragisch, Frank hat das
Softwaremässig wieder ausgebügelt, in dem er beide GPIOS schaltet.

siehe hier:
Beitrag "Re: WordClock mit WS2812"

: Bearbeitet durch User
von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Andreas L. schrieb:
> Das ist das Ergebnis vom ESP8266 an den STM32:

Ja, der ESP8266 sendet an den STM32, aber das kommt offenbar dort nicht
an. Denn dann würde jeder dieser Zeilen auch im Log des STM32 zu sehen
sein - nämlich eingeschlossen in runden Klammern. Der STM32 hört aber
nach "RTC temperature ..." auf.

Auch das var-Problem deutet darauf hin, dass der STM32 nichts empfängt -
er wartet nämlich beim Versenden von Variablen-Inhalten immer auf das
ACK vom ESP8266. Damit kann der aktuelle EEPROM-Status auch niemals beim
ESP8266 ankommen: vorher ist da schon Schluss.

Überprüfe also mit Deinem UART-Adapter, ob Du die Meldungen des ESP, die
Du durch das Webinterface erzwingen kannst, nicht nur auf dem TX des
ESP, sondern auch am RX vom STM32 (A3) mitprotollieren kannst. Wenn da
nichts ankommt, dann ist die Verbindung ESP TX --> STM32 RX irgendwo
unterbrochen. Wenn die ESP-Meldungen jedoch dort auch physikalisch
ankommen, ist der STM32 kaputt. So etwas habe ich aber bisher noch nicht
erlebt.

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
JensW schrieb:
> Hallo Leute, kann mir jemand sagen ob ich auch das Nucleo 103 Board
> nehmen kann oder wo ich in Code überall die Pins anpassen kann um von
> dem Kleinen 103 auf das Nucleo Board 103 wechseln kann. Hab falsch
> bestellt.

Schicke das Ding zurück, Du hast ja eine Rückgabefrist bei
Online-Bestellungen. Bestelle Dir dann ein 411er.

Vergiss es, das 103er Board mit dem Nucleo-Shield zu verheiraten. Das
haut vorn und hinten nicht hin und ist auch den Aufwand nicht wert.

von JensW (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Schicke das Ding zurück, Du hast ja eine Rückgabefrist bei
> Online-Bestellungen. Bestelle Dir dann ein 411er.

Danke werde ich so machen.

von JensW (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Bernhard S. schrieb:
> Dass der "falsche" GPIO vom ESP an BOOT0 ist nicht weiter tragisch. Das
> liegt darin begründet, dass das ESP-Modul in der Bibliothek mit falschem
> Pinout hinterlegt war. Daher hat Torsten im Layout statt des GPIO4 den
> GPIO5 an BOTT0 geroutet. Ist aber nicht so tragisch, Frank hat das
> Softwaremässig wieder ausgebügelt, in dem er beide GPIOS schaltet.

Danke hab mir schon sorgen gemacht. Ne alles gut es läuft alles Danke.

von Carsten W. (eagle38106)


Bewertung
0 lesenswert
nicht lesenswert
Andreas L. schrieb:
> Lösungsgedanken:
> Wie kann ich das lösen? Ich habe den STM32 offensichtlich geflasht, aber
> vielleicht nicht korrekt? Habe ich eine alte oder falsche Image-Version
> genommen? War mein Image nicht korrekt? Gibt es sowas wie Fuses (komme
> aus der Atmega Welt) auf dem STM32, die ich vergessen haben könnte?
> Könnte mein China-STM32 mit irgendeinem anderen ungünstigen Basis-Setup
> gekommen sein?
>
> Kann jemand etwas mit dem Output vom STM32 anfangen? Soll das so? Was
> läuft evtl. falsch? Freue mich sehr auf euren Input! Ich werden den
> STM32 nun nochmal von einem anderen Computer testweise neu flashen.

Wenn ich mir das Foto ansehe, dann denke ich nur an ESD Probleme. Mit
der Tempo-Taschentuch Packung als Isolator könntest Du Dir die
Elektronik gegrillt haben. Und ESD Fehler sind meist von der ganz fiesen
Sorte.

von Jürgen F. (snipor)


Bewertung
0 lesenswert
nicht lesenswert
@ Frank M. (ukw)

Ich wollte mal nachfragen ob es möglich wäre, dass Du mir auch die
Sourcen (Zip) für die Android-App zusenden könntest.
Habe Dir dazu eine PN geschickt, ich hoffe diese ist angekommen.

Danke und viele Grüße

Jürgen

von Andreas L. (andreaslink)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
>> Das ist das Ergebnis vom ESP8266 an den STM32:
>
> Ja, der ESP8266 sendet an den STM32, aber das kommt offenbar dort nicht
> an. Denn dann würde jeder dieser Zeilen auch im Log des STM32 zu sehen
> sein - nämlich eingeschlossen in runden Klammern. Der STM32 hört aber
> nach "RTC temperature ..." auf.
>
Das prüfe ich nochmal genau, ich habe den Log noch nicht am STM32
angesehen, nachdem ich auch glz. Buttons im ESP-Webserver gedrückt
hatte, meine ich.

> Auch das var-Problem deutet darauf hin, dass der STM32 nichts empfängt -
> er wartet nämlich beim Versenden von Variablen-Inhalten immer auf das
> ACK vom ESP8266. Damit kann der aktuelle EEPROM-Status auch niemals beim
> ESP8266 ankommen: vorher ist da schon Schluss.
>
Das ist interessant, denn mich haben diese "var"-Werte schon etwas
verwundert und wann diese gesendet werden. Dass der ESP nichts empfängt,
müsste ich ja leicht simulieren und damit prüfen können, in dem ich vom
UART einmal ein paar STM32-typische Kommandos simuliere, die man dann in
der Weboberfläche sieht, viell. kannst du mir hier ein einfaches
Beispiel nennen?

> Überprüfe also mit Deinem UART-Adapter, ob Du die Meldungen des ESP, die
> Du durch das Webinterface erzwingen kannst, nicht nur auf dem TX des
> ESP, sondern auch am RX vom STM32 (A3) mitprotollieren kannst.
>
Genau das hatte ich gemacht, ich habe meinen Testpunkt genau den A3-Pin
am STM32 geklemmt, damit ich sicher bin, dass es da ankommt.

> Wenn die ESP-Meldungen jedoch dort auch physikalisch
> ankommen, ist der STM32 kaputt. So etwas habe ich aber bisher noch nicht
> erlebt.
Ok, dann fürchte ich, dass das mein Problem ist :-/.

Aber nochmal die Frage, es gibt nicht sowas wie Fuses im STM32, die man
aktivieren muss, um z.B. den UART genauer einzustellen oder sonst
irgendwie etwas, das unabhängig von der Firmware gesteuert werden würde?

Carsten W. schrieb:
> Wenn ich mir das Foto ansehe, dann denke ich nur an ESD Probleme. Mit
> der Tempo-Taschentuch Packung als Isolator könntest Du Dir die
> Elektronik gegrillt haben. Und ESD Fehler sind meist von der ganz fiesen
> Sorte.

Ja, da muss ich zugeben, bin ich etwas schlampig gewesen, was einen
aufgeräumten Schreibtisch betrifft :-/. Nicht meine Stärke, werde ich
angehen.

Mein nächster Schritt ist nun - bevor ich den STM auslöste - einfach
noch meine zweite Platine entsprechend komplett zu bestücken und damit
dann auch mit einem anderen STM32 und ESP8266. Also alles "nochmal", ich
werde ja nicht zweimal den selben Fehler haben, hoffe ich.

von Andreas L. (andreaslink)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,
ich bin gerade in Tanzstimmung :-). Es geht!!!

Viel Analyse, Experimentiere und Gemesse und ich bin nun schon recht
sicher, dass der STM32 an seiner seriellen TX-Verbindung "irgendwie
defekt" sein muss.

Ich habe nun meine Plan B Platine aufgebaut und mich seeeehr bei jedem
Detail und jeder Lötstelle konzentriert und die neue Platine ansonsten
fast baugleich aufgebaut (siehe Bild) und schon geht alles
bilderbuchmäßig.
Ich habe mit meinem FTDI auf dem planmäßigen Wege geflasht und beim
ersten Boot war alles da. Kaum angesteckt hatte ich auch ein Bild auf
allen LEDs, wie es soll. Datum und Uhr gehen auch, alle Logs sehen wie
erwartet aus.

Ich bin begeistert :-). So habe ich natürlich viel Zeit zum Lernen
investiert und im Fazit kann ich sagen, dass es lohnt alle Teile
mehrfach zu haben, also wirklich alle Teile. Da ich meinen STM32 nicht
"mal eben" auslöten wollte, war ein Neuaufbau letztlich die beste
Option.

Jetzt geht es an das Finetuning und weitere Setup.
Danke euch allen für eute guten Tipps bis hierhin!

/Andreas

von JensW (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Jürgen F. schrieb:
> @ Frank M. (ukw)
>
> Ich wollte mal nachfragen ob es möglich wäre, dass Du mir auch die
> Sourcen (Zip) für die Android-App zusenden könntest.
> Habe Dir dazu eine PN geschickt, ich hoffe diese ist angekommen.
>
> Danke und viele Grüße
>
> Jürgen


Da würde ich mich anschließen. Ich programmiere auch seit 2008 IOS
Programme und beschäftige mich seit 2 Jahren mit Android.

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
JensW schrieb:
> Jürgen F. schrieb:
> @ Frank M. (ukw)
> Ich wollte mal nachfragen ob es möglich wäre, dass Du mir auch die
> Sourcen (Zip) für die Android-App zusenden könntest.
> Habe Dir dazu eine PN geschickt, ich hoffe diese ist angekommen.
> Danke und viele Grüße
> Jürgen
>
> Da würde ich mich anschließen. Ich programmiere auch seit 2008 IOS
> Programme und beschäftige mich seit 2 Jahren mit Android.

Ich hatte Jürgen schon per PN geantwortet.

Die Weiterentwicklung der Android-App hat vor ca. einem Jahr Andreas M.
(User: andiator) übernommen. Ich könnte Dir daher nur eine veraltete
Version schicken.

Du kannst Andreas über PN erreichen:

https://www.mikrocontroller.net/user/show/andiator

von Jens W. (jens_w753)


Bewertung
0 lesenswert
nicht lesenswert
Ok Danke mach ich. Danke

von K.W. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo alle zusammen,

hab nun auch das Shield bekommen und alles aufgebaut, leider habe ich
bevor ich den ESP auf dem Shield geflasht habe den ST-Link vom Nucleo
Board entfernt, gibt es nun eine Möglichkeit diese wieder zu verbinden?
Es steht zwar immer wieder da das es geht aber nie wie. Falls die Frage
schon beantwortet wurde, Verzeihung habe leider nichts gefunden.

MfG

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
K.W. schrieb:
> Hallo alle zusammen,
>
> hab nun auch das Shield bekommen und alles aufgebaut, leider habe ich
> bevor ich den ESP auf dem Shield geflasht habe den ST-Link vom Nucleo
> Board entfernt, gibt es nun eine Möglichkeit diese wieder zu verbinden?
> Es steht zwar immer wieder da das es geht aber nie wie. Falls die Frage
> schon beantwortet wurde, Verzeihung habe leider nichts gefunden.

Kannst du bitte mal etwas genauer werden?

von K.W. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Also laut Beschreibung soll man ja das Nucleo Board und den ESP auf dem
Shield flashen bevor man den obrigen ST - Link absägt. Leider hab ich
den ESP vergessen vorher zu flashen, dementsprechend wüsste ich gern wie
man mit dem ST - Link einzeln mit dem Shield bzw mit dem Nucleo Board
wieder verbindet. Ich hoffe das "Problem" ist nun klarer.

von Michael N. (minigl)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
K.W. schrieb:
> Also laut Beschreibung soll man ja das Nucleo Board und den ESP auf dem
> Shield flashen bevor man den obrigen ST - Link absägt. Leider hab ich
> den ESP vergessen vorher zu flashen, dementsprechend wüsste ich gern wie
> man mit dem ST - Link einzeln mit dem Shield bzw mit dem Nucleo Board
> wieder verbindet. Ich hoffe das "Problem" ist nun klarer.

Hier der Link, wo es beschrieben wird.
Du findest fast am Ende eine genaue Beschreibung, wie du den ST-Link und
den Nucleo verbinden musst.
Ich kann das so auch bestätigen... es funktioniert.

Der Absatz lautet:

Ebenfalls integriert sind Anschlüsse, um den abgesägten ST-Link zur
Programmierung oder Kommunikation über UART mit dem PC zu verbinden.
Dabei muss der abgesägte ST-Link von interner auf externe Programmierung
umgestellt werden. Dazu zieht man beide Jumper an CN2 auf dem ST-Link
(rechts neben dem SWD-Header) ab. Wichtig ist, auch noch eine Verbindung
vom SWD-Header Pin1 (VDD ganz oben) zu 3V3 des Nucleo-Teils
herzustellen. Das ST-Link misst über VDD -> 3V3 die Betriebsspannung des
STM32.

von Jürgen F. (snipor)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Ich hatte Jürgen schon per PN geantwortet.
>
> Die Weiterentwicklung der Android-App hat vor ca. einem Jahr Andreas M.
> (User: andiator) übernommen. Ich könnte Dir daher nur eine veraltete
> Version schicken.
>
> Du kannst Andreas über PN erreichen:
>
> https://www.mikrocontroller.net/user/show/andiator

Hatte ich bereits gemacht, leider habe ich noch keinerlei Rückmeldung
erhalten.

@Frank M.
Ich wäre Dir sehr dankbar, wenn Du mir den letzten Dir zur Verfügung
stehenden Stand zusenden könntest. Das wäre immerhin deutlich besser als
nichts.

Vielen Dank

Jürgen

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Jürgen F. schrieb:
> @Frank M. Ich wäre Dir sehr dankbar, wenn Du mir den letzten Dir zur
> Verfügung stehenden Stand zusenden könntest. Das wäre immerhin deutlich
> besser als nichts.

Ich kann Dir gern den Stand vom August 2016 geben. Ich habe diesen schon
dutzenden von Leuten auf Anfrage geschickt. Alle wollten den Source ganz
dringend haben, aber bis auf Andreas hat sich dann keiner mehr gemeldet.
Was hast Du denn damit vor?

von Andreas M. (andiator)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Jürgen F. schrieb:
> Hatte ich bereits gemacht, leider habe ich noch keinerlei Rückmeldung
> erhalten.

Hallo Jürgen,

sorry, dass ich mich erst jetzt melde, aber ich hatte keine
Benachrichtigungs-Email bekommen.

Irgendwie kommen keine Emails vom mikrocontroller.net bei AOL an. Ich
kann nicht mal die Adresse ändern, da sogar die Bestätigungsmail nicht
ankommt.

Frank, könntest Du Jürgen meine andere Email-Adresse schicken? Ich würde
nur ungern diese öffentlich stellen.

MfG,
Andreas

PS.
Die Adresse konnte ich doch ändern, kann aber keine PN an mich selbst
senden, um zu testen.

PPS
Ich hänge die Sourcen einfach direkt an

: Bearbeitet durch User
von Jens W. (jens_w753)


Bewertung
0 lesenswert
nicht lesenswert
> PPS
> Ich hänge die Sourcen einfach direkt an

Super Danke. Ich möchte ein paar Änderungen einbauen z.b. Ticker Text
welcher ja im Moment nur per Web geht.

von Andreas I. (andy5macht)


Bewertung
0 lesenswert
nicht lesenswert
Klasse, habe auch schon mal Android Apps geschrieben, aber nur als
Hobby.
Wenn du die App erweiterst wäre ich über eine "Verteilung" ans Forum
sehr erfreut!

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Andreas I. schrieb:
> Wenn du die App erweiterst wäre ich über eine "Verteilung" ans Forum
> sehr erfreut!

Im Moment sehe ich das so, dass Andreas M. (andiator) die App
weiterpflegt bzw. zukünftig erweitern wird. Wenn jetzt alle anfangen,
unkoordiniert irgendwelche Erweiterungen einzubauen, dann landen wir
schnell im Chaos.

Wenn also mehr als einer (nämlich Andreas) Erweiterungen einbauen
möchte, die für die Allgemeinheit bestimmt wird, dann soll er sich bitte
bei mir melden. Das Entwicklerteam (bestehend aus mir (SW+HW), Torsten
(HW) und Andreas (App)) hat seit längerem eine team-interne
Mailingliste, indem Erweiterungen bzw. Modifikationen intern
abgesprochen werden. Außerdem ist auch geplant, für die App ein SVN
speziell für die Entwickler anzulegen.

Dein "erfreuter Ausruf" ist daher ein wenig kontraproduktiv. Ich halte
es eher für sinnvoller, dass Jens, wenn er tatsächlich etwas für die
Allgemeinheit bereitstellen möchte, sich bei mir meldet. Wenn er es aber
nur im stillen Kämmerlein für sich machen will, ist es halt etwas, was
nicht in den Mainstream einfließt.

PNs dazu sind willkommen.

: Bearbeitet durch Moderator
von John-eric K. (mockup)


Bewertung
0 lesenswert
nicht lesenswert
Hallo.

Ich hatte das gleiche Problem wie Peter.
Beitrag "Re: WordClock mit WS2812"

Ich habe alle möglichen Flasher Versionen probiert.
* Das einfache GUI aus dem Wiki
* v2.4_150924
* V3.6.2 (V3.6.1 gibt es nicht mehr auf der Hersteller HP)
* nodemcu-flasher (konnte ich nur einmal überreden das er das Modul
überhaupt erkennt, gewechselt auf ein anderes und es ging ohne den
Updatemodus neu zu starten. Die blaue LED blinkte immer nur wie wild)

Meine Probleme waren kein abspeichern der WLAN Konfig. Mit V3.6.2 hat er
zumindest die WLAN Daten behalten. Aber OTA ging trotzdem nicht.
Nun habe ich Heute Abend gefühlt 50mal geflasht. Eben mit dem einfachen
GUI aus der Wiki und auf einmal funktioniert es.

Ich kann nicht sagen woran es gelegen haben könnte.

Ich habe aber noch eine 2te Platine mit dem selben Problem und werde das
da noch einmal versuchen nach zu vollziehen. Ich hoffe ihr nehmt es mir
nicht krumm das ich diese Uhr jetzt nicht nochmal per Seriellen Kabel
flashe. ;-)

Was mir aber eben in den Sinn kam. Wird der komplette Flash der externen
Partition gelöscht? Wenn nicht wäre es möglich die Datei zu erweitern um
eventuelle Probleme zu beheben?

Ich werde Morgen probieren den ganzen Flash vorher mit 0x00 oder 0xFF
vorher zu überschreiben und schauen ob es danach sofort funktioniert.

Gruß
John

von Harald L. (howy075)


Bewertung
1 lesenswert
nicht lesenswert
Hallo, also wie ich das verstehe hat Jens auch oder noch mehr erfahrung
mit IOS...
Also wäre es super wenn er sich eurem wirklich exzellentem Team anhängen
könnte und eine App fürs Iphone/Ipad machen könnte...
Nur so eine Idee...
Grüße
Harald

von Peter G. (ingrimsch)


Bewertung
1 lesenswert
nicht lesenswert
Andreas L. schrieb:
> Da ich meinen STM32 nicht "mal eben" auslöten wollte, war ein
> Neuaufbau letztlich die beste Option.

Ist für dich jetzt zwar leider zu spät, aber vielleicht hilft es ja
jemandem... Es gibt die Pfostenstecker und Buchsenleisten auch in einer
runden, sehr flachen Version. Mit diesen hat man die Möglichkeit den STM
zu stecken ohne im Aufbau so hoch zu werden, dass das Shield hinterher
aus der Tasche den Zwischenplatte schaut.

Einfach mit den entsprechenden Leisten den STM sockeln, oben die Jumper
abziehen und die 6 Stifte abkneifen und dann entweder oben (oder wie ich
auf der Unterseite) die "Boot 0" Verbindung zum Shield anlöten und mit
etwas Lötzinn den anderen abgezogenen Jumper durch eine Lötbrücke
ersetzen.

Die Dinger sind zwar etwas teurer als die normalen Pfosten- und
Buchsenleisten, wenn man es nicht eilig hat kann man die aber auch etwas
günstiger aus China beziehen:

male:
https://www.aliexpress.com/item/10PCS-LOT-Gold-Plated-2-54mm-Male-Female-40-Pin-Single-Row-Straight-Round-Pin-Header/32626684884.html
female:
https://www.aliexpress.com/item/10Pcs-Single-Row-40Pin-2-54mm-Round-Female-Pin-Header/32224569308.html

Grüße und ein schönes Wochenende,
Peter

PS: Mit den Händlern hab ich nichts am Hut, die bekommt man auch
woanders und vielleicht sogar noch günstiger. Ich möchte nur die
Möglichkeit aufzeigen ;-)

von klosi (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Peter G. schrieb:
> Ist für dich jetzt zwar leider zu spät, aber vielleicht hilft es ja
> jemandem... Es gibt die Pfostenstecker und Buchsenleisten auch in einer
> runden, sehr flachen Version. Mit diesen hat man die Möglichkeit den STM
> zu stecken ohne im Aufbau so hoch zu werden, dass das Shield hinterher
> aus der Tasche den Zwischenplatte schaut.

Danke für den Tip, der leider auch für mich zu spät ist...
Ich Depp bin gar nicht darauf gekommen, nach flachereren Buchsenleisten
zu suchen :-(

Ich habe gerade auch bei Reichelt welche gefunden...

https://www.reichelt.de/Buchsenleisten/BL-2X25G-2-54/3/index.html?ACTION=3&LA=2&ARTICLE=6080&GROUPID=7435&artnr=BL+2X25G+2%2C54&SEARCH=%252A

von Andreas L. (andreaslink)


Bewertung
0 lesenswert
nicht lesenswert
Peter G. schrieb:
> Ist für dich jetzt zwar leider zu spät, aber vielleicht hilft es ja
> jemandem... [...]
> female:
>
https://www.aliexpress.com/item/10Pcs-Single-Row-40Pin-2-54mm-Round-Female-Pin-Header/32224569308.html

Richtig gute Idee, hätte ich auch selbst drauf kommen können und ja,
leider zu spät :-). Aber daraus gelernt, Danke für die Info!

von aSma>> (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Andreas L. schrieb:
> Richtig gute Idee, hätte ich auch selbst drauf kommen können und ja,
> leider zu spät :-). Aber daraus gelernt, Danke für die Info!

Vergiss es! Die sind genau so hoch wie die Normalen. Habe schon
ausprobiert.

von Peter G. (ingrimsch)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
aSma>> schrieb:

> Vergiss es! Die sind genau so hoch wie die Normalen.

Die gibt es in lang und kurz. Du hattest dann vermutlich die lange
Version. Schau dir mal die Bilder im Anhang an, ich hab mal ne lange
Buchse und eine normale Stiftleiste als Vergleich mit aufs Foto gepackt
:-)

: Bearbeitet durch User
von Andreas L. (andreaslink)


Bewertung
0 lesenswert
nicht lesenswert
aSma>> schrieb:
> Vergiss es! Die sind genau so hoch wie die Normalen. Habe schon
> ausprobiert.

Es ist weit weniger die Höhe, die mir hier so viel bedeutet, aber dafür
weit mehr der Vorteil, dass der STM32 gesockelt ist und "mal eben"
ausgetauscht werden kann! Das gefällt mir.

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Also ist hat sich nicht der STM32 resettet, sondern der ESP. Danke, das
> hilft mir weiter. Ich habe da nämlich gestern abend im ESP-Source eine
> Stelle entdeckt, die dafür verantwortlich sein könnte. Jetzt weiß ich
> jedenfalls, wo ich suchen muss. Ich werde dann nochmal ein Update der
> ESP-Version rausbringen, sobald ich sicher bin.

Ich habe gestern zwei Shields mit dem STM32F103C8T6 Mini-Dev. aufgebaut.
Entsprechende Dateien geflasht, ESP wieder mit Nodemcu, alles
funktioniert auf Anhieb.

Dann die Wetterdaten abgefragt und siehe da, es klappt.

Bei beiden Shields mit dem STM32F103C8T6 Mini-Dev. ist mir der Fehler,
wie ich ihn weiter oben beim Nucleo beschrieben habe, nicht ein einziges
mal aufgefallen. Kein ausbleiben der Wetterdaten. Bei jedem Abruf klappt
es.

Das nur als Hinweis an Frank, Nucleo hat ab und zu Probleme,
STM32F103C8T6 Mini-Dev. nicht!

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Michael schrieb:

> Dann die Wetterdaten abgefragt und siehe da, es klappt.

Ich nehme an, dass es von den Wetterdaten (und damit vom Wetter)
abhängt, ob der ESP8266 crasht. Könnte zum Beispiel ein Buffer-Overflow
sein.

> Das nur als Hinweis an Frank, Nucleo hat ab und zu Probleme,
> STM32F103C8T6 Mini-Dev. nicht!

Es ist der ESP8266 und nicht der STM32, der sich resettet. Das ist klar
aus den Logs herauslesbar.

Trotzdem danke :-)

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Es ist der ESP8266 und nicht der STM32, der sich resettet. Das ist klar
> aus den Logs herauslesbar.

Sorry, das meinte ich ja.

Ich wollte nur daruf hinweisen, das es bei dem Shield mit dem
STM32F103C8T6 Mini-Dev. besser funktioniert als bei dem Shield mit dem
STM32F411RE Nucleo.

Ist doch seltsam.

von 900ss D. (900ss)


Bewertung
0 lesenswert
nicht lesenswert
Michael schrieb:
> Ist doch seltsam

Frank schrieb doch schon, das hängt wohl eher von den Wetterdaten ab und
nicht von den Shields.
Mach einen Test mit Nucleo und MiniDev parallel. Das würde es besser
zeigen.

von Michael (Gast)


Bewertung
0 lesenswert
nicht lesenswert
900ss D. schrieb:
> Mach einen Test mit Nucleo und MiniDev parallel. Das würde es besser
> zeigen.

Habe ich schon gemacht.

Daraus resultiert ja meine Erkentnis, das da etwas nicht stimmt...

von Bernhard S. (b_sa)


Bewertung
1 lesenswert
nicht lesenswert
Wenn die Wordclock schon das Wetter anzeigen kann, wäre doch vielleicht
eine Benzinpreisanzeige auch noch ein interessantes Addon. Hier z.B.
https://www.benzinpreis-aktuell.de/api2/
gibt es eine API für die Benzinpreisabfrage.

Wäre sowas mit vertretbarem Aufwand integrierbar, bzw. würde sowas
überhaupt jemanden interessieren?

mfg
Bernhard

von Thomas G. (Firma: Frickelhauptquartier) (taximan)


Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Lässt sich das in der kürze der Zeit noch einbauen? Hätte ich aber auch
früher drauf kommen können....

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Her damit! :-)

Ich bin sowieso gerade an der Fertigstellung der 2.7.0pre1 (mit
MP3-DFplayer). Sollte Mittwoch rauskommen. Da würde das noch rechtzeitig
zum 1. Advent verfügbar sein. Kannst Du Dir das auch noch für die WC12h
vorstellen oder ist hier die "Auflösung" zu gering?

von Thomas G. (Firma: Frickelhauptquartier) (taximan)


Bewertung
0 lesenswert
nicht lesenswert
Also, für die WC12 hab ich keine Vorlage. Wäre aber das kleinere
Problem, ich denke mir nur, das es auf der WC12 zu "fummelig" aussieht.
Das war auch bei den Wettersymbolen das Problem. Irgendwann wird es
einfach zu abstrakt.

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Okay, dann mache ich es exklusiv für die WC24h. Kannst Du mir die
nötigen Tabellen schicken?

von Thomas G. (thomas_g18)


Bewertung
0 lesenswert
nicht lesenswert
Hallo

Der Adventskranz kann man sicher auch auf der 12h Version
darstellen.Natürlich nur stark vereinfacht aber es würde meiner Meinung
nach gehen.
Die Wettersymbole für die 12 h Versionen bin ich aktuell am
austesten.Bis jetzt haben alle Personen auf anhieb erraten was es
darstellen soll.Ich hoffe dass die Grundsymbole bald fertig sind.
Gruss

von Thomas G. (Firma: Frickelhauptquartier) (taximan)


Bewertung
0 lesenswert
nicht lesenswert
Tabellen??? Was meinst du damit genau? Ich hab die Vorlagen bis jetzt
immer nur so gemacht, da kam auch noch kein Protest... Die Farbwerte als
solche sind ja unkritisch. Die Grautöne hab ich nur genommen, damit man
sieht wie es ungefähr aussieht. Die sollen natürlich nicht mit leuchten.

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Thomas G. schrieb:
> Der Adventskranz kann man sicher auch auf der 12h Version
> darstellen.Natürlich nur stark vereinfacht aber es würde meiner Meinung
> nach gehen.

Könntest Du das vielleicht anpacken? Wäre sehr nett. :-)

> Die Wettersymbole für die 12 h Versionen bin ich aktuell am
> austesten.Bis jetzt haben alle Personen auf anhieb erraten was es
> darstellen soll.Ich hoffe dass die Grundsymbole bald fertig sind.

Super!

von Thomas G. (thomas_g18)


Bewertung
0 lesenswert
nicht lesenswert
Gerne packe ich mit an!Jedoch bis zu geplanten Mittwochs-Release schaffe
ich es sicher nicht ...sorry!
Ich beeile mich aber sehr....
Gruss

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Thomas G. schrieb:
> Tabellen???

Die Overlays werden im Code folgendermaßen definiert, hier als Beispiel
der Weihnachtsbaum:

1. Farben
        "0000000220000000"                                                  // colors
        "0000002222000000"
        "0000021221200000"
        "0000322222230000"
        "0000022222200000"
        "0000212222120000"
        "0003222222223000"
        "0000222222220000"
        "0002122222212000"
        "0032222222222300"
        "0002222222222000"
        "0021222222221200"
        "0322222222222230"
        "0000008888000000"
        "0077008888000777"
        "7777778888777777",

Dabei ist:

0 schwarz
1 rot
2 grün
3 gelb
4 blau
5 magenta
6 cyan
7 weiß
8 braun
9 grau


2. Animation:
        "0000000AA0000000"                                                  // animation
        "000000AAAA000000"
        "00000AJAAJA00000"
        "0000TAAAAAAT0000"
        "00000AAAAAA00000"
        "0000AJAAAAJA0000"
        "000TAAAAAAAAT000"
        "0000AAAAAAAA0000"
        "000AJAAAAAAJA000"
        "00TAAAAAAAAAAT00"
        "000AAAAAAAAAA000"
        "00AJAAAAAAAAJA00"
        "0TAAAAAAAAAAAAT0"
        "000000AAAA000000"
        "00TT00AAAA000TTT"
        "TTTTTTAAAATTTTTT"

Dabei ist:

A = Zeige sofort
B = Zeige nach 1 Takt
C = Zeige nach 2 Takten
D = Zeige nach 3 Takten
...

wobei eine Taktlänge = 1/16 Sekunde ist.

: Bearbeitet durch Moderator
von Thomas G. (Firma: Frickelhauptquartier) (taximan)


Bewertung
0 lesenswert
nicht lesenswert
Ach so, mache mich mal dran

von Thomas G. (Firma: Frickelhauptquartier) (taximan)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ich hoffe, ich hab das so richtig gemacht.

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Super, vielen Dank! Ich baue das morgen oder übermorgen ein.

von Jens L. (geo_poldi)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Thomas,

tolle Idee mit den Kerzen. Was meinen die anderen dazu, dies auch für
die 12h Version zu machen? Sieht nicht ganz so schön aus (siehe Anhang).

Gruß
Jens

von Thomas G. (thomas_g18)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jens

Deine Bilder sind sehr gut gelungen.
Ich habe mir die Mühe gemacht und habe sie in Tabellen umgewandelt und
sogar noch Animiert.
Vielleicht schaffen Sie es ja noch ins Release....

Gruss

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Thomas G. schrieb:
> Ich habe mir die Mühe gemacht und habe sie in Tabellen umgewandelt und
> sogar noch Animiert.

Super!

> Vielleicht schaffen Sie es ja noch ins Release....

Jepp. Sind drin.

von Thomas G. (Firma: Frickelhauptquartier) (taximan)


Bewertung
0 lesenswert
nicht lesenswert
Für die Animationen bräuchte ich mal eine kurze Erläuterung. (Für das
nächste Release) Das Ganze hat sich mir noch nicht so recht erschlossen
:(

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Thomas G. schrieb:
> Für die Animationen bräuchte ich mal eine kurze Erläuterung.

A = Die Zelle wird sofort gezeigt
B = Die Zelle wird nach 1/16 sec gezeigt
C = Die Zelle wird nach 2/16 sec gezeigt
D = Die Zelle wird nach 3/16 sec gezeigt
usw.

Schau Dir einfach das Feuerwerk für Silvester an. Da siehst Du, wie die
Zellen von unten nach oben verzögert einschalten - wie auch die Raketen
steigen.

Beim Weihnachtsbaum wird erst der Baum gezeigt, danach gehen erst die
Kerzen an.

Auch bei den Adventskerzen könnte man diese erst verzögert anzünden.
Thomas Geissbühler (thomas_g18) hat hier vielleicht etwas übertrieben
mit den vielen unterschiedlichen Zeiten. Muss ich mir erstmal morgen auf
der Uhr ansehen.

von Thomas G. (thomas_g18)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Auch bei den Adventskerzen könnte man diese erst verzögert anzünden.
> Thomas Geissbühler (thomas_g18) hat hier vielleicht etwas übertrieben
> mit den vielen unterschiedlichen Zeiten. Muss ich mir erstmal morgen auf
> der Uhr ansehen.

Was heisst den hier übertrieben!Ich habe ja nur 10 von möglichen 26
Verzögerungsstufen verwendent...:-))
Schliesslich ist ja bald Weihnachten,das darf schon einwenig mehr
leuchten.

....oder verbrauchen viele Verzögerungen auch mehr Speicher?


Vielen Dank fürs Einbauen Frank!

Gruss

von Bernd M. (bernd_m)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

hat jemand so etwas wie auf dem beigefügten Bild schon mal beobachtet?

Die Uhr lief bei einer Bekannten seit mitte September ohne Störungen
durch, bis letzten Montag. Die Uhr hängt am WLAN, Zeitumstellung war
problemlos.

Die Störungen traten mindestens eine Stunde lang auf. Auch mehrfaches
ziehen und stecken des Netzteils hat nix geholfen. Plötzlich gings dann
wieder. Bis jetzt konnten keine weiteren Vorfälle beobachtet werden.

Hat jemand eine Idee was das Problem sein könnte?
Speicherbügler kann man glaube ich ausschließen, da der Fehler auch nach
einem Reset wieder auftrat.

Grüße,
Bernd

von Frank M. (ukw) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Thomas G. schrieb:
> Was heisst den hier übertrieben!Ich habe ja nur 10 von möglichen 26
> Verzögerungsstufen verwendent...:-))

Ich habs mir mal auf der WC12h angeschaut. Die Kerzen sehen wirklich
klasse aus, jedoch werden diese durch die Animation derart verzögert
angezeigt, dass die Overlay-Zeit schon fast um ist, wenn sie dann
komplett aufgebaut sind. Ich habe die Animation daher rausgenommen. Dann
sieht man wenigstens ein paar Sekunden die Kerzen in voller Pracht.

Vielen Dank!

Voraussichtlich heute abend kommt dann eine neue Version.

von Thomas G. (thomas_g18)


Bewertung
0 lesenswert
nicht lesenswert
Frank M. schrieb:
> Ich habs mir mal auf der WC12h angeschaut. Die Kerzen sehen wirklich
> klasse aus, jedoch werden diese durch die Animation derart verzögert
> angezeigt, dass die Overlay-Zeit schon fast um ist, wenn sie dann
> komplett aufgebaut sind. Ich habe die Animation daher rausgenommen. Dann
> sieht man wenigstens ein paar Sekunden die Kerzen in voller Pracht.

Hallo Frank

Ich habs auch auf der Uhr durchprobiert und hatte einfach Freude am
langsamen Aufbau der Kerzen.Mit der Anzeigedauer hast du aber Recht.Kaum
ist die Flamme mit der grössten Verzögerung (Z=1.625 Sek
Verzögerung)aufgebaut,erlöscht das ganze Bild schon wieder.
Wie lange ist die Anzeigedauer? Könnte man die nicht etwas Verlängern
(ca 1-2 Sek.)?Bei den Wettericons hatte ich es ähnlich geplant oder soll
ich nur kurze Verzögerungen wählen?

Gruss

von Thomas G. (thomas_g18)


Bewertung
0 lesenswert
nicht lesenswert
Bernd M. schrieb:
> Hat jemand eine Idee was das Problem sein könnte?
> Speicherbügler kann man glaube ich ausschließen, da der Fehler auch nach
> einem Reset wieder auftrat.

Ich hatte auch schon vergleichbare Fehler.Es waren immer defekte Leds
als Ursachen auszumachen.Wobei man zwischen zwei Arten von Led-Defekten
unterscheiden muss:

Fehlfarben entstehen wenn Bonddrähte sich innerhalb der Led lösen,jedoch
kann die ganze Uhr weiterhin korrekt abgelesen werden.

Controllerfehler entstehen wenn der WS2812 Controller einen defekt
hat.Die Signale werden dann nicht mehr korrekt weitergeleitet und die
Uhr ist nicht mehr lesbar.

Mache mal in der Weboberfläche einen Displaytest und du siehst dann was
nicht läuft.

Gruss

von Andreas L. (andreaslink)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Thomas G. schrieb:
> Ich hatte auch schon vergleichbare Fehler.Es waren immer defekte Leds
> als Ursachen auszumachen.Wobei man zwischen zwei Arten von Led-Defekten
> unterscheiden muss:
>
> Fehlfarben entstehen wenn Bonddrähte sich innerhalb der Led lösen,jedoch
> kann die ganze Uhr weiterhin korrekt abgelesen werden.

Das ist sehr interessant, ich habe seit einiger Zeit ein defektes E, das
nicht mehr grün wird und nun seit ein paar Tagen ist nun auch ein
defektes G dazugekommen, wo auch eine Farbe (ich meine auch grün), nicht
mehr geht. Das ist ziemlich ärgerlich, liegt das an der Qualität meiner
Streifen? Kann man das reparieren?
Ich meine, Bonddrähte werde ich wohl kaum fixen können, aber ich kann
evtl. einzelne LEDs austauschen oder aber besser gleich ganze Streifen?
Haben das Problem evtl. noch andere? Kommen da "immer mal" defekte LEDs
zu?
Finde das etwas schade, wenn man das stetig reparieren müssten.

Der LED-Controller läuft aber einwandfrei, also alle nachfolgenden LEDs
sind immer korrekt, siehe auch Fotos.

/Andreas

von Bernd M. (bernd_m)


Bewertung
0 lesenswert
nicht lesenswert
Thomas G. schrieb:
> Controllerfehler entstehen wenn der WS2812 Controller einen defekt
> hat.Die Signale werden dann nicht mehr korrekt weitergeleitet und die
> Uhr ist nicht mehr lesbar.

Nunja, zur Zeit läufts ja wieder. Es könnte auch eine temporäre Störung
von außen sein. Evtl. Störungen auf der Spannungsversorgung?!

Farbfehler konnte ich auch schon beobachten, die waren nach ganz kurzer
Zeit wieder weg.

Gruessle,
Bernd

von Thomas G. (thomas_g18)


Bewertung
0 lesenswert
nicht lesenswert
Andreas L. schrieb:
> Finde das etwas schade, wenn man das stetig reparieren müssten.

Das mit dem Reparieren hält sich bei mir in Grenzen.
Wenn dann sind gleich von Anfang her defekt.
Bei Leds mit Fehlfarben kannst du ganz leicht Draufklopfen und sie
springen manchmal zwischen den Farben hin und her.
Die defekten Leds kann man ganz einfach auswechseln.Einfach den Streifen
bei der Bundstelle trennen und neu einlöten.
Achtung bei Controllerproblemen, dort ist es meist die letzte noch
korrekt funktionierende Led die getauscht werden muss.

Gruss

von Florian R. (florifranzl)


Bewertung
0 lesenswert
nicht lesenswert
Andreas L. schrieb:
> Das ist sehr interessant, ich habe seit einiger Zeit ein defektes E, das
> nicht mehr grün wird und nun seit ein paar Tagen ist nun auch ein
> defektes G dazugekommen, wo auch eine Farbe (ich meine auch grün), nicht
> mehr geht. Das ist ziemlich ärgerlich, liegt das an der Qualität meiner
> Streifen? Kann man das reparieren?
> Ich meine, Bonddrähte werde ich wohl kaum fixen können, aber ich kann
> evtl. einzelne LEDs austauschen oder aber besser gleich ganze Streifen?
> Haben das Problem evtl. noch andere? Kommen da "immer mal" defekte LEDs
> zu?
> Finde das etwas schade, wenn man das stetig reparieren müssten.

Netzteil mal gemessen? Das von mir zuerst beschaffte hatte eine zu hohe
Spannung außerhalb der Spezifikation, daher habe ich ein anderes
genommen. Hatte das hier von den Experten so verstanden, als ginge das
ansonsten auf die Lebensdauer der LEDs.

: Bearbeitet durch User

Antwort schreiben

Die Angabe einer E-Mail-Adresse ist freiwillig. Wenn Sie automatisch per E-Mail über Antworten auf Ihren Beitrag informiert werden möchten, melden Sie sich bitte an.

Wichtige Regeln - erst lesen, dann posten!

  • Groß- und Kleinschreibung verwenden
  • Längeren Sourcecode nicht im Text einfügen, sondern als Dateianhang

Formatierung (mehr Informationen...)

  • [c]C-Code[/c]
  • [avrasm]AVR-Assembler-Code[/avrasm]
  • [code]Code in anderen Sprachen, ASCII-Zeichnungen[/code]
  • [math]Formel in LaTeX-Syntax[/math]
  • [[Titel]] - Link zu Artikel
  • Verweis auf anderen Beitrag einfügen: Rechtsklick auf Beitragstitel,
    "Adresse kopieren", und in den Text einfügen




Bild automatisch verkleinern, falls nötig
Bitte das JPG-Format nur für Fotos und Scans verwenden!
Zeichnungen und Screenshots im PNG- oder
GIF-Format hochladen. Siehe Bildformate.

Mit dem Abschicken bestätigst du, die Nutzungsbedingungen anzuerkennen.
