von Peter Sieg (Gast)


Lesenswert?

Hi.

Wollte mal auf diese Projekt aufmerksam machen:
http://spritesmods.com/?art=avrcpm

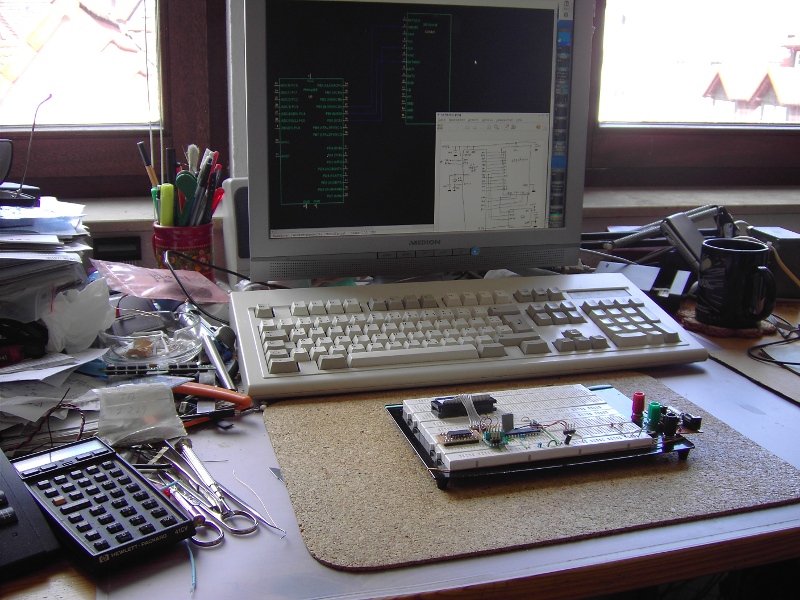

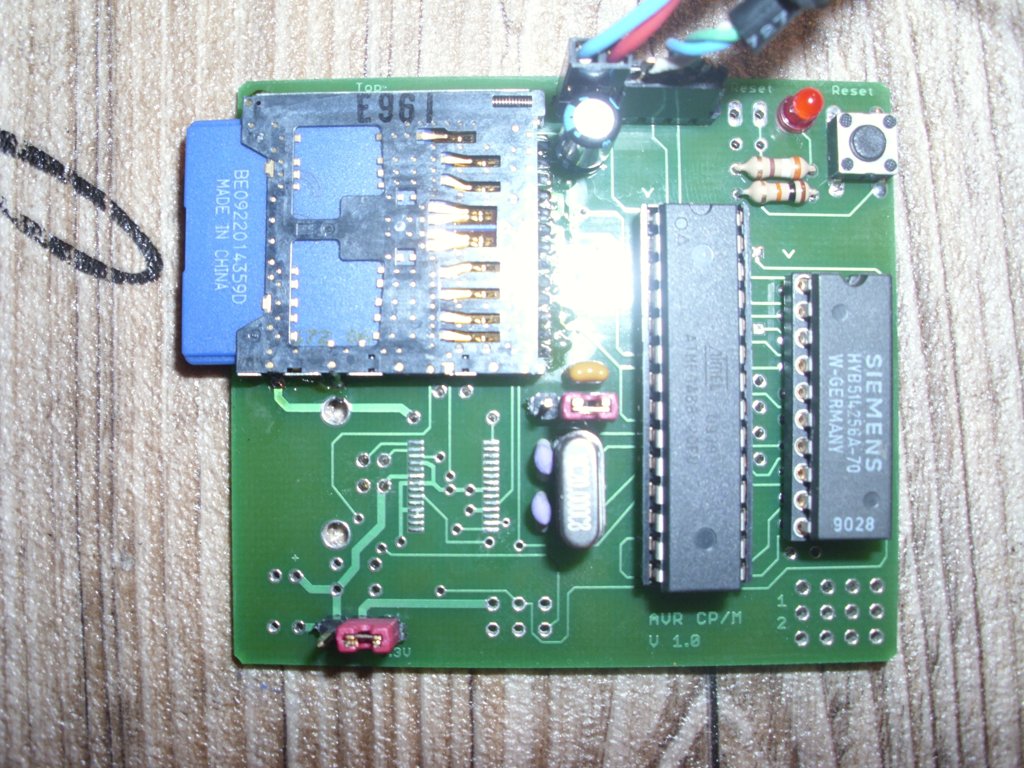

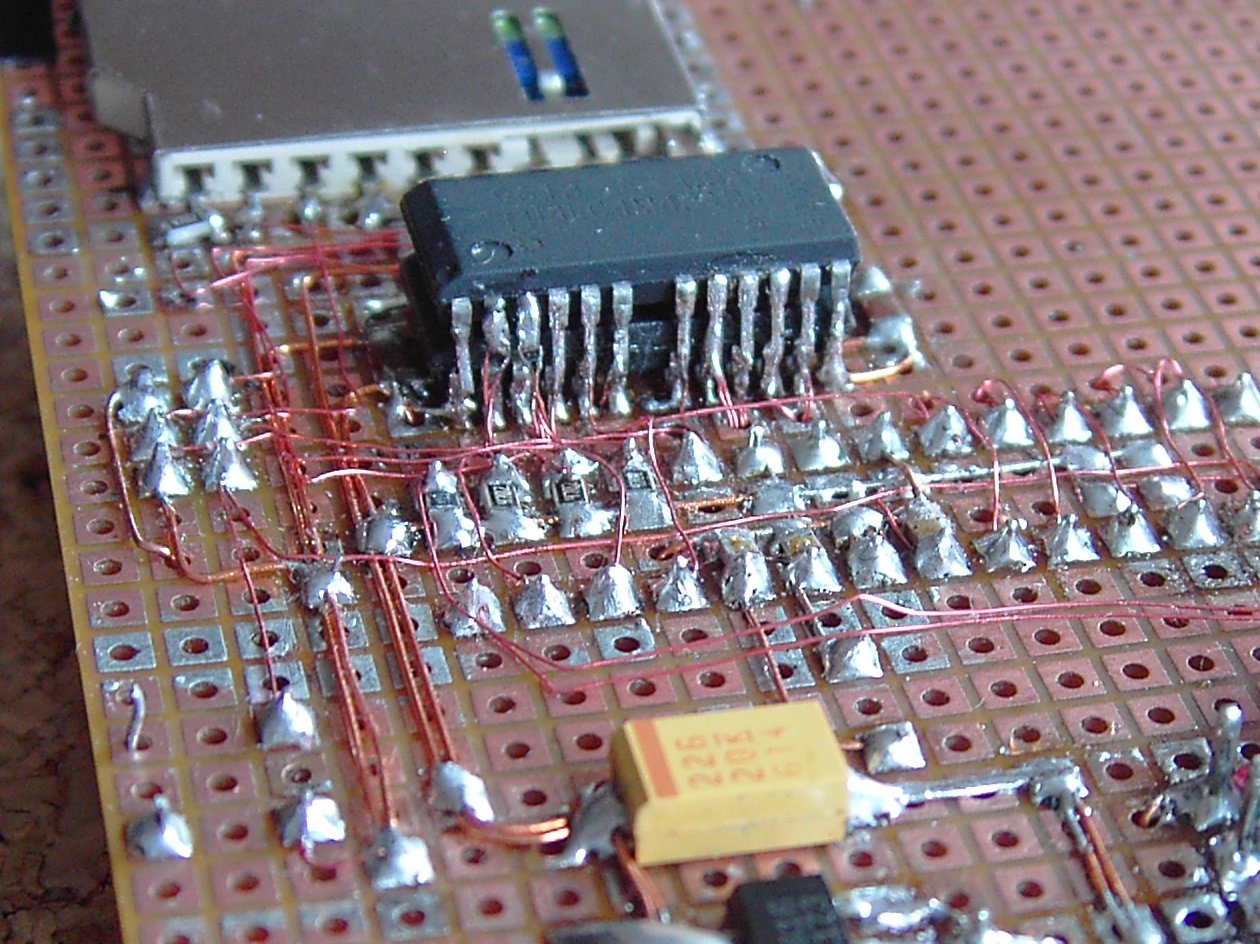

Dort wurde ein ATmega88, ein 256kx4 DRam-chip und eine SD Karte zusammen
geschaltet, um über einen 8080 Emulator letzlich CP/M 2.2 von der SD
Karte zu booten!

Ich dachte erst.. das kann doch nicht sein.. und hielt das für einen
Aprilscherz.. aber er funktioniert wirklich! Siehe:
http://avr.cwsurf (dot) de/?AVR_CP%2FM

Es wäre wunderbar, wenn sich hierfür noch mehr Leute begeistern könnten
und

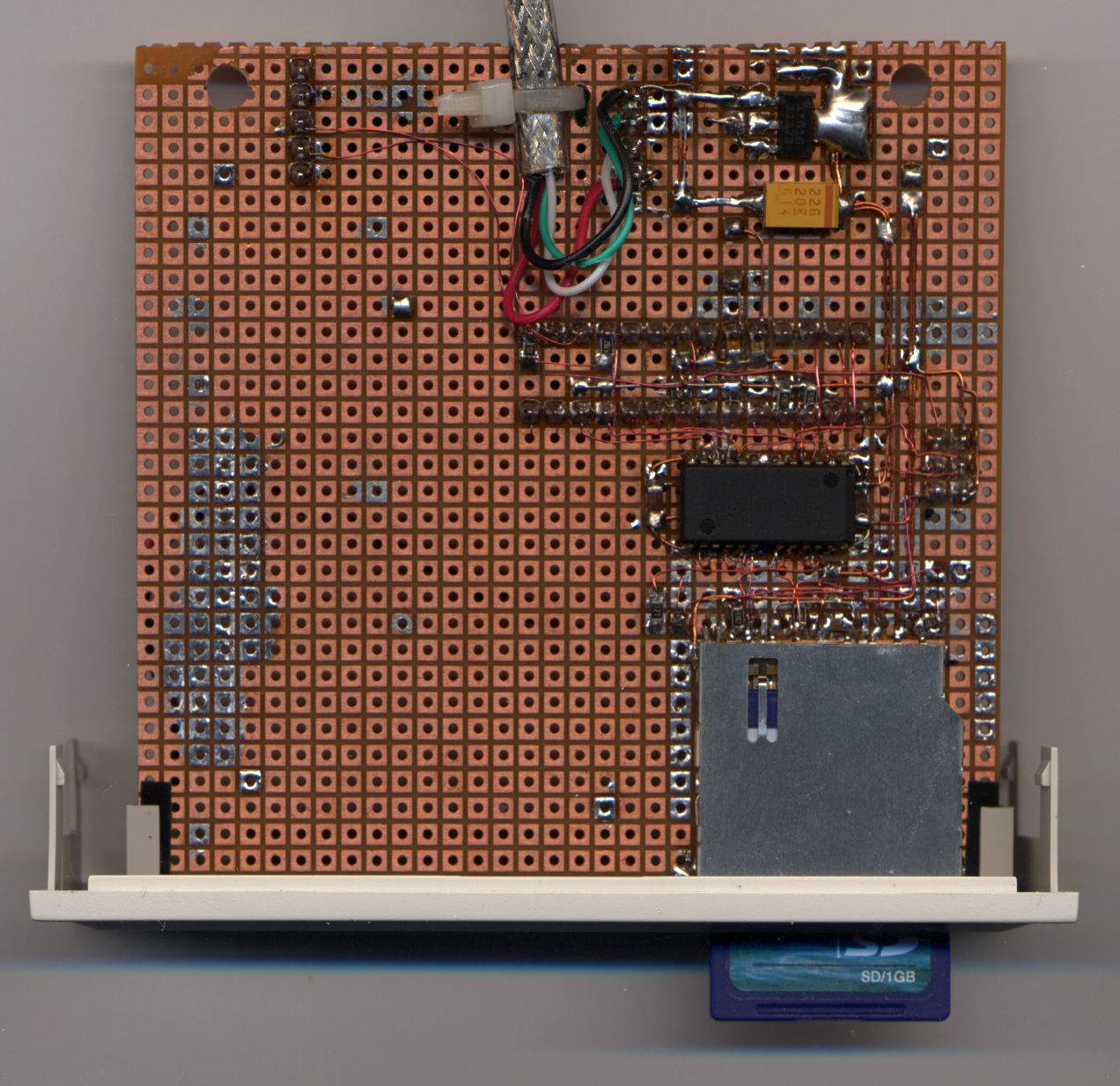

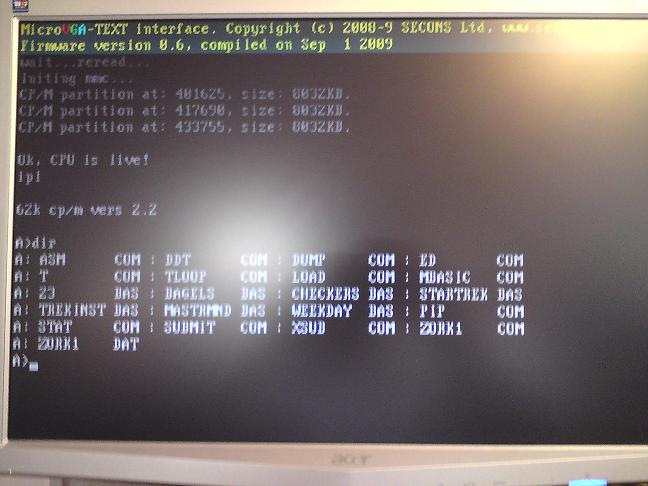

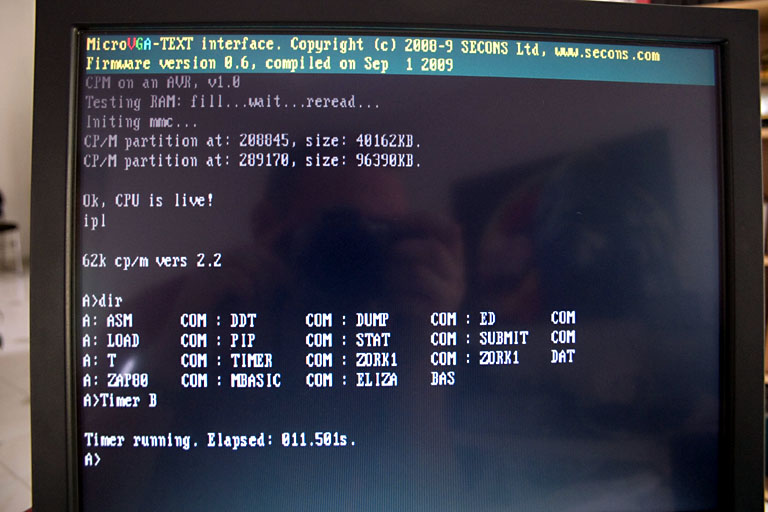

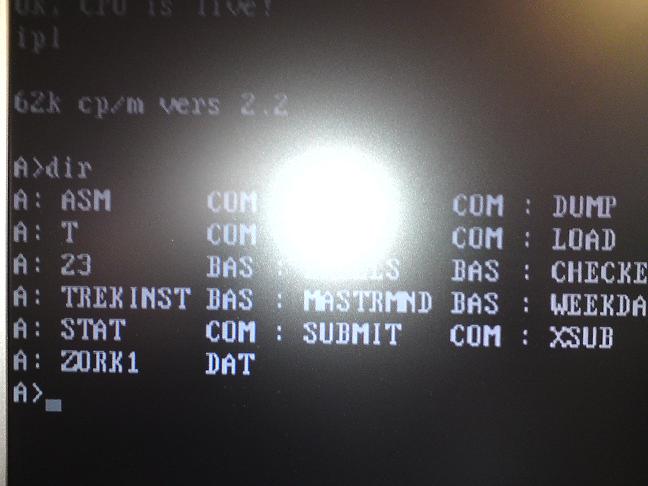

1. Schauen, welche 8080 CP/M Programme jetzt auch schon laufen.. also
ggf.
   erweiterte diskimage's erstellen und testen.. BTW: MBASIC steigt mit
einem
   fehlenden Opcode aus.. ZORK läuft! Prima wären ein paar Spiele z.B
Sargon
   Schach etc...
2. Versuchen den AVR Assemblersource zu erweitern (mehr opcodes/Z80).

Peter

von Joerg W. (joergwolfram)


Lesenswert?

Ich hatte selbst schon mal mit einem Z80-Emulator und externem DRAM an
einem Mega644 angefangen. Mit allen möglichen "Tricks" kommt man so auf
maximal 2MHz beim emulierten Z80, mit zusätzlicher Videoausgabe-Routine
und PS2-Tastatur wurde das Ganze eigentlich unbrauchbar.
Für eine bessere Emulation würde ich auf jeden Fall einen größeren µC
nehmen und für schnelleren Speicherzugriff diesen mit 8 Bits
anschließen.
Ansonsten finde ich die Idee nicht schlecht.

Jörg

von Reinhard Kern (Gast)


Lesenswert?

Peter Sieg schrieb:
> Dort wurde ein ATmega88, ein 256kx4 DRam-chip und eine SD Karte zusammen
> geschaltet, um über einen 8080 Emulator letzlich CP/M 2.2 von der SD
> Karte zu booten!

Hallo Peter,

du meinst doch sicher 2 Chips mit 4bit-RAM - einen Z80 auf einer
4bit-Architektur zu emulieren wäre schon Tierquälerei, obwohl natürlich
im Prinzip alles geht, auch eine Turingmaschine als Z80.

Ich habe zwar tatsächlich noch Quasi-CP/M-Systeme im Einsatz (der
Prozessor glaubt zumindest an CP/M), aber trotzdem die Frage, was soll's
- es gibt genügend Z80 und CP/M Systeme auf dem PC, und schliesslich
gibts ja den Z80 auch noch.

Gruss Reinhard

von Karl H. (kbuchegg)


Lesenswert?

Reinhard Kern schrieb:
> Peter Sieg schrieb:
>> Dort wurde ein ATmega88, ein 256kx4 DRam-chip und eine SD Karte zusammen
>> geschaltet, um über einen 8080 Emulator letzlich CP/M 2.2 von der SD
>> Karte zu booten!
>
> Hallo Peter,
>
> du meinst doch sicher 2 Chips mit 4bit-RAM - einen Z80 auf einer
> 4bit-Architektur zu emulieren

Perverserweise hat er tatsächlich nur einen RAM Chip benutzt. Was soll
ein Z80 auch mit 256kB anfangen :-)

(Kann den Link nicht direkt posten, Das (dot) gegen einen . austauschen.
Ja der Link sieht ansonsten wirklich so seltsam aus
http://avr.cwsurf (dot) de/?AVR_CP%2FM

Alle Speicherzugriffe ins REM werden über Nibbles abgehandelt

Wie die Befehlsdekodierung und Ausführung gemacht wurde: Finde ich
clever gelöst

von Peter Sieg (Gast)


Lesenswert?

Jup. Nur 1 DRam a 256kx4. Ein Byte wird als 2xNibble geschrieben und
wieder gelesen..

Selbst ich als Assembler Noob finde den Quelltext gut lesbar und
strukturiert..

Warum? Weil es geht! Und weil es Spaß macht zu zeigen, das es geht..
Und weil ein ATmega88 ca. 3€ kostet, eine solches DRam gibts in der
Schrottkiste (sind z.B beim Amiga 500 verwendet worden..) also alles
für ca. 6-8€..

Ich persönlich finde die aktuelle Geschwindigkeit gar nicht soo
schlecht!
Läuft aktuell mit 20MHz. Für SwinSID sind die 88er aktuell sogar mit 32
und 40MHz übertaktet.. also noch eine Option.. ohne Hardware und (fast)
Softwareanpassungen..

Für mich wäre die erste Priorität die Kompatibilität zu erhöhen, indem
mehr
Opcodes unterstützt werden.. Wäre doch was, wenn MBASIC und Sargon Chess
darauf laufen würden (Sargon habe ich noch nicht getestet)..

BTW: Mit der seriellen Anbindung bin ich prima zufrieden.. ich möchte
gar
keine TV/BAS und PS/2 Anschluß.. (trotzdem ist AVR Chipbasic ein prima
Projekt!!)

Nur CP/M ist hat schon was.. Turbo Pascal, Wordstar, dBase II.. ;-)

Peter

von Christian B. (casandro)


Lesenswert?

Ja, man könnte dann endlich die ATMegas als echte Computer verwenden.
Nur schade, dass CP/M mindestens 16 Kilobyte RAM erfordert, sonst könnte
man das ja komplett auf dem Mikrocontroller laufen lassen.

Man könnte sich da vielleicht sogar noch eine Art Bussystem,
beispielsweise auf Basis des I^2C überlegen, über den man dann
Peripheriegeräte anschließen kann. Die könnte man dann dem
Betriebssystem als Block oder Zeichengeräte darbieten.

von karadur (Gast)


Lesenswert?

Hallo

ist akademisch interessant, aber: CP/M war vor 25 Jahren. ( Habe selbst
unter CP/M meine Diplomarbeit geschrieben und Programme für mein Diplom
geschrieben. ) UNIX und VMS gab es damals auch schon. CP/M jetzt auf
einem AVR zu emulieren und als Betriebssystem zu verwenden ist "schräg".
Ein Linux auf einem AVR ist da wohl eher angesagt.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

karadur schrieb:
> Habe selbst
> unter CP/M meine Diplomarbeit geschrieben

Willkommen im Club. ;-)

von Christian B. (casandro)


Lesenswert?

karadur schrieb:

> Ein Linux auf einem AVR ist da wohl eher angesagt.

Der Linux-Kernel braucht so mindestens 4-8 Megabytes an Speicher. Ich
glaube, das wird aber dann auch zu langsam.

von Nils S. (kruemeltee) Benutzerseite


Lesenswert?

>> Ein Linux auf einem AVR ist da wohl eher angesagt.
>Der Linux-Kernel braucht so mindestens 4-8 Megabytes an Speicher. Ich
>glaube, das wird aber dann auch zu langsam.

... und eine MMU, FPU von Vorteil, 32 Bit Arch. (16  wüde gehen), und
und und

von karadur (Gast)


Lesenswert?

Hallo

dann sucht mal nach XINU.( Zilog ) Läuft zwar nicht auf AVR, aber 8Bit.

von Christian B. (casandro)


Lesenswert?

Ja, solche klein-Unixe gibts einige. Hätte man jedoch CP/M, so hätte man
erstmal eine Plattform auf der man aufbauen kann.

Natürlich könnte man sich auch überlegen, auf dem Atmel selbst ein
Dateisystem im Flash aufzubauen, aus dem man dann nativ Code ausführen
könnte. Aber das ist eventuell mehr Arbeit als solch ein Emulator und
weniger flexibel.

von Reinhard Kern (Gast)


Lesenswert?

Karl heinz Buchegger schrieb:
> Perverserweise hat er tatsächlich nur einen RAM Chip benutzt. Was soll
> ein Z80 auch mit 256kB anfangen :-)

viel: program overlays habe ich ausgiebig benutzt und die kann man auch
mit page switching einblenden statt nachzuladen, geht viel schneller.
Und wenn man 4bit-Nibbles laden kann, dann kann man auch Daten aus einem
MB-grossen RAM laden.

Eine Steuerungssoftware von mir hatte 30 Overlays und hätte daher auf 30
RAM-Pages a 32 kB laufen können.

Unterschätzt den Z80 nicht, da konnte man auch schon richtige Computer
damit bauen.

Gruss Reinhard

von karadur (Gast)


Lesenswert?

Hallo

es gab auch CP/M 3.0. Damit konnte man dank MMU mit einem Z80 sehr viel
mehr Speicher verwalten. Ganz zu schweigen von CP/M86 und CP/M68k.

Und: die eZ80 sind auch nicht ohne.

PS: Auf meinem 8MHz Z80 CP/M war Turbopascal deutlich schneller als auf
einem IBM XT.

Und: etwas was ich sehr vermisse. Dank Epromfloppy war der Rechner
schneller gestartet als das die Bildröhre warm war.

von Rene B. (themason) Benutzerseite


Lesenswert?

Also nen Linux auf nem AVR emulieren dürfte denke ich scheitern.
Aber das CP/M mit emulierter Z80 ... Schon echt ne geniale Sache.

@reinhard

>Unterschätzt den Z80 nicht, da konnte man auch schon richtige Computer
>damit bauen.

Das ist wohl auch der Grund warum es so viele Computer auf Z80-Basis gab
:-)

Mal im Ernst. Immerhin hat die ganze Computerei ja mit dem 4004
angefangen (wenn man man den Zuse, IBM, Leibnitz und Babbage außen vor
lässt :-)
Und nen Z80 auf nem AVR emulieren, und "nebenbei" noch das DRAM handlen
...
Respekt.
Wenn ich damals mal was mit CP/M gemacht hätte würd ich dieses Projekt
auf jedenfall nachbauen. Retro mit neuen mitteln find ich immer witzig.
Genauso wie den SwinSID. Schon echt klasse so Projekte. Weiter so :-)

von (prx) A. K. (prx)


Lesenswert?

Rene Böllhoff schrieb:

> Also nen Linux auf nem AVR emulieren dürfte denke ich scheitern.

Nicht wirklich, wäre nur zu langsam. Wer eine Z80 simulieren kann, der
kann auch eine PDP-11 simulieren. Wird allerdings nicht brandschnell
sein.

> Mal im Ernst. Immerhin hat die ganze Computerei ja mit dem 4004
> angefangen (wenn man man den Zuse, IBM, Leibnitz und Babbage außen vor
> lässt :-)

Autos gibt's auch erst seit dem VM-Käfer, wenn man mal die zig anderen
älteren Hersteller aussen vor lässt ;-).

Mit dem 4004 haben die Mikrocomputer angefangen. Nicht die Computer.

von Christian B. (casandro)


Lesenswert?

Naja, bis zum 8080 galten solche Mikroprozessoren aber eher als was für
Steuerungen, ähnlich wie heute die Mikrocontroller.

Naja, aber im Emulator könnte man richtig viel machen. Man könnte zum
Beispiel virtuelle Hardwareeinheiten machen, welche dann rechenintensive
Operationen übernehmen. Damit könnte man sicherlich bis fast zur nativen
Geschwindigkeit der AVRs kommen.

von Rene B. (themason) Benutzerseite


Lesenswert?

>Autos gibt's auch erst seit dem VM-Käfer, wenn man mal die zig anderen
>älteren Hersteller aussen vor lässt ;-).

Hast schon recht :-)

Aber ich denke mit dem 6502 und dem Z80 wurde die Computerei auch für
Hobbybastler möglich bzw die Verbreitung hat damit erst Einzug gehalten.

Trotzdem schon echt erstaunlich wie sich das alles entwickelt hat ...
Vor allem in den letzten 30 Jahren.

von (prx) A. K. (prx)


Lesenswert?

Christian Berger schrieb:

> Naja, bis zum 8080 galten solche Mikroprozessoren aber eher als was für
> Steuerungen, ähnlich wie heute die Mikrocontroller.

D'accord, solange du das "Mikro" nicht vergisst, wie Rene das tat.

von (prx) A. K. (prx)


Lesenswert?

Rene Böllhoff schrieb:

> Trotzdem schon echt erstaunlich wie sich das alles entwickelt hat ...
> Vor allem in den letzten 30 Jahren.

Davor war's im Entwicklungstempo auch nicht übel. Noch 1969 wurden
(manche) Computer aus Myriaden von Einzeltransistoren aufgebaut, z.B.
der für viele Jahre schnellste Computer CDC7600. Die (fast)
vollintegrierte 8080 kam mit ihren 6000 Transistoren auf dem Chip grad
mal 5 Jahre später raus (und war natürlich viele Grössenordnungen
langsamer).

von Rene B. (themason) Benutzerseite


Lesenswert?

>Davor war's im Entwicklungstempo auch nicht übel.

Schon richtig. Aber so richtig Einzug hat der Mikroprozessor ja erst
gefunden nachdem die Bauform nicht mehr in Turnhallen-Einheiten gemessen
wurde :-)
Aber die Miniaturisierung hat ja auch nichts mit den Konzepten von
damals zu tun. Die Prinzipien gelten ja sogar heute noch. Selbst wenn
sich in der Integration und der Ausführungs-Geschwindigkeit extrem viel
getan hat.

von (prx) A. K. (prx)


Lesenswert?

Rene Böllhoff schrieb:

> Schon richtig. Aber so richtig Einzug hat der Mikroprozessor ja erst
> gefunden nachdem die Bauform nicht mehr in Turnhallen-Einheiten gemessen
> wurde :-)

Sachte - es gab ab Mitte der 50er einen Röhren(!)rechner, der grad mal 2
klassische Bauernschränke gross war und nur um die 2 Tonnen wog (*), I/O
extra. Das Ding war ziemlich verbreitet (>2000 Stück). So ne Art
Minicomputer der Röhrenära.

*: Ein Schrank für den Computer selbst, einer für die Stromversorgung.
Bei einem vor 10 Jahren gängigen Disk-System der besseren Kategorie war
die Basiseinheit einen solchen Schrank gross und wog grob eine Tonne. In
dieser Hinsicht hat sich also wenig geändert, nur die Stromversorgung
kriegt man dank Schaltnetzteiltechnik heute kleiner hin ;-).

von Rene B. (themason) Benutzerseite


Lesenswert?

>In dieser Hinsicht hat sich also wenig geändert ;-).

Wenn mans genau nimmt ist das ja auch ein Rückschritt gegenüber damals.
Die Groß/Superrechner von heute geben sich mit einem Schrank ja nicht
zufrieden, die wollen ja nach wie vor in Turnhalleneinheiten gerechnet
werden :-))

Das sich die Rechenleistung versechsfacht hat lassen wir mal unter den
Tisch fallen :))

Ups ... meinte : ver-zehn-hoch-sechs-oder-was-weiß-ich-sich-was-facht
:))

Aber dennoch sehr Interessant wie sich das alles entwickelt hab. Les im
Moment viel über die "alte" Technik. Vor allem würd mich mal
interessieren wie Zuse es geschafft hat mit Mechanik Fließkommazahlen zu
Rechnen. Bin ja gerad mal froh das ich das Floating-Point-Prinzip
verstehe :-))

von (prx) A. K. (prx)


Lesenswert?

Rene Böllhoff schrieb:

> Wenn mans genau nimmt ist das ja auch ein Rückschritt gegenüber damals.
> Die Groß/Superrechner von heute geben sich mit einem Schrank ja nicht
> zufrieden, die wollen ja nach wie vor in Turnhalleneinheiten gerechnet
> werden :-))

Es fing mit Saalgrösse an, und heute baut mal riesige Betonhallen um
diese Rechner drum herum. Aber zwischendrin gab es mal eine Zeit, in der
die schnellste verfügbare Rechentechnik in ein Kinderzimmer reinpasste.
Solange man das nämlich mit schnellen Einzelrechnern statt zigtausend
Nodes machte spielte die Verbindungslänge eine zunehmend dominante
Rolle, daher mussten die Dinger schrumpfen (Cray 1 und folgende).

> Aber dennoch sehr Interessant wie sich das alles entwickelt hab. Les im
> Moment viel über die "alte" Technik.

Kennst du das Thornton-Buch (PDF) über die CDC6600? Ungemein
detailliert, bis auf Gatter/Transistorebene runter.

von Frank K. (fchk)


Lesenswert?

Peter Sieg schrieb:

> Es wäre wunderbar, wenn sich hierfür noch mehr Leute begeistern könnten

Ihr habt doch ein Rad ab! Sorry, aber das musste ich einfach loswerden.

Ein EZ80F91AZA mit 50 MHz kostet bei Digikey etwa 10 Euro, bei RS etwa 7
Euro, hat 256k Flash eingebaut, hat Ethernet und noch einiges mehr an
Peripherie (2 UART, i2c, SPI, RTC, 32 GPIOs, ...) und ist zu 100%
software-kompatibel zum alten Z80. Du kannst sogar CP/M 3.0
Bankswitching machen, das Teil hat selber die entsprechende Logik dafür.
Du brauchst nur noch RAM anzuschließen. Ein 512k SRAM kostet bei RS 5
Euro. Also auch nicht die Welt. /CS macht der Controller selber, Daten-
und Adressbus und /RD und /WR werdet ihr auch wohl richtig anschließen
können.

Was soll das also? Modernes Flagellantentum?

PS:
http://www.zilog.com/index.php?option=com_product&Itemid=26&mode=showProductDetails&familyId=130&productId=EZ80F91AZA

fchk

von (prx) A. K. (prx)


Lesenswert?

Frank K. schrieb:

> Ihr habt doch ein Rad ab!

Eindeutig ja. Und?

> Ein EZ80F91AZA mit 50 MHz kostet bei Digikey etwa 10 Euro, bei RS etwa 7
> Euro, hat 256k Flash eingebaut, hat Ethernet und noch einiges mehr

Meinst du wirklich, es ginge hier darum, auf möglichst effiziente Weise
Z80-Programme laufen zu lassen?

> Was soll das also? Modernes Flagellantentum?

Noch nie jemanden an einem 50 Jahre alten Motorrad basteln gesehen? Das
macht der bestimmt nicht um von A nach B zu kommen.

von Stefan (Gast)


Lesenswert?

>> Es wäre wunderbar, wenn sich hierfür noch mehr Leute begeistern könnten
>Ihr habt doch ein Rad ab! Sorry, aber das musste ich einfach loswerden.
>Ein EZ80F91AZA mit 50 MHz kostet bei Digikey etwa 10 Euro, bei RS etwa 7
>....

Du bist zu eingefahren: Du gehst von falschen Anforderungen aus. Du
gehst davon aus, dass jedes Problem haufenweise Rechenpower, Speicher
und viel Peripherie benötigt. Wer sagt, denn, dass es so sein muss?

Wenn das System nicht schnell sein muss, kommst du preislich mit den von
Dir aufgezählten Bauteilen nicht hin. Außerdem muss Du für Deine
Bauteile eine Platine fertigen lassen. Das geht mit dem Atmega88 auch
ohne. In Ingenieursstunden gerechnet, wäre Deine Lösung mit Sicherheit
überteuert.

von karadur (Gast)


Lesenswert?

Hallo

nu übertreibt es nicht! Es gibt Dinge die man einfach aus Interesse oder
Spass macht. Die Idee mit einem AVR einen 8080 zu emulieren ist ja toll.

von Frank K. (fchk)


Lesenswert?

Stefan schrieb:

> Wenn das System nicht schnell sein muss, kommst du preislich mit den von
> Dir aufgezählten Bauteilen nicht hin. Außerdem muss Du für Deine
> Bauteile eine Platine fertigen lassen. Das geht mit dem Atmega88 auch
> ohne. In Ingenieursstunden gerechnet, wäre Deine Lösung mit Sicherheit
> überteuert.

Eben nicht. Der wesentliche Aufwand, nämlich die CPU-Emulation entfällt.
Heißt also: Ich muss nur das CP/M BIOS anpassen, aber das müsst Ihr
auch. Das BDOS ist ja überall gleich und wird ja als Objektfile
dazugelinkt. Und selbst ein 3.0'er BIOS hat nur verhältnismäßig wenige
Funktionen. Hab ich anno 87 schon mal gemacht, als ich noch jung und
hybsch war.

Und zum Bauteileaufwand: Gut, der Chip ist ein 144'er LQFP. Also
Adapterplatine, damits aufn Lochraster paßt. Das ist auch die einzige
Hürde. RAM im DIL-Gehäuse, 3.3V Vcc, kann man direkt anklemmen, ist kein
Hexenwerk. Ein Quarz oder Oszillator (braucht Ihr auch), Spannungsregler
(braucht Ihr auch), RS232-Pegelwandler (braucht Ihr auch), und eine
Handvoll R's und C's zum abblocken und als Lastkapazität für den Quarz
und als Pullups.

Mehr braucht der EZ80F91 nicht, um hochzukommen.

RTC gewünscht? OK, noch ein 32 kHz Uhrenquarz plus 2 C's und 1 R dazu.
SD-Karte? OK, ab an den SPI-Port. Kennt Ihr ja, ist hier auch nicht
anders.

Wenn man kein Ethernet braucht, dann wars das.  Wirklich! Ich habe
Eval-Board, Prozessormodule und ZDI(Zilog 2-Draht JTAG
Variante)-Debugger und die ganze Doku und Software da, ich weiss, wovon
ich rede.

fchk

von Rene B. (themason) Benutzerseite


Lesenswert?

@Frank

>Ihr habt doch ein Rad ab!

Fällt dir aber früh auf ...

>Ein EZ80F91AZA mit 50 MHz kostet bei Digikey etwa 10 Euro, ...

Natürlich gibts Chips/Boards die mehr können weniger kosten, aber es
besteht doch gerade der Reiz darin mit den heutigen Standardchips solche
Sachen zu machen wie z.b. eine Z80, einen SID, eine 6502 zu emulieren,
oder eben ein BAS-Signal für nen Fernseher zu erzeugen.
Ich bin ja auch total Plemplem wenn ich mit einem FPGA Audio mache
obwohl jeder DSP für die Hälfte an Euros das doppelte an MIPS/MFLOPS
hat.
Trotzdem macht es Spaß, man lernt was dabei und man freut sich nachher.
(Selbst wenns im Falle des Audio-FPGAs die Freude hauptsächlich bei mit
selbst liegt, aber das ist es mir wert)

Ich glaube man nennt sowas : Meet the Challenge ... Oder anders gesagt :
Wenns Spaß macht ...


@A.K.

>Kennst du das Thornton-Buch (PDF) über die CDC6600?

Ne leider nicht. Hast du vllt nen Link dazu ?
Hatte mir mal die Schaltpläne von dem Apollo-11 Rechner angeguckt. Und
bin doch echt erstaunt wie nahe das Dingen einem heutigen
Mikrocontroller kommt.

von (prx) A. K. (prx)


Lesenswert?


von 900ss (900ss)


Lesenswert?

Frank K. schrieb:
> Ihr habt doch ein Rad ab!

Ich freue mich über diese losen Räder. Ehrlich! Schade dass du sie nicht
hast.

Frank K. schrieb:
> ich weiss, wovon ich rede.

Mag sein, aber leider weisst nicht du nicht, wovon hier geredet wird.
Nicht von einer aktuellen Technik, sonderm dem Schwelgen in
Vergangenheit und deren Technik. Fertig kaufen kann man alles. Dann wäre
jedes Hobby, wo selbst gebaut wird dummes Zeug. Alles kann man billiger
und fertig kaufen. #gähn#

Das Z80-Zeugs was du erwähnst liegt hier auch rum. Weiss also was du
meinst. Ist aber nicht das, wovon hier gesprochen wird.

von Reinhard Kern (Gast)


Lesenswert?

900ss D. schrieb:
> ... Fertig kaufen kann man alles. Dann wäre
> jedes Hobby, wo selbst gebaut wird dummes Zeug. Alles kann man billiger
> und fertig kaufen. #gähn#

Ist aber Trend. Ich habe noch für Segelflugzeuge Spanten zugesägt und
mit Seide bespannt, die Enkel meines Nachbarn haben gestern auch ein
Segelflugzeug bekommen, auspacken, Flügel reinstecken, fliegt (nicht so
gut wie meine, muss ich feststellen). Die Kinder erwarten das auch so,
deswegen gibt es keine Bausätze mehr. Der PC muss eben auch zum
Geburtstag betriebsfertig dastehen.

Gruss Reinhard

von Christian B. (casandro)


Lesenswert?

Frank K. schrieb:

> Eben nicht. Der wesentliche Aufwand, nämlich die CPU-Emulation entfällt.

Die CPU-Emulation ist reine Software, das muss somit nur einmal gemacht
werden.

Natürlich stimme ich Dir aber zu, dass wir eine Schraube locker haben.
Für uns ist Elektrotechnik ein wichtiger Teil in unserem Leben, und
willkommener Ausgleich zum langweiligen Beruf.

von 900ss (900ss)


Lesenswert?

karadur schrieb:
> Habe selbst
> unter CP/M meine Diplomarbeit

Was ich vergass, hab ich übrigens auch ;-)
Es war allerdings ein geklontes CP/M und hiess ZDOS und lief auf einem
Z-80-System auf ECB-Bus Basis von Fa. Janich & Klass. Die Firma gibt es
sogar noch, wie ich gerade festgestellt habe. Und das System hatte zwei
8"-Lauferke. :-)

von Hauke S. (hauke)


Lesenswert?

@Peter Sieg

Sorry, aber es geht hier nicht um das Einfachste oder Schnellste.
Es geht um die Herausforderung. Sicher es wäre einfacher auf dem PC
einen fertigen Z80 Emulator anzuwerfen und gut. Aber was hat man davon?
Es ist für mich halt interessanter eine Rechnerarchitektur auf einer
anderen abzubilden. In diesem Falle lernt man nämlich über beide etwas.

Genauso ist es vermutlich bei den Cracks, die heutzutage noch Demos für
den C64 machen (teilweise mit Effekten die man vor 15 Jahren nicht
einmal einem PC zugetraut hätte) Wenn man dort sagen würde: "wieso nehmt
ihr nicht einen PC mit 3d Karte, der ist doch viel schneller"
Dann würde man vermutlich aus dem Saal geworfen werden.


P.S.
Zur Zeit code ich an einer 6502 Emu (mit RAM, ROM, Dezimalmodus und
illegalen Opcodes) und kämpfe mit teilweise wiedersprüchlichen Dokus.

von Karl H. (kbuchegg)


Lesenswert?

Christian Berger schrieb:

> Natürlich stimme ich Dir aber zu, dass wir eine Schraube locker haben.

Full ACK

Der eine oder andere hat vielleicht im Platinenforum den Thread über die
'verrückteste Platine' gesehen. Ein Eintrag hat einen Link

http://users.monash.edu.au/~ralphk/burroughs.html

Ich hab mich spontan entschlossen, dass mein nächster ATMega-Rechner ein
Frontpanel braucht :-)

von (prx) A. K. (prx)


Lesenswert?

Wobei Burroughs es sich noch leisten konnte, die Kabel einigermassen zu
sortieren und mit passender Länge zu verlegen. Bei der Cray-1 ging das
nicht mehr. Dort sind die Kabel nach passender Verzögerungszeit
dimensioniert. Dementsprechend sieht es drin aus:
http://www.digibarn.com/collections/systems/crays/cray1/portrait/index.html

Beim Verkabeln:

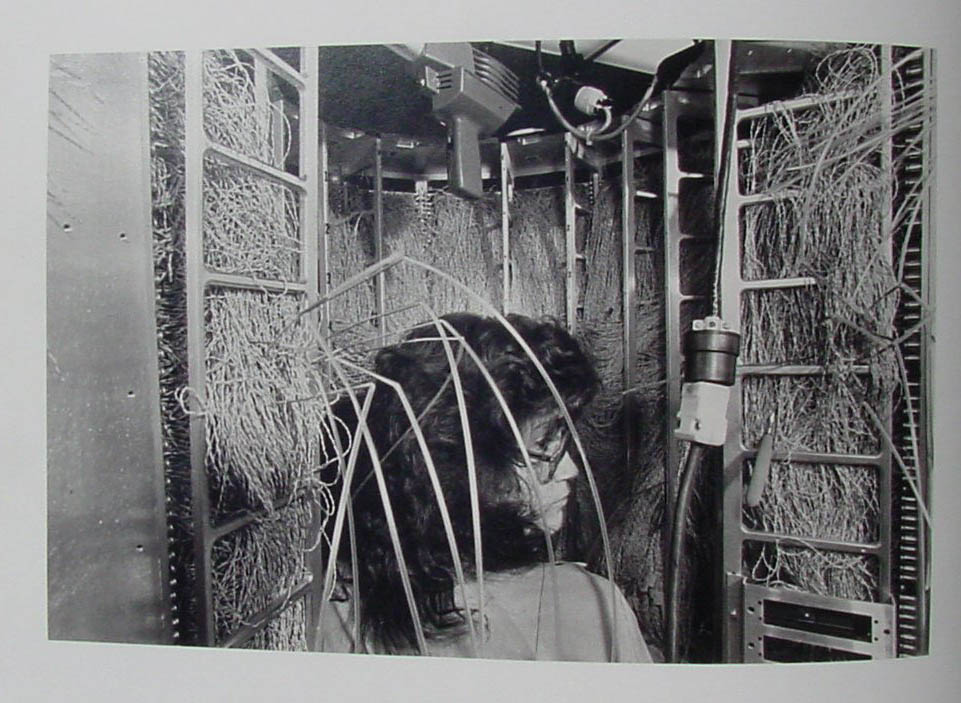

http://www.digibarn.com/collections/systems/crays/cray-book/ccw7.jpg

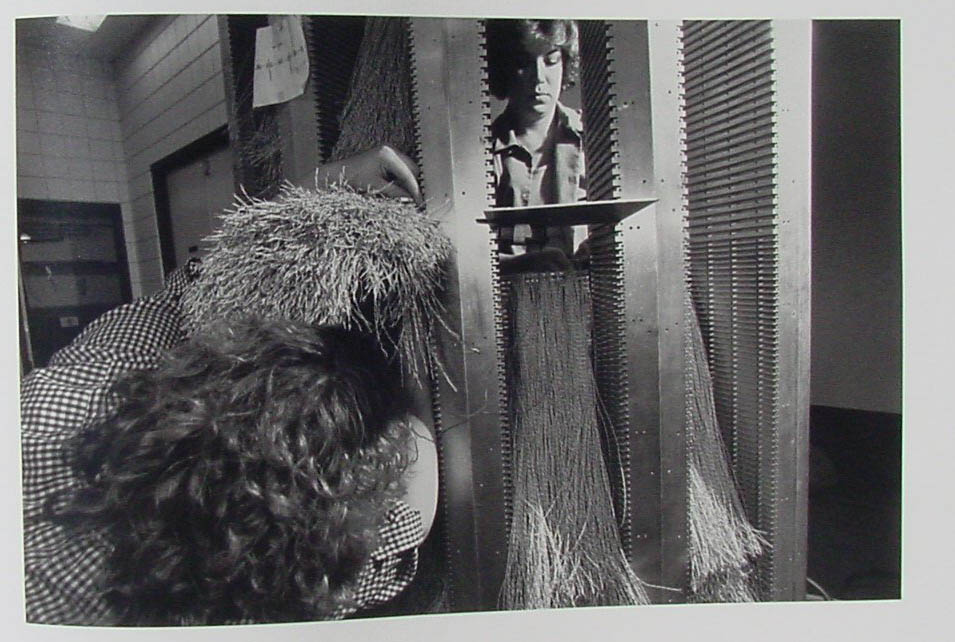

http://www.digibarn.com/collections/systems/crays/cray-book/ccw9.jpg

von Yalu X. (yalu) (Moderator)


Lesenswert?

Frank K. schrieb:
> Ihr habt doch ein Rad ab!

Auch wenn ich das alles nicht so eng sehe, kann ich Franks Worte doch
ein Bisschen verstehen. Warum?

Grundsätzlich bin auch ich ein Freund von solchen "Radabprojekten" (im
Folgenden RAPs genannt). Der entscheidende Unterschied zwischen einer
industriellen Produktentwicklung und einem RAP liegt in meinen Augen im
Folgenden:

Industriell

Bei einer industriellen Produktentwicklung wird versucht, sehr viele
verschiedene Kriterien wie

- Entwicklungsaufwand
- Materialkosten
- Fertigungskosten
- benötigte Fertigungseinrichtungen
- Baugröße
- Energieverbrauch
- seltener auch "Restro"-Aspekt (Beschränkung auf Materialien und/oder
  Aussehen und/oder Fertigungsverfahren aus der Vergangenheit)
- ...

sinnvoll zu gewichten und das Produkt so zu optimieren, dass die
Kriterien in Summe möglichst gut erfüllt sind und somit mit dem Produkt
ein möglichst hoher Gewinn erzielt wird.

RAP

Bei einem RAP wird typischerweise eine radikal andere Gewichtung dieser
Kriterien vorgenommen und versucht, ein "Produkt" zu entwickeln, das
nach dieser Gewichtung optimal ist. Im häufig auftretenden Extremfall
wird nur ein einzelnes dieser Kriterien mit einem Gewicht >1 versehen,
während alle anderen mit 0 gewichtet sind, also völlig unberücksichtigt
bleiben.

Gerade dieser selbstdefinierte Bewertungsmaßstab frei von den Vorgaben
irgendwelcher Marketingabteilungen und anderen externen Zwängen macht
den Reiz von RAPs aus.

Eine Gewinnerzielungsabsicht besteht bei einem RAP üblicherweise nicht.
Stattdessen steht der Coolness-Faktor im Vordergund, der meist darin
besteht, sagen zu können: "Meine Entwicklung stellt hinsichtlich des
Kriteriums x alles, was es zu kaufen gibt, in den Schatten.

Beispiele:
1
—————————————————————————————————————————————————————————————————————
2
"Produkt"                      Gewichtung > 0     Gewichtung = 0
3
—————————————————————————————————————————————————————————————————————
4
Web-Server im SO-6-Gehäuse     Baugröße           Speicherkapazität
5
                               Materialkosten     Geschwindigkeit
6
7
Soft-USB                       Baugröße           Geschwindigkeit
8
                               Materialkosten     Entwicklungsaufwand
9
10
Oszi aus Schrottteilen         Materialkosten     Bandbreite
11
(alter Fernseher usw.)                            Messgenauigkeit
12
                                                  Entwicklungsaufwand
13
14
Relaisrechner                  Restro-Aspekt      Geschwindigkeit
15
                                                  Speicherkapazität
16
                                                  Entwicklungsaufwand
17
—————————————————————————————————————————————————————————————————————

Bei dem CP/M auf dem ATmega fehlt nach meinem Geschmack ein wenig dieser
Optimierungsgedanke, da der Einsatz des ATmega im Vergleich zu einem
Z80-kompatiblen Mikrocontroller bzgl. der o.g. Kriterien kaum Vorteile
bringt. Vielleicht habe ich aber auch nur ein wichtiges Kriterium
vergessen ;-)

Ok, es gibt noch einen weiteren Aspekt, weswegen man ein Hobbyprojekt
beginnt, nämlich der Lerneffekt bzw. Erkenntnisgewinn. Nur hätte ich
Hemmungen, dafür so viel Zeit in ein Projekt zu stecken, wo ich
vielleicht ähnlich viel in einem anderen Projekt lernen könnte, das
weniger zeitaufwendig ist und/oder ein nützlicheres Ergebnis liefert.

Aber die persönlichen Zielsetzungen sind eben verschieden. Deswegen läge
mir nichts ferner, als jemandem dieses Projekt auszureden. Auf jeden
Fall wünsche ich allen, die sich damit beschäftigen, viel Erfolg!

von Ronny M. (hobby-coder)


Lesenswert?

Hat jemand diesen CP/M Rechner mit einem stärkeren Atmega (z.B. Atmega
32) gebaut? Falls ja, stellt jener mal den Schaltplan Online? Und, falls
dieser das auch noch auf Lochraster aufgebaut hat, hätte ich gerne
einmal ein Foto :)

von Karl H. (kbuchegg)


Lesenswert?

Ronny Minow schrieb:
> Hat jemand diesen CP/M Rechner mit einem stärkeren Atmega (z.B. Atmega
> 32) gebaut?

Der ist ... ähm .... auch nicht grossartig anders.

Und .... hmmm ... wie soll ich sagen .... ein Mega32 bringt dir bei
diesem Projekt gar nichts.
Der Hauptunterschied zwischen dem Mega88 und dem Mega32 besteht darin,
dass der Mega32 mehr Flash hat. Nun ist dieses Projekt aber auf Flash
gar nicht angewiesen. Flash ist mehr als genug brachliegend.

von Ronny M. (hobby-coder)


Lesenswert?

Karl heinz Buchegger schrieb:
> Ronny Minow schrieb:
>> Hat jemand diesen CP/M Rechner mit einem stärkeren Atmega (z.B. Atmega
>> 32) gebaut?
>
> Der ist ... ähm .... auch nicht grossartig anders.
>
> Und .... hmmm ... wie soll ich sagen .... ein Mega32 bringt dir bei
> diesem Projekt gar nichts.
> Der Hauptunterschied zwischen dem Mega88 und dem Mega32 besteht darin,
> dass der Mega32 mehr Flash hat. Nun ist dieses Projekt aber auf Flash
> gar nicht angewiesen. Flash ist mehr als genug brachliegend.

Zum Flash: Kann man den freien Flash für ein Dateisystem nutzen? Ich
denke, der virtuelle CP/M / der Nutzer wird sich freuen wenn er ein paar
Programme auf dem Flash ablegen kann.

Und, afaik hat der Atmega32 etwas mehr Ram, als der Atmega88. Oder, bin
ich da falsch informiert...?

von (prx) A. K. (prx)


Lesenswert?

Ronny Minow schrieb:

> Und, afaik hat der Atmega32 etwas mehr Ram, als der Atmega88. Oder, bin
> ich da falsch informiert...?

Und was hast du davon? Für den simulierten Speicher ist das zu wenig und
für den Simulator zu viel. Erst beim Mega162 und externem SRAM an Stelle
des DRAM wird das interessant.

von 900ss (900ss)


Lesenswert?

Yalu X. schrieb:
> Gerade dieser selbstdefinierte Bewertungsmaßstab frei von den Vorgaben
> irgendwelcher Marketingabteilungen und anderen externen Zwängen macht
> den Reiz von RAPs aus.

Warum soll ich mein Hobby so rational betrachten?
Fast alle Hobbies sind rational betrachtet ziemlicher Blödsinn. Kosten
nur Geld, kommt kaum was Sinnvolles bei rum.

Ich betreibe mein Hobby #nur# weil es Spass macht.
Ich kann nicht alles nur rational betrachten und jeder hat sicher
irgendwo seinen Schwerpunkt bei Freizeitbeschäftigung, wo die Frage nach
dem rationalen Sinn berechtigt ist.

von 900ss (900ss)


Lesenswert?

A. K. schrieb:
> Bei der Cray-1 ging das
> nicht mehr. Dort sind die Kabel nach passender Verzögerungszeit
> dimensioniert. Dementsprechend sieht es drin aus:

Uff, echt beeindruckende Fotos.

von Ronny M. (hobby-coder)


Lesenswert?

A. K. schrieb:
> Ronny Minow schrieb:
>
>> Und, afaik hat der Atmega32 etwas mehr Ram, als der Atmega88. Oder, bin
>> ich da falsch informiert...?
>
> Und was hast du davon? Für den simulierten Speicher ist das zu wenig und
> für den Simulator zu viel. Erst beim Mega162 und externem SRAM an Stelle
> des DRAM wird das interessant.

Den simulierten Speicher müsste man von 1KB auf 2KB, oder etwas
dazwischen erweitern können... Was dem "zuviel Ram für den Simulator"
selbst angeht, sag ich nur dazu das man mit dem Emulator nicht ganz so
schnell an die grenzen stößt. Evtl. kann man im freien Ram noch ein
Keyboard Treiber, oder auch ein VGA/ FBAS Treiber rein quetschen...
Aber, das müsste mal jemand testen der etwas mehr Erfahrung im Umgang
mit den Atmega µC's hat...

von (prx) A. K. (prx)


Lesenswert?

Ronny Minow schrieb:

> Den simulierten Speicher müsste man von 1KB auf 2KB, oder etwas
> dazwischen erweitern können...

Der ist sowieso schon 128KB gross (256Kx4). Das SRAM im Controller wird
offenbar nur für den Stack des Simulators und als SD-Card Puffer (512B)
verwendet, da sind also noch >>400B Luft.

von Ronny M. (hobby-coder)


Lesenswert?

A. K. schrieb:
> Ronny Minow schrieb:
>
>> Den simulierten Speicher müsste man von 1KB auf 2KB, oder etwas
>> dazwischen erweitern können...
>
> Der ist sowieso schon 128KB gross (256Kx4). Das SRAM im Controller wird
> offenbar nur für den Stack des Simulators und als SD-Card Puffer (512B)
> verwendet, da sind also noch >>400B Luft.

Hmmm... Bei den verbleibenden ca. 400b kann man wohl nur ein Keyboard
Treiber (für PS2) und einen einfachen FBAS + Zeichengenerator einsetzen.
Wobei es da aber sicherlich sehr eng mit dem freien Ram wird...

von Karl H. (kbuchegg)


Lesenswert?

Ronny Minow schrieb:

> Hmmm... Bei den verbleibenden ca. 400b kann man wohl nur ein Keyboard
> Treiber (für PS2) und einen einfachen FBAS + Zeichengenerator einsetzen.
> Wobei es da aber sicherlich sehr eng mit dem freien Ram wird...

Jetzt muss ich mal nachfragen.
Hast du schon einmal ein Programm für einen MegaXX (egal welcher)
geschrieben.
Mir scheint dir ist überhaupt nicht klar, dass Flash und SRAM 2 Paar
Schuhe sind.
Programme stehen im Flash
Daten stehen im SRAM

Ein Keyboarddriver ist ganz klar ein Programm, kommt also ins Flash
(sofern er nicht von der virtuellen Z80 abgearbeitet wird, aber so
dämlich wird ja dann doch wohl keiner sein)

Und ja, es gibt eine Ausnahme: Daten die sich nicht ändern, also als
Konstante anzusehen sind, kann man auch im Flash parken.

von Ronny M. (hobby-coder)


Lesenswert?

Karl heinz Buchegger schrieb:
> Ronny Minow schrieb:
>
>> Hmmm... Bei den verbleibenden ca. 400b kann man wohl nur ein Keyboard
>> Treiber (für PS2) und einen einfachen FBAS + Zeichengenerator einsetzen.
>> Wobei es da aber sicherlich sehr eng mit dem freien Ram wird...
>
> Jetzt muss ich mal nachfragen.
> Hast du schon einmal ein Programm für einen MegaXX (egal welcher)
> geschrieben.
Für einem MegaXX noch nicht, da liegt Dein Verdacht richtig.

> Mir scheint dir ist überhaupt nicht klar, dass Flash und SRAM 2 Paar
> Schuhe sind.
Ich muss sicherlich noch vieles lernen. Aber, der Unterschied ist mir
schon bekannt.

> Programme stehen im Flash
> Daten stehen im SRAM
>
> Ein Keyboarddriver ist ganz klar ein Programm, kommt also ins Flash
> (sofern er nicht von der virtuellen Z80 abgearbeitet wird, aber so
> dämlich wird ja dann doch wohl keiner sein)
Mir ging es darum, das der Treiber ja irgendwo her seine Daten bekommen
muss, die dieser zu verarbeiten hat. Ein Zeichenpuffer für, sagen wir 20
Zeichen + evtl. benötigte "Meta" Codes (Alt, Shift usw.) finde ich sehr
Hilfreich. Das ganze nimmt schon ein paar Bytes vom freiem Ram weg. Die
Codetable kann man ja im Flash ablegen, da sie ja nur einmalig erzeugt
wird.

Die visuelle Ausgabe, per FBAS, VGA or whatever, braucht dagegen schon
einige Bytes an Ram... Der Treiber muss sich ja zur Laufzeit die
auszugebenen Daten aus dem Ram holen....

Ok, vieleicht ist meine Denkweise aber auch im Grundsatz falsch. Falls
ja, korrigiert mich :)

von Karl H. (kbuchegg)


Lesenswert?

Ronny Minow schrieb:

> Mir ging es darum, das der Treiber ja irgendwo her seine Daten bekommen
> muss, die dieser zu verarbeiten hat. Ein Zeichenpuffer für, sagen wir 20
> Zeichen + evtl. benötigte "Meta" Codes (Alt, Shift usw.) finde ich sehr
> Hilfreich.

OK.
20 Bytes benötigt - 400 Bytes SRAM frei
20 Bytes benötigt - 400 Bytes SRAM frei

was sagt uns das?

> Die visuelle Ausgabe, per FBAS, VGA or whatever, braucht dagegen schon
> einige Bytes an Ram... Der Treiber muss sich ja zur Laufzeit die
> auszugebenen Daten aus dem Ram holen....

Ähm.
Der Mega ist auch so schon mit der Z80 Emulation ausgelastet. Willst du
dem wirklich noch die Generierung eines Videosignals aufhalsen?

von Kluchscheißernder N. (kluchscheisser)


Lesenswert?

Kalle Schrob:
> Ähm.
> Der Mega ist auch so schon mit der Z80 Emulation ausgelastet. Willst du
> dem wirklich noch die Generierung eines Videosignals aufhalsen?

Nunja, er hat's noch nicht gemacht und kann es noch nicht beurteilen.
Sei also nicht so streng... ;-)

von Peter Sieg (Gast)


Lesenswert?

Na schön, das hier doch einiges an Interesse ist.. ;-)
(Auch - oder gerade weil wir ein Rad abhaben)
Oder wie schon im deutschen Liedgut steht, wer nicht verrückt ist, der
ist
nicht normal..

---

Nun jeder ist ja relativ frei, das Projekt zu erweitern.. ist ja GPL3..
Für mich persönlich, ist die serielle+VT100 Anbindung völlig ok..
PS/2+BAS
sind mir nicht so wichtig.. wenn es aber doch jemand macht. prima!

Wichtiger wäre zuerst einmal ein Ausbau der unterstützen Opcodes..

Wenn da mal auch mehr/Z80 Programme laufen etc.. mache ich auch gerne
ein
Platinen-Layout mit Eagle ;-) Oder ganz abgefahren in SMD mit Micro-SD
in
Streichholzschachtelgröße. ;-)

Peter

von Ronny M. (hobby-coder)


Lesenswert?

Peter Sieg schrieb:
> Na schön, das hier doch einiges an Interesse ist.. ;-)
> (Auch - oder gerade weil wir ein Rad abhaben)
> Oder wie schon im deutschen Liedgut steht, wer nicht verrückt ist, der
> ist
> nicht normal..

Ganz Deiner Meinung :)

>
> ---
>
> Nun jeder ist ja relativ frei, das Projekt zu erweitern.. ist ja GPL3..
> Für mich persönlich, ist die serielle+VT100 Anbindung völlig ok..
> PS/2+BAS
> sind mir nicht so wichtig.. wenn es aber doch jemand macht. prima!

Daran kann ich ja mal etwas basteln....
>
> Wichtiger wäre zuerst einmal ein Ausbau der unterstützen Opcodes..
Man sollte erstmal testen, welche CP/M Software bereits läuft. Fehlen
Funktionen bzw. OpCodes, kann man diese sicher immer noch nachrüsten...
>
> Wenn da mal auch mehr/Z80 Programme laufen etc.. mache ich auch gerne
> ein
> Platinen-Layout mit Eagle ;-) Oder ganz abgefahren in SMD mit Micro-SD
> in
> Streichholzschachtelgröße. ;-)
>
> Peter

Ich würde eher ein Board nehmen, was man "auf dem Küchentisch" aufbauen
kann. Ähnlich den Hive - Retrostyle Computer Projekt (
http://hive-project.de/ ) ...

---

Ich baue das Board gerade, mit LochMaster 3.0, vituel auf. Wer Shots
oder auch die Dateien aus LochMaster haben mag, einfach melden :) Ach
ja, ich benutze einen Atmega32 für den virtuellen Aufbau....

von Christian B. (casandro)


Lesenswert?

Hmm, eventuell wäre es auch sinnvoll eine PDP-11 zu emulieren. Die
Betriebssysteme darauf wurden im Quellcode ausgeliefert, und es gab viel
Software dafür.

von Sigint 112 (sigint)


Lesenswert?

Ich wollte knur kurz den Thread wieder nach oben bringen. Nebenbei finde
ich das ein wirklich schönes Projekt, was ich bei nächster Gelegenheit
testen und erweitern möchte. Wenn man einen zweiten AVR für Tastatur und
Video-Output nimmt, dann hat man ein schönes System.

Gruß,
  SIGINT

von Peter Sieg (Gast)


Lesenswert?

@SIGNINT: Prima! Inzwischen kann ich das diskimage unter win32 ändern..
Habe auch ein othello gefunden, das läuft. Und ein mbasic für 8080.
Läuft zwar, aber Sprungziele werden beim load zu 00000??

Wird der z80.asm unter AVR Studio assembliert?
Wollte mal versuchen, von 20 auf 32MHz umzustellen.. dazu muß ich sicher
die
Geschwindigkeit der RS232 Schnittstelle umstellen..?

Peter

von Karl H. (kbuchegg)


Lesenswert?

Peter Sieg schrieb:
> @SIGNINT: Prima! Inzwischen kann ich das diskimage unter win32 ändern..
> Habe auch ein othello gefunden, das läuft. Und ein mbasic für 8080.
> Läuft zwar, aber Sprungziele werden beim load zu 00000??

Wenn du diese Emulation benutzt:
Es sind noch nicht alle Opcodes des Z80 unterstützt.

Speziell die CB und ED Schiene ist noch gar nicht vorhanden.
Und ob bei den implementierten Opcodes die Status Flags überall richtig
nachgezogen werden, hab ich nicht näher untersucht.

von Peter Sieg (Gast)


Angehängte Dateien:

Lesenswert?

Jup. Bin leider auch kein 8080/Z80 Kenner.. da müßte ich mich erst
einarbeiten.. nun, zumindest kann ich den Quelltext mit AVR Studio 4
assemblieren (dabei auch gleich die Baudrate kalkulieren lassen..) und
das Ergebnis läuft..

Werde das mal mit ATmega88PA und 32MHz anstatt 20MHz probieren.. dabei
sollte auch der DRam Refresh weiter runter können.. mal schauen, wie
viel 'Geschwindigkeit' das bringt..

Dann wäre da auch noch die Frage, warum das Nibble an D0-D3 nicht auch
ein
Nibble an einem Port ist..

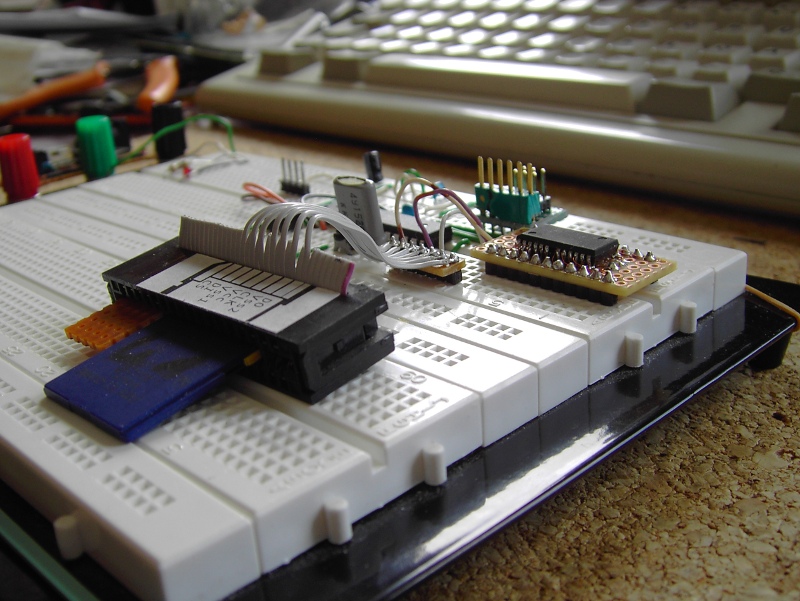

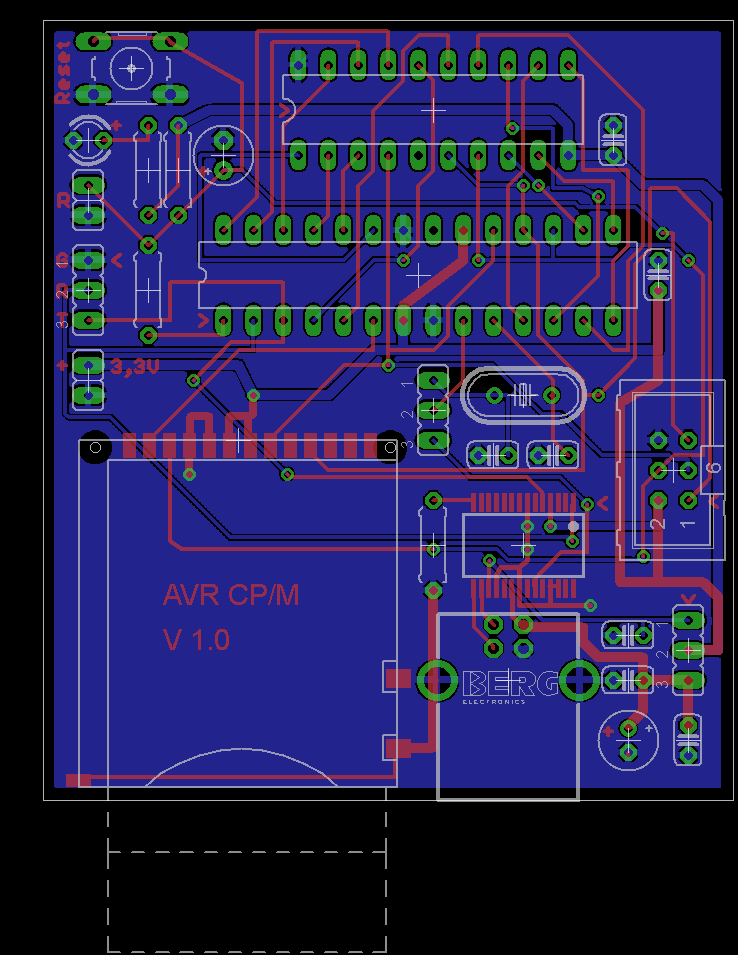

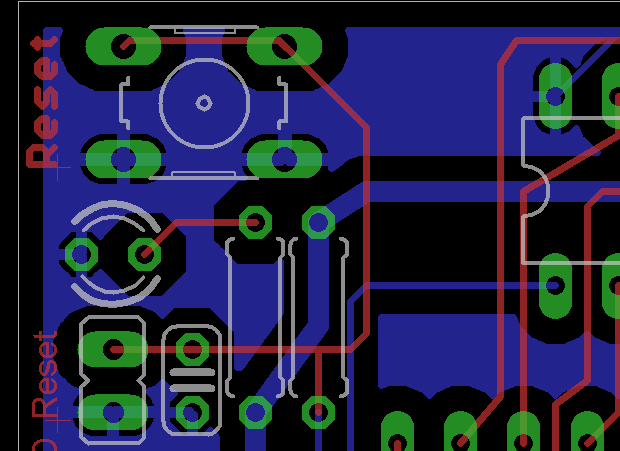

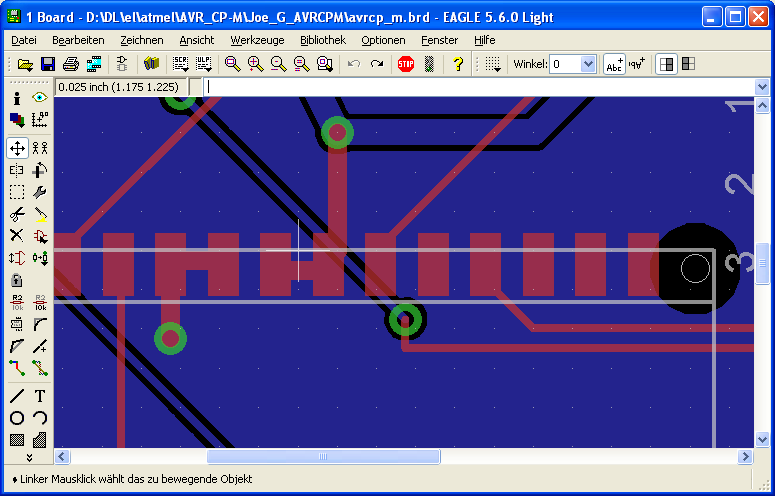

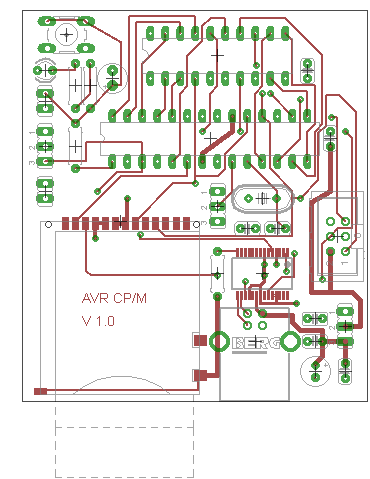

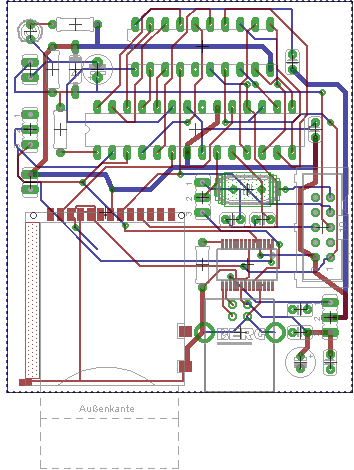

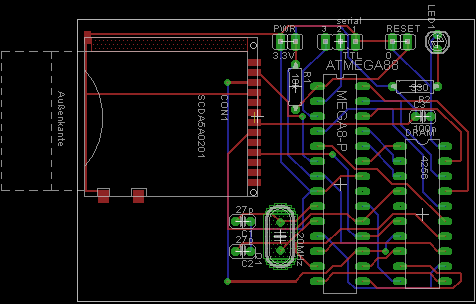

Nun Ja.. zu allem 'Überfluß' hier auch noch ein Platinenlayout ;-)

Peter

von Joerg W. (joergwolfram)


Lesenswert?

Ich habe mir den Code mal angesehen und denke, dass die DRAM-Anbindung
zwar recht minimalistisch, dafür aber auch arg langsam ist. Grob
geschätzt komme ich z.B. auf über 160 Takte bei der dram_read Routine.
Wenn man einen 40-poligen Controller (z.B. Meag16) und zwei DRAMs nimmt,
D0-D7 an Port A, A0-A7 an Port C und die Steuersignale an Port D, sollte
das wesentlich schneller gehen. Letztendlich müssen nur die
entsprechenden Routinen ausgetauscht werden. Ein Beispiel wäre:
1
dram_read:      cli                     ;1 disable interrupt
2
                ldi     ZL,0x7F         ;1 RAS
3
                ldi     ZH,0x1F         ;1 RAS + CAS + OE
4
                out     PORTC,adrh      ;1
5
                out     PORTD,ZL        ;1 RAS active
6
                out     PORTC,adrl      ;1
7
                out     PORTD,ZH        ;1 RAS + CAS + OE active
8
                ldi     ZL,0x9F         ;1 RAS inactive
9
                out     PORTD,ZL        ;1 CAS + OE (hidden refresh)
10
                in      temp,PINA       ;1 get data
11
                out     PORTD,ZH        ;1 RAS + CAS + OE
12
                ldi     ZH,0xFF         ;1
13
                out     PORTD,ZL        ;1 only RAS
14
                out     PORTD,ZH        ;1 inhibit
15
                sei                     ;1 enable interrupt
16
                ret                     ;4 end
Bringt Beschleunigung um etwa Faktor 7 beim Lesen aus dem Speicher.

Jörg

von Peter Sieg (Gast)


Lesenswert?

Hi Jörg.

Das wäre super!
Da meine Kenntnisse in AVR Assembler eigendlich nicht vorhanden sind ;-)
bleibe ich vorerst einmal beim aktuellen Aufbau. Hier möchte ich noch
mal
die Takterhöhung auf 32MHz und die Reduzierung des DRam-Refreshs
probieren.
Und der Warmstart muß auch überarbeitet werden (hängt einfach).
Inzwischen kann ich diskimage unter win32 mit den cpmtools ändern und
mit BDS-C übersetzte Programme laufen auch unter avr-cpm ;-)

Zu einem anderen Aufbau sehe ich das aber letztlich genauso.. was
ein 'fauler' Kompromiss ist und viel Rechenpower kostet muß durch
etwas besseres ersetzt werden.. Da kann man beim Ram auch z.B über SRAM
nachdenken.. dann braucht man keinen Refresh mehr..
Wäre super, wenn hier genügend zusammen kommen, um daraus einen kleinen,
schnuckeligen und brauchbaren CP/M Rechner zu basteln..

Peter

von Ronny M. (hobby-coder)


Lesenswert?

@ Peter Sieg: Ich habe mir Dein Projekt auf Deiner Homepage angesehen.
Als erstes: Das ist ein sehr interissantes Projekt. Nicht zuletzt
deshalb, weil mir CP/M eigendlich unbekannt ist. Das soll mich aber
nicht daran Hindern, Dein Projekt aufzubauen und mit zu Entwickeln.

Was mir für den Aufbau fehlt, ist ein Z80 Assembler. Wenn ich das Paket
zum erstellen der Image Disk richtig verstehe, brauche ich diesem um die
Software entsprechend übersetzen zu können. Wo bekomme ich diesem
Assembler her...?

@Joerg Wolfram: Du hattest einmal einen einfachen Basic Computer mit
einem Atmega8/88 aufgebaut. Könnte man die Umgebung für den TV Out/
FBAS, sowie den PS2 Controller an den CP/M Rechner anbringen? Falls
notwendig, über einen 2. Atmega8...

von kruemeltee (Gast)


Lesenswert?

Sowas gibt es auch mit dem Propeller:

http://forums.parallax.com/forums/default.aspx?f=25&m=332138

TV, VGA, PS/2, SD-Karte, ... mit CPM2.2 oder MPM

Der Minimal-Aufbau ist für unter 30 Euro zu machen, wenn man alle
Teile kaufen muss.

Das einfachste Board, wäre ein abgespecktes Dracbalde (nur RAM, PS/2 und
VGA/TV, SD, keine weiteren IOs usw.)

von Ronny M. (hobby-coder)


Lesenswert?

kruemeltee schrieb:
> Sowas gibt es auch mit dem Propeller:
>
> http://forums.parallax.com/forums/default.aspx?f=25&m=332138
>
> TV, VGA, PS/2, SD-Karte, ... mit CPM2.2 oder MPM
>
> Der Minimal-Aufbau ist für unter 30 Euro zu machen, wenn man *alle*
> Teile kaufen muss.
>
> Das einfachste Board, wäre ein abgespecktes Dracbalde (nur RAM, PS/2 und
> VGA/TV, SD, keine weiteren IOs usw.)

Auch, wenn der Propeller µC schon klasse ist, so denke ich sollten wir
den Atmega µC verwenden.

Ich selbst habe ein Hive -Retrosytle Computer, der 3 Propeller µC's
verwendet. Der Hive ist ein Klasse Computer. Man kann sicher auch CP/M
drauf laufen lassen, was auch in Entwicklung ist. Hier geht es aber um
CP/M für den Atmega, nicht für den Propeller µC.

---

@Peter Sieg: Welche Software hast Du schon auf dem Projekt zum leben
erwecken können?

von bix (Gast)


Lesenswert?

Joerg Wolfram schrieb:
> Wenn man einen 40-poligen Controller (z.B. Meag16) und zwei DRAMs nimmt

Vielleicht könnte man einen AVR 8515 oder 8535 nehmen, die haben ein
SRAM-Interface.

von frank (Gast)


Lesenswert?

bix schrieb:
> Vielleicht könnte man einen AVR 8515 oder 8535 nehmen, die haben ein
> SRAM-Interface.

Soweit ich das überblicke: 8515 ja, 8535 nein.
Ist der 8515 eigentlich der einzige mit SRAM-Interface? In der
Vergleichstabelle von Atmel ist selbiges leider nicht aufgeführt.
frank

von Peter Sieg (Gast)


Lesenswert?

@Ronny Minor: Habe ein paar Spiele, die laufen: Mastermind, TicTacToe,
Othello, Stone.. kommt ggf. noch Packman mit VT52 Steuerung dazu.. evtl.
noch 4-gewinnt..

Peter

von Roland F. (opale)


Lesenswert?

frank schrieb:

> Ist der 8515 eigentlich der einzige mit SRAM-Interface? In der
> Vergleichstabelle von Atmel ist selbiges leider nicht aufgeführt.
> frank

Der ATmega162 hat "Up to 64K Bytes Optional External Memory Space"

Gruß
Roland

von Ronny M. (hobby-coder)


Lesenswert?

Peter Sieg schrieb:
> @Ronny Minor: Habe ein paar Spiele, die laufen: Mastermind, TicTacToe,
> Othello, Stone.. kommt ggf. noch Packman mit VT52 Steuerung dazu.. evtl.
> noch 4-gewinnt..
>
> Peter

Einige Spiele sind schon einmal ein Anfang. Wie sieht es mit typischer
CP/M Software aus? Läuft z.B. DBase (gab es das für CP/M überhaupt...?)
?

---

Wer hat diesem Computer schon aufgebaut? Ach ja, gibt es schon Ideen für
ein Video Ausgang? Oder anders: könnte man an Herrn Wolframs Basic
Computer mit Atmega8/88 den DRAM drann hängen und somit eine Symbiose
aus beiden Computern machen?

von CPM-Gerümpelrechner (Gast)


Lesenswert?

... Auch, wenn der Propeller µC schon klasse ist, so denke ich sollten
wir den Atmega µC verwenden. ...

Warum nicht gleich eine Zuse 3 (fröhlich klappern die Postrelais)? Warum
überhaupt so etwas einfaches wie DRAM?  64 KByte als Magnetkernspeicher
- das nenne ich eine Aufgabe?

von Ronny M. (hobby-coder)


Lesenswert?

CPM-Gerümpelrechner schrieb:
> Warum nicht gleich eine Zuse 3 (fröhlich klappern die Postrelais)? Warum
> überhaupt so etwas einfaches wie DRAM?  64 KByte als Magnetkernspeicher
> - das nenne ich eine Aufgabe?

Hast Du eine Z3 gebaut? Wenn ja, zeig mal her :)

von Peter Sieg (Gast)


Lesenswert?

@Ronny Minow: dbase gibt es für CP/M..
Generell gilt vorerst: NUR 8080 CPU - d.h Programme, die unter CP/M-80
laufen haben gute Changen..

Aber: Die Emulation hat SICHER noch Fehler! Z.B MBASIC4.5 für CPM-80
läuft ersteinmal.. Interaktiv, also z.B print 2+4 (=6) geht.. aber
Programmlauf geht nicht, weil alle Variablen zu 00000 evaluieren.. keine
Ahnung warum!
Im AltairSIMH Emulator mit Z80 CPU ist alles ok..

Die vielen anderen Basic Versionen habe ich noch nicht getestet..

Es gibt generell sehr viel alte Software für CP/M-80..
http://www.z80.eu/
http://www.retroarchive.org/cpm/

Deswegen wäre/ist meine Prämisse:
1. Noch weitere Basic Interpreter testen
2. Noch eine paar weitere Spiele compilieren mit BDS-C
3. Warmstart implementieren (hängt da aktuell einfach)
4. Das ganze mal mit 32MHz laufen lassen (88PA)
5. 8080 Code prüfen und ggf. Fehler beseitigen
---
6. Evtl. andere Hardware mit 8-bit SRam etc. etc
7. Z80 Opcodes implementieren

Generell denke ich reicht es mir, wenn ich 1-5 erreicht habe..
bin aber allen Neuentwicklungen/Verbesserungen offen gegenüber..
kann man/das Projekt ja nur von profitieren..

---

Bezüglich des benutzten z80asm.. keine Ahnung, welcher das ist.
Da sollte man den Entwickler: Sprite_TM fragen.. ich würde den gerne
auch unter win32 haben.. bisher ändere ich das vorhandenen diskimage
mit cpmrm und cpmcp..

Peter

von Ronny M. (hobby-coder)


Lesenswert?

@Peter Sieg: Danke für die Links. Ich habe mich da mal umgesehen. Wenn
ich dazu komme, werde ich mal "Tiny C", "Pascal" und einen Assembler auf
dem Computer laufen lassen. Aber, ersteinmal muss ich den zusammen
löten. Die Bauteile hierfür dürften in einigen Tagen bei mir sein.

Ach ja, thx für das Pin Layout des SRam's, das Du auf Deiner Homepage
veröffendlicht hast.

von Christian B. (casandro)


Lesenswert?

Roland F. schrieb:
> Der ATmega162 hat "Up to 64K Bytes Optional External Memory Space"

Das Interface wäre sogar richtig schnell. Jedoch gibts Probleme mit dem
untersten Kilobyte.

von (prx) A. K. (prx)


Lesenswert?

Christian Berger schrieb:

> Das Interface wäre sogar richtig schnell. Jedoch gibts Probleme mit dem
> untersten Kilobyte.

Stets 1K draufaddieren und das oberste KB nicht verwenden.

von Christian B. (casandro)


Lesenswert?

Dann hat man allerdings Probleme mit dem obersten Kilobyte. :)

von (prx) A. K. (prx)


Lesenswert?

Christian Berger schrieb:

> Dann hat man allerdings Probleme mit dem obersten Kilobyte. :)

Wer definiert, dass es dies geben muss? Unten weglassen geht bei
8080/Z80 nicht, oben schon.

von Peter Sieg (Gast)


Lesenswert?

Ich weiß, das ist verrückt ;-)
Ich denke ernsthaft darüber nach 10 Platinen anfertigen zu lassen ;-)
Aus dem forum64 gibts zumindest schon einmal noch 2 Interessenten außer
mir..
da ich auch mind. 2 für mich nehme wären es schon 4.. wenn wir noch ein
paar
finden könnte das wirklich klappen.. unter 10 macht es keinen Sinn..
ich rechne mit ca. 9-10€/Platine. SD Slot kostet 3€. Versand ca. 1,50€
(Post). Natürlich kann man das auch auf LR aufbauen.. aber mir fertiger
Platine wird es doch ein wenig einfacher (ist durchkontaktiert mit
Lötstopp).
Ach ja, Platine siehe weiter oben.. RS232 Wandler will ich nicht drauf
haben.
Und 3,3V Netzteile gibts bei Pollin..

Peter

von Uhu U. (uhu)


Lesenswert?

Da ist doch Platz für einen Regler drauf - dann könnte man auf
vorhandene Wandwarzen zurückgreifen...

von Ronny M. (hobby-coder)


Lesenswert?

@PeterSieg: ich bin #2 (Posting #18) im Board drüben...

von Sigint 112 (sigint)


Angehängte Dateien:

Lesenswert?

@Peter: Lohnt es sich für so eine kleine Schaltung eine Platine fertigen
zu lassen?!? Ich fände es besser erst ein vollständiges System, mit
IO-Hardware (TV-Out, Keyboard, Sound?!, etc.) zu entwickeln und dann die
Platinen fertigen zu lassen. Ich glaube, die meisten würden gerne einen
kompletten CP/M Rechner haben, den man ohne externe Hardware betreiben
kann.

Ich hab schon ein paar Ideen, was man mit dem System machen könnte:
  Portieren eines AVR-Assemblers auf CP/M-80
  CP/M-80 Software zum flashen von AVRs
  Grafik-LCD am System anbinden
  mehrer Diskettenimages auf SD-Karte
  einfache Soundausgabe per PWM (DMA,IRQ?!)

Mir ist klar, daß dies noch viel Arbeit ist, aber ich Glaube es könnte
sich lohnen.

Ich hab schonmal angefangen auf dem PC einen kleinen Z80-Emulator zu
basteln, um mich in CP/M ein zu arbeiten. Leider funktioniert das aber
noch nicht so, wie ich es möchte.

Gruß,
  SIGINT

von Peter Sieg (Gast)


Angehängte Dateien:

Lesenswert?

@SIGINT: Nun, eine 10ner Auflage der aktuellen Hardware steht einer
späteren Auflage eines erweiterten Systems ja nicht im Wege..
(Ich bin nun mal Minimalist ;-) )

Schau doch mal, ob Jörg Wolfram auch noch Interesse hat an einer
Erweiterung
zum vollwertigen CP/M Rechner mitzuarbeiten.. Evtl. finden sich hier
weitere
Mitstreiter.. kann man die Entwicklung ggf. aufteilen..
Wäre wirklich super, wenn das klappt!

Als Emulator schau mal bitte nach AltairSIMH. Läuft bei mir prima..
Hänge ich hier mal an.. einfach entpacken und Altairall.bat starten.
Laufwerk A: ist CP/M 2.2
Laufwerk B: ist MBasic
Laufwerk C: ist BDS-C compiler
Mit R/W lassen sich Dateien vom Hostsystem nach CP/M transferieren.

Peter

von Joerg W. (joergwolfram)


Lesenswert?

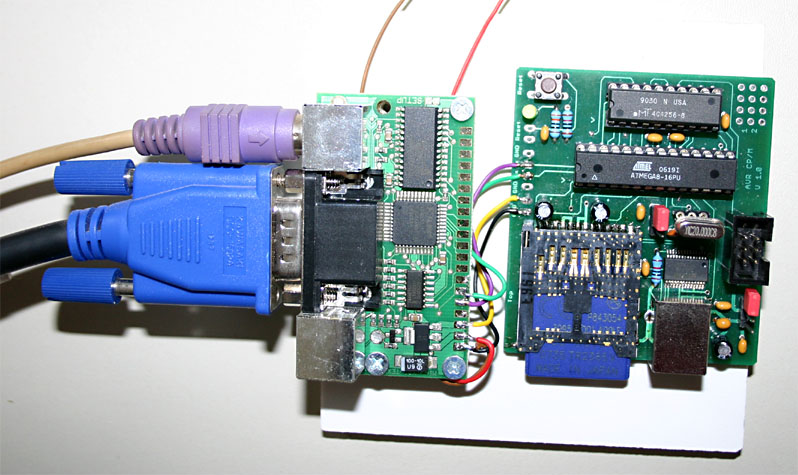

Es ist wahrscheinlich sinnvoller, eines der in der Codesammlung
vorhandenen AVR-Terminals zu benutzen. Die haben eigentlich alle eine
höhere Auflösung als das ChipBasic und die serielle Ansteuerung ist auch
schon fertig.
Ich halte das Ganze für ein recht interessantes Projekt, allerdings geht
für mich der praktische Nutzen gegen Null.

Wobei ich heutzutage auch kein Projekt mehr anfangen würde, welches nur
TV als Ausgabemedium hat. Schon beim ChipBasic mit seiner doch recht
groben Auflöung sind bei neueren TVs durch die ganze Samplinggeschichte
die Pixel unterschiedlich breit und auch teilweise unterschiedlich hoch
wahrscheinlich werden die Bilddaten 4:2:2 gespeichert).
Eine probeweise Darstellung von 80 Zeichen (480 Pixel bei 10MHz
Pixeltakt) ist auf einem guten Analoggerät noch lesbar, aber schon auf
einem 100Hz Fernseher einfach eine Zumutung (zumindest meinem Eindruck
nach).

Jörg

von Joe G. (feinmechaniker) Benutzerseite


Angehängte Dateien:

Lesenswert?

Hallo,

nettes Projekt, Danke Peter!

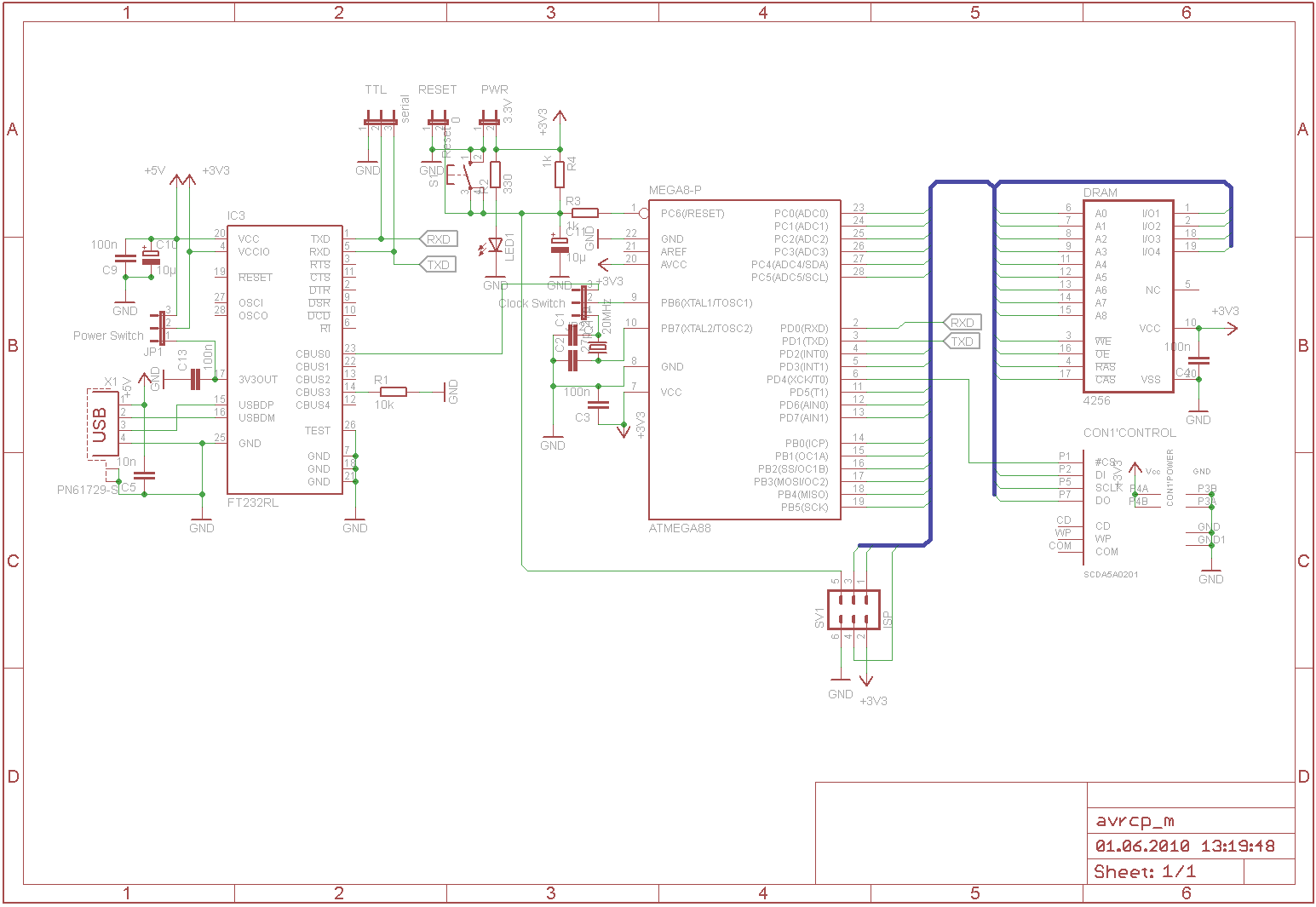

Ich habe mal Peters Idee aufgegriffen, seine Schaltung leicht erweitert
und ein Layout dazu erstellt. Vielleicht findest es ja Gefallen.

1. Die Jumper TTL, Reset und 3.3 V behalten vollständig ihre Pinbelegung
und Funktion
2. Die Kommunikation (RS232) ist auf eine USB-Schnittstelle gelegt.
3. Die Stromversorgung (5V und 3.3V) erfolgt über die USB-Schnittstelle
4. Steckverbinder zur ISP-Programmierung des AVR hinzugefügt.
5. Mit dem Jumper POWER Switch kann wahlweise zwischen 5V und 3.3V
umgesteckt werden (Vorsicht CF-Card ziehen!)
6. Mit dem Jumper CLOCK Switch kann der AVR Takt über den USB Controller
bezogen werden. Hier sind 6, 12, 24 oder 48 MHz möglich.

Weitere Ideen oder Vorschläge nehme ich gerne auf.

Joe

von Peter Sieg (Gast)


Lesenswert?

Hallo Joe.

Deine Ideen finde ich prima! Für mich ist wichtig, das die Jumper Header
(TTL Seriell) so bleiben, damit meine Kabel direkt passen..

Aber der FT232RL ist ja optional..und eine gute Idee.

Stromversorgung über USB Buchse ist auch eine gute Idee.. aber woher
kommen die 3,3V.. oder habe ich da einen Regler übersehen..?

ATmega88+Dram+SD Card sollte über 3,3V versorgt werden.. ich vermute
FT232RL benötigt 5V (und bekommt die ja auch direkt über die USB Buchse)
und kann 3,3V TTL Pegel an Rx+Tx ab.. ich hoffe der AVR kann allerdings
auch +5V ab, obwohl er mit 3,3V versorgt wird..?

Programmierung auf der Platine ist ebenfalls eine gute Idee (wenn ich
auch immer 6-Pol Header verwende ;-) )

Wozu ist D2 1N4148 da?

Wir funktioniert die optionale Taktgenerierung über den FT232RL?

Wie gesagt, wenn das Ganze auch ohne FT232RL Bstückung läuft und man die
3,3V aus dem USB Anschluß erzeugen kann, können wir gerne deine Platine
bestellen, da sie nur 10mm breiter ist..

Im Forum64 gibt zumindest auch schon mal Interesse an 3 Platinen.. hier
gab es auch Interesse an 1-2 Platinen und ich nehme 2.. langsam kommen
wir
auf die benötigten 10 ;-)


Peter

von karadur (Gast)


Lesenswert?

Hallo

ich finde die Idee akademisch sehr amüsant. Nur wer hier wirklich CP/M
machen will ( es ist in den 80ern wirklich super gewesen ) sollte sich
auch mal den ez80 anschauen. Man spart sich die Emulation, ist ein
Nachfolger des Z80 und sehr viel schneller. CP/M war mein erstes
richtiges Betriebssystem auf dem ich Megabytes an Sourcecode unter
Turbopascal erstellt habe, aber es gibt heute bessere Systeme. Es gibt
sicherlich noch viele Geräte die im Hintergrund mit CP/M laufen, aber es
gibt eigentlich ausser nostalgischen Gründen für mich kein Argument
jetzt noch CP/M zu implementieren.

von Uhu U. (uhu)


Lesenswert?

Peter Sieg schrieb:
> aber woher kommen die 3,3V.

Im FTDI steckt ein 3,3V-Regler.

Mich würde die Platine auch interessieren.

von Uhu U. (uhu)


Lesenswert?

karadur schrieb:
> aber es gibt heute bessere Systeme

Aber klar doch. Nur sind die auch noch so übersichtlich, wie CPM?

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Hallo Peter,

der FT232RL hat einen eigenen 3.3V Regler integriert. Er benötigt also
selbst 5V aus der USB Schnittstelle oder muß über ein eigenes Netzteil
versorgt werden.

Der Rx und Tx Pegel wird, je nach Versorung des FT232 entsprechend auf
5V oder 3.3V angepaßt. Die Brücke für die 5V hatte ich dafür vorgesehen
um für  mögliche 5V Programmieradapter kompatibel zu sein.

Für die Programmierung kann ich auch ein 6-Pol Header einsetzen, ist
sogar etwas kleiner :-) Auch kam mir noch die Idee zu einem kleinen
Resettaster.

Die Diode ist nur zum Schutz, siehe AVR042: AVR Hardware Design
Considerations. Sie kann auch entfallen.

Der FT232 ist nur dann optional, wenn die 3.3V extern zugeführt werden.

Die Takterzeugung läuft über die Programmierung des FT232. Dazu gibt es
von FTDI ein kleines Tool über welches das interne EEPROM geschieben
wird.

Prima wenn es 10 Platinen werden....

Joe

von Ronny M. (hobby-coder)


Lesenswert?

@Peter Sieg: Du kannst zu meiner Platinenreservierung (+ SRam usw.) eine
dazu legen. Dann sind es 8 Platinen.

von O. H. (ohagendorf)


Lesenswert?

Und ich bin auch an einer interessiert.

Olaf

von Peter Sieg (Gast)


Lesenswert?

@Joe: Ich verwende den AVR ISP Stick. Siehe hier:
http://www.mikrocontroller.net/articles/AVR-ISP-Stick
Wäre super, wenn du diesen 6-pol Programmierheader einbauen könntest.
Resettaster parallel zu dem 2-pol Header ist prima, solange wir dadurch
dir Platine nicht vergrößern.

Also noch mal für mich zum verstehen:
- Man kann 3,3V extern einspeisen und direkt TTL seriell am 3-pol Header
kummunizieren.. FT232RL bleibt dann unbestückt. Takt aus Quarz.
- Zum Flashen kann +5V über USB Buchse eingespeist werden (Ohne SD
Karte!)
- Bei bestücktem FT232RL kann versorgt dieser die anderen Teile mit
+3,3V und stellt natürlich auch direkt die Kommunikation über USB her
(virtueller Com-Port). Alternativ kann man ihm auch noch beibringen den
Takt für den AVR zu generieren, spart sich also den Quarz und die beiden
C's dazu..

So richtig verstanden..?

Dann bitte noch mal an alle, die Platine von Joe und Schaltplan
vergleichen..
denn wir fertigen ja keinen Prototypen mehr an.. und Fehler rächen sich
hier dann sofort an allen Platinen..

Peter

von Uhu U. (uhu)


Lesenswert?

Ich würde vorschlagen, noch eine rote LED draufzusetzen, die leuchtet,
wenn das Teil auf 5V gejumpert ist - dann werden nicht so viele SDs
gebraten.

von Joe G. (feinmechaniker) Benutzerseite


Angehängte Dateien:

Lesenswert?

@Peter:
6-polige Programmierbuchse eingesetzt
Resettaster eingefügt
Ja, Du hast es richtig verstanden mit den 3.3V und dem TTL Header.

@Uhu:
Mir fällt keine so richtig einfache Schaltung ein die 5V auf der 3.3V
Leitung zu erkennen. Möglich ist die Differenz zwischen 5V und 3.3V zu
nutzen (1.7V) Eine rote LED sollte dann leuchten. Die Funktion wäre aber
invers, sie leuchtet wenn 3.3V anliegen und nicht wenn 5V anliegen.

Prinzipiell:
Der AVR verträgt laut Datenblatt 1.8 - 5.5V also kein Problem.
Die SD-Cad nur 3.3V also beim Flashen ziehen!
Der DRAM 3.3V oder 5V Volt ja nach Type, ein 5V Type wird also außerhalb
seiner Spezifikation betrieben.

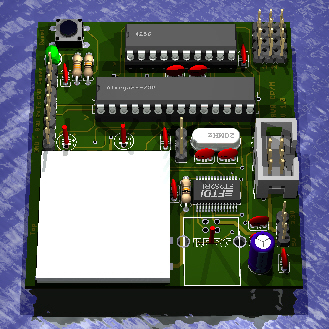

Anbei das geänderte Layout bzw. die Schaltung nochmal zur Durchsicht.

Joe

von Ronny M. (hobby-coder)


Lesenswert?

@Peter Sieg & Joe G.: Falls möglich, verwendet bitte 512x8 SRam's. Diese
lassen sich bei reichelt bestellen... Bei 256x8 SRam's sieht es da
schwieriger aus. Und, diese kann wohl nur noch auf alten Mainboards
finden... Ich jedenfalls habe weder bei CSD noch bei reichelt passende
SRam's gefunden...

Oder, kennt jemand eine andere Quelle, die an Privat liefert...?

von Reinhard Kern (Gast)


Lesenswert?

karadur schrieb:
> auch mal den ez80 anschauen. Man spart sich die Emulation, ist ein
> Nachfolger des Z80 und sehr viel schneller.

Hallo,

ganz so einfach ist es nach meiner Erfahrung leider nicht, z.B.
funktionieren die I/O-Befehle i.A. nicht mehr, weil der eZ80 Ports mit
16 Bit Adressen anspricht, und für die Adressierung der Ports von 0..255
gibt es neue Opcodes und ausserdem kollidieren sie mit der internen
Peripherie, im Bereich "HAL" muss man also modifizieren. Da ich in der
Hochsprache ohnehin keine direkten I/Os verwendet habe, müssen bei mir
nur die Zugriffe in Assembler geändert werden. Einfacher als neu
schreiben ist es aber schon.

Interessant wäre es, bei einem Paging-System das Paging auf die
eingebauten eZ80-Funktionen umzustellen und den Rest mit wenigen
Änderungen zu übernehmen. Dann stehen immerhin maximal 256 Pages a 64k
zur Verfügung. Allerdings ist auch da u.U. ein Trick nötig: CP/M u.ä.
Systeme setzen Speichermodelle voraus mit Programm und Daten innerhalb
64k (wie sollten sie das auch besser wissen), der eZ80 kann aber nur
ganze Seiten einblenden, um also Rom und Ram oder verschiedene
RAM-Bereiche innerhalb 64k abzubilden, braucht man noch etwas externe
Hardware.

Gruss Reinhard

von Uhu U. (uhu)


Lesenswert?

Joe G. schrieb:
> Mir fällt keine so richtig einfache Schaltung ein die 5V auf der 3.3V
> Leitung zu erkennen.

Was spricht gegen eine ZF3,3, einen Widerstand und eine rote LED?

von Peter Sieg (Gast)


Lesenswert?

@Ronny Minow: Es geht hier ersteinmal darum, die Schaltung grundsätzlich
NICHT zu ändern. Und ein 256x4 Dram gegen ein 256x8 Sram zu tauschen
wäre
eine solche Änderung.. sowas muß warten bis die anderen Ideen hier ggf.
eine
geänderte Schaltung hervorbringen. Ein 256x4 Dram kann ich ggf.
mitliefern.

Peter

von Ronny M. (hobby-coder)


Lesenswert?

Peter Sieg schrieb:
> @Ronny Minow: Es geht hier ersteinmal darum, die Schaltung grundsätzlich
> NICHT zu ändern. Und ein 256x4 Dram gegen ein 256x8 Sram zu tauschen
> wäre
> eine solche Änderung.. sowas muß warten bis die anderen Ideen hier ggf.
> eine
> geänderte Schaltung hervorbringen. Ein 256x4 Dram kann ich ggf.
> mitliefern.
>
> Peter

Oki, kannst Du auch einen vorprogrammierten Atmega88 beilegen? Falls
nicht, auch nicht schlimm. Die fehlenden Bauteile werde ich mir dann
noch kaufen. Eine Quelle für den DRam Chip habe ich aber nicht
gefunden...Melde Dich, wenn Du die Platinen hast und die Sachen zum
Versand vorbereitest.

von Peter Sieg (Gast)


Lesenswert?

@Ronny Minow: So funktioniert das garantiert nicht :-)
WENN wir uns hier auf eine Platinenversion geeinigt haben (sieht so
aus..) und ich mich entscheide, das es losgeht (bald), erst DANN kann
mir jeder Interessent seine Addresse per Mail senden und bekommt dafür
von mir meine BV. ERST wenn alle bezahlt haben (VORKASSE), DANN bestelle
ich die Platinen, denn ich muß auch Vorkasse leisten...

Also eins nach dem anderen..

Peter

von Andy H. (vinculum) Benutzerseite


Lesenswert?

> Und: etwas was ich sehr vermisse. Dank Epromfloppy war der Rechner
> schneller gestartet als das die Bildröhre warm war.

Schön. das zu hören. Wenn es die aus der c't für den ECB-Bus war, dann
war sie von mir. Studienarbeit 1982/83 oder so. Habe noch ein Exemplar
hier liegen mit 2764, also damals um die 1000 DM.

von Michael_ (Gast)


Lesenswert?

>@Ronny Minow: Es geht hier ersteinmal darum, die Schaltung grundsätzlich
>NICHT zu ändern. Und ein 256x4 Dram gegen ein 256x8 Sram zu tauschen
>wäre
Ich begreife es nicht, denn die D-RAM Ansteuerung ist wesentlich
komplizierter. Ein Atmel hat doch wohl keine Refresh-Generierung wie ein
Z-80 System. Dies hat ja auch 8-Bit Refresh, was die 256x4 wohl nicht
haben. Sie haben nur 7-Bit Refresh.
S-RAM sind doch heute in jeder Größe verfügbar, nicht wie früher.

von karadur (Gast)


Lesenswert?

@ Andy H.

war die Schaltung aus der c't. Läuft immer noch. Zusammen mit der 1MByte
Ramfloppy.

von Peter Sieg (Gast)


Lesenswert?

@Michael_ : Ganz einfach: Mache einen LR Aufbau mit SRAM und ändere die
AVR Firmware so ab, das alles mind. so gut/aber schneller funktioniert
wie jetzt und stelle uns dein geändertes Projekt inkl. Schaltplan und
Firmware-Source hier zur Verfügung. - Dann reden wir weiter - ok!

Peter

von Andy H. (vinculum) Benutzerseite


Lesenswert?

karadur schrieb:
> @ Andy H.
>
> war die Schaltung aus der c't. Läuft immer noch. Zusammen mit der 1MByte
> Ramfloppy.

Super, freut mich wirklich zu hören, die RAM-Floppy war von meinem Assi!

von Peter Sieg (Gast)


Lesenswert?

@alle:
Also: Joe G. hier aus dem Forum wird die Platinenbestellung übernehmen.
Wir haben uns diesbezüglich schon abgestimmt.
Redaktionsschluß für Änderungen an der Platinen ist Sonntag, der 6.6
18Uhr MEZ. Verbindliche Bestellungen für
Platinen (und ggf. SD Slots) sind bis zum Sonntag, den 13.6 18Uhr MEZ
möglich. Danach erfolgt die Bestellung.
Generell gilt für DIESE Platinenbestellung, das ursprüngliche
Hardwaredesign (ATmega88, 256kx4 Dram, SD Card) bleibt
unverändert! An Kosten ist mit etwa 10€/Platine zu rechnen (2-lagig,
durchkontaktiert, Lötstoplack). SD Slot etwa 3€/Stück.
Wenn mehrere DRam's benötigt werden.. könnte ich diese Joe zusenden, der
sie
dann mit der Bestellung verteilen kann..(Kosten 1€/Stück - Verrechnung
mit meiner Platinenbestellung bei Joe)..?
Weitere Details zur Abwicklung von Joe G. (feinmechaniker)...

Peter

von Joerg F. (felge1966)


Lesenswert?

Wie ich Peter schon im Forum64 geschrieben habe, bin ich an einer
Platine und den SD-Slot interessiert. Die restlichen Teile (AVR und
dRAM) habe ich selbst.

Jörg

von Rene B. (themason) Benutzerseite


Lesenswert?

Also interesse an einer Platine hätte ich ebenfalls. Bräuchte dann den
SD-Karten Slot, sowie das DRAM. Den Rest werd ich mir so
zusammenbestellen können denke ich.

von Markus (Gast)


Lesenswert?

Ein Frage: wie bekomme ich unter XP das disk image auf die SD-Card?

von Zorg (Gast)


Lesenswert?

Warum übergebt Ihr die Platine nicht einfach einem kleinen Online-Shop.
Der soll dann 10€ drauf schlagen, dafür ist es aber mit der ganzen
Bestellerei einfacher.

von Peter Sieg (Gast)


Lesenswert?

@Markus: Mit dd.exe für win32 ;-)

Wenn du dir von hier:
http://avr.cwsurf (dot) de/ -> AVR CP/M

die cpmtools.zip ziehst, hast du nicht nur dd.exe, sondern auch die
cpmtools um das diskimage unter Windows zu verändern (genauer: Programme
löschen, hinzufügen, listen).

Peter

von Markus (Gast)


Lesenswert?

Danke für die Infos, Peter :)

von Ronny M. (hobby-coder)


Lesenswert?

@Peter Sieg: Wie sieht es mit den Versandkosten aus?

von Peter Sieg (Gast)


Lesenswert?

@Ronny Minow: Denkst du nicht, das diese Frage besser von Joe
beantwortet werden sollte.. ;-)

Peter

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

@alle:
Wie Peter schon in beiden Foren geschrieben hat, nehme ich die
Bestellungen für die AVR CP/M Platinen entgegen. Dazu bitte Eure
benötigte Stückzahl, Eure Mailadresse sowie die Versandadresse über
„Feinmechaniker“ an mich senden. Weiterhin würde ich die notwendigen
SD-Card Sockel mitbestellen. Wer DRAM’s benötigt ebenfalls kurze Info an
mich. Es sind noch welche in geringer Stückzahl zu haben. Hier gilt –
Verteilung nach Bestelleingang. Jede Bestellung erhält von mir eine
kurze Bestätigung über den Eingang. (Wer schon bestellt hat, bitte nicht
noch mal wiederholen.) Wenn die Bestätigung nicht sofort erfolgt, etwas
Geduld, ich vergesse schon niemanden. Um die angekündigten Preise zu
halten müssen mindestens 10 Platinen zusammenkommen. In diesem Fall
liegt der Preis einer Platine (zweiseitig, durchkontaktiert,
Lötstoplack) bei ca. 10 € netto.  Ein SD-Card Sockel kostet 2.95€ und
ein DRAM 1€. Dazu kommen noch 1,65€ für die Warensendung bzw. die Kosten
für die Versandtasche. Eine genaue Kalkulation gibt es nach dem
Bestelleingangsende, da erst dann der Leiterplattenpreis genau
kalkuliert werden kann. Bis Sonntag 18 Uhr nehme ich noch
Fehlerkorrekturen, Änderungsvorschläge, Verbesserungen der Schaltung
auf. Wie Peter schon geschrieben hat gilt jedoch das Hardwaregrunddesign
(ATmega88, 256kx4 DRAM, SD Card). Ziel ist zunächst die
Softwareentwicklung. Wer gleich mit einem SRAM arbeiten möchte, kann ihn
ja über eine Lochrasterplatine auf die DRAM Fassung stecken. Adress-,
Daten- und Steuerpins liegen an, der Rest ist NUR Softwareanpassung :-).
Bestellungen nehme ich bis Sonntag den 13.6 entgegen. Am 14.6 löse ich
die Bestellungen dann aus. Die Lieferzeit für die Platinen beträgt im
Normalfall 8 AT, also bitte nicht schon früher drängeln.

Joe

von Uhu U. (uhu)


Lesenswert?

Was ist mit der 5V-LED?
Beitrag "Re: CP/M auf ATmega88"

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Das Funktioniert nicht wirklich zufrieden stellend mit einer Z-Diode und
einer LED. Die Exemplarstreuungen sind so groß, dass bei 3.3V die LED
schon leicht leuchtet, wobei meine Z-Diodenbox nur Werte von 2.7, 3.3,
3.9, beinhaltete. Wenn die Aussage nicht sicher ist, dann kann die
Anzeige auch wegelassen werden. Oder einen besseren Vorschlag…

Joe

von bix (Gast)


Angehängte Dateien:

Lesenswert?

Habe mir gerade mal den Schaltplan angesehen, dabei fiel mir folgendes
auf:

Es gibt nur einen Abblockkondensator (im Schaltplan am AVR, auf der
Platine neben dem RAM).
Ich würde für MCU und RAM jeweils einen eigenen Kondensator vorsehen und
die Bauteile so platzieren, dass sie nicht direkt vor oder hinter dem
Sockel sitzen, sondern seitlich versetzt. Das erleichtert den Ausbau der
ICs, wenn man einen Schraubendreher als Hebel ansetzen will.

Ggf. sollte man noch einen Elko für die SD-Karte einplanen.

Der Pin AREF sollte offen bleiben. Im Schaltplan ist er auf 3,3V gelegt,
auf der Platine gibt es ein nicht geroutetes Signal. Ich nehme an, das
ist AREF. Ich würde es im Schaltplan korrigieren.

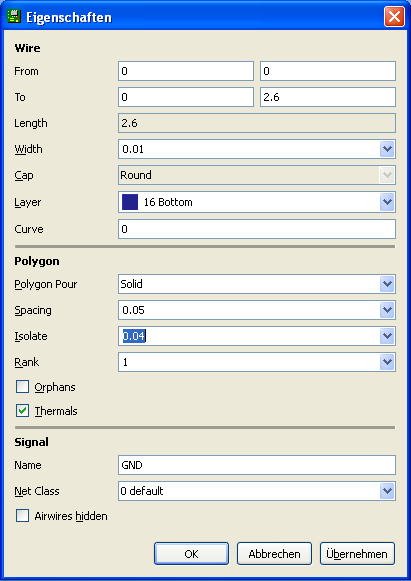

Noch ein Tipp zu Eagle:
Mit dem Befehl Label kann man die Leitungen im Schaltplan beschriften.
So erkennt man besser, welche Signale aus dem BUS herausgeführt werden.
Ich habe testweise mal alle Labels gesetzt (s. Screenshot).
Im Screenshot ist der Label Befehl (Schaltfläche) unten links gesetzt.
Es ist die grüne Linie mit "ABC" darüber.

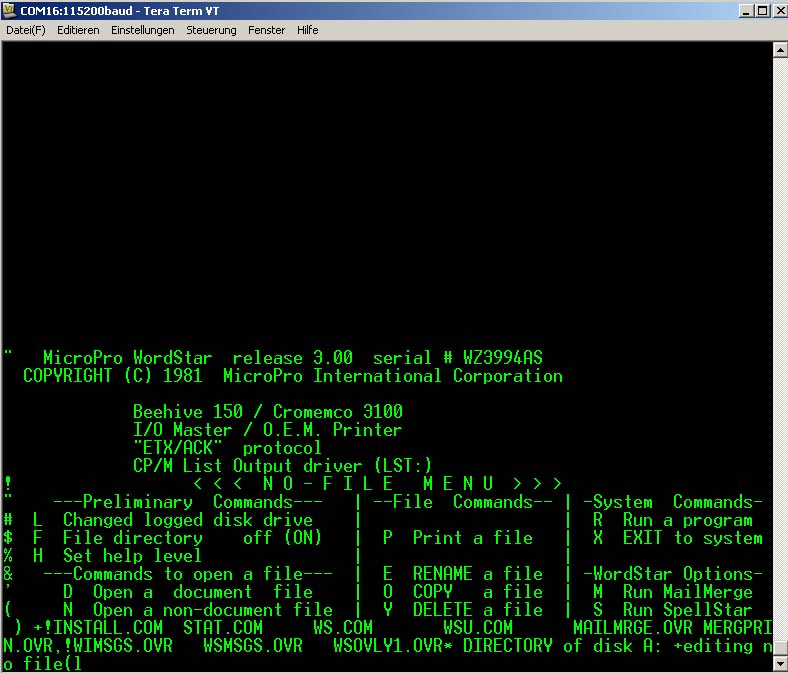

In der Vorschau sehe ich den angehängten Screenshot nicht. Ich hoffe, es
klappt trotzdem.

Eine Frage:

Kann man statt dem Mega88 auch einen Mega8 einsetzen? Sie unterscheiden
sich ja etwas, z.B. hinsichtlich der Speicheraufteilung.

Gruß, Bix.


Ist ein tolles Projekt.

von bix (Gast)


Angehängte Dateien:

Lesenswert?

Man hätte noch Platz für ein kleines Lochraster-Feld.

von Uhu U. (uhu)


Lesenswert?

Ist der FTDI jetzt gestrichen? Hoffentlich nicht...

von Peter Sieg (Gast)


Lesenswert?

Nein.. denn bix hat die aller erste Version der Schaltung verwendet..
Sorry, bix. Aktuell verfolgen wir die Schaltung von Joe G. (etwas weiter
oben) mit einer USB Buchse und FT232RL Optional..

Wäre super, wenn du da auch noch mal einen Blick drauf werfen könntest..

Peter

von bix (Gast)


Angehängte Dateien:

Lesenswert?

Peter Sieg schrieb:
> Nein.. denn bix hat die aller erste Version der Schaltung verwendet..

Hmmm ... erwischt.

Sehr schönes Layout von Joe, da gibt es nichts zu meckern.

Nur zwei Anmerkungen:

Man könnte beim SD-Slot die Verbindung benachbarter Pads über eine
Leitung außen herum realisieren. Dann ist die thermische Kopplung
geringer und es lässt sich etwas einfacher löten. Ist aber auch kein
Drama, wenn man es so lässt.

Das Via der TXD-Leitung könnte man bei der Gelegenheit auch etwas weiter
weg schieben, um das Risiko eines ungewollten Kurzschlusses zu
minimieren. Platz ist ja genug da.

Die Änderungen sieht man auf den angehängten Screenshots (1=vorher /
2=nachher).
Das Via liegt im zweiten Screenshot in der Massefläche. Ich habe es
extra so dargestellt, damit man besser sieht, wie das Via verschoben
wurde. Ein "Ratsnest" bereinigt es dann wieder.

Man könnte noch, wenn man will, auf dem Toplayer einige Beschriftungen
anbringen, z.B. Markierung von Pin 1 der Stiftleisten und ICs, sowie "+"
bei Elko und LED, zu sehen auf Bild 3.

Man könnte noch einen optionalen Elko am SD-Slot vorsehen.

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

@bix:

Danke für die Hinweise! Ich nehme sie gerne auf.
Zum Einsatz eines Mega8. Ich denke er ist nur bis 16 MHz spezifiziert.
Ob er mit 20 MHz oder gar mit 24 MHz (Takt aus FT232) geht müßte
getestet werden.

von spess53 (Gast)


Lesenswert?

Hi

>Sehr schönes Layout von Joe, da gibt es nichts zu meckern.

Ich würde da noch einigen Handlungsbedarf sehen. Abgesehen vom Layout,
fehlen solche elementaren Dinge, wie Abblockkondensatoren.

MfG Spess

von bix (Gast)


Angehängte Dateien:

Lesenswert?

spess53 schrieb:
> fehlen solche elementaren Dinge, wie Abblockkondensatoren.

Hallo Spess, beziehst Du Dich auf den aktuellen Schaltplan von Joe?

Gruß, bix

von spess53 (Gast)


Lesenswert?

Hi

>Hallo Spess, beziehst Du Dich auf den aktuellen Schaltplan von Joe?

Eigentlich auf das Layout, von dem du geschwärmt hast. Aber in dem
Schaltbild
vermisse ich auch einen Kondensator von AVCC nach AGND. Außerdem ist
z.b. ein 10µ-Elko am Reset-Pin tödlich für ISP.
Um es mal vorsichtig auszudrücken: Hardware ist nicht eure Stärke.

MfG Spess

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

@Spess

Komm, lasse uns nicht dumm sterben. Wo sind vorsichtig ausgedrückt die
"Eier" in der Schaltung? Wo siehst Du noch einigen Handlungsbedarf?
Genau deshalb soll ja hier diskutiert werden.

Joe

von bix (Gast)


Lesenswert?

Mit dem Elko am Reset-Pin hat Spess natürlich recht. Der gehört dort
nicht hin. In der Schaltung von Peter, die ich im Kopf hatte, war er
dort nicht vorhanden.

Was den von mir erwähnten fehlenden Elko am SD-Kartenslot angeht, da
gibt es unterschiedliche Varianten.

Manche setzen keinen Kondensator ein, manche einen Abblockkondensator
von 100n. Elm-Chan setzt dort einen 4u7 Elko hin, um Spannungseinbrüche
abzufangen, falls eine SD-Karte im Betrieb eingesetzt wird.
Interessante Links hierzu:

http://www.mikrocontroller.net/articles/MMC-_und_SD-Karten
http://elm-chan.org/docs/mmc/mmc_e.html
... im Abschnitt: Cosideration to Bus Floating and Hot Insertion
http://www.dharmanitech.com/2009/01/sd-card-interfacing-with-atmega8-fat32.html

Sicherheitshalber sollte ein 220u Elko am Eingang der
Versorgungsspannung und ein 4u7 Elko direkt am SD-Slot vorgesehen
werden. Vielleicht läuft es ohne - schön. Falls nicht, kann man die
Elkos nachträglich noch bestücken.

AVcc soll gemäß Datenblatt zum Mega88A direkt mit Vcc verbundenwerden,
wenn der ADC nicht benutzt wird. Wenn der ADC benutzt wird, soll AVcc
über einen Tiefpass mit Vcc verbunden werden. Da wir den ADC nicht
verwenden, benötigen wir keinen Tiefpass.
Es ist sicherlich kein allzu hoher Aufwand, einen zusätzlichen
Abblockkondensator für AVcc vorzusehen.

von spess53 (Gast)


Lesenswert?

Hi

>Komm, lasse uns nicht dumm sterben.

Was verstehst du an der Aussage, das Kondensatoren fehlen oder falsch
sind, nicht?

Ich beziehe mich mal auf das Layout von 18:36:

Mindesten 50% der Leiterzüge sind, zum Teil wesentlich, länger als
nötig:

- 90°-Winkel sollte man vermeiden.
- Unnötige 'Schlenker' z.B. rechte Seite oben.
- Unnötige Umwege z.B. Pin23 ATMega - Pin1 Speicher
_ ...

Außerdem sieht mir der Isolationsabstand etwas klein aus.

MfG Spess

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Danke für die Hinweise, werden aufgegriffen. Die fehlende Drossel in der
USB-Leitung vermißt wohl keiner? Gibt es ohne sie in Problem (EMV)?
Joe

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Mir persönlich gefällt die folgende Variante zum Anschluß der SD-Card
ganz gut.

http://www.dharmanitech.com/2009/01/sd-card-interf...

Damit wird die Schaltung komplett mit 5V betrieben und nur die SD mit
3.3V. Es kann also nicht zur versehentlichen Zerstörung der SD kommen
und der Dram wird innerhalb seines Spannungsbereiches betrieben. Die
notwendigen Z-Dioden und Widerstände würde ich als SMD in die Nähe der
SD bringen und diese könnten dann optional bestückt werden.
Somit hätten wir die zwei möglichen Bestückungsvarianten auf der
Platine:
1. alles wie gehabt, extern (USB) 5V oder extern 3.3V (siehe alte
Schaltung)
2. nur noch extern 5V

von heini (Gast)


Lesenswert?

Reinhard Kern schrieb:
> CP/M u.ä.
> Systeme setzen Speichermodelle voraus mit Programm und Daten innerhalb
> 64k (wie sollten sie das auch besser wissen), der eZ80 kann aber nur
> ganze Seiten einblenden, um also Rom und Ram oder verschiedene
> RAM-Bereiche innerhalb 64k abzubilden, braucht man noch etwas externe
> Hardware.

Insbesondere CP/M 3 verlangt einen Common-Breich, der in allen Pages
ansprechbar sein soll. Das dürfte ausgesprochen haarig werden und hat
mich bis auf weiteres von dieser Idee abgebracht. Wäre aber sehr nett
gewesen sonst, schade ...

von Uhu U. (uhu)


Lesenswert?

Zu den fehlenden Z80-Opcode-Routinen:
CP/M ist ein auf dem 8080 lauffähiges OS. Der Befehlssatz des Z80 ist
ein Superset des 8080-Befehlssatzes.

Was spricht eigentlich dafür, den FT232RL nur optional vorzusehen?

Wenn man ihn unbedingt vorsieht, kann man sich den ISP-Stecker sparen,
wenn man dem Controller einen Bootlader spendiert.

Das hätte den Vorteil, daß jemand, der keinen ISP verfügbar hat, sich
nur von irgend jemandem ein mal den Bootlader flashen lassen muß und das
Teil dann selbst über den USB programmieren kann.

Das mit dem eZ80 ist eine Schnapsidee, das funktioniert im Leben nicht
mit CP/M.

von bix (Gast)


Lesenswert?

Uhu Uhuhu schrieb:
> Was spricht eigentlich dafür, den FT232RL nur optional vorzusehen?

Aufgrund seiner Bauform lötet er sich nicht so einfach, daher optional.
Wer ISP nicht benötigt, weil er mit Bootloader arbeitet, kann die
Stiftleiste ja weglassen.

von bix (Gast)


Lesenswert?

Joe G. schrieb:
> Mir persönlich gefällt die folgende Variante zum Anschluß der SD-Card
> ganz gut.

Wenn Du diese Schaltung meinst:
http://3.bp.blogspot.com/_zqABT3suzXE/S_EwMNYzDhI/AAAAAAAAAW4/MHHY0U-xAhM/s1600/SD_M32_RTC.JPG
(Ver_2.4)

Dort fehlen die Spannungsteiler an den Portpins des ATMega, oder
zumindest Strombegrenzungswiderstände zwischen dem Anschluss des
ISP-Steckers und den Z-Dioden.

Ein 3,3V / 5V Mixbetrieb ist sicherlich für das RAM sowie den Betrieb
des ATMega bei hohen Frequenzen von Vorteil, insbesondere, wenn man noch
übertakten will.
Der optionale FT232 oder alternativ ein Low Drop 3,3V Spannungsregler
wäre damit verpflichtend und der Aufwand steigt.

Ohne 3,3V-Regler geht's zur Not auch (s. Schaltung von Ulrich Radig),
aber nicht ohne Spannungsteiler:

http://www.ulrichradig.de/home/index.php/avr/mmc-sd

von karadur (Gast)


Lesenswert?

@ Uhu Uhuhu

zum Thema Schnapsidee: http://www.ez80sbc.com/

von Reinhard Kern (Gast)


Lesenswert?

heini schrieb:
> Insbesondere CP/M 3 verlangt einen Common-Breich, der in allen Pages
> ansprechbar sein soll. Das dürfte ausgesprochen haarig werden und hat
> mich bis auf weiteres von dieser Idee abgebracht. Wäre aber sehr nett
> gewesen sonst, schade ...

Hallo,

das kostet maximal 1 IC, aktuell bei mir ein 74xx139, wenns komplexer
wird ein GAL. Ich habe Flash von 0..7FFF auf den CP/M-Pages und RAM von
8000..FFFF, und das gemeinsam für 2 benachbarte Pages. Mir ist es aber
auch erst nach der ersten Version aufgefallen, dass die eingebauten
ChipSelects dafür nicht flexibel genug sind, daher ein Redesign.

Mit 3 Jumpern kann ich aber auch auf 24bit "flat" umschalten.

Gruss Reinhard

von Martin (Gast)


Lesenswert?

Die Geschwindigkeit des System ist ziemlich lausig. Allein um ein Byte
zu lesen oder zu schreiben werden ca. 220 Takte benötigt - vom
Zeitaufwand zur Befehlsabarbeitung einmal ganz zu schweigen.

Fazit: gute Idee (2 Chip Design & so.) aber Nachbau der
Orginalausführung: Nö.

von (prx) A. K. (prx)


Lesenswert?

heini schrieb:

> Insbesondere CP/M 3 verlangt einen Common-Breich, der in allen Pages
> ansprechbar sein soll. Das dürfte ausgesprochen haarig werden

Warum? Das ist nicht mehr als eine einfache Umsetzung der effektiven
Adresse in die DRAM-Adresse, im Programm. Nicht viel Aufwand.

von Peter S. (petersieg)


Lesenswert?

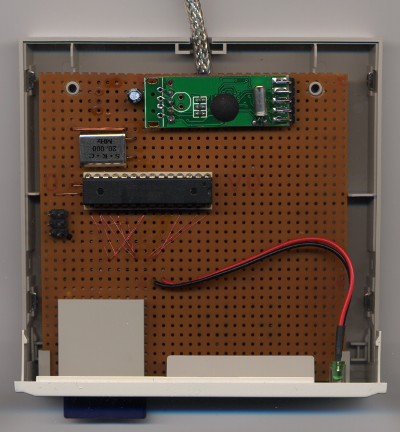

@Joe: Finde ich gut noch ein paar Ideen zur Platine zu diskutieren..
aber KISS (Keep It Simple & Stupid). Diese Platine soll nahe am Original
mit kleinen Verbesserungen bleiben.. und das Original läuft auch bei mir
auf Lochraster, einem (1) Abblockkondensator und 3,3V und gut ist..
Das Ganze soll ja eigendlich lediglich das leidige von Hand verdrahten
auf Lochraster ersparen..

@Martin: Danke, aber das wußten wir schon.. wenn du Ideen hast wie man
an der orig. Hardware+Firmware noch etwas besser machen kann.. nur zu..
ansonsten gab/gibt es hier auch eine 'Fraktion' die über ein Redesign
ggf. mit 8-bit Sram nachdenken.. auch hier sind sicher weite
Betätigungsfelder für Mitwirkende..

Just my 2 cents
Peter

von telenovela (Gast)


Lesenswert?

>Mindesten 50% der Leiterzüge sind, zum Teil wesentlich, länger als
>nötig:
>
>- 90°-Winkel sollte man vermeiden.
>- Unnötige 'Schlenker' z.B. rechte Seite oben.
>- Unnötige Umwege z.B. Pin23 ATMega - Pin1 Speicher
>_ ...

Autorouter halt...

von bix (Gast)


Lesenswert?

Habe mir gerade mal die Timing-Diagramme im Datenblatt zum DRAM
angesehen. Jeder Zugriff auf das RAM (Lesen, Schreiben, Refresh) wird
durch setzen der RAS\ Leitung begleitet.
Man kann also die übrigen Leitungen des RAM als IO-Port nutzen, solange
RAS\ auf High-Pegel liegt.
Es ist lediglich zu beachten, dass die Adressleitungen vom uC
angesteuert werden müssen, bevor RAS\ auf Low gezogen wird.

Da außer RX und TX keine Ein- und Ausgabe möglich besteht, schlage ich
eine zweireihige Stiftleiste als optionalen Erweiterungsport vor. Er
müsste Spannungsversorgung sowie alle Leitungen zum RAM, insbesondere
RAS\, enthalten.

Man könnte dann weiter ausbauen, z.B. eine RTC, serielle EEPROMS, LEDs,
Taster oder LCD ergänzen.

Die Platine müsste etwa 1/2 cm verlängert werden, wenn man die
Stiftleiste am oberen Ende parallel zum RAM platziert. Die Bestückung
wäre natürlich optional.

von heini (Gast)


Lesenswert?

A. K. schrieb:
>> Insbesondere CP/M 3 verlangt einen Common-Breich, der in allen Pages
>> ansprechbar sein soll. Das dürfte ausgesprochen haarig werden
>
> Warum? Das ist nicht mehr als eine einfache Umsetzung der effektiven
> Adresse in die DRAM-Adresse, im Programm. Nicht viel Aufwand.

Vielleicht sehe ich ja den wald vor Bäumen nicht, aber nach meiner
Vorstellung muss für den zugriff auf den Common-Bereich in den ADL-Mode
gewechselt werden.
Ohne mich jetzt näher damit befasst zu haben, gehe ich davon aus, dass
das zu Problemen bei der Systemgenese führen wird, zumal GENCPM
schwerlich in der Lage sein wird, 24-bit-Adressen in .SPR_Dateien zu
verarbeiten.

Eine hardware-basierte Lösung über einen externen Adressdecoder, was
funktionieren sollte, fände ich schauderhaft, aber das ist vermutlich
ein weltanschauliches Problem<g>

von (prx) A. K. (prx)


Lesenswert?

Soweit ich erkennen kann hat CP/M 3 eine Form von Bank-Switching
verwendet. Eine Page blieb unverändert, der Rest wurde umgeschaltet.
Solch ein Verfahren lässt sich mühelos in einen CPU-Emulator einbauen,
da ist keine separate Hardware notwendig. Kostet ein paar Takte beim
Speicherzugriff.

Das kann im einfachsten Fall so aussehen:
 used_bank = (address>=0xF000) ? 0 : active_bank;
jeweils vor dem Speicherzugriff. Alternativ über Tabelle.

von Uhu U. (uhu)


Lesenswert?

Jungs, jetzt bleibt doch mal auf dem Teppich. CP/M ist tot und wir
haben es hier mit einem reinen Nostalgieprojekt zum Spielen und
schwelgen in netten Erinnerungen zu tun.

Dazu braucht man keinen 50 MHz-Prozessor und mehr als 64 kB waren damals
auch erst mal nicht vorgesehen.

Also: Bringen wir das CM/M 2.2 - Image zum Laufen und freuen uns daran,
daß das Systemchen läuft.

Was mir fehlen wird, ist eher das rat-tatat des zwei Einheiten hohen
3 1/2" Diskettenlaufwerkes beim Warmstart...

von Ronny M. (hobby-coder)


Lesenswert?

Uhu Uhuhu schrieb:
> Jungs, jetzt bleibt doch mal auf dem Teppich. CP/M ist tot und wir
> haben es hier mit einem reinen Nostalgieprojekt zum Spielen und
> schwelgen in netten Erinnerungen zu tun.
>
> Dazu braucht man keinen 50 MHz-Prozessor und mehr als 64 kB waren damals
> auch erst mal nicht vorgesehen.
>
> Also: Bringen wir das CM/M 2.2 - Image zum Laufen und freuen uns daran,
> daß das Systemchen läuft.
>
> Was mir fehlen wird, ist eher das rat-tatat des zwei Einheiten hohen
> 3 1/2" Diskettenlaufwerkes beim Warmstart...

Du kannst Uns ja ein Diskettenlaufwerks Kontroller bauen :) Das währe
soetwas wie das Sahnehäubchen auf dem Kuchen ;)

von (prx) A. K. (prx)


Lesenswert?

Notfalls als SD-Card mit Lautsprecher für's adäquate Rattern.

von Christian B. (casandro)


Lesenswert?

Uhu Uhuhu schrieb:
> Jungs, jetzt bleibt doch mal auf dem Teppich. CP/M ist tot und wir
> haben es hier mit einem reinen Nostalgieprojekt zum Spielen und
> schwelgen in netten Erinnerungen zu tun.

Also für mich ist das kein Grund. Der Grund warum ich das interessant
finde ist, dass man hier die Chance hat mit 2 DIP-Chips einen kompletten
Rechner aufbauen kann. Und das mit relativ wenig Aufwand.

Die Alternative für mich wäre ein Flash-Dateisystem aus dem ich AVR-Code
direkt ausführen könnte.

von Uhu U. (uhu)


Lesenswert?

Christian Berger schrieb:
> Die Alternative für mich wäre ein Flash-Dateisystem aus dem ich AVR-Code
> direkt ausführen könnte.

Dann solltest du das machen. Einen Uraltprozessor auf einem modernen µC
zu simulieren, um ein steinzeitliches OS - zu dem es keine Quellen gibt
- darauf laufen zu lassen, ist ohne nostalgischen Hintergrund schlicht
sinnlos.

CP/M ist wie gesagt mausetot und man kann mit dem Projekt eigentlich
nichts sinnvolles anfangen.

Nimm einen großen ATMega, häng einen fetten SRAM-Chip und einen
SD-Card-Sockel dran, pack FreeRTOS drauf, dann hast du was, was auch
nicht mehr Teile hat, als dieses Nostalgieschätzchen hier und zusätzlich
- im Gegensatz zu einem alten CP/M-Image - vollständig in Quellen
verfügbar und einigermaßen Stand der Technik ist.

von Christian B. (casandro)


Lesenswert?

Uhu Uhuhu schrieb:
> um ein steinzeitliches OS - zu dem es keine Quellen gibt

Das ist inzwischen nicht mehr korrekt. Der Quellcode wurde inzwischen
veröffentlicht.

von Uhu U. (uhu)


Lesenswert?

Christian Berger schrieb:
> Das ist inzwischen nicht mehr korrekt. Der Quellcode wurde inzwischen
> veröffentlicht.

Ah, das wußte ich nicht. Ist ja nett... Wo denn?

Nachtrag zu meinem voherigen Beitrag:
"Große" Festplatten hatten in den 80er Jahren - als CP/M aktuell war -
gerade mal 40 MB. Eine heutige SD-Karte kann CP/M überhaupt nicht
verwalten, ohne daß der größte Teil brach liegt.

von Joerg Felgentreu (Gast)


Lesenswert?

Ich finde, daß wir bei dem vorgesehenen Muster mit CPM2.2 und den beiden
Chips beliben sollten.
Falls jemand was anderes bauen will, so sollte er ein neues Projekt
aufziehen und nicht seine Fähigkeiten im Zerreden dieses Projektes
einsetzen.

Für mich ist die ursprüngliche Richtung maßgebend.

Alle anderen Sachen wie
- CPM 3.0
- RTOS mit eigener HW
- SRAM Interface mit riesigen Erweiterungen

sollten in einen anderen Projekt erörtert werden. Mir gefällt das
Projekt hier gerade, weil es so einfach ist.

von Christian B. (casandro)


Lesenswert?

Uhu Uhuhu schrieb:

> Ah, das wußte ich nicht. Ist ja nett... Wo denn?

http://www.cpm.z80.de/source.html

von Uhu U. (uhu)


Lesenswert?

Das ist ja wirklich nett. Vielen Dank.

PL/M habe ich auch mal programmiert - ist aber nicht wirklich der
Bringer...

von bix (Gast)


Lesenswert?

Habe gerade etwas entdeckt.

In den Kommentaren zum Original-Projekt auf der Seite
  http://spritesmods.com/?art=avrcpm&page=4
wird auf ein Testprogramm für den 8080 hingewiesen: (instruction set
test program EX8080.COM) Ist sicherlich hilfreich, wenn man fehlende
Opcodes ergänzen möchte.

Hier der Link:
 http://www.schorn.ch/cpm/intro.php

Auf der Seite gibt es auch unterschiedliche Programmiersprachen, unter
anderem Turbo Pascal.

von Joerg W. (joergwolfram)


Lesenswert?

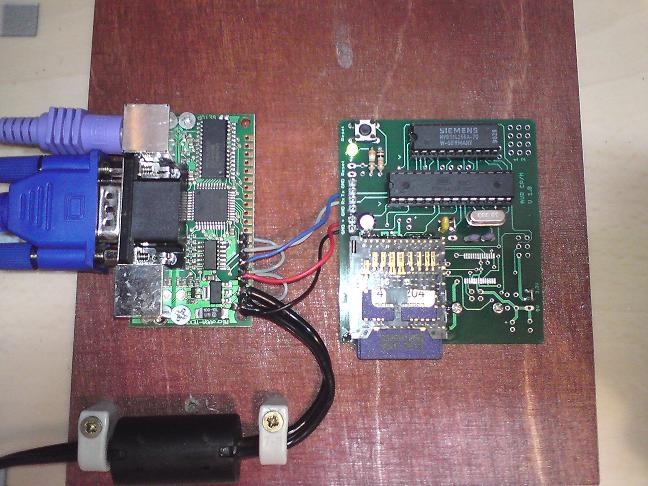

Letztendlich finde ich das Ganze doch so interessant, dass ich ein
"Parallelprojekt" zumindest anfangen werde. Basis wird der aktuelle
ChipBasic2 Computer ohne Modifikationen sein. Dazu ein 64K RAM Modul am
Parallelport, welches zwar schon seit über einem Jahr bei mir existiert
aber erst jetzt durch die ladbaren Treiber wirklich benutzbar wird.

In Punkto Videoauflösung ist es mir gelungen, Treiber für 24 Zeilen a 50
Zeichen und 24 Zeilen a 60 zeichen zu entwickeln. Der Zeichensatz
umfasst 128 zeichen, sowohl normal als auch invers.

In der ersten Stufe (soweit Interesse daran ist), könnte ich ein
einfaches Terminalprogramm integrieren (das RAM-Modul wird dazu nicht
gebraucht). Dazu würde ich mich an z.B VT52 oder VT100 orientieren und
implementieren, was halt möglich ist. Die Frage ist natürlich, ob man
mit 60 zeichen/Zeile einigermassen arbeiten kann.

Die nächste Stufe wäre dann, meinen (weitestgehend vorhandenen) Z80
Emulator an das System anzupassen. Eigentlich wollte ich damit mal einen
ZX81 mit 2K RAM auf dem AVR simulieren, hab aber irgendwann
aufgegeben...

Jörg

von Rene B. (themason) Benutzerseite


Lesenswert?

Ich finde das Projekt einerseits interessant als CP/M Emulation,
andererseits als kleine Platform für weitere Mini-Computer. Es ist im
Prinzip ja alles dafür da. 128KByte RAM, externer Speicher (in Form
einer SD-Karte) und einer einfachen Schnittstelle nach außen hin.
Weiterhin, alles schön einfach zu löten und per USB eben die Möglichkeit
alles schön versorgen zu können. Als Experimentier-Platform schön
geeignet, und die IOs lassen sich ja auch noch einfach abgreifen.

Kurzum :

 - Schönes CP/M Emulation-Nostalige-Projekt
 - Einfache Platform zum Aufbau und Experimentieren eines Mini-Computers

Daher will ich auch son Dingen :-)

von Peter Sieg (Gast)


Lesenswert?

@Jörg: Prima! Mit deiner Erfahrung und Vorkenntnissen bin ich gespannt!
Und der Herbst kommt ja auch nach dem Sommer ;-) Da kann wieder mehr
gebastelt werden..

Ansonsten freue ich mich aber ersteinmal auf Platine Version 1 zum etwas
stabileren Aufbau des Originals mit Komm. und Stromversorgung über USB..

Peter

von Uhu U. (uhu)


Lesenswert?

Joerg Wolfram schrieb:
> Letztendlich finde ich das Ganze doch so interessant, dass ich ein
> "Parallelprojekt" zumindest anfangen werde.

Dann eröffne aber bitte auch einen Extra Thread dafür.

von Joerg W. (joergwolfram)


Lesenswert?

@Uhu

keine Sorge, dafür habe ich schon einen eigenen...

Jörg

von Joe G. (feinmechaniker) Benutzerseite


Angehängte Dateien:

Lesenswert?

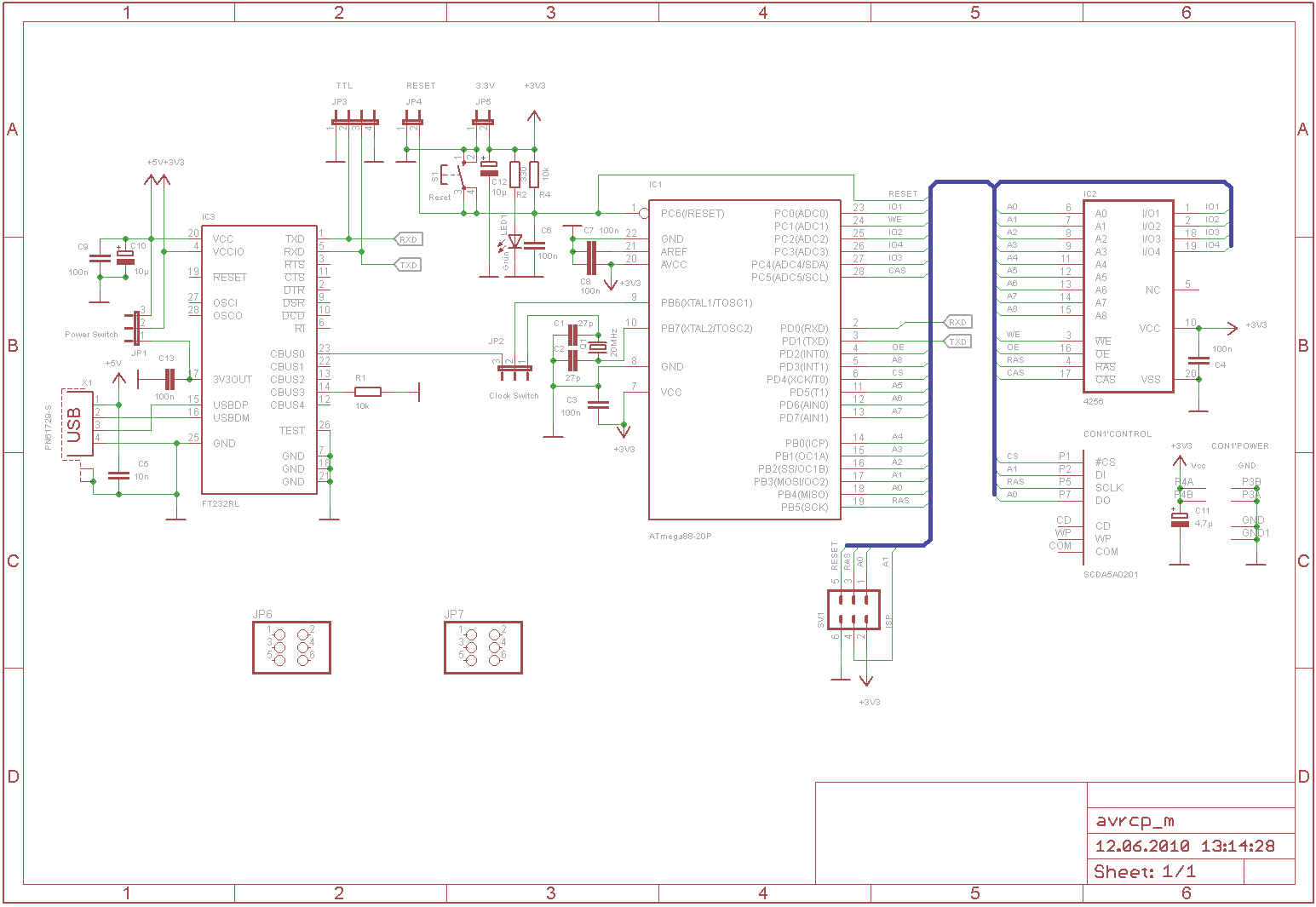

@alle

Die Überarbeitung der Schaltung und dem Layout der Version 1.0 sind nun
abgeschlossen. Wie zu sehen, sind nicht alle Änderungen berücksichtigt.
Speziell die Variante mit dem zusätzlichen Busstecker hätte größere
Änderungen bedeutet.

Zur Bestellung der Platinen:
Alle die bei mir Platinen sowie Bauelemente bestellt haben müßten nun
eine Mail in Ihrem Postfach haben. Wer keine Mail bekommen hat, der hat
noch nicht bestellt oder ich habe ihn übersehen, dann bitte wie schon
oben beschrieben nochmal wiederholen. Auf gleichem Wege bekommt ihr das
EEPROM File für den FT232 und eine kleine Hardwaredoku.

Joe

von Michael_ (Gast)


Lesenswert?

>Es ist im
>Prinzip ja alles dafür da. 128KByte RAM, externer Speicher (in Form
Mich wundert schon eine Weile, wie man mit dem 4256 CP/M machen will.
Das sind nicht 128KByte, sondern 128K B i t! Also 16 KByte( x8 ).
Mit 8 Adress und 4 Datenleitungen ist da nicht mehr drin.
http://www.datasheetcatalog.org/datasheet/hynix/HY534256ALJ.pdf
Ich lasse mich auch eines besseren belehren.

von kruemeltee (Gast)


Lesenswert?

Schaut euch mal 512k AS6C4008 + 74HC374 + 74HC138 an. Ist nicht teuer
und gibt sogar banked her :)

von nixKönner (Gast)


Lesenswert?

ich weiß ncht Michael, aber ein 256 KBit x 4 DRAM könnten gut 1024 KBit
sein, heißt durch 8: 128 KB (steht im DB: 262144 x 4 Bit), und die
Leitungen sind Zeile und Spalte, sollte so stimmen.
Für ein Byte sind immer zwei Lese-/Schreibzugriffe nötig.
Ich hoffe, ich habe kein Blödsinn erzählt, steht ja tw. auch hier im
Thread.

von Carsten S. (dg3ycs)


Lesenswert?

Hi,

Michael_ schrieb:
>>Es ist im
>>Prinzip ja alles dafür da. 128KByte RAM, externer Speicher (in Form
> Mich wundert schon eine Weile, wie man mit dem 4256 CP/M machen will.
> Das sind nicht 128KByte, sondern 128K B i t! Also 16 KByte( x8 ).
> Mit 8 Adress und 4 Datenleitungen ist da nicht mehr drin.
> http://www.datasheetcatalog.org/datasheet/hynix/HY534256ALJ.pdf
> Ich lasse mich auch eines besseren belehren.


Wie schon vom Vorschreiber angedeutet:

Hier liegst du ziemlich daneben...
Und irgendwie kann ich deiner Rechnung auch nicht ganz folgen:
Normal ist ja folgendes:
Mit 8 Adressleitungen kannst du 2^8, also 256 Adressen selektieren.
Jede dieser Adressen enhält aber eine "Busbreite" an Bits. In diesem
Fall also vier. Im Ergebnis also 256 Adressen * 4 Bit = 1024 Bit
1024 Bit : 8 = 128Byte! (Also weder das Ergebnis deiner REchnung, noch
irgendeine sonst sinnvolle Angabe)

Also passt irgendetwas nicht...
Die Lösung: Bei diesem Baustein sind die Adressleitungen multiplext.
Ausserdem sind es neun, nicht acht! (A0-A8) Die Adresse besteht aus zwei
je 9 Bit breiten Adresstelegrammen. Somit besteht die Möglichkeit 2^9 *
2^9 = 2^18 Adressen zu Selektieren. (512*512 = 262144)
Jede dieser Adressen enthält eine "Busbreite" an Speicherzellen, also in
diesem Fall vier Bit. Somit hat der Baustein 2^18 * 4 = 1048576 Bit, was
dann 128 KB ergibt.

(Rechnung: 1048576 : 8 = 131072 Byte. Ein KB sind 1024 Byte, folglich
ergibt sich daraus 131072 : 1024 = 128, also 128KB)

Gruß
Carsten

von Joerg W. (joergwolfram)


Lesenswert?

Eine weitere Alternative für die DRAMs wäre, einen optionaler SOJ auf
DIL Adapter mit vorzusehen. Dann könnte man auch alte PS/2 Module
ausschlachten.

Jörg

von bix (Gast)


Angehängte Dateien:

Lesenswert?

Joe G. schrieb:
> Die Überarbeitung der Schaltung und dem Layout der Version 1.0 sind nun
> abgeschlossen. Wie zu sehen, sind nicht alle Änderungen berücksichtigt.

Spess schrieb:
> Außerdem sieht mir der Isolationsabstand etwas klein aus.

Der von Spess festgestellte zu geringe Isolationsabstand bedarf noch der
Korrektur. Also in den Polygon-Eigenschaften den Wert "Isolate" auf
mindestens 1 mm einstellen beziehungsweise den Wert, den der
Leiterplattenfertiger vorgibt.

(Siehe Screenshot, hier habe ich 40 mil bzw. 0.04 Inch eingestellt, was
etwa 1 mm entspricht.)

Die Beschriftung sollte als Vektorfont mit einer Größe von 50 mil und
Ratio von mindestens 20 % ausgeführt sein, sonst sind die Linien zu dünn
und die Beschriftung wird komplett weggeätzt.

Da die Größeneinheit auf Inch eingestellt ist, wären das folgende
Befehle.

change font vector
change size 0.05
change ratio 20

Den Unterschied sieht man auf dem Screenshot "Font". Oben links sieht
man das Wort "Reset" nach der Änderung, unten vor der Änderung.

Der DRC meckert dann auch nicht mehr daran herum.

Viele Grüße, bix

von spess53 (Gast)


Lesenswert?

Hi

>Der von Spess festgestellte zu geringe Isolationsabstand bedarf noch der
>Korrektur. Also in den Polygon-Eigenschaften den Wert "Isolate" auf
>mindestens 1 mm einstellen beziehungsweise den Wert, den der
>Leiterplattenfertiger vorgibt.

Man muss allerdings auch nicht übertreiben. Mehr als 25mil brauchst du
nicht. Und das sollte auch jeder Hersteller können.

MfG Spess

von Höhlenmaler (Gast)


Lesenswert?

Mein erster Computer mit CP/M 2.2 war voll Eigenbau und hatte 4 Karten
im Einschubgehäuse.

Auf der ersten Karte waren nur der Z80 mit Quarz und die PIO zum
Anschluss der selbst gebauten Voll-Tastatur.
Die zweite Karte hatte 32 DRAM Chips mit je 16Kx1, eine Refreshlogik in
TTL, 4 NiCd AA Zellen als Notstromversorgung und einen NE555 mit 10uH
Drossel als Stepupwandler. Weil mir hier zwei Gatter fehlten, aber kein
Platz vorhanden war, hab ich mit etwas Diodenlogik nachgeholfen.
Die dritte Karte enthielt eine CTC und ein diskret aufgebautes
Kassettenrekorder Interface.
Die vierte war die Grafikkarte mit 2kByte RAM für 24 Zeilen mal 64
Zeichen, viel TTL und einem Kanal 3 Modulator. Noch jetzt erinnere ich
mich, wie ich in der Badewanne lag und auf Kästchenpapier die 256
Zeichen aufgemalt und daneben die Hexcodes geschrieben habe.
Das BIOS war auch selbst geschrieben, nach einer kaum lesbaren
Interfacebeschreibung auf braunem Thermokopiepapier aus irgendeiner
Zeitschrift.

Der Computer war ein Spitzenteil womit ich anfangs in Pascal und später
in C programmiert habe. Die 64kByte DRAM teilten sich Betriebssystem,
Arbeitsspeicher und RAM-Disk. Der C-Compiler bestand aus zwei COMs die
man nacheinander vom Kassettenrekorder in die RAM-Disk laden musste um
so den Quelltext zu kompilieren.

Übrigens wurden davon bestimmt 10 Stück nachgebaut und ich habe
zumindest den Aufwand daran verdient. Vom Spaß nicht zu reden.

Die Leiterplatten-Layouts wurden mit Tusche per Hand auf karierten
Karton gemalt und dann im Kontaktverfahren auf Film übertragen.

Und ja, wir haben schon mit Messer und Gabel gegessen.

von Michael_ (Gast)


Lesenswert?

>(Rechnung: 1048576 : 8 = 131072 Byte. Ein KB sind 1024 Byte, folglich
>ergibt sich daraus 131072 : 1024 = 128, also 128KB)
Richtig!
>Die Leiterplatten-Layouts wurden mit Tusche per Hand auf karierten
>Karton gemalt und dann im Kontaktverfahren auf Film übertragen.
Ja, das waren noch Zeiten. Kenne ich auch noch. Bis zur 256KByte
RAM-Floppy habe ich es auch noch geschafft.
Aber das war dann mausetot als die Übermacht von AMIGA und IBM-PC kam!
Ich denke auch mit Recht!

von Peter S. (petersieg)


Lesenswert?

Hmm.. mit Recht..?

Nun, ich denke.. was die graphisch und spielerischen Aspekte und
vorallen Dingen die audiovisuellen, erstklassischen Demos angeht..
Amiga=klares JA.
(Inzw. ja auch auf der PC Plattform ein beliebtes Genre)
Aber ansonsten.. ist doch inzw. das 'Netz' der Computer.. soll heißen
ohne
E-Mail, Web, Streaming etc. wäre doch der Frontend=PC 'nur' ein
graphisch, verspielter CP/M Rechner ;-)

Die 'Killerapplikationen'=Textverabeitung, Tabellenkalkulation,
Datenbank gab es 'damals' auch schon (Wordstar, Multiplan, dbase).
Und mit einem ASCII basierten Mini-Linux kann man auch ohne
schnick-schnack Mails lesen und schreiben und Webseiten lesen etc.

Also Inhaltlich/Funktional sind die Urgestalten der CP/M Ära gar nicht
soo
weit weg.. und manchmal sicher noch einfacher zu verstehen und zu
kontrollieren.. nur Kiddies kann man damit schwer hinter dem Ofen
vorlocken ;-) Dazu muß es ja heute klickibund und animiert sein.. -
Inhalt: Nebensache - ;-)

Sorry,
Peter

von Uhu U. (uhu)


Lesenswert?

Ja und mit beweglichen Lettern drucken konnte man schon im 15.
Jahrhundert...

von Stefan (Gast)


Lesenswert?

Das Evaluation Kit "At XMega XPlain" wäre vielleicht das richtige für
euch. Gibt's bei Reichelt für ca. 36€.

von Stefan (Gast)


Lesenswert?

Hier gibt es die Beschreibung zu dem Board:
http://www.atmel.com/dyn/resources/prod_documents/doc8203.pdf

Mit 8MB Flash dürfte sich mit CPM wohl einiges anfangen lassen.

von Uhu U. (uhu)


Lesenswert?

Stefan schrieb:
> Mit 8MB Flash dürfte sich mit CPM wohl einiges anfangen lassen.

Eher nicht.

von (prx) A. K. (prx)


Lesenswert?

Uhu Uhuhu schrieb:

>> Mit 8MB Flash dürfte sich mit CPM wohl einiges anfangen lassen.
>
> Eher nicht.

Wieso nicht? Als Massenspeicher. Durchaus typisch für CP/M waren zwei
Floppy-Disk-Laufwerke mit 160KB.

von Pieter (Gast)


Lesenswert?

moin moin,

vorsicht, 8MB war doch die maximale Größe je LW die CP/M verwalten
konnte.
WordStar konnte nur Dateien bis 512KB verarbeiten.
Meine RAM-Disk hatte zuletzt 2BM mit 64Stück U61000.

MfG
Pieter

von Uhu U. (uhu)


Lesenswert?

A. K. schrieb:
> Wieso nicht?

Weil dann erst ein extra Flash-Filesystem-Treiber für das interne Flash
her müßte. D.h., mit dem Image, das auf dem Brettchen laufen soll, wird
das nix.

Man müßte erst ein maßgeschneidertes CP/M zusammenfrickeln.

von (prx) A. K. (prx)


Lesenswert?

Verstehe ich nicht. Ein normales CP/M benötigte einen Floppy-Treiber im
BIOS. Dieses CP/M bräuchte einen Flash-Treiber ohne Filesystem, im BIOS
oder (vorzusgweise) im Emulator. Das Filesytem bringt CP/M selber mit -
muss ja kein FAT sein.

von Uhu U. (uhu)


Lesenswert?

OK, mit dem Filesystem hast du recht.

Die SD-Karte kann man sich trotzdem nicht sparen, wenn man die Daten mit
den CP/M-Tools ins System bringen will.

Aber ich denke, weitere Debatten hier über derlei Verbesserungen
erübrigen sich trotzdem. Hier geht es darum, für das von Peter Sieg
vorgeschlagene System ein Platinchen zu basteln.

Wem das nicht reicht, für den gilt das im Zusammenhang mit dem eZ80
Gesagte: Beitrag "Re: CP/M auf ATmega88"

Für mich ist das hier wirklich ein reines Retro-Projekt. Ich habe nicht
vor, mit CP/M ernsthaft zu arbeiten.

von Martin (Gast)


Lesenswert?

... keine Sorge, dafür habe ich schon einen eigenen ...

Hallo Joerg,

wo kann ich deinen Thread finden?

Martin

von Joerg W. (joergwolfram)


Lesenswert?

Hallo Martin,

sofern überhaupt Interesse daran besteht, würde ich das im
ChipBasic2 Thread diskutieren.
Hier geht es mehr oder weniger darum, das Teil 1:1 nachzubauen.

Jörg

von Martin (Gast)


Lesenswert?

@ Joerg

OK.

von bix (Gast)


Angehängte Dateien:

Lesenswert?

Joe G. schrieb:
> @alle:
> Wie Peter schon in beiden Foren geschrieben hat, nehme ich die
> Bestellungen für die AVR CP/M Platinen entgegen. Dazu bitte Eure
> benötigte Stückzahl, Eure Mailadresse sowie die Versandadresse über
> „Feinmechaniker“ an mich senden. Weiterhin würde ich die notwendigen
> SD-Card Sockel mitbestellen.

Kurz von Torschluss nochmal nachgefragt...

Wurden die letzten Änderungen in das Layout übernommen
(Isolationsabstand, Beschriftung?). Da ich nichts mehr gehört habe, habe
ich die Änderungen mal eingezeichnet (in die Version vom 6.6.2010), ein
paar schiefe Leitungen gerade gezogen und die Beschriftung für Top und
Bottom-Layer hinzugefügt.
Der DRC läuft nun sauber durch.

Beim Durchsehen der Software fiel mir auf, dass man einige Signale
günstiger verbinden kann, um den Zugriff auf das RAM zu beschleunigen.
Man muss dann nicht so viele Bits per Software einzeln zusammen setzen.

Um jedoch am Original-Layout nichts zu ändern, habe ich noch zwei 3*2
Stiftleisten hinzugefügt, die nirgends angeschlossen sind. Es ist aber
möglich, später durch Auftrenenn von vier Leitungen und Anschluss an die
Stiftleisten zwischen original Layout (Hardware Version 1) und
optimiertem Layout umzuschalten (Hardware Version 2), falls man das
will.

Wie gesagt, es ist optional und freiwillig. Ändert man nichts, läuft
alles wie bisher, so hat man keinen Nachteil.

Die optionalen Änderungen sind im beiliegenden Text "AVRCPM_HW_Rev2"
beschrieben sowie ein kurzes Beispiel, wie die Zugriffsroutinen auf das
RAM sich vereinfachen (dram_getnibble und dram_sendnibble).


Noch eine Frage:
Wie lange dauert die Freischaltung zum Forum normalerweise? Ich kriege
einfach keine Bestätigungsmail und kann mich nicht anmelden, möchte aber
auch bestellen.

von bix (Gast)


Angehängte Dateien:

Lesenswert?

Huch
Das Schaltbild wollte ich als PNG anhängen. Hab mich verklickt, Anhänge
zeigt die Vorschau leider nicht an - sorry.

von Ronny M. (hobby-coder)


Lesenswert?

@bix: normalerweise bekommst du eine infomail, das du registriert bist.
versuche dich einfach mal einzuloggen...

von Uhu U. (uhu)


Lesenswert?

bix schrieb:
> Wie lange dauert die Freischaltung zum Forum normalerweise?

Welches Forum?

von bix (Gast)


Lesenswert?

Ronny Minow schrieb:
> normalerweise bekommst du eine infomail, das du registriert bist.
> versuche dich einfach mal einzuloggen...

Die Infomail habe ich nicht bekommen. Wenn ich trotzdem versuche mich
anzumelden, wird angezeigt "Login fehlgeschlagen".

Uhu Uhuhu schrieb:
> Welches Forum?

Das beste Forum der Welt meine ich natürlich. Eben genau dieses hier ;-)

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

@bix
keine Torschlusspanik, ist doch noch ein Tag Zeit.  Die letzten
Änderungen (Beschriftung, Isolationsabstand) sind schon eingearbeitet.
Weiterhin noch ein 100n C zwischen /DTR und Reset. Somit könnte der AVR
mit einem Bootloader und Reset über /DTR versehen werden und die
Programmierung über ISP entfällt. Damit sollte die Gefahr, die SD-Karte
versehentlich mit 5V zu versorgen, genommen sein. Die Idee mit dem
kleinen Steckfeld ist gut, ich habe sie übernommen.

@alle
Wer nur als Gast hier im Forum ist, und dennoch bei mir bestellen möchte
bitte das über diese Mail tun: info (at) amesys (dot) de

Joe

von bix (Gast)


Lesenswert?

Joe G. schrieb:
> Die Idee mit dem
> kleinen Steckfeld ist gut, ich habe sie übernommen.

Hallo Joe,

danke für die schnelle Antwort.

Damit das mit den Stiftleisten später funktioniert (auf Hardware Version
2 Jumpern), habe ich die im Text mit (*) gekennzeichneten Pins des
ATMega so auf die Lötseite der Platine verlegt, dass man die Leitungen
später einfach durchtrennen kann (erkennbar an den quardatischen
"Vias").

Ist erst die IC-Fassung aufgelötet, kommt man auf der Bauteileseite ja
später nicht mehr an die Leitungen heran.
Es sind beim AVR die Pins 5, 19, 24 und 27.
Pin 19 musste ich vom AVR zum RAM verlegen, damit der Pin zum AVR
einzeln durchtrennt werden kann, ohne die restliche Leitung zu
unterbrechen (s. Bild avrcpm_brd.png).
1
; ATmega8 (HW-Rev.2)
2
;
3
;
4
;             +-------------v-------------+
5
;      Reset\ | 01 (RESET)         PC5 28 | CAS\
6
;      TXD    | 02 (RXD)           PC4 27 | RAS\ (*)
7
;      RXD    | 03 (TXD)           PC3 26 | D3
8
;      OE\    | 04 PD2             PC2 25 | D1
9
;  (*) WE\    | 05 PD3             PC1 24 | D2   (*)
10
;      SD_CS\ | 06 PD4             PC0 23 | D0
11
;      VCC    | 07 VCC             GND 22 | GND
12
;      GND    | 08 GND            AREF 21 | n.c.
13
;      Q20MHz | 09 (XTAL1)        AVCC 20 | VCC
14
;      Q20MHz | 10 (XTAL2)   (SCK) PB5 19 | A8 / SD_SCK (*)
15
;      A5     | 11 PD5      (MISO) PB4 18 | A0 / SD_MISO
16
;      A6     | 12 PD6      (MOSI) PB3 17 | A1 / SD_MOSI
17
;      A7     | 13 PD7             PB2 16 | A2
18
;      A4     | 14 PB0             PB1 15 | A3
19
;             +---------------------------+

E-Mail mache ich gleich fertig.

Danke und Grüße

von Peter Sieg (Gast)


Lesenswert?

@bix / Joe: Prima!

Peter

von Peter Sieg (Gast)


Angehängte Dateien:

Lesenswert?

Hier noch mal eine andere 'Floppy' = diskimage für AVR CP/M, mit
Spielen:
* Mastermind (mmind)(BDS-C Source vorhanden)
* Tic-Tac-Toe (ttt2)(BDS-C Source vorhanden)
* othello (22k Fortran Source vorhanden)
* othello (12k BDS-C Source vorhanden)
* stone (BDS-C Source vorhanden)

Solche images werden ja laut orig. Anweisung direkt mit:
dd if=<image> of=<device> bs=512
übertragen. VORSICHT! Absolut sicher sein, das <device> auch die
richtige
SD Karte ist!! Besser vorher alle anderen Wechseldatenträger abziehen!
(Ein evtl. vorhandenenes Dateisystem wird gnadenlos überschrieben und
man hat ein ideales Objekt für forensische Analysen und Neuformattierung
;-) )

Die cpmtools im Original gibts übrigens hier:
http://www.moria.de/~michael/cpmtools/

Peter

von Peter Sieg (Gast)


Angehängte Dateien:

Lesenswert?

Soo ähnlich sollte die voll bestückte Platine dann aussehen ;-)
Leider kennt Eagle3D die USB Buchse (noch) nicht und auch einige C's
sehen
etwas komisch aus.. na ja.. ;-)

Peter

von bix (Gast)


Lesenswert?

Peter Sieg schrieb:
> Soo ähnlich sollte die voll bestückte Platine dann aussehen ;-)

Schööön.

Ich freu mich schon darauf, den FT232 zu löten ;-)

von Uhu U. (uhu)


Lesenswert?

bix schrieb:
> Ich freu mich schon darauf, den FT232 zu löten ;-)

Das ist gar nicht so schlimm. Besorg dir ein SMD-Flußmittel, wie z.B.
Chipquick SMD-4300-TF. Damit gehts fast vonselbst.

Für alte Knacker ist eine Stirnlupe ganz hilfreich, ein Binokular ist
ganz super.

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Das ist doch eine gute Möglichkeit sich in SMD löten zu versuchen. Ich
kann aber (nur für alte Knacker) den FT232 schon bestücken.

Joe

von Peter Sieg (Gast)


Lesenswert?

Hier noch eine Rückmeldung vom Entwickler:

---

Hiya,

Damn, I never expected such a thread to grow out of something this silly
:) Even with pre-made PCB's, wow.

I use something which calls itself 'Z80 assembler version 1.8', which is
in the Debian-repositories as 'z80asm'. I thing you can use just about
any
sane Z80 assembler, though.

Jeroen

---

Peter

von Karl H. (kbuchegg)


Angehängte Dateien:

Lesenswert?

Ich hab mal angefangen das z80.asm auseinanderzunehmen um zu sehen, wo
es noch hapert.

Der entscheidende Teil kommt ab Zeile 1766, dort sind die ganzen
Ausführungs-'einheiten' zusammengefasst, die die eigentliche Arbeit
machen.

Ich hab da jetzt mal eine OP-Code Tabelle mit reingenommen, aus der
hervorgeht, welcher Befehl welche Flags beeinflusst. Im Moment bin ich
dran, die vorhandenen Funktionseinheiten durchzugehen und zu
kontrollieren, ob die Flagbehandlung mit dieser Tabelle übereinstimmt.

Das Parity-Flag wird leider tatsächlich ziemlich stiefmütterlich
behandelt. So wie das gemacht ist, geht das gar nicht. Es reicht einfach
nicht aus, die Parity nur bei einer direkten Parity-Abfrage auszuwerten.
Da muss auf jeden Fall noch nachgebessert werden.


Wenn sich wer an der Arbeit beteiligen will ....

Bei jeder Funktionseinheit steht dabei, von welchen Opcodes sie benutzt
wird. Eine abschliessende Kommentarzeile
1
; OK
weist darauf hin, dass diese Funktion schon überprüft ist. Im Gegensatz
zu
1
; Not yet checked

Wenn sich wer die Mühe macht, und die noch fehlenden OpCodes zu
implementieren, bitte auf die Flags achten. Die Flagbehandlung kann bei
ähnlichen Befehlen unterschiedlich sein! Das sieht man in der
OpCode-Übersichtstabelle:
1
      RLC  A
2
      RLCA

haben zwar auf den ersten Blick dieselbe Funktion, die Behandlung des
Parity-Flags ist aber anders.

Im Zuge der Kontrolle tausche ich auch die magischen Bitkonstanten für
die Flags gegen besser lesbare 1<<irgendwas Konstrukte aus.

von Peter Sieg (Gast)


Lesenswert?

@Karl Heinz Buchegger: Super!! Leider habe ich von Z80 keine Ahnung..
Was ich aber schon geändert hatte, war die dynamische Berechnung der
Bautrate anhand der Quarzfrequenz:
1
.equ F_CPU = 20000000                           ; system clock in Hz
2
.equ BAUD  = 38400                              ; baud rate
3

4
; Berechnungen
5
.equ UBRR_VAL   = ((F_CPU+BAUD*8)/(BAUD*16)-1)  ; clever rounding
6
7
...
8
9
; - Init serial port
10
  ldi temp,$18
11
  sts ucsr0b,temp
12
  ldi temp,$6
13
  sts ucsr0c,temp
14
  ldi temp,0
15
  sts ubrr0h,temp
16
  ldi temp,UBRR_VAL
17
  sts ubrr0l,temp

Der so geänderte Code assembliert und läuft (selbst getestet).
Ich empfehle allen Platinenbauer den Quarz zu sockeln.. dann man man
später
einfacher auf einen 32MHz Quarz wechseln..

Den Lochrasteraufbau werde ich so original belassen (20MHz).. da kann
ich
dann aber sehr gerne auch verbesserte Firmware testen..

Bei den Platinen werde ich das dann zuerst mit 20MHz aufbauen, danach
mal mit 32MHz probieren, wie viel das bringt.. und danach die weiter
oben beschriebene Pin-Änderung und read_nibble/write_nibble probieren..
Muß mal sehen, ob es da irgendein fertiges Benchmark-Programm gibt..

Peter

von Karl H. (kbuchegg)


Lesenswert?

Peter Sieg schrieb:

> Was ich aber schon geändert hatte, war die dynamische Berechnung der
> Bautrate anhand der Quarzfrequenz:

Machs bitte gleich richtig und rechne das High Register auch aus.
An solchen Stellen bitte auch immer gleich die magischen Konstanten
austauschen, damit man auch ohne Datenblatt zumindest eine Vorstellung
davon bekommt, was da ein/aus geschaltet wird.
1
; - Init serial port
2
  ldi temp, (1<<TXEN0) | (1<<RXEN0)
3
  sts ucsr0b,temp
4
  ldi temp, (1<<UCSZ01) | (1<<UCSZ00)
5
  sts ucsr0c,temp
6
  ldi temp, HIGH(UBRR_VAL)
7
  sts ubrr0h,temp
8
  ldi temp, LOW(UBRR_VAL)
9
  sts ubrr0l,temp

von Uhu U. (uhu)


Lesenswert?

Peter Sieg schrieb:
> Leider habe ich von Z80 keine Ahnung..

Wenn du den 8080 kannst, ist das kein Problem. Der Z80 hat ein paar
Befehle mehr und einen zweiten Registersatz, auf den mit einem der
Spezialbefehle umgeschaltet werden kann.

Echte 8080-Programme laufen auf ddem Z80 ohne Änderung.

von Leo C. (rapid)


Lesenswert?

Ich habe den Thread hier von Anfang an mitverfolgt, hatte aber
eigentlich nicht vor, mich zu beteiligen. Leider habe ich gestern in den
von kbuchegg geposteten Source geschaut...

Gestern Abend habe ich von einem alten Speicherriegel ein DRAM (4Mx4,
3,3V, SOJ) runtergeholt, und auf einen Lochrasteradapter fürs Steckbrett
gelötet. Leider habe ich keinen Mega88 mehr gefunden. Deshalb bin ich
gerade dabei, den Source auf Mega8 anzupassen.

Als Assembler benutze ich den avra unter Linux. Die aktuelle Release hat
ein paar Macken, die in der Git-Version behoben sind.


Karl heinz Buchegger schrieb:

> Ich hab da jetzt mal eine OP-Code Tabelle mit reingenommen, aus der
> hervorgeht, welcher Befehl welche Flags beeinflusst. Im Moment bin ich
> dran, die vorhandenen Funktionseinheiten durchzugehen und zu
> kontrollieren, ob die Flagbehandlung mit dieser Tabelle übereinstimmt.

Danke dafür. Das hat mir den Einstieg deutlich erleichtert.

> Das Parity-Flag wird leider tatsächlich ziemlich stiefmütterlich
> behandelt. So wie das gemacht ist, geht das gar nicht. Es reicht einfach
> nicht aus, die Parity nur bei einer direkten Parity-Abfrage auszuwerten.
> Da muss auf jeden Fall noch nachgebessert werden.

Entweder verstehe ich da noch etwas nicht, oder die Sache wird so, wie
Sprite_tm sich das vorgestellt hat, nicht funktionieren.
1
do_fetch_af:
2
  mov opl,z_flags
3
  mov oph,z_a
4
  rcall do_op_calcparity
5
  andi opl,~(1<<ZFL_P)
6
  sbrs temp2,0
7
   ori opl,(1<<ZFL_P)
8
  ret

Der Code wird bei "PUSH AF" verwendet. Hier wird das Parityflag
berechnet und im Statusregister im kombinierten P/V-Flag gespeichert.
Anschließend wird das Register auf dem Stack gespeichert.

Wenn die letzte OP vor dem PUSH eine arithmetische war, ist das V-Flag
nach dem POP verloren (durch P-Flag vom zuletzt gespeicherten parityb
überschrieben).

Wenn ich richtig liege, fallen mir 3 Lösungsmöglichkeiten ein.

1. Den Parity-Status (parityb) beim PUSH in einem der ungenutzten
   Statusregisterbits (Bit 3 oder 5) speichern.

2. Bei jedem Befehl merken, ob Parity gültig ist, und den Merker in
   do_fetch_af auswerten.

3. Parity bei den entsprechenden Befehlen immer sofort berechnen und das
   P/V-Flag setzen.

Persönlich tendiere ich zu 3. Im 8080-Befehlssatz sind das ja nicht so
viele Befehle, wenn auch häufig vorkommende.

von Peter Sieg (Gast)


Lesenswert?

Leo C. schrieb:
> Ich habe den Thread hier von Anfang an mitverfolgt, hatte aber
> eigentlich nicht vor, mich zu beteiligen. Leider habe ich gestern in den
> von kbuchegg geposteten Source geschaut...
>
> Gestern Abend habe ich von einem alten Speicherriegel ein DRAM (4Mx4,
> 3,3V, SOJ) runtergeholt, und auf einen Lochrasteradapter fürs Steckbrett
> gelötet. Leider habe ich keinen Mega88 mehr gefunden. Deshalb bin ich
> gerade dabei, den Source auf Mega8 anzupassen.
>
> Als Assembler benutze ich den avra unter Linux. Die aktuelle Release hat
> ein paar Macken, die in der Git-Version behoben sind.

Hallo und herzlich willkommen im Mini AVR + CP/M Retro Thread ;-)

Peter

von Leo C. (rapid)


Lesenswert?

Danke für die Begrüßung. Ich habe übers Wochenende Besuch und bin
deshalb
noch nicht weiter gekommen. Nur ganz kurz:

Der AVRA funtioniert leider nicht richtig. Letzte Nacht habe ich dann
in meiner Verzweiflung den Atmel Windows Assembler unter Wine
ausprobiert. Funktioniert. Prost.
Aber mein Mega8 geht noch nicht. :-(

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Hallo,

um eine Struktur in die nun beginnenden Soft- und Hardwareänderungen zu
bringen hier mein Vorschlag zur Projektseite:
http://www.mikrocontroller.net/articles/AVR_CP/M

Gruß Joe

von Martin (Gast)


Lesenswert?

Auf dem Schaltplan (http://www.mikrocontroller.net/articles/AVR_CP/M)
ist kaum etwas zu erkennen?

von Peter Sieg (Gast)


Lesenswert?

@Joe: Prima! Bei mir laufen gerade die Urlaubsvorbereitungen.. ;-)
Daher z.Z wenig Zeit.. bin aber schon mal sehr gespannt auf die Platinen
und wie sich die Firmware bis dahin weiterentwickelt hat..

Peter

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

@Martin
@alle

Alle aktuellen Dateien liegen hier auf dem SVN Server
http://www.mikrocontroller.net/svn/list

Joe

von Karl H. (kbuchegg)


Lesenswert?

Leo C. schrieb:


> 3. Parity bei den entsprechenden Befehlen immer sofort berechnen und das
>    P/V-Flag setzen.
>
> Persönlich tendiere ich zu 3. Im 8080-Befehlssatz sind das ja nicht so
> viele Befehle, wenn auch häufig vorkommende.

Das ist auch meine Präferenz.
Bei den 'OK' markierten Sequenzen ist das schon so.

von Leo C. (rapid)


Lesenswert?

Karl heinz Buchegger schrieb:
>> 3. Parity bei den entsprechenden Befehlen immer sofort berechnen und das
>>    P/V-Flag setzen.

> Bei den 'OK' markierten Sequenzen ist das schon so.

Hmm, ich meine, daß man hier:
1
do_op_inc:
2
  andi  z_flags, (1<<ZFL_C)       ; bis auf Carry alles auf 0
3
  ldi   temp, 1
4
  add   opl, temp
5
  in    temp, sreg
6
  mov   parityb, opl
7
  bst   temp, AVR_Z               ; Zero
8
  bld   z_flags, ZFL_Z
9
  sbrc  opl, 7                    ; Sign
10
  ori   z_flags, (1<<ZFL_S)
11
  bst   temp, AVR_H               ; Half Sign
12
  bld   z_flags, ZFL_H
13
  bst   temp, AVR_C               ; Overflow
14
  bld   z_flags, ZFL_P
15
  ret
das Zwischenspeichern des Operanden in parityb sparen kann, und
bei den Befehlen AND/OR/XOR/DAA das Parityflag direkt berechnen muß.

Oder ich habe eben doch noch etwas übersehen...

von Karl H. (kbuchegg)


Lesenswert?

Leo C. schrieb:

> das Zwischenspeichern des Operanden in parityb sparen kann, und
> bei den Befehlen AND/OR/XOR/DAA das Parityflag direkt berechnen muß.

Mag sein.
Ich hab mich noch nicht damit beschäftigt, wo man im Code noch einsparen
bzw. verändern könnte/müsste.
Ich wollte nicht zu viele Veränderungen auf einmal machen. Erst mal eine
Bestandsaufnahme bzw. den Code in eine etwas besser lesbare Form
giessen.
Wenn im ersten Durchgang diese Dinge hier alle verschwunden sind

  andi z_flags,0b11101100

und durch besser lesbare Konstrukte in expliziter Bitnamenschreibweise
ersetzt sind,
wenn für alle bisherigen Ausführungseinheiten dabeisteht, von welchem
Opcode sie benutzt werden und die Flags (bis auf das Parity Flag)
überprüft sind,
dann wäre mein nächster Schritt, die Behandlung des Parity Flags in die
relevanten OpCodes einzubauen
gefolgt von:
  * wo gibt es offensichtliche Verbesserungsmöglichkeiten
  * restliche OpCodes implementieren

Aber das Auseinanderpfriemeln des jetzigen Codes ist mühsam.

PS: Ich kann leider von hier nicht auf das SVN-Repositor zugreifen (Ich
schätze mal, dass da eine Firewall was dagegen hat. Das dürfte ich aber
beim Admin nicht durchbringen).

von Leo C. (rapid)


Lesenswert?

Karl heinz Buchegger schrieb :
> Mag sein.
> Ich hab mich noch nicht damit beschäftigt, wo man im Code noch einsparen
> bzw. verändern könnte/müsste.
> Ich wollte nicht zu viele Veränderungen auf einmal machen. Erst mal eine
> Bestandsaufnahme bzw. den Code in eine etwas besser lesbare Form
> giessen.

Ja das verstehe ich. Mir ging es auch nicht um einsparen im Sinne von
Optimieren, sondern darum, daß der Code meiner Meinung nach fehlerhaft
ist.
Ich wollte eigentlich da einsteigen, wo Du es vorgeschlagen hast und bin
dann über die fehlerhafte P/V-Flag-Behandlung gestolpert. Es macht imho
keinen Sinn, überall "; OK" dran zu schreiben, wenn man nachher nochmal
alles umwerfen muß.

> PS: Ich kann leider von hier nicht auf das SVN-Repositor zugreifen (Ich
> schätze mal, dass da eine Firewall was dagegen hat. Das dürfte ich aber
> beim Admin nicht durchbringen).

Lesend gehts bei mir schon mal.

Inzwischen läuft mein Steckbrett-CP/M-AVR-Rechner. Mit ATmega8,
12.288MHz und 3.3V. Falls jemand Interesse an meinen Anpassungen an
Mega8 hat, würde die etwas polieren, und hier (oder im SVN) hochladen.

von Peter Sieg (Gast)


Lesenswert?

@Leo C.: Aber Sicher besteht daran Interesse!
Und ein Bild des Aufbaus wäre auch schön ;-)

Gruß Peter

von Karl H. (kbuchegg)


Lesenswert?

Leo C. schrieb:

> Ich wollte eigentlich da einsteigen, wo Du es vorgeschlagen hast und bin
> dann über die fehlerhafte P/V-Flag-Behandlung gestolpert. Es macht imho
> keinen Sinn, überall "; OK" dran zu schreiben, wenn man nachher nochmal
> alles umwerfen muß.

OK.
Ich dachte du willst das vereinfachen.

Hmm. die P/V Behandlung sollte meiner Meinung nach bei den paar
Anweisungen schon stimmen. Auch darauf achten, dass dieses Flag eine
Doppelbedeutung hat.

von Joerg W. (joergwolfram)


Lesenswert?

Soweit ich weiss, hat der 8080 nur ein P Flag und kein P/V. Das kam erst
beim Z80. Damit sollten sich sogar beide Prozessoren auseinanderhalten
lassen:
1
test:       sub    A               ;setzt A auf 0 (kein Overflow)
2
            jp     pe,code_8080    ;wenn A=0 dann ist Parity even
3
code_z80:   ....
4
5
6
code_8080:  ....

Jörg

von Leo C. (rapid)


Angehängte Dateien:

Lesenswert?

Peter Sieg schrieb:
> @Leo C.: Aber Sicher besteht daran Interesse!

Eigentlich machts ja keinen Sinn, den Mega8 zu nehmen. Bei 3,3V müßte
man die L-Version nehmen, und die geht offiziell nur bis 8 MHz.

Andererseits passt das ja ganz gut zu diesem sinnlosen Projekt. :)

> Und ein Bild des Aufbaus wäre auch schön ;-)

Wieso? ;) Bei 2 ICs und einer SD-Karte gibts doch gar nichts zu sehen.
Ich habe keine brauchbare Kamera. Aber gestern Morgen war mein Besuch
(mit Kamera) noch da, und da habe ich vorsorglich ein paar Bilder
gemacht. Allerdings war das RAM da noch nicht verdrahtet.

von Leo C. (rapid)


Angehängte Dateien:

Lesenswert?

Karl heinz Buchegger schrieb:

> Hmm. die P/V Behandlung sollte meiner Meinung nach bei den paar
> Anweisungen schon stimmen.

Da habe ich eben bedenken.

> Auch darauf achten, dass dieses Flag eine
> Doppelbedeutung hat.

Im jetzigen Programm werden V-Flag und P-Flag getrennt gespeichert.
V im Statusregister und P in "parityb".
Bei PUSH AF wird P ins Statusregister kopiert und auf den Stack
gespeichert.
Nach einem anschließenden POP AF ist ein evtl. vorher berechnetes V-Flag
hinüber.

Bei reinen 8080-Programmen dürfte das keine Rolle spielen, da sie ja
kein
V-Flag kennen. Aber dann kann man sich die V-Flag-Ermittlung auch
sparen.
Und bei (zukünftigen) Z80-Programmen wirds dann fehlerhaft.

Voller Z80-Befehlsatz wäre schon interessant, da z.B. Turbo Pascal nur
auf Z80 läuft.

von Joe G. (feinmechaniker) Benutzerseite


Angehängte Dateien:

Lesenswert?

So sieht sie aus, die erste bestückte Platine.

Joe

von Peter Sieg (Gast)


Lesenswert?

Sieht doch super aus!

Peter

von Markus (Gast)


Lesenswert?

Mal ne Frage, ohne euch ärgern zu wollen:
Warum habt ihr dem schönen Platinchen keinen VGA-Ausgang und PS2 Eingang
gegönnt? Ein zweiter Atemga8 hätte diese Funktion gut erfüllt. Dann wäre
es ein richtig schöner Stand-Alone Computer.

Gruß,
Markus

von Leo C. (rapid)


Lesenswert?

Markus schrieb:
> Mal ne Frage, ohne euch ärgern zu wollen:

Die Antwort findest Du ausführlichst, wenn Du den Thread hier liest.
Der zweite Teil wird schwierig...

von Leo C. (rapid)


Lesenswert?

Juchhu,
DDT kann jetzt Programme tracen.

Der DAA-Befehl hatte gefehlt, und im RST-Befehl war ein kleiner Fehler.

von Leo C. (rapid)


Angehängte Dateien:

Lesenswert?

Ich habe im BIOS mal die Warmboot-Funktion ergänzt (CCP + BDOS neu
laden).

Wer einen funktionierenden Warmboot haben möchte, kann das angehängte
BIOS installieren.

von Markus (Gast)


Lesenswert?

>>Warum habt ihr dem schönen Platinchen keinen VGA-Ausgang und PS2 Eingang
>>gegönnt? Ein zweiter Atemga8 hätte diese Funktion gut erfüllt. Dann wäre
>>es ein richtig schöner Stand-Alone Computer.

>Die Antwort findest Du ausführlichst, wenn Du den Thread hier liest.
>Der zweite Teil wird schwierig...

Man könnte ja auch ein zweit-Platinchen basteln. Auf der Seite sind da
ja die RX-TX Anschlüsse zugänglich. Da könnte man ja ein Terminal
anschließen:

http://www.serasidis.gr/circuits/TV_terminal/Small_TV_terminal.htm
http://tinyvga.com/avr-sdram-vga

von Martin (Gast)


Lesenswert?

In dem Assemblerfile "" sind einige Adressen festgelegt:

ccp:  equ  $3400+bias  ;base of cpm ccp
bdos:  equ  ccp+$806  ;base of bdos

Wo liegt den nun CP/M?

von Martin (Gast)


Lesenswert?

In dem Assemblerfile "bios.asm" sind einige Adressen festgelegt:

ccp:  equ  $3400+bias  ;base of cpm ccp
bdos:  equ  ccp+$806  ;base of bdos

Wo liegt den nun CP/M?

von spess53 (Gast)


Lesenswert?

Hi

BDOS gehört zum CP/M (+BIOS und CCP).

MfG Spess

von Martin (Gast)


Lesenswert?

Danke für die Antwort: ich habe jetzt eine Seite gefunden
(http://www.dcast.vbox.co.uk/cpm.html) die näher auf die Adressen
eingeht .

von Peter Sieg (Gast)


Lesenswert?

@Leo C.: Prima! Super, das jetzt auch der Warmstart geht.. kannst du
bitte auch das assemblierte Bios.bin hier einstellen.. Welchen Z80
Assembler hast du genommen (Link)?

Danke+Gruss aus Teneriffa,
Peter

von Leo C. (rapid)


Angehängte Dateien:

Lesenswert?

Peter Sieg schrieb:
> @Leo C.: Prima! Super, das jetzt auch der Warmstart geht.. kannst du
> bitte auch das assemblierte Bios.bin hier einstellen..

Das brauchst Du aber nicht auf Teneriffa? Hoffe ich doch für Dich.

> Welchen Z80 Assembler hast du genommen (Link)?

http://www.nongnu.org/z80asm/

Ich habe den genommen, der in meiner Linux Distri drin ist. Sprite_tm
nimmt wohl den gleichen. Jedenfalls lief sein Makefile damit fehlerfrei
durch.
Das Teil ist aber in der Tat etwas eigenartig.

von Leo C. (rapid)


Lesenswert?

Peter Sieg schrieb:

> Zu einem anderen Aufbau sehe ich das aber letztlich genauso.. was
> ein 'fauler' Kompromiss ist und viel Rechenpower kostet muß durch
> etwas besseres ersetzt werden.. Da kann man beim Ram auch z.B über SRAM
> nachdenken.. dann braucht man keinen Refresh mehr..

Mit dem Refresh habe ich mich letze Woche ausgibig beschäftigt. Der
kostet
so gut wie nichts. Ich habe auch mal "hidden refresh" realisiert. Das
lohnt
einfach nicht. Und für die Zeiten, in denen mal keine RAM-Zugriffe
sind (zB. Disk-I/O), bräuchte man den normalen Refresh doch noch.

Viel sinnvoller wäre es, die verwurstete Port-Zuordnung zu verbessern.

Wie's richtig gut geht, findet man (mal wieder) auf der auch hier
allseits
bekannten Seite von Chan.

von TheMason (Gast)


Lesenswert?

@Leo

>Viel sinnvoller wäre es, die verwurstete Port-Zuordnung zu verbessern.


Dazu mal eine Frage.
Ist es nicht letztenendes egal wie die Port-Zuordnung zwischen AVR und
DRAM ist ?
Es sind zwar die Adress-Leitungen vertauscht, aber im Prinzip macht es
ja nichts aus, solang beim Schreiben und beim Lesen die gleiche
Zuordnung verwendet wird. Oder hat das Auswirkungen auf den Refresh
(sprich das sequentiell eine Row nach der anderen Refresht werden muß,
und sobald Rows übersprungen werden gehen daten verloren oder ist das
unabhängig davon das sie zu einem anderen Zeitpunkt (aber dann dennoch
im selben zeitlichen Raster) refresht werden.
Also nach meinem Verständnis müsste es eig. egal sein wie die Zuordnung
der Adress-Leitungen ist. Hauptsache sie ist beim Schreiben/Lesen
gleich, und alle Rows werden im festen Raster (aber unterschiedliche
Reihenfolge) refresht.
Ich gestehe aber das ich mir den DRAM-ASM Code noch nicht angeguckt
habe. Hatte nur im Schaltplan gesehen das es etwas "Kraut und Rüben"
war.

von Leo C. (rapid)


Lesenswert?

TheMason schrieb:

> Dazu mal eine Frage.
> Ist es nicht letztenendes egal wie die Port-Zuordnung zwischen AVR und
> DRAM ist ?

Im Prinzip schon. Das beweist ja auch die Originalschaltung.

Wenn aber zB. die 8 niederwertigen Adressleitungen auf einem Port liegen
würden, könnte man sie zusammen mit einem out-Befehl ausgeben.
Ansonsten muß man die Addresbits durch Bitschiebereien oder
Einzelbit-tests
und -Sets auf die verstreuten Addressleitungen verteilen.

Beim ATmega88 kann man allerdings bei keinenm einzigen der 3 Ports alle
Bits zusammenhängend verwenden. Auf Port B liegt der Quartz, auf Port D
die serielle Schnittstelle, und Port C hat überhaupt nur 6 Bit (wenn man
nicht auf Reset verzichten will, sonst halt 7).

Bei den Adressen kann man hier also gar nicht so viel verbessern.

Die Datenbits sind bei der Schaltung aber auch unglücklich verteilt.
Wenn man WE mit einer der Datenleitungen tauscht, liegen die 4
Datenleitungen
auf dem unteren Nibble eines Bytes.

Dann kann man die zwei Hälften eines Bytes zB. so einlesen
1
  in  temp,PINC        ; 1. Nibble einlesen (untere Hälfte von PC)
2
  andi temp,0x0f       ; obere Hälfte wegmaskieren
3
  swap temp
4
5
        ;Adressen umschalten ...
6
7
  in  temp2,PINC       ; 2. Nibble einlesen
8
  andi temp2,0x0f
9
  or  temp,temp2       ; Beide Hälften zusammen

Zusammen 6 Befehle, 6 Takte.
Im Originalprgramm gibt es ein Unterprogramm, das zwei mal aufgerufen
wird:
1
;...
2
  rcall dram_getnibble
3
  swap temp
4
5
        ;Adressen umschalten ...
6
7
  rcall dram_getnibble
8
9
        ; ...
10
;...
11
12
dram_getnibble:
13
  andi temp,0xf0
14
  sbic pinc,ram_d0
15
   ori temp,0x1
16
  sbic pinc,ram_d1
17
   ori temp,0x2
18
  sbic pinc,ram_d2
19
   ori temp,0x4
20
  sbic pinc,ram_d3
21
   ori temp,0x8
22
  ret

Auch wenn man den Unterprogrammaufruf wegläßt (man könnte ja den Code
direkt einfügen), sind das schon 1 + 2x9 = 19 Takte.

Die Adressen-Ausgabe und -Umschaltung kann man aber auch noch deutlich
optimieren. Auch ohne Harwareänderung.

Durch die Änderungen habe ich eine Geschwindigkeitsverbesserung bei
CP/M-Programmen von fast 50% erreicht.

Den Code dazu will ich nachher noch posten. Jetzt ist erst mal Mittag.

von TheMason (Gast)


Lesenswert?

@Leo

Guten Hunger.

Na ja. Die Adress-Pin-Belegung ist wirklich nicht die glücklichste. Wär
dann vllt was für eine Folge-Version :-)

von Peter Sieg (Gast)


Lesenswert?

@Leo C. nein, brauch ich hier nicht.. aber wenn ich zurueck bin.. :-)
Da faellt mir ein, das ich auch gerne das 2te asm Programm als BIN Datei
haette (war glaube ich cpm.asm -> cpm.bin), dann man ueber die cpmtools
auch ersteinmal ohne z80 Assembler eine neues diskimage erstellen..

Das mit den 50% hoert sich ja schon mal super an!

Gruss Peter

von Leo C. (rapid)


Lesenswert?

TheMason schrieb:
> Na ja. Die Adress-Pin-Belegung ist wirklich nicht die glücklichste. Wär
> dann vllt was für eine Folge-Version :-)

Ja, nachdem ich mir das jetzt nochmal angeschaut habe, glaube ich auch,
daß eine neue Sortierung einiges bringen würde. An einen Punkt hatte ich
heute Mittag nicht gedacht: Die Originalroutinen sind auch deshalb
langsam,
weil Sprite_tm viele NOPs im eingefügt hat. Alleine das weglassen der
überflüssigen NOPs dürfte den Zugriff schon deutlich beschleunigen.

von Leo C. (rapid)


Angehängte Dateien:

Lesenswert?

Peter Sieg schrieb:
> @Leo C. nein, brauch ich hier nicht.. aber wenn ich zurueck bin.. :-)
> Da faellt mir ein, das ich auch gerne das 2te asm Programm als BIN Datei
> haette (war glaube ich cpm.asm -> cpm.bin), dann man ueber die cpmtools
> auch ersteinmal ohne z80 Assembler eine neues diskimage erstellen..

Siehe Anhang.
Ich hoffe, es ist das richtige. Das bios ist da schon mit drin.

von bix (Gast)


Lesenswert?

TheMason schrieb:
> Na ja. Die Adress-Pin-Belegung ist wirklich nicht die glücklichste. Wär
> dann vllt was für eine Folge-Version :-)

Die ungünstige Belegung vom RAM zu den Ports wurde hier schon
diskutiert, siehe diverse Posts vom 12.06.2010 und folgende.

Aus diesem Grund wurde auch das Layout geändert und Platz für ein paar
Jumper geschaffen, um zwischen alter und neuer Belegung umzuschalten.

Die ungünstigen Leitungen zum AVR sind gegenüber dem ersten Layout von
Joe auf die Lötseite verlegt, so dass man auch bei bestücktem Board
nachträglich noch Leiterbahnen auftrennen und Patchen kann.

Gruß, bix

von Leo C. (rapid)


Angehängte Dateien:

Lesenswert?

Im Anhang ist mein aktueller Softwarestand. Es sind eine Menge
Änderungen und Erweiterungen. Sicher wäre es besser gewesen, die
Änderungen schrittweise zu posten, aber das schaffe ich wohl nicht.

Erst mal das wichtigste:
Im CPU-Emulator habe ich alle Flags so eingestellt, daß
sie sich (möglichst) wie auf einem 8080 verhalten. Der Emulator kann
bisher nur 8080, und Software, die anhand der Flags glaubt, einen Z80
unter sich zu haben, fällt mit großer Wahrscheilichkeit aufs Kreuz, wenn
wie Z80-Befehle dann nicht da sind. Und diese Software gibts für CPM.
(siehe auch
Beitrag "Re: CP/M auf ATmega88")

Der 8080 Befehlssatz ist jetzt komplett und weitere Fehler habe ich
keine mehr gefunden. (Was aber nichts heißen muß.)

Jetzt kommen meine Spielereien:

* Schnellere DRAM-Routinen
  Geht jetzt nur, wenn man am Prozessor 2 Leitungen vertauscht.
  Sonst muß man die alten Routinen verwenden.
  Es könnte sein, daß das Timing für sehr langsame (alte) RAMs zu scharf
  eingestellt ist. Das muß nochmal überprüft und evtl. geändert werden.

* Interrupt und Empfangspuffer für USART Input.
  Mich hats einfach genervt, das immer Zeichen verloren gehen, wenn man
  mit der Maus in die CP/M-Console pasted.

* Timer-Interrupt mit 1ms Auflösung. War in erster Linie für
  Performance-Messungen gedacht, kann aber auch als Echtzeituhr
verwendet
  werden. 32 Bit Sekundenzäler ala UNIX time_t. Nachdem ich das fertig
  hatte, habe ich beim simh Altair 8800 Simulator
  (http://www.schorn.ch/cpm/intro.php, tolles Teil übrigens)
  noch eine andere Idee gesehen, die ich dann auch noch eingebaut habe:
  Man kann vom CP/M aus einen Timer triggern, der ggf. die abgelaufene
  Zeit auf die Console schreibt.

Folgende DEFINEs kann man dem Assembler auf der Befehlszeile mitgeben
(Make-/Projektfile):

DRAM_DQ_ORDER :  0 = Original Pinbelegung. 1 = WE und DQ1 vertauscht.
  D.h. auf PC0..PC4 sind die DRAM-Datenbits.
  In meinem DRAM-Datenblatt heißen die Datenleitungen DQ und sind
  von 0 bis 3 durchnumiert.
  Achtung: Bei Sprite_tm (und im Datenblatt seines DRAMs) laufen
  die Nummern von 1 bis 4.
  Bei der alten Pinbelegung (DRAM_DQ_ORDER = 0) werden die alten
  Routinen verwendet, sonst die neuen. Wer es anders haben möchte,
  kann ja mal nach "CLASSIC_DRAM" suchen. Neue Software mit alter
  Pinbelegung geht aber nicht. Das habe ich zwischendurch mal
  rausgeworfen, als ich bei den vielen #if/#else den Durchblick
  verloren hatte.

Target-CPU : atmega8, atmega168 oder atmega88. Default ist atmega88
  Ich habe nur atmega8 getestet, weil ich die anderen erst
  bestellen müßte (Oder ein anders Gerät fleddern :).

F_CPU : Taktfrequenz. Default ist 20MHz

BAUD :  Default ist 38400

Im Programm gibts noch weitere Macros:

REFR_RATE : DRAM Refresh-Rate. Eingestellt sind die üblichen 15.6µs,
  entspr 64KHz. Um den Interrupt-Overhead etwas zu reduzieren, wird
  der Timer auf die halbe Rate programmiert, und dann immer 2 Reihen
  auf einmal aufgefrischt.

EM_Z80 : Auf 1 setzen, wenn man einen 8080 mit Z80-Flags testen will.
  (Oder wenn man alle Z80-Befehle eingebaut hat :)

Kritik in Form von Patches willkommen.

von Leo C. (rapid)


Angehängte Dateien:

Lesenswert?

Update: Der Timer wird jetzt in einem vernünftigen Format ausgegeben.
  Die Uhr (Uptime) ist der Einfachheit halber im gleichen Format.

Außerdem hänge ich noch ein kleines Progrämmchen an, mit dem man den
Timer bedienen kann.

von Leo C. (rapid)


Lesenswert?

Hier mal ein kleiner Test.

Im Debugger habe ich folgende kleine Schleife laufen lassen:
1
MVI A,01        ;
2
OUT 40     ;Start Timer         Takte
3
LXI H,0000      ;               10
4
DCX H           ;               6  -\
5
MOV A,H         ;               4   |
6
ORA L           ;               4   |
7
PUSH PSW        ;               10  | 44 * 65536  =  2883584
8
POP PSW         ;               10  |
9
JNZ 0107        ;               10 -/
10
MVI A,02        ;               7
11
OUT 40     ;Stop Timer          11
12
NOP             ;               gesamt Anzahl Takte: 2883612

Und das hier kam raus:
1
--------------------------------------------------------------------
2
AVR Atmega mit |                12,288 Mhz              |   20 MHz
3
---------------+------------+----------------+----------+-----------
4
               | Laufzeit        Laufzeit        Z80         Z80
5
               |  Gesamt        pro Z80 Takt    Speed       Speed
6
---------------+-----------------------------------------------------
7
Orig. DRAM R/W | 17,187 s        5,960 µs      168 KHz     273 KHz
8
Neue  DRAM R/W |  9,806 s        3,401 µs      294 KHz     478 KHz
9
---------------+-----------------------------------------------------
10
simh AltairZ80 |  0,022 s        7,629 ns      131 MHz

Zum Vergleich habe ich noch die Zahlen von einem Simulator auf meinem
PC dazugetan. (08/15 PC mit 2,5MHz Athlon 4850e)

Mein AVR läuft nur mit 12,288 MHz. Deshalb habe ich die Zahlen noch für
20MHz hochgerechnet. Die Zahlen erscheinen mir durchaus plausibel, wenn
ich an die Geschwindigkeit von meinem 4MHz CP/M-Rechner zurückdenke.

Ganz oben hat Jörg Wolfram geschrieben, daß er mit einem AVR ca. 2MHz
Z80-Geschwindigkeit erreicht hat. Na, dann gibts hier ja noch einiges
an *Spiel*raum...

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

@alle
Die Platine scheint fehlerfrei zu sein. CP/M bootet auch mit 24 Mhz
externen Takt über den USB Treiber. Bei alten SD Karten schlägt bei der
MMC Initialisierung das Timeout zu (Karte läßt sich für eine Antwort zu
lange Zeit).
Die neue Software (mit alter Hardware) von Leo C. läuft bei mir noch
nicht. die ipl Meldung kommt nicht. Mal suchen...

von Leo C. (rapid)


Lesenswert?

Joe G. schrieb:
> Die neue Software (mit alter Hardware) von Leo C. läuft bei mir noch
> nicht. die ipl Meldung kommt nicht. Mal suchen...

Welche hast Du denn versucht? Und mit welchem Prozessor?
Ich frage deshalb, weil wir es mal vom Mega168 hatten, und ich bei der
Auswahl desselben einen dämlichen Fehler eingebaut habe.

Hast Du den Ramtest eingeschaltet?

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Deine Version vom 01.07, der Option DRAM_DQ_ORDER = 0, und dem Mega168.
Der Ramtest war eingeschaltet und läuft auch fehlerfrei durch.

von Leo C. (rapid)


Lesenswert?

Joe G. schrieb:
> Deine Version vom 01.07, der Option DRAM_DQ_ORDER = 0, und dem Mega168.

#elif defined atmega168
  .include "m8def.inc"

Bitte .include korrigieren. :-(

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

... hatte ich schon geändert. Muß noch was anderes faul sein.

von Leo C. (rapid)


Lesenswert?

Versuchst Du das auch mit 24 MHz? Kannst Du evtl. langsamer testen?
Und welchen RAM-Chip hast Du (Genaue Typbezeichnung mit Speed-Code)?

von nix_könner (Gast)


Lesenswert?

hab ich es überlesen?
Gibt es Alternative(n) zu dem verbauten DRAM Chip?
Welchen SRAM müsste ich z.B. nehmen? Und wie anschließen (mit einem
Multiplexer, oder Latchs?), damit die Software nicht geändert werden
muss?

von Leo C. (rapid)


Lesenswert?

nix_könner schrieb:
> Gibt es Alternative(n) zu dem verbauten DRAM Chip?

Ja, größere, und evtl. (aber eher nicht) kleinere DRAMs.

Auf die Schnelle habe ich 1MBit bis 16MBit gefunden.
Und natürlich gibts die in verschiedenen Geschwindigkeiten.
Und dann auch noch 3,3V und 5V VCC. Wobei die 5V-Typen hier auch mit
3.3V laufen. Aber die Spannung dürfte auch wieder Einfluß auf die
Zugriffszeiten haben.

> Welchen SRAM müsste ich z.B. nehmen? Und wie anschließen (mit einem
> Multiplexer, oder Latchs?), damit die Software nicht geändert werden
> muss?

SRAM macht bei diesem Projekt überhaupt keinen Sinn. Der Witz ist hier
ja gerade, daß man mit 2 Billigchips auskommt.

von nix_könner (Gast)


Lesenswert?

Danke Leo. Dann muss ich mal suchen.

von Leo C. (rapid)


Lesenswert?

PS/2 SIMs sind eine gute Quelle.
Ich habe meinen Chip (1MBit x 4)von einem 32MB Modul runtergelötet. Da
sind jetzt noch 15 Stück drauf. Weitere Riegel liegen hier auch noch
rum.

@all
Ich habe also welche übrig. Wer sonst keine findet...

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

@Leo C.
Ich habe heute nochmal beide RAM Varianten getestet. Gestern war der
Ramtest leider doch aus.

Testumgebung: einmal 8 Mhz Takt / einmal 24 Mhz Takt
Ergebnis Taktunabhängig

RAM-Test alte Variante:
23 < 00
23 < 01
22 < 02
23 < 03
26 < 04
27 < 05
26 < 06
Es sieht also so aus, ob Bit 5 und Bit 1 immer 1 sind.

RAM-Test neue Variante:
00 < 00
00 < 01
00 < 02
00 < 03
als ob er überhaut nicht angesprochen wird. Ich werde mal WE an den Oszi
klemmen.

von Leo C. (rapid)


Lesenswert?

Joe G. schrieb:
> @Leo C.
> Ich habe heute nochmal beide RAM Varianten getestet. Gestern war der
> Ramtest leider doch aus.

Aha, so macht es mehr Sinn.

> Testumgebung: einmal 8 Mhz Takt / einmal 24 Mhz Takt

Bei 24Mhz ist der Refresh bei langsamen RAMs an einer Stelle an der
Grenze. Die Schreib/Leseroutinen von Sprite_tm haben Luft ohne Ende. Die
gehen wahrscheinlich auch bei 100MHz noch. Und meine Routinen nimmst Du
ja nicht.

> Ergebnis Taktunabhängig
>
> RAM-Test alte Variante:
> 23 < 00
> 23 < 01
> 22 < 02
> 23 < 03
> 26 < 04
> 27 < 05
> 26 < 06
> Es sieht also so aus, ob Bit 5 und Bit 1 immer 1 sind.

Das ist das Bit, das ich mit WE getauscht habe. Ich hab mir das jetzt
nochmal genau angeschaut (Assembler Listing). Testen kann ich leider
nicht. Ich meine, daß bei "DRAM_DQ_ORDER = 0" alle Bits an der richtigen
Stelle für die Originalschaltung sind.

> RAM-Test neue Variante:
> 00 < 00
> 00 < 01
> 00 < 02
> 00 < 03
> als ob er überhaut nicht angesprochen wird. Ich werde mal WE an den Oszi
> klemmen.

Daß, das gehen sollte, stand ja nie zur Diskussion.



> Deine Version vom 01.07, der Option DRAM_DQ_ORDER = 0, und dem Mega168.
und
>  .include "m8def.inc"
> ... hatte ich schon geändert.

Das gibt beim Übersetzen noch einen Fehler:
| avr-m8_z80.asm(1230): error: Old harware can not work with new software!

Die Zeile 1230 und drumherum müßtest Du also auch geändert haben, sonst
hättest Du nicht fehlerlos übersetzen können. Man kann diese
"Sicherheitsabfrage" einfach rauswerfen. Darüber wird (bei DRAM_DQ_ORDER
= 0) der richtige (dh. der Originaltreiber von Sprite_tm) genommen. Das
meine Routinen mit der Originalpinbelegung nicht gehen, hatte ich ja
schon geschrieben.

Sonst fällt mir dazu nichts mehr ein. Wenn die Hardware mit dem
Originalprogamm funktioniert, dann müßte sie mit meinem Programm und den
oben beschriebenen Anpassungen auch laufen.

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Das 4:0 hat es gebracht. Die Variante "DRAM_DQ_ORDER = 0" geht nun. War
mein Fehler, 0 und 1 vertauscht. Die neue Variante "DRAM_DQ_ORDER = 1"
natürlich mit den beiden getauschten Leitungen bringt immer noch
> 00 < 00
> 00 < 01
> 00 < 02
> 00 < 03
bei RAMORG 1. Bei RAMORG 0 kommt nicht mal mehr eine Ausschrift, hängt
sich irgendwo ganz auf.

von Leo C. (rapid)


Lesenswert?

Joe G. schrieb:

> bei RAMORG 1. Bei RAMORG 0 kommt nicht mal mehr eine Ausschrift, hängt
> sich irgendwo ganz auf.

RAMORG=0 ist sozusagen ungetestet. Das hätte ich wohl rauswerfen sollen.
RAMORG=1 sollte aber wirklich funktionieren.

Allerdings kommen hier so langsam die Zugriffzeiten, die genaue
Chiporganisation usw. ins Spiel....

> Und welchen RAM-Chip hast Du (Genaue Typbezeichnung mit Speed-Code)?

von Joe G. (feinmechaniker) Benutzerseite


Angehängte Dateien:

Lesenswert?

Leo C. schrieb:

>> Und welchen RAM-Chip hast Du (Genaue Typbezeichnung mit Speed-Code)?

einen MT4C4256-80

von Leo C. (rapid)


Lesenswert?

> einen MT4C4256-80

Da dürfte es eigentlich keine Timing-Probleme geben.
Kannst Du Die Schaltung probeweise mit 5V betreiben?
Dann ohne SD-Karte um zu sehen, ob sie dann über den RAM-Test kommt.

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Leo C. schrieb:
> Kannst Du Die Schaltung probeweise mit 5V betreiben?
> Dann ohne SD-Karte um zu sehen, ob sie dann über den RAM-Test kommt.

Auch mit 5V ohne Erfolg.
Ich habe nun mal die Signale am RAM und am AVR gemessen. Wenn das
Programm in den Ramtest läuft liegt /WE ständig auf Low und I/O1 bis
I/O4 liefert keine Daten bzw. es kommen keine vom AVR. /RAS und /CAS
liegen aber normal an.

von Leo C. (rapid)


Lesenswert?

Joe G. schrieb:
> Wenn das Programm in den Ramtest läuft liegt /WE ständig auf Low
> und I/O1 bis I/O4 liefert keine Daten bzw. es kommen keine vom AVR.

Du hast anscheinend ein andere Programm als ich. ;)

Du könntest mal schauen, ob die entsprechenden Portbits als Ausgänge
programiert werden, und zb. an der WE-Leitung auch High-Pegel ausgegeben
werden. Bei mir ist das der Fall.

[avr-m8_z80.lst]
1
                 ; - Setup Ports
2
...
3
000045 e300        ldi temp,PC_OUTPUT_MASK
4
000046 b907        out DDRC,temp
5
6
...
7
8
                 dram_write:
9
0002f6 94f8        cli
10
...
11
0002f7 b117        in temp2,DDRC               ;DRAM data ports as outputs
12
0002f8 601f        ori temp2,RAM_DQ_MASK
13
0002f9 b917        out DDRC,temp2
14
...
15
000340 9a44        sbi PORTC,ram_w
16
...
17
000342 b107        in temp,DDRC
18
000343 7f00        andi temp,~RAM_DQ_MASK
19
000344 b907        out DDRC,temp
20
000345 b108        in temp,PORTC
21
000346 7f00        andi temp,~RAM_DQ_MASK
22
000347 b908        out PORTC,temp

von Joe G. (feinmechaniker) Benutzerseite


Angehängte Dateien:

Lesenswert?

Im Anhang der derzeit aktuelle Softwarestand:

Die Änderungen umfassen die Änderungen von Leo C. (siehe oben), die
Änderungen für ein korrektes Timing des MT4C4256-80 und die Änderungen
zur korrekten Initialisierung der SD-Card. Damit sollten nun auch alte
langsame Karten zuverlässig laufen.

Bei Hardwareänderungen bitte beachten:
/WE (PC1 – Pin 24) wird mit IO3 (PC4 – Pin 27) getauscht. Auf der
Leiterplatte auch an den rechteckigen Durchkontaktierungen erkennbar.
Welche RAM-Version benutzt wird kann als Compileroption angegeben
werden.

Kritik erwünscht

von volkerp (Gast)


Lesenswert?

FÜr den PMD-85, ein tchech. Homecomputer der 80er Jahre, gibt es einen
Emulator auf AVR-Basis (http://pmd85.topindex.sk/)

Dieser emuliert ebenfalls einen 8080-Prozessor. Vielleicht wäre dieses
Projekt auch einen Blick wert?

VolkerP

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Was die Leute alles so nachbauen.... :-)

von Leo C. (rapid)


Lesenswert?

Neuigkeiten

Ich habe "meine" Sourcen in ein SVN gestellt auf daß man hier zugreifen
kann:
http://cloudbase.homelinux.net/viewvc/avr-cpm/trunk/

Meine Änderungen kann man dort nachlesen. Wer Fehler findet, der ...
muß sie nicht behalten, sondern darf sie gerne hier mitteilen und am
Besten gleich korrigieren. Ich werde die nächsten Tage nicht dazu
kommen.

Ich habe eine radikal geänderte Portbelegung getestet. Das Konzept dazu
habe ich (mal wieder) bei Chan abgekupfert:
http://elm-chan.org/works/vp/report.html

Der Geschwindigkeitsgewinn ist nicht überwältigend, aber doch
beachtlich. Und als Belohnung gibt es 3 freie Ports.

Hier mal die Ergebnisse mit meiner weiter oben geposteten, nicht
repräsentativen Testschleife:

AVR Atmega mit 20 MHz:
-----------------------------------------------------------------------
                            | Laufzeit        Laufzeit         Z80
                            |  Gesamt        pro Z80 Takt     Speed
----------------------------+------------+----------------+------------
Letzter Stand:              |  5,921 s         2,05 µs       478 KHz
aktuell: (trunk 28)         |  3,239 s         1,12 µs       890 KHz
geänderte Portbelegung:     |  2,974 s         1,03 µs       969 KHz
(experimental 25)              |

Inzwischen habe ich einen 20MHz Quarz an meinem Mega8
(undervoltaged/overclocked :). Mit 24.5 MHz macht er allerdings die
Grätsche.

Den 1MHZ 8080/Z80 wird man mit dem jetzigen Konzept von Sprite_tm
wahrscheinlich noch erreichen können. Für die 2 MHz wird man wohl den
schönen Interpreter wegwerfen/total umkrempeln müssen.

Auf jeden Fall gibts noch viel zu tun. Für den Fall, daß jemand
Langeweile hat, hänge ich einfach mal meinen uneditierten Merkzettel mit
ein paar Ideen an. Die Liste ist sicher nicht vollständig.

Wünsche schönes Wochenende


avr_cpm Wunschliste
-------------------

• USART IO per Interrupt
    (DONE für Input)

• DRAM
  ∘ Adress- und Daten-Ports neu sortieren für schnelleren Zugriff
  ∘ Adress- und Datenleitungen multiplexen: --> 4 freie Ports
    (ist ohne Performanceverlust möglich)
  ∘ memRead/WriteWord?
  ∘ Memory block transfer?

• DEBUG/trace steuerbar durch Z80-Programm?
  (Über IN/OUT-Interface)

• Andere (größere) Disk-Formate
  dpb muß für avr zugänglich sein?

• Register umorganisieren
  ∘ für effizienteren code
  ∘ R1 als 0-Register? (wie gcc-avr)

• Source aufteilen
  ∘ console I/O (USART)
  ∘ mmc
  ∘ dram
  ∘ z80 emu (?)

• Z80 Befehle

• bios sector blocking/deblocking (avr)

• Mehrere CP/M-Laufwerke auf einer SD ?
  ∘ CP/M-Images in FAT-Dateisystem
  ∘ Diskimages hintereinander kopieren

von Peter Sieg (Gast)


Lesenswert?

Hallo. Bin wieder da ;-)
Habe mir gerade den aktuellen Stand von avr_cpm.asm (Joe G.) gezogen und
versucht ersteinmal für die original HW zu assemblieren mit:
#ifndef DRAM_DQ_ORDER      /* If this is set to 1, the portbits  */
  #define DRAM_DQ_ORDER 0    /* for DRAM IO3 and WE are swapped.    */
#endif

dabei bekomme ich:
C:\E\AVR\avr-cpm\avrcpm\avr\z80.asm(1253): error: Old harware can not
work with new software!

???

Ich finde die Optionen zur DRAM Selektion SEHR unübersichtlich!
Das versteht doch kein Mensch mehr.. da müssen andere Namen+mehr
Erläuterungen in den ASM Quellcode..

Nun, was muß ich wie setzen, um ersteinmal für die original HW zu
assemblieren??

Danach wollte ich dann mal probieren PC1 + PC4 zu tauschen.
Das sollte dann wohl mit #define DRAM_DQ_ORDER 1 gehen?

Peter

von Peter Sieg (Gast)


Lesenswert?

ok. Habe mit DRAM_DQ_ORDER 1 assembliert und PC1 und PC4 getauscht.
Damit läufts und MBASIC arbeitet jetzt!! Hurra!

Super Arbeit! Vielen Dank dafür ;-)

Trotzdem wäre es schön, wenn die original HW über die entsprechende
Option
weiterhin nutzbar wäre mir der neuen SW...

Jetzt müssen nur noch die Platinen kommen.. dann gehts weiter...

Peter

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

@Peter

Wilkommen im Backofen!

Die alte HW Variante läuft auch mit der von Dir gezogenen
Softwareversion. Gib einfach unter Assembler Optionen  -DDRAM_DQ_ORDER=0
ein.
Damit wird CLASSIC_DRAM = 1 gesetzt. Ja, ist unglücklich, einmal 0 und
einmal 1. Die Software geht nun auch ohne Pintausch.
Zusätzlich mußt Du noch die Fehlermeldung deaktivieren!

; ------------------ DRAM routines -------------
; TODO:

#if DRAM_DQ_ORDER == 1
 #define CLASSIC_DRAM 0
#else
 #define CLASSIC_DRAM 1    /* Change manualy, if you want new hw w/ old
sw */
#endif


Die Abfrage hier kannst du streichen

; #if DRAM_DQ_ORDER == 0
;  #if CLASSIC_DRAM == 1
;    #error "Old harware can not work with new software!"
;  #endif
; #endif

Die Hardware ist auf dem Wege zu Dir.

Gruß
Joe

von Peter Sieg (Gast)


Lesenswert?

Danke Joe.

Die von dir genannte Abfrage, welche den Fehler produziert MUSS dann
aber
raus, da ich ja zuerst mit DRAM_DQ_ORDER = 0 nicht erfolgreich
assembliert hatte.. ;-)

Peter

von Leo C. (rapid)


Lesenswert?

Peter Sieg schrieb:
> Die von dir genannte Abfrage, welche den Fehler produziert MUSS dann
> aber
> raus, da ich ja zuerst mit DRAM_DQ_ORDER = 0 nicht erfolgreich
> assembliert hatte.. ;-)

Vergiß den Kram einfach. Zieh Dir lieber mal das hier, und sag
Deine Meinung dazu:

http://cloudbase.homelinux.net/viewvc/avr-cpm/trunk/avrcpm/avr/

[edit]
Ich sehe gerade, daß beim aktuellen Stand bei den #defines oben die
Pintauschmöglichkeit über "DRAM_DQ_ORDER" noch drin ist, die
Schreib/Lese-Routinen das aber nicht mehr unterstützen.
Falls ein überwältigendes Interesse daran besteht, die äußerst
unpraktische Originalpinbelegung am Laufen zu halten, werde ich das
vielleicht wieder einbauen. Bisher besteht allerdings gar kein
Interesse.

Peter Sieg schrieb:
> Hallo. Bin wieder da ;-)

Ich jetzt auch. :)

> Ich finde die Optionen zur DRAM Selektion SEHR unübersichtlich!
> Das versteht doch kein Mensch mehr.. da müssen andere Namen+mehr
> Erläuterungen in den ASM Quellcode..

Das Ganze war nur zum Testen gedacht. Insbesondere die alten Routinen
hatte ich zuerst nur dringelassen, damit man mit den neuen vergleichen
kann.
Dann wurde mir der Aufwand zu groß, die neuen Routinen für alte
Pinbelegungen einzubauen und hatte dann schnell diese Schalter eingebaut
und nicht mal richtig getestet.

von Peter Sieg (Gast)


Lesenswert?

@Leo C. Solange es ja nur 2 Leitungen/Pins sind, die zu tauschen sind..
sehe ich da auch kein wirkliches Problem.. habe die jetzt auf meiner LR
Version umgelötet.. wenn ich die Platinen bekomme.. mach ich das da dann
genauso.. ist ja ein prima Geschwindigkeitszuwachs für die kleine
Änderung.

Hast du für deine Speedmessungen eigendlich ein fertiges Programm
genutzt?
Falls ja, könnte man das ja als Referenz nehmen..?

Anschauen werde ich mir das alles in den nächsten Tagen.. bin aber kein
Experte.. daher kann ich da selbst 'nur' lernen.. ;-)

Aber MBASIC.COM läuft jetzt! Das ist doch schon mal was! Gleich mal ein
paar Basic Programme raussuchen ;-)

Dann wollte ich mal schauen, ob mal ohne großen Aufwand die das
Dickimage
vergrößern kann.. z.B mehr Sektoren etc. etc... 250kb sind schnell
voll..
und selbst auf einer winzigen 16MB SD Karte ist so viel Platz ;-)

Auf jeden Fall freut es mich riesig, das aus diesem 'sinnlosen'
Proof-of-Concept ein richtiges, kleinen Bastelprojekt geworden ist!!

Und die Verbesserungen können sich sehen lassen:
* CP/M Warmstart
* 8080 Opcodes korrigiert
* Dram Access beschleunigt

Peter

von Peter S. (petersieg)


Angehängte Dateien:

Lesenswert?

So. Platinen sind angekommen. Nochmals vielen Dank an Joe G. dafür!
Erste aufgebaut und läuft ;-)

Peter

von Leo C. (rapid)


Angehängte Dateien:

Lesenswert?

Huch, ist hier ein Posting von mir gelöscht worden, oder habe ich das am
Montag tatsächlich nicht abgeschickt? Fällt mir jetzt erst auf, weil ich
jetzt auch ein Bild von dem "Gerät" schicken wollte, daß ich am Montag
angekündigt hatte. Ich habe es gestern aufgebaut, und es läuft.

Also auf ein Neues.

Peter Sieg schrieb:
> @Leo C. Solange es ja nur 2 Leitungen/Pins sind, die zu tauschen sind..
> sehe ich da auch kein wirkliches Problem.. habe die jetzt auf meiner LR
> Version umgelötet.. wenn ich die Platinen bekomme.. mach ich das da dann
> genauso.. ist ja ein prima Geschwindigkeitszuwachs für die kleine
> Änderung.
>
> Hast du für deine Speedmessungen eigendlich ein fertiges Programm
> genutzt?
> Falls ja, könnte man das ja als Referenz nehmen..?

Das "Testprogramm" ist hier:
Beitrag "Re: CP/M auf ATmega88"

> Aber MBASIC.COM läuft jetzt! Das ist doch schon mal was! Gleich mal ein
> paar Basic Programme raussuchen ;-)

MBASIC ist leider immer noch A-langsam. Ich habe praktisch nur ELIZA
ausprobiert, und die ist nicht benutzbar.

In BASIC kannst Du Zeiten z.B. so messen:
1
100 REM Timertest
2
110 TCTRPORT = &H40
3
120 REM Start timer
4
130 OUT TCTRPORT,1
5
140 REM Do something
6
150 FOR I=0 TO 200
7
160 IF I MOD 10 = 0 THEN PRINT ".";
8
170 NEXT
9
180 REM Stop timer, print result
10
190 OUT TCTRPORT,15
11
200 PRINT
12
210 PRINT "Done."
13
220 END


> Dann wollte ich mal schauen, ob mal ohne großen Aufwand die das
> Dickimage
> vergrößern kann.. z.B mehr Sektoren etc. etc... 250kb sind schnell
> voll..
> und selbst auf einer winzigen 16MB SD Karte ist so viel Platz ;-)

Dazu habe ich am Montag auch einiges geschrieben. Jetzt nur kurz
Stichworte: Bios, Tabellen DPH, DPB, ...

Inzwischen bin ich sozusagen dran. Aber erst kommt das Sector
Blocking/Deblocking an die Reihe.

Zu den Bildern:
Das Gehäuse ist dieses hier:
http://www.pollin.de/shop/dt/MTcwOTcyOTk-/Computer_und_Zubehoer/Hardware/Laufwerke_Cardreader/Card_Reader_UCR_61S.html

Als (SD-)Kartenleser war das Gerät am PC absolut unbrauchbar. Aber 1€
für Gehäuse + SD-Slot ...

Edit:
Beim 2. Bild habe ich leider daneben gehauen. Da wollte ich eigentlich
auch eine verkleinerte Version schicken. Tut mir leid.

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Peter Sieg schrieb:
> Erste aufgebaut und läuft ;-)

Sieht doch gut aus!
Übrigens, Abblock C's sind dafür da, dass man sie als fehlend im Layout
ktitisiert und später nicht bestückt ;-)

von Peter Sieg (Gast)


Lesenswert?

Joe G. schrieb:
> Übrigens, Abblock C's sind dafür da, dass man sie als fehlend im Layout
> ktitisiert und später nicht bestückt ;-)

Genau! ;-) ;-)

Peter
